Механический дровокол своими руками: чертежи

Сейчас уже никого не удивишь наличием большого количества технических устройств, облегчающих физический труд. Не является исключением и сфера заготовки дров, где применяются механические колуны, оснащенные ручным приводом.

Дровокол становится все более популярным, поскольку значительно облегчает процесс подготовки топлива для дровяных печей, тем самым экономит время и физическую силу человека.

Особенности рабочего процесса

Облегчение раскола поленьев с помощью дровокола достигается за счет использования тяжеловесного клинообразного топора с тупым лезвием. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть огромное количество поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь об использовании исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, в частности, проверить расстояние от нее до колуна. Такой способ позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна.

Использование дровокола возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, а механизм с помощью пружины возвращается в исходное положение. Таким образом, принцип работы пружинного дровокола основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Самостоятельное изготовление

Как сделать механический колун своими руками? Существует несколько вариантов создания такого агрегата. В каждом из них задействованы различные приспособления и методики изготовления. Но для наглядности мы предлагаем внимательно изучить чертеж механического дровокола, а лучше сохранить его у себя на компьютере и распечатать на листе бумаги, чтобы можно было подсматривать при работе над устройством.

Вариант 1

Для того чтобы соорудить механический колун для дров своими руками, нужно выполнить следующие действия:

  1. Бетонируется вертикальная стойка либо закрепляется в стоячем положении готовый бетонный столбец.
  2. На подготовленную опору горизонтально навешивается металлическая балка с размещенными на ней шарнирным узлом и амортизатором.
  3. Другой конец конструктивного элемента оснащается короткой стойкой, сверху оборудованной утяжелителем, а снизу – клином.
  4. Требуется также установка колоды, выступающей в качестве основания для обрабатываемых поленьев.

Вариант 2

Для изготовления механического пружинного дровокола своими руками используется домкрат, но прежде требуется создать опорную балку. С одного конца перекладины, изготовленной методом сварки из стальной полосы толщиной 10 мм и швеллера, закрепляется шарнирный узел, а с другого – оснастка. Расстояние между ними используется в качестве ложа для размещения полена.

Конструкция такого гидравлического устройства должна получиться довольно мощной, способной выдерживать усилия в сотни килограмм. Хоть балка специально создается такой прочной, к ней требуется присоединение крепкого клина, консольно приваренного к куску швеллера большей ширины. Необходимо обеспечить фиксацию этого отрезка для удобства работы с чурбаками разной длины.

Наступила очередь установки домкрата, который с помощью опор горизонтально крепится к балке. К передней поддержке, похожей на букву М, присоединяется хомут, охватывающий корпус гидравлического домкрата. Задняя опора изготавливается из двух пластин с прикреплением к ним пружин, которые обеспечивают возвращение штока в прежнее положение после снижения в цилиндре давления масла.

По завершении установки готового дровокола на рабочем верстаке можно приступать к рубке древесины. На ложе укладывается полено, к которому подводится оснастка. После нескольких раскачиваний клин нажимает на обрезок бревна и раскалывает его. С помощью рукоятки сброса снимается давление масла в цилиндре. Теперь со станка можно убирать готовые дрова. В это время за счет сжатия пружин шток с клином принимает исходное положение.

Вариант 3

В этом случае изготовление пружинного колуна своими руками предусматривает использование минимального количества деталей.

Для создания подобия сваебойной машины требуются следующие материалы:

  • шток, обеспечивающий перемещение оснастки;
  • клин, приваренный к скользящей по цилиндрическому стержню втулке;
  • утяжелитель, которым оснащается еще один шток, закрепленный в верхней части клина.

В отверстие рабочей колоды, выступающей в качестве ложа для размещения поленьев, устанавливается шток. После закладки чурбака приподнимается утяжелитель, приводя в движение стержень с клином.

Более эффективный раскол полена достигается также за счет расщепления древесины с нижней стороны, где имеется режущая кромка нижней поверхности перемычки, соединяющей втулку с клином.

Заключение

Рассмотренные выше конструкции удобны в пользовании, но характеризуются низкой производительностью. К тому же требуется прилагать небольшие физические усилия. Однако для мангалов, бань и каминов такие устройства вполне подойдут. Мы надеемся, что чертежи механического колуна значительно облегчат вашу работу. Легкой рубки дров вам!

Похожие статьи:

pechnoedelo.com

как сделать пружинный механический дровокол своими руками по чертежам

Слесарно-монтажный инструмент

Колун – полезный в хозяйстве инструмент, позволяющий расколоть большое количество древесины для зимнего отопления и многих других бытовых нужд. Если объемы заготавливаемой дров незначительные, то можно воспользоваться ручным приспособлением. Однако, если предстоит подготовить к распилу большое количество дров, то лучше всего применить дровенщик пружинного типа. Его использование позволит получить одинаковые поленья в достаточно больших количествах, сэкономив свое время и силы.

1

Как определиться с выбором подходящего дровокола?

На самостоятельную сборку приспособления для раскалывания древесины уйдет немало сил, времени и средств. Поэтому, чтобы исключить ошибки, перед началом изготовления самодельного дровенщика следует изучить преимущества и недостатки наиболее распространенных видов инструментов для колки дров.

Один из самых популярных видов инструментов – пружинный дровенщик. В число его основных преимуществ входит простота в сборке и практическом применении. Такой механический агрегат обладает достаточно высокой производительностью, что позволяет успешно использовать его для заготовки средних и больших объемов древесины.

Среди основных достоинств электрического дровокола эксперты выделяют высокую мощность и простоту в эксплуатации. Такие дровенщики зачастую используют дачники, которые нуждаются в периодичной заготовке большого количества поленьев. При необходимости электрическое оборудование можно сделать переносным, установив на него аккумуляторные батареи.

Ручной колун для дров. Такое приспособление для раскалывания древесины обладает самой простой конструкцией, из-за чего его легче всего сделать своими руками. Вместе с тем такой топор обладает минимальной производительностью, из-за чего подходит исключительно для заготовки небольших объемов древесины.

2

Сборка пружинного механического дровенщика – подготовка и самостоятельная сборка

Для изготовления пружинного дровенщика потребуются чертежи. В них должны быть указаны размеры основных деталей и место их монтажа в конструкции.

Перед изготовлением оборудования понадобится подготовить следующие материалы:

  • уголки из закаленной стали;
  • 2 стальных швеллера;
  • металлическая пружина с высокой мощностью – подойдет рессора от автомобиля;
  • пластина, играющая роль режущего ножа, – ее можно заменить лезвием от обыкновенного ручного топора;
  • шарнирный механизм;
  • утяжелитель;
  • труба, диаметр которой будет чуть ниже диаметра используемой пружины.

После подготовки всего необходимого для работы можно приступать к изготовлению приспособления. Порядок сборки пружинного агрегата выглядит следующим образом:

  1. 1. Один из швеллеров используется в качестве основания, второй приваривается к нему в перпендикулярном положении;
  2. 2. После этого необходимо подготовить площадку для монтажа пружины – место для установки следует очистить от пыли и обезжирить;
  3. 3. К основанию следует приварить трубу и уголки, выполняющие функцию распорок;
  4. 4. При помощи болгарки на балке делается небольшой вырез, который потребуется для крепления конструкции к основанию;
  5. 5. Балка приваривается, после чего ее потребуется навесить с шарнирным механизмом на опору;
  6. 6. В заранее подготовленное посадочное место необходимо установить пружину и закрепить валун на поверхности подвижной балки;
  7. 7. К верхней части валуна приваривается утяжелитель.

После окончания сборки самодельный дровенщик потребуется покрасить, а также нанести на поверхности его деталей автомобильное антикоррозийное средство. При эксплуатации пружинного дровенщика необходимо постоянно следить за тем, чтобы внутрь его шарнирной части не попадали опилки и мелкий мусор

, В противном случае движущиеся детали оборудования могут заклинить, и чтобы устранить неисправность, агрегат потребуется разбирать.

3

Изготовление ручного дровянника – решаемая задача

Ручной инструмент для раскалывания дров подходит в случаях, когда необходимо заготовить небольшое количество древесины. Полено для применения такого приспособления должно обладать толщиной не более 20 см. Для изготовления топора потребуется подготовить следующие материалы:

  • толстый стальной лист, размерами 15x60 см и толщиной 1 см – он понадобится для изготовления режущего лезвия;
  • стальная пластина, размерами 20x30 см и толщиной не менее 5 мм – из нее нужно сделать основание для колуна;
  • стальной прут с квадратным или круглым сечением, длиной 3 м и диаметром 2 см.

Схема и последовательность действий при изготовлении ручного инструмента максимально просты и понятны. Порядок сборки инструмента выглядит следующим образом:

  1. 1. Для начала потребуется разрезать толстый стальной лист на 3 куска, первых из которых должен составлять 15x30 см, а 2 последующие – 15x15 см;
  2. 2. Полученные части нужно заточить, но только с одной стороны. После этого они привариваются к металлическому основанию в форме креста;
  3. 3. Используемый прут необходимо разрезать на 2 части – одна из них должна иметь длину 1 м, а вторая – 2 м. Первый кусок потребуется приварить к боковой части основания, а второй – в перпендикулярном направлении к нему;
  4. 4. Второй кусок прута необходимо согнуть в окружность и приварить к первому на высоте около 30 см.

Готовый инструмент можно использовать для раскалывания дров. При эксплуатации колуна его режущую часть потребуется регулярно затачивать. Для этого понадобится использовать болгарку с мелкими абразивными кругами.

4

Особенности создания электрического колуна

Еще один вариант, не требующий больших финансовых затрат и специальной подготовки, – это сборка электрического дровенщика. При работе такой колун раскалывает древесину под действием электрического мотора, который через ременной привод передает крутящий момент на режущий элемент агрегата.

Главное условие при монтаже и использовании электрического дровенщика – выбор подходящего места. Для этого следует подобрать какую-либо возвышенность, а под сам агрегат необходимо подстелить плотный резиновый коврик, который будет гасить создаваемые электрическим двигателем вибрации и защищать мотор от промокания.

Важный фактор – это выбор двигателя для изготовления оборудования. Он не только должен обладать достаточной мощностью, но и иметь определенный ее запас, в противном случае агрегат не справится с раскалыванием крупных поленьев из твердых пород древесины. На практике для бытового использования хватает дровенщика с электрическим двигателем мощностью 3–3,5 кВт.

Помимо плюсов, такой агрегат имеет определенные недостатки. Его можно использовать только на участке, рядом с которым есть источник электрической энергии. Кабель дровенщика должен обладать ресурсом, чтобы выдержать высокие нагрузки. В связи с этим для эксплуатации следует выбирать медную проводку с крупным сечением. Работать с электрическим колуном можно только в сухую погоду, так как попадание влаги на детали мотора неминуемо приведет к короткому замыканию.

Для продления сроков эксплуатации сделанного электрического оборудования следует регулярно затачивать его режущий элемент. В противном случае при работе с незаточенным лезвием будет создаваться дополнительная нагрузка на привод, что приведет к его перегреву и поломке.

obustroen.ru

Колун для дров своими руками: чертежи, приспособление, самодельный

Краткое содержание

Колуны качественным образом отличаются от топора – традиционного приспособления для рубки дров. Топор считается более универсальным инструментом, а колун способен выполнять только одно задание – колоть деревянные заготовки на мелкие части. Также топоры активно используют в ювелирной работе.

Виды колунов

Винтовой электромеханический дровокол колун

Современные технологии обработки дерева ушли далеко в развитии, вследствие этого появились разные «помощники» дровосекам:

  • Механический колун используется в промышленных целях, где требуется большая скорость обработки дерева. Механизм приводится в действие специальной машиной и дополнительным утяжелением (от 100 кг до 1 тонны, в зависимости от модели). Нередко механический аппарат встречается и в домашнем хозяйстве. А некоторые из них местные умельцы делают своими руками. Механизм приводится в действие пружиной, которая крепится к рабочей рукоятке. После завершающего движения пружина создает сопротивление, за счет которого противовес возвращается в исходное положение. Приспособление для колки дров приводится в действие за счет механического усилия руки.
  • Механический колун с приводом. В простонародье такой тип колуна известен более, как электрический. По принципу действия ничем не отличается от вышеописанного. Единственное, что указывает на их разницу – это электродвигатель, который приводит в действие все оборудование. Механические приспособления для раскалывания дров часто делают своими руками в сельской местности или на дачах.
  • Гидравлический дровокол. Этот вид механизма использует энергию сжатой жидкости. В основе действия механизма лежит принцип гидравлического пресса. Большинство моделей оснащается дополнительными лезвиями, за счет которых происходит раскалывания заготовки сразу на несколько частей.
  • Дровокол на винтовой передаче. Этот тип устройства работает на винтовой передаче, то есть, его работа основывается на преобразовании вращательного движения колуна с наружным винтом в поступательное движение гайки. Такой колун для дров хорошо справляется со своей задачей. Эта модель отличается высокой производительностью и точностью работы. Своими руками сделать такое оборудование почти невозможно и даже опасно.

Гидравлический дровокол

Самостоятельное изготовление

Колун для дров своими руками

Не у всех есть возможность приобрести дорогую модель, поэтому большинство дачников и сельских жителей предпочитают самодельный рассекатель дров. Практика показала, что своими руками можно сделать много чего. Итак, приступим.

Для изготовления вам понадобятся: чертежи приспособления, толстый лист стали (примерно 10 мм), сварка, молоток и плоскогубцы. Толстый лист стали затачивается с обеих сторон под острым углом на заточном станке. В конце должно получиться лезвие с двусторонней заточкой. Стоит отметить, что на работу с заточным станком уходит слишком много времен, поэтому для ускорения работы можно использовать болгарку – отрежьте ненужные куски стали под углом. Обрезок шлифуется на заточном станке до необходимых параметров.

На самодельный колун необходимо наварить две металлические трубы с обеих сторон небольшого диаметра (30 мм вполне достаточно). Делается это для того, что устройство, сделанное своими руками, не застревало в чурках. Помните, чем надежнее закреплены заготовки, тем проще вынимать колун для дров из брусков.

Боковые пластины, которые также навариваются на стальную пластину, изготавливаются из листа нержавейки, толщиной 5 мм. Обе кромки затачиваются под углом 45 градусов. Делается это для того, чтобы в момент удара ни возникало сильного сопротивления со стороны самодельного приспособления. Для приваривания металлических пластин вам понадобится помощник, который будет держать заготовку своими руками, пока вы работаете со сваркой.


Самодельный колун для дров

Для придания дополнительной жесткости конструкции пластины можно закрепить шпилькой М8. Пластины, сделанные своими руками, накладываются на полотно под углом 45 градусов, это главное требование. На вставленную шпильку необходимо надеть жесткую пружину, которая будет выполнять роль амортизатора при ударе. Пружина крепится гайками такого же размера, что и шпилька.

Колун для дров

Колун для дров почти готов, осталось приварить проушину, в которую вставится топорище. В качестве заготовки для проушины можно использовать водопроводную трубу с диаметром 40 мм и длиной 80-100 мм. Чтобы отрезать такую толстую трубу вам понадобится помощь партнера – путь он держит своими руками трубу, пока вы режете.

Круглую трубу необходимо сплющить при помощи молота. Бить по металлической трубе необходимо до тех пор, пока она не начнет обретать овальную форму. Немного помучавшись и получив отверстие для топорища овальной формы, привариваем его к заготовке.

Что касается рукоятки, то сделать ее можно также своими руками. Особых требований к рукоятке топорища нет, главное, чтобы вам было с ней удобно работать. Длинная рукоять уменьшает точность, но увеличивает силу удара.

Принцип работы такого колуна достаточно простой: при ударе торцевой части по деревянному полотну заточка приникает острием внутрь. Стоит только полотну углубиться больше чем на 20 мм, в древесину дополнительно впиваются заточенные боковые пластины. Чем глубже колун войдет в древесину, тем сильнее раздвинутся боковые пластины, разрывая древесину на два куска. Эта модель хороша тем, что не требует от своего владельца долгой адаптации к приспособлению. Уже после нескольких ударов вы научитесь рассекать полено за один мах.

Таким образом, изготовление колуна не отличается сложностью процессов и не требует от человека особых знаний или умений в пользовании инструментами. Все, что необходимо – это четко придерживаться чертежа и внимательно перечитывать инструкции перед тем, как что-то сделать.

Видео: Механический топор — колун на пружине

kaminyn.ru

Колун для дров — виды приспособлений, их сборка своими руками

Заготовка дров издревле являлась одним из важнейших занятий человека. Основным инструментом для этого является особый вид топора – колун.

Колун ручной — в чем отличие от топора?

Принципиально работа колуна для дров значительно отличается от работы традиционного плотницкого топора. Различаются они по целому ряду параметров. Во-первых, инструмент плотника предназначен для грубой предварительной обработки различных деревянных деталей, придания им общего чернового контура. Колун же исключительный инструмент дровосека. В деревообработке может использоваться лишь для разделения коротких обрезков бревен на продольные части для последующей обработки, например при битье баклуш – заготовок для изготовления деревянных ложек.

Во-вторых, топор предназначен для точной, зачастую, ювелирной работы, что определило достаточно не большую длину топорища.

Удар колуном при работе с твердыми породами, поленьями большого диаметра должен иметь максимальную силу, чего добиваются значительным, по отношению к топорищу, удлинением рукоятки инструмента. Этот параметр является достаточно весомым, на него следует обращать особое внимание.

И, в-третьих, одним из основных отличительных признаков колуна перед топором является угол схождения рабочих граней (заточки) данных инструментов. Колун более тупой — при ударе он не вонзается в палено, а разрывает его.

Разница определяется их принципом работы. Топор тешет древесину аналогично ножу рубанка, снимая с заготовки слой за слоем в виде тонкой стружки. Его заточка должна позволять осуществить мастеру обработку заготовки. Принцип работы колуна состоит в раздвигании волокон древесины вплоть до разрушения их взаимной связи. Поэтому угол его заточки значительно превосходит заточку топора.

Некоторые обыватели, не видя разницы между обоими инструментами, пытаются выполнять колку дров топором. Если для поленьев небольшого диаметра это может быть применимо, то работа с толстыми заготовками приводит к увязанию лезвия топора и необходимости приложения значительных усилий для его освобождения.

Колун для дров механический – производительность и легкость в работе

В наши дни появляется большое количество механических помощников человека в различных отраслях производства, в том числе и при колке дров. Речь идет о механических колунах с ручным приводом.

Принцип работы подобных приспособлений основан на использовании рабочего органа (колуна) достаточно большой массы, что значительно облегчает процесс колки поленьев.

Снижение нагрузки на работающего обусловлено использованием пружинного механизма, компенсирующего тяжесть ударного механизма и облегчающего управление им. В домашних хозяйствах россиян можно встретить как заводские приспособления, так и самодельные аналоги.

Настройка приспособления осуществляется регулировкой положения пружины, расстояния от нее до рабочего органа. Благодаря этому возможна колка поленьев различной длины с максимальным удобством.

Для работы необходимо иметь твердое основание, на которое и устанавливаются обрабатываемые обрезки бревен. Работник одной рукой приподнимает колун вверх и с небольшим усилием опускает его на полено.

Клин выполняет свою работу, раскалывая заготовку на отдельные части, а пружина возвращает механизм в первоначальное положение. Основную работу в данном приспособлении совершает сила тяжести и сила упругости стали. Благодаря значительному снижению нагрузки на работающего, производительность его увеличивается без переутомления, связанного, например, с использованием классического ручного колуна.

Механический колун с электроприводом — изготовление своими руками

Еще один вариант механического приспособления для раскалывания деревянных чурбаков на части использует для своей работы электродвигатель. Основное движение, которое применяется в работе – вращение рабочего органа. Именно его устройство и является главным секретом работоспособности таких колунов.

Рабочий орган представляет собой конус с необходимым углом, оснащенный винтовой нарезкой достаточной глубины. При вращении такого винта он достаточно легко внедряется в древесину и приводит к разрыву волокон за счет раздвигающего действия геометрического тела.

Кроме электродвигателя в состав электроколуна входят рабочий вал, имеющий на концах шпоночные пазы для установки шкива ременной передачи и рубящего наконечника.

Вал крепится к станине посредством двух креплений, оснащенных подшипниками. Возможна и прямая установка рабочего конуса на вал электродвигателя.

При отсутствии электроэнергии можно оснастить механический колун не электрическим источником вращения, двигателем внутреннего сгорания, приспособив любую передачу, например, цепную.

В том случае, если у читателей возникнет желание самостоятельно изготовить конический наконечник на механический колун, предлагаем вашему вниманию готовый чертеж рабочего органа, по которому любой токарь сможет его выточить.

Обращаем ваше внимание на одну немаловажную особенность в работе подобных приспособлений. Категорически не рекомендуется подавать чурбаки на электроколун, укладывая их на боковую поверхность. Это может привести к поломке приспособления.

На вращающийся резьбовой конус обрабатываемые обрезки бревен подаются только вертикально!!!

Дровокол гидравлический

Еще один вид механических приспособлений для колки дров использует энергию сжатых жидкостей. В их основе лежит принцип гидравлических прессов, когда нагнетаемое давление через жидкость передается на рабочий поршень, осуществляющий давление на полено.

В конструкции приспособления необходимо предусмотреть станину, изготовленную из толстостенного стального швеллера, по которой будет осуществляться движение поршня и на который установят режущий элемент. Режущий инструмент имеет свои конструктивные особенности и чаще всего выполняется многолезвийным.

Это позволяет за один ход выполнять разрубание полена на несколько частей.

Сложность в работе подобных вариантов дровоколов связана с необходимостью обеспечения прямолинейного передвижения чурбака вдоль станины, для чего используются дополнительные конструктивные элементы – направляющие.

Дровокол на винтовой передаче

Последний вид механического колуна для дров, на который хотелось бы обратить ваше внимание, использует знакомую многим винтовую передачу, или передачу винт-гайка. Принцип ее основан на преобразовании вращательного движения детали с наружной резьбой (винта) в поступательное движение детали с внутренней резьбой того же диаметра (гайки). Преимуществом данного вида движения является его плавность и возможность перемещения гайки в обоих направлениях при реверсировании вращения.

Небольшие дровоколы с электрическим двигателем позволяют получать достаточное усилие для раскалывания чурбаков на части. Для удобства работы приспособление может быть установлено на небольшой постамент.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

типы колунов для поленьев, особенности выбора

До сих пор во многих регионах нет газовых магистралей, и топить печи приходится по старинке, то есть дровами и углем. Кроме топора, желательно иметь также колун, выполняющий несколько иные функции. Топор, в сравнении с ним, тонкий инструмент, которым можно делать даже поделки. Колун же используется для получения грубых заготовок.

Виды приспособлений для колки

Существуют механические колуны, приспособления с электроприводом и гидравлическим приводом, с винтовой передачей. Первый тип с ручным приводом нетрудно сделать самостоятельно, поскольку схема его работы несложная. Составными частями самодельного колуна являются металлический клин и пружинный механизм.

Настройка приспособления обеспечивается путем регулирования пружины. С изменением ее положения, то есть уменьшением или увеличением расстояния до рабочего клина, получается возможность обработки поленьев разной длины. Колун с ручным приводом применяется с твердым основанием. На приспособление устанавливается полено, работник поднимает инструмент вверх, с небольшим усилием опускает клин на бревно, раскалывая его. За счет действия пружины механизм возвращается в исходное положение.

Главные вспомогательные силы в работе механического приспособления:

  • сила тяжести;
  • упругость стального клина.

Большим плюсом приспособления в сравнении с обычным топором является уменьшение нагрузки на работника в процессе работы. Так, за равный отрезок времени колуном удается расколоть больше дров.

Электрическое устройство

С электрическим колуном или с приспособлением, оснащенным электроприводом, дела идут еще легче. Главная рабочая деталь после пуска электромотора все время вращается, и работнику остается лишь добавлять поленья. Рабочая деталь в этом случае — конус с винтовой нарезкой. При вращении спиралевидный элемент свободно входит в дерево, и волокна материала в буквальном смысле разрываются.

У электрического колуна тоже есть рабочий вал и рубящий наконечник. В пазы на концах вала устанавливается шкив ременной передачи. К станине вал крепится с помощью двух креплений с подшипниками, но есть и схема прямого монтажа конуса на вал.

Если существует большая вероятность перепадов напряжения или перебоев в поставке электроэнергии, колун может оснащаться двигателем внутреннего сгорания (ДВС) с цепной передачей. В случае работы с таким приспособлением на вращающийся конус поленья подаются исключительно вертикально.

Гидравлический колун

Принцип действия гидравлического дровокола основан на использовании энергии сжатой жидкости — агента, через который на рабочий поршень передается давление. От поршня давление идет уже на инструмент, раскалывающий поленья. Он, в свою очередь, оказывает давление на бревна.

При изготовлении такого колуна для дров своими руками большое внимание уделите станине, которая изготавливается из стального толстостенного швеллера. По станине движется поршень с режущим элементом. С таким механизмом за один ход бревно удается расколоть на несколько частей. Важно, чтобы имелись также дополнительные направляющие.

Максимальная длина полена, которое способен расколоть гидравлический колун, составляет 63 см, а максимальное давление, которое может развить приспособление, равно 9 т. Такие характеристики обеспечивают возможность за две секунды расколоть полено 40-сантиметрового диаметра.

Дровокол с винтовой передачей

Главным узлом этого приспособления является передача винт — гайка. В основе принципа работы лежит преобразование вращательного движения винта в поступательное движение гайки. Даже небольшие устройства этого типа при минимальных затратах физических усилий позволяют раскалывать дрова на несколько частей.

Есть разные типы винтового колуна:

  • Бытовые. Чаще используются в частных домах. Если каркас имеет ось с парой колес, могут быть мобильными.
  • Промышленные. Целые комплексы, используемые на пилораме и требующие профессионального обращения.

По типу привода эти устройства бывают электрическими и бензиновыми.

Электрическая модель может питаться от одно­- и трехфазной сети. Снабжение участка трехфазным током — мероприятие дорогостоящее, поэтому большинство склоняется к выбору однофазной модели.

Типы резьбы винтовых дровоколов:

  • С метрической резьбой. Имеют меньшую надежность, потому что эта резьба быстрее истирается. Существует риск соскакивания полена.
  • С упорной резьбой. Достаточная форма и острота обеспечивает хороший врез в дерево. Эта резьба долговечнее предыдущего аналога.

Приспособление с приводом стоит дороже. Цена зависит и от типа мотора. В среднем колун с ДВС стоит на 15% дороже электрического.

Тонкости выбора

Первым делом следует определиться, конечно, с типом приспособления. Но есть и другие важные нюансы, влияющие на выбор:

  • Материал ножа. Нож должен быть изготовлен из закаленной стали, чтобы прослужить долго.
  • Упор. Наиболее удобны колуны с регулированным по высоте упором. С такой настройкой раскалывание осуществляется с минимальными нагрузками, а значит, повышается производительность.
  • Безопасность. Качественный колун должен иметь 2-рычажную систему блокировки. К минимуму сводится риск получения работником травмы во время работы. Дровосек удерживает рычаги руками. При отпускании одного из них приспособление прекращает работу.
  • Удобство. Если оборудование покупается, нужно обратить внимание на удобство его использования и возможность передвижения.

Самым простым колуном, который можно смастерить собственноручно, является приспособление из слегка заостренного стального клина и деревянной рукояти. Однако при необходимости заготовки большого количества дров рекомендуется обзавестись устройством с приводом.

sotka.guru

Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

  • длина заготовки;
  • диаметр полена;
  • форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

  • Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
  • Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

  • Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
  • Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
  • За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
  • Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

  • Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

  • Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

  • Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
  • Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

  • наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
  • собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
  • способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант - механический раскалыватель, он может быть как ручным, так и ножным

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

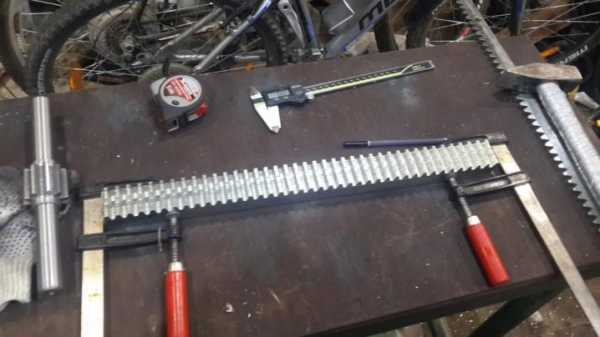

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

  • консоль;
  • опорный стол;
  • стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

  • станина, сваренная из строительного металлического профиля и листового железа;
  • силовая установка в виде мотора на электротяге или жидком топливе;
  • привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
  • вал с винтовым конусом, закрепленный в подшипниках качения;
  • упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

  • категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
  • монтаж электрического блока должен проводиться в соответствии с основами безопасности;
  • для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр.;
  • оптимальной является скорость вращения рабочей части около 250 об/мин;
  • опоры вала предпочтительней крепить не сваркой, а винтами.

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

www.portaltepla.ru

Колун для дров своими руками: приспособление для колки дров

Когда приходится заготавливать большое количество дров, колун своими руками становится тем приспособлением, которое позволяет сэкономить физические силы и массу времени. Известно много разных вариантов таких устройств, которые имеют различные принципы действия, но выполняют одну задачу: облегчить труд человека в домашнем хозяйстве. Конечно, колуны реализуются в готовом виде и считаются надежными установками, однако самостоятельное изготовление поможет избавиться от лишних затрат, при этом обеспечивая достижение поставленной цели.

Сущность приспособления

Под термином «колун» понимается приспособление для заготовки дров раскалыванием достаточно больших элементов ствола дерева. В свою очередь, раскалывание представляет собой разрыв древесных волокон при резком внедрении острого клина в продольном направлении по отношению к волокнам.

Таким образом, колун, или дровокол, — это устройство , позволяющее колоть дрова ручным или механизированным способом. Чаще всего под такое понятие попадает специальный ручной топор. Чем он отличается от обычного топора? При всей внешней похожести они различаются по принципу действия. Обычный топор предназначен рубить дерево, т.е. внедряться в древесину, срезая ее ткани. Для этого он обладает достаточно тонкой и острой рабочей частью. Однако разрубить им большую колоду на дрова очень трудно — его постоянно заклинивает в толще материала.

Колун в отличие от обычного топора имеет клиновидную рабочую часть с заостренной кромкой. Такая конструкция, с усилием вводимая между волокнами, раздвигает их, что и приводит к разрушению древесины. Эффективность и раскалывающая способность напрямую зависят от интенсивности воздействия, а именно от силы удара — физических данных человека и массы рабочей части. Раскалывание может осуществиться одним ударом, но чаще приходится обеспечить несколько махов.

С древних времен для заготовки дровяных запасов использовался ручной колун. Однако его масса для раскалывания крупных колод порой превышает 5-6 кг, а количество взмахов на приготовление достаточного количества дров может достигать 90-100. Естественно, что такая процедура становится настоящим физическим испытанием человека.

Проблема решается при механизации процесса. Используя различные виды привода, можно создать аппарат для колки дров, которым не придется взмахивать, то есть затрачивать усилия. Известно несколько вариантов таких систем: дровокол механический, дровокол гидравлический, электро-станок и винтовое приспособление для колки дров.

Ручной колун

Рабочая часть ручного колуна представляет собой металлический клин массой порядка 4-6 кг. Кромку не обязательно слишком остро затачивать — режущая часть предназначена для внедрения между волокнами, а дальнейшее продвижение происходит не за счет остроты грани, а массы развиваемого усилия.

Важное отличие колуна состоит в ручке. Если для плотницкого топора важна точность работы — а потому топорище имеет небольшую длину — то ручной дровокол своими руками должен развивать при ударе максимальную силу, для чего требуется удлиненная прочная ручка. При изготовлении такого топорища предпочтение отдается вязким разновидностям древесины (например, клен, вяз). При невозможности их применения можно взять березу.

Ручной колун

В хозяйстве с достаточно большой потребностью в дровах, как правило, имеется как минимум 2 колуна: клиновидный топор с укороченной ручкой и мощный колун с длинным топорищем. Первый вариант используется при колке свежесрубленного дерева и сырой древесины. Более мощный дровокол пригодится при работе с сухим материалом и раскалывании больших деревянных колод.

Механические устройства

Для облегчения ручного труда разработано много конструкций, в которых мощный удар дровокола обеспечивается малоинтенсивным ручным приводом. Усиление нагрузки достигается пружинным механизмом. Такая система позволяет значительно увеличить массу колуна, при этом снижая мышечную нагрузку человека.

Оборудование с механизацией можно сделать своими руками в нескольких вариантах:

  1. Колун устанавливается на балке, горизонтально закрепленной на вертикальной опоре. Собирается такое устройство для рубки дров следующим образом. На небольшом бетонном фундаменте монтируется опора в виде столба из деревянной балки, металлического профиля (трубы) или железобетона. На опоре подвижно крепится балка, причем один ее торец имеет пружинный амортизатор, а на другом неподвижно на кронштейне укреплен рабочий орган — клинообразный топор. Под рабочим органом устанавливается колода для фиксации деревянного элемента, который требуется расколоть.
  2. Колун, работающий по принципу механического станка для забивания свай. Задача — поднять утяжеленную клинообразную рабочую часть на определенную высоту и обеспечить ее свободное падение в заданную точку. Для этого устанавливаются направляющие и шток, на котором закреплен колун. Для подъема штока монтируется рычажный механизм.
  3. Раскалывание снизу. Достаточно эффективным способом раскалывания древесины считается воздействие с нижней стороны чурбака. Сделанные на таком принципе устройства имеют рабочий клин на нижнем основании, а раскалываемое полено поднимается вверх и резко опускается на острие колуна.

Использование гидравлики

Гидравлический дровокол своими руками — это достаточно популярный механизированный колун. Как и любой гидравлический инструмент, такое устройство использует энергию сжатой жидкости, т.е. принцип действия гидравлического пресса. В этом варианте сжатая жидкость поступает на поршень, на котором крепится рабочий орган. В свою очередь, он внедряется в древесину и раздвигает волокна.

Наиболее простой способ объединяет механический и гидравлический принципы. Для реализации его используется домкрат. Как сделать дровокол механическо-гидравлического типа? На вертикальной стойке закрепляется автомобильный домкрат сверху и основание для установки деревянного чурбака снизу. К площадке домкрата приваривается клин колуна. Для раскалывания древесины острие рабочего органа совмещается с поленом, после чего приводится в действие домкрат, который вдавливает колун в дерево, раздвигая его волокна.

Чисто гидравлический колун изготавливается из гидравлического пресса. Несущим элементом такого дровокольного станка является станина, собираемая из прочного стального швеллера. Вдоль станины движется поршень с приваренным к нему колуном. Наиболее рационально рабочую часть изготавливать из нескольких режущих клиньев, что обеспечивает раскалывание деревянной колоды на несколько частей за 1 заход. Важно в таком станке обеспечить четкое прямолинейное движение поршня, для чего устанавливаются соответствующие направляющие.

Колуны с электрическим приводом

Наиболее современно и практично смотрится электростанок для колки дров. Использование электродвигателя при проведении такой операции позволяет в значительной степени автоматизировать процесс. Наиболее простой вариант основывается на внедрении в древесину конусообразного вращающегося элемента. Конусное исполнение органа позволяет расколоть бревно, но для этого надо практическим путем правильно подобрать угол конусности.

Электрический колун включает такие основные элементы: электро-двигатель и основной вал. На валу должны быть шпоночные пазы для монтажа ведущего шкива. Крутящий момент на рабочий орган может передаваться через ременную передачу. При изготовлении электрического станка важно обеспечить вхождение вращающегося конуса в древесину строго в вертикальном направлении. Любое боковое смещение не допускается, т.к. может привести к поломке колющей части или вылету полена из гнезда, что опасно для обслуживающего персонала.

Типичным представителем электрических колунов считается реечный дровокол своими руками. В его конструкции использованы следующие особенности:

  • от шестерни выходного вала двигателя движение передается подвижной рейке с зубчатым зацеплением;
  • с другой стороны рейка неподвижно соединена со станиной, куда укладывается деревянная колода;
  • для обеспечения зацепления рейки с шестерней в конструкции предусматривается ручка управления;
  • колун закрепляется прочно на раме станка;
  • при движении рейки бревно подается на неподвижный колун и раскалывается.

Винтовой принцип

Еще один вариант механизированного колуна базируется на использовании винтовой (червячной) передачи. В таком устройстве происходит изменение вращательного движения на поступательное. В принципе, для раскладывания древесины не нужны большие скорости и огромные усилия — важно обеспечить внедрение в материал клинообразного или конусного колуна. Именно поэтому интерес представляет инструмент винтового типа.

Вращательное движение от любого источника (электрический или бензиновый двигатель) обеспечивается на валу, расположенном горизонтально. Конец вала выполнен в виде винта. На него насажена своеобразная гайка с приваренным к ней штоком. Он при вращении винта приобретает поступательное движение. Если на шток закрепить клин рабочего органа, то он способен колоть древесину.

При заготовке дров в большом количестве процесс колки требует значительных трудозатрат. Облегчить труд помогают различные механизмы. Изготовить механизированный колун можно своими руками, выбрав нужную его конструкцию и принцип действия.

sadovod.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
