Устройство кровли из металлочерепицы и ее конструкция

Чтобы крыша не подтекала, хранила тепло и долго радовала хозяев своим красивым видом, необходимо ее обустроить по всем правилам. При этом для каждого из кровельных материалов существуют свои тонкости и технологии монтажа. В данном материале мы подробно разберем - устройство кровли из металлочерепицы.

Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля. В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из данных типов крыш, после чего приступим к тем элементам которые являются одинаковыми для данных типов кровель.

Теплая кровля – как устроена и почему так называется

Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создав целую кровельную систему. Рассмотрим устройство данной крыши.

Предусматриваем защиту от воды

На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран, хорошо выполняют свои функции и место экономят (их кладут на утеплитель без всякого зазора).

Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними – 15 см. Провисание мембран не допускается – они должны быть хорошо натянуты.

Утепляем крышу, а затем кладем пароизоляцию

Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

Маты из базальтового волокна укладваются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать. Поверх утеплителя укладывают пароизоляционную мембрану. Нужна она чтобы испарения из внутренних помещений не могли аккумулироваться в утеплителе.

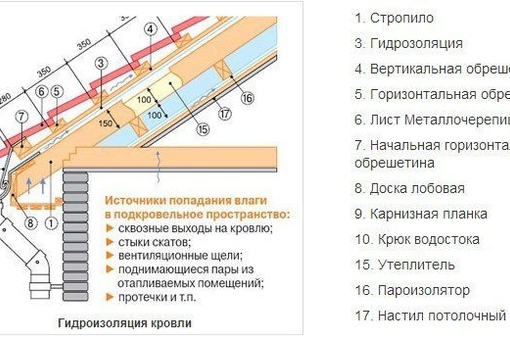

Защита утеплителя от проникновения влаги как изнутри так и снаружи.

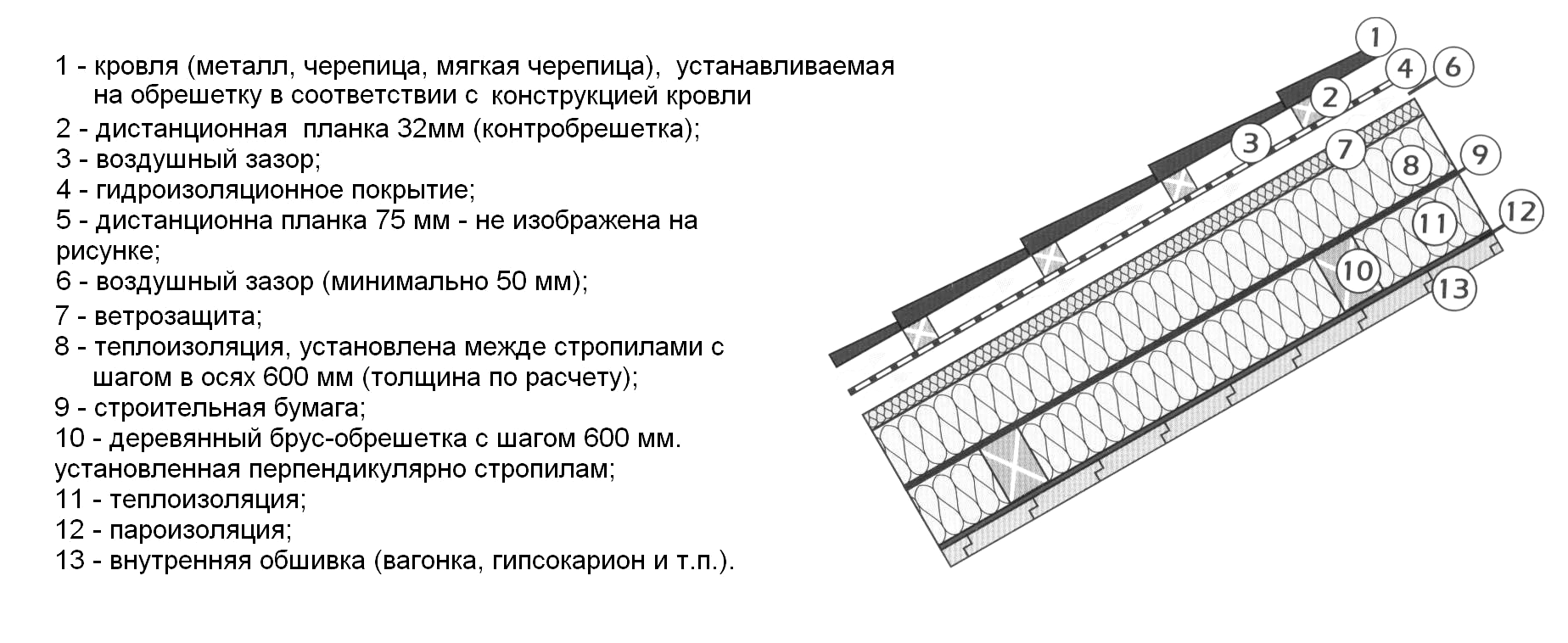

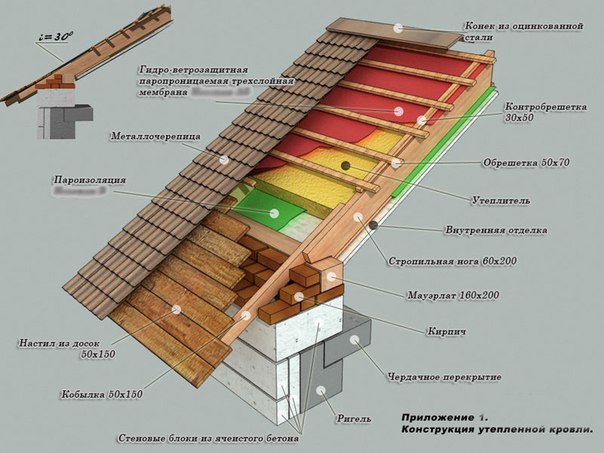

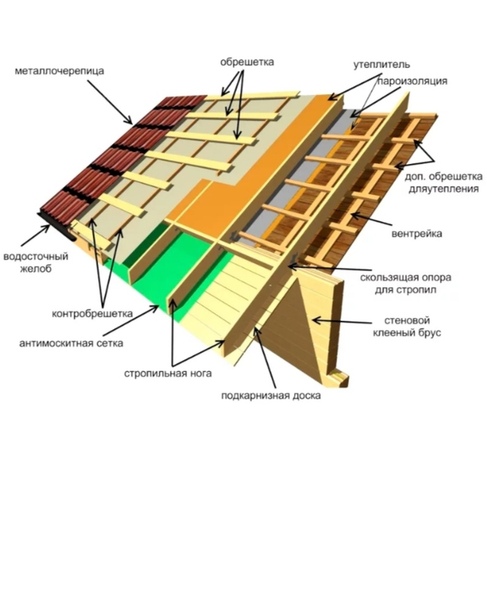

Общее устройство теплой кровли из металлочерепицы.

Особенности холодной кровли

Главная особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

Защищаем утеплитель от влаги

Кроме упоминаемых выше мембран, холодная кровля из металлочерепицы допускает использование и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.

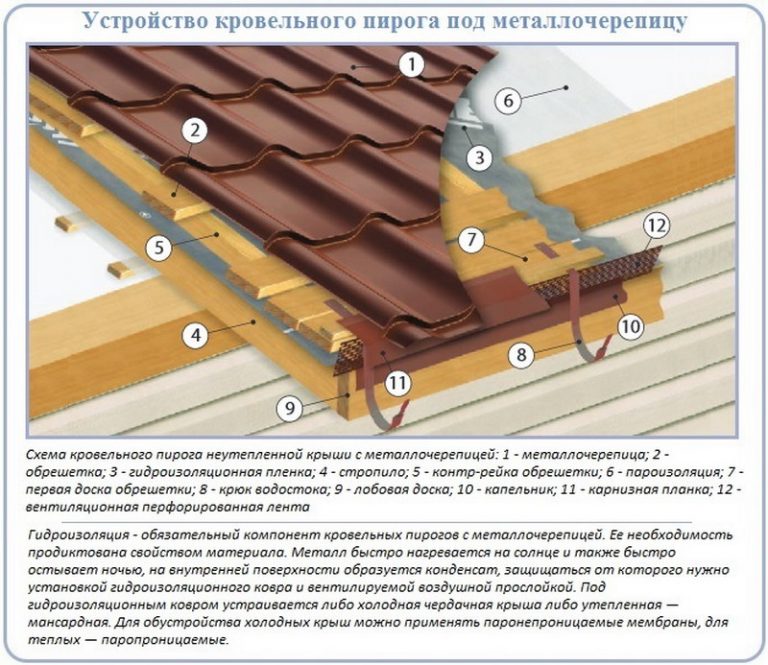

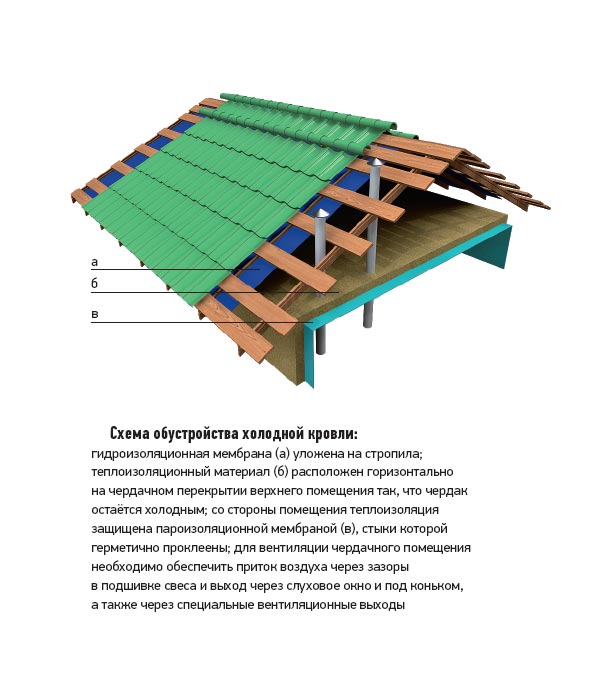

Общее устройство холодной кровли из металлочерепицы.

Важный элемент кровли – обрешетка

Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Торцы кровли

С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.



Обрешетка под ендову

Ендова - это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

Ограждение кровли

Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены. Обрешетка в этих местах нужна сплошная. Поэтому между рядовой обрешеткой добавляются дополнительные доски и делается сплошное основание.

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько.  Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 - 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

Если лист металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5). Далее монтируем металлочерепицу - хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов).

Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковой нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине. А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижнюю часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.



Читайте также:

Завершающие элементы кровельной системы

Торцевые планки

C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 - 60 см. При этом нахлест между соседними планками должен составлять порядка 50 мм.

Коньковые планки

Эти элементы бывают плоской или закругленной формы. Последние дополнительно требуют прикрепления к своему торцу заглушки. Она бывает простой и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

Устройство вентиляционных и проходных элементов

Перечисленные далее дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

Канализационный выход

Канализационный выход соединяют со стояком. Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепят к металлочерепице саморезами).

Выход для антенн и электрических кабелей

Для герметизации мест стыковки антенн, кабелей и дымоходов типа "сэндвич" с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу. Основанию антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.


На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство элементов безопасности и их назначение

Лестница

Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Кровельное ограждение

Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке  через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

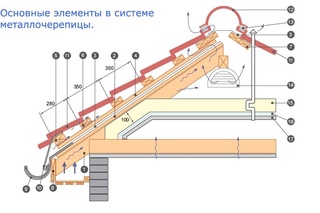

Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Заглушки для желоба

Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Паук

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство кровли из металлочерепицы

Хотите, чтобы крыша не текла, хорошо сохраняла тепло и долго радовала вас своим внешним видом? Тогда ее необходимо обустраивать в соответствии со всеми правилами. Но нужно учитывать, что для разных кровельных материалов существуют свои особенности и технологии монтажа. В этом материале мы разберем устройство кровли из металлочерепицы во всех деталях.

  1. Как устроена теплая кровля и почему она так называется
  2. Отличия холодной кровли
  3. Обрешетка - важный элемент кровли
  4. Элементы конструкции кровельной системы
  5. Монтаж металлочерепицы
  6. Завершающие детали кровельной системы
  7. Устройство вентиляции и проходных элементов
  8. Устройство и назначение элементов безопасности
  9. Водосточная система

Специалисты выделяют два принципиально разных варианта утепления крыши дома: теплая кровля и холодная кровля. В зависимости от того, какой тип кровли будет выбран, ее устройство также будет отличаться. Для начала выделим особенности каждого из указанных типов крыш, а потом рассмотрим элементы, являющиеся одинаковыми для них.

Как устроена теплая кровля и почему она так называется

Такая кровля имеет утепленные скаты крыши, благодаря чему на чердаке вполне можно устроить комфортное жилое помещение – мансарду. Но для этого требуется выполнение ряда операций по созданию целой кровельной системы. Изучим устройство такой крыши.

Защита от воды

На обратной стороне металлочерепицы может собираться конденсат, и для того, чтобы он не попал на утеплитель и не промочил его, необходимо продумать гидроизоляцию. Хорошо для этих целей подходят мембраны, они лучше полиэтиленовой пленки, так как проницаемы для пара. Соответственно, влага будет спокойно уходить наружу, нигде не скапливаясь. Благодаря таким супердиффузионным свойствам мембраны функциональны, к тому же они экономят пространство (их можно укладывать прямо на утеплитель без всякого зазора).

Первой нужно изолировать ендову. Начиная сверху, мембрану прокладывают по всей ее длине, а стыки на ендове и примыканиях проклеивают строительной лентой того же производителя, что и мембрана. По стропилам гидроизоляцию укладывают, начиная от карниза до конька, рулоны раскатывают горизонтально. Нужно следить, чтобы стыки отдельных рулонов приходились на стропила, рулоны кладут с нахлестом 15 см. Нельзя допускать провисания мембран, их нужно хорошо натягивать.

Утепляем крышу и кладем пароизоляцию

Продолжаем работать над созданием кровли из металлочерепицы. С внутренней стороны, после гидроизолирующей мембраны, укладывается утеплитель. Как правило, для этого применяют маты базальтовой ваты, но возможно и использование других видов утеплителей.

Утеплитель укладывается между стропилами крыши. При укладке более чем одного слоя стыки между матами первого слоя нужно перекрывать матами второго, иначе могут появиться мостики холода. Сверху кладется пароизоляционная мембрана. Она необходима для того, чтобы испарения из внутренних комнат не аккумулировались на утеплителе.


Защита утеплителя от проникновения влаги как изнутри, так и снаружи.

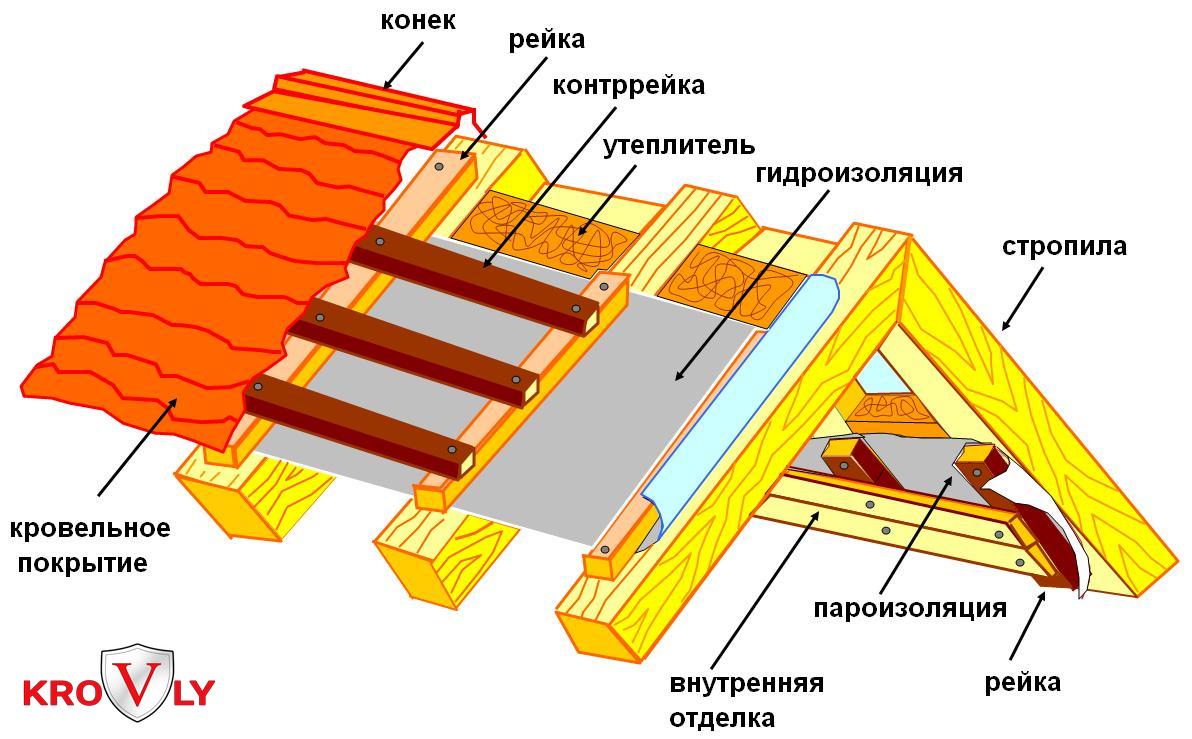

Общее устройство теплой кровли из металлочерепицы.

Отличия холодной кровли

Основным отличием такой кровли является отсутствие утепления на скатах. Утеплитель кладется только на нижнюю часть чердака. Благодаря этому в доме всегда тепло, а скаты при этом проветриваются.

Как защитить утеплитель от влаги?

Помимо мембран, которые уже были упомянуты выше, холодная кровля из металлочерепицы дозволяет также использование водостойкой пленки. Но она, в отличие от мембран, должна немного провисать между стропилами (приблизительно на 20 мм), для того, чтобы конденсат мог стекать. Гидроизоляцию, так же, как и для теплой кровли, необходимо прокладывать горизонтально, от карниза к коньку, делая нахлест в 15 сантиметров.


Общее устройство холодной кровли из металлочерепицы.

Обрешетка – важный элемент кровли

При создании обрешетки используются деревянные бруски сечением 50х50 мм, а также обрезная доска размерами 32х100 и 50х100 мм. В нижней части ската кровли, вдоль карнизного свеса нужно прибить две доски 50х100 мм. Далее из брусков 50х50 мм поверх гидроизоляции нужно набить контробрешетку, прибивая бруски вдоль стропил, начиная от конька к низу. Поверх нее с равным шагом горизонтально закрепляют доски обрешетки. Шаг крепления зависит от того, какой вид профиля металлочерепицы, которой будут покрывать крышу, будет выбран.

Обрешетка под конек

Самую верхнюю часть крыши необходимо укрепить. С этой целью с каждой стороны коньковой планки прибивают по паре досок.

Торцы кровли

С торцевой стороны кровли на высоту профиля металлочерепицы необходимо прибить доски - большие, чем сама обрешетка.

Обрешетка под ендову

Ендова – это внутренний стык двух скатов крыши. На участках прохождения ендовы обрешетку нужно делать сплошной.

Ограждение кровли

Такое ограждение должно быть надежным, поэтому его делают выше свеса карниза. В качестве ориентира может использоваться высота несущей стены. В этих местах также нужна сплошная обрешетка, поэтому между обычной обрешеткой добавляют несколько дополнительных досок, чтобы получилось сплошное основание.

Элементы конструкции кровельной системы

Конструкция кровли из металлочерепицы предполагает, что все элементы кровельной системы крепятся к смонтированной обрешетке. Рассмотрим эти элементы подробнее.

Карнизная планка, желоб и держатель для желоба

Первым делом закрепляются держатели желоба, а затем – желоба для стока воды. После этого можно закреплять карнизную планку. Ее прикрепляют к обрешетке с помощью саморезов таким образом, чтобы край желоба не выступал из-под нее.

Ендовы кровли из металлочерепицы

Количество таких элементов зависит от формы крыши. Нижнюю ендову прикрепляют к обрешетке под кровлей, а верхнюю ендову (декоративную планку) – над кровлей. При стыковке планок нижней ендовы нужно сделать нахлест порядка 10 – 15 см.

Примыкания

Такие элементы нужны для плотного примыкания кровли к трубам и стенам. Так же, как и ендовы, примыкания состоят из верхних и нижних планок. Из нижних планок делается так называемый фартук, после чего под него подводится галстук, необходимый для отвода воды в ендову или к внешнему карнизу. После этого закрепляют кровельное покрытие, а уже поверх него монтируют верхние планки примыкания.

Монтаж металлочерепицы

В тех случаях, когда лист металлочерепицы полностью закрывает весь скат крыши, монтаж начинают от конька. Нужно проверить расположение первого листа по отношению к торцу и карнизу (он должен выступать над карнизом сантиметров на 5). Монтировать металлочерепицу можно как справа налево (делая нахлест следующих листов на предыдущие), так и слева направо (с нахлестом предыдущих листов). После укладки 3 листов нужно проверять их параллельность карнизу. Саморезы надо вкручивать в боковую часть нахлеста (в верхнюю точку), но не допуская при этом захватывания обрешетки.

Рассмотрим схему кровли из металлочерепицы для ситуаций, когда скат крыши длиннее листов материала. Сначала нужно состыковать листы по длине, а потом выравнять первые 4 листа по торцу. Каждый квадратный метр черепицы крепится саморезами (с ЭПДМ прокладкой) – необходимо 6 или 8 шт. В местах, где материал прилегает к обрешетке, нижнюю часть листа нужно закрепить в изгиб волны. Монтаж производится через волну, а последующие ряды саморезов должны сдвигаться в шахматном порядке.

Завершающие детали кровельной системы

Торцевые планки

C торцевой стороны крыши устанавливают торцевые планки. Их крепят саморезами через каждые 50-60 см. Нужно делать нахлест между соседними планками примерно в 50 мм.

Коньковые планки

Такие элементы могут быть плоскими или закругленными. Последние нужно дополнительно крепить к своему торцу заглушки. Она может быть простой или конусной, ее крепят с помощью саморезов или заклепок. Перед тем как устанавливать планки, под конек нужно положить универсальный или фигурный уплотнитель. Эти планки монтируют с использованием коньковых саморезов.

Устройство вентиляции и проходных элементов

Перечисляемые ниже дополнительные элементы кровли из металлочерепицы необходимы для простоты монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Для нормального воздухообмена в каждом пролете стропил необходимы вентиляционные выходы. Однако если самой крышей есть неутепленный «холодный треугольник», достаточно будет и одного выхода на каждые 60 м2 крыши. В металлочерепице нужно проделать отверстие и закрепить узел к его краям с помощью саморезов. Если в комплект вентиляционного выхода не входит силиконовый герметик, его наносят дополнительно.

Канализационный выход

Канализационный выход должен быть соединен со стояком, обычно для этого используют гофрированную трубу. На крыше для монтажа такого проходного элемента нужно вырезать фрагмент металлочерепицы. Выход канализации нужно вставить в проходной элемент и прикрепить к металлочерепице саморезами после окончания монтажа гидроизоляции, герметика и уплотнителя.

Выходы для антенн и электрокабелей

Для того чтобы герметизировать места стыковки антенн, кабелей и дымоходов типа «сэндвич», нужно использовать особые антенные выходы. Нужно срезать резиновую верхушку антенного выхода так, чтобы она была на 20% меньше диаметра проходящей трубы, и натянуть ее на трубу. Придав основанию антенного выхода форму профиля металлочерепицы, его промазывают силиконовым герметиком и прикрепляют к металлочерепице саморезами.


На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство и назначение элементов безопасности

Лестница

Для подъема на крышу нужна устойчивая лестница, состоящая из стенового и кровельного фрагментов с кронштейнами. Необходимо 4 кронштейна на секцию. Их монтируют на участке нижнего волнового изгиба, там, где идет сплошная обрешетка. Сами кронштейны и верхнюю часть кровельной лестницы закрепляют болт-шурупами. Стеновую лестницу монтируют таким образом, чтобы ее верхняя ступенька была расположена напротив края карниза. Стеновую лестницу нужно располагать в створе с кровельной.

Кровельное ограждение

Такие металлические ограждения необходимы для работ на крыше. Их крепят специальными опорами к сплошной обрешетке сквозь нижнюю часть волны и уплотняют резиновыми прокладками.

Переходной мостик

Для того чтобы безопасно ходить по крыше от окна мансарды, люка или лестницы, необходимы переходные мостики. Их крепят так же, как и ограждения, но сплошная обрешетка в этом случае не обязательна.

Снегозадержатели

Наиболее популярны трубчатые снегозадержатели из металла, их обычно окрашивают в черный, коричневый, зеленый или красный цвета. Их монтируют по всему периметру кровли выше карнизного свеса. Также их обязательно размещают над входом, мансардными окнами и над каждым уровнем многоярусной кровли.

Схема кровельной системы

Ниже можно увидеть схему кровельной системы. На ней все узлы, рассмотренные выше, соединены в единую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу невозможно без надежной системы водостока. Она состоит она из нескольких элементов.

Водосточный желоб

Согласно правилам для одной водосточной трубы необходимо не более 10 метров желоба. На нем выпиливают V-образное отверстие шириной 10 см, в которое будет вставляться выпускная воронка. Закреплять ее нужно в 15 см от края желоба.

Держатели для желоба

Они должны устанавливаться до того, как карнизы крыши и металлочерепица смонтированы окончательно. Держатели закрепляют через каждые 0,4-0,5 м. Разметить их нужно так, чтобы вышел уклон до 5 мм на метр, после чего их сгибают полосогибом. Можно также изогнуть уже установленные держатели, разметив их, используя натянутый шнур.

Заглушки для желоба

Их устанавливают с обоих торцов желоба и плотно забивают внутрь с помощью киянки.

Выпускная воронка

Передний край выпускной воронки подводится под внешний отогнутый край водосточного желоба и фиксируется резным фланцем, который пригибают к задней кромке желоба.

Соединители

При скреплении желоба или их углов между собой необходимо делать перехлест от 2,5 до 3 см. Для этого применяются соединители. Они имеют прокладки из резины, а также замок, который состоит из язычка спереди и заднего фланца. Используя такой замок, желоба нетрудно соединить как в ряд, так и под углом.

Паук

Данную деталь устанавливают в воронку водосточной трубы. Он призван не пропускать внутрь мусор и листья. Минимум раз в год паука нужно чистить, чтобы он продолжал выполнять свои функции.

Труба для соединения и ее колено

Между воронкой и водосточной трубой устанавливают два переходных колена и соединительную трубу. Их отпиливают непосредственно на месте, определив нужный размер.

Водосточная труба и ее держатели

Встречаются два вида держателей. Они универсальны и подходят для любых поверхностей и материалов. Их нужно крепить к стене через каждый метр. Также нужны крепления на трубных стыках. При монтаже отрезаются куски трубы необходимой длины, их вставляют в держатели и защелкивают замками. Внизу водосточной трубы, в 30 см от отмостки, крепится колено для слива воды.

Тройник водосточной трубы

Он необходим, если для двух воронок предусмотрен один слив. В нижней части его обжимают, а сбоку он имеет достаточно широкий раструб, позволяющий менять угол входа боковой трубы.

Воронка для сбора воды

Фальцевая и другая кровля сложных видов предполагает использование воронки вместо желоба. Ее вставляют в трубу, которая крепится на карнизе хомутом. Его изготавливают из полоски металла и соединяют саморезом.

Ограничитель для предупреждения перелива

Его устанавливают на угол желоба или на желоб там, где вода стекает все время, а временами и в больших количествах (например, под ендовой).

Выше упомянуты, пожалуй, все базовые элементы, которые предусматривает технология устройства кровли из металлочерепицы. Если они смонтированы правильно, то крыша выйдет крепкой, красивой и непромокаемой.

Устройство кровли из металлочерепицы – технология укладки

Металлочерепица – кровельное покрытие на основе оцинкованной стали с волнообразным профилем, имитирующим форму керамической черепицы. Она является одним из наиболее популярных материалов для возведения крыши. В строительных магазинах представлен широкий представлены все сопутствующие элементы для создания кровли из металлочерепицы (коньковые профиль, ендовы, карнизные, фронтонные планки), чтобы выполнить кровельные работы своими руками. В этой статье мы расскажем, как выглядит технология устройства кровли из металлочерепицы.

Содержание статьи

Характеристики материала

Металлочерепица – кровельное покрытие на основе оцинкованной стали с полимерным или лакокрасочным слоем, используемое для возведения холодной или теплой кровли. Она производится методом холодного проката из стальных заготовок. Сильными сторонами металлочерепицы считаются:

  • Легкий вес. Один квадратный метр металлочерепицы весит 5,5-6,5 кг, что позволяет выполнять укладку на разреженную обрешетку, не усиливая стропильный каркас крыши.
  • Долгий срок службы. Качественная металлочерепица, а также доборные элементы из оцинкованной стали эксплуатируются более 20-25 лет при грамотном обслуживании и своевременном ремонте.
  • Устойчивость к коррозии. Цинковый слой, полимерное покрытия надежно защищают сталь от воздействия воды, потому металлочерепица не подвергается коррозии.
  • Высокая несущая способность. Благодаря волнистому профилю, металлочерепица обладает высокую несущую способность и не деформируется под воздействием интенсивных нагрузок.
  • Устойчивость к перепадам температуры. Перепады температуры не оказывают влияние на прочностные качества, целостность материала, поэтому он используется во всех климатических зонах.

Важно! Покрытие из металлопрофиля рекомендуется укладывать на односкатные и многоскатные крыши с уклоном не менее 12 градусов. Для монтажа холодной кровли потребуется непосредственно кровельный материал, а также доборные элементы: ендовы, коньки, карнизные или фронтонные планки, элементы водостока, софиты для подшивки карнизов, молниезащита, снегозадержатели. Конструкция теплой крыши подразумевает дополнительное использование утеплителя и пароизоляции.

Строение листа металлочерепицы

Возможные размеры листов металлочерепицы

Выбор элементов

Крыша из металлочерепицы – многослойная конструкция, элементы которой взаимодействуя друг с другом, повышают ее качество и срок службы. Строение холодной кровли состоит из гидроизоляции, обрешетки и кровельного покрытия, а в состав теплой входит еще пароизоляция и слой утеплителя. Опытные мастера рекомендуют выбирать материалы для устройства крыши в соответствии со следующими критериями:

  1. При выборе металлочерепицы играют роль всего 2 показателя – высота гофры и толщина стали. Чем эти показатели выше, тем больше прочность и несущая способность кровельного покрытия. Необходимое количество листов рассчитывают, исходя из площади скатов и полезной площади полотна.
  2. Доборные элементы, такие как карнизная и фронтонная планка, приобретаются в зависимости от метража свесов с учетом нахлеста 15-20 см. Они подбираются в тон металлочерепице.
  3. Ендовы используются для оборудования стыков между скатами в многоскатных, сложных конструкциях. Они представляют собой стальные планки в виде уголка с полимерным покрытием.
  4. Коньковый профиль используется для оборудования конька крыши. Коньковые элементы, как и ендовы, представляют собой уголки с крепежными полочками 20-50 см. Чем шире полочки, тем лучше профиль защищает от проникновения влаги зазор между листами материала.

Устройство кровли из металлочерепицы

Учтите, конструкция теплой кровли намного проще, чем теплой, так как она состоит всего из 3 слоев. Однако, кровельные комплектующие применяются для устройства крыши любого типа. Качественные доборные элементы помогают сохранить целостность кровельного полотна при оборудовании узлов примыкания к вертикальным и горизонтальным поверхностям, места прохода труб и аэраторов через скат, сводя к минимуму риски возникновения протечек.

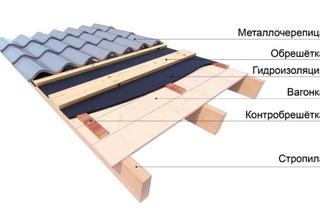

Кровельный пирог

Основа долговечности и надежности крыши – грамотно составленный кровельный пирог из совместимых материалов, который обеспечивает герметичное и прочное покрытие. Конструкция крыши из металлопрофиля имеет многослойное строение, выполняющие 4 важных функции: гидроизоляция, термоизоляция, пароизоляция, ветрозащита. Кровельный пирог под металлочерепицу состоит из следующих ингредиентов:

  • Пароизоляция. Она защищает стропильный каркас от проникновения пара, насыщенного влагой, из нагретых помещений верхнего этажа или мансарды. Пароизоляция – диффузная мембрана, которая пропускает воздух, но не дает пройти воде, она крепится на нижнюю поверхность стропил строительным степлером.
  • Термоизоляция. Утеплитель монтируют между стропильными ногами каркаса крыши. Слой термоизоляции, необходимый для поддержания оптимального температурного режима, рассчитывают, исходя из климатических условий. В конструкцию холодной крыши утеплитель не входит.
  • Гидроизоляция. Гидроизоляционный материал укладывается поверх стропил, чтобы защитить деревянные элементы каркаса от проникновения влаги снаружи. В качестве гидроизоляции применяется пленка или мембраны. Для устройства холодной кровли допускается использование рубероида.
  • Контробрешетка. Рейки толщиной 2-3 см, уложенные вдоль стропил, образуют контробрешетку, которая формирует вентиляционный зазор между слоями кровельного пирога.
  • Обрешетка. Металлочерепица монтируется на решетчатую обрешетку, закрепленную перпендикулярно стропилам. Этот элемент конструкции отвечает за распределение веса кровельного покрытия и придание жесткости скатам.

Учтите, что инструкция предписывает использование вспомогательных элементов, которые формируют герметичное покрытие, со всех сторон защищенное от проникновения влаги. Если выполнять устройство кровли из металлочерепицы, используя ендовы, коньковый профиль и различные планки примыкания, то протечек не будет даже во время обильных ливней.

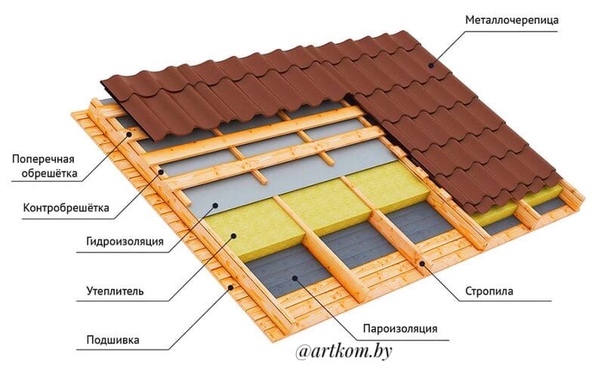

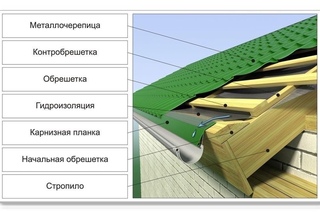

Состав кровельного пирога

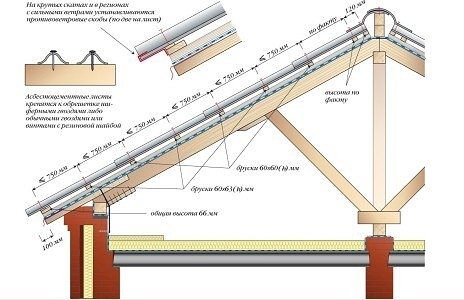

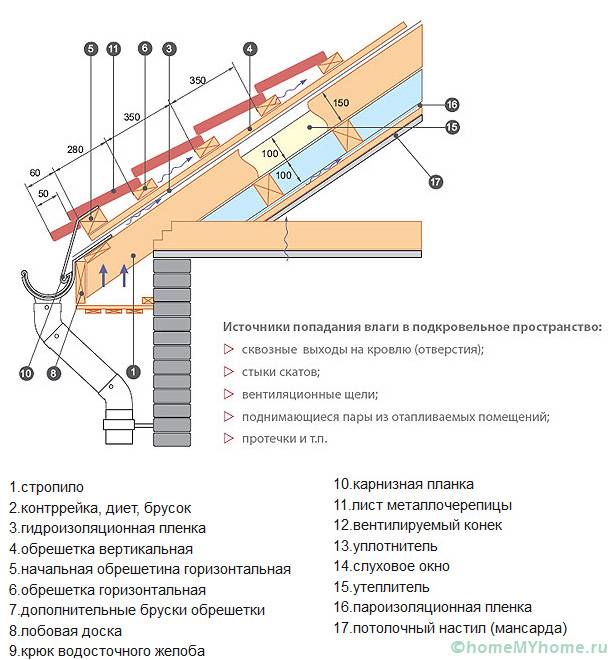

Фронтальный разрез кровли из металлочерепицы

Требования к обрешетке

Укладка металлочерепицы выполняется на прочное основание – обрешетку. Обрешеткой называют настил из деревянных досок или брусков, уложенных с просветом, к которому прикрепляют кровельный материал. Элементы обрешетки должны поддерживать кровельное полотно в 3 местах, чтобы предотвратить деформацию: по бокам листа и в центре. К обрешетке предъявляются следующие требования:

  1. Инструкция предписывает монтировать для настила металлочерепицы обрешетку с шагом 30-50 см в зависимости от длины волны кровельного покрытия.
  2. Древесину для изготовления обрешетки обрабатывают антисептическими и огнеблокирующими составами, чтобы защитить от гниения и повысить сопротивляемость к огню.
  3. В местах, где крепятся ендовы, коньковый профиль или снегозадержатели, обрешетку усиливают дополнительным элементом. Это делается так как ендовы и другие разжелобочные элементы являются местами скопления жидкости и снега, поэтому нагрузка на стропила там выше.

Опытные мастера утверждают: чем более пологие у крыши скаты, тем меньше должен быть шаг обрешетки. Такая инструкция объясняется тем, что с крыш с маленьким уклоном жидкость и снег не соскальзывают самостоятельно, а задерживаются, в результате чего нагрузка на стропила и обрешетку повышается.

Обрешетка под металлочерепицу

Технология укладки

Укладка металлочерепицы выполняется после окончания сборки стропильного каркаса и обрешетки. Чтобы избежать намокания деревянных элементов каркаса, нужно выполнять монтаж в сухую погоду. Из соображений безопасности запрещается производить высотные работы в ветреную погоду. Чтобы качественно уложить металлопрофиль. Существует следующая инструкция:

  • Поверх стропильных ног укладывают гидроизоляционный материал, начиная с кровельного свеса. Укладка производится с небольшим провисанием, чтобы под давлением воды гидроизоляция не лопнула. К стропилам пленка крепится степлером, нахлест между полосами делают 10-15 см, проклеивая его клейкой лентой.
  • Вдоль стропил прямо поверх гидроизоляции устанавливают рейки контробрешетки, которые формируют вентиляционный зазор, необходимый для защиты кровельного материала от конденсата.
  • Затем перпендикулярно стропильным ногам каркаса фиксируют к контробрешетке обрешетку с шагом, равным длине волны металлопрофиля.
  • Выполняют раскрой листов металлочерепицы под размеры ската. Если покупать материал напрямую у производителя, то нарезка выполняется в заводских условиях, поэтому горизонтальных стыков между листами не будет. Резать металлопрофиль вне производства можно циркулярной пилой, электролобзиком или ножовкой по металлу.
  • Начинают укладку с нижнего правого края ската. Если укладка выполняется в один ряд, то листы крепятся друг за другом. Если монтаж идет в 2 ряда, то сначала укладывают крайний лист снизу ската, затем фиксируют лист над ним, потом 2 лист первого ряда и так далее.
  • Крепят лист к обрешетке при помощи кровельных саморезов с резиновой прессшайбой, которая закрывает крепежное отверстие от проникновения воды. Саморезы вкручивают строго под прямым углом к поверхности кровельного материала, оставляя зазор 1-2 мм, чтобы не деформировать его. Для фиксации 1 листа требуется 10-15 саморезов.
  • Металлочерепицу при монтаже нахлестывают друг на друга на 1 волну. Место перекрывания листов фиксируется саморезов через капиллярную канавку.

Обратите внимание! При фиксации металлочерепицы важно не перекрутить саморез, чтобы избежать деформации материала и сколов на полимерном покрытии. Для этого лучше работать шуруповертом на низких оборотах.

Технология укладки материала

Схема крепления листов

Расположение мест крепления

Монтаж доборных элементов

На укладке кровельного материала устройство крыши из металлочерепицы не заканчивается. Чтобы сделать конструкцию более прочной, защищенной от атмосферной влаги и завершенной, нудно установить ендовы, коньковый профиль и карнизные планки. Работы выполняются в следующем порядке:

  1. Устанавливают коньковый профиль. Оп прикрепляется к обрешетке вдоль конькового соединения кровельными саморезами. Для защиты торцов профиля от попадания воды используют специальный уплотнитель.
  2. Фиксируют ендовы и другие разжелобочные элементы. Для защиты стыков между скатами и мест примыкания к вертикальным поверхностям устанавливают специальные планки.
  3. Карнизные и фронтонные свесы оборудуют специальными планками, защищающими от влаги и ветра.
  4. Зашивают карнизные и фронтонные свесы софитами. Эти перфорированные панели защищают нижнюю поверхность ската, не защищенную гидроизоляцией, от контакта с водой.
  5. Устанавливают водосток, снегозадержатели и молниезащиту.

Помните! Ендовы, коньки, планки примыканий и водосток – не декоративные ‘элементы кровли. Они выполняют функцию защиты полотна от протечек, герметизируя его. При условии правильного оборудования кровельного пирога и использовании вспомогательных комплектующих, крыша из металлочерепицы прослужит 20-30 лет.

Доборные элементы для кровли для металлочерепицы

Видео-инструкция

Устройство кровли из металлочерепицы и кровельного пирога

Металлочерепицу можно узнать по формированным стальным листам с полимерным покрытием, которое обеспечивает надежную защиту материала от незначительных механических повреждений и температурных перепадов.

Благодаря небольшому весу листы не оказывают большой нагрузки на крышу и стропильную систему, могут использоваться практически в любой климатической зоне. Данное покрытие очень практично, а обустройство крыши из металлочерепицы выполняется легко, быстро, и, самое главное – не требует больших материальных вложений.

При стандартной технологии изготовления листов, предполагается многослойная структура, состоящая из:

Застройщики могут выполнять устройство крыши из металлочерепицы с помощью листов любой толщины и цветовой гаммы.

Выполнение подготовительных работ

Как только нужное количество материала будет готово, можно приступать к работе – подготовке крыши.

Если старая кровля нуждается в небольшом ремонте, то можно выполнить демонтаж покрытия без кардинальных изменений конструкции. Крыша прослужит дольше, если устранить дефекты и перекосы скатов. Для выравнивания геометрии кровли достаточно измерить каждый скат по диагонали и сравнить со значением другого.

Исправляются значительные перекосы с помощью обрешетки, а с торцов устанавливаются доборные детали. После этого выполняется монтаж вентиляции, дымовых труб и других коммуникаций.

В зависимости от угла ската, определяется техника укладки листов. Так, идеальным вариантом считается, если двускатная конструкция при 15 градусном уклоне достигает до 6 м в длину. Если длина ската более 7 м, то для удобства настила листов поверхность крыши делится на 2 и более частей, материал укладывается с нахлестом.

Для тех, кто решил выполнить самостоятельно устройство кровли из металлочерепицы – инструкция предлагается ниже.

Создание обрешетки

Изготовить элементы стропил легко из деревянного бруса 15x5 см и досок 10x2,5 см. Контробрешетка может быть сделана из доски меньшего размера, например, 5x2,5 см.

Первая доска, толщина которой должна быть больше остальных на 1-1,5 см, прибивается вдоль карнизного свеса. Выполняется это для компенсации разницы в точках опоры элементов кровельного покрытия.

Следующие за выходящей на карниз доской брусья фиксируются с интервалом в 350-450 мм - это зависит от параметров черепицы.

Следующим этапом монтажа крыши является оформление ветровых планок к металлочерепице и конька, а также установка водосточной системы по всему периметру кровельной конструкции.

Желоба будут крепиться к кронштейнам, которые прибиваются к нижней обрешеточной доске с интервалом в 50 см и учетом небольшого уклона будущих желобов, как показано на фото. Как только кронштейны будут установлены на желобах, проводится монтаж карнизной планки к обрешетке.

Выполнение гидроизоляции и утепления

Назначение пароизоляции сводится к защите утеплительного материала от паров воздуха, исходящих из помещения наружу. Для герметизации и прочности стыков пленочного полотна на каждый шов наносится специальная клейкая лента.

Сверху на пароизоляционный слой кладется утеплитель, а потом и гидроизоляция (детальнее: "Гидроизоляция крыши дома под металлочерепицу"). Благодаря такой прослойке создаются оптимальные условия, препятствующие проникновению влаги на утепляющий материал.

Строительство крыши из металлочерепичного покрытия позволит достичь желаемых результатов только при соблюдении последовательности выполнения работ.

При монтаже мембраны гидроизоляции рекомендуется укладывать материал поперек скатов, в местах стыков часть одного полотна накладывается поверх другого, готовый настил закрепляется контробрешеткой, а вверху – коньком (подробнее: "Устройство конька крыши из металлочерепицы").

При монтаже кровли в отапливаемом помещении, то следует строго соблюдать последовательность изоляционных слоев. Если предполагается устройство холодной кровли из металлочерепицы для нежилых помещений или подсобок, где не проводится отопление, то будет достаточно одной гидроизоляции.

Выполнение раскроя и укладки черепицы

Перед укладкой кровельного материала выполняются замеры крыши от конька до карниза. Если крыша имеет сложную геометрию, например, различные выступы, перепады, башенки и другие элементы, то они также должны быть учтены с учетом нахлестов и припусков. Для разрезания листов покрытия используются специальные высечные ножницы для металлочерепицы. Не допускается раскроя металлочерепицы абразивными резаками – они сильно нагревают и разрушают защитные слои материала.

Как только крыша будет полностью готова, можно переходить к монтажу листов. На двускатной крыше обустройство кровли из металлочерепицы начинается с левого торца, на шатровой – с вершины конструкции с равномерным продвижением по обе стороны.

При укладке листов справа налево, последующие ряды крепятся под края предыдущих. Последние листы должны свисать с карниза на 4-5 см.

Правильная конструкция кровли предполагает следующую последовательность материалов:

  1. Самый первый лист металлочерепицы крепится рядом с коньком к доскам обрешетки.
  2. Второй лист укладывается с нахлестом на предыдущий. В образовавшуюся складку по верху волны материала вкручиваются шурупы.
Если визуально заметны неровности стыковки, то нужно поднять верхнее покрытие и выложить складки в нужной последовательности. Каждая складка фиксируется на саморезы, так чтобы их режущая часть не входила в обрешетку. Расход шурупов составляет 6-8 штук на 1 кв. м металлочерепицы. Читайте также: "Как правильно положить металлочерепицу на крышу".

Как только будет скреплено 3-4 листа, край последнего полотна выравнивается по карнизной планке, после чего вся полученная конфигурация крепится к обрешетке.

Работа требует предельной аккуратности – недопустима деформация или повреждения листов. Специалисты рекомендуют ходить по кровле в мягкой обуви, и ни в коем случае не класть на черепицу тяжелые предметы.

Для устранения незначительных сколов и царапин понадобится обычная краска в тон цвету покрытия.

Монтаж металлочерепицы, подробная видео инструкция:

Создание дополнительной защиты кровли из металлочерепицы

Металлическое кровельное покрытие во время грозы представляет большую опасность. Чтобы при ударе молнии не возникло различных проблем, лучше соорудить защиту от стихийного воздействия.

Если никакой дополнительной защиты на крыше не будет предусмотрено, то при ударе молнии вероятен выход из строя бытовых электроприборов, а особенно опасно действие стихии на здоровье и жизнь находящихся в доме людей.

Для того чтобы жилье было надежным и безопасным, крыша из металлочерепицы должна иметь заземление. Так, можно соорудить антенный, стержневой и сетчатый громоотвод. Первые два являются наиболее популярными у застройщиков (прочтите статью: "Как сделать громоотвод своими руками").
Стержневой громоотвод представлен в виде небольшого металлического стержня, который устанавливают на кровле, а к нему подцепляют заземляющие компоненты. Сетчатый считается самым сложным, поскольку сетку нужно протянуть через всю поверхность кровли и только потом подсоединить к заземлению (подробнее: "Как сделать заземление металлочерепицы").

Конструкция кровли из металлочерепицы - схема монтажа, какой должен быть шаг волны, как правильно сделать раскладку материала, примеры на видео и фото

Изготовление металлочерепицы или ее разрезание определенных размеров зависит от предпочтений заказчика, а также от того, какой выбран рисунок металлочерепицы и от сложности кровельной конструкции.

Как правило, длина листа определяется, исходя из длины кровельного ската. Лист укладывается так, чтобы его край выступал на 4 см от карниза. При этом на коньке останется небольшой промежуток для естественной вентиляции. Несмотря на то, что вся работа выполняется согласно чертежам, конструкция обрешетки все равно дополнительно измеряется, особенно шаг обрешетки под металлочерепицу. Также нужно замерить крышу по диагонали и сравнить результаты – должен получиться прямоугольник. Для подсчета количества листов, необходимых для работы, специалисты рекомендуют пользоваться формулой, где длину карниза нужно разделить на полезную ширину листа металлочерепицы. Каждый скат обсчитывается отдельно от других элементов.

Проветривание кровли из металлочерепицы необходимо при наличии следующих факторов:

Выполнение монтажных работ

Прежде чем приступить к работе с металлочерепицей, нужно знать особенности ее монтажа в зависимости от формы крыши: на двускатной крыше монтаж начинается с торца, на шатровой – с самой высокой точки в двух направлениях одновременно. Поверх крайней волны каждого листа укладывается последующий лист. При этом схема кровли из металлочерепицы предусматривает возможность начала работы, как с правого торца, так и с противоположного. Если укладка материала начинается слева, то листы крепятся под предыдущие листы с нахлестом в одну волну.


Лист кладется от карниза с выступом около 4 см. Рекомендуется соединить сразу несколько полотен между собой, а потом всю конструкцию зафиксировать на один шуруп к коньку и выровнять в длину и по карнизу (прочитайте также: "Металлочерепица и комплектующие к ней").

После укладки первого листа второй соединяется с ним так, чтобы получилась одна ровная линия, как показано на фото. Для закрепления нахлеста используется также один шуруп.

Затем нужно состыковать несколько полученных конфигураций, выровнять крайние листы по карнизу и окончательно их закрепить на обрешетке.

Закрепление металлочерепицы на обрешетке

Крепежи ввинчиваются в самую верхнюю точку волны листа под углом 90 градусов. Расход материалов рассчитывается, исходя из 8 шурупов на 1 кв. м, причем крайние листы закрепляют только со второй половины. Читайте также: "Как правильно сделать крышу из металлочерепицы".

Нахлест листов кровельного покрытия

Если при монтаже подразумевает металлочерепица нахлест, то укладка листов выполняется поперек рисунка согласно описанным выше требованиям. Там, где будет нахлест, шурупы ввинчиваются под поперечным рисунком с промежутком в одну волну.

Выполнение внутренних стыков

В ходе монтажа появляются внутренние стыки, которые закрываются с помощью стандартных планок для разжелобки. Величина нахлеста этих планок не должна быть менее 15 см, а образовавшиеся швы тщательно герметизируются специальной массой. Поверх стыка зачастую укладывают ендову с последующей ее фиксацией обычными заклепками или шурупами без уплотнительных шайб поверх волны через каждые 30-50 см.

Использование ветровой планки

Монтаж коньковой планки

Коньковая планка понадобится лишь тогда, когда все работы по сборке кровли из металлочерепицы или из любого другого аналогичного покрытия будут завершены. За счет коньковой планки полностью закрывается вся уплотнительная лента и шляпки шурупов. Для монтажа конька металлочерепицы используются те же самые саморезы или заклепки, и вкручиваются они в каждую волну профиля.

Как уложить металлочерепицу на двухскатную крышу, смотрите на видео:

Использование уплотнительных лент

Как правило, с помощью этих лент изолируются стыки и коньковые элементы кровли шатровой формы. При наличии качественной гидроизоляции использование ленты не обязательно.

Выполнение утепления кровли

Металлочерепица наряду с другими кровельными материалами, представленными на рынке, имеет большие плюсы в строительстве. Останавливая свой выбор на данном материале, застройщики уделяют внимание тому, чтобы он прослужил как можно дольше. Для удовлетворения этого требования важно правильно соорудить утепление кровли.

Прежде чем купить материал, внимательно ознакомьтесь с его техническими характеристиками, а, в первую очередь, его толщиной – она должна быть не менее 0,5 мм.

Следующий момент – полная комплектация стройматериалов для сооружения конструкции крыши. Немаловажным считается наличие системы снегозадержания и обустройства дополнительных элементов для безопасного перемещения по крыше.

Кровля из металлочерепицы: устройство и технологическая карта

Устройство кровли из металлочерепицы отличается простотой монтажа и оптимальным соотношением качества и цены, благодаря чему оно приобрело популярность среди людей различного социального статуса и достатка. Технология устройства кровли из металлочерепицы предполагает последовательное выполнение следующих пунктов технологической карты:
  1. Замер геометрических параметров кровли и расчета количества необходимых материалов (кровельных, крепежа, утеплителя, паробарьера, гидробарьера и т.д.).
  2. Монтаж стропильной системы и всех её составляющих компонентов.
  3. Крепление карнизной доски, являющейся основой для крепления водосточных желобов.
  4. Монтаж лобовой доски и подшивка свеса.
  5. Установка креплений для водостока.
  6. Установление вдоль стропил контробрешетки и укладки гидроизоляционного материала.
  7. Монтаж карнизной планки.
  8. Устройство ковра ендовы.
  9. Крепление листов металлочерепицы.
  10. Монтаж торцевой планки.
  11. Установку конька и наружных углов.
  12. Устройство водосточной системы.
  13. Монтаж молниеотвода, заземления.
  14. Очистку кровли от мусора, покраску проблемных мест.
  15. Укладку теплоизоляции, пароизоляции и монтажа дополнительных реек.

Технологическая карта устройства крыши из металлочерепицы, несмотря на большое количество операций, может быть полностью выполнена своими руками (полный цикл) или частично (выполнение отдельных операций). Самостоятельное осуществление позволяет сэкономить деньги на монтаже и способствует приобретению бесценного опыта строительства кровли.

Основные правила устройства кровли из металлочерепицы

При составлении технологической карты кровли для выполнения работ собственными руками рекомендуют придерживаться следующих правил:

  • монтаж кровельного материала начинают производить с правой стороны ската;
  • листы металлочерепицы закрепляют во впадинах между волн, где доска обрешетки прилегает к кровельному материалу более плотно;
  • в месте перекрытия листов крепление должно выполняться в каждую впадину;
  • листы металлочерепицы нижнего края крепят к первой доске над ступенькой, это обусловлено значительной ветровой нагрузкой в данном месте;
  • другие листы крепят к доскам обрешетки как можно ближе к ступеньке, что способствует увеличению жесткости крепления;
  • устройство теплой мансарды сопровождается использованием теплоизоляции, гидроизоляции и пароизоляции;
  • при использовании специальных пленок предусматривают их настил с нахлестом в 100 миллиметров и проклейкой специальной лентой;
  • для теплой мансарды оптимальным вариантом будет использование, в качестве утеплителя, пластов минеральной ваты;
  • толщина теплоизоляционного слоя выбирается исходя из местных климатических условий;
  • гидроизоляционная пленка защищает утеплитель от проникновения влаги со стороны металлочерепицы.

Технология укладки металлочерепицы своими руками предполагает наличие следующего слесарного, измерительного и специального инструмента:

  • маркера;
  • рулетки;
  • шуруповерта;
  • молотка;
  • длинной рейки;
  • ножниц по металлу;
  • ножовки по металлу;
  • высечных ножниц;
  • щетки с мягким ворсом.

Для крепления листов металлочерепицы используют специальные оцинкованные саморезы с головкой под цвет кровельного материала и прокладкой из резины. Срок эксплуатации саморезов высокого качества соизмерим со сроком службы кровли из металлочерепицы, и составляет порядка 30-40 лет. Для вкручивания саморезов используют шуруповерт на средней скорости оборотов.

Технология устройства теплой и холодной кровли

При сооружении кровли своими руками становится вопрос о необходимости утепления чердачного пространства, что в большинстве случаев определяется назначением чердака (жилой или нет). Рассмотрим два варианта устройства кровли своими руками: теплой и холодной конструкции.

Для жилых помещений и мансард предназначена теплая кровля. Технологическая карта обустройства предполагает монтаж обрешетки и контробрешетки. Данные элементы создают каркас для укладки металлочерепицы. Одним из основных элементов теплой кровли является гидроизоляционная пленка, защищающая утеплитель от проникновения влаги. В процессе монтажа между утеплителем и гидроизоляцией оставляют зазор, который служит для вентиляции и нормального функционирования гидроизоляционной пленки. После настила теплоизоляционного материала он накрывается слоем пароизоляционной пленки, выполняющей защитную функцию от образования конденсата на поверхности утеплителя вследствие тепловой разницы.

При устройстве крыши для нежилых сооружений и чердаков используют холодный тип кровли. Основные компоненты холодной конструкции — это:

  • обрешетка;
  • контробрешетка;
  • гидроизоляция;
  • кровельный материал.

Слой теплоизоляции и пароизоляции в этом случае отсутствует, определяя во многом эксплуатационные свойства холодной кровли.

При выборе теплоизоляции для теплой кровли следует руководствоваться принципами безвредности для человека. Оптимальным решением станет минеральная вата, базальтовое волокно или пенополиуретан. Они обладают повышенной огнестойкостью и абсолютно неопасны для людей. Под слой металлочерепицы утеплитель укладывается в несколько слоев, а настил плит утеплителя производится в шахматном порядке. Это обеспечивает максимальную защиту от прохождения теплого воздуха наружу. Наиболее часто технологическая карта предполагает настил теплоизоляционного материала с толщиной в 5 сантиметров, при этом можно получить оптимальный слой теплоизоляции в 15-20 сантиметров.

Настил гидроизоляции и вентиляции

При перепаде температуры в течение суток всего на несколько градусов, на поверхности теплой кровли образуется конденсат. Теплый воздух из помещений, проникая в подкровельное пространство холодной кровли, под действием низкой температуры преобразовывается в воду. Наличие увеличенного количества влаги ведет к образованию наледи, потере теплоизоляцией своих свойств, промерзанию крыши, способствует гниению стропил и обрешетки, распространению плесени и грибков, порче отделочных материалов на внутренних стенах помещений.

Для предотвращения этих негативных явлений применяют настил пленки гидроизоляции под кровельный материал и настил пароизоляционной пленки со стороны чердака.

Чтобы удалить влагу из подкровельного пространства используют вентиляцию естественного типа, которая проходит от карниза к коньку.

Вентиляционный зазор высотой до 50 мм устраивают между слоем гидроизоляции и металлочерепицей при помощи контробрешетки. Гидроизоляционная пленка накладывается внахлест, её настил производят от карниза и последовательно продвигаются к коньку, где влага может без проблем испаряться.

Монтаж листов металлочерепицы своими руками

Технологическая карта крепления кровельного материала своими руками очень сильно зависит от конфигурации кровли. В случае с утепленной двускатной кровлей монтаж начинают с любого фронтона (торца ската). В случае с четырехскатной крышей листы металлочерепицы настилают от самого верха по направлению вниз. Все листы металлочерепицы должны укладываться внахлест, что обеспечивает оптимальные условия эксплуатации. Первый лист кровельного материала устанавливают с выступом в 40 миллиметров от карниза. Крепление важно производить в каждую волну.

Монтаж своими руками предполагает направление настила слева направо, чтобы каждый последующий лист заводился под предыдущий. В этом случае намного облегчается процесс крепления. Для получения ровной линии монтажа первоначально крепят 3-4 листа на один саморез, после чего регулируют их положение относительно карниза. Далее производят выравнивание руками и полноценный монтаж всех листов.

При использовании саморезов требуется следить, чтобы при затяжке своими руками резиновый уплотнитель плотно прижался к металлочерепице, но перетягивать его также не надо.

Недостаточное вкручивание саморезов вызывает их разбалтывание, что приводит к неплотному прилеганию листов металлочерепицы друг к другу и образованию заметного шва.

Расход саморезов должен составлять примерно 6-9 штук на 1м2 кровли. Использование неоцинкованного крепежа без шайб из резины типа EPDM со временем приведет к проникновению воды в подкровельное пространство, вызывая возникновение и развитие коррозии, плесени и грибков, что значительно снижает срок службы и надежность эксплуатации всей крыши.

конструкция, основные элементы и правила монтажа

От качества кровли во многом зависит тепло и уют в доме. Поэтому подбору кровельного покрытия и устройству кровли следует уделить серьезное внимание. При строительстве коттеджей, дач, загородных домов для покрытия скатных крыш часто используется такой практичный и красивый материал, как металлочерепица. Рассмотрим, как производится устройство кровли из металлочерепицы, и разберем, как проходят основные моменты монтажа покрытия.

Металлочерепицей называют кровельный материал, представляющий собой формованные листы стали, покрытые полимерными материалом. Использование нескольких слоев защитных покрытий делает этот материал особенно стойким к внешним воздействиям – к температурным и ветровым нагрузкам, выпадающим осадкам и механическим воздействиям.

Согласно снип – кровля из металлочерепицы может быть устроена на крышах любой формы, исключение составляют плоские конструкции, с углом наклона скатов менее 14 градусов.

Краткое описание материала

Внешне покрытие из металлочерепицы напоминает традиционные черепичные крыши. Материал выпускается в большом ассортименте цветов и с разной формой профиля, поэтому для любого дома можно будет подобрать наиболее подходящий вариант покрытия.

Структура материала

  • Основа материала – тонкий лист оцинкованной стали.
  • Пассивирующий слой – защитное покрытие, защищающее материал от окисления и накопления статического электричества.
  • Слой грунта наносится на основу для улучшения свойств сцепления стали и полимерного слоя.
  • Полимерные слой, выполняющий защитные и декоративные свойства.

Совет! Такой показатель, как толщина металлочерепицы для кровли определяется, в основном, толщиной основы материала. Оптимальным вариантом считается материал с основой толщиной 0,45-0,5 мм.

Основные термины

Планируя изготовление кровли из металлочерепицы, стоит познакомиться с терминами, которые применяют кровельщики:

  • Вдоль листа располагаются волны, выступы профиля, расположенные поперек листа, называют рядами.
  • Шагом профиля называют расстояние, разделяющие ряды.
  • Модулем металлочерепицы называют лист, на котором располагается шесть волн. Чаще всего, используются одно- и двухмодульные листы, хотя производители выпускают также шести-, и даже десятимодульные листы материала.

Многие производственные компании, занимающиеся выпуском металлочерепицы, дают потребителям право заказать изготовление материала по размерам заказчика. Конечно, в этом случае, материал обойдется дороже, чем при покупке стандартных листов, но зато потребитель получает возможность собрать на кровле покрытие с минимальным количеством стыков и практически без отходов.

Совет! Металлочерепица разрезается только по местам понижения профиля, поэтому есть некоторые ограничения по длине листа. Существует специальная таблица «запрещенных длин», в которой указываются недопустимые размеры листов. Есть ограничения по минимальной и максимальной длине листов металлочерепицы. Минимально возможная длина листа – 0,45 метров, максимальная – зависит от производителя, она может составлять 7,8 или 12 метров.

Разрабатывая проект кровли из металлочерепицы, необходимо продумать схему раскладки листов и определиться и их размерами. При составлении схемы важно помнить, что листы укладываются с нахлестом. Ширина нахлеста по вертикали составляет ширину одной волны профиля, по горизонтали ширина нахлеста составляет 15 см.

Основные правила обращения с материалом

  • Перевозят листы металлочерепицы в заводской упаковке.
  • Погрузка листов в транспорт осуществляется при помощи механических приспособлений с мягкими стропами.
  • При погрузке нужно следить, чтобы края упаковок материала не выступали за пределы кузова.
  • Для хранения материала следует использовать проветриваемое сухое помещение, можно неотапливаемое.

Совет! Если хранить материал планируется менее месяца, то его можно держать в пачках. При необходимости более длительного хранения, рекомендуется пачки вскрыть и сложить материал на решетчатый настил штабелями, прокладывая между листами деревянные рейки.

  • При переносе листов их следует держать за длинную кромку. Листы длиной более 1,5 метров не следует переносить в одиночку.

Совет! Кромки металлочерепицы достаточно острые, поэтому переносить их следует только в защитных перчатках.

  • При необходимости резки листов можно применять любой инструмент для резки металла, при условии, что он в процессе работы не разрушает защитные покрытия. Так, УШМ («болгарку») использовать для разрезания листов запрещается.
  • При необходимости передвижения по уже уложенному материалу необходимо наступать только в места прогиба профиля. При этом рекомендуется надеть обувь, имеющую мягкую и гибкую подошву.

Как крепится материал?

Основное покрытие и элементы кровли из металлочерепицы закрепляются на обрешетке при помощи специальных винтов. Кровельные саморезы имеют шестигранную головку, которая окрашивается в цвет покрытия, а также уплотнительную прокладку. Эластичная прокладка при закручивании самореза плотно прижимается к покрытию и герметизирует место крепления.

Кровельные саморезы имеют диаметр 4,8 мм, а вот длина винтов зависит от места их установки:

  • При сборке отдельных листов в блоки, их скрепляют между собой, используя саморезы длиной 20 мм.
  • Для крепления основного покрытия к обрешетке применяют винты длиной 28 мм.
  • На этапе, когда устанавливаются комплектующие для кровли из металлочерепицы (коньковые, ветровые планки и п.), необходимо использовать более длинные винты – 50-70 мм.

Саморезы следует вкручивать строго перпендикулярно к поверхности. При креплении покрытия к обрешетке винты вкручивают в прогиб волны, отступив около сантиметра от линии штамповки.

Состав кровельного пирога

При строительстве современных домов проектируется многослойная конструкция кровли из металлочерепицы. Каждый из слоев покрытия выполняет определенные функции, обеспечивая надежную защиту внутренних помещений и самих элементов крыши. Самым верхним элементом является, естественно, металлочерепица – пирог кровли включает в себя следующие элементы (по направлению изнутри дома):

  • Внутренняя обшивка, которая отделяет кровельные конструкции от внутренних помещений.
  • Пароизоляционная пленка. Этот элемент «пирога» необходим для защиты утеплительного материала от проникновения водяного пара изнутри помещений. Пар, который неизбежно образуется в жилых помещениях, проникая вглубь «пирога» охлаждается и превращается в воду, что приводит к намоканию утеплителя и снижению его теплоизолирующих качеств. Чтобы избежать этого, необходимо использовать пароизолирующие пленки.
  • Утеплительный материал. В качестве утеплителя, чаще всего, применяют плиты минеральной ваты, иногда используют вспененный пенополистирол. Утеплитель устанавливают между стропильных ног так, чтобы не было зазоров.
  • Контробрешетка сооружается для создания зазора для проветривания пространства под кровлей. Собирают ее из брусков, имеющих сечение 50 мм. Прибивают бруски оцинкованными гвоздями к стропильным ногам.

  • Далее в пирог кровли под металлочерепицу включается слой гидроизоляции. Гидроизоляционная пленка расстилается по контробрешетке и закрепляется на ней гвоздями или скобами степлера.
  • Сверху гидроизоляционного материала собирают наружную обрешетку, чтобы создать воздушное пространство между финишным покрытием и гидроизоляцией.
  • Предпоследний слой «пирога» — обрешетка – решетчатый настил, на который укладывается кровельный материал. Выполняя устройство кровли под металлочерепицу, важно правильно собрать обрешетку. Эта конструкция должна быть максимально плоской, шаг расположения элементов должен быть четко выдержан. Для сборки обрешетки применяется калиброванная доска толщиной 32 мм. Брать более тонкие доски не рекомендуется, так как в процессе монтажа и последующей эксплуатации кровли по покрытию придется ходить, и конструкция должна быть достаточно прочной, для того чтобы выдержать вес крупного человека.

Совет! При сборке обрешетки первая доска, которая будет уложена вдоль карниза, должна быть толще остальных на 15-20 мм. Это необходимо, чтобы предотвратить загибание карнизного свеса из металлочерепицы.

Выше описан стандартный состав кровли из металлочерепицы. В зависимости от требований, он может быть несколько изменен. Например, если строится неутепленная кровля, то слои утеплительного материала и теплоизоляции могут быть исключены. А при сооружении мансардной кровли может быть добавлен дополнительный слой из шумоизолирующего материала.

Основные правила монтажа

  • Перед укладкой основного покрытия необходимо установить внутренние доборные элементы. Это карнизные планки («капельники»), внутренние элементы ендов и покрывающих фартуков, которые устанавливают в комплекте с планками примыкания у вертикальных надстроек на кровле (например, у труб дымохода).

Совет! Ендовы и места примыкания к вертикальным поверхностям – это самые сложные узлы кровли из металлочерепицы. Поэтому к их обустройству следует отнестись с особым вниманием.

  • При укладке рядов металлочерепицы, их необходимо стыковать по волне и по рядам. Важно добиться плотного прилегания материала, тогда ветер не сможет повредить покрытие. Состыкованные листы скрепляются между собой саморезами, которые вкручивают чуть ниже гребня волны. На местах стыковки листов саморез устанавливают в каждый элемент профиля.
  • Рекомендуется собирать блоки из 3-4 листов, скрепляя их между собой, и только после окончательного выравнивания блока закреплять листы на обрешетке.

  • При укладке листов вдоль карниза необходимо сформировать карнизный свес. Для этого лист материала укладывают так, чтобы он выступал на 4-5 см дальше карнизной планки.
  • После завершения укладки основного покрытия необходимо производить установку наружных доборов. К их числу относят коньковые планки, которые устанавливают на верхнюю часть крыши. Кроме того, необходимо поставить ветровые планки, их крепят на фронтонные торцы. Эти планки не просто прикрывают торцы, но и защищают покрытие от срывания ветром, поэтому их прикручивают с двух сторон – со стороны торца и со стороны металлочерепичного покрытия.
  • К ендовах и на местах примыкания устанавливают наружные фасонные элементы, которые служат для дополнительной защиты и выполняют декоративные функции.

Итак, устройство скатной кровли из металлочерепицы – это непростая, но вполне решаемая задача. Нужно будет только хорошо подготовиться к монтажу и внимательно изучить инструкции.

Устройство кровли из металлочерепицы и ее конструкция

Чтобы крыша не подтекала, хранила тепло и долго радовала хозяев своим красивым видом, необходимо ее обустроить по всем правилам. При этом для каждого из кровельных материалов существуют свои тонкости и технологии монтажа. В данном материале мы подробно разберем - устройство кровли из металлочерепицы.

Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля.В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из типов крыш, после чего приступим к тем элементам, которые являются одинаковыми для типов кровель.

Теплая кровля - как устроена и почему так называется

Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создание целую кровельную систему.Рассмотрим устройство данной крыши.

Предусматриваем защиту от воды

На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран хорошо работают свои функции и место экономят (их кладут на утеплитель без всякого зазора).

Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними - 15 см. Провисание мембран не разрешено.

Утепляем крышу, а затем кладем пароизоляцию

Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

Маты из базальтового волокна укладываются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать. Поверх утеплителя укладывают пароизоляционную мембрану. Нужна она чтобы испарения из внутренних помещений не могли аккумулироваться в утеплителе.


Защита утеплителя от проникновения влаги как изнутри так и снаружи.


Общее устройство теплой кровли из металлочерепицы.

Особенности холодной кровли

Главная особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

Защищаем утеплитель от влаги

Кроме упоминаемых выше мембран, допускается использование холодной кровля из металлочерепицы и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.


Общее устройство холодной кровли из металлочерепицы.

Важный элемент кровли - обрешетка

Для создания обрешетки использовать бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100.Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы, которая планируется покрыть крышу.

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Торцы кровли

С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.

Обрешетка под ендову

Ендова - это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

Ограждение кровли

Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены.Обрешетка в этих местах нужна сплошная. Сплошное основание между дополнительной обрешеткой.

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды.И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько. Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) - над кровлей. При стыковке планок нижних ендовы делают нахлест не менее 10 - 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами.Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

Если металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5).Далее монтируем металлочерепицу - хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов).

Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковую нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине.А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижняя часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.

Читайте также:

Завершающие элементы кровельной системы

Торцевые планки

C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 - 60 см.При этом нахлест между соседними планками должен составлять порядок 50 мм.

Коньковые планки

Эти элементы бывают плоской или закругленной формы. Последние требуют прикрепления к своему торцу заглушки. Она бывает простым и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

Устройство вентиляционных и проходных элементов

Перечисленные дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

Канализационный выход

Канализационный выход соединяют со стояком.Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепит к металлочерепице саморезами).

Выход для антенн и электрические кабели

Для герметизации мест стыковки антенн, кабелей и дымоходов типа "сэндвич" с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу.Основанием антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.


На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство элементов безопасности и их назначение

Лестница

подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная.И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Кровельное ограждение

Эти металлические элементы - обязательное условие при работе на крыше. Крепят их при помощи специальный опор к сплошной обрешетке через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого ставятся над входом в дом, окнами мансарды, а также они обязательно над всеми уровнями многоярусной кровли.

Ниже представлена ​​схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров - туда будет вставляться выпускная воронка.Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 - 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Заглушки для желоба

Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали - соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить - хоть в ряд, хоть под углом.

Паук

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов.Эти элементы универсальны - подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При построении от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, закрепляют отмостки 30 сантиметров, устанавливают колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив.Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желобют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает, а иногда и в больших количествах (под ендовой, к примеру).Ставят его на угол желоба или на желоб.

Вот, пожалуй, и все основные элементы, обеспечивающие технологию устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl + Enter .

Устройство кровли из металлочерепицы - технология укладки

Металлочерепица - кровельное покрытие на основе оцинкованной стали с волнообразным профилем, имитирующим форму керамической черепицы.Она является одним из самых популярных материалов для возведения. В строительных представленных представлены все сопутствующие элементы для создания кровли из металлочерепицы (коньковые профиля, ендовы, карнизные, фронтонные планки), чтобы выполнить кровельные работы своими руками. В этой статье мы расскажем, как выглядит технология устройства кровли из металлочерепицы.

Содержание статьи

Характеристики материала

Металлочерепица - кровельное покрытие на основе оцинкованной стали полимерным или лакокрасочным слоем, используемое для возведения холодной или теплой кровли. Она производит холодного проката из стальных заготовок. Сильными сторонами металлочерепицы считаются:

.
  • Легкий вес. Один квадратный метр металлочерепицы весит 5,5-6,5 кг, что позволяет выполнять укладку на разреженную обрешетку, не усиливая стропильный каркас крыши.
  • Долгий срок службы. Качественная металлочерепица, а также доборные элементы из оцинкованной стали эксплуатируются более 20-25 лет при грамотном обслуживании и своевременном ремонте.
  • Устойчивость к коррозии.Цинковый слой, полимерное покрытие надежно защищают сталь от воздействия воды, потому что металлочерепица не подвергается коррозии.
  • Высокая несущая способность. Благодаря волнистому профилю, металлочерепица обладает высокой несущую способность и не деформируется под воздействием интенсивных нагрузок.
  • Устойчивость к перепадам температуры. Перепады температуры не оказывает влияние на прочностные качества, целостность материала, поэтому он используется во всех климатических диаграммах.

Важно! Покрытие из металлопрофиля рекомендуется укладывать на односкатные и многоскатные крыши с уклоном не менее 12 градусов. Для монтажа холодной кровли требуется непосредственно кровельный материал, а также доборные элементы: ендовы, коньки, карнизные или фронтонные планки, элементы водостока, софиты для подшивки карнизов, молниезащита, снегозадержатели. Конструкция теплой крыши подразумевает дополнительное использование утеплителя и пароизоляции.

Строение листа металлочерепицы

Возможные размеры листов металлочерепицы

Выбор элементов

Крыша из металлочерепицы - многослойная конструкция, элементы которой взаимодействуют друг с другом, повышают ее качество и срок. Строение холодной кровли состоит из гидроизоляции, обрешетки и кровельного покрытия, а в состав теплой входит еще пароизоляция и слой утеплителя. Опытные мастера рекомендуют выбирать материалы для устройства крыши в соответствии со стандартами:

  1. При выборе металлочерепицы играют роль всего 2 показателя - высота гофры и толщина. Чем эти выше показатели, тем больше прочность и несущая способность кровельного покрытия. Необходимое количество листов рассчитывают, исходя из площади скатов и полезной площади полотна.
  2. Доборные элементы, такие как карнизная и фронтонная планка, приобретаются в зависимости от метража свесов с учетом нахлеста 15-20 см. Они подбираются в тон металлочерепице.
  3. Ендовы используются для оборудования стыков между скатами в многоскатных, сложных конструкциях. Они представляют собой стальные планки в виде уголка с полимерным покрытием.
  4. Коньковый профиль используется для оборудования конька крыши. Коньковые элементы, как и ендовы, предоставят собой уголки с крепежными полочками 20-50 см. Чем шире полочки, тем лучше профиль проникновения влаги зазор между листами материала.

Устройство кровли из металлочерепицы

Учтите, конструкция теплой кровли намного проще, чем она, так как она состоит из 3 слоев. Однако, кровельные комплектующие применяются для устройства крыши любого типа. Качественные доборные элементы позволяют сохранить целостность кровельного полотна при оборудовании узлов примыкания к вертикальным и горизонтальным поверхностям, места прохода труб и аэраторов через скат, сводя к минимуму риски возникновения протечек.

Кровельный пирог

Основа долговечности и надежности крыши - составленный кровельный пирог из совместимых материалов, который обеспечивает герметичное и прочное покрытие. Конструкция крыши из металлопрофиля многослойное строение, выполняющие 4 важные функции: гидроизоляция, термоизоляция, пароизоляция, ветрозащита. Кровельный пирог под металлочерепицу из следующих ингредиентов:

  • Пароизоляция.Она защищает стропильный каркас от проникновения пара, насыщенного влагой, из нагретых помещений верхнего этажа или мансарды. Пароизоляция - диффузная мембрана, которая пропускает воздух, но не дает пройти воде, она крепится на нижнюю поверхность стропил строительным степлером.
  • Термоизоляция. Утеплитель монтируют между стропильными ногами каркаса крыши. Слой термоизоляции, необходимый для поддержания оптимального температурного режима, рассчитывают, исходя из климатических условий.В холодную крышу утеплитель не входит.
  • Гидроизоляция. Гидроизоляционный материал наносится поверх стропил, чтобы защитить деревянные элементы каркаса от проникновения влаги снаружи. В качестве гидроизоляции применяемой пленка или мембраны. Для устройства холодной кровли разрешено использование рубероида.
  • Контробрешетка. Рейки толщиной 2-3 см, уложенные вдоль стропил, образуют контробрешетку, которая формирует вентиляционный зазор между слоями кровельного пирога.
  • Обрешетка. Металлочерепица монтируется на решетчатую обрешетку, закрепленную перпендикулярно стропилам. Этот элемент конструкции обеспечивает распределение веса кровельного покрытия и придание жесткости скатам.

Учтите, что предписывает использование вспомогательных элементов, которые формируют герметичное покрытие, со всех сторон защищенное проникновение влаги. Если выполнять устройство кровли из металлочерепицы, используя ендовы, коньковый профиль и различные планки примыкания, то протечек не будет даже во время обильных ливней.

Состав кровельного пирога

Фронтальный разрез кровли из металлочерепицы

Требования к обрешетке

Укладка металлочерепицы выполняется на прочное основание - обрешетку. Обрешеткой называют настил из деревянных досок или брусков, уложенных с просветом, к которому прикрепляют кровельный материал. Элементы обрешетки должны поддерживать кровельное полотно в 3 местах, чтобы предотвратить деформацию: по бокам листа и в центре. К обрешетке предъявляются следующие требования:

  1. Инструкция предписывает монтировать для настила металлочерепицы обрешетку с шагом 30-50 см в зависимости от длины волны кровельного покрытия.
  2. Древесину для изготовления обрешетки обрабатывают антисептическими и огнеблокирующими составами, чтобы защитить от гниения и повысить сопротивляемость к огню.
  3. В местах, где крепятся ендовы, коньковый профиль или снегозадержатели, обрешетку усиливают дополнительным элементом. Это делается так, как ендовы и другие разжелобочные элементы являются местами скопления жидкости и снега, поэтому нагрузка на стропила там выше.

Опытные мастера утверждают: чем более пологие у крыши скаты, тем меньше должен быть шаг обрешетки.Такая инструкция объясняется тем, что с крышкой с маленьким уклоном жидкость и снег не соскальзывают самостоятельно, задерживаются в результате чего нагрузка на стропила и обрешетку повышается.

Обрешетка под металлочерепицу

Технология укладки

Укладка металлочерепицы выполняется после окончания сборки стропильного каркаса и обрешетки. Чтобы избежать намокания деревянных элементов каркаса, нужно выполнить монтаж в сухую погоду. Из соображений безопасности запрещается высотные работы в ветреную погоду.Чтобы качественно уложить металлопрофиль. Существует следующая инструкция:

.
  • Поверх стропильных ног укладывают гидроизоляционный материал, начиная с кровельного свеса. Укладка произведена с небольшим провисанием, чтобы под давлением воды гидроизоляция не лопнула. К стропилам пленка крепится степлером, нахлест между полосами делают 10-15 см, проклеивая его клейкой лентой.
  • Вдоль стропил прямо поверх гидроизоляции устанавливают рейки контробрешетки, которые формируют вентиляционный зазор, необходимые для защиты кровельного материала от конденсата.
  • Затем перпендикулярно стропильным ногам каркаса фиксируют к контробрешетке обрешетку с шагом, равным длине волны металлопрофиля.
  • Выполняют раскрой листов металлочерепицы под размеры ската. Если покупать материал напрямую у производителя, то нарезка выполняется в заводских условиях, поэтому горизонтальных стыков между листами не будет. Резать металлопрофиль вне производства можно циркулярной пилой, электролобзиком или ножовкой по металлу.
  • Начинают укладку с нижнего правого края ската.Если укладка выполняется в один ряд, то листы крепятся друг за другом. Если монтаж идет в 2 ряду, то сначала укладывают крайний лист снизу ската, затем фиксируют лист над ним, затем 2 лист первого ряда и так далее.
  • Крепление лист к обрешетке при помощи кровельных саморезов с резиновой прессшайбой, которая закрывает крепежное отверстие от проникновения воды. Саморезы вкручивают строго под прямым углом к ​​поверхности кровельного материала, оставляя зазор 1-2 мм, чтобы не деформировать его.Для фиксации 1 листа требуется 10-15 саморезов.
  • 90 Металлочерепицу приже нахлестывают друг на друга на 1 волну. Место перекрывания листов фиксируется саморезов через капиллярную канавку.

Обратите внимание! При фиксации металлочерепицы важно не перекрутить саморез, чтобы избежать деформации материала и сколов на полимерном покрытии. Для этого лучше работать шуруповертом на низких оборотах.

Технология укладки материала

Схема крепления листов

Расположение мест крепления

Монтаж доборных элементов

На укладке кровельного материала устройство крыши из металлочерепицы не заканчивается. сделать конструкцию более прочной, атмосферной атмосферной влаги и завершенной, нудно установить ендовы, коньковый профиль и карнизные планки. Работы выполняются в следующем порядке:

  1. Устанавливают коньковый профиль. Определяется к обрешетке вдоль конькового соединения кровельными саморезами. Для торцов профиля от попадания воды используют специальный уплотнитель.
  2. Фиксируют ендовы и другие разжелобочные элементы. Для защиты стыков между скатами и местами примыкания к вертикальным поверхностям устанавливает специальные планки.
  3. Карнизные и фронтонные свесы оборудуют специальными планками, защищающими от влаги и ветра.
  4. Зашивают карнизные и фронтонные свесы софитами. Эти перфорированные панели защищают нижнюю поверхность ската, не защищенную гидроизоляцию, от контакта с водой.
  5. Устанавливают водосток, снегозадержатели и молниезащиту.

Помните! Ендовы, коньки, планки примыканий и водосток - не декоративные элементы кровли. Они выполняют функцию защиты полотна от протечек, герметизируя его.При условии правильного оборудования кровельного пирога и использования вспомогательных комплектующих, крыша из металлочерепицы прослужит 20-30 лет.

Доборные элементы для кровли для металлочерепицы

Видео-инструкция

Устройство кровли из металлочерепицы

Хотите, чтобы крыша не текла долго сохраняла свой внешний вид? Тогда ее необходимо обустраивать в соответствии со всеми правилами. Необходимо учитывать, что для разных материалов существуют свои особенности и технологии монтажа. В этом материале мы разберем устройство кровли из металлочерепицы во всех деталях.

  1. Как устроена теплая кровля и почему она так называется
  2. Отличия холодной кровли
  3. Обрешетка - важный элемент кровли
  4. Элементы конструкции кровельной системы
  5. Монтаж металлочерепицы
  6. Завершающие детали кровельной системы
  7. Устройство вентиляции и проходных элементов
  8. Устройство и назначение элементов безопасности
  9. Водосточная система

Специалисты выделяют два принципиально разных варианта утепления крыши дома: теплая кровля и холодная кровля.В зависимости от того, какой тип кровли будет выбран, ее устройство также будет отличаться. Для начала выделим особенности каждого из указанных типов крышек.

Как устроена теплая кровля и почему она так называется

Такая кровля имеет утепленные скаты крыши, благодаря чему на чердаке вполне можно устроить комфортное жилое помещение - мансарду. Но для этого требуется выполнение операций по созданию целой кровельной системы.Изучим устройство такой крыши.

Защита от воды

На обратной стороне металлочерепицы может собираться конденсат, и для того, чтобы он не попал на утеплитель и не промочил его, необходимо продумать гидроизоляцию. Хорошо для этих целей подходят мембраны, они лучше полиэтиленовой пленки, как проницаемость для пара. Соответственно, влага будет спокойно уходить наружу, нигде не скапливаясь. Благодаря таким супердиффузионным свойствам мембраны функциональные, их можно укладывать прямо на утеплитель без всякого зазора.

Первой нужно изолировать ендову. Начиная сверху, мембрану прокладывают по всей ее длине, а стыки на ендове и примыкания проклеивают строительной лентой того же производителя, что и мембрана. По стропилам гидроизоляцию укладывают, начиная от карниза до конька, рулоны раскатывают горизонтально. Нужно следить, чтобы стыки отдельных рулонов приходились на стропила, рулоны кладут с нахлестом 15 см. Нельзя допускать провисания мембран, их нужно хорошо натягивать.

Утепляем крышу и кладем пароизоляцию

Продолжаем работать над созданием кровли из металлочерепицы.С внутренней стороны, после гидроизолирующей мембраны, укладывается утеплитель. Как правило, для этого применяют маты базальтовой ваты, но возможно использование и других видов утеплителей.

Утеплитель укладывается между стропилами крыши. При укладке более чем одного слоя стыки между матами первого слоя нужно перекрывать матами второго, иначе может появиться мостики холода. Сверху кладется пароизоляционная мембрана. Она необходима для того, чтобы испарения из внутренних комнат не аккумулировались на утеплителе.


Защита утеплителя от проникновения влаги как изнутри, так и снаружи.
Общее устройство теплой кровли из металлочерепицы.

Отличия холодной кровли

Основным отличием такой кровли является отсутствие утепления на скатах. Утеплитель кладется только на нижнюю часть чердака. Благодаря этому в доме всегда тепло, а скаты при этом проветриваются.

Как защитить утеплитель от влаги?

Помимо мембран, которые уже были упомянуты выше, холодная кровля из металлочерепицы, воляет также использование водостойкой пленки.Но она, в отличие от мембран, должна немного провисать между стропилами (приблизительно на 20 мм), для того, чтобы конденсат мог стекать. Гидроизоляцию, так же, как и для теплой кровли, необходимо прокладывать горизонтально, от карниза к коньку, производить нахлест в 15 сантиметров.


Общее устройство холодной кровли из металлочерепицы.

Обрешетка - важный элемент кровли

При создании обрешетки используются деревянные бруски сечением 50х50 мм, а также обрезная доска размерами 32х100 и 50х100 мм.В нижней части ската кровли, вдоль карнизного свеса нужно прибить две доски 50х100 мм. Далее из брусков 50х50 мм поверх гидроизоляции нужно набить контробрешетку, прибивая бруски вдоль стропил, начиная от конька к низу. Поверх нее с равным шагом горизонтально закрепляют доски обрешетки. Шаг крепления зависит от того, какой вид профиля металлочерепицы, которой будут покрывать крышу, будет выбран.

Обрешетка под конек

Самую верхнюю часть крыши необходимо укрепить.С этой целью с каждой стороны коньковой планки прибивают по паре досок.

Торцы кровли

С торцевой стороны кровли на высоту профиля металлочерепицы необходимо прибить доски - большие, чем сама обрешетка.

Обрешетка под ендову

Ендова - это внутренний стык двух скатов крыши. На участках прохождения ендовы обрешетку нужно делать сплошной.

Ограждение кровли

Такое ограждение должно быть надежным, поэтому его делают выше свеса карниза.В качестве ориентира может установка высота несущей стены. В этих местах также нужна сплошная обрешетка, поэтому между обычной обрешеткой добавить несколько дополнительных досок, чтобы получилось сплошное основание.

Элементы конструкции кровельной системы

Конструкция кровли из металлочерепицы предполагает, что все элементы кровельной системы крепятся к смонтированной обрешетке. Рассмотрим эти элементы подробнее.

Карнизная планка, желоб и держатель для желоба

Первым делом закрепляются держатели желоба, а затем - желоба для стока воды.После этого можно закреплять карнизную планку. Ее прикрепляют к обрешетке с помощью саморезов таким образом, чтобы край желоба не выступал из-под нее.

Ендовы кровли из металлочерепицы

Количество таких элементов зависит от формы крыши. Нижнюю ендову прикрепляют к обрешетке под кровлей, а верхнюю ендову (декоративную планку) - над кровлей. При стыковке планок нижней ендовы нужно сделать нахлест порядка 10 - 15 см.

Примыкания

Такие элементы нужны для плотного примыкания кровли к трубам и стенам.Так же, как и ендовы, примыкания состоят из верхних и нижних планок. Из нижних планок делается так называемый фартук, после чего под ним подводится галстук, необходимый для отвода воды в ендову или к внешнему карнизу. После этого закрепляют кровельное покрытие, а уже поверх него монтируют верхние планки примыкания.

Монтаж металлочерепицы

В тех случаях, когда металлочерепицы полностью закрывает весь скат крыши, монтаж начинает от конька. Нужно расположение проверить первого листа по отношению к торцу и карнизу (он должен выступать над карнизом сантиметров на 5).Монтировать металлочерепицу можно как справа налево (нахлест следующих листов на предыдущие), так и направо слева (с нахлестом предыдущих листов). После укладки 3 листов нужно проверять их параллельность карнизу. Саморезы надо вкручивать в боковую часть нахлеста (в верхнюю точку), но не допуская при этом захватывания обрешетки.

Рассмотрим схему кровли из металлочерепицы для случая, когда скат крыши длиннее листов материала. Сначала нужно состыковать листы по длине, а потом выравнять первые 4 листа по торцу.Каждый квадратный метр черепицы крепится саморезами (с ЭПДМ прокладкой) - необходимо 6 или 8 шт. В местах, где материал прилегает к обрешетке, нижнюю часть листа нужно закрепить в изгиб волны. Монтаж производится через волну, а последующие ряды саморезов должны сдвигаться в шахматном порядке.

Завершающие детали кровельной системы

Торцевые планки

C торцевой стороны крыши устанавливают торцевые планки. Их крепят саморезами через каждые 50-60 см.Нужно делать нахлест между соседними планками примерно в 50 мм.

Коньковые планки

Такие элементы могут быть плоскими или закругленными. Последние нужно дополнительно крепить к своему торцу заглушки. Она может быть простой или конусной, ее крепят с помощью саморезов или заклепок. Перед тем как установить планки, под конек нужно положить универсальный или фигурный уплотнитель. Эти планки монтируют с использованием коньковых саморезов.

Устройство вентиляции и проходных элементов

Перечисляемые ниже дополнительные элементы кровли из металлочерепицы необходимы для простоты монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Для нормального воздухообмена в каждом пролете стропил необходим вентиляционные выходы. Однако если самой крышей есть неутепленный «холодный треугольник», достаточно будет и одного выхода на каждые 60 м 2 крыши. В металлочерепице нужно проделать отверстие и закрепить узел к его краям с помощью саморезов. Если в комплект вентиляционного выхода не входит силиконовый герметик, его наносят дополнительно.

Канализационный выход

Канализационный выход должен быть соединен со стояком, обычно для этого использовать гофрированную трубу.На крыше для монтажа такого проходного элемента нужно вырезать фрагмент металлочерепицы. Выход канализации нужно вставить в проходной элемент и прикрепить к металлочерепице саморезами после монтажа гидроизоляции, герметика и уплотнителя.

Выходы для антенн и электрокабелей

Для того, чтобы герметизировать места стыковки антенн, кабелей и дымоходов типа «сэндвич», нужно использовать особые антенные выходы. Нужно срезать резиновую верхушку антенного выхода так, чтобы она была на 20% меньше диаметра проходящей трубы, и натянуть ее на трубу.Придав основание антенного выхода форму профиля металлочерепицы, его промазывают силиконовым герметиком и прикрепляют к металлочерепице саморезами.


На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство и назначение элементов безопасности

Лестница

Для подъема на крышу нужна устойчивая лестница, состоящая из стенового и кровельного фрагментов с кронштейнами. Необходимо 4 кронштейна на секцию.Их монтируют на участке нижнего волнового изгиба, там, где идет сплошная обрешетка. Сами кронштейны и верхнюю часть кровельной лестницы закрепляют болт-шурупами. Стеновую лестницу монтируют таким образом, чтобы ее верхняя ступенька была расположена напротив края карниза. Стеновую лестницу нужно располагать в створе с кровельной.

Кровельное ограждение

Такие металлические ограждения необходимы для работ на крыше. Их крепят специальными опорами к сплошной обрешетке сквозь нижнюю часть волны и уплотняют резиновыми прокладками.

Переходной мостик

Для того, чтобы безопасно ходить по крыше от окна мансарды, люка или лестницы, необходимы переходные мостики. Их крепят так же, как и ограждения, но сплошная обрешетка в этом случае не обязательна.

Снегозадержатели

Наиболее популярны трубчатые снегозадержатели из металла, их обычно окрашивают в черный, коричневый, зеленый или красный цвета. Их монтируют по всему периметру кровли выше карнизного свеса.Также их обязательно размещают над входом, мансардными окнами и каждым уровнем многоярусной кровли.

Схема кровельной системы

Ниже можно увидеть схему кровельной системы. На ней все узлы, рассмотренные выше соединены в единую крышу.

Водосточная система

Грамотное устройство крыши под металлочерепицу невозможно без надежной системы водостока. Она состоит из нескольких элементов.

Водосточный желоб

Согласно правилам для одной водосточной трубы необходимо не более 10 метров желоба.На нем выпиливают V-образное отверстие шириной 10 см, в которое будет вставляться выпускная воронка. Закреплять ее нужно в 15 см от края желоба.

Держатели для желоба

Они должны устанавливаться до того, как карнизы крыши и металлочерепица смонтированы окончательно. Держатели закрепляют через каждые 0,4-0,5 м. Разметить их нужно так, чтобы выйти уклон до 5 мм на метр, после чего их сгибают полосогибом. Можно также изогнуть уже установленные держатели, разметив их, используя натянутый шнур.

Заглушки для желоба

Их устанавливают с обоих торцов желоба и плотно забивают внутрь с помощью киянки.

Выпускная воронка

Передний край выпускной воронки подводится под внешний отогнутый край водосточного желоба и фиксируется резным фланцем, который пригибают к задней кромке желоба.

Соединители

При скреплении желоба или их углов между собой необходимо делать перехлест от 2,5 до 3 см. Для этого применяются соединители.Они имеют прокладки из резины, а также замок, который состоит из язычка спереди и заднего фланца. Используя такой замок, желоба нетрудно соединить как в ряд, так и под углом.

Паук

Данную деталь устанавливают в воронку водосточной трубы. Он не пропускает внутрь мусор и листья. Минимум раз в год паука нужно чистить, чтобы он продолжал выполнять свои функции.

Труба для соединения и ее колено

Между воронкой и водосточной трубой устанавливают два переходных колена и соединительную трубу.Их отпиливают непосредственно на месте, определив нужный размер.

Водосточная труба и ее держатели

Встречаются два вида держателей. Они универсальны и подходят для любых поверхностей и материалов. Их нужно крепить к стене через каждый метр. Также нужны крепления на трубных стыках. При установке отрезаются куски трубы необходимой длины, их вставляют в держатели и защелкивают замками. Внизу водосточной трубы, в 30 см от отмостки, крепится колено для слива воды.

Тройник водосточной трубы

Он необходим, если для двух воронок предусмотрен один слив.В нижней части его обжимают, а сбоку он имеет достаточно широкий раструб, позволяющий менять угол входа боковой трубы.

Воронка для сбора воды

Фальцевая и другая кровля сложных видов предполагает использование воронки вместо желоба. Ее вставляют в трубу, которая крепится на карнизе хомутом. Его изготавливают из полоски металла и соединяют саморезом.

Ограничитель для предупреждения перелива

Его устанавливают на угол желоба или на желоб там, где вода стекает все время, а временами и в больших количествах (например, под ендовой).

Выше упомянуты, пожалуй, все элементы, которые обеспечивают устройство кровли из металчерепицы. Если смонтированы правильно, то крыша выйдет крепкой, они красивой и непромокаемой.

Устройство кровли из металлочерепицы и кровельного пирога

Металлочерепицу можно узнать по формируемым стальным листам с полимерным покрытием, обеспечивает надежную защиту от незначительных механических повреждений и температурных перепадов.

Благодаря небольшой нагрузки на крышу и стропильную систему, небольшая штатная в любой климатической зоне. Изготовленное покрытие очень практично, а обустройство крыши из металлочерепицы выполняется легко, быстро, и, самое главное - не требует больших материальных вложений.

При стандартной технологии изготовления листов, международной многослойной структуры, состоящая из:

Застройщики могут выполнять устройство крыши из металлочерепицы с помощью листов любой толщины и цветовой гаммы.

Выполнение подготовительных работ

Как только нужное количество материала будет готово, можно приступать к работе - подготовке крыши.

Если старая кровля нуждается в небольшом ремонте, то можно выполнить демонтаж покрытия без кардинальных изменений конструкции. Крыша прослужит дольше, если устранить дефекты и перекосы скатов. Для выравнивания геометрии кровли достаточно измерить каждый скат по диагонали и сравнить со значением другого.

Исправляются основные перекосы с помощью обрешетки, а с торцов устанавливаются доборные детали. После этого выполняется монтаж вентиляции, дымовых труб и других коммуникаций.

В зависимости от угла ската, определяется техника укладки листов. Так, идеальным считается, если двускатная конструкция при 15 градусном уклоне достигает до 6 м в длину. Если длина ската более 7 м, то для удобства настила листов поверхность крыши делится на 2 и более частей, материал укладывается нахлестом.

Для тех, кто решил выполнить самостоятельно устройство кровли из металлочерепицы - предложено ниже.

Создание обрешетки

Изготовить элементы стропил легко из деревянного бруса 15x5 см и досок 10x2,5 см. Контробрешетка может быть сделана из доски меньшего размера, например, 5x2,5 см.

Первая доска, толщина которой должна быть больше остальных на 1-1,5 см, прибивается вдоль карнизного свеса.Выполняется это для компенсации разницы в точках опоры элементов кровельного покрытия.

Следующие за выходящей на карниз доской брусья фиксируются с интервалом в 350-450 мм - это зависит от параметров черепицы.

Следующим этапом монтажа крыши является оформление ветровых планок к металлочерепице и конька, а также установка водосточной системы по всему периметру кровельной конструкции.

Желоба будут крепиться к кронштейнам, которые прибиваются к нижней обрешеточной доске с интервалом в 50 см и с учетом небольшого уклона будущих желобов, как показано на фото.Как только кронштейны будут установлены на желобах, проводится монтаж карнизной планки к обрешетке.

Выполнение гидроизоляции и утепления

Назначение пароизоляции сводится к защите утеплительного материала от паров воздуха, исходящих из помещения наружу. Для герметизации и прочности стыков пленочного полотна на каждый шов наносится специальная клейкая лента.

Сверху на пароизоляционный слой кладется утеплитель, а потом и гидроизоляция (детальнее: «Гидроизоляция крыши дома под металлочерепицу»).Препятствующие проникновению влаги на утепляющий материал.

Строительство крыши из металлочерепичного покрытия позволит достичь желаемых результатов только при соблюдении выполнения работ.

При установкеже мембраны гидроизоляции рекомендуется укладывать поперек скатов, в местах стыков часть одного полотна накладывается поверх другого, готовый настил закрепляется контробрешеткой, а вверху - коньком (подробнее: "Устройство конька крыши из металлочерепицы").

При выполнении строгой последовательности изоляционных слоев. Если устройство холодной кровли из металлочерепицы для нежилых помещений или подсобок, где не проводится отопление, то будет достаточно одной гидроизоляции.

Выполнение раскроя и укладки черепицы

Перед укладкой кровельного материала выполняются замеры крыши от конька до карниза. Если крыша имеет сложную геометрию, например, различные выступы, перепады, башенки и другие элементы, то они также должны быть учтены с учетом нахлестов и припусков.Для разрезания листов используются специальные высечные ножницы для металлочерепицы. Не допускается раскроя металлочерепицы абразивными резаками - они сильно нагревают и разрушают защитные слои материала.

Как только крыша будет полностью готова, можно переходить к монтажу листов. На двускатной крыше обустройство кровли из металлочерепицы начинается с левого торца, на шатровой - с вершины конструкции с равномерным продвижением по обе стороны.

При укладке листов справа налево, последующие ряды крепятся под предыдущими краями. Последние листы должны свисать с карниза на 4-5 см.

Правильная конструкция предполагает следующую последовательность материалов:

  1. Самый первый лист металлочерепицы крепится рядом с коньком к доскам обрешетки.
  2. Второй листладывается с нахлестом на предыдущий.В образовавшуюся складку по верху волны материала вкручиваются шурупы.
Если визуально заметны неровности стыковки, то нужно поднять верхнее покрытие и выложить складки в нужной последовательности. Каждая складка фиксируется на саморезы, чтобы их режущая часть не входила в обрешетку. Расход шурупов составляет 6-8 штук на 1 кв. м металлочерепицы. Читайте также: "Как правильно положить металлочерепицу на крышу".

Как только будет скреплено 3-4 листа, край последнего полотна выравнивается по карнизной планке, после чего вся полученная конфигурация крепится к обрешетке.

Работа требует предельной аккуратности - недопустима деформация или повреждения листов. Специалисты рекомендуют идти по кровле в мягкой обуви, и ни в коем случае не класть на черепицу тяжелые предметы.

Для незначительных сколов и царапин понадобится обычная краска в тон цвету покрытия.

Монтаж металлочерепицы, подробная видео инструкция:

Создание дополнительной защиты кровли из металлочерепицы

Металлическое кровельное покрытие во время грозы представляет большую опасность.Чтобы при ударе молнии не возникло различных проблем, лучше соорудить защиту от стихийного воздействия.

Если никакой дополнительной защиты на крыше не предусмотрено, то при ударе молнии возможен выход из строя бытовых риборов, особенно опасно действие стихии на здоровье и жизнь в доме людей.

Чтобы жилье было надежным и безопасным, крыша из металлочерепицы должна иметь заземление.Так, можно соорудить антенный, стержневой и сетчатый громоотвод. Первые два наиболее популярных у застройщиков (прочтите статью: "Как сделать громоотвод своими руками").
Стержневой громоотвод представлен в виде небольшого металлического стержня, который устанавливает на кровле, а к нему подцепляют заземляющие компоненты. Сетчатый считается самым сложным, поскольку сетку нужно протянуть через всю поверхность кровли и только потом подключить к заземлению (подробнее: «Как сделать заземление металлочерепицы»).

Конструкция кровли из металлочерепицы - схема монтажа, какой должен быть шаг волны, как правильно сделать раскладку материала, примеры на видео и фото

Изготовление металлочерепицы или ее разрезание параметров размеров зависит от предпочтений, а также от того, какой выбран рисунок металлочерепицы и от сложности кровельной конструкции.

Как правило, длина листа определяется исходя из длины кровельного ската. Лист укладывается так, чтобы его край выступал на 4 см от карниза.При этом на коньке останется небольшой промежуток для естественной вентиляции. Несмотря на то, что вся работа выполняется согласно чертежам, конструкция обрешетки все равно измеряется, особенно шаг обрешетки под металлочерепицу. Также нужно замерить крышу по диагонали и сравнить результаты - должен получиться прямоугольник. Для подсчета количества листов, необходимых для работы, специалисты рекомендуют использовать формулой, где длину карниза нужно разделить на полезную ширину листа металлочерепицы.Каждый скат обсчитывается отдельно от других элементов.

Проветривание кровли из металлочерепицы необходимо при наличии следующих факторов:

Выполнение монтажных работ

Прежде чем приступить к работе с металлочерепицей, нужно знать особенности монтажа в зависимости от формы крыши: на двускатной крыше монтаж начинается с торца, на шатровой - с самой высокой точки в двух направлениях одновременно. Поверх крайней волны каждого листа укладывается последующий лист.При этом схема кровли из металлочерепицы предусматривает возможность начала работы, как с правого торца, так и с противоположного. Если укладка материала начинается слева, то листы крепятся под предыдущие листы с нахлестом в одну волну.


Лист кладется от карниза с выступом около 4 см. Рекомендуется соединить сразу несколько полотен между собой, а затем всю конструкцию зафиксировать на одном шурупе коньку и выровнять в длину и по нижней части (прочитайте также: "Металлочерепица и комплектующие к ней").

После укладки первого листа второй соединяется с ним так, чтобы получилась одна ровная линия. Для закрепления нахлеста используется также один шуруп.

Затем нужно состыковать несколько полученных изображений, выровнять крайние листы по нижней и окончательно их закрепить на обрешетке.

Закрепление металлочерепицы на обрешетке

Крепежи ввинчиваются в самую верхнюю точку волны листа под углом 90 градусов.Расход рассчитывается, исходя из 8 шурупов на 1 кв. м, причем крайние листы закрепляют только со второй половины. Читайте также: «Как правильно сделать крышу из металлочерепицы».

Нахлест листов кровельного покрытия

Если при подразумеже подразумевает металлочерепица нахлест, то укладка выполняется поперек рисунка согласно описанным выше требованиям. Там, где будет нахлест, шурупы ввинчиваются под поперечным рисунком с промежутком в одно волну.

Выполнение внутренних стыков

В ходе монтажа внутренние стыки, которые закрываются с помощью стандартных планок для разжелобки. Величина нахлеста этих планок не должна быть менее 15 см, образовавшиеся швы тщательно герметизируются специальной массой. Поверх стыка часто устанавливают ендову с укрупом ее фиксацией обычными заклепками или шурупами без уплотнительных шайб поверх волны через каждые 30-50 см.

Использование ветровой планки

Монтаж коньковой планки

Коньковая планка понадобится лишь тогда, когда все работы по сборке кровли из металлочерепицы или из любого другого другого покрытия будут завершены. За счет коньковой планки полностью закрывается вся уплотнительная лента и шляпки шурупов. Для монтажа конька металлочерепицы используются те же самые саморезы заклепки, и вкручиваются они в каждое волну профиля.

Как уложить металлочерепицу на двухскатную крышу, смотрите на видео:

Использование уплотнительных лент

Как правило, с помощью этих лент изолируются стыки и коньковые элементы кровли шатровой формы. При наличии качественной гидроизоляции использование ленты не обязательно.

Выполнение утепления кровли

Металлочерепица наряду с другими кровельными материалами, представленными на рынке, имеет большие плюсы в строительстве. Останавливая свой выбор на данный материал, застройщики уделяют внимание, чтобы он прослужил как дольше. Для удовлетворения этого требования важно правильно соорудить утепление кровли.

Прежде чем купить материал, внимательно ознакомьтесь с его техническими характеристиками, а, в первую очередь, его толщину - она ​​должна быть не менее 0,5 мм.

Следующий момент - полная комплектация стройматериалов для сооружения конструкции крыши.Немаловажным считается наличие системы снегозадержания и обустройства дополнительных элементов для безопасного перемещения по крыше.

Устройство кровли из металлочерепицы: технология

Популярность металлочерепицы при обустройстве кровельного покрытия объясняется ее доступностью и относительно простой технологией укладки. Кровля из металлочерепицы обладает отличными эксплуатационными качествами и подойдет для крыш любой конфигурации. Соблюдение всех требований при укладке такого покрытия гарантирует продолжительный срок его службы. Правильное устройство кровли из металлочерепицы обеспечит надежную защиту подкровельного пространства и помещений помещений от атмосферных осадков. Практически все металлочерепицы и кровельные аксессуары покупателям своей продукции подробные инструкции и инструкции по правильному устройству кровли из металлочерепицы. Основные принципы монтажных работ идентичны, однако, существуют и отдельные рекомендации для конкретной продукции. При рассмотрении вопроса устройства кровли из металлочерепицы нужно определиться, каким будет принцип ее утепления, крыша будет холодной или теплой.

Холодная или теплая крыша

Устройство крыши из металлочерепицы в некоторых аспектах зависит от принципа ее утепления. Различают два основных вида кровли - холодная и теплая. В первом случае речь идет об утеплении только внутреннего помещения чердака или нежилого этажа, притом что внешняя часть кровли из металлочерепицы теплоизоляцией не оборудуется. В этом случае конструкция скатов предусматривает естественную вентиляцию, что предотвращает образование конденсата от разницы температур. Теплая же крыша, в отличие от холодной, предусматривает создание многослойного теплоизоляционного слоя. Конструкция теплой крыши позволяет обустроить мансардный жилой этаж, поскольку ее теплоизоляционные качества будут на порядок выше холодной кровли. Сам так называемый пирог теплой кровли из металлочерепицы необходимо сформировать из слоя пароизоляции, теплоизоляционного материала, который укладывается между лаг кровли, и гидроизоляционной мембраны, служащей препятствием попадания конденсата с обратной стороны металлочерепицы на теплоизоляцию.Пароизоляционная пленка при этом служит защитой от испарений с внутренней стороны помещения.

Обрешетка

Одним из наиболее ответственных этапов обустройства кровли из металлочерепицы формирование обрешетки. Схема сборки этой конструкции по своей сути является формированием каркаса будущей кровли, а от ее правильного оборудования и монтажных характеристик всей конструкции. Обустройство кровли под металлочерепицу условно можно разделить на нижеперечисленные последовательные этапы:
  • возведение стропил;
  • настил гидроизоляционной пленки;
  • обустройство контробрешетки;
  • обрешетка.
  • покрытие металлочерепицей.
Листы гидроизоляции располагаются в горизонтальном порядке. Первый отрезок фиксируется параллельно карнизной планке с небольшим нахлестом на нее (5–10 см). Крепление осуществляется при помощи строительного степлера. Последующие отрезки располагаются по мере продвижения к коньку крыши с учетом нахлеста на предыдущий ряд в 10 см. Контробрешетка служит основанием для горизонтальных балок обрешетки. Ее нужно укладывать вертикально на верхнюю часть стропил, по сути повторяя их расположение.Обычно расстояние между стропилами, а соответственно и брусками контробрешетки, составляет от 60 до 90 см. Для этого элемента каркаса обычно используются бруски шириной 5 см и высотой 3 см или также 5 см. Инструкция предусматривает, что кроме этого, у нижнего основания ската крыши фиксируются две доски, высота которых должна соответствовать высоте контробрешетки, а ширина составляет около 10 см. Эти доски будут выполнять роль карнизного основания. Поверх контробрешетки монтируется непосредственно сама обрешетка. Для устройства использовать деревянные бруски 5 × 5 см либо 3,2 × 10 см. Они должны быть обработаны антисептиками для древесины, предохраняющими от гниения, образования грибка или плесени. Обязательным условием является усиление обрешетки в районе расположения конька. Оно обеспечивается соединением двух последних брусков. Расстояние между отдельными видами обрешетки, или так называемый шаг, определяется в зависимости от выбранного металлочерепицы. Инструкция к иному профилю кровельного покрытия содержит подробную информацию об этом показателе, а также размер шага в карнизной части ската кровли.Так, для металлочерепицы Каскад необходимо обеспечить шаг обрешетки первым и вторым бруском в 250 мм между вторым и третьим - 350 мм, а для первого - 300 мм. При обустройстве металлочерепицы типа Монтеррей шаг между первой и второй обрешетиной должен составлять 300 мм, а между последующими 350 мм. Металлочерепица типа Элит предусматривает шаг обрешетки на 350 мм между первым и вторым рядом и 400 мм между последующими. Также стоит обратить внимание на крепление элементов контробрешетки к стропилам.В этом случае специалисты рекомендуют между вертикальными брусками контробрешетки и стропилами прокладывать ленту из вспененного полиуретана или полиэтилена. Такая прокладка необходима для создания возможной незначительной деформации стропил из-за высыхания дерева и последующего нарушения конструкции контробрешетки и целостности гидроизоляционного слоя. Все составляющие элементы обрешетки фиксируются при помощи гвоздей. Специалисты, учитывая практику и личный опыт, рекомендуют использовать оцинкованные гвозди.Закрепление листов металлочерепицы начинается с нижнего правого угла ската. Первый лист тщательно выравнивается по всем направлениям и фиксируется к обрешетке только одним саморезом в верхней части. Далее укладывается еще один лист параллельно зафиксирован. Оба полотна скрепляются между собой саморезами. После этого листа еще раз тщательно выровнять по карнизу и окончательно зафиксировать к обрешетке при помощи саморезов с резиновыми прокладками. Дальнейшая укладка проводится с нахлестом части нового листа на уже зафиксированный.Также многие мастера укладывают листы слева направо, подсовывая следующий лист в замок предыдущего. Так можно добиться более точной стыковки листов в замках.

Ендовы

Одним из важных элементов при устройстве кровли из металлочерепицы является ендова. Она представляет собой внутренний стык соприкасающихся между собой поверхностей кровли. Формировать основу для ендовы нужно из сплошной поверхности. Для этого используются широкие доски либо совмещаются несколько стандартных брусков обрешетки.Инструкция предусматривает установку как нижних, так и верхних ендов. Нижние элементы фиксируются непосредственно на поверхности обрешетки при помощи саморезов. Нижняя ендова выполнена из прочного оцинкованного листа стали. Технология оборудования кровли с использованием нижней ендовывает отвод воды, которая проникает под кровельное покрытие в местах стыка скатов. Конструкция этого вида ендовы представляет из себя равносторонний элемент с внутренним углом в 135 градусов, края которого загнуты. Верхняя ендова для кровли из металлочерепицы больше имеет декоративное значение, чтобы скрыть стык листов с нижней ендовой. Как предусматривает технология обустройства металлочерепичной кровли, верхняя ендова устанавливается на последних этапах работ.

Торцевые планки

Еще одним важным элементом кровли из металлочерепицы является торцевая планка. Эта деталь предназначена для защиты края листа металлочерепицы от попадания атмосферных осадков под его поверхностью, а также скопления пыли, листвы или прочего мусора между торцевой доской и поверхностью кровли.Кроме того, торцевая планка конструкцию от ветровых нагрузок и придает кровле эстетичный внешний вид. Торцевые планки нужно фиксировать непосредственно к торцевой доске, а ее край должен плотно соприкасаться с листом металлочерепицы. Фиксировать торцевые планки нужно с шагом в 50–60 см, а нахлест между такими элементами должен составлять не менее 5 см.

Карнизная планка

Исходя из названия этого элемента, несложно догадаться о его предназначении и конструкции кровли из металлочерепицы. Установка карнизной планки завершает обустройство каркаса кровли. Она должна крепиться после фиксации на каркасе лобовой (карнизной) доски. Инструкция проведения работ по обустройству кровли из металлочерепицы предусматривает необходимость нахлеста нижнего края гидроизоляции на карнизную планку, что обезопасит от проникновения воды в несущую конструкцию.

Коньковые планки

Кровля из металлочерепицы на верхних стыках скатов требует наличия защитных деталей, которые обеспечивают естественную вентиляцию подкровельного пространства и скрывают расстояние между листовым материалом, обеспечивает защиту от попадания воды.В качестве такого элемента выступают коньковые планки. Коньки могут быть как плоские, так и округлые. Технология их монтажа предусматривает крепление при помощи кровельных саморезов с резиновыми уплотнителями, а под саму планку рекомендуется укладывать коньковый уплотнитель. Эта деталь препятствует попаданию атмосферных осадков, мусора или насекомых под поверхность кровли.

Снегозадержатели и другие элементы безопасности

Кровельная конструкция из металлочерепицы предусматривает наличие дополнительных аксессуаров для безопасной эксплуатации и обслуживания.Так, для исключения неконтролируемого схода снежного покрова с кровли и возможного травмирования людей, производится установка снегозадержателей (некоторые производители маркируют такие элементы как снегоулавливатели). Схема установки может предусматривать расположение этих элементов в одну линию в определенном порядке, а также в шахматном порядке. Эти элементы нужно крепить после второй или третьей волны металлочерепицы от карнизной планки. Снегозадержатели две наиболее распространенные конструкции - в виде планок различного формата или соединенных между собой трубок.Как известно, передвижение по поверхности металлочерепицы может стать причиной ее деформации. Такие аксессуары, как переходные мостики и кровельные ограждения, обеспечивают сохранность кровельных листов и безопасность передвижения по ним. Схема установки таких элементов кровли должна предусматривать наличие отдельной сплошной обрешетки. Также возможен монтаж специальных лестниц, при помощи которых можно взбираться на скаты со слишком крутым уклоном. Инструкция установки этих элементов предусматривает обязательную герметизацию мест крепления к поверхности кровли из металлочерепицы.При этой лестнице может состоять из двух сопряженных конструкций - пристенной и кровельной. В комплектацию к этому аксессуарам также входят кронштейны, уплотнители, опорные элементы, поручни и пристенные фланцы.

Планки примыкания

Немаловажным этапом монтажа кровли из металлочерепицы является устройство примыкания листового материала с конструктивными элементами, которые располагаются на крыше. К таковым можно отнести мансардные окна, дымоходы, вентиляционные выходы. И если в случае с мансардными окнами достаточно использовать детали, которые идут в комплекте с окном, то выход дымоходов нужно оборудовать при помощи специальных планок. Правильная технология оборудования таких узлов исключает попадание атмосферных осадков между дымоходом и окружающими листами металлочерепицы. Как и в установке ендов, планки примыкания одна из двух типов - внешние и внутренние. Так называемый внутренний фартук полностью охватывает периметр дымохода и фиксируется расположением верхней загнутой кромки в заранее оборудованную штробу в кладке дымохода. После этого внутреннее примыкание оборудуется отводом воды под листами металлочерепицы.После укладки листового кровельного материала необходимо произвести установку внешних планок примыкания. По принципу внутренних, заранее подготовленную штробу в дымоходе. Сверху вентиляционных выходов, проход через кровлю, устанавливаются аксессуары, препятствующие попаданию воды или листьев в каналы. Для установки описываемых деталей нужно оборудовать отверстие в кровле и закрепить их при помощи саморезов, не забыв при этом о герметизирующей прокладке, которая идет в комплекте.По схожей процедуре монтируются канализационные выходы и места крепления телевизионных антенн. Кровля из металлочерепицы рассчитана на довольно продолжительный срок службы при условии, что технология и принципы устройства такого кровельного покрытия неуклонно соблюдались.

Кровля из металлочерепицы: устройство и технологическая карта

Устройство кровли из металлочерепицы отличается простотой монтажа и оптимальным использованием качества, благодаря чему оно приобрело популярность среди людей различного статуса и достатка. Технология устройства кровли из металлочерепицы последовательное выполнение следующих пунктов технологической карты :
  1. Замер геометрических параметров кровли и расчета количества необходимых материалов (кровельных, крепежа, утеплителя, паробарьера, гидробарьера и т.д.).
  2. Монтаж стропильной системы и всех её составляющих компонентов.
  3. Крепление карнизной доски, являющееся лицом для крепления водосточных желобов.
  4. Монтаж лобовой доски и подшивка свеса.
  5. Установка креплений для водостока.
  6. Установление вдоль стропил контробрешетки и укладки гидроизоляционного материала.
  7. Монтаж карнизной планки.
  8. Устройство ковра ендовы.
  9. Крепление листов металлочерепицы.
  10. Монтаж торцевой планки.
  11. Установку конька и наружных углов.
  12. Устройство водосточной системы.
  13. Монтаж молниеотвода, заземления.
  14. Очистку кровли от мусора, покраску проблемных мест.
  15. Укладку теплоизоляции, пароизоляции и монтажа дополнительных реек.

Технологическая карта устройства крыши из металлочерепицы, несмотря на большое количество операций, может быть полностью выполнено своими (полный цикл) или частично (выполнение отдельных операций). Самостоятельное осуществление позволяет сэкономить деньги на приложение и усиление бесценного опыта строительства кровли.

Основные правила устройства кровли из металлочерепицы

При составлении технологической карты кровли для выполнения собственными руками придерживаться следующих правил :

  • монтаж кровельного материала начинают выступать с правой стороны ската;
  • листы металлочерепицы закрепляют во впадинах между волнениями, где доска обрешетки прилегает к кровельному материалу более плотно;
  • в месте перекрытия листов крепление должно в каждую впадину;
  • листы металлочерепицы края крепят к первой доске над ступенькой, это обусловлено концом ветровой нагрузки в данном месте;
  • другие листы крепят к доскам обрешетки как ближе к ступеньке, увеличение жесткости крепления;
  • устройство теплой мансарды сопровождается использованием теплоизоляции, гидроизоляции и пароизоляции;
  • при использовании специальной пленок обеспечивают их настил с нахлестом в 100 миллиметров и проклейкой специальной лентой;
  • для теплой мансарды оптимальным улучшенным будет использование в качестве утеплителя, пластов минеральной ваты;
  • толщина теплоизоляционного слоя выбирается из местных климатических условий;
  • гидроизоляционная пленка защищает утеплитель от проникновения влаги со стороны металлочерепицы.

Технология укладки металлочерепицы своими руками предполагает наличие следующего слесарного, измерительного и специального инструмента :

  • маркера;
  • рулетки;
  • шуруповерта;
  • молотка;
  • длинной рейки;
  • ножниц по металлу;
  • ножовки по металлу;
  • высечных ножниц;
  • щетки с мягким ворсом.

Для крепления листов металлочерепицы используют специальные оцинкованные саморезы с головкой под цвет кровельного материала и прокладкой из резины.Срок эксплуатации саморезов высокого качества соизмерим со сроком службы кровли из металлочерепицы, и составляет 30-40 лет. Для вкручивания саморезов используйте шуруповерт на средней скорости оборотов.

Технология устройства теплой и холодной кровли

При сооружении кровли своими руками становится вопрос о необходимости утепления чердачного пространства, что в большинстве случаев установлено назначением чердака (жилой или нет). Рассмотрим два варианта устройства кровли своими руками: теплой и холодной конструкции.

Для жилых помещений и мансард теплая кровля. Технологическая карта обустройства предполагает монтаж обрешетки и контробрешетки. Данные элементы элементы каркас для укладки металлочерепицы. Одним из основных элементов теплой кровли является гидроизоляционная пленка, защищающая утеплитель от проникновения влаги. В процессе монтажа между утеплителем и гидроизоляцией зазор, который служит для вентиляции и нормального функционирования гидроизоляционной пленки. После настила теплоизоляционного материала он накрывается слоем пароизоляционной пленки, выполняющей защитную функцию от образования конденсата на поверхности утеплителя дополнительной тепловой разницы.

При устройстве крыши для нежилых помещений и чердаков используют холодный тип кровли. Основные компоненты холодной конструкции - это :

  • обрешетка;
  • контробрешетка;
  • гидроизоляция;
  • кровельный материал.

Слой теплоизоляции и пароизоляции в этом случае отсутствует, во многом эксплуатационные свойства холодной кровли.

При выборе теплоизоляции для теплой кровли следует руководствоваться принципами безвредности для человека.Оптимальным решением станет минеральная вата, базальтовое волокно или пенополиуретан. Они повышенной огнестойкости и абсолютно неопасны для людей. Под слоем металлочерепицы утеплитель укладывается в несколько слоев, а настил плит утеплителя создается в шахматном порядке. Это обеспечивает максимальную защиту от прохождения теплого воздуха наружу. Наиболее часто технологическая карта предполагает настил теплоизоляционного материала толщиной в 5 сантиметров, при этом можно получить слой теплоизоляции в 15-20 сантиметров.

Настил гидроизоляции и вентиляции

При перепаде температуры в течение суток всего на несколько градусов, на поверхности теплой кровли образуется конденсат. Теплый воздух из помещений, проникая в подкровельное пространство холодной кровли, под низкой температуры преобразовывается в воду. Наличие увеличенного количества влаги ведет к образованию наледи, потере теплоизоляции своих свойств, промерзанию крыши, продукции гниения стропил и обрешетки, распространению плесени и грибков, порче отделочных материалов на внутренних стенах помещений.

Для предотвращения этих негативных явлений применяется настил пленки гидроизоляции под кровельный материал и настил пароизоляционной пленки со стороны чердака.

Чтобы удалить влагу из подкровельного пространства использовать вентиляцию естественного типа, которая проходит от карниза к коньку.

Вентиляционный зазор до 50 мм устраивают между слоем гидроизоляции и металлочерепицей при помощи контробрешетки. Гидроизоляционная пленка накладывается внахлест, её настил производят от карниза и последовательно продвигаются к коньку, где влага может без проблем испаряться.

Монтаж листов металлочерепицы своими руками

Технологическая карта крепления кровельного материала своими руками очень сильно зависит от конфигурации кровли. В случае с утепленной двускатной кровлей монтаж начинают с любого фронтона (торца ската). В случае с четырехскатной крышей листы металлочерепицы настилают от самого верха по направлению вниз. Все листы металлочерепицы должны укладываться внахлест, что обеспечивает оптимальные условия эксплуатации. Первый лист кровельного материала устанавливают с выступом в 40 миллиметров от карниза.Крепление важно заявлять в каждую волну.

Монтаж своими руками направление настила слева направо, чтобы каждый последующий лист заводился под предыдущий. В этом случае облегчает процесс крепления. Для достижения ровной линии монтажа крепят 3-4 листа на один саморез, после чего регулируют их положение относительно карниза. Далее производят выравнивание руками и полноценный монтаж всех листов.

При использовании саморезов требуется, чтобы при затяжке своими руками резиновый уплотнитель плотно прижался к металлочерепице, но перетягивать его также не надо.

Недостаточное вкручивание саморезов вызывает их разбалтывание, что приводит к неплотному прилеганию листов металлочерепицы друг к другу и образованию.

Добавить комментарий
