Отопление теплицы своими руками - пошаговая инструкция!

Отопление теплицы позволяет использовать ее для выращивания различных культур в течение всего года. Это дает возможность получать до трех урожаев за год и выращивать разнообразные теплолюбивые экзотические растения, создав оптимальные условия для их развития.

Печь для теплицы

Печь для теплицы

Теплицы можно отапливать разными способами. У каждого варианта есть ряд важных особенностей и преимуществ. Ознакомьтесь с информацией о наиболее популярных методах отопления, изучите советы по выбору оптимального варианта и приступайте к работе.

Сравнительная характристика стоимости топлива

Сравнительная характеристика стоимости топлива

Содержание статьи

Что учитывать при выборе системы обогрева?

При выборе отопительной системы необходимо обращать внимание на габаритные размеры помещения и его тип, т.к. для разных материалов необходимая интенсивность обогрева также будет различаться. К примеру, для полиэтилена характерны высокие теплопотери, поэтому теплица из этого материала потребует более интенсивного обогрева по сравнению с парником из поликарбоната.

Теплица из поликарбоната

Теплица из поликарбоната

При обустройстве отопления теплицы учитывайте размер суммарных затрат на монтаж системы и ее обслуживание. Некоторые варианты отопления требуют серьезных денежных вложений, и их использование в небольших теплицах будет нецелесообразным. Другие же просты и недороги в обустройстве, но потребляют очень много топлива в процессе работы.

Отопление теплицы

Отопление теплицы

В остальном же владелец должен сам принять решение, насколько выгодным будет использование того или иного варианта обогрева конкретно для его ситуации. Главное, чтобы система обеспечивала равномерное распределение тепла по помещению, не пересушивала воздух и создавала оптимальные условия для развития выращиваемых культур.

Варианты отопления теплицы

Ознакомьтесь с основными особенностями систем, наиболее часто использующихся для обогрева теплиц.

Паровой обогрев

Паровой обогрев

Паровой обогрев

Этот вариант нужно рассматривать при наличии возможности подключения обогрева теплицы к системе отопления дома.

Трубы, прокладываемые от дома к парнику, нуждаются в качественном утеплении. Запас мощности котла должен быть достаточным для обеспечения требуемого уровня обогрева и самого дома, и теплицы.

В случае если длина трубопровода между домом и парником будет превышать 10 м, от использования подобной системы лучше отказаться.

Также существует способ организации автономного парового обогрева. В данном случае котел устанавливается в помещении теплицы. К отопительному агрегату подключаются трубы и батареи, обеспечивается подача теплоносителя. В качестве теплоносителя традиционно используется вода.

Для обеспечения принудительной циркуляции воды система, как правило, укомплектовывается соответствующим насосным оборудованием.

Воздушный обогрев

Воздушный обогрев

Воздушный обогрев

Для организации воздушного отопления применяется воздух, нагретый в топке специального котла. Такое отопление характеризуется минимальными денежными затратами на топливо и высокими показателями тепловой отдачи.

Воздушный обогрев

Воздушный обогрев

Примерно за полчаса после запуска оборудования температура воздуха в теплице может подняться на 20 градусов. Дополнительным преимуществом системы является отсутствие необходимости использования каких-либо промежуточных теплоносителей.

Воздушный обогрев лучше всего подходит для регионов с мягким климатом. В более суровых условиях рекомендуется применять комплекс из воздушного и парового обогревов.

Газовый обогрев

Газовый обогрев

Газовый обогрев

В такой системе тепло образуется в результате сгорания газа. Можно обустроить систему как посредством подключения к стационарно подведенному газу, так и путем применения топлива в баллонах.

Газовый обогреватель

Газовый обогреватель

В процессе работы системы происходит интенсивный забор воздуха из отапливаемого помещения, сопровождающийся выделением воды, углекислого газа и прочих отходов, представляющих опасность для человека и, конечно же, растений. Ввиду этого, обустройство газового обогрева повлечет за собой дополнительные затраты на организацию вентиляционной системы.

Такое отопление хорошо подходит для небольших по площади теплиц. При использовании же его на больших площадях расходы и сложность обслуживания могут оказаться чрезмерно высокими.

Электрический обогрев

Электрический обогрев

Электрический обогрев

Современные электрические отопительные агрегаты позволяют обустроить эффективный обогрев теплицы без особых усилий.

Специалисты рекомендуют отдавать предпочтение инфракрасным лампам и обогревателям.

Среди главных преимуществ подобных приспособлений нужно отметить тот факт, что в процессе их работы происходит исключительно нагрев растений и грунта. Воздух же при этом не прогревается. Он постепенно получает тепло от нагретой земли. Это позволяет обустроить максимально эффективную и экономную систему отопления.

ИК обогреватели

ИК обогреватели

Современные системы укомплектовываются датчиками и регуляторами температуры, что дает широкие возможности для разделения теплицы на разные тепловые зоны и обеспечения максимально комфортных условий для каждой группы растений.

Печной обогрев

Печь для теплицы

Печь для теплицы

Основным агрегатом в такой отопительной системе является твердотопливный котел, работающий, как правило, на дровах либо угле.

Самая простая система печного обогрева включает в свой состав твердотопливный котел и дымоотводящую трубу, выходящую из помещения теплицы на улицу. Дополнительно можно укомплектовать систему трубами и радиаторами, что позволит организовать максимально эффективный и качественный обогрев.

Дымоход нуждается в регулярной очистке от продуктов сгорания топлива.

На рынке доступны как обычные дровяные печи, так и современные котлы длительного горения. Такие приборы не нуждаются в частой закладке топлива и расходуют его максимально эффективно.

Установка твердотопливного котла непосредственно в помещении теплицы приведет к пересыханию воздуха и почвы, в результате чего выращиваемые насаждения могут попросту погибнуть. Чтобы этого не случилось, при установке твердотопливного котла в теплице нужно обязательно оборудовать систему увлажнения воздуха. Обычно достаточно установить большую емкость с водой.

Печной обогрев

Печной обогрев

Печное отопление теплицы является наиболее популярным вариантом обогрева. Помимо этого, в обустройстве такой системы нет ничего сложного – с работой справится даже начинающий мастер. Также твердотопливный обогрев безоговорочно выигрывает у электрического отопления в плане стоимости. Именно поэтому порядок организации отопления теплицы будет рассмотрен на примере печного обогрева.

Обустройство печного обогрева теплицы

Первый вариант

Печи для теплиц

Печи для теплиц

Кирпичная печь с боровом

Кирпичная печь с боровом

Первый шаг. В тамбуре теплицы выложите из кирпича топку печки на предварительно обустроенном фундаменте.

Второй этап. Выложите дымоход по всей длине помещения.

Основание борова и поддувальная камера с боковыми воздухозаборами

Основание борова и поддувальная камера с боковыми воздухозаборами

Топка и дымоходы

Топка и дымоходы

Третий этап. Выведите дымоотводящую трубу из теплицы с другой стороны. В результате продукты сгорания будут эффективно отводиться из помещения, а тепло останется внутри.

Продолжение топки и перекрытие борова

Продолжение топки и перекрытие борова

Печь соединена через разделку с фундаментом теплицы

Печь соединена через разделку с фундаментом теплицы

Над топкой бак с водой

Над топкой бак с водой

Грядка на печи

Грядка на печи

Печь для теплицы

Печь для теплицы

Второй вариант

Схема отопления теплицы: 1 – нагревательный котел; 2 – бак-термос; 3 – циркуляционный насос; 4 – реле-регулятор; 5 – регистры; 6 – термопара

Схема отопления теплицы:
1 – нагревательный котел;
2 – бак-термос;
3 – циркуляционный насос;
4 – реле-регулятор;
5 – регистры;
6 – термопара

Первый шаг. Подготовьте большую металлическую бочку. Окрасьте ее внутреннюю поверхность в два слоя – это обеспечит защиту от коррозии.

Второй шаг. Сделайте в корпусе несколько отверстий. К одному из них вы подсоедините дымоход. Другие будут использованы для подключения крана и расширительного бака.

Третий шаг. Сварите печку из листового металла и вставьте ее в подготовленную бочку.

Четвертый шаг. Приварите к отверстию в бочке кусок трубы для подключения дымохода. Суммарная длина дымоотводящей конструкции должна составлять не менее 4-5 м.

Пятый шаг. Установите на бочку расширительный бак. Будет достаточно емкости объемом 20-30 л. Бак можете купить или же сварить самостоятельно из листового металла.

Шестой шаг. Выполните разводку труб по помещению теплицы. Разложите трубы по земле с шагом 120 см. Такое расположение отопительных элементов будет способствовать эффективному прогреву грунта в местах нахождения растительных корней.

Седьмой этап. Установите насос для обеспечения принудительной циркуляции воды по системе.

Твердотопливный котел для теплицы

Твердотопливный котел для теплицы

Твердотопливный котел для теплицы

Твердотопливный котел для теплицы

Твердотопливный котел для теплицы

Твердотопливный котел для теплицы

Включите подачу воды и убедитесь в герметичности всех соединений. При обнаружении протечек, сразу же заделайте их. Лишь после этого можно начинать тестировать печь и принимать отопительную систему в постоянную эксплуатацию.

Трубы отопления

Трубы отопления

Удачной работы!

Видео – Отопление теплицы своими руками

Котел для теплицы из газового баллона

Для работы понадобится непосредственно баллон газовый пустой, змеевик (трубка в виде буквы U с резьбой на концах), металлическая решетка, запорная задвижка, петли и две металлических ручки для дверец. Также следует подготовить трубу для дымохода с учетом длины парника, сварочный аппарат с электродами, сверло и болгарку, трубы и радиатор для контура отопления. Для передней стенки печи потребуется небольшой по площади лист стали.

Из этих нехитрых приспособлений собирается котел с водяным контуром для обогрева дачной теплицы.

Баллон режем надвое

Баллон режем надвое

Баллон режем надвое

Баллон режем надвое

Шаг 1

Убедившись, что баллон пуст, распиливаем его болгаркой надвое. Одна из частей послужит корпусом печи, из второй изготовим зольный ящик.

Шаг 2

Изготавливаем решетку-колосник

Изготавливаем решетку-колосник

Изготавливаем решетку-колосник

Изготавливаем решетку-колосник

Изготавливаем решетку-колосник

Изготавливаем решетку-колосник

Берем решетку, производим замеры и разрезаем ее так, чтобы получившийся отрезок поместился внутрь баллона. Прихватываем решетку сваркой. Теперь печь разделена на камеру горения топлива (2/3 объема) и зольник (1/3 объема).

Шаг 3

Передняя стенка

Передняя стенка

Передняя стенка

Передняя стенка

Ставим баллон на лист стали, обводим мелом, вырезаем по разметке переднюю стенку. Срезаем 1/3 круга. Из этого куска изготавливаем дверцу зольника, приварив ручку и вырезав из второй части баллона полукруглый кусок для днища выдвижного ящика.

В большем куске стенки прорезаем прямоугольное отверстие. К вырезанному прямоугольнику привариваем петли, ручку и щеколду (задвижку). Дверца должна плотно закрывать топку.

Дверца

Дверца

Дверца топки и зольника

Дверца топки и зольника

Шаг 4

Внедряем внутрь печи змеевик (водяной контур). Делаем разметку для змеевика, высверливаем два отверстия в верхней части печи для вывода концов трубы с резьбой. Привариваем змеевик к металлической пластине и верхней части печи.

Примеряем змевик

Примеряем змеевик

Вырезаем отверстия

Вырезаем отверстия

Крепим змеевик

Крепим змеевик

Крепим змеевик

Крепим змеевик

Змеевик закреплен

Змеевик закреплен

Шаг 5

Оборудуем дымоход. Вырезаем отверстие для трубы в верхней задней части печи. Привариваем патрубок для подключения дымохода. Следим за качеством сварных швов, в противном случае будет нарушена тяга и работа котла.

Трубу дымохода свариваем с таким расчетом, что он будет проходить под наклоном около 20 градусов через всю теплицу. Выходить дымоход будет через заднюю стенку парника, возвышаясь над крышей на 1 метр. Обязательно продумайте теплоизоляцию в месте соприкосновения стенки парника и дымохода, дабы не случилось возгорания.

Трубу дымохода подключаем к патрубку печи, используя листовой асбест и муфту, затягивая ее проволокой.

Отверстие для дымохода

Отверстие для дымохода

Подключен дымоход

Подключен дымоход

Шаг 6

К выведенным наружу концам змеевика подключаем металлические трубы для водяного контура. В обвязке должен присутствовать расширительный бак и насос, который будет качать воду по трубам.

Таким образом, нагретая в змеевике вода будет поступать в радиатор, а остывая, вновь попадать в котел. Труба дымохода же послужит дополнительным источником тепла. Также длинный дымоход снизит теплопотери, увеличив коэффициент полезного действия котла.

Обвязка котла

Обвязка котла

Установка насоса в систему отопления теплицы

Установка насоса в систему отопления теплицы

Схема отопления теплицы

Схема отопления теплицы

Пример выводы дымохода через стенку теплицы

Пример выводы дымохода через стенку теплицы

Шаг 7

Устанавливаем печь в теплице, предварительно соорудив кирпичное или бетонное основание и выложив кирпичный экран с трех сторон от топки. Для устойчивости печь можно оборудовать ножками, изготовленными из любой арматуры или сортового проката.

Загружаем в печь топливо, разжигаем, регулируем тягу, открывая или закрывая дверцу топки/зольника.

Печь в действии

Печь в действии

Теперь теплицей можно пользоваться круглогодично

Теперь теплицей можно пользоваться круглогодично

stroyday.ru

котлы, способы, методы, практические советы

Для нормального роста растений в теплице должен поддерживаться определенный уровень температур. Он зависит от степени «теплолюбивости» насаждений. Но в любом случае зимой без отопления растения не выживут. Причем чтобы они  нормально развивались необходимо обогревать не только воздух, но и почву. В этом и состоит основная особенность обогрева таких объектов:  система отопления теплиц должна обеспечивать теплом и землю и воздух. Это может быть комплексное решение, которое позволит греть и то и другое одновременно, или несколько разных решений, которые в результате создадут приемлемые условия.

В парнике можно применять  почти все стандартные виды отопления: воздушное, водяное и теплые полы. С определенными ограничениями можно использовать паровое, но оно и в квартирах и домах в последнее время мало используется.

В теплице можно применять все стандартные решения для отопления

Отопление теплиц теплым воздухом

Нагревать воздух можно при помощи конвекторов. Электрических, газовых, на жидком топливе  и твердотопливных. Электрические конвекторы привлекательны невысокой стоимостью и простотой установки. Но само отопление, в пересчете за единицу тепла, самое дорогое. К тому же подключение конвекторов требует отдельной линии, и, часто не на 220В, а на 380В, а проводить такую линию, во-первых, сложно и долго, во-вторых дорого, и в-третьих не везде есть техническая возможность. Так что большой расход электроэнергии – это сложно и дорого.

Электрические конвекторы легко устанавливаются, хорошо работают, но отопление дорогое

Очень популярны для отопления теплиц твердотопливные конвекторы. Они сделаны на основе печей «Булерьян». В своем первозданном виде эти агрегаты используют принцип пиролиза – разложения топлива при недостатке кислорода с последующим дожигом выделившихся при этом газов. Результат – длительное горение одной закладки топлива, выделение большого количества тепла и малое количество отходов – от дров остается горсть золы, которую потом можно высыпать на грядки. При всем при этом воздух греется быстро и эффективно, что обеспечивается уникальной конструкцией.

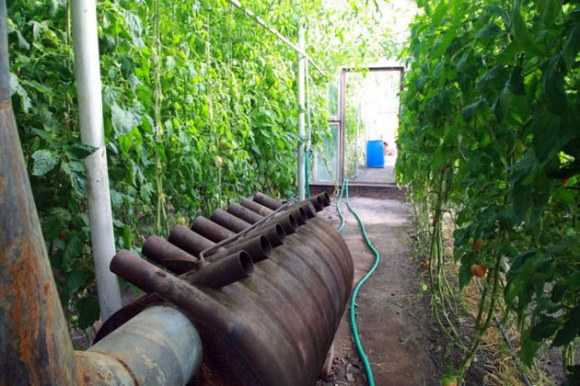

Твердотопливный конвектор «Булерьян» — эффективное и недорогое решение

Корпус «Булерьяна» сделан в виде цилиндра. Этот цилиндр охватывают полые трубы, которые начинаются возле пола, а заканчиваются на пару десятков сантиметров выше корпуса. Как только начинаете топить печь, в эти трубы из-за разницы температур снизу начинает засасываться холодный воздух, который проходя по трубе, остужает корпус, а сам нагревается и выходит уже теплый. Это очень эффективная печь именно для нагрева воздуха. А для теплиц она хороша тем, что в штатном режиме тления  воздух из труб идет не горячий, а теплый (45-50оС)и он не повредит растениям, даже если печь расположена недалеко. Это один из самых эффективных котлов для отопления теплиц и при всем при том его несложно сделать своими руками (Прочитать о том, как сделать «Булерьян» можно тут). Пиролиза вы, конечно, не добьетесь, но работать такой агрегат будет на «отлично».

Конвекторы на сжиженном газе или на солярке – еще один вариант. Современные модели имеют высокую производительность и могут снабжаться автоматикой. Д ля работы такого агрегата нужно  оборудовать место для установки резервуаров с топливом, утеплить его, и, при помощи трубопровода, соединить с конвектором. Это оборудование имеет в основном настенное исполнение и вам нужно будет придумать, куда и как его закрепить. Решить при этом придется две задачи сразу: расположить так чтобы отопление было максимально эффективным, и соблюсти технику безопасности.

Газовые или жидкотоплвные конвекторы — еще один вариант обогрева теплицы теплым воздухом

Можно сложить кирпичную печь. Это тоже конвектор, но с большой теплоемкостью. Массив кирпичей нагревается, а потом долго отдает тепло. Вариант хороший, но если есть у вас на примете хороший печник, а их сегодня совсем немного и работа их стоит дорого. Так что вариант отопления теплицы кирпичной печью подойдет не всем.

Система обогрева почвы от конвекторов

Всем хороши конвекторы, но вот решить проблему обогрева земли они не могут. Есть, конечно, выход – проложить трубы и по ним пускать теплый воздух, но это сложные системы, которые разрабатываются профессионалами. Можно соорудить подобную простейшую самодельную систему с использованием любого агрегата: роете яму, в нее устанавливаете печь с конвекторным кожухом. Дымоход прокладываете в земле параллельно одной из стен и выводите его за пределы теплицы и только там поднимаете вверх.

Обогрев одной конвекционной печкой и воздуха и почвы

Идея проста, но эффективна. Во-первых, воздух и прилегающая почва вокруг печи греется от теплового излучения, исходящего от корпуса (у нее обязательно должен быть конвекционный кожух, который обеспечит интенсивный восходящий поток воздуха вдоль стенок). Во-вторых, продукты горения, проходя по расположенному в почве дымоходу, греют и ее. Вот только с подбором материала для такого трубопровода могут возникнуть проблемы: он не должен иметь слишком уж хорошую теплоотдачу, иначе почва раскалится. Кроме того эти трубы должны быть герметичны – с продуктами горения шутить нельзя – угореть можно. Еще они должны выдерживать высокие температуры – на выходе из котла температура дыма может быть 350оС и выше (в зависимости от котла и типа используемого топлива). Из недорогих материалов более-менее подходят асбестовые трубы, но их экологически безопасными не назовешь и с герметичными соединениями поводиться нужно.

Такое решение требует еще и наличия дымососа в трубе – длинный горизонтальный участок трубы совсем не способствует наличию тяги. Потому дымосос обязателен и мощность его должна быть приличной. Устанавливать его нужно ближе к концу – температуры там будут ниже и работать он будет дольше. Но при установке нужно предусмотреть возможность частой чистки – будет скапливаться сажа: при вертикально расположенном дымоходе она большей частью улетает, а в нашем варианте осаждается на трубах и лопастях дымососа.  Трубы тоже нужно будет часто чистить, так что и тут нужны какие-то окошки ревизии. В общем, проблемно. Зато, если вы соорудите пару-тройку таких трубопроводов, то сможете экономично отапливать свою теплицу.

Водяное отопление теплицы и котлы для него

Этот вариант может стать очень хорошим и экономным выходом: одним махом можно и воздух греть и почву. Для этого располагаете радиаторы вдоль стены или стен (зависит от объема помещения, теплопотерь здания  и зимних температур в вашем регионе). Причем в данном случае идеальной будет самая простая однотрубная схема с параллельным подключением радиаторов (смотрите на рисунке ниже). Такое водяное отопление теплицы своими руками может изготовить даже далекий от строительства человек.

Простейшая однотрубная система — оптимальный вариант для водяного отопления теплицы

Пройдя по этому контуру, вода остынет примерно до 50-40оС. От последнего отопительного прибора можно завести трубы в почву, где уже частично остывшая вода еще больше отдаст тепло, но уже почве. И только после этого остывший окончательно теплоноситель (воду) подать в котел. Таких комбинированных контуров может быть несколько, и греть их может один котел (если хватит ему мощности).

В качестве труб тут предпочтительнее использовать полипропилен, может быть металлопластик – он хорошо гнется, а фитингов особенно для обогрева почвы потребуется мало. Еще один нюанс: в системе должен присутствовать циркуляционный насос, иначе она работать не будет – большая протяженность контура.

Как можно подключить водяное отопление почвы от котла

Вся сложность в подборе котла для такого режима работы: большая разница между температурой подачи и обратки. Идеально такое для конденсационных котлов, а если у вас есть возможность подключения газа, то это – самое экономное из всех возможных решений, кроме разве, что отопления от геотермальных источников. Но источники подземного тепла в частном пользовании встречаются гораздо реже, чем газовая магистраль в огороде. К тому же у многих конденсационных газовых котлов есть очень хорошая особенность: они могут перенастраиваться для работы на сжиженном газе. Так что такой вариант газового отопления теплицы стоит рассмотреть даже тем, у кого нет магистрального газопровода. Подробнее о том, как работают конденсационные газовые котлы, читайте тут.

Если газа нет, а есть возможность дешево купить или просто заготовить дрова, то использовать можно твердотопливный котел. Вот только пиролизный или длительного горения такой режим работы не выдержит: при низкой температуре в обратке, на стенках котла и в теплообменниках  образуется конденсат, который, смешиваясь с продуктами горения, становится очень едким и быстро разрушает стенки котла. Правда, перед подачей теплоносителя в котел,  в обратку можно подмешать часть воды от подачи и поднять температуру до приемлемой. С такой доработкой и пиролизные, и длительного горения котлы использовать можно.

Есть еще один вариант и очень даже неплохой: печь длительного горения можно изготовить самостоятельно. Многие варианты совсем несложны и дешевы. Например, систему отопления теплицы можно построить на основе самодельной печи «Бубафоня», только оснастить ее нужно будет водяной рубашкой. Ее, кстати можно использовать и для нагрева воздуха, но ставить придется подальше от растений – очень жесткое излучение без водяной рубашки. Как сделать «Бубафоню» своими руками читайте в этой статье.

Вся прелесть этой печки, в том, что она некапризна и сжигать в ней можно все. Если есть у вас щепа, опилки или шелуха семечек – пойдут и они. Ведь чем плотнее набить печку топливом, тем дольше она горит. Потому между поленьев насыпают мелкое топливо, и хорошо прессуют. Можно вся закладку целиком сделать только из этих ингредиентов. Только в середину вставить  шест или трубу, а вокруг набить опилки/шелуху. Когда топливо уплотнится, шест вынуть. В середине остается сквозное отверстие, в которое будет поступать воздух для горения.  Такой вариант еще более экономичен, чем отопление дровами.

Можно рассмотреть использование электрического котла, но проблемы те же, что и при установке конвекторов: дорого и нужна отдельная линия электропитания. Хотя, если использовать не ТЭНовые котлы, а электродные или индукционные, то отопление будет не таким дорогим: все, кто устанавливали такое оборудование, говорят о том, что платят меньше. И к температуре обратки они нетребовательны. Так что не отбрасывайте эти варианты, а прочитайте статьи об индукционных котлах  (они стоят дороже) и электродных (более требовательны к условиям эксплуатации).

Электродные котлы «Галан»

Как вариант отопительного котла рассмотрите также котел на жидком топливе. Причем, возможно, для теплицы будет лучшим вариант на отработке. Тут предвидится только одна проблема: нужно очень много топлива, если объемы помещения велики.  Для его  хранения потребуется большой утепленный резервуар. Обо всех особенностях котлов на отработке читайте тут.  Если говорить об изготовлении печек для теплицы своими руками, то можно сделать и печи на жидком топливе. Порядок самостоятельного изготовления двух моделей котлов на жидком топливе вы найдете в этой статье.

Отопление почвы электричеством

Если есть возможность подключить мощное электрооборудование, можно греть с его помощью и почву. Для этого можно использовать технологию «электрические теплые полы». Материалы для такого отопления бывают двух видов: пленочные или кабельные. Оба варианта выдают нужную температуру – до 40оС. Отличаются только по форме: пленочные – это рулонный материал и укладывается он сплошным полотном,  а кабель «змейкой» через определенный промежуток. Еще пленки бывают инфракрасными, но стоят они дорого. Кабели в разы дешевле, и при этом имеют хороший гарантийные срок: 10-20 лет в зависимости от производителя.

Электрический теплый пол можно использовать в теплице

Пленочный теплый пол в теплице тоже можно использовать

Отопление инфракрасным обогревателем относится сразу к нескольким категориям, с одной стороны это нестандартная технология, но с другой — для работы излучателей требуется электрическая энергия. Так что принадлежность спорная. Но чем хорош этот метод, так это тем, что греется и земля и сами растения, как на солнце. Единственное, что нужно предусмотреть при использовании такого метода – правильно рассчитать расстояние до растений: чересчур интенсивное инфракрасное излучение, как и пекущее солнце, может высушить растения.

Отопление теплицы инфракрасными излучателями очень эффективно

Альтернативные источники отопления теплиц

Отапливаемая теплица всем хороша, за исключением того, что стоят энергоносители дорого. Совсем без них обойтись не получится, но вот хотя бы меньше тратить на них за счет использования бесплатных или дешевых источников тепла можно.

О термальных источниках тепла мы уже говорили. Это довольно редкое явление, но если такое есть поблизости – его можно использовать. Решение в принципе одно – устроить трубопровод, по которому передавать горячую воду или воздух. Только воду нужно будет отводить обратно. Использовать ее для полива, наверное, можно, но, во-первых, нужно изучить  минеральный состав, иначе овощи могут не пройти контроль. А во-вторых, неизвестно как к этому отнесутся природоохранные организации: одно дело использовать тепло и вернуть воду обратно, а совсем другое брать ее безвозвратно.

Зато использование солнечной энергии дело абсолютно безопасное. Можно поставить на крыше теплицы солнечные панели и отапливаться этой энергией, а можно сделать самодельный аккумулятор солнечного тепла из подручных материалов. Для этого на освещаемом участке почвы расстилаете слой теплоизолятора (минеральная вата или такой же картон, например), сверху – слой полиэтилена. Теперь ровным слоем насыпаете мокрый песок и накрываете еще одним слоем полиэтилена. Единственный недостаток такой батареи – большая занимаемая площадь при малой теплоемкости.

Использование солнечной энергии для обогрева теплиц при помощи самодельного коллектора

Гораздо эффективнее создание солнечного коллектора своими руками на скате кровли теплицы. Идея состоит вот в чем: между двумя слоями поликарбоната или стекла находится  вода. Этот резервуар сообщается с другим: одна труба вверху и одна внизу. Солнечные лучи, проходя через толщу воды, нагревают ее. Теплая вода по верхней трубе поступает в резервуар, а из нижней в солнечный коллектор поступает холодная. Подогретая вода затем может поступать в систему труб, расположенных под почвой и обогревать ее: больших температур тут не будет и корням растений ничего не грозит. Но для нормальной работы снова-таки требуется циркуляционный насос.

Не менее эффективно использование навоза. Давно замечено, что если сухой конский или коровий навоз намочить, он через некоторое время начинает выделять достаточно большое количество тепла. Вот этим и можно воспользоваться. Причем, поступить можно двумя способами: один — разложить парящий навоз вдоль стен или дорожек, второй – смешанный с соломой навоз уложить вниз, а сверху насыпать слой почвы. Первый вариант греет воздух второй – почву. И для теплиц предпочтительнее обогревать навозом именно почву.

Как сделать подогрев почвы в теплице читайте тут.

Экономичное отопление теплицы

Чтобы не тратить много средств на поддержание нужной температуры, нужно позаботиться о хорошей теплоизоляции. В первую очередь это касается купола – теплый воздух поднимается вверх, и если оттуда тепло будет беспрепятственно уходить, то на обогрев потребуются значительные ресурсы. Потому, несмотря на небольшую стоимость, все реже используется полиэтилен, который заменяют более дорогостоящим поликарбонатом. Ведь отопление теплицы из поликарбоната требует в разы меньших расходов, чем аналогичное сооружение из полиэтилена.

Без утепления отопление не будет экономичным

Если теплица стационарная, нужно серьезно подойти и к утеплению грунта и стен: требуется солидный слой теплоизоляции чтобы удержать тепло. Но лучше потратиться один раз на утепление, чем ежегодно выкидывать деньги на отопление. Можете даже посчитать. По нормам на обогрев одного квадратного метрапарников для Московского региона расходуется 250-350 Вт тепла. Но это при высоте потолков не выше 2-х метров. Если потолки выше, нужны повышающие коэффициенты. Но пусть теплица имеет потолки 2 метра, ее площадь 20м2. На обогрев ее требуется 300*20=6 кВт/час. В месяц требуется 6*24*30=4320 кВт/час. Окончательный результат будет зависеть от типа используемого топлива, но точно видно, что даже при цене в 2 руб/кВт (это не самый дорогой вариант ) сумма получается 8620 руб/мес. И это — маленький парник. Потому без утепления экономного отопления теплицы не добиться, даже используя дешевые виды топлива.

teplowood.ru

Отопление теплицы своими руками, способы отопления, котлы для зимних теплиц

Если вы решили построить стационарную теплицу для круглогодичного выращивания овощей, то в любом случае надо решить вопрос ее обогрева зимой и во время переходного периода. Существует множество различных способов, как организовать отопление теплицы, причем большую часть из них можно сделать своими руками. В статье мы рассмотрим эти способы, а также дадим рекомендации по расчету мощности отопительной системы и выбору источника тепловой энергии.

Виды отопления теплиц

Вариантов обогрева подобных сооружений действительно существует очень много, не меньше, чем для частных домов. В этом легко убедиться, если изучить проекты отопления фермерских теплиц разных размеров, размещенных на различных интернет-ресурсах.

По способу передачи тепла внутрь постройки системы отопления бывают следующих видов:

  • воздушные;
  • водяные;
  • комбинированные с прямым нагревом грунта.

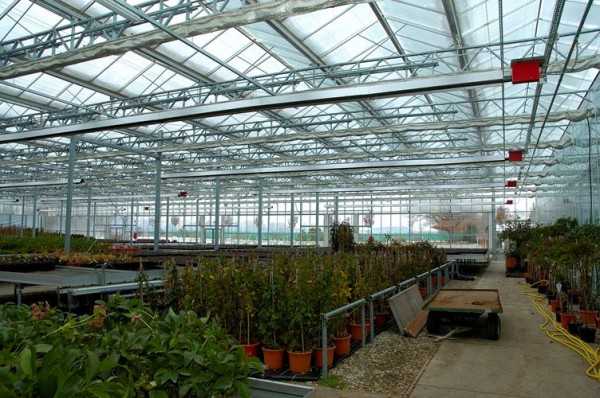

Для справки. В больших фермерских теплицах зачастую применяется инфракрасное отопление газовыми или электрическими обогревателями.

В первом случае один или несколько источников тепла нагревают непосредственно воздух в сооружении, что реализовать проще и дешевле. Сделать водяное отопление в теплице своими руками сложнее, но и эффект выйдет больше, поскольку оно дает возможность обогревать зоны роста овощей, а не весь объем строения. Оптимальное решение – комбинированное, когда отдельно прогревается посадочный грунт и воздух в тепличном сооружении.

При выборе способа обогрева неизбежно встает вопрос, чем лучше отопить строение, какой энергоноситель для этой цели использовать? Вариантов тут несколько:

  • природный или сжиженный газ;
  • электричество;
  • различные виды твердого топлива (дрова, уголь).

Выбор энергоносителя зависит от индивидуальных условий в каждом конкретном случае, поэтому вам придется его сделать самостоятельно. Мы же рассмотрим, как можно отопить зимнюю теплицу тем или иным топливом и какие схемы систем для этого применяются. Правда, существуют и альтернативные источники тепла, например, солнечные коллекторы или геотермальные системы. Но первые неэффективны зимой, а вторые невероятно дороги, так что принимать их во внимание нет смысла.

Обогрев природным газом

Данный энергоноситель очень удобен в использовании, хотя провести и подключить его своими руками не получится, это должна делать специализированная фирма. Если не учитывать этот момент, да еще стоимость газа для населения разных стран СНГ, то это один из лучших вариантов для парников. Используя газовое отопление, можно организовать воздушный, водяной и инфракрасный способ обогрева зимней теплицы.

Общепринятая практика – установка инфракрасных газовых обогревателей на кровельную часть помещения. Если сооружение имеет небольшую ширину, то агрегаты размешаются по оси здания в один ряд. Важно, чтобы все грядки попадали в зону действия аппарата по ширине (она указывается в инструкции по эксплуатации). Когда этого достичь невозможно, газовые приборы ставятся в 2 или 3 ряда.

Преимущество газового инфракрасного отопления зимой состоит в прямом нагреве грунта, а уж потом – воздуха в теплице. Недостаток – необходимость устройства вентиляции для удаления продуктов горения.

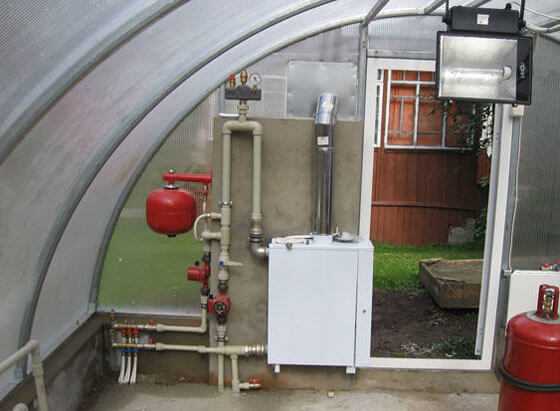

Другой вариант – газовый котел плюс водяная система отопления теплицы. Надо понимать, что в тепличных сооружениях основная задача – обеспечить теплом растения, а не обогреть людей. Для этого выполняется разводка из гладких труб диаметром не более 40 мм по всей площади. Причем их прокладка осуществляется вдоль каждой грядки на высоте 20—30 см от уровня земли. Допускается использовать такие виды разводки:

  • подающая магистраль вдоль одной стены, обратная – около другой. Они соединяются между собой поперечными трубами, идущими между грядками;
  • подача и обратка проложены вдоль одной стены. Каждая греющая труба идет вдоль одной грядки, а возвращается мимо другой;
  • труба укладывается змейкой по всей площади теплицы, образуя единый греющий контур.

Совет. На каждом ответвлении необходимо поставить отсекающие краны, чтобы можно отключить контур, когда растения уже убраны.


Дополнительно, чтобы прогревать воздух внутри сооружения, рекомендуется возле стен поставить несколько отопительных приборов. Обычно это регистры из гладких труб, сделанные своими руками. Как вы уже поняли, для монтажа подобной системы придется немало потрудиться, зато потратитесь только на газовый котел и его подключение. Можете пойти и другим путем: устроить воздушное отопление теплицы путем установки нескольких газовых конвекторов.

Электрическое отопление

Если вести речь об устройстве водяного электрического обогрева, то оно выполняется по такой же схеме, как и газовое. Только источник тепла у нас теперь другой – ТЭНовый, электродный или индукционный котел. На его монтаж не нужно разрешений, а потому работы можно выполнить самостоятельно.

Еще проще сделать инфракрасный обогрев с помощью подвесных приборов, для их работы не требуется вентиляция. Размещаются они так же, как и газовые, путем закрепления к кровельной части.

Есть вариант комбинированного отопления зимней теплицы, когда в грунт закладывается электрический греющий кабель либо нагревательная пленка. При этом пространство внутри сооружения топится воздушными калориферами (тепловентиляторами) или самодельными масляными радиаторами. Тут уж выбор всецело за вами, лишь бы хватило подведенной электрической мощности.

Примечательно, что электрическое отопление зимней теплицы может быть экономным, невзирая на высокие тарифы. Ведь самое холодное время – это ночь, когда и стоимость электроэнергии минимальна, только надо использовать многотарифный счетчик. Кроме того, подобные системы легко регулируются и автоматизируются.

Использование твердого топлива

Отопление теплиц дровами – самый распространенный и дешевый способ, хотя и хлопотный. Чаще всего он реализуется с помощью самодельных печей – кирпичных либо металлических, например, типа Булерьяна.

Одна или несколько печей устанавливается по центру сооружения, а ее дымоход вначале прокладывается горизонтально и только потом поворачивает и выходит на улицу. Цель – отобрать тепло дымовых газов по максимуму, так что горизонтальный участок может достигать длины 10 м.

Совет. Горизонтальную трубу следует прокладывать с уклоном в сторону печи, дабы облегчить ход продуктам горения и улучшить естественную тягу.

Когда планируется монтаж водяной системы отопления, то в теплице или за ее пределами устанавливается твердотопливный котел. Первый вариант более предпочтителен, поскольку все тепло останется внутри строения, второй же применяется при теплоснабжении нескольких тепличных сооружений от одного твердотопливного котла. Важно учесть 2 момента: утеплить проходящие по улице магистрали, и не ставить запорную арматуру на участках труб снаружи теплицы.

Как выбрать котел для теплицы

Независимо от того, решили вы топить сооружение дровами или электричеством, нужно сначала выяснить необходимое для него количество тепла. Тут не обойтись без расчета, а чтобы его выполнить, надо знать точную площадь пола и светопрозрачной части теплицы. Кроме того, необходимо найти данные по самой низкой суточной температуре для вашей местности, а еще – среднюю скорость ветра во время этих суток. Эти сведения указаны в нормативе под названием «Строительная климатология и геофизика».

На номограмме, изображенной выше, находим график, соответствующий самой низкой температуре. Потом от оси абсцисс (скорость ветра) проводим линию до встречи с этим графиком и определяем по оси ординат удельные теплопотери по отношению к коэффициенту ограждения. Проще показать расчет на примере для теплицы с площадью пола 700 м2, остекления – 980 м2. Тогда при ветре 4.7 м/с и температуре —30 °С по графику величина Q/k равна 388 Вт/м2.

Теперь надо найти коэффициент ограждения k, он равен отношению площади светопрозрачных конструкций к площади пола. В нашем примере k = 980 / 700 = 1.4, тогда Q = 388k = 388 х 1.4 = 543 Вт/м2. Остается только узнать общие потери тепла, умножив удельные (543 Вт/м2) на площадь теплицы из поликарбоната (700 м2): 700 х 543 = 380000 Вт или 380 кВт.

Чтобы подобрать котел для теплицы, нужно значение теплопотерь умножить на коэффициент запаса. Какой бы источник тепла вы ни взяли, – твердотопливный или газовый, он не может все время работать на максимуме. Для тех теплиц, что построены из поликарбоната или с применением стекла, коэффициент запаса составит 1.3, а обтянутых обычной пленкой – не менее 1.5.

Совет. Твердотопливный котел лучше всегда подбирать длительного горения с полуторным запасом мощности и большими размерами топливника. Это убережет вас от частых загрузок дров или угля среди ночи.

Заключение

Организация обогрева зимней теплицы – мероприятие более простое, чем устройство отопления жилого дома. Здесь практически все работы можно выполнить самостоятельно, если есть соответствующие навыки. Главное, выбрать подходящий источник тепла и энергоноситель. Напоследок – традиционный совет по энергосбережению: в теплицах очень важно утеплить полы под грядками, что даст существенную экономию. Для этой цели хорошо подойдет пенопласт толщиной не менее 100 мм.

cotlix.com

Как сделать отопление теплицы из поликарбоната

Наличие собственного земельного участка, заставляет задумываться о рациональном его использовании не только летом, но и в зимний период. Самый распространенный вариант – обустройство парников и даже тепличных комплексов, которые смогут обеспечивать свежими фруктами, овощами и ягодами круглый год. Если подойти к вопросу возведения теплицы грамотно и учесть даже незначительные нюансы эксплуатации такой конструкции, то можно вырастить богатый урожай не только местных культур, но и тропических.

Наиболее популярные и подходящие для таких целей – парники, возведенные из панелей поликарбоната. Особым условием качественной постройки является наличие отопления. Изучив вопрос монтажа отопительной системы, становится понятно, что все работы можно без труда сделать своими руками. Главное, чтобы эффект от сделанной отопительной системы оправдал ожидания, нужно заранее хорошо продумать какой именно тип отопления, должен присутствовать в теплице, уточнить особенности его монтажа, и только тогда приступать к работе.

Виды обогрева теплицы

Существует множество способов сделать отопление в теплице своими руками, более подробно рассмотрим наиболее популярные из них.

Солнечное отопление

Тепло от солнечных лучей – простой способ согреть помещение, не требующий никаких материальных затрат. Солнечный свет, проникая через прозрачное покрытие стен теплицы, нагревает не только воздух внутри помещения, но и почву. В летнее время, жаркое и яркое солнце дает достаточно энергии, чтобы прогреть воздух в теплице. Главное сделать конструкцию на защищенном от ветра месте, подальше от тени деревьев.

Недостатком такого способа отопления, является недостаточное тепло в зимнее время, когда сокращается световой день, и солнце уже не дает такой силы света. Чтобы обеспечить тепло в парнике нужного уровня зимой, как правило, используют несколько другие способы обогрева.

Воздушное отопление

Данный способ предполагает эксплуатацию отопительно–вентиляционных приборов. Их можно приобрести как заводской сборки, так и сделать своими руками. Для этого небольшую стальную трубу устанавливают следующим образом: один конец располагается внутри помещения, второй выводят наружу через дымоотвод. Данный способ имеет один незначительный минус, для того чтобы в зимнее время теплый воздух поступал внутрь парника, его подогревают при помощи костров, что очень пожароопасно.

Использование печей

Этот способ является самым давним для обогрева помещений. Различные варианты использования топлива делают его достаточно экономичным. Котел устанавливают внутри теплицы, а на внешнюю сторону, выводиться только дымоход. Существует один довольно существенный недостаток использования такой системы отопления – опасность возгорания, вследствие чрезмерного нагрева стенок котла.

Обогрев биологическими видами топлива

Отходы жизнедеятельности животных и птиц (навоз, птичий помет, коровяк) перегнивая и разлагаясь, выделяют тепло. Этим можно воспользоваться с целью обогрева помещения.

Важно! Стоит отметить, что биологические отходы в процессе разложения, увлажняют воздух и создают очень благоприятный микроклимат для роста и развития растений.

Газовое отопление

Тенденция постоянного роста стоимости газа делают данный способ очень дорогим, а выращивание в таких условиях овощей и фруктов – экономически невыгодным. Газ можно подвести к теплице от централизованной системы, а можно воспользоваться сжиженным газом в баллонах. Одним из неоспоримых преимуществ газового отопления является возможность беспрерывной подачи тепла в парник.

Использование электрической энергии

Достаточно простой в использовании метод, на сегодняшний день он теряет свою популярность, в связи с повышением расценок на электричество. Однако разнообразие приборов отопления, работающих от сети, позволяет выбрать оптимальный для себя вариант.

Одним из таких устройств является конвектор. Он представляет собой прибор, оснащенный нагревающим элементом в виде спирали. Теплый воздух, равномерно распределяется по теплице, прогревает в основном воздух. К сожалению, для прогрева грунта, тепла от конвектора недостаточно.

Калорифер – это небольшой вентилятор, который оснащен функцией обогрева воздуха. Привлекает своей недорогой ценой и простотой использования. Калорифер не только способен прогреть воздух, но и обеспечить его циркуляцию.

Кабель как элемент отопления. Принцип использования кабеля, с целью прогреть теплицу, состоит в следующем: его располагают по периметру парника, и расположению грядок. Подключенный к сети кабель блокирует прохождение холодного воздуха через почву, тем самым сохраняя теплый воздух внутри помещения.

Водяное отопление. Довольно сложный в монтаже и затратный по деньгам метод. Монтируется система труб, по которым циркулирует нагретая вода. Таким образом, разогревается не только поверхность труб, но и воздух в помещении. Также стоит отметить, чтобы водяная система отопления функционировала эффективно, ее монтажом должны заниматься только профессионалы.

Как выбрать систему отопления

Чтобы выбрать и сделать отопление в теплице правильно, необходимо грамотно подойти к вопросу и учесть следующие факторы:

  • габариты парника;
  • вид отопления, который применяется в жилом доме;
  • сумма денег, составляющая бюджет монтажа будущей системы отопления.

Если теплица уже имеет место быть, то сделать будущую систему отопления необходимо с учетом уже готового сооружения. Пример: не рационально и не практично сделать дорогую отопительную систему, в небольшой теплице.

Важно! Расход тепла должен быть рационально просчитан и распределен по всей площади парника.

Монтаж водяного отопления

Для того чтобы сделать отопление с помощью водяной системы быстро, а результат был оправдан ожиданиям, стоит придерживаться довольно простой инструкции по ее монтажу:

  1. В качестве обогревателя можно использовать старый огнетушитель, который уже выполнил свое прямое назначение. Для дальнейшего использования, верхушку огнетушителя нужно будет срезать.
  2. На дно колбы устанавливаются тэны, мощность которых не должна превышать 1кВт. Для таких целей отлично подойдут электронагревающие элементы, взятые от старого самовара.
  3. Изготавливаем из любых доступных подручных средств крышку для корпуса обогревателя.
  4. Подсоединяем к основанию обогревателя две трубы от радиатора. Для этого нужно воспользоваться гайками, и специальными резиновыми уплотнителями, которые предотвратят протечки воды.
  5. Чтобы собранное устройство работало в автоматическом режиме, удобно будет сделать специальное реле, напряжением в 220 В. Данный механизм позволяет блокировать работу электронагревателей, по достижению воды нужной температуры.

Монтаж воздушного отопления

Чтобы сделать отопление с помощью воздушной системы необходимо воспользоваться следующим алгоритмом проведения работ:

  1. Подбираем стальную трубу, длина которой составляет порядка 25 метров, диаметр – 600мм.
  2. Одни конец трубы выводят наружу теплицы, а другой оставляют внутри помещения.
  3. С внешней стороны, на участке расположенном под трубой, разводят костер, горение которого необходимо постоянно поддерживать. За счет пламени воздух в трубе нагревается и поступает внутрь теплицы.

Внимание! Такой способ очень простой в исполнении, единственное что, требует свободного времени, для поддержания силы пламени в костре.

Монтаж электрического отопления

Данную систему отопления можно сделать, основываясь на принципе функционирования «теплого пола».

В данном случае вместо пола, выступает поверхность грунта в теплице. Электрический кабель или трубы водяного отопления располагаются в толще почвы, на предварительно подготовленную поверхность. Для этого снимают верхний слой почвы глубиной порядка 30 см. На дно укладывается теплоизолирующий материал, поверх которого насыпают песок и укладывают нагревательные элементы.

Совет! Чтобы в процессе рыхления почвы, их случайно не повредить, поверх трубы или кабеля необходимо сделать специальную защитную сетку. На последнем этапе необходимо сделать засыпку грунта и высадить растения.

Отопление теплицы с помощью инфракрасных обогревателей

В теплице, по её длине, можно расположить несколько инфракрасных обогревателей, которые помогут обогреть растения. На теплицу шириной 3 метра, длиной 6 метров и высотой 2 метра достаточно будет смонтировать 3 устройства. Обязательно вместе с обогревателями необходимо смонтировать датчик температурный и электрощит с терморегулятором

Отопление теплицы из поликарбоната

Благодаря тому, что поликарбонат удерживает тепло лучше, чем стекло или полиэтилен, такие конструкции получили свое широкое распространение среди садоводов и огородников. Также стоит отметить, что данный синтетический материал очень легкий и доступный по цене. Монтаж отопительной системы в парниках из поликарбоната, ничем не отличается от любых других теплиц.

Заключение

Очень сложно ответит на вопрос, какое отопление является наиболее выгодным в экономическом плане и эффективным по уровню отдаваемого тепла. Каждый их известных способов имеет свои положительные и отрицательные стороны. Поэтому сделать правильный выбор отопления может только потребитель, который в меру своих материальных возможностей сможет выбрать идеальный для себя вариант.

Какие ошибки делают садоводы и огородники при установке отопления в теплице, рассмотрим в следующем видео

bouw.ru

Отопление теплицы своими руками, зимний проект, схема, видео

Теплица позволяет получить урожай тогда, когда другие огородники еще только поливают или сажают свои растения. Теплица позволяет выращивать ранние продукты благодаря отоплению теплицы своими руками, так как солнечное тепло позволяет расти урожаю только в летнее время. Свежие продукты благодаря такой конструкции можно выращивать даже в зимнее время. Минимально допустимая температура в парнике должна быть +18 градусов. Однако для того чтобы получить такие условия, не будет достаточным лишь непроницаемых стен.

Отапливаемая теплица зимой

Наиболее экономичным будет устройство теплицы в том месте, где проходит тепловая трасса. В такой ситуации необходимо только подыскать наиболее удачное место и можно приступать к сооружению теплицы. В иных ситуациях сооружение теплицы будет более сложным процессом, однако его тоже можно будет осуществить своими руками – также, как и отопление теплицы своими руками.

Отопление с помощью солнечных батарей

Отопление теплицы с помощью солнечных лучей

Обогреть тепличное сооружение и сделать самодельное отопление в теплице можно и посредством солнечных лучей. Первым этапом сооружения теплицы будет ройка ямы глубиной около 15 см. Далее землю необходимо покрыть слоем полистирола или другого теплоизолятора. Сверху это все накрывается слоем полиэтиленовой пленки, чтобы обеспечить гидроизоляцию. На пленку кладут влажный песок и накрывают землей. Такого вида приспособление, хотя и является довольно простым, но, тем не менее, может поддерживать в теплице оптимальную температуру.

Можно сделать в теплице и простое воздушное отопление теплиц своими руками. Наиболее простым методом для отопления парника будет воздушное отопление – хорошее решение вопроса, как сделать отопление в теплице, какое описано ниже:

  1. Нужно взять кусок стальной трубы длиной от 2 до 2,5 м и с диаметром от 50 до 60 см.
  2. Под одним концом трубы нужно разжечь костер, а второй конец ввести в парник, покрытый пленкой.
  3. Костер должен поддерживаться всегда. Воздух в трубке будет нагреваться довольно быстро, и растения будут получать необходимо тепло.

Данный способ отопления, в тоже время, один из самых легких, но и наиболее неудобный, так как костер необходимо поддерживать все время.

Схема простого отопления в теплице

Обогрев теплицы посредством газа

Основным достоинством газа является то, что в плане подачи он намного более стабилен и доступен чем огонь костра. Для того чтобы в зимний период обогреть парник, не нужно проводить газ из дома к теплице, так как это не совсем целесообразно. Также такая схема отопления теплицы потребует и некоторых затрат. Лучше всего приобрести несколько баллонов газа, которых должно вполне хватить. Однако стоит обратить внимание на тот факт, что слишком большое количество углекислого газа может привести к тому, что растения не вырастут как надо.

Рекомендуем к прочтению:

Схема отопления газом

Также на негативный рост растений может повлиять и плохая вентиляция теплицы. В теплицу также будет необходимым установить средство для вытяжки отходов горения.

Нагревательные приборы, которые будут использоваться для вашей теплицы, должны быть оснащены специальными датчиками.

Они необходимы для того чтобы в случае прекращения горения и выделения газа в воздух такие устройства сразу сработали и перекрыли подачу газа в горелку.

Обогрев парника посредством твердотопливного котла

Такого рода проекты теплиц с отоплением можно располагать как в самой теплице, так и за ее пределами в любом другом помещении. Второй вариант обладает некоторыми преимуществами, так как для того чтобы добавить топливо или дрова в костер, не будет необходимости идти в теплицу. Минусом такого варианта является то, что если бы котел находился прямо в теплице, он бы тоже выделял некоторое количество тепла.

В тепловой генератор нужно добавлять топливо всего лишь два раза в сутки. К тому же, с точки зрения пожарной безопасности, такая зимняя теплица своими руками не представляет угрозы. Благодаря этому параметру ее можно смело оставлять на всю ночь без присмотра. Еще одним плюсом котла является то, что ему требуется минимальный расход топливного материала.

Рекомендуем к прочтению:

Печное отопление теплицы

Печное отопление теплицы своими руками, по сравнению с электрическим, не настолько сильно обременяет финансовыми расходами. Простую печь для теплицы можно легко соорудить своими руками, при этом фактически не затрачиваясь.

Принцип устройства печи для теплицы:

  1. В тепличном тамбуре выкладывается топка печи, сделанная из кирпича.
  2. По всей длине парника выкладывается дымоход.
  3. Дымовая труба выводится из парника с другой стороны для того чтобы угарный газ выветривался, а тепло оставалось внутри. Дистанция между топкой теплицы и ее торцевой стороной должна составлять не меньше, чем 25 см. Дистанция от грядки с растениями до верхней части борова должна быть не менее, чем 15 см.

Отопление теплицы с помощью печки

Перед тем, как построить теплицу с отоплением своими руками, можно изучить и другой способ:

  1. Находим бочку больших размеров, объемом не менее, чем в 3 куба. Внутри бочку окрашиваем в 2 слоя, чтобы предотвратить процесс ржавчины.
  2. Во внутренней части бочки делаются отверстия, одно из которых предназначено для дымохода, а другие – для расширительного бачка и для крана.
  3. Варим печку и вставляем ее в бочку.
  4. Дымоход выводится из бочки, а с наружной части устанавливается труба длиной около 5 метров.
  5. На бочку монтируется расширительный бачок объемом на 20 литров, который перед этим необходимо сварить из обычного листового железа.
  6. Из профильной трубы, которая имеет размеры 40х20х1,5 см, варится само отопление. Трубы нужно разложить на земле таким образом, чтобы они располагались на расстоянии 1,2 метра. Подобное расположение труб позволит прогреву почвы в тех местах, где находятся корни растений.
  7. Для того чтобы обеспечить циркуляцию воды, для таких самодельных систем необходимо приобрести специальный насос.

Переделанная бочка под печь для теплицы

Водяное отопление теплицы

Если брать расчет отопления теплицы, то в сравнении с другими видами, наиболее выгодным будет обустройство водяного отопления парника. Водяное отопление теплицы своими руками – электрический водяной нагреватель можно сделать просто:

  1. Необходимо взять корпус старого огнетушителя, а верхушку его срезать.
  2. На дно огнетушителя устанавливается ТЭН с рабочей мощностью в 1 кВт. Такой тэн можно взять и из старого самовара.
  3. Сверху устройства делаем крышку съемного типа для того чтобы в обогреватель можно было заливать воду.
  4. К корпусу устройства присоединяем две трубки, связанные с радиатором. Трубки крепим посредством гаек и уплотняющих прокладок. Для того чтобы подобный обогреватель работал в автоматическом режиме, можно использовать схему с реле переменного тока и напряжения в 220В.

Регистр из труб, где внутри находится вода и электрический тэн

При обустройстве системы отопления для парника или теплицы самое важное – это соблюдать все необходимые инструкции, а также правила техники безопасности. Видео о том, как обустроить отопление теплицы своими руками, можно посмотреть ниже.

otoplenie-doma.org

Водяное отопление теплицы своими руками

Благодаря теплице можно получать урожай, в то время когда другие только высаживают растения или ухаживают за ними. Но в наших климатических условиях вырастить растения в парнике очень хлопотное занятие.

На это влияют резкие заморозки и другие природные явления. Поэтому главным вопросом огородников является, какое отопление теплиц более эффективное. Ведь допустимый температурный режим в теплице должен быть +18 градусов Цельсия, но что необходимо сделать, чтоб создать такие условия мы и расскажем в нашей статье.

Виды отопления теплиц

Существует множество простых видов отопления теплиц. Их можно обогревать газовым, печным, электрическим, паровым или водяным способом. Не рекомендуем использовать при обогреве теплиц электрический калорифер, так как не будет нормальной циркуляции воздуха, а значит, будет неравномерно прогреваться помещение. И какой-то участок прогреется сильнее, чем нужно, а другой более отдаленный, вообще останется без тепла.

Чтобы был равномерный прогрев парника, нужно спроектировать и произвести монтаж полноценной системы отопления самостоятельно, благодаря которой будут созданы необходимые условия для выращивания продукции. Конечно, предпочтительнее обогреть и почву в теплице.

Когда выбирается вид обогрева, необходимо опираться на размеры помещений, количество выделенных средств и прочее. Необходимо скрупулезно изучить каждый вид обогрева парников для того, чтобы правильно выбрать систему. Важным аспектом является особенности работы каждой отопительной системы.

Ведь некоторые более простые и удобные, но дорогие. Производить монтаж некоторых систем отопления может только профессионал. Для отопления промышленных теплиц необходимо применять новейшие технологии.

Отопление водяное и его схема работы

Самой главной составляющей в схеме водяного отопления теплиц является котел. У него есть возможность работать в парниках на разнообразном топливе, поэтому котлы разделяют на такие виды:

  • Газовые;
  • Электрические;
  • Котлы, работающие на жидком горючем.
  • Твердотопливные.

Выбирают топливо из расчета рентабельности использования с учетом региона. Этот обогрев теплиц состоит из труб и самих батарей. Немаловажно, что водяное отопление подогревает не только помещение парника, но и грунт тоже.

Эта отопительная система имеет 2 контура, которые в свою очередь работают отдельно друг от друга, хотя идут от 1 котла.

Благодаря чему можно производить изменения температурного режима земли и воздуха по установленным значениям.

Обязательным является наличие качественного антикоррозийного покрытия водяного отопления. Если есть желание, можно всегда сделать водяное отопление теплицы своими руками. Но перед этим необходимо детально рассмотреть технологию процесса обогрева. Важно верно сделать расчет, благодаря которому будет рационально использоваться энергетические ресурсы и оптимально распределяться тепловая энергия.

Расчет отопительной системы

Для любых помещений, где выращиваются растения, должен быть правильно и хорошо рассчитан обогрев. Нужно для расчета системы отопления теплицы подсчитать объем системы отопления, мощность котельной и количество радиаторов.

Конечно же, нужно помнить про энергоноситель, ведь если его, верно, подобрать, тогда можно снизить себестоимость продукции выращиваемой в парнике.

Расход тепла на любую отопительную систему можно подсчитать, при помощи такой формулы:

Q=1,1*L*F*K*Kинф*(tвн-tнар) ккал/час

где,

L - значение ограждения,

F - площадь помещения,

K - коэффициент теплопередачи остекления,

Tвн - внутренняя температура теплицы,

Tнар - температура снаружи парника,

Kинф - значение инфильтрации.

Расчет мощности котла для парников вычисляется умножением коэффициента, который учитывает потерю тепла в системе отопления и нужды самого котла, на сумму тепла на обогрев помещений и технологические нужды.

Водяное отопление теплицы своими руками

Самым выгодным обогревом парников является водяное отопление. Сделать самостоятельно данный обогрев парника, а точнее сам электрический водяной нагреватель, можно поэтапно:

  • Отрезаем верх старого огнетушителя;
  • Внутри на дне монтируем ТЭН с необходимой мощностью 1 кВт. Как вариант им может быть тэн из самовара;
  • Необходимо сделать съемную крышку, для дальнейшего залива воды;
  • К корпусу агрегата прикрепляем 2 трубки, которые связаны непосредственно с радиатором. При работе с трубами нужно обязательно использовать прокладки, что бы ни было утечки. Если желаете, чтобы агрегат работал автоматически, нужно привлечь реле переменного тока и напряжение 220 В.

При проведении работ по монтажу отопительной системы парника главным является соблюдение правил и норм инструкций и техники безопасности.

wikiteplo.ru

Отопление теплицы своими руками: варианты обогрева

Содержание:

1. Обогрев парника газом
2. Обогрев твердотопливным котлом
3. Печное отопление
4. Водяное отопление
5. Отопление парника с помощью солнечных батарей
6. Воздушное отопление

Отапливаемые теплицы дают возможность кушать овощи, зелень и фрукты круглый год. Минимальная температура, которую необходимо обеспечить в парнике, чтобы выращивать культуры – 18 градусов. Для сохранения в ней такого температурного режима, одних только стен недостаточно, из какого бы материала они бы ни были сделаны. Как выглядят обогревательные устройства, подходящие для теплицы, можно посмотреть на фото.

Экономнее всего будет построить парник в том месте, где проходит теплотрасса. В этом случае нужно будет только подыскать наиболее подходящее место для постройки. В противном случае сооружению постройки придется уделить больше внимания. Но в обоих вариантах система отопления теплицы просто необходима.

Обогрев парника газом


Газовая система отопления теплиц является довольно популярной. Не рекомендуется проводить подачу газа от дома к парнику – это будет слишком дорого. Лучше купить несколько газовых баллонов – их должно хватить на зиму (прочитайте: "Как устроить обогрев теплицы зимой"). Такой вариант будет намного экономнее. При использовании такого оборудования следует учитывать, что продукты горения природного газа не лучшим образом сказываются на растениях. По этой причине в теплице обязательно нужно сделать вентиляцию и вытяжку для вывода их наружу.

При покупке обогревательного прибора следует обратить внимание на то, чтобы он имел специальный датчик. Он нужен для того, чтобы в случае прекращения горения сразу же перекрывалась подача газа в горелку.

Обогрев твердотопливным котлом


Такое отопительное оборудование лучше устанавливать не в самом помещении теплицы, а в тамбуре. Такой вариант более предпочтителен по той причине, что не придется по несколько раз в день открывать дверь в помещение, впуская в нее холодный воздух, чтобы добавить очередную порцию топлива. Но в то же время, в этом случае обогрев теплицы из поликарбоната будет менее эффективен, поскольку тепло идет и от стенок самого котла. Нужно правильно выполнить расчет отопления теплицы, чтобы устройство было достаточно мощным (прочитайте также: "Самодельный твердотопливный котел своими руками").

Основной недостаток твердотопливных котлов – это необходимость регулярно добавлять топливо. Но и эту проблему можно решить – недавно появились устройства длительного горения, которые могут работать на одной закладке топлива до 36 часов. Такие котлы экономичны и безопасны в эксплуатации.

Печное отопление


Если выполнить отопление теплицы своими руками, тогда можно значительно сократить свои расходы. Одним из экономных способов обогрева парника является устройство печи. Простую конструкцию можно сделать и самостоятельно, денежные затраты в этом случае будут минимальными.

Чтобы сделать отапливаемые теплицы своими руками, нужно следовать приведенной инструкции:
  • сначала в тамбуре парника выкладывают из кирпича топку печи;
  • по всей длине сооружения прокладывают дымоход;
  • затем дымовую трубу выводят из парника с противоположной стороны, чтобы тепло оставалось в помещении, а продукты горения выходили наружу. Расстояние между топкой и торцевой стороной должно составлять не менее 25 сантиметров, а между верхней частью и грядкой с растениями – минимум 15 сантиметров.

Существует и второй способ, как провести отопление в теплицу. Для этого потребуется бочка большого размера – ее объем должен быть не менее 3 кубов. Чтобы емкость не проржавела, ее изнутри окрашивают двумя слоями краски. В бочке делают отверстия. Одно из них предназначено для дымохода, а другие – для крана и расширительного бачка. Дальше в бочку вставляют сваренную печь, выводят дымоход, а снаружи устанавливают трубу длиной примерно в 5 метров (прочитайте также: "Отопление теплицы дровами - классика жанра").

Затем к бочке прикрепляют расширительный бак объемом на 20 литров – его сваривают из листового металла. Из профильной трубы размером 40х20х1,5 сантиметров сваривается отопительная система. Трубы прокладывают по земле таким образом, чтобы между ними было расстояние 120 сантиметров. Такое расположение труб позволит прогревать почву. Для обеспечения циркуляции воды в такой отопительной системе потребуется специальный насос.

Водяное отопление


Обогрев теплицы с помощью водяной системы является более эффективным по сравнению с другими способами (читайте также: "Делаем водяное отопление на даче своими руками"). Отапливаемые теплицы своими руками сделать несложно, если следовать приведенной инструкции. Основным элементом конструкции является водяной электрический нагреватель (прочитайте также: "Солнечные нагреватели воды - экономная энергия").

Прибор можно сделать из обычного огнетушителя. Его верхушку срезают, а на дно устанавливают ТЭН мощностью 1 кВт. Нагревательный элемент можно взять из самовара или старого бытового прибора нужной мощности. Вверху устройства делают съемную крышку, чтобы заливать в обогреватель воду (прочитайте также: "Отопление в теплице из поликарбоната: варианты"). К его корпусу подсоединяют две трубки, которые связаны с радиатором. Трубки прикрепляют с помощью уплотняющих прокладок и гаек. Чтобы работа такого обогревателя была автоматической, схема отопления теплицы должна включать реле переменного тока и напряжения 220 В.

Отопление парника с помощью солнечных батарей


Обогревать теплицу можно и устройствами, поглощающими солнечные лучи.

Для создания такой системы отопления:

  • сначала роют яму глубиной примерно 15 сантиметров;
  • потом на землю настилают слой полистирола или любого другого теплоизоляционного материала;
  • поверх помещают полиэтиленовую пленку для обеспечения гидроизоляции;
  • сверху на пленку насыпают влажный песок и грунт.

Такая система очень проста и не требует финансовых затрат, но при этом вполне подходит для поддержания в теплице температуры, оптимальной для роста растений. При этом на крыше должны находиться специальные устройства, которые будут поглощать солнечную энергию и тем самым способствовать обогреву парника. Стоит учитывать, что в зимнее время такая система будет малоэффективна – в пасмурные дни теплица не сможет прогреваться (прочитайте также: "Солнечное отопление дома своими руками - принцип изготовления").

Также нужно сделать расчет отопления для теплицы, чтобы оно было эффективным.

  Отопление теплицы своими руками, подробно на видео:


Воздушное отопление


Такой метод также довольно прост, к тому же он не требует финансовых затрат. Сначала берут кусок железной трубы длиной 2-2,5 метра и диаметром 50-60 сантиметров. Затем один конец трубы вводят в парник, а под вторым разжигают костер. Воздух, находящийся в трубе, будет прогреваться довольно быстро. Такой способ вполне подходит для поддержания комфортной температуры в парнике.

Главным недостатком такого метода отопления является то, что костер необходимо поддерживать постоянно. Если огонь погаснет, в теплице очень быстро понизится температура. Поэтому такой обогрев парника встречается не часто.  Читайте также: "Как сделать отопление теплицы – возможные варианты".

Трудно сказать, какое отопление лучше для теплицы. В настоящее время существует множество способов обогрева парников, каждый из которых имеет свои достоинства и недостатки. Так, например, отопление с помощью электрического оборудования высокоэффективно, за его работой не нужно постоянно наблюдать. Но в то же время, такая система отопления потребует существенных финансовых вложений, да и эксплуатация будет обходиться недешево. Недорогие системы требуют постоянного контроля. Поэтому выбор варианта обогрева теплицы зависит от множества факторов, среди которых немалое значение имеют и финансовые возможности.

teplospec.com

Добавить комментарий
