Крепление мауэрлата к кирпичной стене: как установить и закрепить

Содержание

• Особенности крепления мауэрлата к кирпичной кладке
• Как установить мауэрлат на кирпичную стену
• Как закрепить мауэрлат к кирпичной стене
• Крепление мауэрлата к кирпичной стене анкерами
• Крепление мауэрлата к кирпичу проволокой
• Крепление мауэрлата к кирпичной стене скобами
• Крепление мауэрлата к стене из кирпича шпильками
• Советы и рекомендации
• Заключение

От того, насколько грамотно выполнено крепление мауэрлата к кирпичной стене, зависит прочность и устойчивость крыши. Нельзя крепить тяжелый деревянный каркас из стропил непосредственно к верхнему ряду кирпичей, в лучшем случае на поверхности появятся трещины, а в худшем кирпичная кладка просто рассыплется под ударами стропил. Узел крепления мауэрлата к кирпичной стене должен обеспечивать надежное удержание кровельных скатов, даже если выпадет двойная норма снега, или дуют запредельно сильные ветры.

Особенности крепления мауэрлата к кирпичной кладке

В строительной механике проектированию элементов крыши уделяют наиболее пристальное внимание. Сложнее элемента, чем стропильный каркас, в доме не существует, поэтому к подготовке и обустройству всех деталей, связанных с креплением его на кирпичных стенах, необходимо подходить максимально взвешенно:

• Во-первых, мауэрлат, или, по-другому, переходной брус от поверхности кирпичной стены к стропилам, необходимо крепить с максимальным запасом прочности. Неважно, какой из способов крепления мауэрлата к кирпичной стене будет выбран, каждая точка крепежа должна быть рассчитана на пятикратную перегрузку, прежде всего по давлению ветра;
• Во-вторых, мауэрлатный брус на кирпичных стенах нужен для того, чтобы скомпенсировать, выровнять и распределить нагрузки по всей поверхности коробки здания. Поэтому укладка мауэрлата на кирпичную стену выполняется с небольшим зазором, компенсирующим напряжения из-за колебаний влажности и температуры.

К сведению! Для мауэрлата используют только деревянные доски или брус. Делается это потому, что каркас крыши, стропила, распорки и подкосы также изготавливаются из строительной хвойной древесины.

Точки и методы крепежа древесины на кирпичной стене позволяют ей расширяться на считанные миллиметры, этого вполне достаточно, чтобы избежать выдавливания мауэрлатной доски. Благодаря такому решению мауэрлат кирпичного дома практически не испытывает усилий в горизонтальной плоскости, основная нагрузка направлена вертикально. Поэтому мауэрлатная прокладка на бетонных, каменных и бутовых стенах может быть намного меньше, чем для газобетонных или пеноблочных зданий. Обычно это тонкий брус, доска 50 мм или пакет из нескольких досок.

Как установить мауэрлат на кирпичную стену

Способ установки мауэрлата на кирпичную стену зависит от устройства верхнего ряда коробки. Традиционно верхняя кромка кладки заканчивается по двум схемам:

• Выкладывается плоская горизонтальная поверхность из кирпича, на которой достаточно просто можно закрепить мауэрлат и стропильные балки любого размера, ограничений по ширине опоры нет;
• Горизонтальная поверхность может выполняться уступом, который и используется для устройства мауэрлата к кирпичной стене.

Это наиболее сложный, но и одновременно самый надежный и прочный тип крепления. Мауэрлат получает дополнительную опорную поверхность на кирпичном бортике, соответственно, количество точек крепления может быть уменьшено вдвое.

Кроме того, наличие дополнительного ряда кирпичной кладки существенно уменьшает эффект от мостиков холода и препятствует попаданию дождевой воды под гидроизоляцию стен. Решение оказалось настолько удачным, что подобные варианты армопояса из кирпича под мауэрлат часто используют на бетонных и шлакоблочных типах стен. Разумеется, перед тем как крепить мауэрлат, нужно будет уложить гидроизоляцию на кирпичную поверхность.

Как закрепить мауэрлат к кирпичной стене

Выбор конкретного способа крепления мауэрлата к кирпичному основанию определяется конструкцией крыши и способом устройства стропильной системы здания. Обычно используется следующее правило: чем длиннее стены здания, тем большей подвижностью должна обладать система крепления.

Например, для небольшого шлакоблочного сарайчика или баньки размером 3х4 м мауэрлат на стенах можно крепить достаточно жестко, парусность крыши невелика, и жесткая заделка не приведет к обрыву анкеров или шпилек, или, еще хуже, к разрушению бруса. Для полноразмерных кирпичных строений с двускатными крышами можно использовать комбинированные способы. Для невысоких односкатных вариантов кровли можно ограничиться скользящей посадкой мауэрлата на каменной основе.

Крепление мауэрлата к кирпичной стене анкерами

Проще всего закрепить деревянный брус на горизонтальной части стены с помощью анкерных болтов с металлической резьбовой втулкой распорного типа. Для монтажа потребуется лишь перфоратор с твердосплавным сверлом, гаечный ключ и клей. Анкер для крепления мауэрлата к кирпичной стене несколько отличается от традиционных втулок и болтов, применяемых для фиксации в толще бетона.

Крепление обладает большей поверхностью контакта, сам анкер длиннее и тоньше. Для нормального сцепления с кирпичной кладкой необходимо, чтобы стержень вошел в кирпич на глубину не менее 12 см.

Если размеры стены не позволяют использовать длинномерные анкера, то лучше всего в дополнение к кирпичной кладке залить армирующий бетонный пояс толщиной до 5 см. Чтобы армопояс не отслоился от кирпича, перед заливкой в кирпичную кладку забивают несколько десятков отрезков арматуры. В свободных местах устанавливают короткие резьбовые пробки будущих анкерных креплений. После застывания бетона армирующая лента оказывается «намертво» сцепленной с кирпичной кладкой.

Иногда можно встретить мнение, что анкерный способ крепления лучше всего подходит для тяжелых крыш с большой парусностью. На самом деле это не совсем точное утверждение. Анкерное крепление, выполненное по приведенной выше схеме, отлично работает для кирпичных зданий со стальным каркасом крыши.

К сведению! Иногда анкера используют для усиления на особо ответственных участках крепления мауэрлата, например, в угловых зонах или в местах стыковки наружных и внутренних стен.

Если в большом каменном здании планируется классическая крыша с деревянными стропилами, то мауэрлат лучше крепить проволокой и скобами. Использование только анкеров в этом случае приводит к деформации стропильного каркаса, изгибу и надлому горизонтальных распорок, а иногда и выпиранию обрешетки и контробрешетки. Крепление проволокой, скобами и даже шпильками обеспечивает более мягкое и пластичное соединение постоянно движущихся деревянных стропил с твердыми, как гранит, кирпичными стенами.

Крепление мауэрлата к кирпичу проволокой

Монтаж мауэрлатного бруса с помощью строительной катанки считается одним из наиболее простых и доступных. Крепление проволокой обычно доверяют подсобным рабочим.

К сведению! Проволочный крепеж – единственный, при котором не сверлится и не ослабляется отверстиями брус или доска мауэрлата, поэтому риск получить трещину вдоль волокон практически равен нулю.

Мало того, если правильно привязать – притянуть брус проволокой к кирпичной стене, то через несколько месяцев древесина деформируется и примет профиль горизонтальной поверхности.

Для крепления отдельные куски проволоки, сплетенные косичкой, длиной 1-1,5 м, закладывают в третий-четвертый ряд от верха еще на этапе выкладки кирпичной стены. Отверстия можно сверлить, но такой способ крепления обычно приводит к сильному ослаблению, как кирпичной кладки, так и самой проволоки.

После наклейки рубероида на стену укладывается брус или пакет из двух сбитых гвоздями досок, и нагружают мауэрлат кирпичным гнетом по четыре-пять штук через каждые 60-70 см. Далее, концы проволоки поднимают над брусом, перехватывают и затягивают ломом до врезания металла в дерево. «Усы» отгибают и забивают молотком в брус.

Крепление мауэрлата к кирпичной стене скобами

Для фиксации деревянного бруса используют загнутые в виде буквы П куски арматуры, толщиной 8 мм. Концы каждой скобы срезают ножовкой, но чаще болгаркой под острым углом. Чтобы согнуть арматуру, металл предварительно разогревают пропановой горелкой в местах сгиба. Подрезать металл, чтобы облегчить процесс гибки, нельзя, гнуть нужно целую арматуру. В противном случае металл быстро ржавеет на стене, особенно под слоем декоративной отделки или утепления.

Надрезать концы будущего крепления необходимо только с наружных сторон П-профиля, отклоненные вовнутрь острия при забивке скобы в древесину создают стягивающее усилие.

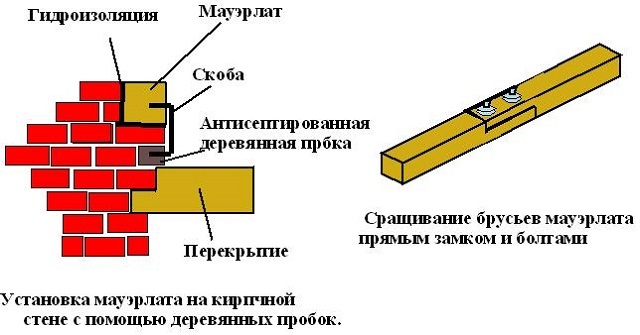

Для крепления мауэрлата в толщу кирпичной стены заделывают деревянные пробки. По сути, это обрезки бруса 20-25см длиной, уложенные в кладку на третьем-четвертом ряду. Пробки могли также закладываться на верхней кромке последнего ряда кирпичей.

Чтобы избежать образования трещин, в точках забивки крепления предварительно засверливают отверстия диаметром 4 мм. Скобы забивают в мауэрлат, двигаясь по периметру кирпичных стен, последовательно переходя от точки к точке.

В процессе монтажа крепления мауэрлат необходимо выравнивать и прижимать к поверхности кирпичной стены в момент забивания скобы. Это наиболее некомфортный этап, поэтому скобы забивают в брус на треть до выкладки мауэрлата на стену. И лишь выровняв древесину на опорной поверхности, забивают скобы в пробки тяжелым молотком через прокладку.

К сведению! В креплении мауэрлатного бруса на скобах существует определенный риск брака. При неправильном выборе материала пробки или точки на поверхности бруса древесина будет расколота, что приведет к непредвиденным расходам.

Кроме того, неправильное крепление скобой может стать причиной выхода из строя мауэрлатного бруса на уже собранной и перекрытой крыше. Придется заменять заложенные в стену пробки новыми, демонтировать или перекрывать мауэрлат досками.

Крепление мауэрлата к стене из кирпича шпильками

Установка деревянного мауэрлатного бруса на резьбовом крепеже выглядит наиболее надежным из всех доступных вариантов. Можно использовать удлиненные шпильки, до 60 см, с гайкой и шайбой или приваренной на торце стальной пластиной.

Если использовать для крепления стержни с приваренной стальной пяткой, то устройство нужно будет закладывать в кирпичную стену еще на этапе выкладки завершающих трех рядов кладки.

Чтобы не ошибиться с разметкой, потребуется по периметру стен здания натянуть малярный шнур, на уровне установки будущего мауэрлата можно поставить лазерный уровень. Шпильки с приваренными площадками расставляются по периметру стен и прикладываются кирпичами на кладочном растворе. В блоках, используемых для кирпичной кладки следующих рядов, приходится сверлить отверстия. После наклейки рубероида можно переходить к креплению мауэрлата.

На кирпичных стенах толщиной в полтора камня можно использовать более простой способ фиксации мауэрлатной доски. Для крепления на шпильках в точках установки высверливаются шурфы, диаметром в 40 мм и глубиной до 50 см. На резьбовой штырь надевают широкую шайбу, наворачивают гайку и устанавливают в шурф.

Далее будущее крепление выравнивают относительно горизонтальной поверхности, и отверстие заливают смесью на основе акриловой смолы и промытого песка. Такая пробка удержит мауэрлат намного лучше скобы.

Советы и рекомендации

В использовании шпилек есть определенные преимущества:

• Крепление в виде длинного стального стержня с резьбовой поверхностью стягивает несколько верхних рядов кирпичной кладки;
• Шпилька расположена на осевой линии мауэрлата, поэтому брус не выворачивает и не опрокидывает, как в случае использования скоб.

Кроме того, использование гайки для затяжки бруса на стене здания дает возможность точно отрегулировать усилие прижатия и тем самым обеспечить равномерное прилегание к гидроизоляции. Понятно, что отверстия в древесине должны быть на 20% больше диаметра стержня.

Заключение

Крепление мауэрлата к кирпичной стене шпильками можно считать относительно удачным способом крепления, необходимо лишь использовать качественный заливочный состав для фиксации стержня в шурфе. Это один из немногих вариантов крепежа, при котором можно снимать и ремонтировать детали основания крыши без последствий для бруса.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Крепление мауэрлата к кирпичной стене: 2 лучших способа

Крыша – одна из наиболее важных архитектурных конструкций любого здания, от ее надежности зависит длительность эксплуатации и комфортность проживания. Проектированием и сборкой стропильной системы должны заниматься только опытные строители, любая ошибка может иметь очень печальные последствия.

Крепление мауэрлата к кирпичной стене

Содержание статьи

• 1 Что такое мауэрлат
  • 1.1 Цены на различные виды бруса
• 2 Общие требования к креплению мауэрлата
• 3 Способы крепления мауэрлата
• 4 Пошаговая инструкция крепления на шпильки
  • 4.1 Цены на популярные модели перфораторов
  • 4.2 Видео — Диаметр шпилек для крепление мауэрлата
• 5 Крепление мауэрлата при помощи химического анкера
  • 5.1 Видео – Химические анкеры

Что такое мауэрлат

Принять правильное решение об оптимальных способах крепления мауэрлата намного проще, имея информацию о роли элемента в стропильной системе. Мауэрлат – это нижний обвязочный пояс стропильной системы, присутствует только на наклонных кровлях.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены.

Служит крайней нижней опорой для стропил

Изготавливается из бруса сечением примерно 200×200 мм, в стропильной системе элемент выполняет важные задачи.

1. Служит площадкой для фиксации стропильных ног или ферм. Во время расчета стропильной системы определяются нагрузки на стропильные ноги, конкретные значения изменяются с учетом максимальных динамических и статических нагрузок, конструктивных особенностей крыши и физических параметров кровельных материалов. Ноги упираются о мауэрлат и передают ему вертикальные и горизонтальные усилия. Он должен их выдерживать и не допускать колебаний кровли. С учетом этих нагрузок подбирается сечение бруса.

   Мауэрлат необходим для распределения сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

2. Придает устойчивость стропильной системе.
   Нижние точки упора стропильных ферм должны жестко соединяться с мауэрлатом и не допускать их смещения во время эксплуатации. Исключение – стропильная система брусчатого дома. Она дает усадку, в связи с этим соединение стропилин, с мауэрлатом плавающее, позволяющее компенсировать изменения высоты сруба во время его высыхания.

   Мауэрлат придает устойчивость стропильной системе

3. Равномерно распределяет нагрузки по всему периметру фасадных стен. Чем больше площадь упора мауэрлата, тем меньше точечные нагрузки на стены, тем безопаснее конструкция сооружения.

   Мауэрлат необходим для равномерного распределения нагрузки на стены дома

Цены на различные виды бруса

Брус

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

1. Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины.

   Рекомендуемые параметры для мауэрлата

2. Защита от процессов гниения. Достигается двумя способами. Первый – выполняется антисептическая пропитка. Современные составы двухкомпонентные, они не только предупреждают поражение древесины вредителями и гнилью, но и защищают ее от открытого огня.

   Антисептирование древесины

   Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.

   Отсечная гидроизоляция

3. Выбор оптимального метода фиксации к фасадным стенам.
   Здесь есть довольно много вариантов. Конкретный выбирает кровельщик с учетом особенностей здания.

   Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Способы крепления мауэрлата

В таблице будет приведен максимально широкий перечень возможных вариантов, некоторые из них в настоящее время применяются редко. Новые стройматериалы и технологии позволяют крепить мауэрлат легче, быстрее и надежнее.

Способ крепления	Краткое описание, достоинства и недостатки
Проволокой	Самый старый метод, сегодня применяется крайне редко. Фиксация делается катанкой Ø 5–6 мм. Проволока вмуровывается в фасадные стены, укладывать ее нужно минимум за три ряда до окончания кладки. Длина проволоки выбирается такой, чтобы ее свободные концы могли закручиваться вокруг мауэрлата. После крепления лишние концы можно отрезать. Метод имеет много недостатков: невозможно точно отрегулировать усилие стягивания, проволока повреждает балку, надежность крепления со временем уменьшается из-за постепенного растягивания металла. Для надежности проволоку вмуровывали около каждой стропильной ноги, а это оказывало негативное влияние на внешний вид фасада. Даже если дома в дальнейшем оштукатуривались, ржавчина от проволоки могла выступать на внешней поверхности стен.
С помощью вмурованных деревянных пробок	И этот метод сегодня считается устаревшим, применяется очень редко. Мауэрлат крепился кованными металлическими скобами к деревянным вставкам, которые вмуровывались в стену дома. Бруски пропитывались отработкой машинного масла для предупреждения гниения, размеры пробок соответствовали размерам кирпичей. Этот метод имеет два больших недостатка. Первый – дерево со временем может намокать или усыхать, эти процессы изменяют линейные размеры. Как следствие, пробки начинают шататься, их колебания неизбежно передаются мауэрлату. Второй недостаток – способ довольно трудоемкий, требует повышенной внимательности каменщика.
На шпильки	Фиксация шпильками намного надежнее, чем вышеописанными способами. Шпильки вмуровываются в стены, количество рядов кладки кирпича сверху не менее трех. Размеры резьбы подбираются с учетом параметров мауэрлата. Такой метод обеспечивает самую надежную фиксацию элемента, применятся на очень сложных и нагруженных кровлях. Недостаток – трудоемкость, вертикальные металлические шпильки усложняют технологию кладки кирпича.
На анкеры	По всем характеристикам удовлетворяет большинство строений и типов крыш. Промышленность выпускает специальные длинные анкеры большого диаметра с усиленными металлическими элементами фиксации в стене. После установки мауэрлата на место в нем и стене высверливаются углубления под анкеры. Элементы вбиваются в отверстия и гайками притягивают мауэрлат к стене. Единственный недостаток – такой метод можно применять только на полнотелом кирпиче. Пустотелый не подходит из-за низких показателей прочности фиксации анкера – пустоты не позволяют набирать необходимую устойчивость. В этих случаях нужно применять специальные химические анкера, о них мы расскажем немного ниже.

Для примера мы возьмем вариант крепления мауэрлата на шпильки.

Пошаговая инструкция крепления на шпильки

Перед закладкой следует подготовить шпильки. Для повышения надежности крепления в нижней части шпильки рекомендуется приварить основание из металлической пластины. Его можно сделать квадратным, длина стороны примерно 6–8 см. Если нет возможности приварить, то допускается конец просто согнуть под прямым углом. Длина шпильки должна учитывать высоту кладки пояса из кирпичей, толщину мауэрлата и размеры гайки. В нашем случае армопояс будет состоять из четырех рядов кирпича. Диаметр шпильки 10 мм.

На фото показано, как должна выглядеть шпилька

Шаг 1. Сделайте разметку мест расположения шпилек. Необходимо выполнять общие рекомендации: расстояние шпильки от угла дома в пределах 35–40 см, шаг шпилек ≈ 1,5 м.

Выполнение разметки

Важно. Внимательно отнеситесь к разметке, шпильки не должны располагаться под стропильными ногами. Если получится такая ситуация, то придется или отрезать выступающие концы шпильки для подготовки площадки упора стропильной ноги, или изменять шаг стропил. Оба варианта оказывают негативное влияние на характеристики надежности стропильной системы.

Шаг 2. Положите на стену металлическую сетку для армирования кирпичного пояса. Размеры ячеек примерно 2–3 см, диаметр проволоки ≈ 2–3 мм. Проденьте шпильки в ячейки и выставьте их по меткам.

Сетка кладочная продается в рулонах и картах

Выше уже упоминалось, что при этом нужно обязательно узнать расположение стропильных ног, при необходимости одну или несколько шпилек следует сместить. Расстояние между ними нет надобности выдерживать с высокой точностью, это никакого влияния на прочность фиксации мауэрлата не оказывает.

Практический совет. Для того чтобы было проще принимать решение об установке шпилек под мауэрлат, следует узнать, для чего они нужны. Шпильки удерживают конструкцию от горизонтального смещения. Но такие нагрузки относительно небольшие. Дело в том, что конструкция стропильных ферм имеет специальные элементы (ригели, угловые упоры, прогоны), которые воспринимают горизонтальные усилия и не позволяют им расползаться. Незначительные усилия в горизонтальном направлении возникают из-за парусности скатов, именно для минимизации негативных последствий от ветра устанавливаются шпильки для крепления мауэрлата.

Шаг 3. Начинайте закладку двух крайних шпилек. Делать это надо очень внимательно, в дальнейшем по ним будут выставляться все остальные элементы. Закладка шпильки выполняется в такой очередности.

1. Подготовьте цементно-песчаный раствор. Специального рецепта придумывать не надо, подойдет обыкновенный кладочный состав.

   Кладочная смесь для кирпича своими руками

2. Набросайте его на основание шпильки и поставьте первый кирпич с одной стороны, второй кирпич следует устанавливать с противоположной стороны. Соблюдайте смену очередности положения кирпичей в стене, все ряды должны между собой перевязываться.

   Установка кирпича с одной стороны от шпильки

   И с другой стороны от шпильки

3. По уровню выставьте положение шпильки, оно должно быть строго вертикальным. Для правильного выравнивания нужно проверять положение шпильки в двух перпендикулярных плоскостях. Очень внимательно выполняйте все рекомендации.

   Проверяйте положение шпильки уровнем

По такому же алгоритму заложите шпильку на противоположном конце стены.

Шаг 4. Натяните между ними тонкую леску или нить.

Между крайними шпильками нужно натянуть нить-ориентир

При возможности желательно дать несколько часов для схватывания, если нужно спешить, то рекомендуется посыпать кладочный раствор сухим цементом. Он быстро впитает излишнюю влагу, что ускорит затвердевание.

Веревки нужно натягивать как по нижней, так и по верхней части шпильки.

На фото показано, как правильно натянуть нить

Шаг 5. Выставьте все оставшиеся шпильки по двум веревкам. Начинайте их закладывать, при этом постоянно проверяйте положение по веревкам.

Закладка шпилек

Практический совет. Если металлическая площадка приварена к шпильке неровно, то перед выставлением на кирпич рекомендуется положить немного раствора и с его помощью выравнивать элементы.

Шаг 6. Аккуратно продолжайте кладку стены, шпильки закладывайте кирпичами.

Установлены промежуточные шпильки

Во время производства работ возникают незначительные трудности – расстояние между шпильками некратное длине кирпичей, их приходится разламывать в местах соприкосновения со шпильками. Делается это при помощи специального молотка каменщика, если кирпич качественный, а мастер имеет практический опыт кладки, то необходимый размер достигается двумя ударами инструмента.

Крепление мауэрлата на шпильки

Цены на популярные модели перфораторов

Перфораторы

Видео — Диаметр шпилек для крепление мауэрлата

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Важно. Очень внимательно сверлите отверстия в деревянном брусе, не затупите сверла об кирпич. Дерево высверливается обыкновенными сверлами, они не могут работать с кирпичом, для него требуются инструменты с победитовыми напайками.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

Видео – Химические анкеры

После монтажа мауэрлата строительство не заканчивается. Наоборот, впереди самый сложный и ответственный этап работ — расчет стропильной системы крыши и установка стропил. Рекомендуем прочитать статью на нашем сайте о том, как самостоятельно производить расчеты стропильной системы двускатной крыши.

Крепление стропил к кирпичной стене своими руками

При строительстве кирпичного дома возникает множество трудностей, но все они довольно легко преодолеваются. Самая популярная сложность – крепление стропил к кирпичной стене, так как эта поверхность требует к себе самого чуткого отношения.

Угол сборки стропильной системы зависит от уклона ската крыши.

Мауэрлат и способы его установки

Инструменты и материалы:

• рулетка;
• бар 100*100;
• перфоратор;
• гидроизоляция;
• штифты, стальные стержни или деревянные клинья.

Всю схему крепления конструкции можно увидеть на рис. 1:

Рисунок 1. Схема крепления стропил к кирпичной стене: 1 — Обвязка; 2 — мауэрлат; 3 — Гидроизоляция; 4 — Стропила; 5 — Проволока; 6 — Фиксирующий анкер.

1. Переплет. Этот способ крепления осуществляется чаще всего, но для шпилек есть исключения.
2. Мауэрлат.
3. Гидроизоляция.
4. Стропила.
5. Проволока.
6. Стопорный анкер.

В самом начале нужно установить мауэрлат, так как с него начинается строительство. Перед его установкой с лицевой стороны укладывают резаный кирпич, чтобы закрыть его. Некоторые мастера после работы кладут кирпич, что тоже эффективно, но требует немного больше времени. В качестве гидроизоляции лучше использовать проникающие варианты, но если нет возможности их достать, или цена слишком велика, вполне можно обойтись рубероидом. После того, как рубероид будет раскатан на месте, его нужно обжечь газовой горелкой.

Существует 3 способа крепления мауэрлата:

1. Шпилька. Этот способ самый простой, так как нужно проделать в стене вертикальное отверстие на глубину 1/2 шпильки, на дно налить немного незастывающей мастики и погрузить туда металлический стержень. Сверху устанавливается брусок с проделанными в нужных местах отверстиями. Шаг крепления обычно составляет 30-40 см, так как увеличение скажется на прочностных свойствах.
2. Деревянные клинья. Все намного проще, ведь при кладке кирпича оставляются специальные зазоры, в которые будут устанавливаться клинья нужной длины. Просто нужно будет просверлить дрелью отверстия в брусе в выбранных местах и ​​скрепить их между собой. Клинья должны быть из древесины хвойных или более дорогих сортов, чтобы прослужили как можно дольше.
3. Стальные стержни. Шаг их установки 30-40 см, а способ идентичен деревянным аналогам. Такие стержни значительно дешевле деревянных, а их установка проще. Единственным недостатком является необходимость делать углубление в 3 ряда кладки, чтобы трещины с крыши не пошли от бокового давления по всему дому (работа с легкими материалами не требует таких предосторожностей, но лучше убедиться ).

Некоторые умельцы нагревают гидроизоляцию до вязкого состояния перед укладкой мауэрлата, улучшая тем самым сцепку. Такой ход невозможен при использовании мастик, так как для них он крайне губителен.

Основные монтажные работы

Инструменты и материалы:

Конструкция двускатной крыши: 1 — Стропила; 2 — Муфта; 3 —
мауэрлат; 4 — хребет.

• бар 80*200;
• Уголок стальной;
• рулетка;
• дисковая пила;
• карандаш и картон;
• проволока;
анкеры
• ;
• пробойник.

Теперь начинается установка стропил на стены. Стропильная система зависит от выбранного типа крыши, но чаще всего используется двускатная:

1. Стропила.
2. Муфта.
3. Мауэрлат.
4. Ридж.

Этот вариант достаточно прост в установке, к тому же не нужно будет делать дополнительные перегородки под крышей. В самом начале устанавливаются балки под стяжку с шагом 0,8-1,2 м в зависимости от веса кровельных материалов (для ондулина или камыша на глаз достаточно 1,2 м, тогда как для шифера — 0,8 м и не более) . Крепление к мауэрлату осуществляется с помощью специальных уголков из оцинкованной стали. Только теперь стена готова, можно приступать к монтажу стропил.

Их длина рассчитывается таким образом, что стена не ограничивает их длину, а балка выходит за ее пределы на 50 см. На стыке дерева и стены нужно вырезать треугольники, четко повторяющие контуры угла, с которым идет стык. Здесь лучше всего сделать картонный макет, по которому будут сняты мерки, и с помощью циркулярки произвести раскрой.

В самом начале между собой захватываются 3 балки, с 2 направляющими, и 1 коньком. Не стоит сразу жестко хватать коньковый брус, чтобы не напрягать материал. Поднимать нужно так, чтобы углы идеально совпадали. После того, как 1 сторона была поднята, необходимо поднять противоположную сторону и только после этого крепко зафиксировать их стальными уголками.

Каждый приподнятый брус сразу обматывается оцинкованной проволокой, после чего проволока переплетается и ведется вниз. На расстоянии 5 рядов кладки нужно перфоратором сделать отверстие, затем продеть проволоку на анкер и прикрутить до полной фиксации.

Размеры стропильных ног.

На этом крепление стропил заканчивается, но нужно помнить ряд факторов:

1. При работе перфоратором используются только сверла и коронка с алмазной коронкой. Любые другие варианты скорее расщепляют материал.
2. Весь металл строго оцинкован. Если монтировать стропила на простую сталь, то со временем она заржавеет, а вместе с ней и дерево придет в негодность.
3. Вся древесина тщательно обработана антисептиком от влаги и насекомых. Такой шаг добавит до 20 лет эксплуатационного срока.

Подведение итогов

Прежде чем крепить стропила своими руками, необходимо максимально тщательно подготовиться к этому процессу. Древесина выбирается преимущественно хвойная, металл оцинкованный, а инструмент надежный.

Обычно монтаж стропил на площади 100 м² без помощников занимает до 1 недели, поэтому нужно заранее узнавать прогноз погоды, чтобы не попасть под дождь.

Если предвидятся дожди, а работы необходимо провести заблаговременно, то во время осадков работы останавливают и закрывают полиэтиленом, а сразу после их окончания можно продолжать работы.

как установить и закрепить

От того насколько правильно выполнено крепление мауэрлата к кирпичной стене зависит прочность и устойчивость кровли. Крепить тяжелый деревянный каркас из стропила прямо к верхнему ряду кирпичей нельзя, в лучшем случае на поверхности остаются трещины, а в худшем кирпичная кладка просто прогибает стропила. Узел крепления мауэлалата к кирпичной стене должен обеспечивать надежное удержание кровельных стержней, даже если выпадает двойной снег и сдувает сильный ветер.

Особенности крепления мауэрлата к кирпичной кладке

В строительной механике конструкции элементов кровли уделяют самое пристальное внимание. Более жесткого элемента, чем стропильный каркас, в доме не существует, поэтому необходимо подойти к подготовке и обустройству всех деталей, связанных с креплением его на кирпичные стены.

• Во-первых, мауэрлат, или, по-другому, переходный брус от поверхности кирпичной стены к стропилам, необходимо закрепить с максимальным запасом прочности. Неважно, какой из способов крепления Maurelala к кирпичной стене будет выбран, каждая точка крепления должна быть рассчитана на пятикратную перегрузку, в первую очередь на давление ветра;
• Во-вторых, Мауэрлат Брус на кирпичные стены нужен для того, чтобы компенсировать, выровнять и распределить нагрузку по всей поверхности коробки здания. Поэтому укладку мауэрлата на кирпичную стену выполняют с небольшим зазором, компенсирующим напряжения от колебаний влажности и температуры.

Для информации! Для мауэрлата используются только деревянные доски или брус. Это сделано потому, что каркас крыши, стропила, подкосы и грунты также изготавливаются из строительной древесины хвойных пород.

Точки и способы крепления дерева к кирпичной стене позволяют расширить ее на несколько миллиметров, этого вполне достаточно, чтобы избежать продавливания мауэрлатной доски. Благодаря такому решению мауэрлатный кирпичный дом практически не имеет усилий в горизонтальной плоскости, основная нагрузка направлена ​​вертикально. Поэтому прокладка мауэрлата на бетонных, каменных и торцевых стенах может быть значительно меньше, чем для газобетонных или пеноблочных построек. Обычно это тонкий брусок, доска 50 мм или пакет из нескольких досок.

Как установить мауэрлат на кирпичную стену

Способ установки мауэрлата на кирпичную стену зависит от устройства верхнего ряда короба. Традиционно верхний край кладки заканчивается по двум схемам:

• Выкладывается ровная горизонтальная поверхность из кирпича, на которую достаточно закрепить мауэрлат и стропильные балки любых размеров, ограничений по ширина поддержки;
• Горизонтальная поверхность может быть выполнена выступом, который используется для устройства мауэрлата к кирпичной стене.

Самый сложный, но в то же время самый надежный и долговечный вид крепления. Маурилалат получает дополнительную опорную поверхность со стороны кирпича, соответственно количество точек крепления можно уменьшить вдвое.

Кроме того, наличие дополнительного ряда кирпичной кладки значительно снижает влияние мостиков холода и препятствует проникновению дождевой воды в гидроизоляцию стен. Решение оказалось настолько удачным, что такие варианты армопояса из кирпича под мауэрлат часто применяют на бетонных и шлакоблочных типах стен. Разумеется, перед монтажом Маурилалата на поверхность кирпича необходимо будет нанести гидроизоляцию.

Способ крепления мауэрлата к кирпичной стене

Выбор конкретного способа крепления мауэрлата к кирпичному основанию определяется конструкцией крыши и способом устройства солирующей системы здания. Обычно используется следующее правило: чем длиннее стена здания, тем большей подвижностью должна обладать система крепления.

Например, для небольшого шлакоблочного сарая или бани размером 3х4 м мауэлалат на стенах можно крепить достаточно жестко, парусность кровли небольшая, а жесткое уплотнение не приведет к обрыву анкеров или шпильки, или еще хуже, к разрушению планки. Для полноразмерных кирпичных зданий с двускатной крышей можно использовать комбинированные способы. Для невысоких односкатных вариантов кровля может ограничиваться подвижной посадкой мауэрлата на каменном основании.

Крепление мауэрлата к кирпичной стене анкерами

Проще всего закрепить деревянный брус на горизонтальной части стены с помощью анкерных болтов с металлической резьбовой втулкой распорки. Для установки может потребоваться только перфоратор с твердосплавным сверлом, гаечный ключ и клей. Анкер для крепления мауэрлата к кирпичной стене несколько отличается от традиционных втулок и болтов, используемых для фиксации в толще бетона.

Крепление имеет большую поверхность контакта, сам якорь длиннее и тоньше. Для нормальной кладки с кирпичной кладкой необходимо, чтобы стержень входил в кирпич на глубину не менее 12 см.

Если размеры стены не позволяют использовать длинный анкер, то лучше всего дополнительно к кирпичной кладке залить армирующий бетонный пояс до 5 см. Чтобы из кирпича не было армопояса, перед заливкой в ​​кирпичную кладку набивается несколько десятков отрезков арматуры. В свободные места установите короткие резьбовые заглушки будущих анкерных креплений. После застывания бетона армирующая лента «плотно» сцепляется с кирпичной кладкой.

Иногда можно встретить мнение, что якорный способ крепления лучше всего подходит для тяжелых рейдов с большими парусниками. На самом деле это не совсем точное утверждение. Анкерное крепление, выполненное по вышеприведенной схеме, прекрасно работает для кирпичных строений со стальным каркасом крыши.

Для информации! Иногда анкер используется для усиления на особо ответственных участках монтажа мауролата, например, в угловых зонах или в местах стыковки наружных и внутренних стен.

Если в большом каменном здании планируется классическая крыша с деревянными стропилами, то мауэрлат лучше крепить проволокой и раскосами. Применение в этом случае одних анкеров приводит к деформации стропильного каркаса, изгибу и супрамной горизонтальной распорки, а иногда и к затоплению обрешетки и регулировок. Крепление проволокой, скобами и даже шпильками обеспечивает более мягкое и пластичное соединение постоянно подвижных деревянных стропил с прочными, как гранит, кирпичными стенами.

Крепление мауэрлата к кирпичу проволочным

Крепление мауэрлата Брю с помощью строительной роды считается одним из самых простых и доступных. Крепление провода обычно доверяют коммунальщикам.

К сведению! Проволочный крепеж – единственный, в котором он не просверлен и не ослаблен отверстиями бруса или мауэрлалатной доски, поэтому риск получить трещину вдоль волокон практически равен нулю.

Причем, если правильно привязать — притянуть брусок с проволокой к кирпичной стене, то через несколько месяцев древесина деформируется и профиль займет горизонтальную поверхность.

Для крепления отдельные отрезки проволоки, сплетённые косичкой, длиной 1-1,5 м, укладываемые слоями в третьем-четвёртом ряду от вершины на этапе кладки кирпичной стены. Можно просверлить отверстия, но такой способ крепления обычно приводит к сильному ослаблению, как кирпичной кладки, так и самой проволоки.

После наклеек резиноида на стену брус или пакет из двух ямчатых набивок укладываются и нагружаются мауэрлатом с кирпичным гнетом по четыре-пять штук через каждые 60-70 см. Далее концы проволоки поднимают над бруском, перехватывают и затягивают ломом до металла в дерево. «Усы» отбраковываются и забиваются молотком в брусок.

Крепление мауэрлата к кирпичной стене кронштейнами

Для крепления деревянного бруса используйте буквы арматуры толщиной 8 мм. Концы каждой скобы обрезаются ножовкой, но чаще острым углом. Для гибки арматуры металл предварительно прогревают пропановой горелкой в ​​развале. Разрезать металл, чтобы облегчить процесс гибки, нельзя, нужно гнуть всю арматуру. В противном случае металл быстро ржавеет на стене, особенно под слоем декоративной отделки или утеплителя.

Замыкать концы будущего крепления необходимо только с внешних сторон П-профиля, отбрасываемого старцем при высыхании скоб, создающих в древесине стягивающее усилие.

Для монтажа Maurolalat деревянные дюбели заделывают в толщу кирпичной стены. По сути, это раскрой бруса длиной 20-25 см, уложенного в кладку на третьем-четвертом ряду. Заглушки можно также укладывать по верхнему краю последнего ряда кирпичей.

Во избежание образования щелей в местах крепления предварительно выбираются отверстия диаметром 4 мм. Скобы забиваются в мауэрлат, двигаясь по периметру кирпичных стен, переходя последовательно из точки в точку.

В процессе монтажа крепления мауэрлата необходимо выровнять и прижать к поверхности кирпичной стены в момент забивания кронштейна. Это самый неудобный этап, поэтому скобы забиваются в тайминг на треть до карты мауэрлата на стене. И только выровняв древесину по опорной поверхности, забейте скобы в пробку тяжелым молотком через прокладку.

К сведению! В креплении мауэрлата Бруйса на кронштейны есть определенный риск брака. При неправильно подобранном пробковом материале или точечной поверхности древесины древесина будет расщеплена, что приведет к непредвиденным расходам.

Кроме того, полное крепление кронштейна может стать причиной обрушения мауэрлата автомобиля на уже собранную и накрытую крышу. Придется заменить заложенные в стене дюбеля новыми, демонтировать или перекрыть доски Mauryalat.

Крепление мауэрлата к кирпичной стене с помощью шпилек

Установка деревянного бруса мауэрлата на резьбовое крепление выглядит наиболее надежным из всех возможных вариантов. Можно использовать удлиненные шпильки до 60 см с гайкой и шайбой или приваренные к концу стальной пластины.

Если для монтажа используется стержень с приваренной стальной пятой, то устройство необходимо будет закладывать в кирпичную стену на этапе расчета чистовых рядов кладки.

Чтобы не ошибиться с разметкой, необходимо будет по периметру стен здания протянуть малярный шнур, на уровне установки будущего мауэрлала можно поставить лазерный уровень. Шпильки с приваренными площадками располагают по периметру стен и укладывают кирпичом на кладочный раствор. В блоках, используемых для кирпичной кладки следующих рядов, необходимо просверлить отверстия. После наклеек резиноида можно переходить к креплению Мауролата.

На стены из кирпича, в полтора камня можно использовать более простой способ крепления мауэрлатной доски. Для крепления на каблуках в местах установки шортики сушат, диаметром 40 мм и глубиной 50 см. На шпильку одеваете широкую шайбу, накручиваете гайку и устанавливаете в шпонку.

Далее будущее крепление выравнивается по горизонтальной поверхности, и отверстие заливается смесью на основе акриловой смолы и промытого песка. В такой пробке Мауарелас намного лучше удержат кронштейны.

В применении шпилек есть определенные преимущества:

• Крепление в виде длинного стального стержня с резьбовой поверхностью стягивается несколькими верхними рядами кирпичной кладки;
• Шпилька расположена на осевой линии мауэрлата, поэтому брус не выворачивается и не опрокидывается, как в случае использования скобы.

Кроме того, использование гайки для затягивания планки на стене здания позволяет точно регулировать усилие прижатия и тем самым обеспечивать равномерное прилегание к гидроизоляции. Понятно, что отверстия в древесине должны быть на 20% больше диаметра стержня.
