Лаги перекрытия второго этажа: Деревянные перекрытия между первым и вторым этажом

Балки перекрытия, лестница, первый ряд блока и пол на 2-м этаже: more_dom — LiveJournal

Так уж вышло, что очередную статью я пишу уже тогда, когда подписчики начинают меня пинать )
Прошу понять и простить, порою бывает даже некогда сфоткать интересный рабочий процесс. Иногда работа даже заходит на ночь и работаю под прожектором, так что не до фоток и уж тем более не до текста.

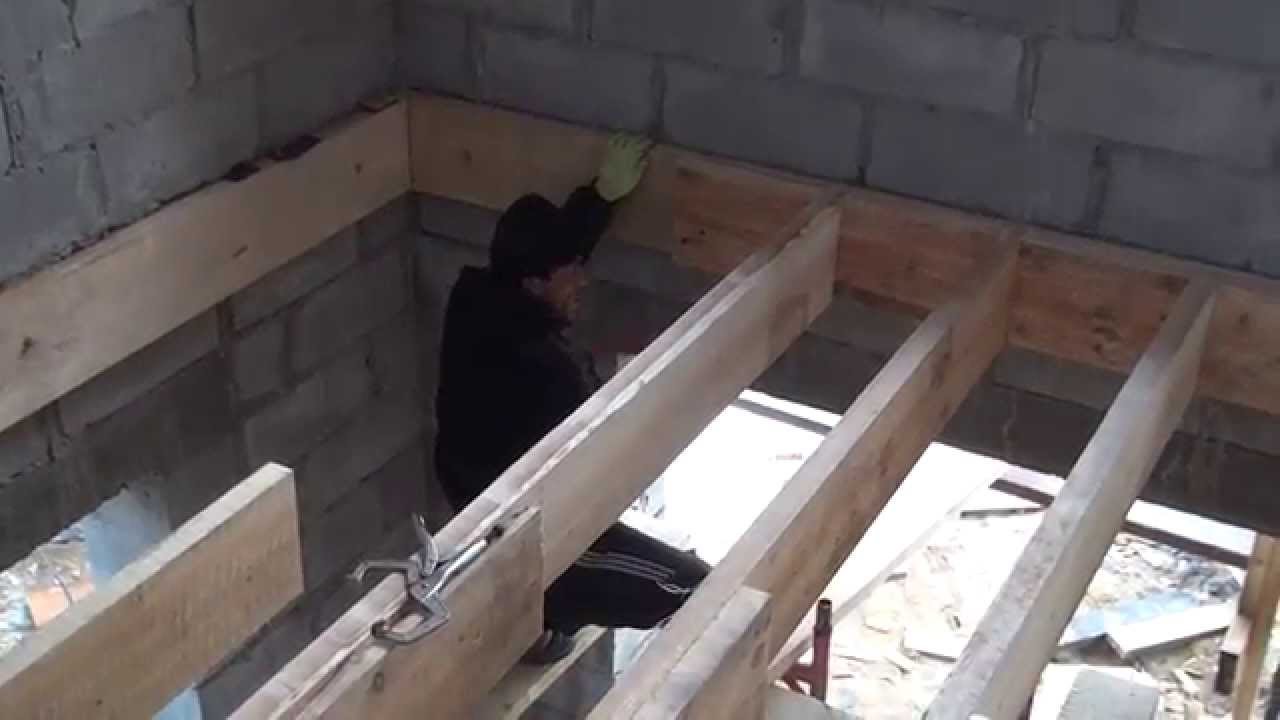

Итак, после заливки армопояса пришло время для межэтажного перекрытия. Как стало ясно из предыдущей статьи, основой будут служить балки 200х50 мм. Шаг установки балок будет 290 мм. Почему? Причины две. Хочется как можно более жесткое основание без эффекта батута. Вторая — размер утеплителя. Стандартный базальтовый утеплитель имеет ширину 600 мм. Каждая плита будет резаться пополам по 300 мм и вставляться между балками. За счет того что между балками расстояние меньше на 1 см чем ширина плиты, утеплитель будет вставляться в распор и не падать под собственным весом. Хотя в данном случае утеплитель будет использоваться в качестве звукоизоляции.

Кроме всего был произведен расчет на прогиб данных балок в спец. программе. Запас по прочности в комнате над гостиной, при самом большом пролете, составил 1,88 раза при нагрузке 400 кг на кв.м. То есть если в центр комнаты зайдет 4 человека по 100 кг каждый и каким то образом влезут в квадратик метр на метр то пол в этом месте прогнется на 8 мм. Разрушающая же нагрузка в этом же месте будет 1,6 тонны. Во всех остальных комнатах прочность еще больше.

Теперь от теории переходим к практике. Многие застройщики в начале затягивают балки потом начинают закладывать их блоками. Я считаю это очень опасно. И решил сделать наоборот. Нарезал блоков нужного размера, с учетом шага между балками и зазоров для них(по 1 см с каждой стороны). И начал класть. Очень нудная операция.

Колонны в углах дома я решил делать по другому. Так как это уже будет второй этаж и мастерить опалубку из тонких блоков на такой высоте будет сложно, да и подпирать еще сложнее. На мой взгляд такая конструкция будет по прочнее, и не будет нуждаться в укреплении досками.

Затем была сделана черновая лестница на второй этаж, куда ж без нее. По размерам она вышла чуть короче чем будет финальная. но уже сейчас можно наблюдать и представлять как оно будет в будущем. Как и задумано — по ней проходит на встречу 2 человека и не задевают друг друга плечами.

Высота ступеней пока высоковата, нужно было уместится в длину доски, но для стройки сойдет.

Такой примерно вид будет у кладовки под лестницей.

Теперь, шагая по ступенькам, будет намного проще затащить балки на второй этаж. Поехали!

Вот тут я не учел что балка приходится точь в точь на канализационную трубу.

Пришлось вот так вот выходить из положения.

Под каждую балку был уложен кусок рубероида в 2 слоя. Именно под балку, концы балок рубероидом не заворачивались.

Далее нужно было нарезать распорок и вставить их между балками. Это предотвратит их кручение. В процессе понял что ровно под 90 градусов электро пилой отрезать доску у меня не получится. Решил взять в аренду за 350 р в Бауцентре торцовочную пилу. И буквально за пару часов мы напилили 100 штук таких распорок.

И далее, я бы, наверно, назвал это самым муторным процессом стройки, надо было прикрутить эти распорки между балками.
На это ушло несколько дней, хотя на первый взгляд это очень просто. В каждую распорку надо вкрутить 4 шурупа. Все это делать на стремянке в воздухе, постоянно смотря вверх.

Теперь очередь подошла к черновому полу 2-го этажа. В предыдущей статье я писал что буду его делать из обычных досок. Это самый дешевый вариант. Как я там же и писал, доски по факту идут не такого размера как в номенклатуре. 125 мм ширина доски по факту оказывается 110 мм и никогда не шире этого размера ) Досок брал четко по расчету что они шириной 125 мм. И уже после доставки понял что мне их должно не хватить…

Процесс не фоткал, было некогда. Было куплено и израсходовано несколько тысяч шурупов. За каждым шурупом я приседал. В итоге убил на это два дня. Два дня приседаний по 12 часов. В итоге на вторую ночь у меня случилась судорога ноги. Второй раз в жизни. Результат:

Почему то именно после этого этапа работ самые положительные чувства. Семья очень довольна. Даже сейчас уже очень приятно подниматься на второй этаж, открывается абалденный вид на юг(лес и гора) и на запад(долина, горы, закаты и наше село).

Вид с низу

Удивительно но досок хватило тютелька в тютельку. Осталась одна, которая показалась мне трухлявой.
Само собой доски не идеальны, между ними щели. Но это не критично, да и в плюс. Как то дожди должны стекать с этого потолка…
Само собой были оставлены зазоры между досками и стеной для компенсации набухания древесины из за влаги.

Комнаты в доме преобразились. Коридор.

Котельная с сан. узлом.

Комната.

Гостинная.

Дом снаружи преобразился. теперь это «строение» а не набор стен.

Теперь у меня вполне есть помещение, в котором я могу спрятаться от солнца А то в навесе под пленкой было жарковато. К слову все эти дни жара +40.

А на этой фотке можно видеть щели от балок на внешних стенах. Позже они были заклеены кусочками газоблока.

Таким образом подошли к возведению стен второго этажа.
Для затаскивания блока на второй этаж была придумана такая конструкция. Направляющая из досок на второй этаж.

И тележка для газоблока, которая будет ездить по направляющим.

Колеса для тележки взял от самокатов, которые по каким то причинам в нормальном состоянии были оставлены возле мусорки в нашем дворе. Причем второй самокат я подобрал за неделю до постройки этой тележки, фортануло )

На тележке есть крючок, к которому крепится веревка и оперативно может отстегиваться. За веревку я поднимаю ее на второй этаж. Там отцепляю крючок и за ручку (можете видеть ее на тележке) везу ее по второму этажу в нужное мне место не наклоняясь(очень актуально). Были мысли купить лебедку, но потом понял хоть это и легче, но намного медленнее.

На данный момент такими действиями заканчиваю второй ряд газоблока на втором этаже.

Вторая партия газоблока подходит к концу, на 3-й ряд уже не хватит. По расчетам если класть в том же темпе то можно завести дом под крышу до нового года, что вряд ли получится. И планы снова отодвигаются.

Тому, кто осилил эту портянку текста, бонус — видео:

Делаем пол второго этажа по деревянным балкам своими руками

Содержание:

Существует два варианта установки деревянного пола: если дом одноэтажный, то пол монтируется на лаги, а если многоэтажный, то пол каждого последующего этажа монтируется на деревянные балки. Хотя, в зависимости от конструкции и в одноэтажном доме можно осуществить крепление деревянного пола к деревянным балкам. Поэтому, дело не в выборе технологии, а в конструкционных особенностях здания.

Балки и пол

Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

А именно:

• Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
• Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
• Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

Устройство балок

Стоит заметить, что замена пола в деревянном доме своими руками вполне реальна, необходимо лишь понять принцип выполнения работ. Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Работа

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания.

Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

• обычный шлак, который засыпается в промежутки между балками;
• минеральную вату;
• пенопласт;
• керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Заключение

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Посмотрев видео, можно более подробно ознакомиться с данной технологией.

Чем можно усилить лаги второго этажа | 5domov.

ru

Для современных технологий строительства и ремонта малоэтажных построек использование приемов усиления конструкций второго этажа применяется довольно часто. Благодаря накопленному опыту и использованию новых материалов и технологий многие работы, в том числе и усиление лаг второго этажа, стали одной из ординарных операций ремонтно-восстановительных работ. Однако и при этой, казалось бы, вырисовывающейся простоте процесс требует детальной проработки и просчета буквально всех параметров и операций и выбора оптимального метода проведения работ.

Оглавление:

Балки и лаги: что общего и в чем отличия этих понятий

В частном малоэтажном домостроении двухэтажные дома имеют довольно широкое распространение. Как правило, это дома отдельных двух- и трехэтажных проектов и постройки, переоборудованные путем обустройства мансардного этажа. В любом случае, в таких домах оборудуется и межэтажное перекрытие, и делается настил полов второго этажа.

Для домов, построенных с применением и каркасно-щитовой технологии, да, собственно ,и всех остальных построек, кроме тех, где в качестве межэтажного перекрытия используются железобетонные плиты, основу конструкции составляют балки и лаги полов.

Балки используются в качестве несущих конструкций потолка, самого перекрытия и основы для установки лаг пола. А вот лаги — это не что иное, как балки уменьшенного размера, на которые крепится дощатый настил пола и сам чистовой пол второго этажа или мансарды.

Отличия балок и лаг

Балки перекрытия обычно устанавливаются перпендикулярно внутренней несущей стене, опорами балок служат наружная несущая стена дома и внутренняя несущая стена или простенок.

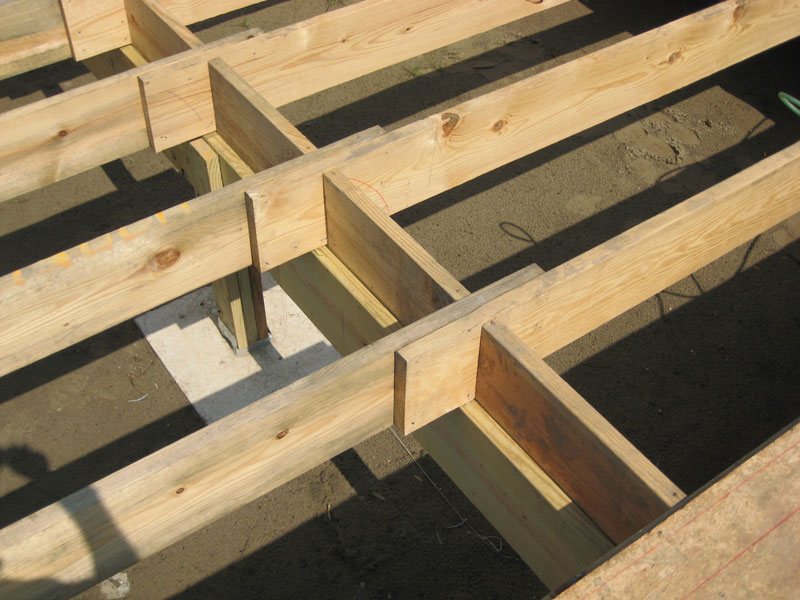

Лаги второго этажа укладываются перпендикулярно балкам межэтажного перекрытия. Они могут укладываться непосредственно на балки или иметь дополнительную конструкцию, образующую дополнительный объем межэтажного перекрытия.

В качестве балок обычно используются:

• Деревянные цельные балки;

• Деревянные наборные балки;

• Металлические балки из тавра, швеллера, труб или двутавра;

• Металлические балки в виде составных ферм;

• Железобетонные балки из конструкций разного профиля;

В качестве лаг пола обычно используются:

• Деревянные балки;

• Балки из клееных конструкций;

• Комбинированные конструкции из металла и дерева;

Таким образом, несмотря на общее сходство и одинаковый принцип использования в конструкции здания, балки и лаги имеют разное назначение, размеры и, соответственно, разные, хотя и во многом сходные методы усиления.

Деформация балок и лаг

В классическом случае применения балок межэтажного перекрытия и лаг полов второго этажа, конструкция будет иметь следующий вид:

1. Балки перекрытия из цельного дерева, прямоугольной формы, без сочленений (сечение зависит от длины пролета – ширины комнаты) являются основой конструкции межэтажного перекрытия;
2. Торцы балок закреплены в массив противоположных несущих стен и зафиксированы при помощи металлических шпилек или на саморезах и металлических перфорированных крепежных элементах;
3. Поверх балок установлены лаги пола второго этажа. Они установлены перпендикулярно балкам на одинаковом расстоянии и имеют форму и сечение, обеспечивающие надежное крепление досок чистового пола;
4. Пространство между балками и лагами заполнено утеплителем для шумо- и теплоизоляции помещений.

Конструкция межэтажного перекрытия

В такой конструкции, рассчитанной на полезную нагрузку в 400-450 кг на 1 квадратный метр, естественным считается деформация на прогиб в 1/300 длины балки. Проще говоря, при длине балки в 6 метров прогиб балки максимально может иметь величину около 2 см. Если балка прогнулась на большее значение, конструкция требует дополнительного усиления и укрепления.

Сами балки выдерживают на себе два вида нагрузки: первая – это статическая нагрузка от веса остальных элементов перекрытия и установленных предметов мебели и оборудования на них. Вторая — динамическая нагрузка — возникает от перемещения по поверхности пола второго этажа людей и временной установки мебели в центральной части, когда балки и лаги имеют наибольшую нагрузку.

Выдерживать различные виды нагрузок и не поддаваться деформации конструкции межэтажного перекрытия помогают правильно подобранные материалы, их качество, и метод установки, в том числе расстояние между балками и лагами.

Зависимость (в милиметрах) сечений лаг и шагов между ними от толщины половых досок

Оптимальным считается двутавровая форма составных лаг для пола и составная форма балок для межэтажного перекрытия. При этом, для любых видов лаг и балок, основным видом деформации, влияющим на всю конструкцию дома, выступает прогиб в центральной части. И именно поэтому чаще всего осуществляется усиление балок и лаг, расположенных в центре.

Когда необходимо усилить лаги

В строительной практике усиление лаг второго этажа применяется в нескольких случаях, чаще всего на этапе строительства и реконструкции здания. На этапе строительства усиление сделать проще и удобнее, тем более, что для этого можно применить несколько методов, выбрав из них самый подходящий. При реконструкции усиление можно сделать после полного или частичного демонтажа покрытия пола и утеплителя, при этом методов установки дополнительных конструкций совсем немного.

Работы по усилению обычно проводятся:

• Для предупреждения деформации межэтажных балок и полов второго этажа на этапе строительства;

• Для исправления дефектов, допущенных в процессе строительства и выявленных в процессе постройки здания;

• Для замены деформированных или пораженных естественными вредителями деревянных конструкций здания или конструкций из других материалов в результате воздействия сторонних факторов.

• Для усиления лаг при ремонте пола.

Методы и способы усиления конструкции в таких случаях выбираются в зависимости от объема работ и степени деформации пола и самого межэтажного перекрытия. В некоторых случаях простое усиление лаг не будет иметь должного эффекта без значительных по объему работ по восстановлению балок, ведь, выровняв пол второго этажа, рано или поздно придется выравнивать и потолок первого этажа.

Проводя оценку пола, нужно объективно оценить его состояние, ведь во многих случаях требуется замена деформированных досок пола или их выравнивание, а не усиление лаг.

Усиление конструкции дополнительными лагами

Данный метод применим для усиления конструкции пола второго этажа, когда балки не имеют прогиба, а сами лаги, исходя из расчетов, могут выдержать расчетную нагрузку. Суть этого метода заключается в установке дополнительных лаг в центральной части помещения, обеспечивая таким образом распределение нагрузки более равномерно, на большее количество опор.

Установка дополнительной балки для усиления перекрытия второго этажа

Чаще всего установка дополнительных лаг осуществляется по центру помещения путем уменьшения расстояния между лагами на 25-30%. Так, при необходимости установить лаги через 0,5 метра, в центральной части расстояние уменьшают до 0,4 — 0,35 метра.

Для усиления используются стандартные лаги, применяемые в конструкции. Для прочности между лагами устанавливаются дополнительные распорки из сплошных отрезков досок или металлических прутковых протезов, установленных крест-накрест.

Прутковые металлические протезы для укрепления лаг

Усиление деревянных лаг дополнительными накладками

Метод установки дополнительных накладок и усиления лаг возможен как на стадии строительства, так и при проведении ремонтных работ. Для лаг из бруса чаще всего применяется усиление при помощи деревянных накладок и накладок из фанеры или ОСБ плит.

Деревянные накладки используются:

• Для усиления механически поврежденных участков лаг;

• Для усиления места стыка или сростка лаг;

• Для создания дополнительной прочности по всей длине лаги.

а, б, в — усиление лаг деревянными накладками на болтах, г — усиление прутковым протезом

Накладки из ОСБ плит и фанеры в основном применяются на местах стыковки отрезков между собой и в местах, где видны дефекты или имеются незначительные механические повреждения.

Металлические пластины могут накладываться на места повреждений и сростков как метод локального решения проблемы.

Полное усиление накладками

Установка накладок на лаги по всей длине осуществляется с помощью болтового соединения через тело накладок и лаг, при помощи саморезов по всей длине или при помощи связки несколькими жгутами монтажной проволоки.

Установка накладок осуществляется поочередно с временной фиксацией накладок при помощи струбцин или саморезов к телу лаги.

Усиление лаги саморезами с шайбами с двух сторон

Сверление отверстий осуществляется по одной линии. Расстояние между отверстиями для соединения обычно не меньше, чем ¼ длины лаги. Отверстия сверлятся так: одно по центру, а с краев на расстоянии 1/3 высоты лаги от краев лаг. Такое расположение отверстий не даст возможности расколоться балкам и лагам по длине. Болты обязательно должны иметь шайбы с обеих сторон — и под головкой болта и под гайкой. Стягивание осуществляется постепенно, до значительного сопротивления дерева, а окончательная затяжка делается поочередно, начиная с крайних болтов. При этом затяжка делается равномерно на ¼ оборота.

Усиление лаги в её полную длину

В случае, если лаги имеют фиксацию краев в кирпичной стене, обязательно проделывается отверстие для того, чтобы края балок также были зафиксированы в стене. Обработка дополнительных балок антисептиком осуществляется до установки на лаги.

При необходимости выпрямить прогнувшиеся лаги, используют деревянные клинья или обычный автомобильный гидравлический домкрат, поджимая лагу до нужного уровня.

Частичное усиление лаг деревянными накладками

Локальное усиление конструкций лаг применяется, в основном, в местах сочленений или сростков лаг. Для укрепления этих участков используется метод установки накладок с одной стороны либо установки накладок с двух сторон балок. Для одностороннего метода используется дерево без сучков и видимых повреждений, в таком случае ширина и высота дополнительного элемента должны равняться ширине и высоте самой лаги.

Частичное усиление лаг (с двух сторон) в местах соединений лаг

Фиксация осуществляется при помощи болтов, саморезов и гвоздей. Длина элемента должна быть не меньше расстояния между двумя балками межэтажного перекрытия. Болтовые соединения делаются насквозь, шайбы при этом должны быть шире гайки и головки болта в 3 раза.

Укрепление лаги деревянной накладкой

Для фиксации стыка лаг двусторонними накладками допускается применение бруса более узкого, чем лага. Обычно для этого используются доски шириной в 1/2 ширины лаги. Длина накладок обычно берется не менее 1 метра. Стяжка делается также при помощи болтов или саморезов.

Усиление лаг при помощи накладок из фанеры или ОСП плит

Для лаг из клееного материла или конструкционного деревянного двутавра чаще всего применяются накладки из фанеры или ОСП плит. Такие накладки устанавливаются также в виде двусторонних накладок или одностороннего усиления лаг. Фиксация такого соединения осуществляется при помощи саморезов. Толщина фанерного элемента или элемента из ОСП плиты должна быть не меньше, чем 10-12 мм. Размер накладки для конструкционного двутавра должен соответствовать высоте центральной части.

Укрепление лаг фанерой

Фиксация саморезами делается с двух сторон накладок. Важно, чтобы саморезы проходили через толщину всех скрепляемых элементов.

Усиление лаг металлическими накладками

Металлические накладки, применяемые для усиления лаг домов второго этажа, могут быть:

• Штучными элементами из перфорированного листового металла толщиной не менее 5 мм;

• Изготовленными из металлической полосы различной ширины толщиной не менее 5 мм;

• Из фасонной трубы квадратного или прямоугольного сечения с перфорацией или приваренными элементами крепежа;

• Из уголка или тавра.

Штучные элементы из листового металла используются для усиления стыков лаг. Размеры таких накладок могут иметь как стандартные показатели, так и подобранные в зависимости от конкретного случая соединения. Фиксация для стыков балок небольшой высоты осуществляется при помощи саморезов, а если лаги имеют высоту больше 10 м, то и при помощи болтового соединения. Металлические накладки применяются для двусторонней установки.

Усиление лаг стальными листами

Металлическая полоса обычно усиливает лаги большой длины, при этом, если ширина полосы, применяемой для установки, больше или равна 50 мм, то фиксация может быть как при помощи саморезов так и при помощи болтов.

Усиление лаг металлическими полосами и швеллерами с двух сторон

Для лаг, которые необходимо укреплять по всей длине, в качестве элементов конструкции применяются  фасонные металлические трубы квадратного или прямоугольного сечения. Местом установки таких элементов являются центральные лаги помещений, там, где наиболее ярко проявляются дефекты. Трубы просто фиксируются к лагам по всей длине с одной или двух сторон. Болты применяются для стяжки усиления лаги высотой 80 и более миллиметров. Для лаг меньшего размера фиксация осуществляется при помощи саморезов.

Фасонные металлические трубы можно использовать для усиления деревянных лаг

Уголки чаще всего применяются для установки в нижней части лаги, усиливая ее от прогиба с нижней стороны. Для этого уголки размером 30*30, 45*45 или 60*60 мм заводятся под лаги снизу и скрепляются при помощи саморезов в отверстия, просверленные в уголке.

Усиление лагов уголками

Тавр различного размера может быть прикреплен как с боковой стороны, так и снизу лаги. Метод крепления зависит от ширины и высоты лаги.

Тавр также можно использовать для усиления лаг

Усиление металлических лаг

Применение металла для установки лаг нашло свое применение относительно недавно. В основном металлические конструкции в малоэтажном строительстве используются в качестве балок межэтажных перекрытий. Вместе с тем, тавр, швеллер и двутавр довольно часто используются в качестве основания для крепления деревянных элементов и служат отличными лагами для чистового пола.

Характер изменений и деформаций в таких конструкциях, как правило, не отличается от деревянных лаг – прогиб в центральной части помещения характерен и для металлических элементов.

Методы усиления таких конструкций зависят от того, какое пространство можно использовать для установки дополнительных элементов. Если под металлическими лагами имеются балки межэтажного перекрытия, то, в таком случае, возможно применение следующих методов:

• Установка дополнительных конструкций в виде ферм;

• Поднятие прогнувшегося участка и установка под него дополнительной поддерживающей стойки;

• Установка дополнительных лаг из более устойчивой формы металлопроката.

Установка дополнительной конструкции в виде ферм из труб, уголков или арматуры позволит обеспечить жесткость и надежность лаг. Для этого используют фермы треугольной или прямоугольной фермы с диагональными ребрами жесткости.

Для укрепления металлических лаг можно использовать фермы из труб

В случае, если есть возможность усилить место деформации подставкой под место наибольшего прогиба дополнительной стойки с опорой на балку межэтажного перекрытия, то такой метод обеспечит самый  простой и результативный метод усиления. Правда, при этом нужно иметь в виду, что балки перекрытия должны выдержать нагрузки от такого усиления.

Установка дополнительных лаг осуществляется в центральной части, там, где вероятность деформации из-за большой нагрузки наиболее вероятна. При этом используется жесткие формы металла проката, такие как двутавровая балка или швеллер, поставленный на ребро.

При усилении металлических лаг установкой дополнительных элементов, балки обязательно должны быть зафиксирована в стенах помещения.

Чем можно усилить лаги второго этажа

5 (100%) 5 votes

Усиление деревянных балок перекрытия — как укрепить межэтажные, чердачные и подвальные лаги по полу и потолку

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.



Когда нужно усиливать деревянные балки перекрытия

• плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

• снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;

• необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Допустимое сечение балок при нагрузке

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокномУсиление балок углеволокном — схемаУсиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиляУсиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т. е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Перекрытие второго этажа в доме из бруса.

Выбор балки для межэтажных перекрытий:

Перекрытие второго этажа в доме из бруса. Выбор балки для межэтажных перекрытий:

• Балки перекрытия из бруса . Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

• Балки перекрытия из бревна . Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

• Балки перекрытия из досок . Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Расчет балок перекрытия каркасного дома. Деревянные балки перекрытия —  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Расчет деревянной балки чердачного перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Перекрытие второго этажа в деревянном доме. Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

• обычный шлак, который засыпается в промежутки между балками;
• минеральную вату;
• пенопласт;
• керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Балки перекрытия в деревянном доме. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Полы межэтажное перекрытие из деревянных балок. Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т. п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Пол второго этажа по деревянным балкам

Самостоятельное изготовление клееного элемента

Существует несколько вариантов самостоятельного изготовления клееного бруса:

• соединение трёх элементов в одну конструкцию;
• склеивание двух деталей в форме символа Z;
• соединение ламелей с использованием специальных элементов, металлических вставок.

Самым практичным считается первый способ, он гораздо проще двух остальных. На начальной стадии работ отбирают доски для бруса и укладывают их на центральный элемент таким образом, чтобы годовые кольца древесины смотрели в противоположные стороны. На поверхности досок делают пометки чёрным маркером или простым карандашом, что будет указывать на последовательность их укладки.

Центральный элемент зачищают с обеих сторон наждачной бумагой, что позволит создать шероховатую поверхность, улучшить адгезию клея. Боковые доски обрабатывают только в месте прилегания к основному брусу. На следующем этапе работ обезжиривают поверхности растворителем, наносят антисептик и антипирены. Эти жидкости и защитные составы наносятся поочерёдно: сначала растворитель, затем другие пропитки после высыхания основного состава. Обрабатывают не только боковые стороны пиломатериала, но и торцы.

Теперь необходимо нанести тонкий слой клея (1–2 мм) на зачищенные и предварительно обработанные поверхности. Верхнюю и нижнюю доски укладывают на центральный брус таким образом, чтобы они находились в одной плоскости. Для скрепления элементов используются струбцины, которые устанавливают на балке через каждые 40–50 см. Время твердения клея указывается производителем (обычно не превышает 2 дней).

Пол второго этажа. Нюансы обустройства

Отделка пола второго этажа дома технологически сильно отличается от описанного выше метода

В данном случае особое внимание уделяют следующим моментам:

• ревизии уложенных балок;
• укладке звукоизоляции;
• крепости собранной конструкции.

Устройство деревянного междуэтажного перекрытия

Монтаж пола в большинстве случаев происходит на лаги. Дерево не создает большой нагрузки на перекрытия, соответственно, не вызывает их деформации. Как происходит обустройство основания второго этажа?

1. При необходимости брусья перекрытий сменяют на новые лаги;
2. Гнезда под брусья выравнивают цементным раствором, чтобы лаги после укладки были примерно на одном уровне;
3. После этого на лаги закрепляют черепные брусья и укладывают листы фанеры с толщиной не менее 5-6 мм;
4. В ячейки деревянной обрешетки укладывают звукоизолирующие материалы;
5. Затем на пол второго этажа заливают стяжку для выравнивания или же укладывают листы фанеры;
6. Между листами желательно оставлять температурные зазоры в 10-15 мм на случай расширения древесины.

Чтобы не совершать повторный ремонт пола второго этажа уже через несколько лет, нужно учитывать такие моменты:

• Лаги и опорные брусья перед укладкой нужно обрабатывать антисептическими средствами. В данном случае обработка предполагает использование качественных средств таких известных брендов, как «Неомид» или «Пинотекс»;
• Прикрепляются лаги к деревянным перекрытиям с помощью мощных анкеров и саморезов;
• При замене балок в щели между «гнездами» и брусьями заливают раствор со щебенкой для лучшей фиксации.

Во сколько обойдется сборка

Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:

• Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
• Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.

Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:

Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.

• Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
• Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
• Поверх плит монтируют еще один слой пароизоляции.
• Набивают доски пола второго этажа.

Что еще нужно учитывать

Выполнив расчет балок перекрытия и закупив все необходимые материалы, можно приступать собственно к монтажу конструкции. Однако перед этим желательно выполнить еще ряд подготовительных мероприятий.

Дерево – материал относительно недолговечный. Со временем из-за сырости брусчатые балки и доски могут начать подгнивать. Чтобы оттянуть этот процесс на как можно более долгий срок, перед началом сборки перекрытия все пиломатериалы следует обработать специальным антисептическим средством. Такие составы обычно предохраняют дерево еще и от заражения грибком.

Помимо этого, брус и доски нужно покрыть средством, снижающим риск возгорания. В случае пожара обработанный таким образом материал, конечно же, будет поврежден. Однако обработанные такими составами брус и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени для того, чтобы покинуть дом.

Монтаж перекрытий

После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.

Монтаж балок

Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала

Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео:

https://youtube.com/watch?v=fzxNxi7-I_A

Лаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

Крепление опорных брусков

После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.

Монтаж чернового пола

Чаще всего черновой пол делают из доски-дюймовки

Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.

Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:

Настил теплоизоляции

После устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.

Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..

Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.

Настил чистовых полов

Заключительным этапом будет настил чистовых полов, который крепится поверх несущих балок при помощи саморезов или гвоздей.

Для этого материал (доски, ОСБ, фанера) раскраиваются таким образом, чтобы их стык приходился на середину бруса. Чистовой пол является основой для финишного покрытия – ламината, линолеума, паркета.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает
выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с
учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на
1.м.кв. составляет:

• для подвального и междуэтажного перекрытия – не более 210
  кг;
• для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния
между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию

Расчет прогиба деревянной балки

для подвального и междуэтажного перекрытия минимальный
прогиб не может превышать 1/300 ее длины. Т.е., балка длиной 3 000 мм. не может
прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;

для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный
подъем – так называется этот процесс – позволяет компенсировать деформации.
Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба
принять надлежащий вид.

При необходимости выполняется усиление балок из дерева.

2. Приобретение бруса, бревна или пиломатериала и обработка
его антисептиком, противопожарным, противогрибковым раствором и биологической
защитой.

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене
осуществляется двумя способами:

крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

крепление подвесным методом. В этом случае балки фиксируются
на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина
зависит от способа монтажа. Если балка заводится в стену, то рассчитывается
так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к
стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних
балок. Каждую балку проверяют строительным уровнем. После этого балки
фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого
целесообразно натянуть леску между крайними балками и по ней выставлять
остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена
горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками
будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок
его службы, нужно обработать древесину и производить периодический осмотр для
контроля их состояния. При наличии дефектов выполнить ремонт (частичная или
полная замены поврежденных элементов).

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

1. достичь необходимых показателей прочности и жесткости перекрытия;
2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

Балки перекрытия из бруса. Чаще всего для изготовления балок
выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах
140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки
составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая
прочность присуща деревянной балке с соотношением сторон 7:5.

Балки перекрытия из бревна. Экономически более выгодное
решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью
к изгибу. Бревно пригодно для использования только если выдержано в сухих
условиях не менее одного года.

Балки перекрытия из досок. Использование доски приводит к
уменьшению потребляемого для устройства перекрытия количества пиломатериалов.
Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к
огню, долговечность и звукоизоляция. Обычно доска используется при
строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться
приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет
соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в
2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В
данном случае крепление осуществляется саморезами или гвоздями,
зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным
балкам будет надежным при условии правильного выбора породы дерева. Так, не
подходят для этого вида работ лиственные породы. Причиной этому является плохая
устойчивость на изгиб, а вот древесина хвойных пород подходит идеально.
Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

• малый вес. Это позволяет уменьшить нагрузку на стены и фундамент
  дома, упростить транспортировку и облегчить процесс монтажа;
• возможность выполнять работу вдвоем, своими руками, без
  привлечения специальной техники;
• доступность и сравнительно низкая стоимость;
• возможность уложить изоляцию;
• высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

ограничения по длине закрываемого пролета. Длина деревянных
балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без
установки дополнительной вертикальной опоры;

потребность в дополнительной защите древесины от гниения,
биологического разрушения и расколов;

зыбкость. Деревянная балка может «играть» при перемещении по
ней людей и создавать дополнительный шум. Требуется устройство дополнительной
звукоизоляции.

Устройство балок

Если ремонт основания начинается с укладки балок, прежде всего, необходимо определить степень создаваемой нагрузки на перекрытие

Балки – опорные элементы, которые закладываются в фундамент сооружения еще на этапе постройки. Некоторые проекты частных домов не предусматривают закладку балок. В таком случае ремонт черновой основы начинают с обустройства кирпичных столбиков – опор, на которые впоследствии будут крепиться бревна. В обоих случаях разница заключается только в методе монтажа опор, все последующие этапы работы идентичны.

Если ремонт основания начинается с укладки балок, прежде всего, необходимо определить степень создаваемой нагрузки на перекрытие. От этого параметра будут зависеть такие показатели:

• сечение (толщина) брусьев;
• расстояние между брусьями;
• вид используемой древесины.

Стоит отметить, что сечение материала должно быть внушительным, чтобы обеспечить достаточную жесткость покрытия. Большинство застройщиков, совершая монтаж полов в современных постройках, выбирают бревна, сечение которых не меньше 150 на 150 мм. При этом максимальное расстояние между балками составляет 70-80 см.

Перекрытие между этажами – готовимся к монтажу на этапе строительства

При возведении стен из кирпича, силикатных блоков, газобетона в них предусматриваются проемы под элементы перекрытия. Шаг этих проемов – 1 метр, глубина – не менее 30 (а лучше 40) сантиметров, ширина такая же. В стену балка должна войти не менее чем на 20 см, плюс потребуется свободное место для ее торцов. Торцевая часть перекрытий никакими строительными смесями не заливается в целях естественной вентиляции и препятствия гниению.

Чем точнее выведены по высоте посадочные места в стенах дома – тем проще будет выполнить настил балочной конструкции. В домах же из дерева можно врезать балочные конструкции прямо в стены, тут выполнение будущего перекрытия подготовки на этапе строительства стен и не требует

Важно учесть недопустимость установки несущих брусков вплотную к параллельной стене, не ближе 10 см, и обязательно выдержать строгое постоянство шага установки – допустимый «разбег» от номинала 1 метр не должен превышать ± 5 см

Выбор материалов по виду древесины и размерам ↑

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

Косослой

Свилеватость

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

• для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
• для не нагружаемого чердачного помещения 130-150 кг/м²;
• для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Метод установки

До начала установки проводится расчет балки на прогиб. Организация перекрытия первого и второго этажа начинается с установки балок. Существует несколько методов установки:

1. Балки перекрытия врубаются между элементов несущих стен здания, для чего в материале стены предусмотрены пазы. Такой способ подходит как кирпичным, так деревянным зданиям.

   Заделка балок в пазы кирпичных или блочных стен

2. Балки перекрытия укладываются на кирпичные основания. Крепление получается надежнее. Данный метод применяется чаще всего в перекрытии первого этажа над подвальными помещениями.

Балкам рекомендуется шаг в 1000 мм, такая организация подходит при использовании деревянных досок для покрытия пола толщиной в 50 мм. При использовании 40-мм досок расстояние в балочной системе сокращается до 800 мм и менее. Под доски напольного покрытия с толщиной 25 мм балки укладываются в расстоянии 500 мм.

Расчет сечений балок междуэтажных перекрытий

Если говорить о зданиях с несущими стенами, выполненными из дерева, в этом случае происходит врезка балки между двух частей верхнего яруса венца сруба. Для монтажа конструкции необходимо предварительно произвести обработку материала антисептика и обеспечить самим балкам достаточное время на просушку.

При прямоугольном сечении балки следует располагать ребро более широкой стороны по вертикальной оси, таким образом повышается жесткость конструкции. Конец балки спиливается под углом в 60°. Кроме того, торец обмазывается специальными растворами (битумная мастика) и помещается между слоев рубероидного материала.

Раскладку балок следует производить от стен к центру пролета. Расположение крайних балок корректируется с помощью уровня, перпендикулярность поверхностей контролируется с помощью длинного бруска, который опирается ребром на поверхность. Если неровности выше допустимых значений, можно внести коррективы, подкладывая доски необходимой толщины. Последние необходимо смазывать битумной мастикой и помещать в гнездо. Балки, лежащие между ними, уже можно выравнивать по образцу крайних балок.

Особенности строительства перекрытий в кирпичном доме ↑

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.

2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.

3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
5. Поверх утеплителя крепят лаги с шагом 50-70 см.
6. К лагам прибивают струганные доски.
7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
8. Выполняют окончательную отделку напольного покрытия и потолка.

Схема перекрытия

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Преимущества и расчет балочного перекрытия

Вся конструкция состоит из балок и досок, которые называется черновыми. Сами балки могут быть несущими, располагаться просто рядом или же закреплены специальным образом, что намного надежнее. Стандартные размеры балок – 20-40 сантиметров в высоту и 15 метров длиной, плюс 8-20 сантиметров шириной.

В отличие от железобетонного чердачного перекрытия, деревянные монтируется всухую. По весу оно выходит намного легче, поэтому в частном строительстве лучше применять именно такое перекрытие. С другой стороны, деревянные перекрытия самые звуконеизолированные, поэтому придется потратиться еще и на дополнительные меры.

Располагаются балки на расстоянии от 60 сантиметров до 1,5 метров. Конечно же, чем чаще вы их установите, тем большую нагрузку сможет выдержать в будущем чердак, но и уже большую нагрузку придется терпеть фундаменту дома.

На деревянном чердачном перекрытии обычно монтируются легкие перегородки – чаще всего каркасные, к которым чердачные стропила крепятся напрямую. Устанавливать их нужно перпендикулярно балкам или ребром.

А вот если внутренние стены чердака по каким-то причинам приходится ставить параллельно ребрам или балкам, что совсем не по правилам, тогда конструкции в этих местах нужно обязательно укрепить. Чаще всего в качестве таких элементов используются фрагменты досок, которые крепятся перпендикулярно ребрам перекрытия.

А рассчитать необходимое количество балок и нагрузку на них вам поможет вот такой график:

Устройство перекрытия между этажами в деревянном доме. Деревянное межэтажное перекрытие первого этажа

Устройство перекрытия между этажами в деревянном доме. Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

1. Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
2. Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
3. Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом. Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
4. Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре. Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева. Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Балки перекрытия второго этажа. Разновидности конструкций и материалы деревянного перекрытия

Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

Традиционно в качестве несущих элементов используют следующие материалы:

• Клееный брус;
• Опиленное бревно;
• Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

• Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
• Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
• Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Деревянное перекрытие в доме из газобетона. Этап третий – перекрытие этажа

Эта операция сама по себе подразумевает четкую последовательность манипуляций:

1. За один день до установки подготавливают к монтажу все элементы, из древесины обрабатывая их антисептическим и огнеупорным составами, исключая торцевые поверхности.
2. Балки промеряют, при необходимости отпиливая ножовкой лишнее, таким образом, чтобы с обеих сторон монтажа был запас до 450 мм от габаритов помещения. Отпиливать лишнее необходимо под углом в 60 градусов, чтобы обеспечить трапециевидный срез, который благодаря своей геометрии обеспечивает более надежную фиксацию в стене.
3. Устанавливают внешние балки, регулируя их положение по уровню, проводя их центрирование ровной доской поперек направлению укладки. Торцы балочных элементов при этом не должны впритык упираться в газобетонные стены – нужно предусматривать зазор в 30-50 мм для их вентиляции.
4. После выравнивания всех балок и регулировки их положения, производят фиксацию каждой из них при помощи сухого щебня.
5. В заключение посадочные гнезда в газобетонных стенах замуровываются раствором цемента со щебнем.
6. По мере схватывания цементной смеси приступают к организации теплоизоляции, используя пенополистирол, керамзит, эковату и другие материалы.
7. Далее, ложится слой гидроизолятора в виде жидкой резины, мастики, полимочевины, полимерных лаков, смол и других материалов.
8. По завершении гидроизоляционных работ, при помощи саморезов монтируют лаги – брус, являющийся основой для настилания половой доски.
9. Сверху на половую доску – черновое покрытие пола, настилают его декоративное покрытие.
10. Перекрытие выполняет сразу две функции – пола и потолка. Для обустройства второго выполняют аналогичные операции, включая тепло- и гидроизоляцию. Однако лаги в этом случае нужны напорядок менее массивные, ведь им нужно будет выдерживать только вес чистового покрытия потолка.
11. Преимущества и недостатки деревянных перекрытий.

Устройство межэтажного перекрытия по деревянным балкам. Устройство перекрытий из дерева

Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:

• несущие балки;
• направляющие бруски;
• черновой потолок;
• основа пола верхнего этажа;
• утеплитель;
• гидроизоляция;
• декоративное покрытие.

Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.

В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.

Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.

Деревянное перекрытие между этажами. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Деревянное перекрытие одноэтажного дома. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Источник: https://dom-na-vodah.ru/stati/mezhetazhnoe-perekrytie-v-derevyannom-dome-tehnologiya-montazha-perekrytiy-iz-dereva

Видео деревянные перекрытия этажа в доме. Обработка, установка, монтаж балок перекрытия.

Общие сведения о перекрытиях перекрытий

Здравый смысл подсказывает вам, что большие балки перекрытия могут нести большую нагрузку, а расстояние между балками, расположенное ближе друг к другу, также увеличивает несущую способность пола. Но больше не всегда лучше, когда строители строят дом или добавляют дополнительную комнату. Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен балками 2 x 10, а не 2 x 12, могут быть весьма важны. Таким образом, перед строителями стоит задача выбрать балки, соответствующие нагрузке, которую они несут, и при этом максимально увеличить пространство.

Расчет грузоподъемности и выбор правильных размеров и расстояния между балками перекрытия — задача более сложная, чем вы можете себе представить, поскольку здесь играет роль множество переменных:

• Порода древесины
• Сорт пиломатериалов
• Ширина и толщина досок
• Расстояние между балками
• Груз помещен на пол
• Длина перекрытия балок

Также доступны деревянные балки перекрытий, которые имеют свои собственные требования к размерам и интервалам.

Породы древесины

Различные породы древесины имеют разные прочностные характеристики, причем некоторые из них имеют гораздо более высокую прочность на изгиб, чем другие. В целом, у медленнорастущих видов больше годичных колец на дюйм и, следовательно, они значительно сильнее, чем у быстрорастущих деревьев. Это также верно для деревьев одного и того же вида — когда условия вызывают медленный рост, древесина дерева будет прочнее.

Распространенные виды, используемые в строительстве, включают:

• Сосна южная желтая и пихта Дугласа обладают высокой прочностью на изгиб.
• Болиголов, ель и красное дерево имеют среднюю прочность на изгиб.
• Кедр красный, сосна восточная и сосна пондероза имеют низкую прочность на изгиб.

Пиломатериал сорт

Чем меньше дефектов содержится в куске пиломатериала, тем он будет прочнее. Пиломатериалы более высоких сортов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее. Распространенный выбор для строительства каркаса — пиломатериалы двух сортов. Несмотря на то, что они не такие прочные, как у более высоких сортов, дефектов в пиломатериалах двух сортов обычно недостаточно, чтобы серьезно ослабить доски.Избегайте использования пиломатериалов трех или четырех сортов для каркасных конструкций. Если вы собираете доски вручную, проверьте их на наличие сучков и других недостатков.

Размер пиломатериала

На прочность данной доски балки наиболее сильно влияет ширина доски от верха до низа. Ширина гораздо важнее, чем толщина доски. Например, балка, сделанная из сдвоенных балок 2 x 6, может охватывать расстояние примерно на 25 процентов больше, чем балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же из дерева в виде удвоения 2 х 6.

Нагрузка

Пролет балки также зависит от веса пола. Нагрузки на перекрытие описываются двумя измерениями: статическая нагрузка и временная нагрузка.

Собственная нагрузка для жилищного строительства обычно составляет около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.

Термин «временная нагрузка» относится к общей нагрузке, которую несет пол, включая мебель, людей и другие хранимые предметы.Для жилых полов живая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя это зависит от местоположения в доме. Временные нагрузки первого этажа имеют более высокие требования, чем временные нагрузки второго этажа (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола гаража над подвалом потребуется 50 фунтов на квадратный фут или выше. С другой стороны, на недоступном чердаке временная нагрузка может составлять всего 20 фунтов на квадратный фут.

Таблицы пролетов балок

Пролет балки относится к измерению, покрытому балкой между несущими конструкциями, такими как балки или фундаментные стены. Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им подходящие пролеты балок для каждой породы пиломатериалов, размера и расстояния. Но всегда следует консультироваться с местными строительными нормами, поскольку необычные ситуации могут потребовать рекомендаций по разным пролетам. Истинные расчеты пролета балок перекрытия может производить только инженер-строитель или подрядчик.

В этой таблице с образцами приведены минимальные размеры балок перекрытия для балок с шагом 16 дюймов и 24 дюйма по центру (oc) для пиломатериалов 2-го сорта с 10 фунтов на квадратный фут статической нагрузки и 40 фунтов временной нагрузки, что типично для обычных жилых помещений. строительство:

	Желтая сосна, Пихта Дугласа		Редвуд Тсуга, Ель		Красный кедр западный, Сосна белая восточная
Размер балки	16 ″ o.c.	24 ″ o.c.	16 ″ o.c.	24 ″ o.c.	16 ″ o.c.	24 ″ o.c.
2 × 6	9 ′ 9 ″	8 ′ 3 ″	8 ′ 8 ″	7 ′ 6 ″	7 ′ 6 ″	6 ′ 3 ″
2 × 8	12 ′ 8 ″	10 ′ 8 ″	11 ′ 0 ″	10 ′ 2 ″	10 ′ 5 ″	8 ′ 6 ″
2 × 10	16 ′ 0 ″	13 ′ 0 ″	14 ′ 6 ″	12 ′ 4 ″	12 ′ 9 ″	10 ′ 5 ″
2 × 12	18 ′ 6 ″	15 ′ 0 ″	17 ′ 6 ″	14 ′ 4 ″	14 ′ 9 ″	13 ′ 0 ″

Строители могут регулировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств.Например, если возникает проблема с высотой помещения, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой с открытой планировкой, можно выбрать балки большего размера, сделанные из более прочных пород древесины.

Обрамление пола

Подходите к обрамлению пола с правильной планировкой и осторожностью, как и к любым другим столярным работам. Изучение план и отметьте расположение любых лестничных проемов, консольные балки перекрытий, в строительных балках перекрытий и тяжелые нагрузки сверху.Все эти условия важны при определении пола. размещение балок на подоконниках и балках. Никогда не забуду,

«Неспособность планировать — это план провала»

Я считаю, что лучше всего начать с двух плотников обойдите вокруг и сделайте мелом линии на внешней стороне подоконников. В такой же толщины, как и балка по краю, для ускорения процесса укладки пола обрамление. Затем все концы балок пола можно установить на эту линию, исключив необходимость поднять остальную часть балок пола над балкой обода.

Я понимаю, что плотников много кто не согласится с этим методом и предпочтет разместить балку обода первый. Я сделал это в обоих направлениях, и чувствую, затягиваете ли вы только подоконник. гайки вручную этим методом лучший. Особенно на втором этаже, потому что у вас есть 3 1/2 дюйма, чтобы пройтись. вместо 2 дюймов при размещении балок второго этажа.

Планировка каркаса пола

Начинайте укладку балок пола с самого прямого и длинного участка здание имеет. Если есть достаточно времени, и все мужчины все еще могут держать заняты, лучше сначала разметить проемы лестниц, чтобы избежать возможность того, что ученик-плотник обнаружит материал на пути.Это не всегда возможно, в этом случае следует приступить к укладке пола. балки на противоположной стороне лестницы.

Подвижные балки пола

Если у вас есть доступ к кости Пети или Луллу, это может быть лучший работник для вас когда-либо было, даже небольшой погрузчик с бортовым поворотом или экскаватор с вилами намного лучше чем твоя спина. Материалы для обрамления могут быть очень неудобными, тяжелыми и сложно передвигаться, особенно в грязи. Поскольку вы вынуждены используйте то, что у вас есть, по крайней мере, пусть ваш поставщик пиломатериалов сбросит загрузите в лучшем месте для вашей ситуации.

Определение местоположения и раскатывание балок

После того, как вы уложите лестницу и любые консольные балки пола Выйдя, начинайте обрамление пола с увенчивания и разметки балок перекрытия. Подумайте о ситуация, правша или левша, лучшее направление для катания балки пола и т. д. Расположите балки таким образом, чтобы все они увенчались в том же направлении, достаточно близко к отметке, поэтому все, что вам нужно сделать, это катиться их и прибить на место.

При забивании на конце, где обод балка идет, многие люди вставляют много гвоздей на конце и раскалывают их наружу, это снижает нагрузку на пороги и способствует скрипу пола. который практически невозможно найти и исправить позже.

Посмотрите на узор текстуры на балке и соответственно расположите гвозди, один или два хорошо расположенных гвоздя достаточно, так как балка позже будет прибита к подоконнику коробки.

Когда я работаю с серединой, я считаю, что лучше всего ходить по балке, прибивать сторона, противоположная той, где будет соединяться противоположная балка перекрытия. Всегда работайте в том направлении, которое лучше всего подходит мужчине посередине, потому что он будет медленнее всего тащить за собой пневматический пистолет, особенно если его заставляют работать задом наперед.

Всегда помните В плотницком деле небольшое планирование имеет большое значение для большая эффективность, не говоря уже о твоей бедной ноющей спине.

Проем лестницы

При обрамлении проема лестницы он должен быть поддерживаются снизу стеной или столбиком в подвале. Всегда есть способ проведите балку пола через проем, затем повесьте остальные вместо того, чтобы останавливаться на каркасе стен подвала. Обрамление подвала всегда можно сделать после того, как на нем будет крыша.

Прямая лестница с обрамлением

Лестница с ограждением для пола с площадкой

Консольные балки перекрытия с обрамлением

Практическое правило для консольных балок перекрытий — правило 2/3.Балка должна находиться внутри здания как минимум вдвое длиннее, чем торчит. В точке консоли может быть довольно большой вес, поэтому убедитесь, что вы поместили шпильки под балки. Еще одна причина строить с крыши вниз.

При консольном перекрытии перекрытий по любой причине, например, при желобе в дымоходе, в эркере, или кирпичный стоп. Не пытайтесь поставить их именно там, где консоль заканчивается. Вместо этого позвольте им вырваться на пару дюймов, измерьте расстояние от линии, которая была привязана к порогу коробки, разметить и вырезать балки перекрытия из эта линия, и она должна быть красивой и прямой.

Если вы используете эту линию для измерения от, вы также можете спасти себя немного математики, потому что вам не придется вычитать толщину ящика порога. Если предполагается, что это 2 ‘, то отметьте 2’ вместо 22 1/2 «.

Установка порога бокса

После того, как балки каркаса пола будут установлены, приступайте к установке порога бокса начиная с того же угла, в котором вы начали свой макет. Некоторые плотники хотят, чтобы балка обода сломалась о балку пола, но я в это не верю.На мой взгляд, соединение балок перекрытия — пустая трата времени и древесины.

Это ваш шанс поработать со своим продавцом пиломатериалов, используйте балки которые были изогнуты для использования в качестве балок перекрытия, вы можете надрезать их, чтобы сделать балки легче выпрямить. Ниже приведены некоторые из наиболее распространенных способы крепления элементов каркаса пола в различных ситуациях.

Ленточная балка на пластине порога

Как вы можете видеть на иллюстрации, обод или балка устанавливаются заподлицо с внешней стороной пластины порога.

Каркас перекрытия на стальной балке

На следующем изображении показано соединение балок перекрытия на стальной балке внутри здания. Обратите внимание на то, как поверх стали кладется подоконник. Крепление деревянного подоконника к стали может вызвать затруднения.

Я просто наношу строительный клей на стальную балку, кладу сверху подоконник, затем вбиваю 16 пенни гвоздей по бокам подоконника и плотно сгибаю их к стали, чтобы удерживать на месте, пока клей не высохнет.

Балки пола на стене

Обратите внимание, как балки пола располагаются прямо над стойками снизу, а стойки верхних этажей — в балках.Помимо того, что это правильный способ сделать это с точки зрения несущей способности, это понравится специалисту по ОВК, сантехнику и электрику.

Каркас пола на деревянной балке

При соединении элементов каркаса пола на деревянной балке не позволяйте им свешиваться слишком далеко. Более шести дюймов могло вызвать удар в потолке внизу из-за короны.

Если вам нужно отрезать их, сначала установите их и пройдите вдоль балки, чтобы разрезать балки.

Наконечники для облицовки пола

Накладки на пороги — Затягивайте гайки на пластинах порогов только вручную, защелкивая линии по периметру пластин порогов.

Макет -Начните разметку с самого длинного прямого участка, сначала отметьте лестницу и консоли.

При обрамлении пола — Отметьте и увенчайте все балки в одном направлении, чтобы их можно было просто свернуть и прибить гвоздями.

Ссылки на соответствующие страницы Carpentry Pro Framer

---

Каркас и конструкция пола

Это иллюстрированное руководство предлагает схемы, показывающие, как устроен типичный пол с деревянным каркасом, от балок перекрытия до чернового пола и подоконника.

Хотя некоторые этажи построены на плоских бетонных плитах на земле, большинство этажей возвышаются над землей. Фальшполы более эластичны под ногами и обеспечивают доступ к отопительному оборудованию, изоляции, водопроводу, проводке и другому механическому оборудованию.

Фальшпол состоит из деревянного каркаса, соединяющего одну внешнюю стену с другой. Этот каркас может поддерживаться, а может и не поддерживаться промежуточными балками, балками или стенами.

На верхних уровнях дома нижняя сторона каркаса пола обычно служит для подкладки материалов потолка.Потолки обычно строят так же, как полы, только они могут быть выполнены из более легких материалов, потому что они не предназначены для того, чтобы нести те же нагрузки. Схема каркаса фальшпола

© Дон Вандерворт, HomeTips

Что такое балки перекрытия?

Каркас пола состоит в основном из деревянных балок, которые проходят параллельно друг другу через равные промежутки времени. Балки пола обычно имеют размер 2 на 8, 2 на 10 или 2 на 12; потолочные балки обычно 2 на 6 или иногда 2 на 4, если это более старый дом.В некоторых новых домах изготавливаются балки с двутавровыми балками. Балки перекрытия и черновой пол © Дон Вандерворт, HomeTips

Балки пола, расположенные через равные промежутки времени, охватывают области между опорами, такими как стены, фундамент, балки и балки. Нормальный интервал составляет 16 дюймов «по центру» (от центра к центру), хотя некоторые полы могут иметь балки с центрами 12 или 24 дюйма. Размеры и расстояние между балками определяются строительными нормами, основанными на технических требованиях. Коллекторы балок проходят перпендикулярно балкам, закрывая их концы.

Балки соединяются с балками или другими опорами. Они могут стыковаться встык и соединяться фанерными косынками или внахлест. Прочная блокировка или металлическая перемычка предотвращают скручивание балок и помогают равномерно распределять нагрузки.

Где бы ни происходил проем, например, на лестнице, балки по периметру складываются вдвое и закрываются перпендикулярными заглушками.

Обрамление пола для лестницы Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

Что такое черновой пол?

Черновой пол служит основанием для отделки пола, а также служит платформой во время строительства.Он может быть сделан из досок, уложенных под прямым углом или по диагонали поперек балок. Или черный пол может быть сделан из фанеры или других панельных изделий, которые укладываются перпендикулярно балкам.

Черновой пол из фанеры состоит из панелей, уложенных в шахматном порядке со стыкованными концами и краями; панели прибивают (а иногда также приклеивают с помощью строительного клея) к балкам перекрытия. Схема типовой конструкции пола © HomeTips

Толщина и жесткость чернового пола определяют типы отделочных материалов, которые можно укладывать поверх него.Если ваш дом построен на бетонной плите, плита может служить основанием практически для любого типа пола. Но если в вашем доме черновой пол из фанеры или досок, важно проверить тип и толщину материала, который вы собираетесь использовать, чтобы определить свои ограничения. Например, пол, который немного гибкий или упругий, не подходит для жестких материалов, таких как керамическая плитка и камень, потому что раствор или материалы будут трескаться при движении.

Что такое подоконник?

На уровне фундамента балки перекрытия опираются непосредственно на подоконник, обработанный консервантом, чтобы контакт с фундаментом не приводил к появлению термитов или гниению.Их точная конструкция и соединение со стеновыми стойками зависят от используемого метода обрамления.

Анкерные болты прикрепляют пластину порога к верхней части фундаментной стены. © Дон Вандерворт, HomeTips

Рекомендуемый ресурс: Получите предварительно отобранного местного подрядчика по каркасу дома

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine , автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доме Дона Вандерворта

со скошенным или провисшим вторым этажом, но на уровне первого этажа

Наклонные и провисающие полы могут быть предупреждением о проблемах конструкции. К счастью, большинство наклонных полов не представляют серьезной опасности, поэтому с ними мало что делается. Если домовладелец заметит, что в доме есть другие предупреждающие признаки возможных структурных проблем, может быть целесообразно дополнительно изучить проблемы, связанные с наклонным полом.

Если второй этаж дома наклонен или провисает, а первый этаж ровный, то есть большая вероятность, что причина не в проблемах с фундаментом, а в других проблемах. Часто причина уклона второго этажа связана с проблемами конструкции, плохой инженерией, прошлой реконструкцией, повреждением водой или проблемами с вредителями, такими как термиты.

При первой диагностике неуровневых вторых этажей рекомендуется сначала измерить, насколько они наклонены или провисают. Это поможет определить серьезность (Прочтите о 5 способах измерения наклонных полов)

Распространенные причины наклонных или провисающих этажей второго этажа

Несущая стена удалена или изменена на первом этаже

Если несущая стена снимается на первом этаже, то балки или фермы второго этажа могут упасть в том месте, где была снята несущая стена.Это часто происходит из-за того, что современные домовладельцы хотят иметь более открытую планировку этажа, поэтому они снимают несущую стену, не проверяя, есть ли необходимость в перекрытии или какой-либо другой форме поддержки.

Во-вторых, они выполняют работу без разрешения и могут занизить размер заголовка или не попросить инженера конструктивно определить, что следует делать, когда они удаляют часть стены, чтобы больше открывать комнаты. Иногда стена перемещается (а не удаляется) на несколько футов в том или ином направлении; это может создать чрезмерную нагрузку на каркас второго этажа, балки перекрытия или фермы.

Удален или перемещен опорный столб на первом этаже

Эффект удаления опорной стойки может дали сходные результаты, как удаление несущей нагрузки стенки. Если опорный столб проходит со второго этажа через первый этаж в дом с проходом (и изолирован от первого этажа), то фундамент или подушка, на которых стоит столб, могут осесть или сместиться.

Трещины несущей балки проведение второго этажа

Если опорная горизонтальная балка, несущая второй этаж (или его часть), треснула или повредилась, она может немного провиснуть или упасть, и второй этаж, опирающийся на балку, также упадет или провиснет.

Прогиб

Прогиб — это естественный изгиб куска дерева, т. Е. Балки перекрытия или балки, с течением времени. Пролет от 12 до 16 футов может иметь естественный прогиб на 1/2 дюйма в течение нескольких лет; что обычно не считается дефектом, а просто естественным процессом.

Естественный прогиб балок второго этажа и опорных балок

Со временем, обычно годами, балки перекрытия и опорные балки будут слегка прогибаться или прогибаться.Если дезертирство заметно превысит норму, тогда возникнут основания для беспокойства.

Недостаточный размер или превышение интервала

Недостаточный размер балок перекрытий, опорных балок или стоек может привести к образованию наклонных полов. Это более вероятно, если модификации или реконструкция производились без соответствующих разрешений. Еще одна проблема, которая возникает, — это слишком большое расстояние между балками пола или фермами для несущей нагрузки.

Повреждение водой и гниль древесины

Ущерб, нанесенный водой в результате урагана, протечки водопровода или протечки крыши, особенно со временем, может привести к гниению, повреждению и порче древесины.Вредители, такие как термиты, также вызывают порчу древесины и могут ослабить самые прочные балки, стойки и балки, создавая провисающие и наклонные полы.

Реконструкция

Если дом был реконструирован, рабочие часто режут, надрезают и сверлят балки, столбики и элементы каркаса. Если это будет сделано неправильно, это может значительно ослабить элементы конструкции каркаса. Сантехники, электрики и подрядчики по вентиляции и кондиционированию воздуха всегда режут, распиливают и надрезают элементы конструкции, которые, если переусердствовать, могут их ослабить.В любое время, пытаясь понять, почему пол наклоняется или проседает, не исключайте причины ремонта.

Балки 2-го этажа — хватит ли моей прочности балок 2x8x16? (Форум крошечных домов в Перми)

Существует множество таблиц с техническими характеристиками пролетов, как для размерных пиломатериалов, так и для промышленных изделий. Стоит посмотреть на 3 или 4, чтобы понять, на что вы смотрите и насколько они согласны — или нет. Но это не ракетостроение. Многие спецификации привязаны к допустимой и допустимой величине прогиба, поэтому вам нужно подумать об этом.Затем прочитайте различные форумы подрядчиков о «упругих» полах, чтобы выразить свое мнение.

Никогда не проектируйте с минимальными характеристиками, которые выдержат вашу среднюю нагрузку. Превышение характеристик приводит к возникновению рискованных ситуаций во многих «крайних» случаях. Это делается только в особых ситуациях, когда кто-то много подумал и решил, что компромисс того стоит.

Разберитесь с нагрузкой. Что происходит, когда вы БРОСАЕТЕ большой груз, например. большой тюк сена? Покупка и хранение материала для будущей работы может добавить много веса одному месту — например.несколько сотен листов гипсокартона. OTOH, это также помогает реалистично взглянуть на ваше фактическое использование, что может дать серьезную экономию. Например, в сарае, на чердаке и т. Д. Вам может быть все равно, если пол немного подпрыгивает и скрипит, пока он все еще находится в рабочем диапазоне нагрузки.

Я не понимаю, почему сестринство имеет смысл, потому что вам все равно нужно купить еще одну партию пиломатериалов. Потратьте необходимое, чтобы получить более подходящий материал и сохранить затраты на установку в том же парке мячей. Перепрофилируйте другое.

Я предполагаю, что вам нужно большое открытое пространство внизу, но одним из способов решения проблем с загрузкой является добавление поддержки. Так что подумайте об этих вариантах, если не как о плане А, просто взглянуть на него горизонтальной головой, прежде чем столкнуться с ним в темном переулке, вроде как.

Я был сантехником, и теперь мне нужно всего лишь реконструировать / отремонтировать 100-летние дома (около 40 лет). В настоящее время отрезаем опоры у большого старого гаража и добавляем стенки стебля и новые верхние пластины, любезно предоставленные термитами.

BTBT — BeenThereBrokenThat.

Rufus

Как починить скрипучий второй этаж

Если к вашему дому примыкает второй этаж, вы можете обнаружить некоторые участки, которые скрипят при ходьбе.

Некоторым покупателям нового жилья может показаться, что это структурная проблема, однако почти во всех случаях это чисто косметическая проблема. Однако я вижу, что это может быть довольно надоедливым!

От чего скрипит второй этаж?

Как упоминалось выше, это обычно не структурная проблема.Скрип обычно возникает из-за незакрепленного гвоздя в балке пола.

Балка — это горизонтальный структурный элемент, используемый в каркасе для перекрытия открытого пространства, часто между балками, которые впоследствии передают нагрузки на вертикальные элементы.

Википедия

Видите ли, на втором этаже есть балки перекрытия или фермы. К балкам пола кладут кусок фанеры, а затем прибивают гвоздями, чтобы дать вам место для ходьбы.

Поверх фанеры в большинстве случаев находится ковровое покрытие и ковролин.

Скрип возникает, когда вы наступаете на ослабленный гвоздь, и гвоздь трется о дерево.

Как починить скрипучий второй этаж с помощью ковра

Для того, чтобы пол не скрипел, нужно всего лишь обезопасить пол от смещения.

Вещи, которые вам понадобятся:

• Hammer
• Дрель с насадкой Philips
• Винты по дереву

Для этого выполните следующие действия:

Найдите место, где скрипит скрип, и отодвиньте напольное покрытие (ковер / набивку).

Если вы отодвинетесь от угла комнаты, это облегчит задачу. Не волнуйтесь, после того, как вы закончите, вы легко сможете снова положить ковер.

Найдите свободную часть фанеры.

Найдите свободное место, затем слегка постучите молотком по фанере, чтобы найти в этом месте балку пола. Если вы слышите освященный звук, вы находитесь между двумя балками пола. Сильный звук будет означать, что вы находитесь прямо на балке пола.

Закрепите свободную фанеру на балках пола с помощью шурупов.

Использование шурупов практически гарантирует, что пол снова не расшатнется. У шурупов больше прочности захвата, чем у гвоздей.

Установите ковер на место.

Другой способ исправить скрипящие полы

Вот еще один способ исправить скрипящие полы в этом старом доме. По моему личному мнению, вам не нужно покупать специальные винты или штатив.

Я считаю, что намного проще просто быстро переместить вашу мебель и вместо этого отодвинуть ковер.

Однако это даст вам хорошее представление о том, как лучше найти балки пола.

Как исправить скрипящие полы с помощью плитки, дерева или винила

Эти типы напольных покрытий не так легко исправить.

Для плитки вам нужно будет удалить плитку, добавить винты, а затем заменить плитки.

Что касается винила, то винил придется переделывать, то же самое и с паркетным полом.

Возможно, вы захотите подумать, стоит ли жить со скрипом из-за хлопот, которые потребуются при переделке пола.Однако, если вы все равно планируете переделать пол, возможно, вам стоит это сделать.

Подведение итогов

Скрип на втором этаже — обычное дело, особенно в новостройке.

Если у вас есть ковер, решение простое, но с другими типами полов исправить это может быть больше хлопот, чем оно того стоит.

Если есть вопросы, обязательно комментируйте ниже!

Как поддерживаются стены второго этажа — Каркас пола

В этой статье мы собираемся предоставить вам по крайней мере шесть различных способов обрамления пола для стены, которая будет над ним, будь то первый этаж подвала или многоэтажное здание, эта конкретная стена здания здесь проходит перпендикулярно балке пола и поддерживается каждой балкой пола, это отличный способ поддержать стену, и вес переносится со стены на каждую балку пола и на внешнюю стену на каждую внешнюю стену на каждую внешнюю стену до основания.

Следующим в списке будет стена под стеной, и это еще один отличный способ поддержать несущую стену, вы, вероятно, не увидите что-то подобное на ненесущей стене. Вы не собираетесь, я бы сказал, что в этом нет необходимости, но это отличный способ поддержать нагрузку, которая была бы верхней несущей стеной до фундамента, но вы заметили, что внизу есть дополнительная опора. У нас теперь три опоры вместо двух, вам понадобится что-то в центре, чтобы поддерживать стены, если они несущие.

Следующим в списке будет, если мы изменим направление стен и проведем опорную стену внизу, и это еще один отличный способ использовать несущую стену, если у вас была несущая стена наверху, и вы собираетесь переносить, он будет проходить через верхнюю балку балки к нижней стене вниз к правой другой опоре, которая вам понадобится, чтобы снова иметь опору, если это несущая стена. Помните, что несущие стены любят иметь опору, и что опора должна доходить до земли.

Нужна помощь в поддержке стен? Мы можем помочь.

Далее в списке, и это наиболее распространенный способ обрамления пола стеной, независимо от того, является ли он несущей или ненесущей, и это будет с использованием двойной балки, перенесенной на двойные шпильки, двойные шпильки стены, там хороший угол, и это не то, что я сказал, это наиболее распространенный способ, и что-то подобное, вероятно, не потребует дополнительной подушки или опоры, это будет то, что снова переместится вниз, и это будет зависеть от того, какой вес стена действительно будет нести.

Следующим в списке будет балка, если вы установите балку вместо дублера в стене, что-то вроде четверки, это два на 10, у вас может быть балка 4 на 10 или 6 на 10, поддерживающая несущую стену, которую вы большую часть времени не будут видеть большую балку, поддерживая ненесущую стену, которая большую часть времени будет удвоителем, а не балкой, а две балки, балка предоставит вам немного больше понимания реальность, что вы, вероятно, имеете дело с несущей стеной, а не с ненесущей стеной.

Последний, но не менее важный пример, который у нас есть, вы можете увидеть там большие бетонные опоры, и они поддерживают стойку, которая находится под балкой, большую балку, которая находится под двойной балкой пола, которая находится внизу. Такая стена является сверхпрочной и может служить хорошим примером того, что выдерживает большую нагрузку. Взгляните на эти большие прокладки, и они вам понадобятся для чего-то вроде этого.

В любом случае, это все для этой статьи, не стесняйтесь оставлять любые вопросы в области комментариев.

Нужна помощь в услугах по проектированию конструкций? Мы можем помочь с этим и не только. Просто свяжитесь с нами.

.
