Лицевой керамический кирпич это – Керамический облицовочный кирпич: технические характеристики

Содержание

Керамический кирпич: свойства и разновидности

Керамический кирпич является одним из наиболее распространённых строительных материалов и широко используется для возведения фундаментов, облицовки зданий, кладки капитальных стен, межкомнатных перегородок и печей. Благодаря универсальной форме и высоким эксплуатационным характеристикам возводимые из него сооружения отличаются особой прочностью и долгим сроком службы.

Что это такое?

Керамический кирпич представляет собой строительный материал, который изготавливают из красной глины методом формовки и обжига. Кирпич был изобретён очень давно, однако технология его производства и состав не претерпели особых изменений. Раньше процесс изготовления керамического кирпича был сложным и трудоёмким. Глину тщательно вымешивали, затем вручную формировали заготовки нужной формы, выставляли сушиться на солнце, и лишь после того, как кирпич затвердеет, отправляли его на обжиг в печь-времянку. Производством кирпича занимались сугубо в летний период, так как просушить заготовки в условиях низких температур и высокой влажности, характерных для зимнего и осеннего периодов, было практически невозможно. Так продолжалось вплоть до второй половины XIX века, пока в Европе не были изобретены первые обжиговые печи и сушильни.

Сегодня процесс производства керамического кирпича полностью автоматизирован и круглогодично осуществляется на многочисленных предприятиях. Для изготовления материала пользуются двумя способами. Первый носит название полусухого прессования и заключается в формировании сырца из глины низкой влажности. Процесс происходит под достаточно высоким давлением, что позволяет обеспечить быстрое схватывание сырья и получить на выходе материал высокой плотности и твёрдости. Преимуществами такой технологии считаются быстрое изготовление и простота механизмов для производства. Основным недостатком метода является невозможность использования материала для строительства сооружений, которые будут подвергаться воздействию повышенной влажности. Именно из-за низких эксплуатационных качеств такой кирпич используется мало и объёмы его производства достаточно невысоки.

Второй способ носит название пластического формования и заключается в выдавливании глины из ленточного пресса с последующей сушкой и обжигом заготовок при температуре 1000 градусов. Влажность глины при этом достигает 35%, в то время как при полусухом прессовании этот показатель едва достигает 10%. Таким методом изготавливается основная масса керамического кирпича, используемого во всех сферах строительства. К достоинствам способа относят возможность производства кирпичей разных форм и размеров, что позволяет формировать в заготовках пустотные участки, изменяя эксплуатационные характеристики материала. Минусом считают высокую стоимость оборудования и, в сравнении с первым способом, несколько увеличенное время производства кирпичей.

После изготовления каждая партия керамических кирпичей проходит испытание. Для этого берут несколько экземпляров и проверяют их на предмет абсорбции воды, сжатия и ударопрочности. Проверка производится на специализированном оборудовании с использованием многотонного пресса. По результатам испытаний продукция проходит сертификацию в соответствии со строгими требованиями ГОСТ с присвоением соответствующих классов морозоустойчивости (F) и прочности (M). Однако помимо буквенного символа, маркировка кирпича включает и цифры. Так, цифра, расположенная за значком F обозначает, сколько циклов заморозки-оттаивания способен выдержать кирпич без утраты основных эксплуатационных характеристик.

Цифровой показатель, следующий за значком «М» указывает на то, какова может быть максимальная нагрузка на 1 см2 площади кирпича. Благодаря тому, что все испытания выполняются по единому стандарту, сертифицируемые кирпичи разных партий могут отличаться друг от друга лишь очень незначительно. Это позволяет классифицировать экземпляры по форме исполнения и размеру, считая изделия, относящиеся к той или иной категории, условно одинаковыми. Сфера применения керамического кирпича довольно широка. Помимо строительства, материал с успехом используют при возведении каминов, заборов, колон и лестниц, а также при реставрации фасадов и внутренних помещений.

Характеристики

Производство керамического кирпича производится согласно действующему ГОСТ 530 2012, что гарантирует высокие эксплуатационные характеристики материала и допускает его использование в качестве основного строительного материала при возведении многоэтажных зданий и промышленных сооружений. В соответствии с указанным стандартом обычный керамический кирпич имеет стандартный красно-коричневый цвет, в то время как цветовая гамма облицовочных моделей включает в себя все оттенки и зависит от качества глины, наличия разнообразных добавок, присадок, специальных красителей и добавления глазури.

Основными техническими характеристиками керамических кирпичей являются показатели плотности, пористости, морозоустойчивости, прочности, водопоглощения и теплопроводности.

Водопоглощением называется способность материала к впитыванию и удерживанию влаги. Для определения данного показателя сухой кирпич взвешивают, а затем помещают в ёмкость с водой и оставляют на 38 часов, по прошествии которых достают и повторно взвешивают. «Лишние» граммы и будут обозначать поглощённую материалом влагу. Затем полученное значение переводят в процентное соотношение к общей массе сухого кирпича и получают показатель влагопоглощения. Согласно требованиям ГОСТ, долевое соотношение влаги к сухому весу не должно превышать 8% для полнотелых кирпичей и 6% – для пустотелых.

Теплопроводностью керамического кирпича называют способность материала проводить определённое количество тепла сквозь квадратный метр за единицу времени. Чем ниже данный показатель, тем лучше сохраняется тепло в помещении в зимний период и тем меньше проникает в него горячий воздух в летние месяцы.

Прочность керамического материала показывает его способность противостоять механическим и ударным нагрузкам и определяется пределом внутреннего напряжения в процессе проведения испытаний на сжатие, изгиб и растяжение материала. Наиболее прочными марками керамического кирпича являются модификации М200, М250 и М300.

Плотностью кирпича называют массу материала, находящуюся в одном кубическом метре. Данная величина обратно пропорциональна значениям пористости и считается одной из важнейших характеристик теплопроводности кирпича. Плотность не является постоянным показателем для всех видов керамического камня и варьируется от 1000 кг/м3 у пустотелых моделей до 2100 кг/м3 – у клинкерных.

Пористость показывает степень заполнения структуры кирпича порами в процентном соотношении и оказывает прямое влияние на прочность, теплопроводность и морозоустойчивость материала. Для повышения порообразования глиняный состав смешивают с опилками, торфом, углём и измельчённой соломой – то есть материалами, полностью выгорающими при обжиге и оставляющими вместо себя многочисленные мелкие пустоты. Пористость так же, как и плотность, не является постоянной величиной для разных видов кирпича, и в клинкерных изделиях может достигать своего минимального значения в 5%, в то время как в облицовочных экземплярах составляет 14%.

Морозоустойчивость обозначается символом F и показывает, сколько циклов заморозки-оттаивания способен перенести материал до начала разрушения. Так, индекс клинкерных моделей колеблется от F50 до F100, что обозначает способность данного вида керамического кирпича прослужить 50 либо 100 лет. У облицовочных моделей этот показатель колеблется от 25 до 75, а у кладочных полнотелых и пустотелых экземпляров ограничен значениями 15-50 лет.

Вес

Масса кирпича является важным показателем и учитывается при расчёте нагрузки на фундамент, при определении грузоподъёмности транспортных средств, предназначенных для его перевозки, а также при выборе марки крана и условий складирования. Масса керамического кирпича целиком зависит от его пористости, плотности, размера и наличия полостей. Так, одинарный керамический кирпич будет весить от 3,3 до 3,6 кг/штук в полнотелом исполнении, и от 2,3 до 2, 5 кг – в пустотелом. Полуторные модели весят немного больше: масса пустотелого составляет 3-3,3 кг, а полнотелого – от 4 до 4,3 кг.

Для упрощения расчётов разницы веса полнотелого и пустотелого видов можно пользоваться средними весовыми показателями и условно считать, что вес полнотелого кирпича с пустотностью до 13% составляет 4 кг, в то время как условный вес пустотелого с пустотностью, превышающей 15% – 2,5 кг. Однако данные расчёты справедливы для одного из наиболее распространённых и ходовых размеров камня – 250х120х65 мм.

Знание массы одного кирпича позволяет с точностью до кг высчитать вес поддона или кубометра кладки. Так, 1 куб. м кладки, состоящий из 500 полнотелых кирпичей, будет весить от 1690 до 1847 кг. Кроме того, при расчёте количества камней в кубометре нужно знать, что в нём помещается семь рядов двойного кирпича (200-240 штук), десять рядов утолщенного полуторного (380 штук) и 13 рядов одинарного.

И, например, пустотелые кирпичи размером 250х85х65 мм весят уже 1,7 кг, в то время как габаритный экземпляр 250х120х88 мм тянет на 3,1 кг.

Размер

В соответствии с действующими нормами ГОСТ на кирпичных заводах производится три типоразмера керамических кирпичей: одинарные, полуторные и двойные. Каждый экземпляр имеет правильную геометрическую форму, прямолинейные рёбра и плоскую поверхность граней. Самым распространённым является одинарный камень (НФ) с габаритами 250х120х65 мм. Размеры полуторного изделия (1,4НФ) составляют 250х120х88 мм, а двойного (2,1НФ) достигают 250х120х140 мм. Помимо ходовых, существуют и редко встречающиеся размеры, такие как у еврокирпичей (0,7НФ) и модульных экземпляров (1,3НФ). Габариты первых составляют всего 250х85х65 мм, в то время как вторые представлены длинными моделями размером 288х138х65 мм.

Российским ГОСТ допускается выпуск неполномерных моделей длиной 180, 120 и даже 60 мм, а также производство фасонных изделий, отличающихся нестандартностью форм. Однако данные нормы используются только на российских кирпичных заводах и регламентированы отечественными стандартами. Зарубежные аналоги изготавливаются по несколько иным требованиям и имеют размеры 240х115х71 и 200х100х65 мм. Поэтому при покупке материала необходимо учитывать этот момент и обращать внимание на страну-производителя данной продукции.

Плюсы и минусы

Высокий потребительский спрос и большая популярность керамических кирпичей обусловлены рядом важных достоинств этого материала.

  • Высокие показатели прочности и морозоустойчивости позволяют использовать кирпич в качестве основного строительного материала при строительстве зданий в любой климатической зоне.
  • Отличные звукоизоляционные свойства делают кирпич незаменимым материалом для возведения межквартирных перегородок при строительстве многоквартирных домов.
  • Низкое водопоглощение, не превышающее 14%, не даёт строению напитывать излишнюю влагу и позволяет быстро высыхать после дождя.
  • Полная экологическая безопасность материала, обусловленная природным происхождением глины, допускает использование кирпича при возведении каминов и проведении внутренних отделочных работ.
  • Высокая термоустойчивость изделий позволяет использовать их при строительстве печей и обустройстве дымоходов.
  • Отличные декоративные качества предоставляют широкие возможности для использования керамического кирпича при реализации смелых дизайнерских проектов.

К минусам материала относят высокую стоимость, что вызывает заметное удорожание построенного жилья, а также вероятность образования белых разводов – высолов.

Виды

Классификация керамического кирпича происходит по нескольким критериям, основополагающим из которых является функциональное предназначение материала. По данному признаку выделяют четыре больших группы, каждая из которых обладает только ей присущими качествами и эксплуатационными характеристиками.

Рядовой

Данный вид материала является самым массовым и используется при выполнении кладки простого типа при строительстве зданий и сооружений. Рядовой кирпич, в свою очередь, подразделяется ещё на два вида, и бывает пустотелым и полнотелым.

Полнотелые модели используются в тех случаях, когда возводимое сооружение будет подвергаться постоянным механическим, ударным или весовым нагрузкам. Материал широко применяется при строительстве несущих колонн, простенков и столбов. Для таких конструкций лучше выбирать марки М250 и М300, обладающие максимальной прочностью и долговечностью. Однако при использовании полнотелого материала следует учитывать, что теплоизоляционные характеристики возводимого сооружения будут заметно снижены. Этот момент нужно всегда учитывать и принимать дополнительные меры по сохранению тепла внутри помещения. Средняя плотность полнотелого кирпича варьируется от 1600 до 1900 кг/м3, пористость составляет 8%, а показатели теплопроводности колеблются в пределах 0,6-0,7 условных единиц. Полнотелый кирпич способен вынести до 75 циклов заморозки-оттаивания, поэтому может использоваться для строительства заборов, наружных лестниц и стен.

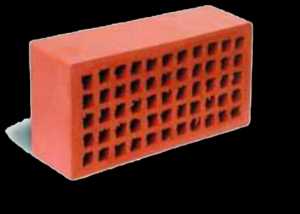

Пустотелый поризованный кирпич предназначается для строительства малоэтажных жилых домов, стены которых не будут испытывать серьёзных весовых нагрузок. Кроме того, пустотелый материал часто применяют в качестве заполняющего элемента в каркасно-монолитных многоквартирных домах и при возведении межкомнатных перегородок. В последнем случае допускается использование менее прочного материала с индексами М100 и М150. Пустоты внутри кирпича могут располагаться как вертикально, так и горизонтально, однако нужно учитывать, что горизонтально направленные полости существенно снижают общую прочность конструкции. Количество пустот в пустотелом кирпиче может достигать 13% от общего объёма, что делает производство материала экономически выгодным и заметно удешевляет стоимость возводимых объектов. Кроме того, благодаря высоким теплоизоляционным свойствам, обусловленным наличием внутренних полостей, дома, построенные из пустотелого кирпича, получаются очень тёплыми.

Плотность такого материала колеблется от 1000 до 1450 кг/м3, пористость в среднем составляет 7%, а показатели теплопроводности варьируются от 0,3 до 0,5 условных единиц. Конфигурация и глубина полостей в кирпиче бывает разной. Отверстия могут иметь как сквозное, так и одностороннее исполнение, причём форма их сечения может быть круглой, квадратной и прямоугольной. При использовании пустотелого кирпича важным условием успешного строительства является умение каменщика выполнять кладку таким образом, чтобы цементный раствор не попал в полости и не выдавил оттуда весь воздух. В противном случае пустотелый кирпич потеряет своё основное предназначение по сохранению воздушной прослойки внутри кладки и не сможет обеспечить необходимой теплоизоляции помещения.

Облицовочный

Данный вид кирпича носит название лицевого или фасадного. Основным предназначением материала является внешняя облицовка и реставрация зданий. Кирпич обладает высокой плотностью, достигающей 1450 кг/м3, пористостью 14% и теплопроводностью до 0,5 единиц. Материал производится в широкой цветовой гамме и отличается равномерностью прокрашивания, отсутствием дефектов, красивой поверхностью и точными формами кирпичей. В основной своей массе облицовочный камень выпускается в пустотелом исполнении, что позволяет одновременно с отделкой проводить дополнительную теплоизоляцию помещений и удешевляет облицовку.

Облицовочные кирпичи производят в пяти вариантах исполнения: обычном, фактурном, фигурном, глазурованном и ангобированном.

  • Обычный кирпич обладает гладкой внешней поверхностью и производится в большом разнообразии цветов и оттенков. Плюсами данного вида является долговечность облицовки и отсутствие необходимости проведения частых ремонтов. К минусам относят высокую стоимость материала, что при облицовке больших площадей достаточно ощутимо отражается на бюджете.
  • Фактурный кирпич используется для наружной и внутренней отделки помещений и отличается наличием рельефной текстуры с имитацией рисунка древесных волокон или природного камня, а также с изображением геометрических узоров, символов и рисунков. При изготовлении фактурного кирпича широко используется торкретирование, суть которого заключается в нанесении под большим давлением декоративного слоя с уже имеющимся на нём изображением.

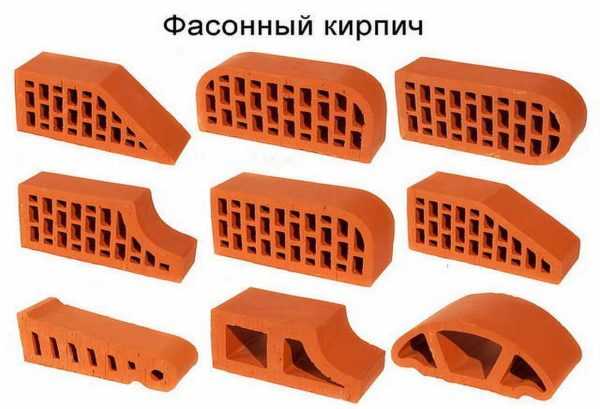

  • Фигурный или профильный кирпич представляет собой материал нестандартной конфигурации и используется при оформлении закруглений на колоннах, арках и других архитектурных формах.
  • Ангобированный кирпич представлен в виде двухслойного цветного искусственного камня с ровной поверхностью. Технология ангобирования предполагает нанесение на просушенный сырец слоя из белой глины с последующим обжигом. Причём глина предварительно окрашивается в разные цвета при помощи специальных красителей и пигментов. Такой материал очень хорошо смотрится в интерьере и часто используется при отделке прихожих, коридоров и общественных пространств.
  • Глазурованный кирпич производится методом нанесения специальной глазури, состоящей из легкоплавкого стекла. В результате нанесения стекловидного водонепроницаемого покрытия значительно повышается морозоустойчивость и влагостойкость керамической облицовки. На стадии производства в глазурь добавляют различные красители, в результате чего поверхность кирпича приобретает глубокий цвет и блестящую прозрачную текстуру.

Клинкерный

Клинкерный камень используется для облицовки цокольных этажей и фасадов зданий, при строительстве полов в промышленных цехах, а также при мощении дорог, мостов и тротуаров. Кирпич характеризуется высокой прочностью и долгим сроком службы, что обусловлено технологией изготовления клинкерных моделей. Дело в том, что для их производства применяется особый сорт тугоплавкой глины, которая обжигается при более высоких температурах, нежели в изделиях, изготовленных по традиционной технологии. Это является одновременно и плюсом и минусом клинкерных кирпичей. Преимуществом считается высочайшая прочность, соответствующая индексам М400-М1000, и отличная морозоустойчивость, позволяющая камням выдерживать от 50 до 100 циклов заморозки-оттаивания. К недостаткам относят слишком большую стоимость материала и высокую теплопроводность, обусловленную повышенной плотностью сырья.

Огнеупорный

Своим высоким огнеупорным свойствам материал обязан шамотной глине, составляющей до 70% общей массы кирпича. Этот вид глины способен легко выдерживать температуру в 1600 градусов, сохраняя при этом эксплуатационные свойства и целостность форм. Огнеупорный кирпич нашёл широкое применение при строительстве каминов и печей, в связи с чем начал производиться в нетрадиционных формах, рассчитанных на использование в печах. Так, помимо стандартных форм, в ассортименте присутствуют изделия клиновидных, арочных и трапециевидных конфигураций, идеально вписывающиеся в печные и каминные конструкции.

Лучшие производители

Выпуском керамических кирпичей в России занимается множество предприятий, однако некоторые из них хочется выделить отдельно.

Керамический завод из г. Голицыно является мощнейшим предприятием по производству кирпичей в нашей стране, он производит порядка 120 миллионов единиц в год. Специалистами завода налажен тщательный контроль за качеством изделий, осуществляемый на каждом из этапов изготовления. Это позволяет отслеживать и своевременно удалять бракованные экземпляры и поставлять на рынок только качественные материалы. Производство продукции осуществляется на новейшем зарубежном оборудовании с использованием последних разработок и современных технологий. Ассортимент компании представлен большим количеством полнотелого и пустотелого камня, а также множеством разновидностей облицовочного кирпича.

Предприятие «Славянский кирпич» обладает мощной производственной базой и выпускает до 140 млн штук в год. Компания осуществляет свою деятельность на протяжении 20 лет, за время которых накопило огромный опыт в производстве стройматериалов и вышло на европейский уровень. Предприятие было построено по проекту компании Hans Lingl из Германии и на сегодняшний день является наиболее современным кирпичным заводом на территории России. С производственного конвейера предприятия сходит большое количество разнообразных видов керамического камня, включая как обыкновенные красные блоки, так и облицовочные декоративные модели.

Продукция «Новокубанского завода керамических стеновых материалов» тоже хорошо известна на территории нашей страны. Предприятие имеет свою сырьевую базу и контролирует качество своей продукции, начиная с заготовки сырья. Годовая производительность компании составляет 70 млн штук в год.

Объединение «Стеновые материалы» включает в себя несколько предприятий, находящихся в Московской и Ленинградской областях, суммарная производительность которых достигает 450 000 000 штук в год. На сегодняшний день компания предлагает наиболее широкий ассортимент керамических стройматериалов в России и является одним из лидеров по выпуску керамического камня на постсоветском пространстве.

Как выбрать?

Главными критериями выбора кирпича являются его технические характеристики и качество. Для определения свойств материала необходимо ознакомиться с маркировкой изделий и изучить сопроводительную документацию. Гораздо сложнее определить качество изделий, и так как от этого фактора зависит общая прочность возводимой конструкции и её эксплуатационные свойства, ошибиться здесь нельзя.

Итак, при покупке рекомендуется взять из поддона несколько кирпичей и постучать по ним ручкой мастерка. Если изделие качественное, то издаваемый звук будет долгим, звонким и немного металлическим, и наоборот, при наличии брака или низком качестве кирпича звук будет коротким и глухим. Если хотя бы один из тестируемых кирпичей издал глухой звук, от покупки данной партии лучше отказаться. Можно проверить кирпич и более радикальным способом. Для этого необходимо расколоть его при помощи молотка, и если материал окажется качественным, то кирпич расколется на несколько крупных частей, а при низком качестве материала – рассыпется в пыль.

Покупка кирпича – дело достаточно серьёзное, поэтому к его выбору стоит отнестись со всей ответственностью.

Советы по укладке печей и каминов из кирпича в видео ниже.

stroy-podskazka.ru

Лицевой кирпич - это... Что такое Лицевой кирпич?

Глазурованный лицевой кирпич, Англия Пример крепления облицовки с помощью кронштейнов JVA+

Лицевой кирпич — кирпич, предназначенный для наружной отделки стен и фундаментов зданий.

Лицевые кирпичи служат для украшения здания. Когда мы рассматриваем понравившееся нам здание, мы видим именно лицевые кирпичи, которыми отделаны его стены, поэтому они должны иметь хорошие декоративные характеристики:

  • разнообразные цвета - кроме традиционных красного и белого цветов, желтые, коричневый, синие, зеленые и т.д.
  • различные формы - стандартная форма, с закругленными или скошенными углами, волнистые и т.д.
  • различные фактуры - гладкие и шероховатые, блестящие или тусклые, в зависимости от технологии обработки.

Лицевые кирпичи служат для защиты стен здания. Лицевые кирпичи образуют оболочку, которая изолирует стены здания от механических воздействий и влияния различных погодных условий, поэтому они должны быть крепкими и стойкими:

  • высокая прочность - кирпич должен быть прочным, чтобы выдерживать механические удары и вес верхних рядов.
  • низкое водопоглощение - кирпич не должен впитывать много влаги, чтобы сырость не проникала внутрь здания.
  • высокая морозостойкость - кирпич должен выдерживать не разрушаясь много замерзаний и оттаиваний.
  • хорошая цветостойкость - кирпич не должен выцветать под воздействием прямых солнечных лучей.

Лицевые кирпичи используются как для наружной отделки домов, коттеджей, зданий, заборов, так и для внутренней отделки стен, каминов и т.д.

Похожие термины

Часто используются, практически в том же смысле, что Лицевой кирпич, термины:

  • Облицовочный кирпич
  • Фасадный кирпич

Разновидности

В зависимости от технологии производства, лицевой кирпич бывает:

См. также

Кирпичи делятся на несколько типов в зависимости от применения:

dic.academic.ru

Сфера использования облицовочного керамического кирпича. Характеристики и описание керамического кирпича

Сфера применения керамического кирпича обширна. Его используют для кладки несущих стен, межкомнатных перегородок, печей, труб, заборных столбов и т.д. Облицовочный керамический кирпич изготавливают по особой технологии, благодаря чему он имеет не только привлекательный внешний вид, но и высокие прочностные характеристики. Им облицовывают как новые дома, так и старые здания при реконструкции, давая им новую жизнь. Кроме того, он также популярен во внутренней отделке помещений в современном стиле лофт. В статье речь пойдет о разновидности керамических кирпичей, их свойствах и сферах использования.

Содержание:

  1. Преимущества и недостатки керамического кирпича
  2. Виды керамического кирпича
  3. Характеристика керамического кирпича
  4. Облицовка стен керамическим кирпичом

Преимущества и недостатки керамического кирпича

  • Высокая прочность и износоустойчивость. Испытано не одним десятилетием, что он с легкостью выдерживает несколько циклов замораживания/размораживания, без потери своих функций и внешних качеств.
  • Звукоизоляция. Керамический кирпич полностью соответствует требованиям к шумоизоляции в жилых помещениях.
  • Влагостойкость. Он практически не впитывает воду, а после сильного дождя быстро высыхает.
  • Экологичность. Помимо того, что он изготовлен из натуральных материалов и безопасен для здоровья человека, он еще и обладает паропроницаемыми свойствами, что позволяет поддерживать благоприятный микроклимат внутри помещения, без эффекта «термоса».

  • Высокопрочный. Он имеет плотность 2000 кг/м3 и может использоваться в любых климатических условиях.
  • Разнообразие фактур и цветов. Способ его изготовления позволяет создавать красивую облицовку фасадов, придавая им вид старинных особняков.

Виды керамического кирпича

Керамический кирпич выпускается в нескольких вариантах и предназначается для определенных целей.

Рядовой керамический кирпич

  • Второе его название – строительный. Бывает полнотелый или пустотелый.
  • В пустотелом керамическом кирпиче пустоты не должны превышать 13%. Его допускается использовать при возведении стен и конструкций, на которые будет оказываться нагрузка помимо собственного веса. А значит, он подойдет для строительства несущих конструкций или опорных столбов.

Совет: пустотелый кирпич лучше держит тепло, чем полнотелый. Поэтому при строительстве жилого дома из последнего нужно позаботиться о дополнительной теплоизоляции.

  • Для строительства невысоких частных домов наиболее оптимально использовать пустотелый вариант. Они менее прочные, но изначально проектом и не предусмотрено больших нагрузок. Но из-за хрупкости, крепить на такие стены тяжелые предметы не рекомендуется. При строительстве допускается вертикальное или горизонтальное расположение полостей внутри кирпича.  Но горизонтальные пустоты менее предпочтительны, так как отрицательно сказываются на прочностных характеристиках.

Облицовочный керамический кирпич

  • Он нужен для внешней отделки зданий, поэтому второе его название – фасадный. К его внешнему виду предъявляются очень высокие требования: четкая геометрия, ровный однотонный цвет, поверхность без дефектов.
  • В большинстве случаев, облицовочный кирпич делается пустотелым, что позволяет снизить нагрузку на несущие стены и обеспечить хорошую теплоизоляцию.

В продаже встречаются несколько видов облицовочного керамического кирпича:

  • обычный. Он имеет простую и гладкую поверхность, форма строго прямоугольная. Его не красят дополнительно, цвет получается благодаря определенной температуре обжига и времени, которое на это уходит. Этот способ гарантирует, что облицовка не потеряет прекрасного внешнего вида многие десятилетия. Недостатком является лишь высокая стоимость;
  • глазурованный. После того, как клинкерный кирпич проходит обжиг, его покрывают глазурью. Прочность такого покрытия достигается главным составляющим – легкоплавным стеклом. После повторного обжига морозостойкие свойства материала увеличиваются;

  • с ангобом. Смотрится наиболее эффектно, так как имитирует природный камень. На основу из керамического кирпича наносят декоративный слой из белой глины с добавлением красителей. В результате получается двухслойный камень, который еще называют ангобированный кирпич;
  • фактурный. Подходит для отделки определенных элементов, например, оконных проемов или дверных арок. Он ожжет иметь различную форму и фактуру. Нередко имитирует древесину или состаренный камень

Керамический кирпич видео


Характеристика керамического кирпича

Благодаря своим уникальным характеристикам, керамический кирпич до сих пор остается востребованным, а иногда и незаменимым строительным материалом. К нему предъявляются строгие требования соответствия ГОСТам 7484-78 и 530-2007.

  • Полнотелый кирпич должен весить 3 – 4 кг. Благодаря отсутствию полостей имеет высокую прочность. Так же он обладает звукоизоляционными и теплоемкими свойствами. Поэтому рекомендован для строительства фундаментов, цокольных и первых этажей, печей и каминов, несущих стен и опор. А при кладке на ребро образует тонкую, но прочную межкомнатную перегородку.
  • Пустотелый кирпич. Имеет пустоты прямоугольной или круглой формы. Вес кирпича в пределах 2 – 2,5 кг. А допустимое количество пустот в процентном соотношении не должно превышать 15%. Он отличается более высокими теплоизоляционными качествами, но прочность его намного ниже. Поэтому рекомендован для строительства только стен малоэтажных строений и внутренних перегородок. Запрещено использование в зонах с высокой степенью влажности, таких, как подвалы или фундаменты. Вода, попадая в полости, заполняет их и приводит к разрушению материала. Не пригоден он и для кладки печей. Наличие пустот приведет к неравномерному прогреву материала и к возможному его разрушению.

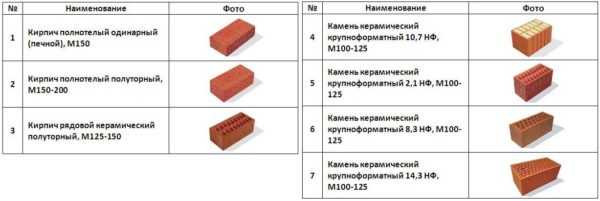

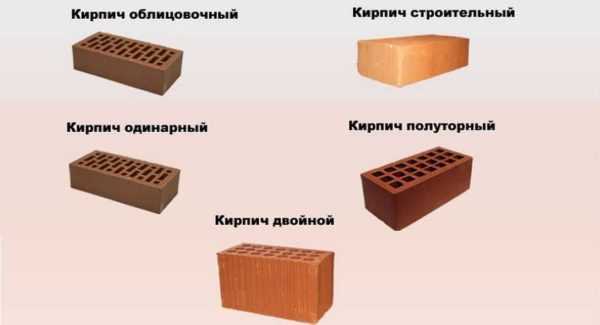

По размерам керамический кирпич делится на:

  • двойной с размерами 25х12х13 см. Изготавливается только пустотелым, при кладке требуется меньше раствора;

  • одинарный 25х120х6,5 см. Его размер и вес рассчитаны с той целью, чтобы было максимально удобно брать его одной рукой, при этом второй класть раствор;
  • полуторный 25х12х8,8 см. Бывает только пустотелым, благодаря уменьшению веса и требуемого раствора, снижается стоимость кладки.

В марке керамического кирпича присутствует аббревиатура «М», которая означает характеристику его прочности на сжатие:

  • М175 и М150 – предназначается, подвальных этажей и фундаментов;
  • М125 – пригоден для возведения несущих стен невысоких домов и арочных проемов;
  • М100 и М75 – для несущих стен и перегородок;
  • М50 – для конструкций, на которые не оказывается нагрузки.

Марка кирпича должна обязательно указываться в проекте дома. Чем она выше, тем прочнее и плотнее материал, а следовательно, выше и его вес.

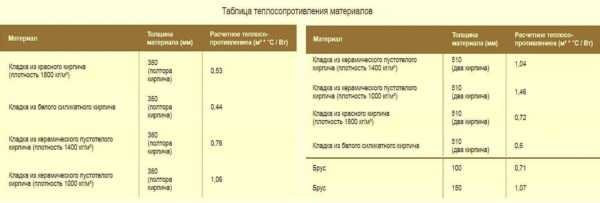

  • Коэффициент теплопроводности напрямую зависит от наличия и количества пустот. Так, для полнотелого материала это значение находится в пределах 0,5 – 0,9 Вт/м х град С. А для пустотелого от 0,3 до 0,5 Вт/м х град С. Для средней полосы России и северных регионов, при толщине внешних стен до 100 см требуется дополнительное утепление.
  • Морозостойкость. Это показатель, который свидетельствует о том, сколько циклом заморозки – разморозки материал выдержит без потери своих качеств. Значения сильно варьируются в зависимости от плотности кирпича. Для кладки внешних стен применяют материал F50. Особо прочный облицовочный керамический кирпич имеет значение F150. Материал с показателями F25 применяется только для внутренних стен.

  • Влагостойкость. Материал должен иметь низкое водопоглащение. Для полнотелого кирпича не более 13-15 % воды должно впитаться относительно массы материала после нахождения его 2 суток в воде.
  • Цвет. Он напрямую свидетельствует о качестве материала. Существует специальный эталонный цвет, который утвержден заводом, на котором производится кирпич. Кирпичи, получаемые из глины, имеют красный цвет, но после обжига этот цвет называется «кирпичным».

Советы при покупке керамического кирпича:

  • определившись с проектом дома и нужной маркой кирпича, у продавца нужно попросить сертификат соответствия продукту ГОСТу и заявленной марке;
  • желательно осмотреть несколько кирпичей из партии на предмет сколов, трещин или неравномерного цвета. В случае их обнаружения, покупать такой материал не стоит;
  • при постукивании по кирпичу, который при этом держат одной рукой, звук должен получаться звонким.

Облицовка стен керамическим кирпичом

Раствор для кладки облицовочного керамического кирпича

Облицовочный кирпич находится непосредственно под влиянием окружающей среды. К кладочному раствору для него уделяется особое внимание, так как он должен одинаково хорошо противостоять морозам, жаре и влаге на протяжении многих десятилетий. Поэтому стоит выделить основные важные требования:

  • высокие агдезионные качества. Главным условием является прочное сцепление облицовочного кирпича со стенами дома. Достигается это за счет пористости материала. Но клинкерные облицовочные кирпичи отличаются высокой плотностью, вследствие чего простой раствор на основе цемента и песка становится непригодным;

  • прочность. Готовая облицовка имеет большой вес, и чтобы избежать растрескивания швов, схватившийся раствор должен обладать высокими прочностными качествами на сжатие. Еще на этапе кладки швы должны получаться равномерными и не продавливаться под тяжестью последующих рядов;
  • кладочный раствор должен быть хорошо вымешанный, при работе не должно выделяться излишков воды;
  • готовый раствор должен высыхать равномерно, слишком быстрое схватывание ( менее часа) говорит о технологическом нарушении;
  • так как выполняется финишная облицовка стен дома, декоративные качества швов кладки должны быть на высоте;
  • швы должны оставаться неизменными в любое время года и при любых погодных условиях. Особенно важно, чтобы он служил препятствием образования на кладке высолов.

Конечно, даже учитывая все вышеперечисленные требования сделать такой раствор самостоятельно можно. Но в случае неудачи переделать что-то будет уже невозможно. Даже опытные матера рекомендуют покупать уже специальные составы, особенно, если речь идет об облицовке клинкерным кирпичом.

Стоит ли делать облицовку стен керамическим кирпичом своими руками

Соблазн сделать эти работы и сэкономить приличную сумму денег, очень велик. Но если разобраться, облицовка дома кирпичом – это самый сложный этап работ. Чтобы кладка получилась красивой и прочной, требуется большое количество опыта. К тому же стоимость облицовочного керамического кирпича высокая, как и цена кладочного раствора, который соответствует всем технологическим требованиям.

Исходя из всего вышесказанного, становится понятным, почему профессиональные строительные бригады назначают за эту работу высокую стоимость.

  • Очень важно сделать все за одно лето, не оставляя кладку незаконченной до следующего года. Но работа эта медленная. Для наглядности приведем пример. Возьмем стены дома, площадь под облицовку которых составляет 300м2. Профессиональный каменщик, который работает с помошником, подносящим кирпичи и раствор, в день сможет уложить примерно 300 кирпичей стандартного размера. Это чуть меньше 6 м2. Получается 300/6=50 дней. Но с учетом, что рабочих дней в неделе всего 5, то 50/5=10 недель. В дождливую погоду работать с раствором нельзя. Поэтому при самом оптимистичном раскладе закладывают 20% на дождливые дни, получается 10*1,2=12. Итак, опытному кладочнику с подсобником на такой дом потребуется не менее 3 месяцев.

  • Даже имея золотые руки, владелец дома без должной практики не сможет уложить в день более 100 кирпичей, значит, работа растянется на 3 сезона. Кирпич должен быть закуплен сразу, так как из разных партий он может отличаться по цвету. Поэтому придется продумать условия хранения этого дорогостоящего материала две зимы.

Поэтому решим сделать облицовку дома керамическим кирпичом своими руками нужно хорошо просчитать свои силы, чтобы строительство не переросло в многолетнюю головную боль.

Вопросы и ответы про облицовочный кирпич
  • Обязательно ли нудно делать облицовку стен? Керамический облицовочный кирпич призван не только улучшать внешние декоративные качества постройки, но и увеличивать ее эксплуатационный срок, за счет защиты несущих стен от негативного атмосферного влияния.
  • Можно ли производить кладку керамического кирпича при минусовой температуре? Это запрещено. Дело в том, что в морозы кирпич не имеет достаточного водопоглащения и просто не впитает в себя необходимого количества влаги из кадочного раствора. Если при обычной кладке в раствор просто добавляют соль, которая препятствует быстрому замерзанию, то в случае с облицовочным материалом это исключено. В дальнейшем из-за такой добавки не стенах дома могут появиться высолы белого цвета.
  • Как рассчитать количество облицовочного кирпича? Вначале измеряют каждую стену дома в отдельности, ее ширину и высоту. Из получившейся площади вычитают оконные и дверные проемы. Отдельно считают площадь эркеров, веранды или крыльца. С учетом кладочных швов, на 1 м2 стены уходит 52 кирпича. Поэтому получившуюся площадь суммируют и умножают на это число.

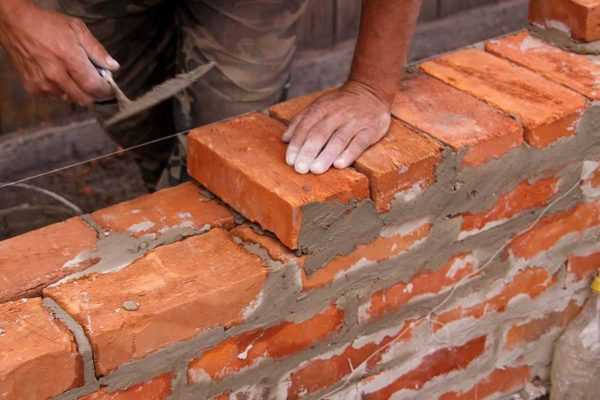

Монтаж керамического кирпича

Вначале следует определиться с видом кладки. От этого зависит внешний вид готовых стен и технологический процесс. Если опыта таких работ мало или вовсе нет, то лучше выбрать наиболее простую технологию, например, лицевую. Самой сложной считается техника кладки под названием «штабельная», от нее лучше отказаться при самостоятельной работе.

Необходимые инструменты для облицовочной кирпичной кладки

  • кельма;
  • молоток-кирка;
  • шнур;
  • болгарка;
  • для выравнивания углов металлические прутья с диаметром 10 см;
  • строительный уровень;
  • анкера;
  • проволока для фиксации облицовки с несущей стеной.

Этапы работ

  • В качестве основания, на который будет укладываться облицовочный кирпич, служит выступ фундамента дома. Его нужно почистить от мусора и пыли. После этого проверяют горизонтальный уровень, если есть отклонения, делают опалубку и выравнивают раствором.

  • Готовят раствор. Если не закуплена специальная смесь, то смешивать все пропорции придется самостоятельно при помощи бетономешалки. Используют речной темный песок, он имеет более мелкую фракцию. Его смешивают с цементом марки М500 в тех пропорциях, которые производитель указал на пачке. Когда сухие составляющие равномерно перемешались, постепенно добавляют воду не переставая замешивать. Делают это до тех пор, пока раствор не получится однородной пластичной консистенции. Взяв его в руки, он не должен рассыпаться.
  • Перед работой кирпичи желательно поместить в воду. Затем достать, уложить в ряд и проверить уровнем его горизонтальную ровность. Процедуру повторяют с каждым кирпичом.
  • Первый ряд укладывают прямо на гидроизолированный фундамент. Раствором скрепляют только вертикальные швы. В большинстве случаев, длина фундамента не соответствует размеру кладочного ряда. Поэтому крайний кирпич следует подрезать.
  • Между облицовочным рядом и стеной дома оставляют вентзазор в 3 см.

  • Когда первый ряд закончен, начинают выкладывать углы сразу на несколько рядов вверх. Именно они станут гарантом того, что кладка будет выполнена правильна. При нарушении геометрии углов, вся облицовка будет иметь искривление, поэтому это самый ответственный момент.
  • Чтобы ряды получались ровными, после первого ряда для них делают направляющую. Туго натягивают шпагат и прижимают по углам так, чтобы кирпич верхним краем располагался ровно по шпагату. Кладут раствор и начинают кладку облицовочного кирпича, при необходимости постукиванием молотка вдавливать кирпич в раствор, чтобы он вставал по натянутому уровню.
  • Облицовку обязательно привязывают к дому, недавно новая или старая постройка. Всего существует 2 технологии, как это сделать:
    1. в первом случае  привязку производят посредством дюбелей и вязальной проволоки. Это наиболее актуально для кирпичных или монолитных домов. Из расчета 5 дюбелей на м2 кладки в несущей стене делают отверстия и вбивают крепления. К ним прикручивают проволоку с расчетом, чтобы ее концы прочно крепились в облицовочной кладке. Но не показывались наружу;
    2. во втором случае роль крепежей играют оцинкованные анкера. Их вбивают стену и прикручивают вязальную проволоку аналогично первому способу. Оптимально использовать анкера диаметром 0,6 мм.

  • Когда кладка доходить до дверного или оконного проема опять начинается наиболее ответственный момент. Эти элементы сразу привлекают к себе внимание, поэтому нередко их выполняют кирпичом контрастного цвета. Для большей декоративности, кладку откосов выполняют тычковой технологией.
  • Когда раствор схватится, начинается этап расшивки швов. Для этого подготавливают специальный раствор, состоящий из извести, цемента и песка в соотношении 1:1:10 частям. Добавляют воду, пока консистенция не станет пастообразной. Готовый раствор наносят на предварительно смоченную водой стену и формируют аккуратные швы.

strport.ru

Керамический кирпич - технические характеристики, размеры, виды, сравнения + Видео

Кирпичи из обожженной глины используются в строительстве с давних времен, а здания из этого материала отличаются завидной прочностью и долговечностью. Керамический кирпич, технические характеристики которого находятся на высоком уровне, производится из некоторых видов глины. Эксплуатационные свойства его определяются качеством сырья и точным соблюдением технологии производства.



Состав, производство и разновидности керамического кирпича

Изготовление данного вида строительного материала представляет собой сложный процесс, состоящий из нескольких этапов. В настоящее время применяются две технологии производства керамического кирпича.

1. Пластический метод предполагает формование блока из глиняной массы с содержанием воды порядка 17-30 %. Для реализации этого процесса используется ленточный пресс, затем кирпич сушится в специально оборудованной камере или под навесом. На последнем этапе производится его обжиг в печи или в туннелях, остывшие изделия помещаются на склад.

2. Технология полусухого прессования. Исходная масса при этом имеет влажность в пределах 8 -10 %. Процесс формования блока осуществляется путем прессования под высоким давлением до 15 МПа.

Производство кирпича осуществляется в строгом соответствии с национальными стандартами ГОСТ 7484-78 и ГОСТ 530-95. В процессе подготовки массы используются глинообрабатывающие машины вальцы, бегуны и глиномялки. Формование кирпича на современных предприятиях происходит на высокопроизводительных ленточных прессах. Однородная структура блоков и отсутствие пустот достигается за счет использования вибростендов.

Сушка сырого кирпича осуществляется камерным или туннельным способом. В первом случае партия изделий загружается в специально оборудованное помещение, где температура и влажность изменяются по заданному алгоритму. Во втором варианте вагонетки с сырцом последовательно проводятся через зоны с разными параметрами микроклимата.

Обжиг кирпича происходит в специальных печах при определенных условиях. Температурный режим подбирается в зависимости от состава сырья и его максимальные значения варьируются в пределах от 950 до 1050 °С. Время обжига подбирается с таким расчетом, чтобы по завершении процесса массовая часть стекловидной фазы в структуре кирпича достигала 8 – 10 %. Такой показатель обеспечивает максимальную механическую прочность изделию.

Сырьем для производства кирпича служит глина мелкой фракции, которая добывается в карьерах открытым способом с применением одноковшовых или роторных экскаваторов. Обеспечить надлежащее качество изделий возможно только при использовании материла с однородным составом минералов. Заводы для изготовления кирпича строятся вблизи месторождений для снижения транспортных расходов и надежного снабжения предприятия минеральным сырьем.

Основные виды кирпича керамического различаются по назначению и подразделяются на рядовой (другие названия: строительный или обычный) и лицевой.


Рядовой керамический кирпич.


Облицовочный керамический кирпич.

Лицевой в зависимости от технологического исполнения может быть нескольких типов:

  • фасадный;
  • глазурованный;
  • фасонный;
  • фигурный;
  • ангобированный.

Керамический кирпич, кроме того, может быть монолитным или пустотелым, а его поверхности ложковые и тычковые делаются гладкими или рифлеными. При этом изделия одного вида часто сочетают несколько признаков, так рядовой блок изготавливается полнотелым или с полостями. Кладка печей или каминов осуществляется из специального огнестойкого (шамотного) кирпича, а для мощения дорожек применяется его специальный вид – клинкерный.


Керамический кирпич и его структура.

Плотность керамического кирпича

Физико-химические свойства и технические параметры изделия во многом зависят от внутренней структуры. Одним из показателей, наглядно характеризующих названные качества керамического кирпича, является плотность. Она напрямую зависит от фракционного состава сырья, разновидности и пористости строительного кирпича.

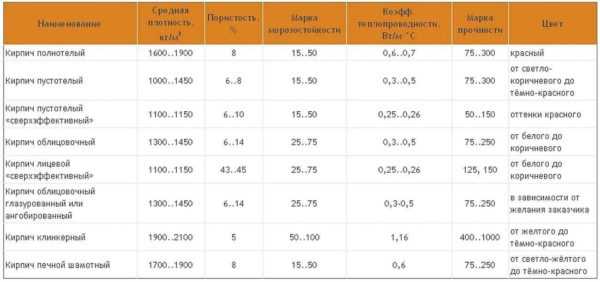

Данные о плотности и некоторых других показателях кирпича керамического приведены в таблице:

Разновидность кирпичаПлотность средняяПористостьМарка прочностиМорозо-
стойкость
кг/м3 %
Рядовой полнотелый 1600 - 1900 8  75 -300 15 - 50
Рядовой пустотелый 1000 - 1450 6 - 8  75 - 300 15 - 50
Лицевой 1300 - 1450 6 - 14  75 - 250  25 - 75
Лицевой ангобированный 1300 - 1450 6 - 14  75 - 250  25 - 75
Клинкерный 1900 - 2100 5  400 - 1000  50 -100
Шамотный 1700 - 1900   8  75 - 250  15 - 50

Плотность керамического кирпича определяет его класс, который обозначается числовым кодом в пределах от 0,8 до 2,4. Приведенный показатель обозначает вес одного кубического метра строительного материала, выраженный в тоннах. Всего существует шесть классов изделий, введение данного показателя существенно упрощает учет и делопроизводство в строительной отрасли.

Знание такого показателя, как плотность необходимо для проведения расчетно-проектных работ и определения предельных нагрузок на фундаменты и несущие элементы здания. Однородная структура кирпича обеспечивает ему, с одной стороны, высокую механическую прочность, с другой - низкие теплоизоляционные свойства. В случае применения для возведения здания монолитного кирпича следует принимать дополнительные меры по утеплению стен.

Пустотелость

В целях снижения массы изделия и его теплопроводности в нем оставляются полости разной формы. Пустотелым может быть как рядовой, так и облицовочный керамический кирпич. Форма и глубина отверстий задается технологией и может быть самой разной: круглой, щелевидной или прямоугольной. Пустоты в теле изделия располагаются вертикально или горизонтально, в некоторых разновидностях они делаются сквозными в других закрытыми с одной из сторон.

Направление отверстий по отношению к плоскости нагрузки оказывает заметное влияние на показатель механической прочности. Так, кирпич с горизонтальными пустотами нельзя использовать при кладке несущих стен, возможно его разрушение под действием массы строительной конструкции. При изготовлении пустотелых блоков экономиться до 13 % сырья, что снижает их стоимость и делает более доступными.

Улучшения теплотехнических характеристик кирпича возможно путем повышения его пористости. Для этого в сырую смесь добавляют определенное количество шихты: мелко нарезанной соломы, торфа или опилок. Включения в процессе обжига выгорают и в теле образуются поры, заполненные сухим воздухом. Это обстоятельство оказывает значительное влияние на теплопроводность строительного материала.

Полнотелый керамический кирпич.

 Пустотелый керамический кирпич с пустотами прямоугольной формы.

 Пустотелый керамический кирпич с пустотами прямоугольной формы.

Пустотелый керамический кирпич с круглыми полостями по центру.

Теплопроводность керамического кирпича

Физические свойства керамического кирпича в значительной мере зависят от его внутренней структуры. Теплоизоляционные возможности изделия характеризуются коэффициентом теплопроводности. Его значение показывает, какое количество тепла необходимо для изменения температуры воздуха на 1°C при толщине стены в 1 м. Коэффициент теплопроводности используется в процессе проектирования здания при проведении расчетов толщины наружных стен.

Наблюдается прямая зависимость между плотностью керамического кирпича и его теплоизолирующими свойствами.

В соответствии с данным показателем изделия могут быть отнесены к одной из пяти групп по теплопроводности:

Полнотелый керамический кирпич теплоизоляционные характеристики, которого сравнительно невысокие используется обычно для возведения несущих конструкций. Для стен сложенных из такого материала необходимо дополнительное утепление. Применение пустотелых или щелевых изделий позволяет в значительной мере уменьшить толщину ограждающих конструкции в малоэтажных строениях. Наличие сухого воздуха в пустотах существенно снижает потери тепловой энергии сквозь стены.

Влагопоглощение

Наличие пор в керамическом кирпиче может способствовать проникновению воды и паров в его структуру. Коэффициент влагопоглощения зависит от многих факторов и первую очередь от плотности и некоторых других характеристик материала. Для полнотелых изделий величина его колеблется в пределах от 6 до 14 %, что является довольно низким показателем. Это положительно сказывается на прочностных и теплоизолирующих характеристиках кирпича.

Сохранность кирпичных зданий и сооружений напрямую зависит от устойчивости отопления. Снижение температуры внутри помещения до уровня уличной способствует проникновению влаги в поры и накоплению в них воды. Кристаллизация ее при замерзании вызывает образование напряжений и микротрещин, которые постепенно разрушают материал строительных конструкций. Напрямую со способностью к влагопоглощению связан такой показатель, как паропроницаемость.

Паропроницаемость

В любом обитаемом помещении влажность воздуха повышается вследствие жизнедеятельности человека. В регулировании этого параметра участвуют кирпичные стены, которые способны активно поглощать и отдавать пары в окружающую среду. Данный показатель для керамического кирпича находится на уровне 0,14 - 0,17 Мг/(м*ч*Па) и этого достаточно для создания комфортного микроклимата в квартире, доме или офисе.

Паропроницаемость материала определяется специальным коэффициентом. Данный показатель характеризует плотность проникающего потока через поверхность площадью в 1 кв. м в течение одного часа.

Для сравнения в таблице приведены коэффициенты паропроницаемости для разных материалов:

Морозостойкость

Керамический кирпич широко используется при возведении зданий в разных климатических зонах нашей страны. Способность материала противостоять низким температурам называется морозостойкостью. В соответствии с национальным стандартом количественное выражение данного показателя определяется циклами. По сути, это количество лет, которые способна выстоять правильно возведенная стена.

Морозостойкость керамического кирпича указывается в виде буквенно-числового кода от 50 F до 100 F. Это означает, что при правильном выполнении кладки и постоянном отоплении в зимний период срок эксплуатации здания составит от 50 до 100 лет. Керамический кирпич отличается высокой стойкостью к внешним воздействиям и экстремальным колебаниям температур.

Огнестойкость

Пожарная безопасность зданий определяется способностью строительных материалов противостоять воздействию высоких температур и открытого пламени. Керамический кирпич относится к негорючим строительным материалам, а его огнестойкость зависит от вида. Данный показатель определяется временем, которое способна выдержать стенка минимальной толщины до начала ее разрушения.

Керамический кирпич имеет максимальную огнестойкость среди других строительных материалов свыше 5 часов. Для сравнения железобетон способен противостоять огню не более 2 часов, а металлоконструкции менее 30 минут. Важным параметром стойкости материала к огню является максимальная температура, которую он может выдержать. Для рядового кирпича она составляет 1400 °C, а для шамотного или клинкерного превышает 1600 °C.

Звукоизоляция

Данный строительный материал отличается способностью гасить акустические колебания в широком диапазоне частот. Звукоизолирующие свойства керамического кирпича соответствуют требованиям СНиП 23-03-2003, а также ГОСТ 12.1.023-80 , ГОСТ 27296-87, ГОСТ 30691-2001, ГОСТ 31295.2-2005 и ГОСТ Р 53187-2008. Керамические кирпичи превосходно гасят акустические колебания.

Керамический кирпич рекомендуется специалистами для возведения жилых, общественных и промышленных зданий. Изделия могут быть использованы для строительства следующих помещений:

  • звукоизолирующих перегородок;
  • специальных кабин для наблюдения и дистанционного управления технологическими процессами;
  • акустических экранов (экранов).

Показатель звукоизоляции керамического кирпича учитывается при проведении акустических расчетов зданий и отдельных помещений. При этом принимается во внимании уровень звуковой мощности и расположение источников излучения. Стенка из пустотелого керамического кирпича имеет лучшие характеристики по данному параметру, нежели аналогичное сооружение из блоков с монолитной структурой.

Однако устройство толстых кирпичных стен с целью увеличения звукоизоляции не очень эффективно. Все потому, что при увеличении толщины стены в два раза уровень звукоизоляции увеличивается всего на несколько децибел.

Экологичность керамики

В настоящее время большое внимание уделяют влиянию материалов на здоровье человека и окружающую среду. Керамический кирпич является изделием, которое изготовленного из природного сырья: глины путем высокотемпературного обжига. Данный материал не выделяет вредных и отравляющих веществ в процессе эксплуатации жилых и производственных зданий и строений.

Кирпич керамический рекомендован для возведения практических всех видов сооружений:

  • детские дошкольные, учебные и лечебные заведения;
  • малоэтажные и многоквартирные дома для круглогодичного проживания;
  • учреждения общественного питания;
  • производственные помещения и многое другое.

В отношении экологичности данный материал способен конкурировать с натуральной древесиной и природным камнем. В помещениях, построенных из керамического кирпича, образуется здоровая среда, безопасная для обитания, здоровья и детей, и взрослых.

Размеры и точность геометрии

Производители строительных материалов предлагают обширную номенклатуру блоков разных видов. Всего промышленность выпускает почти пять типоразмеров керамического кирпича следующих форматов:

  • нормальный или одинарный;
  • «Евро»;
  • утолщенный;
  • модульный одинарный;
  • утолщенный с горизонтальными отверстиями.

Размеры кирпича керамического определяются требованиями национального ГОСТ 530-2007, который соответствует европейскому стандарту ЕН 771-1:2003. Данные для удобства использования сведены в таблицу:

Наименования изделияОбозначениеДлина, ммШирина, ммТолщина, мм
Рядовой или одинарный КО 250 120 65
Евро КЕ 250 85 65
Утолщенный КУ 250 120 88
Одинарный модульный КМ 288 138 65
Утолщенный с горизонтальными пустотами КУГ 250 120 88

Стандарт жестко устанавливает предельные отклонения от номинальных размеров изделия. По длине керамический кирпич не должен отличаться от эталонного значения более чем на 4 мм, по ширине - 3 мм и по толщине – 2 мм. Допустимая погрешность изготовления по углу между перпендикулярными гранями составляет не более 3 мм. Такие требования к точности изделий дают возможность производить кладку крупных строительных конструкций с незначительными отклонениями.

Стандарт допускает изготовление керамического кирпича с иными номинальными размерами, которые не указаны в таблице. Такие изделия выпускаются по специальному заказу и при согласовании параметров между клиентом и производителем. При этом требования к точности линейных размеров и геометрии блока сохраняются в полном объеме.

Специальные виды керамического кирпича

Описываемый строительный материал широко используется для возведения конструкций самого разнообразного назначения. Специальные виды керамического кирпича применяются для кладки камер сгорания и топок печей и каминов. Другой тип изделий незаменим в мощении пешеходных дорожек во дворах индивидуальных домов и садово-парковых зонах. Указанные изделия отвечают определенным требованиям.

Огнеупорный кирпич

Огнеупорный или шамотный кирпич отличается высокой стойкостью к высокотемпературным воздействиям в пределах от 1400 до 1800 °С и открытому огню. В состав формовочной массы его вводится до 70 % тугоплавкой глины, которая препятствует разрушения изделия при остывании.

Существуют разные сорта огнеупорного керамического кирпича, которые определяются рабочей температурой и устойчивостью к разнообразным факторам внешней среды:

  • Кварцевый. Предназначен для кладки сводов печей, выполняющих функции отражателя.
  • Шамотный. Используется для кладки бытовых печей и каминов, наиболее распространенный вид огнеупорного кирпича.
  • Основной. Изготавливается из магнезиально-известковых масс и применяется в металлургии для сооружения плавильных печей.
  • Углеродистый. Используется в некоторых отраслях промышленности для строительства домен, в его состав входит прессованный графит.


Печной керамический кирпич.

Клинкерный кирпич

Клинкерный кирпич предназначается для облицовки фасадов и цокольных частей зданий, мощения полов во внутренних помещениях производственного назначения и дорожек на улице. Изделие отличается высокой механической прочностью, износо- и морозостойкостью, способно выдержать до 50 циклов охлаждения до экстремальных температур с последующим нагревом. Марка прочности изделия не менее М400 обеспечивается высокой плотностью и особыми требованиями к составу сырья.

Транспортировка и хранение керамического кирпича

Керамический кирпич допускается перевозить всеми видами наземного, водного и воздушного транспорта с соблюдением соответствующих правил. Для удобства транспортировки и обеспечения сохранности изделие пакетируется на стандартных поддонах установленного размера. Не допускается перевозка данного строительного материала навалом с последующим сбросом на грунт, такие действия приводят к повреждениям до 20 % изделий.

Длительное хранение кирпича керамического производится под навесом на площадках с твердым покрытием. Изделия могут располагаться на поддонах в один или несколько ярусов или в штабелях непосредственно на покрытии. Погрузочно-разгрузочные операции выполняются механизированным способом или вручную с соблюдением правил и мер безопасности.

Видео: Достоинства и недостатки керамического кирпича

Примите участие в опросе:

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

srbu.ru

Размер керамического кирпича по ГОСТу, виды, характеристики, маркировка

Керамический кирпич — один из самых старых материалов для строительства домов. Со временем технология практически не изменилась. Для улучшения теплотехнических характеристик придумали делать пустоты. Для сокращения времени на стройку стали производить изделия больших размеров. Увеличился ассортимент. Один размер керамического кирпича — явно недостаточно для современного строительства. Но суть производства и используемые материалы остались теми же. Как и проблемы.

Плюсы и минусы керамического кирпича

Содержание статьи

К плюсам керамики относят натуральность, безвредность. Если сравнивать керамику и силикат, то глиняные изделия немного выигрывают по теплопроводности. Если смотреть на показатели, то разница совсем небольшая. Но дом из керамики намного теплее силикатного. Дело в большей теплоемкости. Глина может запасать больше тепла и поэтому дома из нее теплее.

Керамика проигрывает силикату по звукоизоляционным свойствам, а еще по геометрии и стабильности характеристик. В этом ее основные недостатки. Да еще в высокой цене, часто бывающих высолах, с которыми бороться очень и очень непросто. Еще один минус — даже лицевая поверхность редко бывает ровной.

Керамический кирпич — традиционный материал для строительства домов, которому не одна сотня лет

Все эти недостатки объяснимы. Керамический кирпич получают путем обжига сформованных заранее параллелепипедов из глиняного раствора. Глина — природный материал, который имеет различные свойства. Разные свойства различных видов глины и является основной причиной того, что размер керамического кирпича стабильностью не отличается. Причем значительный разброс может быть и в пределах одной партии. А от партии к партии, вообще, могут быть существенные отличия. Разные характеристики исходного сырья также являются причиной широкого разброса характеристик готового продукта. Таких как прочность и плотность.

Срок службы — реальность не радует

По многим характеристикам керамика должна быть лучше того же силиката, но реальность оказывается иной. В последнее время слишком часто встречается красный керамический кирпич рассыпающийся, полуразрушенный после нескольких лет эксплуатации в нормальных условиях. Причины — сложность технологии. Для хорошего результата нужна тщательная переработка и подготовка глины, чтобы исключить известковые вкрапления, которые являются причинами «отстрелов». А это дополнительное время в и без того не коротком цикле производства. И дополнительная энергия. И недешевое оборудование, которое покупают далеко не все.

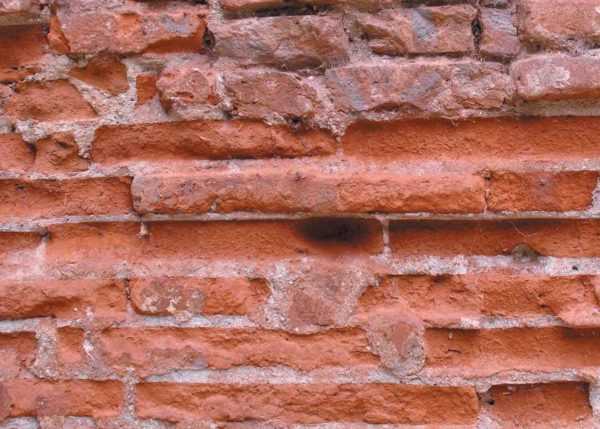

Не самая хорошая картина

Второй момент: выдержка температурного режима обжига. Пережженный керамический кирпич в кладке ведет себя нормально. Выглядит только хуже, так как темнее «нормы». Это не так страшно. А вот недожженный разрушается, рассыпается. И этим он опасен. Обжигается керамика в печи долго, и так и тянет немного сократить время, чтобы увеличить производительность. Отсюда и недожог. Или от экономии топлива, которое далеко недешевое. Так что соблюдение технологии производства керамического кирпича — это высокая цена изделий. А дорогой кирпич покупают очень неохотно. Так что разрушившийся красный кирпич, скорее всего, имел невысокую цену. А всем известно, что дешевое хорошим бывает очень редко. Тем не менее бюджет на стройку обычно не резиновый и приходится экономить.

По теплопроводности и некоторым другим параметрам керамический кирпич должен быть лучше

Какой бы сложной ни была технология производства, европейские поставки имеют и геометрию близкую к идеальной, и размеры стандартные, и качество стабильное. Цена у них далеко не бюджетная, но проблемы с качеством — большая редкость. Так что если средства позволяют, стараются купить импортный кирпич. Отечественный глиняный, даже дорогой, пока стабильностью качества похвастаться не может. Именно поэтому, хотя по многим параметрам керамика должна быть лучше, все чаще выбор делают в пользу силиката. Потому что за вполне вменяемые деньги можно купить хорошего качества строительный материал. Его выбирают даже несмотря на то, что он намного «холоднее». Все равно для достижения требуемого уровня энергоэффективности, приходится утеплять и керамику тоже.

Виды и размер керамического кирпича по ГОСТу 530-2012

По размерам керамические изделия делят на кирпич и камень. Керамический строительный камень отличается только большей толщиной — не менее 140 мм. Глиняный кирпич бывает полнотелым и пустотелым, рядовым (строительным) или отделочным (лицевым). Керамический камень — только рядовой и только пустотный. Пустоты в глиняном камне или кирпиче могут располагаться, как параллельно постели (рабочей поверхности, на которую кладут раствор), так и перпендикулярно. Кроме того, стандарт определяет следующие виды изделий:

Строительный, лицевой и клинкерный — это основные типы керамического кирпича

  • Фасонный кирпич. Изделие, которое отличается по форме от параллелепипеда.
  • Доборный элемент. Форма разработана специально для завершения кладки.
  • С пазогребневой системой. Керамический камень, вертикальные грани которого имеют специальную форму для соединения без раствора. Размеры выступов не нормированы. Для этого типа материала есть два специальных размера:
    • Рабочая ширина камня. Это размер без учета пазогребневых выступов. Он формирует ширину кладки.
    • Нерабочая длина камня. Расстояние от одной вертикальной поверхности до другой с учетом выступов.

Еще камень и кирпич может быть со шлифованной или нешлифованной постелью (это та часть, на которую кладут раствор). Некоторые заводы выпускают материал с насечками на ложке. Этот тип удобно использовать, если стена будет штукатуриться. Насечки нужны для лучшей адгезии со штукатуркой.

Фасонные — разновидность отделочных изделий для формирования особого рельефа

Есть еще клинкерный кирпич. Он имеет более сложную технологию изготовления, что дает ему особые свойства. Он прочнее обычного строительного, имеет более низкое водопоглощение. Поверхность его идеально ровная и гладкая, что дает возможность использовать его как отделочный материал. Но это отдельная группа изделий.

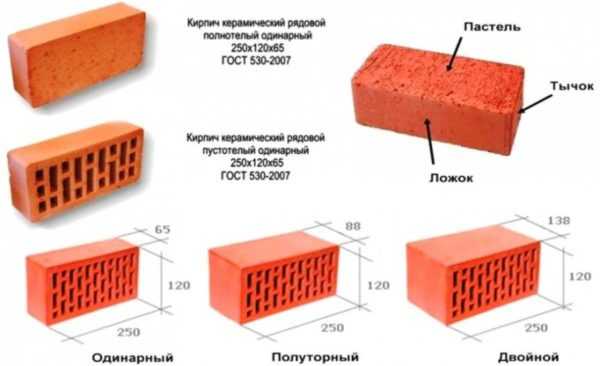

Стандартные размеры и обозначение керамического строительного (рядового) кирпича

По стандарту ГОСТ 530-2012 есть следующие размеры керамического кирпича:

  • Нормального формата или одинарный. В маркировке ставят НФ. Имеет размеры 250*120*65 мм. По предыдущему стандарту (ГОСТ 530-2007) этот размер кирпича называли одинарным. Если это материал для кладки стен, ставят КР (рядовой). Может быть полнотелым или с вертикально расположенными пустотами. По тому же стандарту есть его подвиды:
    • 0,5 НФ — 250*60*65 мм.
    • 0,7 НФ — 250*85*65 мм.
    • 0,8 НФ — 250*120*55 мм.
    • 1,3 НФ — 288*138*65 мм. Это укрупненный размер.
    • 1,4 НФ — 250*120*88 мм. Это тот вид, который по старому нормативу называют полуторным.
    • 1,8 НФ — 288*138*88 мм. Это тот, который называют двойным.

      Старый стандарт описывал размеры керамического кирпича по-другому

  • С горизонтально расположенными пустотами — обозначение КРГ. Может быть только двух габаритов:
    • 1,4 НФ — 250*120*88 мм.
    • 1,8 НФ — 288*138*88 мм.

Это те размеры, которые определены для керамического кирпича новым стандартом. Что касается коэффициентов, их высчитывают как долю от объема, занимаемого керамическим кирпичом стандартного размера — 250*120*65 мм.

Виды и размеры керамического камня

Как видите, есть два подвида рядового керамического (строительного) кирпича, ширина которых составляет 138 мм. В то же время, норматив говорит о том, что все изделия, ширина которых 140 мм и более называют керамическим строительным камнем. Так что разница в два миллиметра, в данном случае, существенная.

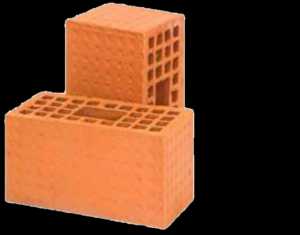

Керамический камень — изделия укрупненного размера

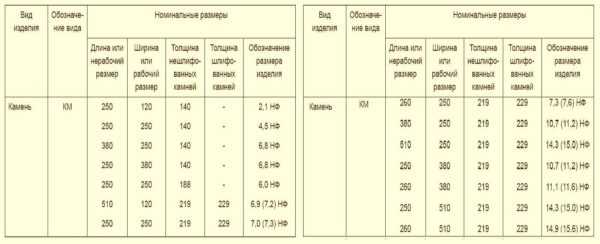

Размер керамического камня приведен в таблицах. В скобках даны обозначения габаритов для изделий со шлифованными гранями. Вообще, возводить стены из крупного типа получается намного быстрее, да и квадратный метр кладки обходится дешевле. Экономия идет за счет раствора. Но работать одному не получится. Один блок, хоть они все пустотные, весить может больше десяти килограмм. Устанавливать их можно только вдвоем, как и корректировать положение. Кстати, стандарт допускает делать в боковых гранях пустоты под захваты (для более удобного переноса) общим объемом не более 13%. Это действительно облегчает работу с крупноформатными блоками.

Полнотелый и пустотелый

Полнотелый и пустотелый керамический кирпич, хоть и производится одинаково, имеет различное назначение. Материал без пустот идет на несущие стены, с пустотами берут для лучших характеристик по теплоизоляции. Так как наличие воздушных полостей делает материал «теплее». Он хуже проводит тепло, а значит лучше его сберегает. В маркировке полнотелый обозначается буквами «по», с пустотами — буквами «пу». Количество пустот и их объем нигде не указывается. Их надо смотреть «по месту».

Надо учесть такую особенность введенного стандарта. Полнотелый кирпич ГОСТ 530-2012 определяется как строительный материал без пустот или с пустотами меньше 13%.

Вообще, полнотелый кирпич используют для стен, на которые может приходиться большая нагрузка. Если вам важна несущая способность кладки, необходимо уточнять не только марку изделий по прочности, но и наличие пустот. В полнотелом кирпиче их размеры и расположение никак не нормируются (если их меньше 13%).

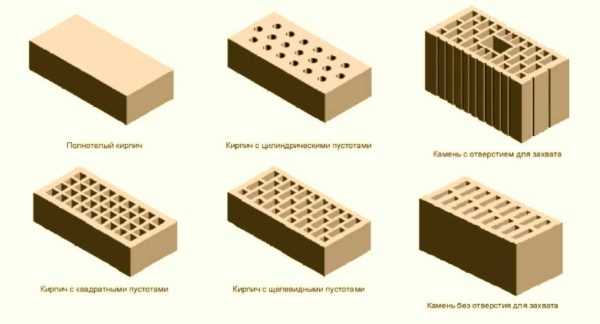

Вот такими могут быть изделия с пустотами и без

В пустотелом кирпиче и камне диаметр вертикальных цилиндрических пустот не может быть больше 20 мм. Если пустота квадратная или прямоугольная, ее сторона также не может быть больше 20 мм. Положение и размеры горизонтальных пустот выбираются произвольно, что стоит помнить. Определена только минимальная толщина наружной стенки. Она не должна быть меньше 12 мм для кирпича и 8 мм для камня.

Технические характеристики

Стандартом определены марки прочности, морозостойкость и класс плотности. Марки прочности отображают нагрузку, которую может вынести материал. Расшифровать эту величину просто. Цифра, которая идет за буквой «М» — это количество килограмм на сантиметр квадратный, которые материал выдерживает без разрушения. Пример: М150 обозначает, что керамический кирпич этой партии выдержит нагрузку в 150 кг/см².

Марки прочностиКерамического кирпичаМ100, М125, М150, М175, М200, М250, М300
Керамического камня М300, М400, М500, М600, М800, М1000
Клинкерного кирпича М25, М35, М50, М75, М100, М125, М150, М175, М200, М250, М300;
Кирпич и камень с горизонтальными пустотамиМ25, М35, М50, М75, М100
Морозостойкость F25, F35, F50, F75, F100, F200, F300.
Указаны марки прочности и морозостойкость для керамического камня и кирпича

Морозостойкость обозначается буквой F и цифрой. Цифра отображает количество циклов замерзания/размораживания, которые не вызывают изменения характеристик и внешнего вида. Например, F50 — 50 циклов замерзания и размораживания. Для внутренних перегородок в отапливаемых зданиях морозостойкость можно брать невысокую — все равно будет поддерживаться положительная температура.

Теплопроводность и коэффициент теплосопротивления

Класс плотности соотносится со средней плотностью материала, но от плотности зависит также энергоэффективность материала. Чем ниже плотность, тем лучше теплоизоляционные свойства. Но значительно снизить плотность для наружных стен не получится. Они должны нести определенный уровень нагрузки. Поэтому в последние годы кирпичный дом делают с утеплением.

Соотношение средней плотности изделия и класса плотности

Как работать с двумя последними таблицами? В маркировке указывается класс плотности. По этой характеристике можно узнать массу куба керамического кирпича. Она указана в первой таблице. Вторая таблица помогает сопоставить плотность материала и коэффициент теплопроводности кладки из него. Например, класс плотности керамического кирпича указан 1,0. Это значит, что куб должен весить 810-1000 кг, а кладка на минимальном слое клея после высыхания будет иметь коэффициент теплопроводности 0,20-0,24 Вт/(м*°C).

Группы керамического кирпича и блока по теплотехническим характеристикам кладки (при минимальном количестве раствора)

Стоит сказать, что по современным нормам ни один из типов кирпича не дает необходимого теплосопротивления. Разве что толщина стены будет более метра.

Кладка из керамического кирпича в полтора или два кирпича не отвечает современным требованиям по теплопроводности наружных стен

В этом случае выигрывает пустотный кирпич или строительный керамический блок, так как они имеют лучшие характеристики по теплопроводности. Стена будет на пару десятков сантиметров уже — не 147 см, например, а всего 105. Так что, в любом случае стоит рассматривать дополнительное утепление наружных стен.

Вес керамического кирпича

Вес керамического кирпича зависит от плотности и наличия/количества пустот. Точную цифру узнают в сопроводительных документах, и то, разброс в пределах одной партии до 10%.

В характеристиках указан вес кирпича разного типа: кладочного, отделочного, с пустотами и без

Если пользоваться старой терминологией, примерный вес керамического кирпича будет таким:

  • Одинарный (тип 1 НФ, размер 250*120*65 мм):
    • полнотелый (рядовой, кладочный, строительный) 3,3-3,6 кг/шт;
    • рабочий (рядовой, кладочный) пустотелый — 2,3-2,5 кг/шт;
    • облицовочный (лицевой, отделочный) пустотелый — 1,32-1,6 кг/шт.
  • Полуторный имеет массу (тип 1,4 НФ, габариты 250*120*88 мм):
    • полнотелый рядовой — 4,0-4,3 кг/шт;
    • пустотелый рядовой — 3,0-3,3 кг/шт;
    • лицевой пустотелый — 2,7-3,2 кг/шт.
  • Двойной весит (1,8 НФ 288*138*88 мм.) :
    • рядовой полнотелый — 6,6-7,2 кг/шт;
    • рядовой пустотный — 4,6-5,0 кг/шт.

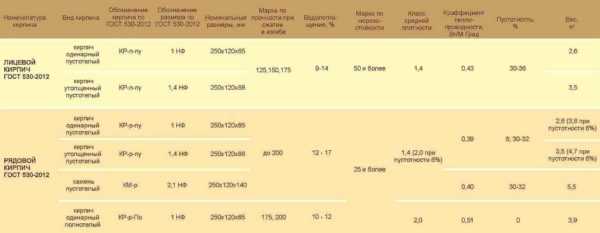

Сравнение характеристик керамического кирпича — пустотного разной плотности, полнотелого

Вес приведем примерный, так как плотность и количество пустот у каждого завода может существенно отличаться. Количество пустот не регламентируется, так что отделочные материалы могут быть легкими.

Маркировка керамического кирпича

В маркировке керамического кирпича указывается полная информация о его типе. Проставляется размер кирпича в миллиметрах в формате: длина*ширина*высота. Обязательно указываются основные характеристики, приведенные выше. Чтобы расшифровать информацию, надо помнить условные обозначения материала каждого вида:

  • К — кирпич
  • Кл — клинкерный.
  • Р — рядовой (строительный).
  • Л — лицевой (отделочный, декоративный).
  • Г — горизонтальные пустоты.
  • По — полнотелый.
  • Пу — пустотный.
  • Ш — шлифованный.
  • Пг — пазогребневой.

В маркировке указаны все ключевые характеристики, включая размер и тип

После указания размеров, через косую идет указание класса прочности, класс средней плотности и морозостойкость. Приведем несколько примеров маркировки и ее расшифровку:

  • КР-р-по 250*120*65/1НФ/200/2,0/50. Читать надо это так: керамический кирпич (КР), рядовой (р), полнотелый (по). Размером 250*120*65 мм, 1НФ — формат и габариты. Далее идут: класс прочности М 200, класс средней плотности 2,0, что соответствует 1410-2000 кг/м³, морозостойкость F50 (50 циклов).
  • КРГ-л 250*120*88/1,4НФ/50/1,2/75. Звучит это так: кирпич керамический (КР), с горизонтальными пустотами (Г), лицевой (л). Размер керамического кирпича 250*120*88 мм, типоразмер 1,4 НФ. Класс прочности М50, класс средней плотности 1,2, что соответствует весу 1010-1200 кг/м³. Морозостойкость 75 циклов (F75).
  • КМ-пг 510/10,7НФ/150/0,8/75. Расшифровывается это обозначение так: камень керамический (КМ) с пазогребневым соединением (ПГ), габаритом рабочей части 510 мм, типоразмера 10,7 НФ. Марка прочности М150, класс плотности 0,8 (энергоэффективный), морозостойкость F 75.

На упаковке (палете) может быть нанесен логотип или другая информация по усмотрению производителя

Новый способ маркировки приближен к нормам ЕС. Стандарт не запрещает заводам в сопроводительных документах указывать дополнительные характеристики. Также можно наносить на упаковку дополнительную информацию, которая облегчает идентификацию производителя.

stroychik.ru

Виды и характеристики кирпича, представленного на петербургском рынке

Самым распространенным кирпичом является общеизвестный красный или керамический кирпич, который получают путем обжига глин и их смесей. Еще порядка 10% рынка принадлежит силикатному кирпичу, полученному из застывшего в автоклаве известкового раствора.

Вне зависимости от материала, основные характеристики кирпичей едины. Это:

  • Прочность – основная характеристика кирпича – способность материала сопротивляться внутренним напряжениям и деформациям, не разрушаясь. Она обозначается М (марка) с соответствующим цифровым значением. Цифры показывают, какую нагрузку на 1 кв.см. может выдержать кирпич. В продаже чаще всего встречается кирпич марок М100, 125, 150, 175. Например, для строительства многоэтажных домов используют кирпич не ниже М150, а для дома в 2–3 этажа достаточно и кирпичей М100.
  • Морозостойкость – способность материала выдерживать попеременное замораживание и оттаивание в водонасыщенном состоянии, обозначается Мрз и измеряется в циклах. Во время стандартных испытаний кирпичи опускают в воду на 8 часов, потом помещают на 8 часов в морозильную камеру (это один цикл). И так до тех пор, пока кирпич не начнет менять свои характеристики (массу, прочность и т.п.). Тогда испытания останавливают и делают заключение о морозостойкости кирпича. Кирпич с более низким циклом обычно дешевле, но и эксплуатационные свойства его обычно ниже и годятся разве для южных широт. В нашем климате, рекомендуется использовать кирпич не менее Мрз 35.

По плотности тела кирпич делят на пустотелый и полнотелый. Чем больше пустот в кирпиче, тем он теплее и легче. Тепловые свойства кирпичу может также придать пористость самого материала, а внутренние поры способствуют лучшей изоляции звука. Развитие современной технологии направлено на создание поризированного (насыщенного порами) кирпича.

Классический размер кирпича 250х120х65 мм, его называют одинарным. Этот размер удобен для каменщика и кратен метру. Есть кирпич и большего размера – полуторный (его высота 88 мм), керамические камни двойного и многократно большего размера.

Цвет кирпича в основном зависит от состава глины. Большинство глин после обжига становятся «кирпичного» цвета, но есть глины, после обжига приобретают желтый, абрикосовый или белый цвет. Если в такую глину добавить пигментные добавки, то получится коричневый кирпич. Силикатный кирпич, исходно белый, окрасить путем внесения пигментов еще проще.

Рассмотрим виды, характеристики и назначение кирпичей подробнее.

Силикатный кирпич

По сути, силикатный кирпич представляет собой бруски из силикатного автоклавного бетона, имеющие форму и размеры кирпича. Он состоит примерно из 90% извести, 10% песка и небольшой доли добавок. Его достоинство в сравнении с керамическим – дешевизна, возможность обеспечить разнообразные оттенки. Недостатки: силикатный кирпич тяжел, не очень прочен, не водостоек, легко проводит тепло. Поэтому он уступает керамическому кирпичу в универсальности применения и используется только в кладке стен и перегородок, но не может применяться в фундаментах, цоколях, печах, каминах, трубах и других ответственных конструкциях.

Свойства силикатного кирпича регламентируются ГОСТ 379-79 «Кирпич и камни силикатные. Технические условия». Его основные характеристики:

  1. марка по прочности – М125, М150;
  2. марка по морозостойкости – F15, F25, F35;
  3. теплопроводность – 0,38–0,70 Вт/м°С.

Требования по размерам, качеству, геометрии и внешнему виду силикатного кирпича аналогичны требованиям, предъявляемым к керамическому кирпичу.

Соотношение силикатного и керамического кирпича составляет, соответственно, 15 и 85%. Единственным в нашем регионе производителем силикатного кирпича является ЗАО «Павловский завод Строительных Материалов». Современный ассортимент предприятия состоит как из традиционного белого полнотелого силикатного кирпича, так и из новых видов продукции (силикатный пустотелый кирпич, силикатные стеновые пустотелые блоки). С 1998 года предприятие выпускает фактурный кирпич «Антик»® (с эффектом каменной стены старого замка). С 1999 года – объемно окрашенный кирпич и кирпич с наполнителями, улучшающими его теплоизолирующие свойства. В июле 2003 года ЗАО «Павловский завод СМ» выпустил первую партию силикатного пустотелого кирпича. Среди главных достоинств нового продукта – вес изделия (благодаря 11 несквозным отверстиям кирпич весит всего 2,5 кг) и низкая теплопроводность.

Примеры современного силикатного кирпича производства «Павловского завода СМ»:

Кирпич окрашенный фактурный «антик»
Геометрические размеры: 250x120x65 мм
Масса (справочно): 3,15–3,45 кг
Прочность на сжатие: 150 кгс/см² (М-150)
Теплопроводность кладки: 0,92 Вт/м°С
Водопоглощение: 8%
Морозостойкость: свыше 50 циклов
Фактурный кирпич используется в качестве облицовочного материала, создавая эффект старого замка построенным из него зданиям.
Основные цвета: желтый, коричневый, розовый, салатный, синий. Возможно получение множества оттенков основных цветов путем дозировки добавления красителя.



 Кирпич силикатный пустотелый

Геометрические размеры: 250x120x65 мм
Масса (справочно): 2,5–2,6 кг
Пустотность: 33%
Прочность на сжатие: 50 кгс/см² (М-150)
Теплопроводность кладки: 0,44 Вт/м°C
Водопоглощение: 10–12%
Морозостойкость: свыше 35 циклов
Кирпич выпускается с 33% пустотностью, которая достигаться путем формования кирпича с 11-ю несквозными отверстиями, что позволяет снизить вес кирпича до 2,5 кг, а также снизить и теплопроводность изделия.



Полнотелый кирпич

Он же строительный, обычный, рядовой – материал с малым объемом пустот (меньше 13%). Применяется полнотелый кирпич для кладки внутренних и внешних стен, возведения колонн, столбов и других конструкций, несущих помимо собственного веса дополнительную нагрузку. Поэтому он должен обладать высокой прочностью (при необходимости используют кирпич марки М250 и даже М300), быть морозостойким. По ГОСТУ максимальная марка по морозостойкости такого кирпича – F50, но можно встретить и кирпич марки F75. Прочность достигается не даром – полнотелый кирпич имеет среднюю плотность 1600–1900 кг/м³, пористость 8%, марку морозостойкости 15–50 циклов, коэффициент теплопроводности 0,6–0,7 Вт/м°С, марку прочности 75–300. Поэтому наружные стены, полностью выложенные полнотелого кирпича, требуют дополнительного утепления. Полнотелый красный кирпич классического размера весит от 3,5 до 3,8 кг. В одном кубометре содержится 480 кирпичей.

Больше всех строительного и полнотелого кирпича производит ОАО «Ленстройкерамика». Это предприятие является единственным в регионе производителем высокопрочного кирпича марок М250, М300, предназначенного для строительства высотных зданий.

Примеры полнотелого кирпича производства завода «Ленстройкерамика»:

Кирпич строительный полнотелый

Размер (мм): 250х120х65
Масса (кг): 4,1
Плотность (кг/м³): 2100
Марка: М200, М250, М300
Морозостойкость: F50, F75
Водопоглощение: 8%
Теплопроводность (Вт/м°С)
при влажности 0%
: 0,72

Применяется при возведении несущих стен, цокольных этажей, опорных колонн и других, сильно нагруженных конструкций зданий. Отличительной особенностью данного вида продукции является высокая прочность.

Пустотелый кирпич

В соответствии со своим названием главным отличием этого кирпича является наличие внутренних пустот – отверстий или щелей, которые могут иметь разную форму (круглые, квадратные, прямоугольные и овальные), объем (13–50% внутреннего объема) и ориентацию (вертикальные и горизонтальные). Наличие пустот делает этот кирпич менее прочным, более легким и теплым, на его изготовление идет меньше сырья. Пустотелый кирпич применяют для кладки облегченных наружных стен, перегородок, заполнения каркасов высотных и многоэтажных зданий и иных ненагруженных конструкций.

Второй, новейший, способ обеспечения легкости и теплоты кирпича – поризация. Наличия большего числа мелких пор в кирпиче достигают, добавляя в глиняную массу при его формовке сгораемые включения – торф, мелко нарезанную солому, опилки или уголь, от которых после обжига остаются лишь маленькие пустоты в массиве. Зачастую полученный таким образом кирпич называют легким или сверхэффективным. Поризованный кирпич обеспечивает лучшую тепло- и звукоизоляцию, по сравнению с щелевым.

Технические характеристики обычного пустотелого кирпича: плотность 1000–1450 кг/м³, пористость 6–8%, морозостойкость 6–8%, морозостойкость 15–50 циклов, коэффициент теплопроводности 0,3–0,5 Вт/м°С, марка прочности 75–250, цвет от светло-коричневого до тёмно-красного.

Технические характеристики пустотелого сверхэффективного кирпича (НПО «Керамика»): плотность 1100–1150 кг/м³, пористость 6–10%, морозостойкость 15–50 циклов, коэффициент теплопроводности 0,25–0,26 Вт/м°С, марка прочности 50–150, цвет оттенков красного.

Примеры пустотелого и поризованного кирпича производства заводов «Ленстройкерамика» и завода «Керамика»:

Кирпич пустотелый строительный, пустотность 22%

Размер (мм): 250х120х65
Масса (кг): 3,4
Плотность (кг/м³): 1700
Марка: М175, М200, М250
Морозостойкость: F35, F50
Водопоглощение (%): 6
Теплопроводность (Вт/м°С),
при влажности 0%
: 0,53



Применяется в строительных конструкциях с повышенными требованиями по прочности и надежности. Рекомендован для строительства кирпичных зданий повышенной этажности.





Кирпич пустотелый строительный, пустотность 40%

Размер (мм): 250х120х65
Масса (кг): 2,3
Плотность (кг/м³): 1120–1190
Марка: М125, М150, М175
Морозостойкость: F35, F 50
Водопоглощение: (%) 6
Теплопроводность (Вт/м°С) при влажности 0%: 0,24 (на легком растворе)

Используется для возведения внутрениих и наружних стен.





Кирпич пустотелый строительный, пустотность 42–45%.

Размер (мм): 250х120х65
Масса (кг): 2,2–2,5
Плотность (кг/м³): 1100–1150
Марка: М 125, М 150 (М 175 на заказ)
Морозостойкость: F35
Водопоглощение (%): 6–8
Теплопроводность (Вт/м°С)
при влажности 0%
:
0,20(на легком растворе)/0,26

Применяется для возведения наружных и внутренних стен зданий и сооружений. Отличается пятью рядами пустот, что позволяет снизить расход кладочного раствора на 20%.

Камень строительный поризованный 2НФ

Размер (мм): 250х120х138
Масса (кг): 3,7–3,9
Плотность (кг/м³): 890–940
Марка: М 125, М 150 (М 175 на заказ)
Морозостойкость: F35
Водопоглощение (%): 6,5–9
Теплопроводность (Вт/м°С)
при влажности 0%
:
0,16(на легком растворе)/0,18

Достоинства: великолепные теплоизоляционные свойства, звуконепроницаемость, меньший вес. Используется в строительстве наружных и внутренних стен, значительно повышая теплозащитные свойства дома. Наружные стены из поризованного камня возводятся быстрее, чем стены из обычного пустотелого кирпича, сокращается количество растворных швов. Плотность его на 30% меньше, он легче, что ведёт к снижению нагрузок на конструкцию фундамента. При меньшей толщине стены в 640 мм из поризованной керамики даёт такой же эффект теплоизоляции, что и обычная кирпичная стена в 770 мм.

Облицовочный кирпич

Он же лицевой и фасадный. Главное назначение облицовочного кирпича – кладка внешних и внутренних стен с высокими требованиями к поверхности стены. Соответственно облицовочный кирпич имеет строго правильную форму и ровную, глянцевую поверхность внешних стенок. Не допускается наличие трещин и расслоения поверхности. Как правило, фасадный кирпич – пустотелый, а, следовательно, его теплотехнические характеристики достаточно высоки. Подбирая составы глиняных масс и регулируя сроки и температуру обжига, производители получают самые разнообразные цвета. Эти колебания цвета могут быть и не предумышленными, так что все необходимое количество лицевого кирпича целесообразнее покупать сразу же, одной партией, так чтобы вся облицовка была однородной по цвету.

Затраты на кирпичную облицовку больше, чем на оштукатуривание, но такой фасад существенно долговечнее, чем штукатурка. При использовании декоративного кирпича для внутренних стен особое внимание уделяется разделке швов. Стандартные размеры лицевого кирпича такие же, как у рядового, – 250х120х65 мм.

Технические характеристики облицовочного кирпича: плотность 1300–1450 кг/м³, пористость 6–14%, морозостойкость 25–75 циклов, коэффициент теплопроводности 0,3–0,5 Вт/м°С, марку прочности 75–250, цвет от белого до коричневого.

Примеры лицевого кирпича:

Кирпич лицевой красный (завод «Победа»)



Размер (мм): 250х120х65
Масса (кг): 2,4–2,5

library.stroit.ru

Виды и свойства лицевого кирпича

Лицевая кладка – это необходимый элемент в строительстве кирпичного дома. Она решает сразу несколько задач.

Можно выделить два основных направления применения лицевого кирпича в современно строительстве:

— он используется в декоративных целях;

— для защиты стены сооружения от осадков, перепадов температур и других негативных воздействий окружающей среды.

Не всегда для лицевой кладки требуется именно специальный кирпич. В некоторых случаях и кладку основной стены, и отделку её лицевой поверхности можно производить из одного стройматериала. Однако, зачастую, фасад всё же требует использования специального материала. В этом качестве используется не только керамика, но и другие разновидности камня. При этом возведение основных стен осуществляется из так называемого «рядового» кирпича.

Виды лицевого кирпича

Лицевой кирпич – это искусственный камень в форме бруска, производимый разными способами и обладающий ровными гранями.

Керамический кирпич производят из глины, песка и воды, путём обжига. Он может быть как цельным, так и имеющим внутри пустоты и даже отверстия. При этом благодаря пустотности, изделие улучшает свои характеристики теплопроводности и теплоизоляции.

Они обладают меньшим весом, а значит сокращаются затраты на их изготовление, а каменщику становится их удобнее укладывать. По своему назначению керамический кирпич делится на рядовой (он же строительный) и лицевой (он же облицовочный или фасадный).

Между собой они имеют несколько отличий, в том числе и из-за своих особых свойств. Отличить их можно и по внешнему виду: на гранях рядового могут наносить специальный вдавленный геометрический рисунок, в то время как внешняя сторона лицевого должна быть идеально ровной. Это сделано для лучшего сцепления строительного кирпича с раствором, а фасадному камню такая функция не нужна.

Посмотрите видео с рассказом о лицевом керамическом кирпиче

Силикатный кирпич изготовлен на 90% из песка, остальную часть составляют известь и добавки, в том числе пигменты. Благодаря им существует огромная вариативность в изготовлении таких изделий, это не только классический белый цвет, но и синий, зеленый, фиолетовый и многие другие.

Среди недостатков силиката – большой уровень влагопоглащения, из-за чего снижается его устойчивость к морозу. Кроме этого, стена из силиката будет весить больше, чем из керамики, поэтому потребуется сооружение более прочного фундамента.

Ну и конечно, серьезные различия есть и в теплоизоляционных свойствах – дом из керамики лучше сохраняет тепло, что позволяет сэкономить на отоплении.

        Поделиться:

nastroike.com

Отправить ответ

avatar
  Подписаться
Уведомление о
