Мини эстакада для машины | Хитрости Жизни

Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

  1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
  2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

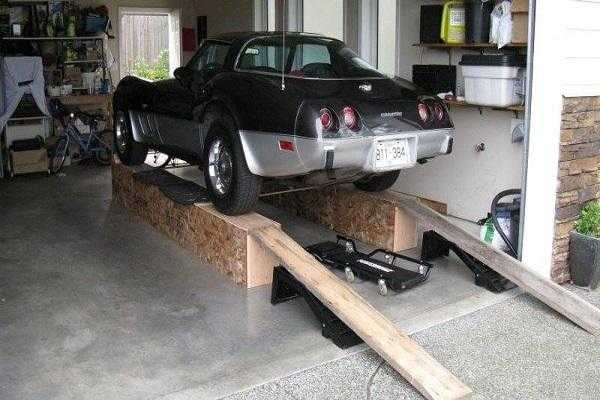

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

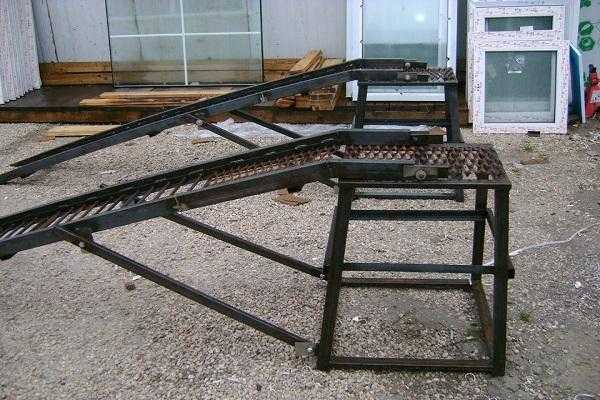

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

  • 4 тумбы под опоры;
  • 2 пары платформ со стопором, чтобы машина не скатилась;
  • 2 пары горизонтального трапа под наклонный заезд;
  • несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Общие требования

Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

  1. Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
  2. Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
  3. Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.

Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

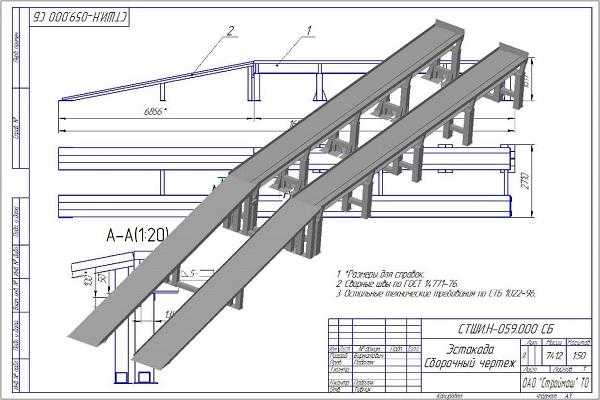

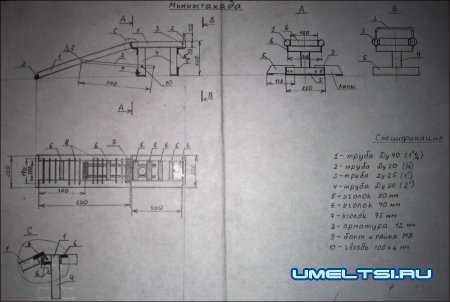

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

  • высота – до 1 метра;
  • ширина – около 0,4 метра;
  • длина подъема – около 1 метра;
  • длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

  • сварочного аппарата;
  • болгарки;
  • болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

  • деревянных брусков с квадратным сечением со стороной 0,2 метра;
  • деревянных колодок или досок;
  • гвоздей, шурупов;
  • пилы;
  • отвертки.

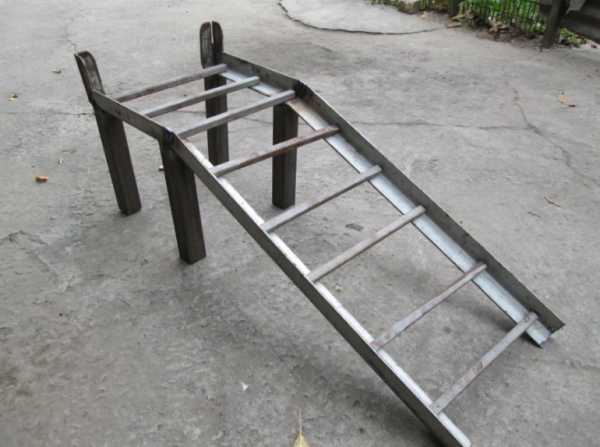

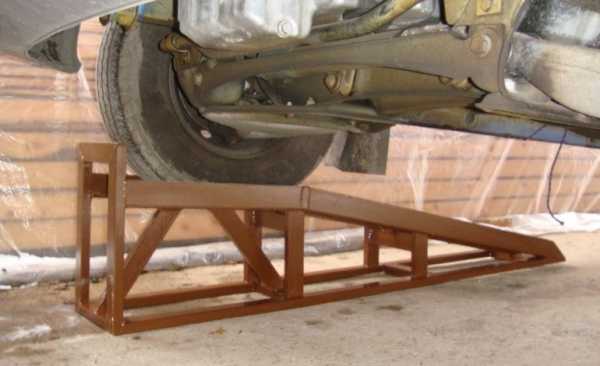

Металлическая конструкция своими руками

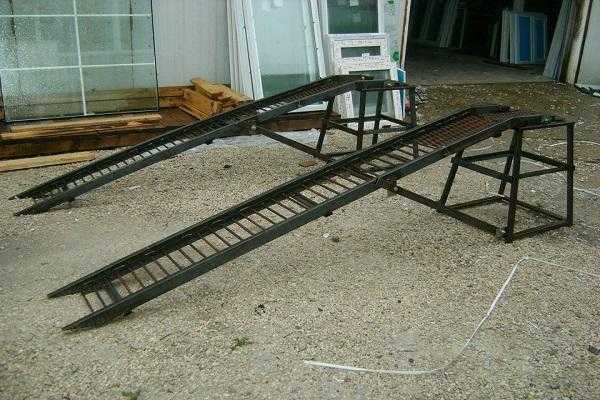

Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

  • легко перемещать;
  • простота сборки – не требует особых навыков;
  • надежность и долговечность.

Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

Сварка конструкции проходит следующим образом:

  • нарезается уголок, и собираются две прямоугольные трапеции;
  • соединяют их между собой уголком;
  • обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
  • нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
  • зачищают металлической щеткой, окрашивают краской по металлу.

Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.

Инструкция по изготовлению деревянной мини эстакады

Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:

  • простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
  • передвижная эстакада обладает сравнительно небольшим весом;
  • мобильность – легко поставить и убрать.

К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.

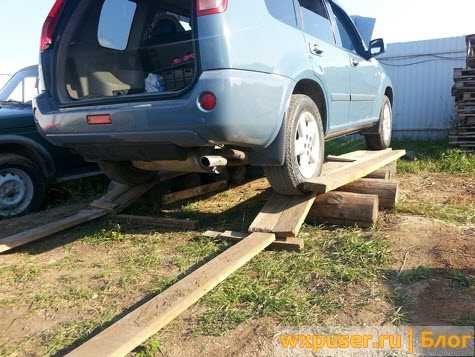

Переносная эстакада из дерева бывает двух типов:

  1. Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.

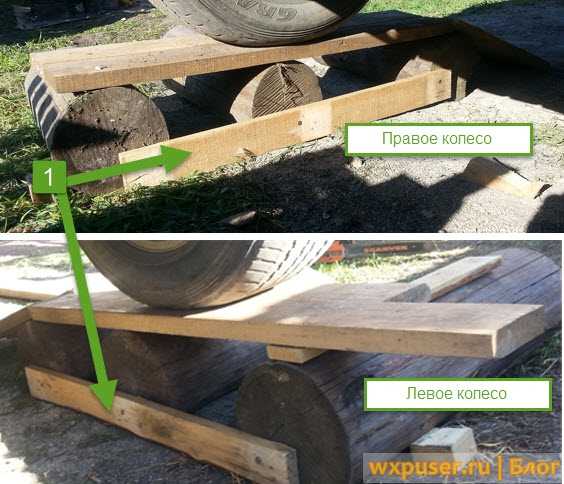

  2. Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.

Технология создания кирпичной конструкции

Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.

Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.

К недостаткам относят:

  • необходимость отдать под нее достаточно большой земельный участок;
  • монтаж, как и демонтаж, требует много времени;
  • со временем кладка разрушается, и требуется ее полый снос.

Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

  1. Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции. Подходит для обслуживания легковых автомашин и легких грузовиков
  2. Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками. Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

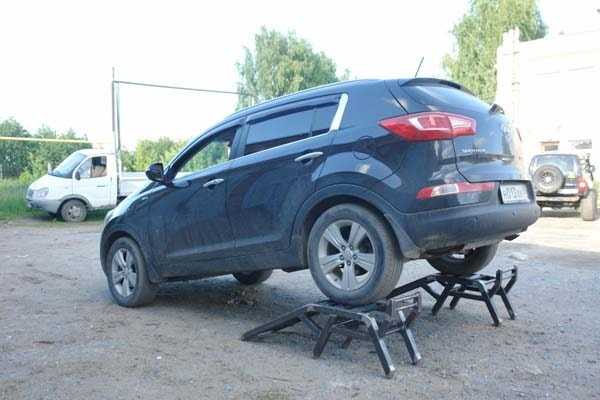

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

  1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
  2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

  • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
  • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
  • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

  1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
  2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

  1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
  2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
  3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

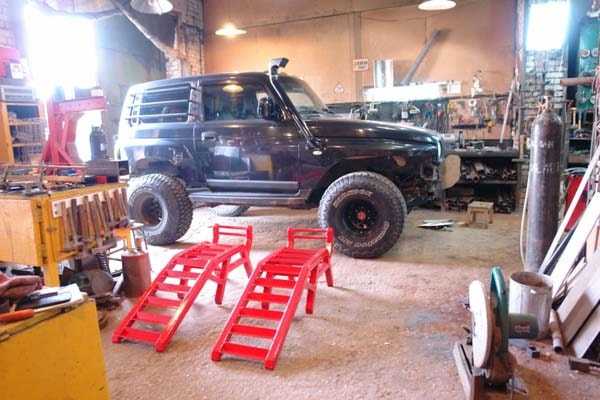

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

  1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
  2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
  3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

  1. Металлопрокат.

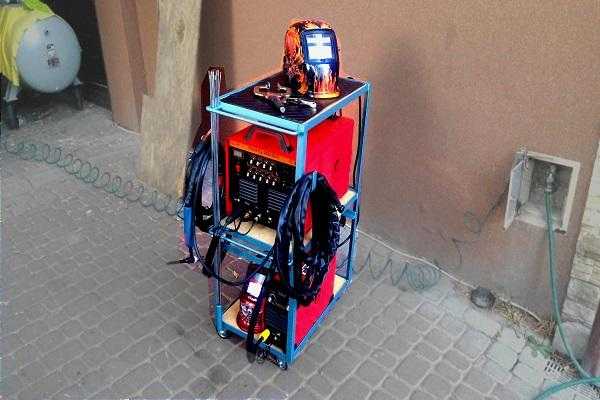

  2. Сварочный аппарат с набором электродов.
  3. Болгарка, укомплектованная несколькими отрезными кругами.
  4. Куски арматуры.
  5. Крепежи: болты, гайки.
  6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

  1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
  2. Две деревянные колодки.
  3. Два куска вагонной доски.
  4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

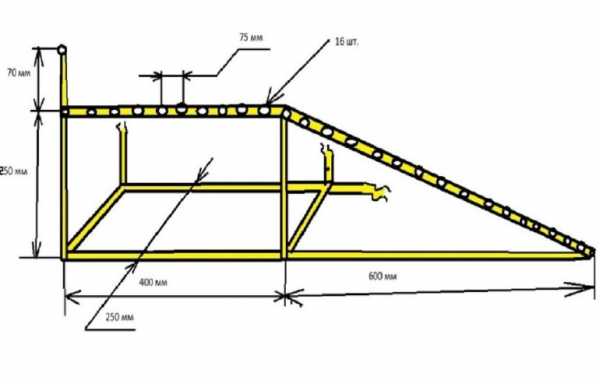

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Все размеры указаны примерно и рассчитываются для каждой модели авто

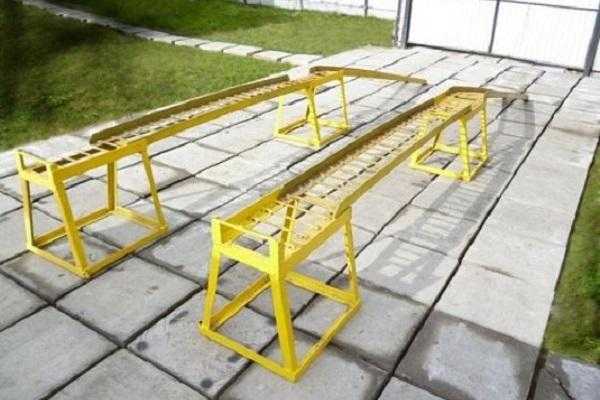

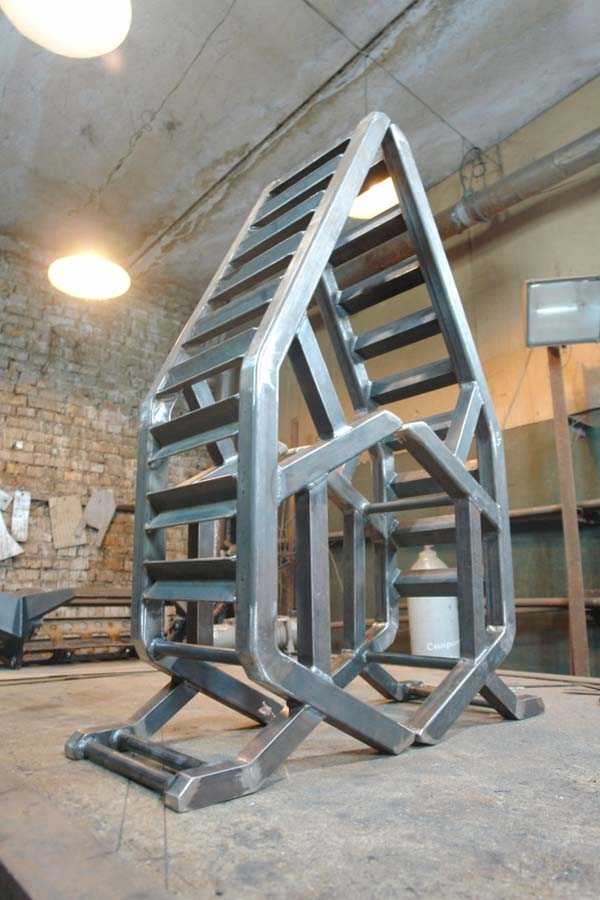

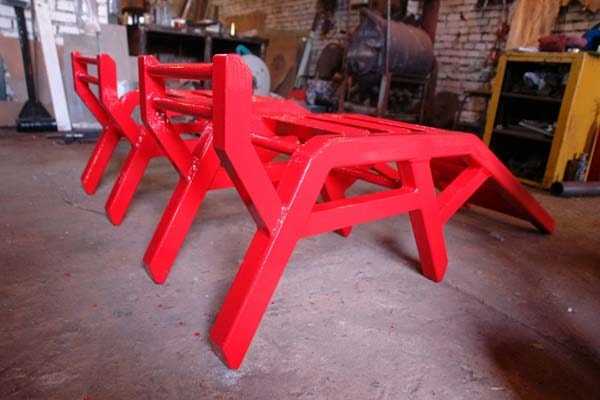

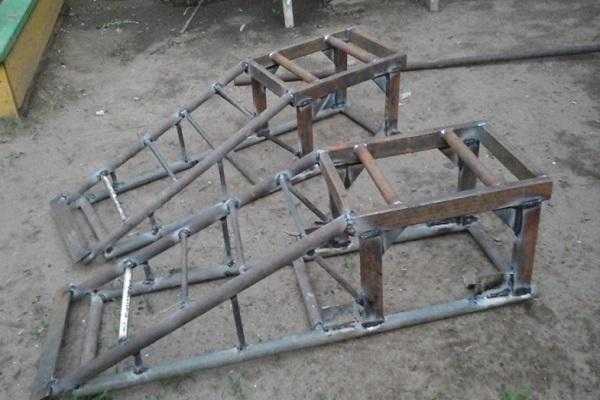

Металлическая конструкция своими руками

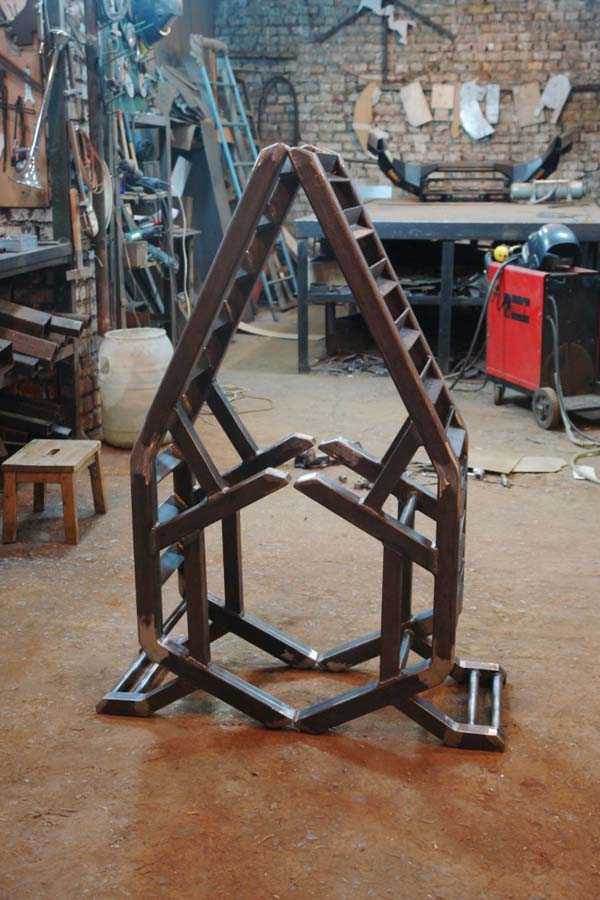

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

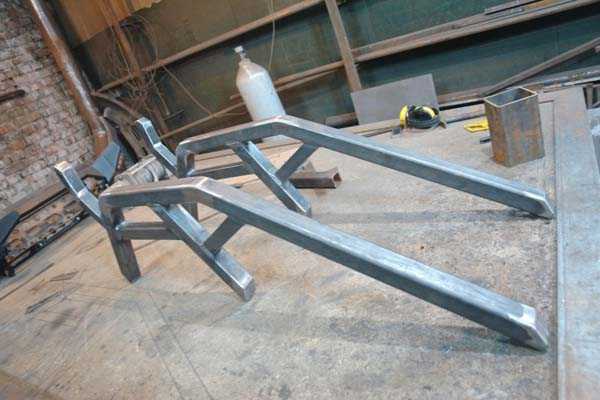

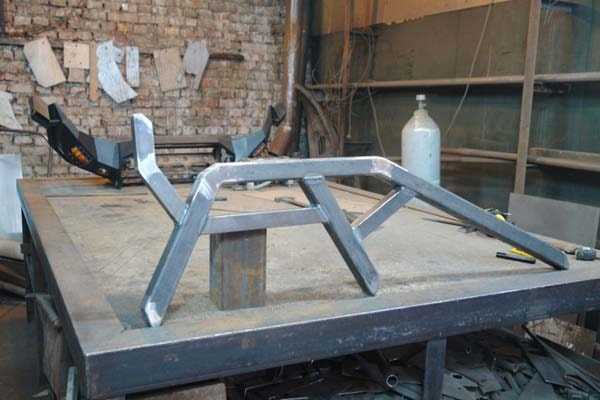

Сборка металлической эстакады происходит следующим образом:

  1. Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой. Все части соединяются под прямым углом
  2. Собираются стойки. Высота — около полуметра, угол — около 120 градусов. Фиксируются, обвариваются. Углы и боковые стены должны быть равными
  3. Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
  4. Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются. После сборки можно дополнительно пройти сваркой по основным узлам
  5. Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
  6. К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались. В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра

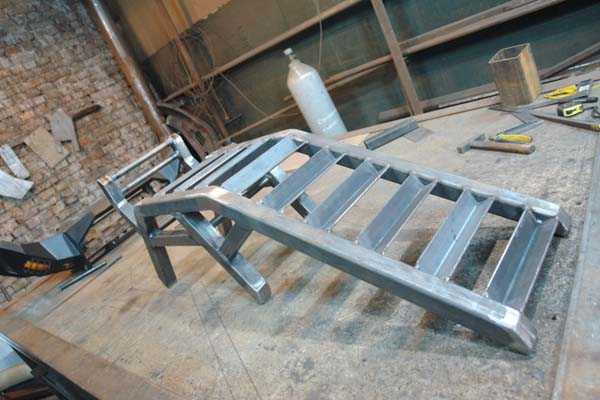

  7. Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам. По этим мостикам машина будет заезжать на эстакаду
  8. Заключительный этап — подгонка. На ровной местности обе части эстакады выставляются вплотную между собой. Отмечаются центры тумб, конструкция выставляется под ширину автомашины. В трапах и тумбах сверлятся отверстия, после чего элементы соединяются между собой с помощью болтов. Благодаря болтовому соединению впоследствии можно будет легко разобрать и собрать эстакаду.

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Изготовление деревянной мини-эстакады

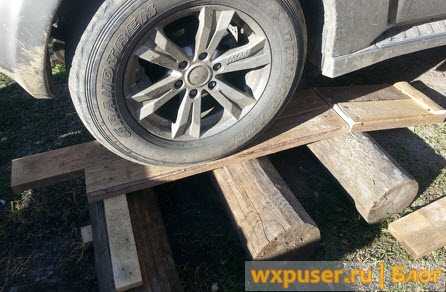

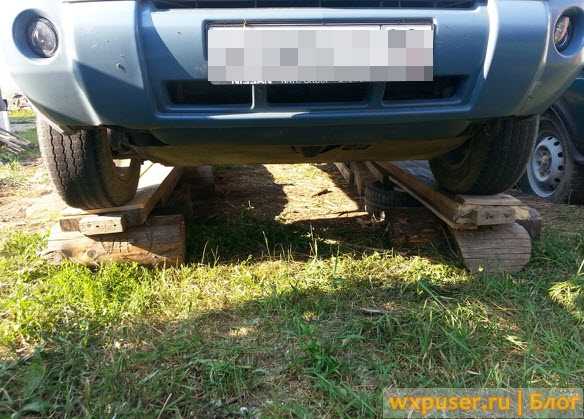

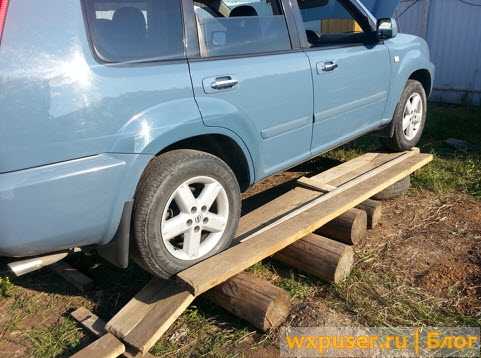

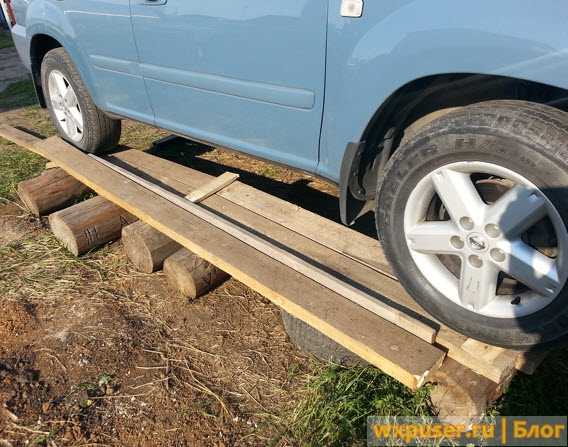

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

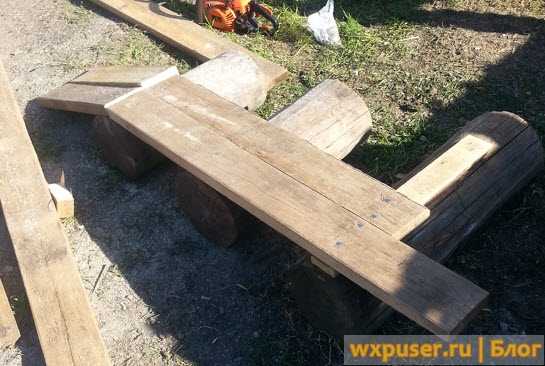

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

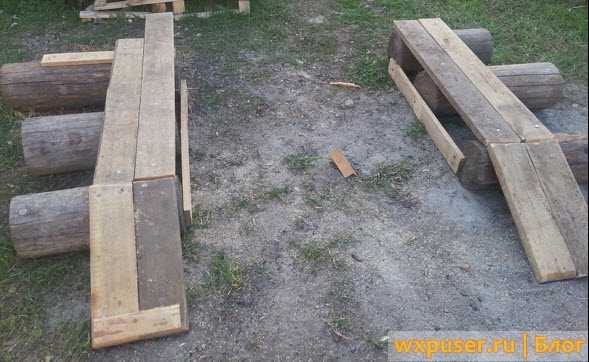

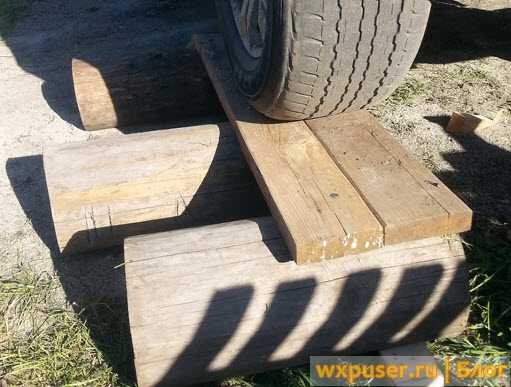

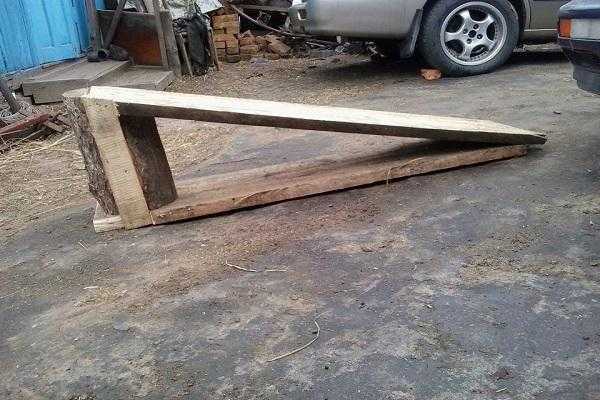

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

  1. Колодки распиливаются на равную длину. Верхний край срезается под углом, в конце необходимо оставить небольшой упор.
  2. К колоде крепятся доски заезда и основания. Для этого используются длинные гвозди и шурупы.
  3. Сбоку к колодам прибиваются страховочные планки.
  4. Сверху прибиваются колодки, ограничивающие движение автомобиля дальше эстакады. Собирается из четырех досок и брусьев

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

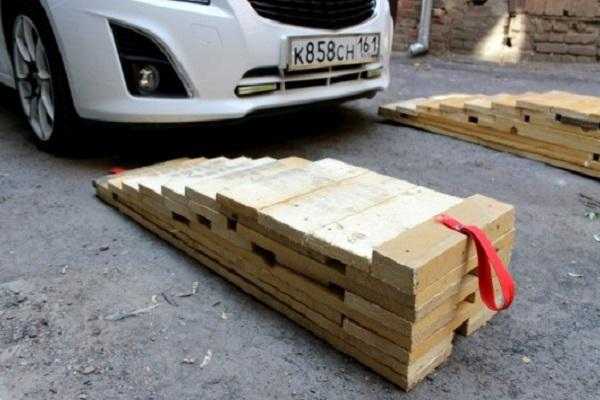

Вот решил сделать мини эстакаду из хлама древесины, вернее из кусков доски, которые у меня остались. Вещь в гараже нужная и делается за пару часов.

Итак, много расписывать думаю нужды нет, всё практически понятно из фотографий. Эстакада получилась удобной не занимает много места при хранении, что тоже не мало важно и делается из простой доски.

Ширина моей доски была 20 см, поэтому эстакада получилась вот таких размеров.

Соответственно сперва напилил куски такого размера, по 6 штук на каждую сторону, получилось всего 12 таких заготовок.

Затем просверлил их насквозь и скрутил 12-миллиметровыми шпильками.

это я сделал первую примерку, какое расстояние у меня будет… оказалось 45 чистых сантиметров, думаю не плохо, для моих нужд как раз.

Затем надо было сделать упоры на концах, чтобы не переехать эстакаду 🙂

Вот что получилось:

Хранение данной поделки вообще классное, места занимает чисто симвалически.

вот такая получилась нужная вещь в гараже, теперь не надо корячиться и подставлять домкрат каждый раз, а просто взял, наехал и готово. Думаю кому-нибудь данная идея придётся по душе и ровной всем дороги.

litezona.ru

Мини эстакада своими руками (17 фото)

Самодельная мини эстакада для автомобиля своими руками: фото, а также описание изготовления, простой и практичной эстакады.

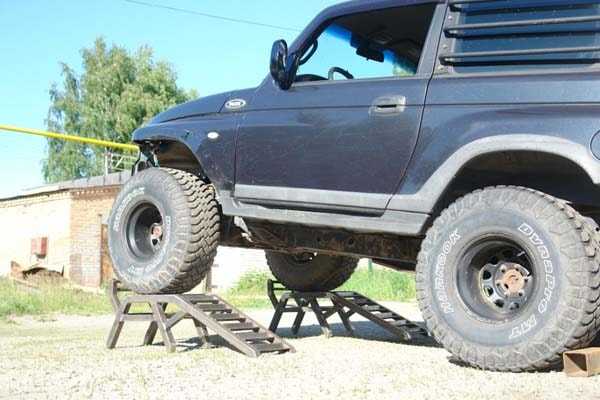

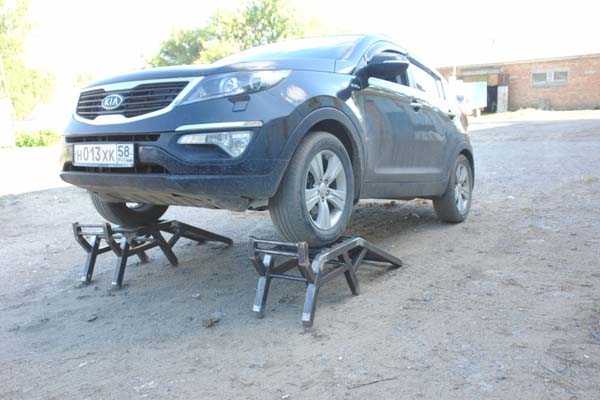

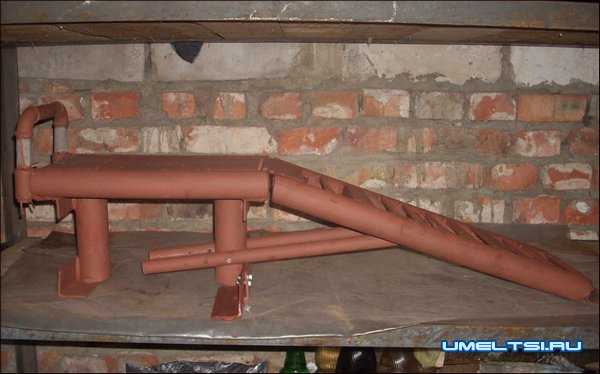

Решил сделать себе приспособление для работы под автомобилем, мини эстакаду высотой 370 мм.

Материалы для изготовления:

  • Труба квадратная сечением 50 х 50 мм толщина стенки — 4 мм.
  • Квадратная труба — 40 х 40 мм толщина стенки — 2 мм.
  • Труба круглая — 25 мм.
  • Уголок 65-й 5 мм.

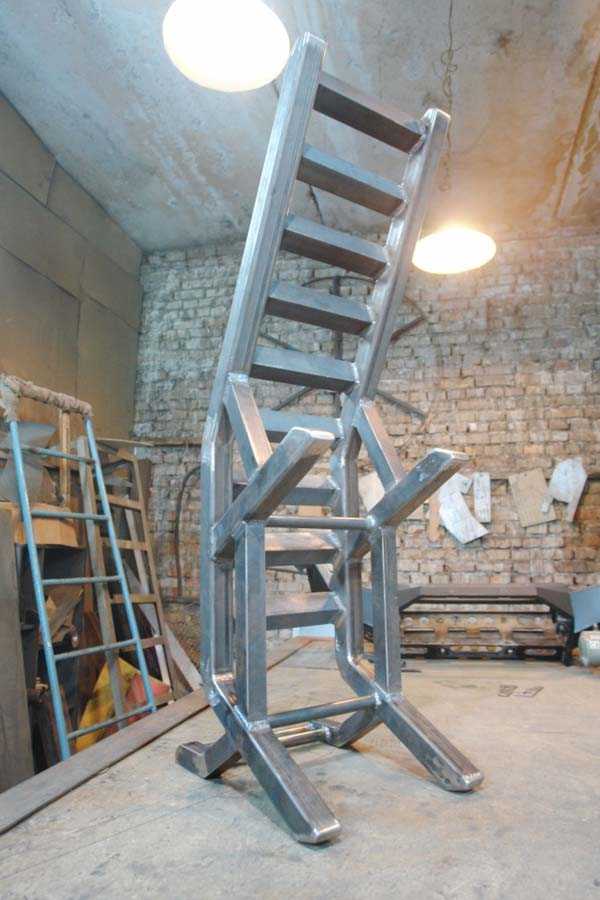

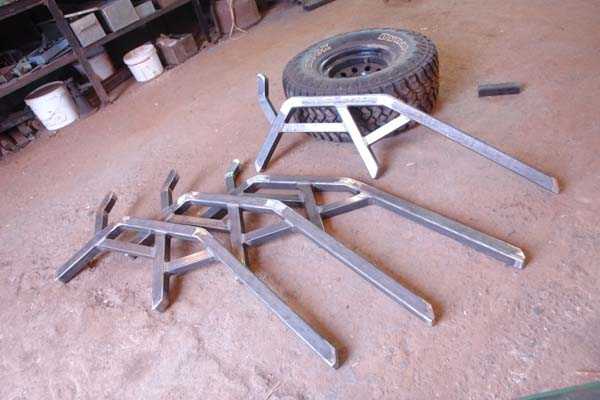

Далее фото изготовления приспособления.

Средние лапы сделал короче крайних лап где то на 8 миллиметров, чтобы не было качелей. Когда машина всей массой давит на конструкцию, то разница нивелируется. Нагрузка распределяется равномерно на упорные лапы и шатание отсутствует.

Приспособление прошло испытания.

Угол въезда, туповат, чтобы заехать пузотёркой, можно будет дополнительную лесенку сварить, которая поверх основного трапа ляжет.

Автор самоделки: BullDozer-Postal.

Загрузка...

sam-stroitel.com

Как соорудить переносную мини-эстакаду для ремонта автомобиля

Транспорт периодически нуждается в проверке ходовой. Для этого удобно применять эстакаду. Конструкция, применяемая на СТО.

Если обладатель машины не хочет расходовать средства на услуги автослесарей, может провести осмотр собственными силами, подняв ее с помощью эстакады.

Этот способ составляет достойную конкуренцию смотровой яме в удобстве доступа к нижней части машины. Монтаж эстакады собственноручно поможет сберечь средства.

Некоторые виды

По типу устройства есть две разновидности эстакад для дорожного транспорта:

  1. Полноразмерные.
  2. Мини эстакада.
  3. Мобильная – конструкция подробно рассмотрена в данной статье, это разборная эстакада имеющая незначительные габариты. Она без проблем располагается в гараже и, при надобности, быстро монтируется. Предназначена для досмотра легкового транспорта.

К устройству относится:

  • четыре тумбы для опор;
  • две пары колей с фиксатором, чтобы автомобиль не скатился;
  • две пары наклонного трапа для заезда;
  • достаточное количество балок жесткости для крепления деталей друг к другу.

Строят конструкцию из стали.

Стадии предварительных работ

Начинают создание со схемы и выбора типа конструкции (стационарная или переносная) и материала из которого будет выполняться работа.

Общие габариты:

  • высота – до одного метра;
  • ширина – около двух метров;
  • длина заезда – один метр;
  • длина горизонтальной платформы – от трети метра.

Эстакада – это две симметричные объединенные конструкции. Со стороны на чертеже она является прямоугольной трапецией. Между собой колеи обязательно фиксируются, для противостояния смещения во время заезда на нее автомобиля.

Конструкция из стали монтируется с помощью:

  • болгарки;
  • гаек, болтов.
  • сварочного аппарата;

В качестве каркасного применяют арматуру и сорокамиллиметровый уголок. Собранную конструкцию сверху окрашивают.

Стальная конструкция

Наиболее распространённая из собственно ручных это мини эстакада, изготовленная из металла.

Такое решение отличают некоторые преимущества:

  • высокая мобильность;
  • легкость монтажа– не требует специальных навыков;
  • безопасность и долговечность.

Хотя, собственноручно изготовленная эстакада способна прослужить не один десяток лет, со временем каждая конструкция снашивается. Если качественно обслуживать, возделывать от коррозии, срок службы существенно возрастет.

Сварка эстакады проходит следующим образом:

  • готовится уголок, и монтируются две прямоугольные трапеции;
  • объединяют их друг с другом с помощью уголка;
  • остатками и обрезками уголка со сторон формируют добавочные ребра жесткости;
  • готовят арматуру и варят к горизонтальному основанию и на наклонную плоскость;
  • очищают щеткой по металлу, вскрывают лакокрасочным покрытием для металла.

Методику повторяют для симметричной части из пары колей. На главной платформе можно выполнить бортик ограничитель, чтобы невозможно было переехать дозволенную отметку.

Удобно сберегать ее в вертикальном положении.

www.asusfone.ru

Эстакада из дерева своими руками. Делаем эстакаду для авто своими руками


Те, кто привык самостоятельно обслуживать автомобиль, знают, что для этого необходимо иметь гараж с ямой. Что делать, если смотровая яма отсутствует? Необходимо приобрести эстакаду, иначе вы не сможете проводить ремонт автомобиля. Опытные водители уже убедились, насколько важное это приспособление. Сегодня мы расскажем, как соорудить небольшую эстакаду своими руками. Кажется, что это трудоемкая, сложная работа? Но это не так!

Подумайте, сколько денег, времени вы тратите, ремонтируя автомобиль на сомнительном СТО. Мини эстакада дает возможность проводить ремонтные работы самостоятельно. Чтобы поднять перед, зад или бок автомобиля необходимо сделать две эстакады. Это даст возможность подлезть под машину, и осуществить ремонт. Высота эстакады регулируется с помощью прочных досок и брусьев. На них ставится основная часть приспособления. С помощью второй части регулируется угол наклона в пределах, допустимых для ремонта.

Чтобы поднять машину полностью, можно воспользоваться четырьмя эстакадами. Автомобиль сможет заехать на них всеми колесами. Это значительно упростит работу. Небольшая эстакада может быть изготовлена из металла и состоять из нескольких основных частей. Если приспособление не применяется по назначению, его можно использовать в качестве лавочки.

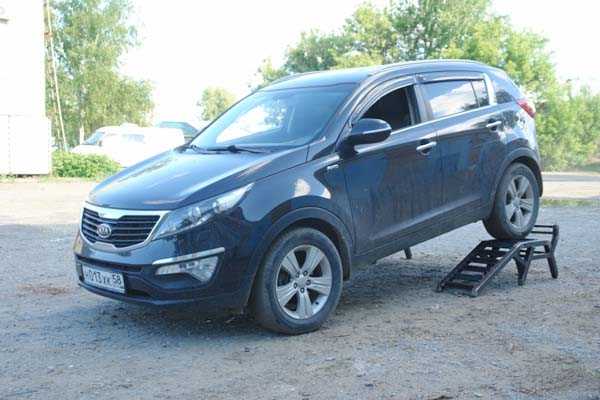

Как выглядит самодельная эстакада, смотрите на фото:





Приспичило мне на даче , пока гараж и яма в нем не готовы, пришлось придумывать на ходу из подручных материалов мини эстакаду, если так ее можно назвать. Задача этой эстакады, немного приподнять перед машины, что бы можно было снять защиту и добраться до втулок стабилизатора.

Машина тяжелая (Pajero 3), поэтому к выбору материала для деревянной эстакады нельзя относится халатно, решил что куски бревен то что нужно, они должны выдержать вес машины без проблем, полная масса авто 2800 кг, на передок приходится около двух тонн. Еще одно требование к этой эстакаде — возможность ее передвигать по двору, что бы не мешала. В общем начал собирать из бревен мини эстакаду.

Собрал несущие обрезки бревен, на фото ниже.

На каждую сторону положил по три штуки, а по ним пропустил две доски 50х150 мм, колеса широкие, поэтому 300 мм самое то. Бревна сдвинул так что бы внутри (под машиной) эстакада не торчала.


После закрепления досок обычными гвоздями на 90 мм, пробую наезжать


При резкой остановки, бревна немного смещаются, начинают катиться, поэтому пришлось с торца бревен, сделать вот такую накладку (1).


Вид справа (правое колесо) на эстакаде


Собственно все, втулки успешно поменяны. Эстакаду собирал от силы пол часа, чертежей эстакады я не делал, смысла не вижу делать ее как то красиво и ровно, ведь она носит временный характер, при желании ее можно перенести или разобрать.

Общее фото эстакады из досок и бревен


На этой самодельной мини эстакаде вряд ли получится поменять масло, так как авто стоит под наклоном, и не получится слить все масло из поддона, поэтому она подойдет для мелкого ремонта, как в моем случае.

Что бы поменять масло, дополнили эстакаду еще досками и бревнами.


Индивидуальные владельцы во многих случаях проводят техническое обслуживание и ремонт самостоятельно в различных местах в зависимости от имеющихся условий (в индивидуальных гаражах, на приусадебных, дачных участках, на открытых площадках, в пути следования и т. д.). В этой статье я вам расскажу как сделать эстакаду своими руками для ремонта авто.

В любом случае нужно организовать рабочее место эстакады для производства работ с учетом создания безопасных и наиболее благоприятных условий для их выполнения. Этим целям служат смотровые канавы, опрокидыватели. Смотровые канавы эстакады могут быть сделаны в индивидуальных гаражах или в открытом грунте на приусадебных, дачных, садовых участках. Чтобы не осыпалась земля, канаву изнутри укрепляют кирпичной стенкой или обшивают досками. Для входа в канаву делают кирпичные ступени или деревянную приставную лестницу. Необходимо постоянно следить за тем, чтобы ступени не были скользкими во избежание падения в канаву.

Металлическая и деревянная

Эстакада которую вы можете сделать своими рукамиможет быть металлической или деревянной, однако прочность и жесткость ее должны исключать возможность падения машины. В зависимости от желания индивидуального владельца и местных условий эта платформа под автомобиль может быть тупиковой, когда машина въезжает и съезжает с нее с одной стороны, или иметь независимый съезд с другой стороны, при этом общая длина эстакады должна быть увеличена. Конец тупиковой должен иметь ограждение, исключающее падение машины.

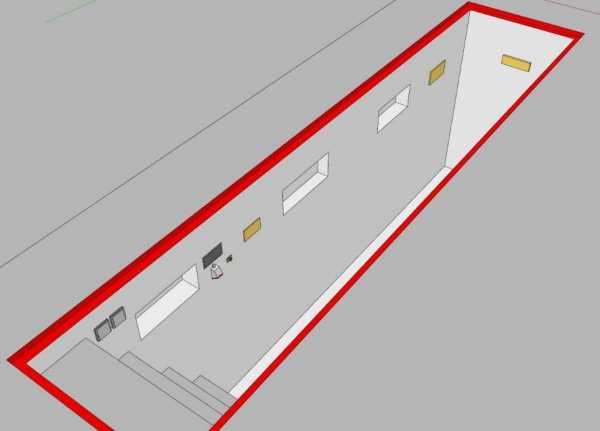

Края канавы эстакады для авто должны несколько возвышаться над уровнем пола, земли (для канавы) или плоскости движения колес с целью предупреждения возможности падения машины во время установки на них или съезда (предусматривают предохранительные реборды высотой 10-15 см).

Длину канавы выбирают с таким расчетом, чтобы автомобиль, установленный на канаву в эстакаде, не закрывал входную лестницу. Ширина эстакады для авто определяется колеей автомобиля с учетом предохранительных реборд (1,0- 1,1 м). Длина горизонтальной части эстакады любого вида должна быть такой, чтобы ваш агрегат целиком устанавливался на ней.

Глубина канавы эстакады

Глубина канавы и высота определяются в зависимости от роста работающего так, чтобы при выполнении работы не тянуться к низу машины или не находиться под ней постоянно в согнутом положении.

Кроме канавы или эстакады и независимо от их наличия должен быть устроен устойчивый верстак или рабочий стол, достаточно прочный и жесткий, для того чтобы на нем могли быть установлены тиски для выполнения слесарных р

amr001.ru

Эстакада своими руками для автомобиля: варианты

Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.

Посмотрим на статистику опроса на тему, сложно ли сделать эстакаду в гараже своими руками. 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.

Некоторые особенности

В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

Эстакады можно разделить на 2 вида:

  • для полного заезда автомобиля;
  • для частичного подъема автомобиля.

Первый вид обеспечит более комфортные условия работы по обслуживанию автомобиля, чем второй.

Варианты эстакады для полного заезда автомобиля

Смотровая яма

Можно считать, что данное сооружение не относится к эстакадам.

Такое утверждение будет правильным с точки зрения значения этого слова. Но функция ямы такая же, как и у эстакады, – обеспечить доступ к днищу автомобиля.

Плюс ямы в том, что она не будет занимать полезное пространство гаража.

Если уровень грунтовых вод в местности, где находится ваш гараж, высок, то рассматривать вопрос о смотровой яме нецелесообразно.

В противном случае вам придется делать дополнительно дренажную систему (что очень хлопотно и накладно), а днище вашего автомобиля будет подвержено постоянной коррозии из-за влаги, которая будет собираться в яме.

В итоге придется ее засыпать и рассматривать другие варианты.

Кирпичная эстакада

Этот вариант подходит для тех, у кого гараж находится в сельской местности или на даче. Выполняется такая конструкция путем обычной кладки кирпичей на цементный раствор – по ширине расстояния между колесами автомобиля в виде трапеции.

Недостатки такого вида эстакады очевидны: необходим участок для ее постройки; кирпич со временем может разрушаться; если надо будет освободить участок, то демонтаж сооружения потребует от вас значительных усилий и времени.

Эстакада из железнодорожных шпал

Собирается такая эстакада из нескольких железнодорожных шпал, как детский конструктор.

Можно выложить 2 основания путем укладывания шпал одну на другую в виде горки. Поперек уложить колеи для заезда.

Чтобы конструкция не разъехалась во время ремонта вашего автомобиля, ее необходимо скрепить скобами. Недостатки данной эстакады очевидны.

Во-первых, не у каждого в запасе есть шпалы. Во-вторых, шпалы очень тяжелы, собрать и разобрать одному такую конструкцию будет не под силу. В-третьих, после выполнения автомобильных ремонтных работ необходимо много места для хранения шпал.

Конечно, если вы сооружаете данную конструкцию на садовом участке, можете оставить их под открытым небом. Шпалы обычно пропитывают креозотом, который предохраняет дерево от гниения.

Металлический вариант

Если предыдущие варианты возможны при наличии земельного участка, то металлическую эстакаду можно рассматривать как универсальную – ее можно использовать и в городских условиях.

Для ее изготовления понадобятся следующие инструменты и материалы:

  • металлопрокат;
  • сварочный аппарат;
  • арматура;
  • болгарка с отрезными кругами;
  • болты с гайками;
  • краска по металлу.

Как сделать эстакаду: практические рекомендации

При желании можно сделать эстакаду сборно-разборной. Это позволит экономить место, быстро собрав ее при необходимости.

Конструкция ее довольно проста. Необходимо собрать 4 стойки-основания высотой примерно 50 см. Для обеспечения устойчивости лучше боковые стороны собрать в форме трапеции и соединить их поперечинами одинаковой длины.

Для этого подойдет 63 уголок (толщиной 5 мм). Для изготовления мостиков можно использовать 40 уголок (толщина 4 мм) и арматуру (подойдет 12 мм).

Мостики представляют собой металлическую лесенку. Необходимо будет изготовить 2 мостика для заезда и 2 мостика, на которых будет стоять автомобиль во время ремонта. Минимальную длину последних можете посчитать самостоятельно, измерив расстояние между центрами колес вашего автомобиля и добавив небольшой припуск.

После того как отдельные элементы будут готовы, необходимо их скрепить болтами. Для того чтобы обеспечить дополнительную жесткость всей конструкции, можно объединить стойки между собой. Болтовое соединение позволит в короткие сроки собрать или разобрать всю конструкцию.

Устройство эстакады для гаража

При полном дефиците места выход из ситуации может быть найден в изготовлении мини-эстакад. Они относятся к эстакадам для частичного подъема автомобиля. Конечно, работать в таком случае будет менее комфортно, чем при рассмотренных выше вариантах, но гораздо удобнее, чем под автомобилем, поднятым домкратом.

Несколько вариантов мини-эстакад

Самый элементарный вариант мини-эстакады можно изготовить из дерева.

Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.

Собирается конструкция следующим образом.

  1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
  2. Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
  3. После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
  4. При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
  5. По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
  6. Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.

Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.

Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.

Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.

Это может быть и основательная конструкция, и сборно-разборный вариант металлической эстакады. Возможно, вам будет достаточно изготовить деревянную мини-эстакаду. В любом случае выбор останется только за вами.



tvoygarazh.ru

Мини эстакады своими руками » Полезные самоделки

Самодельная миниэстакада частично заменяет домкрат.

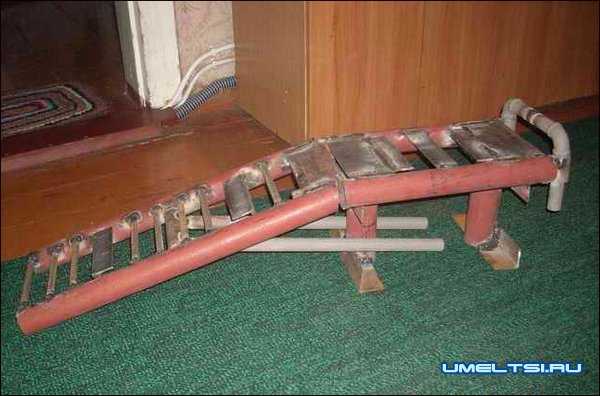

Конструкция мини эстакады состоит из нескольких частей, изготовленных из металла.  Мини эстакада своими руками.

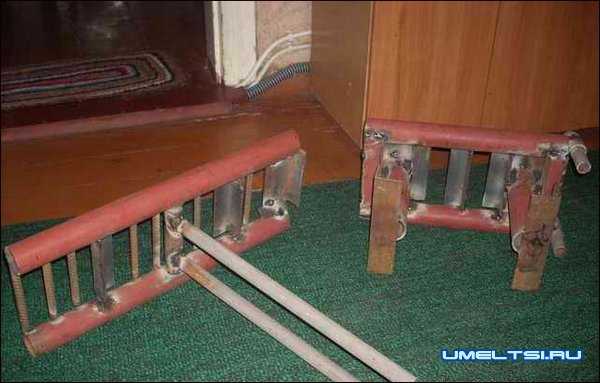

Чертёж с указанием применяемых материалов, внешний вид эстакады и отдельные элементы конструкции показаны на фото. Мини эстакада своими руками - Чертеж
Есть возможность применить любые имеющиеся под рукой материалы, главное увидеть суть конструкции. Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками

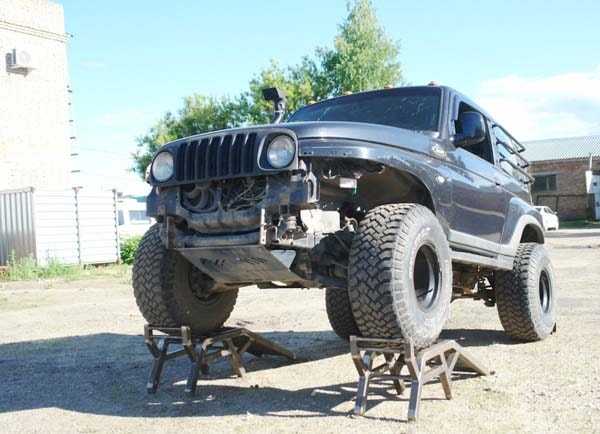

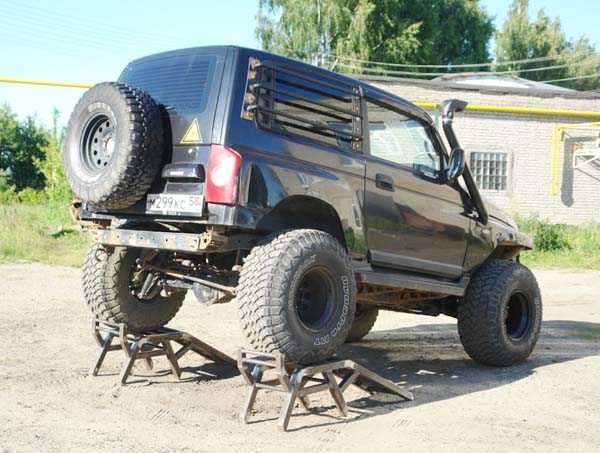

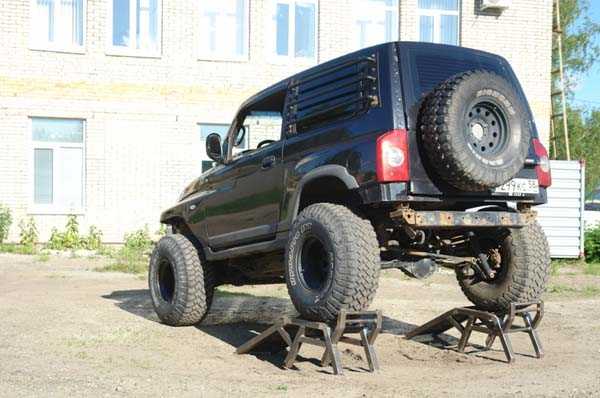

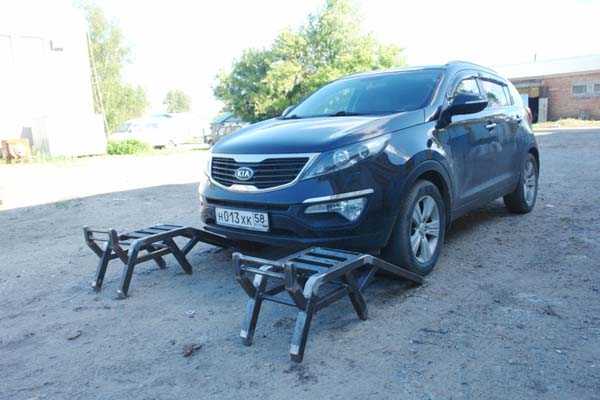

Минимум необходимо сделать 2 такие эстакады чтобы можно было поднять перёд авто или зад или любой бок на высоту клиренс+высота эстакады. Этого хватает для того, чтобы подлезть под авто и выполнить необходимые ремонтные работы.

Высоту эстакады можно изменить путём установки основной части эстакады на прочные доски, брусья. А другая часть эстакады способна изменять угол наклона, поэтому высота может варьироваться в допустимых пределах.

Есть возможность применить любые имеющиеся под рукой материалы, главное увидеть суть конструкции.

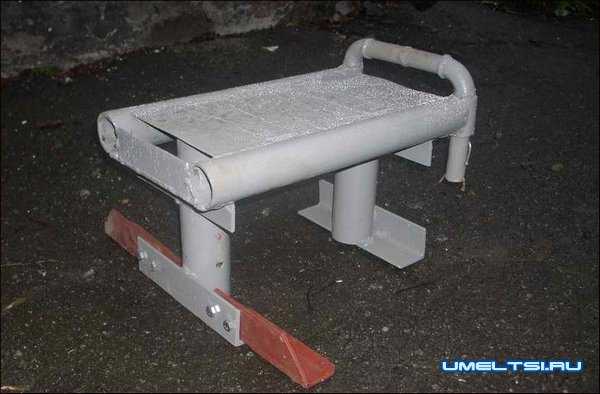

В то время, когда эстакады не используется, из их частей можно составить лавочку. В то время, когда эстакады не используется, из их частей можно составить лавочку.
В то время, когда эстакады не используется, из их частей можно составить лавочку.
В то время, когда эстакады не используется, из их частей можно составить лавочку.
В то время, когда эстакады не используется, из их частей можно составить лавочку.
Если очень нужно, то можно сделать 4 такие эстакады и тогда машина заедет каждым колесом на эстакаду и будет поднята над землёй полностью.

www.freeseller.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
