Монолитная конструкция – Монолитные железобетонные конструкции: проектирование, правило армирования

Содержание

Монолитные железобетонные конструкции: проектирование, правило армирования

Монолитные железобетонные конструкции были впервые применены в России в 1802 году. В качестве материала для армирования использовались металлические стержни. Первым строением, созданным с использованием данной технологии, стал Царскосельский дворец.

Монолитные железобетонные конструкции часто применяются при производстве таких изделий, как:

  • резервуары,
  • стены,
  • перекрытия,
  • фундаменты.

Железобетонные монолитные конструкции позволяют строить здания любой сложности и конфигурации. К тому же эта технология не ограничивается заводскими стандартами. Конструктор имеет невероятно широкое поле для творчества.

Зачем необходимо армирование?

Безусловно, бетон имеет множество преимуществ. Он обладает большой прочностью и спокойно переносит перепады температур. Даже вода и мороз не могут ему повредить. Тем не менее его сопротивление растяжениям находится на крайне низком уровне. Здесь в игру вступает арматура. Она позволяет добиться повышенной прочности ЖМК и сократить расход бетона.

В теории в качестве материала для армирования можно использовать всё что угодно, даже стебли бамбука. На практике же применяется всего два вещества: композит и сталь. В первом случае — это целый комплекс материалов. В основе изделия могут лежать базальтовые или углеродные волокна. Они заливаются полимером. Композитная арматура имеет небольшой вес и не поддаётся коррозии.

Сталь имеет несравнимо большую механическую прочность, к тому же её стоимость относительно невелика. В процессе армирования железобетонных монолитных конструкций используются:

  • уголки,
  • швеллеры,
  • двутавровые балки,
  • гладкие и рифленые стержни.

При создании сложных строительных объектов в основе монолитной железобетонной конструкции укладываются металлические сетки.

Строительная арматура может иметь разную форму. Но в продаже чаще всего можно найти только стержневую. Рифлёные стальные стержни чаще всего используются при строительстве малоэтажных зданий. Низкая цена и хорошее сцепление с бетоном делают их очень привлекательными для потенциальных покупателей.

Стальные стержни, используемые при создании железобетонных монолитных конструкций, в большинстве случаев имеют толщину от 12 до 16 миллиметров. Они отлично защищают структуру от разрывов. Нагрузку, создаваемую при сжатии, компенсирует сам бетон.

Особенности армирования в зависимости от типа устройства фундамента

Когда закладывается фундамент дома очень важно соблюдать правила армирования монолитных железобетонных конструкций. Это позволит избежать множества дефектов и гарантирует долгий срок эксплуатации объекта. Согласно устройству железобетонных монолитных конструкций выделяют три типа фундамента.

Плитный фундамент

При его армировании применяется стержневая рифлёная арматура. Толщина железобетонной монолитной конструкции (плиты фундамента) зависит от количества этажей и материала, используемого при строительстве. Стандартный показатель 15—30 сантиметров.

Важно! Если масса здания невелика, то в железобетонной монолитной конструкции допускается использование сетки с сечением стержней от 6 до 10 сантиметров.

Качественное армирование плитного фундамента должно иметь два слоя. Нижняя и верхняя решётки соединяются посредством подпорок. Они формируют зазор нужного размера.

Главным отличием профессионального армирования железобетонных монолитных конструкций — является полное сокрытие всех элементов стального каркаса. При этом в плиточном фундаменте арматура не сваривается между собой, а вяжется посредством проволоки.

Ленточный фундамент

Устройство данной железобетонной монолитной конструкции состоит из решётки, которая размещается в верхней части и берёт на себе все нагрузки, связанные с растяжением.

Сваривать элементы каркаса крайне не рекомендуется — это уменьшит его прочность. При этом слой бетона, разделяющий стальные элементы и грунт должен быть не менее пяти сантиметров. Это защитит металл от коррозии.

В железобетонной монолитной конструкции очень важно соблюдать правильную дистанцию между продольными стержнями. Граничный показатель — 400 миллиметров. Поперечные элементы используются тогда, когда высота каркаса превышает 150 мм.

Дистанция между соседними стержнями в железобетонной монолитной конструкции не может превышать 25 миллиметров. Углы и соединения дополнительно усиливаются. Это позволяет придать фундаменту большую прочность.

Свайный фундамент

Данная технология используется при возведении строения на пучинистых грунтах. Оптимальная дистанция от ростверка до грунта 100—200 мм. Зазор позволяет создать воздушную подушку, что положительно влияет на утеплённость всего дома. К тому же воздушная подушка позволяет избежать образования на первом этаже сырости.

При создании свай используется бетон марки М300 и выше. Предварительно бурятся скважины, в которые вкладывается рубероид. Он также служит опалубкой. Каркас из арматуры опускается внутрь каждого отверстия.

Конструкция каркаса состоит из продольной рифленой арматуры. Сечение стержней от 12 до 14 мм. Крепление осуществляется посредством проволоки. Минимальный диаметр сваи — 250 мм.

Стены и перекрытия

Эти элементы также требуют особых правил армирования. В принципе они сходны с нормами создания фундаментов, но есть некоторые отличия:

  1. Минимальный продольный диаметры арматуры в стене — 8 мм, максимальный шаг в длину 20 сантиметров, поперечный — 35 см. Сечение поперечной арматуры не менее 25% от сечения продольной.
  2. Перекрытия. Диаметр арматуры определяется расчётными нагрузками. Минимальный показатель восемь миллиметров. Дистанция между стержнями не больше 20 мм.
  3. При создании как стен, так и перекрытий допускается использование сетки.

Нормы армирования для стен и перекрытий отличаются из-за разной степени нагрузок, которые испытывают эти железобетонные монолитные конструкции.

Главное правило армирования

Прочность всей железобетонной монолитной конструкции зависит от связи бетона и арматуры. Необходимо чтобы бетон передавал часть нагрузки стальной арматуре без потери энергии.

Главное правило армирования гласит, что в железобетонной монолитной конструкции не должно быть нарушения связи. Максимально допустимое значение данного параметра — 0,12 миллиметра. Надёжное соединение бетона и арматуры — гарантия прочности и долговечности всего здания.

Важно! Чтобы добиться нужных показателей, необходимо точно соблюдать все нормы строительства, которые указаны в СНиПах, а также внимательно проводить расчёты.

Проектирование

Что такое проектирование?

Проектирование железобетонных монолитных конструкций — это создание чертежей на основе собранных геодезических данных, имеющихся материалов и предназначения здания. Несущую систему монолитного каркасного здания составляют перекрытия, фундамент и колонны.

Задача конструктора правильно рассчитать нагрузки на все элементы и составить оптимальный проект с учётом особенностей грунтов и климатических условий. Сам процесс создания железобетонных монолитных конструкций включает в себя:

  • компоновку;
  • расчёт конструирования второстепенной балки;
  • расчёт нагрузок;
  • расчет перекрытий по предельным состояниям первой и второй группы.

Для упрощения математических расчётов используется специальное программное обеспечение, к примеру, AutoCAD.

Проектировка и расчёт согласно СНиПам

По факту пособие по проектированию монолитных железобетонных конструкций — это и есть СНиП. Это некий свод правил и норм, который содержит стандарты строительства жилых и нежилых зданий на территории РФ. Этот документ динамически обновляется в зависимости от изменений технологий строительства и подходов к безопасности.

СП по монолитным железобетонным конструкциям разрабатывался ведущими учёными и инженерами. СНиП 52-103-2007 касается ЖМК, сделанных на основе тяжелого бетона без предварительного напряжения арматуры. Согласно данному документу различают такие типы несущих элементов:

  • колонные,
  • стеновые,
  • колонно-стеновые.

При использовании железобетонных монолитных конструкций допускается проектировка этажей в разной конструктивной системе несущих элементов.

При расчёте параметров несущих элементов согласно СНиПам учитывается:

  1. Определение усилия, действующего на фундамент, перекрытия и другие элементы конструкции.
  2. Амплитуда вибраций перекрытий верхних этажей.
  3. Расчёт устойчивости формы.
  4. Оценка сопротивляемости процессу разрушения и несущей способности здания.

Данный анализ позволяет не только определить параметры железобетонных монолитных конструкций, но и узнать срок эксплуатации здания.

Особое внимание при проектировании уделяется несущей железобетонной монолитной конструкции. При этом учитываются такие параметры:

  1. Возможность и скорость образования трещин.
  2. Температурно-усадочные деформации бетона при затвердевании.
  3. Прочность ЖМК при снятии опалубки.

Если правильно произвести все расчёты, то созданное изделие прослужит десятки лет даже в самых экстремальных условиях.

Когда рассчитываются параметры несущих ЖМК используются линейные и нелинейные жёсткости железобетонных элементов. Вторые назначают для сплошных упругих тел. Нелинейная жёсткость вычисляется по поперечному сечению. При этом очень важно учитывать возможность образования трещин и других деформаций.

Порядок выполнения строительных работ с ЖМК

Каждая строительная компания старается достичь наилучшей организации производственного процесса. Для этого используются СНиПы и международные стандарты. Тем не менее существует сложившийся порядок работ, который позволяет гарантировать максимальное качество будущей постройки:

  1. Вначале осуществляется расчёт по четырём основным видам нагрузки: постоянная, временная, кратковременная, особая. К примеру, при создании фундамента для агрегатов, создающих сильные вибрации, используются исключительно железобетонные монолитные конструкции.
  2. Геодезическая разведка, составление плана, а также анализ общих показателей.
  3. Определение точек возводимого строения.
  4. Армирование конструкций. Оно бывает двух типов: предварительно напряжённое и обычное.
  5. Монтаж опалубки. Опалубка позволяет создать необходимую форму для будущей железобетонной конструкции. При этом она может классифицироваться по разборности, материалу, назначению и конструкции.
  6. Бетонирование. Есть четыре основных способа заливки бетона: с лотка миксера прямо на опалубку; посредством автобетононасоса; через желоб; при помощи колокола. Для уплотнения бетона применяют вибратор.

Очень важную часть в создании прочной и надёжной железобетонной монолитной конструкции играет уход за бетоном. Всё дело в том, что этот материал может застыть только при определённых условиях. Обычно полное затвердевание бетона занимает около 15—28 суток, если не используются специальные сорта цемента. Чтобы предотвратить испарение влаги в жаркое время года ЖМК поливают водой.

Важно! При работе в холодное время года необходимо специальное оборудование вроде прогревателей. Также не удастся обойтись без утеплителей.

Как проходит монтаж?

Данная технология позволяет экономить на материалах, ведь именно компания застройщик определяет целесообразность использования тех или иных элементов конструкции. Монтаж железобетонных монолитных конструкций проходит прямо на строительной площадке и состоит из таких этапов:

  1. На площадку укладывается материал для армирования. Важно соблюдать нормативные расстояния между элементами каркаса. Это гарантирует равномерность растекания бетона.
  2. Заливается бетон. На этом этапе необходимо следить, чтобы в смесь не попали масляные вещества. Они препятствуют связыванию бетона.
  3. При необходимости устанавливается дополнительное оборудование, ускоряющее сушку.

Железобетонные монолитные конструкции позволяют создавать кривые линии, что делает общую архитектуру здания в разы богаче и насыщеннее.

Итоги

Железобетонные монолитные конструкции позволяют строить здания в минимальные сроки, используя современные сорта бетона. Важным этапом строительства является проектирование. Именно правильные расчёты позволяют создать прочную постройку с длительным сроком эксплуатации.

Железобетонные монолитные конструкции используются как в промышленном строительстве, так и жилищном. Сравнительно небольшая стоимость и прочность делают их незаменимыми в производственных цехах и при возведении многоэтажных зданий.

bouw.ru

Монолитное строительство: технологии и виды конструкций

Монолитное строительство – современная и крайне перспективная технология, позволяющая возводить различные по размерам и назначению здания.

Монолит – это бетонная конструкция с арматурным каркасом, возводимая непосредственная на стройплощадке. Перед заливкой бетона на участке создается опалубка, в которой возводится каркас из арматурных стержней. После этого опалубку заливают раствором с помощью насосов, бетон утрамбовывают и оставляют на некоторое время, чтобы он успел набрать максимальную прочность.

Услуги в сфере монолитного строительства сегодня оказываются клиентам очень небольшим количеством специализированных фирм. Несмотря на прекрасные технические характеристики монолитных конструкций, их возведение отличается большой сложностью и требует участия в процедуре высококвалифицированных и опытных специалистов.

Специальные знания и умения требуются на всех этапах возведения конструкции, начиная с обустройства опалубки и установки арматурного каркаса, заканчивая процедурой заливки раствора. Именно поэтому для возведения монолитных объектов обязательно следует обращаться к настоящим профессионалам своего дела.

Монолитно-каркасная технология строительства

Строительство зданий по монолитно-каркасной технологии предполагает возведение железобетонных стен объекта и плит перекрытия непосредственно на стройплощадке. Никаких завозных конструкций в таких работах не используется.

Строительство по данной технологии выполняется в несколько этапов:

  • устройство опалубки;
  • монтаж каркаса;
  • заливка опалубки бетоном.

В зависимости от типа опалубки, после застывания бетона ее могут как убирать, так и оставлять, если такое требование содержится в проекте нового сооружения. Монтаж многоэтажных железобетонных объектов по этой технологии выполняется поэтапно – этаж за этажом.

Технология позволяет строить как целые объекты, так и отдельные их элементы. К примеру, очень распространены монолитные плитные фундаменты с арматурным каркасом. Они используются для строительства различных зданий из тяжелых стройматериалов, включая кирпич и пенобетон.

Монолитная технология в строительстве частных домов

В настоящее время железобетонные конструкции используются не только для возведения оснований домов, но также для устройства стен и перекрытий. Монолитную технологию выбирают из-за следующих ее преимуществ:

  1. Универсальность. Железобетон дает возможность возводить конструкции практически любых габаритов, реализовывать на практике самые разные архитектурные и дизайнерские решения.
  2. Стоимость. Монолитную технологию нельзя назвать очень дешевой, однако сегодня ее использование доступно не только элитным застройщикам, но и простым гражданам. Железобетонные конструкции обычно обходятся дешевле кирпичных.
  3. Стойкость. Монолитные стены отличаются устойчивостью к разнообразным внешним негативным влияниям, благодаря этому они не требуют никакой специальной защиты от ультрафиолета, осадков, ветра и температурных перепадов. Кроме того, бетон не может заржаветь или стать причиной образования грибка.
  4. Несущая способность. Железобетонные конструкции отличаются надежностью и прочностью, потому монолитные стены могут быть существенно тоньше кирпичных, а это позволяет расширить полезное внутреннее пространство здания.
  5. Всесезонность. Монтажные работы могут осуществляться в любое время года.
  6. Долговечность. Железобетон может столетиями сохранять свои исходные технические характеристики.

Виды монолитных конструкций

В настоящее время при строительстве используются различные монолитные конструкции. Чаще всего при сооружении различных зданий используются ЖБ конструкции следующих типов:

  • панели;
  • фундаменты;
  • балки;
  • плиты перекрытия;
  • колонны.

Особенности строительства монолитных фундаментов

Монолитные фундаменты в настоящее время пользуются большой популярностью, так как они обладают максимальной несущей способностью, а потому могут выдерживать даже очень большие нагрузки от возводимых на их основе объектов.

Прекрасные технические характеристики таких оснований позволяют использовать их для возведения разных сооружений, как частных домов, так и многоэтажных объектов общественного, коммерческого и административного назначения.

Для строительства монолитного фундамента необходимо предварительно организовать яму на стройплощадке. Яму роют с помощью специальных технических средств и на глубину, указанную в проектной документации. Дно ямы засыпается песчано-гравийной подушкой, после чего устанавливается опалубка. Затем возводится каркас и производится заливка бетонного раствора.

Строительство монолитных железобетонных колонн

Из бетона с армированием сегодня можно возводить самые разные конструкции, в том числе и колонны, находящие широкое применение в архитектуре.

Колонны выступают в качестве прочных, надежных, безопасных и долговечных опорных элементов, способных выдерживать даже самую большую нагрузку от возводимых на них конструктивных элементов нового здания.

Процедура строительства таких колонн очень проста. Она тоже предполагает создание скважины определенной глубины и обустройство опалубки, внутри которой располагается сборный или заводской каркас из арматуры. После заливки бетонным раствором, колонна утрамбовывается, а затем оставляется в покое до окончательного набора прочности. Колонны применяются при строительстве объектов разного размера и предназначения.


Проектирование и возведение любых железобетонных конструкций вы всегда можете заказать в компании «Где Строим». У нас работают только опытные и квалифицированные специалисты, обладающие всеми необходимыми знаниями и умения для выполнения этих сложных и ответственных работ.

Мы даем гарантию нашим заказчикам на долговечность и высокое качество всех возводимых конструкций и сооружений, потому вы можете быть уверены в отличных технических параметрах своего нового дома.

gde-stroim.ru

Железобетонные монолитные конструкции: особенности устройства

В настоящее время устройство бетонных и железобетонных конструкций монолитных является неотъемлемой частью промышленного и гражданского строительства, и регламентируются СНиП 3.03.01-87 Госкомстроя СССР, который заменил все предыдущие СНиПы.

Есть два варианта изготовления ЖБИ — это заводской цех (сборное строительство) и непосредственно строительная площадка (монолитное строительство), причём второй вариант встречается гораздо чаще, так как позволяет произвольно варьировать размеры конструкции. Ниже речь пойдёт именно о втором способе, который также применяется в домашних условиях, а кроме того, мы покажем вам видео в этой статье, как дополнение к обсуждаемой теме.

Так армируют бетонные и другие конструкции зданий

Методы изготовления

Примечание. Бетоном принято называть искусственный строительный материал, который изготавливают методом формования вяжущего вещества (в основном это цемент) и наполнителей типа песка щебня и гравия, размешивая всё это с водой.
Чаще всего такая смесь заливается на арматурный каркас, так что на строительной площадке могут производить бетонные и железобетонные конструкции.

Различия сборных и монолитных конструкций

Сборное строительство. Монтаж ЖБ перекрытий

  • В соответствие с ЕНиР на бетонные и железобетонные конструкции для строительства зданий и сооружений применяется сборное и монолитное строительство, где первый вариант подразумевает возведение тех или иных архитектурных форм с помощью блоков, железобетонных плит перекрытий и панелей, которые изготавливаются в заводских условиях.
  • Подобные элементы сборки изготавливаются в заводских условиях по определённому стандарту, но с разными размерами, чтобы была возможность использовать их в проектах любой величины и технической сложности. Преимущество такой сборки состоит в том, что для изготовления материалов не нужно тратить время, сокращая, таким образом, проектные сроки строительства.

Заливка бетона в монолитном строительстве

  • Если сооружение возводится монолитным способом, то это автоматически позволяет проектировать его с любым количеством этажей, причём сама сборка здесь может иметь любую форму, так как армирование и заливка производятся непосредственно на строительной площадке. Для обустройства монолитных конструкций производятся такие работы, как установка опалубки, арматурные работы (сборка армирующих каркасов), а также заливка и вибротрамбовка бетона. Все эти работы заранее закладываются по ГЭСН в проектный план.

Монолитное строительство и армирование

Комплекс жилых зданий, возведенных монолитным способом

В общей сложности проектирование железобетонных монолитных конструкций заключается в железобетонной базе, возведенной методом заливки раствора на арматурный каркас, а всё вместе это представляет комплекс колонн и диафрагмы, объединённых перекрытиями, которые сделаны тем же способом.

Благодаря экономии строительных материалов и энергоресурсов, цена такого проекта получается ниже, чем у сборного, хотя на его осуществление требуется больше времени. Ещё одним преимуществом при возведении сооружений такого типа можно назвать самонесущие стены, что в общей сложности снижает массу коробки в 2-3 раза по сравнению с той же кирпичной кладкой.

Арматурные работы

Всё это позволяет создавать свободную планировку, выходя на высокий архитектурный уровень, где инструкция по монтажу устанавливается самим проектировщиком, что обеспечивает очень высокую комфортность помещений.

Несмотря на все преимущества, можно отметить большую трудоёмкость такого процесса, где от 40% до 50% всех действий заключаются в выполнении работ по армированию, к тому же, примерно 70% из них приходится выполнять вручную. Поставить это на поток невозможно, потому что практически все проекты сугубо индивидуальны, где требуются неповторяемые в других сооружениях решения.

Примечание. Для снижения трудовых затрат на больших строительствах часть работ переносится в арматурный цех.
Иногда такие цеха могут оборудоваться в непосредственной близости от стройплощадки.

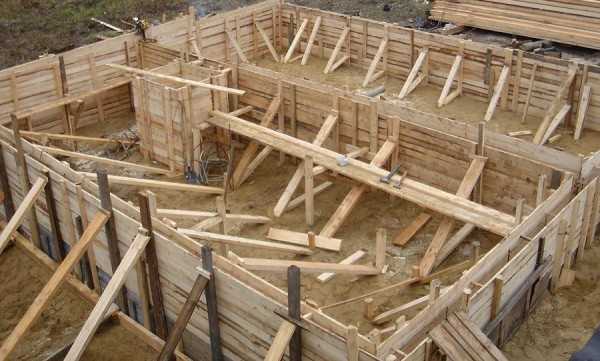

Опалубка

Опалубка для заливки ЖБ стен. Фото

Помимо изготовления и монтажа арматурных каркасов и перед приготовлением и заливкой бетона при возведении монолитных конструкций осуществляются опалубочные работы, которые отвечают за создание формы заливной конструкции.

По виду материала их можно разделить на:

  • деревянные,
  • металлические,
  • деревянно-металлические,
  • пластиковые,
  • металлопластиковые и,
  • даже на пневматические (надувные).

Чаще всего применяются инвентарные опалубки, которые быстро собираются и разбираются своими руками и при этом собранная конструкция достаточно компактна и не мешает проведению работ по бетонированию (заливке).

По видам опалубки подразделяются на два класса и один из них, это стационарная сборка, когда собранная конструкция используется только один раз на одном определённом объекте. Такой подход требует большого расхода строительных материалов (чаще всего это доски и брус), хотя при индивидуальном проектировании без этого обойтись достаточно сложно.

Гораздо дешевле обходится оборачиваемая опалубка, которая состоит из множества элементов типа щитов, подпорок и струбцин.

Но такая опалубка может быть:

  1. Подъёмно-переставная — для конструкций с постоянным и переменным сечением типа труб, силосных башен;
  2. Передвижная или перекатываемая по горизонтали — для сводов и оболочек двоякой кривизны;
  3. Подвижная или скользящая по вертикали — для силосных башен, мостовых опор и т. п.

Примечание. При монолитном строительстве резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне производится аналогично таким же процессам для ЖБИ, сделанным в заводских условиях.

Заключение

В заключение следует сказать, что приемка монолитных железобетонных конструкций должна производиться строго в соответствии со СНиП 3.03.01-87. То есть, сюда входит не только конструкционная прочность бетона, но и шероховатость поверхности, которая должна в полной мере соответствовать проектному плану.

masterabetona.ru

Монолитное строительство коттеджа своими руками

На вопрос, какой дом самый прочный, ответ очевиден – монолитный. И если раньше технология монолитного строительства использовалась только для возведения многоэтажек или промышленных объектов, то сегодня все чаще можно встретить монолитный коттедж или частный дом. Такие технологии способны воплотить даже самые удивительные дизайнерские идеи в жизнь, не ограничивая прямолинейными конструкциями. Помимо удивительной прочности, которой достаточно для того, чтобы выдержать легкое землетрясение, такие коттеджи пользуются популярностью еще и потому, что быстро и легко возводятся, не требуют дорогостоящих материалов и трудозатрат, а также надежны и долговечны. Стены монолитных коттеджей можно отделывать любыми материалами без ограничений, а технология несъемной опалубки позволяет не обустраивать дополнительное утепление стен.

  1. Монолитное строительство коттеджей: преимущества и недостатки
  2. Технологии строительства монолитных коттеджей
  3. Виды опалубки для монолитного строительства
  4. Виды бетонных растворов для монолитного строительства
  5. Монолитное строительство коттеджа своими руками

Монолитное строительство коттеджей: преимущества и недостатки

Строительство по монолитной технологии производится полностью на строительном объекте путем заливки бетона в опалубку. В силу этой особенности у данной технологии есть свои достоинства и недостатки.

На сегодняшний день монолитному строительству поются такие хваленые дифирамбы, что складывается впечатление, будто недостатков нет вовсе, и лучше монолита быть ничего не может. Давайте разберемся, преимуществ действительно много:

  • Благодаря целостности монолитной конструкции повышается механическая прочность всего здания, оно устойчиво к разрушениям, вызванным сдвигами грунта, промоинами и землетрясениями.
  • Отсутствие швов в коробке строения делает коттедж более теплым, так как отсутствуют так называемые «мостики холода».
  • Работы по строительству монолитного коттеджа можно производить в любое время года, на любых грунтах.
  • Быстрое строительство.
  • Низкие финансовые затраты.

  • Возможность криволинейного строительства, проекты монолитных коттеджей могут быть сколь угодно замысловатыми.
  • При условии использования утепленных бетонных растворов с добавками: керамзита, перлита, опилок, шлака и др. конструкция становится достаточно легкой, чтобы можно было не обустраивать тяжелый заглубленный фундамент.
  • Стены монолитного коттеджа можно утеплять и отделывать различными материалами.
  • При использовании несъемной опалубки не потребуется дополнительное утепление, и уменьшится общая толщина стены. Также стены будут обладать исключительной звукоизоляцией.
  • Возможность обустройства любого межэтажного перекрытия: плитного, из монолитного бетона, деревянного.
  • Равномерная усадка здания, что исключает появление трещин.



Но также не обходится и без ложки дегтя, недостатки монолитного строительства:

  • Для заливки бетонной смеси на высоте требуется бетононасос (растворонасос). Это совсем не проблема, если заказывать строительство в компании, и накладно, если выполнять его самостоятельно.
  • При заливке монолитной плиты перекрытия многократно возрастают трудозатраты, потребуются специальные леса.
  • Монолитный коттедж с несъемной опалубкой, которая одновременно является теплоизоляцией, не способен «дышать» стенами, потребуется обустройство приточно-вытяжной вентиляции. Высокая влажность в доме.
  • Пенополистирол, который используется в несъемной опалубке, является неэкологичным материалом, который хоть и обладает классом горючести Г1, что означает, что он затухает в течение 2 минут, но в процессе тления выделяет крайне токсичные вещества, поэтому обязательным требованием является оштукатуривание стен из несъемной опалубки.
  • Временные затраты на изготовление опалубки с учетом особенностей проекта.
  • Требуется обязательное заземление для всего коттеджа, так как стены представляют собой железобетон с металлическим армированием.

Учитывая, какие на монолитные коттеджи цены и все их достоинства, многие пренебрегают недостатками, связанными с неэкологичностью пенополистирола. Оно и понятно – дешево, быстро, красиво, долговечно, прочно, кто там будет задумываться о своем здоровье? Хотя необходимо отметить, что если не использовать несъемную опалубку, а возводить стены из теплого бетона, а затем утеплить его более экологичными материалами, то коттедж получится не только дешевым и теплым, но и вполне комфортным.


Технологии строительства монолитных коттеджей

Всего существует две технологии, по которым можно возводить монолитные коттеджи. Они отличаются лишь тем, что в одном случае опалубка снимается после затвердевания бетона, а в другом – опалубка несъемная. Обе технологии имеют свои особенности и нюансы в строительстве и в эксплуатации.

Строительство монолитного коттеджа со съемной опалубкой

Съемная опалубка изготавливается индивидуально для каждого проекта коттеджа, так как должна в точности повторять его изгибы и особенности. Чаще всего используется дерево, фанера, пластик или железо.

Ширина пустого пространства между стенками опалубки должна равняться ширине будущей стены, которая рассчитывается с учетом теплопроводности бетонной смеси и региона строительства. Скрепляются щиты опалубки с помощью шайб, шпилек, гаек. Чтобы после заливки бетона опалубку можно было легко снять, на резьбовые шпильки необходимо надеть гофрированные трубки, защитив их от соприкосновения с бетоном.

Технология строительства монолитного коттеджа со съемной опалубкой предполагает, что можно заливать не только обычный бетон, но и смеси, обладающие намного меньшей теплопроводностью, например, керамзитобетон, перлитобетон, шлакобетон, опилкобетон, пенобетон, газобетон, арболит и другие. Стены будут намного более теплыми и паропроницаемыми, но не смогут выдержать слишком большие нагрузки.

Также немаловажным моментом является армирование бетонной стены. Для этого можно использовать армирующие сетки, пластиковые или стальные, а для большей прочности – связывается каркас из арматуры.

Важно! Стена, армированная каркасом из арматуры 8 – 18 мм, будет довольно холодной, так как металлические части каркаса будут выступать «мостиками холода».

За один проход разрешается заливать не более 50 см бетона. Только после того как он «схватится» можно продолжать заливку. Уплотнение бетона в опалубке производится с помощью глубинных вибраторов, особое внимание необходимо уделить углам.

После того как бетон затвердеет, опалубку снимают и переставляют выше. Так, до тех пор, пока не будет залит весь коттедж.

Чтобы бетон принял максимальную прочность, необходимо дать ему выстояться не менее 4 – 5 недель. После этого можно приступать к утеплению и отделке.

Монолитные стены можно утеплять пенополистиролом, экструдированным пенополистиролом, минеральной ватой, «теплой» штукатуркой. При этом использовать технологии вентилируемого или мокрого фасада.

Также возможен вариант колодцевого фасада, когда снаружи бетонной стены делается отступ, далее обкладывается фасадным кирпичом или плиткой, а свободное пространство засыпается утеплителем: керамзитом, эковатой и др.

Неоспоримым плюсом данной технологии является то, что дом можно сделать максимально «дышащим» и экологичным, хоть и придется повозиться со сборкой и разборкой опалубки.


Строительство монолитного коттеджа с несъемной опалубкой

Использование несъемной опалубки рекламируется с завидным постоянством и упорством. Ведь по данной технологии опалубка не просто не убирается после заливки бетона, она является также слоем теплоизоляции. При использовании данной технологии на монолитное строительство коттеджей цена самая низкая, так как максимально снижаются трудозатраты.

После обустройства и гидроизоляции фундамента на него устанавливается опалубка, которая представляет собой формы из пенополистирола, скрепленные специальными профилями. Данные формы имеют систему крепления «шип-паз», которая позволяет соединять настолько крепко и без зазоров, что абсолютно исключается утечка бетона или его наплывы в местах соединения форм опалубки.

Ширина опалубки из пенополистирола может быть различной, в случае большого заказа, на заводе могут изготовить блоки любой требуемой толщины. Стандартным считается блок, в котором пустое пространство для бетона шириной 150 мм и с обеих сторон пенополистирол слоем по 5 – 7,5 см. Этого вполне достаточно, чтобы в доме было тепло зимой и прохладно летом, включать отопление придется только, когда температура опустится ниже +5 °С.

После монтажа опалубки внутрь заливается бетон слоем 50 см и уплотняется глубинным вибратором.

Важно! Обратите внимание, что для заливки несъемной опалубки можно использовать только бетон и нельзя использовать теплые смеси. Это связано с тем, что паропроницаемость пенополистирола ничтожно мала и равна 0,05 Мг/(м*ч*Па), а паропроницаемость теплых смесей выше 0,09 Мг/(м*ч*Па). Если зажать теплый бетон между слоями пенополистирола, в нем будет скапливаться конденсат, как результат со временем появится плесень и грибок.

После возведения стен их не нужно утеплять, достаточно просто оштукатурить декоративной штукатуркой или обшить сайдингом.

Преимуществом технологии несъемной опалубки является простота возведения, дешевизна и отсутствие потребности в дополнительном утеплении. Но при этом такой коттедж представляет собой термос, не способный «дышать».

Виды опалубки для монолитного строительства

По области применения различают несколько видов опалубки: опалубка стен, фундамента, перекрытий, туннельная опалубка, опалубка кольцевых стен с измененным радиусом. Благодаря такому разнообразию можно использовать монолитную заливку для любого элемента конструкции здания.

Устанавливаются различные элементы опалубки также по-разному. Опалубка фундамента устанавливается на подкосы и горизонтальные подпорки. Опалубка стен – с помощью стоек, кронштейнов и соединительных замков. Опалубка для перекрытий настилается на конструкцию из телескопических или объемных подпорных стоек.

Съемная опалубка изготавливается из таких материалов: сталь, алюминий, древесина, пластик. В зависимости от материала исполнения обладает различными свойствами. Если использовать для опалубки фанеру, то ее необходимо резать пилой с мелкими зубцами, чтобы не повредить шпон и ламинирование. Сверлить отверстия под трубы и кабели в опалубке необходимо с двух сторон, по той же причине. Хранить фанерную опалубку следует в сухом месте.

Перед использованием съемную опалубку обрабатывают специальным раствором, чтобы ее можно было легко снять.

Несъемная опалубка, как уже было написано выше, состоит из пенополистирола, не требует дополнительной обработки. Формы ее бывают разные: угловые, продольные, подоконные, надоконные и другие. Фактически обустройство съемной опалубки напоминает соединение фигурок конструктора ЛЕГО.



Виды бетонных растворов для монолитного строительства

Неоспоримым преимуществом монолитного строительства является возможность заливать в опалубку растворы с различной теплопроводностью и паропроницаемостью.

Бетон – самый простой вариант и, к сожалению, единственный допустимый при заливке несъемной опалубки. Коттедж из монолитного бетона будет очень холодным, так как его теплопроводность равна 1,51 Вт/(м*С), а паропроницаемость 0,03 Мг/(м*ч*Па). Стены из бетона следует тщательно утеплять.

Железобетон – еще холоднее бетона, так как железное армирование выступает «мостиками холода». Коттедж из монолитного железобетона требует утепления пенополистиролом, экструдированным пенополистиролом или минеральной ватой.

Керамзитобетон обладает теплопроводностью 0,66 – 0,14 Вт/(м*С) и паропроницаемостью 0,09 – 0,3 Мг/(м*ч*Па). Показатели зависят от плотности смеси, чем крупнее пористость керамзита, тем теплее и паропроницаемее стена. Толщина стены для региона Московской области составляет 50 см.

Шлакобетон – то же, что и керамзитобетон, только вместо керамзита – шлак. Он менее прочный, поэтому толщина стен должна быть 55 – 60 см.

Опилкобетон – смесь цемента, песка, опилок (хвоя) и воды. Стены получаются теплыми, огнестойкими и экологичными, только снаружи их необходимо защитить гидроизоляционным материалом.

Арболит – смесь цемента, воды и щепы древесной 40х10х5 мм. Щепа предварительно проветривается или обрабатывается известью. Стены из арболита теплее и прочнее, чем из опилкобетона.

Пенобетон – бетон, вспененный химическим способом, более теплый материал, чем обычный бетон. Его теплопроводность равна 0,29 – 0,08 Вт/(м*С), а паропроницаемость 0,11 – 0,26 Мг/(м*ч*Па).

Монолитное строительство коттеджа своими руками

Обычно постройку монолитного коттеджа заказывают в строительной компании. Это связано с тем, что для работ понадобятся опалубка, бетононасос, леса для плиты перекрытия и другой инвентарь, который есть в любой строительной организации, а покупать его для одного раза – нерентабельно.

Но для тех, кто не любит простых путей и согласен потратиться на растворонасос, а перекрытие сделать деревянным или заказать плиту перекрытия и установить ее краном, под силу будет и возведение монолитного коттеджа своими руками.

Проект монолитного коттеджа можно выполнить самостоятельно, скачать в интернете или заказать в проектной организации, в последнем случае Вам произведут все необходимые расчеты: прочность несущих стен и нагрузки на них, необходимую толщину заливки и утеплителя.

Когда проект готов, обустраиваем фундамент. Если дом будет с цокольным этажом, то перекрытие цоколя можно сделать монолитной плитой, а фундамент – ленточным. Обычно же строят свайно-ленточный фундамент и тщательно его гидроизолируют.

Как построить монолитный коттедж со съемной опалубкой

Опалубку изготавливаем из деревянных досок толщиной 30 – 50 мм. Если температура в регионе понижается до -30 °С, толщину стен делаем 55 – 60 см. Плотно соединяем их между собой и сгоняем стойками 80х80 мм, на расстоянии 1 – 1,5 м друг от друга. Длина таких щитов должна быть 2 – 4 м, а высота 60 – 80 см.

Внизу устанавливаем металлические стяжки с болтами, чтобы щиты не распирало, когда в них зальется бетон. Вверху щиты фиксируются деревянными накладками или такими же стяжками.

В опалубку вставляем армирующую сетку или каркас в зависимости от проекта.

Для изготовления опилкобетона берем: 8 частей сухих опилок, 1 часть цемента М400 – М500, 3 части извести, 2 части песка.

Важно! Опилки должны минимум год выветриваться на открытом воздухе.

Сначала смешиваем цемент с песком, отдельно известь с опилками, затем обе смеси соединяем и тщательно вымешиваем, добавляя воду по чуть-чуть. В итоге воды должно быть столько, чтобы она не вытекала из раствора.

Полученным раствором заливаем слой 20 см в опалубку. Уплотняем вибраторами и протыкаем прутами, чтобы тщательно утрамбовать раствор. Затем заливаем следующий слой. И так до тех пор, пока опалубка не будет практически заполнена (для удобства оставляем 5 – 10 см сверху пустыми).

Переставлять опалубку выше можно только спустя 3 – 5 дней. Все это время бетон должен быть укрыт от солнца и осадков пленкой или рубероидом.

После завершения возведения стен даем бетону набрать прочность в течение месяца, затем  обустраиваем перекрытие и крышу. Перекрытие должно заходить на стены на 15 – 20 см минимум.

После полного высыхания опилкобетона можно утеплить стены снаружи по необходимости. Для этого можно использовать «теплую» штукатурку, которую можно наносить слоем до 50 мм. Она является прекрасным гидроизолятором, теплоизолятором и в то же время легко выпускает пар наружу.

Как построить монолитный коттедж с несъемной опалубкой

Возведение монолитного коттеджа с несъемной опалубкой – предельно простая задача. Для начала необходимо запастись элементами опалубки. Они бывают стеновыми, угловыми и радиусными. Необходимо просчитать количество каждого вида элементов согласно разработанному проекту.

Устанавливаем несъемную опалубку на фундамент, собирая ее, как конструктор ЛЕГО, соединяя замковые соединения блоков. Для начала достаточно будет первого ряда.

Проводим все необходимые канализационные, водопроводные и вентиляционные трубы. Затем если требуется армирование, вставляем армирующую сетку. Готовим бетонный раствор из цемента М500, песка, щебня и воды. Наращиваем опалубку и заливаем 50 см слой, уплотняем глубинными вибраторами.

За сутки можно наращивать в высоту не более 50 – 70 см.

После завершения возведения стен они не нуждаются в утеплении, а в качестве отделки можно выполнить так называемый «мокрый» фасад – оштукатурить декоративной штукатуркой по стекловолоконной сетке.

Строительство монолитного коттеджа своими руками значительно упрощается, если позвать на помощь пару напарников. Ведь после преодоления определенной высоты при возведении стен для заливки бетона наверх понадобится использование бетононасоса. А согласованные действия смогут сократить время и организовать правильную работу.

Довольно часто при строительстве используется спецтехника. Большой выбор запчастей для для дорожно-строительной техники ведущих производителей, таких как запчасти для бульдозеров Komatsu, представлены на сайте компании ГК «Аймашинери».

strport.ru

как построить монолитный дом самому

Современные материалы, из которых можно построить жилье сегодня удивляют своим многообразием. Архитекторы предлагают уйму проектов, сочетающих в себе различные материалы. А производители предлагают купить готовые проекты, которые собираются прямо на стройплощадке из заранее промаркированных  деталей. Однако монолитные стены по технологии полностью производятся на стройплощадке, когда бетон заливают в заранее выставленную опалубку. О том, как построить монолитный дом своими руками мы постараемся разобраться в этой статье.

Достоинства и недостатки монолитного строительства

Преимущества

Монолитные стены полностью производятся на стройплощадке, когда бетон заливают в заранее выставленную опалубку

  • Прочность и устойчивость к разрушениям. Монолитная конструкция, благодаря своей целостности имеет высокую устойчивость к различным сдвигам грунта, землетрясениям и промоинам.
  • Криволинейное строительство. Благодаря тому, что опалубку можно устанавливать с любыми искривлениями линий. Построить дом из монолита с замысловатостью стен — задача вполне осуществимая.
  • Целостность стен. Отсутствие швов делает коробку здания более теплой.
  • Всепогодность строительства. Современные материалы позволяют проводить монолитные работы в любое время года и на любом грунте.
  • Быстрое строительство.
  • Относительно низкие затраты финансов.
  • Равномерность усадки. Построенный монолитный каркас здания не дает трещин, благодаря равномерности усадки.
  • Любой вариант междуэтажного перекрытия. Его можно сооружать из монолитного бетона, из плит или дерева.
  • Легкие бетонные растворы. Вы можете не сооружать тяжелый заглубленный фундамент, если в раствор бетона добавлены утепляющие добавки: шлак, керамзит, перлит, опилки и т.д.
  • Отделка и утепление различными материалами. Можете выбрать любой, подходящий для вас материал.
  • Теплая несъемная опалубка. Если вы строите стены при помощи несъемной опалубки, то дополнительное утепление не требуется, да и толщина стен значительно уменьшается. Кроме этого, создается хорошая звукоизоляция помещений.

Недостатки

При строительстве многоэтажного дома, вам потребуется растворонасос или бетононасос

  • При строительстве многоэтажного дома, вам потребуется растворонасос или бетононасос. Эта специализированная техника используется для заливки смеси бетона на высоте. Поэтому это становится накладно, если вы строите самостоятельно.
  • Заливка монолитных плит перекрытия требует установки специальных лесов.
  • При использовании несъемной опалубки потребуется обустройство приточно-вытяжной вентиляции из-за высокой влажности воздуха в доме. Так как несъемная конструкция – это теплоизоляция стен, которая обладает нулевой паропроницаемостью, а следовательно, постоянно образуется конденсат.
  • Эксклюзивные и сложные проекты могут потребовать изготовления особенной опалубки, а это дополнительные затраты времени.
  • Обязательное оштукатуривание стен из несъемной опалубки. Это связано с низкой экологичностью основного материала несъемной опалубки – пенополистеролом. Этот материал при сгорании выделяет очень токсичные для человека вещества, не смотря на то, что затухает через 2 минуты после воспламенения.
  • Железобетон имеет металлическое армирование и требует обязательного заземления всего дома.

Совет! Если возводить стены без использования несъемной опалубки, и производить монолитные работы из теплого бетона, а утепление сделать экологичными материалами, то можно получить свой комфортный, недорогой и теплый дом.

Виды опалубки при монолитном строительстве

Монолитное строительство всегда осуществляется при помощи опалубки

Монолитное строительство всегда осуществляется при помощи опалубки. В зависимости от области применения существуют такие виды опалубки:

  • Для фундамента. Устанавливается на горизонтальные подпорки и подкосы;
  • Для стен. Устанавливается с помощью кронштейнов, стоек и соединительных замков;
  • Для потолочных перекрытий. Настилается на подготовленную конструкцию из объемных подпорных или телескопических стоек;
  • Туннельная;
  • Для кольцевых стен с измененным радиусом.

Используя различные сочетания видов опалубки, монолитные работы можно проводить для любых элементов конструкции будущего здания.

Съемная опалубка

Съемный вид опалубки изготавливают из стали, пластика, древесины, алюминия и других материалов

Съемный вид изготавливают из стали, пластика, древесины, алюминия и др. Различный материал, из которого изготавливается опалубка, требует индивидуального подхода при эксплуатации. Например, фанерная — должна хранится в сухом месте. Для проделывания отверстий в фанере или распиле, чтобы не повредить ламинирование и шпон, необходимо использовать пилу с мелкими зубьями. Отверстия под кабели и трубы нужно проделывать с двух сторон.

Совет! Для того, чтобы съемная опалубка легко отставала от застывшего бетона, ее нужно обработать специальным раствором.

Несъемная опалубка

Данный вид опалубки состоит из пенополистерола, готов к применению и не требует дополнительной обработки. Производители выпускают в продажу всевозможные конфигурации: продольные, угловые, надоконные и подоконные и т.д. Сооружение съемной опалубки напоминает сборку конструктора, который потом заливается бетон.

Технология монолитного строительства

На сегодняшний день строителями используется две технологии возведения монолитных стен. Каждая обусловлена типом опалубки, который применяется:

Рекомендуем к прочтению:

  • съемная — конструкция разбирается после затвердения бетона;
  • несъемная — демонтаж которой не предусмотрен.

Монолитные стены со съемной опалубкой

Съемную опалубку можно использовать многократно

Съемную опалубку можно использовать многократно. Как правило, сборная опалубка изготавливается из металла или (и) древесины: металлические щиты крепятся на деревянный каркас.

Совет! Самый недорогой вариант —  опалубка, которая сколачивается прямо на стройплощадке из досок или фанеры.

Форма выставляется на ширину будущей стены и высоту слоя бетона (20-200 см), который заливается одномоментно, как в форму.

Строительство стен с помощью съемной опалубки:

  1. Сборка и установка опалубки. Для этого собираются щиты из брусков и досок толщиной до 50 мм. Панели опалубки выставляются противоположно друг другу щитом к щиту, и расстояние между ними фиксируется брусками-распорками. Противоположные панели скрепляются стяжными болтами или скруткой из проволоки. Далее, устанавливаются распорные откосные стойки с шагом 1 м.
  2. Армирование. Конструкцию стен для надежности армируют, путем установки в опалубку каркас из арматуры или армированную сетку (стальную или пластиковую).
  3. Заливка бетона. Опалубку заливают бетонной смесью послойно (не более 50 см за раз). Затем только что залитую смесь уплотняют глубинным вибратором. После того как слой бетона застыл, опалубку переставляют выше, для заливки следующего слоя. Так повторяют возведения необходимой высоты стены.

Опалубку заливают бетонной смесью послойно (не более 50 см за раз)

Бетон набирает достаточную прочность для выполнения последующих работ в течение пяти недель. Только по прошествии этого срока можно начинать утепление стен и фасадные отделочные работы.

Внимание! Строительство по технологии со съемной опалубкой требует обязательного дополнительно утепления стен. Это связано с тем, что каркас из металлической арматуры 8-18 мм создает так называемые «мостики холода». И, если вы хотите, чтобы в доме было тепло, то точка нуля должна как минимум находиться ближе к внешней поверхности стены, а лучше вообще за её пределами (в слое утеплителя).

Есть вариант создания более теплых стен с применением смесей с меньшей теплопроводностью (например, пенобетон, газобетон, керамзитобетон, шлакобетон или перлитобетон). Однако эти материалы менее устойчивы к нагрузкам и разрушению (подходят для зон с минимальной сейсмоактивностью).

Используя технологии мокрого или вентилируемого фасада, стены можно утеплять минеральной ватой, «теплой» штукатуркой, пенополистиролом, экструдированным пенополистиролом.

Рекомендуем к прочтению:

Кроме такого утепления, можно использовать метод колодцевого фасада. Заключается он в том, что с наружи бетонной стены с небольшим отступом от нее делается кладка из кирпича или плитки, а в образовавшийся зазор заполняется утеплителем: эковатой, керамзитом и др.

Монолитные стены с несъемной опалубкой

Несъемная опалубка – это блоки или панели выполненные из различных материалов, которые монтируются в конструкцию, армируются и затем заливаются бетоном

Несъемная опалубка – это блоки или панели выполненные из различных материалов, которые монтируются в конструкцию, армируются и затем заливаются бетоном. После того, как застывает бетонная смесь, конструкция не снимается, выполняя функцию утеплителя.

Термоблоки из вспененного полистирола – самый популярный вид несъемной опалубки на сегодняшний день.

Строительство стен с помощью несъемной опалубки:

  1. Установка опалубки. Блоки опалубки из пенополистирола выкладываются на поверхность фундамента, при этом их соединяют в замки «шип-паз», которые обеспечивают прочность конструкции и не дают бетону вытекать. Для одной заливки блоки выкладываются на высоту до 50 см (иначе раствор будет плохо застывать).
  2. Армирование конструкции. Внутри блоков предусмотрены специальные пазы для закладки горизонтальных армирующих стержней. После их установки, проводят армирование по вертикали. В местах соединения вертикальные и горизонтальные стержни между собой соединяют вязальной проволокой.
  3. Заливка в опалубку бетона. Бетонная смесь заливается одномоментно на высоту выстроенной опалубки и сразу уплотняется глубинным вибратором. Пока бетон застывает, можно начинать выкладывать следующий ряд опалубки. Как правило, время на выкладку следующего ряда опалубки равно времени застывания бетона в предыдущем ряду, поэтому процесс возведения стены практически проходит без остановок.
  4. Отделочные работы. Для отделки монолитных стен с несъемной опалубкой можно использовать практически любые материалы. Это необходимо для защиты пенополистирола от различных повреждений.

Внимание! Теплые смеси нельзя использовать в технологии с несъемной опалубкой из пенополистирола. Для этого годится только бетон. Это связано с тем, что пенополистерол – материал «не дышащий», а теплые смеси, напротив, обладают высокой паропроницаемостью, в результате между слоями будет скапливаться конденсат — хорошая среда для развития плесени и грибка.

Виды растворов бетона для монолитного строительства

В монолитном строительстве используются бетонные растворы с различной теплопроводностью и паропроницаемостью

В монолитном строительстве используются бетонные растворы с различной теплопроводностью и паропроницаемостью.

  • Бетон. Холодный и требует обязательного утепления.
  • Железобетон. Требует дополнительного утепления, поскольку армированный каркас «тянет» на себя холод.
  • Керамзитобетон. Теплый, а степень сохранения тепла и паропроницаемость висит от плотности раствора.
  • Шлакобетон. Менее прочный, чем керамзитобетон.
  • Опилкобетон. Представляет собой смесь: цемента, воды, песка и древесных опилок. Требует покрытия слоем гидроизоляции. Достаточно прочен, экологичен, сохраняет тепло.
  • Арболит. Похож на опилкобетон, только вместо опилок здесь древесная щепа.
  • Пенобетон – смесь цемента, воды, песка и образователя пены. Теплый и «дышащий» материал.

kakpostroitdomic.ru

Монолитное строительство - это... Что такое Монолитное строительство?

Монолитный каркас здания

Моноли́тное строи́тельство — технология возведения зданий и сооружений из железобетона, которая позволяет в короткие сроки возводить здания и сооружения практически любой этажности и формы.

Монолитные работы производятся с созданием вентилируемого фасада. Также монолитные работы могут осуществляться с использованием отделки облицовочными материалами как из натурального, так и искусственного камня.

Основные технологические этапы

Процесс монолитного строительства состоит из следующих основных технологических этапов:

  • Устройство арматурного каркаса.
  • Установка опалубки.
  • Заливка бетона.
  • Прогрев (в зимнее время).
  • Уход за бетоном.
  • Снятие опалубки (распалубка, разопалубливание).

Сама по себе опалубка — это прочные щиты разных конфигураций, на основе которых и создаются необходимые формы. Монолитные работы производятся с использованием разных типов опалубки, которые определяются в зависимости от конкретного случая и типа производимых работ. Монолитное строительство домов может использовать стеновую опалубку для горизонтальных или вертикальных поверхностей, стеновую ползущую, а также для возведения закругленных конструкций.

Монолитное строительство домов подразумевает использование нескольких вариантов каркасов: с несущими продольными стенами, с несущими поперечными стенами, с перекрытиями на несущих колоннах.

Укладка бетонной смеси

При больших объёмах заливки бетонная смесь обычно производится специализированным предприятием — бетонным заводом или узлом. В этом случае поставка бетона на объект производится автобетоносмесителями (миксерами). Если объёмы заливки невелики, то бетон целесообразнее приготовить на строительной площадке с помощью бетономешалок или вручную. Подача бетона в форму производится краном или бетононасосом.

После укладки бетона в опалубку для предотвращения образования пустот и раковин обязательно производится его уплотнение с помощью глубинных, либо поверхностных вибраторов. Тщательное уплотнение бетона в теле опалубки даёт высокое качество конечного продукта, что несёт экономическую выгоду производству и позволяет минимизировать затраты на предчистовую отделку помещений.

Следует учитывать негативное влияние различных технологических факторов и по возможности минимизировать его. Подобный тип строительства имеет массу преимуществ. Во-первых, это скорость возведения конструкции. Строительство монолитных домов производится гораздо быстрее, чем к примеру кирпичных. Чётко отработанные схемы позволяют значительно сократить улёт. Сама конструкция способна выдержать землетрясение до восьми баллов. Монолитные работы подразумевают создание единой, целой конструкции, в которой нет швов и исключена возможность появления трещин.

Монолитное строительство обеспечивает широкий простор для проектирования сооружений. Если технология сборного строительства подразумевает четкие стандартные размеры, то монолитные работы производятся по свободной планировке внутри сооружений. Таким образом, монолитное строительство домов подразумевает возведение многоквартирных сооружений с различной планировкой. Здесь шаг конструкции значения не имеет.

Монолитное строительство коттеджей производится также с использованием опалубки, которая делится по своей конструкции в основном на два типа: щитовая и туннельная. Щитовая представляет собой бетонные щиты, которые использует монолитное строительство. Туннельная опалубка представляет собой готовые формы, монолитные работы с которыми подразумевают возведение определенных конструкций, сооружений, комнат или стен.

Как правило монолитное строительство производится после доставки туннельной опалубки в готовом виде, при этом формы не подлежат реконструкции. Опалубка производится по готовому проекту сооружения и доставляется, чтобы провести монолитные работы. По скорости сооружения монолитное строительство занимает лидирующую позицию.

Достоинства монолитного строительства

  • Монолитное конструкции широко применяются в строительстве метро (тоннели[1], платформы[2], своды)[3][4], военных объектов (бункеры, тоннели, объекты на полигонах для испытания оружия, в том числе ракет и гражданского строительства)[5] и космодромов (бункеры, стартовые площадки).[6][7]
  • Монолитное строительство позволяет жильцам самостоятельно выбирать планировку их квартиры.
  • Монолитное строительство позволяет строить дома практически без швов, что существенно улучшает тепло и звукоизоляцию, снижает общий вес здания, предотвращает образование трещин, повышает прочность конструкций и делает их более долговечными, именно по этой причине оно применяется при строительстве космодромов.[7]

Недостатки монолитного строительства

См. также

Примечания

Ссылки

dic.academic.ru

Монолитный железобетон: технология возведения зданий

В отличие от блочного строительства, при котором используются предварительно изготовленные элементы разной формы и размера, монолитный железобетон заливается в опалубку непосредственно на объекте. При этом детали конструкции получаются целостными, а значит – более прочными и долговечными.

Конечно, данная технология достаточно сложна для реализации, однако в ряде случаев ее применение является не просто оправданным, а единственно возможным. В статье мы постараемся подробно описать методику возведения сооружений из бетонного монолита, а также приведем ряд рекомендаций по организации строительных работ.

Методика заливки в опалубку позволяет возводить самые сложные формы

Анализируем технологию

Общие характеристики

Технология возведения зданий из монолитного железобетона известна, пожалуй, практически столько же, сколько сам материал.

Для нее характерны такие особенности:

  • Все несущие элементы капитальной конструкции возводятся на месте путем заливки жидкого раствора в форму.

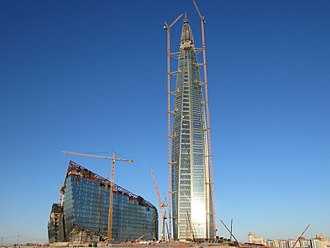

Внешний вид конструкции на промежуточном этапе

  • Конфигурация сооружения может быть произвольной, и зависит только от двух параметров: прочности застывшего бетона и возможностей по установке опалубки.
  • За механические характеристики и способность справляться с нагрузками отвечает внутреннее армирование конструкции, которое изготавливается непосредственно перед закладкой из стальных прутков разного диаметра.
  • В зависимости от объема элемента раствор можно готовить на площадке, либо же заказывать отдельно на производстве. Во втором случае существенно возрастает цена, но зато мы получаем возможность осуществлять заливку непрерывно, что радикально повышает качество материала.

Литой фундамент — самая распространенная конструкция

По данной технологии обычно производятся фундаменты зданий. Даже при использовании готовых блоков в качестве опор поверх них специалисты рекомендуют заливать железобетонный монолитный пояс с усиленным армированием для более равномерного распределения нагрузок.

В то же время эту методику можно использовать и для закладки стен, перекрытий, сводов и т.д.: дома из монолитного железобетона, опоры мостов, резервуары и другие сооружения в последнее время строятся весьма активно.

Ключевые достоинства

Если говорить о целостных железобетонных конструкциях, возводимых путем монолитной заливки, то для них характерны такие достоинства:

  • Во-первых, относительно малое количество соединительных швов делает систему весьма устойчивой к механическим нагрузкам. Прочность оснований и стен обеспечивается эффективным сочетанием цементного раствора и внутреннего многоконтурного армирования.

Обратите внимание!
Дом или коттедж из монолитного железобетона является значительно более сейсмоустойчивым, чем аналогичное строение, возведенное по другой технологии.

  • Во-вторых, для зданий характерны все плюсы, которые обеспечивает материал стен и фундамента: бетон не горит, не окисляется, практически не подвержен эрозии и т.д. При правильной эксплуатации сооружение может служить от 150 лет и более.

Железобетонные монолитные колонны отличаются высокой прочностью

  • Если исключить воздействие разрушающих факторов (пожары, подземные толчки, вибрация ит.д.), то со временем прочность материала увеличивается за счет уплотнения бетона и более полной гидратации входящего в состав цемента.
  • Еще одна группа плюсов напрямую связана с технологией строительства: мы можем придать конструкции практически любую конфигурацию, не ограничивая себя формой и габаритами готовых блоков.

Конечно, нужно отметить, что заливка бетонных стен обычно требует привлечения значительных ресурсов, потому ее используют при реализации масштабных проектов. В то же время изготовить монолитный железобетонный гараж может практически каждый, причем по трудозатратам задача не будет слишком сильно превосходить другие технологии.

Минусы и сложности

Естественно, данный метод строительства не является универсальным.

И для него, и для зданий, возведенных с его использованием, характерны такие минусы:

Для здания нужно закладывать мощный фундамент

  • Значительная масса. Под подобное сооружение необходимо закладывать мощный фундамент, поскольку и стены, и перекрытия получаются очень тяжелыми. Да и не любой грунт выдержит нагрузку, потому без геологических изысканий не обойтись.
  • Сами стены отличаются значительной звуко- и теплопроводностью. Практически все жилые и общественные здания из монолитного железобетона требуют дополнительной теплоизоляции.
  • Воздухопроницаемость стен, напротив, считается весьма низкой. Это приводит к нарушению естественного воздухообмена, и потому еще на этапе проектировки необходимо закладывать мощную вентиляцию.
  • У прочности материала тоже есть свой недостаток: конструкции после застывания практически невозможно обработать. Для монтажа незапланированных коммуникаций обязательно требуется алмазное бурение отверстий в бетоне, поскольку обычные перфораторы в большинстве случаев только царапают поверхность.

Обратите внимание!
Демонтаж подобных зданий тоже является весьма проблемным.
Даже для снесения одной стены используется резка железобетона алмазными кругами, и альтернатив этой дорогостоящей методике практически нет.

В процессе демонтажа применяется алмазная резка

  • Что касается самого процесса возведения, то наиболее сложным участком является опалубка. При большом масштабе работ инструкция рекомендует делать ее с запасом прочности, поскольку разрушение даже небольшого участка может надолго остановить процесс заливки.
  • Если сооружение возводится в зимний период, то обязательно требуется прогрев бетона. Принимая во внимание значительный объем материала, расходы можно оценить как весьма существенные: придется тратиться и на провода, и на электроэнергию.

Процесс заливки бетонных конструкций

Возведение опалубки

Железобетонные монолитные резервуары, колонны, своды, стены и фундаменты возводятся примерно по одной технологической схеме. Ниже мы опишем основные ее этапы.

Как мы отмечали выше, одним из главных достоинств монолитного строительства является возможность сооружения сложных архитектурных форм. Естественно, чтобы конструкция получилась такой, как нам нужно, следует использовать соответствующую опалубку.

Фото деревянной щитовой опалубки в готовом виде

Опалубка представляет собой форму, которая ограничивает растекание раствора и обеспечивает ему опору на этапе схватывания и первичного набора прочности. Для возведения горизонтальных, вертикальных, наклонных и других элементов используются разные опалубочные системы, основные типы которых охарактеризованы в приведенной ниже таблице:

Тип опалубкиОсобенности конструкции и использования
Разборная щитоваяНаиболее простая и распространенная разновидность. Состоит из набора отдельных элементов (в зависимости от их размера иногда выделяют мелкощитовую и крупнощитовую опалубку), соединительных блоков и подпорок, которые придают ей жесткость. Применяется для бетонировки конструкций типового размера, обычно легко перемещается и монтируется своими руками или с применением легкой строительной техники.
Объемно-пересатвнаяВключает в себя несколько П-образных секций, используется для бетонировки стен и перекрытий одним монолитом. Используется в многоэтажном строительстве, монтируется и демонтируется исключительно с помощью автокрана.
БлочнаяРазновидность объемно-переставной опалубки. Задействуется для одновременной заливки нескольких (чаще всего трех или четырех) несущих стен без перекрытия. Обычно используется в комбинации с крупнощитовой, которая обеспечивает формирование наружных поверхностей.
ТуннельнаяРазновидность, которая может перемещаться в горизонтальной плоскости. Предназначена для заливки двух стен с перекрытием над ними. С использованием туннельной опалубки, состоящей из двух разъемных сегментов, обычно заливаются железобетонные монолитные купола.
СкользящаяПрименяется в многоэтажном строительстве. Форма устанавливается по периметру сооружения, и по мере затвердения заливаемого бетона поднимается вверх гидравлическими домкратами.
ПневматическаяДостаточно новая разновидность, которая представляет собой прочную, но эластичную воздухонепроницаемую оболочку. При использовании опалубка устанавливается внутрь конструкции, после чего в нее нагнетается воздух под избыточным давлением. Позволяет формировать сложные и криволинейные полости относительно небольшого объема.
НесъемнаяПосле полимеризации бетона становится частью конструкции. Иногда играет роль теплоизолятора или декоративной облицовки.

Туннельная опалубка для прямоугольных форм

Большинство описанных выше разновидностей используются в промышленном строительстве. Для самостоятельного возведения конструкций применяют щитовые модели с размером детали не более 3м2 и массой до 50 кг. С одной стороны, использование таких систем увеличивает строк работ, но с другой – мы можем обойтись своими силами, не привлекая к строительству тяжелую технику.

Сам процесс монтажа опалубки сложностей обычно не вызывает. Если нужна железобетонная монолитная плита, то под нее выкапывают котлован, вдоль бортов которого устанавливают щиты. Для наземных конструкций важным моментом является укрепление стенок, поскольку значительная масса раствора может их разрушить. Обычно спасаются использованием более толстых щитовых элементов и увеличением числа подпорок.

Система для заливки полукруглых сводов

Приготовление раствора

Когда опалубка выбрана и смонтирована, необходимо приготовить раствор.

Для заливки монолита применяется такое соотношение:

  • Цемент марки не ниже М350 – 1 часть.
  • Песок просеянный – 2 части.
  • Наполнитель (гравий из твердых горных пород) – 3 части.
  • Вода.

Количество жидкости в растворе определяют в каждом случае индивидуально. Лучше всего вначале перемешать до получения однородной массы сухие компоненты, а затем постепенно добавлять в раствор воду, доводя его до консистенции густой сметаны.

Приготовление раствора на объекте

Если вы хотите улучшить эксплуатационные свойства раствора, то в него можно добавить:

  • Моющие средства с антижировым эффектом. Чайная ложка на ведро жидкого бетона существенно снижает его усадку и увеличивает прочность.
  • Клей ПВА. 200 мл на ведро увеличивает текучесть, что существенно облегчает процесс заливки сложных форм. Кроме того, наличие клея в растворе улучшает адгезию между цементом и арматурой.
  • Жидкое стекло. Снижает пористость, ускоряет первичное схватывание, повышает термостойкость.

Обратите внимание!
Избыток жидкого стекла приводит к очень быстрому отвердению материала, потому использовать его при заливке больших объемов не стоит.

Как мы уже говорили, для частного строительства вполне можно готовить цементный раствор в бетономешалке. Если же вы возводите большое здание, то лучше сразу приобрести нужный объем и организовать его непрерывный подвоз к объекту.

Цистерна, готовая к заливке

Армировка и заливка

Параллельно с приготовлением раствора выполняется армировка конструкции:

  • Для изготовления арматуры используются металлические детали различного диаметра. Так, при формировании крупных несущих элементов могут применяться прутки сечением 15-25 мм, в то время как для обычных стен достаточно стального проката до 10 мм.

Опалубка с арматурой

  • Арматурный каркас связывается или сваривается, затем опускается в опалубку. В некоторых случаях горизонтальные закладные вводятся через специальные пазы в опалубочных щитах.
  • Арматура устанавливается таким образом, чтобы она находилась не менее чем в 30-50 мм от поверхности залитого бетона. Делается это как для увеличения прочности конструкции, так и для избегания коррозии.

Обратите внимание!
Параллельно с армированием выполняется монтаж закладных труб, по которым будут проходить коммуникации.
Также, если работы ведутся в зимний период, на этом этапе устанавливается система обогрева бетона.

Схемы армирования вертикальных конструкций

После завершения армирования выполняется заливка раствора:

  • Опалубка заполняется постепенно путем подачи жидкого бетона из желоба.
  • Для оптимизации процесса объект обычно делят на ярусы (вертикальное деление) и захватки (горизонтальное). Вначале заполняются все захватки одного яруса, затем переходят к следующему.

Процесс заливки

  • После заливки раствор уплотняется с помощью вибрационного инструмента.
  • Сушка бетона осуществляется таким образом, чтобы способствовать максимальному набору прочности. Для этого опалубка укрывается, что позволяет снизить теплопотери и уменьшить скорость испарения воды.
  • Демонтаж опалубки осуществляется только после того, как конструкция наберет не менее 50% прочности от значения, предусмотренного в проекте.

Вывод

Строительство коттеджей из монолитного железобетона, несмотря на всю свою трудоемкость, позволяет решать сложные инженерные задачи. Возведенные здания получаются надежными и долговечными, но в то же время, требуют дополнительной отделки для обеспечения комфорта. Более подробно используемые методики показаны на видео в этой статье.

masterabetona.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
