Железобетонные перемычки для проемов: размеры, изготовление


При выполнении строительных работ для оформления оконных и дверных проемов используются специальные железобетонные перемычки. Технологически они представляют армированные балки, которые двумя концами кладутся на стены, используются как опора для возведения верхних рядов.

Несложные конструкции защищают проемы дверей или окон от проседания и разрушения. Расположенная выше кладка давит на перемычку из железобетона, далее нагрузка передается на простенки.

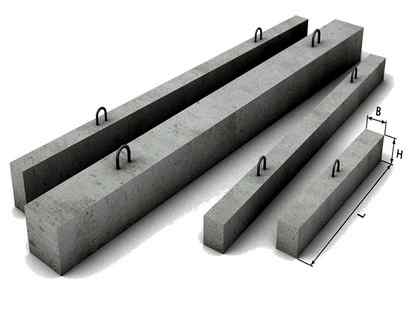

Виды перемычек

Балки перекрытия проемов промышленного изготовления производятся согласно требованиям ГОСТ, различаются по массе, форме поперечного сечения, размерам железобетонных перемычек. В обозначении используются числа и буквы. Первая комбинация цифр относится к размерам, выражается в дециметрах. Буквами обозначается принадлежность к одному из четырех типов конструкций:

Какие перемычки существуют

  • с шириною до 250 мм относятся к брусковым и маркируются ПБ;
  • перемычки больших размеров при ширине основания свыше 250 мм маркируются ПП — плитная перемычка;
  • балочные конструкции отличаются необычной Г-образной формой поперечного сечения;
  • для оформления фасадов используются фасадные (ПФ).

Особенности конструкции

Перемычки используют для оформления проемов окна или двери при строительстве домов из кирпича, натурального или искусственного камня.

Материалом для конструкции служит:

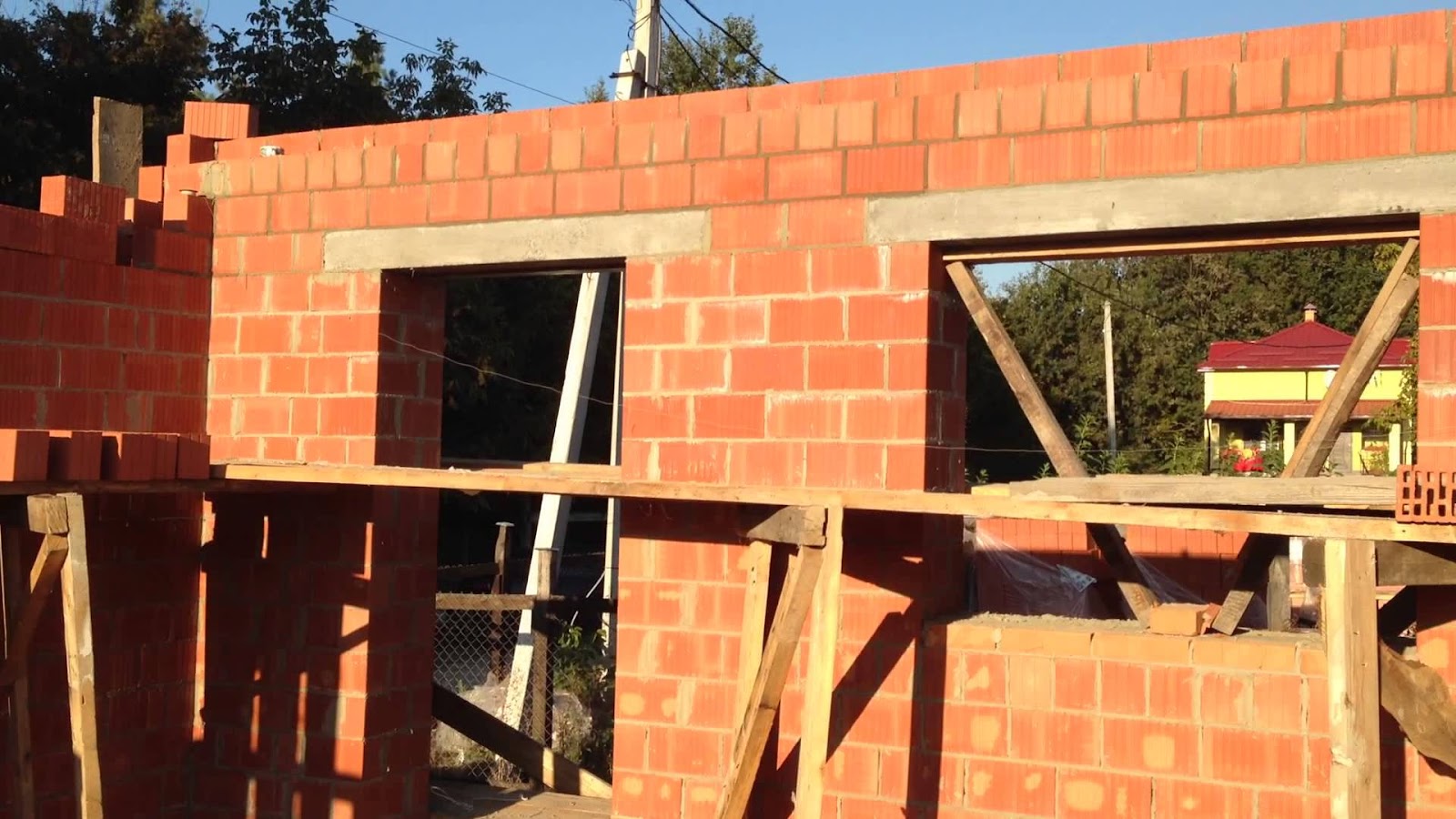

Железобетонная перемычка, изготавливаемая в ходе строительства

  • тяжелый плотный бетон классом выше B15, от обычного отличается высокой плотностью составляющих;
  • стальная арматура.

Бетон придает балке необходимую жесткость, работает на сжатие. Металлический каркас обеспечивает прочность железобетонных перемычек и проемов при работе на растяжение. Он состоит из продольной и поперечной арматуры, которая может быть ненапрягаемой или напряженной, для чего прутки предварительно подвергаются термообработке.

Диаметр и шаг стержней заложены в проекте и определяются на основании расчетов. Размер прутка зависит от назначения конструкции:

  • на оформление проемов внутренних простенков идет стальная арматура диаметром 4–6 см;
  • для изготовления несущих перемычек используются прутки большего сечения.

Удобство транспортировки и выполнения монтажных работ обеспечивают строповочные петли. Они изготавливаются из прутков вместе с конструкцией.

Способы изготовления перемычек

Изготовление опалубки для перемычки

В целях экономии, железобетонные перемычки можно изготовить своими руками. Существует два варианта таких действий. В первом случае железобетонную конструкцию изготавливают непосредственно, на земле, а затем монтируют на место, во втором опалубка устанавливается над дверью или окном, бетон заливается по месту. В частном строительстве наиболее применим второй способ. Это объясняется высокой стоимостью аренды спецтехники.

Процесс изготовления железобетонных перемычек заключается в установке опалубки, армировании и заливке жидкой бетонной смеси.

Последовательность действий:

  • Установка основания опалубки на проем двери или окна.
  • Использование подпорки для придания конструкции устойчивости.
  • Укладка арматурной сетки.
  • Установка вертикальных щитов, закрепление конструкции вязальной проволокой.
  • Утепление.
  • Заливка бетона.

L-образная перемычка заводского изготовления

Конструкция опалубки

Конструкция опалубки представляет собой короб, собранный из обрезной доски толщиной 20 мм. Доска скрепляется гвоздями или саморезами при помощи шуруповерта. Во втором случае опалубка легко разбирается, доска может быть использована вторично.

Внутренняя часть короба смазывается жировой смазкой или оббивается полиэтиленовой пленкой. Размер ширины короба зависит от толщины кладки. Если стена выложена в полкирпича, то это 12 см, в кирпич – 25 см. Линейный габарит железобетонной перемычки составляет величину, равную ширине дверного или оконного проема, плюс 20 см на каждую сторону. При проеме в один метр длина ЖБИ составляет 1,4 м.

Утепление

Ввиду повышенной теплопроводности, перемычка является мостиком холода. Для исключения проблемы конструкцию следует утеплить. Это делают при помощи минеральной ваты или экструдированного пенополистирола, его укладывают между перемычкой и лицевой кладкой.

При монтаже окно будет упираться в поверхность ваты, оконный блок начнет болтаться. Дополнительно закладывается заполняющий кирпич, в него упирается оконный блок, пена обеспечит надежное крепление. Дополнительно утепляют откосы.

Схема утепления перемычек окон своими руками

Армирование перемычки

Армирование железобетонной перемычки

В качестве армирующего элемента используется рифленый прут и вязальная проволока. Перемычка работает только на излом, поэтому арматуру укладывают внизу. Диаметр не оговаривается: чем толще арматура, тем прочнее изделие. Обязательным условием является скрутка. Сваривать прутки не рекомендуется.

Из проволоки диаметром 5–6 мм необходимо согнуть элементы в виде П-образного подвеса. На проем шириной в один метр достаточно 3–4 шт. Они устанавливаются на боковины, в нижней части укладывается рифленый прут по всей длине короба, фиксируется вязальной проволокой. Для ширины перемычки в полкирпича и кирпич ставят 2 арматуры, в полтора кирпича – 3, в два – 4.

Укрепление опалубки

Конструкция опалубки закрепляется проволокой на арматурной сетке. Специальными фиксаторами конструкция закрепляется ниже каркаса на пересечениях стержней арматурного прута. Необходимость этих действий состоит в предотвращении прогиба щита после заливки бетона. Для дополнительного укрепления опалубки используют подпорки.

Перед заливкой бетона боковые стенки сверху короба соединяют деревянными брусками. Во избежание прогиба, особенно при изготовлении несущих балок, в перемычки устанавливают подпорку посередине проема двери или окна.

Правильный монтаж перемычек

Заливка бетонной смеси

В состав раствора входит 10–15% цемента, 70–75% песочно-гравийной смеси и вода. Чтобы бетон заполнил все пространство, он должен быть жидким.

Заливка выполняется за один раз. Важно, чтобы структура бетона была однородной. Возможно применение вибрационных устройств, но в домашних условиях усадку бетонной смеси делают вручную. Через два дня опалубку снимают, а для получения крепости продолжают поливать водой.

Заливная железобетонная перемычка

Видео по теме: Бетонные монолитные перемычки


виды, маркировка и технология изготовления

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек.

Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Вернуться к оглавлению

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально.

 Для изготовления перемычек применяются:

  • сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
  • плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Вернуться к оглавлению

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

  1. Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
  2. Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
  3. Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
  4. Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес.

Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Вернуться к оглавлению

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Вернуться к оглавлению

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке.

По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Вернуться к оглавлению

Основные виды

Предлагается несколько видов перемычек из железобетона:

  • оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
  • сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
  • брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
  • несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Вернуться к оглавлению

Опалубка и ее укрепление

Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Вернуться к оглавлению

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Вернуться к оглавлению

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Вернуться к оглавлению

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Вернуться к оглавлению

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

  1. Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
  2. Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
  3. Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
  4. Перемычки должны быть надежными и выполнены качественно.
  5. Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
  6. Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
  7. Тип перемычки определяет вес общей конструкции.
  8. Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.
Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.

Где используются железобетонные перемычки

Появление железобетонных изделий позволило решать в строительстве более сложные задачи, поскольку конструкция новых элементов дает возможность выдерживать несущую нагрузку в разы большую, чем это было при использовании, например, кирпича. Одним из видов ЖБИ являются перемычки железобетонные.

Область применения железобетонных перемычек

Поскольку основная функция этих элементов – принимать на себя несущую нагрузку, для их изготовления используют арматуру исключительно из высокомарочной стали сечением от 0,4 до 0,6 мм и бетоны только тяжелых классов (выше В15) с плотностью от 2200 кг/м3. Такие конструкции отвечают всем требованиям ГОСТа и способны выдерживать предельные нагрузки на протяжении продолжительного периода эксплуатации. Тандем арматуры с бетоном прекрасно противостоит напряжениям на сжатие, растяжение, изгиб.

Данный вид изделий наиболее востребован в строительстве для монтажа перемычек над проемами дверей и окон. С точки зрения физики железобетонные перемычки – не что иное, как опоры, лежащие «в горизонте» и принимающие на себя нагрузку от кирпичной кладки, блоков и перекрытий, расположенных выше. Иногда перемычками обозначают зоны ответственности, используют при установке определенных видов ограждений, в качестве стоек и в некоторых других случаях. Но основное их предназначение – обеспечение жесткости и прочности дверных и оконных проемов. Хотя, они вполне подойдут и для ленточного фундамента хозяйственных построек: сарая, бани, теплицы.

Виды перемычек

В зависимости от назначения, данные изделия выпускаются нескольких видов. Есть брусковые перемычки (ПБ), имеющие предельную ширину 250 мм. У плитных конструкций (ПП) аналогичный размер является минимальным. Балочные (ПГ) изготавливаются с уступом, который необходим для опоры на него перекрытий. Фасадные перемычки (ПФ) служат опорой для кладки, выходящей за периметр здания. Ассортимент перемычек настолько широк, что нет резона перечислять их типовые размеры. Желающие ознакомиться с ценами на перемычки железобетонные могут обратиться на сайт http://zhbi-partner.ru/peremychki/, где дана полная информация о стоимости изделий. Продукцию, отличающуюся безупречным качеством, высокими эксплуатационными свойствами, можно приобрести по ценам завода-изготовителя.
