Монтаж бруса – Технология сборки из строительного бруса стен дома, бани

Содержание

Сборка дома из бруса, монтаж, технология строительства в фото сруба.

Строительство дома или бани, начинается с комплектации заказа на производственной базе.

Загрузки со склада пиломатериала, профилированный брус, вагонка, шпунт, утеплитель, кровля, столярные изделия и т.д.

















После загрузки, идёт доставка материала на участок камазом или мазом с прицепом(или без) в зависимости от проекта дома.

















По приезду, происходит выгрузка строительного материала на участок заказчика. Материал складируется в штабеля

Строительство фундамента

При монтаже дачного дома в качестве фундамента мы предлагаем три основных вида фундамента:

1. Столбчатый фундамент

2. Свайно-винтовой фундамент

3. Ленточный фундамент

Столбчатый фундамент.

Опорно- столбчатый фундамент представляет собой, опоры(тумбы), состоящие из блоков. Размеры блока 20×20×40см. В одной тумбе 4 шт. блоков,с высотой от грунта в 40см.  Для дома 6×6 необходимо 12 точек опор (12 тумб) Опорно-столбчатый фундамент дешёвый и быстро возводимый тип фундамента.

(Монтаж столбчатого фундамента фото)

Винтовой фундамент.

В настоящее время популярным является свайно-винтовой фундамент для загородного дома. Такой фундамент повсеместно используют в дачном домостроение. Свая представляет собой металлическую конструкцию длинной в 2,5 м., диаметром 110мм, наконечник в виде винтовой лопасти. Сверху после завинчивания одевается оголовок. Одна свая выдерживает нагрузку в районе 5 тонн. Преимущества фундамента, это быстрота монтажа (1-2 дня), возможность монтажа на любых грунтах(кроме скальных, с камнями), строительство в зимнее время, отсутствие земляных работ и мусора.

(Монтаж винтового фундамента фото)

Ленточный фундамент.

Ещё один вариант фундамента для деревянного дома это ленточный фундамент мелко заглубленный. Этот вид наиболее дорогостоящий, но и самый надёжный и долговечный. Его применение оправдано, на сложных грунтах и при тяжёлых срубах, домах из бревна или бруса,а так строений с большими размерами. Технология возведения включает в себя, рытье траншеи согласно плану, отсыпка песчаной подушки, изготавливают металлических каркас, конечный этап это заливка готовой бетонной смесью (доставка миксером). В каждой из стороне делают отверстия для продухов. Наиболее популярные размеры ленты 40х20 , 20х70, 30х80см

(Ленточный фундамент под брусовой дом фото)

Монтаж сруба из бруса

Обвязка, лаги и черновой пол.

Технология строительства деревянных сооружений из бруса не так сложна. Когда фундамент готов, выкладывают рубероид для гидроизоляции и кладут первый венец будущего дома. Для этого используют не строганный брус 150х150, его называют обвязкой. Обвязка может быть одиночной или двойной (два ряда бруса).















После укладки обвязки, в неё врезают лаги 1 этажа из бруса 150х100 на ребро,с шагом не более 1,0 метра.















К лагам прибивают черепные бруски 50х50 для укладки черновых полов. Черновые полы укладывают сплошняком, обычно это доска обрезная 20мм. Они необходимы, что бы заложить в дальнейшем пароизоляцию и утеплитель, это составная часть конструкции пола.















Стены и перегородки из бруса.

После установки лаг и настила черновых полов идёт непосредственно сборка сруба. Между каждым брусом кладется межвенцовый утеплитель «джут», а скрепляются они обычными гвоздями «двухсотками» – 200мм. Обычно на один этаж кладется 17 венцов бруса, что делает высоту потолков приблизительно 2,35-2,4 м. Благодаря своему профилю бруса, (отсюда и название профилированный брус) строительство сруба занимается немного времени. Геометрия строения, как и отклонения по вертикале строго соблюдаются

(Строгое соблюдение геометрии сруба, угол снаружи и внутри фото)

Перегородки из бруса 150х100 (толщина стен 100мм) врезают в капитальные стены, не менее, чем на 50мм.

















Рубка углов сруба

При строительных работах во время монтажа срубов из профилированного бруса используют два основных вида рубки угла:

1. «в пол дерева»

2. «в тёплый угол» (шип-паз)

(на фото ниже представлен тип рубки в шип-паз («тёплый угол)

Ройки(обсада).

Для устранения негативного воздействия процессов усадки на столярные изделия, в частности на окна и двери применяют специальные бруски, называют их ройками. Ройки(обсада) вставляют в заранее пропиленный паз в дверной или оконный проём, сверху оставляют зазор и по ним как по полозьям скользят венцы из бруса, не выдавливая и не заклинивая окна и двери.

Устройство мансарды

Мансарда — чердачное помещение жилого типа, размещённое на верхнем этаже дома с мансардной крышей

После укладки всех венцов дома, по ним укладывают перекрытия второго этажа.

Фронтоны обшивают снаружи вагонкой.















После идёт установка стропильной системы, стропила делают из доски 150(100)х40мм,с шагом не более 1 м. По стропилам делают обрешётку из доски 20мм,с шагом не более 400мм для устройства кровли.















Тип крыши

Существует два вида крыши мансард:

1. двухскатная крыша

2. Ломанная крыша (её так же называют мансардной крышей)

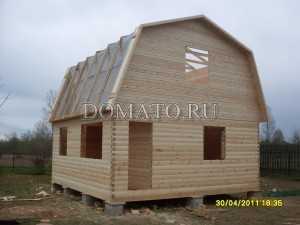

(мансарда при двухскатной крыше фото)

(мансарда при ломанной крышей фото)

Отделка и утепление мансарды.

Все отделочные работы внутри начинаются после завершения кровельных работ. Идут работы по утеплению стен и фронтонов, утеплителем толщиной 50-100мм, изовер(урса) и их аналоги. Обязательна пароизоляция стен, пола и потолка, плёнкой изоспан(ютафол) и их аналогами. Завершающая стадия это отделка стен и потолка сухой вагонкой.





























Полы. Укладывается утеплитель и сверху на него устанавливается чистовой пол из доски 28-36 мм

(утепление пола и настил доски пола шпунт)

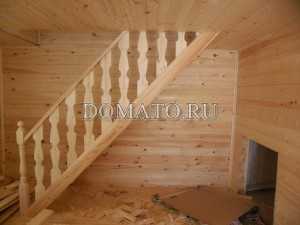

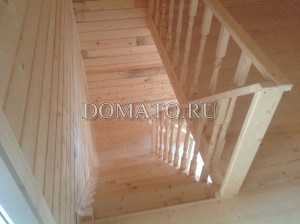

Установка лестницы деревянной

Лестница может быть одномаршевой или двухмаршевой с поручнями. Ограждение лестниц. Балясины могут быть из простой вагонки, резные из вагонки, а так же круглые точеные.

Кровля дома

Кровельные работы осуществляем тремя основными видами кровель:

1. ондулин
2. металлочерепица
3. профнастил

(на фото дом с кровлей ондулин)

Кровлей металлочерепица

Кровля профнастил

















Обработка древесины. Так же производятся работы по антисептированию нижней обвязки, лаг и черновых полов различными антисептиками.  А так же покраска снаружи дома, для защиты древесины от внешнего воздействия.















Столярные изделия. В завершение на стыки стен, потолка и пола прибиваются плинтуса. На все окна и двери снаружи и внутри монтируют наличники. Углы снаружи по желанию заказчика зашивают наличниками(на ширину двух вагонок)

Деревянный загородный дом «под ключ» готов.

domato.ru

Монтаж дома из бруса: требования строительства (видео)

Монтаж дома тесно взаимосвязан с вопросом энергосбережения. Поэтому прежде, чем приступить к монтированию коттеджа, необходимо ознакомиться с требованиями соответствующих нормативных документов. Они сейчас существенно изменены. Ни один строительный материал без утеплителя не может их удовлетворить. Так, однослойная кирпичная кладка обеспечит требования при толщине 2,3 м, а железобетонная стена должна быть толщиной 6 м.

Диаграмма толщин материалов с нормативным энергосбережением: 1. Пенополистирол. 2. Минеральная вата. 3. Клееный деревянный брус. 4. Керамические блоки. 5. Газобетонные блоки 400 кг/м³. 6. Полистиролбетонные блоки 500 кг/м³. 7. Пенобетонные блоки 600 кг/м³. 8. Керамзитобетонные блоки. 9. Керамический пустотный кирпич. 10. Глиняный обыкновенный кирпич. 11. Силикатный кирпич. 12. Железобетон.

Современные требования по энергосбережению может обеспечить клееный брус толщиной 530 мм.

Таких стен из бруса не делают, потому что для ее монтажа будет недостаточно даже двух элементов сечением 200×200 мм.

Минеральная вата толщиной 13 см обеспечивает современные требования по энергосбережению. Нетрудно подсчитать, что, делая монтаж стен толщиной в два бруса 100×100 мм, между ними достаточно уложить утеплитель из минеральной ваты толщиной 6 см.

Брус как строительный материал: характеристики

Обычный брус, изготовленный из круглых бревен, в зависимости от начальной влажности может давать существенную усадку в 10-15%.
Клееный аналог дает существенно меньшую осадку, он прочнее обычного. Однако его стоимость примерно в 2 раза дороже.

Клееный брус с утеплителем существенно уменьшает необходимую толщину стен, однако возрастает стоимость строительства.

Для возведения стен может быть использован клееный брус с утеплителем или без него. Его могут изготовить специально по назначению: для изготовления окон, в виде несущих балок и перекрытий. В строительстве применяют изделия сечением (100-160)×180 мм или (180-270)×260 мм.

Брус изготавливают из досок-ламелей, которые предварительно высушивают до влажности 10-12%. Доски склеивают так, чтобы волокна соседних ламелей были противоположно направлены. Для соединения применяют экологически чистые клеящие составы. Затем выполняют профилирование, что значительно облегчают сборку дома из бруса. Готовое изделие обрабатывают антипиренами и антисептиками, защищая их от гниения и насекомых. Для дома из бруса очень важным качеством является его способность “дышать”, что обеспечивает комфортные условия проживания.

Выполняя монтаж стен с применением клееного изделия, целесообразно воспользоваться изделиями, подготовленным специально для оконных и дверных проемов. Они имеют стандартные сечения 82×86 мм и 82×115 мм. Для дома из бруса желательно также воспользоваться несущими деревянными опорами, выполненными путем склеивания.

Вернуться к оглавлению

Профили и крепление брусьев по углам

Рисунок 1. Профиль клееного бруса из 4-х ламелей с утеплением позволяет не  заботиться о дополнительном утеплении строения.

На рис. 1 показано сечение профилированного утепленного клееного бруса, состоящего из 4-х ламелей и утеплителя. Дом, изготовленный из такого материала, не требует дополнительного утепления.

Приобретая материал, необходимо обратить внимание на вид профиля. На рис. 2 представлен профиль, называемый гребенкой, точнее, мелкогребенчатым. Такой вариант профиля весьма чувствителен к перепадам влажности. Изменение размеров гребней может сделать невозможным их соединение.

Одним из вариантов гребенчатого является профиль, называемый финским. Этот профиль удобен для сборки, но между венцами необходимо укладывать утеплитель, что удорожает монтаж стен. Более подходящим считают немецкий вариант. Этот профиль  имеет широкие гребни, но при несоблюдении требований по влажности можно получить те же проблемы, что и у гребенки.

Рисунок 2. Мелкогребенчатый профиль бруса имеет свои недостатки, такие как чувствительность к влажности.

По углам дома брус крепят либо с остатком, либо без остатка. Крепление с остатком бывает односторонним, двусторонним и четырехсторонним. Односторонний паз выполняется с верхней стороны. Его ширина должна быть равна ширине бруса, который будет в него вложен. Двусторонний замок выполняется путем пропила пазов с противоположных сторон на ¼ высоты. Наиболее прочным и надежным является крепление, в котором пропилы делают с четырех сторон.

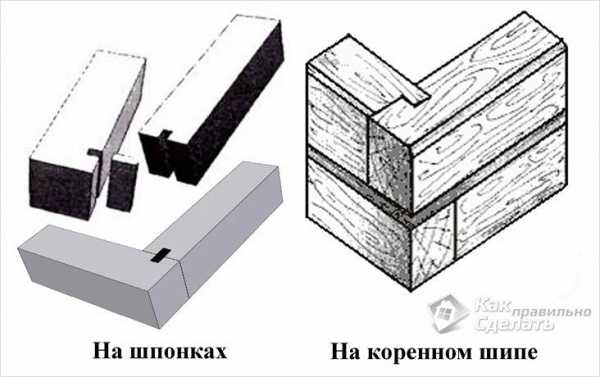

Крепление без остатка выполняется встык, на шпонках или на коренных шипах. Самый простой вариант — встык — выполняется путем скрепления элементов металлическими скобами или с помощью специальных пластин с шипами. Пластины закрепляют гвоздями. Вариант крепления на шпонках,  размеры шипов и шпонок, а также размеры нагеля  показаны на рис. 3.

Для соединения внешних стен с несущими внутренними стенами применяются Т-образные соединения. Иногда для стен из бруса требуется удлинить брус. Способы удлинения показаны на рис. 4.

Вернуться к оглавлению

Крепление по длине венца

Рисунок 3. Схема разметки и размеры при вариантах крепления на шпонках и шипах.

По длине венца брус скрепляют нагелями, которые, кроме того, не дают измениться форме его сечения в результате усушки. Для этого необходимо установить достаточное количество нагелей.

Нагели можно изготовить из металлических труб или арматуры, но мастера, специализирующиеся именно на строительстве деревянных домов, металл и дерево обычно стараются не состыковывать. Поэтому желательно применять деревянные нагели круглого или прямоугольного сечения. Круглое отверстие проделать в дереве проще, чем отверстие иной формы. Нагель должен иметь диаметр немного меньше, чем диаметр отверстия в брусе.

Специалисты рекомендуют применять нагели прямоугольной формы. Они обеспечивают меньшее зависание венца из брусьев в результате усушки. Для изготовления прямоугольных отверстий применяют универсальный инструмент-резак, использующий вибрационный метод долбления и резки. Имеются и станки, работающие с расточно-долбежными резцами разного диаметра.

Рисунок 4. Варианты удлинения бруса используют при строительстве длинных ровных стен.

Нагель желательно изготавливать из той же породы дерева, что и основной материал. Размер нагеля зависит от размера скрепляемой детали. Если нагель имеет круглое сечение, то диаметр может изменяться от 25 до 55 мм.

Длина нагеля должна быть такой, чтобы он захватывал полностью верхний элемент и половину нижнего. Отверстие в нижнем брусе должно иметь такую глубину, чтобы полностью забитый штырь на 10 мм не доставал до его дна. Этим будет исключено его зависание при усадке.

Вернуться к оглавлению

Начало строительства: укладка первого венца

Естественно, что сначала необходимо определиться с типом фундамента дома. Но при любом фундаменте самым ответственным моментом для стен из бруса будет укладка первого венца. От этого будет зависеть правильный монтаж стен всего дома.

Нужно ли крепить первый венец к фундаменту? Хоть дерево и легче кирпича, но все же вес дома будет достаточным, чтобы сила трения не позволила сдвинуть его даже очень сильному ветру. А если строение окажется на пути смерча, то не имеет значения, останется первый венец на фундаменте или улетит вместе с остальными.

Рисунок 5. Укладка первого венца при креплении углов с остатком — не самый простой вариант строительства, однако он обладает дополнительной декоративностью.

При этом высока вероятность, что кому-то из наследников придется менять подгнивший материал. И тогда установка нового элемента окажется не таким простым делом. Поэтому угловые стыки первого венца делаются без замков — скрепляются скобами или металлическими пластинами.

На рис. 5 показан вариант укладки первого венца при креплении углов с остатком. Понятно, что в этом варианте на двух противоположных сторонах фундамента должны быть уложены брусья, а на двух других — доски толщиной в полбруса. Проще укладывать первый венец при креплении углов без остатка. В этом варианте можно воспользоваться простым соединением.

Основное же внимание при укладке первого сруба необходимо обратить на его горизонтальность и равенство расстояний между углами, расположенными по диагонали, а также на его надежную гидроизоляцию от фундамента.

При возникновении проблем консультироваться желательно со специалистом, знающим особенности строительства именно деревянных домов.

masterbrusa.ru

Как крепить брус к брусу

При возведении дома своими руками с помощью бруса необходимо знать почти все о том, как крепить брус к брусу. Вот самые основные способы крепления:

  1. Нижняя обвязка.
  2. Вертикальное крепление стоек каркаса.
  3. Верхняя обвязка.
  4. Угловые, не угловые стойки.
  5. Крепление уголками.
  6. Крепление бруса методом вырубки.
  7. Укрепление каркаса.
  8. Крепление потолочных балок.

Перед началом работ с брусом необходимо позаботиться о том, чтобы были подготовлены все материалы и территория, где будет происходить стройка.

Особенности работы с брусом

Крепление анкерами нижней обвязки

  • брус для каркаса должен быть сухим, если он не высох, тогда после монтажа сразу обшивают каркас из бруса ОСБ;
  • весь материал обработайте специальным антисептиком;
  • заранее подготовьте необходимые крепежные элементы;
  • перед закупкой бруса обязательно точно просчитайте необходимый размер каркаса обшивки, если этого не сделать, то при увеличении толщины (незапланированной) нужно будет добавлять в каркас мелкие детали, что не является хорошим началом при построении каркасной основы.

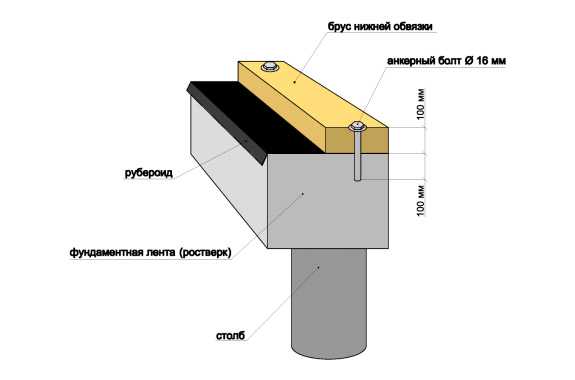

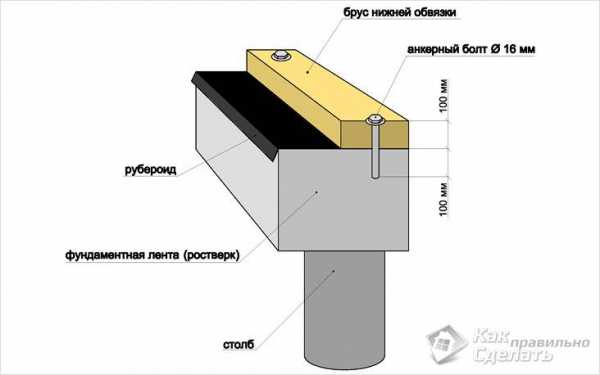

Нижняя обвязка брусом производится по принципу укладки на ростверк (предварительно выложен рубероид).

Перед обвязкой необходимо обязательно покрыть фундамент рубероидом (подойдет дешевый) или пленкой, в противном случае повреждается брус (когда стройка заморожена несколько месяцев).

Крепление к ростверку

Если нет рубероида, можно покрыть фундамент обычной пленкой, которая защитит бетон от влаги и образования бетонного молочка. Когда фундамент готов к укладке бруса, проверьте плоскость ростверка уровнем, чтобы убедиться в его идеальной ровности. На эту поверхность накладывают брус, необходимый для нижней обвязки, при этом брусья стыкуют методом выборки на углах.

Типы соединения бруса

Выборка может быть в полдерева или в лапу. Вариант в полдерева подразумевает ровный срез в половину толщины бруса (для соединения с другим брусом). Вариант крепления в лапу подразумевает собой срез под углом в 45% от середины бруса к нижнему концу (или верхнему, зависит от того, где будет один из брусьев при креплении).

Принцип угловой фиксации бруса

При креплении бруса по принципу угловой фиксации используют одни из вариантов:

  • соединение анкером;
  • крепеж гвоздями 150мм;
  • крепление при помощи деревянного нагеля.

Типы выборок на углах

Нагель должен быть из сушеного дуба, с выступом над поверхностью бруса на 6-8 см, диаметр нагеля всегда равен диаметру отверстия для крепления. Перед креплением брусья сверяют: они должны быть равны по диагонали и углам.

При нижней обвязке брус крепится к фундаменту при помощи гаек с широкими шайбами. Шайба улучшает крепление с фундаментом, потому что увеличивает плоскость сцепления двух поверхностей. Гайку подбирают под ключ – шестигранную, другие варианты не подходят.

Крепление бруса уголками

Когда брусья нижней обвязки соединяют гвоздями или нагелями — угловой анкер не требуется. Если углы были закреплены по-другому, без нагеля или гвоздей, то первый анкер крепится в угол в месте, где соединяются брусья.

Вертикальные стойки каркасного сооружения устанавливают после того, как завершен процесс нижней обвязки брусьев. Когда работают над установкой стоек, начинают с угловых каркасов.

Варианты крепления

Крепление пластинами и уголками

  1. Если нижняя обвязка на гвоздях или анкерах, то угловая стойка крепится при помощи стального уголка.
  2. После крепления нижней обвязки нагелем надевают угловые стойки на оставленные выпуски 6-8 см.

Способы установки стоек из бруса

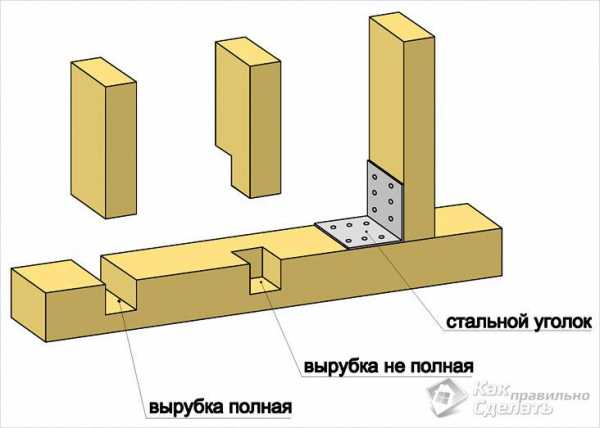

Фиксация неугловых стоек производится двумя способами: методом вырубки, стальными уголками. Уголки надежней держат конструкцию, имеют только один недостаток — стоимость. Сами уголки крепят к брусу при помощи саморезов. Метод вырубки подразумевает крепление с помощью специального углубления, имеющего глубину 50% от толщины нижней обвязки. Пример: если брус имеет толщину 80 мм, тогда глубина вырубки составит 40 мм.

Укосины, закрепляющие стойки

Неугловые стойки обязательно скрепляют укосинами, которые держат конструкцию и не дают ей расшатываться. Укосины нужны до того момента, пока не будет сделана верхняя обвязка конструкции брусьями, после этого укосины можно снять.

Крепление балки перекрытия

Брусья верхней обвязки удобнее стыковать на вырубке или при помощи уголков из оцинкованной стали. Если выбран метод вырубки, тогда необходимо сделать точные разметки под вырубку на каждый вертикально установленный брус (стойка). Пазы верхней обвязки должны совпадать с пазами нижней обвязки, в противном случае получится перекошенная конструкция, которая постепенно сама развалится.

Видео

Как подготовить места соединений бруса, смотрите ниже:

kakpravilnosdelat.ru

Как правильно крепить брус к фундаменту? Способы и особенности монтажа

Строительство зданий любого назначения из бруса предполагает крепление бруса к фундаменту. Данная процедура отличается сложностью и трудоемкостью, а также требует от работника определенной квалификации и наличия опыта. От того, насколько качественно был закреплен первый венец, зависит надежность и долговечность всего строения. Именно поэтому установка бруса на фундамент – крайне важный этап в возведении построек. В данной статье мы рассмотрим варианты монтажа деревянного бруса на различные типы оснований.

Первым этапом данного процесса является обустройство действительно качественного основания для возведения постройки, на которое необходимо наложить два слоя рубероидных листов, а поверхность залить цементной смесью. Только теперь следует приступать к монтажу деревянных элементов на основание возводящегося здания. К установке бруса следует приступать только тогда, когда фундамент обустроен и простоял более недели. Как уже говорилось, установка бруса на фундамент достаточно сложный процесс, и для его облегчения используют первый ряд, который называется нижней обвязкой. Для увеличения прочности конструкции обвязку необходимо сделать из широкого материала.

Перед стартом всех работ следует заранее запастись всеми необходимыми инструментами и расходными материалами. Вот их перечень:

  • антисептический состав;
  • строительный уровень;
  • анкерные болты;
  • цементный состав;
  • песок;
  • рубероид;
  • анкерные шпильки.

Вернуться к содержанию

Технология крепления бруса к основанию

В наши дни существует несколько методов установки деревянного бруса, но крепление бруса к фундаменту анкерными болтами остается самым распространенным и надежным методом. В этом случае деревянные элементы укладывают на ростверк, который заблаговременно был обложен рубероидными листами. Их нельзя долгое время оставлять открытыми, поскольку рубероид имеет довольно хрупкую структуру, нарушить которую может даже слабое механическое воздействие. Укладка бруса должна происходить строго горизонтально, поэтому следует регулярно проверять его строительным уровнем. В случае возникновения неровностей более одного сантиметра нужно исправить их цементным раствором, все остальные дефекты вполне допустимы. Нижние брусья крепятся друг с другом посредством выборки в углах основания. Предпочтительно использовать выборку в лапу или же в полдерева.

Брус устанавливается на основание будущей постройки посредством гаек и анкерных шпилек, которые следует заранее установить в основании здания. Специалисты рекомендуют устанавливать широкие шайбы для контргаек – таким образом можно значительно увеличить площадь контакта материала с крепежной деталью, благодаря чему прочность всей конструкции увеличивается. Если планируется строительство довольно коротких стен, то можно использовать по три крепежных элемента на один брус. Посредством строительного уровня следует регулярно проверять все диагонали, а также углы основания.

Когда крепление обвязочного бруса к фундаменту завершено, следует заняться установкой основной несущей конструкции.

Важно знать! Работы с влажным материалом недопустимы. Следует дождаться высыхания бруса перед началом работ.

Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность. Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала.

После подготовительных работ можно начинать монтаж. Установка бруса на основание здания происходит параллельно с врезанием анкерных болтов в специальные отверстия, которые просверлены в материале. Диаметр данных отверстий должен превышать диаметр крепежных деталей как минимум на два миллиметра. После того, как брус установлен на основание возводящейся постройки, следует начинать установку вертикальных элементов, которые впоследствии станут каркасом.

Для предотвращения возможной деформации материала следует его тщательно просушить. Диагональное укрепление несущей конструкции значительно увеличит ее прочность, а также повысит срок эксплуатации. Для этого используют специальные раскосы.

Строительство дома из дерева – довольно дорогое удовольствие, но с помощью некоторых хитростей можно значительно снизить стоимость. Одной из таких хитростей является повторное использование отработанных материалов. К примеру, материал, который применялся для начальной фиксации несущей конструкции, можно демонтировать и распилить на фрагменты, которые смогут исполнять роль постоянных укосин. Временные распорки легко можно изготовить из деревянных частей опалубки. Если повторное применение деревянных изделий запланировать до начала строительства и внести его в смету, то можно сэкономить значительные денежные средства.

Важно знать! Материал должен храниться в помещении с низкой влажностью, также не стоит допускать даже незначительных загрязнений древесины. Не следует сжигать отходы пиломатериалов, которые были обработаны антисептическими составами, поскольку такой дым оказывает вред здоровью человека.

Вернуться к содержанию

Схемы крепления бруса

Перед тем, как крепить брус к фундаменту лучше разобраться в схемах данной операции. Согласно строительным нормам, возведения зданий из деревянного бруса допускает два варианта крепления данного материала:

Жесткая фиксация. Данный способ подразумевает прочный контакт бруса и ростверка. При этом статичность первого венца гарантируется сильным механическим воздействием, которое создано с посредством различных крепежных деталей.

Накладная фиксация. В этом случае деревянный элемент монтируется без прямого контакта с ростверком. Статичность первого венца в этом случае обеспечивается массой остальных строительных материалов, которые установлены над ним.

Как показывает практика, и подтверждают специалисты в данной области, жесткая фиксация была и есть самым надежным вариантом крепления. Только такой вариант может гарантировать полную статичность нижнего венца и надежное соединение бруса с основанием здания. Но жесткую фиксацию довольно сложно осуществить, поэтому самым распространенным типом крепления является накладная фиксация. Теперь вы знаете о том, как правильно класть брус на фундамент, осталось узнать о нюансах установки на различные типы оснований.

Вернуться к содержанию

Крепление бруса на ленточном или плитном фундаменте

Качественная установка деревянного бруса к плиточному основанию постройки невозможна без ряда работ. На начальном этапе следует установить деревянный элемент со специальными отверстиями в ростверк. Установка происходит посредством контргаек, которые накручиваются на анкеры. Данную конструкцию используют во время возведения зданий из разнообразных видов бруса.

Установка деревянных элементов на основание здания происходит следующим образом:

После заливки фундамента постройки следует установить анкерные болты в еще незастывший бетон. Основания крепежных элементов могут быть коническими или же загнутыми. Болты необходимо устанавливать через каждые 50 сантиметров, таким образом, на один брус должно быть монтировано около трех крепежных элементов.

Теперь нужно дождаться высыхания основания строящегося дома, и заняться подготовкой устанавливаемого бруса. В эти работы на данном этапе входит исключительно рассверливание отверстий для анкерных шпилек, которые расположены на уже установленных болтах.

После этих действий необходимо вооружиться строительным уровнем и проверить горизонтальность конструкции. Все обнаруженные дефекты необходимо сразу же устранить, например, если вы обнаружили возвышенность, следует срезать ее ножом, если образовалась впадина, то ее нужно залить раствором.

После обустройства максимального ровного основания, необходимо уложить на него рубероидные листы, которые выполняют гидроизоляционные функции.

Как уже говорилось выше, слой рубероида нельзя долго оставлять открытым, поэтому сразу после его монтажа, необходимо установить балки, которые заблаговременно были распилены на фрагменты необходимого размера.

Угловые сопряжения балок соединяются с выпусками, но можно обойтись и без них. Для достижения максимально долговечного соединения необходимо воспользоваться углами, изготовленными из металла. Данные металлические изделия следует устанавливать на саморезы.

После этого на каждую анкерную шпильку на установленных в основании здания болтах следует установить широкую шайбу, после чего зафиксировать контакт контргайками. Для предотвращения возникновения неровностей гайки нужно подкручивать не поочередно, а параллельно, причем каждый раз делать по два-три проворота.

Теперь вы знаете не только, как класть первый венец бруса на фундамент, но и как создать остальную несущую конструкцию. Данный способ довольно простой и при наличии необходимых инструментов и некоторого опыта строительных работ, вы сможете справиться самостоятельно. В итоге вы получите прочное и долговечное основание здания, которое является залогом удачно построенного дома.

Вернуться к содержанию

Крепление к свайному фундаменту

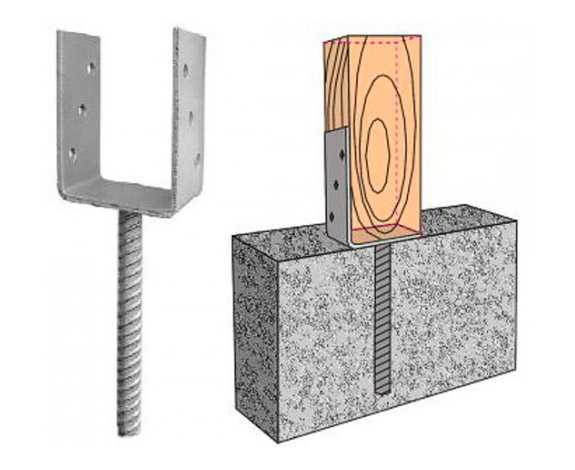

Если проектная документация для строительства здания из какого-либо типа деревянного бруса предусматривает наличие исключительно свайного основания, то работы по установке бруса будут немного иными. Первым делом следует монтировать специальные п-образные оголовки, на сваи, которые установлены в грунте. Их боковые поверхности должны быть перфорированные, при этом перфорация должна подходить для крепежных деталей.

Далее требуется установить деревянную балку в паз п-образной скобы, после чего провести фиксацию посредством крепежных элементов. Существует и другой вариант создания данного соединения. Он предусматривает применение большей степени перфорации деталей, которые в данном случае просверливают насквозь. Этот метод гораздо более тяжелый, чем предыдущий, а эффект от обоих методов одинаков, поэтому первый вариант более распространенный.

Теперь поговорим о том, как крепить обвязку из бруса к фундаменту. Данную операцию требуется начинать с подборки деревянных деталей для обустройства ростверка. Для этих целей превосходно подойдут брусья с квадратным поперечным сечением. Следующей операцией станет закрепление деревянного бруса на свае. Для осуществления данной операции следует установить некоторое количество скоб, на которые установить деревянный брус. Скобы следует не просто уложить, а прочно приварить к сваям. Данные металлические изделия впоследствии послужат маяками для мест, в которых требуется установить другие оголовки.

После этого следует уложить слой гидроизоляционного материала, который в этом случае представлен рубероидом. Помимо защиты от влаги на этой слой возложена функция буферной зоны между деревянными и металлическими элементами несущей конструкции.

Теперь в скобы следует установить балки ростверка так, чтобы они были состыкованы на шипах исключительно в угловых контактах. Провести данную процедуру можно двумя методами — в лапу или чашу. Посредством специальных крепежных элементов необходимо зафиксировать балки.

В принципе брусья можно устанавливать и без фиксации. В этом случае балки необходимо монтировать на т-образные оголовки свай. Ростверк крепится к основанию здания посредством металлических уголков. Такая схема крепления бруса к основанию гарантирует максимально плотный контакт венца с фундаментом, что значительно увеличивает прочность всей конструкции и срок ее эксплуатации.

Вернуться к содержанию

Крепление на винтовой фундамент

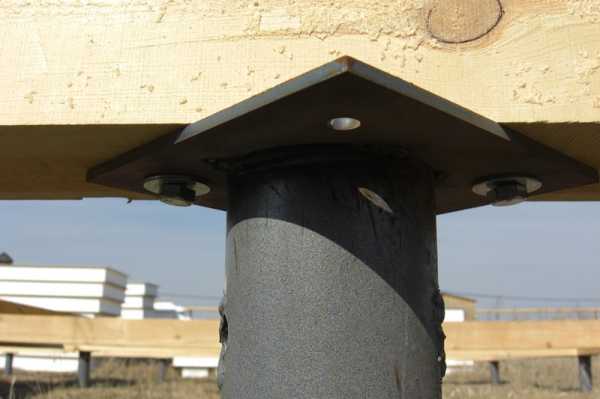

Если возведения здания из деревянного бруса предполагает обустройство винтового фундамента, то считайте, что вам повезло, поскольку в этом случае процедура установки материала очень проста и займет минимальное количество времени. Даже такой ответственный шаг, как монтаж первого венца не потребует высокой квалификации или богатого строительного опыта.

Перед началом всех работ необходимо измерить ширину фундамента возводимого здания, а также убедиться в том, что его поверхность идеально горизонтальная при помощи строительного уровня.
После этого необходимо нанести определенное количество антисептического состава на брус и дождаться, пока он просохнет. Время высыхания указывается на упаковке средства.

Затем можно приступать к монтажу деревянных элементов конструкции на основание будущего здания. Данная процедура, также фиксация бруса предполагают врезку болтов в заранее подготовленные отверстия. Данные отверстия должны быть просверлены в деревянном брусе еще на подготовительном этапе, причем их диаметр должен превышать диаметр крепежных элементов как минимум на два миллиметра.
С помощью данного метода укладывается нижний венец. Крепежные детали прочно и надежно удерживают обвязку на поверхности основания возводящегося здания. Крайне важно просушить деревянный брус в достаточной мере перед началом всех работ. Таким образом можно избежать преждевременных деформаций всей несущей конструкции и множества связанных с эти проблем.

Как вы видите сами, крепить брус к фундаменту может даже неопытный человек, который не прошел должную подготовку. Главное – это не торопиться, провести необходимые расчеты и сделать все так, как указано в инструкции, а также помнить о том, что нюансы в строительстве – это самое главное.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

способы соединения материалов (фото и видео)

Один из основных этапов сооружения брусчатого здания — это сборка сруба. Перед тем, как начинать строительство, необходимо знать, как правильно осуществлять крепление бруса.

В противном случае, о качественности работ не может идти и речи.

По углам сруба необходимо делать врубки.

Необходимость соединения элементов стен появляется в двух нижеследующих случаях.

  1. При врубке углов постройки.
  2. Если нужно нарастить лесоматериал, когда его длины недостаточно.

Методы скрепления бруса разнообразны. Выбираются они, исходя из конкретной ситуации.

Разновидности углового крепления

На фото типы угловых врубок.

Способы крепления бруса между собой при возведении срубов существенно отличаются от стыкования бревенчатых аналогов. В наш технологичный век старинные приемы соединения пиломатериалов постепенно модифицируются.

На данный момент в деревянном домостроении используются два типа креплений.

  1. Фиксация углов с остатком. Наиболее распространенные ее разновидности: «в обло» и «в чашу».
  2. Крепеж без остатка. Самые популярные его подтипы: «в зуб» и «в лапу».

Соединение углов сруба «в чашу»

Соединение в чашу.

«В чашку» брус соединяется, благодаря замочным пазам.

Существует несколько их разновидностей: одно-, двух- и четырехсторонние.

  1. При первом типе замка в каждом из брусьев делается при помощи надпила перпендикулярный паз. Прорезается он с одной из сторон, как правило, с верхней. Данный надпил должен подходить по своей ширине к перпендикулярному сечению лесоматериала.

Обратите внимание!
В большинстве своем домостроительные компании используют именно эту технологию крепления для бруса профилированного типа.
Происходит это вследствие того, что для изготовления подобных пазов необходимы минимальные затраты времени и усилий.

  1. Методология создания следующей разновидности пазовых замков включает в себя пропиливание лесоматериала с двух сторон, иными словами — снизу и сверху. Уровень глубины перпендикулярных пропилов составляет примерно четверть от высоты брусьев.
    Соединение получается очень качественным. Однако оно требует высокой квалификации от плотников, иначе они могут допускать сколы либо трещины при прорезывании пазов и укладке брусьев.
  2. Четырехстороннее замковое крепление для бруса выпиливается со всех его сторон. Такой способ фиксации углов дает возможность сооружать срубы, имеющие повышенную прочность и надежность. Пазы со всех сторон облегчают монтаж стен, так как их венцы укладываются, как конструктор. Данный метод требует очень высокого профессионализма от работников.

Фиксация встык

Соединение встык.

Данный тип соединений является наиболее простым и быстрым. Брусья стыкуются между собой. Затем они закрепляются при помощи шипованных металлических пластинок, фиксируемых скобами либо гвоздями.

При этом прочность и плотность получаемых углов, главным образом, зависит от уровня квалификации плотников. Нужно аккуратно подгонять торцы совмещаемых брусьев, так как необходима их абсолютно ровная поверхность. Однако даже многоопытные мастера далеко не всегда справляются с этой задачей. Углы получаются не герметичными, помимо этого испытывают регулярные перпендикулярные нагрузки.

Обратите внимание!
Хотя данный вид угловых соединений и самый быстрый, качественность его минимальна.
Потери тепла через подобные углы очень большие.
Поэтому лучше всего скрепление брусьев встык не использовать при строительстве жилых домов, а применять другие, более сложные типы соединений.

Угловые соединения при помощи шпонок

Крепление на шпонках.

  1. Такое скрепление бруса между собой производится шпонками, то есть клиньями из твердых сортов древесины, чтобы углы были прочными.
  2. Монтаж вставок в пазы лесоматериала дает возможность пресечь его сдвиги в стыках сруба.
  3. Следует учитывать, что прочность углов зависит от типа клиньев. Они могут быть продольными, поперечными либо косыми. Последняя разновидность сложна в изготовлении, однако при ее использовании получаются наиболее прочные углы, имеющие небольшую теплопроводность.

Замок «теплый угол»

Фиксацию брусьев «в коренной шип» недаром называют еще «теплым углом». Данная разновидность соединений эффективно сберегает тепло в доме.

Поэтому она очень популярна при сооружении брусчатых зданий.

  1. Основа технологии такова: в одной из совмещаемых балок пропиливается своими руками паз, на другой — вырезается шип, имеющий размеры, соответствующие пазу.
  2. При сооружении сруба в пазовые углубления закладывается утеплитель для бруса. В его качестве можно использовать льняное, джутовое полотно либо войлок из того же сырья.
  3. Очень важно, чтоб элементы замкового соединения совмещались друг с другом плотно. Таким образом, потери тепла будут минимальными.
  4. Чтобы повысить прочность конструкции сруба, чередуйте в угловых рядах шипы и пазы, и скрепляйте их дополнительно круглыми нагелями для бруса из дерева.
  5. Используя в соединениях нагели, присеки, курдюки и другие крепления типа «паз/шип», обязательно оставляйте меж элементами замка вертикальные щели. Они нужны для компенсации усадки стен.

Крепление «в полдерева»

Крепление в полдерева.

Еще одна простая разновидность врубки углов – это «в полдерева». Это название закрепилось в среде профессионалов, благодаря тому, что при этом создаются пропилы на половину толщины лесоматериала. Сборка брусчатого сруба при данном способе начинается с просверливания отверстий под шпонки или нагели в точках около угловых соединений.

Прежде, чем крепить брус между собой, рассчитайте длину нагелей, таким образом, чтоб ее хватало на несколько рядов. Есть также и более современная разновидность данного соединения. При нем шпонки добавляются в угловые стыки, чтобы повысить их прочность и теплоемкость.

Ласточкин хвост

Врубка ласточкин хвост.

Наиболее надежный, прочный и имеющий минимальные потери тепла способ — Т-образная врубка углов «ласточкин хвост». Она похожа на «коренной шип», только выступ при этом имеет не прямоугольную, а трапециевидную форму. Пазам придается такая же форма. Следует отметить, что цена такой врубки достаточно велика.

На данный момент известны такие подвиды Т-образных соединений бруса:

  • замочные пазы на вставных шипах;
  • симметричные шипы в виде трапеции, называемые «сковородней»;
  • прямоугольные шипы, носящие название «полусковордни»;
  • несимметричные трапециевидные шипы – «глухая сковородня»;
  • прямой паз на коренном шипе, помимо сруба при его помощи происходит и крепление имитации бруса.

Существует еще один подтип данного крепления: «в лапу». При нем в брусьях прорезаются горизонтально расположенные выемки и пазы в виде трапеций. Они подходить должны друг к дружке идеально. Так как подобное пиление осуществлять довольно сложно, подобная разновидность врубки используется редко.

Способы продольного соединения

Способы продольных соединений.

При возведении больших зданий, длина которых превышает стандартные размеры бруса в 6 метров, возникает необходимость скреплять вдоль две балки.

В данном случае инструкция допускает использование одного из нижеследующих типов соединений.

  1. Косой замок.
  2. «Шип на нагелях/шпонках продольный».
  3. «В полдерева».
  4. «Коренной шип продольный».

При этом возникает вопрос, можно ли крепить брус арматурой либо другими металлическими фиксаторами. Можно, хотя это и практикуется реже, чем использование крепежа из дерева.

Крепление брусьев с помощью шипов на шпонках достаточно прочное. Для такого соединения делаются пропилы для одинаковых пазов на торцах двух балок. Далее они укладываются впритирку друг к дружке, затем в паз вбивается клиновидная вставка из твердых сортов древесины.

Шпонки могут быть изготовлены и из стали. Форма их различна — бывают трапециевидные, призматические, прямоугольные, зубчатые и ровные вставки.

Продольное соединение коренной шип.

Продольное наращивание пиломатериалов «в полдерева» аналогично подобному креплению углов. Торцы соединяемых элементов прорезаются на ширину, которая составляет половину их толщины. Прочность креплений повышается при помощи использования нагелей.

Их можно заменить скобами, большими гвоздями либо крепежными пластинами. Данный тип соединения является быстрым и простым. Однако прочность его маловата для несущих (внешних) стен большого брусчатого здания.

При соединении в продольные коренные шипы, на одном из торцов балок выпиливается паз, на другом стороне выступ. Чтобы увеличить прочность крепления, его можно сделать трапециевидным. Так вы исключите горизонтальные подвижки брусьев в срубе.

Наращивание длины брусовых лесоматериалов при помощи «косого замка» — это наиболее сложный метод. Однако он придает креплению наивысшую прочность и надежность среди всех описанных методов.

Вывод

Угловое и продольное соединение лесоматериалов, как и крепление — имитация бруса, является очень важной составляющей строительства дома. Подходить к ним нужно предельно серьезно. От этого зависит прочность возводимого здания и качественность его облицовки.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

1brus.ru

Сборка клееного бруса своими руками, технология монтажа домокомплекта, красивые бани и дома из клееного бруса | фото и видео материалы

Для настоящего мужчины постройка дома своими руками – это вызов самому себе! Так можно проявить свои истинные качества и заслужить уважение близких. Так ли это сложно? Реально ли построить жилье самостоятельно или лучше прибегнуть к помощи профессионалов? Большинство специалистов уверены, что сборка домов из клееного бруса вполне по силам хорошему хозяину. Как ее выполнить правильно и на что обратить особое внимание?

Сборка своими руками – это просто

Брус – это современный и удобный материал. Для тех, кто использовал его в строительстве, вполне очевидно, что:

  1. Сборка производится быстро. Ее вполне можно произвести за 1 месяц, даже без специальных навыков.
  2. Использование готового домокомплекта сильно облегчает выполнение работ.

Соединение клееного бруса в готовый дом — это просто, если вы будете выполнять точно все операции, но оно приведет к плачевным результатам, если вы отнесетесь к работе с прохладцей.

Какой профиль лучше выбрать – немецкий или финский

Перед тем, как приступить к строительству дома, стоит определиться с типом профиля.
Различают две основные модификации:

  • финский;
  • немецкий профиль.

Финский (скандинавский) профиль представляет собой плоскую поверхность с широким шипом в нижней части и пазом – в верхней. При его использовании обязательно применяют утеплительную прокладку. Финский профиль легче монтировать.
Немецкий профиль (гребенка) отличается наличием множества шипов. Его можно устанавливать без дополнительной теплоизоляции, но нарушение правил хранения на строительной площадке или плохая просушка может сильно усложнить процесс монтажа.
Главное, о чем вы должны помнить – если материал качественный, то особой разницы при выборе нет.

Домокомплект из клееного бруса – что это такое?

Домокомлект – это набор всех необходимых элементов для строительства дома. Он включает:

  • венцы;
  • стропила;
  • балки перекрытий;
  • лаги;
  • дополнительные детали и составляющие.

Приобретая готовый комплект дома из клееного бруса, вы значительно облегчаете себе процесс сборки:

  • Во-первых, все элементы точно рассчитаны и подогнаны друг под друга.
  • Во-вторых, все необходимые отверстия будут просверлены заранее. Это значительно уменьшает время сборки.
  • В-третьих, элементы домокомплекта маркируются на заводе. Вам остается только их поочередно установить.

Монтаж клееного бруса – основные этапы работ

Технология сборки клееного бруса обычно включает в себя такие основные этапы:

  1. Подготовительный. Заканчивается закладкой фундамента. Для строений из дерева чаще используется мелкозаглубленный ленточный вариант. На готовое основание укладывается слой гидроизоляции.
  2. Укладка первого венца. Производится на прокладку, сделанную из лафетной доски. Прокладка защищает нижний венец от гниения. После установки первого венца обязательно проводят его горизонтальное выравнивание.
  3. Возведение стен. Производится по принципу конструктора. Шипы и пазы обеспечивают надежное крепление бруса. Для устойчивости конструкции делают стыковку венцов с помощью нагелей — деревянных или металлических штырей. Нагели, имеющие прямоугольную или круглую форму, загоняют в подготовленные отверстия.
  4. Установка балок межэтажных перекрытий. Может выполняться двумя способами: врубкой в стену или с помощью металлических крепежей.

После окончания сборки производится установка крыши, а также наружная и внутренняя отделка стен.

Фото бань из клееного бруса

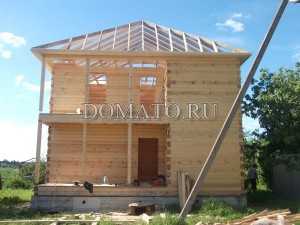

Фотографии домов

Возвести стены всегда по силам настоящему хозяину. Если вы считаете себя таковым – действуйте!

Вашему вниманию видео по особенностям монтажа дома:

derevo-s.ru

инструкция по монтажу своими руками (фото и видео)

Возрастающий интерес к деревянному домостроению в нашей стране породил необходимость в информировании населения о способах и приемах, используемых при возведении деревянных сооружений. Многие интересуются, как крепить брус между собой, как монтировать его к стене, а также в чем преимущества тех или иных технологий и материалов.

Мы попытаемся ответить на эти вопросы.

Надежность деревянного дома или бани из бруса зависит от того, как крепить брус к брусу.

Соединения бруса

На фото показано, как крепить брус на брус при строительстве из профилированных деталей.

Прежде всего, следует сказать, что традиции строительства из дерева во всем мире невероятно богаты и разнообразны, что является очевидным следствием огромного опыта, накопленного человечеством в этой отрасли ремесла. С развитием деревянного строительства появлялось огромное количество мастеров, школ, традиций и способов обработки деталей, поэтому существует просто невообразимое разнообразие подходов к работе с деревом.

Более того, каждый мастер вносит свои коррективы и доработки, совершенствуя и усложняя общепринятые способы сопряжений, креплений и замков. Рассмотреть все эти приемы в рамках одной статьи невозможно, поэтому мы ограничимся только основными и актуальными в наше время методами фиксации деталей при строительстве стен деревянных брусовых  домов или котеджей.

Итак, сочленения бывают разными по пространственному расположению деталей относительно друг друга:

  1. Венцевые. Это сопряжения между деталями, расположенными в соседних слоях или венцах стены (сверху или снизу), которые предотвращают смещения бревен в горизонтальной плоскости, их вращения и движения под действием силы тяжести верхних слоев;
  2. Торцевые продольные. Используются при наращивании длины бревна в рамках одного венца и предотвращают смещения деталей относительно продольной оси, а также увеличение зазора между ними;
  3. Торцевые угловые сочленения. Служат для крепления бревен при формировании углов между стенами. Предотвращают смещения бревен и стен относительно друг друга, а также повороты и изменения градуса угла, установленного в проекте. Препятствуют расширениям щелей между деталями в углах здания, возникновению сквозняков и мостиков холода;
  4. Т-образные соединения. Встречаются при стыковке внутренних стен и перегородок с внешними стенами коробки дома или между собой. Служат для надежного жесткого крепления внутренней стены и предотвращают ее смещения и расстыковки;
  5. Различные сопряжения между деревянными и каменными конструкциями, которые показывают, как крепить брус к стене.

Пример простого продольного торцевого сочленения с помощью прямого шипа и паза.

Важно!
При рассмотрении тех или иных способов фиксации следует учитывать возможности современного инструмента и уровень вашего мастерства при работе с ним, а также целесообразность и трудоемкость каждого способа.
Это особенно важно, если вы намерены работать своими руками.

В каждом из перечисленных типов фиксаций деревянных деталей между собой существует множество способов креплений и различных техник выполнения замков и чаш, поэтому их следует рассмотреть подробнее.

Венцевые соединения

Для клееного профилированного бруса венцевое крепление предусмотрено производителем.

Венцевое соединение – это крепление между деталями вдоль их продольной горизонтальной плоскости, которой они ложатся друг на друга при возведении стен. Это крепление должно удерживать детали от смещений вдоль этой плоскости, вращений и падений под действием силы тяжести и внутренних напряжений, возникающих в конструкции.

Для реализации венцевого способа применяют такие техники крепления:

  • С помощью металлических штырей и гвоздей;
  • С помощью саморезов;
  • С помощью скоб;
  • С помощью деревянных нагелей;
  • С помощью вставных шипов и шпонок;
  • С помощью специальных фрезерованных замков (в профилированном дереве).

При использовании металлических средств крепления следует помнить, что в местах контакта дерева и стали возникает повышенная коррозия металла, что приводит к преждевременной порче гвоздей или штырей, а также к порче дерева в местах контакта. Это самый простой, самый быстрый, самый дешевый и ненадежный способ крепления деревянных деталей.

Чаше всего используют металлические штыри толщиной 6 мм или специальные гвозди без шляпки. Основная нагрузка будет приложена под углом к оси крепежного элемента, поэтому наличие шляпки необязательно, тем более, что она будет мешать при насаживании верхнего бревна.

Венцевое сочленение с помощью металлического заостренного штыря.

Перед монтажом крепления бревно просверливают на глубину, немного большую глубине залегания штыря или гвоздя. Иногда детали сверлят насквозь, но это уже несущественные тонкости, главная задача – зафиксировать изделие в горизонтальной плоскости.

Скобы и саморезы можно рассматривать как вспомогательные или временные средства фиксации элементов стены, так как они недолговечны и ненадежны. Кроме того, скобы портят внешний вид конструкции.

Скобы чаще применяют для сложных затяжек в тройных углах или для усиления основных креплений.

Идем дальше. Деревянные нагели – это самый распространенный и испытанный способ. Здесь все просто: вместо металлического штыря или гвоздя мы используем деревянный колышек круглого, многогранного или квадратного сечения (чаще круглого), который забивают в заранее подготовленное отверстие в бревне, а на торчащую часть насаживают следующую деталь.

Так выглядит деревянный нагель в увеличенном масштабе.

Надо сказать, что способ достаточно простой и бесхитростный, но при этом очень надежный, прочный и долговечный. Для изготовления нагелей для бруса используют древесину прочных пород: дуб, бук, ясень.

Важно!
Нагеля должны состоять из прочной древесины, иметь влажность ниже, чем у деталей дома, а также перпендикулярные по отношению к волокнам бруса собственные волокна.

Если вы работаете самостоятельно и не имеете внушительного опыта в плотническом ремесле, этот способ можно считать хорошим компромиссом между сложностью, трудоемкостью и надежностью крепления. Тем более что нагеля легко найти и купить в строительном магазине или получить в комплекте с материалом.

Также для венцевых узлов используют вставные шипы и шпонки, которые вставляют в специально подготовленные пазы, расположенные вдоль горизонтальных поверхностей бревен. Сегодня чаще встречаются соединения с помощью шипа и паза, выточенных в изделии на заводе при профилировании. Это характерно для клееного бруса и наборов для строительства домов из дерева, так как наличие такого замка значительно упрощает и ускоряет сборку сруба.

Торцевые продольные узлы

На схеме показан прямой и косой замок для торцевого наращивания брусьев.

Если вы не знаете, как скрепить брус между собой при продольном наращивании, представляем вашему вниманию такой способ, как врубку. Также этот способ называют прямой или косой замок, сопряжение «в лапу», « в пол дерева» и т.д.

Кроме того, существуют такие способы:

  • Крепление с помощью продольного шипа на шпонках;
  • Фиксация с помощью продольного коренного шипа;
  • Комбинированные узлы.

Различные способы продольного соединения брусьев.

Важно!
В случае прямых и косых замков детали следует дополнительно крепить деревянными нагелями в местах контакта поверхностей.
Для этого посередине замка делают два отверстия и вставляют в них колышки.

При работе с клееным профилированным брусом продольное наращивание не требуется, так как детали подбираются под конкретный проект и имеют необходимую длину. Несмотря на то, что цена этого материала высока, достаточное количество таких преимуществ делает его весьма популярным.

Угловые сочленения

Угловое сопряжение без остатка трапециевидным замком или «в лапу».

Углы – наиболее ответственные участки конструкции деревянного дома. Поэтому угловым соединениям бруса и креплениям уделяют особое внимание.

Существует множество способов реализации такого сопряжения, как угол:

  1. Безостаточное встык с помощью прямого замка или « в пол дерева»;
  2. Безостаточное с помощью косого замка или « в лапу»;
  3. Крепление встык на коренном шипе;
  4. Фиксация встык на вставной шпонке;
  5. Чаши с остатком одностороннее, двухстороннее и четырёхстороннее.

Важно!
Практикуют крепление встык с помощью гвоздей или пластин, но мы такой способ не рекомендуем в виду его ненадежности и недолговечности.

Наиболее распространённый и надежный способ крепления встык – это применение коренного шипа. Это обычный прямой или трапециевидный шип и паз, с помощью которого детали соединяются.

Виды угловых креплений брусьев при строительстве стен из дерева.

Методы на шипе и шпонках, в общем, особо не отличаются. Способы « в лапу» и «в пол дерева» также схожи друг с другом по характеристикам, соединение «в лапу» несколько более надежное.

При работе с профилированным брусом чаще встречаются сопряжения с помощью специальных чаш, или «с остатком». Для этого в изделии у торца выпиливают специальное посадочное место, в которое вставляют следующую деталь. Чаша может быть одно-, двух- или четырехсторонней.

Четырехсторонняя чаша для углового сопряжения брусьев.

Совет!
Соединения с остатком позволяют создавать наиболее надежные, теплые и прочные углы, но они достаточно сложны в исполнении.
Однако современные способы обработки древесины на станках решают эту проблему.
Для этого следует пользоваться профилированными деталями.

Инструкция по сборке деталей с чашами проста – их просто вставляют в посадочные места наподобие конструктора.

Другие виды соединений

Различные способы Т-образных сопряжений деревянных деталей.

Сложные пересечения и Т-образные соединения брусьев реализуют с помощью различных конфигураций шипов и пазов, а также с помощью сложных косоугольных чаш и замков. Принцип работы этих креплений ничем не отличается от рассмотренных выше способов.

Также возникает вопрос: «Как прикрепить брус к кирпичной стене?». Ответ прост: с помощью анкерных креплений или дюбелей. Для этого в стене сверлят отверстие, в которое забивают дюбель или быстрый монтаж. Далее элемент через отверстие в нем притягивают к дюбелю саморезом или специальным анкером.

Если вы знаете, как крепить имитацию бруса, вам несложно будет понять этот принцип.

Чтобы рассчитать необходимое количество бруса для строительства, воспользуйтесь калькулятором:

Сечение бруса

150х150 мм.180х180 мм.200х200 мм.

Длина бруса

5 м.6 м.7 м.8 м.9 м.10 м.11 м.12 м.

Брус крепят к стене с помощью дюбелей и анкеров.

Также для различных креплений и фиксаций используют всевозможные металлические пластины, уголки, скобы и т.д., но это дополнительные, вспомогательные и некоторые сложные виды сопряжений.

Вывод

В деревянном жилищном строительстве используют различные виды соединений деталей, которые обладают разной степенью надежности, прочности и сложности исполнения. Мы рассмотрели основные крепления и сопряжения, которые используют наиболее часто. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

1brus.ru

Добавить комментарий
