инструкция по прокладке ПП, установка труб из полипропилена

Содержание:

Все чаще при прокладке трубопроводов для отопительных и водоснабжающих систем вместо традиционных металлических труб используют пластиковую трубную продукцию, к которой в том числе относятся полипропиленовые изделия (сокращенно ПП).


Прежде всего, возрастающая популярность их применения объясняется тем, что установка полипропиленовых труб делается легко и выполнить эту работу можно без проблем своими руками. Для этого не требуется владение особыми навыками и специальными познаниями.

Положительные характеристики ПП труб

Трубная продукция, изготавливаемая из полипропилена, имеет ряд преимуществ:

  • продолжительный срок эксплуатации, который составляет минимум 25 лет;
  • устойчивость к агрессивному влиянию окружающей среды;
  • широкий ассортимент соединительных фитингов и других комплектующих элементов;
  • отсутствие на внутренней и наружной поверхности конденсата и различных отложений;
  • незначительный вес изделий;
  • устойчивость к коррозийным процессам;
  • простота проведения монтажных работ;
  • достаточная прочность;
  • низкий уровень издаваемого шума.

Предельно допустимой рабочей температурой жидкости, перемещающейся по полипропиленовым трубопроводам, принято считать 90ᵒС (ограничение касается продукции марки 20 и 21). В случае обустройства магистрали для подачи холодной жидкости, температурный режим которой чаще всего не превышает 20 градусов, прокладывают трубы марок с 11 по 16.

Основные особенности монтажных работ

Выполняется прокладка труб из полипропилена с использованием фитингов, как резьбовых, так и нерезьбовых. Изделия, имеющие резьбу, бывают:

  • разъемными;
  • неразъемными.

На выбор способа проведения монтажных работ, прежде всего, влияют условия, в которых будет эксплуатироваться трубопровод. Все комплектующие, изготовленные из полипропилена, необходимо защищать от огня.

Когда нужно врезать в систему водомер или накопительную емкость, используют резьбовые изделия разъемного типа. Помимо этого неразъемное соединение применяют только при работе с гибкими шлангами. Запрещено задействовать грязные или подвергшиеся деформации элементы. Также не разрешается самостоятельно наносить резьбу.


Если предстоит соединять ровные участки или обустраивать переход отрезка трубопровода на диаметр другого размера, пользуются муфтами. Для поворотов задействуют специальные угольники, а для создания разветвлений в системе – тройники. Перегиб труб не допускается.

После того, как изучена вся необходимая информации, приступают к монтажу полипропиленовых труб, который выполняется в несколько этапов (детальнее: "Виды, свойства, монтаж пропиленовых труб своими руками").

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

  • отопительное оборудование;
  • крепежные изделия;
  • различные переходники и муфты;
  • уголки.

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.


При необходимости прокладки водопроводной разводки трубопровод подключают к централизованным коммуникациям. При проектировании водоснабжения учитывают, что предстоит подсоединение таких сантехнических приборов как унитазы, нагревательные агрегаты, раковины и т.д.

На практике используют один из двух способов обустройства разводки:

  1. Открытый вариант.  Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
  2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

Разводка водопроводной сети бывает трех типов:

  • последовательного. Этот бюджетный способ прост в реализации;
  • коллекторного - подача воды организуется с применением специального оборудования – коллектора;
  • с проходными розетками – его задействуют редко.

Выполнение сварки ПП труб

Чтобы приступить к данному этапу, необходимо иметь в своем распоряжении электрический лобзик для резки полиэтилена и оборудование, предназначенное для сварки.

Перед началом выполнения работы на прибор нужно надеть насадки (гильзы) определенного диаметра. Потом при помощи терморегулятора задать нужную температуру, которая должна составлять около 260 – 265 градусов и подождать, пока прибор разогреется. Существует пошаговая инструкция от производителя сварочного оборудования, подробно описывающая все нюансы, в том числе время разогрева. Читайте также: "Как выполняется монтаж отопления из полипропиленовых труб – теория и практика с примерами".


Последовательность осуществления сборки определяют до начала работы:

  1. Пока агрегат разогревается, выполняют все нужные замеры труб, которые потом размечают и разрезают.
  2. Торцы отрезков, которые предстоит между собой соединить, зачищают и обезжиривают.
  3. Используя карандаш, отмечают глубину вхождения каждого из участков трубы в гильзу. При этом следует оставлять зазор, равный минимум 1 миллиметру, поскольку нужно не допустить, чтобы изделие упиралось в соединительную муфту фитинга.
  4. Трубу из полипропилена вместе с фитингом надевают на гильзу, принимая во внимание ранее нанесенные отметки. Нагрев всех элементов выполняют одновременно. Если насадка одного из компонентов выполнена плохо или она получилась слишком свободной, его тут же отбраковывают. Продолжительность нагрева в основном зависит от глубины сварки и сечения трубы.
  5. Изделия через определенное время снимают и соединяют, с усилием насаживая одно на другое. Элементы нельзя поворачивать относительно осевой линии.
  6. В течение только нескольких секунд после завершения соединения можно выполнить первичную корректировку, после чего происходит окончательная фиксация. Читайте также: "Как правильно сделать монтаж водопровода из полипропиленовых труб – пошаговое руководство".


Выполнение соединения отрезков ПП труб можно считать сделанным качественно, если в месте сварки отсутствуют малейшие зазоры.

Как самостоятельно сделать сварочный аппарат

Поскольку хороший прибор для сварки стоит недешево, лучше будет взять его в аренду или изготовить своими руками.

Когда выбор сделан в пользу второго варианта, тогда нужно заранее подготовить:

  • электрическую дрель;
  • насадку (гильзу) требуемого диаметра;
  • утюг устаревшей модели;
  • шайбу и болт для него;
  • термальную пасту для компьютеров.


Очередность действий будет следующей:

  1. Чтобы увеличить степень теплопередачи подошву старого утюга обрабатывают пастой, после чего нужно зафиксировать тефлоновую гильзу. Ее положение  определяют заранее – располагают широкой частью к низу или к верху.
  2. Спиливают у утюга носик, чтобы было удобнее с ним работать в непосредственной близости от стен.
  3. Нагревают гладильный прибор, пока он не выключится повторно.
  4. Наличие у утюга термодатчика позволяет более точно определить, до какой температуры нагрелся агрегат. Существует и более простой метод узнать степень нагрева прибора при помощи свинца.
    Дело в том, что этот металл начинает плавиться при 230 градусах, что почти совпадает с температурой, требуемой для выполнения сварки.

Последующие действия, касающиеся пайки, аналогичны описанной выше сборке.

Монтаж полипропиленового трубопровода

Для создания магистрали будут нужны:

  • трубы ПП;
  • пластиковые хомуты;
  • фитинги с резьбой;
  • муфты и тройники;
  • разъемные соединительные элементы;
  • отводы и переходники;
  • краны шаровые; заглушки.

Сначала устанавливают главные элементы системы, к которым относятся сантехнические приборы, радиаторы, нагревательные агрегаты и прочее. На основании проекта размечают места прокладки магистрали. Монтаж труб из полипропилена осуществляют при помощи муфт. При необходимости собрать труднодоступные участки магистрали - это делают по отдельности.


При прокладке коммуникаций для конструкции теплоснабжения или горячего водоснабжения учитывают коэффициент термального расширения. С целью его компенсации рекомендуется использовать соединительные детали подвижного типа.

Когда осуществляется монтаж ПП труб для прокладки закрытого трубопровода, сначала штробируются стены, для чего в определенных местах делают канавку, ширина которой равна двум диаметрам трубы. Наполнять магистраль жидкостью можно только через час после окончания монтажных работ, а гидравлические испытания проводят по истечению суток.

Обустройство канализационной системы из полипропиленовых труб

При создании канализации часто применяют канализационные ПП трубы. Процесс их укладки имеет особенности, которые следует учитывать.

Оборудовать своими руками канализационную систему в собственном доме поможет внимательное изучение правил и инструкции монтажа полипропиленовых труб:

  1. Трубопровод прокладывают под небольшим, примерно 3-сантиметровым, уклоном в сторону расположения стока.
  2. Когда трубы будут находиться в холодном помещении, их следует дополнительно утеплить минеральной ватой.
  3. Не допускается выполнение резких поворотов коммуникаций, а точнее - под прямым углом. Вместо них применяют полуотводы.
  4. Обязательным элементом канализации является фановая вентиляционная конструкция, предотвращающая проникновение неприятных запахов в помещения.
  5. Унитаз нужно подключать после установки раковины, иначе срыва водяного затвора не избежать.


Наружную линию канализации прокладывают в определенной последовательности с учетом некоторых нюансов:

  1. Определяют диаметр ПП труб, который зависит от количества людей, которые проживают в домовладении.
  2. От канализационного стока роют траншею в направлении септика или выгребной ямы, соблюдая уклон, размер которого зависит от глубины промерзания почвы или же трубопровод утепляют.
  3. На дно укладывают песчаную «подушку», минимальная ее толщина должна составлять 20 сантиметров.
  4. Прокладывают трубопровод, не допуская провисания его участков – в противном случае места соединения в скором времени разрушатся.

В процессе монтажа системы швы не требуется герметизировать, поскольку в полипропиленовых трубах для наружной укладки есть резиновые уплотнители.

Самостоятельный монтаж канализационной магистрали поможет значительно сэкономить, но только при условии, что он будет грамотно выполнен.

Качественный монтаж водопровода из полипропиленовых труб своими руками в доме


Содержание:
1. 10 причин выбрать полипропилен для водопровода
2. Подбор материала для монтажа
3. Технология самостоятельной прокладки
4. Итоги

Замена водопроводных труб только на первый взгляд кажется занятием сверхзатратным и сложным. Безусловно, придется потратиться на комплектующие. Но вот на монтажных работах имеется возможность существенно сэкономить – вместо вызова сантехников можно с легкостью произвести монтаж водопровода из полипропиленовых труб своими руками.

Благо для работы с этим материалом не требуется узкоспециализированных навыков и сложных в применении инструментов.

10 причин выбрать полипропилен для водопровода

  1. Легкость в сравнении со сталью.
  2. Абсолютная безвредность для человека – материал не токсичен.
  3. Отсутствие коррозии и устойчивость к образованию известковых отложений – на протяжении всего срока эксплуатации параметры внутреннего диаметра останутся неизменными.
  4. Низкая теплопроводность – конденсат на внешней стороне трубки при протекании воды не образуется.
  5. Универсальность – подходит не только для холодного водоснабжения, но и горячего и обустройства отопительных систем.
  6. Простота технологии монтажа.
  7. Хорошая способность гасить вибрации с шумами.
  8. Надежность и долговечность.
  9. Простота обслуживания.
  10. Низкая стоимость и доступность комплектующих.

Подбор материала для монтажа

Прежде чем выбирать трубы из полипропилена следует четко понимать процесс их соединения в единую водопроводную систему. Выполняется это при помощи специального сварочного аппарата – «паяльника» («утюга»).

Работать с ним достаточно просто. В комплекте идет несколько тефлоновых насадок под различные в сечения.

Совет! Сам по себе паяльник для полипропилена стоит немалых денег. Но для разовых работ его за вполне доступные деньги можно взять в прокате на пару дней.

Все полипропиленовые трубы с фитингами в маркировке имеют буквы «PP» («ПП»). Затем идет несколько букв обозначающих различные технологические особенности производства:

  • PPH – гомополимер;
  • PPB – блоксополимер;
  • PPR-AL-PPR – с армированием алюминиевой фольгой;
  • PPR, PP-random или PPRC – рандом сополимер пропилена с этиленом;
  • и множество других вариаций.

Для монтажа бытовых водопроводов и систем отопления чаще всего применяется один из четырех вариантов:

  1. PN 10 – предназначена исключительно для подачи холодной воды с температурой до +20 С и рабочим давлением в 1 МПа.
  2. PN 16 – для горячей и холодной воды, а также «теплого пола» (выдерживают до +60 С и 1,6 МПа).
  3. PN 20 – используется в любых трубопроводах с водой давлением в 2 МПа и температурой до +95 С.
  4. PN 25 – армированная трубка для обустройства систем центрального отопления (+95 С и 2,5 МПа).

И далее идет наружный диаметр с толщиной стенок. Все остальные обозначения (наименование производителя и нормативных документов) представляют мало интереса для домашнего мастера.

Важный нюанс! Если трубы в фитинги входят легко, без усилий – это верный признак брака или несоответствие заявленных диаметров у разных производителей. Полипропиленовые изделия меж собой и с насадками паяльника соединяться должны с некоторым усилием, иначе сцепление после сварки не будет отличаться надежностью.

Среди комплектующих для водопровода из полипропиленовых труб имеются как фитинги только из полипропилена, так и комбинированные детали со вставками из латуни. Именно вторые, с наружной и внутренней резьбой, легко позволяют делать переходы с пластика на металл.

Технология самостоятельной прокладки

Сначала следует прорисовать схему новой водопроводной системы, ее разводку. Здесь главное – минимизировать количество поворотов, обводов и соединений. Перехлесты делать следует лишь в случае крайней необходимости.

При правильной прокладке и монтаже водопровода из полипропиленовых труб от стояка сперва должен идти запорный вентиль, затем фильтр грубой очистки и по необходимости редуктор давления, а потом водосчетчик. Далее выполняется разводка к местам подключения сантехники. Она может быть последовательной либо коллекторной.

Первый вариант экономичен и самый простой в реализации. При нем выполняется последовательное подсоединение сантехнических устройств посредством тройников и отводов от основной трубы. Главный недостаток – в кранах возможны перепады давления потока воды при одновременном их открытии в нескольких точках.

Второй вариант лишен этого недостатка, но при его воплощении придется потрудиться и проложить на каждое потребляющее устройство отдельную ветку трубопровода от коллектора.

Алгоритм пайки полипропиленовых труб:

  1. На паяльнике выставляется температура в 260-280 С.
  2. От трубы отрезается отрезок нужной длины и зачищается его торец, чтобы не было заусенцев.
  3. Место спайки обезжиривается специальным составом.
  4. Фитинг и торец трубы на несколько секунд совмещаются с насадкой паяльника (при диаметре в 16-20 мм потребуется 4-5 секунд, 25-32 мм – 6-7 секунд, а при 40 мм не менее 10 секунд).
  5. Затем они плавно вставляются один в другой до упора и удерживаются неподвижными 5-10 секунд. Можно приступать к следующему соединению. Через пару минут пластик полностью затвердеет, соединившись в единый монолит.

Внимание! Наиболее частая ошибка многих неопытных мастеров при монтаже водопровода из полипропиленовых труб своими руками – это проворачивание пластиковых изделий на насадке паяльника и потом при их соединении меж собой. Делать это строго запрещено, иначе возможно их перекашивание по оси и некачественное сплавление изделий.

При профессионально выполненной пайке внутри не должно образовываться перегородок из расплава. А они обязательно появятся, если полипропилен передержать на паяльнике и перегреть его.

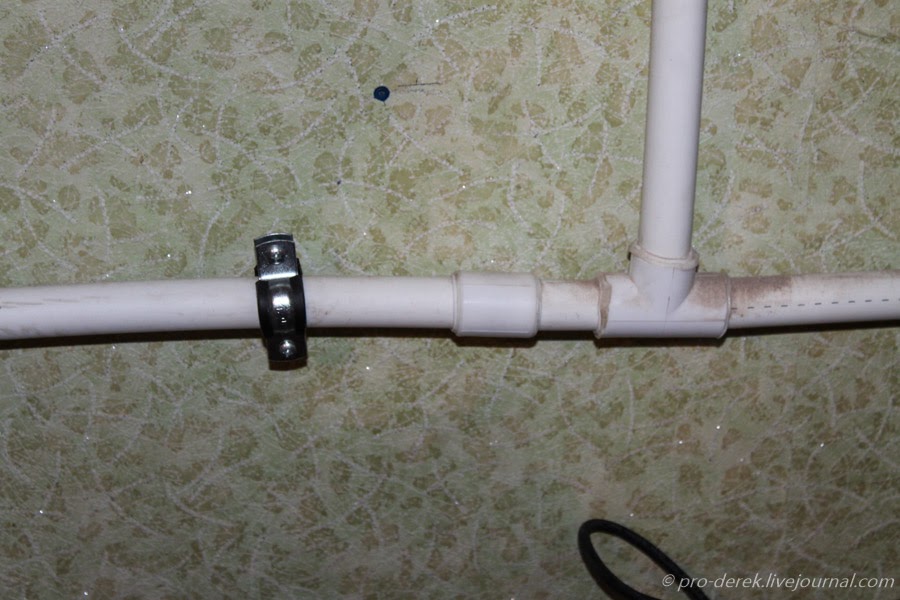

Для закрепления трубопровода на стене используются пластиковые клипсы, размещаемые в точках угловых сочленений и через каждые полметра на прямых отрезках.

Итоги

Самостоятельный монтаж водопроводных труб из полипропилена несложен. Достаточно пару раз потренироваться с паяльником и можно все будет сделать своими руками, без привлечения высокооплачиваемых сантехников. Также вы можете посмотреть видео по монтажу водопровода из полипропиленовых труб:

Сварка полипропиленовых труб своими руками - Учебные материалы - Статьи

19.11.13 Источник: http://kanalizaciyadoma.ru/

Сварка полипропиленовых труб своими руками выполнима, правда, много кто об этом даже не догадывается. Выполняется сварка при помощи нагретого инструмента в раструб и применяется для того чтобы соединить трубы и детали.
На практике сварка очень часто применяется для того, чтобы провести монтаж труб отопления, водоснабжения и канализации для дома и дачи, с применением фитингов и труб, выполненных из полипропилена.

Сварка труб из полипропилена

Нагревание свариваемых поверхностей происходит при помощи нагретого металлического инструмента – сварочными насадками, покрытыми тефлоновым слоем.
Свариваются внутренняя поверхность фитинга и наружная поверхность трубы, что и определяет составные части инструмента:
дрон или та половина, на которую нужно одеть фитинг;
гильза или же половина, в которую помещается конец трубы.

Совет! Необходимо совместить полипропиленовый фитинг с дроном до упора, при этом полипропиленовую трубу нужно совместить с гильзой так же до упора. Сделать это нужно очень быстро, настолько, насколько возможно.

Сварка и пайка пластиковых труб

В том случае, если производится сварка пластиковых труб своими руками, нужно помнить о том, что у полипропиленовой трубы, которая предназначена для муфтовой сварки, наружный диаметр немного превышает номинальный, при этом полипропиленовый фитинг имеет внутренний диаметр немного меньше, чем номинальный.
При этом у сварочных насадок конические поверхности и диаметр в их средней части равен номинальному, поэтому, не произведя нагрев совместить трубу и фитинг не получится не только друг с другом, но и со сварочными насадками.
По мере того как происходит совмещение горячей сварочной насадки вместе с трубой, происходит оплавление наружного слоя трубы и выдавливание валика, при этом происходит достаточный прогрев внутренних слоев трубы для того, чтобы сжаться и не препятствовать входу трубы в сварочную насадку. Мало отличаются процессы, происходящие при совмещении дрона и фитинга.

Для того чтобы все получилось нужно специальное оборудование для сварки полипропиленовых труб, без которого вышеописанного не произойдет.

Дальнейшее продвижение сварочной насадки происходит до упора фитинга в округлое основание сварочной насадки. При этом происходит оплавление наружного среза фитинга и также выдавливание валика (гранта), правда, он имеет незначительную высоту.
При этом верхушка сварочной насадки до упора фитинга, расположенного внутри, не доходит, но происходит наползание гранта на внутренний упор фитинга.
При дальнейшем продвижении трубы внутрь насадки ее торец в конечном итоге упирается в то же округлое основание. При этом происходит оплавление и скручивание наружного ребра торца, также выдавливается грант, имеющий небольшую высоту.
В тот момент, когда упирается труба и фитинг можно почувствовать рукой, причем это ощущается не только при выполнении ручной сварки, но и при сварке на сварочном аппарате.

Важно помнить о том, что после того как будет найден упор, больше давить не нужно.

Сварка труб ПВХ

Если сварка пвх труб ручная, то держите фитинг и трубу, чтобы произошел нагрев. Если же используется механический аппарат для сварки труб, то просто зафиксируйте трубу фиксатором, который есть у всех приличных сварочных аппаратов.
Как долго держать трубы, зависит от их диаметра.

После того как произведен нагрев, нужно одновременно снять фитинг и вынуть трубу. Сделать это нужно настолько быстро, насколько это будет возможно. После этого труба совмещается с фитингом до упора.
При этом происходит упругое сжимание трубы и упругое растягивание фитинга. В результате поверхности начинают давить друг на друга, воздух вытесняется и обеспечивается перемешивание расплавленных материалов.

Само собой разумеется, что остывание поверхностей происходит очень быстро, при этом оно зависит от того, на какую глубину произошел прогрев.

Монтаж труб

В том случае, если монтаж полипропиленовых труб своими руками выполнен правильно, то получится цельная полипропиленовая деталь.
Естественно, что после соединения детали все еще будут пластичными. Для того чтобы не произошла деформация соединений, детали желательно зафиксировать на некоторое время, которое называется фазой «фиксации».

Стыковая сварка пластиковых труб из полипропилена и полиэтилена

Если проводилась стыковая сварка полиэтиленовых труб вручную, то это время используют для того, чтобы устранить возможные перекосы.
После того как пройдет фаза «фиксации», слои перестают быть пластичными. Правда, окончательную прочность соединение приобретет только тогда, когда трубы остынут до 40 градусов. Время, за которое это произойдет, также зависит от диаметра.

Защищаемся от ошибок

В том случае, если совмещая трубу и фитинг не ввести ее до самого упора, то останется промежуток между упором фитинга, расположенном внутри и торцом трубы. На установленном трубопроводе у такого соединения отмечается меньшая толщина стенки и большой внутренний диаметр. Срок эксплуатации такого участка снижается относительно всего трубопровода канализации автономной.
Чаще всего случается еще и так, что труба во время нагрева не была введена до упора в сварочную насадку. Тогда снаружи все выглядит нормально, правда, в фитинге образуется слабое место.
Еще одна часто встречающаяся ошибка – это чрезмерное усилие при совмещении и/или нагреве трубы. В таком случае происходит выдавливание большого гранта. В установленном трубопроводе это будет препятствовать потоку газа или жидкости.

Полипропиленовые трубы и фитинги, а также оборудование для монтажа и сварки Вы можете приобрести в магазинах "ИНСТАЛ".

Разделы / Учебные материалы

монтаж системы труб в частном доме, самостоятельная сварка и прокладка

Полипропилен, применяемый при производстве отопительных труб, позволяет им выдерживать высокие температуры (до +75 °C). Изделия из этого материала не проводят электричество и имеют малый вес.

К тому же у них низкая теплопроводность, а монтировать отопительные системы с их помощью могут не только профессионалы. Выполняя монтаж полипропиленовых труб своими руками, учитывают их диаметр, линейное расширение, постоянное давление в системе и температуру воды.

Свойства материала

Благодаря устойчивости перед агрессивной средой полипропиленовые трубы в стенах частного дома могут эксплуатироваться более 50 лет. Рабочее давление, которое выдерживает материал, равняется 20 барам. Более выносливы изделия из армированного полипропилена.

Сравнение устойчивости полипропилена

Положительные характеристики

Установка полипропиленовых трубопроводов стала такой популярной благодаря следующим качествам материала:

  • высокая теплоизоляция, что значительно уменьшает теплопотери в системе;
  • устойчивость к химическим реагентам и коррозии;
  • герметичное соединение посредством пайки;
  • высокая прочность;
  • низкая стоимость.

Вместе с тем, выбирая отопительные трубы для квартиры или частного дома, следует учесть и недостатки:

  • линейное расширение во время эксплуатации вызывает необходимость оставлять зазор при прокладке трубопроводов;
  • жесткость материала не позволяет выполнять сгибы, что влечет за собой применение специальных соединительных элементов – фитингов.

Проведение монтажных работ

Монтаж труб отопления из полипропилена лучше проводить в замкнутой системе, когда температурный режим ограничен настройками котла. Стандартные трубки для отопления диаметром 63 мм соединяются встык.

Инструменты

Кроме самих трубопроводов понадобятся фитинги различных типов: муфты, уголки, тройники. С помощью муфт соединяют прямые отрезки. Для угловых соединений используют уголки, а тройники необходимы для разветвления системы.

Поскольку изделия из полипропилена нельзя состыковывать резьбовым способом, понадобится специальный паяльный прибор, а также ножницы для полипропилена или лобзик.

Последовательность действий

Чтобы выполнить монтаж отопления из полипропиленовых труб, их потребуется сварить специальным аппаратом, разогретым до 260 °C. При соединении обычно применяют раструбный метод. Для этого при помощи ножниц под прямым углом отрезают необходимый сегмент. Концы труб и фитингов очищают, обезжиривают спиртовым или мыльным раствором и тщательно высушивают.

У армированных изделий необходимо шейвером снять верхний полипропиленовый слой и алюминиевую часть. Затем поверхность зачищается до необходимого уровня с учетом вхождения в фитинг (глубину намечают с запасом в 2 мм).

Далее детали помещаются на специальные насадки сварочного аппарата и закрепляются. В зависимости от размера деталей их выдерживают несколько минут при необходимой температуре. Труба и муфта выравниваются по оси, прижимаются одна к другой и неподвижно охлаждаются. Прогретый полипропилен склеивается на стыке и создается неразрывное сцепление.

Разводка по стенам

Для того чтобы сделать правильное крепление полипропиленовых труб к стенам, размечается схема разводки. В процессе работы понадобятся клипсы подходящего размера, дюбеля и саморезы. Прокладка труб проводится с небольшим наклоном в сторону течения воды.

Чтобы исключить застой теплоносителя и уменьшить гидравлическое сопротивление в системе, желательно избегать изгибов и разветвлений. Монтаж трубопроводов можно сделать двумя способами: верхним и нижним.

Верхняя

Такая схема разводки предполагает установку подающего трубопровода вверху – на чердаке или под потолком. К радиаторам теплоноситель подается по вертикальным стоякам, а возвращается к теплогенератору по трубам, проложенным в подвале или по полу.

Схема верхней разводки отопления

Нижняя

В этом случае подача и возврат теплоносителя осуществляется по параллельным трубопроводам, проведенным по полу или под потолком подвала. По нижней схеме горячая вода подается независимо в каждый нагревательный прибор.

Пример верхней и нежней разводки отопления

Некоторые нюансы

Из изложенного выше становится понятно, что установка отопительных труб из полипропилена требует предварительной разметки, приобретения материала и наличия определенного инструмента. Если все это подкрепить знаниями, то монтировать систему можно самостоятельно, однако следует учесть несколько важных моментов.

Температура теплоносителя и давление

Планируя монтаж полипропиленовых труб, особое внимание следует уделять температуре теплоносителя. Именно этот показатель вызывает больше всего вопросов, недоразумений. Многие производители заявляют, что допустимая температура 95 °C, тогда срок эксплуатации не меньше 50 лет, но еще необходимо учитывать давление в системе.

Давление влияет на срок службы

Небольшое давление положительно влияет на срок службы даже при высоких температурах. Допускается обратное соотношение, когда давление большое, а температура минимальна. Но сочетание больших показателей температуры с давлением сокращает сроки эксплуатации, для определения необходимых показателей существует специальная таблица.

Линейное расширение

Выполняя монтаж отопления из полипропиленовых труб, необходимо обязательно учитывать их способность расширяться под воздействием высоких температур. Ограничивать расширение нельзя, ведь создаваемое внутреннее напряжение опаснее, чем воздействие давлением.


Как результат — большая часть повреждений трубопроводов приходится не на нарушение эксплуатационных требований. В основном это связано с неграмотной установкой трубопроводов, особенно участков большой протяженности.

Чтобы снизить риск повреждения необходимо сделать компенсаторы. Монтаж полипропиленовых труб длиной более метра делают с компенсационной нишей, предварительно защитив их теплоизоляционным материалом. Размещать трубопроводы в узких штробах не рекомендуется

Монтаж системы отопления из полипропиленовых труб своими руками

Содержание:

1. Основы производства полипропиленовых труб для отопления
2. Достоинства отопительных контуров из полипропилена
3. Сварка и монтаж системы отопления из полипропиленовых труб
4. Правила сварки труб между собой

Чтобы грамотно сделать систему теплоснабжение в постройке любого типа, важно не только соблюсти все процедуры установки, но и предварительно выбрать оборудование, которое будет использовано для такой работы, в частности, материал, из которого будут изготовлены трубы. Сегодня широкую популярность приобрел монтаж системы отопления из полипропиленовых труб, а также медных изделий и труб из металлопластика.

Классический вариант отопительного контура, выполненного из черного металла, сегодня применяется все реже. Предпочтение же чаще отдается монтажу системы отопления из полипропилена.
Конструкция этих труб включает в себя следующие структурные элементы:
  • непосредственно сами трубы;
  • тройники;
  • фитинги;
  • муфты;
  • отводы.
О том, как следует оборудовать отопление полипропиленовыми трубами своими руками, а также о технических особенностях и достоинствах таких систем далее и пойдет речь.

Основы производства полипропиленовых труб для отопления

Основным материалом для изготовления труб такого типа выступает пропиленовый полимер, который обрабатывается экструзионным способом. Такая обработка делает возможным хорошее сцепление структурных частей трубы. Если говорить о специальной арматуре запорного типа, а также фитингах, то эти элементы полипропиленовых труб для отопления производятся путем инжекционного прессования.
Монтаж системы отопления полипропиленовыми трубами может быть выполнен с применением не только однотонного материала (прочитайте также: "Монтаж систем отопления дома по правилам"). Современный строительный рынок предлагает широкую цветовую гамму таких изделий, что позволяет удачно вписать отопительный контур в тот или иной интерьер.
Для того чтобы выбрать желаемый оттенок трубы, всегда можно обратиться к специалистам по установке, которые готовы предоставить многочисленные фото вариантов этих труб самых разных цветов.

Система отопления из полипропиленовых труб часто предусматривает использование армированных деталей, обработка которых выполняется посредством алюминия или стекловолокна.

Специалисты не рекомендуют применять трубы без армирования, они подойдут лишь для устройства системы водоснабжения, так как показатель их температурного расширения является очень высоким. Это значит, что стояк отопления из полипропиленовых труб обязательно должен быть предварительно обработан специальным покрытием, предотвращающим увеличения объема всей конструкции под воздействием высокой температуры.

Стандартная армированная полипропиленовая труба включает в себя три слоя:

  • внутренний, состоящий непосредственно из полипропилена;
  • слой, основу которого может составлять либо фольга на алюминиевой основе, либо стекловолокно;
  • внешний слой, также включающий в себя полипропилен.

Достоинства отопительных контуров из полипропилена

Использование полипропиленовых труб в отоплении обусловлено массой преимуществ, среди которых можно отметить следующие:
  • срок службы полипропиленовых труб отопления составляет от 25 до 50 лет;
  • благодаря особому составу внутренние стенки таких труб не подвержены образованию коррозии;
  • даже в условиях высоких температур полипропилен стойко переносит химические воздействия;
  • теплоноситель в отопительном контуре из полипропилена не издает неприятных шумов;
  • надежность стыков этих элементов позволяет оборудовать надежную и целостную конструкцию;
  • выполняя такую процедуру, как пайка отопления полипропиленовыми трубами, не потребуется использовать сложное строительное оборудование, так как достаточно будет лишь воспользоваться стандартным аппаратом для сварки или паяльником;
  • стоимость труб из полипропилена доступна для рядового потребителя;
  • благодаря особым свойствам такого материала, он не пропускает сквозь себя кислород, что позволяет защитить систему от образования в ней ржавчины и от порчи деталей из металла;
  • прочность полипропиленовых труб весьма высока;
  • не менее важное свойство этих изделий – их экологичность и безвредность для жильцов.

Сварка и монтаж системы отопления из полипропиленовых труб

Смонтировать отопительную систему из полипропиленовых труб собственноручно вполне реально, причем для выполнения такой работы нет необходимости обладать специальными строительными навыками. Важно лишь четко соблюдать весь алгоритм действий, предписанный инструкцией по установке, и грамотно выполнять все процедуры.
Как уже упоминалось, чтобы оборудовать такую систему теплоснабжения, потребуется наличие самих труб, фитингов, а также инструментов для сварки. Что касается последних, то здесь важно использовать определенный ряд строительного оборудования.
Так, к сварочным инструментам, предназначенным для соединения частей полипропиленовых труб, принято относить следующие:
  • оборудование, именуемое сварочным аппаратом и представляющее собой нагреватель или паяльник;
  • насадки на трубы;
  • специальное устройство – шейвер, которому отводится роль удаления фольги на основе алюминия;
  • инструмент для разрезания труб, например, кусачки или труборез;
  • фаскосниматель.
Если пренебречь данным списком инструментов и попытаться воспользоваться оборудованием, имеющимся тут же под рукой, качественно соединить между собой части труб из полипропилена не получится.

Правила сварки труб между собой

Порядок работы при соединении труб из полипропилена между собой путем сварки должен быть следующим:
  1. Для начала следует насадить фитинг на специально предназначенный для этого нагревательный штырь, а с обратной стороны вставить трубу в гильзу.
  2. После этого детали следует продержать на паяльнике такое количество времени, чтобы они в достаточной степени размягчились и были готовы для скрепления между собой (как правило, это время зависит от толщины трубных стенок). При желании фото с параметрами сроков выдержки изделий на паяльнике всегда можно найти у специалистов по монтажу такого оборудования.
  3. Далее, сняв детали с нагревателя, их требуется быстро и плотно соединить друг с другом путем сжатия.
Подобные вышеописанные действия являются единственно правильными при обустройстве отопительный системы из полипропиленовых труб, поэтому их соблюдение является основным критерием того, будет ли такая система функционировать нормально и качественно или нет.


Монтаж полипропиленовых труб своими руками: инструкция

Если у вас в доме или квартире старая разводка труб, то лучше всего установить новую, используя изделия из полипропилена. Среди их основных преимуществ следует выделить простоту монтажа и долговечность. Процесс установки довольно простой, хотя и требует соблюдения правил.

Перед началом манипуляций необходимо подготовить соответствующий инструмент для сварки, а также фитинги, которые позволят провести трубы по всему дому. Уже через полчаса после сварки стыков можно использовать систему по прямому назначению.

Выбор способа соединения


Монтаж полипропиленовых труб между собой может осуществляться фитингами или с помощью резьб. Резьбовые соединения делятся на разъемные и неразъемные. Выбор способа установки зависит от условий эксплуатации. Если вы планируете встраивать в магистраль водомер или накопительный бак, лучше отдать предпочтение разъемным резьбовым соединениям.Но гибкие шланги соединены единым соединением.

Муфтовое соединение

Если выполняется сращивание прямых участков или линия переключается на другой диаметр, лучше всего использовать муфты. Ответвления могут быть образованы тройниками. Когда на трассе есть повороты, соединение осуществляется углами. Не используйте грязные или поврежденные детали, а также заправляйте нитки самостоятельно. При установке полипропиленовых труб необходимо надежно защитить их от воздействия огня.



Особенности конструкции


На первом этапе проектирования должна быть создана схема трубопровода. Количество изгибов и деталей нужно свести к минимуму, так как эргономика - главное условие. Электропроводка должна быть подключена к централизованной магистрали, при этом вода должна обеспечивать все приборы, включая краны, бойлеры и водопровод.

Электромонтаж при монтаже полипропиленовых труб может выполняться открытого или закрытого типа. В первом случае трубы устанавливаются вертикально по углам, при этом горизонтальные трубы будут находиться над полом. Это делает общение менее заметным. Что касается скрытой проводки, то выполнить ее крайне сложно, потому что сначала необходимо произвести точный расчет.

Прокладываемые в стене трубы должны быть прочными, а ко всем стыкам обеспечен свободный доступ. Электропроводка при установке полипропиленовых труб может быть: коллектор

  • ;
  • согласованный;
  • с розетками.

Подключение коллектора

В первом случае вода будет течь через коллектор. Более дешевая проводка последовательна и поэтому более популярна. Третий вариант сегодня практически не встречается. Монтаж полипропиленовых труб своими руками в случае разводки на отопление следует производить после детального проектирования.На схеме должно быть указано расположение:



  • углы;
  • муфты;
  • переходники;
  • отопительные приборы;
  • крепеж.

К радиаторам можно подключать одну или две трубы. Подача может осуществляться снизу или сбоку. При разработке проекта следует учитывать возможность расширения материала при воздействии высокой температуры.

Инструкция по установке: Подготовка инструмента

Монтаж системы отопления из полипропиленовых труб предусматривает подготовку инструмента, а именно:

  • аппарат для сварки;
  • комплект насадок;
  • канал;
  • кусачки специальные;
  • Устройство для снятия фаски.

Что касается сварочного аппарата, то он состоит из паяльника и нагревателя. Кусачки предназначены для резки труб. Можно использовать кольцевой резак, который еще называют труборез. С помощью бритвы можно снять верхний слой алюминиевого покрытия. Сварить трубы подручными средствами невозможно. При простоте и практичности процесс требует соблюдения качества подключений и использования оборудования. Жертвовать можно только труборезом.Если объем работы небольшой, то справиться с задачей можно и обычной пилой по дереву.

Дополнительный инструмент - бритва для резки верхнего слоя алюминия. Это оборудование необходимо только при использовании труб, армированных снаружи алюминием. Если арматура скрыта под внешним слоем полипропилена, от бритвы можно отказаться.

О чем еще нужно помнить

Перед началом работ необходимо подготовить план, согласно которому будет проводиться установка.Цель создания цепи - уменьшить количество сварных швов, которые вам нужно будет выполнять на весу. Схему нужно проработать максимально грамотно. Если все сделать правильно, работа будет проще. Некоторые мастера советуют собирать на столе сложные участки и только потом приступать к их установке на место.

Процесс сварки


Инструкция по монтажу полипропиленовых труб сопровождается нагревом кромок изделий снаружи и внутри муфты на определенную глубину.После этого детали следует соединить между собой. Нагретый материал будет надежно сварен. Продукты следует готовить заранее. Для этого трубы измеряют и разрезают на отдельные части. С внешней стороны трубы следует сделать фаску. Он должен иметь наклон 15 ˚ и выемку 3 мм. Если соблюдать отечественные стандарты, то фаска должна иметь угол 45 ˚, а выемка в этом случае составляет треть толщины трубы. На практике можно использовать любой вариант.

Для снятия фаски можно использовать любой подходящий инструмент.Он должен удалять материал плавно и равномерно. Перед сваркой внутренняя часть фаски и изделие очищаются от грязи и обезжириваются. Монтаж полипропиленовых труб в ванной осуществляется по следующему алгоритму. Сварочный аппарат следует установить на подставку. На регуляторе необходимо установить температуру 260 ° C, если такая возможность предусмотрена. Такой температурный уровень является оптимальным, и его будет достаточно для разогрева продукта. Для сварки трубы не рекомендуется использовать другие температуры, кроме вышеуказанного значения, поэтому при выборе устройства не стоит ориентироваться на регулятор.

Как только паяльник разогреется, можно приступать к сварке изделий. Для этого фитинг устанавливается на специальный штифт, а с другой стороны нагревателя трубка вставляется в гильзу. Затем продукты одновременно удаляются и соединяются. Не стоит долго держать элементы на обогревателе; время рассчитывается с учетом диаметра труб и толщины стенки. Если переборщить, материал фитинга и трубы перегреется, что приведет к потере прочности и деформации.После этого товара подключиться будет невозможно.

Если нагрев недостаточен, соединения будут ненадежными, и впоследствии вы можете столкнуться с утечками. Узнать время выдержки материала на обогревателе можно, прочитав специальную таблицу международных стандартов.

Соединительные детали


Технология монтажа полипропиленовых труб предусматривает установку трубы и фитинга в гильзу. Однако следует приложить некоторые усилия. Это связано с тем, что форсунки на нагревателе имеют форму конуса и уклон 5.Когда вы вставляете трубу в гильзу, ее нужно довести до упора, но не давить дальше. Если этим правилом пренебречь, это негативно скажется на проводимости трубы, потому что после соединения на конце образуется утолщение.

Глубину рукава лучше всего измерить до упора и отметить расстояние от края на изделии. В результате вы можете визуально контролировать свои действия. Но с опытом вы почувствуете руками тот момент, когда труба упиралась в край.Подогреваемые изделия следует подключать как можно быстрее. Вращение их по отношению друг к другу недопустимо.

Труба вставляется напрямую, при этом необходимо соблюдать выравнивание осей. У вас будет несколько секунд, чтобы исправить ситуацию. Затем материалы остывают, и любые движения негативно сказываются на качестве сварки.

Рекомендации по установке


Монтаж отопления из полипропиленовых труб по квартире или дому своими руками осуществляется с помощью навесных секций с витками и фитингами, которые вы приварили отдельно к полу или столу. Переходы между стенами и соединение с вводами оставляем до монтажа на месте. Трубы следует крепить к поверхности с помощью хомутов, которые крепятся к стене.

Для отопления в частных домах трубы к котлу не подводят. Подключаются переходной арматурой к металлической трубе. Длина последнего должна составлять 0,5 м. Он напрямую подключен к обогревателю. При установке полипропиленовых труб в частном доме необходимо помнить, что сварные соединения не обслуживаются, что отличает их от винтовых.Именно поэтому внутрь стен укладывают сварные полипропиленовые профили. Раньше нужно будет только проверить на герметичность и надежность. Такое же требование необходимо соблюдать и в отношении выводов, выполненных в виде обжимных вставок.

Дополнительные рекомендации по пайке


Помимо сварочного аппарата, при установке пластиковых труб вам понадобится электрический лобзик. Перед тем как приступить к работе с устройством, нужно надеть насадки нужного диаметра.Важно дождаться прогрева устройства, время прогрева указано в инструкции по эксплуатации оборудования.

Перед тем, как начать резку труб, их необходимо промаркировать. Концы следует удалить заусенцами. С помощью маркера вам нужно будет указать глубину входа трубы в фитинг. Конец трубы не должен упираться в муфту, для чего следует оставить миллиметровый зазор.

Осуществляя монтаж полипропиленовых труб своими руками, необходимо надеть трубу и фитинг на патрубок, обе части должны нагреваться одновременно.Если вы заметили, что какая-то деталь плохо подогнана, например, слишком туго или неплотно, от нее следует отказаться.

Первоначальную настройку можно произвести только в течение нескольких секунд после посадки, после чего детали фиксируются навсегда. Время нагрева будет зависеть от диаметра трубы. Последнее значение также влияет на время охлаждения. Если диаметр равен 20 мм, то время нагрева и охлаждения составит 6 и 2 секунды соответственно. При увеличении диаметра до 40 мм время нагрева и охлаждения увеличивается до 12 и 4 секунд.При прокладке полипропиленовых труб в доме также можно использовать 90-миллиметровые изделия, которые нагревают и охлаждают 40 и 8 секунд соответственно.

Наконец


Соединение будет надежным только в том случае, если на нем нет разрывов и разрывов. Сварочный аппарат для таких работ можно сделать самостоятельно. Для этого подготовьте электродрель и старый утюг. Если работа разовая, лучше взять напрокат технику или у знакомых, но если вы планируете заниматься подобными манипуляциями на коммерческой основе, то даже лучше приобрести качественную технику.

Это требование вызвано несколькими причинами. Среди прочего следует отметить, что качественный монтаж невозможно выполнить без специального оборудования. К тому же отсутствие герметичности стыков обязательно приведет к необходимости ремонта.

% PDF-1.4 % 313 0 объект > эндобдж xref 313 79 0000000016 00000 н. 0000002321 00000 н. 0000002477 00000 н. 0000003038 00000 н. 0000003592 00000 н. 0000004214 00000 н. 0000004407 00000 н. 0000006787 00000 н. 0000009095 00000 н. 0000009259 00000 н. 0000012406 00000 п. 0000015433 00000 п. 0000015933 00000 п. 0000016116 00000 п. 0000019333 00000 п. 0000022102 00000 п. 0000023902 00000 п. 0000025718 00000 п. 0000025830 00000 н. 0000025944 00000 п. 0000026058 00000 п. 0000026171 00000 п. 0000026286 00000 п. 0000026378 00000 п. 0000031364 00000 п. 0000031883 00000 п. 0000032487 00000 н. 0000032585 00000 п. 0000038041 00000 п. 0000038636 00000 п. 0000039274 00000 п. 0000039781 00000 п. 0000040090 00000 н. 0000040395 00000 п. 0000043303 00000 п. 0000043710 00000 п. 0000044164 00000 п. 0000044612 00000 п. 0000044890 00000 н. 0000045186 00000 п. 0000083346 00000 п. 0000083385 00000 п. 0000118997 00000 н. 0000119036 00000 н. 0000119113 00000 н. 0000119191 00000 н. 0000119379 00000 н. 0000119457 00000 н. 0000119645 00000 н. 0000119723 00000 н. 0000119908 00000 н. 0000119986 00000 н. 0000120172 00000 н. 0000120250 00000 н. 0000120438 00000 н. 0000120516 00000 н. 0000120704 00000 н. 0000120782 00000 н. 0000120970 00000 н. 0000121048 00000 н. 20t} 4w * OH | C'31'Boev

Схема отопления из полипропиленовых труб в частном доме.Монтаж отопления в частном доме своими руками

Помимо размещения плана, руководство обязано ежегодно или несколько раз в квартал вносить информацию об инструкциях, проводимых среди рабочих, в журнал обработки. Весь процесс рассчитан точно по времени. Каждый раз в журнале отображается дата брифинга, инициалы и должность ответственного лица.

Пример системы отопления в частном доме

Часто в целях экономии менеджеры пытаются самостоятельно составить план эвакуации, но выполнить все требования невозможно.Поэтому каждый заказывает документ на специальном лицензированном предприятии. Вверху листа по центру разместите оглавление документа: «План эвакуации». Под заголовком указано название компании и ее адрес. Далее следует графический план этажа с зелеными направляющими.

Все это дополнено наглядными инструкциями с алгоритмом действий рабочих при пожаре, с использованием условных обозначений и знаков безопасности. Обычно в левом нижнем углу помещается блок с подробным описанием всех условных знаков и символов.В правом нижнем углу листа указан производитель плана. Документ оформлен в металлическую рамку.


Все планы составлены согласно требованиям нормативных правовых актов с учетом сферы деятельности. Этим вопросом занимается руководитель или специально назначенное лицо. Лучше всего обратиться в организацию, имеющую лицензию на производство, проектирование и т. Д. Постоянное обучение и обязательное ознакомление каждого сотрудника с планом и обязанностями может спасти не одну человеческую жизнь.

Рассмотрим, как самостоятельно смонтировать отопление частного дома из полипропиленовых труб и как правильно рассчитать сечение проводки. Ведь любой жилой, частный или в зимний период обязательно должен быть оборудован такой системой. А из всех существующих материалов полипропилен считается качественным, доступным и надежным.


Монтаж полипропиленовых труб отопления

При создании системы необходимо иметь минимальный опыт выполнения строительных работ и ручной сварочный аппарат.Теперь можно приступить к монтажу отопления частного дома из полипропиленовых труб.

Что входит в схему

Перед началом работы все продумывают, для этого учитывают размещение таких элементов как:

  • котел;
  • радиаторов;
  • Расширительный бачок
  • ;
  • проводка.

Если дом большой, то под котельную можно выделить отдельную комнату. Но это в том случае, если отопительное оборудование должно выводить продукты сгорания насквозь, то есть естественным путем.Для создания его стены покрывают материалом, препятствующим распространению огня и отвечающим требованиям безопасности.


Схема монтажа системы отопления

Чтобы отопление в частном доме проводилось правильно, необходимо рассчитать длину полипропиленовых труб.

Читайте также

Система электроснабжения частного дома

Для этого учтите:

  • размеры номеров;
  • оборотов системы;
  • количество подключений;
  • количество стен;
  • длина этажа.

Система отопления из полипропиленовых труб в частном доме выполняется в двух основных вариантах, которые отличаются подачей теплоносителя. Она может быть:

В первом варианте жидкость циркулирует внутри системы самостоятельно, а во втором - с помощью нагнетательного насоса. В последнем случае проводка может иметь различные изгибы и соединения. Также этот вид питания применяется в многоэтажных домах.
При установке верхней разводки трубопровод располагается на чердаке или под потолком, от которого спускаются стояки, а от них они подключаются к отопительным приборам.

Это подающий трубопровод, а обратка располагается в подвале или по полу. Такую систему используют, если есть возможность организовать естественную циркуляцию воды в системе или если нет возможности спрятать проводку в подвале или в полу.

Если решат смонтировать разводку такого типа, то учтите, что на чердаке нужно разместить расширительный бак (стабилизирует систему от скачков давления) и воздухоотводчик.

При нижней разводке обратный и подающий трубопроводы прокладываются по полу подвала или первого этажа, либо под потолком подвала, параллельно друг другу.Применяется, если расчет предполагает независимую подачу теплоносителя к каждому стояку системы.

Виды отопления по количеству труб и стояков

Различают одно- и двухтрубные системы. В первом варианте отопление частного дома постепенно подключают к радиаторам.


Пример двухтрубной системы отопления для коттеджа

Это означает, что горячая вода (жидкость), проходящая через все устройства, теряет температуру, и поэтому последние батареи намного холоднее.Эта система подходит для жилых домов с небольшой площадью, и тогда сначала подключаются комнаты, а затем технические помещения. Если рассматривать двухтрубную систему, то можно отметить, что здесь потоки разделены, так как обратный и подающий трубопроводы идут параллельно.

В этом исполнении для каждого радиатора подходит охлаждающая жидкость с одинаково высокой температурой, так как используется разветвленная система. Преимущество такой разводки в том, что при необходимости можно отключить одну батарею или стояк, а остальные продолжат функционировать.

Монтаж двухтрубной системы отопления

По количеству стояков различают вертикальную и горизонтальную разводку. В первом варианте монтаж отопления из полипропиленовых труб выглядит так: стояки переносят теплоноситель с одного этажа на другой. При горизонтальной разводке один центральный стояк, а по этажам разводятся горизонтальные ответвления (одно- или двухтрубные).

В свою очередь делится на:

Вы можете самостоятельно разработать и организовать монтаж элементов системы отопления из труб на основе полипропилена.Такое отопление будет особенно интересно владельцам частных домов и всевозможных дач, которые самостоятельно выполняют работы по благоустройству.

Прежде чем приступить к монтажу полипропиленового отопления, необходимо учесть основные преимущества такого решения, выбрать источник тепла, разобраться в схемах трубопроводов, освоить основные нюансы монтажа элементов, а затем выполнить разводку в соответствии с с выбранной схемой.



Полипропиленовое отопление своими руками

Преимущества полипропиленовых труб

Прежде чем приступить к монтажу полипропиленового отопления своими силами, необходимо выбрать подходящий источник тепла.

Газовый


Котел газовый

Если рядом с домом проходит магистральный газопровод, необходимо приобрести соответствующее оборудование. Оптимальный вариант устройства системы отопления из полипропилена - это современная модель настенного котла с защитными механизмами, необходимыми насосами и приборами автоматического контроля и управления.

При желании можно отказаться от традиционного дымохода, выбрав модель котла с закрытой камерой сгорания и специальной коаксиальной трубой, по которой в агрегат будет подаваться кислород, а из него удаляться отработанный воздух.

Воздухообменный патрубок можно вывести на улицу через стену здания, что в финансовом отношении намного выгоднее по сравнению с устройством дымохода стандартного типа.

Электроэнергия

Электрокотел Протерм

Если электричество будет использоваться для обогрева дома, то лучше всего купить автоматический отопительный котел, оснащенный насосом, необходимым оборудованием безопасности и расширительным баком.

Справиться с установкой такой системы отопления проще всего самостоятельно.

Твердотопливный


Котел твердотопливный

Если для отопления планируется использовать различные виды твердого топлива, необходимо грамотно подойти к разработке схемы обвязки отопительного котла, чтобы избежать множества ошибок. На выходе из отопительного агрегата температура теплоносителя достигает порядка 1000 градусов, что предъявляет ряд дополнительных требований к монтажу системы отопления.

Также существуют варианты устройства систем отопления с использованием других источников энергии, однако в случае установки полипропиленовых труб от их использования лучше воздержаться.

Схемы систем отопления

Выбираем оптимальную разводку труб для самостоятельного монтажа полипропиленового отопления. В дальнейшем вы получите рекомендации, как соединить отдельные элементы и осуществить их размещение в соответствии с выбранным планом.

Схема однотрубная


Схема однотрубная

Самый простой способ обустройства системы отопления. В соответствии с этим методом подключения каждая батарея, установленная дальше от нагревательного блока, будет нагреваться до более низкой температуры, чем ранее установленная батарея.

Этот способ позволяет снизить расход материалов на обустройство системы отопления. Однако эффективность нагрева будет низкой, поскольку распределение температуры при такой схеме расположения труб неравномерно.

В связи с этим следует постараться воздержаться от однотрубной схемы подключения.

Коллекторный контур

Коллекторный контур

На обустройство системы отопления по этой схеме потребуется больше материалов, однако основные эксплуатационные характеристики такого обогрева будут намного выше.

Распределение тепла по помещению будет происходить достаточно равномерно и эффективно.

Двухтрубная система


Двухтрубная система

Самый оптимальный способ обустройства системы отопления. Трубы прокладываются в полу или в стенах дома по периметру. Для отопления дома лучше всего подходит двухтрубное отопление. Поэтому специалисты рекомендуют отдавать предпочтение именно этому варианту обвязки.

Какие трубы использовать?

В процессе монтажа системы отопления из рассматриваемых труб может возникнуть необходимость соединения пластиковых элементов с металлопластиковыми трубами.Выполняя такие работы, убедитесь, что диаметры труб обоих типов совпадают.

Соединения полипропиленовых и металлических труб между собой

Соблюдайте следующую схему:

  • для соединения с металлопластиковыми изделиями 20х2 мм используйте полипропиленовые трубы размером 25х4,2 мм; №
  • к трубам металлопластиковых размером 16х2 мм необходимо присоединить полипропиленовые трубы размером 20х3,4 мм;
  • Трубы полипропиленовые с размерами 32х5.4 мм подключаются к металлическим трубам размером 26х3 мм.

Если к батареям в доме прокладываются трубы от магистрального трубопровода, а разводка ведется по двухтрубной схеме, необходимо прокладывать полипропиленовую трубу размером 20х3,4 мм.



Трубы полипропиленовые

Использование труб большего диаметра не имеет особого смысла. Также нет смысла использовать радиаторные клапаны больше 1,2 дюйма. Поэтому утверждение о том, что с увеличением диаметра полипропиленовых труб и термостатической арматуры в помещениях становится теплее, не соответствует действительности.

Для обеспечения необходимой производительности системы отопления важно, чтобы длина подводящей трубы между котлом и самой последней батареей не превышала 25 м. Мощность котла не должна превышать 12 кВт.

Таким образом, чтобы, например, система отопления с трубами размером 20x3,4 работала максимально эффективно и правильно, она должна включать максимум 6 батарей по 10 секций в каждой.

При необходимости подключения большего количества батарей потребуется увеличение длины труб для их установки, что отрицательно скажется на равномерности нагрева батарей, установленных на большем удалении от отопительного котла.



Монтаж отопления из полипропиленовых труб и алюминиевых радиаторов

Однако, если вы не можете отказаться от подключения большего количества батарей или увеличения длины труб, оборудуйте систему отопления трубами большего сечения. Например, 32х5,4 мм. Подсоедините к ним металлопластиковые трубы 26х3 мм.

Есть и другое решение этой проблемы - вместо одного отопительного контура можно оборудовать два.

Важные особенности работы

Перед тем, как приступить к работам по обустройству отопления, ознакомьтесь с основными рекомендациями по подключению элементов системы.

Для соединения труб, как уже отмечалось, используется специальный паяльник. Эту работу удобнее всего выполнять с партнером.



Паяльник для пайки полипропиленовых труб

Инструкция по самопайке полипропиленовых труб предельно проста. Важно только не допустить перегрева концов сопрягаемых элементов и успеть жестко закрепить фитинги и полипропиленовые трубы в течение десяти секунд после их соединения.

Ранее отмечалось, что полипропиленовые трубы нормально переносят размораживание системы отопления.Однако важно помнить, что в систему помимо труб входят еще и расширительные бачки и, конечно же, бойлер, и они могут сломаться уже при разморозке системы.

Инструкция по монтажу отопления

Технология пайки полипропиленовых труб

Подготовить схему подключения системы, установки аккумуляторов, подключения котла. В дальнейшем вы будете выполнять все необходимые работы по этой схеме.

Непосредственно работа по монтажу труб выполняется в несколько простых шагов.



График времени сварки полипропиленовых труб



Паяльная машина для пластиковых труб

Первый этап

Рассчитайте раскладку полипропиленовых труб.

Второй этап

Рассчитайте длину секций полипропиленовой трубы в каждой секции системы отопления. Установите соответствующий тип фитинга.



Разметка

Третий этап

Определите необходимое время для сварки стыков.Он зависит от диаметра используемых труб и указан в соответствующей справочной литературе. Предварительно занесите в комнату все элементы системы отопления и дайте им прогреться до комнатной температуры.

Шаг четвертый

В соответствии с расчетными данными отметьте маркером точки отреза труб.

Пятый этап

Сделайте надрез специальными ножницами. Режьте перпендикулярно поверхности.





Резка полипропиленовых труб

Шестой этап

Протрите секции спиртовым раствором, удалите загрязнения сухой тканью.



Подготовка фитинга

Шаг седьмой

Возьмите сопло для паяльной машины, соответствующее диаметру участка трубы, обезжирьте его, затем установите горизонтально и дайте нагреться до 265 градусов.



Установка труб из полипропилена

Поместите трубу и фитинг в отверстия нагревателя, выберите необходимое время нагрева из таблицы и напрямую нагрейте соединяемые элементы. После этого аккуратно снимите изделия, вставьте трубу в фитинг и удерживайте необходимое время.Соединяемые элементы лучше не трогать, пока они полностью не остынут.



Сварка труб

Аналогичным образом спаяйте все трубы системы отопления, ориентируясь на имеющиеся у вас чертежи. Подсоедините трубы к отопителю и радиаторам согласно чертежам.

Чтобы трубы не провисали в будущем, обеспечьте их частое крепление к поверхности с помощью зажимов. Для полипропиленовой системы оптимальная температура охлаждающей жидкости - 60 градусов.

Удачной работы!

Видео - Отопление из полипропилена своими руками

tolkostroyka.ru

Схемы отопления в частном доме из полипропилена

Организация системы отопления в частном доме предполагает возможность прокладки коммуникаций с использованием полипропиленовых труб. Благодаря эксплуатационным и техническим характеристикам применяемой продукции составить схему отопления в частном доме из полипропиленовых труб может обычный человек, не имея большого опыта работы в строительной сфере.Как правило, помощь специалистов нужна только совершенно неопытным и совершенно незащищенным домовладельцам. Однако тем, кто все же решил провести необходимые работы без посторонней помощи, потребуются, прежде всего, схемы отопления в частном доме из полипропиленовых труб, а также небольшое количество теоретических знаний и желание создать комфорт и уют. в собственном доме.

Специалисты строительной отрасли уверяют, что в процессе проектирования системы отопления на базе частного дома сложностей практически не возникает.Это дает возможность каждому, кто желает провести все расчеты своими руками, разработать проект с чертежами, иллюстрациями и другими материалами, полностью отражающими конструкцию будущей системы.


Графическая схема системы отопления дома

Основной материал - трубы

В процессе проектирования системы отопления дома вам придется четко определить технические характеристики труб, которые вы будете использовать в будущем. .Между тем, следует учитывать, что среднестатистический человек, не являющийся профессиональным сотрудником строительной отрасли и не имеющий в полной мере знаний обо всем многообразии продукции с различными эксплуатационными и технологическими характеристиками, просто не сможет быстро изучить предлагаемый ассортимент продукции в соответствующем сегменте рынка. Параметры, характеризующие товары данной категории, следующие:

  • логотип, иллюстрирующий торговую марку производителя;
  • аббревиатура, обозначающая функциональное назначение товара, а также данные о конкретной модификации;
  • указатель условного давления, допустимого для рабочей среды;
  • указание толщины стенки товара и ее диаметра по внешней границе;
  • операционный класс;
  • стандарт продукта;
  • Максимально допустимое значение давления, измеренное в барах.

Однотрубная система отопления с верхним трубопроводом

Комбинации этих параметров напрямую определяют срок эксплуатации конкретного изделия.

Категории товаров

Следует отметить, что не только диаметр и срок службы определяют применимость того или иного изделия в системе отопления частного дома. Есть еще один критерий, с которым придется считаться при создании схемы установки отопления из полипропиленовых труб.Современные производители предлагают нам изделия, армированные алюминием или стекловолокном. На самом деле трубы, улучшенные таким материалом, как алюминий, актуальны с точки зрения применимости в системах отопления. Между тем широко используются улучшенные оптоволоконные изделия. Они являются оптимальным решением для систем теплых полов, контуров радиаторного типа и горячего водоснабжения частных домов. Однако следует учитывать, что те изделия, которые покрыты стекловолокном изнутри, предполагают небольшое удлинение участков линейного формата в условиях повышения температуры и некоторой проницаемости для кислорода.


Разводка системы нижнего отопления

Компоненты системы отопления

Конечно, наличие определенного количества элементов в системе вполне очевидно:

  • расширительный бачок;
  • котел;
  • радиатор, один или несколько;
  • проводка.

При достаточно больших габаритах частного дома появляется возможность выделить под котельную отдельное помещение - котельную. Однако в такой ситуации необходимо обязательно обеспечить выход продуктов сгорания из системы естественным путем.Имеется в виду установка дымохода. Если вы решили оборудовать небольшую котельную в собственном доме, покройте стены помещения специальным составом, благодаря которому огонь не сможет распространиться по конструкции в случае возгорания котла. Это традиционное требование к уровню безопасности системы отопления в любом частном доме.

Что нужно учитывать?

Прежде чем приступить к прямым расчетам и последующей разработке чертежей и схем, важно определить длину полипропиленовых труб.При этом необходимо учитывать ряд факторов, основными из которых являются:

  • параметров помещений в здании;
  • расположение, угол и количество витков трубы в системе;
  • количество точек присоединения труб;
  • реальное количество стен;
  • такой параметр пола, как длина.

Помните, что готовые схемы отопления в частном доме из полипропилена представлены в Интернете в большом количестве, а потому вы можете проверить правильность собственных чертежей по образцам, опубликованным на различных ресурсах.

Однотрубная система отопления
Варианты исполнения

В строительной отрасли предполагаются два традиционных варианта организации систем описанного типа. Их разделение основано на типе подачи теплоносителя. Итак, есть категории верхнего и нижнего исполнения. Если говорить о возвратном исполнении, то жидкость внутри функционирующей системы циркулирует естественным образом, то есть независимо. Во втором варианте, чтобы заставить жидкость двигаться по трубам, предполагается, что используется насос нагнетательного типа.Второй вариант отлично подходит для многоэтажных домов, потому что без ТНВД невозможно заставить жидкость циркулировать более чем на одном уровне.

Специфика монтажных работ

При разработке схемы коммуникационной системы из полипропиленовых труб своими руками необходимо понимать, что существуют определенные нюансы монтажных работ. В первую очередь стоит внимательно изучить возможности и применимость таких элементов, как проводка, а также радиатор.Специалисты с многолетним опытом работы в строительной отрасли настоятельно рекомендуют отдавать предпочтение гидравлической модификации отопления, которая предполагает двухтрубную принудительную циркуляцию жидкости, а также использование радиаторов из алюминия. Алюминиевые батареи обладают прекрасными свойствами, благодаря которым они очень быстро нагреваются, при этом достаточно продолжительное время остывают.

Инструменты

Поскольку работа по организации отопления из полипропиленовых труб своими руками предполагает выполнение ряда строительных операций, необходимо собрать соответствующий набор инструментов и аксессуаров.Традиционно к ним относятся: электролобзик

  • ;
  • маркер;
  • штуцер;
  • перфоратор;
  • рулетка;
  • триммер.

Если заранее снабдить себя данным набором инструментов и принадлежностей, то процесс реализации проекта теплотехники значительно упростится и займет минимум времени.


Двухтрубная система отопления

Конечно, одних инструментов в строительном бизнесе недостаточно.Во многом успех и качество результата зависят от опыта сотрудника. Если вы не можете похвастаться достаточным количеством практических навыков, стоит обратиться к тем рекомендациям профессионалов, которые предлагаются, например, в Интернете. Итак, опытные специалисты предлагают обратить внимание на следующие моменты:

  • приступить к непосредственной резке труб можно только после завершения монтажа всего крупногабаритного оборудования, например, батарей, котлов, колонок или расширительных баков; №
  • для того, чтобы разделить имеющиеся насадки на определенное количество заготовок, лучше всего использовать специальные строительные ножницы, четко соблюдая угол в девяносто градусов;
  • при установке удерживающих элементов исключается провисание и обеспечивается достаточный уровень надежности монтажа;
  • любые работы, связанные с использованием изделий из полипропилена, требуют соблюдения определенного температурного режима в помещении;
  • использование фум-ленты - самый простой способ добиться надежности и высокого качества соединения элементов фурнитуры; №
  • при разрезании полипропиленовых труб на изделии остаются неровные края обрезки, которые легко устранить с помощью триммера;
  • для того, чтобы соединение было закреплено наилучшим образом, достаточно использовать сварочный аппарат;
  • После соединения сварочным аппаратом необходимо дать материалу некоторое время для полного остывания и, соответственно, застывания.

Пример горизонтальной трассы

Чтобы ваш дом был безопасным и в то же время теплым и комфортным, необходимо проанализировать абсолютно все. Придется досконально изучить способы прокладки трубопроводных систем, этажность архитектурного объекта, нагрузку на каждую конкретную батарею и многое другое. Не стоит полностью отказываться от помощи квалифицированных специалистов, ведь той информации, которую вы сможете изучить самостоятельно, может просто оказаться недостаточно, если строительство отопления предполагается вести в чрезвычайных условиях.Помните, что главное - добиться результата, который в данном случае предполагает создание максимально эффективного объекта, который легко справится с большими нагрузками и прослужит долгие годы.


Пример маршрутизации лучей

jsnip.ru

Отопление из полипропиленовых труб в частном доме

Сегодня рейтинг современных технологий впечатляет своих потребителей (СНиП). Благодаря им можно устанавливать и паять системы отопления различных вариаций.Монтаж отопления из полипропиленовых труб можно осуществить как с помощью специалистов, так и своими руками.

Подключение отопления своими руками в частном доме с помощью коллектора и полипропиленовых труб - один из лучших вариантов. Схема сварки этим методом не требует сложного оборудования. Профессионалы особенно рекомендуют использовать коллектор, трубопровод из полипропилена, так как они увеличивают срок службы (СНиП).

Высокая температура повреждает алюминиевую трубу, она покрыта ржавчиной изнутри, но если вы используете полипропиленовую трубу (стеклопластик), ее технические характеристики защитят от подобных сварочных проблем.

Маркировка полипропиленовых труб по ГОСТу для отопления, если вы делаете это своими руками, имеет свои достоинства, но и недостатки сварки.

  1. Простое подключение - такую ​​схему установки аккумуляторов несложно сделать своими руками, также все можно сделать с небольшими затратами времени с помощью коллектора.
  2. Большой операционный поток - более 50 лет. Надежность - поскольку трубопровод качественный, проблемы с подачей воды вас не побеспокоят, как и стояка.Утечка исключена;
  3. Низкая цена на материалы, подключение, стояк, коллектор. Установка батарей с полипропиленовыми трубами в частном доме обойдется намного дешевле;
  4. Технология безвредна для природы;
  5. КПД труб по ГОСТу отличается отличными теплоизоляционными характеристиками: допустимая температура, стояк не влияет;
  6. Звукоизоляция. Это качество гарантирует бесшумную работу;
  7. Можно установить отопление из полипропиленовых труб своими руками в частном доме внутри строительной конструкции;
  8. От решения о выборе того или иного материала коллектора зависит состояние стояка, а также качество проделанных работ в целом.Если вы хотите изготовить, спаять систему отопления и коллектор, лучше всего выбрать для трубопровода армированный стеклопластик;
  9. Температура влияет на стояк и производительность агрегата. Обязательно следите за тем, чтобы температура не была слишком высокой, иначе ГОСТ трубопровод и изоляция могут выйти из строя.

Как выбрать полипропиленовые трубы для отопления

Какой выбрать диаметр

Полипропиленовых труб очень много, поэтому для безошибочного соединения PN-10 необходимо знать их диаметр и свойства.

  1. Наружный диаметр 20, 25, 32, 40-110 мм.
  2. Внутренние диаметры - 16,2, 25, 32, 40-90 мм.

Редкий вид, позволяющий использовать трубы при температуре 80 ° C. ПН-20.

  1. Внутренний диаметр - 10,6, 25, 32, 40-73,2 мм.
  2. Наружный диаметр - 16, 25, 32, 40-110 мм.

Может использоваться с толщиной стенок от 16 мм. до 18,4 мм. для сварки. Трубы универсальные - температура при их использовании допускается до 80 ° С.Давление не может превышать 2 МПа. ПН-25.

Лучше всего использовать для установки и сварки аккумуляторов в частном доме своими руками. Особенность - два слоя пластика, между которыми уложена, покрытая клеем, алюминиевая прокладка. Алюминиевый блок имеет внутренний диаметр с размерами от 13,5, 25, 32, 40-50 мм, внешний диаметр 21,2, 25, 32-77,9. Они работают при температуре 90 ° C и давлении до 2,5 МПа.

Подача горячей воды не вредит трубам благодаря алюминиевой прослойке.В том случае, если вам пришлось выбирать армированное изделие для сварки, необходимо будет учесть его расположение, а также учесть то, как расположены его отводы. Если разместить снаружи, пайка и изоляция будут затруднены.

Армированные трубопроводы могут быть изготовлены из стекловолокна. По качеству аналогична технологии сварки фольгой. Первый вариант - армированный (стеклопластик), их технические характеристики гарантируют высокое тепловое расширение, однако монтаж достаточно простой.Технология подключения трубопровода диаметром не более 25,32,63 мм имеет два способа:

  1. Пайка патрубков.
  2. Приварка внахлест.

Плюс опция - резьбовое соединение. Для ее выполнения вам понадобится фурнитура, оснащенная розеткой. Трубопровод также можно подключить, если происходит пайка встык - муфты не требуются. Фитинги - при правильном выборе можно также использовать муфты.

Правильная пошаговая установка (СНиП).

Для правильной установки батарей есть схема - следуйте ей. (1) Нар. Диаметр трубы (2) Нагрев (сек) (3) Соединение (сек) (4) Охлаждение (мин). (мм)

(1) 75 (2) 30 (3) 10 (4) 8 (1) 16 (2) 5 (3) 4 (4) 2 (1) 20 (2) 7 (3) 4 ( 4) 2 (1) 25 (2) 7 (3) 4 (4) 2 (1) 32 (2) 8 (3) 6 (4) 4 (1) 40 (2) 12 (3) 6 (4) 4 (1) 50 (2) 18 (3) 6 (4) 4

(1) 63 (2) 24 (3) 8 (4) 6

Шаг 1. Схема прокладки полипропиленовых труб по ГОСТ должны быть рассчитаны; Шаг 2.Далее идет длина. Необходимо точно рассчитать размер труб в каждом месте обогрева и установить необходимую арматуру; Шаг 3. Определяется то или иное время сварки соединения - оно зависит от диаметра используемых труб. Далее заносим в комнату все элементы: их температура должна быть комнатной; Шаг 4. Помечает (маркером) места резки труб; Шаг 5. Применяются ножницы для труб из полипропилена. Трубы нарезаются перпендикулярно; Шаг 6. Подготавливаем фурнитуру: элементы очищаем сухой тряпкой от всех загрязнений; Шаг 7.

После подготовки переходим к процессу. По сечению трубы берется обезжиренная насадка для сварочного аппарата. Подходит и нагревается по горизонтали до 265 ° C.

Фитинги и труба входят в отверстие нагревателя и нагреваются в соответствии с требуемым соединением. После извлечения элементы соединяются.

Дождитесь полного остывания

Схема водяного отопления (СНиП)

Схемы водоснабжения из полипропилена для частного дома своими руками можно подобрать исходя из ступеней экономичности и комфорта - энергонезависимая, напорная, одно- или двухтрубная схема.Последовательная цепь подключения радиаторов - система с обычной циркуляцией, для отопления в небольшом частном доме

Примеры компоновки
  1. Однотрубная разводка Последовательный трубопровод (стеклопластик) - вода течет через батареи последовательно. В последний трубопровод (аккумулятор) поступает вода, температура намного ниже начальной. В случае поломки возникает проблема радиатора - для ремонта требуется отключение всей системы и выключение всего радиатора.Поэтому ремонт считается сложным.
  2. Двухтрубная система Эта система подходит практически для любого здания и дома. От однотрубной разводки отличается тем, что тепло распределяется равномерно - температура не снижается. Из радиатора вода направляется в стояк, а затем в трубопровод, равномерно распределяя тепло. Из одного радиатора вода перетекает в другой, проходя таким образом через каждый.

Также при такой разводке есть возможность отключать каждый радиатор отдельно.Система оборудована двумя трубками с собственными кранами:

    1. Напорная трубка;
    2. Подающая трубка.

Двухтрубный трубопровод делится на трубопровод с верхним и нижним трубопроводом. Каждый из них по-разному использует свои краны, стояк, стеклопластик, а поток воды от радиатора к другим сварочным элементам зависит от типа проводки.

Подключение лучше выбирать в своем доме, изучив все характеристики водопровода, посмотреть, какая максимальная изоляция алюминиевой фольгой и т. Д.Также очень важно проверить краны, стояк, коллектор, стеклопластик, состояние радиатора, изоляцию материала. Чтобы грамотно и точно произвести сборку своими руками, нужно изучить все сварочные элементы, уметь или научиться паять детали (армированные, с алюминиевой фольгой), знать точный диаметр, так как это очень важно: 32 , 25, 40 мм и др. Зная диаметр детали, можно смело приступать к пайке всех элементов, будь то отводы разводки, армированные трубы или участок стен.

Полипропиленовая двухтрубная система отопления

homeframe.ru

Отопление из полипропиленовых труб своими руками в частном доме

aqueo.ru »Отопление» Отопление из полипропиленовых труб своими руками в частном доме

Тема надежности, экономичности и Долговечность системы отопления частных домов в нашей стране всегда будет актуальна в связи с климатическими условиями. Поэтому домовладельцы должны думать, как этого добиться с минимальными вложениями финансовых ресурсов и времени.


Система отопления из полипропиленовых труб в частном доме

Для этого должны быть выполнены как минимум следующие условия:

  • грамотно составить проект расположения основных элементов системы отопления в доме;
  • Выбираем качественное оборудование, инструмент и трубы;
  • план последовательности монтажных работ;
  • Если возможно, сделайте все или большую часть установки самостоятельно.

Богатый многолетний опыт эксплуатации стальных труб и чугунных радиаторов свидетельствует о трудностях этих систем отопления при установке и эксплуатации.К основным недостаткам можно отнести большой вес всех элементов, что усложняет монтажные работы и способствует засорению труб окалиной и ржавчиной. Постепенно люди отходят от этих древних технологий.

Очень практично использовать систему отопления с медными трубами, она не ржавеет, поэтому долговечна, но очень дорога. Все больше и больше людей склоняются к использованию полипропиленовых труб. Рассмотрим этот вариант.

Преимущества

  • В системах отопления одно из преимуществ полипропиленовых труб - высокая теплоизоляция.Это обеспечивает небольшую потерю тепла на пути к радиатору, меньший расход топлива на обогрев и более высокий КПД.
  • По сроку службы полипропиленовые трубы превосходят изделия из металла. Некоторые производители заявляют, что их продукция прослужит не менее 50 лет.
  • Технологии монтажа хорошо продуманы и отработаны. Они просты, не требуют тяжелого сварочного оборудования, газовых баллонов, шлангов и трансформаторов. Монтаж полипропиленовых элементов можно сравнить с детским конструктором, только для взрослых.Все изделия и инструменты простые и легкие, с виду интуитивно понятно, что и куда крепить. Человек, не имеющий особых профессиональных навыков, сможет собрать все своими руками с высоким уровнем качества.

Технологии монтажа полипропиленовых труб
  • Эластичность материала позволяет лучше переносить процесс замораживания по сравнению с металлическими изделиями.
  • Полипропиленовые детали не ржавеют и не покрываются окалиной при эксплуатации.Трубы нейтральны к химическим компонентам теплоносителя, не вступают с ним в химическую реакцию.
  • Стоимость изделий из полипропилена значительно дешевле металлических и особенно меди.

Недостатки и методы их устранения

  • Основным недостатком полипропиленовых труб считается большой коэффициент расширения. При температуре теплоносителя 100 ° С 10 метров трубы удлиняют до 15 см. Это приводит к деформации конструкции.Во избежание разрушения ставят гибкие опоры и делают компенсационные петли. Позже стали применяться трубы, армированные фольгой, что значительно снизило коэффициент расширения. Сейчас самые практичные трубы армированы стекловолокном: при тех же условиях они удлиняются всего на 1 см.
  • Изделия из полипропилена, особенно соединительные элементы, уступают по прочности металлическим трубам. Их даже сравнивать некорректно: при сильных ударах твердыми предметами полипропилен деформируется и может разрушиться.

Выбор

Существует множество моделей полипропиленовых труб. Опишем, что можно и нужно использовать.

Обязательным требованием для системы отопления является выбор только термостойких труб и соединительных элементов, выдерживающих температуру не менее 80 ° C.

Они должны быть армированы; бывает трех типов:

  • трубы наружного диаметра, армированные пленкой ППВ;
  • трубы армированные пленкой ППВ по внутреннему диаметру;
  • Трубы ППВ армированные стекловолокном.

Армирование трубы фольгой по внутреннему диаметру

Трубы, армированные стекловолокном, считаются оптимальным вариантом; они хорошо спаяны и имеют низкий коэффициент расширения. Трубы, армированные по внешнему диаметру, перед пайкой необходимо очистить от армированной фольги в местах стыков. Это ненужные проблемы и вероятность деформации. Все эти варианты должны выдерживать давление 6-7 атмосфер.

Таблица соответствия параметров труб

Размер, мм Наружный диаметр, мм Толщина стенки, мм Водопропускная способность, л / м
Трубы PN20 для систем отопления, рабочая температура 80 ° С, максимальная 90 ° С, давление 6 атм., Длина 4 мм
16 * 2,7 16 2,7 0,110
20 * 1,9 20 3,4 0,172
25 * 2,3 25 4,2 0,266
32 * 3,0 32 5,4 0,434
40 * 3,7 40 6,7 0,671
50 * 4,6 50 8,4 1 050
63 * 5,8 63 10,5 1 650
75 * 6,9 75 12,5 2340
90 * 8,2 90 15,0 3 360
110 * 10,0 110 18,4 5 040
Трубы PN20 Al для систем отопления, рабочая температура 80 ° C, максимальная 90 ° C, давление 6 атм., Длина 4 мм
16 * 2,7 17,8 2,7 0,088
20 * 1,9 21,8 3,4 0,137
25 * 2,3 26,9 4,2 0,216
32 * 3,0 33,9 5,4 0,353
40 * 3,7 41,9 6,7 0,556
50 * 4,6 51,9 8,4 0,866
63 * 5,8 64,9 10,5 1,385
75 * 6,9 76,9 12,5 1 963
90 * 8,2 92 15,0 2 827
110 * 10,0 112 18,4 4 208

Муфты, поворотные фитинги, клапаны желательно использовать без металлических элементов.Соединения выполняются только сваркой, при этом оба конца вставляются в муфту - это наиболее надежное и прочное соединение.


Регулирующая арматура: муфты и фитинги

Рекомендуется покупать трубы и все комплектующие европейских производителей, например Германии, Чехии. Турецкое производство еще далеко от совершенства: неравномерная толщина армирующего слоя и стенок по внешнему и внутреннему диаметрам.

Монтаж

Если вам необходимо сделать качественный монтаж самостоятельно, следует начать с составления подробной схемы с указанием не только расположения основных элементов, но и других параметров:

  • маршрутов прокладки труб;
  • мест соединений, поворотов и соединений;
  • диаметров труб;
  • количество и расположение муфт, арматуры и арматуры.

Схема прокладки отопления в доме

Трубы общей магистрали выбираются большего диаметра, а выходы к радиаторам - меньшего диаметра.

На основании этих данных можно точно рассчитать, что нужно покупать и какие расходные материалы и инструменты потребуются.

Для частного дома оптимальным вариантом монтажа системы отопления считается «Верхний разлив» - самотечная схема. Это просто, доступно сделать самому.Нет необходимости устанавливать насосы принудительной подкачки для циркуляции охлаждающей жидкости. Нет необходимости увеличивать диаметр трубы общей магистрали, это только замедлит циркуляцию и увеличит расходы на отопление. Оптимальный диаметр для этих целей - 63 мм.

После закупки всех необходимых материалов идет установка. Все начинается с резки труб специальными ножницами по заранее рассчитанным размерам. Затем трубы раскладываются согласно схеме маршрута прокладки.Важно, чтобы концы срезов были под углом 90 градусов.

Паяльное устройство необходимо разместить на поверхности горизонтально, выбрав обезжиренную насадку в соответствии с размерами трубы. Нагреваем до 360 ° С. При этом в рабочем отверстии паяльника нагреваются соединительные поверхности. Затем вставляем трубу в штуцер.

Перед пайкой детали необходимо нагреть до комнатной температуры. Если припаять привезенный с мороза фитинг, структура пластика нарушится от резкого перепада температур.Такая связь продлится недолго.

Места пайки на трубах и фитингах необходимо тщательно очистить и обезжирить, можно использовать водку или спирт с водой в соотношении 1: 1. По окончании работы необходимо выполнить подключение: заполнить систему водой и проверить работоспособность в течение двух часов при максимальной температуре до 90 градусов.

Инструменты

  • ножницы для резки полипропиленовых труб;
  • Паяльник электрический с насадками для сварки полипропиленовых труб;
  • перфоратор для сверления переходных отверстий в стенах;
  • рулетка, маркер;
  • трубы, муфты, фитинги, переходники, крестовины, все по ранее составленному списку.

Ножницы для резки полипропиленовых труб

Пайка труб. Видео

Вы можете посмотреть это видео об ошибках начинающего мастера при пайке полипропиленовых труб. Он также содержит текущие идеи по оптимизации этого процесса.

Полипропиленовые трубы начали активно использовать для устройства систем отопления в частных домах. Потребителей привлекает доступная цена, простота сборки, которую можно произвести своими руками, высокое качество и надежность выполняемых работ.Это во многом объясняет их популярность в наши дни.

Благодаря современным технологиям для создания системы отопления стало возможным использовать материалы, о которых мы не знали в недавнем прошлом.

Сегодня в частном доме реально самостоятельно установить отопление из полипропиленовых труб, ведь для этих целей не нужно иметь профессиональных навыков.

Решить этот вопрос под силу практически каждому домашнему мастеру. В статье приведены инструкции с видео-презентациями для наглядности процессов.

Преимущества изделий из полипропилена в системе отопления

  • ... Прокладывать такую ​​сеть можно своими силами, а для стальных аналогов нужно использовать профессионального сварщика.
  • Изделия из полипропилена не подвержены коррозии, а это значительно увеличивает срок эксплуатации сети.
  • Отложения внутри заготовок не образуются и не забиваются так же, как стальные трубопрокатные аналоги.
  • Изделия из полипропилена очень гибкие, но в то же время обладают высокой механической стабильностью, работают при высоких температурах и давлениях.
  • Жидкость в такой магистрали лучше циркулирует, а это увеличивает теплоотдачу сети.
  • Стоимость такой сети значительно ниже по сравнению с другими материалами.

Все эти характеристики привели к тому, что данные трубопрокатные материалы используются все чаще и чаще.

Как выбрать трубы для установки системы отопления

ВАЖНО! Армированные изделия PN 25 считаются оптимальным вариантом теплотрассы в частном доме.Конструктивные возможности таких трубопрокатных материалов делают их более прочными и позволяют выдерживать высокие температуры без деформации.

Правила выбора вариантов полипропилена для обогрева:

  • Главный показатель - внешний вид заготовок.
  • Высококачественные заготовки отличаются ровной круглой формой.
  • Материал, используемый для изготовления, должен быть однородным.
  • Вся продукция должна быть промаркирована.

Как выбрать фитинги

Чтобы не паять трубопровод из ПП, для соединения отдельных участков используются фитинги.Без этих дополнительных деталей не обходится ни одна тепловая сеть в частном доме. Фитинги обычно классифицируют по диаметру и форме.

Для прокладки полипропиленовых трубопроводов используется следующая арматура:

  • Муфты;
  • Адаптеры;
  • Уголки;
  • Тройники;

Видео: выбор трубы для установки


Муфта ... Это самый простой вид, который применяется для установки труб одного диаметра.

Адаптер ... Это также простые устройства с разным диаметром на концах.

Уголок ... Применяется для установки в местах, где трубопровод имеет поворот. С таким приспособлением можно выполнить угол линии, не деформируя его. Углы оснащены наружной металлической резьбой, что позволит подключать их к смесителям для ванной, а также к другой сантехнической арматуре.

Тройник ... Эти фитинги позволяют устанавливать несколько деталей одновременно.Пластиковая арматура этого типа может быть выбрана для соединения разнородных трубопроводов.

ВАЖНО! Для трассы, огибающей объект, устанавливаются контуры. Они предотвращают перекручивание заготовок.

Резьбовой способ не всегда позволяет добиться высокой прочности соединения; в таких ситуациях используют «американец» ... Это особый вид фурнитуры, имеющий с одной стороны металлическую резьбу. Сзади - основа из полипропилена. Так можно соединить металл и пластик.

Видео: Монтаж пластика отопления своими руками

Специалисты советуют приобретать фитинги того же производителя, что и трубы, только в этом случае достигается высочайшее качество соединения.

Составление проекта

Установить отопление в частном доме из полипропиленовых труб своими руками может каждый, но грамотно разработать проект такой сети может только специалист.

На работу системы отопления влияет большое количество факторов, если их не учитывать, то об эффективной работе трубопровода говорить не приходится.Вам необходимо учесть:

  • Диаметр проката. Все отопление монтируется из труб разного диаметра, это дает возможность создать необходимые условия для хорошей циркуляции теплоносителя.
  • Углы наклона экспозиции. Это очень важно для гравитационной сети, а также важно для системы принудительной циркуляции.
  • Марка использованных заготовок. Рекомендуется устанавливать только усиленные варианты.
  • Количество и расположение радиаторов отопления.Это влияет на показания температуры в доме.
  • Особенности строения. В зависимости от этого используются варианты с нижним или верхним типом подачи.

После осмотра частного дома мастер составляет проект, в котором указываются все данные об использованных материалах:

  • диаметров линии;
  • углов наклона;
  • места и способы крепления и установки отопительных приборов;
  • Схема трубопроводов котла.

На основании такого проекта сделана смета на отопление из полипропиленовых труб.

Как правильно паять полипропилен

Чтобы наглядно увидеть, как правильно паять, посмотрите видео, представленное на нашем сайте. Спаять полипропиленовые трубы-рулоны необходимо с помощью приспособления для пайки полипропилена.

Паяемые элементы нагреваются до температуры 260 ° C, что в конечном итоге создает постоянное соединение с такой же структурой.При этом атомы деталей переходят друг в друга, поэтому стык получается очень прочным.

Видео: как паять полипропилен


Как правильно паять полипропиленовые трубы для отопления своими руками можно посмотреть на видео. Это упростит выполняемые работы, а сам процесс происходит в такой последовательности:
  • Устройство, которое мы будем паять, подключается к сети. Допускается приступить к работе после того, как сигнальный индикатор снова погаснет.
  • Заготовки нарезаются до нужного размера. Для этого используйте специальные ножницы.
  • Его край, который нам нужно будет припаять, нужно очистить от фольги. Для таких действий используется бритва, на ней можно скошить фаску на нужную величину. Вы можете проделать эту работу и ножом, но этот вариант посложнее.
  • Трубка с фитингом надевается на патрубки и удерживается нужное время. Время нагрева зависит от размера трубы. Эти индикаторы прилагаются к инструкции к паяльнику.
  • Далее детали соединяются. В этом случае необходимо следить за тем, чтобы не было перекоса, чтобы детали нельзя было двигать и поворачивать.

ВАЖНО! Особого внимания требуют поворотные фитинги для полипропиленовых труб для отопления в частном доме. Их правильное размещение играет здесь огромную роль. Если угол выставлен не в том направлении, то придется переделывать весь агрегат или детали просто выбросить.

Видео: как паять полипропилен своими руками

Компенсаторы

Изделия из полипропилена имеют свойство расширяться под воздействием охлаждающей жидкости.В этом случае трубопровод загибается. Для предотвращения этих проблем используются компенсаторы.

Изготовлены в виде петли из куска полипропиленовой заготовки. Обычно такие детали устанавливают в местах с большой протяженностью трубопровода.

Если негде установить компенсатор, то в точке поворота должно быть свободное пространство для линейного расширения труб. Тогда трубопровод будет свободно вытягиваться, и он не будет упираться в стену.

Соединительные устройства

Для быстрой и надежной работы рекомендуется использовать американские быстроразъемные соединения.Их надевают на концевые участки трубопровода.

Крепление труб к стене

Во избежание деформации полипропиленовые трубы должны быть надежно прикреплены к стене. Расстояние между застежками выдерживается на уровне 70 см.

Крепление радиаторов

В частном доме своими руками радиаторы отопления крепятся с помощью специальных элементов, которые идут в комплекте. Эти крепления предназначены для работы с тяжелой водой. Использование самодельных крепежей может оказаться небезопасным.


Как собрать систему отопления из полипропиленовых труб своими руками можно увидеть на видео. Здесь очень подробно расписана вся последовательность работ.

В общем, такую ​​работу может выполнить любой человек с небольшим опытом. Это не займет много времени.

Монтаж отопления из полипропиленовых труб, при грамотно разработанном проекте и соблюдении технологических особенностей, легко и быстро. Это обеспечивает надежный и эффективный обогрев.

Смотрите видеоуроки на нашем сайте, и у вас не возникнет проблем с редактированием!

Полипропиленовые трубы уже много лет широко и успешно применяются для устройства различных инженерных систем.Сегодня этот вид коммуникаций практически полностью заменил классический вариант монтажа систем с использованием металлических труб. Это связано с их отличной производительностью и доступностью. И если несколько лет назад полипропиленовые трубы широко применялись в городских постройках, то сейчас они широко используются в частных домах. В данной статье рассматриваются основные нюансы выбора и эксплуатации систем отопления из полипропиленовых труб в частных домах.

Преимущества систем отопления на основе полипропиленовых труб

Рассмотрим основные характеристики полипропиленовых трубопроводов, благодаря которым они стремительно вытеснили классические металлические трубы.

  1. 1. Рентабельность. Благодаря простоте технологического процесса и дешевизне используемого сырья изделия из полипропилена значительно дешевле металлических.
  2. 2. Простота установки. Имея специализированный инструмент - сборочный паяльник и базовые навыки его использования, это будет несложная задача даже для неподготовленного человека. Всю работу вполне реально сделать своими руками за пару дней.
  3. 3. Длительный срок службы. Этот показатель обусловлен прочностью и надежностью такого материала, как полипропилен.Качественная продукция не подвержена химическим воздействиям, агрессивным воздействиям окружающей среды и температурным деформациям. Конструктивные особенности полипропиленовых трубопроводов практически исключают образование отложений и накипи в канале проводника.
  4. 4. Отличные шумо- и теплоизоляционные свойства. Используя полипропиленовые коммуникации в частном доме, можно забыть о таком моменте, как шум теплоносителя в коммуникациях, а из-за низкого коэффициента теплопроводности такими изделиями невозможно обжечься.
  5. 5. Высокий коэффициент пластичности и эластичности. Эта характеристика полипропиленовых трубопроводов особенно актуальна в частных домах, где высок риск «разморозить» систему отопления в сильные морозы. Изделия из полипропилена практически исключают повреждение коммуникаций при замерзании теплоносителя, что, тем не менее, не защищает от выхода из строя радиаторы отопления.

Стоит отметить, что недостатков у полипропиленовых трубопроводов практически нет, скорее они связаны с человеческим фактором: необходимо приобретать продукцию у проверенных поставщиков и соблюдать рекомендуемый температурный режим при эксплуатации.Также полипропилен чувствителен к механическим воздействиям и использование изделий на его основе в помещениях со значительными рисками повреждения (мастерские, мастерские, сварка) нецелесообразно, а иногда и небезопасно.

Выбор типа труб на основе полипропилена для частного дома

Система отопления в частном доме имеет некоторые отличия от системы отопления в многоквартирном доме. Основные из них:

  • Возможность самостоятельного проектирования с изменением готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
  • Низкое основное давление и практически полное отсутствие гидроудара.
  • Выбор теплоносителя в системе определяет хозяин частного дома. Заменить охлаждающую жидкость можно в любой момент.
  • Короткая длина трубопровода исключает образование воздушных карманов.
  • Установка циркуляционного насоса увеличит расход теплоносителя и обеспечит более равномерное распределение тепла по конструкции.

Современная промышленность предлагает широчайший выбор типов и размеров полипропиленовых труб.Чтобы правильно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.

Труба ПН-10

Полипропиленовые жилы данного типа выпускаются наружным диаметром 20 - 110 мм и внутренним диаметром 16,2 - 90 мм. Толщина стенки материала в этом случае составляет от 1,9 до 10 мм в зависимости от диаметра. Их изготавливают из тонкостенного полипропилена, чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа.Реализован 4-х метровыми сегментами. Такие трубы нельзя использовать в системах отопления, они предназначены для бытовых нужд для подачи холодной воды на короткие расстояния без давления в водопроводе.

Труба PN-16

Этот вид продукции отличается более толстыми стенками по сравнению с описанным выше вариантом. При этом внешний диаметр идентичен изделиям ПН-10, но внутренний диаметр немного меньше - он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя от 0 С до 60 С, а рабочее давление - 1.6 МПа. Форма выпуска длиной 4 м. Стоит отметить, что этот вид труб в отоплении применяется довольно редко, так как верхний предел выдерживания температур 60 С является низким для систем отопления, а стоимость таких изделий сопоставима со стоимостью более функциональных изделий. Такие проводники рекомендуется использовать для устройства теплых полов, где рабочая температура обычно не выше 50 С, или для горячего водоснабжения.

Труба PN-20

Продукция характеризуется как универсальные токопроводящие жилы для отопления и горячего водоснабжения.Однако при использовании в теплотрассах частного дома рекомендуется устанавливать из них только обратную водопроводную трубу, так как температура подаваемого теплоносителя от индивидуального отопительного котла, в отличие от магистрали центрального отопления, может достигать 100 С, а максимальная рабочая для этого типа проводников - 80 С. Они имеют двухслойную структуру, которая обеспечивает повышенную прочность и пластичность. Наружный диаметр от 16 до 110 мм, внутренний от 10,6 до 73,2 мм, при толщине стенки 1.От 6 до 18,4 мм. Как следует из названия, максимальное рабочее давление составляет 2 МПа. Применение данных изделий целесообразно при устройстве теплых полов, обогрева теплиц, горячего водоснабжения, при прокладке теплотрассы в квартирах с центральным отоплением.

Трубы ПН-25

Лучше всего подходят для устройства систем отопления в частном доме. Благодаря двухслойной конструкции и наличию между слоями армирования алюминием или стекловолокном он имеет повышенные эксплуатационные характеристики.Такие изделия способны выдерживать постоянную температуру наполнителя до 95 градусов, обладают улучшенными прочностными характеристиками, высокими теплоизоляционными свойствами. Наружный диаметр труб ПН-25 варьируется от 21,2 до 77,9 мм, внутренний - от 13,5 до 50 мм. Форма выпуска стандартная - секции по 4 м.

Внутренний армирующий слой снижает коэффициент расширения трубопровода, что снижает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.

Внимание! Перед началом работ по монтажу линии из полипропиленовых трубопроводов рекомендуется потренироваться в пайке. Для этого следует купить самый дешевый материал, разрезать его на части, которые нужно соединить между собой в различных вариациях с помощью муфт и фитингов.

Выбор необходимого диаметра

При планировании и расчете системы отопления в частном доме помимо типа трубопровода необходимо еще и правильно подобрать его диаметр.Здесь есть несколько неизменных правил:

  • Чем больше общая длина трубопровода, тем более значительным должен быть диаметр используемого проводника.
  • Диаметр трубопровода должен быть одинаковым по всей длине. Исключением могут быть розетки для отопительных приборов.
  • При наличии в системе циркуляционного насоса допускается уменьшение диаметра магистрали.

Таким образом, исходя из этих требований, специалисты рекомендуют следующие типы труб для использования в системах отопления частных домовладений: при длине магистрали не более 50 м и наличии циркуляционного насоса необходимо применение ПН -25 труба, с внутренним диаметром от 20 мм до 30 мм, при отсутствии насоса - от 25 мм до 35 мм.

Если общая длина линии более 50 метров, то необходимо использовать трубопровод с большим внутренним диаметром, соблюдая правило - при увеличении длины на 10 м диаметр увеличивается на 2 мм. При этом допускается использование участков труб диаметром на 25% меньше диаметра магистрального трубопровода в качестве подводов к отопительным приборам.

При использовании возможно использование труб типа ПН-20 для обратной магистрали, осуществляющей отвод теплоносителя.

Важно! Для подключения теплотрассы к котлу отопления необходимо использовать отрезки металлической трубы длиной не менее полуметра. Это предотвратит тепловое повреждение изделий из полипропилена.

Применяемые схемы подключения

Стандартные часто используемые схемы подключения отопительных приборов к электросети, применяемые при прокладке полипропиленовых труб, не отличаются от схем из других материалов. Здесь можно классифицировать схемы по трем параметрам:

  • По расположению водных путей.
  • По количеству стояков.
  • По количеству патрубков циркуляции теплоносителя.

Варианты реализации схемы расположения водовода

Различают 2 вида подачи теплоносителя:

  1. 1. Верхний вкладыш. В этом случае водопровод, по которому подается горячий теплоноситель, располагается сверху. Это может быть чердачное помещение или крепление его к потолку под слоем отделочных материалов.Нижний, обратный канал прокладывают под полом или в подвале. Подача теплоносителя в отопительные приборы осуществляется через вертикальные стояки. Преимущество такой разводки в том, что нет необходимости в циркуляционном котле, что будет актуально, если частное домовладение находится в районе, где есть перебои в подаче электроэнергии.
  2. 2. Нижняя подводка. В этом случае подача и отвод воды осуществляется по трубопроводам, расположенным внизу помещения, в полу или в подвале. Достоинства этой системы - экономия материалов и равномерный нагрев всех отопительных приборов, существенный недостаток - невозможность реализации без использования насоса принудительной циркуляции.

Распределение по количеству стояков

В зависимости от количества стояков, подающих горячий теплоноситель, возможны следующие варианты:

  1. 1. Схема с одним стояком. Такой вариант подходит для использования в небольших двух-трехэтажных коттеджах, когда площадь каждого этажа относительно небольшая. Водоснабжение здесь осуществляется по одному стояку на все этажи, от которого дальнейшая разводка ведется во все комнаты этажей.
  2. 2.Схема с несколькими подступенками. В этом случае устанавливается несколько стояков, которые питают по одному радиатору в отдельных помещениях на каждом этаже. Стояки подключаются к котлу отдельными линиями. Такая схема отлично подойдет для больших домов. Благодаря автономности каждого стояка, в случае поломки нет необходимости отключать всю систему, достаточно отключить один стояк, к которому подключен поврежденный элемент, и отремонтировать его.

Планировка по количеству трубопроводов

Здесь возможны два варианта установки магистрали для реализации:

  1. 1.Линия однотрубная. При такой схеме подача теплоносителя к отопительным приборам осуществляется по одному трубопроводу, последовательно от прибора к прибору. Существенным недостатком данной схемы является последовательное охлаждение теплоносителя, в результате чего нагревательные приборы, расположенные в конце линии, не будут хорошо прогреваться. Поэтому использование этого метода целесообразно в небольших домах с не более чем тремя радиаторами отопления.
  2. 2. Линия двухтрубная. Здесь теплоноситель подается по первичному трубопроводу параллельно всем радиаторам, а отвод - по обратному каналу.Благодаря этому температура всех радиаторов одинакова и может регулироваться индивидуально с помощью специального регулятора. Достоинством системы является возможность отключения одного из отопительных приборов в случае выхода из строя, без остановки всей системы.

Таким образом, при выборе схемы установки теплопровода в частном доме стоит присмотреться к варианту с одним стояком и двухтрубной системой на каждом этаже и нижним подключением с двухтрубной схемой в корпусе. одноэтажного дома.Эти методы наиболее практичны, удобны в обслуживании и экономичны.

Монтаж системы отопления

Перед началом работ необходимо тщательно подготовить:

  • Определиться со схемой будущей системы отопления, расположением радиаторов, расширительного бака, бойлера, кранов и т. Д.
  • Приобрести все оборудование тебе нужно.
  • Приобрести расходные материалы, в которые, помимо труб, входят различные фитинги, тройники, отводы и другие элементы в зависимости от выбранной схемы.
  • Приобрести или арендовать инструмент: ножницы для полипропиленовых труб, паяльник со сменными насадками, перфоратор, маркер, рулетку и др.
  • Практикуйтесь в пайке труб на подручном материале.

После этого можно приступать к монтажным работам, обязательно соблюдая некоторые рекомендации:

  1. 1. Работы необходимо проводить при температуре воздуха выше +5 С. В противном случае процесс застывания полипропилена будет очень быстрым, и соединение может стать хрупким.
  2. 2. Стыки изделий из полипропилена желательно обработать спиртовым раствором.
  3. 3. Для определения времени нагрева и пайки изделий необходимо использовать специальный справочник


Соблюдая несложные правила в процессе выбора изделий из полипропилена для установки системы отопления в частном доме, правильно подобрав схему отопления и следуя инструкции при пайке, вы сможете выполнить всю работу своими руками.При этом качество и аккуратность работы будет зависеть только от хозяина частного дома.

Желая сделать свой дом более комфортным и уютным, хозяева часто сталкиваются с проблемой создания или модернизации системы отопления своими руками. Эта задача под силу каждому. Давайте подробнее рассмотрим, с чего начать и как действовать, чтобы ваше водяное отопление надежно прослужило долгие годы.

Большинство собственников сегодня выбирают полипропиленовые трубы и фитинги для отопления частного дома.И это вполне естественно, поскольку полипропилен имеет большое количество преимуществ перед другими материалами при относительно невысокой стоимости и простоте монтажа.

Трубы и фитинги полипропиленовые

Водяной нагрев характеризуется относительно высокой температурой теплоносителя, что может вызвать значительное тепловое удлинение трубопроводов. В связи с этим нельзя использовать обычный полипропилен; для отопления используются только армированные полипропиленовые трубы. Стекловолокно или алюминий используются для усиления полипропилена.

Труба полипропиленовая со стекловолокном

Армирующий слой имеет значительно меньшую степень линейного расширения, чем полипропилен, и предотвращает появление таких нежелательных явлений, как изгиб и провисание трубопроводов при нагревании.

Провисание обогреваемых трубопроводов

Помимо неприглядного внешнего вида с эстетической точки зрения, тепловые деформации могут создавать серьезные напряжения в трубопроводах и вызывать трещины в строительных конструкциях или утечки охлаждающей жидкости.

Усиление полипропиленовых труб для отопления с введением внутреннего алюминиевого слоя может производиться 3 разными способами:

  • Внутри полипропиленовой трубы слой твердого металла;
  • Слой твердого металла у самой поверхности;
  • Перфорированный слой алюминия расположен на поверхности материала.

Пайка используется для соединения полипропиленовых элементов. Конец трубы и необходимый фитинг нагревают паяльником, а затем жестко соединяют между собой, создавая после застывания надежный однородный стык.

Армирующая алюминиевая фольга удалена на стыке. Если металл находится у поверхности, то он счищается с помощью специальной зачистки или ножа, а если внутри, то внутренний слой зачищается с помощью облицовочного инструмента. Это обеспечивает надежность соединения конца трубы с фитингом и защищает алюминий от возможных повреждений и расслоения в процессе эксплуатации.

Прежде чем приступить к самостоятельному монтажу системы отопления с полипропиленовыми трубами, обязательно внимательно изучите все рекомендации и воспользуйтесь несколькими тренировочными пайками!
Новичку-установщику лучше выбрать для отопления дома полипропиленовые трубы, армированные стекловолокном, так как их не нужно обрабатывать перед пайкой, что ускоряет работу и избавляет от необходимости приобретать дополнительные инструменты.

Кроме того, они явно выигрывают от соотношения цены и качества. Необходимо только учесть небольшое увеличение длины при обогреве для труб со стекловолокном. При пересечении стен трубы заключены в гильзы, которые позволяют полипропиленовой трубе свободно перемещаться, а между внутренними углами стенок и витками трубопровода остается пространство для компенсационного хода при тепловом удлинении.

Без профессиональных навыков разобраться в широком ассортименте марок и решить, какую из них лучше использовать для сборки своего водяного отопления, довольно сложно.Поэтому, как показывает практика, лучше довериться опыту большинства и отдать предпочтение наиболее распространенным известным брендам. У более дорогих труб помимо повышенной надежности есть еще и очень важное преимущество для новичка - обычно их легче паять, они прощают мелкие недочеты при соединении элементов.

Таким образом, полипропиленовая труба, армированная стекловолокном от известного производителя - идеальное решение для монтажа системы отопления частного дома своими руками.

Маркировка трубы должна содержать надпись PN 25. Диаметр полипропиленовых труб для отопления выбирается расчетом, пропорционально необходимому расходу теплоносителя в соответствии с тепловой нагрузкой и выбранной схемой системы отопления.

Преимущества и недостатки полипропиленовых труб


Система отопления из полипропиленовых труб имеет следующие преимущества :

  1. Доступная цена и качество.
  2. Гладкая внутренняя поверхность трубы пропускает хладагент с минимальной потерей давления.
  3. Надежность.
  4. Устойчив к коррозии и гидравлическим ударам.
  5. Хорошая ремонтопригодность.
  6. Высокая тепло- и звукоизоляция.
  7. Высокая эластичность, обеспечивающая устойчивость к замерзанию воды в системе.
  8. Экологичность.
  9. Рабочее давление до 10 атмосфер.
  10. Температура транспортируемой жидкости до 95 ° С.
  11. Расчетный срок службы более 50 лет.
  12. Возможность скрытой установки в стены и пол.
  13. Легкость сборки позволяет быстро и легко смонтировать систему отопления частного дома своими руками.

Справедливости ради стоит отметить мелкие недостатки, характерные для полипропиленовых труб :

  • Высокий коэффициент линейного расширения;
  • Необходимость защиты от солнечных лучей, так как они негативно влияют на структуру полимера;
  • При нагревании до 175 ° С полипропилен плавится;
  • Покупка у непроверенного производителя может привести к неожиданным сюрпризам из-за значительного снижения всех показателей из-за некачественного сырья и нарушения технологии производства.

Схемы систем отопления

Если в квартирах обычно используется зависимая схема отопления, работающая от тепловой сети, то в частном доме нужно подумать об установке собственного отопительного котла и о том, как его подвязать. За независимость от внешних факторов и возможность самостоятельно установить комфортную температуру в помещении придется заплатить дополнительными хлопотами при обустройстве системы отопления и стоимостью котельного оборудования плюс комплектующие.

Самостоятельная схема организации отопления частного дома подразумевает помимо прокладки труб установку отопительного котла. Самый экономичный вариант на сегодняшний день - совместить электрический котел с твердотопливным котлом. В связи с особенностями данного оборудования необходимо соблюдать следующие меры предосторожности:

  1. Ввиду выделения большого количества тепла при горении дров целесообразно использовать металлические трубы для обвязки напольного твердотопливного котла с последующим переходом на полипропилен с помощью специальных муфт.
  2. Для надежной работы электрокотла необходимо обеспечить постоянное напряжение в сети.
  3. Схема трубопроводов напольного твердотопливного котла обязательно должна включать наличие расширительного бака и группы безопасности.

В зависимости от герметичности система отопления может быть открытой или закрытой. Первый подразумевает наличие на чердаке открытой емкости для расширяющегося при нагревании теплоносителя, второй - специальной закрытой емкости с мембраной возле котла отопления.

Открытая система может использоваться только при естественном движении охлаждающей жидкости. В этом случае он движется под действием силы тяжести за счет гравитационного давления. В закрытой системе перекачка рабочей жидкости осуществляется циркуляционным насосом.

Несмотря на кажущуюся невысокую стоимость отопления без насоса, самотечный контур потребует значительных затрат на трубы, так как хорошо работает только для больших диаметров и, соответственно, требует значительных капитальных затрат на трубы. В этом случае возможна только открытая кладка.

Отопительные контуры с принудительной циркуляцией на практике оказываются более экономичными и эстетичными, лучше регулируются и обеспечивают более высокий КПД. Закрытая система водяного отопления с насосом более устойчива, чем самотечная. Он всегда обеспечивает постоянное давление и хорошую циркуляцию, а значит, и равномерное распределение тепла.

Открытая система оправдана только для небольших домов и в районах с отключениями электроэнергии. Прежде чем создавать водяное отопление для частного дома своими руками, нужно определиться с принципиальной схемой, способом циркуляции и разводкой труб, все тщательно спроектировать и составить необходимые чертежи.

От правильного выбора еще на этапе проектирования зависит эффективность отопительных контуров, удобство эксплуатации и комфорт жителей.

Исходя из типа используемой разводки, в частном доме выделяют 3 основные схемы отопления из полипропиленовых труб: однотрубный, коллекторный и двухтрубный.

Схема однотрубная

Самая дешевая и простая в реализации электрическая схема отопления. Теплоноситель в однотрубной системе отопления последовательно заполняет все отопительные приборы.При этом в каждый последующий радиатор поступает все больше и больше охлажденной воды, тепло распределяется неравномерно. В закрытых системах, где насос обеспечивает хорошую циркуляцию, этот недостаток практически незаметен.

Однотрубная система отопления, закрытый контур

Как показывает практика, при определенных условиях возможно полностью остудить воду еще до ввода последних отопительных батарей и, как следствие, помещения, далекие от котла, остаются холодными.

Если вам нужен надежный, стабильно работающий водяной нагрев и комфортная температура во всех помещениях, то следует избегать однотрубной системы отопления.Это может быть оправдано только для небольших домов, при этом жилые комнаты подключаются сначала по направлению теплоносителя, а затем помещения для технических целей.

Коллекторный контур

Более сложная и дорогая по материалам схема водяного отопления, но позволяющая обеспечить равномерное распределение тепла, простоту использования и высокую надежность системы. На выходе из котла отопления или на каждом ответвлении от стояка устанавливается коллектор-гребешок, к которому подключаются горизонтальные ответвления или отдельные устройства.

Наиболее актуально применение данной схемы для подключения устройств в больших коттеджах со сложными разветвленными системами. Он позволяет настраивать параметры температуры и давления для каждого ответвления или устройства отдельно.

Если в вашем доме будет применяться комбинированная схема отопления, то есть сочетание классического радиаторного отопления с теплыми полами, то вы обязательно сделаете правильный выбор, выбрав коллекторную схему.

Предусматривает параллельное подключение отопительных приборов к подающему и обратному трубопроводам.Каждый радиатор не зависит от других и получает на входе охлаждающую жидкость почти одинаковой температуры.

В аварийной ситуации одно или несколько устройств могут быть отключены без ущерба для производительности системы. Двухтрубная схема монтажа позволяет использовать скрытую прокладку и легко спрятать трубы в полу. В большинстве случаев именно такая схема отопления частного дома является наиболее оптимальной.

Двухтрубный отопительный контур с нижней разводкой

В частном доме можно использовать как горизонтальный, так и вертикальный трубопровод.Вертикальная разводка применяется в домах от 2 и более этажей. Наиболее характерен для больших коттеджей.

Теплоноситель движется по стоякам от этажа к этажу. Возможна организация отопления с нижней и верхней разводкой в ​​зависимости от расположения подающего трубопровода относительно радиаторов отопления. Схема отопления двухэтажного дома также может выполняться с горизонтальной разводкой, когда горизонтальные ответвления на каждом этаже расходятся от одного стояка по всему дому. Схема отопления одноэтажного дома обязательно будет горизонтальной.

Горизонтальная трассировка

Горизонтальная схема подключения радиаторов отопления в современных частных домах является наиболее распространенной. Это позволяет сделать отапливаемый дом комфортным как с точки зрения теплового режима, так и с точки зрения эстетики. Отдельные устройства и ответвления можно отключать без повреждения основной системы и при необходимости настраивать.

Схема отопительного контура может быть однотрубной или двухтрубной. В зависимости от способа укладки бывают периметральные и радиальные.

Электропроводка по периметру

Электропроводка по периметру предусматривает прокладку труб по стенам по периметру квартиры; Возможна также скрытая укладка в конструкцию перекрытия. Такую систему водяного отопления удобно устанавливать как в новостройке, так и при реконструкции. Главный недостаток - значительная длина трубопроводов и сложность обеспечения возможности слива воды из системы.

Схема отопления с горизонтальной разводкой по периметру

Излучательная разводка предусматривает раздельное подключение каждого радиатора к общему коллектору по кратчайшему пути, схема подключения прибора напоминает солнечные лучи.Это позволяет пользователю настраивать каждый инструмент и обеспечивает простую гидравлическую балансировку.

Данная схема системы отопления удобна для нового строительства, трубы укладываются на черновую поверхность пола и заливаются стяжкой. К недостаткам можно отнести сложность ремонта, так как в случае аварии очень сложно добраться до трубопроводов. Расход труб на радиальную разводку выше, чем в других вариантах, но это компенсируется уменьшением их диаметров.Именно такая схема трубопроводов характерна для большинства современных коттеджей.

выводы

Приступая к монтажу системы отопления полипропиленовых труб в частном доме, внимательно изучите технологию пайки полипропилена, проанализируйте все возможные схемы нагрева воды, определите требуемые тепловые нагрузки, составьте планы и трехмерные чертежи.

Попробуйте предварительно проконсультироваться со специалистом в области отопительной техники и согласовать с ним проект будущей системы.Заручившись поддержкой опытного человека в технических вопросах и тщательно подготовившись, вы легко справитесь с устройством системы водяного отопления для частного дома своими руками.

Руководство по системам трубопроводов сжатого воздуха


Последнее обновление: 15 мая 2020 г., 11:01

Владельцы систем трубопроводов сжатого воздуха склонны сосредотачиваться на компрессоре и думать о трубопроводах как о меньшей проблеме. Однако, как сердце может выйти из строя из-за закупорки артерий, так и компрессоры могут выйти из строя из-за плохого состояния трубопроводов.И даже если он не выйдет из строя сразу, потеря электроэнергии из-за неисправных или неэффективных труб может сократить вашу прибыль. Чтобы управлять своими расходами, вы должны обращать внимание на различные аспекты вашей трубопроводной системы, включая компоновку, установку и обслуживание.

Если вы планируете спроектировать систему трубопроводов воздушного компрессора, не смотрите дальше. Прочитав наше удобное руководство, вы узнаете, как работают системы трубопроводов воздушного компрессора, какие типы труб вы можете использовать, а также узнаете, как сделать вашу систему более эффективной.

Как работают системы трубопроводов воздушного компрессора?

Назначение систем трубопроводов сжатого воздуха простое: подавать сжатый воздух туда, где он необходим. Однако спроектировать систему сжатого воздуха сложнее, чем вы можете себе представить - сжатый воздух должен подаваться с достаточным объемом, достаточно хорошим качеством и давлением, достаточным для питания компонентов, требующих сжатого воздуха. Если конструкция вашего трубопровода сжатого воздуха не выполнена надлежащим образом, ваши затраты на электроэнергию вырастут, ваше оборудование может выйти из строя, эффективность производства может снизиться и может потребоваться дополнительное техническое обслуживание.

Какие типы труб можно использовать с системой воздушного компрессора?

Важный первый вопрос при планировании новой системы сжатого воздуха: «Какой тип трубы мне следует использовать для моего воздушного компрессора?» У вас есть два основных варианта: пластик и металл. Ниже мы подробно обсудим преимущества и недостатки каждого из них и рассмотрим некоторые мифы, которые окружают каждый из них.

1. Пластиковые трубы

Пластиковые трубы имеют много преимуществ по сравнению с металлическими, в том числе:

  • Устойчивость к коррозии: Это означает, что вам не нужно беспокоиться о том, что ржавчина упадет с ваших труб и попадет в воздушный поток. .Это, в свою очередь, снижает риск возникновения препятствий.
  • Гладкая внутренняя поверхность: Внутренняя поверхность пластиковой трубы никогда не ухудшается, что способствует ламинарному потоку.
  • Легкость: Пластиковые трубы легкие, что упрощает транспортировку и установку.
  • Легко режется: Пластиковые трубы резать легко и для этого требуются только основные инструменты.
  • Простое соединение: Пластиковые трубы можно склеивать, что дешевле и быстрее, чем соединение металлических труб, которые необходимо сваривать.

Однако нельзя использовать пластиковые трубы для распределения сжатого воздуха. Наиболее распространенными типами пластиковых трубопроводов, доступных сегодня, являются поливинилхлорид (ПВХ) и хлорированный поливинилхлорид (ХПВХ). Они широко используются в сантехнике, и у вас может возникнуть соблазн использовать их, поскольку они просты в установке, доступны по цене и легко доступны. Однако они не могут выдерживать высокое давление, необходимое для системы сжатого воздуха.

Как и многие пластмассы, ПВХ со временем становится хрупким и склонен к растрескиванию, разрушению или даже разрушению.Кроме того, для многих воздушных компрессоров также требуется смазочное масло, которое может всасываться в воздушный поток, и это масло вызывает коррозию труб из ПВХ и ХПВХ и вызывает их разрушение. Хуже того, вышеупомянутые отказы в сочетании с воздухом под давлением могли создать летящую по воздуху острую как бритву осколки, которая могла быть смертельной для любого, кто стоял поблизости. По всем вышеперечисленным причинам Управление по безопасности и гигиене труда (OSHA) запретило использование ПВХ в системах трубопроводов воздушных компрессоров, что означает, что вы можете столкнуться с большим штрафом.

Следующие три пластмассовых материала подходят для трубопроводов сжатого воздуха:

  • Акрилонитрил-бутадиен-стирол (АБС): АБС можно найти в самых разных продуктах, от автомобильных крыльев до игрушек LEGO®. кирпичи.
  • Полиэтилен (PE): Этот вид трубопроводов производится специально для систем сжатого воздуха.
  • Полиэтилен высокой плотности (HDPE): Это еще один подходящий пластик для труб сжатого воздуха.

OSHA одобрила PE, HDPE и ABS для каналов сжатого воздуха. В отличие от ПВХ, все они маслостойкие, поэтому компрессорные масла не могут их разрушить.

Некоторые люди считают, что пластиковые трубы для сжатого воздуха - не лучшая идея, потому что цемент, используемый в соединителях, недостаточно прочен и выйдет из строя, что приведет к разрывам и утечкам. Однако пластиковые трубопроводы, изготовленные специально для систем сжатого воздуха, содержат специальный цемент. Эти цементы протестированы и одобрены OSHA и будут служить так же и до тех пор, пока сварка металлических труб.

2. Металлические трубы

Металлические трубы существуют гораздо дольше, чем их пластмассовые эквиваленты, и традиционалисты предпочитают их, когда дело касается трубопроводов систем распределения сжатого воздуха. Просто на вид и на ощупь металлическая труба более прочная и, кажется, более прочная, чем пластиковая. Какими бы усовершенствованными ни были пластиковые трубы, некоторые люди всегда будут чувствовать себя в большей безопасности с металлическими трубами, чем с пластиковыми. Металлические трубы также имеют много преимуществ при использовании в системах трубопроводов воздушного компрессора.К ним относятся:

  • Более известный: Металл более традиционный, что означает, что больше технических специалистов знают, как устанавливать трубы.
  • Более длинный послужной список в области безопасности: Металлические трубопроводы, находящиеся в эксплуатации дольше, доказали свою прочность против изломов, расколов и выбросов.
  • Они гарантированно не изменят форму: Хотя некоторые пластмассовые материалы обладают высокой прочностью, присущая металлу жесткость гарантирует, что они не деформируются.
  • Не подвержено разложению: Компрессорные масла не разрушают металлические трубы.

Конечно, есть много видов металлических материалов, которые вы можете использовать, и каждый из них предлагает определенные плюсы и минусы при использовании трубопроводов в системах с воздушными компрессорами:

Черная сталь

Черная сталь - традиционный материал для сжатого воздуха. системы, а также наиболее рекомендуемые нами материалы. Он легко доступен, прочен и прочен, и его могут установить многие монтажники. Однако имейте в виду, что, поскольку черная сталь не имеет покрытия, известно, что она вызывает загрязнение ржавчиной, которое может повредить пневматический инструмент.Хотя вы можете до некоторой степени контролировать влажность с помощью осушителя или доохладителя, вы не сможете полностью устранить ее.

Подвесные трубы нуждаются в прочном анкеровке из-за их веса. Черные стальные трубы также сложно разрезать и соединять, поэтому установка займет много времени. Кроме того, резьбовые соединители могут проскальзывать и протекать. Хотя сама труба маловероятна, сварные соединения часто выходят из строя.

Оцинкованные

Оцинкованные стальные трубы, которые часто используются в общем водопроводе и водопроводе, также широко используются в системах сжатого воздуха.Оцинкованная сталь менее подвержена коррозии, но гальваническое покрытие со временем отслаивается. Эти незакрепленные хлопья могут вызвать засорение и причинить вред при попадании в поток сжатого воздуха. Выброшенный мусор может серьезно повредить пневматические инструменты, цилиндры и другие детали. При выходе из духового пистолета этот мусор также может причинить серьезные телесные повреждения.

С трубами из оцинкованной стали также трудно манипулировать, а сварные или резьбовые соединения имеют тенденцию выходить из строя. Они также тяжелые, требуют большей прочности от методов подвешивания и крепления.По всем вышеперечисленным причинам мы не рекомендуем трубы из оцинкованной стали для систем сжатого воздуха.

Нержавеющая сталь

Нержавеющая сталь можно сваривать или прессовать. Как и в случае с оцинкованной или черной сталью, сварные или резьбовые соединения имеют тенденцию к выходу из строя. Нержавеющая сталь не портится и не подвергается коррозии, но ее сложно установить из-за ее веса. Еще один недостаток - требования к прочности при подвешивании к несущим конструкциям. Нержавеющая сталь менее распространена в реальных системах сжатого воздуха из-за ее высокой стоимости.

Алюминий

Как и нержавеющая сталь, алюминий не разрушается и не подвержен коррозии. Однако он весит намного меньше, чем нержавеющая сталь, поэтому его легко транспортировать, устанавливать и подвешивать. Алюминий требует тех же навыков, что и для установки стальных труб, но вставные соединители упрощают установку. Однако это можно считать дорогим.

Медь

Медные трубы также устойчивы к коррозии и легки. Их легко резать, сваривать и подвешивать. Поскольку медные трубы часто используются в сантехнике, доступно множество типов фитингов, и многие техники знают, как их установить.Цвет и блеск также создают эстетически приятный вид, а поскольку сочетание воды и меди не приводит к ржавлению или коррозии, воздух, который подается к инструментам по медным трубам, является чистым и не содержит мусора. Однако, как и алюминий и нержавеющая сталь, медь обычно стоит дороже.

Black Iron

Избегайте использования труб из этого материала. В то время как черный чугун, наряду с медью, когда-то использовался в системах сжатого воздуха, он гарантированно подвержен коррозии - как внутри, так и снаружи.Коррозия внутри трубы особенно плохо сказывается на качестве сжатого воздуха и падении давления.

В системах сжатого воздуха некоторая влажность неизбежна, поэтому новые трубы из алюминия, меди и нержавеющей стали стали более распространенными, чем черные или оцинкованные стальные трубы. Однако эти старые типы все еще используются во многих новых установках. Они дешевле, и многие специалисты по установке рекомендуют материалы, с которыми они наиболее знакомы.

Многие новые клиенты систем сжатого воздуха не знают о трубах из нержавеющей стали, алюминия и меди, пригодных для использования под давлением.Часто это происходит просто потому, что компании, устанавливающие системы сжатого воздуха, предпочитают другие варианты.

Соображения по компоновке трубопроводов, которые увеличивают эффективность давления

При проектировании системы трубопроводов сжатого воздуха вы можете подумать, что вам следует сосредоточиться на соединителях. В конце концов, именно здесь утечки наиболее вероятны, и большинство людей считает, что утечки представляют наибольшую угрозу для эффективности их системы. Однако это не всегда так.

Следующие три фактора влияют на эффективность давления системы более негативно, чем утечки:

1.Острые углы

Острый угол в вашей системе трубопроводов замедлит воздушный поток, уменьшив давление. Подумайте о потоке сжатого воздуха как о потоке машин на шоссе: при резком повороте вы должны сбавить скорость. Выход из поворота требует концентрации - вам нужно скорректировать любую сверхкомпенсацию за поворот и учесть любые неожиданные объекты на новой дороге.

Воздух не может думать и управлять, поэтому изгиб трубопроводной системы вызывает его рикошет от внутренней части трубы, что приводит к потере энергии.Обтекаемый воздушный поток известен как «ламинарный», а извилистый воздушный поток - как «турбулентный».

Турбулентность приводит к падению давления, и оно будет только ухудшаться, если мощность компрессора будет увеличена. По возможности избегайте этих углов изгиба под углом 90 градусов - в противном случае они могут вызвать турбулентность, снижающую подачу давления. Прямой путь воздушного потока наиболее эффективен.

Турбулентность, вызванная изгибами под прямым углом, обычно снижает давление на 3-5 фунтов на квадратный дюйм.Поэтому избегайте крутых поворотов и стремитесь к более пологим в диапазоне от 30 до 45 градусов.

2. Влага

Вода разъедает некоторые виды труб, в результате чего чешуйки ржавчины отламываются и перемещаются по системе трубопроводов. Эти хлопья ржавчины вместе с паром попадут в ваше оборудование конечного использования и могут забить сопла и загрязнить материалы, которые вы собираетесь подавать или применять сжатым воздухом.

Кроме того, внутренняя поверхность ржавой трубы шероховатая, что также вызывает турбулентность, что еще больше снижает давление воздуха.

Влага - неизбежный побочный продукт сжатия воздуха. Вода, образующаяся при сжатии, поступает из воздуха, всасываемого вашим компрессором. Весь окружающий воздух имеет определенный уровень влажности. Когда этот воздух сжимается, вода в нем конденсируется из паровой формы в жидкое состояние.

Есть простой способ уменьшить влажность в системе трубопроводов: изменить источник подачи питания компрессора. Вода, образующаяся в результате сжатия, весит больше, чем сжатый воздух, из-за чего она тонет.Если воздух всасывается сверху компрессора, он будет всасывать меньше влаги.

Хотя этот метод может значительно снизить количество влаги, еще лучше высушить воздух до того, как он попадет внутрь компрессора. Отсасывание влаги из среднего потока после процесса сжатия воздуха требует, чтобы воздух проходил через осушители, и это также может снизить скорость воздушного потока, что, в свою очередь, снизит давление.

Для решения этой проблемы большинство установщиков компрессоров рекомендуют использовать дополнительный охладитель.Охлаждая воздух на выходе из компрессора, влага будет в значительной степени удалена до того, как попадет в вашу систему трубопроводов. Примерно две трети воды в сжатом воздухе превращается в жидкость, когда температура воздуха падает до 104 градусов по Фаренгейту. Чтобы удалить жидкость из системы, ваш дополнительный охладитель должен войти в фильтр со сливом.

С фильтром доохладителя в потоке воздуха сразу после выхода из компрессора будет значительно меньше влаги.Лучше удалять влагу на ранних этапах процесса, а не позволять ей циркулировать в системе.

Охладители, фильтры и осушители являются важными компонентами систем распределения сжатого воздуха. Влага может быть неизбежной частью систем сжатого воздуха, но это не значит, что это приемлемо.

3. Препятствия

Если система трубопроводов подвергается коррозии, это является поводом для беспокойства, поскольку корродированная поверхность может отслаиваться и накапливаться в препятствиях. Основные точки ограничения в системе трубопроводов - это места, где расположены соединители, клапаны или устройства, такие как датчики или осушители.Эти компоненты могут уменьшить диаметр трубы, по которой может проходить воздух, а также накапливать частицы в воздушном потоке. Накопление твердых частиц на этих устройствах снижает доступное давление на выходе, а также поддерживает давление на входе.

Неизбежное содержание твердых частиц в воздухозаборнике компрессора требует наличия воздушных фильтров. Как и в случае с осушителями, перед компрессором лучше установить хорошие воздушные фильтры - это удалит частицы, которые могут засорить внутренние устройства и сопла конечного использования.

Обнаружить засорение несложно: перед ним будет избыточное давление, а после него - недостаточное. Однако многих препятствий можно избежать, просто выбрав правильный материал для труб. Просто выбрав нержавеющий материал трубы, вы избежите большинства препятствий.

Прочие соображения

Вот еще несколько моментов, которые следует учитывать при проектировании системы трубопроводов:

Думайте о будущем

При разработке компоновки убедитесь, что вы можете легко расширить или сделать еще одно падение.Это несложно при первой установке, но вернуться и изменить позже может оказаться дорогостоящим и сложным делом, если только ваша система трубопроводов не является модульной. Если вы думаете, что расширение может быть вероятным, вы можете подумать о том, чтобы увеличить размер вашей трубы. Никогда не помешает иметь труба большего размера, и, как упоминалось ранее, очень сложно вернуться и изменить вашу установку.

Установка отводов оттока

Если в вашей системе нет мембранного, охлаждаемого или адсорбционного осушителя, вам придется установить отводы в трубе.Помните, что компрессоры выжимают из воздуха большое количество воды, а фильтр может удалить только ее часть. Без осушителя внутри трубы будет конденсироваться больше воды, и у этой воды есть только два места, куда она может пойти: либо обратно в ваш компрессор, либо в ваше оборудование, и оба этих сценария, вероятно, приведут к повреждению. Тем не менее, капельница позволит этой воде вытечь из трубы, не причинив никакого вреда вашему оборудованию. Только не забудьте слить его или поставить автоматический слив.Водосливную стойку установить очень просто, и мы рекомендуем ее, даже если у вас уже есть сушилка, поскольку она послужит запасным вариантом, если ваша сушилка выйдет из строя.

Установите шаровые краны и соединения

Рано или поздно что-то сломается и потребует ремонта, а шаровой кран позволяет изолировать сломанный компонент от системы. По этой причине вы должны устанавливать шаровой кран до или после каждого основного компонента. Мы также рекомендуем устанавливать муфту до или после всех основных компонентов, а также между трубами.Если что-то нужно изменить, профсоюз может сэкономить вам много часов работы. Объединение профсоюзов также может ускорить вашу установку.

Запланировать консультацию с Quincy Compressor

В Quincy Compressor мы сочетаем легендарную производительность и надежность. Мы можем помочь вам спланировать и установить новую систему трубопроводов сжатого воздуха или оценить существующую систему. Свяжитесь с нами, чтобы назначить консультацию и узнать о новейших технологиях, появляющихся в системах трубопроводов. Вы можете найти ближайшего к вам торгового представителя или сервисный центр, используя наш локатор продаж и обслуживания.Компрессор Quincy пользуется доверием на рынке уже почти столетие. Давайте работать вместе, чтобы максимально повысить эффективность вашей системы сжатого воздуха.

ПОДЪЕМ И ПАДЕНИЕ ПОЛИПРОПИЛЕНОВЫХ ПЛАСТИКОВЫХ ТРУБОПРОВОДОВ

ПРИМЕР ИЗУЧЕНИЯ НЕОБХОДИМОЙ ПРОБЛЕМЫ ОТКАЗА ПП ТРУБ

До 1970 г. для питьевой воды чаще всего использовались медные трубопроводы. Однако высокая стоимость меди и простота монтажа пластиковых трубопроводов вызвали экспоненциальный рост использования пластика за последние 50 лет.

В конце 1970-х годов появились полибутиленовые трубы. Из-за низкой стоимости материала полибутиленовые трубопроводные системы рассматривались как «труба будущего» и быстро стали предпочтительными трубопроводами для питьевой воды.

Однако в 1990-е гг. Трубы из полибутилена приобрели плохую репутацию из-за большого количества отказов. Высокий процент отказов вызвал коллективный иск, и Shell (компания, разработавшая трубопроводы) прекратила продажу продукта.Повреждение трубы было определено как окислительное разложение хлорированной водой.

Исчезновение полибутиленовых труб привело к упадку в бизнесе пластиковых труб, который был заменен развитием трубопровода Kitec. Kitec представлял собой трехслойную трубу, состоящую из двух слоев полиэтилена (PE) с алюминиевой трубой, зажатой между ними. Однако трубопроводы Kitec также имели высокий уровень отказов и, как и трубопроводы из полибутилена, были выведены из эксплуатации из-за коллективного иска.

Новейшим трубопроводным продуктом на рынке является полипропиленовая (ПП) труба. Трубы из полипропилена рекламируются за их долговечность. В 2014 году в статье были продемонстрированы преимущества трубопроводов из полипропилена путем рекламирования установки новой системы трубопроводов из полипропилена в высотной башне кондоминиума в Сиэтле.

Тем не менее, после менее чем четырех лет эксплуатации вся система трубопроводов заменяется из-за значительного износа трубопроводов. Почему?

Потому что, как и полибутиленовые трубы, полипропиленовые трубы очень нестабильны в отношении окисления.

«Полипропиленовый пластик примерно в 10 раз более подвержен окислительной деструкции, чем полиэтилен и полиэтиленгликоль. Следовательно, чтобы полипропиленовая труба противостояла охрупчиванию при воздействии хлорированной воды, в полипропилен необходимо добавлять более высокие уровни антиоксидантов, чем в полиэтиленовый пластикат ».
Доктор Дуэйн Придди , Plastic Expert Group, основатель и генеральный директор

ПРИЧИНЫ ОТКАЗА ТРУБЫ ПОЛИПРОПИЛЕНА (ПП)

Когда внутренняя поверхность полипропиленовой трубы подвергается воздействию высоких концентраций хлора, антиоксиданты «сжигаются» с внутренней поверхности при прямом контакте с хлорированной водой.Как только антиоксиданты уходят с поверхности, из-за плохой стойкости полипропилена к окислению поверхностный слой становится разрушенным и хрупким. Как только поверхность станет хрупкой, распространение поверхностных трещин вглубь стенки трубы станет лишь вопросом времени.

Как только трещины возникают, они становятся «концентраторами напряжений» и продолжают проникать все глубже и глубже в стенку трубы. Явление поверхностного охрупчивания труб из полипропилена аналогично охрупчиванию поверхности других изделий из полипропилена, которые используются в окислительной среде.

Например, несколько производителей медицинского оборудования производят сетчатые имплантаты из полипропилена. Спустя короткое время после имплантации в тело внешняя поверхность волокон очень похожа на внутреннюю поверхность полипропиленовой трубы. Как только антиоксиданты израсходованы с поверхности полипропилена, происходит быстрое окислительное разложение и охрупчивание.

Фотография внутренней части полипропиленовой трубы после короткого периода эксплуатации

ПРОФЕССИОНАЛЬНЫЙ АНАЛИЗ И ИСПЫТАНИЯ ПЛАСТИКОВЫХ ТРУБ

В Plastic Expert Group мы обладаем большим опытом в проведении судебно-медицинских расследований основных причин отказов всех видов пластиковых трубопроводов, включая ABS, CPVC, PEX, PP и PVC.Если у вас есть трубопроводы из полипропилена и возникают их отказы, наша сертифицированная лаборатория A2LA настроена для проведения испытаний ASTM и оценки пластиковых трубопроводов на соответствие применимым стандартам ASTM и AWWA, включая:

  • ASTM D543 (Химическая стойкость пластмасс)
  • ASTM D3895 (Время окислительной индукции (OIT)
  • ASTM F442 (Спецификация пожарных спринклерных трубопроводов из ХПВХ)
  • ASTM D1784 (Технические условия для труб из жесткого ПВХ)
  • ASTM D1599 (Быстрые испытания на разрыв пластиковых трубопроводов)
  • ASTM F876 / 877 (спецификации для труб PEX)
  • ASTM F2389 (Технические условия для труб из полипропилена)
  • ASTM 12454 Классификация ячеек
  • AWWA C905 (Спецификации для труб из ПВХ большого диаметра)

СВЯЗАТЬСЯ С НАМИ ДЛЯ БЕСПЛАТНОЙ ПЕРВОНАЧАЛЬНОЙ КОНСУЛЬТАЦИИ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАШИХ УСЛУГАХ ДЛЯ СУДЕБНОГО АНАЛИЗА И ИСПЫТАНИЙ ПЛАСТИКОВЫХ ТРУБ И УЗНАТЬ, КАК МЫ МОЖЕМ ПОМОЧЬ.

Применение пластиковых труб в сетях систем противопожарной защиты

Еще одну неделю мы здесь, чтобы предоставить вам лучшую информацию о секторе сварки пластмасс, и в этом случае мы хотим воспользоваться ростом использования пластика для защиты от огня, поэтому мы поговорим об использовании прокладку пластиковых труб в сетях систем противопожарной защиты.

Уникальные характеристики и характеристики пластиковых труб делают то, что в течение последнего десятилетия они омологировались и с каждым днем ​​все больше и больше используются пластиковые трубы на рынке защиты от огня.Это использование производится как в спринклерных сетях , так и в в сетях , полностью оборудованных пожарных розетках (BIE).

На самом деле наиболее часто используемые системы пластиковых труб в сетях от пожаров можно разделить на три группы, а именно:

  • PPR - Системы полипропиленовых случайных труб
  • PVC-C - Системы труб из хлорированного поливинилхлорида
  • PE-X - Системы труб из сшитого полиэтилена

PPR - Системы полипропиленовых случайных труб
Этот тип трубы имеет внутри слой стекловолокна, который отвечает требованиям пониженной воспламеняемости, которые требуют нормативного документа UNE-EN13501.

PVC-C - Системы труб из хлорированного поливинилхлорида
Этот тип установки имеет оптимальные характеристики против высоких температур, пламени и дыма.

PE-X - Системы труб из сшитого полиэтилена
Этот тип труб позволяет комбинировать трубопроводную систему с системой противопожарной защиты в жилых домах.

ИСПОЛЬЗОВАНИЕ ПЛАСТИКОВЫХ ТРУБ ДЛЯ ПОЖАРА

Эти три типа труб предназначены для использования в качестве спринклеров в кровельных установках пожаротушения.

Спринклеры активируются при обнаружении сильной жары, но не при обнаружении дыма; это практически сводит к нулю вероятность отказа (1 / 16.000.000).

В случае спринклеров для установки в жилых помещениях используются трубы PP-R и PE-X.

Когда речь идет о BIEs (оборудованных пожарных гидрантах), допустимы установки в PP-R, когда они гарантируют минимальную одновременность двух BIEs в течение 60 минут и давление 2 бара в конце шланга.

Системы пожаротушения пластиковых труб имеют самые важные сертификаты в этом секторе и полностью поддерживаются.

ПРЕИМУЩЕСТВА ПЛАСТИКОВЫХ ТРУБ В СИСТЕМАХ ПОЖАРА

Использование пластиковых труб для прокладки сетей от пожаров дает множество преимуществ, и, без сомнения, они являются отличным выбором.

Что касается установки, то она значительно улучшена по времени и по затратам. Пластиковые трубы намного легче металлических , это означает более высокую производительность , так как требуется меньше времени на их установку и меньшее количество рабочих для ее установки.

Процесс монтажа очень прост: трубы соединяются стыковой и муфтой или ручной сваркой, что очень быстро и легко. У нас есть широкий каталог машин этого типа, который вы можете найти ЗДЕСЬ.

В этом видео вы можете увидеть недавнее включение в каталог аппаратов для эксклюзивной сварки PP-R, очень полезного аппарата, который позволит вручную выполнять сварку до 125 мм, что раньше было невозможно.

…………… ..

Их не нужно красить, трубы противопожарной защиты должны быть красного цвета и случайно цвет описанных пластиковых труб совпадает с ним, поэтому их не нужно красить, как это бывает с металлом единицы.

При использовании пластиковых труб удалось избежать внутренней коррозии , которая возникла в металлических трубах, и , которая засорила спринклеры или препятствовала прохождению достаточного потока воды .

Когда мы избегаем коррозии… не требует особого ухода , как металл, и это снижает затраты.

ДРУГИЕ ЗАМЕЧАТЕЛЬНЫЕ ПРЕИМУЩЕСТВА ПЛАСТИКОВЫХ ТРУБ В СЕТИ ПРИ ПОЖАРЕ

  • Значительно увеличивается срок полезного использования установки. Больше лет использования при меньших затратах.
  • Нет проблем совместимости пластиковых труб с трубами для воды с низким pH (кислая вода).
  • Низкая шероховатость и низкий коэффициент трения, поэтому возникают очень небольшие потери нагрузки.
  • Менее тяжелые, чем металлические системы. Уменьшается нагрузка на опоры перекрытия.
  • Простота транспортировки, хранения и установки
  • Высокая устойчивость к ударам…
  • Их не нужно красить, так как цвет труб совпадает с цветом, который используется в установках данного типа.
  • Соединение труб и фасонных частей: безопасно, быстро, долговечно и выгодно.
  • Системы омологированы и сертифицированы аккредитованными организмами.
  • Простые и удобные сборы за установку (сварка муфтой).
  • Простота и гибкость сборки, адаптируется к любой конструкции сети.

Здесь мы оставляем предыдущую публикацию, в которой мы рассказываем об установке в ППР для пожаров и полученном результате. УСТАНОВКА ТРУБ С СПАЙДЕРОМ 125

>>> Вне всяких сомнений, на сегодняшний день лучшим вариантом устройства сетей от пожаров является использование пластиковых труб: они дешевле, меньше времени на их установку, нужно меньше рабочих и они служат дольше.

Удачной недели и до встречи в следующий понедельник! 🙂

»Инструкции по установке

Установка подземного пластикового резервуара | Установка надземного пластикового резервуара


Установка подземного пластикового резервуара

ЭККАВАЦИЯ

  • Выберите участок с хорошим дренажем почвы.
  • Оставьте зазор вокруг резервуара для правильного размещения и уплотнения обратной засыпки вокруг нижней половины резервуара.
  • Обеспечивает хорошо уплотненную или ненарушенную подстилку из песчано-гравийной смеси или чистой зернистой почвы: минимум 6 дюймов в каменистой местности. Формируйте подстилку под днище резервуара.

УСТАНОВКА БАКА

  • Перед установкой бака проверьте:
    • Серийный номер (для формы гарантии).
    • Ориентация входа и выхода.
    • Повреждение при транспортировке.
  • Установите уровень трубы через крышку доступа, чтобы выровнять впускное и выпускное отверстия. Важно, чтобы выпускное отверстие находилось ниже уровня впуска.
    ВНИМАНИЕ: Обращайтесь осторожно. При сильном ударе бак мог треснуть, особенно в холодную погоду.

ИЗБЕЖАНИЕ ПЛОСКОСТИ ИЛИ ИСКАЖЕНИЯ

  • Полиэтиленовые резервуары рискуют всплыть или деформироваться у основания при откачке во время периодического высокого уровня воды. В экстремально влажных условиях держите бак частично заполненным
    Заливка после установки .
  • Для проверки уровня грунтовых вод установите вертикальную перфорированную дренажную трубу длиной 4 дюйма рядом с резервуаром со съемной крышкой над уровнем грунта.Наклейте прилагаемую этикетку на напорную трубу.
    * ИЗБЕГАЙТЕ СЛИВНОГО БАКА НИЖЕ ТАБЛИЦЫ ВОДЫ.
    На наклонной поверхности проложите дренажную линию из-под бака на дневной свет, вниз от бака.

ЗАПОЛНЕНИЕ

  • Резервуар необходимо заполнять, если он пустой или заполнен не более чем на 30%.
    Для засыпки воды не требуется. При заполнении для проверки герметичности слейте резервуар до 30% или менее перед засыпкой .
  • Засыпка с максимальным количеством слоев зернистой почвы 12 ″ или чистой засыпкой и равномерное вытаптывание.
    БЕЗ ЗАПОЛНЕНИЯ ГЛИНЫ
    Важно: Убедитесь, что засыпка правильно размещена и уплотнена вокруг нижней половины резервуара. Не обрабатывайте компактные машины близко к резервуару. Не сливайте большие объемы жидкости близко к резервуару.
  • Периодически проверяйте уровень бака.
  • Обязательно уплотните засыпку под соединениями впускной и выпускной трубы. Добавьте опору под трубы, чтобы предотвратить возможное разрушение трубы из-за оседания засыпки с течением времени.
  • Если резервуар теплый от солнечных лучей, дайте ему остыть перед тем, как завершить засыпку.
  • Используйте водонепроницаемую ленту для герметизации крышек, если нет стояка.

ТРУБНЫЕ СОЕДИНЕНИЯ:

  • Подсоединяйте к резервуару только тогда, когда маловероятно смещение резервуара во время засыпки оставшейся части. Используйте резиновые муфты типа «Fernco».
  • Из всех резервуаров для воды необходимо удалить воздух с помощью трубы диаметром не менее 2 дюймов.
  • Установите отводы на 90 градусов на фитингах выпускной переборки, чтобы трубы могли отклоняться при расширении бака (баки для воды).
  • ИСПОЛЬЗОВАНИЕ МИН. 3 фута.ГИБКИЙ ШЛАНГ ОТ НАСОСОВ ДЛЯ ДВИЖЕНИЯ (ПРИ УСТАНОВКЕ)

СООБРАЖЕНИЯ ПО УСТАНОВКЕ:

  • Цистерны для захоронения. Проконсультируйтесь с заводом по установке над землей.
  • Если не утверждено иное, резервуары рассчитаны на ДВУХ ФУТОВ от земного покрова - 300 фунтов / кв. Фут.
  • SUPERTANKS рассчитаны на ЧЕТЫРЕ ФУТА земного покрова - 480 фунтов / кв. Фут.
  • ДОЗИРУЮЩИЕ БАКИ ДЛЯ ВЫПУСКАНИЯ рассчитаны на ЧЕТЫРЕ ФУТА земного покрова - 480 фунтов./ кв. фут.
  • Не находиться под путями транспортных средств или тяжелого оборудования.
  • Беречь от крупных корней и камней.
  • Избегайте размещения резервуара в районах с высоким уровнем грунтовых вод. Используйте усиленный резервуар при высоком уровне грунтовых вод.
  • Избегайте размещения резервуара на влажных глинистых почвах.
  • Отвести поверхностный сток из зоны резервуара. Свежая засыпка пористая. Сток может подниматься вокруг резервуара.

Загрузить установку подземного резервуара PDF

Примечание. Инструкции по установке могут отличаться в зависимости от юрисдикции.Если вы находитесь за пределами Британской Колумбии, проконсультируйтесь с заводом-изготовителем.

* ВАЖНАЯ ИНФОРМАЦИЯ: ГАРАНТИЯ АННУЛИРУЕТСЯ, ЕСЛИ ИНСТРУКЦИИ НЕ СЛЕДУЮТ ЯВНО.


Установка надземного пластикового резервуара

КАКАЯ БАЗА НЕОБХОДИМА?

  • Требуется прочное ровное основание, проходящее под всем резервуаром.
  • Основой может быть песок, мелкий гравий, чистая грязь, цемент или правильно опертые и плотно уложенные доски.
  • Гальки размером более полдюйма должны быть удалены.
  • Убедитесь, что бак не осел и остается вертикальным после заполнения.

МОЖНО ЛИ ИСПОЛЬЗОВАТЬ ПЛАТФОРМУ?

Да, но дно резервуара должно иметь постоянную опору, например с двумя слоями ¾ дюйма фанеры прибивают к подходящей опорной конструкции. В интересах безопасности следует проконсультироваться с инженером.
ПРИМЕЧАНИЕ - Вес воды составляет 8,33 фунта на галлон США или 10 фунтов на канадский галлон

НАСКОЛЬКО ТЯЖЕЛЫЕ ТАНКИ?

  • Для приблизительной оценки вес наземных резервуаров получается путем деления размера галлона на пять.Например, бак на 1000 галлонов будет весить приблизительно 200 фунтов.
  • Для подземных резервуаров возьмите размер галлона и разделите на три.

ПРОСТО В ОБРАЩЕНИИ?

  • Все цистерны можно перемещать пикапом или прицепом.
  • Полиэтилен - очень эластичный материал, и его повреждение при осторожном обращении и транспортировке маловероятно.
  • Особую осторожность следует проявлять в экстремально холодную погоду, поскольку резервуар будет более твердым и хрупким.

МОГУ ЛИ Я ПОЛУЧИТЬ ДАВЛЕНИЕ В БАК?

НЕТ! Полиэтиленовые резервуары должны быть открытыми для атмосферы или вентилироваться постоянно. Их можно использовать для создания напора воды путем установки на более высоком уровне, но они не могут подвергаться воздействию какого-либо внешнего источника давления. При необходимости используйте поплавковый клапан на входе.

ЧТО НАСЧЕТ РАЗВИТИЯ ВОДОРОСЛЕЙ?

Росту водорослей способствует проникновение света в аквариум. Рост водорослей можно уменьшить, разместив резервуар вдали от солнечного света и выбрав резервуар более темного цвета, а также проведя дезинфекцию.

МОЖНО ЛИ ЗАХОРАНИТЬ?

  • Цистерны изготавливаются специально для наземного или подземного использования.
  • Надземные резервуары имеют гладкие стенки и предназначены только для монтажа на уровне земли. Однако их можно бросить в землю на глубину до 20% от высоты резервуара, чтобы уменьшить надземный профиль.

КАКИЕ ФИТИНГИ ВХОДЯТ К БАКУ?

  • Большинство надземных резервуаров для воды оснащены трубным соединением с внутренней резьбой 1 или 2 дюйма внизу и крышкой доступа 16 дюймов вверху.Крышки доступа имеют дыхательные клапаны, которые пропускают воздух
    и выходят при изменении уровня воды. Ваш местный сантехник или магазин сантехники может помочь вам с
    , чтобы правильно подключить.
  • Убедитесь, что сливные / выпускные фитинги перегородки плотно прилегают к резервуару. Стопорная гайка на фитингах имеет обратную резьбу, чтобы предотвратить ее ослабление при затяжке внешних соединений.
  • Чтобы предотвратить риск обрыва, вручную затяните резьбу на несколько оборотов, чтобы убедиться, что резьба совмещена. При заполнении бака проверьте отсутствие утечек и затяните ровно настолько, чтобы предотвратить утечку.Чрезмерная затяжка может привести к обрыву резьбовых соединений труб или к растрескиванию фитингов переборки, которые затем придется заменить.
  • Дополнительные соединения для подводящих труб добавляются отдельно по требованию заказчика.
  • Приблизительный размер трубы см. В Таблице размеров трубы.

ВЛИЯЕТ ЛИ СОЛНЕЧНЫЙ СВЕТ НА БАКИ?

  • Со временем под воздействием солнечных лучей пластик затвердевает, что делает его более склонным к растрескиванию при сильном ударе.
  • Все резервуары Premier Plastics пропитаны ингибитором ультрафиолетового излучения, замедляющим этот эффект затвердевания.
  • Танки более темного цвета или черного цвета обычно служат дольше.

ЧТО НАСЧЕТ СБОРА ДОЖДЕВОЙ ВОДЫ?

  • Сбор дождевой воды - отличный способ преодолеть периоды нехватки воды.
  • Фильтровальная корзина должна использоваться для отсеивания листьев, веток и мусора, выходящего из желобов карниза.
  • Вода для питья, приготовления пищи и мытья посуды, конечно, должна быть кипяченой или продезинфицированной.
  • Чистая дождевая вода может использоваться в больших объемах, например, для смыва туалетов, стирки, душа, мытья транспортных средств и полива сада.
  • Уровни воды можно проверить с помощью «пневматического щупа» от Premier Plastics.

КАК ДЛИННАЯ ГАРАНТИЯ?

  • На все наземные резервуары дается восьмилетняя гарантия, однако вы можете рассчитывать на еще много лет службы.
  • На все подземные резервуары для воды и септики предоставляется 100-летняя гарантия.Полиэтилен практически вечно прослужит под землей.
  • Заполните гарантийный бланк и отправьте его в Premier Plastics Ltd.

БЕЗОПАСНЫ ЛИ БАКИ ДЛЯ ПИТЬЕВОЙ ВОДЫ?

  • ДА - резервуары изготовлены из пищевого полиэтилена и соответствуют спецификациям, содержащимся в правилах FDA 21 CFR 177.1520 (c) 3.1, стандарте NSF 61 и CSA 6861-05.
  • Поддержание качества воды в баке, конечно же, ваша ответственность. Информацию о качестве воды можно получить в компаниях водоснабжения, бурильщиках скважин или в отделах здравоохранения.Заводские резервуары чистые, но не продезинфицированные.
  • На дне нового резервуара могут быть обнаружены мелкие частицы полиэтилена. Они возникают при вырезании отверстий для фитингов и всплывают на поверхность при заполнении или могут быть вакуумированы.

Заметим ли я ОТЛИЧИЕ ВКУСА?

  • Чтобы вода оставалась свежей, трубопровод должен быть подключен так, чтобы поступающая вода всегда промывалась через резервуар.
  • Вода, которая пролежала в вентилируемом контейнере любого типа в течение определенного периода времени, приобретет "плоский" вкус.Это потому, что воздух в воде был потерян. Частично это можно преодолеть, наполовину наполнив закрытый сосуд и энергично встряхнув его, чтобы снова влить воздух.

КАК БАК ДЛЯ ХРАНЕНИЯ ПОМОГАЕТ ХОРОШЕМУ ПРОИЗВОДСТВУ МЕДЛЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ?

  • Многие люди испытывают снижение дебита из скважин. Колодезные насосы обычно рассчитываются на воду «по запросу», т.е. если ваша ванна наполняется со скоростью 5 галлонов в минуту, то колодец должен производить воду со скоростью 5 галлонов в минуту за время работы ванны.
  • Резервуар для хранения позволяет в короткие периоды высокой нагрузки поступать из резервуара, а не непосредственно из скважины.
  • Семье, использующей 400 галлонов в день, потребуется их колодец, чтобы производить не более 400 галлонов за 24 часа, если используется резервуар для хранения. В среднем, колодцу необходимо производить всего полгаллона в минуту каждую минуту в течение 24 часов, чтобы обеспечить семью.
  • Обычной практикой является выгрузка грузовика с водой в медленно добывающую скважину. Если бы водозабор был помещен в резервуар для хранения, не было бы потерь из-за просачивания, что привело бы к экономии затрат.

Добавить комментарий
