Нагревательный шнур для водопровода: Греющий кабель для обогрева труб — купить саморегулирующийся кабель для труб водопровода, цена комплекта в Москве

Содержание

Кабели для обогрева труб и водопровода DEVI, цены

Замерзает водопровод или канализация – есть решение!

Не имеет значения где, снаружи или под землёй замерзают зимой трубы. Можно установить нагревательный кабель внутри или снаружи любой трубы – пластиковой или металлической. Вы можете выбрать дешёвый и очень надёжный резистивный кабель, но подключать его надо обязательно через терморегулятор. Альтернативаему – экономичный саморегулирующийся кабель Devi-Pipeguard™ или Devi-Pipeheat™, который можно включать непосредственнов сеть 220 В. Если замерзает питьевая вода, а вам больше подходит способ обогрева трубы «изнутри» — есть два «пищевых» кабеля: резистивный Deviflex™ DTIV-9 (от 3 до 100 м) и саморегулирующийся DPH-10 с сетевой вилкой от 2 до 25 м и в бухтах до 60 м.

Системы подогрева труб можно использовать для:

1. Защиты трубопроводов от замерзания.

2.

Поддержания заданной температуры в трубах.

Системы защиты DEVI устанавливают на объектах, где необходимо предотвратить замерзание водопроводных или канализационных труб, а также поддерживать определенную температуру в трубопроводах с горячей водой или другими жидкостями. Системы DEVI можно монтировать внутри водопроводной трубы или на наружной поверхности. Используют такие системы для труб различного назначения, для внутренних и наружных сетей и для трубопроводов, находящихся как над землей, так и под землей.

Преимущества систем подогрева трубопроводов и водопровода:

• Предотвращение замерзания воды в трубах;

• Поддержание заданной температуры жидкости внутри трубы;

• Предотвращение затвердеваний и застоев масел в трубопроводах;

• Эффективное горячее водоснабжение.

Одно из частных применений нагревательного кабеля Deviflex™ — обогрев водопроводных труб, проложенных в не обогреваемых зонах — на улице, в холодных
подвалах, под землёй в зоне промерзания и т.

д. Фирма DEVI предлагает в этом случае использовать кабели пониженной мощности, которые обеспечивают обогрев различных трубопроводов в любых условиях эксплуатации.Практически весь номенклатурный ряд нагревательного кабеля Deviflex™ может быть использован для трассировки трубопроводов. Трубы, находящиеся на поверхности земли, сильно охлаждаются, поэтому для них необходима хорошая теплоизоляция. Обогревательные кабели укладываются поверх трубы и приклеиваются по всей длине алюминиевым скотчем, который не только закрепляет кабель на трубе, но и эффективно отводит и распределяет тепло, тем самым защищая кабель от перегрева.

В качестве теплоизоляции можно использовать минеральную, стеклянную или каменную вату, пенопласт, полистирол, пеностекло или другие плохо проводящие тепло материалы. Толщина слоя изоляции

обычно составляет 10-80мм. Поверх теплоизоляции должна быть сделана гидроизоляция при помощи пластиковой ленты или специального гидрофобного картона.

Выбор схемы укладки кабеля

Укладка в 1 линию применяется, если расчётные теплопотери 1 м трубы не превышают погонную мощность кабеля (Вт/м). При больших теплопотерях вдоль трубы укладывают 2, 3 или 4 линии кабеля. Намотка спиралью или более удобная укладка «волной» обычно применяются, если погонные теплопотери трубопровода при выбранной теплоизоляции превышают мощность теплоотдачи 1м нагревательного кабеля до 2,5 раз. Вначале кабель прикрепляют скотчем к трубе, образуя равномерно провисающие петли, затем укладывают петли вокруг трубы.Трубопроводы обычно изолируют пенопластом, минеральной ватой или специально изготовленными для труб теплоизоляционными материалами, толщиной от 10 до 100 мм.Предпочтительна теплоизоляция с низким уровнем влагопоглощения.

В большинстве случаев мощности кабеля 10 Вт на 1 метр трубы достаточно для защиты от замерзания, если:

• Наружный диаметр трубы не более 50 мм;

• Толщина теплоизоляции не менее 50 мм;

• Наружная температура не ниже -30°C.

Нагревательные кабели в трубах с водой (кабель для защиты водопровода)

Нагревательный кабель можно установить внутрь трубы с водой. Для этого метода установки применяют специальную вводную муфту под патрубки 3/4” или 1” и кабель Deviflex™ DTIV-9 (9 Вт/м при 230 В) или Devi-pipeheat™ DPH-10 (саморегулирующийся). Метод эффективен, поскольку кабель находится в прямом контакте с обогреваемой средой. Наружное покрытие кабелей DTIV-9 и DPH-10 допускает прямой контакт с водой и не изменяет ее вкус. Длина кабеля должна быть равна протяженности обогреваемой трубы.

Выбор оборудования для обогрева трубопроводов

Для защиты пластиковых труб от замерзания мощность нагревательного кабеля не должна превышать 10 Вт/м. Для металлических труб мощность нагревательного кабеля может быть выше. Кабели Deviflex™ DTIV-9 и

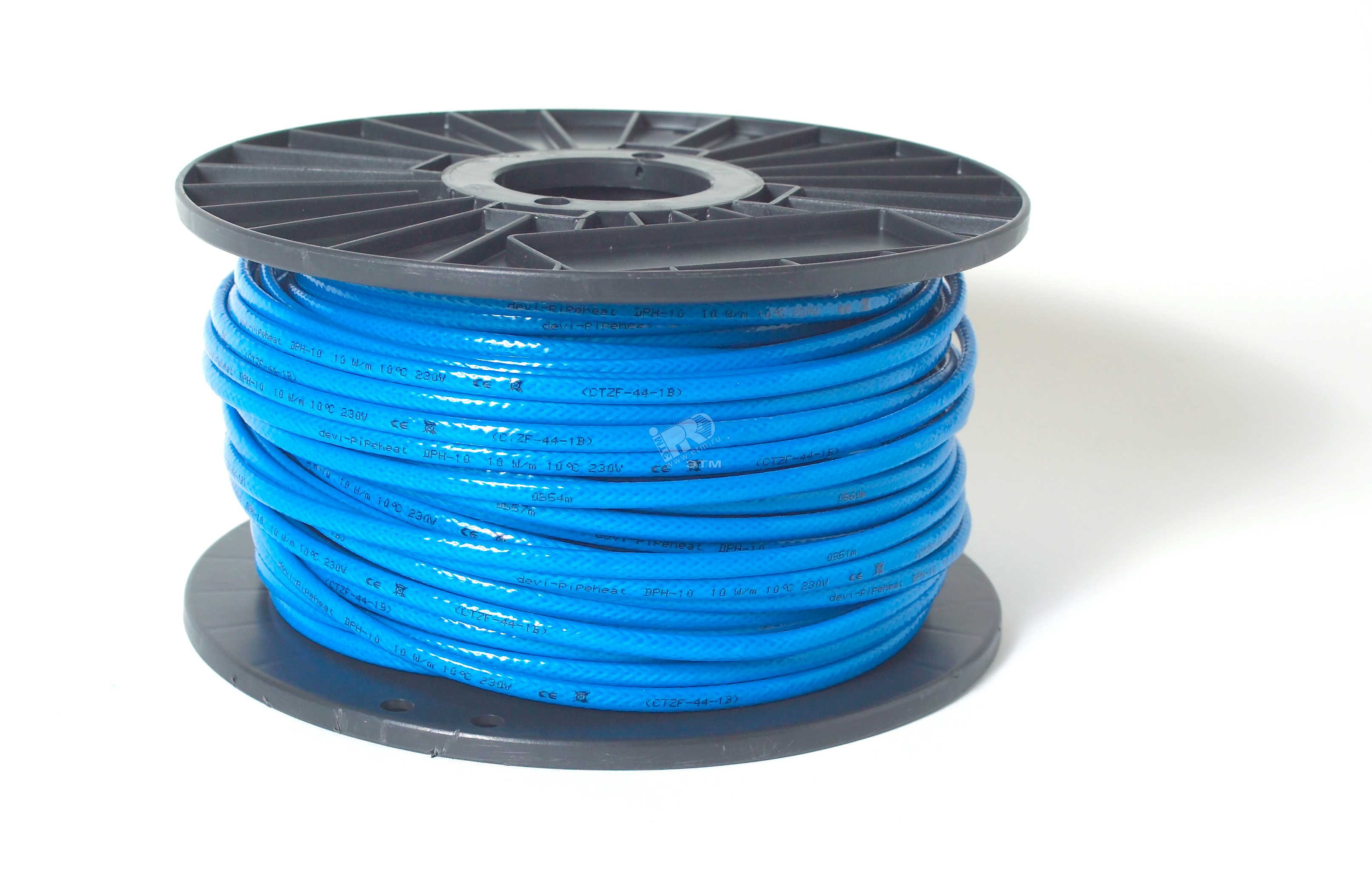

Devi-pipeheat™ DPH-10 используют в трубах с водой. Кабель Devi-hotwatt™ 55 применяют в трубопроводных системах для поддержания температуры горячей воды или других жидкостей в «горячих» трубах (до 85°C). Для систем DEVI защиты от замерзания и поддержания температуры в трубопроводах применяют терморегуляторы Devireg™ 316, Devireg™ 330 или Devireg™ 610. Все терморегуляторы имеют выходы контактов реле и, таким образом, могут управлять кабельной обогревательной системой большой мощности через магнитные пускатели (контакторы).

Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение

С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.

Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.

Выбор саморегулирующего греющего кабель для водопровода

В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики.

Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:

  • диаметр используемой водопроводной трубы;
  • материал, из которого изготовлена труба;
  • толщина слоя теплоизоляции;
  • примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

  1. Мощность.
  2. Наличие или отсутствие термостата.
  3. Номинальное напряжение.
  4. Длина самонагревающегося кабеля для водопровода в бухте.
  5. Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода.

Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

  1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
  2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
  3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
  4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
  5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
  6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем. Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

  1. Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
  2. В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
  3. Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
  4. После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий  шнур сделать таким способом не получится.

Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

Греющий кабель для низких температур от производителя. Как подобрать лучший вариант. Какие характеристики важны

Низкая температура, свойственная зимнему периоду, может стать причиной разрушения трубопроводов. Обычная теплоизоляция в сильные морозы может не справится с защитой от холода и в таком случае неизбежна замена поврежденных участков. Современное и эффективное решение — подобрать греющий кабель, чтобы избежать  разрушения в сильные морозы.

Кабель для низких температур — наиболее простой и эффективный выбор, который позволит и кровле и трубопроводам сохранять свои эксплуатационные характеристики в холодный период. Существуют разные виды греющего кабеля для низких температур. Все они имеют свои особенности, достоинства и недостатки, которые необходимо учитывать при выборе.

⁠

Название и маркировка кабелей для низких температур


Наиболее эффективным решением будет использовать для электрообогрева при низких температурах саморегулирующийся кабель с маркировкой TSA, TSL, TSS и TSU. Температура монтажа таких кабелей может быть до -50 градусов Цельсия. А минимальная температура включения -20 градусов. Такие кабели надежны и могут длительное время поддерживать температуру рабочей среды до + 250 градусов Цельсия.



Характеристики секций при использовании автомата

Тип Tемпература
включения, °C 		230 В
16А 20А 25A 32A
TSU-15F 10
-25 		120
100 		145
130 		160
140 		160
160
TSU-30F 10
-25 		75
70 		90
85 		110
100 		110
110
TSU-45F 10
-25 		50
45 		64
58 		82
71 		82
82
TSU-60F 10
-25 		42
36 		46
42 		64
56 		64
64
TSU-75F 10
-25 		22
20 		26
22 		34
28 		42
36
TSU-90F 10
-25 		28
18 		24
20 		28
26 		36
35

Саморегулирующиеся греющие кабели для низких температур.

Обзор преимуществ и особенностей применения

Греющий кабель TSA. Его главный элемент — греющая проводящая матрица. В ее основе используется метод экструзии и последовательного равномерного охлаждения. Благодаря этой технологии сохраняется одинаковое сопротивление и одинаковую мощность по всей длине кабеля. Кабель устойчив к циклическим нагрузкам, и сохраняет свои характеристики и греющую мощность в течение всего срока службы.

Кабель TSA надежно защищает от замерзания трубы многокилометровых газо- и нефтепроводов, промышленные емкости, запорную арматуру, а также успешно предотвращает все элементы кровли и водосточных систем от обледенения в зимний период. Может использоваться при температуре от -20 градусов Цельсия. Успешно поддерживает температуру рабочей среды до +85 градусов.

Низкотемпературный кабель TSL. Автоматически регулирует выделение тепла при изменении температуры окружающей среды. Способен увеличивать тепловую мощность в 2 раза при эксплуатации во льду и талой воде. Кабель устойчив к неблагоприятным воздействиям окружающей среды, перепадам температур, воздействию агрессивных сред, благодаря применению оболочки из фторполимера. Может использоваться для поддержания температуры химически активных сред, эффективно работает при температуре от -20 градусов Цельсия. Успешно поддерживает температуру рабочей среды до +85 градусов.

Кабель TSS. Температура его включения — от -25 градусов Цельсия, а максимально возможная поддерживаемая температура — до +200 градусов. Возможно применение в безопасных и взрывоопасных зонах согласно стандарту ГОСТ Р МЭК 60079. В конструкции кабеля используются медные токоведущие жилы, а наружная оболочка выполнена из фторполимера.

Кабель TSU. Его отличительной особенностью является способность высокого сопротивления оплетки к воздействию высоких температур. Кабель с такой оболочкой защищен практически от любых внешних воздействий и может эксплуатироваться в условиях высокой влажности, сохраняя гибкость и прочность.

Минимальная температура его включения -25 по Цельсию, а максимальная до +250 градусов.

Тепло саморегулирующийся кабель выделяет только там, где это необходимо: если какой-то участок лежит во льду, а второй — в тепле, то сильнее нагреваться будет именно первый. Но такие кабели, разумеется, дороже, чем резистивные.

Как подобрать греющий кабель и на что обратить внимание при выборе

При подборе греющего кабеля мы рекомендуем в первую очередь определить цель его применения и способ установки. Это поможет решить главный вопрос — какой вид кабеля выбрать и на какие характеристики ориентироваться.  Как правило, наиболее частыми вариантами являются:

  • Обогрев кровли и водопроводов в частном доме
  • Обогрев промышленных трубопроводов
  • Обогрев промышленных резервуаров и емкостей. В том числе, емкостей с агрессивными средами

По способу монтажа. Возможны два варианта:

  • Внутри водопровода (в случае если это частный дом)
  • Снаружи

Многое зависит от того, какой способ установки будет оптимальным для вашего случая. Например, если планируется монтаж провода внутрь трубы, при подборе следует обращать внимание на наличие герметичной концевой муфты, на высокую степень защиты, на отсутствие вредных веществ в составе, которые могут выделяться при нагревании.

Среди других важных особенностей при выборе всегда обращайте внимание на такие параметры:

  • уровень мощности системы (рассчитывается по специальной формуле). В случае с резистивными одно- и двужильными проводами от мощности будет зависеть и длина изделия;
  • наличие экранирующего покрытия. Это особенно важно, если речь идет об укладке проводки на объектах, где находится много электрической, компьютерной, бытовой техники, на производствах. Наличие экранирующего покрытия повышает стойкость к механическим повреждениям в процессе монтажа, транспортировки и хранения;
  • при укладке в грунт обязательно обращайте внимание на возможность применения теплоизоляционных материалов, это позволит предотвратить температурные деформации
  • бренд. На отечественном рынке представлено немало достойных производителей, в каталогах которых можно найти изделия с любыми характеристиками. Хотя цена импортных кабелей намного выше, однако ее надежность, особенно в климатических условиях северных районов Росии, намного ниже, чем у греющих кабелей группы компаний Тепловые Системы. Существует многолетняя (более 14 лет) статистика по замене сгоревших западных аналогов на промышленных объектах на наши кабели собственного производства, которые не имеют ни одной рекламации.

Не менее важно также при подборе кабеля учитывать простоту в монтаже и эксплуатации. Универсальность кабельной системы обогрева обуславливает широкую область ее применения: с помощью проводов обогревают трубопроводы разных диаметров, находящиеся как под, так и над землей, кровли, различные конструкции.

    Важно!

    Есть определенные ограничения для саморегулирующихся моделей: их не используют при обогреве бетона, так как экономически это невыгодно, при создании обогреваемых полов насосных станций, так как в этом случае исчезает возможность быстро повысить температуру до нужного значения. Для этой задачи эффективным решением будет применение кабеля 50TS(FA) – специально разработанного для полов насосных станций.


    Также рекомендуем при подборе греющего кабеля учитывать такую характеристику как дина. Это расчетная величина. Определяется она по специальному алгоритму и без консультации опытного специалиста будет довольно сложно определиться с выбором. На начало 2021 года, по сравнению с бесчисленным множеством иностранных брендов, таких как Reksant, Termon, IOvatt, raihem, есть наш, отечественный продукт от Тепловых Систем с более чем 10-летним опытом работы в этой отрасли, не имеющий ни одной рекламации на продукцию. Мы рекомендуем всегда учитывать длину кабеля в комплекте. Обратите внимание, что большинство кабелей в интернет-магазинах обладает малой длиной и, как правило, подходят только для применения, что называется, «в домашних условиях».

    Импортные аналоги всегда более дорогостоящие. Тогда как продукция группы компаний Тепловых Систем лучше соответствует уровню промышленного применения, но более дружественна по стоимости, поскольку лучше адаптирована под условия применения в различных климатических зонах.

    Наша компания располагает собственным производством и складами с готовой продукцией. В 2020 году с производственных линий сошел 10 000 КИЛОМЕТР греющего кабеля для обогрева объектов нефтегазовой и химической промышленности. Выбирайте продукцию лидера!

    Греющий кабель для водопровода

    Как и зачем используется обогревающий кабель? У вас уже есть дом, водозаборный узел, скважина и насос. Остается проложить коммуникации между домом и скважиной. Вот только «закопаться» ниже точки промерзания не получается – или воды грунтовые воды высоко стоят, или скальник коренной (тот, что начинается сразу после штыка лопаты). В этих случаях незаменим греющий кабель.

    Кабель для обогрева труб: как это работает?

    Для начала разберемся, какими бывают обогревающие кабели для водопровода и что за механизм лежит в основе их работы.

    Греющий кабель бывает резистивный и саморегулирующийся. Резистивный делится на два вида – 1-жильный и 2-жильный. Принцип действия прост. Внутри кабеля проходит жила из сплава с очень большим сопротивлением, и когда по нему бежит электрический ток, он выделяет тепло. Если жила одна, кабель втыкается в один конец розетки, уходит вдоль точки обогрева, потом возвращается и уходит в другую розетку. Для регулировки режима обогрева водопровода дополнительно устанавливаются термодатчики и термореле. Отмеряем нужное количество кабеля, отрезаем и делаем концевую заделку, тем самым замыкая петлю.

    Саморегулирующийся греющий кабель – в чем особенности?

    Этот вариант сложнее и интересней. Как такового замкнутого контура (петли) здесь нет. Его «начинка» состоит из двух жил, между которыми проложен «хитрый» полимер — при остывании он образует мостики проводимости. В точке охлаждения замыкается петля, начинает течь ток, разогревая обе жилы. При этом по всей длине кабеля будет разная температура.

    Обратите внимание, что производителей продукции множество. Однако, по нашему мнению, самым дорогим и надежным является обогревающий кабель марки Raychem.

    А что внутри? Из чего состоит обогревающий кабель для труб

    Обогревающие кабели могут быть пищевые (их можно устанавливать внутри трубы с питьевой водой) и непищевые. По конструктиву они ничем не отличаются. Различие – в оболочке.

    Рассмотрим для примера компоненты кабеля хозяйственно-питьевого назначения. Снаружи есть синяя фторопластовая оболочка, химически инертная к воде и агрессивной среде. Далее идет бронирование или защитный экран, потом – изоляция, затем жилы и между ними – полимер.

    У непищевого греющего кабеля, который при монтаже обматывается вокруг трубы, оболочка другая, и не только по цвету. Она выполнена из специального полиэтилена, не чувствительного к ультрафиолету.

    Так какой же обогревающий кабель выбрать?

    Назначение любого греющего кабеля – предотвратить замерзание воды в трубе путем нагревания. Но у каждого кабеля для водопровода есть определенные характеристики.

    В первую очередь, отличаются они по мощности (от 10 Вт). Прежде чем купить обогревающий кабель для труб, уточните, в каких климатических условиях ему предстоит работать, насколько хорошо будет закопан и утеплен ли трубопровод.

    На бытовых (не промышленных) объектах обычно обогревается 32-ая труба. Соответственно, понадобится греющий кабель мощностью 16 Вт (если мы вставляем его внутрь трубы) или 24 Вт (если труба обматывается снаружи). Бывают «клинические» случаи, когда трубу водовода вообще не утепляют, а просто бросают в снег. «Мотать» такую трубу можно кабелем мощностью в 30 Вт – и она не замерзнет.

    Из-за чего выходят из строя греющие кабели?

    Важная характеристика: любой обогревающий кабель работает от того напряжения, которое прописано у него в паспорте. И если у вас в сети 180 В, то он не нагреет даже сам себя. Как проверить? Взять амперметр и вставить в розетку.

    От чего чаще всего «умирают» обогревающие кабели? Саморегулируемые — от частых включений и выключений. В зависимости от производителей, они рассчитаны на несколько тысяч циклов (некоторые прописывают до нескольких сотен тысяч).

    Самые распространенные причины выхода из строя греющего кабеля – это неправильное сращивание с питающим кабелем, а также некачественная концевая заделка.

    Пищевой греющий кабель и кабель для внешней укладки: мини-обзор

    Возьмем несколько видов саморегулирующегося кабеля, предназначенного для установки в трубу с питьевой водой, разных по цвету: красный (производства Кореи), черный (Малайзии), синий (Германии). Отличаются они между собой качеством «матрицы» – полимера, пропускающего через себя электричество. Работают по-разному при различной температуре. Соответственно, есть разница по сроку службы и стоимости.

    Непищевые кабели (их нельзя размещать в трубе) серого цвета в основном представлены корейскими производителями. Кроме качества «матрицы», параметра мощности, отличаются наличием или отсутствием защитного экрана (брони, или заземления, необходимого по технике безопасности). У хорошего кабеля помимо экранирования может иметься еще и внутренняя теплоизоляция. Если брони нет, кабель стоит дешевле. Монтировать его в водовод можно, но на свой страх и риск.

    Есть на рынке и новинка — греющий кабель в силиконовой оплетке (вещь добротная, поэтому о его характеристиках мы поговорим в отдельном видео).

    Пять полезных советов: как купить обогревающий кабель для труб?

    * При выборе греющего кабеля, цена имеет значение. Купив его «по дешёвке», вы рискуете нажить себе массу неприятностей. Даже с заводской гарантией некоторые кабели работают меньше года. Что последует за его аварийным отключением в холода? Размораживание труб, переукладка коммуникаций, умноженные на затраты лишних денег, нервов и вашего времени.

    * При укладке внутрь трубы избегайте прямых и острых углов, иначе вы повредите кабель. При нарушении целостности вероятны короткие замыкания.

    * Обязательно аккуратно и тщательно выбирайте сальники. Нагревающие кабели бывают плоскими, круглыми по форме, с разным сечением. Под определенный кабель необходим определенный сальник. Не надо на них экономить.

    * Муфтовые элементы – на них также дешевить нельзя. В противном случае сгорит весь кабель, и затраты возрастут. Цена муфт всегда меньше, чем 5 метров кабеля. И на этот момент очень важно обратить внимание при покупке.

    * Наконец, важен грамотный монтаж, с соблюдением всех технических нюансов. А когда все выбрано и сделано правильно, водопровод в вашем доме не замерзнет даже в самые лютые морозы.

    *Хотите знать больше о монтаже системы водоснабжения частного дома? Смотрите наши новые видеоролики! Полная информация — в разделе сайта «Обвязка скважин».

    Есть вопросы? Пишите в WhatsApp
    Наш канал в Телеграм
    Мы в Вконтакте
    Мы в OK.RU
    Мы на Facebook
    Телефон: +7 (343) 268-17-07


    Электрический греющий нагревательный кабель обогрева водопровода трубопровода труб

    Электрический греющий кабель саморегулирующийся и резистивный для обогрева трубопровода, водопровода.

    Защита трубопроводов от замерзания насущная проблема для владельцев загородных домов и дач. Замерзшая труба подачи воды или системы канализации может создать множество проблем, в том числе и привести к дорогостоящим работам по ремонту.

    Даже в том случае если водопровод уложен в соответствии с нормами – ниже глубины промерзания почвы, остается риск замерзания трубы на выходе из грунта. Актуальна и защита труб водопроводов подведенных в неотапливаемые помещения.

    Самый простой способ защиты труб от воздействия холода использование систем подогрева на основе греющего кабеля.

    Греющий кабель производится двух основных типов – саморегулирующийся, и несаморегулирующийся. У каждого из них есть свои особенности и достоинства.

    Как работает саморегулирующийся греющий кабель





     Саморегулирующийся (полупроводниковый) кабель имеет особую конструкцию, которая обеспечила его особую функциональность. Металлические проводники такого кабеля разделены особым материалом с характеристиками полупроводника. Показатель проводимости тока в этом материале увеличивается при низкой температуре и наоборот. Что характерно, что этот процесс может произойти на ограниченном участке в любом месте проложенного кабеля. То есть кабель греет не всю трубу, а только самые уязвимые для холода участки. Конечно, при необходимости прогрев осуществляется и по всей протяженности кабеля.

    Такие «интеллектуальные» свойства саморегулирующегося кабеля обеспечивают не только эффективный, но и экономичный подогрев. Нет необходимости использовать в системе дополнительное оборудование – терморегуляторы. Цена саморегулирующегося греющего кабеля, в сравнении с обычным — резистивным, конечно выше. Но разница с лихвой компенсируется в ходе эксплуатации.

    Как работает не саморегулирующийся — резистивный греющий кабель



    Широко применяется в системах подогрева резистивный греющий кабель. Это, по сути, гибкий нагревательный элемент с постоянными характеристиками. Главные его достоинства – это высокие мощностные характеристики и хорошая тепловая отдача. Эти характеристики важны, если необходимо организовать подогрев труб большого диаметра, водопроводов с большим количеством фитингов, запорной арматуры.

    Хотя цена греющего резистивного кабеля не высокая, для обеспечения экономичности системы придется приобрести дополнительное оборудование – датчики, терморегулятор, другие устройства управления и контроля.

    Работает такой кабель достаточно просто – при подаче на него питающего напряжения происходит разогрев. Управляет работой терморегулятор, к которому подключен температурный датчик, расположенный на трубе в месте наиболее вероятного замерзания. Подключение кабеля имеет некоторые особенности. Выпускается резистивный греющий кабель в двух вариантах – одножильный и двухжильный.

    Если применяется кабель с одной греющей жилой, то для подключения используются его противоположные концы, что создает некоторые неудобства. Может потребоваться использование дополнительного электрического провода для подключения дальнего конца линии обогрева, или использование сложенного вдвое кабеля. В любом случае потребуются дополнительные расходы. Наиболее рационально применять для обогрева труб греющий кабель с двумя жилами. На двужильном кабеле, на одном конце провода устанавливается специальная контактная втулка, для подключения используются проводники, выходящие с одной стороны кабеля.

    Как установить греющий кабель на трубу или внутри трубы.



    Для эффективной защиты трубопроводов от замерзания, важно правильным образом установить греющий кабель. Существует два способа установки.

    Первый – на трубу. Кабель размещается на верхней поверхности трубы. Следует учесть, что замерзание труб водопроводов начинается в нижней части трубы, поэтому правильно и греющий кабель располагать в этой части. Одно из условий — кабель должен плотно соприкасаться с поверхностью трубы. Необходимо обеспечить и условия для эффективного распределения тепла, поэтому для крепления греющего кабеля на трубы из полимеров лучше всего применять алюминиевый скотч. К металлическим трубам крепить кабель можно при помощи клеящей ленты, или применяя пластиковый бандаж. Поверх трубы с кабелем размещается слой тепловой изоляции.

    Кабель в большинстве случаев располагается в одну линию вдоль трубы. Но при защите толстых труб более эффективна спиральная навивка кабеля вокруг трубы. Такой способ предполагает использование большего количества кабеля.

    В особых случаях, когда нет возможности обеспечить обогрев трубы первым способом, можно поместить греющий кабель в трубу. Для этого применяются кабель круглого сечения, сертифицированный для использования в питьевой воде. Специальные фитинги с уплотнительной муфтой.

    Такой способ предпочтительный и для защиты от замерзания труб канализации. Недостатки этого способа в том, что снижается пропускная способность водопровода, и его надежность. Внутрь трубы кабель можно поместить только на прямых участках.

    Купить электрический нагревательный кабель и обогрев кабелем в нашем магазине можно со скидкой.



    Кабель для обогрева водопроводной трубы

    Для того чтобы защитить водопроводную трубу от промерзания, образования на ней конденсата и прочих неприятных последствий эксплуатации в холодное время года, совсем необязательно закапывать ее в грунт. Нагревательный (или «термо») кабель для обогрева водопроводных труб изнутри позволяет поддерживать в трубах определенную температуру. Нагревательные кабели, являясь основой системы внутреннего обогрева водопроводных труб, успешно предотвратят образование ледяных пробок и обеспечат максимальную защиту всей системы водоснабжения в зимних условиях. Труба, оборудованная термокабелем, будет бесперебойно работать на протяжении всего зимнего периода. Оптимальным решением станет саморегулирующийся кабель для обогрева водопроводной магистрали.

    Обогрев водопроводных труб изнутри саморегулирующимся кабелем имеет следующие преимущества:

    1. Высокий уровень безопасности. Греющий кабель водопровода с функцией саморегуляции никогда не станет причиной аварии или замыкания. Связано это с тем, что саморегулирующийся термокабель имеет тепловыделяющую полимерную матрицу, которая расположена между двумя токопроводящими жилами, и каждая жила кабеля заключена в теплостойкую изоляцию. Благодаря своим свойствам, саморегулирующиеся термокабели не перегреваются, их можно монтировать внахлест – с пересечением. Кроме того, проводники находятся в медном экране, а внешняя изоляция изготавливается из специального материала, способного выдерживать серьезные перепады температуры, механические воздействия и высокое давление в водопроводной трубе.
    2. Тепловыделение матрицы меняется в зависимости от внешних условий. Чем ниже температура окружающего воздуха, тем выше тепловыделение. При этом разные участки кабеля могут менять свою мощность и выделять необходимое количество тепла только там, где это требуется.
    3. Простота и удобство эксплуатации. Термокабель, выполняющий обогрев внутри трубы, не требует какого-либо дополнительного ухода. Достаточно проложить его внутри трубы и выставить определенный уровень температуры. В дальнейшем подогрев водопроводной трубы будет работать в автоматическом режиме, выполняя отключение устройства при превышении заданного уровня температуры.
    4. Привлекательную стоимость. В настоящее время приобрести термокабель может практически каждый человек, желающий избавиться от проблем, связанных с замерзанием труб водоснабжения. Благодаря «умному» режиму работы, термокабель для водопровода быстро окупается, потому что автоматическая настройка температуры позволяет снизить затраты на электрическую энергию и полностью избежать потерь тепла в зимнее время.

    Кабель для внутреннего обогрева водопровода

    Наша компания предлагает нагревательный саморегулирующийся термокабель, полностью адаптированный для использования в российских регионах, где бывает холодная и продолжительная зима. У нас можно не только приобрести термокабель для внутреннего подогрева коммуникаций, но и заказать профессиональные услуги по проектированию современной системы обогрева. Помимо этого, мы готовы выполнить монтажные работы по прокладке термокабеля. У нас работают опытные специалисты, которые в кратчайшие сроки установят кабель внутри водопроводной магистрали в строгом соответствии с требованиями и нормами технического регламента.

    Для того чтобы купить греющий кабель для водопровода, а также получить профессиональную консультацию, следует обратиться к нашим менеджерам по указанному телефону. Квалифицированные сотрудники ответят на все вопросы о стоимости и сроках установки греющей системы кабелей для защиты водопровода от воздействия низкой температуры и сообщат любые технические подробности.

    САМОРЕГУЛИРУЮЩИЕСЯ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

    РЕЗИСТИВНЫЕ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

    *— указана розничная стоимость, в случае оптовой закупки возможна скидка.

    ** — в рублях по курсу ЦБ на день оплаты.

    Саморегулирующийся нагревательный кабель для обогрева труб

    Перед тем, как купить саморегулирующийся греющий кабель для обогрева труб очень важно сопоставлять модель с конкретной областью применения. Дело в том, что существует несколько разновидностей кабеля , отличающихся как конструкцией, так и дополнительными свойствами.

    Обычно мастера используют саморегулирующийся неэкранированный кабель для обогрева водопроводных труб, чтобы снизить расходы, ведь цена на него достаточно небольшая. Однако лучше всего использовать такие марки кабеля, которые специально созданы под конкретное использование. Это поможет решить целый ряд проблем, возникающих как при монтаже, так и эксплуатации.

    Как правильно купить греющий кабель для труб

    Чтобы купить греющий кабель для труб с минимальными затратами и максимальным соответствием условиям эксплуатации следует обратить внимание на следующие характеристики:

    • — напряжение питания, представленное в трех позициях 12, 24 и 220 В; ( кабель с рабочим напряжением 12В и 24В является специализированным, подробное описание и область применения можно посмотреть в тех. характеристиках. Кабель с рабочим напряжением 220В стандартно используется для защиты от замерзания труб, кровли, водостоков и пр.)
    • — мощность изделия выбирается исходя из рекомендаций специалистов, с учетом климатической зоны области применения, диаметра и глубины пролегания трубы и пр.
    • — если будет использоваться греющий кабель внутри трубы — купить его нужно со специальным экранированием, т. к. кабель, находящийся внутри трубы контактирует с водой, и по требованиям безопасности должен быть экранирован и заземлен.
    • — для систем подачи питьевой воды лучше применять модели в специальной оплетке из пищевого пластика;
    • — можно купить кабель для обогрева водосточной трубы и для кровли, но лучше использовать специально разработанную для этих целей модель с защитой от ультрафиолета.

    Саморегулирующийся кабель продается по метрам- на отрез, либо готовыми комплектами. При выборе готового комплекта, важно учитывать длину трубы и способ монтажа саморегулирующегося кабеля.

    Защита труб от замерзания — Кабель с обогревом

    Саморегулирующийся, нарезанный по длине кабель с обогревом.

    Если вы ищете «тепловую ленту» для защиты труб, вы можете постоянно встречать не тот продукт для защиты от замерзания. Правильный термин — кабель с обогревом, но мы знаем, что вы ищете, когда обращались к нам за помощью.

    Кабель обогрева

    выпускается в двух разных стилях; постоянная мощность и саморегулирование. Вам нужен саморегулирующийся тепловой след, и он поставляется в виде предварительно нарезанных кабелей с концевой заглушкой или отрезанных по длине, что требует подключения к источнику питания и комплекта торцевых уплотнений.Если вы не уверены, позвоните нам, чтобы мы помогли выбрать правильную систему обогрева для вашего приложения.

    Наши саморегулирующиеся кабели обогрева защищены луженой медной оплеткой и внешней оболочкой из полиолефина для заземления и дополнительной механической защиты кабеля. Дополнительная внешняя оболочка из фторполимера доступна, если требуется дополнительная защита окружающей среды.

    Электрообогрев , нагревательная лента или поверхностное отопление , это система, используемая для поддержания или повышения температуры труб и сосудов.Электронагреватель представляет собой электрический нагревательный элемент, физически контактирующий по длине трубы. Затем труба должна быть покрыта теплоизоляцией, чтобы удерживать тепловые потери из трубы.

    Технические характеристики
    • Температура непрерывного поддержания: 150 ° F (66 ° C) максимум
    • Температура кратковременного воздействия: максимум 185 ° F (85 ° C); -20 ° F (-29 ° C) минимум
    • 3, 5, 8 или 10 Вт / фут (10, 16, 26 или 33 Вт / м)
    • Напряжение питания: 110 — 120 В переменного тока или 208 — 277 В переменного тока
    • Влагостойкость, химическая и огнестойкость
    • Провода шины 16AWG
    • Сопротивление оплетки:
      • Медь луженая: 0.003 Ом / фут (0,009 Ом / м)
      • Нержавеющая сталь: 0,125 Ом / фут (0,410 Ом / м)
    • T-рейтинг **
      • -T6: 3, 5 и 8 Вт / фут (10, 16 и 26 Вт / м)
      • -T5: 10 Вт / фут (33 Вт / м)

    ** Коды T-рейтинга электрооборудования определяют максимальную температуру поверхности, которой может достичь оборудование. Он используется во взрывоопасных (классифицированных) областях.

    Параметры внешнего слоя
    Тип продукта Описание Размеры Транспортный вес на катушку длиной 500 футов (152 м) Назначение
    SLCAB-B луженая медная металлическая оплетка 0. 2 ″ x 0,4 ″
    (6 мм x 11 мм)     		40 фунтов (18 кг) Обычные заявки
    SLCAB-BP Луженая медная металлическая оплетка с верхней оболочкой из термопластичного эластомера 0,3 ″ x 0,6 ″
    (7 мм x 15 мм)     		48 фунтов (22 кг) Для использования в слабых химических средах (например, слабых кислотах)
    SLCAB-BF Луженая медная металлическая оплетка с фторполимерной верхней оболочкой 0.3 ″ x 0,6 ″
    (7 мм x 15 мм)     		48 фунтов (22 кг) Для использования в сильных химических средах (например, сильных кислотах)
    SLCAB-SS Металлическая оплетка из нержавеющей стали 0,2 ″ x 0,4 ″
    (6 мм x 11 мм)     		40 фунтов (18 кг) Более устойчива к ржавчине и коррозии, чем SL-B
    Максимальная длина цепи в футах на размер автоматического выключателя
    Тип теплового кабеля Типоразмер автоматического выключателя Температура запуска
    50oF (10oC) 0oF (-20oC) -20oF (-29oC)
    SLCAB3120 15 А
    20 А
    30 А     		300
    —
    —     		200
    270
    330     		180
    230
    330
    SLCAB3240 15 А
    20 А
    30 А     		660
    —
    —     		410
    560
    660     		360
    480
    660
    SLCAB5120 15 А
    20 А
    30 А     		230
    270
    –    		 150
    200
    270     		130
    175
    260
    SLCAB5240 15 А
    20 А
    30 А     		460
    540
    —     		300
    400
    540     		260
    345
    520
    SLCAB8120 15 А
    20 А
    30 А
    40 А     		150
    200
    210
    —     		95
    125
    190
    210     		85
    100
    170
    210
    SLCAB8240 15 А
    20 А
    30 А
    40 А     		295
    390
    420
    —     		195
    250
    375
    420     		170
    225
    340
    420
    SLCAB10120 15 А
    20 А
    30 А
    40 А     		115
    150
    180
    —     		70
    95
    145
    180     		60
    85
    120
    165
    SLCAB10240 15 А
    20 А
    30 А
    40 А     		230
    305
    360
    —     		150
    200
    300
    360     		130
    175
    260
    360

    Примечание: Особое внимание следует уделить автоматическому выключателю из-за высоких начальных пусковых токов.

    Трубы для предотвращения замерзания | Кабель электрообогрева для защиты от замерзания

    Опубликовано 24 октября 2016 г.

    • Крис Доддс: расчетное время чтения 5 минут

    Трубы для предотвращения замерзания

    Heat Tracing — T&D, крупнейший склад в Великобритании и поставщик кабелей для обогрева

    Готовы ли вы к зимним морозам?

    «Неспособность подготовиться готовится к провалу».

    Эта старая поговорка применима, когда речь идет о подготовке растений и участков к зиме.

    В зимние месяцы, когда температура упадет до минусовых отметок, водопроводные трубы, если пренебречь ими, замерзнут. Установка теплоизоляции, обычно называемой изоляцией, сама по себе не предотвращает замерзания труб — гарантированная защита трубопроводов от замерзания достигается за счет установки кабелей обогрева .

    Тщательная подготовка и установка кабеля электрообогрева предотвращают опасность разрыва труб.

    Не ждите того первого продолжительного мороза или первого прорыва трубы.

    Зимние температуры в настоящее время регулярно опускаются ниже -10ºC, а минувшей зимой в некоторых частях Шотландии были зафиксированы низкие температуры до -20ºC.

    Коммерческая стоимость прорвавшихся водопроводных труб в розничной торговле может быть значительной — прорванные трубы, закрытый магазин, пустая касса.

    Best Buy будет закрыт в течение нескольких дней, говорят рабочие — Трубы, предположительно лопнувшие из-за замерзания,… https: // t.co / r82KxMSldc

    — SIAdvance (@siadvance) 14 февраля 2016 г.

    Обогрев — предотвращение замерзания труб этой зимой

    Кабель обогрева для защиты от замерзания

    T&D является дистрибьютором ведущих брендов, включая Thermon , Eltherm, Chromalox и EasyHeat — свяжитесь с нами, чтобы обсудить и преодолеть ваши опасения по поводу трубопроводов, потенциально подверженных замерзанию и разрыву этой зимой.

    T&D Дистрибьюция для следующих марок кабелей электрообогрева

    Предотвратите разрыв труб этой зимой с помощью кабеля с обогревом

    Во время резкого похолодания в 2010 году Ассоциация британских страховщиков сообщила, что каждый день рассматривалось 3500 исков, связанных с повреждением в результате прорыва труб.

    Кабель обогрева от T&D может предотвратить разрыв труб этой зимой

    Не рискуйте этой зимой — расскажите о защите водопровода от замерзания .

    Убедитесь, что вы предотвратите разрыв труб этой зимой, приняв превентивные меры, установив обогреватель для защиты от замерзания.

    Нагревательный кабель для защиты от замерзания устанавливается на трубы, которые затем следует изолировать. Электронагревательный кабель заменяет тепло, теряемое трубой, с помощью изоляции, обеспечивая сохранение тепла.

    Защита от замерзания электронагревателя является важным требованием для проектировщиков и проектировщиков новых зданий, включая офисы, школы, больницы и промышленные объекты.

    Предотвращение разрыва труб также должно считаться важным для подрядчиков по техническому обслуживанию объекта и для временных офисов, используемых на широком спектре объектов — для подачи пресной воды в коттеджи на удаленном участке, где водопроводная вода недоступна, требуется обогрев для обеспечения надлежащего водоснабжения повсюду. зимние месяцы.

    Система электрообогрева — защита от замерзания пластиковых трубопроводов, ведущих к временным каютам

    T&D удовлетворит все ваши потребности в защите от замерзания, предлагая комплекты для самостоятельной установки или полные системы, разработанные собственными силами, для установки одним из наших утвержденных установщиков.

    Опасности, связанные с разрывом водопроводных труб, могут быть катастрофическими и нанести большой ущерб инфраструктуре, а также привести к травмам. Видео ниже демонстрирует, что именно может произойти при лопании водопровода.

    Разрыв трубы водопровода на заводе

    На следующих видеозаписях с камер наблюдения повреждающее воздействие разрыва водопроводных труб, вызванное низкими температурами, наглядно демонстрирует необходимость защиты труб от замерзания с помощью электронагревательных кабелей.

    Что такое обогреватель для защиты от замерзания?

    Тепловой обогреватель для защиты от замерзания представляет собой электрический нагревательный элемент, закрепленный по длине трубы. После того, как кабель прикреплен к трубе, его необходимо изолировать теплоизоляцией, чтобы предотвратить потерю тепла из трубы.Тепло, выделяемое нагревательным элементом, затем поддерживает температуру трубы, тем самым обеспечивая защиту от замерзания.

    Eltherm Кабель электрообогрева

    В кабеле используются две параллельные шины, соединенные между собой полупроводниковым полимером, содержащим углерод. Именно этот полимер генерирует тепло, позволяя току течь между двумя проводами шины. После изготовления кабеля его облучают.

    Мощность кабелей можно изменять, изменяя как содержание углерода, так и дозировку для получения различных выходных характеристик. Различные кабельные выводы позволяют обеспечить защиту от замерзания не только на трубах с малым диаметром, но и на больших трубах за счет использования кабелей с более высокой выходной мощностью.

    Cable Technology News — ведущий поставщик новостей и информации о кабельной и проводной промышленности.

    Помимо защиты от замерзания, кабели обогрева имеют ряд других применений, некоторые из которых перечислены ниже.

    • Поддержание температуры
    • Подогрев рампы — защита от снега / льда
    • Защита от снега и льда на крышах и перекрытиях
    • Теплый пол
    • Защита стыка двери и рамы от обледенения
    • Удаление запотевания окон
    • Противоконденсат
    • Защита пруда от замерзания
    • Утепление почвы
    • Антикавитационная цель

    T&D — Специалисты по электрообогреву с 1985 года

    Установка электрообогрева thermon

    Как защитить систему водоснабжения от замерзания

    Как защитить воду от мороза — это вопрос, который часто задают в зимние месяцы.

    Защитите систему водоснабжения от мороза с помощью кабеля для электрообогрева

    Убедиться, что водопроводные трубы не подвергаются воздействию отрицательных температур, очень просто. Установив саморегулирующийся электрический нагревательный кабель для защиты от замерзания, вы можете легко обеспечить защиту водоснабжения от замерзания, остановив трубы от замерзания.

    Процесс на самом деле довольно прост и описан следующим образом:

    • Подсчитайте, сколько погонных метров трубопроводов необходимо для защиты от замерзания
    • Свяжитесь с T&D, чтобы получить экономичное предложение — мы включим все необходимое для отслеживания обогрева ваших труб.
    • Ваш комплект защиты от замерзания будет доставлен на следующий день в сервисную службу
    • Следуйте инструкциям по установке, которые помогут вам просто прикрепить кабель к трубе с помощью прилагаемой фиксирующей ленты. Завершите нагревательный кабель и подключите его к термостату (это так же просто, как подключить бытовую вилку), а затем подключите к источнику питания, и все — ЗАДАНИЕ ВЫПОЛНЕНО — ваш трубопровод нагревается
    • Установите изоляцию, и ваши водопроводные трубы теперь полностью защищены от замерзания
    Другие материалы для чтения
    Приглашение — знакомство, взаимодействие, продвижение

    Thorne & Derrick приглашает вас присоединиться к самой быстрорастущей дискуссионной группе LinkedIn — Технологические процессы и опасные зоны: обогрев, обнаружение газа, контроль жидкости и измерение расхода.Новости, проекты, видео, рекламные акции, технические документы, вакансии, вебинары, пресса и многое другое.

    О НАС

    Thorne & Derrick International — ваш единственный поставщик электрического, механического, технологического и контрольно-измерительного оборудования. T&D предоставляет первоклассный сервис британским и международным клиентам — мы очень чутко реагируем на запросы клиентов и абсолютно привержены предоставлению услуг мирового класса.

    T&D снабжение коммунальными услугами, электроэнергетика, возобновляемые источники энергии, строительство , железнодорожный транспорт, производство, производство продуктов питания и напитков, горнодобывающая, нефтяная, газовая и нефтехимическая промышленность — распространение Более 100 000 продуктов от 100+ производителей из многомиллионных запасов .С 1985 года мы завоевали прочную репутацию, основанную на обслуживании, честности и доверии.

    5 лучших нагревательных кабелей для труб — май 2021 г.

    Замороженные трубы — это не весело. В лучшем случае вы можете потратить дни, пытаясь нагреть трубы до точки, где вода снова потечет. Если у вас лопнут трубы, вам могут потребоваться тысячи долларов на ремонт и очистку.

    Лучшая стратегия — в первую очередь предотвратить замерзание труб, и нагревательный кабель для труб — отличный способ сделать это.Нагревательный кабель для труб может автоматически регулировать температуру трубы, обеспечивая гарантию того, что при резком похолодании вы не проснетесь из-за ледяной катастрофы.

    Факторы, которые следует учитывать при выборе нагревательных кабелей для труб, включают размер, кабельные корпуса, термостаты, цену и то, хотите ли вы, чтобы ваши кабели имели встроенную светодиодную подсветку. В зависимости от того, где расположены ваши трубы, установка может быть сложной. Это руководство расскажет вам все факты, чтобы вас не пугал процесс покупки и установки трубных нагревательных кабелей.Мы также предлагаем несколько продуктов, чтобы упростить вам процесс совершения покупок.

    Ключевые соображения

    Долговечность

    От холода и влаги до грязи и мусора трубчатый нагревательный кабель может свисать в довольно суровых условиях. Таким образом, он должен быть достаточно прочным, чтобы выдерживать воздействие бездорожья, и служить годами без обслуживания и поломок. (Основываясь исключительно на расположении труб, установка этих кабелей может быть небольшой работой; это не та задача, которую вы хотели бы повторять каждый год!) Такая особенность, как прочное ПВХ-покрытие, может помочь продлить срок службы кабеля, обеспечивая гибкость и долговечность. .

    Длина

    Длина приобретаемого кабеля имеет первостепенное значение. Вам нужен кабель, который не будет ни слишком коротким, ни слишком длинным для вашей трубы. К счастью, нагревательные кабели для труб бывают разной длины, чтобы соответствовать разным размерам труб. Кабели могут иметь длину от 3 футов до более 100 футов, и производители часто продают кабели различной длины в пределах этого диапазона.

    Диаметр

    Помимо длины кабеля важен диаметр, на который рассчитан трубный кабель.Некоторые трубчатые нагревательные кабели можно использовать с трубами различного диаметра; другие эффективны только для тонких труб диаметром 2 дюйма или меньше. Если вы покупаете кабель, не рассчитанный на диаметр вашей трубы, возможно, он не справится с задачей поддержания трубы в достаточно теплом состоянии, чтобы избежать замерзания.

    Перед покупкой нагревательного кабеля для трубы внимательно измерьте диаметр трубы и прочтите перечень кабелей (или уточните у производителя).

    Сертификация

    Для обеспечения оптимальной безопасности выбирайте только нагревательный кабель для труб, одобренный UL и сертифицированный CSA.Эти контрольные показатели гарантируют, что трубчатый нагревательный кабель соответствует стандартам качества и работает так, как заявляет производитель.

    Установка

    Как уже упоминалось, установка трубчатого нагревательного кабеля может быть сложной задачей. Проблема не столько в механике установки; скорее, это расположение труб, которые вы хотите закрыть. Добавьте к этому тот факт, что вам может потребоваться собственная лента или стяжки — некоторые кабели поставляются с ними, а некоторые нет — и вас ждет интересное приключение с установкой.

    Перед тем, как начать установку, вам необходимо выполнить несколько шагов. Сначала проверьте упаковку, чтобы узнать, нужно ли вам сходить в строительный магазин за лентой, галстуками или другими предметами. Затем внимательно прочтите инструкции: они должны быть подробными, четкими и желательно иллюстрированными. Также рекомендуется проверить кабель перед его установкой. Для этого вставьте его в розетку. Через несколько минут кабель должен заметно нагреться, что укажет на то, что он исправен и готов к установке.

    Большинство трубчатых нагревательных кабелей предназначены для использования только с целыми пластиковыми или металлическими трубами. Перед использованием трубчатого нагревательного кабеля на пустой трубе проконсультируйтесь с производителем.

    ПЕРСОНАЛ

    BestReviews

    Характеристики

    Кабель

    Кабель трубного нагревательного кабеля фактически состоит из двух частей: более длинной нагреваемой части и меньшей части, включающей заглушку и другие элементы.

    • Обогреваемая секция: Эта часть нагревательного кабеля трубы отвечает за нагрев трубы.Обычно он состоит из нагревательного сердечника, окруженного изоляцией, и внешнего слоя ПВХ.
    • Секция без обогрева: Вилка, термостат и любые светодиодные индикаторы обычно расположены на более коротком отрезке кабеля, который не нагревается. Вилка должна быть заземлена и иметь три контакта.

    Все кабели должны быть прочными и гибкими, что может помочь при установке.

    Термостат

    Трубный нагревательный кабель обычно включает встроенный термостат для поддержания температуры трубы в определенном диапазоне.Термостат включает нагревательный кабель трубы, когда температура достигает заданного минимума (обычно 38 ° F), и выключает его, когда она достигает заданного максимума (обычно около 50 ° F). Таким образом, кабель предохраняет вашу трубу от замерзания, но не нагревается до такой степени, что может стать причиной возгорания.

    Светодиодная лампа

    Некоторые нагревательные кабели для труб включают светодиодную подсветку, поэтому вы можете сразу определить, выполняет ли кабель свою работу.

    ЗНАЕТЕ ЛИ ВЫ?

    Из-за низкого энергопотребления, нагревательные кабели для труб являются более экономичным решением для предотвращения замерзания труб, чем включение тепла во всем помещении, подвале или подполье.

    ПЕРСОНАЛ

    BestReviews

    Цены на нагревательные кабели для труб

    Недорого: Трубные нагревательные кабели до 20 долларов США обычно короче, часто 10 футов или меньше, и могут иметь более низкое качество сборки и меньшее количество функций.

    Средний уровень: По мере роста цены улучшаются длина и качество. Длина нагревательного кабеля для труб в диапазоне от $ 20 до $ 40 обычно составляет от 15 до 30 футов. Светодиодные индикаторы распространены.

    Дорого: Трубные нагревательные кабели по более высокой цене, как правило, обладают наибольшей прочностью и длиной, причем некоторые из них достигают 80–100 футов. Планируйте потратить от $ 50 до $ 120 на кабель этого более высокого уровня.

    Нагревательные кабели для труб, которые укладываются прямо, проще в установке и обеспечивают более длительное покрытие, чем кабели с витой изоляцией.

    ПЕРСОНАЛ

    BestReviews

    Советы

    • Если в инструкциях содержится призыв к прокладке кабеля по прямой линии, не перекрывайте участки кабеля, так как это может привести к перегреву.
    • Все трубчатые нагревательные кабели имеют удлинитель на одном конце (в комплекте с заглушкой), но если труба не находится близко к выходу, вам, вероятно, также потребуется приобрести удлинитель.
    • Для более толстых труб рассмотрите возможность установки двух кабелей с каждой стороны трубы, чтобы обеспечить максимальную защиту.
    • Никогда не используйте нагревательные кабели на топливопроводах или трубопроводах. Сочетание нагретых кабелей с горючими жидкостями очень опасно.
    • Тщательно измерьте трубы, которые вы хотите защитить, чтобы вам не пришлось платить за кабель больше, чем вам нужно.Тем не менее, если кабель является витым, вам нужно будет купить кабель немного большего размера, чем для кабеля прямой установки.

    FAQ

    В.

    Как трубные нагревательные кабели прикрепляются к трубе?

    A. Для прикрепления нагревательного кабеля к трубе можно использовать различные типы крепления, включая изоленту, стяжки и даже отрезки провода. Одно из лучших решений — использовать ленту для наложения кабеля, которая лучше выдерживает различные температуры, чем другие типы ленты.

    Некоторые производители трубчатых нагревательных кабелей включают в комплект поставки ленту или стяжки, а другие — нет. Если вам необходимо приобрести собственную ленту / стяжки или вы хотите использовать систему крепления другого типа, чем та, которая входит в комплект поставки кабеля, обратите внимание на добавленную стоимость при составлении бюджета на нагревательный кабель для труб.

    В. Могу ли я наматывать нагревательные кабели на трубу?

    A. Это зависит от кабеля к кабелю. Некоторые нагревательные кабели для труб наматываются непосредственно на трубу. Хотя их установка может быть более сложной, вы будете использовать меньше креплений для фиксации кабеля. Однако большинство кабелей прокладывают прямо по трубе, не оборачиваясь вокруг нее. Эти кабели проще установить, и для защиты трубы вам потребуется меньше кабеля, чем намотки.

    Всегда внимательно читайте инструкции, чтобы узнать, какой метод установки предпочитает производитель.

    В. Что лучше: нагревательные кабели или изоляция труб?

    A. Это во многом зависит от суровости ваших зим. Если у вас относительно мягкие зимы с небольшим количеством заморозков, изоляция труб должна быть всем, что вам нужно для защиты труб.Для участков с длительной холодной и влажной погодой лучше всего подойдет трубчатый нагревательный кабель. Если вы все еще не уверены, что вам нужно, возможно, лучше проявить осторожность и выбрать кабель.

    Нагревание до электрических нагревательных кабелей

    Современные нагревательные кабели представляют собой безопасные и энергоэффективные решения для снятия холода зимой

    Нагревательные кабели обычно называют кабелями для обогрева, обогревателями или тепловой лентой, в то время как кабели самой современной конструкции, саморегулирующиеся греющие кабели, также известны как саморегулирующиеся кабели. Как бы они ни назывались, все они работают в основном по одному и тому же принципу: когда напряжение подается на отрезок провода с заданным сопротивлением, он затем рассеивает фиксированный уровень мощности в виде излучения тепла, основанного на законе Ома. Тепло выделяется из-за сопротивления в сплавах кабеля, когда ток проходит через него, тем самым нагревая непосредственное физическое окружение.

    По этой причине нагревательные кабели используются во множестве применений, от защиты труб от замерзания, до таяния снега на тротуарах или подъездных дорожках, для предотвращения образования ледяных плотин на крышах, для предотвращения образования опасных сосулек в желобах и водостоках, до полов в помещениях. утепление при установке под плитку или паркетный пол.Кроме того, нагревательные кабели используются в ряде промышленных приложений для защиты от замерзания и технического обслуживания для поддержания постоянной температуры жидкостей в трубах с целью предотвращения разложения жидкости или поддержания вязкости для условий потока. Промышленные нагревательные кабели в этой статье не рассматриваются.

    Существует два основных типа нагревательных кабелей:

    • Нагревательные кабели постоянной мощности — самые простые из этих двух. Эти типы кабелей фиксированной длины либо включены при полной 100% тепловой мощности, либо выключены при 0% тепловой мощности.Обычно для поддержания постоянной температуры требуется термостат. Кабели постоянной мощности нельзя перекрывать, так как это может привести к их перегреву. Обрыв участка кабеля приведет к полному отказу всей системы. Преимущество их в том, что они недорогие, но их нельзя разрезать на месте. Вместо этого они продаются с определенной длиной и выходной мощностью, что делает их менее универсальными, чем саморегулирующиеся кабели. Кабель постоянной мощности можно использовать на внутренних и внешних линиях водоснабжения, подверженных отрицательным температурам.Они идеально подходят для использования в подпольях, коттеджах, сараях и хозяйственных постройках, которые не отапливаются регулярно.

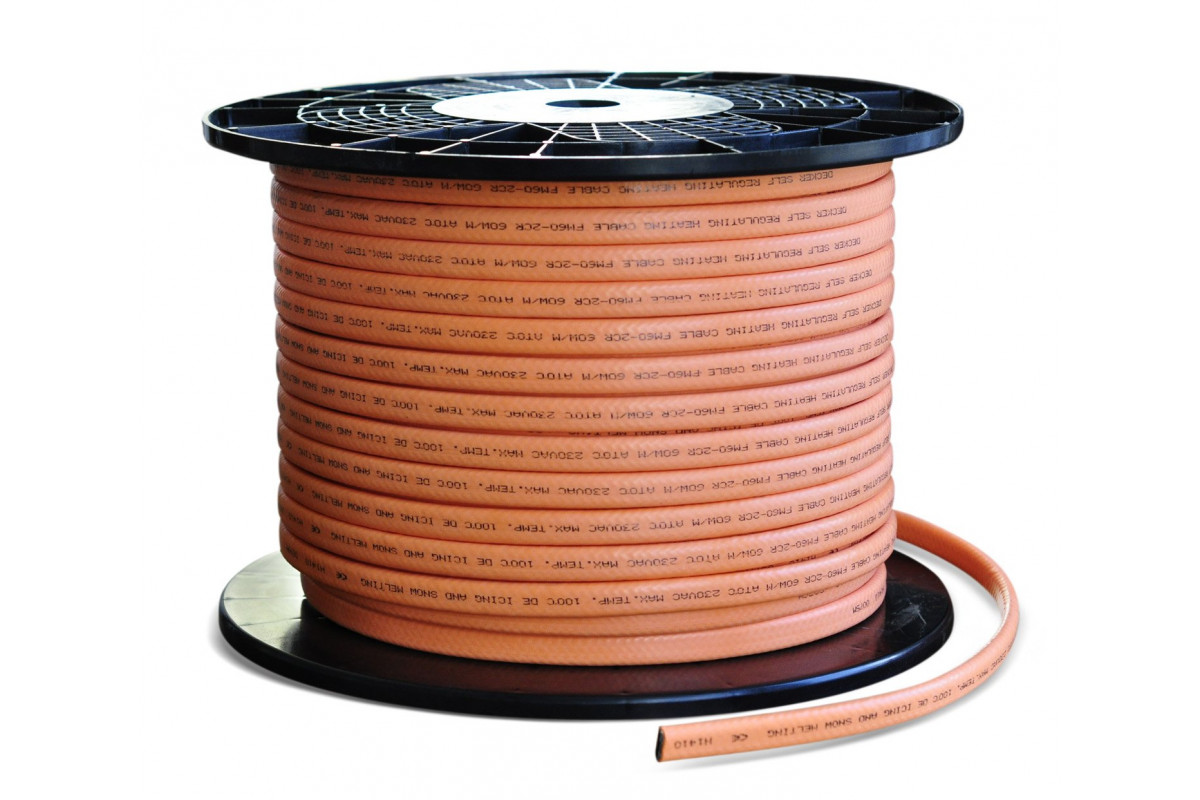

    • Саморегулирующиеся нагревательные кабели преодолевают ограничения кабелей постоянной мощности. В этом типе кабеля электрические провода совместно экструдируются в нагревательный элемент, состоящий из материала на основе полимера с частицами углерода. Это обеспечивает путь сопротивления, следовательно, цепь по длине нагревательного кабеля. Это сопротивление и, следовательно, мощность нагревательного кабеля варьируются в зависимости от температуры из-за микроскопического расширения и сжатия полимера.Выходная мощность уменьшается при повышении температуры. И наоборот, при более низких температурах мощность увеличивается. Термостат не требуется, поскольку они автоматически изменяют свою тепловую мощность в зависимости от изменений окружающей температуры. Предназначенные для промышленного, коммерческого и жилого применения, они обеспечивают максимальную защиту от замерзания и поддержание температуры, а также могут быть быстро и легко разрезаны на любую длину на месте. Поскольку они предназначены для изменения теплоотдачи при изменении окружающей температуры, они идеально подходят для использования на металлических или пластиковых водопроводных и сливных трубах, подверженных отрицательным температурам, для технологических процессов, в которых жидкости по трубам требуют постоянной температуры, а также для замораживания. защита отводных оросительных систем.

    ЗАЩИТА ТРУБ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

    Учтите следующее: при замораживании галлон воды расширится до объема на 9% больше, чем исходный галлон. Поэтому неудивительно, что полностью или частично замерзшая труба будет набухать и трескаться, особенно когда в трубе находится воздух.

    Выпуклость или трещина в трубе с выходящим льдом является явным признаком разрыва трубы. Однако иногда труба может выглядеть нормально, и домовладелец может не заметить небольших трещин, вызванных расширением льда.К сожалению, как только лед внутри замерзшей трубы начинает таять, и вода просачивается наружу, уже слишком поздно. В зависимости от степени повреждения общие затраты на очистку поврежденной трубы могут вырасти до десятков тысяч долларов. Страховая компания State Farm Insurance оценивает средний размер страхового возмещения за ущерб, причиненный водой из-за замерзших труб, примерно в 15 000 долларов.

    Если собственник здания знает, что определенная часть конструкции с активными водопроводными трубами может иметь температуру ниже нуля, разумным решением будет установка нагревательного кабеля.В сочетании со встроенным термостатом система автоматически «включается», когда температура опускается ниже нуля. Кабели обеспечивают необходимый уровень тепла для предотвращения замерзания труб, но недостаточный для нагрева воды внутри труб. Термостат обеспечивает автоматическое управление системой, поэтому он экономит энергию, запитывая кабель только при необходимости. Для оптимальной работы системы поверх кабеля можно установить изоляцию трубы, чтобы сохранить тепло, а пластиковые трубы можно обернуть алюминиевой фольгой, чтобы тепло равномерно рассеивалось в трубе

    Преимущество этой конструкции заключается в том, что кабели монтируются один раз и оставляются на трубах в течение многих лет — даже когда температура опускается до -40 ° F (-40 ° C).

    ПРЕДОТВРАЩЕНИЕ ЛЕДЯНЫХ ПЛОЩАДЕЙ С ПОМОЩЬЮ НАГРЕВАТЕЛЬНЫХ КАБЕЛЕЙ

    Ледяная плотина — это образование льда, которое появляется у карниза крыши во время продолжительных периодов снегопада и холодной погоды. Ледяные плотины образуются, когда лед накапливается по краю крыши, образуя плотину, задерживающую воду в бассейне. Если собирается достаточно большое количество воды, она может проникнуть под черепицу и полностью проникнуть в здание, нанося значительный ущерб потолкам, полам и за стенами.Ремонт крыши — дорогое удовольствие. Даже мелкий ремонт размером в пару квадратных футов обычно стоит 1000 долларов или больше. Более крупный ремонт или ремонт кровли из шифера и металла может стоить на тысячи долларов дороже. Полная замена крыши, то есть отрыв старой крыши от дома и замена ее новой, может стоить от 4000 до 25000 долларов.

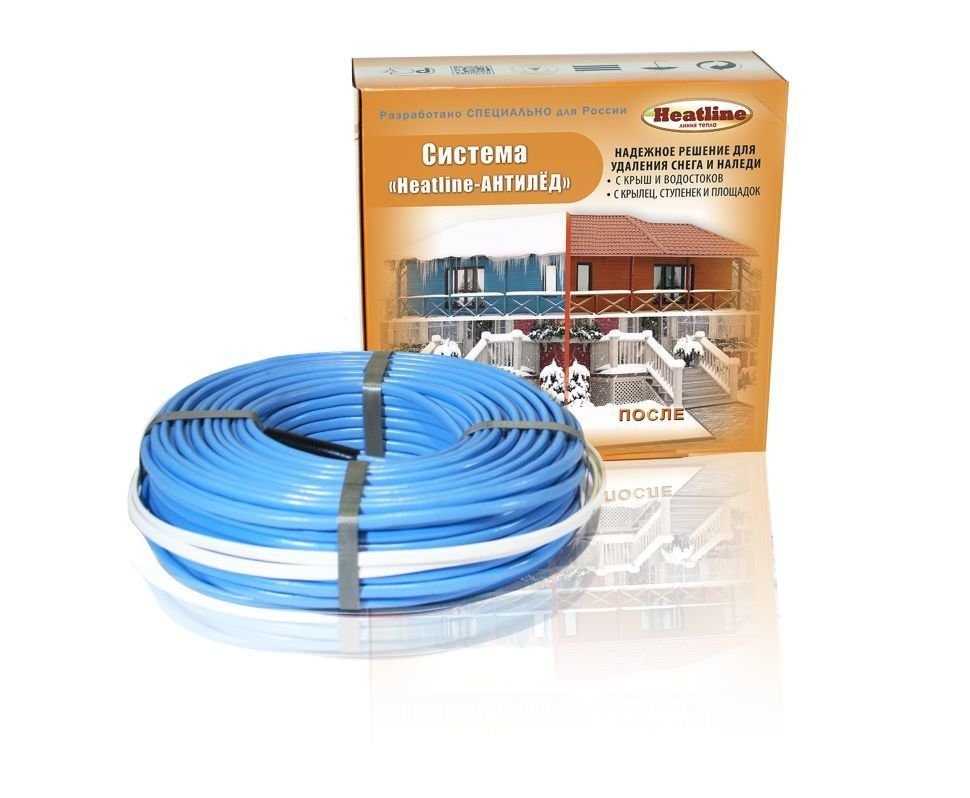

    Опять же, проверенным решением для защиты от обледенения крыш и водосточных желобов являются нагревательные кабели. Предотвращая образование ледяной плотины по краям крыши, в желобах, водостоках и водосточных трубах, кабели создают путь для талой воды с крыши, который предотвращает образование ледяных плотин.Автоматический контроллер, входящий в состав большинства систем, делает работу более энергоэффективной. Подключив контроллер к электрической розетке и кабелю, контроллер включит систему, когда температура опустится ниже 38 ° F (3 ° C) и на поверхности датчика будет вода. Если существует хотя бы одно из вышеперечисленных условий, система управления не «включит». Когда температура поднимается выше 48 ° F (9 ° C), контроллер выключает систему.

    СНЕГОВАКА С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

    Нагревательные кабели

    можно прокладывать под бетонными или асфальтовыми проездами, тротуарами или террасами для защиты от снега или льда.Это гораздо более эффективная и «зеленая» альтернатива вывозу или внесению экологически вредной соли. Система нагревательных кабелей, сформированная в виде матов разного размера, укладывается под бетонное или асфальтовое покрытие или брусчатку. Коврики чрезвычайно экономичны и устраняют дорогостоящие и трудоемкие хлопоты по уборке снега за счет автоматического поддержания температуры поверхности выше точки замерзания. Для активации ковриков необходимо одновременное выполнение двух условий: температура должна быть ниже нуля, и система должна определять влажность или снегопад.Даже в северных городах, таких как Чикаго, фактическое время выпадения снега на землю составляет менее 30 часов в год. С точки зрения затрат это всего несколько долларов в год. Это также означает, что вам больше не нужно обращаться в дорогостоящие службы снегоочистителя, стоимость которых может составлять сотни или даже тысячи долларов в год. Кроме того, если посреди ночи пойдет снег, вы проснетесь на уже расчищенном тротуаре и подъездной дорожке — в отличие от ваших соседей. Еще одно менее очевидное преимущество — бесшумность ковриков. Любой, кому приходилось слышать, как работает снегоочиститель часами подряд, может засвидетельствовать, что это не самое приятное занятие.

    В большинстве случаев снег тает со скоростью, соответствующей среднему снегопаду, что сводит к минимуму накопление снега на нагретой поверхности. В зависимости от доступного напряжения и конфигурации коврики можно легко комбинировать и адаптировать для покрытия уникальной конфигурации пешеходных дорожек, лестниц, патио и проезжей части.

    Предприятия и домовладельцы получают выгоду от более безопасных пешеходных переходов, более низких ставок страхования и соблюдения Закона об американцах с ограниченными возможностями (раздел 3.2.4.3). Погрузочные доки, въезды для машин скорой помощи и пассажирские платформы на автобусных вокзалах и вокзалах также выигрывают от этой защиты, когда пешеходы могут безопасно передвигаться по защищенной поверхности.

    НАПОЛЬНОЕ УТЕПЛЕНИЕ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

    Полы из твердых пород дерева и плитки могут вызывать неприятные ощущения холода даже в теплом климате. Кабели для обогрева пола удаляют холод мягким, непрерывным теплом, когда они используются в качестве дополнительного тепла, чтобы сделать пол уютным, или в качестве тепла для обогрева всей комнаты. В зависимости от производителя, системы могут использоваться с широким выбором поверхностей, включая керамику, фарфор, терраццо, стеклянную мозаику, мрамор, натуральный камень и агломераты, а также под конструкционную древесину и ламинат.Кабели можно даже установить в облицованных плиткой душевых или других влажных помещениях, хотя рекомендуется, чтобы домовладелец сначала проконсультировался со своим местным инспектором по электрике, чтобы убедиться, что это применение разрешено в юрисдикции.

    Помимо комфорта, системы утепления пола безопасны, энергоэффективны и экономичны. После установки практически невозможно повредить или разрезать кабели. Кроме того, программируемый термостат с защитой GFCI мгновенно отключит питание в случае короткого замыкания. Термостат также предлагает точный контроль температуры, мониторинг и регулировку температуры пола для обеспечения оптимального тепла.Стоимость минимальная: 12 ватт на квадратный фут, 30 квадратных футов. Коврик притягивает эквивалент электрического одеяла. Кроме того, по оценкам, добавление утепления пола по всему дому может увеличить его стоимость при перепродаже на целых четыре процента.

    Современные системы обогрева пола производятся либо в виде кабелей «произвольной формы», что обеспечивает максимальную универсальность конструкции, либо в виде «фиксированных» кабельных матов для экономии труда в помещениях стандартной формы.

    Кабели произвольной формы не закреплены, поэтому их можно поворачивать и располагать любым образом, чтобы они соответствовали участкам с изгибами, углами или препятствиями.Расстояние между кабелями не фиксировано, и рекомендуется оставлять между ними зазор 2-3 дюйма. Также настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является необходимым и которую можно использовать для прокладки оставшегося кабеля. Хотя это обычная практика, изолента не рекомендуется для крепления кабелей, поскольку она не гарантирует правильного расстояния и может привести к недостаточной или оставшейся длине кабеля и неравномерной тепловой мощности. Вместо этого кабели произвольной формы следует устанавливать с помощью зажимов или разъединительных мембран непосредственно на конструкцию черного пола, а затем заделывать их в тонкослойную или самовыравнивающуюся подложку.

    В отличие от кабелей произвольной формы, стационарные или готовые маты с лучистым обогревом имеют нагревательные кабели, вплетенные в сетчатую основу, которая подходит для быстрой установки в стандартных прямоугольных помещениях, в многоквартирных домах или в больших помещениях. Хотя подложку можно обрезать, чтобы можно было настроить компоновку, сами кабели должны оставаться неповрежденными, что ограничивает гибкость конструкции. В установках, где обрезки подложки недостаточно, у производителя можно заказать нестандартные коврики различной формы, например овалы, круги и треугольники.

    Как и следовало ожидать, установка фиксированного кабеля — это более быстрый и менее трудоемкий процесс, чем установка кабелей произвольной формы. Системы обогрева полов с самоклеящимися матами еще проще. Маты коммерчески доступны в виде готовых прямоугольных матов стандартных размеров с самоклеящейся большой подложкой, которая помогает сократить время и трудозатраты на установку. Коврики можно положить на основу, и они останутся на месте, пока мат заделан в тонкослойную или самовыравнивающуюся подложку. Имея толщину менее 1/8 дюйма, коврики практически не увеличивают высоту пола, что значительно снижает затраты на модернизацию, поскольку нет необходимости поднимать дверь или отделочные работы.

    Питер К. Лил, менеджер по маркетингу продукции компании Emerson, работает в компании Emerson уже 8 лет. Он отвечает за всю продукцию под торговой маркой EasyHeat, в том числе за нагревательные кабели и термостаты. Его степень в области промышленного инжиниринга и более 20 лет опыта в управлении продуктами и разработке новых продуктов, а также более 10 лет опыта работы на потребительском / розничном рынке

    % PDF-1.4 % 1368 0 объект > эндобдж xref 1368 172 0000000016 00000 н. 0000005031 00000 н. 0000005182 00000 п. 0000006219 00000 н. 0000006432 00000 н. 0000006805 00000 н. 0000006970 00000 н. 0000007023 00000 н. 0000007138 00000 н. 0000011922 00000 п. 0000016374 00000 п. 0000016753 00000 п. 0000017150 00000 п. 0000017509 00000 п. 0000022136 00000 п. 0000022287 00000 п. 0000022410 00000 п. 0000027601 00000 п. 0000027700 00000 н. 0000027849 00000 н. 0000027998 00000 н. 0000028147 00000 п. 0000028297 00000 п. 0000028447 00000 п. 0000028570 00000 п. 0000028719 00000 п. 0000028871 00000 п. 0000029020 00000 н. 0000034154 00000 п. 0000037919 00000 п. 0000042896 00000 п. 0000047349 00000 п. 0000047430 00000 п. 0000047510 00000 п. 0000047588 00000 п. 0000047669 00000 п. 0000047749 00000 п. 0000047826 00000 п. 0000047907 00000 н. 0000047983 00000 п. 0000049976 00000 н. 0000050054 00000 п. 0000050434 00000 п. 0000050792 00000 п. 0000050869 00000 п. 0000050945 00000 п. 0000051022 00000 п. 0000051651 00000 п. 0000052194 00000 п. 0000052474 00000 п. 0000054086 00000 п. 0000054401 00000 п. 0000056688 00000 п. 0000057028 00000 п. 0000088114 00000 п. 0000088155 00000 п. 0000088235 00000 п. 0000088334 00000 п. 0000088483 00000 п. 0000088561 00000 п. 0000088642 00000 п. 0000088767 00000 п. 0000088916 00000 п. 0000089165 00000 п. 0000089652 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 н. 00000

    00000 п. 00000 00000 п. 0000091611 00000 п. 0000091763 00000 н. 0000091914 00000 п. 0000092054 00000 п. 0000092192 00000 п. 0000092316 00000 п. 0000092467 00000 п. 0000092602 00000 п. 0000092701 00000 п. 0000092852 00000 п. 0000092932 00000 п. 0000093009 00000 п. 0000093091 00000 п. 0000093241 00000 п. 0000093390 00000 н. 0000093472 00000 п. 0000093550 00000 п. 0000093674 00000 п. 0000093823 00000 п. 0000093962 00000 п. 0000094061 00000 п. 0000094212 00000 п. 0000094523 00000 п. 0000094835 00000 н. 0000094959 00000 п. 0000095110 00000 п. 0000095248 00000 п. 0000095383 00000 п. 0000095522 00000 п. 0000095673 00000 п. 0000095824 00000 п. 0000095963 00000 п. 0000096102 00000 п. 0000096225 00000 п. 0000096376 00000 п. 0000096682 00000 н. 0000096781 00000 п. 0000096932 00000 п. 0000097073 00000 п. 0000097210 00000 п. 0000097334 00000 п. 0000097485 00000 п. 0000097570 00000 п. 0000097655 00000 п. 0000097778 00000 п. 0000097927 00000 н. 0000098079 00000 п. 0000098230 00000 п. 0000098479 00000 п. 0000098948 00000 н. 0000099417 00000 н. 0000099569 00000 п. 0000099720 00000 н. 0000099969 00000 п. 0000100405 00000 н. 0000100879 00000 н. 0000101311 00000 н. 0000101776 00000 н. 0000101980 00000 н. 0000102131 00000 п. 0000102583 00000 н. 0000103052 00000 н. 0000103515 00000 н. 0000103997 00000 н. 0000104201 00000 п. 0000104352 00000 п. 0000104726 00000 н. 0000105076 00000 н. 0000105199 00000 п. 0000105350 00000 п. 0000105805 00000 н. 0000106274 00000 н. 0000106736 00000 н. 0000107220 00000 н. 0000107424 00000 н. } Btt:) H, {ne.QG & | m ~ KifPJ {UEw ܫ W! Ěf | ˖ => wd = GVnsu8ϕ5As˱gps9> P)) AIahKV & ûl} ;, aʸWE% DGdBz} {3

    Предотвращение замерзания водопроводных труб с помощью тепловой ленты

    Тепловая лента может быть спасением в холодном климате, где водопроводы и шланги подвергаются воздействию отрицательных температур. Если вы когда-либо сталкивались с разрывом или замерзанием водопровода зимой, вы знаете, какие дорогостоящие повреждения могут произойти. Когда трубы замерзают, вода расширяется и может разорвать трубы, потенциально выпуская тысячи галлонов воды в ваш дом.

    Изоляция ваших труб имеет важное значение и предотвратит замерзание труб во многих ситуациях, но этого не всегда достаточно, когда температура остается низкой в ​​течение нескольких дней или когда температура падает до минусового диапазона. Вот где пригодятся решения для электрического отопления.

    Существует несколько различных способов нагрева водопроводных труб и шлангов для предотвращения замерзания или для оттаивания воды, если они все же замерзли. Знание доступных вариантов поможет вам принять лучшее решение при подготовке к зиме домашней сантехники.Вот несколько вариантов, обычно используемых для водопроводных труб и водяных шлангов.

    Тепловую ленту этого типа, предлагаемую несколькими производителями, можно обрезать до любой длины для индивидуальной подгонки или приобрести в виде набора различной длины. Тепловая лента автоматически изменяет свою тепловую мощность в соответствии с изменениями окружающей температуры. Он практически не выделяет тепла, когда температура выше точки замерзания, и увеличивает уровень тепла при понижении температуры. Контроль температуры не требуется, и многие типы могут быть перекрыты без опасности перегрева (см. Инструкции производителя).

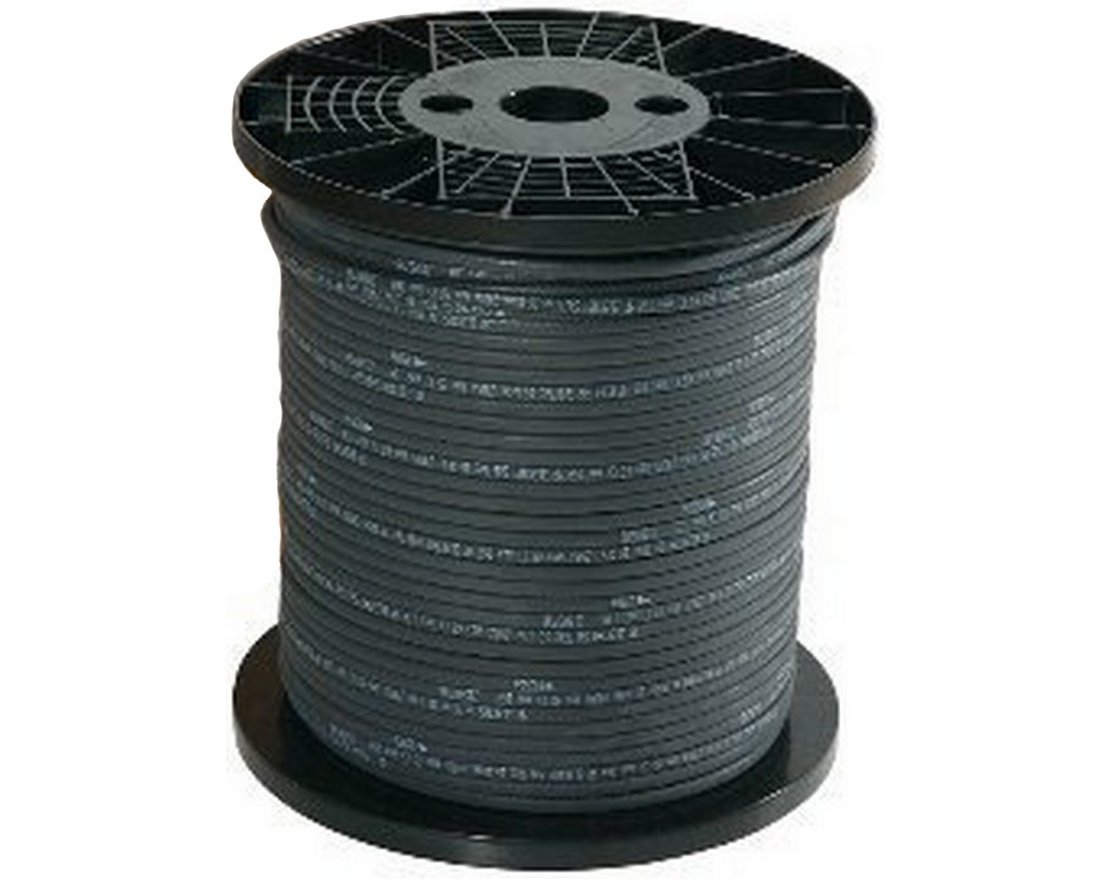

    Вы можете купить саморегулирующийся термокабель в рулоне, а иногда даже за ногу в некоторых магазинах бытовой техники или товаров для дома. В дополнение к кабелю вам понадобится комплект для подключения с торцевой заглушкой, а также доступная розетка для подключения кабеля. Если вы покупаете саморегулирующуюся тепловую ленту в виде комплекта на определенную длину, штекер уже прикреплен.

    Другой вид тепловой ленты очень похож на саморегулирующийся, но регулируется отдельным термостатом.Его тоже можно купить ногой или в рулоне, но для него требуется отдельный комплект подключения с термостатом для контроля температуры. Нагревательная лента также может быть адаптирована к вашему применению, поскольку ее можно обрезать до любого необходимого размера; Затем к концам кабеля добавляются заглушки.

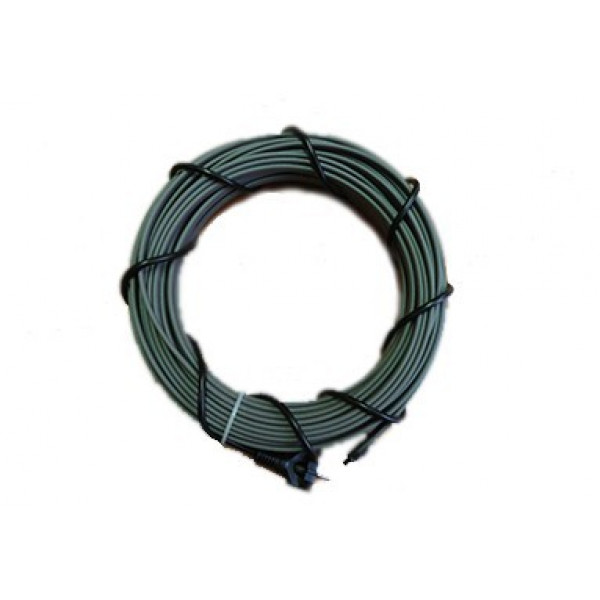

    Нагревательная лента с термостатическим управлением также доступна в виде комплекта различной длины с уже прикрепленными заглушкой и термостатом.

    Для использования в климате, где зимой может потребоваться поливная вода, некоторые производители предлагают шланги для воды с подогревом.Они могут быть полезны домовладельцам в переходном климате, где периоды заморозков ограничены и по-прежнему требуется орошение или где необходимо наполнить поилки для скота. Шланги с подогревом бывают разной длины и имеют электропроводящие провода, встроенные в резиновые или виниловые стенки шланга. Когда эти шланги подключены, электрический ток нагревает шланг до конца. Эти шланги автоматически отключаются в теплую погоду для экономии электроэнергии и предотвращения перегрева.

    Советы по установке и использованию тепловой ленты

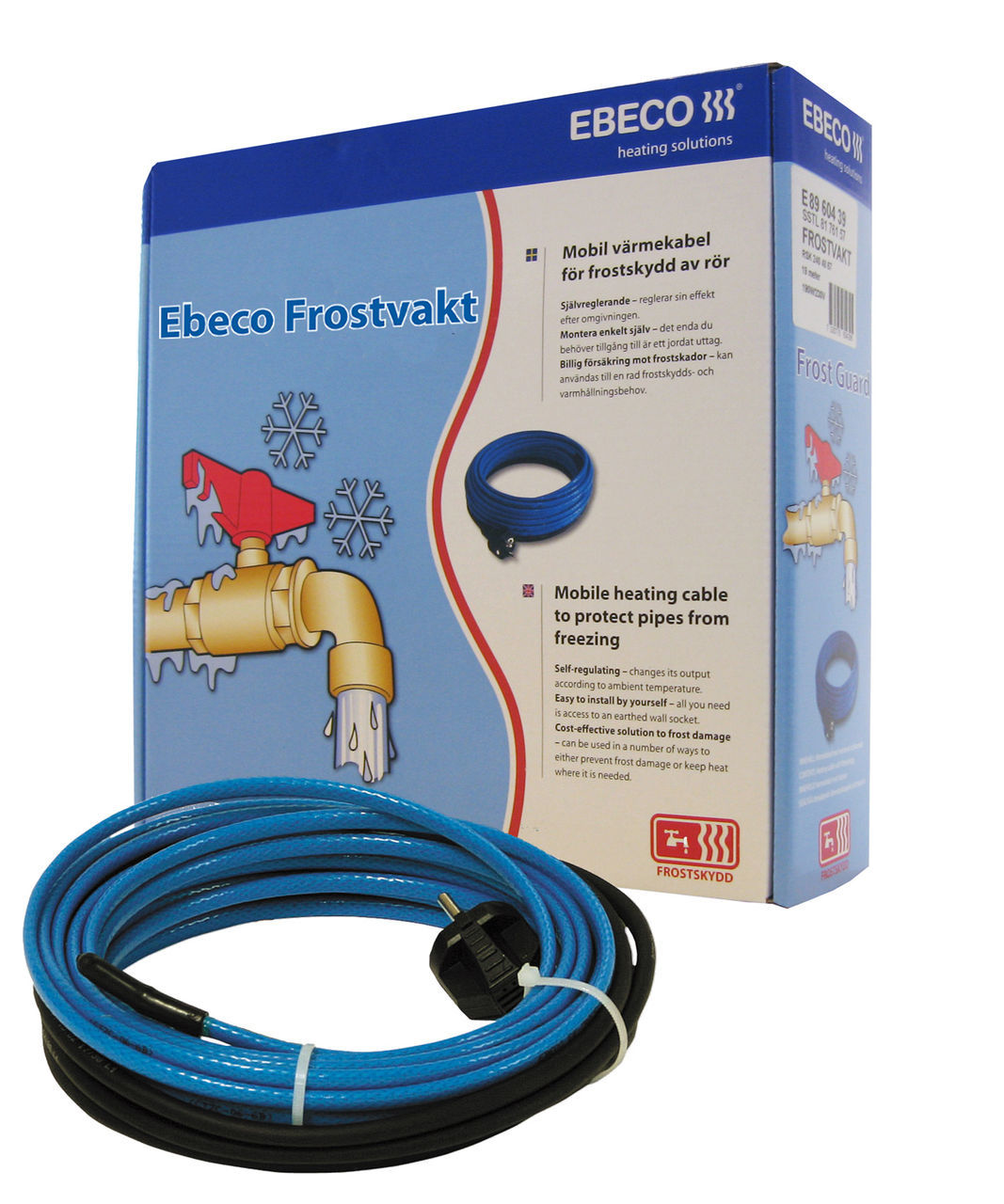

    • Рассмотрим комплект тепловой ленты: В дополнение к необработанному тепловому кабелю, который продается отдельно и снабжен заглушками, вы также можете купить комплекты тепловой ленты практически любой длины, которая может вам понадобиться — от 3 футов до 100 футов . К этим лентам уже подключены вилки, и обычно на них есть индикатор питания, который указывает, когда лента активно нагревается. Большинство этих устройств оснащены встроенным термостатом, который определяет температуру труб, чтобы включать и выключать ленту при колебаниях температуры, тем самым экономя электроэнергию.
    • Прочтите спецификации: При выборе тепловой ленты прочтите упаковку, чтобы убедиться, что она подходит для вашего применения. Большинство тепловых лент одобрено для использования на пластиковых или металлических водопроводах, но лучше убедиться, что это так, перед покупкой. Кроме того, убедитесь, что в нем есть нужные вам функции, такие как индикатор питания и встроенный термостат.
    • Измерьте перед покупкой: Сантехнические трубы, расположенные на внешних стенах, — это место, где чаще всего требуется тепловая лента, поскольку эти стены подвергаются отрицательным температурам наружного воздуха.Тепловая лента редко требуется для труб, проходящих через внутренние стены. Перед тем, как пойти в магазин, измерьте, чтобы определить, сколько термоленты вам нужно купить. Если вы планируете наматывать ленту по спирали вокруг трубы, длина ленты должна быть значительно больше длины водопроводной трубы.

    Осторожно установите тепловую ленту в соответствии со спецификациями производителя. Многие типы тепловой ленты просто прикрепляются к нижней стороне трубы и могут быть прикреплены к трубе с помощью изоленты или стяжек. Другие типы предназначены для наматывания на трубу по спирали, а некоторые могут быть установлены любым способом. Не перекрывайте ленту, если производитель не указывает, что это допустимо.

    Тепловая лента наиболее эффективна, если после установки ее покрыть изоляцией трубы. Хороший выбор — длинные трубки из пенопласта, надетые на трубы и тепловую ленту. Однако внимательно прочтите инструкции на упаковке, чтобы убедиться, что тепловая лента может быть покрыта изоляцией. И убедитесь, что термостат находится в самой холодной зоне и непосредственно на самой водопроводной трубе, чтобы давать точные показания.

    Осторожно

    Тепловая лента, предназначенная для водопроводных труб, аналогична той, которая используется на крышах для предотвращения образования ледяных плотин вдоль карнизов, но продукты не всегда взаимозаменяемы — если производитель четко не одобряет использование в обоих случаях. Более дешевые тепловые ленты «постоянной мощности» могут представлять опасность повреждения черепицы при использовании на крыше, в то время как некоторые саморегулирующиеся тепловые ленты могут быть одобрены для использования на трубах или крышах. Прочтите инструкции на упаковке, чтобы определить утвержденные приложения.

    Отопление внутри трубы

    Характеристики

    • Предназначен для установки внутри обогреваемой трубы
    • Саморегулирующийся нагревательный кабель
    • Тепловая мощность регулируется автоматически в зависимости от изменения температуры внутри трубы
    • Не перегреется и не сгорит даже при перекрытии
    • Готовая установка
    • Тепловая мощность: 10 Вт / м
    • В комплекте специальный сальник для ввода греющего кабеля в трубу
    • Улучшенное уплотнение муфты
    • Рекомендуется для контакта с питьевой водой

    Описание

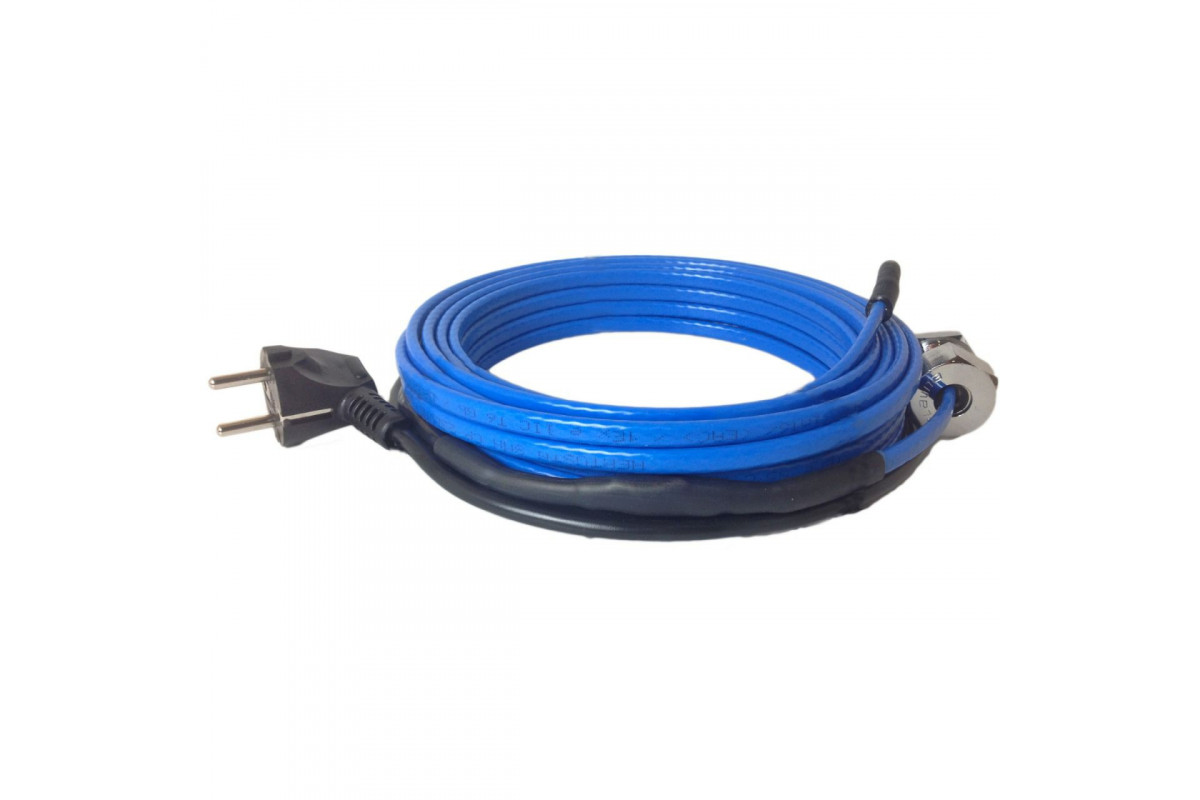

    Froststop Pipe Inside — это нагревательная секция на основе саморегулирующегося нагревательного кабеля, которая поддерживает необходимую температуру трубопровода в течение всего холодного времени года, обеспечивая тем самым его хорошую производительность, бесперебойную работу и безопасное состояние.

    Внутренняя часть трубы Froststop предназначена в первую очередь для использования в случае, когда у вас нет возможности установить греющий кабель непосредственно на поверхность трубы или труба уже проложена на глубине выше линии замерзания.

    Труба Froststop Внутренняя секция устанавливается внутри трубы, заполненной водой или другим неагрессивным веществом. Секция также может быть установлена ​​вне трубопровода.

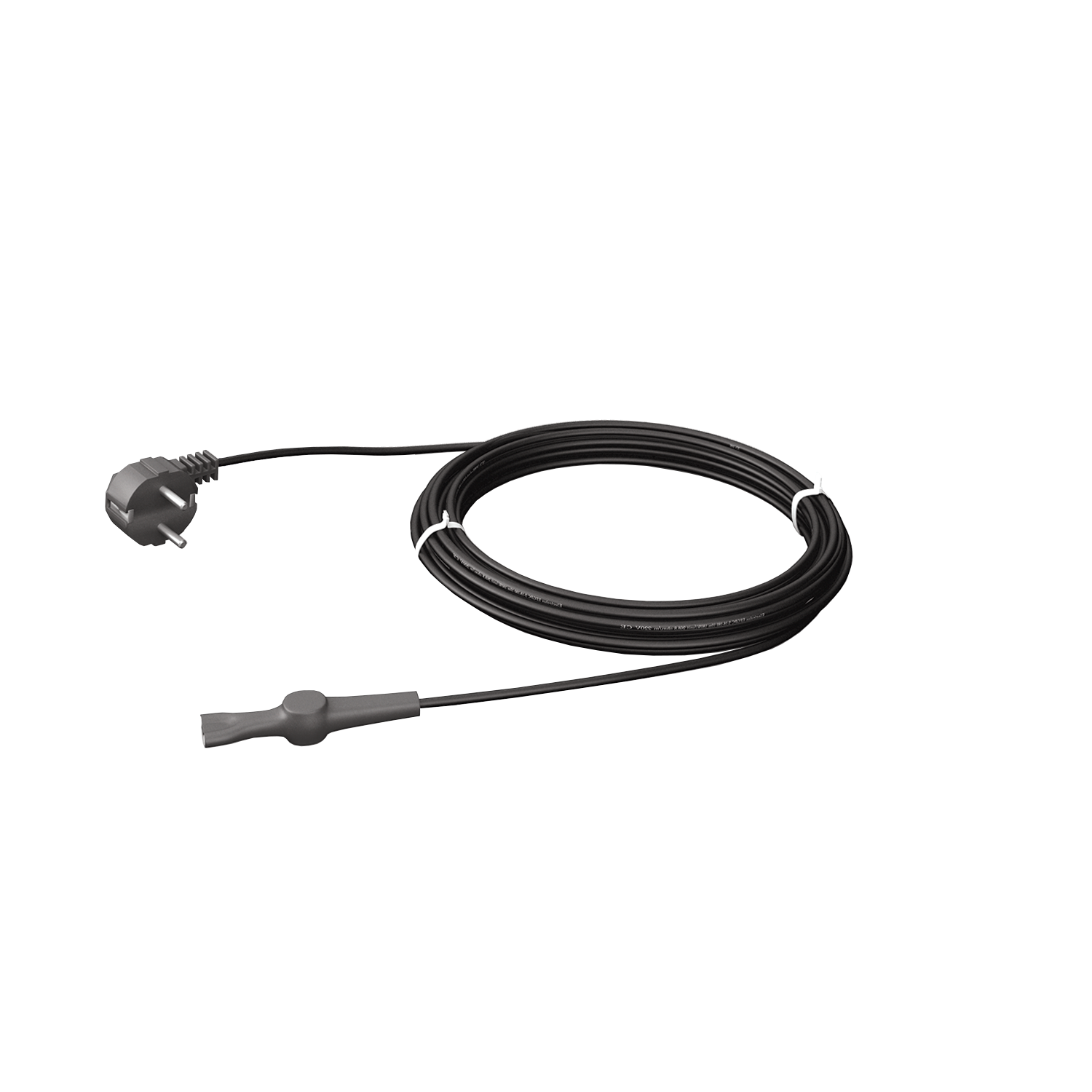

    Нагревательная секция состоит из отрезка самоограничивающегося кабеля, снабженного 3-метровым холодным вводом с электрической вилкой на одном конце и концевой муфтой на другом конце.Для входа секции в трубку сальник входит в комплект.

    Соединительные и концевые муфты заводского изготовления надежны и герметичны.

    Электроэнергия подается с одного конца секции. На дальнем конце нагревательного сегмента устанавливается концевая муфта, расположенная внутри трубы и обеспечивающая степень защиты IP68. Для входа секции в трубу используется сальниковый узел, состоящий из двух втулок, двух шайб и резинового уплотнительного кольца.

    Приложение

    Открытая площадка ∎ Бетон (заливка песком) ∎
    Крыша ∎ Под горячим асфальтом (кратковременно) ∎
    Желоб и сливная труба ∎ Открытый (устойчивый к УФ) ∎
    Защита от замерзания ∎

    Информация для заказа

    Технические характеристики

    Номинальное напряжение 230 В переменного тока, 50 Гц
    Линейный выход (+10 ° C) не менее 10 Вт / м
    Максимальная рабочая температура
    включен +65 ° С
    выключен +85 ° С
    Минимальная температура хранения –30 ° С
    Минимальная температура монтажа –15 ° С
    Минимальный радиус изгиба при установке 35 мм
    Длина холодного конца 3 м.
    Штекер Schuko тип CEE 7/4
    Степень защиты IP IP67
    Материал внешней оболочки нагревательного кабеля Фторполимер
    Размер резьбы сальника в сборе 1 «, ¾»
    Максимально допустимое давление 9 атм

    Ссылки на продукцию

    Тип Длина, м Мощность, Вт
    Труба Frostop Inside-2 2 20
    Труба Frostop Inside-4 4 40
    Труба Frostop Inside-6 6 60
    Труба Frostop Inside-8 8 80
    Труба Frostop Inside-10 10 100
    Труба Frostop Inside-12 12 120
    Труба Frostop Inside-16 16 160
    Труба Frostop Inside-20 20 200
    .

Добавить комментарий
