Насос на отопление: Водяной насос для отопления — устройство, выбор, нюансы установки

как выбрать циркулярный насос для отопления

Иное дело – планировать отопление с принудительной циркуляцией. Да, придется добавить в общую схему насос, но зато взамен снимается масса ограничений, а сама система получится гарантированно работоспособной и управляемой. Но, конечно, если оборудование — качественное и подобрано правильно.
Вот этот аспект проблемы и рассмотрим: циркуляционный насос для отопления как выбрать — критерии оценки, расчет параметров, рейтинг лучших моделей.
Начнем с ТОП-списка, составленного по отзывам пользователей, уже успевших оценить указанные модели в действии. Из этой рейтинг-таблицы несложно сразу перейти к описанию и ценам – для этого предусмотрены специальные кнопки ссылки. Это для тех, кто, как говорится, «уже в курсе», и в теоретической «накачке» не нуждается. А вот для выбирающих такой прибор впервые будет правильнее для начала ознакомиться с основными критериями выбора циркуляционных насосов. Ну а потом плавно перейти к описанию моделей – именно так и построена настоящая публикация.

ТОП-8 циркуляционных насосов для отопления небольшого дома

Предназначение и общие сведения об устройстве циркуляционного насоса для отопления

Для чего нужен циркуляционный насос

Как работает автономная система отопления с жидким теплоносителем?

Принцип несложен – имеется котёл, в котором или сгорает с выделением большого количества тепла какое-то топливо (газ, дрова, уголь, брикеты, солярка и т.п.), или происходит преобразование электрической энергии в тепловую. Вода (или иной жидкий теплоноситель), обладая выраженно высокой теплоёмкостью, можно сказать, «заряжается» теплом. Теперь вода (для упрощения будем говорить именно о ней) должна отдать накопленное тепло на приборах теплообмена – в радиаторах, конвекторах, теплых полах. А для этого необходимо создать условия, чтобы она постоянно циркулировала, то есть ходила по кругу: котел — труба подачи — радиаторы — труба «обратки» — котел.

Есть два способа заставить жидкость постоянно бежать по трубам в нужном направлении.

Два подхода к организации циркуляции теплоносителя в системе отопления.

• Можно создать условия, при которых за счет разности в плотности горячей и остывшей воды под действием сил гравитации в контуре образуется естественный ток теплоносителя. Кстати, совсем недавно по такому принципу было организовано подавляющее большинство автономных систем в частных домах.

Казалось бы – готовое решение, все просто, и чего тогда «огород городить»? Но, поверьте, это вовсе не просто.

Для такого контура требуются трубы повышенного диаметра — а это усложнение доставки, монтажа, увеличение стоимости материалов. Все горизонтальные участки контура на самом деле не горизонтальные, а выполнены с обязательным уклоном. Спрятать такие контуры — невозможно, то есть приходится в определенной мере «жертвовать» интерьерами комнат.

Система получается очень инертной, трудноуправляемой, требующей сильного стартового скачка чтобы стронуть с места и разогнать движение воды. Скорость движение и напор невелики, отчего может появиться неравномерность прогрева помещений — явное преобладание тепла на входе в контур по сравнению с удаленными участками. Ни о каких теплых полах или скрытых конвекторах, понятно, и речи быть не может.

Единственное важное достоинство — это независимость от электропитания. По всем остальным позициям – проигрыш.

• Второй подход – врезать в контур насос, который разгонит и будет поддерживать циркуляцию теплоносителя в системе. Казалось бы – усложнение и удорожание? Отнюдь нет. Да, за сам прибор придется заплатить определённую сумму, но она чаще всего — не из разряда неподъёмных. Но зато трубы можно использовать меньшего диаметра — а это очень емкий ресурс экономии средств!

Сами контуры легко спрятать в стены или пол, если в этом есть необходимость, так как соблюдение уклонов становиться необязательным. А на сами батареи – поставить термостатические устройства, которые будут точно выдерживать температуру в комнате. Опять же, экономия по большому счету.

Вот такие «вольности» с трубами отопительного контура возможны исключительно при принудительной циркуляции теплоносителя в системе.

Открываются широкие возможности использования различных приборов и схем теплообмена в разных комнатах. При необходимости система отопления может включать несколько насосов на разных контурах – есть специальные схемы, с помощью которых работа легко согласовывается.

Сложная система отопления с несколькими контурами? Ничего страшного – ставьте гидрострелку!

Один из простых, но очень эффективных способов согласования работы отдельных контуров сложной системы отопления, в том числе с различными температурными режимами. Чем достигается гармонизация, и как можно самостоятельно смонтировать гидрострелку для системы отопления – читайте в специальной публикации нашего портала.

На деле преимуществ у системы с принудительной циркуляцией теплоносителя – намного больше.  А вот то, что она сама становится потребителем энергии – это весьма слабая аргументация против установки насоса.

Современные приборы такого предназначения потребляют настолько мало, что некоторые сравнимы по этому параметру со светодиодными лампочками. То есть говорить о перерасходе электроэнергии — просто смешно. А зависимость от перепадов или пропадания напряжения (если это не является в районе проживания грустным правилом) легко решается установкой стабилизатора напряжения и блока бесперебойного питания.

Одним словом, установка  насоса всегда будет только в плюс. Его, кстати, можно врезать даже в функционирующую систему с гравитационной циркуляцией – и сразу почувствовать выгоду от такой модернизации. А установка обычно проводится по схеме, позволяющей в любой момент перейти от одной схемы циркуляции к другой, если в этом будет необходимость.

Типичная схема обвязки циркуляционного насоса, позволяющая быстро переобучиться с принудительного принципа работы на естественный, и наоборот.

Итак, циркуляционный насос рачительному хозяину нужен, как бы кто ни спорил. Главное – правильно его выбрать и установить.

Но для начала – буквально несколько слов о том, как он устроен. Такое понимание облегчает и выбор, и правильную установку, и эксплуатацию прибора.

Кратко – об устройстве циркуляционного насоса

Глубоко зарываться в устройство насосов в рамках этой публикации нет особого смысла. Но в общих чертах разбираться все же следует.

Все циркуляционные насосы, во-первых, можно разделить на две группы. К одной отнести приборы с так называемым «сухим ротором», ко второй – с «мокрым».

Подсказка кроется в самом названии. Приборы из первой группы в своей компоновке имеют четкое разделение: электропривод, не контактирующий с водой и охлаждаемый воздухом, и связанный с ним валом насосный узел.

Насос с «сухим ротором» — хорошо видно, что электропривод охлаждается воздушным потоком.

Такие приборы обладают выраженно высокими показателями производительности и создаваемого напора – вращению ротора двигателя не мешает сопротивление жидкой среды. Но зато они обычно шумные, а главную проблему составляют постепенное изнашивающиеся и требующие регулярной замены уплотнения на вращающемся валу между двигателем и насосной камерой.

Такие приборы обычно устанавливаются в крупных котельных, в распределительных теплопунктах, где востребованы их высокие эксплуатационные выходные характеристики.
А вот для локальной системы отопления в частном доме или в квартире, или даже для выделенного участка такой системы – вполне достаточно возможностей насоса с «мокрым ротором». И можно смело утверждать, что с вероятностью, близкой к 100%, дело придется иметь с ним. Кстати, в рейтинге, имеющемся в нашей статье, представлены только «мокрые» модели, так как «сухие», как правило, даже не рассматриваются в качестве варианта.

Подавляющее большинство таких насосов имеет весьма схожую компоновку, которая хорошо показана на рисунке ниже.

Примерное строение циркуляционного насоса с мокрым ротором.

Прибор собирается в металлическом корпусе – чаще чугунном, у высококачественных моделей – бронзовом или латунном. Сразу скажем, что вся внутренность собранного насоса после установки в контур заполняется теплоносителем (для этого временно выкручивается воздушная заглушка по центру) . Исключение составляет лишь герметичный отсек-«стакан», с размещённой внутри обмоткой статора (на рисунке этот отсек показан желтыми овалами и зелеными стрелками). Сам вращающийся ротор собран на постоянных магнитах, и контакта с жидкостью не боится. Наоборот, циркулирующий теплоноситель становится и охлаждением привода, и отличной смазкой для подшипников ротора.

Итак, ротор вращается в жидкой среде, и испытывает немалое сопротивление воды. От этого показатели и напора и производительности – намного скромнее. Но для автономных систем отопления слишком высоких показателей обычно не требуется, и всегда можно подобрать модель с оптимальными характеристиками.

Зато такие насосы способны работать годами, не требуя к себе вообще никакого внимания. Если, конечно, модель качественная, подобрана и установлена по всем правилам. И если соблюдается важнейшее условие – ротор и в самом деле должен быть всегда мокрым, то есть насос недопустимо надолго оставлять незаполненным теплоносителем.

Самая распространённая пока схема – с электромеханическим переключателем режимов работы.

На корпусе насоса обычно имеется контактная коробка, в которой одновременно размещается и управление прибором – переключение режимов его работы. А на лицевой панели в виде таблички вынесены значения эксплуатационных параметров для этих режимов.

Один из примеров насосов нового поколения

Современные модели оснащаются электронными блоками управления, с различными функциями, позволяющими прибору реагировать на изменение внешних условий в автоматическом режиме. Очень удобно, но эти насосы пока весьма дороги, хотя совершенно очевидно, что за ними будущее.

Несмотря на примерно одинаковую конструкцию, качество насосов разных производителей может существенно различаться. Здесь уже секреты кроются в культуре производства, в качестве обработки деталей, в используемых материалах, а каких-то собственных «фишках» производителя, который он не спешить открывать. Так что выбор все равно следует делать в пользу именитых компаний – больше вероятность купить действительно качественный насос на много лет вперед. Или, в конце концов, проще найти концы при поиске виноватых в скорой поломке.

Что оценивается при выборе циркуляционного насоса для отопления

Итак, пришла пора выбрать и приобрести насос. На что образуем особое внимание.

Напряжение питания и потребляемая мощность

Как правило, с электроприборами всегда начинают с напряжения питания и потребляемой мощности. С напряжением все ясно – 220 В 50 Гц, а вот мощность сама по себе в данном случае ничего покупателю не скажет.

Она невелика – редко какой современный циркуляционный насос бытового предназначения перескакивает за границу 100 Вт. А некоторые современные модели с электроникой – и вовсе ограничиваются такими смешными показателями, что даже не верится. Так что эта величина – особого значения не имеет.

Производительность насоса

Очень важная величина – насос перекачивает разогретый теплоноситель, то есть, образно выражаясь, «временно законсервированное в воде тепло». От того, сколько будет перекачано теплоносителя в единицу времени, напрямую зависит и количество переданного от котла на радиаторы или другие отопительные приборы (системы) тепла.

Производительность может измеряться в литрах в минуту, но чаще встречается ее выражения в кубометрах в час. Впрочем, перевод между единицами сделать несложно.

Какая производительность нас устроит?

Есть несколько способов найти её оптимальное значение – с чередой специальных формул или таблиц. Мы же здесь предлагаем читателю несколько упрощенный алгоритм, который, тем не менее, учитывает основные исходные данные. Точность расчета – не самая высокая, но если вы приобретёте насос с показателем производительности не меньше, чем будет получено при расчете – гарантированно не ошибётесь.

Формулами мучить не будем – сразу переходим к онлайн-калькулятору.

Калькулятор расчета необходимой производительности циркуляционного насоса отопления

Перейти к расчётам

Пояснения по проведению расчетов

Расчет несложен.

• Прежде всего необходимо указать расчетную тепловую мощность создаваемой (имеющейся) системы отопления. Важно – не надо путать с мощностью уже приобретённого котла, которая всегда берется с большим запасом.

Такую мощность можно рассчитать и самостоятельно!

Алгоритм проведения вычислений подобно разложен в приложении к калькулятору расчета необходимой мощности газового котла.

• Далее, указывается, какие приборы теплообмена будут основными в создаваемой системе отопления. Каждый из типов таких приборов имеет свой температурный режим работы, разницу между трубой подачи и обратки, что очень важно для расчета производительности.
• Осталось нажать кнопку «Рассчитать…», чтобы получить готовый результат в литрах в минуту и кубометрах в час. Это – минимально необходимое значение производительности насоса. Больше – пожалуйста, меньше – нельзя.

Создаваемый циркуляционным насосом напор

Грош цена будет прибору, который окажется неспособным «протолкнуть» теплоноситель по контуру труб с врезанными в него приборами теплообмена и запорно-регулировочной арматурой. Эта способность насоса как раз и описывается создаваемым им напором жидкости на выходе.

Здесь тоже можно привести довольно длинную формулу, учитывающую гидравлические сопротивления каждого из участков системы. Но практика показывает, что не будет большой ошибкой использовать несколько упрощённый подход, реализованный в следующем калькуляторе.

Калькулятор расчета минимального напора циркуляционного насоса

Перейти к расчётам

Пояснения по проведению вычислений

Чтобы найти напор, в соответствующих полях калькулятора указывают следующие исходные величины:

• Суммарная длина труб контура (с учетом и подачи, и обратки), тое есть максимальный путь, который может пройти теплоноситель за один цикл циркуляции
• Вторым пунктом указывается насыщенность системы запорными и регулировочными устройствами, теми, что создают участки максимального гидравлического сопротивления потоку теплоносителя. Предлагается выбрать вариант из списка
• Жмем на кнопку расчета – и получаем готовый результат минимально необходимого напора – в паскалях, метрах водяного столба и в технических атмосферах.

*  *  *  *  *  *  *

Графики производительности и напора циркуляционных насосов

Вот с основными параметрами насоса и почти достигнута ясность. Почему почти – а потому, что производительность и напор очень тесно связаны друг с другом, и рост одного показателя обычно сопровождается уменьшением другого. Поэтому для подбора моделей никогда не помешает обратиться к графикам, к тем, что обычно выкладываются производителем в инструкциях к своим изделиям.

Здесь лучше рассмотреть на примере. Пусть таким примером послужит график модельной линейки насосов «Wilo-Star-RS»

График для комплексной оценки основных эксплуатационных параметров насоса.

Кривые линии соответствуют графикам нескольких моделей с постепенным возрастанием условного прохода трубы (15, 25, 30) и напора (2 м, 4 м, 6 м, 7 м, 8 м).

Например, расчеты показали, что требуется насос с напором в 2,5 метра. Казалось бы, подходит «четверка». Но следует проверить по графику – откладываем перпендикуляр к линии, и видим, что при напоре 2,5 м эта модель будет способна дать производительность не более 1,3 м³/час. Если устраивает – замечательно. Если нет – проверяется по следующей, более «сильной» модели из этой линейки.

Понятно, что проверка может проводиться и в обратном направлении – от производительности к напору.

Вот такой насос, подобранный по рассчитанным показателям и по рабочему графику, гарантированно окажется оптимальным вариантом.

Другие параметры циркуляционного насоса

С самым главным – разобрались. Теперь – на что еще следует обратить внимание.

• Диапазон рабочих температур, то есть – перекачиваемой жидкости. Обычно он довольно широкий, от +3÷5 ℃ и вплоть до + 110 ℃.

На это всегда обращайте пристальное внимание. Проблема в том, что существуют насосы для повышения напора воды в водопроводе, и они внешне очень похожи на циркуляционные. Но показатели температуры, понятно, там совершенно иные.

• Максимальное давление в системе – практически у всех приборов оно в районе 10 бар, то есть дано с огромным запасом. Такими значениями давления в автономных системах никто никогда не оперирует.
• Количество режимов работы прибора. Чем их больше – теп проще будет выставить насос на оптимальное значение производительности и напора при минимальном потреблении электроэнергии. У большинства современных моделей предусмотрено три режима. У электронных приборов – возможности еще шире.
• Класс защиты корпуса прибора – он должен быть не ниже IP44.
• Очень хорошо, если насос оснащён рубежами зашиты – от перегрева или (и) от работы на холостом ходу. Всякое бывает, и такая мера сохранит прибор у целостности при каком-то ЧП.
• Удобны в работе насосы, оснащенные автоматическим отводчиком воздуха.
• При выборе модели, безусловно, оцениваются ее размеры. В первую очередь – присоединительный диаметр для накидных гаек-«американок», и монтажная длина – расстояние между фланцами. Чаще всего применяется длина 180 мм. хотя можно приобрести и более короткий вариант — 130 мм.

Кстати, проверяйте наличие таких гаек-«американок»: в большинстве моделей они входят в комплект поставки насоса. Но встречаются и неприятные исключения.

Если насос устанавливается в стесненном месте, то важны и другие его размеры, с обязательным учётом рекомендованного производителем положения ротора насоса и клеммной коробки

Чаще всего в инструкциях к насосу имеется чертёж с таблицей (иногда – на всю модельную линейку) с указанием конкретных размеров изделий. С таким графическим документом разобраться будет уже несложно.

Чертеж и таблица с размерами циркуляционных насосов одной модельной линейки

Кстати, много информации можно отыскать, даже не обращаясь к инструкции – просто на лицевой панели прибора. Взглянем на иллюстрацию ниже:

Много полезной информации можно почерпнуть непосредственно с лицевого шильдика циркуляционного насоса.

Смотрим на зеленый прямоугольник и идем сверху вниз:

— 1 фаза, 230 вольт, 50 герц

— максимальная температура = 110℃

— максимальное давление в системе – 10 бар

— класс защиты IP44

— в табличке – значения тока и потребляемой мощности для каждого из режимов работы насоса

Да и в самом названии модели дожде скрыта полезная информация (на иллюстрации – обведена голубым овалом):

• UP – циркуляционный насос.

S – с переключением режимов работы. Если бы вместо S остался пробел, это бы означало единственный режим.

• 25-60 — диаметр трубы, в которую врезается насос, и значение создаваемого напора в дециметрах водяного столба. В данном случае 60 дм = 6 м ≈ 0,6 бар.
• Далее следует пробел, что говорит о резьбовом муфтовом соединении с контуром. В случае с фланцевым соединением стояла бы буква F.
• Далее идет обозначение особенностей исполнения модели (буквенные обозначения).

— в нашем примере пусто, но как раз это и означает изготовление корпуса из серого чугуна;

— буква N – корпус из нержавеющей стали;

— буква В – корпус из сантехнической бронзы;

— буква А – насос оснащен автоматическим воздухоотводчиком;

— буква К – в нашем случае неактуальна, но тем не менее – допускается перекачка жидкости с температурой ниже нуля градусов.

• Завершает название модели ее монтажная длина в миллиметрах – в нашем примере это 180 мм.

*  *  *  *  *  *  *

Вот, пожалуй, и все.

Осталось только предупредить, что рынок подобных изделий насыщен низкокачественными изделиями и попытками подделок под оригинальную фирменную продукцию. Чтобы не приобретать «кота в мешке», лучше выбор производить в специализированном магазине, где можно убедиться в оригинальности изделия, получить отметку о гарантии.

Естественно, желательно приобретать модели известных производителей – пусть в этом поможет наш сегодняшний рейтинг. В нем фигурируют, конечно, не все достойные бренды, и поэтому при выборе того или иного насоса всегда рекомендуется «пошарить» в интернете, поискать отзывы на приглянувшуюся модель. И только потом принимать окончательное решение.

Краткое описание моделей, вошедших в ТОП-список

Циркуляционный насос «Valtec VRS 25/4-180»

Компания «Valtec» — это совместный проект российского и итальянского бизнесов в области сантехнического и иного инженерного оборудования для дома. Все задумывалось для наполнения рынка недорогими и одновременно качественными изделиями, так сказать, всеобщей доступности. Судя по положению на сегодняшний день – задача в целом реализована, и изделия «Valtec» — в достаточной степени и известны, и популярны.

Сборочные мощности вынесены в Китай.

В достаточной степени надёжный и относительно недорогой циркуляционный насос «Valtec VRS 25/4-180».

Основные характеристики модели

— присоединительный диаметр: 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность: 72 Вт максимальная, 38 Вт – номинальная;

— создаваемый напор: до 0,42 атмосфер или 4 метров водяного столба;

— производительность: 50 литров в минуту или 3,0 м³/час;

— масса насоса: не фигурирует в описаниях.

Насос исполнен по наиболее распространенной «мокрой» схеме. Способен работать в системах с максимальным нагревом носителя до 110 ℃, статический давлением в 10 атмосфер (бар). Способен работать только с чистым носителем.

Блок управления предусматривает возможность выбора одного из трех режимов работы по производительности и создаваемому напору.

Плюсы

• Недорогая, добросовестно работающая по многу лет модель.
• Качественный чугунный корпус с внешними рёбрами для большей площади охлаждения.
• Керамические детали ротора и блока подшипников.
• Наличие шнура питания с вилкой.
• Неплохие по качеству накидные гайки-«американки» в комплекте.
• Наличие система аварийного отключения при перегреве.

Минусы

• Наличие шнура питания некоторые относят к недостаткам, так как он очень короткий (1.1 м), и его все равно приходится менять, если розетка расположена на удалении.
• Довольно много жалоб на подтекания из-под пробки выпуска воздуха.
• Довольно ощутимый шум при работе.

Циркуляционный насос Valtec VRS 25/4-180

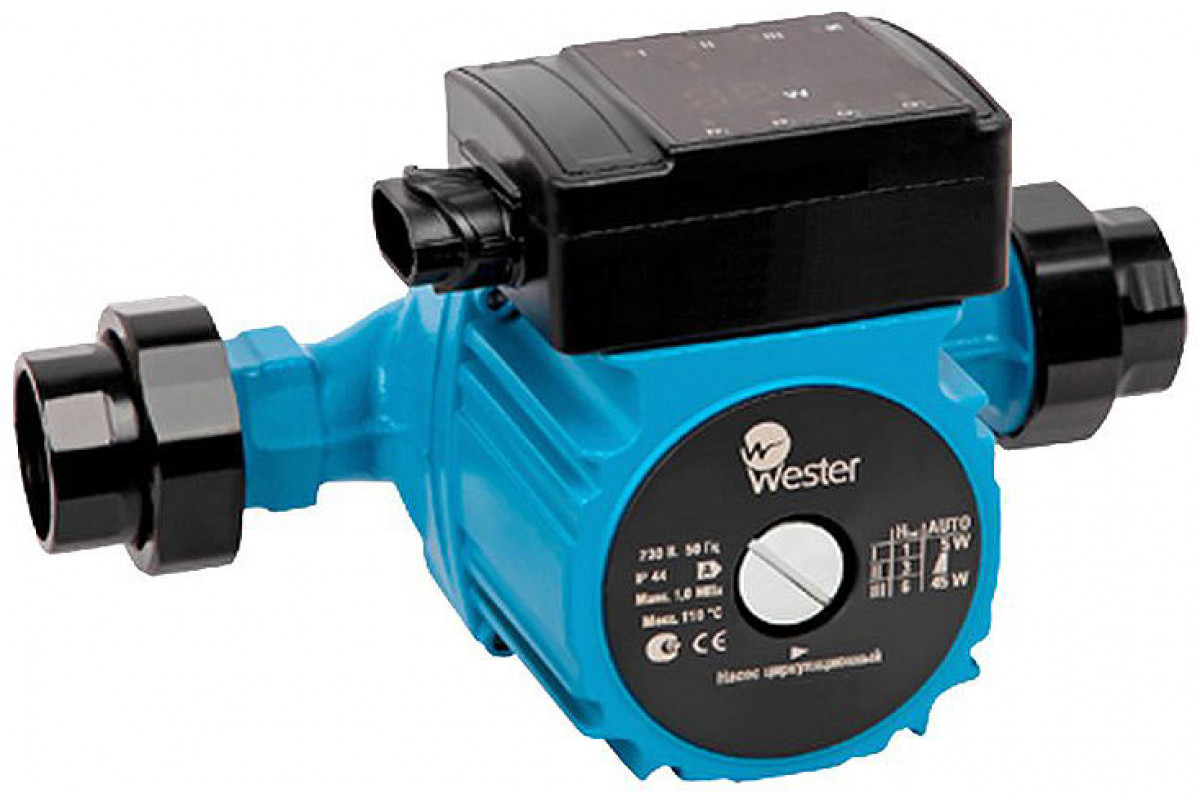

Циркуляционный насос «Wester WSP 25-80 G»

Продукт российской компании, имеющей и конструкторские бюро для разработки и модернизации выпускаемых изделий, и собственные производственные мощности. Сантехнические устройства под этим брендом давно уже завоевали отечественный рынок и успешно конкурируют на нем с продукцией ведущих западных концернов.

Без особых претензий на исключительность, но вполне надежный и не особо дорогой – циркуляционный насос «Wester WSP 25-80 G»

Модель циркуляционного насоса «Wester WSP 25-80 G» хорошо известна и пользуется широкой популярностью за оптимальное соотношение цены и качества изделия. Прибор надежен, долговечен, полностью справляется с задачами. Традиционно для современной техники такого типа имеет три ступени по производительности и создаваемому напору. «Мокрая» схема, максимальное давление в системе 10 атмосфер, температура теплоносителя – до 110 ℃.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 245 Вт;

— создаваемый напор – до 0,8 атмосфер или 8 метров водяного столба;

— производительность – 141 литров в минуту или до 8,5 м³/час;

«Мокрая» схема, максимальное давление в системе 10 атмосфер, температура теплоносителя – до 110 ℃. Температура окружающей среды – до +40 ℃.

Плюсы

• Надежный, проверенный временем прибор.
• Качественный чугунный корпус и алюминиевые детали привода.
• Отличные показатели по производительности и напору.
• Вполне приемлемая цена при высоком качестве.

Минусы

• Жалобы на шумную работу при большой нагрузке.
• Есть претензии к недостаточно высокому качеству пластика – без видимых причин появились трещины.

Циркуляционный насос Wester WSP 25-80 G

Циркуляционный насос «UNIPUMP LPA 25-60»

Это название российской компании, специализирующейся в производстве и реализации насосного и сантехнического оборудования. Считается одним из лидеров на отечественном рынке таких изделий. Производит продукцию собственной разработки.

Циркуляционный насос «UNIPUMP LPA 25-60» — модель относят к энергосберегающим приборам.

Перед нами очень интересная модель, по праву занявшая место в ТОП-списке. Основная «изюминка» — наличие электронной схемы управления, которая при правильной регулировке обеспечивает минимальный расход электроэнергий при полноценной работе системы отопления.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – всего 45 Вт;

— создаваемый напор – до 0,6 атмосфер или 6 метров водяного столба;

— производительность – литров в минуту или 3 м³/час;

Насос можно включить на один из пяти, наиболее подходящий к системе отопления, режимов работы. «Мокрый» ротор, установка вертикальная горизонтальная. Тихая работа – уровень шума не выше 43 Дб.

Плюсы

• Отличная сборка прибора.
• Бронзовый корпус – практически «неубиваемый».
• Удобные настройки, дающие максимальную экономию энергии.
• Тихая работа даже на максимальных показателях производительности.

Минусы

• Не особо широкий диапазон по производительности.
• Довольно высокая цена.
• Попытка снять крышку для изменения направления потока привела к срыву (зализыванию шестигранников) трех болтов. Что это, достоинство (качество сборки) или все же недостаток (перетянутый крепёж)?

Циркуляционный насос UNIPUMP LPA 25-60

Циркуляционный насос «Джилекс Циркуль 25-40»

Российская энергично развивающаяся компания, специализирующаяся на производстве широкого ассортимента насосного оборудования собственной разработки. Один из лидеров по популярности среди отечественных потребителей.

Циркуляционный насос «Джилекс Циркуль 25-40» — отечественные и разработка модели, и ее производство

Представленная модель давно находится в топе востребованности. Она без особых претензий на какую-то необычность, но зато славится надежностью и невысокой ценой.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 65 Вт максимальная, 32 Вт – номинальная;

— создаваемый напор – до 0,4 атмосфер или 4 метра водяного столба;

— производительность – 53 литра в минуту или 3,18 м³/час;

— масса насоса – 2,9 килограмм.

Схема стандартная – «мокрая». Предусмотрено три режима работы.

Плюсы

• Добросовестно справляется со своей задачей.
• Рассчитан на 10 лет эксплуатации.
• Хорошо развита сеть гарантийного обслуживания этого бренда.
• Хорошее соотношение цены и качества.

Минусы

• Неприятно пахнущая при нагреве краска, которой покрыт корпус.
• Пробка выпуска воздуха изготовлена из слишком мягкого металла, и шлиц под отвертку начал «съедаться».
• Много жалоб на довольно шумную работу прибора.

Циркуляционный насос Джилекс Циркуль 25-40

Циркуляционный насос «Speroni SCR 25/40»

Итальянская компания «Speroni» — один из европейских «грандов» в области производства насосного оборудования. Немало ее продукции импортируется на российский рынок.

Очень популярная в Евросоюзе модель итальянского происхождения — циркуляционный насос «Speroni SCR 25/40».

В нашем ТОП-списке — надежная модель циркуляционного насоса, подходящего к большинству отопительных систем средних по площади частных домов. Насос собран по стандартной схеме, отличается высокой надежностью и эффективностью в работе.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 60 Вт;

— создаваемый напор – до 0,4 атмосфер или 4 метра водяного столба;

— производительность – 50 литров в минуту или 3 м³/час;

— масса насоса – 2,6 килограмм.

Как и у большинства подобных насосов, у этой модели предусмотрено три режима работы.

Плюсы

• Насос проработал на трубе подачи, на выходе из котла (то есть в самых неблагоприятных условиях) уже 8 лет, и не собирается «сдаваться».
• Годами не требует никакого вмешательства – только включение и выключение.
• Отмечается довольно тихая работа.

Минусы

• Несколько случаев сильного нагрева и быстрого перегорания после первого включения. Судя по всему – межвитковое замыкание. Кстати, жалобы на модели – китайской сборки, с оригинальными таких проблем не возникало.
• Насосы не комплектуются накидными гайками – иногда это обнаруживается только перед самым монтажом, и приходится дополнительно бежать в магазин.

Циркуляционный насос Speroni SCR 25/40

Циркуляционный насос «Wilo Star-RS 25/4 180»

Немецкая компания «Wilo» тоже может похвастать высоким авторитетом среди производителей насосного оборудования. А показанная модель – одна из наиболее востребованных у российских потребителей.

Циркуляционный насос «Wilo Star-RS 25/4 180» — обычно никогда не подводит

Объясняется это «хрестоматийным» немецким качеством и надежностью. Такой насос не должен подвести даже в самых неблагоприятных условиях. Чугунный корпус и детали ротора из нержавеющей стали рассчитаны на многолетнюю работу без какого-либо вмешательства.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – 48 Вт;

— создаваемый напор – до 0,4 атмосфер или 4 метра водяного столба;

— производительность – 50 литров в минуту или 3,0 м³/час;

— масса насоса – килограмм.

Эта модель могла бы претендовать на более высокую строку рейтинга. Останавливает только слишком уж выраженная «простота» и невысокие показатели по производительности и напору. То есть – недостаточная универсальность.

Плюсы

• Надежность, долговечность, способность работать годами без перерыва.
• Работа тихая, не докучающая шумом.
• Вполне адекватная стоимость модели.

Минусы

• Но качеству – никаких претензий не высказывалось.
• Не слишком выдающиеся показатели напора и производительности.

Циркуляционный насос Wilo Star-RS 25/4 180

Циркляционный насос «DAB EVOTRON 40/180»

«Серебро» отдано модели итальянского производства, но, надо сказать, с некоторым авансом. При всех положительных качествах многих пользователей отпугивает высокая цена. И остаётся лишь надеяться, что она со временем все же снизится до более приемлемых значений.

Представительна «новой волны» насосного оборудования – модель «DAB EVOTRON 40/180»

А так, конечно, конструкторы –технологи компании постарались «поднять планку», наметить пути развития подобного оборудования на ближайшее будущее. Применена электронная автоматическая регулировка скорости вращения ротора, то есть прибор сам выбирает наиболее оптимальные значения производительности и напора, вплоть до перехода в «спящий режим. В тоге – минимальный износ и выраженная экономия потребления энергии.

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина -= 180 мм;

— потребляемая мощность – всего 27 Вт;

— создаваемый напор – до 0,4 атмосфер или 4 метров водяного столба;

— производительность – 67 литров в минуту или 4 м³/час;

Отличительная особенность – наличие термоизоляции корпуса насоса, что еще больше поднимает эффективность и практически полностью глушит шум работы прибора.

Плюсы

• Точнейшие электронные настройки, автоматическое регулирование показателей в ходе работы.
• Безупречное качество изготовления.
• Встроенная защита от перегрева.
• Очень низкое потребление энергии.
• Практически полная бесшумность в работе.

Минусы

• По качеству изготовления и эксплуатации замечаний не высказывалось.
• Слишком высокая, недоступная многим стоимость модели.

Циркуляционный насос DAB EVOTRON 40/180

Циркуляционный насос «Grundfos ALPHA2 25-60 180»

Первое место отдано циркуляционному насосу «Grundfos ALPHA2 25-60 180», тоже как представителю нового поколения такого оборудования, за которым, безусловно, будущее. В этом вопросе именитый датский производитель не подвел. Хотя цена выглядит пока что пугающей, но есть, за что.

Циркуляционный насос «Grundfos ALPHA2 25-60 180» — самый современный подход к проектированию и производству насосного оборудования.

Электронная схема управления насосом отличается высочайше гибкостью. Недаром фишкой этой линейки является опция «AutoAdapt», то есть автоматическая адаптация прибора к текущим, сиюминутным значениям температуры, скорости потока, давления и т.п.

Основные характеристики модели

— присоединительный диаметр – 1 дюйм (25 мм), монтажная длина – 180 мм;

— потребляемая мощность – максимальная – 18 Вт при номинальной – всего в 3 ÷ 4 Вт!

— создаваемый напор – до 0,4 атмосфер или 4 метров водяного столба;

— производительность – 40 литров в минуту или 2,4 м³/час;

— масса насоса – 2,1 килограмм.

Насос имеет несколько полезных функций, которые сделают его эксплуатацию еще более простой и экономичней. Термоизоляционный кожух прибора одновременно практически полностью гасит шум работы привода.

Плюсы

• Система защиты от холостого хода, от перегрева – насос не сгорит, если даже из системы вытечет весь теплоноситель.
• Такое впечатление, что прибор вообще работает без энергозатрат – настолько низкое потребление.
• Безукоризненное качество сборки.
• Прост в эксплуатации даже для новичков – система «AutoAdapt» сама определит оптимальный режим.
• Прибор дорогой, но зато целых 5 лет гарантии производителя!

Минусы

• Никаких поводов придраться к качеству не высказывалось.
• Высокая цена, но она компенсируется длительностью гарантии и очень надежной работой, не требующей никакого вмешательства.



Циркуляционный насос Grundfos ALPHA2 25-60 180

Видео: Возможности циркуляционных насосов «Grundfos ALPHA2»



Народное голосование

Какой из циркуляционных насосов порекомендовали бы вы?

«Grundfos ALPHA2 25-60 180»

«Wilo Star-RS 25/4 180»

«Джилекс Циркуль 24-40»

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

схема без циркуляционного насоса, диаметр труб для отопления с естественной циркуляцией, как сделать

Содержание:

Чтобы в построенном загородном доме можно было жить в любое время года, он нуждается в качественном отоплении. Среди большого разнообразия отопительных приборов подчас бывает сложно определиться, что именно нужно в той или иной ситуации. Одним из самых простых вариантов, которые возможно обустроить самостоятельно, является система отопления без насоса, то есть с естественным типом циркуляции теплоносителя. Именно о таком типе отопления мы и расскажем далее в материале.

В каких случаях без насоса можно обойтись

Движение теплоносителя внутри отопительного контура происходит под воздействием законов физики. Это значит, что нагреваясь, жидкость поднимается вверх, а по мере остывания – вновь опускается, обеспечивая тем самым обогрев помещения.

Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и на дачах, поскольку в условиях пригорода электроснабжение не всегда бывает стабильным или отсутствует вовсе. В связи с этим оборудование отопления с принудительным типом циркуляции нецелесообразно.

Примечательно, что отопление с естественной циркуляцией теплоносителя вполне возможно обустроить самостоятельно. К тому же, такой системой очень удобно пользоваться.

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

• нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
• расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
• трубы, образующие контур, по которому будет двигаться вода в системе;
• батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Стоит отметить, что определяясь, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходников.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

• специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
• клапан для выпуска пара в систему отопления;
• трубопровод;
• отопительные радиаторы.

Обратите внимание, что паровой тип отопительной системы эксплуатируется в условиях очень высоких температур, поэтому применять пластиковые трубы для выполнения трубопровода категорически нельзя.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.

В целом схема установки выглядит так:

• Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
• Далее устанавливают теплогенератор, то есть выбранный котел.
• Монтируют расширительный бак.
• Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
• Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
• Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

1. Котел должен быть расположен в самой нижней точке системы.
2. Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
3. Поворотов в трубопроводе должно быть как можно меньше.
4. Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

Насос для отопления своими руками

Система отопления насчитывает терморегуляторы, коллекторы, батареи, крепежи, систему соединения, трубы котел, развоздушки, бак для расширения, увеличивающие давление насосы. Каждый элемент играет огромное значение. Посему выбор частей системы важно планировать обдуманно. На этой странице мы постараемся выбрать для дачи необходимые компоненты системы. Сборка отопления гаража насчитывает важные элементы.

Насос для отопления

Насосы для отопления – как выбрать? Этот вопрос волнует всех владельцев частных домов или квартир, имеющих независимое от коммунальных сетей отопление. Водяные насосы для отопления являются неотъемлемой частью всех современных систем отопления, они обеспечивают циркуляцию воды в системе, тем самым увеличивают эффективность автономного отопления в целом. Кроме того правильный подбор насоса для отопления поможет сэкономить электроэнергию, снизить шумы в радиаторе и трубопроводе, а также увеличивает теплоотдачу системы. Выбор насоса для отопления это конечно дело специалиста, но минимальными знаниями должен обладать также и хозяин дома, потому что, если проинформирован, то значит вооружен.

Содержание

Основные теоретические сведения для выбора насоса ↑

Прежде чем подобрать насос для отопления необходимо учесть следующие пункты:

• количество тепла, требуемое чтобы отопить дом;
• особенности теплоизоляционного слоя стен;
• климатические условия местности;
• наличие и количество оконных рам;
• структуру пола и потолка.

Важно! Решающим моментом является правильный подбор теплоносителя, его вязкость, теплоемкость и теплоотдача. Именно от этих параметров зависит сбалансированная работа всей системы отопления.

Одним из наиболее распространенных методов является выбор насоса для отопления по специальному каталогу. Это дает возможность сопоставить несколько моделей насосов и сравнить их рабочие характеристики, которые при монтаже оборудования и его работе играют большую роль.

Обратите внимание! Все параметры насоса, указанные в каталоге, рассчитывают при максимальном кратковременном режиме его работы. А это значит, что характеристик насоса стоит немного занизить, иначе он долго работать не будет.

Особенности эксплуатации ↑

Приобретение более мощного насоса, чем требует система, чревато большим потреблением электричества и значительными шумами в трубах, а это первые показатель при неправильном выборе насоса. Раз уж речь зашла о шумах, то давайте разберемся, от чего они бывают и как с ними бороться. Шум в системе не всегда является результатом неправильной работы насоса, часто причиной их появления бывает наличие пустого пространства в трубах и батареях, то есть присутствие воздуха. Удалить воздух можно посредством специальных клапанов, но эту процедуру необходимо произвести перед самим запуском.

Циркуляционный насос — важный элемент системы отопления

Когда воздух выведен и система запущена, нужно дать проработать несколько минут, а за тем повторить операцию по удалению воздуха еще раз. Потом можно провести регулировку насоса, но большинство производителей выпускают саморегулирующие насосы, то есть автоматические. Когда воздух выведен и насос отрегулирован, система готова к полному своему функционированию.

Раньше частой проблемой автономных систем отопления был запуск насоса после летне-осеннего простоя. Проблему создавали появившиеся за период простоя отложения. Сейчас таких проблем нет, все отложения без проблем удаляются. В нерегулируемых насосах первый запуск нужно осуществить на максимальной скорости, а в регулируемых – достаточно включить режим деблокировки. Относительно материалов, из которых выполняют современные водяные насосы для отопления – это стальной корпус и керамические вал и подшипники, что делает работу насоса практически бесшумной.

От теории к практике ↑

Расчет насоса для отопления начинается с потребности здания в тепле, эта потребность рассчитывается для наиболее холодного времени года. Профессионалы определяют этот параметр посредствам компьютера, давайте же разберемся, в чем заключается вообще расчет параметров водяного насоса для отопительной системы.

Потребность в тепле ↑

Первое, что рассчитывают – это потребность в тепле, мы уже об этом говорили, и ориентировочно такой расчет производят по площади того помещения, которое необходимо обогреть. В соответствии с европейскими стандартами, чтобы отопить 1 м² в доме с 2-мя квартирами необходимо 100 Вт энергии, а для многоквартирных домов – 70 Вт. В том случае если здание не отвечает нормам, то проектировщик использует в расчете часть здания с более высоким потреблением тепла. Для жилых домов и других производственных помещений с улучшенной теплоизоляцией достаточно всего от 30 до 50 Вт/м².

Внутреннее строение теплового насоса

В нашей же стране подобные стандарты определяют специальные коммунальные службы.  Они рекомендуют рассчитывать максимальный поток тепла для отопления 1 м² в домах, которые начали строиться с 1985 г. по новым типовым проектам, по таким укрупненным показателям:

• 1-о и 2-х этажные дома используют 173 Вт/м² при расчетной температуре воздуха вне здания -25 °С и 177 Вт/м² при -30 °С;
• для многоэтажных домов этот показатель колеблется в пределах 97-101 Вт/м².

Когда потребление тепла было определено (Q, [Вт]), нужно перейти к расчету необходимой производительности насоса (пропускной способности) по следующей формуле:

G=Q/(1.16*DT) [кг/ч], где:

1.16 – удельная теплоемкость воды, измеряемая в [Вт*ч/кг*°С]. В случае использования другого теплоносителя в системе, в формулу необходимо внести соответствующее значение удельной теплоемкости;

DT – температурная разница в подающем и обратном трубопроводах схемы отопления. Для стандартных двухтрубных систем эта разница составляет 20 °С, для низкотемпературных – 10 °С, а для помещений с теплыми полами 5 °С.

Существует еще одна формула для определения производительности насоса:

G=3.6*Q/(c*DT) [кг/ч], где:

с – удельная теплоемкость теплоносителя в системе.

Чтобы пересчитать полученную величину в м³/ч, необходимо при расчетной температуре разделить ее на плотность воды. При 80 °С конечная величина производительности насоса будет равна 971,8 кг/м³.

Давление подачи воды ↑

Очень важно подобрать оптимальную модель насоса для отопления

Кроме выполнения функции необходимой подачи воды, насос также должен создавать определенное давление в системе (напор), его величина должна быть такой, чтобы вода смогла преодолеть сопротивление трубопроводной сети и свободно двигаться по ней. Когда проектируется отопительная система с нуля, то точные расчеты произвести можно, но необходимо учесть сопротивление всех элементов системной нитки (труб, арматуры, фитингов и приборов). Обычно все эти данные приводятся в паспортной документации на оборудование.

И в данном случае можно воспользоваться следующей формулой для вычисления:

H=(R*L +Z’)/p*g [м], где:

R – сопротивление в ровной трубе [Па/м];

L – длина трубопровода [м];

Z’ – сопротивление фитингов и арматуры [Па];

p – плотность перекачиваемого теплоносителя [кг/м³];

g – ускорение свободного падения [м/с²].

Важно! Данная формула применяется только для проектирования новых систем отопления, для функционирующих систем такие вычисления неприемлемы и для их оценки пользуются приблизительными данными.

Сопротивление труб ↑

Опытным путем было получено, что сопротивление трубы на ровных участках системы колеблется в пределах от 100 до 150 Па/м, что соответствует требуемому напору насоса на 1 м трубопровода в 0,01-0,015 м. Для точных результатов в расчетах необходимо учитывать длину прямой и обратной ветви системы. Тем же опытным путем было определено, что в фитингах и арматуре теряется порядка 30 % от общих потерь в прямой трубе. При наличии терморегулирующего вентиля добавляется еще около 70 %. На устройство, предотвращающее естественной циркуляции теплоносителя или на трехходовой смеситель в узле управления системой отопления, приходится 20 %.

После того как рабочая точка насоса (подача и напор) были рассчитаны, остается по каталогу выбрать водяной насос для отопления близкий по характеристикам к тому, что был рассчитан. Ни в коем случае нельзя забывать о том, что все рассчитанные параметры соответствуют режиму работы насоса при максимальной нагрузке. А такие условия наблюдаются крайне редко и большую часть отопительного периода потребность в тепле относительно невелика. Поэтому, если стоит выбор между более мощным и менее мощным насосами, то стоит выбрать менее мощный, на работу системы это никак не повлияет.

Правильно установленный водяной насос для отопления

В заключении ↑

Старорежимные люди, пользующиеся еще советскими обогревательными АГВ, не приветствуют наличия в системе лишних элементов (по их мнению), современные же пользователи не могут представить, как отопительная система может функционировать без водяного насоса. Правы и те, и другие, дело в том, что принцип работы старых и новых систем разный. На сегодняшний день абсолютно все отопительные системы рассчитаны на совместную работу с водяными насосами, а потому от правильного выбора этого насоса зависит тепло, уют и здоровье любой семьи в нашей стране. Надеемся, что данная статья поможет вам принять верное решение.

Источник: http://stroy-aqua.com/vodosnab_otopl/nasos/kak-vybrat-nasos-dlya-otopleniya.html

Насос для отопления

Функция перемещения жидкости и теплоносителя в системах отопления и водоснабжения является основной. В системах отопления теплоноситель может циркулировать естественным образом или принудительно. В первом случае движение обусловлено разностью плотности жидкости при разных температурах, а во втором – работой циркуляционного насоса.

Все современные циркуляционные насосы разделяют на такие категории:

• насосы с мокрым ротором – характеризуются практически бесшумной работой, имеют компактные размеры, устанавливаются непосредственно в трубопровод;
• насосы с сухим ротором – востребованы в насосных станциях, котельных, а также других объектах и отличаются большим напором и расходом (по сравнению с насосами с мокрым ротором), характеризуются более высоким КПД.

Насос на отопление с мокрым ротором отличается тем, что ротор работает будучи погруженным в воду. Жидкость смазывает подшипники, а также охлаждает работающий мотор.  Благодаря такой конструкции удалось решить проблему герметизации ротора, существенно снизить стоимость, а также избавиться от необходимости в постоянном техническом обслуживании. Циркуляционные насосы отопления с мокрым ротором дают возможность снизить стоимость отопительной системы в целом. Так как их использование позволяет нарастить скорость теплоносителя в трубах, что дает возможность использовать трубопроводы с меньшим поперченным сечением. Также улучшается регулирование системы отопления. Так как насос системы отопления позволяет сократить количество используемого теплоносителя, что в свою очередь дает возможность реагировать на температурные изменения оперативно.

Циркуляционные насосы работают на нескольких скоростях, как правило, их три. Благодаря этому подачу теплоносителя можно осуществлять с учетом изменений внешней температуры, а также теплопотребления. За переключение скоростей может отвечать автоматизированная система управления, работающая в зависимости от температуры, времени или изменения давления.

Современные циркуляционные насосы для систем отопления с мокрым ротором обладают функциями бесступенчатого переключения скоростей.

Водяные насосы для отопления с мокрым ротором обладают широким диапазоном и оптимальными для современных систем отопления параметрами расхода и напора.

С уверенностью можно сказать, что циркуляционный насос для отопления является основой всей системы отопления, а также горячего водоснабжения. Поэтому выбирая данное оборудование, стоит опираться не только на его стоимость, но и качество, а также эксплуатационные характеристики.

Область применения циркуляционных насосов с мокрым ротором.

Современные циркуляционные насосы с мокрым ротором с успехом используются не только в системах отопления, но также горячего водоснабжения, а также в системах кондиционирования воздуха и охлаждения.

Насос для системы отопления

Циркуляционные насосы с мокрым ротором преимущественно используются для однотрубных и двухтрубных систем отопления. При этом они также могут применяться в смесительных контурах крупных отопительных систем.

Насос для системы теплых полов

Насос для системы горячего водоснабжения

В данном случае рекомендуется использовать модель, корпус которой выполнен из бронзы. В целях снижения расхода электроэнергии, в насосах может быть предусмотрено реле времени, которое будет отвечать за автоматическое включение и отключение. Благодаря этому удается ограничивать время работы насоса теми периодами, когда нужна горячая вода. Для того, чтобы предупредить возможность образования накипи в системе ГВС специалист рекомендуют поддерживать температуру не менее 65 градусов Цельсия.

Насос для систем кондиционирования и охлаждения воздуха.

В зависимости от типоразмера и модели циркуляционные насосы, так называемого специального исполнения могут использоваться в системах охлаждения и кондиционирования. Эффективная работа данного оборудования возможна в температурном промежутке от – 25 градусов Цельсия до +110 градусов Цельсия. Такой циркуляционный насос отопления в равной степени пригоден для циркуляции воды как холодной, так и горячей.

Циркуляционные насосы на отопление, а также для других целей можно приобрести в интернет-магазине Nasosik.

Источник: http://nasosik.com.ua/request/vodyanye-nasosy-dlya-sistemy-otopleniya.html

Насос для отопления

Система отопления неотъемлемая часть любого коттеджа, квартиры, загородного дома или дачи. Современные системы отопления частных домов и коттеджей состоят из отопительного котла, накопительного бака, радиатора, трубопровода и циркуляционного насоса, с помощью которого происходит циркуляция теплоносителя по всей системе вашего дома. Качественный насос для отопления выбрать лучше, воспользовавшись рекомендацией профильного специалиста.

Современные производители насосного оборудования предлагают покупателям достаточно широкий ассортимент циркуляционных насосов. Но особым спросом пользуются специальные насосы для отопления. Их популярность обусловлена тем, что ни один загородный дом или коттедж, система отопления которого основана на принудительной циркуляции, не может обойтись без работы такого циркуляционного насоса. Они позволяют доносить теплоноситель с хорошей скоростью в самый дальний уголок дома, обеспечивая тем самым равномерный обогрев помещения. В нашем магазине вы можете купить циркуляционный насос любой модификации.

Циркуляционные насосы. предназначенные для отопления, приводят теплоноситель в постоянное движение, поддерживая определенную температуру внутри здания. Преимуществом циркуляционных насосов является тот фактор, что их работу можно контролировать, тем самым задавая необходимую вам температуру. Например, изменяя скорость работы циркуляционного насоса. Системы с естественной циркуляцией лишены этого преимущества. Также циркуляционные насосы имеют достаточно долгий срок эксплуатации. Выбирать оборудование лучше в специализированном магазине, где насосы для отопления купить можно по отличной цене и с гарантией долголетней службы.

Если вы собираетесь купить циркуляционный насос, то стоит серьезно подойти как к выбору самого насоса, так и производителя. Датская фирма Grundfos один из лидеров на рынке насосного оборудования. Ассортимент её продукции достаточно широк, поэтому у вас не возникнет проблем с выбором того, что вам нужно. Фирма Grundfos предлагает циркуляционные насосы серии 100(UP, UPS, UPE, UPD, UPSD, UPED), серии ALPHA, ALPHA +, ALPHA Pro и серии SOLAR.

Купить циркуляционный насос не простая задача, поэтому, выбирая насосы, следует учесть их условия эксплуатации, производительность и напор. Лучше всего будет обратиться к специалистам, которые помогут вам купить насос для отопления. Наша компания вот уже несколько лет реализуетциркуляционные насосы в Украине. предлагая оборудование лучших производителей отрасли.

Источник: http://nasos.ltd.ua/shop/category/vodosnabzheniye-i-vodootvedeniye/bytovye_nasosy/otoplenie_i_goryachee_vodosnabzhenie/nasosy_dlya_otopleniya

Насос для отопления

Рассмотрено: зачем нужен циркуляционный насос отопления, его конструкция, критерии и особенности выбора. Приведены примеры самых популярных и известных производителей циркуляционных насосов.

Конструкция и принцип работы циркуляционного насоса

Циркуляционный насос представляет собой главную часть всей системы отопления с принудительной циркуляцией теплового носителя. В данном случае нет необходимости устанавливать котел в самой нижней точке системы отопления, и полностью отпадает нужда в трубопроводах крупного диаметра. Кроме преимущества принудительной циркуляции, заметно уменьшается и временной период нагрева отопительных приборов, что дает возможность в достаточно короткие сроки повысить температуру воздуха в любом помещении. Самыми важными характеристиками циркуляционного насоса являются производительность и напор, которые находятся в беспрерывной взаимосвязи.

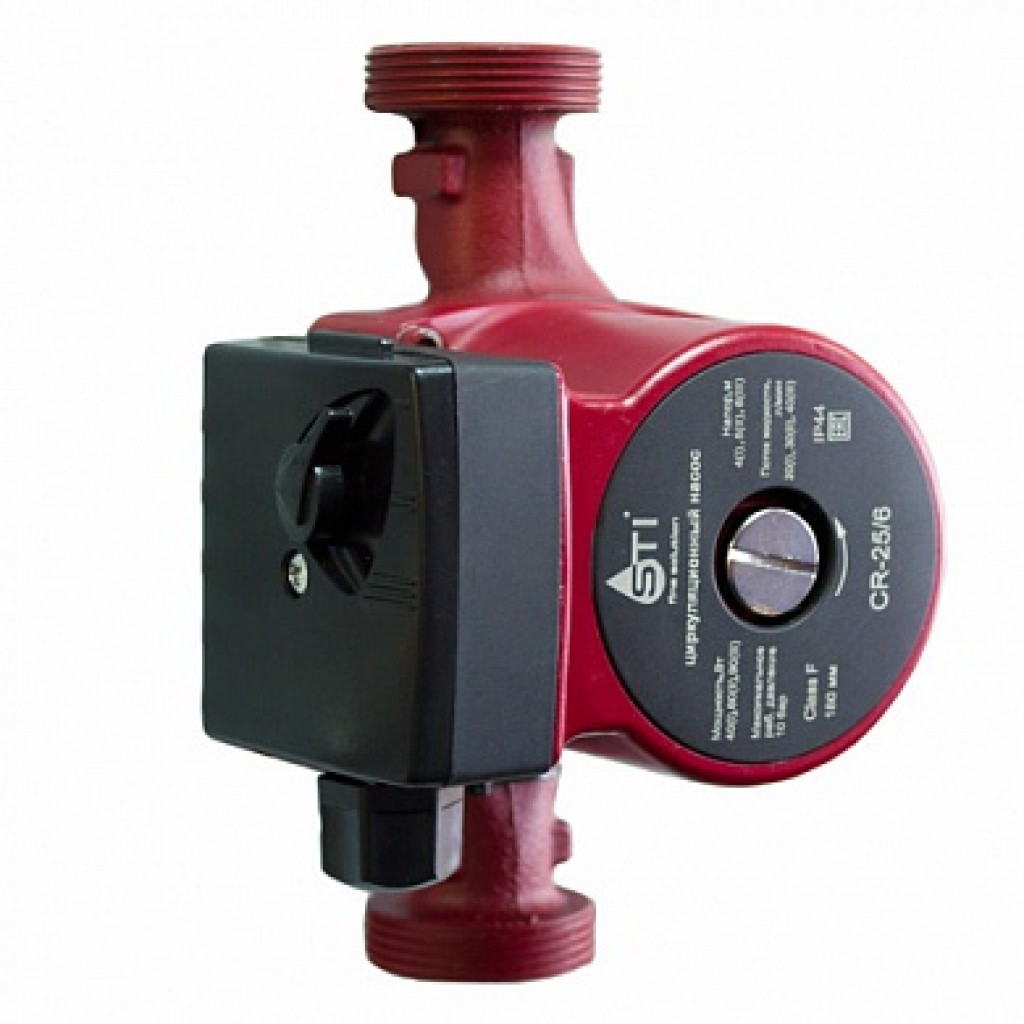

Установленный циркуляционный насос

Напор, создаваемый насосом, должен справляться с гидравлическими сопротивлениями элементов системы отопления, среди которых радиаторы и трубопроводы. Если гидравлическое сопротивление системы отопления значительнее, чем наличествующий напор циркуляционного насоса, то насос при первой возможности нужно сменить на другой, но с более значительными характеристиками.

Источник: http://www.otopimdom.ru/index.php?id=437

Насос для отопления своими руками

В условиях постоянного роста цен на энергоносители владельцам загородных коттеджей приходится думать над тем, как сэкономить на отоплении. Но это не единственная причина поисков решения этой проблемы: зачастую необходимые источники энергии находятся вне зоны доступа и подключение к ним технически невозможно. Мы предлагаем изучить материал о том, как создать тепловой насос своими руками. Такая технология пока является новинкой в нашей стране, но в последнее время идея использования различного рода энергоэффективного оборудования становится все более популярной.

Виды тепловых насосов

Для отопления дома можно использовать один из трех видов тепловых насосов, различающихся по типу источников тепловой энергии, которые необходимы для работы.

Грунт-вода: тепло получают из грунта при помощи специальных зондов (для небольших земельных участков) или коллекторов. Незамерзающая жидкость (может использоваться спиртово-водный или соляной раствор, гликолевая смесь) доставляет тепловую энергию к тепловому насосу, а затем  к отопительным приборам. Коллекторы применяют на больших земельных участках: они должны быть погружены ниже уровня промерзания грунта. Воздух-вода: в данном случае тепло получаем из воздуха посредством испарителя и вентиляторов. Вода-вода: тепло получают из грунтовых вод или из неподалеку находящегося водоема. После отбора тепловой энергии в тепловом насосе отработанные воды сбрасываются в поглощающую скважину.

Принцип работы теплового насоса

Состоит устройство из узла забора тепловой энергии, узла распределения его и собственно теплового насоса. Тепловой насос своими руками можно собрать из компрессора (с питанием от сети 220 В), дроссельного клапана, испарителя и конденсатора. По сути, тепловой насос напоминает холодильник, в котором тепло передается в систему отопления, а не в окружающую среду.

Принцип работы устройства состоит в следующем:

• Незамерзающая смесь поступает в коллектор, отбирает тепло и затем передает ее к насосу.
• В испарителе тепловая энергия поглощается хладагентом (вещество характеризуется низкой температурой кипения), в результате закипания которого образуется пар.
• Компрессор сжимает пар, увеличивая его давление и температуру.
• Тепло поступает через конденсатор в систему труб и радиаторов домашнего отопления.
• Хладагент отдает оставшееся тепло и, конденсируясь, поступает в жидком состоянии в коллектор.
• Процесс циклически повторяется.

Сведения о расходах и окупаемости

Установка оборудования такого типа обойдется в немалую сумму. Все зависит от потребностей и качества теплоизоляции жилища, но без учета расходов на монтажные работы потребуется выложить в среднем 4500 евро за комплект геотермального теплового насоса польского производства. Для примера: Thermia Duo на 12 кВт/ч стоит 6000 евро, а Thermia Diplomat TWS такой же мощности – 6800 евро. Но расчеты показывают, что за два года все окупится, а если собрать и установить тепловой насос своими руками – и того быстрее. Кроме того, такую установку летом можно использовать в качестве кондиционера.

Для домов с плохой теплоизоляцией необходима установка мощностью не менее 75 Вт/м², для современных изолированных эффективными материалами коттеджей достаточно 50 Вт/м², а если во время строительства применялись специальные технологии – мощность теплового насоса может быть не более 30 Вт/м². Важно, чтобы установка была заложена в проект еще на стадии начала строительства дома.

Как сделать тепловой насос самостоятельно

Принципиальная схема теплового насоса

Тепловой насос своими руками сможет собрать и установить каждый. Необходимо, чтобы счетчик электроэнергии в доме был рассчитан на 40 А нагрузки (пусковой ток при включении компрессора велик).

Затраты на сборку теплового насоса мощностью около 9 кВт/ч при использовании не нового оборудования составят не более 480 евро. Сюда входит: бак из нержавеющей стали (100 л) – 25 евро; медные трубы различного диаметра, электроды, муфты и переходники – 250 евро; отвоздушиватель ДУ 15, сливной кран, предохранительный клапан, пластиковая бочка – 23 евро, компрессор на 7,2 кВт – 30 евро, а также манометры, фреон,  шланги, крепежные кронштейны, электроавтоматика и прочее.

Поэтапно воздушный тепловой насос своими руками собирается следующим образом.

1. Нужен компрессор для кондиционера, подойдет пара однофазных по 24000БТУ  из которых можно получить каскад общей тепловой мощностью в 16 кВт. Таким образом, если запускать их не синхронно, можно снизить пусковой ток. Крепятся компрессоры к стене с помощью кронштейнов.

В качестве компрессора используем подходящей мощности от старого кондиционера

2. Конденсатор изготавливаем из нержавеющего стального бака на 100 л: его разрезают и внутрь вставляют внутрь медный змеевик из трубки небольшого диаметра. Важно, чтобы толщина стенки трубки была не менее 1 мм.

Конденсатор из нержавеющего бака крепим к стене с помощью кронштейнов

3. Чтобы изготовить змеевик, можно медную трубку равномерно намотать вокруг газового (или любого другого) баллона, соблюдая одинаковый шаг.

Наматыванием медной трубки на баллон получаем змеевик

4. Завариваем бак, предварительно приварив резьбовые соединения.

5. Для изготовления испарителя понадобится бачок из пластика (около 80 л), в который также нужно вставить змеевик из медной трубы ¾ дюйма. Испаритель также крепится к стене L-образными кронштейнами. Подводка и слив воды будет осуществляться с помощью обычных металлопластиковых труб.

6. Заготовив все,

Циркуляционный насос. Преимущества и недостатки

Обновлено: Ср, августа 03, 2016

Просмотров: 21257

Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя его подбор и монтаж лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. Надо сказать, что правильный подбор насоса – это гарантия того, что вам удастся избежать различных сбоев в процессе работы системы отопления. Кроме того, такой агрегат будет обеспечивать экономию электрической энергии, также он снизит шумы в радиаторах и в трубопроводе. И, конечно, циркуляционный насос повысит в целом теплоотдачу системы.
Согреть помещение можно старинным способом с помощью печи или камина, можно в каждой комнате поставить электронагреватель, но такое отопление — тема не этого сайта. Наша тема — комфортные гидравлические (жидкостные) системы отопления, в которых циркулирует теплоноситель, согревая дом с помощью отопительных приборов.

Если общая площадь отапливаемых помещений исчисляется сотнями квадратных метров и если эти самые метры занимают несколько этажей, то классического отопления, основанного на естественной циркуляции теплоносителя, будет не достаточно. И в этом нет ничего удивительного — давление в системах с естественной циркуляцией не превышает 0,6 мПа. Повысить давление и улучшить циркуляцию воды в таких системах отопления можно лишь двумя способами — строить замкнутую систему трубами большого диаметра либо ввести в нее циркуляционный насос. Трубы большого диаметра обойдутся недешево, поэтому лучшее решение в отоплении площадей от 100-150 м2 — циркуляционный насос. Под качеством системы отопления понимают способность системы поддерживать комфортную температуру в доме при температуре теплоносителя низкой настолько, насколько это возможно. Тепло к отопительным приборам передается по трубам, соединяющим котел и радиаторы в замкнутую сеть — систему отопления, по которой циркулирует теплоноситель.

Устройство и принцип работы циркуляционного насоса

Циркуляционный насос — небольшой агрегат, который устанавливается непосредственно в трубопровод и обеспечивает перекачку теплоносителя по трубопроводу. Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором». Эти насосы так и называются — циркуляционные. Циркуляционные насосы имеют узкую специализацию — они предназначены для принудительной циркуляции теплоносителя (воды) в замкнутых отопительных системах. Циркуляционный насос состоит из чугунного корпуса, внутри которого расположен ротор (вращающаяся часть) и насаженная на ротор крыльчатка. Ротор вращается — крыльчатка продвигает воду. Одно из основных правил монтажа насоса в системе: ось ротора обязательно должна быть расположена горизонтально . Будучи установленным в отопительную систему, насос засасывает воду с одной стороны и нагнетает ее в трубопровод с другой за счет центробежной силы, возникающей при вращении крыльчатки, во вводном патрубке возникает разрежение, а на выводном- компрессия. При равномерной работе насоса уровень теплоносителя в расширительном бачке не меняется, т.е. с его помощью поднять давление в отопительной системе не удастся — для выполнения этой задачи понадобится повысительный насос. Задача же циркуляционного насоса- в преодолении сопротивления, возникающего на отдельных участках отопительных систем.

Преимущества и особенности использования циркуляционных насосов

Особенностью современных циркуляционных насосов (ЦН) являются экономичность, долговечность, небольшие габариты и бесшумность. При правильном монтаже циркуляционные насосы практически бесшумны. Вы сможете определить, работает ли насос, только по легкой вибрации, когда дотронетесь до него рукой.
Как правильно выбрать циркуляционный насос? Важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам. Прежде всего, необходимо знать сколько тепла понадобится для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м3/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом. Такие ЦН самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Самостоятельно произвести расчет для сложной и многоуровневой отопительной системы вам не удастся! Но, если вы все же решили попробовать — формула расчета приводится в СНиП 2.04.05-91*.
Второй очень важный аспект – это напор насоса. Этот параметр связан непосредственно с самой отопительной системой. Он будет равняться общему гидравлическому сопротивлению имеющейся у вас системы. При этом этажность здания во внимание не принимается. Пожалуй, наиболее быстрым и простым способом считается выбор насоса для отопления по каталогам. Это очень удобно, поскольку вы сможете сопоставить различные характеристики самого агрегата, а также характеристики, которые окажутся важными при монтаже насоса и в ходе его непосредственной работы. Выбирая насос для системы отопления, принимайте во внимание один важный момент. Все полученные при вычислениях характеристики рассчитываются на максимум работы насоса. Однако такой режим за весь срок службы агрегата будет использоваться минимальное количество времени. А значит, при выборе циркуляционного насоса для отопления есть смысл немного занизить параметры. Правильным будет выбрать насос, мощность которого превышает необходимую для данной системы отопления на 5-10%. Принимая такое решение, вы сможете сэкономить не только на покупке самого насоса, но и в дальнейшем сохранить немалые средства на оплате электричества. И не стоит беспокоиться о том, что насос с чуть меньшими параметрами не справится с подачей тепла в дом в сильные морозы.
Шум в системе отопления — еще одна проблема. На самом деле, такая проблема вполне может возникнуть, если насос подобран неправильно. Есть и другая причина — шум в трубах из-за наличия в системе воздуха. Поэтому стоит знать, как его удалить из системы отопления. Очень часто домовладельцев волнует вопрос о том, не возникнут ли проблемы во время запуска насоса после теплого времени года, когда агрегатом не пользуются. Современные агрегаты для отопления можно смело отключать на несколько месяцев, вреда им от этого не будет. Даже в том случае, если во время простоя появились отложения, из насоса их удалить очень просто. Нерегулируемый насос для этого нужно переключить в режим максимальной скорости, у регулируемого же агрегата есть функция деблокирования. Еще один важный момент – это материалы, из которых производятся насосы для отопления. Вал и подшипники современных агрегатов производят из керамики. Это позволяет существенно увеличить срок службы насоса, а также обеспечить бесшумность его работы.

Типы циркуляционных насосов

Наиболее распространенными видами являются насосы циркуляционные с «сухим» ротором и «мокрым» ротором.
К насосам циркуляционным с «сухим» ротором относятся моноблочные, консольные, и Inline-насосы. Гарантированную герметичность данному виду насосов обеспечивает наличие скользящего торцевого уплотнения. В конструкциях первого типа ротор не контактирует с перекачиваемой водой, его рабочая часть отделена от электродвигателя уплотнительными кольцами, изготовленными чаще всего из угольного агломерата, реже из нержавеющей стали или керамики, оксида алюминия или карбида вольфрама (материал торцевого уплотнителя зависит от типа теплоносителя). При запуске двигателя насоса уплотнительные кольца вращаются по отношению друг к другу — между отполированными и тщательно пригнанными друг к другу кольцами находится тончайший слой водяной пленки, герметизирующая соединение за счет разницы давлений во внешней атмосфере и в отопительной системе (в системе отопления давление выше). Пружина толкает одно уплотнительное кольцо к другому, в процессе эксплуатации кольца изнашиваются и самоподгоняются друг к другу, срок их службы составит не менее 3-х лет — они более эффективны, чем сальниковая набивка, нуждающаяся в постоянной смазке и охлаждении. Насосы с сухим ротором издают громкий шум при работе, поэтому их устанавливают в отдельном помещении с хорошей звукоизоляцией. При использовании насосов с сухим ротором со скользящими торцевыми уплотнениями следует тщательно отслеживать наличие взвесей в перекачиваемой воде и состояние запыленности воздуха в помещении, где установлен сам насос. Работа «сухого» насоса вызывает воздушные завихрения, притягивающие частицы пыли — частицы пыли и взвеси в теплоносителе могут повредить поверхности колец уплотнения, нарушая их герметичность. Независимо от типа уплотнения, будь оно сальниковое или скользящее торцевое, в работе «сухого» насоса происходит их разрушение, поэтому им требуется присутствие жидкости на роль смазки — при ее отсутствии разрушение торцевого уплотнения неминуемо.

Для оборудования бытовых систем отопления и водоснабжения в настоящее время наибольшее распространение получили насосы циркуляционные с «мокрым» ротором.
Они являются регулируемыми и обладают высокой производительностью, что позволяет применять в отопительных системах трубопроводы меньшего сечения, и легко управлять параметрами системы. Особенностью этих насосов является отсутствие сальниковых уплотнений, а также смазка и охлаждение встроенного электродвигателя перемещаемой жидкостью. Все модели  насосов «мокрого» типа не требуют центрирования при монтаже, не требуют технического обслуживания на протяжении многих лет. Они бесшумны, в отличие от насосов «сухого» типа, где для охлаждения внешних электродвигателей используются достаточно шумные вентиляторы, годами не требуют обслуживания, их проще ремонтировать и выполнять настройку.
Единственным недостатком насосов с «мокрым» ротором является малый К.П.Д. (не более 50%), что и определяет только бытовую сферу их применения. Впрочем, затраты на энергопотери совершенно некритичны, и вполне окупаются несомненными преимуществами данного вида насосов, незаменимых для оборудования систем отопления и горячего водоснабжения для загородных домов.

Конструкция циркуляционных насосов с «мокрым ротором»

Современные «мокрые» циркуляционные насосы имеют модульную конструкцию:

• корпус насоса;
• электромотор со статором;
• коробка с клеммниками;
• рабочее колесо;
• картуш, содержащий ротор и вал с подшипниками.

Единый блок картуша позволяет легко устранять при пуске скопившийся в корпусе насоса воздух, а сама модульная схема конструкции облегчает ремонтные работы — достаточно лишь заменить неисправный модуль на новый.

Как установить циркуляционный насос. Правила монтажа

Циркуляционные насосы в современных закрытых системах (с мембранным баком) лучше устанавливать на обратном трубопроводе и как можно ближе к расширительному мембранному баку. Наиболее распространенная ошибка – неправильная установка насоса на трубопровод, которая может привести к значительному уменьшению срока службы насоса или выходу его из строя. Он должен устанавливаться так, чтобы вал двигателя занимал горизонтальное положение. Клеммный модуль насоса должен находиться сверху. Система обязательно должна быть промыта, удалены твердые частицы. Перед пуском насоса с ручной регулировкой часто забывают его развоздушить, что фактически приводит к «сухому ходу». После удаления воздуха из насоса и включения его через несколько минут работы необходимо остановить насос и повторно развоздушить его.
Что такое байпас? Байпас, применяемый в системах отопления, представляет собой небольшой отрезок трубопровода, устанавливаемый параллельно запорной и регулирующей арматуре, его задача — переключение системы отопления на естественную циркуляцию при сбое в энергоснабжении и поломке насоса. Для нормальной работы отопительных приборов диаметр трубы байпаса должен быть равным диаметру стояка, в который врезается. Порядок установки приборов на байпасе, по направлению теплоносителя: фильтр, обратный клапан (если необходим) и циркуляционный насос. Для эффективной работы «мокрого» насоса и для предотвращения накопления воздуха байпас устанавливается строго горизонтально. На всякий случай среди установленных на байпасе приборов можно установить автоматический отводчик воздуха — в любое место, не суть важно, но в вертикальном положении. Преимущества автоотводчика воздуха перед классическим краном Маевского — выпуск и последующее перекрытие этого прибора производится автоматически.

Крупнейшими поставщиками бытовых и промышленных насосов для систем отопления на рынке России являются итальянская компания «DAB» и датская  «Grundfos».
Покупка циркуляционного насоса неизвестной фирмы ведет к большому риску выхода насоса из строя и, следовательно, «размораживанию» системы, к значительному материальному ущербу, связанному с заменой радиаторов отопления, котла и др.

---

Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать систему отопления, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»
Вы останетесь довольны, сотрудничая с нами!

10 лучших насосов для систем отопления — Рейтинг 2020 года (Топ 10)

Нормальная работа системы отопления без принудительной циркуляции реализуется трудно: хоть естественная циркуляция за счет разницы в плотностях нагретого и остывшего теплоносителя и возможна, ее единственный плюс – это максимальная простота. Зато достаточно начать растапливать котел, как сразу станет понятна разница: пока при «естественной» системе еще будет зуб на зуб не попадать (естественная циркуляция настолько инерционна, что котел может уже кипеть, а батареи останутся еле теплыми), принудительная циркуляция уже нагреет радиаторы в комнатах. Принудительная циркуляция куда менее чувствительна к конфигурации системы отопления (давления хватит, чтобы прогнать даже неудачно спроектированную). Наконец, переход с воды на пропиленгликолевый теплоноситель может просто парализовать ранее работавшую систему отопления без насоса: ощутимо меняются и вязкость, и плотность теплоносителя. Так что не стоит ли просто поставить насос? Если же у Вас стоит двухконтурный котел или отдельный бойлер, то тут уже отдельный насос потребуется однозначно – как иначе подавать горячую воду в краны?

Остается только выбрать не просто лучший по характеристикам и цене, но еще и достойный по качеству циркуляционный насос: вряд ли Вам понравится реанимировать свое отопление в февральские морозы.

Рейтинг лучших циркуляционных насосов для систем отопления

Как выбрать хороший насос для отопления?

В первую очередь, конечно же, циркуляционный насос должен соответствовать характеристикам котла, которые, в свою очередь, подбираются исходя их отапливаемой площади. Иначе при недостаточном потоке «крайние» батареи будут слишком холодными.

Приблизительная формула расчета нужной производительности проста: Q = 0,86 x P/dt. Здесь P – это тепловая мощность системы, а dt – дельта температур на выходе котла и в обратке. То есть, если мы используем котел на 40 киловатт и хотим обеспечить дельту в 20 градусов (обычно берется такое значение для нормальной работы), то нам в теории будет достаточно иметь производительность 1,72 кубометра в минуту. Тогда зачем мы привели в рейтинге куда более производительные насосы? Подождите, это еще не все.

При работе циркуляционный насос должен преодолевать гидравлическое сопротивление системы отопления. Обратите внимание, что важно именно оно, а не высота системы: обратка уравновешивает подачу, то есть при равном нолю сопротивлении насос фактически не нагружался бы прокачкой. Но в реальности сопротивление у труб и радиаторов будет иметься всегда. Грубый подсчет для двухтрубной системы дает требуемую высоту подъема, равную числу этажей, умноженному на коэффициент от 0,7 до 1,1, для коллекторно-лучевой он возрастает до 1,16-1,85. То есть, если мы отапливаем «двухтрубкой» два этажа, а котел стоит в подвале, то от насоса нужна высота подъема около 3,3 м. Опять меньше, чем у насосов в рейтинге.

Дело в том, что высота объема и производительность для насоса – это антагонисты: увеличение сопротивления неизбежно ограничивает производительность. Поэтому у каждого насоса в документации приводится график «высота-производительность» для каждой скорости. Так вот подходящий нам насос должен иметь такой график, чтобы точки нужной производительности и высоты подъема у него пересекались примерно посередине – такая «средняя точка» гарантирует нам, что насос не будет перегружаться. Это особенно важно в момент пуска, ведь мотору приходится раскручиваться сразу под нагрузкой. Соответственно, и предельные цифры производительности и высоты подъема у правильно подобранного насоса будут выше, чем те, что получатся из расчета.

Также учтите, что гликолевые теплоносители имеют повышенную в сравнении с водой вязкость, а графики приводятся именно для воды: на это тоже нужно сделать запас. При этом производитель должен прямо указывать в характеристиках насоса предельную концентрацию пропиленгликоля в теплоносителе.

Наконец, сам насос должен подходить по способу установки (не все могут работать и горизонтально, и вертикально), установочным размерам. Иначе уже собранное отопление придется переделывать.

Удачной покупки!

Лучшее отопление дома тепловым насосом — Выгодные предложения на отопление дома тепловым насосом от глобальных продавцов отопления дома тепловым насосом

Отличные новости !!! Вы попали в нужное место для отопления дома тепловым насосом. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот дом с тепловым насосом для отопления в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть тепловой насос для отопления дома на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе отопления дома с помощью теплового насоса и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести heat pump heating home по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая цена насосный насос отопления — Выгодные предложения на насосный насос отопления от глобальных продавцов насосных насосов отопления

Отличные новости !!! Вы попали в нужное место для насосного насоса отопления.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший насос для отопления должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели насос для отопления на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в насосах для отопления и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести насос для отопления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Как работают тепловые насосы | HowStuffWorks

Если в вашем доме нет воздуховодов для распределения тепла, не бойтесь. Вы можете использовать специальный тип теплового насоса, называемый мини-сплит-насосом . Самый симпатичный из всех тепловых насосов, он соединяет внешний источник воздуха с несколькими внутренними блоками.Эти внутренние блоки подключаются к водяному нагревателю или обогревателям помещения. Эти бесканальные мини-сплит-системы полезны для дооснащения дома системой теплового насоса, потому что их расположение снаружи и внутри дома является гибким. Еще один плюс в том, что для установки требуется всего 3-дюймовый (7,6 сантиметровый) канал, который проходит через стену, что довольно незаметно. Они также универсальны. Воздухоочистители для помещений могут быть установлены в стенах, потолках или на полу, и при этом они небольшие.

А кто может забыть чиллер обратного цикла (RCC) тепловой насос? Этот плохой мальчик не нагревает и охлаждает воздух, а нагревает и охлаждает воду и может эффективно работать при температурах ниже нуля.В системе RCC тепловой насос подключается к изолированному резервуару для воды, который он либо нагревает, либо охлаждает. Затем система с вентилятором и змеевиком нагревает или охлаждает воздух от бака по воздуховодам к одной или нескольким зонам нагрева. Система RCC также может перекачивать горячую воду через систему лучистого теплого пола, так что, когда этой зимой босым ногам удобно на поджаренном плиточном полу, вы можете поблагодарить свой RCC.

Объявление

В типичном тепловом насосе с воздушным источником тепла требуется резервная горелка для подачи временного тепла, когда система переключается в обратный режим для размораживания змеевиков.Эта резервная горелка не позволяет системе продувать холодный воздух через регистры во время размораживания змеевиков, что является ключевым моментом, если ваша цель — оставаться в тепле. Кто-то может сказать, что система RCC лучше в том, что она использует горячую воду из резервуара для размораживания змеевиков, поэтому резервная горелка не требуется. Это также означает, что система никогда не выдувает холодный воздух, когда этого не следует делать, и в результате вам остается тепло и уютно.

Новый тип теплового насоса, перспективный для экстремальных климатических условий, — это тепловой насос для холодного климата, который эффективно работает при очень низких температурах — даже ниже 0 градусов по Фаренгейту (-18 градусов Цельсия).Тепловой насос Cold Climate определяет минимальное количество энергии, необходимое для обеспечения желаемого уровня нагрева или охлаждения, и регулирует свою мощность вверх или вниз, чтобы никогда не тратить энергию впустую. Это чрезвычайно экологичная альтернатива, но она все еще находится на ранних этапах реализации из-за задержек с финансированием, что замедлило исследования. В 2011 году Канада инвестировала 4 миллиона долларов в развитие тепловой системы Cold Climate.

Тепловой насос All-Climate — еще один новый тип насоса, который может работать при температурах до -30 градусов по Фаренгейту (-34 градуса Цельсия) и может повысить эффективность до 60 процентов по сравнению со стандартным тепловым насосом [ источник: EERE].Однако тепловой насос All-Climate предназначен в первую очередь для обогрева и не будет работать эффективно в климатических условиях, где тепловой насос большую часть времени находится в режиме охлаждения.

Даже у специальных тепловых насосов есть ограничения. Читайте дальше, чтобы узнать о плюсах и минусах тепловых насосов, а также о том, что вам нужно знать перед покупкой.

Тепловой насос — Простая английская Википедия, бесплатная энциклопедия

Тепловой насос — это устройство, которое перемещает тепло из холодного места в горячее.

Холодильник — это тепловой насос. Он перемещает тепло изнутри наружу. Это сохраняет продукты внутри холодными, поэтому они не портятся.

Кондиционер — это тепловой насос. Он перемещает тепло изнутри здания наружу.

Устройство Пельтье — это тепловой насос. Он перемещает тепло с одной стороны на другую с помощью электрического тока.

Некоторые здания также отапливаются тепловыми насосами. Зимой тепловой насос перемещает тепло снаружи внутрь.Иногда это работает лучше, чем отопление с помощью радиатора.

Обычно тепло течет из горячего места в холодное в соответствии со вторым законом термодинамики. Тепло само по себе не переместится из холодного места в более теплое. Из-за этого тепловой насос должен использовать дополнительную энергию для перемещения тепла. Это вроде как качать воду в гору.

В большинстве тепловых насосов для выработки энергии используются электродвигатели. Некоторые тепловые насосы используют тепловую энергию от пламени или электрического нагревателя.

Простая картина холодильного цикла теплового насоса: компрессор (4) сжимает жидкость; горячая жидкость (1) отдает тепло, жидкость проходит через расширительный клапан (2), жидкость забирает тепло (3) и отдает холод.

В большинстве тепловых насосов используется цикл охлаждения. В холодильном цикле используется жидкость, которая движется по трубам и переносит тепло. Жидкость называется хладагентом. Во время цикла охлаждения хладагент превращается из жидкости в газ и обратно в жидкость.

Когда хладагент переходит из жидкого состояния в газообразное, он получает (поглощает) тепловую энергию. Это похоже на кипячение. Когда хладагент превращается из газа обратно в жидкость, он теряет тепловую энергию.

Тепловой насос настроен так, что хладагент забирает тепло из одного места, которое будет охлаждаться, и перемещает его в другое место, которое будет нагреваться.

Тепловой насос заставляет хладагент переходить из газообразного состояния в жидкое. Для этого используется компрессор. Часто компрессор приводит в движение электродвигатель. Компрессор сжимает хладагент, и это превращает его из газа в жидкость. Когда хладагент превращается из газа в жидкость, он также отдает часть тепла, которое он переносит.

На другом конце цикла хладагент снова закипает. Он превращается из жидкости в газ. Но для этого нужно тепло.Когда он забирает тепло из окружающей среды, он охлаждает их. Таким образом, когда хладагент превращается из жидкости в газ, он кажется более прохладным.

Это полный цикл от охлаждающей до нагревающей стороны: На стороне охлаждения тепло используется для превращения хладагента из жидкости в газ. Затем жидкость перемещается в сторону нагрева, где компрессор снова переводит хладагент в жидкость. Это заставляет его отдавать тепло. Итак, тепло переместилось со стороны охлаждения на сторону нагрева.Затем цикл повторяется.

Если охлаждающая сторона находится внутри холодильника, он становится холодным.

Если охлаждающая сторона находится внутри здания, а теплая сторона — снаружи здания, внутри здания становится холодно. Так работает кондиционер.

Если сторона охлаждения находится снаружи здания, а сторона нагрева — внутри здания, таким образом тепловой насос может обогревать здание зимой.

Викискладе есть медиафайлы, связанные с Тепловые насосы .

Тепловые насосы — рейтинги производительности и эффективности

Для оценки производительности и эффективности теплового насоса можно использовать несколько методов:

COP — Коэффициент производительности

Коэффициент производительности — COP — это отношение тепловой мощности к количеству подводимой энергии для теплового насоса.

COP можно выразить как

COP = h _h / h _w (1)

, где

COP = коэффициент производительности

h _h = произведенное тепло (БТЕ / ч, Дж, кВтч)

ч _Вт = эквивалентная потребляемая электрическая энергия (БТЕ / ч, Дж, кВтч) = 3413 P _Вт

где

P _w = потребляемая электрическая энергия (Вт)

Если тепловой насос подает 3 единицы тепла на каждую единицу потребляемой энергии, то КПД составляет 3 .

• 1 кВт = 1000 Вт = 3413 БТЕ / ч

Пример — Тепловой насос COP

Цикл охлаждения

Тепловой насос подает 60000 БТЕ / ч с общей потребляемой мощностью 9 кВт :

COP = (60000 БТЕ / ч) / (3413 (9 кВт))

= 1,95

Цикл нагрева

Тепловой насос подает 50000 БТЕ / ч с общей мощностью 7 кВт :

COP = (50000 БТЕ / ч) / (3413 (7 кВт))

= 2.1

Максимальный COP

Максимальный теоретический КПД для процесса нагрева составляет

COP _нагрев = T _h / (T _h — T _c ) (1b)

COP _нагрев = КПД — процесс нагрева

T _h = абсолютная температура на горячей стороне (K)

T _c = абсолютная температура на холодной стороне (K)

Максимум Теоретическая эффективность для процесса охлаждения составляет

COP _{охлаждение} = T _c / (T _h — T _c ) (1c)

COP _{охлаждение} = коэффициент производительности — охлаждение процесс

Примечание! — эффективность процесса охлаждения или нагрева может быть увеличена за счет уменьшения разницы температур (T _h — T _c ) между горячей и холодной стороной.

Процесс нагрева с более низкой температурой нагрева — как это достигается в системе трубопровода пола — увеличивает эффективность по сравнению с системой с более высокой температурой нагрева, например, системой панельного отопления. Обратное для процесса охлаждения — более низкая холодная температура увеличивает эффективность.

Пример — максимальная эффективность теплового насоса

Тепловой насос воздух-воздух работает между температурой -5 ^° ° C на холодной стороне и температурой 40 ^° ° C на горячей стороне.Максимальный теоретический КПД можно рассчитать, используя (1b) как

COP _нагрев = (40 + 273) / ((40 + 273) — (-5 + 273))

= 6,95

Типичное практическое значение для теплового насоса находится в диапазоне 2 — 4 .

EER — коэффициент энергоэффективности

Коэффициент энергоэффективности — EER — это показатель эффективности охлаждения теплового насоса.

EER можно выразить как

EER = h _c / P _w (2)

, где

EER = рейтинг энергоэффективности

h _c = охлаждающее тепло (БТЕ / ч)

P _Вт = электрическая мощность (Вт)

Пример — EER

Кондиционер или тепловой насос в режиме охлаждения потребляет 1000 Вт электроэнергии для производства 10000 БТЕ / ч охлаждения. EER можно рассчитать как

EER = (10000 БТЕ / ч) / (1000 Вт)

= 10

HSPF — коэффициент производительности для отопительного сезона

Коэффициент производительности для отопительного сезона — HSPF — это мера общей тепловой эффективности теплового насоса в течение сезона.

HSPF = h _s /1000 P _ws (3)

где

h _s = тепло, произведенное в течение сезона ( BTU)

P _ws = электрическая мощность, потребляемая за сезон (кВтч)

HSPF можно рассматривать как «средний» COP за весь отопительный сезон. Обычно БТЕ, тепловой мощности сравнивают с ваттами потребляемой электроэнергии. HSPF 6,8 можно сравнить со средним COP 2. HSPF в диапазоне 5-7 является приемлемым.

Пример — коэффициент производительности теплового насоса за сезон

Для теплового насоса, доставляющего 120 000 000 британских тепловых единиц в течение сезона при потреблении 15 000 кВтч , HSPF можно рассчитать как

HSPF = (120000000 британских тепловых единиц) / (1000 (15000 кВтч))

= 8

SEER — Сезонный коэффициент энергоэффективности

Сезонный коэффициент энергоэффективности — это показатель сезонной эффективности охлаждения теплового насоса или центральной системы кондиционирования воздуха потребителя.

SEER должен быть не ниже 13 для продажи в Соединенных Штатах. SEER выше 20 — очень эффективная система.

UltraTemp Высокопроизводительный тепловой насос для бассейнов

Перейти к основному содержанию

Утилиты навигации

• Блог
• Бренды
• Карьера
• Связаться с нами
• Найти дилера
• Партнерский портал

• Продукты Основная навигация по продукту Вернись
  • Жилой Вернись
    • Оборудование для бассейнов и спа Вернись
      • Насосы для бассейнов
      • Очистители для бассейнов
      • Автоматизация бассейнов
      • Обогреватели бассейнов
      • Фильтрация в бассейне
      • Надземные бассейны
      • Освещение бассейна
      • Клапаны для бассейнов
      • Пул Белые Товары
      • Очистка воды в бассейне
      • Особенности воды в бассейне
      • Обслуживание бассейна
    • Качество воды Вернись
      • Смягчители и кондиционеры для воды
      • Фильтрация воды для всего дома
      • Системы фильтрации под раковиной и столешницы
      • Душевые фильтры
      • УФ-дезинфекция
      • Замена фильтров
      • Аксессуары для качества воды
    • Водоснабжение и водоотведение Вернись
      • Защита от наводнений и восстановление
      • морской
      • Рекреационный Автомобиль
      • Насосы для водоснабжения
      • Насосы для удаления воды
      • Аксессуары для водоснабжения и водоотведения
  • Бизнес и промышленность Вернись
    • Насосы для водоснабжения Вернись
      • Бустерные насосы
      • Центробежные насосы
      • Циркуляционные насосы
      • Компактные насосы
      • Приводы и контроллеры
      • Концевые всасывающие насосы
      • Промышленные насосы
      • Насосы в линию
      • Ирригационные насосы
      • Насосы для доставки морской воды

.
