Навесы над мангалом фото: покрытие шашлычницы для дачи своими руками, зона барбекю из дерева, чертежи и конструкция с хозблоком, модели из металла и из поликарбоната

Содержание

покрытие шашлычницы для дачи своими руками, зона барбекю из дерева, чертежи и конструкция с хозблоком, модели из металла и из поликарбоната

Отдых на природе с шашлыком – любимая народная традиция. И у каждого есть мангал: переносной или стационарный. Наличие навеса над мангалом защитит от палящего солнца и спрячет от внезапного дождя. Если выстроить навес по правилам, он украсит ландшафтный дизайн и станет уютным местом отдыха для всей семьи.

Особенности и достоинства

Конструкция навеса может быть небольшой, расположенной прямо над мангалом, либо высокой, на опорах, покрывающей зону отдыха и место приготовления пищи.

Навес для мангала обычно строят отдельно, но на местности, подверженной частым ветрам, некоторые пристраивают его к дому, хозблоку или другим постройкам, что по технике безопасности делать запрещено. В подобных районах у печи с барбекю лучше выстроить одну или несколько стен, которые решат проблему с ветром и сделают навес более комфортным. Высота крыши такой постройки должна быть не менее двух метров, материал для опор выбирают огнестойкий. Деревянные столбы пропитывают специальным защитным раствором и устанавливают их на максимально возможном расстоянии от открытого огня.

Крыша над головой во время отдыха с шашлыками защитит от климатических неожиданностей. А если навес сделать оригинальным и расположить его у тенистых деревьев, отдых в таком месте станет приятным и незабываемым.

Каркас: варианты исполнения

Навесы не обязательно строить, их можно приобрести для дач и частных усадеб уже в готовом виде. Такой вариант сохранит время и усилия, но может не соответствовать дизайну участка, личным предпочтениям и вкусам. Тем, кто решил изготовить навес самостоятельно, следует определиться, какая конструкция необходима: компактная, которую располагают над самим мангалом, или выполненная в виде беседки, террасы.

Любую из конструкций нужно усилить, иначе строение просядет и даст уклон. Обычно в таких случаях применяют столбчатый фундамент.

Перед возведением каркаса необходимо выбрать подходящее место, обратить внимание на розу ветров и расположить строение так, чтобы ветер не задувал огонь, а дым не шел в дом.

Даже компактный вариант навеса, должен иметь крышу, выступающую на полметра со всех сторон от мангала. Стандартный размер высокого строения составляет 4х4 метра. На выбор материала для постройки влияет не только гармоничное воссоединение с окружающей местностью, но и финансовые возможности.

Выделяют три вида каркаса для навесов.

Деревянный

Для опор из древесины используют бревна, брус и непосредственно стволы деревьев. Хорошо подходит сосновый брус без черных разводов. Их наличие указывает на вытяжку живицы, что делает древесину гигроскопичной и подверженной гниению.

Деревянные опоры легко обрабатываются, монтируются, не требуют специальных инструментов и большого опыта.

Навесы выглядят красиво и подходят для любой местности, особенно территории с наличием растительности.

Но дерево нельзя назвать идеальным для конструкций, выстроенных вблизи открытого огня. К тому же, оно подвержено гниению, поражению грибком, может стать пищей для грызунов и насекомых. С подобными неприятностями можно справиться с помощью современных эффективных пропиток, которые сделают древесину более огнестойкой и прочной.

Металлический

Металлические стойки для большого навеса вполне приемлемы, а крыша из такого материала будет нагреваться на солнце. Железные опоры можно скомбинировать с любым видом кровли.

Для небольших конструкций из металла выполняют каркас и крышу над мангалом. Стойки усиливают с трех сторон поперечными перегородками, которые проходят в местах жаровни.

Металл огнестойкий и долговечный, вполне бюджетный, если работы выполнять самостоятельно. Мангалы с навесами могут послужить нескольким поколениям. Но материал имеет и свои недостатки:

  • Он сильно нагревается на солнце, шумит от дождя и ветра.
  • Его необходимо обработать от коррозии и нанести защитный слой.
  • Для монтажа понадобится сварочный аппарат, специальные инструменты.

Каменный

К каменным навесам относят капитальные строения из бетона, кирпича или камня. Они смотрятся дорого и красиво. В дальнейшем, в зоне печи или мангала можно возвести от одной до трех стен, предохраняющих открытый огонь от ветра.

Навес из камня надежен и долговечен, он не боится огня, ультрафиолета, осадков, гниения, коррозии, грызунов и насекомых. Материал не нуждается в отделке, будущем ремонте и дополнительном уходе. Недостатком такой конструкции является высокая цена и сложность возведения.

Покрытие: плюсы и минусы

К навесу над мангалом предъявляется ряд требований: долговечность, прочность, огнеупорность, защита от солнца и дождя, красивый внешний вид.

Форма и материал строения должны сочетаться с остальными постройками участка, а не вносить дисгармонию в ландшафтный дизайн.

Крышу можно выбрать арочную, одно- или двускатную, куполообразную, вальмовую, главное, чтобы был уклон, и не задерживались осадки. Конструкция кровли зависит от финансовых возможностей.

Для крыши применяют разные виды материалов:

  • поликарбонат;

Дерево

Древесина – экологически чистый материал, под такой крышей приятно находиться в летнюю жару, она дает устойчивую натуральную тень, чего не скажешь о металле или синтетической кровле.

Древесина имеет доступную цену, на рынке представлена широким ассортиментом, ее можно приобрести заготовками необходимых размеров, что облегчит возведение навеса. Дерево легко поддается обработке и монтируется с другими материалами. Навес с деревянной крышей органично вписывается в природный ландшафт участка.

К недостаткам можно отнести неустойчивость к внешней среде и то, что древесина не «дружит» с огнем. Чтобы придать ей устойчивости к климатическим воздействиям и относительной огнеупорности, древесину пропитывают специальными растворами.

Металл

Металлическая крыша может быть приварена к мангалу в виде небольшого навеса непосредственно над рабочей зоной. Очень красивы кованые изделия в таком исполнении. Второй вариант – конструкция, выполненная в виде террасы (крыша на опорах). Под такой крышей можно поставить стол или устроить дровницу. Железные конструкции жаростойки, прочны и долговечны.

Но у металла есть и свои минусы: он много весит, слишком шумный во время дождя и сильно раскаляется на солнце. В жару находиться под такой крышей будет не комфортно, поэтому, металл лучше использовать в компактных конструкциях, устанавливать навес непосредственно над мангалом. Железный навес монтировать сложнее деревянного, понадобятся специальные инструменты: сварочный аппарат, дрель, шуруповерт.

Поликарбонат

Красивый и удобный полимерный кровельный материал пользуется большой популярностью у населения, имеет много положительных качеств:

  • Он надежен, прочен, не гниет, не ржавеет.
  • Устойчив к любым климатическим условиям.
  • Его легко монтировать.
  • Поликарбонат достаточно гибок, пластичен, из него можно создавать арочные крыши и конструкции необычных форм.
  • Он легок.
  • Прозрачная структура материала позволяет иметь хорошее естественное освещение под навесом.
  • Поликарбонат относительно не дорогой.
  • Имеет богатую цветовую гамму.
  • Долговечен, при наличии защитного слоя, способен прослужить до 50 лет.

При выборе материала для навеса следует учитывать освещенность места, где будет стоять конструкция. Светлый, прозрачный поликарбонат пропускает много ультрафиолета. Если нужна тень, лучше выбирать темные матовые виды.

Профнастил

Профнастил, или металлопрофиль используют для создания заборов, покрытия крыш. Если он уже нашел свое применение на участке, навес лучше сделать из такого же материала. Его преимущества очевидны:

  • небольшой вес;
  • устойчивость к атмосферным осадкам;
  • долговечность;
  • легкость монтажа и обработки;
  • прочность;
  • огнестойкость, при нагревании не испаряет токсические вещества;
  • возможность комбинирования с другими материалами;
  • большой выбор цвета;
  • покрытие особым полимером, который предохраняет от коррозии, химического воздействия, выгораний.

К недостаткам можно отнести способность нагреваться на солнце, что станет не лучшим вариантом для южных районов. К тому же, он не пропускает свет и не гнется, как поликарбонат.

Делаем сами: что учесть?

Решив построить навес своими руками, начинать следует с выбора подходящего места на приусадебном участке. Учитывается красивый пейзаж, удачное направление ветра, расстояние от дома, наличие комфортной тени и близость воды.

По правилам пожарной безопасности, конструкция с открытым огнем должна стоять от дома на расстоянии шести метров. Если учитывать комфортную составляющую, навес лучше построить в таком месте, откуда легко и быстро можно доставить продукты, воду, посуду.

Определившись с местом постройки, следует сделать чертежи конструкции, выбирать материалы и произвести разметку на местности.

Любой навес, даже компактный, требует возведения фундамента. Для его создания с четырех сторон выкапывают ямы диаметром в полметра и глубиной 50-70 см. Затем следует выложить полости ям в полтора кирпича, армировать и установить опоры. Залить столбы подготовленным бетонным раствором. Четкость конструкции проверяется строительным уровнем.

Заливку фундамента можно осуществить с применением опалубки (в дальнейшем она снимается). Можно на подушку из щебня установить асбестовую или металлическую трубу и залить бетоном. Варианты фундаментального укрепления опор зависят от самих стоек.

Зацементированная конструкция должна полностью просохнуть. На это уходит разное количество времени в зависимости от сезона и погоды. Минимальные сроки – три дня.

Работа над каркасом, в зависимости от материала стоек, происходит по-разному:

  1. Металл требует сварочных работ.
  2. Дерево можно легко монтировать самостоятельно.
  3. Кирпич и камень укладываются с помощью цемента.

На следующем этапе к верхней части стоек по периметру крепят перекладины, которые станут основой для стропил, их материал выбирается заранее. К перекладинам монтируются доски, расстояние между которыми не должно быть более метра, иначе кровля может не выдержать натиска снега зимой. Стропила обшиваются обрешеткой, на которую укладывается выбранный кровельный материал (дерево, поликарбонат, профнастил).

Дымоход можно сконструировать из жести, начинать выводить с расстояния полуметра от барбекю и заканчивать возвышением над кровлей. Поверх трубы необходимо выполнить защиту от осадков из жести.

Выстроенный навес может предназначаться не только для стационарной печи. Переносной мангал, изъятый из сарая на время пикника, тоже нуждается в хорошем месте. Приятно, если этим местом станет навес, защищающий от палящего солнца.

Интересные примеры

Можно воспользоваться рядом готовых примеров для сооружения собственного навеса:

  • Когда деревянный навес находится в живописном месте участка, он станет уютной зоной отдыха, совмещенной с зоной кухни.

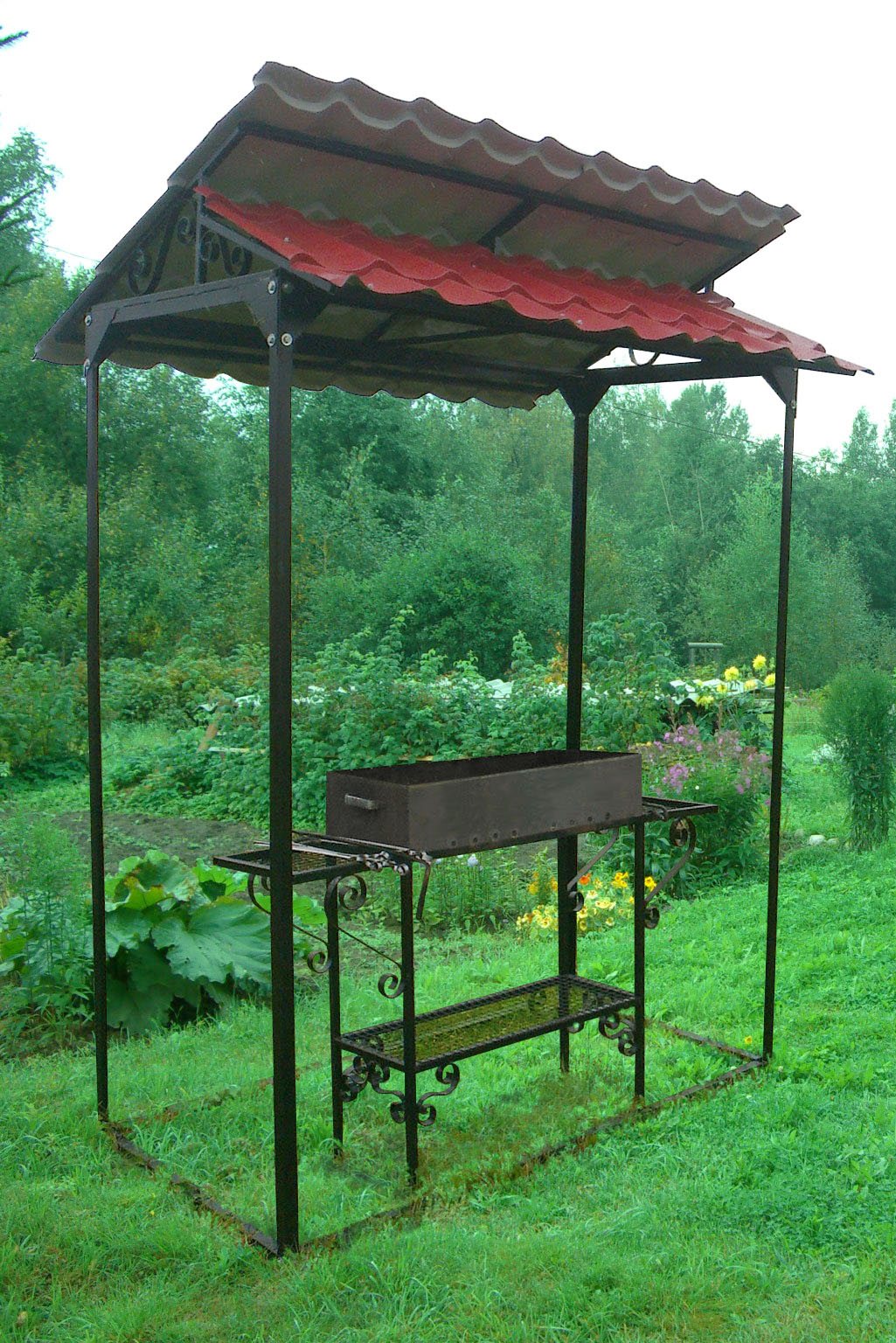

  • Компактный кованый навес с мангалом.
  • Мангал на террасе под автономным навесом. Конструкция выполнена из металла.
  • Печь под навесом с двухъярусной крышей, стилизованной под пагоду.
  • Зона отдыха, оборудованная под беседку. В качестве строительного материала выбран металл.
  • Зона отдыха и мангальная территория, покрытые металлочерепицей.
  • Изысканный кованый навес, совмещенный с поликарбонатом, находится в сказочно красивом месте.
  • Печь с барбекю и кирпичной стеной под металлическим навесом.
  • Летняя зона кухни под навесом, расположенная у стены постройки.
  • Переносной навес для передвижного барбекю.
  • Кровля, созданная своими руками, для зоны шашлычницы с навесом.
  • Конструкция над печью выполнена из натуральных материалов.
  • Зона отдыха и барбекю. Кровля на кирпичных опорах.
  • Большой навес на древесной основе, покрытый металлочерепицей. Хорошо сочетается с песчаником, которым отделана зона кухни, и с деревянной мебелью.
  • Красивое место для отдыха, выполненное из камня и кирпича. Кровля находится над зоной кухни.

Летний отдых с шашлыком приятен в любой обстановке, но только навес способен создать домашний уют и особую атмосферу.

О том, как сделать навес над мангалом, смотрете в следующем видео.

сделать из дерева или металла

Навес над мангалом — крайне нужная вещь для тех, кто предпочитает готовить блюда на углях на открытом воздухе. Под ним можно укрыться от яркого солнца, внезапного ливня, а также поставить обеденный стол, организовав место для душевных посиделок.

Даже обычный козырек над мангалом позволит дожарить шашлык в непогоду и предохранит конструкцию от разрушительного действия влаги. Как сделать навес для мангала своими руками из доступных материалов читайте в этой статье.

Делаем навес самостоятельно: что учесть

Навесы для мангала, гриля, барбекю проектируют в зависимости от требований, среди которых выбираем наиболее важные для себя.

Что хотим:

  • защитить от дождя только жаровню;
  • предохранять от осадков всю конструкцию;
  • предусмотреть тень для рабочей зоны;
  • накрыть всю зону барбекю.

Перед тем, как сделать навес для барбекю своими руками, нужно знать:

  • Для защиты внутренней зоны от осадков у навеса для мангала размер кровли должен быть больше размеров шашлычницы. Как правило, кровля выступает с каждой стороны на 0,5-1 м.
  • Высота подбирается с учётом роста мангальщика и равна в среднем 2-2,5 м. Высокое расположение кровли не дает защиты от ветра и косого дождя. При слишком низком в рабочей зоне скапливается дым.
  • Конструкция зависит от расположения шашлычницы, которая может стоять у стены дома, углом или на открытом месте. Удобно устанавливать навес под мангал так, чтобы на заднем плане была глухая стена, а по бокам — парапеты.
  • Самые долговечные опоры из каменной или кирпичной кладки.
  • Элементы конструкции из древесины нужно обработать антисептиком и огнестойкой пропиткой. Металлические конструкции — антикоррозийным составом, грунтом, краской.
  • В большинстве случаев навесы над мангалами устанавливают стационарно, однако можно сделать более легкую переносную или разборную конструкцию.

Размеры навеса и его разметка

Удобно, когда навес достаточно большой, тогда под ним кроме шашлычницы можно поместить место для отдыха. Навес должен выступать в стороны от мангала хотя бы на 0,5-1 м — при этом он надежно защитит от непогоды или яркого солнца. Расстояние между опорами — не более 2-2,5 м. Оптимальная высота – 2-2,5 м.

По этим данным разрабатывают эскиз конструкции. На ней отмечают количество и положение опор, общие габариты, размеры между элементами. Можно воспользоваться подходящим готовым чертежом. По эскизу также рассчитывают, сколько материала необходимо.

Проект навеса из дерева и профлиста

Популярные разновидности

Навес для барбекю на даче может быть:

  • неразборным стационарным;
  • неразборным переносным;
  • разборным;
  • навесным.

Минималистичные конструкции

Проекты простых навесов

Небольшой навес над жаровней не даст погаснуть углям при внезапно начавшемся ливне. А вот мангальщику придется спрятаться в доме или беседке.

Небольшой металлический навес над барбекюшницейПроекты навесов для мангалов: одно-, двухскатный, арочный навесы
Одно- и двухскатная

Самый простой вариант навеса для мангала — козырёк, установленный на стойках. Он составляет единую конструкцию с жаровней.

Даже простой навес для мангала должен прикрывать того, кто готовит шашлык, а не только шашлычницу. Поэтому к размерам жаровни нужно прибавить полметра с трех сторон и 0,8-1 м с четвертой. После несложных вычислений получим минимальные размеры небольшого, но функционального навеса — 2х2 м. Под ним еще поместится небольшой обеденный столик.

Арочная

Арочная крыша над мангалом – оригинальная, легкая, изящная конструкция, настраивающая на отдых, свободу, открытое общение.

Угловая

Угловая конструкция предусматривает навес над мангалом и столешницей, установленной перпендикулярно к нему. Используется там, где немного свободного места.

Навес для мангала угловой

Отдельно стоящий навес 2х2, 2х4 м

Просторный навес для барбекю размерами 2х2 или 2х4 м универсален. Своей тенью он надежно укроет большую семью или дружную компанию, собравшуюся на огонек.

Для него потребуется 4 или 6 опор. Они могут быть из кирпича, камня, трубы, массивного деревянного бруса. Чтобы дым не скапливался под крышей, через нее нужно вывести дымоходный канал.

Схему сборки смотрите в 3-минутном видео:

Козырек

Конструкции с односкатной крышей, примыкающей к строению, могут быть небольшого размера или образующие просторную зону барбекю для приготовления пищи и отдыха.

Небольшому легкому навесу опоры не обязательны. Он может крепиться к верхней части основного строения, например, к стене дома или дымосборнику кирпичного мангала.

Крупногабаритным навесам, а также конструкциям с тяжелым покрытием (шифер, толстый листовой металл), стропильной системой из массивного бруса без опор не обойтись. Их устанавливают через каждые 2-2,5 м.

Навес из деревянного бруса

Материал для каркаса

Материал для каркаса должен быть долговечным, прочным, не требовать выполнения сложных работ при монтаже. Важно, чтобы он хорошо выглядел, соответствовал стилю мангала и участка в целом.

Деревянный брус

Навес для мангала из бруса хорошо вписывается в дизайн дачного участка. Материал экологичен, доступен, прост в монтаже. Минусы — высокий риск возгорания, уязвимость к гниению, воздействию вредителей.

Ходовой материал — брус из сосны, лиственницы, дуба, бука. Они имеют плотную структуру, почти не подвержены действию влаги, не деформируются, долго служат. Деревянный брус должен быть хорошо высушен, отшлифован и покрыт антисептиком.

Сечение опор зависит от веса стропильной системы и покрытия. Если на деревянные опоры будет опираться стропильная система из дерева, имеющая значительный вес, соответственно выбирают столбы или брус большого сечения. Если навес достаточно легкий берут брус меньшего сечения.

Для опор используют профилированный, клееный или струганный брус 10х15, 90х90 см. Для стропильной системы — брусья перекрытия 50х40, 50х150 см, доски.

Металлический профиль

Навес для мангала из профильной трубы представляет собой прочную, стойкую к воздействию огня, долговечную конструкцию. Основной минус металлического каркаса — коррозия. Обработка антикоррозионным раствором, грунтовка, окраска, возможность убрать конструкцию на хранение замедляет ржавление, продлевая срок службы.

На каркас можно закрепить любой листовой или профилированный материал

В зависимости от габаритов конструкции применяют трубы профильные квадратного или прямоугольного сечения 30х30, 40х40, 40х20, 40х25, 50х50, 60х60, 60х40, 100х100 мм. Опоры из металлопрофиля делают из профильной трубы круглого сечения диаметром 60 мм или прямоугольного 60х40 мм.

Схема арочного навеса: применяемые типы профильной трубы

Технология сооружения опор

Опоры — основа конструкции. Они определяют прочность и долговечность навеса. При стационарной установке под них необходимо обустройство фундамента.

Заливка фундамента под опоры

Для установки опор из металла, дерева или камня специалисты рекомендуют бетонирование, которое обеспечивает достаточную несущую способность и устойчивость конструкции.

Для обустройства под опоры столбчатого фундамента:

  1. Под каждую опору бурят скважину или роют яму глубиной 1/3 от высоты столба — 0,7-1,2 м. Диаметр — на 20 см больше поперечного сечения опоры.
  2. Дно утрамбовывают.
  3. Насыпают основу — щебень и песок слоем 10-30 см.

Как установить опоры из профтрубы

В подготовленную скважину

Монтаж металлической опоры производят в в такой последовательности:

  1. Устанавливают кусок пластиковой трубы длиной 0,7 м, диаметром 110 мм или свернутый цилиндром рубероид, получая гидроизоляционный стакан.
  2. В стакан помещают опору.
  3. Внутренний объем стакана заливают бетоном, приготовленным из цемента М400 или М500. Пропорции: цемент – 1 часть, песок 3, вода – 5.
  4. Снаружи насыпают смесь песка, щебня, битого кирпича, заливают раствором.
  5. Утрамбовывают, дают постоять пару часов, при необходимости добавляют материал.
  • Установка опоры в скважину
  • Забетонированная опора из профтрубы

В процессе бетонирования важно проверять уровнем вертикальность опоры.

Если конструкция будет держать массивный навес, подвергаться значительным ветровым нагрузкам в нижней заглубленной части опоры можно приварить пластину, которая повысит устойчивость.

При помощи анкерных болтов

Фундаментные анкерные болты по 4 на каждую опору устанавливают под шнур точечно или в общее бетонное основание фундамента площадки под навес. Следят, чтобы они были вертикальны. Между собой скрепляют при помощи сварки или обвязки проволокой, заливают бетоном.

Опоры из профтрубы с пяткой

К опорам в нижней части приваривают пятки с 4 отверстиями, которые надевают на анкерные болты и фиксируют гайками.

Опоры из деревянного бруса

Монтаж деревянных опор производят аналогично профтрубе. Учитывая, что сильней всего разрушается заглубленная часть, ее предварительно обрабатывают.

Последовательность монтажа:

  1. Заглубленную часть бруса, даже выше, обмазывают битумной мастикой или смолой.
  2. Оборачивают эту часть и нижний торец куском рубероида.
  3. Помещают в подготовленную скважину, проверяют вертикальность уровнем.
  4. Устанавливают по бокам подпорки.
  5. Заполняют оставшееся пространство щебнем, поливают водой, трамбуют. Заливают раствором.

Для получения прочной конструкции потребуется не менее 10-15 дней. После этого подпорки убирают.

На глинистый почвах монтаж деревянных и металлических столбов делают без заливки бетоном. Пространство вокруг стойки заполняют гравием, щебнем, битым кирпичом и тщательно трамбуют.

Как сделать кирпичные и каменные столбы

Столбы из кирпича или камня – надежная опора под любую крышу. Их обычно устанавливают под навес большой площади в зоне барбекю. В этом случае фундамент выполняют заодно с фундаментом под площадку.

Колонны из кирпича

В зависимости от нагрузки на столбы выбирают кладку шириной в полтора кирпича или два на два. В первом случае на один ряд идет 4 кирпича размером 25х12х6,5 см, во втором – 6.

Кладка кирпичной колонны шириной в 1, 5 и 2 кирпича

Высота стойки в 2-2,5 м потребует 27-33 рядов кладки. После каждого второго ряда кладку упрочняют арматурной сеткой.

Рекомендации по возведению:

  • Перед кладкой на бетонный фундамент настилают слой рубероида.
  • Прочности кирпичной конструкции придают заранее установленные профильные трубы или арматура, вокруг которой выкладывают столб.
Прочность кирпичной или каменной колонны обеспечивают арматура и закладные элементы

К трубе необходимо приварить минимум три закладных элемента, которые свяжут кладку с металлоконструкцией – в нижней, верхней и средней части.

  • Внутренние полости заполняют раствором, битым кирпичом. Раствор готовят из цемента М400, песка, извести в пропорции 1:4:0,5.
  • Для получения декоративного цветного или темного шва в раствор добавляют краситель или немного обычной сажи.

Важно: каждый ряд нужно проверять уровнем с трех сторон.

Столбы можно выложить из старого кирпича с последующей облицовкой или оставить как есть, в стиле лофт.

Стойки из камня

Кладку столбов из камня также производят вокруг центральной арматуры, предварительно забетонированной в фундамент в такой последовательности:

  1. Собирают опалубку размером 30х30-40х40 см.
  2. Кладут слой камня, поворачивая каждый плоской стороной к опалубке.
  3. Заливают густым цементным раствором.
  4. После схватывания раствора (на следующий день) опалубку снимают.
  5. Швы расшивают или заделывают раствором.
  6. При желании производят декоративную отделку.

Между камнями в поперечном сечении необходимо прокладывать арматуру, проволоку или металлическую сетку для армирования конструкции.

Крыша

Особенности конструкций кровли

Основные формы кровли, используемые для навесов по мангал в зоне барбекю:

  • односкатные;
  • двускатные;
  • четырехскатные;
  • вальмовые;
  • арочные;
  • фигурные, а также комбинированные.

Самый простой вариант – односкатная кровля применяется для покрытия небольших шашлычниц и комплексов, расположенных в одну линию. В качестве навеса для зоны барбекю используют четырехскатную, вальмовую или арочную кровлю.

Форма и цвет крыши не только придает навесу определенный стиль. Уклон от 5-10 градусов нужен для того, чтобы на нем не скапливались осадки.

Из чего делать крышу

Поликарбонат
Какой бывает

Поликарбонат выпускают монолитный и сотовый. Монолитный производят в виде гладкого листа, а также профилированного трапециевидного или волнистого, который еще называют прозрачным шифером.

Монолитный профилированный поликарбонат

Толщина сотового и гладкого монолитного колеблется от 3,5 до 16 мм. Профилированный поликарбонат совсем тонкий. Его толщина 0,8-1,2 мм.

На срок службы покрытия влияет не столько толщина листа, как его плотность. В сотовом плотность обеспечивается различной структурой сот и количеством слоев. У монолитного плотность в несколько раз выше, чем у сотового, что означает, что он намного прочнее.

Плюсы и минусы

Разнообразные навесы из поликарбоната для барбекю зоны обладают массой плюсов:

  • пропускают естественный свет;
  • хорошо выглядят, радуя глаз яркими красками или прозрачностью;
  • легкие;
  • гладкие, с них очень хорошо сходит снег;
  • просты в монтаже;
  • относительно недороги.

Основной минус — они не очень долговечны. Тонкое покрытие после двух-трех осенне-зимних сезонов, снега, града, обледенения, падения на него веток теряет внешний вид, деформируется. На нем образуются трещины, дыры, надломы.

Надлом поликарбната от неправильного крепления и снеговой нагрузки

Легкие навесы для мангала из поликарбоната используют также в сборно-разборных конструкциях, которые убирают на хранение. Несмотря на то, что они зимуют в подсобных помещениях, срок службы все равно не долог – сказывается воздействие жара, исходящего от шашлычницы.

Хотя поликарбонат позиционируют как материал не горючий и устойчивый к температуре до +120-130 градусов, длительное термическое воздействие нарушает его структуру. Он начинает размягчаться и деформироваться.

Еще один существенный минус — под большим навесом из поликарбоната очень жарко. Цветные листы со временем выгорают на солнце.

Несмотря на эти минусы часто навесы из поликарбоната — оптимальный выбор для владельцев, готовых раз в несколько лет обновлять покрытие. Главное – выбрать более плотный материал от проверенного производителя и правильно смонтировать его.

Советы по изготовлению навеса для мангала из поликарбоната своими руками
  • Выбирайте поликарбонат для небольшой открытой конструкции – объем под ней будет хорошо проветриваться.
  • Более долговечной будет конструкция из монолитного толстого поликарбоната.
  • Если вы остановили свой выбор на сотовом материале — берите листы толщиной не менее 6 мм.
  • В стропильной системе предусмотрите стропила через каждые 0,7-1 м. Свес поликарбоната с них по краям — не более 5 см.
  • При монтаже оставляйте между панелями зазор 5 мм на термическое расширение. Нельзя перетягивать саморезы, деформируя лист.
Крепление поликарбоната при помощи термошайб
Металлические покрытия: профнастил, профлист, гофролист, металлочерепица, сайдинг

Профнастил популярен и часто применяется для изготовления металлических навесов для мангалов и зон барбекю. Он обладает высокой огнестойкостью, долговечен. Небольшой вес и жесткость материала облегчают монтаж.

Минусы профилированного листа – покрытие нагревается на солнце, деформируется от нагрузки, производит шум от дождя, ветра.

Для обрешетки с расстоянием 0,9-1 м необходимо использовать несущий и универсальный профлист марок НС и Н толщиной 05,-0,7 мм. Он более прочный и жесткий, чем стеновой.

Металлочерепица – более прочный материал благодаря наличию поперечных ребер. Она прекрасно выглядит, особенно в кровле большой площади. Монтировать ее несколько сложнее, получается больше отходов. Кровля из нее обходится дороже.

Металлический сайдинг близок к профнастилу по своим характеристикам, однако уступает по стоимости и скорости монтажа. Большее количество стыков потенциально может привести к протечке осадков под кровлю.

Листовой металл применяется реже из-за достаточно большого веса, стоимости, сильного разогрева поверхности, необходимости бороться со ржавчиной.

Шифер

Кроме перечисленных материалов для кровли навесов можно использовать шифер, ондулин, другие покрытия.

Тяжелый шифер практически полностью заменен современными материалами: более легкими и удобными в монтаже.

Еврошифер или ондулин — современное гибкое покрытие. Особенность укладки – под него требуется сплошная обрешетка из досок или фанеры, что удорожает навес и усложняет монтаж. Кроме того, это горючий материал, поэтому не ясно, как он поведет себя при нагреве и близости открытого огня. Покрытие применяют в кровлях над закрытыми мангалами-барбекю с дымоходом.

Пошаговая инструкция по изготовлению простого навеса для барбекю из металла

Навес для барбекю собираем на 4-6 опорах. Металлический каркас изготавливаем из профтрубы 4х4, 4х2 см. Для усиления каркаса также можно использовать кованые изделия.

Материалы для простого легкого навеса

Для крыши подойдут:

  • листовая сталь толщиной от 1-1,5 мм;
  • профнастил;
  • металлочерепица;
  • поликарбонат.
Чертеж стоек под навес для мангала

Последовательность работ:

  1. Разметка и нарезка трубы для каркаса и стоек с учетом заглубления при установке.
  2. Установка опор.
  3. Выполнение верхней обвязки, сварка каркаса крыши, зачистка швов.
  4. Окраска металлоконструкции.
  5. Разметка и раскрой покрытия кровли.
  6. Монтаж кровли. Металлической — при помощи кровельного самореза, из поликарбоната — саморезом с фиксатором и шайбой.

При монтаже наклонной кровли навеса для мангала профлисты размещают, ориентируя полые каналы поликарбоната или профнастила по направлению ската.

Соединение листов поликарбоната производится при помощи соединительных профилей, закрывающих шов, хотя часто обходятся и без них.

Народные умельцы предлагают другой способ, отличающийся от штатного. В месте стыка листы укладывают внахлест с перекрытием в 5 см на трубу. Сверху прижимают такой же. Крепят насквозь мебельным болтом. Листы монтируют при помощи кровельных саморезов.

Важное примечание – эти работы нужно проводить в теплое время года, когда материал пластичный.

Как сделать арочную крышу

Сделать арочную крышу своими руками не намного сложнее, чем стандартную односкатную. Для этого необходимо изготовить дугообразный каркас, который состоит:

  • из несущей арочной конструкции — стропил,
  • продольных элементов — обрешетки.

Несущий каркас состоит из дугообразных балок: двух крайних усиленных и промежуточных. Количество промежуточных определяется длиной навеса, деленной на расстояние между дугами, равное ширине листа покрытия.

Для небольшой модели все дуги могут быть одинаковыми.

Рекомендации по изготовлению арочного навеса:

  • Каркас нужно делать из трубы размером не менее 25х25х2.
  • Арочную металлоконструкцию крепят на закрепленные опоры. Затем монтируют покрытие.
  • Покрытие удобно делать из металлического листа или поликарбоната, которые можно изгибать.
  • Стальной лист крепят сваркой или кровельными саморезами.
  • Изгибать профилированные листы рекомендуют только поперек каналов, ребра жесткости должны идти по дуге. Радиус изгиба панели зависит от толщины поликарбоната.
Толщина листа, мм3,54681016
Радиус изгиба, м0,550,71,01,41,752,8
Минимальные радиусы изгиба для сотовой конструкции
Толщина листа, мм11,523456810
Радиус изгиба, м0,150,2250,30,450,60,750,91,21,9
Минимальные радиусы изгиба для монолитного полимера

Порядок работ:

  1. Разметка и нарезка труб для стропильной системы.
  2. Изготовление дугообразных стропил при помощи трубогиба.
  3. Сварка каркаса крыши, зачистка сварных швов.
  4. Окраска металлоконструкции.
  5. Установка на опоры, сварка.
  6. Разметка и раскрой покрытия кровли.
  7. Монтаж покрытия.

Крепление сваркой стального листа удобнее производить внизу. В этом варианте на опоры устанавливают готовую кровлю.

Простой вариант для дачи: козырек у стены дома

Наиболее простой вариант навеса для барбекю, который несложно сделать своими руками – козырёк над мангалом. Такой навес не имеет стоек, опирающихся на землю.

Последовательность работ:

  1. Разметить и нарезать деревянный брус или металлическую трубу.
  2. Скрутить саморезами или сварить треугольные откосы.
  3. Деревянные покрыть пропиткой, металлические – прогрунтовать и окрасить.
  4. Закрепить к стене здания сначала крайние, потом средние уголки.
  5. Разметить и раскроить лист поликарбоната или профнастила.
  6. Закрепить лист к каркасу.

Подобный козырек можно сделать на всю длину стены.

Инструкция по изготовлению деревянного навеса у стены дома

Из деревянного бруса может быть выполнена вся конструкция или ее отдельные части. Деревянная навесная конструкция имеет значительный вес и должна опираться на опоры, расположенные через 2-2,5 м.

Вариант крепления навеса к стене

Порядок работ:

  1. Установка опор.
  2. Подготовка материалов для стропильной системы: раскрой, пропитка мастикой.
  3. Крепление верхнего бруса вдоль стены.
  4. Монтаж боковых, затем промежуточных стропил, обрешетки.
  5. Укладка гидроизоляционного материала.
  6. Монтаж панелей, начиная с нижней части.
  7. Установка водостока.

Работа с комплектующими из дерева требует определенных навыков. Как сделать деревянный навес смотрите в 3-минутном видео.

Интересные примеры

Несколько оригинальных примеров: навес над мангалом и барбекю в разных стилях.

делай своими руками для шашлыка в любую погоду

Замечено, что чаще выбирают мангал с крышей хозяева, практикующие барбекю круглый год. Ведь он не только соберет в тесный круг компанию, с нетерпением ожидающую любимое блюдо, но и укроет от нежданного дождика или слишком яркого солнца.

Достоинства и недостатки

Достоинства:

  • практичность — главное достоинство. Мангал дачный с крышей можно использовать круглый год, чувствуя себя комфортно;
  • возможность направленного отведения дыма, который не будет мешать окружающим в процессе приготовления шашлыка;
  • защита жаровни и вспомогательного оборудования от погодных условий, что продлевает срок службы, предохраняя от разрушения и ржавчины;
  • возможность организовать дополнительное пространство для подготовительных работ и размещения компании.

Недостатки:

  • невысокая мобильность. Конструкция чаще используется в стационарном исполнении, потому что имеет значительный вес и ее сложно переносить;
  • более высокая стоимость за счет наличия дополнительных элементов.

Основные виды и особенности мангалов

По материалу они бывают:

  • металлические,
  • из кирпича или блоков.

По конструкции различают:

  • разборные,
  • неразборные.

Разборные, используемые для перевозки на природу, делают из тонкой стали толщиной 1—2 мм, чтобы конструкция получилась не слишком тяжелой. В них лучше загружать уголь, а не дрова. В этом случае мангал прослужит дольше: не прогорит и не искривится сразу. Срок службы — 5—10 лет.

Мангал со съемной крышей. Крышу можно быстро установить, если начался дождь

Большие и тяжелые неразборные шашлычницы из кирпича, толстой стали или чугуна, с массивной кровлей устанавливают стационарно. Более легкие металлические мангалы с крышей снабжают ручками для переноски, а также колесами. В случае необходимости их можно перемещать по участку, убрать на хранение в подсобное помещение.

Массивный кованый мангал устанавливается стационарно

По сложности исполнения:

  • простые;
  • с элементами декора, например, коваными;
  • оригинальной конструкции.

Особенности укрытия для мангала на даче

Конструкция кровли во многом обуславливает отличительные особенности мангалов под крышей. Навес может прикрывать только жаровню или жаровню с шашлычником либо защищать от солнца или непогоды всю компанию.

Конструкция выполняется так, чтобы дым собирался и отводился из рабочей зоны, для чего в кровлю иногда встраивают трубу. Также на ней не должна скапливаться вода и задерживаться снег. Для этого плоскую крышу устанавливают под наклоном не менее 10 градусов или делают покатый навес.

Кровлю изготавливают:

  • из листовой стали,
  • металлочерепицы,
  • профнастила,
  • шифера,
  • обработанного дерева.

Больше подходят первые три варианта. Мангалы с крышей из металла, даже тонкого, наиболее универсальны. Шифер достаточно тяжелый, он менее удобен в работе. Кроме того, он менее устойчив к нагреву.

Профнастил — один из бюджетных материалов для крыши простой формы

Из поликарбоната навес лучше не делать, хотя, в отличие от остальных материалов, он пропускает солнечный свет. Он может расплавиться, пострадать от искр, града или ливня, и его придется часто менять.

Комплектация

Стандартная комплектация включает основные части:

  • жаровню,
  • подставку под жаровню или ножки,
  • опоры для козырька,
  • крышу.

Вес изделия, как правило, небольшой, поэтому мангал может быть разборным и переносным.

В зависимости от комплектации стандарт может дополняться:

  • трубой для отведения дыма,
  • решеткой для барбекю,
  • подставкой или печкой под казан,
  • небольшим разделочным столиком,
  • столешницами,
  • мойкой,
  • дровником.

Фото интересных конструкций для дачи

Кованые мангалы с крышей, фото

Преимуществом кованых мангалов с крышей является их относительно небольшой вес — их можно переносить. Благодаря своему разнообразию элементы ковки позволяют придать даже простому изделию индивидуальный характер. Такие мангалы, конечно, стоят дороже, но они этого стоят.

Кованый мангал  окунет вас в средневековье. Он подарит не только вкусные блюда, но и незабываемые эмоции.


Мангал «Карета» с крышей оформлен как настоящая карета для Золушки. Эта интересная жаровня украсит любой загородный коттедж, придаст ему романтики. Для изготовления использованы чугун и нержавеющая сталь высокой прочности. Кровля покатая, округлой формы.

Мангал «Паук» с крышей изготавливают вручную при помощи горячей ковки.

Верхняя часть состоит из трех секций, расположенных с зазорами, через которые выходит дым. Кровля, стойки и основная конструкция объединены ажурной конструкцией в виде паутины.

Компактная универсальная конструкция включает:

  • жаровню, вертел;
  • печь под казан;
  • небольшой разделочный столик;
  • полку, дровник;
  • крышу со стойками;
  • опоры.

На торце шашлычницы предусмотрены крючки для совка и кочерги.

Мангал с печкой под казан позволяет параллельно жарке шашлыка приготовить плов в казане. Печь для казана может быть надстроена над жаровней или выполнена отдельной конструкцией с дверцей для извлечения золы.

Мангал с коптильней для отведения дыма, образующегося при копчении, оборудуется вытяжной системой с трубой в крыше.

Разборный вариант

Мангал с крышей разборный востребован любителями отдыха на природе. Он, как правило, имеет минимальную комплектацию: жаровню, складные ножки, съемный навес, держатели.

Как сделать мангал своими руками из металла с крышей

Для изготовления мангала под крышей своими руками можно приобрести металлические листы или использовать подручные материалы. А если проявить дизайнерский подход, то получится необычная шашлычница.

Материалы и инструменты

Для изготовления понадобятся материалы:

  • листовая сталь толщиной 3—6 мм для жаровни;
  • листы стали толщиной 0,8—1 мм или металлочерепица, профнастил для кровли;
  • труба металлическая;
  • уголки для опор;
  • крепеж — болты.

Стальные листы, особенно для жаровни, лучше брать из жаростойкой стали марки 09Г2С или 15ХСНД.

Инструменты:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • ножницы, ножовка по металлу;
  • тиски.

Габариты

Размеры изделия, выполняемого своими руками, определяет владелец. Высота выбирается в зависимости от роста шашлычника. Обычно высота — 80—90 см от земли до верхнего края жаровни.

Высоту жаровни выбирают в пределах 15—20 см. Ширина определяется длиной шампуров и варьируется от 25 до 40 см. Достаточно вместительная жаровня имеет длину не менее 60 см.

Размеры кровли над жаровней зависят от конфигурации шашлычницы. Конструкция должна защищать не только жаровню, но и площадку между рабочими поверхностями. Желательно, чтобы она с каждой стороны этой зоны была шире на 0,5—1,5 м.

Разработка чертежей

Несколько чертежей с размерами:

Раскрой материала и сборка по бумажному чертежу с размерами смотрите в 5,5-минутном видео.

Инструкция по сборке

  1. Перенести на металл размеры будущей жаровни.
  2. Вырезать детали с зазором 3—4 см. Он нужен для стыка деталей.
  3. Сверлить отверстия для крепежа, поддува воздуха в дне жаровни.
  4. Сварить детали каркаса или соединить их болтами, гайками.
  5. Собрать крышу и прикрепить ее к каркасу.

Читайте также статью «Навес над мангалом».

Подставка под казан

Для установки казана можно сделать простую конструкцию — накладку на жаровню. Она состоит из рамы, сваренной из уголков, внутри которой приварено кольцо по диаметру казана. Когда казан не нужен, ее убирают и пользуются для жарки шашлыка всей длиной шашлычницы.
Второй вариант — подставка в виде куба без нижнего основания, стационарно установленная на жаровню. Сверху расположена конфорка под казан.

Красивые примеры дизайна

Полезные советы

  • Площадка для установки должна быть ровной с негорючим покрытием плиткой или бетоном.
  • Расстояние от жилых построек должно быть не менее 5 м. Расположение далеко от кухни также неудобно.
  • Место должно быть защищено от ветра.
  • Рядом отлично впишутся столик и скамейки, а вокруг — альпийские горки и клумбы с цветами.

Навес для мангала своими руками

Редко какой отдых за городом обходится без шашлыков. Некстати начавшийся дождь может сорвать долгожданное мероприятие. Соорудив навес для мангала, можно избежать такой ситуации и даже в ненастную погоду прекрасно провести время. Обладатели дач, кроме легких конструкций, обустраивают капитальные навесы с расположенными под ними не только мангалом или барбекю, но и зонами отдыха. В них приятно провести время в кругу семьи и друзей. Широкий выбор строительных материалов позволяет воплотить в жизнь свои задумки в плане сооружения места отдыха.

Содержание статьи:

Виды навесов

Козырек, установленный над жаровней, — самый простой, но и наиболее распространенный способ защиты ее от дождя. Обычно он изготавливается в виде единой конструкции с мангалом. Каркас делают из металла, а в качестве кровельного материала используется профлист или металлочерепица. На дачах, как правило, такие изделия разборные и по окончании сезона помещаются на хранение. Мангал с навесом можно легко обустроить в любой части участка. Он не требует подготовки специальной площадки и может устанавливаться в любом удобном для хозяина месте непосредственно на землю.

Кровля, как правило, односкатная, реже — арочная. Высота ее должна обеспечивать комфортные условия для приготовления блюд. Слишком высоко расположенная крыша не защитит от косого дождя не только повара, но и мангал. Конструкцию можно украсить элементами ковки, что придаст ей более нарядный вид. Красят навес без мангала. Обычно используется эмаль или лак черного цвета. Обожженный огнем металл начинает быстро корродировать под действием атмосферной влаги. Для защиты от ржавчины его очищают от остатков золы и накрывают любым, не впитывающим влагу материалом.

  • Стационарный навес для мангала своими руками обычно сооружают из дерева или делают комбинированным. При этом для возведения опор используется камень или кирпич. Имея навыки проведения сварочных работ и необходимое оборудование, опорную часть навеса можно изготовить из металла. Для придания конструкции более легкого вида, ее украшают коваными элементами.
  • Навес под мангал может быть изготовлен полностью из металла. В этом случае делают арочную кровлю из цветного поликарбоната. Это позволит улучшить естественное освещение пространства под навесом и вместе с тем защитить глаза от слепящих солнечных лучей. Однако не рекомендуется использовать такой кровельный материал, если будет устанавливаться открытая жаровня. Это может привести к повреждению поликарбоната над огнем и возможному возгоранию.

Обычно под стационарными навесами с зоной отдыха устанавливают мангалы из кирпича или металла, оборудованные дымовой трубой и закрытым топливником. Для этого выгораживают специальную хозяйственную зону и дополнительно оснащают ее столом и другими устройствами для приготовления пищи. С мангалом такой конструкции можно не только готовить шашлыки, но и отдыхать в вечернее время у открытого огня.

Строим навес из дерева

Для оборудования стационарного места отдыха, в большинстве случаев, используют дерево. Этот экологически чистый материал не только хорошо обрабатывается и легко монтируется, но и прекрасно вписывается в дизайн участка, особенно если конструкция располагается среди деревьев. Его небольшая масса позволяет изготовить навес над мангалом своими руками без посторонней помощи.

Для создания опор применяется сосновый брус сечением 150х150 мм. Желательно использовать древесину, не имеющую темных разводов, Их наличие говорит о том, что из сосны извлекалась живица. Такая древесина гигроскопична и поэтому быстро поддается гниению. Для установки опор проводится разметка контура навеса на площадке. По углам и боковым линиям копают ямы со стороной, равной 35-40 см, глубиной 50-60 см и заливают их бетоном. В нем устанавливают анкер с креплением для опоры. Расстояние между рядом стоящими столбами не должно превышать 2,5-3,0 м. При большем — установленные на них балки от нагрузки будут прогибаться.

Другой вариант крепления опор предполагает установку в бетон швеллера или уголка с шириной полки не менее 50 мм. Столбы крепятся к ним или закладным с помощью болтов.

Нажмите на чертеж, чтобы увеличить схему

Для того чтобы уменьшить нагрузку на узел крепления, внутри швеллера приваривается полка, на которую опирается основание столба. Опоры выставляют вертикально по уровню и связывают между собой планками. В верхней части столбов делают L-образные вырезы, нижние полки которых будут основанием горизонтальному брусу. На нем, в месте крепления, оборудуют сквозной паз. Размеры их должны быть такими, чтобы при соединении плоскости брусьев заходили заподлицо. Крепление этих элементов выполняют болтами. Выступающие концы украшают фигурными вырезами. Горизонтальные несущие элементы будут являться опорами для стропил. Брусья поддерживаются раскосами, которые опираются на опоры. Подробнее можете посмотреть на видео:

Установка кровли

Как правило, деревянный навес оборудуют скатной крышей. Если будет использоваться переносной мангал, то возводят симметричную двускатную крышу. При постройке под навесом основательной кирпичной печи-мангала, обустраивают обычно односкатную либо двускатную асимметричную кровлю. Стропила можно собирать на земле, потом готовую конструкцию поднимать и крепить наверху. Но для такой работы нужен минимум 1 подсобник. Если же они собираются на крыше, то все действия можно выполнить и одному.

На стропильных ногах делают пазы, которыми они будут опираться на подпорные брусья. В верхней части элементы крепятся коньковой доской. Шаг их установки должен быть не более 1 м. После этого настилается обрешетка. Изготавливается она из обрезной строганной сосновой доски толщиной 25 мм. Обрешетка выполняется без зазора между деталями, так как она одновременно является потолком навеса.

Нажимаем для увеличения фото

По окончании установки подготовленную поверхность накрывают пленочным гидроизоляционным материалом. По нему проводится монтаж кровли. Как правило, используют профнастил или металлочерепицу. Это долговечное, легкое и прочное покрытие можно установить без помощи, одному человеку. Богатый ассортимент цветов позволит выбрать самый подходящий вариант. Деревянный навес не накрывают поликарбонатом: это связано с трудностями, возникающими при креплении его к обрешетке.

Площадка под навесом выкладывается тротуарной плиткой. Деревянные элементы пропитываются олифой и вскрываются лаком. После такой обработки хорошо видна структура дерева. А также можно их просто покрасить масляной краской. Под навесом устанавливается стол и скамейки. В южных регионах страны для защиты от палящего солнца проемы между опорами закрывают легкой тканью. Под такими навесами использование открытого мангала без обустроенной вытяжки нежелательно. Поэтому некоторые хозяева устанавливают вытяжку с дымовой трубой и регулируемой высотой дымосборного колпака.

Для украшения конструкции используются кованые светильники, подставки для цветов и другие элементы. Применение различных поделок и украшений, изготовленных своими руками, придаст индивидуальность даже серийному сооружению. Создав навес своими руками, можно выложить фото на своей страничке в соцсетях и поделиться радостью с друзьями и знакомыми.

Фото и видео металлических мангалов с навесом

Мы уже писали о том, как самому сделать мангал из металла, поэтому здесь подробно на этом останавливаться не будем, только лишь дадим небольшую инструкцию, чтобы уберечь вас от явных ошибок:

  1. Привариваем опоры, думаю понятно, что общая высота должна быть больше человека, чтобы головой не удариться об железо. Например, если высота жаровни 110 сантиметров и к ней мы привариваем опоры, то берем ещё где-то 120-130 сантиметров сами опоры. Ну или сразу берём 210-230 см., если будут также выступать, как ножки. В их качестве вы можете использовать арматуру, трубу или уголки.
  2. К верхней части опор привариваем арки или просто делаем уклон в заднюю сторону конструкции.
  3. Привариваем лист металла к основам. Важно сделать его немного больше, чтобы под него помещалась не только конструкция, но и хотя один мангальщик.

Вот вам ещё видео в самом конце там есть размеры всего материала:

И пара фото, с разными дизайнами для широты фантазии.



Любое фото, которое ниже, увеличивается при нажатии:

Так что если не хотите зависеть от погоды или испорченного праздника, через затяжной дождик, то лучше один раз потратить немного больше сил, времени и денег и сделать хороший навес, который потом выручит вам ещё не раз.

фото и чертежи с размерами

Посмотрев мангалы с крышей из металла на фото, можно выбрать свою особую конструкцию для обжарки мяса. Стальные, чугунные и кованые жаровни прослужат не один год, а навесы над ними позволят приготовить шашлык даже под дождем, поэтому установить его можно в любом месте вашей дачи или участка. Сами металлические конструкции намного разнообразнее, чем кажется, поэтому стоит узнать о них больше.

Содержание статьи:

Характеристики и преимущества

Купить мангал из металла для дачи несложно, но не каждая конструкция обладает теми же преимущества, что и ее аналоги. Стальная или железная модель всегда конкурировала с кирпичной. Но почему же все-таки стоит обратить внимание на устройство из металла? Основные преимущества:

  1. Дачный мангал из такого материала отличается пожаробезопасностью. Даже если в расчетах модели были допущены небольшие огрехи, близлежащие предметы не будут воспламеняться.
  2. В отличие от жаровен из кирпича, железные или стальные не являются стационарными. Их не нужно специально закутывать на зиму, достаточно просто перенести в сухое, недоступное для снега место.
  3. Кованые мангалы легче изготовить вручную. Начальные навыки по работе со сварочным аппаратом — единственное, что необходимо для собственноручного строительства. Кроме того, стационарный мангал из камня или из кирпича необходимо строить не меньше месяца. Чтобы сделать металлическую конструкцию, нужно всего несколько часов.

Один из немногочисленных недостатков, присущий стальным моделям, — меньшая эстетичность. Каменная конструкция выглядит изящно. Металлический мангал тоже можно украсить, но это очень сложно. Без соответствующего опыта собственноручное декорирование невозможно. Еще одним минусом можно назвать низкую долговечность. Мангалы из камня прослужат в несколько раз дольше таких же вариантов из кирпича.

Разновидности конструкций с фотогалереей

Мангальница классифицируется по 3 параметрам: способы установки, методы жарки и особенности конструирования. По первому признаку жаровни разделяют на такие:

  1. Разборная конструкция наиболее распространенная, поэтому она очень популярна. Ее части могут соединяться как конструктор или крепиться с помощью болтов. Как правило, ее стенки обладают достаточной толщиной, чтобы эксплуатация могла длиться более 5 лет. Здесь, чтобы крыша была не очень тяжёлой, что даст возможность быстро её установить или снять. Каждое фото можно увеличить нажав на него:
  2. С колесиками для тех, кому важно частой перемещение по территории.
  3. Стационарные мангалы представляют собой массивные конструкции, которые встраиваются в беседки. Обычно жаровни ставят на пол, а иногда их могут сразу монтировать в бетонные основания. К ним можно отнести мангалы для дачи с крышей. Они слишком тяжелые, чтобы их можно было мобильно передвигать, но в очень редких случаях такие конструкции можно разбирать.

Особенности конструирования также имеют немалое значение для мангала. Такие незначительные приспособления, как крючки для держания шампуров или решетки для хранения подносов и многих других важных предметов, — маленькие хитрости подобных изделий. Они необязательны, но во многом облегчают процесс приготовления.

Более важной особенностью конструирования представляется барбекю. Этот мангал распространен в Америке и Австралии, он выглядит как металлическая чаша на подставках и с решеткой наверху. Она предназначена для стейков и плоско нарезанных овощей. В странах СНГ этот тип не распространен.

Существуют специальные мангалы под казан, предусматривающие панель или приваренную треногу-держатель для котла. Как правило, первый вариант имеет пристройку к обыкновенному мангалу. Вторая модель встречается реже — это наземная железная чаша с прикрепленной треногой.

Подробная инструкция для изготовления своими руками

Металлические мангалы с крышей являются наполовину стационарными и разборными, в зависимости от модели и способа строительства. Их трудно переносить на другие места, но вполне возможно. Такие конструкции предназначены для защиты мяса от дождя или людей от солнца, если навес довольно широкий.

Создать мангал с крышей своими руками из металла нетрудно. Однако для начала следует детально ознакомиться с основами, изучить сварочный аппарат или проконсультироваться со специалистом. Начинать действия без консультации может быть крайне опасно. Чтобы осуществить задуманную работу, подойдут чертежи и фото. Такие схемы имеют одинаковую полезность. Вот вам несколько примеров, кликните на чертеж, чтобы хорошо рассмотреть размеры.

Прежде чем делать мангал из металла своими руками, следует подготовить инструменты: сварочный аппарат, болгарка, дрель, рулетка и уровень. Если предусматриваются деревянные полочки с жаровней, понадобятся принадлежности для работы с древесиной.

Чтобы сделать мангал из металла своими руками, в список материалов можно внести следующие детали: профильные трубы 40×40 мм, металлические уголки и листы толщиной 4-5 мм. Для кровли крыши сгодится черепица, профнастил или те же металлические листы. Главное, чтобы материал был устойчив к высокой температуре и коррозии. Крышу над мангалом можно выложить шифером или керамической черепицей. Применение поликарбоната нежелательно, так как он пожароопасен.

Мангал из металла с крышей целесообразнее начинать с отсека для дров, непосредственно с жаровни. Оптимальные размеры для нее — 20-25 см в ширину, показатели длины не ограничены, но желательно, чтобы они были не меньше 30 см. Этого будет вполне достаточно для стандартных шампуров с 7 кусками шашлыка.

Профессионалы всегда сваривают жаровню высотой в 20 см. Таким образом, расстояние между мясом и дровами/углем будет достигать оптимальных 70-80 мм. Чтобы поддерживать жар, нужно проделать ряд небольших дырочек диаметром в 15 мм в длинных частях жаровни.

Далее изготовляется каркас. Обычно он насчитывает 4 вертикально расположенных стоек, хотя их может быть как шесть так и две, которые нужно сварить с горизонтальными перегородками внизу, на уровне с жаркой и наверху. Стоит заметить, что все перегородки не прикрепляются в той стороне, где не стоит повар, кроме планки прямо над крышей. Схема учитывает рост кулинара. Все подробности и нюансы можно посмотреть на видео, в самом конце не забудьте посмотреть все размеры деталей, которые использует мастер.

Когда каркас готов, следует изготовить крышу и держатель под нее. В учете с печкой кровля должна располагаться на высоте 50 см. Обычно под крышей нужно сделать квадрат из прутьев, к которому следует прикрепить кровельный материал. Но если стандартный козырек делать не предполагается, под крышу можно приварить изящные декорирующие детали. Желательно, чтобы кровля не располагалась горизонтально, лучше делать со скидкой назад или по бокам. Таким образом дождевая вода не будет мешать повару.

Ну и ещё несколько вариантов разных конструкций и разных дизайнов.

Мангалы с крышей, фото которых отличаются, предусматривают многочисленные декорирующие элементы. Иногда они могут иметь не столько украшающий, сколько практичный смысл. Однако изготовить их из металла своими руками неопытному хозяину дачи не под силу. Тогда можно пойти простым путем: приобрести элементы у мастеров, а после этого самостоятельно приварить их к конструкции.

Навес для мангала своими руками

Навес для мангала просто необходим, чтобы долгожданный отдых на свежем воздухе не был испорчен сюрпризами природы. Крыша над барбекю должна отвечать определенным критериям безопасности, комфорта и эстетики.

Далее сделаем обзор самых популярных и доступных конструкций, расскажем, какие материалы лучше использовать, и как сделать навес над мангалом своими руками, фото помогут проиллюстрировать самые практичные и оригинальные идеи.

Конструктивные особенности

Любой навес для барбекю состоит из опорных вертикальных столбов и крыши. Это может быть отдельно стоящее строение, конструкция на отдельной площадке, примыкающая к дому, хозблоку, бане, гаражу, беседке, либо моносооружение, обычно мобильное, где крыша и мангал соединены между собой стойками.

Размер навеса для барбекю напрямую связан с размером печи. Это может быть маленькое укрытие только над очагом, либо полноценная крыша с местом для отдыха.

Навесы для барбекю, фото мобильной кованой конструкции

Каркас навеса для мангала – материалы

Каркас – это опора навеса для мангала, она должна быть прочная, огнеупорная, жаростойкая, простая в уходе, не реагировать на дельты температуры и перепады влажности. Но вместе с тем красивая и гармонично вписываться в общий архитектурный ансамбль участка. Здесь можно выделить 3 вида навесов для барбекю:

  • Деревянные из бруса, оцилиндрованного бревна, стволов деревьев. Такие сооружения прекрасно вписываются в любой ландшафтный дизайн. Построить деревянный навес для барбекю своими руками достаточно просто, не требуется специальных навыков и оборудования, материал легко обрабатывается бытовыми инструментами. К недостаткам можно отнести недолговечность, пожароопасность и гниение дерева, его поражают грибки, отдельно подчеркнем уязвимость перед грызунами и насекомыми. Чтобы продлить срок эксплуатации и сохранить эстетику, деревянный каркас для навеса барбекю необходимо тщательно обработать огнестойкими и антисептическими средствами, дополнительно прогрунтовать и покрасить.
Навес для мангала, фото деревянной постройки в рустикальном стиле
  • Металлические: кованые, сварные, сборные. Это самый востребованный вид навесов над мангалом. Главное преимущество – долговечность и пожаробезопасность материала. Если в хозяйстве есть сварочный аппарат, а у вас навыки работы на нем, по сути, навес для барбекю из металла – это недорогое, простое и очень надежное сооружение, которое прослужит не один десяток лет. Но металлический навес для мангала подвержен коррозии, нагревается от УФ-лучей и огня. Каркас необходимо обработать антикоррозийным средством, покрыть грунтом и краской, здесь хорошо себя зарекомендовали составы с молотковым эффектом.
Навес над мангалом, фото переносной сварной конструкции из круглой трубы и профнастила
  • Каменные, бетонные, кирпичные – такие условно можно отнести к капитальным сооружениям. Чтобы построить навес для мангала из кирпича или камня потребуется, навыки в кладке вертикальных столбов, значительные временные и трудозатраты, а также некоторые неудобства при работе с раствором. Но такой навес над барбекю самый долговечный, совершенно не боится огня и не нагревается от солнца, не нуждается в финишной отделке, в процессе эксплуатации не требуется дополнительного ухода.

[su_label type=»success»]Полезно знать:[/su_label] [su_highlight background=»#e5fec3″]Если вы решили построить мангал своими руками с навесом из камня или бетона, стену за печью лучше сделать глухую, а также предусмотреть парапет с 3 сторон, так вы защитите помещение от ветра, а впоследствии постройку можно застеклить.[/su_highlight]

Фото барбекю из кирпича под навесом, для такого сооружения рекомендован ленточный или плитный фундамент

Как и из чего лучше сделать крышу для навеса над мангалом

Крыша навеса для мангала может быть одно- или двускатная, арочная, вальмовая, купольная, конусная и даже фигурная криволинейная. Выбор формы зависит от кровельного материала и ваших возможностей. Проще всего своими руками сделать односкатный и арочный навес для барбекю.

[su_label type=»info»]Полезно знать:[/su_label] [su_highlight background=»#d3e8fe»]Труба над мангалом должна быть защищена от непогоды дымосборником и возвышаться над уровнем крыши на 1-1,5 м, это обезопасит от пожаров и не позволит дыму попадать внутрь навеса.[/su_highlight]

Односкатная крыша – самый простой способ защитить барбекю от осадков

В качестве кровельного материала для навеса барбекю чаще всего используют профнастил, рубероид, для арочных конструкций идеальным решением служит цветной поликарбонат. Для сложных, больших пристроек – металлочерепица, мягкая кровля.

Профнастил – это рифленые металлические листы, покрытые прочным полимером, защищающим материал от ржавчины, выгораний, вредных химико-биологических воздействий окружающей среды. Не боится огня, что важно для постройки вокруг барбекю. Огромная цветовая палитра позволяет подобрать листы практически под любой стиль архитектурного ансамбля на участке.

Крышу над барбекю рекомендуется делать из профнастила толщиной 0,5 мм

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#e5fec3″]Если навес для барбекю – это пристройка к какому-либо сооружению, то выбирайте для кровли материал идентичный основному строению.[/su_highlight]

Поликарбонат более универсален относительно профнастила. Для кровли над барбекю лучше подходит сотовый поликарбонат, с ребрами жесткости внутри, толщиной 6-12 мм. Материал слабогорюч, плавится, но почти не поддерживает горения, а монолитно-литые листы вообще не горят. Материал легкий, практически не создает нагрузку на опоры.

Материал гнется, поэтому из него легко своими руками можно сделать крышу над барбекю не только с прямым уклоном, но и арочную, криволинейную, сложной формы, с несколькими изгибами, что открывает широкие горизонты для дизайна пристройки к мангалу.

Навес для мангала из поликарбоната выглядит легко и невесомо, благодаря прозрачности материала

Технические советы

Маленький навес, укрывающий только барбекю, не эргономичен, при осадках он не защитит повара от непогоды. Лучше, если крыша будет отходить в сторону от печи на 1-2 м, сколько позволяют размеры вашего участка.

Опоры для навеса над мангалом следует бетонировать. Рекомендуется сделать столбчатый фундамент на глубину 700 мм. Площадку замостить тротуарной плиткой, посыпать гравием либо залить бетоном.

Средняя высота навеса для барбекю 2,2-2,5 м, но не ниже 2,0, чтобы копоть и огонь не портили крышу, а человек за работой не горбился. Самым практичной считается высота навеса над мангалом 3 м, это, во-первых, безопасно, во-вторых, внутрь проникает достаточно света, а в-третьих, сводится к минимуму риск от открытого огня.

Сочетание разных материалов поможет красиво оформить барбекю

Как сделать навес для мангала на даче своими руками – пошаговая инструкция

Будем делать небольшой деревянный навес над мангалом своими руками с поликарбонатной односкатной крышей. Перед работой необходимо выполнить чертеж, где будут указаны основные узлы и размеры конструкции.

По чертежу просчитайте, сколько и какого материала потребуется для крыши над мангалом

Выбираем место для мангала, желательно, чтобы оно было белее чем за 5 м от вашего жилого дома. Размечаем участок столбиками, натягиваем веревку. Если планируется площадка из плитки или бетона, снимаем верхний слой грунта. Выкапываем по углам ямы для столбчатого фундамента, глубиной 700 мм. Расстояние между столбами для навеса под мангал не более 2 м. Если почва болотистая или зыбкий грунт, лучше сделать свайное основание.

[su_label type=»warning»]Важно:[/su_label] [su_highlight background=»#fdffcd»]Согласно пожарным нормативам, мангал даже с навесом запрещено размещать ближе чем на 8 м к соседнему дому.[/su_highlight]

На дно насыпаем песчаник и щебень, слои по 100-200 мм, трамбуем. Вязем из 3-4 рифленых прутов армирующий каркас, диаметром 300 мм. Наливаем на до 100 мм бетона и вставляем каркас. Обматываем его рубероидом на 2 слоя, проклеиваем край. Заливаем импровизированный столб бетоном, желательно, чтобы он на 100-200 мм был выше уровня земли.

Как правильно бетонировать анкер

[su_label type=»info»]Полезно знать:[/su_label] [su_highlight background=»#d3e8fe»]Для экономии средств и времени фундамент под навес для мангала можно не заливать. Достаточно промазать стойки битумом на 2 раза, хорошо обмотать рубероидом и забетонировать столбы в земле, но такое решение для мангала не долговечно, хоть и очень дешево.[/su_highlight]

Один из способов крепления вертикальных стоек на фундамент

Через 28 суток, после окончательного становления бетона, можно приступать к возведению навеса над барбекю. На металлические, оцинкованные уголки крепит вертикальны столбы, из бруса с сечение 100*100 мм, проверяем геометрию по отвесу. Замеряем высоту опор, подпиливаем до нужного уровня. Чтобы сохранить правильный уклон крыши над мангалом, передние столбы должны быть выше задних на 300 мм на каждый м/п. Так, если глубина строения над барбекю 2 м, то передние столбы следует делать выше задних на 600 мм.

Стягиваем конструкцию над барбекю по периметру верхних оголовков столбов брусом с сечением 100*100 мм, на уголки, для прочности можно сделать запилы на полбруса. Проверяем вертикали и горизонтали строения.

Далее из обрезной доски 100*40 мм делаем стропильную систему, устанавливаем на специальное крепление – салазки. Расстояние между стропилами 500-600 мм, но не более 1 м. Край стропильной ноги должен на 300 мм выходить за пределы верхней обвязки, чтобы вода не попадала внутрь зоны барбекю.

Схема сборки простой конструкции над барбекю

Обрабатываем все деревянные детали вокруг мангала антисептиком и огнеупорной пропиткой, средство должно отвечать 1 степени защиты от пожара, обычно розового цвета. После высыхания пропиток конструкцию для барбекю нужно покрыть краской, лаком, лазурью либо цветным маслом.

Можно монтировать над мангалом крышу из поликарбоната. Лист нарезаем в размер и крепим на специальные термошайбы, торцы закрываем специальным алюминиевым профилем, чтобы осадки и пыль не попадали внутрь сот.

Как правильно крепить поликарбонат к дереву

Навесы для барбекю на даче можно строить из любых подручных материалов, очень красиво и гармонично с природой смотрятся постройки из стволов деревьев или из бутового камня. Обратите внимание на галерею к статье, в ней вы найдете простые и оригинальные идеи для барбекю на своем участке.

Полноценный комплекс с мангалом и зоной отдыха Навесы

, Стоковые Фотографии и Роялти-Фри Изображения навесы

, Стоковые Фотографии и Роялти-Фри Изображения навесы | Depositphotos® Вид рыбий глаз на гигантские навесы на территории комплекса Масджид-Набави в Медине, Королевство Саудовская Аравия Передняя дверь старого здания и окна под навесами Несколько навесов на пляжеЗатопленная земля с плавучими домами на плотах у реки Сава — Новый Белград — Сербия Воздушный пейзаж — осенние деревья Пальма ДеревьяРяды балконов и оконКозырьки для массажа на пляже на БалиМолодая женщина занимается йогой на улицеВоздушный пейзаж с дорогой между летними полямиВоздушный пейзаж с дорогой между летними полямиДикий речной пейзаж с дронаКрасивый воздушный пейзаж с полями и лесомСвадебная арка для регистрации на вертолетной площадке.Большая мечеть Центральной Явы, как самая большая мечеть в Центральной Яве, Индонезия. Июль 2018 Воздушный пейзаж ранним солнечным утром над летними полями, Осенний лес, Латвия, Юрмала. Зона отдыха в отеле. Нужна новая крыша. Осенние клены. Солнечные лучи в лесу. Осенние клены. Навесы на пляж Мертвого моря во время грозы. Белград — СербияПляж Мертвого моря во время грозыПляж на КритеПальмы на фоне голубого небаЗатопленная земля с плавучими домами на плотах у реки Сава — Новый Белград — Сербия Начало сезона.Осенние верхушки деревьевКемпинг в национальном парке Джошуа-Три Начало сезона. Вид с дрона на красивую реку в лесу, Миролюбивую природную женщину, практикующую йогу на яркой природе. Панорамный вид со смотровой площадки Гардос на город Земун, остров войны на реке Дунай и горизонт Белграда Сербия Осенний лес Старый земснаряд стоит на якоре в доке Новой Белградской электростанции на реке Сава — Белград — Сербия Знаменитые достопримечательности Гуанчжоу Крытый вагон Навес реактивного истребителя Вид со смотровой площадки Гардос на Дунае и церкви Святого Николая в Земуне, Белград, Сербия — СербияВид с воздуха на красивую естественную реку весной Карнизы в запретном городе Осенние кленыБуксирная лодка, движущаяся вверх по реке Сава, Белград, Сербия Широкий панорамный вид на набережную Земун на реке Дунай с островом войны, город Земун и Белград, СербияПанорамный вид со смотровой площадки Гардос на реке Дунай, город Земун и Белград, Сербия Панорамный вид из Смотровая площадка Гардос в Земуне на реке Дунай Город Земун и Белград, Сербия Установка навесов над дверями и окнами Панорамный вид со смотровой площадки Гардос в Земуне на реке Дунай Город Земун и Белград, Сербия Горизонты рая для серферов — Золотой берег Квинсленд АвстралияВид с дрона на красивую реку в лес Конечный результат HECHUAN TempleJet Fighter Canopy Панорамный вид со смотровой площадки Gardos Lookout в Земуне на реке Дунай Город Земун и Белград — СербияПальмы на фоне голубого небаПальмы на голубом небеПанорамный вид из Гардоса, Земуна, церкви Святого Николая и реки Дунай, Белград, СербияДва воздушных шара Плантация дубовой аллеи в Луизиане, США, Панорама Белграда — крепость Калемегдан и депо старого порта в сумерках, вид с воздуха с дрона, пруд в лесуБуксирная лодка, движущаяся вверх по реке Сава, Белград, Сербия ᐈ Дизайн навеса у входа в дом, стоковые фотографии, лицензионные изображения входные навесы изображений | скачать на Depositphotos® Кованый навес на белом фонеКованые навесыКованые перила и навес для лестницСиний навесФабрика жалюзиНочная заслонкаНочная дверь с навесом для входаДвери для жалюзиДва входа с ностальгическим навесом, ИталияВесенние цветы, Хитон-парк, Манчестер, Великобритания , Монако, 25.09.2008: Hotel de Paris, вид снизу, знаменитый навес над входом в отель, наверху флага Монако Фабрика жалюзиКафе с кирпичными стенамиМонте-Карло, Монако, 25.09.2008: Hotel de Paris, вид снизу, знаменитый навес над входом в отель, в верхней части флага Монако, lamborghini Ночной затворСолнечная витрина с большими окнами Белый фасад магазина с бело-синими навесамиЯрко-красные навесы для отелейНочные откидные навесыТент, убранный над дверным проемомКанопиФранцузский ресторан с навесом знак к югу от ФранцииТенты, шатры патио Gigant .3D иллюстрации Мечеть Хазрат Хизр — Самарканд, Узбекистан Мечеть Хазрат Хизр — Самарканд, Узбекистан Задвижная дверь за пределами фабрики, синий цвет. Ночная задвижка Ночная задвижка Передний двор озеленение, 3d визуализация Завод задвижек DoorLe Metropole, вывеска и здание роскошного торгового центра в Монте-Карло, Монако. Ночь Затворная дверь ночь Затворная дверь или рулонная дверь и бетонный пол за пределами здания фабрики для промышленного фона. Монте-Карло, Монако, 25.09.2008: Hotel de Paris, вид снизу, знаменитый навес над входом в отель, вверху флага Монако Металлический навес с орнаментом, изолированные на белом фоне.3d-рендЗатворная дверь или роллетная дверь и бетонный пол за пределами здания фабрики для промышленного фона. Окна коттеджа в стиле французского прованса, синие ставни и цветы. Роликовые двери или роллетные двери и бетонный пол за пределами здания фабрики используются для промышленного фона. Ярко-красный зонтик в Белом доме. дверь и бетонный пол за пределами фабричного здания для промышленного фона. Солнечная витрина с большими окнами Белый фасад магазина с бело-голубыми навесами Стена Астраханского кремляЮжная плантация домаСолнечная витрина с большими окнами Белый фасад магазина с навесами Маркизы, патио Gigant.3D иллюстрации Два входа с ностальгическим красным шатром, Италия Мечеть Хазрат Хизр в Самарканде, Узбекистан Мечеть Хазрат Хизр в Самарканде, Узбекистан Полосатый навес французского ресторана в Париже, Франция Мечеть Хазрат Хизр в Самарканде, Узбекистан AlhambraHouse на СамосЗал и расположение террас, 3d визуализация Фронтальный фасад церкви, Центр, Долорес Идальго, Гуанахуато, Мексика Вид из палатки Вход в кафеВнутренний дом с жалюзи или рольставни и бетонный пол за пределами здания завода для промышленного фона.Прогулка к суду в Альгамбре Тихий задний двор с цветами в Санторини Ночь жалюзи двери Металлический навес с орнаментом, изолированные на белом фоне. 3D rendStrange белый символ красной двери. Гьянце-Тибет. 1616 Пост охраны в офисном здании Мечеть Хазрат Хизр в Самарканде, Узбекистан Преобразование навеса, перила и навес лестницы из кованого железа

Изображения, стоковые фотографии и векторные изображения Canopy

В настоящее время вы используете старый браузер, и ваш опыт может быть не оптимальным. Пожалуйста, подумайте об обновлении.Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияГлавная редакцияEnterta inmentNewsRoyaltySportsToolsShutterstock EditorMobile appsPluginsImage resizerFile converterCollage makerColor schemesBlogBlog homeDesignVideoContributorNews
PremiumBeat blogEnterprisePricing

Вход

Зарегистрироваться

Меню

FiltersClear allAll изображений
  • Все изображения
  • Фото
  • Vectors
  • Иллюстрации
  • Editorial
  • Видеоматериал
  • Музыка
  • Поиск по изображению

навес

Сортировать по

Самые актуальные

Свежий контент

Тип изображения

Все изображения

Фото

Векторы

Иллюстрации

Ориентация

Все ориентации

Горизонтальные

Вертикальные Технологии

Цветные Навесы
По мере улучшения ваших навыков моделирования самолетов вы, вероятно, рано или поздно позже почувствуете потребность производить собственные навесы для кабины.Те входят в комплекты, как правило, литые под давлением и в ультрасовременный современный комплект часто означает достаточно хороший. Однако однажды вы начинаете добавлять свои собственные детали в кабину или хотите открытый навес, вы вскоре можете заметить, что толщина литье под давлением заставляет купол выглядеть масштабно и искажает вид на то, что внутри. Это особенно верно, если вы создаете старый или краткосрочный комплект с впрыскиваемым навесом. И может быть другой Также по причинам, иногда купол не подходит или имеет неправильную форму!

Навесы из листового пластика имеют преимущества: их можно сделаны идеально четкими и не создают столь типичных заметных искажений их литых под давлением аналогов.Их тоже можно сделать много тоньше, чтобы легче было изобразить раздвижной купол, как у Ураган или Р-40.

Недавно я сделал форму купола для истребителя J 22 в масштабе 1/72. Чтобы помочь тем, кто впервые пытается сделать самодельный навес, вот пошаговое иллюстрированное руководство по простому методу вакуумного формования I использовать. Это может показаться сложным и трудоемким, но на самом деле это не так. это плохо. И учитывая альтернативы, может быть, пора потрачено!

Ищем подходящий материал

За свою карьеру моделиста я слышал много «фантастические» советы по использованию предметов домашнего обихода, например салата крышки контейнеров, блистеры для стеклоочистителей и тд.Предположительно, они идеально подходят для лепки навесов. Я имею ввиду, они были даже сделаны с использованием вакуумного формования, не так ли? Мой Первый совет — забудьте об этом. Эти изделия изготовлены из ПВХ. пластик, который подходит для промышленных формовочных машин, но не бытовое использование. Проблема с этими пластиками обычно в том, что они имеют очень небольшой диапазон температур, в котором они могут образовываться при нагревании, ниже в этом промежутке они слишком жесткие, выше этого промежутка они сгорают и коричневатый или просто жидкий.При нагревании ничего не происходит, тогда в через долю секунды у вас внезапно появляется быстрорастущая дыра в средний!

Прозрачный лист полистирола, такой как Evergreen, еще меньше подходит для литье — ничего из него изготовить не удавалось. Этот это странно, потому что любой БЕЛЫЙ пластиковый приклад работает отлично, хотя и не для навесов!

Я понял, что есть разница, когда пытался нагреть лишнее кусок пластика из набора навесов Falcon вакуумной формовки. В отличие от моего более ранние попытки этот прозрачный пластиковый лист долгое время оставался эластичным. время после снятия с источника тепла.

Используйте PET-G

Проверив местные Желтые страницы (категория Пластмассы), я сделал телефонный звонок в компанию, специализирующуюся на вакуумном формовании. А хороший парень, с которым я говорил, порекомендовал пластик под названием PET-G — такой же тип, используемый для пластиковых бутылок для напитков. Не только это, но и он пообещал дать мне лишний кусок материала попробовать! Когда я прибыл на месте выяснилось, что у них не было мусора, но Я могу купить новую простыню. Это стоило мне 20 шведских крон (2 евро) и измерялось 150х30 см, хватит на пожизненный запас козырьков!

Эта конкретная марка пластика называется Veralite 200 и составляет 0,7 мм толщиной.В идеале я думаю, что около 0,5 мм было бы идеально, но как Вералит кристально чистый Я не думаю, что это имеет большое значение. Позже я также использовал бренд под названием Vivak с такими же хорошими полученные результаты.

Пластик можно формовать при температуре от 120 ° C до 190 ° C, чтобы не надо спешить в самый ответственный момент. И эти температуры легко достигаются с помощью обычного кухонного тостера!

Изготовление заглушки

Это оригинальный капюшон комплекта Marivox, наполненный Milliput и отшлифовать так, чтобы он был немного меньше оригинала.Нет на данном этапе нужна полировка!

Это навес на предыдущем фото, наклеенный на пластик. база. Слева — литая рама, подходящая к пластику. база.

Готов к отливке пластиковой прокладки! Я почистил некоторые Вазелин, который служит антиадгезивом для форм.

Пластиковая прокладка при затвердевании. Подождите, пока PP не запустится установить, но все же достаточно гибко, это займет меньше половины час, затем отделите деталь от деталей формы.

Форма для пластиковой набивки, которая затем используется для отливки другого Вилка Milliput. Затем он будет отшлифован и отполирован до зеркального блеска. закончите так, чтобы над ним можно было сформировать новый навес.

Отливка пробки Milliput. Кусок литника будет служить одновременно ручку и средство для установки заглушки в вакуумный инструмент.

Пробка Milliput прямо из формы. Он будет отшлифован и покрытый тонким слоем клея CA и затем отполированный

Формовочный инструмент

Формовочный инструмент очень простой, я сделал свой (у меня два, один маленький и еще меньше…) менее чем за двадцать минут! Вот что нужно:

  • Квадратный или прямоугольный стержень марки Evergreen или другой марки
  • Какая-то достаточно толстая пластиковая карта
  • Алюминиевая сетка, аналогичная той, которую вы можете купить в магазин автозапчастей. Применяется для армирующей шпатлевки кузова.

Приклейте квадратную коробку из прута к основанию карты. Это должно быть одно на сантиметр длиннее и на один сантиметр шире, чем в среднем пробка для навеса «. Главное, чтобы она не стала слишком маленькой. так как пластиковому листу необходимо свободное пространство вокруг вилки.

Обрежьте сетку по размеру с помощью крепких ножниц и клея. его на верхней части коробки с помощью клея CA или эпоксидной смолы, чтобы клей запечатал пробелы. Приклейте вторую коробку поверх сетки и затем вырежьте отверстие для подключения вакуума от основания.

Если вы следовали приведенным выше инструкциям, вы должны получить что-то вроде этого!

Изготовление навеса

Вам понадобится:

  • Пылесос
  • Тостер (я одолжил у прекрасной мисс Ульрики, он закончился Мне нужно купить ей новый, когда он сгорел и обугленные…)
  • Формовочный инструмент
  • Втулка
  • Две рамки держателя из тонкой фанеры. Спросите у местного сыра Торговец фанерой из французского сыра бри. Почему бы не купить сыр тоже очень вкусный!
  • Зажимы Bulldog для фиксации прозрачной ложи между рамами.

Зажимы и рамки Bulldog из лучшей французской сырной фанеры!

Прикрепите инструмент к насадке пылесоса и вставьте заглушку. середина этого.Чтобы вилка не двигалась, проделайте в ней отверстие. середину сетки и удерживайте ее за ручку литника.

Нагрейте пластик над тостером. Скоро начнет проседать, но держите его над тостером, медленно перемещая, чтобы он нагрелся равномерно. После Через некоторое время вы увидите, что это изменится еще раз, и теперь пора начать пылесос и переместите его над инструментом. Потяните его за рама, и вакуум будет плотно всасывать ее вокруг вилки. Держать вакуум на полминуты, чтобы пластик успел остыть.

Новый навес, который оказался не на высоте. Больше нужна полировка заглушки!

Устранение неисправностей

Вот некоторые распространенные проблемы с решениями:

  • Снимите покрытие с пластика как можно позже. Если это собирает пыль из-за статического электричества, мытья с мылом и помогает осторожная сушка чистой тканью.
  • Если пластик плохо прилегает к вилке, вероятно, это недостаточно тепло.Требуется больше времени на источник тепла.
  • Если пластик не склеивается по краям вилка, прекращение более длительного воздействия тепла, похоже, не помогает, попробуйте чтобы поднять заглушку на несколько миллиметров над сеткой.
  • Если суставы суставов болят, краснеют и пахнут барбекю, используйте пара перчаток!

Что можно и нельзя

  • Не используйте оригинальный купол в качестве формы. Я пробовал это несколько раз, но тепло от пластикового листа будет производить небольшие в нем трещины, трещины, которые видно в новом навесе!
  • Достаточно сильно зашлифовать оригинальный купол.Я всегда заканчиваю чуть большие навесы!
  • Осторожно вырезать и обрезать вакуумированный навес, пластик сложно шлифовать после того, как он был прикреплен к модели.
  • Если есть вакуумная замена Falcon (или аналогичный) тент доступен для вашего самолета, купи его ! Используйте вышеуказанное метод для Hawker Hunters, Swedish J 22 Fighters, Snort Hemptons или Чудо-самолет Скраггса (хорошо, Джон из Аэроклуба, я знаю, что это свой самолет!), но не для среднего Spitfire или Phantom II!

Эволюция американского барбекю | Искусство и культура

Южное барбекю , гравюра на дереве по эскизу Горация Брэдли, опубликованному в Harper’s Weekly, июль 1887 года.

Если какое-то гастрономическое лакомство могло бы стать настоящим американским яблочным пирогом, то это могло бы быть просто барбекю. Кулинарная традиция готовить мясо на слабом огне и медленно над непрямым пламенем (истинное определение барбекю — самозванцы, которые готовят на гриле, принимают к сведению) стала настолько распространенной с годами, что само барбекю представляет собой своего рода поп-культуру, порождая телешоу, исторически ориентированные. дорожные поездки, и даже блюда фьюжн, такие как тако барбекю. Способность барбекю отражать все, что может быть горячо в данный момент (от реалити-шоу до помешательства на тако), не новость; на самом деле, барбекю имеет долгую историю проникновения, возможно, лучше всего это пережила непрекращающаяся вражда с барбекю, поразившая Юг.От Атлантики до Персидского залива, граничащей с западными форпостами Техаса и Канзас-Сити, область Соединенных Штатов, известная как «пояс барбекю», является домом для четырех различных традиций барбекю — Каролина, Техас, Мемфис и Канзас-Сити. Откуда пришли эти традиции и как в относительно небольшом регионе страны они развивались такими разными путями? История американского барбекю столь же разнообразна, как и сами вариации, она показывает путь карибского кулинарного стиля, принесенного на север испанскими конкистадорами, перемещенного на запад поселенцами и приправленного вкусами европейских культур.

Первые коренные племена, которых Христофор Колумб встретил на острове, который он назвал Эспаньола, разработали уникальный метод приготовления мяса на непрямом огне, созданном с использованием зеленого дерева, чтобы пища (и древесина) не пригорела. Сообщается, что испанцы назвали этот новый стиль приготовления блюд барбакоа: оригинальное барбекю. Когда испанские исследователи, последовавшие за Колумбом, направили свои экспедиции на север, они принесли с собой технику приготовления пищи. В 1540 году, недалеко от современного Тупело, штат Миссисипи, племя Чиксоу в присутствии исследователя Эрнандо де Сото приготовило пиршество из свинины над барбакоа.В конце концов, техника распространилась по колониям, достигнув севера Вирджинии.

Жители пояса барбекю утверждают, что барбекю из говядины в Техасе или барбекю из баранины в Кентукки не является подлинным барбекю. Чтобы быть настоящим барбекю, такие пуристы, как уроженец Северной Каролины Джим Виллас (автор статьи, впервые опубликованной в Esquire, метко названной «Моя свинья бьет вашу корову») утверждают, что мясо должно быть исключительно свиным, потому что оригинальные барбекю-эсеры южных колоний зависели от дешевой, неприхотливой природы свиноводства.В отличие от коров, которым требовалось большое количество корма и закрытые помещения, свиней можно было отпускать в лесу, чтобы поесть, когда запасы корма заканчивались. Свиньи, оставленные на произвол судьбы в дикой природе, при забое были гораздо меньше, поэтому южане использовали медленный и низкий характер барбекю, чтобы смягчить мясо. И они этим воспользовались. В годы до гражданской войны южане ели в среднем пять фунтов свинины на каждый фунт скота. Их зависимость от этого дешевого продовольствия в конечном итоге стала предметом патриотизма, и южане стали больше заботиться о выращивании своих свиней, отказываясь экспортировать мясо в северные штаты.К этому времени, однако, отношения между барбекю и свининой уже давно сложились.

Но история о пристрастии Юга к свинине мало что дает, чтобы объяснить различия между их стилями барбекю. Для этого нужно смотреть за пределы Америки, на то влияние, которое колониальные иммигранты оказали на вкус и приготовление мяса. Считается, что оригинальные стили барбекю возникли в самых восточных колониях, например, в Вирджинии и Северной Каролине, например, в барбекю «целиком из свиньи» на основе уксуса.Техника добавления соуса к мясу во время его приготовления пришла от британских колонистов, которые внедрили идею наметки для сохранения сока в мясе с помощью карибской техники барбекю. Соусы Северной Каролины на основе уксуса также являются пережитком склонности этих британцев к терпким соусам. В Южной Каролине, где проживало большое количество французских и немецких иммигрантов, родился соус на основе горчицы, опять же, отражение традиционных предпочтений иммигрантов. Горчица давно стала неотъемлемой частью кухонь обеих стран: вспомните знаменитый Дижон во Франции (используется во всем, от tarte aux moutarde до вездесущей заправки для салата в бистро) или о склонности немецкого языка включать сладкую и пряную горчицу вместе с любимой вурстов .

От барбекю Каролины тенденция двинулась на запад, в конечном итоге войдя в Техас. Немецкие иммигранты в Техасе имели землю для выращивания крупного рогатого скота, , и это было незадолго до того, как техасцы применили методы Каролины к совершенно другому виду животных. В Мемфисе уникальный региональный сладкий соус для барбекю на томатной основе возник благодаря статусу города как популярного порта на реке Миссисипи. Жители Мемфиса могли легко приобрести различные товары, в том числе патоку, которая придавала региону сладкий вкус барбекю.Из генов барбекю в Мемфисе родился последний из четырех основных стилей барбекю в Америке — барбекю из Канзас-Сити. В начале 1900-х годов уроженец Мемфиса по имени Генри Перри поселился в Канзас-Сити и открыл ресторан-барбекю. В ресторане, который Дуг Воргул в своей книге по истории барбекю в Канзас-Сити считает источником особого городского стиля барбекю, Перри следовал стилю своих мемфисских корней, используя сладкий и пряный соус для барбекю. Однако он не придерживался строгих требований, которые предусматривали стиль барбекю только из свинины, и разрешал продавать говядину и другое мясо.Эксперт Дотти Гриффит называет барбекю из Канзас-Сити окончательным сочетанием барбекю Востока и Запада (Техас).

Но история может зайти так далеко, чтобы объяснить удовольствие, которое возникает, когда мясо попадает в дым (а иногда и соус). Не только любители барбекю, желающие ощутить особый вкус четырех американских стилей барбекю; Фактически, звук сирены пояса для барбекю заставил многих совершить паломничество в этот регион.

Добавить комментарий
