как обустроить скважину на даче своими руками

Для защиты скважины и оборудования от внешних загрязнений, атмосферных явлений и вандалов ее нужно грамотно обустроить. Согласитесь, комфорт при использовании водозабора, обслуживания техники и трубопровода также важен, как и его безопасность. Как защитить, обеспечив удобство эксплуатации?

Желающим провести обустройство скважины на воду своими руками мы расскажем, как это грамотно сделать. Подскажем, какой вариант лучше выбрать для вашего источника. У нас вы узнаете, как самостоятельно соорудить кессон для скважинного оголовка, как устанавливать адаптер, а также где расположить гидроаккумулятор.

Подробное описание методов и технологий оснащения личного гидротехнического сооружения опирается на нормативную документацию и опыт владельцев скважин. Представленную к ознакомлению информацию дополняют наглядные схемы, подборки фото, видео-руководства.

Содержание статьи:

Зачем нужно обустраивать скважину?

После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.

Какие задачи решает обустройство водозаборной скважины:

  • Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
  • Защита источника водоснабжения, оборудования и трубопровода от замерзания.
  • Формирование условий для подключения и обслуживания оборудования.

Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.

Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.

Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

  • Насоса, он может быть погружным либо располагаться на поверхности.
  • Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
  • Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

Галерея изображений

Фото из

Подключение поверхностного насоса

Подсоединение фильтра грубой очистки

Подготовка поверхностного насоса к работе

Встроенный фильтр тонкой очистки

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Галерея изображений

Фото из

Погружной насос для глубокой скважины

Подключение глубинного насоса

Эксплуатация и обслуживание глубинных насосов

Подготовка к установке в скважину

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Защита скважины от атмосферных воздействий

Чтобы уберечь источник и технику от атмосферных воздействий и осадков, возводят защищённое помещение, располагая его над уровнем грунта либо ниже поверхности земли:

Вариант #1 — надземный «домик»-павильон

На первый взгляд, проще всего поставить над водозаборной конструкцией небольшой «домик»-павильон. Его можно немного заглубить, подобно входу в отдельностоящий погреб, обсыпать по сторонам грунтом, сделав своеобразную завалинку. Это снизит теплопотери.

Похожие павильоны делают над промышленными скважинами. Но на частном подворье их увидишь нечасто. «Домик» занимает место на участке, загромождает его, что сомнительно и с эстетической точки зрения. К тому же, надземный павильон непросто эффективно утеплить.

Стандартный готовый павильон контейнерного типа, специально предназначенный для установки над скважинами. Подобный домик можно изготовить и хорошо утеплить и своими силами

Вариант #2 — размещение источника внутри здания

Нечасто используемое, но вполне рациональное техническое решение обустройства — размещение источника воды в подвале жилого дома либо внутри утеплённого хозяйственного здания, зимней оранжереи, теплицы. Весьма, кстати, популярный в старину приём при строительстве каменных зданий.

Скважина и оборудование под крышей надёжно защищены от всех атмосферных воздействий, воров и вандалов. Максимально упрощается монтаж и сервисные работы. Вибраций оборудование не создаёт, из шума — негромкие щелчки при срабатывании реле. Но они практически не слышны за пределами технического помещения при закрытой двери.

Однако размещение скважины в доме или утеплённом хозблоке встречается нечасто. Объясняется это тем, что для реализации такого варианта нужно сначала бурить скважину, а уж над ней строить дом. У нас же подавляющее большинство застройщиков поступает наоборот.

Скважина пробурена и обустроена прямо в цокольном этаже частного жилого дома

Вариант #3 — подземный колодец-кессон

Самый популярный вариант защитного помещения над частной скважиной — колодец. Правильно будет называть его кессоном, это адекватный технический термин. хорош тем, что он не загромождает участок, на поверхности мы увидим лишь небольшой люк, расположенный вровень с землёй.

Утеплить подземное помещение гораздо проще, чем надземное, к тому же нижняя его часть, расположенная ниже глубины промерзания, зимой находится в зоне положительных температур, получая некоторое количество тепла из грунта. Проблему представляет собой лишь гидроизоляция. Кессон можно приобрести готовым к монтажу либо соорудить самостоятельно.

Заводской кессон полностью готов к установке. Требуется лишь отрыть котлован и опустить резервуар на нужную отметку. В кессоне уже имеются необходимые технологические отверстия, остаётся через герметичные манжеты ввести в них коммуникации: водопроводную трубу и электрический кабель.

Пример конструктивного решения заводского кессона. В готовом изделии уже имеются люк, лестница, необходимые технологические отверстия, укомплектованные уплотнителями

Готовые кессоны изготавливают из стали либо полимерных материалов. Металлические ёмкости прочнее, не боятся морозного пучения, ударов, могут устанавливаться в проблемных грунтах, склонным к смещениям.

Установка стального кессона на бетонное основание. Металлические конструкции промерзают, утеплять их нужно особенно тщательно

Пластиковые кессоны не подвержены коррозии, почти не образуют конденсат на внутренней поверхности. К сожалению, заводские кессоны обходятся недёшево. Зато могут быть смонтированы за несколько часов, надёжно решаются вопросы гидроизоляции.

Некоторые производители, оснащая свои скважинные кессоны полками, предлагают использовать их «по совместительству» для хранения закаток. Если в доме нет подвала или погреба, это очень удобно

Кессон реально построить и самостоятельно. Скорее всего, он обойдётся заметно дешевле заводского. Возможно, будет прочнее. Однако времени и сил придётся потратить немало. Самый простой вариант — закопать в землю пару железобетонных колодезных колец, накрыв их сверху крышкой и люком с горловиной.

Дно придётся забетонировать. Довольно непросто сделать надёжную гидроизоляцию . Если делать её снаружи, лучше использовать рулонный битумный материал или качественную мастику. Однако придётся откапывать слишком большой котлован, чтобы иметь доступ к стенкам колодца.

Можно сделать изоляцию изнутри, тщательно зачеканив швы и промазав внутренние стенки, дно и «потолок» кессона полимерно-цементным составом.

Бетонный кессон-колодец из колец диаметром 1,5 м с уже установленным внутри оборудованием: мембранным баком на 100 л, фильтром, автоматикой

Соорудить кессон своими силами можно не только из заводских колец. Конструкция может быть монолитной, кирпичной (нужен хорошо обожжённый красный кирпич), можно использовать мелкоразмерные бетонные блоки. Списанная с производства стальная бочка тоже подойдёт.

Размеры защитного сооружения скважины

Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

При размещении насосной станции либо отдельного в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.

Обеспечение герметичности обсадной трубы

В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода. Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.

Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования

Для защиты источника служит — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса. Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.

Не рекомендуем обрезать обсадную трубу близко к полу кессона. Лучше оставить над поверхностью бетона отрезок высотой 25-40 см. Во-первых,  монтировать насос с оголовком будет удобнее. Во-вторых, при небольшом подтоплении кессона в ствол скважины не попадёт вода.

Галерея изображений

Фото из

Обустройство приямка вокруг скважины

Обрезка обсадной трубы

Установка нижней детали оголовка

Установка уплотняющего кольца оголовка

Подключение кабеля к насосу

Установка крышки оголовка

Оголовок скважины в полной сборке

Подготовка к подключению к водопроводу

Использование скважинного адаптера

Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно,  оправданы.

Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.

С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.

Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.

К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.

Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений

Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.

В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.

Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).

Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта

И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.

В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.

Советы по обустройству скважины

Надеемся, что из сказанного выше в общих чертах понятно, как можно обустроить скважину своими руками.

Позволим себе дать читателям несколько полезных советов:

  • Если уровень грунтовых вод на участке высок и располагается выше глубины промерзания грунта, лучше располагать защитное помещение на поверхности, а не под землёй. Или использовать адаптер.
  • В доме с круглогодичным проживанием старайтесь размещать водоснабжающее оборудование в основном здании: много места, тепло и сухо. Удобно обслуживать, техника дольше прослужит.
  • Оборудование для дома с сезонным проживанием лучше разместить в подземном кессоне. Неотапливаемый дом замёрзнет, а в кессоне сохранится положительная температура. Кстати, нужно не забыть слить на зиму воду в дачном доме, если в нем больше недели не будут проживать.
  • В проблемных грунтах (пучинистых, с включениями щебня с острыми ребрми, в плывунах) водопроводную трубу из дома к кессону или адаптеру желательно вести в защитном кожухе. Электрокабель же всегда помещать в защитную трубу ПНД.
  • Подсоединение гидравлического оборудования к системе лучше делать через запорные вентили с разборными соединениями. При необходимости его будет просто обслужить или заменить.
  • Не забудьте, что вне зависимости от типа оборудования в схему подключения должен входить обратный клапан после насоса и фильтр грубой очистки перед гидроаккумулятором.

Помимо всего прочего, в процессе эксплуатации необходимо следить за уровнем давления в пневматическом элементе мембранного бака. Проверять ежемесячно, при необходимости следует подкачивать.

Выводы и полезное видео по теме

Напоследок видеоролики, наглядно показывающие процесс обустройства источника подземной воды.

Видео #1. Процесс самостоятельного строительства утеплённого кессона из бетонных колец и ввод водопровода в дом:

Видео #1. Экономичное обустройство скважины — самостоятельная установка скважинного адаптера:

Правильное обустройство источника индивидуального водоснабжения гарантирует отличное качество воды и избавит от проблем с ремонтом и периодическим обслуживанием скважинного оборудования.

Желающих рассказать о личном опыте в обустройстве скважины за загородном участке приглашаем оставлять комментарии в расположенном ниже блоке. Здесь же вы можете поделиться полезными сведениями по теме и задать вопросы.

sovet-ingenera.com

Зимний вариант обустройства скважины

Бурение скважины – единственный способ организовать водоснабжение в частных домах и загородных дачах. Эксплуатация этой системы не вызывает проблем в теплый сезон, но в зимнее время из-за промерзания грунта возможен разрыв труб и соответственно выход из строя всей системы.

Обустройство зимней скважины артезианского, песчаного или абиссинского типа предполагает наличие специальной защиты и дополнительного утепления. Качественная и надежная конструкция обеспечит безупречное функционирование автоматики в любой сезон, в том числе в морозы до -25 градусов.

Конструктивные особенности зимней скважины

Есть несколько методов, гарантирующих качественную и бесперебойную работу скважины зимой. Все они предусматривают наличие системы защиты от неблагоприятных климатических факторов.

Кессон – бак квадратной или цилиндрической формы, расположенный в земле ниже уровня ее промерзания. В нем размещается закрытая головка скважины и трубопровод с глубинным насосом. Дополнительно стенки устройства могут утепляться пенопластом либо другим утепляющим синтетическим материалом. Кессон изготавливают из различных материалов:

  • бетонные кольца;
  • кирпичная кладка;
  • металл;
  • пластик.

Трубопровод и место его присоединения к скважине углубляется также ниже линии замерзания и закрывается утеплителем. Вода в системе всегда находится под давлением, поэтому ее замерзание исключено. Подобное обустройство скважины на зиму отличается рядом положительных качеств:

  • непрерывные поставки воды в любом климате и при любой погоде;
  • удобное обслуживание системы;
  • возможность установки на скважинах 70-метровой и более глубины;
  • экономия пространства за счет установки оборудования вне жилого помещения;
  • не нужна консервация на зимний сезон.

Минусом системы с кессоном является более высокая стоимость, в сравнении с монтажом сезонного водопровода.

Адаптер для обустройства скважины

Бюджетный зимний вариант обустройства скважины заключается в использовании скважинного адаптера, который обеспечивает бесперебойное снабжение загородного дома при укладке трубопровода ниже линии промерзания грунта. Устройство представляет собой угловой переходник, соединяющий вертикальную трубу от помпы с горизонтальной системой водопровода. Оборудование надежно защищает магистраль от попадания поверхностных вод, так как отличается высокой степенью герметичности соединений.

Этот вариант предполагает использование обсадной трубы с герметичным соединением всех элементов при помощи двойного уплотнения. Устройство состоит из двух частей. Снаружи подключается водопровод, к внутренней подсоединяется шланг от насоса. Элементы устанавливаются на стволе скважины. Обводная труба выводится на поверхность, электрический кабель выводится через крышку. От кессонного способа адаптер для скважины отличается рядом достоинств:

  • более низкая стоимость;
  • быстрый и простой монтаж с минимумом земляных работ;
  • отсутствие необходимости сварочных работ;
  • допустимо минимальное расстояние до подземных коммуникаций.

Минусом является необходимость размещать устройство в отдельном помещении в доме и в случае необходимости подключения дополнительных точек водоснабжения, (гараж, баня, летний домик, летняя кухня) водоподающая магистраль прокладывается уже из дома. Устройство сложно в эксплуатации, для слива воды необходимо вынимать насос из трубы.


www.aqabur.ru

Способы обустройства скважины на воду: подбор оборудования

Для полноценной автономной поставки воды в частный дом требуется выполнить обустройство скважины. Ее необходимо снабдить оборудованием и защитить от влияния погодных условий.

Зачем нужно обустраивать скважину

Работы по обустройству решают следующие задачи:

Обустройство скважины своими руками.

  • источник защищается от попадания с поверхности грязи, талой или дождевой воды;
  • при минусовых температурах системе не грозит замерзание;
  • создаются условия, позволяющие подключить и затем удобно обслуживать оборудование.

Подбор и монтаж оборудования для поставки воды

Водоснабжающее оборудование отличается типом и местом установки. Основными элементами являются:

  • насос, который опускают в скважину или располагают на поверхности;
  • автоматика, обеспечивающая включение и отключение помпы, защиту от перегрузок;
  • гидроаккумулятор – емкость для накопления воды.

Гидроаккумулятор бывает открытого и закрытого типа. Открытый устанавливают в самой высокой точке здания. Предпочтительнее закрытый (мембранный) гидроаккумулятор, поддерживающий постоянное давление в водопроводе.

Поверхностный насос для неглубокой скважины

Поверхностное оборудование легко установить, оно дешевле погружного. Область применения ограничивается глубиной уровня воды. Если она превышает 8 м, помпе трудно захватить воду. Максимальная глубина – 10 м, но в этом случае оборудование работает с минимальной производительностью, долго запускается.

Наиболее рациональное решение – поставить насосную станцию, оснащенную, кроме помпы, мембранным баком и автоматикой. Приобрести комплект «три в одном» дешевле, чем отдельные составляющие.

Поверхностный насос.

Станцию размещают на поверхности, шланг от нее опускают в скважину. Это упрощает монтаж и уход. Водоприемная труба небольшого диаметра, что позволяет применить станцию в абиссинском колодце.

Погружной насос для глубокой скважины

С глубины более 10 м поднять воду можно только погружной помпой. Некоторые изделия снабжаются автоматикой управления, защитой от перепадов напряжения, сухого хода.

Обязательные элементы водоснабжающего оборудования для частного дома – гидроаккумулирующий бак и автоматика. Глубинная помпа обеспечивает подъем воды на большую высоту, поэтому никаких ограничений в выборе места для расположения мембранного гидроаккумулятора нет. Его и автоматику можно разместить на большом удалении от источника водозабора – на производительность это влияет незначительно. Отличным выбором месторасположения будет подсобное помещение, где сухо и чисто.

Глубинный насос монтируют, опуская в скважину на отметку ниже уровня воды вместе с другими устройствами:

  • кабелем для подачи питания на электродвигатель;
  • пластиковой трубой;
  • нержавеющим страховочным тросом.

Крепление осуществляется к оголовку скважины.

Защита скважины от атмосферных воздействий

Открытый источник водозабора подвергается воздействию мороза, дождя и талой воды, что грозит сбоями в эксплуатации, поломками. Для защиты установки используют различные варианты конструкций.

Вариант 1: надземный домик-павильон

Надземный домик-павильон.

Сооружение в виде домика-павильона можно увидеть рядом с частными домами, чаще на промышленных водозаборных скважинах. Его основное назначение – предохранить от воздействия погодных условий. Помещение желательно возводить из кирпича, бетона, бревен. Кроме этого, используют сэндвич-панели, пеноблоки. Проводят утепление теплоизоляторами, дополнительно желательно заглубить постройку, чтобы снизить теплопотери. Насколько опускать сооружение в землю, зависит от климатических условий, в некоторых регионах возведение такого защитного сооружения нецелесообразно.

Вариант 2: размещение источника внутри здания

Здание возводится над источником воды после бурения скважины. В качестве места для обустройства можно использовать подвал, хозяйственное помещение, теплицу, гараж.

Преимущества способа заключаются в том, что оборудование укрыто от холода и влаги, защищено от воров. Монтировать и обслуживать устройства внутри здания просто и удобно. Помех для жильцов не создается: звук работающего насоса через закрытую дверь не слышен.

Вариант 3: подземный колодец-кессон

Для изготовления защитных сооружений используются различные материалы:

  1. Пластик. Такой кессон – круглая или прямоугольная конструкция, которая отличается долговечностью, герметичностью и неплохой теплоизоляцией. Изделие удобно для монтажа благодаря небольшому весу, но это качество создает трудности при высоком уровне грунтовых вод. Чтобы контейнер не всплыл, его фиксируют на предварительно сооруженном бетонном основании.
  2. Металл. Металлические кессоны чаще делают своими руками из стали толщиной 4 мм. Листы сваривают, после чего обрабатывают со всех сторон антикоррозионным препаратом, окрашивают.
  3. Железобетонные кольца. Их монтаж сопряжен с трудностями из-за большого веса. Сильное давление на почву приводит к перекосам и проседанию конструкции. Достоинство – долговечность.
  4. Кирпич. Кирпичные сооружение требуют надежной гидроизоляции. Подойдет только хорошо обожженный красный кирпич.

Подземный колодец-кессон.

Кессоны всех видов монтируются одинаково. Инструкция по установке пластиковых конструкций:

  1. Копают котлован, размеры которого больше защитного устройства на 30 см по всем сторонам. Глубина ямы должна быть такой, чтобы горловина возвышалась над землей не менее чем на 10 см. Если существует угроза выталкивания конструкции грунтовыми водами, дно бетонируют.
  2. Готовят кессон, в нижней части которого вырезают отверстие под обсадную трубу скважины, а в боковой – для патрубка водопровода. Если в емкости планируется разместить гидроаккумулятор, отверстие в дне смещают в сторону, чтобы хватило места и было удобно обслуживать оборудование.
  3. Опускают конструкцию на дно, нанизывая на трубу. Обрезают обсадную трубу, заводят магистральную, места соединений герметизируют.

Работы заканчивают засыпкой грунта вокруг стенок резервуара и монтажом необходимого оборудования. Горловину утепляют.

Размеры защитного сооружения скважины

Размеры защитного сооружения должны быть такие, чтобы монтажник легко мог произвести свою работу.

Габариты зависят от места установки оборудования. Если оно не располагается над устьем скважины, достаточно 0,8×0,8 м, чтобы человек мог опустить насос. Если в кессоне предполагается монтаж аккумулятора давления или станции, прибавляют не менее 0,5 м спереди и сзади.

Если для устройства защитного сооружения используют железобетонные кольца, минимально допустимый размер – 90 см, при условии, что оборудование будет находиться в доме. Внутри кольца диаметром 150 см размещается оборудование средних размеров, остается место для работы монтажника. Круг диаметром 200 см позволяет поместить внутри бак объемом 200 л.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство – оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

  • фланца;
  • крышки;
  • карабина;
  • манжет;
  • крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Использование скважинного адаптера

Альтернативой дорогостоящему кессону или домику служит скважинный адаптер. Конструкция позволяет вывести водопроводную трубу в дом непосредственно из скважины. Устройство имеет вид разборного фитинга и состоит из наружной и внутренней частей. С наружной соединяется водопроводная магистраль, а с внутренней – шланг от насоса. Обе детали закрепляются на стволе скважины, повторяя его форму. Герметичность обеспечивается двойным уплотнением.

Использование скважинного адаптера.

Остановив свой выбор на адаптере, следует учитывать следующее:

  1. Конструкция располагается ниже уровня промерзания почвы, и при поломке понадобятся земляные работы.
  2. Обсадная труба выходит на поверхность, закрывается крышкой. Через нее вводится электрокабель.
  3. Зимой возможно промерзание скважины через обсадную трубу, поэтому ее оборачивают теплоизолирующим материалом.
  4. Установка оборудования возможна только в доме.
  5. Монтаж адаптера требует специального ключа.

Советы по обустройству скважины

На даче, где зимой люди не проживают, оборудование рекомендуется размещать в кессоне, где всегда плюсовая температура. Перед отъездом сливают воду, даже если отсутствуют зимой несколько дней. В домах с постоянным проживанием лучшее место для оборудования – жилой дом. В нем сухо и тепло, удобное обслуживание.

Другие полезные советы:

  1. На участках с высокими грунтовыми водами лучше использовать наземные защитные сооружения или адаптер.
  2. Чтобы не повредить водопровод к дому, применяют защитный кожух. Это особенно важно в плывунах, пучинистых и каменистых грунтах. Электрокабель всегда помещают в трубу.
  3. В схему водоснабжения обязательно включают обратный клапан для насоса и фильтр для гидроаккумуляторного бака.
  4. Для подсоединения гидравлического оборудования используют запорные вентили. Это облегчает ремонт и обслуживание.
  5. Необходимо постоянно следить за давлением в гидроаккумуляторе и при необходимости подкачивать.

Если нет уверенности в том, что работы по обустройству скважины удастся выполнить правильно, рекомендуется обратиться к специалистам.

vodasovet.ru

Можно ли зимой бурить скважину под воду? Плюсы и минусы.

Бурение скважин зимой

Пришла зима, наступили морозы, выпал снег, но потребность в воде существует круглый год. Бывают разные жизненные ситуации дом построили к зиме, можно проживать в нем, но водоснабжения нет. Или возможность организовать водопровод появилась только к морозам. Что делать? Ждать до весны четыре месяца? Встает вопрос, можно ли зимой бурить скважину под воду? Можно, но есть определенные ограничения температурного режима.

Производить работы возможно до -15°C.

Весь процесс бурения связан с промывочной жидкостью. Жидкость нужна для приготовления бурового раствора, используемый для промывки забоя. Промывочная жидкость подается на забой, через ствол поднимается обратно и циркулирует по кругу поднимая вверх шлам (разрушенную породу). Соответственно при температуре ниже -15°C вероятность замерзания промывочной жидкости высокая. Процесс должен быть непрерывным. Под землей температура плюсовая, на поверхности минусовая. При остановке непрерывного процесса промывочная жидкость замерзнет.

Бурение скважин зимой плюсы и минусы

Подходя к вопросу в какое время года лучше пробурить скважину. Учитывая трудоемкость задачи бурение скважин зимой имеет преимущества и недостатки. Это зависит от подготовки специалистов и наличие специального подготовленного оборудования для этих задач. Например,
  1. Подогрев воды в емкости
  2. Забурник большого диаметра для изготовления зумпфа
  3. Отбойный молоток
  4. Генератор
  5. Вагончик обогрева, проживания бурильщиков



При производстве работ по бурению скважин зимой существуют плюсы и минусы.

Плюсы:

  1. Цена на бурение и обустройство зимой ниже чем в другие времена года. Это обусловлено меньшим количеством заказов у буровых компаний.
  2. Наличие скидок, акций
  3. Беспрепятственный проход буровой техники на объект по мерзлой земле. Весной и осенью при распутице проезд техники сложный или просто невозможный. Коттеджные поселки, ДНП, СНТ в распутицу закрывают проезд для тяжелой техники.
  4. Меньше вероятности испортить зеленые насаждения, грядки, ландшафт участка. Меньше грязи от производимых работ.
  5. В зимний период самый низкий уровень грунтовых вод, уменьшается мощность плывунов, поэтому бурение, установка обсадной колонны, установка кессона и обустройство скважины зимой проводится без проблем.
  6. Производя работы на даче зимой, не доставляем проблем соседям (шум, пыль, запах выхлопных газов), которых в это время просто нет.

Минусы:

  1. Промерзший грунт усложняет изготовление зумпфа, и выполнению земельных работ.
  2. Вся техника работает на гидравлике и при низких температурах работает не корректно, вплоть до выхода из строя.
  3. Человеческий фактор, холодно. Необходимо время для обогрева.
  4. Глубокий снег может стать препятствием въезда тяжелой техники.
  5. Укороченный световой день и повышенные трудозатраты приводят к увеличению срока выполняемых работ.
  6. При эксплуатации источника только в теплые времена года, например, если скважина на даче, зимой необходимо утеплять либо законсервировать скважину на зиму.
  7. После производства буровых работ скважина ставится на прокачку. Этот процесс необходим для того, чтобы выкачать грязную воду.  Прокачка производится 2-4 часа насосом с производительностью 2-3 м³ в час, а это в среднем 10-12 кубов воды. Если нет дренажной канавы, то качаем на участок. В итоге на участке хоккейное поле.

Исходя из выше описанного делаем вывод, что зимой можно бурить скважину на воду, но при этом нужно учитывать перечисленные факторы. Если появилась такая необходимость смело звоните в компанию ООО «Мосстройсервис». Наша компания имеет опытных специалистов и необходимую технику, и инструменты для проведения работ в зимний период. Для получения консультации можно позвонить по телефону на нашем сайте.

skvagina-da.ru

Бурение скважин зимой на воду — цены, преимущества

Содержание

Многие жители сел и отдаленных загородных участков очень часто сталкиваются с проблемой отсутствия централизованного водоснабжения. И главной их мечтой является наличие собственного автономного источника воды, который будет функционировать независимо от времени суток и поры года (будь то лютая зима или знойное засушливое лето).

Автомобильная буровая установка выполняет работы по разработке скважины в зимнее время года

Поэтому идеальным решением в таком случае будет бурить собственную скважину, которая будет обеспечивать вас вкусной и чистой водой. Скважина не только даст вам жидкость в необходимом количестве, но и сделает вас полностью независимыми от внешних условий.

Какие плюсы бурения скважин зимой?

Не смотря на то, что бурить скважину можно успешно в любое время года, многие считают зиму самым неподходящим временем года для этой затеи. Как бы парадоксально это не звучало, но большинство специалистов склоняются к тому, что бурение скважин зимой проходит гораздо проще, нежели весной.

Всё дело в том, что по весне, когда наступает оттепель, эксплуатация техники становится практически невозможной, так как она вязнет в грязи, затормаживая тем самым весь процесс.

А бурение скважин на воду зимой, наоборот, позволяет буровому долоту гораздо быстрее добраться до нужной глубины. Для справки: в некоторых регионах грунт может промерзать до 2 метров. А средняя глубина питьевого колодца, в котором имеется кессон, колеблется в пределах 5-10 метров.

К тому же, ранней весной, когда наступает обильное таяние снега, помимо размыва поверхностного слоя грунта, происходит подъем уровня вод. Данный фактор осложняет не только буровые, но и земляные работы, которые необходимо выполнить для установки прокладки труб и кессона. Таким образом не зима, а весна становится настоящей проблемой, когда нужно бурить скважину.

к меню ↑

Что нужно дляе для зимнего бурения скважин?

Несмотря на некоторые преимущества, бурение зимой всё же имеет и свои недостатки, так к примеру:

  • Эксплуатация и аренда буровой техники в зимнее время требует больших финансовых затрат, нежели в теплую пору года;
  • Возникновение проблем с перепадами границ водяных горизонтов, так как зимой в водоносах уровень воды может становиться значительно выше, летом же, наоборот, снижается. Именно этот факт и влияет на дебит колодца;
  • Возможность бурения скважины своими руками – практически невозможна;
  • При наличии на улице мороза, специалистам нужно принимать дополнительные меры по предотвращению замерзания воды. Соответственно это повлияет на ваши материальные затраты, так как необходимо будет доплатить за повышенную нагрузку и работу в тяжелых погодных условиях.

    Бурение скважины зимой с помощью механического шнекового бура

Но если все же вами уже запланирована скважина зимой, тогда нужно позаботиться о необходимом оборудовании и технике. Ручным ямобуром здесь уже не обойдешься, так как он вовсе не предназначен для работы с ледяным покровом.

Многие специализированные на бурении компании используют для данного вида работ буровую установку УРБ 2А2, которая располагается шасси УРАЛ. Вес этого агрегата весьма внушительный и составляет 15 тонн. Естественно здесь и расход топлива будет гораздо выше.

Кроме этого, бурение скважин зимой требует не только использования многотоннажной техники, но и водовозка. Её применяют только в случае использования специального раствора, который можно также сделать своими руками.

Читайте также: особенности обустройства и эксплуатации скважины иглы.

к меню ↑

Этапы работ

Стоит понимать, что выполнять бурение скважины в зимнее время года — это довольно сложный процесс. Справиться, конечно, можно и своими руками, но придется приложить определенные усилия. Плюс нужно понимать, что работать своими руками — это значит самостоятельно использовать механическое оборудование и дополнительные средства.

Но работать вручную, например копать, вам вряд ли удастся. Зимой грунт быстро промерзает на несколько метров. Бурить в таких условиях скважину самостоятельно — это настоящее испытание. В некоторых случаях грунт становится настолько твердым, что его можно раздолбать только перфоратором.

Для умягчения земли часто используют тепло от костров. Для этого достаточно развести костер на земле и прогреть ее в течение нескольких часов. Таким образом, вам будет легче начать, так как вверху земля станет намного мягче и податливее.

Прокачка уже разработанной скважины зимой

С другой стороны, подмерзший грунт не так легко разваливается, стенки скважины будут прочнее, что несет в себе определенные преимущества. Плюс к этому отсутствие грунтовых вод и проблем с ними. Ну и вероятность нарваться на плывун тоже существенно уменьшается, так как зимой они либо малоподвижны, либо вообще останавливаются.

Ну а после обустройства скважины вам уже не будут страшны ни плывуны, ни грунтовые воды.

Теперь рассмотрим непосредственно этапы работы во время зимнего периода:

  1. Определяем место под скважину, убеждаемся в его пригодности.
  2. При необходимости проводим разведывательное бурение.
  3. Разогреваем землю, раскапываем небольшую яму, в качестве основания под скважину.
  4. Начинаем бурение любым доступным вам способом.
  5. После прохождения одного участка монтируем стабилизирующую трубу.
  6. Проходим все участки, постепенно продвигаясь к назначенной цели.
  7. После завершения бурения и появления на выходе влажного песка из водоносных слоев монтируем первую стационарную обсадную трубу.
  8. Продолжаем монтаж стальных обсадных труб.
  9. Прокачиваем и прочищаем скважину, пока из нее не будет течь внушительный поток чистой воды.
  10. При необходимости оборудуем кессон. Кессон — это небольшой подземный бетонный резервуар, который защищает скважину от промерзания.
  11. Завершаем оборудование скважины, монтируя насос и прокладывая системы снабжения непосредственно к дому.

Как видим, по общим направлениям процесс разработки скважины зимой от летнего или осеннего обустройства мало чем отличается. Просто зимой нужно учитывать еще и нюансы, что связаны с низкой температурой, промерзанием почвы и т.д. Но если вы с этим совладаете, то создать скважину в зимнее время года вам удастся наверняка.

Как минимум, у вас будет больше шансов завершить это дело относительно быстро и удачно. В отличие от других периодов, которые не так стабильны в этом плане.
к меню ↑

Как бурят скважину зимой? (видео)


 Главная страница » Бурение

byreniepro.ru

как обустроить скважину после бурения, как оборудовать, обустроить, как облагородить, оборудование для скважины, благоустройство, схема

Содержание:

Наличие загородного дома зачастую предусматривает необходимость обустройства скважины на участке. При этом необходимо учитывать ряд требований, что даст возможность организовать бесперебойное водоснабжение жилища.


Назначение обустройства скважины

Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.

Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:

  • Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
  • Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
  • Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.

Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы. Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины. Читайте также: "Как происходит регистрация скважины на воду – все об оформлении документов".

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

  1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
  2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
  3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Особенности использования поверхностного насоса для подачи воды

Цена поверхностных помп на порядок дешевле, чем погружных. Кроме того, их проще монтировать и обслуживать. Для решения задачи, как обустроить скважину, рациональнее и экономичнее всего применить вариант с насосной станцией «три в одном» (прочитайте: "Схема подключения насосной станции к скважине своими руками – инструкция, советы"). Этот модуль комплектуется поверхностным насосом, мембранной емкостью объемом 20-60 л и автоматикой. В ствол скважины вводится только шланг для всасывания. Это значительно упрощает обустройство скважины на даче и обслуживания оборудования. Благодаря небольшому диаметру, используемый шланг может быть применен внутри абиссинских колодцев. Из-за слишком узкой шахты опустить в нее погружной насос не получается. Наиболее существенным недостатком насосных станций этого типа являются ограничения по высоте подъема всасываемой жидкости.


Как правило, поверхностные установки в состоянии поднимать воду с глубины до 10 м. Данное обстоятельство вводит определенные ограничения на использование оборудования. Сфера его использования – колодцы и скважины небольшой глубины.

Если схема обустройства скважины предусматривает верхнее размещение насоса, его стараются устанавливать как можно ближе к точке водозабора. Иначе возникнет потребность в преодолении сопротивления на участке между скважной и точкой монтажа помпы внутри дома.

Погружные насосы

Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.


Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.

Желательно, чтобы место установки приборов было сухим и теплым. Для этих целей выбирается подходящее помещение внутри дома, подвала или летней кухни.

Как защитить скважину

Благоустройство скважины на воду своими руками предусматривает сооружение технического помещения. Это даст возможность защитить источник и оборудование от климатических воздействий: имеются в виду колебания температуры, ветер, атмосферные осадки и т.п. Эта постройка может располагаться как на поверхности земли, так и под землей. Читайте также: "Как почистить скважину – варианты и способы очистки своими руками".

Надземное сооружение по типу павильона

Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.


Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

Внутреннее размещение

Такой способ благоустройства скважины на воду встречается редко. Для этого в доме должен быть капитальный подвал. Также для этих целей подойдет утеплённый сарай, оранжерея или теплица. Внутреннее размещение оборудования для водоснабжения массово практиковалось в старину: чаще всего таким образом оснащались каменные здания.


Преимущества решения:

  1. Надежная защита оборудования от любых атмосферных, механических и вандальных воздействий. Для этого не нужно тратить дополнительные финансы.
  2. Простота установки и обслуживания. Все, что нужно сделать – спуститься в подвал.
  3. Отсутствие шума при работе. Несмотря на опасения, современные модули не издают громких звуков по ходу функционирования. Что касается негромких щелчков от срабатывающего реле, то хорошие двери в техническое помещение в состоянии решить эту проблему.

Несмотря на перечисленные достоинства, внутреннее расположение приборов редко применяют, чтобы оборудовать скважину своими руками. Причина простая: для реализации такой схемы первым делом нужно бурить скважину, а уже потом строить дом. На практике же все происходит наоборот.

Установка подземного кессона

Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.

Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: "Как сделать колодец для скважины своими руками - инструкция"). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.


Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.

Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.


Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.

Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.

Параметры защитной конструкции

Перед тем, как оборудовать скважину для воды, необходимо определиться с размерами защитного кессона.

На это влияет место монтажа оборудование:

  • Внутри дома. Достаточно габаритов 80х80 см: этого вполне хватит для удобной установки и обслуживания насоса.
  • В кессоне. Если для размещения помпы или мембранной емкости используют кессон, при расчете его размеров к параметрам прибора добавляют 50 см по каждой стороне (прочитайте также: "Какой кессон для скважины лучше выбрать – виды, различия, правила установки"). Чаще всего – спереди и сбоку. Чем больше будет места, тем проще проводить обслуживающие мероприятия.
  • Бетонный колодец. Типовые размеры колец из железобетона – 90, 150 и 200 см. Наиболее популярным решением является кольцо диаметром 150 см. Габаритные насосные станции рекомендуется размещать внутри колодцев из колец сечением 200 см. То же касается и объемных мембранных баков. За высоту кессона берут два бетонных кольца.

Если работы по обустройству скважины на участке проводятся в местностях с суровыми климатическими условиями, конструкцию необходимо заглубить на 15 см ниже уровня зимнего промерзания. В идеале 1/3 емкости должна размещаться ниже этого уровня. Для теплоизоляции верхней части используют наружный способ (он более эффективен). Бюджетным вариантом выступает укладка экструдированного пенополистирола.

Как герметизировать обсадную трубу

Исследуя вопрос, что нужно для скважины под воду, важно не забыть о герметизации обсадной скважинной трубы. Это коммуникация занимается подачей воды из глубины на поверхность, поэтому внутри нее не должно быть пыли, грязи, конденсата и атмосферной воды. В противном случае внутрь подземного источника попадут опасные для здоровья микроорганизмы. После этого скважина будет считаться зараженной.

Элементы защиты обсадной трубы:

  1. Оголовок. Речь идет о надежном стальном люке с технологическими отверстиями. Через них внутрь шахты подаются коммуникации и трос с крюком для подвешивания помпы. Диаметр оголовка должен слегка превосходить сечение обсадной трубы. Чтобы обеспечить герметичное крепление, на нем имеется резиновая обжимная манжета.
  2. Резиновые уплотнители для ввода подающей трубы и электрического кабеля.

Запрещается производить обрезку трубы в непосредственной близости от дна кессона. Оптимальная дистанция между концом трубы и дном – 25-40 см. Это упростит установку помпы с оголовком, а в случае проникновения внутрь конструкции воды скважина будет защищена от загрязнения.

Адаптер для скважины

Лучшими способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.

Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.


В состав скважинного адаптера входит два основных блока:

  1. Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
  2. Внутренний. Служит для подключения трубы от помпы.

Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.

По ходу монтажа необходимо четко выполнять следующие этапы:

  • Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
  • Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
  • Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.

Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе. Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность.

Рекомендации по бурению скважины для воды от специалистов

Приведенная выше информация позволит сложить некоторое представление об установке скважины на участке.

Также существует несколько дополнительных рекомендаций, как облагородить скважину своими руками:

  • На приусадебных участках с высоким уровнем грунтовых вод желательно обустраивать защитный модуль для оборудования скважины на поверхности земли. Особенно это касается ситуаций, когда грунтовая воды находится выше глубины промерзания почвы. Правильно оборудовать скважину, как того требуют нормы, в такой ситуации поможет адаптер (прочитайте также: "Как бурят скважину на воду – правила и нормы бурения").
  • Если дом используется для постоянного проживания, блоки для подачи воды лучше установить внутри жилища. Для этого выделяется теплое и сухое техническое помещение. Это даст гарантию того, что оборудование не замерзнет при наступлении морозов и обеспечит его простое обслуживание в любую погоду. Эксплуатация в подобных условиях заметно увеличивает срок службы техники.
  • Дома и дачи сезонного использования рекомендуется оснащать подземными кессонами. Даже если температура в доме опуститься ниже нуля, это никак не скажется на сохранности оборудования в утепленном колодце. По окончанию летнего сезона на таких объектах проводятся мероприятия по консервации на зиму. Это предусматривает слив воды из домовой системы и дополнительное утепление ямы под скважину.
  • В случае наличия в местности проблемных грунтов (к ним относят пучинистые, каменистые, почвы с твердыми острыми включениями, плывуны) при прокладке водопроводной линии между жилищем и кессоном необходимо применять специальный защитный кожух. Кроме того, во время засыпки траншеи рекомендуется применять керамзит, создающий дополнительную утепляющую прослойку.
  • Для прокладки электрического питающего кабеля для насоса используют защитную трубу ПНД. Она создает надежный барьер на пути атмосферной влаги и механических воздействий.
  • Проводя коммутацию оборудования к домовому трубопроводу, обязательно применяют разборные вентили на разборных патрубках. Это дает возможность во время обслуживающих мероприятий отсекать нужный участок, без необходимости отключения всей системы.
  • Любое выбранное оборудование предполагает включение в схему водоснабжения обратного клапана (его врезают после помпы) и фильтра грубой очистки (перед мембранным баком). Если возникают трудности с подбором комплектующих для обвязки насоса, необходимо посоветоваться с опытным сантехником. Читайте также: "Обезжелезивание воды из скважины – какой вариант выбрать, установка системы очистки своими руками".
  • Облагородить скважину своими руками поможет использование заводских люков. Даже если кессон сооружался самостоятельно из бетонных колец, его желательно оформить готовой крышкой с горловиной. Красиво обустроить скважину на даче, как правило, помогает использование декоративных элементов ландшафтного дизайна.
  • Чтобы установленное оборудование прослужило максимально долго, во время работы насосной станции необходимо постоянно проверять уровень давления внутри пневматической груши гидроаккумулятора. Как правило, снимают показатели манометра раз в месяц. Если давление упало, его нагнетают до нужного уровня посредством ниппеля на корпусе бака.




kanalizaciyadoma.com

Как утеплить скважину 🛀 на зиму своими руками и обустроить кессон, фото

Обустройство автономного источника водоснабжения в виде скважины является наиболее оптимальным решением проблемы обеспечения водой частных домовладений. Прокачка скважины сразу после бурения позволяет получить кристально чистую воду, но, если мы хотим иметь возможность пользоваться ею круглый год, нужно обеспечить полную инфраструктуру. В нее входит обустройство скважины на зиму и строительство кессона, представляющего собой колодец, защищающий систему от агрессивного влияния окружающей среды. Изготовить кессон для скважины своими руками абсолютно реально.

Скважину можно и утеплить, и украсить одновременно

Для чего нужно обустраивать скважину

Обустройство скважины своими руками включает в себя целый комплекс мероприятий. Правильно организованная инфраструктура и утепление кессона дают возможность защитить трубопроводную сеть, колодец и функционирующее оборудование от промерзания, предотвращает загрязнение внутренних поверхностей ствола шахты.

Благоустройство источника позволяет его облагородить, то есть создать привлекательный внешний вид. Помимо этого создаются условия для удобного обслуживания элементов конструкции системы.

Если в холодное время года возможно резкое понижение температуры окружающей среды, источник водоснабжения необходимо утеплять. Обустраивая скважину, нужно придерживаться следующих рекомендаций:
  • при высоком уровне расположения почвенных вод, превышающем точку промерзания, защитное сооружение следует располагать над поверхностью земли;
  • оборудование лучше размещать в отапливаемом помещении при постоянном проживании в доме;
  • если проживание периодическое, технику следует помещать в подземный кессон, так как в отличие от холодного дома в нем сохраняется плюсовая температура;
  • подающая воду труба заключается в защитный кожух в почвах, подверженных вспучиванию, кабель электрического питания – в трубу из диэлектрического материала.
В таком кессоне комфортно и оборудованию, и человеку

Без кессона обустройство устья скважины своими руками тоже возможно, в этом случае придется установить адаптер. Скважина с адаптером без кессона — наиболее бюджетный вариант ее обустройства. Как оборудовать такую скважину на даче, можно увидеть на фото.

Методы утепления скважины на зиму

Для утепления скважины на зиму применяются различные методы. Обустройство скважины без кессона осуществляется особенно тщательно. Если перекачивающее оборудование располагается на небольшой глубине, для него выстраивается специальный домик. Утеплить скважину также поможет правильная установка обсадной трубы. При выполнении монтажных работ предусматривают дополнительные меры для обогрева трубопроводной системы.

Кардинальным решением вопроса является обустройство кессонной конструкции.

Если насос неглубоко, делают специальный домик

Для того, чтобы защитить водоносный источник и перекачивающее оборудование от неблагоприятного воздействия внешней среды, над скважиной устанавливают специальное помещение. Если насос находится неглубоко, его располагают над поверхностью земли в виде домика.

Домик для скважины может иметь самую разную конструкцию

Для уменьшения потерь тепла вокруг его стен можно сделать земляную насыпку, немного заглубив таким образом построенный павильончик в почву. Изготовить и качественно утеплить специальный домик вполне возможно своими руками, хотя эстетичность внешнего вида подобного сооружения весьма сомнительна.

Поможет установка обсадной трубы для оголовка

Ствол шахты укрепляется обсадной трубой. Она напрямую сообщается с чистым водяным источником, поэтому внутрь нее не должны попадать наружная пыль, талый снег, а также другие атмосферные осадки. Это чревато появлением в системе вредоносных бактерий, избавиться от которых весьма затруднительно.

Варианты обустройства оголовка скважины

Для предотвращения этого явления обсадная труба герметизируется с помощью стальной крышки, называемой оголовком. В ней проделаны отверстия для прохождения коммуникаций и имеется надежный крюк для насосного оборудования. Все стыковые соединения и монтажные отверстия герметизируются обжимными резиновыми уплотнителями.

Кардинальное решение — оборудовать кессон

Наиболее радикальным способом решения проблемы является оборудование кессона. Он представляет собой расположенную на необходимой глубине утепленную емкость достаточно больших размеров. Помещенное в нее оборудование беспроблемно функционирует вне зависимости от температурных колебаний окружающей среды и погодных условий.

Достигается это качественной термоизоляцией крышки и стенок резервуара. Кроме того, повышается удобство доступа к оборудованию для выполнения его ремонта и технического обслуживания. Низ кессона размещают глубже уровня промерзания почвы, что помогает постоянно поддерживать в нем положительную температуру. Возможны варианты металлической или пластиковой емкости. Своими руками можно отлить колодец из бетона или выложить из кирпича.

Металлический кессон сваривается из стальных листов толщиной не менее четырех миллиметров. К его недостаткам относится подверженность коррозии и необходимость обязательного утепления. К положительным качествам относится высокая степень гидроизоляции.

Пластиковый кессон устанавливается быстро и просто

Резервуар из бетона изготавливается способом заливки бетонной смеси в опалубку или монтажом готовых колец, часто применяющихся для обустройства колодцев. Вследствие того, что этот материал хорошо впитывает воду, ему потребуется обеспечение надежной гидроизоляции.

Кирпич имеет низкую теплопроводность, исходя из этого, изготовленный из него кессон чаще всего не требует дополнительного утепления. Следует только проложить гидроизоляцию со стороны почвы. Такую конструкцию проще всего изготовить самостоятельно.

Пластиковые изделия обладают хорошей водонепроницаемостью, отличаются достаточно небольшим весом и простотой установки. Изготавливаются они промышленным способом и при качественном утеплении могут располагаться на поверхности земли.

Возможно, придется утеплить или обогревать трубопровод

Если в холодное время года температура окружающей среды опускается до резко отрицательных значений, придется утеплить или обогревать трубопровод. Выпускаемые в настоящее время утеплители дают возможность решить эту задачу практически для любых климатических условий. В качестве теплоизоляторов применяются разнообразные материалы, такие, как минеральная вата и базальтовое волокно, пенопласт и пенополиуретан. Все они хорошо выполняют свои функции, но каждый имеет свои эксплуатационные особенности.

Пассивное утепление трубопровода не дает полную гарантию безопасности от промерзания. Его риск значительно увеличивается, если скважина используется не постоянно, а периодически. В этом случае нужно обогревать систему с помощью греющего кабеля. Его можно проложить как по внешней, так и по внутренней поверхности трубы.

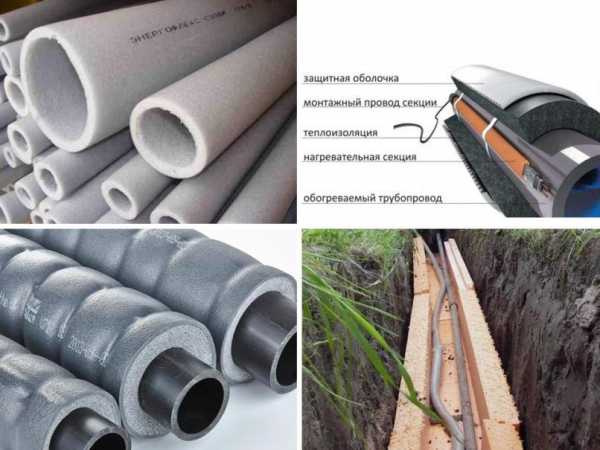

Варианты утепления и подогрева водопровода

В первом случае нужно обеспечить максимально плотное прилегание нагревательного элемента к трубопроводу. Кабели для внутренней прокладки должны отвечать всем требованиям электрической безопасности и ни при каких условиях не выделять токсичных веществ в процессе эксплуатации.

Варианты дополнительной защиты на этапе монтажа

При проведении монтажных работ предусматриваются дополнительные варианты защиты. Для того, чтобы можно было законсервировать магистраль, трубопроводная сеть выполняется с уклоном в направлении источника с установкой клапана обратного действия. При выключении перекачивающего оборудования вода из труб самотеком скатывается обратно в шахту, при этом важно, чтобы не было полостей, где она могла бы задерживаться.

Иногда подающую воду трубу помещают внутрь трубы большего сечения. Воздушная прослойка между ними утепляет конструкцию, внешнюю трубу можно ввести в обогреваемое помещение, в этом случае эффективность функционирования системы значительно увеличивается.

Попытки предотвратить замерзание воды увеличением внутреннего давления в трубопроводе обречены на неудачу.

Достаточно вспомнить из школьного курса физики, что температура ее кристаллизации понижается на один градус при увеличении давления на сто тридцать атмосфер, но подобные параметры недостижимы в бытовых условиях.

Делаем кессон самостоятельно

Если мы решили сделать кессон самостоятельно, надо обладать навыками сварщика или уметь класть кирпич. Можно обустроить его из бетонных колец, но, так как они имеют очень большой вес, сделать эту работу самостоятельно не получится, придется воспользоваться погрузочной техникой.

Кессоны из пластика изготавливаются исключительно заводским способом, стоимость их довольно высока. Наиболее просто сделать конструкцию из кирпича или металла. Общая схема обустройства кесонна предполагает выполнение следующих действий:

  • Вокруг обсадной трубы, которая планируется в геометрическом центре, выкапывается котлован. Его размеры определяются габаритами кесонна.
  • В дне монтируемой емкости вырезается отверстие, соответствующее сечению обсадной колонны, и конструкция опускается на нее сверху.
  • Выполняется подводка питающего кабеля и трубопровода.
  • Изготовленный кессон засыпается грунтом до верхней крышки.

Внутри резервуара обычно размещают перекачивающее оборудование, запорные вентили, измерительные приборы и различные автоматические устройства. Для удобства доступа к техническим устройствам в кессоне устанавливается лестница, и он снабжается легко откидывающейся крышкой.

Бетонная конструкция — самая надежная

Самой надежной в эксплуатации считается конструкция, выполненная из бетона. При ее изготовлении может использоваться монолитный железобетон или кольца диаметром полтора метра. В последнем случае потребуется привлечение рабочих и специальной техники.

Отливка конструкции из бетона

Для обустройства бетонного кессона вокруг обсадной трубы выкапывается котлован глубиной не менее двух метров. Дальнейшая работа выполняется в следующей последовательности:

  • отступив от краев котлована приблизительно на восемьдесят сантиметров, монтируют армирующий пояс;
  • сооружают опалубку, устанавливают закладку отверстия для коммуникаций и обтягивают опалубку полиэтиленовой пленкой;
  • затем заливают бетонный раствор;
  • после его отверждения проделываются технологическое отверстия для прохода коммуникаций;
  • оголовок кессона тоже армируют металлической сеткой;
  • выполняют гидроизоляцию стенок сооружения.
Перекрытие бетонного кессона

Если для строительства кессона применяются бетонные кольца, то перед укладкой их обязательно нужно обработать битумной мастикой, в противном случае они будут пропускать воду и быстро придут в негодность. Монтировать их нужно с максимальным прилеганием сопрягаемых поверхностей. Укладка производится с применением погрузочной техники.

Можно сложить емкость из кирпича своими руками

Шахту из кирпича вполне реально сложить своими руками. Конструкция требует минимального утепления, характеризуется прочностью и надежностью. Резервуару, в зависимости от необходимости, придаются любые формы и размеры. Работа выполняется в следующей последовательности:

  • Предварительно обустраивают ленточный фундамент. Для этого выкопанную по периметру котлована траншею глубиной в половину метра заливают раствором бетона.
  • После его отверждения выполняют гидроизоляцию ленточного фундамента.
  • С углов кессона начинают кирпичную кладку. Ее тщательно контролируют с помощью строительного уровня.
  • При возведении стен предусматривают технологические отверстия.
  • Сверху кирпичного колодца устанавливают плиту перекрытия с люком и на ней монтируют оголовок кессона.
Конструкция кессона из кирпича

Котлован для установки кессона вкапывается или точно по его размеру, или с некоторым превышением габаритов емкости. В первом случае кирпич будет плотно прилегать к стенкам ямы, придется меньше работать лопатой, но в оставшиеся полости будут проникать атмосферные осадки. Во втором — после поднятия стенок и отверждения раствора необходимо будет выполнить грунтовую засыпку.

Реально обустроить металлический кессон

Если имеются листы толщиной более четырех миллиметров, реально обустроить своими руками металлический кессон. Для его изготовления необходимо обладать навыками сварщика. Надо стремиться выполнять минимальное количество шовных соединений, так как они подвержены воздействию коррозии прежде всего. Последовательность действий при изготовлении металлического кесонна следующая:

  • производится раскрой листов по форме резервуара, вырезаются его днище и люк;
  • в основании проделывается отверстие для прохождения обсадной колонны;
  • в боковой стенке вырезается отверстие для коммуникаций;
  • свариваются боковые стенки и днище кесонна;
  • сверху устанавливают оголовок и крышку на петлях для обеспечения удобного доступа;
  • все поверхности тщательно очищаются от ржавчины, обезжириваются и грунтуются;
  • емкость окрашивается и покрывается, например, автомобильным антикором.
Кессон из металлического листа

В резервуаре из металла следует предусмотреть установку ребер жесткости, в противном случае давление почвы может деформировать его стенки. Внутренние поверхности изделия в обязательном порядке периодически вновь подвергаются антикоррозийной обработке и окраске.

Утепление конструкции кессона на зиму

Чтобы надежно утеплить скважину, без специальных материалов не обойтись. Основные части конструкции кессона располагаются под землей, поэтому к материалам для их утепления предъявляются особые требования. Они не должны терять своих эксплуатационных качеств под давлением почвы, сминаться и деформироваться.

Нужны отличные водоотталкивающие свойства, так как при проникновении почвенных вод внутрь утеплителя он будет разрушен при их кристаллизации. Если материал теплоизолятора будет представлять интерес для грызунов, они растащат его по норам или прогрызут в нем ходы, уничтожив, таким образом, его утеплительные качества.

Внешнее утепление кессона из бетонных колец

Утеплять кессон на зиму возможно как с внутренней, так и с внешней стороны. При внутреннем расположении утеплителя на целостность его слоя не оказывает воздействие перемещение почвы и другие неблагоприятные внешние факторы. Чаще всего используется пенопласт или пенополистирол.

С внешней стороны нужно утеплять пластиковые изделия, так как они приобретают хрупкость при резко отрицательных температурах. Теплоизолирующий слой необходимо оберегать от воздействия воды, грызунов и насекомых, иначе он долго не прослужит. При этом цилиндрическая форма кессона требует наименьшего расхода утеплительного материала, однако прямоугольная форма облегчает его монтаж.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Поделитесь с друьями!

samodelino.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
