Оконные перемычки своими руками - бетонные перемычки (+фото)

Оконные перемычки являются обязательным элементом, используемым при возведении любых жилых домов или хозяйственных построек. Ведь на определенной стадии строительства дачи или загородного дома всегда возникает необходимость в обустройстве функциональных перемычек, которые обеспечивают жесткость и прочность несущим стенам и ограждающим конструкциям.

Основные особенности

Перемычки для окон

Современные технологии строительства предусматривают возможность использования нескольких видов перемычек:

  • заводских железобетонных;
  • монолитных изделий, сделанных непосредственно на объекте;

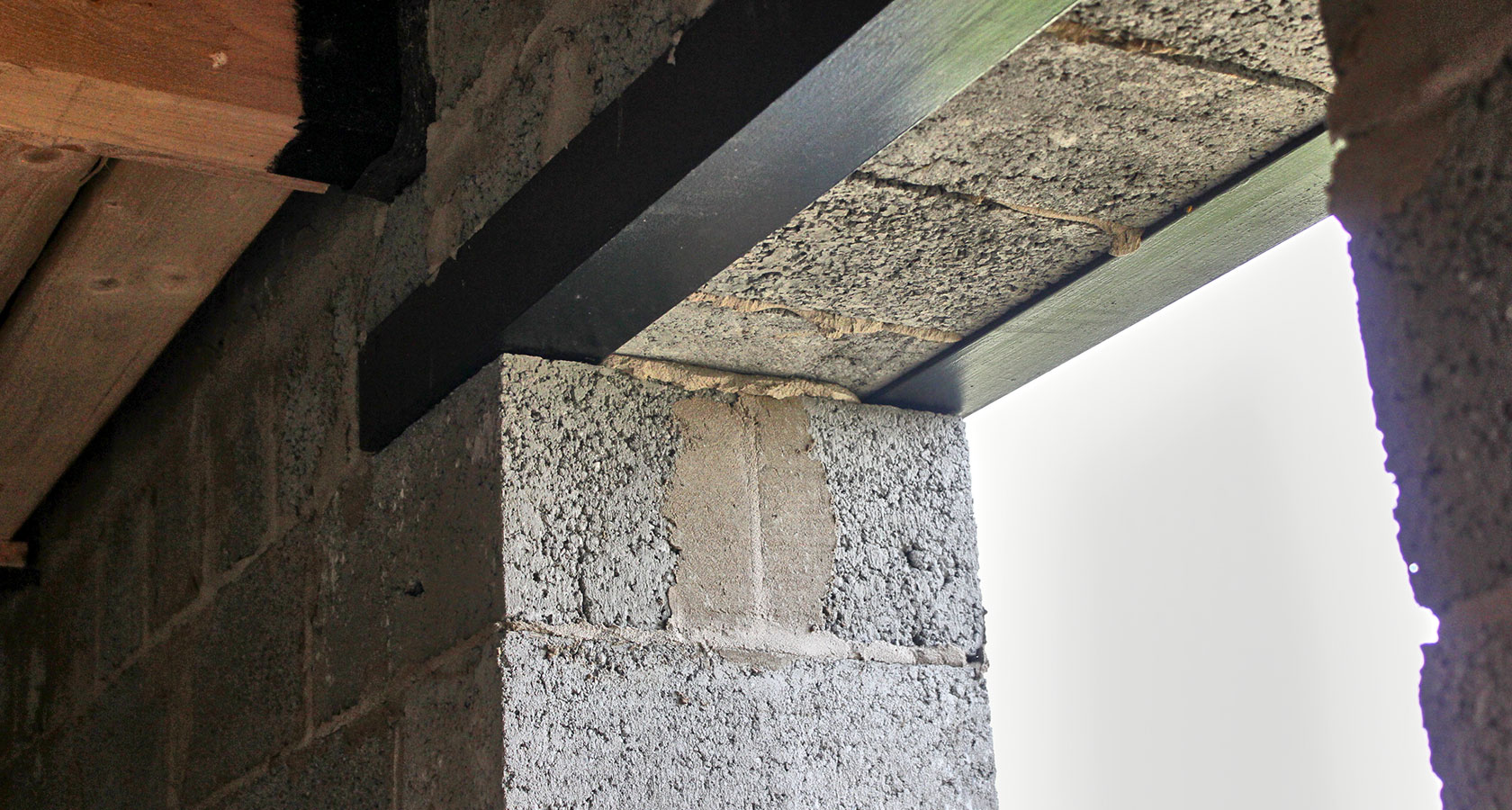

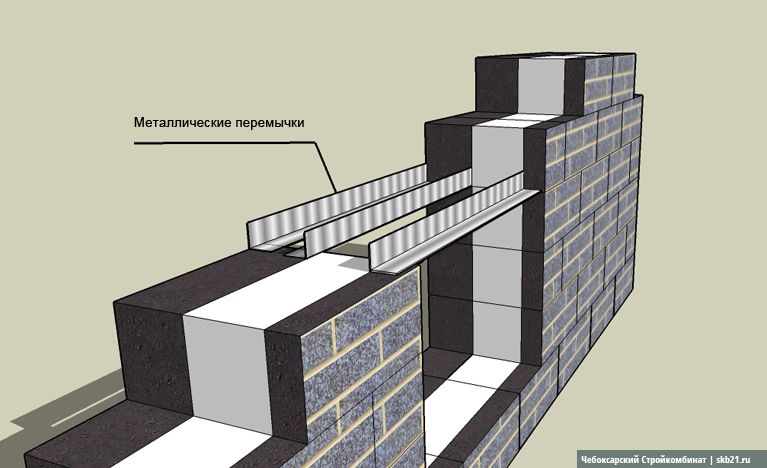

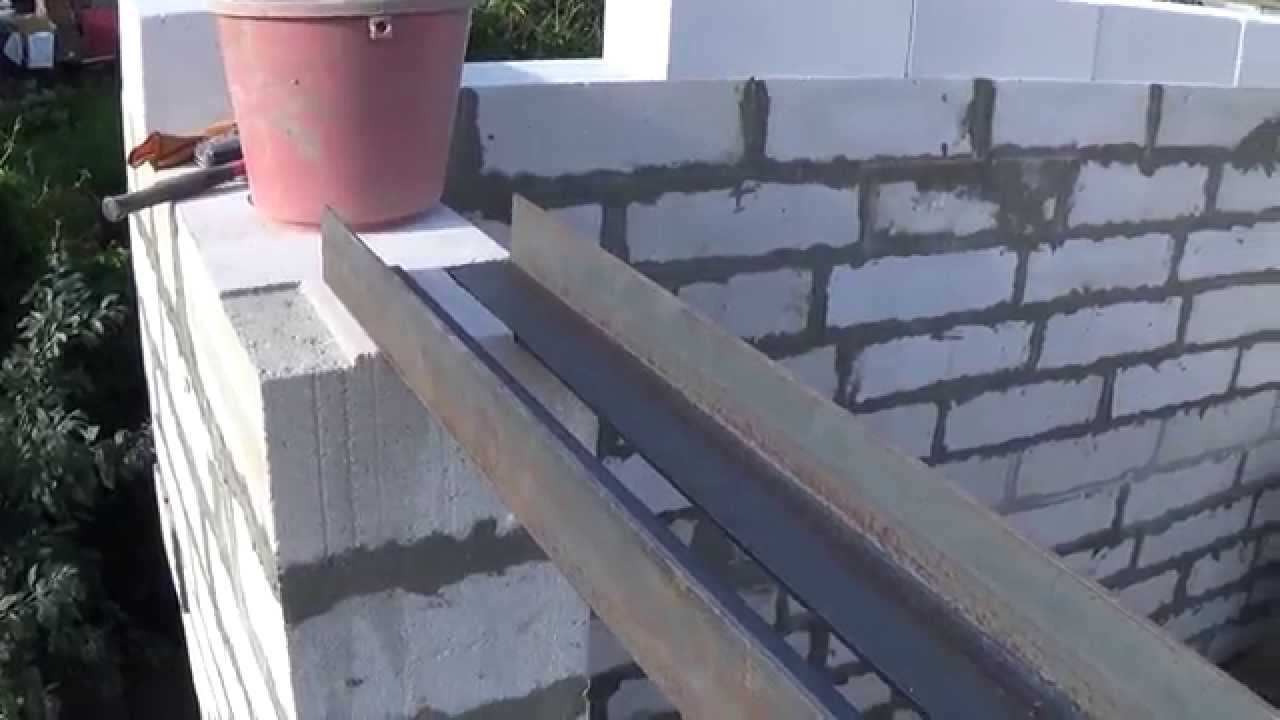

  • металлических;
  • кирпичных;
  • комбинированных.

Несмотря на надежность готовых железобетонных изделий, намного проще и дешевле сделать оконные перемычки своими руками, сэкономив время и значительные средства на транспортных расходах, материалах и работе.

Перемычкой называется часть стены или перегородки, перекрывающая сверху дверной или оконный проем. Если на стену, в которой организуется проем, передается тяжесть перекрытий или ограждающих стен, то рекомендуется обустраивать несущие перемычки. При отсутствии таких нагрузок используют самонесущие (ненесущие) железобетонные, металлические или кирпичные перемычки. В некоторых случаях выполняются клинчатые (арочные) перемычки, служащие дополнительным украшением экстерьера или интерьера здания. Их также используют для организации проемов в помещениях со сводчатыми потолками (перекрытиями).

Строительство арочной перемычки
Обратите внимание! Планируя сделать оконные перемычки, следует помнить о правильном подборе длины изделия. В несущих стенах опирание изделий на стены должно составлять не меньше 250 мм, в самонесущих конструкциях – не меньше 120 мм.

Сегодня специалисты рекомендуют отдавать предпочтение перемычкам из бетона, готовым заводским изделиям или продукции, выполненной на строительной площадке. Они более прочные и надежные, занимают меньше времени при монтаже и рассчитаны на более высокие нагрузки. Изготовление перемычек из бетона может производиться непосредственно на строительном объекте двумя способами:

  1. Заливка на площадке, с дальнейшей установкой изделия.
  2. Заливка над проемом с помощью съемной, разборной опалубки.

В качестве и надежности таких перемычек нет большой разницы.

Обратите внимание! Могут возникнуть проблемы на стадии подъема изделий и их монтажа. Поэтому, как правило, оконные перемычки производятся прямо на стеновой конструкции.

Устройство железобетонных перемычек

Каркас опалубки

Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема. Для этого предварительно приобретают деревянные доски толщиной не менее 20 мм, которые между собой будут крепиться саморезами или гвоздями. Специалисты советуют применять саморезы, которые легко в дальнейшем демонтировать с помощью шуруповерта.

Схема сборки опалубки
Боковые щиты опалубки должны перекрывать проем по ширине и высоте. Нижний опорный щит собирают с повышенной прочностью строго по габаритам проема. Монтаж опалубки начинают именно для нижнего щита, который подпирают снизу двумя деревянными стойками, расположенными V-образно. Подпорку устанавливают только после полного монтажа нижних щитков и проверки их по уровню, они должны размещаться строго горизонтально.

На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. Для дополнительной теплоизоляции перемычек, расположенных в фасадных стенах в опалубке снаружи прокладывают утеплитель: минеральную вату, пеноплэкс или плотный пенопласт.

Арматура для перемычек

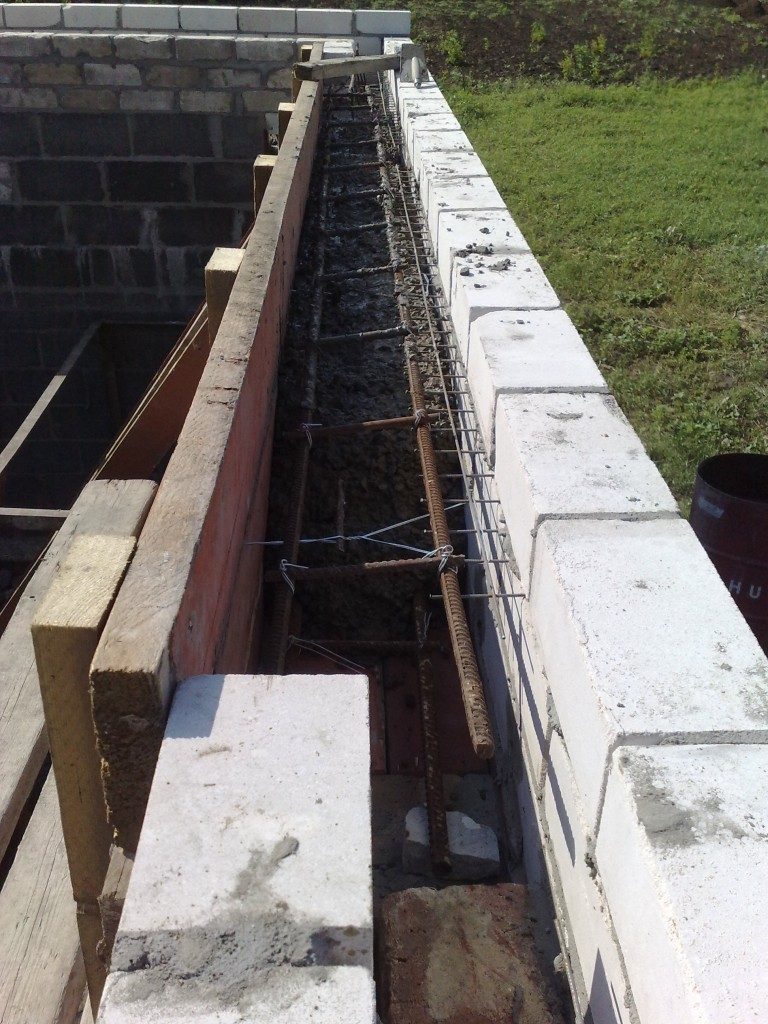

На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой.

Обратите внимание! Специалисты не рекомендуют при работе с металлом использовать сварку, только технологическую вязку.

Для заливки перемычки готовят бетонный раствор из качественного сертифицированного цемента, не крупного щебня и мытого песка. Раствор можно приготовить с помощью электрической бетономешалки или вручную в большой емкости, тщательно перемешивая все ингредиенты. Следует помнить, что щебень в готовый раствор добавляется в последнюю очередь. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции.

Обратите внимание! Снимать опалубку можно будет только через несколько дней, дождавшись схватывания бетонного состава. Нижние щиты опалубки и распорку оставляют минимум на 3-4 недели до полного укрепления бетона.

Видео

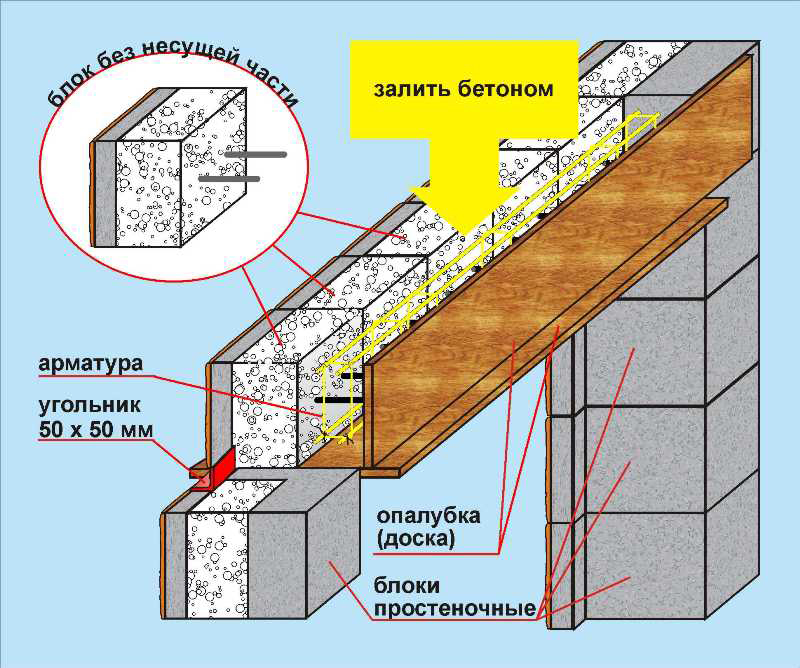

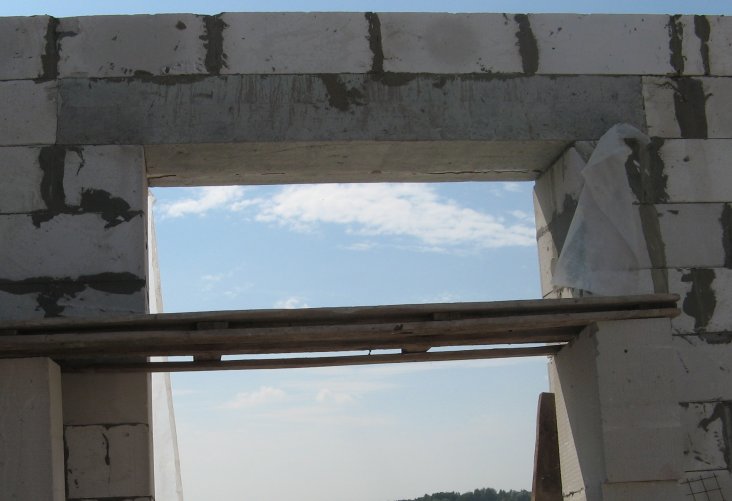

Опалубку для заливки оконных перемычек можно сделать из газобетона:

Фото

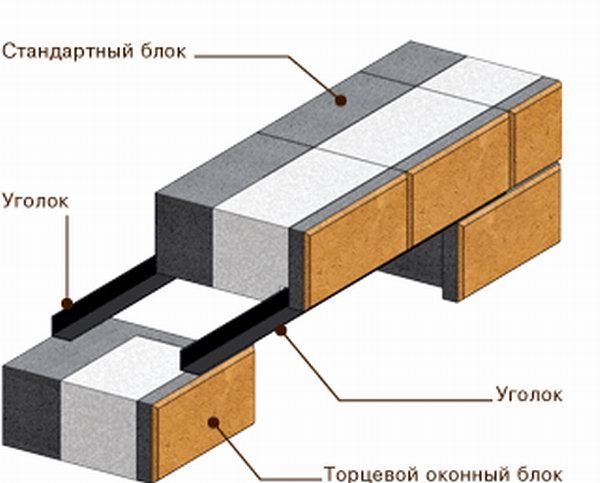

Перемычки из блоков
Изготовление опалубки для перемычек Оконные перемычки в опалубке Перемычки с помощью несъемной опалубки Распределение нагрузки на перемычку Схема строительства стальных перемычек

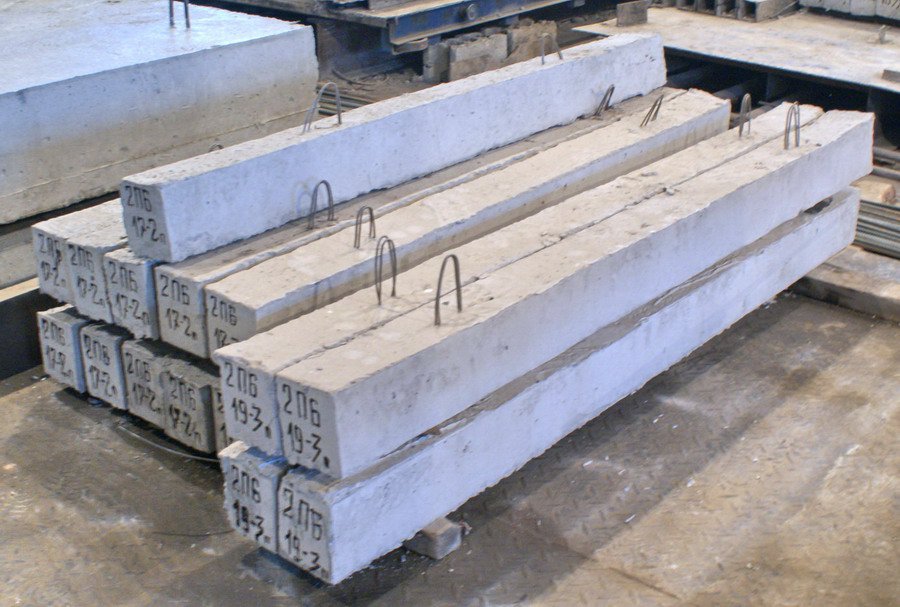

Перемычки железобетонные для проемов по ГОСТ

УСЛОВНОЕ ОБОЗНАЧЕНИЕ:
1ПБ 10-1п
1 - сечение перемычки
ПБ - перемычка брусковая
10 - длина
1 - расчетная нагрузка с учетом собственного веса 1 кгс/см;
п - наличие строповочных петель.

2ПП 14-4
2 - сечение перемычки
ПП - перемычка плитная
14 - длина
4 - расчетная нагрузка с учетом собственного веса 4 кгс/см;
п - наличие строповочных петель.

НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ

Серия 1. 038.1-1 выпуск 4

Серия 1.038.1-1 выпуск 5

Область применения:

Перемычки бетонные - оконные и дверные

Железобетонные перемычки наиболее часто используются при перекрытии проемов в дверях и окнах. Впрочем, такие перемычки достаточно универсальны и могут использоваться и в других случаях, когда возникает необходимость дополнительного усиления конструкции стены.

Для производства перемычек из железобетона, с учетом той нагрузки, под которую они проектируются, используется только бетон тяжелых марок, предварительно напряженный, и надежная, крепкая арматура. Ведь перемычки будут принимать часть нагрузки несущих стен и конструкций на себя.

Различают несколько типов железобетонных перемычек. Фасадные перемычки используются в стенах, выходящих на фасад здания. Такие перемычки предназначены для перекрытия проемов с четвертями. Брусковые железобетонные перемычки в ширину не превышают 250 миллиметров. Перемычки балочные создаются с четвертью, которая служит для примыкания и опирания плит перекрытий. Все эти железобетонные перемычки отличаются конструктивными особенностями и условиями применения. По форме перемычки бывают плоские и брусковые. Подробнее о типах перемычек вы можете узнать из общения непосредственно с нашими специалистами.

Компания ART ЖБИ производит весь ассортимент железобетонных перемычек, предусмотренный ГОСТом. Мы следим за качеством производства на каждом его этапе и можем гарантировать, что наши перемычки прослужат долго и способны вынести проектную нагрузку в полном объеме. Это доказывает и наличие десятков проектов, в которых используются наши железобетонные перемычки. Купить перемычки в Туле можно непосредственно у нас на складе. Также мы можем изготовить железобетонные перемычки под заказ в любом количестве.

ЖБИ перемычки от производителя в Казани

Перемычки железобетонные – важный элемент кирпичных и каменных домов. Они используются для перекрытия оконных, дверных и прочих проёмов. Их назначение – приём на себя веса перекрытий, расположенных выше проёма, и распределение его по нижним конструкциям. Особенностью этих изделий является их высокая прочность, надёжность и долговечность.

На перемычки цена зависит от её габаритов, массы, выдерживаемой нагрузки и прочих характеристик.

Марка изделия Цена за шт. Размеры (Д*Ш*В) Вес
(тонн)
Объем (м3) Наличие
2ПБ 10-1 210 р. 1030*120*140 0.040 0.017 Под заказ
2ПБ 13-1 240 р. 1290*120*140 0.054 0.022 Под заказ
2ПБ 16-2 325 р. 1550*120*140 0.065 0.026 Под заказ
2ПБ 17-2 330 р. 1680*120*140 0.071 0.028 Под заказ
2ПБ 19-3 360 р. 1940*120*140 0.081 0.037 Под заказ
1ПБ 13-1п 155 р. 1290*120*65 0.025 0.010 Под заказ
2ПБ 13-1п 290 р. 1290*120*140 0.054 0.022 Под заказ
2ПБ 16-2п 350 р. 1550*120*140 0.065 0.026 Под заказ
2ПБ 19-3п 450 р. 1940*120*140 0.081 0.033 Под заказ
2ПБ 25-3п 555 р. 2460*120*140 0.103 0.041 Под заказ
2ПБ 30-4п 670 р.
2980*120*140
0.125 0.050 Под заказ
3ПБ 13-37п 495 р. 1290*120*220 0.085 0.034 Под заказ
3ПБ 16-37п 640 р. 1550*120*220 0.102 0.041 Под заказ
3ПБ 18-37п 710 р. 1810*120*220 0.119 0.048 Под заказ
3ПБ 34-4п 1070 р. 3370*120*220 0.222 0.089 Под заказ
4ПБ 30-4п 1270 р. 2980*120*290 0.259 0.104 Под заказ
4ПБ 34-8п 1670 р. 3370*120*290 0.295 0.118 Под заказ
4ПБ 44-8п 2350 р. 4410*120*290 0.384 0.154 Под заказ
4ПБ 48-8п 2640 р. 4800*120*290 0.418 0.167 Под заказ
4ПБ 60-8п 3730 р. 5960*120*290 0.519 0.207 Под заказ
5ПБ 21-27п 1450 р. 2070*250*220 0.285 0.114 Под заказ
5ПБ 25-27п 2055 р. 2460*250*220 0.338 0.135 Под заказ
5ПБ 25-37п 2240 р. 2460*250*220 0.338 0.135 Под заказ
5ПБ 30-27п 2930 р. 2980*250*220 0.410 0.164 Под заказ
5ПБ 30-37п 3150 р. 2980*250*220 0.410 0.164 Под заказ
5ПБ 31-27п 3090 р. 3110*250*220 0.428 0.171 Под заказ
5ПБ 34-20п 3320 р. 3370*250*220 0.463 0.185 Под заказ
5ПБ 36-20п 3640 р. 3630*250*220 0.500 0.200 Под заказ
6ПБ 35-37п 4510 р. 3500*250*290 0.634 0.254 Под заказ
8ПБ 10-1п 165 р. 1030*120*90 0.028 0.011 Под заказ
8ПБ 13-1п 198 р. 1290*120*90 0.035 0.014 Под заказ
8ПБ 16-1п 256 р. 1550*120*90 0.042 0.017 Под заказ
8ПБ 17-2п 283 р. 1680*120*90 0.045 0.018 Под заказ
8ПБ 19-3п 380 р. 1940*120*90 0.052 0.021 Под заказ
9ПБ 13-37п 455 р. 1290*120*190 0.073 0.029 Под заказ
9ПБ 16-37п 598 р. 1550*120*190 0.088 0.035 Под заказ
9ПБ 18-8п 505 р. 1810*120*190 0.118 0.041 Под заказ
9ПБ 18-37п 787 р. 1810*120*190 0.103 0.041 Под заказ
9ПБ 21-8п 521 р. 2070*120*190 0.118 0.047 Под заказ
9ПБ 22-3п 748 р. 2200*120*190 0.125 0.050 Под заказ
9ПБ 25-8п 796 р. 2460*120*190 0.140 0.056 Под заказ
9ПБ 27-8п 1010 р. 2720*120*190 0.155 0.062 Под заказ
10ПБ 21-27п 1390 р. 2070*250*190 0.245 0.098 Под заказ
10ПБ 25-27п 1840 р. 2460*250*190 0.291 0.117 Под заказ
10ПБ 25-37п 2105 р. 2460*250*190 0.291 0.117 Под заказ
10ПБ 27-27п 2490 р. 2720*250*190 0.322 0.129 Под заказ
10ПБ 27-37п 2990 р. 2720*250*190 0.322 0.129 Под заказ
Заказать звонок

Производство железобетонных перемычек

Перемычки железобетонные – это бетонные бруски, внутри которых находится металлическая арматура. Во время изготовления она сваривается в каркасы и кладётся в специальные формы, куда затем заливается бетон. Итоговое изделие может принимать на себя любые виды нагрузки, так как бетон хорошо сопротивляется сжатию, а арматура – растяжению и изгибу. Благодаря такому сочетанию, они стали обязательным элементом зданий с кирпичной или каменной кладкой. Для удобного перемещения и установки предусмотрены арматурные петли.

Перемычки в г. Казань из железобетона производит компания «Адис» (производство блоков фбс в Казани). Наши изделия изготовлены на самом современном оборудовании с учётом всех требований, предъявляемых к данной продукции. На всех этапах техпроцесса изделия проходят строгий контроль, что даёт возможность вовремя предотвращать появление дефектных продуктов, а в итоге — держать высокую планку качества. У нас также много другой продукции завода ЖБИ.

Преимущества наших перемычек

  • Производство с использованием особых марок бетона и высокопрочной арматуры позволяет получать изделия высокого качества;
  • Продукция обладает долгим сроком эксплуатации и хорошей износоустойчивостью;
  • Высокая надёжность;
  • Устойчивость к низким температурам;
  • Возможность быстро смонтировать конструкцию.

На перемычки цена является оптимальной. Стоимость нашей продукции полностью соответствует её характеристикам и возможностям. Поэтому в случае необходимости купить перемычки из железобетона, следует обращаться в нашу компанию. Так вы получите высококачественный сертифицированный продукт по приемлемой цене.

Типы

Железобетонные перемычки подразделяются на несколько разновидностей. В зависимости от их ширины, они бывают брусковые (до 250 миллиметров) и плитные (более 250 миллиметров). В зависимости от месторасположения: балочные и фасадные.

Компания «Адис» предлагает брусковые перемычки в г. Казань для строительства зданий из кирпича и бетона. В каталоге на нашем сайте представлен обширный перечень продукции, состоящий из более чем сорока наименований.

Купить перемычки можно у нас, связавшись с нашими менеджерами по телефонам +7 (843) 226-40-50, +7 (905) 315-44-51

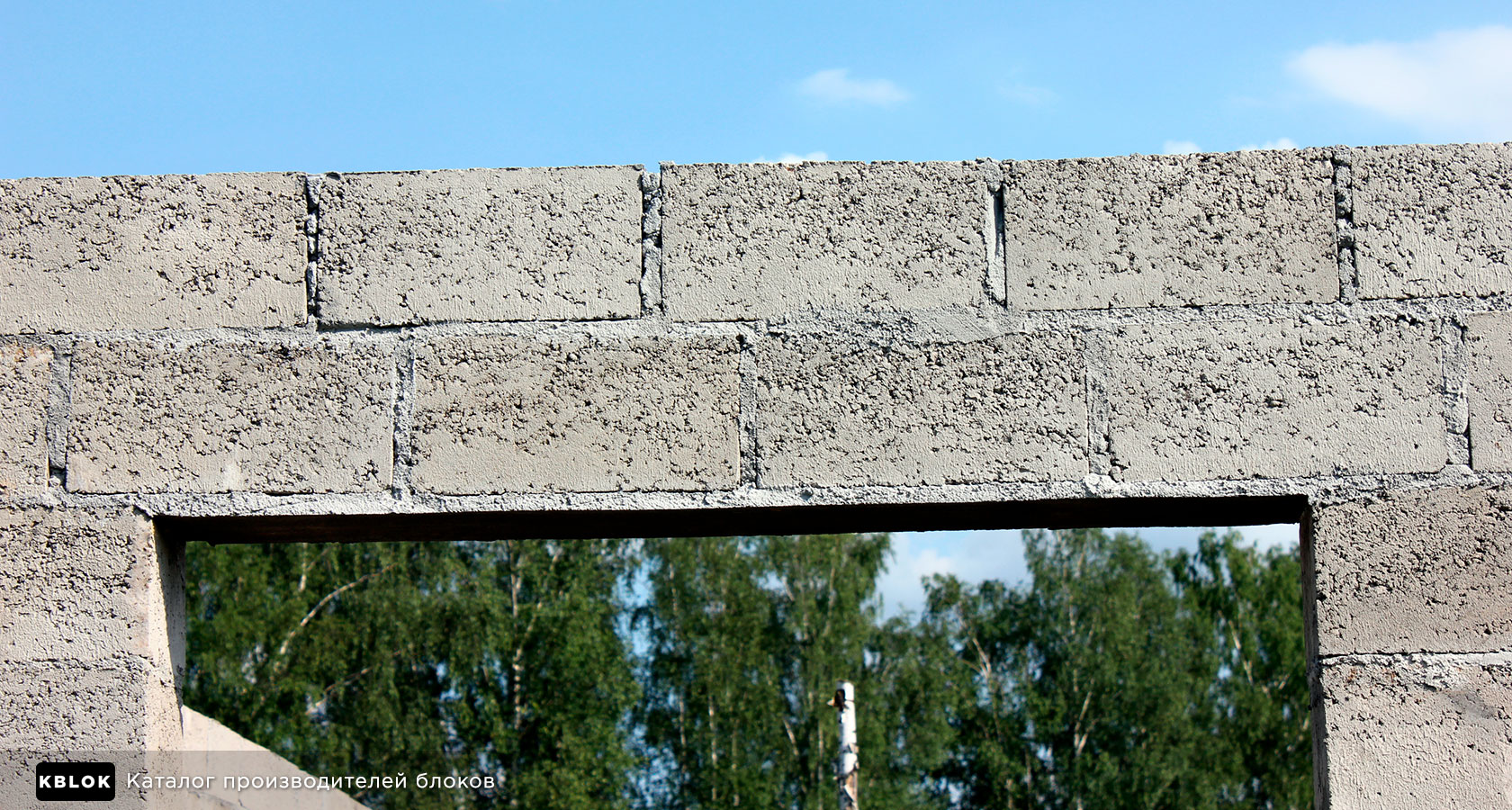

Оконные и дверные перемычки

Обычно оконные проемы начинаются на высоте 100 см от цоколя. После изготовления стяжки, проведения работ по утеплению пола и настила самого пола, высота начала оконного проема уменьшается ориентировочно до 80-85 см. Мы при строительстве своего дома отошли от принятых размеров и начали изготавливать оконные проемы для комнат на высоте 65 см от цоколя после кладки трех рядов газосиликатных блоков, а на кухне — на высоте около 88 см. после кладки четырех рядов блоков. Высота оконных проемов составила шесть рядов блоков в комнатах и на кухне, и пять рядов блоков — в ванной.

Высота дверных проемов составила 10 рядов блоков, что вместе с высотой кладочного раствора составило около 210-215 см от начала кладки.

Теперь над оконными и дверными проемами необходимо уложить перемычки. Сделать это можно несколькими способами:

- приобретение и установка готовой перемычки (железобетонной или армированной из газобетона), изготовленной на промышленном предприятии. Этот способ имеет как плюсы, так и минусы. Готовая перемычка сокращает время строительства, но приводит к его удорожанию за счет производства на заводе и доставки на объект, а также возникают сложности в поиске готовых перемычек подходящих по длине и ширине к существующим проемам;

- U-образные блоки из газобетона;

- самостоятельное изготовление перемычек методом несъемной опалубки;

- самостоятельное изготовление перемычек методом деревянной съемной опалубки. О том, как сделать опалубку, мы подробно рассказали в посвященной этому статье. Преимущества этого метода: съемная опалубка ускоряет строительство, позволяет получить отливку высокого качества. Также съемная опалубка позволяет выдерживать значительные нагрузки там, где бетонный состав оказывает давление на конструкцию.

Изготавливаются перемычки двумя способами. Оконный прием небольшой ширины в подсобном помещении перекрыли тремя арматурными стержнями диаметром 12 мм, а сверху уложили блоки. В этом случае мы одновременно решили две проблемы: армирование опорных поверхностей для оконной перемычки и армирование, собственно, самой перемычки. Арматурные стержни по обе стороны от проема (по 50 см) защищены от коррозии раствором. Блоки, как обычно, скрепляются между собой раствором для кладки (или клеем, если Вы выбрали его для кладки).

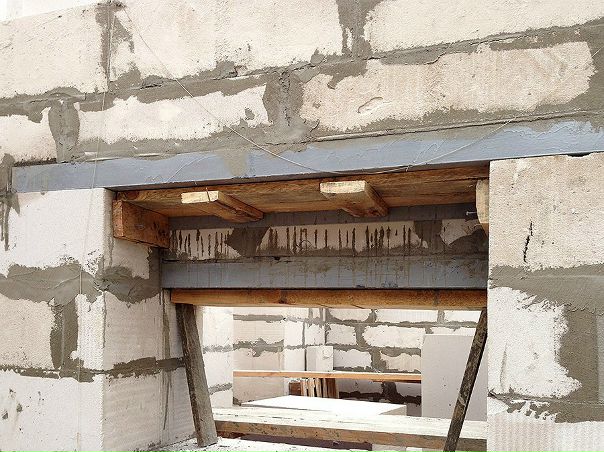

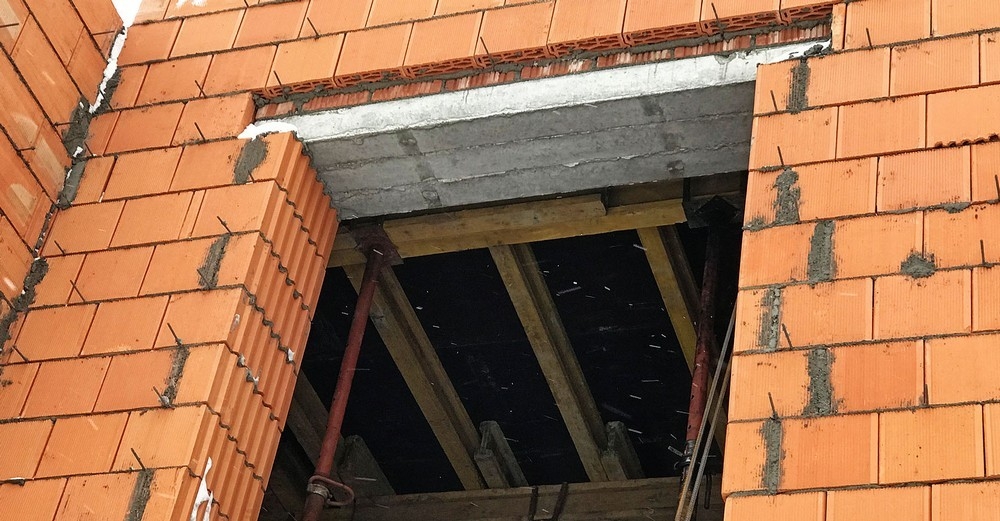

Большие по длине оконные и дверные перемычки мы изготавливали методом съемной опалубки. Сначала изготовили съемную опалубку, затем с помощью распорок закрепили ее над проемом. Боковые стенки опалубки и боковые распорки крепили к блокам с помощью обычных гвоздей. Как съемная опалубка, так и вылитая затем перемычка должны заходить на несущую стену по обе стороны минимум на 20 — 25 см. Это предотвратит «проседание» перемычки и образование трещин.

Затем на высоте минимум 5 см от нижней части опалубки и на расстоянии минимум 5 см от боковых сторон опалубки укладывается сетка из арматурных стержней диаметром 12 мм., т.к. в нижней части перемычки нагрузка на разрыв максимальна. Для этого под арматурную сетку по все длине подкладываются фрагменты кирпича или щебенка. Арматура контролируется уровнем.

Затем в подготовленную опалубку заливается бетон марки М 200 или выше. Пропорции бетонной смеси — цемент:песок -1:3 с добавлением 5 частей щебенки. После заливки необходимо сразу же уплотнять бетон для ликвидации пустот методом штыкования (можно использовать обрезок арматуры).

После затвердевания получившейся железобетонной перемычки, а это от 3 до 5 дней в зависимости от погоды, разбирается опалубка, если она мешает кладке последующих рядов. Нам пришлось разобрать опалубку через несколько дней, так как необходимо было продолжить строительство. Впрочем, необходимость в опалубке отпала: бетон хорошо схватился, перемычка была готова.

Распорки убираются только через месяц. Во время строительства мы использовали несколько съемных опалубок.

ВАЖНО! Какой высоты должны быть оконные и дверные перемычки? Существуют формулы для расчета минимальной высоты и минимальной ширины железобетонной перемычки (балки). О том, как правильно рассчитать эти размеры, мы рассказывали в статье «Армопояс. Железобетонные балки над проемами».

После разборки опалубки оконные перемычки и дверные перемычки при необходимости (если высота получившейся перемычки меньше высоты блока) наращиваются рядом кирпича или частями блоков до необходимой высоты. Этот способ позволит использовать остатки блоков. Кладку последующих рядов блоков можно продолжать сразу после разборки опалубки. Однако с нагрузкой на оконные и дверные перемычки, связанной с укладкой плит перекрытий, следует повременить в течение месяца.


Железобетонные перемычки для оконных и дверных проемов, характеристики и цены

Перемычки – это строительный материал прямоугольной формы, монтируемый над оконными или дверными проемами. Используются для усиления уязвимых мест и распределения нагрузки. Чаще всего применяются в зданиях, возводимых из кирпича. Без ЖБИ опор невозможно построить крепкое и надежное сооружение.

Как изготавливаются, виды и характеристики

Бетонные перемычки необходимы для равномерного распределения нагрузки, создаваемой стеной или перекрытием над проемом. Вес одинаково распределяется по краям ЖБИ опоры. Изготавливаются разных размеров и марок на заводах, можно сделать их и своими руками. Для производства используются арматура и бетон классом В15 и выше или марок М200 и М250. Плотность ЖБИ должна быть не меньше 2200 кг/м3. Гладкая или рифленая арматура с антикоррозийным покрытием применяется для улучшения прочности всего материала. Сталь увеличивает степень изгиба.

Перемычки разных размеров и марок изготавливаются следующим образом:

1. В форму укладывается каркас из арматуры.

2. Заливается бетон.

3. Форму со смесью оставляют для затвердевания.

Перемычки могут использоваться не только в качестве опоры для оконных или дверных проемов, но и в других конструкциях (для возведения беседок, павильонов, лестниц). С помощью них благоустраивают территории и площадки, делают гаражные и монтажные проемы. ЖБИ применяются в зданиях или сооружениях, построенных из кирпича, искусственного или природного камня, пено-, шлако-, газобетона или других подобных материалов.

В зависимости от назначения перемычки делятся на следующие виды:

  • брусковые;
  • плитные;
  • балочные;
  • фасадные.

Ширина ЖБИ опор первого типа не превышает 25 см. Плитная железобетонная перемычка выпускаются с шириной от 25 см. Все ЖБИ опоры имеют петли из арматуры или отверстия. Благодаря им значительно упрощаются их погрузка, транспортировка и монтаж.

Брусковые являются наиболее востребованными в возведении зданий. Они имеют практически квадратное сечение, которое не может быть больше 25 см. Применяются как в частном, так и в капитальном строительстве. Используются в качестве опоры для сооружений из кирпича, камня, газобетона или деревянных брусьев. Брусковые железобетонные оконные перемычки не боятся низких температур и устойчивы к влаге. Применяются не только для проемов, но и для заборов и подпор.

Плитные применяются для конструкций из кирпича, бетона, газобетона, монолита и других материалов. Как и предыдущий вид опор, эти имеют прямоугольное сечение. Но в отличие от брусковых плитные опоры производятся с шириной больше 25 см.

Балочные имеют с одной стороны дополнительную выступающую четверть – выборку, на нее укладываются другие перекрытия. Используются для строительства, жилых и производственных зданий.

Маркировка и стоимость

Отличаются между собой перемычки не только по прочности, но и по способности выдерживать низкие температуры. Поэтому выбирать материал для строительства нужно не только из-за планируемой нагрузки, но и согласно погодным условиям и сейсмоактивности. Есть ЖБИ опоры, которые могут выдержать землетрясения до 7 баллов, а также устойчивы к агрессивным химическим веществам.

Маркировка:

  • ПБ – брусковые;
  • ПП – плитные;
  • ПГ – балочные.

Первое число в маркировке означает номер поперечного сечения, буквы за ним – тип, следующее число – длину в дм (приблизительную). Число после дефиса – несущая способность кН/м. Строчная буква п означает наличие монтажных петель, а – выпусков арматуры. На стоимость ЖБИ опор влияют их тип и размеры.

Цена железобетонных перемычек разных размеров и марок:

Наименование Размеры, мм Цена за 1 шт, рубли
2ПБ 10-1п 1030х120х140 270
2ПБ 22-3 п 2200х120х140 450
2ПБ 29-4 п 2850х120х140 640
3ПБ 13-37 п 1290х120х220 440
3ПБ 18-37 п 1810х120х220 680
3ПБ 30-8 п 2980х120х220 1230
5ПБ 21-27 п 2070х250х220 1680
5ПБ 27-37 п 2720х250х220 2400
5ПБ 36-20 п 3630х250х220 3500
8ПБ 10-1-п 1030х120х90 180
8ПБ 17-2-п 1680х120х90 250
9ПБ 13-37-п 1290х120х190 400
9ПБ 21-8-п 2070х120х190 530
9ПБ 27-8-п 2720х120х190 1080
10ПБ 21-27-п 2070х250х190 1270
10ПБ 27-37-п 2720х250х190 4090
2ПГ-39-31 3890х250х440 6200
2ПГ-43-31 4300х250х440 7000
3ПГ-60-73 5950х380х585 19200
2ПП-23-7 2330х380х140 1620
5ПП-14-5 1420х510х140 1450
10ПП-30-13 2980х510х190 4280

Перед тем как купить перемычки для оконных и дверных проемов любой марки, размеров и веса, нужно обратить внимание на их состояние и наличие повреждений. В них не должно быть трещин и осколов. Поврежденный бетон не сможет выдержать больших нагрузок, из-за чего может рухнуть часть здания. Также не следует приобретать ЖБИ любого веса и марок по ценам, которые значительно ниже, чем у других поставщиков, так как высока вероятность, что для их производства использовались некачественные компоненты или цемент меньшей марки.

Устанавливать железобетонные опоры необходимо только согласно всем правилам и соблюдая технологию безопасности. Перемычки для зданий с кирпичными стенами и других сооружений имеют большой вес, поэтому обращаться с ними нужно крайне осторожно, чтобы избежать травм или повреждения стройматериала.

Хранить ЖБИ опоры необходимо уложенными в штабели высотой не больше 2 м. Между рядами обязательно укладывается прокладка, чтобы они не повреждались из-за собственного веса.

Как сделать оконные перемычки железобетонные своими руками?

Как изготовить железобетонные перемычки собственными руками, чтобы выполнить необходимое усиление дверных и оконных проемов. Главная задача и назначение ЖБ перемычек заключается в восприятии нагрузки на собственную конструкцию всего веса стены, который расположен над оконным или дверным проемом. В частном строительстве при возведении небольших жилых домов перемычки могут отливаться из монолитного бетона или же быть сборными из заводских заготовок.

Особенности железобетонных перемычек ПБ

Благодаря комбинированию в своей структуре двух различных материалов ЖБИ перемычки обретают требующуюся несущую способность. Такими материалами в теле оконных перемычек выступают: металл и бетон. Задача бетона состоит в обеспечении конечному изделию прочности на сжатие и сопротивления жесткости. Сталь придает перемычке высокий уровень прочности на растяжение. Бетонный слой в железобетонных перемычках призван, также обеспечить защиту стальной арматуры от коррозии. Важно соблюдать требование касательно толщины монолитного бетона в общей конструкции перемычки ПБ.

Железобетонные перемычки монолитные

Перемычки из ЖБИ часто применяются в процессе строительства стен частных домов.

Преимущества железобетонных перемычек ПБ:

  • Способность выдерживать высокие нагрузки
  • Возможность перекрывать проемы большой длины
  • Низкая стоимость материалов и трудозатраты на установку (монтаж) перемычек
  • Разнообразие готовых размеров и широкой номенклатуры изделий
  • При возведение частного дома, стандартные железобетонные перемычки ПБ дают возможность перекрывать проемы до пяти метров шириной. Для правильного расчета нагрузки проектировщик подбирает тип армирования перемычек, класс (марки) бетона, а также сечение балки.

В просторечии среди строителей железобетонные перемычки называют просто монолитными. Для получения ЖБИ нужной формы требуется соорудить герметичную опалубку правильной жесткости. Неправильный подбор материалов для опалубки и ошибки при ее сборке могут привести к ее разрушению во время укладки бетона.

Промышленные заводы, изготавливающие стеновые блоки из ячеистого бетона или керамзитобетона, часто делают заготовку у-образных элементов для бетонных перемычек, которые являются одновременно несъемной опалубкой. Такой подходит заливки перемычек ускоряет и облегчает работу, так как такие элементы достаточно установить на ровной поверхности,  и вы можете залить ЖБИ.  В установленную опалубку укладывают стальную арматуру. Между прутами арматуры и стенками заготовочных элементов устанавливают зазор в два сантиметра из пластиковых прокладок. Это дает при заливке обеспечить изоляционный слой бетона для арматуры, оберегающий ее от коррозии. Наиболее популярная бетонная  смесь для заливки перемычек – бетон М300. Уложенный в опалубку бетон требует дальнейшего ухода за ним. В жаркий период года важно предупредить высыхание бетона (защита от прямых солнечных лучей), а зимнюю погоду – обеспечить прогрев и защиту от ветра. Чрезмерно быстрое высыхание бетона летом избегают путем нанесения воды на поверхность бетона в первую неделю его твердения. В случае с разборной опалубкой при естественном твердении бетона опалубку рекомендуют снимать не ранее 14 дней. Бетон полностью обретет свою заявленную заводом марочную прочность только на 28 сутки.

На рисунке 1 показаны перемычке и тип армирования перемычек.

ЖБИ перемычки заводского изготовления

Широкое распространение имеют ЖБИ, выполненные в заводских условиях, с применением пропарочных камер. Такие ЖБ перемычки могут быть в несъемной керамической опалубке или армированными монолитными.  Такой подход позволяет получить железобетонные изделия с нужной несущей способностью и сразу применяться для монтажа. Использование таких ЖБИ позволяет избегать задержек в строительных работах.

Железобетонные перемычки отличаются по своей форме, нагрузки и способа отделки поверхности. Проектировщики, проводя расчеты в строительстве, прибегают к таблицам нагрузок готовых перемычек. Готовые железобетонные перемычки интересны и застройщикам, поскольку это дает уверенность в их качестве и долголетии, хотя и может быть несколько дороже, чем варианты производства перемычек своими руками.

Большим спросом пользуются ЖБИ перемычки L-образного типа. Высота таких изделий составляет 19 и 22 см, ширина – 12 см, а толщина равна 6 см. Ширина проема под такие перемычки должна быть в пределах от 120 до 270 см. Железобетонный завод изготавливает стандартные длины с шагом в 30 см.

Как сделать железобетонную перемычку своими руками? Балки укладываются на раствор цементный РЦ м200 с осадкой конуса смеси П-8 (густой раствор), после этого оставшееся пространство заполняется легким керамзитобетоном (теплоизолятором).

На рисунке 2 показана L-образная перемычка заводского изготовления.

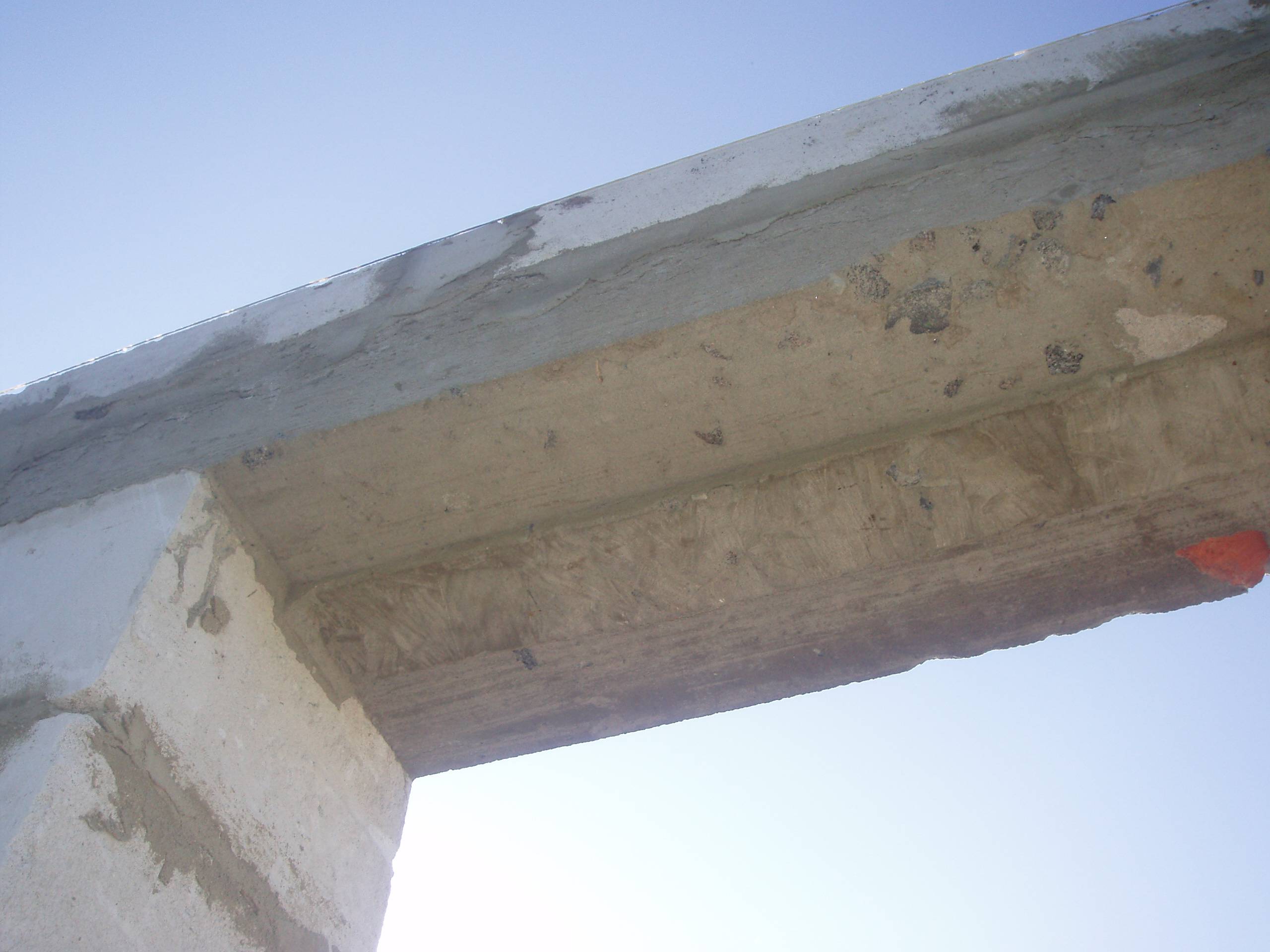

Перемычки для газобетонных блоков: виды и установка

Многие не слишком квалифицированные специалисты применяют для создания проемов в стенах железобетонные перемычки. Но ведь на сегодняшний день у многих производителей газобетонных ячеистых материалов в ассортименте присутствуют газобетонные перемычки. Их использование для создания проемов делает работу гораздо легче, внешний вид остается более эстетически приятным, не нарушает теплоизоляцию возведенной коробки. А порой можно и вовсе отказаться от применения от таких изделий. В данной статье мы разберем все тонкости использования перемычки из газобетона.

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации. Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами – это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Вернуться к оглавлению

Какие бывают перемычки?

U-образные изделия для газобетонного ячеистого строительного материала

Это особый вид ячеистых, которые необходимы для выполнения армопояса внутри стен из газобетона. Материалы такого типа помогают распределить нагрузку, которая поступает от плит перекрытия.

Блоки производят на особом оборудовании, на котором перемычка газобетонная склеивается. У них масса достоинств, в отличие от других методов армирования. Благодаря им можно значительно сократить сроки по возведению дома. Также они помогают удержать тепло внутри подобной конструкции.

Вернуться к оглавлению

Из армированного газобетона

Перемычка из газобетонной смеси данного типа используется для перекрытия проемов коробки, которая возведена из ячеистых бетонных блоков различных зданий, как жилых, так и общественных. Используют обычно в несущих стенах дома до четырех этажей, однако их высота не должна превышать 17 метров. Если она не является несущей, то их применение не ограниченно высотой.

Вернуться к оглавлению

Железобетонные

Это изделия, которые изготавливают из тяжелой бетонной смеси и арматурных прутьев. Применяют в качестве перекрытий в дверях, также часто применяется в возведении ограды и других различных типах строительства, где их можно практически использовать. Основное их достоинство – это невысокая цена. Недостатками стали их большая теплопроводность и большая масса.

Вернуться к оглавлению

Деревянные материалы в блоках

Чаще всего их используют в зданиях, изготовленных из дерева, реже – в домах из кирпича либо ячеистых бетонных материалов. Однако и в бетонных зданиях обязательно в таком случае должны быть потолки с деревянным перекрытием. Дерево обязательно должно быть сухим и пропитанным антисептиком. Преимущества в таких перемычка в том, что они мало весят, стоят и обладают высоким теплосохраняющим свойством. Их минусами является склонность к загниванию, деформация размера при влиянии различных внешних факторов.

Вернуться к оглавлению

Металлические прокатные профили

Металлическую перемычку можно охарактеризовать свойством обладание немалыми несущими свойствами. Перемычку такого типа не слишком охотно применяют из-за ее недостатков. Главные из них – это предрасположенность к коррозии метала и надобность дополнительного утепления.

Если необходимо выполнить перекрытие большого пролета, то используют двутавр. Перемычки для установки между данными строительными материалами производят из двух двутавров, но обязательно необходимо не забыть положить между ними утеплитель. Протяженность опирания на возведенную коробку с обеих сторон проема должна быть равна приблизительно 20 сантиметрам. Отдельные строители советуют высчитывать протяженность опирания с помощью приложения половины высоты перемычки 16 сантиметров. Впрочем, это относится к перемычке любого типа изготовления.

Вернуться к оглавлению

Установка

Армированные

Перемычка из газобетона такого типа отличается крепостью из-за объемного стального каркаса. Благодаря использованию подобных перемычек в период строительства газобетонными изделиями, выходит наилучшая основа для декорирования. Подобная перемычка газобетонная используется как балка на один пролет, который получает давление по всей своей протяженности. Чтобы в итоге получить подобную перемычку необходимого размера, необходимо выполнить несколько операций:

  • Для начала перемычка газобетонная должна быть поднята на необходимый уровень. Ее установка должна быть только стрелкой вверх. Опорная глубина должна равняться 30 сантиметрам, ширина должна быть как блок, а высота – равняться высоте нескольких таких изделий. Разрешается использование в газобетонном проеме сразу двух перемычек. Основания оконных проемов выполняется лишь монолитными изделиями.
  • В местах опирания и между собой, материалы склеиваются раствором. Категорически запрещается изменять изделие, каким либо способом, так как это ведет к таким последствиям – ухудшение теплоизоляции, деформирование изделия.
  • Следующая перемычка газобетонная укладывается вплотную к ранее установленной, при содействии резинового молотка.
  • Поверхность обязательно подлежит выравниванию посредством использования рубанка.
  • Итоговый этап это ожидание просыхания бетонной смеси.
Вернуться к оглавлению

U-образные изделия

Армирование перемычки из U-блоков.

U-образные блоки устанавливаются над окном либо дверью в четком, определенном порядке:

  • Установка U-образные материалов большей частью к наружной части возведенной коробки на предварительно сделанное основание глубиной около 2 метров. Если изделия монтируются над проемом, то временные подпорки делаются до их укладывания. Чтобы избежать прогиба изделия, опоры проема обязаны быть прочными.
  • Проемы обязательно следует проклеивать. Швы между блоками проклеиваются специальным раствором.
  • Периодически стоит проводить контроль ровности укладывания перемычек при помощи специального строительного уровня.
  • Чтобы проем был выполнен как следует, обязательно нужно сделать армирование. В полученное углубление устанавливается арматурный прут так, чтобы он перекрывался бетоном вокруг себя.
  • Далее происходят работы по теплоизоляции.
  • В области изделия проем необходимо смачивать водой.
  • Углубление блока наполняются специальной бетонной смесью.
  • Поверхность бетона выравнивается.
  • В конце всех операций удаляются временные подпорки, но только лишь после полного засыхания бетона.
Вернуться к оглавлению

Металлические

Самым оптимальным вариантом при укладывании ячеистых блоков является использование четырех металлических уголков, а не двух. Желательно, чтобы изделия налегали на коробку примерно на 30 сантиметров. Использование перемычек данного типа довольно сложное. Процесс монтирования металлических перемычек состоит из:

  • выбор необходимой высоты;
  • монтаж арматурных прутьев;
  • монтаж опалубка;
  • укрепление опалубка;
  • укрепление арматурных прутьев;
  • заливание арматурных прутьев бетоном.
Вернуться к оглавлению

Необходимые инструменты

  • резиновый молоток;
  • ковшик;
  • штроборез;
  • терка;
  • каретка;
  • ножовка газобетонная;
  • рубанок;
  • рулетка;
  • строительный уровень;
  • кельма;
  • трапеция;
  • шпатель;
  • ведро;
  • растворосмеситель;
  • промышленный миксер;
  • перчатки.

Применение перемычек даст вам возможность улучшить теплоизоляцию, укрепить дом и достичь качественной однородной поверхности возведенной коробки.

Оконные перемычки своими руками - бетонные перемычки (+ фото)

Оконные перемычки являются обязательным элементом, используемым при возведении любых жилых домов или хозяйственных построек. Поскольку на стадии строительства дачи или загородного дома возникает необходимость в обустройстве функциональных перемычек, которые обеспечивают жесткость и прочность несущим стенам и ограждающим конструкциям.

Основные особенности

Перемычки для окон

Современные технологии предусматривают возможность использования нескольких видов перемычек:

  • заводских железобетонных;
  • монолитных изделий, сделанных непосредственно на объекте;
  • металлический;
  • кирпичных;
  • комбинированных.

Несмотря на надежность готовых железобетонных изделий, намного проще и дешевле сделать оконные перемычки своими руками, сэкономить время и значительные средства на транспортных расходах, материалах и работе.

Перемычкой называется часть стены или перегородки, перекрывающая сверху дверной или оконный проем. Если на стену, которая организует строительство, рекомендуется обустраивать несущие перемычки, рекомендуется обустраивать несущие перемычки. При отсутствии таких нагрузок используют самонесущие (ненесущие) железобетонные, металлические или кирпичные перемычки.В некоторых случаях выполняются клинчатые (арочные) перемычки, служащие дополнительным украшением экстерьера или интерьера здания. Их также используют для организации проемов в помещениях со сводчатыми потолками (перекрытиями).

Строительство арочной перемычки
Обратите внимание! Планируя оконные перемычки, следует помнить о правильном подборе длины изделия. В несущих стенах опирающиеся изделия на стены составляющие не меньше на 250 мм, в самонесущих стенах конструкции - не на 120 мм.

Сегодня специалисты рекомендуют отдавать предпочтение перемычкам из бетона, готовым заводским изделиям или продукции, выполненной на строительной площадке. Они более прочные и надежные, занимают меньше времени при строгом соответствии с более высокими нагрузками. Изготовление перемычек из бетона может производиться непосредственно на строительном объекте двумя способами:

  1. Заливка на площадке, с дальнейшей установкой изделия.
  2. Заливка над проемом с помощью съемной, разборной опалубки.

В качестве и надежности таких перемычек нет большой разницы.

Обратите внимание! Могут проблемы на стадии подъема изделий и их монтажа. Поэтому, как правило, оконные перемычки производятся прямо на стеновой конструкции.

Устройство железобетонных перемычек

Каркас опалубки

Для организации бетонных перемычек следует подготовить щиты для опалубки по размеру проема. Для этого произведены деревянные доски толщиной не менее 20 мм, между которыми будут крепиться саморезами или гвоздями.Специалисты советуют применять саморезы, которые легко в демонтировать с помощью шуоверта.

Схема сборки опалубки Боковые щиты опалубки перекрывать проем по ширине и высоте. Нижний опорный щит собирают с повышенной прочностью строго по габаритам проема. Монтаж опалубки начинает именно для нижнего подпирают снизу двумя деревянными стойками, расположенными V-образно. Подпорку устанавливают только после полного монтажа щитков и проверки их по уровню, они размещаются строго горизонтально.

На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. Для дополнительной теплоизоляции перемычек, расположенных в фасадных стенах в опалубке снаружи прокладывают утеплитель: минеральную вату, пеноплэкс или плотный пенопласт.

Арматура для перемычек

На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой вязальной проволокой.

Обратите внимание! Специалисты не рекомендуют при работе с металлом использовать сварку, только технологическую вязку.

Для заливки перемычки готовят бетонный раствор из качественного сертифицированного цемента, не крупного щебня и мытого песка. Раствор можно приготовить с помощью электрической бетономешалки или вручную в большой емкости, тщательно перемешивая все ингредиенты. Следует помнить, что щебень в готовый раствор добавляется в последнюю очередь.Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции.

Обратите внимание! Снимать опалубку можно будет только через несколько дней, дождавшись схватывания бетонного состава. Нижние щиты опалубки и распорку оставляют минимум на 3-4 недели до полного укрепления бетона.

Видео

Опалубку для заливки оконных перемычек можно сделать из газобетона:

Фото

Перемычки из блоков Изготовление опалубки для перемычек Оконные перемычки в опалубке Перемычки с помощью несъемной опалубки Распределение нагрузки на перемычку Схема строительства стальных перемычек

Перемычки железобетонные для проемов по ГОСТ

.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ:
1ПБ 10-1п
1 - сечение перемычки
ПБ - перемычка брусковая
10 - длина
1 - расчетная нагрузка с учетом собственного веса 1 кгс / см;
п - наличие строповочных петель.

2ПП 14-4
2 - сечение перемычки
ПП - перемычка плитная
14 - длина
4 - расчетная нагрузка с учетом собственного веса 4 кгс / см;
п - наличие строповочных петель.

НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ

Серия 1.038.1-1 выпуск 4

Серия 1.038.1-1 выпуск 5

Область применения:

Перемычки бетонные - оконные и дверные

Железобетонные перемычки наиболее часто используются при перекрытии проемов в дверях и окнах. Впрочем, такие перемычки достаточно универсальны и в других случаях, когда возникает необходимость усиления стены.

Для производства перемычек из железобетона, с учетом той нагрузки, под которую они проектируются, используются только тяжелые марки, напряженный, надежная, крепкая арматура. Ведь перемычки будут принимать часть нагрузки несущих стен и конструкций на себя.

Различают несколько типов железобетонных перемычек.Фасадные перемычки используются в стенах, выходящих на фасад здания. Такие перемычки предназначены для перекрытия проемов с четвертями. Брусковые железобетонные перемычки в ширину не превышают 250метров. Перемычки балочные с четвертью, которые служат для примыкания и опирания плит перекры. Все эти железобетонные перемычки отличаются конструктивными особенностями и условиями применения. По перемычки бывают плоские и брусковые. Подробнее о типах перемычек вы узнать из непосредственно с нашими специалистами.

Компания ART ЖБИ производит весь ассортимент железобетонных перемычек, предусмотренный ГОСТом. Следим за качеством производства на каждом этапе производства и надежно, что и можно вынести проектную нагрузку в полном объеме. Это доказывает и наличие десятков проектов, в которых используются наши железобетонные перемычки. Купить перемычки в Туле можно непосредственно у нас на складе. Также мы изготовили железобетонные перемычки под заказ в любом количестве.

Оконные перемычки. Какие перемычки выбрать и что учитывать при их руководствоже?

Оконные перемычки. Какие перемычки выбрать и что учитывать при их руководствоже? Читайте на unimart24.ru Ваш город: Уфа

Ваш город Уфа?

05 мая 2017

Время чтения: 3 минуты

Я прочту потом

Основная роль оконных перемычек заключается не только в перекрытии, но и в усилении прочности и жесткости несущей стены и ограждающих конструкций. Долговечность и надежность перемычки определяют два важных фактора. Во-первых, это ее выбор именно под ваш тип окон, тут оконные перемычки следуют разделять по конструкции и материалам. И, во-втором, качественный монтаж, при котором необходимо выполнить специальные технологии установки. Как не ошибиться с выбором и сделать всё на высшем уровне - расскажут наши эксперты с многолетним опытом.

Выбор оконных перемычек по конструкции

По конструкции оконные перемычки делят на два вида:

  • несущие - масса верха стены и перекрытия распределяют на простенках.То есть закладываются в несущую стену не менее чем на 250 миллиметров.
  • ненесущие - выдерживают массу и нагрузку от кладки, в пределах одного этажа. Величина опирания - не менее 120 миллиметров.

И те, и другие перемычки одинаково популярны и используются для перекрытия различного рода проемов. Некоторые специалисты армируют образовавшиеся опоры швы сетками для прочности. Однако, это делается лишь для страховки, как сами по себе как несущие, так и ненесущие перемычки выдерживают большие нагрузки, не требуются дополнительные упрочнения.

Выбор оконных перемычек по материалу

По материалу можно выделить следующие виды перемычек:

  • 1. клинчатые
  • 2. арочные
  • 3. железобетонные
  • Клинчатые перемычки применяют на небольших проемах. Кирпич ставят на ребро под углам центральной вертикали, распорные усилия таким образом передаются на несущие стены.Арочные перемычки за счет своей правильной геометрии и длины, превышающей в 1,5 раза другие конструкции, также дают оптимальное распределение удельной нагрузки. Оба эти вида отличаются оригинальным внешним видом, но из-за сложности исполнения часто выдержки не используются в загородном строительстве. Потому бесспорным лидером является железобетон. Такие перемычки удобны в работе при возведении любого типа дома с проемами не более трех метров шириной. Они недорогие и могут устанавливаться вручную.

    Таблица основных типов железобетонных перемычек:

    Согласно ГОСТ-стандарту, выделяют несколько типов этих изделий:

    Вид железобетонной перемычки

    Плитные ПП

    Свойства и область применения

    Ширина больше 25 сантиметров. Используются для перекрытия оконных проемов в несущих и ненесущих стенах.

    Вид железобетонной перемычки

    Брусковые ПБ

    Свойства и область применения

    Ширина меньше 25 сантиметров. Используются для поддержания верхних краев проема в деревянной или газобетонной кладке, стенах из камня. Можно установить в различные виды стен.

    Вид железобетонной перемычки

    Балочные ПГ

    Свойства и область применения

    Сделаны в виде буквы «Г». Оснащены специальным выступом, предназначенный для опирания.

    Особенности монтажа оконных перемычек

    Важная степень опоры конструкции - это основной критерий надёжности и долговечности перекрытия.Необходимо, чтобы площадь опорного элемента была равной или больше нормативной. В случае возникновения стены может разрушиться. Глубина заделывания перемычки должна составлять минимум 25 см. Вверху дверного проема края перемычки закладывайте на стену минимум 20 см. Монтируются изделия на раствор качественного цемента.

    Алгоритм работы при наставлении

    Начало работы начала щиты для сооружения опалубки под параметрами проема. Например, это доски толщиной 2 сантиметра.Для крепежа використовуйте саморез или гвозди.

    Боковые щиты опалубки должны быть перекрыты одновременно по ширине и высоте. Проверьте, чтобы размер нижнего щита точно соответствовал проему, так как опалубка устанавливается с него.

    На основу кладут арматурную сетку. После происходит монтаж вертикальных щитов. Для сооружения теплоизоляции перемычек, опалубку обеспечить утеплителем. И только затем происходит процесс армирования. Заливку перемычки из раствора цемента, песка и щебеня.

    Подводим итоги

    Если правила и определенные правила на раннем этапе строительства вашего объекта - выбор и монтаж оконных перемычек покажется не таким трудным процессом. В Юнимарт представлены десятки наименований оконных перемычек различных габаритов от ведущих производителей. Все изделия выполнены по нормативам ГОСТ-а и долгосрочные гарантии. Эксперты кибермаркета в подробностях расскажут о технических характеристиках и особенностях оконных перемычек, а также оформят оперативную доставку на ваш объект.Транспортировка товара осуществляется строго в штабелированном состоянии с прокладками между рядами перемычек толщиной не менее 25 мм., Уложенные вдоль оси грузового автомобиля.

    Понравилась статья? Поделитесь в соцсетях:

    Популярные товары

    Проконсультируем в строительстве

    Проконсультируем в ремонте

    Пунктуальность

    Похожие статьи

    Возврат к списку

    Список просмотренных товаров пуст

    Список сравниваемых товаров пуст

    Список избранного пуст

    корзина пуста

    АльфаСистемс GoPro GP261D21

    Оконные и дверные железобетонные перемычки.

    Перемычки железобетонные брусковые и плитные СТБ 1319-2002

    Скачать прайс на перемычки брусковые. (19кб)

    Маркировка, размеры и вес перемычки брусковой бетонной
    Марка L, мм H, мм B, мм Вес, кг
    2ПБ10-1-п 1030 140 120 43
    2ПБ13-1-п 1290 140 120 54
    2ПБ16-2-п 1550 140 120 65
    2ПБ17-2-п 1680 140 120 71
    2ПБ19-3-п 1940 140 120 81
    2ПБ22-3-п 2200 140 120 92
    2ПБ25-3-п 2460 140 120 103
    2ПБ26-4-п 2590 140 120 109
    2ПБ29-4-п 2850 140 120 120
    2ПБ30-4-п 2980 140 120 125
    3ПБ18-8-п 1810 220 120 119
    3ПБ21-8-п 2070 220 120 137
    3ПБ25-8-п 2460 220 120 162
    3ПБ27-8-п 2720 220 120 180
    3ПБ30-8-п 2980 220 120 197
    3ПБ34-4-п 3370 220 120 222
    3ПБ36-4-п 3630 220 120 240
    3ПБ39-8-п 3890 220 120 257
    5ПБ18-27-п 1810 220 250 250
    5ПБ21-27-п 2070 220 250 285
    5ПБ25-27-п 2460 220 250 338
    3ПБ 16-37 1550 220 120 102
    3ПБ 13-37 1290 220 120 85
    3ПБ 18-37 1810 220 120 119
    5ПБ25-37-п 2460 220 250 338
    5ПБ27-37-п 2720 220 250 375
    5ПБ30-27-п 2980 220 250 410
    5ПБ30-37-п 2980 220 250 410
    5ПБ31-27-п 3110 220 250 428
    5ПБ34-20-п 3370 220 250 463
    5ПБ36-20-п 3630 220 250 500
    3ПП21-71 2070 220 380 433
    3ПП27-71 2720 220 380 568
    3ПП14-71 1420 220 380 297
    8ПБ10-1-п 1030 90 120 28
    8ПБ13-1-п 1290 90 120 35
    8ПБ16-1-п 1550 90 120 42
    8ПБ17-2-п 1680 90 120 45
    8ПБ19-3-п 1940 90 120 52

    Как сделать оконные перемычки железобетонные своими руками?

    Как изготовить железобетонные перемычки собственными руками, чтобы выполнить необходимое усиление дверных и оконных проемов. Главная задача и назначение ЖБ перемычек заключается в восприятии нагрузки на существующую конструкцию всего веса стены, который расположен над оконным или дверным проемом. В частном строительстве при возведении небольших жилых домов перемычки могут отливаться из монолитного бетона или же быть сборными из заводских заготовок.

    Особенности железобетонных перемычек ПБ

    Благодаря комбинированию в структуре двух различных материалов ЖБИ перемычки обретают требующуюся несущую способность.Такими материалами в теле оконных перемычек выступают: металл и бетон. Задача бетона включает в себя конечному изделию прочности на сжатие и сопротивление жесткости. Сталь придает перемычке высокая степень прочности на растяжение. Бетонный слой в железобетонных перемычках, также обеспечивает защиту стальной арматуры от коррозии. Важно требование касательно толщины монолитного бетона в общей конструкции перемычки ПБ.

    Железобетонные перемычки монолитные

    Перемычки из ЖБИ часто применяются в процессе строительства стен частных домов.

    Преимущества железобетонных перемычек ПБ:

    • Способность выдерживать высокие нагрузки
    • Возможность перекрывать проемы большой длины
    • Низкая стоимость материалов и трудозатраты на установку (монтаж) перемычек
    • Разнообразие готовых размеров и широкой номенклатуры изделий
    • При возведение частного дома, стандартные железобетонные перемычки ПБ дают возможность перекрывать проемы до пяти метров шириной.Логический расчет нагрузки проектировщик подбирает тип армирования перемычек, класс (марки) бетона, а также сечение балки.

    В просторечии среди строителей железобетонные перемычки называют просто монолитными. Для получения ЖБИ нужной формы требуется соорудить герметичную опалубку правильной жесткости. Неправильный подбор материалов для опалубки и ошибки при ее сборке.

    Промышленные заводы, изготавливают стеновые блоки из ячеистого бетона или керамзитобетона, делают часто заготовку у-образных элементов для бетонных перемычек, которые являются одновременно несъемной опалубкой. Такой подходит заливки перемычек ускоряет и облегчает работу, так как такие элементы достаточно установить на ровной поверхности, и вы можете залить ЖБИ. В установленную опалубку укладывают стальную арматуру. Между прутами арматуры и стенками заготовочных элементов устанавливают зазор в два сантиметра из пластиковых прокладок. Это дает при заливке изоляционный слой бетона для арматуры, оберегающий ее от коррозии. Наиболее популярная бетонная смесь для заливки перемычек - бетон М300.Уложенный в опалубку бетон требует дальнейшего ухода за ним. В жаркий период года важно предотвратить высыхание бетона (защита от солнечных солнечных лучей), а зимнее время - обеспечить прогрев и защиту от ветра. Чрезмерно быстрое высыхание бетона избегают путем использования воды на поверхности бетона в первую неделю твердения. В случае с разборной опалубкой при естественном твердении бетона опалубку рекомендуют снимать не ранее 14 дней. Бетон полностью обретет свою заявленную заводом марочную прочность только на 28 суток.

    На рисунке 1 показаны перемычке и тип армирования перемычек.

    ЖБИ перемычки заводского изготовления

    Широкое распространение имеют ЖБИ, выполненные в заводских условиях, с применением пропарочных камер. Такие ЖБ перемычки могут быть в несъемной керамической опалубке или армированными монолитными. Такой подход позволяет получить железобетонные изделия с нужной несущей способностью и сразу для монтажа. Использование таких ЖБИ позволяет избежать задержек в строительных работах.

    Железобетонные перемычки отличаются по своей форме, нагрузке и способу отделки поверхности. Проектировщики, проводя расчеты в строительстве, прибегают к таблицам нагрузок готовых перемычек. Готовые железобетонные перемычки интересны и застройщикам, поскольку это дает уверенность в их качестве и долголетии, хотя и может быть несколько дороже, чем варианты производства перемычек своими руками.

    Большим спросом пользуются ЖБИ перемычки L-образного типа . Высота таких изделий составляет 19 и 22 см, ширина - 12 см, а толщина равна 6 см. Ширина проема под такие перемычки должна быть в пределах от 120 до 270 см. Железобетонный завод изготавливает стандартную длину с шагом в 30 см.

    Как сделать железобетонную перемычку своими руками? Балки укладываются на раствор РЦ м200 с осадкой конуса смеси П-8 (густой раствор), после этого оставшееся пространство заполняется легким керамзитобетоном (теплоизолятором).

    На рисунке 2 L L-образная перемычка заводского изготовления.

    Перемычки дверные и оконные / Продукция / ПАО Житомирский комбинат силикатных изделий

    Перемычка железобетонная брусковая 5ПБ 34-20-П

    Основные характеристики


    Перемычка железобетонная брусковая 5ПБ 30-37-П

    Основные характеристики


    Перемычка железобетонная брусковая 5ПБ 30-27-П

    Основные характеристики


    Перемычка железобетонная брусковая 5ПБ 27-37-П

    Основные характеристики


    Перемычка железобетонная брусковая 5ПБ 27-27-П

    Основные характеристики



    Перемычки железобетонные

    Перемычки железобетонные предначзначены для покрытия проемов окон и дверей в блочных зданиях общего назначения, зданиях административного, а так же бытового назначения, и при строительстве недвижимости со стенами из кирпича, искусственного и природного камня.

    Перемычки железобетонные продаются простые и усиленные.

    Продукция - Перемычки железобетонные, ГОСТ - 948-84, Серия - 1.038.1-1, 1.139-1

    Типы перемычек:

    • ПП - плитные перемычки железобетонные, более 0,25 м шириной;
    • ПБ - перемычки брусковые железобетонные, включительно до 0,25 м шириной;
    • ПРГ - прогон
    • ПР - прогон
    • ПГ - Г-образные балочные прогоны, с чертвертью для примыкания или опирания плит покрытия;
    • ПФ - фасадные прогоны, выходящие на лицевую часть здания и обслуживающие для погрытия проемов с четвертями, при длинной выступающей части кладки в проеме 0,250 м и даже более.

    Перемычки видов ПП и ПБ допускать с технологическим уклоном торцевых и боковых граней. При этом размер нижней части перемычки может быть меньше соответсвующего размера верхней части: ширина - до 0,08 дм., Длинна - до 0,2 дм. Перемычки видов ПП и ПБ допускаются в 2-х вариантах армирования (с напряженной и ненапряженной продольной арматурой), лучше использовать перемычки с напряженной арматурой.

    В производстве, прогоны железобетонные проходят через напряжение.Смысл технологии в том, что армирующее каркасу передается ожидаемую нагрузку, а бетонирует арматуру в этой позиции. Эта технология делает возможным применать перемычки под огромные нагрузки. Бетон по морозостойкости применяют в зависимости от градаций расчетной температуры наружного воздуха в зимнее время, в каждом районе строительства, поэтому качественные железобетонные перемычки брусковые, легко переносят изменение температуры в зимнее время, что очень пригодится при погодных условиях Украины.

    Вы всегда можете заказать перемычки железобетонные, прогоны в компании "ПАО Житомирский комбинат силикатных изделий" и получить качественный материал для строительства, соответствующие сертификаты и подтвержденные сертификаты и паспортами качества предприятий-изготовителей, ГОСТ 948-84 с.1.038.1-1. 1. Предоставляем услуги по доставке продукции на объект !!!

    Перемычки из газобетона AEROC D400 | Лучшая цена

    Перемычки из газобетона

    Перемычки из газобетона AEROC - это прямоугольные балки из ячеистого бетона автоклавного твердения плотностью 400 кг / м³ и классом прочности на сжатие С2,5 с гладкой поверхностью. Прочность перемычки обеспечивает объемный арматурный каркас, сваренный из стальной арматуры со специальным антикоррозийным покрытием. Армированные перемычки AEROC являются легким и теплым заменителем железобетонных перемычек для перекрытия дверных и оконных проемов в стенах из газобетонных блоков в малоэтажном и высотном строительстве.

    Особенности газобетонных перемычек

    Отличительной особенностью перемычек AEROC является то, что помимо основной несущей функции, они обеспечивают отличную теплоизоляцию без использования дополнительного утепления.Армированные перемычки от компании «Аэрок» позволяют избежать появления мостиков холода, которые показывают железобетонные перемычки и перемычки из блоков, уложенных на металлический профиль, а так же получить однородную поверхность для отделки по всей поверхности стены.

    Перемычки из газобетона AEROC используются для перекрытия дверных и оконных проемов. Она работает как однопролетная балка, способная равномерное распределенная нагрузка. Их нежелательно нагружать сосредоточенной нагрузкой.Армирование газобетонных перемычек выполнено таким образом, что панели межэтажных перекрытий можно опираться непосредственно на нее без кладки дополнительного ряда блоков.

    Подбор перемычки

    200 90озостойкая 9016 9016 9016 9016 9016 способность кн / м
    Размеры, мм
    ширина высота длина
    400 1600
    300 250 2000
    250 500 2400
    200 2800
    Плотность, кг / м 3
    400
    Класс прочности на сжатие бетона
    с2,5
    15 кн / м 25 кн / м

    Маркировка с указанием типа перемычки нанесена на ее торец. На ней также обозначены размеры и какой из плоскостей она должна укладываться на кладку. По ширине перемычка подбирается соответственно ширины стенового блока, а по высоте - соответственно высоте одного блока (200 или 250 мм) или в соответствии высоте двух блоков (400 мм или 500 мм). Возможно использование одновременно двух перемычек из газобетона с суммарной толщиной равной толщины стены. Все перемычки (кроме перемычек шириной 100 мм и 150 мм) используются как несущий элемент. Большой ассортимент размеров перемычек AEROC позволяет применять их для стеновых блоков любой ширины.

    Ненесущие перемычки из газобетона предназначены для перекрытия проемов самонесущих стен толщиной 100 и 150 мм из стеновых блоков AEROC. Компания «Аэрок» несет ответственности в тех случаях, когда перемычки используются ненадлежащим образом. При установке их не требуется использование подъемника, поскольку они имеют малый использование вес. Их размеры определяют целевое использование каждой конкретной модели. Перемычки с шириной 150 и 100 мм предназначены только для использования в несущих стенах.В качестве несостоявшейся главы одна все модели газобетонных перемычек с шириной 200 мм и более.

    Кладка армированных перемычек AEROC

    При подъеме перемычек следует пользоваться краном или другим подъемно-транспортным механизмом с ленточными стропами. Перемычки меньшего размера могут устанавливаться и при помощи мускульной силы. При установке необходимо замечать маркировки перемычки. Стрелка должна указывать вверх и текст должен быть расположен правильно.Запрещается устанавливать перемычку в перевернутом виде (стрелка вниз) или набок. Перемычки должны опираться не менее на 250 мм кладки, рекомендуется 300 мм.

    В случае длинных перемычек из газобетона может возникнуть необходимость еще больше увеличить длину опорной поверхности. Кладка опорной подушки выполняется только целыми блоками. Швы между блоками полностью заполняются клеевым раствором (чтобы не допустить образования пустот).

    Добавить комментарий
