Крепление плит ОСБ на стены внутри дома. Технология внутренней обшивки OSB листами.
Прежде чем говорить о технических деталях и тонкостях внутренней обшивки OSB или ОСП плитами (они же ОСП, ОСБ листы), стоит задуматься о целесообразности этого мероприятия. Монтаж плит OSB внутри помещения имеет место в двух случаях, а именно:
- Если у вас каркасный дом и каркас ещё не обшит.
- Если рисунок и фактура OSB плит являются элементом декора.
Если же вам нужно просто выровнять стены, то для этой цели лучше подойдет гипсокартон, так как он дешевле и с ним удобней работать в процессе монтажа и дальнейшей отделки.
Технологии внешней обшивки дома изложены в статье: крепление плит ОСБ с внешней стороны. Здесь рассмотрим вопрос правильного монтажа ОСБ плит на стены внутри дома.
Как обшить потолок OSB плитами подробно изложено на странице: подшивка ОСБ листов к потолку.
Выбор плит для монтажа ОСБ на стены внутри дома
При использовании любого материала внутри дома в том числе и ОСП плит следует обратить внимание на его безвредность для здоровья обитателей этого дома.
Чтобы исключить отравление людей формальдегидом, просвещенные европейцы установили контроль над производством плит OSB и разделили вредность плит на классы. Плиты с классом эмиссии формальдегида E1 являются безвредными для здоровья человека и применяются в строительстве жилых домов. Поэтому при покупке OSB панелей выбирайте надежного и проверенного производителя, так как от этого может зависеть ваше здоровье. Лучше всяких слов об экологичности OSB панелей скажет Австрийский четырехзвездочный отель Arlmont, внутренняя отделка которого изобилует OSB панелями.

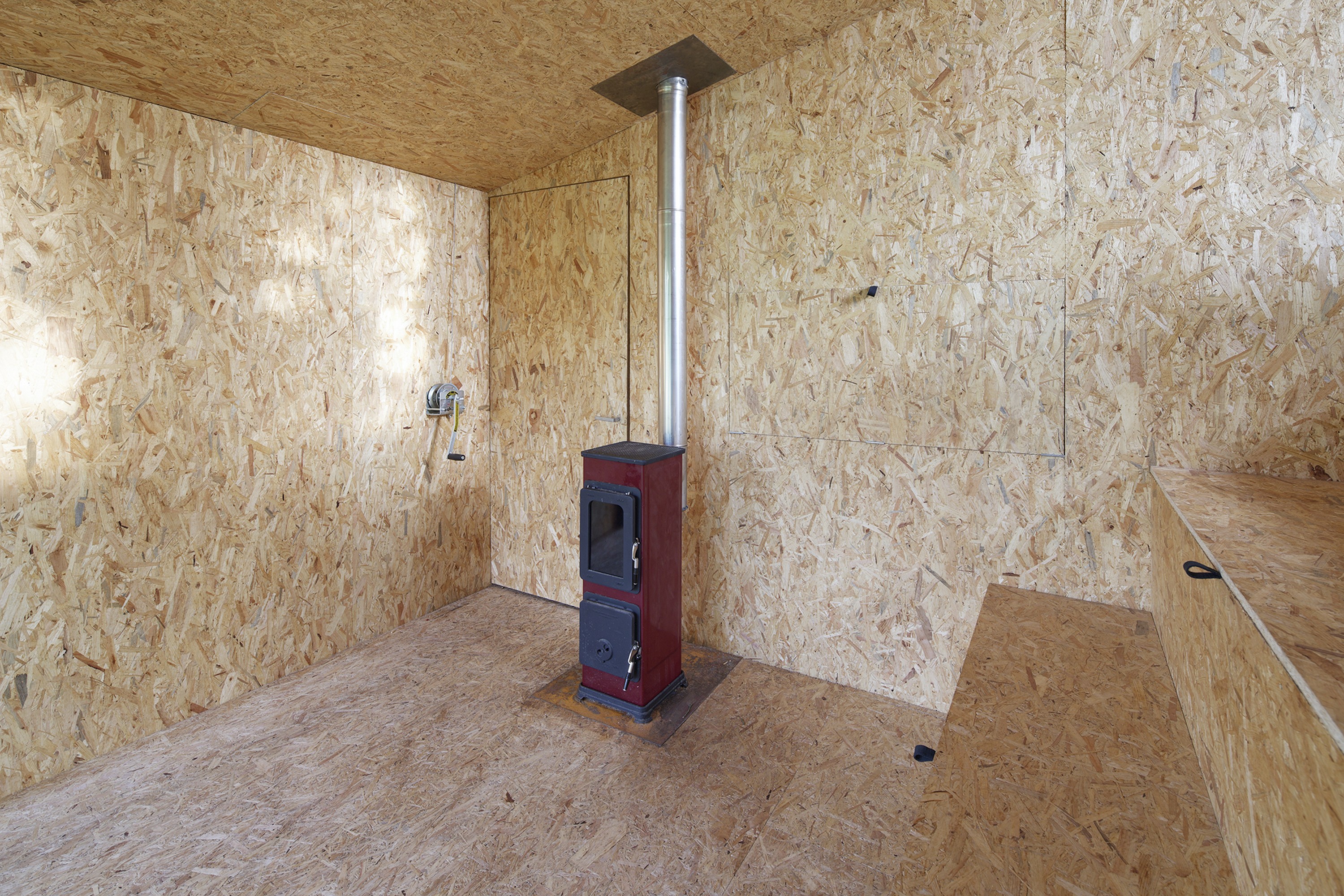

Отель Arlmont, во внутренней отделке использованы OSB листы.
ОСБ плиты разделяются на классы по водостойкости:
OSB-1 — класс плиты наиболее подверженный воздействию влаги, и имеет самую низкую прочность. Такие плиты используются для производства мебели.
OSB-2 — класс плит с такой же влагостойкостью как и OSB-1, но более прочный. Такие плиты можно применять для обшивки стен в сухих помещениях.
OSB-3 — влагостойкие плиты с высокой прочностью. Они подходят для монтажа во влажных помещениях. Но при длительном контакте с водой деформируются.
OSB-4 — плиты обладающие максимальной влагостойкостью. Они способны выдерживать длительный контакт с водой.
Плиты OSB4 не имеют широкой популярности из-за своей цены, которая всреднем в два раза выше чем у плит OSB3. Поэтому широко пользуются плиты OSB3. Если их обработать грунтовкой или покрасить краской, то такие плиты становятся стойкими к длительным контактам с водой.
Более подробно о различных характеристиках OSB листов можно познакомиться в статье: ОСП плиты, виды, характеристики, применение.
Обшивка стен каркасного дома изнутри
Прежде чем приступить к внутренней обшивке каркасного дома, необходимо утеплить стены, закрыть каркас снаружи и утеплитель пароизоляцией.
Утеплять стены рекомендуется минеральной ватой, и лучше плитной, так как с ней проще работать, чем с пенополистиролом, она лучше держится в вертикальных конструкциях и не оседает вниз, что бывает с утеплителями из стекловолокна. Другие утеплители не исключаются и тоже подходят для утепления стен каркасного дома. Более подробно с различными утеплителями можно познакомиться в статье: выбор утеплителя.
После утепления стен, их необходимо закрыть пароизоляцией. Пароизоляционная мембрана защищает стену от проникновения в неё влаги, что сохранит каркас дома и утеплитель сухим. Крепится пароизоляция обычным строительным степлером, с нахлестом в 10-15 см и склеивается между собой специальным двухсторонним скотчем.
Пример конструкции стены каркасного дома. С внутренней стороны на каркас уложена пароизоляционная плёнка, поверх неё крепятся ОСП плиты.
Сама обшивка производится следующим образом, листы друг за другом поочередно прикручиваются к каркасу дома. Зазор между листами 3 мм. Прикручиваются листы саморезами по дереву длиной 35-40 мм. Все отверстия (для окон, дверей, монтажные отверстия) вырезаются лобзиком.
Декоративная обшивка стен OSB плитами и устройство обрешетки
В качестве обрешётки лучше всего использовать металлический профиль как для гипоскартона. Он прост в монтаже и не подвержен деформациям как дерево. При выборе деревянных брусков для обрешетки лучше использовать бруски из высушенного дерева, потому что такие бруски меньше изгибаются и скручиваются при усыхании. Технологии монтажа в обоих случаях принципиально не отличаются, поэтому рассмотрим их на примере обрешётки из металлических профилей.
Для того чтобы обшить внутренние стены плитами OSB, необходимо начать с установки обрешетки на стены помещения.
Технология монтажа обрешётки выглядит выглядит следующим образом:
1. Сначала нужно установить стартовый профиль, который монтируется на прилегающие стены, пол и потолок как на рисунке 1.
По бокам профиль должен стоять строго вертикально и замыкаться по периметру с верхним и нижним профилем.
2. После установки стартового профиля, необходимо сделать разметку на стене для подвесов. Так как подвесы будут держать вертикальные стойки обрешетки, разметить нужно таким образом, чтобы два цельных листа OSB смыкались посередине профиля, так же нужно установить по одному профилю в центре каждого цельного листа OSB.
Подвесы крепят к стене. К ним крепится обрешетка.3. Монтируем профиль. Важно при фиксации профиля на подвесах, контролировать плоскость обрешетки правилом, чтобы в дальнейшем не образовалось «ямы» или «пуза» на стене.
Монтаж ОСБ плит на внутреннюю стену с использованием обрешётки.После монтажа обрешетки, прикручиваем на саморезы OSB панели с зазорами в 3 миллиметра между ними. Зазоры позволяют в будущем избежать деформации плит из-за их расширений при изменении влажности.
После монтажа готовые стены можно покрыть лаком или затонировать, исходя из индивидуальных предпочтений. О различных вариантах отделки ОСП можно узнать в статье: отделка стен из ОСП листов внутри помещения.
Как правильно крепить ОСБ
Для обшивки наружных стен, необходимо использовать плиты с маркой OSB-3, специально изготовленные для среды с повышенной влажностью.
При монтаже ОСБ плит к наружным стенам, обрешетку используются для следующих целей:
- выравнивание плоскости стены;
- создание вентеляционного зазора для утеплителя под ОСБ плитой;
- предотвращение деформации плиты вызванное подвижками основания, особенно актуально для ОСБ плит толщиной 9 мм и менее.
Крепление ОСБ плит к стене поверх утеплителя с использованием обрешётки
Крепление плиты к стене осуществляется с использованием обрешётки, которую делают из деревянного бруска, или металлического профиля. Технологии монтажа ОСБ плит на стену с деревянной обрешеткой и обрешёткой из металлического профиля принципиально не отличаются. При выборе бруска, желательно выбирать сухой, строганный брусок 40-50 мм, тогда его не вывернет и не поведёт после высыхания, что положительно скажется на ровности всей стены.
Для крепления бруска и профиля к стене используют специальные металлические пластинки (подвесы).
По размеченным линиям крепятся подвесы. Подвесы позволяют закрепить обрешётку над утеплителем.
После этого укладывают утеплитель и накрывают его мембраной, защищающей утеплитель от попадания влаги, после чего монтируется обрешётка.
Следует учесть, что снаружи здания пароизоляция не нужна, так как она предотвращает попадание влажного воздуха в утеплитель изнутри помещения, а с внешней стороны строения избыток влаги должен свободно выходить наружу.
Стена с обрешёткой. Между обрешёткой и стеной уложен утеплитель. После закрепления обрешётки можно приступать к монтажу OSB плит.
Для обшивки стен чаще всего используется плита от 9 до 12 мм толщиной. Если поверх плиты не монтируется фасад, то плита должна быть влагостойкой. К обрешётке из деревянного бруса плиты OSB крепятся гвоздями длиной как минимум в 2,5 раза больше толщины листа ОСП. К обрешетке из металлического профиля — на саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.
При таком монтаже обрешётка весит над утеплителем, и не создаёт мостиков холода в утеплителе между стеной и плитами ОСП. Благодаря такому решению достигается максимальная эффективность работы утеплителя. Кроме того между брусьями обрешётки находится воздушный зазор, через который выводится влага из утеплителя, что также повышает его характеристики. Более подробная информация о технологии вентилируемого фасада есть в статье: вентфасады, виды вентилируемых фасадов.
Крепление ОСБ плит к деревянному каркасу
При строительстве каркасных домов с деревянным каркасом применяют два основных подхода: крепление листов ОСБ к каркасу через обрешётку и крепление листов ОСБ непосредственно к каркасу без обрешетки.
Рассмотрим случай крепления плит ОСБ с использованием обрешётки.
Когда с внутренней стороны стены к каркасу крепятся прочные плиты, обеспечивающие хорошую жесткость конструкции стены, тогда снаружи между каркасом и ОСП плитой можно сделать обрешетку. Обрешётка образует воздушные полости для вентиляции утеплителя и снижает деформационные нагрузки от каркаса на ОСП плиту.
Между стойками каркаса укладывается утеплитель. Поверх стоек и утеплителя крепят ветро- и гидроизоялционную мембрану, легко пропускающую влагу. Далее крепится обрешетка и на неё ОСБ плиты.
Монтаж ОСБ плит на деревянный каркас с обрешёткой.При таком исполнение плиты можно оставить без отделки, можно покрасить их, заштукатурить или закрепить на них практически любой фасадный материал.
При креплении ОСБ плит без использования обрешётки достигается максимальная жесткость конструкции стены. В этом случае рекомендуется ветро- и гидрозащитную мембрану крепить за ОСБ плитой, далее монтировать обрешетку для созданию вентзазора и на неё фасадный материал, например сайдинг, доски или декоративные панели.
К деревянному каркасу плиты OSB крепятся на гвозди длиной как минимум 2,5 раза больше толщины листа ОСП.
Преимущество использования гвоздей перед саморезами при креплении ОСП с внешней стороны дома обосновано тем, что гвозди лучше переносят деформации OSB листов под атмосферными воздействиями.
Технология крепления ОСБ листов к деревянному каркасу без использования обрешётки.Так например, при строительстве каркасного дома по финской технологии «Платформа» между каркасом и лисами ОСБ нет обрешетки. Более подробно об этой технологии можно узнать в статье: строительство каркасного дома по технологии «Платформа».
Крепление ОСБ плит к металлическому каркасу
Крепление осуществляется аналогично варианту с деревянным каркасом. При креплении плит непосредственно к металлическому каркасу используют саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.
Общие правила монтажа ОСБ плит к стене
Не зависимо от выбранного способа крепления листов ОСБ есть общие правила, соблюдение которых обеспечит максимальную прочность, надёжность и долговечность конструкции обшивки.
- Саморезы следует вкручивать на расстоянии 10-15 см друг от друга и не меньше 1 см от края плиты.
- Между нижней плитой и фундаментом необходим зазор 10 мм для предотвращения скоплений воды.
- Плиты нельзя стыковать вплотную друг другу, между ними необходим зазор 2-3 мм, чтобы плита могла беспрепятственно расширяться от перепадов влажности.
- Все дверные и оконные проемы вырезаются лобзиком или циркулярной пилой, но если необходимы идеально ровные стыки и пропилы, то можно с готовыми размерами и листами OSB приехать в мебельный цех, где за небольшую плату распилят ваши листы на форматно-раскроечном станке ровно и точно по размерам.
обшивка стен, крепление, отделка поверхности
Основная сфера применения ОСБ плит – это обустройство конструкционных элементов здания: крыши, пола, стен. При этом монтаж осб плит имеет некоторые особенности, знание которых поможет сделать обшивку качественной и долговечной.
До того, как начать монтаж, необходимо определиться с выбором метизов, которые будут играть главную роль при закреплении ОСБ.
Содержание:
Применяемые гвозди и шурупы
Существует множество разновидностей гвоздей, которые используются в зависимости от места крепления плиты и её веса:
- отделочные: используют там, где желательна маскировка и вероятность выдергивания сведена к минимуму. Часто применяют совместно с клеем.
- круглые без шляпки: нужны при настилании полов, при монтаже каркасных конструкций и при закреплении плит, имеющих шпунтовое соединение
- со шляпкой: применяются там, где нет необходимости в маскировке;
Также существуют специальные гвозди, имеющие нарезку кольцевого или винтового типа. Такие метизы лучше удерживают прибитую плиту, но плохо поддаются выдергиванию.
Наиболее подходящие элементы для крепления ОСБ
Лучше всего крепить панели посредством шурупов, предназначенных для работы с деревом – надежность крепления резко возрастает.
При этом допускается использование гораздо меньшего числа шурупов, если сравнивать с количеством гвоздей. При необходимости шуруп можно запросто вывернуть, переключив шуруповерт на реверс.
Отделка крыши
До начала монтажа необходимо удостовериться в параллельности обрешетки или стропильных ног. Поверхность должна быть выровненной, а несоблюдение этого требования ведет к невозможности надежного соединения паз-гребень.
Если подготовленные к монтажу плиты попали под дождь, то их перед укладкой необходимо просушить.
До монтажа следует убедиться, что чердачное пространство имеет соответствующую вентиляцию (общая площадь вентиляционных отверстий должна быть не менее 1/150 от всей площади по горизонтали).
Схема правильной укладки ОСБ на крышу
Наибольшая часть эксплуатационной нагрузки должна ложиться на длинную ось плиты. Сочленение коротких торцов должно осуществляться на подпорках крыши. Длинные стороны стыкуются на вспомогательных опорах, способ соединения – паз-гребень или Н-образные скобки.
Если у плит края ровные (т.е. отсутствует шип и паз), то следует оставлять дилятационный зазор в 3 миллиметра. Это даст возможность материалу изменять размеры при перепадах температуры без ущерба для качества покрытия.
Плита должна лежать, как минимум, на 2-х опорах (на них и должно приходиться соединение). Ниже показана зависимость расстояния между элементами обрешетки от толщины ОСБ (для крыш, имеющих наклон не более 14-ти градусов):
- 1м: толщина плиты от 18-ти мм;
- 0,8 метра: толщина от 15-ти мм;
- 0,6 метра: толщина от 12-ти мм.
При укладке плиты рядом с дымоходом необходимо соблюдать установленные СНиПом нормы. Качественное крепление осб плиты к стропилам возможно с использованием кольцевых гвоздей от 4,5 до 7,5 см длиной, либо спиральных длиной в 5,1 см. Расстояние до края плиты не может быть менее 10 мм.
Монтаж ОСБ на стены
Монтаж может идти двумя способами: в горизонтальном положении или вертикальном.
При обходе оконных, дверных проёмов необходимо оставлять зазор примерно в 3 мм.
При расстоянии меж опорами стены в 40-60 см рекомендуется обшивка стен осб плитой толщиной в 1,2 см. Если необходима теплоизоляция, то её следует организовать до крепления плит. В качестве теплоизолирующего материала предпочтение стоит отдать минеральной вате.
Техника монтажа OSB на стену
Для крепления плит применяются двухдюймовые спиральные гвозди (51 мм) либо кольцевые длиной от 4,5 до 7,5 см. Вбивать их необходимо каждые 30 см в промежуточные подпорки. На местах соединения плит гвозди вбиваются через каждые 15 см. С краю гвозди должны забиваться с шагом в 10 см (не ближе 1 см от края).
Также должны быть оставлены дилятационные зазоры:
- между верхним краем плиты и венцовой балкой: 1 см;
- между нижним краем плиты и фундаментной стеной: 1см;
- между плитами, не имеющими паз-гребневого соединения: 0, 3 см.
Укладка на пол
Перед укладкой материала, необходимо сделать гидроизоляцию (если пол делается на первом этаже).
Соединять плиты ОСБ следует на лагах. Если нет пазов и гребней, выдерживайте тот же зазор в 3 миллиметра. Если предусматривается обустройство плавающего пола, то оставьте зазор между стеной и краем плиты в 1,2 см.
Готовый под укладку финишного покрытия пол
Листы ОСБ должны укладываться перпендикулярно по отношению к лагам. Длинные края плит должны соединяться между собой посредством паза и гребня, а при их отсутствии – Н-образными скобками. Желательно, чтобы соединение лежало на вспомогательной опоре. Короткие стороны плиты обязательно должны соединяться на лагах. Ниже показана зависимость толщины плиты от расстояния между лагами:
- от 1,5 до 1,8 см: расстояние меж лагами не более 40 см;
- от 1,8 до 2,2 см: не более 50-ти см;
- от 2,2 см: расстояние – 60 см.
Для крепления используются такие же типы гвоздей, которые требует обшивка стен осб и обустройство крыши. На промежуточных опорах гвозди забиваются с шагом в 30 см, в местах сочленения плит – с шагом в 15 см.
Для повышения жёсткости всего покрытия, придания ему целостного вида, можно плиты приклеить к лагам. Также нелишним будет проклейка соединения паз-гребень.
Использовать необходимо только синтетический клей (составы на водной основе неэффективны из-за присутствия в структуре плиты парафина).
Отделка OSB
После закрепления понадобится отделка стен из ОСБ. Самый распространенный способ – шпатлевка. Этот метод позволяет герметизировать все щели в местах соединений для предотвращения проникновения влаги. Плюс к этому, качественно проведенная работа поможет подготовить плиты к возможной дальнейшей отделке (например, покрытию лаком или окраске).
Для получения эстетически привлекательного вида лучше использовать плиты, специально отшлифованные производителем. В этом случае придётся меньше затрачивать времени и материала на будущую отделку.
Перед проведением работ следует пройтись по плите наждачкой с мелкой насечкой, а затем покрыть поверхность грунтовкой (она должна быть не на водяной основе). Далее необходимо выбрать, чем шпаклевать ОСБ. Лучше, если выбранный вами состав будет бесцветным. Для этого используйте один из видов шпатлевки:
- на гипсовой основе;
- акриловую;
- латексную.
После завершения этого этапа можно подумать чем отделать стены из ОСБ. Например, это может быть, лакировка. Плиту следует покрывать лаком в 3-4 приёма с полной просушкой каждого слоя. Покрытие лаком придаст блеск поверхности и обеспечит надежную защиту от проникновения влаги.
Внутри помещения рекомендуется использование матовых составов, так как чрезмерный блеск быстро утомляет зрение. Снаружи можно применять и глянцевый лак.
Другой способ отделки – покраска. Используйте краску, не содержащую в своём составе воды. После грунтования и нанесения шпатлевки на плиту ОСБ, ее можно даже ламинировать или отделать специальной пленкой.
Большинство способов отделки дома доступны после того, как была произведена обшивка стен OSB плитой с соблюдением технологий и рекомендаций компании-изготовителя.
Чем отделать ОСБ плиту внутри дома: варианты отделки ОСБ плит
Дата публикации: 27.09.2020
Каркасное строительство набирает популярность среди желающих обустроить себе загородный домик. Возведение каркасного дома осуществляется в кратчайшие сроки и обходится довольно дешево. Это обусловлено использованием недорогих, удобных и легких конструкционных материалов.
Для обшивки стен зачастую используют плиты OSB. Этими древесными плитами большого формата достаточно быстро и удобно обшивать большие поверхности наружных стен дома. Но многие хозяева решают использовать их, в том числе и при устройстве внутренних межкомнатных перегородок. Однако после этапа возведения конструкции всего дома начинаются отделочные работы. И тут возникает вопрос – а настолько ли было оправдано использование OSB внутри помещения? Для тог чтобы понять рациональность такого решения, необходимо изучить все свойства данного материала и технологии его монтажа и финишной отделки.
Характеристика отделки ОСБ плитой
Плиты OSB представляют собой пересованные и клееные между собой разнонаправленные слои щепы. При этом прессовка и склеивание происходит при температуре 1700С. Изготавливаются они из древесины хвойных пород, а размер используемой стружки составляет: толщина от 0,5 до 1,5 мм, длина 1-20 см, а ширина 1-50 мм. В качестве связующих материалов применяют воск и клеящие составы на основе фенолформальдегидной смолы или борной кислоты.
Аббревиатура OSB означает Oriented Strand Board, что переводится как ориентировано-стружечная плита (ОСП). Слои, в которых стружка и щепы расположены в перпендикулярных направлениях, а также свойства связующего материала придают OSB следующие характеристики:
- влагостойкость;
- достаточную прочность;
- упругость;
- легкая обрабатываемость.
OSB плиты имеют ярко выраженную структуру поверхности, состоящую из смеси крупных и мелких щеп. Для проведения работ по обшивке наибольшую популярность получили плиты с размерами: 1250х2500 и 1200х2400, толщина которых составляет от 12 до 18 мм.
Также при выборе плит для внутренней отделки необходимо обратить внимание на класс изделий. При повышенных показателях влажности требуется использование третьего или четвертого класса. Также чем ниже класс OSB, тем ниже её механическая прочность, а значит и возможность воспринимать нагрузки.
Обшивка стен ОСБ плитой
Прежде, чем приступать к внутренним работам необходимо утеплитель внешние стены, полностью закрыть каркас снаружи и утеплитель пароизоляционным материалом. Монтаж плит OSB для внутренних перегородок должно осуществляться на несущий деревянный каркас, либо на металлический профиль.
Предпочтительнее будет использование металлического профиля, так как он дешевле, более прост в монтаже, не подвержен намоканию и деформация. Если выбор сделан был в пользу деревянных брусков, то следует последить, чтобы древесина была хорошо просушена – в противном случае, после монтажа и полного высыхания возможно образование вздутий или впадина на поверхности стен.
Технология монтажа обрешетки из металлического профиля или древесины принципиально не отличаются друг от друга и выполняются в следующей последовательности:
- Выставляются направляющие бруски или профили, называемые стартовыми на потолок и пол. Образующая данными направляющими плоскость должна быть строго вертикальна. Это необходимо проконтролировать уровнем.
- Далее размечается расположение вертикальных направляющих. Это делается из расчета ширины планируемой плиты OSB. Стыки двух смежных плит обязательно должны попадать на одну вертикальную направляющую. Кроме этого требуется добавить минимум по одной направляющей посередине плиты. Если на стене планируется в дальнейшем размещение тяжелых предметов (кухонный гарнитур или водонагреватель), то в местах их расположения также размечается вертикальный профиль.
- Устанавливается вертикальный профиль с крепление к направляющим при помощи саморезов. Важно при этом контролировать уровень и при необходимости корректировать его.
После установки всей обрешетки, приступают к креплению на нее OSB. Данная процедура осуществляется при помощи саморезов, которые закручиваются на расстоянии не менее 5 мм от кромки плиты. Плиты необходимо устанавливать с зазором около 3 мм между ними, что компенсирует деформации плит из-за их расширений при изменении влажности и температуры.
Когда работы по обшивке полностью завершены, можно приступать к отделке.
Варианты отделки ОСБ плит
Использование в производстве ОСП достаточно крупной стружки и щепы, несмотря на их прессование при высоких температурах, придают поверхности значительную шероховатость и грубую структуру. На рынке представлены варианты шлифованной ОСП, однако стоимость такого материала значительно выше, что нивелирует все его остальные преимущества. Процесс внутренней отделки традиционными для этого вида работ способами требует дополнительной операции подготовки поверхности, сложность которой будет зависеть от материала финишного покрытия.
Лакирование
ОСП имеет характерную внешность, и в некоторых случаях это свойство используется при оформлении дизайна помещения. Плиты используются в качестве финишного материала и стены сохраняют их структуру. Однако недостаточно оставить материал без какой-либо обработки. Применяется лакирование — способ, который позволяет сохранить внешний вид плиты и повысить ее влагостойкость. Непосредственно перед нанесением лака рекомендуется поверхность тщательно зашкурить, чтобы убрать заусеницы, используя наждачную бумагу, и прогрунтовать.
Окрашивание
Покраска – наиболее простой и доступный вариант. Однако перед нанесением краски следует выровнять поверхность для скрытия рельефа плиты.
В первую очередь замазывают стыки плит и места крепления саморезами эластичной шпатлевкой и зачищают их после высыхания при помощи наждачки. Далее поверхность грунтуется в два слоя, а затем наносится и выравнивается шпатлевка по дереву. Только после полного высыхания шпатлевки можно приступать к окраске.
В качестве финишного материала используются красящие составы на водной основе (водоэмульсионные, акриловые или латексные краски). Они отлично пропускают пар и обеспечивают тем самым хороший микроклимат в помещении.
Оклейка обоями
Для получения максимального качества при оклейке обоев на ОСП необходимо полностью зашпаклевать всю поверхность плит. Большая шероховатость поверхности будет видна под обоями, поэтому требуется максимальное выравнивание. Кроме этого в обойный клей добавляется клей ПВА, который придаст составу большую прочность.
Декоративное шпаклевание
Один из экзотических видов отделки для внутренних помещений. В этом случаем необходимо стыки плит отделать сеткой-серпянкой или стекло-волокнистой тканью, затем поверхность стены тщательно грунтуется в несколько слоев специальной грунтовкой с добавлением клея ПВА и флизелина. После этого приступают к шпаклеванию.
Укладка керамической плитки
Для кухонной зоны или ванной комнаты зачастую в качестве отделки используется керамическая плитка. Отделку плит OSB плиткой можно применять только в исключительных случаях, когда есть гарантия сохранности поверхности стены в сухом состоянии, в помещении минимальные перепады температур и влажности.
Дело в том, что керамика и древесина имеют разные коэффициенты линейного расширения, и малейшие изменения в состоянии ОСП приведут к отваливанию плитки. Ситуация также усугубляется низкой адгезией клеящих составов к поверхности ОСП. Если все же принято решение о приклеивании плитки – требуется максимальное качество грунтовки и использование клея с возможностью использования его на деревянных поверхностях.
Недостатки OSB под внутреннюю отделку
Несмотря на популярность ОСП при каркасном строительстве не стоит принимать поспешных решений об их применении для внутренней отделки. Материал обладает целым рядом недостатков, из-за которых, даже при полном соблюдении всей технологии отделки, можно получить неудовлетворительный результат:
- низкая адгезия поверхности – нет никакой гарантии, что краска или обои не отойдут через 1-2 года, а может быть и раньше;
- необходимость оставления температурного зазора между плитами – требуется их дополнительная эластичными шпаклевками;
- низкая влагостойкость – возможно разбухание плит, их гниение и разрушение, а приобретение высококлассных материалов значительно увеличивает расходы;
- повышенная шероховатость – требуется трудоемкая операция по выравниванию поверхности.
Также данный материал обладает повышенной токсичностью, что может отрицательно сказаться на состоянии людей, проживающих в помещении, отделанном OSB листами.
Применение плит Quick Deck вместо OSB
Для обшивки внутренних стен под отделку рекомендуется использование строительных плит Quick Deck Professional. Эти плиты изготовлены на основе влагостойкого древесно-стружечного полотна повышенной плотности и оснащены шпунтованным соединением по периметру. В сравнении с ОСП плитами Quick Deck Professional обладают следующими преимуществами:
- Гладкая и ровная поверхность.
Данное свойство позволяет значительно экономить время и средства на подготовительных операциях под отделку. Стоимость грунтовки и шпаклевки для выравнивания поверхности плиты ОСП может достигать от 50 до 100% цены самой плиты, а трудозатраты соизмеримы с монтажными работами. В то время как поверхность Quick Deck Professional полностью готова к любому виду отделки непосредственно после крепления на стене.
- Отсутствие зазоров в стыках.
Заделка стыков и посадочных мест саморезов также доставляет немалых трудов при работе с ОСП. После монтажа Quick Deck Professional за счет шпунтованного соединения образуется идеально ровная сплошная поверхность без зазоров.
- Увеличенная жесткость.
Прочность плит и соединение всех элементов в одно целое придает дополнительную жесткость конструкции стены и всего каркаса здания.
- Отсутствие коробления и деформаций.
Плиты Quick Deck Professional не подвержены температурным и влажностным изменениям, что позволяет сохранять свою форму на протяжении всего срока эксплуатации
- Удобный формат.
Размеры плит Quick Deck Professional позволяют быстро и легко производить их монтаж и установку на стене.
Для обшивки стен используются плиты Quick Deck Professional толщиной всего 12 или 16 мм, что не создает дополнительных нагрузок на конструкцию сооружения.
НУЖНА КОНСУЛЬТАЦИЯ ПО ПЛИТАМ QUICK DECK?
оставьте свой номер и наш менеджер позвонит Вам в течении 10 минут.
Как выбрать ОСП для внутренней обшивки стен
+7 (495) 233-90-10Отдел продажи фанеры, ОСП, оргалита
Как выбрать ОСП для внутренней обшивки стен
Относительно новый материал, который мы знаем под названием OSB, используется в строительном деле практически так же, как и всем известные фанерные плиты. В обоих случаях изделие производится прессованием дерева с добавлением синтетических вяжущих веществ.
Если фанера производится из крупных листов налущенного шпона, то ориентированно-стружечные плиты делают из специально заготовленных больших щепок (это — не отходы), которую слоями укладывают перпендикулярно друг к другу. ОСП получается заметно дешевле, но она вполне технологична, что проверено не одним годом успешной эксплуатации.
Плиты фанеры и ОСП могут использоваться в качестве отделки и даже для создания несущих конструкционных элементов, но основное их предназначение – это обшивка. Обшивают листами ОСБ: кровельные скаты, полы, перекрытия, стены со стороны улицы, а также поверхности изнутри. Это — хороший материал, чтобы изготавливать перегородки в каркасном коттедже или в каменном доме.
OSB-плиты — для перегородок и обшивки
Некоторые нюансы применения ОСБ для обшивки стен
Внутреннюю облицовку стен, пожалуй, стоит сразу разделить на две отдельные категории. К первой отнесём изготовление наружной стены каркасного дома, которую со стороны помещения тоже нужно зашить. А второй будем считать монтаж лёгких межкомнатных перегородок.
Технология обшивки наружных стен каркасника со стороны комнат мало чем отличается, но сюда всё-таки лучше применить материалы с улучшенной влагостойкостью, которые также обладают хорошими пароизоляционными способностями (при качественной заделке стыков хорошо срабатывает для защиты утеплителя от водяных паров, которые движутся з помещений на улицу).
Помимо этого, некоторые коррективы следует делать с оглядкой на стабилизирующие функции, которые возложены на обшивной материал стен каркасного дома. То есть, на наружную стену, даже внутри дома нежелательно прикручивать/прибивать листы слишком тонкие или недостаточно прочные.
К простенкам требования (относительно пространственной жёсткости обшивки) могут быть проще, так как особых нагрузок на данный элемент не всегда оказывается. Тем более, если с относительно небольшим шагом расставлять несущие стойки (допустим, через примерно 400 мм).
Однако перегородки являются преградой для распространения воздушного шума в жилище, а для эффективной борьбы с ним очень часто применяют не только наполнение пустот минеральной ватой, но также и более толстые обшивки, в том использование обшивок из материалов тонких, но закреплённых в 2-3 слоя.
Отдельная тема – влагостойкость листового материала для обшивки перегородок. Кажется, что особых требований нет, но санузел и кухню нужно рассматривать как помещения с высоким уровнем влажности.
Сам факт эксплуатации деревосодержащей плиты в защищённых условиях помещений позволяет применять ОСБ низких марок (1 или 2), но при этом очень важно, чтобы материал был экологически безопасным для обитателей дома. Современная OSB по данному показателю не уступает фанере, она легко проходит тесты по определению уровня выделяемого формальдегида. Известные производители ОСБ добились ранее недостижимых показателей, свойственных для категории Е1.
Стены из ОСП под кафель
ОСП плита под покраску стен
Что касается техники монтажа ОСП на перегородки и на несущие наружные стены изнутри, то она считается «традиционной»:
- Крепить плиты допускается как горизонтально, так и вертикально. Однако преобладает, конечно, вертикальный способ установки, так как он позволяет избежать необходимости использования дополнительных элементов каркаса в виде опорных поперечин.
- Между листами ОСП выдерживается зазор в 3 мм, который необходим для компенсации влажностного и температурного расширения.
- Между обшивкой стен/перегородок и полом необходимо выдержать технологический зазор минимум в 25 мм.
- Сбоку от каждой облицованной стены и сверху обшитой плоскости – нужен технологический зазор минимум в 15 мм.
- Плиты ОСБ при вертикальной обшивке стен располагают так, чтобы длинные их стороны находились на стойках каркаса. Очень желательно, чтобы плита накрывала одновременно и нижнюю, и верхнюю обвязку – то есть, чтобы шла она от пола до потолка цельной.
- При горизонтальной зашивке вертикальные швы нужно разводить в шахматном порядке, то есть выполнять стыковку листов на разных стойках.
- По периметру каждой плиты метизы ставятся через 10-15 сантиметров, по центру плиты крепежи устанавливаются через каждые 20-30 сантиметров.

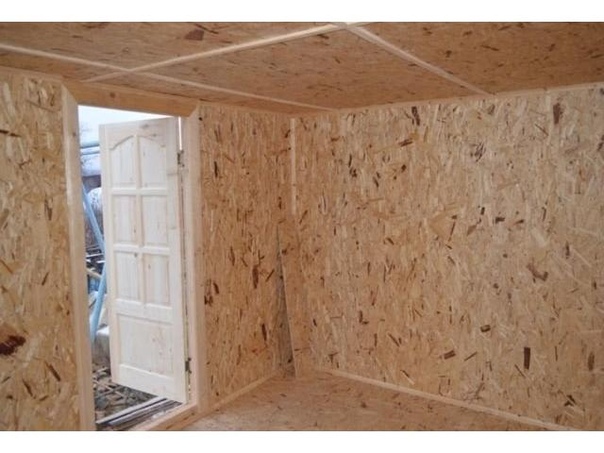

Основой для монтажа плит ОСБ на стены обычно выступают деревянные стойки каркасного дома, выполненные из обрезной доски шириной от 38 до 50 мм.
Стойки монтируются с интервалом в 40, 50 или 60 сантиметров. Также это может быть пристенная подсистема, собранная из обрезного бруска 40Х50 мм, 50Х50 мм и подобных сечений. В некоторых случаях монтаж ориентированно-стружечной плиты на стены может осуществляться на сплошное основание, для этого используется одновременно клеевой метод фиксации и механический (саморезы или дюбели, проходящие через тело листа).
Какую марку ОСП для обшивки внутренних стен заказать
По несущим способностям. Прежде всего, прочность ОСП определяется толщиной панели. Согласно множеству технологических карт, листы ОСБ для облицовки перегородок и наружных стен изнутри нужно выбирать толщиной от 9 мм. Механические характеристики такой плиты будут точно не хуже, чем у стенового гипсокартона толщиной 12,5 мм. А если несущие элементы каркаса расставить с интервалом 300-500 мм, то применить допускается даже материал с толщиной 7,5 мм.
Очевидно, что при увеличении интервала между стойками нужно увеличивать толщину используемой для обшивки плиты. При шаге в 610 мм или 625 мм – в ход идёт OSB толщиной 12,5 мм вплоть до 15 мм. В отдельных случаях, когда нужно получить перегородку более надёжную (например, в плане взлома, или в нагруженной зоне), есть смысл применить листы толщиной от 18 до 22 мм.
По влагостойкости. Как мы уже отметили, для большинства помещений подойдут плиты ОСБ без особых водоотталкивающих свойств. Следовательно, например, для облицовки простенков обычных комнат можно смело использовать материал с маркой ОСП-1 или ОСП-2, который сертифицируется согласно европейским стандартам.
Если нужно выбрать ориентированно-стружечные плиты из ассортимента американских производителей, то допускается использование материала с надписью «Interior», который для внутренних работ как раз и предназначен.
Естественно, делу не повредит, если для выполнения внутренних обшивок будет применен материал с хорошей устойчивостью к длительному увлажнению: OSB-3 и OSB-4, а также американские плиты с маркировкой Exposure или Exterior. Такого типа материал нужно выбирать для эксплуатации в кухне и в ванной комнате, он же будет незаменим, если обшивка выполняется на стадии строительства, когда простенок или наружная стена может быть увлажнена осадками.
Размеры ОСП, купить которую можно в нашей стране, не отличаются разнообразием. Хотя под заказ, обратившись на предприятие, иногда есть возможность приобрести плиты более подходящие для конкретных условий. Но всё же классические габариты в 2 и 4 фута (с шириной примерно в 1200 мм и длиной в 2500 или 3000 мм) – позволяют решить весь спектр поставленных задач.
В зависимости от того, будет обшивка черновая, или она выступит декоративной отделкой (ОСП всё чаще выступает в такой ипостаси) – домовладелец выбирает материалы шлифованные или нешлифованные. Для декоративного использования на стенах в основном берут ОСБ европейского производства.
Монтаж OSB на алюминиевый профиль
OSB плиты прекрасно поддаются любой финишной отделке
Осб или гипсокартон, плюсы и минусы, что выбрать?
Современный строительный рынок предлагает различные варианты для внутренней отделки помещений. Большой популярностью среди населения пользуются гипсокартон (ГКЛ) и ОСБ. При этом пока не ясно, какой же вариант будет лучше. Пролить свет и дать определенный ответ на этот вопрос поможет наша статья.
Разбор полетов
Чтобы понять, что будет лучше использовать для внутренней отделки, ОСБ или гипсокартон, нужно провести сравнительную характеристику, которая возможна только при дательном рассмотрении каждого материала в отдельности.
Тандем картона и гипса
Гипсокартон сегодня пользуется особой популярностью, так как он обладает рядом преимуществ, которые дает ему его устройство.
Гипсокартонная плита состоит из трех слоев:
- сердечник – он состоит из гипса и дополнительных добавок, которые и придают листам определенные свойства;
- два слоя картона. Они с двух сторон охватывают сердечник.
Строение плиты
В состав материала в процентном соотношении входят: 91,1% — гипс, 5,78% — картон, а остальное – вода.
Благодаря такому устройству гипсокартон обладает следующими преимуществами:
- он представляет собой полностью экологически чистый материал;
- легкий вес. Плита весит относительно мало, чтобы ее без проблем мог передвигать один человек;
- легкий монтаж;
- прочность;
- долговечность;
- плита является отличной основой для различных отделочных материалов — краски, обоев, декоративной лепнины, керамической плитки, искусственного камня и т.д. Стены и потолок из гипсокартона могут быть оформлены самым невообразимым способом;
- из него можно создавать самые различные конструкции: подвесные потолки, проводить обшивку стен, формирование перегородок, арок, ниш и колонн;
- безопасность. Материал полностью безопасен для здоровья людей. Только при его нарезке нужно прикрывать глаза и рот, чтобы туда не попала пыль;
- стоимость. Материал доступен и стоит дешевле, чем некоторые другие виды отделки, особенно, если с помощью гипсокартона будет осуществляться ремонт во всем доме.
С таким материалом как гипсокартон можно придать квартире уникальный внешний вид, сделав ее оригинальной и очень красивой.
Кроме этого гипсокартон обладает определенными специфическими свойствами, которые придают ему специальные добавки сердечника. Среди особых свойств материала можно выделить следующие:
- влагостойкость. Листы с такими свойствами могут быть установлены в помещениях, где имеется влажный микроклимат. Такие плиты используют при ремонте мансарды, кухни, ванной комнаты и туалета;
Влагостойкие листы
- огнеупорность. Этот тип плит применяется в помещениях с сухим микроклиматом, а также там, где имеются повышенные требования к пожарной безопасности. Благодаря специальным добавкам такой материал может около 40 минут выдерживать воздействие открытого огня;
Огнеупорные листы
Огневлагостойкие листы
- огневлагостойкость. Существуют листы гипсокартона, которые могут объединять в себе и огнеупорность, и влагостойкость. Их устанавливают в помещениях с сухим и влажным микроклиматом;
- обычные. Такие листы используются при отделке стен и потолка в помещениях с нормальным микроклиматом.
В целом гипсокартон может применяться практически в любых помещениях: ванной, куне, гостиной, туалете, спальне и т.д. Также таким материалом отделывают балконы, лоджии и мансарды.
Поговорим о недостатках
Несмотря на огромное количество достоинств, гипсокартон как материал, применяемый для отделки внутренних помещений, имеет и некоторые недостатки:
Обратите внимание! В каждой отдельной ситуации существует своя пошаговая инструкция, которая поможет без проблем справиться с задачей навешивания тяжелых предметов на гипсокартонные стены.
- деформация плит при попытке закрепить на стенах увесистые предметы;
- при нарезке листов на кусочки появляется мелкий строительный мусор. Поэтому все работы по обрезке гипсокартонной плиты следует проводить в специальных защитных очках, а также прикрывать рот маской;
- уменьшение пространства помещения за счет сборки каркаса.
При желании все эти негативные моменты работы с материалом, кроме уменьшения пространства, можно нивелировать. Для этого нужно четко придерживаться соответствующих пошаговых инструкций.
Предназначение материала
Любые из вышеприведенных типов гипсокартонных листов используются для следующих видов работ:
- выравнивание стен в ванной, кухне, гостиной и других помещениях. Они даже подходят для отделки мансарды;
- монтаж сложных потолочных конструкций;
- сборка мебели тех параметров, которые необходимы;
- создание полок, ниш и колон, как функционального, так и декоративного предназначения;
- создание стендов;
- монтаж сложных фигурных элементов. Их можно установить на стены или потолок.
Материал отлично подходит для отделки стен и потолка в жилых и нежилых помещениях. Именно гипсокартоном чаще всего проводят отделку мансарды, кухни, лоджии и ванной комнаты.
Переходим к оппоненту — ОСБ
Структура ОСБ
В последнее время наблюдается тенденция к повышению популярности osb-плит. Очень часто такая плита идет в тандеме с трехслойными панелями и утеплителем, что повышает теплоизоляционные свойства всей конструкции.
Ориентированно-стружечная плита (ОСП) или Oriented Strand Board (ОСБ, osb) представляет собой многослойный лист. Обычно он состоит из 3-4 слоев. Его слои включают следующие материалы:
- древесная стружка. Она может иметь продольную или внутренне поперечную ориентацию;
- различные смолы;
- борная кислота;
- синтетический воск.
ОСБ состоит на 95% из древесных опилок, оставшиеся 5% приходятся на небольшое количество пропитки, парафины и клей. От породы и качества древесных опилок напрямую зависят свойства плиты. Иногда плиту сверху дополнительно обрабатывают воском для увеличения влагостойких качеств.
Такая структура материала определяет следующие его преимущества:
- доступность;
- надежность;
- внешняя схожесть с деревом. Отлично подходит для отделки стен;
- высокое качество;
- низкий вес;
- высокий показатель деформации на излом.
Кроме этого материал обладает следующими свойствами:
- относительно высокая прочность. Она выше, чем у ДСП;
- имеет некоторые влагостойкие свойства;
- простота обработки;
- отличное звукопоглощение;
- высокая жесткость.
Как видим, плиты ОСБ обладают неплохими достоинствами, позволяющие широко использовать их для внутренней отделки помещений.
Недостатки
Опилки для производства
Среди недостатков osb-плит главное место занимает возможность выделения материалом токсических веществ. Здесь могут выделяться формальдегиды и токсичные смолы.
В ходе производства плит ОСБ используются крупные опилки, которые в процессе соединяются друг с другом с помощью клея. В результате получается цельная плита. Именно наличие клея в составе ОСБ и служит поводом для того, что такая плита может быть токсичной и выделять в воздух опасные соединения.
Обратите внимание! Клея для создания osb-плит идет гораздо меньше, чем при производстве ДСП. Поэтому она менее токсична.
К недостаткам ОСБ можно отнести:
- низкие огнеупорные свойства;
- небольшие показатели прочности. Чтобы ее повысить устанавливают две плиты;
- сложнее устанавливать на стены. Монтаж более трудоемок по сравнению с гипсокартоном;
- при нарезке создается много строительного мусора;
- низкие паропроницаемые свойства.
Такой материал не очень подходит для проведения ремонтных работ в кухне, ванной и для мансарды.
Предназначение материала
Плиты ОСБ применяются в следующих ситуациях:
- для внешней облицовки при одновременном использовании некоторых облицовочных покрытий;
- обрешетка кровли сплошным методом;
- монтаж черновых полов;
- для производства конструкционных СИП-панелей;
- обшивка стен.
Отделка стен
Помимо этого, материал используется для отделочных и конструкционных работ. Такой материал практически совсем не подходит для отделки стен в некоторых помещениях (как уже говорилось — в ванной комнате, кухне и др.).
Вердикт
Стоит отметить, что плита ОСБ по цене находится приблизительно на одном уровне с гипсокартоном. Поэтому по ценовому параметру сложно сделать выбор, что лучше – ГКЛ или ОСБ. Поэтому выбор следует делать, опираясь на другие параметры.
По экологичности и безвредности, выигрывает гипсокартон. В его состав входят только биологические материалы, а для изготовления osb-плит используют клей и смолы. Также плита ОСБ не может выдержать воздействие прямого огня. Как видим, уже 2:0 в ГКЛ.
В общем, детально изучив достоинства и недостатки материалов, можно сделать вывод о том, что все же лучше использовать гипсокартон для ремонта в ванной, кухне, отделки стен для мансарды и других помещений.
Опираться в выборе нужно как на личное предпочтение, так и на достоинства материала, а также место его дальнейшего монтажа: в ванной, кухне, стенах мансарды и т.д.
Отделка стен из OSB — творческий подход — Ekzo.by
Если в качестве материала стен у вас используется OSB плита, то Все поверхности в доме будут достаточно ровные, но не гладкие, так как ОСБ плита имеет интересную и слегка рельефную фактуру. Исключение могут составлять стыки между панелями.
Стены и потолки из OSB можно зашить гипсокартоном даже без каркаса и впоследствии получить идеально гладкую поверхность под финишную отделку. Такой вариант не потребует больших вложений. Традиционные методы отделки мы рассмотрели в отдельной статье:
Отделка СИП панелей и ОСБ
А в этой статье мы рассмотрим, варианты как можно дать волю фантазии и проявить творческий подход.
Декорирование ОСБ — смелый и творческий вариант.А главное, что жить можно сразу и более сложную отделку отложить на любое удобное время.
Промышленные светильники кто-то заботливо унес с работы
Покраска ОСБ — креативно, свежо и необычноЗанимательный способ получить эксклюзивную отделку не уступающую в визуальном восприятии дорогостоящей декоративной штукатурке.
Материалы:
— грунтовка
— 2 слоя любой краски разных оттенков (совместимых между собой).
— для получения эффекта — после высыхания слегка пройтись наждачной бумагой.
— для большей долговечности поверхность можно покрыть лаком, при этом нужно обратить внимание , чтобы он был совместим с ранее нанесёнными составами.
Видео по декорированию
Создание рисунков жидкими обоями
Жидкими обоями можно не только выполнять отделку практически любых поверхностей, но и создавать различные декоры — здесь понадобится не только богатая фантазия, но и понимание финального результата. Создание однотонного изолирующего слоя обязательно, он предотвращает проступание наружу веществ содержащихся в древесине. Все стальные не оцинкованные элементы необходимо обработать эмалью, чтобы избежать появления пятен ржавчины.
Выполнение барельефа из монтажной пены и шпатлёвки
Часть 1
Часть 2
Часть 3
Наружная облицовка стен из OSB гибким камнем
Швы между плитами необходимо армировать стеклотканевой сеткой — серпянкой, точно так же как и листы гипсокартона. Следует также обратить внимание на влажность плит. На нашей практике были случаи, когда мокрую плиту ЦСП прикручивали на фасад без зазора, а после высыхания в стык между плитами можно было просунуть палец. Поэтому подготовке каркасного основания нужно уделить особое внимание. Все стыки плит должны быть надежно зафиксированы.
Деформация плоскости плиты, не страшна ни плите, ни гибкой плитке (она же гибкая). Единственное слабое звено это клей. Он должен быть настолько эластичным, чтобы выдержать такой изгиб. Крайне важно использовать только эластичный клей для фасадных работ. На российском рынке представлен широкий выбор высокоэластичных клеевых составов. Мы предлагаем нашим клиентом самый лучший LUGATO flexibel.
После надежной фиксации стыков плит OSB, остается только нанести на стену грунтовку и приступить к приклеиванию гибкой плитки.
Монтаж плитки. Нужно вынуть листы из коробки и разделить их по линии просечки. Поверхность должна быть относительно ровной, прочной и очищенной от старых покрытий. Клеевые смеси используются те же, что и для керамической плитки. От цвета выбранного клея зависит цвет швов (клей может быть серым или белым). Клей наносится гребенкой. Чем ровнее стена, тем мельче зуб гребенки. Для оштукатуренного утеплителя 2,5 — 3 мм будет достаточно. После нанесения клея на стену, плитка вдавливается в клей небольшим усилием. Следом другая, и так далее. Толщину и вид швов, а так же общую компоновку, Вы выбираете сами.
Внимание! Защитная плёнка находится на лицевой стороне декоративного камня. Она снимается в самую последнюю очередь.
После приклеивания 1-2 м2 плитки, с помощью кисти, размажьте тот же плиточный клей по швам между плитками. Поверхность не пострадает, она заклеена защитной пленкой. Для получения более гладкого шва, смочите кисть в воде.
Клей должен содержать надпись на упаковке: эластичный клей для фасадного применения.
Самая оптимальная конструкция из OSB это так называемая SIP панель. Эти панели изготовлены в заводских условиях. Они практически не деформируются, а стыки панелей надежно закреплены.
ПохожееДополнительные варианты распорок стен с использованием OSB
Стена, идущая перпендикулярно направлению ветра, действует как большой парус (синяя область), а параллельные стены обеспечивают сопротивление. Короткие стены нуждаются в достаточном количестве распорок, чтобы противостоять силам, действующим на большую площадь «паруса», создаваемую более длинной стеной (слева), и наоборот.Строители в большей части страны могут использовать предписывающие решения, содержащиеся в таблицах Международного жилищного кодекса (IRC), для удовлетворения требований к боковым распоркам стен от давления ветра или сил землетрясения (см. «Расчет необходимой длины распорок» Теда Кушмана, JLC 7 / 13).Но использование столов может быть сложным — и в зависимости от материалов, которые вы выберете, площадь стены, предназначенная для распорок, может стать чрезмерной.
Деревянные конструкционные панели (фанера и OSB) — это прочный материал для крепления стен, который может вместить большое количество распорок в небольшую часть стены (по этой причине OSB является типичным выбором для инженерных секционных стен в условиях сильного ветра или высокой сейсмичности. регионов). Неудивительно, что индустрия OSB работает над тем, чтобы использовать это преимущество, разрабатывая более простые и лучшие методы для удовлетворения кода с использованием своего продукта.Последней разработкой APA — Ассоциации инженерной древесины является техническая брошюра на 12 страницах под названием «Системный отчет APA: упрощенный метод крепления стенок APA».
«При разработке упрощенного метода крепления стен APA в Исследовательском центре APA в Такоме, штат Вашингтон, были испытаны различные стеновые конструкции, чтобы определить боковые характеристики стен, которые непрерывно обшиваются деревянными конструкционными панелями толщиной 7/16 дюйма, скрепленными с помощью уточняется график гвоздей «, — говорится в онлайн-пресс-релизе ассоциации.Результатом стал новый набор рекомендуемых столов для крепления стен, основанный на двухэтажной конструкции с непрерывной обшивкой с использованием обшивки с номинальными характеристиками 7/16 (которая может быть либо фанерой, либо OSB, в зависимости от поставщика).
В брошюре APA поясняется: «Чтобы предоставить пользователю максимально возможную архитектурную свободу, этот системный отчет охватывает только жесткости деревянных структурных панелей с непрерывной обшивкой (2012 IRC Method SC-WSP) с увеличенной толщиной обшивки (называемой« категорией характеристик »в стандартах на продукцию. ) и более точный график строительства первого этажа двухэтажного здания.Такой подход увеличивает характеристики панелей распорок на первом этаже за счет дополнительной сдержанности, обеспечиваемой массой и жесткостью конструкции, расположенной выше, за счет прочности за счет утрамбованного крепления и использования более толстой сплошной обшивки деревянных структурных панелей. Эти улучшенные характеристики на нижнем этаже двухэтажных конструкций приводят к уменьшению длины требуемых распорок в этих областях, что позволяет использовать этот метод в домах с большим количеством оконных и дверных проемов на фасадах передней и задней части.«
Облицовка стен, ориентированно-стружечная плита (OSB)
Страна / регион — Пожалуйста, выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia HercegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard И Mc Donald IslandsHondurasHong КонгВенгрияИсландияИндияИндонезияИран (Исла микрофонный Республика) IraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMawiMexicoMicronesiaMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinaPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Киттс И NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSt.Елена Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaViet NamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemen, Республика Из Заира Замбия Зимбабве
Какая у вас должность? — Пожалуйста, выберите -AdministrationArchitectural TechnologyArchitectureComputer Aided Редакционный (CAD) Строительство MgmtContracts MgmtEducation / TrainingEngineering, Строительство ServicesEngineering, гражданское и StructuralEstimatingFacilities MgmtHousing MgmtInterior DesignLandscape ArchitectOtherPlanning & DevelopmentProject MgmtProperty & Estates MgmtPurchasing / BuyingResearch / LibrarianshipSales / MarketingSecuritySurveying, BuildingSurveying, Количество
Стена Ориндатус: первый темнокожий человек, назначенный капитаном регулярной армии
Стена Ориндата Симона Боливара, также известная как О.С. Уолл был бизнесменом, юристом и офицером армии Союза. Уолл родился 12 августа 1825 года в Рокингеме, Северная Каролина. Он был сыном плантатора Стивена Уолла и его раба. Уолл и его четыре брата и сестры были освобождены в 1837 году, когда их отец отправил их в школу для чернокожих Харвейсберга в современном Огайо.
После окончания начального образования Уолл поступил в Оберлинский колледж. В конечном итоге Уолл изучал право под руководством Джона М. Лэнгстона. После колледжа он открыл сапожный бизнес.Он женился на Аманде Томас, и у них было восемь детей.
В начале Гражданской войны он и Лэнгстон собрали новобранцев для первого черного полка добровольцев, который стал 104-м полком добровольцев цветной пехоты. Уолл был арестован и привлечен к ответственности за участие в спасении Оберлина-Веллингтона.
Он был завербован в армию Союза и получил звание капитана, став первым чернокожим, получившим это звание в регулярной армии США. Он был направлен в Чарльстон, Южная Каролина, в качестве старшего маршала и служил до конца войны.В феврале 1865 года он был уволен с почетом.
После Гражданской войны Стены переместились в Вашингтон, округ Колумбия. Пара играла активную политическую роль в эпоху Реконструкции. Он окончил юридический факультет Говарда и занимался юридической практикой, будучи назначенным президентом Улиссом С. Грантом первым чернокожим мировым судьей в городе.
В конце концов он основал свою собственную юридическую практику в Вашингтоне, округ Колумбия, и занимал такие должности, как магистрат полицейского участка, представитель в законодательном собрании округа, нотариус и мировой судья.Сообщается, что в апреле 1890 года он перенес инсульт во время суда и был доставлен к нему домой. Он так и не выздоровел полностью и умер 26 апреля 1891 года.
источников:
http://aaregistry.org/historic_events/view/orindatus-wall-born
https://en.wikipedia.org/wiki/Orindatus_Simon_Bolivar_Wall
5 советов по установке обшивки OSB
ОбшивкаOSB — это особый тип плиты, которая хорошо спроектирована и состоит из прядей сжатой древесины, которые уложены слоями и объединены вместе с использованием смолы.Она во многом отличается от широко используемой фанеры. Например, на нем нет пустот или узлов, зазоров и перехлестов. Многие строители рассматривают обшивку OSB не только из-за ее прочности, но и из-за ее недорого. На самом деле такой материал — очень практичный выбор. Вот несколько советов, о которых следует подумать, рассматривая обшивку OSB для собственных проектов.
Знайте свой материал перед установкой
Когда вы намереваетесь установить оболочки OSB, попробуйте определить ширину или идеальные размеры для выбранного вами материала.Обычно это обязательное условие в строительных нормах и правилах. Вы можете выбирать между листами толщиной в полдюйма или 3/4 дюйма.
Обшивка OSB также имеет разную фактуру с обеих сторон. Одна сторона имеет полиуретановое покрытие, которое защищает объект от природных элементов, таких как влага, а противоположная сторона вообще не имеет отделки.
Будьте внимательны к своему обрамлению
Вы не можете установить оболочку OSB напрямую. Для любого материала, который вы хотите использовать в качестве стены или пола, необходимы рамы.На самом деле, когда дело доходит до рам, доступно множество вариантов, но деревянные рамы являются наиболее предпочтительными. Вам также понадобится хорошо структурированный каркас, поскольку именно от него зависит прочность вашей стены или пола. Вместо обшивки OSB, обеспечивающей поддержку, она фактически служит для усиления рамы под ней.
Подумайте о размещении вашей обшивки
Панели обшивки могут быть установлены горизонтально или вертикально, поперек или параллельно опорам, поэтому нет особых ограничений в том, как вы можете размещать элементы на каркасе.Тем не менее, вы должны учитывать одну вещь: сторона платы с покрытием всегда должна быть обращена наружу, чтобы обеспечить лучшую защиту от элементов. Поскольку противоположная сторона не закончена, она впитает влагу от непогоды и со временем сгниет.
При установке ножен между панелями и вокруг оконных и дверных рам должны быть зазоры. Обычно он должен составлять около трех миллиметров, если у вас нет причин менять размер.
Нанесите изоляционную пену перед прибивкой гвоздями
Обязательно поместите выбранный вами изоляционный пенопласт в раму, прежде чем заключать стену в оболочку из OSB.Если вы используете листы поролона, делайте разрезы точными.
Знайте, где забиваете гвоздь
Вы должны прибить гвоздь на расстоянии около десяти миллиметров от края оболочки, чтобы предотвратить раскол.
APA — Допустимые расчетные значения IRC для крепления стен OSB = 175 PLF
APA предоставила отчет, написанный для Совета по сейсмической безопасности зданий Национального института строительных наук, в котором оценивались имеющиеся данные испытаний подкрепленных стен в соответствии с IRC. Затем эти данные были собраны, систематизированы и опубликованы.
В отчете APA указывается следующая цель:
ОБЗОР ИСПЫТАНИЙ КРЕПЛЕНИЯ ДЕРЕВЯННЫХ КОНСТРУКЦИОННЫХ ПАНЕЛЕЙ БОЛЬШОГО МАСШТАБА Зено Мартин, П.Э., Том Скэггс, доктор философии, ИП, Эд Кейт, ИП, Борьен Йе, доктор философии, П.
APA — Ассоциация инженерной древесины
В этом отчете обобщены имеющиеся данные крупномасштабных испытаний деревянных структурных панелей для обычных строительных креплений стен.Включено несколько испытаний стен длиной 4 фута, но большая часть данных испытаний взята из испытаний, в которых длина стен составляет не менее 12 футов. Цель сбора этой информации — помочь оценить и определить прочность крепления стен из деревянных конструкционных панелей.
В этом отчете APA-BSSC испытания OSB представлены в виде серии таблиц. Скопированная из этого отчета, таблица 1 ниже документирует тестирование стеновых сборок с линейными сегментами стен с опорными стенками OSB, совместимыми с IRC. Для этой выборки протестированных стеновых конструкций, представляющих одноэтажные стены с использованием традиционных удерживающих анкерных болтов, OSB (т.е. деревянные структурные панели (WSP)) обеспечивали среднюю предельную способность бокового сопротивления 351 фунт на линейный фут (plf) без применения внутренних гипсовых плит (GWB). Это означает, что OSB имеет допустимое расчетное значение IRC, равное 175 фунт-сила (351 фунт-сила, разделенное на 2 согласно разделу 4.3.3 Специальных проектных положений по ветровой и сейсмической безопасности (SDPWS)).
Сводка результатов испытаний изолированного крепления стен из деревянных структурных панелей без гипсовой отделки. | |||||||||||
Ряд | Описание | Нагрузка при | Пиковая нагрузка | Всего | Общая длина распорок | Gyp | Распорка | Протокол испытаний | Ширина сегмента | Испытание № | Номер ссылки |
(plf) | (plf) | (футы) | (футы) | – | – | – | (футы) | – | |||
Среднее значение = | 187 | 351 | Допустимая проектная мощность бокового сопротивления составляет 175 фунт-сил. | ||||||||
Минимум = | 115 | 180 | |||||||||
Максимум = | 307 | 582 | |||||||||
Таблица 1: Крупномасштабные испытания стеновых распорок Отчет APA-BSSC. См. Приложение B для полной таблицы.
Кроме того, в отчете APA-BSSC показано, что IRC-совместимые линии стены с подкосами OSB с прикрепленным GWB в соответствии с IRC (т.е. винты с шагом 16:16), обеспечивает среднее предельное поперечное сопротивление 383 фунта силы. Как видно из таблицы 2 ниже, OSB с GWB имеет допустимое расчетное значение IRC, равное 192 plf (383 plf, деленное на 2 на SDPWS).
| Сводка результатов испытаний стеновых связей из изолированных деревянных структурных панелей с гипсовой отделкой. | |||||||||||
Ряд | Описание | Нагрузка при дрейф 0,5% | Пиковая Нагрузка | Всего Длина стены | Всего Длина Распорка | Gyp | Распорка | Тест Протокол | Сегмент Ширина | Испытание № в Ref. | Номер ссылки |
| (plf) | (plf) | (футы) | (футы) | – | – | – | (футы) | – | |||
| Среднее значение = | 255 | 383 | Допустимая проектная мощность бокового сопротивления 192 плс. | ||||||||
Таблица 2: Изолированные распорки с отчетом GWB APA-BSSC.См. Приложение C для получения полной таблицы.
Отчет APA-BSSC по IRC-совместимым тестам сборки линий подкосов предполагает, что применение GWB добавляет только 32 plf (383-351 = 32).
Научно-исследовательский институт конструкционных строительных компонентов (SBCRI) также провел испытания армированных стен OSB на соответствие нормам IRC без внутреннего GWB. Это испытание дало результаты, указанные в таблице 3 ниже.
| Полномасштабное испытание монотонных боковых стен в здании 12 ‘x 30’: 3/8 «WSP 6 ‘от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | 2 1/2 дюйма x.131 гвоздь | 6:12 | 371 |
Допустимая проектная мощность бокового сопротивления 187 фунт-сил. Примечание [1] Это проприетарные тесты и патентованная интеллектуальная собственность, которые предоставляются в данном документе, чтобы расширить знания при принятии решений относительно характеристик IRC-совместимой линии стены с подкосами. | 374 | ||
Таблица 3: Тестирование SBCRI на соответствие IRC (i.е. удержания анкерных болтов) Линии скрепленных стен OSB. См. Приложение D для полной таблицы.
При испытании стен с опорными стенками OSB в соответствии с кодексом IRC минимальное значение теста SBCRI составило 334 фунта силы, а среднее значение — 374 фунта силы. Это тестирование подтверждает, что согласно отчету APA-BSSC емкость OSB составляет 350 плф. Фотографии испытаний SBCRI см. В приложении А.
В таблице 4 ниже представлены данные испытаний SBCRI для IRC-совместимой линии стены с подкосами OSB с установленным внутренним GWB. Тестирование OSB дало вклад 102 и 141 plf для GWB, когда винты расположены на расстоянии 16:16.Испытания проводились также на запатентованной обшивке из ДВП, где вклад GWB составлял 110 плс. Тестирование SBCRI подтверждает, что отчет APA-BSSC сгенерировал емкость 383 плф, когда OSB имеет прикрепленный внутренний GWB.
| Экспериментальные испытания на стене 30 футов для определения вклада 1/2 «GWB 16:16 | PLF из расчета 30 минут для определения взноса в GWB | Вклад GWB |
| 7/16 «8d 6» / 12 «IRC Test 4_1 WSP на каждом углу; сплошная крыша мертвая; БЕЗ гипса на стенах; предельное расстояние между двумя стенами; анкерные болты | 114 | |
| 7/16 «8d 6» / 12 «IRC Test 4_1 2- WSP на каждом углу; сплошная крыша мертвая; 30-футовый гипсокартон; крайний пролет двух стен; анкерные болты | 215 | 102 |
| 7/16 «8d 6» / 12 «IRC Test 2; WSP 2 на расстоянии 6 футов от угла; полная крыша мертвая; БЕЗ гипсокартона; крайний пролет двух стен; анкерные болты | 110 | |
| 7/16 «8d 6» / 12 «IRC Test 2; WSP 2 на расстоянии 6 футов от угла; сплошная крыша мертвая; 30-футовый гипсокартон; крайний пролет двух стен; анкерные болты | 251 | 141 |
Таблица 4: Тестирование SBCRI на соответствие IRC (i.е. Крепления анкерных болтов) Стеновые опоры OSB с внутренним GWB (винты 16:16)
Учитывая проведенное тестирование, для SBCRI разумно использовать вклад внутреннего GWB в 100 плс при креплении с помощью винтов с шагом 16:16. Это дополнение GWB к OSB предназначено для совместимых с нормами IRC линий стен, где OSB применяется в качестве изолированных панелей (т. Е. Прерывистые листы 4×8 с использованием анкерных болтов в качестве прижимов).
Учитывая вышеупомянутый набор неоспоримых фактов, стены, совместимые с кодом IRC, используют фактор системного эффекта (т.е. «стандартный коэффициент эквивалентности») примерно 1,8 для стен, обшитых только OSB. (600/334 с использованием минимальной производительности OSB, чтобы быть консервативным — 1,8).
Кроме того, для стен OSB, совместимых с IRC, с прикрепленным внутренним GWB используется «стандартный коэффициент эквивалентности» примерно 2,19 (840/383), если используются числа, сгенерированные в отчете APA-BSSC, и 1,8 (840/450) для стен, протестированных SBCRI. . По мнению SBCRI, 450 PLF наиболее точно отражает поперечное сопротивление для линии стены с подкосами, обшитой OSB и внутренним GWB (840/434, поскольку минимальная производительность OSB равна 1.9).
Для запатентованных продуктов, которые конкурируют со стенами с оболочкой OSB, очень важно знать «стандартный коэффициент эквивалентности», как это определено APA. SBCA создала предложение об изменении кода IRC, чтобы отразить тестирование APA и SBCRI. Это предложение по изменению кодекса от 2013 года, которое обеспечивает то, что SBCRI считает разумными «стандартными коэффициентами эквивалентности», представлено в Таблице 5 ниже:
Этот пункт включен в повестку дня для индивидуального рассмотрения, поскольку был представлен общественный комментарий. Общественный комментарий: Ларри Уэйнрайт, Qualtim, представляющий Ассоциацию строительных компонентов, запрашивает Утверждение изменений, внесенных в этот общественный комментарий. | ||||||
Измените предложение следующим образом: ТАБЛИЦА R602.10.4.4 | ||||||
| Обшивка Материал | Соединение нижней плиты с фундаментом | Крепеж | Расстояние между крепежными деталями | Каркас шипа любых видов | ||
| Проверенная мощность | Коэффициент системных эффектов | IRC Боковое расчетное усилие | ||||
| 3/8 «, 7/16» или 15/32 «WSP @ 16 и 24 дюйма o.c обрамление | Анкерные болты в соответствии с требованиями норм | 6d (гвозди 2 x 0,113 дюйма) или 8d (2 1/2 x 0,131 дюйма) | 6:12 | 335 350 | 1,80 | 600 |
| 3/8 «, 7/16» или 15/32 «WSP @ 16» и 24 «обрамление (с гипсом 1/2» на внутренней стороне стены. | Анкерные болты в соответствии с требованиями норм | Гвозди 6d (2 x 0,113 дюйма) или 8d (2 1/2 x 0,131 дюйма) и винты для гипсокартона типов S или W | 6:12 WSP и 16:16 для GWB | 465 450 | 1.80 | 840 |
а. Боковая расчетная пропускная способность стеновых панелей с подкосами основана на полномасштабных испытаниях сборки стен с использованием минимальных условий ограничения IRC, дополнительно скорректированных с помощью фактора частичного ограничения / влияния систем. Примечание: изменение с 335 до 350 фунт-сил для стен без GWB изменило коэффициент системного эффекта до 1,7 и аналогично для стен с GWB, так что можно было использовать общий «стандартный коэффициент эквивалентности». Это изменение точно отражало результаты тестирования. | ||||||
Таблица 5: Предлагаемая таблица предложения по изменению кода IRC на 2013 год, показывающая «стандартные коэффициенты эквивалентности», которые APA признает, существуют в анализе спектра связей APA, который можно прочитать в отчете APA-BSSC.
APA, Американский совет по древесине (AWC) и NAHB выступили против этого предложения об изменении кода, а комитет IRC отклонил его. Отчет APA-BSSC неоспорим со стороны APA и подтвержден тестированием SBCRI, что означает, что тестирование верное.Это также означает, что IRC по-прежнему имеет «стандартные факторы эквивалентности», встроенные в строительные нормы и правила и закрепленные в законе. Однако эти «стандартные коэффициенты эквивалентности» явно не определены IRC, вместо этого они используются неявно.
3 января 2013 года SBCA посетила встречу с APA, на которой обсуждались проектные значения OSB и «стандартные коэффициенты эквивалентности», которые явно существуют в законе. Г-н Эд Элиас, президент APA, присутствовал на встрече и ответил письмом в SBCA, в котором обсуждает концепцию «стандартных факторов» для «эквивалентности продукта».В частности, он написал:
« Сотрудники APA изучили предоставленную нам информацию, и у нас есть следующие комментарии и замечания: ……….
Мы считаем, что основной целью позиции SBCA является предоставление экономически эффективного инженерного решения для своих членов, и, как таковая, эта цель хорошо служит членству в SBCA. Однако, установив стандартные коэффициенты , в которых эквивалентность продукта или характеристики системы применяются в целом, непреднамеренным последствием может быть то, что недревесные продукты (например,грамм. пенопласт) получают преимущество и вытесняют традиционную долю рынка OSB.
Это не в интересах члена нашей ассоциации. «
…………
SBCA полностью понимает желание APA иметь конкурентное преимущество, закрепленное в законе (например, IRC). Все производители оболочек хотели бы, чтобы это было применимо к их продукции.
SBCA обеспечивал и будет обеспечивать прозрачность рынка в отношении «стандартных факторов эквивалентности.”По закону, эти факторы могут быть использованы для установления IRC-совместимой эквивалентности OSB для любого продукта линии армированных стен, включая OSB.
Знание данных испытаний отчета APA-BSSC и того, как кодифицировано поперечное сопротивление укрепленной линии стены OSB, предоставляет должностным лицам и производителям кодексов знания и инструменты, необходимые для использования «стандартных факторов эквивалентности» IRC. Цель любого свободного, справедливого и конкурентного рынка — использовать точные расчетные значения и любые известные «стандартные коэффициенты эквивалентности», чтобы обеспечить справедливое игровое поле.В своем отчете за 2007 год для BSSC, APA признает, что это должно быть сделано с помощью концепции «укрепляющего спектра», выработанной на основе их собственного анализа.
SBC Magazine ценит ваш вклад и постоянно стремится повысить ценность, которую он предоставляет для рынка. Если у вас есть какие-либо комментарии или исправления к этой статье, напишите нам, и мы сможем опубликовать ваши комментарии.
Статьи и информация по теме
OSB как сырье (справочная информация по испытаниям OSB и инженерному анализу)
Приложение A
Фотографии испытаний SBCRI OSB
Приложение B
Таблица 1: Крупномасштабные испытания крепления стенок — APA — Отчет BSSC
Сводка результатов испытаний изолированного крепления стен из деревянных структурных панелей без гипсовой отделки. | |||||||||||
Ряд | Описание | Нагрузка при | Пиковая нагрузка | Всего | Общая длина распорок | Gyp | Распорка | Протокол испытаний | Ширина сегмента | Испытание № | Номер ссылки |
(plf) | (plf) | (футы) | (футы) | – | – | – | (футы) | – | |||
25 | Сегмент изолированной распорки стеной 4 фута | 131 | 180 | 4 | 4 | № | Изолированный | моно. | 4 | 718 и 719 | Симпсон, 2007a |
30 | 20-футовые сегменты стеновых изолированных распорок «Кабо» | 136 | 204 | 20 | 8 | № | Изолированный | моно. | 4 | 713 и 714 | Симпсон, 2007d |
19 | Сегмент изолированной распорки стеной 4 фута | 210 | 225 | 4 | 4 | № | Изолированный | СПД | 4 | 7 | АПА, 2006 г. |
31 | Стеновые изолированные распорки длиной 20 футов «Кабо» с балками по краю 2х10 | 158 | 238 | 20 | 8 | № | Изолированный | моно. | 4 | 721 и 722 | Симпсон, 2007d |
43 | 3D — СЗ: Кабо, СВ: Кабо, ЮЗ: Кабо, ЮВ: Кабо (+45) | 177 | 256 | 20 | 32 | № | Изолированный | моно. | 4 | 2006744 | Симпсон, 2007o |
47 | 3D — СЗ: Кабо, СВ: Кабо, ЮЗ: Кабо, ЮВ: Кабо (-45) | 168 | 265 | 20 | 32 | № | Изолированный | моно. | 4 | 2006732 | Симпсон, 2007-е годы |
28 | Стеновые изолированные распорки длиной 20 футов, «IRC Center» | 115 | 294 | 20 | 4 | № | Изолированный | моно. | 4 | 702 и 709 | Симпсон, 2007c |
40 | 3D — З: Кабо, В: Кабо, С: Кабо, Ю: Кабо (90) | 222 | 363 | 20 | 16 | № | Изолированный | моно. | 4 | 2006715 | Симпсон, 2007л |
39 | 3D — W: Центр IRC, E: Центр IRC, N: Центр IRC, S: Центр IRC (90) | 181 | 394 | 20 | 8 | № | Изолированный | моно. | 4 | 2006700 | Симпсон, 2007k |
32 | 20-футовый сегмент изолированной распорки «IRC Side» | 147 | 401 | 20 | 4 | № | Изолированный | моно. | 4 | 710 и 711 | Симпсон, 2007e |
46 | 3D — NW: IRC Center, NE: IRC Center, SW: IRC Center, SE: IRC Center (+45) | 177 | 420 | 20 | 16 | № | Изолированный | моно. | 4 | 2007001 | Симпсон, 2007r |
29 | Стеновые изолированные распорки длиной 20 футов, «IRC Center» с балками по краю 2х10 | 172 | 467 | 20 | 4 | № | Изолированный | моно. | 4 | 723 и 724 | Симпсон, 2007c |
34 | 3D — З: Кабо, В: Кабо, С: Кабо, Ю: Кабо (0) | 281 | 469 | 20 | 16 | № | Изолированный | моно. | 4 | 2006716 | Симпсон, 2007f |
38 | 3D — W: Центр IRC, E: Центр IRC, N: Центр IRC, S: Центр IRC (0) | 219 | 513 | 20 | 8 | № | Изолированный | моно. | 4 | 2006703 | Симпсон, 2007j |
33 | 20-футовые изолированные распорки «IRC Side» с балками по краю 2×10 | 307 | 582 | 20 | 4 | № | Изолированный | моно. | 4 | 726 и 727 | Симпсон, 2007e |
Среднее значение = | 187 | 351 | Допустимая проектная мощность бокового сопротивления составляет 175 фунт-сил. | ||||||||
Минимум = | 115 | 180 | |||||||||
Максимум = | 307 | 582 | |||||||||
Приложение C
Таблица 2: Отчет APA BSSC — Изолированные распорки с GWB.
| Сводка результатов испытаний стеновых связей из изолированных деревянных структурных панелей с гипсовой отделкой. | |||||||||||
Ряд | Описание | Нагрузка при дрейф 0,5% | Пиковая Нагрузка | Всего Длина стены | Всего Длина Распорка | Gyp | Распорка | Тест Протокол | Сегмент Ширина | Испытание № в Ref. | Номер ссылки |
| (plf) | (plf) | (футы) | (футы) | – | – | – | (футы) | – | |||
| 3 | Стена высотой 40 футов с изолированными распорками | 237 | 366 | 40 | 12 | Есть | Изолированный | моно. | 4 | E | Долан и Гейне, 1997a |
| 6 | Стена высотой 40 футов с изолированными распорками | 273 | 400 | 40 | 12 | Есть | Изолированный | СПД | 4 | E | Долан и Гейне, 1997b |
| Среднее значение = | 255 | 383 | Допустимая проектная мощность бокового сопротивления 192 плс. | ||||||||
Приложение D
Таблица 3: Испытания SBCRI на соответствие IRC (т. Е. Прижимы анкерных болтов) Стеновые опоры OSB
| Полномасштабное испытание монотонных боковых стен в здании 12 ‘x 30’: 3/8 «WSP 6 ‘от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | Гвоздь 2 1/2 дюйма x 0,131 | 6:12 | 371 |
| Полномасштабные испытания монотонных боковых стен в здании 12 ‘x 30’: 3/8 «WSP 6 ‘от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | 2 3/8 дюйма x.113 Гвоздь | 6:12 | 391 |
| Полномасштабные испытания монотонных боковых стен в здании 12 ‘x 30’: 3/8 «WSP 6 ‘от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | 2 3/8 дюйма x .113 Гвоздь | 6:12 | 402 |
| Полномасштабные испытания монотонных боковых стен в здании 12 ‘x 30’: 3/8 «WSP 6 ‘от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | 2 3/8 дюйма x .113 Гвоздь | 6:12 | 339 |
| Полномасштабные испытания монотонных боковых стен в здании 12 ‘x 30’: 3/8 «WSP 6 ‘от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | 2 3/8 дюйма x.113 Гвоздь | 6:12 | 407 |
| Полномасштабные испытания монотонных боковых стен в здании 12 ‘x 30’: 7/16 «WSP 6 ‘от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | Гвоздь 2 1/2 дюйма x 0,131 | 6:12 | 334 |
| Полномасштабные испытания монотонных боковых стен в здании 12 x 30 футов: 7/16 «WSP 6 футов от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | Гвоздь 2 1/2 дюйма x 0,131 | 6:12 | 414 |
| Полномасштабные испытания монотонных боковых стен в здании 12 ‘x 30’: 7/16 «WSP 6 ‘от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | 2 1/2 дюйма x.131 гвоздь | 6:12 | 410 |
| Полномасштабные испытания монотонных боковых стен в здании 12 ‘x 30’: 7/16 «WSP 6 ‘от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | Гвоздь 2 1/2 дюйма x 0,131 | 6:12 | 330 |
| Полномасштабные испытания монотонных боковых стен в здании 12 ‘x 30’: две панели WSP 3/8 дюйма на расстоянии 6 футов от торцевой стены, без внутренней GWB (с траекторией нагрузки на фундамент) | 2 3/8 дюйма x .113 Гвоздь | 6:12 | 356 |
| Полномасштабные циклические испытания боковых стенок, OSB 3/8 дюйма, 4 фута от угла, без внутренней GWB, без прижима | 2 3/8 дюйма x.113 Гвоздь | 6:12 | 316 |
| Полномасштабные циклические испытания боковых стенок, OSB 3/8 дюйма, 4 фута от угла, без внутренней GWB, без прижима | 2 3/8 дюйма x 0,113 оцинкованный гвоздь | 6:12 | 321 |
Допустимая проектная мощность бокового сопротивления 187 фунт-сил. Примечание [1] Это проприетарные тесты и патентованная интеллектуальная собственность, которые предоставляются в данном документе, чтобы расширить знания о принятии решений в отношении совместимости с IRC-совместимыми характеристиками линии стены с подкосами. | 374 | ||
Подходит ли OSB для стен гаража?
Подходит ли OSB для стен гаража? OSB — хороший материал для обшивки стен гаража.Это более доступный вариант по сравнению с гипсокартоном или даже фанерой. Работать с OSB тоже несложно, а установку можно провести самостоятельно. Вы можете найти плиты OSB в вашем местном хозяйственном магазине и сделать некоторую отделку стен гаража.
Когда дело доходит до идей гаражных стен, убедитесь, что вы определили, кто будет использовать свой гараж, а также другие факторы, такие как изоляция. Тем не менее, OSB — довольно достойный выбор для стен гаража, потому что он может работать практически во всех гаражных помещениях.
** Раскрытие информации: это сообщение в блоге может содержать партнерские ссылки.Мы получаем некоторую комиссию за соответствующие покупки без каких-либо дополнительных затрат для вас **
Причины использования плит OSB для стен гаража
Хороший обшивочный материал
OSB— хороший облицовочный материал. Если вы хотите разместить утеплитель на стене гаража, в качестве основного материала можно использовать OSB. На OSB легко прикрепить пенопласт и другие материалы, а не устанавливать его непосредственно на гипсокартон. Универсальность OSB делает ее одним из лучших и самых универсальных материалов для обшивки.
Доступный
Если сравнивать с другими вариантами гаражных стен, OSB вполне доступна по цене. Если вы хотите отделать стены гаража, но у вас ограниченный бюджет, попробуйте использовать плиту OSB. Использование плиты OSB доступно по цене и обеспечивает хорошую отделку. Вы будете меньше тратить на отделку стен гаража, не тратя при этом много денег.
Простота работы с
Одна вещь, которая вам понравится в OSB, — это то, что с ней легко работать. Что касается установки, вы можете сделать это самостоятельно.Поскольку доски легкие, их несложно приколоть саморезами к стенам гаража. Для установки не нужно обращаться к специалисту. Это хороший материал для тех, кто любит домашние поделки.
Нет необходимости в покраске
При использовании OSB для внутренней отделки гаража не требуется покраски. Гладкая сторона плиты OSB выглядит хорошо, и покраска обычно не является обязательной. Если вы решили использовать его для интерьера своего гаража, у вас не так уж много работы. После установки на стены гаража им уже легко пользоваться.
Годится для хранения в гараже
Установка плит OSB — всегда хорошая идея для гаражного хранения. Если вы хотите установить перфорированные доски для хранения инструментов, хорошей идеей может быть установка OSB-платы. Со стенами OSB будет легко смонтировать другие формы настенного хранения в вашем гараже. Всегда полезно использовать настенное хранилище, чтобы сэкономить место в гараже.
OSB для гаража толщиной
Когда дело касается стен гаража, вам необходимо выбрать OSB нужной толщины.Убедитесь, что у вас получится достаточно толстая OSB в зависимости от того, как вы будете использовать гараж. Толщина 7/16 идеальна для большинства гаражей. Это отличный размер даже для отдельно стоящего гаража, потому что он удержит все на месте. Для стен гаража рекомендуется использовать плиту OSB толщиной не менее 0,5 дюйма.
Прочтите об альтернативных материалах для стен гаража.
Советы по установке OSB на стены гаража
Выберите подходящую раму
Обрамление — это все при установке ограды гаража.Важно правильно выбрать каркас для ваших плит OSB. Некоторые люди используют стальные каркасы для OSB, но это может быть дорого, и с ним трудно окупиться. Однако лучший материал для каркасов OSB — дерево. Древесина легко укладывается, и она хорошо сочетается с вашими плитами OSB. Это лучший вариант для обрамления OSB.
Установить гладкую сторону снаружи
Если вы собираетесь использовать OSB для внутренних помещений гаража, желательно снаружи использовать гладкую сторону. У большинства плит OSB есть полированная сторона и шероховатая сторона.Полированная сторона должна использоваться снаружи, потому что она не впитывает воду, как шероховатая сторона. Это также хороший вариант использовать полированную сторону снаружи, потому что вам не нужно беспокоиться о ее перекрашивании. OSB хорошо смотрится в гараже без каких-либо доработок.
Изоляция должна быть внутри рамы
Если вы хотите одновременно утеплить стены гаража, поместите изоляционную пену внутрь каркаса. После того, как утеплитель установлен, можно приступить к установке плиты OSB поверх каркаса и утеплителя.Перед установкой плиты OSB всегда рекомендуется сделать изоляцию.
Избегайте кромок при забивании гвоздей
Прикрепляя плиту OSB к каркасу, не прибивайте гвоздями близко к краям. Плита OSB изготавливается с использованием древесных частиц, которые могут расколоться при забивании гвоздями. Забивание гвоздями дальше от краев — лучший способ поддерживать доску в хорошем состоянии.
Можно ли красить стены гаража OSB?
Гладкая сторона плиты OSB должна выходить наружу. Плита OSB сама по себе выглядит отполированной, поэтому дополнительная покраска может не потребоваться.Однако, если вы хотите изменить внешний вид своей плиты OSB, это все еще возможно.
Советы по покраске стен гаража OSB
- Используйте грунтовку на масляной основе — перед окраской убедитесь, что поверхность хорошо загрунтована. Использование грунтовки на масляной основе — всегда хороший способ подготовить поверхность.
- Используйте валик, а не аэрозольную краску — многие люди совершают ошибку, используя аэрозольную краску. Чтобы добиться гладкого и полированного вида, рекомендуется использовать валик для рисования.
- Окрашивать плиту после установки — всегда рекомендуется красить плиты OSB после их установки на стену, а не перед установкой.
Можно ли использовать OSB вместо гипсокартона?
Если речь идет об отделке стен цеха, можно использовать OSB или гипсокартон. OSB придаст вашей гаражной мастерской аккуратный вид, к тому же она доступна по цене в установке. Монтаж гипсокартона — дело дорогое и грязное, поэтому он может быть не идеальным для гаражной мастерской.
Однако при отделке стен гаража под пристроенные стены необходимо свериться со своими строительными нормами.В некоторых регионах устанавливать OSB запрещено, так как она легковоспламеняющаяся. Если ваш гараж отдельно стоящий, установка OSB — верный вариант для облицовки стен гаража.
Лучшие 5 вариантов обшивки наружных стен для новых домов по версии An Insider | by The Plan Collection
Обшивка наружных стен важна для прочности и фиксации сайдинга. Но это еще не все, что кажется на первый взгляд. Вот пять популярных материалов.
Наружная обшивка используется для укрепления стен нового дома.При использовании в жилищном строительстве обшивка наружных стен очень многофункциональна.
Например, обшивка стен выполняет очевидную работу по обеспечению поверхности для крепления сайдинговых материалов, но она также работает, чтобы скрепить вместе множество шпилек, чтобы обеспечить структурную целостность дома, известную как ограждение стен. В зависимости от используемых материалов обшивка стен также обеспечивает различные уровни тепловых свойств и важна для удержания воздуха в системе отопления, вентиляции и кондиционирования воздуха.
В пятерку лучших материалов для внешней обшивки входят
- Ориентированно-стружечная плита
- Фанера
- Конструктивная древесноволокнистая плита
- Диагональный язычок и паз
- Пенопласт
Из-за своей взаимосвязи с структурной целостностью стены важно материалы и методы обшивки во внимание при планировании строительства или реконструкции нового дома.Это то, на что не обращают внимание многие домовладельцы — в основном потому, что они не знают, какие варианты доступны. Вот некоторые из этих вариантов обшивки наружных стен и их влияние на ваш дом в целом.
Оптимальный выбор обшивки для большинства строителей и домовладельцев — в основном потому, что они считают, что они предлагают наилучшее сочетание долговечности и стоимости. клей на основе смолы и воска.Этот метод производства позволяет получить очень прочную панель, поскольку деревянные пряди укладываются в несколько слоев, причем каждый слой «перекрещивается», поскольку они укладываются перпендикулярно. Слои наносятся до тех пор, пока не будет достигнута желаемая толщина, минимум 5/16 дюйма для шпилек на 16-дюймовых центрах или 3/8 дюйма для 24-дюймовых центров.
Ориентированно-стружечная плита (OSB) изготавливается путем перекрещивания деревянных пластин с наложением слоев до желаемой толщины (любезно предоставлено Lowes ).Ориентированно-стружечная плита (OSB) изготавливается путем перекрещивания деревянных пластин с наложением слоев до желаемой толщины (любезно предоставлено Lowes).
Многие люди, выбирающие плиты OSB для обшивки стен, делают это после того, как сузили выбор до двух материалов — OSB или фанеры. У каждого есть свои плюсы и минусы, но OSB стоит примерно вдвое дешевле фанеры. Известно, что OSB разбухает больше, чем фанера, под воздействием влаги, а ее размерная стабильность (расширение и сжатие при изменении температуры) уступает фанере. Большинство подрядчиков заявляют, что они могут решить эти проблемы с помощью надлежащей обертывания дома обшивкой и сайдингом с особой осторожностью.
Этот дом типичен из тех, что обшиты OSB. В этом случае OSB используется исключительно, вместо того, чтобы наклеивать фанеру по углам или вместо нарезанных листов OSB (на основании Georgia-Pacific ).Этот дом типичен из тех, что обшиты OSB. В этом случае используется исключительно OSB, а не нарезка фанеры по углам или вместо нарезанных листов OSB (любезно предоставлено Georgia-Pacific).
Основная причина, по которой потребитель выберет фанеру вместо OSB, заключается в том, что она более устойчива внутри и, следовательно, более устойчива к набуханию, расширению и сжатию.Это связано с тем, что, в отличие от OSB, фанера изготавливается из цельных листов лущеной древесины, которые перекрестно ламинированы, а не из собранных небольших деревянных пластин. Теоретически обшивка вашего дома никогда не должна намокать до тех пор, пока сделаны надлежащие приготовления при облицовке дома сайдингом (гидроизоляция, обшивка дома, J-образный канал, герметик и т. Д.). Вместо OSB фанеру часто можно встретить в обшивке кровли, где риск попадания влаги и протечек выше.
Фанера часто используется в сочетании с OSB для обшивки стен.Многие подрядчики выбирают фанеру на углах или в любом другом месте, где необходимо использовать обрезной лист, а не лист с заводской кромкой. Обрезанные кромки OSB особенно уязвимы для повреждения водой, поэтому так хорошо работает метод «вставки» фанеры.
Фанера изготавливается из деревянных листов, которые снимаются с деревьев и затем склеиваются друг с другом слоями, уложенными перпендикулярно друг другу (по усмотрению Home Depot ).Фанера изготавливается из деревянных листов, снятых с деревьев, а затем склеенных друг с другом слоями, уложенными перпендикулярно друг другу (любезность Home Depot).
Фанера и OSB в основном считаются лучшими вариантами обшивки стен из-за их общей способности хорошо удерживать крепежные детали, создавать прочную связь между стойками и обеспечивать некоторые термические преимущества. Однако «большая двойка» — не единственный доступный вариант. Конструкционная плита ДВП — один из таких вариантов. Этот инженерный продукт производится путем измельчения древесной стружки и других лесных отходов и их объединения с воском и смолой. Отделка очень однородная, без сучков или даже волокон, как у «настоящего» дерева.Продукт не такой плотный, как древесина, хотя он более термостойкий и более стабильный по размерам (устойчив к расширению и сжатию), чем изделия из дерева, и в большинстве случаев он гораздо более доступен. К сожалению, он тоже не такой прочный, как дерево, и поэтому не удерживает крепежные детали и не обеспечивает структурную целостность между стойками. Может потребоваться дополнительное крепление стены.
Конструкционная древесноволокнистая плита менее плотная, но более термостойкая, чем деревянные панели. Хотя эти панели считаются «конструктивными», они могут потребовать дополнительных распорок для соответствия местным строительным нормам (см. Foximas / Georgia Pacific ).Конструкционная древесноволокнистая плита менее плотная, но более термостойкая, чем деревянные панели. Хотя эти панели считаются «конструктивными», они могут потребовать дополнительных распорок для соответствия местным строительным нормам (предоставлено Foximas / Georgia Pacific).
Использование деревянных панелей с диагональным гребнем и пазом (T&G) было стандартной практикой для обшивки до окончания Второй мировой войны, но с тех пор стало меньше. Однако обшивка из массива дерева по-прежнему является хорошим (хотя и дорогостоящим) вариантом, обеспечивающим лучшую структурную поддержку. Доски — лучший способ привязать верхний колонтитул к нижнему колонтитулу на стене, не говоря уже о стеновых стойках друг к другу — это то, что следует учитывать для домов в подверженных шторму районах, таких как планы домов во Флориде.Доски с диагональным гребнем и пазом также чрезвычайно прочны — доски из ели, пихты или сосны более устойчивы к гниению и набуханию, чем OSB. Они также обеспечивают очень прочную поверхность крепления.
Доски T&G из массива дерева (обычно 1х6 или 1х8) лучше всего прибивать по диагонали через шпильки при использовании в качестве обшивки. Этот метод обеспечивает наибольшую структурную прочность каркасной стены (любезно предоставлено Green Building Advisor ).Доски T&G из массива дерева (обычно 1х6 или 1х8) лучше всего прибивать гвоздями по диагонали через шпильки при использовании в качестве обшивки.Этот метод обеспечивает максимальную структурную прочность каркасной стены (любезно предоставлено консультантом по экологическому строительству).
«Жесткая пена», как ее часто называют в промышленности, может быть изготовлена из полистирола или полиизоцианурата. Чаще всего его используют для усиления изоляции снаружи дома, поскольку он устраняет тепловой мост между стойками и деревянной обшивкой. Чтобы получить максимальную отдачу от установки пенопласта в качестве обшивки, большинство подрядчиков наносят его непосредственно на OSB или фанеру, а затем закрепляют через него сайдинг.Использование комбинации деревянных панелей и пенопласта дает вам лучшую тепловую защиту (более высокая начальная стоимость, но большая экономия энергии с течением времени) и адекватную форму распорки от стойки к стойке. Пенопласт фактически можно установить вообще без OSB или фанеры, прикрепив его прямо к стойке. Но для этого метода потребуются какие-то распорки (впускные 1х4, L-образные ремни, вставные панели и т. Д.) Между стойками. Использование только пенопласта в качестве обшивки обычно не рекомендуется в районах с сильным ветром или там, где внутренняя поверхность продукта может опускаться ниже точки росы зимой.Панели из пенополистирола или полиизоцианурата
, хотя обычно они наносятся поверх фанеры или панелей OSB для дополнительной изоляции, могут быть установлены сами по себе, но для устойчивости конструкции потребуются дополнительные распорки (любезно предоставлено Home Construction Improvement ).
