Отопительно варочные печи из кирпича своими руками: проекты, чертежи и схемы

Классическим средством отопления в загородном доме в России с давних времен служит кирпичная печь.

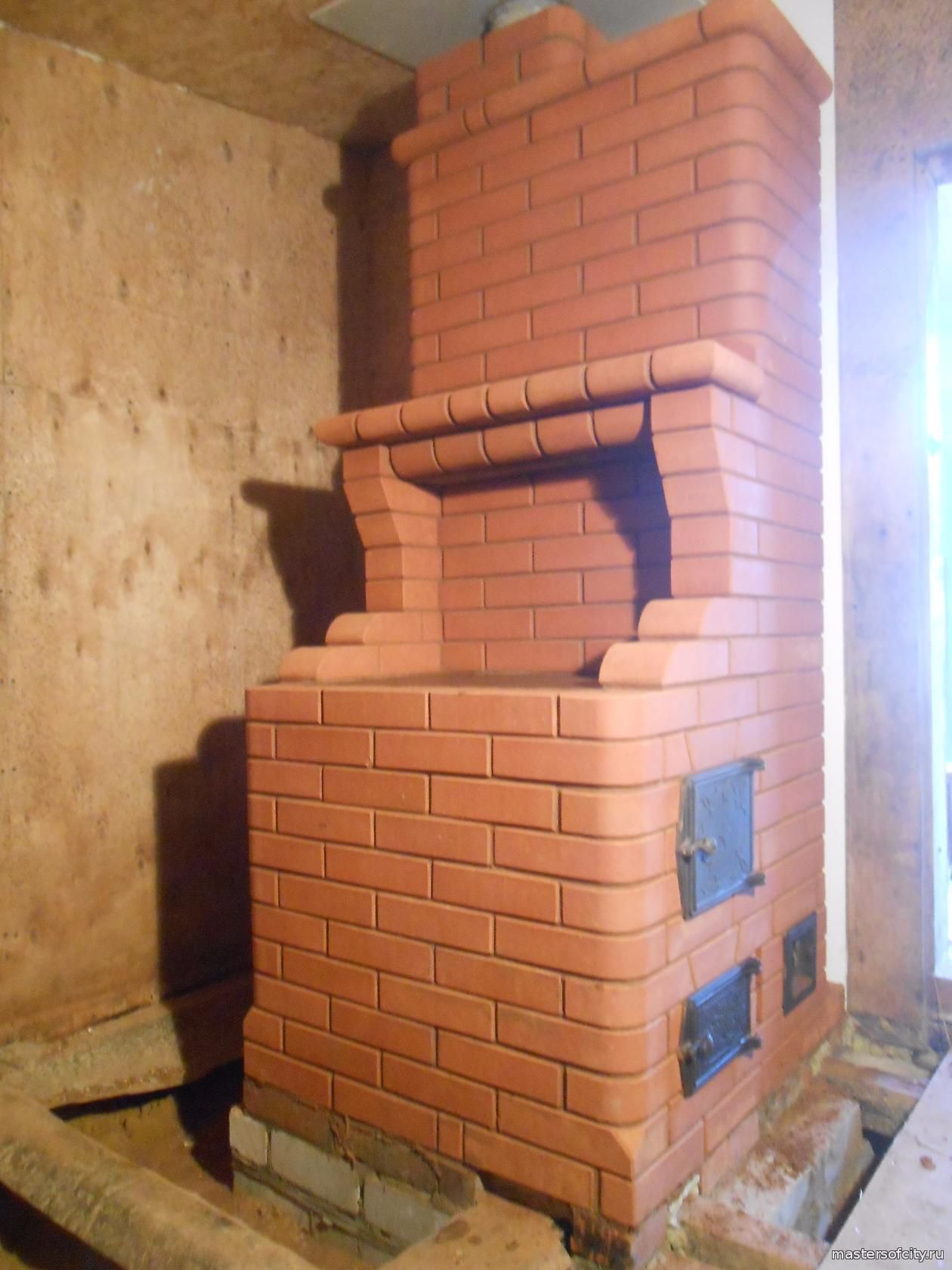

Кирпичная отопительная печь с натуральной отделкой и серыми швами

Несмотря на стремительно развивающиеся технологии – печь до сих пор остается надежным средством, которое эффективно обустраивает комфорт в доме. Конечно, сейчас можно приобрести электрические или газовые отопительные или варочные приборы, но ничто не сравнится с традиционной печкой из кирпича, с помощью которой можно и дом отопить и вкусную еду приготовить. Они наполнят ваш дом уютным теплом от живого танцующего огня, а пища, приготовленная на них будет отличаться неповторимым вкусом.

Сложно ли сложить отопительно-варочную печь новичку?

С давних времен строительством кирпичных печей в домах занимались профессионалы. Секреты мастерства передавались из поколения в поколение и печники всегда были уважаемыми людьми в своей местности. Однако наступил новый информационный век и сведения о технологиях уже не передаются из уст в уста, а широко распространяются в сети. Конечно, строительство кирпичной печи требует определенных профессиональных навыков и без их наличия не стоит и браться за полноразмерную печь в доме.

Но, ознакомившись с основными принципами строительства кирпичных отопительно варочных печей вы вполне можете для начала соорудить небольшую печь в летней кузне. Также знание этих принципов поможет вам не попасть впросак при беседе с подрядчиком, которому вы заказываете строительство такой печи.

Конструкция отопительно-варочной печки

Отопительно-варочная кирпичная печь представляет собой довольно сложное инженерное сооружение. Начинать ее строительство лучше всего с качественного проектирования. Подробный проект и сопутствующий ему расчет поможет вам выверит все нюансы строительства и избежать ошибок.

кирпичная печь со створками

В интернете имеется множество проектов отопительно-варочных печей, но каждый отдельный чертеж  подходит только для индивидуального дома, а не всем подряд. Прежде всего из-за геометрических размеров помещения. Поэтому лучше всего составить индивидуальное решение, которое удовлетворит вас с функциональной стороны и впишется в ваше жилище.

Начинаем возводить отопительно-варочную печь, а нужен ли фундамент?

Сама по себе кирпичная печь – это довольно массивное сооружение, но необходимость строительства фундамента возникает только для конструкций весом свыше 750 килограмм. Более легкую теоретически конструкцию можно расположить непосредственно на деревянном полу, но при том условии, что он выдержит такую нагрузку. Но кирпич и дерево пола имеют разный срок службы и поэтому даже легкие кирпичные печи рекомендуется ставить на фундамент.

Вес будущей печи вычисляется расчетами, исходя из размеров и веса предполагаемых к использованию строительных материалов. Если не знаете как его подсчитать — взвесьте один кирпич и умножьте на количество кирпичей в конструкции. Прибавьте к этой цифре вес смеси и воды и все металлические детали: дверцы, задвижки, трубы. К получившей цифре прибавьте 50%, потому что вы что-нибудь могли не учесть!

Обратите внимание, что фундамент массивной кирпичной печи не должен быть связан с фундаментом самого дома. Дело в том, что стены помещения и печь могут давать разную нагрузку и разную степень усадки, вследствие несовпадения которых в конструкции могут появиться трещины, хорошо если трещина пойдет по печке, а если по стене дома?

Под печь обычно размещается ленточный или плитный фундамент. Принципы его строительства – такие же, как и для жилых помещений:

• Проводится расчет
• На местности размечается место, учтите, что края фундамента должны выступать за габариты печи не менее, чем на 5 сантиметров
• Копается котлован, глубиной около полуметра
• На дно котлована укладывается песчано-гравийная подушка, которая затем утрамобовывается
• Сверху на подушку заливается тонкий слой жидкого цементно-песчаного раствора
• Строится опалубка, при этом верхний уровень фундаментной опоры располагается на 15 сантиметров ниже уровня пола
• Монтируется армирующий каркас
• Заливается бетонный раствор

После созревания бетонного раствора, которое обычно происходит в течении нескольких недель поверхность бетонного фундамента необходимо гидроизолировать. Для этого используется либо жидкий гидроизоляционной материал, либо листовой рубероид. Рубероид можно положить в несколько слоев.

Порядовка самой популярной отопительно-варочной печи в России

Первые ряды кирпичной печи выкладываются сплошной лентой. Обычно цоколь печи составляет 2-3 ряда кирпича.

схема кладки печи по рядам

Следующие ряды печи формируют зольник, к которой образуется доступ для проведения чистки. На верхний ряд стенок зольника укладывается колосниковая решетка. Она служит для того, чтобы организовывался поток воздуха к топочному отсеку, а отгоревшие дрова падали в зольник.

Схема кладки — часть 2

Следующим «этажом» идет топочный отсек. Для организации варочной поверхности прямо над топочным отсеком или чуть в стороне от него выкладывается участок для размещения варочной конфорки.

Особенности конструкции дымохода у отопительно-варочной печи, в чем существенные отличия?

Над топочным отсеком после строительства начинает формироваться дымоход. Конструкция дымохода имеет как правило сложную конструкцию. В ней должны предусматриваться либо горизонтальные участки, либо своеобразные колпаки. Связано это с тем, что поток дыма должен задерживаться внутри отсека дымохода и нагревать окружающие стенки, которые передают тепло в воздух помещения. Такая конструкция дымохода, в отличии от прямой дымовой трубы позволяет тратить меньше топлива для обогрева помещения.

Схема дымохода отопительно-варочной печи

Кроме того, хорошая кирпичная печь может иметь в своей конструкции два пути для отвода дыма: летний и зимний. Направление потока горячего дыма определяется специальной заслонкой. В летние дни горячий дым направляется по кратчайшему пути для того, чтобы не создавать чрезмерный перегрев помещения. А вот в холодные зимние дни горячий дым идет по длинному извилистому пути, полностью отдавая свое тепло кирпичам дымохода, а следовательно и в помещение.

Также на дымоходе может быть задвижка, которая переключает дымоход на работу только варочного или только топочного отсека.

Из возможного оборудования печи можно отметить еще водогрейный бачок, дверцы с доступом к различным участкам для чистки и канал для забора воздуха для создания тяги.

А где же поставить такую печь?

Кирпичную отопительно-варочную печь рекомендуется ставить в простенок или в месте стыка межкомнатных перегородок. При таком расположении вы можете обеспечить нагрев нескольких помещений, не монтирую громоздкую и дорогую систему водяного или парового отопления. Однако, печь не должна быть расположена вплотную к стенам деревянного сруба.

Материалы, используемые при кладке печи



чертеж печи

Основная часть конструкции отопительно варочной печи монтируется их полнотелого красного кирпича. Этот же строительный материал используется и для формировании дымохода. Специальный огнеупорный кирпич используется для формирования топки и основания для варочной конфорки. Для того, чтобы разместить чугунную варочную конфорку в теле кирпича вырезается паз, либо формируется ряд кирпичей с уступом. Между собой кирпичи в печи скрепляются смесью из песка из глины в сочетании от 1 к 2 до 1 к 5. Для подготовки раствора песок просеивается через строительное сито, а глина на пару дней помещается в воду для размягчения. Итоговая консистенция раствора не должна растекаться по поверхности кладки, но и не липнуть к кельме. Для компенсации растекания добавляется песок, а для компенсации прилипания – глина. Шов между кирпичами должен быть в районе 5 миллиметров после высыхания. Для определения нужной консистенции раствора можно выложить пробную кладку из нескольких кирпичей. Использование цементо-песчаного раствора может привести к растрескиванию швов в зоне высоких температур.

Лучшим материалом для изготовления духовки, варочной конфорки, задвижек, дверок и колосниковой решетки является чугун. При использовании стальных элементов существует риск их преждевременного прогорания.

Между чугунными элементами и кирпичным корпусом печи размещаются прокладки из материалов, невосприимчивых к огню. Допускается использование асбестового листа или аналогичного шнура, картона из базальта. Чтобы надежно зафиксировать чугунный элемент в кирпичной кладке в швы заводится вязальная стальная проволока.

Обеспечение пожарной безопасности

Кирпичная отопительно-варочная печь является конструкцией повышенной пожарной опасности. Для защиты от выпадающих углей перед дверцей топки на пол монтируется лист кровельного железа. При проходе дымохода через деревянное перекрытие он изолируется негорючим материалом. При этом строительные нормы определяют, что конструкция дымохода должна располагаться от горючих материалов на расстоянии не менее полуметра.

Двухколпаковая отопительно-варочная печь: видео процесса кладки

Отопительно варочные печи из кирпича проекты

Отопительно варочные печи из кирпича проекты которых будут представлены ниже, можно назвать оптимальным вариантом для установки в дачных коттеджах и частных домах. Функциональность этой разновидности такова, что позволяет и помещение обогреть, и накормить всю семью вкусным обедом. Оснащенные духовкой, сушильной камерой, а иногда и водогрейной коробкой, отопительно-варочные печи способны создать максимально комфортные условия для проживания в доме без централизованных или автономно устроенных удобств.

Отопительно варочные печи из кирпича проекты

Этот тип печей может иметь различные размеры и особенности конструкции. Сооружения могут быть массивными или компактными, и, как правило, подбираются нужные модели в соответствии с площадью дома. Поэтому очень важно учесть не только функциональные качества отопительного сооружения, но и его теплоотдачу. При выборе места для возведения печи и проведения термоизоляции постройки, необходимо учитывать разработанные специалистами правила СНиП 41-01-2003, иначе могут возникнуть проблемы с контролирующими пожаробезопасность жилых зданий организациями.

При решении возвести печь самостоятельно, необходимо готовиться к трудоемкой и достаточно длительной работе, так как процесс кладки должен проходить размеренно и аккуратно. При отсутствии опыта в мастерстве печника, следует четко придерживаться советов и рекомендаций, которые будут даны ниже, а также тщательно изучить и досконально разобрать представленные схемы-порядовки.

Критерии выбора конструкции отопительно-варочной печи

Содержание статьи

Как говорилось выше, разработано немало проектов отопительно-варочных печей с различными эксплуатационными характеристиками. Чтобы этот отопительный прибор был эффективен в работе и соответствовал всем требованиям, необходимо обратить внимание на следующие моменты при его возведении:

• Размеры кирпичной конструкции. Выбирая размер печи, нужно учесть то, что боковые ее стены отдают большее количество тепла, чем задняя и передняя поверхности.
• Учитывая размер стенок и их способность отдавать тепло, нужно предусмотреть и то, как печь будет установлена. Чтобы быстро и эффективно обогреть комнату, печь размещают к ней боковой стороной, а варочную камеру разворачивают в сторону кухонного помещения.
• По форме печи могут быть Т-образными, квадратными, прямоугольными, а также с выступом в виде кухонной плиты или лежанки. Каждая из печей, при правильной установке, способна обогреть от двух до четырех комнат.
• Теплоотдача отопительного кирпичного сооружения выбирается в зависимости от площади и расположения комнаты, которую он должен обогреть.

Данная таблица показывает зависимость размеров печи (площади ее стенок) относительно площади и расположения обогреваемой комнаты:

Площадь помещения (м²)	Поверхность печи (м²)
	Не угловое помещение, внутри дома	Помещение с одним внешним углом	Помещение с двумя внешними углами	Прихожая
8	1. 25	1.95	2.1	3.4
10	1.5	2.4	2.6	4.5
15	2.3	3.4	3.9	6
20	3.2	4.2	4.6	—
25	4.6	6.9	7.8	—

• Для небольших по размеру комнат не следует выбирать массивные отопительные сооружения, так как их сможет обогреть и компактная печка. Чтобы разогреть массивную печь, потребуется большое количество топлива, да и прогреваться такая конструкция будет достаточно долго.
• Эффективность работы печи будет напрямую зависеть и от того, насколько утеплено здание. В хорошо теплоизолированном доме будет достаточно и небольшой печи, так как стены, пол и потолок будут надежно удерживать выработанное ею тепло внутри помещений и надежно защитят от холода, пытающегося проникнуть снаружи.

Только предусмотрев все эти факторы, делают выбор в пользу той или иной модели отопительно-варочной печки.

Модели отопительно-варочных печей

Конструкция многофункциональных моделей печей может быть разной – и со сложной внутренней конфигурацией дымоходных каналов, и совсем простой. Если кладка печи будет производиться начинающим мастером, то не следует сразу «замахиваться» на сложные и непонятные конструкции. Прежде чем браться за работу, нужно попробовать разобраться, как нагретый воздух вместе с продуктами горения будет проходить по направлению к дымоходной трубе, так как во время кладки нужно будет соблюсти все конфигурации рядов, чтобы вывести газоотводные каналы правильно.

Самые популярные модели, имеющие доступную для кладки конструкцию — это «шведка», «голландка» и варочная печь. Кроме них, существуют отопительные сооружения, которые называют по фамилиям их разработчиков. Так, можно найти порядовки отопительно-варочных печей Проскурина, Быкова, Порфирьева, Кузнецова, Подгородникова и других умельцев.

Возможно, вас заинтересует информация о том, как описывает печи Кузнецова официальный сайт.

Можно разделить печи и по их форме. Так, они могут иметь следующую конфигурацию.

• Т-образная отопительно-варочная печь обычно имеет массивные размеры и может быть установлена в середине большой комнаты, разделяя ее на разные зоны. Другой вариант – она встраивается в стены между тремя комнатами, полноценно обогревая их.

Т-образная отопительно-варочная печь

Если дом средней величины, и не имеет другого отопления, помимо печного, то Т-образная модель будет для него самым оптимальным вариантом, так как не придется устанавливать и отапливать несколько печей.

• Узкая печь с выступающей варочной плитой менее функциональна, но она занимает гораздо меньше места. Эта конструкция способна полноценно обогреть две комнаты, и поэтому отлично подойдет для дачного домика, тем более, в силу ее несложной конструкции, сложить ее, наверное, сможет даже начинающий печник. Компактность строения позволяет встроить его в стену между жилой комнатой и кухней.

Печь с выступающей кухонной плитой

Так печь одновременно будет способна не только обогреть два помещения, но и приготовить обед. Такая печь незаменима для загородного небольшого домика, так как ее можно натопить сухими ветками или валежником, а этого добра всегда можно найти в ближайшей лесопосадке.

• Эта модель печи имеет средний размер и эстетичный внешний вид. Хотя она не такая массивная, как «русская», но оснащена всеми функциями, характерными для последней. Внутри конструкции встроена камера, в которой можно не только приготовить тушеные блюда, но и испечь ароматный домашний хлеб. Перед входом во внутреннюю камеру установлена варочная панель.

Печка с прогреваемой лежанкой

Используя ее и жаровую камеру, готовить можно сразу несколько блюд. Над варочной плитой устроена камера для сушки овощей и фруктов, а также ее можно использовать для хранения готовых блюд, которые нужно держать в подогретом виде.

Стеклянная дверца топки имеет достаточно большой размер, поэтому печь, при желании, может быть использована и в качестве камина. Лежанка, подогреваемая с двух сторон, сможет послужить отличной теплой кроватью.

Такую печь хорошо устанавливать между двумя комнатами, которые нужно обогреть.  Эта модель  — удачный вариант для дачного дома, если он используется для проживания большую часть года.

• Данную модель вполне можно назвать печью-камином, и такой вариант отопительного сооружения, как правило, устанавливают посередине дома, уже затем разделяя его на отдельные помещения. Каминная топка выходит в гостиную или спальню, варочная плита – в помещение кухни, а задняя стенка вполне способна обогреть еще одну небольшую комнату. Таким образом, весь дом будет наполнен сухим и приятным теплом, исходящим от стен кирпичной печки.

Оригинальная отопительно-варочная печь с высокой функциональностью

Чаще всего отопительно-варочные печи имеют в своей конструкции «зимний» и «летний» ход, позволяющий в теплое время года задействовать только плиту и духовку, не нагревая все массивное сооружение. Эта функция удобна тем, что не приходится терпеть жар от нагретой печи, когда на улице стоит летняя погода, а также возможностью сэкономить на топливе.

Месторасположение печи в доме

Место планируемого расположения печи играет немаловажную роль в обеспечении качественного отопления дома, а также в практичности и безопасности ее использования. Теи не менее, существуют и другие критерии, которые следует учесть, выбирая место для ее установки.

Очень важно правильно разместить печь в доме

• Чаще всего в небольшом доме печь устанавливается на перекрестье стен, разделяющих строение на отдельные комнаты, как показано на выше представленной схеме.
• Если печь будет находиться недалеко от входа, то создаст своеобразную тепловую завесу от холодного воздуха, идущего с улицы.
• Дверца топки, выходящая в прихожую или кухню, даст возможность легко доставлять к ней топливо, а значит, меньше мусора будет попадать в жилые комнаты.
• Все стены отопительного сооружения должны быть свободны, то есть ничем не заставлены, и не должны примыкать вплотную к стене. Объясняется это тем, что в целях безопасности и надлежащего контроля кладка конструкции требует периодического осмотра, профилактических работ и освобождения очистных камер от скопившейся гари.
• Фундамент печи должен быть надежным и не связанным с основным фундаментом самого дома. Причина – разная скорость усадки основы – нельзя, чтобы одна «тянула» другую Эти факторы следует обязательно предусмотреть в целях безопасности, так как в случае, если возникнет деформация основы печи, то в швах между кирпичами могут появятся трещины, через которые в помещения может проникать угарный газ, опасный не только для здоровья, но и для жизни человека.
• Конструкция устанавливается так, чтобы дымоход проходил между балок перекрытия, которые, в свою очередь, должны быть изолированы от него жаростойким материалом.
• Для соблюдения пожаробезопасности, перед топками необходимо расположить площадку, закрытую жаростойким материалом — это может быть листовой металл или керамическая плитка. Для этой площадки тоже должно быть заранее предусмотрено пространство.

Основные элементы конструкции печи

Приступая к разбору порядовок, необходимо иметь понятие об основных элементах конструкции печи, об их предназначении, так как с такой информацией будет более понятна внутренняя конфигурация каналов и камер.

Основные элементы конструкции отопительно-варочной печи

• Топку или топливную камеру можно назвать «сердцем» печи. В нее закладывается топливо, после сгорания которого тепло заполняет все внутренние каналы сооружения, нагревая всю конструкцию.

Топка отделена от нижней поддувальной камеры чугунной колосниковой решеткой, через которую осуществляется поддув, обеспечивающий тягу для нагретого воздуха и продуктов горения. Топочная камера имеет в своей потолочной части отверстие, соединяющее ее с каналами, через которые дым направляется в дымоход.

• Поддувальная камера или зольник является регулятором подачи воздуха в топку и одновременно сборником для золы от сгораемого в топке топлива. Эта часть печи должна периодически очищаться, во избежание возникновения обратной тяги, что спровоцирует поступление дыма в жилые помещения.
• Очистные камеры с чугунными дверцами соединены с внутренними дымоходными каналами и предназначены для их регулярной очистки. Осевшая на стенках сажа от поднимающегося дыма со временем осыпается в камеры, которые нужно периодически вычищать, иначе тяга в дымоходе будет снижена.
• Дымоходные каналы, проходящие внутри сооружения, в разных моделях имеют различную конфигурацию. Они могут проходить вертикально и горизонтально, охватывая всю конструкцию. Нагретый воздух, проходя по ним, отдает тепло стенам печи, которые, в свою очередь, излучают его в комнату.

У каждой печки — своя система внутренних каналов для перемещения дыма и горячего воздуха

• Металлические и чугунные элементы, такие, как водогрейный бак, варочная плита и духовой шкаф, встраиваются в кладку печи согласно схеме и предназначаются для приготовления пищи и согрева воды.
• Если конструкция печи включает в себя каминную топку, то перед ней обязательно устанавливается чугунная решетка, для недопущения выпадения горящих дров из очага.

Материалы для возведения печи

Одним из важнейших вопросов является приобретение для постройки печи качественных материалов, так как от них будет зависеть долговечность и надежность конструкции. Итак, для возведения отопительно-варочной печи потребуется:

При выборе красного кирпича обязательно проверяется его качество

• Жаростойкий полнотелый красный кирпич. Его количество зависит от конкретной модели. При покупке материала необходимо внимательно его осмотреть – на ребрах кирпича не должно быть сколов, а на поверхностях – серьезных углублений. Транспортировку этого материала нужно проводить очень аккуратно, так как он достаточно хрупок.

Шамотный кирпич — для выкладки жаростойких отделов печи

• Шамотный кирпич применяется для облицовки топочной камеры, так как выдерживает температуру в 1400÷1500 °С. Прогреваясь, этот материал долго сохраняет высокую температуру за счет своей плотности, а значит, печь благодаря ему будет дольше оставаться горячей.

Особое внимание — качеству кладочного раствора

Цены на шамотный кирпич

шамотный кирпич

• Для кладки кирпича необходимо подобрать правильный состав раствора. Вернее сказать, их обычно используется даже несколько – для разных отделов конструкции. И все же основным материалом для скрепления кирпича является глиняно-песчаная смесь. Шамотные стенки топки кладутся на тот же раствор, только в него вместе кварцевого песка добавляется шамотный. Для участка дымоходной трубы, находящегося на улице, применяется цементный раствор. Для кладки двух первых рядов конструкции печи некоторые мастера предпочитают использовать известковую смесь.

Выбор кладочного раствора требует особого подхода.

Правильно подобрать и составить раствор – целая наука. Некоторые рекомендации мастеров изложены в специальной статье нашего портала, рассказывающей именно о растворах для кладки печей.



Чугунные комплектующие для строительства печи

• Чугунные элементы, такие как дверцы, задвижки, плита, каминная решетка и т.п., необходимо выбирать не только по их качеству, но иногда — и по декоративному оформлению, так как они должны соответствовать общему экстерьеру печи.
• Металлические элементы – духовой шкаф и водогрейный бак, будут необходимы, если они запланированы в конструкции.
• Потребуется отожжённая стальная проволока диаметром в 4÷5 мм – для закрепления чугунных элементов.
• Необходим асбест листовой толщиной в 5 мм или асбестовый же шнур. Они применяются для создания теплового зазора между кирпичом и чугунными (стальными) элементами.

Теперь, когда есть ясность с предварительным планированием и необходимыми материалами, можно переходить к изучению схем-порядовок. Далее будет рассмотрено возведение двух доступных по конструкции, функциональных и компактных моделей, которые непременно приглянутся начинающим печникам.

Печь-камин «шведка» А. Рязанкина

Это отопительно-варочная печь-камин, одна из многочисленных вариаций «шведки», которая достаточно популярна среди российских печников и домохозяев. Подобная конструкция завоевала свою популярность не только благодаря простой схеме-порядовке, но и из-за быстрого нагрева поверхностей, а значит – и отдачи тепла в помещения. Кроме этого, печь оснащена не только варочной панелью и духовым шкафом, но в ее конструкцию входит и функция камина. Удачное расположение всех элементов позволяет установить ее так, что она будет эффективной для обогрева двух комнат.

Отопительно-варочная «шведская» печь-камин конструкции Рязанкина

Еще одним преимуществом данной модели является ее компактность, что позволяет разместить ее как в небольшом помещении, так и в просторной комнате.

Печь в нескольких проекциях

Эта модель «шведки» имеет размер в основании 1020 × 890 мм и высоту 2170 мм без учета высоты дымоходной трубы. При этом нужно учитывать то, что одна сторона конструкции будет более широкой за счет выступа каминного портала на 130 мм.

Фундамент под установку печи необходимо устраивать больше, чем ее основание, и стороны заливаемой квадратной плиты должны составлять 1120 х 1120 мм.

Общая схема печи Рязанкина

Эта печь отапливается дровами, и ее мощность составляет 3000 ккал/час. Она способна эффективно обогреть 32-35 м² площади, что совсем неплохо для такой небольшой конструкции.

Какие материалы потребуются?

Таблица необходимых материалов для возведения печи-камина:

Наименование материала	Размер (мм)	Количество (шт.)
Красный кирпич (без учета высоты трубы)	250×120×60	714
Поддувальная дверца	140×140	1
Дверца для топочной камеры	210×250	1
Дверца для прочистных камер	140×140	8
Духовой шкаф	450×360×300	1
Двухкомфорочная чугунная плита	410×710	1
Колосниковая решетка	200×300	1
Задвижка на дымоход	130×250	3
Стальной уголок	50×50×5×1020	2
Стальная полоса	50×5×920	3
Стальная полоса	50×5×530	2
Стальная полоса	50×5×480	2
Решетка для камина, ее можно изготовить самостоятельно из арматурных прутьев.	110×700	1
Металлический лист для настила перед топкой	500×700	1
Асбестовый лист или веревка для укладки между металлическими элементами и кирпичом кладки.	Толщиной в 5 мм	1

Таблица с порядковой кладки отопительно-варочной «шведки» с камином конструкции Рязанкина

Схема-порядовка	Краткое описание выполняемой операции
	Чтобы иметь лучшее представление о схеме кладки этой модели печи, проект будет рассмотрен в виде чертежа и в 3D проекциях, с подробным описанием каждого из рядов.
	Первый ряд состоит из 34 кирпичей и является основой всей конструкции, поэтому кирпич закрывает его полностью, то есть он образует сплошную поверхность. Монтаж этого ряда осуществляется на гидроизоляционный материал — рубероид, настеленный в 2-3 слоя. Так как первый ряд задает надежность всему сооружению, его нужно вывести идеально ровно, заранее выверив и разметив углы на рубероиде с помощью угольника, линейки и мела. Далее, держа под рукой схему и соблюдая расположение кирпичей, производится кладка сначала насухо, а затем на раствор.
	Второй ряд состоит 30 ½ кирпичей и так же, как и первый, имеет сплошную плоскость. Со стороны будущего камина на кирпич закрепляются металлические кронштейны, изготовленные из отрезков арматуры, на которые будет приварена каминная решетка. Если же решетка уже имеет кронштейны, то она полностью закрепляется на кирпичной кладке.
	Третий ряд состоит из 19 кирпичей. На этом этапе закладываются стенки топок и дымоходных каналов. Между местом, где будет расположен духовой шкаф, и формирующимся вертикальным каналом, необходимо оставить не менее 170 мм. При кладке стенок оставляются проемы для установки поддувальной и прочистных дверец. Затем дверцы устанавливаются на место и закрепляются с помощью проволочных скруток, которые вмуровываются в швы между рядами. Так как окончательно зафиксировать проволоку может только следующий ряд, временно дверцы подпираются стопками кирпичей.
	Четвертый ряд выкладывается из 18 кирпичей. На нем окончательно фиксируются дверцы поддувала и очистных камер. В связи с тем, что между третьим и четвертым рядом в швы вмуровывается проволока, швы могут быть на два-три миллиметра шире.
	Пятый ряд состоит из 24-х кирпичей. Над поддувальной камерой производится кладка кирпичей с вырезанными в них пазами, в которые будет укладываться колосниковая решетка. Кроме этого, подготавливается место под установку духового шкафа. Передние кирпичи, в месте, где будет установлена металлическая коробка, срезаются, так как их высота должна составлять 25 мм. Для выкладывания стенок топки рекомендовано использовать жаростойкий шамотный кирпич.
	Перед тем как установить на место коробку духовки, ее обкладывают или обматывают асбестом, для создания вокруг нее зазора для теплового расширения при нагревании.
	На пятом же ряду устанавливается колосниковая решетка 200×300 мм и коробка духового шкафа 450×360×300 мм.
	Шестой ряд выкладывается из 19½ кирпичей. На нем формируется топочная камера, на правой и задней стенке которой кирпич устанавливается на боковую часть и срезаются до высоты 75 мм. На этом же ряду перекрывается проход между камерой духовой коробки и вертикальным каналом. При выкладывании задней стенки камина кирпичи выдвигаются вперед на 35 мм и стесываются, образуя плавный переход от выдвинутого ряда к ровной стенке.
	На шестом же ряду производится монтаж топочной дверцы (210×250 мм), которая заранее обворачивается или обкладывается асбестом, создающим зазор для теплового расширения металла при его нагревании. Топочная дверца также фиксируется с помощью проволочных скруток, которые будут вмурованы в следующий шов между рядами.
	Схема-порядовка с 7 по 12 ряд, которая поможет лучше рассмотреть конфигурацию кладки.
	Седьмой ряд, состоящий из 20 кирпичей, выкладывается по схеме. Кирпичи, формирующие правую и заднюю стенку топочной камеры, устанавливаются на боковую часть. Кирпичи на задней стенке топки камина на этом ряду также выдвигаются вперед на 35 мм и срезаются наискосок для образования единой наклонной плоскости. Передняя часть каминной топки перекрывается металлической полосой размером 50×530×5 мм – она станет основой для кладки последующих рядов. Этот элемент может быть уложен ровно или полуаркой – для этого полосе заранее придают нужную форму.
	Восьмой ряд состоит из 18 кирпичей. Кирпичи на задней стенке камина выдвигаются вперед на 35 мм и сравниваются, путем стесывания их наискосок, с нижестоящими рядами. Задняя стенка камина должна иметь наклон вперед, для плавного хода дыма в дымоходное отверстие при горении дров в топке.
	Девятый ряд состоит из 20 кирпичей. При его выкладывании идет перекрытие дверцы топливной камеры. Кирпич, формирующий заднюю стенку топки, срезается наискосок. Кирпич задней стенки камина выдвигается вперед на 20 мм и стесывается снизу таким образом, чтобы образовался ровный наклон без выступов. Короб духового шкафа перекрывается в передней части двумя стальными полосками, размером 50×5×480 мм.
	10-й ряд – кирпичом перекрывается передняя часть духового шкафа. Кирпич укладывается на металлические полосы. В одну общую объединяются топочная камера и пространство духового шкафа. В верхней части кирпичей, обрамляющих обе камеры, делается вырез для укладки варочной плиты. Оформляется место для установки дверцы на очистную камеру в верхней части камина. Для кладки этого ряда используется 17 ½ кирпичей.
	На 10-м же ряду на подготовленное место устанавливается двухкомфорочная варочная плита размером 410×710 мм, затем монтируется дверца прочистки 140×140 мм и металлический уголок 50× 50× 5×1020 мм, который укрепит переднюю часть варочной камеры. Чугунная варочная панель монтируется на уложенный в вырез на верхних кирпичах асбест.
	11-й ряд выводится из 18½ кирпичей. На этом этапе начинают формироваться стенки варочной камеры. Кирпичи, укладываемые справа, должны перекрыть, образовавшийся зазор в 210 мм между варочной плитой и правой стенкой. Кирпич, укладываемый над топкой камина, выдвигаются внутрь камеры на 40 мм и срезаются снизу под углом, продолжая формировать наклонную форму задней стенки камина.
	12-й ряд выкладывается из 18 кирпичей. В нем перекрывается дверца очистной камеры. Кирпичи передней стенки топливника камина сдвигаются внутрь на 40 мм и стесываются наискосок.
	На данном чертеже можно хорошо рассмотреть конфигурацию кладки кирпича с 13 по 24 ряд. Причем, на схеме показано даже направление движения воздушных масс по дымоходным каналам.
	13-й ряд состоит из 19 кирпичей. Элементы передней стенки камина выдвигаются вперед, внутрь топки, на 40 мм и стесываются наискосок, сравниваясь с нижерасположенными рядами. Кроме этого, продолжают подниматься стенки варочной плиты и дымоходных каналов.
	14-й ряд. Над каминной топкой начинает формироваться полка. Для этого кирпичи, укладываемые в этом ряду, выдвигаются вперед и в сторону на 30 мм. Получится как бы нависающий над топкой ряд кирпича. Для ряда потребуется 19 кирпичей.
	15-й ряд выкладывается из 20½ кирпичей. На нем продолжает выкладываться каминная полка с помощью выдвижения ряда кирпича вперед на 30 мм. Происходит завершение выведение стенок варочной камеры.
	16-й ряд состоит из 15 ½ кирпичей. После их укладки передняя часть «потолка» варочной плиты укрепляется устанавливаемым стальным уголком, размером в 50 × 50 × 5 × 1020 мм, а серединная и задняя часть «потолка» камеры перекрывается стальными полосками размером 50× 5× 920 мм. Все металлические элементы станут основой для перекрытия камеры кирпичами. Остальные кирпичи кладутся по схеме.
	17-й ряд. Осуществляется полное перекрытие варочной камеры с помощью 26-и кирпичей. Оставляются только два отверстия дымоходных каналов.
	18-й ряд. Производится кладка второго сплошного ряда, который состоит из 30 кирпичей.
	19-й ряд выкладывается из 19 ½ кирпичей. На этом этапе идет формирование верхних газоотводных каналов и камер очистки, на которые устанавливаются дверцы. Перемычка между каминным дымоотводным и вертикальным каналом смещается на 30 мм влево. При этом срезается нижняя и верхняя левая грань кирпича.
	20-й ряд. Перемычка, как и в 19-м ряду, сдвигается влево еще на 30 мм, и также срезается наискосок кирпич перемычки. На этот ряд потребуется 22½кирпича.
	21-й ряд. Перекрываются дверцы очистных камер, установленных сверху варочной ниши, и устанавливается дверца на еще один канал прочистки, над каминной топкой. Отверстие дымохода камина сужается еще на 30 мм. Основной канал дымохода перекрывается до размера ¾ кирпича, и внутри канала образовывается «полка». Для ряда потребуется 22½ кирпича.
	22-й ряд. В том месте, где образована «полка», в основании вертикального канала подготавливается место для прочистной дверцы. Перемычка между двумя каналами, расположенными над камином, еще смещается влево на 30 мм. После того, как ряд сложен, на канал устанавливается дверца. Для ряда нужно подготовить 22 кирпича.
	23-й ряд выкладывается из 23 кирпичей. Перемычка между каналами еще смещается влево. Перекрывается кирпичом дверца прочистки над камином.
	24-й ряд. Подготавливается место для установки дымоходной задвижки. Для этого в кирпичах, обрамляющих отверстие дымохода, вырезаются специальные пазы. Затем, на глиняный раствор устанавливается конструкция задвижки, имеющая размер 130×250 мм. Для кладки этого ряда потребуется 22 кирпича.
	25-й ряд. В основании дымоходного канала устраивается полка, готовится место для установки еще одной задвижки — для варочной камеры. Затем, также на глиняный раствор, монтируется сама задвижка размером 130×250 мм. Для ряда потребуется 24 кирпича.
	Завершающая схема, показывающая конфигурацию кирпичной кладки с 25 по 33 ряд.
	26-й ряд. На этом этапе попарно объединяются отверстия дымоходных вертикальных каналов. Отверстие каминного канала, за счет срезания верхней кромки кирпича под 45 градусов, смещается к центру. Подготавливается место для установки дверцы прочистной камеры для основного вертикального канала. Основной дымоходный канал соединяется с системой всех газоотводов печи. После того, как ряд будет выложен, устанавливается дверца для очистки дымохода. Для ряда нужно подготовить 21 кирпич.
	27-й ряд. Продолжение смещения каминного канала к центру конструкции. В этом ряду серединный кирпич, расположенный в противоположной стороне от основного дымоходного канала, срезается наискосок, а сдвинутые на канал два кирпича срезаются под углом в 45 градусов снизу. Для ряда будет необходим 21 кирпич.
	28-й ряд. Происходит объединение дымоходов камина и печи, причем канал камина продолжают смещаться к центру. Для ряда используется 20 кирпичей.
	29-й ряд. Конструкция печи перекрывается полностью, за исключением дымоходного отверстия, которое продолжает смещаться к центру. Кирпичная кладка сдвигается за периметр печи на 25 мм. Для кладки потребуется 34 ½ кирпича.
	30-й ряд. Этот ряд, так же, как и предыдущий, сдвигается на 25 мм, но уже по отношению к нижерасположенным кирпичам. Размер дымоходного отверстия уменьшается до 130×260 мм. Для ряда потребуется 36 кирпичей.
	31-й ряд. Периметр конструкции возвращается к основному размеру печи — это достигается сдвигом кирпича вглубь на 50 мм. Выкладывая ряд, в нем, для установки задвижки на дымоходное отверстие, в обрамляющих его кирпичах устраивают специальные вырезы. Затем, в этот паз монтируется сама задвижка, имеющая размер в 130×250 мм. Для ряда будет необходимо 27 кирпичей.
	32-й ряд. Формируется первый ряд, то есть основание надсадной дымоходной трубы. Для этого потребуется 5 кирпичей.
	33-й ряд печи или второй ряд кладки трубы. Для него также потребуется 5 кирпичей. Ну а выше уже выкладывается сама конструкция трубы.

На данных схемах показаны разрезы печи.

Разрезы — схема 1

Первая показывает направление хода дыма от топочной камеры печи по дымоходным каналам в сторону трубы.

На первой схеме хорошо видно, как установлены задвижки на вертикальных каналах.

Разрез — схема 2

На втором рисунке показан отвод дыма из каминной топки в основную дымоходную трубу, при открытых задвижках.

Отопительно-варочная «шведская» печь

Эта модель «шведки» еще более компактна, чем предыдущая, так как у нее не реализована функция камина. А значит, и схема ее попроще, так как отсутствует дымоходный канал от каминной топки.

Компактная отопительно-варочная «шведка»

Размер этой конструкции составляет 1020×885×2030 мм, а мощность равна 2750 ккал/час, что достаточно для отопления 30 м². Видно, что характеристика несколько ниже чем у модели, рассмотренной ранее. Тем не менее, и такая печка вполне способна обогреть два соседних помещения.

Эта печь имеет удобное расположение основных элементов, благодаря которому ее можно расположить в стене между двух комнат. Например, топочная часть с варочной плитой и духовым шкафом разворачивается в кухню, а большая прогреваемая поверхность задней стенки печи – в жилую зону. Расположив конструкцию таким образом, то есть в толще стены, можно дополнительно выиграть место, так печь будет выглядеть более компактно.

Следует отметить, что этот проект составлен с соблюдением некоторых условий, узнав о которых, многие сделают выбор в пользу именно такой конструкции.

• Печь изначально была рассчитана на отопление дачного домика, выстроенного из силикатных блоков, и имеющего размер 4000×7000 мм.
• Данный отопительный прибор рассчитан на использование дров, но вполне возможно использование и другого вида топлива.
• В этой конструкции предусмотрена только внутренняя футеровка топки и соседних с ней объектов. Так как печь будет возводиться из качественного материала, внешняя отделка стен не планируется. Огнеупорный кирпич спрятан внутри сооружения, чтобы он не нарушал гармоничный фасадный внешний вид.
• Стены данной модели должны быть толстыми, и укладка кирпича на боковую сторону (на ложок) не допускается.
• Обязательной в данной модели должна быть сушильная камера.

Результатом этой разработки с учетом указанных критериев и стала печь, порядовка которой будет рассмотрена ниже.

Цены на силикатные блоки

силикатные блоки

Материалы для постройки

Для начала следует определиться, какие материалы и в каком количестве потребуются для ее постройки.

Таблица необходимых материалов для возведения отопительно-варочной «шведки»:

Наименование материала	Размер (мм)	Количество (шт.)
Красный кирпич (без учета высоты трубы)	250×120×60	551
Огнеупорный шамотный кирпич Ш-8	250×124×65	31
Поддувальная дверца	140×250	1
Дверца для топочной камеры	210×250	1
Дверца для прочистных камер	140×140	3
Духовой шкаф	450×250×290	1
Двухкомфорочная чугунная плита	410×710	1
Колосниковая решетка	200×300	1
Задвижка на дымоход	130×250	1
Задвижка паровытяжная	130×130	1
Стальной уголок	45×45×5×1020	1
Стальная полоса	45×45×5×700	1
Стальная полоса	45×45×5×905	5
Стальная полоса	50×5×650	2
Полочка для сушилки	190×340	1
Металлический лист перекрытия сушильных камер	800×905	1
Металлический лист предтопочный	500×700	1
Асбестовый лист или веревка для укладки между металлическими элементами и кирпичом кладки.	Толщиной в 5 мм	1

Порядовка отопительно-варочной печи-«шведки»

Общая схема печи

Схема- порядовка	Краткое описание выполняемой операции
	Первый ряд, состоящий из 28 красных кирпичей, традиционно выкладывается сплошной плоскостью. Очень важно соблюсти идеальную горизонтальность кладки и прямые углы основы.
	Второй ряд также сплошной, но конфигурация кладки кирпичей отличается от нижней, так как швы между кирпичами первого ряда должны перекрываться цельной поверхностью кирпича второго (вперевязку). Для этого ряда потребуется 28½ красных кирпичей.
	Третий ряд. Начинают формироваться поддувальная камера и камера нижнего прогрева, а также вертикальные каналы. На этом же ряду устанавливаются три дверки на камеры прочистки, а также на поддувало. Во внутренней конструкции ряда на ребро устанавливаются два цельных кирпича и два трехчетвертных. Кроме этого, на входе в первый дымоходный канал устанавливается четвертинка шамотного кирпича. Для ряда используется 19 красных и ¼ шамотного кирпича.
	В четвертом ряду продолжают формироваться все упомянутые выше камеры. Как во втором и третьем ряду, так и в четвертом, вертикальные каналы объединены. Для ряда следует подготовить 14½ красных и ½ шамотного кирпича.
	Пятый ряд. На этом этапе перекрываются все дверки, установленные на входах в каналы и камеры. Дно топочной камеры выкладывается шамотным кирпичом. В серединном проеме донной части топки в огнеупорных кирпичах вырезается ступенька, на которую будет укладываться колосниковая решетка. Для ряда используется 16 красных и 8 огнеупорных кирпичей.
	Шестой ряд. Устанавливается топочная дверца, которая временно подпирается свободными кирпичами, а также обвернутая в асбест коробка духового шкафа. Внутренние стенки топливной камеры и основа под духовку выкладываются из шамотного кирпича. При этом необходимо учитывать, что стенка из огнеупорного кирпича, возводимая между топливной камерой и духовкой, должна составлять четверть кирпича. На этом же ряду второй и третий вертикальные каналы разделяются между собой. Для ряда используется 13 красных и 6½ шамотных кирпича.
	На данном рисунке показан тот же шестой ряд – установка духового шкафа. Монтируя его, нельзя забывать про тепловой зазор для расширения металла при его нагревании — его сможет обеспечить слой асбеста. Короб можно обмотать асбестовой веревкой или обложить листами, вырезанными по размеру.
	Седьмой ряд. Продолжают формироваться камеры из двух стенок — внутренней огнестойкой и наружной из красного кирпича, уложенного плашмя. Для ряда будет необходимо 13 красных и 4 шамотных кирпича.
	Восьмой ряд. На этом этапе перекрывается первый дымоходный канал. Остальная кладка ведется по схеме с использованием 13 красных и 5 шамотных кирпичей.
	Девятый ряд. Перекрывается топочная дверца, а остальная кладка ведется по плану. Для ряда используется 13½ красных и 5 шамотных кирпичей.
	Десятый ряд. Духовой шкаф перекрывается кирпичной кладкой. Верхний ряд стенки между топкой и духовым шкафом не выкладывается. Во внутренних стенках, выложенных из шамотных кирпичей, обрамляющих верхнее пространство, делаются вырезы в 10 мм, предназначенные для монтажа варочной плиты. Для ряда потребуется 15 красных и 4½ шамотных кирпича.
	Далее, на этом же ряду укладывается варочная плита. Под нее тоже следует сделать прокладку из асбестовой веревки. Плита должна находиться в одной плоскости со стенками конструкции. На переднюю стенку, перед варочной панелью, укладывается металлический уголок, который защитит ребро кирпича от сколов и скрепит верхний ряд.
	11-й ряд. Начинают формироваться стенки варочной камеры. Зазор между плитой и стенкой конструкции с правой стороны закладывается кирпичом. Для кладки этого ряда потребуется 16½ красных кирпичей.
	12-й ряд — кладка проводится согласно схеме, и для нее используется 15 красных кирпичей.
	13-й и14-й ряды выкладываются из красного кирпича по указанной в порядовке схеме, с учетом кладки вперевязку. Для работы потребуется: для 13-го ряда -15½, а для 14-го ряда 14½ кирпичей.
	15-й и 16-й ряды также кладутся по такому же рисунку. Для 15-го ряда нужно 15½, а для 16-го ряда — 14½ красных кирпичей.
	16-й ряд. После того, как ряд будет выведен, варочная камера перекрывается тремя металлическими уголками (45×45×905 мм), которые монтируются в середине и конце камеры, а ее край укрепляется уголком, имеющем размерные параметры 45×45×700 мм. В середине проема укладываются два уголка, вертикально расположенными полками друг к другу. Таким образом, получается надежная основа для перекрытия камеры кирпичом.
	17-й ряд выкладывается из 25½ кирпичей. Он перекрывает пространство камеры. При этом в поверхности формируется отверстие вытяжки из варочной камеры, размер которого составляет полкирпича. Кроме него, выкладываются стенки каналов, расположенных в задней части печи.
	18-й ряд укладывается сплошным. Открытыми остаются только дымоходные и вытяжной канал. Следующим шагом, на передний край перекрытия монтируется уголок, имеющий размеры 45×45×905 мм. Перекрытие, укрепленное с двух сторон, надежно будет удерживать два ряда кирпичной кладки. На этот ряд потребуется 25 красных кирпичей.
	19-й ряд. На этом этапе формируются две сушильные камеры — большая и малая, а также канал вентиляции, который будет отводить пар из варочной камеры. Для кладки этого ряда нужно подготовить 16 красных кирпичей.
	20 ряд выкладывается по схеме из 16 красных кирпичей.
	21-й и 22-й ряды также имеют схожую конфигурацию, вперевязку. Для 21-го ряда используется 16½, а для 22-го ряда — 16 красных кирпичей. На 22-м ряду малая сушильная камера перекрывается в передней части металлической пластиной 190×340 мм.
	23-й ряд. Продолжают формироваться стенки сушильных камер и дымоотводных каналов. Над вентиляционным каналом в кирпиче делается вырез – посадочное место для задвижки, которая будет регулировать температуру варочной камеры. Затем, в подготовленный вырез устанавливается задвижка размером 140×140 мм. Для работы потребуется 17 красных кирпичей.
	24-й ряд. Работа идет по схеме – перекрывается вентиляционная задвижка, объединяются первый и второй дымоходные каналы. Для кладки этого ряда необходимо подготовить 15½ кирпичей.
	25-й ряд. На этом этапе объединяются в один канал вентиляционный и три вертикальных дымоотводных каналов. Для ряда потребуется 15½ красных кирпичей.
	26-й ряд кладется по схеме из 16½ красных кирпичей.
	Далее, на 26-м ряду делается основа для последующего перекрытия сушильных камеры. Для этого используется металлический уголок, размером 45×45×905 и две стальные полосы 50×5×650 мм. Уголок монтируется на край сушильных камер и создает жесткую основу для их перекрытия металлическим листом и кирпичным рядом.
	Затем, сверху установленных перемычек укладывается металлический лист, имеющий размер 800×905 мм, который перекрывает всю поверхность сечения печи, оставляя свободным только третий вертикальный дымоходный канал.
	27-й ряд. На этом ряду металлический лист перекрывается сплошной кирпичной кладкой, которая выступает за пределы периметра печи на 25 мм. В левом углу остается свободным отверстие дымоходного канала. Для перекрытия потребуется 32 красных кирпича.
	28-й – это второй ряд полного перекрытия сушильных камер с отверстием для дымохода. Он укладывается с выступом за периметр предыдущего ряда на 25 мм. Для его укладки потребуется 37 красных кирпичей.
	29-й ряд состоит из 26½ красных кирпичей, которые укладываются с отступом от предыдущего ряда к центру на 50 мм. То есть получается прямоугольник же размера по периметру, как и все основное строение печи.
	30-й ряд конструкции – это первый ряд насадной дымоходной трубы. Он состоит из 5 красных кирпичей. В верхней части этого ряда делаются вырезы глубиной в 10 мм — это будет посадочное место для основной дымоходной задвижки, имеющей размер 250×130 мм. Когда место будет готово, в него монтируется на глиняный раствор конструкция задвижки.
	31-й ряд – второй ряд трубы перекрывает установленную задвижку. Состоит ряд также из 5 кирпичей. Далее – выкладывается вверх дымоходная труба.

На представленном ниже рисунке-схеме показан ход нагретого воздуха по дымоотводным вертикальным каналам, с помощью которых нагревается вся кирпичная конструкция, в том числе и духовой шкаф.

Разрезы и направление перемещения газов

Эта схема также будет в помощь, при проведении кладки данной модели.

Выбрав подходящую для дома модель печи и приобретя все необходимое для ее возведения, можно смело приступать к работе. Кладку нужно проводить не торопясь, тщательно разбираясь в конфигурации рядов и расположении кирпичей. А еще лучше, для начала всю печь, а по мере возведения – каждый ее ряд предварительно выкладывать насухо, без раствора. Это поможет наглядно разобраться с конфигурацией сооружения, тщательно подогнать каждый кирпичик кладки.

В завершение — еще один пример возведения компактной отопительно-варочной печки, которая хорошо подойдет для небольшого загородного дома. Двух контурные котлы какие хорошие изучайте по ссылке.

Видео: работа печника по кладке отопительно-варочной печи для дачи

Отопительно варочные печи своими руками + порядовка и видео руководство

Большинство владельцев частных загородных домиков задумываются над тем, чтобы возвести печку. Самые хозяйственные из них выбирают конструкцию, оснащенную варочной плитой и духовым шкафом.

Содержание статьи:

Особенности печи

Возводятся отопительно-варочные печи своими руками очень просто. Они представлены многочисленными модификациями. Каждая из них выполняет сразу две основные задачи:

• Обогревает помещение
• Служит для приготовления сытной и вкусной пищи

В зависимости от площади дома печь может иметь различный габариты. Тоже самое можно сказать и о варианте расположения конструкции: пристенная, угловая, островная или встроенная.

Принцип работы такой сложной на первый взгляд конструкции весьма прост:

1. В топочной образуются газы в виде дыма, которые непосредственно контактируют с варочной плитой и отдают свое тепло
2. Тепло также передается в духовой шкаф, расположенный сбоку
3. Пар из варочной и дым посредством вертикальных каналов удаляются в дымоходную трубу, отдавая тепло помещению

Дымовые и отопительные каналы можно разделить между собой. В летнюю пору это даст возможность нагреть только варочную и духовую.

Вводный видео обзор работающей печки

Для приготовления пищи на дачном участке так же идеально подходит печь барбекю, смотрите инструкцию по кладке своими руками

Необходимые материалы и инструменты

Любая работа требует основательной подготовки, которая включает в себя закупку в требуемом количестве стройматериалов. Чтобы возвести отопительно-варочную печь своими руками потребуются:

• Глина с просеянным песком для приготовления раствора. Замесить его можно по-разному, так как каждый печник придерживается своего мнения по этому поводу. Если знакомых мастеров в этой области нет, соотношение компонент рекомендуется брать 1.5 к 1 или 2 к 1
• Шамотный и красный кирпич. Но прежде чем приступить к его кладке, материал должен быть около суток выдержан в воде

• Стройматериалы для отделки. Каждый должен самостоятельно пройтись по рынку и ответить на вопрос, как будет внешне выглядеть печь. Иногда печи штукатурятся глиной
• Фурнитура, состоящая из необходимых заслонок, дверок, варочной плиты и т. д. Сюда же можно отнести металлические уголки, армирующую сетку, различные шины

Помимо строительного и расходного материала нельзя начинать работу, не подготовив необходимые инструменты для печника: мастерки, отвесы, уровень, ведро для раствора, сито и т. д. Еще раз проверив все необходимое, можно приступать к работе.

Выкладываем фундамент

Под печь с варочной рекомендуется возводить монолитный фундамент одним из двух методов:

• Заливка – в подготовленный котлован заливается раствор, который усиливается бутом или армирующей сеткой
• Кладка – в котлован укладываются керамические кирпичи или железобетонные блоки

Если сравнивать оба варианта между собой, первый будет не только лучше, но и экономически выгоднее. Однако возводить на нем печку можно лишь спустя 1.5-3 недели. Ни в коем случае нельзя делать перевязку между ним и основанием дома.

Строить фундамент под отопительно-варочные печи своими руками рекомендуется согласно следующей инструкции:

1. Вначале нужно выкопать котлован, линейные размеры которого будут на 15-25 см больше предполагаемой печи. Заглубление должно составлять 0.7-1 м
2. На дно засыпается и плотно утрамбовывается подушка из сухого просеянного песка толщиной 10-15 см
3. Затем закладывается 20 см слой щебня крупной фракции, для экономии перемешанный его с боем кирпичей и камней. Присыпав чуть песком, поверх вновь делается фильтрующая щебенчатая подушка толщиной 10 см и накрывается гидроизоляцией (чаще используют рубероид)
4. Далее нужно соорудить опалубку, оставив между ней и краем котлована 5-10 см для ее последующего демонтажа
5. На дно льют бетонную смесь слоем около 5 см, на которую устанавливают армирующий каркас
6. Заливая небольшими порциями по 10-15 см, смесь трамбуют с целью удаления скопившихся внутри пузырьков. Добравшись до крайней отметки, фундамент оставляют застывать

Читайте так же о том как своими силами сделать печь буржуйку

Порядовка отопительно-варочные печи

Ряды 1-2. Два первых ряда отопительно-варочной печи своими руками необходимо выложить сплошной кладкой, перекрывая швы. Укладка ведется из красного кирпича. При этом следят за горизонталью, так как в дальнейшем могут появиться подкошенные участки. Углы сверяются на каждом из рядов угольником. Чтобы упростить работу, рекомендуется подцепить отвесы.

Ряд 3. В данном ряду нужно приступать к организации зольной камеры, нижней камеры прогрева и вертикальных каналов. С лицевой стороны оставляют проем под дверцу. Почти вся печка выкладывается с помощью красного огнеупорного кирпича, шамотный необходим для поддувала и зольника.

Ряд 4. В этом ряду кладка проводится аналогично предыдущему. Вертикальные каналы необходимо объединить в один.

Ряд 5. Начинать укладку данного ряда необходимо по направлению в права. Зольную камеру заканчивают формировать и накрывают дверцу. Последнюю следует закрепить проволокой. Затем можно будет установить колосниковую решетку. Зазор около 10-15 мм между ней и кирпичом засыпают песком, так как металл при нагревании будет расширяться.

Ряд 6. На данном этапе необходимо приступить к формированию топочной и духовки, оставив на лицевой стороне проем для дверцы. П-образный канал, который был сформирован ранее, делится на 3 вертикальных. Камеры необходимо поделить стенкой, которая выкладывается из шамотного кирпича.

Ряды 7-8. Последующие два ряда формируется топочный отсек. Однако в восьмом третий канал следует перекрыть.

Ряд 9. Данный ряд является последним для топочного отсека. Его кирпичи необходимо стесать под углом. Это нужно для того, чтобы дым плавно переходил в дымоход, а не задерживался около уголков.

Ряд 10. Для кладки внутренней части десятого ряда отопительно-варочной печи своими руками необходимо подготовить шамотный кирпич. На данном этапе накрывают духовую дверцу. При этом кирпичи стачивают под тот же угол, что и в предыдущем ряду, но перегородку между духовой и топочной уже не устанавливают.

У кирпичной кладки еще раз проверяют горизонталь уровнем и устанавливают варочную плиту. Под нее, как и под колосниковую решетку, делают зазоры около 12-18 мм, чтобы учесть тепловое расширение. На лицевой стороне заподлицо укладывают металлический уголок со стороной 45-50 мм.

Ряд 11. В данном ряду необходимо приступить к формированию камеры над варочной плитой. Кладку рекомендуют продолжать с использованием красного кирпича. Можно сделать еще одну духовую, если установить для варочной камеры большую дверцу.

Ряды 12-16. С 12 по 15 ряды продолжают выкладывать стенки варочной камеры, однако в первом ряду можно объединить пару каналов, которые расположены слева. Уложив 16 ряд, нужно вдоль установить четыре уголка.

Ряд 17. На данном этапе следует варочную камеру накрыть кирпичной кладкой, оставив небольшое, примерно в пол кирпичика, отверстие. Через него будет удаляться пар.

Ряд 18. Следующий ряд выкладывается аналогично предыдущему с учетом перевязки. На него нужно установить металлический страховочный уголок, который будет укреплять основания сушильных камер. При этом не следует перекрывать оставленное ранее отверстие.

Ряды 19-21. В данном ряду формируются пара сушильных камер, оснащаемых дверцами, и вентиляция из варочной. По аналогии будут укладываться последующие два ряда.

Ряд 22. Одну из сушилок, желательно меньшую по размерам, необходимо перекрыть железной пластиной.

Ряды 23-25. В 23-м ряду нужно установить задвижку вытяжного канала варочной. В 24-м ряду следует объединить первый и второй вертикальный каналы. В 25-м ряду придется совершить объединение между третьим каналом и вытяжкой варочного отсека.

Ряд 26. В этом ряду необходимо уголком перекрыть сушильные камеры. Поверх укладывают армирующую сетку.

Ряд 27-28. Наступает пора полностью накрыть верх печи, при этом немного расширив периметр кладки (около 3-5 см). Для удаления дыма нужно оставить 3-й канал, в который будут сходиться все предыдущие. В 28-м ряду следует сформировать небольшой бортик, еще раз увеличив периметр кладки.

Кликните для увеличения изображения

Ряды 29-последний. В 29-м ряду возвращаются к прежнему периметру. Далее нужно установить задвижку, перекрывающую дымоходный канал и позволяющую регулировать общую тягу. С 31-го ряда и далее формируется труба дымохода, выводящаяся наружу.

Видео инструкция по кладке отопительно варочной печи своими руками

В заключении

Возводятся отопительно-варочные печи своими руками быстро и непринужденно, если заранее все спланировать и подготовить. В любую из конструкций можно внести изменения, направленные на улучшение характеристик. Но прежде чем пойти на такой шаг – следует проконсультироваться со специалистом.

Отопительно варочная печь из кирпича дровяная для дома

Основными частями массива отопительно варочной печи из кирпича (корпуса печи) являются топливник и дымообороты (каналы).

Топливиак предназначен для сжигания в нем топлива. Конструкции топливников и дымооборотов зависят от рода топлива, силы тяги в трубе и требований, предъявляемых к печи в отношении обогрева помещения.

Дымообороты представляют собой каналы, предназначенные для увеличения внутренней поверхности печи; они повышают накапливание тепла массивом и обеспечивают передачу его через наружную поверхность в отапливаемое помещение. Стенки дымооборотов как наружные, так и внутренние делают в 1/2 и 1/4 кирпича.

Размеры каналов должны быть кратны размерам кирпича или полкирпича, т. е. 1/2 X 1/2 кирпича, 1/2 X 1 кирпич, 1X 1 кирпич.
Печь (рис. 1) состоит из топочного пространства, пода (нижняя поверхность топливника), поддувала (зольник), поддувального отверстия с дверцей, колосниковой решетки (колосники), свода (потолок топливника), топочного отверстия с дверцей, хайла, дымооборотов, воздушной камеры, отступка, перекрыши, шанцев, дымохода.
Размеры печей, необходимых для обогрева помещения, определяются расчетом.

Рис. 1. Схема отопительной печи
1 — топливник; 2 — топочное отверстие; 3 — поддувало; 4 — поддувальная дверца; 5 — колосниковая рошетка; 6 — свод при потолок топливника; 7 — топочная дверца; 8 — хайло; 9 — дымообороты; 10 — воздушная камера; 11 — отступка; 12 — перекрыша; 13 — шанцы; 14 — дымоход

Топливник должен обеспечить наилучшие условия для развития процесса горения, т. е. равномерный и в достаточном количестве подвод воздуха к горящему топливу для поддержания высокой температуры в зоне горения, без постоянного вмешательства человека.

Поэтому в поду топливника устраивается колосниковая решетка, топливнику придают определенные формы, размеры и объем и иногда делаются дополнительно отражательные сводики, отбрасывающие лучистое тепло на горящее топливо.

В обеспечение нормальной интенсивности процесса горения регулировка силы тяги в печи достигается определенным положением топочной и поддувальной дверец.

Во избежание выпадания горящих углей во время открывания топочная дверца ставится выше колосниковой решетки на один ряд.

Конструкции теплоемких печей

Печь шведка — отопительно варочная печь для обогрева дома. При выборе конструкции печи надо обращать особое внимание на, чтобы печь прогревалась в своей нижней части. Такая печь обеспечит хороший обогрев нижней зоны помещения.

Одноярусная печь (рис. 1) имеет размеры в плане 77X51 см и высоту 238 см. Теплоотдача Q=2 000 ккал/час.

Печь относится к типу бесканальных.
Вследствие объединения первого подъемного и опускного каналов в общий канал (колпак) печь имеет небольшие размеры.

Печь имеет хороший прогрев низа и проста при устройстве. Рекомендуется для топки тощими углями и антрацитом.

Рис. 1. Печь с теплоотдачей 2 000 ккал/час (двойная штриховка обозначает огнеупорный кирпич)



Рис. 2. Отопительно-варочная печь конструкции Коробанова и Смирнова

1. • Одноярусная печь имеет размеры в плане 89X51 см и высоту 231 см. Теплоотдача печи 2 200 ккал/час. Печь двухоборотная, с движением газов по каналам, соединенным последовательно; пригодна для всех видов топлива.
   • Отопительно-варочная печь (шведка) конструкции Коробанова и Смирнова (рис. 2) имеет размеры в плане 102X77 см и высоту 231 см. Теплоотдача 3 200 ккал/час. Печь снабжена плитой с двумя конфорками и духовым шкафом.

Отопительно варочные печи из кирпича своими руками: ищем подходящий вариант

Функциональность оправдывает все недостатки

Печь — традиционный отопительный прибор для загородного дома. Испокон веков она согревала дома, создавая уют и комфорт. На печи спали и готовили еду. Она была не просто многофункциональным устройством, а настоящим сердцем любого жилища. Сегодня в сельских домах печи остаются востребованным и популярным способом отопления. Сложить своими руками отопительно-варочную печь из кирпича можно, если иметь некоторые навыки печного дела.

Шведка — лучшее решение

Пожалуй, лучшей варочно-отопительной печью на протяжении веков остается шведка.

Обратите внимание! По своей конструкции она значительно проще русских печей, но по КПД, эффективности и многофункциональности ничуть ей не уступает.

В этих печках воплотился суровый быт древних скандинавов. Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари. К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка.

Отопительные приборы этого типа имеют немалые преимущества:

• Универсальность. Шведка — в полном смысле слова универсальная печь. Нет ни одной такой функции, которая была бы не под силу шведским печам.
• Компактность. По сравнению с русскими печами шведки отличаются небольшими размерами. Они не занимают много пространства, экономят полезную площадь и при этом показывают КПД, свойственный массивным печным конструкциям.
• Простота. Человеку, не являющемуся квалифицированным печником, построить русскую печь просто не под силу. Совершенно иначе обстоит дело со шведкой. За основу можно взять готовый проект и порядовку, чтобы в результате получить уникальный отопительный прибор, соответствующий конкретным условиям эксплуатации.

Материалы для кладки

Одна из особенностей шведских печей — требовательность к качеству материалов. Сложить эффективную и надежную шведку «из того, что было» не получится, но если не экономить на материалах, результат будет великолепным. Как правило, печь кладется из хорошо просушенного керамического кирпича. Вокруг топки можно применять шамот, но это не является обязательным требованием.

Отопление и приготовление пищи

Не обойтись в строительстве и без качественных металлических элементов. Для воплощения в жизнь простейшего проекта шведки потребуется:

• Дверки для топки и поддувала.
• Чугунные колосники.
• Задвижки.
• Чугунная варочная плита.
• Стальная полоса и уголок.

Раствор для кладки можно купить готовым или сделать его своими руками из речного песка и глины.

Кладка шведки

В целом кладка отопительно-варочной шведской печи не отличается от сооружения других печных конструкций. Начинать работу стоит с подготовки места — оно для шведских печей выбирается либо в простенке между кухней и комнатой, либо в углу у двух смежных стен. Стены обязательно должны быть защищены от воздействия высокой температуры. Для этого их облицовывают любым огнеупорным материалом, например, керамической плиткой.

Работа над любой печью начинается с подготовки фундамента. В зависимости от конструкции отопительного прибора фундамент может отличаться, но в любом случае он должен быть надежным, чтобы выдержать немалый вес. Выполняют его в котловане, размер которого превышает габариты будущей печи не менее чем на 10 см. Достаточно котлована глубиной около 30 см, чтобы обеспечить надежность и безопасность конструкции.

Порядовка Шведка

На дно котлована послойно укладывается щебень и битый кирпич. Слои тщательно утрамбовываются и заливаются цементной смесью. После затвердевания бетона вровень с полом прокладывается слой гидроизоляции. На осыпающихся грунтах стоит сделать опалубку, которая убирается после полного застывания цементной смеси. Важно, чтобы поверхность фундамента была ровной и располагалась строго горизонтально.

Фундамент готов, и можно класть печку. Кладка выполняется в соответствии с выбранной порядовкой. Универсальность шведок породила огромное количество порядовок. Подходящий вариант выбирается в зависимости от конкретных условий и архитектурных особенностей дома.

Несмотря на разнообразие схем для кладки есть ряд правил, которых нужно всегда строго придерживаться.

Правила кладки

• Если в порядовке предусмотрены технологические пустоты, они могут быть заполнены битым кирпичом. Дымовые каналы не стоит делать с прямыми углами. Лучше, если все углы будут скруглены. Это обеспечит нормальное передвижение дымовых газов в печи.
• В ходе кладки обязательно нужно контролировать вертикаль угловых кирпичей. Даже малейшее отклонение приведет к тому, что печь будет крениться. Это не только эстетическая проблема — о степени надежности и эффективности кривой печи остается только догадываться. Маяками при кладке являются угловые кирпичи.
• Для обеспечения хорошей адгезии кирпичи перед кладкой обязательно смачиваются водой. Нельзя ждать высыхания кирпича. Сразу после смачивания его необходимо использовать в кладке.
• В местах установки металлических элементов должны быть предусмотрены деформационные швы. Шов в месте установки дверок лучше армировать стальной проволокой. В противном случае велик риск, что дверка просто выпадет в процессе эксплуатации печи.
• Полностью сложенная печь должна хорошо просохнуть. Первая топка проводится после просыхания кладки, а затем протапливать печку нужно примерно 2 недели.

Универсальная шведка — модификации печи

Все включено

Универсальность шведский печей привела к тому, что на основе этой простой и эффективной конструкции было создано множество модификаций. Шведки представлены следующими типами:

• Пристенные.
• Угловые.
• Островные.
• Встроенные.

Печь может иметь разное расположение духовки, полку и встроенные ниши. К ней может пристраиваться лежанка или камин. В последние годы появились модификации шведок со встроенным водяным контуром.

Это только часть вариантов, которые могут быть построены на основе классической конструкции.

Шведка с лежанкой

Шведка с лежанкой — один из самых интересных и удобных вариантов. Наличие лежанки характерно для русских печей. Классическая шведка ее не имеет. Тем не менее, построить подобную модификацию можно без труда своими руками. Началом кладки, как обычно, является обустройство фундамента. Сама кладка также не имеет особых отличий от традиционного варианта. Сделать отопительно-варочную печь с лежанкой, способной долгое время сохранять тепло, позволяет колпаковая конструкция. Для этого по мере формирования дымовых каналов выполняется футеровка, которая постепенно сужается кверху, образуя колпак или купол.

Еще одна особенность таких печей — наличие технологических пустот, заполняемых, как правило, песком. Песок в пустоты можно и не засыпать, поскольку это не является обязательным требованием. Но все же рекомендуется сделать это, так как песок является хорошим аккумулятором тепла, что немаловажно для лежанки. В отличие от традиционной русской печи, сложить шведку с лежанкой значительно проще, но по полезному воздействию последняя ничуть ей не уступает.

Шведка с камином

По мотивам русской сказки

Шведка с камином — еще одна очень интересная вариация традиций. Камин всегда был атрибутом аристократизма, но он имеет один существенный недостаток — наличие открытой топки и прямого дымохода делает его плохим отопительным прибором. Камин греет, лишь пока горит, так как дымовые газы уходят в трубу, не успев отдать свое тепло. КПД каминов крайне низкий. Объединение в одной конструкции теплой и эффективной шведки, а также роскошного камина позволило получить уникальный отопительный прибор — многофункциональный и интересный.

При кажущейся неожиданности решения возвести шведку с камином очень просто. Для ее создания своими руками не требуется серьезных навыков печника, как, например, при строительстве классического камина. Сама печь строится в соответствии с выбранной порядовкой. Отличие заключается в наличии каминной решетки. С этой целью примерно с пятого ряда выполняется кладка стенки с напуском. В этой части и будут объединяться классическая отопительно-варочная печь и камин. Полка камина может быть любой высоты.

В такой конструкции, по сути, объединяются два совершенно разных отопительных прибора, имеющих общий дымоход. Они должны иметь индивидуальные задвижки, чтобы была возможность закрыть их во время топки любой из частей. Минимальное сечение дымохода составляет 130×260 мм.

Заключение

Отопительно-варочные кирпичные печи отличаются огромным разнообразием. Шведка — это только один из возможных вариантов, и даже он может быть воплощен в разных модификациях. Несмотря на появление современных высокоэффективных и экономичных отопительных приборов печное строительство не теряет своей популярности. Ни один самый современный и технологичный котел со всеми удобствами никогда не сможет заменить старую добрую печь с ее теплым семейным уютом.

Отопительно-варочная печь: схема, чертежи, варианты

Отопительно-варочные печи начали складывать еще тысячи лет назад, ни один сельский дом не обходился без этого очень важного для человека строения, по другому тогда было просто не выжить.

Городские владельцы частных усадеб тоже в последнее время все чаще устанавливают это полезное сооружение, так как благодаря своим функциям печь и сегодня не потеряла свою актуальность.

Но если раньше профессия печника была чуть ли не на уровне магии и эзотерики, то сегодня сложить отопительно-варочную печь своими руками может любой желающий, просто посмотрев видео по кладке в интернете и купив нужные смеси и кирпичи в магазине!

Отопительно-варочная печь

Даже если в доме устроено газовое или электрическое отопление, в холодные осенние или весенние дни не хочется включать всю его мощность, и печь становится надежным подспорьем. Достаточно забросить несколько поленьев в топку — и в доме станет уютно и тепло.

К постройке этого сооружения нужно подойти со всей ответственностью, так как печь устанавливается на многие десятилетия, и исправить некачественную работу будет чрезвычайно сложно. Если в конструкции будет допущена ошибка, придется разбирать ее всю, до неверно сложенного ряда, а сделать это после застывания раствора будет проблематично.

Существуют печи для одно- и двухэтажных домов. Принципиально они отличаются только своей высотой, и, соответственно, количеством рядов в порядовой схеме. Для примера будет рассмотрена высокая отопительно-варочная печь для двухэтажного строения.

Начинаем строить отопительно-варочную печь своими руками, что нужно подготовить?

Немаловажным является процесс расчёта, выбора и подготовки требуемых для выкладки печи материалов. Рассматриваемая схема относится к сооружению с размерами 90 × 90 см в основании, а высота до потолка первого этажа — 2,10 м.

• красный кирпич марки М150 — 1085 шт.;
• силикатный или шамотный кирпич для топки — 150 шт.;
• песок – 80—100 ведер;
• глина – порядка 200 кг;
• металлический уголок 50×50 мм и 4040 мм;
• стальная проволока Ø 2мм — 25 м;
• металлический лист ГК— 4 мм 1,5 × 1,5 м;
• рубероид 1 × 3 м;
• асбестовый шнур Ø 5 мм — 10 м;
• изоляционный материал для стен.

Для фундамента:

• песок;
• цемент;
• арматура;
• щебень;
• доски для опалубки.

Кроме этого, необходимо приобрести чугунные детали:

• колосниковую решетку — 1 шт.;
• варочную панель с двумя конфорками — 1шт.;
• задвижки — 3 шт.;
• дверцу топочную и поддувальную по 1 шт.;
• дверцы для чистки — 5 шт.

После подготовки материалов и инструментов, можно приступать к устройству основания печи.

Фундамент

Учитывая массивность постройки, фундамент заглубляется не менее, чем на 80 см, но при его устройстве нужно учитывать климатические особенности региона, т.е. промерзание почвы в зимнее время, а также ее состав. Справиться об этом можно в региональном отделе архитектуры или просто у местных опытных строителей.

Примерная схема фундамента

• Котлован для фундамента под такую печь должен иметь форму квадрата 1,2 × 1,2 м.
• Дно ямы выравнивается, тщательно утрамбовывается и выстилается подушкой из песка толщиной 10 — 15 см.
• Следующим идет слой щебня — порядка 15—20 см.
• После того, как щебень будет уложен и утрамбован, устанавливается опалубка. Выкладывается и обвязывается арматурная сетка, которая должна проходить через всю толщину фундамента.
• Фундамент обычно заливают в несколько приемов, причем, первые слои могут состоять из раствора, сделанного из цемента и гальки. Верхний слой будет заливаться бетоном из песка и цемента, с пропорцией раствора 3:1 (при марке цемента 400).
• Учитывая толщину и массивность фундамента, он должен застывать достаточно длительное время, вплоть до трех недель.
• Когда основание будет полностью готово, с него снимают опалубку и застилают верхнюю поверхность гидроизолятором – 2—3 слоями рубероида. На нем и будет производиться кладка первого ряда.

Пошаговый процесс кладки отопительно-варочной печи + порядовка

Конструкция отопительно-варочной печи намного сложнее каминной, поэтому порядовые схемы должно соблюдаться очень строго.

Так как фундамент больше по площади, чем основание печи, на закрепленной гидроизоляции нужно разметить контуры первого ряда. По этим разметкам и по предоставленной схеме начинают выполнять кладку.

Если печь не будет отделываться декоративным материалом, то расшивка швов делается сразу, по свежему раствору.

Начальный этап выкладки на гидроизолированный фундамент

Показанный на фото фундамент не принадлежит к описываемой печи, но на рисунке хорошо видно, как укладывают первые ряды на гидроизоляционный материал.

Базовая схема с вертикальными разрезами

На порядовых и вертикальных схемах можно рассмотреть раскладку каждого ряда и установку всех чугунных элементов, которые необходимы для нормального функционирования отопительно-варочной печи.

Нужно помнить, что дымоходные вертикальные каналы не должны быть сильно заужены, и не могут быть меньше, чем 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печи

• В данной модели печи с первого же ряда начинают предусматривать в схеме кладки камеру поддувала.
• При выкладывании второго ряда, устанавливается поддувальная дверца, которую предварительно обматывают асбестовым шнуром.

Как устанавливают дверцы

• На данном фото хорошо видно, как устанавливаются дверцы. К ним закрепляется стальная проволока и временно для устойчивости прижимается кирпичами. Когда она будет полностью обрамлена кладкой, тогда проволоку можно будет отогнуть в стороны.
• На четвертом ряду обозначаются отверстия для циркуляции масс прогретого воздуха.
• На пятом — укладывают колосниковую решетку топки.
• Стенки топки и его порог выкладывают силикатным кирпичом.

Так выглядит печь на первом этаже

• На шестом ряду устанавливают топочную дверцу, также обернутую асбестовой веревкой, по такому же принципу, как и поддувальную.
• С шестого по десятый ряд работа идет по схеме — нужно очень внимательно следить за конфигурацией отверстий для внутренней циркуляции воздуха.
• Хорошо будет, если десятый ряд будет скреплен сваренной из уголка рамой. А на одиннадцатом ряду на асбестовую прокладку укладывается варочная панель.
• С двенадцатого по шестнадцатый ряд работа идет по схеме.
• На семнадцатом ряду над варочной плитой укладывается уголок, на котором будет лежать следующий, восемнадцатый ряд кладки.
• Восемнадцатый ряд замыкает обрамление камеры над плитой.
• С девятнадцатого по двадцать третий ряд кладка идет по схеме — на этих уровнях формируется сушильная камера. На девятнадцатом устанавливают дверцу для чистки.
• На двадцать четвертом ряду для укладки потолка сушилки сначала снова укладывают металлический уголок, а на него — следующий почти сплошной ряд. На двадцать пятом устраивают дверцу для чистки.
• С двадцать шестого по двадцать девятый ряд работают по схеме.
• На тридцатом ряду укладывают две задвижки.
• Далее, по тридцать восьмой ряд, кладка выполняется согласно схеме, а следующие ряды — это уже часть печи, которая выходит на второй этаж.
• Часть печи, выходящая на второй этаж, на порядовке имеет отдельную нумерацию рядов с первого по тридцать второй, и кладка осуществляется по схеме.

Она же — на втором этаже

• На втором-третьем ряду устанавливается дверца на отверстие для чистки, а на двадцать седьмом устанавливается еще одна дымоходная задвижка.
• Часть печи, расположенная на втором этаже, имеет форму широкого дымохода с задвижкой и камерой для чистки. Она переходит в форму узкой трубы лишь на тридцатом ряду, под самым потолком второго этажа.
• Далее труба выходит на чердак, а затем ее оголовок на крышу.
• Сверху на трубу надевают зонтик, который предохранит от попадания вовнутрь влаги и пыли.

Нужно отметить, что эта модель печи подойдет и для одноэтажной постройки, для этого нужно применить схему первого этажа, переходящую в дымовую трубу.

Мастер-класс по сооружению отопительно-варочной печи от опытного печника станет дополнительным подспорьем в работе (смотри видео)!

Видео: Отопительно-варочная печь 2,5х6 кирпичей



Популярные модели печей

Разработано немало моделей отопительно-варочных печей, предназначенных для разных помещений. Если дом просторный, то можно выбрать конструкцию больших размеров, которые имеют дополнительные функции, например, имеющую водогрейный бак, сушилки для обуви, места для дров и духовку.

Если площадь ограничена, то выбирается компактный вариант с самыми необходимыми функциями, которые позволяют обогреть дом и приготовить пищу.

 Также нужно обратить внимание на внешний вид конструкции, так как это сооружение должно еще и украсить интерьер комнаты, а не делать сделать его неприглядным.

Если рассматривать более трудоемкие модели печей — обязательно посмотрите порядовки печей Кузнецова. Если вы не боитесь грандиозных задач — можете смело выбирать данный вариант, так как в итоге у вас получится просто шикарное сооружение, посмотрите на это фото:

Отопительно варочная печь Кузнецова

Компактное узкое сооружение

Такая печь не займет много места, так как это компактный вариант. Она выполнит все основные задачи в полном объеме: отопит две комнаты и всегда предоставит возможность приготовить пищу или согреть воду.

Кирпичная кладка хорошо сочетается с деревянной отделкой стен по цветовой гамме и фактуре.

Печь не выделяется и не является в этом конкретном помещении центром притяжения внимания — она построена только для того, чтобы выполнять определенные функции, но никак не для декоративного украшения интерьера.

И хорошо согреет, и еду приготовит

Данный вариант согреет также две комнаты, поможет в приготовлении обеда и справится с выпечкой. Для этого в печь встроена духовка, которая расположенной рядом с топкой.

Очень аккуратно сделанная расшивка швов между кирпичами делает печь элегантной и способной украсить интерьер помещения.

Стеклянная дверца, установленная на топке, позволяет использовать печь, как камин, и, пододвинув к ней кресло, наслаждаться теплом в дождливый или пасмурный вечер.

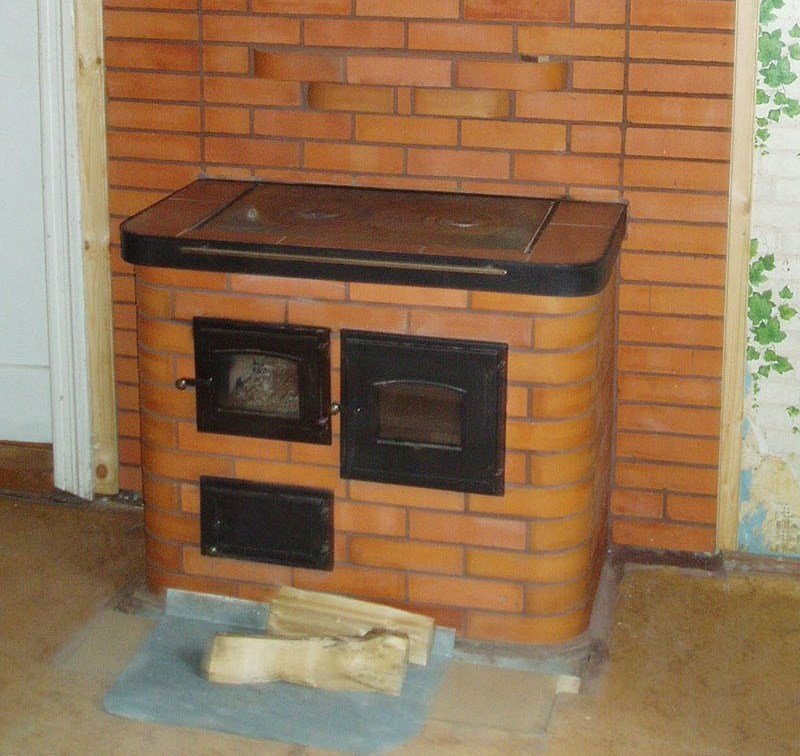

Отличное дополнение к варочной печи — духовка

Более массивная конструкция печи подойдет для большого зала. В данном варианте предусмотрена духовка и варочная панель. Идеально устроенная кладка позволяет печи стать центром внимания и украшением просторной комнаты.

Еще один несложный в исполнении вариант

Можно остановить свой выбор и на этой печке — она как нельзя лучше подойдет для небольшой комнаты и принесет в нее уют и тепло. Немногочисленные, но самые необходимые функции, сделают печь незаменимым помощником. На верхней ее плоскости можно высушить обувь и одежду, а поставив рядом с печью топчан, быстро согреться, придя с мороза.

В данной подборке представлены в основном маленькие или средней величины варианты, но существуют и большие русские печи, которые используют, как лежанку, пекут в ней хлеб, готовят на плите обеды и всегда в зимнее время имеют горячую воду во встроенном металлическом баке. Можно сказать, что это сооружение выполняет все жизненно необходимые для человека и его повседневного комфорта функции.

В любом случае, прежде чем приступать к работе, нужно все просчитать и продумать, определить место для сооружения печи, предусмотреть все меры по ее безопасной установке и эксплуатации.

Источник: https://kamin-expert.ru/bez-rubriki/otopitelno-varochnyie-pechi-svoimi-rukami.html

Отопительно-варочная печь — проекты и чертежи лучших кирпичных отопительно-варочных моделей (100 фото)

На современном рынке отопительного оборудования представлен широкий ассортимент на любой вкус и кошелёк. Предложенный ассортимент сможет удовлетворить даже самого капризного покупателя.

Во многих регионах нашей страны остаются популярными старые, проверенные отопительно-варочные печи из кирпича. Их можно строить по многочисленным чертежам и осуществлять в жизнь все самые смелые фантазии.

• Как можно было догадаться, сегодня речь пойдёт об отопительных печах.

Варочные печи из кирпича

Повторимся, данные печи популярны в нашей стране. Ими грелись наши бабушки и дедушки в самые холодные времена. Они отличаются от всех других неимоверной долговечностью и мощностью.

Печь из кирпича может обеспечить тепло по всему дому за считанные часы. Также в ней можно готовить множество вкуснейших блюд самой разной сложности.

Как правило, кирпичные печи ставят в стыке межкомнатных перегородок. При таком расположении она максимально обогревает дом и создает комфортную температуру в доме.

Тип топлива

Немаловажным моментом в выборе печи является топливо, на котором она горит. Исходя из вашего выбора будет зависеть работа печи, а также денежная сумма которую вы будете тратить на постоянное отопление.

По выгодному соотношению печь-топливо лидируют:

• Работающие на твёрдом топливе
• Комбинированные

1. Твёрдое топливо будет стоить дороже чем газ, поэтому они не сильно востребованы.

Комбинированное устройство позволит сэкономить вам не малую сумму денег, ведь вы сможете комбинировать различные виды топлива.

• Если у вас закончится газ, то можно использовать дрова чтобы обогреть дом или приготовить пищу.

Другие критерии

Если вы решили купить отопительно-варочную печь на дровах, то нужно опираться на следующие критерии:

Мощность. Печь должна полностью соответствовать точным расчётам вашего дома и того места, где она будет располагаться.

В целях экономии не рекомендуем покупать сильно мощную печь, ведь она требует особого ухода и множества топлива. С другой стороны и сильно маленькую печь также покупать не стоит, ведь она не сможет должным образом прогреть помещение.

Толщина листа печи. Для конструкций, сделанных из стали, минимальная толщина стенки должна быть не менее 5-7 миллиметров. Для сделанной отопительно-варочной печи своими руками,толщина стали должна быть 7-8 миллиметров.

Производитель и марка. Мы вам настоятельно не рекомендуем приобретать модели со скидками. Этой покупкой вы рискуете приобрести некачественный агрегат, который, как правило, делают в обычных подвалах. Он не сможет обеспечить нормальную работу и долгое сжигание дров.

Какую печь лучше всего купить для дачи?

Перед покупкой нужно примерно знать основные критерии выбора отопительного прибора и варочной панели. Как правило, дачи не превышают 100-110 квадратных метров.

Во время выбора учитывайте мощность габарита и площадь здания. Неправильно сделанный выбор не сможет обеспечить комфортную температуру в помещении.

1. Лучше всего обратитесь к менеджеру по продажам, расскажите ему о своих предпочтениях и площади дома и он подберёт для вас нужный вариант.

Определитесь с видом топлива. Если вы не планируете тратить большую сумму денег, то тогда смело приобретайте дровяную отопительно-варочную печь.

• Для экономии денег в дальнейшем, советуем приобрести многофункциональную технику.

Если у вас в семье любят готовить, то отопительно-варочная печь с духовкой поможет приготовить вкусное блюдо и обогреть всех членов семьи. Такой агрегат не прихотлив в обслуживании и в случае поломки его не сложно починить.

Отличным вариантом будет и чугунная отопительно-варочная печь. Её преимущество в том, что печь можно выносить на улицу и готовить на свежем воздухе.

Производители

От правильного выбора производителя будет много зависеть. Ориентируйтесь на печь у которой написано, что она изготовлена в Швеции (Харвия), Норвегии (Нарви), Финляндии (Хело).

1. Эти страны считают самыми лучшими производителями отопительных печей.

Их ценят за высокое качество, индивидуальный дизайн и практичность. Детальные фото отопительно-варочных печей этих производителей можно найти на их официальных сайтах.

Фото отопительно-варочной печи

Вам понравилась статья? Поделитесь 😉

Источник: https://otopleniehouse.ru/otopitelno-varochnaya-pech/

Отопительно варочные печи прошлого века

Для садового утепленного домика удобна небольшая компактная экономичная печь «Малютка» высотой не более 2,2 м. При желании печь можно сделать выше, добавив несколько рядов между 18-м и 19-м. В печи устроены варочная и две сушильные камеры. Благодаря небольшим размерам и смешанной (плашмя и на ребро) кладке требуется всего 250 кирпичей (до трубы).

Конструкция печи простая, и при небольших навыках построить ее несложно, однако требуется много фигурной тески кирпича.

Печь кладут на сплошной фундамент, который должен быть на 5—10 см больше ее размеров. В котлован, вырытый до твердого грунта, засыпают кирпичный бой, бутовый камень и заливают цементом в пропорции 1:5 при марке цемента М-400. Фундамент не должен доходить до уровня пола на 1—2 ряда.

Вначале кирпич подбирают в каждом ряду всухую,затем кладут на глинопесчаный раствор. Ряды считаются по правой стороне, со стороны задвижек. Ширина газоходов вдоль стенок не меньше 7,2 см. Нужно учитывать,что летний газоход в задней стенке всегда горячий. Выше его задвижки газоход делают квадратным, для чего стесывают низ 24-го ряда (см. разрез Б—Б).

Отопительная печь «Малютка-5»

Печь под любое твердое топливо . Топку при необходимости можно переставить на боковую стенку, где находятся задвижка и дверка чистки. Печь можно сложить ниже или выше. Для этого после 17-го ряда нужно убавить или добавить от одного до восьми рядов кладки.

Топка футеруется (т.е. обкладывается на ребро) огнеупорным кирпичом. Если вы не будете топить углем, то можно всю кладку вести из красного кирпича. Если будете топить дровами, то колосниковую решетку нужно сделать меньшего размера, по ней выкладывается и поддувало.

• На печь нужно:
• кирпич красный — 370 штук,
• кирпич огнеупорный — 16—21 штука,
• дверка топочная 21×25 см — одна,
• дверка поддувальная 14×14 см — одна,
• дверка чистки 14×14 см — одна,
• задвижка с отверстием 12×21 см — одна,
• колосники штучные длиной 30 см — 10 штук.

Отопительно-варочная печь со щитком в торце

Самая простая печь, годная для летней кухни, по принципу которой можно сложить целый ряд подобных. Печь без поддувала. Для доступа воздуха в дверке имеются отверстия. Газы из топки идут прямо в насадную трубу-1, которую можно делать любой высоты, постепенно сужая ее.

Печь можно подсоединить к газоходу в кирпичной стене или к отдельно стоящей трубе. Печь можно ставить прямо на крепкий пол. В противопожарных целях нужно снизу установить сквозные отверстия-шанцы-2, из которых будет выходить теплый воздух, выделяемый подиной печи.

Плита втесывается в кирпич.

1. На печь нужно:
2. кирпич красный — 240 штук,
3. дверка топочная с отверстиями 21×25 см — одна,
4. плита чугунная 41×71 см — одна,
5. задвижка 12×21 см или 13×13 см — одна.

Отопительно-варочная печь без дверок и топочного отверстия

Печь годная для летней кухни,тила самовара, т.к. топливо загружается через большое отверстие в плите-1, в котором кружки можно заменить на крышку от старой кастрюли. Топить такую печь можно только дровами. Печь имеет поддувальное отверстие без дверки-2. Для лучшего горения в топке имеются колосники.

из целого кирпича-3, которые устанавливаются на четвертом ряду. Газы из топки идут через перевальную стенку-4, опускаются вниз, нагревая стенки печи, и поднимаются вверх в стояк-трубу. Имеется окно чистки сажи-5, которое закладывается кирпичом на ребро.

Самодельную задвижку из листового железа-6 можно установить там, где удобно хозяевам. Для задвижки в основании 27-го ряда вытесывается щель глубиной 0,3—0,5 см. Высота щели делается по толщине железной задвижки так, чтобы над задвижкой было не более 0,2 см зазора и задвижка двигалась свободно.

Плита закладывается на 11-м ряду. Печь нагревается до самого пола и имеет минимум печных приборов.

• На печь нужно:
• кирпич красный — 260 штук,
• плита чугунная 41×71 см — одна,
• задвижка.

Отопительно-варочная печь с бачком

Печь под каменный уголь. Газы из топки идут через перевальную стенку-1. Попадая вниз, они нагревают воду в бачке-2.

Если вам нужно не очень много горячей воды, то бачок можно установить на другое место-3, здесь вода будет дольше нагреваться, но зато будет дольше сохраняться горячей. Газы, минуя бачок, обогревая печь до низу, уходят в стояк-трубу.

Для удобства и безопасности бачок лучше установить, как показано на рис. 42,6 (3). На 11-м ряду закладываются плита и железный уголок. В печи можно установить духовой шкаф (рис. 42,6).

1. На печь нужно:
2. кирпич красный — 220 штук,
3. кирпич огнеупорный — 20 штук,
4. дверка топочная 25×21 см — одна,
5. дверка чистки 14×14 см — одна,
6. дверка для поддувала 14×14 см — одна,
7. плита чугунная 41×71 см — одна,
8. колосники штучные длиной 25 см, задвижка 12×21 см — одна, бачок самодельный 15x37x28 см — один, духовой шкаф самодельный 30x37x27 см.

Отопительно-варочная печь со щитком

Топка под каменный уголь. Для отопления дровами кладка ведется из красного кирпича, в этом случае дверка опускается на один ряд ниже, а над ней кладется два ряда кладки. Если духовой шкаф снизу плохо прогревается, то нужно в девятом ряду сзади шкафа заложить отверстие куском железа.

Задвижку можно установить одну, но тогда нужно после протапливай ия печи закрывать все дверки.

На десятый ряд кладется плита и уголок. Если нет уголка, то плита втесывается в кирпич.

• Для лучшего обогрева перегородки удобнее устанавливать заподлицо со щитком-1, или щиток должен выступать на 25 см.
• На печь нужно:
• кирпич красный — 400 штук,
• кирпич огнеупорный — 17 штук,
• плита 41×71 см — одна,
• дверка топочная 21×25 см — одна,
• дверка поддувальная 14×14 см — одна,
• дверка чистки 14×14 см — четыре,
• колосники штучные длина 30 см,
• задвижка 12×21 см — две.

Источник: https://xn--80akiglhhi7e6b.xn--p1ai/publ/pechi_i_kaminy_svoimi_rukami/otopitelno_varochnye_pechi/3-1-0-114

Отопительно-варочные печи: два в одном

И еду можно приготовить, и согреться!

Сегодня во многих частных домах и коттеджах можно увидеть такой элемент интерьера как отопительная варочная печь. Особенностью этого устройства является то, что использовать его можно не только для обогрева помещения, но и для приготовления пищи. С этой целью в конструкцию включается варочная панель  — горизонтальная металлическая плита с конфорками разного размера.

На рынке отопительного оборудования найдутся вполне достойные чугунные и стальные модели этих устройств, но простая отопительно-варочная печь вполне может быть изготовлена самостоятельно. В нашей статье мы расскажем о принципах функционирования подобных установок, а также опишем процесс кладки самой простой модели.

Общие сведения

Чугунные и стальные модели

Если вы не планируете укладывать печь самостоятельно, то вместо кирпичных моделей можно рассмотреть вариант приобретения конструкции из листовой стали или чугуна. Такие печи отличаются быстрым прогревом и более эффективной теплоотдачей. Однако остывают они тоже довольно быстро, так что топить их нужно гораздо чаще, чем кирпичные.

Конструкция из чугуна

И все же компактные размеры, а также вполне доступная  цена делают стальные и чугунные конструкции достаточно популярными. К наиболее востребованным маркам чугунных варочно-отопительных плит относятся:

• Отопительно варочная печь Alma Mons. Представляет собой устройство каминного типа, обеспечивающее эффективный обогрев даже в больших помещениях. Одной из ключевых особенностей данной модели является выкладка металлической топки огнеупорным кирпичом.

Alma Mons – модель каминного типа

• Линейка печей Бавария.  Производится из толстой листовой тали или чугуна, имеет вертикальную компоновку. Долговечность конструкции обеспечивается шамотной футеровкой топки.
• Бренеран – канадка. Компактный вариант, сочетающий в себе все преимущества моделей-«канадок» с возможностью приготовления пищи на верхней плите.
• Модель Тайга – еще одно небольшое устройство, обеспечивающее эффективный обогрев помещений с малой площадью. У данной модели небольшая варочная панель находится на верхней части горизонтальной топки, и является, по большому счету, дополнением к основному функционалу.

Применение «Тайги» для разогрева воды

Кирпичные печи

В большинстве случаев отопительные варочные печи изготавливаются из кирпича. Для основных элементов печи применяется высококачественный красный кирпич, в то время как детали конструкции, непосредственно контактирующие с открытым пламенем, выкладываются из кирпича огнеупорного.

Поскольку применяются эти устройства для отопления небольших домов, то и габариты отопительно-варочной кирпичной печки обычно бывают достаточно компактными. В то же время, для отопления коттеджей площадью 100 м2 и более всегда можно увеличить размер основных конструктивных элементов.

Типичная кирпичная модель

К таким элементам относятся:

• Топка (топливник) – в ней происходит сгорание топлива. В зависимости от того, чем вы планируете топить, топка может иметь различную конфигурацию.

Обратите внимание!  Некоторые схемы отопительно-варочных печей предполагают использование чугунной топки, а другие – выкладку топки из кирпича самостоятельно.

• Варочная панель. Как правило, на кирпичное основание из огнеупорного материала устанавливается чугунная плита с одной или двумя конфорками. Как правило, панель монтируется непосредственно над топкой, иногда – в специальной нише. Это позволяет минимизировать все теплопотери.
• Духовой шкаф. Используется для запекания при высоких температурах и поддержания блюд в горячем состоянии, когда сама печь не топится и медленно остывает. Представляет собой небольшую камеру с дверцей из чугуна.

Все функциональные элементы объединяются в единую систему таким образом, чтобы обеспечить максимально эффективное распределение горячего воздуха. После прохождения нагретых воздушных масс по «варочному контуру» они попадают в дымоход, откуда, в конечном счете, удаляются в окружающую среду.

Достоинства комбинированных конструкций

В пользу выбора комбинации отопительной печи с варочной поверхностью говорят следующие аргументы:

Печь в дачном домике

• Во-первых, при ответственном подходе и наличии необходимых знаний малогабаритная отопительно варочная печь может быть сложена своими руками. При этом мы не только оптимизируем расходы, но и подбираем вариант конструкции, оптимальный именно для наших условий.
• Во-вторых, устройство «два в одном» обеспечивает существенную экономию жизненного пространства. И если для большого коттеджа это не критично, то для маленького дачного дома каждый квадратный метр площади на счету.
• В-третьих, объединение отопительных и варочных функций в единой системе дает возможность существенно экономить энергоресурсы. Топливо сжигается более рационально, а значит, себестоимость обогрева будет существенно ниже.

Обратите внимание! Дополнительный плюс таких конструкций – наличие естественной втяжки над плитой. Правда, для этого необходимо правильно сложить дымоход.

Типы кирпичных конструкций

Кирпичная конструкция И.Ф. Волкова

В зависимости от типа помещения и от поставленных задач применяются разные конструкции отопительно-варочных печей.

 Они могут отличаться друг от друга габаритами, конфигурацией основных элементов, используемым материалом и т.д.

Проекты и  чертежи наиболее популярных конструкций можно найти в специализированной литературе, а здесь мы приведем лишь общее описание моделей, применяемых чаще всего.

Чертеж конструкции Волкова

Среди наиболее востребованных схем ключевое место занимает отопительно-варочная печь конструкции И Ф Волкова (на фото). Её характеристики таковы:

• Габариты – 110х90х244 см.
• Комплектация — водогрейный короб, духовой шкаф, варочная камера с плитой и  вытяжным шкафом.
• Теплоотдача при двух топках в день – 3,5 – 4,2 кВт в сутки.
• Материал для изготовления   — красный и огнеупорный кирпич.

Конструкция печи предусматривает работу в двух режимах —  зимнем, при котором она работает как на отопление, так и на готовку, и летнем.

Печи, сконструированные В.А. Потаповым

Альтернативой печи Волкова может служить схема укладки В.А. Потапова. Эта конструкция существует в двух вариантах, отличающихся друг от друга габаритами и характеристиками:

• Габариты – 51х64х182 см (малая) или 116х64х190 (большая).
• Комплектация – духовой шкаф, пароотвод, варочная камера с чугунной плитой.
• Производительность при двухразовой топке у компактного варианта  1500 ккал в час, у полноразмерного варианта – до 4000 ккал в час.

Малая печь Потапова

Как и предыдущая модель, печь, сконструированная В.А. Потаповым, делается из кирпича. При этом автор конструкции советует выполнять из огнеупора футеровку печи.

Обратите внимание! Помимо двух упомянутых моделей популярными являются также печи Жирнова, Кузнецова, Стержнева и других конструкторов.

Модель Жирнова

Кладка печи

Материалы и инструменты

Отопительно-варочная печь своими руками? Для «рукатого» мастера нет ничего невозможного! Что ж, давайте разбираться.

Кладка печи в доме  — это целое искусство, которому подлинные мастера обучаются на протяжении всей жизни. Но мы, все же, попробуем объяснить, как сложить печь отопительно-варочную печь – пускай это и будет самая приблизительная инструкция.

Кирпич огнеупорный

Для работы нам понадобятся:

• Кирпич (красный и огнеупорный) – количество зависит от выбранного нами проекта.
• Глина для раствора.
• Просеянный кварцевый песок.
• Стальные уголки.
• Дверцы для топки и поддувала.
• Варочная плита.
• Аксессуары (задвижка для вьюшки, короба и т.д.)

Инструменты печника сложностью не отличаются:

• Мастерок для кладки.
• Деревянная строительная киянка.
• Уровень (обязательно водяной).
• Отвес.
• Молоток для раскалывания кирпича.

Процесс кладки

Поэтапная кладка отопительно-варочной печи самой простой конструкции производится так:

• Вначале замешиваем качественный раствор из глины, вод и песка. Консистенция раствора должна быть таковой, чтобы скатанный из него шарик диаметром около 1 см не растрескивался в руках и не раскалывался после падения с высоты в 1 м.
• Под печь укладываем фундамент. Для фундамента возводим опалубку, которую заливаем цементным раствором. Для усиления механических характеристик можно добавить в цемент бутовый камень.

Фундамент

Совет! Габариты фундамента должны быть минимум на 50 мм больше, чем габариты самой печи.

• На фундамент укладываем первые два ряда кирпичей.

Кладка первых рядов

• Следующие ряды (с третьего по пятый) предназначены для формирования зольной камеры. В кладке оставляем проем, в который затем установим дверцу для зольника.
• Поверх пятого ряда возводим перекрытие. На шестом ряду наращиваем стенки внутрь для установки колосниковой решетки, а на седьмом  — монтируем саму решетку.
• Далее выкладываем топливник, который затем изнутри облицовываем огнеупорным кирпичом.
• Поверх топливника (как правило, это 12 — 13 ряд) устанавливаем варочную плиту. Далее продолжаем укладку рядов, обеспечивая необходимую нам высоту печи.

Печь в процессе укладки

Если конструкция предусматривает установку водогрейной камеры или духового шкафа – закладываем под них отдельные опорные кирпичи. Чтобы понять, как монтируются эти элементы, рекомендуем вам внимательно изучить видео ролики в этой и других статьях раздела.

Завершает работу по кладке установка дымохода.

В принципе, небольшая отопительно-варочная печь с духовкой простейшей конструкции делается довольно просто.

А вот для более сложных моделей придется или приглашать профессионального печника, или довольно долго практиковаться.

Но если принять во внимание все достоинства качественной печи, то итоговый результат точно стоит затраченных усилий (читайте также статью «Отопительные печи с водяным контуром в твоём доме»).

Источник: https://otoplenie-gid.ru/elementy/pechka/530-otopitelno-varochnye-pechi

Чертежи и схемы отопительно варочных печей

Существует сотни вариантов печей, представленных мастерами всего мира. В каждой стране печники разрабатывали свои схемы, но со временем выделились 3 подразделения, на которые все поделили: отопительные, варочные, отопительно-варочные.

В качестве отопительной печи чаще всего используют голландку, для варочной сохранились всевозможные мангалы, а вот ВОПы имеют очень большое разнообразие, среди которых выделяется шведка, ибо соотношение цена-время-качество у нее самые оптимальные.

Схема печи с каменкой верхнего расположения.

Шведки тоже имеют некоторые отличия в конструкциях, но при этом основной принцип всегда сохраняется.

Каждый известный чертеж делался профессиональными печниками.

Подготовка фундамента

Кирпичная кладка клинчатых и лучковых перемычек.

Инструменты для работы:

1. Болгарка.
2. Лом.
3. Лопата.
4. Уровень.
5. Песок.
6. Рубероид.
7. Рулетка.
8. Раствор бетона м400.
9. Прут армирующий 10 мм
10. Сварочный аппарат.

Печь достаточно массивная, поэтому фундамент к ней нужен качественный. При этом важно помнить о том, что соединять фундамент печи с основным под домом не стоит, чтоб при малейшем недоразумении не пошли трещины по всей конструкции.

На полу отмечается контур 50*100 см, по которому и будут проводиться все дальнейшие работы. Если пол залит, то придется его осторожно разбить (для сохранения контура подойдут алмазные круги для болгарки, которые не дают трещин в основной конструкции).

Порядовка кирпичной печи.

Глубина ямы составляет 50 см, при этом все стены и донную часть нужно подровнять, насколько это получится. Если этого не сделать, то фундамент получится кривой, а вместе с этим плохая центровка печи.

На дно выстилается песчаная подушка 5 см толщиной. Затем дно и стены прокладываются гидроизоляцией (рубероид), чтобы окончательно обезопасить конструкцию от нежелательного влажного воздействия грунта.

Опалубка тут не потребуется, т.к. до уровня пола фундамент не дотянет 7 см.

Слои подушки под фундамент.

Изготовление армирующего каркаса происходит следующим образом:

1. Берутся 9 прутов по 140 см и из них делаются прямоугольники с ребрами 40 и 30 см — это будут основные несущие кольца. Располагаются они на равном удалении друг от друга — 10 см.
2. С шагом 5 см по кругу натягиваются пруты, и каждый стык надежно сваривается.
3. После того как работа закончена, нужно каждый 2-й горизонтальный прут соединить с противоположным, что даст максимальную прочность.

После завершения изготовления каркаса (тоннеля) под него подкладывается мелкий битый кирпич, чтобы приподнять на нужный уровень, при этом верхняя часть не должна быть видна над будущей заливаемой поверхностью.

Заливается все раствором м400, т.к. м500 — это уже перерасход, а м300 — это эконом вариант, не обеспечивающий достаточной прочности. Верхняя часть заливки на 7 см ниже пола, чтобы можно было уложить 1-й ряд кирпича. Данный ход обусловлен законами физики: если приподнять выше, тогда горячий воздух из печи не будет отапливать пространство прямо над полом.

После заливки раствор сохнет в течение 4 недель, за которые нужно успеть подготовить полнотелый и огнеупорный кирпич, а также запастись глиной.

Стандартная порядовка печи

Порядовка начальная.

Для работы понадобятся:

1. Кирпич красный полнотелый.
2. Кирпич огнеупорный.
3. Панель варочная.
4. Колосник.
5. Раствор печной (глина средней жирности с водой).
6. Полоса стальная.

При изготовлении отопительно варочных печей нужно использовать чертеж (рис. 1), который всегда находится под рукой. Инструкция для опытного печника — это путеводитель на ближайшее время, когда проходит кладка. Дальше процесс изготовления печи на 55-60 м2 пойдет по рядам:

1- уровень делается сплошняком. Каждый кирпич выравнивается при помощи уровня до идеально ровного положения, чтобы потом строительство протекало без эксцессов.

2 — в задней стороне формируется окошко для создания тяги в дымоходе, а под будущей топкой делается зольник. По центру формируются перегородки под будущий вертикальный канал. Стоит помнить, что тяга создается под тем местом, где будет отвод из топки в трубу, поэтому не стоит раскидывать окна по всему ряду.

Конструкция дымохода.

3 — окошко для тяги перекрывается, зольник фиксируется с боков. Остальная часть сохраняется.

4 — создается еще 1 канал, который будет отводить дым вверх. Зольник перекрывается, а с внутренней части накрывается колосником. Колосник может быть изготовлен из армирующего прута, либо приобретен в специализированном магазине.

5 — формирование топки. Вся топочная камера делается из огнеупорного кирпича, а с лицевой стороны в декоративных целях можно использовать клинкерный (более выносливый, но в 2-3 раза дороже). Остальная порядовка без изменений.

6-8 — кладка проходит без изменений, если только не захочется в декоративных целях уложить несколько кирпичей на ребро, что в данном случае не возбраняется.

9 — перекрывается топка, а в одном из углов делается отвод в трубу. Ширина отвода — 1 кирпич, чтобы дым успевал уходить, но не уносил с собой жар.

10 — подготовительный уровень для варочной панели.

11 — устанавливается варочная панель. Кладка сохраняется до 15 уровня.

Схема кладки кирпича способом вприсык.

16 — для того чтобы перекрыть камеру для приготовления еды, нужно воспользоваться стальной полосой под каждый ряд кирпича. На данном уровне делается парозаборник по периметру готовочного отделения, но не сама крыша.

17 — закрывается отделение для приготовления еды, а в одном из углов делается отвод в дымовую трубу, которая идет напрямую на улицу, чтобы жирные пары минимально оседали на кирпиче.

18 — формируются 2 камеры для сушки — маленькая и большая. Из-за внутренних размеров и температура в них будет немного разниться.

• 19 — кладка повторяется.
• 20 — закрывается маленькая камера.
• 22 — повтор.

Основные виды кладки кирпича.

23 — закрытие большой камеры. На данном уровне в задних тоннелях идет переход от одного к другому.

24 и 25 повторяются, но с лицевой стороны формируется декоративная лестница на сужение.

26-28 — крышка печи, в которой с одной стороны делается выходное отверстие для дымовой трубы.

Краткое послесловие

Исполнение чертежа может быть очень разным, но не стоит бояться его воплощать, если оно оправдано. Не факт, что необычный вариант не окажется самым лучшим. Возможны 2 варианта: порядовка и разрез.

При изготовлении все окошки закрываются металлическими дверцами, варочная панель представляет собой стальную пластину.

Источник: https://1popechi.ru/pechi/sxemy-otopitelno-varochnyx-pechej.html

Варочно-отопительная печь

Дровяные отопительно-варочные печи из кирпича со встроенным духовым шкафом отлично подойдут для деревянного дома либо кирпичного жилища и могут полностью заменить даже современные многофункциональные кухонные плиты.

Проекты устройства многообразны, но зачастую строятся модели с двухъярусной системой дымооборота. Чтобы кирпичная печь нормально функционировала, важно тщательно изучить чертежи, при выкладывании рядов строго соблюдать схему.

Конструкцию можно выложить своими руками либо пригласить мастера-печника.

Варианты печей

Для дома из кирпича строятся печки разнообразных моделей. Если нет опыта в сооружении таких конструкций, сооружается простая, малогабаритная постройка с варочной панелью. Опытные мастера могут соорудить более сложные варианты, например, модель круглой печи. Популярными доступными конструкциями считаются «шведка», «голландка» и варочная печь из кирпича.

Часто деревенские дома отапливает отопительно-варочная дровяная печка, названная в честь разработчиков, например, печь Проскурина, Потапова, Кузнецова, Быкова.

Другие распространенные виды устройств для отопления и приготовления пищи на дровах:

• Т-образная модель с чугунной плитой. Размеры сооружения внушительны, поэтому его стоит установить посередине большой комнаты. Такая конструкция может быть угловая, встроенная между стенами трех комнат.
• Компактная, малогабаритная постройка, в которую встроена варочная плита. Сооружение отапливает небольшую площадь, поэтому часто возводится на дачах. Кроме обогрева, на устройстве можно готовить еду.
• Каркасная отопительно-варочная с сушилкой. Здесь встроена жаровая камера, где, кроме привычного приготовления блюд, выпекают изделия из теста. Над варочной панелью располагается сушилка, где сушат фрукты и овощи.
• Оригинальная отопительно-варочная печь с камином. Устанавливается посредине дома и разделена на отдельные секции: каминная топка располагается в гостиной либо спальне, варочная панель — на кухне. Глухая стенка строения тоже может обогреть малогабаритное помещение. Также устройство используется как печь-камин.

Источник: https://EtoKirpichi.ru/pch/otopitelno-varochnaya-pech.html

Отопительно варочные печи из кирпича: проекты и порядовка

Отопительно-варочные печи из кирпича, проекты которых следует изучить перед тем, как приступать к работе, не требуют глубоких познаний в строительстве. Их может возвести своими руками любой дачник, имеющий представление о том, что такое порядовка, или схема кладки. Дополнительное преимущество, коим обладают отопительно-варочные печи из кирпича, — экономия места.

Виды отопительно-варочных печей

Существует несколько вариантов проектов отопительно-варочной печки. Чтобы было понятно, о чем будет идти речь дальше, вначале рассмотрим каждый из них подробнее:

Основные элементы печи.

1. Отопительно-варочная печь классического типа. Стандартный проект, с варочной нишей и находящимся над ней дымооборотом. Как и в случае нижеследующих проектов, можно приспособить для барбекю или выпечки, примонтировав пару дополнительных элементов.
2. Плита со встроенным отопительным щитком. Конструкция печи предполагает наличие духового шкафа, соединенного с отопительным щитком посредством встроенного в стену дымового канала. Благодаря щитку отопление помещения происходит намного эффективнее за счет горячих дымов, выделяемых печью. Сама же печь удобно встраивается в интерьер, формой и размерами напоминая кухонную плиту.
3. Отопительные печи с сушильным шкафом. К шкафу варочной печи монтируется вытяжка. Жильцы дачи будут сушить фрукты за счет удаления водных паров из варочной ниши посредством нее. Если ниша закрытого типа, кроме вытяжки к ней приваривается и металлическая дверца. Порядовка должна учитывать этот элемент, и еще на стадии проектирования должна быть выработана четкая ее схема.
4. Печь, оснащенная лежанкой. Замечательный вариант для уютного отдыха. Топливник и сама лежанка при этом отапливаются порознь. Лежанку монтируют обычно не на самой печи, а рядом, на полу, покрытом слоем теплоизолятора, особенно если пол деревянный.
5. Кухонный очаг. Расположенная рядом с отопительным щитком плита открытого типа. Обустроив такую вертикальным дымоходом, можно без опасений проживать в кухонном помещении.

Также рассматривают угловые и двухъярусные печки, проектируемые на основе той же схемы.

Общая схема устройства и необходимые материалы

Схема фундамента под отопительно-варочную печь.

Проекты отопительно-варочных печей из кирпича всегда предусматривают отдельные от самих печей фундаменты. Отдельными их нужно устраивать по причине различия в скорости осадки. Если делать порядовку общей, усадка фундамента может негативно сказаться на конструкции печки, приводя к появлению трещин. Хотя в случае, если печка весит меньше 750 кг, ее можно устанавливать прямо на пол, этого делать не рекомендуется ввиду его недолговечности. Будучи же установленной на кирпич, она сможет прослужить целое поколение.

На фундамент нужно уложить гидроизоляцию. Таковой обычно служит рубероид. После выкладки основания из нескольких рядов кирпичей устраиваем зольник с поддувалом и продолжаем кладку. Перед установкой топки монтируется колосниковая решетка. Духовка и отопительно-варочная печь устраиваются после топки, между ними необходим небольшой зазор. Венчает устройство сложный дымоход, который можно заменить одним или двумя колпаками. Дымоход следует снабдить парой задвижек, разделяющей проходящий дым по варочной и отопительной функции. Должен быть устроен канал для подачи воздуха, бачок, в котором будет греться вода, и дверца для очистки печи.

Есть один секрет, который позволит жильцам дачи избавиться от излишнего жара летом в процессе приготовления пищи. Это специальная перемычка на колпаке или дымоходе. Она позволит лишней доле печных газов отходить в нужную сторону. С другой стороны, если дача чаще посещается зимней порой, стенки печи лучше расположить с выходом в сторону нескольких помещений, что обеспечит наилучший прогрев дома.

Необходимыми материалами для создания отопительно-варочной печки являются:

• красные полнотелые и огнеупорные кирпичи как база для порядовки;
• вода, цемент, песок и глина в качестве материалов для раствора;
• плита, духовка, колосник, задвижки и дверцы из чугуна как функциональные составляющие;
• вязальная проволока, при помощи которой можно зафиксировать на кладке дверки.

Важные моменты при возведении печи

Порядовка отопительно-варочной печи.

Фундамент начинаем укладывать в яму полуметровой глубины, на основу из кирпичной крошки или щебня, предварительно тщательно утрамбованного и залитого цементным раствором. По мере затвердевания раствора выравниваем поверхность уровнем. Сам фундамент нужно сделать более широким, чем печь, с каждой стороны примерно на 5 см. В целях экономии кирпича допустимо выкладывать им лишь внешние стенки, используя порядовку и перевязывая ряды, заполняя остальной объем тем же раствором, перемешанным с камнями, в несколько слоев. Важно: верхняя часть фундамента должна находиться на 15 см ниже уровня пола, а не выше него.

На полностью затвердевший и сухой фундамент укладывается два слоя рубероида, выполняющего гидроизолирующую функцию, а сверху кладут еще ряд кирпичей, заливая тем же раствором. Сверху конструкция покрывается другим раствором — из песка и глины. Консистенция его должна быть вязкой, как пластилин. Если раствор растекается или липнет, следует отрегулировать долю глины, песка или воды в нем, иначе по мере высыхания слой растрескается.

Печные стены выкладываются по меткам порядовки, а уже после этого устанавливаем печное литье. И здесь важно учитывать, что чугун сильно расширяется при нагревании, а потому нужно учесть необходимость 5-миллиметровых зазоров под литье. Выступы дверцы обвязываются проволокой, которую вкладывают в ряды меж кирпичами. Установить литье можно и при помощи уголков из нержавейки, закладываемых в кирпичные пропилы. Чтобы дверца закрывалась максимально плотно, по периметру прокладывается жаростойкий материал. Шнур из асбеста будет оптимальным вариантом. То же делается и по периметру варочной печки в целом и в месте прохождения дымохода сквозь перекрытие, а перед дверцей топки укладывается лист кровельного железа.

Заключение

Для создания варочной печи не нужно быть ни инженером, ни миллионером, и каждый, у кого имеется дача, может позволить себе такое удовольствие.

Особого внимания достоин чертеж, он должен быть максимально подробным.

Видео о правильном устройстве отопительно-варочной печи:

Схема проекта должна учитывать все тонкости, включая пожаробезопасность, расположение стен и помещений вокруг, состав грунта и пр. В таком случае печка не будет доставлять беспокойств, а сможет радовать всю семью еще долгие десятилетия.

Каменки — лучше ракетной печи?

В Венгрии, как и в большинстве стран Европы, приходится иметь дело с суровыми зимами. У людей, живущих в сельской местности, действительно есть из чего выбрать, когда дело доходит до отопления. Как и в случае со многими аспектами технологий, часто правильный выбор находится где-то на полпути между традициями — вещами, которые веками доказали свою эффективность в данной среде — и новыми технологическими инновациями и разработками. Возможно, вы слышали о термине «каменные обогреватели», с которым здесь экспериментируют переходные.Наряду с международным фондом знаний в этой области у нас также есть богатое наследие традиционных дизайнов, на которые можно опираться.

Что такое каменные утеплители?

Обогреватели для каменной кладки — это устройства для обогрева помещений, которые работают по принципу быстрого сжигания древесины и аккумулируют образовавшееся тепло в большой массе (обычно не менее 500 кг). По сути, происходит то, что топливо сгорает в топке, камере сгорания, которая похожа на «двигатель», а затем большая часть выделяемого тепла «всасывается» в тяжелый корпус нагревателя — так же, как в батарее — который затем медленно отдает это тепло окружающей среде; твой дом.Обычно вы заряжаете огонь раз в 12–24 часа (или даже реже, если у вас очень хорошо изолирован дом). Если бы вы использовали очаг или металлическую печь, большая часть этого тепла просто уходила бы из дымохода. Это делает каменные обогреватели намного более эффективными, а топки за счет продуманной конструкции производят минимальное количество вредных выбросов.

Изображение выше датский каменный обогреватель, построенный Петером Салаи (Венгрия)

Каменный обогреватель Lehm und Feuer (Германия)

Немного истории

В Европе эти обогреватели существуют уже много веков.Как и в случае с традиционными постройками, дизайн печей варьируется от региона к региону; есть русские печи, скандинавские каменки и kachelöfen (или «изразцовые печи»), используемые по всей Германии и Центральной и Восточной Европе, и, конечно же, множество их разновидностей. Даже если вы просто посмотрите на Венгрию, типы печей, которые использовали люди, отражали их местную природную среду и их социальный статус. Например, на больших равнинах, где не хватает дров, люди использовали печи «búbos», где сельскохозяйственные остатки, такие как кукурузные початки и стебли, можно было сжигать в большой куполообразной топке, или у нас есть традиционный дизайн, называемый «экономичным камином», с использованием общедоступных материалы (глина, песок, кирпичи и известняк), который представляет собой обогреватель, кухонную плиту и духовку — все в одном.Есть также изразцовые печи (kachelöfen), где сложность работы с плиткой действительно может продемонстрировать статус, в то время как печная плитка массово производилась в социалистическую эпоху, наполняя дома несколькими символическими узорами, которые вы все еще можете найти во многих домах. даже в некоторых квартирах в городах.

Традиционный нагреватель печи «бубос» (питание извне)] (Венгрия)

Традиционный «эконом-камин» (Венгрия)

C Классическая изразцовая печь социалистической эпохи (Венгрия)

В последние десятилетия, в связи с повышением экологической осведомленности и интересом к возобновляемым источникам энергии, каменные обогреватели также стали областью инноваций.С одной стороны, мы видим новые высокотехнологичные материалы, такие как огнеупорные (высокотемпературные) цементы и растворы, разработанные для обогревателей, специализированные сборные детали топки (например, австрийский «Bio-Feuerraum» или биологическая камера сгорания, требующая сгорания около 90%). эффективность) и программное обеспечение автоматизированного проектирования для оптимизации нагревателей. С другой стороны, есть инновации, исходящие от движений DIY и пермакультуры, таких как каменные печи-ракеты. Наряду с эффективностью основное внимание уделяется использованию местных и переработанных материалов.В США некоммерческая ассоциация каменных нагревателей (MHA) объединяет все современные инновации и традиционные строительные навыки в строительстве каменных нагревателей, продвигая их применение посредством обучения, тестирования, сертификации и ежегодных встреч.

Kachelofen, автор Jessica Steinhauser Член MHA каменщик и гончарный мастер (Канада)

Ежегодное собрание MHA 2013

Какие преимущества?

Итак, почему мы думаем, что каменные обогреватели — это то, что стоит изучить и добавить в набор навыков переходных сообществ?

• Древесина, полученная из устойчиво управляемых лесов, представляет собой возобновляемый ресурс с низким уровнем воздействия, углеродно-нейтральный, доступный на местном уровне и способствующий сохранению биоразнообразия.
Обогреватели для каменной кладки
• обеспечивают приятную, стабильную температуру в доме в течение всего дня, поскольку излучение нагревает предметы напрямую (а не просто нагревает воздух посредством конвекции). Дом — особенно хорошо изолированный, такой как дом из тюков соломы — можно отапливать с минимальным количеством дров, что дает эффективную автономную систему отопления.
• Универсальный и креативный; как устройства, изготовленные по индивидуальному заказу, они могут удовлетворить самые разные потребности. Размер будет зависеть от потребностей вашего дома в отоплении, вы можете включить плиту или духовку или даже нагреть воду.Что касается внешнего вида, возможности поистине безграничны, они ограничены только материалами, которые у вас есть, а также вашим воображением и творчеством каменщика.
• Материалы местного производства; большая тепловая масса обогревателей, как правило, происходит из местных природных материалов, таких как (новые или переработанные) обожженные кирпичи, глина, песок или камень.
• Долговечность и низкие эксплуатационные расходы; Качественно построенный обогреватель может прослужить десятилетия без какого-либо капитального ремонта. Существует ежегодное техническое обслуживание по очистке дымоходов, которое вы можете легко выполнить самостоятельно или позвонить своему каменщику.
• Чтобы построить их, вам нужны обученные мастера, создающие значимые творческие рабочие места в местной экономике.

Что дальше?

Здесь, в Венгрии, мы изучаем каменные обогреватели и работаем над способами сделать эти знания и навыки более доступными. Одна из наших основных задач — найти способы, с помощью которых беднейшие общины (например, обособленные общины рома, живущие в крайней бедности) также могут получить выгоду от более эффективного использования энергии, и мы считаем, что каменные обогреватели играют в этом свою роль.Задача состоит в том, чтобы иметь доступ к инновациям, а также участвовать в них, создавая и экспериментируя с каменными обогревателями в наших общинах, а также делясь этими знаниями.

Обогреватель, построенный Норой Фельдмар и Эд Моррисс в общине рома в Словакии, конструкция основана на печи-каюте

Эта статья написана Transition Hungary

возможно? (форум подогревателя ракетных масс в перми)

allen lumley писал: Майк Кантрелл: Я хочу сказать, что внешняя оболочка каменного нагревателя НЕ ЯВЛЯЕТСЯ . Это просто для галочки! Без этой внешней оболочки у вас не будет герметичного блока!

А, понятно!
Хорошо, еще…. да, но нет.
Сделать внешнюю оболочку из нового кирпича профессиональным каменщиком, дороже .
Сделать внешнюю оболочку домовладельцем из самодельного адоба, бесплатно .
Выбирая прежний путь, люди делают выбор только из-за внешнего вида, а не из соображений функциональности. Любой, кто умеет построить Wisner RMH, сможет построить внешнюю оболочку каменного обогревателя! Это просто коробка!

Строительный кодекс требует, чтобы каменные обогреватели были двустенными, так что даже если внутренняя обшивка потрескается, внешняя — нет, и останется воздухонепроницаемой, и не будут выходить выхлопные газы.Внимательный домашний мастер может этого добиться. Это просто коробка!

allen lumley писал: Простые ядра масонства кратны десяткам тысяч долларов, тогда ваш масон завершает сборку!

Нет, нет, весь проект часто стоит более 10 000 долларов, а CORE — нет.

Вот AlbieCore за 1900 долларов, в который входят тонны дополнительных принадлежностей — стальные двери, винты, семь мешков с цементом, канатные прокладки и даже полотна пилы. Работы.
https: // mainewoodheat.com / каменные обогреватели / the-albiecore /

TempCast продает только через дилеров, но на их веб-сайте написано:
Стоимость полного комплекта сердечников Temp-Cast, не включая дымоход и облицовку, обычно будет в диапазоне от 4000 до 5000 долларов — свяжитесь с нами, чтобы узнать текущие цены и стоимость доставки комплектов сердечников Temp-Cast.
http://www.tempcast.com/pricing.html

MasonryHeater.com предлагает семь различных ядер по цене от 3900 до 6900 долларов. Они включают раствор и прокладки, но не двери или инструменты.
http://masonryheater.com/MasonryHeaters.html

И главное в этих ядрах то, что они и топка, и дымоходы . Они одновременно и камера сгорания, и масса. Чего не хватает, так это отделанной поверхности (камень, кирпич и т. Д.) И аксессуаров (дверей, ручек и т. Д., Хотя в AlbieCore есть двери). Надеюсь, это не сбивает читателей с толку. Выше я говорил о том, что различные типы топок взаимозаменяемы для получения различных типов массы, но теперь мы объединяем их в одну кучу.Эти ядра каменной печи являются одновременно топкой и массой. Вы покупаете их вместе, собираете вместе, а затем накладываете на них индивидуальный скин на месте.

Аллен Ламли писал: Я считаю, что навыки, необходимые для создания ракетного нагревателя массы и каменного нагревателя, — это разные миры, требуется небольшой опыт, и их можно выбрать.
со сборкой, а другой требует фактического количества времени в качестве подмастерья.

Вроде, но только в виде.

Умение построить одно из них (Дай мне убежище:

По сравнению с одним из них (Джон Алехандро, потрясающий вдохновитель):


Да, это разные миры.

Но я говорю, что если вы заплатите профессиональному каменщику за постройку Wisner RMH из нового кирпича и камня вместо использованных каналов и глыбы, не будет дешевле.
И если вам нужен каменный обогреватель, который выглядит скромно, и вы не боитесь испачкаться, он не будет стоить десять тысяч.

Разница не в характере устройства, а в том, как вы его собираете.

Я имею в виду скромным, как этот, построенный с початком и некоторыми огнеупорным кирпичом:

Источник: http://www.handprintpress.com/home-heat/cob-firebrick-masonry-heater-experiment/
Цитата из этой статьи: «Все это обошлось примерно в 1200 долларов в материалах. (Огнеупорный кирпич, газ для моего пикапа, аренда пилы, дверь со скидкой, дымовая плитка, огнеупорный раствор и огнеупорный цемент… мелочи складываются в спешке).Здесь важен труд и время, необходимое для облицовки початков. У меня было видение обогревателя стоимостью 500 долларов в материалах, но это в другой раз ».

Как эта сумма соответствует недавней оценке Эрикой стоимости строительства RMH? Мертвый. https://permies.com/t/41377/rocket-stoves/Cost-Estimating-Rocket-Mass-Heaters
Эрика: «Я думаю, вы могли бы легко потратить от 4000 до 5000 долларов, если бы приобрели все новое, включая совершенно новые материалы для каменной кладки, без особых покупок, вместо того, чтобы использовать местный или местный грунт.
Удвойте , если вам нужны фасады и отделка премиум-класса. (курсив мой.)

Ал, я люблю и уважаю тебя, и надеюсь, что это не похоже на препирательство! Я здесь хорошо провожу время, потому что думаю, что это ценная информация, которую нужно привезти в Пермь. По моему скромному мнению, Пермь, как правило, является ЭТОМ местом для информации о ракетном массонагревателе Wisner, но мы довольно мало знаем о других методах нагрева древесины. Так что я делаю свой вклад, чтобы конкретизировать это. Чем больше информации, тем лучше.

Российская каменная печь для обогрева высокопроизводительных жилых домов

11.12.2017

В холодные зимние месяцы приятно посидеть перед теплым огнем. Камины и дровяные печи создают уютную, гостеприимную обстановку. К сожалению, многие дровяные приборы не используют древесину эффективно и не подходят для дома с высокими эксплуатационными характеристиками. Когда Чип Уик представлял себе свой новый дом в Нортпорте, штат Мэн, он был вдохновлен использованием солнечной энергии и местной древесины для производства электроэнергии и тепла.

Российская каменная печь для обогрева

В его новом доме установлен инновационный российский каменный обогреватель производства Sheridan Brick & Stone Work в качестве основного источника тепла для дома. Его продуманная конструкция позволяет теплу постепенно рассеиваться по всему дому с 3 спальнями, создавая равномерную температуру из небольшого количества древесины. В сочетании с герметизацией и большим количеством теплоизоляции шестиугольный дом исключительно удобен и энергоэффективен.

«Из-за R-ценности дома я был бы удивлен, если бы семья Вик использовала гораздо больше, чем 2 деревянных шнура в год», — говорит Эдвард Шеридан, владелец Sheridan Brick & Stone Work в Мидкосте, штат Мэн.«В зимние дни они, вероятно, будут зажигать два костра в день, а иногда и только один. Когда у вас есть огонь, вы сжигаете его при полном наклоне, вверх на 1700 градусов или выше, чтобы он стал как можно более горячим и сжигал все масла и газы во вторичной камере ».

«Более высокие температуры повышают энергоэффективность обогревателя», — объясняет Шеридан. «Вы не горите постоянно; вы получите полное сгорание в коротком горячем огне и извлечете все возможное тепло. Вы хотите просто разводить огонь один или два раза в день.Это означает, что вы можете зажечь плиту утром, пойти на работу, а когда вы вернетесь домой вечером, плита все еще будет излучать тепло. Затем вы можете снова разжечь огонь перед сном, а когда вы просыпаетесь утром, в доме очень тепло ».

Для каменной печи используется камень, добытый в местных карьерах, для скамьи и мантии, а также кирпич ручной формовки местного производства из Бостона. Недостатки кирпича придают ему фактуру и исторический вид. Местный камень имеет привлекательный голубой оттенок, похожий на мыльный камень, который хорошо сочетается с кирпичом.

Даже при домашних температурах

Русская каменная печь с двумя колпаками и австрийской эко-топкой находится на первом этаже шестиугольного дома. Печь имеет подогреваемую скамью и печь для пиццы и спроектирована так, чтобы удерживать тепло как можно дольше.

«Если вы хотите отапливать дровами, вы получите больше сохраняемой тепловой энергии в доме с русской каменной печью», — говорит Шеридан. «У вас есть 5 тонн кирпичной массы, которые поглощают это тепло, как батарея, и продержатся от 12 до 15 часов.С точки зрения эффективности вы получаете максимальное удержание тепла от древесины. Вы не отправляете в дымоход действительно горячие газы, они имеют довольно низкую температуру, в отличие от многих дровяных печей. В этом весь гений! »

Кроме того, в доме есть много энергоэффективных функций. Окна и двери с тройным остеклением помогают предотвратить проникновение воздуха и соответствуют стандарту пассивного дома. Наружные стены и потолок имеют высокий коэффициент сопротивления R из-за большого количества выдувной целлюлозной изоляции.Воздушный тепловой насос, работающий от солнечной энергии, эффективно обогревает и охлаждает дом и является хорошим вторичным источником тепла, когда каменная печь не используется. Поскольку в целях экономии энергии дом герметизирован, стратегия вентиляции важна для здоровья жильцов и долговечности дома.

Превосходное качество воздуха в помещении

Чтобы обеспечить надлежащее состояние воздуха в доме и повысить энергоэффективность, в доме Wick есть системы вентиляции с рекуперацией тепла Zehnder. Установка ComfoAir расположена в механическом помещении в подвале и обеспечивает сбалансированную вентиляцию во всем доме.

Постоянный поток свежего отфильтрованного воздуха подается в спальни, гостиную, кладовую и офис. Застарелый воздух удаляется из ванных комнат и кухни. Система вентиляции с рекуперацией тепла была интегрирована в дом. Зимой тепло рециркулирует от отработанного воздуха к приточному, что позволяет экономить электроэнергию.

Семья Вик скоро переедет в свой новый уютный дом. Им обязательно понравятся виды на лес, скамейки с подогревом и очень низкие счета за электроэнергию.

Моя каменная печь и прочее

Посещение или разговор с кем-нибудь с каменной кладкой

Вы сошли с ума, если не навещаете — или, по крайней мере, не разговариваете — с некоторыми людьми, у которых есть каменная печь, прежде чем решиться на ее покупку.Компании, которые их продают и строят, могут связать вас с прошлыми клиентами. Если вы сможете поехать в мой дом (в Уильямспорте, штат Пенсильвания, вверх по Бутл-Ран-роуд, в 3 милях к западу от Лайкоминг-Крик-роуд / трассы 15), я могу показать вам свой каменный обогреватель. Предполагая, что вы прочитали эту страницу, я буду рад ответить на вопросы и уточнить детали по телефону или электронной почте. Для меня нет ничего необычного в том, чтобы тратить 20 минут на телефонную трубку — и я счастлив делать это, — но у меня нет бесплатных звонков. Так что вам придется перезвонить мне, если меня не будет дома — не ждите, что я перезвоню на междугородние звонки.Я Слейтер (рифмуется со словом «позже»)

Моя плита и другие конструкции

Есть как минимум два способа купить каменный обогреватель. Я купил ядро ​​в компании в Торонто, Канада, а всю остальную работу сделал сам. Некоторые люди нанимают местные каменщик затем построить фундамент, дымоход и облицовку, Tapcon двери, в и т.д. Есть в настоящее время достаточно каменщиков в Северной Америке, чтобы построить нагреватели с нуля, на месте с огнеупорным кирпичом. Я слышал, это занимает около 3 дней.

Я не хотел уточнять, где я купил сердечник своей печи, но все спрашивают, так вот оно — хорошее и плохое.Компания была TempCast. Причина, по которой я остановился на Tempcast, заключается в том, что я хотел сделать как можно больше работы, но не был уверен, что построю его полностью с нуля. В то время — в начале 1990-х — они были единственными, кто продавал такой комплект — большие блоки, которые были соединены вместе. Вероятно, ландшафт изменился, так что посмотрите вокруг.

Что касается времени, я доволен продуктом TempCast, но иногда мне казалось, что я ошибся.Было ощутимое отличие от того, что было раньше, когда я был потенциальным покупателем; после того, как я заплатил свои деньги. Когда ядро ​​прибыло, один из гигантских 80-фунтовых блоков сломался надвое. Я задокументировал это у экспедитора. Я предполагал, что его заменит, но Джон сказал мне просто склеить его огнеупорным цементом. Я настоял на замене, но был вынужден оплатить доставку этого 80-фунтового блока из Канады. Потом, когда я собирал печку, один блок был деформирован. Был огромный разрыв, и он качался.И снова Джон сказал мне просто залить его огнеупорным цементом. Это был явный производственный дефект, и он знал об этом. Я наполнил его, и вроде бы все в порядке, но это и другие подобные вещи после того, как я заплатил свои деньги, оставили дурной вкус.

Тем не менее, инструкция была достаточно ясной, чтобы такой человек, как я, без большого опыта в кладке, мог сделать нижний колонтитул, стену из блоков, усиленную подушку, собрать блоки, повернуть их лицом, вставить дверь и т. Д. Джон ответил на мою конструкцию вопросов. И это хорошо сработало, это экономит мне более тысячи долларов в год, и мне это нравится.Просто посмотрите вокруг и поговорите с множеством людей, прежде чем тратить деньги. Теперь, когда каменные печи становятся все более распространенными, есть больше вариантов.

Некоторые детали конструкции

Когда я столкнул сердечник с камнем, я сначала обернул его расширенной стальной рейкой, чтобы предотвратить растрескивание, и это сработало. Но я поговорил с другим парнем, который столкнулся с кирпичом — без просечно-вытяжного металла позади — и открылась трещина.

Я закончил тем, что удалил каменную вату сверху.

Через пару лет провод к верхней заслонке дымохода изнашивается и рвется в месте прохождения стенки дымохода.Лучше оставить его надолго, отсоединить и перемещать примерно на фут каждые пару лет, прежде чем он сломается — это огромная проблема, чтобы снова его продеть.

Дополнительная информация / ссылки

Ниже приведены несколько хороших ссылок о каменных обогревателях. И вы можете найти там другие ссылки на интересные темы, такие как старомодные дровяные печи для выпечки. Множество великолепных фотографий, над которыми можно пускать слюни.

Ассоциация каменных нагревателей (MHA) — место, с которого можно начать. Прокрутите вниз, и вы увидите каталог участников с контактной информацией, которая составляет ассоциацию.И загляните в красивую галерею. Мне понравилось читать о некоторых работах члена группы в деревне в Гватемале с кухонными плитами.

На этой странице просто интересно посмотреть, как делают каменную печь для выпечки — это то, что я всегда хотел сделать. Сейчас на YouTube есть несколько хороших видеороликов об этом.

Это фантастическое видео, которое показывает «Что такое пламя?»

Что Марк Твен сказал о каменных обогревателях:

«Взять, к примеру, немецкую печь — где ее найти за пределами Германии? Я уверен, что никогда не видел, чтобы немецкий язык не был языком региона.И все же это, по большому счету, лучшая печь, самая удобная и экономичная из всех, что когда-либо были изобретены.

Необразованному незнакомцу это ничего не обещает; но вскоре он обнаружит, что это мастерски исполнитель, несмотря на все это. В нем есть небольшая дверь, в которую нельзя заглянуть — дверь, которая по глупости кажется несоразмерной остальной части здания; тем не менее, дверь правильная, поскольку нет необходимости, чтобы в нее попадало громоздкое топливо. Топливо используется малогабаритное, и его на удивление мало.Дверь открывается в крошечную пещеру, в которой не будет больше топлива, чем ребенок может унести на руках. Процесс стрельбы быстрый и простой. Холодным утром в половине восьмого слуга приносит небольшую корзину, полную тонких сосновых прутьев — скажем, модифицированную охапку — и кладет половину из них, зажигает спичкой и закрывает дверь. Они сгорают через десять-двенадцать минут. Затем он кладет остатки, запирает дверь и уносит ключ. Работа сделана. Он не придет до следующего утра.

В течение всего дня и до полуночи во всех частях комнаты будет восхитительно тепло и комфортно, не будет ни головной боли, ни чувства близости или угнетения. В американской комнате, отапливаемой паром, горячей водой или открытым огнем, самая теплая зона возле регистра или камина — тепло неравномерно распределяется по комнате; но в немецкой комнате комфортно как в одной ее части, так и в другой. Находясь рядом с плитой, ничего не приобретается и не теряется.Его поверхность не горячая; на него можно положить руку и не обжечься.

Подумайте об этих вещах. Одного выстрела хватает на день; стоимость почти ничего; выделяемое тепло одинаково в течение всего дня, а не поочередно слишком жарко и слишком холодно; можно спокойно погрузиться в свои дела; ему не нужно беспокоиться о пожаре; весь его день — это осуществленная мечта о телесном комфорте.

Америка могла бы принять эту печь, но делает ли это Америка? Американская дровяная печь любой породы — это ужас.Там, где он есть, не может быть спокойствия ума. Требует большего внимания, чем младенец. Его нужно кормить время от времени, за ним нужно все время наблюдать; и за любую награду вы половину своего времени обжариваете, а другую половину замораживаете. Он не согревает ни часть комнаты, а свою часть; он вызывает головные боли и удушье, вызывает ощущение сухости и лихорадки на коже; и когда приходит ваш счет за древесину, вы думаете, что поддерживали вулкан.

У нас в Америке много и много разных видов угольных печей, а также — дьявольские штуки, каждая из них.Базовые горелки пьянящие и не требуют особого внимания; но ни один из них, какой бы то ни было, не распределяет тепло равномерно по комнате, не поддерживает постоянную температуру или не забирает жизнь из атмосферы и не оставляет ее душной, душной и оглушающей… » — Из Европы и других стран

Пожалуйста, поделитесь своим опытом работы с каменными печами, чтобы я мог передать его другим.

Каменная печь — Сайт разработчика

Наша каменная печь — Дровяная печь — Разжигаем «микроволновую печь»!

Многие в настоящее время готовят в микроволновой печи.Это называется «микро», потому что высокочастотная радиоволна, используемая для колебания молекул воды в пище, имеет очень короткую длину волны. Мы называем нашу плиту макроволнами, потому что, хотя она использует излучаемую инфракрасную энергию (тепло), которая имеет гораздо более высокую частоту и даже более короткую длину волны, сама печь намного больше.

Поскольку мы живем в районе Северной Америки, где существует 4 различных сезона (или 5, если считать «грязевой» сезон), отопление нашего дома с использованием возобновляемых источников энергии является приоритетной задачей.Наш дом спроектирован с использованием принципов пассивной солнечной энергии, когда солнечный свет, падающий прямо на темный массивный, сохраняющий тепло пол, обеспечивает около 50% наших сезонных потребностей в отоплении. Остальные 50% получают за счет сжигания местных деревьев, упавших из-за болезней, повреждений ветром, или просто в результате их прореживания для лучшего, более здорового и ровного роста.

Отопление дровами часто не рекомендуется, особенно в густонаселенных районах, из-за неэффективности, загрязнения и нелокальных источников дров («черный углерод», выделяемый неэффективными дымными лесными пожарами, лесными и пастбищными пожарами и дизельным топливом. выхлопные газы примерно в 900 раз сильнее влияют на повышение глобальной температуры, чем углекислый газ, из Science News, 5 октября 2013 г.).Но все 3 известные проблемы могут быть решены путем сжигания древесины, полученной на месте, более чистым способом. Для нас это означало строительство каменной печи или печи с сохранением тепла. Чтобы узнать больше об истории и технологии отопления каменной кладки, мы предлагаем: «Книгу каменных печей» Дэвида Лайла. Сжигание древесины быстро, горячо и с большим количеством воздуха, а также с каменной кладкой, улавливающей большую часть тепла, дает КПД более 80%, гораздо меньше улетучивающихся твердых частиц, и это возобновляемый ресурс, который распадается на CO2, сжигаете ли вы его или позволяете. он гниет на земле.Мы вырезаем только мертвые поваленные деревья или используем «прореживание» маленьких саженцев, чтобы улучшить жизнеспособность соседних деревьев, получить достаточно «растопки» древесины и повысить уровень калия в золе, что делает их лучшим удобрением на почвах с низким содержанием калия. .

В нашем предыдущем собственном доме было 2 поколения печей, построенных с нуля. Первый был построен в основном для выпечки хлеба. Его дверь была далеко не герметичной. Но у него была каталитическая камера сгорания в верхней камере печи, ведущая к поверхности плиты с двумя отверстиями, которая обеспечивала действительно горячую зону для приготовления пищи.Его простая арочная форма, внутренняя часть из переработанного брусчатки, средний слой изолирующего вермикулитового цемента и внешняя железоцементная оболочка работали очень хорошо и стоили недорого. Но трещины на внешней обшивке не внушали ни большой веры в его долговечность, ни множества эстетически восторженных отзывов посетителей.

Вторая версия, построенная на цементном фундаменте своего предшественника, предназначалась для отопления. Переработанная дверная рама была герметичной. Внутренние слои переработанной тротуарной плитки имеют окружные камеры для максимальной передачи тепла в массу кирпича.А внешний облицовочный слой кирпича был выбран по внешнему виду и изолирован от внутреннего кирпича небольшим воздушным пространством (созданным за счет использования гофрированного картона между слоями кладки, который в конечном итоге превращается в пепел). Это предотвратило появление трещин во внешнем кирпиче, вызванных неравномерным расширением и сжатием кладки. Он все еще используется.

Наша текущая модель

Нашему новому дому требовался немедленный источник тепла, но мы планировали использовать принцип удерживаемого тепла, как только мы переехали.Поэтому мы использовали распространенный в Германии стиль — гибридную каменную печь. В качестве топки используется стальная или чугунная печь, но кладка оборачивается вокруг металла с 4 или 5 сторон, за исключением загрузочной дверцы и, по желанию, варочной панели. Мы добавили большую каменную камеру за печью, чтобы дымовые газы могли циркулировать через дополнительную массу, увеличив общий вес кладки до 2 тонн. На этой фотографии дымоходы показаны черным цветом, а воздухозаборник — серебристым. Посмотрите на рисунок ниже, и вы точно увидите, что происходит.Дымовая труба только что засыпается огнеупорным цементом и на этом этапе строительства окружена кирпичом.

В разгар зимы, если ночная температура опускается ниже 20 ° F, а Солнце в этот день не является источником тепла в изобилии, мы зажжем костер ближе к вечеру. Его используют для приготовления ужина, так как он немного повышает температуру воздуха (иногда до 80F, если мы знаем, что ночью будет очень холодно), а затем нагревает кирпичную массу, чтобы обеспечить мягкий тепловой импульс. ночь на пролет.Сам огонь активно горит только около 2 часов при «полном газе», получая весь кислород, необходимый для очень полного, высокотемпературного, с низким содержанием загрязняющих веществ и высокоэффективного сгорания. К утру, в зависимости от температуры наружного воздуха, в доме может быть от 60F до 65F.

При первом зажигании печи дымовые газы проходят прямо вверх по дымоходу, обеспечивая максимальную «тягу» и очень быстрое включение. Когда внешняя температура Трубы печи достигает 500 ° F., мы поворачиваем ручку на твердом проект демпфера, который заставляет газы через дополнительные 12 футов печь трубы, обвитые по крайней мере 8 дюймов огнеупорного цемента и кирпича.И когда огонь утихает до «углей», мы обычно включаем дополнительный регулятор на плите, который пропускает газы через вторичный керамический «дожигатель», разработанный производителем печи Harman Stoves в Пенсильвании.

Вот большая причина, по которой мы купили эту печь. Он может вместить множество кастрюль. В одном у меня был рис, в другом — бобы, в воке было немного овощей на пару, а за ним — немного кабачков, а сковорода с круглой прихваткой — наша версия духовки для лепешек.В чугунной сковороде находится форма для выпечки из нержавеющей стали с тестом, с чугунной прокладкой под ней, крышкой из нержавеющей стали над ней и изолирующей прихваткой над ней. Этого было достаточно для пары приемов пищи, и все за один короткий выстрел из охапки «коробочного бузины» (Manitoba Maple или Acer Nigundum).

И последнее дополнение к нашим вариантам приготовления / выпечки находится прямо рядом с каменной печью. Это электрическая духовка на 660 ватт и 12 вольт, построенная из переработанных резервуаров из нержавеющей стали.Подробности можно найти в нижней части нашей страницы Energy-Wise Canning & Cooking. Его высокие температуры, большая емкость, прочная изоляция, высокая эффективность (благодаря круглой форме и нержавеющей стали, отражающей инфракрасное излучение) и использование солнечного электричества делают его долгожданным дополнением к дому.

Основы

Это фотография бумажного эскиза, показывающего двумерный путь дыма. Воздух из помещения поступает через основание дверцы печи (обозначено как «Воздухозаборник в помещении»).Выхлопные газы (красные стрелки) проходят вверх по дымовой трубе длиной 3 фута и диаметром 6 дюймов к горизонтальной «Т». Если заслонка открыта (горизонтально), газы идут вправо, а затем обратно через «L» (90 -градусный изгиб) в кладку. Затем они переходят в вертикальную букву «Т», поворачиваясь вверх по дымоходу. Если заслонка закрыта (вертикально), газы уходят влево и назад через букву «L» в кладку. Затем, они переходят в вертикальную букву «Т» и текут вниз по левой трубе. Достигнув пола, они поворачивают направо, затем поворачивают вверх, в конце концов поднимаясь по дымоходу.В процессе они протекают через 12 футов дополнительной дымовой трубы, покрытой каменной кладкой, передавая основную часть своего тепла массе. Отверстия для очистки (заглушки для труб) включены в двух точках, так что я могу пропускать дымоходную щетку по трубам один раз в год, удаляя около 1/2 галлона «летучей золы».

Эта 1/4-дюймовая дровяная печь из стальных пластин была разработана с еще одной особенностью, которая сделала ее идеальной для нашего плотно защищенного от непогоды дома, показанного на фотографии с обратной стороны, но не показанного на эскизе. В основании печи есть прямоугольный порт. теплообменник печи, предназначенный для внешнего вентилятора.Обычно вентилятор пропускает воздух через теплообменник, обеспечивая дополнительную эффективность нагрева и обеспечивая циркуляцию теплого воздуха дальше от места печи. Но мы использовали этот порт для подогрева свежего воздуха снаружи.

В плотно закрытом доме любое устройство для сжигания нуждается в выделенном источнике воздуха. Горючие газы в печи поднимаются по дымоходу и втягивают воздух в печь, чтобы обеспечить кислород для горения. В обычном доме этот воздух просачивается через трещины в сайдинге, краях окон или дверных косяках.В нашем доме это изолированный 4-дюймовый воздуховод, который начинается за пределами нашего крыльца и заканчивается там, где вентилятор будет устанавливаться на нашу плиту. Поэтому, когда печь втягивает застоявшийся прохладный воздух из помещения для сгорания, создаваемый при этом частичный вакуум втягивает свежий холодный воздух через этот канал. Теплообменник печи превращает его в свежий теплый воздух, удаляя излишнюю влажность в помещении и обеспечивая жителей кислородом.

Для получения дополнительных сведений о принципах конструкции и дизайна щелкните здесь, чтобы загрузить файл Adobe PDF (требуется Adobe Reader).

Солнечный теплообменник

В солнечные зимние дни, когда дровяная печь не используется, мы обмениваем воздух с помощью другого «пассивного» устройства. На южной стене нашего дома мы построили подогреватель воздуха длиной 24 фута и высотой 1 фут. Солнце нагревает лист алюминия, окрашенного в черный цвет, закрепленный за 2 слоями переработанного стекла двери внутреннего дворика и бокового света. По обе стороны от металла есть воздушные пространства, которые действуют как воздуховоды. Солнце также генерирует электричество в небольшой фотоэлектрической панели мощностью 8 Вт.Эта панель приводит в действие охлаждающий вентилятор переработанного суперкомпьютера Cray, который проталкивает воздух через 2 воздуховода. Холодный, свежий, сухой воздух поступает в подогреватель и выходит в наш дом с температурой 130 ° F, свежего, сухого воздуха. Затхлый, прохладный, влажный воздух выходит из дома через дымоход дровяной печи, обеспечивая как воздухообмен, так и тщательную вентиляцию нашего дома.

А чтобы лучше использовать маленькую фотоэлектрическую панель летом, когда она нам не нужна для питания подогревателя воздуха, мы добавили переключатель, который позволяет нам запитать еще один 12-вольтовый вентилятор на пике крыши нашего крыльца.Когда солнце нагревает крыльцо, оно также включает вентилятор, выталкивая горячий воздух из крыльца и втягивая более прохладный воздух через экранированные окна.

Каменная печь также обеспечивает большую часть нашей горячей воды в зимние месяцы, а в солнечные дни она дополняется избыточной фотоэлектрической энергией. Часть дровяной печи снабжена 7 петлями медной трубы 1/2 дюйма, обернутой вокруг трубы печи, прямо там, где она впервые выходит из печи. Лучистое тепло приводит к тому, что вода в этом змеевике становится менее плотной.Он поднимается в верхнюю часть изолированного электрического водонагревателя емкостью 10 галлонов. Холодная вода в нижней части этого резервуара стекает в нижнюю часть нагревательного змеевика, заменяя всплывающую горячую воду плотной холодной водой, продолжая пассивный «термосифон». Это дает нам хранящуюся под давлением горячую воду всякий раз, когда печь работает. Когда аккумуляторные батареи в солнечной электрической системе нашего дома заряжены, дополнительная электроэнергия поступает на 12-вольтный нагревательный элемент в резервуаре для воды, который подает горячую воду альтернативным способом.

Новости от кого-то, кто знает, что они делают

Обсуждая нашу печь на доске объявлений по пермакультуре, Permies.com, настоящий каменщик вмешался, чтобы сообщить людям, что дорогой огнеупорный цемент, который мы использовали для внутренних дымоходы могли оказаться ненужными. Он предложил вместо этого использовать «топочный миномет». Он состоит из 3 частей (по объему) песка, 1 части портландцемента и 1 части порошкообразного шамота. Шамот в основном изготавливается из мелко измельченного фарфора с небольшим добавлением извести.Он сказал, что он доступен в 50-фунтовых мешках, а обычная торговая марка, которую используют гончары, строящие печи, — это «Gladding McBean». Мы не пробовали его, но, по крайней мере, это звучит как менее дорогой вариант, независимо от того, работает он или нет.

И еще одно обновление каменной печи

В 2017 году мы добавили два ленточных нагревателя на 1000 ватт и 120 вольт сбоку от каменной печи, используя мощность от 2 дополнительных киловатт фотоэлектрических солнечных батарей. Подробнее об этом вы можете прочитать на этой странице нашего блога.

Ecco Stove | Каменные обогреватели и печи

Позвоните нам сегодня, чтобы обсудить ваши требования
01527 857814

Каменные обогреватели и каменные печи упоминаются под разными названиями, такими как Speicherofen, Устройства с медленным тепловыделением, Kachelofen (Изразцовые печи), Finish печь, Grundofen, Specksteinofen (или печь / обогреватель из мыльного камня), а теперь и Ecco Stove ®. Все они имеют три общие черты: удержание тепла, медленное распределение тепла и улавливание тепла дымовых газов с высокоэффективным сжиганием.

Русский обогреватель на ранней стадии строительства

Как правило, каменный обогреватель намного крупнее и тяжелее традиционных дровяных печей, и его трудно сравнивать, поскольку они оба обеспечивают очень разные методы отопление и очень разные результаты

Традиционная дровяная печь стоит от 1200 фунтов за относительно хорошую, эффективную модель и представляет собой комнатный обогреватель.Дровяная печь быстро набирает тепло и быстро излучает его в комнату. Контроль тепла может быть проблематичным из-за очень высоких температур поверхностей, но если вы хотите иметь уютную гостиную, этого можно быстро добиться.

Каменный обогреватель изготавливается либо из кирпича, плитки, бетона и других кладочных материалов, либо из карбида кремния, как Ecco Stove ®. Цены будут выше, чем у традиционной дровяной печи, преимущественно с ценами от 3000 до 4000 фунтов стерлингов, если вы хотите построить ее самостоятельно, или от 4000 до 5000 фунтов стерлингов и выше, если инженер строит ее для вас.Тепло накапливается внутри каменной конструкции, и излучается гораздо более низкая температура поверхности, что делает ее более комфортной и удивительно более эффективной при обогреве большей площади.

Противоточный каменный обогреватель

Ecco Stove ® — одна из лучших в распределении тепла, что делает ее больше, чем просто комнатный обогреватель, поскольку она нагревает весь дом сбалансированным теплом. Это достигается за счет уникального способа выделения тепла корпусом из карбида кремния, который фактически создает и генерирует естественную циркуляцию воздуха в доме.Все это достигается из одного источника без необходимости в сложной сантехнике, электрике и воздуховодах, и именно поэтому Ecco Stove ® оказывается очень популярным выбором для тех, кто живет в сельской местности без систем центрального отопления или вынужден полагаться на дорогое масло, сжиженный нефтяной газ. или другое производимое топливо, поскольку Ecco Stove ® достигает этого просто путем сжигания поленьев.

Традиционная установка с Ecco Stove® E678

Благодаря дизайну и конструкции Ecco Stove® отличается очень низкими затратами на техническое обслуживание и низкими требованиями.

Распределение тепла — Накопитель тепла — Высокопроизводительные печи — Низкозатратное обслуживание

— Отопление с одним источником — Простая установка — Тепловая масса

Горячие ссылки

Следуйте за нами в социальных сетях:

Minnesota Masonry Heat — Tulikivi и каменные обогреватели на заказ

Каменные обогреватели веками обогревают дома по всему миру.Они украшают бесчисленное количество домов по всей Европе, и спрос в Северной Америке неуклонно растет.

В отличие от традиционного американского камина или дровяной печи, которые бесконечно потребляют дрова и направляют большую часть вашего тепла прямо в дымоход, каменный обогреватель будет излучать тепло в ваш дом в течение 12–24 часов из одной охапки дров. Когда огонь горит при температуре 1500 ° F или более, горячие дымовые газы проходят через лабиринт каналов внутри сердечника обогревателя, где тепло сохраняется за счет массы кладки.Во время пожара и спустя долгое время после его исчезновения дом наполняется лучистым теплом, в то время как снаружи обогреватель поддерживает идеальную температуру, чтобы согреть ваши руки и ноги без риска ожогов. В некоторых обогревателях также есть печь для выпечки пиццы, хлеба и жаркого или скамейка с подогревом, на которой можно отдыхать.

Обогреватели для каменной кладки отлично подходят для аллергиков. Они представляют собой замкнутую систему, и в дом не проникает дым. Они не создают опасных побочных продуктов, таких как смола и креозот. Помимо этих преимуществ, они обладают очень низким уровнем выбросов и являются наиболее эффективным из доступных источников тепла на древесном топливе.Каменки для каменной кладки изготавливаются на заказ из кирпича и камня или изготавливаются из твердого мыльного камня компанией Tulikivi из Финляндии.

С каменным обогревателем вы тоже можете с нетерпением ждать зимы в Миннесоте!

Minnesota Masonry Heat проектирует и производит дровяные каменки и печи для пиццы. Мы предлагаем индивидуальные конструкции каменки из кирпича и камня по вашему выбору, а также каменки Tulikivi из мыльного камня. Мы являемся официальным дилером Tulikivi и предлагаем долгосрочное финансирование всех наших продуктов и услуг.

В качестве лицензированного генерального подрядчика мы можем выполнить любую необходимую реконструкцию, конструктивную поддержку, работу дымохода или крыши, которые необходимы или требуются для завершения вашего проекта каменного обогревателя.
