Мини-трактор представляет собой многофункциональное средство малой механизации. С его помощью выполняется масса сельскохозяйственных, строительных и уборочных работ. Он агрегируется с различным навесным и прицепным оборудованием. Один из важных элементов комплектации собственного парка технических приспособлений для маломощного трактора – это отвал. Чтобы не покупать, его можно сделать самостоятельно. Ведь сейчас на рынке комплектующих частей легко приобрести любые запчасти для мини тракторов. Можно найти и детали для оборудования. Рассмотрим, как сделать отвал на мини-трактор.
Сфера применения и разновидности отвалов
Отвал предназначен для разравнивания сыпучих материалов – песка, щебня, гравия, земли. Основная сфера применения – уборка различных территорий от снега.
Существует два основных вида отвалов:

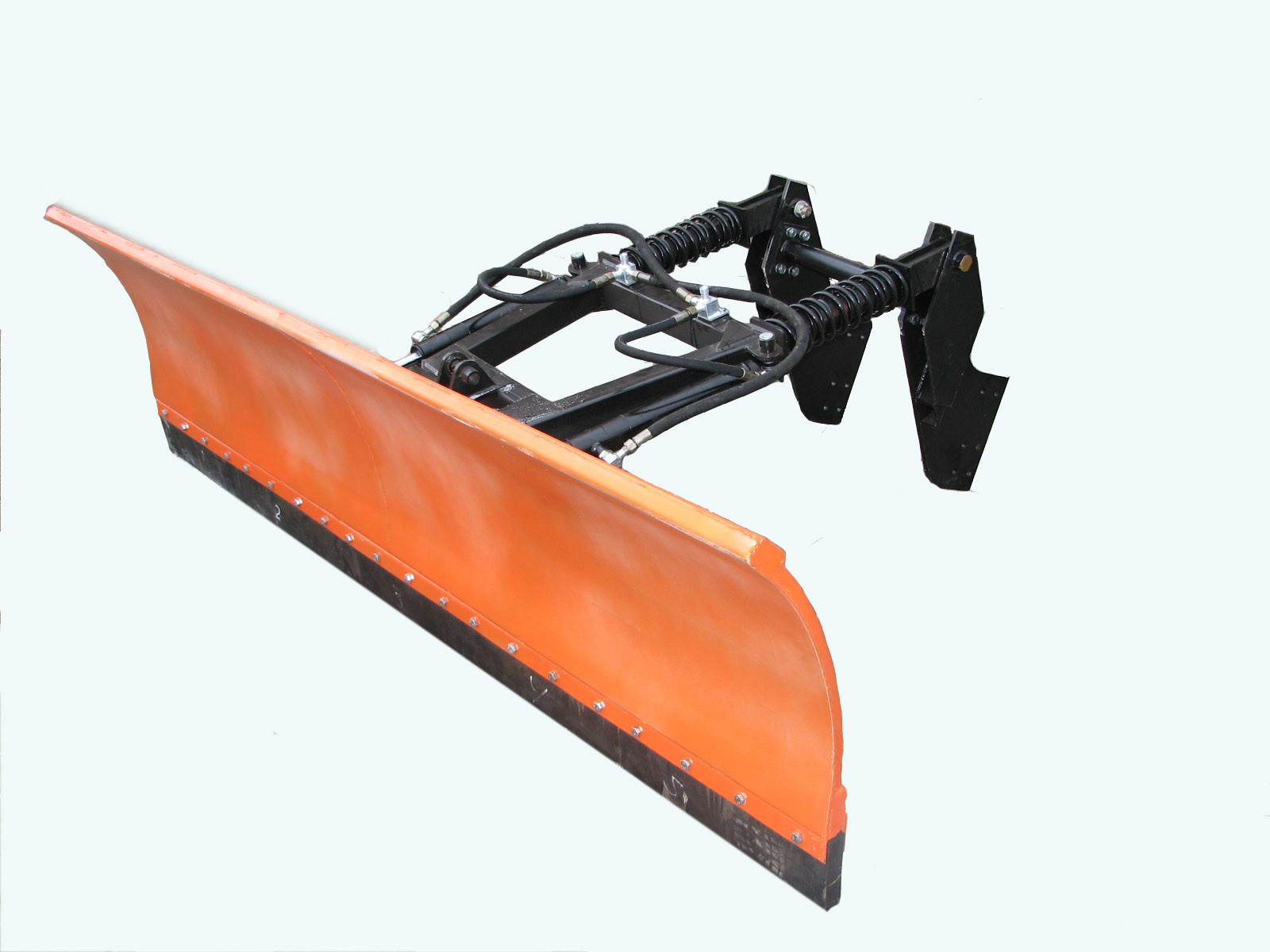

- Передний. Крепится на раму. Комплектуется гидравлическим цилиндром для регулировки вертикального положения.
- Задний. Приспособление устанавливается на заднюю навеску техники.
Конструктивные особенности обоих видов практически идентичны.
Инструменты и материалы
Для выполнения работ понадобятся следующие приспособления:
- Инструменты для замеров: рулетка, линейка, штангенциркуль.
- Сварочный аппарат.
- Угловая шлифовальная машина и отрезные круги по металлу.
- Набор отверток и ключей.
- Дрель и сверла по металлу.
- Крепежные элементы: гайки, болты, пальцы.
Для самостоятельного изготовления лопаты-отвала нужна бочка объемом 200 литров. Подойдет тара от горюче-смазочных материалов – моторного масла, технических жидкостей и т. п.
Последовательность выполнения работ
Конструктивные узлы приспособления состоят из следующих основных компонентов:
- Маслопровод и фитинги.
- Гидравлический цилиндр.
- Прижимная пластина.
- Металлический и резиновый нож.
- Крепление.
- Отвал.
- Выдвижная балка.
- Основание.
Чтобы сделать отвал-лопату, придерживайтесь следующего алгоритма:
- Металлическую емкость разрезают на три части угловой шлифовальной машиной.
- Две части сваривают при помощи аппарата.
- На нижней части приваривают стальную полосу толщиной 4–6 мм. Это будет нож.
- В пластине через каждые 10 см сверлят пятимиллиметровые отверстия. На них крепят при помощи болтов резиновую полосу, которая будет предохранять очищаемое покрытие от повреждений.
- Варят основание из квадратных труб сечением 50 мм. Соответственно, понадобится 4 кронштейна для крепления овальной лопаты и гидравлического цилиндра.
- Чтобы регулировать поворот приспособления в горизонтальной плоскости, к кронштейнам отвала крепят квадратные трубы с отверстиями по диаметру пальцев. Выдвижные балки будут входить, выходить из основания. Это нужно для вариации угла относительно прямолинейного передвижения.
- Варят квадратную раму, которая будет крепиться к трактору. Соединяют с основанием под прямым углом при помощи пальцев. Такое крепление даст возможность поднимать и опускать устройство, не нарушит его целостность при повышенных нагрузках. Размеры учитывают, исходя из длины гидроцилиндра и высоты техники.
- Крепят цилиндр при помощи пальцев к кронштейну основания и рамы.
Важно! Отвал без гидравлической системы делается таким же способом, только без установки соответствующего оборудования.
Порядок выполнения уборочных работ с отвалом и уход
Отрегулируйте угол поворота при незапущенном силовом агрегате. Проверьте работу гидравлической системы. Поднимите и опустите отвал. Это особенно важно при низкой температуре окружающей среды.
Передвижение техники не должно превышать 15 км/час. Перед тем как поворачивать лопату, нужно поднимать ее гидравликой.
Чтобы приспособление служило долго, обеспечьте соответствующий уход. После каждых 10 часов необходимо проверять крепежные соединения, целостность фитингов и шлангов.
После уборочных работ техническое устройство тщательно очищают от накопившейся грязи. Всю конструкцию желательно покрасить.
Отвал на МТЗ своими руками
С приходом зимы, дороги и улицы в нашей деревне переметает так, что ни проехать не пройти и случись что — сложно будет выбраться. Дороги у нас ни кто не чистит, а у местной администрации как всегда нет денег на это.
Немного подумав, я решил сделать самодельный отвал для трактора МТЗ из подручных средств.
Лопату для отвала я решил использовать уже готовую, доставшуюся мне еще с «лохматых» времен.
Ширину лопаты я укоротил до 2,5-метров, а высота составила около 0,7 метра. Данная ширина лопаты как раз позволяет за один проход очищать одну полосу движения.
На низ лопаты я поставил предварительно отрезанную резину от покрышки тягача.
Видео пример изготовления отвала:
Часть1
Часть 2
Часть 3
Часть 4
Часть 5
Часть 6
youtube.com/embed/GjU26Y5Wldk?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
Оставить комментарий
2 Цепочка комментария
0 Ответы по цепочке
0 Последователи
Популярнейший комментарий
Цепочка актуального комментария
2 Авторы комментариев
Авторы недавних комментариевПодписаться
новее старее большинство голосов
Гость
Здравствуцте!!! Вот уже несколько лет пользуюсь отвалом навешенным на заднюю навеску. Не очень удобно. Есть желание переделать его на перёд. Чтобы не изобретать велосипед подскажите если у кого сделано как это воплотить в жизнь.
Голос за0Голос против Ответить
Гость
Не знаю как те покрышки, но камазовкие тонким острым ножом с водой поддавались нормально. С т-150 как-то раз болгаркой резали это я собираюсь сделать отвал для снега, но он еще недоделан, я собираюсь сделоть стойку в низ, и сделать поворотную лопату
Голос за0Голос против Ответить
Самодельный отвал на МТЗ 6 важных советов
Трактора МТЗ-82, а также их версии и модификации наше «все» в крестьянско-фермерских хозяйствах, и разного рода предприятиях, как средней полосы России, так и Урала и Сибири. Конструкция этого трактора не претерпела значительных изменений с начала его серийного выпуска более 40 лет назад на Минском тракторном заводе тогда еще им. В.И. Ленина (да и сам трактор МТЗ-80 (82) являлся продуктом глубокой модернизации еще более «древнего» трактора МТЗ-50). Огромное количество прицепного и навесного оборудование подходящее к этому трактору делает его незаменимым и поистине универсальным.
В интернете можно найти множество статей о том, как самостоятельно сделать отвал на трактор. У этого метода есть свои плюсы и минусы. В этой статье мы разберем преимущества и недостатки самодельных отвалов, развеем мифы и предоставим свое объективное мнение исходя из накопленного опыта работы с навесным оборудованием для тракторов. Ну, поехали!
На фото примеры самодельных отвалов
Есть ли преимущества у самодельных отвалов? Да точно есть!
- Сделаю отвал лучше, чем на заводе
Собственно хуже, чем у Роскомоса с ракетами точно не получится. И при этом попадаются действительно интересные образцы. Однако перед тем как начать «городить» отвал подготовьте технический рисунок или даже чертеж, составьте список того, что понадобится для пуска отвала в эксплуатацию, чем Вы располагаете, а что придется докупить. Вот Вам в помощь перечень ЗИПа коммунального отвала.
Совет 1: Внимательно просчитайте всё, не начинайте работу и особенно ничего не докупайте пока не составили список полностью.
- Самодельный отвал намного дешевле заводских вариантов;
Но вот тут не факт! Более менее выгодным отвал получится, если у Вас есть доступ к неограниченному количеству металла. Притом даром, бесплатно, на шару. Притом видов металла надо как минимум несколько. Например завод ЛЭКС для производства своего самого мощного в России гидроповоротного бульдозерного отвала использует до 8! видов листов высококачественного металла 09Г2С, а еще нужна труба, квадрат и т.д. А ведь понадобятся еще гидроцилиндры, РВД, метизы (все это идет в комплекте с «заводскими» отвалами).
Совет 2: может быть выгодным только переделать что то очень похожее на отвал, адаптировать своими руками отвал от другого вида трактора, либо собрать из нескольких старых изделий одно новое.
- Комплектующие на самодельный отвал на трактор
Отвал на трактор, даже сделанный своими руками не будет работать без комплектующих приводящих его в движение, а также крепящих его к трактору. А с ними еще один нюанс. Крупный завод-производитель навесного оборудования получает все! комплектующие с огромной! скидкой, а также экономит очень существенные средства на их доставке, ведь получает он их крупными партиями. Эти цены чаще всего ниже закупочных любой торговой компании, и могут в разы отличаться от розничных. При этом качество этих комплектующих в среднем выше, чем те которые продаются в розничных магазинах, а срок службы дольше. Цены на комплектующие (гидроцилиндры, РВД, метизы, техпластины) можете глянуть на нашем сайте – они действующие и одни из самых низких на рынке.
Совет 3: Выбирайте качественные комплектующие к отвалам, например в нашем интернет-магазине.
- Выбор оптимальных размеров конструкции отвала.
С этим сложно поспорить — хотите отвал шириной 3 м. – да пожалуйста. Однако эксплуатировать такую технику на дорогах общего пользования будет очень затруднительно (напоминаем максимальный габарит 2,55 м) могут возникнуть проблемы с работниками ДПС и Гостехнадзора , также вполне вероятно увеличится нагрузка на узлы и агрегаты самого трактора.
Совет 4: Даже «самоделку» лучше делать стандартных размеров для безопасности
Отвал нестандартного размера на трактор МТЗ
- Сертификаты соответствия, проблемы с Ростехнадзором
Вообще использование самодельного отвала на тракторе считается небезопасным и эксплуатация техники с кустарными модификациями запрещена. Решение об этом могут принять инженеры-инспекторы гостехнадзора, так как им вменен в обязанность надзор в агропромышленном комплексе за соблюдением правил эксплуатации машин и оборудования в части обеспечения безопасности для жизни, здоровья людей и имущества, охраны окружающей среды, а также правил, регламентируемых стандартами, другими нормативными документами и документацией и надзор в агропромышленном комплексе за соблюдением установленного порядка организации и проведения сертификации работ и услуг в области технической эксплуатации поднадзорных машин и оборудования. При этом государственным инженерам-инспекторам гостехнадзора предоставляется право: проводить проверки и на основании их запрещать эксплуатацию поднадзорных самоходных машин и других видов техники, техническое состояние которых не соответствует требованиям охраны окружающей среды или не отвечает требованиям безопасности; давать обязательные предписания (постановления, представления) юридическим лицам, должностным лицам и физическим лицам об устранении нарушений по вопросам, входящим в компетенцию органов гостехнадзора; составлять протоколы об административных правонарушениях, налагать в установленном порядке в пределах своей компетенции административные взыскания.
Совет 5: если вы планируете активно использовать отвал не только на дорогах общего пользования, но и на территории крупных и даже средних предприятий (где представители контролирующих структур нередкие гости) Вам не только нельзя использовать самодельный отвал, но и монтаж его должен быть произведен сертифицированной организацией (например у нашей компании есть соответствующий сертификат).
Совет 6: Не забывайте добавлять к себестоимости отвала своими руками и стоимость своего труда. Даже если изготовление идет в свободное от основной работы время, вы возможно могли бы потратить его с большей выгодой или пользой на другие занятия.
P.s. мы не в коем случае не утверждаем что нельзя сделать хороший отвал самостоятельно. Можно, если вы инженер-конструктор, сварщик и механик в одном лице (а так на селе бывает часто), имеете много «бесплатных» запчастей и комплектующих, то тогда у вас получится стоящее изделие. Но если у Вас хотя бы на минуту возникает сомнение в осуществимости данного плана – не начинайте, будет дорого и нехорошо. А если Вы приняли решение приобрести отвал, то приезжайте в один из наших филиалов (Екатеринбург, Уфа, Тюмень) и выбирайте тот отвал, который подойдет именно Вам.
как сделать своими руками передний отвал без гидравлики по чертежам? Особенности задненавесных лопат для снега
Мини-трактора являются универсальным видом техники, так как могут функционировать с различным навесным оборудованием. Одним из самых востребованных навесок является отвал. Данное оборудование стоит немало, но быстро окупается за счет массы преимуществ, а также хозяин может изготовить его самостоятельно.
Особенности и назначение
Отвал на мини-трактор – это необходимое оборудование, применение которого направлено на уборку снега, чистку территории в холодное время года. А также при помощи отвала можно перевозить сыпучие материалы, не прилагая больших усилий. Благодаря присоединению к агрегату данного оборудования можно выполнить работу в течение нескольких минут. Процедуры без отвалов занимают несколько часов. Лопата для мини-трактора может быть не только куплена, но и сделана своими руками, что способствует экономии финансов, а также удобной и комфортной работе. Без отвала просто не обойтись в зимнее время года, когда не получается выехать из двора из-за снежного покрова. Чтобы не тратить время на очистку дороги вручную, можно воспользоваться данным навесным оборудованием для агрегата.
Снегоотвалы имеют следующие составные части:
- лопата;
- узел фиксации грейдера;
- устройство, что предназначено для поворота угла.
Благодаря жесткой конструкции отвал может справляться не только со снегом рыхлой консистенции, но и со слежавшимся покровом, наледью. Модели, оснащенные механическим поворотом, не нуждаются в оснащении гидролинией на погрузчике.
Оборудование защищено от наезда благодаря дополнительной оси вращения с пружинным блоком. Таким образом, во время наезда на препятствие отвал отклоняется и перескакивает его.
Преимущества и недостатки
Отвал для мини-трактора – это тот вид оборудования, который характеризуется следующими преимуществами:
- качественный материал изготовления, который способствует длительному периоду эксплуатации;
- быстрота и простота функционирования;
- удобство при работе;
- отсутствие необходимости в собственных усилиях при процессе.
Недостатков навесное оборудование практически не имеет, за исключением того, что стоит недешево, но этот минус быстро окупается.
Виды и их конструктивные особенности
Отвалом на мини-трактор называют вид дополнительного навесного оборудования, который выглядит подобно ковшу. Несмотря на одинаковое предназначение – убирать снежный покров, лопата бывает нескольких разновидностей.
Передний
Этот вариант навески имеет в своей конструкции гидроцилиндр, благодаря чему осуществляется запуск агрегата. Такое оборудование выполняет предназначение бульдозера, так как имеет переднюю навеску. Мини-трактор имеет большой вес, поэтому во время запуска лопаты могут возникать некоторые трудности при перевозках. Мини-трактор с передним типом отвала характеризуется маневренностью, качественной гидравликой. При помощи данного агрегата можно осуществлять расчистку снега, выравнивание дорожек, разравнивание площадок. Крепление переднего отвала происходит в специальном месте, которое предусматривает конструкция трактора.
Задненавесной
Грейдерный тип оборудования определяется как задненавесной. Процесс запуска происходит при помощи задней навески. Агрегат характеризуется наличием поворотного механизма и ступиц. Задненавесное оборудование можно подсоединить к любой марке мини-тракторов. Крепление происходит благодаря трехточечной крепежной системе.
В отличие от предыдущего варианта, данный вид навески не имеет гидроцилиндра. Очищение участков снега происходит при помощи заднего хода машины. Оборудование производится из качественных материалов, поэтому имеет возможность выполнять самые сложные задачи. Задненавесной отвал для мини-трактора используется в сфере сельского хозяйства, а также коммунальной. С помощью такой техники можно ухаживать за парковочной территорией, участками около школ и другими.
Основными характеристиками отвалов для мини-трактора разнообразных моделей можно назвать следующие:
- вес, который составляет от 65 до 105 кг;
- ширина – от 1, 2 до 2 метров;
- мощность агрегат, которая может составлять не меньше чем 16 лошадиных сил.
Как использовать?
Люди, которые стали владельцами мини-трактора и отвала должны знать, как им правильно пользоваться. Отвал переднего и заднего типа характеризуется некоторыми чертами, а также особенностями функционирования. После приобретения отвала его стоит установить на машину, при этом используя специально-предназначенные крепежи. После этого необходимо установить угол выполнения работ. Если потребуется проводить очистку дорог, то стоит установить острый угол. При удалении снежного покрова на большой территории необходимо установить прямой угол. После всех вышеперечисленных мероприятий можно приступать к уборке снега.
Важно! Купленный отвал так же, как и самодельный, требует некоторых знаний и умений при использовании. Для правильного функционирования навесного оборудования необходимо ответственно подходить к его использованию, в противном случае возможно возникновение травм пользователя или поломок устройства.
Стоит обратить внимание на следующие правила безопасности при использовании мини-трактора с отвалом:
- применение навесного оборудования должно осуществляться согласно его прямому назначению;
- во время работы необходимо следить за функционированием отвала;
- если при движении отвал наполнен снегом, то его необходимо держать в опущенном состоянии.
Как сделать своими руками?
Для самостоятельного изготовления отвал-лопаты первым делом нужно заняться подготовкой следующего набора инструментов:
- плоскогубцы;
- дрель, болгарка;
- сварочный аппарат;
- ключи, отвертки;
- крепежи в виде гаек, болтов, винтов, заклепок.
Помимо всего прочего, стоит приготовить стальную бочку, что имеет объем в 200 литров, а также полосы, выполненные из резины и стали. Схема изготовления лопаты на агрегат выглядит следующим образом:
- бочку необходимо разрезать на три части – это и будут детали для будущего оборудования;
- две части необходимо сварить в соответствии с контуром, в результате мастер сможет получить изделие, которое имеет толщину в 3 мм;
- для усиления нижней части овала стоит осуществить установку ножа;
- изготовление ножа происходит благодаря полосе из стали, что имеет толщину в 5 мм, длина должна равняться захвату отвала;
- в ноже стоит просверлить отверстия, что будут иметь диаметр в 5 миллиметров, при этом дистанция между отверстиями должна равнять 10 см; основным их предназначением является размещение резиновой полосы с предохранительной функцией;
- на ширину конструкции влияет мощность, а также размеры мини-трактора; отвал в собранном виде не должен быть более чем 0,4 метра с каждой из сторон;
- для укрепления конструкции необходимо использовать специально-предназначенные продольные упоры, идеальным вариантом станут трубки из стали, что характеризуются сечением 40 на 40; данные элементы необходимо приварить ниже границы, на которой расположен отвал;
- резиновый кожух необходимо закрепить по низу отвала, предотвращая процесс трения устройства и поверхности.
Лучше всего использовать заранее подготовленные чертежи, где указаны актуальные размеры, благодаря этому можно изготовить самодельный отвал быстро и просто. Крепление навески, сделанной собственноручно, должно происходить с особой надежностью. Механический подъем способствует поднятию агрегата с необходимой высотой.
Особенности крепления отвалов на машины заключаются в следующем:
- сваривание элементов продольного типа в А-образные детали;
- закрепление кронштейна в непосредственной близости к центральным перемычкам;
- как вариант гидравлики стоит брать цилиндр 2ПТС-4.
Чтобы соединить каждую из деталей оборудования в единое целое, необходимо выполнить следующие мероприятия:
- присоединение навески происходит в нижней части через переднюю, при этом осуществляется соединение подшипников в 2 втулках со сквозным типом; не нужно забывать поставить гидроцилиндр;
- верхний элемент отвала можно соединить с помощью гидравлического узла;
- элементы управления необходимо вывести через кабину и зафиксировать при помощи пульта, рычага.
А также возможен метод, который поможет изготовить отвал, который не имеет механизма для подъема. Такая конструкция гораздо проще предыдущей при условии, что рама оборудования зафиксируется в неизменном положении, при этом навеска на конструкции сможет осуществлять вращения в правую и левую стороны. Чтобы зафиксировать навеску, стоит осуществить такие действия, как:
- приварить к лопате диск из железа, который имеет диаметр в 0,15 метра;
- на диске просверлить 3 отверстия, которые способствуют удобству и комфорту;
- в углубления нужно вставить штырь Г-образной формы, он поможет удерживать оборудование;
- к ковшу стоит присоединить ручку удлиненного типа;
- каждый из болтов навески необходимо подтянуть и зафиксировать;
- покрасить готовое оборудование.
При помощи готового самодельного отвала можно не только осуществлять уборку снега. Летом данный агрегат может использоваться как альтернатива бульдозеру, который способен разравнивать грунт. Отвал является надежным и прочным навесным оборудованием, использование которого упрощает работы на территории.
О том, как нацепить отвал на мини-трактор, смотрите в следующем видео.
Отвалы на минитрактора — виды, изготовление, видео, чертежи
Минитрактор является универсальным агрегатом при использовании различного навесного оборудования. Среди востребованных навесов можно выделить отвал. Его задача – очищать территорию от снежных заносов. Стоимость такого устройства достаточно высокая, потому стоит рассмотреть вариант самостоятельного изготовления отвала.
Виды отвалов на минитрактор
Данное навесное оборудование используется для чистки снега и наледи в домашнем хозяйстве. Минитракторы с лопатой активно применяются в коммунальной и строительной сфере. В последнем случае с их помощью равномерно распределяют щебень или песок.
Выделяют два основных вида данного оборудования:
- Задний отвал на минитрактор. В этом случае оборудование задненавесное. Запуск выполняется навеской агрегата;
- Передний отвал. В конструкции гидроцилиндр, запускающий устройство. Минитрактор выполняет роль бульдозера с передней навеской. Машина значительно увеличивается в весе, потому возникают небольшие трудности при подъёме лопаты при транспортировке.
Отвалы рознятся между собой по таким качествам:
- Масса в пределах 65 – 105 килограмм;
- Ширина от 120 до 200 сантиметров;
- Мощность трактора с лопатой от 16 л. с.
После установки отвала на минитрактор нужно выбрать угол, под которым будут выполняться работы. Для очистки дорог подходит острый угол, для работы на больших территориях больше подойдёт прямой угол.
При наличии необходимых инструментов и материалов можно сделать отвал для снега на минитрактор своими руками.
Как сделать отвал для минитрактора своими руками?
Прежде чем приступить к изготовлению отвала, необходимо обзавестись такими инструментами:
- Плоскогубцами;
- Дрелью и болгаркой;
- Сваркой;
- Ключами и отвёртками;
- Крепёжными элементами: гайками, болтами, винтами и заклёпками.
Также понадобится стальная бочка на 200 литров и полосы из стали и резины.
Лопата на минитрактор изготовляется по следующей схеме:
- Бочка разрезается на три части для получения деталей для лопаты;
- Две части свариваются по контуру. Получается изделие с толщиной три миллиметра;
- Нижняя часть отвала усиливается ножом;
- Нож изготовляется из стальной полосы толщиной пять миллиметров, длиной в соответствии с захватом отвала;
- В ноже просверливаются отверстия с диаметром 5-6 миллиметров и на расстоянии в 10-12 сантиметров. На них будет закреплена предохранительная резиновая полоса;
- Ширина лопаты напрямую зависит от мощности и размеров минитрактора. Готовый отвал не должен выходить за границы агрегата более чем на 40 сантиметров с каждой стороны;
- Специальные продольные упоры используются для укрепления устройства. Нужны квадратные стальные трубы с сечением 40*40. Трубы привариваются ниже середины отвала;
- По низу отвала закрепляется кожух из резины для предотвращения трения устройства с поверхностью.
Чертежи с указанными размерами позволят изготовить самодельный отвал на минитрактор корректно и быстро.
Самодельное оборудование любого типа должно крепиться максимально надёжно. С помощью специального механизма навес поднимается на необходимую высоту.
Конструкция крепления лопаты-отвала:
- Продольные элементы свариваются в А-образную конструкцию;
- Около средней перемычки закрепляется кронштейн;
- В качестве гидравлики больше всего подойдёт гидравлический цилиндр од тракторного прицепного 2ПТС-4.
Сборка всей конструкции воедино:
- Отвал присоединяется в нижней части через переднее соединение подшипников в двух сквозных втулках;
- Отвал в верхней части соединяется через гидравлический узел;
- Управление выводится в кабину и фиксируется пультом или рычагом.
Если следовать несложным схемам изготовления, самодельный отвал по параметрам и качеству будет практически идентичный заводским аналогам.

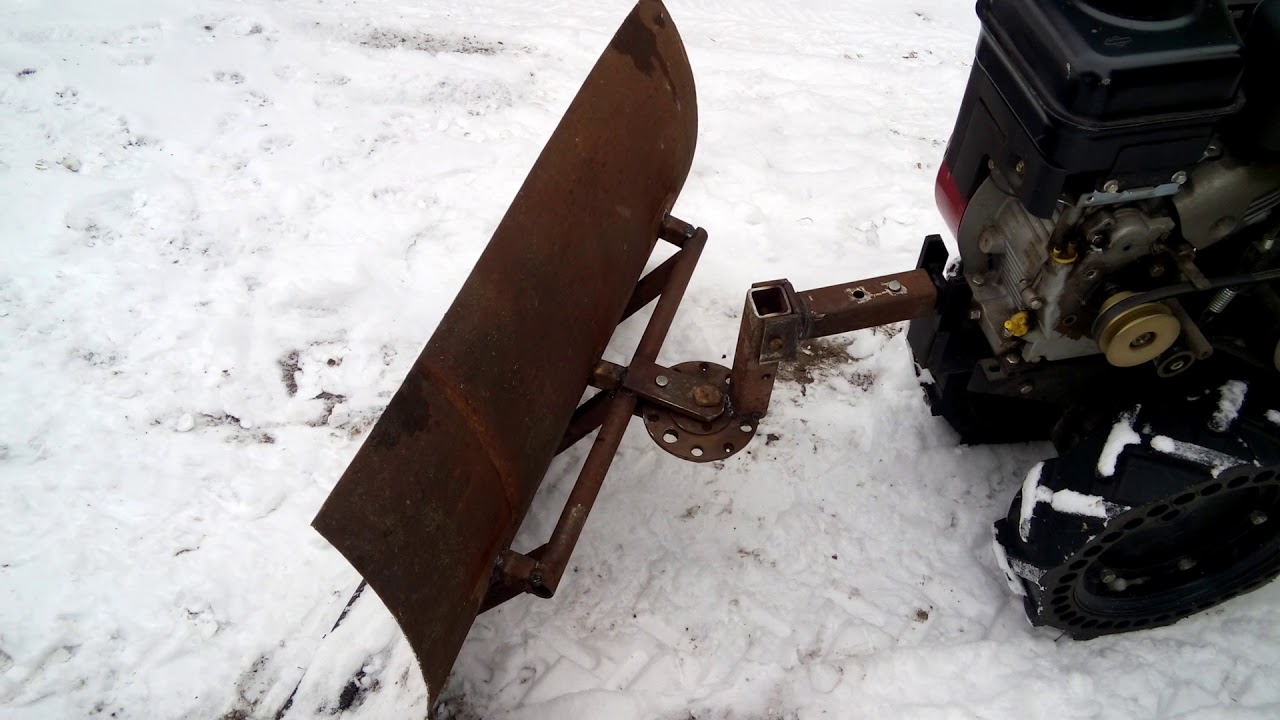

Изготовление лопаты без подъёмного механизма
Конструкция навесного оборудования будет намного проще, если раму отвала зафиксировать в одном положении, а вот отвал минитрактора может вращаться влево и вправо.
Фиксация навески выполняется таким образом:
- Железный диск с диаметром 15 сантиметров приваривается к лопате;
- На диске просверливаются несколько отверстий для удобного использования. Оптимально – три отверстия;
- Для фиксации лопаты в отверстия вставляют Г-образный штырь для удерживания всей конструкции;
- К ковшу крепится удлинённая ручка;
- Болты на конструкции подтягиваются и фиксируются;
- Готовую конструкцию окрашивают.
Готовая самодельная навеска может не только убирать снег. В летний период минитрактор с отвалом может использоваться в качестве бульдозера для разравнивания почвы. Лопата может быть заменена щёткой для уборки территории. Принцип работы заводских отвалов-лопат такой же, но их конструкция не усилена, потому не может похвастаться надёжностью и прочностью.
Конструкция такого навесного устройства отличается простотой в сборке и применении. Также можно сделать сцепление на минитрактор своими руками и другие узлы при наличии необходимых материалов, подробном изучении чертежей и видео-инструкций.Лопата-отвал для минитрактора своими руками
На фото ниже вы видите нашу лопату-отвал, установленную на минитрактор ДТЗ-24. Используем её уже второй год и очень довольны. Можно сказать, конструкция проверена временем.
Лопата-отвал состоит из таких узлов:
- Ковш.
- Поворотный кронштейн крепления.
- Подъемное устройство.
Процесс изготовления ковша лопаты-отвала
Для изготовления ковша мы использовали стальной лист 1600 х 700 мм и толщиной 3 мм. Фактическая высота ковша будет 600 мм, потому что он будет изогнут. Чтобы придать листу стали изгиб, прокатываем его через вальцы. Если возможности для этого нет, разумно поискать уже согнутую стальную заготовку (например, трубу, бочку) или изготовить ковш из нескольких сегментов.
Для придания ковшу жесткости нужно предусмотреть горизонтальные и вертикальные усилители. Вертикальные усилители изготавливаем из стального листа толщиной 4 мм. В условиях предприятия заготовки для усилителей вырезаем с помощью координатной плазменной резки, в гараже на помощь придет болгарка.
Сначала устанавливаем два крайних вертикальных усилителя. После этого привариваем центральный горизонтальный усилитель из швеллера № 8. Для надежного крепления демпфера и усиления нижней кромки лопаты-отвала устанавливаем усиливающую планку. Наша — из согнутого стального листа, вы можете изготовить из швеллера.
Теперь крепим промежуточные вертикальные усилители.
К правой части ковша на центральный усилитель привариваем кронштейн для крепления тяги регулировки углового положения. Верхнюю часть ковша усиливаем стальным уголком.
Поворотный кронштейн крепления
Теперь нужно обеспечить крепление ковша к минитрактору. Это осуществляется с помощью поворотного кронштейна, который состоит из двух частей. Основная часть на шарнире крепится к раме минитрактора, а ответная приварена к ковшу. Основная часть состоит из двух стальных пластин толщиной 4 мм и усилителей из профильной трубы.
Для изготовления тракторной части кронштейна применяем стальной профиль 60 х 30. По сути, это рама из профильной трубы с усилителями и распорками. На правую часть кронштейна крепим тягу на шарнире. Она необходима для регулировки углового положения лопаты-отвала.
Подъемное устройство
Для подъема и опускания лопаты при работе изготавливаем подъемное устройство. Главный элемент — это гидроцилиндр. Для установки гидроцилиндра на переднюю часть рамы трактора устанавливаем кронштейн из стального уголка. Вы можете увидеть его на этой фотографии.
Осталось изготовить нож и боковые стенки. Учитывая, что очищать приходится асфальт, нужно прикрепить к нижней части ковша резиновый демпфер, мы его изготовили из старой покрышки. При необходимости изготовьте боковые стенки, как сделали мы.
Лопата-отвал готова! Можно приступать к работе!
В этой статье вы могли увидеть основные этапы изготовления лопаты-отвала.
Отвал для минитрактора — чертежи, изготовление своими руками
Минитрактор – одно из самых необходимых устройств, которое используется на фермерских хозяйствах и в сельской местности. Трактор справляется с самыми разными задачами: работа на огороде или в поле, уборка урожая, транспортировка грузов. Но если оснастить его еще и навесным оборудованием, функциональность минитрактора увеличивается в несколько раз.
Отвал для снега на минитрактор – необходимое оборудование, которое позволяет очищать территорию от снежных завалов. Присоединив его к устройству, можно в течение нескольких минут сделать всю работу, которая раньше занимала много часов и сил.
Сегодня лопата на минитрактор производится многими компаниями, но народные умельцы предлагают сделать ее самостоятельно. Это позволит сэкономить деньги и получить максимально удобное и качественное оборудование.
Виды отвалов и конструктивные особенности
Данные устройства используются для чистки снега как на малых, так и больших территориях. Они напоминают собой небольшой ковш-лопату, который загребает снег и выбрасывает его в сторону.
Существует два вида отвалов, которые отличаются способом крепления.
- Передний отвал – в нем предусмотрен гидроцилиндр, с помощью которого происходит запуск оборудования.
- Задненавесной отвал – он работает с помощью навески минитрактора.
Все отвалы имеют следующие характеристики:
- вес составляет 65-105 кг;
- ширина лопаты может быть от 120 до 200 см;
- могут устанавливаться на минитракторы с мощностью от 16 л. с.
Передняя навеска позволяет использовать трактор в качестве бульдозера, благодаря чему его функциональность существенно расширяется. Она делает модель более тяжелой, но при этом качество уборки будет намного выше.
Как работать с отвалом?
Передний или задний отвал на минитрактор имеет свои особенности, но каждое из этих оборудований отличается следующим принципом работы.
- Устройство устанавливают на минитрактор с помощью крепления.
- Устанавливается угол, под которым будут выполнены все работы: для очистки дороги подбирается острый угол, а для больших площадей прямой.
- Выполняется сама работа.
Как сделать отвал для минитрактора своими руками?
Если у человека есть желание и время, он вполне может спроектировать самодельный отвал на минитрактор, как и сделать сцепление на минитрактор своими руками. Сначала ему нужно продумать вид будущей лопаты, нарисовать схему или использовать уже существующие чертежи.
Необходимо подготовить такой список оборудования:
- дрель, болгарка, плоскогубцы;
- стальная бочка на 200 л или другое оборудование, которые выполнит роль лопаты;
- сварка;
- стальные и резиновые полосы;
- отвертки, ключи, крепежные детали.
Особенности создания лопаты для уборки снега
- Выбираются размеры будущего отвала, которые зависят от типа минитрактора.
- Бочка разрезается на три ровные части, которые станут сегментами будущей лопатки.
- Две части свариваются по контуру, в результате чего получается щетка толщиной в 3 мм.
- Конструируется нож, для чего используется стальная полоса толщиной 5 мм.
- Нижняя часть устройства усиливается ножом, для чего в нем просверливаются отверстия диаметром 5-6 мм и шагом 10-12 см.
- На нож крепится предохранительная резиновая полоса.
- Крепление лопаты отвала усиливается с помощью квадратных стальных труб с сечением 40х40, трубы привариваются ниже середины лопаты.
- Нижнюю часть отвала одевают в резиновый кожух, который предотвратит соприкосновение оборудования с асфальтом.
Отвал можно установить с подъемным механизмом, который будет поднимать оборудование на нужную высоту. Для этих целей необходимо сварить А-образную раму и приделать к ней гидравлический цилиндр.
Чтобы собрать всю конструкцию воедино и работать полноценно щеткой, необходимо:
- присоединить отвал в нижней части с помощью двух сквозных втулок;
- соединить оборудование в верхней части через гидравлический центр;
- управление вывести в кабину и зафиксировать рычагом или пультом.
О том, как собрать отвал, можно посмотреть видео.
Самодельный отвал – отличная возможность сэкономить и создать эффективного помощника для работы на заснеженных участках. Набор ножей с фиксированным клинкомCombat Survivor
Эта заготовка ножа с фиксированным лезвием называется «Выживший в бою». Набор ножей с фиксированным лезвием Combat Survivor представляет собой фантастический личный нож в стиле милитари со сбалансированной длиной лезвия 4,75 дюйма. Эта заготовка ножа с фиксированным лезвием имеет глубокую ложную кромку и зубчатую поверхность захвата на верхней части лезвия. Этот военный нож для выживания имеет множество различных комбо-наборов с предварительно обработанными шкалами рукоятки для упрощения процесса завершения и дополнительных опций настройки.Если вы когда-нибудь хотели научиться делать нож для выживания, подумайте о комплекте ножей Combat Survivor. Использование этого набора для изготовления ножей с фиксированным лезвием для вашего следующего проекта не только «поразит» ваших друзей, но и создаст что-то, что будет передаваться из поколения в поколение. Начните свое приключение с ножом с набором ножей с фиксированным лезвием Combat Survivor.Показано 1 до 17 (из 17 товаров)
Combat Survivor — это универсальный комплект ножей для выживания в военном стиле.Это…
- Модель
- CS475BL-DG006-K
Combat Survivor — это универсальный комплект ножей для выживания в военном стиле. Это…
- Модель
- CS475BL-BUBINGA-K
Combat Survivor — это универсальный комплект ножей для выживания в военном стиле. Это…
- Модель
- CS475BL-CHERRY-K
Combat Survivor — это универсальный комплект ножей для выживания в военном стиле. Это…
- Модель
- CS475BL-MAHOGANY-K
Combat Survivor — это универсальный комплект ножей для выживания в военном стиле. Это…
- Модель
- CS475BL-PRPHRT-K
Combat Survivor — это универсальный комплект ножей для выживания в военном стиле. Это…
- Модель
- CS475BL-ROAK-K
Combat Survivor — это универсальный комплект ножей для выживания в военном стиле.Это…
- Модель
- CS475BL-WALNUT-K
Combat Survivor — это универсальный комплект ножей для выживания в военном стиле. Это…
- Модель
- CS475BL-YLWHRT-K
Combat Survivor — это универсальный комплект ножей для выживания в военном стиле. Это…
- Модель
- CS475BL
Это предварительно обработанные чешуйки на рукоятке Arctic Camo Damagrip ™ для лезвий из набора ножей Combat Survivor. …
- Модель
- KCD-CS475BL-H-DG0006
Это предварительно обработанные весы на рукоятке Bubinga для лезвия из набора ножей Combat Survivor. Предварительно обработанные ручные весы…
- Модель
- KCD-CS475BL-H-BUBINGA
Это предварительно обработанные чешуйки Cherry для лезвия из набора ножей Combat Survivor. Предварительно обработанные ручные весы…
- Модель
- KCD-CS475BL-H-CHERRY
Это предварительно обработанные весы на рукоятке из красного дерева для лезвия из набора ножей Combat Survivor.Предварительно обработанные ручные весы…
- Модель
- KCD-CS475BL-H-MAHOGANY
Это предварительно обработанные весы на рукоятке Purpleheart для нашего набора ножей Combat Survivor…
- Модель
- KCD-CS475BL-H-PRPHRT
Это предварительно обработанные весы на рукоятке из красного дуба для нашего ножа Combat Survivor…
- Модель
- KCD-CS475BL-H-ROAK
Это предварительно обработанные чешуйки на рукоятке из орехового дерева для лезвия из набора ножей Combat Survivor. Предварительно обработанные ручные весы…
- Модель
- KCD-CS475BL-H-WALNUT
Это предварительно обработанные чешуйки на рукоятке Yellowheart для лезвия из набора ножей Combat Survivor. Предварительно обработанные ручные весы…
- Модель
- KCD-CS475BL-H-YLWHRT
Показано 1 до 17 (из 17 товаров)
Как собрать нож: 9 шагов (с изображениями)
Вот, вероятно, самая техническая часть всего проекта — термическая обработка лезвия.Вы можете использовать угольную кузницу (как я), газовую кузницу или горелку. Последний следует использовать только с маленькими ножами — поддерживать высокую температуру на большом лезвии с помощью горелки будет сложно. Смотрите картинку ниже, чтобы увидеть, как я разжигаю огонь.
Термическая обработка состоит из двух этапов: закалки и отпуска. При закалке лезвие нагревается до критической температуры, а затем закаляется. Это изменяет структуру стали, поэтому она становится чрезвычайно твердой, но при этом довольно хрупкой. Нож на этой стадии при падении может треснуть или расколоться, как стекло.Следующий шаг, темперирование, осуществляется путем нагревания ножа до более низкой температуры, около четырехсот градусов. Это делает нож менее хрупким, сохраняя при этом относительную прочность.
Теперь вам понадобится ванна для закалки. Для стали 01 следует использовать масло. Для разных типов стали требуются разные методы закалки — закалка в масле, закалка в воде, закалка на воздухе и т. Д. Я снова рекомендую сталь 01, потому что она легко поддается термообработке и не требует ничего сложнее, чем ведро с моторным маслом. .Смотрите картинку два. Вы должны полностью погрузить лезвие в воду. Второе, что вам понадобится для закалки, — это магнит. Это поможет вам определить температуру закалки, потому что в этот момент сталь становится немагнитной. См. Рисунок 3 — специально для этого я держу магнит на капоте кузницы.
Теперь приступим. Разведите огонь на угле или газовой кузнице или зажгите факел — нагрейте лезвие за корешок, чтобы не обжечь лезвие. Если нагреть слишком сильно, сталь сгорит или расплавится и превратится в бесполезный металлический мусс, напоминающий пену.
Итак, вы собираетесь нагреть металл до среднего оранжевого огня, пока сталь не станет немагнитной. Просто коснитесь им магнита, пока он светится, и если он не прилипнет, значит, готов. На этом этапе вам нужно пару раз дать стали медленно остыть на открытом воздухе. Это называется отжигом и снимает напряжения в стали, возникающие в процессе прокатки и фрезерования. После отжига (три раза — хорошее круглое число) нагрейте его до той же температуры, что и вы, но вместо того, чтобы отжигать, погрузите его в масляную ванну.Наденьте перчатки, потому что здесь будет пожар. Смотрите картинку восемь. Когда вы вытащите нож, он будет дымиться, и вся комната должна пахнуть, как палатка для жаркого на ярмарке в графстве. Чтобы проверить край, проведите по нему острым напильником. Если это сложно, файл должен перелететь через край, не оставляя следов, как на десятом рисунке. К этому моменту вы закалили лезвие, так что будьте осторожны. Он сломается, если вы его уроните.
Итак, вы мало что можете сделать с лезвием, пока не закалите его.Потушите огонь, войдите внутрь и разогрейте духовку. На вашей стали могла быть информация о закалке. Если это так, выберите твердость на листе и используйте эту температуру. Вам понадобится нож средней твердости. На одиннадцатом изображении этого шага показаны цвета закалки — это наглядные пособия для измерения закалки лезвия. Чем выше температура, тем мягче и упругее будет лезвие. Попробуйте выбрать коричневый или пурпурный цвет, который обычно проявляется при температуре около 400–450 градусов.Если вы не знаете точно, какую температуру использовать, выберите 425 градусов по Фаренгейту. Положите лезвие на среднюю решетку и дайте ему вариться в течение часа. Когда час истек, нож готов. Поздравляю. Вы официально сделали лезвие, но чтобы превратить лезвие в прекрасный столовый прибор, вам потребуется немного больше работы.
Knife Изготовление лезвий Blanks — Knife Country, USA
Независимо от того, изготавливаете ли вы ножи по индивидуальному заказу в течение десятилетий или вы только начинаете делать ножи своими руками.Отливка заготовки для ножей или поиск в Интернете заготовок для ножей — ваш первый шаг. Вы могли бы начать свой небольшой бизнес на блошином рынке, встрече или выставке ремесел, и вы ищете место, где можно купить заготовки для ножей. Страна ножей США предлагает более 220 различных стилей изготовления ножей заготовок и лезвий. Все наши лезвия предварительно заточены, и мы предлагаем заготовки из нержавеющей стали и дамасской стали. Мы уверены, что вы сможете найти заготовки для ножей, которые вам нужны, с широким диапазоном дизайнов: от больших заготовок для чаши, заготовок для клиппоинтов, заготовок для точек опускания, крючков и ножей для снятия шкур.Если у вас есть какие-либо вопросы, звоните нам с понедельника по пятницу с 9:00 до 16:00 EST @ 800-342-9118.
Просмотрите огромный выбор ножей в Knife Country USA
Knife Country USA — один из самых надежных дилеров в области производства ножей и уличных инструментов. Наличие развитого инвентаря, который включает более 30 000 моделей карманных ножей, ножей с фиксированными клинками, охотничьих ножей, ножей-бабочек, мачете, фонариков и точилок для ножей; Knife Country USA предлагает огромное разнообразие вариантов на выбор.В интернет-магазине представлен огромный выбор уличных аксессуаров и снаряжения премиум-класса, которые производятся и поставляются некоторыми из элитных брендов по всему миру. Вы можете найти множество тактического снаряжения от более чем 700 известных брендов, включая ножи Buck, ножи Case, ножи Cold Steel, ножи CRKT, ножи Gerber, ножи Kershaw, ножи SOG, ножи TOPS, Victorinox Swiss Army и многие другие. Превосходный мегамагазин с постоянно расширяющейся линейкой продуктов, вы всегда можете доверять Knife Country за качество и разнообразие! Если вам нужна дополнительная помощь, позвоните нам сегодня, так как мы работаем с понедельника по пятницу.
Какие бренды производят заготовки для ножей?
Ниже приведены прямые ссылки на страницы брендов Knife Country USA. Это ведущие бренды, которые в настоящее время производят заготовки для лезвий для изготовления ножей.
- Заготовки для ножей Заготовки для ножей
- Заготовки для изготовления ножей Schrade
- Нож из дамасской стали из Алабамы, заготовка для лезвий
- Нож Condor для изготовления заготовок для лезвий
Build-a-Blade, сделай сам Blade-серверы
Build-a-Blade Резервные блейд-серверы, которые вы можете разработать и построить себя так, чтобы не обойтись без счета за электроэнергию или бюджет!
НОВОСТИ: Новая оптимизированная версия 2 выпущен дизайн для нашего BB-ITX96! пресс-релиз здесь Подробности здесь.
Теперь у нас есть линейка шасси с тремя форм-факторами: Тонкие Mini-ITX, Mini-ITX и MicroATX для почти любого потребность, от ферм рендеринга до серверов пользовательского офиса, домашний кинотеатр и системы управления медиа.
Представьте себе блейд-сервер, который вы можете построить самостоятельно или купить полностью настроенным для своего спецификации, но потребляет от трети до пятой части мощности по сравнению к обычным серверным решениям. Это то, что мы предлагаем, система, которая является первой из своего рода.BAB — это гибкая система шасси для лезвий, разработанная для стандартные компоненты Mini-ITX и Thin Mini-ITX предлагая маломощные и мощные альтернативы дорогие и фирменные коммерческие блейд-системы.
Энергопотребление для серверов — большое дело, особенно с ожидаемым резким увеличением затрат на электроэнергию в следующие 20 лет.
Источник: Министерство энергетики —
исторические ставки до 2011 г., при этом применяется ежегодное увеличение на 5%
для прогноза до 2031 г.
Повышенное энергопотребление приводит к большему нагреву, меньшему эффективные компоненты и более высокие счета за электроэнергию. Серверы Build-a-Blade сочетают в себе энергоэффективность технологии, обеспечивающие прирост эффективности значительно ниже такая же мощность, как у старых одноядерных серверов.
Наша линейка продуктов предлагает возобновляемую рентабельность инвестиций (потому что вы сохраните блейд-систему и обновите внутреннее устройство поверх лет), что намного превышает традиционные блейд-системы и платформа, работающая от переменного или постоянного тока, что делает ее подходит для удаленных или экологически чистых приложений.Он имеет архитектуру, которая позволяет смешивать лезвия аппаратные конфигурации в одном шасси и представляет собой масштабируемое решение, которое может поддерживать небольшие бизнес-потребности, OEM-приложения и развертывание фермы серверов / рендеринга. BAB предлагает уникальное решение для охлаждения и энергопотребления. проблемы, которые преследуют серверные комнаты и это продукт, соответствующий требованиям RoHS, который был разработан и произведен в США! Предлагаем стартовые комплекты для ножевых систем своими руками. а также полностью настроенные системы для вашего технические характеристики.
- Вычисления высокой плотности с очень низким энергопотреблением — это переводится в эксплуатационную экономию в киловатт-часах, а не только для серверов, но и для кондиционирования воздуха удаление избыточного тепла в серверных — беспроигрышное преимущество.
- Вы не привязаны к собственному дизайну — все наши лезвия использовать стандартные готовые компьютерные компоненты
- Вы можете сами спроектировать и изготовить лезвия по своему спецификации, или выберите из наших готовых систем
- В отличие от фирменных систем лезвий, мы предлагаем многоразовые лотки для лезвий — когда ваша стиральная / сушильная машина нужна дома замена, вы выбрасываете свой дом, чтобы заменить бытовая техника внутри? Конечно, нет — шасси нашего лезвия остается на месте, вы просто модернизируете бытовую технику внутри с новейшие технологии
- Ваш долгосрочный ROI очень высок, потому что, когда вам нужно больше вычислительной мощности, вы просто меняете материнские платы, процессоры, накопители и т. д.и вставьте лезвие обратно в шасси. Никаких отходов, никаких перестановок, никаких хлопот.
- Наша уникальная система питания позволяет заменять блок питания отключается за секунды — и он не пропускает отходящее тепло основное шасси, что обеспечивает высокую эффективность охлаждения и удобство обслуживания несложно!
- Разнообразие развертываний — вы можете смешивать атомы, Pentiums, I3 / I5 / I7 и процессоры Xeon в одном шасси
- Поддерживает новейшие модели Cedar Trail и Marshall с низким энергопотреблением. Материнские платы Town от Intel
- 12 В постоянного тока или 120/240 В переменного тока, на ваш выбор — наш система поддерживает и то, и другое без дополнительных услуг
- Встроенная сигнализация — убедитесь, что отказ вентилятора или перегрев не становится проблемой
- Поддержка дисков для RAID — до 6 жестких дисков или твердотельных накопителей можно разместить на поддоне с одним лезвием
- Вы можете начать с малого с одним блейд-сервером, одним шасси, расти как нужно добавить лезвия
- Малые предприятия с небольшими площадями, которым необходимо работать экономичные серверы в небольших помещениях
- Крупные предприятия с ИТ-отделами, которым требуется несколько серверов, но при этом требуется долгосрочная окупаемость инвестиций за счет возможности обновления
- Удаленные приложения, в которых системы работают от источника постоянного тока например, солнечная, ветровая или другие экологически чистые источники энергии
- Облачные серверные фермы
- Фермы серверов рендеринга или расчета
- Дата-центр в транспортном контейнере (например, Google, здесь)
- Системы презентаций и домашних кинотеатров / медиа-залы, требующие нескольких Медиа-серверы в небольшом пространстве
- Кластеры управления цифровыми вывесками с несколькими панелями
- Пункты управления вещанием или радио, нуждающиеся во множестве компьютеры, дистанционные тележки для передачи 12вольт
- Системы управления технологическим процессом, требующие много специализированных ПК в общем месте
- OEM-производителей, которые хотят создать индивидуальное развертывание нескольких компьютерные системы в едином интегрированном шасси
- интернет-провайдеров, которые хотят сдавать в аренду выделенные серверов, и хотят иметь возможность предлагать различные платформы недорого
Прочитать предысторию как появился этот продукт
Есть вопросы по настройке? Нужна цитата? Обратиться в службу поддержки
История создания нашего блейд-сервера
История этого продукта — снижение мощности означает большую экономию
Наша компания создала этот продукт для решения собственных проблемы с собственной серверной комнатой.В нашем родителе компании IntelliWeather Inc., у нас работает около 50 серверы / рендеры для выполнения метеорологических графика и прогнозы для теле- и радиостанций по всему миру.
Несколько живых примеров из одного из наших клиенты телеканалов (KSNW-TV в Уичито, Канзас) показаны ниже.
Поскольку небольшая компания в Калифорнии, недавняя эскалация затраты на электроэнергию ложатся тяжелым бременем на компанию, и были рассмотрены различные решения, в том числе готовые коммерческие системы лезвий.
3D NationalRadar
Должное к потребности во многих специализированных конфигурациях машин, многие готовые системы часто были излишними и очень дорого для того, что нам нужно было сделать. Мы также нашли что, хотя многие предлагали привлекательную экономию энергии, эта экономия часто компенсировалась первоначальными затратами на приобретение, помноженное на то, что эти системы были проприетарными, а обновления стоили дорого.
Учитывая эти потребности и то, что было изучено о существующих коммерческих систем лезвий, было принято решение разработать собственную систему лезвий на базе компании опыт предоставления трансляций по индивидуальному заказу системы отображения телевизионных новостей в прямом эфире, одна из самые требовательные среды с нулевой отказоустойчивостью в существование. Результат сработал так хорошо, был таким гибким, и сэкономил нам столько денег, что мы решили перевернуть его в продукт! Зрелый продукт, который вы видите здесь, — это результат почти двух лет проектирования, тестирования, редизайна, и развертывание.Он настолько уникален, что у нас есть патент США в ожидании этого.
На фото выше мы заменили все компьютеры 2U слева, с одной системой Build-a-Blade справа, экономия места, а также требования к питанию и охлаждению в нашем серверная комната. Потребляемая мощность увеличилась с 1080 Вт до 198 Вт, экономия 882 Вт, мы сэкономили 12 стоек единиц, и на 882 Вт меньше отходящего тепла в комнате заставляя нашу систему кондиционирования потреблять меньше энергии.Множество лезвий работают под управлением Intel D525 или D2700 Dual Core Intel Процессоры Atom, и быстрее, эффективнее, дешевле и меньше, чем устаревшие системы Pentium 4 2U, которые он заменил. Для некоторых лезвий, требующих более высокой вычислительной мощности, мы использовали процессоры Core i3 и i5, а также некоторые более старые Все процессоры Core2Duo работают в готовом виде Материнские платы Mini-ITX. Некоторые системы Mini-ITX работают под управлением процессоров Via C7, не делает ничего, кроме мониторинга входящей низкой скорости спутниковые каналы и сортировка данных.
Разнообразие вычислительных требований было одним из причины, по которым мы считаем существующие системы блейд-серверов не сработает для нас. Зачем бросать лошадиные силы и доллары на компьютерных работах, которые в этом не нуждаются? Зачем платить за все это отработанное тепло?
Чтобы увидеть комбинации материнской платы / процессора, поддерживаются, см. эта страница.
Справа фото двух наших систем BB-ITX96 в стойка.
Две системы Build-a-Blade BB-ITX96 (в эксплуатации) заменены восемнадцать 1U Intel P4 системы визуализации погоды (2 оставшихся 1U показаны только над ним), что приводит к невероятной силе и пространству экономия. В настоящее время у нас есть четыре системы BB-ITX 96 работает на нашем предприятии, и мы будем добавлять больше.
Концепция Build-a-blade так хорошо сработала для нам, мы решили предложить его на рынок. Оно имеет были протестированы в одной из самых сложных сред вокруг — прямая трансляция ТВ, где простоя просто нет опция.
То есть мы не просто дизайнер, мы заказчик тоже!
Часто задаваемые вопросы о Build-a-Blade
Вот некоторые из наших часто задаваемых вопросов о Build-a-Blade продуктовая линейка. Эта страница будет обновляться по мере появления новых вопросов, представляющих общий интерес. возникают.
- С чего начать?
- Какие компоненты я могу использовать в этих системах?
- Сколько дисков поддерживает Build-a-Blade для RAID?
- Что лучше — стандартный Mini-ITX лезвия или тонкие лезвия Mini-ITX?
- Почему вы выбрали блоки питания кирпичного типа, а не традиционные стили?
- Как работает встроенный вентилятор и сигнализация температуры система работает?
- Насколько легко очистить воздушный фильтр или заменить вышедший из строя вентилятор?
- Как система Build-a-Blade может работать от источника постоянного тока вместо переменного тока?
- Замечаю, что у вас распашная входная дверь с охлаждающими вентиляторами, сколько нужно удалить лезвие?
- Могу ли я использовать разные уровни технологий в одном корпусе Build-a-Blade?
- Разве этот дизайн не напоминает «дата-центр Google в судоходной компании»? контейнер «№
- Какие операционные системы могут работать на серверах Build-a-Blade?
- Что радиаторы и вентиляторы работают с Build-a-Blade?
Это просто.Перейдите на нашу страницу «Начало работы» и выберите метод и систему.
что лучше всего соответствует вашим потребностям. Предлагаем
своими руками стартерные системы с одним
шасси и один блейд-сервер, которые позволяют при необходимости наращивать блейд-сервер и шасси
системы, которые позволяют вам самостоятельно заполнять все компоненты и полностью
заполненные системы лезвий с компонентами по вашему выбору, уже установленными
и протестирован, с дополнительной настройкой.
В начало
Система Build-a-Blade поддерживает широкий спектр отраслевых стандартов. вычислительные компоненты на основе двух конкретных стандартов материнских плат:
1.Стандарт материнской платы Mini-ITX (введен в 2001 by VIA) для системы BB-ITX96
2. Новый стандарт Thin Mini-ITX (введен в 2011 г. от Intel) для системы BB-ITX84
В обоих стандартах горизонтальные размеры равны 6,7
дюймов на 6,7 дюймов [170 миллиметров на
170 миллиметров] Вот графический рисунок от Intel.
с размерами монтажного отверстия:
Стандарт Thin Mini ITX имеет нижнюю вертикальная высота для бортовых компонентов, 44 мм для стандартный Mini-ITX по сравнению с 25 мм для тонкого Mini-ITX:
Что касается остальных компонентов, можно использовать любые 2.5 » жесткий диск, стандартный или твердотельный:
И какую бы память DIMM или SODIMM материнская плата, которую вы выбираете, требует.
В начало
Для лотка для лезвий стандартной модели Mini-ITX BB-ITX96 — три 2,5-дюймовых диска с направляющими для штабелирования, шесть 2,5-дюймовых дисков
При необходимости он также поддерживает один стандартный диск 3,5 дюйма. используя альтернативную схему монтажных отверстий.
Для лотка для лезвий модели BB-ITX84 Thin Mini-ITX — два 2,5-дюймовые диски с направляющими для штабелирования, четыре 2,5-дюймовых диска
В начало
Это полностью зависит от вашего приложения и доступного места. Некоторые плюсы и минусы каждой конструкции показаны ниже, чтобы помочь вам решить, какой тип системы лучшее для тебя.
Стандартный Mini-ITX (модель BB-ITX96) | Тонкий Mini-ITX (Модель BB-ITX94) |
Использует 6 стоечных модулей по вертикали, 9 лопастей | Использует 4 стойки вертикального пространства, 8 лезвий |
Среднее энергопотребление материнской платы, 1 привод: 22 Вт | Средняя мощность потребление на материнскую плату, 1 диск: 15 Вт |
Доступен широкий выбор материнских плат | Ограниченный ассортимент Материнские платы доступны (но скоро появятся) |
Использует отдельный преобразователь постоянного тока в постоянный на поднос | Использует постоянный ток в постоянный конвертер на самой материнской плате |
Поддержка процессоров повышенной мощности с вентилятором радиаторы с приводом | Поддержка более высокой мощности процессор с тонкой тепловой трубкой / вентилятором |
Поддерживает до шести дисков для RAID (с дополнительные направляющие штабелеукладчика) | Поддерживает до четырех диски для RAID (с дополнительными направляющими укладчика) |
В начало
Традиционные блейд-системы обычно имеют два типа блоки питания:
- Бортовой источник питания переменного тока в постоянный (или постоянного в постоянный) для каждого лезвия.
- Одиночный или резервный двойной источник питания переменного и постоянного тока для каждого шасси, с мощностью, распределяемой по мощности к каждому блейд-серверу через заднюю панель шасси блейд-сервера.
Вверху: Типовые источники питания используется в лезвийных системах
Вверху: источник питания Build-a-Blade кирпич с аксессуаром лотка источника питания для монтажа в стойку.
В обоих случаях наша потребность в разработке с открытым исходным кодом и возможность поддерживать системы питания переменного или постоянного тока в это решение.Их основные причины:
- «Кирпичи» недорогие и эффективный.
- Не требуют активного охлаждения (нет вентиляторы, без фильтров).
- Они могут быть сделаны внешними по отношению к шасси, отделяя свое отработанное тепло от вычислительной техники компоненты
- Будучи внешними по отношению к шасси, они могут легко и почти мгновенно заменяется без необходимости снимите лезвие с шасси или выключите / откройте шасси для обслуживания.
- Они доступны из самых разных источники.
- Их дизайн не является патентованным, как у некоторых специализированные резервные источники питания для лезвий.
- Чем проще и дешевле, тем лучше.
В начало
И BB-ITX96, и BB-ITX84 имеют встроенный сигнализация отказа вентилятора и мониторинг температуры корпуса система.Плата управления размещается внутри передняя крышка двери, как показано на изображении ниже:
Все вентиляторы контролируются на вращение, и если скорость падает, звуковой сигнал на плате управления звук. Также контролируется температура внутри корпуса. через два удаленных термистора, и пользователь может выбрать различные уровни аварийной сигнализации температуры с помощью перемычек на пульт управления.Когда либо отказ вентилятора, либо обнаружено состояние перегрева, контроль доска издает звуковой сигнал и мигает передняя индикатор питания панели. Тревогу можно отменить / отключить с помощью нажмите нижний переключатель внутри дверцы передней крышки.
В начало
Наша уникальная двойная распашная правая дверь объединяет восемь долговечные вентиляторы гидроволнового охлаждения 56,8 куб. фильтр в одной удобной системе.Всего два барашковых винта предоставит вам немедленный доступ к вентиляторам и воздушному фильтру. Воздушный фильтр прочный, многоразовый и очищает легко сжатым воздухом или ополаскиванием водой. Увидеть изображения ниже.
Вентиляторы крепятся четырьмя винтами Philips, для этого потребуется всего лишь минутку, чтобы отключить кабель питания вентилятора, снимите винты, замените вентилятор и подключите кабель питания обратно и закрой дверь.
В начало
Это встроенная функция как BB-ITX96, так и Системы BB-ITX84. Оба готовы к работе от 12-14 В постоянного тока. мощность. Все, что требуется, — это соответствующая мощность. разъемы / кабели для распределения питания от источника постоянного тока источник. См. Нашу страницу аксессуаров, чтобы узнать о таких товарах, которые вы могу заказать помощь в этом.
После того, как вы удалите кабели и винт с накатанной головкой из задней части лезвия, это займет всего около 10 секунд или меньше, чтобы удалить лезвие и вставить новое лезвие.Этот короткий период времени не окажет существенного влияния охлаждение.
Существует множество блейд-систем с «горячей заменой». возможности, и хотя такую функцию легко реализовать для стандартизированных материнских плат (где можно создать общую объединительную плату) это сводит на нет предложение возможности широкий выбор материнских плат в одном шасси. Это также значительно увеличивает стоимость и делает систему лезвий полностью запатентованной, что означает, что вы нельзя повторно использовать шасси для обновления позже с готовые стандартные компоненты.
Наша цель — простота в сочетании с долгосрочным окупаемостью для системы наш метод допускает разнообразие вычислений решения в сочетании с долгосрочными путями обновления.
Да! Это одна из лучших особенностей системы.
Например. Допустим, у вас небольшой офис, и вы
нужно несколько разных машин с разными вычислениями
мощность:
- Почтовый сервер POP3 / SMTP
- Файловый сервер для интрасети
- Веб-сервер для вашего бизнеса
- Сервер бухгалтерской платформы
- Сервер торговой точки
- Сервер системы резервного копирования для рабочих станций и др. серверы
Многие серверные комнаты для малого бизнеса заканчиваются выглядит так, чтобы приспособиться к вычислениям разнообразие. | С Build-a-Blade ваши вычисления технологии могут быть разнообразными, но при этом хорошо управляемыми. 18 системы в 12U. |
Для каждой из этих разнообразных вычислительных задач может потребоваться разный уровень мощности и хранения. Снимая система лезвий полки, вы, конечно, можете сделать это, но это часто требует чрезмерных затрат и вычислительных мощностей, плюс энергопотребление.С Build-a-Blade вы можете адаптировать каждое лезвие к вашим конкретным потребностям с меньшими затратами цена, чем однородный блейд и проприетарный сервер. Смотрите наши поддерживаемые список материнских плат, чтобы понять, что вы можете сделать.
Поместив это вычислительное разнообразие в Система Build-a-Blade упрощает обслуживание, ваше пространство используется намного меньше, а ваш счет за электроэнергию ниже. Кроме того, это дает вам простой способ обновления, сохраняя при этом ваши инвестиции.Кроме того, это более «зеленое» решение. поскольку вы не заменяете так много оборудования каждым Обновить.
Во многом это так, но наш дизайн больше сложен в масштабе лотка для лезвий, но может быть легко масштабируется до. Вот что сделал Google, когда им понадобился клинок системы, но существующие готовые блейд-серверы решения для них не работали.
Нажмите, чтобы играть:
Видео выше представляет собой обзор центра обработки данных по адресу «контейнерный уровень», в то время как нижеприведенный ориентирован на лотки для лезвий, которые они разработали.Сравните их лоток для лезвий дизайн с нашим ниже.
Вот отчет CNET о том, как Google использовал готовые вычислительные компоненты для построения серверных ферм в транспортных контейнерах.
Google раскрывает секретный сервер
Диаграмма Google модульный дата-центр
(Кредит: Стивен Шенкленд / CNET)Google впервые продемонстрировал свой серверный дизайн.(Нажмите для увеличения)
(Кредит: Стивен Шенкленд / CNET)Обратная сторона Google сервер.
(Кредит: Стивен Шенкленд / CNET)В нашей конструкции Build-a-blade используется аналогичная концепция лотка, используя готовое оборудование, но мы выбрали даже более низкое энергопотребление, чем у Google, выбрав Mini-ITX, а чем архитектура Micro-ATX. Мы также различаемся в получении блок питания и лоток материнской платы разделены, что облегчает охлаждение.
Система Build-a-Blade может быть легко адаптирована Google (или любая другая компания) для вычислений высокой плотности в транспортных контейнерах. С источником питания 12 В постоянного тока дизайн, который мы поддерживаем, резервная батарея, как это сделал Google это просто.
Что бы вы ни выбрали!
Выбор полностью зависит от вас и зависит исключительно от вас. на материнской плате, выбранной для заполнения лотка для лезвий.Мы предлагают некоторые предварительно настроенные системы в Windows Server, и по запросу мы можем установить индивидуальные операционные системы и / или приложения по мере необходимости. Взимается плата за конфигурацию.
Некоторые операционные системы, которые мы (и некоторые наши пользователи) протестировали с нашими различными конфигурациями, включая:
- Windows XP Professional SP3
- Windows 7 Professional и Ultimate (32- и 64 бит)
- Windows Server 2003
- Windows Server 2008
- Сервер Ubuntu 11.10 (32- и 64-разрядная версии)
- Slackware Linux 13.1 в конфигурации LAMP
- Сервер Red Hat Enterprise Linux
- CentOS 6.2
- Рабочая станция Linux Mint 12
- Mac OS X 10.7 (с «Hackintosh» и поддерживаемая материнская плата Mini-ITX)
Ограничивающий фактор в большинстве дистрибутивов Linux: наличие драйверов материнской платы и периферийных устройств. Быть обязательно проверьте наши поддерживаемые материнские платы на каждом сайте производителя чтобы определить, доступны ли драйверы для Linux.
Многие материнские платы на базе Intel Atom с низким энергопотреблением используйте пассивные интегрированные радиаторы для охлаждения. Для большего мощные приложения для обработки, большие радиаторы и необходимы активные фан-линки. Мы предлагаем эти радиаторы / вентиляторы в нашей системе конфигурации, доступной по адресу проверить.
Dynatron K199 1U активный радиатор / вентилятор для процессоров Core i3 / i5 / i7 и Xeon LGA 1155/1156
Тонкое охлаждение Mini-ITX стандарт через Intel Показано ультратонкое активное тепловое решение HTS1155LP ниже:
HTS1155LP хорошо работает с тонким корпусом Intel DH61AG.
Материнская плата Mini ITX и процессоры Core i3 / i5 / i7 / Xeon.
Вы можете добавить любой из этих кулеров на конфигурация / проверка
Другие низкопрофильные радиаторы также будут работать с Системы Build-a-Blade. Например:
Тонкий Тишина i-Plus
CPU : Conroe-L (TDP 35 Вт), E серия Celeron (макс. TDP 65 Вт), двухъядерный (макс. TDP 65 Вт), Core 2 Duo (макс. TDP 65 Вт), Core i3 / i5 (макс. TDP 82 Вт) с хорошая вентиляция корпуса
Пересмотрено: 19.10.17
Создайте самодельный отвал для трактора (часть 4) — Сделай сам
Первое орудие нашего мини-трактора будет работать с любой сцепкой категории 0!
В 1982 году мы закончили тематическую статью из трех частей о прочном самодельном мини-тракторе, который наша исследовательская группа собрала примерно за половину стоимости заводских предложений (см. Как построить недорогой самодельный мини-трактор). .На фотографиях, включенных в эту часть, было изображено удобное маленькое скребковое лезвие категории 0, которое, если вы помните, мы обещали подробно описать в одном из следующих выпусков. . . и, с приближением зимнего сезона, мы подумали, что сейчас самое подходящее время для описания конструкции этого особенно универсального орудия.
Сердце нашего бюджетного тракторного ножа — это не что иное, как секция размером 12 на 48 дюймов, вырезанная из стенки выброшенного бака водонагревателя. Благодаря довольно толстому материалу и идеальному контуру, он обеспечивает отличную отправную точку, но имейте в виду, что — если только вы не можете найти резервуар в стиле «высокого» на 66 или 82 галлона (эти модели имеют диаметр не менее 20 дюймов и длиной 48 дюймов или более) — вам придется вырезать две секции из короткого приземистого резервуара (вместимостью 30, 40 или 52 галлона), а затем сварить их вместе, чтобы получить желаемые размеры.Также имейте в виду, что оцинкованные емкости из оцинкованной стали выделяют вредные пары при сварке, поэтому вы можете ограничиться поиском стандартных черных стальных резервуаров.
Чтобы предотвратить изгиб лезвия под нагрузкой, вам необходимо приварить ребра жесткости к его задней части, чтобы сформировать периметрический каркас. Горизонтальные имеют длину 45 1/2 дюйма и могут быть изготовлены из углового железа размером 1/4 дюйма на 1 дюйм. Вертикальные распорки, которые должны принимать форму изгиба резервуара, могут быть вырезаны из листа 1/4 дюйма. или формованные (с нагревом) из плоской заготовки 1/4 «X 1 1/4» X 12 «.
Как только все это будет сделано, можно приступить к основной раме отвала. Он состоит из прямоугольного трубчатого стального основания 11-го размера (размером 1 5/8 «X 4» X 21 1/2 «), которое крепится под прямым углом к кронштейну размером 1 5/8» X 4 «X 18 1/4», изготовленному из того же материала. Конечно, если у вас есть запас другого размера, используйте его. . . потому что солидный кусок квадратной, круглой или даже стальной формы подойдет.
На верхней поверхности основной рамы мы установили поперечный рычаг верхней тяги, образованный трубкой длиной 27 дюймов и диаметром 1 3/4 дюйма.Верхняя часть этой подвески в форме обруча должна быть примерно на 10 дюймов выше опорной балки, и пара кронштейнов пальца верхней тяги 1/4 «X 1 1/2» X 2 1/2 «должна быть приварена над ней. расположите их правильно, используйте соединение на конце штанги на верхнем звене в качестве ориентира для сверления и установки расстояния). Хотя и использовали секцию предварительно отформованной поперечной балки при сборке поперечного рычага, трубки глушителя или плоского стержня 1/2 дюйма, согнутого до форма — может служить той же цели.
Торцы основной рамы закрыты пластинами размером 1/4 «X 1 1/2» X 4 «.. . но, прежде чем закрепить их на месте, вам придется просверлить их по центру с помощью сверла 5/8 дюйма и приварить штифты сцепного устройства 5/8 дюйма на 3 дюйма с задней стороны. Третья, не просверленная пластина закрывает передний конец кронштейна рамы.
Как и любой обычный тракторный нож, наш нож предназначен для поворота как в горизонтальной, так и в вертикальной плоскости для выполнения различных видов резов. Начните изготовление горизонтального шарнира с отрезания трех секций поворотного кронштейна 1/2 «X 6» до ширины 1, 2 и 4 дюйма, как показано на схеме (J, K и L).Зажмите детали размером 2 и 4 дюйма вместе и просверлите три отверстия под стопорный штифт 1/2 дюйма (на расстоянии 1 1/2 дюйма и с радиусом 2 1/4 дюйма), затем воспользуйтесь кольцевой пилой диаметром 1 1/2 дюйма для просверливания. другое отверстие (оно должно располагаться по центру этой оси).
На этом этапе вы можете изготовить горизонтальный шарнирный вал путем шлифовки и просверливания холоднокатаного прутка размером 1 1/2 «X 5 1/2». . . образуя фаску глубиной 45 градусов 1/2 дюйма на одном конце и отверстие 1/4 дюйма на другом. Приварите скошенный конец этого вала к секции поворотного кронштейна 1/2 «X 4» X 6 «(» кусок «предлагает увеличенную площадь поверхности для обеспечения прочного соединения) и прикрепите эту деталь к задней части рамы лезвия. рука.
Теперь вам нужно изготовить два круглых стальных диска 1/2 «X 8» (для вертикального шарнира) и диск 1/2 «X 5 1/2», который будет служить горизонтальной поворотной пластиной. Компонент диаметром 5 1/2 дюйма должен иметь центральное отверстие 1 1/2 дюйма, а затем отрезок трубы размером 1 1/2 дюйма на 3 3/8 дюйма — горизонтальная поворотная муфта — должен быть выровнен и приварен поверх открытие. Затем сделайте скос и просверлите вертикальный шарнирный вал размером 1 1/2 «X 11» так же, как вы делали горизонтальную шестерню, и прикрепите его перпендикулярно к горизонтальному шарнирному воротнику, стараясь не выдвигать борт дальше по стержню, чем необходимо. для заполнения стыка.
Нижняя половина вертикального поворотного кронштейна теперь может быть сформирована из плоской пластины размером 1/2 «X 2 1/2» X 6 1/2 «. Когда это будет сделано, стальной полумесяц можно прижать к одному из Диски 1/2 «X 8», которые вы сделали ранее, и три отверстия 1/2 «можно просверлить через обе части на расстоянии 1 3/4 дюйма друг от друга, рядом с краем. Затем разделите части … просверлите 1 1 / 2 дюйма просверлили центр полного круга. . . приварите к этому отверстию хомут вертикального кронштейна размером 1 1/2 «X 2». . . наденьте этот узел на вертикальный шарнирный вал и соедините обе манжеты вместе в месте их соединения.. . и продолжаем сваривать хомуты и внутреннего вала вместе как одно целое, используя полный проникающий валик.
Затем поднимите весь узел и наденьте его на горизонтальный шарнирный вал и зафиксируйте на месте с помощью плоской шайбы и шплинта. . (Эта шайба, а также шайба, которую вы позже будете использовать на вертикальном валу, могут быть изготовлены из пластины толщиной 1/4 дюйма и просверлены по центру с помощью кольцевой пилы для резки металла 1 1/2 дюйма.)
Теперь вы готовы закончить горизонтальный поворотный кронштейн, прикрепив заднюю и верхнюю части к компоненту 1/2 «X 4» X 6 «, тем самым сформировав корпус вокруг горизонтальной поворотной пластины.Затем этот полукруглый элемент можно просверлить, используя уже имеющиеся в кронштейне отверстия в качестве направляющих, что позволяет установить лезвие под несколькими горизонтальными углами. (Начните с проделывания первоначального отверстия 1/2 дюйма, которое установит скребок на мертвый уровень … затем, справа и слева от него, проделайте еще два приемника на расстоянии 3/4 дюйма и просверлите два последних отверстия в точках 3/16 дюйма от вторых двух.)
Вертикальный поворотный кронштейн выполнен примерно так же. Сначала просверлите отверстие 1 1/2 дюйма в центре вашего последнего диска диаметром 8 дюймов, затем приварите трубу 1 1/2 дюйма X 7 дюймов над этим отверстием.Наденьте этот узел втулки и пластины на вертикальный шарнирный вал и удерживайте его плоской шайбой и шплинтом, ас ранее.
После этого сформируйте изогнутую часть вертикального кронштейна из плоской пластины 1/2 «X 1» X 8 «(которая должна совпадать с контуром круга диаметром 8 дюймов) и приварите ее к полумесяцу. кусок, который вы вырезали ранее, и круглый вертикальный компонент кронштейна 1/2 «X 8» уже прикреплен к воротнику. . . с вертикальной поворотной пластиной 1/2 «X 8» между ними.Еще раз просверлите серию отверстий диаметром 1/2 дюйма в поворотной пластине, чтобы лезвие можно было наклонить … но на этот раз повторите набор , расположив эти конечные серии прямо напротив вашей первой группы, чтобы скребок мог при необходимости полностью развернуть.
Чтобы прикрепить отвал трактора к раме, вам сначала нужно прикрепить эту каретку к задней части трактора, используя боковые штифты и верхнюю тягу, как обычно. Выровняйте раму, затем положите лезвие на место напротив вертикальной поворотной втулки так, чтобы нижний край был впереди верхнего (при условии, что, естественно, вогнутая поверхность обращена вперед).Теперь сделайте картонный шаблон из двух вставок для крепления лезвия, чтобы убедиться, что контуры правильные, перенесите шаблон на лист толщиной 1/4 дюйма и вырежьте детали. Приварите их между воротником и верхней половиной лезвие … и ваше орудие готово!
Конечно, вам нужно сделать два стопорных штифта из болтов 1/2 «X 2» (изогнутые части стержня 1/4 «, приваренные к головкам, образуют красивые ручки), и вы, вероятно, захотите покрасить лезвие Однако, кроме этого, единственное дополнение, которое вы могли бы рассмотреть, — это лицевая планка 1/4 «X 2» X 48 «, чтобы уберечь режущую кромку обшивки резервуара для воды от чрезмерного износа в тяжелых условиях.
ПРИМЕЧАНИЕ РЕДАКТОРА: поскольку некоторые читатели могут захотеть получить подробные сведения о строительстве этого проекта, которые невозможно осветить в серии журнальных статей, сотрудники MOTHER работают над пошаговыми планами строительства, которые включают каждый этап изготовления нашего трактора. Чтобы заказать набор, посетите наш магазин новостей Матери-Земли.
