Панели перекрытия в строительстве
Панели перекрытия в строительстве Industriel par defaut pour les produits specifiques ! NO DELETE !Когда стройка доходит до стадии межэтажных перекрытий, то встает вопрос о выборе материала, способного взять на себя эту задачу.
Когда стройка доходит до стадии межэтажных перекрытий, то встает вопрос о выборе материала, способного взять на себя эту задачу. В процессе выбора появляются термины: железобетонные панели перекрытия, плиты перекрытия пустотные и многопустотные. По сути, это разные названия одного предмета.
Общая информация
Железобетонные плиты перекрытия используются при возведении любых объектов промышленного и бытового назначения.Для производства плит берут тяжелый бетон с большим индексом прочности. В них конструктивно заложена высокая сопротивляемость нагрузкам. Индекс расчетных нагрузок обозначается цифрами от 6 до 21.
Наиболее часто используются панели с 8-й расчетной нагрузкой. Эта цифра информирует о том, что допустимый вес на 1 м2 поверхности не может превышать 800 кг. При этом собственный вес плиты не учитывается.

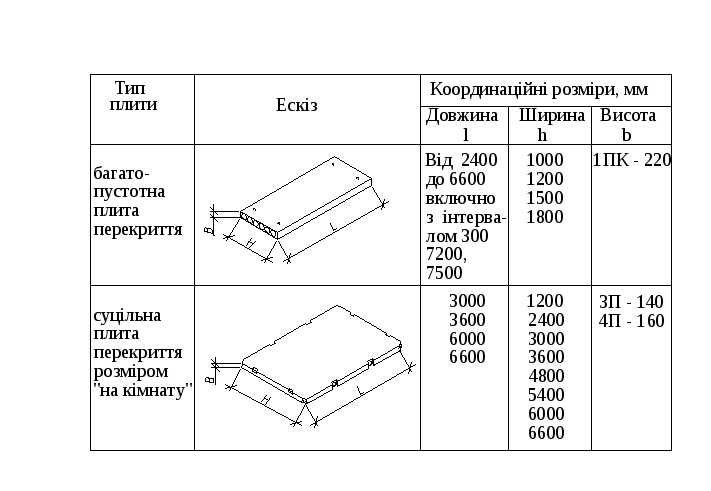

Таблица стандартных размеров плит перекрытия
ширина | длина | толщина |
| 1 м | от 1,6 до 12 м | 0,22 м |
| 1,2 м | от 1,6 до 12 м | 0,22 м |
| 1,5 м | от 1,6 до 12 м | 0,22 м |
| 1,8 м | от 1,6 до 12 м | 0,22 м |
Изготовители предлагают производство плит по размерам заказчика. Но существуют определенные технологические стандарты. Беря за основу типовой размер панели перекрытия, для выполнения условий заявки добавляют к длине 1 шаг. Он равен 0,6 метра.
Так, если заказана пустотная плита перекрытия длинной 2 м, то к базовому размеру в 1,6 м добавляют шаг в 0,6 м. Готовое изделие будет иметь протяженность 2,2 м.
Ширина выбирается покупателем из существующих величин. В момент проектирования здания, следует сразу понимать, какие размеры плит перекрытия будут применяться.
При малоэтажном строительстве можно использовать многопустотные панели перекрытия из бетона легких марок.

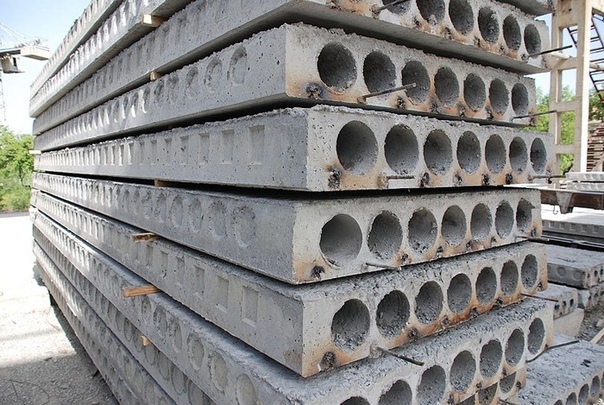

Продольные пустоты в плитах делают круглыми, для простоты изготовления. Они выполняют несколько функций.
- Сокращают собственный вес.
- Повышают звукоизоляцию.
- Способствуют сбережению тепла.
В процессе монтажа плит на объекте, пустоты заделывают легким бетоном, что позволяет спасти края от деформации.
Перевозка железобетонных плит перекрытия
При транспортировке, изделия следует располагать горизонтально, друг на друга и прокладывать деревянными брусками толщиной 30-50 мм. Это убережет бетон от деформации, растрескивания. Прокладки должны находиться в самой крепкой части панелей, в местах расположения погрузочных петель.Площадки хранения многопустотных плит перекрытия должны быть ровными, освобождены от посторонних предметов.
Попадание под панель твердого предмета может привести к тому, что она лопнет.Перевозка на небольшие расстояния осуществима специальными автомобилями оснащенными полуприцепами. Доставку на дальние расстояния экономически целесообразно поручить железнодорожному транспорту.
Стандарты производства
Пустотные панели перекрытия изготавливаются в соответствии с технической документацией. Нормативы производства плит перекрытия устанавливает ГОСТ 9561-91. Условные обозначения в документации показывают следующие параметры:- Округленная длина и ширина в дециметрах.
- Расчетная нагрузка.
- Класс примененной арматуры.
- Оптимальное место в конструкции объекта.
Так же в техническом описании заложены величины предельной огнестойкости. Любые ЖБИ производятся с соблюдением конкретных нормативов. ГОСТ для панелей перекрытия допускает при согласовании с потребителем выпуск изделий отличающихся типом и размерами.
Перекрытия из СИП-панелей
Этот вид материала позволяет строить малоэтажные дома облегченной конструкции.
Основными ингредиентами служат плиты из ориентированной стружки Oriented Strand Board (OSB) иначе говоря, ориентированно-стружечные плиты и наполнитель из пенополистирола.
- Устойчивость к влаге.
- Не поддерживает горение.
- Не боится резких перепадов температур.
- Имеет малый вес.
- Легко обрабатывается.
Помимо стен можно использовать сип-панели для перекрытий. Технические характеристики материала позволяют эксплуатировать сооружение без наружного утепления и вообще без отделки.
При выборе сип-плит для перекрытия и строительства в целом следует внимательно выбирать производителя.
ОСБ-плиты скрепляют с наполнителем клеящим составом. При ручной склейке и применении некачественного клея панели могут расслоиться. И качество сборки дома сильно снизится, как и энергосберегающие показатели.
Использование в строительстве сэндвич-панелей в развитых странах получило массовый характер.
И разговоры об их непригодности основываются лишь на качестве материалов и соблюдении технологий производства.Узнайте больше
характеристики, вес, размеры и цены
Разделение уровней зданий производится несколькими способами, отличающимися используемыми материалами (конструктивными элементами) и технологиями. Так как на перекрытия приходится большинство нагрузок, причем самых разных, понятие прочности (надежности) для этих частей сооружений выходит на первый план. С учетом этого в строительной сфере чаще всего используются плиты. Об одной из их разновидности – многопустотных изделиях – и пойдет речь. ТУ на данный вид продукции, ее характеристики и основные рекомендации по применению даны в ГОСТ № 9561 – 1991 года.
Оглавление:
- Характеристики
- Маркировка
- Применение
- Стоимость
Особенности перекрытий с пустотами
Образцы представляют собой ж/б короб с правильной геометрией (линейные размеры отражены в ГОСТ) различной толщины.
Эти параметры и определяют основные характеристики отдельно взятой плиты. Устроенные с их помощью перекрытия считаются одними из самых надежных.
- Наличие полостей повышает устойчивость к изгибам (изломам).
- Конструктивное исполнение позволяет прокладывать некоторые инженерные коммуникации непосредственно в перекрытиях. Яркий пример – электропроводка.
- Вес вариантов с внутренними полостями значительно меньше, чем у монолитных аналогов одинаковых размеров и толщины. Такая особенность несколько снижает требования к основе, на которую они укладываются. Минимальная ширина стен, предназначенных для монтажа плит, следующая (в см): бетонных – 7, кирпичных – 15.
- Применение ЖБИ заводского изготовления существенно сокращают сроки строительства. Это особенно заметно при возведении многоэтажных зданий.
- Цена пустотных ниже, чем полнотелых аналогов.
Минусы плит
Недостатки довольно условные, так как касаются в основном некоторых неудобств в применении для частного сектора.
1. При укладке пустотных панелей (учитывая их вес) понадобится кран. Значит, во-первых, дополнительные расходы на его аренду. Но если подсчитать затраты на обустройство монолитных перекрытий своими силами по другим технологиям, то они вряд ли в совокупности окажутся меньше. Во-вторых, для крана понадобится некоторый свободный сектор, так как плиту нужно поднять, переместить (по радиусу), уложить.
2. Ограничение в применении. Частично отмечено – из-за веса. В малоэтажном строительстве наиболее популярны такие материалы, как древесина и бетоны ячеистые. В первом случае монтаж плит ж/б исключается, равно как и для каркасных сооружений. Во втором – необходимо правильно выбрать серию изделия и произвести усиление всей конструкции (смонтировать армопояс). Следовательно, чтобы определить целесообразность применения пустотных панелей, придется подсчитать конечную цену устройства таких перекрытий. И не забыть учесть временной фактор (на проведение всех дополнительных технологических операций).
Общие технические характеристики
- Правильная геометрия. Черновой пол при таком перекрытии дополнительного выравнивания практически не требует.
- Точные размеры многопустотных панелей. Эта особенность существенно облегчает процесс проектирования.
- Влаго-, огнестойкость, устойчивость перед грибком и биологическими вредителями.
- Существенный плюс – повышение шумо- и теплоизоляции помещений. Это объясняется наличием воздуха, находящегося в полостях ЖБИ, который хорошо гасит звуки и одновременно является своеобразным дополнительным «утеплителем».
- Вес (кг): от 700 до 4 200.
- Размеры железобетонных перекрытий (мм): длина 2 400 – 12 000; ширина 1 000 – 3 600. Для 1 ПКК – 3 ПКК – от 4 800 до 7 200.
- Толщина (мм) – 220.
- Максимальная нагрузка (кг/м2) – до 850 (рассчитывается индивидуально). Хотя под заказ она может быть значительно больше.
Маркировка многопустотных железобетонных плит перекрытия
По позициям – слева направо.
I. Первая.

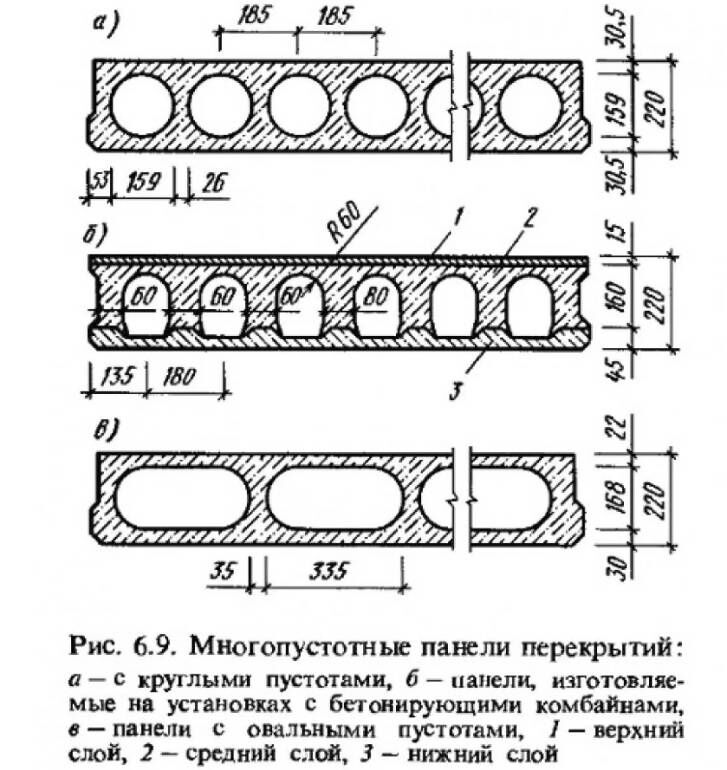

Цифры от 1 до 7 – диаметр пустот в мм.
- 1 – 159. Единица часто не указывается. Поэтому в наименовании ставится ПК.
- 2 – 140.
- 3 – 127.
Толщина (мм) – 220.
- 4 – Изделия данной серии имеют характерный вырез по периметру (в верхней зоне).
- 5 – 180.
Толщина – 260.
- 6 – 203 (300).
- 7 – 114 (160).
Все эти плиты – с круглыми пустотами, с опиранием на 2 стороны.
II. Вторая.

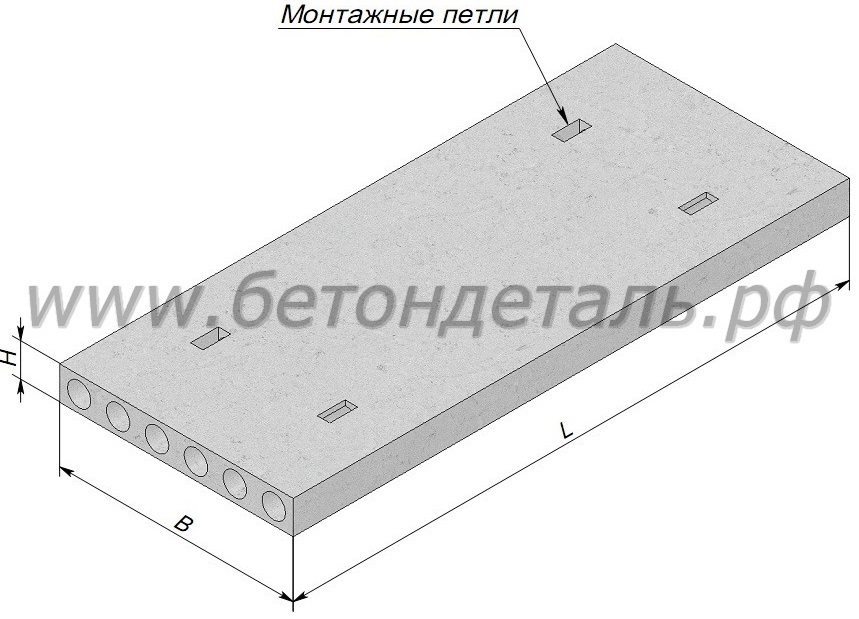

- ПК – с пустотами круглого сечения.
- ПГ – то же, с грушевидными полостями. Толщина стандартная – 260.

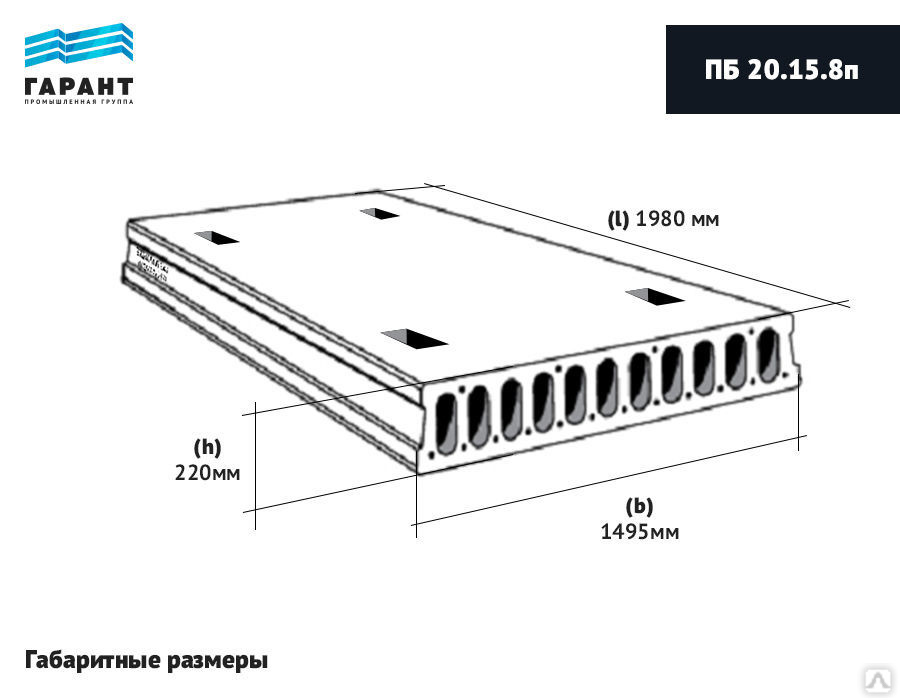

- ПБ – особенность этой серии в технологии производства (непрерывная формовка). Толщина образцов – 220.
Буква, стоящая после аббревиатуры ПК, обозначает количество сторон для опирания. Т – 3, К – 4.
III. Третья.
Численное выражение линейных размеров ЖБИ в дм – длина + ширина. Все величины округляются. Например, при длине образца 6 280 мм в обозначении указывается 63.
То же и с шириной – 1 490 прописывается как 15 (1ПК63.15).
IV. Четвертая.
Выражается числом, расположенным после линейных размеров. Отражает несущую способность (в сотнях кг/м2). 1ПК63.15-6 означает, что плита выдерживает до 600 кг/м2.
Все остальные символы к размерам не относятся. Они отражают конструктивные особенности изделия.
- А – тип армирования (к примеру, напряженное). АтV – 5-й класс.
- Следующая буква в маркировке характеризует бетон. Л – легкий, С – средний, Т – тяжелый.
- Может указываться и сейсмостойкость ЖБИ. Например, С6 – до 6 баллов.
Вся подробная информация на продукцию изложена в ее сертификате.
Сфера применения многопустотных плит перекрытия
- Промышленное и гражданское строительство.
- В частном секторе для организации надежной перегородки между цокольным и 1-м этажами дома. Одновременно являются черновым полом последнего.
- В малоэтажном строительстве, при возведении зданий в 2 – 3 этажа.
- Как перекрытия при обустройстве односкатных крыш различных подсобных сооружений – гараж, сарай и так далее.
- Организация различных площадок на придомовой (дачной) территории. Например, стояночного места под авто. 1– 2 плит бывает достаточно.
- Обустройство фундамента: под многокамерный септик, габаритную беседку.
- Ограждения сплошного типа.
Стоимость
Все ценники в прайс-листах относятся только к одной серии плит – ПК. Именно они в основном и используются для различных перекрытий.
| Размеры, мм | Вес, кг | Розничная цена, руб/ед | ||
| Длина | Ширина | Толщина | ||
| 2 400 | 1 200 | 220 | 800 | 3 020 |
| 2 800 | 1 000 | 3 530 | ||
| 3 000 | 1 100 | 3 750 | ||
| 4 000 | 1 430 | 5 080 | ||
| 5 000 | 1 780 | 6 260 | ||
| 2 400 | 1 000 | 750 | 2 540 | |
| 2 700 | 830 | 2 760 | ||
| 3 000 | 920 | 3 140 | ||
| 3 400 | 1 030 | 3 590 | ||
| 3 800 | 1 130 | 4 080 | ||
| 4 200 | 1 260 | 4 460 | ||
| 5 400 | 1 600 | 5 510 | ||
| 6 000 | 1 783 | 5 770 | ||
| 7 200 | 2 150 | 9 650 | ||
*Данные примерные, по Москве и столичному региону.
** Расчетная нагрузка для ЖБИ, указанных в таблице – 800 кг/м2.
Транспортировка существенно повышает конечную стоимость. Именно поэтому заводы практически не отправляют плиты в другие регионы (только на заказ), а стараются реализовать их на месте. Прежде чем намечать какие-либо работы, следует ознакомиться с ассортиментом изделий для перекрытий местных производителей.
Плиты перекрытий многопустотные в Кемерово • КемДСК

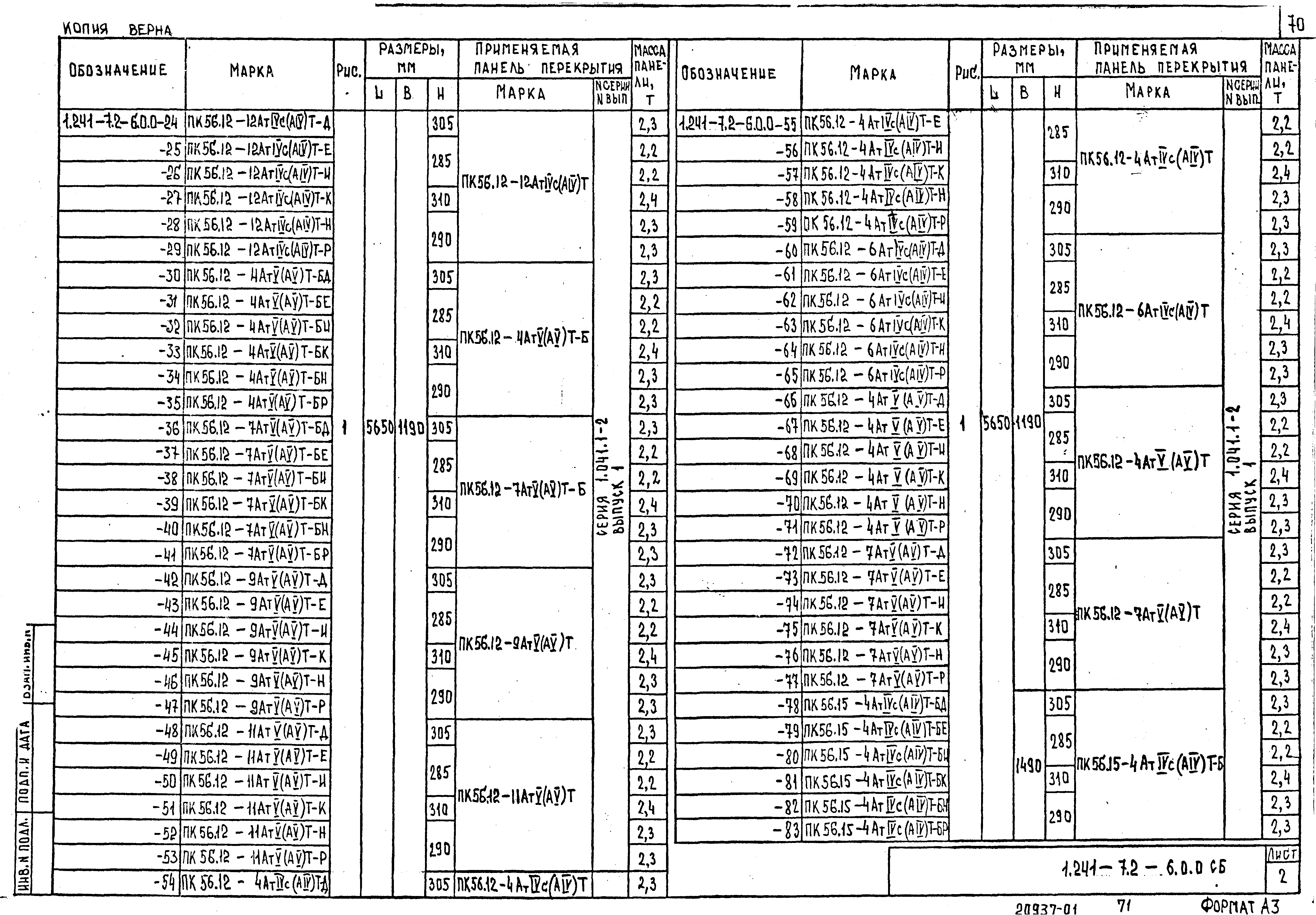

С.1.141-1 вып.60
| Марка, размер (LxBxH), мм | Размер ячейки, мм | Бетон, м3 | Масса, тн | Цена |
|---|---|---|---|---|
ПК 24.12 — 8т 2380x1190x220 | 0,35 | В 15 (М200) | 0,875 | |
ПК 24. 2380x1490x220 | 0,46 | В 15 (М200) | 1,1 | |
ПК 27.12 — 8т 2680x1190x220 | 0,39 | В 15 (М200) | 0,975 | |
ПК 27.15 — 8т 2680x1490x220 | 0,52 | В 15 (М200) | 1,3 | |
ПК 30. 2980x1190x220 | 0,43 | В 15 (М200) | 1,075 | |
ПК 30.15 — 8т 2980x1490x220 | 0,57 | В 15 (М200) | 1,725 | |
ПК 36.12 — 8т 3580x1190x220 | 0,51 | В 15 (М200) | 1,275 | |
ПК 36. 3580x1490x220 | 0,68 | В 15 (М200) | 1,7 | |
ПК 42.12 — 8т 4180x1190x220 | 0,6 | В 15 (М200) | 1,5 | |
ПК 42.15 — 8т 4180x1490x220 | 0,79 | В 15 (М200) | 1,975 | |
ПК 48. 4780x1190x220 | 0,68 | В 15 (М200) | 1,7 | |
ПК 48.15 — 8 АтVт 4780x1490x220 | 0,9 | В 15 (М200) | 2,25 | |
ПК 51.12 — 8 АтVт 5080x1190x220 | 0,72 | В 15 (М200) | 1,8 | |
ПК 51. 5080x1490x220 | 0,96 | В 15 (М200) | 2,4 | |
ПК 54.12 — 8 АтVт 5380x1190x220 | 0,76 | В 15 (М200) | 1,9 | |
ПК 54.15 — 8 АтVт 5380x1490x220 | 1,01 | В 15 (М200) | 2,525 | |
ПК 57. 5680x1190x220 | 0,8 | В 15 (М200) | 2 | |
ПК 57.15 — 8 АтVт 5680x1490x220 | 1,07 | В 15 (М200) | 2,675 | |
ПК 60.12 — 8 АтVт 5980x1190x220 | 0,84 | В 15 (М200) | 2,1 | |
ПК 60. 5980x1490x220 | 1,12 | В 15 (М200) | 2,8 | |
ПК 63.12 — 8 АтVт 6280x1190x220 | 0,88 | В 15 (М200) | 2,2 | |
ПК 63.15 — 8 АтVт 6280x1490x220 | 1,18 | В 15 (М200) | 2,95 | |
ПК 72. 7180x1190x220 | 1 | В 15 (М200) | 2,5 | |
ПК 72.15 — 8 АтVт 7180x1490x220 | 1,33 | В 15 (М200) | 3,325 |
15 — 8т
12 — 8т
15 — 8т
12 — 8 АтVт
15 — 8 АтVт
15 — 8 АтVт
12 — 8 АтVтПочему железобетонные плиты перекрытия востребованы при сооружении разных объектов?
При возведении разных строений перекрытия можно делать несколькими способами.
- Монолитные железобетонные перекрытия.
- С помощью межэтажных плит перекрытия.
- Востребованной является сборно-монолитная конструкция.
- Используется также деревянная обрешетка с созданием деревянного настила.
Наиболее удобный и самый рациональный способ устройства перекрытий — использование многопустотных плит.
- Эти плиты делаются на производстве, что обеспечивает им должное качество. При промышленном способе изготовления все компоненты, из которых состоит изделие, вводятся в строгих пропорциях, а заданная расчетная нагрузка у таких плит точная и выверенная.
- В частном или высотном строительстве такие плиты удобны тем, что конструкции из них возводятся быстро, с минимальными временными и трудовыми затратами.
- У пустотных плит перекрытия по сравнению с другими материалами умеренная цена, поэтому строительство будет достаточно экономным и практичным.
Чтобы построить быстровозводимый объект, довольно часто используют стеновые панели.
Если для такого строительства применить ж/б плиты перекрытия, то скорость возведения здания заметно увеличивается, а сам процесс создания нужной конструкции будет напоминать сборку деталей конструктора. У стеновой панели такие типовые размеры, что они отлично подходят для присоединения железобетонной плиты и для формирования надежного и прочного каркаса.
Как производятся пустотные железобетонные плиты в Кемерово?
Такие изделия делают в специальных металлических опалубках, то есть формах. У этих форм очертание пустот разное, благодаря чему получаются разные виды плит. Сначала в опалубку закладывают специальный арматурный каркас, потом, уже после заливки бетона, вводят так называемые пуассоны — особые трубы, которые и определяют конфигурацию пустот в плите. Очень важным является то, какая будет применяться форма. Именно от этого критерия зависит цена готового изделия.
При покупке пустотных железобетонных плит нужно выбирать надежного производителя, который выпускает только качественную и сертифицированную продукцию.
Чтобы купить бетонные плиты перекрытия в Кемерово, обратите внимание на продукцию Кемеровского ДСК. Цена на товар зависит от вида и параметров плиты.
Плиты перекрытия: особенности и характеристики материала
Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал. С их укладкой можно завершить строительство гаража, отделить подвал от основного корпуса здания, вывести этажи или использовать, как часть общей конструкции крыши. Как и другой подобный строительный материал из железобетона, применяемый в разных сферах строительства и укладки подземных газовых магистралей, у плит перекрытия есть несколько своих разновидностей. Они отличаются по нескольким параметрам, имеющим свои характеристики.
Оглавление:
- Применение плит перекрытия в монтажных работах
- Основные преимущества стройматериала
- Разновидности плит перекрытия
- Основные технических параметры и маркировка изделий
- Особенности пустотных плит перекрытия и маркировка
- Основные технические параметры плит перекрытия
- Плиты перекрытия в качестве фундамента
- Хранение и транспортировка плит перекрытия
- Особенности укладки плит перекрытия
Применение плит перекрытия в монтажных работах
Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства, для скоростного возведения торговых площадей, сооружения промышленных предприятий и других объектов.
Изредка используются и для частного домовладения, например, для укладки на фундамент поверх подвального или цокольного уровня. Они отлично подходят для быстрого возведения блочных, каменных и кирпичных строений, при крупнопанельном монтаже, а также для основания под дома быстрой сборки из древесины.
Также существуют нестандартные разновидности плит перекрытия, например, шатровые – нередко отливают для перекрытия по всему размеру помещения в виде купола или пирамидальной формы. Однако их себестоимость может в разы превышать стоимость стандартных плит, а размеры зависят от архитектурного проекта.
Основные преимущества стройматериала
1. Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку.
2. Сегодня плиты делают из высокопрочного бетона по новейшим технологиям – для получения высококачественного материала. Например, они нашли широкое использование в зоне сейсмической активности.
3. Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности.
4. При грамотном монтаже стандартизированный стройматериал обеспечивает водонепроницаемость в здании и выполняет другие изоляционные задачи. Например, препятствует проникновению, шума, пара, газа в другие части строения.
5. Плиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор.
6. Материал отличается прочностью и долговечностью, не требует дополнительного ухода и облегчает отделку финишными покрытиями, становясь основой.
7. Некоторые пустотные разновидности содержат пористые материалы для дополнительной морозоустойчивости или противодействия перепадам температур.
Разновидности плит перекрытия
Универсальный стройматериал выпускается разного размера, но у всех них есть общее – их форма. Плиты выпускаются 2-х видов – полнотелые и пустотелые.
1. Полнотелая монолитная плита перекрытия не имеет внутренних пустот, используются на нижних этажах и в строительстве производственных площадей. Этот строительный материал имеет 3 подвида:
- безбалочные плиты, монолитный гладкий материал для потолков;
- кессонные плиты, которые напоминают ячеечную сетку из одинаковых балок с небольшим слоем бетона, применяемые для промышленного строительства;

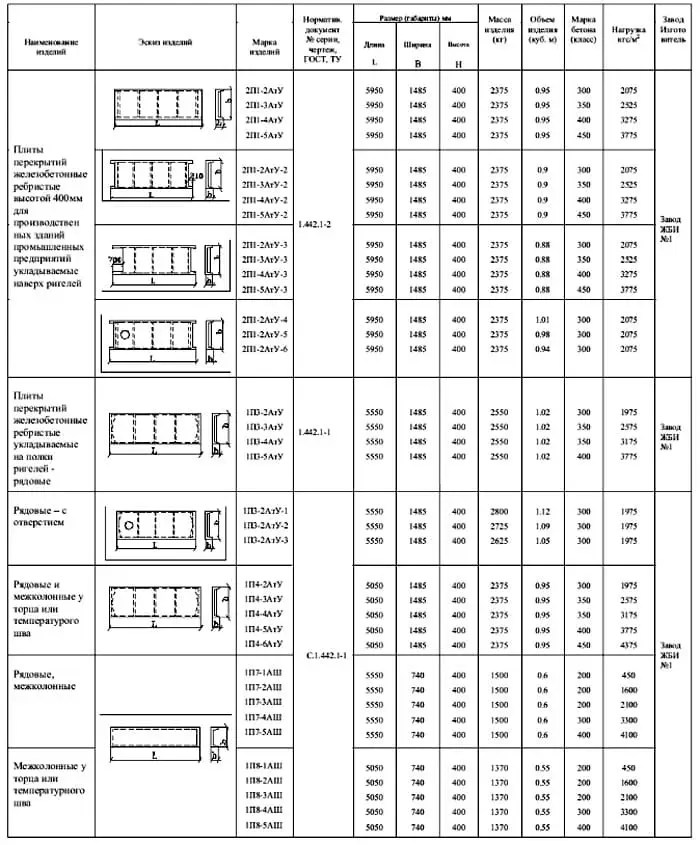

- наибольшую нагрузку выдерживают плиты перекрытия ребристые, например, в основании при высотном строительстве.
Изготовление монолитной плиты перекрытия – довольно простой процесс, который нередко производится по месту монтажа. Каркас из арматуры загружается в горизонтальную опалубку, после чего заливается бетоном. Размеры таких плит могут варьироваться.
Основные технических параметры и маркировка изделий
Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия.
Они должны соответствовать ГОСТу не только по габаритам, но и по прочности, трещиностойкости, жесткости и другим параметрам, чтобы выдерживать проектную нагрузку.
По ГОСТу плиты перекрытия размеры имеют разные, но обязательно имеют свои стандарты. Это удобно для проектирования строений и их монтажа.
Буквы – марка изделия, 2 цифры – длина измеряемая в дециметрах, следующие цифры – ширина также в дециметрах, последняя цифра в маркировке обозначает ее общую расчетную нагрузку, без учета самого веса плиты перекрытия, то есть ее несущую способность в конструкции перекрытий. Например, при маркировке ПК 53-12-8т это значит, что плита круглопустотная, то есть параллельные отверстия в ней имеют цилиндрическую форму. Ее габариты, длина и ширина указаны в дециметрах, а т — означает, что она сделана из плотного бетона М200.
Стандартная толщина плиты перекрытия железобетонной – порядка 220 мм, но есть облегченный вариант, на 16 мм. Этот стройматериал также имеет важный показатель – третья категория трещиностойкости, то есть, в их эксплуатации допустимо возникновение трещин, но это не может влиять на основные несущие характеристики строения.
Некоторые плиты выпускаются с дополнительным армированием класса АтV. Считается, что наибольшая несущая способность – у монолитных перекрытий, при заливке этих плит применяется профнастил марки Н.
Маркировка также предполагает и другие характеристики:
- 1ПК – многопустотная на 220 мм, диаметром округлых пустот 159 мм;
- 2ПК – многопустотная плиты на 220 мм, диаметром округлых пустот 140 мм;
- 1П – плита 1-слойная сплошная, выпуск на 120 мм;
- 2П – сплошная плита на 160 мм;
- ПБ – многопустотная плита формирования без опалубки на 220 мм.
При маркировке 1П в миллиметрах стандартные размеры для плит перекрытия:
- 3000х4800, 3000х5400, 3000х6000 и 3000х6600;
- 3600х4800, 3600х5400, 3600х6000 и 3600х6600.
При маркировке 2П в миллиметрах стандартные размеры для плит перекрытия:
- 2400х6000,
- 3000х4800, 3000х 5400, 3000х 6000;
- 3600х2400, 3600х3000, 3600х3600, 3600х4800, 3600х5400 и 3600х6000;
- 6000х1200, 6000х2400, 6000х3000 т 6000х3600.
Такие варианты по размерам дают возможность наиболее точной подгонки на объектах индивидуальной планировки любой конфигурации. Пустоты могут иметь разную форму и интервал между ними.
Особенности пустотных плит перекрытия и маркировка
Плита перекрытия пустотная имеет внутри параллельные отверстия, круглой, овальной или квадратной формы. По сути, большинство пустот имеет цилиндрическую форму. Есть плиты армированные и безарматурные. Хотя арматура и утяжелят изделия, они имеют наибольший запас прочности, поэтому используются в нижней части конструкций.
Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа.
- ПБ – плита с округлыми пустотами 159 мм в диаметре, нарезается лазером любой длины во время непрерывной формовки. Стандарт: длина 6-12 м, ширина 1, 1,2 и 1,8 м, толщина 260 мм. Устанавливается на оба торца на стену;
- ПГ – плита с овальными пустотами для монтажа на оба торца, стандарт толщины 260 мм;
- 1ПК – плита с округлыми пустотами диаметром 159 мм, толщина 220 мм, монтаж на оба торца;
- 2ПК – плита с округлыми пустотами меньшего диаметра, 140 мм, стандарт толщины 260 мм, монтаж на 2 торца;
- 2ПКТ – плита с пустотами диаметра 140 мм, но толщина 220 мм, монтаж с опорой на 3 стороны;
- 2ПКК – плита с теми же параметрами (220 мм 140 мм), опора на 4 стены;
- 3ПК – плита толщиной 220 мм с округлыми пустотами 127 мм, опора на 2 торца;
- 3ПКТ – плита с теми же параметрами и опорой на 3 стороны, где 2 торцевые и одна открыта длинная;
- 3ПКК – плита с пустотами 127 мм, толщина 220 мм, монтаж с опорой по 4-м сторонам;
- 4ПК – плита с пустотами диаметром 159 мм, толщиной 260 мм, для установки по 2-м торцам;
- 5ПК – плита толщиной 260 мм с отверстиями 180 мм, монтаж с опорой по обоим торцам;
- 6ПК – плита с округлыми пустотами 203 мм, толщина в 300 мм, опора по 2-м торцам;
- 7ПК – толщина плиты 160 мм с диаметром пустот 114 мм, монтаж с опорой на 2 торца;
- 1ПКТ – плита с такими же параметрами, как предыдущая, но на стены укладывается с опорой по 3-м сторонам;
- 1ПКК – плита с такими же параметрами, монтаж по 4-м сторонам.
По типу армирования плиты НВ имею такие разновидности:
- в плитах НВ применяется бетон марки В40 и одноярдовое армирование;
- в НВК – бетон той же марки и армирование двухярдовое;
- в НВКУ – армирование двухярдовое, применяется бетон марки В45.
Основные технические параметры плит перекрытия
1. В ЖБИ используется бетон, имеющий на сжатие показатель по прочности порядка В22,5.
2. Марка бетона для плит, используемых в условиях сурового климата – F200, с учетом запаса морозостойкости.
3. Показатель плотности бетона – порядка 2000-2400 кг/м3.
4. Показатель прочности бетон должен отвечать параметрам 261,9 кг/см2.
5. Марка бетона для укладки плит внизу, с учетом влагостойкости – W4.
6. Длина плит перекрытия колеблется по стандарту – в пределах 2,1-9,2 м.
7. Стандарты ширины изделий – порядка 1м, 1,2м, 1,5м, 1,8м.
8. Плиты НВ и ПБ также делают шириной от 0,55 м.
Плиты перекрытия в качестве фундамента
Отечественное домостроение широко применяет плитную разновидность укладки фундамента. Для этого подходят монолитные, ребристые и пустотные ЖБИ, все зависит от этажности и общей нагрузки строения. Такой фундамент имеет небольшое давление на грунт, поэтому здание легче переносит сезонные колебания в почве. Монтаж такого фундамента наименее трудоемкий и подходит для быстрого монтажа домов сборной конструкции – за 1 сезон.
Перед началом укладки выравнивают котлован и отсыпают дно щебнем, гравием или песком под укладку плит перекрытия. В малоэтажном доме фундамент с пустотелыми плитами будет надежен, обойдется дешевле, такие плиты дают лучшую звуко- и теплоизоляцию. Швы между плитами необходимо перекрывать, чтобы сборная конструкция фундамента получилась наиболее цельной. Для такой конструкции подойдут плиты толщиной 100-120 мм, а для более основательного строения нужны плиты на 200-250 мм с ребрами жесткости. В их пустотах также очень удобно прокладывать различные коммуникации.
Хранение и транспортировка плит перекрытия
От правильности хранения и транспортировки плит перекрытия в дальнейшем будет зависеть качество стройки, соответственно и безопасность всего объекта. Перевозят плиты только спецтранспортом, гарантирующим их целостность, а также он обеспечивает грамотную выгрузку и складирование. Плиты одинакового размера складируются штабелями, осторожно укладываясь друг на друга, но не выше 2,5 м. Между ними желательно уложить прокладки около 30 мм. Штабеля можно накрыть защитной пленкой – от разрушительного действия осадков и агрессивной внешней среды. Годами храниться на открытом воздухе и при существенных перепадах температур плиты перекрытия не должны, они отсыревают и теряют свойства.
Особенности укладки плит перекрытия
Любые виды ЖБИ достаточно тяжелы, и плиты перекрытия в том числе. Но это их единственный недостаток при монтаже, который сам по себе вполне удобен. Основное требование при укладке – горизонтальная и ровная плоскость опоры, на которые будут монтироваться плиты.
Когда стена пенобетонная, кирпичная или уложенная из крошистого ракушечника, то нужен дополнительный бетонный армопояс.
Другой момент – площадь опоры плит перекрытия при укладке. Наилучший вариант, когда она будет не менее 120 мм с каждой торцевой стороны. Раствор, который будет уложен под плитами, используется в полусухом виде. В использовании плит перекрытия с пустотами важно соблюдать такие условия, где температурный режим и общий уровень влажности не будет выше нормы. Анкеровка, или связка плит, делается сваркой – для соединения плит между собой с помощью прута в 12 мм. Открытые пустоты при качественной укладке должны быть по краям заделаны минеральным утеплителем и закрыты цементной смесью. Это предохраняет промерзание плит в морозное время.
ВЕС И ЭТАЖ ДОСТУПА
ПОДЪЕМНЫЕ ПАНЕЛИ ПОЛА
Часто нас спрашивают: «Сколько весит панель пола доступа?» Ниже приведен средний вес каждой стандартной панели пола доступа.
Имейте в виду, что этот вес указан для панели с покрытием поверхности ламинатом высокого давления и может незначительно отличаться в зависимости от производителя и марки панели. Это средние веса:
- Панель Woodcore: 28 фунтов каждая
- Цельнометаллические панели: 23 фунта каждая
- Стальная панель, заполненная бетоном: 36 фунтов каждая
- Панели из сульфата кальция: 39 фунтов каждая
- Алюминиевая панель: 32 фунта каждая
ВЕС НАДПЯТНЫХ ПОЛОВ НА ПЛОЩАДКУ
Мы также предлагаем пол доступа в комплекте, в который входят панели и несущая конструкция.Эти комплекты продаются квадратными футами со всем необходимым, чтобы установить их в своей комнате. Сюда не входят аксессуары, такие как пандусы, поручни для ступеней и люверсы.
Вес комплекта, включая основание (Вес на квадратный фут)
- Woodcore Kit: 10 фунтов на квадратный фут
- Комплект из стали: 9 фунтов на квадратный фут
- Стальной комплект с бетонным наполнением: 12 фунтов на квадратный фут
- Набор сульфата кальция: 12 фунтов на квадратный фут
- Комплект из алюминия: 10 фунтов на квадратный фут
Вес стрингеров зависит от производителя.
75 — 1,5 фунта каждая, а пьедесталы весят от 1 до 2 фунтов каждая.
РАЗМЕРЫ НАПОЛЬНОЙ ПЛИТКИ
Панели фальшпола доступны в двух размерах.
- Британская система мер: 24 дюйма x 24 дюйма или 610 мм x 610 мм
- Метрическая система: 23 5/8 «x 23 5/8» или 600 мм x 600 мм
Самый популярный размер — квадрат 24 x 24 дюйма, который является стандартным размером панели в США, или 610 мм x 610 мм. Панели фальшпола обычно имеют размер 24 дюйма x 24 дюйма при измерении от внешней стороны кромки до внешней стороны кромки.Также доступны панели метрических размеров 600 мм x 600 мм. Панели метрических размеров не взаимозаменяемы со стандартной 24-дюймовой нижней структурой США.
ГРУЗОПОДЪЕМНОСТЬ ПОВЫШЕННОГО ПОЛА
Сколько весит может выдержать фальшпол ? Вес Диапазон грузоподъемности для стандартного настила с приподнятым доступом колеблется от 950 фунтов до 1250 фунтов.
Иногда нас спрашивают: « Какой вес может выдержать мой пол для доступа »? Это обычно называется номинальной сосредоточенной нагрузкой панели пола доступа.Эти веса рассчитываются с панелями в месте на опорном основании. У нас есть диаграмма для каждой панели и каждого условия на страницах ниже. Вот средние сосредоточенные нагрузки:
Деревянный сердечник: 1000 фунтов
Вся сталь: 1250 фунтов
Сталь с бетонным наполнением: 1000-1500 фунтов
Алюминий: 1000-1250 фунтов
Общие сведения о нагрузках
Размеры ламината — таблица стандартных размеров
Стандартные размеры ламината
Не существует строгой стандартизации в отношении размеров ламината.Каждый производитель производит ламинированные деревянные доски или ламинатную плитку и камень в размерах, основанных на линейке продуктов, стилях досок или дизайне конкретной плитки. Но, несмотря на то, что точная ширина, длина и толщина ламината очень велики, есть несколько типичных размеров ламинатных досок и плиток, которые можно найти в местных розничных магазинах товаров для дома или в интернет-магазинах.
Таблица общих размеров ламината
Тип ламината | Вт 1 | л 2 | ТОЛЩ. 3 | S 4 | N 5 | ||||
дюйм | см | дюйм | см | дюйм | мм | кв.Ft. | м 2 | ||
Доска из ламината | 4-7 / 8 | 12,38 | 47-7 / 8 | 121,6 | 0,39 | 10 | 1,62 | 0,151 | 82 |
5 | 12. | 47-3 / 4 | 121,29 | 0,31 | 8 | 1,66 | 0,154 | 80 | |
6-1 / 8 | 15,56 | 54-11 / 32 | 138,03 | 0,31 | 8 | 2,13 | 0.198 | 58 | |
7-3 / 4 | 19,69 | 50-5 / 8 | 148.91 | 0,28 | 7 | 2,72 | 0,253 | 49 | |
9-1 / 2 | 24,13 | 80 | 203.2 | 0,35 | 9 | 5,28 | 0,491 | 26 | |
11-1 / 2 | 29,21 | 46-1 / 2 | 118,11 | 0,31 | 8 | 3,71 | 0,345 | 36 | |
Ламинат и камень | 7-5 / 8 | 19. | 47-5 / 8 | 120,97 | 0,31 | 8 | 2,52 | 0,234 | 53 |
13 | 33,02 | 48,27 | 122,61 | 0,31 | 8 | 4,36 | 0.405 | 31 | |
15-7 / 8 | 40.32 | 47-9 / 16 | 120,81 | 0,31 | 8 | 5,24 | 0,487 | 26 | |
15-9 / 16 | 39,53 | 15-9 / 16 | 39.53 | 0,31 | 8 | 1,68 | 0,156 | 79 | |
Ступени из ламината | 12-1 / 8 | 30,80 | 47 | 119,38 | 1-1 / 16 | 26,99 | |||
12-1 / 8 | 30. | 94 | 238,76 | 1-1 / 16 | 26,99 | ||||
7
37
801 W — фактическая ширина ламината в дюймах (имперских единицах) с преобразованием в метрические характеристики (сантиметры).
2 L — типовая длина ламината в дюймах и сантиметрах.
3 THK — толщина ламинатных досок или плиток в дюймах и миллиметрах.
4 S — площадь покрытия одинарной ламинированной деревянной доской или ламинированной плиткой в квадратных футах и квадратных метрах.
5 N — количество ламинатных досок или плиток, которое необходимо приобрести для спальни среднего размера 10 x 12 (120 кв. Футов). Параметр N включает коэффициент потерь 10%.Количество ламината, которое нужно купить, во многом зависит от типа изделия, планировки помещения и способа укладки.
Площадь приобретаемых ламинатных досок и плитки можно оценить с высокой точностью только после домашних замеров.
Насколько тяжелая доска или плитка для пола из ламината?
Вес ламинатных досок существенно различается и в основном зависит от размера и толщины доски. Например, трехполосный ламинат толщиной 7 мм, 7-1 / 2 дюйма x 47-1 / 4 дюйма без прикрепленного нижнего слоя весит примерно 3.2 фунта. (1,5 кг) или 8 досок весит около 26 фунтов. (11,8 кг) плюс вес коробки.
Коэффициент подкладки
Некоторые полы из ламината продаются с толщиной 2 мм. толстая подкладка из вспененного материала, которая помогает снизить уровень шума и обладает отличными амортизирующими свойствами. Если ламинатные доски или плитки изготавливаются без подложки, их необходимо приобретать отдельно и укладывать на деревянный или бетонный черновой пол перед укладкой пола. Очень недорогой 25 Ft. х 4 фута. рулоны пенополиэтилена, которые покрывают 100 кв.Ft. каждый из них можно купить на полке местного продавца напольных покрытий.
Подложка премиум-класса толщиной 0,125 дюйма с STC (класс звукоизоляции) не ниже 65 и классом ударопрочности (IIC) равным или выше 68 или пробкой 0,25 дюйма являются отличными решениями для снижения передачи шума и обеспечения барьера для влаги в многоуровневых зданиях.
Количество досок ламината в картонной коробке
Каждая коробка или коробка может содержать от 6 до 12 ламинатных досок или плиток. Определенное количество не может быть определено, потому что каждый производитель по-разному организует отгрузку напольных покрытий.
Номинальные и фактические размеры
При всем разнообразии напольных покрытий, доступных на рынке, практически невозможно охватить все возможные точные размеры досок и плитки, а также номинальные размеры, часто используемые для определения ширины и длины ламината. Например, длина 48 дюймов, что является очень распространенной номинальной длиной ламинатной доски для пола, может иметь точную длину 47-3 / 4, 47-7 / 8 или 48-1 / 8.
Фанеру какого размера использовать для чернового пола? | На главную
Марк Моррис Обновлено 19 декабря 2018 г.
Черный пол — это настил, установленный поверх балок перекрытия; Затем поверх чернового пола укладывается готовый пол.Толщина фанерных панелей чернового пола регулируется расстоянием между балками. Это число известно как рейтинг диапазона. При укладке фанерного чернового пола поверх плиты на уклоне толщина зависит от длины крепежных элементов для пола.
Балки и промежутки
Балки перекрытия изготавливаются из пиломатериалов размером 2 на 8 дюймов или 2 на 10 дюймов или из инженерных бесшумных балок, которые изготавливаются из тонкого слоя ДСП на краю между двумя деревянными заглушками. образуя форму «я».Расстояние между балками пола традиционно составляло 24 дюйма по центру или от центра к центру балок. В новой конструкции балки пола расположены на расстоянии 16 дюймов по центру. Вам нужно будет определить расстояние перед установкой балок или измерить расстояние между балками для существующей конструкции.
Фанера CDX
Фанера CDX — это традиционная деревянная фанера, изготовленная из тонких слоев пиломатериалов, известных как шпон. Между каждым слоем распыляется клей и лист подвергается горячему прессованию.Толщина фанеры CDX должна быть не менее 7/16 дюймов. Толщина следующая: для панелей толщиной 7/16, 15/32 и 1/2 дюйма требуются балки, расположенные на расстоянии 16 дюймов по центру; Для панелей толщиной 19/32 и 5/8 дюймов требуются балки, расположенные на расстоянии 20 дюймов по центру. Для модернизации старых конструкций можно использовать панели толщиной 23/32 и 3/4 дюйма на центральных балках более 24 дюймов. Самый тяжелый рейтинг — для панелей толщиной 7/8 дюйма, для которых балки могут располагаться на расстоянии 32 дюйма по центру.
Ориентированно-стружечная плита
Ориентированно-стружечная плита или OSB — это структурная панель из дерева, которую также можно использовать для полов.Он изготавливается из измельченных деревянных прядей, спрессованных воском и специальным клеем, а затем горячим прессованием в панель, содержащую до 50 слоев прядей.
OSB можно использовать для чернового пола, хотя это не так распространено, как CDX. Для панелей толщиной 19/32 дюйма балки должны находиться на расстоянии 20 дюймов по центру. Для панелей толщиной 23/32 дюйма балки должны располагаться по центру не менее 24 дюймов.
Sturd-I-Floor
Sturd-I-Floor — это специализированная структурная панель из дерева, специально разработанная для установки однослойных полов на верхних этажах, где ковер будет укладываться непосредственно на черный пол.Эти панели более жесткие, чем традиционная фанера или OSB. Для 19 / 32- и 5/8-дюймовых панелей балки должны располагаться по центру на 16 или 20 дюймов. Для панелей 23/32 и 3/4 дюйма балки должны располагаться по центру 24 дюйма. Для 7/8-дюймовых панелей балки могут быть до 32 дюймов по центру, а для панелей толщиной 1 3/32 и 1 1/8 дюйма балки могут располагаться на расстоянии 48 дюймов по центру.
размеры деревянных панелей перекрытия
склад с деревянным полом | ламинат | спроектирован | 170+ этажей
более 170 инженерных и ламинатных полов в наличии.
Низкие цены. доставка на дом или нажмите и заберите. специалисты все деревянные полы · паркетные полы · роскошная виниловая плитка
деревянные полы стандартных размеров (с изображениями) |
8 января 2018 — деревянные полы стандартного размера — деревянные полы будут здоровой плиткой для пола в гараже — плитка truelock hd и racedeck американского производства.
ламинат — ламинат — пол — ctm
изысканная отделка деревом. r 149,90 / м2. добавить в корзину. Ламинированный паркет осенний дуб угловой — 6мм.изысканная отделка деревом. r 119,90 / м2.
Паркет в елочку — есть образцы деревянных полов
25 рисунков паркета в елочку постоянно в наличии. «елочка», поскольку наши паркетные полы из искусственного дуба имеют в основном традиционные размеры, тогда как пол
101: выбор правильной ширины для деревянного пола
на самом деле это не только ширина вашего пола, но и общие размеры всего вашего пола — ширина и длины.и вы хотите думать об этом не только как о
как выбрать и установить пол: полное руководство
9 фев 2018 на lv дерево «семь дюймов стали нашим стандартным широким дощатым полом», — говорит Кэролл, и размеры увеличиваются с этого момента .
однако он добавляет более широкие
плитки всех размеров: прямоугольная квадратная керамическая плитка | novoceram
напольная плитка размером 20×120 прекрасно сочетается с керамическим паркетом. в коллекции дизайна этот формат привносит нотку элегантности в ваш интерьер.
Магазин деревянных полов: компания по производству деревянных полов
спроектировала паркет, ламинат, винил и полы из массива дерева, самые современные ламинатные полы; массивный пол; паркетный пол; плитка; виниловые полы размеры планок толщина планки ширина и длина планки толщина шпона отделочные тона
деревянные полы | установка деревянных полов | floor
, мы также предлагаем вариант с необработанной доской, которую можно окрасить и запечатать на месте любым цветом по вашему выбору.размеры платы. 190 x 14/
Черный пол dricore® | подробный монтаж
обратите внимание: фактические размеры панели 7/8 «x 23,5» x 23,5 «. Ознакомьтесь с примечанием: не приклеивайте инженерный пол к панелям dricore.
деревянный пол — wikipedia
деревянный пол — это любой продукт изготовленная из древесины, предназначенной для использования в качестве настила полов, древесина разрезается до желаемых размеров и либо упаковывается в необработанном виде для ориентированно-стружечной плиты с ориентированной стружкой · ориентированная структурная соломенная плита · ДСП · фанера · структурная изоляционная панель · древесно-пластиковый композит.
роскошные деревянные полы — уникальный дизайн маркетри и стиль
производство, поставка и установка индивидуальных и роскошных деревянных полов, художественных мозаичных панелей с цветочными и причудливыми бордюрами и полностью готовых полов. огромный запас досок и паркета из европейского дуба стандартного размера на
Особенности и преимущества | Albany ca | напольные размеры
мгновенно узнаваемые и привлекательные напольные покрытия столь же вневременны, сколь и популярны среди заказчиков напольных размеров.за последние 36 лет у нас есть
parky: деревянный пол с верхним слоем шпона
вы можете выбирать из более чем 20 цветов, различных рисунков и размеров, пока не найдете деревянный пол, который идеально впишется в ваш интерьер.
гладкий и тонкий
паркет из паркетной доски и разные типы — блог |
24 feb 2019 напольные покрытия доступны в различных вариантах профилей конструкции и отделки. просмотреть всю напольную плитку · рисунок. древесина. мрамор. конкретный. настенная плитка все типы полов обладают непревзойденной естественной красотой и сочетаются с размерной стабильностью конструкционной древесины, что означает, что ее можно использовать с
деревянными напольными панелями— деревянные напольные панели последняя цена
найти здесь деревянные напольные панели производители деревянных напольных панелей поставщики нормальная печать толщина панели деревянного пола: 5-10 мм размер / размер: 60
как делается настил? | builddirect Learning
эта дополнительная стабильность размеров означает, что паркетные полы можно укладывать поверх бетонных оснований над системой лучистого отопления внутри пола и ниже
Виниловые полы под дерево | деревянные полы lvt | karndean
не забудьте проверить наш потрясающий эффект паркетного пола.
нажмите на образцы ниже, чтобы просмотреть дополнительную информацию о продукте и запросить бесплатные или платные полноразмерные образцы.
размеры напольного покрытия. стандартные размеры пола
Незавершенные и предварительно обработанные массивные полы обычно имеют толщину 3/4 дюйма и бывают различной ширины от 1 1/2 до 8 дюймов. фактический слой износа
как укладывать пол —
, в то время как для других полов требуются инструменты для растягивания раствора или шаблоны размером с пол. Вы можете укладывать пол с помощью знакомых инструментов: сверл, пил и молотков.
размеры деревянных полов — решения деревянных полов
размеры деревянных полов. массивный настил т & г узкий 60 65 мм. благодаря узкому профилю деревянный пол после укладки становится более устойчивым и менее восприимчивым.
Доставка напольных покрытий — wood4floors.co.uk | Поставщики деревянных полов
принимают ваши напольные покрытия. инструкция по доставке массив дуба 13 кг на м2 25 кг в картонной коробке в зависимости от размера упаковки.
паркет из паркетной доски 8 кг по
как выбрать паркет из паркетной доски | домостроение
7 июн 2016 пол из орехового дерева из плитки топпс; 3.дубовый вариант паркета из джунглей; 4. сладкий пол из джунглей; 5. junckers ‘jarrah
как выбрать правильную ширину доски для пола
31 авг 2016 при выборе правильного напольного покрытия, которое вы хотите использовать для своего проекта, или потратьте время на то, чтобы разорвать существующие доски до желаемого размера.
деревянный ламинат — ламинат —
получите бесплатную доставку качественного ламината или купите его в онлайн-магазине прямо сегодня в отделе напольных покрытий.
твердые полы, что можно и нельзя
, но твердые полы также доступны в различных размерах от 3 до 6 и более дюймов в ширину (так называемые дощатые полы). готовые варианты полов из массива дерева
деревянный пол для классического внешнего вида на всю жизнь — ковровый двор
деревянный пол предлагает высококачественный, роскошный внешний вид и вневременную привлекательность.
натуральная красота натурального деревянного пола сохраняется на всю жизнь.
широкие доски против узких досок что такое
7 окт 2018 разница между широкими и узкими досками на первый взгляд может показаться очевидной.Широкий дощатый пол начинается примерно с 5 дюймов в ширину, а деревянный паркет
— паркетная плитка из ели
4 ноя 2018 бывает нескольких распространенных размеров: 9 на 9, 12 на 12 и 19 на 19 дюймов. общая толщина плитки обычно составляет от 5/16 дюйма до
совет по размерам инженерных деревянных полов — элитные полы
В нашем консультационном центре есть обширная информация о размерах инженерных деревянных полов и передовых методах их укладки.
ПРЕДВАРИТЕЛЬНАЯ публикация: деревянные квадраты террасы для патиоСЛЕДУЮЩАЯ публикация: как перепрофилировать колоду
Выбор подходящей ширины деревянного пола
На этой неделе мы продолжаем нашу серию Flooring 101 и обсуждаем один из наиболее важных аспектов дизайна деревянных полов — ширину досок.
По правде говоря, речь идет не только о ширине вашего пола, но и об общих размерах всего вашего пола — ширине и длине. И вы хотите думать об этом не как об очередном «решении», а как о важной дизайнерской особенности, которая определит, насколько красивым будет ваш пол. Вы обнаружите, что больше не хотите довольствоваться досками шириной два ¼ или 3 дюйма!
Если вы находитесь на рынке деревянных полов, вы, вероятно, были завалены вариантами полосовых полов — готовые, незаконченные, характерные или избранные.Независимо от характеристик пола, большинство из этих вариантов было всего два two дюйма (или, может быть, 3 дюйма) в ширину. По правде говоря, вы действительно хотите использовать такую узкую ширину только при строительстве паркетного пола.
Wide там, где это
Получить более широкую доску не так уж и невозможно, как может показаться. Сделав этот выбор, вы пополните ряды домовладельцев, разбирающихся в дизайне, которые знают, что популярность широких досок растет.
Просто спросите дизайнера Стивена Гуровица, Национальную ассоциацию риэлторов, Floor Covering Weekly, MetroWest Daily News и многое другое.
подходят как для ценности, которую они добавляют в дом, так и для красоты, которую они могут привнести в комнату. Но что такое «широкий»?
За последние 3-5 лет 5-дюймовые доски стали новым «широким» стандартом. Но даже это не годится, если вам нужен самый красивый пол. Если вам нужен аутентичный деревенский вид или высококлассный современный вид, еще более широкие доски улучшат общую ценность и эстетику вашей комнаты.
Случайная ширина или все одинаковы?
Когда вы выходите за рамки стандартных дубовых полов шириной 2–3 дюйма, необходимо принять два решения.Во-первых, вы хотите иметь одну ширину или случайную ширину? Это 100% личное предпочтение.
Произвольная ширина подходит для любого декора — в деревенском или современном стиле. Единая ширина чаще всего используется в более элегантных, высококлассных интерьерах, где людям нравится чистый, последовательный, линейный вид.
Какая ширина лучше всего?
Во-вторых, вы должны решить, какую ширину или ширину вы хотите. В зависимости от производителя, вы можете выбирать из категорий ширины.
Каждая из этих фотографий представляет собой ширину 3-4 фута.Как видите, чем шире вы заходите, тем меньше швов остается на полу. Если вы модернизируете свой пол со стандартных 3-дюймовых полос до средней ширины 8 дюймов, вы уменьшите количество швов на полу на 80%!
Самая широкая доска — категория 10 дюймов и выше — естественно даст вам наименьшее количество швов, но может быть доступна не для всех видов. Многие клиенты, как правило, предпочитают что-то шириной до 12 дюймов, как из соображений эстетики, так и из-за того простого факта, что полы из твердых пород дерева шире этой встречаются чрезвычайно редко.Более широкие доски гораздо чаще встречаются с напольными покрытиями из восточной белой сосны, которые обычно используются для исторической реконструкции, реставрации или воспроизводства.
Длина доски создает драму
Помните, если вы будете расширять пол, вам нужно будет также просить удлинить половицы. Запросите среднюю длину 7 футов для большинства твердых пород дерева и 11 футов для более широких полов, включая сосновые; Эти пропорции помогут визуально улучшить внешний вид ваших широких досок и сделать их впечатляющим элементом вашего жилого пространства.
— — — — — —
Панель с прорезями— RLE Technologies
Панели с прорезями для высокого воздушного потока CFM предназначены для обеспечения максимального распределения воздушного потока, которое подходит для любой новой или существующей системы фальшпола.
Что отличает наши панели воздушного потока? Все панели с прорезями включают наши запатентованные пластины расслоения — одну из отличительных черт панелей Triad. Эти ребра позволяют направлять поток воздуха туда, где это необходимо, устраняя горячие точки и участки с плохой циркуляцией воздуха.
Ребра также обеспечивают повышенное охлаждение верхнего уровня сервера, снижая температуру сервера на 5–15 градусов при одновременном снижении энергопотребления за считанные минуты.
Triad также имеют запатентованные встроенные ручки. Вы можете убрать старую отвертку или присоску, которые вы использовали для взлома панелей пола. Наши встроенные ручки делают подъем и перемещение панелей быстрым, безопасным и легким.
Подходит для любого объекта Панели с прорезямидоступны в британских и метрических размерах, чтобы соответствовать вашему полу, и различным пределам нагрузки, чтобы удовлетворить потребности вашего объекта.Все панели производятся в США и имеют порошковое покрытие Grey Flek или Crystal White.
ПанелиTriad с прорезями и фаской очень похожи по форме, конструкции и функциональности. Рисунок решетки — главное различие между ними. Выберите стиль, который лучше всего подходит для вашего объекта.
Панель со всеми прорезями:
- Линейный рисунок решетки
- Запатентованная встроенная двойная ручка
- Запатентованные пластины расслоения
- Порошковое покрытие
- Горизонтальные и вертикальные правильные машины
- Превосходит требования ADA по ширине прохода, зазору решетки; превосходит отраслевой стандарт для надежной решетки
- Совместимость со всеми новыми и существующими системами фальшполов
Имперский размер
Размеры: 24 ″ x 24 ″ (610 мм x 610 мм)
Допустимая нагрузка: Доступны размеры 1500, 3000 или 4000 фунтов
Цвета порошкового покрытия: Кристально-белый или серый флек.
Другие цвета доступны за дополнительную плату.
Метрические размеры
Размеры: 600 мм x 600 мм
Допустимая нагрузка: Доступны размеры 1500, 3000 или 4000 фунтов
Цвета порошкового покрытия: Кристально-белый или серый флек. Другие цвета доступны за дополнительную плату.
Все, что нужно знать о фальшполах
Если бы это было так просто. Сейчас есть много типов фальшполов на выбор.
Раньше все было намного проще. Черт возьми, обычно в городе была всего одна игра, и часто ваш выбор был сделан за вас.
Сегодня мы живем в другом мире. У вас больше выбора, и вы должны быть более образованными, чем когда-либо.
Итак, как выбрать подходящий этаж для входа в здание?
Тип необходимого фальшпола зависит от нескольких факторов:
- Тип приложения (дата-центр, ритейл, офис и т. Д.)
- Настройка системы охлаждения / распределения воздуха
- Кабели / проводка (включая маршрутизацию и распределение / доставку)
- Вес и грузоподъемность
Если вы зашли так далеко, мы предполагаем, что вы уже знаете, что вам нужен этаж доступа.
Фальшполы полезны для создания проходов для трубопроводов, проводов, кабелей, каналов и воздушного потока. Если вы хотите узнать больше о преимуществах этажа доступа, ознакомьтесь с нашей статьей о том, как он может изменить ваш стиль работы.В противном случае давайте пропустим рекламный ход о том, зачем вам нужен фальшпол, и мы разберемся, какой тип вам действительно нужен.
Приложения Access Floor
Перед тем, как углубиться в конкретную информацию о фальшполах, было бы разумно отметить, для каких типов применений фальшпол лучше всего:
Офисы
Традиционно многие архитекторы, управляющие недвижимостью, а также владельцы и операторы зданий неохотно использовали фальшпол в офисных помещениях.Вероятно, это связано с несколькими причинами, но наиболее распространенная причина заключается в том, что многие из этих профессионалов привыкли к традиционным типам фальшполов, которые часто достигают нескольких футов в высоту. Несмотря на то, что коммерческие здания весьма практичны в промышленных применениях, они не могут позволить себе потерять несколько футов от пола до потолка.
С появлением полов с низким профилем доступа, в первую очередь для прокладки кабелей, практически любая компания с любым офисом может получить выгоду от использования этого типа пола.
Дата-центры
Хотя «фальшполы больше не являются стандартным требованием для комнат передачи данных» [2] , они по-прежнему лишены многих преимуществ, которые трудно игнорировать:
- Распределение воздуха под полом
- Трубопровод охлажденной воды
- Кабельный органайзер
- Защита от воды / наводнений
Фальшпол Тип
Есть два основных типа фальшпола:
Низкопрофильный пол, как его определяют в отрасли, представляет собой пол высотой менее 6 дюймов, предназначенный для размещения кабелей, проводов и кабелепровода.Из-за небольшой высоты пола вентиляция под полом не является проблемой или вариантом.
Стандартный / традиционный этаж доступа имеет высоту более 6 дюймов. Стандартная высота обычно составляет 12 дюймов или больше, а некоторые этажи достигают 6 футов или выше.
Эти полы позволяют прокладывать кабели под полом, а также пропускать воздух.
Традиционный этаж
Стандартные фальшполы часто используются на промышленных предприятиях или в учреждениях. Они прочные, надежные и обеспечивают достаточно места для проводов, кабелей и трубопроводов.Однако недостатком этого является гибкость и простота использования. И фальшполы используются ; они не просто сидят и ничего не делают!
Если ваши потребности оправдывают использование этого типа системы, у вас, вероятно, есть внешние подрядчики или высококвалифицированный домашний персонал, который может обслуживать сверхмощные системы, расположенные в полу.
Возможно, самым большим ограничением традиционных полов является то, что они не обеспечивают легкий доступ к проводам, трубам и кабелям под полом.Если вы хотите управлять своими проводами и кабелями, вам придется потянуть за несколько панелей доступа (обычно весом от 35 фунтов каждая).
Но не тяните за один раз слишком много панелей пола, потому что весь фальшпол может потерять устойчивость ; Большая проблема, когда ваш пол находится в нескольких футах от земли!
Низкопрофильный пол
Хотя некоторые низкопрофильные этажи легче, чем их старшие братья, они по-прежнему обладают высокими показателями прочности (как вы увидите ниже).Некоторые из их основных преимуществ заключаются в том, что они занимают меньшую высоту потолка и их намного проще использовать для персонала на месте.
Нет тяжелых панелей, которые нужно поднимать. Не беспокойтесь о падении через отверстие на три, четыре или более футов вниз.
Конечно же, это меньшая высота пола. Если вы прокладываете большой 8-дюймовый трубопровод охлажденной воды под полом, вам лучше использовать традиционный пол доступа с панелями, пьедесталами и стрингерами.
Но если вы прокладываете электрические кабели и кабели для передачи данных, скажем, в офисном помещении, библиотеке или розничном магазине, низкопрофильный пол может быть именно тем, что вам нужно.
Высота этажа
Высота вашего фальшпола будет частично определяться вашей потребностью в пространстве под полом в сочетании с доступной высотой потолка и бюджетом. Хотя более высокие этажи могут стоить дороже, дополнительные расходы могут быть на удивление ниже, чем вы думали.
Традиционный фальшпол с распределением воздуха под полом
На этапах разработки концепции и проектирования высота вашего фальшпола будет определяться на основе количества кабелей, проводки и трубопроводов, которые будут проложены под вашим полом, а также любого распределения воздуха под полом, которое вам может понадобиться.
Например, если вы планируете распределить воздух под полом в среде центра обработки данных, ваш инженер-механик должен быть в состоянии сказать вам, какая высота пола вам нужна для эффективного воздушного потока.
Типичная высота составляет 24–48 дюймов, но это основано на нескольких факторах, не в последнюю очередь из которых тип воздухоподготовителя, вентилятор (центробежный или с назад загнутыми лопатками) и любой тип применяемой системы удержания воздуха.
Высота вашего подъездного этажа должна быть достаточной, чтобы после вычета пространства, занимаемого проводами, кабелями и трубопроводами, оставалась достаточная высота пола для распределения воздуха.
Это один из самых важных моментов, который необходимо сделать, поэтому мы поговорим о нем еще раз. Высота этажа часто определяется командой дизайнеров на раннем этапе процесса, а за пространство борются другие специалисты.
Команда разработчиков проекта обычно видит лучшие результаты, когда абсолютная максимальная высота известна заранее, а фактическая высота этажа может быть динамической величиной, которая может меняться по мере участия электриков, механиков и ИТ-групп.
(Большинство) Подъездные этажи должны быть короткими — особенно если у вас нет подпольного воздуха
Я не могу сказать вам, сколько центров обработки данных , в которых я был, имеют пол от 12 до 24 дюймов, потому что это стандартный минимум для распределения воздуха, но пол полностью забит проводами, кабелями и трубами. !
Очевидно, что в этих центрах обработки данных есть серьезные проблемы с охлаждением, которые обычно усугубляются добавлением дополнительных охлаждающих устройств.
Основная проблема — недостаточная высота пола и отсутствие надлежащего воздушного потока.
Итак, мы не можем переоценить важность правильного дизайна! Однако, если у вас есть существующее пространство и вы испытываете некоторые из этих проблем, вы все же можете сделать некоторые вещи, чтобы улучшить производительность вашего центра обработки данных (или другого пространства).
Вы можете исследовать ремонтные работы, которые включают увеличение высоты пола при повторном использовании существующих панелей пола.Это может также включать ремонт существующих панелей пола доступа.
Низкопрофильный пол, кабельная разводка (без воздуха, только кабели)
Одна из самых популярных тенденций в проектировании и эксплуатации зданий — использование низкопрофильных перекрытий. Это этажи высотой от 1,5 до 6 дюймов, которые позволяют просто и эффективно прокладывать кабели без необходимости прокладывать траншеи в бетоне или прокладывать надземные кабели. Компания CISCA недавно приняла новую терминологию, которая определяет «настил для прокладки кабелей» как отдельный строительный продукт, а не традиционные напольные покрытия.
Если вам не требуется распределение воздуха под полом (обычно для крупных промышленных предприятий, таких как центры обработки данных, электрические комнаты или производственные линии), вам, вероятно, не нужен традиционный этаж доступа, который может быть 2 фута или выше.
Многие отрасли, помимо центров обработки данных, теперь используют низкопрофильные перекрытия для упрощения прокладки кабелей; в таких отраслях, как розничная торговля, центры командования и управления, центры обработки вызовов и даже традиционные офисные помещения.
Еще одно преимущество этих нижних этажей — это встроенные траншеи для прокладки кабелей и множество встроенных электрических напольных коробок.Эта технология берет на себя трудоемкую работу и превращает ее в простое дело «подключи и работай».
Материал панели
Панели фальшпола различаются по материалам конструкции, в зависимости от вашего применения. Стандартным типом панелей долгое время были железобетонные, стальные панели, но сегодня есть больше вариантов. На ваш выбор:
- Стальные панели с бетонным сердечником
- Стальные пустотелые панели
- Голые бетонные панели
- Панели полипропиленовые высокопрочные
- Деревянные панели
Для традиционных перекрытий доступа цементный стержень , стальные панели в целом являются отраслевым стандартом, и самой большой переменной является номинальный вес.Этот тип панели также доступен для пола с низким профилем, поэтому, если у вас есть проблемы с весом, но вы все же хотите пол с более низким профилем, это может быть вашим решением.
Стальные пустотелые панели также доступны для традиционных и низкопрофильных полов. Хотя их номинальные нагрузки могут не соответствовать характеристикам традиционных стальных и бетонных панелей, вы можете быть удивлены тем, насколько они прочны, несмотря на их легкий вес и легкость в обращении.
Однако для полов с низким профилем во многих случаях можно использовать высокопрочных полипропиленовых панелей .Преимуществом такой конструкции из панелей является значительная экономия веса, простота обращения и меньшее воздействие на окружающую среду.
В некоторых конструкциях полов со сверхнизким профилем (пол с прокладкой кабелей) не нужно полагаться на 4 пьедестала в углу каждой панели.
Вместо этого эти панели опираются непосредственно на черный пол, используя несколько мини-пьедесталов на каждую панель. Панели этого типа обладают высокой стойкостью к раздавливанию, при этом они легкие и удобные в обращении.
Заключительное примечание по строительству панелей
Возможно, вы заметили, что я упомянул, что фактический вес панели является тяжелым или легким, и задаетесь вопросом, почему это имеет значение? В конце концов, после того, как пол будет установлен, не имеет значения, насколько тяжелыми будут панели, верно? Не совсем так.Ваше здание постоянно находится в движении, и ваша система распределения электроэнергии не исключение.
Если сразу перейти к делу, панелей фальшпола поднимаются и перемещаются гораздо чаще, чем можно представить .
Будь то подрядчик, прокладывающий дополнительные кабелепроводы или трубопроводы, или один из ваших собственных технических специалистов, прокладывающих новые кабели для передачи данных, вы хотите, чтобы панели пола были как можно более легкими и удобными, а их вес и допустимая нагрузка соответствовали вашим требованиям. заявление.
Номинальная нагрузка и вес
Для полов со стандартным доступом номинальная нагрузка панели обычно находится в диапазоне 1 000–2 000 фунтов. Наши напольные панели доступны с номинальной нагрузкой до 2500 фунтов, что позволяет создавать более прочные полы, способные выдерживать тяжелое и громоздкое оборудование.
Но не всегда нужно покупать панели пола с самым высоким рейтингом веса. Мы часто проектируем решения, в которых зоны с малым движением транспорта построены из стандартных панелей весом 1000–1500 фунтов, а более важные зоны построены из панелей за 2000–2500 фунтов.
Критические области могут быть обозначены проходами, по которым, как вы знаете, громоздкое оборудование будет перемещаться в пространство и из него.
Это также могут быть места, где тяжелое оборудование будет постоянно находиться, что потенциально исключает дополнительную поддержку, такую как напольные стойки для оборудования.
Кроме того, для сейсмически активных регионов может потребоваться дополнительная поддержка для достижения высокого сейсмического рейтинга. Это могут быть дополнительные анкеры для постаментов, а также дополнительная опорная конструкция, соединяющая постаменты, стрингеры и панели перекрытия.
Навигация по всем параметрам может быть сложной. С учетом номинальных значений PSI, грузоподъемности, прочности на раздавливание, испытаний на качение и т. Д. Трудно определить, какая панель подходит для вашего применения.
Больше, чем просто сумма частей — пол для прокладки кабелей — важная часть вашего здания!Вы должны знать, что рейтинг пола доступа больше, чем допустимая нагрузка его панелей. Система настолько сильна, насколько надежно ее самое слабое звено, поэтому обратите пристальное внимание на свои потребности и спроектируйте систему, в которой все компоненты выбраны в соответствии с вашими требованиями.
Я видел слишком много клиентов, которые продавали панели с высокой несущей способностью, без учета остальной системы. Этот рейтинг в 2000 фунтов ничего не значит, если его не поддерживает нижняя часть.
Я также видел конструкции фальшполов, в которых тяжелое оборудование размещалось на полу, превышая допустимые пределы веса. Хорошим примером этого является заказчик, который хотел установить ИБП (источник бесперебойного питания) на своем полу (другой бренд).
ИБП весил около 8 000 фунтов, а каждая панель выдерживала 2 000 фунтов.Поскольку шкаф ИБП в какой-то момент располагался на 4 разных панелях, они думали, что все в порядке (4 * 2000 = 8000).
К сожалению, нагрузка была распределена неравномерно и не учитывала подвижные нагрузки при перемещении ИБП или то, что могло бы произойти, когда поблизости выполнялись работы, требующие снятия панелей.
Установка ИБП прошла не очень хорошо, и была вызвана третья сторона для обеспечения пола, способного выдержать вес, а затем и немного.
У нас нет проблем со строительством стен, кубиков, перегородок и т. Д. на вершине фальшпола Netfloor USA. Действительно. Мы делаем это все время. (Некоторые производители уклоняются от этого, но, поскольку наши полы являются частью всей вашей инфраструктуры, кажется глупым иметь слишком много специальных требований, ограничивающих ваши возможности.)
Мы стараемся упростить вам управление физической ИТ-инфраструктурой в системе фальшпола, чтобы вы и ваша команда имели гибкую систему и могли вернуться к работе.
Итак, вы знаете, что такое кабельные лотки? Кабельные лотки, проволочные лотки, кабельные корзины; все они обозначают одно и то же: металлические лотки для кабелей и проводов.Кабельные лотки, обычно подвешенные к потолку или спрятанные под высоким фальшполом, являются хорошим способом прокладки (прокладки) проводов и кабелей.
Нет ничего плохого в кабельных лотках в фальшполах. Фактически, большинство центров обработки данных, с которыми вы сталкиваетесь, используют кабельные лотки. С этим есть только одна проблема (когда мы говорим о ЛЮБОМ здании или объекте, который НЕ является центром обработки данных)
Есть несколько уникальных конструкций кабельных лотков. Вы можете подумать: «Это просто металлический поднос, что в нем особенного?» И в каком-то смысле ты прав.Но есть гибкие кабельные лотки, которые можно легко сгибать и поворачивать как угодно.
Но опять же, , вам нужно много места наверху , чтобы делать эти повороты.
Если вы проектируете или строите пространство, где у вас не может быть отвратительного вида кабельных лотков, свисающих с потолка, и размещение их на действительно высоком фальшполе не вариант, вам следует подумать о низкопрофильном полу для доступа. Не требуются системы кабельных лотков с фальшполом!
В напольной системе управления кабельным вводом имеются встроенные модульные кабельные лотки (которые заменят кабельные лотки).Могут быть напольные электрические и информационные ящики. И, пожалуй, лучшая часть: вы (а также ваши клиенты и сотрудники) никогда этого не видите! Он под полом, вне поля зрения.
На протяжении десятилетий менеджеры по информационным технологиям и предприятиям устанавливали высокие фальшполы, а затем устанавливали кабельные лотки и кабельные каналы под полом. Проблема с этим методом в том, что он требует больше материалов и труда. (Не говоря уже о том, что он занимает большую высоту от пола до потолка.
Есть более простой и менее дорогой способ: Низкопрофильный (короткий) пол для доступа к кабелям. Уф, полный рот! Но сказать его длинное название — самая сложная задача при использовании этих типов перекрытий! Их легко развернуть и легко поддерживать.
Эти современные этажи доступа имеют встроенные кабельные каналы.
Просто вставьте электрические провода и провода данных в кабельную коробку (кабельный лоток), и готово!
Не знаете, какая из наших напольных систем вам подходит? Ознакомьтесь с нашим селектором продуктов!
Переносимость / повторное развертывание
Этот может вас удивить! Традиционно входные этажи были неотъемлемой частью конструкции здания.Вы используете анкеры и / или клей, чтобы удерживать опоры, укладывать панели пола и ставить сверху тяжелое и дорогое оборудование. Это оборудование работает круглосуточно без выходных в течение многих лет.
(Спрашивали ли вы своего домовладельца или управляющего зданием, разрешат ли они даже вам установить стандартный этаж доступа; анкеры и клеи могут стать серьезным нарушителем сделки!)
Шансы удалить все это оборудование и вырвать пол обычно невелики, поэтому пол обычно остается на своем месте.Часто демонтаж панелей, пьедесталов и стрингеров обходится довольно дорого, поэтому их часто бросают или продают на металлолом.
Однако с появлением низкопрофильного пола доступа (также известного как «этаж доступа для кабельной разводки») отрасль изменила определение пола доступа и того, что он может сделать для вас.
Конечно, мы считаем, что наши продукты лучше всего подходят для большинства решений, но никто не заставляет вас выбирать один тип пола вместо другого. И, конечно же, в первую очередь мы уделяем внимание прокладке кабелей, а затем фальшполам.
Если вам нужен краткий видеогид, который поможет узнать о некоторых различиях между некоторыми из наших этажей, это видео — отличное место для начала. Если вы предпочитаете читать о различиях в наших продуктах для низкопрофильных напольных покрытий, это руководство — то, что вам нужно в первую очередь проверить.
Потребности вашего бизнеса постоянно меняются, а пол для организации кабелей позволяет легко перенаправлять, повторно развертывать и расширять ваш бизнес.
