Перекрытия из Газобетона: Алгоритм Монтажных Работ

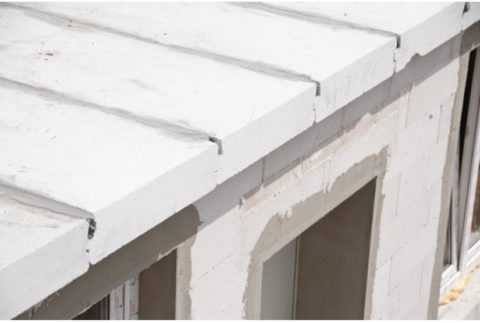

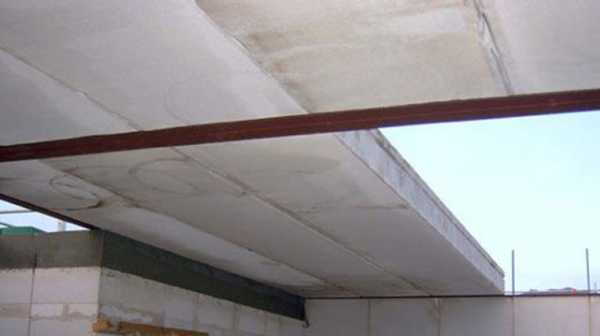

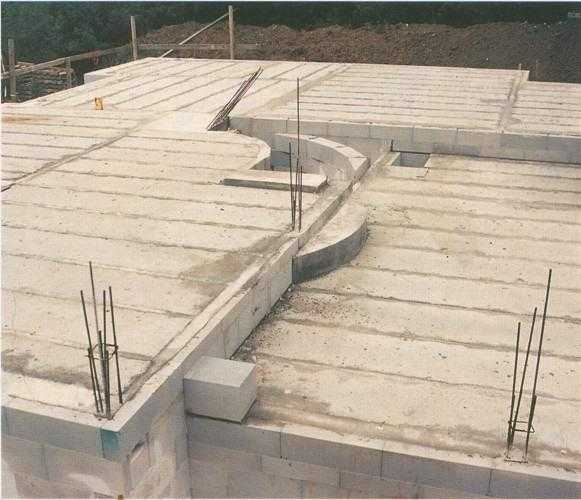

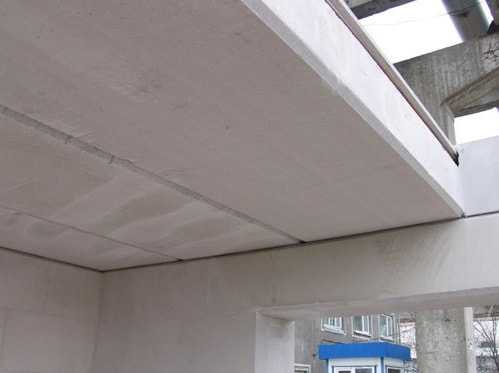

Смонтированное перекрытие из газобетонных плит

Развитие строительных технологий в настоящее время позволило найти альтернативу многим традиционным материалам и конструкциям. Например, наряду с деревянными и железобетонными, все чаще используют сборно-монолитные перекрытия из газобетона.

Тем, кто как раз сейчас планирует постройку дома или уже занимается ею, будет интересно узнать об этой новой технологии, и о том, какие преимущества она дает.

Содержание статьи

Преимущества газобетонных перекрытий

Нашим постоянным читателям не нужно объяснять, что такое газобетон, и каковы его особенности. Если коротко, это ячеистый бетон, поры которого заполнены газом.

Такая структура придает материалу очень полезные свойства: малый вес и низкую теплопроводность. Иными словами, газобетонные перекрытия гораздо легче, и намного теплее железобетонных.

Обладают они и другими достоинствами:

  • Достаточно высокий уровень прочности: плиты перекрытий из газобетона в зависимости от марки могут выдержать нагрузку от 300 до 600 кг/м2, а сборно-монолитные конструкции — и выше;
  • Устойчивость к воздействию окружающей среды;
  • Экологическая безопасность: в составе материала только натуральные компоненты, безопасные для здоровья человека – известь, цемент, алюминий, кремний;
  • Легкость транспортировки;

Достоинства газобетона

  • Высокий срок эксплуатации;
  • Простота монтажа за счет точных геометрических параметров и продуманной системы крепления;
  • Экономия на утеплении и отделке полов и потолков: перекрытия получаются теплыми и очень ровными.

Поверхность после шлифовки швов готова к настилке линолеума или ламината

Устройство перекрытий

Инструкция по монтажу перекрытий из газобетонных блоков и панелей отличается от инструкции по укладке железобетонных изделий. Это связано с меньшей прочностью, которой обладает газобетон – плиты перекрытия из этого материала уступают традиционным аналогам.

Выбор способа монтажа зависит от расчетной нагрузки на перекрытия, расстояния между пролетами и материала стен здания.

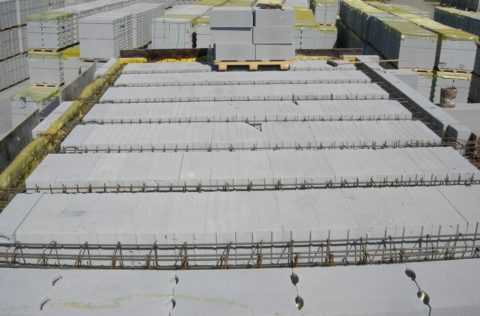

Перекрытия из армированных плит

Газобетонные плиты перекрытия выпускаются толщиной 300 мм. Ширина таких изделий не превышает 180 см, а длина — 600 см. Поэтому максимальная длина пролета, которую ими можно перекрыть, должна быть до 5,5-5,7 метров.

При меньшей длине пролета панели обрезаются с помощью обычной ножовки

Обратите внимание. Глубина опирания панелей на несущие стены должна составлять не менее 12,5 см. Отсюда и требования к максимальной длине пролета.

Наиболее востребованы панели с системой паз-гребень, обеспечивающей плотность и прочность боковых швов.

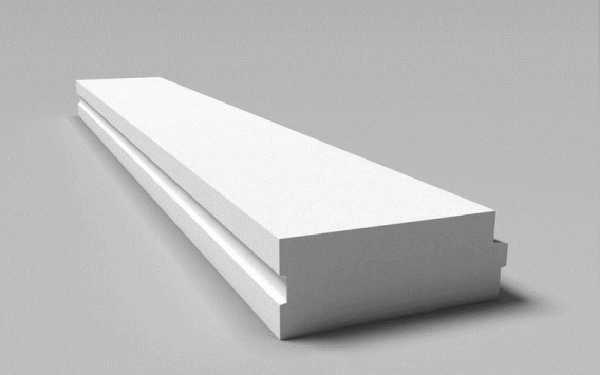

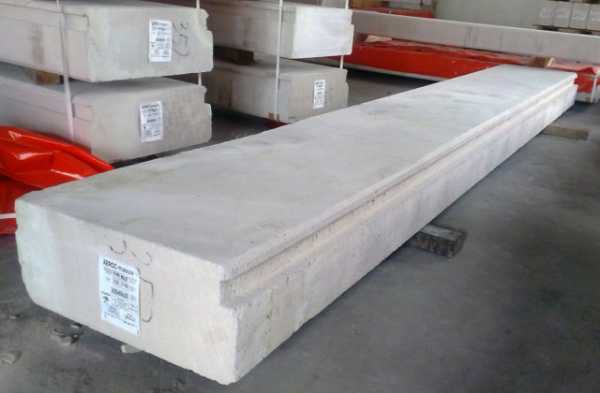

Газобетонная плита перекрытия с пазогребневой системой соединения

Монтаж осуществляется в такой последовательности:

  • На опорные стены укладывается раствор;

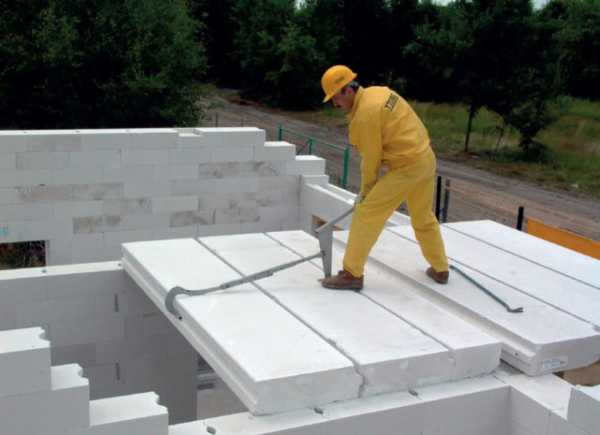

  • Плиты поднимаются краном, и силами двух стропальщиков выравниваются по месту;
  • Гребень каждой следующей плиты вставляется в паз предыдущей;

Стыковка соседних плит

  • По периметру здания на раствор устанавливаются опалубочные блоки толщиной 100 мм и арматурный пояс из двух уровней стального прута;
  • Образовавшийся кольцевой анкер и швы между панелями бетонируют.

Замоноличивание швов и периметра позволяет равномерно распределить нагрузку на перекрытие

Это важно! Так как для производства перегородочных блоков используют менее прочный газобетон, перекрытия не должны на них опираться, чтобы не создавать лишнюю нагрузку. Поэтому газобетонные перегородки должны быть ниже несущих стен на 10-20 мм, а между ними и потолком устраиваются демпферные швы из минеральной ваты или монтажной пены.

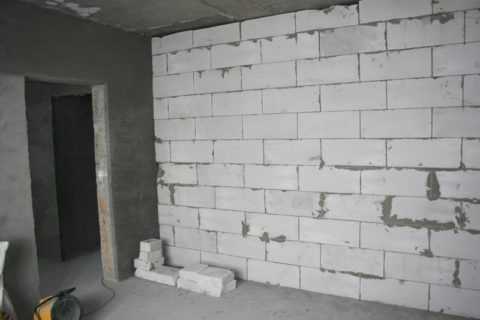

На фото виден зазор между потолком и перегородкой

Этот вид перекрытий не пользуется большой популярностью, и применяется преимущественно для устройства потолка под нежилым чердачным помещением, не используемым для бытовых нужд. Связано это с недостаточной несущей способностью газобетонных панелей.

Предельная величина нагрузки на них составляет 600 кг/м2, но если учесть вес перегородок, мебели, бытовой техники, людей и напольного покрытия, этого часто оказывается недостаточно для безопасной эксплуатации помещений.

Сборно-монолитные перекрытия

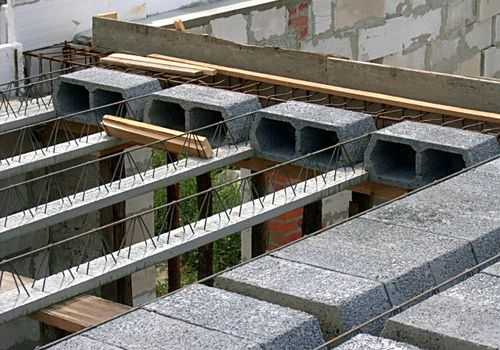

Более прочная и надежная альтернатива описанной выше конструкции – сборно-монолитное перекрытие из газобетона с использованием армирующего каркаса. Этот каркас может быть  самодельным или заводского производства.

Последний представляет собой особую конструкцию, состоящую из следующих элементов:

  • Легкая железобетонная балка длиной до 7,2 метра;
  • Пространственный арматурный каркас.

Стальной арматурный каркас

Два нижних стальных стержня диаметром 12 мм заглублены в тело балки, а верхний диаметром 8 мм установлен на высоте 20 см от её нижней плоскости. Продольные стержни связаны между собой треугольниками поперечных соединений диаметром не менее 6 мм.

При использовании заводского каркаса для устройства перекрытий применяют Т-образные плиты перекрытия – газобетон в виде блоков размером 600х250х200 мм.

Процесс устройства сборно-монолитного перекрытия выглядит так:

ИзображениеОписание

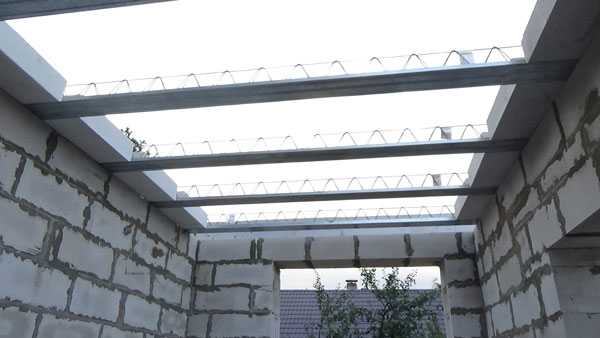

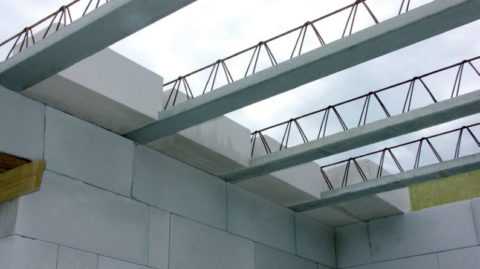

Установка балок

Балки концами укладываются на несущие стены, или на закрепленную на них ригельную систему.

Если длина пролетов более 7 метров, под балки устанавливаются опорные конструкции. Если меньше, они обрезаются на месте монтажа.

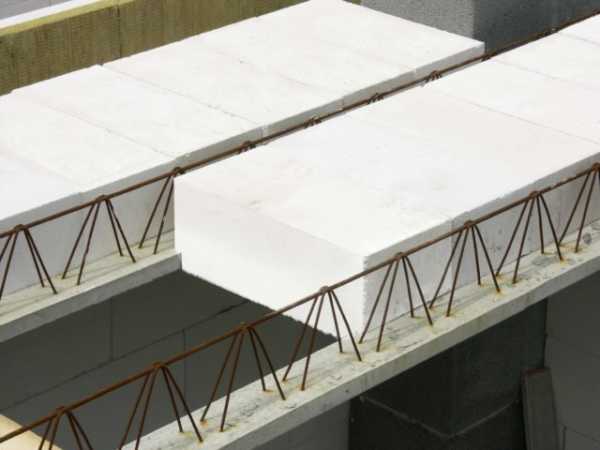

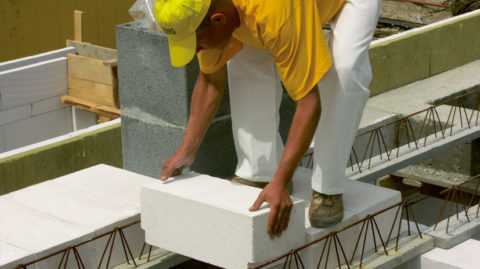

Монтаж вкладышей

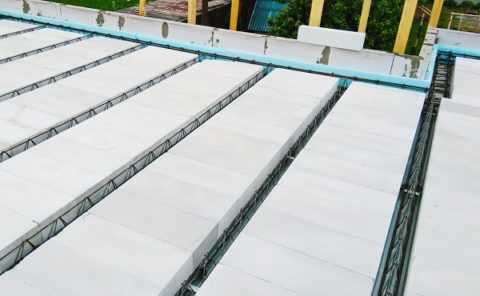

Газобетонные блоки укладываются на балки пазами вниз, образуя с ними в нижней части ровную поверхность потолка. Делается это своими руками, без помощи техники, так как вкладыши легкие.

Устройство несъемной опалубки

По периметру наружных стен выкладывают опалубку из блоков толщиной 100-150 мм. Между ней и арматурным каркасом прокладывают утеплитель (пенополистирол толщиной 30 мм) для сокращения потерь тепла через торцы ж/б перекрытий.

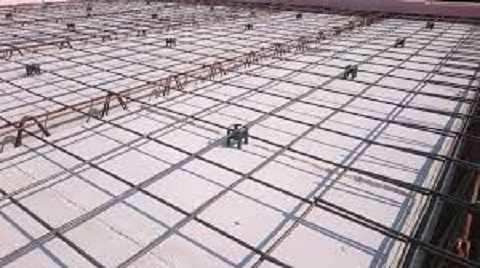

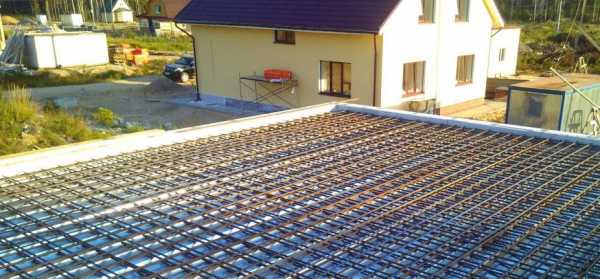

Укладка арматурной сетки

Поверх смонтированной конструкции укладывается арматурная сетка. Она должна быть на несколько сантиметров приподнята над поверхностью блоков.

Устройство монолитной стяжки

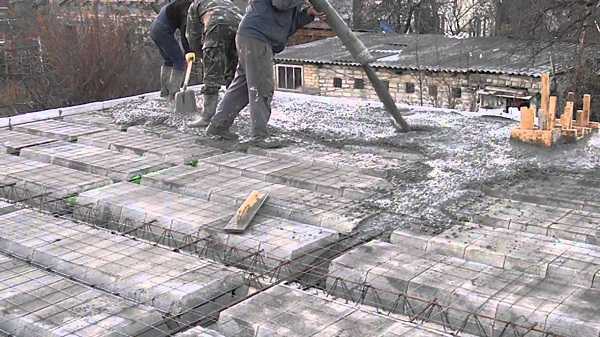

Устройство перекрытий по газобетонным блокам завершается заполнением швов между соседними элементами легким ячеистым бетоном. Одновременно с этим выполняется стяжка толщиной 5 см.

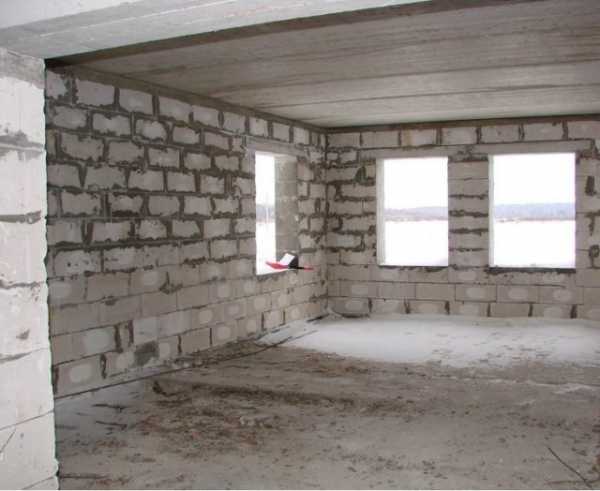

В результате получается теплое и надежное перекрытие из газобетона, собранное из блоков и замоноличенное стяжкой.

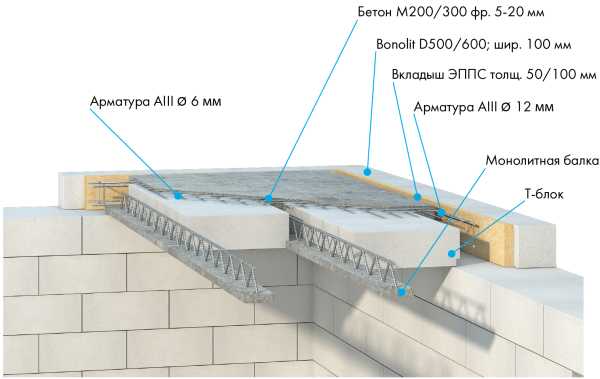

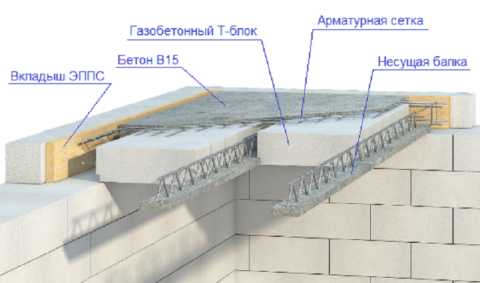

Схема устройства сборно-монолитного газобетонного перекрытия

Можно обойтись и без готовых балок, если вас не устраивает их цена. Но времени на работу уйдет гораздо больше.

Для этого в перекрываемый пролет параллельными рядами устанавливаются широкие и ровные доски на опорных стойках. Их верхняя плоскость должна быть на уровне последнего ряда несущих стен.

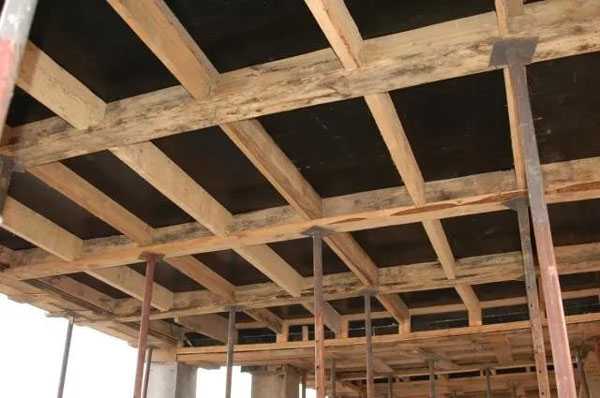

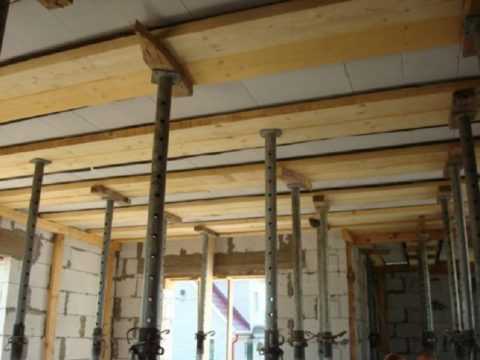

Съемная опалубка из досок для монолитных балок

На доски стелется полиэтиленовая пленка или другой водонепроницаемый материал. Затем на них укладываются стандартные блоки так, чтобы между их гранями осталось пустое пространство для арматурного каркаса будущей балки.

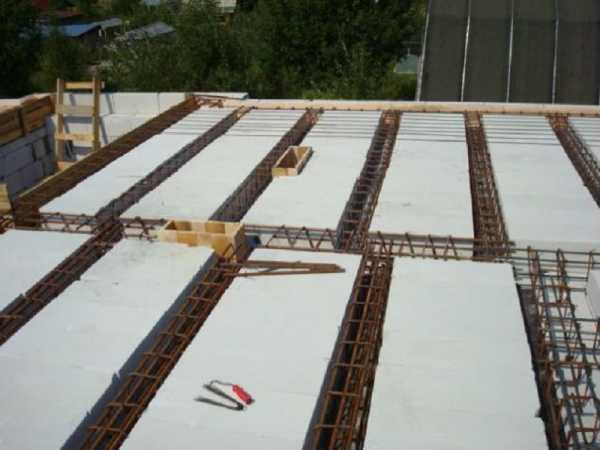

Арматурный каркас из стальных стержней

Каркас укладывается между блоками на опалубочную доску с опорой на несущие стены. Далее работа выполняется по описанной выше схеме. Когда бетон наберет проектную прочность, опалубку снимают.

Особенности устройства перекрытий по стенам из газобетона

Многих интересует, можно ли плиты перекрытия класть на газобетон, ведь стеновые блоки из этого материала особой прочностью не отличаются, и могут не выдержать серьезной нагрузки.

Строители дают положительный ответ на этот вопрос — но только если монолитное перекрытие на газобетон выполняется с соблюдением следующих условий:

  • Толщина несущих стен должна быть не менее 30 см;

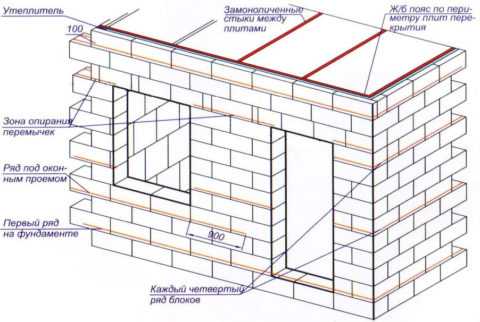

  • По периметру здания необходимо соорудить железобетонный армопояс высотой 25 см и шириной, равной толщине несущих стен;

Обратите внимание. Такой армированный пояс равномерно распределяет нагрузку, которую оказывает плита перекрытия на газобетон, и служит прочным основанием для монолитной конструкции.

  • Плиты перекрытия должны опираться на стены на глубину 20 см.

Выполнив эти условия, вы сможете не переживать за то, что стены потрескаются от нагрузки или обвалится потолок.

Заключение

Видео в этой статье даст вам возможность своими глазами понаблюдать за процессом создания газобетонных перекрытий. Вы увидите, что конструкция получается надежной и экономичной, так как она позволит до минимума снизить затраты на утепление и отделку потолка и пола верхнего этажа.

И не забудьте, что плиты перекрытия на газобетонные стены укладываются только после усиления их в верхней части. Но это касается не только описанных в статье конструкций, а и перекрытий из любых других материалов.

beton-house.com

Перекрытие из газобетона: особенности сборных, монолитных изделий




В современном строительстве применяются различные типы перекрытий, которые отличаются не только по технологии укладки, но и по материалу. Сегодня все большую популярность приобретает такой материал, как газобетон, который используется как для кладки стен, так и для обустройства межэтажных конструкций.

Перекрытие из ячеистых блоков

Преимущества использования газобетона

Легкий ячеистый материал

Газобетонные перекрытия, созданные своими руками, от подобных конструкций из других материалов отличают следующие характеристики:

  • Высокий уровень прочности. Они выдерживают нагрузку в 300-600 кг/м2;
  • Небольшой вес до 750 кг;
  • Точные геометрические параметры;
  • Система крепления, обеспечивающая максимальную подгонку;
  • Легкость и простота монтажа;
  • Легкость транспортировки;
  • Большой эксплуатационный период;
  • Экологическая безопасность. В состав таких блоков входит цемент, известь, кремний, алюминий – материалы абсолютно не опасные для человека;
  • Стойкость к воздействиям окружающей среды.

Виды перекрытий из газобетона

Существуют следующие виды подобных конструкций из легкого ячеистого материала:

  • Армированные;
  • Монолитное перекрытие на газобетон с напряженной или ненапряженной арматурой;
  • Сборно-монолитные конструкции, состоящие из таких частей, как сборные перекрытия из газобетона, которое сверху усиливается при помощи армированного бетона.

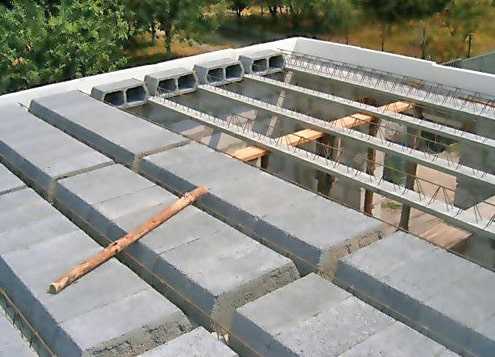

Сборно-монолитное перекрытие

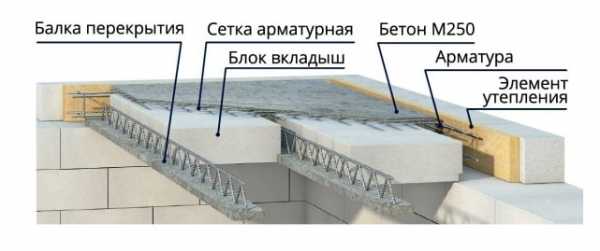

Схема сборно-монолитной конструкции

Стандартные изделия для сооружения перекрытий такого типа изготавливают на заводах ЖБИ, наделяя их следующими габаритными размерами:

  1. Длина – не более 6 м;
  2. Ширина – не более 1,8 м;
  3. Толщина – 30 см.

Расчетная нагрузка на такие поверхности составляет около 600 кг/м2 и выше. Для монтажа данного типа изделий необходима сила 2-3 строителей и помощь подъемного крана.

Обратите внимание!
Для удобства подъема плит при помощи грузоподъемного оборудования на их поверхности предусмотрены стальные петли.

Для обеспечения уплотнения соединения соседних плит с высоким уровнем прочности швы в боковых гранях каждого изделия используется пазо-гребневая система. Используемый при установке затяжной хомут поможет максимально уплотнить соединения.

Обратите внимание!
Для того чтобы не повредить углы или боковые грани плит в процессе транспортировки желательно использовать мягкие погрузочные пояса.

Отличительной чертой сборно-монолитных перекрытий является их конструкция, состоящая из стандартных Т-образных блоков из газобетона, которые устанавливаются на железобетонные армированные балки.

Основные характеристики сборной конструкции

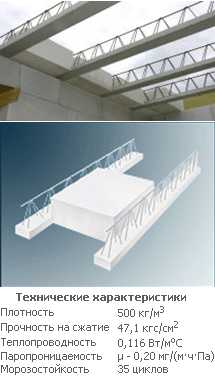

Армированный каркас для создания подобной конструкции носит наименование «Тригон» и состоит из следующих элементов:

  1. Два стальных арматурных стержня, располагающихся вдоль плоской бетонной части с заглублением в ее поверхность;
  2. Третий армирующий продольный стержень устанавливается на высоте 20 см от нижней плоскости бетонного основания;
  3. Два нижних армирующих стержня и верхний связываются при помощи поперечных соединений, образующих треугольники.

Снизу арматура данной конструкции укрывается слоем бетона не менее 3,5-5 см толщиной. Данной толщины достаточно для обеспечения необходимого уровня теплоустойчивости в течение оговоренного нормативной документацией времени.

Такое каркасное исполнение предупреждает возможность прогиба конструкции даже в условиях превышения номинальной нагрузки в 1,5 раза.

Инструкция по изготовлению тригона оговаривает использование стержней следующих диаметров:

  • Нижние 2 стержня диаметром 12 мм;
  • Верхний стержень диаметром 8 мм;
  • Продольные стержни диаметром 16 мм;

К основным характеристикам данной балки можно отнести:

  • Длина – 7 м;
  • Ширина и высота — 20 см;
  • Вес – 17 кг 1 погонный метр конструкции;
  • Максимальный вес 12 кг;

Совет. Если в процессе создания перекрытия подобное изделие будет необходимо укоротить или просверлить в нем отверстие следует воспользоваться такими методами, как резка железобетона алмазными кругами и алмазное бурение отверстий в бетоне.

Особенности монтажа конструкции

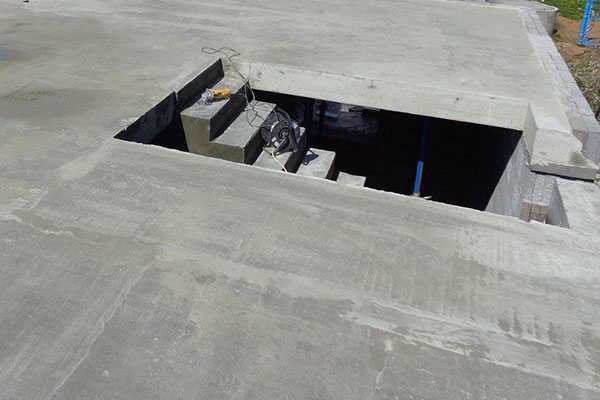

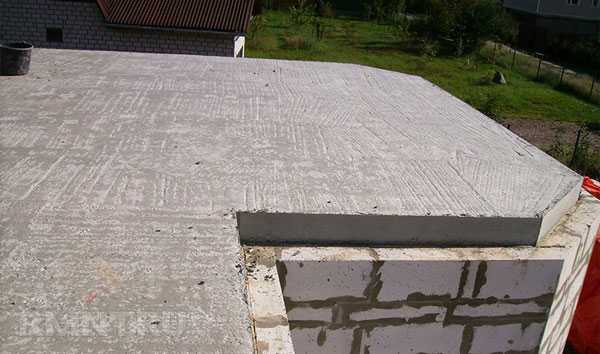

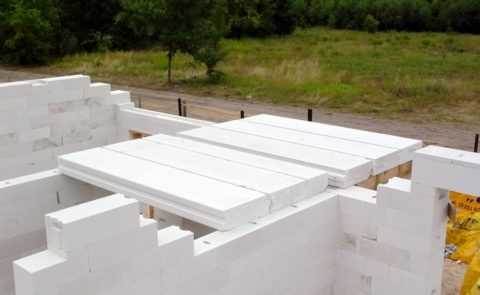

Готовое газоблочное перекрытие

Для того чтобы произвести укладку газобетонной армированной плиты понадобится использование подъемной техники и помощь двух монтажников и крановщика.

Совет. Для того чтобы поверхность получилась максимально качественной следует предварительно опорные стены выверить по уровню.

Процесс укладывания таких изделий, как плиты перекрытия из газобетона содержит в себе следующие особенности и нюансы:

  1. Сооружая межкомнатные перегородки, следует делать их на 10 мм ниже уровня расположения перекрытия;

Совет. Данное требование необходимо исполнять в обязательном порядке.
В противном случае газобетонные плиты перекрытия будут подвержены дополнительным нагрузкам, что повлечет за собой возникновение трещин на поверхности.
Некоторые практики предполагают возможность подпилить перегородку на месте, но этот процесс в разы усложнит процесс монтажа.

  1. Глубина опирания плит на несущие элементы конструкции должна составлять 1,25 мм и более;
  2. Укладка изделий осуществляется мягкими стропами;
  3. Если используются плиты с системой крепления паз-гребень, то по завершении монтажных работ следует укрепить перекрытие хомутом, который обеспечит качество подгонки;
  4. Перед укладкой панелей, стены предварительно обрабатываются раствором;
  5. В тех областях конструкции, где не планируется наличие перекрытия (лестницы, подъем коммуникаций и т.д.) устанавливаются металлоконструкции;
  6. Швы, образовавшиеся между единицами материала, обрабатываются бетонным раствором;

На фото — процесс бетонирования швов

  1. По периметру конструкции связывается арматурный каркас из стального прута в два уровня;
  2. Опалубочные блоки устанавливаются на бетонный раствор;
  3. Образовавшийся в итоге кольцевой анкер бетонируется.

Итогом производства подобных строительных работ станет перекрытие, собранное из плит, образующих монолит с равномерным распределением нагрузки по всей поверхности.

Цена перекрытия для здания, создаваемого из газобетонных плит, напрямую зависит не только от качества, выбранного вами строительного материала, но и от площади межэтажного пространства и, конечно же, от количества этажей.

Перекрытия для стен из газобетона

Очень многих, решившиеся на строительство дома из газобетонных блоков, волнует вопрос о том, можно ли на газобетон класть плиты перекрытия?

Конечно же можно, только данный процесс должен соблюдать некоторые условия:

  • Толщина стен из ячеистого материла должна быть не меньше 30 см;
  • Опирание плиты перекрытия на газобетон должно составить 20 см;
  • По всему периметру стен здания должен быть сооружен железобетонный пояс толщиной, соизмеримой с толщиной стены и высотой в 25 см;
  • Бетонный пояс обязательно должен быть армированным.

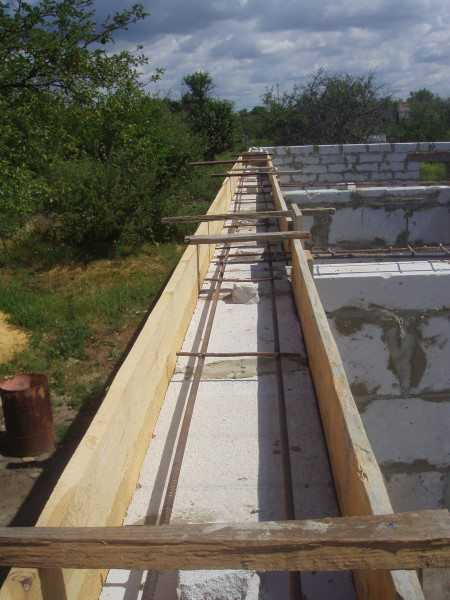

Сооружение опалубки высотой в 25 см для пояса

Обратите внимание!
Данный пояс позволит грамотно распределить нагрузку, оказываемую на плиты перекрытия для газобетона, исключая точечного давления на ячеистые блоки, результатом которого может стать деформация или разрушение конструкции.

В заключение

Крыша из газоблоков

Перекрытие, созданное из газобетонных блоков, это качественная, надежная и долговечная конструкция. Газобетон – материал легкий, поэтому укладка такого перекрытия не вызовет абсолютно никаких трудностей. Надежная система соединения блоков позволит увеличить прочность бетонного перекрытия и сократить затраты на отделку потолочной поверхности, т.к. потолки и так будут идеально ровными.

А видео в этой статье позволит вам узнать еще больше о том, как можно создать перекрытия из такого современного строительного материала, как газобетон.


masterabetona.ru

монолитные, сборные конструкции, плиты жби

Перекрытия представляют собой горизонтальную конструкцию, которая устанавливается между каждым этажом здания, а также разделяет первый этаж от подвала, а последний от кровли. Кроме этого, она принимает немалые нагрузки от несущих стен, за счет чего придает сооружению жесткость. Дополнительно перекрытие в доме из газобетона делают таким образом, чтобы обеспечить сохранность тепла.

Устройство межэтажных перекрытий

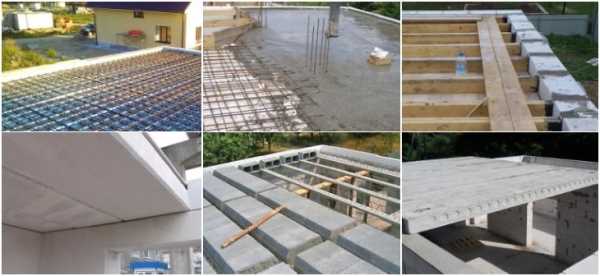

Существует несколько вариантов, которыми выполняется монтаж перекрытий между этажами в частном доме из газобетона. К таковым относят монолитные, а также сборные типы конструкций. Так, могут применяться деревянные либо металлические балки, специальные бетонные плиты или создаваемые сразу на месте сборно-монолитные варианты. Каждый тип конструкций обладает определенными преимуществами и недостатками, которые должны учитываться при их монтаже в здании из газобетонных блоков. Главными критериями выбора межэтажных перекрытий в газобетонном доме является:

  • Потребность использования дополнительной техники для установки;
  • Цена материалов, а также установки;
  • Длительность строительства с их применением.

Использование в качестве основного критерия параметры предельных нагрузок межэтажных перекрытий в доме из газобетона является неактуальным. Это обусловлено тем, что все перечисленные варианты позволяют добиться достаточной прочности для частных домов. Обычно они выдерживают нагрузку, не превышающую 800 кг/1 м?. Но более предпочтительными будут материалы, обладающие меньшим весом, чтобы снизить нагрузку, которая оказывается на блоки.

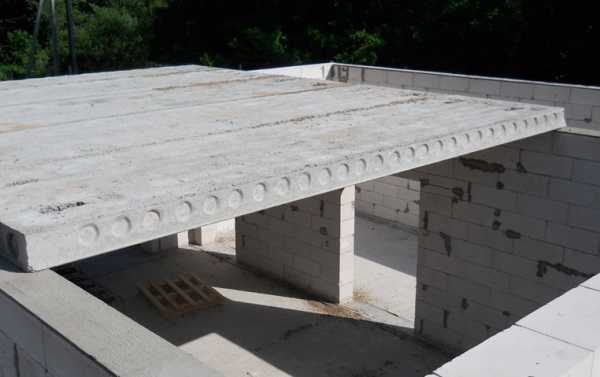

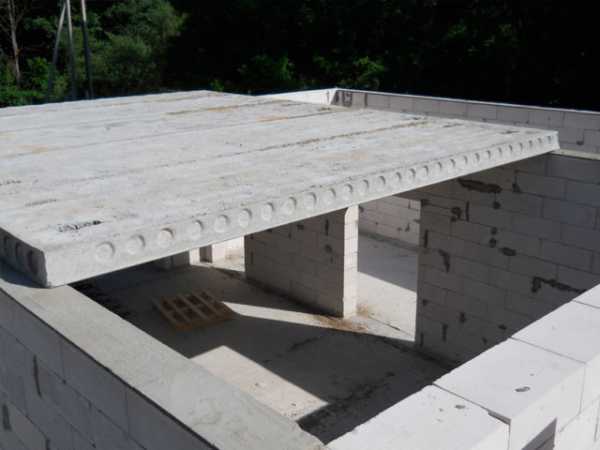

Перекрытие их ЖБИ и других плит

Оправданным является применение в доме из газобетона монолитной плиты перекрытия за счет хороших прочностных и тепловодных свойств. В этом плане можно выбрать наиболее подходящие для конкретного объекта варианты:

  • Сборно-монолитные конструкции;
  • Установка стандартной монолитной плиты;
  • Дополнительно армированные плиты.

Некоторые производители предлагают своим клиентам создание плит перекрытия второго этажа в доме из газобетона, имеющие индивидуальные параметры габаритов. Но обычно средняя длина изделий составляет порядка 6 м, а показатели ширины 1,8 м. Параметры толщины не превышает 30 см. Для их производства применяют исключительно автоклавный метод, позволяющий добиться плотности изделия В500. Нередко монолитное перекрытие в доме из газобетона делаются с пазо-гребневыми соединениями. За счет этого возможно придать соединениям большую плотность и быстрее провести установку.

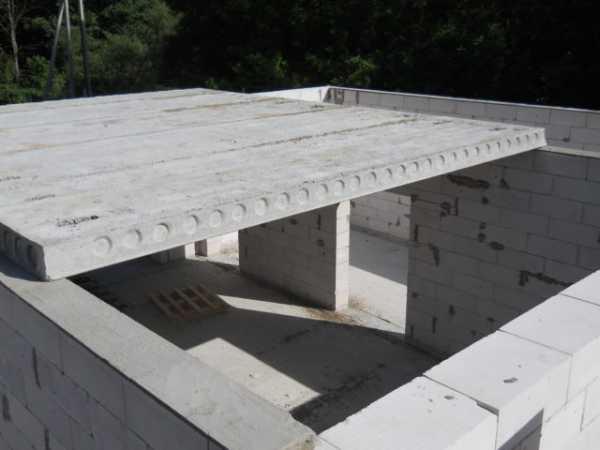

Классическим вариантом является монтаж плит перекрытия, представляющих собой пустотелые изделия. Такие варианты распространены для возведения сооружения домов из газобетонных блоков. Рекомендуется их использовать для обустройства пролетов, ширина которых составляет не больше 6 м. Однако перед их монтажом требуется сделать армопояс, позволяющий равномерно распределить нагрузку на стены. Преимуществом таких вариантов является их небольшая стоимость, несмотря на необходимость привлечения строительного крана. Подобные изделия обеспечивают нагрузку в 800 кг на каждый 1 м?.

Сборно-монолитное перекрытие

С целью применения для дома из газобетона сборно-монолитных перекрытий, обладающих Т-образной формой, применяют классические железобетонные балки длиной до 7 метров. Их устанавливают на стены (не менее 2 см должно лежать на них) с шагом в 70 см. Все расстояние, которое образуется между железными балками перекрытия в доме из газобетона, требуется заполнить бетоном, относящимся к классу В20. Дальше происходит укладка армопояса и заливается бетонная стяжка в 5 см. Конструкция схватывается в течение 4 недель, а начинать частично её нагружать можно после 10 дня.

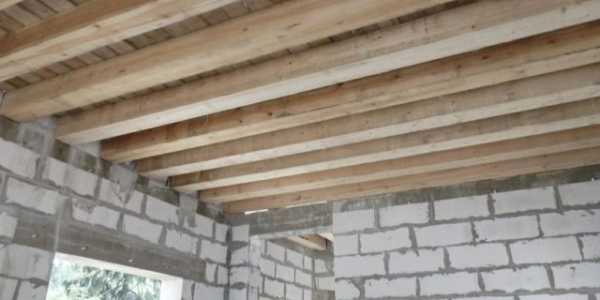

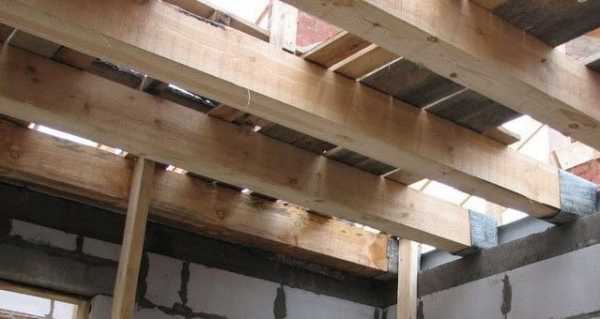

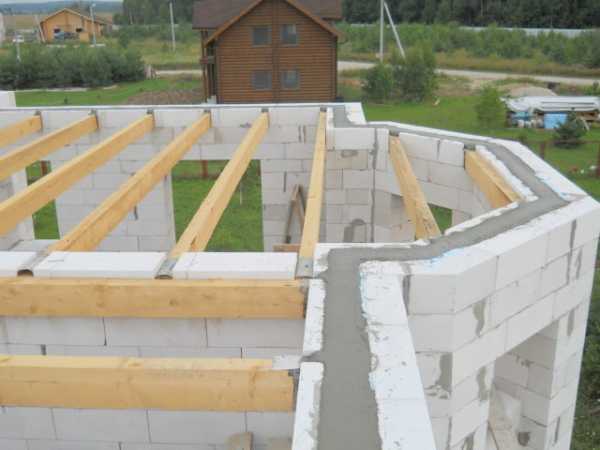

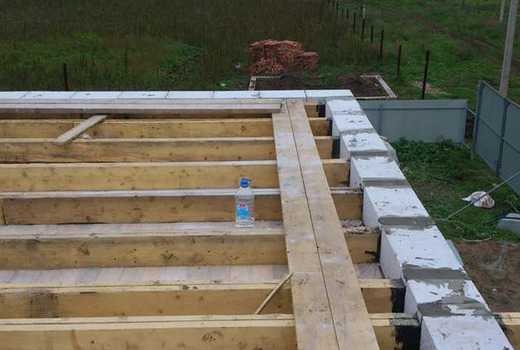

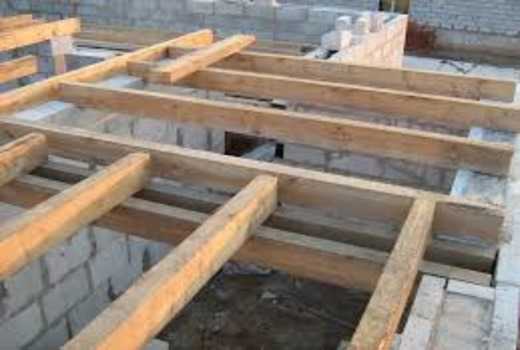

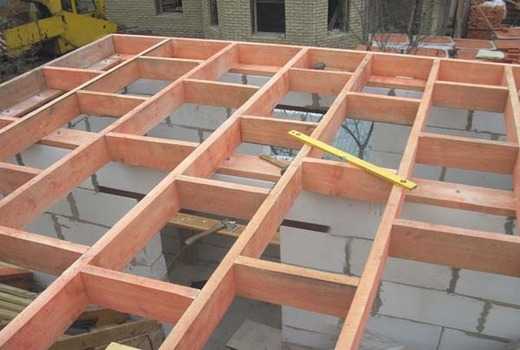

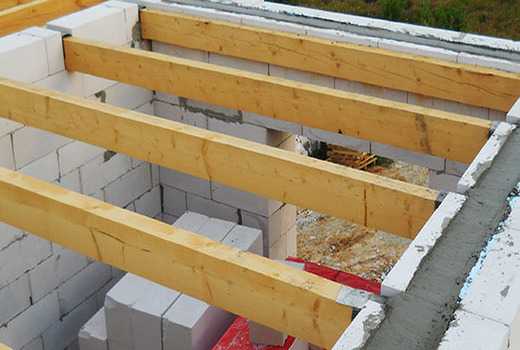

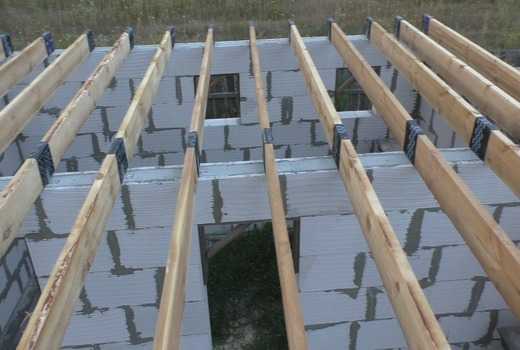

Деревянные балочные перекрытия

Рассматривая вопрос, какое перекрытие лучше для двухэтажного дома из газобетона, отдельно стоит рассмотреть установку балок из дерева. Они отлично подходят для отделения цокольного или второго этажа, а также чердака. Однако стоит исключить укладку балок перекрытия на газобетонные блоки в случаях, когда расстояние между основными стенами составляет больше 6 м. Если этим пренебречь, то произойдет прогиб. Параметры сечения перекрытий из бруса определяются нагрузками, а также длиной, которую имеет пролет.

В процессе монтажа балок перекрытия из дерева нельзя делать шаг меньше в 0,5 м либо больше 1 м.

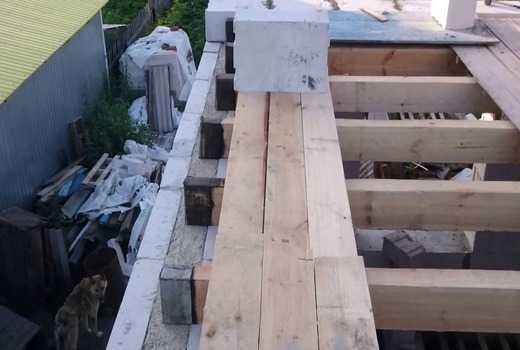

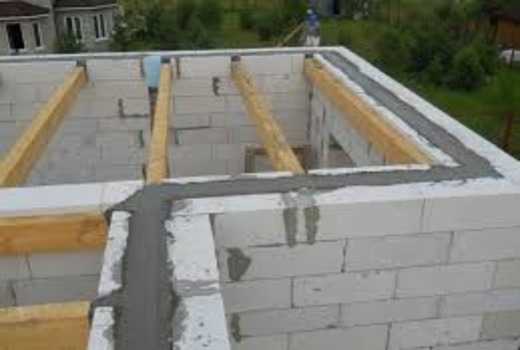

Перед тем как укладывать подобные изделия, требуется сверху по газобетонным стенам сделать армированный пояс, состоящий из монолитного железобетона. Его высоту в среднем делают порядка 15 см, а для крепления балок используют анкерные пластины. Чтобы предотвратить появление точки росы непосредственно в перекрытиях, важно создать хорошую тепло- и пароизоляцию. С целью недопущения конденсации влаги стоит дополнительно изолировать все зазоры и стыки. Для этого стоит применять герметики либо жгуты, выполненные из пенополиэтилена.

Торцевая часть положенной балки должна находиться в 5 см от стены и это расстояние необходимо заделать утеплителем. Зачастую для этого используется минеральная вата, из-за того, что другие материалы потребуется подгонять по размерам.

Монтаж лаг межэтажного перекрытия, чья длина составляет больше 4,5 м, способны в результате прогиба привести к разрушению созданного ранее монолитного пояса. За счет этого перед тем, как укладывать балки перекрытия требуется сделать специальную фаску на их концах, дабы предотвратить подобные негативные последствия. По завершении установки этих элементов, можно начинать создавать черновой пол, а также монтировать теплоизоляцию. Когда планируется делать цокольное перекрытия в доме из газоблоков, стоит предварительно создать хорошую пароизоляцию.

Металлические балочные перекрытия

Практически также проходит монтаж изделия из металла. В этом случае применяются следующие варианты:

  • Двутавровые балки;
  • Специальные трубы, имеющие квадратное сечение;
  • Швеллера.

Данные изделия обладают высокой стойкостью к нагрузкам, однако, перед тем, как сделать перекрытие в доме из газобетона с их помощью, требуется провести качественную антикоррозийную обработку. Для монтажа подобных балок не требуется использования спецтехники, достаточно бригады, в составе которой 3 человека.

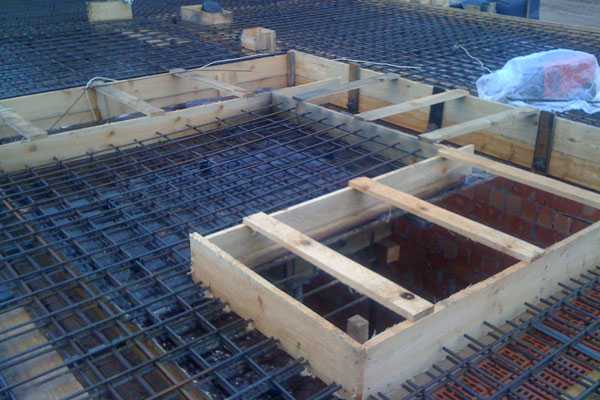

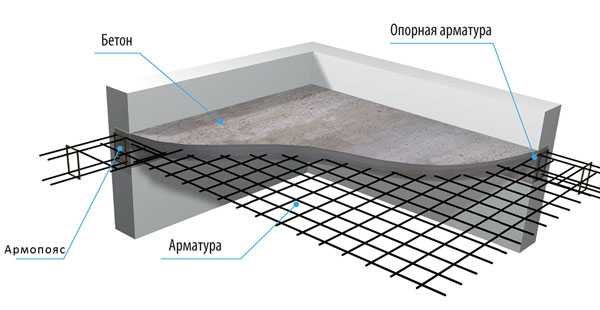

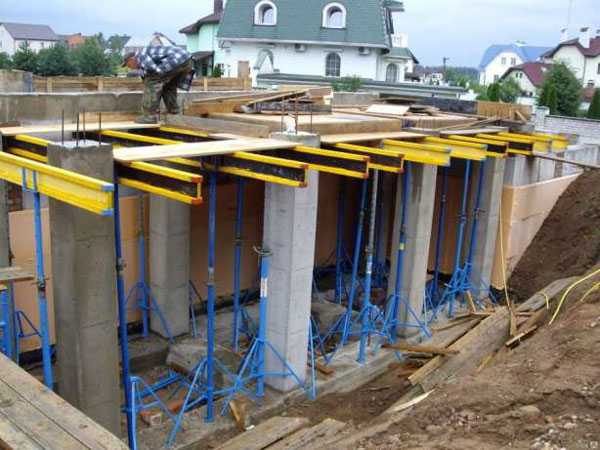

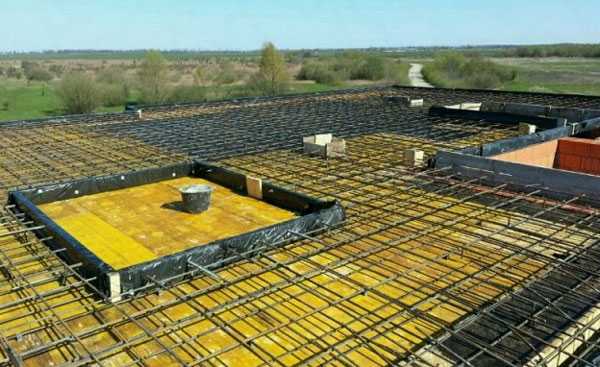

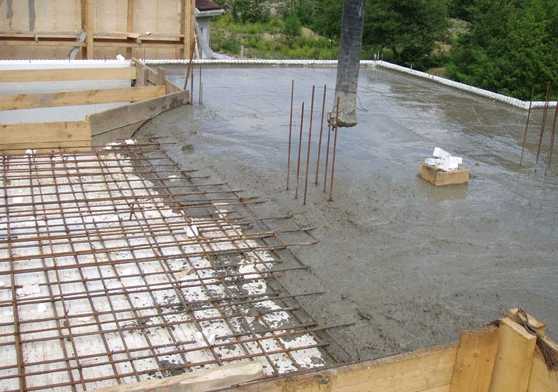

Монолитное перекрытие

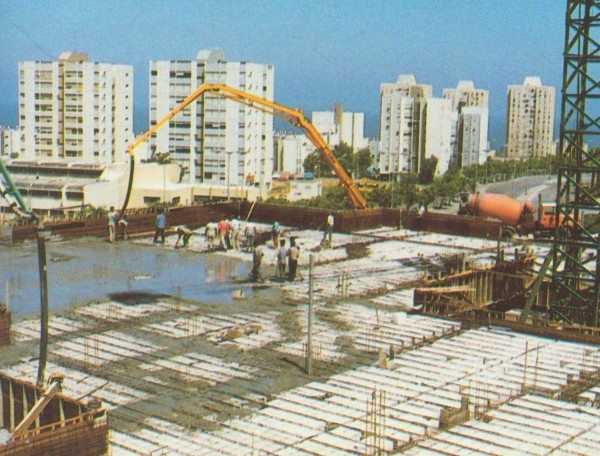

Наиболее трудоемким и длительным является устройство монолитного перекрытия в доме из газобетона. Для их создания применяется опалубка, в которую укладывается арматура, а также заливается бетон. Толщина создаваемых подобным образом перекрытий обычно составляет не больше 20 см. За счет этого обеспечивается высокая несущая способность, составляющая больше 800 кг/1 м?. Процесс укладки подобного перекрытия первого этажа в доме из газобетона, как и любого другого проводится без учета ширины пролета.

Сам бетон может быть сделан своими руками непосредственно на участке, однако, стоит отдавать предпочтение заводским вариантам, которые сделаны с полным соблюдением технологических норм. В этом случае дополнительно потребуется применение бетононасоса для подачи смеси на нужную высоту. К тому же в отличие перекрытия стен из газобетона плитами, монолитные варианты можно сделать в различных формах, в том числе в виде полукруга за счет «заливного» типа материала.

Какое перекрытие лучше для двухэтажного дома из газобетона определяется большим количеством параметров, а также требований, которые предъявляются к будущему основанию.

Армирующий пояс

Прежде всего, укладка плит перекрытия на газобетонные блоки должна осуществляться на специально подготовленный армопояс. Он необходим для распределения нагрузки, которая будет оказываться на несущие стены с верхних этажей. К ней относится не только масса самих плит, но и другая «полезная нагрузка», которой являются люди, различные предметы и оборудование, находящееся в помещениях. Именно армирующий пояс позволяет компенсировать главный недостаток газобетонных изделий – склонность к изгибам и разрушению.

При отсутствии такого элемента, на стенах в скором времени начнут образовываться трещины, а определенные блоки будут трескаться под неравномерной тяжестью. Поэтому перед тем как укладывать плиты перекрытия, а также балки, требуется создание данного элемента. Проводится это следующим образом:

  • Сначала по краям блоков устанавливается опалубка;
  • Дальше в неё укладывается арматура, а также проводится её перевязка;
  • После этого проводится заливка бетона и ожидание его застывания;
  • В конце снимается опалубка и можно проводить установки перекрытий.

Как делаются монолитные перекрытия

Перед началом работы необходимо заказать технику для транспортировки и подачи на нужную высоту цементного раствора, а также строительный вибратор, для утрамбовки материала. Когда бетонная смесь делается на месте своими руками, необходимо иметь бетономешалку. В качестве арматуры требуется подготовить металлические прутья и для их обвязки специальную проволоку. Опалубку можно делать из деревянного бруса, обычных досок либо фанеры.

Создание своими руками монолитного перекрытия в доме из газобетона начинается с сооружения опалубки, представляющую собой огромную форму, в которую укладывается связанная арматура, а в последующем заливается жидкий цементный раствор. Она делается вертикально устойчивой, чтобы выдержала вес всего залитого в неё раствора. Последовательность самих работ по возведению опалубки выглядит следующим образом:

  • Сначала делают опоры. В этом этапе рекомендуется четко следить, чтобы был соблюден горизонтальный уровень. Отклонения будут серьезно отражаться на прочности. Делать стойки требуется с учетом нагрузки, которая может достигать 300 кг;
  • Расстояние между опорами делается 1 м;
  • Дальше проводится установка балок поперек будущей плиты, а также её крепят непосредственно к стенам. Дополнительно, для создания максимальной прочности опалубки их пришивают к стойкам;
  • Параметры устанавливаемой балки должны исключить прогиб конструкции под весом залитого бетона;

  • После создания основы, на неё выкладывают доски либо листы фанеры, которые сверху дополнительно покрываются изолирующей пленкой;
  • В этот период должна проводиться прокладка всех труб вентиляции, а также электропроводки.

Когда опалубка готова, можно приступать к созданию армирующей сетки. Для этого требуется:

  • Используя металлические пруты, имеющие сечение порядка 10 мм, нужно сделать сетку, за счет скрепления их между собой проволокой;
  • Скрепление прутьев осуществляется в шахматном порядке;
  • Установка арматуры проводится сразу в нескольких уровнях, для обеспечения устойчивости будущей конструкции к деформации;
  • Укладка сетки проводится таким образом, чтобы до опалубки оставалось не менее 2,5 см. Это позволит создать должную толщину бетона в таких местах;
  • Верхний слой арматуры стоит размещать на 10 см выше нижнего.

Следующим этапом является заливка бетона. Здесь важно четко соблюдать параметры прочности, качества, а также толщины:

  • Важно применять только качественные варианты бетона марки прочности не менее М200. Этот параметр определяет будущие характеристики возводимого перекрытия;

  • Толщина возводимой плиты должна составлять не меньше 15 см, но при этом не больше 30 см;
  • Проведение заливки возможно только при температуре воздуха выше +5°С. Когда её проведение требуется, но погода не позволяет, устанавливают специальные обогреватели.

Сама процедура осуществляется следующим образом:

  • Сначала проводится маркировка необходимой высоты. Сама заливка делается за один раз, поэтому требуется наличие рядом готового нужного объема бетона, а также бетононасоса, который позволит непрерывно заливать раствор в форму. Если этот процесс был разделен на несколько приемов, то перекрытие потеряет свою прочность;
  • Пока раствор заливается, его нужно обработать строительным вибратором, чтобы удалить из состава пузырьки. Массы самого бетона мало, чтобы создать нужный уровень уплотнения;
  • Под конец требуется выровнять поверхность бетона так, чтобы он был вровень с опалубкой.

Чтобы монолитное перекрытие достигло своей максимальной прочности, требуется минимум 28 дней.

Создание перекрытий между этажами может осуществляться разными способами. Для этого используются металлические либо деревянные балки, ЖБ плиты перекрытия, а также монолитные конструкции. Каждый из способов имеет свои особенности, которые требуется учитывать.

betonov.com

Перекрытия в доме из газобетона: виды и их различия

Газобетон применяется для постройки зданий, прочность которых определяется рядом факторов. Необходимо учитывать качество используемого материала и определиться с исполнением межэтажной конструкции. Задумываясь о сооружении перекрытия нижнего этажа в доме или формировании железобетонной основы над цоколем, следует разобраться, как сделать перекрытия в доме из газобетона. Важно учитывать размеры балок, величину нагрузки на несущие брусья и сформировать железобетонную основу необходимой толщины. Рассмотрим, какими методами осуществляется монтаж плит.

Требования по устройству железобетонного перекрытия для зданий из газобетона

Перекрытия для дома из газобетона – ответственные элементы постройки. Ведь запас прочности газоблоков не позволяет возводить здания высотой более трех этажей, а газобетон проигрывает по прочностным характеристикам обычному бетону. Именно поэтому к перекрытиям газобетонных строений предъявляется комплекс требований.

Межэтажная конструкция должна обладать следующими свойствами:

  • устойчивостью к воздействию нагрузок;
  • запасом прочности с учетом длины перекрываемого пролета;
  • способностью поглощать внешние шумы;
  • повышенными теплоизоляционными характеристиками;
  • пожарной безопасностью;
  • сейсмической стойкостью.

Устройство армирующего пояса для зданий из газобетона является обязательным

Важный момент – равномерное распределение нагрузок, передаваемых плитами перекрытия или поверхностью опорного бруса на капитальные стены. Для усиления жесткости строения и выравнивания усилий сооружается армопояс на газобетоне. Он необходим при любой толщине стен. Железобетонная окантовка по периметру коробки предотвращает растрескивание блоков, на которые опираются балки перекрытий.

Об устройстве межэтажного перекрытия – выбор оптимального варианта

Задумываясь о сооружении ограждающей конструкции над подвальной частью здания и между этажами, застройщикам приходится искать ответ на вопрос: «Какие перекрытия лучше для дома из газобетона?». Некоторые считают, что оптимальным решением является деревянное перекрытие, отличающееся небольшим весом, доступной ценой и ремонтопригодностью. Основным аргументом в выборе данного варианта является простота установки деревянных брусьев.

Однако имеются ограничения:

  • допустимый интервал между стенами составляет всего 6 м;
  • древесина нуждается в антисептической обработке;
  • брусья не обладают необходимым запасом огнестойкости;
  • на балках возможно образование плесени и грибковых колоний.

Именно поэтому целесообразно отдать предпочтение перекрытию, сформированному на металлопрофиле, или выбрать межэтажную конструкцию из железобетона.

Для строительства домов из газобетона могут использоваться как сборные, так и монолитные конструкции перекрытий

При выборе варианта важно учитывать результаты расчета нагрузки, а также следующие факторы:

  • функциональное назначение возводимого здания;
  • расстояние между капитальными стенами;
  • количество этажей будущего строения;
  • величину усилий, действующих на перекрытие;
  • переменные и постоянные нагрузки;
  • свойства используемых стройматериалов;
  • материал и размер сечения балок перекрытия.

Выбор варианта перекрытия целесообразно доверить профессиональным строителям, которые разработают проектную документацию и правильно выполнят необходимые расчеты.

Как сделать перекрытия в доме из газобетона – рекомендации профессионалов

Независимо от конструктивных особенностей перекрытия для газобетонного дома, общий алгоритм действий по сооружению межэтажной конструкции включает следующие этапы:

  1. Расчет на прочность элементов перекрытия.
  2. Разработку проектной документации.
  3. Расчет потребности в стройматериалах.
  4. Приобретение строительных материалов.
  5. Подготовку оборудования и рабочего инструмента.
  6. Сооружение армированного пояса в верхней части стен.
  7. Обеспечение плоскостности опорной поверхности.
  8. Формирование перекрытия в соответствии с выбранным вариантом конструкции.

Свои неоспоримые преимущества имеет каждый вид перекрытий

Профессиональные строители рекомендуют:

  • выбирать конструкцию перекрытия по результатам прочностных расчетов;
  • использовать качественные строительные материалы;
  • укладывать брусья в подготовленные пазы на газобетонных стенах;
  • контролировать горизонтальность конструкции с помощью уровня;
  • гидроизолировать перекрывающую конструкцию рубероидом или полиэтиленом;
  • использовать листовой теплоизолятор для снижения тепловых потерь;
  • производить монтаж в строгом соответствии с технологией.

Для обеспечения продолжительного ресурса эксплуатации перекрывающей конструкции важно правильно выбрать вид перекрытия и соблюдать требования технологии.

Особенности и виды перекрытий для газобетонного дома

Каждая разновидность межэтажного перекрытия имеет свои особенности.

Для здания, построенного из газобетонных блоков, используются следующие варианты перекрывающих конструкций:

  1. Сборный. Для монтажа применяются готовые плиты из железобетона, произведенные на заводах ЖБИ. Фиксированная длина панелей ограничивает возможность их использования для формирования перекрытий зданий нестандартной конфигурации. Важно ориентироваться на интервал между опорами, подбирая длину панели. Учитывая увеличенный вес плит, монтаж осуществляется с использованием грузоподъемной техники. Изделия укладываются на спланированную поверхность, фиксируются анкерами. После этого осуществляется заделка торцевых швов цементным раствором.

    При выборе перекрытий предпочтительны материалы имеющие меньший вес

  2. Монолитный. Главная особенность цельного варианта перекрытия – отсутствие необходимости в использовании грузоподъемного оборудования. Для обустройства цельной плиты необходимо смонтировать опалубку, изготовленную из фанеры, древесины или листового металла. Внутри опалубочной конструкции на специальных фиксаторах размещается арматурная решетка. После приготовления бетонной смеси выполняется ее заливка в опалубку. Раствор равномерно распределяется по всей площади опалубки и затем уплотняется с помощью вибрационного оборудования для удаления воздушных включений.
  3. Монолитно-сборный. Процесс сооружения сборно-монолитной конструкции перекрытия аналогичен способу формирования перекрытий сборного типа. Доставленные на строительную площадку панели укладываются на опорную поверхность стен с помощью крана. После выполнения анкеровки плит устанавливается арматурная сетка и производится заливка бетона, толщина которого достигает 10 см. После застывания бетонного массива формируется монолитная конструкция, отличающаяся увеличенной толщиной. Перекрытие состоит из стандартных панелей и залитого поверх них бетона.
  4. Балочный. Для сооружения балочной конструкции перекрытия используются деревянные брусья или металлический прокат профильного сечения. Выбор материала балок осуществляется по результатам прочностных расчетов. Перекрывающие конструкции балочного типа обладают уменьшенной нагрузочной способностью по сравнению с железобетонными перекрытиями. Они сооружаются в газобетонных домах с расстоянием между стенами, не превышающим шесть метров. Балочные перекрытия пользуются популярностью у застройщиков благодаря простоте их сооружения.

Остановимся более детально на каждом варианте перекрытия.

Сборные перекрытия из стандартных плит для газобетонного строения

Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей определяются габаритными размерами строения. Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил.

Перекрытия из ЖБИ плит -один из наиболее экономичных вариантов

Для формирования перекрытия используются панели различной конструкции и размеров:

  • гладкие, длина которых составляет 6 м. Толщина гладких плит в зависимости от исполнения достигает 20 см;
  • ребристые, с длиной, увеличенной до 9 м. Высота ребристой панели для газобетонного дома не превышает 30 см.

Укладка осуществляется на спланированную поверхность газобетонных стен. На торцевую плоскость ложится тонким слоем цементная смесь.

Достоинства сборного варианта:

  • ускоренные темпы монтажных работ;
  • увеличенная надежность конструкции;
  • продолжительный срок эксплуатации;
  • повышенная нагрузочная способность;
  • высокие шумоизоляционные показатели;
  • теплоизоляционные характеристики;
  • приемлемый уровень затрат.

Минусы конструкции:

  • невозможность выполнения работ без грузоподъемного оборудования;
  • необходимость подбора панелей в соответствии с габаритами строения;
  • дополнительные затраты на транспортировку тяжелых изделий.

Для повышения теплоизоляционных и шумозащитных характеристик внутренние полости в плитах заполняют минеральной ватой.

Цельное перекрытие для стен из газобетонных блоков

Монолитное перекрытие сооружается непосредственно на строительной площадке. Процесс возведения цельной конструкции довольно трудоемкий, однако, он незаменим при нестандартной конфигурации строения. Застройщиков привлекает то, что монолитное перекрытие в доме из газобетона не имеет стыковочных швов и отличается ровной поверхностью.

Монолитное перекрытие также является допустимым

Последовательность действий по сооружению монолитного варианта:

  1. Соберите опалубку для заливки цельной плиты.
  2. Установите опорные стойки и уплотните щели между щитами.
  3. Свяжите и разместите внутри опалубки арматурный каркас.
  4. Подготовьте бетонный раствор в необходимом объеме.
  5. Произведите бетонирование, обеспечив толщину слоя 150-200 мм.
  6. Равномерно распределите бетон по поверхности и уплотните его.
  7. Спланируйте верхнюю плоскость железобетонной плиты.

Технология допускает использование для сооружения опалубки металлопрофиля, что значительно упрощает выполнение работ и позволяет сформировать ровную потолочную поверхность.

Достоинства цельной конструкции:

  • повышенная нагрузочная способность;
  • возможность заливки при увеличенном расстоянии между опорами;
  • отсутствие стыковых участков и идеальная плоскостность.

К слабым сторонам относятся:

  • увеличенная трудоемкость работ;
  • продолжительный строительный цикл, связанный с твердением бетона;
  • увеличенный объем расходов;
  • необходимость применения бетононасоса;
  • проблематичность выполнения работ при отрицательной температуре.

Цельный вариант востребован, когда необходимо забетонировать перекрытие в здании нестандартной формы.

Сборно-монолитный вариант перекрытия для сооружения потолка первого этажа

Сборно-монолитная технология позволяет формировать перекрытия различными способами:

Сборно-монолитные конструкции являются оправданным материалом для перекрытий

  • путем укладки стандартных плит с последующим армированием и бетонированием поверхностного слоя;
  • размещением между параллельно уложенными балками полистиролбетонных блоков с дальнейшим армированием и заливкой бетоном.

Более предпочтителен второй метод, не требующий использования грузоподъемного оборудования. Он обладает рядом достоинств:

  • простотой реализации технологических требований;
  • повышенной прочностью монолитно-сборной конструкции;
  • высокими звукоизоляционными свойствами.

С помощью гранулированного керамзита, минваты или пенополистирольных листов обеспечиваются высокие теплоизоляционные характеристики. Для сооружения перекрытия сборно-монолитным методом с использованием полистиролбетонных блоков необходимо правильно рассчитать расстояние между балками с учетом размеров блоков.

Металлические и деревянные перекрытия в газобетонном доме на несущие брусья

Балочная технология позволяет оперативно соорудить перекрытия в небольших газобетонных строениях на основе следующих элементов:

  • деревянных брусьев;
  • металлического профиля.

Первый способ монтажа не требует значительных расходов в отличие от дорогостоящего метода с использованием металлопрофиля.

Технология сооружения балочного перекрытия предусматривает:

  1. Укладку балок на опорную поверхность стен.
  2. Размещение между брусьями утеплителя.
  3. Формирование обрешетки с противоположных сторон брусьев.
  4. Укладку гидроизоляционного материала.
  5. Сооружение чистового пола и потолка.

Плюсы балочного перекрытия:

  • простота монтажа;
  • ускоренные темпы сооружения;
  • невысокая себестоимость.
  • возможность самостоятельного выполнения работ.

Минусы технологии:

  • возможность использования в строениях высотой не более двух этажей;
  • пониженная огнестойкость при пожароопасных ситуациях;
  • уменьшенная продолжительность эксплуатации по сравнению с железобетонными конструкциями.

Несмотря на имеющиеся недостатки, балочный метод популярен в частном домостроении.

Подводим итоги

До начала строительных мероприятий необходимо определиться с конструктивным вариантом и изучить, как сделать перекрытия в доме из газобетона согласно требованиям технологии. Необходимо ответственно подойти к выполнению работ, от качества которых зависит устойчивость и долговечность газобетонного строения.

pobetony.expert

Какие перекрытия выбрать для газобетонного дома

Чтобы определиться с выбором перекрытия для газобетонного дома, для начала необходимо произвести расчеты по несущей способности стен, то есть, какую максимальную нагрузку способны выдержать стены.

Ведь если стены у вас толщиной всего 200 мм из газобетона D400 классом прочности B1.5, и при этом длина пролета довольно большая, то несущей способности для монолитного или плитного перекрытия может не хватить. В такой ситуации нужно применять деревянные, газобетонные или сборно-монолитные перекрытия.

Также важными факторами, влияющими на выбор перекрытий являются:

  1. Несущая способность перекрытия
  2. Максимальная длина пролета
  3. Звукоизоляция
  4. Стоимость
  5. Время возведения
  6. Возможность подъезда спецтехники

Про все эти факторы и нюансы мы расскажем далее, рассматривая и сравнивая каждый из вариантов перекрытий.

Типы перекрытий:

  • Монолитное
  • Сборно-монолитное
  • Железобетонные плиты
  • Газобетонные плиты
  • Деревянные или металлические балки

Железобетонные плиты перекрытия

Плиты перекрытий являются частым выбором для домов из газобетона. ЖБ-плиты обладают следующими преимуществами и недостатками:

  1. Невысокая стоимость.
  2. Хорошая несущая способность (от 400 до 800 кг/м2).
  3. Высокая скорость монтажа самих плит.
  4. Хорошая звукоизоляция перекрытия.
  5. Длина плиты до 9 метров.
  6. Для монтажа требуется нанимать кран.
  7. Необходимо строить армопояс по периметру стен.

Газобетонные плиты перекрытия

Изготавливаются такие перекрытия из армированного автоклавного газобетона плотностью D500 или D600. Возможно заказать на заводе свой вариант плит. Хоть теплоизоляция у этих перекрытий и хорошая, но смысла в ней мало, так как второй этаж также нужно отапливать, и разделять их теплоизоляцией смысла мало.

Если рассматривать газобетонное перекрытие как потолок от холодного чердака, то это слишком дорого, дешевле сделать из деревянных балок, утепленных минеральной ватой.

Достоинства и недостатки:

  1. Высокая скорость монтажа.
  2. Легкость плит.
  3. Отличная теплоизоляция.
  4. Можно обойтись без армопояса, хотя он желателен.
  5. Средняя несущая способность (до 600 кг/м2).
  6. Длина плит до 6,4 метров.
  7. Высокая стоимость.
  8. Требуется нанимать кран.

Монолитное перекрытие

Главное преимущество монолитных перекрытий в том, что можно залить перекрытие практически любой формы, что дает большую свободу при планировке дома. Для усиления конструкции, делают укрепленные армированные балки, повышающие несущую способность перекрытий и возможную длину пролета. В отличии от плит перекрытия, монолит распределяет нагрузку по всему периметру стен.

Достоинства и недостатки:

  1. Несущая способность (до 1000 кг/м2).
  2. Длина пролетов до 9 метров.
  3. Отличная звукоизоляция.
  4. Не требуется армопояс.
  5. Требуется нанимать бетономешалку и бетононасос.
  6. Самая большая стоимость из всех вариантов перекрытий.
  7. Долго возводить и ждать затвердения бетона.

Если вы планируете в доме большие залы и комнаты, то для монолитного перекрытия несущей способности самого газобетона может не хватить, в таком случае можно применять жби колонны, усиленные плиты и балки. Ознакомиться с такими железобетонными изделиями вы можете по ссылке.

Сборно-монолитное перекрытие

Сборно-монолитные перекрытия состоят из заводских армированных балок, между которыми устанавливаются газобетонные блоки, выступающие как заполнители. Сверху укладывается арматура и заливается высокомарочный бетон М250-М300.

Достоинства и недостатки:

  1. Длина пролета до 9 метров.
  2. Свобода в планировке.
  3. Не требуется наличие армопояса.
  4. Относительно небольшой вес.
  5. Несущая способность (до 600 кг/м2)
  6. Средняя цена.
  7. Большая экономия бетона, в сравнении с чистым монолитом.
  8. Хорошая звукоизоляция.
  9. Не требуется монтаж армопояса.
  10. Не требуется наличие крана.

Деревянные перекрытия

Данное перекрытие также очень распространено, и изготовить его можно силами двух людей, без привлечения спецтехники. В качестве балок применяются массивные бруски из цельного или клееного дерева толщиной до 200 мм и высотой до 400 мм. Балки должны быть обработаны антисептиком, а зоны опирания их на стены должны быть гидроизолированы мастикой или рубероидом. Шаг балок зависит от предполагаемых нагрузок и варьируется от 300 до 600 мм.

Достоинства и недостатки:

  1. Самая низкая стоимость.
  2. Высокая скорость монтажа.
  3. Не требуется наличие спецтехники.
  4. Низкая несущая способность.
  5. Плохая звукоизоляция.
  6. Требуется наличие армопояса.
  7. Максимальная длина пролета – 6 метров.

Можно сделать пролет и больше шести метров, но тогда образуется прогиб, и несущая способность уменьшится.



stroy-gazobeton.ru

особенности, виды, плюсы и минусы

Дата: 22 января 2018

Просмотров: 3808

Коментариев: 1

Газобетонные плиты перекрытия


При выполнении работ по строительству зданий застройщикам приходится сооружать прочный пол над цокольной частью строения, а также изготавливать надежный потолок между этажами. Благодаря использованию легкого бетона с ячеистой структурой можно снизить нагрузку на основу здания, звукоизолировать помещение, уменьшить потери тепла и выполнить работы за ограниченное время. Для решения поставленных задач широко применяются плиты перекрытия из газобетона. Рассмотрим главные характеристики стройматериала и специфику выполнения монтажных мероприятий.

Плиты газобетонные – особенности изготовления

Газобетон имеет пористую структуру с равномерным распределением в композитном массиве воздушных ячеек размером не более 2–3 мм. Доля полостей достигает 75% общего объема изделия. Этот нюанс определяет главные эксплуатационные характеристики материала – легкость, звуко- и теплоизоляцию. Изделия из газобетона, в которых объединены свойства кирпича и древесины, востребованы в строительной отрасли.

Производство газобетона может осуществляться различным путем:

  • автоклавным. Для изготовления панелей автоклавным методом в качестве связующего компонента используется известь. Процесс набора твердости происходит в резервуарах, где поддерживается повышенная температура и давление. Формовочные емкости заполняют бетонной смесью, в которой присутствуют специальные ингредиенты. Затем формы закрывают и помещают в автоклавы. Происходит химическая реакция, масса увеличивается в объеме и твердеет;
  • неавтоклавным. В отличие от автоклавной технологии, неавтоклавный метод изготовления газобетонных плит перекрытия предусматривает применение цемента в качестве вяжущего вещества. Твердение происходит в естественных условиях, не требует применения специального энергоемкого оборудования. Ячеистая структура композитного массива формируется за счет добавления в жидкий бетонный раствор специальных веществ, способствующих газообразованию.

Газобетон является искусственным камнем, который не так давно применяется в строительном мире

Панели, произведенные по автоклавной и неавтоклавной технологии, отличаются структурой массива:

  • автоклавный материал имеет однородную структуру. Воздушные ячейки равномерно распределены по объему, что положительно влияет на свойства;
  • неавтоклавные изделия характеризуются неравномерной пористостью. Концентрация ячеек возрастает с приближением к верхней плоскости плиты.

Продукция, произведенная автоклавным методом, приобретает твердость в процессе производства, а неавтоклавные изделия постепенно твердеют на протяжении длительного времени после изготовления.

Плиты газобетонные – главные достоинства и основные недостатки

Панели из газобетонного композита широко применяются при возведении зданий благодаря комплексу преимуществ:

  • минимальным отклонениям габаритов. Благодаря точным размерам отпадает необходимость в подгонке, облегчается формирование ровной поверхности;
  • небольшому весу. Для выполнения монтажа отпадает необходимость в тяжелой грузоподъемной технике и уменьшается нагрузка на фундамент постройки;
  • возможности ускоренного монтажа. Применение стандартных изделий с увеличенными габаритами позволяет быстро соорудить перекрытие;

Для перекрытий применяют газобетонные блоки с техническими характеристиками, подходящими под вес сводов

  • повышенным звукоизоляционным свойствам. Благодаря пористой структуре газобетона проблематично проникновение внешних шумов внутрь помещения;
  • высоким теплоизоляционным свойствам. Плиты газобетонные надежно теплоизолируют пол и потолок помещения, уменьшая расходы на отопление;
  • пожарной безопасности. Панели не боятся открытого огня, обеспечивая повышенную пожаробезопасность возводимых объектов;
  • хорошей обрабатываемости. В плитах, при необходимости, несложно выполнить отверстия для инженерных коммуникаций с помощью бытового инструмента;
  • морозостойкости. Структура газобетонного массива и прочность сохраняются на протяжении более двух сотен циклов заморозки с дальнейшим оттаиванием;
  • паропроницаемости. Благодаря ячеистой структуре осуществляется воздухообмен и поддерживается комфортный уровень влажности в помещении;
  • продолжительному ресурсу использования. Долговечность газобетонных плит перекрытия соизмерима со сроком эксплуатации возводимого здания;
  • экологической безопасности. При эксплуатации газобетонных панелей исключается выделение вредных для здоровья людей веществ.

Неоспоримым плюсом является также возможность снизить уровень затрат на строительство объекта, применяя панели с увеличенными габаритами. Экономия достигается за счет сокращения продолжительности строительного цикла, уменьшения трудоемкости работ, а также снижения потребности в связующих растворах.

Преимуществом при работе с газобетонными перекрытиями является их удобство при монтаже балконных оснований




Где вы предпочли бы жить: в частном доме, или квартире?




Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура



102 ( 4.05 % )




Только частный дом! Вокруг тишина, покой, много места и мало людей!



1199 ( 47.58 % )




Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом.



1137 ( 45.12 % )




Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка!



82 ( 3.25 % )




Назад


Наряду с достоинствами, присутствуют и определенные недостатки:

  • хрупкость. Имея повышенный запас прочности на сжатие, панели теряют целостность под воздействием ударных нагрузок. При выполнении погрузочно-разгрузочных работ следует соблюдать особую осторожность;
  • гигроскопичность. Незащищенный газобетон поглощает влагу, что отрицательно влияет на прочностные характеристики и теплоизоляционные свойства. Ячеистую поверхность следует тщательно обработать влагостойкими составами.

Проанализировав плюсы и оценив слабые стороны плит перекрытия из газобетона, застройщики часто останавливают свой выбор на данных изделиях, способных воспринимать нагрузку до 0,6 т/м2.

Газобетонные плиты перекрытия – конструктивные варианты

Перекрытие – ответственная часть здания, воспринимающая повышенные нагрузки.

Используя в качестве строительного материала газобетон, можно соорудить потолочную плиту перекрытия из газобетона в различных вариантах:

  • цельном. Он формируется из газобетонного состава, заливаемого в предварительно установленную опалубку с арматурным каркасом. Главная особенность – плоскостность и отсутствие швов;
  • сборно-монолитном. В качестве базового стройматериала используются пористые блоки или панели стандартных размеров. Из них формируется потолочная поверхность, которая потом теплоизолируется и бетонируется;
  • сборном. Конструкция быстро собирается из изготовленных промышленным путем панелей. Они устанавливаются на опорную поверхность капитальных стен с последующей герметизацией стыковых участков.

Отдавая предпочтение последнему варианту можно значительно сократить продолжительность строительных работ и избежать увеличенных расходов.

При работе с плитами из газобетона их укладывают на армирующий слой

Плиты перекрытия из газобетона – назначение

Газобетонные панели, используемые для сооружения потолочного перекрытия, решают следующие задачи:

  • равномерно передают действующие нагрузки на несущие стены;
  • повышают устойчивость коробки строящегося здания;
  • связывают капитальные стены в общую силовую цепь;
  • воспринимают вес различных элементов строения;
  • уменьшают объем тепловых потерь, теплоизолируя помещение;
  • повышают пожарную безопасность объекта.

С целью увеличения прочностных характеристик и предотвращения разрушения в результате деформации по опорному контуру сооружается армопояс из бетона, укрепленный стальной арматурой.

Как монтируют плиты перекрытия на газобетон

Применяются различные методы, позволяющие сформировать прочный потолок газобетонного строения. Рассмотрим сборно-монолитную технологию, предусматривающую применение стандартных газобетонных элементов.

Очередность мероприятий:

  1. Рассчитайте запас прочности будущей конструкции.
  2. Уложите балки перекрытия с расчетным интервалом.
  3. Соберите опалубку и теплоизолируйте ее пенополистиролом.
  4. Постелите слой гидроизоляционного материала.
  5. Уложите газоблоки, опирая их на опорные балки.
  6. Соберите и установите арматурный каркас.
  7. Подготовьте бетонный раствор и произведите бетонирование.
  8. Утрамбуйте массив вибратором для повышения плотности.

Приступать к демонтажу опалубки можно после твердения бетона, не раньше, чем через месяц после заливки. Прочностные характеристики данной конструкции позволяют использовать ее для зданий, высотой до трех этажей.

Итоги

Используя газобетонные панели, можно сформировать прочное перекрытие. Следует рассчитать нагрузку, учесть количество этажей и выбрать вариант конструкции. Советы опытных строителей позволят избежать ошибок.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Монолитное перекрытие в доме из газобетона: теория и порядок работ

Варианты межэтажных перекрытий дома из блоков газобетона предусматривают правильное соотношение веса конструкции и прочности несущих стен дома, учитывается также баланс прочности перекрытия и жёсткости конструкции. Помимо этого не меньшее внимание уделяется факторам шумоизоляции, пожароустойчивости и способности к теплосохранению.

Надёжное и прочное перекрытие для газобетонного дома, соответствующее общепринятым нормам, можно сделать трёх видов – это плитное, из древесных балок или балок из металла, а также перекрытие монолитнго типа.

Что представляет из себя монолитное перекрытие?

Для начала разберёмся в свойствах газобетона и принципах возведения домов из этого материала.

Бетонные блоки ячеистого типа изготавливают из смеси извести, цемента и песка, в которую вводится химреагент на основе алюминия, вспенивающий состав. Газобетон делается как автоклавным способом с помощью активного воздействия на залитый в блочные формы раствор посредством пара и давления, так и неавтоклавным. От этого зависит градация его качества и цены.

Справка

Весит такой блок относительно мало, тепло сохраняет хорошо, к тому же пожаростоек и экологчен, позволяет возвести дом в кратчайшие сроки.

Газобетон требует особого подхода, ведь ячеистость структуры блоков минимизирует свойства прочности и перекрытие сооружается с учётом этого обстоятельства.

Необходимо, чтобы вес конструкции, давящий на несущие опоры был компенсирован армированием по типу пояса, создающим жёсткость несущих стен. Арматура ставится снизу, в верхней части и по центру, уберегая газобетонные блоки от продавливающего воздействия со стороны перекрытия. Само перекрытие также дополняется армированием.

Срезы несущих стен полагается точно вымерять на предмет отклонения от строго горизонтальной линии, если же такая неприятность всё же случилась, то газобетон позволяет легко скорректировать ситуацию путём подпиливания материала.

Монолитная плита

Монолитное перекрытие в доме из газобетона ставится на балки с разным размером сечения на всю площадь поверхности. Его наиважнейшая часть – это каркас с армирующей функцией. Металлические пруты с небольшим сечением скрепляются проволокой в единую армирующую систему. Именно она примет на себя наибольшую нагрузку, придав бетону в прямом смысле «железную прочность».

Бетон заказывают в готовом варианте в фирмах, специализирующихся на продаже стройматериалов, либо делают самостоятельно. При самостоятельном изготовлении используются мешалки малых габаритов, что снижает качество конструкции, так как высок риск замешивания объёмов бетона с разнящимся соотношением состава, что создаст неоднородность заливки и снизит прочность.

Внимание!

В таком ответственном деле при некачественной заливке под угрозу ставится жизнь людей, поэтому не стоит экспериментировать с ручным способом приготовления раствора.

Сборно-монолитное перекрытие

Можно использовать как метод монолитного перекрытия, так и метод перекрывания газобетона по сборному принципу. Это подвид монолитного метода. Он подойдёт для здания, состоящего и одного или двух этажей. Межэтажное пространство «прошивается балками» с интервалом 60 см. На них выкладываются полистиролбетонные или керамзитные блоки, выполняющие роль и опалубки и части, составляющей перекрытие. Поверх наливают бетонный раствор, усиленный арматурой и оставляют до полного высыхания.

Готовые плиты

Перекрытие из плит с пустотами годится, если вы готовы на большие расходы, поскольку дороже как сами плиты, так и их установка, требующая аренды техники для подъёма. В ценовом отношении ситуация становится не столь обременительной, если в ближайшем доступе есть завод по выпуску таких плит, поскольку можно заказать напрямую у производителя, да и бюджет доставки будет вполне приемлемый. В таком случае проект обойдётся даже дешевле монолитного.

В каких случаях сочетают монолитный и сборно-монолитный методы?

Перекрытие сборно-монолитного типа ставит определённый регламент на параметры самого здания по длине и ширине, по расположению несущих стен.

Это диктуется типовыми размерами плит и тем, что плиты требуют опоры на несущие конструкции. То есть необходимо подгонять план дома, расположение комнат в соответствии с типовыми размерами круглопустотных плит.

Опора делается противолежащими сторонами плит на несущие стенки. Недопустимо класть плиты на три стены, так как это обстоятельство неправильно распределит нагрузку на основание дома, что в случае с газобетоном категорически недопустимо.

В зонах перекрытия, где не удаётся разместить плиты, сооружают монолитные фрагменты. Обычно это происходит по причине ужатой площади дома, либо в местах, где расположены шахтные ходы вентиляционной системы из ванной комнаты или кухонной зоны.

Монолитный же метод создания межэтажного разделителя более удобен и многофункционален, не ограничивает в планировании комнат и соотношения длины и ширины здания.

Перекрытие своими руками

Материал, инструмент и техника

  • Для работы потребуются заказать миксеры с бетоном, бетононансос (если требуется поднимать раствор на высоту), строительный вибратор для раствора. Также, если бетонная смесь не покупная, а делается самостоятельно, то и бетономешалка.
  • Для арматуры необходимо закупить специальные металлические пруты и вязальную проволоку, а для опалубки – деревянный брус, доски и влагостойкую фанеру.
  • Для заливки нужен будет готовый бетон или его обычные компоненты в виде цемента, воды, очищенного песка и мелкого щебня 5-20 мм.

Переход от процесса возведения стен к созданию плиты перекрытия происходит на этапе полного их доведения до намеченной высоты. Начинают с опалубки.

Как сделать опалубку?

Сначала делают опалубку, которая выглядит как огромная ванна-форма для последующего наполнения цементным раствором. Её сооружают из устойчивых к влажности фанерных листов и вертикально установленных опорных частей.

В качестве опорных элементов вместо древесного бруса можно использовать специальные металлические трубчатые стойки телескопического типа. А вместо фанерных листов можно взять доски, выложив по тому же принципу.

Опоры для опалубки ставят из расчета такой прочности, которая бы удерживала не только её вес, но и залитого туда бетона вкупе с весом арматурной составляющей.

Итак, последовательность работ по опалубке для монолита:

  • Сооружение опор. Здесь нужно очень внимательно выверять уровень, так как даже небольшое отклонение по высоте губительно скажется на прочности. Каждая стойка предполагает нагрузку от минимальной в 300 кг до оптимальной в полтонны.
  • Делается отступ от стен на 20-25см, между стойками соблюдается метровое расстояние.
  • Кладка балок поперёк предполагаемой плиты перекрытия, их крепят к стенам и пришивают в тех местах, где они соприкасаются со стойками, чтобы создать максимальную стабильность и устойчивость при заливке и высыхании.
  • Размер балки подбирают такой, чтобы бетонная масса не создала прогиба в дне опалубки сверх допустимой меры в 1/150 пролета.
  • На созданную основу выкладывают доски или фанерные листы, которые дополнительно изолируют плёнкой. Зазоры между досками можно ещё и запенить для большей надёжности.
  • На этом же этапе идёт закладка труб для электропроводки и вентиляции.
  • Опалубка готова и можно переходить к сооружению армирующей сетки.

Требования к арматуре

  • Берут металлические пруты с сечением от 8 мм до 10 мм.
  • Делают сетку, скрепляя их проволокой не более полутора миллиметров в сечении и не менее 1,2 мм.
  • Арматура ставится на двух уровнях – на верхнем ярусе, создавая эффект растяжения, и на нижнем, работая на сжатие.
  • Делаются отступы между арматурной сеткой и опалубкой в 20-25 мм для того, чтобы соблюсти оптимальную толщину бетонной прослойки в этих зонах перекрытия.
  • Верхний ярус армирования должен быть на расстоянии 100 мм от нижнего.
  • Полученный промежуток оснащают фиксаторами дистанционной разновидности с опорными лапками.
  • Прут с сечением 10 мм допускается при необходимости нарастить не более, чем на 480 мм.
  • Пруты арматуры в ярусах скрепляют по шахматному принципу.

Как армировать

  1. Нижняя часть арматуры укладывается продольно, а поверх неё устанавливается поперечный ряд прутов с двухметровым шагом.
  2. Третий ряд опять кладут продольным способом, придерживаясь метрового шага.
  3. Берут проволоку с достаточной мягкостью и проходят все места пересечения прутьев, тщательно связывая их.
  4. На нижний слой арматуры крепят под углом в 15° фиксаторы из пластика на метровом расстоянии друг от друга.
  5. Так заполняют армирующей сеткой нижний ярус и после этого приступают к созданию верхнего яруса точно по такому же принципу.
  6. Каждые 40 см края обоих ярусов скрепляют специальными соединителями.

Заливка бетоном

Требования к прочности¸ качеству, толщине:

  • Допустимо использовать только добротный бетон, обычно берётся М200 или ещё более качественные материалы. Качество бетона – это залог необходимой прочности перекрытия.
  • Толщина плиты рассчитывается от минимальной в 15 см до максимальной в 30 см.
  • Заливку не делают при температуре ниже +5°С. Если ситуация не оставляет выбора, тогда дополняют состав специальными добавочными средствами, обогревают раствор перед использованием.

Заливка:

  1. Маркируют высоту заливки.
  2. Сама процедура происходит за один раз. Полный объём бетона при помощи бетононасоса непрерывно заливается в форму. В противном случае, если заливают в несколько приёмов, перекрытие утратит прочность.
  3. Бетон разравнивают по форме опалубки.
  4. Обязательно используют строительный вибратор для удаления воздушных пузырьков из состава. Без вибрационной проработки не обойтись. Сила тяжести самого бетона недостаточна для нужного уплотнения, требуется обязательно подвергнуть состав вибрационному воздействию, так как только в этом случае он спрессуется до положенной нормы и воедино схватится с армирующей сеткой.

Важно!

Для полноценного отвердения и достижения пика прочности бетон сушат 27-28 суток.

После полного отвердения работы по строительству возобновляют.

Преимущества и недостатки такого вида перекрытия

Из плюсов:

  • Несущая функция в разы выше по качеству, чем при использовании балок.
  • Свобода в планировании здания, как в плане соотношения сторон, так и в плане формы здания.
  • Прочный тип перекрытия хорошо подходит к специфике газобетонов.

Из минусов:

  • Занимает много времени как сама работа, так и процесс сушки.
  • Нужно специальное оборудование, техническое оснащение.
  • Необходим точный расчет нагрузки для определения параметров монолитной плиты.
  • Стоимость проекта будет значительно выше, чем при использовании дерева.

Нюансы:

  • Для укрепления верхней части стен, чтобы компенсировать нагрузку от плиты, выкладывают армирующий пояс, непрерывную конструкцию по всему контуру здания.
  • Чтобы проверить бетон на высыхание, нужно положить сверху кусок рубероида и через несколько часов проверить. Если материал с внутренний части увлажнился и имеет конденсат, то монолит ещё не готов, а если сухой, то отвердение прошло полностью и успешно.

Ознакомившись со всеми нюансами сооружения межэтажной монолитной плиты для газобетонного дома, вы можете выбрать взвешенно подойти к выбору способа перекрытия, взвесив все за и против, прикинув свои возможности по времени и бюджету.

Полезное видео

Посмотрите, как происходит процесс. Специалист расскажет, на что стоит обратить внимание:

Мы старались написать лучшую статью. Если понравилось — пожалуйста, поделитесь ею с друзьями или оставьте ниже свой комментарий. Спасибо!

Отличная статья 3

izbloka.com

Отправить ответ

avatar
  Подписаться
Уведомление о
