Планировка участка 9 соток: Принципы Планировки Дачного Участка (75+ Фото Идей) +Отзывы

Рельеф

С точки зрения сложности строительства, дом на возвышенности более требователен к фундаментным работам, чем дом, стоящий в низине (на равнине). Тут будет скорее вопрос гидроизоляции нулевого уровня и кровля.

Если у Вас дом на равнинной местности, то данный блок не для Вас, а для тех, у кого местность холмистая, ведь схема планировки на участке упрощается. В низинах будут скапливаться осадки, на холмах будут постоянные ветра (кроме как в штиль).

С другой стороны, это не такие минусы, ведь они все нивелируются затратами. Сделанный качественно дом будет стоять, невзирая на ветер, дождь и снег, а грамотная разводка дренажа из низины, как минимум, будет способствовать оттоку воды.

Почва

Различают несколько видов почвы, на которой строят: глина, суглинок, песок и так далее (более подробно описано в соответствующем СниПе).

Если в будущем доме есть желание сажать растения, выращивать овощи и фрукты, стоит заранее рассмотреть, приживутся ли эти культуры. В ином случае, всегда можно завести чернозём, покрыв участок слоем сельхоз культур.

Грунтовые воды

Немаловажный факт – это грунтовые воды. От их глубины зависит и то, будет ли участок по весне тонуть, какую дренажную систему поставить, какую гидроизоляцию делать. Так же, глубина грунтовых вод важна под зеленые насаждения, растущие на участке.

Знать об уровне грунтовых вод необходимо для хорошего места под будущий дом, а так же для строительства дренажки.

Роза ветров

В проекте по строительству и планировки земельного участка есть целый лист, посвященный розе ветров. Она необходима для определения частоты и направленности ветра на данном участке. Это необходимо для планирования окон, входов и выходов, рассадке культур, досуговых блоков участка.

Некоторые, так же, ошибочно полагают, что выбор стороны света и солнечной стороны влияет на рассаде, но это далеко не так, конечно, если Ваш дом не размером с хрущевку на участке в 6 соток.

Стиль разбивки участка

Для начала стоит понять, какой именно участок вы видите: он должен быть симметричным, геометрически правильным или же хаотичным, с преобладанием круглых элементов, множеством дорожек или без них вовсе.

Есть несколько основных вариантов разбивки территории при планировки дачного участка:

Регулярный сад

Данный тип участка характерен тем, что практически всё пространство участка, за исключением дома и иных сооружений, используется под выращивание тех или иных культур, цветов. Так же, к этому типу относятся участки, где свободное пространство выделено просто под сад.

План составляется таким образом, чтобы дорожки имели прямые формы, углы должны быть прямые, деревья посажены по линии или зигзагом, клумбы, в основном, круглых форм или других правильных геоформ. Эти участки отлично просматриваются.

Ландшафтный дизайн

В основном, такая планировка встречается на рельефной местности, расположенной на нескольких уровнях. Дорожки и тропинки неопределенной формы, растения, деревья расположены без какой – либо симметрии. Все выглядит гладко и обтекаемо, без острых углов.

Смешанный стиль

Представляет собой сочетание «Регулярного сада» и «Ландшафтного дизайна». Зачастую, в интернете как раз преобладают фото участка, с именно такой удачной планировкой, ввиду того, что такая система более сбалансирована под разные нужды.

Разбивка территории на зоны

Многое зависит от владельца, потому дизайн участка выбирается исключительно в практических целях. Но в основном на таких землях ведут сельскохозяйственные работы. Дети играют в саду или на специальных площадках, так же присутствуют специальные площадки (полянки) для принятия солнечных ванн.

Основные функциональные зоны

Как правило, при планировке участка, выделяют пять основных зон: Дом, зона отдыха, хозяйственные постройки, сад (огород), дорожки и подъездные пути.

Такое деление является условным, потому что практически всегда эти зоны (кроме дома) разбросаны по всему участку. Но любое планирование всегда начинается с места, где будет расположен дом.

Жилой дом

Расположение дома остается исключительно за хозяином участка, который прислушивается к специалистам. Стараются расположить дом на прямоугольном участке, на короткой стороне, ведь это визуально увеличивает и размер участка и выделяет само здание.

Но некоторые, кто хочет большего уединения, строят на длинной, фасадной стороне, делая вход со двора, но и строя чуть глубже, что бы скрыться от посторонних глаз.

Зона для отдыха

Как понятно по названию, эта зона предназначена для отдыха и досуга. Тут загорают хозяева, отдыхают, в том числе и гости и дети. Так же декоративное озеленение делают в данной зоне для большего комфорта. Тут так же расположены беседки, иногда качели, бассейн, а самое главное – мангал.

Хозяйственная зона

В данной зоне расположены сооружения, в которых хранится инвентарь или иные предметы, связанные с хозяйством.

В народе их называют «сарай». В большинстве случаев, такие сооружения расположены в глубине двора.

Сад и огород

На дачном участке практически всегда есть сад или огород. Их предназначение предельно понятное каждому человеку.

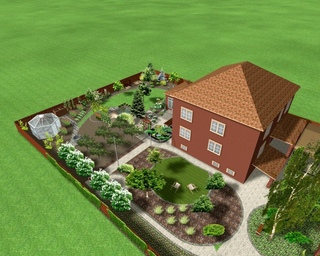

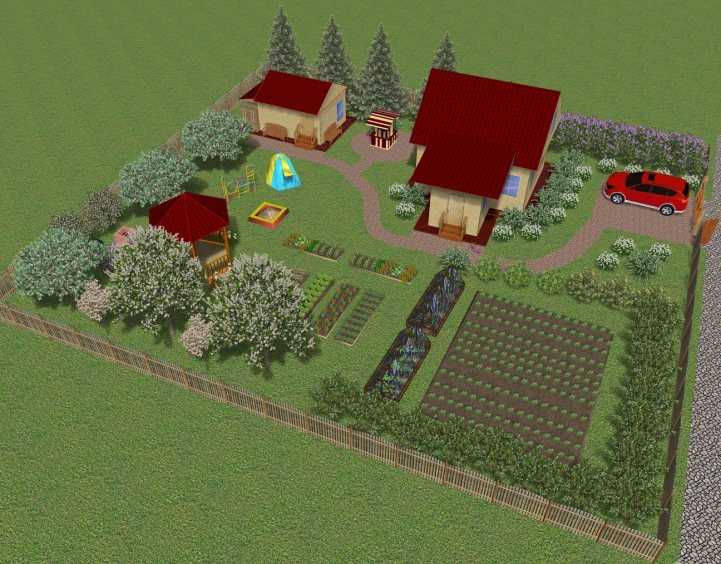

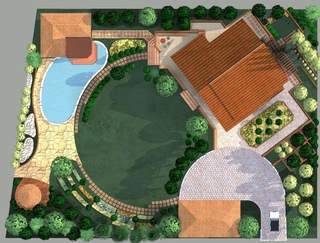

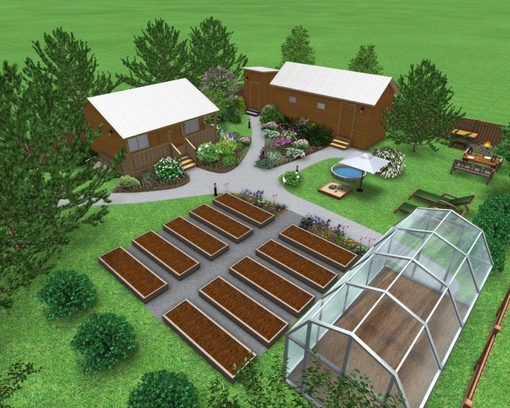

Фото планировки участка

Также рекомендуем просмотреть:

План участка 15 соток + фото

До недавнего времени проблемы рационального планирования земельного участка практически не существовало. При размере земельного надела в 6-7 соток требовалось разместить на небольшой территории все необходимое и одновременно выдержать жесткие требования норм планирования СНиП.

С той поры требования к планировке практически не изменились, зато появилась возможность увеличить размеры территории, а заодно составить нормальный план участка 15 соток под застройку так, чтобы было дешево, удобно и практично.

Как правильно подойти к планировке участка

Прежде всего, при составлении схемы — плана участка 15 соток нельзя использовать принцип временного планирования. Известная поговорка говорит: — «Нет ничего более постоянного, чем временное решение». Поэтому наиболее важные и значимые объекты, которые предполагается разместить на плане участка 30 на 50 м, составляющие каркас будущей инфраструктуры, должны быть продуманы заранее. К ним относятся:

• Въезд на участок;
• Дом и вспомогательные пристройки;
• Место на плане под сад, огород, грядки и плодовые кустарники;
• Место на участке для отдыха детей и взрослых;
• Баня и летняя кухня;
• Гараж и сарай для техники.

Важно! При планировании объекты на участке выкладываются на плане именно в том порядке, как они перечислены.

Список составлялся так, чтобы максимально учесть влияние окружающей среды, например, освещение солнцем и преимущественное направление ветра, и одновременно обеспечить максимальный уровень комфорта для человека в наиболее важных объектах на плане – на месте для отдыха и работы. Остальные постройки, санузел, сарай и беседку можно привязывать к главным деталям плана после завершения планирования первой очереди.

Прежде чем приступать к планированию деталей на участке, потребуется выполнить небольшую рекогносцировку на местности. Пусть не смущают уже имеющиеся постройки на участке, их можно не учитывать. Чаще всего постройки от старых хозяев сносятся. Более важным при разработке плана застройки будущих соток является правильный учет затенения от деревьев, старых и будущих, а также расположение тени од домика и хозпостроек.

Определение солнца и преимущественного направления ветра

Первоначально потребуется определить, как располагаются зоны затенения на участке в различное время дня. Это нужно для правильной ориентации домика и выбора места под огород и грядки. Если в плане на 15 сотках не планируется обустройство огорода, полученная информация будет весьма полезна для разбивки сада или зоны отдыха детей.

В стандартном варианте схема замера затенения сводится к следующим процедурам:

• Предварительно набрасывают план участка с расположением будущих построек. Как правило, на территории в 15 соток потребуется ограждение из рослого кустарника или деревьев. С помощью деревянной планки или шеста, длиной, равной высоте будущих насаждений, выясняются границы будущих теневых зон от всех высокорослых насаждений на свободных сотках;
• На втором этапе нужно будет с помощью шеста оценить и нанести кривую движения на плане тени всех наиболее значимых построек, прежде всего от домика с пристройками и гаража или сарая. Баню, склад и летнюю кухню выносят на границу участка, поэтому их влияние на затенение самих соток не учитывается;
• Третьим этапом переносят полученную информацию на план и определяют уровень освещения солнцем по всему участку.

Наиболее затененную часть соток отводят для построек и зоны отдыха, самую солнечную — под планировку теплиц и грядок на плане. Серую зону – наиболее ценную часть соток отводят под клумбы, плодовый кустарник и виноградник.

Кроме того, потребуется определить направление ветра на участке. Можно получить информацию на сайте метеоинформера или несколько раз в течение недели сделать замеры ориентации ветра. Это позволит определить подветренную и наветренную стороны плана, поможет с планированием на 15 сотках места санузла, летней кухни, зоны отдыха и домика.

Методика составления плана участка

Полученные сведения важны для правильной разметки и планировки участка, но этого мало, потребуется продумать и спланировать расположение на 15 сотках трех основных объектов:

• Домика с придомовой инфраструктурой;
• Хозпостроек и гаража;
• Зоны отдыха, теплиц и грядок.

Чтобы добиться высокого комфорта, потребуется максимально уменьшить расстояние между объектами и одновременно сделать так, чтобы постройки не мешали и не создавали взаимных помех. Пространства на 15 сотках достаточно, но компактное размещение на участке позволит высвободить большую часть территории под зеленые зоны. Правда, сделать это не так просто, как может показаться на первый взгляд, и главной проблемой является правильный выбор расположения домика на участке.

Концепция плана с закрытым участком

Одной из наиболее удачных схем принято считать план участка с передним расположением дома. Здание находится у самого ограждения первой линии, что позволяет закрыть большую часть плана из 15 соток от чужих взглядов.

План участка 15 соток фото составляется таким образом, чтобы коробка домика оказалась сдвинутой к левой или правой стороне ограждения. В результате передняя часть плана высвобождается под гараж и стоянку для автомобиля, а зеленая зона в центре оказывается закрытой от ветра и взглядов прохожих.

Летняя кухня, банька и зона отдыха расположена в глубине территории. Таким способом планируется большая часть современных загородных коттеджей и дач, используемых для отдыха на природе.

Для настоящей дачи на участке в 15 соток не хватает полноценного огорода и небольшого сада. Для этих целей можно зеленую зону поделить на плане на две равноценные части — место для отдыха и собственно сам огород с теплицей. По сути, это наилучший вариант для дачного отдыха большой семьи. К преимуществам подобного планирования 15 соток можно отнести:

• Наличие на участке двух раздельных помещений, которые можно использовать для комфортного проживания двум или даже трем отдельным семьям;
• На плане можно предусмотреть две большие игровые зоны, правда, для этого потребуется пожертвовать одним из трех газонов;
• Все 15 соток участка равномерно освещены и хорошо просматриваются. На плане практически нет глухих зон или неиспользованной территории;
• Далеко отстоящие домик и хозпостройки обеспечивают минимум затенения для грядок, в то же время высвобождается около 3 соток из 15 под обустройство беседки с грилем, лужайки, и еще остается достаточно места под будущие проекты.

Совет! При составлении плана застройки оставляйте не менее 15% территории участка под лужайку или перспективные проекты, например, зимнюю теплицу, галерею или гостевой домик.

Если в план добавить один бассейн с навесом от солнца, то дачный домик можно вполне использовать в качестве мини–гостиницы для проведения семейного уикенда на природе.

Редко когда рельеф участка получается идеально ровным, но даже в этом случае есть возможность спланировать территорию таким образом, чтобы получить максимально комфортные условия. Например, все 15 соток плана разделить на две параллельные зоны и сделать террасу с садом.

В этом случае наиболее рациональным будет соединить коробку домика с хозпостройками и расположить весь комплекс параллельно садовой террасе. Пространство на участке между подпорной стеной и постройками остается защищенным от ветра, но солнечного света будет достаточно для выращивания растений или обустройства зеленой зоны.

При этом план сохраняет все преимущества основной концепции – домик с парковочным местом располагается на переднем линии участка. С левой стороны плана пространство закрывается садом, с правой – гаражом и высокорослым кустарником. Между ними образуется достаточно большое пространство на 4-5 соток, которое можно использовать по собственному усмотрению, например, сделать полноценную зону отдыха с прудом и альпийской горкой.

Такой план участка в 15 соток дает возможность полностью реализовать все основные элементы придомовой инфраструктуры, присущей современному загородному дому, территории в 12 соток и тем более 10 и 6 сотых гектарах для настоящей дачи уже не хватает.

План участка с центральным расположением дома

В наших реалиях идея использования коробки дачного или загородного дома в качестве защитного сооружения является необыкновенно популярной, так как дает немалые преимущества для создания приватной зоны отдыха. Такой план для участка прекрасно работает, если 15 соток расположены на расстоянии не менее 300 м от проезжей части. Если транспортная магистраль проходит очень близко к границам участка, то дом приходится прятать в глубине территории.

Например, по плану можно отнести здание на десяток метров вглубь и расположить примерно в центре участка 15 соток. Что это дает? Во-первых, для придомовой территории отводится практически третья часть из имеющихся соток, где можно парковать автомобили. На первый взгляд, мелочь, но такое решение будет оценено по достоинству в период ведения строительных работ на участке.

Во-вторых, практически все, что нужно для отдыха, – беседка, терраса, гриль, камин, все находится на расстоянии вытянутой руки, рядом с домом. В третьих, для мест отдыха отводится наиболее проблемная часть из имеющихся 15 соток – это небольшие по размеру кусочки земли, примыкающие к боковым стенам. Обычно в стандартном планировании эти 2 сотки на плане отдают под грядки, клумбы или виноградник.

Вторая часть участка по плану отводится под чистую зеленую зону, где располагаются детская площадка, альпинариум и фонтан. Здесь же можно обустроить место для принятия солнечных ванн. Удачным решением является обустройство с тыльной стороны дома большой открытой террасы, выходящей на зеленую зону. По плану дом ориентирован фасадом на западную часть, поэтому терраса и зеленая территория хорошо освещаются в утренние часы, когда на улице еще нет жары, и хорошо затеняется в полуденный зной.

В данном плане нет бассейна или пруда, технически сделать водоем на 15 не представляет особого труда, но из-за почти квадратной формы земельного надела насекомые будут представлять серьезную проблему для отдыхающих.

Если нужен бассейн, то план территории необходимо менять на ассиметричный, а бассейн вместе с комнатой отдыха и баней выносить на максимальное удаление от основного здания, как на схеме.

Участок со спрятанным домиком

Третьим вариантом плана является классический дачный вариант планирования участка. В этом случае домик и прилегающие постройки располагают на плане так, чтобы обеспечить максимально эффективное использование полезной площади. Чаще всего домик строят с северной стороны так, чтобы защитить от порывов суховея и одновременно обеспечить максимальный поток света.

Традиционно домик оказывается в глубине участка в окружении садовых деревьев и декоративных елочек. Между первой линией ограждения и крыльцом получается расстояние не менее 35-40 м, в зависимости от конфигурации земельного надела.

Такой план позволяет решить две наиболее важные проблемы:

• Существенно уменьшить шум и выбросы пыли со стороны проезжей части;
• Создать на плане максимально благоприятные условия для детского отдыха на лужайке перед домом.

Даже если обустройство грядок не входит в ближайшие планы, то обычная лужайка и высадка ограждения из низкорослого плодового кустарника позволят создать эффективную защиту от пыли и грязи. Единственным существенным недостатком является то, что при таком плане потребуется 1-2 сотки отвести под строительство дороги от въезда на территорию до площадки перед домом или гаражом.

Подобная парковая планировка очень популярна для частных домов в пригородах европейских городов. Сегодня де-факто это один из наиболее популярных вариантов плани

Планировка участка загородного деревянного дома

После того как получены документы на собственность, но до того как приступить к строительству потребуется детальная планировка участка, позволяющая максимально комфортно для владельцев разместить все необходимые объекты и избежать различных ошибок, в том числе и юридических, исправление которых может занять не только много сил, но и времени и нервов.

Детальная планировка участка

Что надо учитывать при проектировании

Каждый будущий землевладелец перед покупкой, уже имеет предварительное представление о том, как мог бы выглядеть план участка загородного дома, на котором он возведет уютное и красивое жилье для своей семьи. Но составлять его в виде специальной проектной документации нужно уже после покупки, так как он должен учитывать и отражать важные факторы, от которых будет зависеть не только расположение дома, его этажность и размер, но и удобство расположение вспомогательных объектов.

До того как спланировать участок загородного дома необходимо обладать данными о его:

• размерах;
• форме;
• рельефе;
• уровне грунтовых и паводковых вод;
• типах грунта;
• степени естественной освещенности;
• ориентированию по сторонам света.

Дренажная сеть на участке

На предпочтительность размещения конкретных объектов на участке могут влиять как один, так и несколько факторов. Например, для устройства сада/огорода важны степень освещенности и плодородность почв, а планировка участка с домом при наличии высокого уровня грунтовых вод вообще может поставить под сомнение целесообразность возведения нулевого уровня или потребует проведение масштабных дренажных работ и мероприятий по водопонижению.

План дренажной сети участка

Детально разработанная планировка загородного участка не только облегчает работу по его освоению, но и позволяет избежать досадных ошибок, например, образования так называемых «мертвых зон» или глухих углов, которые в дальнейшем не получиться использовать эффективно. После того как на участке будут возведены капитальные строения, проведены к ним коммуникации, вносить коррективы не получится.

Планировка маленького участка

Владельцам небольших участков кажется, что у них все видно и понятно, как на ладони. Но именно малые по размеру и нестандартные по форме территории требуют повышенного внимания, так как на больших внести определенные коррективы значительно легче.

План инженерных коммуникаций

Так же стоит учесть, что планировка участка загородного дома позволяет рационально использовать средства при прокладывании инженерных сетей и коммуникаций, проводя их по самому оптимальному маршруту. При проектировании важно уделить внимание каждому объекту, планируемому к возведению, например, площадке для игр детей, которая должна быть уединенной, но под пристальным оком взрослых. А для машины парковку или гараж лучше расположить возле въезда.

Составляя план загородного участка, надо будет учитывать и юридические моменты, включающие различные требования, многие из которых регламентируются местными органами самоуправления, поэтому до начала работ необходимо обзавестись и этими данными.

Общее зонирование

Если территория совсем небольшая, то в этом случае выполняется только планировка участка под строительство дома, так как для расположения других объектов место почти не остается, разве что для организации компактной зоны отдыха, совмещенной, например, с детской площадкой или небольшой клумбой. В остальных случаях работы начинаются с того что вся территория делится на 4 основные зоны, то есть производится зонирование.

На этом этапе следует выделить и обозначить такие зоны:

1. жилую, на которой основной доминантой, естественно, будет дом и все пристройки, непосредственно имеющие к нему примыкание, например, летняя терраса, баня или гараж;
2. хозяйственную, которая включает в себя постройки для хранения рабочего инструмента, запасов топлива для автономной системы отопления. К ней может относиться и гараж для автомобиля, если он будет располагаться в отдельном строении. Для любителей разведения домашних животных можно расположить курятники, крольчатники и другие аналогичные объекты;
3. отдыха, включающую отдельно стоящую террасу или летнюю кухню, барбекю, бассейн, детскую площадку, клумбы, беседки и другие объекты. Главное требование по ее расположению – недалеко от дома, но максимально удаленно от хозяйственного блока;
4. огорода и сада для выращивания овощей и фруктов. Для нее требуется территория с максимальным освещением, но в зависимости от предпочтений владельцев, она может и отсутствовать.

Пропорциональное соотношение зон друг к другу

План схема земельного участка

В зависимости от предпочтений владельцев и размеров территории, производится предварительное деление на неравные части. Как правило, под загородный дом участок выделяется самый большой, если общая площадь невелика, Для больших территорий в основном приоритет у сада и огорода, хотя без исключений не обходится. Например, можно организовать протяженную зону отдыха, которая будет включать в себя (плюс к традиционным объектам) также искусственный пруд или бассейн. Важно еще на этом этапе подумать о том, чтобы планировка участка частного дома была максимальна удобной для перемещения по нему, а пространство каждой зоны – достаточно комфортным для жизни и отдыха.

После проведения общего зонирования, на этом этапе работы можно считать завершенными, общая детализация в дальнейшем ведется для каждой зоны отдельно. Но перед тем как продолжить проектирование, необходимо ознакомится с регламентированными правилами расположения объектов на участках.

Расположение главного строения

Расположение дома на участке

Естественно, планировка дома на участке является отправной точкой в проектных работах. Если участок ровный и правильной квадратной или прямоугольной формы, то место его расположения практически всегда определяется пожеланиями застройщика. Но так случается редко: участки бывают разными: раскинувшимися на склонах, вытянутыми или вообще треугольной или Г-образной формы. Во внимание всегда должны приниматься эстетические нормы, но более важными являются такие моменты как удобство расположения входной группы в дом.

Если проектируется планировка прямоугольного участка, то расположить дом можно практически в любой его части: в этом случае можно ориентироваться на то, каким будет ландшафтный дизайн для того, чтобы строение стало его органичной доминантой.

Расположение дома на участке в 10 соток

На площади, имеющей вытянутую или сужающуюся форму, под дом лучше отвести самую узкую часть, даже расположенную в глубине или середине участка – так удастся избежать «глухих карманов», найти целевое назначение для которых будет непросто из-за из небольших размеров. Также на таких территориях располагать строение рекомендуется торцовой, более узкой, частью к въезду во двор.

В том случае если выполняется планирование загородного дома на склоне, то для него надо выбрать самую высшую точку, для того чтобы исключить вероятность подтопления паводковыми водами в результате таяния снега или обильных осадков.

Если гараж является частью дома, то строение рекомендуется располагать ближе к въезду – в этом случае не будет необходимость отводить солидную часть территории по организацию подъезда.

Хозяйственная зона

Обязательно стоит учитывать, что планировка участка это не только удобное и эффектное расположение на нем загородного коттеджа, но и организация необходимых условий для его обслуживания. Для этого и предназначены хозпостройки, располагать которые рекомендуется в самом отдаленном от въезда месте. Хотя и здесь существуют исключения: гараж, относящийся к этой категории построек необходимо возвести максимально близко к воротам, а баню, которая может стать дополнительным акцентом в ландшафте, можно расположить ближе к зоне отдыха, особенно если на ее территории имеется бассейн или пруд. А все сараи, места для хранения запасов топлива лучше спрятать от любопытных взоров прохожих или даже гостей.

Существует и ограничение на размещение хозяйственных построек – они не должны располагаться на линии ограждения участка.

Планирование зон участка

Перемежевание зон между собой не представляет опасности, особенно с учетом того, что планировка построек на участке должна учитывать то, что они все должны гармонировать друг с другом по стилю: отделочным материалам, цветовой отделке, ландшафтному оформлению или другим параметрам. Кроме того, на небольших участках достаточно сложно изолировать каждую зону – в этом случае придется или отказываться от каких-то объектов или делать их многофункциональными.

Зона отдыха

Конечно, если возводиться загородный дом планировка зоны отдыха как логической составляющей жизни на природе является совершенно необходимой. Как правило, располагают ее в уединенном месте, но в непосредственной близости от дома, прежде всего из-за удобства, так как загородная жизнь, особенно в теплое время года, проходит одновременно в этих двух локациях.

Зона отдыха на участке частного дома

Предпочтительно чтобы эта зона хорошо освещалась на протяжении дня, но обязательно должна присутствовать и тень от деревьев или искусственных навесов. Перебирая варианты планировки участка, можно остановиться на тех, в которых общая зона отдыха совмещена с детской или небольшой спортивной площадкой. Это позволяет предоставить детям полный простор для деятельности, но в рамках ограниченных ненавязчивым родительским контролем.

Сад-огород

Для тех, кто не представляет загородной жизни без грядок, планирование именно этой зоны является очень важной. Для них обустройство участка загородного дома начинается именно с разметки территории под будущие грядки и теплицы, которые должны максимально освещаться солнцем и желательно располагаться на подветренной стороне. Так как высокие строения отбрасывают тень, то планировки загородных домов в этом случае могут предполагать возведение одноэтажных зданий или строительство их в одном из углов участка. Можно отвести такие затененные территории под небольшие палисадники, а заниматься культивированием овощей на некотором удалении.

Сад-огород на участке

Если владельцы – настоящие апологеты сада-огорода, то под соответствующую зону выделяется «львиная доля» площади. На участках неправильной формы допускается устройство огорода или сада, одновременно в нескольких местах. Например, на площадях с острыми углами можно заложить небольшие садики с фруктовыми деревьями, которые через несколько лет позволят визуально скорректировать форму. Для территорий расположенных на склонах, можно организовать «террасное земледелие». В этом случае каждый кусочек огорода будет получать максимум солнечного света, участок приобретет красивый неповторимый вид.

Детализация плана

После того как продумана планировка участка загородного дома фото с понравившимися объектами еще раз пересмотрены, можно приступать к изготовлению плана. Для этого можно использовать традиционный способ – миллиметровую бумагу или более удобный и современный – компьютер, установив предварительно на него графическую программу.

3D визуализация участка

Визуализация позволит наглядно представить себе будущие угодья, соотношение объектов друг с другом, а также выявить все недостатки или уязвимые места, которые можно будет сразу оперативно скорректировать. Идеально, если работа с планом проводится с периодическим выездом на объект: в этом случае можно легче соотнести графическое изображение с местностью. Особенно необходимо это при планировании расположения дорожек: обозначив на местности основные объекты надо совершить променад между ними и запомнив траекторию, нанести ее на план.

Исключено, что она окажется абсолютно прямой и поворачивающей под прямым углом. Вот это и надо учесть и планировать дорожки криволинейными, максимально естественными и удобными для передвижения, так как по ним предстоит пройти не одну сотню километров.

В дальнейшем освоение территории и строительство должно вестись с соблюдением утвержденного плана – это позволит избежать хаоса и нагромождения объектов, что не принесет ни красоты, ни комфортности.

Как правильно распределить территорию

Пример планировки участка в 10 соток с коттеджем и бассейном

Рассматривая удачные примеры планировки участка, площадь которых соизмерима с осваиваемым, полезным будет обращать внимание на соотношение объектов между собой как в пространстве, так и по площади. Например на территории в 10 соток под коттедж можно отвести от 100 до 200 м2, под зону отдыха, включающую бассейн беседку, детскую площадку, барбекю, летнюю террасу и некоторые другие объекты можно отдать от 300 до 400 м2, под хозяйственную зону – до 150 м2. Остальная площадь распределяется между садом, огородом и дорожками. Хотя учитывая площадь, можно предусмотреть строительство и небольшого гостевого домика, например, в глубине участка.

Значительно скромнее придется обосноваться на традиционных 4-6 сотках, но и на этой площади вполне хватит места для возведения дома, под который можно отвести до 30 м2, для зоны отдыха – 70-100 м2, под хоззону – 20-25 м2. Остальная территория будет опутана удобными дорожками и облагорожена кустарниками, плодовыми деревьями, цветниками, а при желании – найдется немного места и для грядок.

Юридические тонкости проектирования

Даже если планирование загородного участка выполняется самостоятельно, может потребоваться квалифицированная помощь специалиста: архитектора, прораба-строителя или ландшафтного дизайнера по вопросу предпроектного анализа территории на предмет согласования возможности возведения тех или иных объектов и их расположения на участке. Обязательно должны быть учтены все санитарные и пожарные нормы, так как в случае несоблюдения и нарушения в лучшем случае придется оплатить штрафные санкции и исправить недостатки, а в худшем – это может угрожать жильцам и собственности.

Юридические тонкости проектирования

Особое внимание следует уделять и соблюдению так называемых соседских норм, нарушение которых нередко становится началом непрекращающихся войн и судебных тяжб.

Кроме того, надо учитывать, что в конкретном населенном пункте могут применяться специальные правила благоустройства, регламентирующие, например, внешний вид ограждения, максимально допустимую высоту строения и другие. Хоть такие требования достаточно экзотичны, но об их отсутствии лучше убедиться заранее.

Как правильно определять расстояния между жилыми хозяйственными объектами

Обязательно, кроме желания владельца, планировки участка должны учитывать и нормы расстояний между объектами, а также их расположение относительно внешнего ограждения и соседних угодий.

Минимальные расстояния между объектами

Если основное строение располагается ближе к забору, то обязательно должна учитываться красная линия, от которой он должен иметь отступ не менее 6 м, если улица магистральная и не менее 3 м – на остальных. При этом непосредственно от границ самого владения тоже необходимо отступить минимум 3 м.

Расстояние от забора до строения

Придется учитывать и расположение коттеджей на соседних участках, по требованиям пожарной безопасности. В этом случае все определяется материалом, из которого возводятся здания, что присваивает им категорию пожаробезопасности. К 1-ой и 2-ой категории относятся постройки из камня, кирпича, бетона, если в строительстве использованы пиломатериалы, например, для устройства перекрытий, то зданию присваивается уже 3-я категория, а все деревянные и каркасные строения относят к 4-му. В первом случае расстояние может составлять всего 6 м, для 3-й категории – 8 м, а для 4-й – 15 м.

Расстояние от забора до зеленых насаждений

Но необходимо принимать во внимание больший показатель, то есть если у соседа дом из кирпича, а на новой территории планируется возведение деревянного, то расстояние между ними должно составлять 15 м – и этот необходимый минимум, для безопасности его можно увеличить.

Привязка жилого дома в участку

Как должны располагаться хозяйственные построек, въезд и другие объекты

Традиционно хозблоки располагаются в глубине владения, за домом, но могут и примыкать к нему, но с обратной от ограждения стороны. Но от кухни и жилых комнат они должны быть отделены несколькими подсобными помещениями.

Наиболее рациональным является расположение хозяйственных построек нескольких владений в смежных углах: это позволяет изолировать эту группу и одновременно экономить площадь для других объектов. Кроме того, мало знать, как правильно сделать планировку участка, важно учитывать и прилегающую территорию, которую нередко владельцы засаживают зеленными насаждениями для защиты жилого здания от уличной пыли. Но это лучше делать непосредственно на своей территории, а улицу оставить для организации нормального проезда по ней. Например, для второстепенных дорог, минимальная ширина проезжей части варьируется от 3,5 до 7 метров, в зависимости от количества полос.

Пример расположения гаража на участке

Также обязательно необходимо обеспечить минимальную ширину подъезда к объекту, которая не должна быть менее 3-4 метров, которой достаточно для беспрепятственного доступа аварийно-спасательных служб. Существуют требования и по расположению гаража: от него до соседнего дома расстояние не может быть менее 10 м, а например, открывающиеся в сторону улицы ворота не должны создавать препятствий для движения пешеходов и тем более проезда автомобилей.

Расположение инженерных сетей, колодцев, септиков

Схема допустимого расположения септика на участке

Обязательно планировка загородных домов предполагает внесение в проект и инженерных сетей, которые лучше располагать по кратчайшим маршрутам, расположенным, например, вдоль дорожек или под свободными площадками. Нельзя их прокладывать под капитальными строениями: от них, а точнее от их фундамента, они должны отступать минимум на 3-5 метров. Такие же расстояния выдерживаются и между разными видами коммуникаций, а до линий связи или электросетей минимальный показатель не может быть менее 60 см.

Расположение инженерных сетей

Планируя расположение септика на участке, надо учитывать, что он не должен находиться ближе 5-10 м от жилого здания, в зависимости от объема поступления в него сточных вод. На таком же, и даже большем удалении, он должен располагаться и от водозаборных точек, например, колодца, которые к тому же должны находиться выше течения грунтовых или паводковых вод. Кроме того, трасса ведущая к септику не должна пересекать зону отдыха.

Зеленные насаждения

Зеленые насаждения участка расстояния

Неполным будет обустройство загородного участка без высадки растений крупных форм: деревьев и кустарников. Кроме плодовых растений, под которые выделяется часть площади, высаживаются и декоративные, являющиеся составной частью ландшафта и обеспечивающие защиту от солнца, ветра, уличного шума. Они нередко выполняют даже роль живого ограждения территории или используются для зонирования частей придомовых угодий.

Но и к ним применимы специальные нормы, регламентирующие расстояния на которые их можно высаживать по отношению к жилому зданию, соседским владениям или улице.

За основу измерений принимается центральная ось ствола, которая может располагаться на расстоянии:

• 5 м от жилых или хозяйственных построек;
• 3 м от забора и ограждения соседнего участка.

Но при условии, что крона во взрослом состоянии не будут превышать 5 м. Если же эти нормы превышаются, то расстояние до объектов увеличивается из расчета диаметра кроны будущего растения плюс дополнительно 1,5 м.

Фэн-шуй и организация пространства

Вход на участок обязан быть широким, что вполне соответствует и действующим нормам. Обязательным является и ориентирование площади по сторонам света, после чего можно приступать к ее заполнению Расположенный на юго-западе сад и/или зона отдыха гарантированно обеспечат мир и согласие в доме.

Для того чтобы никто из домочадцев не испытывал проблем со здоровьем, баню и бассейн, а также детскую или спортивную площадку следует расположить в восточной части.

Планировка загородного дома по фен-шуй

Кроме того, планировка загородного дома по фен-шуй помогает позаботиться и о материальном достатке: для этого достаточно расположить яркий предмет в юго-восточной или северной части. С учетом особенностей применения учения, в этом случае можно остановиться на крупных растениях с яркими цветами, например, высадить там кусты роз, цветение которых будет радовать несколько месяцев в году.

Общую защиту и благополучие призваны обеспечить арочные сооружения на территории, небольшие статуэтки или цветочные композиции, которые могут быть не только живыми, но и искусственными, например, выкованными из металла и являющимися украшением беседки, ворот, забора и других объектов.

Изменить расположение графика

Метод компоновки, указанный как один из вариантов в таблице. Таблица также перечисляет совместимые пары имя-значение для дальнейшего уточнения каждого макета метод.

Опция	Описание	Пары имя-значение для конкретного макета
«авто» (по умолчанию)	Автоматический выбор метода раскладки в зависимости от размера и структура графика.	–
'круг'	Круговой план. Помещает узлы графа в круг с центром в начале координат с радиусом 1.	«Центр» — Центральный узел в круговая схема
«сила»	Компоновка силового направления [1]. Использует силы притяжения между соседними узлами и силы отталкивания между удаленными узлами.	«Итерации» — количество силовая компоновка итераций WeightEffect — Влияние краевых утяжелителей на макет 'UseGravity' — Переключатель силы тяжести для макетов с несколькими компоненты 'XStart' — Начальные координаты x для узлов 'YStart' — Запуск y — координаты для узлы
слоистые	Многослойный макет [2], [3], [4]. Помещает узлы графа в набор слоев, выявление иерархической структуры. По умолчанию слои движение вниз (стрелки направленного ациклического точка графика вниз).	«Направление» — Направление слои 'Источники' — Узлы включить в первую слой 'Раковины' — Узлы включить в последний слой 'AssignLayers' — Метод присвоения уровней
«подпространство»	Схема встраивания подпространств [5]. Строит узлы графа в многомерном встроенном подпространство, а затем проецирует позиции обратно в 2-D. По умолчанию размер подпространства равен 100 или общее количество узлов, в зависимости от того, что меньше.	«Размер» — Размер вложенное подпространство
'force3'	3-D сило-направленная компоновка.	«Итерации» — количество силовая компоновка итераций WeightEffect — Влияние краевых утяжелителей на макет 'UseGravity' — Переключатель силы тяжести для макетов с несколькими компоненты 'XStart' — Начальные координаты x для узлов 'YStart' — Запуск y — координаты для узлы 'ZStart' — Начальная z — координаты для узлов
'subspace3'	3-D макет внедрения подпространства.	«Размер» — Размер вложенное подпространство

Пример: макет (H, «слоистый»)

Пример: layout (H, 'force3', 'Iterations', 10)

Пример: макет (H, 'подпространство', 'Размер', 50)

Quick-R: объединение графиков

R позволяет легко объединить несколько графиков в один общий график, используя функцию
par () или layout () .

С помощью функции par () вы можете включить опцию mfrow = c ( nrows , ncols ) , чтобы создать матрицу nrows x ncols графиков, которые заполняются построчно. mfcol = c ( nrows , ncols ) заполняет матрицу по столбцам.

# 4 фигуры, расположенные в 2 строки и 2 столбца
прикрепить (mtcars)
par (mfrow = c (2,2))
plot (wt, mpg, main = "Scatterplot of wt vs.миль на галлон ")
plot (wt, disp, main =" Диаграмма рассеяния wt vs disp ")
hist (wt, main =" Гистограмма wt ")
boxplot (wt, main =" Boxplot of wt ")

нажмите для просмотра

# 3 фигуры, расположенные в 3 ряда и 1 столбец
прикрепить (mtcars)
par (mfrow = c (3,1))
hist (wt)
hist (миль на галлон)
hist (disp)

нажмите для просмотра

Функция layout () имеет вид layout ( mat ) , где
mat — это матричный объект, определяющий расположение N фигур для построения.

# Одна цифра в строке 1 и две цифры в строке 2
attach (mtcars)
layout (matrix (c (1,1,2,3), 2, 2, byrow = TRUE))
hist (wt)
hist (миль на галлон)
hist (дисп)

нажмите для просмотра

При желании вы можете включить параметры widths = и heights = в функцию layout () для более точного управления размером каждой фигуры. Эти параметры имеют вид
widths = вектор значений для ширины столбцов
heights = вектор значений для высот строк.

Относительная ширина указывается числовыми значениями. Абсолютная ширина (в сантиметрах) указывается с помощью функции lcm () .

# Одна цифра в строке 1 и две цифры в строке 2
# строка 1 составляет 1/3 высоты строки 2
# столбец 2 равен 1/4 ширины столбца 1
attach (mtcars)
layout (matrix (c (1,1,2,3), 2, 2, byrow = TRUE),
widths = c (3,1), heights = c (1,2))
hist (wt)
hist (миль на галлон)
hist (disp)

нажмите для просмотра

Подробнее см. Справку (макет) .

Создание расположения фигур с точным управлением

В следующем примере к диаграмме рассеивания добавляются две ящичные диаграммы для создания расширенного графика.

# Добавить коробчатые диаграммы к диаграмме рассеяния
par (fig = c (0,0.8,0,0.8), new = TRUE)
plot (mtcars $ wt, mtcars $ mpg, xlab = "Car Weight",
ylab = " Миль на галлон ")
номинал (fig = c (0,0.8,0.55,1), новый = TRUE)
boxplot (mtcars $ wt, горизонтальный = TRUE, оси = FALSE)
par (fig = c (0.65,1 , 0,0.8), new = TRUE)
boxplot (mtcars $ mpg, axes = FALSE)
mtext ("Enhanced Scatterplot", side = 3, external = TRUE, line = -3)

нажмите для просмотра

Чтобы понять этот график, представьте, что вся область графика идет от (0,0) в нижнем левом углу до (1,1) в правом верхнем углу.Формат параметра fig = представляет собой числовой вектор вида c (x1, x2, y1, y2). Первый fig = устанавливает диаграмму рассеяния от 0 до 0,8 по оси x и от 0 до 0,8 по оси y. Верхний прямоугольный график изменяется от 0 до 0,8 по оси x и от 0,55 до 1 по оси y. Я выбрал 0,55, а не 0,8, чтобы верхнее число было приближено к диаграмме рассеяния. График справа изменяется от 0,65 до 1 по оси x и от 0 до 0,8 по оси y. Опять же, я выбрал значение, чтобы приблизить правую коробчатую диаграмму к диаграмме рассеяния.Вы должны поэкспериментировать, чтобы понять это правильно.

fig = запускает новый график, поэтому для добавления к существующему используйте new = TRUE .

Вы можете использовать это, чтобы объединить несколько графиков в любом порядке в один график.

к практике

Попробуйте бесплатную первую главу этого курса интерактивной визуализации данных, в которой рассматривается комбинирование графиков.

сюжетный пакет | R Документация

Пакет R для создания интерактивной веб-графики с открытым исходным кодом Библиотека построения графиков JavaScript сюжетно.js.

Установка

Установить из CRAN:

  install.packages ("плотно")


Или установите последнюю версию разработки (на GitHub) через devtools:

  devtools :: install_github ("ropensci / plotly")


Начало работы

Веб-графика ggplot2

Если вы используете ggplot2, ggplotly () конвертирует ваши статические графики в интерактивную веб-версию!

  библиотека (сюжетно)
g <- ggplot (верный, aes (x = извержения, y = ожидание)) +
  stat_de density_2d (aes (fill =. .level ..), geom = "многоугольник") +
  xlim (1, 6) + ylim (40, 100)
ggplotly (г)


По умолчанию ggplotly () пытается реплицировать статическую версию ggplot2. точно (до того, как произойдет какое-либо взаимодействие), но иногда вам нужно больше контроль над интерактивным поведением. Сама функция ggplotly () имеет несколько удобных «высокоуровневых» аргументов, таких как dynamicTicks , который сообщает plotly.js о необходимости динамического пересчета осей. Функция style () также пригодится для , изменяющего нижележащий след атрибуты (например,г. hoveron), использованный для создания графика:

  gg <- ggplotly (g, dynamicTicks = "y")
style (gg, hoveron = "points", hoverinfo = "x + y + text", hoverlabel = list (bgcolor = "white"))


Кроме того, поскольку ggplotly () возвращает объект plotly, вы можете применить по сути, любая функция из пакета R для этого объекта. Некоторые полезные одни включают макет () (для настройки макет), add_traces () (и его более высокий уровень add _ * () братьев и сестер, например add_polygons () , для добавления новых следы / данные), subplot () (для комбинирования нескольких объекты), и plotly_json () (для проверки базового JSON, отправленного в сюжетно.js).

Функция ggplotly () также будет учитывать некоторые «неофициальные» ggplot2 эстетика, а именно текст (для настройки всплывающая подсказка), рама (для создания анимации), и ids (для обеспечения разумных плавных переходов).

Использование plotly без ggplot2

Функция plot_ly () обеспечивает более прямой интерфейс для plotly.js так что вы можете использовать более специализированные типы диаграмм (например, параллельные координаты или карты) или даже некоторую визуализацию, что ggplot2 API никогда не будет поддерживать (например,г. , поверхность, сетка трисёрф и т. д.).

  plot_ly (z = ~ вулкан, тип = "поверхность")


Узнать больше

Чтобы узнать больше о специальных функциях, которые предоставляет пакет plotly R (например, связывание на стороне клиента, интеграция shiny , редактирование и создание статических изображений, пользовательские события в JavaScript и многое другое), см. Https: // plotly-r. com. Возможно, вы уже знакомы с существующей документацией по сюжету (например, https://plot.ly/r/), которая, по сути, является независимым от языка практическим руководством по изучению сюжета.js, а https://plotly-r.com - это более комплексное руководство, написанное пользователем R. Сам пакет поставляется с рядом демонстраций (перечислите их, запустив demo (package = "plotly") ) и примеров shiny / rmarkdown (перечислите их, запустив plotly_example ("shiny") или plotly_example ("rmd" ) ). Карсон также хранит множество слайдов с полезными примерами и концепциями.

Содействие

Пожалуйста, прочтите наш вклад руководящие указания.Включены инструкции по открытию вопросов, заданию вопросов, внесение изменений в plotly, и наш код поведение.

2 Обзор | Интерактивная веб-визуализация данных с помощью R, plotly и shiny

В этой части книги вы узнаете, как использовать пакет plotly R для создания разнообразной интерактивной графики. Существует два основных способа создания объекта plotly : либо путем преобразования объекта ggplot2 (через ggplotly () ) в объект plotly , либо путем прямой инициализации объекта plotly с помощью plot_ly () / plot_geo () / plot_mapbox () .У обоих подходов есть несколько взаимодополняющих сильных и слабых сторон, поэтому изучение обоих подходов может окупиться. Более того, оба подхода являются реализацией грамматики графики, и оба основаны на графической библиотеке JavaScript plotly. js, поэтому многие из тех же концепций и инструментов, которые вы изучили для одного интерфейса, можно повторно использовать в другом.

В последующих главах этой части «Создание представлений» рассматриваются конкретные примеры и варианты использования, но в этой вводной главе излагаются некоторые общие концепции, связанные с plotly в целом.Он также предоставляет определения терминологии, используемой в книге, и вводит некоторые концепции, полезные для понимания инфраструктуры, лежащей в основе любого объекта plotly . Большинство этих деталей не обязательно требуются для начала работы с plotly , но они неизбежно помогут вам «выйти из тупика», написать лучший код и сделать более сложные вещи с plotly .

Введение в plot_ly ()

Любой график, созданный с помощью пакета plotly R, поддерживается библиотекой JavaScript plotly.js. Функция plot_ly () предоставляет «прямой» интерфейс для plotly. js с некоторыми дополнительными абстракциями, помогающими сократить ввод текста. Эти абстракции, вдохновленные Грамматикой графики и ggplot2 , значительно ускоряют итерацию от одной графики к другой, облегчая обнаружение интересных особенностей в данных (Wilkinson 2005; Wickham 2009). Чтобы продемонстрировать это, мы воспользуемся plot_ly () для исследования набора данных diamonds из ggplot2 и немного узнаем, как строит и строит график.js работают попутно.

  # загрузить пакет plotly R
библиотека (сюжетно)

# загружаем набор данных алмазов из пакета ggplot2
данные (бриллианты, package = "ggplot2")
бриллианты
#> # Таблица: 53,940 x 10
#> Таблица глубины резкости цвета в каратах цена x
#>
#> 1 0,23 Идеал E SI2 61,5 55 326 3,95
#> 2 0,21 Прем… E SI1 59,8 61 326 3,89
#> 3 0.23 Хорошо E VS1 56,9 65 327 4,05
#> 4 0,290 Prem… I VS2 62,4 58 334 4,2
#> 5 0,31 Хорошо J SI2 63,3 58335 4,34
#> 6 0,24 Очень… J VVS2 62,8 57 336 3,94
#> #… С еще 5,393e + 04 строками и еще 2 переменными:
#> # y , z

Если мы присвоим имена переменных (например, cut , четкость и т. Д.) Визуальным свойствам (например, x , y , , цвет и т. Д.) В пределах plot_ly () , как показано на рисунке 2.1, он пытается найти для нас разумное геометрическое представление этой информации. Вскоре мы расскажем, как указать эти геометрические представления (а также другие визуальные кодировки) для создания различных типов диаграмм.

  # создать три визуализации набора данных алмазов
plot_ly (бриллианты, x = ~ огранка)
plot_ly (бриллианты, x = ~ огранка, y = ~ чистота)
plot_ly (алмазы, x = ~ огранка, цвет = ~ чистота, цвета = "Акцент")

РИСУНОК 2.1: Три примера визуализации категориальных данных с помощью plot_ly () : (вверху) отображение , разрез , x дает гистограмму, (средний) сопоставление , разрез и ясность , , x и y дает тепловую карту, и (c) сопоставление разреза и четкости с x и цвета дает затемненную гистограмму.

Функция plot_ly () имеет множество аргументов, которые уникальны для пакета R (например, цвет , штрих , диапазон , символ , тип линии и т. Д.) И упрощают кодирование данных переменные (например, чистота алмаза) как визуальные свойства (например, цвет). По умолчанию эти аргументы сопоставляют значения переменной данных с визуальным диапазоном, определяемым формой множественного числа аргумента. Например, в нижней панели 2.1 цвет используется для сопоставления каждого уровня чистоты алмаза с другим цветом, затем цветов используется для указания диапазона цветов (в данном случае это "Акцент «Цветовая палитра из пакета RColorBrewer , но можно также предоставить пользовательские цветовые коды или функцию цветовой палитры, такую ​​как colorRamp () ).На рисунке 2.2 представлена ​​визуальная диаграмма того, как работает это конкретное отображение, но та же идея может быть применена к другим визуальным свойствам, таким как размер, форма, тип линии и т. Д.

РИСУНОК 2.2: Сопоставление значений данных с визуальным цветовым диапазоном.

Поскольку эти аргументы по умолчанию сопоставляют значения данных с визуальным диапазоном, вы получите неожиданные результаты, если попытаетесь напрямую указать визуальный диапазон, как в верхней части рисунка 2.3. Если вы хотите указать визуальный диапазон напрямую, используйте функцию I () , чтобы объявить это значение как принимаемое «AsIs», как показано в нижней части рисунка 2.3. На протяжении всей книги вы увидите множество примеров, использующих эти аргументы, особенно в главе 3. Еще один хороший ресурс, чтобы узнать больше об этих аргументах (особенно их значениях по умолчанию), - это страница документации R, доступная при вводе help (plot_ly) в консоли R.

  # не отображает черные полосы
plot_ly (бриллианты, x = ~ cut, color = "черный")
# производит красные полосы с черным контуром
plot_ly (
  бриллианты
  x = ~ вырезать,
  color = I ("красный"),
  ход = I ("черный"),
  пролет = I (2)
)

ФИГУРА 2. 3: Использование I () для непосредственного предоставления визуальных свойств вместо сопоставления значений с визуальным диапазоном. В верхней части этого рисунка значение «черный», отображается в визуальный диапазон, охватываемый цветами (который для дискретных данных по умолчанию равен «Set2» ).

Пакет plotly использует чисто функциональный подход к многоуровневой грамматике графики (Wickham 2010). Чисто функциональная часть означает, что (почти) каждая функция ожидает объект plotly в качестве входных данных для своего первого аргумента и возвращает модифицированную версию этого объекта plotly .Кроме того, эта модификация полностью определяется входными значениями функции (т.е. она не зависит от каких-либо побочных эффектов, в отличие, например, от базовой графики R). В качестве быстрого примера, функция layout () ожидает объект plotly в своем первом аргументе, а другие аргументы добавляют и / или изменяют различные компоненты макета этого объекта (например, заголовок):

  макет (
  plot_ly (бриллианты, x = ~ огранка),
  title = "Моя красивая гистограмма"
)

Для более сложных графиков, которые многократно изменяют график plotly , написанный таким образом код может стать громоздким для чтения. В частности, мы должны искать самую внутреннюю часть выражения R, а затем работать над конечным результатом. Оператор %>% из пакета magrittr позволяет нам переупорядочить этот код так, чтобы мы могли читать последовательность модификаций слева направо, а не наизнанку (Bache and Wickham 2014). Оператор %>% включает это, помещая объект в левую часть %>% в первый аргумент функции в правой части.

  бриллиантов%>%
  plot_ly (x = ~ вырезать)%>%
  layout (title = "Моя красивая гистограмма")

Помимо макета () для добавления / изменения части (частей) макета графика, существует также семейство функций add _ * () (например, add_histogram () , add_lines () , и т. д.), которые определяют, как преобразовывать данные в геометрические объекты. Заимствуя терминологию из многоуровневой грамматики графики, эти функции добавляют графический слой к графику. Слой можно рассматривать как группу графических элементов, которые можно в достаточной мере описать, используя только 5 компонентов: данные, эстетические сопоставления (например, назначение четкости на цвет ), геометрическое представление (например, прямоугольники, круги, и т. д.), статистические преобразования (например, сумма, среднее значение и т. д.) и позиционные корректировки (например, уклонение, стек и т. д.). Если вы обратите внимание, то заметите, что в примерах до сих пор мы не указали слой! Слой был добавлен нам автоматически plot_ly () .Чтобы четко определить, что генерирует plot_ly (diamonds, x = ~ cut) , мы должны добавить слой add_histogram () :

  бриллиантов%>%
  plot_ly ()%>%
  add_histogram (x = ~ вырезать)

Как вы узнаете больше в главе 5, plotly имеет как add_histogram (), , так и add_bars () . Разница в том, что add_histogram () выполняет статистику (т. Е. Алгоритм биннинга) динамически в веб-браузере, тогда как для функции add_bars () необходимо заранее указать высоту столбцов.Это означает, что для воспроизведения последнего примера с помощью add_bars () количество наблюдений должно быть вычислено заранее.

  бриллиантов%>%
  dplyr :: count (вырезать)%>%
  plot_ly ()%>%
  add_bars (x = ~ вырезать, y = ~ n)

Существует множество других функций add _ * () , которые вычисляют статистику в браузере (например, add_histogram2d () , add_contour () , add_boxplot () и т. Д.), Но большинство других функций не рассматриваются статистический.Сейчас это различие может показаться бесполезным, но у них есть свои компромиссы, когда дело доходит до скорости и интерактивности. Вообще говоря, нестатистические уровни будут быстрее и более отзывчивыми во время выполнения (поскольку они требуют меньше вычислительной работы), тогда как статистические уровни обеспечивают большую гибкость, когда дело доходит до интерактивности на стороне клиента, как описано в главе 16. Практически Говоря, разница в производительности часто незначительна - более распространенное узкое место возникает при попытке визуализировать большое количество графических элементов за раз (например,g., диаграмма рассеяния с миллионом точек). В этих сценариях вы, вероятно, захотите визуализировать свой график в Canvas, а не в SVG (по умолчанию) с помощью toWebGL () - для получения дополнительной информации по повышению производительности см. Главу 24.

Во многих сценариях может быть полезно объединить несколько графических слоев в один график. В этом случае полезно знать кое-что о plot_ly () :

• Аргументы, указанные в plot_ly () , являются глобальными , что означает, что любые последующие функции add _ * () наследуют эти аргументы (если inherit = FALSE ).
• Команды манипулирования данными из пакета dplyr могут использоваться для преобразования данных , лежащих в основе объекта plotly .

Используя эти два свойства plot_ly () , на рис. 2.4 показано, как мы можем использовать эти свойства plot_ly () для следующих целей:

1. Глобально назначить вырезать как x .
2. Добавьте слой гистограммы (наследует x от plot_ly () ).
3. Используйте глаголы dplyr для изменения данных , лежащих в основе объекта plotly . Здесь мы просто подсчитываем количество бриллиантов в каждой категории огранки .
4. Добавьте слой текста, используя суммарное количество. Обратите внимание, что глобальное сопоставление x , а также другие сопоставления, локальные для этого текстового слоя ( текст и y ), отражают значения данных из шага 3.

  библиотека (dplyr)

бриллианты%>%
  plot_ly (x = ~ вырезать)%>%
  add_histogram ()%>%
  group_by (вырезать)%>%
  суммировать (n = n ())%>%
  добавить текст(
    текст = ~ scale :: comma (n), y = ~ n,
    textposition = "вверху в середине",
    cliponaxis = FALSE
  )

ФИГУРА 2. 4. Использование глаголов add_histogram (), , add_text (), и dplyr для создания графика, который использует необработанную форму данных (например, гистограмму), а также их обобщенную версию (например, текстовые метки).

Перед использованием нескольких add _ * () на одном графике убедитесь, что вы действительно хотите отображать эти слои информации на одном и том же наборе осей. Если есть смысл отображать информацию на одних и тех же осях, рассмотрите возможность создания нескольких объектов для построения графиков и объединения их в виде сетки, используя subplot () , как описано в главе 13.Кроме того, при использовании глаголов dplyr для изменения данных , лежащих в основе объекта plotly , вы можете использовать функцию plotly_data () для получения данных в любой момент времени, что в первую очередь полезно для целей отладки (т. Е. , проверяя данные определенного графического слоя).

  бриллиантов%>%
  plot_ly (x = ~ вырезать)%>%
  add_histogram ()%>%
  group_by (вырезать)%>%
  суммировать (n = n ())%>%
  plotly_data ()
#> # Стол: 5 x 2
#> вырезать n
#>
#> 1 ярмарка 1610
#> 2 Хорошо 4906
#> 3 Очень хорошо 12082
#> 4 Премиум 13791
#> 5 Идеал 21551

Это введение в plot_ly () в основном сосредоточено на концепциях, уникальных для пакета R plotly , которые обычно полезны для создания большинства видов представлений данных.В следующем разделе рассказывается, как plotly генерирует фигуры plotly.js и как проверять базовую структуру данных, которую plotly.js использует для рендеринга графика. Эта информация полезна не только для отладки, но и для того, чтобы научиться работать напрямую с plotly.js, что может потребоваться для повышения производительности в приложениях shiny (Глава 17.3.1) и / или для добавления пользовательских поведение с помощью JavaScript (глава 18).

Введение в plotly.js

Для воссоздания графиков на Рисунке 2.1, используя plotly.js напрямую , потребуется значительно больше кода и знаний о plotly.js. При этом изучение того, как plotly генерирует базовую фигуру plotly.js, является полезным введением в сам plotly.js, а знание plotly.js становится полезным, когда вам требуется более гибкий контроль над plotly . Как показано на рисунке 2.5, когда вы печатаете любой объект plotly , к этому объекту применяется функция plotly_build () , которая генерирует список R, который придерживается синтаксиса plotly.js понимает. Этот синтаксис представляет собой спецификацию JavaScript Object Notation (JSON), которую plotly.js использует для представления, сериализации и визуализации веб-графики. Многие документы о plotly, которые вы найдете в Интернете (например, онлайн-ссылка на рисунки), неявно ссылаются на эту спецификацию JSON, поэтому может быть полезно знать, как «работать в обратном направлении» из этой документации (т. Е. Преобразовать JSON в код R ). Если вы хотите узнать подробности о сопоставлении между R и JSON, глава 19 представляет собой введение, предназначенное для программистов на R, а Ooms (2014) предоставляет целостный обзор пакета jsonlite , который plotly использует для сопоставления между R и JSON.

РИСУНОК 2.5: Диаграмма того, что происходит, когда вы печатаете график в виде графика .

В целях иллюстрации на рис. 2.5 показано, как этот рабочий процесс применяется к простой гистограмме (со значениями, которые предоставляются напрямую вместо ссылки на имя столбца данных, как на рис. 2.1), но та же концепция применима к любому графику, созданному с помощью графически . Как видно из диаграммы, функции plotly_build () и plotly_json () могут использоваться для проверки базовой структуры данных как на стороне R, так и на стороне JSON.Например, на рис. 2.6 показана часть данных JSON, созданная для последнего графика на рис. 2.6.

  p <- plot_ly (ромбики, x = ~ огранка, цвет = ~ ясность, цвета = "Акцент")
plotly_json (п)

РИСУНОК 2.6: Часть данных JSON за нижним графиком рисунка 2.1. Эта гистограмма имеет 8 уровней данных (т. Е. 8 кривых) - по одному для каждого уровня ясности .

В терминологии plotly.js фигура имеет два ключевых компонента: данные , (также известные как трассировки) и макет .Трасса определяет отображение данных и визуальных элементов. Каждая трасса имеет тип (например, гистограмма, круговая диаграмма, разброс и т. Д.), А тип трассировки определяет, какие другие атрибуты (например, визуальные и / или интерактивные свойства, такие как x , hoverinfo , name ) являются доступно для управления отображением трассировки. То есть не каждый атрибут трассировки доступен для каждого типа трассировки, но многие атрибуты (например, имя трассы) доступны в каждом типе трассировки и служат той же цели. Из рисунка 2.6 видно, что для создания гистограммы с уклонением требуется несколько трассировок, но вместо того, чтобы щелкнуть через средство просмотра JSON, иногда проще использовать plotly_build () и вычислить определение фигуры plotly.js для проверки определенных вещей. существовать. Поскольку plotly использует стандарт htmlwidgets , фактическое определение фигуры plotly.js отображается под элементом списка с именем x (Vaidyanathan et al., 2016).

  # используйте plotly_build (), чтобы получить plotly.js определение
# за * любым * сюжетным объектом
b <- plotly_build (p)

# Подтверждаем там 8 следов
le

Глава 8 Создание карт с помощью R

Введение

Удовлетворительный и важный аспект географического исследования - это сообщение результатов. Создание карт - искусство картографии - это древний навык, который включает в себя общение, интуицию и элемент творчества. Как мы видели в Разделе 2. 2.3, статическое сопоставление выполняется просто с помощью plot () . Можно создавать расширенные карты, используя базовые методы R (Murrell, 2016), но в этой главе основное внимание уделяется специальным пакетам для создания карт.Изучая новый навык, имеет смысл получить более глубокие знания в одной области, прежде чем расширяться. Создание карт не является исключением, поэтому в этой главе подробно рассматривается один пакет ( tmap ), а не несколько поверхностно. Картография не только увлекательна и креативна, но и имеет важные практические приложения. Тщательно составленная карта жизненно важна для эффективной передачи результатов вашей работы (Брюер 2015):

Карты, которые выглядят любителями, могут подорвать способность вашей аудитории понимать важную информацию и ослабить представление профессионального исследования данных.

Карты использовались в течение нескольких тысяч лет для самых разных целей. Исторические примеры включают карты зданий и владения землей в Старовавилонской династии более 3000 лет назад и карту мира Птолемея в его шедевре География почти 2000 лет назад (Talbert 2014).

Создание карт исторически было делом, которым занималась только элита или от ее имени. Ситуация изменилась с появлением картографического программного обеспечения с открытым исходным кодом, такого как пакет R tmap и «print composer» в QGIS, которые позволяют любому создавать высококачественные карты, делая возможным «гражданскую науку».Карты также часто являются лучшим способом представить результаты геокомпьютерных исследований в доступной форме. Таким образом, создание карт является важной частью геокомпьютинга, и его упор делается не только на описание, но и на изменение мира.

В этой главе показано, как создавать разнообразные карты. В следующем разделе рассматривается ряд статических карт, включая эстетические аспекты, фасеты и карты-врезки. Разделы с 8.3 по 8.5 посвящены анимированным и интерактивным картам (включая веб-карты и картографические приложения).Наконец, Раздел 8.6 охватывает ряд альтернативных пакетов для создания карт, включая ggplot2 и cartogram .

Статические карты

Статические карты - это наиболее распространенный вид визуального вывода геокомпьютера. Стандартные форматы включают .png, и .pdf, для растровых и векторных выходных данных соответственно. Изначально статические карты были единственным типом карт, который R мог создавать. Вещи улучшились с выпуском sp (см. Pebesma and Bivand 2005), и с тех пор были разработаны многие методы создания карт.Однако, несмотря на инновации в области интерактивного картографирования, статическое построение графиков по-прежнему было основным направлением визуализации географических данных в R десятилетие спустя (Cheshire and Lovelace 2015).

Общая функция plot () часто является самым быстрым способом создания статических карт из векторных и растровых пространственных объектов (см. Разделы 2.2.3 и 2.3.2). Иногда простота и скорость являются приоритетами, особенно на этапе разработки проекта, и именно здесь plot () выделяется.Базовый подход R также является расширяемым: plot () предлагает десятки аргументов. Другой подход - это пакет grid , который позволяет управлять статическими картами на низком уровне, как показано в главе 14 Murrell (2016). Этот раздел посвящен tmap и подчеркивает важные эстетические параметры и параметры макета.

tmap - мощный и гибкий пакет для создания карт с разумными настройками по умолчанию. Он имеет краткий синтаксис, который позволяет создавать привлекательные карты с минимальным кодом, которые будут знакомы пользователям ggplot2 .Он также имеет уникальную возможность генерировать статические и интерактивные карты с использованием одного и того же кода через tmap_mode () . Наконец, он принимает более широкий диапазон пространственных классов (включая растровых объектов ), чем альтернативы, такие как ggplot2 (см. Виньетки tmap-getstarted и tmap-changes-v2 , а также Tennekes (2018), для дальнейшей документации).

основы tmap

Как и ggplot2 , tmap основан на идее «грамматики графики» (Wilkinson and Wills 2005).Это включает разделение между входными данными и эстетикой (как данные визуализируются): каждый набор входных данных может быть `` отображен '' различными способами, включая местоположение на карте (определяется геометрией данных ), цветом и другими визуальные переменные. Базовым строительным блоком является tm_shape () (который определяет входные данные, растровые и векторные объекты), за которым следуют один или несколько элементов слоя, таких как tm_fill () и tm_dots () . Это наслоение показано на фрагменте ниже, который генерирует карты, представленные на рисунке 8.1:

  # Добавить слой заливки в фигуру nz
tm_shape (nz) +
  tm_fill ()
# Добавить пограничный слой к фигуре nz
tm_shape (nz) +
  tm_borders ()
# Добавляем слои заливки и границы в форму nz
tm_shape (nz) +
  tm_fill () +
  tm_borders ()

РИСУНОК 8.1: Форма Новой Зеландии, построенная со слоями заливки (слева), границы (в центре), заливки и границы (справа), добавленными с использованием функций tmap.

Объект, переданный в tm_shape () , в данном случае - nz , объект sf , представляющий регионы Новой Зеландии (см.2.1 для получения дополнительной информации о SF объектах). Слои добавляются для визуального представления nz , при этом tm_fill () и tm_borders () создают затемненные области (левая панель) и контуры границ (средняя панель) на рисунке 8.1, соответственно.

Это интуитивно понятный подход к созданию карт: обычная задача добавления новых слоев выполняется оператором сложения + , за которым следует tm _ * () . Звездочка (*) относится к широкому диапазону типов слоев, которые имеют понятные названия, включая заливку , границы (показано выше), пузырьков , текст и растр (см. Справку ("tmap -элемент ») , полный список).Это наслоение проиллюстрировано на правой панели рис. 8.1, как результат добавления границы поверх слоя заливки.

qtm () - удобная функция для создания q uick t hematic m aps (отсюда и быстрое название). Он краток и во многих случаях обеспечивает хорошую визуализацию по умолчанию: qtm (nz) , например, эквивалентно tm_shape (nz) + tm_fill () + tm_borders () . Кроме того, слои могут быть кратко добавлены с помощью нескольких вызовов qtm () , например qtm (nz) + qtm (nz_height) .Недостатком является то, что это затрудняет управление эстетикой отдельных слоев, что объясняет, почему мы избегаем обучения этому в этой главе.

Объекты карты

Полезной особенностью tmap является его способность хранить объектов , представляющих карты. Приведенный ниже фрагмент кода демонстрирует это, сохраняя последний график на рис. 8.1 как объект класса tmap (обратите внимание на использование tm_polygons () , которое объединяет tm_fill () + tm_borders () в одну функцию):

  map_nz = tm_shape (nz) + tm_polygons ()
класс (map_nz)
#> [1] "tmap"

map_nz можно построить позже, например, добавив дополнительные слои (как показано ниже) или просто запустив map_nz в консоли, что эквивалентно print (map_nz) .

Новые формы можно добавить с помощью + tm_shape (new_obj) . В этом случае new_obj представляет новый пространственный объект, который должен быть нанесен поверх предыдущих слоев. Когда новая форма добавляется таким образом, все последующие эстетические функции относятся к ней, пока не будет добавлена ​​другая новая форма. Этот синтаксис позволяет создавать карты с несколькими формами и слоями, как показано в следующем фрагменте кода, который использует функцию tm_raster () для построения растрового слоя (с альфа , установленным, чтобы сделать слой полупрозрачным):

  map_nz1 = map_nz +
  tm_shape (nz_elev) + tm_raster (альфа = 0.7)

Основываясь на ранее созданном объекте map_nz , предыдущий код создает новый объект карты map_nz1 , который содержит другую форму ( nz_elev ), представляющую среднюю высоту над Новой Зеландией (см. Рисунок 8.2, слева). Можно добавить больше форм и слоев, как показано в фрагменте кода ниже, который создает nz_water , представляющий территориальные воды Новой Зеландии, и добавляет полученные линии к существующему объекту карты.

  nz_water = st_union (nz)%>% st_buffer (22200)%>%
  st_cast (to = "LINESTRING")
map_nz2 = map_nz1 +
  tm_shape (nz_water) + tm_lines ()

Нет ограничений на количество слоев или форм, которые могут быть добавлены к объектам tmap .Одна и та же форма может использоваться несколько раз. Окончательная карта, показанная на рисунке 8.2, создается путем добавления слоя, представляющего высокие точки (сохраненного в объекте nz_height ) на ранее созданный объект map_nz2 с tm_dots () (см. ? Tm_dots и ? Tm_bubbles . для получения подробной информации о функциях построения точек tmap ). Результирующая карта, состоящая из четырех слоев, показана на правой панели Рис. 8.2:

  map_nz3 = map_nz2 +
  tm_shape (nz_height) + tm_dots ()

  tmap_arrange (map_nz1, map_nz2, map_nz3)
