Плита фбс размеры – Узнайте размеры фундаментных блоков (ФБС), Таблицы, ГОСТ

Содержание

Бетонные блоки ФБС размеры, вес и маркировка.

Бетонные блоки для стен подвалов. Виды.

      Блоки стен подвалов подразделяются на три вида: ФБС - сплошные; ФБВ - сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев; ФБП - пустотные (с открытыми вниз пустотами).        Ниже подробнее описаны блоки сплошные ФБС из тяжелого бетона. Если Вас интересуют ФБС из бетона на пористых заполнителях (керамзитобетон) или из плотного силикатного бетона, а также блоки ФБВ или ФБП подробную информацию читайте в ГОСТ 13579-78* "Блоки бетонные для стен подвалов. Технические условия".

Блоки для стен подвалов сплошные (ФБС)

       Самое широкое применение в строительстве получили бетонные блоки ФБС из тяжелого бетона (индекс Т в конце маркировки). В основном из них выполняют сборные ленточные фундаменты, стены подвалов зданий, подпорные стены удерживающие грунт. Кроме монтажных петель арматура в блоках ФБС отсутствует.

Плюсы блоков ФБС:

1. Высокая прочность.
2. Высокая скорость монтажа стен.
3. Долговечность, (как вариант возможно использовать б/у блоки).
4. Широкое распространение.
5. Большой вес (при выполнении из блоков подпорных стен).

Минусы блоков ФБС:

1. Высокая стоимость.
2. Большой вес - для разгрузки и монтажа необходим кран.
3. Высокая теплопроводность от 0.9 до 1.75 Вт/(м•град).

Маркировка

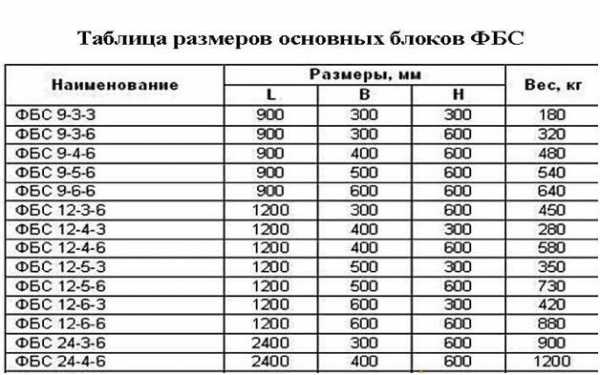

Размеры и вес блоков ФБС

       Блоки имеют стандартные размеры указанные в ГОСТ 13579-78. Ширина в зависимости от необходимой толщины стены бывает 300, 400, 500, 600 мм. Высота кратно 600 мм (580 мм блок плюс 20 мм толщина раствора) и кратно 300 мм (280 мм блок плюс 20 мм раствор). Длина 2380 мм, 1180 мм и 880 мм, вертикальный шов выполняется из раствора также толщиной 20 мм.

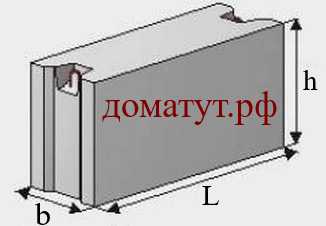

№ п/пЭскиз блокаМарка изделияРазмеры в ммМасса, т
Длина LШирина bВысота h
1ФБС24.3.6-Т23803005800,97
2
ФБС24.4.6-Т
23804005801,30
3ФБС24.5.6-Т23805005801,63
4ФБС24.6.6-Т23806005801,96
5ФБС12.4.6-Т11804005800,64
6ФБС12.5.6-Т11805005800,79
7ФБС12.6.6-Т11806005800,96
8ФБС12.4.3-Т11804002800,31
9ФБС12.5.3-Т11805002800,38
10ФБС12.6.3-Т11806002800,46
11ФБС9.3.6-Т8803005800,35
12ФБС9.4.6-Т8804005800,47
13ФБС9.5.6-Т8805005800,59
14ФБС9.6.6-Т8806005800,70

xn--80ahyhwag.xn--p1ai

Размеры фундаментных блоков фбс: технические характеристики и маркировка



Устройство надежного фундамента – необходимое условие при строительстве прочного и долговечного дома. В современном строительстве все более популярны сборные или комбинированные фундаментные конструкции. Оптимизировать затраты на сооружение фундамента с обеспечением его высокой прочности позволяют бетонные фундаментные блоки Ф, ФЛ, ФБС и другие, широкий ассортимент которых позволяет подобрать продукцию подходящих размеров.

Технические характеристики

По форме эта продукция представляет собой прямоугольный параллелепипед, материалы для изготовления: тяжелый, керамзитовый или силикатный бетон, плотность которого не менее 1800 кг/м

3.

Класс прочности на сжатие и размеры этой продукции определяют:

  • прочность создаваемой конструкции;
  • технология укладки;
  • сроки проведения работ;
  • стоимость продукции.

Размеры фундаментных блоков регламентируются ГОСТом 13579-89, их выбор зависит от:

  • толщины стен;
  • характеристик грунта;
  • массы строения;
  • требуемой прочности основания;
  • площади фундамента.

Маркировка фундаментных блоков: Ф, ФЛ, ФБС, БФ, ФР, ФБП

Тип элементов нулевого цикла обозначается буквенно-цифровыми символами. Буквы означают:

  • Ф – изделия стаканного типа, устанавливаются под колонны, изготавливаются из тяжелого бетона или железобетона;
  • ФЛ – ж/б продукция, применяемая для устройства ленточных фундаментов;
  • ФБС – сплошные неармированные изделия, востребованные для сооружения фундаментов, стен подвалов и технических подполий;
  • ФБП – блоки фундаментные пустотные;
  • БФ – ж/б ленточные, используются при возведении стен объектов сельскохозяйственного и промышленного назначения;
  • ФР – ж/б элементы для трехшарнирных рам.

В маркировке после букв располагаются цифры, которые характеризуют размеры изделий, выраженные в дециметрах, округленных до целых чисел:

  • для ФЛ указывают ширину и длину блока;
  • для остальных – длину, ширину, высоту.

Как правильно выбрать элементы для нулевого цикла?

Советы по выбору размеров фундаментного блока:

  • Оптимально, чтобы на длину стены приходилось 4-5 штук.
  • Чем неустойчивей грунт, тем габаритнее должны быть блоки. Для глин и суглинков, оказывающих давление на элементы нулевого цикла, выбирают крупногабаритные полнотелые изделия ФБС 24.6.6. Для использования на сухих песчаных грунтах, не требующих глубокой закладки фундаментной ленты, подойдут ФБС 12.6.6.
  • Блок может выступать с одной стороны стены не более чем на 100 мм, с обеих сторон – не более чем по 60 мм.

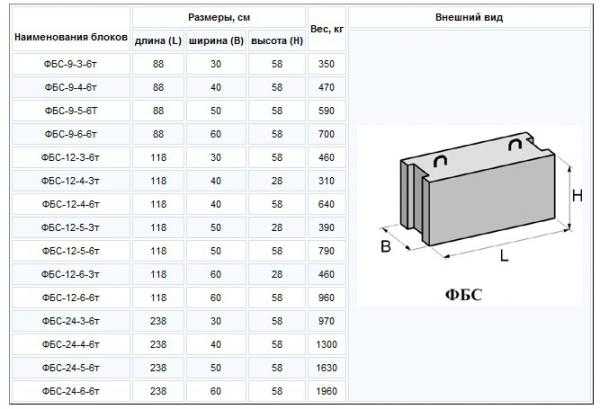

Таблица размеров и других характеристик фундаментных блоков ФБС

Цифровое обозначение

Размеры, мм

Масса, кг

Длина

Ширина

Высота

24.3.6

2380

300

580

970

24.4.6

2380

400

580

1300

24.5.6

2380

500

580

1630

24.6.6

2380

600

580

1960

12.2.6

1180

200

580

320

12.3.6

1180

300

580

485

12.4.6

1180

400

580

640

12.5.6

1180

500

580

790

12.6.6

1180

600

580

960

12.2.3

1180

200

280

160

12.3.3

1180

300

280

240

12.4.3

1180

400

280

310

12.5.3

1180

500

280

380

12.6.3

1180

600

280

460

9.2.6

880

200

580

235

9.3.6

880

300

580

350

9.4.6

880

400

580

470

9.5.6

880

500

580

590

9.6.6

880

600

580

700

Для малоэтажных домов небольшой массы, построенных из дерева или пеноблоков, производители предлагают малогабаритные изделия, выпускаемые в соответствии с ТУ с размерами 400х200х200 мм. Их можно укладывать самостоятельно, без использования тяжелой строительной техники. Также популярны нестандартные ФБС 6.6.6 из тяжелых бетонов, применяемые для сооружения:

  • стен подвалов;
  • фундаментов столбчатого типа для небольших строений сезонного проживания;
  • для создания комбинированных оснований – в сочетании с ленточными фундаментами.

Производим и предлагаем продукцию:

Читайте также:

Все статьи

monolit-gbi.ru

характеристики и размеры, расшифровка маркировки, цены

Фундамент принимает на себя нагрузку от стен, крыши, перекрытий и равномерно распределяет ее на землю. Выбор искусственного основания зависит от гидрологических и геологических условий, а также типа и массивности строения. Для участков с твердым грунтом и незначительной влажностью рекомендуется использовать фундаментные блоки строительные (ФБС). Что собой представляет такой базис, какие бывают размеры, вес и как дорого можно его приобрести? Чтобы ответить на все вопросы, подробно изучим особенности.

Оглавление:

  1. Технические параметры
  2. Маркировка и типовые размеры
  3. Плюсы и минусы
  4. Сфера применения и цены

Характеристики

Согласно ГОСТ 13579-78 в производстве используются тяжелые, керамзитные или плотные силикатные бетоны. Это сырье конструкционного типа, из которого получают литые изделия повышенной крепости и плотности. К соблюдению стандартных размеров и веса фундаментных блоков предъявляются самые строгие требования. От этого зависит прочность основания и долговечность всего строения.

Так как элементы испытывают нагрузку на сжатие, в них присутствует внутренняя арматура, предусмотрена закладка монтажных петель из гладкого горячекатаного прутка. Это необходимо для удобства перемещения и транспортировки плит ФБС.

Для придания строительному материалу соответствующей твердости применяют две технологии:

  • Просушка – схватывание бетона происходит естественным образом. Блоки располагают в крытом проветриваемом помещении и выдерживают в течение нескольких недель.
  • Пропарка – ускоренный способ обработки под воздействием высокого давления в условиях повышенной влажности. Достичь нормативной твердости в 70 % удается всего за сутки.

Качество изделий, полученных разными способами, совершенно одинаковое. Но из-за дорогой технологии цена пропаренных немного выше.

Условные обозначения

Аббревиатура ФБС дословно расшифровывается как фундаментные блоки строительные или сплошные. Под названием подразумевается цельная отливка с гладкими поверхностями. По форме она напоминает кирпич, только гораздо большего размера. В торцах имеются неглубокие вырезы, которые заполняют бетоном, соединяя элементы между собой во время монтажа.

Кроме типовых форм существуют другие виды, отличающиеся конфигурацией.

1. ФБВ – с отверстиями для прокладки инженерных коммуникаций и укладки перемычек.

2. ФБП – модули с пустотными камерами, открытыми вниз.

В нормативной документации предусмотрены такие типовые размеры блоков ФБС:

  • длина 600/900/1200/2400 мм;
  • ширина 300/400/500/600 мм;
  • высота 300/600 мм.

Вес изделий разных габаритов может колебаться от 0,25 до 2 тонн.

Маркировка включает в себя тип, размеры в дециметрах и вид бетона. Например, расшифровка ФБС12.3.6–Т выглядит так:

  • ФБС – фундаментные блоки сплошные;
  • 12 – длина 1180 мм;
  • 3 – ширина 300 мм;
  • 6 – высота 580 мм;
  • Т – тяжелый бетон.

Зная основные размеры, определяют, сколько всего штук нужно купить для строительства. Ориентируясь на вес, рассчитывают число модулей для перевозки в одной машине. Если в этих выкладках учесть актуальную стоимость, то нетрудно запланировать предварительную сумму расходов.

Преимущества и недостатки

Намечая строительство на основе ФБС, следует хорошо взвесить их сильные и слабые стороны. Это поможет утвердиться в целесообразности выбора основного материала.

Достоинства:

1. Высокая прочность. Бетонные блоки способны равномерно распределять и выдерживать значительные нагрузки.

2. Универсальность применения. Материал активно востребован в гражданском и промышленном строительстве.

3. Устойчивость к погодным условиям Независимость от времени года и атмосферных явлений позволяет проводить работы круглый год в любой климатической зоне.

4. Стандартные размеры. Типовые габариты позволяют делать точные расчеты стройматериала при закупке.

5. Сжатые сроки монтажа. При заказе готовой конструкции отпадает необходимость в трудоемком и длительном процессе изготовления монолитной плиты. Ускоренные темпы строительства снижают общую стоимость блочного объекта на 20-25%.

6. Простота укладки. Благодаря стальным петлям, закрепленным в бетоне, упрощается разгрузка краном и монтаж.

7. Конструктивность. Наличие пазов усиливает соединительные швы.

8. Долговечность. Расчетный срок службы построек из блоков составляет 40-50 лет.

Недостатки:

  • Необходимость привлечения бригады профессиональных строителей и специальной техники.
  • Большой риск проседания отдельных участков фундамента.

Где применяются ФБС?

Сплошные бетонные изделия предназначены для закладки фундаментов многоэтажных или массивных строений. Основания из блоков и монолитных плит находятся на одном качественном уровне. Однако использование первых значительно снижает стоимость и ускоряет строительство. Они активно применяются при сооружении цокольных этажей, погребов, подвальных, технических помещений, неотапливаемых объектов. Для кладки стен подходят пустотные модули ФБП, вес которых намного меньше.

Блоки, уже побывавшие в употреблении, продаются по стоимости, сниженной на 30-50 %. Поэтому их нередко применяют в качестве стационарного или временного ограждения различных объектов.

Маркировка изделийМасса, кгЦена, руб/шт
6-3-6240-250690-850
6-4-6300-310860-960
6-5-6350-3901010-1020
9-3-6350-370580-990
9-4-3220-240690-820
9-4-6470-490780-1230
9-5-3280-300750-970
9-5-6590-610980-1550
9-6-6700-7401230-1850
12-3-3240-270450-630
12-3-6460-510770-1280
12-4-3310-330530-1100
12-4-6640-6751060-1670
12-5-3360-380670-1360
12-5-6790-8001300-2070
12-6-3460-480810-1490
12-6-6940-9601580-2500
24-3-6970-10251520-2350
24-4-61300-13502000-3000
24-5-3790-12001700-2200
24-5-51560-15902690-3200
24-5-61630-16802500-3650
24-6-31000-10202040-3100
24-6-61960-19803000-3970

stroitel-list.ru

Размеры блоков ФБС

Фундаментные блоки ФБС: как правильно определить нужные размеры и рассчитать требуемое количество изделий для быстрого и безошибочного возведения надежного сборного фундамента для вашего дома

Хороший дом всегда начинается с надежного фундамента, и эта аксиома лежит в основе проектирования и технологий возведения прочных и долговечных зданий.

В современном строительстве все популярнее становятся сборные и комбинированные основания, что значительно удешевляет «нулевой» цикл возведения дома без потери прочности. Для этого используются блоки ФБС, размеры и прочность которых позволяют подобрать все элементы в полном соответствии с проектными параметрами.

Чтобы выбор фундаментных блоков был правильным, необходимо учитывать, что фундамент не только должен выдерживать вес здания, но и равномерно распределять его по грунту.



Технические свойства и особенности блоков ФБС

Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.

Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.

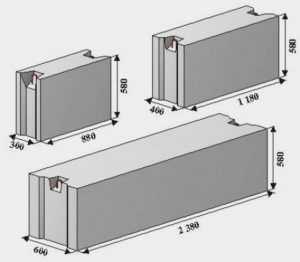

ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.

Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.

Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.

Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.

Крупногабаритные блоки ФБС применяются, помимо ленточных сборных фундаментов, для возведения подвальных этажей и неотапливаемых сооружений технического характера.



Выбор размеров фундаментных блоков

Габариты изделий наравне с видом бетона и его классом по прочности на сжатие определяют:

  • прочность возводимой конструкции,
  • технологический процесс сборки элементов,
  • сроки проведения работ «нулевого» цикла,
  • цену блоков.

Размеры ФБС блоков выбираются в зависимости от:

  • типа грунта, его прочности и устойчивости,
  • толщины стен и перекрытий,
  • веса строения, определяемого его габаритами и строительными материалами,
  • требуемой конструкционной прочности фундамента,
  • вида кладки,
  • площади фундамента.

При подборе размеров и расчете количества блоков оптимальным считается 4-5 штук на длину стены. Например, для стандартной 10-ти метровой стены дома предпочтительней будет 4 блока длиной 24 дм, чем 8 штук длиной 12 дм.

Чем более неустойчивый грунт, тем больше габариты несущих элементов. Например, для возведения фундамента на глинистых и суглинистых грунтах, которые и сами оказывают давление на конструкцию, должны использоваться крупногабаритные блоки ФБС 24.6.6. А для песчаных сухих грунтов для закладки на глубину 60 — 70 см подойдут средние — ФБС 12.6.6-т. Такая же прямая зависимость размеров и с расчетной нагрузкой на основание.

Ошибочно считать, что ширина блоков всегда равна толщине стен. Допускается выступание стены с одной стороны до 10 см, а если выступание двухстороннее, то до 6 см с каждой стороны. Обычно используются блоки разных размеров для наиболее плотной укладки и оптимальной перевязки швов. Фундаментные блоки, изготовленные по  ГОСТ 13579-78, благодаря высокой точности размеров и прямолинейности, при правильной укладке способны свести к минимуму кривизну комбинированного фундамента и служат отличным направляющим ориентиром при последующей кладке стен.



Малогабаритные блоки ФБС

По отраслевым стандартам выпускаются изделия длиной 400 и 600 мм для негабаритных конструкций. Предлагаются даже блоки из тяжелого бетона по ТУ с размерами 400х200х200 мм для малоэтажных легких домов из дерева и пеноблоков. Они оптимально сочетают высокую прочность и малый вес (в среднем 31 кг). Такие изделия незаменимы при отсутствии спецтехники, для самостоятельной кладки основания на песчаных грунтах.

К нестандартным можно отнести фундаментные блоки ФБС 6.6.6, набирающие все большую популярность по причине универсальности применения для:

  • возведения стен погребов и подвалов,
  • оснований, в том числе и столбчатого типа, для дачных домиков и небольших коттеджей,
  • в комбинации с литыми ленточными фундаментами и в качестве основного элемента.

Они изготавливаются из тяжелых марок бетона, что обеспечивает высокую прочность и позволяет возводить из них стены любой высоты.



Для чего нужно знать массу блоков для фундамента

ГОСТ на блоки ФБС, помимо габаритных размеров и прочностных характеристик, предусматривает нормирование массы (в справочном формате). Это необходимо для экспресс-контроля качества, ведь нормативное значение плотности бетона невозможно определить в условиях строительной площадки.

Параметр потребуется и для правильного выбора спецтехники для укладки блоков, погрузочно-разгрузочных операций, а также для транспортировки материалов. Блоки ФБС, вес и размеры которых определяют норму погрузки изделий в автомобиль, перевозятся 10-ти и 20-ти тонными автомобилями. Имея в распоряжении такую информацию можно минимизировать свои расходы на транспортировку таких громоздких и тяжелых изделий. К тому же многие компании насчитывают немалые суммы за простой техники в случае возникновения непредвиденных ситуаций.

Остановив свой выбор на сборном фундаменте, необходимо ответственно отнестись к выбору его конструкционных элементов. Ведь качество блоков ФБС, корректный расчет их количества и размеров будут определять надежность дома и срок его службы.

Читайте также:

fundamentprofi.ru

Фундаментные блоки: размеры по ГОСТ

На сегодняшний день при сооружении несущих строительных конструкций применяют различные фундаментные блоки размеры, вид и маркировка которых говорит о предназначении данного материала и его применимости.

От прочности каждого уложенного блока несущей конструкции зависит качество всего здания. Выполняя устройство фундамента важно использовать материалы, которые имеют устойчивость к агрессивной среде почв, не говоря о низких температурах и влаге. Таким материалом, специально предназначенным для устройства фундамента, являются бетонные блоки ФБС.

Что они собой представляют? Это изделие, изготовленное из бетона высокого класса, и применяются для возведения различных фундаментов, например, ленточных или столбчатых. Также они хорошо подходят для строительства гаражей, различных подвальных, цокольных, технических построек.

При изготовлении таких бетонных изделий применяются разные марки бетона: от М100 до М200. Различаются они также по технологии производства и наличию или отсутствию армирующего каркаса.

Маркировка для фундаментных блоков

Применение пустотелого блочного матариала малого размера для возведения несущей строительной конструкции
  • Ф – бетонные, а также железобетонные, выполненные с добавлением крупных фракций. Применяются специально под колонны скатного типа;
  • ФЛ – железобетонные конструкции с добавлением гранитных фракций, для укладки ленточных фундаментов;
  • ФБС – бетонные изделия, не имеющие армирующего каркаса, применяются для строительства технических зданий, подвалов, а также фундаментов;
  • БФ – железобетонные, пригодны для построения стен внутри, а также снаружи различных зданий. Применяются как для сельскохозяйственных, так и промышленных построек;
  • ФБП – бетонные, пустотелые изделия, используются, как самостоятельный строительный материал для сооружения ленточного фундамента. Также можно его использовать как форму для монолитной ленты.

Цифры, стоящие с заглавными буквами в маркировке изделий, означают размеры длины, ширины и высоты, измеряемых в дециметрах.

Преимущества фундаментных блоков

Высокая скорость монтажа. Нет необходимости в устройстве и демонтаже опалубки, не нужно выделять время для застывания монолитной ленты. На такой конструкции можно сразу возводить запланированное здание. Кроме того:

  • Качество. Все изделия в процессе изготовления на предприятии проходят специальную проверку на соответствие размера по ГОСТу.
  • Прочность. Процесс производства фундаментных блоков включает вибрирование, а также пропарку, что придает им необходимой крепости.
  • Доступность и надежность. По сравнению с другими строительными изделиями они приемлемы в цене. Процессы изготовления, начиная от расчета размеров, заканчивая замесом бетона, автоматизированы.
  • Универсальность. Применяются фундаментные блоки для возведения одноэтажных, а также многоэтажных зданий, все зависит от размера. С их помощью монтируется в короткие сроки самый трудный «нулевой цикл» практически любого строения.
  • Удобство. Одинаковые размеры фундаментных блоков, изготовленных для фундамента, имеют на торце пазы, вмонтированные петли, которые намного упрощают работу.
  • Устойчивость в критичных условиях. Добавки, имеющиеся в составе секций, позволяют использовать их в регионах, где наблюдается повышенная кислотность грунта, а также очень низкая температура.

К недостаткам бетонных блоков относится то, что при устройстве фундаментных блоков необходимо выполнять двойную гидроизоляцию. Кроме того, между фундаментными швами нужно производить утепление. Прекрасно для этого подойдет пенополистирол, который не только утеплит основу, а также продлит эксплуатацию конструкции.

Подбор бетонных фундаментных секций

Пустотелые и сплошные бетонные блоки

Кроме габаритов изготовленного блока и марки бетона, стойкость на сжатие определяют:

  1. Прочность здания, которое будет возводиться.
  2. Технологическая разработка сборки отдельных элементов.
  3. Сроки выполнения работы начального этапа.
  4. Стоимость фундаментных блоков.

Что влияет на выбор размера блоков, предназначенных для фундамента:

  • прочность земельного участка;
  • тип грунта;
  • вес строения, который определяется: применяемыми материалами и габаритами;
  • требования, которые выдвигаются к конструкционной устойчивости фундамента;
  • вид кладки;
  • размер и площадь фундамента.

Если грунт на участке неустойчивый, размеры несущих конструкций должны быть больше. К примеру, на глинистых грунтах (они сами влияют на конструкцию) профессионалы рекомендуют применять крупногабаритные блоки ФБС. Песчаные грунты при закладке на глубину около 70 сантиметров можно использовать средних размеров ФБС.

Ширина бетонной секции и толщина стен неодинакова. Выступ стены допускается до 10 сантиметров с одного края, а если это двухсторонние выступы, то с каждой стороны до 5 сантиметров. Для более плотной укладки и приемлемой перевязки швов необходимо применять блоки совершенно разных размеров.

Бетонные фундаментные секции, изготовленные по ГОСТу, имеют высокую точность в размерах, а также прямолинейности. Это позволяет избежать кривизны при выполнении комбинированной конструкции, служит прекрасным ориентиром для последующей выгонки стен.

Зачем знать вес и размеры бетонных блоков

ГОСТ на фундаментные блоки кроме габаритных размеров рассматривает еще норму в массе. Это нужно для контроля качества, потому, что норму плотности бетонной смеси невозможно установить на строительной площадке.

Также данные нужны для подбора специальной техники, которая будет укладывать, транспортировать или выполнять погрузочно-разгрузочные процессы. Бетонные конструкции для фундамента, размер и масса которых известны, определяют нормативную погрузку в машины, которые транспортируются 10 или 20 тонными автомобилями. Имея точную информацию можно сэкономить средства на транспорт.

fundamentclub.ru

Железобетонные блоки для фундамента ФБС

Любое сооружение должно иметь надежную основу, на которой оно будет возводиться. От фундамента зависит долговечность и безопасность эксплуатации любого здания. Это относится и к промышленным сооружениям, и к жилым домам, и к небольшим постройкам на загородном участке.

Ранее мы уже рассматривали От чего зависит выбор фундамента на участке строительства. Если вы читали эту статью, то вам уже известно, что в первую очередь геометрические параметры, глубина заложения и прочность фундамента зависят от нескольких основных определяющих величин:

  • глубины промерзания грунта на участке;
  • пучинистости грунтов основания;
  • веса возводимой постройки.


Виды фундаментов

Если строение имеет небольшие размеры и вес, а грунты на участке не предрасположены к пучинистости (например, песок), то фундамент может быть мелкого заложения. Это могут быть простые в устройстве бутовые или бутобетонные фундаменты. Достаточно выкопать небольшую канаву по периметра строения, засыпать ее камнями и залить раствором, чтобы получить вполне надежное основание.

Также широко используются рамные фундаменты мелкого заложения, представляющие собой армированный монолитный каркас, удерживающий вес строения. Такие фундаменты можно использовать и при незначительной пучинистости грунтов, если сооружение возводится из бруса, бревен или при постройке каркасного типа.

Но все эти виды оснований можно устраивать лишь при незначительном весе возводимого сооружения и благоприятных грунтовых условиях. Если же возникает необходимость строительства здания из кирпича, то требования к фундаментам значительно возрастают. Вес строения в этом случае многократно увеличивается - кубометр кирпичной кладки весит около 2 тонн! А если сюда добавить массу железобетонных перекрытий и крыши, вес здания получается довольно внушительным.

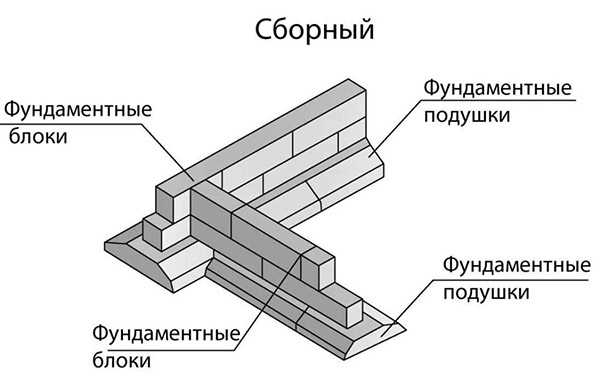

В этом случае используют сборные железобетонные фундаменты из блоков.


Плюсы бетонных блоков

К плюсам блоков из бетона можно отнести следующие показатели:

  1. Очень высокая прочность, возможность использовать для возведения тяжелых зданий из кирпича.
  2. Универсальность и широкий размерный ряд.
  3. Устойчивость к внешним факторам, долговечность (не менее 50 лет).
  4. Стандартизация размеров, позволяющая использовать в самых разных проектах и легко подсчитывать необходимое количество изделий для составления строительной сметы.
  5. Простота укладки и высокая скорость монтажа.


Размеры блоков ФБС

В зависимости от исполнения фундаментные блоки могут иметь следующие обозначения:
- ФБС - стеновые сплошные;
- ФБВ - сплошные со специальным вырезом для пропуска коммуникаций;
- ФБП - с открытыми вниз пустотами.

Наиболее универсальными и часто используемыми являются блоки ФБС, из которых возводят цокольные части зданий, подвалы, технические подполья зданий. Благодаря большому разнообразию форм и возможности выбора нужного размера блоки ФБС можно использовать при проектировании и строительстве сооружений самого разного назначения.

Геометрические размеры производящихся сегодня фундаментных блоков ФБС имеют высоту 300мм или 600мм и ширину от 300мм до 600 мм с шагом в 100мм (300, 400, 500, 600). Длина железобетонного фундаментного блока ФБС может составлять 600, 800, 900, 1200 и 2400мм.

Все геометрические параметры блоков легко определить по их маркировке. Например, маркировка 24-6-6 будет означать, что данный блок имеет длину 2400мм, а его ширина и высота - 600мм. Если в маркировке используется буква "т", это означает, что блоки изготовлены из тяжелого бетона.

Важно! Обратите внимание, что размеры округляются с учетом толщины раствора. Высота 600 мм означает толщину самого блока 580мм плюс 20мм на раствор.


Таблица размеров фундаментных блоков ФБС

Марка блока

Размеры блока, мм

Вес блока, кг

Длина

Ширина

Высота

 ФБС 9-3-3

900

300

300

180

 ФБС 9-3-6

900

300

600

320

 ФБС 9-4-6

900

400

600

480

 ФБС 9-5-6

900

500

600

540

 ФБС 9-6-6

900

600

600

640

 ФБС 12-3-6

1200

300

600

450

 ФБС 12-4-3

1200

400

300

280

 ФБС 12-4-6

1200

400

600

580

 ФБС 12-5-3

1200

500

300

350

 ФБС 12-5-6

1200

500

600

730

 ФБС 12-6-3

1200

600

300

420

 ФБС 12-6-6

1200

600

600

880

 ФБС 24-3-6

2400

300

600

900

 ФБС 24-4-6

2400

400

600

1200

 ФБС 24-5-6

2400

500

600

1500

 ФБС 24-6-6

2400

600

600

1800



Изготовление бетонных фундаментных блоков

Блоки ФБС изготавливают из силикатного бетона с плотностью не менее 1800кг/м.куб. в специальных металлических формах, совмещенных с вибропрессом.

Загрузка бетона в форму производится с помощью специального ковша, из которого смесь перемещается в форму. Для перемещения готового изделия непосредственно в тело блока устанавливаются закладные в виде петель.

Как происходит формирование блоков ФБС вы можете посмотреть в этом видео:


Укладка фундаментных блоков

Укладка блоков производится с перевязкой, как и кирпичная кладка. Такая разбежка швов позволяет значительно повысить конструктивную прочность готового фундамента.

Подъем блоков производится краном. Стропы цепляют к петлям и перемещают блок к месту монтажа, где устанавливают на слой раствора.

Горизонтальность и вертикальность установки фундаментных блоков контролируется с помощью гидравлического уровня:


Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать... Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать... Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать...
  • < Желтый силикатный кирпич
  • Силиконовый герметик для наружных швов >

russkaya-banja.ru

размеры и порядок применения для строительства фундаментнов

Самым востребованным материалом для возведения фундаментов считаются бетонные блоки.

Формы ФБС, прочность и имеющиеся размеры помогают подобрать оптимальные элементы, которые соответствуют параметрам проекта.

Чтобы этот выбор был правильным, следует брать во внимание прочность фундамента, чтобы он хорошо поддерживал здание. Для этого его необходимо распределить равномерно по грунту.

Разновидности блоков

Все виды блоков соответствуют ГОСТу

Технические данные: формы для ФБС, характеристики прочности и другие размеры регламентируются Государственными стандартами.

Самым распространенным видом считается сплошное фундаментное устройство, которое имеет в сокращении название ФБС. Применяют его для возведения несущих внутренних и наружных стен.

Установленный ГОСТ указывает на необходимые формы для блоков ФБС, а также их размеры и характеристики:

  • если изделие имеет длину 2,38 м, толщина может быть 30 – 60 см, в высоту они все одинаковые – 58 см;
  • при длине 1,18 м толщина составляет три величины: 40, 50, 60 см, а высотой они будут 28 и 58 см;
  • доборныеблоки ФБС размерами, которым соответствует длина – 0,88 мм, толщина от 30 до 60 см, со стандартной высотой 58 см, применяются они для того, чтобы не нарушать целостность полномерного устройства;
  • вес стандартного изделия составляет 380 – 1960 кг с плотностью 2400 кг/м3.

Технические особенности

Размеры блоков

Изготовитель обязан обеспечить блоки ФБС размерами, соответствующими ГОСТу с необходимыми свойствами и геометрическими параметрами. Любое несоответствие может негативно отразиться на постройке, привести к порче здания.

Блоки ФБС передают форму параллелепипеда, изготовленного из различных видов бетона: силикатного, керамзитового и бетонного. Плотность его составляет 1800 кг/м3, пустот не имеет, но содержит технологическую формовку для армирования по вертикали кладки раствором. Размерами 200х200х400 и классом прочности не менее чем В 7,5.

Изготавливаются и уплотняются конструкции на вибростолах, создается необходимый размер блоков ФБС, гладкость поверхности, а также плотность специальными опоками. Неправильная геометрия изделий не позволит выполнить ровную кладку, а швы по толщине могут превышать норму, которая соответствует 2 – 5 мм.

Плотная и качественная поверхность ЖБИ предотвращает растрескивание и разрушение при повышенной влажности.

Таблица размеров на блоки, которая регламентируется ГОСТом.

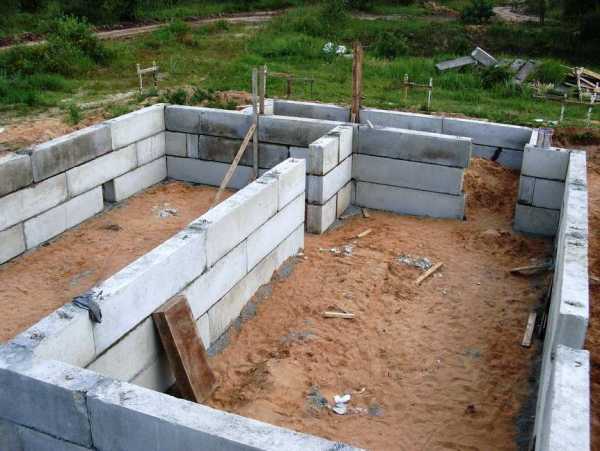

Фундамент из блоков ФБС

Обычно после букв, которые указывают на тип изделия, присутствует набор цифр. Они указывают на габариты и, как правило, измеряются в дециметрах.

Первое число указывает, какая длина устройства, вторая – ширина, а третье значение – это высота.

Габаритные размеры фундаментных блоков указываются с округлением к большему значению. Вес даже самых незначительных изделий доходит до 260 кг.

Для работы с ними необходимо использовать тяжелую специальную технику. Железобетонные блоки для фундамента значительно сокращают время возведения фундамента.

Типы и размеры

Хорошей опорой для ленточного фундамента станут трапецевидные блоки

Форму для фундаментных блоков и профилей можно выбрать различную:

  • для возведения свайного либо столбчатого фундамента применяются цилиндрические колонны;
  • прекрасной опорой для ленточного либо столбчатого основания будут служить трапециевидные устройства;
  • для возведения стеновой конструкции цокольных этажей используется прямоугольная форма, содержащая на торцах выемки в виде дуги;
  • для обустройства несъемной опалубки из бетона применяют пустотелые изделия;
  • иногда необходимы для строительства балки, которые имеют прямоугольное либо трапециевидное сечение, все размеры блоков ФБС, их объем указаны в ГОСТ.О том, как строятся фундаменты из блоков ФБС, смотрите в этом видео:

Некоторые изготовители предоставляют виды изделий с небольшой массой. Они изготавливаются из различных видов силикатного либо керамзитового бетона.

Внутренность таких фундаментных блоков ФБС может содержать пустоты либо быть пористыми.

Таблица форм

Все эти блоки устанавливаются кранами или в крайнем случае лебедками. Но, есть изделия, которые изготавливаются размером 20х20х40 см. Они выливаются на фабрике стандартными формами. Процесс вибропрессования значительно уплотняет раствор.

Для изготовления таких изделий используется портландцемент и песок с добавлением мелкого заполнителя. В его качестве может быть гравий либо керамзит.

Использовать такие фундаментные блоки своими руками следует для небольших зданий, имеющих незначительный удельный вес. Масса их составляет не более 40 кг. О том, как происходит процесс формования блоков ФБС на производстве, смотрите в этом видео:

Используя такой материал, необходимо создавать дополнительные пояса для армирования. Иногда в каждый шов по горизонтали укладывают сетку, изготовленную из металла. Чтобы повысить прочность, можно дополнить конструкцию армирующим поясом на большую высоту.

Все выполняемые процессы зависят от существующих условий на выбранном для фундамента участке, большое значение имеет конструкция самого здания.

fundamentaya.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
