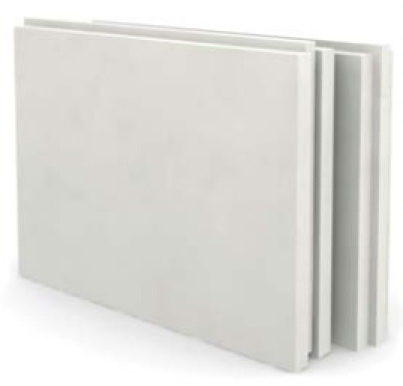

Пазогребневая плита Волма пустотелая стандартная
ОПИСАНИЕ
Пазогребневые пустотелые стандартные (обычные ПГП 80 мм) плиты «ВОЛМА» гипсовые представляют собой прямоугольный параллелепипед, с пазами и гребнями по опорной и стыковочной поверхностям.
Согласно ТУ 5742-003-05287561-2003 пазогребневые плиты изготавливаются из гипсового вяжущего с добавлением пластифицирующих и гидрофобных добавок по литьевой технологии и предназначены для устройства перегородок в зданиях и помещениях различного назначения с сухим, нормальным и влажным влажностным режимом по СНиП II-3-79*.
Изготовлены из экологически чистого природного материала, являются негорючими, не содержат токсических веществ, не имеют запаха, обладают высокой звукоизолирующей способностью и высокой паро-, газопроницаемостью.
Идеальная поверхность и точность геометрических размеров ВОЛМА-плит позволяют не проводить штукатурных работ.
Сам процесс сборки стены из такой плиты похож на принцип детского конструктора «ЛЕГО», где изделия скрепляются между собой путем сцепления паза и гребня.
Для фиксации плит используется гипсовый клей для пазогребневых плит, а при отрицательных температурах специальный зимний клей.
Использование пазогребней перегородочной ВОЛМА-плиты в строительстве — это реальная возможность снижения себестоимости жилья за счет экономии на рабочей силе и строительных материалах, а также — сокращение сроков строительства.
Преимущества применения
Пазогребневые плиты ВОЛМА при возведении межкомнатных перегородок:
- легко монтируется
- высокая производительность устройства перегородок без специального оборудования: один человек выполняет от 20 до 30 кв.м в смену
- экономия полезной площади за счет более тонкой, но прочной перегородки.
- возможность возводить как одинарные, толщиной 80 мм, так и двойные
- межквартирные перегородки в воздушным зазором 40 мм.
- у перегородок из пазогребневых плит отличная звукоизоляция — 43 дБ.
- проемы до 900 мм иожно монтировать без усиления верха проема.
- не требуется оштукатуривание (нет мокрых процессов) перегородка сразу после возведения готова к оклейке обоями, а для проведения малярных работ требуется только финишное шпаклевание.
Пустотелая пазогребневая плита, при всех достоинствах обычной имеет явные преимущества:
- Она на 25% легче своей предшественницы, а по прочностным характеристикам отнюдь не уступает.
- Использование пустотелой плиты дает экономию на транспортной доставке, т.к. позволяет увеличить количество единоразовой перевозки.
- Кроме того, это значительное увеличение производительности труда монтажников за счет сокращение трудоемкости работ.
- Транспортный пакет для первозок представляет собой плиты, сложенные в два ряда по 15 штук.
«ВОЛМА» гарантирует соответствие ВОЛМА-плиты всем требованиям ТУ в течение 1 года при соблюдении условий транспортировки и хранения.
| Характеристики материала | |
| Вес | около 22 кг / шт |
| Высота | 500 мм |
| 667 мм | |
| Толщина | 80 мм |
Пазогребневые гипсовые плиты
Описание Пазогребневая плита пустотелаяПГП ВОЛМА — это гипсовые плиты, изготовленные из экологически безопасного природного материала по литьевой технологии.
Плиты выпускаются прямоугольной формы, на стыковочных поверхностях есть паз или гребень.
Пазогребневая пустотелая плита ВОЛМА представляет собой прямоугольный параллелепипед с пазами и гребнями по опорной и стыковочной поверхностям.
Согласно ТУ 5742-003-78667917-2005, плиты изготавливаются из гипсового вяжущего с добавлением пластифицирующих и гидрофобных добавок по литьевой технологии и предназначены для устройства перегородок в зданиях и помещениях различного назначения с сухим и нормальным влажностным режимом эксплуатации по СП 50.13330.
Изготовлены из экологически чистого природного материала, являются негорючими, не содержат токсических веществ, не имеют запаха, обладают высокой звукоизолирующей способностью и высокой паро-, газопроницаемостью.
Идеальная поверхность и точность геометрических размеров пазогребневых плит позволяют не проводить штукатурных работ. Сам процесс сборки стены из такой плиты похож на принцип детского конструктора ЛЕГО, где изделия скрепляются между собой путем сцепления паза и гребня.
Для фиксации плит используется гипсовый клей «ВОЛМА-МОНТАЖ» или «ВОЛМА-МОНТАЖ МОРОЗ» при отрицательных температурах.
Скачать альбом технических решений ПГП
Использование пазогребневой перегородочной плиты ВОЛМА в строительстве — это реальная возможность снижения себестоимости жилья за счет экономии на рабочей силе и строительных материалах, а также сокращение сроков строительства.
Преимущества применения пустотелых пазогребневых плит ВОЛМА при возведении перегородок:
Пустотелая плита ПГП при всех достоинствах полнотелой имеет явные преимущества:
- Она на 25% легче своей предшественницы, а по прочностным характеристикам отнюдь не уступает.
- Использование пустотелой плиты дает экономию на транспортной доставке, так как позволяет увеличить объем единоразовой перевозки.
- Легкость монтажа, высокая производительность устройства перегородок без специального оборудования: один человек выполняет от 20 до 30 кв.м. в смену.
- Экономия полезной площади за счет более тонкой, но прочной перегородки.
- Возможность возводить как одинарные (толщиной 80мм), так и двойные межквартирные перегородки.
- Дверные и оконные проемы до 900 мм можно монтировать без закладных (перемычек).
- Не требуется оштукатуривание (нет мокрых процессов) перегородка сразу после возведения готова к облицовке плиткой, оклейке обоями, а для проведения малярных работ (покраски) требуется только финишное шпаклевание.
Выпускается на европейском оборудовании, установленном в 2004-2006 гг.
Технические характеристики
Вес
не более 22 кг
Толщина
80 мм
Длина
667 мм
Высота
500 мм
тел. +7(994) 003-48-51
вместе с плитой покупают
«ВОЛМА-Монтаж» – сухая монтажная смесь на основе гипсового вяжущего, модифицированная минеральными и химическими добавками, обеспечивающими высокую адгезию, водоудерживающую способность, оптимальное время работы.
Технические характеристики
Расход сухой смеси на 1 м2 при монтаже одинарных перегородок из ПГП
1,5-2,0 кг
Расход на 1 м2 при монтаже ГКЛ (ГВЛ):на ровные основания
0,3-0,5 кг
на основания с неровностями до 20мм
3,5-5 кг
на основания с неровностями более 20мм
4-6 кг
Расход воды на 1 кг сухой смеси
0,45-0,55 л
Жизнеспособность раствора в таре
60 минут
Время высыхания
24 часа
Прочность при сжатии
не менее 6,0 МПа
Прочность сцепления с основанием
не менее 0,3 МПа
Температура основания
от +5 до +30ºС
Пустотелые влагостойкие пазогребневые гипсовые плиты и их применение
Для монтажа перегородок, в том числе несущих, и создания отдельных внутренних площадей в помещениях, как с сухим постоянным климатом, так и в помещениях со средней и даже высокой влажностью, используются пазогребневые плиты пустотелые влагостойкие.
Пустотелые пазогребневые гипсовые влагостойкие плиты сделаны из негорючего материала – гипса с добавлением влагоотталкивающих добавок, поэтому легко выдерживают резкие изменения температур, обладают повышенными гидрофобизированными свойствами, высокой ударопрочностью и не поддаются деформации.
Гипсовые пазогребневые влагостойкие плиты заполнены специальными воздушными камерами, что делает их необычайно легкими, но при этом сохраняются высокие показатели тепло- и звукоизоляции.
Преимущества плит гипсовых пазогребневых влагостойких пустотелых и их применение:
- Легкий вес, за счет создания в плите воздушных каналов;
- Низкое влагопоглощение. Использование в технологическом процессе гидрофобных добавок, позволило добиться минимального негативного влияния пара и влаги на материалы из которых сделаны пазогребневые плиты и дало возможность их использовать в постоянно влажных помещениях;
- Быстрый монтаж. Использование на плитах замков в виде гребней и пазов, позволяет экономить временные и трудовые затраты, собирая плиты по принципу детского конструктора;
- Компактная и прочная упаковки плит, значительно облегчает процесс перевозки и погрузочно-разгрузочных работ на складах;
- Применение современных литьевых технологий в производстве пазогребневых влагостойких плит. Для смесей используется только высококачественные гипс и пластифицирующие добавки.
- Незначительный вес плит, способствует значительной экономии на птранспортировке, позволяя за один рейс доставлять большую площадь материала
- Экологическая безопасность. Гипсовые пазогребневые влагостойкие плиты не содержат в себе агрессивных химических элементов и токсинов.
- Не наносят урон человеческому здоровью, не вызывают дискомфорт. У плит отсутствует запах. В них не содержаться аллергические вещества.
- Высокие показатели тепло- и звукоизоляции.
- Высокий показатель газо- и паропроницаемости, за счет большого количества воздушных камер в материалах, из которых изготовлены пазогребневые гипсовые влагостойкие плиты.,
- Отсутствие необходимости в «мокрых» процессах (штукатурные работы), поскольку плита изначально имеет гладкую и ровную поверхность;
- Толщина плит до 80 мм, позволяет максимально с экономить полезную площадь помещения.
- Высокое качество угловых поверхностей плит, позволяет легко и быстро осуществлять монтаж.
Использование в технологическом процессе гидрофобных добавок, позволило добиться минимального негативного влияния пара и влаги на материалы из которых сделаны пазогребневые плиты и дало возможность их использовать в постоянно влажных помещениях;
ПГП (Пазогребневые плиты)
ПГП представляет собой прямоугольный параллепипед и изготавливается из строительного гипса, с добавлением вяжущих веществ, имеющий на стыке или опорной поверхности гребень или паз.
Размеры: 667x500x80мм.Теплоизоляция пазогребневой плиты толщиной 80 мм соответствует бетоннойт стене с толщиной 400 мм, сопротивление теплопроницаемости плиты 0,025 (час*м2*град. Цельсия)/Ккал.Из пазогребневых плит Волма можно возводить как одинарные, так и двойные межквартирные и межкомнатные перегородки с воздушным зазором 40 мм. У перегородок из пазогребневых плит ВОЛМА отличная звукоизоляция (41 дБ, и 43 дБ — у пустотелой, при требованиях ГОСТа -40 дБ). Пазогребневая плита имеют ровную поверхность,что позволяет сэкономить на штукатурке. Для монтажа пользуются универсальными дюбелями,с помощью которых легко монтируются в гипсовые изделия. При этом ПГП хорошо сверлятся безударным методом.ПГП различают полнотелые для перегородок и пустотелые. В каждом варианте пазогребневых плит есть в гидрофобизированном варианте, т.е. не боящемся воды. Применяются пазогребневые перегородочные плиты для внутренних перегородок в зданиях с сухой и нормальной влажностью. Плиты достаточна прочная для того, чтобы выдержить нагрузку, которые испытывают другие перегородки в бытовых условиях.
| Наименование | Образец | Размеры,мм | Цена руб/лист |
| Плита гипсовая пазогребневая полнотелая | 667*500*80 | 184,00 | |
| Плита гипсовая пазогребневая пустотелая | 667*500*80 | 177,50 | |
Плита гипсовая пазогребневая гидрофобизированная полнотелая | 667*500*80 | 224,60 | |
| Плита гипсовая пазогребневая гидрофобизированная пустотелая | 667*500*80 | 215,90 |
Преимущества использования пазогребневой перегородочной гипсовой плиты для межкомнатных перегородок:
— легко склеиваются между собой;
— не требуется штукатурка;
— перегородка сразу подлежит к оклейке обоями;
— для малярных работ используют только финишное шпаклевание;
— можно пилить, строгать, фрезеровать.
На ПГП цена относительно невелика, так как не требует дополнительных вложений. В нашей компании вы сможете купить пазогребневые плиты (ПГП) по самым лучшим ценам.Применение этого материала при строительстве — появляется возможность удешевления себестоимости жилья за счет экономии на работниках и строй материалах, а также сокращение сроков строительства.
Пазогребневые плиты это:
-Надежность. Пенобетонные ПГП материал с прочностью камня, его прочность позволяет строить из него конструкции высотой до 4-х этажей. Пенобетон не гниет, не разрушается от времени.
-Теплота. Стены из ПГП хорошо хранят тепло помещения и аккумулируют его.
-Микроклимат. Плита впитывает влагу и поддерживает комфортную влажность в помещении.
-Скорость строительства. Большие размеры, геометрическая точность, не большой вес — благодаря этому скорость кладки ПГП намного выше.
-Звукоизоляция.
Прекрасный звукоизолятор, что обеспечивает тишину внутри.
-Экологичность. Производится из натурального сырья, ни в чем не уступает дереву. В некоторых странах в Европе блоки называются экоблоками.
-Технологичность. Можно пилить, строгать, сверлить, фрезеровать, в них легко проделать любые отверстия, нарезать каналы под трубы или электропроводку. Из плит можно сделать конструкцию любой формы.
-Экономичность. Увеличение скорости кладки, экономия площади помещения в качестве перегородоки — все это экономит значительные средства при строительстве.
-Пожаробезопасность. Негорючий материал, огнестойкость стены выше, чем у бетонных или металлических конструкций.
-Транспортировка. ПГП укладывают на поддоны, обматываются пленкой и затягиваются. Такая упаковка позволяет максимально экономить на транспортных расходах.
-Широта применения. Используют в качестве межкомнатных перегородок, обкладывая стены дополнительной теплоизоляции.
Штукатурка гипсовая
Как шлифовать плиты ПГП. Установка пазогребневой пластины
своими рукамиМежкомнатные стеновые перегородки в большинстве случаев не являются несущими конструкциями в доме. Они должны обладать достаточной прочностью и хорошими звукоизоляционными свойствами. Конструкция перегородки должна легко выдерживать внутриэтажные коммуникации и навесную мебель.
В этой статье мы поговорим о шпунтованных гипсовых (гипсовых) плитах (ПГП). Этот материал используется для создания межкомнатных и межкомнатных перегородок.При грамотном подходе к возведению перегородки из пазогребневого гипсокартона (ГВП) будут выполнены перечисленные выше требования. Но стоит сделать акцент на правильном монтаже пазогребневых плит!
Если пренебречь технологией строительства, то установка пазогребневых перегородок закончится тем, что вместо сплошного монолита у застройщика будет шаткая и неровная стена, готовая обрушиться в любой момент.
Крученков Пользователь FORUMHOUSE, Москва.
Дома у меня в ванной перегородка из пазогребневых плит. Видимо, когда в нем проделали дырку под канализационную трубу, что-то пошло не так. Теперь, если вы встряхнете эту конструкцию рукой за ребро, вы услышите, как блоки сталкиваются друг с другом.
На FORUMHOUSE есть масса подобных примеров. И если перегородка изначально складывалась вопреки существующей технологии, то исправить дефекты можно, только полностью разрушив конструкцию.
Но не пугайтесь, ведь технология строительства стеновых перегородок от GWP довольно проста. А если отнестись к нему с должным вниманием, то впечатление от проделанной работы будет очень положительным.
AlexDo Пользователь FORUMHOUSE
Я работал на стройке. Реконструированы постройки старого фонда. Итак, все перегородки выполнены из гипсовых пазогребневых плит, работа — одно удовольствие. Как перегородка — самое то. Легко и быстро устанавливается.
Стены ровные. После заливки они готовы даже под покраску, хоть под обои. Крепеж в пластине держится хорошо. Шумоизоляция тоже в норме. Но если что, можно сделать обрешетку, уложить минеральную вату и отделать вагонкой или панелями.
Немного о практичности GWP
Производители гипсокартона гарантируют, что этот материал обеспечивает надежное крепление к стандартным элементам современного интерьера … Это означает, что перегородки из гипсокартона выдерживают нагрузки, сопоставимые с нагрузками на стены из других типовых материалов.Навесные шкафы, бытовая техника, натяжной потолок — все это легко монтируется на пазогребневую гипсовую перегородку. Функциональность перегородки из ПГП можно расширить за счет установки металлопластиковых водопроводных труб (диаметром не более 16 мм) и элементов электропроводки.
Грачев68 Пользователь FORUMHOUSE
А еще в паз-гребенку можно поставить дверцы без лишних деталей, без проблем проложить электрику, надежнее повесить полки и телевизоры.
Пластины язычные — что это такое
Стандартные ПГП бывают двух типов: полные и полые. Конструкция из массивных плит более прочная, но этот материал значительно тяжелее своего пустотелого аналога. По этой причине не рекомендуется использовать
в составе перегородок, монтируемых на пол из деревянных бревен
.
обеспечивают высокую звукоизоляцию (43 дБ) без перегрузки конструкции пола. Некоторые считают, что внутри пустотелых плит могут интенсивно жить и размножаться всевозможные насекомые-вредители.Но это мнение пока не нашло серьезного подтверждения.
Обычные (сплошные и пустотные) шпунтовые плиты используются для перегородок или облицовки стен в помещениях с сухим и нормальным уровнем влажности. Если перегородку планируется установить в помещении с повышенным уровнем влажности, то следует отдавать предпочтение влагостойким плитам, имеющим своеобразный зеленоватый оттенок. Имейте в виду, что эти GWP немного тяжелее, чем обычные полнотелые предметы.
Подготовительные работы
Перечень инструментов для работы с пазогребневыми пластинами:
- Маркировочный шнур:
- Ножовка по металлу с широким полотном и большим зубом;
- Рулетка;
- Шпатель;
- Дрель с насадкой для перемешивания смесей;
- Ковш;
- Строительный уровень и отвес;
- Резиновый молоток;
- Квадрат;
- Отвертка.
В соответствии с рекомендациями производителей длина перегородки GWP не должна превышать 6 м. Максимальная высота конструкции 3,5 м. Возможно увеличение этих параметров, но максимальная прочность перегородки обеспечивается только при соблюдении заданных размеров.
Основание стены из пазогребневой плиты должно быть ровным, устойчивым и полностью очищенным от пыли. Если пол бетонный и на нем есть перепады более 3 мм, то перед началом монтажных работ его необходимо выровнять; создать выравнивающий слой.Для этого подойдет раствор на основе песка и цемента (марка раствора — не ниже М50).
Выравнивание стены ГВП.
Раствор наносится на чистый влажный пол. Для получения идеальной поверхности можно создать своего рода опалубку и четко залить ее раствором по горизонтали. После полного высыхания основание необходимо покрыть грунтовкой для бетона.
Если можно обойтись без выравнивающего слоя, то основание под будущую перегородку, а также места примыкания перегородки к ограждающим стенам в 2 слоя покрывают грунтовкой.
Если перегородка монтируется на деревянный пол, то основание необходимо укрепить прочной ровной балкой.
Кирилл 147 Пользователь FORUMHOUSE
По технологии гипсовым шпунтованным панелям требуется ровное основание — стяжка или отдельная немнущаяся планка под перегородку.
Когда основание готово, можно разметить места перегородок и дверных проемов … Делается это с помощью шнуровки, отвеса и уровня.
Монтаж ГВП можно производить при температуре от -10 до + 30 ° С.Строительный материал необходимо занести в комнату заранее.
Это поможет ему «привыкнуть» к нужному температурному режиму и обезопасит перегородку от деформации (при изменении температуры плиты могут немного изменить свой объем).
Установка эластичного уплотнения
Чтобы перепады температур и деформация несущих элементов здания не приводили со временем к разрушению перегородки, конструкцию ГВП следует изолировать от основания и прилегающих стен специальной эластичной (демпфирующей) лентой.Демпферная лента для ГВП защищает стену от механических повреждений и повышает звукоизоляционные качества перегородки. Эластичная лента — это специальная пробковая подложка (шириной не менее 75 мм), которую мы будем приклеивать к основанию и стенам в соответствии с нанесенной разметкой. Пластины и лента крепятся одним монтажным клеем.
Расходные материалы, предназначенные для монтажных работ (строительные смеси, прокладки, дюбели, подвески и др.), Следует выбирать с учетом рекомендаций производителя GWP.При отрицательных температурах монтаж ГВП выполняется с помощью морозостойкой клеевой гипсовой смеси.
Клей наносится шпателем на подготовленную поверхность тонким слоем. Лента раскатывается сверху и слегка прижимается руками. Клей схватывается в течение часа. По истечении этого срока можно приступать к строительству перегородки.
Установка GWP
Прокладка демпфера для пазогребневых пластин покрыта слоем монтажного клея, на который укладывается нижний, первый ряд ГВД.Плита может располагаться канавкой вверх или канавкой вниз — это не обязательно. Но если паз находится внизу, то гребень отпиливать не нужно, чтобы плита стала ровной. Допускается установка верхнего ряда плит вертикально (если в этом возникнет необходимость из-за экономии материала).
При кладке первого ряда вертикальный паз шпунтовой плиты и основание пола покрывают клеем. Особое внимание следует уделить выдержке вертикального и горизонтального уровней.Высаживать плиты следует молотком.
Толщина вертикальных и горизонтальных швов не должна превышать 2 мм. После установки на ее место следующей пластины удалите излишки клея в местах ее стыков с помощью шпателя.
Заполняющие элементы для заполнения зазоров между массивными плитами, стенами и проемами легко вырезаются из ППГ с помощью ножовки.
Относительное смещение вертикальных швов в кладке ПГТ должно быть не менее 10 см. Это обязательное условие для обеспечения прочности конструкции.
На пересечении двух перегородок из гипсовых пазогребневых плит, а также в углах плиты укладывают таким образом, чтобы их стыки перекрывали друг друга. Пазогребневые элементы, мешающие правильному правому приспособлению, следует отрезать ножовкой.
После того, как перегородка будет готова, ее внешние углы необходимо укрепить перфорированным металлическим профилем и зашпаклевать.
Часто спрашивают, нужно ли клеить пазогребневые перегородки серпянкой.Да, внутренние уголки проклеены серпантином и замазаны шпаклевкой.
Крепление перегородки к стене
Прочность примыкания пазогребневой перегородки к стенам и основанию обеспечивается установкой дополнительных элементов: монтажных уголков, фурнитуры или подвесов.
Удобнее использовать кронштейны или вешалки. Ведь к плите они крепятся обычными саморезами, а к стенам — дюбелями. К боковым стенкам прикрепляют плиты 1-го, 3-го и 5-го рядов.Можно и чаще, но креплений должно быть несколько (минимум три). Для каждой второй плиты создается твердый фундаментный абатмент.
При установке прямые подвесы можно установить прямо в паз плиты, предварительно нарезав их до необходимых размеров.
Между верхним рядом кладки и потолком помещения необходим технологический зазор не менее 1,5 см. Его необходимо оставить и покрыть пенополиуританом. После высыхания излишки пены нужно срезать, а шов зашпаклевать.Между верхним рядом и внахлест устанавливаются дополнительные крепежи с такой же периодичностью, как и ниже.
Создание дверных проемов
Для устройства дверных или оконных проемов, ширина которых не превышает 90 см, можно производить кладку без дополнительного армирования. В этом случае над проемом из деревянного бруса монтируется вспомогательная конструкция, которую снимают после того, как уложены плиты верхнего ряда и схватился монтажный клей.
Если ширина проема превышает 90 см, то над ним следует установить деревянную или металлическую перемычку.Концы перемычки должны выступать на 50 см с каждой стороны проема. Это обеспечит равномерное распределение нагрузки на перегородку.
Дверная (оконная) коробка крепится к перегородке с помощью рамных дюбелей и монтажной пены.
Межквартирные перегородки от ГВП
Межкомнатные перегородки из ППГ, в отличие от межкомнатных перегородок, делаются двойными. Между плитами оставляют технологический зазор 4 см. Сначала возводится одна перегородка, потом вторая.Для усиления звукоизоляции пространство между плитами заполняется звукоизоляционным материалом, минеральной ватой и т. Д.
Монтаж коммуникаций
Конструкция перегородок из ППГ допускает установку скрытой проводки. Гипсокартон достаточно прочен, чтобы проделать в нем вертикальные канавки, и достаточно толстый, чтобы установить распределительные коробки … Технологические полости внутри пустотелого ГВП можно использовать как горизонтальные канавки.
Если выбранный для прокладки провода канал расширить коронкой диаметром 45 мм, то кабель пройдет через него без затруднений.Главное, во время монтажных работ не перекрыть клеем боковое отверстие плиты.
Для удобства прохождения провода по горизонтальным каналам в боковой поверхности перегородки могут быть выполнены глухие монтажные отверстия.
Некоторые сомневаются в безопасности вертикальной резки гипсовых стен. Но, по словам производителей (да и самих строителей), бояться нечего.
Установить пазогребневые перегородки можно самостоятельно, ведь это не требует особых навыков и знаний.Материал очень удобен в использовании, не требует тщательной подготовки поверхности, монтаж занимает несколько часов. Гипсовые плиты, из которых возводятся перегородки, обладают рядом преимуществ, поэтому все чаще используются в частном строительстве.
Свойства и характеристики
Часто используются язычные плиты: какие они? Этот материал представляет собой монолитный гипсокартон прямоугольной формы с примесью различных добавок.
Особенностями плит являются продольные бороздки и выступы (гребни) на стыках, которые придают дополнительную прочность готовой конструкции.Элементы связаны клеем.
Свойства шпунтовых плит:
- материал нетоксичен;
- высокая устойчивость к температурным колебаниям;
- без запаха;
- устойчив к гниению и насекомым;
- обладают высоким звукопоглощением;
- паропроницаемый;
- легко обрабатывается столярными инструментами.
Для помещений с повышенной влажностью выпускают влагостойкие ПГП, которые отличаются от обычного светло-зеленого цвета.При их изготовлении гидрофобные добавки смешивают с натуральным гипсом, которые абсолютно безвредны для человека.
Основные технические характеристики:
- типоразмер — 667х500х80 мм;
- Вес пустотной плиты — 22 кг, полнотелой — 28 кг;
- плотность — 1030 кг / м³;
- прочность на сжатие — 5,0 МПа;
- прочность на изгиб — 2,4 МПа;
- высокая огнестойкость.
Преимущества пазогребневой перегородки
Перегородки от GWP собираются по принципу конструктора, поэтому один человек может установить около 30 м² в сутки.Даже при отсутствии опыта разобраться в процессе не составит труда, достаточно прочитать инструкцию и посмотреть фото. Главное правильно выполнить разметку раздела. Преимущества материала следующие:
- при установке перегородок из пазогребневых плит отсутствуют мокрые процессы; поклейку обоев можно проводить сразу после монтажных работ;
- при небольшой толщине перегородок отличаются хорошей прочностью и теплоизоляцией; №
- за счет отсутствия пустот в соединительных швах и зазоров в точках примыкания к капитальной стене улучшена звукоизоляция в помещении;
- податливость стыков GWP исключает появление трещин и деформаций;
- материал можно не только оклеивать обоями, но и красить, облицовывать плиткой, покрывать декоративной штукатуркой.
Технология установки перегородок
На 1 м² одинарной перегородки требуется 5,5 пластин и 1,5 кг специального клея.
Перед началом работ материал необходимо занести в комнату и выдержать не менее 4 часов. Температура внутри помещения не должна быть ниже + 5 ° С.
Дополнительно вам понадобится:
- прокладка пробковая;
- строительный уровень;
- маркер и рулетка;
- емкость для клея и воды;
- дрель с насадкой; Шпатель
- ; Резиновый молоток
- ;
- скоб из оцинкованной стали;
- Саморезы и дюбели анкерные.
Работа начинается с очистки поверхности в месте стыка конструкции. Удалите обои и отслаивающиеся покрытия, крупные неровности заделайте цементным раствором или шпаклевкой. Если стена ровная, краска (штукатурка) держится крепко, достаточно удалить грязь и пыль. Таким же образом готовится пол. Далее на полу делается разметка перегородки, размечаются места проемов. С помощью уровня линия разметки переносится на потолок и стены.
Приготовить клей: в емкость налить воды, всыпать сухой раствор, перемешать насадкой и дать настояться 3 минуты.
Пропорции смешивания указаны на упаковке. Они могут отличаться от производителя к производителю, поэтому вам следует внимательно прочитать инструкции. По разметке наносится полоска клея и накладывается пробковая подкладка. Как только клей схватится, можно приступать к монтажу первого ряда досок.
На вагонку наносится слой клея, после чего срезается гребень на длинной стороне первой пластины и устанавливается этой стороной вниз. Выравнивают УГП, промазывают боковой срез клеем и монтируют вторую пластину.Каждый фрагмент необходимо проверить уровнем, подправив резиновым молотком. Для второго ряда первая плита распиливается пополам для компенсации вертикальных швов. Для стыковки перегородок из пазогребневых плит с несущими стеновыми кронштейнами в местах примыкания устанавливаются кронштейны. Один конец кронштейна прикрепляют к плите саморезами, помещая его в горизонтальный паз, другой фиксируют анкерными дюбелями к стене. Шаг таких креплений — через 2 пластины.
При изготовлении проемов тоже есть нюансы.
Если над проемом всего один ряд плит, а ширина не более 80 см, достаточно поставить временную опору до высыхания клея. Для большей ширины обязательно установить перемычку: деревянную балку или металлический швеллер соответствующего сечения.
Верхний край последнего ряда GWP срезан под углом, чтобы избежать образования пустот при заполнении швов.
Расстояние от края плиты до потолка должно составлять 1-3 см.После установки последнего элемента щель между перегородкой и потолком заделывается гипсовой смесью или заполняется монтажным клеем. На этом установка перегородок из пазогребневых плит считается завершенной. Монтаж полок, шкафов, зеркал и других предметов на такие стены следует производить с учетом прилагаемой нагрузки. До 30 кг / см крепеж производится анкерными пластиковыми дюбелями, при более высоких значениях используются оцинкованные болты, проходящие на всю толщину плиты.
Заключение по теме
При перепланировке квартиры наиболее выгодным решением являются перегородки из ППГ.
Помимо зонирования пространства создают дополнительную звуко- и теплоизоляцию, что позволяет экономить на материалах. Но главным преимуществом по-прежнему считается простота монтажа, ведь услуги специалистов стоят очень дорого. Если точно следовать инструкции, качественно и аккуратно выполнять каждый этап, перегородка получится не хуже, чем у профессиональных строителей.
Установка пазогребневых плит для перегородок имеет свои преимущества. Этот материал имеет удобную конфигурацию, относительно небольшой вес, что значительно упрощает монтажные работы. Также пластины оснащены специальным замком, который обеспечивает их надежное крепление.
Важно! Устройство межкомнатных перегородок пазогребневыми плитами происходит очень быстро (практически в считанные часы). Чтобы добиться такой скорости монтажа, нужно иметь большой опыт и в совершенстве владеть технологией.
Стоимость возведения стен из пазогребневых плит в компании «Сан Саныч»
Если вы ищете мастеров по устройству стен из пазогребневых блоков, обратите внимание на нашу компанию .
Мы давно работаем в Москве и получили много положительных отзывов. Произошло это благодаря ответственному подходу к выполнению всех операций. Мы внимательно прислушиваемся к пожеланиям заказчика и выполняем их с учетом требований нормативных документов… Поставка стройматериалов только проверенных фирм, обеспечивающих лучшее качество по невысокой цене. Стоимость монтажных работ вас обязательно приятно удивит. Цены в основном зависят от количества используемой рабочей силы и материалов.
Подготовительный этап
Подготовка помещения к установке пазогребневых блоков осуществляется следующим образом:
- пол и стены в местах стыка будущих перегородок должны быть идеально ровными. В противном случае желаемое качество не может быть достигнуто;
- Все имеющиеся неровности устраняются заливкой стяжки, шлифовкой.Также в обязательном порядке заделывают трещины на основании;
- поверхность стен, потолка и пола загрунтована;
- нанесена разметка, отражающая расположение будущей стены.
Укладка блока
Перед установкой первого ряда плит, которые для этого предназначены, отрезаются ножки. Это обеспечит их плотное прилегание к полу. Для фиксации пазогребневых пластин используется специальный клей. Наносится на все их концы, чтобы надежно скрепить между собой.Также для этого используется специальный фиксатор, подразумевающий наличие пазов на поверхности блоков. После установки первого ряда его крепят к стене и полу дюбелями. Дальнейшая установка продолжается аналогично.
Строительных материалов для возведения межкомнатных перегородок достаточно много. Но не все из них подходят для использования в многоэтажных домах … Перегородки должны быть максимально легкими, чтобы минимизировать дополнительную нагрузку на несущие конструкции здания.Таким образом, выбор сужается до таких кладочных материалов, как шпунтовые плиты и блоки.
Возведение перегородок внутри уже готового жилья имеет определенную специфику. Потребуется не только точно разметить место возведения дополнительной стены, но и подготовить под нее основание, создать в местах примыкания виброзащитный слой, предусмотреть крепление блоков к стенам, грамотно организовать дверные проемы или арки.
Идеальную геометрию и безупречное качество кладки обеспечат мастера компании Remont Prestige.Задачу возведения перегородок из пазогребневых плит и блоков им приходится решать практически на каждом объекте, где предусмотрена перепланировка помещений, и они в совершенстве освоили технологию. В пользу заключения договора с нашей компанией в короткие сроки и отличного качества можно добавить очень доступные цены на этот вид работ.
Прейскурант на работы по возведению перегородок из пазогребневых плит
В отличие от «летающих бригад», компания «Ремонт-Престиж» никуда не исчезает после сдачи объекта в эксплуатацию.Мы на рынке почти 10 лет, и наша долгосрочная гарантия позволяет клиентам не беспокоиться о проблемах, которые могут возникнуть при эксплуатации перегородок, что, однако, маловероятно.
Блоки или пазогребневые пластины?
В первую очередь стоит определиться, из какого материала строить перегородки — из гипсовых блоков или из шпунтовых плит. По составу они идентичны, но имеют разную форму, из-за чего различаются технология их монтажа, эксплуатационные характеристики и стоимость перегородок.
Гипсовый блок — это правильный параллелепипед с прямыми краями и прямыми углами. Идеальная геометрия изделий достигается за счет особой технологии производства, в которой не используется высокотемпературная обработка. Блоки обладают высокими прочностными характеристиками и отличной теплопроводностью.
Пазогребневая плита — это такой же блок толщиной от 8 до 10 см, но снабженный пазами и выступами для стыковки элементов конструкции при установке. Размеры плит, используемых для возведения межкомнатных перегородок, обычно составляют 66.7 х 50 см. За счет стыковки гребенок в паз перегородки абсолютно ровные, смещение пластин друг относительно друга — явление крайне редкое.
Перегородка из блоков будет несколько дешевле, чем из пазогребневых плит, стоимость которых выше. И это только в том случае, когда за установку возьмутся профессионалы, умеющие точно расположить блоки по плоскостям, зафиксировать их без перекосов и чрезмерного расхода клеевой смеси.Такая стена к тому же толще, а значит, и звукоизоляция будет выше.
Обратной стороной будет то, что перегородка будет тяжелее из-за толщины блоков (в качестве альтернативы можно использовать пустотелые блоки). Стена из шпунтовых плит обойдется дороже, но для ее возведения не требуется глаз и высокого профессионального мастерства.
Подготовка к возведению перегородки
Прежде всего, необходимо с помощью лазерного уровня разметить стены и пол, обозначить границы нового дизайна… Качественный монтаж перегородок возможен только на тщательно подготовленную горизонтальную поверхность. Поэтому начать следует с уборки того места, где была возведена стена. Перед тем, как заливать участок под блоки или плиты, основание обрабатывают грунтовкой для бетона (акриловой, контактной бетонной или другим составом аналогичного назначения). Рекомендуется наносить два слоя (второй — после высыхания первого).
Даже у бетонных полов они могут отклоняться от горизонтальной плоскости.Поэтому поверхность проверяется на уровень. Перепады более 3 мм выравнивают цементным раствором.
Тонкую площадку можно залить самовыравнивающейся смесью, задав подобие опалубки и с помощью валика с иголками равномерно распределить состав. Существенные отличия устраняются при помощи полусухой стяжки. Его готовят путем смешивания цемента 500 и мелкого просеянного песка в соотношении 1: 3 с добавлением воды до получения влажной массы. Массу выкладывают на подготовленное основание и проверяют уровнем.После высыхания (1-2 дня) готовый участок обрабатывают грунтовкой, как и плита пола.
Для компенсации теплового расширения и вибрации на стены и пол в местах соприкосновения с блоками (плитами) монтируется пробковая подложка (толщина 4 мм, ширина 150 мм). Эту демпферную ленту можно закрепить тем же клеем, на котором будут крепиться доски.
Фото: перепланировка и установка перегородок.
Наш профиль — КАЧЕСТВЕННЫЙ ремонт квартир, офисов, коттеджей! В этом вы можете убедиться, посетив раздел «Портфолио».Нами создано более 30 фотоотчетов и это не предел, наша фотогалерея постоянно обновляется.
Кладка перегородка
Укладку плит и блоков производят рваным способом, отступая от совпадения вертикальных швов не менее чем на 1/3 длины изделия. Первый ряд блоков размещается прямо на подготовленном участке. Плиты кладут пазом вверх, перед установкой первого ряда конек срезают. При помощи шпателя клей или раствор наносится на ленту (на первый ряд и блоки, прилегающие к стене), затем на сам блок.Посадка элементов конструкции достигается простукиванием молотком по колодке или специальным молотком с резиновой подушечкой. Выдавившийся при этом излишек клея удаляется.
Каждый второй ряд и каждая вторая плита (блок) первого ряда крепятся к стенам и полу соответственно с помощью перфорированных металлических уголков. Для крепления к блокам и плитам используют саморезы по дереву, для стен и перекрытий — дюбели или анкеры. Зазор между верхним рядом и потолком вспенивается и выравнивается.
Настала очередь возведения перегородок. Приступим к укладке первого ряда.
Для этого потребуются подготовленные плиты с обрезанным шипом. Установка пазогребневой пластины пазом вверх или шипом вверх не является обязательной, но рекомендуется устанавливать ее пазом вверх, в этом случае удобнее нанести вяжущий раствор на конец плита, а также получается качественный слой раствора, обеспечивающий прочное соединение пазогребневых плит.
Приготовленный раствор связующего наносят на эластичную ленту или на поверхность пола, если установка перегородок осуществляется без звукоизоляционной прокладки. Рекомендуемая длина наносимого раствора (А) при длине плиты 667 мм может составлять 680 … 700 мм. При стартовой кладке уголка перегородки из ППГ (узел №1) раствор вяжущего наносится сразу под установку двух плит (Б и В).
Порядок монтажа плит уголка перегородки:
- Установка пластины (В).Плита ориентируется по разметке и метростату. Установка пластины, а также ее выравнивание по горизонтали осуществляется путем постукивания по ее концу резиновым молотком, как показано в сноске 1.
- Установка пластины (В) с распиленным шипом. На конец пластины наносится связующий раствор, которым он будет примыкать к пластине (B), пластина устанавливается на место и пластины плотно соединяются друг с другом (сноска 2). Все направления ударов резиновым молотком указаны стрелками.
После установки плит удалите излишки связующего раствора и приступите к устройству узлового соединения плит в месте разъединения перегородок (узел №2).
Соединение гипсовых пазогребневых плит в месте перпендикулярного соединения перегородок может осуществляться следующим образом. От угла перегородки (пластина В) отмерьте расстояние для устройства дверного проема, например шириной 900 мм, и установите пластину (D), предварительно срезав шип ножовкой.
После этого на конец пластины наносится раствор и пластина устанавливается (D). Монтаж этих пластин осуществляется по разметке и, помимо контроля горизонтального и вертикального монтажа пластин, необходимо контролировать внутренний угол соединения этих пластин, который должен быть равен 90 °.
Существует еще один способ перпендикулярного соединения перегородок из PGP — без упорядоченной перевязки. При таком способе перпендикулярного соединения перегородок сначала возводятся перегородки (А), разделяющие общую площадь ванной (если брать пример, рассмотренный в нашем случае), и только после этого возводится перегородка (Б) разделение санузла на две отдельные комнаты.Эта перегородка уже крепится без перевязки рядов, с торцевым соединением через связующий раствор (С) и дополнительным креплением стальными уголками (D) к стене основной перегородки.
Теперь необходимо установить плиты нижнего ряда перегородки, примыкающей к одной из стен дома. Для этого сначала устанавливают плиту (G), которая непосредственно примыкает к поверхности несущей стены дома. Монтаж плиты может производиться как пазом к стене, так и торцом, на котором был шип.На конец плиты наносят раствор и этим концом прижимают к стене дома, заделывая стык, постукивая резиновым молотком по торцу плиты:
После того, как плита установлена и выровнена, ее крепят к стене с помощью стального уголка (жесткое соединение).
Как крепить плиту к стене показано в сноске 3. На протяжении всей работы по устройству нижнего ряда перегородок необходимо контролировать горизонтальное и вертикальное положение ряда ГВП с помощью строительного уровня.
После этого продолжается кладка плит первого ряда на место устройства второго дверного проема. Если требуется дверной проем шириной 900 мм, и при установке последней пластины (W) расстояние между ней и пластиной (E) меньше необходимого, то в этом случае пластина (W) отрезается, но она Не рекомендуется оставлять обшивку для установки на место проема менее 250 мм.
Soundline-PGP Super, звукоизоляционная панель для тонких стен и перегородок — Безрамная звукоизоляция тонких стен и перегородок
Сфера применения:
Применяется для устройства звукоизоляционного покрытия легких однослойных перегородок из гипсокартона или выдувного бетона, а также для снятия стен и перегородок.
ВНИМАНИЕ! Тонкая перегородка должна быть покрыта Soundline-PGP Super только с одной стороны.
Двустороннее покрытие бессмысленно: эффект дополнительной звукоизоляции значительно проявляется после одностороннего покрытия и не увеличивается при добавлении слоя с другой стороны перегородки!
Принцип действия:
Тонкие перегородки из шпунтованного гипсокартона или выдувного бетона толщиной 80-100 мм имеют характерное снижение резонанса (отсутствие роста) звукоизоляции в очень важном для звукоизоляции диапазоне 200-600 Гц.При установке на одной стороне перегородки панели Soundline-PGP Super толщиной 23 мм уменьшают прохождение резонансного звука в этом диапазоне частот. Таким образом, общая звукоизоляция Partition + Soundline-PGP Super увеличивается на 6-10 дБ.
ВАЖНОЕ ПРИМЕЧАНИЕ:
Данная конструкция и принцип работы запатентованы в РФ и странах СНГ.
Состав:
- Гипсоволоконный пазогребневой элемент (толщина 20 мм)
- Мат стекловолоконный многослойный Вибростек-В (толщина 3 мм)
- Шайба компенсационная (Ø 24 мм)
Отличительные особенности:
- панель небольшая толщина — всего 23 мм
- дополнительная звукоизоляция перегородки — до 10 дБ
- простой монтаж — не требуются эластичные прокладки и герметики!
Физико-технические характеристики:
Размер панели без конька — 1200х600х23 мм.
Плотность площади — 24.3 кг / м2
Вес одной панели — 17,5 кг
Количество монтажных отверстий — 8
Диаметр монтажных дюбелей — 8 мм
Изоляция воздушного шума
Акустические испытания проведены акустической лабораторией ННГАСУ, Н. Новгород:
| Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|
| Шумоизоляция стены, состоящей из шпунта и полого шва 80 мм. дБ | 29,0 | 25,8 | 22,8 | 31.4 | 31,0 | 33,2 | 34,0 | 35,6 |
| Полная звукоизоляция стены из пустотелых пазогребневых плит толщиной 80 мм + Soundline-PGP Super 23 мм, дБ | 33,1 | 26,1 | 32,6 | 31,0 | 34,1 | 35,7 | 43,9 | 39,7 |
| Частота, Гц | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| Звукоизоляция стены, состоящей из пустотелого шпунта 80 мм, дБ | 35,4 | 38,1 | 40,6 | 41,4 | 44,2 | 46,0 | 47,6 | 48,9 |
| Полная звукоизоляция стены из пустотелых пазогребневых плит толщиной 80 мм + Soundline-PGP Super 23 мм, дБ | 41,9 | 46,9 | 50,0 | 52,5 | 54,3 | 54,3 | 55,6 | 58,4 |
| МАТЕРИАЛ | НОМЕР ПУНКТА | КОНСТРУКЦИЯ | МИНИМАЛЬНАЯ ТОЛЩИНА ГОТОВОЙ ТОЛЩИНЫ ЛИЦЕВОЙ ПРОБЛЕМЫ 9028 9028
3 часа | 2 часа | 1 час | |||
| 1. Кирпич из глины или сланца | 1-1.1 | Полнотелый кирпич из глины или сланца c . | 6 | 4,9 | 3,8 | 2,7 | ||
| 1-1,2 | Кирпич пустотелый, без заполнения. | 5,0 | 4,3 | 3,4 | 2,3 | |||
| 1-1,3 | Пустотелая кирпичная стенка блока, заполненная раствором или заполненная перлитом, вермикулитом или вспученным сланцевым заполнителем. | 6,6 | 5,5 | 4,4 | 3,0 | |||
| 1-2,1 | Блоки номинальной толщины 4 дюйма с твердым покрытием не менее 75 процентов с металлической обшивкой в форме шляпы с каналом 3 / толщиной 4 дюйма от 0. 021-дюймовый листовой металл, прикрепленный к кирпичной стене на 24-дюймовых центрах с помощью утвержденных креплений, и 1 / 2 -дюймовые гипсовые плиты типа X, прикрепленные к металлическим планкам обрешетки с помощью винтов типа S длиной 1 дюйм с шагом 8 дюймов по центру. | — | — | 5 d | — | |||
| 2. Комбинация глиняного кирпича и несущей пустотелой глиняной плитки | 2-1.1 | 4-дюймовый полнотелый кирпич и 4-дюймовая плитка (не менее 40 процентов). | — | 8 | — | — | ||
| 2-1.2 | Полнотелый кирпич 4 дюйма и плитка 8 дюймов (не менее 40 процентов). | 12 | — | — | — | |||
| 3. Бетонные блоки | 3-1.1 f, g | Керамзит или пемза. | 4,7 | 4,0 | 3,2 | 2,1 | ||
| 3-1,2 f, g | Керамзит, сланец или сланец. | 5,1 | 4,4 | 3,6 | 2,6 | |||
| 3-1.3 f | Известняк, шлак или шлак с воздушным охлаждением. | 5,9 | 5,0 | 4,0 | 2,7 | |||
| 3-1,4 f, g | Известняковый или кремнистый гравий. | 6,2 | 5,3 | 4,2 | 2,8 | |||
| 4. Плотный бетон h, i | 4-1,1 | Бетон на кремнистом заполнителе. | 7,0 | 6,2 | 5,0 | 3,5 | ||
| Бетон с карбонатным заполнителем. | 6,6 | 5,7 | 4,6 | 3,2 | ||||
| Пескобетон. | 5,4 | 4,6 | 3,8 | 2,7 | ||||
| Легкий бетон. | 5,1 | 4,4 | 3,6 | 2,5 | ||||
| 5. Глазурованная или неглазурованная облицовочная плитка, ненесущая | 5-1,1 | Один 2-дюймовый элемент с сердцевиной не более 15 процентов и один 4-дюймовый элемент с покрытием 25 процентов максимум с замковым соединением, заполненным строительным раствором ¾ «. Позиции юнитов меняются местами в альтернативных курсах. | — | 6 3 / 8 | — | — | ||
| 5-1,2 | Один 2-дюймовый элемент с заполнением не более 15% и один 4-дюймовый блок с заполнением не более 40% с раствором ¾ «. Заполненный воротниковый шов. Установка укладывается бок о бок с гипсовой штукатуркой «. На каждом четвертом участке по две проволоки связывают гофрированными металлическими стяжками калибра №22. | — | 6 ¾ | — | — | |||
| 5-1.3 | Один блок с тремя ячейками с толщиной стенки максимум 29 процентов. | — | — | 6 | — | |||
| 5-1,4 | Один блок размером 2 дюйма с сердцевиной максимум 22 процента и один блок диаметром 4 дюйма с заполнением не более 41 процента с замком, заполненным строительным раствором 1/4 дюйма. вместе с каждым третьим слоем гофрированными металлическими стяжками 0,030 дюйма (калибр № 22 из оцинкованной листовой стали). | — | — | 6 | — | |||
| 5-1.5 | Один 4-дюймовый блок покрыт слоем максимум 25 процентов с гипсовой штукатуркой ¾ дюйма с одной стороны. | — | — | 4¾ | — | |||
| 5-1,6 | Один 4-дюймовый агрегат с двумя ячейками с толщиной стенок не более 22%. | — | — | — | 4 | — | 4 | |
| 5-1,7 | Один 4-дюймовый блок, покрытый максимум на 30% с вермикулитовой гипсовой штукатуркой ¾ дюйма с одной стороны. | — | — | 4½ | — | |||
| 5-1.8 | Один 4-дюймовый блок покрывает максимум 39 процентов с гипсовой штукатуркой ¾ дюйма с одной стороны. | — | — | — | 4½ | |||
| 6. Гипсовая штукатурка | 6-1,1 | ¾ «на 0,055″ (калибр из углеродистой стали № 16) вертикальные холоднокатаные швеллеры, 16 » по центру с помощью плоской металлической планки весом 2,6 фунта, приложенной к одной стороне и связанной проволокой 0,049 дюйма (№ 18 BW Gage) с интервалом 6 дюймов. Гипсовая штукатурка с каждой стороны смешана в соотношении 1: 2 по весу, гипс к заполнителю песка. | — | — | — | 2 d | ||
| 6-1,2 | ¾ «на 0,05» (калибр из углеродистой стали № 16) холоднокатаные швеллеры 16 дюймов по центру с металлической планкой к одной стороне и связана проволокой 0,049 дюйма (калибр № 18 BW) с интервалом 6 дюймов. Перлитовая или вермикулитная гипсовая штукатурка с каждой стороны. Для трехслойной работы штукатурная смесь для второго слоя не должна превышать 100 фунтов гипса. 2½ кубических фута заполнителя для 1-часовой системы | — | — | 2 1 /2 d | 2 d | |||
| 6-1.3 | ¾ «на 0,055» (калибр из углеродистой листовой стали № 16) вертикальные холоднокатаные каналы, 16 дюймов в центре с гипсовой рейкой 3 / 8 «, прикрепленной к одной стороне и прикрепленной зажимами из листового металла. Гипсовую штукатурку с каждой стороны смешивают в соотношении 1: 2 по весу, гипс к песчаной крошке. | — | — | — | 2 d | |||
| 6-2.1 | Без шпильки с гладкой гипсовой планкой на 1/2 дюйма во всю длину и гипсовой штукатуркой с каждой стороны. Смешанная штукатурка 1: 1 для царапин и 1: 2 для коричневого покрытия, по весу, от гипса до песчаного заполнителя. | — | — | — | 2 d | |||
| 6-2,2 | Без шпильки, с гладкой гипсовой планкой 1/2 дюйма во всю длину и гипсовой штукатуркой из перлита или вермикулита с каждой стороны. 2 1 /2 d | 2 d | ||||||
| 6-2,3 | Перегородка без шпильки с Проволочные стяжки 18 калибра, гипсовая штукатурка с каждой стороны, смешанная в соотношении 1: 2 по весу, гипс к песчаному заполнителю. | — | — | — | 2 d | |||
7. Твердый перлит и портландцемент | 7-1,1 | Перлит смешанный в соотношении 3 кубических фута на 100 фунтов портландцемента и машины прикладывается к стороне стержня с ячейкой 1½ дюйма с помощью 0,058-дюймовой (калибр № 17 BW) тканой проволочной сетки на бумажной основе, привязанной проволокой к стальной скрученной проволоке глубиной 4 дюйма j шпильки 16 дюймов по центру.Проволочные стяжки 0,049 дюйма (калибр № 18 B.W.) из оцинкованной стальной проволоки 6 дюймов по центру по вертикали. | — | — | 3 1 /8 d | — | ||
| 8. Гипсовая штукатурка из массива аккуратных древесных волокон | 8-1,1 | ¾ «на 0,055 дюйма (углерод № 16 из листовой стали) холоднокатаные швеллеры, 12 дюймов по центру с плоской металлической планкой толщиной 2,5 фунта, прикрепленной к одной стороне и связанной проволокой 0,049 дюйма (калибр № 18 BW) с шагом 6 дюймов. С каждой стороны нанесена аккуратная гипсовая штукатурка. | — | — | 2 d | — | ||
| 9. Перегородка из массивной стеновой панели | 9-1.1 | Один слой во всю длину ½ «Тип X гипсокартон e ламинированный с каждой стороны Гипсоволокнистая плита с V-образной кромкой во всю длину толщиной 1 дюйм с одобренным ламинатором. Вертикальные стыки лицевого слоя и несущей плиты расположены в шахматном порядке не менее 3 дюймов. | — | 2 d | — | |||
| 10. Пустотная (без опор) перегородка из гипсокартона | 10-1.1 | Один сплошной слой 5 / 8 «гипсокартон типа X e , прикрепленный к обеим сторонам деревянного или металлического верхнего и нижнего направляющих, ламинированных с каждой стороны гипса 1″ × 6 «во всю длину Ребра опорной плиты, расположенные на расстоянии 2 дюйма по центру, с одобренным ламинатором. Ребра, расположенные по центру вертикальных стыков лицевых слоев, и стыки смещены на 24 дюйма на противоположных гранях. Ребра могут быть утоплены на 6 дюймов сверху и снизу. | — | — | — | 2 1 /4 d | ||
| 10-1.2 | 1-дюймовая обычная гипсовая V-образная опорная плита по всей длине, прикрепленная к обеим сторонам деревянных или металлических верхних и нижних направляющих с помощью гвоздей или 1 5 / 8 винтов для гипсокартона дюймов с шагом 24 дюйма по центру. Минимальная ширина слухи 1 5 / 8 «. Лицевой слой ½-дюймового обычного гипсокартона во всю длину, ламинированный на внешние стороны опорной плиты утвержденным клеящим составом. | — | — | 4 5 /8 d | — | |||
| 11.Негорючие стойки — внутренняя перегородка с штукатуркой с каждой стороны | 11-1,1 | Стальные шпильки 3¼ «× 0,044» (калибр из углеродистой стали № 18) с шагом 24 дюйма по центру. 5 / 8 «гипсовая штукатурка на металле рейка с каждой стороны смешала 1: 2 по весу, гипс с песчаным заполнителем. | — | — | — | 4¾ d | ||
| 11-1.2 | 3 3 / 8 «× 0,055» (размер из углеродистой стали № 16) одобрен с гвоздями 88 k 905 шпильки с интервалом 24 дюйма по центру. 5 / 8 «штукатурка из гипсового древесно-волокнистого материала с каждой стороны поверх 3 / 8 » ребристых металлических планок, прибитых к гвоздям 6d общими гвоздями, 8 дюймов по центру. | — | — | 5 5 / 8 | — | |||
| 11-1,3 | 4 «× 0,044″ (калибр из углеродистой листовой стали № 18) швеллерные стальные шпильки на 16 » По центру. С каждой стороны утверждены упругие зажимы, прижатые к фланцу шпильки с шагом 16 дюймов по вертикали, стержни pencil дюйма вставлены или проволока привязана к внешней петле зажимов, металлическая планка привязана проволокой к стержням стержня с интервалом 6 дюймов, перлит 1 дюйм гипсовая штукатурка, с каждой стороны. | — | 7 5 / 8 d | — | — | |||
| 11-1,4 | 2½ «× 0,044» (размер из углеродистой стали № 18) стальные шпильки с шагом 16 дюймов Гипсовая штукатурка из древесных волокон, смешанная в соотношении 1: 1 по весу между гипсом и песком, нанесена на металлическую решетчатую проволоку толщиной ¾ фунта, привязанную к стойкам с каждой стороны. Штукатурка дюйма, нанесенная на каждую поверхность, включая финишное покрытие. | — | — | 4¼ d | — | |||
| 12.Внутренняя перегородка из дерева с гипсовой штукатуркой | 12-1,1 л, м | 2 «× 4» деревянные стойки 16 «по центру с 5 / 8 » гипсовая штукатурка на металлической планке. Рейка, прикрепленная с помощью 4d обычных гвоздей, загнутых наверх, или №14 калибра на 1¼ «на» скобах шириной коронки с интервалом 6 дюймов по центру. Гипс смешанный 1: 1½ для царапин и 1: 3 для коричневого покрытия, по весу, гипс к песку агрегат. | — | — | — | 5 1 / 8 | ||
| 12-1.2 л | 2 «× 4» деревянные стойки 16 дюймов по центру с металлической планкой и 7 / 8 «штукатурка из древесно-волокнистого гипса с каждой стороны. Рейка прикреплена 6d общими гвоздями, 7 дюймов по центру. Гвозди забиты на 1¼ дюйма и загнуты. | — | — | 5½ d | — | |||
| 12-1,3 л | 2 «× 4» деревянные шпильки 16 «по центру с 3 / 8 » перфорированная гипсовая рейка и гипсовая штукатурка ½ «с каждой стороны.Рейка, прибитая гвоздями размером 11/8 дюйма под № 13 по 19 / 64 дюйма вороненых гвоздей из гипсокартона, 4 дюйма по центру. Гипс смешанный по весу 1: 2, гипс к песчаному заполнителю. | — | 5¼ | |||||
| 12-1,4 л | 2 «× 4» деревянные шпильки 16 «по центру с 3 / 8 » гипсовая рейка типа X и гипсовая штукатурка 1/2 «с каждой стороны. Рейка прибита с помощью 1 1 / 8 дюймов размером № 13 по 19 / 64 дюймов вороненых гвоздей для гипсокартона, 5 дюймов по центру.Штукатурка смешанная 1: 2 по весу, гипс к песчаному заполнителю. | — | — | — | 5¼ | |||
| 13. Негорючие стойки — внутренняя перегородка с гипсокартоном с каждой стороны | 13-1,1 | 0,018 дюйма (калибр из углеродистой стали № 25) швеллерные стойки 24 дюйма в центре с одним слоем по всей длине из гипсокартона 5 / 8 дюймов Тип X e, прикрепленного вертикально с помощью винтов для гипсокартона № 6 длиной 1 дюйм к каждой стойке. Винты имеют 8 дюймов по центру по периметру и 12 дюймов по центру на промежуточной стойке.Стеновые плиты можно укладывать горизонтально, если они прикреплены к 3 стойкам 5 / 8 дюймов, а горизонтальные стыки расположены в шахматном порядке с таковыми на противоположной стороне. Винты для горизонтального крепления должны иметь 8 дюймов по центру по вертикальным краям и 12 дюймов по центру. центр на промежуточных шпильках. | — | — | — | 2 7 /8 d | ||
| 13-1.2 | 0,018 дюйма (калибр из углеродистой стали № 25) швеллеры в форме канала 25 «по центру с двумя полными слоями гипсокартона типа X e толщиной ½ дюйма, уложенными вертикально с каждой стороны.Первый слой прикреплен с помощью шурупов для гипсокартона № 6 длиной 1 дюйм, 8 дюймов по центру по периметру и 12 дюймов по центру на промежуточной стойке. Второй слой, нанесенный с вертикальными швами, смещен на одно расстояние стойки от первого слоя с использованием 1 5 / 8 дюймов длиной, 6 шурупов для гипсокартона с интервалом 9 дюймов по центру вдоль вертикальных швов, 12 дюймов по центру на промежуточных стойках и 24 дюйма по центру вдоль верхних и нижних направляющих. | — | — | 3 5 /8 d | — | |||
| 13-1.3 | Утвержденные металлические шпильки толщиной 0,055 дюйма (калибр из углеродистой стали № 16) e 24 дюйма по центру с полной длиной 5 / 8 «Гипсокартон типа X e , прикрепленный вертикально и прибитый 7 дюймов по центру гвоздями с цементным покрытием 6d. Утвержденные металлические захваты для крепления гвоздей в вертикальных стыковых соединениях вдоль шпилек. | — | — | — | 4 7 / 8 | |||
| 14. Деревянные стойки — внутренняя перегородка с гипсокартоном с каждой стороны | 14-1.1 h, м | Деревянные стойки 2 «× 4» 16 дюймов по центру с двумя слоями 3 / Обычная гипсовая стеновая плита 8 « e с каждой стороны, охладитель 4d n или стеновая плита n гвозди на 8 дюймов по центру первого слоя, 5d кулер n или стеновая плита n гвозди на 8 дюймов по центру второго слоя с ламинатом между слоями, стыки расположены в шахматном порядке. Первый слой наносится вертикально на всю длину, второй слой — горизонтально или вертикально. | — | — | — | 5 | ||
| 14-1,2 л, м | Деревянные стойки 2 «× 4» 16 «по центру с двумя слоями ½» Обычная гипсовая плита e , приложенная вертикально или по горизонтали с каждой стороны к , стыки расположены в шахматном порядке. Гвоздь базовый слой с охладителем 5d n или стеновая плита n гвоздями на 8 дюймов на центральном лицевом слое с охладителем 8d n или стеновая плита n гвоздями на 8 дюймов по центру. | — | — | — | 5½ | |||
| 14-1.3 l, м | 2 «× 4» деревянные стойки 24 дюйма по центру с 5 / 8 «гипсокартон типа X e , прикрепленный вертикально или горизонтально, прибитый гвоздями с охладителем 6d n или стеновой панелью n гвоздей на расстоянии 7 дюймов по центру с концевыми соединениями на элементах гвоздей. Соединения со смещением с каждой стороны. | — | — | — | 4¾ | |||
| 14-1,4 л | 2 дюйма × 4 дюйма пожарный- обработанные антипиреном деревянные стойки, расположенные на расстоянии 24 дюйма по центру с одним слоем 5 / 8 дюймов Гипсокартон типа X e , нанесенный с лицевой бумажной текстурой (длинный размер) параллельно стойкам.панель, прикрепленная к охладителю 6d n или стеновая панель n гвоздями на 7 дюймов по центру. | — | — | — | 4¾ d | |||
14-1,5 l, m| 88 2 469 Деревянные стойки «× 4» 16 дюймов по центру с двумя слоями 5 / 8 «Гипсокартон типа X e с каждой стороны. Слои основания наносятся вертикально и прибиваются с помощью охладителя 6d n или стеновой плиты n гвоздями на 9 дюймов по центру. Лицевой слой наносится вертикально или горизонтально и прибивается гвоздями 8d cooler n или стеновой n с шагом 7 дюймов по центру.Для нанесения клея на гвоздь базовые слои прибиваются гвоздями на 6 дюймов по центру. Лицевые слои наносятся с покрытием из утвержденного клея для стеновых панелей и прибиваются гвоздями на 12 дюймов по центру. | — | — | 6 | — | | |||
| 14-1,6 л | Огнестойкие деревянные стойки 2 «× 3», расположенные на расстоянии 24 дюйма по центру с одним слоем 5 / 8 «Гипсокартон типа X e , нанесенный с лицевой бумажной текстурой (длинный размер) под прямым углом к стойкам.Стеновая плита прикреплена коробчатыми гвоздями 6d с цементным покрытием, расположенными на расстоянии 7 дюймов по центру. | — | — | — | 3 5 / 8 d | |||
| 15. Наружные или внутренние стены (продолжение) | 15-1,1 л, м | Наружная поверхность с обшивкой ¾ «сайдингом поверх ½» гипсовой обшивки на деревянных стойках 2 «× 4» с шагом 16 дюймов по центру, внутренняя обработка поверхности, необходимая для наружных работ, рассчитанных на 1 час или внутренние деревянные перегородки размером 2 × 4 дюйма.Гипсовая обшивка, прибиваемая гвоздями размером 1¾ на №11 по 7 / 16 дюймов оцинкованных гвоздей с шагом 8 дюймов по центру. Сайдинг прибивается гвоздями с гладкой оцинковкой 7d. | — | — | — | Различные | ||
| 15-1,2 л, м | Деревянные стойки 2 дюйма × 4 дюйма 16 дюймов по центру с металлической планкой и цементной штукатуркой ¾ дюйма с каждой стороны. Рейка прикреплена 6d общими гвоздями 7 дюймов по центру, забитыми на Минимальное проникновение и изгиб. Штукатурная смесь 1: 4 для царапин и 1: 5 для коричневого слоя, по объему, цемент-песок. | — | — | — | 5 3 / 8 | |||
| 15-1,3 l, m | Деревянные шпильки 2 «× 4» 16 «по центру с 7 / 8 дюймов цементной штукатурки (измеряется от поверхности стоек) на внешней поверхности с внутренней обработкой поверхности, как требуется для внутренних деревянных перегородок в этой таблице. Штукатурная смесь 1: 4 для царапин и 1: 5 для коричневого слоя, по объему, цемент-песок. | — | — | — | Разные | |||
| 15-1.4 | 3 5 / 8 «негорючие шпильки калибра 16 16 дюймов по центру с 7 / 8 » цементная штукатурка (измеряется от лицевой стороны шпилек) на внешней поверхности с внутренней обработкой поверхности как требуется для внутренних негорючих негорючих перегородок в этой таблице. Штукатурная смесь 1: 4 для царапин и 1: 5 для коричневого покрытия, по объему, от цемента к песку. | — | — | — | Разные д | |||
| 15.Наружные или внутренние стены (продолжение) | 15–1,5 м | Глиняный облицовочный кирпич 2¼ «× 3¾» с просверленными отверстиями над гипсовой обшивкой ½ «на внешней поверхности деревянных стоек 2» × 4 «на расстоянии 16 дюймов в центре два слоя 5 / 8 «Гипсокартон типа X e на внутренней поверхности. Обшивка размещена горизонтально или вертикально с вертикальными швами на шпильках, прибитых 6 дюймов в центре с размером 1¾» × № 11 от 7 / 16 оцинкованных гвоздей с головкой «.Внутренний слой стеновой плиты размещен горизонтально или вертикально и прибит 8 дюймов по центру с помощью 6d кулера n или стеновой плиты n гвоздей. Внешний слой стеновой плиты размещен горизонтально или вертикально и прибит 8 дюймов к центру с помощью 8d кулера n или стеновой плиты n гвоздей. Все стыки расположены в шахматном порядке с вертикальными стыками над шпильками. Стыки наружного слоя проклеены и обработаны компаундом. Головки гвоздей покрыты герметиком. Стеновые анкеры из гофрированной оцинкованной стали 0,035 дюйма (калибр №20) ¾ «на 6 5 / 8 «, прикрепленные к каждой стойке с помощью двух охладителей 8d n или стеновых панелей n гвоздями через каждый шестой ряд кирпичей. | — | — | 10 | — | ||
| 15–1,6 л, м | Деревянные стойки 2 «× 6», обработанные огнезащитным составом, 16 дюймов по центру. Внутренняя поверхность имеет два слоя 5 / 8 «Гипс типа X с базовым слоем, расположенным вертикально и прикрепленным с помощью 6d гвоздей 12 дюймов в центре. Лицевой слой размещается горизонтально и прикрепляется с помощью гвоздей 8d box 8» 8 «по центру на стыках и 12» по центру Внешняя поверхность имеет базовый слой из гипсовой обшивки 5 / 8 «Тип X», размещенный вертикально с помощью гвоздей 6d, 8 дюймов по центру на стыках и 12 дюймов по центру в другом месте.Затем наносится утвержденная строительная бумага, за которой следует внешняя обрешетка с внутренним слоем, прикрепляемая 2½-дюймовыми оцинкованными кровельными гвоздями № 12 с головкой диаметром 3 / 8 дюймов и размещенными на расстоянии 6 дюймов по центру вдоль каждой стойки. Цемент Затем наносится штукатурка, состоящая из коричневого слоя ½ дюйма. Скрабное покрытие смешивают в пропорции 1: 3 по весу, цемент к песку с 10 фунтами гашеной извести и 3 фунтами одобренных добавок или примесей на мешок цемента. Коричневый слой смешивают в пропорции 1: 4 по весу, цемент к песку с тем же количеством гашеной извести и одобренных добавок или добавок, которые используются в царапающем слое. | — | — | 8¼ | — | |||
| 15-1,7 л, м | Деревянные стойки 2 «× 6» 16 дюймов по центру. На внешней поверхности слой 5 / 8 «Гипсовая обшивка типа X, размещенная вертикально с 6d гвоздями, 8 дюймов по центру в стыках и 12» по центру в других местах. Затем наносится одобренная строительная бумага, за которой следует внешняя обшивка с внутренним слоем № 18 калибра 1 дюйм, прикрепленная с помощью оцинкованных кровельных гвоздей длиной 8 на 2 ½ дюйма, расположенных на расстоянии 6 дюймов в центре вдоль каждой стойки.Затем наносится цементная штукатурка, состоящая из слоя царапины ½ дюйма, связующего вещества, коричневого слоя толщиной ½ дюйма и финишного покрытия. Скрабное покрытие смешивают в пропорции 1: 3 по весу, цемент к песку с 10 фунтами гашеной извести и 3 фунтами одобренных добавок или примесей на мешок цемента. Коричневый слой смешивают в пропорции 1: 4 по весу, цемент к песку с тем же количеством гашеной извести и одобренных добавок или добавок, которые используются в царапающем слое. Внутренняя часть покрыта гипсовой обрешеткой 3 / 8 «с шестигранной ячейкой 1» и 0.Плетеная проволочная рейка диаметром 035 дюймов (калибр № 20), обшитая перлитом или вермикулитово-гипсовой штукатуркой 5 / 16 дюймов и 1 дюйм. Рейка прибита гвоздями 1 1 / 8 дюймов размером 13 на 19/64 дюйма, приклеенными гвоздями из гипсокартона с шагом 5 дюймов по центру. Сетка прикреплена на 1¾ дюйма размером 12 на 3 / 8 Гвозди с головкой 3 / 8 дюймов, с шагом 8 дюймов по центру. Штукатурная смесь не должна превышать 100 фунтов гипса на 2½ кубических фута заполнителя. | — | — | 8 3 / 8 | — | |||
| 15.Наружные или внутренние стены (продолжение) | 15–1,8 л, м | Деревянные стойки 2 дюйма × 6 дюймов 16 дюймов по центру. На внешней стороне нанесен слой 5 / 8 дюймов гипсовой обшивки типа X размещены вертикально с помощью гвоздей 6d размером 8 дюймов по центру на стыках и 12 дюймов по центру в других местах. Затем наносится утвержденная строительная бумага, за которой следует внешняя обрешетка с внутренним покрытием размером 1½ дюйма № 17, прикрепляемая длинными оцинкованными кровельными гвоздями размером 8 на 2 1/2 дюйма, расположенными на расстоянии 6 дюймов по центру вдоль каждой стойки. Цементная штукатурка, состоящая из царапин толщиной ½ дюйма , а затем наносится коричневый слой толщиной ½ дюйма.Штукатурку можно накладывать машинным способом. Скребковый слой смешивают в соотношении 1: 4 по весу между пластиковым цементом и песком. Коричневый слой смешивают в соотношении 1: 5 по весу между пластичным цементом и песком. Внутренняя часть покрыта гипсовой обрешеткой 3 / 8 дюймов с шестигранной ячейкой 1 дюйм из плетеной проволочной рейки калибра № 20, покрытой слоем 5 / 16 дюймов и 1 дюйм перлитной или вермикулитовой гипсовой штукатурки. Рейка прибита гвоздями 1 1 / 8 дюймов размером № 13 по 19 / 64 дюйма приклеенными гвоздями из гипсокартона с шагом 5 дюймов по центру.Сетка прикреплена на 1¾ дюйма калибром № 12 с помощью головных гвоздей 3 / 8 дюймов с гвоздями 3 / 8 дюймов, с шагом 8 дюймов по центру. Штукатурная смесь не должна превышать 100 фунтов гипса на 2½ кубических фута заполнителя. | — | — | 8 3 / 8 | — | ||
| 15-1,9 | 4-дюймовый калибр № 18, металлические шпильки, не несущие нагрузки, 16 дюймов по центру, с портландцем 1 дюйм цементно-известковая штукатурка [измеряется от тыльной стороны просечно-вытяжной металлической рейки] на внешней поверхности.Внутренняя поверхность должна быть покрыта 1 «гипсовой штукатуркой на expanded-фунтовой просечно-вытяжной металлической рейке в пропорции по весу 1: 2 для царапин, 1: 3 для коричневого, гипс к песку. Рейка с одной стороны перегородки крепится к» стержни стержней диаметром 20 мм, поддерживаемые металлическими зажимами калибра № 20, расположенными на 16 дюймов по вертикали по центру на каждой стойке. Изолирующие войлоки толщиной 3 дюйма, установленные между стойками. | — | — | 6½ d | — | |||
| 15-1.10 | Стальные шпильки толщиной 0,060 дюйма, глубиной 4 дюйма или 6 дюймов с шагом 16 или 24 дюйма, с ½-дюймовым стекловолоконным бетоном (GFRC) на внешней поверхности. GFRC крепится с помощью гибких анкеров на 24 дюйма по центру, с 5-дюймовыми ножками, приваренными к шпилькам двумя конусными сварными швами длиной ½ дюйма, и 4-дюймовыми ножками, прикрепленными к обшивке из GFRC с 5 / 8 дюймов толщиной GFRC контактные площадки, которые выступают на 2½ дюйма за опору гибкого анкера с обеих сторон. Внутренняя поверхность должна состоять из двух слоев гипсокартона типа X размером ½ дюйма. E Первый слой стеновой панели должен быть прикреплен с помощью винтов типа S длиной 1 дюйм, расположенных на расстоянии 24 дюйма по центру, а второй слой крепится с помощью 15 / 8 Винты типа S длиной дюйма с шагом 12 дюймов по центру.Полость должна быть заполнена 5-дюймовым войлоком из минерального волокна по 4 фунта / фут (номинал). GFRC имеет возврат 1½ дюйма, заполненный минеральным волокном и замазанный снаружи. | — | — | 6½ | — | |||
| 15-1,11 | Стальные шпильки толщиной 0,060 дюйма, глубиной 4 дюйма или 6 дюймов с шагом 16 или 24 дюйма, соответственно, из бетона, армированного стекловолокном ½ дюйма (GFRC) на внешней поверхности. GFRC крепится с помощью гибких анкеров на 24 дюйма по центру, с 5-дюймовыми ножками, приваренными к шпилькам двумя конусными сварными швами длиной ½ дюйма, и 4-дюймовыми ножками, прикрепленными к обшивке из GFRC с толщиной 5 / 8 дюймов Клеящие подкладки из GFRC, выступающие на 2 ½ дюйма за стопу гибкого анкера с обеих сторон.Внутренняя поверхность должна иметь один слой 5 / 8 «Гипсокартон типа X e , прикрепленный винтами с стеклопакетом типа S длиной 1¼», расположенными на расстоянии 12 дюймов по центру. Полость заполняется на 5 дюймов по 4 фунта на фут (номинальные) войлок из минерального волокна. GFRC имеет возврат 1½ дюйма, заполненный минеральным волокном и замазанный снаружи. | — | — | — | 6 1 / 8 | |||
| 15-1,12 q | 2 дюйма × 6 «деревянные стойки на 16 дюймов с двойной верхней пластиной, одинарной нижней пластиной; внутренние и внешние стороны покрыты гипсокартоном 5 / 8 «Тип X, шириной 4 фута, уложенным горизонтально или вертикально с вертикальными швами на шпильках, и скреплены шурупами для гипсокартона типа S 2¼», с шагом 12 дюймов по центру.Полость должна быть заполнена изоляцией из минеральной ваты 5½ «. | — | — | — | 6¾ | |||
| 15. Наружные или внутренние стены (продолжение) | 15-1,13 q | 2″ × 6 «деревянные стойки на 16 дюймов с двойной верхней пластиной, одинарной нижней пластиной; внутренние и внешние стороны покрыты гипсокартоном 5 / 8 дюймов, тип X, шириной 4 фута, укладываются вертикально со всеми стыками поверх обрамления или блокировки и закрепляются шурупами для гипсокартона 2 S «типа S с шагом 12 дюймов по центру.В полости стойки установлена изоляция из минерального волокна Р-19. | — | — | — | 6¾ | ||
| 15-1,14 q | Деревянные стойки 2 «× 6» на 16 дюймов с двойными верхними пластинами, одинарная нижняя пластина; внутренние и внешние стороны покрыты 5 / 8 «Гипсокартон типа X, шириной 4 фута, укладываемый горизонтально или вертикально с вертикальными швами на шпильках, и скрепляемый шурупами для гипсокартона типа S 2¼» с шагом 7 дюймов по центру. | — | — | — | 6¾ | |||
| 15-1.15 q | Деревянные стойки 2 «× 4» на 16 дюймов с двойными верхними пластинами, одинарная нижняя пластина; внутренняя и внешняя стороны покрыты гипсокартоном 5 / 8 «Тип X стеновых панелей и обшивки соответственно, 4 ‘ широкий, устанавливается горизонтально или вертикально с вертикальными швами на шпильках и крепится 2 screws дюймовыми шурупами для гипсокартона типа S с шагом 12 дюймов по центру. Полость должна быть заполнена изоляцией из минеральной ваты 3½ дюйма. | — | — | — | 4¾ | |||
| 15-1.16 q | Деревянные стойки 2 «x 6» с центрами 24 дюйма с двойными верхними пластинами, одинарной нижней пластиной; внутренняя и внешняя стороны покрыты двумя слоями 5 / 8 «Гипсокартон типа X, 4 ‘ широкий, наносится горизонтально с вертикальными швами поверх шпилек. Базовый слой скреплен шурупами для гипсокартона 2¼ «типа S с шагом 24 дюйма по центру, а лицевой слой закреплен шурупами для гипсокартона типа S с интервалом 8 дюймов по центру, стыки стеновых панелей покрыты бумажной лентой и компаундом, головки крепежа покрыты компаундом.Полость должна быть заполнена изоляцией из минеральной ваты 5½ «. | — | — | 8 | — | |||
| 15-2,1 d | 3 5 / 8 » стальные шпильки калибра 16 на 24 дюйма по центру или деревянные стойки 2 × 4 дюйма на 24 дюйма по центру. Металлическая планка, прикрепленная к внешней стороне стоек с помощью шурупов для гипсокартона № 6 длиной не менее 1 дюйма с шагом 6 дюймов в центре и покрытая портландцементной штукатуркой толщиной минимум ¾ дюйма. Блоки из тонкого шпона из глины или сланца, соответствующие стандарту ASTM C 1088, Grade TBS или лучше, установленный в непрерывном режиме в соответствии с Разделом 1405.10. Общая толщина портландцементной штукатурки, раствора и тонкого фанерного кирпича должна быть не менее 1¾ «. Внутренняя сторона покрыта одним слоем гипсокартона типа X толщиной 5 / 8 «, прикрепленных к стойкам длиной 1 дюйм. Винты для гипсокартона № 6 на расстоянии 12 дюймов от центра. | — | — | — | 6 | |||
| 15-2,2 d | 3 5 / 8 «Стальные шпильки калибра № 16 на 24 дюйма по центру или 2″ × 4 » деревянные стойки на 24 дюйма по центру.Металлическая планка, прикрепленная к внешней стороне стоек с помощью шурупов для гипсокартона № 6 длиной не менее 1 дюйма с шагом 6 дюймов в центре и покрытая портландцементной штукатуркой толщиной минимум ¾ дюйма. Блоки из тонкого шпона из глины или сланца, соответствующие стандарту ASTM C 1088, Grade TBS или лучше, укладывается непрерывным клеем в соответствии с Разделом 1405.10. Общая толщина портландцементной штукатурки, раствора и тонкого фанерного кирпича должна быть не менее 2 дюймов. Внутренняя сторона покрыта двумя слоями гипсокартона типа X толщиной 5 / 8 дюймов.Нижний слой прикреплен к стойкам с помощью шурупов для гипсокартона № 6 длиной 1 дюйм с шагом 24 дюйма в центре. Верхний слой прикреплен к стойкам с помощью 1 5 / 8 шурупов для гипсокартона длиной дюймов № 6 с шагом 12 дюймов по центру. | — | — | 6 7 / 8 | — | |||
| 15-2,3 d | 3 5 / 8 «стальные шпильки с размером 16 дюймов на стальных шпильках 16 дюймов по центру или деревянные стойки 2 дюйма × 4 дюйма на расстоянии 16 дюймов от центра. Если используется металлическая планка, прикрепляйте к внешней стороне стоек с минимальной длиной 1 дюйм.6 шурупов для гипсокартона с шагом 6 дюймов по центру. Кирпичные блоки из глины или сланца не менее 2 5 / толщиной 8 дюймов в соответствии с ASTM C 216, установленных в соответствии с Разделом 1405.6 с минимальным воздушным пространством 1 дюйм. Внутренняя сторона покрыта с одним слоем гипсокартона типа X толщиной 5 / 8 дюймов, прикрепленного к стойкам с помощью шурупов для гипсокартона № 6 длиной 1 дюйм с шагом 12 дюймов по центру. | — | — | — | 7 7 / 8 | |||
| 15.Наружные или внутренние стены | 15-2,4 d | 3 5 / 8 «Стальные шпильки калибра № 16 на 16» по центру или деревянные шпильки 2 «× 4» на 16 «по центру. Где металл используется планка, прикрепите ее к внешней стороне стоек с помощью шурупов для гипсокартона № 6 длиной минимум 1 дюйм на расстоянии 6 дюймов в центре. Кирпичные блоки из глины или сланца не менее 2 5 / толщиной 8 дюймов в соответствии с ASTM C 216 установлен в соответствии с Разделом 1405.6 с минимальным воздушным пространством 1 дюйм. Внутренняя сторона покрыта двумя слоями гипсокартона типа X толщиной 5 / 8 дюймов.Нижний слой прикреплен к стойкам с помощью шурупов для гипсокартона № 6 длиной 1 дюйм с шагом 24 дюйма в центре. Верхний слой прикреплен к стойкам с помощью 1 5 / 8 шурупов для гипсокартона длиной дюймов № 6 с шагом 12 дюймов по центру. | — | — | 8 ½ | — | ||
| 16. Наружные стены рассчитаны на огнестойкость только изнутри в соответствии с Разделом 705.5. | 16-1,1 q | Деревянные стойки 2 дюйма × 4 дюйма с центрами 16 дюймов с двойными верхними пластинами, одинарная нижняя пластина; внутренняя сторона покрыта гипсокартоном типа X 5/8 дюйма шириной 4 дюйма, горизонтально без блокировки и крепится шурупами для гипсокартона 2¼ «типа S, с шагом 12 дюймов по центру, стыки стеновых панелей покрыты бумажной лентой и герметиком, головки крепежных элементов покрыты герметиком.Наружная поверхность покрыта деревянными конструкционными панелями 3 / 8 дюймов, установленных вертикально, горизонтальные швы заблокированы и скреплены 6d общими гвоздями (светлые) — 12 дюймов по центру поля и 6 дюймов по краям центральной панели. заполнен 3-дюймовым утеплителем из минеральной ваты. Рейтинг установлен только для воздействия с внутренней стороны. | — | — | — | 4½ | ||
| 16-1,2 q | Деревянные стойки 2 «× 6» с центрами 16 дюймов с двойными верхними пластинами, одинарная нижняя пластина; внутренняя сторона покрыта 5 / 8 «Гипсокартон типа X, шириной 4», уложенный горизонтально или вертикально с вертикальными стыками над стойками и закрепленный винтами для гипсокартона 2 Type «типа S, с шагом 12 дюймов по центру, стыки стеновых панелей покрыты бумажной лентой и герметиком, головки креплений покрыты шовным компаундом, внешняя сторона покрыта деревянными конструкционными панелями 7 / 16 дюймов, скрепленных 6d общими гвоздями (полированными), расположенными на расстоянии 12 дюймов по центру поля и 6 дюймов по центру вдоль краев панели.Полость должна быть заполнена изоляцией из минеральной ваты размером 5½ дюйма. Номинальные характеристики определены только со стороны, покрытой гипсом. | — | — | — | 69 / 16 | |||
| 16-1,3 q | деревянные стойки 2 дюйма × 6 дюймов с центрами 16 дюймов с двойными верхними пластинами, одинарными нижними пластинами; внутренняя сторона покрыта гипсокартоном 5 / 8 «Тип X, шириной 4», укладывается вертикально со всеми стыками поверх обрамления или блокировки и закрепляется 2-дюймовыми шурупами для гипсокартона типа S, расположенными на расстоянии 7 дюймов по центру.Стыки покрыть лентой и герметиком. Наружная поверхность покрыта деревянными конструкционными панелями 3 / 8 дюймов, уложенными вертикально краями поверх обрамления или блокировки и скрепленных 6d общими гвоздями (полированные) на расстоянии 12 дюймов по центру поля и 6 дюймов по центру по краям панели. R -19 Изоляция из минерального волокна, установленная в полости стойки. Рейтинг определяется только со стороны, покрытой гипсом. | — | — | — | 6½ | |||
1 — Общие, | Casetext Search + Citatorстеновые панели из сборных досок
Глава 3 КОНЦЕПЦИЯ ПРОЕКТА ДЛЯ СИСТЕМЫ PRECAST — BCA
или Сборные бетонные стены с системой сборных железобетонных плит.Рис. 3.1 Сборный железобетон, рекомендуемый для сборных панелей, используемых для партийных стен. 3.4 a In-fill Terrace
Получить ценуHC Walling Document — National Precast Concrete
Пустотные стеновые панели производятся стандартной ширины 1200 и 2400 мм, стена может быть спроектирована как плита в соответствии с. Раздел 9 Стандарта.
Получить ценуПроизводители бетонных досок — Американский институт стали
Структуры Coreslab atlanta — поставщик пустотных плит для систем перекрытий и крыш.они служат для производства сборных железобетонных стеновых панелей и полов.
Узнать ценуОблицовка стен из легкого бетона Бетон LCDA
Панбетон Легкая панель из бетона, армированная фиброй. Панбетон — это уникальная Гиометрия — Ора Это. Облицовка бетонной стены — Горизонтальные деревянные ставни
Получить ценуСборные бетонные панели Толщина стены: 50 мм 80
Толщина 50 мм. Применение Сборные железобетонные панели Стена. Цветной серый. Размеры Планки плиты: 2100 мм X 300 мм X 5omm Столб колонны: 150 мм X
Получить ценуСборные бетонные стеновые панели Архитектурные стеновые панели Molin
Сборные бетонные стеновые панели — доступное энергосберегающее решение.Свяжитесь с компанией Molin для получения информации о пустотелых досках · Stadia · стеновых панелях · с изоляцией
Получить ценуСвод правил для сборного железобетона 2016
Испытания на водонепроницаемость сборных фасадных панелей. в то время как арматура, предусмотренная для других целей в колоннах, стенах, балках и перекрытиях, может быть. В случае использования арматурных стержней для обеспечения структурной целостности концов плит
Получить ценуДетали проекта — Бетон колодцев
Несущая нагрузка · Опора DT на плоскую стеновую панель PDF · Опора планки на плоскую стеновую панель PDF · Стальная балка на плоской стеновой панели — карман PDF · Стальная балка
Узнать ценуСтены из сборного железобетона — Стена из сборного железобетона Последняя цена
Толщина стены из сборных железобетонных панелей: 50 мм Толщина стены из сборного железобетона : 3-4-дюймовая деревянная бетонная стена ₹ 90 / квадратный фут.
Узнать ценуПродукция ATMI Precast
Стеновая панель из предварительно напряженного бетона или перемычка с цветной или текстурированной отделкой.
Получить цену27 Идеи бетонных стеновых панелей — Поставка и установка декоративных стеновых перегородок, перегородок для экрана, стеновых панелей для телевизоров, абстрактных произведений искусства, деревянных стеновых панелей, наружной решетки, каменной стены, искусственного кирпича,
Получить ЦенаСборный бетон — Portland Cement Association
Пустотные панели могут использоваться для стен, но они особенно хорошо подходят для плиты или плиты, а ядро заливается раствором для создания колонны, которая структурно связывает стену с
Получить ценуDeltacore Напольные и стеновые панели — Delta Corporation Limited
Сборные архитектурные бетонные изделия для коммерческого и промышленного применения.Доски и панели Deltacore — это универсальный легкий продукт, который имеет
Получить ценуСборные железобетонные панели Akura
Сборные бетонные панели обеспечивают постоянство качества и быстрые результаты, а также гарантии цены. Свяжитесь с нами сегодня для структурных стен; Облицовка; Поддерживающие стены; Звукоизоляция / шумоизоляция; Строительные работы Form Liner Деревянная отделка
Получить ценуБетонные стеновые панели с деревянными досками — Живой бетон
Точно адаптированные и долговечные, чем альтернативные материалы, такие как деревянные или шиферные бетонные панели, идеально подходят для коммерческих и офисных помещений и
Получить ценуСборные стеновые панели — Fabcon Precast
Наши инновации в сборных железобетонных сэндвич-панелях, включая варианты без сэндвич и сэндвич, обеспечивают производительность для каждого сборного сэндвича.
Узнать ценуБетон — Инновация по бетону
Бетонные панели для пола и стен создают современный бетон Бетон брут Готовые половые доски и стеновые панели из бетона теперь дают проектировщикам и
Получить ценуСтеновые панели из предварительно напряженного бетона — Перегородки — Croom
Стеновые панели из предварительно напряженного бетонамогут использоваться в качестве хранилищ животноводческих помещений и 3-миллиметрового зазора между шпунтом и пазом доски можно заполнить
Получить ценуСОКЕ р. машина для бетонирования Сборные железобетонные доски
Производитель сборных железобетонных плит и оборудования для сборных железобетонных панелей сборные бетонные стены сэндвич-панели Двухслойные сборные стены из сборных железобетонных изделий
Получить ценуЗдание с сборными пустотными плитами — Tocci Building
8 ноября 2016 г. в системах используются структурные металлические стенные стойки для поддержки сборной доски вместо стального каркаса, видимого с балкой-плитой
Получить ценуПродукция — Spancrete SMA
Стеновые панели Spancrete.Многие производители Spancrete предлагают стеновые панели из предварительно напряженного железобетона, изготовленные аналогично планкам Spancrete. Эти экономичные
Получить ценуСборные стеновые панели пустотелые доски и установка. по
Многоуровневые гаражные системы. Включите комнату под вашим главным гаражом, используя наши пустотелые доски, чтобы расчистить пространство. Эта комната нижнего уровня может
Получить ценуSidley Precast Group FAQ
Обычно с деревянной формой вы можете получить до 30 штук из формы. Толщина стеновых панелей варьируется в зависимости от применения, если они должны быть
Получить ценуПредварительно напряженные бетонные панели — JP Concrete
Предварительно напряженные бетонные стеновые панели Предварительно напряженные бетонные стеновые панели можно также установить вертикально путем заливки их в бетонную фундаментную плиту в шпунт и паз.
Узнать ценуПредварительно напряженные стеновые панели Сборные бетонные стены — SpanWright
Предварительно напряженные стеновые панели для строительство подпорных перегородок зернохранилищ, внутренних перегородок конюшен, мусороперерабатывающих заводов.Звоните, чтобы получить бесплатное предложение.
Получить ценуБетонные стеновые панели — V4 Wood Flooring
Бетонные стеновые панели — это сборные бетонные панели, легкие и универсальные, легко приклеиваемые к любой поверхности, включая стены, потолки и конструкции.
Узнать ценуОбзор огнестойкости — Сборный / предварительно напряженный бетон
Для однослойных сборных железобетонных плит или стеновых панелей двухчасовая огнестойкость означает, что A 6 дюймов. воздушное пространство между стеновой панелью и плитой. 2.Нет места
Получить ценуЛекция 6 — Сборный железобетон в здании — Trent Global
Все здание может состоять из сборных железобетонных стен, перекрытий, балок, сборных пустотных плит, бетонных колонн и стен. Панели. Обеспечьте опору для балки и плиты.
Получить ценуСтеновые панели — Creagh Concrete
Они могут опираться на плиту перекрытия, поскольку не требуется специального фундамента и могут быть установлены на подходящие опорные планки. Панели герметизируются после установки и
Получить ценуСборный бетон — Википедия
Сборный бетон — это строительный продукт, получаемый путем заливки бетона в многоразовую форму или для завершения внешнего вида четырех типов сборных стеновых панелей — сэндвич-оштукатуренного внутреннего слоя сэндвича и облицовочные панели — многие Эти универсальные сборные железобетонные изделия могут быть спроектированы так, чтобы имитировать кирпичную кладку из камня или дерева.
Получить ценуBGC Сборный бетонный пол с пустотелыми стенками
BGC Precast Concrete поставляет сборные железобетонные изделия для здания WA, балок и колонн стеновых панелей с пустотными перекрытиями и других изделий. BGC Precast производит пустотные доски стандартной ширины 1,2 м и
Получить ценуПанели для стен из предварительно напряженного и сборного железобетона — ACP Concrete
НА ГЛАВНУЮ
Сборные железобетонные изделия из пустотелых дощатых балок и
Сборные железобетонные стеновые панели.Разработанные как несущие или ненесущие сборные железобетонные стеновые панели, могут использоваться как архитектурные конструкции или их комбинация.
Узнать ценуРешения Kerkstra Precast
Стена. Просмотреть решение Total Precast. Просмотреть решение · Инфраструктура. Просмотреть решение. Привлекая Kerkstra на этапе проектирования, мы смогли адаптировать
Get PriceГОРОДСКИЕ БЕТОННЫЕ ПАНЕЛИ — Теория стен
Установкаочень проста. искусственный реальный. Панели из искусственного бетона URBANCONCRETE легко разрезать и устанавливать.Независимо от того, устанавливаете ли вы гипсокартон или почти любой
Получить ценуСистемы стеновых панелей Сборный бетон Tindall Corporation
Сократите затраты и улучшите графики проекта с помощью сборных стеновых панелей Tindall. У Tindall есть инновационные и экономичные решения для вашего следующего проекта.
Получить ценуСборные железобетонные стеновые панели — Архитектурные стеновые панели
Изготовленные на нашем современном предприятии, наши сборные железобетонные стеновые панели настроены для удовлетворения ваших структурных энергетических и эстетических потребностей.
Получить ценуИнструкции по установке язычка и паза
ПРИМЕЧАНИЕ: Это только стандартное руководство по установке. Необходимо соблюдать инструкции по установке от производителя продукта.
1. ОТВЕТСТВЕННОСТЬ МОНТАЖНИКА / ВЛАДЕЛЬЦА
Внимательно осмотрите ВСЕ материалы ПЕРЕД установкой . Дерево — это натуральный продукт, обладающий такими характеристиками, как вариации цвета, тона и текстуры древесины. От полов из натурального дерева следует ожидать некоторых вариаций цвета.Несмотря на то, что наш продукт проходит множество проверок перед тем, как покинуть завод, заказчик и установщик обязаны провести окончательную проверку перед установкой. Гарантия W ЗАПРЕЩАЕТСЯ закрывать материалы с видимыми дефектами после их установки.
ИНСТРУМЕНТЫ
Основные инструменты и принадлежности включают:
- веник или пылесос
- мелом
- брусок
- Очиститель поверхностей из твердых пород дерева
- ручная или электрическая варочная пила
- торцовочная пила
- влагомер
- защитные очки
- прямая
- настольная пила
- рулетка
- квадрат
- универсальный нож
- монтировка
- Клей для приклеивания деревянных полов из уретана — полотенца и шпатель №
- для скрепления — рекомендуется использовать скобу 18 калибра, 1 1/4 дюйма или длиннее, с механическим гвоздезабивателем — Внимание! Неправильное использование гвоздезабивателя может оставить отметины на поверхности пола.
2. УСЛОВИЯ РАБОТЫ
Ваш паркетный пол должен храниться в помещении, где он будет укладываться, не менее 48 часов до укладки, чтобы покрытие могло адаптироваться к помещению.
В новом строительстве паркетный пол должен устанавливаться в последнюю очередь. Все работы, связанные с водой или влажностью (сантехника, потолки из гипса / гипсокартона или отделка стен, окраска и т. Д.), Должны быть завершены с достаточным временем для полного высыхания перед укладкой деревянного пола.Системы отопления и вентиляции должны быть полностью готовы к работе за 5 дней до акклиматизации древесины, поддерживая постоянную температуру в помещении между 60-80 o F и постоянный диапазон относительной влажности 35% -65%.
Напольные покрытия нельзя доставлять, пока не будут выполнены указанные выше инструкции.
Установщик / владелец несет ответственность за определение того, являются ли черновой пол и условия рабочей площадки экологически и структурно приемлемыми для установки деревянного пола.Ответственность за повреждение древесины, возникшее в результате или в связи с черным полом, основанием, повреждением или дефектами на стройплощадке после укладки паркета из твердой древесины, несет заказчик.
3. ПОДГОТОВКА ПОЛА
И РЕКОМЕНДАЦИИ ДЛЯ ВСЕХ УСТАНОВОК
Бетонные перекрытия
Новым бетонным плитам требуется как минимум 60 дней для высыхания перед тем, как покрыть их деревянным полом.
Легкий бетон
Легкий бетон с плотностью в сухом состоянии не более 100 фунтов на кубический фут подходит для деревянных полов только при использовании метода плавающей укладки.Многие продукты были разработаны в качестве наливных покрытий или подложек для пола. К ним относятся ячеистый бетон, цементная основа, армированная смолой, и материалы на основе гипса. Хотя некоторые из этих продуктов могут иметь необходимую квалификацию основы для установки деревянных полов, другие нет. Чтобы проверить легкий бетон, поскребите монету или ключ по поверхности черного пола. Если поверхность легко присыпается или имеет плотность в сухом состоянии не более 100 фунтов на кубический фут, используйте только метод плавающей укладки.
Все бетонные основания должны быть сухими, гладкими (на уровне 3/16 дюйма на 10 футов, радиус — 1/8 дюйма на 6 футов) и без структурных дефектов. Вручную соскоблите или отшлифуйте открытой лицевой бумагой №3-1 / 2 зернистостью 20, чтобы удалить отслоившийся отслоившийся бетон. Отшлифуйте высокие места в бетоне и заполните низкие места выравнивающим составом на основе Портленда (мин. 3000 p.s.i.). Бетон не должен содержать краски, масла, существующих клеев, восковой смазки, грязи и отвердителей. Их можно удалить механически, но ни при каких обстоятельствах не используйте стрипперы на основе растворителей.Использование остаточных растворителей может помешать удовлетворительному сцеплению клея для полов. Важно обеспечить надежное соединение клея с бетоном, досками или полосами. Ваш паркетный пол можно укладывать как на ровном, так и на верхнем уровне, а также ниже уровня грунта, где отсутствует влажность.
Для обеспечения длительного соединения убедитесь, что по периметру фундамента имеется соответствующий дренаж и пароизоляция.
Черновой пол из дерева
Деревянный черновой пол необходимо хорошо прибить гвоздями или закрепить саморезами.Гвозди должны быть кольцевыми, а винты должны противостоять утоплению. Деревянный черновой пол должен быть прочным и сухим. Перед установкой они не должны превышать 13% влажности. Если черновой пол однослойный, толщиной менее 3/4 дюйма, добавьте один поперечный слой для прочности и устойчивости (минимум 5/16: толщина для общей толщины 1 дюйм). Это необходимо для уменьшения возможности появления скрипа. Деревянные полы должны быть очищены от краски, масляных клеев, восковой смазки, грязи и уретана, лака и т. Д. ОСП (не восковая сторона) также подходит для основания.ДСП не является приемлемым черным полом для укладки скобами или приклеиванием , но может использоваться как черновой пол в плавающих установках. При укладке поверх существующего деревянного пола устанавливайте его под прямым углом к существующему полу.
Проверка влажности основания
Надземные, на и нижние поверхности чувствительны к влаге и должны быть проверены на влажность перед установкой в нескольких местах в зоне установки. Приемлемые условия для заявлений выше, ниже и ниже класса:
- Менее 3 фунтов./ 1000 кв. Футов / 24 часа по тесту с хлоридом кальция. Менее 5,0 по тесту Tramex Concrete Moisture Encounter (влагомер). При использовании измерителя влажности Tramex или эквивалентного ему влагомера деревянные основания должны иметь показания влажности менее 13%, а влажность древесины должна быть в пределах 4% от влажности чернового пола.
Чтобы исправить любые проблемы с черным полом, связанные с влажностью, либо дождитесь, пока черновой пол высохнет, чтобы соответствовать спецификациям, либо используйте соответствующий влагозащитный барьер.
4. ПОДГОТОВКА
Удалите все молдинги и основание стены и подрежьте все дверные панели с помощью ручной или механической пилы, используя обрезки пола в качестве направляющих.
« Стеллаж для пола»
Если вы решите укладывать пол с помощью клея, гвоздей или скоб, начните с использования досок произвольной длины из картонной коробки или с отрезания четырех-пяти досок произвольной длины, различающихся не менее чем на 6 дюймов. Продолжая работать по полу, убедитесь, что между концевыми швами на всех соседних рядах остается минимум 6 дюймов.Никогда не тратьте материал впустую; используйте остатки от насадок, чтобы начать следующий ряд или завершить ряд. Примечание. При установке готового деревянного пола обязательно смешайте древесину из нескольких картонных коробок, чтобы обеспечить хорошее сочетание текстуры и оттенков на протяжении всей укладки.
5. СПОСОБЫ УСТАНОВКИ
5.1 ИНСТРУКЦИИ ПО УСТАНОВКЕ НА КЛЕЙ
Существует два способа укладки при приклеивании паркетных полов (влажная укладка означает укладку непосредственно на влажный клей и метод сухой укладки, что позволяет клею вспыхивать или склеиваться.) Внимание! Независимо от того, выберете ли вы установку сухим или влажным способом, следуйте всем инструкциям производителя клея. Несоблюдение рекомендаций может привести к аннулированию гарантии на пол.
Метод мокрой укладки
Шаг 1 — Выберите стартовую стену. Рекомендуется начинать установку вдоль внешней стены; он, скорее всего, будет прямым и квадратным по отношению к комнате. Отмерьте от стены ширину двух досок, отметьте каждый конец комнаты и проведите меловой линией.
Шаг 2 — Нанесите клей от меловой линии до начальной стены с помощью рекомендованного шпателя. Важно использовать правильный шпатель под углом 45%, чтобы обеспечить правильное распределение клея, нанесенного на черновой пол, что обеспечит надежное и прочное соединение. Неправильное соединение может привести к появлению рыхлых или полых пятен.
Шаг 3 — Установите первый ряд стартовых досок так, чтобы язычок был обращен к стенке стартера, и закрепите на месте. Выравнивание имеет решающее значение, и его можно достичь, закрепив прямую кромку вдоль меловой линии (2 фута на 4 дюйма хорошо работают) или прибив сверху первый ряд отделочными гвоздями (деревянный черновой пол) или гвоздями с гвоздями (бетонная подкладка). -пол).Это предотвращает соскальзывание досок, которое может вызвать перекос.
Шаг 4 Как только начальные ряды надежно закреплены, нанесите клей на 2-1 / 2–3 фута по длине комнаты. (Никогда не кладите больше клея, чем можно покрыть примерно за 2 часа)
Вставьте шпунт в паз планки или планок и плотно прижмите к клею, никогда не соскальзывайте планки или полосы через клей. Используйте брусок, чтобы плотно прижать доски друг к другу по бокам и торцам.
Удалите клей с поверхности перед его отверждением, используя чистые махровые полотенца и средство для удаления уретана или уайт-спирит.
Соблюдайте осторожность при использовании резинового молотка для стыковки материала, это может привести к ожогу поверхности и появлению царапин.
Примечание: Никогда не работайте над полом при укладке мокрым способом.
Метод сухой укладки
Step1 — Начните с выбора начальной стены и отмерьте от стены 30 дюймов при установке 5-дюймовых досок. Это обеспечит достаточное рабочее пространство. Привязка меловой линии.
Шаг 2 — Нанесите клей от меловой линии 2.5’-3 ’. Дайте клею вспыхнуть в соответствии с инструкциями, прикрепленными к верхней части контейнера для клея. График влажности поможет определить соответствующее время вспышки в зависимости от температуры и влажности.
Закрепите стартовые ряды прямой кромкой (2х4). Если вам необходимо работать поверх только что уложенного пола, используйте доску для колен.
После того, как остальная часть пола будет уложена, вернитесь к началу и удалите прямые края и нанесите клей на оставшуюся часть открытого чернового пола, дайте ей высохнуть в течение соответствующего времени и уложите пол в соответствии с инструкциями.Помните, что ближайшие к стене доски могут нуждаться в обрезке из-за неровностей вдоль стены.
Очистка
Используйте чистые белые махровые полотенца для очистки на ходу, вместе с уайт-спиритом. Оба они просты и удобны в использовании. Затвердевший клей на поверхности пола бывает трудно удалить, и для этого потребуется средство для удаления уретана. Этот продукт рекомендован производителем клея и безопасен для отделки готового деревянного пола.
5.2 УСТАНОВКИ ДЛЯ СКОБЫ
Паркетные полы можно укладывать поверх деревянных полов с помощью скоб.
При укладке деревянных досок или планок с помощью скоб необходимо использовать скобки соответствующего типа для ваших деревянных полов.
Рекомендуемые степлеры
При установке продукта шириной 5 дюймов рекомендуется использовать скобу 18 калибра, 1 1/4 дюйма или более с силовым степлером.
Шаг 1 — Вы должны скрепить скобами 1–2 дюйма с концов и каждые 6–8 дюймов по краям.Это поможет обеспечить удовлетворительную установку. Лучше всего установить компрессор PSI на 80-85 фунтов. чтобы скобы не прошли сквозь пальцы и не сломали языки. Неправильная техника крепления скобами может вызвать скрип в полу.
Может потребоваться корректировка для обеспечения адекватного проникновения скобки в ногтевое ложе. Вы хотите, чтобы он был в кармане для ногтей. Используйте обрезки напольного покрытия, чтобы правильно настроить инструменты перед установкой.
Перед тем, как начать укладку инженерного пола, уложите слой полиэтилена толщиной 6 мил на черный пол.Это задержит попадание влаги снизу и поможет предотвратить скрип. Имейте в виду, что для установки скобами или гвоздями не существует полноценной системы гидроизоляции.
Примечание. 15-фунтовый рубероид или полимерную бумагу можно заменить полиэтиленом и установить, как показано ниже.
Установка полиэтилена толщиной 6 мил
Уложите полиэтилен параллельно направлению пола и оставьте выступ 3 дюйма по периметру. Убедитесь, что каждый проход полиэтилена перекрывает предыдущий на 6 дюймов или более.
Разметка задания
Отмерьте 3,5 дюйма от концов исходной стены при установке 5-дюймовых досок и отметьте оба конца. По возможности укладывайте пол под углом 90 * к балкам пола. Проведите мелом линию вдоль стартовой стены, используя сделанные вами отметки.
Начало установки
Примечание: требуется пространство для расширения по периметру помещения (комнат) для предполагаемой установки, пространство для расширения определяется толщиной продукта, например, для пола толщиной 3/8 дюйма требуется пространство для расширения на 3/8 дюйма, Для пола толщиной 1/2 дюйма требуется пространство расширения 1/2 дюйма.
Поместите доски так, чтобы язычок был направлен от стены вдоль меловой линии. Используйте шпильки или небольшие гвозди для отделки, чтобы закрепить первый стартовый ряд вдоль края стены на 1–2 дюйма от концов и через каждые 6–8 дюймов по бокам. Опустите гвозди и заполните древесной шпатлевкой, которая гармонирует с напольным покрытием. Поместите гвозди в темное пятно на доске. При установке после завершения установки цоколь или плинтус накроет гвозди.
Гвоздь глухой под углом 45 ° сквозь язычки.Будет легче, ЕСЛИ ВЫ ПРОСБРИТЕ ОТВЕРСТИЯ В ЯЗЫКАХ. Гвоздями 1–2 дюйма от концов и каждые 6–8 дюймов по бокам. Следующие 2 ряда необходимо будет прибить слепым гвоздем. Гвоздезабивной станок с гвоздями 1 ”-1- / 38” также можно использовать для глухих гвоздей, при этом предварительное сверление не требуется.
Продолжите укладку с помощью степлера для деревянных полов, используя скобы, рекомендованные профессионалами в области деревянных полов. Прикрепите пол скобами на 1–2 дюйма от концов и через каждые 6–8 дюймов вместе с краевыми язычками.
Последние штрихи
Установите соответствующие декоративные молдинги в дверных проемах, чтобы обеспечить переход, и вдоль стен, чтобы закрыть края любых зазоров вдоль стены из-за неровностей.
Завершите работу, используя древесную шпатлевку, которая смешивается с уложенным полом, чтобы заполнить любые зазоры вдоль швов, и очистите готовый пол с помощью Professional’s Choice Flooring Cleaner.
5.3 УСТАНОВКА В КАЧЕСТВЕ ПАРУСНОГО ПОЛА
Для плавающей укладки одобрены только инженерные конструкции с 5 или более слоями или полы Click-Lock. .
Подготовка черного пола
Подготовка чернового пола для плавающего инженерного пола более важна, чем для укладки скобами или клеем, пол должен быть плоским до 1/8 дюйма на 10 футов.Если пол требует исправления, высокие участки можно отшлифовать, а низкие участки можно заполнить плавающей выравнивающей смесью Portland, усиленной латексом. Перед укладкой пола выравнивающая смесь должна высохнуть в соответствии с инструкциями производителя. Использование песка или дополнительной набивки для заполнения низких участков недопустимо.
Подложка
Плавающая установка вашего паркетного пола требует использования подходящей подкладки 2 в 1.Требования к подкладке очень важны при плавающей установке.
Пространство расширения
Необходимо обеспечить пространство для расширения не менее 3/8 дюйма по периметру комнаты, всех труб, прилавков, шкафов, очагов камина, дверных коробок и любых других неподвижных вертикальных объектов в комнате.
Клей и нанесение клея
Рекомендуемый клей для плавающей укладки — это клей для инженерных полов Tongue and Groove.Размещение клея очень важно. Клей необходимо нанести на верхнюю часть канавки на всю длину стороны с канавкой и до конца. Это можно сделать, перевернув доску и нанеся полоску клея (3/32 дюйма) на верхнюю часть канавки (сторона канавки, ближайшая к поверхности доски), когда доску перевернуть, клей потечет. вниз по задней части канавки, обеспечивая полное покрытие. Нанесите только полоску клея 3/32 дюйма, если канавка заполнена клеем, будет сложно закрыть шов, не допуская плотной посадки.
Начало работы
Необходимо использовать распорки для создания минимального пространства расширения на 3/8 дюйма от стен. Эти три ряда должны быть прямыми, квадратными и стоять в стойке, потому что они обеспечивают выравнивание остальной части пола. Сложив эти три ряда вместе, дайте клею застыть (от 15 до 45 минут), прежде чем приступить к укладке. Когда язычок обращен наружу, доски можно соединить вместе с помощью бруска на язычке, чтобы обеспечить плотное прилегание. После установки 8 или 10 рядов напольного покрытия отойдите назад и проверьте, нет ли выпуклостей или выпуклостей из-за натяжных ремней или любых повреждений, вызванных неправильным постукиванием.
Очистите КАК ВЫ ИДЕТЕ
Если клей выступает из шва между досками, дайте ему высохнуть в течение 10-15 минут, а затем слегка соскребите его пластиковым скребком или шпателем, оставшийся клей можно очистить влажной тканью или другим способом. рекомендовано производителем клея. Не допускайте высыхания клея на поверхности пола; счистить будет очень сложно.
6. ПРИМЕЧАНИЯ ПО УСТАНОВКЕ ИЗЛУЧАЮЩЕГО ПОЛА
Ваш паркетный пол (за исключением бразильской вишни (ятоба) и клена) можно установить над системой лучистого отопления на первом, втором этаже или в подвале, следуя приведенным ниже инструкциям.
Поскольку на рынке представлен широкий спектр систем, каждая из которых имеет свои особенности, рекомендуется проконсультироваться с вашим дилером по теплым напольным покрытиям, чтобы убедиться, что ваш метод установки является правильным. Деревянные полы можно успешно укладывать на сияющие полы, если вы знаете, как они работают и как они могут взаимодействовать с полом.
Подготовка основания для бетонных плит с излучающей системой такая же, как и для плит без такой системы. Следуйте инструкциям в разделе «Склеивание» или «Плавающая установка».
Подготовка чернового пола для перекрытия из балок и балок с помощью излучающей системы такая же, как и для традиционной системы. Следуйте инструкциям в разделе «Установка гвоздей». При использовании этого типа системы важно следить за тем, чтобы крепежные детали были не настолько длинными, чтобы они проникали и повреждали нагревательные элементы. Меры предосторожности и рекомендации:
Меры предосторожности и рекомендации:
- Нагрейте место установки в течение 5–6 дней перед поставкой плит, независимо от сезона, чтобы удалить остаточную влагу с чернового пола.
- Убедитесь, что влажность и температура окружающей среды такие же, как и в помещении, где находятся люди.
- Излучающая поверхность пола ни в коем случае не должна быть теплее, чем 85 ° F (29,44 ° C) во время укладки или во время использования пола.
- Чтобы свести к минимуму резкие колебания влажности и температуры окружающей среды, которые могут повлиять на уровень влажности древесины, рекомендуется установить 3 термостата. Первый — контролировать температуру системы обогрева пола, второй — контролировать температуру в помещении, а третий — контролировать температуру снаружи помещения.Эта комбинация позволяет комнатам постепенно нагреваться в зависимости от температуры наружного воздуха.
- Будьте осторожны при включении и выключении излучающих систем в начале или конце сезона. Постепенное повышение температуры термостата в течение одной недели поможет свести к минимуму любую чрезмерную нагрузку на паркетные доски.
Акустические характеристики полов — SteelConstruction.info
В этой статье представлены строительные решения для разделения внутренних полов, а также способы обработки полов и потолков для достижения различных уровней акустических характеристик.Существует широкий спектр возможных конструкций разделяющих полов, в зависимости от типа обработки пола, потолка, стеганого одеяла и конструктивных решений, которые могут быть использованы. Таким образом, представленные системы перекрытий являются лишь примером возможных разделительных перекрытий, которые могут использоваться со стальными конструкциями.
SCI разработала инструмент прогнозирования акустических характеристик для разделения полов и стен, чтобы помочь дизайнерам и архитекторам.
Металлический каркас
[вверх] Разделение этажей
Существует широкий спектр возможных конструкций разделяющих полов, в зависимости от типа обработки пола, потолка, стеганого одеяла и конструктивных решений, которые могут быть использованы.Таким образом, представленные системы перекрытий являются лишь примером возможных разделительных перекрытий, которые могут использоваться со стальными конструкциями.
Все ожидаемые значения акустических характеристик являются ориентировочными и при условии, что полы построены правильно, а их стыки должным образом детализированы и интегрированы с другими элементами, эти примеры должны обеспечивать указанные ожидаемые акустические характеристики. Для получения подробных спецификаций и более точных ожидаемых значений акустических характеристик следует проконсультироваться с литературой производителей, поставщиками систем и / или консультантом по акустике.
Более подробное руководство по акустической деталировке сборных железобетонных элементов, опирающихся на стальные балки, представлено в SCI P351.
[вверх] Композитный пол на стальных балках
Композитный пол на стальных балках
Несущий пол
Композитная плита перекрытия, состоящая из монолитного бетона нормального веса и стального настила, опирающегося на стальные балки. Стальные балки могут быть ниже композитной плиты (как показано) или интегрированы в глубину плиты.Настил может быть «неглубоким» или «глубоким», входящим или трапециевидным. Обычно толщина бетона составляет не менее 80 мм в самом мелком месте и не менее 130 мм в самом глубоком месте. Этот пол является прочным элементом (E-FS-1), если он соответствует требованиям, приведенным в Справочнике по надежным деталям [1] .
Потолок
Один слой гипсовой плиты с минимальной массой на единицу площади 8 кг / м 2 . Это должна быть стандартная стеновая плита толщиной не менее 12,5 мм или гипсоволокнистая плита толщиной 10 мм.Потолочная плита может поддерживаться на металлическом каркасе, деревянной рейке и / или упругих стержнях. Потолочная плита или опорная система не должны находиться в прямом контакте со стальной балкой. Расстояние между верхом потолочной плиты и верхом плиты перекрытия должно быть не менее 300 мм.
Обработка полов
Типичные виды обработки пола, применявшиеся к композитной плите перекрытия, включали в себя полы с рейками, полы на платформе и полы с изолированной стяжкой.
Строительная глубина
Общая монтажная глубина обычно составляет от 400 до 800 мм.
Ожидаемая производительность
В воздухе: D нТл, w + C tr = от 48 до 60 дБ
Удар: L ’ ntw = от 25 до 50 дБ
[вверх] Сборные элементы на стальных балках
Сборные элементы на стальных балках
Несущий пол
Сборные пустотные бетонные блоки на стальных балках. Сборные элементы должны иметь толщину не менее 150 мм и вес не менее 300 кг / м 2 .Стыки между соседними сборными железобетонными элементами и пустоты вокруг колонн должны быть заполнены раствором.
Потолок
Однослойный гипсокартон с минимальной плотностью 8 кг / м 2 . Это должна быть стандартная стеновая плита толщиной не менее 12,5 мм или гипсоволокнистая плита толщиной 10 мм. Потолочная плита может поддерживаться на металлическом каркасе, деревянной рейке и / или упругих стержнях. Потолочная плита или опорная система не должны находиться в прямом контакте со стальной балкой.Расстояние между верхом потолочной плиты и верхом сборного железобетона должно быть не менее 300 мм.
Обработка полов
Типичные виды обработки пола, применяемые к сборным железобетонным элементам, включают изолированные стяжки и полы с рейками или полы платформ, наносимые на неизолированные стяжки.
Строительная глубина
Общая монтажная глубина обычно составляет от 400 до 950 мм.
Ожидаемая производительность
В воздухе: D нТл, w + C tr = от 47 до 58 дБ
Удар: L ’ ntw = от 39 до 60 дБ
[вверх] Легкие стальные балки с досками
Лёгкие стальные балки с досками
Несущий пол
Лёгкие стальные балки с межосевым расстоянием от 400 до 600 мм.Легкие стальные балки обычно представляют собой C-образные профили глубиной от 150 до 250 мм. К верху балок крепят террасную доску; террасная доска может быть ДСП, OSB или фанерой. Толщина ДСП или террасной доски OSB обычно составляет от 18 до 22 мм; фанерный настил обычно составляет от 9 до 15 мм. На верхнюю часть легких стальных балок можно наклеить эластичную изоляционную ленту, чтобы улучшить изоляцию от ударного шума. Этот пол является прочным элементом (E-FS-2), если он соответствует требованиям, приведенным в Справочнике по прочным деталям [1]
Потолок
Двухслойный гипсокартон с минимальной плотностью 22 кг / м 2 .Обычно это два слоя звукоизоляционного гипсокартона толщиной 15 мм или два слоя гипсоволокнистой плиты толщиной 10 мм. Доска потолка поддерживается упругими стержнями, прикрепленными к нижней стороне легких стальных балок.
Одеяло
Одеяло из минеральной ваты, помещенное между балками, должно иметь толщину не менее 100 мм и вес от 10 до 45 кг / м. 3 .
Обработка полов
Используются полы с рейками (как показано), полы на платформе или специальные стяжки.Обработка полов с обрешеткой, используемая с этим типом пола, должна включать в себя слой гипсовой плиты толщиной 19 мм под настилом пола и стеганое одеяло из минеральной ваты между обрешетками. Обработка пола платформы также должна включать в себя слой 19-миллиметрового гипсокартона под настилом пола.
Строительная глубина
Общая монтажная глубина обычно составляет от 250 до 380 мм.
Ожидаемая производительность
В воздухе: D нТл, w + C tr = от 47 до 57 дБ
Удар: L ’ ntw = от 44 до 58 дБ
[вверху] Решетчатая ферма из легкой стали со стяжкой
Ферма решетчатая легкая стальная со стяжкой
Несущий пол
Решетчатые фермы из легкой стали с межосевым расстоянием от 400 до 600 мм.Фермы изготавливаются из легких стальных «С» -секций и обычно имеют глубину от 200 до 400 мм. Поверх ферм укладывают неглубокий металлический настил (глубиной от 16 до 25 мм) и гипсовую или бетонную стяжку (толщиной от 50 до 70 мм). Поверх стальных балок наклеивается эластичная изоляционная лента толщиной 6 мм для улучшения изоляции от ударного шума.
Потолок
Двухслойный гипсокартон с минимальной плотностью 22 кг / м 2 . Обычно это два слоя звукоизоляционного гипсокартона толщиной 15 мм или два слоя гипсоволокнистой плиты толщиной 10 мм.Доска потолка поддерживается упругими стержнями, прикрепленными к нижней стороне решетчатых ферм из легкой стали.
Одеяло
Одеяло из минеральной ваты, помещенное между фермами, должно иметь толщину не менее 100 мм и вес от 10 до 45 кг / м. 3 .
Обработка полов
Эластичное напольное покрытие, состоящее из ДСП или гипсоволокнистой плиты, предварительно приклеенных к акустическому слою. Толщина обработки пола обычно составляет от 25 до 48 мм.
Строительная глубина
Общая монтажная глубина обычно составляет от 320 до 500 мм.
Ожидаемая производительность
В воздухе: D нТл, w + C tr = от 46 до 56 дБ
Удар: L ’ ntw = от 50 до 62 дБ
[вверх] Легкие стальные балки и потолок для модульной конструкции
Легкие стальные балки и потолок для модульной конструкции
Несущий пол
Два комплекта легких стальных балок с межосевым расстоянием от 400 до 600 мм.Верхний набор балок поддерживает пол верхнего модуля, а нижний набор балок поддерживает потолок нижнего модуля. Легкие стальные балки обычно представляют собой С-образные профили глубиной от 70 до 180 мм. Сверху на лаг крепится слой ДСП, OSB или фанеры. Толщина слоя ДСП или OSB обычно составляет от 18 до 22 мм, слоя фанеры — от 9 до 18 мм. Изолирующая полоса, обычно толщиной 3 мм, может быть применена вдоль верхнего ряда балок между балками и доской для улучшения изоляции от ударного шума.
Потолок
Двухслойный гипсокартон с минимальной плотностью 18 кг / м 2 . Обычно это два слоя звукоизоляционного гипсокартона толщиной 12,5 мм или два слоя гипсокартона толщиной 10 мм. Доска потолка крепится к нижней стороне нижнего комплекта балок.
Одеяло
Между балками может быть один или два слоя стеганого одеяла (как показано). Общая глубина стеганого одеяла из минеральной ваты должна быть не менее 100 мм и от 10 до 45 кг / м 3 .
Обработка полов
Как правило, дополнительная обработка пола не требуется.
Строительная глубина
Общая монтажная глубина обычно составляет от 300 до 460 мм.
Ожидаемая производительность
В воздухе: D нТл, w + C tr = от 46 до 55 дБ
Удар: L ’ ntw = от 50 до 60 дБ
[вверху] Решетчатая ферма из легкой стали с акустическими досками
Легкая стальная решетчатая ферма с акустическими досками
Несущий пол
Решетчатые фермы из легкой стали с межосевым расстоянием от 400 до 600 мм.Фермы изготавливаются из легких стальных «С» -секций и обычно имеют глубину от 250 до 400 мм. К верху ферм крепят террасную доску; террасная доска может быть ДСП, OSB или фанерой. Толщина ДСП или террасной доски OSB обычно составляет от 18 до 22 мм; фанерная доска настила обычно имеет толщину от 9 до 18 мм. Между фермами и доской может быть проложена изолирующая полоса толщиной обычно 3 мм для улучшения изоляции от ударного шума.
Потолок
Двухслойный гипсокартон с минимальной плотностью 22 кг / м 2 .Обычно это два слоя звукоизоляционного гипсокартона толщиной 15 мм или два слоя гипсоволокнистой плиты. Доска потолка поддерживается упругими стержнями, прикрепленными к нижней стороне решетчатых ферм из легкой стали.
Одеяло
Одеяло из минеральной ваты, помещенное между фермами, должно быть толщиной от 100 до 200 мм и иметь плотность от 10 до 45 кг / м. 3 .
Обработка полов
Обработка пола платформы, состоящая из ДСП толщиной 18 мм, плиты на гипсовой основе толщиной 19 мм и слоя плотного стеганого одеяла из минеральной ваты толщиной от 25 до 30 мм (приблизительно 100 кг / м 3 ).
Строительная глубина
Общая монтажная глубина обычно составляет от 320 до 520 мм.
Ожидаемая производительность
В воздухе: D нТл, w + C tr = от 46 до 54 дБ
Удар: L ’ ntw = от 35 до 55 дБ
[вверх] Внутренние этажи
В этом разделе описаны конструкции полов, подходящие для внутренних полов с использованием легких стальных балок.
Все указанные значения акустических характеристик являются ориентировочными.Для получения подробных спецификаций и ожидаемых акустических характеристик следует проконсультироваться с литературой производителей, поставщиками систем и / или консультантом по акустике.
[вверху] Легкая стальная балка (с лоскутным одеялом)
Легкая стальная балка (с одеялом)
Несущий пол
Легкие стальные C-образные балки с межосевым расстоянием от 400 до 600 мм. Легкие стальные балки обычно имеют глубину от 80 до 250 мм.Сверху на лаг крепится слой ДСП, OSB или фанеры.
Потолок
Однослойный гипсокартон с минимальной плотностью 10 кг / м 2 . Обычно один слой звукоизоляционного гипсокартона толщиной 12,5 мм или один слой гипсоволокнистой плиты толщиной 10 мм.
Одеяло
Одеяло из минеральной ваты, помещенное между балками, должно иметь толщину от 80 до 100 мм и плотность от 10 до 45 кг / м. 3 .
Обработка полов
Никакой дополнительной обработки пола не требуется.
Строительная глубина
Общая монтажная глубина обычно составляет от 100 до 270 мм.
Ожидаемая производительность
R w = от 40 до 43 дБ
[вверху] Легкая стальная балка (без стеганого одеяла)
Легкая стальная балка (без одеяла)
Несущий пол
Легкая стальная балка «C», глубиной не менее 200 мм.Слой 18 мм шпунтованной ДСП для пола толщиной не менее 18 мм.
Потолок
Однослойный гипсокартон с минимальной плотностью 15 кг / м 2 . Обычно один слой из гипсоволокнистой плиты толщиной 12,5 мм или один слой из гипсоволокнистой плиты толщиной 10 мм.
Одеяло
Нет.
Обработка полов
Никакой дополнительной обработки пола не требуется.
Строительная глубина
Общая монтажная глубина обычно составляет от 220 до 270 мм.
Ожидаемая производительность
R w = 40 дБ
[вверх] Обработка полов
Обработка пола применяется поверх структурного пола для улучшения акустических характеристик всей системы пола, то есть структурного пола, обработки пола и потолка. В следующей таблице показано, какие виды обработки пола подходят для использования с различными типами разделяющих полов.
| Несущий пол | Обработка полов | ||||||
|---|---|---|---|---|---|---|---|
| Пол с глубокими обрешетками | Пол люльки и рейки | Пол со стандартной обрешеткой | Пол платформы 3 | Пол платформы неглубокий | Стяжка пола песчано-цементная | Легкая стяжка пола | |
| Композитный пол на стальных балках | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Сборные элементы на стальных балках | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Лёгкие стальные балки с досками | ✔ 1 | ✔ 1 | ✔ 1 | ✔ 2 | х | х | ✔ |
| Решетчатая ферма из легкой стали со стяжкой | х | х | х | ✔ | ✔ | х | х |
| Легкие стальные балки и потолок для модульной конструкции | Как правило, дополнительная обработка пола не требуется. | ||||||
| Решетчатая ферма из легкой стали с акустическими досками | х | х | х | ✔ | х | х | х |
Ключ:
✔ — Для этого пола подходит обработка пола.
X — Обработка пола не подходит или не требуется для использования с этим полом.
1 — Одеяло из минеральной ваты должно быть помещено между обрешетками, а плита на гипсовой основе толщиной 19 мм должна быть помещена под доску пола.
2 — Под паркетной доской должна быть подложена гипсовая плита толщиной 19 мм.
3 — Применяется для пола платформы с деревянным или гипсоволокнистым покрытием.
Для всех видов обработки пола необходимо использовать отдельные боковые полосы, чтобы изолировать разделяющие стены от системы обработки пола.
Есть много производителей акустических покрытий для полов. Все акустические покрытия пола необходимо тщательно укладывать в соответствии с инструкциями производителя.
Полы нельзя облицовывать плиткой без укладки под ними соответствующего упругого материала, в противном случае передача звука удара будет неприемлемой.
Относительная эффективность обработки пола зависит от типа структурного пола, к которому она применяется, и точных характеристик обработки пола. Факторами, влияющими на качество обработки пола, являются степень изоляции от несущего пола, масса обработки пола и его глубина.
[вверху] Пол с глубокими обрешетками
Пол с глубокими обрешетками
Обработка пола состоит из:
- Доска пола шпунтовая и пазовая толщиной не менее 18 мм
- Упругая композитная обрешетка глубиной не менее 70 мм (общий зазор ≥ 70 мм при нагрузке 25 кг / м 2 ).Деревянная обрешетка приклеивается к упругим полосам пенопласта, которые могут быть сверху или снизу.
Для дополнительной производительности:
- Гипсовая плита толщиной 19 мм может быть помещена под доску пола (опция).
- Лоскутное одеяло из минеральной ваты может быть включено между планками (по желанию).
Сервисы, установленные в полу, не должны перекрывать упругую полосу пенопласта.
[вверху] Пол люльки и рейки
Люлька и пол
Обработка пола состоит из:
- Доска пола шпунтовая и пазовая толщиной не менее 18 мм
- Эластичная опора и система реек глубиной не менее 60 мм (общий зазор ≥ 60 мм при нагрузке 25 кг / м 2 ).Деревянные рейки опираются на опоры и упругие опоры.
Для дополнительной производительности:
- Гипсовая плита толщиной 19 мм может быть помещена под доску пола (опция).
- Лоскутное одеяло из минеральной ваты может быть включено между планками (по желанию).
Сервисы, установленные в полу, не должны перекрывать упругие опоры.
[вверху] Стандартный настил пола
Стандартный настил
Обработка пола состоит из:
- Доска пола шпунтовая и пазовая толщиной не менее 18 мм
- Эластичная стандартная обрешетка из композитного материала глубиной не менее 45 мм (общий зазор ≥ 45 мм при нагрузке 25 кг / м 2 ).Деревянная обрешетка приклеивается к упругим полосам из пенопласта, которые могут быть сверху или снизу.
Для дополнительной производительности:
- Гипсовая плита толщиной 19 мм может быть помещена под доску пола (опция).
- Лоскутное одеяло из минеральной ваты может быть включено между планками (по желанию).
Сервисы, установленные в полу, не должны перекрывать упругую полосу пенопласта.
[верх] Пол платформы (деревянная доска)
Платформа половая (Деревянная доска)
Обработка пола состоит из:
- Деревянная доска для пола с пазом толщиной не менее 18 мм
- Упругий слой минеральной ваты толщиной не менее 25 мм и примерно 150 кг / м 3
- Общая масса на единицу площади системы перекрытий должна быть не менее 16 кг / м 2
- Для дополнительных характеристик можно подложить под пол на гипсокартонную плиту толщиной 19 мм (опция).
В системе пола не должны устанавливаться какие-либо службы.
[верх] Пол платформы (ГПС)
Платформа половая (Гипсокартон)
Обработка пола состоит из:
- Два слоя гипсоволокнистой плиты толщиной не менее 10 мм каждый.
- Упругий слой минеральной ваты минимум 10 мм и примерно 100 кг / м 3 или сжатое древесное волокно минимум 10 мм и примерно 150 кг / м 3
- Общая масса на единицу площади системы перекрытий должна быть не менее 16 кг / м. 2 .
В системе пола не должны устанавливаться какие-либо службы.
[вверху] Пол платформы неглубокий
Пол платформы неглубокий
Обработка пола состоит из:
- Доска пола шпунтовая и пазовая толщиной не менее 9 мм
- Эластичный слой (например, поролона или резины), предварительно приклеенный к доске пола.
В системе пола не должны устанавливаться какие-либо службы.
[вверх] Пол на цементно-песчаной стяжке
Пол на цементно-песчаной стяжке
Обработка пола состоит из:
- Цементно-песчаная стяжка толщиной обычно от 60 до 80 мм
- Изолирующий слой, состоящий из плотной минеральной ваты и водонепроницаемой мембраны, тщательно установленной для обеспечения непрерывности. В качестве альтернативы можно использовать собственный эластичный слой (он должен быть установлен в соответствии с инструкциями производителя).
В системе пола не должны устанавливаться какие-либо службы.
Необходимо соблюдать осторожность, чтобы не допустить образования воздушных зазоров по краям стяжки.
[вверх] Легкая стяжка пола
Легкая стяжка пола
Обработка пола состоит из:
- Легкая стяжка на гипсовой основе, обычно толщиной от 40 до 70 мм
- Изолирующий слой, состоящий из плотной минеральной ваты и водонепроницаемой мембраны, тщательно установленной для обеспечения непрерывности.В качестве альтернативы можно использовать собственный эластичный слой (он должен быть установлен в соответствии с инструкциями производителя).
В системе пола не должны устанавливаться какие-либо службы.
Необходимо соблюдать осторожность, чтобы не допустить образования воздушных зазоров по краям стяжки.
[вверх] Обработка потолка
Как правило, перекрытия перекрытий должны иметь потолочную обработку, по крайней мере, из одного слоя гипсокартона.
В композитных разделительных перекрытиях и сборных железобетонных элементах, разделяющих перекрытия, используется подвесной потолок, который не соединен напрямую с несущим перекрытием, но поддерживается им.Варианты обработки потолка для композитных и сборных разделительных полов показаны в следующем разделе и на рисунках. Для разделительных полов из легкой стали потолочная плита обычно опирается непосредственно на несущий пол.
Для композитных разделительных полов и сборных элементов, разделяющих полы, где указан только один слой потолочной плиты и отсутствует изоляция в пустоте потолка, звукоизоляционные характеристики потолочной обработки могут быть увеличены путем размещения стеганого одеяла из минеральной ваты в полости потолка или за счет использования двух слоев гипсокартона.Добавление стеганого одеяла из минеральной ваты в пустоту потолка может улучшить характеристики на 3-4 дБ для воздушного шума и на 4-5 дБ для ударного шума. Использование двух слоев гипсовой плиты может улучшить характеристики на 2–4 дБ для воздушного шума и на 3–5 дБ для ударного шума.
Обработка потолка должна быть установлена в соответствии с инструкциями производителя, а все стыки потолочных панелей должны быть заделаны лентой или заделаны герметиком.
[вверху] Металлический каркас
Металлический каркас
Запатентованные системы металлического каркаса можно использовать для подвешивания потолка под балками перекрытия, чтобы сформировать плоский потолок.
Для плит из монолитного бетона, поддерживаемых профилированным стальным настилом, т.е. композитных полов:
- Потолочная плита должна быть не менее 8 кг / м 2 на гипсовой основе
- C должен быть ≥ 300 мм для использования с RD (E-FS-1).
Для полов из сборных элементов:
- Потолочная плита должна быть не менее 8 кг / м 2 на гипсовой основе
- D должен быть ≥ 100 мм для сборных элементов глубиной 200 мм
- D должен быть ≥ 150 мм для сборных элементов глубиной 150 мм.
[вверх] Деревянные рейки
Деревянные рейки
Деревянные рейки, прикрепленные к нижней стороне плиты, поддерживают потолочную доску рядом с плитой.
Для плит из монолитного бетона, поддерживаемых профилированным стальным настилом, т.е. композитных полов:
- Потолочная плита должна быть не менее 8 кг / м 2 на гипсовой основе
- C должен быть ≥ 300 мм для использования с RD (E-FS-1).
Для полов из сборных элементов:
- Потолочная плита должна быть не менее 8 кг / м 2 на гипсовой основе
- Подходит только для использования с сборными железобетонными элементами глубиной 200 мм или сборными железобетонными элементами глубиной 150 мм со структурным покрытием
- D должен быть ≥ 100 мм.
[вверху] Упругий стержень
Упругий стержень
Запатентованные упругие стержни отделяют потолок от плиты перекрытия и улучшают звукоизоляцию пола.
Для плит из монолитного бетона, поддерживаемых профилированным стальным настилом, т.е. композитных полов:
- Потолочная плита должна быть не менее 8 кг / м 2 на гипсовой основе
- C должно быть ≥ 300 мм для использования с RD (E-FS-1)
- Эластичные стержни могут быть прикреплены непосредственно к нижней стороне настила.
Для полов из сборных элементов:
- Потолочная плита должна быть не менее 10 кг / м 2 из гипсокартона
- Подходит только для использования с сборными железобетонными элементами глубиной 200 мм
- D должен быть ≥ 65 мм.
[вверх] Список литературы
[вверх] Дополнительная литература
- Карл Хопкинс. Звукоизоляция. Эльзевир, Баттерворт-Хайнеманн, 2007.
- М.В. Саймонс и Дж. Р. Уотерс. Звуковой контроль в зданиях. Справочник по части E Строительных норм. Издательство Blackwell, 2004.
- Технический документ № 8. Акустический проводник для металлических систем кровли и стен, MCRMA
- BS EN ISO 10140: 2010 Акустика. Лабораторные измерения звукоизоляции строительных элементов.Различные части. Британский институт стандартов.
[вверх] Ресурсы
[вверху] См. Также
одностенных домов на Гавайях
До середины 1970-х годов в строительстве на Гавайях были наиболее распространены одностенные дома. Возможно, вы не знаете, что есть существенные различия между домами с одной стенкой и домами с двумя стенами.
Одностенные дома состоят из наружных стен из красного дерева размером 1 x 8 дюймов, состоящих из шпунтованных досок. Эти доски соединяются вертикально, кромка к кромке, чтобы построить стену.После постройки эти внешние стены становятся как внешними, так и внутренними поверхностями дома.
Электропроводка в одноквартирном доме проходит по внутренней поверхности стен и покрывается деревянной лепниной.
Одностенные конструкции были популярны на Гавайях из-за климата. Поскольку здесь нет необходимости в отоплении дома и не требуется утепление стен, этот дом стал предпочтительным вариантом.
Многие из новых домов на Гавайях построены так же, как и на материке.Эти дома с двойными стенками включают внутренние стены из гипсокартона с изоляцией. Также между внешними и внутренними стенами проложена электропроводка.
В одностенных домах на Гавайях потолки сделаны из сахарного тростника, чтобы изолировать тепло, удерживаемое крышей. Стыки панелей тростника зашивались рейками.
Кроме того, многие одностенные дома строились не на бетонных плитах, а, скорее, возвышались над землей. Они были поддержаны фундаментными блоками с термитным блоком и поддоном для поддержки стойки для ног 4×4.Окна обычно представляли собой жалюзи-жалюзи, которые обеспечивали 100% вентиляцию при полном открытии.
City Mill предлагает множество вещей, которые трудно найти для ремонта вашего дома с одной стенкой. Они перечислены ниже:
- Доски размером 1 x 8 дюймов, обработанные под давлением и загрунтованные.
- Рейки 5/15 x 1 5/8 ”для потолков и стен.
- Круглый клин 3/4 x ¾ ”для плинтуса
- ½ x 4 x 8 Canec или изоляционная плита для ремонта потолка.
- Молдинги из одинарных и двойных электрических проводов.
- Выключатели электрические линейные.
- Распределительные коробки и пластины для поверхностного монтажа для выключателей розеток и осветительной арматуры.
- Алюминиевые рамы для жалюзи длиной от 15 ½ до 53 ½ дюймов.
- Прозрачные и непонятные стеклянные жалюзи длиной от 4 x 24 дюймов до 4 x 42 дюймов.
- Фундаментные блоки 16 «x 16»
- Гаражные простенки.
- Термитные блоки размером 7 дюймов x 7 дюймов x 4 дюйма.
- Настенный смеситель для белья с перепускными клапанами для крепления стиральной машины.
