Подключение в распределительной коробке: Способы соединения проводов в распределительной коробке

Схема подключения проводов в распределительной коробке: рассмотрим подробно
Выполняем монтаж в распределительной коробке

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Содержание

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

Расположение распределительных коробок в квартире

 Итак:

  • Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
  • Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
  • Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
  • Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

На фото проходная распределительная коробка с подключением розетки

Итак:

  • В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

Подключение розетки в распределительной коробке

  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

  • Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

Подключение двухклавишного выключателя

 Итак:

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

Схема подключения выключателя от розетки

  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Соединение проводов в распределительной коробке

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Соединение проводов в распределительной коробкеСоединение проводов в распределительной коробке

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Скрутка

СкруткаСкрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скруткиКак правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовкиИнструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Первый шаг

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Третий шаг

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовкиПроцесс опрессовки
Четвертый шаг

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовкиПроцесс опрессовки

Сварка

СваркаСварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

Работаем в таком порядке.

Первый шаг

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Третий шаг

Насыпаем флюс в углубление нашего электрода.

Четвертый шаг
Аппарат для сварки скруток ТС 700 2Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг
СваркаСварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

ПайкаПайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Важное замечание! Соединение очень надежное и долговечное, но от его использования в местах, где кабели могут сильно нагреваться, профессионалы рекомендуют воздерживаться.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимыВинтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

  • счистить с концов проводов примерно по 5 мм изоляции;
  • вставить провода в зажим и затянуть винтом.

Важно! Контролируйте силу зажима, чтобы не нарушить целостность жил. В особенности осторожно работайте при соединении алюминиевых проводов.

Болтовые соединения

Болтовые соединенияБолтовые соединения Оконцевание проводовОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Первый шаг

Надеваем на болт стальную шайбу.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Третий шаг

Надеваем следующую стальную шайбу.

Четвертый шаг

Надеваем колечко второго провода.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗОМетодика использования УЗО

Сравниваем по разноплановым критериям что лучше, дифавтомат или УЗО, в нашей новой статье.

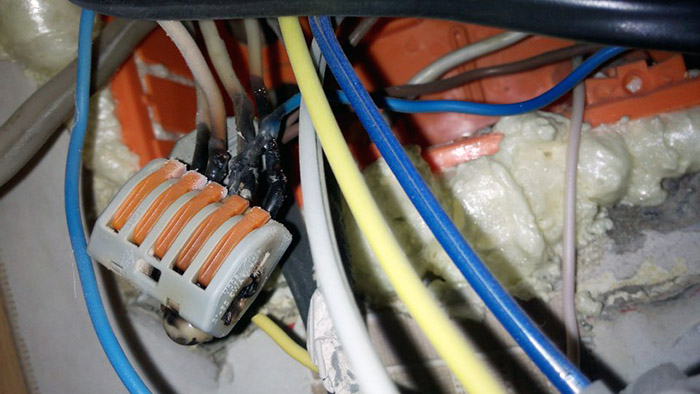

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединенияСамозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединенияСамозажимные соединения

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение.

Изучаем схему расключения коробкиИзучаем схему расключения коробки. Подключение проводов с заземлением (РЕ) Подключение проводов без заземления (РЕ)Подключение проводов без заземления (РЕ)

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильниковСхема в распределительной коробке, двух светильников

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

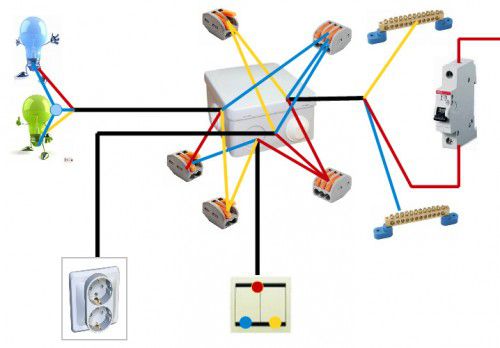

Схема в распределительной коробке, двух светильников и группа розетокСхема в распределительной коробке, двух светильников и группа розеток

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробкиИзучаем схему расключения коробки

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Правильное соединение проводов в распределительной коробкеПравильное соединение проводов в распределительной коробке

Цены на распределительные коробки

Распределительные коробки

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего местаПодготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

  • кабели 3х2,5, ВВГ;
  • кабели 2х2,5, АВВГ;
  • выключатель на 2 клавиши;
  • крепления;
  • осветительные приборы;
  • розетку;
  • круглогубцы;
  • рулетку;
  • кусачки;
  • плоскогубцы;
  • плоскую отвертку;
  • молоток.

Второй этап – делаем разметку

Разметка рабочей поверхностиРазметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажаНачало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммникиУсловная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводовСоединение проводов Соединение проводовСоединение проводов Соединение проводовСоединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудованияПроверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Видео – Соединение проводов в распределительной коробке

виды и советы по монтажу

Надежность электроснабжения сильно зависит от качества соединений отдельных проводов между собой и от общего распределения электропроводки. Любые ошибки способны привести к нарушениям пожарной безопасности. Это касается любых типов помещений (жилых и производственных).

Соединение электропроводки выполняется с использованием распределительной (разветвительной) коробки. Она спроектирована производителем так, чтобы была возможность подключить розетку, выключатель или электроприборы самостоятельно.

Назначение и особенности распределительных коробок

Распределительные коробки позволяют не только удобно организовать всю электросеть, но и избавиться от необходимости искать места ее коммутации, если понадобится ремонт или замена отдельных участков.

Использование разветвительных коробок для организации сочленения проводки – одна из основных рекомендаций ПУЭ (Правил устройства электроустановок). Эти изделия с полым корпусом имеют круглое или квадратное сечение, а также наружный и внутренний варианты исполнения. В последнем случае коробки встраиваются в стену, а крышка располагается на одном уровне с поверхностью стены. Наружные модели крепятся прямо на стену.

Формы распределительных коробок.

Соединение проводов между собой происходит внутри распределительной коробки. Для этого на ее боковых стенках имеются выходы, через которые и заводится проводка. Для быстрой замены поврежденных участков провод укладывается в гофрированную трубку, которая крепится к коробке посредством резьбы или штуцера.

Преимущества распределительных коробок

  • Места сочленения проводки находятся в одном месте, их осмотр и устранение неполадок выполняются быстро и эффективно.
  • Высокий уровень пожарной безопасности. В одной коробке легче инспектировать провода и выявлять любые неисправности.
  • Использование коробки в паре с гофрированной трубой позволяет выполнять быструю замену проводки без необходимости искать ее в стене.
  • Подключить к существующей сети розетку или выключатель можно в любой момент, так как место соединения проводки известно и всегда доступно.

Распределительные коробки изготавливаются из ПВХ-пластиков, иногда из металла. Продукция обладает степенью защиты от IP54 до IP56. Если предполагается, что на коробку будет воздействовать вибрация или иная нагрузка, выбираются изделия повышенной прочности. К ним относятся модели из поликарбоната.

Методы соединения проводов в коробке

Соединение в распределительной коробке может выполняться несколькими методами, каждый из которых имеет свои преимущества и недостатки. В процессе работы понадобится соответствующий инструмент, без которого сформировать качественное сочленение невозможно.

Соединение методом скрутки

Скрутка - самый ненадежный способ соединения токонесущих жил между собой, но одновременно и самый простой. Соединять таким способом проводку в разветвительной коробке запрещено, так как это чревато перегревом проводников с последующим возгоранием. Скрутка хороша в качестве временного соединения для тестирования цепи.

Скрутка проводов.

Чтобы соединить два провода методом скрутки их необходимо очистить на 4 см от изоляции. А если проводники многожильные, раскрутить каждый из них на 2 см. Провода накручиваются друг на друга пальцами, затягивается соединение пассатижами. Если толщина провода не превышает 1 мм, накручивается от 5 витков, для большей толщины понадобится от 3 витков. Место скрутки изолируется.

Соединение методом опрессовки

Опрессовка подразумевает использование кримперов или опрессовочных клещей, а также гильз, изготовленных из тех же материалов, что и проводка. Такой способ обеспечивает высокую надежность сочленения. Соединение проводов в коробке выполняется относительно быстро, а сам метод подходит в случаях, когда предполагается высокая нагрузка на проводники.

Наконечники для опрессовки.

Перед обжимом провода скручиваются на длину гильзы, после чего этот пучок заводится в соединитель. Гильза обжимается кримпером, а готовое соединение изолируется изолентой, либо термоусадочной трубкой.

Соединение методом сварки

Способ отличается высочайшей надежностью, но для реализации требуется инверторный сварочный аппарат, угольный электрод (для медных жил) и флюс. Итогом становится буквально цельный проводник, контакт в точке сочленения которого не ухудшается со временем. Жилы при таком соединении должны быть изготовлены из одного материала.

Сварка проводов.

Последовательность действий:

  • Провода соединяются методом скрутки.
  • Углубление электрода заполняется флюсом.
  • Электрод прижимается к концу скрутки до образования контактной точки.
  • Шарик, образованный в месте сварки проводов, после остывания зачищается и покрывается лаком.
  • Готовое соединение покрывается изолентой или термоусадочной трубкой.

Точечная сварка выполняется инвертором на 24В с минимальной мощностью 1 кВт. Величина сварочного тока устанавливается в зависимости от сечения проводника.

Соединение методом пайки

По надежности контакта метод пайки приравнивается к сварке, выполняется похожим образом. Однако его не рекомендуется использовать для соединения проводов в местах, которые могут подвергаться чрезмерному нагреву.

Соединение проводов спайкой.

Пошагово процесс сочленения проводки выглядит следующим образом:

  • Провода покрываются канифолью. Она наносится на поверхность жил разогретым жалом паяльника до появления налета ржавого оттенка.
  • Далее выполняется скрутка жил.
  • На место скрутки паяльником наносится олово так, чтобы оно проникло между витками.

Несмотря на высокую надежность такого соединения, его реализация требует довольно много времени, особенно по сравнению с опрессовкой.

Соединение с использованием зажимов

Применение винтовых контактных зажимов имеет ряд преимуществ перед другими способами сочленения проводников:

  • Простота реализации – достаточно затянуть отверткой пару болтиков.
  • Доступность – стоимость винтовых зажимов (клеммных колодок, винтовых клемм) низкая, из инструмента понадобится всего одна отвертка с подходящим жалом.
  • Высокая надежность контакта, сравнимая с опрессовкой.
  • Возможность соединять между собой жилы, изготовленные из разных материалов.

Соединение проводов зажимами.

К минусам относится сложность соединения нескольких проводников из-за ограниченного диаметра попарно расположенных гнезд клеммы. Для сочленения проводников необходимо их вставить в гнезда колодки, расположенные друг напротив друга, а затем затянуть отверткой винты. Предварительно жилы очищаются от изоляции.

Кроме винтовых клемм, активно используются варианты:

  • С плоскопружинным механизмом – одноразовые модели для одножильных проводников. Повторно такие клеммы использовать нельзя, так как внутренняя пластина-лепесток (прижимающая провод), принять первоначальную форму неспособна.
  • С рычажковым механизмом – многоразовые универсальные клеммы, которые также не требуют инструмента. При соединении проводов, их концы вставляются в клеммные отверстия, после чего зажимаются рычажками.

Некоторые клеммные колодки заправляются электромонтажной пастой, что позволяет сопрягать между собой алюминий и медь, а также защищать провода от окисления.

Болтовое соединение

Среди преимуществ данного типа соединения отмечается:

  • Простота монтажа и его низкая себестоимость.
  • Возможность соединять проводники, изготовленные из разных материалов.

К минусам болтовых соединений относятся следующие пункты:

  • Относительно низкое качество фиксации проводников.
  • Большие размеры соединения. В итоге оно не всегда может поместиться в распределительную коробку.
  • Из-за громоздкости на изоляцию болта придется потратить довольно много изоляционного материала.

Болтовое соединение проводов.

Последовательность действий для организации болтового соединения:

  • Концы обоих соединяемых проводов очищаются от изоляции и загибаются в кольцо.
  • На болт надевается стальная шайба.
  • Кольцо одного из проводов надевается сверху шайбы.
  • Затем идет еще одна шайба.
  • Следом кольцо второго проводника.
  • На болт надевается последняя шайба, а соединение затягивается гайкой.

Если ток нагрузки не превышает 16 А, можно использовать болты с типоразмером резьбы М4 при минимальном диаметре контактной площадки – 12 мм.

Подключение розеток и выключателей

Подключение даже простейших элементов бытовой электрической цепи через распределительную коробку требует наличия минимальных знаний и навыков. Провода внутри коробки всегда соединяются по цветам, каждый из которых отвечает за фазу, ноль или заземление. Обычно используется следующая цветовая схема:

  • Провод с коричневой изоляцией – на фазу.
  • Голубой – на ноль.
  • Желто-зеленого цвета – на заземление.

Подключение розетки. Провод, идущий от розетки, заводится в распределительную коробку – его лишняя длина обрезается. Важно оставить порядка 10 см в запас, что позволит переподключить розетку в будущем, если будет необходимость. Концы жил проводов зачищаются и стыкуются с уже имеющимися в коробке по цветам удобным способом.

Схема подключения розетки.

Нередко в домах без заземления пара проводов имеет одинаковый цвет. Чтобы отделить ноль и фазу, необходимо воспользоваться индикаторной отверткой.

Подключение выключателя. Выключатель подключается несколько сложнее розетки, так как его основная задача – прерывание фазы, идущей на электроприбор. В коробку заводятся 3 группы проводников, но по иной схеме (на примере светильника):

  • Первая жила подключается к нулевому входному проводу распределительной коробки и идет прямо на нулевой выход светильника.
  • Вторая жила идет от фазного входного провода на одну из клемм выключателя.
  • Провод от второй клеммы выключателя заводится снова в коробку, где стыкуется со второй частью, идущей на фазный выход светильника.

Схема подключения двухклавишного выключателя.

Описанная схема действует для двухклавишных выключателей.

Правила безопасности

Даже самые простые электромонтажные работы в доме допускается выполнять, только если имеется соответствующий опыт и знания в данной области. Если нет уверенности в собственных силах, настоятельно рекомендуется обратиться за помощью к профессиональным электрикам. Следует всегда придерживаться основных правил, выполнение которых защитит от травм:

  • Объект, на котором ведутся работы, по возможности обесточивается.
  • При работе под напряжением используются защитные средства, вроде специальных резиновых перчаток. Мастер становится на диэлектрический коврик.
  • При сварке или пайке рабочее место должно быть свободно от любых легковоспламеняющихся материалов.
  • Место проведения работ должно иметь достаточную освещенность.

Значительно повысить безопасность выполнения электромонтажных работ можно за счет активного использования индикатора напряжения.

Производители распределительных коробок

Для организации мест коммутации проводов и кабелей рекомендуется использовать высококачественные разветвительные коробки от производителей Hegel, Kopos или Bylectrica. Основная особенность этих брендов кроется в строжайшем контроле качества, что гарантирует соответствие реальных характеристик продукции заявленным.

Hegel

Компания HEGEL занимает свое место на рынке электротехнической продукции с 2006 года. Отличается высоким качеством своих изделий, стоимость которых остается на доступном для потребителей уровне. Продукция изготавливается из материалов зарубежного и отечественного производства на импортном высокоточном оборудовании и оснастке.

Kopos

Чешский производитель электромонтажных установочных материалов из металла и пластмассы, ассортимент которых насчитывает свыше 7000 единиц продукции, отвечающей всем мировым стандартам. Распределительные коробки в каталоге KOPOS KOLIN представлены моделями под штукатурку, в бетон и полы, для кабельных каналов, пустотелых и утепленных стен, а также многоцелевыми вариантами.

Bylectrica

Компания занимается производством различных электроустановочных изделий, характерными чертами которых остается актуальность и доступная стоимость. Продукция торговой марки Bylectrica отвечает самым строгим европейским стандартам. Среди распределительных коробок, производимых этой компанией, особого внимания заслуживают модели со встроенными винтовыми клеммами.

В нашем каталоге вы всегда можете подобрать распределительные коробки и сопутствующие электроустановочные изделия под большинство бытовых и промышленных задач. По всем вопросам касательно заказа продукции, ее особенностей и характеристик звоните по телефонам +395 (29) 202-13-86 и +375 (29) 520-06-65.

Соединение проводов в распределительной коробке

Одним из этапов электромонтажных работ является соединение проводов в распределительных коробках, который следует сразу после разводки и укладки кабелей. Согласно Правил Устройства Электроустановок (ПУЭ), электрические соединения проводов должны выполняться только в распределительных коробках.

На сегодняшний день существует множество способов соединения проводов в распределительной коробке. Выбор типа соединения зависит от следующих факторов: материал жил — медь, сталь или алюминий; условия работ — на улице или в квартире; количество проводников — два, три, четыре; сечение жил — одинаковое или различное. Исходя из этих факторов, выбирается наиболее подходящий и правильный метод.

Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке (разветвительной коробке). Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить проводники, заизолировать место соединения и «закатать» все штукатуркой.

    Но при этом упускаются из виду некоторые вопросы:
  1. В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти распределительную коробку в квартире или неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
  2. Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
  3. Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
  4. В плане пожарной безопасности преимущество такой коробки неоспоримо.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.
Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой.

    Выбор способа соединения зависит от нескольких факторов:
  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество жил в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Скрутка проводов

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания.

Соединение скруткой

Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью. Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой.

Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил. Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания.

Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания.

Пайка проводов

Соединение пайкой

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения. Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять.

Пайкой можно соединять и медные, и при некотором навыке, и алюминиевые провода, с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом. Распределительную коробку в этом случае называют распаячной коробкой

    При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:
  1. необходимость навыков в работе, трудоемкость процесса;
  2. использование специального инструмента;
  3. неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  4. увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка проводов

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано.

Соединение сваркой

Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка проводов

Соединение опрессовкой

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединители для электрических проводов конкретно для каждогоо соединения.

Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические. Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают.

Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки.

    Но есть и отрицательные моменты:
  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с проводника;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.

С помощью зажимов (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают жилы кабеля друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

    К недостаткам можно отнести:
  1. постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  2. ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  3. невозможность смешанных соединений.

Болтовые соединения

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

    К недостаткам винтовых зажимов можно отнести:
  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка.

С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики.

С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием.

    Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:
  1. соединение только двух проводов;
  2. низкое качество самих колодок, из-за чего возможны нарушения в сети;
  3. нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Соединительные клеммы WAGO

Клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов (коннекторов) на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм Wago могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку.

Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость. Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Ваги для соединения проводов могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости. Клеммники Wago как пользоваться? Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя. Для монтажа нужно только зачистить концы проводов и вставить их в зажим.
    Преимущества клемм WAGO:
  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.

Подробная схема соединения

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред. коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д.

Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение в распаечной коробке.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Ваги для соединения проводов

Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках. Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают.

Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

То, что мы видим после штукатурки стен:

Ваги для соединения проводов

Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.

Ваги для соединения проводов

Снимаем изоляцию с кабеля.

Ваги для соединения проводов

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

Ваги для соединения проводов

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

Ваги для соединения проводов

Далее, на скрутку одеваем СИЗ и закручиваем его.

Ваги для соединения проводов

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.

Ваги для соединения проводов

Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.

Ваги для соединения проводов

Ниже представлены фотографии соединения при помощи зажимов Wago.

Ваги для соединения проводов

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

Ваги для соединения проводов

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.

Ваги для соединения проводов

Затем, аккуратно все засовываем в коробку.

Ваги для соединения проводов

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

    Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
  1. рассчитать нагрузку на электросеть;
  2. сечение проводов;
  3. разделить потребителей на группы.
    В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
  • освещение;
  • силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее.

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

    Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
  1. освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
  2. розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
  3. кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
  4. жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл. проводов в распределительной коробке зависит от его сечения.
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр.

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Основные схемы расключения

При расключении в распределительной коробке знать каким способом произвести соединение проводов в — это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как провести розетку от распределительной коробки? Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Схема расключения розетки в распределительной коробке

Как расключить распределительную коробку. Провода, заведенные в распредкоробку складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет заземления), все точно также, только соединений два: фаза и нейтраль. Кстати, если они одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое.

    Есть:
  • вход — от другой распределительной коробки или со щитка;
  • от люстры;
  • от выключателя.

Подключение одноклавишного выключателя

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

AuthorsАвтор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.
Самые лучшие способы соединения проводов в распределительной коробке

Существует много способов соединения между собой проводов. Для того, чтобы выбрать каким способом вы будете соединять провода, вам необходимо иметь представления о всех способах.

Выбор способа соединения проводов зависит от нескольких факторов.

  • Материал из которого сделана жила провода (алюминий или медь).
  • Сечение жил (маленькое, большое, одинаковое, разное).
  • Количество проводов.
  • Условия воздействия на соединение (на улице, в доме, в земле, в бетоне)
  • Структура жилы провода (многопроволочная или однопроволочная).

Рассмотрим возможные способы соединения проводов в распределительной коробке.

Соединение при помощи скрутки

Метод состоит в скрутке двух и более проводов между собой с предварительным очищением изоляции.

Как сделать скрутку правильно читайте здесь: https://viktorpotapov.incpalife.ru/skrutka-provodov-v-korobke/

Плюсы соединения проводов скруткой заключаются в том, что этот метод материально не затратен и прост.

Минус в ненадежности этого соединения и невозможности соединить провода различной структуры (меди и алюминия).

Да и ПУЭ этот метод не упоминается как разрешенный. Многие говорят что это дедовский метод.
Но этот метод до сих пор пользуется популярностью совместно с такими способами как сварка и пайка.

Но скрутку можно сварить. И в ПУЭ сварка разрешена.

Сварка проводов

Сварка проводов заключается в том, что концы проводов свариваются при помощи специального аппарата. На конце скрутки получается капля из сваренных проводов. В месте сварки скрутка представляет собой единое целое и провода в этом месте не окисляются.

Соединение получается качественное и долговечное. Минусы в том, что для производства качественной сварки требуется специальное оборудование (специальные сварочный аппарат), необходимы навыки работы, трудоемкость, неразъемность соединения.

Для сварки можно использовать и инверторный сварочный аппарат, но тогда сварка оказывается хрупкой, так как напряжение сварки 40-90 вольт. Тогда как для сварки проводов лучше всего использовать аппарат с выходным напряжением 12-36 вольт.

Пайка проводов

Пайку проводов используют вместе со скруткой. Концы скрутки паяют с помощью простого или специального паяльника для пайки скруток.

Концы проводов опускают в специальную ванночку в которой находится расплавленное олово. В зависимости от размера и мощности специального паяльника можно паять скрутки из разного количества проводов.

Всем хороша пайка! Но есть у неё и недостатки – это необходимость иметь специальный инструмент. Многие пишут ещё что неудобство в том что пайка неразъемная. А зачем её разбирать? Сделал, изолировал, закрыл коробку и забыл!

Идем далее!

Соединение проводов с помощью колпачков СИЗ

(соединительных изолирующих зажимов)

О СИЗах я уже писал. Это пластиковые колпачки с конусной пружиной внутри.

Данными колпачками очень хорошо соединять многожильные провода. СИЗы в основном используются при подключении люстр, светильников, разводки проводников в самой люстре.

Но можно использовать и для усиления скруток в распределительных коробках. Также накручивают СИЗы и на скрутку из алюминиевых проводов.

Плюсы соединения колпачками СИЗ это:

Низкая их стоимость, простота соединения, противовозгараемые свойства колпачков, маркировка по цветам.

Из минусов – это не очень высокая надежность такого соединения.

С помощью клеммников Wago

Самозажимные клеммы Wago сделаны на основе пружинящего эффекта специальной прижимной пластины. С помощью рычажковых клемм Wago можно соединять как провода из моножилы, так и многожильные провода. Есть специальные клеммники Wago со смазкой, с помощью которых можно соединять алюминиевые и медные провода.

Если эти клеммники настоящие, не подделка то они могут выдержать достаточно большой ток. Есть мастера которые применяют эти клеммники для соединения проводов в коробках. Я бы не стал этого делать. Да и в ПУЭ об этом ничего не сказано.

Клеммники Wago удобны для подключения точечных светильников, люстр, расключения проводов в люстре.

Достоинства данного способа – это простота соединения, легкость, довольно хорошая надежность, можно соединять провода из разных металлов.

Недостатки – это стоимость клеммников.

Соединение с помощью клеммных винтовых колодок

Клеммные винтовые колодки бывают разных размеров. В зависимости от сечения провода выбираем размер клеммной колодки. Как по мне, я бы не стал соединять провода в коробке при помощи клеммных винтовых колодок. Если только деваться уже некуда. Тем более что колодки продаются сейчас неудовлетворительного качества.

Как максимум – это соединения проводов при монтаже люстр, бра, точечных светильников.

Плюсы этого способа – простота монтажа, невысокая цена колодки, возможность соединения проводов из разных металлов. Минусы – качество соединения. Винты нужно время от времени подтягивать.

Соединение с использованием болта

Кроме болтов нужно еще иметь две гроверные шайбы, обыкновенные согласно количеству соединяемых проводов и гайки соответствующего диаметра. Очищаем провод от изоляции на нужную длину, из очищенного провода делаем кольцо соответствующее диаметру болта и соединяем как показано на рисунке. Чтобы между каждым проводом была шайба.

Гайки закручиваются по часовой стрелке, значит направление кольца должно быть тоже по часовой стрелке, дабы кольцо не разошлось. Затягиваем очень хорошо, только резьбу срывать не надо. Если ещё законтрогаить – фиг что будет такому соединению.

Плюсы – простота, дешевизна, надежность, можно соединять провода из разных металлов. Минусы – громоздкость. Если нужно сделать такое соединение в распределительной коробке, то коробка нужна соответствующего размера.

Соединение с помощью зажима “орех”

Зажим “орех” представляет собой две пластины со специальными выемками для проводов и скрепленных между собой по углам четырьмя винтами. Всё это заключено в пластиковую оболочку, как показано на рисунке.

Пластиковый корпус состоит из двух половинок, скрепленных между собой специальными пружинными зажимами.

Для соединения нужно вставить соединяемые провода между пластин предварительно очистив их концы от изоляции и затянуть винтами. После чего на соединение нужно надеть пластиковый корпус. Какая-то дополнительная изоляция не нужна.

Преимущества – простоты соединения, небольшая стоимость “ореха”, можно соединять провода из разных металлов. Недостатки – нужно периодически подтягивать винты, которые ослабляются со временем.

Опрессовка гильзами

Для опрессовки гильзами нужно иметь провода и гильзы. Да еще специальные клещи для опрессовки. Гильзы существую разного диаметра. Подбираем гильзу в зависимости от сечения и количества соединяемых проводов.

Очищаем концы проводов от изоляции на нужную нам длину, складываем вместе вставляем в гильзу и клещами опрессовываем в нескольких местах.

С помощью гильз можно соединять также провода из разных металлов, вставив их с разных концов гильзы.

Достоинства такого соединения – качество, можно соединять провода из разных металлов. Недостатки – нужен специальный инструмент, процесс соединения требует большего времени.

Соединять провода опрессовкой можно также в распредкоробке.

Мы рассмотрели способы соединения проводов.

Прочитав статью вы решите какой способ выбрать вам. Какой бы способ вы не выбрали, нужно чтобы соединение проводов было надежным и долговечным.

Ещё статьи по теме:

Монтаж электропроводки своими руками

Использование колпачков СИЗ для соединения проводов

Делаем скрутку проводов в коробке правильно

Паяльник для пайки скруток в распределительной коробке

Еще статьи на сайте

Три самых надежных способа соединения проводов в распределительной коробке
В наших домах появляется все больше мощных электрических приборов: кофеварки, чайники, кондиционеры, бойлеры и т.п. Всё это в значительной степени повышает нагрузку на домашнюю сеть электропитания. Первое, что реагирует на повышения тока цепи, так это соединения проводов. Они первые приводят к возгораниям, если сделаны не соответствующим способом. А уж если их несколько, да ещё и в закрытой распределительной коробке, то общее выделяемое тепло суммируется и увеличивается. Это значит, что распределительная коробка – это особо важный и ответственный узел в плане нагрузочной способности сети.
Три самых надежных способа соединения проводов в распределительной коробке
Я расскажу Вам три надежных способа соединить провода в распределительной коробке, которые применяю сам и рекомендую другим.

Сварка проводов


Первое по надежности – это сварка проводов. Производится специальным сварочным аппаратом с применением графитового или вольфрамового электрода. В виду плавления металла дает перемешивание структур и провода становятся как одно целое. Если есть возможность – используйте именно его.
Сварка проводов
Плюсы:
  • Самое надежное соединение из всех представленных.
  • Подходит для алюминиевых и медных проводов.

Минусы:
  • Требует специального оборудования.
  • Трудоёмкое и не всегда применимое.

Пайка проводов


Второй по надежности метод соединения двух и более проводов - является пайка. Производится обычным паяльником с применением обычного припоя и флюса, использующегося в радиотехнике. Это самый доступный способ.
Сначала делают скрутку в несколько сантиметров, а затем запаивают ее по всей длине.
Пайка проводов
Плюсы:
  • Очень надежное соединение при должной длине пропаянной скрутки.
  • Доступное большинству домашних мастеров.

Минусы:
  • Трудоёмкое и не всегда применимое.
  • Применимо только к медным проводам.

Опрессовка проводов


Третий по надежности способ – опрессовка проводов наконечниками. В виду его быстроты и надежности, используется часто электриками при прокладке проводки в новых домах.
Опрессовка проводов
Плюсы:
  • Очень быстрое, требует минимум времени для создания надежного соединения.
  • Подходит для алюминиевых и медных проводов.

Минусы:
  • Необходимо иметь специальные обжимные клещи и наконечники.

Заключение


Обычная скрутка, винтовые клеммы, клеммные колодки, колпачки, зажимы - на мой взгляд электрика с 20-ти летним стажем не являются надежным соединением проводов! Под надёжностью я понимаю то, что соединение способно без лишнего нагрева выдержать такой же ток, на который рассчитан сам провод на весь период эксплуатации.
Конечно, я использую в своей работе и клеммы ВАГО и скрутки, но стараюсь это делать либо в световой проводке, где максимальный ток не превышает 5 Ампер, либо в других примерах с малым током. Подключать светильники такими клеммами очень удобно и быстро, тут не поспоришь.
Сейчас много людей мне начнут утверждать, что ВАГО очень надежны, рассчитаны на большие токи 32 А и т.п. Но мой многолетний опыт, к сожалению, утверждает обратное.
Три самых надежных способа соединения проводов в распределительной коробке
А посему три приведенных вначале соединения можно применять и в дальнейшем не волноваться за последствия.

Информативное видео по теме


Соединение проводов в распределительной коробке: пайка, скрутка, сварка, другое

Электропроводка в помещении должна быть безопасной и удобной для использования. Если строго следовать этому правилу, то каждый потребитель энергии (люстра, телевизор, компьютер, холодильник) должен иметь собственное устройство защиты от короткого замыкания или перегрева проводки. Вы можете протянуть отдельный кабель от персонального автомата защиты для каждой розетки и выключателя. Против этого выступают еще два критерия: рациональность и экономичность.

Для чего нужны распределительные коробки

Рациональная электропроводка выглядит следующим образом:

Распределительные коробки

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

  1. Освещение гостиная и спальня
  2. Освещение кухня
  3. Освещение санузел и прихожая
  4. Розеточная группа (в каждой комнате)
  5. Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений. Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

Для нормальной разводки линий, существуют распределительные коробки.

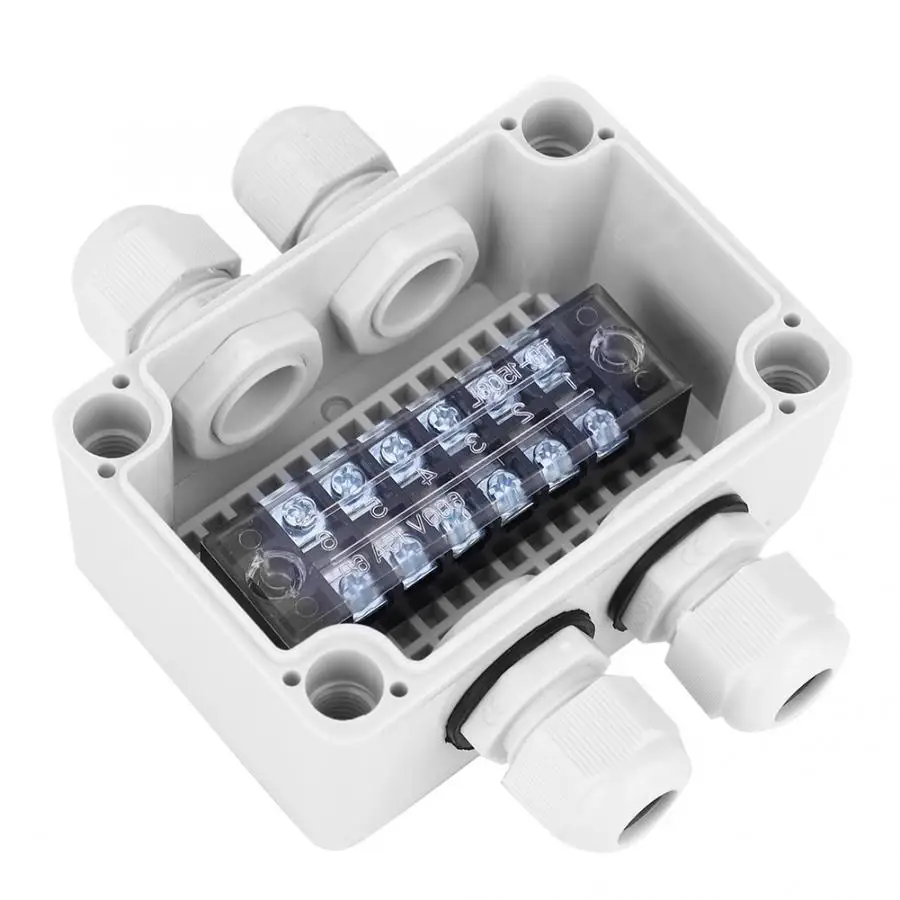

Распределительная коробка

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Важно: Сечение провода может быть одинаковым или разным. Главное условие: мощность магистрального кабеля не может быть ниже мощности конечной проводки к потребителю (розетка, световой прибор).

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

ПУЭ

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

  • Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
  • Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.
  • Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины. СкруткаОстальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
  • Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
  • При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.Изолирующий колпачок
  • Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Кроме того, неопытные электрики часто ошибаются, и обламывают жилы при зачистке изоляции. Если провод заведен в коробку «в натяг», повторное соединение будет невозможным.

Способы соединения проводников в коробке

Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.

  • Клеммы. Есть мнение, что такой способ является самым надежным, однако это неверное утверждение. Чаще всего, клеммы применяются на коробках с готовыми контактными площадками.

Клеммы

Такое соединение проводов в коробке, позволяет в любой момент отсоединить одну из линий (например, для ремонта), не нанося ущерб всей энергосистеме. Есть два способа подключения, непосредственно на колодку (изготовив кольцо из жилы провода), или с помощью клеммы. С кольцом все просто, необходимо лишь обеспечить укладку провода таким образом, чтобы при затяжке резьбового соединения, не ослабился контакт.

Кольцо

А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.

Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.

Клеммы2

Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.

Коробка

Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.

  • Для стандартной разводки в квартире (или домовладении), все-таки больше подходит классика:

Способы соединения

Сварка проводов в распределительной коробке применяется с незапамятных времен. Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках.

Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.

Сварка

Обычно это компактный прибор небольшой мощности. Его применяют практически все профессиональные электрики. Работает по принципу споттера для точечной сварки. Дугу зажечь не получится, но металл в точке приложения плавится исправно. На рисунке изображена простейшая схема, которую можно собрать в домашних условиях.

Качество соединения более чем достаточное. Помимо общей длины скрутки (40–50 мм), шарик на конце образует точку с минимальным сопротивлением. Дополнительный плюс — такая скрутка не раскрутится даже при перемещении проводов внутри коробки.

Скрутка2

Если сварочный аппарат недоступен — ограничиваемся обыкновенной скруткой. Разумеется, соединение производим не пальцами, а с помощью пассатижей. Все концы проводника должны быть зачищены (но не уменьшены в сечении), длина оголенной части перед началом скрутки не менее 70 мм.

Скрутка производится после окончательного закрепления проводов в коробке. Если кабель будет двигаться, соединение может потерять прочность. Как результат — искрение, перегрев, и обрыв контакта. Хорошо, если обойдется без пожара.

  • Как вариант — вслед за скруткой проводится пайка проводов в распределительной коробке.

Важно! Среди дилетантов распространено мнение: под нагрузкой, скрутка нагреется, и припой расплавится. Во-первых: нагрузка, способная нагреть проводник до температуры плавления припоя, в домашних условиях нереальна. Разумеется, при условии исправных защитных автоматов. Во-вторых: нагрев на скрутке происходит по причине неплотного контакта, а это как раз решается пропайкой.

Надежность получается ненамного хуже, чем при сварке. При этом нет необходимости приобретать (делать самому) сварочный аппарат, достаточно мощного паяльника или даже строительного фена.

Совет: Используйте как можно более мощный прибор для пайки. Лучше кратковременно воздействовать высокой температурой, чем медленно и долго греть контакты слабым нагревателем.

Во время нагрева, следите за состоянием изоляции. Если она начала плавиться, сделайте перерыв до полного остывания. Сразу после пропайки не шевелите провод, дайте возможность остыть как припою, так и изоляции.

Применяйте тугоплавкие припои, у этих сплавов выше прочностные характеристики.

  • Опрессовка. С точки зрения электропроводности, качество контакта не лучше, чем у обычной скрутки. Но прочность соединения возрастает в разы. Если нет возможности сварить или пропаять скрутку, обожмите ее с помощью специальной втулки.

Пассатижи

Можно обойтись и пассатижами, но специальный инструмент все-таки надежнее. Есть втулки для параллельного сращивания проводов, а есть для фиксирования скруток. Принципиальной разницы нет. Если проводников два или три, подойдет параллельный обжим. При большем количестве — опрессовка после скрутки.

Фактически, выше рассмотренные способы являются модернизацией старого доброго скручивания. Не следует относиться к вопросу скептически. Из-за плохого контакта в распределительной коробке, произошло множество пожаров, нанесен ущерб бытовой технике. Поэтому при ремонте электропроводки в своем жилище, используйте по максимуму технические средства улучшения контакта в скрутке.

Современные способы соединения проводки в коробке

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Коробка2

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Вывод

При всем разнообразии способов соединения проводов в коробке, наиболее надежным остается традиционная скрутка. Сварка или пропайка существенно улучшают контакт.

Серьезное оборудование не требуется, все работы можно выполнить при наличии элементарных навыков в электротехнике.

Видео по теме

Хорошая реклама



Wagobox Light Распределительная коробка | Распределительные коробки

Могу ли я подключить 2.5 двойной и заземляющий кабель к этому разъему?

Отвечает на вопрос: Yenjit

Да, серия 224 может принимать кабель 2,5 мм и рассчитана на 24А. Этот список только для WAGOBOX вам нужно будет заказать разъемы отдельно

Ответил: WAGO Product Expert

Дата публикации: 2020-06-29

Я хочу использовать это на радиальном светильнике для кухни, чтобы заменить блок разъемов старого стиля, могу ли я подключить два гибких кабеля к двум разным источникам света из этой коробки или мне нужны разные разъемы?

Вопрос от: amewse

Это будет возможно только в том случае, если вы используете твердотельный кабель к вашим светильникам с этими разъемами.Вам лучше использовать рычажные разъемы WAGOBOX и серии 222 или 221, если вы используете flex.

Ответил: WAGO Product Expert

Дата публикации: 2020-07-03

Будет ли он проходить через отверстие 60 мм?

Вопрос от: Monstt

Спасибо Вам за Ваш вопрос. WAGOBOX Light проходит через нижнее отверстие диаметром 49 мм и более.

Ответил: WAGO Product Expert

Дата публикации: 2019-11-30

это идет с разъемами

Здравствуй я хочу использовать, а не потолочную розу это идет со всем необходимым, я.е. коробка и разъемы? Спасибо

Отвечает на вопрос: Hemann

Спасибо Вам за Ваш вопрос. Этот предмет является только распределительной коробкой, вам необходимо приобрести 224 разъема для освещения, чтобы идти с этой коробкой.

Ответил: WAGO Product Expert

Дата публикации: 2020-01-13

Нужен ли Wagobox

Я устанавливаю светодиодное зеркало в моей ванной комнате, и, хотя оно будет установлено на рейке, недостаточно места для него.Могу ли я просто использовать разъемы без коробки?

Вопрос от: gatehill

Все разъемы должны быть заключены в какой-либо корпус. На рынке есть несколько небольших корпусов. Если вам нужна дополнительная помощь, пожалуйста, свяжитесь с [email protected]

Ответил: WAGO Product Expert

Дата публикации: 2019-03-26

,
Распределительная коробка Водонепроницаемый корпус переключателя АБС Подключение провода Распределительная коробка Пластиковый корпус | |

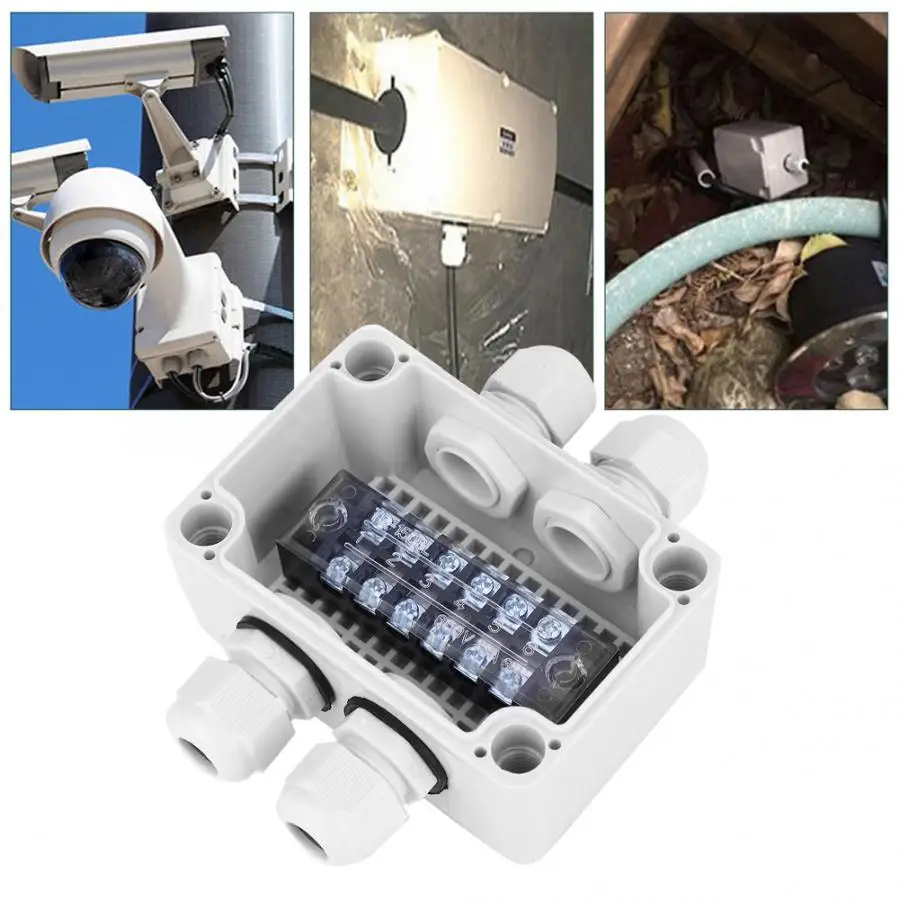

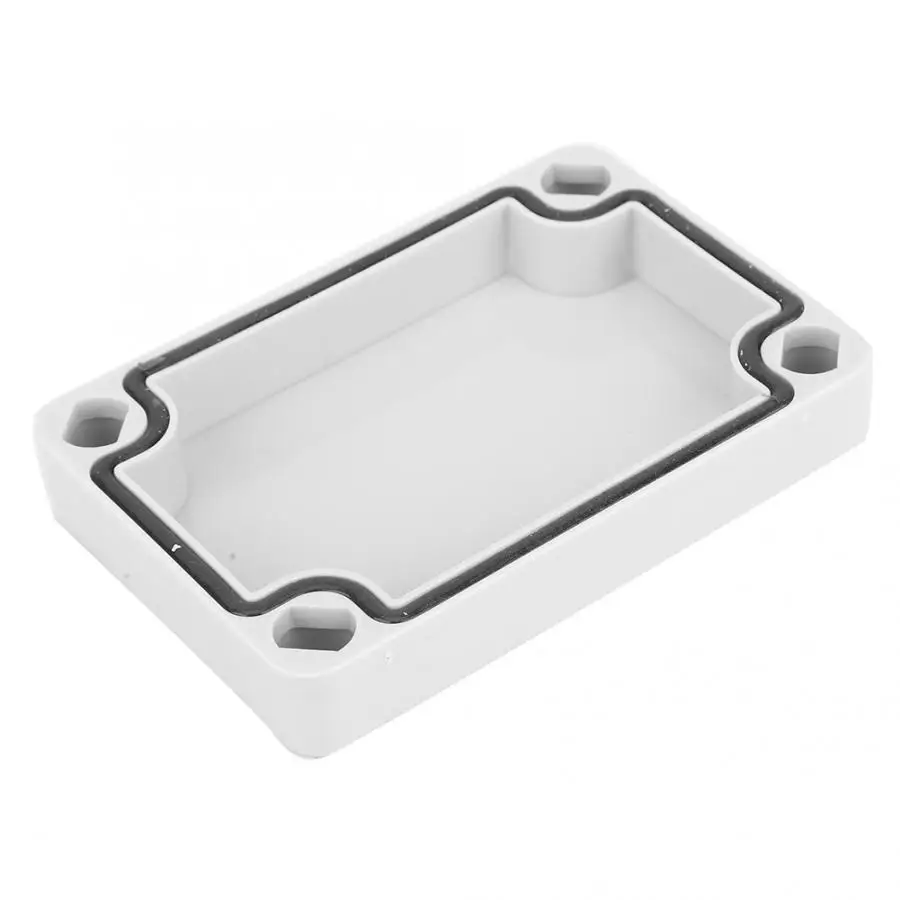

Водонепроницаемый корпус переключателя АБС Подключение провода Распределительная коробка Пластиковый корпус

1. Предварительно собранные винты M4 из нержавеющей стали, крепежные выступы могут быть прикреплены к стене.

2. Хорошая обрабатываемость и тонкий процесс, матовая поверхность элегантна.

3. Алюминиевая водонепроницаемая распределительная коробка, широко используемая в наружной проводной установке.

4. Литье из алюминиевого сплава: IP65, пыленепроницаемый, водонепроницаемый дизайн.

5. Радиочастотные помехи, пригодные для работы в условиях -40 ℃ ~ 120 ℃.

Тип изделия: проект приложения
Материал: ABS
Контакт: 4 x PG11 Контакт; 4 x PG11 Водонепроницаемая прокладка
Круглое отверстие: 4 x отверстия диаметром 18,5 мм / 0,73 дюйма
Разъем: 1 x TB1506 Разъем (Ток 15А, Разъем 6 Порт)
Контактное отверстие PG11 через диапазон: 5 ~ 10 мм

Размер: 65 х 95 х 55 мм / 2.56 х 3,74 х 2,17 дюйма

Список пакетов:

1 х корпус

4 х Водонепроницаемый контакт провода

4 х Пластиковая крепежная гайка

1 х Разъем

BBB

1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы только грузим к адресам подтвердили заказ.Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ обеспечивается несущей и исключает выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель - удовлетворение клиентов!
7.Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.

8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. Спасибо

Возврат и Возврат

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения.Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress.ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если продукт (ы) не так, как рекламируется.

Об обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

,

Отправить ответ

avatar
  Подписаться
Уведомление о
