Проект двухскатной крыши – ширина, углы наклона, размеры + проектирование

Содержание

ширина, углы наклона, размеры + проектирование

Крыша – важная конструктивная часть дома, выполняющая ряд наиважнейших функций. Она защищает от атмосферных напастей и отводит осадки, обеспечивает изоляцию и вносит солидный вклад в формирование собственного стиля строения. Для того чтобы столь значимое сооружение на «отлично» справлялось с доверенной работой, необходимо досконально продумать проект и скрупулезно разобраться с размерами.

Тщательный разбор и расчет двухскатной крыши требуется и самостоятельным мастерам, и владельцам загородной собственности, прибегающим к услугам строительных организаций. Давайте разберемся, как это правильно сделать.

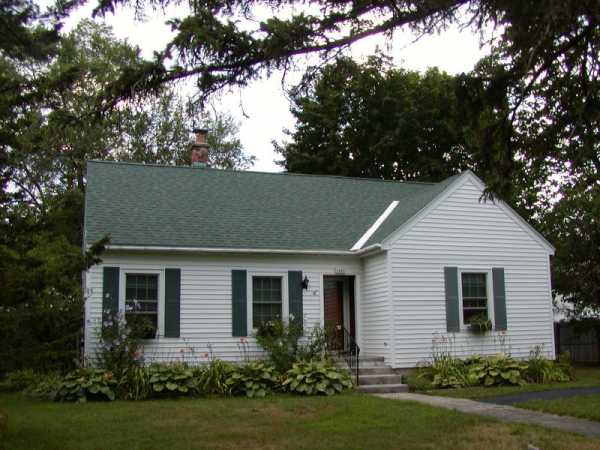

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

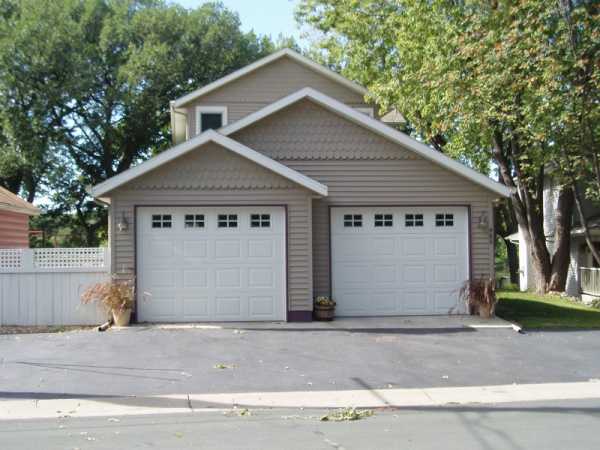

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

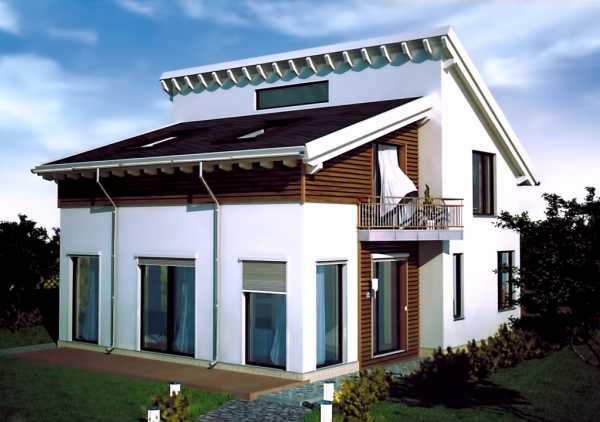

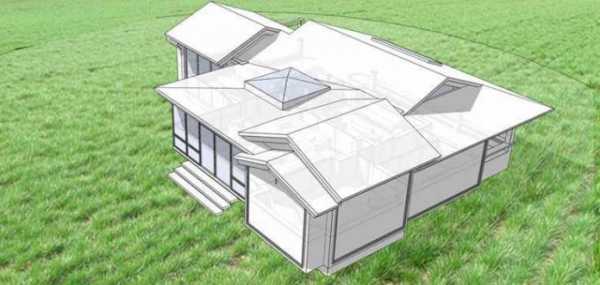

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

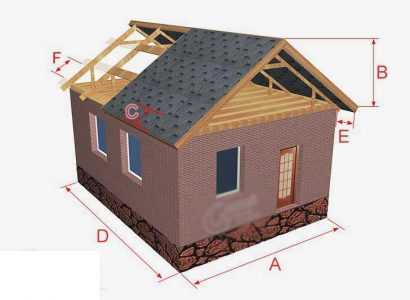

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

  • Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
  • Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
  • Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

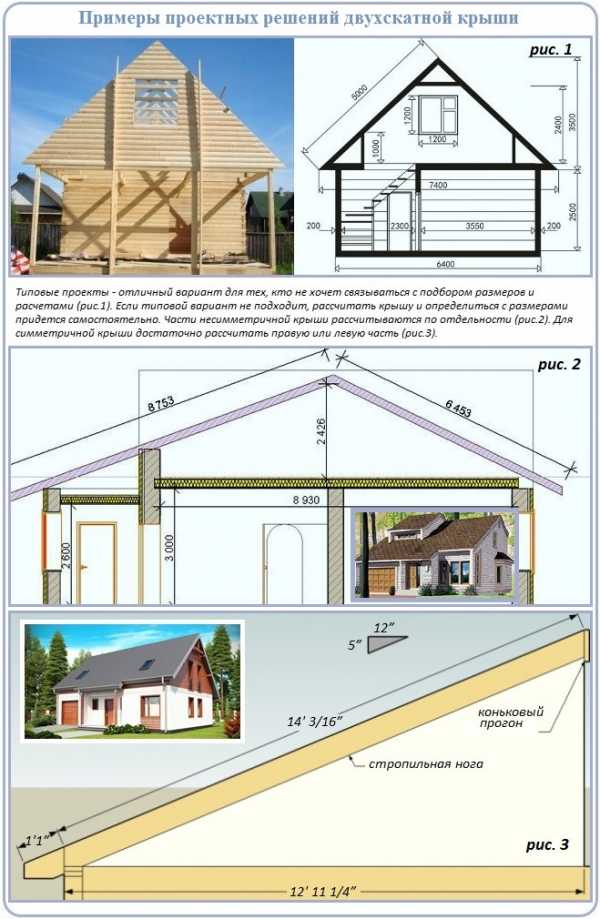

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

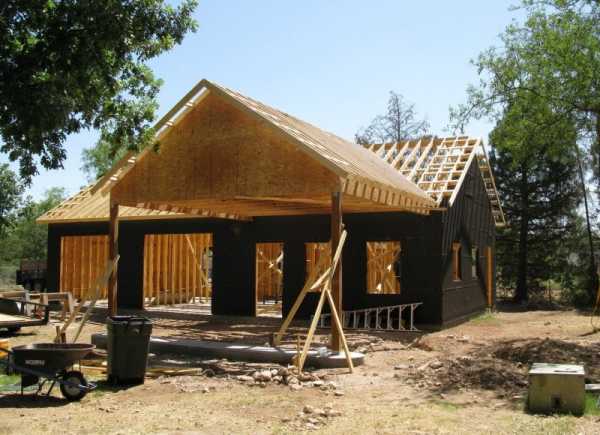

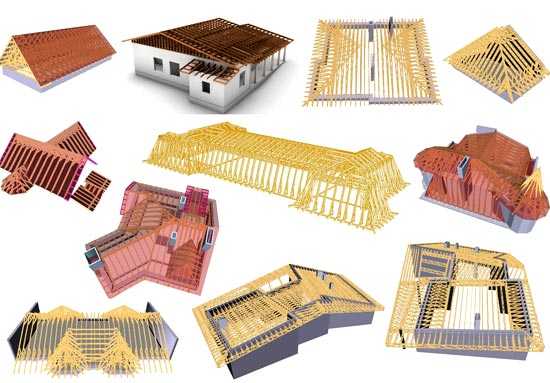

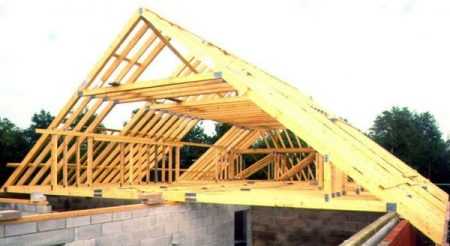

Конфигурацию и габариты любой скатной крыши задает стропильный каркас. На ребра стропильных ног укладываются скаты, образующие двухгранный угол. Сооружают стропильные системы из металлопроката и древесины, используют в строительстве конструкции индустриального изготовления и пиломатериалы.

Давайте рассмотрим варианты, доступные для приложения усилий самостоятельного мастера, т.е. построечный метод возведения каркаса крыши из пиломатериалов.

Этап #1 – выбор вида стропильной системы

Способ сооружения двухскатной крыши связан с размерами опосредованно, но без учета разницы в устройстве конструкций трудно будет разобраться с геометрическими параметрами.

В строительстве двухскатных крыш используются две традиционные технологии:

  • Наслонная, согласно которой у верха и низа стропилин есть прочная точка опоры. Нижней опорой служат стены дома, оснащенные мауэрлатом. Верх наслонных стропильных ног опирается на прогонную балку, формирующую конек. Прогонную балку опираются на сооруженную специально для нее опорную систему, на внутреннюю стену или на каменные фронтоны коробки, возведенные до устройства крыши. Наслонный способ преимущественно используют при обустройстве крупных домов с внутренней несущей стеной или рядом колон.
  • Висячая, согласно которой стропила верхами упираются лишь друг в дружку. Опорой для низа служат стены, как и в предыдущем случае. Висячие стропильные ноги формируют равносторонний треугольник, основание которого называется затяжкой. В совокупности такая система не создает распор, т.е. не передает распирающую нагрузку на стенки коробки. Стропильные треугольники устанавливаются либо в готовом к монтажу, т.е. собранном на земле виде, либо сооружаются из отдельных стропилин на месте. Отсутствие верхней опоры вносит коррективы в сферу использования: висячий метод применяется в обустройстве только небольших строений с малыми пролетами.

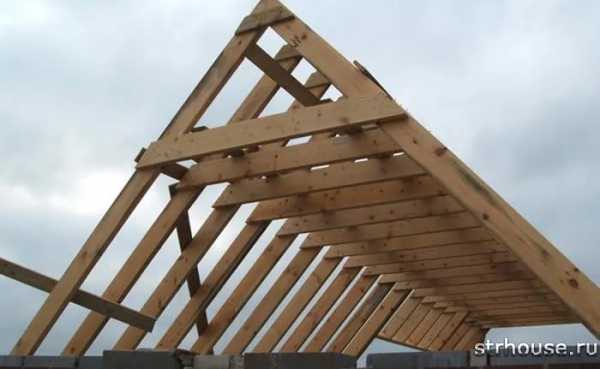

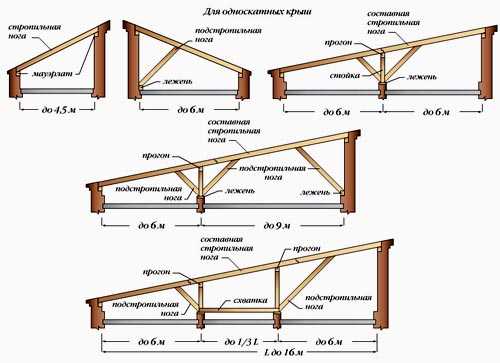

Схемы стропильных систем обоих типов включают минимум конструктивных элементов при перекрытии коробок шириной до 8-10м.

При обустройстве пролетов крупнее возникает опасность деформации стропильных ног. Чтобы исключить провисание и прогиб деревянных деталей из пиломатериалов, устанавливают укрепляющие элементы: подкосы, схватки, боковые прогоны и др.

Дополнительные детали обеспечивают жесткость и устойчивость крупного сооружения, но увеличивают нагрузку. Как определяется суммарная нагрузка и производится расчет элементов стропильной системы, мы уже разбирали.

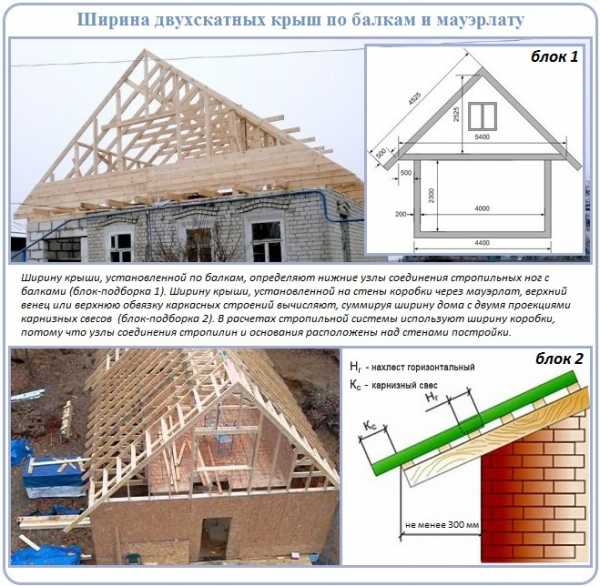

Этап #2 – расчет ширины

Оба типа деревянных стропильных систем сооружаются по балкам перекрытия или по мауэрлату. От типа основы зависит, как вычисляется ширина крыши:

  • При монтаже на балки перекрытия именно они формируют карнизный свес, т.е. определяют габариты крыши.
  • При установке на мауэрлат ширина крыши определяется путем сложения трех величин. Суммировать нужно ширину коробки и две проекции ширины карнизного свеса. Однако в расчетах используется только несущая часть ширины крыши, равная ширине коробки.

Функцию мауэрлата в каркасных постройках выполняет верхняя обвязка, заодно соединяющая разрозненные элементы в единый каркас. В деревянном строительстве мауэрлатом служит верхний венец, сложенный брусом или бревном.

В случае применения «балочной» схемы устройства используются так называемые матицы – брусья или бревна, уложенные под верхним венцом стопы в качестве перекрытия.

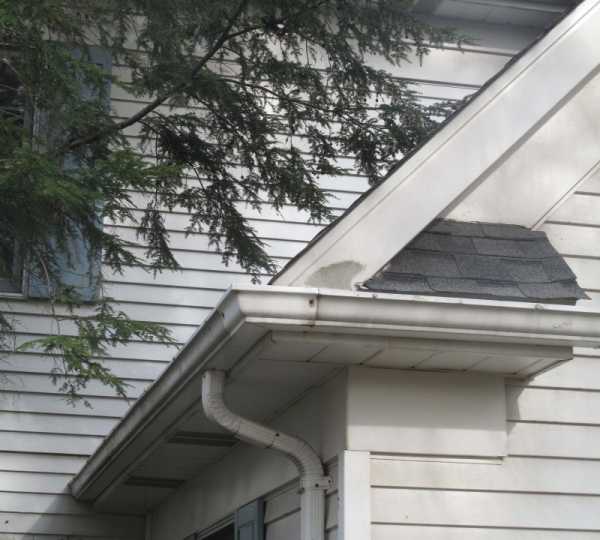

Карнизные свесы крыш, установленных на мауэрлат, могут быть сформированы непосредственно стропильными ногами, пришитыми к ним кобылками или кирпичным выступом. Последний вариант, естественно, применяется при возведении кирпичных стен. Выбор ширины свеса продиктован типом кровельного покрытия и материалом, из которого сложены стены.

Примеры рекомендованной ширины свеса:

  • Для шиферной кровли не более 10см;
  • Для битумной черепицы в интервале 30-40см;
  • Для металлочерепицы 40-50см;
  • Для профлиста 50см;
  • Для керамической черепицы 50-60см.

Стены из бревна и бруса требуют усиленной защиты от косых дождей, потому свесы над ними обычно увеличивают на 10-15см. При превышении предельного значения ширины свеса, рекомендованного производителем, необходимо предусмотреть мероприятия по его укреплению.

Возможна установка наружных подкосов на стены или опорных столбов, которые одновременно смогут играть роль конструктивных элементов террасы, крыльца, веранды.

Этап #3 – определение уклона

Углу наклона скатов дозволено варьировать в широчайших пределах, в среднем от 10º до 60º с допустимыми отклонениями в обе стороны. Традиционно обе плоскости двухскатной крыши имеют равные углы наклона.

Даже в несимметричных конструкциях для жилых домов их в основном располагают под равным углом, а эффекта асимметрии добиваются путем сооружения разно-размерных скатов. Чаще всего различия в уклоне основных частей крыши наблюдаются при строительстве дачных домиков и бытовых объектов.

На процедуру определения оптимальной крутизны двухскатной крыши существенное влияние оказывают три фактора:

  • Тип покрытия вкупе с весом предназначенной для него обрешетки. Вид кровельного материала определяет технологию монтажа и способ устройства основания для его крепления. Чем плотнее получается кровля, тем меньшее значение может быть у уклона. Чем меньше нахлестов и стыков между элементами покрытия, тем ниже разрешено быть крыше. И наоборот.
  • Вес кровли вместе с компонентами кровельного пирога. Расположенное под углом к горизонту тяжелое покрытие давит на основание только своей проекцией. Короче, чем выше уклон, тем меньшая масса передается на перекрытие. Т.е. под тяжелую кровлю нужно строить крутую крышу.
  • Климатическая специфика региона. Высокий уклон способствует быстрому отведению снега и воды, что крайне желательно в областях со значительным уровнем выпадения осадков. Однако высокие скаты очень чувствительны к воздействию ветров, стремящихся их опрокинуть. Потому в регионах с характерными сильными ветрами принято строить пологие конструкции, а в районах с изобильными осадками – крыши с высоким уклоном.

В нормативной документации, применяемой в расчетах углов для возведения двухскатных крыш, встречаются единицы, способные сбить с толку неопытных в кровельном деле домашних строителей. Самая простая величина выражена в безразмерных единицах, самая понятная – в градусах.

Вторая версия передает соотношение высоты крыши к половине ее ширины. Для ее определения проводится линия от центральной точки перекрытия к вершине кровельного треугольника. Реальную линию проводят на схеме дома, воображаемую на объекте. Обозначается величина или в процентах, или в виде математического отношения типа 1: 2,5… 1: 5 и др. В процентах мудренее и неудобней.

Этап #4 – определение высоты конька

У крыши с двумя скатами по желанию хозяина может быть или не быть чердак. В чердачных пространствах двухскатных крыш не положено устраивать полезные помещения. Для этого существует технология сооружения ломаных крыш. Однако высота чердака, применяемого для обслуживания и осмотра крыш углом, не является произвольной.

Согласно предписаниям противопожарной службы от вершины до перекрытия должно быть не меньше 1,6м. Верхний предел продиктован эстетическими убеждениями проектировщиков. Они утверждают, что если высота крыши больше высоты короба, то она словно «давит» на постройку.

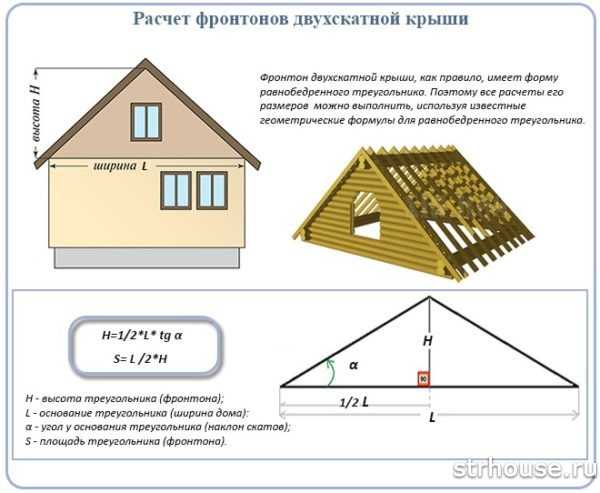

Высоту расположения коньковой вершины для устроенных по балкам висячих крыш легче всего определить чертежным методом:

  • Чертим схему коробки дома в масштабе.
  • Ищем середину верхнего перекрытия.
  • От середины вверх прокладываем ось симметрии.
  • В любую из сторон от середины откладываем половину ширины крыши – получаем крайнюю точку свеса.
  • С помощью транспортира от крайней точки свеса вычерчиваем прямую под углом, рекомендованным производителем кровельного покрытия. Точка ее пересечения с осью будет вершиной крыши. Измерим расстояние от вершины до перекрытия, получим высоту.

Чтобы получить полную картину, на схеме нужно аналогичным способом вычертить второй скат. Параллельно линиям вычерченных скатов надо провести еще две линии на расстоянии, равном толщине стропильных ног в том же масштабе.

Если не устроит конфигурация крыши, можно «поиграть» с высотой на бумаге, изменяя положение точки вершины и уклон крыши в разумных пределах. Те же манипуляции можно провести в одной из чертежных программ.

При вычерчивании абриса крыши, сооружаемой по наслонной технологии, следует учитывать толщину прогонной балки. При внушительной мощности она несколько сдвинет положение скатов.

Народные умельцы считают, что расчеты элементов стропильной системы для строительства двухскатной крыши можно вообще свести к вычислению только сечения прогона. Это самый нагруженный элемент, все остальные имеют право быть тоньше. К примеру, если расчеты покажут, что для конькового прогона потребуется материал 100×150мм, то для стропилин, опор, подкосов достаточно доски 50×150мм.

Процесс поиска высоты конструкций со свесами, сформированными кобылками, немногим отличается от описанной методы. Просто угол уклона вычерчивается не от крайней точки свеса, а от нижнего узла крепления стропилины к мауэрлату. В любом случае вариации с крутизной и размерами запланированной к строительству двухскатной крыши лучше подобрать на «бумаге», чем на стройплощадке.

Этап #5 – расчет расхода материала

Нормальный хозяин загодя задумывается о бюджете строительства. Правда, в предварительной смете по определению будут неточности. Процесс возведения двухскатной крыши наложит свои коррективы на первоначальный расчет материала, но выяснить объем основных трат поможет.

Предварительная смета должна включать:

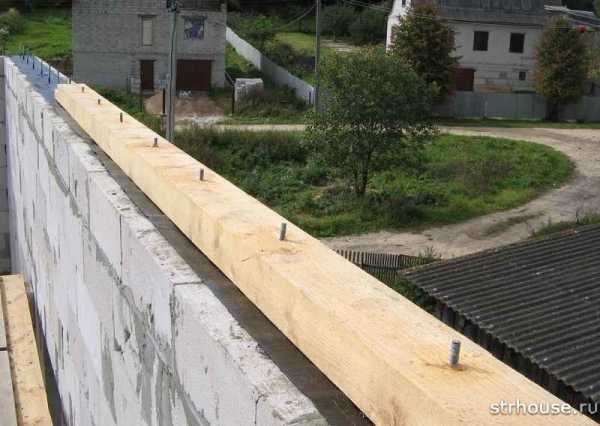

  • Брус для устройства мауэрлата. В жилищном строительстве используют пиломатериал сечением от 100×150мм до 200×200мм. Метраж рассчитывается по периметру коробки с 5% запасом на обработку и соединения. Аналогичный материал приобретается для устройства лежня, если он запроектирован.
  • Доска для изготовления стропилин. Чаще всего для изготовления стропильных ног используют материал сечением от 25×150мм до 100×150мм. Метраж определяется путем умножения длины внешнего ребра на количество. Материал приобретают с запасом 15-20%.
  • Доска или брусок для выполнения подкосов, затяжек и опор сечением 50×100, 100×100мм в зависимости от проекта. Тоже нужен запас примерно 10%.
  • Материал для устройства обрешетки. Расход его зависит от типа финишного покрытия. Обрешетку сооружают либо сплошной, если будет производиться укладка битумной черепицы, либо разреженной под профнастил, металлочерепицу, обычную черепицу, шифер и пр.
  • Рулонная гидроизоляция, метраж которой определяет вид кровли и крутизна. Высокие крыши покрывают водоизоляционным ковром только вдоль свесов, конька и в выпуклых или вогнутых углах. Пологие покрывают сплошным ковром.

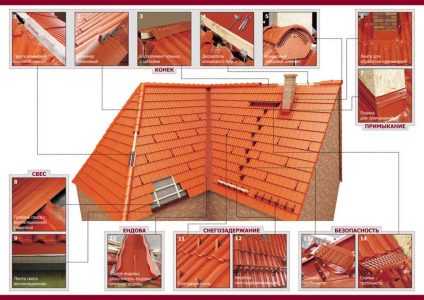

  • Финишное покрытие. Его количество вычисляют, суммируя площади скатов. Если имеются врезанные слуховые окна, то их площади тоже подсчитывают. Только вычисляют как прямоугольник, а не по факту. Количество запаса для укладки рекомендовано производителями покрытия.
  • Материал для обшивки фронтонов и свесов.
  • Уголки, пластины, саморезы, скобы, гвозди. Нужны анкера и шпильки, их количество подскажет проект.

Еще потребуются фасонные элементы для обустройства сквозных проходов через крышу, ендов, свесов, конька. Представленный набросок сметы действителен для холодной конструкции. Для утепленной крыши надо будет приобрести утеплитель и пароизоляционную пленку, брусок для контрообрешетки и материал для обшивки крыши изнутри.

Мы подобрали для вас ряд видео роликов, в которых еще более подробно разбираются технологии строительства:

Все рассчитать перед строительством крыши углом – дело нужное и очень полезное. Несмотря на незамысловатость формы и простоту монтажа, в процессе расчетов и сооружения имеются технологические нюансы. Их учесть и правильно применить поможет предварительное проектирование и определение размеров.

krovgid.com

устройство конструкции, разновидности, чертежи, фото, варианты проектов с различной кровлей

22 Июля 2018 2018-07-22

3896

Время чтения 11 минут

Прочитать позже
Отправим материал на почту
Распечатать

Двускатная крыша – кровельная конструкция, которая чаще других используется в частном домостроении. Она не только проста в сооружении, она надежна, обойдется недорого, если правильно провести расчет количества элементов.. В статье рассмотрено, из каких элементов состоит эта разновидность кровель, и как ее можно собрать своими руками. Вы узнаете про основы расчетов, правила и этапы сборки, что позволит «на одной волне» разговаривать с подрядчиками строительной компании.

Дом с двускатной крышей

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

  1. Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).

  2. Стропила, по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.

  3. Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

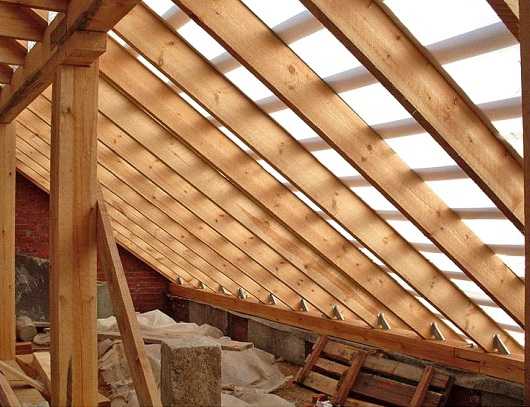

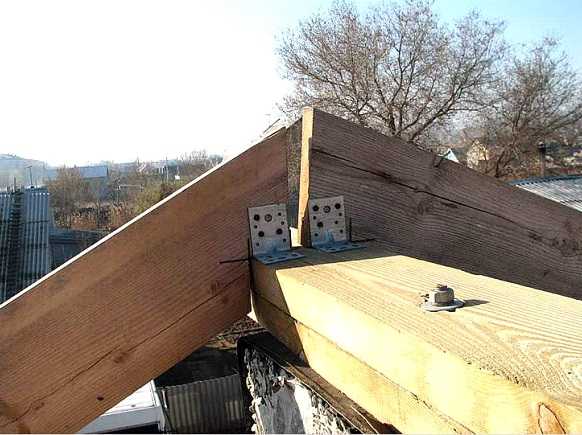

Стропила, прикрепленные к мауэрлату

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

  1. Опоры под брусок конька. Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.

  2. Стойки под стропила. Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.

  3. Прогон, он же брус, уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.

  4. Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.

  5. Затяжки. Это бруски, стягивают парные стойки (между собой).

Разновидности стропильных систем

Их две: висячие и наслонные. Первая разновидность, в которой верхние концы стропил опираются друг в друга, между собой и скрепляются. Для повышения прочности соединения и надежности конструкции нередко между ними устанавливают затяжку.

Вторая разновидность – ноги, опирающиеся на конек. Они также могут быть стянуты затяжкой, если ставится задача увеличить несущую способность всей системы.

Внимание! Функции затяжки для висячей разновидности может выполнять балка перекрытия, на которую ноги упираются.

Висячие и наслонные стропила
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций:

  • Производят монтаж мауэрлата на стены. К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.

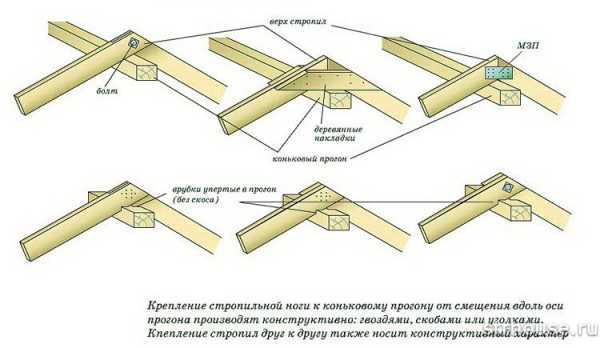

  • Производят монтаж конькового бруса. Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.

  • На последние укладывается коньковый брус, который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.

  • Устанавливаются стропила попарно, образуя треугольники кровельной системы.

Висячие стропила
  • Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки. Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.

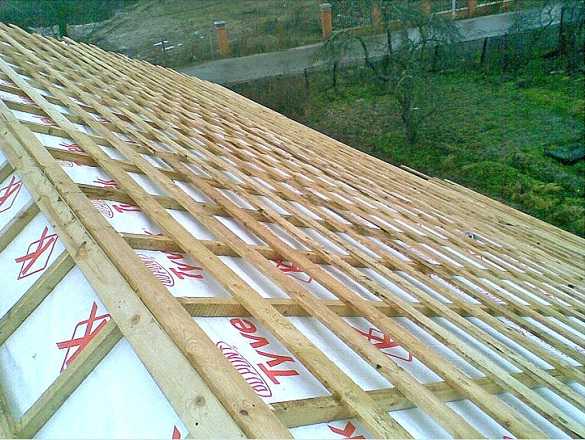

  • Поверх стропильной системы устанавливается обрешетка из деревянных брусков или досок.

  • Поверх обрешетки набивается кровельный материал.

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Монтаж наслонных стропил
  • Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).

  • Натягивают между верхними точками двух ферм нить, по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Процесс возведения двускатной крыши в видео:

Это может быть интересно! В статье по следующей ссылке читайте про то, чем покрыть крышу дома.

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

  • шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

  • шаг 1,4, длина 3, сечение 75х125 мм;

  • шаг 2,15, длина 5 м, сечение 100х250;

  • шаг 0,9, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ног

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

  • если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;

  • металлочерепица – угол в 14°;

  • профнастил - 12°;

  • битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;

  • рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крыши
Это может быть интересно! В статье по следующей ссылке читайте про строительство крыши частного дома.

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида:

  1. Несимметричные. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.

  2. Асимметричные. По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.

  3. Асимметричные со смещением. То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогона

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крыши

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки. Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Это может быть интересно! В статье по следующей ссылке читайте про дома с односкатной крышей.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровли

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крыша

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Это может быть интересно! В статье по следующей ссылке читайте про утепление крыши дома.

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Составление чертежей двухскатных крыш своими руками: фото

Началом работ по монтажу любой крыши, в том числе и двухскатной, служит составление её подробного чертежа, поскольку именно он позволит точно определить конструкцию будущей кровли, визуализировать внешний вид и распланировать внутреннее пространство.
Составление подробных чертежей элементов стропильной системы с учетом вида и проекта крыши частного дома и материалов её изготовления служит рабочей картой для проведения монтажных работ, позволяет выполнить планирование количества, характеристик и стоимости необходимого материала.

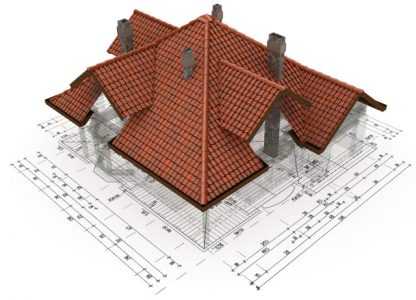

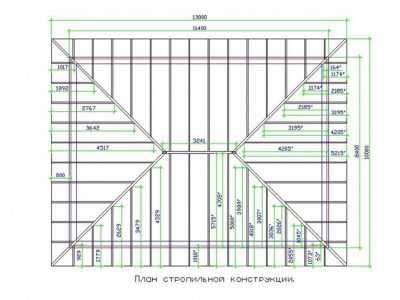

План-чертеж крыши Вернуться к оглавлению

Содержание материала

Виды двухскатных крыш и их основные преимущества

Под устройством двухскатной крыши в строительстве принято понимать покрытие дома, состоящее из двух соединённых между собой плоскостей или скатов, основание у которых опирается на стены.
Кровли с двумя скатами подразделяются на следующие виды:

Разные типы двухскатных кровель имеют отличия в своём строении, однако все они обладают сходными преимуществами, среди которых можно выделить следующие:

  • экономичное расширение площади жилых помещений дома без дополнительных затрат на фундамент;
  • наклон скатов обеспечивает естественный водосток дождевой и талой воды;
  • общее снижение теплопотерь за счёт обустройства подкровельного пространства;
  • простая технология монтажа позволяет осуществить монтаж своими руками;
  • относительно невысокая стоимость материалов для строительства.

Все это по праву позволяет назвать двухскатные крыши идеальным решением для проекта частного жилого дома.

Двухскатная крыша своими руками


Вернуться к оглавлению

Планирование двускатной кровли

Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

  1. Возможности для финансирования строительства. Если экономичность кровли является немаловажной, то не рекомендуется выбирать конструктивно сложное строение, лучше остановиться на стандартом равноскатном варианте. Стандартный равноскатный вариант крыши

  2. Необходимая функциональность подкровельного пространства.
    Двухскатная крыша является оптимальным решением для устройства в подкровельном помещении мансарды, как для летнего отдыха, так и для постоянного проживания.
    Оптимальным вариантом для этого является устройство ломаной кровли, которая позволяет максимально задействовать площадь подкрышной части. Чертеж и строительство ломаной кровли

  3. Особенности местности расположения будущего дома.
    Это важно, поскольку ветровые и снеговые нагрузки должны быть обязательно учтены при проектировании углов наклона скатов, чтобы обеспечить минимальное отрицательное воздействие атмосферных факторов и исключить возможные неприятные последствия.
  4. Планируемый материал для внешнего покрытия.
    Каждый тип кровельного материала имеет свои технологические особенности и специфические требования к устройству стропильной системы двухскатной крыши, которые должны быть учтены на этапе проектирования.

    Материалы для кровли крыши

Собрав воедино общую информацию по указанным факторам и выбрав подходящую конструкцию кровли, можно приступать к расчётам размеров элементов и составлять чертежи.

Наиболее простой способ выполнить расчёт двухскатной крыши своими руками это воспользоваться онлайн калькулятором, который на основании вводимых данных сделает все необходимые вычисления.

Варьируя исходными параметрами можно оптимизировать как количество материала, так и саму конструкцию.
Другим возможным вариантом расчётов будет использование стандартных математических формул и справочных таблиц, на основании которых можно выполнить вычисления размеров и точек расположения элементов вручную.

Чертеж стропильной части кровли

Надо отметить, что говоря о чертежах будущей крыши, как правило, имеется в виду определение и детализация стропильной части, поскольку именно её конструкция отвечает за функциональность, надёжность и безопасность. Однако самостоятельно выполненный чертёж не заменит полноценный проект, выполненный специалистами.

Вернуться к оглавлению

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

  1. Принципиальная схема стропильной системы.
    Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:
  • Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
  • Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
  • Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;

    Расчёт стропильной системы двухскатной крыши

  • Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
  • Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
  • Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;

    Схема стропильной системы двухскатной крыши

  • Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
    • коньковым, расположенным по линии соединения стропильных ног или коньку;
    • боковым, который фиксирует линию в середине ската.
  • Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
  • Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.

    Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления.
После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.



  • характеристики используемого пиломатериала;
  • размеры каждой детали;
  • конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

  • Комплектация кровельного покрытия.
    По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.



Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

Варианты конфигурации кровельного покрытия


Вернуться к оглавлению

Особенности составления чертежей некоторых типов двухскатных крыши

При планировании кровли и составлении чертежей, необходимо учитывать особенности устройства двухскатных крыш различных типов. Рассмотрим основные из них.

Классическая, с равной длиной скатов

Исходя из функционального назначения подкровельного пространства, равноскатная крыша может быть выполнена в двух вариантах, что отражается при составлении чертежа:

  1. Мансардная крыша. Изначально предполагает устройство стропильной системы висячего типа, чтобы обеспечить максимальную полезную площадь помещения.
    Установка элементов, укрепляющих конструкцию, может быть устроена одним из перечисленных способов.

При планировании и составлении чертежей мансардной кровли необходимо учитывать общий вес кровельного покрытия. Поскольку количество упорных элементов в данной кровле минимально, то не рекомендуется использовать для покрытия тяжёлые материалы.

  • Чердачная.
    Может быть выполнена по любой технологии устройства стропил, поскольку отсутствует задача организации внутреннего пространства.
    Наиболее распространёнными способами сделать двускатную конструкцию кровли являются:



При монтаже стропильных ферм для висячих стропил способы установки затяжек и подкосов разнообразны и выбор конкретной конструкции напрямую зависит от типа кровельного материала.
Видео с чертежом и готовой конструкцией двухскатной крыши.

Кровля ломаного типа

Мансардная крыша, выполненная с изломом ската, или ломаная крыша своими руками может быть также рассчитана, прочерчена и построена. Внешняя сложность конструкции при тщательном планировании технологических элементов и точек соединения, оказывается в строительстве не сложнее, чем обычная равноскатная кровля. Чертежи ломаной кровли, прежде всего, должны отражать устройство каркаса из опорных стоек, а также дополнительные распорные элементы, необходимые при покрытии тяжёлыми кровельными материалами.

Пример кровли ломаного типа


Надо отметить, что монтаж двухскатной крыши является наиболее актуальным решением, чтобы обустроить жилое помещение и выполнить самостоятельную постройку. Таким образом, подробно составленный чертёж двухскатной крыши является фактическим руководством по строительству, как на стадии подготовки материалов, так и в процессе самого монтажа. Изначально продуманная общая конструкция кровли и способы соединения её элементов буду залогом качественно выполненных работ при минимальных трудозатратах.

proekt-sam.ru

110 фото базовых особенностей конструкции

Обустройство крыши является последним этапом строительства, если рассматривать стандартные варианты, то хозпостройки строят с односкатной конструкцией, а дома с двухскатной крышей. Технология строительства имеет многовековую историю, последовательность операций практически не меняется, несмотря на то, что сегодня применяются современные кровельные материалы.

Преимущества двухскатной конструкции

  • Разные архитектурные схемы
  • Экономия средств
  • Простые расчеты
  • Естественный сток дождя и снега
  • Геометрическая форма снижает риск протекания крыши
  • Возможность обустроить на чердаке мансардное помещение
  • Ремонтопригодность, надежность, долгий срок службы, стойкость к износу.

Вариации крыш

Симметричная. Данный выбор вполне оправдан: надежная конструкция формируется за счет симметричных скатов, нагрузка распределяется равномерно. При необходимости увеличить нагрузку устанавливают стропильную систему.

Асимметричная. Наклон скатов выполнен под разными углами, на одной из сторон хозяин сможет обустроить помещение. В этом случае нагрузка распределяется неодинаково, понадобится тщательно рассчитать нагрузочную способность фундамента с несущими стенами, грамотно выбрать кровельные материалы, рассчитать их количество, изменить способ утепления, наружной отделки и гидроизоляции.


Несимметричная. Для конструкции характерно наличие внутреннего или наружного излома, как на фото двухскатной крыши.

Каждый из вариантов обладает своими особенностями и преимуществами, которые следует внимательно изучить, чтобы не ошибиться в выборе конструкции.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации.

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.


Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Главным параметром при выполнении расчетов выступает общая площадь крыши, его легче всего просчитать для симметричной конструкции: значение периметра одного ската умножается на 2, и получается точный результат.

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

  • мауэрлат;
  • стропильная система;
  • подкосы с коньками;
  • обрешетка;
  • теплоизоляция и влагозащита;
  • покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Монтажные работы

Мауэрлат предназначен для того, чтобы выдерживать вес кровли, он обеспечивает равномерное распределение нагрузки на фундамент со стенами, ширина бруса для его изготовления равняется ширине стены. Крепление выполняется с помощью стальной проволоки, скоб, шпилек, металлических пластин, анкеров или деревянных прибоин.

Фронтоны и нижняя часть обрешетки фиксируется на мауэрлате или брусе с меньшим сечением, последний элемент прикручивают или прибивают к верхней обвязке.

Балочные перекрытия создаются из деревянных брусьев 200х100 мм, обрешетку располагают на продольных балках с шагом 50 или 60 см, их крепят к мауэрлату с помощью длинных гвоздей (200 мм). Стропильную систему изготавливают из балок с сечением 100х50 мм, высота каждой стойки равна расстоянию между полом и верхней частью мауэрлата.

Опытные строители, которые знают, как построить двухскатную крышу, обязательно зашивают фронтон, с этой целью можно применять сайдинг, профлисты или вагонку. Для вентиляции и освещения внутреннего пространства чердака в фронтоне оставляют оконный проем.

По всему периметру устанавливают карниз и пластиковую систему водоотлива. Монтаж кровли требует выполнения паро-, гидро- и теплоизоляции, в качестве кровельных материалов используют черепицу, ондулин и другие.


Фото двухскатных крыш


Также рекомендуем посетить:

mojdominfo.ru

План кровли двухскатной крыши чертеж

План кровли – составление и оформление

Кровля — важный элемент любого дома или другого сооружения, она завершает его строительство и формирует общее представление о здании, его стилистику и внешний вид. От того, насколько правильно и грамотно ее возвели, зависит как создание и поддержание комфортных условий жизни в домостроении, так и надежность, долговечность и прочность самой конструкции крыши и здания целиком. Многие владельцы домов возводят их по максимуму самостоятельно, воплощая свои самые смелые идеи. На самом деле, это не так уж и сложно: чтобы возвести крышу своего домостроения правильно и качественно, необходим разработанный предварительно план кровли.

Качественно составленный план позволит сэкономить время возведения кровли, упростит ее строительство и поможет сократить затраты на строительство.

Основные сведения, содержащиеся в плане кровли

Возводимая на частном доме кровля может быть абсолютно разной — односкатной, двускатной, многоскатной, шатровой, вальмовой. Существует также большое количество разнообразных стройматериалов, обеспечивающих надежное кровельное покрытие, — профлист, шифер, гибкая черепица, металлочерепица, оцинковка и множество других. Схема строительства кровли содержит соответствующий расчет требуемых объемов стройматериалов на ее обустройство, а также устанавливает четкую последовательность или этапность выполнения работ.

Пример рабочего проекта кровли коттетджа

План кровли — это рисунок или чертеж, в котором схематически изображается вся крыша в нескольких проекциях и слоях. Чертежи составляются в соответствии с порядком проведения работ, и каждый из этих чертежей относится к своему этапу строительства. Чаще всего на бумаге отражают: схему установки элементов конструкции (балки, стропилины, брусья обрешетки) или ее основания, схему укладки гидро- и теплоизоляционных слоев, схему размещения покрытия крыши. В плане также схематически отражаются места крепления всех дополнительных и доборных элементов, труб водостока, вентиляционных и дымохода. На отдельные схематические рисунки вынесены подробные изображения стыков, монтажа слуховых окон и ендов. Отдельные схемы позволяют во время строительства кровли точно установить правильное размещение элементов кровельного пирога и других ее деталей.

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Выбор типа крыши

Прежде чем составить план кровли, необходимо предварительно выбрать стройматериалы для ее гидро-, тепло- и пароизоляции, а также подобрать вид покрытия крыши. Следует также определить точные размеры будущей конструкции с внесением точных их значений в план ее строительства. Когда уже известна кровельная конструкция, составлен план — можно приобретать нужный объем стройматериалов и начинать строительство этого элемента дома.

Это тоже важно знать: Дефектная ведомость на ремонт кровли: как составить?

Чтобы определить окончательный вид будущей кровли, нужно узнать существующие виды кровли. Выделяют 6 главных типов крыш: одно-, дву- и многоскатные; вальмовые; щипцовые и полувальмовые.

Простейшие типы кровель – без изломов или плоские. Однако чаще всего на домах возводятся многоскатные или вальмовые кровли. Для крыш таких типов важны правильные расчеты стройматериалов и расчет нагрузки на несущие части конструкции, чтобы защита дома сверху получилась надежной и качественной.

Поверхности многоскатных кровель часто имеют треугольную и трапециевидную форму. Скатные плоскости вальмовых крыш имеют абсолютно разную неповторяющуюся форму, что позволяет создать крышу и дом с неповторимым внешним видом.

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровля с двумя скатными поверхностями — самый распространенный тип таких кровель, он используется для зданий и домов любых видов.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

Законченный чертеж кровельной конструкции обязательно содержит полную информацию о физических параметрах (ширине, длине, сечении) и фактическом расположении на крыше абсолютно всех элементов.

Также желательно во время проектирования кровли определить способы крепления ее деталей и узлов, и занести эту информацию в план кровли.

В графическом разделе плана указывают длины стен строения, расстояние между стропилиной и коньком, выбранный или рассчитанный угол уклона скатных поверхностей и физические размеры стропил.

При выборе кровельного стройматериала для покрытия скатных плоскостей крыши нужно учесть такие рекомендации:

  • для профлиста — уклон скатной поверхности делают не меньше 8°;
  • для металлочерепицы — уклон — 30°;
  • для гибких покрытий, таких как рубероид — 5°;
  • для волновых шиферин — 20 — 30°.

План кровли — порядок выполнения

Здание или дом на плане распределяют на прямоугольники, изнутри которых рисуют линии, обозначающие сопряжения скатных плоскостей снаружи и внутри, а также прочерчивают расположение ендов и коньков.

Часть из этих элементов будет располагаться за пределами внешних стенок, так как обязательно любая крыша должна быть со свесом.

Проекции спереди и сбоку кровли делают с учетом наклона скатных поверхностей.

Задают их, когда проектируется домостроение целиком, учитывая назначение и тип постройки, а также вид используемого кровельного покрытия.

Графическую часть проекта готовят с помощью одной из множества спецпрограмм для проектирования, которую можно найти на сайтах, посвященных строительству в сети Интернет.

Это тоже важно знать: Слуховое окно на крыше: конструкция и для чего оно служит

План должен обязательно иметь координатные оси, это упростит ориентацию постройки в пространстве. Для этого:

  1. План домостроения обводится линией.
  2. Контуры капитальных стен и другие линии проекта дома перекопируют на план кровли.
  3. Начиная с самого большого, над каждым из прямоугольников строения рисуют изображение кровли.
  4. Затем рисуют линиями коньковые проекции.
  5. Рисуют обозначение ендов.

Обязательно на плане указывают расположение каналов для вентиляции и дымоходов, а также, при их наличии, наносят места установки мансардных окон.

Обозначают отметками уклоны скатных плоскостей, направления всех стоков для воды.

По всем осям и по всем контурам плана обозначая все фактические размеры.

Самостоятельными пунктами в план кровли включаются чертежи отдельных соединительных узлов разнообразных деталей кровельной конструкции:

  • соединения конькового узла, места крепления стропилин друг с другом и с другими элементами;
  • присоединение подкосов затяжек и стоек и прочих аналогичных деталей системы;
  • закрепление стропилин на мауэрлате.

В графическом разделе проекта обязательно присутствует эскиз кровли, который дает обобщенное представление о кровельной конструкции. Это желают для оценки эстетики и внешнего вида.

Планируемая врубка каких-либо деталей требует отражения в дополнительном чертеже, для обозначения формы врубки и ее фактических размеров.

Если план кровли готовиться своими руками, нужно придерживаться определенных правил по оформлению таких чертежей:

  1. Пересечение скатных плоскостей всегда образует конек или ендову, при этом их проекция должна обязательно делить на 2 равные части угол прямоугольника.
  2. Через две пересекающиеся и сходящиеся в одном месте линии, чаще всего будет проходить и 3 линия.
  3. Идущим параллельно линиям свесов соответствует также параллельная коньковая линия, а ее проекция в таком случае будет проходить точно посередине конструкции.
  4. Чертежи плоской крыши состоят всего из нескольких линий, а крыша со скатными проекциями имеет большое количество проекций коньков и ендов.
  5. Кровли такого типа часто имеют достаточно сложную форму, с усиленной стропильной конструкцией и значительным наклоном.

Важно: чтобы расчертить правильно сам план кровли и его чертежную часть, следует иметь хорошую инженерную подготовку и иметь специальные знания в основах строительства, чтобы учесть все детали и сделать правильные расчеты.

Традиционный дом с двухскатной крышей – надежность и долговечность по приемлемой цене

Наиболее популярными в России всегда были проекты домов с двухскатной крышей. Это произошло, скорее всего, из-за климатических особенностей нашей страны. Зимой на скатные крыши наметает меньше снега, он сам сползает с поверхности крыши, и тем самым нагрузка на кровлю уменьшается.

Количество скатов никак не влияет на параметры крыши, поэтому выбор зависит от предпочтения конкретных людей. Двухскатная форму чаще всего применяют при сооружении небольших частных домов, которые идеально вписываются в любую местность. Монтаж двухскатной крыши отличается легкостью. Кроме того, такая кровля очень надежна в эксплуатации. Конструкция двухскатной крыши позволяет применить любую разновидностькровельных материалов от шифера до современной металлочерепицы.

Уклон кровли – важный параметр двухскатной крыши

Оптимальный уклон для домов в засушливой местности 25-45 градусов. В регионах с большим количеством осадков лучше выбирать кровлю с наклоном от 45 до 60 градусов. План кровли двухскатной крыши должен учитывать, что угол наклона будет также зависеть от ветра, господствующего в данной области: чем больше наклон, тем сильнее парусность конструкции.

В зависимости от уклона используются разные кровельные покрытия. Например, шифер, черепица применяются только на скатах, уклон которых не меньше 22 градусов.

Общая стоимость кровли напрямую зависит от уклона скатов. Чем он больше, тем затратнее в плане использования материалов, а значит, дороже.

Схема стропильнойсистемыдвухскатнойкрыши

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

Схема стропильной системы

Существует два вида систем двухскатных крыш: с наслонными и висячими стропилами. Применяемый тип стропил связан с размером здания.

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы. В любом случае, дальнейшая эксплуатация уже будет невозможна.

Крепление мауэрлата (опорного бруса) может производиться различными способами:

  • Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м 2 ), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Более дешевый способ: вместо шпилек можно вмуровать части арматуры и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

  • В этом случае шпильки необходимо вмуровывать прямо в саму стену во время кладки. В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м 2 и он вполне подойдет.
  • Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой. За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Сборка обрешетки

Схема обрешетки крыши

Сборка обрешетки является последним этапом при возведении двухскатной крыши перед кровельными работами. Обрешетка обычно изготавливается из бруса с сечением 4*4, 5*5, 6*6 см и устанавливается перпендикулярно по отношению к стропилам.Это предусматривает чертеж двускатной крыши. Обрешетка принимает на себя вес кровли и перераспределяет нагрузку на стропила, которые после проецируют её на несущие стены здания.

Шаг обрешетки выбирают в зависимости от вида материала покрытия. Некоторые материалы нуждаются в устройстве сплошного настила. К ним относятся все виды мягких кровель, плоский шифер. Под мягкую битумную черепицу дополнительно поверх настила расстилается подкладочный ковер, который служит для выравнивания поверхности, защищает ее от излишней влажности на этапе укладки кровельных материалов. В качестве подкладки чаще всего используют стеклохолст, пропитанный модифицированным битумом.

Постройка дома с двухскатной крышей – отличный выбор людей готовых к самостоятельной работе. Этуконструкцию, в разрезе будет представляющую собой треугольник, опирающийся на стены здания, достаточно просто будет возвести. Здесь вы сможете варьировать угол наклона кровли и высоту спуска.

Планировка дома — готовые чертежи и планы домов

Чертежи крыш

Строительство кровли считается завершающим этапом возведения дома. То, насколько качественно будут проделаны работы по устройству крыши, влияет на срок эксплуатации дома, на комфорт и безопасность проживающих в нем. Чертежи крыш как неотъемлемый элемент проекта строительства должны выполняться грамотно, и выбираться в соответствии со многими факторами, о которых мы поговорим ниже.

Чертеж устройства стропильной конструкции крыши

Если сравнивать между собой все конструктивные элементы дома, можно прийти к выводу, что крыша в совокупности со своими функциями превосходит по важности другие составляющие. Следовательно, для того чтобы возвести крышу, необходимо приложить немало усилий. Но перед тем как приступать к непосредственным работам, застройщики должны сделать проект со всеми необходимыми чертежами и расчетами.

Возможные варианты исполнения крыш

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, то конструкция крыши должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже. Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.

Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, разрабатывающими проект дома. однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

  • Предоставление надежной защиты для дома;
  • Надежный отвод атмосферных осадков.

Различные чертежи устройства крыши

Чертежи крыш

Чертежи являются неотъемлемой частью любого проекта строительства, и непосредственно по ним и производится монтаж. Выполнение чертежей неквалифицированными людьми может повлечь за собой ошибки в монтаже или проблемы в эксплуатации крыш. Даже опираясь на строительные нормы и правила, а также пользуясь строительной литературой, недостаточно опытные проектировщики могут допустить множество ошибок.

Для того чтобы уберечь себя от лишних трат времени и денег, лучше всего изначально заказать проект у специалистов, и быть спокойным за качество заказанных услуг. Потраченные на проект денежные средства, вероятней всего, окупят себя качеством и долгим сроком эксплуатации крыши.

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы. В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

  • Требуемый наклон;
  • Какой кровельный материал будет использоваться;
  • Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе. Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться.
Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

  • Чертеж примыкания крыши к парапету;
  • Чертеж примыкания крыши к парапету без прижимного профиля;
  • План используемой крыши;
  • План соединения скатов;
  • План ливневой канализации;
  • Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

  • Конструкция односкатной крыши;
  • Конструкция двухскатной крыши;
  • Конструкция четырехскатной (вальмовой) крыши.

Наиболее часто встречающиеся типы крыш

Рассмотрим типы крыш, которые чаще всего встречаются в частных домах, и разберемся в особенностях их конструкций.

Конструкция односкатной крыши

Такие крыши считаются очень простыми в монтаже, и чаще всего односкатной крышей оборудуют дома, находящиеся в южных регионах с малым количеством атмосферных осадков. Опишем преимущества и недостатки таких конструкций:

  • Экономия материалов;
  • Простота монтажа;
  • Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
  • Отличная сопротивляемость порывам ветра;
  • Плохая сопротивляемость скапливанию атмосферных осадков;
  • Непривлекательность.

Для подготовки чертежа необходимо знать такие параметры, как габариты здания, наклон кровли, тип кровельного материала. Высота стропильной системы зависит не только от угла наклона крыши. Если скат крыши будет выходить за пределы стен вследствие конструктивных особенностей дома, этот факт необходимо учитывать тоже.

Количество стропил зависит от габаритов здания, а шаг между ними должен выбираться исходя их сечения пиломатериала, используемого для строительства.

Чертежи устройства односкатной крыши

Дополнительные усиливающие элементы, такие как подкосы и ригели, позволяют предотвратить провисание системы под тяжестью кровли.

Подбирая готовые чертежи для односкатной крыши, необходимо позаботиться, чтобы в них содержалась вся информация о конструктивных элементах. Кроме этого, в чертежах должны быть указаны способы крепления элементов крыши друг к другу, что будет очень полезным при монтаже.

Конструкция двухскатной крыши

С помощью двухскатной крыши защищается большинство проектов и планировок домов. Почему же они так популярны, попробуем разобраться:

  • Относительно невысокая цена;
  • Привлекательность по сравнению с односкатной крышей;
  • Отличная сопротивляемость атмосферным осадкам;
  • Легкость монтажа.

Конструкция стропильной системы состоит из стропил, балок, мауэрлата и конькового бруса. Для конструкции двускатной кровли, к которой предъявляются более серьезные требования по надежности, чертежи дополняются прогонами, подкосами и подпорками.

Схема устройства двускатной крыши

Существуют разновидности двускатной кровли, одной из которых является дома с мансардной крышей. Мансардные крыши нередко имеют ломаные скаты для того, чтобы увеличить полезное пространство под крышей, необходимое для комфортной жизни.

При проектировании двускатной крыши для дома, находящегося в северном регионе, с характерными обильными осадками зимой, следует предусмотреть крутые скаты и усиленную конструкцию стропильной системы.

Посмотрев по сторонам, можно легко отыскать пример неправильно спроектированной двухскатной кровли, и показателем тому будет большое количество снега на крыше.

Конструкция четырехскатной (вальмовой) крыши

Благодаря вальмовой крыше загородный дом становится более привлекательным и неповторимым. Кроме этого, благодаря четырехскатной конструкции, крыша становится полностью оптекаемой, и ей не страшны порывы ветра любой силы. Вальмовой такую крышу называют из-за наличия в ней торцевых скатов треугольной формы — вальмов. Рассмотрим достоинства четырехскатной крыши:

  • Отсутствие сопротивления ветру, способствующее широкому применению вальмовой крыши в ветреных регионах;
  • Оригинальный внешний вид;
  • Благодаря вальмовой крыше фасад дома хорошо защищен от атмосферных осадков;
  • Под четырехскатной крышей без проблем можно соорудить и обустроить жилой чердак .

Обсудим и недостатки четырехскатной крыши:

  • Сложность монтажа, если сравнивать ее с двухскатной крышей;
  • Стоимость вальмовой крыши выше двухскатной;
  • Некоторые сложности могут возникнуть при планировке мансарды под вальмовой крышей. Из-за того, что конструкция предполагает наличие четырех скатов, полезное пространство будет скрадываться больше по сравнению с двухскатной крышей.

Для сооружения вальмовой крыши необходим тщательный расчет, подготовка проекта и необходимых чертежей. В проекте должны быть отражены особенности региона, стоимость всех необходимых материалов и сложность монтажа.

Проект вальмовой крыши должен рассчитывать и площадь будущей крыши, благодаря которому будет понятно, сколько понадобится кровельного материала. Проектирование и создание чертежей четырехскатной крыши дело непростое, и вряд ли будет под силу неподготовленным строителям. Лучше всего доверить проектирование таких сложных по конструкции крыш специалистам, что позволит не волноваться о качестве.

Источники: http://www.krovlyakrysh.ru/dokumentatsiya-i-proektirovanie-krovli/plan-krovli/, http://roof-tops.ru/ustroistvo/tradicionnyj-dom-s-dvuxskatnoj-kryshej/, http://planvsem.ru/krysha/chertezhi-krysh.htm

krovlya-mp.ru

Как самостоятельно построить двухскатную крышу – большая статья по устройству

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

  • Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
  • Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
  • Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
  • Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
  • Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
  • Лежень — дополнительный элемент, на который опирается стойка;
  • Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

  • нагрузка от ветра и дождя;
  • давление выпавшего снега;
  • вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

  • Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
  • Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
  • Металлочерепица: придерживаться следует уклона от 14°;
  • Профнастил: его листы должны размещаться под углом от 12°;
  • Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

  • симметричная двухскатная крыша;
  • ассиметричная двухскатная крыша;
  • двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для  подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Помогла статья? Оцените ее



strhouse.ru

Чертеж двухскатной крыши дома

План и чертежи двускатной кровли

Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли.Части крыши

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:


Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.Вид кровли изнутриНачало конька

Начало конька
Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.


Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.
Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.Простая двускатная кровляКобылки в схематическом виде

Различие между стропилами
План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Стропильная система

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

  • При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
  • При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок.Мауэрлат

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

  • Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации.Сплошная обрешетка

Решетчатая. Делается при использовании жестких видов покрытия: шифера, металлочерепицы.Решетчатая система

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.





jsnip.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
