Виды профилей для гипсокартона и их назначение

В этой статье мы рассмотрим:
Виды профилей для гипсокартона: разновидности и назначение
Крепеж для профиля гипсокартона

Ни для кого не секрет, что закрепить листы гипсокартона в воздухе невозможно – для этого необходимо какое-то основание. Как правило, его либо фиксируют к стене клеем, либо прикручивают на каркас, набранный из металлических профилей. Если с приклеиванием все более или менее понятно (здесь ничего, кроме клея, не понадобится), то для создания полноценного несущего каркаса используется масса разнообразных профилей и всевозможных соединительных элементов, без которых не обходится ни один монтаж сложных конструкций. Изучением этих элементов каркаса мы и займемся в этой статье. Вместе с сайтом stroisovety.org мы подробно изучим все виды профилей для гипсокартона, сопутствующих крепежных изделий, определимся с их назначением, размерами и целесообразностью использования в той или иной ситуации.

Виды профилей для гипсокартона фото

Виды профилей для гипсокартона: разновидности и назначение

Все конструкции из гипсокартона монтируются с использованием двух основных видов профилей – изделия для обшивки отдельных плоскостей и так называемые перегородочные профили. Начнем, пожалуй, с плоскостных металлических профилей для гипсокартона.

Профили для обшивки стен и потолков

Как правило, для создания большинства стеновых и потолочных конструкций применяются два вида профилей – ud, cd и так называемый арочный профиль для гипсокартона. Они имеют стандартные размеры и отличаются друг от друга только толщиной металла и длиной.

• Направляющий профиль для гипсокартона ud. Основное назначение этого профиля – создавать плоскость будущей обшиваемой поверхности. Если речь идет о формировании каркаса для обшивки гипсокартоном стен или потолка, то именно он устанавливается по всему периметру будущего каркаса. Этот профиль под гипсокартон имеет следующие габариты: ширина 25мм и длина 3000мм. Основным критерием надежности таких профилей является толщина используемого для их изготовления металла. Следует понимать, что чем толще используемая сталь, тем профиль надежнее и соответственно имеет большие возможности.
  К примеру, профиль из тонкой стали можно использовать исключительно для обшивки стен, а вот его более надежного собрата, изготовленного из толстолистовой стали, с таким же успехом можно применять и для сооружения потолочных конструкций.

Металлический профиль для гипсокартона ud

• Несущие профили cd. Профили этого типа используются для окончательного формирования металлического каркаса и возлагают на себя основную несущую нагрузку – именно к ним крепится гипсокартон и именно они в полной мере ответственны за жесткость и надежность каркаса. Как и в случае с направляющими ud, несущие профили для гипсокартона могут производиться из металла разной толщины. Чем тоньше используемая сталь, тем профиль менее надежен и, как следствие, при монтаже требует установки гораздо большего количества крепежных элементов. Ширина cd-профиля для гипсокартона составляет 60мм, толщина 25мм, а длина может быть как 3000, так и 4000мм.

Профиль для крепления гипсокартона cd

• Арочный профиль. По сути, это тот же направляющий или несущий профиль, с одной лишь разницей – он ослаблен и имеет множество надрезов или отверстий. При необходимости его легко можно согнуть плавной дугой. Его размеры полностью идентичны своим жестким собратьям.

Арочный профиль для гипсокартона фото

Профили для перегородок из гипсокартона

В отличие от профилей, предназначенных для обшивки плоскостей, профили для перегородок имеют немного большие размеры и, как результат, другое назначение. Их производят в разном диапазоне габаритных размеров – ширина перегородочных профилей может быть 50, 75, 100, 125 и 150мм. Выбор того или иного профиля для перегородок обуславливается необходимыми техническими характеристиками простенка (теплоизоляция, шумоизоляция, необходимость прокладки габаритных коммуникаций).

• Направляющие профили uw используются для того, чтобы задать плоскость и направление простенка – он монтируется по всему периметру простенка (на полу, потолке и прилегающих стенах).

Направляющий профиль для гипсокартона uw

• Стоечный профиль для гипсокартона cw применяется для усиления каркаса и придания ему прочностных характеристик. Устанавливается он, как правило, с шагом 400мм так, чтобы с двух сторон можно было прикрепить листы гипсокартона.

Cтоечный профиль для гипсокартона сw

Крепеж для профиля гипсокартона

Кроме профилей, для создания гипсокартонных конструкций используется масса дополнительных изделий, предназначенных для крепления каркаса к обшиваемой плоскости и соединения профилей между собой.

• П-образный кронштейн. Это изделие представляет собой перфорированную металлическую пластину, которая может легко сгибаться в виде буквы «П». Они имеют одно назначение – соединять существующие стены или потолок с металлическим каркасом. Своей серединой кронштейн крепится к обшиваемой плоскости, а сгибаемые концы фиксируются к несущему профилю саморезами.

Крепеж для профиля гипсокартона – П-образный кронштейн фото

• Быстроподвес. Это альтернатива П-образному кронштейну. В некоторых случаях стандартного размера П-образного кронштейна не хватает для крепления каркаса и тогда на смену ему приходит так называемый быстроподвес. Он состоит из двух частей – спицы с ушком на конце и самого подвеса, который защелкивается в профиль cd. Спица и подвес соединяются между собой посредством специальной пружины, которая дает дополнительные преимущества в процессе монтажа – положение такого подвеса относительно уровня горизонта довольно легко регулируется одним нажатием пальцев на пружину. Недостатком этого типа креплений является то, что со временем действие пружины ослабевает и потолок провисает. При монтаже стен быстроподвесы не применяются – как правило, все обходится использованием П-образных кронштейнов.
• Крабовый cd-соединитель. Применяется при установке перемычек между основными несущими профилями – он позволяет соединить их в перпендикулярном направлении (крест-накрест). Крабовый cd-соединитель защелкивается в профиль, после чего привинчивается к нему посредством саморезов и специальных усиков.
  Перемычка вставляется аналогичным образом – она защелкивается в два крабовых соединителя, расположенных на соседних несущих профилях, и также крепится саморезами. Как правило, чтобы установить одно такое изделие, потребуется закрутить 8 саморезов по металлу.

Быстроподвес и крабовый соединитель фото

• CD-соединитель. Назначение этого элемента простое – он используется для удлинения несущих профилей. Первый устанавливается в торец одного из соединяемых профилей, а другой надевается на него аналогичным способом. После соединения они фиксируются с боков четырьмя саморезами по металлу с каждой стороны.

CD соединитель для гипсокартона

• Двухуровневый cd-соединитель. Это специфическое изделие применяется крайне редко – оно необходимо для монтажа каркаса, крепление которого выполняется к таким подвижным основаниям как деревянные перекрытия. Собранный с использованием таких соединителей каркас является двойным. Сначала набирается один уровень профилей cd (к стенам он не крепится и является подвижным) Второй же уровень профилей делается как обыкновенный каркас и соединяется с помощью первого двухуровневыми cd-соединителями.
  Такие сложности необходимы для того, чтобы погасить изменения размеров древесины в зависимости от температуры и влажности (двухуровневый cd-соединитель является своего рода компенсатором).

Двухуровневый cd-соединитель для гипсокартона фото

Ну и в заключение хочу акцентировать внимание на то, что все виды профилей для гипсокартона, а также соединительные элементы невозможно использовать без всякого рода крепежный изделий. Наряду с ними применяются распорные и забивные дюбели и саморезы по металлу двух видов (3,5*25мм и 3,5*9,5мм).

Автор статьи Юрий Пановский

Сервис объявлений OLX: сайт объявлений в Украине

Обычные объявления Найдено 13 402 929 объявлений Найдено 13 402 929 объявлений Хотите продавать быстрее? Узнать как

Марьянское Сегодня 04:01

Оборудование для производства профиля под гипсокартон CD.

Cтанок для профиля гипсокартона CD Рейтинг:   / 0

Линия предназначена для профилирования СD профиля из тонколистовой оцинкованной стали толщиной 0,4-0,5 мм. Высокое качество готовой продукции обеспечивается автоматической системой управления и слежения за точностью технологического процесса, что важно для среднего и малого бизнеса.

Комплектность:



•  Разматыватель — 1 шт.
•  Профилегибочный стан — 1 шт.
•  Отрезное устройство – 1 шт.
•  Приёмный стол – 2 шт.
•  Шкаф управления – 1 шт.



Параметры



№	Наименование параметра или размера	Величина или параметр
1	Обрабатываемый материал	Сталь тонколистовая оцинкованная с непрерывных линий по ГОСТ 14918 (марка стали 08 КП по ГОСТ 9045-80, применение ХП)
2	Толщина обрабатываемого материала	0,4-0,5 мм.
3	Тип производимого профиля	CD
4	Ширина заготовки	123 мм.
5	Скорость профилирования	10 м.пог/мин
6	Точность отрезки	± 10 мм
7	Тип профилегибочного стана	Мобильный
8	Тип отрезного устройства	Пневматический
9	Тип разматывателя	Стоечный, неприводной
10	Грузоподъёмность разматывателя	1500 кг
11	Режим работы	Полуавтомат
12	Привод	Электромеханический, червячный мотор-редуктор
13	Передача	Цепная
14	Максимальная длина профиля, принимаемого приёмным столом	4000 мм.
15	Шкаф управления	Обеспечивает автоматическую работу линии после заправки материала в профилегибочный стан и указания длины изготавливаемого профиля
16	Обслуживающий персонал	2 чел.
17	Габаритные размеры линии*	11720х400х1400 мм
18	Установленная мощность линии*	1,5 кВт
19	Масса линии*	800 кг



Схема







Эскизы





Фото





Видео



Сегодня, когда рынок строительных технологий развивается активно как никогда, многие фирмы стремятся производить высококачественную продукцию. Данное стремление во многом продиктовано двумя важными и взаимосвязанными необходимостями:

• Создавать конкурентоспособный товар на рынке;
• Посредством производства конкурентоспособного товара продвигать собственную торговую марку.

Почему отечественному производителю не выгодно закупать дорогостоящее западное оборудование?

Серьезным аргументом против приобретения профессионального оборудования западного производства станет его цена. Скажем, хороший станок для профиля гипсокартона CD, производства одной из видных западных промышленных марок, стоит немалых денег, ввиду чего, любому производителю, ради компенсации затрат на подобное оборудование необходимо будет осуществить серьезное повышение цен на производимую им продукцию.

Осознав необходимость быстрого и эффективного преодоления данной проблемы, многие производители будут искать качественное оборудование для производства профиля под гипсокартон по доступной цене. Изучив широкий спектр предложений, многие производители придут к достаточно рациональному выводу – необходимости купить оборудование для производства профилей для гипсокартона российского производства. Так, компания «Финпрофиль» предлагает широкий выбор высококачественной промышленной техники.

Преимущества техники производства компании «Финпрофиль»

Преимущества такого оборудования:

• Доступная цена;
• Достойное качество, продукция «Финпрофиль» нисколько не уступает по уровню дорогостоящим западным аналогам;
• Наличие гарантийного и послегарантийного обслуживания, широкий спектр сервисных услуг.

Нужна качественная линия производства профилей для гипсокартона? – не тратьте времени зря! Звоните в отдел сбыта и маркетинга компании «Финпрофиль», получайте развернутую консультацию по любым интересующим вас вопросам, покупайте качественное оборудование и производите только высококлассную продукцию!

Профиль UD (Харьков) 27*28 толщ.

0,55 3м в Харькове по низкой цене

Гипсокартонный профиль UD 27*28 длиной 3 метра, толщина металла профиля 0.55 мм производится в Харькове. Изготавливают гипсокартонный профиль из стальной ленты методом прокатки на специальном оборудовании. Оцинкованное покрытие профиля защищает его от коррозии и воздействия внешних факторов, благодаря этому готовые конструкции имеют долгий срок службы.

Предназначен профиль UD 27*28 толщиной 0,55 мм для устройства легкой гипсокартонной конструкции потолка, но в целях экономии часто применяется также для облицовки стен внутри и снаружи зданий. Профиль UD для гипсокартона применяется в качестве направляющих для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.

Монтируется профиль UD в паре с поперечным потолочным профилем CD, который вставляется в профиль UD. Крепится профиль УД к стене по периметру конструкции (при облицовке стен — к потолку и на полу) дюбелями, для которых в профиле выполнены отверстия по 8 мм.

Профиль UD 27*28 толщ 0.55 3м Харьков это облегченный вариант профиля для небольших и легких конструкций из металлического профиля и листовых строительных материалов, таких как гипсокартон. Облегченный профиль толщиной металла 0,55 мм используется с целью экономии денежных средств (данный вид существенно дешевле стандартного профиля) и облегчения выполнения монтажных работ, так как гипсокартонный профиль толщиной 0,55 мм легче стандартного профиля с толщиной металла 0,6 мм. Данный профиль используется для легких конструкций.

Купить профиль UD 27*28 толщ 0.55 3м Харьков по низкой цене удобно и выгодно на оптовой базе Феникс. Скидки и оптовые цены позволят сэкономить денежные средства. Возможность забрать материалы в день заказа или оформить доставку по Харькову и области сделает покупку простой и выгодной. Звоните — наши менеджеры ответят на интересующие Вас вопросы о товаре и сопутствующих материалах и помогут оформить покупку.

Информация о ГК системах « Київ Профіль

Информационный лист

В рамках этого сотрудничества выпускаются профили для устройства гипсокартонных систем из оцинкованной стали толщиной 0,55 мм производства Румынии, Эстонии, Украины. Качество производимой продукции соответствует международным стандартам, что позволяет применять данную продукцию при монтаже гипсокартонной конструкции всех видов сложности. Применение в строительстве профиля с толщиной стали 0,55 мм дает возможность повысить несущую способность стеновых каркасов на 30%; каркасов подвесных потолков — на 78% (в сравнении с профилем толщиной 0,4 – 0,45мм).

Данная продукция сертифицирована (Сертификат соответствия UA1.058.0020895-11 Срок действия сертификата: 24.02.2011-23.02.2013 и соответствует ГОСТ 14918-80 п.п. 1.1, 1.3, 3.2, 3.4-3.10 , ГОСТ 11474-76 п.п. 1.1, 2.1-2.4, 2.6.). Срок годности – неограниченный. Гарантийный срок хранения – 1 год с даты производства.
Металлические гипсокартонные профили выпускаются только с цинковым покрытием, так как большинство металлов подвержено агрессивному, разрушающему воздействию окружающей воздушной среды. А цинк на воздухе покрывается слоем углекислого цинка, который защищает его от окисления. Цинковое покрытие прочно соединено с поверхностью металла, образуя эффективный защитный слой, который может быть нарушен только путем воздействия на него концентрированных кислот. Места разрезов оцинкованных профилей не нуждаются в дополнительной защите от коррозии. Геометрические размеры профиля соответствуют системе «KNAUF».
В зависимости от назначения гипсокартонные профили бывают:
• основными или направляющими;
• стеновыми или потолочными.

Основные гипсокартонные профили предназначены для больших нагрузок и являются основой для крепления гипсокартонных листов. Узнать их можно и по внешнему виду, а точнее по С-образно загнутым краям и ребрам жесткости. Основные профили для гипсокартона подразделяются на стеновые или стоечные (CW) и потолочные (CD).
Направляющие гипсокартонные профили используют как горизонтальные направляющие, в которые вставляют основные вертикальные профили, или в качестве основы для фиксирования листов. Эти профили имеют П-образную форму. Направляющие гипсокартонные профили в свою очередь также подразделяются на стеновые (UW) и потолочные (UD). На стенках профилей имеются ребра жесткости, которые увеличивают их жесткость.



Стоечный гипсокартонный CW-профиль







Стоечный CW-профиль – основной элемент для устройства каркаса легких межкомнатных перегородок, к которому крепятся гипсокартонные листы. CW-профиль сделан методом холодного проката из оцинкованной стальной ленты толщиной 0,55 мм. Выбор типоразмера стоечного CW-профиля осуществляется исходя из необходимой высоты и конструкции гипсокартонной перегородки и требованиям к звукоизоляции.
Стоечные CW-профили имеют С-образную форму и служат в качестве основных вертикальных стоек каркасов гипсокартонных конструкций. Монтируется стоечный CW-профиль в паре с соответствующим по размеру направляющим UW-профилем.
Полка шириной 50 мм значительно облегчает работу мастера по установке шурупов в процессе крепления гипсокартонных листов, так как вероятность попадания шурупа мимо полки профиля практически отсутствует. Монтаж листов необходимо производить на полку CW профиля. На концах профиля имеются два H-образных отверстия, которые позволяют произвести монтаж инженерных коммуникаций внутри перегородок и облицовок. На стенке CW-профиля имеются продольные канавки, которые увеличивают жесткость профиля.
Преимуществом CW-профиля являются также насечки на полках профиля, которые центрируют шуруп при его ввинчивании. Крепление стоечного профиля в направляющем производится просекателем или самонарезающими винтами.



Направляющий гипсокартонный UW-профиль







Направляющий UW-профиль сделан методом холодного проката из оцинкованной стальной ленты толщиной 0,55 мм.
Направляющие UW-профили имеют П-образную форму и служат в качестве направляющих для стоечных CW-профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок. Монтируются в паре с соответствующим по размеру стоечным CW-профилем.
Выбор типоразмера UW-профиля осуществляется исходя из необходимой высоты и конструкции гипсокартонной перегородки и требованиям к звукоизоляции. Полка шириной 40 мм значительно облегчает работу по установке крепежных шурупов при монтаже гипсокартонной конструкции.



Потолочный гипсокартонный CD-профиль







Потолочный CD-профиль сделан методом холодного проката из оцинкованной стальной ленты толщиной 0,55 мм.
Потолочные CD-профили имеют С-образную форму и предназначены для формирования каркаса подвесных потолков и облицовки стен. Монтируются в паре с соответствующим по размеру направляющим UD профилем.
Полки CD-профиля имеют по три канавки, которые придают ему дополнительную жесткость.
Крепление потолочного CD-профиля к несущему основанию осуществляется при помощи специальных подвесов, основными среди которых являются подвес прямой и подвес поворотный с зажимом. Для установки подвеса поворотного с зажимом края полок CD-профиля загнуты внутрь и служат в качестве упора. Преимуществом CD-профиля являются также насечки на стенке профиля, которые центрируют шуруп при его ввинчивании. Центральная канавка стенки является ориентиром, как при точной сборке каркаса, так и при установке гипсокартонных листов. А широкая стенка профиля служит удобным основанием для крепления гипсокартонных листов.



Направляющий UD-профиль для гипсокартона







Профиль направляющий UD сделан методом холодного проката из оцинкованной металлической ленты толщиной 0,55 мм.
Профили UD имеют П-образную форму и служат в качестве направляющих для CD-профилей при формировании каркаса подвесных потолков и облицовки стен. Монтируются в паре с соответствующим по размеру CD-профилем. При монтаже подвесного потолка UD-профиль крепится по периметру помещения на стенах. В случае облицовки, профиль крепится к полу и потолку.
Крепление UD-профиля к несущему основанию осуществляется при помощи дюбелей.
На стенке UD-профиля имеются продольные канавки, которые увеличивают жесткость профиля. В стенке профиля имеются отверстия o6 мм, с шагом ~450 мм для крепления профиля к несущему основанию при помощи дюбелей.



Направляющий UD-профиль для гипсокартона

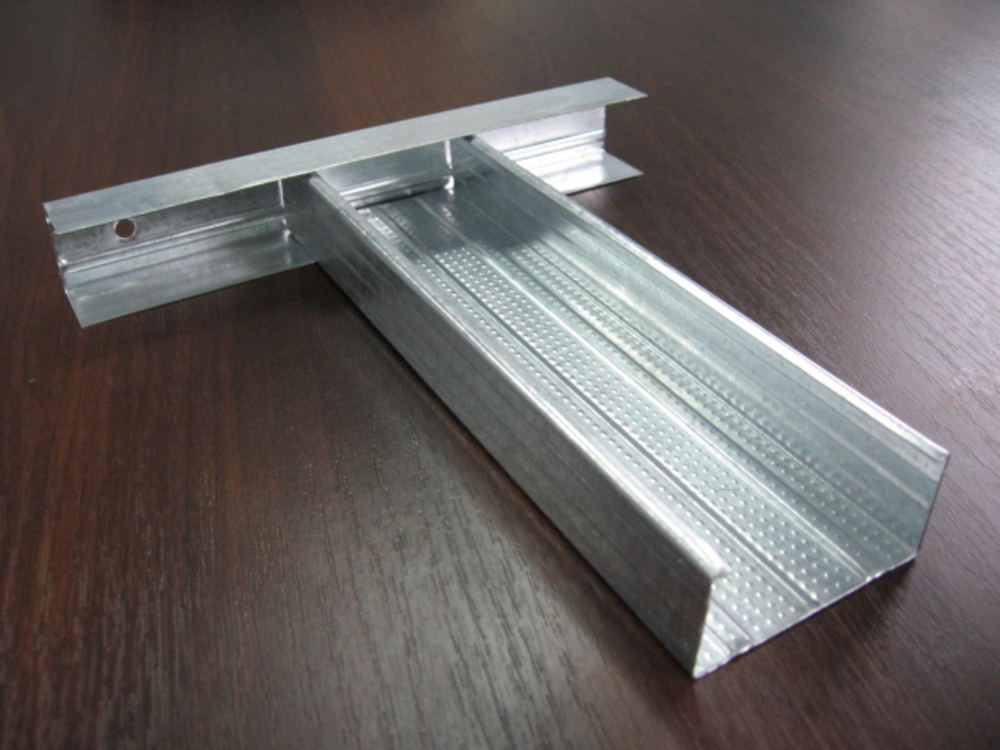

Сопряжение стоечных профилей с направляющими







---

ПОТОЛКИ

---

Потолок из гипсокартона на одноуровневом металлическом каркасе.

Наименование	Ед.изм	Норма расхода на 1 м2
1. Лист гипсокартонный (ГКЛВ)	м2	1,05
2. Профиль потолочный CD 60/27	пог.м	2.9
3. Профиль направляющий UD 28/27	пог.м	периметр
4. Соединитель продольный для CD 60/27	шт.	0.2
5. Соединитель профилей одноуровневый (краб)	шт.	1.7
6a. Подвес с зажимом	шт.	0.7
6б. Стержень с кольцом для подвеса с зажимом	шт.	0.7
7. Шуруп самонарезающий ТN25	шт.	23
8. Потолочный дюбель (Анкерный Bierbach)	шт.	0.7
9. Дюбель «К» 6/40	шт.	периметр*2
10. Лента армирующая	м	1.2
11. Шпаклевка старт	кг	0.35
Шпаклевка поверхности листов	кг	1.2
Грунтовка	л	0.1
5в. Подвес универсальный 125/60 для CD 60/27	шт.	0,7
5г. Шуруп самонарезающий LN 9	шт.	1,4
* При опуске подвесного потолка от базового перекрытия не более 125 мм

---

Потолок из гипсокартона на двухуровневом металлическом каркасе.

Наименование	Ед.изм	Норма расхода на 1 м2
1. Лист гипсокартонный (ГКЛВ)	м2	1,05
2. Профиль потолочный CD 60/27	пог. м	3.2
3. Соединитель продольный для CD 60/27	шт.	0.6
4 Соединитель профилей двухуровневый 60/60	шт.	2.3
5a. Подвес с зажимом	шт.	1.3
5б. Стержень с кольцом для подвеса с зажимом	шт.	1.3
6. Шуруп самонарезающий ТN25	шт.	17
7. Потолочный дюбель (Анкерный Bierbach)	шт.	1.3
8. Лента армирующая	м	1.2
9. Шпаклевка старт	кг	0.35
Шпаклевка поверхности листов	кг	1.2
Грунтовка	л.	0.1
5в. Подвес универсальный 125/60 для CD 60/27	шт.	1.3
5г. Шуруп самонарезающий LN 9	шт.	2.6
* При опуске подвесного потолка от базового перекрытия не более 125 мм

---

Пристенные конструкции

---

Облицовка из гипсокартона на каркасе из потолочного профиля CD 60

Наименование	Ед. изм	Норма расхода на 1 м2
1. Лист гипсокартонный (ГКЛВ) (при однослойной обшивке)	м2	1,05
2. Профиль потолочный CD 60/27	пог.м	2
3. Профиль направляющий UD 28/27	пог.м	0.8
4. Подвес прямой 60/27 (Деталь ES)	шт.	1.32
5. Лента уплотнительная	м.	0,85
6. Дюбель «К» 6/40	шт.	2,2
7. Шуруп самонарезающий LN 9	шт.	2,7
8а. Шуруп самонарезающий TN 25	шт.	17
10 . Соединитель продольный для CD 60/27	шт.	0,2
11. Лента армирующая	м	1,1
12. Шпаклевка	кг	0,3
13. Грунтовка глубокая универсальная	л.	0,1
14. Плита минераловатная	м2	1
15. Шпаклевка поверхности листов	кг.	1.2

---

Облицовка из гипсокартона на каркасе из профиля CW и UW однослойная

Наименование	Ед.изм	Норма расхода на 1 м2
1. Лист гипсокартонный ГКЛВ) (при однослойной обшивке)	кв.м	1,05
2. Профиль направляющий UW 75/40 ( 100/40)	пог.м	1.1
3. Профиль стоечный CW 75/50 ( 100/50)	пог.м	2
4. Шуруп самонарезающий TN 25	шт.	17
5. Шпаклевка	кг.	0,45
6. Лента армирующая	пог.м	1,1
7. Дюбель «К» 6/40	шт.	1.6
8. Лента уплотнительная	пог.м	1.2
9. Грунтовка глубокая универсальная	л	0,1
10. Плита минераловатная	м.кв.	1
11. Шпаклевка поверхности листов	кг	1.2

---

ПЕРЕГОРОДКИ

---

Перегородка из гипсокартона с однослойной обшивкой на металлическом каркасе.

Наименование	Ед.изм	Норма расхода на 1 м2
1. Лист гипсокартонный -ГКЛ(ГКЛВ)	кв.м	2.1
2. Профиль направляющий UW 50/40 (75/40, 100/40)	пог.м	0.7
3. Профиль стоечный CW 50/50 (75/50, 100/50)	пог.м	2
4. Шуруп самонарезающий TN25	шт.	34
5. Шпаклевка старт	кг.	0.9
6. Лента армирующая	пог.м	2,2
7. Дюбель «К» 6/40	шт.	1.5
8. Лента уплотнительная	пог.м	1.2
9. Грунтовка глубокая универсальная	л	0,2
10. Плита минераловатная	м.кв.	1
11. Шпаклевка поверхности листов финиш	кг	1.2
12. Профиль угловой	пог.м	по потребности

---

Перегородка из гипсокартона с двухслойной обшивкой на металлическом каркасе.

Наименование	Ед.изм	Норма расхода на 1 м2
1. Лист гипсокартонный ГКЛ(ГКЛВ)	кв.м	4,05
2. Профиль направляющий UW 50/40 (75/40, 100/40)	пог.м	0.7
3. Профиль стоечный CW 50/50 (75/50, 100/50)	пог.м	2
4а. Шуруп самонарезающий TN25	шт.	14
4б. Шуруп самонарезающий TN 35	шт.	30
5. Шпаклевка	кг	1,5
6. Лента армирующая	пог.м	2.2
7. Дюбель «К» 6/40	шт	1. 5
8. Лента уплотнительная	пог.м	1,2
9. Грунтовка глубокая универсальная	л	0.2
10. Плита минераловатная	кв.м	1
11. Шпаклевка поверхности листов	кг	1.2
12. Профиль угловой	пог.м	по потребности





Виды профилей для гипсокартона CD, UD, СW и различия между ними по характеристиками и назначению

Полотна гипсокартона нуждаются в защите каркасными изделиями по торцевым сторонам (или по так называемому хребту). Усиление делается при помощи специального металлического профиля, предварительно оцинкованного.

В зависимости от ориентации будущей конструкции и ее особенностей, выбирается определенный вид крепежного элемента. Профили для гипсокартона в широком ассортименте представлены в строительном магазине https://zaporozhye. kub.in.ua/gipsokarton-i-profil/profil-dlja-gipsokartona/.

Что такое профиль для гипсокартона?

Профилем для полотна гипсокартона называют укрепление по периметру, выполняемое из холоднокатаного стального листа. Разновидность профиля определяет специальная маркировка, по ней можно понять тип и форму изделия.

Классификация металлического профиля для гипсокартона подразумевает следующие наименования:

• CD профиль стоечный
• CW для конструирования перегородок
• UD направляющий, используется в обшивке
• UW перегородочный металлический каркас
• комбинированный гибкий, или арочный профиль.

Применение в строительстве и характеристики

• CD профиль применяется в конструкциях горизонтальной ориентации, а также при монтаже потолочных полотен. Данный тип сооружений может классифицироваться как несущий, поэтому при сборке важно использовать качественный материал и надежные крепления. Оптимальные размеры изделия и рациональное строение позволяют использовать пространство строго в соответствии с габаритами гипсокартона.
• CW профиль используется в монтаже перегородочных объектов. Изделие может иметь дополнительные насечки, что способствует легкой работе в коммуникационными материалами. Допустимо наличие добавочного ребра жесткости, создающего загнутый край металла.
• UD каркас для гипсокартона, представляет собой обшивочный материал, действующий в качестве направляющего звена. Данная категория используются по общему периметру обрабатываемой площади.
• UW профиль применяется на начальном этапе создания перегородочных конструкций. Линейка изделий подразумевает различные параметры ширины и размера, поэтому этот материал пользуется спросом.

Арочные изделия отличаются гибкостью и возможностью в некотором радиусе менять угол, по классификации бывает вогнутый и выпуклый вариант. Профиль изогнутого типа используют в создании сложной конструкции, где присутствуют округления и криволинейные плоскости. Разновидности определяют степень изгиба и ширину, длину изделия. Несмотря на эластичность, арочные профили такие же прочные и надежные, как ровные аналоги.

Профиль направляющий UD 27*28 (толщ.0,45) 3м

Профиль UD (УД) Кнауф выступает в качестве направляющей планки для стоечных профилей CD-60. Используется для монтажа:

• каркасов перегородок;
• подвесных потолков;
• фальшстен из ГКЛ.

Установка УД-профиля осуществляется исключительно в паре с соответствующим по размеру CD-профилем.

Характеристики:

• ширина – 28 мм;
• высота – 27 мм;
• длина – 3000 мм;
• толщина – 0,45 мм.

Направляющий профиль для гипсокартона Knauf изготавливается из оцинкованной металлической ленты, толщина которой составляет 0,45 мм, методом холодного проката. Форма стройматериала напоминает букву «П». При установке подвесного потолка крепление данного вида профиля производится по периметру помещения на стенах. Если же речь идет об облицовке, то профиль крепится к потолку и полу. При креплении направляющего профиля к несущему основанию применяются дюбели.

Преимущества

• стойкость к разрушительному воздействию окружающей среды;
• универсальный продукт;
• простая транспортировка и установка;
• высокий срок эксплуатации и пр.

Если вы цените высокое качество продукции и желаете приобрести ее по доступной цене, тогда помочь вам в этом может интернет-магазин «Верол». Мы заботимся о своих клиентов, предоставляя для них самые выгодные условия сотрудничества. Постоянные и оптовые покупатели получают значительные скидки. Найти нужный товар не составит труда. Если же возникают вопросы, менеджеры сайта готовы проконсультировать вас.

Длина	Форма	Толщина	Ширина
3000 мм	П-образная форма	0,45 мм	28 мм

Профиль направляющий UD 27*28 (толщ.

0,45) 3м заказать в интернет-магазине

Купить Профиль направляющий UD 27*28 (толщ.0,45) 3м в интернет-магазине строительных материалов Verol по низким ценам очень просто!

Для оформления заказа, Вам необходимо добавить в корзину понравившийся товар и указать количество. После оформления менеджер проверит наличие товара на складе и перезвонит Вам для согласования и подтверждения заказа. Для постоянных клиентов действует гибкая система скидок.

Профиль направляющий UD 27*28 (толщ.0,45) 3м с доставкой по Харькову и области

Товар доставляется в любое отделение транспортной компании «Нова Пошта».

Интернет-магазин строительных материалов Verol — предлагает самые конкурентные цены на данный товар. Оформив заказ на нашем сайте Вы получите Профиль направляющий UD 27*28 (толщ.0,45) 3м по оптовой цене.

• Мы осуществляем доставку в любую точку Харькова и Украины. Стоимость и время доставки оговаривается с логистом.
• Оплачивайте товар по факту доставки.
• Оформите заказ через корзину магазина.
• Закажите обратный звонок, и в течение 5 мин Вам перезвонит опытный менеджер для более детальной  консультации.

 А также возможность самовывоза товара с нашего склада.

Не упустите возможность приобрести строиматериалы по самым выгодным ценам в нашем магазине!

Cd Профиль для гипсокартона — 2021

В конструкции потолка CD-профили представляют собой так называемую «систему реек». Они привинчиваются к опорной конструкции из балок, которые в современной конструкции потолка образуются из профилей UD, установленных на потолке в поперечном направлении. В качестве альтернативы CD-профили также можно прикрепить к прямым подвесам, но это не всегда возможно во всех случаях. Как и все C-образные профили, CD-профили также имеют загнутые внутрь кромки переменной длины.

CD-профили Traglattensystem

должны быть прикреплены к основанию UD-профилей через определенные промежутки времени. В отличие от настенного строительства в потолке уже не половина длины плиты, а мера расстояний, а обычно выбирается гораздо меньшее расстояние. Особенно в конструкции потолков да, условие, что отдельные плиты должны крепиться с интервалом примерно от 15 до 20 сантиметров. Соответственно плотно необходимо установить конструкцию опорной планки.Чем ближе установлены CD-профили, тем больше несущая способность потолка. Это особенно важно при потолочном отоплении. Здесь между профилями CD закладываются индивидуальные нагревательные элементы. В результате в большинстве систем расстояние между профилями CD на опорной конструкции уже соответствующим образом фиксировано.

Определение размеров профилей CD

Как правило, профили CD всегда должны быть такой же длины, как и вся комната. Однако это часто приводит к очень большой длине профиля в больших помещениях, поэтому существуют также CD-профили, которые можно соединять между собой. Надежное соединение отдельных профилей между собой здесь имеет принципиальное значение, поскольку от этого зависит устойчивость всей конструкции потолка. В остальном CD-профили также бывают разной ширины, разной высоты полотна и разной длины в загнутой части краев. Профиль Толщина на большинстве профилей CD по умолчанию составляет 0,6 мм, но есть также усиленные профили CD, изготовленные из более толстого материала, до 2 мм. Выпуклые или вогнутые изогнутые CD-профили — это особая форма, с помощью которой можно построить сводчатые потолки методом гипсокартона.Также существуют специальные CD-профили для влажных помещений и противопожарных потолков.

Видеоплата: Montagehilfe Biller

Профилегибочная машина для производства гусениц

Ud Cd Uw Cw Профилирует котировки в реальном времени, цены последней продажи -Okorder.

com

Описание продукта:

Потолочный канал и канал для гипсокартона, изготовленные из высококачественной стали Snowflakes

Области применения продукта:

Продукт, используемый для внутренних конструкций гипсокартонных перегородок, таких как отели, здание терминала, автовокзал, театры, торговые центры, фабрики, офисные здания , и так далее.

Преимущества продукта:

1. Свет, хорошая прочность, устойчивость к прижиганию и водостойкость

2. Подходящая огнестойкая плита из магния, гипсокартон и многие другие настенные и потолочные плиты

3. Защита от досуга , ударопрочный, высокоэффективный и экологически чистый

4. Простой и быстрый монтаж, экономия времени

5. Оперативная доставка, высокое качество, конкурентоспособная цена и полный набор стилей

6.Мы можем предоставить вам продукцию в соответствии с вашими конкретными требованиями.

Основные характеристики продукта:

(1) Легкость и высокая прочность: 3-4 кг / м2 (1/10 половины кирпичной стены), с пределом текучести 400 МПа.

(2) Экологичность: оцинкованная сталь — без излучения, не наносит вреда нашему здоровью и не загрязняет окружающую среду.

(3) Продукты с филлистерами: выборочная установка нескольких филлистеров по обеим сторонам килей, чтобы усилить вертикальные точки и силу килей.

(4) Металлические направляющие и металлические шпильки различных размеров: мы можем производить немецкие, японские и австралийско-американские типы и т. Д. Мы можем удовлетворить ваши индивидуальные требования.

Технические характеристики:

Изображения:

Q: Легкие стальные килевые стены гипсокартонных швов, как бороться? В том числе оспа

Сначала сгладьте гипсовый разрез, а затем приклейте старую белую кожаную пасту с крафт-бумагой, пока нужно обработать стыки.Лучше, чем марлевый пояс. Моя семья использовала

Q: Легкая конструкция перегородки из гипсокартона киля должна обратить внимание на то, что проблема

Легкий стальной киль прикреплен к гипсокартону, это видно, установка расстояния между легкими стальными килями зависит от толщины гипсокартона. Как и у гипсокартона толщиной 12 мм, расстояние между ними составляет 450 мм, согласно гипсокартону, чтобы определить его расстояние. Наконец, при регулировке подвесных деталей в киле внутри соответствующее вращение может быть последовательным.

Q: По отделке перегородки и пола проблемы?

С заливным блоком стены, и тот же кирпич с гвоздем, что не проблема, вес не тяжелый, самый тонкий заливной блок толщиной 120, даже общая толщина двухсторонней штукатурки не превышает 180, или легкий перегородка — это тоже линия, быстрее, но и прочнее, больше, чем стена из гипсокартона, чтобы потратить больше, но, по крайней мере, первые гвозди гвозди не проблема, более прочная и надежная, вес также легкий, нормальное пребывание в поездке .

Q: Что такое перегородка из гипсокартона с легким стальным килем? Какие характеристики?

Согласно австрийскому опыту декорирования, стена из легкого стального киля из гипсокартона с простой конструкцией, легкой, прочной, огнестойкой, теплоизоляционной и другими характеристиками, суб-вертикальным килем киля и горизонтальным подкилем, обычно используемой шириной 65, 75, Крепится саморезами к основному килю. Киль можно заполнить минеральной ватой и другими изоляционными материалами.

Q: Слой гипсокартона, состоящий из девяти слоев перегородки

Цена простая, столярные доски сколько денег, такие как потолок, как плита 90 так. Две доски имеют двухстороннее поселение, как сто пятьдесят шесть одна плоская

Q: Легкая стеновая плита, легкий стальной киль, как построить

Легкие концы киля должны быть установлены прочно, расстояние между киль и основанием фиксированной точки не должно превышать одного метра, установленного через киль серии, менее трех метров перегородки, чтобы установить от трех до пяти метров, установленных двумя Когда поперечные стыки не на краю, вдоль верхнего киля должны быть добавлены фиксированные киль дракона, двери и окна или специальные стыки для установки дополнительного киля должны соответствовать требованиям конструкции каркасной стены при установке декоративных панелей. Проверить прочность каркаса, Соответствует ли установка стенового оборудования, трубопроводов и наполнителей проектным требованиям. В случае несоответствия необходимо принять меры.Легкие стеновые панели Процесс установки так долго, как шаг за шагом, порядок работы также должен быть более осторожным.

Q: Высота стены гипсокартона с легким стальным килем — как определить

Согласно британскому стандарту BS5234, различное использование перегородки имеет разные требования к жесткости, максимальная высота перегородки для определения критериев для определенных условий поверхностной нагрузки W, стена максимального прогиба y не превышает L / 240; Максимальная деформация не может быть больше, чем у скважинной системы L / 240 при равномерной нагрузке 200 Па.Накладывается ветровая нагрузка, и равномерная нагрузка становится больше

Q: Процесс строительства перегородки из легкой стальной киля — это то, что

(1) Булавочная линия, суб-файл: в перегородке с верхней и нижней и двумя сторонами матрицы на стыке должна быть ширина линии киля. Бой четкое, точное местоположение. В соответствии с требованиями к конструкции, в сочетании с панелью крышки длинного и широкого подфила для определения вертикального киля; поперечное и дополнительное положение киля.(2) для подушки: когда требования к конструкции, в соответствии с требованиями к конструкции для бетонной подушки. Для подушки должна быть опорная форма, бобовый бетон должен быть плотным. (3) закреплены по краю, по килю; по линии положение, закрепленное по кромке, по килю, может фиксироваться гвоздями или распорными болтами, расстояние между фиксированными точками не должно превышать 600 мм, стыковка киля должна оставаться прямой.

Q: Отделочные работы Киль стены из легкой стали, толщина слоя 4 метра Каковы требования? Нет конкретной спецификации?

Воздействие на окружающую среду очевидно Легкая стальная стена киля встроенные стальные компоненты одноразовой сварки и установки гребня, чтобы избежать долгосрочной грязной ситуации на строительной площадке, в соответствии с социальными потребностями сокращения энергосберегающих выбросов со значительным экологическим значением.

Q: Хотелось бы иметь в доме туалет, ванную комнату с обрезной минеральной ватой или гипсокартон со стальным килем?

Эти две оценки проблематичны, вы можете использовать легкую стальную киль-цементную прижимную пластину, гвоздь, краску для стальной проволочной сетки, сделать водостойкую настенную плитку после приклеивания, а также использовать гидрошпонки.

1.Обзор производителя
Расположение
Год основания
Годовой объем производства
Основные рынки
Сертификаты компании

2.Сертификаты производителя
a) Название сертификата
Диапазон
Каталожный номер
Срок действия

3. Возможности производителя
а) Торговые мощности
Ближайший порт
Доля экспорта
№Сотрудников торгового отдела
Язык:
б) Заводская информация
Заводской размер:
Количество производственных линий
Контрактное производство
Диапазон цен продукции

Профилирование потолка из гипсокартона

— Home Improvement Stack Exchange

Я хочу построить простой подвесной «потолок» из гипсокартона в одной из наших комнат.Идея проста, чтобы осветить всю комнату светодиодной лентой, а в середине будет «остров» со светодиодной лентой по краям (конечно, скрытые) и пятнами посередине. Однако мне довольно сложно понять, как использовать профили, которые у нас есть здесь.

У нас 2 типа:

Итак, из этих двух я пытаюсь придумать план части, которая идет вокруг стен комнаты.

Однако я не знаю, как мне это делать, если честно. Я могу посмотреть целую кучу видеороликов на YouTube, но в большинстве случаев я вижу те причудливые экзотические профили, которых у нас нет, или просто демонстрирую дизайн, пустую комнату, готовую. Пара русских видео показывает процесс, но не видно, как они вместе исправляют профили.

Итак, мой вопрос, который я должен использовать, хотя оба имеют сомнительные части.

1. Креплю один профиль UD к стене, а другой к потолку.
2. Я беру CD-профили, складываю их в UD на стене и прикручиваю их снизу.
3. Я беру еще один UD и прикрепляю его к другому концу профилей CD и снова прикручиваю их снизу.
4. Теперь я мог бы прикрутить лист гипсокартона ко дну, но он просто согнет профили, поэтому мне нужно еще целую кучу CD-профиля от потолка и прикрутить их снаружи (а не со стороны стены).
5. Поскольку профиль UD открывается к стене, я не могу прикрутить компакт-диски к UD, кроме как закрепить их с помощью вертикального гипсокартона, который я вкручиваю в верхний UD, вертикальные компакт-диски и нижний UD.

Мне кажется, это всего лишь рецепт того, как гипсокартон упадет мне на голову во время сеанса телевидения, когда винты вырвутся из гипсокартона из-за веса горизонтальной части. С другой стороны, он намного чище, чем другой, который решает эту проблему, предлагая еще один …

1. UD к стене и потолку
2. дисков от стены, но на всю длину гипсокартонной панели.
3. вместо того, чтобы использовать компакт-диски с потолка, я бы использовал 2 вертикальных профиля UD для каждого горизонтального профиля компакт-диска и в основном помещал компакт-диски между UD, чтобы я мог скрутить их вместе.

Обратной стороной является то, что я не могу прикрепить светодиодную ленту, и мне нужен дополнительный лист гипсокартона для ее монтажа, и я теряю около 3 сантиметров из-за высоты профилей. Какие-нибудь советы?

@ Обновление:

Похоже, что второй вариант поможет. По крайней мере, на бумаге это выглядит многообещающе: Я очень надеюсь, что 50 мм проема для светодиодной ленты будет достаточно; не нравится, что он должен освещать комнату но все же.

CD UD профильный потолок C U профилегибочная машина для производства холоднокатаных профилей

—- Мы используем систему трассирующей резки для увеличения скорости работы машины.

—- Гидравлический приводной двигатель обеспечивает высокую мощность для быстрой работы машины.

—- Высокая точность обработки деталей обеспечивает высокую скорость станка.

—- Хорошее обслуживание не даст вам никаких проблем.

2.CD UD профиль потолок C U профиль швеллерный профиль параметры машины для холодной прокатки

3. Профиль компании

Botou Shitong Cold Roll Forming Machinery Manufacturing Co., Ltd. — профессиональный производитель и экспортер, занимающийся проектированием, разработкой и производством профилегибочных машин для холодной прокатки.У нас есть высококлассные профессиональные команды, умелые таланты, сильная техническая сила, сильные и независимые возможности исследований и разработок, современное производственное оборудование и безупречная система послепродажного обслуживания.

Компания специализируется на производстве машин для формовки цветной стали, машин для профилирования C и Z, машины для формования глазурованной плитки, машины для профилирования стальных конструкционных панелей пола, машины для профилирования сэндвич-панелей, машины для формовки ограждений шоссе, формовочной машины с водосточной трубой, формовочной машины для автомобильных панелей. машина, профилегибочная машина для производства жалюзи, оборудование для продольной резки листов и другие аксессуары для оборудования.

4. FAQ

1. Может ли одна машина производить панельный профиль только одного стиля?

Не совсем так. Для более широкой и двухслойной машины. Он может производить более 6 видов панелей.

2. Есть ли у вас послепродажная поддержка?

Да, мы будем рады дать совет, и у нас также есть квалифицированные специалисты по всему миру. Нам нужно, чтобы ваше оборудование работало, чтобы ваш бизнес продолжал работать.

3.Как посетить вашу компанию?

A. Перелет в аэропорт Пекина: на высокоскоростном поезде из Пекина Нан ​​в Цанчжоу Си (1 час), затем мы можем вас встретить.

B. Перелет в аэропорт Шанхая: на высокоскоростном поезде из Шанхая Хунцяо в Цанчжоу Си (4,5 часа), затем мы можем забрать вас.

4. Что делать, если машина сломалась?

Гарантийный срок на нашу машину составляет 12 месяцев, если сломанные детали не могут быть отремонтированы, мы можем отправить новые детали для замены сломанных деталей бесплатно, но вам необходимо оплатить экспресс-стоимость самостоятельно.Если по истечении гарантийного срока, мы можем путем переговоров решить проблемы, и мы обеспечиваем техническую поддержку в течение всего срока службы оборудования.

5. Можете ли вы отвечать за транспорт?

Да, скажите, пожалуйста, порт или адрес назначения. У нас богатый опыт в сфере транспорта.

6. Вы торговая компания или завод?

Мы торговая компания, но у нас есть и собственные фабрики. Building Trade Company занимается только экспортом различных типов профилегибочных машин.

7. Почему ваша цена выше других?

Поскольку мы настаиваем на том, что каждая фабрика должна ставить качество на первое место. Мы тратим время и деньги на разработку того, как сделать машины более автоматическими, точными и высококачественными. Мы можем гарантировать, что наша машина сможет без проблем проработать более 20 лет. Мы можем предоставить бесплатную гарантию качества на 2 года.

8. Как долго машина могла быть изготовлена?

Обычно машина для производства сварных труб может быть изготовлена ​​без 45 рабочих дней.Если вам срочно нужны машины, мы сделаем их менее чем за месяц.

5.Контактная информация

Контактное лицо: Робин Су

Телефон: +86 13292795279

Wechat / WhatsApp: +86 13292795279

QQ: 22395

Мы будем рады любой информации от Вас!

6.Фотографии станка:

CD- и UD-профиль | Интернет-магазин bauwelt

sofort verfügbar am Standort Geesthacht

sofort verfügbar am Standort Бухгольц

sofort verfügbar am Standort Winsen

sofort verfügbar am Standort Кирхвердер

sofort verfügbar am Standort Hollenstedt

sofort verfügbar am Standort Seevetal

sofort verfügbar am Standort Glinde

Bestellware am Standort Dach & Holz Seevetal.

sofort verfügbar am Standort Кальтенкирхен

sofort verfügbar am Standort Norderstedt

sofort verfügbar am Standort Hummelsbüttel

Rodzaje profili do płyt gk — CW, UW, UA, CD, UD

Podczas wznoszenia przegród z wykorzystaniem płyt gipsowo — kartonowych (tzw.„Regipsów”), korzysta się z profili dedykowanych do danego rodzaju systemu.

Профильная технология RIGIPS

Rigips oferuje profile ścienne i sufitowe w technologii ULTRASTIL®.

ULTRASTIL® jest process obróbki (ryflowania) taśmy stalowej dwiema współpracującymi rolkami, które wykonują wgłębienia w powierzchni i pozwalaj uzyskaanteria użema. Efektywna grubość materiału ulega zwiększeniu, stanowiąc sumę pierwotnej grubości blachy oraz grubości żeber.Профиль wykonanie w technologii ULTRASTIL® wyróżniają się:

• lepszym trzymaniem wkrętów — każdy wkręt ma kontakt z materiałem o grubości większej niż nominalna grubość materiału,
• zwiększoną odpornością na wyciąganie wkrętów — podczas przyłożenia siły wyciągającej wkręt tworzy się skierowany do wnętrza nacisk wokół punktu kontaktu
• zwiększoną pamięcią kształtu — ryflowany materiał wykazuje mniejsze odkształcenie trwałe niż gładkie profile

ciany gipsowo — kartonowe zbudowane z wykorzystaniem profili do gk ULTRASTIL® cechują się aż o 50% większą sztywnością w porównaniu do ścian wykowychanych ze standard.

Rigips prezentuje w swojej ofercie profile do gk profile we wszystkich kategoriach korozyjności. Dla pomieszczeń o większym obciążeniu wodą i wilgocią, dedykowane są profile HYDROPROFIL, zapewniające trwałość i bezpieczeństwo konstrukcji.

Dla ścian pomieszczeń o wysokim komforcie akustycznym przeznaczone są профиль CW ULTRASTIL® AKU. Ich zastosowanie umożliwia wykonanie przegrody o niewielkiej grubości i bardzo dobrej izolacyjności akustycznej.

Do zabudowy poddaszy dedykowane są specjalne profile Rigips RIGISTIL . Dzięki ryflowanej powierzchni cechują się większą nośnością niż gładkie kształtowniki. Профиль C można łatwo wypinać z wieszaków, co pozwala na szybką korektę połoenia elementów. Stosowanie systemów poddaszy z profilami RIGISTIL umożliwia wygodny montaż elementów konstrukcji.

Rodzaje profili do zabudowy z płyt gipsowo — kartonowych

Wyróżnia się kilka rodzajów profili do stosowania w Systemach Suchej Zabudowy .Są по:

Профиль CW

Профиль CW są standardowym rozwiązaniem do wznoszenia ścian, okładzin ściennych oraz obudowy szybów instalacyjnych i windowych. Stanowią pionowy element konstrukcji. W przypadku zabudowy wolnostojącej, zdwojenie profili pozwala na uzyskanie większej dopuszczalnej wysokości. Профиль CW można również stosować do wykonania konstrukcji sufitów przęsłowych, które umożliwiają montaż sufitu bez mocowania go do stropu.

Dla ścian o wyższej izolacyjności akustycznej dedykowane są specjalne profile RIGIPS CW ULTRASTIL® AKU .Dzięki innowacyjnemu kształtowi pozwalają zmniejszyć przenoszenie drgań przez przegrodę. Ciany wykonane na konstrukcji z profili RIGIPS CW ULTRASTIL® AKU cechują się wyższą izolacyjnością akustyczną w porównaniu do przegród ze standardowych profili.

Rigips стандартно оферный профиль CW с технологией ULTRASTIL®. Dostępne są profile CW we wszystkich kategoriach korozyjności.

Профиль UW

Poziomy element konstrukcji ścian, szachtów i niektórych okładzin ściennych stanowią profile UW.Wytyczają linię zabudowy oraz utrzymują profile CW w jednej płaszczyźnie. Razem z profilami CW stanowią elementy konstrukcji wybranych systemów sufitów przęsłowych.

Профиль dostępne są w technologii ULTRASTIL® oraz wszystkich kategoriach korozyjności. W przypadku mocowania ścian do stropów o większej strzałce ugięcia, można zastosować specjalne profile UW o dłuższych półkach, które uniemożliwiaj wypadnięcie profili CW. W ofercie Rigips znajdują się również nadcięte profile UW, przeznaczone do wykonywania zabudów łukowych.

Профиль UA

Профиль ościeżnicowe UA cechują się największą grubością (2 мм) z profili dedykowanych do Systemów Suchej Zabudowy. Wykonuje się z nich konstrukcje pod otwory drzwiowe. Профиль UA stanowią również wzmocnienie pod dodatkowe obciążenia. Znajdują zastosowanie wszędzie tam, gdzie potrzebna jest większa nośność zabudowy. Można wykorzystywać je również do budowy tzw. смесь (ścian wiszących). Stanowią element konstrukcji wybranych sufitów przęsłowych.

Профиль CD

Профиль CD są element konstrukcji sufitów jedno — i dwupoziomowych.Stosuje się je również do wykonywania okładzin sufitowych i poddaszy. Wykonuje się z nich konstrukcje okładzin ściennych, kotwionych do przegród nośnych.

Профиль CD produkowane są z wykorzystaniem technologii ULTRASTIL®. Oferowane są we wszystkich kategoriach korozyjności.

Профиль UD

Профиль UD stanowią профиль obwodowe (tzw. «Startowe»). Wyznaczaj przebieg zabudowy. Stosuje się je razem z kształtownikami CD do wykonywania konstrukcji sufitów jedno — i dwupoziomowych, poddaszy oraz okładzin sufitowych i ściennych.W zależności od rodzaju systemu, profile CD wsuwa się lub opiera na kształtownikach UD.

Профиль UD dostępne są w technologii ULTRASTIL® i wszystkich kategoriach korozyjności.

Профиль C I U RIGISTIL

Профиль C i U oferowane są w technologii Rigistil. Wykorzystywane są do wykonywania zabudowy poddaszy oraz okładzin ściennych kotwionych. Montowane są w sposób analogiczny do kształtowników CD i UD. Профиль dostępne są w kategoriach korozyjności C1 i C2.

Zastosowanie profili do Systemów Suchej Zabudowy

Профиль są nieodzownym element Systemów Suchej Zabudowy. Razem z akcesoriami, stanowią konstrukcję przegród wykonywanych z płyt g-k. Wykonuje się z nich zarówno standardowe zabudowy, jak i oryginalne dekoracje. Do typowych rozwiązań należą: sufity podwieszane, ściany działowe, poddasza, ściany szybów windowych i instalacyjnych, okładziny ścienne i sufitowe. Z wykorzystaniem płyt g-k można wykonać również zabudowy łukowe lub wielopoziomowe.

Otwory drzwiowe

Профиль CW i UA stosuje się również do wykonywania otworów w przegrodach z płyt g-k. W przypadku ościeżnic drzwiowych, typ kształtownika zależy od: szerokości otworu, wysokości ściany i masy skrzydła drzwi. Jeśli jeden z poniższych warunków jest spełniony:

• szerokość otworu drzwiowego jest większa niż 0,9 м,
• ściana jest wyższa niż 2,6 м,
• masa skrzydła drzwiowego przekracza 25 кг

ościeżnice należy montować na konstrukcji z profili UA.

Профиль Montaż

Przed montażem profili obwodowych do ścian karton-gips należy podkleić je taśmą uszczelniającą piankową. Pozwoli, чтобы zachować izolacyjność akustyczn wybranego systemu. Kształtowniki mocuje się do konstrukcji nośnej za pomocą elementów dobranych w zależności od podłoa i obciążenia zabudową.

Wszystkie profile docina się za pomocą nożyc do blachy. Dzięki temu nie jest niszczona powłoka antykorozyjna.

Przedłużanie profili

Профиль CW można przedłużać z zastosowaniem:

• накладки с профилем CW,
• накладки с профилем UW,
• способ «Профиль с профилем».

Przy łczeniu profili na zakład stosuje się łczniki Mechaniczne 3.9×11 мм. Całkowita długość zakładu nie powinna być mniejsza niż dziesięciokrotność wysokości profilu. Тип: закладка для профиля CW 50 powinien wynosić przynajmniej 500 mm.

Przy stosowaniu nakładki z kształtownika UW lub CW, jej całkowita długość nie powinna być mniejsza niż dwudziestokrotność wysokości profilu.

Мобильная линия по производству гипсокартонного профиля UD

Рейтинг пользователей: / 1

Линия предназначена для профилирования UD профиля из тонколистовой оцинкованной стали толщиной 0,4-0,5 мм.Превосходство конечных продуктов обеспечивается системой автоматического контроля и контроля точности рабочего графика.

Набор:

• Разматыватель — 1 шт.
• Профилегибочная машина — 1 шт.
• Устройство отрезное — 1 шт.
• Стол-штабелеукладчик — 2 шт.
• Шкаф управления — 1 шт.

Параметр

№	Название параметра или размера	Название параметра или размера
1	Обработанный материал	Сталь оцинкованная из сплошных линий по ГОСТ 14918 (Применение: формование в холодном состоянии)
2	Толщина обрабатываемого материала	0,4-0,5 мм
3	Тип профиля	УД
4	Ширина / ширина рабочей части	80 мм
5	Скорость профилирования	10 пог.м / мин
6	Точность резания	± 10 мм
7	Тип профилегибочной машины	мобильный
8	Тип отрезного устройства	Пневматический
9	Тип разматывателя	Подставка недвижущая
10	Грузоподъемность разматывателя	1500 кг
11	Режим работы	Полуавтомат
12	Привод	Электромеханический мотор с червячной передачей
13	Кормление	Цепь
14	Максимальная длина листов, принимаемых приемным столом для штабелирования	4000 мм
15	Шкаф управления	Обеспечивает автоматическую работу линии после загрузки материала в формовочный стан; с преобразователем частоты
16	Обслуживающий персонал	2 человека
17	Габаритные размеры линии	11720х400х1400 мм
18	Установленная мощность (мощность) линии	1,5 кВт
19	Вес линии	800 кг

Схема

Эскиз

Фото

Видео
