Расстояние между стропилами мансардной крыши: Как определить расстояние между стропилами мансардной крыши?

Содержание

Как определить расстояние между стропилами мансардной крыши?

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома.

Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка.

Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши.

Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки.

Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.Комбинированная.

Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов.

Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Зависимость угла наклона и высоты потолковУгол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы.

Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала. Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

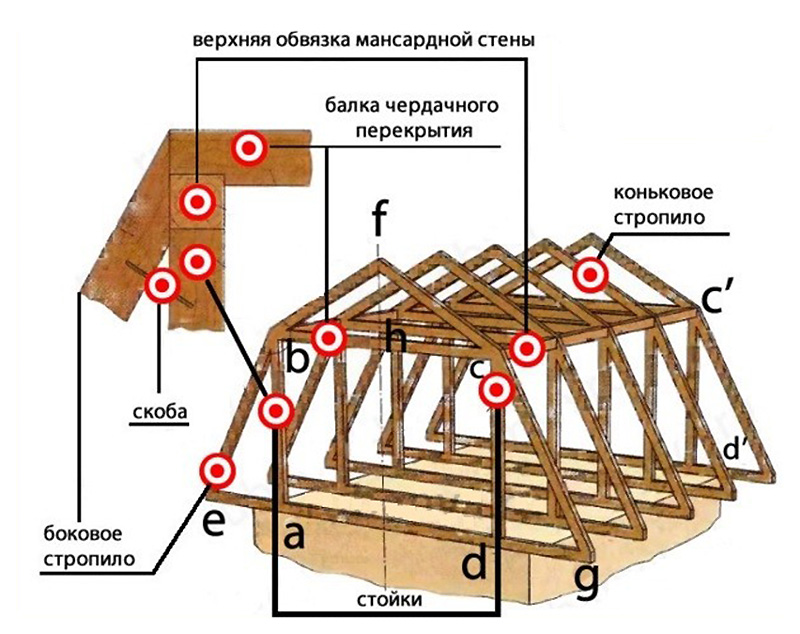

Схема устройства стропильной системы

Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен.

Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой.

Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши.

Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж. Схема основных узлов каркасаСтойка.

Стойки поддерживают конек или, что более распространено в конструкции мансардных крыш, среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.Подкос.

Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил.

Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен.

Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса.

Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п.Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов.

К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском.Крепление стропили подкосов на металлические накладкиНа стропила укладывают гидроизоляционную мембрану и фиксируют степлером. Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

MesterulManole11300 0Вместо того чтобы строить капитальный второй этаж, можно обойтись устройством мансардной крышиПланируете устройство мансарды в подкровельном пространстве? В таком случае нужно знать, что на кровельный каркас приходятся большие нагрузки, которые придется посчитать до начала строительных работ.

Я расскажу об основных вычислениях, с которыми вы столкнетесь при проектировании кровельного каркаса. В итоге вы сможете самостоятельно узнать параметры для проектирования крыши.Кровля для мансарды какой она бываетСебестоимость строительства такой крыши значительно ниже, чем постройка капитального второго этажа с несущими стенамиМансардная крыша — это универсальное решение, так как она выполняет функцию ограждающей конструкции и при этом эксплуатируется как полноценное жилое помещение.ИллюстрацииРазновидности и их описаниеДвускатная кровля. На схеме показан каркас симметричной двускатной крыши.

Стропильная ферма образована двумя цельными диагональными балками, соединёнными на коньке. Стены и потолок жилого помещения образованы затяжкой и боковыми стойками.Преимущество такой системы — простота расчёта и строительства.Недостаток конструкции — чердачное пространство эксплуатируется менее рационально в сравнении с ломанной кровлей.Ломаная щипцовая кровля. В основе стропильной системы применены боковые стойки, установленные на балки перекрытия и соединённые в верхней части затяжкой.По периметру прямоугольника надстраиваются верхние и нижние стропила, образующие характерный излом по центру ската.Недостаток конструкции — сложность построения.Преимущество ломаной крыши — более эффективное использование подкровельного пространства.Какие нагрузки действуют на мансардуИллюстрацииВиды нагрузок в соответствии со СНиП 2.01.07-85 Снеговая. Выпавший снег оказывает существенное воздействие на конструкцию кровли.Действие снеговой нагрузки приходится только на участок кровли с уклоном меньше 30°.

Если угол наклона больше 60°, снег на боковых скатах практически не задерживается. Ветровая. Ветер воздействует на кровлю с разных сторон и последствия такого воздействия могут быть разными, начиная со срыва покрытия и оканчивая опрокидыванием всей конструкции.Вес людей мебели и прочих элементов интерьера. При эксплуатации мансарды на перекрытие будет воздействовать вес людей и мебели.Эта нагрузка имеет значение при расчете параметров балок перекрытия.Нагрузка приходится только на пол жилого помещения, в то время как перекрытие в нижней точке боковых стропил остается ненагруженным.Общий вес кровли.

Под общим весом подразумевается нагрузка, которая придется на несущие стены.Это воздействие формируется весом стропильных ног и рядов обрешетки, весом теплоизоляции и весом кровельного покрытия.Расчеты давления снегаСхема мансардной кровли с обозначением вертикальной стойки H и коньковых стропил L, которыми будем оперировать при расчетахВеличину снеговой нагрузки рассчитываем по формуле в таблице 1. Для того чтобы найти коэффициент μ, рассчитываем длину вертикальной стойки фермы и делим это число на длину накосного стропила. Таблица 1. Формула расчета снеговой нагрузкиСогласно полученному числу, находим подходящее значение в левой колонке таблицы 2.

В колонке напротив указан угол наклона α. Далее, если α≤30°, то коэффициент μ = 1; если 30°<α<60°, то коэффициент μ = 0,033.Таблица 2. Соотношение угла наклона и производного из высоты стойки и длины стропилаОбратите внимание на то, что в ломаной кровле мы принимаем во внимание только верхнюю часть, так как именно на нее приходится вес снежного покрова.Интенсивность снегового покрова по регионам РФНорматив Sg определяется по СНиП 2.01.07-85 или по карте интенсивности снегового покрова.

Например, для Москвы и области это значение равно 180.Расчет давления ветраТаблица 3. Формула расчета максимального ветрового давленияДавление ветра рассчитываем по формуле в таблице 3. За аэродинамический коэффициент берем максимальное значение 0,8.Таблица 4.

Расчет коэффициента изменения ветра на высотеКоэффициент изменения находим по таблице 4 с учетом особенностей места, где проводится строительство. Нормативное значение Wo можно определить по СНиПу, а можно найти в карте ветрового давления.Карта ветрового давленияВставляя в формулу соответствующие значения, вы рассчитаете параметры ветровой нагрузки для той или иной территории. В соответствии с полученным значением можно будет скорректировать угол наклона скатов или еще на стадии проектирования усилить стропила.Расчет веса кровлиТаблица 5.

Вес конструктивных материаловЧтобы рассчитать нагрузку, которую окажет кровельная система на несущие стены первого этажа, нужно приплюсовать вес диагональных балок, обрешетки, чернового настила и массу изоляционных материалов, включая утеплитель и гидроизоляцию.Необходимые данные можно найти в таблице 5. Данные представлены из расчета килограммы на квадратный метр кровельного ската.Таблица 6. Вес кровельного покрытияК посчитанному весу прибавляем массу кровельного покрытия.

Этот параметр указан в таблице 6.Кроме перечисленных факторов, определяющих вес, нужно заранее решить, будут ли в системе использованы зенитные фонари. Их вес можно узнать у производителя и приплюсовать к посчитанному весу кровли.Считаем суммарную нагрузкуПосле того, как все расчеты выполнены, суммируем вес кровли из расчёта килограмм на кв. метр, снеговое и ветровое давление на тот же кв.

метр.Вес людей и мебели в мансардном этаже учитываем только при выборе сечения балок перекрытия. Непосредственно на подбор стропил этот параметр не влияет.При суммировании параметров нагрузки, нецелые числа округляем в большую сторону. Учитывая максимум ветрового и снегового давления, вы сможете подстраховаться от прогиба или срыва кровельного материала.Выбираем шаг между стропиламиТаблица 7.

Как соотносится ширина сечения и длина стропила с шагом установкиПри расчете кровельного каркаса, особое внимание уделяем шагу, с которым будут устанавливаться стропила. Расстояние между соседними балками зависит от длины бруса и от размеров его поперечного сечения. Чтобы упростить расчеты и не прибегать к формулам, предлагаю таблицу 7, где приведены усредненные соотношения интересующих нас параметров. Обратите внимание на то, что для ломаной крыши, величина шага определяется по длине верхних накосных стропил.

Для систем с обычными прямыми скатами учитывается длина от конька до свеса. Шаг между досками обрешетки по всему ломаному скату делается одинаковый.Расчет стропил с учетом нагрузокТаблица 7. Формула для расчета давления на погонный метр висячих стропилДля того чтобы рассчитать сечение пиломатериалов нужно узнать нагрузку на погонный метр каждой балки.

Сделать это можно по формуле в таблице 7.Как рассчитать суммарную нагрузку на площадь ската вы уже знаете, а за шаг стропил условно примем 40 см. Осталось перемножить параметры и получить давление на погонный метр.На рисунке показано, ширина каких конструктивных элементов нас интересуетСечение пиломатериалов, которые образуют накосные стропила в верхней части крыши, считаем по следующим формулам:Если α<30°, то H≥8,6×L×√Q/(B×R)Если α>30°, то H≥9,5×L×√Q/(B×R)Здесь:Н — ширина сечения стропилВ — толщина сеченияR — плотность пиломатериалов (в кг/м²)Для примера, плотность сосны 2 сорта, которая повсеместно используется для сборки стропил, составляет 130 кг/м². Таблица 8. Промышленные типоразмеры пиломатериаловСоотношение толщины и ширины хвойных пиломатериалов, выпускаемых отечественной промышленностью, можно найти в таблице 8.

Просчитанные по ранее предложенным формулам параметры поперечного сечения будут усреднёнными, поэтому, если числа не будут целыми, округляем их в большую сторону.Подведём итогиЧтобы посчитать параметры стропил, можно применить онлайн калькулятор. Но предложенная в статье инструкция позволяет выполнить расчеты более точно и узнать габариты конструктивных элементов с минимальными погрешностями. Если остались вопросы по вычислениям, задайте их в комментариях к статье.12 января 2018г.Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите спасибо!

Стропильная система является главной несущей конструкцией кровли. При строительстве следует учитывать снеговую и ветровую нагрузку, которые должны выдерживать стропила. В большинстве случаев основные детали изготавливаются на основе древесины хвойных пород, которые непременно обрабатываются особыми огне- и биозащитными составами.

Общая характеристика и обзор стропильных систем

Различают следующие виды конструкций:

односкатные, стропила которых смотрятся как балки с опорой на стены дома. При равной высоте стен получается плоская крыша, а при разной – наклонный скат;в двухскатных стропильных системах соединение стропил, образующих 2 ската, производится под определенным углом. Одной из их разновидностей является ломаная крыша, наиболее часто используемая для мансардной кровли: излом позволяет получить больше пространства;полувальмовые (трехскатные) имеют наиболее представительный вид и состоят из треугольного и двух трапециевидных скатов.

Их монтаж – дело довольно сложное;вальмовые (четырехскатные) – наиболее устойчивы и хорошо сохраняют тепло. В распространенном исполнении состоят из 2 скатов в форме трапеции и 2 вальм в торцах здания. К данному типу относятся и шатровые крыши;различают также чердачные, бесчердачные крыши и кровли для мансарды;мансардные конструкции имеют свои особенности.

Мансардные стропила

Mансардa– это жилое помещение, которое располагается на крыше и дает возможность увеличения используемого пространства здания без существенных финансовых затрат. При этом необходимо, чтобы стропильная система крыши мансарды была достаточно прочна и соответствовала стандартам надежности.

Качество главных защитных функций кровли напрямую зависит от данных показателей. Оптимальной с точки зрения выгодности считают мансардную крышу, все углы скатов которой отличаются друг от друга.

Мансардные стропила бывают наслонными и висячими.

Схема стропильной системы мансардной крыши:1- прогон; 2 – наслонные стропила; 3 – стойка; 4 – балка перекрытия мансарды; 5 – балка перекрытия этажа.

Использование наслонных уместно в зданиях с промежуточной несущей стеной. Эти стропила упираются на внутреннюю стену или специальные опоры и на внешнюю стену дома. Применение наслонной системы возможно только при расстоянии между несущими стенами не более 7 метров.

Висячие стропила применяют при отсутствии внутренних капитальных стен. Наиболее простые образцы состоят из нижнего пояса (затяжки) и стропил. В роли опор выступают мауэрлаты.

Систему стропил укрепляют проволокой, вмонтированной в стену, и скобами, учитывая при этом степень возможной нагрузки. При строительстве каркаса используют доски. Их длина рассчитывается в зависимости от длины пролета между фермами.

Мансардная крыша очень популярна при возведении частных жилых домов по нескольким причинам:

    монтаж данной конструкции не представляет сложности даже для неопытных строителей;мансардная крыша не требует особых финансовых затрат;в результате можно получить дополнительный этаж, весьма удобный для проживания.

Мансардное помещение можно организовать в уже готовом здании, не касаясь несущих конструкций. Достаточно снести крышу и возвести на ее месте новую. Такой вариант следует учитывать уже при планировании постройки.

Различают следующие виды мансардной крыши:

    симметричная,несимметричная,ломаная,треугольная.

Возможна также установка одно- и многоуровневых мансард с помещениями, отличающимися по геометрической форме, что, конечно же, отражается на экстерьере здания.

Важным моментом является также расчет угла скатов крыши. Он производится с учетом следующих обстоятельств:

    климатических особенностей местности,применяемого материала,вкуса владельца в вопросе архитектуры.

Необходимо учесть, что при большом угле наклона значительно сокращается размер полезной площади, слишком маленький угол затруднит очищение кровли от грязи, осадков и снизит ее прочность.

Составляющими элементами конструкции крыши для мансарды являются:

    стропила;стойки;подкосы;мауэрлат;обрешетка;конек;кровля;соединительные элементы.

Также полезно узнать об устройстве стропильной системы двускатной крыши, так как она является разновидностью мансардной кровли.После сооружения стропильной системы необходимо выбрать кровельный материал. Из этой статьивы можете узнать что лучше – ондулин или металлочерепица?

Устройство мансардной стропильной системы

Монтаж системы стропил – задача довольно сложная, от которой зависит устойчивость, прочность и долголетие кровли.

При работе необходимо придерживаться следующих правил:

Для строительства стропил, как и других деталей каркаса, следует использовать деревянные балки сечением 10х10 см;Обязательно нужно использовать гидроизоляцию: толь, рубероид. Укладка каркаса нужна при наличии перекрытий (железобетонных плит) в основании.

Несущие узлы скрепляются скобками из металла и проволочной обвязкой. Нередко используется соединение деревянных конструкций посредством расшиповки и дополнительного крепления при помощи проволоки или скоб;Влажность используемого дерева (желательно хвойного) не должна превышать 15 %;Необходимо обеспечить противопожарную и антисептическую обстановку;При покупке сырого строительного материала следует просушить его в течение нескольких месяцев под специальным навесом. Применение сырых брусьев может привести к разрушению всей системы стропил. В роли укладываемой на балки стойки выступает деревянный брус (сечение 10х10 см).

При разметке положения стоек следует рассчитывать расстояние таким образом, чтобы их расположение было строго вертикальным и в одной плоскости;Для точного расчета необходимо использование отвеса, а для прочной фиксации элементов нужны раскосы или растяжки;Вертикальные стойки будут основой стен помещения мансарды. Для их обивки можно использовать любые обшивочные материалы (гипсокартон, фанеру), причем непременно с двух сторон стоек. Между ними должен быть утеплитель.

Монтаж и расчет стропильной системы мансардной крыши

Первым делом укладывается верхний брус.

Прекрасно подходит для данной цели брус сечением 10х10, 15х15 см. Он крепится при помощи скоб, саморезов или гвоздей к стойкам. Первый брус – подстропильная яма.

Следующим шагом является установка мауэрлата.

Этот элемент не позволяет крыше опрокинуться при сильном ветре – она фактически вся прикреплена к мауэрлату, который к тому же переносит нагрузку на стены. Для установки данной детали понадобятся доски, брусья. Толщина доски должна составлять минимум 5 см, а сечение бруса – 10х15.

Доска или брус укладываются в горизонтальном положении по уровню стены.

Чтобы избежать попадания влажности на элементы мауэрлата, под доску нужно уложить гидроизоляцию. Для прикрепления доски к стене используются длинные саморезы и скобы. Можно дополнительно закрепить мауэрлат, прикрепив его при помощи толстой проволоки к стене.

Она (проволока) должна быть вмонтирована в стену во время возведения кладки. Следует помнить о необходимости обработки досок гидроизолирующими и антикоррозионными материалами.

Следующий этап – установка стропильных ног. Их можно приобрести готовыми или сделать самим.

Шаг стропильных ног размечают карандашом на мауэрлате. Это помогает не применять все время измерительную рулетку и лучше ориентироваться.

Для стропильной системы крыши мансарды предусмотрено расстояние 15 см друг от друга.

Сначала крайние стропила укладывают к фронту, обращая внимание на то, чтобы верх стропил и линия края фронта оказались на одном уровне. Доски для стропил выбирают гладкие, без впадин и сучков.

На один погонный метр допустим всего один изъян. Ширина и толщина доски составляют соответственно 15 и 4 см. После установки крайних стропил между ними протягивается уровень, по которому возводят другие стропила.

После этого в верней части каркаса их соединяют, также устанавливается коньковая балка высокой прочности.

Применение коньковой балки необходимо при длине крыши более 7 м и большом весе стропильного каркаса.

При возведении системы стропил внимание следует обращать прежде всего на следующие моменты:

    Закладывание окон – об их устройстве нужно думать во время установки оконных проемов, на которые должны крепиться рамы;Размер помещения мансарды должен быть достаточно большим для комфортного проживания. Минимальные параметры: длина – 3, высота – 2 метра;При высоте крыши меньше 7 метров рекомендуется ограничиться растяжками в верхней части стропильной системы. Они также могут служить потолочными балками мансарды;При неблагоприятных погодных условиях (снег, сильный ветер) растяжки берут на себя определенную часть нагрузки;Последние штрихи – укладывание обрешетки, утеплителя, гидробарьера, кровельного материала, утепление и последующая отделка стен и потолка мансарды.

Если вы уже построили систему стропил, то можете узнать как выбрать поликарбонат для крыши.А вы знаете что такое ендова крыши? Если нет, то вам сюда.А здесь https://rooffs.ru/krovelnye-materialy/bitumnaya-mastika/harakteristiki-i-raznovidnosti.htmlописаны разновидности битумной мастики.

Стропильная система ломаной мансардной крыши

На фото стропильная система ломаной мансардной крыши

В последнее время стали очень популярны ломаные мансардные крыши. Они придают дому особый неповторимый вид. Презентабельность данного типа крыши достигается посредством использования кровельного материала высокого качества.

Стропильная система ломаного типа мансардной крыши оптимально подходит для зданий шириной не более 6 метров.

Ее монтаж имеет свои особенности и предполагает применение тяжелых и габаритных элементов конструкции, однако он под силу даже двум строителям, поскольку принцип сборки конструкции – модульный, т. е. можно соединять детали на земле и затем поднимать их на высоту и закреплять.

Прежде всего нужно сделать все необходимые расчеты. Конструкция довольно сложна, поэтому лучше доверить строительную арифметику специалистам.

После окончания всех расчетов и определения необходимых размеров можно приступать к монтажу. Первым делом устанавливают мауэрлат, балки перекрытия, которые прочно скрепляются между собой с целью создания основы для стропил – надежной обрешетки.

Следующий шаг – обозначение помещения мансарды.

Необходимо выставить стойки вертикально и, используя продольные прогоны, скрепить их. Высота стоек должна быть больше высоты чистового потолка на 100 мм. Конструкция в верхней части соединяется балками из дерева, выполняющими функции затяжек верхних висячих стропил.

Затем производится монтаж наслонных и висячих стропил. После установки первых проверяется плоскость ската, после чего проводится монтаж висячих стропил. Особое внимание следует уделить сборке расположенных в точках перегиба узлов.

При необходимости наслонные стропила подпирают подкосами. Подвешивание верхней затяжки с помощью бабки позволяет избежать ее прогиба.

Последний этап – монтаж каркаса фронтона и его последующая обшивка.

Выполнив вышеперечисленные действия, можно переходить к созданию карнизов, фронтонных свесов и отливов. Фасадные конструкции монтируются с учетом дверных и оконных проемов. В зависимости от стройматериалов и некоторых других обстоятельств порядок работ может быть немного другим.

Подведем итоги:

    мансарды позволяют увеличить площадь используемого помещения;их стропильная система имеет свои особенности;есть несколько видов мансардных крыш;монтаж системы стропил кровли для мансарды возможен даже при наличии небольшого опыта в области строительства;важным условием успешного проведения монтажных работ являются точные расчеты.

Видео наглядно демонстрирует этапы устройства мансардной стропильной системы

Источники:

  • krovlyakrishi.ru
  • obustroeno.com
  • rooffs.ru

расстояние между стропилами мансардной крыши

Содержание статьи

Рассчитываем расстояние между стропилами

До возведения стропильной системы и организации кровли нужно провести ряд несложных мероприятий, которые выступят залогом целостности конструкции. Сюда входит выбор типа крыши.

Она может быть висячей или наслонной, а может быть и комбинированный вариант. Это когда два типа объединены в одном строении.

Далее следует вычислить расстояние между стропилами (шаг стропил). Этот параметр зависит от временных и постоянных нагрузок.

Временные нагрузки – это снежный покров на крыше зимой, потоки воды от дождя летом, ветер, нагрузка, которую оказывает человек, проводя сервисные работы в ходе эксплуатации крыши и др.

К постоянным нагрузкам относятся – вес самой стропильной системы, вес кровельного материала и подкровельного пирога, масса внутренней отделки, если на чердаке здания предполагается организовать мансарду.

Расчет стропильной системы

При создании проекта односкатной либо двухскатной крыши в первую очередь выбирают тип стропильной конструкции, угол наклона кровельных скатов, а также материалы для строительства конструкции. При вычислении расстояния между стропилами следует учесть нагрузки, которые будут воздействовать на крышу постройки в ходе эксплуатации.

К постоянным нагрузкам относится:

  • Вес кровельного материала;
  • Вес стройматериалов, из которых построен стропильный каркас крыши;
  • Вес утеплителя, пароизоляции, гидроизоляции;
  • Вес отделочного материала мансарды или жилого чердачного помещения.

На крышу сооружения также воздействуют следующие временные нагрузки:

  • Ветровая нагрузка;
  • Вес работника, выполняющего обслуживание и ремонт кровли.

Для правильного расчета шага стропил нужно учитывать сечение элементов возводимой конструкции, наличие теплоизоляции крыши, тип обрешетки и кровельного покрытия. Расчеты следует выполнять на основании СНиП 2.01.85 «Нагрузки и воздействия».

Схема расчета расстояния между стропилами

Все подсчеты ведутся еще на стадии проектирования здания. Они выполняются инженерами-проектировщиками той организации, где заказывался проект дома.

Если же проект не был составлен и человек полагается только на опыт мастеров, которым доверено возведение кровли, то в таком случае нужно ознакомится с соответствующей документацией. Это СНиП 2.01.85 «Нагрузки и воздействия» и «Изменения с СНиП 2.01.85».

Там имеется подробная схема ведения подсчетов и карта климатических зон страны.

Далее определяются с типом кровельной системы и предназначением чердачного помещения. Ведь в зависимости от того, будет ли это неотапливаемый чердак или жилая комната, то и нагрузки на стропила будут разными, а, следовательно, меняется и ход вычислений.

Итак, шаг стропил – это расстояние между стропильными ногами. Оно может варьировать в пределах 0,6 м – 1,0 м.

Ход расчетов:

  1. сначала измеряется длина ската крыши. Далее эта величина делиться на длину шага стропил выбранного материала. Этот показатель берется из СНИПа и для каждого стройматериала он уникален и зависит также от используемого сечения балки;
  2. к результату предыдущих расчетов добавляют единицу и округляют в сторону большего числа. Таким образом, получается целая величина и она указывает на необходимое количество балок;
  3. длина ската крыши делится на полученное целое число. Результат покажет, сколько балок нужно для возведения качественной и долговечной крыши.

Специалисты указывают на следующую особенность крыш с крутым скатом. При их возведении можно уменьшить расстояние между стропилами. Это обуславливается перенесением нагрузки с балок на стену дома.

Расстояние между стропилами для разных типов кровли

Однако расчет расстояния между стропилами так однозначно проводить нельзя. Ведь данный показатель зависит и от типа используемого конструкционного материала кровли.

Расстояние между балками для кровли из металлочерепицы

Средний вес, который оказывает металлочерепица на кровлю равняется 35 кг/м². Чтобы ее выдержать крыша должна иметь шаг стропил 0,6-0,9м. При этом используется брус с сечением 50х150мм.

Однако металлочерепица часто используется при строительстве загородных домов и коттеджей. А в подобных конструкциях чердачное помещение часто оборудуют под жилую комнату.

Это приводит к монтажу кровельного пирога и всевозможных утеплителей, которые, в свою очередь, оказывают на стропила дополнительную нагрузку. Потому рекомендуется увеличивать сечение бруса для балок. Особенно это касается регионов с низкими температурами воздуха зимой. Рекомендуемые размеры стропил 50х200мм.

Кроме этого, расстояние между стропилами можно подгонять под ширину утеплителя. Это не только увеличит несущую способность крыши, но и упростит обустройство теплоизолирующего слоя, снизит расход утеплителя.

Расстояние между балками для кровли из профнастила

Рекомендуемый шаг стропил для кровли из профнастила – 0,6 м – 0,9 м. Однако здесь нужно учесть эксплуатационные характеристики самого профнастила. Если шаг будет большим, то профнастил “провиснет” под своей тяжестью, тем самым изменив геометрию крыши и ее технические характеристики.

Чтобы предотвратить подобное нужно монтировать дополнительные доски с большим сечением в качестве обрешетки. Они будут выполнять в некотором роде роль стропил.

Сечение стропил для кровли из профнастила 50х100 мм либо 50х150 мм. Обрешетку выполняют из доски, сечением 30х100 мм.

Расстояние между балками для кровли из керамической черепицы

Керамическая черепица – тяжелый материал для кровли. Он оказывает нагрузку на стропила в пределах 40-60 кг на м². Именно поэтому расстояние между стропилами в этом случае будет минимальным – 80-130 см. Чем больше вес, тем меньше расстояние. Однако последний показатель может и уменьшится, в зависимости от угла наклона кровли. Чем он больше, тем реже можно монтировать балки.

Монтаж конструкции под ондулин

Шаг стропильных ног под ондулин должен составлять 60-100 сантиметров. Для изготовления стропил применяют пиломатериал сечением 200×50 мм. Этого достаточно для создания максимально прочного и надежного стропильного каркаса.

Следует отметить, что под этот кровельный материал нужно изготавливать сплошную обрешетку. За счет этого материал будет более качественно сопротивляться снеговым нагрузкам и солнечному воздействию.

Иногда применяется прореженный тип обрешетки. Для ее изготовления применяют деревянный брус. Расстояние между соседними элементами должно быть менее 30 сантиметров. Этот вариант, как правило, является более затратным по сравнению со сплошной обрешеткой.

Стропильная система под шифер

Кровельное покрытие из шифера считается наиболее распространенным в России. Основная причина – низкая стоимость данного кровельного материала, легкость и быстрота выполнения монтажных работ. Также важным преимуществом является возможность замены отдельных поврежденных шиферных листов на новые.

Расстояние между стропильными ногами для кровли из шифера должно быть 80 сантиметров. Такое расстояние считается наиболее оптимальным.

При возведении стропильной системы следует помнить о постоянном запасе прочности. Он может понадобиться в случае непогоды и при механических нагрузках.

Стропильный каркас под мягкую кровлю

К мягкой кровле относят мягкую черепицу, битум-полимерные и битумные рулонные материалы, а также кровельные мембраны. К основным преимуществам кровли этого типа относят малый вес, а также отсутствие необходимости возведения массивной системы стропил.

Минимальный шаг стропил составляет 60 сантиметров, а максимальный – 150 сантиметров. При возведении стропильного каркаса под мягкую кровлю следует учитывать угол наклона скатов. Другими словами, чем меньше угон наклона кровельных скатов, тем меньше нужно делать расстояние между стропильными ногами для сплошной обрешетки.

Расстояние между стропилами также зависит от материала, из которого будет изготавливаться обрешетка. Чем больше толщина листа фанеры либо ОСП, тем больше можно делать шаг стропил.

Кровля из сэндвич-панелей

Кровля этого типа, как правило, возводится на постройках ангарного типа либо домах из сип- панелей. Сэндвич – панели обладают жесткостью на изгиб, поэтому для их установки не требуется монтаж традиционных стропильных ног.

Если пролеты от верхней части стены до конька двухскатной крыши небольшие, то сэндвич –панели монтируют без дополнительных опор.

При длине пролетов более 400 сантиметров необходимо выполнять монтаж дополнительных прогонов. При строительстве крыши из сэндвич – панелей на жилом доме достаточно часто возводят традиционный стропильный каркас. Однако в таком случае расстояние между стропильными ногами можно сделать большим, поскольку они служат опорой для прогонов.

Выбирают расстояние между стропилами отталкиваясь от длины несущих стен и длины материала для прогонов. Кровля из сэндвич – панелей способна выдерживать высокие эксплуатационные нагрузки.

Возведение стропильного каркаса под поликарбонат

В последнее время поликарбонат часто применяют при возведении кровельного покрытия. Он используется при строительстве навесов, зимних садов и беседок. Стропильный каркас и обрешетку изготавливают из металла либо дерева.

Поликарбонат отличаются по весу, который зависит от толщины листа. Шаг обрешетки под поликарбонат должен составлять от 60 до 80 см. Обрешетку, выполненную из металла или дерева крепят на стропила (прямые либо арочной формы).

Расстояние между стропильными ногами под поликарбонат, как правило, составляет 150- 230 см. Для правильного вычисления расстояния между стропилами нужно учесть площадь остекления, толщину и размеры листов. Также следует помнить о том, что листы поликарбоната монтируют с небольшими зазорами.

Стропильная система мансардной крыши — чертежи

Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.

Мансардная двухскатная крыша

Стропильная система мансардной крыши — чертежи

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

Правила подбора оптимальной формы мансардной крыши

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

Таблица. Основные детали системы стропил.

Как определить расстояние между стропилами мансардной крыши?

Мансарда — это чердачное помещение, которое можно использовать в качестве жилого помещения. Мансардная крыша должна обеспечить нормальное функционирование такого помещения. При строительстве крыши обычно используется стропильная конструкция, причем шаг между стропилами мансардной крыши является важным показателем ее надежности.

Виды стропильных систем.

Огромные нагрузки, вызванные весом кровли, ветром, климатическими факторами, воспринимаются системой стропил. Расстояние между стропилами крыши мансардного типа определяет, какая часть нагрузки приходится на каждый элемент. Только правильный выбор расстояния обеспечит устойчивость всей крыши.

Мансарда: особенности системы

Стропилами называются несущие балки, на которые крепятся защитные, дополнительные и наружные покрытия мансардной крыши.

Элементы обычно изготавливаются в виде прочного деревянного бруса или доски толщиной не менее 50 мм. Иногда может использоваться бревно. Для особо прочных строений применяются металлические и железобетонные балки.

Для крыши мансарды применяется один из двух вариантов стропильных систем (наслонный или висячий), а также сочетание обоих вариантов в одной конструкции. Наслонный тип характеризуется опорой каждой из стропил на стену сооружения. Висячий тип подразумевает увязывание элементов в общий каркас, который закрепляется только на крайних опорах.

Схема стропильной системы ломанной крыши мансарды.

По тому, какой вид стропильной системы использован, мансардные крыши условно подразделяются на следующие типы: односкатная, двускатная, ломаная, вальмовая, шатровая и сводчатая. В частном строительстве наиболее широкое применение имеет односкатная, двухскатная или ломаная крыша. В односкатной крыше стропила опираются на стены разной высоты, что обеспечивает наклон (скат) крыши в одну сторону. Двускатная крыша имеет две наклонные плоскости, причем каждая из стропил одним концом опирается на стенку, а вторым концом связана с другой балкой. Такая конструкция образует треугольник, а угол между элементами определяет крутизну ската. Ломаная крыша также имеет два ската, но каждый из них имеет линию излома, в которой меняется угол укладки.

Особенности монтажа

При монтаже стропильной системы кровли мансарды используются скрепление и установка стропил в виде простых геометрических фигур. Наибольшей жесткостью (прочностью) обладает увязка в треугольник, что и применяется при строительстве мансардной крыши. Так, наиболее распространенная двускатная крыша включает в себя ряд треугольников из стропил, соединенный продольными лагами (прогонами). Увязку стропил в треугольник обеспечивает нижняя поперечная балка (мауэрлат). Для облегчения крепления внешнего покрытия крыши и перераспределения его веса на стропилах изготавливается решетка в виде поперечных брусков или досок.

Ломаная крыша соединяет в себе два типа стропильных соединений. Нижние стропила с помощью мауэрлата и стойки соединяются в прямоугольные треугольники, которые, в свою очередь, скрепляются продольным прогоном между собой вверху. Внизу стропила мансарды опираются на стену дома. Верхние соединяются в треугольник по аналогии с двускатной конструкцией.

Рисунок 1. Таблица подбора сечения бруса для стропил.

Нижний торец стропила закрепляется на поперечном лаге, а верхние торцы соединяются вместе через продольный верхний прогон. Нижние углы скрепленного треугольника соединяются между собой с помощью продольного нижнего прогона. Система, образованная висячими стропилами, закрепляется на нижней стропильной системе. Для укрепления верхних треугольников применяют дополнительные вертикальные стойки. Таким образом, мансардная крыша представляет собой с каждой стороны поверхность с изломом. От стены начинается скат с большей крутизной, а затем он приобретает более пологий вид.

Соединение стропил мансарды с продольными брусьями (в том числе с балкой перекрытия) производится методом врубки стропил в брус на треть его высоты. Закрепление на поперечных балках целесообразно производить винтовым соединением. При таких креплениях функции двух разных стропильных систем разделяются, и они рассчитываются как отдельные системы.

Параметры, учитываемые при выборе стропил

При выборе конструкции стропильной системы, размера бруса и количества элементов важен учет всех нагрузок, воздействующих на стропила. Эти нагрузки можно подразделить на постоянные и временные, периодического или кратковременного характера. Под постоянно действующей нагрузкой следует принимать вес всех элементов мансардной кровли: сама стропильная конструкция с решеткой, внешний кровельный настил, дополнительные защитные и утеплительные слои, элементы навесного интерьера мансарды. Вес внешней кровли может сильно колебаться в зависимости от вида и материала покрытия.

Схема зависимости длины стропил от угла наклона кровли.

В качестве временных или периодических нагрузок следует учитывать природные факторы. Это, прежде всего, вес снега в зимнее время. Значительное воздействие оказывает ветер, причем направление такой нагрузки может быть различным. Для некоторых районов этот фактор может стать определяющим. Нельзя игнорировать и возможность ливневых водных потоков. Кроме того, надо учесть вес людей и материалов при проведении ремонтных работ на крыше.

Существенное влияние на распределение нагрузок оказывает геометрия крыши и стропильной системы. К основным параметрам можно отнести длину и ширину кровли, а также крутизну ската. Длина крыши сильно влияет на распределение нагрузки, поэтому при большой длине необходимо использовать укрепляющие вертикальные стойки. Увеличение ширины кровли приводит к увеличению нагрузки на все стропила мансарды, так как увеличиваются их длина и общий вес всех элементов. Для широких крыш более подходит ломаный тип ввиду наличия в них промежуточных вертикальных стоек и перераспределения нагрузок между разными стропильными системами.

Изменение крутизны ската влияет на параметры неоднозначно. Увеличение крутизны, с одной стороны, уменьшает накопление снежного покрова и перераспределяет нагрузку на несущие стены дома, с другой стороны, увеличиваются длина стропил и парусность кровли, что опасно в ветреных районах. Концентрация нагрузок на стены тоже может отрицательно сказаться на надежности дома, потому что при уменьшении нагрузок на стропила увеличиваются постоянные нагрузки на кладку стен.

Требования к материалу стропильной системы

Узел крепления стропил к мауэрлату.

Расчет количества стропил и параметров монтажа строится на том, что при строительстве применен качественный материал. В связи с этим следует подбирать материал для стропильной системы, исходя из следующих условий.

В качестве основных стропил должен использоваться только высококачественный брус сечением не менее 50х100 мм.

Все деревянные элементы при монтаже должны быть хорошо высушены (допустимое содержание влаги — не более 15%). Количество даже мелких дефектов на брусе не может превышать 3 штук на 1 м. Дерево перед монтажом обрабатывается антисептиком. Наиболее хорошо показала себя древесина хвойных пород. Вертикальные стойки изготавливаются из бруса размером не менее 100х100 мм с проверкой их вертикального расположения с помощью отвеса.

Особенности расчета стропил

После выбора конструкции мансардной крыши (на основании рекомендаций специалистов и в соответствии со справочными данными) главными расчетными параметрами становятся расстояние между стропилами (шаг стропил) и их количество. Обычно расстояние между стропилами составляет от 0,6 до 1,5 м. Расчеты основаны на том, что оптимальная нагрузка должна составлять 40-60 кг на 1 м длины стропила, а максимально допустимый прогиб балки — 1/250 от ее длины.

Инструменты для сращивания стропильных ног.

Количество стропил на один скат рассчитывается после измерения длины ската и выбора расстояния между стропилами. Длина ската делится на величину шага установки стропил, к полученному результату добавляется 1 (единица). Полученный результат округляется до ближайшего целого числа в большую сторону.

Расчет расстояния между стропилами с учетом всех факторов может произвести специалист, но на практике пользуются справочными рекомендациями. Так, например, для стропил из доски размером 50х180 мм и длиной ската 3 м средний шаг составляет 1,5 м; при длине 3,5 м — 1,2 м; а при длине 4 м — 0,9 м.

Расстояние между стропилами для разных крыш

Расстояние между стропилами существенно различается для крыш с разным покрытием. Керамическая черепица является одним из самых тяжелых кровельных материалов. Для стропил из бруса размером 50х150-60х180 мм рекомендуемое расстояние между ними составляет 80-130 мм (в зависимости) от крутизны ската. При наклоне в 15° шаг выбирается, равным 80 см. При увеличении длины стропила шаг увеличивают в пределах рекомендуемого.

Расстояние между стропилами для крыш с металлочерепичным покрытием устанавливается меньшим, чем для натуральной черепицы. Оптимальный шаг составляет 60-95 см для бруска размером 50х150 мм. При использовании покрытия из профнастила шаг находится в пределах 60-90 см при достаточном сечении бруса от 50х100 мм до 50х150 мм.

Самое легкое покрытие получается при использовании ондулина. Оптимальное расстояние между стропилами размером 50х50 мм составляет 60-80 см и уменьшается при установке бруса большего размера. При покрытии крыши мансарды шифером используется брус размером от 50х100 мм до 50х150 мм. Шаг устанавливается в интервале 60-80 см.

Необходимые инструменты

При установке стропил на мансардной крыше используются следующие инструменты:

При установке стропильной системы на мансардной крыше важно определить оптимальное расстояние между стропилами. Правильный выбор этого параметра позволит рассчитать оптимальное количество материала и обеспечить надежность всей крыши.

схема, конструкция, выбор креплений, фото сборки и установки мансардных стропил, особенности расчета системы

Одним из ключевых звеньев в строительстве подчердачного этажа является расчет стропильной системы мансардной крыши. Сложность заключается в том, что необходимо учесть несколько важных составляющих: снеговую нагрузку, порывы ветра, угол наклона скатов, вес самих стропил, утеплителей, гидроизоляции, кровельных материалов. Стропила могут быть комбинированными, металлическими или деревянными.

Мансардная крыша должна быть легкой, чтобы не нагружать фундамент. Застройщики все чаще используют тонкостенные металлические стропила мансардных крыш, их стоимость гораздо выше деревянных, но скорость и простота монтажа таких систем покрывает этот недостаток с лихвой.

В самостоятельном строительстве стропильная система мансардной крыши традиционно изготавливается из дерева, поэтому за основу возьмем именно этот материал.

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м2, один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм – 15 кг, ондулин приблизительно 3 кг, металлочерепица – самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м2. Формула для расчета снеговой нагрузки:

S=Sg x µ, где

S  – снеговая нагрузка;

Sg  –  масса снега на 1м2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ – коэффициент, зависящий от уклона крыши: угол в 25о – коэффициент 1,0, 25-60о – 0,7, если уклон выше 60о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

W – ветровая нагрузка;

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

Высота здания, м Открытый тип местности: морские побережья, озера, степи Закрытый тип местности: города, лесные массивы
5 0,75 0,85
10 1,0 0,65
20 1,25 0,85

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Расстояние между стропилами мансардной крыши, м Длина ноги, м
6 5.5 5.0 4.5 4.0 3.5 3
Поперечное сечение балок, мм
0,6 50*200 50*200 50*175 50*150 50*150 40*175 40х150
0,9 75*250 75*200 75*175 75*175 50*200 50*175 50х150
1,1 100*200 75*200 75*200 75*175 75*175 75*150 75х150
1,4 100*200 100*200 75*200 75*200 75*200 75*175 75х150
1,75 100*250 100*200 100*200 100*200 75*200 75*200 75х150
2,15 100*250 100*250 100*200 100*200 100*175 100х150

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

  • мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
  • ригель – 100*200-150 мм;
  • прогоны – 100*200-150-100 мм;
  • енды, диагональные ноги – 100*200 мм;
  • затяжка – 50*150 мм;
  • подкос – 150*150, 100*100 мм.
  • подшивочная доска – 25*100 мм.
Важно:  Деревянные стропила должны соответствовать ГОСТу 8486-86(83). На 1 п/м ноги может быть не более 3 сучков, размер сучков не должен превышать 30 мм по длинной стороне. Сквозные трещины недопустимы. Влажность дерева менее 18%.  Стропильная система двускатной мансардной крыши, чертеж основных элементов фермы

Основные узлы

Стропильные конструкции мансардных крыш не зависимо от проекта включают в себя множество сопряжений и стыковых узлов, они соединяются между собой, врубаются в затяжку и мауэрлат, имеют вспомогательные элементы системы: ригели, бабки, опоры либо подкосы, дополнительно скрепляются скобами, болтами, хомутами. Устройство стропильной системы мансардной крыши должно предусматривать равномерное распределение всех нагрузок на основание и несущие конструкции строения.

Схема стропильной системы мансардной крыши, основные узлы и элементы

В зависимости от архитектурного решения, определяется вид мансардной крыши, в свою очередь от конфигурации кровли зависит не только внутренний интерьер мансарды, ее полезная площадь, но и какой вид стропильной системы применим в каждом конкретном случае: висячий или наслонный.

Наслонная система, опирание ноги на коньковый брус и мауэрлат

Наслонные стропильные ноги опираются на несущие стены мансарды, а в середине поддерживаются промежуточными опорами, в таких системах нагрузки передаются исключительно на изгиб. Висячие опираются только на мансардные стены, обычно устанавливаются при монтаже мансардного этажа, где нет внутренней несущей стены, они не создают горизонтальную нагрузку, только на сжатие и изгиб.

Висячая система устраивается, если расстояние между опорами-стенами не более 6,5 м, установка дополнительной опоры дает возможность перекрыть мансарду шириной до 12 метров, если требуется перекрыть более широкий участок, то на каждые 3 метра устанавливается своя опора.

Висячие и наслонные стропила мансардной крыши

Если по проекту мансарды предусмотрен не один, а несколько уклонов, как в классической мансардной крыше, то обычно чередуются висячие (верхние) и наслонные (нижние) стропила.

Посмотрите, как устанавливается стропильная система мансардных крыш, видео урок поможет разобраться во всех тонкостях устройства ломаной конструкции.

Несущие элементы системы обеспечивают прочность и устойчивость всей конструкции мансардной крыши. У мансардной крыши несущими элементами являются: обрешетка, стропила, мауэрлат. Конструктивные особенности системы определяются  видом мансардной крыши: односкатной, вальмовой, многоскатной, щипцовой и пр.

Стропильная система мансардной крыши, схема расположения узлов односкатного перекрытия

Форма крыши мансарды зависит от перекрываемой площади и архитектурного замысла, для обустройства полноценной мансарды лучше выбирать простые виды мансардных крыш, чтобы балки и стойки не загромождали пространство внутри.

Мансарда, стропильная система вальмовой четырехскатной крыши

Этапы монтажа стропильной системы мансарды

Технология монтажа мансардной крыши требует определенной последовательности:

  • установка мауэрлата;
  • укладка поперечных балок;
  • монтаж вертикальных стоек;
  • затяжка боковых стоек или установка конькового бруса;
  • разметка шага и монтаж стропильных ног;
  • установка вспомогательных узлов: ригелей, подкосов, подстропильных ног;
  • обрешетка, гидроизоляция, настил кровельного материала.
Крепление мауэрлата является важным этапом для устройства всей системы, это основа конструкции

Технология стыковки

Не смотря на то, что алгоритм возведения стропильной системы достаточно прост, установка стропил мансардной крыши требует грамотного подхода к монтажу стыковочных узлов. Основная нагрузка в системе приходится на ноги, поэтому от качества их монтажа на мауэрлат, а так же от надежности их соединения между собой зависит безопасность и прочность крыши, да и мансарды в целом.

Стропильная система мансардной крыши, фото крепления висячих стропил к мауэрлату

Существует 2 варианта соединения стропила с мауэрлатом: скользящее и жесткое. В деревянных мансардных конструкциях нельзя делать все соединения жесткими, так как дерево при определенных условиях сжимается и расширяется, а при жестком соединении возникают распорные нагрузки на несущие узлы, в совокупности это приводит к деформации элементов стропильной системы мансарды.

Как правильно крепить наслонные стропила для мансардыВажно:  Жесткое соединение используется, если стропила наслонные, тогда нога жестко крепится к мауэрлату, но при этом на коньке, между собой или на прогоне узлы системы должны крепиться скользящим соединением.

Если на мансардной крыше применяется жесткая система крепления, то необходимо исключить какие-либо усилия: скользящие, крутящие моменты, повороты, сдвиги. Для жесткого крепления существует два способа соединения:

  • врубка в стропильной ноге;
  • нашивка подпорного бруса.

Седло (врубка) делается на ноге, запилы должны обеспечить плотное прилегание деталей, и не должны превышать 1/3 высоты бруса. Для жесткого крепления стропило упирается врубкой в мауэрлат, 2 гвоздя забиваются с боков, под углом друг к другу, крест на крест, третий гвоздь забивается сверху, вертикально. Рекомендуется дополнительно усилить крепления металлическими пластинами, уголками, болтами.

Скользящий способ соединения заключается в том, что в мауэрлате выпиливается выемка под ногу, затем детали соединяются между собой специальным металлическим уголком – салазки. Так крепится наслонная система.

Скользящее крепление мансардной стропильной системы

Независимо от способа соединения мансардной стропильной системы, стропила и мауэрлат прикручивают между собой проволокой или дополнительно соединяют анкерами, чтобы исключить сдвиг крыши от сильных порывов ветра. Подкосы, бабки, распорки и бабки  крепятся скобами и хомутами.

Как нарастить и усилить стропила мансарды

Зачастую стропильной ноге не хватает длины бруса, чтобы не заказывать специальные доски, и не удорожать строительство мансарды, их наращивают.

Важно:  Так как жесткость стропильной системы в местах стыковки теряется, соединения следует делать там, где изгибающий момент стремится к нулю.

Стропила из бруса сращиваются косым прирубом. В деталях делают наклонные запилы, их длина должна быть равна удвоенному сечению, а торцы высотой, равной сечению бруса, умноженному на коэффициент 0,15. Стык крепят болтами. Подобное соединение балок гармонично вписывается в дизайн мансарды, и позволяет оставить несущие элементы крыши открытыми.

Иногда стропила мансарды крепят внахлест, доски друг на друга должны заходить не менее чем на метр, затем они крепятся гвоздями или болтами в шахматном порядке. Если мансардные стропила наращиваются встык, то запил должен быть строго в 90о, элементы прикладываются торцами, с двух сторон накладываются доски, затем конструкция крепится болтами либо гвоздями.

Варианты удлинения стропильной ноги

Если сечение материала недостаточно, то доски усиливают. Спаренные стропила состоят из двух и более досок, плотно прилегающих друг к другу, прошивается такая конструкция гвоздями в шахматном порядке. Составные стропила делают из двух досок, между которыми вставляются вкладыши длиною 2 высоты доски. Расстояние между вкладышами не должно превышать 7 высот ноги. Верхняя часть составных стропил может состоять из одинарной доски.

Способы усиления стропильной ноги

Как стыковать стропила наверху

Соединение стропил мансардной крыши между собой наверху имеет несколько вариантов. Если конек не предусмотрен, доски обрезаются под углом, крепятся между собой гвоздями, и дополнительно при помощи металлических и деревянных накладок. Висячие системы при сложной стропиловке многоскатной мансардной крыши, крепятся в шип, одинарным или двойным зубом.

Верхнее соединение стропил на безконьковой мансардной крыше

Если стропильной системой предусмотрен конек, то к  коньковому брусу стропила можно крепить внахлест, либо запилив торцы под нужным углом, обязательно следует усилить стыки металлическими или деревянными накладками.

Стыковка стропил на коньковом брусе

Сборку стропильных ферм лучше проводить на земле, а затем поднимать и устанавливать конструкцию на мансардный этаж. Прежде всего, необходимо сделать шаблон. Для этого доска прикладывается по месту, отчерчивается угол запила для верхнего стыка, и отмечается паз для крепления к мауэрлату, затем таким же образом примеряется вторая доска.

На земле по полученным отметкам доски запиливаются, стыкуются между собой, шаблон поднимается на крышу и примеряется. Если геометрия мансардной крыши соблюдена, то всю стропильную систему можно изготовить по одному шаблону, но в случае небольших отклонений, рекомендуется делать только верхний запил и стыковку, а врезку в мауэрлат делать по месту.

виды, схема, расчет и монтаж, а также фото и видео технологии установки стропильной системы

Долговечность и эксплуатационные характеристики мансардной кровли в первую очередь зависят от надежности стропильной системы. Поэтому перед началом возведения крыши, следует составить соответствующий проект и выполнить все необходимые расчеты. Мансардный этаж в принципе может быть устроен под кровлей любой конструкции и любого вида – односкатной, двухскатной, четырехскатной.

По каким же правилам устанавливается стропильная система мансардной крыши в том или ином случае и как сделать кровлю надежной?

Как рассчитать стропильную систему

При проектировании системы стропил любого дома учитывают такие параметры, как:

  1. Ветровую нагрузку на кровлю;
  2. Вес кровельных материалов;
  3. Снеговую нагрузку;
  4. Вес внутренней обшивки;
  5. Вес элементов системы стропил

Чем большие нагрузки будут действовать на конструкцию каркаса мансардной крыши в процессе ее эксплуатации, тем большим должно быть сечение стропил и меньшим шаг между ними и длина.

Первый параметр определяется по карте ветровых нагрузок:

Стропильные конструкции мансардных крыш возводятся с учетом ветровых нагрузок

Для расчета следует значение ветровой нагрузки в том регионе, в котором строится здание, умножить на поправочный коэффициент. Значение последнего зависит от высоты здания. Для домов ниже пяти метров, расположенных в степных или прибрежных районах значение коэффициента принимается за 0,5, в лесных регионах и на территориях городов — за 0,75. Для зданий до десяти метров высотой – 0,65 и 1,0 соответственно.

Снеговая нагрузка рассчитывается по формуле S=Sg*µ, где µ — коэффициент в применении к наклонной поверхности, Sg – вес снега на горизонтальной. Для зданий с углом наклона скатов до 25гр значение коэффициента принимается за 1, с углом наклона до 60гр – 0,75.

[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#CFE7FC»]При расчете каркаса мансардных крыш, скаты которых имеют угол наклона более 60гр, снеговая нагрузка во внимание не принимается. Снег на таких крышах практически не задерживается.[/su_highlight]

Устройство стропильной системы мансардной крыши выполнятся с учетом снеговых нагрузок

Зная значения снеговой и ветровой нагрузки в том или ином регионе, несложно будет сделать необходимые расчеты.

Допустим, здание высотой 4,5м с углом наклона скатов в 30гр строится в Московской области. В первом ветровом регионе нагрузка составляет 32кг/м2. Умножив эту цифру на 0,5 (коэффициент), получаем 16кг/м2. Для третьего снегового региона нагрузка составляет 180кг/м2. Умножаем эту цифру на коэффициент 0,75 и получаем 135кг/м2. Таким образом на кровлю в общей сложности будет действовать 151кг/м2 нагрузок (временных).

Расчет стропильной системы мансардной крыши выполняется также с учетом веса кровельного пирога. Этот параметр вычисляется путем сложения удельных весов всех его составляющих – кровельного материала, утеплителя и т.д. Для определения удельного веса необходимо вес всего материала, использованного для покрытия мансардной крыши разделить на ее площадь.

Удельный вес кровельного пирога определяется удельным весом всех его элементов

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#FDD2CD»]Для мансардных кровель прогиб стропила должен составлять не более 1/250 от их длины. Это обеспечит надежность кровли.[/su_highlight]

Расчеты допустимых соотношений длины стропил, их сечения и шага между ними выполняются с использованием разного рода таблиц и специальных программ.

Каркас крыши с двумя скатами

Стропильная система двускатной мансардной крыши рассчитывается с учетом нескольких основных параметров: ширины и высоты дома, материала и разновидности стропил (висячих или наслонных).

Расстояние между стропильными ногами обычно 0,6 – 1м. Исходя из усредненного количества 0,8, можно сразу понять, сколько элементов понадобиться для той или иной кровли.

Допустим, длина ската будет равной 20м.Тогда для его устройства необходимо примерно 20/0,8=25 стропильных ног. Прибавляем к этой цифре 1, так как в кровельном каркасе по краям обязательно устанавливается по одной ноге. Получаем 26 стропил. Теперь выполняем более точный расчет: 20/26=0,77. Это значит, что ноги нужно будет устанавливать на расстоянии 0,77 м друг от друга.

Схема стропильной системы мансардной крыши с двумя скатами

Зная высоту мансардной крыши, вычислить длину стропил будет предельно просто. Стропило в треугольнике, образуемом наклоном ската и половиной торцовой стены, является гипотенузой. Таким образом, длина определяется по теореме Пифагора.

Система стропил вальмовой мансардной кровли

Расстояние между стропилами мансардной крыши, имеющей четыре ската, равно ее длине или ширине. Определившись с углом наклона ската, несложно будет рассчитать их длину. Все, что нужно сделать — это разделить высоту кровли на косинус угла наклона ската.

Стропильная система мансардной крыши. Фото вальмовой кровли

Каркас односкатной кровли

Конструкция стропильной системы мансардной крыши односкатной элементарно проста. Ноги одной стороной закрепляются на стене, а второй на стойках опорах. В этом случае для нахождения их длины также используется теорема Пифагора. При устройстве каркаса кровли с одним скатом следует учитывать размеры пролетов. Если они шире 4,5 м обязательно нужно использовать промежуточные стойки, установленные на балках перекрытия.

Промежуточные стойки в стропильной системе односкатной крыши

Возведение стропильной системы

Стропильная система мансардной крыши возводится по определенной схеме, включающей в себя такие шаги, как монтаж мауэрлата, стропильных ног, прогонов, ригелей, опорных стоек и других узлов каркаса.

Монтаж мауэрлата

Перед укладкой мауэрлата стены в обязательном порядке гидроизолируют. При этом можно использовать как рулонные материалы, так и битумные мастики. Установка мауэрлата выполняется вплотную к внутренней стороне стены. Крепится эта часть стропильной системы чаще всего на анкерные болты.

Мауэрлат монтируется вплотную к внутренней стороне стены

[su_label type=»success»]На заметку:[/su_label] [su_highlight background=»#CEF3CE»]Чтобы выполнить точную разметку отверстий под болты, брус необходимо положить сверху анкеров и постучать по нему молотком. В результате на древесине останутся вмятины отметки.[/su_highlight]

Правила установки стропил

Стропила мансардной крыши бывают висячими либо наслонными. Элемент первого типа своей нижней частью опирается на мауэрлат, а верхней в верхнюю часть другого стропила. Наслонные стропила в системе не производят распирающего давления на стены дома, так как в верхней части упираются в коньковый прогон или верхний прогон ломаной кровли.

Наслонные и висячие стропила крыши

После того, как мауэрлат будет надежно закреплен, приступают к установке стропил мансардной крыши.

Крепление стропильного элемента снизу может выполняться жестким методом. При этом используется дополнительная балка, на которую опирается нога. Одновременно она фиксируется к мауэрлату с помощью оцинкованных уголков.

Стропила для мансарды могут быть прикреплены к мауэрлату также скользящим способом. В этом случае чаще всего используются специальные крепления, называемые «салазками».

Стропила в деревянных домах крепятся к стене скользящим способом

[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#CFE7FC»]Скользящее крепление позволяет ноге немного сдвигаться при усадке дома, что предотвращает деформацию ферм. Используется оно чаще всего при возведении мансардной кровли брусчатых и бревенчатых домов.[/su_highlight]

Наверху стропила в системе могут крепиться встык над коньковым прогоном, к самому коньковому прогону по одной либо внахлест. В первом случае верхняя часть элемента обрезается под углом. При креплении внахлест доски не обрезаются.

Мансарда. Стропильная система с закреплением встык и внахлест

Таким образом монтируется стропильная система мансардной крыши. Видео демонстрирует этот процесс пошагово.

[su_youtube url=»http://www.youtube.com/watch?v=17lft-kzOjk»]

Установка обрешетки

Сборка каркаса мансардной крыши заканчивается монтажом обрешетки, которая может быть сплошной или разреженной. Эта часть кровли выполняется обычно из доски. Чаще всего длина обрешетки чуть меньше длины ската. При установке обрешетки предусматривается место для окон мансарды. Для ее крепления используют гвозди (по два на каждой стропильной ноге).

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#FDD2CD»]Набивать доски обрешетки следует со смещением. То есть таким образом, чтобы в соседних рядах стыки не были расположены на одной стропильной ноге.[/su_highlight]

Для обрешетки мансардной кровли используется доска

Очень редко, но иногда в частном домостроении используются металлические стропила мансардных крыш. При этом в качестве мауэрлата применяется мощный швеллер. Металлические стропильные ноги привариваются к нему с использованием уголков.

стропильная система, конструкция и планировка

Строгого определения мансардной крыши не существует, а если в общих чертах, то это любая крыша, под которой организована мансарда – отапливаемое жилое помещение.

Материалы

К материалам, используемым в составе мансардной крыши, предъявляются повышенные требования. Кровельное покрытие должно максимально надежно защищать от протечек, а слой утеплителя – гарантировать отличную теплоизоляцию, в противном случае, в мансарде будет холодно, а на крыше появятся гроздья сосулек. Особое внимание уделяют пароизоляции – там, где живут люди, влажность повышена, а значит есть риск попадания водяных паров внутрь кровельной конструкции. При этом, если пленка будет абсолютно паронепроницаема - тоже не выход, в помещении будет душно и некомфортно.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

В регионах с повышенной ветровой нагрузкой нужно делать более пологие крыши, чтобы снизить их парусность. Еще один интересный вариант – консольная крыша. Под такой крышей часть помещения мансарды расположена за пределами контура стен, что увеличивает ее полезную площадь.

Стропильная система

Если мансарду планируется обустроить под обычной двускатной крышей, то ее стропильная система не будет иметь никаких специфических особенностей. В зависимости от масштабов крыши можно выбрать систему с наслонными или висячими стропилами – модификаций таких систем довольно много.

Что касается стропильной системы ломаной мансардной крыши, то ее можно рассмотреть подробнее:

  • Нижний скат крыши формируется при помощи наслонных стропильных ног, а устройство верхнего ската может быть любым, по желанию владельца. Схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки.
  • В отличие от обычной двускатной конструкции в мансардной крыше предусмотрены стойки - специальные ребра жесткости, которые затем исполняют роль стен во внутреннем помещении.

Стропильная система ломаной мансардной крыши (комбинированная)

Для стропильной системы мансардной крыши используют качественную сухую древесину (не ниже 2 сорта). Сечение пиломатериалов - бруса и досок – выбирается исходя из размеров крыши, веса желаемого кровельного покрытия, ветровой и снеговой нагрузки в регионе, шага стропил.

Расчет

  1. Расстояние между стропилами обусловлено шириной применяемых теплоизоляционных плит. Чаще всего этот параметр равен 60 см. Наиболее популярный утеплитель - минеральная вата, это довольно упругий материал, а чтобы плиты стояли плотно, расстояние между стропилами должно составлять 57-58 см.
  2. Ширина стропил тоже зависит от утеплителя, на этот раз – от его толщины. На большей части территории России, для того, чтобы дом был теплым, толщина теплоизоляционного слоя должна составлять 200-250 мм. Учитывая необходимость организации вентзазора, минимальная ширина стропил будет равна 230 мм. Толщина доски должна быть не менее 50 мм.
  3. Стойки и балки. Для этих элементов лучше купить брус размером не менее 80*80 мм. Там, где нередки сильные ветра и обильные осадки, особенно зимой, лучше взять пиломатериал потолще – размером 100*100 мм.

Зависимость полезной площади мансарды от угла наклона крыши

Этапы монтажа

Существует две стратегии монтажа мансардной крыши. Первая предполагает, что укладка кровельного покрытия и утепление крыши происходит одновременно. Вторая – что сначала монтируется кровельное покрытие, а теплоизоляционный слой укладывается позже.

Стратегия 1. Порядок работы

  • С внутренней стороны перпендикулярно стропилам прибивается обрешетка – она будет служить опорой для утеплителя. Вместо нее можно использовать шнур или проволоку;
  • Со стороны кровли на обрешетку укладывается утеплитель – без щелей, со смещением швов;
  • Поверх утеплителя свободно раскатывается подкровельная гидроизоляционная пленка или мембрана;
  • Набивается контробрешетка и обрешетка;
  • Монтируется выбранное кровельное покрытие;
  • С внутренней стороны закрепляется пароизоляционная пленка, все стыки проклеиваются;
  • Можно приступать к внутренней отделке помещения!

Ломаная крыша стропильная система расчет с размерами

Как самостоятельно построить ломаную крышу?

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

  • вертикальные стойки ;
  • затяжки — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон — совокупность верхних элементов стропильной системы;
  • бабки — крепления, обеспечивающие жесткость висячих стропил;
  • схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка — каркас для крепления кровельного материала и изоляции;
  • кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

  • высота стен мансарды должна превышать 2,2 м;
  • должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
  • кровельный материал должен иметь небольшую массу;
  • в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
  • мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
  • для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

  1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
  2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

  • определение количества необходимого стройматериала;
  • вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

  1. массу кровли;
  2. примерную массу снега;
  3. массу обрешетки;
  4. массу паро-, гидро- и теплоизоляционных материалов;
  5. размеры крыши;
  6. углы установки скатов;
  7. шаг установки элементов стропильной системы и кровельной обрешетки;
  8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
  • древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
  • материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

  • сначала ставятся крайние балки с торцов здания;
  • между ними натягиваются бечевки для указания плоскости;
  • устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

  • намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
  • на стропильных ногах выпиливаются места крепления по шаблону;
  • сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
  • в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м 3 .

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Крепление стропил к мауэрлату двухскатной крыши

Кобылка в стропильной системе

Стропильная система ломаной двускатной крыши — расчет и возведение

У многих людей ломаная крыша ассоциируется с конструкцией повышенной сложности современных домов. На самом деле она представляет разновидность обычной двухскатной крыши, рассчитанной под строительство мансарды.

Расчет конструкции

Возведение ломаной крыши намного сложнее, чем обычной двухскатной. Это связано с устройством стропильной системы, требующей более сложный расчет. Такая конструкция кровли больше подходит для построек квадратной формы. Если дом прямоугольный и длинный, пользы от мансарды не будет.

Любая конструкция крыши, так же как и ломаная, предусматривает расчет в два этапа:

  • Первый этап предусматривает расчет требуемого количества кровельного материала. Он выполняется исходя геометрических размеров крыши и габаритов финишного покрытия.
  • Вторым этапом делается расчет несущей способности стропил.

Последний расчет является сложным и требует учета таких показателей:

  1. Вес кровельного материала.
  2. Нагрузка на стропила изоляцией.
  3. Вес всех элементов контробрешетки и обрешетки.
  4. Расстояние между коньком и карнизным свесом.
  5. Угол наклона скатов.
  6. Расстояние между стропилами и элементами обрешетки.
  7. Дополнительная нагрузка от стеклопакетов, ограждений, вентиляции и других сооружений. Необходимо даже учитывать вес временно работающих на крыше строителей.

Имея на руках все эти данные, можно произвести расчет по формулам. Существуют, также, специальные программы, упрощающие данное действие.

На этой картинке можно увидеть схему с размерами ломаной крыши:

Здесь изображен расчет стропильной системы:

Сделав весь расчет надо удостовериться, подходит ли деревянный строительный материал по сечению для строительства ломаной двухскатной крыши. Если расчет не соответствует требуемым параметрам, стропильная система и обрешетка может быть изменена по сечению материала. Кроме этого, можно заменить кровельное покрытие.

Для удобства на бумаге надо начертить схему ломаной двухскатной крыши со всеми размерами. Эта таблица поможет сделать чертеж:

Какой материал потребуется для строительства?

По окончании всех расчетов надо приступать к закупке необходимых материалов. Первым делом понадобится брус для мауэрлата. Не обрезную доску можно пустить на обрешетку. На стропила пойдет брус или обрезная доска. Строительство крыш лучше выполнять с хвойных пород дерева. Влажность древесины не должна превышать показатель 20%.

На поверхности должны отсутствовать крупные сучки, следы жизнедеятельности насекомых-точильщиков и гнилые пятна. Перед использованием деревянные заготовки желательно обработать антисептиком.

Для крепления деревянных заготовок понадобятся металлические пластины разной формы, гвозди, болты, саморезы.

Возведение крыши

Закончив расчет ломаной двухскатной крыши, можно приступать к ее строительству. Чтобы иметь полное представление об очередности производимых работ, рассмотрим возведение конструкции на доме квадратной формы размером 8×8 м.

Закладывание основы

Вся стропильная система держится на основе, в качестве которой выступает мауэрлат с балочным перекрытием. Приблизительный расчет параметров указывает оптимальное сечение используемых деревянных балок 10×20 см. Часто стены дома состоят из наружной конструкции, например, облицовочного кирпича, и внутренней конструкции, например, саман или песчаник. Так вот мауэрлат надо располагать на внутренней конструкции. Снаружи в будущем он спрячется за кирпичом. Верхняя часть мауэрлата должна на 3 см выступать выше кирпичной кладки, чтобы вся нагрузка от крыши легла на него, а не на наружную стену.

Следующим монтируют балочное перекрытие. Первыми укладывают крайние балки. Они должны выступать за стены, что обозначит размер карниза. Обычно выступа 50 см будет достаточно. Между крайними балками натягивают веревку, и по ней укладывают промежуточные элементы. Расчет расстояния между балками основывается на шаге стропил. Именно стропильная система будет к ним крепиться в будущем.

Для балок часто используют доску сечением 5×15 см, укладывая ее на расстоянии 60 см, друг от друга. Такой шаг считается оптимальным, так как соответствует ширине кровельного утеплителя.

Последними устанавливают короткие балки, идущие от крайних боковых элементов. Расстояние между ними можно увеличить до 1 м. К мауэрлату балки прибивают гвоздями длиной 15 см или прикручивают саморезами с помощью металлических уголков.

Крепление стоек

Монтаж вертикальных стоек начинают по краям, используя брус сечением 10×15 см. Между ними натягивают шнур и приступают к монтажу промежуточных стоек с доски сечением 5×15 см. Устойчивость стойкам придадут распорки, временно закрепленные к балкам. Подгоняя стойки надо учесть, что их высота должна превышать уровень чистового потолка на 10 см.

Укладка прогона

Сверху стоек монтируют прогон из доски сечением 5×15 см. Получившаяся конструкция является будущими стенами мансарды. Усилить прогоны помогут смонтированные кровельные уголки, а также ригеля. В рассматриваемом примере конструкции дома, длина ригелей будет 5,5 м. Сечение деревянных элементов рассчитывают программой.

Например, при ширине доски 20 см ее толщина составит 5 см. Если при монтаже получились прогибы, их исправляют подвесками. Это увеличивает нагрузку на стропильную систему верхних скатов, что требует пересмотреть расчет сечения деревянных элементов. Оптимально использовать вместо доски сечением 5×15 см аналогичные элементы большего сечения, например, 5×20 см.

Каждый ригель фиксируют временной подпоркой посередине пролета. Это избавит от провисания деревянных элементов и позволит по ним передвигаться во время работы. Выставленные по уровню все ригеля скрепляют сверху доской сечением 2,5×15 см, отступая от центра примерно на 20 см.

Монтаж стропил

Стропильная система двухскатной ломаной крыши начинает возводиться с боковых элементов. Для удобства делают шаблон, а по нему уже выполняют запил верхних концов балок.

Нижнюю часть элементов размечают по месту, делают запил и крепят стропила. Последними монтируют заглушки, удерживающие теплоизоляцию.

Монтаж стропил верхних скатов производится по предварительно изготовленному шаблону. Небольшую доску размером 25×150 см устанавливают вертикально на крайнем ригеле. Один из ее углов обязательно должен сойтись с осью крыши. К получившейся стойке прикладывают другую доску. На ней сверху и снизу наносят разметку запилов. По получившемуся шаблону собирают на земле 2 стропила. Помощники подают их наверх здания, где производится установка по краям будущей крыши. Для устойчивости стропила фиксируют подкосом.

Следующими на земле аналогично изготавливаются промежуточные стропила. Они монтируются по натянутой веревке между крайними элементами. Все они фиксируются подкосами. Для восьмиметровой крыши их достаточно 4 штуки, установленных попарно в разных направлениях. До строительства обрешетки, стропильная система временно фиксируется любыми досками. Это придаст ей устойчивость.

Завершающие работы

Чтобы ригели не провисли после демонтажа временных подпорок, выполняют нашивку подвесок. Их изготавливают из доски сечением 2,5×15 см. Подвески не должны крепиться посередине каркаса, иначе они здесь просто будут мешать.

Далее, осталось установить каркас фронтона и выполнить его обшивку. На этом основные работы можно считать оконченными. Осталось закрепить обрешетку, отливы, соорудить фронтон и карниз.

Монтаж каркаса ломаной крыши завершен, можно начинать кровельные работы. Это тоже очень важный и трудный этап строительства, требующий участия не менее троих человек.

В следующем видео наглядно показан монтаж стропильной системы ломаной крыши.

Что еще почитать по теме?

Стропильная система ломаной двухскатной крыши

Расчет сечения стропил

Стропильная система ломаной крыши

Стропильная система будущего мансардного этажа напрямую зависит от его площади.

Ломаная крыша, в отличие от традиционной, имеет несколько разновидностей:

  • имеющая наклон на всех скатах;
  • комбинированная (могут быть висячие стропила на верхних скатах, и наклонные на нижних).
    При таком варианте строительства скат более пологий, а стропила опираются на стойки. Если в варианте строительства наличие стоек не предполагается, то опорой является продольный прогон.

Если подойти к рассмотрению строения ломаной крыши с геометрической позиции, то она будет представлять простые геометрические фигуры.

  • два треугольника с углом 90 градусов, которые формируют нижние скаты;
  • треугольник, который формирует верхние скаты.

Два нижние треугольника могут быть выполнены только по наклонной разновидности, а верхний по любой из представленных.

Конструкция ломаной крыши

Главным отличием крыш, о которых идет речь в данной статье, является наличие у нее четырех скатов, она является разновидностью двускатной. Внутреннее пространство чердака расширяется за счет излома, и тем самым получают высокий потолок в мансарде.

В современное время ломаная крыша весьма популярна в строительстве, по причине того, что позволяет обустроить второй этаж строения.

Но не стоит забывать, что строительство ломаной крыши технически сложнее в выполнении, нежели обычной двухскатной. Однако, оно стоит того, ведь по итогам строительства, застройщик получает помещение на втором этаже, которое ничем не уступает нижней части дома по своей площади.

Преимущества ломаной крыши

Ведя разговор о ломаной крыше, нельзя не обратить внимание на ряд ее преимуществ:

  • возможность использования имеющего строения для возведения ломаной крыши;
  • возможность увеличить площадь строения, а в частности жилую площадь;
  • улучшение внешнего вида строения;
  • с помощью ломаной крыши здание приобретает законченный вид;
  • с помощью мансарды снижаются затраты на отопление по причине того, что меньше становятся теплопотери через кровлю;
  • нет необходимости в привлечении специализированной техники для строительства, а также ненужно выселять жильцов;
  • в ломаной крыше можно сделать большое количество окон и витражи, что сделает помещение более уютным.

Недостатки ломаной крыши

Помимо основных особенностей, имеются и незначительные недостатки:

  • из-за скошенной формы потолка помещение теряет часть полезной площади;
  • требуется квалифицированный подход для проведения тепло и гидроизоляции;
  • для ломаной крыши необходимы мансардные окна, а они дороже, чем обычные;
  • в зимнее время года сокращается количество света, проникающего в помещение.

Разновидности ломаных конструкций

Видов ломаных конструкций несколько, различие основано на количестве скатов. В зависимости от вида крыши будет отличаться и внутренняя планировка помещения, а также его надежность.

  1. Односкатная крыша. Изготовление такой крыши происходит при помощи закрепления ее на стенах с разной высотой. Такой вариант исполнения крыши самый простой и распространенный.
  2. Двухскатная. У такой крыши есть два ската, которые направлены в противоположенные стороны. Данный вид крыши хорошо подходит для обустройства под ней мансарды.
  3. Трехскатная. Данный вид крыши основан на двух торцах. Конструкция такой крыши мало весит (отсутствие одной капитальной стены), поэтому не наносит большой нагрузки фундаменту.
  4. Четырехскатная. Самый сложный в исполнении вариант крыши, для строительства необходимо произвести сложные расчеты по площади и ветровым нагрузкам.

Виды стропильных систем

Наклонные стропила лучше всего подходят для возведения ломаной крыши. Помимо наклонных, существуют и другие, но они не лучшим образом подходят для таких крыш.

Алгоритм для изготовления мансарды следующий:

  1. первоначально укладываются балки перекрытий;
  2. поверх них укладывается настил, который будет выполнять роль строительных лесов;
  3. создается опора для стропильных ног, и опора для конькового прогона, который будет в дальнейшем крышей.

Потолочные балки мансарды

После проведения расчета нагрузок выбирается толщина бруса для потолка. Лучше если в крыше будет коньковый брус, существуют варианты, в которых его можно не изготавливать, но при этом крыша утрачивает свою прочность.

Важно! Удобно выполнять строительство крыши, в котором сначала изготавливается скелет крыши, а потом на него устанавливаются стропильные ноги.

Ломаная стропильная система

Система ломаной крыши совмещает в себе несколько положительных аспектов, а именно: простота строительства и увеличение площади жилого помещения.

По причине того, что ломаная крыша собирается по модульной методике, выполнять работы по ее возведению можно без привлечения грузоподъемной техники.

Расчет стропильной системы

Стропильная система — основной элемент крыши, который противостоит всем нагрузкам. Для того, чтобы крыша прослужила долго, необходимо произвести точный расчет стропильной системы.

Существуют упрощенные формулы расчетов, которые оптимально подойдут, если эту работу планируется проводить, не прибегая к помощи специалистов.

Единственное отличие упрощенных формул расчетов в том, что они увеличивают прочность конструкции, за счет чего, она становится на порядок дороже в своем исполнении. Для строений с небольшими крышами эти затраты будут незначительны.

Главная цель, которую преследуют расчеты – это вычисление нагрузки, которая будет действовать на крышу.

На крышу действуют следующие нагрузки:

  • Масса снежного покрова;
  • Воздействие ветра;
  • Масса кровли;
  • Масса чернового настила и обрешетки;
  • Масса утеплителя;
  • Сама стропильная система.

Закрепление стропил друг с другом

При проведении расчетов выявляется правильное сечение стропил, которое позволит сделать строение безопасным. Но помимо этого, стропила необходимо правильно закрепить.

Фиксацию стропил можно произвести с помощью:

  • шпилек. при этом делается металлическая накладка, которую они удерживают между собой;
  • гвоздей, также необходимы специальные скобы;
  • гвоздевые пластины прекрасно подходят для крепления деревянных конструкций.

Места, в которые будет производиться крепление, определяются во время произведения расчетов.

Установка мауэрлата

По причине того, что вес крыши достаточно большой, его необходимо равномерно распределить по всей поверхности стен. Назначение мауэрлата именно для равномерного распределения веса. Помимо этого он препятствует опрокидыванию стен.

Способ, по которому будет производиться монтаж мауэрлата, будет зависеть от типа конструкции.

Крепление стропил

С помощью шпилек и анкеров можно фиксировать мауэрлат, но данные приспособления подходят только в деревянном строении. Для того чтобы крыша стояла надежно, поверх стен строится армированный пояс, а уже к нему присоединяется опорный брус.

Армированный пояс представляет собой железобетонную конструкцию. Создают ее сразу на месте. Для того, чтобы сделать армированный пояс, нужно: установить опалубку, залить бетон и произвести армирование. Для выполнения крепления, закладываются анкера, которые фиксируются в бетоне.

Важно! Чтобы правильно выбрать марку бетона, лучше всего проконсультироваться со специалистами. Чем выше класс бетона, тем больше его прочность.

Крепление стропильных ног к мауэрлату

При правильном закреплении стропильной системы срок службы крыши увеличится. От метода, по которому будет произведено закрепление, зависит многое, а в частности устойчивость крыши при воздействии на нее погодных условий. При правильном креплении будут исключены подвижки и смещения, тем самым будет увеличена прочность крыши.

Крыша может быть изготовлена двумя способами: с жестким и подвижным креплением. Какой будет способ, зависит от типов крыши.

В жестком варианте исключено движение элементов, поэтому применяют:

  • подшивной брусок и уголки;
  • на стропильной ноге должны быть сделаны запилы.

Для выполнения работ можно использовать: скобы, гвозди или проволоку.

Во втором случае предусмотрено забивание гвоздей, они должны пересекаться в мауэрлате, а затем забивается еще один гвоздь.

Для дополнительного усиления соединения можно использовать анкера или проволоку.

Важно! Для ровности наклонов при строительстве можно применять шаблоны, которые позволят минимизировать количество замеров во время монтажа.

Для того, чтобы произошло сопряжение с несколькими степенями свободы, используют специальный крепеж.

Для этого существует несколько вариантов:

  1. Создание запила. Запил делается в мауэрлате, затем в него укладывают стропильную ногу. Закрепить ее можно с помощью нескольких гвоздей, расположить их необходимо под углом. Если крепление производится одним гвоздем, то он должен быть забит под прямым углом, также закрепление можно производить с помощью металлической пластины.
  2. Произвести выпуск стропил за пределы стены строения, для фиксации используются крепежные пластины.
  3. Применение «салазок». С помощью этого элемента создается подвижная конструкция, которая создает необходимую подвижность в рамках определенных пределов.

Любой, из перечисленных выше вариантов, позволит произвести монтаж углов стропильной кровли. При этом все элементы будут опираться в мауэрлат. Но, при этом, иметь необходимую степень свободы, при наличии которой возможно их движение. С помощью движения будет происходить компенсация получаемого напряжения.

Особо важным и подходящим подвижный вариант монтажа является для деревянных строений по причине того, что именно они склонны к усадке.

Если у деревянного дома выполнить жесткую фиксацию, то крыша будет подвержена быстрому разрушению. При подвижной фиксации у стен, а также фронтона будет некоторая свобода движений, которая будет подстраиваться под процесс усадки строения.

Защита древесины

За те годы, что служит крыша, а это несколько десятков лет, случиться может разное. Например, с течением времени может начать попадать вода на стропильную конструкцию, что может привести к ее более быстрому износу. Помимо гидроизоляции хорошо применять дополнительные средства, которые могут защитить древесину.

На древесине можно создать дополнительную защитную пленк у, которая будет защищать ее от влаги. Сделать это можно с помощью специального лакокрасочного покрытия. Покрытие лучше всего наносить в два слоя.

Также стропильную систему можно обрабатывать антисептиком, в состав которого входит медный купорос. Антисептик можно изготовить самостоятельно или приобрести уже готовый раствор.

Устройство гидроизоляции и утепления

Для того, чтобы уменьшить энергетические затраты, а также создать комфортную атмосферу в мансарде, необходимо провести гидроизоляцию кровли. Лучше, если будет применен кровельный пирог, который поможет выровнять уровень влажности в помещении.

Организация обрешетки и кровельные работы

Когда работы по гидроизоляции завершены. можно приступать к выбору кровельного материала. В зависимости от того, какой материал выбран, будет выбран вариант, с помощью которого будет производиться организация обрешетки.

Нужно точно соблюдать все геометрические размеры, это позволит упростить монтаж кровельного материала.

После завершения монтажа кровли, производится монтаж водостоков.

Строительство ломаной крыши с одной стороны достаточно сложная процедура, но при наличии определенных навыков, окажется выполнимой.

Источники: http://besedkibest.ru/o-kryshah/lomanaya-krysha-svoimi-rukami.html, http://proroofer.ru/vidu-krish/dvuskatnaya/stropilnaya-sistema-lomanoj-dvuskatnoj-kryshi.html, http://krovlya777.ru/stropila/stropilnaya-sistema-lomanoj-kryshi.html

Расчет истинной длины элементов кровли

Расчет элементов кровли

Важно рассчитать размер истинной длины элемента крыши. Эти размеры необходимы для определить точный пролет стропил, свесов, подкладок, стоек вентилятора и т. д.
Нажмите здесь, если у вас есть забыл тригонометрические функции.
Вы также можете использовать множитель крыши Таблица, которую можно распечатать с веб-страницы.

пример Найдите пролет стропила. Фахверк AS 1684.2 2006 г. между шагом и пролетом (см. рис. 2.18 и пункт 2.7.5.

2.7.5.2 Расстояние Межцентровое расстояние между конструктивные элементы, если не указано иное.

2.7.5.3 Промежуток Расстояние между точки, способные оказывать полную поддержку конструктивным элементам или сборкам.В частности, стропильные пролеты измеряются как расстояние между точками. опоры по длине стропила, а не в горизонтальной проекции этого расстояния.

2.7.5.5 Одинарный пролет пролет поддерживаемого стержня на обоих концах или рядом с ними без промежуточных опор.

2.7.5.5 Непрерывный пролет термин, применяемый к стержням поддерживается на обоих концах или около них и в одной или нескольких промежуточных точках такой, что ни один промежуток не превышает другого вдвое.

Расчет пролета / длины элементов крыши. Как видно, пролет стропила на рисунке ниже не совсем в соответствии с Кодексом, но мы будем использовать цифры для стропила как рассчитано ниже.
Мы используем тригонометрические функции для расчета Угол наклона будет крышей шаг
Противоположный участок - подъем крыши
Соседняя сторона - стропильный пролет
Гипотенуза - истинная длина стропила

На примере показана конструкция крыши из кирпичного шпона (см. рисунок 1) подача - 20, стропильный бег - 3.340 метров и для ширины карниза 0,6 метра фактическое значение для расчета свес в данном случае составляет 0,76 метра (0,60 + лицевой кирпич 0,16 + полость).

Следовательно, пролет стропил 3,554 метра.

Обращаем ваше внимание на то, что стропильный пролет по Нормам расстояние и что наше рассчитанное расстояние на 96 мм больше в этом корпус (см. рисунок 2). Это обеспечивает запас прочности, а в пограничном случае там, где промежуток всего на пару мм меньше, вы можете использовать расстояние для пролета.

Расчет свеса крыши Следует различать облицованный деревянный каркас и конструкцию из кирпича. рассчитать карнизный свес. См. Также Рисунок 2.18 (b) в Разделе 2. кода относительно длины свеса. Допустим, ширина карниза 600 мм. В горизонтальный размер свеса тогда 600 мм плюс кирпич 110 мм стена плюс полость 50 мм, что составляет 760 мм. Теперь сделайте то же самое, что и для стропила (свес в данном случае - Гипотенуза).

Карнизный свес для облицовочного кирпичного дома с шириной карниза 600 мм 0,809 метра

Найдите длину стойки Если стропила опирается только на точки (одинарный пролет) и подходящий размер не может быть найден в таблицах, тогда дополнительный поддержка (андерпурлин) необходима. Underpurlin должны поддерживаться подкосами. Стойки

могут быть расположены вертикально, как показано на рисунке 4 (а), или перпендикулярно к стропилу (б).

Положение нижнего края должно быть определено, прежде чем вы сможете рассчитать длина стойки. Для использования непрерывного пролета стропила необходимо положение андерпулина должно быть в средней трети стропила. как показано на рисунке 5. Помните, что непрерывный элемент пролета является элементом при этом ни один пролет не превышает двойного значения (Раздел 2, Параграф 2.7.5.5).
Как только вы определите положение андерпурлина, вы можете рассчитать длину вертикальной стойки, используя sin , cos или загар .Тем не менее, underpurlin в примерах классов обычно помещается в середине пролета, потому что это упрощает расчет для всех элементов крыши секции кровельного каркаса.

Стойка Могут применяться подкосы на крышу различными способами, вот несколько примеров:
Вертикальные стойки Перпендикулярно крыше Стойки крыши 7.2.15.1 При необходимости должны быть предусмотрены подкосы для поддержки элементов крыши, например в качестве подкладок, гребных досок и стропил вальмы и впадины. Стойка коньковая
Эта стойка поддерживает выступ по центру крыша. Если хребет подкосный, то нужно найти длину подкос коньковый.
Длину стойки находят путем обратного расчета:
Распорка вертикальная Если нижняя изгородь расположена в середине пролета, то вертикальная нижняя изгиба Длина распорки равна половине длины коньковой распорки (½ x 1216 = 608).В качестве альтернативы расчет 1/2 длины стропильного полотна (½ x 3340 = 1670), умноженный на тангенс угла скат кровли.

Следовательно, длина вертикальной стойки составляет:

Стойка перпендикулярная Для расчета длины перпендикуляра подкоса до стропила нужно рассчитать стропильный пролет (Гипотенузу) первый. Пролет стропил (распорка в середине пролета) составляет это половина длины стропильного полотна (3340/2), деленная на cos 20.

Теперь вы можете снова использовать функцию tan- для расчета перпендикуляра стойки. к стропилу.

Таким образом, длина перпендикулярной стойки составляет

Стойка вентилятора

Пролет подкоса можно уменьшить, если использовать стойку с веером вместо одиночной. распорка. Пункт 7.2.15.3 в AS 1684.2-2006 гласит, что угол стойки не должно превышать 45.
(Одиночная стойка не должна быть меньше 30 от вертикали.) Стойки вентилятора более эффективны на более крутых скатах крыши, где длина стойка примечательна. Для того, чтобы уменьшить промежуток в underpurlin эффективно распорка вентилятор должен иметь угол 45, потому что это приводит к максимальному разлету стойки вентилятора. Найдите распространение стойки вентилятора. Геометрически стойка вентилятора должна состоять из двух равнобедренных прямых углов. треугольники, как показано на рисунке 6.Поскольку оба угла одинаковы, поэтому оба стороны должны быть одинаковыми. Проверьте на своем калькуляторе sin из 45 (= 0,707) и cos 45 (= 0,707), и вы увидите, что вы получите равные цифра для обоих ( sin и cos ).

В предыдущем расчете длина вертикальная стойка 0,608 м (в середине пролета) а длина перпендикулярной стойки 0,647 м (в середине пролета)

Распространение вентилятора вертикального распорка, следовательно, равна 0.608 x 2 = 1,216 м
и
распространение подкоса перпендикулярно к стропильному вентилятору распорка
0,647 x 2 = 1,294 м

Расчет ширины груза и поддерживаемой площади крыши легко понять если учесть нагрузку на элемент конструкции. Спросите себя, какая нагрузка собирается на член. Изучите раздел 2 кода и посмотрите на рисунок 2.10 и 2.11 Ширина нагрузки на перекрытие (FLW), рисунок 2.12 Ширина потолочной нагрузки (CLW) и Рисунок 2.13 - 2.16 Ширина нагрузки на крышу (RWL) и убедитесь, что вы понимаете значение ширины загрузки.

Поддерживаемая площадь крыши (RAS) Для определения размеров распорных балок (7.3.11), комбинированных контр-распорок балки (7.3.10) или комбинированные распорные / подвесные балки (7.3.9), которые вам необходимо знать площадь крыши поддерживается. Площадь легко найти, умножив RLW с длиной подкоса (x пролет 1 + x пролет 2), который поддерживает стойка.Как правило мы выбираем только один размер подкладки и, следовательно, только худший случай необходимо рассмотреть. Узнайте, сколько потребуется распорных балок. Как только вы определили, сколько требуется распорных балок, определите худший случай. Эта ситуация будет использоваться для выбора размера андерпурлин. На рисунке 7 ниже показан пример, иллюстрирующий процесс поиска RAS. РАН равно RLW андерпурлина, умноженное на самый длинный промежуток андерпурлина.Обратитесь к Рис.7, чтобы найти наихудший случай в конструкции крыши (самый длинный андерпурлин пролет). Стойка слева вертикальная, потому что пролет на левая сторона стойки меньше уменьшенного пролета 1. Пролет между подкосы, опирающиеся на стены, являются чрезмерными и подпорками или комбинированными Требуется распорная балка. Выбраны стойки вентилятора (см. Рис. 7) чтобы еще больше уменьшить пролет андерпурлина (пролет u / p 1 и пролет п / п 2).Как можно видеть, промежуток u / p 1 уменьшился на 1/2 диапазона стойки вентилятора, что приводит к уменьшению пролета 1. Пролет u / p 2 уменьшается на размах стоек вентилятора (левая и правая сторона), т.е. уменьшить пролет = пролет u / p 2 минус высота стойки и время2).

Рисунок 7

Альтернативная система опор Если невозможно поддержать подкладки на стенах или распорках, можно применить альтернативные варианты, как показано на Рисунке 8. Часто подкосы выступают (консольно) более чем на 25% от максимально допустимого пролета, тогда вы можете укрепить бедро с помощью стяжного болта. стропильная система.Хипрафтер в этом случае будет поддерживать андерпурлин.


Рисунок 8

Пролет и шаг На рисунке 8 показана разница между пролетом и шагом стержней. и ширина груза (например, FLW в данном случае) для средней опоры. В грузовая зона, поддерживаемая средним пнем, равна ширине нагрузки на пол (L1 / 2 + L2 / 2) и носитель времени пролет (т. е. половина несущего пролета слева и половина несущего вправо, как показано синей областью).

Рисунок 9

Расчет установлен

Все расчеты производить на отдельном листе формата А4. Убедитесь, что это логично изложено, потому что вам может потребоваться обратиться к предыдущим расчетным данным. Запишите все размеры так же, как вы рассчитали цифры. Следуйте аналогичному как показано ниже:
  1. Стропильный проход = внешняя ширина между стеновыми плитами, деленная на два.
  2. Пролет стропил = длина стропил, деленная на cos.
  3. Свес = ширина карниза, деленная на cos (добавьте размеры для кирпичного шпона).
  4. Стойка конька = время прогона стропила загар.
  5. Решите, нужен ли андерпурлин; если он есть, поместите его в середине пролета.
  6. Новый пролет стропил = пролет стропил, найденный в пункте 2), разделенный на два.
  7. Вертикальная стойка для underpurlin = конька длины стойки, разделенной на 2 (если u / p расположен в середине пролета).
  8. Распорка перпендикулярна стропилу = время пролета стропил.
  9. Определите положение подкосов (обычно на опорных стенах).
  10. Если расстояние между опорными стенами слишком велико, подкос балка может понадобиться.
  11. Пролет андерпурлина также можно уменьшить, если использовать стойку с веером.
  12. Определите длину стойки и размеры между стойками. (или веерные стойки).
  13. Ширина нагрузки на крышу (RLW) = пролет стропил (если размещен в середине пролета), в противном случае span1 + span2.
  14. Площадь нагрузки крыши = RLW & раз (u / p пролет слева + пролет u / p вправо) или со стойками вентилятора
    RLW & раз (пролет u / p влево + пролет u / p вправо + размах стойки вентилятора).
  15. Подвесные балки требуются, если пролет балок перекрытия слишком велик.
  16. Разместите подвесные балки в центре комнаты или, если необходимо, разделите комнату по длине / ширине на 3 (4) и расположите их одинаково.

Нажмите здесь для шаблона расчета что вы можете распечатать и использовать


назад на страницу содержания «Деревянный каркас»

Измерение уклона и уклона крыши

Ник Громицко, CMI® и Бенджамин Громицко

И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали.В этой статье описывается как наклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на способ установки кровельных систем, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

На приведенном выше рисунке показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши - это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

В конструкции крыши основание прямоугольного треугольника называется пролетом. Прогон - это расстояние от внешней стороны верхней плиты стены до точки, находящейся непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

Уклон

Уклон - это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета.Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

Наклон можно численно выразить как отношение. Коэффициент уклона представляет собой определенный подъем по вертикали на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12.Наклон «6 из 12» выражается как 6:12.

Треугольный символ над линией крыши на этом архитектурном возвышении предоставляет информацию о , ro или уклоне .

  • в виде отношения; и
  • дюймов на фут.


Шаг

Уклон - это наклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши - это расстояние между внешней стороной верхней плиты одной стены и другой.

Pitch Fraction

Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания. А тогда гребень обычно находился в середине пролета. В современной строительной практике этого уже нет. Гребень может быть размещен в любом месте пролета, от середины до любой конечной точки пролета.

Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3».Если подъем составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

Шаг можно численно выразить дробью. Доля тангажа представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6. Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются как синонимы, что неверно.Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что наклон 2:12 может быть выражен как шаг 1/12, предполагая, что пролет в два раза превышает длину пробега. Если уклон 4:12, шаг для 24-футового пролета будет 1/6. Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут.А шаг - это дробная часть, полученная путем деления повышения на весь диапазон.

Минимальный уклон для различных кровельных покрытий

Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и обязывает использовать инструкции производителя кровельного покрытия по установке.

  • Битумная черепица должна быть установлена ​​на кровлях с уклоном 2:12 или больше (2015 IRC R905.2.2).
  • Глиняную и бетонную черепицу следует укладывать на скаты крыши 2.5:12 или выше (2015 IRC R905.3.2).
  • Металлическая черепица должна устанавливаться на кровлях с уклоном 3:12 или более (2015 IRC R905.4.2).
  • Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
  • Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или более (2015 IRC R905.6.2).
  • Деревянная черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
  • Деревянные вибраторы следует устанавливать на крышах с уклоном 3:12 или выше (2015 IRC R905.8.2).
  • Сборные крыши должны устанавливаться на уклонах кровли 0,25: 12 или больше (2015 IRC R905.9.1), за исключением кровли из каменноугольной смолы, у которых минимальный уклон крыши составляет одну восьмую вертикали при 12 единицах горизонтали (Уклон 1%).
  • Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
    • минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без применения герметика
    • Минимальная крыша
    • наклон 0.5:12 для металлических кровель внахлест, непаянных швов с нанесенным герметиком
    • минимальный уклон кровли 0,25: 12 для фальцевых кровельных систем
  • Модифицированная битумная кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
  • Однослойная кровля из термореактивного материала должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
  • Однозонная кровля из термопласта должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
  • Кровельное покрытие из напыляемой полиуретановой пены должно быть установлено на скатах кровли 0,25: 12 или больше (2015 IRC R905.14.1).
  • Жидкая кровля должна быть установлена ​​на скатах крыши 0,25: 12 или больше (2015 IRC R905.15.1).
  • Фотовольтаическая черепица должна устанавливаться на кровлях с уклоном 2:12 или больше (2015 IRC R905.16.2).

Битумная черепица

Уклон крыши влияет на отвод воды с поверхности и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Крыши из битумной черепицы предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9: 12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится плотницкий уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Измерения можно проводить в недостроенном чердаке под крышей, на рейке или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точных результатов из-за изначально неровной поверхности кровельного покрытия.

Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и держите ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.


Резюме

Шаг и наклон не означают одно и то же. Уклон - это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на отвод воды с поверхности крыши и определяет пределы использования асфальтовой черепицы, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.


Установка стропильных ферм

Крыша стропильная является тектонической структурой некоторого типа специализированного вспомогательного материала, который может отлично траверсировать свободное пространство над комнатой. Фермы состоят из разнообразных ровных элементов, которые могут быть сделаны из дерева или металла и затем скомпонованы в треугольные формы.

Раньше кровельные фермы устанавливались строителями только с помощью своего специализированного оборудования и хорошо обученных специалистов.

Но благодаря новейшим технологиям их стало проще устанавливать вручную, используя простые процедуры.Если вам нравятся стропильные фермы для дома, наверняка вы ищете ответ на свой единственный вопрос: как самому установить стропильные фермы?

Установка фермы - сложный процесс, но если вы знаете правильную процедуру, это можно сделать невероятно; Самое важное, что нужно отметить в отношении ферм перед началом установки, - это их сильные и слабые стороны, чтобы вы могли уделять этой части больше внимания в процессе установки.

Сила фермы обычно заключается в ее точке вертикального давления, а не горизонтального.Это явно означает, что вы не должны касаться их верхней или нижней частью.

Для домов, состоящих из более чем одного этажа, становится немного сложно работать без крана, чтобы избежать повреждений, но если у вас нет этой возможности, хорошо использовать рычажные тросы, чтобы без ущерба доставлять фермы на верхний этаж. .

Прежде чем найти ответ на ваш ценный вопрос о том, как поэтапно установить стропильные фермы, давайте рассмотрим некоторые Советы по установке :

  • Фермы доступны в различных формах и размерах, поэтому в первую очередь важно выбрать подходящую для вашего проекта.
  • Если на вашей крыше имеется достаточная площадь смещения, рекомендуется установить перпендикулярные наборы из двух ферм рядом друг с другом. После установки внутренние фермы будут выступать для вас как выступ, чтобы вы могли сесть на них во время установки.
  • Ваша основная цель должна заключаться в том, чтобы разместить каждую ферму на расстоянии двух футов от центра, а перед этим вы должны создать верхнюю пластину крыши.
  • Важно разместить наверху блок размером два дюйма, где можно будет соединить внутреннюю стенку и верхнюю пластину.
  • Референтные метки должны быть размещены должным образом на расстоянии каждые два фута от края верхней пластины. Это отмечает место выравнивания других краев фермы, и вы должны использовать эффективные маркировочные символы, чтобы они не сбивали вас с толку во время установки.

Теперь у вас есть основное представление о процессе установки стропильной фермы, так что самое время перейти к руководству по установке стропильной фермы. Давайте продолжим эту часть:

  1. Проектирование фермы крыши : После того, как вы определились с типом материала для конструкции фермы, пора спроектировать ее в соответствии с размером вашей крыши.Как правило, техническая фанера не подходит по размеру, поэтому вам нужно разрезать ее по вашим собственным меркам. Для этого вам необходимо оформить некоторые документы относительно полных измерений.
  2. Распил фермы : После разработки плана расположения вы должны распилить каждый элемент до идеальной формы и длины. Хорошо наклонять каждый разрез, чтобы его можно было легко зафиксировать другим элементом.
  3. Расставьте фермы : Теперь вы подготовили все элементы перемычки и пояса в соответствии с требуемым размером, поэтому положите их на свободное основание в форме фермы, убедившись, что все соединения правильно подходят к желаемому размеру. места.Если еще остались кусочки, хорошо пропилить дополнительные порции.
  4. Закрепите соединения : При установке стропильных ферм вручную важно использовать эффективные инструменты для точного соединения всех элементов. Если у вас нет подъемного крана, то перед подъемом ферм на верхний этаж вся ваша работа должна быть безупречной. Используйте металлические косынки для соединения стыков фермы и убедитесь, что они идеально приклеены и аккуратно прибивают каждую точку, не нанося никакого вреда прочности материала.
  5. Как установить фермы на крышу : После того, как вы построили фермы, теперь вы должны безопасно доставить их к верхней части для установки. Прибейте их пальцами ног к верхней пластине, чтобы они не упали снова, и попытайтесь закрепить их, используя надлежащую блокировку. Идеально закрепите все стыки и обеспечьте надлежащую поддержку каждого края с помощью идеального гвоздя.

Все эти шаги описывают пошаговую процедуру установки простых ферм, сделанных из деревянного материала.Его обычно используют для ферм домов, поскольку он добавляет красоты и выглядит изящно в долгосрочной перспективе.

Если вы задумываетесь об установке фермы вальмовой крыши у себя дома, вам необходимо проявить дополнительную осторожность.

Фермы вальмовой крыши обычно используются в зонах сильного дождя, потому что они предотвращают стекание воды в комнату, потому что они имеют фиксированный угол наклона и уклона вниз в каждой точке. Вам просто нужно следовать этим инструкциям, чтобы начать простой процесс:

  1. Измерьте точную длину коньковой балки и общих стропил, а также вальмовых стропил.Те, которые соединяют верх стены и верх крыши, называются общими стропилами, тогда как вальмовые стропила используются между стыками точки встречи обеих сторон крыши.
  2. Обычные стропила необходимо измерить в соответствии с углом и уклоном крыши, затем обрезать их до идеальной формы и обязательно установить по одному на каждые 20 дюймов по стене.
  3. Измерьте длину стропила домкрата, точно обрежьте их и поместите по одному на каждые 20 дюймов поперек стены.
  4. Вы должны четко обозначить места над стеной, где должны быть установлены все эти стропила.
  5. После размещения стропил в специально отведенных местах, тщательно прибейте их гвоздями; при необходимости используйте дополнительные опоры для безопасной установки.
  6. Теперь отмерьте и обрежьте фанерную обшивку так, чтобы можно было закрыть все стороны крыши.
  7. Важно оставить дополнительное пространство по нижним краям, которое свободно свисает над стеной. Он действует как опора, а также придает изящный вид области.
  8. Прибейте вместе стропила и фанерный материал, чтобы соединение было надежным.
  9. Для большей безопасности можно использовать дополнительный рубероид поверх него.

Если вам интересно, как установить стропильные фермы без крана, то вальмовая кровля - идеальный выбор, потому что ее части можно легко поднять на другой этаж.

Этот вид кровли изящно смотрится для садовых домиков, где можно отдохнуть с друзьями в жаркую погоду, а также во время дождя или снега.Эта кровельная техника проста в установке, и ее можно легко сделать дома без специалистов, а также без специального оборудования.

Процесс установки требует только идеальной стратегии маркировки, потому что на ней основывается полное размещение крыши.

В течение нескольких лет металлическая кровля приобрела большую популярность благодаря повышенной прочности и красоте. Он доступен в различных цветах, стилях и фактурах, поэтому вы можете использовать тот, который лучше всего подходит для вашей конструкции.Эти фермы экономичны, а также действуют как энергосберегающие элементы, поэтому вы можете сэкономить больше денег, добавив красоты своему дому.

КАК УСТАНОВИТЬ СТАЛЬНЫЕ ФЕРМЫ КРЫШИ

Перед началом процесса установки важно выбрать лучший цвет для стальных ферм крыши, который будет идеально смотреться в вашем доме. Эти фермы могут быть легко установлены на уже построенную крышу, так как они просты в установке и могут быть легко подняты на другой этаж из-за их очень небольшого веса.

Если вы устанавливаете его на старую крышу, то в первую очередь обязательно отремонтируйте все повреждения и удалите потускневший старый материал.

Затем добавьте изоляционный слой поверх него, поверх которого можно легко установить стальные фермы. Прежде всего, необходимо установить кромочные участки в виде металлических полос, закрывающие внешний слой крыши пирамидальной формы. Вы должны использовать гвозди, чтобы закрепить их оклад, и они будут покрывать всю краевую часть вашей крыши точно над стеной.

Теперь настало время для большей части, которая требует особого ухода; начните с вашего первого листа и разместите его таким образом, чтобы он выступал на краю до ¾ дюйма.

Используйте винты с головкой под шайбу, чтобы закрепить все соединения стальных ферм, и сохраняйте расстояние около 12 дюймов между винтами. Аналогичным образом установите все фермы с идеальным гвоздем; при необходимости используйте клеи для дополнительной безопасности.

Когда вы установили все фермы, самое время добавить гидроизоляцию на каждом стыке крыши, где две секции пересекаются над крышей.Вам понадобится пять окладов, чтобы закрыть все такие стыки; это добавляет больше красоты, а также безопасности стропилам крыши.

Наконец, вы закончили свою кровлю изящным, привлекательным и гладким прикосновением, теперь можно очистить материал и наслаждаться своей новой крышей.

Это руководство по установке дает идеальный ответ на все ваши вопросы, связанные с установкой кровельных ферм. Теперь вы можете установить кровельные фермы самостоятельно, не прибегая к помощи специалистов, с помощью экономичных методов.

Все, что вам нужно сделать, это собрать сырье и начать процесс с помощью этого руководства по установке. Кровельные фермы - лучший вариант для холмов, где людям нужно спасти свой дом от дождя и снегопада, но из-за их изящного внешнего вида эта тенденция теперь также распространена в городах.

Как спрятать стропильную крышу | Home Guides

«Сестра» означает прикрепление дополнительного элемента каркаса к существующему элементу. В случае крыш это делается для увеличения значения нагрузки на стропила при установке оборудования для кондиционирования воздуха на крыше или вырезании отверстий для световых люков.В некоторых случаях, чтобы отремонтировать провисшую крышу, вам могут потребоваться стропила. Независимо от цели всегда консультируйтесь с местным строительным отделом или инженером-строителем, чтобы определить необходимый размер пиломатериалов. На чердаках лучше всего размещать полосы фанеры поперек балки потолка в качестве рабочей площадки. Для открытых потолков установите строительные леса, соответствующие стропилам на крыше.

Надевайте рабочие перчатки. Удалите все перпендикулярные 2-дюймовые блоки по обе стороны от стропила с помощью гвоздя и молотка. Постучите молотком по вилкам на конце гвоздя, чтобы они поместились под шляпки гвоздей, затем вытащите гвозди.

Измерьте общее расстояние существующего стропила от коньковой доски до самой внешней точки, где стропила прикрепляются к стене. Обратите внимание на измерение.

Определите угол отвесного пропила, где верхний конец существующего стропила встречается с коньковой доской с регулируемым строительным квадратом. Отметьте этот угол на одном конце 2-дюймового бруса, который будет сестрой.

Надевайте защитные очки. Отрежьте отвес на сестре циркулярной пилой.Как и у стропила, самая длинная точка пропила определяет верхний край сестры.

Определите угол среза уровня на нижнем конце сестры с квадратом строителя. Вырез уровня находится у нижнего края сестры, и это часть, которая опирается на стену.

Обратитесь к своему общему размеру от коньковой доски до самой внешней точки стены. Зацепите конец измерительной ленты за отвес и проведите лентой вдоль лица сестры.Отметьте сестру по длине. Отметьте на этой точке угол среза уровня на сестре. Отрежьте ровный пропил пилой.

Расположите сестру ровно вдоль стропила, а не вертикально, как стропила, нижним концом на стене. Отведите верхний конец от стропила, пока кончик отвеса не пройдет мимо нижнего края коньковой доски. Поверните сестру так, чтобы она стояла вертикально, и прижмите ее к стороне стропила. Ударьте по внешнему краю сестры в нескольких местах килограммовой кувалдой, чтобы она плотно прилегала к стропилам.

Прикрепите верхний конец сестры к коньковой доске тремя гвоздями по 16 пенни. Прикрепите основную часть сестры к стропилам тремя гвоздями с интервалом 12 дюймов. Верхний и нижний ногти находятся на расстоянии 1 1/2 дюйма от соответствующего края сестры. Третий гвоздь находится в центре сестры. Прикрепите нижний конец к стропилу парой гвоздей через лицо сестры.

Справочные материалы

Наконечники

  • При обрамлении проемов для световых люков установите перпендикулярный брус перед тем, как соединить стропила с каждой стороны проема.
  • В некоторых случаях необходимо снять часть кровли и обшивки, чтобы переместить сестру на чердак.

Writer Bio

Уильям Мачин начал работать в строительстве в 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби - лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Стропила и фермы - Разница между стропилами и фермами - Инженерные корма

Стропила и фермы - разница между стропилами и фермами


Стропила и фермы не одинаковы, и между ними есть много различий.Поскольку есть путаница со стропилами и фермами, мы решили осветить эту тему в этом посте.

Стропила

Качество стропил такое же, как качество стропил, если вы не решили выбрать внешний вид стропил, в противном случае результаты будут такими же с точки зрения качества, если вы выберете стропила или фермы. Единственная разница заключается в стоимости установки стропил или ферм, и вам решать, как получить расценки для каждого. При использовании стропил вы используете габаритные пиломатериалы, чтобы поддерживать крышу.Стропила часто строятся по одной детали, и это часто делается на месте.

Фермы

Использование ферм позволяет создать сводчатый потолок. Они не так эффективны в открытии пространства, как рафтеры, но в целом они создают одно и то же пространство. Единственное отличие в том, что это делается не так эффективно. Фермы нуждаются в проектировании и чертежах, чтобы завершить проект, а это означает, что их установка обычно занимает больше времени, чем стропила. Кажется, что новые дома строятся больше из ферм, а не из стропил.Фермы производятся на заводах и доставляются, что означает, что их покупка может быть дорогостоящей, но их быстрее установить. Если стоимость установки стропил выше из-за количества часов квалифицированного персонала, то, возможно, лучше выбрать фермы.

пример фермы

Стропила против фермы

Может быть трудно выбрать, хотите ли вы стропила или фермы, поэтому вот таблица стропильных и ферм, показывающая и сравнивающая особенности и элементы обоих. Также см. Изображения ниже для правильного понимания.

Ферма против стропил

Стропило

Ферма

  • Качество стропил очень хорошее.
  • Качество ферм тоже очень хорошее.
  • Стропила имеют более короткие сроки выполнения заказов.
  • Фермы устанавливаются дольше, но для этого требуется меньше сотрудников.
  • Стропила, как правило, собираются на месте частями
  • Фермы могут быть построены на заводе и отправлены на место.
  • Стропила лучше подходят для небольших построек, таких как небольшие дома, навесы и гаражи.
  • Фермы лучше подходят для больших конструкций, так как их может быть слишком сложно установить на небольших зданиях.
  • Установка стропил на месте занимает больше времени.
  • Фермы устанавливаются быстрее, но часто стоят дороже, чем стропила.
  • Для установки стропил требуется больше рабочих часов, но для их установки не нужен кран.
  • Для установки ферм часто необходимо использовать кран. Вы можете увидеть этот пост о доступных типах кранов.
  • Пиломатериалы для стропил дешевле по сравнению с фермами, но для установки требуются большие навыки.
  • Сборные фермы часто бывают дорогими, но поставляются с очень подробными инструкциями по установке и требуют меньше навыков для установки.

стропил против ферм для жилых домов

© stocksolutions / Fotolia

Если вы строите новый дом или добавляете пристройку к уже существующему, вам нужно будет принять одно из основных решений: как вы будете удерживать крыша? Если планы не предусматривают конструкцию плоской крыши, вам придется выбирать между стропилами или фермами.

Посещение чердака почти любого старого дома покажет тот факт, что стропила были чрезвычайно популярным методом в прошлом. Однако сегодня около четырех из пяти новых домов, построенных в США, используют конструкции ферм. Очевидно, что все изменилось. Тем не менее, оба метода имеют уникальные преимущества, которые могут рекомендовать один из них по сравнению с другим, и новое строительство с использованием того или другого метода - или обоих - все еще продолжается каждый день.

Что такое стропила?

© ronstik / Fotolia

Метод, при котором используется конструкция стропильной крыши, обычно известен как «каркасная конструкция».Стропила представляют собой длинные доски, обычно 2 x 10 или 2 x 12, которые спускаются вниз от центральной балки конька на пике крыши, пересекаясь с внешними стенами. Эти длинные доски поддерживают кровлю и кровлю.

Между тем потолочные балки, проходящие горизонтально через пол чердачного пространства между внешними стенами, скрепляют стены вместе и вместе с расположенными выше стропилами создают целостную конструкцию крыши и чердака.

Что такое ферма?

© ftfoxfoto / Fotolia

Ферма - это сборная деревянная конструкция, которая объединяет треугольные лямки конструктивных элементов, которые обеспечивают поддержку верхней крыши, связывая вместе внешние стены дома.Длинные наклонные балки, идущие к верху фермы, и балка, идущая горизонтально вдоль низа, называются поясами. Балки и связи, составляющие внутреннюю треугольную перемычку ферм, предназначены для распределения веса крыши на большой площади.

Типичная конструкция крыши дома состоит из нескольких ферм, равномерно расположенных по пролету от одного конца дома до противоположного конца. В отличие от стропильных конструкций из стержней, которые выполняются на месте, большинство ферм изготавливаются на заводе и доставляются на место работы готовыми к установке.

Что у вас есть?

Если вы покупаете существующий дом, конечно, выбор стропил вместо стропильной конструкции уже сделан за вас. Согласно вышесказанному, если это старый дом, он почти наверняка будет иметь стропила, а в новых домах будут использоваться стропильные фермы. Если это совершенно новая конструкция в новой застройке, конструкция фермы может считаться беспроигрышной. Однако в некоторых новых домах, спроектированных по индивидуальному заказу, все еще могут использоваться стропила частично или полностью.

Как они сравнивают?

Стропила Профи

Больше места на чердаке

Если вы думаете, что когда-нибудь захотите переоборудовать чердак в дополнительную комнату, или вам просто понадобится много свободного пространства для хранения вещей, стропильная конструкция оставляет пустоту на чердаке широко открытой для таких целей.

Варианты потолка

Если вы хотите включить специализированный потолок, такой как сводчатый потолок или потолок в стиле собора, стропила оставляют на чердаке место для необходимой конструкции. Фермы могут быть настроены по индивидуальному заказу, чтобы соответствовать некоторым сводчатым потолкам, но в основном это нестандартная процедура, требующая особого внимания.

Изоляция чердака

Установка теплоизоляции чердака и других мер, связанных с эффективностью, таких как излучающий барьер, обычно быстрее и проще в открытом пространстве, созданном стропильной конструкцией.

Меньше время выполнения

Поскольку фермы предварительно изготавливаются на заводе, точные планы с точными размерами должны быть представлены задолго до фактического времени, когда они потребуются. Поскольку стропила строятся на месте по мере необходимости, требуется меньшее предварительное планирование.

Стропила

Больше времени и дороже

Строительство стропил из палок на строительной площадке происходит медленнее и требует больше людей. На строительство большой жилой стропильной крыши может потребоваться неделя.В зависимости от местных затрат на рабочую силу это может существенно повысить стоимость строительства стропил.

Требуются квалифицированные, опытные рабочие

Поскольку метод строительства стропил становится стандартом в жилищном строительстве, труднее найти рабочих, обладающих особыми навыками для быстрого и точного строительства стропил. Во многих случаях эти мастера стареют, и многие из них, возможно, уже вышли на пенсию.

Профильная конструкция

Заводской контроль качества

Поскольку они производятся в заводских условиях внутри помещений, часто на компьютерных пилах и производственном оборудовании, контроль качества осуществляется очень последовательно.Фермы также могут быть проверены и сертифицированы сторонней организацией.

Доставка точно в срок

Строительный проект может быть согласован с производителем фермы, чтобы готовые фермы были доставлены в тот день, когда они потребуются. Таким образом, хранение на месте не требуется, а фермы не подвергаются воздействию погодных условий.

Более быстрое строительство

Когда фермы достаточно малы, чтобы их вручную поднимали два или три рабочих, что характерно для многих жилых проектов, всю крышу можно связать всего за один или два дня.

Большая сила

Балки и стяжки, составляющие внутреннюю треугольную перемычку ферм, предназначены для эффективного распределения веса крыши на более широкой площади. Кроме того, в треугольной структуре больше используются более короткие и менее дорогие куски дерева.

Сниженные совокупные затраты

В исследовании Национальной ассоциации строителей жилья сравнивались два идентичных дома. Дом, построенный с использованием ферм, привел к сокращению трудовых и материальных затрат на 16% по сравнению с домом с традиционными стропилами.

Минусы фермы

Сокращенное пространство на чердаке

Треугольная перемычка равномерно расположенных ферм разделяет открытое чердачное пространство и делает невозможным преобразование в дополнительное помещение и даже значительно уменьшает доступное пространство для хранения коробок и других предметов.

Более высокие авансовые платежи

Первоначальная стоимость заводского изготовления ферм выше, чем стоимость необработанного пиломатериала для изготовления стропил. (Обычно это компенсируется меньшими трудозатратами на установку.)

Рекомендации по доставке и установке

Готовые фермы громоздки, и для доставки большого дома потребуется 18-колесный грузовик. Следовательно, сайт должен быть легко доступен для такого большого транспортного средства. Кроме того, фермы, изготовленные для больших площадей в квадратных футах, обычно не могут обрабатываться вручную несколькими рабочими. В этих случаях потребуется кран для подъема ферм на место.

Небольшая гибкость при изменении дизайна

После того, как чертеж и размеры отправлены на завод, а фермы изготовлены, любые последующие размышления о дизайне становятся проблематичными.Изменения конструкции крыши или мансарды в последнюю минуту будут либо невыполнимы, либо осуществимы только с большими затратами.

Будущие изменения

Ферменная система - это взаимозависимая конструкция. После того, как он будет изготовлен и установлен, последующие модификации могут вызвать проблемы и потенциально могут представлять опасность из-за снижения структурной целостности. Это может включать такие незначительные меры, как простое сверление отверстий в элементах фермы для размещения кабелей, проходящих через чердак.

Добавить комментарий
