Размер блока фбс – расшифровка, стандартные размеры и масса согласно ГОСТ, применение

Содержание

Размер фундаментных блоков ФБС и характеристики


Для возведения ленточного фундамента здания широко используют бетонные блоки. Изделие представляет собой элемент опорной конструкции в виде единого монолита, которое изготавливается из разных видов цемента. Размер фундаментных блоков регламентирован ГОСТ 13579-78, что позволяет точно рассчитать нужное количество материала и передачу веса строения на основание.

Виды фундаментных блоков

Аббревиатура ФБС расшифровывается как фундаментный блок стеновой. Для его изготовления используется бетон с разным наполнителем. В зависимости от применяемого материала, различают три типа фундаментных блоков.

Армированный бетон, или железобетон – относится к категории тяжелых деталей, так как имеет высокую плотность раствора. При его маркировке ставят букву «Т», что означает «тяжелый». Железобетонные фундаментные блоки (ФБС) весят от 300 кг до двух тонн. Транспортировка и погрузочно-разгрузочные работы с такими изделиями требуют привлечения специальной грузоподъемной техники.

Технология устройства ленточного фундамент из железобетона

Технология устройства ленточного фундамента из железобетона

Керамзитобетон – отличается пористой структурой и легкостью, не больше 1,5 тонны. Его делают из керамзита, разных марок портландцемента и песка. Плотность таких блоков зависит от качества используемых материалов, технологического процесса, количества добавляемой воды. Элементы конструкции обладают хорошими теплоизоляционными свойствами и маркируются буквой «Л» – легкие.

Схема устройства фундамента из керамзитобетонных блоков

Схема устройства фундамента из керамзитобетонных блоков

Силикатный бетон повышенной прочности – искусственный материал, сделанный на основе извести и других вяжущих веществ, с добавлением кремнеземистых компонентов и воды. Силикатобетонные блоки получаются средней тяжести, поэтому обозначаются буквой «С». Их масса варьируется от 300 кг до 1,63 тонны. Согласно требованиям ГОСТ, их нельзя использовать в условиях повышенной влажности и для изготовления фундамента.

Фундамент из силикатного бетона

Фундамент из силикатного бетона

Основные характеристики ФБС

Фундаментные блоки (ФБС) отличаются друг от друга не только материалом изготовления, но и формой, профилем, размером, назначением. На определенные параметры указывает соответствующая маркировка с цифрами, описывающими геометрию в дециметрах:

  • первое число означает длину изделия;
  • вторая цифра, написанная через тире или точку, – ширину блока;
  • третья указывает на высоту.

Зная обозначения, перед началом строительных работ можно легко определить размер блоков ФБС и получить подробную информацию о материале.

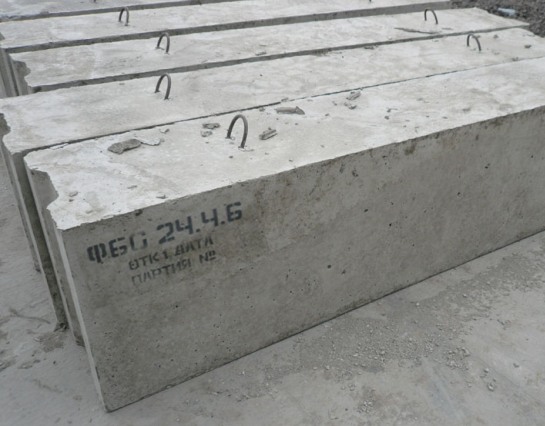

Фундаментные блоки

Фундаментные блоки

ФБС имеют такие общие характеристики:

Преимущества фундаментных блоков

Преимущества фундаментных блоков

  • Высокая прочность за счет применения тяжелых сортов бетона и технологии уплотнения раствора при заливке, с использованием виброперессовочных машин.
  • Хорошая геометрическая точность, позволяющая избегать появления погрешности при возведении фундамента.
  • Удельный вес – до 2500 кг/м3.
  • Морозостойкость. Материал выдерживает до 50 циклов заморозки и разморозки.
  • Водонепроницаемость. Согласно ГОСТу, фундаментные блоки (ФБС) маркируют знаком W и числовым показателем. Чем он выше, тем плотнее и устойчивей бетонная конструкция к воздействию влаги.
  • Устойчивость к средам. Тип бетона подбирают с учетом кислотности почвы, которую определяют с помощью специальных тестов.
  • Долговечность. От 60 до 120 лет.

Область применения малоразмерных ФБС

Для малогабаритных строений используются блоки марки «Т». По регламенту ГОСТ, их длина составляет 400 мм, ширина и высота – 200 мм, средняя масса сооружения – 31 кг. Их укладывают вручную, без тяжелой техники и опалубки, причем часто на песчаных грунтах. Изделия применяют при строительстве таких объектов:

Устройство блочного фундамента

Устройство блочного фундамента

  • подвалы, погреба;
  • гаражи;
  • здания столбчатого типа: маленькие загородные дома, коттеджи;
  • в качестве основного элемента несущих стен конструкции и в сочетании с монолитным ленточным фундаментом.

Малоразмерные изделия изготавливают из всех тяжелых марок бетона, поэтому они отличаются особой прочностью и подходят для строительства здания любой высоты.

Необходимость знания размера ФБС

Нормативный документ предусматривает не только размеры фундаментных стеновых блоков, но и их массу. При выборе сборного фундамента нужно учитывать сведения об элементах его конструкции. Знание основных параметров изделия позволяет:

Таблица размеров фундаментных блоков ФБС

Таблица размеров фундаментных блоков ФБС

  • Контролировать качество материала, поскольку стандартное значение плотности цемента нельзя определить на строительной площадке.
  • Правильно выбрать спецтехнику для укладки и транспортировки.

Бетонные изделия, подходящие для транспортировки автомобилем, перевозят машинами грузоподъемностью 10 и 20 тонн. Зная размеры фундаментных стеновых блоков, можно уменьшить расходы на доставку тяжелого груза.

Расчет размеров и процесс монтажа ФБС

Чтобы рассчитать массу одного изделия, нужно вычислить общую площадь фундамента, а результат разделить на объем изделия.

Монтаж фундаментных блоков

Монтаж фундаментных блоков

Из легких марок бетона можно сооружать любые частные дома высотой до пяти этажей. Этажность и размер элементов конструкции во многом зависит от свойств грунта в основании постройки. Идеальными условиями для монтажа ФБС являются крупный песок и глубокое залегание подземных вод. Такое сочетание редко можно увидеть, поэтому для возведения основания применяют армирующий пояс или песчаную подушку толщиной от 5 до 10 см.

Чтобы почва не ослабляла фундамент, перед укладкой блоков котлован заливают бетонным раствором с армированием. Получается единая конструкция, принимающая на себя нагрузку от пучения грунта в период его замораживания и оттаивания.

Под высокий фундамент сооружают цоколь, который оснащают армирующим каркасом для каждого третьего ряда опоры.

Инструменты для укладки блоков ФБС

Инструменты для укладки блоков ФБС

Монтаж ФБС осуществляют поэтапно:

  • Сначала устанавливают угловые элементы и внутренние перегородки, выполняющие роль ориентиров при укладке остальных рядов.
  • Стыки плотно заполняют строительным раствором.
  • Монолитные детали кладут со смещением.
  • Для обеспечения долговечности конструкции швы обрабатывают гидрофобным составом.
Пример чертежа раскладки ФБС

Пример чертежа раскладки ФБС

Видео по теме: Что лучше монолитный или сборный фундамент


specnavigator.ru

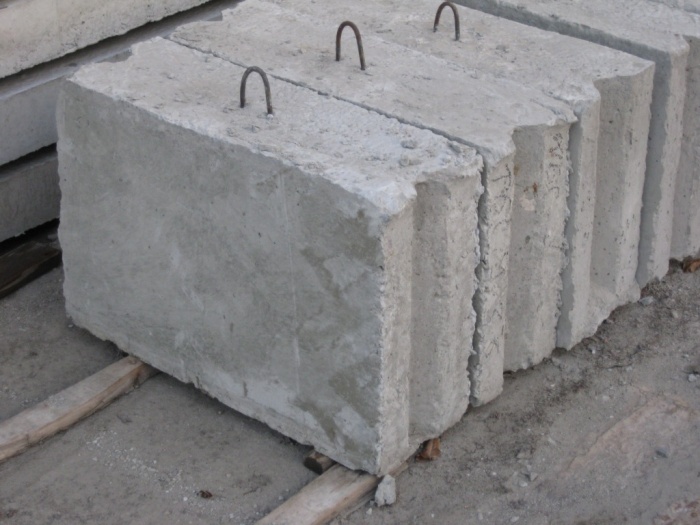

Железобетонные блоки для фундамента ФБС

Любое сооружение должно иметь надежную основу, на которой оно будет возводиться. От фундамента зависит долговечность и безопасность эксплуатации любого здания. Это относится и к промышленным сооружениям, и к жилым домам, и к небольшим постройкам на загородном участке.

Ранее мы уже рассматривали От чего зависит выбор фундамента на участке строительства. Если вы читали эту статью, то вам уже известно, что в первую очередь геометрические параметры, глубина заложения и прочность фундамента зависят от нескольких основных определяющих величин:

  • глубины промерзания грунта на участке;
  • пучинистости грунтов основания;
  • веса возводимой постройки.


Виды фундаментов

Если строение имеет небольшие размеры и вес, а грунты на участке не предрасположены к пучинистости (например, песок), то фундамент может быть мелкого заложения. Это могут быть простые в устройстве бутовые или бутобетонные фундаменты. Достаточно выкопать небольшую канаву по периметра строения, засыпать ее камнями и залить раствором, чтобы получить вполне надежное основание.

Также широко используются рамные фундаменты мелкого заложения, представляющие собой армированный монолитный каркас, удерживающий вес строения. Такие фундаменты можно использовать и при незначительной пучинистости грунтов, если сооружение возводится из бруса, бревен или при постройке каркасного типа.

Но все эти виды оснований можно устраивать лишь при незначительном весе возводимого сооружения и благоприятных грунтовых условиях. Если же возникает необходимость строительства здания из кирпича, то требования к фундаментам значительно возрастают. Вес строения в этом случае многократно увеличивается - кубометр кирпичной кладки весит около 2 тонн! А если сюда добавить массу железобетонных перекрытий и крыши, вес здания получается довольно внушительным.

В этом случае используют сборные железобетонные фундаменты из блоков.


Плюсы бетонных блоков

К плюсам блоков из бетона можно отнести следующие показатели:

  1. Очень высокая прочность, возможность использовать для возведения тяжелых зданий из кирпича.
  2. Универсальность и широкий размерный ряд.
  3. Устойчивость к внешним факторам, долговечность (не менее 50 лет).
  4. Стандартизация размеров, позволяющая использовать в самых разных проектах и легко подсчитывать необходимое количество изделий для составления строительной сметы.
  5. Простота укладки и высокая скорость монтажа.

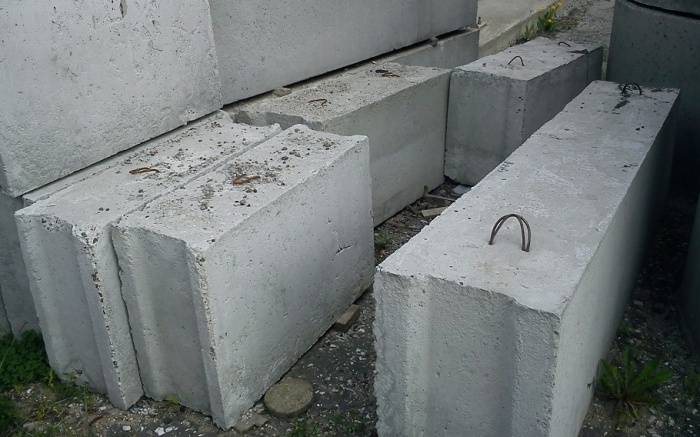

Размеры блоков ФБС

В зависимости от исполнения фундаментные блоки могут иметь следующие обозначения:
- ФБС - стеновые сплошные;
- ФБВ - сплошные со специальным вырезом для пропуска коммуникаций;
- ФБП - с открытыми вниз пустотами.

Наиболее универсальными и часто используемыми являются блоки ФБС, из которых возводят цокольные части зданий, подвалы, технические подполья зданий. Благодаря большому разнообразию форм и возможности выбора нужного размера блоки ФБС можно использовать при проектировании и строительстве сооружений самого разного назначения.

Геометрические размеры производящихся сегодня фундаментных блоков ФБС имеют высоту 300мм или 600мм и ширину от 300мм до 600 мм с шагом в 100мм (300, 400, 500, 600). Длина железобетонного фундаментного блока ФБС может составлять 600, 800, 900, 1200 и 2400мм.

Все геометрические параметры блоков легко определить по их маркировке. Например, маркировка 24-6-6 будет означать, что данный блок имеет длину 2400мм, а его ширина и высота - 600мм. Если в маркировке используется буква "т", это означает, что блоки изготовлены из тяжелого бетона.

Важно! Обратите внимание, что размеры округляются с учетом толщины раствора. Высота 600 мм означает толщину самого блока 580мм плюс 20мм на раствор.


Таблица размеров фундаментных блоков ФБС

Марка блока

Размеры блока, мм

Вес блока, кг

Длина

Ширина

Высота

 ФБС 9-3-3

900

300

300

180

 ФБС 9-3-6

900

300

600

320

 ФБС 9-4-6

900

400

600

480

 ФБС 9-5-6

900

500

600

540

 ФБС 9-6-6

900

600

600

640

 ФБС 12-3-6

1200

300

600

450

 ФБС 12-4-3

1200

400

300

280

 ФБС 12-4-6

1200

400

600

580

 ФБС 12-5-3

1200

500

300

350

 ФБС 12-5-6

1200

500

600

730

 ФБС 12-6-3

1200

600

300

420

 ФБС 12-6-6

1200

600

600

880

 ФБС 24-3-6

2400

300

600

900

 ФБС 24-4-6

2400

400

600

1200

 ФБС 24-5-6

2400

500

600

1500

 ФБС 24-6-6

2400

600

600

1800

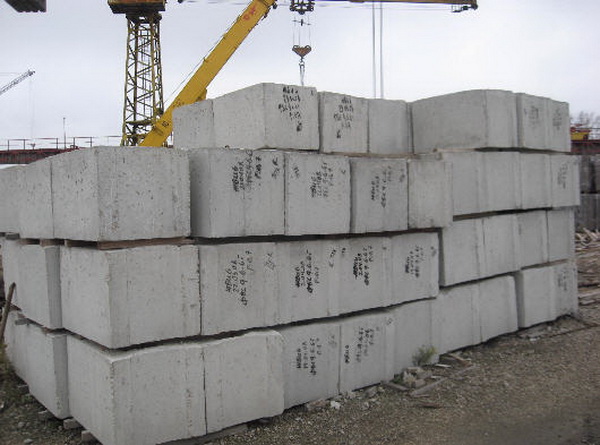

Изготовление бетонных фундаментных блоков

Блоки ФБС изготавливают из силикатного бетона с плотностью не менее 1800кг/м.куб. в специальных металлических формах, совмещенных с вибропрессом.

Загрузка бетона в форму производится с помощью специального ковша, из которого смесь перемещается в форму. Для перемещения готового изделия непосредственно в тело блока устанавливаются закладные в виде петель.

Как происходит формирование блоков ФБС вы можете посмотреть в этом видео:

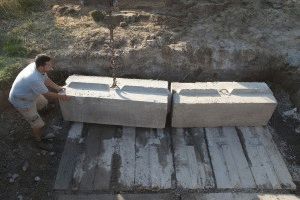

Укладка фундаментных блоков

Укладка блоков производится с перевязкой, как и кирпичная кладка. Такая разбежка швов позволяет значительно повысить конструктивную прочность готового фундамента.

Подъем блоков производится краном. Стропы цепляют к петлям и перемещают блок к месту монтажа, где устанавливают на слой раствора.

Горизонтальность и вертикальность установки фундаментных блоков контролируется с помощью гидравлического уровня:


Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать... Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать... Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать...
  • < Желтый силикатный кирпич
  • Силиконовый герметик для наружных швов >

russkaya-banja.ru

блоки ФБС: размеры, ГОСТ

К самым популярным вариантам строительства фундамента можно отнести применение бетонных блоков. Такие изделия представляют собой сплошные или пустотелые изделия из бетона, которые производятся по заводской технологии. Можно не сомневаться в их прочности, поскольку каждый блок в процессе изготовления был подвергнут пропариванию и вибрированию.

Используются бетонные блоки повсеместно. С их помощью возводятся заборы и пандусы, эстакады и платформы. Если изделия будут эксплуатироваться на слабой почве, под них помещают специальные плиты, обеспечивающие снижение давления на грунт. Размеры фундаментных блоков ФБС определяются согласно ГОСТу.

Виды блоков

Одним из наиболее часто используемых является сплошной фундаментный блок, который имеет аббревиатуру ФБС. Он обычно выполняются стеновыми – из них возводят несущие стены.

Размеры блоков ФБС определяются ГОСТом:

  • При длине изделия 2,38 м, оно должно иметь толщину до 60 см. Высота моделей всегда равняется 58 см.
  • При длине конструкции 1,18 м они выпускаются толщиной от 40 до 60 см. Изделия могут иметь высоту 28 и 58 см.
  • Доборные блоки фундаментные отличаются небольшой длиной, которая составляет всего 0,8 м. Их толщина может принимать такие показатели – от 3 до 6 дм. Высота конструкций стандартная – 58 см. Их часто пускают для дополнения ряда, чтобы не делить на части полномерное изделие.

Стандартный ФБС для фундамента может весить до 1960 кг. Плотность всех изделий равняется 2400 кг/м3. Масса блоков зависит от их габаритов. Такие размеры и вес изделий определяются исходя из заданных стандартов.

ФБВ

Их изготавливают под заказ. Выпускаются такие блоки ограниченными партиями, по этой причине на стройке их найти довольно сложно. Главным отличительным признаком таких изделий является продольный срез. Его обычно используют для прокладки коммуникаций. ФБС имеют небольшую длину – 88 см.

ФБВ обладают морозостойкостью в 50 циклов заморозки. Армируются блоки при помощи стальных прутьев А-I и A-III.

ФБП

Они представляют собой облегченный вариант изделий ФБС, которые имеют квадратные пустоты. По высоте и ширине они равны блокам ФБП. Длина таких изделий составляет 238 см. Их используют в основном для постройки стен подвалов или оснований для промышленных установок.

Их изготавливают из бетона М150. Блоки армируют прутьями А-I и A-III. Также такие изделия обладают морозостойкостью 50 циклов заморозки.

Маркировка

Отличительной особенностью нанесения маркировки на любой фундаментный блок является округление значений габаритов до дециметров. К примеру, если ГОСТ, ФБС24.6.6т. означает длину, ширину и высоту соответственно (в дециметрах). Последняя буква «т» означает, что бетон тяжелый. Такое изделие имеет минимальную массу 260 кг. В качестве максимальной отметки принимается значение 2 тонны.

При выполнении изделия из легкого бетона в конце обозначения маркировки ставится буква «Л». Также вместо нее может стоять «П» — пористый заполнитель. Такой блок может весить минимум 230 кг, максимум – 1,47 тонны.

При установке после цифрового обозначения буквы «С» можно понять, что в процессе литья использовался силикатный бетон. Изделия с таким обозначением имеют минимальный вес 250 кг, а максимальный – 1,63 тонны.

Важно! Каждый фундаментный блок оснащают петлями из арматурных прутьев, которые необходимы для выполнения погрузочно-разгрузочных работ.

Преимущества

Фундаментные бетонные блоки обладают множеством преимуществ. Среди них стоит выделить:

  • Экономия времени. При использовании таких изделия существенно сокращается время работ. Если фундамент заливают жидким бетоном, сначала необходимо соорудить опалубку, потом провести заливку и затем ждать полного высыхания раствора.
  • Стандартные габариты. Благодаря использованию фундаментных блоков подсчет материала производится намного точнее.
  • Нет необходимости в закупке дополнительных материалов. К примеру, для заливки бетона обычным способом понадобятся плиты OSB или доски.
  • Подбор материала по заранее известным характеристикам.
  • Продолжительный срок службы.

Такие характеристики позволяют понять, почему изделия достаточно востребованы среди строителей. Особенно популярны блоки ФБС 6 (высотой 60 см).

Цены

Чтобы определиться, как уложиться в бюджет при покупке фундаментных конструкций, следует рассмотреть основные цены таких изделий, соотнеся их с размерами блоков ФБС. Самый маленький доборный блок стоит 500 р. Такое изделие имеет длину 0,6 м и ширину 0,3 м. при длине изделия в 2 раза большей блок будет стоить уже 100 р. При покупке полноразмерных блоков, имеющих толщину 30 см и длину 2,4 м, стоит рассчитывать на 2100 р.

При такой же длине изделия и ширине 40 см оно будет стоить 2800 р. Если длина блока составляет 1,2 м, тогда стоимость его будет равна 1400 р.

Особой популярностью среди покупателей пользуются изделия, которые обладают шириной 60 см. Эта толщина основания выбирается многими застройщиками.

Блоки с пустотами можно встретить достаточно редко. Цена на такие изделия ниже на 10-15%, чем на полнотелые конструкции. Это можно объяснить большими затратами сил и времени при заливке основания своими руками.

Важно! Чтобы узнать цену на блоки с вырезом, понадобится обращаться в определенный завод ЖБИ. Обычно такие блоки производят под индивидуальный заказ.

Довольно часто на рынке можно встретить предложения по реализации б/у блоков ФБС 6 или других моделей. Однако радоваться невысокой цене не следует. Лучше найти опытного специалиста и спросить его совета. Он поможет грамотно оценить недостатки блоков и решить, стоит ли брать такой материал.

Расчет и монтаж

Как уже говорилось, достаточно важно сначала провести правильный расчет материалов. Для этой задачи необходимо определиться с нужным объемом будущего основания. Поле того, как искомая сумма будет получена, можно делить ее на объем выбранного блока. Полученный результат будет отражать количество необходимых изделий для возведения основания. Если имеются сомнения по поводу этажности дома на таких блоках, об этом можно не беспокоиться. Фундаментные блоки выдержат даже пятиэтажное строение. Они изготавливаются с учетом повышенной нагрузки.

Критичным для блоков все же будет являться состояние почвы. Важно учесть такую особенность блоков, как невысокую монолитность. Ослабление фундамента происходит за счет наличия вертикальных и горизонтальных швов. Именно поэтому перед тем как устанавливать блоки ФБС, следует залить по дну основание монолитный пояс. Его также следует армировать. В случае сильного пучения грунта он примет на себя все нагрузки. При наличии высокого фундамента (в доме с подвалом) армопояс лучше монтировать через каждые 2 ряда.

Идеальным основанием для блоков являются почвы, которые состоят из крупнозернистого песка, а также с низким залеганием грунтовых вод. Ввиду достаточно небольшого шанса оказаться в таких условиях следует сделать ростверк более устойчивым. Для этого понадобится его усилить. Кроме того, что фундамента будет укреплен армопоясом, следует укладывать блоки насухо.

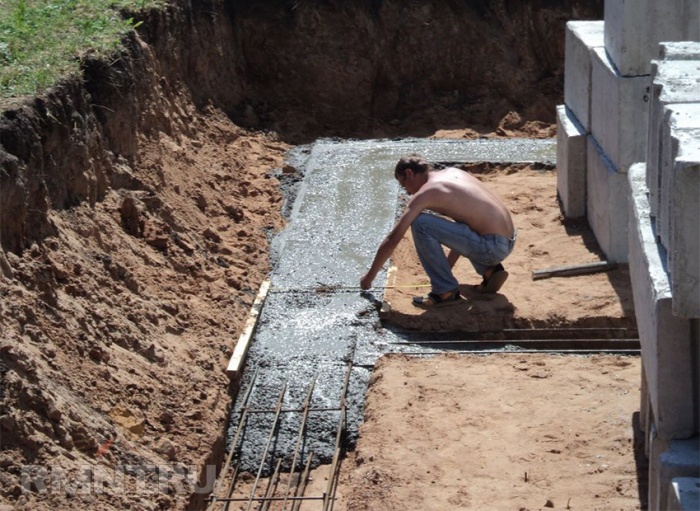

Как подготовить основание

Сначала выполняется подсыпка из песка. Она выполняет достаточно важную роль – выравнивает поверхность. Высота слоя песка составляет 15 см. при возведении дома на сухом песчанике блоки устанавливают непосредственно на грунт.

Если почва на месте возведения дома оказалась проблемной, следует провести монтаж фундаментных подушек под блоки. Они будут принимать на себя нагрузку, что позволит получить максимально надежное строение.

Укладка фундамента

Согласно строительным нормам, монтаж блоков ФБС запрещен в случае заливания дна траншеи водой или засыпания снегом. Чтобы перемещать такие конструкции, понадобится подъемный кран.

Сначала необходимо установить блоки в углы основания, а также в точках соединения с внутренними стенами. Такие блоки являются монтажными маяками. При помощи нивелира следует проверить, как совпадают верхние плоскости этих деталей фундамента. После окончания проверки натягивают бечевку, по которой выставляют промежуточные элементы конструкции. Там, где в проекте указаны места проведения коммуникаций, необходимо оставить отверстия определенного размера.

Перед началом установки все блоки следует очистить от грязи. Монтаж осуществляется с использованием раствора бетона с перевязкой швов. Ряды необходимо смещать, а также использовать доборные блоки. Вертикальные швы следует заполнить раствором, используя штыковую лопату.

Совет! Во время выбора фундаментных блоков следует спросить у продавца сертификат соответствия. Необходимо также потребовать его копию. Такой документ является гарантией соответствия изделия всем стандартам ГОСТа.

Выводы

Разнообразие фундаментных блоков позволяет возводить основание достаточно быстро и просто. Также на работу не придется тратить много времени. Цена фундаментных блоков приемлемая. Также все изделия отвечают требованиям ГОСТ. Они изготавливаются с использованием армирующих прутьев и высококачественного цемента.

bouw.ru

Размеры блоков ФБС для фундамента: разновидности и размерность

В тех случаях, когда необходимо возвести ленточное основание в минимальный отрезок времени, вам потребуются блоки ФБС для фундамента. Они представляют собой одну из разновидностей ж/б изделий, которые нашли своё применение при установке сборных строений из ФБС. Необходимы фундаментные блоки сплошные (так расшифровывается аббревиатура ФБС) для постройки фундаментных стен. Сегодня речь пойдёт о том, какие существуют размеры блоков фбс для фундамента, их сортамент и основные особенности, и нюансы, связанные с их применением.

По своей форме сплошной фундаментный блок является параллелепипедом прямоугольной формы, который отливают из бетона. На торцах изделия выполнены выемки прямоугольной формы. Они сделаны для того, чтобы облегчить процесс заливки шва при монтаже. Обычно ФБС-блоки производятся на заводах, выпускающих железобетонные изделия. Их производство предусматривает применение технологии вибрационного прессования. Спрессовать цельное изделие можно только в условиях заводских стендов, поскольку конструкции ФБС могут достигать вес около полутора тонн.

Разновидности конструкций

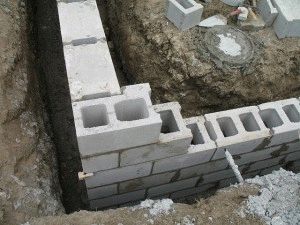

Фундамент из блоковПо своему сортаменту такая конструкция различается по разнообразным критериям. Сюда относится классификация по виду применяемой в производстве арматуре, а также по разновидности раствора, используемом в процессе заливки железобетонных изделий.

Если исходить из классификации по первому критерию, то виды блоков фбс подразделяются на:

  • Продукцию с каркасом напряженного типа. Он производится из арматурных элементов растянутого или закаленного вида.
  • Продукцию с каркасом ненапряженного типа. Изготавливается такой вид из арматуры, не подверженной обработке.

Стоит отметить также и то, что в обеих ситуациях используется стальная арматура, в основу которой вошла марка А1 либо А111.

Если исходить из типа бетонных блоков, то они различаются по второму критерию на следующие разновидности:

  1. Железобетонная продукция, при изготовлении которой использовался тяжелый бетон. В его основу пошел раствор, марка которого М250 или М300. Также нередко используется раствор, имеющий марку М400.
  2. Ж/б продукция, выполненная из бетона лёгкого типа. Она производится из растворов марки В150. Здесь же актуальным является использование и не менее популярной марки В100.
  3. Железобетонные конструкции, выполняемые из керамзитобетона, которые производились из специализированного раствора, в его основу положен керамзит гранулированного типа. Он играет в нём роль своеобразного армирующего наполнителя.

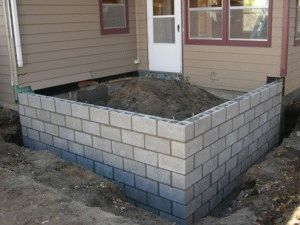

Блочный фундамент

От того, к какой из групп относится то или иное изделие, зависит, какие размеры блоков бывают, а также какой может быть вес и их стоимость, что, скорее, является следствием из вышеперечисленных признаков.

Преимущества и недостатки рассматриваемых конструкций

Современные блоки ФБС обладают массой преимущественных характеристик. К их числу можно отнести следующие:

  • Отличная несущая способность изделия, которую можно сравнить со свойствами монолита литого типа.
  • Прекрасная устойчивость к разного рода вредным воздействиям окружающей среды. Блок, который был предварительно спрессован на специализированном вибростенде, отличается двумя ключевыми характеристиками. Сюда можно отнести наименьшую пористость и высокую поверхностную твёрдость. Проще говоря, к минимуму снижается возможность заплесневения внутренней структуры ФБС блока.
  • Также к числу достоинств можно отнести и крупногабаритность изделий. Объясняется это тем, что становится возможным ускорение хода возведения фундамента. Самым большим блоком ФБС для основания является такое изделие, которое по своим параметрам способно заполнить практически одну четвёртую часть десятиметровой стены, выполненные из ленточного основания. Таким образом, с целью возведения фундамента мелкозаглублённого типа потребуется наличия всего лишь на всего шестнадцати единиц рассматриваемого изделия. В том случае, если основание планируется погрузить глубоко, то его необходимо будет сложить из тридцати двух блоков. Они складываются из двух рядов.

Блоки для фундамента

Однако у рассматриваемых блоков ФБС есть и некоторые слабые стороны. Необходимо перечислить и их:

  • Крупный вес продукции, который обуславливают размеры блоков фбс для фундамента. Если поискать и найти самый маленький фундаментный блок, то его вес будет составлять не одну сотню килограмм. Всё это ведёт к необходимости использования тяжёлой строительной техники при установке фундаментных стен из ФБС.
  • Не хватает кладке из таких блоков и показателей герметичности. В фундаментных стенах есть некоторые уязвимые места, которые базируются в кладочных швах. Из-за своих физических характеристик они склонны к притягиванию грунтовых вод. Однако эта проблема поддаётся устранению. Для этого всегда внешняя часть изделия оснащается надёжным гидроизоляционным слоем.
  • Также недостаточны показатели теплостойкости. Справедливости ради отметим, что этот «минус» характеризует также и заливку ленточного типа.

Кроме всего прочего, к числу слабых сторон можно отнести ещё одну, которая заключается в некоторой дороговизне, которая присуща процессу возведения фундамента из подобного рода блоков. Так, к примеру, такие конструкции могут обойтись примерно на треть дороже, нежели ленточный фундамент.

Размерность изделия

В этом разделе рассмотрим, какие размеры блоков использовать для фундамента. Габаритная составляющая определяется исходя из специального нормативного документа. Им является государственный стандарт – ГОСТ. Изложены здесь не только основные параметры продукции, а также и некоторые отклонения от них, которые возможны и допустимы. Исходя из параметров длины изделия, оно классифицируются на три разновидности.

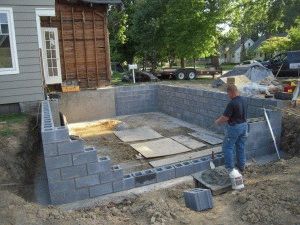

Укладка фундамента

Габариты продукции могут составлять 9, 12 и 24 дм. Что касается критерия высоты, то здесь также имеет места классификация, только уже на два типа – 3 и 6 дм. Согласно показателям ширины, данная разновидность железобетонных изделий классифицируется на 4 типа, среди которых продукция представлена с данным параметром от 3х до 6ти дм.

Также, кроме всего вышеперечисленного, имеет место продукция, изготавливаемая исходя из отраслевых нормативов. Благодаря ним становится возможным возведение основания с нестандартными параметрами.

Установка сборного фундамента

Устанавливаются бетонные блоки фбс в несколько этапов, причём в рамках первого осуществляется разметка и рытьё котлована. Следует отметить, что подобные изделия подразумевают под собой традиционный котлован, имеющий выемку прямоугольного типа. Что касается осуществления разметки, то она выполняется с использованием проволоки. Понадобиться могут также и вехи, с помощью которых очерчивается высшая граница разрабатываемого котлована. Параметры её обычно превышают соответствующие габариты основания на глубину заложения фундаментной подошвы.

Данный этап, в рамках которого осуществляются земляные работы, оканчивается тем, что необходимо засыпать песчаную подушку. Выполняется эта операция на дне траншеи, которая была предварительно обустроена по периметру котлована. Что касается габаритов выемки, то они должны быть идентичны габаритам фундаментной подошвы. В данном случае имеется в виду ширина.

Далее сборка основания осуществляется по следующей схеме:

  1. Поверх песчаной подушки укладывают рубероидную ленту;
  2. Далее устанавливается ФЛ блок;
  3. Поверх него устанавливается ряд блоков ФБС. При укладке сплошных блоков используется принцип «от угла к центру». Швы должны быть заполнены посредством специализированного скрепляющего раствора.
  4. После этого укладывается следующий блочный ряд. Его необходимо монтировать согласно принципу кирпичной кладки. Он заключается в том, чтобы вышестоящая единица продукции обосновывалась на двух нижележащих. Таки образом, вертикальный шов будет перекрыт центром верхнего изделия.
  5. По окончанию установки стенок, на верхние грани последнего блочного ряда заливается ростверк монолитного типа.

Если вы не будете пренебрегать основными правилами, то всё завершится успешно. В данной статье мы постарались рассказать вам о том, какие блоки фбс бывают, их параметры, слабые и сильные стороны, а также описали процесс установки. Надеемся, что эти знания окажутся полезными для вас. Успешного строительства!

nafundamente.ru

Фундаментные блоки ФБС - сортамент, вес, размеры

Сортамент ФБС (фундаментные блоки стеновые)

Марка фундаментного блока Вес, т Размер фундаментного блока, мм
ФБС 24-3-6т 0,975 2380x300x580
ФБС 24-4-6т 1,3 2380x400x580
ФБС 24-5-6т 1,63 2380x500x580
ФБС 24-6-6т 1,96 2380x600x580
ФБС 12-3-6т 0,49 1180x300x580
ФБС 12-4-6т 0,64 1180x400x580
ФБС 12-5-6т 0,814 1180x500x580
ФБС 12-6-6т 0,98 1180x600x580
ФБС 9-3-6т 0,326 880x300x580
ФБС 9-4-6т 0,468 880x400x580
ФБС 9-5-6т 0,51 880x500x580
ФБС 9-6-6т 0,7 880x600x580
ФБС 12-4-3т 0,31 1180x400x280
ФБС 12-5-3т 0,38 1180x500x280
ФБС 12-6-3т 0,46 1180x600x290

Монтаж фундаментных блоков

Монтаж ФБС

Фундаментные блоки монтируются на 3 вида основания.

  • Сборные плиты ленточного фундамента
    Эти плиты маркируются индексом ФЛ и вместе со стеновыми блоками являются элементами сборного фундамента. Плиты фундамента укладываются на ровное уплотненное основание с выполненной гидроизоляцией.
  • Монолитная подушка под фундамент
    По уплотненной поверхности грунта с втрамбованным песком или щебнем выполняется бетонная монолитная подушка толщиной не менее 300 мм. В случае армирования, она выполняет функцию пояся жесткости. Эта подушка может быть шире блоков ФБС и выполнять роль ленточного фундамента с уширением.
  • Щебеночно-песчаное основание
    Фундаментные блоки монтируются на уплотненный слой песка или щебня толщиной 8-10 см. Перед монтажом, уплотненная поверхность проливается битумом для устройства горизонтальной гидроизоляции блока.

ФБС укладываются на цементно-песчаный раствор или бетон. Вертикальные швы заполняются бетоном. Для более надежного замоноличивания стыков ФСок, их торцы выполнены с углублениями для устройства бетонных замков. Для монтажа ФБС необходим автокран и бригада из 5-ти человек. Это из практических соображений, возможно, по технологии процесса требуется больше рабочих. Дело в том, что для укладки фундаментного блока нужно выполнить объемную постель из раствора или бетона. Даже при незначительном удалении смеси от места монтажа, это тяжелая работа. Поэтому в то время как 2 человека и кран задействованы на монтаже, 3 и более рабочих выполняют слой раствора или бетона под очередной блок фундамента.

Швы между блоками выполняются шириной до 40 мм. Для обеспечения устройства швов, длина и высота блоков меньше проектной на 20 мм. После сборки стены фундамента и замоноличивания замков, выполняется вертикальная гидроизоляция фундамента из обмазочных или оклеечных материалов.

Кроме сортаментов материалов для строительства фундаментов загородных домов у нас есть сборные плиты перекрытия.

axelhouse.ru

размеры ГОСТ, вес, блоки 24 (12) х 6 х 6, цена

Фундаментные блоки ФБСЕсли вы хотите построить ленточное основание в сжатые сроки, то вам необходимы ФБС блоки для фундамента. Эта разновидность железобетонных изделий используется в обустройстве сборных ленточных конструкций из ФБС (фундаментных блоков сплошных), для возведения стены основания.

В этой статье мы расскажем вам о сортаменте фундаментных блоков, познакомим вас с нормативными документами, регламентирующими габариты подобных изделий, и опишем процесс сборки стены фундамента из ФБС.

Фундаментные блоки ФБС – что это такое?

Блок ФБС представляет собой прямоугольный параллелепипед, отлитый из армированного бетона. На боковых гранях (торцах) блока обустроены прямоугольные выемки, облегчающие процесс заливки вертикального шва в кладке.Блок изготавливается на заводе, производящем железобетонные конструкции.

Своими силами залить такой блок невозможно. Поскольку в производстве блоков используется технология вибропрессования. А массивное изделие (вес фундаментных блоков ФБС типа достигает полутора тон) можно спрессовать только на заводском стенде.

Сортамент  блоков

Сортамент ФБС блоков классифицируется по типу арматуры, используемой во внутренней решетке изделия, и типу раствора, который применяют при заливке ЖБИ.

Блоки ФБСПо первому признаку блоки разделяют на:

  • Изделия с напряженным каркасом, сформированным из растянутой или закаленной арматуры.
  • Изделия с ненапряженным каркасом, сформированным из необработанной арматуры.

Причем, и в том, и в другом случае, на каркас расходуют арматуру из стали марок А1 или А111.

По типу бетона блоки бывают

  • Изделия из тяжелого бетона, которые изготавливают из раствора марки М250, М300, М400.
  • Изделия из легкого бетона, которые изготавливают из раствора марки В100 или В150.
  • Изделия из керамзитобетона, изготовленные из особого раствора, в котором в качестве армирующего наполнителя используется гранулированный керамзит.

От принадлежности к одной из единиц сортамента зависит и размер, и вес, и как следствие этого, цена фундаментных блоков ФБС типа.

Достоинства и недостатки использования изделий

В список достоинств ФБС блоков можно включить следующие характеристики:

  • Достаточно высокую несущую способность блока, сравнимую с характеристиками литого монолита.
  • Высокую сопротивляемость изделия негативному влиянию биологической среды. Спрессованный на вибростенде блок характеризуется высокой поверхностной твердостью и минимальной пористостью. Поэтому глубокое проникновение плесени в структуру блока – маловероятно.
  • Крупные габариты – ускоряющие процесс постройки основания. Ведь самый большой фундаментный блок ФБС — 24х6×6 дециметра по длине, ширине и высоте — заполняет почти четверть 10-метровой стены классического, ленточного основания. То есть, для формирования малозаглубленного фундамента нужно всего 16 блоков. А глубоко погруженное основание сложат из 32 боков (в два ряда).

К недостаткам ФБС блоков можно причислить следующие свойства:

  • Большой вес блоков ФБСБольшой вес изделия. Даже самый небольшой фундаментный блок ФБС — 4 на 4 на 6 дециметров по габаритам – весит несколько сотен килограмм, что вынуждает использовать в процессе монтажа стен фундамента тяжелую строительную технику (кран и прочее).
  • Недостаточную герметичность кладки из ФБС блоков. В стене фундамента будут слабые места – швы кладки, которые буквально притягивают воду из грунта. Поэтому по внешней стороне блока, в обязательном порядке, обустраивают слой надежной гидроизоляции.
  • Недостаточную теплостойкость, которая, впрочем, характерна и для ленточной заливки.

Кроме того, как недостаток следует отметить и дороговизну процесса строительства основания из блоков. В среднем сборная конструкция обходится на 30-40 процентов дороже литого, ленточного основания.

Размеры фундаментных блоков ФБС

Габариты фундаментных блоков определяются особым нормативным документом – государственным стандартом (ГОСТ), в котором указаны не только главные размеры изделия (длина, ширина, высота), но допустимые отклонения от этих величин.

ГОСТ на фундаментные блоки ФБС типа – 13579-78 – разделяет сортамент на 14 типоразмеров. Причем по длине блока сортамент разделен на три позиции (изделия с габаритами около 24, 12 и 9 дециметров). По высоте сортамент разделен на три позиции (изделия с габаритами около 6 и 3 дециметров). По ширине сортамент разделен на четыре позиции (изделия с габаритами от трех до шести дециметров).

Кроме того, существуют изделия, оформленные по отраслевым стандартам. Примером такой продукции является фундаментный блок ФБС 6 на 4 на 6 дециметров по основным габаритам. Такие блоки позволяют построить основания с нестандартными габаритами.

Сборка фундамента из ФБС блоков

Сборный фундаментМонтаж сборного фундамента начинается с разметки и рытья котлована. Причем такие конструкции предполагают обустройство классического котлована (прямоугольной выемки), а не траншеи.

Разметка будущего места строительства ведется с помощью вех и проволоки, которыми очерчивают верхнюю границу котлована. Ее габариты будут больше соответствующих размеров фундамент на глубину погружения подошвы основания. Поскольку стенки котлована под сборное основание обустраиваются с уклоном в 45 градусов.

Этап земляных работ завершается подсыпкой песчаной подушки на дно траншеи, вырытой по периметру котлована. Ширина этой выемки должна совпадать с шириной подошвы фундамента.

Дальнейшая сборка основания выполняется следующим образом:

  • На песчаную подушку настилают ленту рубероида – она убережет основание от нежелательного контакта с грунтовой влагой.
  • На гидроизоляционную прослойку монтируют особый, блок ФЛ типа. Именно эти изделия, поперечное сечение которых напоминает трапецию, формируют подушку будущего фундамента.
  • На ФЛ блоки монтируют первый ряд ФБС изделий. Укладывая сплошные блоки от угла к центру. Вертикальные швы между блоками и горизонтальный шов между подошвой и первым рядом стены фундамента заполняют скрепляющим раствором.
  • Следующий ряд блоков укладывают по правилам кирпичной перевязки – верхнее изделие должно базироваться на двух нижних, перекрывая своим центром вертикальный шов.
  • По завершению монтажа стены на верхних гранях крайнего ряда блоков заливают монолитный ростверк (армирующий пояс).

Подобную схему строительства можно упростить за счет отказа от блоков ФЛ типа. В некоторых случаях сборные конструкции заменяют монолитной подошвой, залитой поверх гидроизолирующего слоя. Этот прием уменьшает смету строительства, но увеличивает продолжительность всего процесса сооружения основания.

opalubok.ru

Добавить комментарий
