Железобетонные блоки: виды, размеры

Железобетонные блоки сегодня являются одним из наиболее популярных и востребованных на рынке типов строительных материалов. Из блоков создают разнообразные сборные конструкции – фундаменты, стены, другие элементы. Распространенность использования материала обусловлена тем, что он прошел проверку временем и гарантирует такие преимущества, как прочность, долговечность, надежность, способность выдерживать немалые нагрузки.

ЖБИ блоки производятся в заводских условиях, широко применяются в возведении объектов разного назначения, строительстве различных зданий, технических подполий, сооружении стен подвалов, цокольных этажей, подземных переходов, проектировании надежных и долговечных фундаментов для ответственных объектов.

Блоки крепятся между собой и позволяют создавать прочные цельные опорные конструкции. Благодаря блокам удается равномерно распределить нагрузку от веса сооружения на конструкцию основания, что гарантирует неподвижность и целостность каркаса. При условии верно подобранных модификаций и размеров железобетонных блоков удается спроектировать качественное основание разнообразных построек.

Преимущества и недостатки

Фундаментные и стеновые железобетонные блоки создают методом вибропрессования, что гарантирует прочность и надежность материала. Жесткая конструкция, способность выдерживать различные нагрузки и воздействия – то, что сделало блоки незаменимым элементом множества конструкций.

Основные достоинства железобетонных блоков:
  • Прочность – изделие может использоваться при строительстве крупных объектов
  • Экономичность – за счет простой сборки элементов и отсутствия необходимости привлекать большого числа работников
  • Простота и удобство сборки – монтаж фундамента или стен производится быстро и легко с применением спецоборудования
  • Низкий уровень теплопроводности
  • Прекрасные характеристики звуко- и теплоизоляции
  • Стойкость к огню
  • Длительный срок эксплуатации – при условии правильного выбора блоков и соблюдения технологии сборки здание может простоять до 100 лет
  • Существенное сокращение сроков строительства
  • Стойкость ко влаге, коррозии
  • Способность выдерживать резкие перепады температур, сохранять свойства при низких и высоких показателях
  • Стойкость к агрессивным средам – железобетонные изделия могут использоваться в почве повышенной кислотности
  • Множество форм и размеров, что позволяет подобрать любые подходящие блоки для реализации типового или индивидуального проекта

Из недостатков, которыми обладает ЖБ блок, стоит отметить такие нюансы: большой вес и необходимость привлекать спецтранспорт во время проведения строительных работ, сравнительно высокая стоимость (иногда выбор блоков не оправдан экономически при возведении небольших объектов).

Виды и размеры

Использование бетонных блоков актуально как в мало-, так и в многоэтажном строительстве. Из них возводят заборы, подвалы, цоколи, фундаменты, стены и т.д.

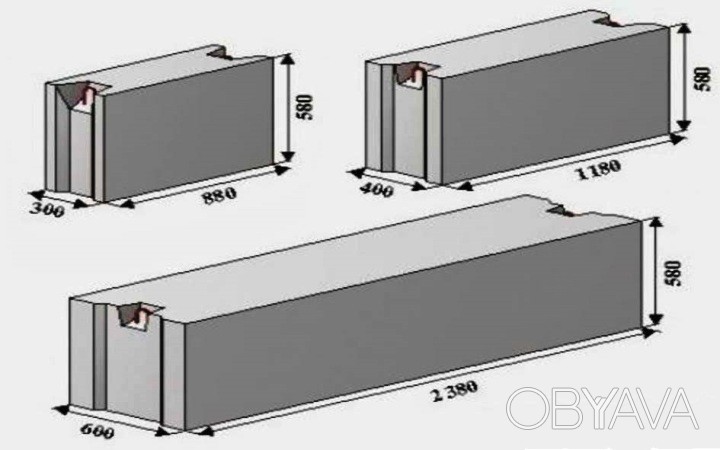

Размеры и виды блоков регламентируются стандартами. Так, стеновые железобетонные блоки размеры предполагают такие: для внешних стен 39 х 19 х 19 сантиметров и вес 17 килограммов, для перегородок 39 х 19 х 9 с весом 8 килограммов.

Что касается фундаментных изделий, то тут габариты блоков могут быть разными.

Размер сплошных блоков:
  • Длина – 88, 118, 238 сантиметров
  • Высота – 28 или 58 сантиметров
  • Ширина – 30, 40, 50, 60 сантиметров
ЖБ блоки со специальными пазами – размеры:
  • Длина – 88 сантиметров
  • Ширина – 30, 40, 50, 60 сантиметров
  • Высота – 58 сантиметров

Масса изделий из тяжелого бетона может варьироваться в пределах 300-2000 килограммов. Поэтому любые работы (погрузка, выгрузка, монтаж) с блоками проводятся с привлечением специальной техники.

Виды железобетонных блоков:
  • ФБС – сплошные изделия для строительства фундамента здания, перемычки в подвале. Это так называемые стеновые блоки, которые демонстрируют повышенную стойкость к нагрузкам, низкие показатели теплопроводности. Устанавливаются прямо на грунт или подушку из песка и щебня.
  • ФБВ – железобетонный блок со специальным вырезом, который нужен для монтажа бетонных перемычек, прокладки инженерных коммуникаций. Монтируются изделия в подпольях технического назначения, потолочной части подвалов.
  • ФБП – изделия с полостями в нижней части, которые обеспечивают высокую степень теплоизоляции, обладают небольшим весом.
По материалу изготовления железобетонные блоки бывают:
  • Из тяжелого бетона – марок М200-М400 с плотностью 2400 кг/м3. Весит один блок от 300 килограммов, обладает высокими показателями теплопроводности и морозостойкости. При замене в качестве наполнителя известкового щебня на гранитный дает возможность использовать блок в кислых почвах.
  • Из легкого бетона – марок М100-М150, плотность 1800 кг/м3, вес 300-1630 килограмма. Применяется только в сухих грунтах.
  • Из керамзитобетона – высокие теплоизоляционные свойства, но низкий уровень стойкости к влаге и морозу. Обязательна качественная гидроизоляция. Плотность 1800 кг/м3, вес 260-1500 килограммов. Обычно из таких блоков строят легкие конструкции (гараж, баня и т.д.).

Особенности выбора

Выбирая блок ЖБИ, необходимо обращать внимание на такие основные параметры: показатель прочности, плотность и однородность массива, стойкость к разным внешним воздействиям.

Основные критерии при выборе:
  • Назначение объекта строительства
  • Величина нагрузки, которую будет воспринимать изделие
  • Геологические особенности региона, где реализуется проект

Очень важно обратить внимание на качество блока. Его производство должно быть осуществлено в четком соответствии с технологией и нормами, у завода должны быть все лицензии. При покупке нужно обратить внимание на внешний вид блоков. Отдельные секции из одной партии должны быть одинакового размера – по нормативам допускаются отклонения не более 5 миллиметров.

Вид и размер изделия подбирают в соответствии с поставленными задачами. Чем больше блок, тем больше он будет весить, но и процесс строительства пройдет быстрее.

Установка блоков

Процесс кладки блоков практически аналогичен монтажу кирпича, лишь размер швов для раствора в данном случае составляет около 10-12 сантиметров. Для повышения устойчивости здания и прочности стен конструкцию укрепляют арматурой. Обычно кладку начинают с углов строения – так удается достичь максимальной точности в соблюдении проекта.

В процессе монтажа стеновых и вентиляционных блоков, секций для перегородок здания обязательно проверяют высоту и уровень каждого проложенного ряда камня. Вполне достаточно будет обыкновенного строительного уровня либо бечевки, натянутой между торцом и углом.



Если стена из бетонных изделий монтируется с пустотами, обязательно на их месте укладывают доску, чтобы избежать попадания бетонной смеси в появившиеся пустоты. В процессе кладки каждого следующего ряда просто поднимают выше доску. Таким же образом осуществляют установку секций для перегородок. Слишком тяжелые блоки устанавливают с использованием специальной техники – о средствах следует позаботиться заранее.

Ничем не отличается кладка стен подвала – секции монтируются аналогично. Только верхний ряд камня обязательно привязывают к фундаменту здания либо перекрытию пола.

В работе используют специальные инструменты и бетонную смесь, приготовленную из компонентов, смешанных в определенных пропорциях.

Использовать смесь нужно сразу, так как она быстро застывает. Несмотря на то, что кладка железобетонных блоков не очень сложна, опытные мастера советуют обращаться к профессионалам, которые сделают все быстро и качественно.

Изготовление в домашних условиях

Для производства железобетонных блоков своими руками понадобятся портландцемент, песок фракции минимум 1.5 миллиметров и вода. Таким образом могут изготавливаться стеновые, вентиляционные, перегородочные блоки. Состав и пропорции раствора зависят от того, какое связующее используется и обычно сходятся с нормативными.

Замешивая раствор, добиваются нужной консистенции: желательно, чтобы она не была жидкой, так как это понижает уровень прочности итогового изделия. В работе используют виброустановку, благодаря которой удается более качественно и равномерно распределять раствор в формах.

Формы из различных материалов подходящих размеров можно сделать самостоятельно или купить уже готовые (размеры представлены разные, как и конфигурации). Раствор заливают в формы максимально плотно, обращая особое внимание на торцы и углы.

Далее состав вибрируется или трамбуется, верх разравнивается мастерком. Если блок армируется, то вовнутрь формы устанавливают металлические сетки.

Форма должна сохнуть минимум трое суток, за которые раствор затвердеет. Потом осуществляют разборку конструкции, достают секцию, позволяют ей просохнуть на протяжении минимум 21 дня. Лишь после этого блоки можно использовать в строительстве.

Маркировка железобетонной продукции

Любое железобетонное изделие, произведенное по технологии и поступающее на рынок, обязательно маркируется по ГОСТу 13015.2-81. Независимо от того, поступает ли изделие в Москву или дальние регионы, маркировка реализуется в трех форматах: маркировочные надписи, специальные информационные надписи и особые монтажные знаки.

В маркировочные надписи включены такие данные: марка, товарный знак или краткое обозначение завода-изготовителя, подтверждающий соответствие стандартам и ГОСТу штамп технического контроля.

Марку изделия обозначают буквами и цифрами, которые поделены на три группы. Первая указывает тип изделия, вторая говорит о классе арматуры, типе бетона, несущей способности элемента. Третья включает информацию о специальных свойствах, которые относятся к изделиям разного назначения.

Как правило, в маркировочные надписи входит указание размеров изделия (ширины, высоты, длины либо диаметра). Так, к примеру, маркировочная надпись ФБС 20 6 4 ТП расшифровывается как: фундаментный блок сплошной, 20 дециметров длина, 6 ширина и 4 дециметра высота. Бетон тяжелый (Т), пористый (специальное обозначение П).

Информационные надписи предлагают сведения про дату изготовления блока, его массу (при условии превышения 500 килограммов). Если железобетонные изделия обладают сравнительно небольшой массой, вес может не указываться. Когда речь идет о мелкоштучных изделиях, разрешено маркировать только 10% изделий из одной партии.

В виде пиктограмм подаются монтажные знаки – они обозначают ключевые места для монтажа элемента (центр тяжести, место строповки, верх элемента, места опирания) и т.д.

Маркировка наносится на заметных частях железобетонного блока, разными способами (штамп с краской, трафарет с краской, маркировочная машина, обозначение от руки и т. д.).

Железобетонные блоки – качественные и прочные элементы для возведения самых разных типов объектов, которые пользуются заслуженной популярностью на рынке строительных материалов. При условии выбора правильно произведенных и соответствующих требованиям элементов возможно добиться максимальных характеристик надежности, стойкости и долговечности возводимой конструкции.

Размеры фундаментных блоков фбс: технические характеристики и маркировка



Устройство надежного фундамента – необходимое условие при строительстве прочного и долговечного дома. В современном строительстве все более популярны сборные или комбинированные фундаментные конструкции. Оптимизировать затраты на сооружение фундамента с обеспечением его высокой прочности позволяют бетонные фундаментные блоки Ф, ФЛ, ФБС и другие, широкий ассортимент которых позволяет подобрать продукцию подходящих размеров.

Технические характеристики

По форме эта продукция представляет собой прямоугольный параллелепипед, материалы для изготовления: тяжелый, керамзитовый или силикатный бетон, плотность которого не менее 1800 кг/м3.

Класс прочности на сжатие и размеры этой продукции определяют:

  • прочность создаваемой конструкции;
  • технология укладки;
  • сроки проведения работ;
  • стоимость продукции.

Размеры фундаментных блоков регламентируются ГОСТом 13579-89, их выбор зависит от:

  • толщины стен;
  • характеристик грунта;
  • массы строения;
  • требуемой прочности основания;
  • площади фундамента.

Маркировка фундаментных блоков: Ф, ФЛ, ФБС, БФ, ФР, ФБП

Тип элементов нулевого цикла обозначается буквенно-цифровыми символами. Буквы означают:

  • Ф – изделия стаканного типа, устанавливаются под колонны, изготавливаются из тяжелого бетона или железобетона;
  • ФЛ – ж/б продукция, применяемая для устройства ленточных фундаментов;
  • ФБС – сплошные неармированные изделия, востребованные для сооружения фундаментов, стен подвалов и технических подполий;
  • ФБП – блоки фундаментные пустотные;
  • БФ – ж/б ленточные, используются при возведении стен объектов сельскохозяйственного и промышленного назначения;
  • ФР – ж/б элементы для трехшарнирных рам.

В маркировке после букв располагаются цифры, которые характеризуют размеры изделий, выраженные в дециметрах, округленных до целых чисел:

  • для ФЛ указывают ширину и длину блока;
  • для остальных – длину, ширину, высоту.

Как правильно выбрать элементы для нулевого цикла?

Советы по выбору размеров фундаментного блока:

  • Оптимально, чтобы на длину стены приходилось 4-5 штук.
  • Чем неустойчивей грунт, тем габаритнее должны быть блоки. Для глин и суглинков, оказывающих давление на элементы нулевого цикла, выбирают крупногабаритные полнотелые изделия ФБС 24.6.6. Для использования на сухих песчаных грунтах, не требующих глубокой закладки фундаментной ленты, подойдут ФБС 12.6.6.
  • Блок может выступать с одной стороны стены не более чем на 100 мм, с обеих сторон – не более чем по 60 мм.

Таблица размеров и других характеристик фундаментных блоков ФБС

Цифровое обозначение

Размеры, мм

Масса, кг

Длина

Ширина

Высота

24. 3.6

2380

300

580

970

24.4.6

2380

400

580

1300

24.5.6

2380

500

580

1630

24.6.6

2380

600

580

1960

12.2.6

1180

200

580

320

12.3.6

1180

300

580

485

12.4.6

1180

400

580

640

12.5.6

1180

500

580

790

12.6.6

1180

600

580

960

12. 2.3

1180

200

280

160

12.3.3

1180

300

280

240

12.4.3

1180

400

280

310

12.5.3

1180

500

280

380

12.6.3

1180

600

280

460

9.2.6

880

200

580

235

9.3.6

880

300

580

350

9.4.6

880

400

580

470

9.5.6

880

500

580

590

9. 6.6

880

600

580

700

Для малоэтажных домов небольшой массы, построенных из дерева или пеноблоков, производители предлагают малогабаритные изделия, выпускаемые в соответствии с ТУ с размерами 400х200х200 мм. Их можно укладывать самостоятельно, без использования тяжелой строительной техники. Также популярны нестандартные ФБС 6.6.6 из тяжелых бетонов, применяемые для сооружения:

  • стен подвалов;
  • фундаментов столбчатого типа для небольших строений сезонного проживания;
  • для создания комбинированных оснований – в сочетании с ленточными фундаментами.
Поделиться ссылкой:

Производим и предлагаем продукцию:

Читайте также:

требования по ГОСТ 13579-2018 и 13580-85, марки материала, подойдет ли для ФБС строительства стен в доме или подвале

При заливке фундамента монтируют опалубку, не снимая ее до момента, пока бетонная смесь полностью не затвердеет.

Бетонные фундаментные блоки сокращают сроки возведения основания, позволяя сформировать основание нужной конфигурации с подходящими прочностными характеристиками.

Исполнение изделий отличается по конфигурации и свойствам. Познакомьтесь с основными разновидностями, чтобы выбрать подходящий тип для фундамента и стен дома или другого строения.

Что такое это такое?

Фундаментными блоками называют железобетонные изделия. Разработаны для устройства фундаментов различных зданий. Изготавливаются по специальной технологии в заводских условиях из тяжелых бетонов. Имеют преимущественно прямоугольную форму.

Для обеспечения прочностных характеристик осуществляется армирование. Требуемая прочность обеспечивается за счет правильного пространственного расположения арматуры оптимальной толщины. Подобное исполнение позволяет равномерно распределить нагрузку по всему объему в процессе эксплуатации.

ГОСТы, устанавливающие требования к ФБС

Нормативные требования регламентируют состав материала, физико-технические свойства, порядок использования, хранения и транспортировки фундаментных блоков.

Вся актуальная информация приведена в следующих документах:

  • ГОСТ 13579-2018. Содержит требования к блокам, изготавливаемым для возведения бетонных стен и подвалов;
  • ГОСТ 13580-85. Устанавливает требования к параметры плит, используемых при устройстве ленточных фундаментов.

Область применения

Фундаментные блоки востребованы повсеместно. Используются при возведении:

  • Фундамента. Подходит для зданий, в процессе эксплуатации которых предполагается значительная нагрузка на основание. Актуален для построек с различным назначением;
  • Несущих и подпорных стен;
  • Эстакад;
  • Постоянных ограждений;
  • Пандусов.

В частном строительстве с использованием фундаментных блоков из бетона формируются стены погребов и подвалов.

Целесообразность использования для возведения стен

ФБС используются на строительных площадках во всех регионах. Допускают укладку на грунт различного типа. Предпочтителен твердый грунт, содержащий минимум влаги.

Камни из бетона используются при возведения стен для:

  • подземных строений;
  • технических объектов;
  • неотапливаемых зданий.

Для снижения нагрузки на основание следует выбирать облегченные блоки, внутри которых сформированы пустот.

Характеристики материала для строительства стен

Характеристики подобных изделий стандартизированы. Это упрощает выполнение монтаж. Выбирая материал для возведения фундамента либо стен, стоит познакомиться с основными техническими характеристиками, от которых зависит возможная область использования и эксплуатационные свойства.

Вес

Масса бетонного блока напрямую зависит от:

  • геометрических параметров;
  • конструктивных особенностей;
  • класса бетона, который использовался производителем в процессе производства изделия.

У стандартных изделий при равной длине вес зависит от ширины.

Масса бетонного блока варьируется в интервале:

  • 350 – 700 кг при длине 880 мм;
  • 310 – 960 кг при длине 1180 мм;
  • 970 – 1960 кг при длине 2380 мм

Размеры

Габариты бетонных блоков стандартизированы.

Производители предлагают несколько типоразмеров, благодаря которым можно конструкцию любого размера.

К стандартным параметрам стоит отнести:

  • Высоту 280 либо 580 мм4
  • Ширину 300 – 600 мм с шагом 100 мм;
  • Длину 880, 1180, 2380 мм.

Марка

Условное обозначение бетонного изделия способно рассказать о его особенностях. Производители предлагают три основные типа:

  • ФБС. Монолитные. Со сплошным сечением. Усиленные арматурой из стали. Имеют наилучшие прочностные характеристики. Выдерживают значительную нагрузку при эксплуатации;
  • ФБВ. Монолитные с пазом. Для изготовления используется бетон, подвергаемый дополнительному армированию. Специальные вырезы позволяют проложить коммуникации различного вида;
  • ФБП. Пустотелые. Имеют полость внутри, что снижает их прочностные параметры. Подходят для возведения стеновых конструкций. Для устройства основания применяются только при строительстве легких зданий;
  • ФЛ. Изделия с характерной трапециевидной формой. Монтируются на подготовленное основание для увеличения его несущей способности.

Плюсы и минусы применения

К преимуществам использования ФБС стоит отнести:

  • Сокращение сроков возведения объектов. Использование спецтехники повышает производительность процесса. Для застывания бетонного раствора, используемого для устройства армопояса, требуется меньше времени, чем при устройстве монолитной конструкции.
  • Простоту и универсальность. Подходят для устройства основания здания, возведения стен.
  • Хорошую несущую способность. Стены выдерживают значительную нагрузку.
  • Уменьшение затрат на строительство за счет меньших трудовых и временных затрат.
  • Высокое качество формируемой конструкции за счет изготовления в заводских условиях с соблюдением нормативных требований.
  • Повышение производительности благодаря продуманной форме и наличию монтажных петель. Наличие пазов обеспечивает правильное пространственное положение каждого элемента.
  • Продолжительный срок службы возведенного строения.

Если соблюдены рекомендации производителя, возведенное строение сможет прослужить около века.

К недостаткам стоит отнести необходимость:

  • Монтажа тепло- и гидроизоляционного слоя;
  • Устройства армопояса;
  • Тщательной подготовки основания. Из-за большого веса значительно возрастает нагрузка на фундамент.

Заключение

Таким образом, фундаментные бетонные блоки представлены в большом ассортименте. Имеют различные габариты и технические характеристики.

Используются не только для устройства фундаментов, но и для возведения стен. Надо только выбрать изделия с подходящими характеристиками и выполнить рекомендации производителя при строительстве зданий различного назначения.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

размеры и ГОСТ железобетонных блоков

Самый распространенный и простой вид обустройства фундамента под дом – использование бетонных блоков. Фундаментные блоки не требуют опалубки, а прочность обуславливается заводским способом изготовления, посредством применения процессов вибрирования и пропаривания бетонной смеси. Кроме строительства оснований, блоки ФБС используют для обустройства пандусов, стенок подпорного характера, заборов, эстакад и платформ. Единым регламентным документом является ГОСТ 13579, допускающий применение в производстве изделий силикатные смеси легкого типа плотностью не менее 1800кг/1м3.

ФБС в строительстве

Блоки ФБС – это фундаментные блоки сплошные, представляющие собой бруски кубической формы, изготовленные из бетонной смеси, армированные

Блоки ФБС – это фундаментные блоки сплошные, представляющие собой бруски кубической формы, изготовленные из бетонной смеси, армированные. Материал показан для применения в строительстве частного малоэтажного типа и застройке объектов различных малых форм, позволяет снизить стоимость проектов и значительно повысить оперативность проведения строительных процессов.

Важно! При создании фундамента на слабом грунте, для перераспределения нагрузки, блоки ФБС необходимо опирать на «подушки», представляющие собой вид плит призматического типа.

Преимуществами использования продукции можно назвать следующие факторы:

  1. Снижение временных потерь для обустройства фундамента. Благодаря тому, что продукция не требует выдержки, как, например, основания ленточного типа, стеновые панели строения можно возводить практически сразу после выкладки фундамента.

Совет! Лучше всего заниматься обустройством основания из ФБС в теплое время года, выбрав период без дождей.

  1. Наличие специальных присадок в фундаментных блоках ФБС обеспечивает высокую морозостойкость и неподверженность агрессивной среде. Благодаря этому показателю, продукция стойко переносит большие перепады температурных режимов в течение суток.
  2. Модальное разнообразие. Широкий ряд типовидов позволяет подобрать размеры блоков ФБС по требованиям каждого застройщика, а качество гарантируется заводским образом изготовления железобетонных конструкций.

Важно! Изготовить самостоятельно блоки для фундамента нельзя. Отсутствие оборудования для вибропрессования приведет к нарушению технологического процесса и изделие не выдержит положенных нагрузок.

  1. Стандартизированные ГОСТ размеры помогают точно просчитать количество продукции, необходимое для обустройства несущей основы.
  2. При соблюдении условий монтажа, эксплуатации, блочный фундамент прослужит не менее 70-90 лет.

Совет! Несмотря на огромный ассортиментный и размерный ряд, фундаментные блоки ФБС имеют немалый вес, поэтому для подъема продукции и монтажа на место, потребуется техника.

Разновидности блочной продукции

Сегодня самым популярным материалом считается бетонный блок для строительства фундамента

Сегодня самым популярным материалом считается бетонный блок для строительства фундамента, обозначаемый аббревиатурой ФБС. Кубический продукт используется как для создания несущей основы, так и для обустройства наружных, внутренних, несущих стеновых панелей. Регламент ГОСТ стандартизирует размеры всего модельного ряда:

  • Железобетонные кубы при показателе длины 2380 мм могут быть 300-600 мм толщины (шаг изменений 100 мм), высота 580 мм.
  • Железобетонные бруски длины 1180 мм могут иметь толщину: 400, 500, 600 мм, высоту 580 и 280 мм.
  • Доборные блоки ЖБИ (укороченные) при длине 880 мм могут быть толщиной 300-600 мм, высоты 580 мм.

Весовая градация в зависимости от размерных градаций составляет 380-1960 кг, плотность 2400кг/м3.

Рекомендуем к прочтению:

И немного о других изделиях, которые имеют некоторую сходность с продукцией ФБС:

  1. ФБВ – это штучные изделия, выпускаемые малыми партиями. Отличие в том, что кубы оснащены продольным вырезом, особенно удобным для прокладки инженерных коммуникаций. Как правило, изделие имеет длину 88 см, ширину 40-60 см, высоту 58 см.
  2. ФБП – продукция облегченного типа, имеющая квадратные пустоты. Имея параметры длины 238 см, ширины 40-60 см, высоты 58 см, бруски идеально подходят для обустройства стен и перегородок внутреннего типа в подвальных помещениях, а также применяются для строительства оснований под тяжелые установки промышленного свойства.

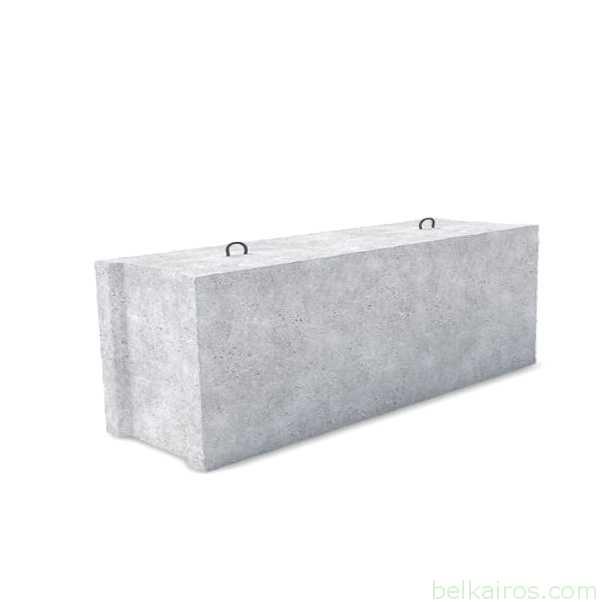

Маркировка ФБС

Все блоки фбс изготавливаются в соответствии с ГОСТ и имеют свою маркировку

В соответствии с ГОСТ, обозначение параметров продукции округляется до 1 дм. Так:

  1. Сплошной блок с размерами стандартного характера обозначается ФБС 24.4.6 т (тяжелые бетоны). Минимальный вес 260 кг, максимальный 2 тонны (при плотности 2300 кг/м3).
  2. Если фундаментный блок изготовлен из легкого бетона, ставится маркировка «Л» или «П» (при использовании пористого наполнителя – керамзита). Минимальный вес такой конструкции будет 230 кг, максимальный 1470 кг при плотности 1800 кг/м3.
  3. Наличие буквы «С» после цифры, обозначает использование силикатного бетона в качестве одного из компонентов сырья. Масса минимум составит 163 кг, максимум 250 кг. При этом показатели длины 238 см, ширины 60 см. Плотность 2000 кг/м3.

Важно! Железобетонные кубы заводского изготовления всегда имеют пару проушин, изготовленных из стального проволочного прутка диаметром не менее 12 мм. Петли предназначены для облегчения монтажных работ.

Характеристики продукции

Фундаментные блоки выбираются по назначению материала

Кроме того, что фундаментные блоки выбираются по плотности и массе, есть немало свойств, влияющих на определение назначения материала:

  1. Типоразмер. Блоки под фундамент нужно определять по форме, назначению и маркировке:
  • В форме цилиндра с литерой «Ф» — продукция, используемая для оснований свайного, столбчатого типа.
  • Железобетонные изделия в форме трапеции применяются как опора под ленточное, столбчатое основание, имеют маркировку «ФЛ», параметры регламентированы ГОСТ 13580-85.
  • Элементы в форме прямоугольника, оснащенные ушками на торцах – это блоки ФБС, на фото показаны именно они, применяются для устройства ленточного фундамента, строительства цокольных этажей, возведения стен. Размерные градации указаны в ГОСТ 13579-78.
  • Пустотелые изделия, предназначенные для создания опалубки несъемного типа, обозначаются «ФБП». Показаны для строительства многоэтажек, в малоформатном частном домострое применение материала невыгодно – огромный запас прочности не будет использоваться полностью. ГОСТ 13579-78.
  • Балки в форме прямоугольника, трапеции имеют маркировку «БФ» и нормированы ГОСТ 28737-90.

Расшифровка обозначений довольно проста

Расшифровка обозначений довольно проста: обозначения цифр – это габариты элементов (дм): первая – размер длины, вторая – ширины, третья – высоты. Размеры и вес продукции предусматривают применение крана, лебедки, но производители предлагают малоформатные блоки для фундамента 20*20*40 см, которые, как правило, выпускает тот же завод, что и крупноформатную продукцию. Производство включает процессы вибропрессования, при этом используется раствор портландцемента, чистого песка и крупного заполнителя, благодаря чему достигается нужная плотность раствора.

Важно! Если заполнитель гравийного типа, блок называется бетонным, если керамзит –керамзитным.

Различаются малоформатные блоки для фундамента на полнотелые и пустотелые:

Рекомендуем к прочтению:

  • Полнотелые элементы показаны для обустройства оснований под малоэтажные (1-3 этажа) строения на прочных грунтах.
  • Пустотелые элементы идеальны для строительства стеновых панелей.

Важно! Удобство работы обеспечено малым весом кубов – до 40 кг, однако при выкладке фундаментной основы необходимо дополнительное армирование, например, дополнение в виде армировочной сетки по горизонтальному шву. В случае ненадежности грунта, создается армопояс увеличенной высоты.

  1. Морозостойкость. Определяется норматив только по сертификатам, которые выдаются на продукцию и исчисляется в количестве циклов полного замораживания/оттаивания продукции.
  2. Устойчивость к агрессивным средам – еще один параметр, необходимый для учета. Выбирать тип бетона в этом случае лучше с помощью предварительно проведенного теста почвы. Тестеры продаются в магазинах строительных материалов и стоят примерно $ 2. Проведя испытания, застройщик сможет подобрать стеновый или фундаментный материал с щебенным заполнителем – они намного прочнее, чем керамзитные и более стойкие к щелочным воздействиям кислых грунтов.

Цена блоков

Цена блоков от 10 до 35$ за штуку в зависимости от конфигурации

Точно определить стоимость блоков сможет только застройщик, который не поленится прозвонить производителей и уточнить, сколько стоит та или иная продукция. Однако, примерные ценовые градации очертить можно:

  1. Небольшой доборный элемент тяжелого бетона ФБС-6-3-6т стоит от $10 за штуку.
  2. Цена на продукт длиной 1,2 м (ФБС-12-3-6т) будет уже от $ 16 за штуку.
  3. Серия блоков длины 2,4 м и толщины в 0,4 м оценивается от $35 за штуку.

Важно! Предлагаемые на рынках жб изделия, бывшие в употреблении – не самый лучший вариант для застройщика, несмотря на весьма привлекательную цену. Наличие сколов, прочих дефектов может негативно отразиться на качестве и сроке эксплуатации готового строения. Однако, если предполагается возведение хозпостройки малого формата и рядом есть опытный застройщик, он поможет определить блочную продукцию с минимальным количеством изъянов и получится неплохая экономия на покупке стройматериала.

А вот чтобы визуально определить качество, достаточно проверить продукцию на:

  • Ровную геометричность форм.
  • Отсутствие сколов, кривизны.
  • Выяснение плотности, путем расчета веса, параметров: для керамзитных кубов плотность не должна быть ниже 1800кг/м3, для бетонов не ниже 2000 кг/м3. Только такие элементы можно использовать для создания несущей основы.

И последний тест – сбросить блоки с одинаковой высоты – рассыпались в труху, товар явно с нарушением технологии и состава сырья. Если же сколы минимальны, то ФБС действительно хорошего качества и такое основание прослужит невероятно долго, дом будет стоять не одно десятилетие и лишь порадует качеством фундамента.

Блоки ФБС ГОСТ: фундаментные блоки 13579 78


Фундаментальные блоки – это один из самых популярных видов изделий из бетона, которые изготовляются заводским путем. На практике ФБС можно встретить в строительных проектах фундаментов, цокольных и подвальных помещений здания. Стоит учесть, что при выполнении установки обязательно нужно предусматривать заглубления, которые влияют на прочность основания. Фундаментальные блочные устройства вне зависимости от количества этажей помещения могут монтироваться как для основания, так и для второстепенных составляющих здания. Производительность и качество материала регламентируется Гост 13579 – 85 и Гост 13579 – 78. Обо всех особенностях ФБС мы и поговорим в нашей статье.

Понятие ФБС

ФБС – это прочный и надежный материал, который применяется как в частном, так и коммерческом строительстве

ФБС – это прочный и надежный материал, который применяется как в частном, так и коммерческом строительстве. Среднестатистического потребителя такие блоки привлекают в качестве материала для монтажных работ по созданию жилых домов. Данная аббревиатура имеет такую расшифровку: фундаментные блоки стеновые. Более экономичного и практичного материала на сегодняшний день не существует.

Данные изделия, создаются из цемента выше М 50, который имеет высокую прочность и стойкость к морозу. Производство происходит выливанием их в формах, от которых и отталкиваются размеры ФБС. Стоит отметить, что данные требования прописаны в 78 и 85 статье Гост 13579.

Свойства блоков

Для того, чтоб сделать правильный выбор, нужно знать все достоинства и недостатки деталей

Для того, чтоб сделать правильный выбор, нужно знать все достоинства и недостатки деталей. Среди плюсов функционирования следует выделить такие характеристики:

Рекомендуем к прочтению:

  • Высокий уровень прочности, долговечности и устойчивости к деформации;
  • Фундаментные блоки не поддаются воздействию биологической среды, а именно таких процессов как плесень, грибки и другие типы бактерий;
  • Обладают устойчивостью к морозу;
  • Имеет высокие показатели по экологическим нормам;
  • Огромный ассортимент, который различают размеры и формы ФБС.

Технология изготовления

Если рассматривать технологию создания ФБС, то на сегодняшний день существует несколько вариантов их изготовления

Если рассматривать технологию создания ФБС, то на сегодняшний день существует несколько вариантов их изготовления. Выбор подхода зависит от наполнителя бетона. Так, на рынке можно встретить такие способы:

  • Керамзитобетонные или силикатные модели. Плотность составляет 1800 кг на куб. м, и определяет размеры веса блоков.
  • Фундаментные блоки, сделанные из высококачественного бетона;
  • Блок из цемента М 100 – это одна из самых дешевых категорий.

Согласно Гост, 78 отлив ФБС должен происходить в специальных формах  или методом сиюминутной распалубки.  Для второго способа характерно сечение, трапециевидной формы. Стоит учесть, что помимо цемента, в состав блоков входят пластификаторы и присадки.

Внимание! Все делали и составляющие конструкции, а также их размеры регулируются стандартами.

Размеры и маркировка

Если принято решение покупать фундаментные составляющие, то необходимо смотреть на маркировку, где каждая цифра имеет свое значение

Помимо плотности, стойкости к морозу, весу конструкции очень важную роль играют размеры блоков. Для определения величины нужно рассчитать площадь основания дома, толщину стен и перекрытий.

Внимание! Стандартными и самыми популярными являются прямоугольные и кубические модели блоков (6).

Если принято решение покупать фундаментные составляющие, то необходимо смотреть на маркировку, где каждая цифра имеет свое значение. Например, блоки 6-4-6 означают показатели высоты, длины и ширины. Стоит отметить, что 6 означает 60 см или 0,6 метра.

Рекомендуем к прочтению:

Общие черты применения блоков

Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта

Прежде, чем начать закладку фундамента нужно провести геодезический анализ почвы, который проверяют сочетаемость ее с планом проекта. Затем этой организацией выдается разрешение на покупку и дальнейшую установку блоков. Ведь для каждого типа грунта существуют определенные виды ФБС. Гост. 78 выдвигает список требований и рекомендаций относительно различных земельных типов:

  • Если на территории песчаные грунты, то блоки нужно устанавливать неглубоко, до 0,7 метров;
  • Для щебневой почвы наоборот, нужно помещать ФБС глубоко;
  • Для почвы с примесями глины нужно выбирать самые прочные модели, например, ФБС 24.

Внимание! При таких устройствах реально возведение подвального пространства, которое можно еще и обогревать.

В данной статье описана блочная конструкция для фундамента, которая на сегодняшний день считается одной из самых востребованных технологий возведения основания. Также мы изучили типы сборных элементов, размеров, особенности регулирования производства и маркировки. Надеюсь, представленная информация пригодится вам в практической деятельности.

блоки ФБС: размеры, ГОСТ

К самым популярным вариантам строительства фундамента можно отнести применение бетонных блоков. Такие изделия представляют собой сплошные или пустотелые изделия из бетона, которые производятся по заводской технологии. Можно не сомневаться в их прочности, поскольку каждый блок в процессе изготовления был подвергнут пропариванию и вибрированию.

Используются бетонные блоки повсеместно. С их помощью возводятся заборы и пандусы, эстакады и платформы. Если изделия будут эксплуатироваться на слабой почве, под них помещают специальные плиты, обеспечивающие снижение давления на грунт. Размеры фундаментных блоков ФБС определяются согласно ГОСТу.

Виды блоков

Одним из наиболее часто используемых является сплошной фундаментный блок, который имеет аббревиатуру ФБС. Он обычно выполняются стеновыми – из них возводят несущие стены.

Размеры блоков ФБС определяются ГОСТом:

  • При длине изделия 2,38 м, оно должно иметь толщину до 60 см. Высота моделей всегда равняется 58 см.
  • При длине конструкции 1,18 м они выпускаются толщиной от 40 до 60 см. Изделия могут иметь высоту 28 и 58 см.
  • Доборные блоки фундаментные отличаются небольшой длиной, которая составляет всего 0,8 м. Их толщина может принимать такие показатели – от 3 до 6 дм. Высота конструкций стандартная – 58 см. Их часто пускают для дополнения ряда, чтобы не делить на части полномерное изделие.

Стандартный ФБС для фундамента может весить до 1960 кг. Плотность всех изделий равняется 2400 кг/м3. Масса блоков зависит от их габаритов. Такие размеры и вес изделий определяются исходя из заданных стандартов.

ФБВ

Их изготавливают под заказ. Выпускаются такие блоки ограниченными партиями, по этой причине на стройке их найти довольно сложно. Главным отличительным признаком таких изделий является продольный срез. Его обычно используют для прокладки коммуникаций. ФБС имеют небольшую длину – 88 см.

ФБВ обладают морозостойкостью в 50 циклов заморозки. Армируются блоки при помощи стальных прутьев А-I и A-III.

ФБП

Они представляют собой облегченный вариант изделий ФБС, которые имеют квадратные пустоты. По высоте и ширине они равны блокам ФБП. Длина таких изделий составляет 238 см. Их используют в основном для постройки стен подвалов или оснований для промышленных установок.

Их изготавливают из бетона М150. Блоки армируют прутьями А-I и A-III. Также такие изделия обладают морозостойкостью 50 циклов заморозки.

Маркировка

Отличительной особенностью нанесения маркировки на любой фундаментный блок является округление значений габаритов до дециметров. К примеру, если ГОСТ, ФБС24.6.6т. означает длину, ширину и высоту соответственно (в дециметрах). Последняя буква «т» означает, что бетон тяжелый. Такое изделие имеет минимальную массу 260 кг. В качестве максимальной отметки принимается значение 2 тонны.

При выполнении изделия из легкого бетона в конце обозначения маркировки ставится буква «Л». Также вместо нее может стоять «П» — пористый заполнитель. Такой блок может весить минимум 230 кг, максимум – 1,47 тонны.

При установке после цифрового обозначения буквы «С» можно понять, что в процессе литья использовался силикатный бетон. Изделия с таким обозначением имеют минимальный вес 250 кг, а максимальный – 1,63 тонны.

Важно! Каждый фундаментный блок оснащают петлями из арматурных прутьев, которые необходимы для выполнения погрузочно-разгрузочных работ.

Преимущества

Фундаментные бетонные блоки обладают множеством преимуществ. Среди них стоит выделить:

  • Экономия времени. При использовании таких изделия существенно сокращается время работ. Если фундамент заливают жидким бетоном, сначала необходимо соорудить опалубку, потом провести заливку и затем ждать полного высыхания раствора.
  • Стандартные габариты. Благодаря использованию фундаментных блоков подсчет материала производится намного точнее.
  • Нет необходимости в закупке дополнительных материалов. К примеру, для заливки бетона обычным способом понадобятся плиты OSB или доски.
  • Подбор материала по заранее известным характеристикам.
  • Продолжительный срок службы.

Такие характеристики позволяют понять, почему изделия достаточно востребованы среди строителей. Особенно популярны блоки ФБС 6 (высотой 60 см).

Цены

Чтобы определиться, как уложиться в бюджет при покупке фундаментных конструкций, следует рассмотреть основные цены таких изделий, соотнеся их с размерами блоков ФБС. Самый маленький доборный блок стоит 500 р. Такое изделие имеет длину 0,6 м и ширину 0,3 м. при длине изделия в 2 раза большей блок будет стоить уже 100 р. При покупке полноразмерных блоков, имеющих толщину 30 см и длину 2,4 м, стоит рассчитывать на 2100 р.

При такой же длине изделия и ширине 40 см оно будет стоить 2800 р. Если длина блока составляет 1,2 м, тогда стоимость его будет равна 1400 р.

Особой популярностью среди покупателей пользуются изделия, которые обладают шириной 60 см. Эта толщина основания выбирается многими застройщиками.

Блоки с пустотами можно встретить достаточно редко. Цена на такие изделия ниже на 10-15%, чем на полнотелые конструкции. Это можно объяснить большими затратами сил и времени при заливке основания своими руками.

Важно! Чтобы узнать цену на блоки с вырезом, понадобится обращаться в определенный завод ЖБИ. Обычно такие блоки производят под индивидуальный заказ.

Довольно часто на рынке можно встретить предложения по реализации б/у блоков ФБС 6 или других моделей. Однако радоваться невысокой цене не следует. Лучше найти опытного специалиста и спросить его совета. Он поможет грамотно оценить недостатки блоков и решить, стоит ли брать такой материал.

Расчет и монтаж

Как уже говорилось, достаточно важно сначала провести правильный расчет материалов. Для этой задачи необходимо определиться с нужным объемом будущего основания. Поле того, как искомая сумма будет получена, можно делить ее на объем выбранного блока. Полученный результат будет отражать количество необходимых изделий для возведения основания. Если имеются сомнения по поводу этажности дома на таких блоках, об этом можно не беспокоиться. Фундаментные блоки выдержат даже пятиэтажное строение. Они изготавливаются с учетом повышенной нагрузки.

Критичным для блоков все же будет являться состояние почвы. Важно учесть такую особенность блоков, как невысокую монолитность. Ослабление фундамента происходит за счет наличия вертикальных и горизонтальных швов. Именно поэтому перед тем как устанавливать блоки ФБС, следует залить по дну основание монолитный пояс. Его также следует армировать. В случае сильного пучения грунта он примет на себя все нагрузки. При наличии высокого фундамента (в доме с подвалом) армопояс лучше монтировать через каждые 2 ряда.

Идеальным основанием для блоков являются почвы, которые состоят из крупнозернистого песка, а также с низким залеганием грунтовых вод. Ввиду достаточно небольшого шанса оказаться в таких условиях следует сделать ростверк более устойчивым. Для этого понадобится его усилить. Кроме того, что фундамента будет укреплен армопоясом, следует укладывать блоки насухо.

Как подготовить основание

Сначала выполняется подсыпка из песка. Она выполняет достаточно важную роль – выравнивает поверхность. Высота слоя песка составляет 15 см. при возведении дома на сухом песчанике блоки устанавливают непосредственно на грунт.

Если почва на месте возведения дома оказалась проблемной, следует провести монтаж фундаментных подушек под блоки. Они будут принимать на себя нагрузку, что позволит получить максимально надежное строение.

Укладка фундамента

Согласно строительным нормам, монтаж блоков ФБС запрещен в случае заливания дна траншеи водой или засыпания снегом. Чтобы перемещать такие конструкции, понадобится подъемный кран.

Сначала необходимо установить блоки в углы основания, а также в точках соединения с внутренними стенами. Такие блоки являются монтажными маяками. При помощи нивелира следует проверить, как совпадают верхние плоскости этих деталей фундамента. После окончания проверки натягивают бечевку, по которой выставляют промежуточные элементы конструкции. Там, где в проекте указаны места проведения коммуникаций, необходимо оставить отверстия определенного размера.

Перед началом установки все блоки следует очистить от грязи. Монтаж осуществляется с использованием раствора бетона с перевязкой швов. Ряды необходимо смещать, а также использовать доборные блоки. Вертикальные швы следует заполнить раствором, используя штыковую лопату.

Совет! Во время выбора фундаментных блоков следует спросить у продавца сертификат соответствия. Необходимо также потребовать его копию. Такой документ является гарантией соответствия изделия всем стандартам ГОСТа.

Выводы

Разнообразие фундаментных блоков позволяет возводить основание достаточно быстро и просто. Также на работу не придется тратить много времени. Цена фундаментных блоков приемлемая. Также все изделия отвечают требованиям ГОСТ. Они изготавливаются с использованием армирующих прутьев и высококачественного цемента.

Image Block - Поддержка - WordPress.com

Используйте блок изображений , чтобы сделать визуальное заявление на ваших страницах и в сообщениях.

Содержание

Добавить блок изображения

Добавьте блок изображения на страницу, нажав кнопку «Добавить блок». Или вы можете ввести / изображение и нажать Enter.

Добавьте изображения с помощью косой черты.

Подробные инструкции по добавлению блоков можно найти здесь.


↑ Содержание ↑

Добавить изображение

Панель параметров мультимедиа загрузится с тремя вариантами: Загрузить , Выбрать изображение и Вставить с URL-адреса .

Есть три способа добавить изображения: Загрузить, Выбрать изображение и Вставить из URL.
  • Загрузить позволяет выбрать изображение со своего компьютера и загрузить его на свой сайт.
  • Выбрать изображение позволяет вам выбирать изображения из имеющихся на вашем сайте. (Медиа-библиотека) или выбирать из Google Фото или библиотеки бесплатных фотографий Pexels.
  • Insert from URL позволяет использовать изображение, уже размещенное в Интернете.

Узнайте больше о бесплатной библиотеке изображений здесь.


↑ Содержание ↑

Панель инструментов блока

Каждый блок имеет свои собственные элементы управления, которые позволяют изменять блок прямо в редакторе. Вот как выглядит панель инструментов Image block :

Значки на панели инструментов блока изображений , начиная слева, следующие:

  • Изменить тип блока
  • Переместить блок вверх или вниз
  • Изменить выравнивание (влево, по центру или вправо + параметры ширины и полной ширины, если поддерживается темой)
  • Вставить ссылку
  • Заменить изображение
  • Дополнительные параметры

Выровнять изображения

Если вы хотите выровнять изображение внутри абзаца, вам сначала нужно вставить изображение непосредственно над целевым блоком абзаца .

Щелкните изображение и выберите выравнивание по левому или правому краю, это объединит изображение в блок абзаца.

Наконец, измените размер изображения до желаемой ширины и высоты.


Широкоформатные и полноширинные изображения

По мере того, как в наши темы добавляется поддержка нового редактора, вы начнете видеть значки для изображений Wide и Full Width. Эти два размера изображения позволят вам расширить изображение за пределы обычной ширины содержимого темы.

«Широкое» изображение в редакторе.
Настройки связи

Настройки ссылки позволяют создавать гиперссылки на изображения. Вы можете выбрать, будет ли при нажатии на изображение открываться страница вложения, исходный медиафайл или настраиваемый URL-адрес по вашему выбору.

Если вы выбрали настраиваемый URL-адрес, введите URL-адрес, на который будет ссылаться изображение, в появившемся текстовом поле. Если вы щелкните стрелку вниз рядом с этим полем, вы можете выбрать, открывать ли ссылку в новой вкладке.

Кроме того, если вы хотите связать изображение со страницей или публикацией на своем сайте, в поле поиска начните вводить заголовок страницы или публикации.Затем вы можете выбрать его из результатов и связать изображение с этой страницей или публикацией.

Ваше изображение может ссылаться на страницу вложения, мультимедийный файл или настраиваемый URL.

↑ Содержание ↑

Изменение размера изображений

После добавления изображения в редактор вы можете изменить размер и выровнять изображения, чтобы они лучше соответствовали окружающему содержимому.

Измените размер изображения, перетащив его ручки.

Чтобы изменить размер изображения, щелкните его, чтобы открыть маркеры изменения размера. Затем нажмите на ручки изменения размера и перетащите изображение до желаемого размера.

Чтобы изменить размер изображения, щелкните его, чтобы открыть маркеры изменения размера. Затем нажмите на ручки изменения размера и перетащите изображение до желаемого размера.

В качестве альтернативы, в настройках блока с правой стороны, регулировка размеров по ширине и высоте позволит точно настроить размер изображения. Также в настройках блока есть удобные опции для установки изображения на 100, 75, 50 и 25% от исходного размера.


↑ Содержание ↑

Подписи

Вы можете добавлять подписи к изображениям двумя способами.Если вы хотите добавить заголовок к отдельному экземпляру изображения, введите его в поле для заголовка под изображением в редакторе.

Если вы хотите, чтобы одна и та же подпись присутствовала во всех экземплярах изображения, вам нужно будет добавить подпись к изображению из медиатеки, нажав кнопку Заменить → Изменить на блоке изображения.


↑ Содержание ↑

Настройки блока

У каждого блока есть определенные параметры на боковой панели редактора, которые могут предоставлять больше настроек, чем параметры на панели инструментов блока. Если вы не видите боковую панель, щелкните значок «шестеренка» рядом с кнопкой «Опубликовать».

Настройки блока можно найти на боковой панели.

↑ Содержание ↑

Настройки изображения

Параметры изображения предлагают текстовое поле для добавления описания альтернативного текста, что важно для доступности и SEO.

Вы также можете изменять ширину и высоту изображения с шагом 25% или с точными размерами в пикселях.

Есть много способов изменить размер изображения в редакторе WordPress.

↑ Содержание ↑

Продвинутый

Вкладка «Дополнительно» позволяет вам добавить класс CSS к вашему блоку, позволяя вам написать собственный CSS и стилизовать блок Image по своему усмотрению. Учить больше.

Расширенный раздел позволяет вам добавить класс CSS в ваш блок.

↑ Содержание ↑

Дополнительные опции AMP, доступные в тарифных планах Business и eCommerce

В тарифных планах Business и eCommerce блок изображений включает следующие параметры:

  • Без загрузки AMP - включите этот параметр, если вы хотите скрыть символ загрузки, который отображается при загрузке встраивания на странице AMP.
  • Эффект лайтбокса AMP - включите этот параметр, чтобы разрешить компоненту лайтбокса изображения AMP, который позволяет изображениям AMP расширяться для заполнения области просмотра.

Кроме того, у вас есть несколько параметров для настройки макета AMP. Эти атрибуты объясняются в HTML-макете AMP.

Страниц: 1 2 Просмотреть все

Работа с измерениями - Business Central

  • 16 минут на чтение

В этой статье

Чтобы упростить анализ документов, таких как заказы на продажу, можно использовать измерения.Измерения - это атрибуты и значения, которые классифицируют записи, чтобы вы могли отслеживать и анализировать их. Например, измерения могут указывать на проект или отдел, из которого поступила запись.

Например, вместо настройки отдельных счетов главной книги для каждого отдела и проекта можно использовать измерения. Это дает широкие возможности для анализа без создания сложного плана счетов. Для получения дополнительной информации см. Business Intelligence.

Другой пример - настроить измерение под названием Отдел и использовать это измерение при разноске торговых документов.Это позволит вам использовать инструменты бизнес-аналитики, чтобы узнать, какой отдел какие товары продавал. Чем больше параметров вы используете, тем более подробные отчеты вы можете использовать в своих бизнес-решениях. Например, одна запись о продажах может включать информацию о нескольких измерениях, например:

  • Счет продажи номенклатуры проводился на
  • Где был продан товар
  • Кто продал
  • Тип покупателя, который купил

Анализ по размерам

Функциональность "Измерения" играет важную роль в бизнес-аналитике, например, при определении представлений анализа.Для получения дополнительной информации см. Анализ данных по измерениям.

Подсказка

В качестве быстрого способа анализа данных транзакций по измерениям вы можете фильтровать итоги в плане счетов и записи на всех страницах Записи по измерениям. Найдите действие Set Dimension Filter .

Наборы размеров

Набор измерений - это уникальная комбинация значений измерений. Он хранится как записи набора измерений в базе данных. Каждая запись набора измерений представляет собой одно значение измерения.Набор измерений идентифицируется общим идентификатором набора измерений, который назначается каждой записи набора измерений, принадлежащей этому набору измерений.

При создании строки журнала, заголовка документа или строки документа можно указать комбинацию значений измерений. Вместо того, чтобы явно сохранять каждое значение измерения в базе данных, строке журнала, заголовку документа или строке документа присваивается идентификатор набора измерений, чтобы указать набор измерений.

Установка размеров

Вы можете определить измерения и значения измерений для категоризации журналов и документов, таких как заказы на продажу и заказы на покупку.Вы настраиваете измерения на странице Измерения , где вы создаете по одной строке для каждого измерения, например Project , Department , Area и Salesperson .

Вы также устанавливаете значения для измерений. Например, ценностями могут быть отделы вашей компании. Значения измерений могут быть настроены в иерархической структуре, подобной плану счетов, так что данные могут быть разбиты на различные уровни детализации, а подмножества значений измерений могут суммироваться.Вы можете определить столько измерений и значений измерений, сколько вам нужно, и каждый в вашей компании может их использовать.

Когда измерения и значения настроены, вы можете определить глобальные и быстрые измерения на странице Настройка главной книги , которые всегда будут доступны для выбора в качестве полей в строках журнала и документа, без необходимости сначала открывать страницу Измерения . Дополнительные сведения см. В разделе Настройка глобальных размеров и размеров ярлыка.

  • Глобальные измерения используются в качестве фильтров, например, в отчетах, пакетных заданиях и портах XML.Вы можете использовать только два глобальных измерения, поэтому выберите измерения, которые вы будете часто использовать.
  • Размеры ярлыка доступны в виде полей в строках журнала и документа. Вы можете создать до шести из них.

Для настройки измерений по умолчанию для клиентов, поставщиков и других счетов

Вы можете назначить измерение по умолчанию для конкретной учетной записи. Измерение будет скопировано в журнал или документ, когда вы введете номер счета в строке, но вы можете удалить или изменить код в строке, если это необходимо.Вы также можете создать измерение, необходимое для разноски записи с определенным типом счета.

  1. Выберите значок, введите Измерения , а затем выберите связанную ссылку.
  2. На странице Измерения выберите соответствующее измерение, а затем выберите действие Тип счета По умолчанию Размер .
  3. Заполните строку для каждого нового размера по умолчанию, который вы хотите настроить. Наведите курсор на поле, чтобы прочитать краткое описание.

Подсказка

Если вы хотите сделать измерение обязательным, но не хотите назначать ему значение по умолчанию, оставьте поле Код значения измерения пустым, а затем выберите Код обязательный в поле Разноска значения .

Предупреждение

Если учетная запись используется в пакетном задании Adjust Exchange Rates или Post Inventory Cost to G / L , не выбирайте Код Обязательный или Тот же код . Эти пакетные задания не могут использовать коды измерений.

Примечание

Если для учетной записи должно быть назначено другое измерение, отличное от измерения по умолчанию, уже настроенного для данного типа счета, необходимо настроить измерение по умолчанию для этого счета.Затем измерение по умолчанию для отдельного счета заменяет измерение по умолчанию для типа счета.

Для установки приоритетов измерений по умолчанию

Для разных типов счетов, таких как счет клиента и счет номенклатуры, могут быть настроены разные измерения по умолчанию. В результате для записи может быть предложено более одного измерения по умолчанию. Чтобы избежать таких конфликтов, вы можете применять правила приоритета к разным источникам.

  1. Выберите значок, введите Приоритеты измерений по умолчанию , а затем выберите связанную ссылку.
  2. На странице Приоритеты измерений по умолчанию в поле Исходный код введите исходный код для таблицы ввода, к которой будут применяться приоритеты измерений по умолчанию.
  3. Заполните строку для каждого приоритета измерения по умолчанию, который требуется для выбранного исходного кода.
  4. Повторите процедуру для каждого исходного кода, для которого вы хотите установить приоритеты измерений по умолчанию.

Важно

Если вы настроили две таблицы с одинаковым приоритетом для одного и того же исходного кода, Business Central всегда будет выбирать таблицу с наименьшим идентификатором таблицы.

Для настройки комбинаций размеров

Чтобы избежать разноски записей с противоречивыми или нерелевантными измерениями, вы можете заблокировать или ограничить определенные комбинации двух измерений. Комбинация заблокированных измерений означает, что вы не можете разнести оба измерения в одну и ту же запись независимо от значений измерений. Ограниченная комбинация измерений позволяет размещать оба измерения в одной записи, но только для определенных комбинаций значений измерений.

  1. Выберите значок, введите Комбинации измерений , а затем выберите связанную ссылку.

  2. На странице Комбинации измерений выберите поле комбинации измерений и выберите один из следующих вариантов.

    Поле Описание
    Без ограничений Эта комбинация размеров не имеет ограничений. Допускаются все значения размеров.
    Limited Эта комбинация измерений имеет ограничения в зависимости от того, какие значения измерений вы вводите.Вы должны определить ограничения на странице Комбинация значений измерений .
    Заблокировано Эта комбинация размеров недопустима.
  3. Если вы выбрали опцию Limited , вы должны определить, какие комбинации значений измерений блокируются. Для этого выберите поле, чтобы определить комбинацию измерений.

  4. Теперь выберите комбинацию значений измерения, которая заблокирована, и введите Заблокировано в поле.Пустое поле означает, что разрешена комбинация значений измерения. Повторите, если заблокировано несколько комбинаций.

Примечание

В строках и столбцах отображаются одни и те же измерения, поэтому все комбинации измерений появляются два раза. Business Central автоматически отображает настройки в обоих полях. Вы не можете выбрать что-либо в полях из верхнего левого угла и вниз, потому что эти поля имеют одинаковые размеры в строках и столбцах.

Выбранный параметр не отображается до выхода из поля.

Чтобы отобразить имя измерений вместо кода, выберите поле Показать имя столбца .

Для настройки общих и сокращенных размеров

Глобальные и быстрые измерения можно использовать в качестве фильтра в любом месте Business Central, включая отчеты, пакетные задания и аналитические представления. Глобальные и быстрые размеры всегда доступны для вставки напрямую, не открывая предварительно страницу Размеры . В строках журнала и документа вы можете выбрать глобальные и ярлыки в поле в строке.Вы можете настроить два глобальных измерения и восемь ярлыков. Выберите наиболее часто используемые размеры.

Важно

Для изменения глобального измерения или измерения ярлыка необходимо, чтобы все записи, опубликованные с измерением, были обновлены. Вы можете выполнить эту задачу с помощью функции Изменить глобальные измерения , но это может занять много времени и может повлиять на производительность, а таблицы могут быть заблокированы во время обновления. Поэтому тщательно выбирайте глобальные размеры и размеры ярлыка, чтобы вам не пришлось менять их позже.

Для получения дополнительной информации см. Изменение глобальных измерений.

Примечание

Когда вы добавляете или изменяете глобальное измерение или измерение ярлыка, вы автоматически выходите из системы и снова входите, чтобы новое значение было подготовлено для использования во всем приложении.

  1. Выберите значок, введите Настройка главной книги , а затем выберите связанную ссылку.
  2. На экспресс-вкладке Размеры заполните поля. Наведите курсор на поле, чтобы прочитать краткое описание.
Для изменения глобальных размеров

Когда вы изменяете глобальное измерение или измерение ярлыка, все записи, опубликованные с данным измерением, обновляются. Поскольку этот процесс может занять много времени и повлиять на производительность, предусмотрены два разных режима для адаптации процесса к размеру базы данных.

  1. Выберите значок, введите Настройка главной книги , а затем выберите связанную ссылку.

  2. Выберите действие Изменить глобальные измерения .

  3. В верхней части страницы выберите одну из следующих опций, чтобы определить, в каком режиме запускается пакетное задание.

    Опция Описание
    Последовательный (по умолчанию). Все изменение измерения выполняется за одну транзакцию, возвращая все записи к измерениям, которые были до изменения.

    Этот вариант рекомендуется, если компания содержит относительно мало опубликованных записей, заполнение которых займет самое короткое время.Процесс блокирует несколько таблиц и блокирует других пользователей, пока это не будет выполнено. Обратите внимание, что в больших базах данных процесс может вообще не завершиться в этом режиме. В этом случае используйте опцию Parallel .

    Параллельный (Установите флажок Parallel Processing .) Изменение измерения выполняется в виде нескольких фоновых сеансов, и операция разбивается на несколько транзакций.

    Этот вариант рекомендуется для больших баз данных или компаний с большим количеством размещенных записей, для которых требуется самое короткое время.Обратите внимание, что в этом режиме процесс обновления не начнется, если существует более одного активного сеанса базы данных.

  4. В полях Global Dimension 1 Code и / или Global Dimension 2 Code введите новые измерения. Текущие размеры отображаются серым цветом за полями.

  5. Если вы выбрали режим Sequential , выберите действие Start .

  6. Если вы выбрали режим Parallel , выберите действие Prepare .

    Вкладка Log Entries заполнена информацией об измерениях, которые будут изменены.

  7. Выйдите из Business Central, а затем войдите снова.

  8. Выберите действие Start , чтобы запустить параллельную обработку изменений измерения.

Пример настройки размеров

Допустим, ваша компания хочет отслеживать транзакции в зависимости от организационной структуры и географического местоположения.Для этого вы можете настроить два измерения на странице Размеры :

Код Имя Заголовок кода Заголовок фильтра
ПЛОЩАДЬ Площадь Телефонный Код Площадь фильтра
ОТДЕЛ Отделение Код отдела Фильтр отдела

Для ОБЛАСТЬ необходимо добавить следующие значения измерений:

Код Имя Размер Значение Тип
10 Америка Начать-Итого
20 Северная Америка Стандартный
30 Pacific Стандартный
40 Южная Америка Стандартный
50 Америка, всего Итого
60 Европа Начать-Итого
70 ЕС Стандартный
80 Не входящие в ЕС Стандартный
90 Европа, всего Итого

Для двух основных географических областей, Северной и Южной Америки и Европы, вы добавляете подкатегории для регионов, делая отступ для значений измерений.Это позволит вам составлять отчеты о продажах или расходах в регионах и получать итоговые данные по более крупным географическим регионам. Вы также можете использовать страны или регионы в качестве значений параметров, округа или города, в зависимости от вашего бизнеса.

Примечание

Для создания иерархии коды должны располагаться в алфавитном порядке. Сюда входят коды значений измерений, представленные в Business Central.

Для ОТДЕЛ добавьте следующие значения измерений:

Код Имя Размер Значение Тип
АДМИНИСТРАТОР Администрация Стандартный
ПРОД Производство Стандартный
ПРОДАЖА Продажа Стандартный

С помощью этой настройки вы можете добавить свои два измерения в качестве двух глобальных измерений на странице Настройка главной книги .Это означает, что вы можете использовать ОБЛАСТЬ и ОТДЕЛ в качестве фильтров для записей главной книги, а также для всех отчетов и расписаний счетов. Оба глобальных измерения также автоматически доступны для использования в строках ввода и заголовках документов в качестве сокращенных размеров.

Получение обзора многократно использованных измерений

Страница Измерения по умолчанию - Множественные определяет, как группа счетов использует измерения и значения измерений. Вы можете сделать это, выделив несколько счетов, а затем указав измерения по умолчанию и значения измерений для всех счетов, которые вы выделили в списке счетов.Когда вы указываете измерения по умолчанию для выделенных счетов, приложение будет предлагать эти измерения и значения измерений всякий раз, когда используется один из этих счетов, например, в строке журнала. Это упрощает публикацию записей для пользователя, поскольку поля измерений заполняются автоматически. Однако предлагаемые значения аналитики можно изменить, например, в строке журнала.

Страница Размеры по умолчанию - Кратное содержит следующие поля:

Поле Описание
Размерный код Показывает все измерения, которые были определены как измерения по умолчанию для одного или нескольких выделенных счетов.Выбрав поле, вы увидите список всех доступных измерений. Если вы выберете измерение, выбранное измерение будет определено как измерение по умолчанию для всех выделенных счетов.
Размер Значение Код Показывает либо значение одного измерения, либо термин (Конфликт). Если значение измерения отображается в поле, то все выделенные счета имеют одинаковое значение измерения по умолчанию для измерения. Если в поле отображается термин (Конфликт), то не все выделенные учетные записи имеют одинаковое значение измерения по умолчанию для измерения.Выбрав поле, вы можете увидеть список всех доступных значений измерения для измерения. Если вы выберете значение измерения, выбранное значение измерения будет определено как значение измерения по умолчанию для всех выделенных счетов.
Проводка стоимости Показывает либо правило разноски с одним значением, либо термин (Конфликт). Если в поле отображается правило разноски значений, то все выделенные счета имеют одно и то же правило разноски значений для значения измерения. Если в поле отображается термин (Конфликт), то не все выделенные счета имеют одинаковое правило разноски значений для значения измерения.Выбрав поле «Проводка стоимости», вы увидите список правил проводки значений. Если вы выберете правило разноски значений, оно будет применяться ко всем выделенным учетным записям.

Использование размеров

В такой документ, как заказ на продажу, можно добавить информацию об измерениях как для отдельной строки документа, так и для самого документа. Например, на странице Заказ на продажу вы можете ввести значения измерений для первых двух ярлыков измерений в отдельных строках продаж, и вы можете добавить дополнительную информацию об измерениях, если нажмете кнопку Измерения .

Если вместо этого вы работаете в журнале, вы можете добавить информацию об измерении в запись таким же образом, если вы настроили ярлыки измерений в виде полей непосредственно в строках журнала.

Вы можете настроить измерения по умолчанию для счетов или типов счетов, чтобы измерения и значения измерений заполнялись автоматически.

Для просмотра глобальных измерений на страницах бухгалтерской книги

Глобальные измерения всегда определяются компанией и имеют название компании. Чтобы увидеть глобальные измерения для вашей компании, откройте страницу Настройка главной книги .

На странице записей книги вы можете увидеть, есть ли глобальные измерения для записей. Два глобальных измерения отличаются от остальных ваших измерений, поскольку их можно использовать в качестве фильтров в любом месте Business Central.

  1. Выберите значок, введите План счетов , а затем выберите связанную ссылку.
  2. На странице План счетов выберите действие Записи книги .
  3. Чтобы видеть только релевантные записи, установите на странице один или несколько фильтров.
  4. Чтобы просмотреть все измерения для записи, выберите запись, а затем выберите действие Размеры .

Примечание

На странице Измерения записи книги отображаются измерения для одной записи книги за раз. По мере прокрутки записей книги содержимое на странице Измерения записи книги изменяется соответственно.

Устранение неполадок Ошибки размеров

При разноске документов или строк журнала, содержащих измерения, могут возникать различные ошибки, которые обычно связаны с неправильной настройкой или назначением измерения.

Примечание

В следующем списке возможных сообщений об ошибках коды % X являются заполнителями для переменных данных, которые фактическое сообщение будет содержать в пользовательском интерфейсе в зависимости от контекста. Например, % 1% 2 заблокирован. может отображаться в пользовательском интерфейсе как «ОБЛАСТЬ кода измерения заблокирована».

Выпуск Сообщение об ошибке Возможное решение
Заблокированный размер % 1% 2 заблокирован. -Найдите неопубликованные документы, содержащие набор измерений с заблокированным измерением, и разблокируйте его.
-Удалите линию набора размеров для заблокированного размера.
Размер удален % 1% 2 не может быть найден. -Восстановить недостающий размер.
-Найдите неопубликованные документы, содержащие набор измерений с отсутствующим измерением, и добавьте его.
-Удалите линию набора размеров для недостающего размера.
Заблокированное значение размера % 1% 2 -% 3 заблокирован. - Найдите неопубликованные документы, содержащие набор измерений с заблокированным значением измерения, и разблокируйте его.
-Удалите линию набора размеров для заблокированного значения размера.
Удаленное значение размера % 1 для% 2 отсутствует. -Восстановить отсутствующее значение размера.
-Найдите неопубликованные документы, содержащие набор измерений с отсутствующим значением измерения, и добавьте его.
-Удалите строку набора размеров для отсутствующего значения размера.
Недопустимое значение размера Тип значения измерения для% 1% 2 -% 3 не должен быть% 4. -Измените поле Dimension Value Type на странице Dimension Values ​​ на Standard или Begin-Total .
-Удалите линию набора размеров для заблокированного значения размера.
Комбинация заблокированных размеров Измерения% 1 и% 2 нельзя использовать одновременно. -Найдите неопубликованные документы, содержащие набор измерений с заблокированной комбинацией измерений, и разблокируйте их.
-Измените одну из конфликтующих строк набора разрешений для комбинации измерений.
Заблокированное значение размера Комбинация Комбинации измерений% 1 -% 2 и% 3 -% 4 нельзя использовать одновременно. -Найдите неопубликованные документы, содержащие набор измерений с комбинацией заблокированных значений измерений, и разблокируйте их.
-Измените одну из конфликтующих строк набора разрешений для комбинации значений измерения.
Пустой код значения измерения для измерения по умолчанию, где поле Разноска значения содержит Код Обязательный -Выберите% 1 для% 2% 3.
-Выберите% 1 для% 2% 3 для% 4% 5.
- Измените значение Value Posting на странице Default Dimension .
-Введите непустое значение измерения для конфликтующего измерения в наборе измерений.
Неверный код значения измерения для измерения по умолчанию, где поле Разноска значения содержит Тот же код -Выберите% 1% 2 для% 3% 4.
-Выберите% 1% 2 для% 3% 4 для% 5% 6
- Измените значение Value Posting на странице Default Dimension .
-Введите необходимое значение измерения для конфликтующего измерения в наборе измерений.
Непустой код значения измерения для пустого измерения по умолчанию, где поле Разноска значения содержит Тот же код -% 1% 2 должно быть пустым.
-% 1% 2 должен быть пустым для% 3% 4.
- Измените значение Value Posting на странице Default Dimension .
-Введите пустой код значения измерения для конфликтующего измерения в наборе измерений.
Неожиданное значение измерения для измерения по умолчанию, где поле Разноска значения содержит Нет кода -% 1% 2 нельзя упоминать.
-% 1% 2 не должен упоминаться для% 3% 4
- Измените значение Value Posting на странице Default Dimension .
-Удалить противоречивую линию из размерного набора.

См. Также

Business Intelligence
Финансы
Анализ данных по измерениям
Работа с Business Central

PPT - Программируемый контроллер серии FBs Презентация PowerPoint, скачать бесплатно

  • Программируемый контроллер серии FBs Автор H.N.Wang

  • Содержание Справочник по приложениям • Автоматизация оборудования • Заводская автоматизация • Системные приложения Аппаратная интеграция • Модель основных блоков • Встроенные расширения • Расширения ввода / вывода • Дополнительные расширения • Портативный PP и панель доступа к данным

  • Содержание Функциональная интеграция • Технические характеристики системы • Адресация ввода / вывода • Связь • Прерывания • Высокоскоростные счетчики и таймеры • Высокоскоростной импульсный и ШИМ-выход • Измерение температуры и ПИД-регулирование • 7-сегментный и 16-сегментный дисплей

  • Содержание • ROM PACK • Текстовое сообщение через панель доступа к данным • Защита интеллектуальной собственности • Устранение неполадок • Программное обеспечение для программирования - WinProladder

  • Справочник по приложению Machine Automation Factory Automation -Punching -Packing -Printing-Cutting-Drilling -Strapping -Полировщик -Фидер -Пластик -Резина… -Информация о производстве -Распределенный вклад ol -Конвейер -Поток цеха… ПЛК -Сигнализация -Строительство-Окружающая среда -Приложение системы складирования

  • Модель основных блоков Диапазон основных блоков • Экономичные основные блоки - MA • Высокопроизводительные основные блоки - MC • NC Позиционирование основных блоков - MN • Стандартное оборудование для всех основных блоков • Источник питания • Плата ЦП с одним коммуникационным портом (порт 0: RS-232 или USB)

  • Основные блоки Емкость ввода / вывода: DI: 256, DO : 256, RI: 64, RO: 64 Встроенный ввод / вывод: 10/14 (без расширения ввода / вывода) 20/24/32/40/44/60 (с расширением ввода / вывода) Время выполнения: 0.33 мкСм / Контактная инструкция Память пользователя: 20K слов Регистр данных: 10912 + 8192 + 424 слова Comm. Порт: 5 портов Вход прерывания: 16 точек (32 записи) Высокоскоростной счетчик: 4 (HHSC) + 4 (SHSC) 0,1 мс Высокоскоростной таймер: 1 + 4 (HST / HSC) Высокоскоростной импульсный / ШИМ-выход: 4-осевой коммуникационный модуль для дополнительного встроенного расширения Встроенный ввод / вывод, ЦП, связь Светодиодные индикаторы Порт расширения ввода / вывода Встроенный коммуникационный порт (P0) Встроенный вывод

  • Экономичные основные блоки - MA с релейным выходом

  • Экономичные основные блоки - MA с транзисторным выходом

  • Высокопроизводительные основные блоки - MC с релейным выходом

  • Высокопроизводительные основные блоки - MCW4 с транзисторным выходом с транзисторным выходом

  • Основные блоки позиционирования с ЧПУ - MN с релейным выходом

  • Основные блоки позиционирования с ЧПУ - MN с транзисторным выходом

  • Размеры основных блоков FBs-44MX FBs-44MX FBs -40XX FBs-20XX FBs-24XX FBs-10XX FBs-14XX Ш: 60 мм В: 90 мм Г: 80 мм Ш: 90 мм В: 90 мм Г: 80 мм Ш: 130 мм В: 90 мм Г: 80 мм Ш: 175 мм В: 90 мм Г: 80 мм

  • Полное описание основного блока □□: Количество входов / выходов; 14.10.20/24/32/40/60 для MA / MC, 20/32/44 для MN Δ: Интерфейс порта 0; Пробел ̶ RS232, U ̶ USB ◇: Тип транзисторного выхода; Пусто Раковина (NPN), J Источник (PNP) ◎: Электропитание; Пусто ̶ 100 ~ 240 В переменного тока, D ̶ 24 В постоянного тока X: Дополнительный заказ для высокоскоростного входа (120 кГц) основного блока MC (1 ~ 6 точек) Y: Дополнительный заказ для высокоскоростного выхода (120 кГц) основного блока MC ( 1 ~ 4 точки)

  • Встроенные расширения Коммуникационные платы * FBs-CBE - это Ethernet ↔ Последовательный преобразователь через порт 1 и 2 для взаимодействия

  • Встроенные расширения Аналоговые платы, платы дисплея и памяти

  • Расширения ввода / вывода Цифровые модули расширения (встроенный источник питания) □: Тип выхода; Пробел ̶ Реле, Т ̶ Транзистор ◇: Тип выхода транзистора; Пусто Раковина (NPN), J Источник (PNP) ◎: Электропитание; Пусто ̶ 100 ~ 240 В переменного тока, D ̶ 24 В постоянного тока

  • Расширения ввода / вывода Цифровые модули расширения (без источника питания) □: Тип выхода; Пробел ̶ Реле, Т ̶ Транзистор ◇: Тип выхода транзистора; Пусто ̶ Приемник (NPN), J Источник (PNP)

  • Расширения ввода / вывода Модули расширения аналоговых и температурных сигналов

  • Расширения ввода / вывода 7/16 сегментный светодиодный дисплей и модули ввода с дисковым переключателем

  • Дополнительные расширения Коммуникационные модули * Не поддерживается в модели MA * FBs-CMxxE - это Ethernet ↔ Последовательный преобразователь через порт 4 для взаимодействия

  • Дополнительные расширения Модули питания и блок расширения ввода / вывода FBs-EPOW FBs-XTNR

  • Портативная панель доступа к PP и данным

  • Сводка расширений

  • Технические характеристики системы

  • 000 000

  • Технические характеристики системы

  • Технические характеристики системы связи

  • Адресация входов / выходов

  • Адресация входов / выходов

  • Адресация входов / выходов

  • Примеры адресации входов / выходов 9000 Y0 ~ 9000 Y0 ~ X14 ~ X37 Y10 ~ Y25 X38 ~ X41 Y26 ~ Y29 R3840 ~ R3847 + + + FBs-24MC FBs-40EA FBs-32DGI FBs-8EA X0 ~ X23 Y0 ~ Y15 R3840 Y16 ~ Y23 R3841 ~ R3844 R3904 ~ R3905 X24 ~ X31 Y24 ~ Y31 + + + FBs-40MC FBs-RTD6 FBs-4A2D FBs-16EA

  • Работа основного блока Последовательная операция: Циклический ввод сканирования:> Время одного сканирования…> Управление временем одного сканирования: обмен данными, обмен данными , Высокоскоростной импульсный выход, Высокоскоростной счетчик, Генерация временной развертки, светодиодная индикация, • • • Получить входной сигнал Решить лестничную диаграмму Программа Программная память Память состояния + Положить выход * Время выполнения одного цикла называется временем сканирования, время сканирования варьируется при выполнении программы * Длительность входного сигнала должна стоять более одного времени сканирования для надлежащего управления

  • Связь • 5 портов связи • RS-232 / RS485 / USB / Ethernet • Протоколы связи • FATEK / FATEK-TCP / UDP • Modbus RTU / Modbus ASCII / Modbus TCP • Протокол, определяемый пользователем • Скорость передачи данных • До 921600 бит / с • Скорость передачи данных, определяемая пользователем

  • Связь Порт 0

  • Связь Порт 1

  • Связь Порт 1

  • Порт 2

  • Связь Порт 2

  • Связь Порт 3 * * Не поддерживается в модели MA

  • Связь Порт 3 * * Не поддерживается в модели MA

  • Связь Порт 4 * * Не поддерживается в модели MA

  • Связь Порт 4 * * Не поддерживается в модели MA

  • Связь Связь.порт Пункт Примечание: LB означает младший байт; HB означает старший байт

  • Связь Настройка протокола связи • Метод 1 Старший байт Младший байт R4047: Примечание: b0, b5 ~ b7 не имеет значения

  • Связь Настройка протокола связи • Метод 2, высокий Байт Младший байт R4047:

  • Связь Настройка параметров связи Старший байт Младший байт

  • Связь Время задержки ответа / Временной интервал обнаружения отсутствия ответа / Время задержки для передачи следующего пакета Ведущее ведомое устройство Отправка одного пакета сообщений Получение одного пакета сообщения Запустить таймер временного интервала для обнаружения отсутствия ответа Сообщение для этой станции и проходит проверку ошибок? Нет Нет ответа Получить ответное сообщение? Да Да Нет Время задержки ответа истекло? Время таймера истекло? Нет Нет Да Время задержки передачи следующего пакета истекло? Да Да Установить код ошибки Нет Ответить в соответствии с этим пакетом сообщения Завершить этот пакет связи

  • Загрузить еще.

    Добавить комментарий
