Размеры стандартного шлакоблока: Размер шлакоблока: Стандарт и Вес

Содержание

Сколько весит шлакоблок?

Ранее шлакоблок делали из смеси, в которую входил доменный шлак и бетон, при помощи вибропрессования. На сегодняшний день в качестве наполнителя могут использоваться кроме шлака куски кирпича или крошки бетона, зола, керамзит, песок, щебенка, опилки. Поэтому вес шлакоблока может быть разным. Также от наполнителя зависит плотность, прочность и теплопроводность этого строительного материала.

Виды

Выделяют полнотелый и пустотелый шлакоблок. Полнотелый – наиболее прочный. Его используют для создания фундамента, несущих конструкций и цокольных этажей зданий. В качестве наполнителя для этих блоков применяется песок, щебень и галька. Поэтому такой строительный материал получается плотным и прочным, он много весит и имеет высокую теплопроводность.

Пустотелые блоки предназначены для строительства стен домов и перегородок зданий.

Их характеристики и вес зависят от количества и вида полостей. Меньше всего весит шлакоблок, имеющий пустотность 40%. При этом он характеризуется высокой теплопроводностью и низкой прочностью. Блоки с пустотностью в 30% чаще всего приобретают для строительства домов из, так как они характеризуются хорошим соотношением прочности и теплопроводности.

Пустоты могут быть овальными, круглыми, прямоугольными. Блоки, имеющие  прямоугольные пустоты, можно разламывать без использования специального инструмента, они удобны в монтаже. Блоки с овальными и круглыми пустотами являются более прочными. Производители такого строительного материала обязательно указывают, сколько процентов пустотности содержится в их продукции.

Совет прораба: при покупке строительного материала важно тщательно выбирать производителя. Стоит поинтересоваться, какой наполнитель использовался при производстве шлакоблока, и откуда его привозят. Не лишней будет проверка данного строительного материала при помощи счетчика Гейгера.

Размеры и вес

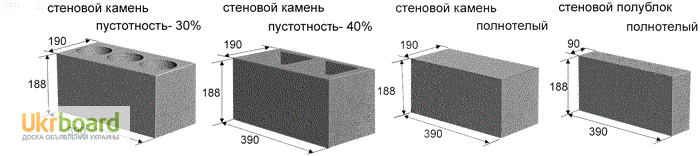

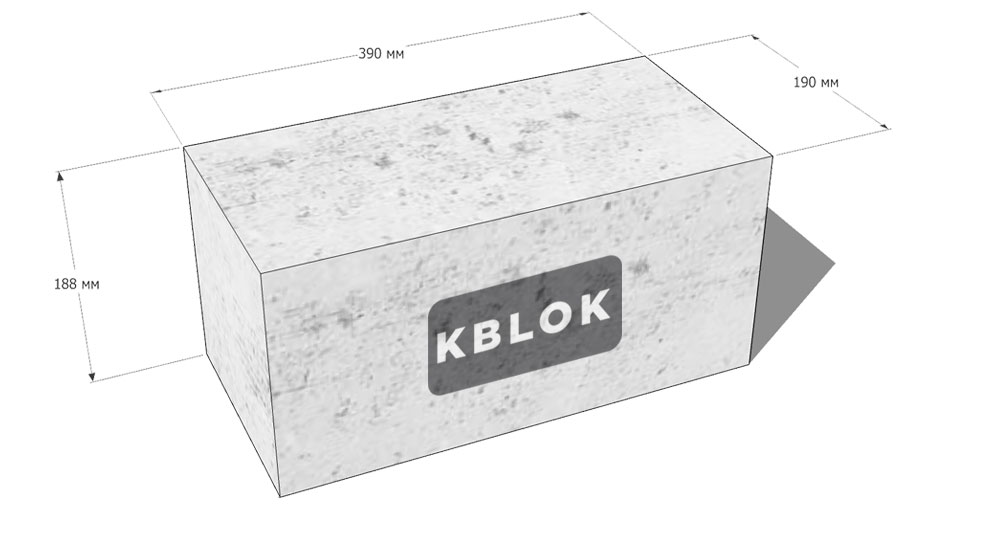

Стандартные полнотелые и пустотелые стеновые блоки имеют размер 390х190х190 мм (или 400х200х200 мм в кладке). Также часто можно встретить пустотелые полублоки, размеры которых 390х120х190 мм или 390х90х190 мм.

Сколько весит шлакоблок, зависит от его размеров, типа и даже от производителя. В среднем вес полнотелого блока может варьироваться в пределах 25-28 кг, вес пустотелого  – в пределах 18-23 кг, а пустотелого полублока –  10-13 кг.

Полублок

Выбираем шлакоблок: технология изготовления, размеры, виды, характеристики, условия транспортировки и хранения, плюсы и минусы

Шлакоблок — довольно дешевый материал, к тому же он прост в работе, его можно изготовить самостоятельно. Благодаря этим качествам шлакоблок пользуется заслуженной популярностью, особенно когда дело касается строительства подсобных помещений. Часто, например, можно встретить гараж из шлакоблоков, или бытовку. Иногда этот материал применяют и при строительстве жилых помещений, но в последнее время такие решения встречаются все реже, в виду несоответствия требованиям по экологии. В данной статье мы рассмотрим основные виды шлакоблоков, расскажем об основных размерах шлакоблоков. Кроме этого, дадим рекомендации о том, как транспортировать данный строительный материал, расскажем, как класть шлакоблоки.

Технология изготовления шлакоблоков, размер шлакоблоков и другие характеристики

Давайте определимся, что такое шлакоблок. Шлакоблок — это искусственный строительный камень,полученный путем заливки и прессовки смеси из цемента и шлака. При производстве шлакоблока используется относительно недорогой материал, что влияет на конечную стоимость.

Основные характеристики шлакоблоков (действительны для продукции промышленного производства)

  • Стандартный размер шлакоблока: 188×199×399 мм. (по ГОСТ 6433-99 «Камни стеновые бетонные»)
  • Теплопроводность: от 0,27 до 0,65 Вт/м3
  • Плотность: от 750 до 1450 кг/м3.

Технология изготовления шлакоблоков

Исходя из названия, понятно, что основной заполнитель в смеси — это шлак, отходы горения из доменных печей. Также могут применяться такие компоненты как отсев щебня, отходы кирпича, гравий, опилки (после обработки). Соотношение компонентов в смеси при заливке в форму: цемент + п.г.с. + шлак, в пропорции 1-3-5, а также вода.

Процесс изготовления шлакоблоков проходит в три этапа:

  • Приготовление полусухой цементно-шлачной смеси
  • Заполнение формы смесью и прессовка
  • Затвердевание конечного продукта.

Виды шлакоблоков

Давайте определимся, какой же вид шлакоблока лучше выбрать для работы. Для того чтобы ответить на этот вопрос, мы рассмотрим виды шлакоблоков, отличающиеся друг от друга по пустотности (наличии полостей и их общий объём).

  • Монолитным (полнотелым) называют блок, который изготовлен без полостей ,т.е. цельный. К достоинствам такого вида шлакоблоков можно отнести запас прочности, к недостаткам — низкую теплоизоляцию и большой вес
  • Блок с коэффициентом пустотности 30%, самый популярный из всех видов шлакоблоков, так называемая «золотая середина». Такой вид шлакоблоков отличается средними показателями теплоизоляции и прочности
  • Блок с пустотностью в 40% за счет большего объёма полостей имеет высокую степень теплоизоляции, но при этом уступает в прочности из-за сравнительно тонких стенок.

Достоинства и недостатки шлакоблоков

По сути, недостатков у шлакоблока больше, чем достоинств.

Достоинства шлакоблоков

К плюсам шлакоблока можно отнести небольшую стоимость и простоту в работе. Шлакоблоки можно изготовить своими руками, для этого не требуется сложного оборудования и дорогих компонентов.

Недостатки шлакоблоков

  • Низкая морозостойкость и теплоизоляция
  • Низкая относительная прочность и устойчивость к осадкам
  • Низкая звукоизоляция
  • Несоответствие экологическим требованиям (зависит от наполнителя, используемого при производстве: шлак из доменных печей может быть токсичным).

Из всего вышесказанного можно сделать вывод, что шлакоблок не очень подходит для жилых помещений, зато для подсобных (гараж из шлакоблока, сарай) — самый оптимальный вариант.

Как выбрать шлакоблок

При покупке важно обратить внимание на внешний вид блоков (не должно быть впадин, сколов, блоки должны иметь ровную плоскость со всех сторон) .Геометрия блоков(правильная форма) проверяется простым промериванием нескольких случайно выбранных блоков. Если размеры каждого из выбранных блоков совпадают, геометрия блоков верна.

Условия транспортировки и хранения шлакоблоков

Транспортировать шлакоблоки можно, как на поддоне, так и навалом. Опыт говорит, что проще погрузка и разгрузка проходят шлакоблоков на поддонах с нанятой машиной-манипулятором.

При хранении шлакоблоков нужно обеспечить следующие условия:

  • Блоки должны быть изолированы от сырости (например, сложенные под навесом на поддоны)
  • Укладывать шлакоблоки нужно полостью вниз.

Как класть шлакоблоки

Кладка шлакоблоков делится на несколько этапов (при условии, что ранее фундамент был выведен «на ноль»):

  • Подготовка фундамента
  • Выставление первого ряда блоков
  • Дальнейшая укладка.

Подготовка фундамента подразумевает очистку фундамента от различного рода загрязнений, при выставлении первого ряда не должно быть никаких помех.

Далее следует укладка гидроизоляционного слоя (обычно используют толь).

Выставление первого ряда производится следующим образом:

на приготовленный слой раствора выставляют в первую очередь углы, затем выравнивают по высоте между собой с помощью уровня (возможно использование гидроуровня или лазерного уровня). Между углами пускают горизонтальный шнур, который служит ориентиром для кладки каждого ряда шлакоблоков. Блоки укладываются полостью вниз, причем раствор накладывается не только на нижнюю поверхность, но и на боковую грань уложенного блока. Толщина слоя раствора не должна превышать 1 см. Маленькая хитрость: если в раствор добавлять небольшое количество обычной древесной золы, которая придаст раствору черный цвет, окончательный вид уложенных блоков будет намного красивее.

Через каждые два-три ряда необходимо прокладывать кладочную сетку для связки.

Советуем также ознакомиться со статьями:

Камень строительный: колпак и ракушечник

Строительство несущих стен дома. Монолитная технология

Размеры шлакоблока

Вы, наконец, решились на стройку. И ваш выбор упал на шлакоблок. Какие же параметры он имеет и каким бывает? Выпускаемые современной промышленностью шлакоблоки в большинстве случаев имеют примерно такие стандартные размеры: длинна – 390 мм, ширина — 190 мм, высота — 188 мм.

Вариациями на эту тему считаются следующие параметры: 395х195х195 мм и 400х200х200 мм.

Строение и размер шлакоблока

Больше пищи для ума у нас появляется, когда мы начинаем внимательно изучаем их изнутри. А именно, сколько полостей они содержат и какой формы эти самые полости. Пустоты в блоках экономят сырье, из которого они производятся и позволяют облегчать вес сооружений со всеми вытекающими отсюда последствиями. Еще одним (и к тому же немаловажным) плюсом наличия полостей внутри шлакоблока является уменьшение теплопроводимости материала. И заметьте, что от этого как крепость, так и надежност самого шлакоблока нисколько не страдает.

Кроме всего прочего что уже сказано, сегодня современные строители используют различные формы полостей шлакоблока для сооружения всяческих каналов для разнообразных технических нужд внутри стен здания.

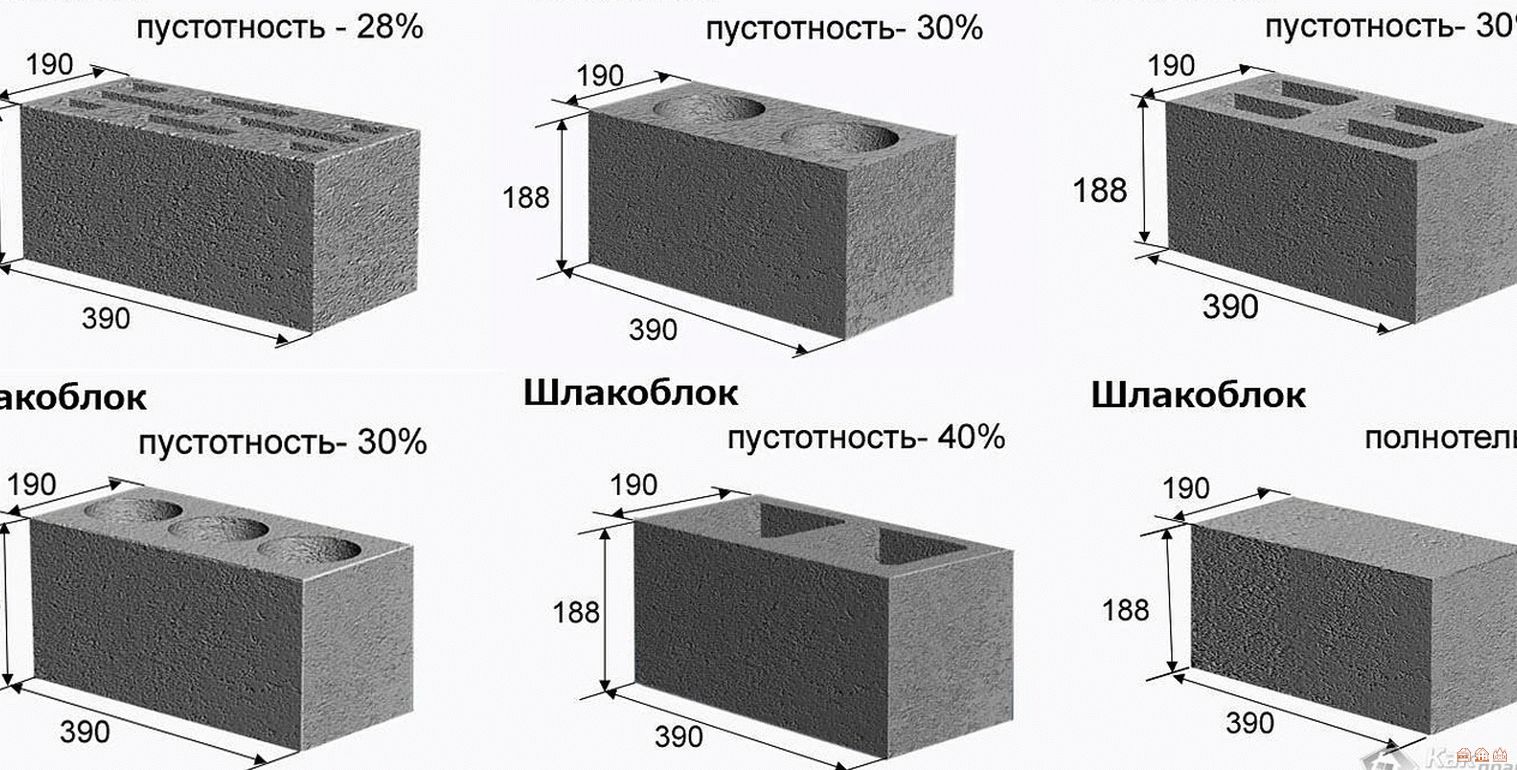

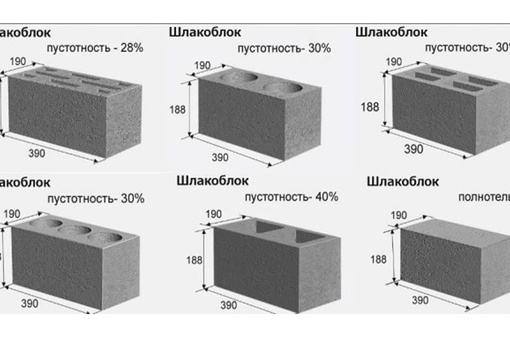

Таким образом, эта информация позволяет поделить шлакоблоки на монолитные (без пустот), и полостные (с наличием полостей). Полостные шлакоблоки обычно выпускаются с такими параметрами:

  • 40% — пустотность — 2-3 полости прямоугольной формы;
  • 30% — пустотность — 4 прямоугольных полости;
  • 30% -пустотность — 2-3 круглых полости;
  • 28% -пустотность — 3 щелевидных полости.

Не лишним будет повторить, что сами размеры шлакоблока остаются неизменными. Отличаются только лишь вес, теплопроводность и внутренняя структура шлакоблока.

Размеры шлакоблока для перегородок

Легкие внутренние перегородки зданий, равно как и легкие пристройки не требуют излишней массивности стен. По этой причине для сооружения легких стен придуманы и изготавливаются шлакоблоки, ширина которых уменьшена примерно вдвое. Потому они так и называются – полублоки. Размеры полублоков бывают 390х120х188 мм или 390х90х188 мм. Как и шлакоблоки, они тоже зачастую имеют внутри себя полости.

Сегодня многие мастеровитые люди изготавливают блок и для потребностей своих личных хозяйств, приспосабливая размер шлакоблока, а также расположение и форму полостей под свои индивидуальные нужды. По этой причине изготовленные ими шлакоблоки будут отличаться от стандартны по своим параметрам.

Шлакоблок. Характеристики, виды, плюсы, минусы и цена шлакоблока

Нестандартный взгляд. Шлакоблок стали использовать для внутреннего оформления домов, изготовления мебели. Помните темы из интернета о применении в интерьере деревянных поддонов?

Фото демонстрируют сложенные из них журнальные столики, кровати, диваны. Так вот, кладка шлакоблока тоже пригодна не только для строительства домов, гаражей, бань и беседок.

Материал пускают на интерьерные перегородки, отделяя ими, к примеру, зону гардеробной. Полые блоки ставят на ребро, пропуская в отверстия доски и получая лавочки.

Из шлакоблоков собирают основания кроватей и дворовые клумбы. Землю для цветов засыпают все в те же отверстия плит. 4 блока и стеклянный прямоугольник сверху, — вот и стол для журналов. Идеи нестандартны, как и материал. Ниже расскажем, чем он уникален.

Что такое шлакоблок?

Шлакоблок – отечественная придумка. Изобретен материал в начале 20-го века. Еще до революции из него по указанию Николая 2-го возвели гараж во внутреннем дворе Эрмитажа.

Автором проекта стал Николай Крамской. Творение сына известного художника Ивана Крамского стоит по сей день. В 2011-ом эрмитажный гараж из шлакоблока отреставрировали и «подогнали» под современные стандарты.

Автомобили нынче другие, да и количество их на музей иное. Что же касается кладки из шлакоблока, она сохранилась в удовлетворительном состоянии. Реставраторы лишь оформили гараж штукатуркой. 100 лет – прогнозируемый срок службы шлакоблока. Но, как видно, материал способен и на большее.

По составу шлакоблок – смесь бетона и шлака. В честь последнего материал и назван. Шлак берут из доменных печей, то есть, с металлургического производства. В основном, это отходы чугунолитейного дела.

Но, шлаки образуются и при формировании иных сплавов, не только на основе железа. В любом случае, отходы легче основной смеси. Шлак всплывает на поверхность расплава, откуда его и собирают.

Шлак – не просто отход, а еще и сорбент. Он вбирает в себя вредные примеси, оставляя итоговый сплав металлов чистым и качественным. Так, шлаки втягивают в свои поры фосфор, серу.

Сами отходы состоят из оксидов кальция, кремния, магния, алюминия… Среди списка есть несколько соединений, известных общественности как минералы. Оксид кремния, к примеру, это кварц – основа стекла.

В шлаках встречаются, так же минералы ларнит, морвинит, меллилит. Отчасти, состав безобиден. Но, некоторые примеси токсичны. Поэтому, изготовление шлакоблоков сопровождается их выветриванием на воздухе в течение года.

Характеристики и виды шлакоблока

Снижая токсичность шлакоблоков и стремясь к

17+ Креативные наружные идеи и конструкции из шлакоблоков на 2020 год

Шлакоблоки — один из наиболее часто используемых материалов при создании домашнего сада.

Они прочные и создают отличные барьеры для ваших растений. Если в вашем доме остались остатки шлакоблоков, вот несколько идей, как их использовать

Вам могут понравиться эти садовые идеи

1. Простой стол для заливки шлакоблоков

Источник

Вы можете использовать шлакоблоки в качестве горшков для ваших растений.Вы можете пропустить через отверстия деревянные доски и поднять стол на нужную высоту.

Рекомендуется использовать шесть шлакоблоков в одном устройстве, чтобы у вас был более твердый стол. Два для концов и два для середины. У вас будет большая площадь для горшков и более прочная основа для вашего стола.

2. Садовая грядка с использованием шлакоблоков

Источник

Шлакоблоки можно также использовать для подъема грядок. Вы можете сделать это, если не хотите, чтобы ваш сад мешал вашему газону.Вы также можете выращивать растения, которые не подходят для почвы в этой области.

Вы можете поднять грядку из земли и предотвратить перекрестное загрязнение садовой почвы. Их также можно использовать на крыльце или террасе для поддержки вашего огорода.

3. Сеялка для шлакоблоков своими руками

Источник

Шлакоблоки не только используются в качестве опор для садовых грядок, но и служат отличными горшками. Все, что вам нужно, — это полиэтиленовая пленка, садовая земля и саженцы.Выровняйте внутреннюю часть шлакоблока пластиком. Заполните пространство почвой до трех четвертей пути.

Пересадите саженцы в почву, добавьте немного воды и готово. Вы можете создавать различные композиции из блоков и выращивать различные растения.

4. Строительная грядка из бетонных блоков

Источник

5. Вазы из бетона своими руками

Источник

Бетонные вазы — отличные поделки.Все, что вам нужно, — это быстросхватывающийся цемент, пластиковые емкости разного размера, спрей для приготовления пищи и ведро для смешивания.

Смешайте цемент в соответствии с инструкциями на упаковке. Обрызгайте внутренние стенки большей емкости кулинарным спреем.

Налейте немного цементной смеси в большую емкость, чтобы сформировать основу. Распылите воду на небольшую емкость и поместите ее на цементное основание.

Заполните небольшой контейнер до желаемой высоты. Дайте смеси застыть и отделите емкости после полного высыхания.Теперь у вас есть бетонная ваза для следующего растения.

Это один из способов изготовления простой бетонной вазы. В зависимости от того, какие формы у вас есть, вы можете придумать разные конструкции.

6. Грядка из бетонных блоков с баклажанами и бархатцами

Источник

7. Садовая скамейка для суккулентов своими руками

Источник

Из шлакоблоков можно сделать садовые скамейки. Процесс очень похож на то, как вы делаете горшок.

Положите на землю несколько шлакоблоков, чтобы сформировать основу скамейки.

Положите сверху доску и используйте в качестве подлокотников ваши шлакоблоки. Из алоэ вера и кактусов получаются отличные сочные скамейки.

8. Простая уличная скамья из шлакоблоков

Источник

9. Грядки из шлакоблоков для огорода

Источник

10. Как сделать скамейку из шлакоблоков менее чем за 30 долларов

Источник

11.Трафаретный вес зонта для бассейна из шлакоблоков и плантатор

Источник

12. Грядка с защитой от сусликов

Источник

13. Использование шлакоблоков для саженцев и бордюров

14. Мозаичные кашпо из шлакоблоков

Источник

15. Стол обеденный из шлакоблока

16. Костровище из шлакоблоков

Источник

17. Шлакоблочный водопад

Источник

Плюсы и минусы грядки из шлакоблока

Как было замечено ранее, шлакоблоки — это прочный фундамент для возвышающихся грядок.Однако у их использования для этой цели есть некоторые недостатки.

При длительном использовании могут образоваться вмятины на поверхности, на которой они размещены. При использовании во дворе они влияют на рост газона и оставляют нежелательные желтые пятна при удалении. Шлакоблоки также пористые, что означает, что они могут допускать просачивание вредных удобрений в окружающую территорию.

Безопасны ли шлакоблоки для грядок?

Шлакоблоки не только безопасны, но и являются прочным основанием для ваших грядок.Они также позволяют создавать уникальные аранжировки, поскольку их легко перемещать.

Можно ли выращивать помидоры из шлакоблоков?

Шлакоблоки можно использовать для выращивания различных растений, в том числе томатов. У них достаточно широкая площадь, позволяющая растению пустить корни и процветать.

Их пористая природа также обеспечивает отличный дренаж почвы, снижая вероятность заболачивания.

Сколько стоит шлакоблок?

Шлакоблоки могут изготавливаться из самых разных материалов, а также иметь разные формы и размеры.

Разница в стоимости не такая уж и большая. Стандартный шлакоблок 2х4 обойдется вам всего в 1 доллар.

Заключение

Шлакоблоки действительно многоцелевые материалы. Почему бы не попробовать идеи, упомянутые выше, и не украсить свой дом в наступающем сезоне.
