Рекуператоры воздуха. Виды и принцип работы

С развитием технологий энергосбережения на рынке систем вентиляции и кондиционирования особую популярность получили рекуператоры воздуха – устройства для передачи тепловой энергии от вытяжного воздуха к приточному. В рамках данной статьи мы расскажем о принципе работы, видах и устройстве рекуператоров, их преимуществах и недостатках и критериях подбора.

Что такое рекуператор и каковы его функции

Рекуператор – это устройство, которое предназначено для передачи тепловой энергии от вытяжного выбрасываемого воздуха к приточному воздуху, подаваемому в помещение. В данном случае под тепловой энергией понимается как тепловая, так и холодильная, то есть вытяжной воздух может отдавать приточному как своё тепло, так и свой холод, соответственно, нагревая или охлаждая его.

Основной функцией рекуператора является получение полезной энергии от  удаляемого воздуха из помещения. Эта функция дополняется условием: потоки не должны смешиваться, то есть приточный воздух не должен хоть сколько-нибудь значительно загрязняться отработанным вытяжным воздухом.  В системах вентиляции и кондиционирования такое получение энергии актуально как зимой, так и летом.

В зимнее время задачей рекуператора является осуществление «бесплатного» нагрева приточного воздуха за счёт вытяжного. Для этого холодный поток воздуха с улицы и тёплый вытяжной поток воздуха из помещения подаются в теплообменник, где вытяжной воздух нагревает приточный. Так как вытяжной воздух всё равно был бы выброшен на улицу, можно говорить о том, что данный нагрев происходит «бесплатно».

Для вентиляционной установки такой нагрев позволяет существенно сэкономить на мощности электрического или водяного калорифера. Предположим, температура подаваемого в помещение воздуха зимой должна составлять +18 °С, а наружная температура составляет -26 °С. Таким образом, мощность нагревателя в системе без рекуператора следовало бы рассчитывать исходя из нагрева на 18-(26)=44°С.

При использовании рекуператора приточный воздух может быть нагрет за счёт вытяжного воздуха, например, до температуры +10 °С. В этом случае мощность нагревателя следовало бы рассчитывать исходя из нагрева всего на 18-10=8 °С. Так как мощность нагревателя прямо пропорциональна разнице температур, то рекуператор позволил бы сэкономить (44-8)/44 = 82% мощности вентустановки.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.

Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

  • Роторный рекуператор
  • Пластинчатый перекрестно-точный рекуператор
  • Рекуператор с промежуточным теплоносителем
  • Камерный рекуператор
  • Фреоновый рекуператор

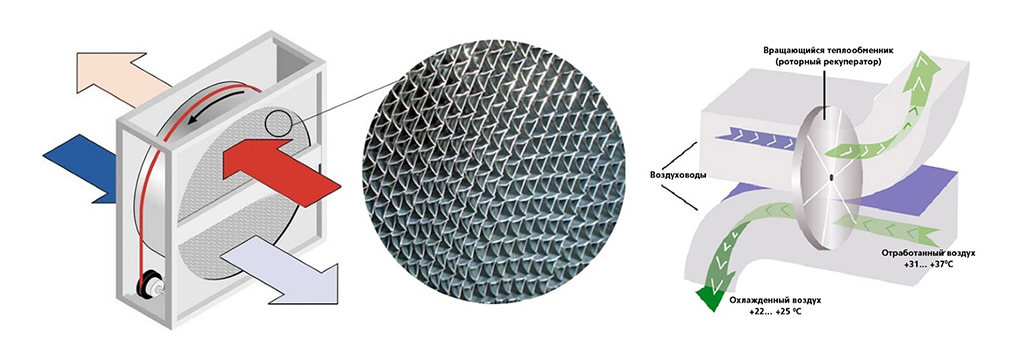

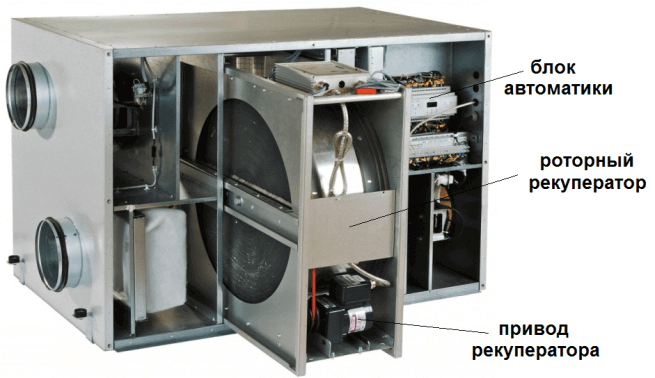

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.

Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.



Роторный рекуператор

Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.

Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.

В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.

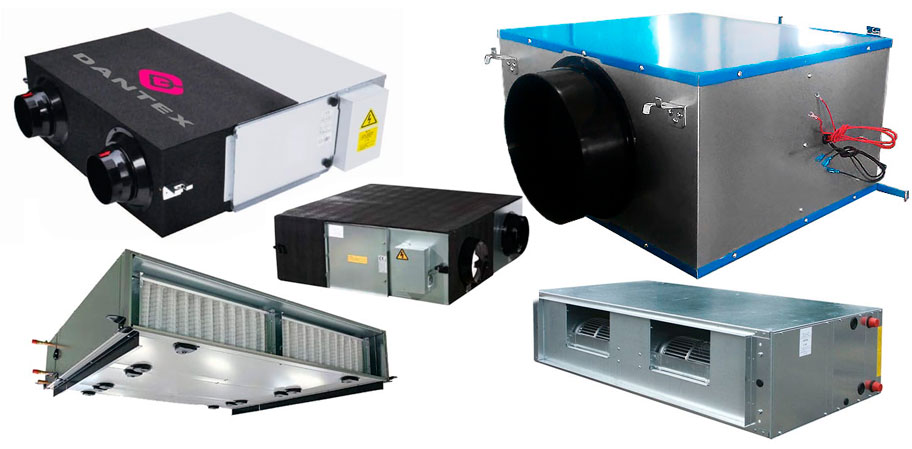

Приточно-вытяжные установки

Приточно-вытяжные установки с пластинчатым рекуператором

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).

Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.

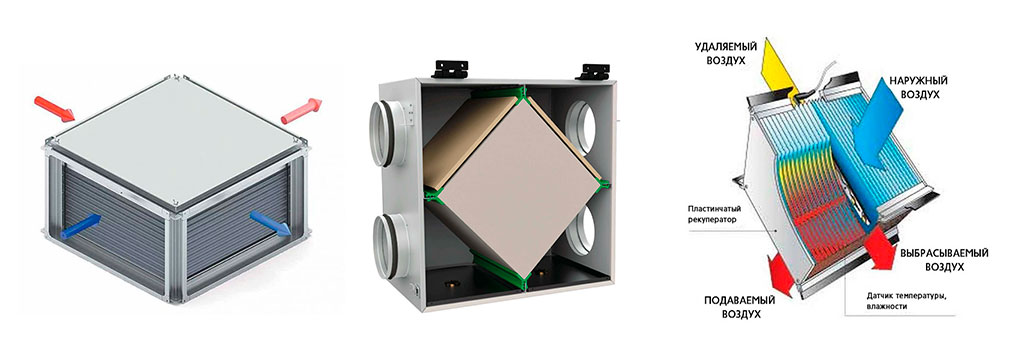

Пластинчатые рекуператоры

Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

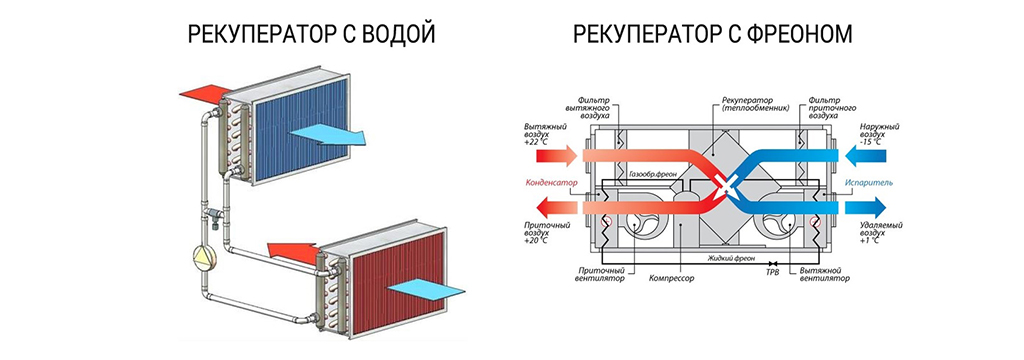

Рекуператор с промежуточным теплоносителем

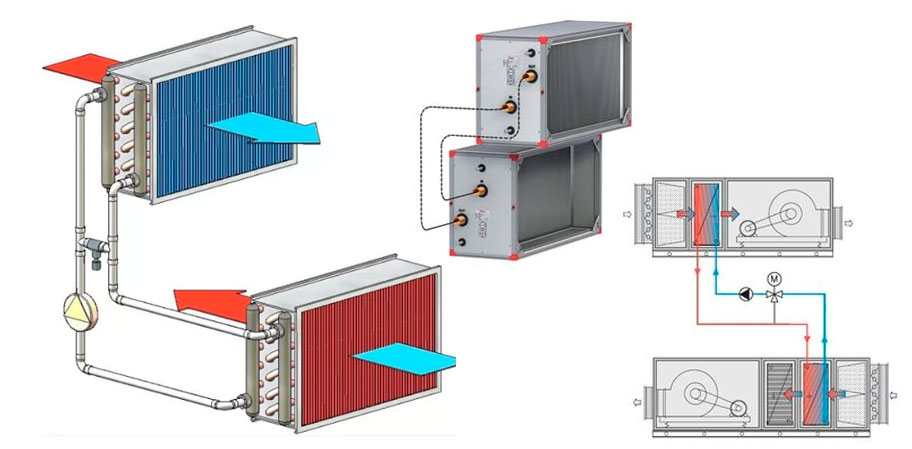

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.

Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.



Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.

Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

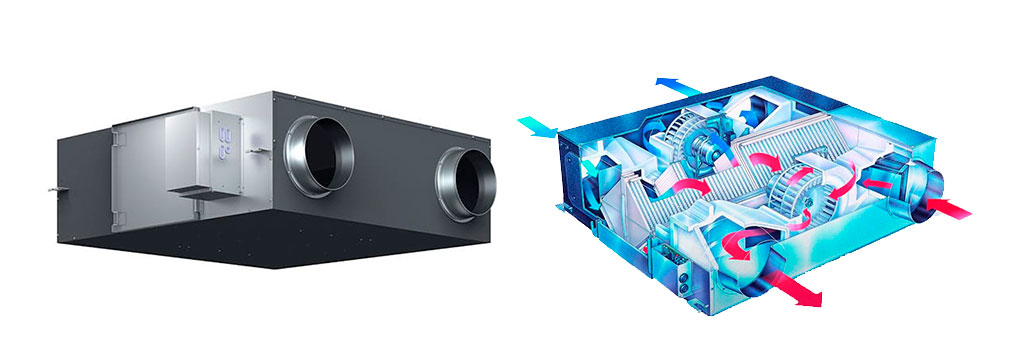

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.

Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

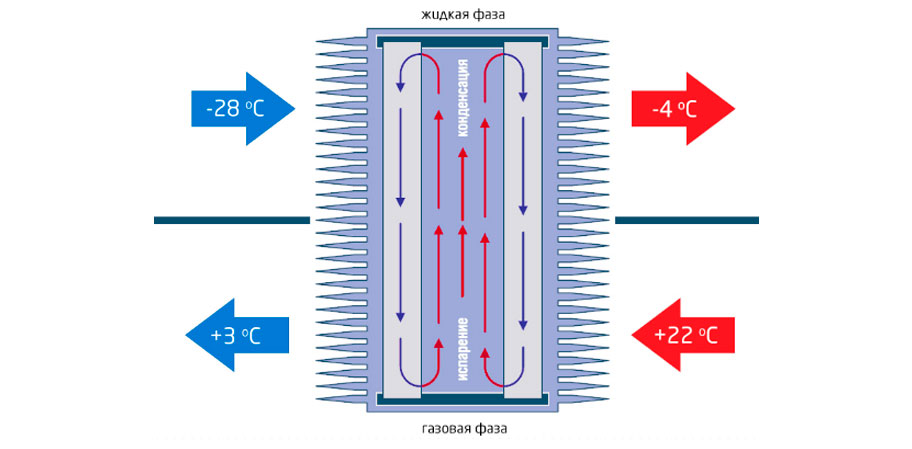

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.

Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.



Фреоновый рекуператор

Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:

K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

  • ТП – температура приточного воздуха после рекуператора, °С,
  • ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
  • ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:

K=  (I_П-I_Н)/(I_В-I_Н ), где:

  • IП – энтальпия приточного воздуха после рекуператора, °С,
  • IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
  • IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.

Среди недостатков рекуператоров выделяют следующие:

  • Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
  • Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
  • Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
  • Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Выбор типа рекуператора

При выборе типа рекуператора следует учитывать несколько факторов:

  • Возможность совмещения приточной и вытяжной установки в одном корпусе
  • Габариты установки
  • Желаемая эффективность
  • Возможность небольших перетечек
  • Цена

В прежние годы большое распространение имели рекуператоры с промежуточным теплоносителем. Сегодня их всё чаще заменяют роторными. В небольших приточно-вытяжных установках (для квартиры, коттеджа или маленького офиса или магазина) применяются пластинчатые перекрестно-точные рекуператоры. Наконец, на объектах, где перетекание вытяжного воздуха в зону притока не допустимо, предпочтение следует отдавать рекуператорам с промежуточным теплоносителем или фреоновым рекуператорам.

виды, принцип работы и функции

Большинство владельцев собственных домов и коттеджей стремятся к повышению энергоэффективности своей техники. Это подтверждают многочисленные солнечные панели, устанавливаемые в южных регионах страны, батареи, предназначенные для экономии газа, тепла и других ресурсов. Один из устройств, пользующийся популярностью в последнее время – рекуператор воздуха. В переводе рекуператор означает «обратное получение» или «возмещение». Его основная цель заключается в создании комфортной температуры в помещении, при уменьшении расходов на нагрев приточного воздуха.

Функции рекуператора воздуха

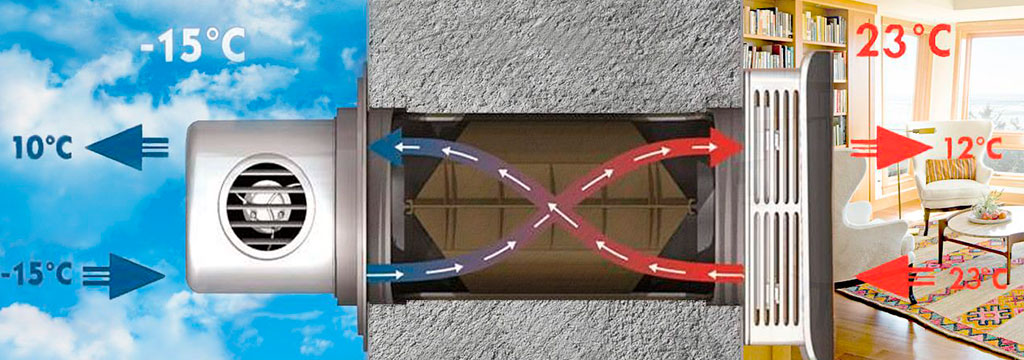

Рекуператор представляет собой теплообменник, который используется в приточно-вытяжной установке, и позволяет нагреть приточный воздух, без использования электричества или горячей воды.

Теплообменник работает в двух направлениях, сохраняя тепло в комнате. Нагретый воздух из помещения удаляется, а воздух с улицы поступает в комнату, нагретый до комфортной температуры. Современные модели оснащены автоматическим блоком управления для удобства использования. Приточно-вытяжная вентиляция с рекуператором создает благоприятный микроклимат и экономит деньги.

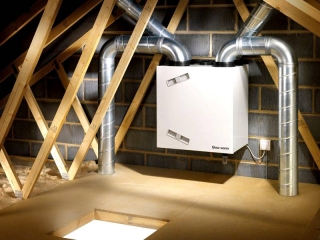

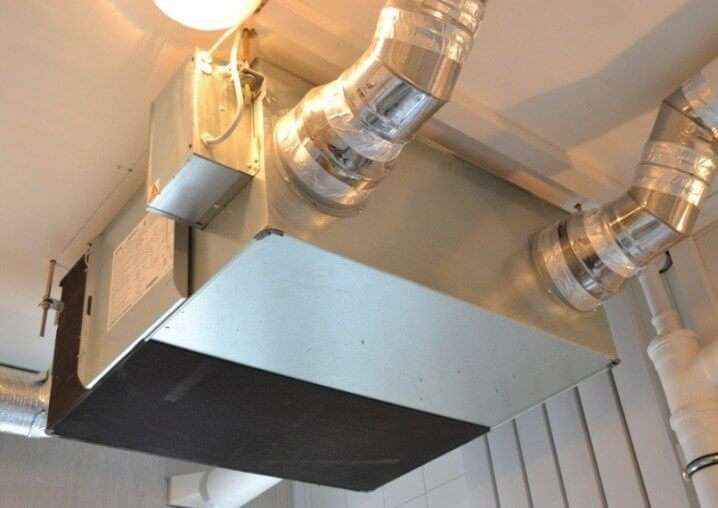

Рекуператор

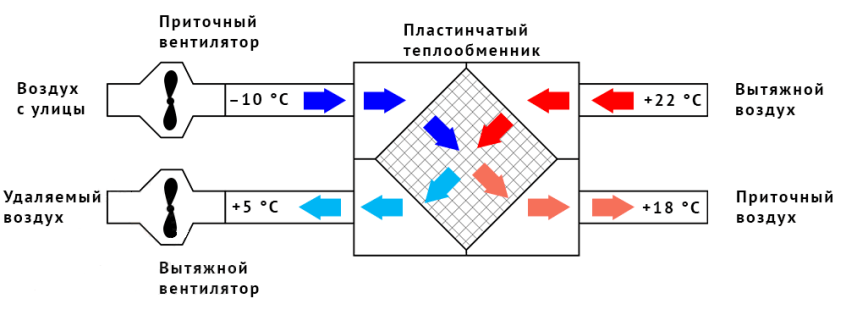

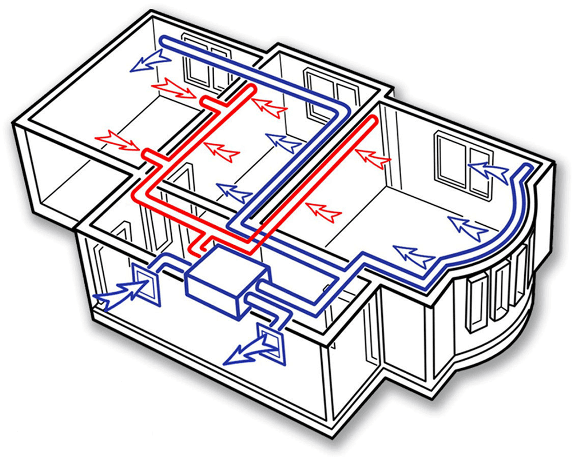

Подробнее о принципе работы оборудования

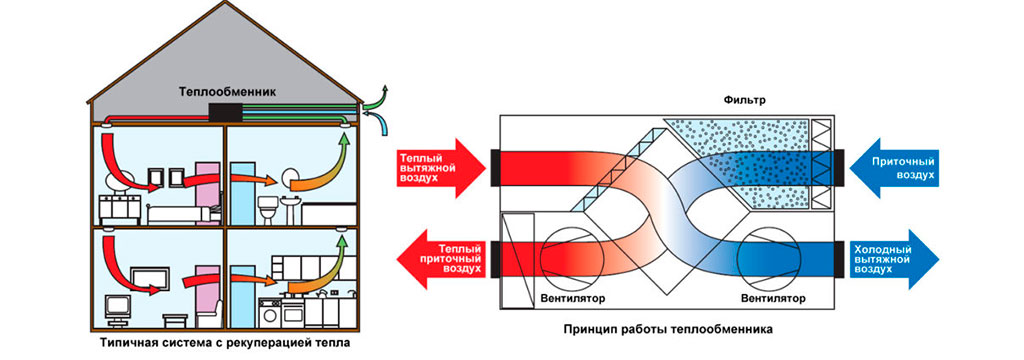

Принцип работы системы состоит в удалении отработанного воздуха через теплообменник. Система состоит из корпуса с подсоединенными воздуховодами, фильтрами, установленным вентилятором и теплообменником.

Принцип действия:

  • отработанный воздух собирается с помощью воздуховодов;
  • вентилятор подает воздух в систему, который проходит через рекуператор и удаляется на улицу
Наличие приточно-вытяжной системы с рекуператором обеспечивает дом или квартиру свежим очищенным воздухом без проветривания.
работа рекуператора

Виды оборудования

Рекуператоры представлены на рынке в нескольких видах: роторные, пластинчатые, рециркуляционные водяные, камерные, тепловые трубы. Они имеют особенности и отличия, о которых нужно знать при установке. Рассмотрим каждый вид приточной вентиляции с рекуператором в отдельности.

Роторный

Оборудование работает при помощи вращательного элемента – барабана из алюминиевой фольги, который обладает высокой теплопроводностью. Отличительная особенность – устойчивость к низким температурам, поэтому подобные рекуператоры можно использовать на Севере страны и в Сибири, где температура опускается до -40 градусов. Использование оборудования обеспечивает комфортный микроклимат, поскольку в помещение поступает не сухой воздух. Экономия электроэнергии достигается за счет установки нужного числа оборотов ротора, дополнительно можно регулировать его скорость вращения, меняя мощность теплоотдачи.

Роторный рекуператор воздуха

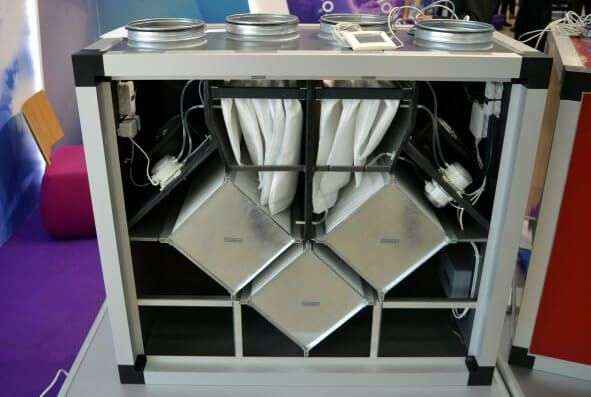

Пластинчатый

Название выбрано не случайно. Из-за особенностей конструкции, входной и выходной потоки воздуха ограждаются друг от друга пластинами из алюминия. На пластинах может образовываться конденсат. Для изоляции используется стеклоткань с полиуретановым покрытием.

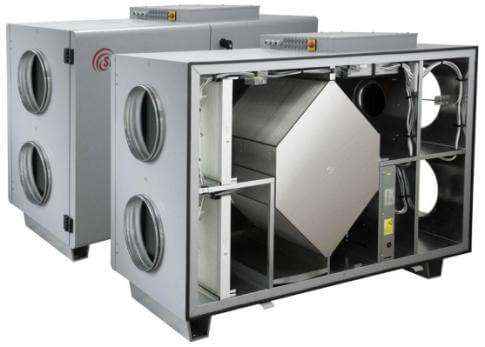

Пластинчатый рекуператор воздуха

Преимущества пластинчатого рекуператора:

  • эффективность до 75%;
  • длительный срок беспроблемной эксплуатации системы;
  • невысокая стоимость оборудования;
  • простое обслуживание системы.
Пластинчатые рекуператоры имеют недостатки: при низкой температуре возможно обмерзание, в помещении снижается уровень влажности.

Рециркуляционный водяной

Принцип работы рециркуляционного водяного рекуператора можно сравнить с работой котла, поскольку для передачи тепла применяется жидкость. Теплообменник устанавливается в вытяжку, а в качестве радиатора используется элемент, который предназначается для входящего потока с улицы.

В теплообменнике воздух нагревается, а радиатор – отдает тепло в комнату.

Рециркуляционный водяной

Камерный

Холодный и нагретый воздух поступают в камеру, которая отделяется заслонкой. В определенный период времени заслонка меняет направление, передавая тепло через стенки камеры. Вытяжной воздух сначала нагревает одну половину резервуара, после чего регулировочный элемент подает холод с улицы.

Недостаток камерных рекуператоров состоит в том, что входящий и выходящий потоки могут смешаться из-за подвижных элементов камеры. Высока вероятность загрязнения очищенного воздуха, который поступает в помещение. Не исключено появление посторонних запахов.

Камерный рекуператор

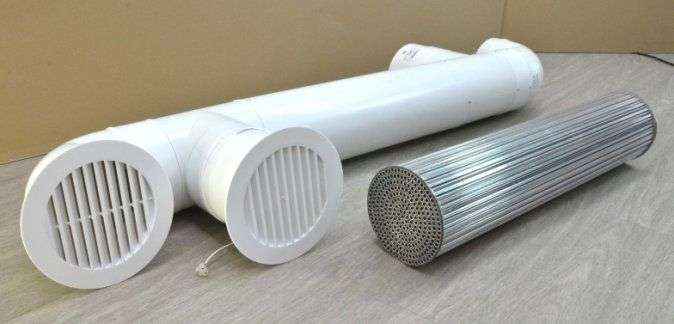

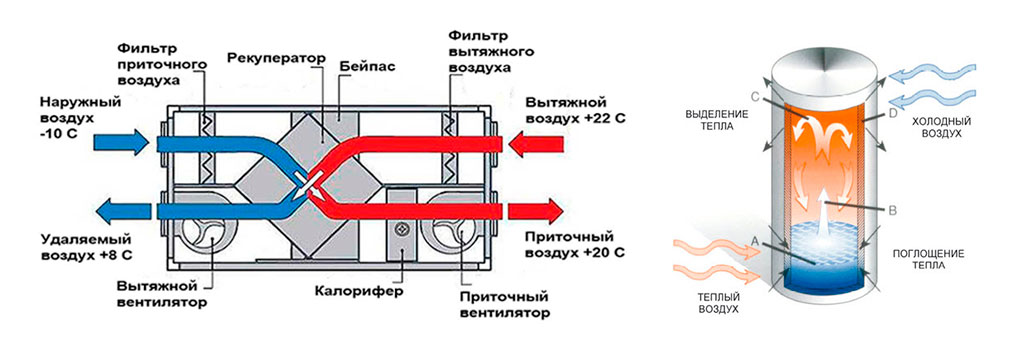

Тепловые трубы

Рекуперация осуществляется за счет использования трубок, наполненных фреоном. При минусовой температуре воздух охлаждается, на поверхности образуется конденсат. В нагретом потоке фреон испаряется. Воздушные потоки находятся в специальных трубках-термосифонах, которые представляют собой трубки из меди, наполненные фреоном. Один конец трубки нагревается, в результате содержимое закипает, перегоняя тепло в другой конец трубки. Фреон конденсирует и отдает тепло в помещение.

Такие рекуператоры будут функционировать только при условии установки воздуховодов в вертикальном положении, строго друг над другом.
Тепловые трубы

Тонкости выбора: на что обратить внимание при покупке рекуператора

Рассмотрим основные правила выбора оборудования для дома:

  • Климатические особенности. Для умеренной зимы подойдут рекуператоры с пластинами, а в условиях низких температур лучше себя показывают роторные устройства.
  • Экономия. Для бытового использования, выбирайте модели с максимальной эффективностью. Как правило, оборудование обладает средней мощностью.
  • Фильтры очистки. Для удаления всех загрязнений, в том числе, мелкой пыли, лучше использовать оборудование с фильтром класса F7. Фильтры M5 защищают дом от крупной пыли.
  • Производительность приточной системы вентиляции с рекуператором. Для расчета используется один показатель – объем воздуха, который поступает в комнату за 60 минут. По нормативам на одного взрослого человека необходимо 60 кубических метров.
  • Материал и толщина корпуса. К примеру, корпус толщиной 30 мм не может работать при температуре ниже 5 градусов, для функционирования требуется изоляция. Если корпус изготовлен из алюминия, его нужно изолировать, поскольку алюминий является отличным проводником холода.
  • Удобная система с автоматическим блоком управления. Это позволит установить нужную температуру и мощностью подачи воздуха в комнату.
Выбирая приточную вентиляцию для помещения, проконсультируйтесь со специалистом. Менеджер подскажет, какое именно оборудование эффективнее всего справится с поставленной задачей.
Вентиляция с рекуперацией тепла. Что такое рекуперация? Типы рекуператоров

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Вентиляция с рекуперацией

Рекуперация (от лат. recuperatio - обратное получение, возвращение), возвращение части материала или энергии, расходуемых при проведении того или иного технологического процесса, для повторного использования в том же процессе.

Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.

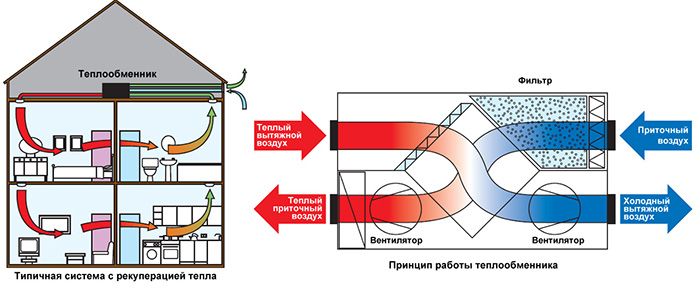

Вентиляция с рекуперацией

Что такое рекуперация тепла?

Рекуперация тепла или обратное получение тепла - это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.

В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.

Важной характеристикой рекуператоров является Коэффициент эффективности рекуперации.

Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности. Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.

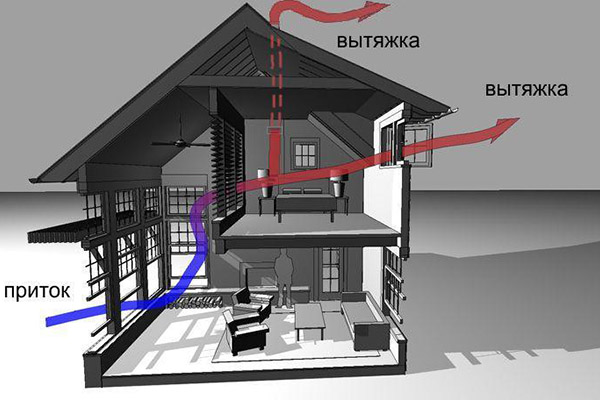

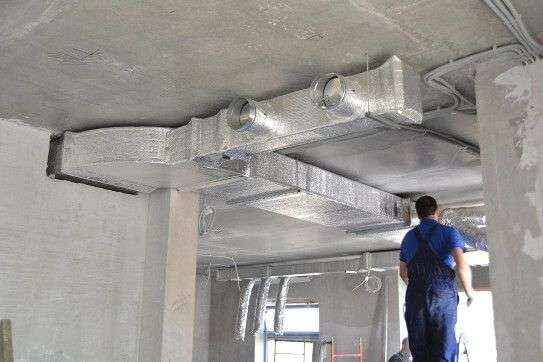

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

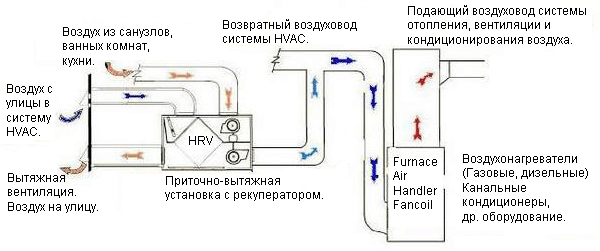

princip-dejstviya-pritochno-vytyazhnoj-ventilyacii-s-rekuperaciej-tepla

При проектировании учитывается:

  1. Количество помещений в доме;
  2. Ожидаемое количество людей;
  3. Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

ustrojstvo-pritochno-vytyazhnoj-ventilyacii-s-rekuperaciej-tepla

Процесс работает круглосуточно:

  • Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
  • В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
  • Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
  • Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

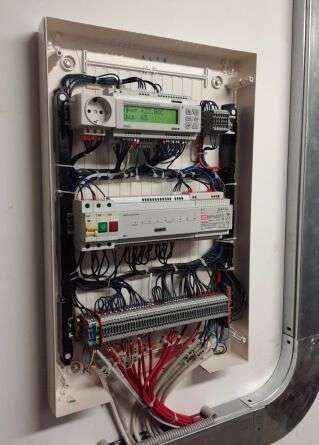

С помощью встроенного пульта управления можно настраивать:

  • Температуру входящего воздуха;
  • Скорость работы вентилятора, необходимого при воздухообмене;
  • Интервал замены фильтра регулируется по неделям.

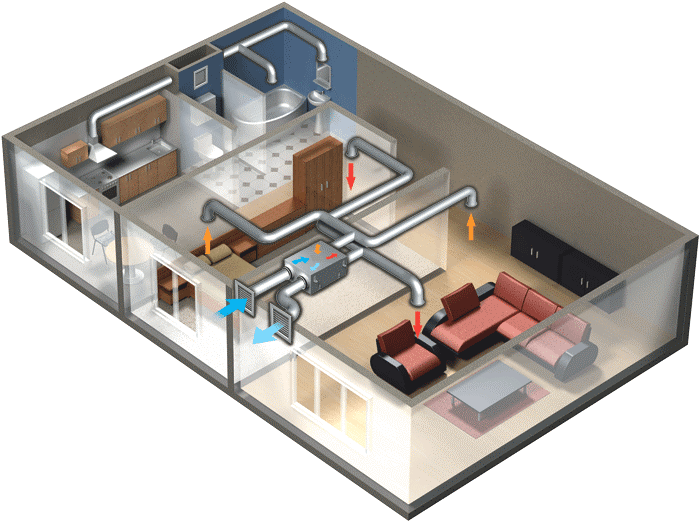

rekuperator

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

  • Температура поступающего воздуха в приточную установку -9◦C;
  • Температура воздуха, которая подается в помещение +15◦C;
  • Температура выходящего из установки отработанного воздуха -3◦C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

Конструктивные особенности

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Типы рекуператоров

1. Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

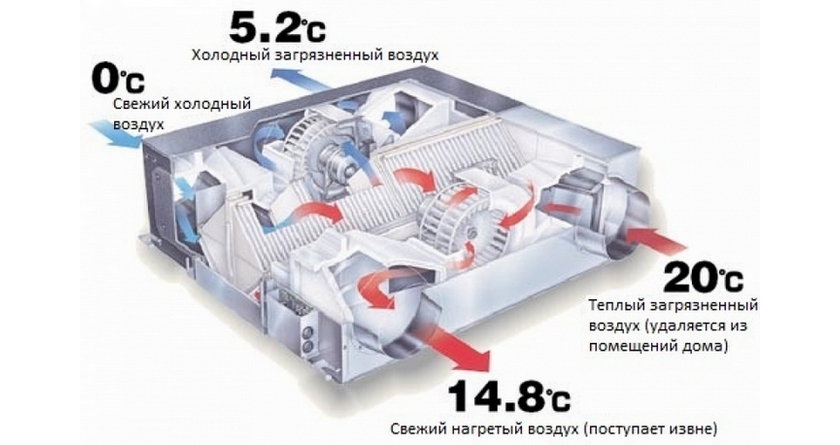

rekuperator

Технические характеристики, на которые следует обратить внимание при выборе

  • Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
  • При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
  • Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
  • Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
  • Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Как выбрать вентиляционные установки с рекуперацией тепла

О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:

Первым делом задайте продавцу следующие вопросы:

Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?

Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?

Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.

Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?

Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.

Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?

Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.

Вот некоторые рекомендации по расчёту КПД рекуператора:

  • При наличии бумажного теплообменника Коэффициент полезного действия будет равняться от 60 до 70 процентов. Что это для нас означает? Хорошо это или плохо? Это значит то, что вентиляция с рекуперацией воздуха устойчива к замерзаниям, хотя и не на сто процентов.
  • При наличии алюминиевого теплообменника КПД составит не более 63%, в то время как КПД рекуператора воздуха составит от 42 до 45% процентов. Таким образом, вам придётся использовать значительное количество электроэнергии, чтобы избавляться от обмерзания.
  • Роторный рекуператор воздуха иметь отличные показатели КПД, но при условии, что управление им осуществляется автоматически, исходя из показаний специальных датчиков. Тем не менее, эти рекуператоры могут обмерзать так же, как и алюминиевые, от чего КПД снижается.

Что ещё следует учесть, выбирая рекуператор для вентиляции?

Первое. Вы вряд ли найдёте приточно-вытяжной рекуператор воздуха, способный эффективно справляться с работой при температурах ниже минус десяти градусов по шкале Цельсия. Не верьте обещаниям на этикетках и заверениям продавцов. Самый лучший вариант — это металлический рекуператор для вентиляции, способный справляться со своей задачей при тех самых -10 ºС. При более низких температурах рекуператор просто перестаёт эффективно работать. И если реклама вам обещает, что данное устройство способно функционировать при -50 ºС, то, вполне возможно, так оно и есть, но с одной оговоркой — это скорее видимость деятельности, чем реальная рекуперация. КПД будет в любом случае снижать, рекуператор воздуха обмёрзнет, так что не верьте обещаниям о 100% эффективности и КПД до 99% — это всё лишь рекламный трюк и обман, не имеющий ничего общего с реальностью.

Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.

Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.

Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.

Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

  • Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
  • Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
  • Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
  • Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
  • Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
  • Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

"ИНТЕХ" - инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО "ИНТЕХ":

rekuperator rekuperator rekuperator rekuperator

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Рекуператор воздуха. Виды, принцип работы, способ установки.
Рекуператор воздуха

Рекуператор воздуха вызывает интерес уже не только у озадаченных состоянием экосистемы, но и попросту желающих сэкономить людей. Мы расскажем, какую выгоду сулят установки рекуперации, как они функционируют и в чём особенность монтажа такой системы в собственном доме.

О принципе рекуперации

Термин рекуперация происходит от латинского слова, означающего обмен, передачу чего-либо. В контексте вентиляции под этим понятием подразумевается передача тепла от вытяжного воздуха приточному без смешивания двух потоков. Первоначально интерес к устройствам рекуперации диктовался преимущественно тенденциями новаторства и перспективами экологической безопасности. Позже стало понятно, что это по-настоящему действенный способ оптимизировать энергетическую эффективность здания.

Рекуператор воздуха

   Принцип работы рекуператора воздуха

Принцип возвратного теплообмена имеет количественное выражение. Эффективность теплопередачи тепла растёт вместе с повышением разницы температур. Также ввиду отсутствия смешивания потоков очевидно, что полноценная работа устройства возможна только при достаточно высоком отношении площади теплового контакта к массе проходящего через рекуператор воздуха.

По сути и принципу действия каждый рекуператор — это экономайзер, собирающий отходы низкопотенциальной энергии и направляющий их для совершения полезной работы. Для рекуперации тепла не свойственен высокий КПД, однако в хорошо утеплённых зданиях утечки тепла через вентиляцию относятся к основным потерям, поэтому их сокращение — важнейшая задача для обеспечения как можно более низкого теплового баланса.

Технологические решения

Рекуператоры тепла имеют множество технических реализаций, среди которых есть как локальные приточно-вытяжные установки, так и оборудование для монтажа в централизованные системы. В любой отдельно взятой модели разработчики стремятся продумать каждую мелочь, ведь для таких устройств прирост по одному из показателей неизбежно вызывает ухудшение других параметров.

Например, чтобы успеть отдать максимум тепла вытяжной воздух должен проходить по как можно большему пути, что неизбежно увеличивает общее аэродинамическое сопротивление системы вентиляции. Получается, что для корректной работы высокоэффективного рекуператора необходим либо разгонный участок очень большой протяжённости, либо принудительное перемещение воздуха с вытекающей из этого зависимостью от электроснабжения.

Рекуператор воздуха

В соответствии с устройством и принципом действия различают пластинчатые, трубчатые и роторные рекуператоры — это три наиболее популярных типа, которые пригодны к использованию в гражданской сфере благодаря простоте конструкции.

Пластинчатые рекуператоры — это ёмкости со сложным лабиринтом перегородок, по которым во встречных направлениях перемещаются два потока воздуха. Это наиболее простой тип конструкции, получивший наибольшее распространение в бытовых рекуператорах. Главный недостаток — увеличение аэродинамического сопротивления в точке установки.

Рекуператор воздуха

   Пластинчатый рекуператор

Трубчатые рекуператоры устроены сложнее, по сути, они представляют собой один крупный канал, в котором проложены несколько трубок меньшего диаметра. Для достижения площади теплового контакта, сопоставимой с пластинчатой конструкцией, требуется увеличение длины каналов, что приводит к повышению материалоёмкости, негативно сказывается на габаритах и стоимости прибора. Но есть и позитивный аспект: завихрения воздуха при движении через систему трубок способствуют более эффективной теплопередаче, не замедляя вытяжной поток.

Рекуператор воздуха

   Трубчатые рекуператоры

Роторные рекуператоры используют для теплообмена рабочее тело — набор тонких вращающихся дисков, которые нагреваются при прохождении через тёплый канал и остывают в холодном. Недостаток таких рекуператоров — технологические зазоры между дисками, которые хоть и незначительны, но всё же приводят к частичному смешиванию потоков.

Рекуператор воздуха

   Приточно-вытяжная установка с роторным рекуператором

В целом все конструкции имеют примитивное устройство, что сказывается на эффективности, поэтому многие производители дополняют классическую схему прибора некоторыми интересными решениями. Усиленная работа ведётся над поиском материалов, хорошо поддающихся обработке и как можно лучше передающих тепло. В пластинчатых рекуператорах стенки изготавливают гофрированными или устанавливают на них оребрение, трубчатые теплообменники выполняют тонкостенными из цветных металлов.

Одним из самых интересных решений служит установка элементов Пельтье, причём за счёт положительного COP их количество буквально ничем не ограничено. Тот же принцип используется и в рекуператорах, совмещённых с системой воздушного отопления: тепловые насосы в таких установках обладают гораздо более широким диапазоном рабочих температур и увеличенным коэффициентом прироста мощности.

В наиболее продвинутых рекуператорах работает система двойного обращения потока. Тёплый вытяжной воздух подаётся изначально на более холодную часть теплообменника, где за счёт большой разницы температур наблюдается существенное увеличение эффективности теплопередачи. Также в процессе образуется конденсат, который подогревается и передаётся на испаритель внутри приточной камеры. Это помогает нивелировать осушение воздуха при нагреве, кроме того, вода как носитель скрытой теплоты способствует ещё более интенсивному переносу энергии. Некоторые моменты продуманы до мелочей: например, двигатели специально размещают в начале вытяжного и конце приточного тракта, а также снабжают качественным оребрением для полного возврата паразитного тепла.

Определение производительности

Для рекуператора как части вентиляции наиболее важными являются три параметра: приведённое аэродинамическое сопротивление, допустимый проток и эффективность, выраженная в отношении возвращённого тепла к общему количеству энергии, содержащейся в воздухе при действующей дельте температур. Это отношение непостоянно: чем холоднее приточной воздух, тем в целом эффективнее работает рекуператор, причём зависимость этих изменений не линейная. Поэтому так важно обращать внимание на диаграммы изменения основных характеристик в зависимости от прочих условий.

Q = S · v · 3600

где:

  • Q — пропускная способность вентканала, м3/ч;
  • S — площадь сечения канала, в м2;
  • v — скорость потока, м/с.

Kt = (T3 – T1) / (T2 – T1)

где:

  • Kt — коэффициент эффективности рекуператора по температуре;
  • T1 — температура наружного воздуха, °C;
  • T2 — температура воздуха в помещении, °С;
  • T3 — температура приточного воздуха, °С.

Первоначальный критерий — допустимая величина протока — определяется параметрами системы вентиляции. Разумеется, воздухообмен не может быть ниже норм, установленных СНиП: 3 м3/ч·м2 или 30 м3/ч на каждого человека при норме обеспеченности пространством менее 20 м3/чел. При этом общая кратность воздухообмена за час должна составлять не менее 0,35. Если параметры системы вентиляции на данный момент не соответствуют норме, рекуператор выбирается по нормативным требованиям, а система вентиляции впоследствии дорабатывается.

Если производительность рекуператора с принудительным движением воздуха превышает пропускную способность системы вентиляции более чем на 50%, избыточный шум устраняется установкой глушителя. Также нужно помнить, что производительность вентилятора на приточном канале выше, чем на вытяжном, разницу нужно выбирать в соответствии с количеством дополнительных точек естественного удаления воздуха.

Рекуператор воздуха

  Воздушный рекуператор тепла и влаги

Не существует определённых требований к энергоэффективности установки, в целом этот параметр важен для определения выгодности покупки. Оценить условный КПД прибора можно по онлайн-калькуляторам и данным от производителя, за точку отсчёта принимается разница температур приточного воздуха. Дополнительно нужно обратить внимание на ограничения по влажности воздуха и разнице температур, из-за несоответствия этих показателей возможно обмерзание рекуператора зимой.

Управление рекуператором

Как правило, рекуператоры служат активным элементом принудительной системы вентиляции или как минимум подразумевают возможность регулировать интенсивность воздухообмена. Можно назвать несколько способов наладить взаимодействие между рекуператором и остальными компонентами.

В самом простом случае рекуператор не имеет устройств принуждения потока, но при этом оснащается регулируемой заслонкой. Она необходима, чтобы обеспечивать корректное соотношение между пропускной способностью теплообменника и текущей мощностью вентилятора в зависимости от места расположения последнего. В одном случае встроенный в рекуператоре блок управления регулирует скорость вращения вентилятора, но также возможен вариант, где используется ПЛК со встроенным пропорциональным регулятором, настройка которого проводится опытным путём.

Рекуператор воздуха

   ПЛК для управления вентиляцией

В другом случае рекуператор служит единственным устройством принуждения потока и, соответственно, только скорость работы его вентиляторов определяет интенсивность воздухообмена. Для таких устройств предусмотрено ручное переключение режимов, а также внутренние алгоритмы управления, оптимизирующие теплообмен в зависимости от текущей разницы температуры. Самые совершенные в плане эргономики установки подключаются к системе общедомовой автоматизации и самостоятельно подстраивают производительность в зависимости от количества людей или опираясь на данные комнатных газоанализаторов.

Место и способ установки

Рекуператоры бывают напольной и подвесной потолочной установки. Есть и третий вариант — точечные стеновые рекуператоры, которые монтируются в каждом помещении, соседствующим с улицей, и не требуют прокладки дополнительных коммуникаций.

Варианты потолочной установки интересны возможностью спрятать техническое оснащение дома в полости подвесных или натяжных потолков. Такие устройства немного дороже из-за требований к компактности, в то же время для их подключения не требуются дополнительные обводные каналы. Очевидный минус такого типа размещения — повышенная шумность, обусловленная малым удалением работающих двигателей от вентиляционных решёток.

Рекуператор воздуха

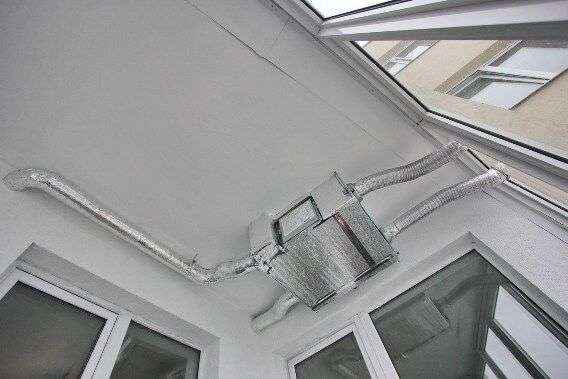

   Способ установки рекуператора в квартире

Напольные (и настенные) рекуператоры ориентированы на установку в технических помещениях. Их производительность не ограничена габаритами, но требуется качественно выполнить систему обвязки. Как правило, устройства этой категории используют по совместительству с системами воздушного отопления и кондиционирования.

Монтаж рекуператора

Сама установка и подключение рекуператора ограничиваются его механическим креплением к капитальной поверхности и стыковкой с общим вытяжным и приточным каналами. После этого места соединений герметизируются, а сам рекуператор облачается в специальный корпус, выполняющий одновременно функцию теплозащиты и шумопоглощения.

Гораздо сложнее дело обстоит с проектированием систем вентиляции, если в них предусмотрена установка рекуператора. Для канальных рекуператоров требуется прокладка двух воздуховодов в каждую жилую комнату для забора и подачи воздуха. При этом важно рассчитать живое сечение вентиляционных решёток и правильно подобрать раструбы, чтобы избежать возникновения дополнительных шумов.

Рекуператор воздуха

   Установка приточно-вытяжной вентиляции

В структуре общедомовой вентиляции рекуператоры обеспечивают воздухообмен только между жилыми помещениями. Вытяжные каналы из кухни и санузлов обычно устраиваются в обход теплообменника из-за чувствительности последнего к грязному воздуху и высокой влажности. На такой случай можно рекомендовать установку дополнительного узла фильтрации воздуха с жироулавливающими и дисперсными фильтрами. Также можно сделать выбор в сторону многоканальных рекуператоров, конструкцией которых предусмотрено подключение вспомогательного контура вентиляции для технических помещений.



Смотрите также по теме:

   Фанкойл. Новый уровень комфорта в помещении!

   Повышение энергосбережения в бизнесе. Современный подход к технологиям.



Будем рады, если подпишетесь на наш Блог!

[mailpoet_form id=»1″]

Теория рекуперации воздуха и виды рекуператоров.

Рекуперация – это процесс возврата максимального количества энергии. В вентиляции рекуперацией называется процесс передачи тепловой энергии из вытяжного воздуха в приточный. Существует множество различных видов рекуператоров и в данной статье мы о каждом из них расскажем. Каждый из видов рекуператоров хорош по своему и обладает уникальными преимуществами, но любой из них позволит Вам экономить на обогреве приточного воздуха зимой не менее 50%, а чаще до 95%.

Процесс передачи тепла от вытяжного воздуха в приточный весьма интересен. Далее начнем разбирать каждый вид рекуператоров воздуха чтобы вы более легко поняли что же это такое и какой рекуператор нужен именно Вам.

1. Пластинчатый рекуператор:

Самый популярный вид рекуператоров, а точнее приточно-вытяжных установок с пластинчатым рекуператором. Свою популярность он завоевал благодаря простоте и надежности конструкции самого теплообменника рекуператора.

Принцип работы прост – два потока воздуха (вытяжной и приточный) пересекаются в теплообменнике рекуператора, но так, что их разделяют стенки. В итоге эти потоки не смешиваются. Теплый воздух нагревает стенки теплообменника, а стенки нагревают приточный воздух. Эффективность пластинчатых рекуператоров (КПД пластинчатого рекуператора) измеряется в процентах и соответствует:

45-78% для металлических и пластиковых теплообменников рекуператоров.

60-92% для пластинчатых рекуператоров с целлюлозными гигроскопичными теплообменниками.

Такой скачок КПД в сторону целлюлозных рекуператоров обусловлен во-первых возвратом влаги через стенки рекуператора из вытяжного воздуха в приточный, а во-вторых передачей в этой же влаге скрытого тепла. Ведь в рекуператорах роль играет не тепло самого воздуха, а тепло влаги, содержащейся в нем. Воздух без влаги обладает очень низкой теплоемкостью, а влага – это вода… с известной большой теплоемкостью.

Для всех рекуператоров, кроме целлюлозных, обязателен вывод дренажа. Т.е. при планировании установки рекуператора Вам необходимо помнить о том что требуется еще и подвод канализации.

Итак, плюсы:

1. Простота конструкции и надежность.

2. Высокий КПД.

3. Отсутствие дополнительных потребителей электроэнергии.

Ну и, конечно-же, минусы:

1. Для функционирования такого рекуператора – к нему должны подводиться и приток и вытяжка. Если система проектируется с нуля – то это не минус вовсе. А вот если система уже имеется и приток с вытяжкой находятся на расстоянии – лучше применить рекуператор с промежуточным теплоносителем.

2. При минусовых температурах теплообменник рекуператора может обмерзать. Для его разморозки требуется либо прекращение или снижение подачи воздуха с улицы, либо применение байпасного клапана, который пускает приточный воздух в обход теплообменника, пока тот размораживается вытяжным воздухом. При таком режиме разморозки весь холодный воздух попадает в систему минуя рекуператор и требуется много электричества чтобы его нагреть. Исключение – целлюлозные пластинчатые рекуператоры.

3. В основном данные рекуператоры не возвращают влагу и подающийся воздух в помещения пересушен. Исключение – целлюлозные пластинчатые рекуператоры. Читать далее…

Роторный рекуператор:















Второй по популярности вид рекуператоров. Еще бы… Высокий КПД, не замерзает, более компактный чем пластинчатый, да еще и влагу возвращает. Одни плюсы.

Роторный рекуператор сделан из алюминия, намотанного слоями на ротор, причем один лист плоский, а второй зигзагообразный. Чтобы воздух проходил. Приводится в движение электроприводом через ремень. Этот “барабан” вращается и каждая часть его при прохождении зоны вытяжки нагревается, а затем перемещаясь в зону притока охлаждается, тем самым передавая тепло приточному воздуху.

Для защиты от перетоков воздуха используется продувочный сектор. Читать далее…

Крышный рекуператор воздуха:

Новый и не очень известный вид рекуператоров воздуха. В крышных рекуператорах на самом деле используются пластинчатые рекуператоры и иногда роторные, но мы решили вынести их отдельным видом рекуператоров, т.к. крышный рекуператор – это специфический отдельный вид приточно-вытяжных установок с рекуператором.

Крышные рекуператоры подходят для больших однообъемных помещений и являются вершиной удобства проектирования, монтажа и эксплуатации. Для его установки достаточно сделать нужное окно в кровле здания, поставить специальный “стакан”, который распределяет нагрузку, и поставить в него крышный рекуператор. Всё просто. Забор воздуха производится из-под потолка в помещении, а подача по пожеланиям заказчика, либо из-под потолка, либо в зону дыхания рабочих или посетителей торговых центров. Читать далее…

Рекуператор с промежуточным теплоносителем:

А этот вид рекуператоров подойдет для уже существующих систем вентиляции “приток отдельно – вытяжка отдельно”.

Ну или при невозможности построения новой системы вентиляции  с каким либо видом рекуператора, который предполагает собой подвод притока и вытяжки в одно помещение. Но стоит помнить что и пластинчатые и роторные теплообменники обладают белее высоким КПД, чем гликолевые. Читать далее…

что это, как работает такое устройство и что представляет собой система рекуперации

Рекуператор воздуха для домаРекуператор воздуха для домаЛюбое закрытое помещение нуждается в ежедневном проветривании, но иногда этого бывает недостаточно для создания комфортного и приятного микроклимата. В холодное время года, когда открыты окна в режиме проветривания, быстро уходит тепло, а это приводит к лишним затратам на отопление. В летнее время года многие пользуются кондиционерами, но вместе с охлажденным проникает и горячий воздух с улицы.

Чтобы уравновесить температуру и сделать воздух более свежим, придумано такое устройство, как рекуператор воздуха. В зимнее время оно позволяет не потерять комнатное тепло, а в летнюю жару не дает проникнуть в помещение горячему воздуху.

Что такое рекуператор?

Устройство рекуператораУстройство рекуператораВ переводе с латинского, слово рекуператор означает — обратное получение или возвращение, касательно воздуха подразумевается возврат тепловой энергии, которая уносится с воздухом через систему вентиляции. Такое устройство, как рекуператор воздуха справляется с задачей вентиляции, уравновешивания двух воздушных потоков.

Принцип работы устройства очень простой, из-за разности температуры происходит теплообмен, за счет этого температура воздуха выравнивается. В рекуператоре есть теплообменник с двумя камерами, они пропускают через себя вытяжной и приточный потоки воздуха. Накопленный конденсат, который образуется из-за разности температуры, автоматически удаляется из рекуператора.

Система рекуперации позволяет не только вентилировать воздух в помещении, она значительно экономит расходы на отопление, поскольку эффективно сокращает потери тепла. Рекуператор способен сохранить более 2/3 уходящего из помещения тепла, а это значит, что устройство вторично использует тепловую энергию в одном технологическом цикле.

Классификация устройств

Рекуператоры отличаются схемами движения теплоносителей и по конструкции, а также по своему назначению. Есть несколько типов рекуператоров?

  1. Пластинчатые
  2. Роторные
  3. Водные
  4. Устройства, которые можно размещать на крыше.

Пластинчатые рекуператоры

Они считаются самыми распространенными, поскольку цена их невысокая, но они достаточно эффективные. Теплообменник, расположенный внутри устройства состоит из одной или нескольких пластин из меди или алюминия, пластика, очень прочной целлюлозы, они находятся в неподвижном состоянии. Воздух, попадая в устройство, проходит через ряд кассет и не смешивается, в процессе работы происходит одновременный процесс охлаждения и подогрева.

Устройство очень компактное и надежное, оно практически не выходит из строя. Рекуператоры пластинчатого типа функционируют без потребления электроэнергии, что является немаловажным преимуществом. Среди недостатков устройства — в морозное погоды пластинчатая модель работать не может, влагообмен невозможен из-за обмерзания вытяжного устройства. Его вытяжные каналы собирают конденсат, который замерзает при минусовой температуре.

Роторные рекуператоры

Разновидности рекуператоровРазновидности рекуператоровТакое устройство работает от электроэнергии, его лопасти от одного или двух роторов должны вращаться во время работы, после чего происходит движение воздуха. Обычно они имеют цилиндрическую форму с пластинами, плотно установленными и барабаном внутри Вращать их заставляют потоки воздуха, вначале выходит комнатный воздух, а затем, меняя направление, воздух поступает обратно с улицы.

Следует отметить , что роторные устройства имеют больше размеры, но КПД у них гораздо выше, чем у пластинчатых. Они отлично подходят для больших помещений — залов, торговых центров, больниц, ресторанов, поэтому для дома их покупать нецелесообразно. Среди минусов стоит отметить дорогое содержание таких устройств, поскольку они потребляют много электроэнергии, их непросто установить из-за громоздкости, стоят они дорого. Для монтажа необходима вентиляционная камера из-за больших размеров роторного рекуператора.

Рекуператор водяной и размещаемый на крыше

Рециркуляционные устройства переносят тепловую энергию в приточный теплообменник с помощью нескольких теплоносителей — воды, антифриза и др. Данное устройство очень похоже по производительности на пластинчатые рекуператоры, но отличается тем, что очень напоминает водяную систему отопления. Недостатком является невысокий КПД и частое техобслуживание.

Рекуператор, который можно разместить на крыше экономит пространство в комнате. Его КПД составляет максимум 68%, он не нуждается в эксплуатационных затратах, все эти качества можно отнести к преимуществам такого типа. Минусом является то, что такой рекуператор сложно монтировать, для него необходима специальная система крепления. Чаще всего такой тип используют для объектов промышленного назначения.

Система рекуперации

Как приобрести рекуператорКак приобрести рекуператорВ любом жилом доме должна быть спроектирована и смонтирована естественная вентиляция, но на нее всегда влияют погодные условия, в зависимости от времени года, от этого зависит сила проветривания. Если зимой в мороз вентиляционная система работает эффективно, то в летнее время она практически не функционирует.

Герметичность жилого дома можно снизить путем улучшения естественной вентиляции, но она будет давать ощутимый результат только в холодное время года. Здесь есть и отрицательная сторона, например, из жилого дома будет уходить тепло, а поступающий холодный воздух потребует дополнительного обогрева.

Чтобы такой процесс вентиляции не был слишком затратным для хозяев дома, нужно использовать тепло воздуха, отводимое из помещения. Необходимо сделать принудительную циркуляцию воздуха. Для этого делается разводка сети приточных и вытяжных воздуховодов, затем установить вентиляторы. По ним будет подаваться воздух в отдельные помещения и такой процесс не будет связан с погодными условиями. Специально для этого устанавливается теплообменник в месте пересечения воздушных масс свежих и загрязненных.

Что дает рекуператор воздуха?

Система рекуперации позволяет свести к минимуму процент смешивания поступающего и вытягиваемого воздуха. Разделители, которые есть в устройстве, осуществляют это процесс. За счет передачи границе энергии потока происходит теплообмен, струи будут проходить параллельно либо перекрестно. Система рекуперации имеет много положительных характеристик.

  1. Специального типа решетки на входе воздушных потоков удерживают пыль, насекомых, пыльцу и даже бактерии с улицы.
  2. В помещение поступает очищенный воздух.
  3. Из помещения уходит загрязненный воздух, в котором могут быть вредные компоненты.
  4. Кроме циркуляции происходит очищение и утепление приточных струй.
  5. Способствует более крепкому и здоровому сну.

Положительные свойства системы дают возможность применять ее в помещениях различного типа для создания более комфортных температурных условий. Очень часто они используются в промышленных помещениях, где необходима вентиляция большого пространства. В таких местах необходимо поддерживать постоянную температуру воздуха, с этой задачей справляются роторные рекуператоры, которые могут работать при температуре до +650оС.

Заключение

Необходимый баланс свежего и чистого воздуха с нормальной влажностью сможет обеспечить система приточной и вытяжной вентиляции. Установив рекуператор можно решить многие проблемы, связанные также с экономией энергетических ресурсов.

Выбирая для своего дома рекуператор воздуха, необходимо учитывать площадь жилого помещения, степень влажности в нем и назначение устройства. Обязательно стоит обратить внимание на стоимость устройства и возможность установки, его КПД, от которого будет зависеть качество вентиляции всего дома.

Оцените статью: Поделитесь с друзьями!
Вентиляция с рекуперацией в квартире. Без воздуховодов и СМС / Habr
Написать этот пост меня подтолкнула недавняя статья о приточной вентиляции в квартире. Я было хотел оставить развёрнутый комментарий, но понял что правильнее будет написать статью, т.к. мой опыт использования комнатных рекуператоров в качестве основной системы вентиляции может быть интересен многим.
Это КДПВ блок рекуперации/регенерации. Надеюсь, ни у кого нет трипофобии?

Итак, всё началось с духоты. Точнее, с утепления квартиры слоем экструзионного пенополистирола по всему периметру (панельная 9-этажка родом из 80-х, с кучей сквозящих углов). В результате чего, квартира стала условно герметичной и вопрос свежего воздуха встал в полный рост.

Поиск решения


Вводные данные были такие: 5-комнатная квартира со сложной планировкой, площадью 91 м2 с потолками 2.55 и несущими железобетонными стенами. Домовые вент.стояки работают чуть лучше чем никак. Куда тянуть и как размещать воздуховоды — вообще не понятно, прятать их особо некуда, да и начинать новый ремонт желания никакого нет.

Двое маленьких детей играют на полу, что исключает приоткрытые форточки. Но свежий воздух нужен прямо сейчас, т.к. залповые проветривания каждые полчаса совсем не спасают, да и постоянно перемещать всю семью из комнаты в комнату — то ещё удовольствие.

Изучая варианты, наткнулся на концепцию комнатных рекуператоров: по сути тот же бризер, но с блоком рекуперации/регенерации тепла и возможностью работы вентилятора как на приток, так и на вытяжку. Суть идеи в том, что устройство работает в циклическом режиме, некоторое время (30-60 сек у разных производителей) продувая воздух в одну сторону, а затем в другую (например, разворачивая блок с вентилятором). Получается аналог работы лёгких с «вдохом» и «выдохом». Центральное ядро из теплоёмкого материала (пластик или керамика) при этом является и теплообменником и временным накопителем тепла — регенератором:


Регенераторы разных моделей, для размещения внутри стены (снизу) или на наружной стене дома (сверху)

Отзывы на такие устройства были противоречивые, но пообщавшись на форуме с одним из создателей подобного девайса, всё-таки решил установить пару штук и посмотреть, какой будет эффект. Выбор пал на простую модель от Vakio. За вполне вменяемые деньги производитель обещал работу при суровом морозе (у нас -40 бывает), до 60 м3*ч с рекуперацией (и до 120 м3*ч — без) и эффективность возврата тепла не менее 80%.

Более подробные характеристики

Что ж, заманчиво.

Установка и первые впечатления


Специалисты по алмазному бурению за пол дня наделали красивых дырок отверстий в наружных стенах (требуется 132 диаметр под гильзу 125 мм) и первые три прибора заняли свои места (по одному в спальне, детской и гостиной). И здесь обнаружилась моя ошибка — толщины стен немного не хватило, в результате оголовки гильз торчали снаружи на 5-7 см. Пришлось утеплять пеной — не очень эстетично, ну да ладно.Внешний вид и отдельные узлы
Главный вопрос, который интересовал — насколько лучше станет качество воздуха? Стало сильно лучше. Собственно, в тех комнатах, где поселились приборы, мы просто перестали открывать форточки и как-либо ещё проветривать. В остальных комнатах — духота ощущалась сразу, свежий воздух туда не доходил.

Второй вопрос — рекуперация. По сравнению с приоткрытой форточкой — небо и земля. Зимой никаких проблем с холодными сквозняками, очень комфортно. Насколько хорошо работает рекуперация? Я решил это проверить и заморочился с измерениями (об этом — ниже), но в целом — думаю вполне в районе обещанных 80%.

Ну и третий вопрос — шум. Здесь всё немного грустнее. Шумят. На 2-3 скорости (из 7) — примерно как кондиционер, на 5-7 — слышно очень хорошо, особенно моменты разворота вентилятора. Но мне здесь повезло, никто в семье не испытывает проблем с этим шумом, спокойно спим даже при максимальной мощности приборов. Как выяснилось — на свежий воздух быстро «подсаживаешься», в итоге хочется ещё больше свежего воздуха. Так что у нас приборы почти всегда работают на максимуме (только в морозы ставим среднюю скорость).

Нужно больше воздуха!


Через год после установки первых приборов, взяли ещё три, в итоге теперь в квартире по одному в каждой комнате, включая кухню. И вот здесь выяснился неприятный момент: для нормальной работы нескольких приборов, они должны работать в противофазе. Т.е. когда половина из них работает на приток, вторая половина — на вытяжку. И каждые 40 секунд они меняются ролями, разворачивая вентиляторы. Проблема здесь в том, что приборы «глупые» и не умеют синхронизироваться (у производителя есть более дорогие модификации с заявленной возможностью синхронизации, но насколько это хорошо работает — сказать не могу). В общем, каждый раз, когда нужно переключить систему в режим рекуперации, приходится проходить по комнатам с секундомером в руках и каждые 40 секунд переводить один из приборов в нужный режим. И ещё повторять эту процедуру в случае если пропало электропитание (авария на подстанции или ещё что). Не удобно, наличие умных функций здесь бы очень пригодилось.

Но в целом, система работает и радует. Окна в квартире практически никогда не открываются, воздух всегда свежий. Настолько привык к работе вентиляции, что однажды проснулся ночью с неприятным ощущением, что что-то не так. Не сразу понял, что проблема была в духоте — сбой на подстанции обесточил несколько домов и у нас вырубилась вентиляция. Результат прям сразу стал ощутим. Что сказать — к хорошему быстро привыкаешь.

Ещё из важных моментов — необходимость работы увлажнителей в зимний период. Возможно конструкция регенераторов и позволяет вернуть часть влаги обратно, но этот эффект явно минимален и без увлажнителей воздух очень сухой (20-25%). Используем пару ультразвуковых, заливаем воду из осмоса, проблем нет.

Эксплуатация зимой и летом


Для эксплуатации приборов при температуре ниже -10С, предусмотрен так называемый «Зимний режим». При его включении, каждый час запускается пятиминутная усиленная продувка регенератора в режиме вытяжки. Для его отогрева и оттаивания конденсата (который таки намерзает). Это шумно, но терпимо. Больше раздражает необходимость учитывания этой продувки при синхронизации работы приборов зимой. Ведь если они включат продувку одновременно, то в квартире возникнет вакуум пониженное давление, начнётся подсос грязного воздуха из вент.стояков и подъезда. Да и эффективность такой продувки будет минимальной.

Что в итоге приходится делать? Верно, брать в руки секундомер и проходить по всем комнатам, переключая настройки, теперь уже каждые 6 минут (больше 5 минут и кратно циклам по 40 сек в которых работают приборы). Это меня сильно печалит, так что зимний режим я ставлю один раз, когда на улице начинаются лёгкие минуса и выключаю только весной. Да, этим приборам очень сильно не хватает автоматизации и привязки к различным системам умного дома.

Рекуперация зимой работает, даже в морозы. На удивление, проблем за два года эксплуатации особо не было. Так, один раз намертво замёрз регенератор, когда супруга совсем отключила прибор, но не перекрыла задвижку воздуховода — в результате за пол дня медленно уходящий воздух забил блок регенератора намёрзшим конденсатом. Но это скорее авария по вине пользователя. При обычной работе конденсат тоже намерзает, но проблем не создаёт:


Выглядит колхозно, но это моя вина: толщина стены меньше чем надо, гильза подрезана не по размеру и декоративная решётка успешно отвалилась.

С весны до осени всё вообще замечательно. Блоки регенераторов вынимаются, часть приборов переводится в режим притока (в комнатах, выходящих на северную сторону), часть приборов — в режим вытяжки (обычно делаю соотношение 4-2, чтобы создать небольшое избыточное давление).

Пыль и фильтры


Квартира находится на 5 этаже, крупных дорог рядом нет, но есть частный сектор. А топят у нас углём. Это реально проблема, зимой иногда над городом бывает «морозный смог» с дымом от угольных ТЭЦ и котелен. Фильтры в приборе стоят F6, моются раз в месяц. Вода при этом такая, как будто чернильницу опрокинули. Ну и в сухом виде это тоже не очень приятно:
Грязный и чистый фильтр.

Фильтры нужно промывать регулярно, иначе производительность приборов падает очень заметно. Мытый несколько раз фильтр субъективно не отличается по проницаемости от нового. Но здесь я могу ошибаться.

Измеряем КПД и качество воздуха


«Воздух стал свежий» — это конечно слишком субъективно. Нужно было чем-то измерить его качество и, после долгих поисков, остановился на портативном BLATN 128s
Пыль разного размера, CO2, формальдегид, летучие органические.

Такие данные были получены зимой, с одним взрослым и одним ребёнком в комнате и рекуператоре на средней скорости. Не супер, конечно. На высокой скорости показатели чуть лучше, СО2 в районе 850 ppm.

Туман, который смогКогда город накрывает смогом от угольных котелен, за окном можно увидеть вот такую картину:

Звук пришлось отключить. т.к. прибор безостановочно вопил тревогу. Ну и значок противогаза как бы намекает.

Прогулявшись с прибором по родственникам, живущим как в квартирах, так и в частных домах, сделал неутешительные выводы: никто не заморачивается с качеством воздуха. CO2 под 1500-2000 ppm встречается через раз, где-то фонит ламинат или новая мебель из ЛДСП. Грустно, в общем.

Для измерения КПД рекуперации взял термогигрометр UNI-T UT333 BT с возможностью построения графика измерений. Прибор тормознутый и у них страшно глючное мобильное приложение, нормально выгрузить графики так и не смог, но общую картину увидеть можно:


В квартире +26, на улице -8, средняя скорость, пылевой фильтр снят, измерения внутри помещения

Если кратко, КПД рекуперации меняется в течении всего цикла, в зависимости от дельты температур между проходящим воздухом и регенератором, который постоянно остывает/нагревается. Минимальный КПД, в конце цикла «вдоха» я насчитал ~60% (было -8, стало +12, общая дельта 34), средний за весь цикл — 75-80% (примерно, т.к. нет возможности выгрузить данные, есть только такие графики). Вообще, кому интересно покопаться в данных, множество измерений с разными настройками и скоростью вентилятора я выкладывал в соответствующей теме на Форумхаусе, но общие выводы такие: рекуперация работает и в целом соответствует заявленной.

Выводы


Система работает и свою задачу выполняет. Воздух поступает, рекуперация помогает не использовать дополнительный преднагрев. Да, немного шумно, но для нас это явно «меньшее зло». Кто-то может подумать, что при наличии центрального отопления, эта рекуперация нафиг не нужна и можно просто сделать приток над батареей, но в моём случае это не вариант — т.к. часть зимы батареи у нас просто перекрыты (дом и так перегрет).

Из явных минусов — отсутствие автоматизации и некого централизованного управления (сценарии под разные времена года и жизненные ситуации).

Ну и самый важный вопрос — делал бы я такую систему не в квартире а в своём (строящемся) доме? Нет, конечно! При возможности разместить воздуховоды и изначально всё спланировать — централизованная ПВУ с рекуператором, канальным увлажнителем и прочими ништяками будет вне конкуренции. Как по тишине, так и по комфорту.

Однако для многих квартир, где нет возможности/желания устанавливать централизованные ПВУ, подобная распределённая система из комнатных рекуператоров вполне может стать приемлемым вариантом.

Как восстановить данные с MacBook Air [2019]

Могу ли я восстановить удаленные файлы с MacBook Air?

Мне нужно восстановить данные с моего MacBook Air. Проблема в том, что я удалил все личные данные на нем, потому что я хотел продать его. Но я забыл сделать резервную копию удаленных данных. Теперь я так сожалею. Есть ли какая-нибудь утилита для восстановления данных MacBook Air, которая сможет мне помочь?

Данные MacBook Air могут быть потеряны из-за удаления, случайного форматирования, вирусной атаки и так далее.Всякий раз, когда данные были потеряны с вашего MacBook Air, они будут помечены как недоступный файл, прежде чем новые данные будут перезаписаны. Поэтому мы рекомендуем вам не использовать MacBook Air после потери данных, пока вы не вернете утраченные данные. Основной вопрос , как восстановить удаленные файлы с MacBook Air . Что ж, двигайтесь вперед и получите решение для восстановления файлов MacBook.

Часть 1. Лучшее программное обеспечение для восстановления данных для MacBook Air

Независимо от причин, которые приводят к потере или удалению файла с вашего MacBook Air, Recoverit Data Recovery для Mac является одной из наиболее эффективных программ восстановления MacBook Air, с помощью которой вы можете восстановить с нее различные файлы, включая фотографии, видео, файлы документов, электронные письма. , и т.д.Установив его на MacBook Air, вы сможете восстановить потерянные данные с различных устройств хранения, таких как внешний жесткий диск, цифровая камера, флэш-накопитель, карта памяти и т. Д.

Видеоурок по восстановлению данных MacBook Air

Вот видеоурок, который научит вас, как выполнить восстановление данных MacBook Air за 3 шага и минуты.



Часть 2. Как восстановить удаленные файлы с MacBook Air

Чтобы восстановить удаленные файлы с MacBook Air, вы можете запустить Recoverit Data Recovery для Mac на MacBook Air и выполнить следующие простые шаги.

Примечание. Не устанавливайте программу восстановления MacBook Air на раздел жесткого диска, где были потеряны ваши файлы.

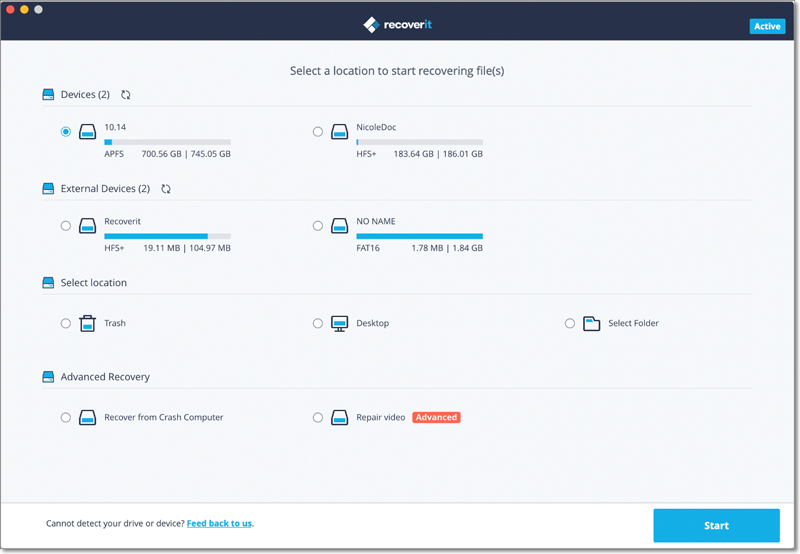

Шаг 1 Выберите диск MacBook Air

Запустите Recoverit, и программа отобразит все разделы на вашем MacBook Air.
Чтобы восстановить удаленные файлы с MacBook Air, вам просто нужно выбрать правильный файл и нажать кнопку «Пуск», чтобы начать сканирование.

Если вы собираетесь восстановить данные с внешнего устройства хранения данных, убедитесь, что они могут быть надежно подключены к ноутбуку MacBook Air.Вы также можете напрямую перейти на эту страницу для конкретного решения - Как восстановить данные с внешнего жесткого диска на Mac .

macbook air recovery

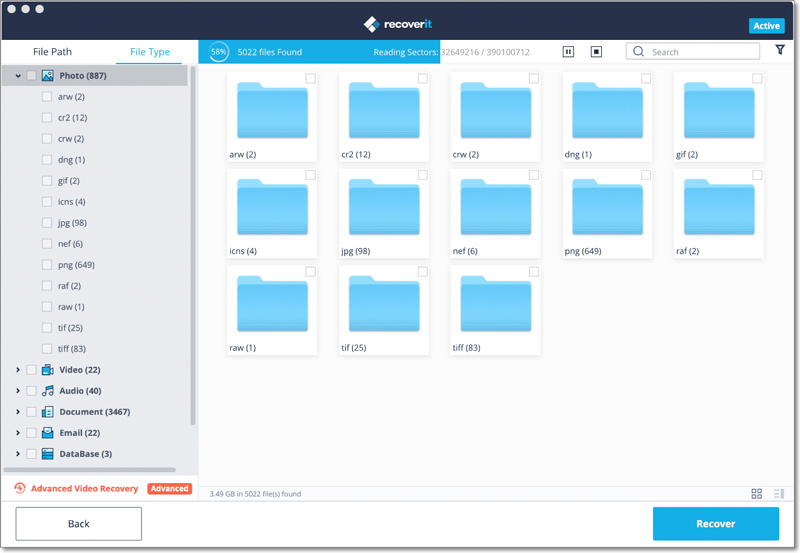

Шаг 2 Сканирование MacBook Air Partition

Средство восстановления MacBook Air немедленно запустит комплексное сканирование на вашем компьютере для глубокого поиска удаленных файлов. Оставьте это сканирование и подождите немного.

scan for MacBook Air data recovery

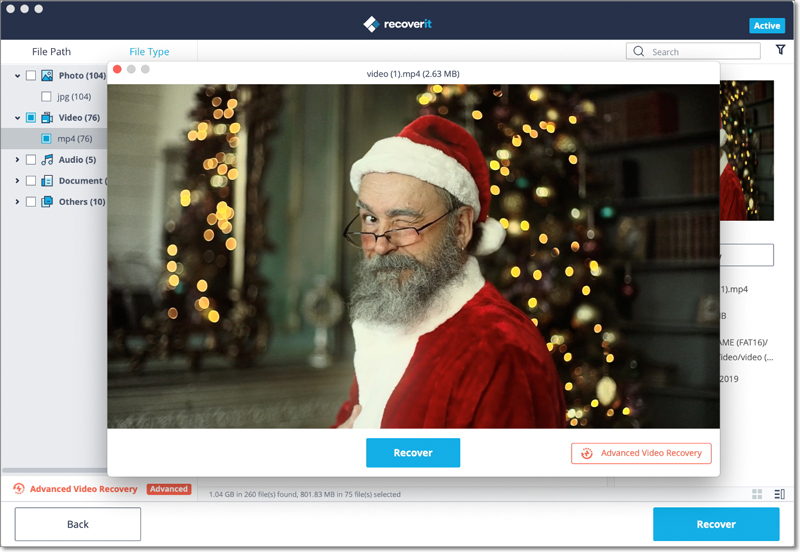

Шаг 3 Восстановите данные с MacBook Air

Когда сканирование закончится, все найденные данные будут отображены в левой части окна.Вы можете просмотреть имена файлов, чтобы проверить, сколько файлов вы сможете получить. И вы даже сможете просматривать файлы изображений.

Затем, в конце, вам просто нужно выбрать файлы и нажать кнопку «Восстановить», чтобы сохранить их. После восстановления удаленных файлов выберите новый раздел, чтобы сохранить восстановленные файлы, чтобы избежать их перезаписи.

recover data from macbook air

Что не так с Mac

Восстановите свой Mac
Fix Your Mac
Удалить свой Mac
Learn Mac Hacks
,

О macOS Recovery - поддержка Apple

Утилиты в macOS Recovery помогут вам восстановить с Time Machine, переустановить macOS, получить помощь онлайн, починить или стереть жесткий диск и многое другое.

macOS Recovery является частью встроенной системы восстановления вашего Mac.Вы можете запустить MacOS Recovery и использовать его утилиты для восстановления после определенных проблем с программным обеспечением или выполнения других действий на вашем Mac.

Как запустить MacOS Recovery

  1. Включите ваш Mac и сразу нажмите и удерживайте эти две клавиши: Command (⌘) и R. Нужна помощь?
  2. Отпустите клавиши, когда увидите логотип Apple, вращающийся глобус или другой экран запуска.
  3. Вам может быть предложено ввести пароль, например пароль встроенного программного обеспечения или пароль пользователя, который является администратором этого Mac.Введите запрошенный пароль для продолжения.
  4. Запуск завершен, когда вы видите окно утилит:
  5. После запуска из MacOS Recovery выберите утилиту и нажмите «Продолжить»:
  6. Чтобы выйти из MacOS Recovery, выберите «Перезагрузить» или «Выключить» в меню Apple . Если вы хотите выбрать другой загрузочный диск перед выходом, выберите «Загрузочный диск» в меню Apple.

Если вы не можете запустить MacOS Recovery

Если ваш Mac не запускается из встроенной системы восстановления MacOS, он может попытаться запустить восстановление из MacOS через Интернет.Когда это происходит, вы видите вращающийся глобус вместо логотипа Apple во время запуска:

Чтобы вручную запустить из Internet Recovery, нажмите и удерживайте любую из этих комбинаций клавиш при запуске:

Если запуск из Internet Recovery не удался, вы видите глобус с символом предупреждения (восклицательный знак):

В этом случае попробуйте следующие решения:

  • Убедитесь, что ваш Mac может подключиться к Интернету. Если вам не предлагается выбрать сеть Wi-Fi во время запуска, переместите указатель в верхнюю часть экрана, затем выберите сеть из меню Wi-Fi, если оно доступно.
  • Нажмите Command-R при запуске, чтобы попытаться использовать встроенную систему восстановления вместо Internet Recovery.
  • Подключитесь к Интернету, используя Ethernet вместо Wi-Fi, или наоборот.
  • Подключитесь к Интернету из другой сети Wi-Fi или Ethernet. Ваша сетевая конфигурация может не разрешить доступ в Интернет, который необходим macOS Recovery.
  • Повторите попытку позже, поскольку проблема может быть временной.
  • Запустите программу с другого диска или тома, если таковой имеется, или используйте загрузочный установщик для переустановки macOS.

Если вам все еще нужна помощь, обратитесь в службу поддержки Apple.

Дата публикации:

,

Как восстановить данные с Macbook Air

Часть 1. Можно ли восстановить удаленные файлы из MacBook Air?

Мне нужно восстановить данные с моего Macbook Air. Проблема в том, что я удалил все личные данные на нем, потому что я хотел продать его. Но я забыл сделать резервную копию удаленных данных. Теперь я так сожалею. Есть ли какая-нибудь утилита восстановления данных Macbook Air, которая сможет помочь?

Данные Macbook Air могут быть потеряны из-за удаления, случайного форматирования, вирусной атаки и так далее.Всякий раз, когда данные были потеряны из вашего Macbook Air, они будут помечены как недоступный файл, прежде чем новые данные будут перезаписаны. Поэтому мы рекомендуем вам не использовать Macbook Air после потери данных, пока вы не вернете утраченные данные.

Независимо от причин, которые приводят к потере или удалению файла с вашего Macbook Air, Wondershare data recovery для macis - одна из самых эффективных программ восстановления Macbook Air, с помощью которой вы можете восстанавливать различные файлы, включая фотографии, видео, файлы документов, электронные письма и т. Д.Установив его на Macbook Air, вы сможете восстановить потерянные данные с устройства хранения, такого как внешний жесткий диск, цифровая камера, флэш-накопитель, карта памяти и т. Д.

Загрузите пробную версию сейчас. Эта утилита на 100% безопасна и полностью совместима с Mac OS X 10.10 (Yosemite).

mp4 in mp3 umwandeln

Лучшее программное обеспечение для восстановления данных для Mac

  • Быстрое, безопасное и полное восстановление файлов в более чем 550 форматах с любого устройства хранения.
  • 3 режима восстановления, которые помогут вам восстановить потерянные файлы в различных ситуациях
  • Поддерживает восстановление данных из корзины, жесткого диска, карты памяти, флэш-накопителя, цифровой камеры и видеокамеры
  • Предварительный просмотр до восстановления позволяет сделать выборочное восстановление
  • Поддерживаемые ОС: Mac OS X (Mac OS X 10.6, 10,7 и 10,8, 10,9, 10,10 Yosemite) на iMac, MacBook, Mac Pro и т. Д .; Windows 10/8/7 / XP / Vista,

Часть 2. Выполните восстановление данных MacBook Air за 3 шага

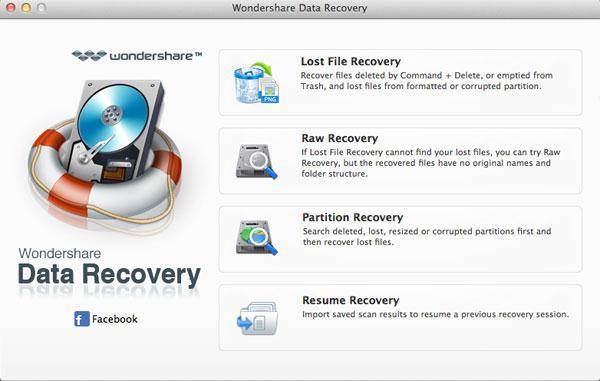

Шаг 1 Выберите режим восстановления, чтобы запустить Macbook Air Data Recovery

Запустите Wondershare для восстановления данных для Mac на вашем Macbook Air, тогда программа будет показана на рисунке ниже.Вы можете прочитать инструкции и выбрать режимы восстановления, которые подходят вам больше всего.

Здесь, чтобы восстановить удаленные файлы из MacBook Air, выберите «Восстановление потерянных файлов».

Примечание: Пожалуйста, не устанавливайте программу в раздел, где ваши файлы были потеряны.

macbook air recovery

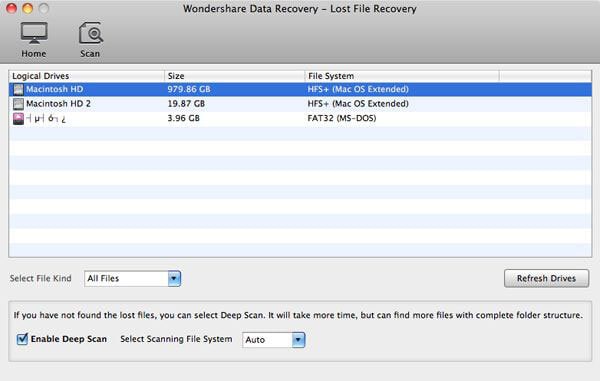

Шаг 2 Сканирование Macbook Air Partition на предмет утраченных файлов

Затем программа отобразит все разделы на вашем Macbook Air, вам просто нужно выбрать правильный и нажать кнопку «Сканировать», чтобы начать сканирование.

Примечание: Если вы собираетесь восстанавливать данные с внешнего устройства хранения данных, убедитесь, что оно хорошо подключено к вашему ноутбуку Macbook Air.

macbook air data recovery

Шаг 3 Восстановите данные с Macbook Air

Когда сканирование закончится, все найденные данные будут отображены в левой части окна. Вы можете просмотреть имена файлов, чтобы проверить, сколько файлов вы сможете получить.И вы даже сможете просматривать файлы изображений.

Затем, в конце, вам просто нужно выбрать файлы и нажать кнопку «Восстановить», чтобы сохранить их. Пожалуйста, выберите новый раздел, чтобы сохранить восстановленные файлы, чтобы избежать их перезаписи.

Примечание: Мы настоятельно рекомендуем сделать резервную копию важных файлов на Macbook Air.

 recover data from macbook air

download-btn-mac Download Win Version

,

Как восстановить MacBook Air

Вы когда-нибудь представляли себе, что вам нужно вытереть MacBook и начать все заново с «новой» машины? Если вы этого не сделали, вы должны знать, что существует множество причин для сброса MacBook Air до заводских настроек, например поврежденные жесткие диски, вирусные атаки, вялое быстродействие и системные ошибки.Не паникуйте - успокойтесь в том, что весь процесс прост и понятен. Ниже мы наметили шаги, необходимые для восстановления заводских настроек MacBook Air, чтобы вы знали, что вам нужно будет сделать.

Часть 1: Как восстановить MacBook Air

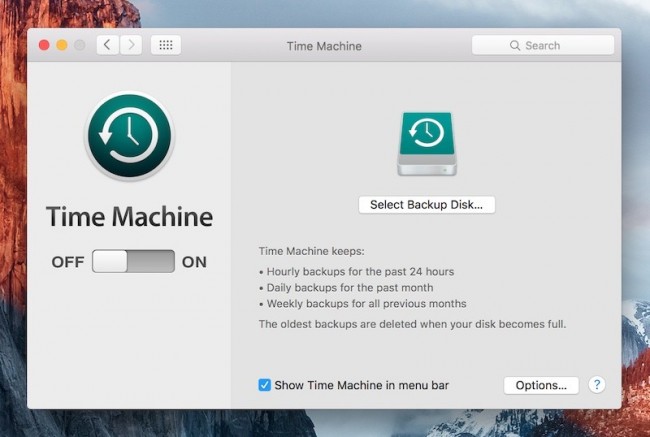

Перед восстановлением заводских настроек MacBook Air убедитесь, что у вас есть все важные данные, хранящиеся на вашем компьютере. Это потому, что запуск процесса сброса приведет к стиранию вашего жесткого диска.Самый простой способ резервного копирования локально сохраненных данных на MacBook Air - использовать функцию Apple Time Machine.

time machine backup data

Теперь, когда у вас есть все резервные копии, вы можете начать приводить машину в движение. Убедитесь, что ваш MacBook Air полностью заряжен или подключен к электрической розетке, чтобы ваше устройство не отключилось на полпути после сброса MacBook Air.

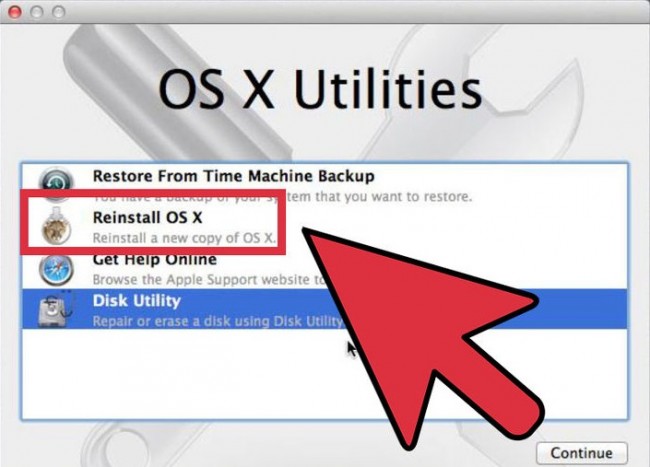

  1. Перезагрузите MacBook Air и одновременно удерживайте клавиши «Command» и «R».Это откроет меню «OS X Utilities», которое является отправной точкой всего этого процесса.
  2. restore macbook air

  3. Убедитесь, что ваш MacBook Air подключен к Интернету. Выберите опцию «Переустановить OS X» - это автоматически загрузит все необходимое программное обеспечение и запустит восстановление системы. Вас могут попросить ввести вашу регистрационную информацию Apple.
  4. how to restore macbook air

MacBook Air должен переформатировать свой жесткий диск после нажатия кнопки «Продолжить».Перезагрузите MacBook Air после завершения всего процесса. Вы сможете увидеть, что ваш MacBook Air теперь восстановлен в своем первоначальном состоянии, когда вы впервые достали его из коробки.

Часть 2. Как восстановить MacBook Air с помощью инструмента восстановления данных

Если вам не удалось выполнить резервное копирование данных до того, как вы уничтожили компьютер, существует простой способ восстановить данные с MacBook Air. Вы также можете использовать этот метод, если Time Machine плохо с вами сотрудничает.

Recoverit Data Recovery для Mac - это стороннее программное обеспечение для восстановления данных, которое может помочь вам восстановить данные, утерянные или удаленные с вашего MacBook Air. Он способен восстанавливать широкий спектр форматов файлов из любых типов ситуаций, таких как поврежденные жесткие диски, вирусные атаки, поврежденная система, форматирование и т. Д.

Бесплатно загрузите и установите программу восстановления данных Recoverit Mac на свой компьютер, выполните следующие шаги для восстановления данных Mac.

  1. Выберите режим восстановления данных. Чтобы восстановить данные с MacBook Air, вы можете выбрать опцию «Восстановление удаленных файлов», чтобы начать.

  2. recover deleted files

  3. Восстановление данных Mac восстановления данных начнет сканирование данных с Mac. Вы можете просто просмотреть некоторые восстанавливаемые файлы.

  4. recover deleted file on mac

  5. Если он не может найти ваши данные, вы можете перейти к сканированию в режиме «глубокого сканирования», который будет искать больше файлов и займет больше времени.

  6. recover deleted file on mac

  7. После сканирования вы можете просмотреть восстановленные файлы и нажать кнопку «Восстановить», чтобы сохранить их.

  8. preview recovered files

Видите ли, для восстановления данных с MacBook Air требуется всего 3 шага. Это будет тот же процесс для Mac восстановления фотографий или любых других типов данных.

Из нашего руководства вы можете увидеть, что нет необходимости поднимать тревогу, когда в вашей жизни возникает необходимость перезагрузить MacBook Air.Как сброс, так и восстановление данных MacBook Air с MacBook Air совсем не пугают. Все действительно просто, как 1, 2, 3. Мы надеемся, что вашей машине не нужно будет проходить через всю головоломку, но при необходимости мы желаем вам удачи!


Видеоурок о том, как восстановить удаленные файлы на Mac


Что не так с Mac

Восстановите свой Mac
Fix Your Mac
Удалить свой Mac
Learn Mac Hacks
,

Отправить ответ

avatar
  Подписаться
Уведомление о
