Резьба на окнах: Как назывались наличники в разных губерниях

Содержание

Деревянные наличники на окна, фото, узоры для декоративных резных наличников на русских избах

В предыдущей части мы рассказали о строении бревенчатой избы и ее крыши, которую старались предохранить от разрушения с помощью легко заменяемых элементов (первоначально даже без каких-либо украшений). Теперь настало время поговорить о символах и орнаментах резьбы.

Все схемы в статье: © Вадим Ковалев; фото 2, 3, 5, 7, 9: @iduismotru

Вадим Ковалев

На современных домах можно увидеть разве что самые распространенные символы — то ли дело орнаменты и фигурная резьба, которыми украшали старые избы XVIII-XIX веков.

Чтобы оградить дом и семью от напастей, насылаемых недобрыми силами, мало было крепко запереть избу и закрыть ставни. Дом защищали и с помощью разных «доброжелательных» знаков — оберегов. Сперва это были простые засечки и зарубки на косяках дверей и окон, консолях, столбах опор. Позже они превратились в декоративные орнаменты, а затем и в фигурные изображения, символизирующие солнце, плодородие, различных божеств и персонажей сказок и легенд.

Орнаменты и фигурки служили оберегами, охранявшими очаг и всех живущих в доме от невзгод. И, кроме того, прославляли силы природы, в первую очередь — земное плодородие. Наносились эти символы в определенных местах и в определенном сочетании. Это было своего рода пожелание счастливой жизни не только хозяевам дома, но и потомкам, которые будут жить здесь.

Например, внутри дома резьбой покрывалась матица — главная срединная потолочная балка (иногда таких балок было несколько), на которою опирались образующие потолок плахи (расколотые пополам бревна). Затем — печные столбы в центре избы и массивные опоры для двух балок-воронцов, расходящихся от них под прямым углом.

Магическими изображениями обрамлялись все проемы и отверстия, через которые могли проникнуть злые силы, — резные элементы помещались на воротах, вокруг окон, дверей, на щипце крыши и даже внутри жилища (на тот случай, если нечисть все же проникнет в дом).

Символы в резьбе
На внутренних и внешних резных элементах присутствовали символы солнца, огня, воды, земли, плодородия и многие другие. Рассмотрим лишь некоторые из них.

Вадим Ковалев

Солярные символы
Связаны с солнечными светлыми богами — Даждьбогом, Сварогом и Хорсом, представляющим силы Прави (верхнего небесного мира в славянской мифологии). Свастику называли коловрат («коло» — круг, кольцо, колесо), или солнцеворот. Этот знак бывает статическим и динамическим. Статическим считается тот, у которого «лучи» расположены строго по вертикали и горизонтали.

Громовой знак — заключенный в круг шестиконечный крест. Знак олицетворял солнце, которое было колесом от колесницы бога неба — Перуна. Этот «добрый» солнечный символ выражал идею ясного дня и безоблачного неба, а в грозу или бурю должен был оградить дом «от грому», то есть от удара молнии и страшного пожара (поэтому знак старались расположить под самым коньком).

Вадим Ковалев

Восьмилучевой коловрат — знак Сварога, бога-творца и одновременно бога мудрости. Считалось, что именно Сварог создал Землю, людей (через Даждьбога) и даровал им многие предметы, в том числе — металл и плуг. Знак Сварога — символ мудрости и высшей справедливости.

Вадим Ковалев

Знаки солнца в виде розеток — существовало множество их вариантов, где лепестки ассоциировались с лучами солнца. Чаще всего солнце изображалось в виде большого цветка или цветочной розетки.

Солнце в зените может быть показано полукругом, дугой вверх, с тремя и более лучами, а также птицей с расправленными крыльями. Знак солнца ставился над проемами в стенах дома — окнами, дверями, слуховыми окошками и т. д.

Вадим Ковалев

Крест — тоже солярный символ. Многие считают его христианским знаком, однако, это далеко не так. Крест — символ жизни, неба и вечности. Правильный (равноконечный) крест также символизировал взаимодействие двух начал: женского (горизонтальная черта) и мужского (вертикальная). Он считался и примитивной моделью Мирового древа, где вертикальная черта — Мировое древо, а горизонтальная — мир Яви. Соответственно, над горизонтальной чертой на Древе расположен верхний мир Прави, под ней — нижний мир Нави (ассоциировался с подземным огненным царством).

Вадим Ковалев

Символика огня
Огонь для язычников был сакральным явлением, с которым связаны представления об огне земном (в том числе жертвенном) и небесном. Говоря о последнем, изображали огонь небесной кузни Сварога (где огненный меч служил символом справедливости и Прави), а также огонь Нави, на котором, как и в христианских верованиях, поджаривали грешников.

Вадим Ковалев

Символы земли, природы и плодородия
Макошь, мать-земля, матушка-природа… Почему так говорят? Наши предки-язычники называли землю матерью — именно она подательница всех благ. Богиней Земли, плодородия и судьбы была Макошь. Ее имя образовано из двух корней: «ма» — мать и «кошь» — кошелек, хранилище богатства.

Вадим Ковалев

На многих орнаментах богиня в одной руке держала рог изобилия, в другой — клубок нити-судьбы. Эти нити пряли для Макоши ее сестры — Доля и Недоля: первая — счастливую судьбу, вторая — несчастную.

Вадим Ковалев

Берегиня фигурка женщины, дарующей жизнь, олицетворяла женское начало. Это один из самых популярных образов на резных наличниках. Иногда эта фигурка определяется четко, а иногда так сильно искажена, что выглядит как переплетение цветов и змей.

При желании ее можно узнать — центральная симметрия фигурки, голова, раскинутые руки и ноги. Также можно увидеть стилизованные изображения женщин с оленями по бокам: с поднятыми ладонями — Макошь, с опущенными — Лада.

Вадим Ковалев

Символика плодородия представлена очень характерным узором. Это ромб или квадрат, обозначающий маленькое поле. Он разделен на четыре части, символизирующие лунки для семян. Если в маленьких ромбиках есть точки, это значит, что поле засеяно, если ромбики пусты — еще не засеяно.

Александра Немирова

Тему плодородия иллюстрирует и растительный орнамент, изображающий ростки, в виде стилизованной буквы «Ж» — в славянской азбуке она именовалась «живёте».

Лес изображали как несколько схематически нарисованных деревьев. Сосну считали светлым деревом веры и магии — деревом Прави. Ель — дерево темное, дерево Нави (помните поговорку: «В сосновом лесу — молиться, в березовом — веселиться, а в еловом — удавиться»?). Однако ель, перевернутая ветками вверх, служила пассивной защитой — руной богини Макоши.

Фото: Александра Жаркова, flickr.com

Вадим Ковалев

Мировое древо означало ось мира, которая держит на себе все его силы: в корнях расположился нижний мир Нави, у ствола — Яви, в ветвях — верхний мир Прави.

Цветок папоротника — огнецвет. Известный символ, с которым связана легенда: папоротник в ночь на Ивана Купалу выпускает цветок-огнецвет. И цветет он только одну ночь, а потом бесследно пропадает. Тот, кто найдет этот цветок, станет мудрым и сильным.

Символы воздуха и пространства, а также союза двух начал
Стрела — основной символ воздуха, а вместе с ним и ветра. Наши предки-оружейники знали законы аэродинамики, которые позволяли создавать стрелы и луки, поражающие врага на расстоянии 250 м. Две стрелы в резьбе — это восходящие и нисходящие потоки воздуха.

Фото: Бенте Нордхаген (Bente Nordhagen), flickr.com

Вадим Ковалев

Пространство тоже изображалось при помощи стрел — четырех или восьми. Они характеризуют сущность пространства: север (зима), юг (лето), запад (ночь) и восток (день). Круг, проведенный по этому кресту, означает единство элементов.

Тема единения и конфликта противоположных сил — одна из главных в резьбе знаков. Это и дуальная пара верхнего и нижнего миров Правь-Навь, и день с ночью, и, наконец, мужчина и женщина.

Вадим Ковалев

Символы воды
Вода — то, что дает жизнь всему живому. От небесной воды зеленеют травы и леса весной, благодаря ей все цветет, плодоносит и колосится, а не засыхает. Поэтому в резьбе присутствуют волнообразные узоры («небесные хляби»), располагающиеся в верхней и нижней частях фасада дома, а также бегущие вертикальные ручейки — в основном на боковых полках наличников. Можно увидеть также знаки дождя, капли и т. п.

Речную воду, которая пришла из-под земли (из ключей, родников), изображают в виде волнистых горизонтальных полос. В древних мифах и сказках фигурирует еще одна река — огненная. Она разделяла Правь и Навь, а стерегла эту границу Баба-яга.

Вадим Ковалев

Звериные знаки
Животные и птицы в резьбе что-то символизируют. Например, конь — силу и выносливость, олень — долгую и состоятельную жизнь, птички — праведную душу, ворон — мудрость и т. п. И даже паучку здесь нашлось место — он считается символом настойчивости, терпения и художественного промысла.

Голуби — одна из самых распространенных тем в резьбе. Чаще всего это пары птиц, смотрящих друг на друга. Заклинательный смысл знака: пусть в этом доме живут счастливо и растят детей (дети — произрастающий цветок).

Впрочем, далеко не все украшения можно расшифровать, ведь многие из них делались только для красоты.

Чаще всего фигуры животных изображаются парами, как на фото. Особое место в звериных мотивах занимают змеи, связанные с понятием воды, а значит, и плодородия. Это могут быть извивающиеся или двухголовые змеи-охранители дома. Часто можно увидеть изображения «ужей-господариков»: ужей держали в домах и подкармливали молоком, чтобы они, отпугивая мышей, охраняли посевное зерно.

Резные наличники на окна дома различных видов и форм

На сегодняшний день наличники на окна могут быть не только деревянными, но и пластиковыми, металлическими, древесноволокнистыми и даже керамическими. Однако древесина продолжает оставаться в этом вопросе лидером – она доступна по цене, экологична, красива, просто устанавливается и по необходимости легко ремонтируется.

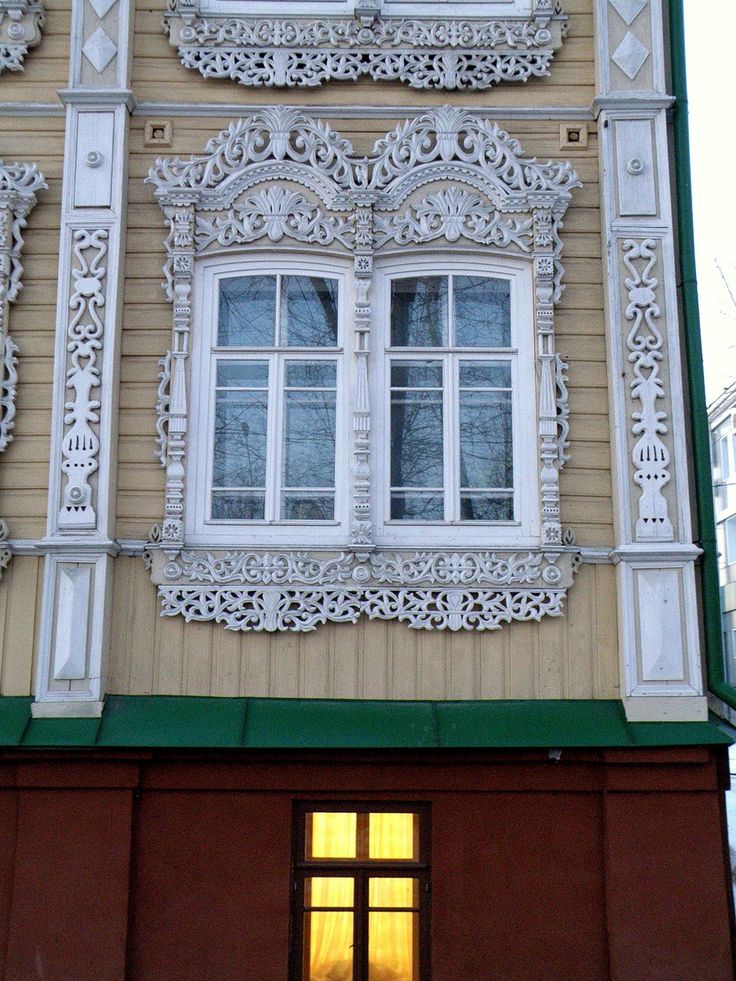

Так выглядят резные наличники для окон сруба

Особую привлекательность и оригинальность экстерьеру деревянного дома придадут резные наличники – красивый и функциональный элемент, пришедший к нам издревле.

Вернуться к оглавлению

Содержание материала

  • 1 Как появились наличники
  • 2 Из чего состоят резные наличники
  • 3 Виды деревянных наличников
    • 3.1 Типы резьбы на наличниках
    • 3.2 Способы монтажа наличников
    • 3.3 Форма деревянных наличников
  • 4 Изготовление и установка резных наличников
    • 4.1 Изготовление резных наличников
    • 4.2 Установка наличников
  • 5 Какую древесину использовать для наличника
  • 6 Финишная отделка и покраска

Как появились наличники

Слово «наличник» пришло к нам из древнерусского языка и означает «на лицо», «находящийся на лице». Действительно фасад дома – это лицо строения, по внешнему виду которого судят и его содержании.

В старые времена считалось, что различная нечисть может попасть в жилище через двери и окна, поэтому обрамление окон наличниками имело магическое значение.

Самодельные деревянные наличники украшали резьбой и рисунками, которые являлись своеобразными оберегами и привлекали удачу в дом:

  1. Солнце. Располагалось в центре сверху, на «кокошнике» и символизировало жизненную энергию, свет и жизнь, победу над тёмными силами.

    Резные узоры на наличниках

  2. Женская фигура. Богиня охранительница, символ материнства и начала жизни.
  3. Вода. Волны, капли, спирали и завитки – символы воды, плодородия и жизни на земле.
  4. Ромбы. Символические знаки земли и плодородия.
  5. Точки и запятые. Знаковое изображение прорастающего семени.
  6. Крест. Оберег от нечистой силы. Крест в круге – древний знак несущий идею неразрывной связи небесного (духовного) и земного (материального).
  7. Животные. Изображения животных также имели магическое значение. Например, кони – это божественные перевозчики солнца. Змеи почитались за мудрость и являлись символом плодородия. Птицы – символ души. Пара птиц – символ брака.

Со временем простейшие символы превратились в красивейшие узоры, с уникальными для каждого региона орнаментами и техникой резьбы.

Различные узоры для оконных наличников

В наше время декоративный наличник – это функциональный элемент дома, который закрывает проём между стеной и оконной коробкой, защищая помещение от сквозняков, пыли и шума. Резные наличники на окнах делают стиль фасада дома законченным и эстетичным.

Вернуться к оглавлению

Из чего состоят резные наличники

Наличник состоит из трех элементов:

  • верхней планки;
  • двух симметричных вертикальных реек – рамы;
  • нижней планки – подоконного профилированного пояса.

Резные наличники могут иметь достаточно простую конструкцию и состоять из трёх или четырёх резных досок, которые обрамляют окно. Однако резные наличники могут иметь множество декоративных элементов из дерева:

  1. Кокошник. Выступающий полукруглый или каплевидный элемент, украшающий верхнюю планку наличника. Кокошник всегда украшался богаче всего. Это и резные диадемы, накладные розетки, ушки, плечики. Орнамент и узор резного кокошника на окно

    Свес кокошника часто украшается резными «сухариками». Выступающий кокошник, кроме декоративной, выполняет очень важную практическую функцию, защищая окно от осадков.

  2. Фартук. Декоративное дополнение подоконного пояса, украшается различными резными свесами и декоративными накладками.
  3. Вертикальные стойки. Боковые элементы наличника украшаются более скромными и в основном симметричными орнаментами. На боковые части наличника также могут устанавливаться створки ставень.

Вернуться к оглавлению

Виды деревянных наличников

Наличники на окна подразделяются по следующим параметрам:

  • по технике резьбы;
  • по способу установки;
  • по форме.

Типы резьбы на наличниках

Деревянные наличники могут иметь следующий тип резьбы:

  1. Глухая рельефная резьба. Для декоративной отделки наличников часто используется данный тип резьбы. При данной технологии рисунок на древесине не имеет сквозных отверстий. Но рельеф рисунка достаточно высок, чтобы узор хорошо просматривался даже на расстоянии. Рельефная резьба очень разнообразна и позволяет воплотить любые идеи от простых орнаментов до целых картин и портретов.
  2. Ажурная прорезная резьба. Прорезная или пропильная резьба – это резьба с полностью выбранным фоном рисунка. Для домовой резьбы – это самый оптимальный вариант, не требующий сложного инструмента. Пропилы выполняются лобзиком и даже при грубоватом исполнении с расстояния смотрятся очень хорошо. Прорезной орнамент может быть как плоским, так и рельефным. По типу прорезная резьба подразделяется на контурную, геометрическую, заоваленную. Качественно выполненные изделия в технике прорезной резьбы напоминают невесомое кружево.
  3. Накладная резьба. Иногда прорезные элементы прикрепляется гвоздями или наклеиваются на доску. В этом случае резьба, выполненная по сквозной технике, называется накладной. Особенно эффектно накладные детали смотрятся на деревянной основе, окрашенной в контрастный цвет.
  4. Объёмная скульптурная резьба. Самый сложный вид резьбы по дереву, приступать к которому можно только после освоения предыдущих техник. При этом типе резьбы создают объёмные резные элементы и фигуры, отделённые от основного фона.

Способы монтажа наличников

Резные наличники различаются по способу установки на окна:

  1. Накладным способом. Наличники монтируются при помощи клеевого состава или крепёжных элементов. Он просто прикладывается к коробке и закрепляется выбранным способом. Недостаток этого способа в недостаточной надёжности и сложности установки. Накладные наличники могут смещаться во время монтажа, ухудшая внешний вид окна.
  2. Телескопические наличники. Деревянные наличники со специальным пазовым креплением, которое вставляется в подготовленный выступ в оконной коробке. Данный способ позволяет быстро и легко установить резные наличники на окна и при необходимости без проблем демонтировать конструкцию. Кроме этого, нет следов от крепежа или клея, фасад и окно будут выглядеть более аккуратными и эстетичными.

Форма деревянных наличников

В зависимости от формы деревянных наличников и особенностей изготовления, можно перечислить следующие виды изделий:

  1. Гладкие. Полностью плоские или немного закругленные наличники на окна. Такие изделия просты в исполнении, их можно легко изготовить своими руками. Стоимость гладких наличников невысокая.

    Процесс монтажа гладкого наличника

  2. Профилированные или фасонные. Имеют канавки, выемки и выступы по всей длине доски. Изготавливаются фасонные наличники на фрезерном станке. Стоимость профилированных изделий выше из-за более сложного процесса изготовления.
  3. Фигурные или резные. Такие наличники на окна самые сложные в исполнении и дорогие. Автоматизированным способом такие наличники изготавливают на специальных станках с вертикальными резами.

Самыми ценными считаются наличники, изготовленные вручную, такие изделия выполненные мастерами являются настоящими произведениями искусства.

Вернуться к оглавлению

Изготовление и установка резных наличников

Чтобы самостоятельно сделать резные наличники на окна деревянного дома, потребуются следующие приспособления и инструменты:

  1. Трафарет узора, который можно скопировать с журнала, интернета, купить готовые шаблоны в специализированном магазине или придумать самостоятельно.
  2. Чертёжные принадлежности.
  3. Наждачная бумага разной зернистости.
  4. Электролобзик или ручной фрезер.
  5. Дрель с насадками для сверления древесины.
  6. Рубанок ручной или электрический.
  7. Набор стамесок различной ширины: плоские, клюкорезы, уголки, полукруглые стамески.
  8. Два вида ножей – косяк и резак.

Есть два относительно несложных способа изготовить резные наличники на окна самостоятельно:

  1. С помощью прорезной техники. Узор пропиливается через всю заготовку наличника лобзиком или электроинструментом.
  2. Накладной резьбой по дереву. Используется более тонкая доска, работать и обрабатывать которую значительно проще. Отдельные резные элементы после изготовления собираются на цельной доске. Таким способом легко и быстро можно задекорировать уже установленный на окно плоский наличник. Более выигрышно будут смотреться светлые накладные изделия на тёмной контрастной основе.

Изготовление резных наличников

Инструкция по изготовлению наличников включает следующие этапы:

  1. Делаются замеры с окна и подготавливаются доски. Для рамы наличника понадобятся доски толщиной примерно 4 см. Ширина доски выбирается с учётом размеров рисунка и открытия окон.
  2. Деревянные заготовки для наличника обрабатываются наждачной бумагой до полной гладкости.
  3. Нанесение узора на наличник. На подготовленные доски накладывается трафарет, контур обводится карандашом. Места, где будут сквозные прорези можно заштриховать карандашом. Элементы узора должны располагаться вдоль древесных волокон – это позволит избежать растрескивания резьбы.

    Пример вырезанного узора для наличника

  4. Вырезание орнамента. Сквозной узор вырезается лобзиком или ручным фрезером. Предварительно на доске высверливаются отверстия дрелью для завода пилки. Для придания рельефа узору используются стамески.
  5. Отверстия обрабатываются наждачной бумагой, начиная с большего номера и заканчивая шлифовкой нулевкой.
  6. Чуть влажной ветошью поверхность протирается от остатков древесной пыли.
  7. Накладные резные элементы и небольшие детали крепятся к основной доске гвоздями без шляпок, либо гвоздь со шляпкой утапливается в доску.

Установка наличников

Монтаж наличников на деревянное окно осуществляется следующим образом:

  • Глухой одинарный шип. В раме сверлится отверстие под шип расположенный в наличнике. Шип смазывается клеем и вставляется в паз – крепление получается прочным и незаметным;
  • Сквозной шип. Сквозная система шипов, которые нужно установить в самом неприметном месте наличника. Такой монтаж осуществить легче, хотя сквозное крепление считается менее надёжным.

Вернуться к оглавлению

Какую древесину использовать для наличника

Так как наличник располагается снаружи дома, выбор древесины очень важен. Кроме этого дерево для резьбы должно быть хорошо высушено. Влажная древесина мягче и режется легче, но после усушки такая поделка покроется трещинами.
Для создания резных наличников используют следующие сорта деревьев:

  1. Лиственные деревья твёрдых сортов. Узоры для оконных наличников

    Очень крепкими, атмосферостойкими и долговечными являются дуб, бук, ясень. Сделать орнамент особенно сложный на древесине данных сортов тяжело, поэтому лучше не выбирать слишком сложные узоры.

  2. Берёза и сосна. Самые оптимальные варианты для создания резных наличников, обладающие древесиной средней жёсткости. Данные пиломатериалы недороги и обладают хорошими эксплуатационными характеристиками.
  3. Мягкие лиственные породы. Лёгкими и податливыми в обработке являются липа, ольха, осина. Однако такие сорта древесины нуждается в обязательной обработке влагостойкими составами из-за сильной гигроскопичности.
  4. Для мелких накладных элементов и резных украшений можно использовать такие фруктовые деревья как яблоня или черешня.

Вернуться к оглавлению

Финишная отделка и покраска

Чтобы наличники из резной древесины прослужили дольше и имели более декоративный вид, используются специальные средства.

Отделка покрашенными наличниками окон в доме отделанного сайдингом

Для защиты древесины и сохранения её естественного вида достаточно покрыть наличник алкидным или яхтным лаком. Предварительно дереву можно придать более глубокий цвет морилкой.

Чаще всего для изготовления наличников используют доступную и распространённую сосну, которая отличается сильной смолистостью. Лак на такую древесину наносится плохо и неравномерно. Сосну целесообразнее красить следующими составами:

  1. Водно-дисперсионная краска. Легко наносится, не имеет запаха, быстро сохнет. Для дополнительной защиты поверх краски лучше нанести слой лака.
  2. Эмаль. Глянцевый состав, образующий стойкую плёнку для защиты от внешних воздействий.
  3. Нитрокраска. Отличная зашита для деревянных поверхностей, отличается резким запахом.

Оградив деревянные наличники от влияния негативных атмосферных факторов, можно быть уверенным, что декоративная резьба будет украшать дом долгое время и радовать глаз своей необыкновенной красотой и самобытностью.
