Ротационный лазерный нивелир что это такое – Что такое ротационный нивелир и его назначение

Содержание

Принцип действия ротационных лазерных нивелиров или как выбрать ротационные лазерные нивелиры?

Принцип действия ротационных лазерных нивелиров или как выбрать ротационные лазерные нивелиры?

           Принцип действия ротационных лазерных нивелиров или как выбрать ротационные лазерные нивелиры?
Задаваясь вопросом как выбрать лазерный нивелир для больших и открытых стройплощадок, нельзя не посмотреть в сторону устройств, работающих по ротационному принципу. Эти приборы проецируют лазерную плоскость за счет вращения светодиода встроенным электродвигателем. Благодаря конструктивным особенностям, эти устройства превосходят по дальности действия призменные нивелиры. Без детектора луч можно увидеть на расстоянии от 200 до 500 м от прибора, а при использовании некоторых моделей луч можно обнаружить с помощью детектора на расстоянии до 1 км, а это уже далеко не домашний уровень.
        Ротационные лазерные нивелиры могут проецировать лазерную плоскость в радиусе 360°, то есть охватывая всё вокруг себя, а это позволяет использовать один прибор сразу нескольким рабочим. Ну а если вам не требуется, чтобы нивелир рисовал луч в круговом секторе, можно воспользоваться встроенной функцией сканирования, которая встраивается во все ротационные нивелиры. При использовании этой функции нивелир отображает лазерный луч только в определенном месте (угол охвата задается в настройках). Этот режим удобно использовать, например, при выравнивании дверного или оконного проёма, только одной узкой стены и т.д. Многие ротационные нивелиры также не лишены возможности проецировать лазерный отвес. В общем, если вам нужен лазерный нивелир с большим радиусом и дальностью действия, то ротационная модель — это ваш выбор.

Функция самовыравнивания и наклона лазерной плоскости.


         Если Вы уже определились с выбором нивелира и точно знаете, что вам больше подойдет ротационный или призменный прибор, то обращаем внимание на остальные технические характеристики устройства. Первым таким параметром, на который следует посмотреть, является функция автоматического выравнивания или горизонтирования лазерной плоскости. Если этой функции в выбранном вами приборе нет, то либо он морально устаревший, либо совсем уж дешевая модель, так как все современные и даже бюджетные нивелиры оснащаются этой технологией. А нужна она для того, чтобы, поставив нивелир на штатив или на пол, вам не пришлось выравнивать его при помощи уровня для получения строго горизонтальных или строго вертикальных лазерных плоскостей. Встроенный компенсатор отклонения сделает это за вас, но только если негоризонтальность установки лазерного нивелира не превышает 5° (это максимальное отклонение, которое могут компенсировать большинство нивелиров), а иногда и меньше. Если негоризонтальность установки прибора будет превышать эту величину, то он просто отключится или подаст звуковой сигнал и чтобы продолжить работу вам придется немного выровнять устройство вручную.


           Для автоматического выравнивания луча лазерные нивелиры оснащаются системами двух типов: электронной и демпферной. Наибольшее распространение получил демпферный магнитный выравниватель-успокоитель. Его преимущество в том, что он гораздо быстрее других систем стабилизирует лазерный луч, например, если кто-то время работы случайно заденет нивелир. Именно поэтому, профессионалы, которые задаются вопросом какой нивелир купить, чаще всего выбирают модели, оснащенные именно этой технологией выравнивания лазера.


         Очень часто при выполнении ремонтных работ необходимо получить наклонную плоскость, например, для того, чтобы выполнить декоративную отделку стены. С самыми простыми нивелирами это осуществимо при помощи функции блокировки системы автовыравнивания луча. Когда встроенный демпфер заблокирован, Вы можете наклонять лазерный нивелир и получать плоскости под нужным углом. В старших моделях для реализации этого есть специальная функция автоматического наклона луча, например, в диапазоне 10°. При использовании такого прибора вам не придется наклонять его, достаточно выбрать в настройках нужный угол и он сделает это автоматически.



dannat.ru

Лазерный нивелир | Как Что Где и Почему ответы на вопросы онлайн сайт задать вопрос

Ротационный лазерный нивелир

Из всей линейки лазерных нивелиров, включая точечные нивелиры и крослайнеры, ротационные лазерные нивелиры, пожалуй, можно отнести к наиболее совершенным, продвинутым и профессиональным приборам. В отличии от своих “собратьев” ротационные нивелиры (или как их еще называют – ротационные построители) имеют гораздо более широкий диапазон использования. Благодаря своим техническим характеристикам ротационный лазерный нивелир можно использовать при проведении ремонтных и монтажно-строительных работ как для разметки и определения направлений, так и для измерения разности высот между двумя объектами или метками. И это весьма важная функция. Если Вы профессиональный строитель, то Вам просто необходимо купить лазерный нивелир

где купить нивелиры дешево

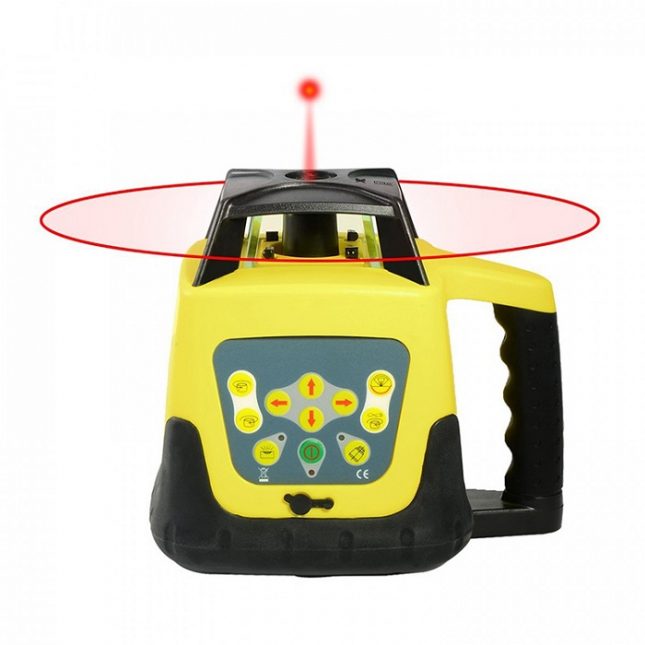

Что такое ротационный лазерный нивелир

Если лазерные построители линий (крослайнеры) рассеивают лазерный луч, чтоб спроецировать на поверхность линию, то световой луч, генерируемый ротационным построителем, остается сфокусированным. Именно этим отчасти определяется разница в дальности действия этих приборов. Для сравнения: видимые метки построителя линий хорошо видны на дистанции в среднем в 10 – 20 метров, в то время как световые метки ротационного лазерного нивелира можно увидеть на расстоянии до семидесяти метров. А если использовать специальный приемник, то этот рабочий диапазон увеличивается в шесть – семь раз и доходит до четырехсот метров. Крайне серьезное расстояние.

Работает в разных условиях

Таким образом, этот профессиональный инструмент позволяет сделать разметку даже при неблагоприятных внешних метеоусловиях, например в яркий солнечный день, или наоборот в сумерках и во время дождя. Как правило, специальный приемник, увеличивающий дальность ротационного построителя не нужно покупать отдельно, так как большинство фирм-производителей при продаже уже включают его в основной комплект оборудования.

У внимательного читателя может возникнуть вопрос – а как ротационный лазерный нивелир строит горизонтальные и вертикальные плоскости, если его луч не рассеян с помощью специальных оптических призм, а сфокусирован? Очень просто – такое построение стало возможно именно благодаря тому, что данный прибор ротационный, то есть вращающийся. И точечный сфокусированный лазер во время вращения по осям горизонтали или вертикали способен визуально выстраивать необходимые линии и плоскости. Именно из-за этого инженерно-технического решения ротационные построители обладают максимальной мощностью среди всех видов лазерных построителей и используются в основном в профессиональной сфере на крупных строительных объектах и площадках.

К неоспоримым достоинствам ротационных лазерных нивелиров стоит отнести их высокую точность, крайне широкий спектр функций и возможностей и всё это при достаточно компактных габаритах прибора и небольшом уровне потребления электроэнергии.

В следующей статье мы расскажем как правильно выбрать и купить металлоискатель

kak-chto-gde.ru

Как правильно выбрать и использовать ротационный лазерный уровень: советы

Как правильно выбрать и использовать ротационный лазерный уровень В настоящее время на рынке представлены лазерные уровни трех типов:

  • точечные;
  • линейные;
  • ротационные.

Первые являются наиболее простыми и самыми дешевыми из них. Такие приборы подходят для выполнения целого ряда работ. Однако функционал здесь, по сравнению с линейными и ротационными, довольно ограничен. Поэтому такие устройства покупают преимущественно домашние мастера. Линейные уровни можно назвать промежуточным вариантом. Такие устройства могут применять как домашние мастера, так и профессионалы.

Ротационный лазерный уровень – это прибор уже совершенно иного класса. Он позволяет построить на поверхности сразу всю плоскость целиком. Более того, такой нивелир способен нанести разметку по всему периметру помещения. Благодаря этому можно ускорить рабочий процесс. Ведь это, во-первых, экономит время на нанесение самой разметки. Во-вторых, по выставленным плоскостям могут работать одновременно несколько мастеров. Именно поэтому профессионалы выбирают чаще всего ротационный нивелир. Ведь такой лазерный уровень, несмотря на его стоимость, обладает куда большим функционалом.

Как правильно выбрать ротационный нивелир

Для начала давайте вкратце разберемся с особенностями конструкции данного устройства. В первую очередь здесь следует отметить достаточно большой диапазон их действия. Все дело в том, что в ротационных уровнях луч не проходит через призму, испускается непосредственно светодиодом, постоянно вращающимся посредством электромоторчика. Такое решение позволило значительно увеличить дальность действия прибора, по сравнению, например, с линейными.

Основным достоинством ротационного лазерного уровня является способность вести измерения в 3-х разных плоскостях и проецировать разметку на 360 градусов. Кроме того, такие приборы отличаются еще и хорошей точностью. В профессиональных моделях погрешность вообще мизерная. Отклонение здесь составляет 0,1-0,2 миллиметра на 100 сантиметров. Поэтому разметка получается очень точной. Конечно, прибор при этом нужно периодически проверять.

Выше мы уже отмечали, что ротационные уровни имеют хорошую дальность измерения. У некоторых моделей это значение вообще составляет 1 километр. Соответственно, подобными приборами можно работать и на открытой местности и очень больших площадях. Кроме того, к достоинствам ротационных нивелиров следует отнести небольшой вес, наличие функции сканирования, возможность управлять прибором с пульта. По сути, единственный недостаток здесь – это довольно высокая стоимость прибора. В первую очередь это касается профессиональных моделей известных брендов. Однако учитывая все достоинства ротационных нивелиров, следует признать – такая цена вполне оправданна.

Выбирая ротационный лазерный нивелир, обязательно обратите внимание на несколько параметров, имеющих особо важное значение. В первую очередь это касается погрешности. Наиболее оптимальный показатель здесь – 0,5 миллиметра на 1 метр. Профессиональные модели вписываются сюда с существенным запасом. Поэтому на погрешность нужно обращать внимание, выбирая недорогой прибор. В ином случае риск нанесения неточной разметки существенно повышается.

Читайте также: Как сделать лазерный резак своими руками

Не менее важный параметр – дальность действия. Домашние мастера нечасто покупают такие приборы, тогда как профессионалам приходится работать в самых разных условиях. Поэтому здесь нужно иметь определенный запас. При этом следует учитывать, что покупка прибора с дальностью действия в 1 километр далеко не всегда оправданна. В большинстве случаев достаточно будет и более скромных показателей. Также рекомендуется обратить внимание и на длину волны. Оптимальным здесь будет значение в 635 нанометров.

Многие модели можно подключать к электросети, при этом они еще оснащены аккумуляторами. Именно на них и рекомендуется останавливать свой выбор. Ведь время работы устройства в автономном режиме будет ограниченным. Да, зачастую запаса в 8-12 часов вполне достаточно, однако со временем емкость аккумулятора уменьшиться. Поэтому лучше всего, когда есть возможность запитаться от бытовой электросети. Если же нужно работать на улице – прибор просто отключается от розетки.

Также рекомендуется обращать внимание и на наличие такой функции как самовыравнивание. Более того, лучше всего, чтобы у модели еще была возможность ее принудительного отключения. Ручная настройка тоже позволяет сделать точную разметку, но желательно доверить все это автоматике. Благодаря этому вы сэкономите немало времени, особенно при больших объемах работ. Помимо этого, многие ротационные модели комплектуются пультом дистанционного управления. Это позволяет управлять устройством, находясь на определенном расстоянии от него. Соответственно, работать с нивелиром будет гораздо удобнее.Как правильно выбрать и использовать ротационный лазерный уровень

Для большей точности прибор рекомендуется устанавливать на устойчивую твердую поверхность. Наиболее популярный вариант здесь – специальная ротационная платформа. Однако если планируются работы за пределами помещения, то лучше всего приобрести штатив. Обратите также внимание и на класс защиты корпуса устройства. Ведь нивелир часто приходится использовать в сильно запыленных помещениях. Лучше всего брать нивелир, имеющий маркировку IP54.

Конечно же, следует учитывать и производителя. Особой популярностью сегодня пользуется продукция компании Бош, например, модель GRL 250 HV. Она имеет минимальную погрешность – 90,1 миллиметра на 1 метр самовыравнивания в 5 градусов. Прибор может работать в температурном диапазоне -20…+50 градусов, что весьма актуально для нашей страны. Длина волны лазера – 635 нанометров. Выше мы уже отмечали, что это наиболее оптимальный показатель. Диапазон и дальность измерения – 400 и 30 метров соответственно.

Для домашних мастеров прекрасным вариантом будет ротационный лазерный уровень ЕРМАК 659-023. Конечно, по техническим характеристикам он уступает предыдущей модели, однако и стоимость их несопоставима. Здесь уже каждый сам должен определяться, какие показатели ему нужны. Ведь нередко просто нет смысла вываливать крупную сумму за профессиональный прибор. Иными словами, в первую очередь нужно задуматься о том, где и как вы будете применять лазерный уровень, и после этого уже можно переходить к изучению технических характеристик устройств.

specinstrumenta.ru

Ротационный лазерный нивелир что это такое — Портал о стройке

Производство строительных или ремонтных работ, отделка помещений, установка натяжных потолков, заливка стяжки пола — это далеко не полный перечень возможного применения лазерного уровня. Устройство, позволяющее мгновенно получить отображение вертикальной или горизонтальной прямой линии или плоскости с помощью одного или нескольких световых лучей, оказывает большую помощь при выполнении разметочных работ.

Наибольшую необходимость в нём испытывают специалисты, занимающиеся ремонтно-отделочными работами, но и для домашнего мастера такой прибор полезен и способен значительно облегчить работу, повысить её качество, сократить время выполнения. Стоимость лазерного уровня довольно велика, поэтому для правильного выбора подходящей модели необходимо иметь чёткое представление об устройстве и технических характеристиках приборов.

Содержание статьи:

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Лазерный уровень KAPRO 3D 883

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

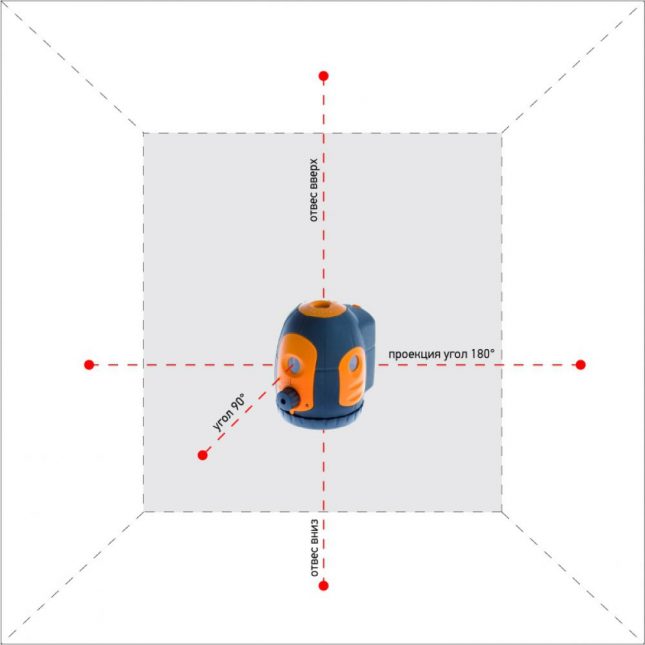

Точечный лазерный уровень Geo-Fennel Multi-Pointer

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

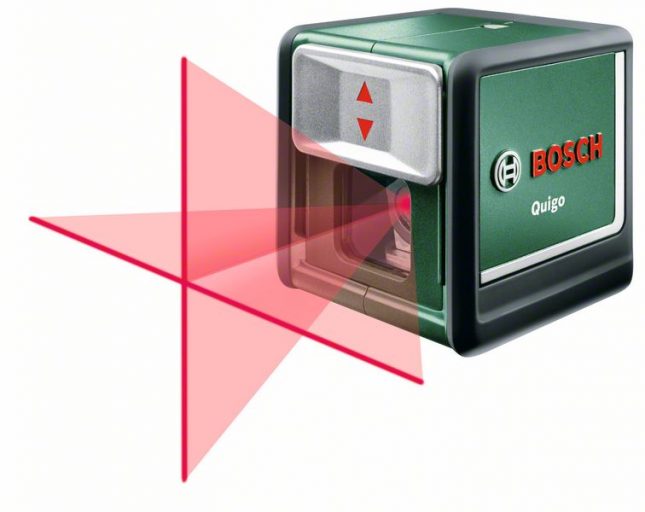

Кросслайнер Bosch QUIGO III

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный построитель плоскостей CHANTON RL-VH 6R

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

Основные показатели:

  • дальность измерения. Параметр, определяющий расстояние, на котором можно различить луч прибора. Он зависит от мощности источника света. Отдельные образцы имеют дальность до 300 м, но большинство нивелиров работают на 20 м. Чем выше дальность, тем больше возможностей у приборов, особенно при работе на улице в условиях яркого освещения;
  • количество лучей и их цвет. Большинство современных моделей лазерных уровней имеют 5 лучей, но возможны разные варианты. Чем больше лучей, тем выше возможности устройства, позволяющего проецировать проёмы, оси установки дверных, оконных блоков или оборудования. Приборы имеют возможность отключения лучей, ненужных на данный момент. Цвет луча определяет его чёткость и возможность использования в условиях яркого освещения (на улице). Существуют устройства с красным или зелёным лучами. Красный считается менее ярким и отчётливым, зелёный — позволяет работать на улице. Для усиления видимости используются специальные очки, отсекающие отдельные частоты световой волны и позволяющие хорошо различать линии от нивелиров;
  • тип выравнивания и возможность его отключения. Определяет методику установки горизонтали или вертикали. Существуют устройства с ручным, маятниковым и электронным типом установки. Наиболее удобный вариант — автоматическое выравнивание (горизонтирование) плоскости, избавляющее владельца от необходимости производить установку вручную. Допустимая погрешность достигает 5%, на некоторых устройствах она ещё меньше. Если отклонение прибора от горизонтали превышает 5%, подаётся звуковой сигнал, предупреждающий о сбое установки. В таких случаях приходится действовать вручную. Ценится также возможность отключения автоматической установки, необходимая при работе на уклонах. В таких условиях прибор не сможет самостоятельно обеспечить горизонталь и будет непрерывно сигналить о нарушении положения, поэтому настройку отключают и выводят положение вручную.Нивелир ADA ARMO 2D

    Выбирая прибор, следует учитывать специфику предстоящих работ, чтобы имелась возможность получить оптимальный результат

  • точность и погрешность измерения. Лазерные уровни имеют три уровня точности, соответствующие бытовым, полупрофессиональным и профессиональным приборам. Степень допустимого отклонения от истинного значения уменьшается с возрастанием класса прибора. Бытовые устройства имеют погрешность 5–8 мм на 10 м, полупрофессиональные — 3–5 мм на 10 м, профессиональные обеспечивают точность от 0,5 до 3 мм на 10 м;
  • Тип питания. Используется два варианта питания приборов — аккумуляторные и на батарейках. Первые используют заряжающиеся аккумуляторы как на мобильных телефонах. Они стоят дороже, время работы до подзарядки составляет около 20 часов, но количество циклов зарядки велико. Приборы на батарейках дешевле, один комплект обеспечивает около 60 часов непрерывной работы, но после этого придётся покупать новый набор;
  • Габариты и вес. Размеры лазерных уровней относительно невелики, отдельные устройства значительно отличаются от других образцов. Причины такого отличия кроются в конструкции, возможностях и типе корпуса. Наиболее удачными считаются небольшие и лёгкие приборы, поскольку их приходится перевозить вместе с большим количеством других инструментов и приспособлений. Для домашнего пользования, когда нет необходимости постоянно возить лазерный уровень с одного места на другое, подойдёт и более массивный прибор, хотя бытовые образцы не отличаются большими габаритами;
  • класс защиты корпуса. Условия использования прибора могут быть разными — высокая запылённость, при работе на открытой площадке возможны осадки, механические повреждения. Материалом корпуса обычно служат ударопрочные виды пластмасс. Нередко случаются падения с опорных площадок, что создаёт угрозу целостности устройства. Стандартный уровень защиты корпуса обозначается маркировкой IP54 и обеспечивает безопасность при падении, исключает проникновение пыли или влаги, предохраняет от прочих воздействий. Для внутренних работ достаточно белее низкого уровня защиты — IP20 или близкого к этому.

Дополнительные характеристики:

  • тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
  • наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
  • возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
  • резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Техника работы лазерного уровня наиболее подробно описана в руководстве пользователя, прилагающемся к прибору. В нём отражены все тонкости, специфические приёмы работы, требования техники безопасности. В частности, необходимо избегать попадания луча в глаза, поскольку имеется серьёзная опасность получить ожог сетчатки или повредить хрусталик.

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Таблица: сравнение характеристик моделей лазерных уровней

Данные из этой таблицы взяты из Яндекс.Маркет, использована подборка по уровню рейтинга. Сюда входят наиболее привлекательные для покупателей устройства по общему сочетанию параметров, отсюда и некоторое однообразие производителей.

Использование лазерного уровня позволяет выполнять сложные разметочные работы с высокой степенью точности, без привлечения помощников и в короткие сроки. Существует большой выбор типов и моделей лазерных нивелиров, позволяющий подобрать наиболее подходящее устройство по доступной цене. Выбирая прибор, следует учитывать специфику предстоящих работ, отчётливо представлять себе необходимый уровень точности, возможности аппарата, чтобы получить оптимальный вариант.

Source: aqua-rmnt.com

Читайте также

stroyka.ahuman.ru

что это, принцип действия устройства, как им пользоваться, критерии выбора нивелира, рейтинг лучших производителей

Производство строительных или ремонтных работ, отделка помещений, установка натяжных потолков, заливка стяжки пола — это далеко не полный перечень возможного применения лазерного уровня. Устройство, позволяющее мгновенно получить отображение вертикальной или горизонтальной прямой линии или плоскости с помощью одного или нескольких световых лучей, оказывает большую помощь при выполнении разметочных работ.

Наибольшую необходимость в нём испытывают специалисты, занимающиеся ремонтно-отделочными работами, но и для домашнего мастера такой прибор полезен и способен значительно облегчить работу, повысить её качество, сократить время выполнения. Стоимость лазерного уровня довольно велика, поэтому для правильного выбора подходящей модели необходимо иметь чёткое представление об устройстве и технических характеристиках приборов.

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Лазерный уровень KAPRO 3D 883

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точечный лазерный уровень Geo-Fennel Multi-Pointer

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Кросслайнер Bosch QUIGO III

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный построитель плоскостей CHANTON RL-VH 6R

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

Основные показатели:

  • дальность измерения. Параметр, определяющий расстояние, на котором можно различить луч прибора. Он зависит от мощности источника света. Отдельные образцы имеют дальность до 300 м, но большинство нивелиров работают на 20 м. Чем выше дальность, тем больше возможностей у приборов, особенно при работе на улице в условиях яркого освещения;
  • количество лучей и их цвет. Большинство современных моделей лазерных уровней имеют 5 лучей, но возможны разные варианты. Чем больше лучей, тем выше возможности устройства, позволяющего проецировать проёмы, оси установки дверных, оконных блоков или оборудования. Приборы имеют возможность отключения лучей, ненужных на данный момент. Цвет луча определяет его чёткость и возможность использования в условиях яркого освещения (на улице). Существуют устройства с красным или зелёным лучами. Красный считается менее ярким и отчётливым, зелёный — позволяет работать на улице. Для усиления видимости используются специальные очки, отсекающие отдельные частоты световой волны и позволяющие хорошо различать линии от нивелиров;
  • тип выравнивания и возможность его отключения. Определяет методику установки горизонтали или вертикали. Существуют устройства с ручным, маятниковым и электронным типом установки. Наиболее удобный вариант — автоматическое выравнивание (горизонтирование) плоскости, избавляющее владельца от необходимости производить установку вручную. Допустимая погрешность достигает 5%, на некоторых устройствах она ещё меньше. Если отклонение прибора от горизонтали превышает 5%, подаётся звуковой сигнал, предупреждающий о сбое установки. В таких случаях приходится действовать вручную. Ценится также возможность отключения автоматической установки, необходимая при работе на уклонах. В таких условиях прибор не сможет самостоятельно обеспечить горизонталь и будет непрерывно сигналить о нарушении положения, поэтому настройку отключают и выводят положение вручную.Нивелир ADA ARMO 2D

    Выбирая прибор, следует учитывать специфику предстоящих работ, чтобы имелась возможность получить оптимальный результат

  • точность и погрешность измерения. Лазерные уровни имеют три уровня точности, соответствующие бытовым, полупрофессиональным и профессиональным приборам. Степень допустимого отклонения от истинного значения уменьшается с возрастанием класса прибора. Бытовые устройства имеют погрешность 5–8 мм на 10 м, полупрофессиональные — 3–5 мм на 10 м, профессиональные обеспечивают точность от 0,5 до 3 мм на 10 м;
  • Тип питания. Используется два варианта питания приборов — аккумуляторные и на батарейках. Первые используют заряжающиеся аккумуляторы как на мобильных телефонах. Они стоят дороже, время работы до подзарядки составляет около 20 часов, но количество циклов зарядки велико. Приборы на батарейках дешевле, один комплект обеспечивает около 60 часов непрерывной работы, но после этого придётся покупать новый набор;
  • Габариты и вес. Размеры лазерных уровней относительно невелики, отдельные устройства значительно отличаются от других образцов. Причины такого отличия кроются в конструкции, возможностях и типе корпуса. Наиболее удачными считаются небольшие и лёгкие приборы, поскольку их приходится перевозить вместе с большим количеством других инструментов и приспособлений. Для домашнего пользования, когда нет необходимости постоянно возить лазерный уровень с одного места на другое, подойдёт и более массивный прибор, хотя бытовые образцы не отличаются большими габаритами;
  • класс защиты корпуса. Условия использования прибора могут быть разными — высокая запылённость, при работе на открытой площадке возможны осадки, механические повреждения. Материалом корпуса обычно служат ударопрочные виды пластмасс. Нередко случаются падения с опорных площадок, что создаёт угрозу целостности устройства. Стандартный уровень защиты корпуса обозначается маркировкой IP54 и обеспечивает безопасность при падении, исключает проникновение пыли или влаги, предохраняет от прочих воздействий. Для внутренних работ достаточно белее низкого уровня защиты — IP20 или близкого к этому.

Дополнительные характеристики:

  • тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
  • наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
  • возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
  • резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Техника работы лазерного уровня наиболее подробно описана в руководстве пользователя, прилагающемся к прибору. В нём отражены все тонкости, специфические приёмы работы, требования техники безопасности. В частности, необходимо избегать попадания луча в глаза, поскольку имеется серьёзная опасность получить ожог сетчатки или повредить хрусталик.

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Таблица: сравнение характеристик моделей лазерных уровней

Данные из этой таблицы взяты из Яндекс.Маркет, использована подборка по уровню рейтинга. Сюда входят наиболее привлекательные для покупателей устройства по общему сочетанию параметров, отсюда и некоторое однообразие производителей.

Использование лазерного уровня позволяет выполнять сложные разметочные работы с высокой степенью точности, без привлечения помощников и в короткие сроки. Существует большой выбор типов и моделей лазерных нивелиров, позволяющий подобрать наиболее подходящее устройство по доступной цене. Выбирая прибор, следует учитывать специфику предстоящих работ, отчётливо представлять себе необходимый уровень точности, возможности аппарата, чтобы получить оптимальный вариант.

aqua-rmnt.com

Что такое лазерный уровень? - Полезные статьи ГиС

1 Октября 2018

Для обеспечения безопасности и устойчивости строительных объектов с древних времен используются приборы, позволяющие регулировать горизонталь и вертикаль конструкций. Для выравнивания объектов применялись различные механические устройства, такие как нитяные отвесы, водяные и пузырьковые уровни. Но прогресс не стоит на месте, и на смену им приходят цифровые технологии и лазерные приборы.

Лазерный уровень – устройство для построения ровной горизонтальной и/или вертикальной плоскости с помощью светодиодов, отражающихся на поверхности в виде яркой линии красного или зеленого цвета. Эти небольшие портативные устройства значительно облегчили работу не только строителям, но и рабочим, выполняющим внутреннюю отделку помещения. Применяя лазерный уровень для ремонта квартиры можно значительно сэкономить время и трудовые ресурсы, так как прибор готов к работе сразу после включения, а произвести разметку может и 1 человек.

Лазерные уровни могут быть использованы не только профессионалами, но и для бытовых нужд. Благодаря интуитивно понятному управлению и подробной инструкции, человек, не обладающий навыками по работе с лазерными устройствами, поймет, как работать с лазерным уровнем. Поклеить обои, положить плитку или повесить картину сможет каждый, затратив всего несколько секунд на включение устройства и наведение луча на поверхность.

Все устройства обладают высокой точностью и способны значительно упростить и ускорить работы. Профессиональные модели стоят довольно дорого, но купить лазерный уровень для ремонта квартиры можно по доступной цене, главное выбрать устройство, подходящее именно Вам.

Виды лазерных уровней

Лазерные уровни можно разделить на три большие группы в зависимости от конструкции и способа проецирования луча.

Точечный

Самый простой тип лазерного уровня. В конструкции такого устройства не предусмотрен вращающийся излучатель, поэтому прибор проецирует один луч, который определяется на поверхности в виде точки. Благодаря тому, что луч получается более четким, чем рассеянный, радиус действия может достигать 70 метров без улавливателя и до 400 метров с улавливателем. Точечные уровни способны выдавать лучи в трех разных плоскостях, с помощью этой функции легко перенести разметку с пола на потолок, вертикальные проекции между этажами и т. д. Такой тип устройства может найти применение в помещениях с большой площадью, производственных цехах, торговых центрах. В ремонте могут быть использованы приборы с плоским корпусом, в таком случае можно направить луч вдоль стены и получить прямую линию. Такой способ удобно использовать при укладке плитки, размещении картины или полки, для наклеивания обоев.

Линейный

Такой тип уровней также относится к статичным. Линейные лазерные уровни считаются самыми популярными, так как могут удовлетворить потребности большинства пользователей и стоят не очень дорого. На поверхность такие уровни проецируют одну сплошную линию, но некоторые модели способны показывать 2 перпендикулярные линии (кресты) и дополнительные точки. Линии получаются путем рассеивания лазерного луча через призму. Дальность работы таких лазерных уровней обычно не более 30 м, но этого вполне достаточно для осуществления монтажных, отделочных и ремонтных работ в помещении. Важной функцией для таких уровней является самовыравнивание. Большинство современных моделей обладают этой функцией, и она значительно упрощает работу с прибором.

Ротационный

В отличии от предыдущих вариантов ротационные лазерные уровни имеют более сложное строение и способны выполнять большее количество задач. Эти устройства относятся к профессиональному инструменту и имеют второе название – ротационный нивелир. Особенностью конструкции является то, что луч светит из ротационной головки, находящейся сверху корпуса. Вращаясь с высокой скоростью луч охватывает область в радиусе 360 градусов и строит сплошную линию на расстоянии до 400 метров. Конечно, для проведения работ на таких дистанциях необходимо использование дополнительного оборудования, такого как приемник для лазерного нивелира. Так как такой тип уровней относится к нивелирам, но кроме построения линий они также могут вычислять разницу высот, делать разметку крупных строительных объектов, использоваться в строительных работах. Цена ротационного уровня значительно выше, чем у его статичных аналогов, поэтому его стоит купить, только если предстоят работы по ремонту больших помещений или на улице.

Ротационные уровни делятся на несколько типов.

  • Устанавливаемые вручную. (Устаревший вариант)
  • Полуавтоматические. (Горизонтальная плоскость устанавливается автоматически, а вертикальная вручную)
  • Автоматические горизонтальные. (Имеют высокую точность и дальность работы, применимы для узкоспециализированных задач)
  • Полностью автоматические. (Автоматическое выравнивание горизонтальной и вертикальной плоскостей, диапазон работы дом)

Какой уровень выбрать?

При выборе лазерного уровня в первую очередь необходимо учитывать для каких целей он будет использован и какие задачи должен выполнять. Для бытового использования достаточно купить линейный или точечный лазерный уровень по доступной цене. Для использования на больших строительных площадках или при отделке производственных помещений стоит выбрать ротационный нивелир. Цена его значительно выше, но такие приборы действуют на больших расстояниях и позволяют решать множество задач. Ознакомиться с моделями Вы можете в каталоге нашего интернет магазина, а наши специалисты ответят на интересующие вопросы и помогут определиться с выбором.

gis2000.ru

Зачем нужен лазерный нивелир, настройка, инструкция

Очень часто во время ремонта и строительства возникает необходимость отметить ровную вертикальную либо горизонтальную линию. Это может пригодиться во время закладки фундамента, возведения стен или оклейки обоев. В таких случаях нельзя полагаться только на свой глаз, нужно использовать специальные приборы и инструменты. Если раньше люди применяли различные натянутые веревки либо чаши с водой, то в последнее время большинство мастеров перешло на обыкновенные уровни. Они достаточно удобны, и их можно использовать без предварительной подготовки. Но для того чтобы охватить большую площадь, вам может понадобиться лазерный уровень. Он будет намного удобнее для такой цели, если уметь им правильно пользоваться. А для этого нужно внимательно читать руководство по эксплуатации.

Техника безопасности

Никогда не забывайте о средствах индивидуальной защиты, особенно при работе с лазером. Прямой контакт лазера с глазом может вызвать серьезные последствия и осложнения. Следовательно, нужно следить, чтобы никто не попадал в радиус действия прибора. А человек, который использует уровень, должен быть в специальных защитных очках, разновидность которых зависит от типа излучения лазера.
Установка лазерного уровня

Основным условием для верной работы лазера является его четкое закрепление на опорах. Нивелир можно установить практически на любой поверхности, но для этого могут понадобиться специальные приспособления. Устройство можно закрепить на стуле, на столе либо на полу. Для более уверенной фиксации его можно установить на специальный штатив, имеющий возможность регулировки высоты. Для помещения можно использовать специальные штанги, которые распирают нивелир между полом и потолком.

И последний способ: лазер можно прикрепить к стене с помощью различных присосок и магнитов. Стоит обратить внимание, что крепления для уровня выбираются в зависимости от предпочтений мастера, денежных возможностей и целей, которые должны быть выполнены при работе с этим приспособлением.

Настройка положения лазерного уровня

Для того чтобы получить качественный результат, сначала нужно выровнять уровень относительно горизонта. Иначе будут возникать погрешности, которые очень заметны на больших расстояниях. Самые простые уровни имеют ручной способ настройки. Вся суть сводится к тому, что вам нужно покрутить специальные винты с трех сторон уровня, чтобы пузырьки оказались в центре окошка.

Что касается навороченных дорогостоящих моделей, то они обладают системой автоматической настройки, которая используется в качестве страховки, поскольку настраивать лазер все равно придется вручную. Только после этого можно включать автоматику для корректировки уровня. Такая настройка требует немного времени. Не забывайте перенастраивать уровень заново после каждого, даже самого незначительного, его перемещения.

Использование лазерного нивелира

Как правило, эксплуатация лазера не требует сильных физических и умственных усилий. Большинство моделей имеют только три кнопки и обладают минимумом функций. Отсутствует даже элементарная возможность отключения ненужных для определенной работы лучей. А вот в дорогих моделях в комплекте может идти пульт дистанционного управления. Это очень удобно, так как при непосредственном контакте с уровнем можно сбить его настройки.

Нанесение горизонтальной линии – наиболее частая задача для любого уровня. Чтобы спроектировать эту линию, необходимо установить лазер на требуемой высоте и включить его. Лучше всего, если лазер для большего удобства имеет функцию кругового нанесения линии. Процесс проекции горизонтальной линии ничем не отличается от вышеописанной процедуры.

Если выбрать режим пересечения проекций под углом 90°, укладка плитки не потребует особых усилий для выравнивания каждой из них отдельно. В случае необходимости нанесения проекции на потолок, для начала нужно создать ее на полу, а затем просто перенести на необходимую поверхность. Такой вариант подходит даже для самых сложных фигур.

Хоть лазерный уровень и создан для нанесения ровных линий, иногда возникают случаи, когда нужно нанести наклонную разметку. Для этого нужно отключить функции авто регулировки и вручную настроить необходимый для вас угол линий.

Нивелировка поверхности с помощью лазерного уровня

Когда возникает необходимость выравнивания пола по большому периметру, лучше всего провести нивелировку поверхности для выявления отличия между высотами пола. Для этого понадобятся: нивелирная рейка, лазерные детекторы либо мишени, которые необходимо будет приобрести отдельно. Как правило, мишени бывают зеленого либо красного цвета в зависимости от типа лазера. Используйте лазер на большом расстоянии для расширения сферы его действия.

Это была лишь малая часть возможностей лазерного уровня. Покупая его, помните, что цена напрямую зависит от качества, поэтому лишняя экономия в этом случае ни к чему.

lazerdist.ru

Добавить комментарий
