ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ – РОТОРНЫЕ ДОЖДЕВАТЕЛИ

Ниже приводится полезная информация и практические советы по эксплуатации. Если после ознакомления с ними вам все еще будет нужна помощь, внизу страницы вы сможете найти способы связаться с нами. Компания Hunter Industries ценит своих клиентов и стремится предоставлять только высококачественную продукцию и услуги.

ИДЕНТИФИКАЦИОННАЯ ТАБЛИЦА РОТОРНЫХ ДОЖДЕВАТЕЛЕЙ ДЛЯ ЧАСТНОГО ИСПОЛЬЗОВАНИЯ

Как отрегулировать роторный дождеватель Hunter?

Все модели роторных дождевателей Hunter, включая PGM, SRM, PGJ, PGP, PGP Ultra и I-20, регулируются одинаково и с помощью одного и того же инструмента – белого регулировочного ключа Hunter. Приведенные ниже инструкции, а также видео «Инструкции по регулировке роторных дождевателей PGP» используют в качестве примера роторный дождеватель PGP.

Инструкции по регулировке сектора и радиуса полива роторного дождевателя PGP
Регулировка сектора полива

Сектор полива регулируемых головок предварительно установлен на приблизительно 180°. Дождеватели можно регулировать как во включенном, так и в выключенном состоянии. Рекомендуется провести начальную регулировку до установки.

  1. Поверните ладонью сопловую головку в направлении против часовой стрелки до левой точки остановки, чтобы завершить прерванный цикл вращения.
  2. Поверните башенку дождевателя по часовой стрелке до правой точки остановки. Это фиксированная сторона сектора полива. Сопловая головка должна находится в этом положении для проведения регулировки сектора полива. Правая точка остановки неизменна.
  3. Если вам необходимо изменить место правой точки остановки, щелкните приведенную ниже ссылку на видео с инструкциями по регулировке роторных дождевателей PGP.
Увеличение сектора полива
  1. Вставьте пластмассовый конец ключа Hunter (щелкните здесь, чтобы купить) в регулировочное отверстие.
  2. Удерживая сопловую головку в правой точке остановки, поверните ключ в направлении по часовой стрелке. Каждый 360-градусный поворот ключа увеличивает сектор полива на 90°.
  3. Сектор полива может быть установлен от 40° или 50° до 360°.
  4. Когда будет достигнут максимальный сектор полива в 360° (полная окружность), ключ перестанет поворачиваться или раздастся трещоточный звук.
Уменьшение сектора полива
  1. Вставьте пластмассовый конец ключа Hunter в регулировочное отверстие.
  2. Удерживая сопловую головку в правой точке остановки, поверните ключ в направлении против часовой стрелки. Каждый 360-градусный поворот ключа уменьшает сектор полива на 90°.
  3. Сектор полива может быть установлен от 40° или 50° до 360°.
  4. Когда будет достигнут минимальный сектор полива в 40° или 50°, ключ перестанет поворачиваться или раздастся трещоточный звук.
Радиус/длина покрытия

Вставьте стальной шестиугольный конец ключа Hunter в винт регулировки радиуса. Поверните винт по часовой стрелке, чтобы уменьшить радиус, или против часовой стрелки, чтобы увеличить радиус. Радиус может быть уменьшен до 25%.

Внимание (при регулировке PGP): Если вы сделаете больше пяти полных поворотов винта регулировки радиуса по часовой стрелке, это может привести к потере винта (его невозможно будет достать ключом).

Почему мой роторный дождеватель перестал вращаться?

Роторные дождеватели Hunter работают по системе зубчатого привода. При эксплуатации вода поворачивает маленькое турбинное колесо в основании дождевателя, приводящее в движение систему зубчатых колес, которые, в свою очередь, заставляют вращаться сопловую головку. Механизм зубчатого привода Hunter герметизирован для защиты от загрязнений. Однако чрезмерное давление или низкое качество воды могут привести к проникновению загрязнений в зубчатый привод.



Если дождеватель перестал вращаться, а поток воды, поступающей через него, уменьшился, сначала следует почистить фильтр, вынув блок выдвижной штанги из основного корпуса. Можно просто открутить крышку и вынуть внутренний блок. Фильтр со дна внутреннего блока можно легко вынуть с помощью длинногубцев.

Можно ли заменить уплотняющую прокладку штанги на роторном дождевателе PGP или I-20?

Износ уплотняющей прокладки может привести к протеканию воды вокруг основания штанги при эксплуатации дождевателя PGP или I-20. Это может выглядеть так, как будто вода протекает через верхнюю крышку при эксплуатации роторного дождевателя. Или вода может протекать из-под крышки корпуса.

Видео «Замена уплотняющей прокладки штанги на роторном дождевателе» поможет вам, при необходимости, осуществить эту замену. Номер изделия Набора с уплотняющей прокладкой, в который входит прокладка штанги и седло пружины, для PGP, PGP Ultra и I20-12 – 253400. Номер изделия для отдельной уплотняющей прокладки для PGP, PGP Ultra и I20-12 – 181500. Номер изделия для отдельной уплотняющей прокладки для I-20 – 252500.

Почему из небольшого отверстия сбоку штанги сочится вода?

Возможно, это происходит из-за того, что сопло «протекает». По мере того, как винт рассеивает поток воды, небольшое количество воды стекает по передней части сопловой головки в эту открытую область, а затем сливается через отверстие в штанге. Чтобы избежать этого, просто ослабьте винт, чтобы он не так сильно рассеивал поток воды. Если вода вытекает из отверстия струей, возможно, одна из внутренних уплотняющих прокладок засорилась, и тогда, скорее всего, придется произвести замену головки.

Автоматический полив - ТЕХНОЛОГИИ ПОЛИВА



Известны две основных разновидности дождевателей: статические и динамические. Каждый из них решает свой определенный круг задач и имеет собственные преимущества и недостатки. Как правило - какой вид спринклера необходимо подобрать для системы автополива - решается на этапе проектирования. Для этого следует учесть такие немаловажные факторы, как размер участка, его рельефные особенности, вид и количество растений, нуждающихся в поливе, а также технические возможности приобретаемого оборудования.





Практически все современные дождеватели располагаются под землёй и только их штанга во время работы выдвигается над поверхностью почвы. Это довольно удобно, так как они не портят внешний вид газона или цветника, не являются помехой при уходе за растениями и защищены от случайных повреждений. Они легко и просто монтируются на трубопровод с помощью шарнирных соединений и соответствующих фитингов.










Статические (веерные) дождеватели
Данный вид спринклеров во время орошения всегда остаётся неподвижным, поэтому они и называются статическими. Радиус действия или дальность полива обычно невелика и регулируется она с помощью подбора определенных форсунок. Эта особенность делает их превосходным решением для полива небольших участков, клумб или компактных газонов. Мягкие струи статических оросителей не причиняют вреда даже самым нежным и капризным цветам. Преимуществом данных дождевателей можно назвать продолжительный срок службы, который достигается за счет того, что в их головках нет подвижных частей и поломки в связи с этим бывают редко. Из недостатков можно отметить высокий расход воды, малый радиус  и невысокую эффективность полива в ветреную погоду.


 Динамические (роторные) дождеватели
Данный вид спринклеров имеет огромное число достоинств в сравнении с веерными. Роторные дождеватели имеют больший радиус действия, чем статические. Они способны обеспечить полив дальностью от 5 до 17 м. Самые мощные разбрызгиватели с радиусом действия до 25 м и выше применяют для орошения спортивных полей. Конструктивно этот тип спринклеров оснащен подвижной вращающейся головкой, которую легко регулировать, задавая любой сектор полива начиная от 90° и заканчивая полным кругом в 360°. Они имеют крепкие корпуса, которые оснащены усиленными поворотными механизмами, позволяющими ротору оставаться невредимым в случае попытки провернуть штангу с усилием. Большой выбор вариантов сопел с различными эксплуатационными характеристиками даёт возможность обеспечить эффективный полив любого, даже самого маленького и неудобно расположенного участка.



Если говорить о производителях дождевателей, то несомненно лидерами среди них являются американские компании Hunter и Rain Bird. Как они сами указывают в своих  каталогах - всё их оборудование взаимозаменяемое, следовательно, принципиальных различий между ними не найти. Оба производителя выпускают долговечную и надёжную продукцию. Их репутация действительно заслуженна, так как уже ни один десяток лет потребители во всём мире имеют возможность оценить их высококачественное и эффективное оборудования для систем автоматического полива.

Роторный дождеватель Hunter PGP ADJ выдвижной цена Киев

Телефон менеджера для консультаций, по системе автоматического полива: 067 100 8888, 050 371 90 90

Роторный дождеватель Hunter PGP ADJ в основном применяют для участков средней величины, так как он обладает средним радиусом полива до 15м. Поливочные головки да


Технические характеристики:

Высота общая: 190мм.
Высота штанги: 10 см
Диаметр штанги: 45мм.
Радиус полива: от 4,9м. до 15м.
Сектор полива: от 30˚ до 360˚
Расход воды: от 1,2 до 53,8 л/мин
Рекомендованное давление: от 1,7 до 4,5 Бар

Рабочее давление: от 1,7 до 7 Бар
Количество осадков приблизительно: 10 мм в час
Угол траектории струи: 13˚(низкий) 25˚(стандартный)
Количество форсунок в комплекте: 10 шт.
Резьбовое соединение: 3/4 ВР

Роторный дождеватель Hunter PGP ADJ для полива газона - имеет запатентованную функцию Hunter, такую как автоматический возврат к сектору полива.

Данная функция возвращает башенку дождевателя к начальному сектору полива вне зависимости от того, куда она была повернута. Данная функция обеспечивает защиту от вандализма, что особенно хорошо, если дождеватель установлен в общественных местах, таких как парки, скверы и тд...
1- автоматический возврат к заданному сектору полива
2- заданный сектор полива
3- если головка провернута

Очень прочный поворотный механизм на дождевателе Hunter PGP ADJ

Данный механизм тяжело сломать, антивандальный поворотный механизм позволяет ротору оставаться в рабочем состоянии в случае если штангу провернули с усилием.


Регулируемый радиус вращения

Механизм имеет возможность настройки определенного сектора полива, а так же полнокругового вращения без возврата в исходную точку, от 30 до 360 градусов. Позволяет точно отрегулировать траекторию струи воды, при этом удерживает форсунку на месте.


Регулировка плоской отверткой

Регулировка производится с помощью плоской отвертки, через прорезь в шляпке. Легкая установка сектора полива через верхний колпачок дождевателя с помощью отвертки или специального ключа. Привод с водяной смазкой: Проверенный временем, надежное вращение год за годом

Установлен запорный клапан до 3-х метров перепада высоты

Запорный клапан предотвращает протечку, если система отключена. Благодаря этому имеет место экономия воды, снижение нагрузки на систему и увеличивается срок службы системы.

Доступные опции для роторного дождевателя Hunter PGP ADJ:
- Запорный клапан для работы в условиях перепада высот до 3,0 м (не применимо для PGP-ATR)
- Идентификационная крышка для регенерированной воды
- Форсунки с низким углом

- Форсунки, установленные производителем

Объяснение характеристик:
ADJ = Регулируемый без запорного клапана
360 = Полный круг без запорного клапана
ADV = Регулируемый с запорным клапаном
ATR = 6 см выдвижная часть, регулируемый без запорного клапана и стандартная форсунка #7, установлена производителем
36V = Полный круг с запорным клапаном
ARV = Регулируемый, восстановленная вода, с запорным клапаном
3RV = Полный круг, восстановленная вода, с запорным клапаном

Корректировка радиуса:
Позволяет точно отрегулировать траекторию струи воды, при этом удерживает форсунку на месте.
Защитный колпачок:
Защитный колпачок не позволяет проникать в корпус дождевателя Hunter PGJ ADJ посторонним частицам (грунт, песок и т.д.), что обеспечивает абсолютную безотказность в работе, а так же низкий износ всех рабочих поверхностей.
Полный набор взаимозаменяемых форсунок:
12 стандартных форсунок и 7 форсунок низкого угла для решения любой задачи Легко регулируемый сектор полива от 30˚до 360˚: Легкая установка сектора полива через верхний колпачок дождевателя с помощью отвертки или специального ключа. Привод с водяной смазкой: Проверенный временем, надежное вращение год за годом
Переменный статор: Позволяет сохранить частоту вращения независимо от размера форсунки или давления
Объемный сетчатый фильтр: Дополнительный объемный фильтр, наиболее надежный в своем классе!
Дополнительный запорный клапан: Предохраняет просачивание воды, вызванного низким расположением ротора.

Внимание: для того что бы получить максимальный эффект использования форсунок на роторе Hunter PGP ADJ, он должен работать с рекомендуемым давлением. Роторный дождеватель Hunter PGP ADJ - так же нормально работает и с рабочим давлением, но в данном случае характеристики форсунок не будут использованы по максимуму. На роторе PGP ADJ стоит усиленный механический привод, который увеличивает срок работы дождевателя.

Роторный дождеватель Hunter PGJ « Акватория — Термо. Оренбург

Ротор PGJ - улучшенная модель, включающая в себя лучшие характеристики PGP.
Мы рады Вам представить младшего брата PGP - дождеватель PGJ - ротор среднего радиуса действия, применяемый для установки на общественных территориях и частных приусадебных участках. Поливочные головки этой серии характеризует высокая надежность, долговечность и, самое главное, невысокая цена.
Дождеватели этой серии поставляются с набором форсунок (8 шт.). Доработанный практически до идеала роторный механизм придал этому дождевателю еще большую надежность, а специальный резиновый колпачок (как у PGP) защищает его от механических повреждений. PGJ может устанавливаться как совместно с более мощными роторами для полива больших открытых площадей, так и самостоятельно обслуживать маленькие лужайки.  Эта версия самого продаваемого разбрызгивателя в мире адаптируется к тем местам, в которых бы использовался веерный дождеватель, но при этом Вы получаете все преимущества роторного!

Характеристики и преимущества Hunter PGJ

Возможность корректировки радиуса
Позволяет легко устанавливать радиус, обеспечивает сохранность форсунки

Защитный колпачок:
Предохраняет от попадания посторонних частиц

Регулируемый сектор полива от 40 до 360 градусов
Расположенный сверху ротора легкодоступный паз позволяет настроить сектор полива

Привод с водяной смазкой
Проверенный временем, надежное вращение год за годом

Переменный статор
Позволяет сохранить частоту вращения независимо от размера форсунки или давления

Суперобъемный сетчатый фильтр
Улавливает большое количество взвешенных частиц без заиливания

Дополнительный запорный клапан
Предохраняет просачивание воды, вызванного низким расположением ротора

PGJ Спецификация

МОДЕЛИ PGJ
PGJ-00 — Shrub
PGJ-04 — 4″ Выдвижная штанга (10 cм)
PGJ-06 — 6″ Выдвижная штанга (15 cм)
PGJ-12 — 12″ Выдвижная штанга (30 cм)

ГАБАРИТЫ

— Общая высота:
PGJ-00 — 18 cм
PGJ-04 — 18 cм
PGJ-06 — 23 cм
PGJ-12 — 41 cм
— Внутренняя резьба 1/2″ NPT
— Наружный диаметр 3 cм

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

— Расход воды: 0,15 до 1,2 м3/час; 2,4 до 20,1 л/мин
— Радиус: 4,6 до 11,3 м
— Рекомендованное давление: от 2,1 до 3,4 bars; от 206 до 344 kPa
— Рабочее давление: от 1. 4 до 6.9 bars; от 137 до 689 kPa
— Количество осадков приблизительно 16 мм в час (при 2,8 bars; 275 kPa) при радиусе 4,6 дo 11,3 м
— Угол траектории струи — 14˚

Обратите внимание: для максимально эффективного использования форсунок ротор должен работать с рекомендуемым давлением. Дождеватель так же будет нормально функционировать с рабочим давлением, но в этом случае характеристики форсунок могут не использоваться по максимуму.Усиленный механический привод увеличивает срок работы дождевателя.

Дополнительные опции
— Запорный клапан (только для моделей с выдвижной штангой) для роботы в условиях перепада высот до 2,1м
— Идентификационный колпачок при работе с регенерированной водой

Роторные спринклеры Hunter

Ороситель роторного типа представляют собой дождеватель с  выдвижной вращающейся верхней частью, осуществляющей полив одной мощной струей. Насадка вращается за счет напора воды, а с помощью сменных сопел различного калибра можно регулировать дальность и силу полива дождевателя.   Как правило, сектор полива варьируется в пределах от 45 до 360 градусов, а радиус полива роторными дождевателями составляет от 6 до 30 метров.

Оросительные системы данного типа часто применяются для полива больших площадей и устанавливаются так чтобы радиус полива одного дождевателя перекрывался радиусом полива другого.

Подкатегории:

На странице: 100255075100

Сортировка: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по убыванию)Рейтинг (по возрастанию)Модель (А -> Я)Модель (Я -> А)

950 р.

1637 р.

2031 р.

2150 р.

2466 р.

3410 р.

1115 р.

1728 р.

3170 р.

1121 р.

1964 р.

2541 р.

2959 р.

3430 р.

7124 р.

6188 р.

15630 р.

15630 р.

125 фото лучших систем автоматического полива

Чтобы ежегодный сбор урожая радовал своим изобилием, необходимо весь год ухаживать за своим садом и грядками. Этого нельзя добиться без регулярного увлажнения почвы и создания в ней нормального микроклимата, способствующего развитию всех растений. Естественное поступление влаги обеспечивается осадками. Но не всегда их может быть достаточно, а в отдельные периоды их просто не хватает.

В таком случае требуется искусственный полив при помощи разнообразных разбрызгивателей и распылителей. Но не все дачники могут правильно определить, какой дождеватель выбрать. Наша статья призвана помочь в этом.

Краткое содержимое статьи:

Назначение и структура

Цель использования садовых разбрызгивателей состоит в обеспечении необходимого полива, который достаточен для увлажнения почвы. Это создает условия для наилучшего урожая.

В самом общем виде конструкция включает шланг для подачи воды, который присоединяется к насадке. Через нее и происходит распыление. Но сейчас существует множество видов устройств, которые дают наилучший результат в зависимости от особенностей участка и требований к режиму полива.


Например, если лужайка неоднородна по рельефу и типам насаждений, то ее нужно разделить на несколько зон. В каждой их них устанавливается отдельный тип разбрызгивателя.

Дождеватели для полива призваны создать такие условия, при которых поступление воды в почву становится равномерным по всей площади участка. В таком случае удается минимизировать территории, которые не орошаются или получают излишние объемы влаги.

Конструкции могут быть выдвижными и невыдвижными, иметь различные способы крепления – на колышках, штативах или непосредственно на земле. Каждый вид имеет свои особенности, сферу применения, достоинства и недостатки.

Виды приспособлений для полива

Прежде чем приобретать систему орошения для своего сада или огорода, необходимо определить какой вид вам подойдет.

Поливочные пистолеты

Это самая простая конструкция, которая может использоваться в поливе. Достаточно подключить шланг к водопроводной трубе или крану и нажать рычаг для разбрызгивания. Такие приспособления могут иметь:

  • наконечник, задающий струю в диапазоне «жесткая-мягкая»;
  • многофункциональный распылитель, устанавливающий характер распыления.

Для удобства в конструкции предусмотрен фиксатор, позволяющий установить режим разбрызгивания. Поэтому вы можете не нажимать постоянно рычаг. Присутствует и регулятор жидкости. Корпус изготовлен из пластика, который защищает руку от холода. Для прочистки используются подручные средства.

Конструкции статического вида

Данное оборудование можно использовать для орошения как газонов, так и кустарников с деревьями. Особенностью является обеспечение равномерного распределения влаги при отсутствии вращения сопел. Чаще всего они являются составной частью автоматических систем.

Статические дождеватели могут углубляться в грунт или иметь переносную конструкцию. Углубляемые модификации имеют корпус цилиндрической формы, из которого выдвигается внутренний блок. Дальность полива не слишком большая – до 6 м.

Применение ограниченно площадью до 10 м2, но в случае более обширных участков допускается комбинированное использование нескольких устройств данного вида с соединением общим водоводом.

Наличие ограничителя позволяет эффективно задавать зону разбрызгивания. Среди известных торговых марок популярностью и спросом пользуются Karcher, Gardena, Hunter, Rain Bird.

Круговые модели

Такая конструкция будет полезной при поливе газонов и участков с округлой формой. Нерегулируемые круговые дождеватели состоят из статично расположенных на подставках головок, оснащенных форсунками. Движение воды приобретает конусообразную форму, причем струя может состоять как из мелких моросящих капелек, так и более крупных капель.

Оросители можно ставить на колышки или подставки. Первый способ крепления более надежен и дает устойчивую опору, однако используют в условиях мягкого грунта.

Существуют также и управляемые системы кругового типа. Сектор распределения здесь может подстраиваться под конкретные особенности участка и варьировать в пределах 0-360 градусов. Меняется также и тип струи.

Для более эффективного орошения на газон нужно ставить несколько таких элементов. А для их соединения в цикл можно использовать обычный шланг.

Программируемые круговые модели дают еще больший охват площади – вплоть до 380 м2. Важное преимущество такого варианта – это возможность адаптировать разбрызгивание под конкретный рельеф и специфику участка путем изменения дальности подачи потока. Если вы правильно разбили свой надел на зоны, то для каждой из них задается свой показатель дальности.

Роторные системы

В конструкции выделяют неподвижно зафиксированное основание с расположенным сверху вращающимся блоком. Верхняя часть осуществляет осевое вращение и напоминает лопасти пропеллера. Вода под действием давления поступает на них и затем распыляется под углом.

Вращение самого винта распылителя также зависит от напора подачи. Число лопастей варьируется в зависимости от марки изделия – 2-4 штуки.

В регулируемых роторных дождевателях существует возможность управлять типом струи и размером сектора разбрызгивания. Данный вид приспособления может покрыть площадь до 30 м2. Существуют также и нерегулируемые технологии.

Использование последовательного принципа полива позволяет постепенно наращивать радиус, вследствие чего покрываемая площадь возрастает. Плавное и пошаговое регулирование угла распыления обеспечивает большую производительность всего устройства.


Современные и более дорогие приспособления оснащены специальными головками или барабанами поворотного типа, которые задают размер капель и зону орошения. При этом они могут функционировать при давлении от 1 атм.

Недостатком роторных устройств является их подверженность засорению примесями. В таком случае отремонтировать их уже не получится. Поэтому нужно выбирать модели, которые имеют в комплекте специальные фильтры, или же ставить фильтровальные блоки на всю систему водоснабжения. Рекомендуем обратить внимание на марки Hunter и Rain Bird.

Выдвижной дождеватель

Такие устройства монтируются в грунте, но не точно на его поверхности, а немного утапливаются. При автоматическом включении воды наконечник выдвигается вверх и обеспечивает разбрызгивание. После отключения воды он задвигается обратно.

Дальность подачи воды небольшая – до 4-5 м, однако качество увлажнения обеспечивается частотой размещения. Используется для орошения газонов и лужаек.

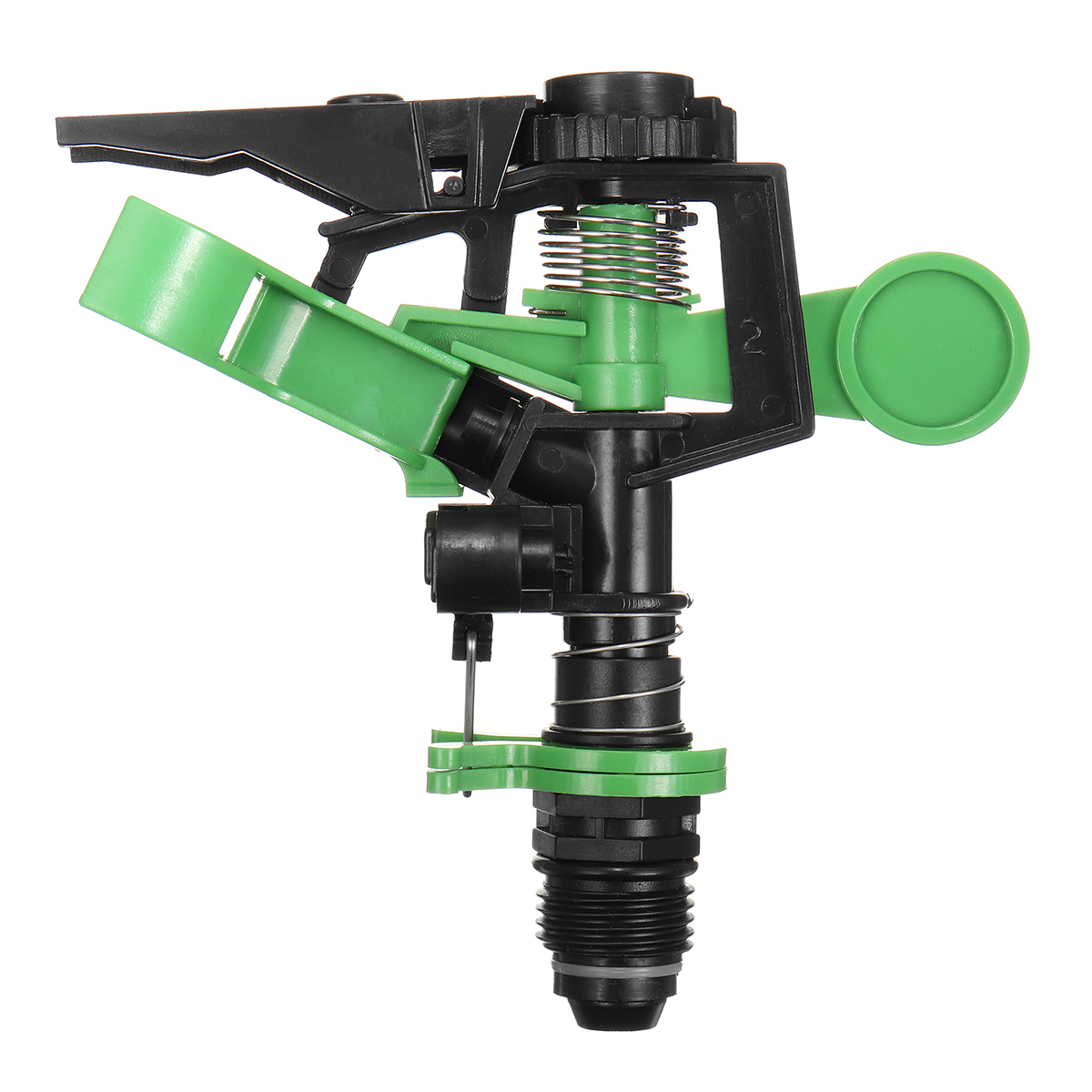

Модели импульсного действия

Их работа напоминает принцип действия роторных конструкций. Однако орошение происходит не постоянно в течение заданного времени, а через определенные отрезки времени. Полив осуществляется в обратном порядке – от дальних участков к ближним. На каждом радиусе покрывается вся зона. Струя может подаваться на расстояние до 20 м.

При этом существуют импульсные дождеватели, в которых можно регулировать характер вращения головки и угол размещения сопла.

Функция дробления потока воды и возможность подачи ее вертикально обеспечивают более высокую производительность. В этой группе изделий спросом пользуются марки Gardena и Karcher.

Осциллирующие системы

Их использование подходит для обработки прямоугольных участков с примерными размерами 30х17 м. Существует несколько моделей. В простом исполнении трубка из металла или пластика крепится на подставке.

В трубке стоит крыльчатка, которая начинает действовать вместе с шестеренкой при подаче жидкости. В результате вращаться начинает трубка с отверстиями, стоящими четко в ряд. Образующиеся тонкие струйки и капли распределяются по газону.

Некоторые модели оснащены латунными форсунками, имеющими насечки. Они задают вращательное движение потоку воды с образованием ее мелкодисперсионной фракции.

Осциллирующий дождеватель может иметь и пластиковую трубку, форсунки которой разнонаправленные. В них предусмотрены сопла из более пластичного материала. В результате этого эффективно регулируется направление подачи струи.

Дальность подачи струи регулируется практически у всех моделей, а вот ширину задать можно только в дорогом оборудовании. Угол для качания фиксируется в пределах 0-180 градусов. Ограничивая поступление воды к отверстиям, находящимся по краю, можно менять ширину пояса полива. Одновременно меняется и направление разбрызгивания.

Как правильно выбрать

На рынке представлено множество марок и модификаций устройств для орошения. На фото дождевателей продемонстрированы только некоторые из них. Как же правильно подобрать нужную конструкцию для орошения участка?

Во-первых, следует изучить форму своего надела. Если она близка к прямоугольной, то вам понадобится осциллирующее приспособление. Оно прекрасно подойдет и для газонов небольшой площади.

Большой палисадник следует поливать импульсными или роторными моделями. Для лужаек сложной геометрической формы оптимальным будет использование разновидностей с опцией секторного орошения.

Например, для треугольного газона можно поставить три таких устройства с углом разбрызгивания 5-360 градусов. А в случае необходимости в центре монтируется круговой разбрызгиватель.




Во-вторых, важно учесть рабочее давление. Большинство моделей работает в пределах 2-4 атм., максимум – 6 атм. В зависимости от требуемого техпаспортом напора и надо подбирать систему.

Предпочтительными являются марки изделия, которые позволяют регулировать силу струи и имеют специальные наконечники с регулятором угла выброса жидкости.

Если в комплект входит набор форсунок, то это тоже повод остановить свой выбор на устройстве. Опция, допускающая установку дождевателя на штатив, также эффективна – она удобна при поливе высокорослых кустарников.

Среди производителей популярностью пользуются приспособления от Gardena, Karcher, Rain Bird и Hunter. Однако ориентируйтесь на назначение и технические параметры приобретаемой системы.

Дождеватель является очень полезным устройством в арсенале садовода. Правильный выбор модели, верная установка позволят обеспечить качественное увлажнение почвы и создание оптимальных условий для роста растений в саду.

Фото дождевателей


Сохраните статью себе на страницу:

Пост опубликован: 01.11

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Роторный дождеватель PGP-ADJ

PGP ® - это оригинальный продукт Hunter, с которым компания заявила о себе в 1981 году. Исключительный дизайн и впечатляющая производительность еще тогда вывели PGP на первое место среди других роторов. Постоянные усовершенствования позволяют ему оставаться лидером продаж в мире, по сей день. Имея отличные показатели распределения воды из сопла, PGP остается непревзойденным по надежности, долговечности, универсальности и стоимости. Учитывая непрекращающийся процесс обновления новыми передовыми функциями, с учетом серьезного многолетнего опыта компании Hunter в области роторных технологий, не удивительно, что PGP остается выбором номер один профессионалов во всем мире.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

  • Модель: 10 см
  • Сектор полива: 40 – 360º
  • Резиновая крышка заводской установки
  • Верхняя регулировка сектора полива
  • Механизм быстрой проверки сектора полива
  • Смазка водой зубчатой передачи
  • Кол–во сопел: 27
  • Модели сопел: красный, синий, серый низкого угла полива
  • Гарантийный срок: 2 года

Общая высота 19 см
Высота выдвижения 10 см
Вариантов насадок 27 шт
Расход воды 0.10–3.22 м3/ч: 1.7–53.7 л/мин
Рекомендуемое давление 1.7–4.5 бар (170–450 кПа)
Рабочее давление 1. 4–7.0 бар; 140–700 кПа
Интенсивность полива: около 10 мм/ч
Гарантия 2 года
Входной диаметр ¾"
Радиус действия 6.4 – 15.8 м
Сектор полива 50° - 360°

42SA + Heavy Duty Simple Adjust Rotor Sprinklers

Благодаря интуитивно понятным настройкам и впечатляющей равномерности покрытия ротор с зубчатым приводом Rain Bird 42SA + равномерно поливает все участки вашего газона; сокращение использования воды и обеспечение более зеленой и здоровой травы. Многочисленные меры безопасности и безотказные функции, встроенные в наш роторный спринклер с закрытым корпусом, делают его идеальным выбором для любого домашнего ландшафта. Легко регулируется в верхней части с помощью отвертки с плоским лезвием от 40 ° до 360 ° по полукруговой дуге и полностью меняет направление вращения, чтобы гарантировать, что вы поливаете только те растения, которые растут, а не дом, тротуар или подъездную дорожку.Для удобства установки угол поворота дуги установлен на заводе на 180 °.

Rain Bird запатентовала лучшую в отрасли технологию форсунок Rain Curtain, которая обеспечивает равномерную вращающуюся завесу из крупных капель воды, которые падают именно туда, куда вы хотите, и противостоят переносимым ветром чрезмерным брызгам. «Микро-аппарели» сопла также направляют часть распыляемой жидкости близко к головке, устраняя сухие коричневые пятна, характерные для роторов других марок. Превосходная равномерность покрытия насадки помогает сократить время полива, экономя деньги на счетах за воду. Благодаря защищенному закрытому корпусу 42SA + идеально подходит для «ползучей» травы, песчаной почвы и других суровых условий.

Водосмазываемая конструкция с зубчатым приводом обеспечивает длительную надежность; Истинная 4-дюймовая высота подъема очищает более высокую траву. Грязесъемное уплотнение двойного действия с принудительной остановкой защищает внутренние механизмы от мусора, обеспечивая при этом надежное поднятие и втягивание. Прочный резиновый колпачок помогает защитить от повреждений от ударов режущими кромками. кольца и уплотнения для дополнительной защиты в «песчаной» воде, а также саморегулирующийся статор, не требующий замены при замене форсунок.

Ротор

поставляется с предварительно установленной насадкой на 3,0 галлона в минуту, рассчитанной на расстояние выброса от 26 до 38 футов при обычном давлении воды в жилых помещениях 45-55 фунтов на квадратный дюйм. Форсунка легко снимается, и доступны дополнительные форсунки для настройки полива в соответствии с вашей конкретной скоростью потока и требованиями системы. Вход с внутренней нижней резьбой 3/4 "NPT.

Выбор правильной оросительной головки

Эта статья предназначена для ознакомления с различными дождевальными головками, используемыми для орошения.Это поможет вам выбрать лучший ороситель для вашей ситуации. В то же время он предупредит вас о некоторых распространенных и дорогостоящих ошибках, которые часто допускаются при выборе спринклерной головки. Аналогичная информация о барботерах находится в последнем разделе этой страницы.

Типы оросителей:

Традиционно спринклерные головки подразделяются на два основных типа в зависимости от метода распределения воды: спринклеры спринклерного типа и роторные спринклеры. Однако новые технологии стирают традиционные границы между типами.

Распылительные головки:

Более правильное название - «фиксированные распылительные головки» - это маленькие насадки, распыляющие веерообразную форму воды. Представьте себе душевую форсунку. Большинство из них используют сменные форсунки, установленные на спринклер, которые определяют форму (1/2 круга, полный круг и т. Д.) И радиус разбрызгивания воды. Некоторые специальные рисунки доступны для длинных узких участков. Распылительные головки расположены на расстоянии до 18 футов друг от друга. Базовая физика распыления воды ограничивает расстояние между головами.Для правильной работы им требуется давление воды от 20 до 30 фунтов на квадратный дюйм.

Роторы:

Ротор - это термин, используемый для описания различных спринклеров, которые вращают потоки воды вперед и назад или по кругу над ландшафтом. Примером, который знаком большинству людей, является ороситель с «ударным ротором» (часто ошибочно называемый «дождевой птицей *»), который перемещается вперед и назад, выпуская струи воды. Вы, вероятно, знаете этот спринклер лучше всего по отчетливому звуку, который он издает во время работы - takea, takea, takea, tic, tic, tic, tic, tic, takea, takea, takea и т. Д. Ударные роторы теперь быстро заменяются шестеренчатыми роторы, которые очень тихие, требуют меньшего обслуживания и намного меньше по размеру. Пройдет немного времени, прежде чем обычный человек не поймет, что я описываю! Эти новые роторы с приводом от турбины и шестерен имеют один или несколько водных потоков, которые бесшумно движутся по ландшафту. Самыми красивыми из них являются «многопоточные роторы», в которых несколько потоков воды вращаются по ландшафту один за другим. Смотреть на многопоточные роторы очень интересно. Роторы могут располагаться на расстоянии от 8 футов до 65 футов друг от друга. Существуют роторы, которые могут быть разнесены на расстояние более 65 футов, но я не советую использовать их в большинстве ситуаций, даже поля для гольфа отказываются от их использования из-за проблем.Традиционные роторы с расстоянием между ними более 20 футов требуют для работы намного большего давления воды, чем распылительные головки. Вот практическое правило: «Давление воды на головке ротора в (фунт / кв. Дюйм) должно превышать расстояние (футы) между головками». (Известное как правило Страйкера , по общему признанию, это немного порадовало меня, но я создал правило!) Таким образом, если вы хотите разнести роторы на расстоянии 35 футов друг от друга, вам потребуется давление 35 фунтов на квадратный дюйм на головке спринклера. Это означает, что вам, вероятно, потребуется минимум 45 фунтов на квадратный дюйм для работы системы, так как давление будет потеряно в трубах и клапанах, когда вода будет течь к спринклерам.Подробнее об этом позже. Маленькие входные роторы 3/4 дюйма, продаваемые для использования в жилых помещениях, лучше всего работают на расстоянии от 25 до 35 футов.

(* Rain Bird - это название компании по производству дождевателей и зарегистрированная торговая марка. Компания Rain Bird производит множество различных типов головок для дождевальных установок, в том числе ударные роторы. Они также производят или распространяют многие другие продукты для орошения.)

Роторные сопла и ротаторы:

В последние годы был представлен новый тип миниатюрных роторов, которые стали чрезвычайно популярными.Их часто называют вращающимися соплами или вращающимися соплами . Первый бренд на рынке был назван «MP Rotator», и несколько других подобных продуктов быстро стали доступны от других компаний. Большинство производителей классифицируют их как «распылительные головки» в своих каталогах. Их называют ротационными форсунками, потому что они представляют собой очень маленький ротор, который имеет такой же размер, как и стандартная форсунка спринклера распылительного типа. Таким образом, они подходят для небольших и менее дорогих выдвижных корпусов распылительных головок.Ротационные форсунки более эффективны, чем традиционные распылительные головки, поскольку они производят меньше «тумана», который испаряется до того, как достигнет земли. Поэтому агентства по охране водных ресурсов часто предлагают использовать их вместо стандартных распылительных головок.

Эти вращающиеся сопла обычно имеют радиус от 15 до 35 футов *. Точное расстояние зависит от модели. Все они используют несколько струй воды, которые вращаются вокруг насадки и выглядят как вращающиеся лапы паука.

* Новые модели вводятся каждый год по мере развития технологий, и я ожидаю увидеть в наличии ротаторы с меньшим радиусом. Уже есть дополнительные устройства, такие как устройства марки Little Valve, которые уменьшают радиус ротатора.

Несколько слов предостережения в отношении требований об экономии воды с помощью ротора / ротатора:

Имейте в виду, что экономия воды в первую очередь достигается при сравнении ротаторов с распылительными головками. Для расстояний более 20 футов обычно используются роторы , а не распылительные головки . Я не встречал никаких независимых лабораторных данных, свидетельствующих о том, что использование вращающей насадки вместо роторной головки позволит сэкономить воду.(По состоянию на 2013 г.)

Как и все другие утверждения, вы должны сравнивать яблоки с яблоками. Однажды у меня был городской чиновник, которого, очевидно, только что посетил продавец роторных форсунок, приказал мне заменить все дождеватели в оросительной системе торгового центра на «ротаторы». Саженцы, которые я поливал, были шириной 6 футов, а в то время самый маленький ротатор на рынке имел минимальный радиус 15 футов. Таким образом, если бы я сделал, как он предлагал, я бы полил 9 футов стоянки! Не лучший ход, если вы хотите сэкономить воду ... Мораль этой истории заключается в том, что вам нужно использовать свою голову и выбрать правильный продукт для вашей ситуации.Замена распылительной головки с радиусом 6 футов на вращатель с радиусом 12 футов НЕ сэкономит воду! Тем не менее, я слышу одно и то же общее заявление «переключитесь на ротаторы и сэкономьте воду» снова и снова.

Руководство по выбору правильного типа дождевателя:

Что использовать: распылители, роторные форсунки или роторы? Вот несколько вопросов, которые помогут вам сделать выбор.

  1. Давление воды ниже 40 фунтов на квадратный дюйм? В таком случае вам следует рассмотреть возможность использования распылителей или вращающихся форсунок.
  2. Область длинная и узкая, от 12 до 28 футов в ширину? Тогда вам стоит заглянуть в роторные форсунки.Они также могут быть подходящими для более узких участков. В то время, когда я пишу это, Hunter представил ротатор с боковыми полосами для полос шириной от 4 до 5 футов и длиной не менее 12 футов. В ближайшие годы, вероятно, будет введено больше комбинаций ширины.
  3. Площадь, которую вы хотите поливать, превышает 30 x 30 футов в размерах? Если да, то роторы могут быть лучшим решением.
  4. Край поля, подлежащего поливу, изогнут? Если кромка имеет острые изгибы (радиус менее 20 футов), роторы с большим радиусом будут испытывать трудности с поливом кромок без чрезмерного распыления на них.Это может не быть проблемой в зависимости от того, что находится за гранью. Если на область за краем не должна попадать вода, вы можете рассмотреть возможность использования ротационной форсунки меньшего размера или разбрызгивателя.

Проблемы при установке, связанные с выбором спринклера:

Роторы и роторные форсунки расположены дальше друг от друга, чем распылители. Поэтому для их установки требуется меньше труб и траншей, но они также стоят дороже за один спринклер. Для большинства городских жилых дворов нормального размера распылительные головки или роторные форсунки обычно являются лучшим выбором.

Вопросы стоимости при выборе типа дождевателя:

Удивительно, но независимо от типа разбрызгивателя, стоимость квадратного фута орошаемой площади остается примерно одинаковой, конечно, при условии правильной конструкции. При использовании роторов или роторных форсунок меньше труб и желобов, но сами роторы стоят дороже. Распылительные головки дешевле купить, но для их установки требуется больше труб, траншей и клапанов. В конце концов, цена действительно очень близка.

Примечание. Если ваше статическое давление воды («расчетное давление» в форме проектных данных) меньше 40 фунтов на квадратный дюйм, роторы не будут работать должным образом, НЕ ИСПОЛЬЗУЙТЕ ИХ . См. Предыдущие страницы Руководства по проектированию спринклерных систем, если вы не знаете, что такое статическое давление воды или расчетное давление. Если у вас есть колодец и насос, вам необходимо настроить насос на значение не менее 40 фунтов на квадратный дюйм, если вы планируете использовать роторы. Типичная настройка «40-60». Обратитесь за помощью в свою насосную компанию.


Если вы не уверены, попробуйте использовать роторы в своей конструкции. Если они не срабатывают, сотрите их из своего плана и попробуйте вращающиеся насадки. Во многих ситуациях лучшим вариантом может быть использование роторов на больших площадях и распылительных головок или роторных форсунок на меньших или более узких пространствах. Так что у вас может быть смесь. Это нормально, но есть некоторые вещи, о которых следует помнить при смешивании различных типов спринклеров. Во-первых, каждый тип должен быть отделен и подключен к отдельному регулирующему клапану.Вы не можете смешивать типы вместе в одном клапанном контуре или клапанной зоне. Подробнее об этом позже в руководстве. Второй - определить, как расположить головы там, где встречаются друг с другом разные типы. Например, если у вас есть ротор с радиусом 30 футов рядом с распылительной головкой с радиусом 15 футов, как далеко они должны быть друг от друга? На этот счет существует множество различных точек зрения, но моя общая рекомендация - разделить разницу. В этом примере поместите их на расстоянии 22 футов друг от друга. Да, ротор распылит распылительную головку на значительное расстояние.Но если вы поместите их на 30 футов друг от друга, вы получите четкое сухое пятно между ними.


Основные стили кузова:

Выдвижные спринклеры:

Спринклеры выдвижного типа устанавливаются под землей. Поршень, содержащий форсунку, поднимается над корпусом оросителя, когда спринклер работает, а затем убирается обратно под землю, когда он не используется. Подумайте о том, чтобы использовать всплывающие головы даже в кустарниках. Выдвижные спринклеры часто не стоят дороже, чем кустовые спринклеры, если учитывать стоимость стояка (вертикальной трубы, на которой установлен спринклер).Двумя основными преимуществами выдвижных оросителей являются безопасность и внешний вид.

Какую высоту всплывающего окна следует использовать?

Доступны выдвижные спринклеры различной высоты, обычно 2 дюйма, 3 дюйма, 4 дюйма, 6 дюймов и 12 дюймов. Большинство моих коммерческих клиентов просят меня использовать высоту не менее 6 дюймов даже для газонов. Дополнительная высота позволяет избежать проблем. Я бы не стал использовать ничего менее 4 дюймов на лужайках овсяницы, ржи, св. Августина или мятлика. Для близко скошенной травы Bermuda 3 ″ подойдет.Мой опыт показывает, что брызги от выдвижных 2-дюймовых головок часто блокируются даже недавно скошенной травой! По этой причине я не рекомендую никакие модели 2-дюймовых всплывающих окон, иначе на лужайке появятся сухие пятна. Для почвопокровных растений и кустарников используйте головки диаметром 6 и 12 дюймов.

Уловка дизайна почвенного покрова:

Вот совет по поливу почвопокровных угодий рядом с лужайкой. Разместите разбрызгиватели для почвопокровного покрова на расстоянии около 12 дюймов от почвопокровного на лужайке и направьте их обратно на почвопокровное растение. Таким образом, почвопокровное растение не так легко блокирует брызги.

Дождеватели кустового типа:

Спринклеры кустового типа - это тип спринклерной головки, предназначенный для установки над землей на вершине трубы. В старину они использовались для кустарников, отсюда и название. Из соображений ответственности большинство специалистов по ирригации больше не используют дождеватели для кустарников, за исключением очень ограниченных случаев, когда ничто другое не работает. Вам следует получить подсказку от профессионалов и также избегать их использования! Прочтите предупреждение ниже! (Для кустарников вам действительно стоит подумать об использовании капельного орошения, в большинстве случаев это лучший выбор, чем дождеватели.)

Многие люди получают травмы каждый год, когда спотыкаются или падают на разбрызгиватели кустарникового типа. Думайте о безопасности. Не используйте дождеватели кустарникового типа, если только не требуется очень высокий стояк для поднятия струи дождевателя над верхушками высоких кустов. При необходимости дождеватели кустарникового типа следует использовать только вдали от тротуаров, патио и мест, где играют дети. Они должны быть хорошо видны. Хорошая идея - привязать их к большому столбу, например, деревянному или пластиковому столбу 4 ″ x4 ″, чтобы удерживать их в стабильном положении и чтобы их было легко увидеть.


Металл или пластик?

В продуктовом магазине это «бумага или пластик?» а с разбрызгивателями вопрос становится «металл или пластик?». Принято считать, что металл прочнее пластика, а значит, лучше. Вплоть до конца 1970-х годов металл (обычно латунь, иногда цинк) был стандартным материалом, из которого изготавливались почти все спринклеры. Однако времена изменились, и теперь пластик - самый распространенный материал для оросителей. Очень немногие производители в настоящее время даже удосуживаются изготавливать цельнометаллические оросители.Основная причина такого изменения материалов - стоимость; Обработанные металлические детали чрезвычайно дороги по сравнению с пластиком, полученным литьем под давлением. К счастью, большинство современных пластиковых спринклерных головок очень хорошо спроектированы и будут работать так же, если не лучше, чем старые металлические спринклеры.

Гибриды: несколько компаний производят пластмассовые корпуса спринклерных оросителей, которые принимают латунные форсунки, что, по их утверждению, приводит к лучшему распределению воды. Другие производители заявляют, что пластиковые сопла работают не хуже латуни.Исследования показывают, что действительно хорошо обработанная латунная форсунка лучше распределяет воду. Но это лабораторные тесты, и в реальном мире играет роль множество других факторов. Я лично не заметил какой-либо значительной разницы в производительности между большинством латунных и пластиковых форсунок в хорошо спроектированных спринклерных системах, хотя латунные форсунки, несомненно, прослужат дольше. Что еще более важно, есть несколько сопел, как латунных, так и пластиковых, которые, похоже, работают не так хорошо, как другие.К счастью, их легко идентифицировать, сравнивая цены (например, «вы получаете то, за что платите»). Обычно эти плохие форсунки предварительно устанавливаются на спринклеры, у которых нет перечисленных ниже функций, поэтому, если вы будете использовать спринклеры с В соответствии с моими рекомендациями вы получите насадки приемлемого качества.


Особенности, которые нужно искать:

Следующие характеристики являются общими для всех высококачественных спринклерных головок (как для роторов, так и для распылительных головок). Выбор спринклера без этих характеристик - проблема.

  • Втягивание пружины: Убедитесь, что пружина используется для втягивания выдвижного поршня в корпус, когда спринклер не включен. Как правило, чем сильнее пружина, тем меньше вероятность того, что поршень «выскочит» и скосится. Держитесь подальше от дождевателей, которые втягивают выдвижной поршень только под действием силы тяжести.
  • Грязесъемное уплотнение: Это мягкое пластиковое уплотнение вокруг штока выдвижного стояка, которое герметизирует стояк, чтобы он не протекал. Грязесъемное уплотнение также отвечает за предотвращение попадания грязи в корпус спринклера и является наиболее важной частью в определении того, как долго будет работать спринклер.Убедитесь, что выбранная вами модель спринклера имеет грязесъемное уплотнение. Примечание: на некоторых спринклерах необходимо снять крышку спринклера и заглянуть внутрь нижней части, чтобы увидеть уплотнение. Будьте осторожны при снятии колпачка, на некоторых моделях пружина выскочит!
  • Высота всплывающего окна 3 дюйма (или выше): Если вы просто не хотите подстригать траву вокруг головок дождевателя, убедитесь, что высота всплывающего окна составляет 3 дюйма или больше. Таким образом, форсунка очистит верхнюю часть травы. Большинство профессионалов используют выдвижные спринклеры 4 дюйма на лужайках и 6 или 12 дюймов на участках кустарников.
  • Крысоловки. Этого типа дизайна следует избегать по возможности. «Ловушка для крыс» - это уничижительное название, используемое в спринклерном бизнесе для описания любого спринклера, конструкция которого позволяет мусору попадать в корпус спринклера при поднятии стояка. Более правильное название - тело в стиле «ведро», но мне нравится визуальный образ проблемы, который дает крысоловка. Мусор собирается в области ведра, и в конечном итоге там оказывается достаточно мусора, чтобы механизм не упал обратно.Вещи, которые попадают туда, могут приобретать довольно спелый запах при разложении! Неужели в них попадают крысы? Никогда не видел. «Ловушка» открывается только тогда, когда работает спринклер, а крысы стараются держаться подальше от работающего спринклера! Чаще всего в ловушку попадают обрезки травы и грязь.

Рекомендации по изготовлению и модели спринклера:

Смешай и сопоставь. Один из распространенных вопросов, которые мне задают пользователи этого руководства: «Кто делает лучшие разбрызгиватели?» Или «Какую модель мне следует использовать?» Это, вероятно, не сильно вам поможет, но в большинстве моих дизайнов используются разные бренды и модели, так как я считаю, что разные продукты лучше всего подходят для разных ситуаций.Но что вы должны получить от этого, так это то, что смешивать и сопоставлять - это нормально - в определенных пределах. На любом контуре с одним клапаном следует использовать только спринклеры одной марки и модели. Это связано с тем, что количество осадков различается в зависимости от производителя и модели, и если вы смешаете дождеватель с высоким уровнем осадков в той же зоне клапана, что и низкий, вы получите грязь в одной области и сухие места в другой. Но вы можете создать две разные зоны клапана и использовать в каждой разные спринклеры. Таким образом, один клапан может включить группу роторов марки X для полива большой площади газона.Другой клапан может включать группу распылительных головок марки Y для полива небольшой лужайки на парковочной полосе. А третий клапан может включить капельную систему с использованием эмиттеров марки Z, которые поливают некоторые кусты.

Марки и модели. Хотя я не рекомендую оборудование определенных марок, у меня есть несколько обзоров продуктов для орошения, которые вы, возможно, захотите посмотреть. Я стараюсь быть как можно более объективным и представляю неопровержимые факты, когда они у меня есть (например, результаты тестов на моем испытательном стенде для разбрызгивателей), но мои тесты не являются статистически значимыми (я не могу позволить себе покупать и тестировать разбрызгиватели в 30 случайных хранилищ и случайное время для получения статистически надежной выборки.) Так что отзывы в основном мои личные мнения. Если вы соберете вместе 4 отраслевых профи, вы получите 4 разных мнения о продуктах, каждое из которых будет искренним и честным. Я стараюсь сосредоточиться на товарах, которые продаются розничным покупателям в магазинах бытовой техники и товаров для дома. Я полагаю, что другие профессионалы не интересуются моим мнением!

Подробнее о выборе дождевателей мы поговорим позже в этом руководстве. На этом этапе процесса проектирования вам необходимо знать приблизительное рабочее давление спринклера. Возможно, вы заметили, что я использовал здесь термин «рабочее давление», а не «потеря давления», который ранее использовался для другого ирригационного оборудования, такого как клапаны и устройства предотвращения обратного потока.В то время как потеря давления - это совершенно точный термин для давления, используемого спринклерными головками и эмиттерами, чаще используется рабочее давление. Рабочее давление - это просто давление, которое должно присутствовать на входе спринклера или эмиттера, чтобы он работал должным образом.

Производители спринклеров и эмиттеров предоставляют спецификации для каждого из своих продуктов. В этих спецификациях обычно есть таблица, в которой указано рабочее давление, расход, который будет использовать спринклер, и степень распыления воды при этом давлении.Вам нужно будет получить эти характеристики для каждого из спринклеров, которые вы собираетесь использовать. Эта информация может быть напечатана на этикетке, прикрепленной к спринклеру, или на упаковке спринклера. Большинство производителей также размещают эти спецификации на своих веб-сайтах. Обычно для спринклера в этой спецификации указывается давление на входе в фунтах на квадратный дюйм (PSI), а затем указывается радиус полива (футы) и скорость потока в галлонах в минуту (галлонов в минуту), которые будут происходить при этом давлении. Типичная таблица может выглядеть так:

Давление PSI Радиус Ft Расход, галлонов в минуту
20 10 2.10
30 12 2,60

Приведенная выше таблица является только примером, пожалуйста, не считайте, что эти значения являются «типичными». В этом примере мы видим, что при 20 фунтах на квадратный дюйм этот спринклер будет иметь радиус 10 футов и потребляет 2,10 галлона в минуту или расход воды. Или при 30 фунтах на квадратный дюйм этот спринклер будет иметь радиус 12 футов, и он будет потреблять 2,60 галлона в минуту или расход воды. Как вы можете видеть, более высокое давление воды приводит к большему радиусу и более высокому расходу, это соотношение между давлением, радиусом и расходом справедливо для большинства спринклеров.Вот почему так важно при проектировании рассчитать, каким будет давление воды. Если вы проектируете свою спринклерную систему с разбрызгивателями на расстоянии 12 футов от вас, вам потребуется 30 фунтов на квадратный дюйм с давлением на спринклерной головке , чтобы она распыляла требуемые 12 футов. У вас были бы большие проблемы, если бы потеря давления в трубах и клапанах привела к тому, что давление в спринклерной системе составило всего 20 фунтов на квадратный дюйм. У вас получится сухая зона между разбрызгивателями. Вот почему для вас так важно пройти весь этот урок и правильно спроектировать. (Нет, этот интервал не является ошибкой, если радиус разбрызгивателя составляет 12 футов, тогда вы размещаете разбрызгиватели на расстоянии 12 футов, а не 24 фута. Подробнее об этом позже в руководстве, когда мы будем обсуждать расстояния и размещение разбрызгивателей.) Я пытаюсь угадать или предположить, что «это сработает». Я слышал от множества людей, желающих узнать, как починить систему, которую они только что собрали, а теперь она установлена, и повсюду есть сухие места. К сожалению, почти всегда очень дорого исправить на этом этапе, что обойдется им намного дороже, чем если бы они нашли время, чтобы научиться делать это правильно с первого раза.

Для эмиттера таблицы технических характеристик продукта будут включать только рабочее давление (PSI) и расход в галлонах в час (GPH) для каждого из этих давлений. (Радиус выброса неприменим к капельным эмиттерам.)

Не можете найти диаграмму производительности или технические характеристики спринклера или эмиттера? Тогда я предлагаю вам найти другую марку и модель. Отсутствие этой важной информации является признаком непрофессионализма со стороны производителя. Мой опыт показывает, что большинство продуктов, продаваемых в розницу без спецификаций, представляют собой «подделки» низкого качества, часто производимые заводом по производству «копировальных котов», который подделывает все, что они могут найти с истекшими патентами, которые подходят для их формовочных машин.На этой неделе сделают оросители, на следующей - ящики для компакт-дисков. Они часто сокращают углы, например, используют некачественное сырье, уменьшают количество пластика в корпусе и используют формы низкого качества. Затем они продаются оптом дешево без какой-либо поддержки или гарантии.

Требования к давлению для спринклеров

Спринклеры распылительного типа, вращающиеся форсунки и ротаторы:

Для спринклеров распылительного типа, ротационных форсунок и ротаторов большинство проектировщиков используют рабочее давление 30 фунтов на квадратный дюйм, если только отсутствие доступного давления не приводит к более низкому уровню.Подавляющее большинство распылительных головок и роторных форсунок / ротаторов рассчитаны на наиболее эффективную работу при давлении 30 фунтов на квадратный дюйм. Помните, что если вы используете более низкое давление, разбрызгиватели нужно будет расположить ближе друг к другу, потому что вода не будет распыляться так далеко. Ознакомьтесь с таблицей характеристик спринклера от производителя. Кроме того, почти все головки распылительного типа имеют винт регулировки радиуса, который позволяет уменьшить радиус полива при использовании разбрызгивателя на небольших участках. (Когда вы регулируете радиус с помощью регулировочного винта на распылительной головке, вы фактически уменьшаете давление на форсунке с помощью небольшого клапана внутри форсунки.По мере снижения давления вода не забрасывается так далеко, это точно так же, как показано на диаграмме производительности, более низкое давление дает меньший радиус.) При давлении выше 45 фунтов на квадратный дюйм большинство распылительных головок начинают создавать много тумана, что приводит к в плохой работе оросителя. Этим также можно управлять с помощью функции регулировки радиуса для уменьшения давления. Если все головки запотевают, лучшим решением будет дросселировать регулирующий клапан зоны спринклера (самое дешевое решение), что снизит давление на всех спринклерах в контуре клапана.Лучшим решением является установка регулятора давления на магистрали для снижения давления во всей спринклерной системе или использование специальных спринклерных головок или форсунок, регулирующих давление, производства некоторых производителей спринклерных систем. Использование этих регуляторов давления дает более точные значения давления, чем регулировка форсунки или дросселирование клапана, таким образом, они повышают эффективность спринклерной системы. Но они стоят намного дороже, чем дросселирование клапана. Если у вас есть источник воды с достаточно стабильным давлением, как в большинстве муниципальных систем водоснабжения, дросселирование клапана или регулировка форсунки будет «достаточно хороша» для большинства людей.

Роторные спринклеры:

Для спринклеров роторного типа чем выше рабочее давление, тем лучше в разумных пределах. Мы не хотим, чтобы разбрызгиватель разносился на части под высоким давлением - роторы также могут создавать туман при экстремальном давлении. Как правило, большинство спринклеров роторного типа плохо работают при рабочем давлении ниже 30 фунтов на квадратный дюйм. Оптимальное давление для роторов легко определить по следующему правилу, продолжайте читать!


«Правило расстояния между роторами Stryker» гласит, что расстояние в футах между спринклерами роторного типа не может превышать давление в фунтах на квадратный дюйм на роторе.Это означает, что если вы хотите расположить роторы на расстоянии 35 футов друг от друга, ваш ротор должен будет работать при давлении 35 фунтов на квадратный дюйм или выше. Мне нравится стремиться к минимуму на 5 фунтов на квадратный дюйм выше минимального, поэтому для этого расстояния в 35 футов я бы нацелен на 40 фунтов на квадратный дюйм.

Важно! В производстве спринклерных установок существует большая конкуренция, чтобы увидеть, кто сможет получить наибольший радиус от оросителей роторного типа. В документации и на упаковке производителя обычно сильно преувеличивается максимальное расстояние между роторами.Они получают эти расстояния, проверяя роторы внутри большого здания без ветра. Даже самый легкий ветерок сократит реальный радиус полива (капли воды очень легкие). Если на упаковке написано, что ротор имеет радиус 35 футов при 30 фунтах на квадратный дюйм - это все замечательно, но не пытайтесь установить эти роторы на расстоянии 35 футов! В реальном мире вы не получите такое расстояние (если только вы не поливаете внутри здания). Если у вас 30 фунтов на квадратный дюйм, не размещайте роторы на расстоянии более 30 футов друг от друга. Если вы проигнорируете это правило, то при 9 шансах из 10 на вашем газоне останутся сухие места! (Ага, слишком большое эго, правило названо в честь меня.Я придумал это правило много-много лет назад. Так и получилось мое имя. Вот как это работает!)

Пример расстояния между роторами: Если вы хотите расположить роторы на расстоянии 30 футов друг от друга, вам необходимо использовать давление не менее 30 фунтов на квадратный дюйм для ротора. Если вы хотите разместить роторы на расстоянии 40 футов друг от друга, вам понадобится 40 фунтов на квадратный дюйм для давления в головке спринклера.

Максимальное расстояние между роторами: Я не рекомендую размещать спринклеры на расстоянии более 55 футов друг от друга, если у вас нет опытного профессионального дизайнера спринклерной системы.Когда спринклеры расположены на расстоянии более 55 футов друг от друга, возникает множество сложных проблем. Помните, что стоимость одинакова независимо от расстояния, поэтому это не сэкономит вам денег. Спринклеры большего размера стоят намного дороже, чем трубы большего размера, к тому же вам почти всегда нужен подкачивающий насос для получения достаточного давления воды, поэтому у вас есть расходы на перекачивание (насосы дороги в покупке, обслуживании и эксплуатации).

Капельные излучатели:

Большинство излучателей лучше всего работают при давлении около 20 фунтов на квадратный дюйм. Некоторые эмиттеры имеют «компенсацию давления», что означает, что они должны выдавать примерно одинаковое количество воды в широком диапазоне входного давления.(Я обнаружил, что многие эмиттеры с компенсацией давления не намного более «компенсируют давление», чем стандартные эмиттеры. Имейте в виду, что при давлении более 45 фунтов на квадратный дюйм эмиттеры могут разлететься на части. Эмиттеры с зазубринами, установленные в полиэтиленовых трубках, могут выскочить из НКТ при давлении более 30 фунтов на квадратный дюйм.

Смешайте и сопоставьте:

Иногда вам необходимо использовать спринклеры, требующие высокого давления, например роторы, с дождевателями, которые используют низкое давление в той же системе орошения. Для этого система разработана с учетом требований к давлению спринклеров высокого давления.Спринклеры (или эмиттеры) низкого давления устанавливаются так, что их включает и выключает отдельный клапан, а также используется специальный редукционный клапан. Эти клапаны имеют встроенное устройство регулирования давления, которое снижает давление до нужной величины для спринклеров или каплеуловителей более низкого давления. Почти все производители ирригационных систем теперь производят редукционные клапаны, хотя вам, возможно, придется пойти в специализированный магазин для ирригации, чтобы купить их.


Если вы работаете с Руководством по проектированию спринклерных систем, укажите рабочее давление спринклерной головки (или давление капельного эмиттера, если спринклеры отсутствуют) в строке «Спринклерные головки» таблицы потерь давления.

Помните - давление, которое вы указываете в таблице, является давлением для одной спринклерной головки. Таким образом, если у вас будет 10 спринклеров, каждая из которых требует 30 фунтов на квадратный дюйм, вы все равно пишете только «30 фунтов на квадратный дюйм» в своей таблице потерь давления. Кроме того, вводимое вами значение должно соответствовать максимальному давлению спринклерной головки. Поэтому, если вы планируете использовать распылительную головку, которой потребуется 20 фунтов на квадратный дюйм, а также ротор, которому потребуется 35 фунтов на квадратный дюйм, вы введете более высокое значение, которое в данном случае будет 35 фунтов на квадратный дюйм. Наконец, вспомните, почему в карандашах есть ластики.Вы всегда можете вернуться и изменить это значение позже, если захотите! Так что не переживай из-за этого.

Многие люди спрашивают меня, почему вы записываете давление только для одного спринклера. Это немного сложно понять, но я постараюсь объяснить. Я думаю, что проще всего понять это с помощью мысленного образа. Думайте о воде, проходящей через вашу спринклерную систему, как о миллионах водяных капель, а не о единой массе воды. Одна капля воды, проходя через вашу спринклерную систему, будет терять давление.Каждое место, где он потеряет давление, является одним из пунктов, перечисленных в вашей таблице потерь давления.

Давайте проследим за каплей воды через обычную спринклерную систему! Сначала наша капля воды пройдет по трубе от водопроводной компании к вашему счетчику воды. Затем он пройдет через счетчик в подающую трубу дома и на подключение к оросительной системе. Оттуда наша капля попадает в систему орошения и может пройти через предохранитель обратного потока. Далее он поступает к регулирующему клапану зоны спринклера и через этот клапан в боковые трубы, ведущие к головкам спринклера.Наконец, капля попадает в одну из головок разбрызгивателя и выбрасывается на лужайку. Обратите внимание, что наша капля проходит только через одну головку разбрызгивателя на пути к лужайке. Готов поспорить, вы никогда не видели, чтобы вода на лужайке прыгала обратно в головку оросителя, чтобы она могла вернуться и попробовать пройти через другой спринклер! Таким образом, он проходит только через одну головку оросителя. Оуууууу !!! Начинает иметь смысл, не так ли? Таким образом, мы учитываем только давление, необходимое для одной спринклерной головки. (Хорошо, умник, да, я видел, как воду втягивали обратно в головку оросителя.Но этого не должно происходить, это означает, что что-то не так с спринклерной системой.) В любом случае, даже если вы все еще не понимаете, почему вы используете потерю давления только для одного спринклера, поверьте мне, это правильно! Я занимаюсь проектированием спринклерных систем более 35 лет и спроектировал тысячи систем. Кроме того, это руководство существует с 1997 года и успешно используется тысячами людей. Кроме того, он используется десятками колледжей в качестве текста дизайна ирригации.


Остались вопросы по спринклерам? Более подробная информация о выборе спринклера будет представлена ​​позже в руководстве, например, подробная информация о расстоянии между разбрызгивателями и выборе сопел.Если вы хотите забежать вперед и проверить это, нажмите здесь. Только не забудьте нажать кнопку «назад», чтобы вернуться сюда!


Баблеры

Пузырьки обычно используются для заливки водой небольших участков ландшафта. В большинстве случаев они не подходят для полива газонов и используются для полива кустарников или иногда почвопокровных растений. Чаще всего их используют для полива небольших участков, где разбрызгиватели слишком сильно распыляют воду за пределы площади, хотя есть и другие специальные применения для них.Например, я часто использую окна от пола до потолка, где не хочу, чтобы брызги воды попадали на окна. Пузырьки обычно должны быть на ровных участках, поскольку они заливают поверхность земли водой.

Некоторые производители спринклерных оросителей делают «форсунки-барботеры», которые подходят к их стандартным кустовым распылителям или выдвижным корпусам спринклерных оросителей. Классический барботер просто навинчивается непосредственно на конец трубы 1/2 дюйма.

Пузырьки и каплеуловители: Разница между барботером и каплеуловителем заключается в скорости потока.Из капельных эмиттеров скорость потока очень низкая, чаще всего 4 галлона в час (16 литров / час *) или меньше. Назначение капельного эмиттера состоит в том, чтобы вода впитывалась в землю в месте расположения эмиттера с минимальным количеством луж воды вокруг эмиттера. Барботеры текут с более высокой скоростью, часто измеряемой в галлонах в минуту, а не в часах, и цель барботера - затопить поверхность земли водой.

(* Небольшая необязательная головоломка для вас. В. Если вы вычислите 4 галлона округления до 15 литров, то почему я сказал 16? A.Излучатели не имеют английских единиц измерения, они на самом деле метрические. Они рассчитаны на литры, поэтому на самом деле это эмиттер на 16 л / час, а не на 4 галлона в час. От 16 литров до 4 галлонов, а от 4 галлонов до 15 литров. Это ошибка округления, вызванная значениями единиц измерения, а не неправильными математическими расчетами. Хорошо, хватит веселья для фанатов. )

Комбинирование барботеров с дождевателями: Обычно барботеры подключаются к отдельному контуру клапана, так что время полива можно точно настроить в зависимости от того, сколько времени требуется, чтобы затопить желаемые участки водой.Однако небольшое количество барботеров с регулируемыми потоками обычно можно установить в той же зоне клапана с дождевателями распылительного типа, которые поливают соседние кусты или почвопокровные растения. Установка барботеров в одной зоне со спринклерами распылительного типа - не самый эффективный способ, но до тех пор, пока это всего 2 или 3 барботера, и они поливают очень небольшую площадь (не более 3 квадратных футов на барботер), вы обычно может поиграться с регулировкой потока барботера и получить разумно работающий баланс полива.При поливе большой площади с использованием множества барботеров или при использовании барботеров с нерегулируемым потоком барботеры следует размещать в отдельной зоне / контуре клапана, состоящей только из барботеров. Размещение барботеров в одной зоне клапана с роторами или капельным орошением редко дает хороший результат. Не совмещайте барботеры в одной зоне с дождевателями газона.

Существует несколько различных типов барботеров, поэтому давайте начнем с попытки сгруппировать их в несколько свободных категорий.

Пузырьки для наводнений

Барботеры от наводнений делают именно то, что следует из названия, они заливают территорию вокруг себя водой.Далее они делятся на два типа: регулируемые и нерегулируемые.

Регулируемые барботеры - безусловно, самый распространенный тип, о котором думает большинство людей, знакомых с барботерами. Регулируемый барботер - это, по сути, небольшой водяной клапан. Обычно у него есть винт или ручка, которые используются для регулировки количества воды, вытекающей из него. Большинство барботеров сконструированы таким образом, что вода мягко «пузырится» из них, чтобы избежать эрозии, вызванной сильной струей воды.Количество полива, которое они будут поливать, очень сложно предсказать, это зависит от того, насколько широко открыт клапан (сколько воды выходит), как долго он остается на нем, и от типа почвы. В целях планирования вашей ирригационной системы я обнаружил, что в большинстве ситуаций паводковые барботеры будут поливать площадь около 3 футов в радиусе с расходом 2 галлона в минуту. Поймите, что это будет круглая область с радиусом 3 фута, поэтому, если вы поместите их на расстоянии 6 футов друг от друга, вы получите влажные круги диаметром 6 футов, которые едва касаются друг друга! На практике, если я поливаю длинную планку шириной 3 фута с кустами в ней, я устанавливаю барботеры на расстоянии 3–4 футов по длине сеялки.Если площадь больше 3 футов, я установлю второй ряд барботеров. Опять же, появление пузырьков очень трудно предсказать, вы можете обнаружить, что можете полить гораздо более широкую площадь с помощью одного ряда, или, если у вас песчаная почва, у вас могут возникнуть трудности с заливкой площади, если они расположены на расстоянии 3 футов!

Нерегулируемые барботеры просто нерегулируемые. Вода из них вытекает с фиксированной скоростью. Скорость потока зависит от производителя, обычно расход составляет 1/4 галлона в минуту, 1/2 галлона в минуту, 1 галлон в минуту и ​​2 галлона в минуту.Для них немного сложнее определить интервал, но это решается предполагаемым использованием. Обычно вы устанавливаете по одному барботеру с фиксированным потоком на каждый куст или, если это очень маленькие кусты (не более 18–24 дюймов в диаметре), вы можете установить 1 нерегулируемый барботер между двумя кустами для полива обоих кустов. Опять-таки, поливная площадь очень варьируется в зависимости от выбранной скорости потока, продолжительности работы барботера и типа почвы. За исключением нерегулируемого потока, они очень похожи на регулируемый барботер.


Уловка, которую вы можете использовать, - пойти в магазин и купить барботер, чтобы использовать его в качестве теста. Также купите адаптеры, необходимые для прикрепления его к концу садового шланга, вероятно, это будет странный набор адаптеров и ниппелей типа «Руба Голдберга». Установите барботер на конец садового шланга, включите его, отрегулируйте поток и посмотрите, насколько большую площадь он залит водой в вашем дворе. Чтобы определить расход, который вы используете в своей конструкции, вы можете измерить расход, используя ведро на 1 галлон и посмотрев, сколько времени потребуется барботеру, чтобы заполнить его.15 секунд для заполнения - 4 галлона в минуту, 22 секунды - 3 галлона в минуту, 30 секунд - 2 галлона в минуту, 60 секунд - 1 галлон в минуту и ​​т. Д.

Пузырьки для ручья

Ручные барботеры распыляют узкую струю воды, чаще всего струя выходит на 2–5 футов от барботера. Назначение струйных барботеров - отвести воду от барботера и, таким образом, позволить поливать с ее помощью большую площадь. На практике мой опыт показывает, что они плохо справляются с затоплением большой территории. Однако они отлично подходят для полива группы растений, при условии, что растения расположены в непосредственной близости от того места, где течет ручей.Поэтому изучите схему распыления струй и проверьте, достигнут ли струи растений, которые вы хотите поливать. Например, для больших живых изгородей я часто использую барботер, у которого есть два противоположных потока, один в одном направлении, а второй в другом (так называемый узор «центральная полоса»). Я могу центрировать один из них между двумя растениями, которые находятся На расстоянии 3-6 футов друг от друга и поливайте оба растения одним барботером. Это отлично подходит для больших живых изгородей и ограниченного бюджета. Имейте в виду, что листва будет препятствовать попаданию брызг из струйного барботера, поэтому вам может потребоваться обрезать растения, чтобы они не попадали на траекторию распыления барботера.Как и в случае с другими барботерами, область, орошаемая струйными барботерами, должна быть достаточно ровной, чтобы вода собиралась и не стекала.

Я использовал много струйных барботеров в коммерческих проектах, где капельное орошение кустарников нецелесообразно из-за высоких требований к обслуживанию большинства капельных систем. Обычно это новые ландшафты, где я проектирую как ландшафтные насаждения, так и систему орошения. В этой ситуации я размещаю систему орошения с барботерами на расстоянии 36 дюймов друг от друга, при этом струи отрегулированы на опрыскивание на расстоянии 12 дюймов.Затем сажаю растения в конце ручьев вокруг барботеров. Барботер с полным кругом обычно имеет 6 струй воды, что позволяет поливать 6 небольших растений, таких как лилейники, которые сгруппированы вокруг него. Обратите внимание, что мой опыт показывает, что эта идея не работает также с более крупными растениями и / или растениями, расположенными на расстоянии более 24 дюймов от барботера. Если мне нужны дополнительные ряды барботеров, я помещаю их на расстоянии 24 дюйма друг от друга, образуя треугольный узор с пузырьками. Поскольку это коммерческие проекты, в которых я обычно использую эту схему барботера, я обычно использую форсунки барботера и устанавливаю их на выдвижные 6-дюймовые корпуса, чтобы они опускались на уровень земли, когда они не работают.Выглядит красивее и намного безопаснее.

Микропузырьки

Микро-барботеры - это барботеры с более низким потоком, которые часто продаются как капельные эмиттеры с регулируемым потоком. У них часто есть зазубрины, чтобы их можно было установить на поли капельницы. Их называют барботерами, потому что они обычно имеют расход более 4 галлонов в час, что является более высоким расходом, чем может поглотить большинство почв без скопления воды на поверхности. Несмотря на то, что потоки регулируются, потоки микробуботеров слишком малы, чтобы быть совместимыми с спринклерами распылительного или роторного типа, поэтому не подключайте их к одному контуру клапана.Для получения дополнительной информации о микропузырьках см. Руководство по капельному орошению, где они называются регулируемыми эмиттерами потока.


Эта статья является частью серии руководств по проектированию дождевателей
<<< Предыдущая страница ||| Указатель учебного пособия ||| Следующая страница >>>
Используя это руководство, вы соглашаетесь с условиями и ограничениями, перечисленными на странице «Условия использования».


Ротационный ороситель с турбонаддувом

Melnor: обзор продукции

Легкость использования

Качество

Представление

Последние мысли

Простой в использовании, но непостоянный водяной покров

Общий счет 3.8

Ротационный дождеватель Melnor Turbo на первый взгляд выглядит как простой дождеватель - воткните штырь в землю, включите воду, и пусть он сделает свое дело. Но в нем больше настроек, чем вы могли подумать сначала, и одна общая проблема.

Это был один из самых тихих разбрызгивателей, которые мы тестировали, поэтому, если вы будете поливать газон в рекомендованное время (рано утром, пока солнце не станет слишком жарким), тишина принесет очки вашим соседям.

Турбовращающийся ороситель Melnor поставляется с инструкциями на упаковке

Технические характеристики

Металл или пластик: Пластиковый корпус, металлический шип
Регулируемая длина: Есть
Регулируемая ширина: Да (регулирует угол поворота спринклерной головки)
Регулируемый поток:
Регулируемые узоры:
Выключатель:
Рекламируемая зона покрытия: Диаметр 80 футов / 5000 квадратных футов
Протестированная зона покрытия: Диаметр 80 футов (при 22 фунтах на кв. Дюйм)
Работаете с низким давлением воды? Да (минимум до 22 фунтов на кв. Дюйм)
Дополнительно: Двухступенчатый режим полива

Что нам понравилось

Stays Put - Металлический стержень удерживает роторный ороситель Melnor на месте.Просто вдавите его прямо в землю (это помогает получить не слишком уплотненную почву) и вуаля, разбрызгиватель готов к работе.

Встроенный фильтр в спринклерной головке - Как и в большинстве спринклеров, которые могут быть подключены гирляндой (см. Ниже), ротационный спринклер Turbo имеет пластиковый сетчатый фильтр внутри спринклерной головки, чтобы предотвратить его засорение мусором. Его можно легко снять для очистки, открутив головку оросителя от штыря (хотя в первый раз мне пришлось использовать гаечный ключ, чтобы снять ее).Резиновое уплотнительное кольцо между головкой спринклера и штырем - приятное прикосновение, которое помогает минимизировать утечки.

Турбовращающийся ороситель Melnor в эксплуатации

Простота регулировки - Вы можете отрегулировать дугу разбрызгивателя от 360 (хотя она движется вперед и назад, а не по непрерывному кругу) до практически неподвижной (угол 20 градусов). Просто поверните два желтых кольца в нижней части спринклера (они движутся в противоположных направлениях), пока выступы не будут указывать на края области, которую вы хотите полить.Спринклер будет вращаться между этими двумя выступами.

Вы также можете отрегулировать дефлектор распылителя вверху, чтобы отрегулировать диаметр распыления (нажмите на большее расстояние / вытяните на меньшее расстояние), хотя это немного привередливо и сложнее регулировать, когда спринклер используется.

Вытягивание верхней части роторного оросителя Melnor работает как дефлектор, регулируя расстояние распыления воды

Можно подключить в гирляндную цепь - Каждый спринклер можно подключить последовательно (с отрезком шланга между ними) для использования по всему двору или саду.Просто убедитесь, что у вас достаточно высокое давление воды, иначе спринклер (и) на конце линии не будет работать, и не потеряйте заглушку!

Ротационный ороситель Melnor Turbo имеет дополнительное шланговое соединение, поэтому вы можете прикрепить несколько оросителей на лужайке

Что нам не понравилось

Фиксированный соединитель для шланга - Было достаточно легко прикрепить шланг, намотав спринклер на конец шланга с резьбой, и внутри соединителя есть шайба. Однако, поскольку соединитель шланга зафиксирован (в отличие от многих других спринклеров, где соединитель перемещается / вращается после присоединения шланга), нам пришлось бороться со шлангом, чтобы он лежал ровно и / или чтобы игла спринклера вставлялась прямо в земля.

Непостоянное покрытие - В оросителе используется то, что Мелнор называет «двухступенчатым режимом полива», который можно увидеть, когда разбрызгиватель вращается вперед и назад. Когда она достигает конца одного оборота, головка «щелкает» вверх или вниз, чтобы отрегулировать угол, под которым выходит вода. Цель состоит в том, чтобы улучшить равномерность покрытия водой. Тем не менее, ротационный дождеватель Melnor Turbo Rotary Sprinkler по-прежнему страдает от общей проблемы дождевателей - вода достигает края зоны покрытия, но не середины.Во время наших испытаний вода вообще не падала на землю на расстоянии 5-10 футов от разбрызгивателя. Некоторое количество воды достигло земли на расстоянии 15 футов, а мы получили в три раза больше воды на расстоянии 30 футов (то есть на краю зоны покрытия).

Конечно, это можно отрегулировать с помощью диффузора, хотя мы не ожидаем, что это решит проблему полностью. Наши тесты покрытия проводились без использования диффузора.

Во время испытаний по распределению воды мы заметили, что вода не достигает близко к спринклеру, так что вы можете стоять под струей и не промокнуть.

На видео вы можете увидеть, как работает двухступенчатая система полива (щелчки - при переключении):

Гарантия

Melnor предлагает ограниченную пожизненную гарантию на этот спринклер.

Рекомендация

Ротационный дождеватель Melnor Turbo Rotary Sprinkler - это простой роторный дождеватель с некоторыми хорошими характеристиками, но он страдает от проблемы «водяного пончика» - почти вся вода опускается по кругу по периметру зоны покрытия, оставляя землю между дождевателем и периметр практически сухой.

Крупный план турбо-роторного дождевателя Melnor

Где купить

Ротационный дождеватель Melnor Turbo можно приобрести в Интернете на Amazon.Продукты Melnor также можно найти во многих садовых центрах или больших коробочных магазинах, но позвоните перед поездкой, чтобы убедиться, что у них есть эта конкретная модель дождевателя.

Найти на Amazon >> Ротационный дождеватель Melnor Turbo с металлическим стержнем

Также доступны другие версии ротационного оросителя Melnor Turbo:

Последнее обновление 2021-06-09 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Шаг за шагом: Как отрегулировать роторные оросительные головки: Управление ландшафтом

Роторы ирригации следует проверять, настраивать и настраивать в начале каждого сезона, чтобы убедиться, что они работают максимально эффективно.

Невыполнение этого требования может привести к более серьезным и долгосрочным проблемам. Например, сломанная голова может стать причиной появления сухих пятен на лужайке. Спринклеры, которые не выровнены должным образом, могут привести к потере воды при опрыскивании домов, проездов и тротуаров. Мусор может попасть во всплывающие блоки, что приведет к неравномерному распределению. Чрезмерный полив может привести к неглубокой корневой системе, в результате чего газон станет бездействующим и погибнет.

Подрядчикам также рекомендуется поощрять своих клиентов знакомиться с их спринклерными системами, чтобы они могли быстро сообщить своему подрядчику, если они подозревают проблему.
Чтобы определить, нужно ли регулировать роторы между ежегодными переналадками, включите систему и понаблюдайте за расстоянием и формой каждого дождевателя. Обратите внимание на сломанные головки или ненормальное распыление и произведите необходимый ремонт и регулировку. После регулировки головок снова проверьте газон и ландшафт через неделю, чтобы убедиться, что нет сухих пятен или переувлажненных участков. При необходимости продолжайте регулировку.

Выполните следующие действия для эффективной регулировки головок дождевателей роторного типа.

Шаг 1

Убедитесь, что голова ровно к горизонту, используя уровень. Этот шаг обеспечивает максимальную эффективность работы головки.

Шаг 2

Отрегулируйте фиксированную сторону дуги. Определите, вправо или влево закреплена головка, и убедитесь, что зафиксированная сторона дуги совпадает с начальной точкой, физически повернув голову. Включите разбрызгиватели и дайте им поработать три раза. Используйте регулировку дуги, чтобы установить конечную точку вращения.

Шаг 3

Отрегулируйте расстояние распыления, поворачивая регулировочный винт по часовой стрелке до касания струи воды. Затем поверните винт против часовой стрелки, пока он не коснется струи. Если вода разбрызгивается слишком далеко, поверните винт по часовой стрелке до достижения желаемого расстояния.

Источник: Massey Services
иллюстрации: Дэвид Прейс

Роторные оросители | Роторные спринклерные головки

О роторных спринклерных головках

Головки ротора обычно используются при установке оросительных систем .Также известные как спринклеры с зубчатым приводом , они очень полезны, особенно когда нужно покрыть большие, открытые и довольно квадратные участки. Существует много типов спринклеров , двумя из самых распространенных являются роторные головки и распылительные головки . Самая большая разница между головкой ротора и распылительной головкой - это движение. Распылительные головки являются стационарными и распыляют только одну определенную область двора.

Роторные оросители вращаются, как следует из названия, и их можно отрегулировать для изменения ширины разбрызгивателя .Хотя распылительные головки будут поливать поверхность быстрее из-за концентрированного характера воды, головки ротора могут покрыть большую площадь.

Магазин сантехников Запас для роторных спринклерных головок со скидкой, а также средств управления спринклерными оросителями , деталей для спринклерных установок и принадлежностей.

Преимущества роторных спринклерных головок

Как упоминалось ранее, роторные оросительные головки вращаются, чтобы покрыть большую площадь вашего газона, сада или любого другого участка, нуждающегося в поливе.Форсунки могут настраиваться на различные формы в диапазоне от 5 градусов до полного круга на 360 градусов. Распылители для роторных спринклеров для жилых помещений обычно достигают высоты 40 футов, хотя ее длина составляет приблизительно от 22 до 40 футов в длину . Роторы спринклера имеют большие отверстия в местах, где присутствует вода, чем распылительные головки, что может приводить к менее частому засорению. Вы можете приобрести роторные спринклерные головки с различной производительностью галлонов в минуту. Кроме того, , вы можете легко поменять разные форсунки после установки основания спринклерной головки .Это позволяет легко настроить любую ширину, расстояние или размер потока, которые лучше всего подходят для вашей области.

Головки ротора подходят для участков с уклоном вниз и участков с неабсорбирующими грунтами. . Они более эффективны на таких участках из-за низкой нормы расхода воды. Если на таких участках будет использоваться распылительная головка, это может вызвать переувлажнение почвы, и лишняя вода будет стекать, тратя ваше время и деньги.

Недостатки роторных головок

Хотя роторные спринклеры забиваются реже, чем распылительные головки, они все же требуют значительного обслуживания.В начале каждого сезона рекомендуется проверять каждую из ваших спринклерных головок, чтобы убедиться, что они установлены правильно и ничто не препятствует разбрызгиванию. Существует два основных типа головок ротора (1), поток (также известный как зубчатый привод) и (2) ударные головки ротора . Оба эти типа ротора дождевателя требуют высокого давления, что может оказаться проблематичным, если в вашем районе не предусмотрено высокое давление воды. Обычно в коммерческих помещениях давление воды выше, поэтому вам следует проверить уровень давления воды, если вы устанавливаете систему орошения в жилом районе.

Производители роторных оросителей

Выберите одно из лучших имен в отрасли, когда вы делаете покупки в PlumbersStock для скидочных спринклеров с роторной головкой:

4 преимущества установки ротационной спринклерной системы

Установка ротационной спринклерной системы может дать множество преимуществ для вашего газона. Красивый, ухоженный двор повышает привлекательность и стоимость вашей собственности, а также создает открытую площадку, идеально подходящую для встреч с друзьями / семьей.Не знаете, что такое ротационный дождеватель? Ротационные дождевальные системы сохранят качество ваших инвестиций в ландшафт и сохранят великолепный вид вашего газона круглый год. Почему ротационные спринклерные системы являются фаворитом для спринклерных служб Денвера? Продолжайте читать, чтобы узнать о четырех основных преимуществах этой превосходной системы:

Они экономичны


Системы подземного орошения дороги, и их установка требует больших затрат времени. Головки ротационных спринклерных систем недороги и намного экономичнее, чем подземные системы.Компания Water Solutions имеет более чем двадцатилетний опыт установки спринклеров в районе Денвера. Мы обещаем, что не раздавим и не повредим трубы при закапывании роторных оросительных головок, мы избежим повреждений вашего двора и обеспечим оптимальную подачу воды роторными головками на ваш газон.

Вода используется более эффективно


Сохранение водных ресурсов становится все более важным. Используя роторные оросители, вы можете более эффективно использовать воду и сократить потери воды. Ротационные оросители эффективно распыляют воду, поэтому вам не нужно беспокоиться о чрезмерном или недостаточном поливе.Они также уменьшают сток с лужаек, несущих пестициды или удобрения, который в конечном итоге попадает в желоба, реки или ручьи. Ротационные оросители медленно, но верно уменьшают ваше воздействие на окружающую среду.

Оптимальные уровни воды


Прочитав о спринклерных системах с распылительной головкой, вы обнаружите, что они более склонны к стеканию сточных вод и неравномерно поливают ваш двор и планы. Вращающиеся головки имеют более низкое количество осадков, позволяя питательным веществам проникать в почву и обеспечивать ваши растения оптимальным уровнем воды и питательными веществами из почвы.Если у вас есть более высокие растения, не бойтесь! Вращающиеся головки также позволяют потокам достигать их. Ваши растения будут благодарны вам за установку оросительной системы с вращающейся головкой!

Датчики погоды


Большинство ротационных спринклерных систем имеют возможность добавления датчика погоды. Эти датчики подключаются к системным контроллерам и реагируют на местные погодные условия. Например, датчики дождя предотвращают плановый полив, когда уже идет дождь. Существуют более продвинутые датчики, которые могут создавать собственный график полива в зависимости от ваших местных погодных условий.Датчики относительно недороги и являются одним из самых простых способов снизить расходы на воду и сэкономить воду. Существуют также программы скидок для некоторых штатов на добавление датчиков в вашу спринклерную систему.

Contact Water Solutions для установки вашей идеальной ротационной спринклерной системы. У нас есть более чем двадцатилетний опыт работы с престижной репутацией в области предоставления высококачественных услуг по дождеванию и озеленению на всей территории Денвера. Узнайте, чего вы можете ожидать от услуг по установке спринклерных систем.Мы предоставляем полный комплекс услуг по благоустройству территории и используем лучшие на рынке продукты для газонов и дождевателей. Мы будем более чем рады ответить на любые ваши вопросы о ротационной оросительной системе и помочь вам установить идеальную систему для вашего газона!

Роторные спринклерные головки для систем орошения газона

Роторные оросители работают, вращая струю или несколько струй воды по дерну. Преимущества выбора роторной спринклерной оросительной головки для вашей системы орошения жилого или коммерческого назначения многочисленны.Роторы, естественно, являются лучшим выбором для больших площадей газона из-за их расширенного диапазона распыления и более низкой нормы осадков, что обеспечивает более равномерное покрытие, экономит расход воды и снижает общие затраты. Роторные спринклеры работают при более высоком давлении, обычно между 45-50 фунтами на квадратный дюйм, и покрывают больший радиус, где-то от 15-50 + футов. Коммерческие роторные системы доступны с стояками из пластика или нержавеющей стали.

Компания Hunter Irrigation произвела фурор в отрасли орошения в 1981 году, когда изобрела роторный дождеватель PGP, который до сих пор считается самым продаваемым ротором в мире.Ротор PGJ - это компактная версия оригинального ротора PGP с входным отверстием 3/4 дюйма и 27 вариантами сопел. Его компактная конструкция идеально подходит для жилых и небольших коммерческих помещений. Оба варианта обеспечивают исключительный охват, главное отличие в том, что ротор PGP имеет радиусом от 22 до 52 футов, в то время как ротор PGJ покрывает только радиус от 15 до 37 футов. Расходы и максимальное давление также различаются между этими двумя роторными дождевателями для газонов.

Hunter также производит ротор PGP Ultra с запатентованной нереверсивной системой 360 для частичного и полного цикла в одной модели.Роторный спринклер PGP Ultra оснащен дуговым механизмом QuickCheck ™ для быстрой регулировки дуги. Hunter также предлагает роторы I-20, I-40 и I-50. Ротор Hunter I-20 оснащен системой управления FloStop®, которая останавливает поток воды в головке спринклера для быстрой и легкой замены и ремонта.

Rain Bird также имеет несколько роторных оросителей для газонов с коротким и средним ротором. Эта линейка включает в себя серии Rain Bird 3500 и 5000/5000 Plus для жилых / небольших коммерческих помещений, а также вы можете выбрать Rain Bird Falcon 6504 с насадками Rain Curtain ™ для максимального охвата.Этот роторный дождеватель идеально подходит для спортивных площадок, школ, парков и кладбищ. Ротор Rain Bird 8005 представляет собой более прочный роторный ороситель для газонов, устойчивый к суровым условиям окружающей среды, а также к вандализму.

Линейка Toro включает ротор серии T5 RapidSet® с выдвижным 5-дюймовым выступом, который выше, чем у традиционных головок оросительного ротора.

Добавить комментарий
