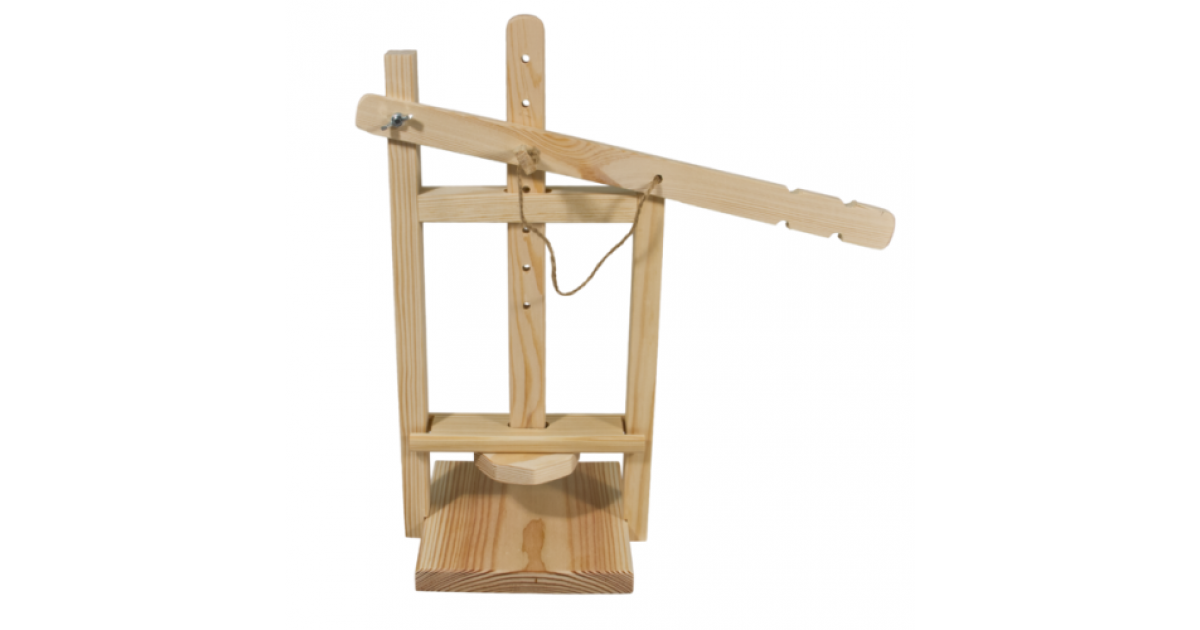

Рычажный пресс своими руками: Изготовление пресса своими руками всех основных видов

Содержание

чертежи, поэтапная сборка своими руками, преимущества

Гидравлический пресс имеет многоцелевое предназначение. Этот аппарат служит в основном для того, чтобы сжимать предметы высокой и средней плотности при этом изменять их форму или вытеснять жидкость, которая входит в состав. Кроме того, оборудование может использоваться и для переноса тяжёлых предметов, но нет необходимости покупать гидравлический пресс, ведь его можно сделать своими руками с помощью обычного домкрата.

Принцип работы гидравлического пресса

Создание пресса из домкрата своими руками не влияет на его качество и технические показатели. Характеристики равняются оборудованию, которое выпускается на производстве. Гидравлический пресс может использоваться в домашних условиях для многих целей. К ним относятся:
  • штамповка;
  • ковка;
  • выгибание;
  • выдавливание профилей;
  • прессовка различных предметов.

Кроме того, прессовка может использоваться для пакетирования различных предметов из древесины, металла и пластика.

Гидравлический пресс используется почти на любом производстве, но и в быту он находит своё применение. Преимущество такого оборудования в законе гидростатики, который, в свою очередь, облегчает прессовку предметов с любой плотностью. Принцип работы заключается в том, что гидравлический пресс давит в одну конкретную точку и тем, самым повышает КПД, в другом месте на предмете. Таким образом, можно производить разнообразные действия от сгибания до прессования предмета, прилагая минимальные усилия.

Вся конструкция включает в себя небольшое количество деталей, но главные из них это два поршневых цилиндра, которые отличаются друг от друга своим диаметром. Внутри поршней, находиться обычная вода или масло. Жидкость позволяет действовать закону гидростатики. Это позволяет усиливать КПД и на предмет, уже будет действовать сила в несколько тонн. Структура гидравлического пресса подразумевает работу в двух плоскостях, но чаще всего применяется вертикальный тип оборудования, и реже горизонтальная модель.

Создание пресса своими руками

На сегодняшний день существует достаточно большое количество чертежей, которые позволяют сделать гидравлический пресс с помощью домкрата своими руками. Самодельный пресс не будет отличаться от настоящего оборудования, выпущенного на предприятии. В итоге можно сэкономить деньги и получить в своё распоряжение качественное оборудование, которое к тому же легко улучшать и видоизменять в дальнейшем.

В быту самодельный пресс можно использовать для прессовки разного рода предметов, в том числе и отходов, которые остаются после обработки металла. Многие мастера особенно часто применяют пресс для деформации труб и загибания профилей. Так как гидравлический пресс создаётся для бытовых целей своими руками, то вместо мастерской можно использовать обычный гараж.

Необходимые инструменты

Собрать самодельный пресс только при помощи собственных сил достаточно просто, но нужно заранее подготовить все необходимые инструменты. Обязательно важно подготовить сварочный аппарат и большое количество электродов. Если нет навыков в сварке, можно попросить помочь специалистов за небольшую плату. Для металлической обработки некоторых деталей также нужно будет найти шлифовальный аппарат. В качестве основного сырья при создании гидравлического пресса используются металлические профили, которые можно купить на любом строительством рынке. Сразу покупать большое количество не имеет смысла. Лучше докупать всё по мере необходимости.

Первым делом нужно запомнить, что принцип работы в гидравлическом прессе это давление, которое можно получить путём ручного действия или насоса. Давление можно подавать в рабочий цилиндр и с помощью установки гидравлического домкрата, который имеет уже встроенный насос ручного действия. Домкраты могут быть самые разные, но лучше выбирать модель бутылочного типа, так как они за всё время применения показали самый длительный срок эксплуатации. В начале сборки гидравлического пресса нужно обратить внимание на то, что домкрат устанавливается исключительно в вертикальном положении и не допускается варианта, когда шток домкрата выдвинуть вниз.

Для использования гидравлического пресса в домашних условия, хватит минимальной силы нагрузки, которая равняется 10–20 тоннам. Большая сила нагрузки, используется только при работе на производстве. Важно также обратить внимание на такие характеристики, как:

  • параметры станины;
  • рабочий ход поршней;
  • вес;
  • габариты.

Давление внутри цилиндра получают при использовании ручного или гидравлического насоса. Второй вариант упрощает работу, но ручной насос можно легко заменить.

Создание основы для самодельного пресса из домкрата

Начало работы по созданию самодельного пресса основывается на создании платформы, которая будет служить опорой и сможет при этом выдержать нагрузку пресса. Нужно учитывать, что сила, которая будет действовать во время прессовки, должна быть пропорциональна узлам. Фактически домкрат будет всячески стараться разорвать рамную конструкцию, поэтому её прочность — это залог качества всего оборудования. Необходимо сделать раму, которая выдерживала бы нагрузку превосходящую силу, действующую во время работы гидравлического пресса.

Рамный проём должен соответствовать по размеру предполагаемому материалу, который будет использоваться во время прессовки, поэтом важно определиться с шириной этой части на этапе её создания. Минимальные размеры ширины имеют свои пределы, ведь она не может быть меньше суммарных габаритов пресса. При определении точной высоты гидравлического пресса требуется учитывать, длину домкрата, свободную амплитуду штока, свободное место для обработки материалов и размеры рабочего стола.

Гидравлический домкрат устанавливается на основное полотно пресса, при этом детали будут упираться в полотно рамной конструкции. В таком случае вся сила, которая будет передаваться от штока на обработку или прессовку материала, будет зависеть от работы подвижного рабочего стола. Он устанавливается на верхнюю часть конструкции домкрата. Перемещение при этом будет происходить при помощи станины вверх и вниз.

Получить необходимую прочность и жёсткость конструкции можно путём использования сразу нескольких рёбер. Для этого необходимо купить профили из металла углового или квадратного типа. Идеальный размер профиля должен составлять 50 или 40 мм на сторону. Если под рукой просто нет необходимых профилей, их можно изготовить из обычных металлических листов, которые сгибаются в форме угла. Потом необходимо просто приварить два угла друг к другу в верхней и нижней части. Таким образом, можно получить профиль с несколькими рёбрами жёсткости, которые значительно увеличивают максимальный предел нагрузки конструкции.

Для того чтобы придать гидравлическому прессу устойчивость, необходимо приварить пластину к изготовленной стальной конструкции. По стандартным чертежам металлическая пластина должна быть толщиной в 8–12 мм и размером в 200 на 250 мм. Дальше нужно будет установить на оборудование две пружины у домкрата с обеих сторон. С одной стороны, пружины должны быть прилеплены к станине, а, с другой стороны, установлены на рабочий стол. Пружины служат для того, чтобы вернуть домкрат в исходное положение, поэтому они должны обладать соответствующей жёсткостью и размерами.

Создание упора для гидравлического пресса

При создании пресса своими руками, нужно изготовить дополнительно ещё и упор. Для этого подойдёт металлический материал, который использовался при создании стоек. Длина заготовки должна при этом равняется ширине конструкции. Дальше нужно сварить две детали между собой и соединить с опорной конструкцией. Следует приварить два металлических уголка, которые имеют 40 или 50 мм одной стороны, друг к другу. Длина выбирается произвольная, но в пределах 30– 50 см. Все заготовки после этого свариваются между собой и устанавливаются на своё положенное место. Угол соединения при этом должен равняться 90 градусам.

Следует соблюдать угол во время сваривания. Для этого необходимо использовать угольники, которые помогут соблюсти необходимые 90 градусов, и не позволят конструкции во время сваривания согнуться.

Преимущество съёмного упорного элемента

Съёмный упорный элемент в основном устанавливается для того, чтобы передвигать его по направляющей и тем самым будет передаваться направление на составляющую. Для его создания потребуются простые металлические отрезки толщиной 10 мм. Заготовки по длине должны быть немного меньше расстояния между двумя стойками. Конечный этап — это приваривание упора к двум стойкам.

Заключение

Сделать своими руками гидравлический пресс с помощью домкрата очень просто. Для этого можно использовать подручные средства, всевозможные чертежи, которые можно найти в интернете, а также собственный опыт. В итоге получиться оборудование, которое может приготовиться в быту в любой момент.

Оцените статью: Поделитесь с друзьями!

Пресс своими руками: виды, устройство, чертежи, полезные советы

В быту часто бывают ситуации, когда нужно сжать предметы с огромной силой. Именно для этого и применяются разного рода прессованные устройства. Самая востребованная и надежная – это гидравлическая конструкция. Можно ли сделать пресс своими руками любой сложности и применять его в быту? Чтобы ответить на вопрос, нужно детально ознакомиться с видами оборудования и функциями, и подобрать для себя нужную модель.

Назначение и функции пресса в быту и промышленности

Пресс – это самое древнее промышленное устройство, без которого во многих случаях не обойтись. Его применяют для прессования огромного спектра различных видов изделий и конструкций (начиная ювелирными изделиями, заканчивая самолетами).

По сути пресс, это устройство, которое оказывает мощное уплотнение разных веществ, а также:

  • производит выжимание жидкости,
  • подымает и перемещает тяжелые предметы.

На сегодняшний день производят 4 основных типа:

  1. Клиновые.
  2. Рычажные.
  3. Гидравлические.
  4. Винтовые.

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

  1. Расспресовка.
  2. Прессовка.
  3. Штамповка.

К горизонтальным:

  1. Правка.
  2. Рубка.
  3. Сгибание.

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Мнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты.ру’Спросить у специалистаЕсли вы планируете свой мини автосервис или просто ремонтировать машины самостоятельно, то смело можно приобретать гидропресс для сайлентблоков или сделать его самостоятельно.

При разработке агрегата, нужно учесть следующие параметры:

  1. Размеры.
  2. Массу.
  3. Установку манометра.
  4. Рассчитать параметры станины.
  5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик.

Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Совет! Самое простое устройство, выполненное самостоятельно делается из простого гидродомкрата с обычным ручным насосом.

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

  1. Вес.
  2. Параметры поршня.
  3. Параметры станины.
  4. Размеры оборудования.

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

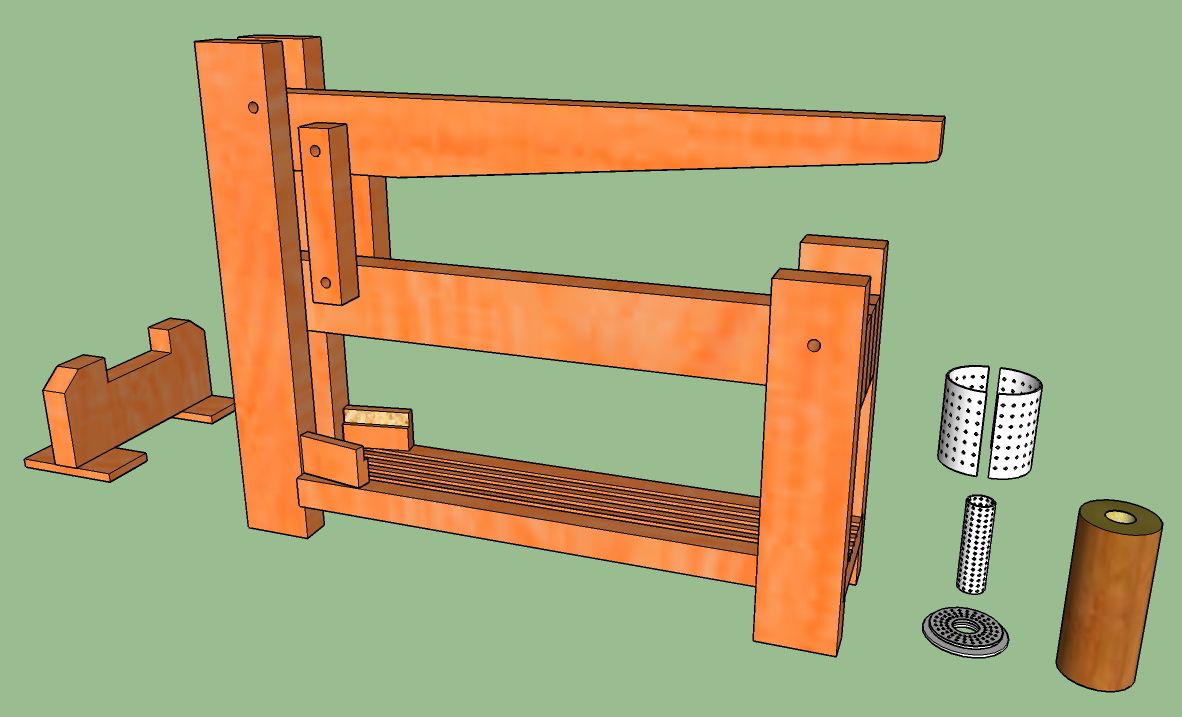

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

  1. Основание.
  2. Стол.
  3. Силовой каркас.
  4. Привод (механический или ручной).

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

  • Предварительно обработанные доски.
  • Уголки .
  • Рейки из металла для прочности.

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

  • Основа для установки всех узлов.
  • Основная часть крепления к лобовине.
  • Для пресс короба ходовой элемент.
  • Транспортный подборщик.
  • Камера, цилиндрической формы, с прессом и коробкой передач.

Совет! Основное внимание в модели стоит обратить на мотоблок. Чем мощнее механизм, тем больше будет скорость вращения.

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

Устройство и конструкция пресса. Виды разных моделей и их применение в быту

Принцип работы, к примеру, гидравлического оборудования напоминает механизм, который при помощи человеческих усилий может поднять груз, масса которого, превышает возможность обычного человека.

На таком принципе и действует гидравлическая энергия, основанная на разных механизмах:

  1. Амортизатор.
  2. Привод.
  3. Насос.
  4. Тормоз.

На сегодняшний день существует разные виды прессов мощных, промышленных, так и ручных, предназначенных для домашних нужд.

Пресс для производства мебельных фасадов

Пресс применяется для изготовления фасадов для мебели на основе древесной плитки и ПВХ. А также для декоративных накладок для дверных полотен своими руками.

Вакуумный пресс станет надежным помощником в выполнении всех этих работ.

Термовакуумный пресс включает в себя:

  1. Камеру.
  2. Термический модуль.
  3. Камеру производят из жесткого устойчивого материала, не подлежащего деформации и сжиманию.

С внешней части пленка ПВХ с герметизированными краями.

Агрегат для сбора урожая

Пресс подборщик, это незаменимая и надежная конструкция для случаев, когда с полей нужно полностью убрать сено и солому.

Сам по себе агрегат полезен для сельскохозяйственной части. Существует 2 типа уборщика, они квалифицируются, как для больших промышленных агрегатов, так и для маленьких моделей:

  1. Рулонные.
  2. Тюковые.

Промышленная спецтехника представляет собой самостоятельный агрегат, а маленькие модели цепляют к мотоблоку.

Каждый из видов имеет свои особенности, поэтому прежде, чем создать модель своими руками, рекомендуем подробнее узнать о каждой модели подробнее, смотрите видео:

Типы настольных гидравлических прессов по функциональности

Настольный пресс делится на два основных типа:

  1. Универсальные.
  2. Специализированные.

Специализированные модели выполняют одну конкретную операцию, с готовым оснащением под данное действие.

Универсальные прессы имеют огромные функциональные отличия. Настольные конструкции разработаны под разные операции и оснащены различными технологиями под каждую функцию.

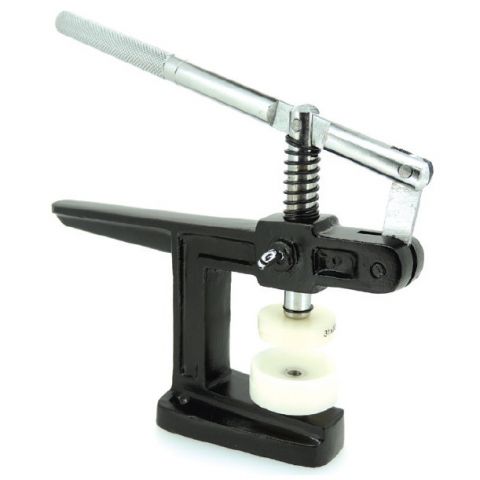

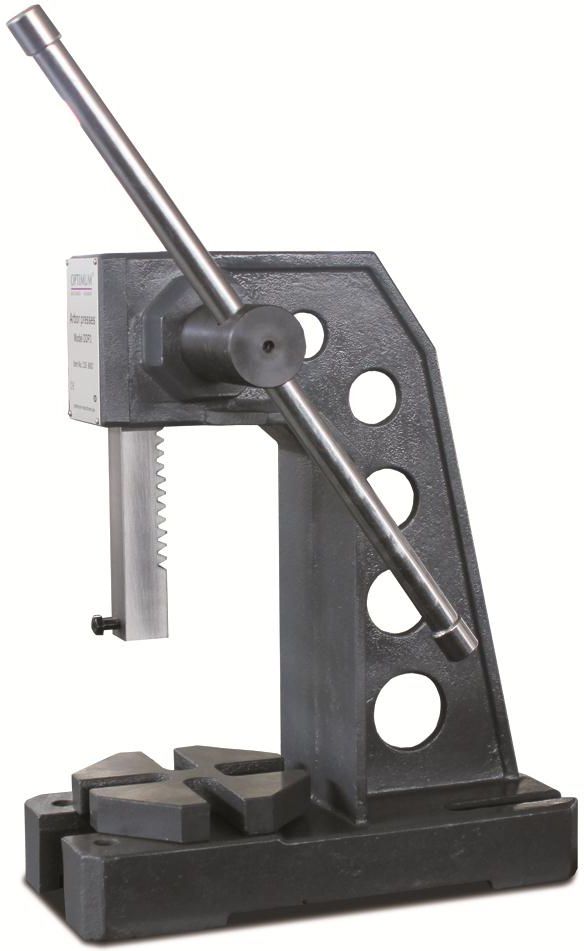

Механический пресс

Настольный ручной пресс может работать, как в автоматическом, так и в ручном режиме. Свое популярность конструкция обрела за счет своих малых размеров. Оборудование надежное и имеет большие ресурсы.

Благодаря прессу в ручном режиме можно обрабатывать:

  • поролон,
  • картон,
  • полимеры,
  • резину,
  • кожу,
  • разного рода металлы.

Чаще всего данную модель можно увидеть в слесарном производстве. Благодаря прессу, мастера значительно экономят время на изготовлении подшипников и прессовании.

Вибропресс и его применение

Это незаменимый аппарат для строительства загородных домов:

  1. Блоков из бетона.
  2. Керамзитобетонных блоков.
  3. Плитки для тротуара.

Если сделать домашнюю модель вибропресса своими руками для дома, то можно штамповать блоки в неограниченных количествах, обеспечив, как минимум собственное строительство, как максимум свой бизнес.

Электрогидравлический пресс

Такое оборудование, как гидравлический пресс с электроприводом применяется не только в больших промышленных предприятиях, но и в обычных мастерских.

Именно за счет электрического привода, можно решать значительную часть задач:

  • многие виды работ с металлическими изделиями,
  • работа с подшипниками и валами (производство, прессование),
  • прессовка изделий из деревянной стружки.

Можно купить пресс гидравлический с электроприводом, но не каждый простой обыватель может позволить себе такую роскошь. Предлагаем посмотреть видео, как можно сделать оборудование самостоятельно:

Устройство гидравлического пресса для гаража, чертежи, сборка

Опытные автомобилисты делают такого рода модели самостоятельно из подручного сырья, что в последствие позволит выполнить ряд бесплатных работ по ремонту и обслуживанию автомобиля.

Обратите внимание! В самостоятельном производстве гидравлических прессов для гаража предусматривается в частых случаях использование ручного привода.

  1. Нам понадобится гидравлический насос.
  2. Выбрать модель: настольную или напольную.
  3. Чертеж с размерами.

Перед тем, как сделать гидравлический пресс нам понадобится разработка чертежа с размерами и небольшая инструкция.

Проектирование чертежей гидравлического пресса своими руками

Перед изготовлением индивидуальной модели, нужно определиться точно, под какой вид деятельности будет использован прибор и какой мощности он должен быть.

Следующий и важный этап, это разработка чертежа гидравлического пресса своими руками, рассмотрим несколько моделей:

Совет! Перед разработкой чертежа, определяемся со схемой и установкой домкрата.

В большинстве случаев домкрат устанавливается снизу у основания. В разработку чертежа входит такая немаловажная деталь, как устройство станины. Это очень важный момент, ведь на нее и идет вся нагрузка, поэтому позаботиться о прочности нужно еще до производства.

Как сделать гидравлический пресс своими руками для гаража?

Небольшая пошаговая инструкция:

  • Вначале все металлические детали режим по заготовкам, опираясь на чертежные данные.

  • Просверливаем предусмотренные отверстия.
  • Для основы конструкции понадобится квадратный металлический отрез.
  • Устанавливаем сверху пластину (здесь понадобится сварка).
  • Далее собираем модель П-образной формы.

  1. Для рабочего стола нужен швеллер или металлическая труба.
  2. Отрезные полосы пойдут для направляющих стола. Длина направляющих и ширина станины должны быть одинаковыми.
  3. После проведения работ оборудование собирается и крепится болтами.
  4. Гидропресс своими руками предусматривает изготовление регулировочного съемного упора, который производится аналогично, но в полосах напротив стоек делаем отверстия для фиксации.

Монтаж пружинных элементов и домкрата является завершающим этапом в устройстве гидравлического пресса для гаража. Есть случаи, когда домкрат не нужен, его спокойно можно изъять из оборудования.

Как сделать пресс из домкрата своими руками?

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Шаг Описание
Рама используется со сдавливющим усилием до 5 тонн 1 (упорна балка сверху),
2 (крепежные элементы),
3 (домкрат до 20 т),
4 (пружинный механизм),
5 (подвижная конструкция),
6 (стопор),
7 (приспособление для регулировки),
8 (поперечная конструкция),
9 (опорные ножки).
Все надежно закреплено Возможны два варианта: при помощи, что надежнее. Есть монтаж на болтах
Гидравлический пресс своими руками из домкрата чертеж с болтовым соединением Здесь необходимо точно рассчитать усилие пресса
Монтаж балки понадобится для большей жесткости Опорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

  • Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
  • Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Совет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.

Что нужно знать при создании конструкции из гидравлики

  1. Для создания необходимо давления, применяется или встроенный или съемный гидравлический аппарат. Все зависит от используемого оборудования для самодельного пресса.
  2. Перед тем, как приступить к своему маленькому производству, необходимо точно знать, для чего будет использоваться данная модель.
  3. В зависимости от усилий, нужно подобрать степень надежности домкрата.
  4. Перед работой необходимо сделать небольшой план и создать чертеж для своей будущей конструкции.

Видео-обзор: гидравлический пресс своими руками

В завершении

Гидравлический пресс, выполненный своими руками, имеет ряд неоспоримых преимуществ:

  1. Простая и недорогая конструкция будет вас радовать длительное время.
  2. В модели отсутствую разного рода предохранительные приборы для перезагрузки, что упрощает модель.
  3. На работу прибора не влияет положение стола для работы.
  4. Можно смело менять параметры высоты и длины рабочего хода.

На сегодняшний день невозможно себе представить гараж или автосервис без гидравлического оборудования. Выполнив пресс своими руками, вы получите именно тот прибор, который будет служить вам долгое время. В завершении хотим вам предложить видео, чтобы наглядно убедится в тонкостях домашнего производства гидравлического пресса.

Загрузка…

Пресс для опилок своими руками чертежи

Опилки, отходы сельхозпроизводства, листья и другой растительный мусор — все это является превосходным топливом То самое подножное топливо – сухие листья, опилки, растительный мусор работать в котле будет только в виде прессованных брикетов. Сегодня в продаже масса подобных мощных аппаратов. Правда, стоимость их не такая уж низкая. Потому рачительный хозяин справедливо задумывается о том, чтобы изготовить самодельный станок.

Машина-пресс для опилок своими руками

Исходным материалом для топлива служат обычно опилки и обрезки древесины. Их нужно измельчить и хорошенько просушить. В финале влажность топливного сырья будет равна 8-10% . Очень часто для топливных брикетов используется и угольная пыль, а также шелуха с/х культур. Когда масса подготовлена, настала пора включать оборудование чтобы сделать эти самые брикеты.

Чтобы получить представление, как можно сделать топливные брикеты своими руками, надо вначале изучить, как их производят в заводских условиях

Возможно применение одного из следующих способов:

  • Прессование – высушенное сырье засыпают в прямоугольные или круглые формы, и там оно под действием гидравлического пресса сжимается.
  • Экструзия. Данный прибор похож на шнековый агрегат-мясорубку. Сырье продавливается через формовочный постепенно суживающийся канал.

Для чего необходимо сильное сжатие? Следствием ее становится повышение температуры будущей массы для отопления, частички сырья начинают выделение лигнина. Это клейкое вещество, которое при нагреве связывает рассыпчатую массу, и она становится цельным брикетом. Плотность материала повышается вдвое, а вместе с тем возрастает его энергетическая ценность. Получается, что запасы на обогревательный период займут вдвое меньше места. И, к слову, прессованная чурка горит дольше обычного полена. Затем брикеты ожидает термообработка и отгрузка на склад.

Пошагово: как сделать брикеты в домашних условиях

Если у вас цель – не ударный труд с получением неплохой прибыли, а нужды, связанные с отоплением только своего дома, приобретать оборудование не очень практично. Агрегаты стоят от 300 тысяч до миллиона, то есть окупятся они нескоро. Пресс можно сделать ручной, самому, своего же производства. И здесь есть два варианта развития событий – делать пресс с нуля, или же воспользоваться уже готовым имеющимся механизмом.

Помимо компонентов растительного происхождения — древесных отходов и шелухи различных сельскохозяйственных культур — для изготовления брикетов может использоваться угольная пыль

Итак, допустим, вы делаете пресс с нуля. Чтобы создать усилие, годное для сжатия сырья, нужен рычаг или винтовой механизм. Рычажный пресс может быть даже деревянным, а вот винтовой потребует стальных заготовок и токарного станка.

Конечно, проще работать с уже готовым механизмом. Например, есть у вас домкрат или гидравлический пресс. Этот прибор нужно дополнить матрицей и пуансоном. Но какой бы крутой пресс своими руками вы бы не сделали, он не сможет достигать таких усилий, которые нужны для выработки лингина. Потому в сырье придется добавлять связующие компоненты. Самый простой вариант – это дешевый обойный клей.

Можно добавить и глину в пропорциях 1:10, также используются некоторые виды размокшей бумаги. Например, гофрокартон – в нем уже содержится лингин, и в контакте с влагой его скрепляющие свойства проявляются. Интересно, что если речь идет о домашнем изготовлении брикетов, то тогда материал не сушат, а замачивают в воде для лучшего склеивания частичек. И уже готовый брикет сушится на свежем воздухе.

Чертежи и схема пресса для топливных брикетов

Рычажный и винтовой прессы применения покупных изделий не требуют. Но усилие нажатие у них не такое завидное. Потому пресс выгоднее собрать на основе гидравлического домкрата. В конструкции может быть электродвигатель и ручной привод.

Подробнее по схеме:

  • К гидравлической установке присоединяется пуансон, размеры которого обязаны соответствовать размерам матрицы, в ней сырье и спрессовывается в брикет.
  • Для изготовления матрицы используется толстостенная труба. Это если брать простейший вариант. Чтобы выходил воздух и влага, в стенках проделываются отверстия.
  • У матрицы должно быть съемное дно. Когда его удаляешь, брикет пуансоном можно вытолкнуть в приемный лоток.

Готовый механизм дополняется двумя ручками, они нужны для удобства транспортировки.

Пресс для брикетов можно сделать из трубы и оцинкованной стали. Диаметр трубы – примерно 25 мм, из нее вырезается шток пуансона. Заготовка же для матрицы, как уже говорилось, делается из толстостенной трубы, ее диаметр зависит от того, какой размер у брикетов.

Как сделать брикеты из листьев своими руками

Процесс изготовления состоит из четких, последовательных операций. Из чего бы ни делались брикеты – соломы, опилок, листьев, для топки рубленая и брикетированная продукция должна быть подготовлена. Сама подготовка может состоять из нескольких этапов.

Сырье засыпают в круглые или прямоугольные формы, где его сжимают при помощи мощного пресса

Подготовка сырья:

Сначала сырье смешивается со связующим. Допустим, это глина в, как уже говорилось, соотношении 1 к 10. Этот состав обязательно смешивается с водой, чтобы масса получилась однородной. Она не должна быть ни жидкой, ни твердой. Масса загружается в специальное оборудование, иногда это рубильная машина, во время прессования выходит лишняя жидкость, изделие приобретает конечную форму.

Далее идет этап просушки после прессования. Можно сушить будущее топливо на открытом воздухе. Время просушки зависит от объема брикетов, и, конечно, от технологий прессования. Затем брикеты перемещаются в специальное место и упаковываются.

Топливные брикеты своими руками (видео)

Другое название брикетов или полетов – евродрова. Основу евродров составляют все та же бумага, листья, опилки, остатки навоза, отходы древесного производства. Хороши эти топливные материалы тем, что размер их компактен, их удобнее хранить, горят они равномерно, а сажи выделяют немного. Топить можно обычными дровами, брикетами, в основе которых торф, или брикетами на опилках и листьях – выбор за вами.

Самодельный ручной пресс для изготовления топливных брикетов: фото и описание самоделки.

Топливные брикеты – это прессованные брикеты, предназначенные для использования в печах в качестве топлива.

Брикеты можно изготовлять из отходов деревообработки (опилки, щепа, стружка), из торфа, макулатуры, древесного угля, отходов сельского хозяйств (солома, шелуха, кукуруза и др.).

Топливные брикеты можно делать в домашних условиях с помощью ручного пресса, процесс изготовления такого приспособления показан на этих фото.

Прес форма станка сделана из двух кусков широкого швеллера и листового металла.

Прижимной механизм состоит из прижимной пластины и рычага.

С помощью самодельного пресса, можно сделать вот такие топливные брикеты. Автор сделал брикеты из яичных лотков и опилок, предварительно смоченных водой. После высыхания, топливными брикетами затопили печку, горение около часа, КПД у брикетов намного больше чем от дров.

По сути таким образом, топливо можно сделать практически из мусора.

Не стоит спешить избавляться от отходов после проведения строительных и уборочных работ, ведь опилки, ветки, листва и даже сухая трава могут стать отличным сырьем для ручного изготовления топливных брикетов. А для того чтобы запустить полноценное домашнее мини-производство, придется позаботиться и о прессе для изготовления топливных брикетов, который можно сделать своими руками из имеющихся в наличие подручных средств.

Печи в жилых помещениях могут отапливаться не только дорогостоящим углем, электричеством и газом, но и топливными брикетами, регулярное использование которых помогает экономить личные средства. Безусловно, можно покупать такие пакеты в уже готовом виде, используя популярные комбинированные брикеты «Пини-Кей евродр» (евродрова) из дуба, ясеня и других пород дерева, но стоить они будут гораздо дороже, чем продукция, изготовленная собственными руками.

А если учесть, что такое сырье готовится из тирси (опилок) и других строительных отходов, то лучше полностью перейти на домашнее производство брикетов хотя бы для удовлетворения собственных нужд.

На сегодняшний день производители предлагают несколько видов станков для изготовления брикетов из опилок, торфа и других отходов, каждый из которых имеет свои особенности. К примеру, большой популярностью пользуется универсальный брикетировочный пресс маркировки ПБ-1, который идеально подходит для домашнего изготовления топливной фасовки.

Тем не менее стоимость такого оборудования по карману далеко не всем хозяевам, да и не всегда есть крайняя необходимость в приобретении профессиональных станков для брикетирования, ведь сырья может быть не так много и в этом случае расходы на пресс будут неоправданными. Естественно, это не повод для того, чтобы отказываться от производства отопительного сырья, которое помогает экономить немалые средства, ведь при желании можно будет изготовить пресс для топливных брикетов своими руками.

Раздумывая над тем, какой прес для изготовления брикетов будет самым лучшим для работы на дому, не помешает ознакомиться с устройством и особенностями работы самых популярных на сегодняшний день моделей установок, чтобы можно было выбрать оптимальный вариант. В этот перечень входят:

  • Гидравлический станок, который является самым бюджетным и доступным из всех существующих прессов. Низкая цена такого оборудования обусловлена тем, что изготавливаемые с его помощью топливные пакеты получаются слишком рыхлыми и часто распадаются на мелкие фракции в процессе горения, не давая сильного и продолжительного жара.
  • Шнековый пресс для опилок. Своими руками сделать конструкцию такого типа не так уж просто, так как она отличается довольно высоким уровнем сложности в изготовлении и предполагает использование определенных элементов типа шнека, который напоминает стальной спиральный стержень в обычных мясорубках. Тем не менее все приложенные усилия обязательно оправдают себя, так как брикеты, сделанные на установках шнекового типа, обладают высокой плотностью и способностью длительного горения.
  • Пресс ударно-механического типа является одним из самых распространенных видов конструкции для самодельного изготовления брикетов, так как он не является слишком сложным в изготовлении. Что же касается готовой продукции, то на выходе получается что-то среднее между топливными пакетами, сделанными на гидравлической и шнековой установке.
  • Пресс-гранулятор, который используется для переработки комбикормов. Такой станок также прекрасно подойдет для прессования топливного сырья, но при условии, что в переработку будет запущена исключительно мелкая его фракция.

Организовывая домашнее производство по изготовлению брикетов для отопления, следует учитывать его потенциальную мощность, объем и характеристики имеющихся материалов, которые будут обрабатываться прессом, а также наличие подручных средств для конструирования самодельной установки. Принять правильное решение поможет и детальное изучение плюсов и минусов разных типов установок.

Чаще всего в домашних хозяйствах и небольших производственных цехах применяются прессы гидравлического типа, которые могут работать от индивидуального или общего (группового) привода. Как правило, подобные устройства обладают такими преимуществами и недочетами:

  • Для переработки в гидравлическом прессе могут применяться практически любые строительные отходы, включая дерево, деревянную стружку и опилки, остатки фанеры, сухие листья и пр.
  • По сравнению с другими перерабатывающими агрегатами, гидравлический пресс имеет самый низкий уровень шума во время работы.
  • Высокая прочность и надежность конструкции способствует максимально точной подаче сырья и практически моментальной его переработке, притом что некоторые агрегаты могут похвастаться наличием скоростного регулятора.
  • Единственным недостатком такого оборудования является низкая плотность изготавливаемых брикетов.

То есть, гидравлический пресс больше подойдет тем людям, которые параллельно занимаются деревообрабатывающей промышленностью и не страдают от недостатка сырья. Если же материала для изготовления топливных брикетов не так уж много, то лучше присмотреться к любой другой конструкции, которая позволит изготавливать более плотные брикеты, способные долго и хорошо гореть.

Альтернативой гидравлическому прессу может стать шнековая установка, которая не только измельчает материал в труху, параллельно высушивая его, но и обеспечивает его максимальную плотность на выходе благодаря сильному давлению, создаваемому внутри агрегата. При этом стоит выделить такие плюсы и минусы шнекового станка:

  • Устройство может похвастаться самой высокой эффективностью по сравнению с любыми другими аналогами.
  • Обработка сырья в шнековых установках позволяет получать самые качественные брикеты идеальной формы с характерной полостью внутри, которые прекрасно выдерживают транспортировку на дальние расстояния и не рассыпаются в процессе горения.
  • Одним из недостатков такого пресса является необходимость поддержания определенных условий эксплуатации для обеспечения полноценного рабочего процесса. К примеру, падение внутренней температуры внутри агрегата может быстро остановить производственный цикл.
  • Стоимость такого оборудования, как правило, очень высокая, поэтому многим хозяевам приходится присматриваться к более бюджетным и менее производительным агрегатам.

Изготовление шнекового станка будет под силу только опытным мастерам, которые умеют пользоваться токарным станком. Кроме того, для конструирования этого сложного устройства понадобится только самая прочная и высококачественная сталь.

Оптимальным вариантом может стать ударный механический станок, который помимо опилок способен перерабатывать солому, каменную и древесную, угольную пыль, сухоцвет и любое другое сырье разных форм и размеров. Производительность такого оборудования значительно превышает те показатели, которые демонстрирует пресс гидравлического типа, но уступает шнековому станку.

При этом процесс обработки можно максимально автоматизировать и не уделять ему столько внимания, сколько требует обслуживание агрегата шнекового типа. В то же время стоимость таких станков слишком высока, поэтому многие мастера изготавливают подобные конструкции самостоятельно. Что же касается грануляторов, то они чаще всего используются для переработки самого мелкого сырья, хотя некоторые умельцы используют подобные установки для двойной переработки, сначала измельчая сырье и только потом приступая к его уплотнению в топливные пакеты.

поэтапный мастер-класс по созданию своими руками, подробные схемы сборки, выбор материалов и типа конструкции

Из чего собирается рама для пресса?

Первым делом нужно усвоить, что для такого инструмента как домкрат, все комплектующие должны быть сделаны из качественного и прочного материала, иначе не избежать травматизации с ним во время работы.

Основа пресса должна обязательно быть прямоугольной формы и иметь рамку в виде буквы «П». По всем законам физики именно такая конструкция сможет повлиять на противовес сжатию и сосредоточить основную нагрузку в одном месте.

Важной деталью во всей работе является возвратный механизм, который имеет вид самой обычной пружины, поэтому не теряйте его из виду.

Стоит отметить, что те автомобилисты, которые имеют пресс из домкрата, в корне облегчают себе работу по починке машины. Это приспособление может отпрессовать практически любую металлическую деталь.

Применение пресса

Для проведения сложных и точных работ необходимо специальное оборудование, тем не менее, простой гидравлический пресс поможет решить некоторые задачи.

Приведем самые распространенные:

  • производство подшипников необходимого размера, отлично подойдет для собственной небольшой автомастерской;
  • выгиб метизов;
  • поддержание нужного давления для склеивания частей изделия;
  • сборка заклепочных элементов.

Лучшим местом для установки оборудования является гараж или загородный участок. Фото пресса своими руками можно посмотреть ниже.

Когда нужен покупной пресс

Выбор в пользу покупного пресса однозначно следует сделать в случае, когда речь идёт о сверхточности при производстве ювелирных изделий, точной механики, оптических приборов.

Гидравлический пресс своими руками вряд ли сможет обеспечить необходимую точность. Превзойти промышленный образец в домашних условиях не удастся, и в процессе эксплуатации возможны неприятности.

Малейшее неточное движение – и может лопнуть хрупкая линза, миниатюрная деталь или драгоценный камень. Чтобы не рисковать, лучше сразу обратиться к каталогу промышленного оборудования, содержащему настольные ручные модели по приемлемой для ИП цене.

Самостоятельно можно попробовать построить пресс своими руками для гаража или частного предприятия, где обрабатываются крупные прочные детали.

2 Зачем нужен пресс дома – некоторые варианты применения

В домашней мастерской пресс небольшой мощности может стать ценным помощником при ремонте автомашины и других работах. Для того чтобы выпрессовать подшипник или сайлентблок и на его место запрессовать новый, не потребуется обращаться в автосервис и платить немалые деньги. С помощью пресса можно согнуть металлическую заготовку, сделать рихтовку, под давлением надежно склеить между собой две детали, спрессовать пластиковые бутылки, жестяные банки, бумагу или картон, выжать масло или влагу.

Покупка пресса заводского исполнения обойдется в кругленькую сумму. Но это оборудование можно изготовить самостоятельно, потратившись только на необходимые материалы. При этом можно будет создать устройство, приспособленное и адаптированное под конкретные нужды, с учетом решаемых задач. Так как пресс гидравлический самодельный в любом случае потребует некоторого места, то при отсутствии помещения под мастерскую его можно разместить в гараже.

Необходимые материалы

Наконец пришло время узнать, что нужно чтобы сделать пресс из домкрата. Для его правильного изготовления вам понадобятся следующие материалы, а именно:

  • Стандартный домкрат.
  • Твёрдая пружина (заводского изготовления).
  • Металлический уголок и пластина.
  • Швеллер типа П-10.

В работе также не обойтись и без вспомогательных инструментов:

  • Молотка.
  • Болгарки.
  • Сварочного инвертора большой мощности.

Подготовка проекта пресса

Проект пресса

При правильном подходе к делу, грамотном планировании и точности монтажа самодельный гаражный пресс ни по каким параметрам не будет уступать заводским аналогам. Создать самому чертеж без предварительной теоретической подготовки довольно сложно. Можно воспользоваться одним из готовых решений.

Станок может быть по размерам большим, средним и миниатюрным. Самые компактные модели могут быть даже аксессуаром письменного стола. Тоже самое относится и к ориентации рабочих элементов оборудования. Нога штока может двигаться вверх, вниз или вбок. Есть решения и в отношении расположения устройства. В зависимости от планировки, размера и дизайна строения его делают отдельно стоящим, пристенным или подвесным. Тут мастер сам определяет, как удобнее и функциональнее будет использоваться собственноручно собранное им изделие.

Самодельные прессы

Используя прессование давлением, можно выполнять огромный спектр необходимых в небольшой мастерской операций. Ручной пресс своими руками чаще всего стараются сделать полностью автономным, то есть не требующим привода, станции подкачки, резервуара рабочей жидкости.

Выбирая ту или иную конструктивную схему, ориентируются на требуемую мощность и основное назначение устройства.

Требуемый инструментарий

Что нужно, чтобы сделать пресс из домкрата? Его сборка не представляет собой ничего сложного. Главное, заранее озаботиться тем, чтобы все нужные инструменты были в наличии.

Потребуется:

  • Инверторный аппарат.
  • Много электродов.
  • Шлифовальный аппарат.
  • Молоток.
  • Болгарка или пила по металлу.

Из материалов нужно приобрести стальные профили. Что касается домкрата, то оптимальным вариантом будет бутылочная модель – она долговечнее прочих. Хотя и другие виды автомобильных домкратов вполне подойдут.

Обязательный инструментарий

Самостоятельная сборка пресса невозможна без использования ряда инструментов:

  • резьбовой вилки;
  • болгарки и ножовки;
  • строительного уровня;
  • рулетки;
  • дрели;
  • сварки.

Изготовление прижимных колодок

Шток домкрата не очень удобен в работе, обычно требуется увеличенная площадь сжимающих бабок для использования широкого набора пресс-форм и работы с крупногабаритными деталями. При этом усилие должно распределяться по всей площади сжимаемых поверхностей равномерно, не вызывая деформации.

В простейшем случае в роли прижимных колодок могут выступить короткие полнотелые чушки. В них достаточно просто изготовить глухие отверстия с резьбой для фиксации к основной конструкции пресса. Но такого рода детали не всегда доступны обывателю, поэтому предлагаем вариант собственного изготовления бабок, способных без вреда выдержать значительное усилие сжатия.

Верхняя бабка должна иметь возможность составного крепления со штоком домкрата, исключающего сдвиг во время работы. Говоря проще, в бабке следует изготовить несквозное отверстие, в которое пятка домкрата войдёт с минимальным зазором. Также понадобится пара отверстий для крепления пружин возвратного механизма.

Обе бабки можно изготовить из двух отрезков швеллера или четырёх кусков уголка, формирующих параллелепипед с открытыми боковыми гранями. Швы на плоскостях, через которые проходит ось основного рабочего усилия, следует заваривать сплошным швом изнутри, остальные — снаружи. Одна из граней глушится квадратной вставкой, после чего внутренняя полость заливается пескобетоном марки 500. После застывания бабка заваривается с другой стороны, так получаются две несжимаемые колодки.

Для посадки на домкрат достаточно приварить в верхней части бабки отрезок трубы соответствующего диаметра, которая выполнит роль обсадки стакана. Для ещё большей надёжности на дне гильзы крепится шайба с отверстием под пятку штока. Нижнюю бабку можно просто поставить на переставную балку, но лучше наварить пару уголков или стальных прутьев, ограничивающих сдвиг.

Необходимые чертежи

Что касается чертежей и размеров для изготовления пресса, то тут есть масса вариантов и возможностей. Сначала вам нужно определиться с тем, для машины какого размера будет использоваться домкрат с прессом.

Тут всё предельно просто, чем больше машина, тем соответственно будет больше пресс, а значит и мудрёнее чертежи.

Скажем сразу, собственноручно вы не сможете сделать подобные чертежи, ведь они требуют точных инженерных знаний, но выход всегда есть.

Посмотрите еще здесь!

  • Как сделать самодельный металлоискатель — лучшие схемы, инструкция. Обзор проверенных вариантов по созданию простого металлоискателя своими руками

  • Как выбрать стиральную машину: советы профессионалов, основные тонкости выбора надежной и качественной машинки. Виды, типы, программы и функции

  • Самодельные фонарики своими руками: пошаговая инструкция как сделать красивый и эффективный фонарь (110 фото)

Вы можете использовать множеством интернет ресурсов, где есть большое количество чертежей любых размеров. Но если вкратце, то примерные цифры в чертежах будут такими:

  • А-1800
  • В-1000
  • F-500
  • L-300
  • Kg-120

Практически во всех случаях домкрат будет устанавливаться в самом низу у его основания. В чертеже пресса также будут указаны размеры станины.

Пресс для материалов из картона

Помимо картона, возможно прессование пластмассовых бутылок и жестяных банок. Но в таком оборудовании необходимо наличие гидравлического насоса.

Винтовой домкрат

Пресс в гараж своими руками может быть не только гидравлическим. Некоторые модели легковых автомобилей укомплектованы ромбовидным домкратом с винтом. Большого усилия он не развивает, но зато стоит недорого.

К тому же развиваемая нагрузка не более 2,5 тс позволяет сконструировать пресс на базе деревянных деталей. Есть также возможность приладить привод в виде электрической дрели.

Сборка

Пресс из домкрата своими руками пошагово выглядит следующим образом.

Домкрат необходимо установить на главное (основное) полотно пресса. Правильностью установки будет свидетельствовать плотно упирающиеся детали домкрата в полотно.

После, посередине устанавливаем металлический шток. От того, как вы его установите, и будет зависеть вся работа пресса. Его размеры должны соответствовать 45-30 миллиметрам в повороте на одну сторону.

Посмотрите еще здесь!
  • Замена крана под давлением — пошаговое описание как своими руками поменять под давлением водопроводный кран (80 фото + видео)
  • Что такое акустический выключатель: устройство, работа, виды и особенности устройства (100 фото)

  • Фильтр низких и высоких частот: делаем частотные фильтры и как создать схемотехнику высокого класса (95 фото + видео)

Затем привариваем 2 металлических угла по бокам пресса. В итоге у вас должна получиться конструкция, которая внешне напоминает ребро. Чтобы сделать пресс более устойчивым к его основанию можно приварить массивную металлическую пластину.

Как показывает практика, данная работа не обходится без дополнительного упора. Изготовить его не составит никакого труда. Вам нужно взять металлические уголки и аккуратно приварить их друг к другу таким образом, чтобы был создан ровный квадрат.

После возьмите ещё один уголок и приварите его по центру так, чтобы он соединился с двумя краями. Во время такой работы использование защитной маски или очков просто необходимо, поэтому не игнорируйте меры предосторожности.

Преимущества самодельного гидропресса

Главное преимущество — это стоимость. Устройство, собранное из подручных средств, будет стоить намного дешевле, чем заводские аналоги. Для своих потребностей можно использовать разные варианты конструкции, создавая при этом устройство с разными параметрами и учитывая необходимость прилагаемого усилия. Благодаря простой и недорогой конструкции, в которой отсутствуют предохранительные приборы, можно выполнять множество сложных задач, прилагая минимум физических усилий.

Особенности конструкции

Главным элементом конструкции самодельного пресса может быть обычный гидравлический домкрат. Однако можно самостоятельно сделать и встроенный насос с гидравлическими цилиндрами, назовем их также камерами. Принцип их действия в передаче давления масла из меньшей камеры по камеру большего размера.

Цилиндры соединяются между собой специальными каналами, по ним проходит специально предназначенное для гидравлики масло, которое давит на поршень. Усилие передается на исполнительный инструмент и, в свою очередь, на обрабатываемый предмет.

Рабочий цилиндр устанавливают вертикально. Так делается в большинстве приспособлений; для узконаправленных целей иногда установку выполняют горизонтально.

Давление в большом цилиндре создается с помощью встроенного насоса. Наиболее простой вариант конструкции, где базовым элементом будет домкрат бутылочного типа. Нужно подумать заранее, для каких работ будет использоваться будущий пресс, и определить необходимое давление. Только после этого можно приступать к подбору и покупке комплектующих деталей для самодельного пресса.

На основе собранных материалов делается проект конструкции механизма гидравлического пресса. Можно также использовать и готовые чертежи, на их основе можно придумать и собственный проект механизма.

Варианты сборки:

  1. домкрат устанавливается на станину вертикально внизу станины и давит на верхнюю подвижную балку
  2. домкрат (или несколько) фиксируют на верхней неподвижной балке, а давление осуществляется вниз.

Второй вариант сборки является узкоспециализированным и применяется, главным образом в слесарных мастерских для какой-нибудь определенной работы. Все универсальные конструкции собирают методом установки домкрата внизу на платформе станины.

Прежде, чем приступать к сборке самодельного пресса по готовому чертежу производителя, нужно обратить внимание на правильное положение домкрата: если было изначально рассчитано, что его шток будет выдвигаться вверх, то это так и должно быть — переворачивать домкрат нельзя. Необходимо использовать только тот домкрат, на который рассчитана конструкция пресса. Все размеры, указанные в схеме рассчитаны в соответствии с его мощностью.

Фото пресса из домкрата

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Строительные леса своими руками
  • Точилка для ножей своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Электрогенератор своими руками
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Нарезка пластиковых бутылок
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Пескоструйный аппарат своими руками
  • Генератор дыма
  • Ветрогенератор своими руками
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Золото из радиодеталей
  • Штанга своими руками
  • Как установить розетку
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Профильная труба

Рама пресса из сваренных под 45 градусов отрезков прямоугольной трубы – распространённая ошибка при изготовлении мини-пресса. Профильная труба, во-первых, не компенсирует вибрацию, а во-вторых, сварные швы по углам рамы трескаются и разрушаются. Чтобы не рисковать, от этого варианта следует отказаться.

Пример готового самодельного гидравлического пресса.

Сам собрал нехитрое устройство пресса для повседневных нужд в моем гараже.

Самодельный пресс

Видео человека который собрал домкрат.

Винтовые хозяйственные прессы

Первейшее хозяйственное дело, для которого необходим пресс – выжим сока и масла из сочных плодов. Последнее в РФ, правда, неактуально: оливки у нас не растут, а масло из семян давлением не выжмешь, его выбивают ударным прессованием на маслобойках. Прессы-соковыжималки часто делают по образцу производственно-технологических из домкратов в деревянной раме, т.к. усилие нажима требуется не более 1-1,5 тс, см., напр. видео:

Видео: пресс для яблок, ягод и фруктов


Но правильный пресс-соковыжималка обязательно ручной винтовой с деревянной корзиной, см. рис.:

Ручной винтовой пресс-соковыжималка и его устройство

Винт дает рукам возможность чутко регулировать усилие нажима, а только из пресса с деревянной корзиной получается сок/масло первого отжима высшего качества. Если же речь идет о виноградном соке на элитное вино, но все контактирующие с ним части пресса выполняются также деревянными; лучшие породы для этого – выдержанный не менее 3-х лет дуб и шелковица (тутовник).

О виноделии и винных прессах

Сорт винограда и условия его культивирования это еще не все, что нужно для получения хорошего вина. Напр., в Северном Приазовье растут многие отличные сорта винограда: климат подходящий, ракушечных известковых почв изобилие. Но вот во времена перестроечной борьбы за трезвость мелькнула в «Науке и жизни» статья о содержании сивушных масел в самодельном спиртном. На первое место вышли как раз северные приазовские домашние вина: 3700 мг/л (!!!). Второе заняла сумская картофельная самогонка, 1900 мг/л; остальной «самопал» шел с большим отрывом. Курортники, отважившиеся в то время попробовать тамошней «варёхи» с одного стакана, простите, «строгали дальше, чем видели».

Виноделие вообще дело тонкое, и отжим сока на вино важнейшая его стадия. Сок на вино из элитных сортов винограда отжимается так: на вина класса Пино (pigno) вручную прямо из гроздей на лозах выбираются ягоды определенной степени спелости. Отборные ягоды давят в 3-5 приемов слегка, чтобы пустили только чистый сок без примеси слизистой мякоти, а косточки и кожица не успели выпустить танины. В отжимки от Пино добавляют остаток сбора урожая и давят обычным способом; таким образом получают сок на вино того же сорта категории Мосто (mosto). Настоящее Мосто тоже очень хорошее вино, но Пино… сами понимаете – ручной сбор по ягодке опытными высокооплачиваемыми работниками и полность ручной отжим «затаив дыхание». Поэтому приставка «Пино» к названиям дешевых разливных вин (кстати, очень часто весьма приличных) не более чем бессовестное жульничество. К сожалению, ныне узаконенное в большинстве стран с развитым виноделием.

Чертежи ручного винтового пресса для отжима плодовых соков высшего качества даны на рис.:

Чертежи винтового ручного пресса для отжима соков высшего качества

Помимо указанных, у него еще две существенных особенности. Первая – штурвал относительно небольшого диаметра вместо ворота. Ворочать ворот идеально равномерно трудно, усилие нажима в руку он передает слабо и загрузку сырья легко передавить. Второе – прямоугольная резьба ходовой пары винт-гайка. Лучше, но технологически сложнее – трапецеидальная; резьбы такого же профиля применяются везде, где необходим плавный точный прижим, напр. в слесарных тисках.

Проточить хотя бы прямоугольную резьбу сложно, а на заказ дорого, поэтому, если вы будете делать такой пресс, поищите в металлоломе негодную водопроводную или газовую магистральную запорную арматуру (вентили, задвижки). Их ходовые пары как раз с прямоугольной резьбой, которая, если отчистить от ржавчины, чаще всего в порядке – первыми приходят в негодность заслонки.

Примечание: подробнее об изготовлении пресса-соковыжималки с деревянной корзиной см. видео:

Видео: пресс для сока

Рычажные прессы

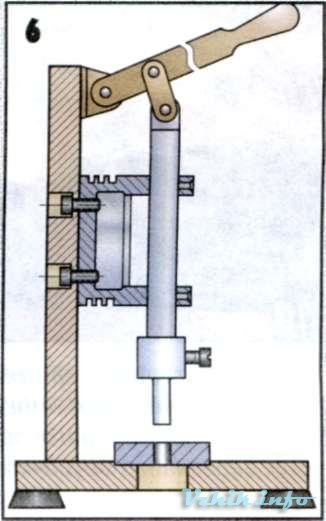

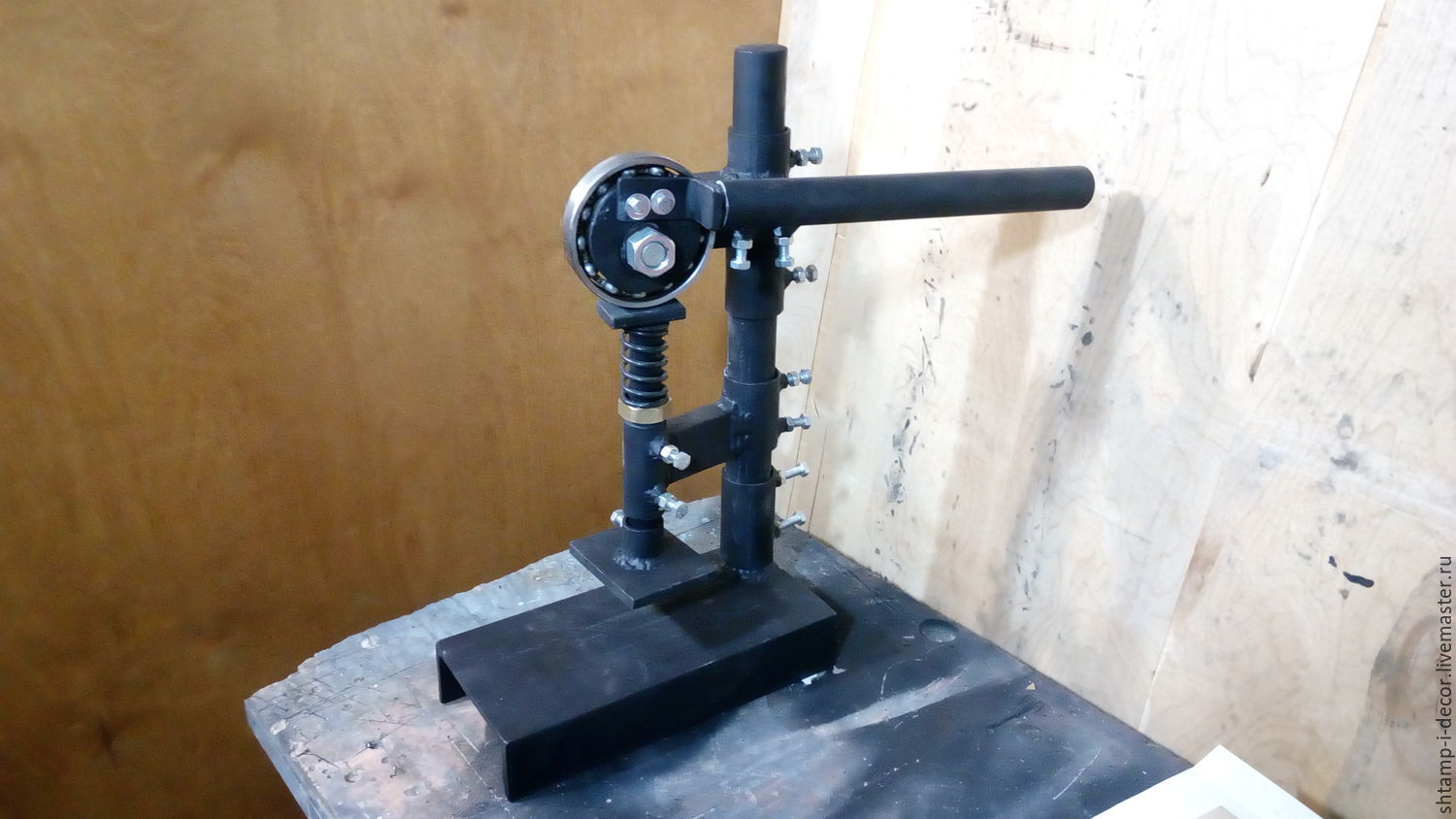

Ручной настольный рычажный пресс для установки металлической фурнитуры в швейные изделия

В быту и хозяйстве достаточно распространены и рычажные прессы. Напр., в швейном деле для установки люверсов, кнопок, застежек, плательных заклепок, джинсовых пуговиц. Устройство «портняжного» настольного ручного пресса показано на рис. справа. Для точной центровки прижима его шток скользит в обойме, как и в рычажном прессе со скользящим упором, см. выше рис. с типами прессов. Но кинематическая схема другая: в данном случае применена пара нажимной рычаг – серьга. В таком прессе усилие прижима достаточно плавно нарастает по ходу штока, что как раз и нужно для качественной развальцовки бортиков металлической швейной фурнитуры. В нижнем торце штока – глухое резьбовое отверстие (гнездо), в которое ввинчиваются фасонные пуансоны для различных видов фурнитуры.

Следующая прессовочная операция, которая часто требуется владельцам личных подсобных хозяйств и аграриям-частинкам, содержащим скот – тюковка сена. Умеренно спрессованное сено не только требует меньшего места для хранения и меньше рассыпается в его процессе, но и в гораздо меньшей степени повреждается вредителями.

Для прессовки сена на хранение выпускаются и продаются механизированные пресс-подборщики, но это дорогие и довольно сложные агрегаты. Оправдывающие себя только в достаточно обширном рентабельном хозяйстве. Владельцу ЛПХ или мелкому аграрию-индивидуалу по крайнем мере поначалу лучше обходиться косой, граблями и ручным тюковальным рычажным прессом для сена, устройство которого показано на след. рис.:

Рычажный ручной тюковальный пресс

Это корзина с открывающейся калиткой, простой, безо всяких кинематических хитростей, рычаг с соотношением плеч 1:6 – 1:10, и давило (пуансон) из дощатого щита. Сено в корзину с закрытой калиткой догружают – давят, догружают – давят до тех пор, пока не сформируется тюк желаемой величины; его вынимают, открыв калитку.

Ручной рычажный пресс для формовки топливных брикетов

Наконец, вспомним и о самостоятельной заготовке альтернативного твердого топлива. Топливные пеллеты, дающие при сжигании наименьшую зольность, формуются в шнековых термоформовочных установках достаточно сложного устройства, см. рис. справа. Их недостаток с точки зрения хозяина-частика еще и в значительном энергопотреблении, что может свести на нет экономию на закупках штатного топлива для печи или котла.

Гораздо проще соорудить настенный ручной рычажный пресс для ручного прессования топливных брикетов из сухих горючих отходов сельхозпроизводства, см. след. рис.:

Схема устройства термоформовочной установки для получения топливных пеллет

Подробнее о его изготовлении см. видео в 2-х частях:

Видео: пресс для топливных брикетов

***

© 2012-2020 Вопрос-Ремонт.ру

(

1

оценок, среднее:

5,00

из 5)

Загрузка…

Фото пресса своими руками

Помогите сайту, сделайте репост 😉

Фото самодельного пресса из домкрата

Вам понравилась статья? Поделитесь 😉

В завершении

Гидравлический пресс, выполненный своими руками, имеет ряд неоспоримых преимуществ:

  1. Простая и недорогая конструкция будет вас радовать длительное время.
  2. В модели отсутствую разного рода предохранительные приборы для перезагрузки, что упрощает модель.
  3. На работу прибора не влияет положение стола для работы.
  4. Можно смело менять параметры высоты и длины рабочего хода.

На сегодняшний день невозможно себе представить гараж или автосервис без гидравлического оборудования. Выполнив пресс своими руками, вы получите именно тот прибор, который будет служить вам долгое время. В завершении хотим вам предложить видео, чтобы наглядно убедится в тонкостях домашнего производства гидравлического пресса.

Скручивания лягушкой

  • Сядьте на пол, вес расположите на седалищных костях. Подайте назад спину, чтобы удержать равновесие, согните колени и оторвите от пола стопы.
  • Выдохните, подтяните пупок к позвоночнику и откиньтесь назад, раскрывая руки и выпрямляя ноги.
  • Со вдохом вернитесь в исходное положение с коленями у груди.
  • Повторите 20 раз.

Рычажный пресс

В портняжном и швейном деле широко используются прессы рычажного типа. С их помощью монтируются заклёпки, джинсовые пуговицы, люверсы, кнопки.

Дешёвое топливо для отопительного котла

Нельзя обойти вниманием такую отрасль хозяйственной деятельности, как заготовка топлива. Сконструировав простейший рычажный пресс, можно обеспечить домашнее хозяйство превосходным горючим материалом, за который часто не приходится и платить.

Используя стружку, лузгу семян подсолнечника, измельчённые початки кукурузы, торф, солому, биологические отходы животных, можно получить практически бесплатное и экологически чистое топливо для котла или бани.

Смотрите видео процесса изготовления

Источники

  • https://garazhyk.ru/obustrojstvo/gidravlicheskij-press
  • https://mojdominfo.ru/press-svoimi-rukami/
  • https://chastnyjdom.ru/press-svoimi-rukami/
  • http://met-all.org/oborudovanie/prochee/izgotovlenie-gidravlicheskogo-pressa-v-domashnih-usloviyah.html
  • https://sdelatlegko.ru/press-iz-domkrata/
  • http://met-all.org/oborudovanie/prochee/press-iz-domkrata-svoimi-rukami-chertezhi.html
  • https://SdelaySam-SvoimiRukami.ru/4801-press-bez-svarki-iz-avtomobilnogo-domkrata.html

[свернуть]

Пресс для макулатуры: виды и принцип действия

Пресс для макулатуры поможет преобразовать гору бумаг, коробок и других бумажных отходов в компактные пакеты, что обеспечит экономию места.

Это особенно необходимо крупным магазинам, кафе, предприятиям, имеющим много бумажных отходов. Чтобы не расширять подсобные помещения, проще сделать прессованную макулатуру.

Виды прессов

Прессы для бумажных отходов выпускают самые различные как по габаритам, так и по производительности и принципу действия. Бывают мини-установки, оборудование среднего размера и крупные промышленные модели, мобильные установки или стационарные.

По конструкции и способу спрессовывания различают следующие типы прессов:

  • механический;
  • гидравлический;
  • гидромеханический;
  • пакетировочный.

Механический пресс для макулатуры

Такая установка работает с помощью винтового привода, который бывает электромеханическим или ручным. Усилие пресса находится в пределах 4–32 тонны.

Вид и габариты механического пресса для макулатуры

Ручной винтовой пресс работает за счёт энергии большого маховика, разгоняемого вручную. Предельное усилие прессования в таких прессах определяется диаметром маховика и его высотой. Резьба на винте самостопорящая и многоходовая.

Винтовой пресс выполняется вертикально с литой чугунной станиной и гайкой из антифрикционной бронзы.

В винтовом прессе с механическим приводом вращение гайки производится с помощью электродвигателя и зубчатой или клиноременной передачи.

Недостатком таких конструкций является необходимость установки защиты от перегрузки по крутящему моменту. В конце прессования должен срабатывать предохранитель.

Из достоинств — небольшие размеры и вес. Некоторые модели можно установить на улице.

Гидравлический пресс для бумажных отходов

Установка получила большее распространение, несмотря на то, что она более габаритная, чем механическая. В состав оборудования входит насосная установка, механизм выталкивания и система управления. Рабочей частью являются ползунки и гидроцилиндры. Рабочая жидкость перегоняется из нижней полости цилиндра в верхнюю.

Прессование производится с усилием 2.5–3 атмосферы по показанию манометра.

Гидравлические прессы бывают:

  • с ручным управлением;
  • полуавтоматические;
  • автоматические.

Гидромеханические прессы для макулатуры

Устройства состоят из гидроцилиндра и рычажного механизма. Они отличаются тем, что в конце движения плиты скорость снижается, а усилие пресса увеличивается многократно, а также экономным расходом энергии.

Пакетировочный пресс

Автоматический пресс имеет горизонтальную компоновку. Агрегат выталкивает готовый пакет из рабочей зоны и создаёт узел для перевязки.

Объемы перерабатываемого сырья

Самые простые прессы, уплотняющие только лёгкие материалы типа бумаги и картона, создают усилие давления от 4 до 10 тонн.

Прессы со средним давлением от 10 до 15 тонн могут обрабатывать изделия из термопластика.

Прессы с большим усилием давления до 30 тонн уплотняют даже изделия из листового металла. Стоимость их высокая, поэтому необходимо экономическое обоснование при покупке такого агрегата.

Габариты оборудования

Размеры прессов напрямую зависят от того, какой объём макулатуры или других отходов необходимо переработать. По габаритам оборудование подразделяется на следующие форматы:

  • мини;
  • стандарт;
  • профессиональные.

Мини. Такие прессы не требуют крепления к поверхности, их легко перемещать и просто ими управлять. Объём макулатуры в таком агрегате сокращается всего лишь в 3 раза, производительность его низкая. Для домашнего использования частным лицам, небольших офисов, торговых рыночных павильонов он вполне подойдёт.

Гидравлические мини-прессы для макулатуры

Стандарт. Предназначены для:

  • складов;
  • пунктов, принимающих макулатуру;
  • магазинов;
  • компаний, работающих с большим объёмом бумаг.

Эти агрегаты нуждаются в прочном креплении к горизонтальной поверхности. Создаваемое ими давление позволяет сократить объём макулатуры в пять раз.

Чертеж установки на ножном управлении

Профессиональные. Предназначены для полиграфических предприятий, комплексов крупных складов с огромным потоком отходов бумаги и картона. Эти отходы после прессования сокращаются в объёме в 10 и более раз. Прилагаемое усилие составляет 30 тонн. Установка такого промышленного пресса и его обслуживание производится только квалифицированным персоналом. Для установки требуется помещение с определёнными габаритами, просторное и высокое.

Классификация оборудования по способу загрузки сырья

Способы загрузки отходов различаются у разных типов прессов и могут быть:

  • вертикальными;
  • горизонтальными;
  • угловыми.

В состав оборудования Мини и Стандарт входят преимущественно прессы в вертикальном исполнении.

К профессиональным относятся гидравлические прессы для отходов горизонтального исполнения. Они могут прессовать не только бумажные отходы, но и сжимать вторсырье: твердый бытовой мусор, пластиковые бутылки и прочее.

Управление прессом для макулатуры

Управление процессом прессования отходов осуществляется с помощью специального рычага. Рычаг приводит в движение прессующие ползуны. Их можно остановить в любой момент с помощью блокировки. Давление контролируется по показаниям манометров.

Управление осуществляется одним человеком и не требует особых знаний и умений.

Детали агрегата нуждаются в постоянной смазке, особенно при частой работе.

Как выбрать пресс

Пресс для формования бумажных топливных брикетов

При выборе макулатурного пресса нужно иметь в виду, что цена его напрямую зависит от его производительности, давления и других технических характеристик.

Ориентироваться нужно, прежде всего, на объемы требуемой переработки. Исходя из этого, подбирают необходимую производительность, емкость рабочей камеры.

Немаловажное значение имеют потребляемая мощность и габариты установки.

Для небольших потребностей предпочтительны компактные модели. Их можно установить в маленьком помещении и даже в машину для вывоза макулатуры.

Некоторые установки могут спрессовывать в тюки текстильные и пластиковые изделия: одноразовую посуду, бутылки. Такое оборудование поможет утилизировать и вывозить отходы значительно быстрее и проще.

Наиболее востребованные модели оборудования

В большом ассортименте гидравлические прессы для макулатуры производятся на Арзамасском заводе «Гидропресс».

Предлагаемые модели оснащены системами автоматического выгружения готовых спрессованных кип. Отдельные элементы этих систем разработаны в Италии, а элементы точной автоматики производятся во Франции.

Это оборудование работает надежно в любых условиях, даже при отсутствии отопления в помещении, в котором оно установлено, и при минусовых температурах.

На вертикальных прессах получают кипы с массой:

  • до 200 кг на малых прессах;
  • до 350 кг на средних прессах;
  • до 600 кг на крупных прессах.

Это говорит о том, что любой потребитель может сделать выбор для себя.

Гидравлические прессы в горизонтальном исполнении имеют значительно более высокую производительность. Кроме бумажных отходов, они применяются для прессования твердых бытовых отходов, пластика, алюминиевых банок. Они отличаются быстрой и эффективной загрузкой сверху, нет необходимости выравнивания слоя. Кипа формируется через 5–6 загрузок и имеет высокую плотность.

Переработка макулатуры с помощью гидравлических горизонтальных прессов

Горизонтальные гидропрессы серии «Мега» с конвейерной установкой имеют следующие характеристики:

  • масса спрессованной кипы — 200–650 кг;
  • размер пакетов — от 1000х800 до 2100х800 мм;
  • рабочий ход траверсы — от 1600 до 3300 мм.

Популярными моделями являются следующие:

ПГП-2 мини с вертикальной загрузкой. Габариты: 200х64х42 см. Размер готовых брикетов 50х40х35 см, перерабатывает в день до 500 кг сырья, прилагаемое усилие 2 тонны.

Barinel 1500LP6 с вертикальной загрузкой. Габариты: 160х56х67 см. Размер готовых брикетов 50х50х50 см, прилагаемое усилие 6 тонн, производит до 5 брикетов в час весом до 30 кг каждый.

Пресс для макулатуры своими руками

Простейшее оборудование для изготовления брикетов из бумажных отходов можно сделать самостоятельно, воспользовавшись чертежами устройств, которые легко найти в интернете. Для проектирования необходимо задать габариты установки, желаемый ход траверсы и допустимое усилие давления.

Исходя из размеров камеры для прессования макулатуры и желаемого усилия пресса, выбирается обычный гидравлический домкрат, который будет служить напорным устройством. Траверса будет перемещаться в направлении, зависящем от места установки домкрата. Более удобной является верхняя компоновка домкрата, при которой траверса двигается вниз.

Примеры чертежей пресса для сборки своими руками

Изготовление станины и домкрата

Для сооружения станины используют толстый листовой материал из качественной строительной стали 12 ГС, изготовленной по ГОСТ 19282. Элементы станины из такой стали лучше свариваются. Станина представляет собой прямоугольную закрытую раму.

Возможности домкрата определяют размеры станины и траверсы. У траверсы должен быть свободный холостой ход. Это необходимо для того, чтобы можно было загрузить отходы. После создания пакета макулатуры траверса должна вернуться в исходное положение. Для этого в конструкции предусматривают две пружины, которые располагают симметрично.

Схема пресса рычажного с приводом от гидравлического домкрата

Монтаж системы управления

На последнем этапе монтируется электрическая система управления приводом. Чаще всего она представляет собой две кнопки, как самый простой вариант.

По уровню развиваемого усилия (до 120 кН) самодельные прессы для макулатуры не уступают покупным готовым моделям такого оборудования.

Ещё один пример чертежа самодельного пресса для макулатуры

Преимущества пресса для макулатуры

Начинающим предпринимателям и бизнесменам нужно своевременно подумать о том, что они будут делать с бумажными отходами, буквально «съедающими» полезное пространство офисов и складов.

Пресс для макулатуры поможет решить проблему с отходами, ведь основной его функцией является сжатие макулатуры в плотные кипы, которые удобнее хранить и транспортировать.

Выбрать подходящую установку несложно, выбор очень большой. А если со временем агрегат окажется ненужным по каким-либо причинам, его можно сдавать в аренду или выгодно продать.

Видео по теме: Самодельный пресс по переработке вторсырья

Пресс своими руками для гаража: чертежи и сборка

В гараже пресс часто необходим. Торговые сети предлагают его по ценам, которые бывают совершенно неадекватны. Остается одно – сделать пресс своими руками. Благо, для автолюбителя, обладающего определенным опытом в техническом обслуживании и ремонте своего авто, это не представит особых сложностей. Тем более что самодельный пресс можно максимально адаптировать под конкретные потребности владельца.

Основные характеристики и назначение самодельного пресса

Пресс для гаража нужен при выполнении многих операций, необходимость в которых возникает при ремонте автомобиля. Без него никак не обойтись в ходе запрессовки или выпрессовки коленчатого вала и различных втулок. Для подшипников, установка и выемка которых вызывает проблемы, его тоже можно использовать. А можно выгнуть арматурный прут или металлический лист. Для выпрессовки сайленблока он просто незаменим. Самое большое давление из доступных устройств может создать гидравлический домкрат, который и становится основной составляющей самодельного пресса. Механический пресс, в частности рычажный, кривошипный или винтовой, намного уступит ему в мощности.

Основным достоинством портативного домкрата является высокий КПД, позволяющий самодельному прессу, в который он будет вмонтирован, производить сжатие с большой силой. При этом подниматься и опускаться он будет достаточно плавно. Из недостатков же наиболее существенным можно считать невозможность точной регулировки при опускании опорного штока. Поэтому после давления на деталь давление в домкрате придется стравить полностью, а затем снова поднять шток, пока он не упрется в нее снова.

Из всех видов домкратов для установки на пресс оптимальным будет одноштоковый бутылочный. Он может создать давление от 2 до 100 т, чего для автомастерской вполне достаточно.

Материалы и инструменты для изготовления самодельной рамы

Поскольку пресс будет работать с высоким давлением, для него будет изготовить металлическую раму, обладающую необходимым запасом прочности. Чтобы сделать пресс максимально прочным, нужно взять стальной швеллер № 10 или больше, уголок 5х5 см, стальную полосу толщиной не менее 1 см, толстостенную профилированную трубу квадратного сечения, стальную пластину толщиной 1 см и размером 10х25 см, а также кусок круглой трубы длиной 1-2 см такого диаметра, чтобы в нее входил шток домкрата. Кроме того, для оттягивания упора понадобятся 2 дверные пружины.

Чтобы собрать из этого раму, понадобится сварочный аппарат с набором электродов, угловая шлифовальная ручная машинка, более известная как “болгарка”, и несколько режущих дисков для металла к ней. Кроме этого, нужна будет электродрель с набором сверл по металлу.

Самодельный пресс при этом может иметь разборную конструкцию, поэтому для соединения основных деталей можно использовать вместо сварных швов болты диаметром 20 мм с гайками. Остается добавить рулетку, отвес и уровень, и можно приступать к монтажу.

Технология сборки пресса своими руками

Прежде всего нужно изготовить чертежи будущего пресса. Параметры их могут несколько отличаться в зависимости от конкретных условий, главное из которых – это модель домкрата (рис. 1, 2). Высота направляющих станин должна быть равна длине корпуса домкрата с выдвинутым до предела штоком, к которой прибавляется толщина съемного упора. Главное – это определиться с направлением давления: снизу вверх или наоборот. От этого зависит положение домкрата. После этого металл режут на детали в соответствии с чертежом. Если предусмотрены отверстия, то их просверливают электродрелью.

Затем из профилированной трубы или уголка сваривается основание. Оно может иметь отверстия для крепления к полу гаража. Если он неровный, то с их помощью можно регулировать положение пресса. Направляющие станины делают из квадратной трубы или швеллера, паз которого обращен внутрь. Из них же делается нижний упор. После этого из станин, упора и основания собирают единую раму, углы которой должны быть строго прямыми.

Съемный упор должен двигаться по вертикали вдоль направляющих и давить на обрабатываемую деталь. Поскольку эти детали могут иметь различные размеры и форму, он должен сниматься легко. Упор собирается из стальных полос толщиной не менее 1 см, длина которых должна быть чуть меньше расстояния между внутренними поверхностями станин. Для фиксации этого упора в промежутке между станинами в поверхностью упора сверлят два отверстия, к которым болтами крепят две стальные пластины, длина которых на 10 см больше расстояния между станинами. Они ограничат боковой ход упора.

На нижнюю плоскость подвижного упора приваривается строго по середине отрезок круглой трубы. В нее будет входить торец домкратного штока, фиксируя его положение. На одинаковом расстоянии от него крепятся дверные пружины. Они будут растягиваться при работе домкрата, а при стравливании давления – возвращать упор в исходное состояние. Верхняя перекладина делается из такого же швеллера, что и станины, и жестко крепится в промежутке между ними. Остается прикрепить болтами основание домкрата к нижнему или верхнему упору в зависимости от направления движения штока. После этого пресс можно считать готовым к эксплуатации.

Действие самодельного агрегата будет ничем не хуже пресса заводской сборки.

Как сделать пресс для отжима винограда своими руками

Пресс для отжима винограда — необходимый инструмент в арсенале любого винодела. Правда, цены на этот агрегат в заводском исполнении весьма высоки. Поэтому и предпочитают многие владельцы виноградных угодий делать это приспособление самостоятельно. Тем более что ничего сверхъестественного в этом агрегате нет. В крайнем случае виноград можно давить ногами, и весьма успешно, что продемонстрировал еще Адриано Челентано в известном фильме. Но правильнее все-таки использовать для этого специальные средства. Сделать пресс для отжима винограда своими руками можно из самых простых подручных материалов.

Конструкции прессов

Вряд ли для отжима сока из двух–трех килограммов винограда стоит собирать пресс. Для этой цели вполне подойдет мясорубка или блендер, которыми можно измельчить ягоды и затем отжать сок через марлю. Если же речь идет о десятках килограммов, тогда без пресса точно не обойтись.

Для качественного отжима ягод в целях приготовления сока или вина применяют немало приспособлений собственного изготовления. Чертежи самодельных прессов для отжима ягод можно найти без труда. Наиболее распространены два типа конструкций прессов:

  • рычажные;
  • винтовые.

Первые проще в изготовлении. Их недостаток – даже с использованием рычага усилия сдавливания недостаточно для качественного отжима ягод. А получить что-то со второго или третьего отжима будет практически нереально.

Давилка рычажного типа

Раздавить руками одну ягоду винограда просто. Совсем другое, когда этих ягод тысячи. Вместе они создают серьезное сопротивление сжатию, поэтому и усилие должно быть соответствующим. Самое простое в этом случае – использовать рычаг.

Для изготовления таких примитивных давилок можно использовать бруски из твердого дерева. Разумеется, качественно отжать мезгу такими приспособлениями не удастся. Да и производительность труда будет оставлять желать лучшего. Если смириться с повышенными потерями и не иметь в запасе ничего другого, то можно соорудить и такие вот нехитрые устройства. Несомненный плюс таких самоделок – простота изготовления. К тому же, занимаясь отжимом ягод фактически вручную, заодно можно привести себя в неплохую физическую форму.

Винтовые отжимные устройства

Принцип работы винтового пресса заключается в создании постоянного давления, регулируемого затяжкой винта с упорной резьбой. Давление такого механического пресса значительно выше рычажного, к тому же постоянная сила воздействия качественнее выгоняет сок из мезги.

Но большие усилия требуют и большей прочности конструкции, поэтому делать ее лучше из металла. Винтовой пресс состоит из следующих деталей:

  • опорная рама;
  • винт с рукояткой;
  • поршень;
  • поддон;
  • корзина-сепаратор.

Такая конструкция позволяет уже вполне качественно отжимать сок, и не только из винограда, но и более плотных плодов. Его можно использовать даже для таких жестких фруктов, как яблоки. Конструкция рамы выполняется как полностью сварной, так и разборной. Работает такой пресс следующим образом. Вращая рукоятку, винт выворачивается до конца. На раму устанавливается поддон из нержавеющей стали, который выполняет роль дна и заодно собирает сок. Под поршень устанавливается корзина с загруженными ягодами.

Для уменьшения потерь от брызг целесообразно вокруг сепаратора сделать сплошное ограждение из тонкого нержавеющего листа. Вращением рукоятки винта поршень создает давление, отжимая сок, который стекает на поддон и оттуда отводится в другую емкость.

Вместо винта в такой рамочной конструкции можно использовать обычный ручной винтовой или гидравлический домкрат. Он устанавливается в зазор между поршнем и верхним краем рамы.

Постепенно поднимая домкрат и подкладывая под него толстые бруски, можно добиться того же результата, что и на винтовом прессе.

При использовании гидравлического домкрата важно не допустить попадания гидравлической жидкости или масла на ягоды

Винтовой пресс своими руками

Сложнее всего при самостоятельном изготовлении винтового пресса найти пару винт – ходовая гайка. Хорошо, если есть знакомый токарь, которому эту пару можно заказать.

Для изготовления рамы потребуется металлический профиль 40х40 или уголок. Сделать ее можно как разборную, скрепляя детали болтами, так и цельносварную. Рама представляет собой П-образный профиль, соединенный в нижней части с крестообразным основанием.

На основание крепится круглая металлическая площадка, на которую будет устанавливаться поддон. В верхней части рамы болтами или сваркой закрепляется ходовая гайка. Поддон можно сделать из листа дюрали или нержавейки, просто согнув ее по краям.

Высоту и ширину рамы нужно рассчитывать исходя из размеров корзины-сепаратора. С учетом диаметра корзины делается и деревянный поршень, представляющий собой несколько скрепленных деревянных брусков, выпиленных по окружности.

Чтобы винт не расколол поршень, в место контакта устанавливается толстая металлическая пластина.

Деревянная корзина

Корзина-сепаратор — это своеобразное сито, которое задерживает мезгу, но пропускает сок. Традиционно его делают из нержавеющей стали. Но можно изготовить самостоятельно из деревянных брусков (желательно использовать дуб или другие твердые породы дерева) и металлической ленты.

В домашних условиях проще всего сделать неразборный сепаратор. Для этого бруски через равные промежутки крепят к ленте с помощью саморезов из нержавейки, оставляя небольшой зазор между ними. Затем эту своеобразную циновку оборачивают вокруг поршня, чтобы зафиксировать нужный диаметр. После этого закручивают последнюю пару саморезов. Такой вот деревянный бочонок со щелями вполне успешно заменит нержавейку.

Для большего удобства сепаратор можно сделать разборным. Для этого можно собрать его из двух половин, соединив их с помощью штифтов. Мыть такую конструкцию будет намного проще.

Важно! При использовании деревянного сепаратора нужно после отжима обязательно промыть и высушить его во избежание заражения плесневыми грибками!

Сделал комбинированный рычажный пресс

Что такое составной рычажный пресс и зачем мне его делать! Причина, по которой я это сделал, проста. Мне было интересно посмотреть, как это работает. Мне любопытно, люблю экспериментировать и играть. Материал и конструкция у меня просты.

То, что я с ним сделаю, это выливание мыла в водопроводную трубу. Я делал мыло и обнаружил, что мыло прилипает к трубе без футеровки, а подкладывать трубу неудобно. Я попробовал пресс, и он отлично выталкивает мыло.

Второй вариант использования — приготовить брикеты из биомассы для сжигания в камине и поэкспериментировать с дровяными печами, которые я сделал ранее.

Пресс с комбинированным рычагом — это пресс, в котором действие 2 или более рычагов объединяется для увеличения прилагаемой силы.

Как работает комбинированный рычаг

В этой модели 2 точки опоры и 2 рычага. Ручка опускается, прикладывая силу. Эта сила передается на второй рычаг, который умножает силу первого рычага, который, в свою очередь, умножает силу нажатия на ручку человека.

Ручка действует как первый рычаг. Он прикреплен к раме с помощью болта, который действует как первая точка поворота, точка опоры 1. Между рукояткой и штангой есть 2 куска дерева, задача которых — передавать усилие от первого рычага ко второму. рычаг. Соединительные стержни не увеличивают механическое преимущество, они просто передают давление на стержень. Теперь второй рычаг нажимается соединительными планками и перемещается вниз. Его точка опоры находится на противоположном конце.

Когда сила прикладывается при опускании ручки, ручка изгибается вниз, совершая большое движение примерно на 25 дюймов. Поскольку соединители расположены близко к точке опоры, они перемещаются на меньшее расстояние, около 10 дюймов (но имеют гораздо большую силу на квадратный дюйм, чем человек, толкающий и прикладывающий первую силу). Эта большая сила прилагается к рычагу 2, который перемещается на те же 10 дюймов. Место, где соединитель прикрепляется к планке (рычаг 2), эквивалентно ручке второго рычага.Вблизи точки опоры 2 пройденное расстояние намного меньше. В самом конце это всего около 0,5 дюйма.

Чтобы получить представление об умножении силы, полезно произвести расчет. Если кто-то надавит на ручку на высоте около 25 дюймов, приложив к ней силу 12 фунтов на квадратный дюйм, ручка на уровне разъемов сдвинется примерно на 10 дюймов. 25 дюймов / 10 дюймов — это соотношение 2,5, которое представляет собой механическое преимущество x 12 фунтов = 30 фунтов на квадратный дюйм, приложенные к рычагу 2.Во втором рычаге эти 30 фунтов на квадратный дюйм, перемещаясь на 10 дюймов, перемещают рычаг только на 0,5 дюйма. Отношение 0,5 / 10 дюймов дает механическое преимущество в 20. Таким образом, наше первоначальное давление в 12 фунтов на квадратный дюйм стало 600 фунтов на квадратный дюйм. Расстояние — это лишь часть приложенного исходного расстояния, но сила очень сконцентрирована на меньшем расстоянии.

На полпути второй рычаг перемещается примерно на 5 дюймов, и это полезное расстояние. На практике я обнаружил, что большое давление не особенно необходимо ни при изготовлении брикетов из биомассы, ни при выдавливании мыла из форм.Инженеры без границ утверждают, что брикет требует давления 145 фунтов на квадратный дюйм. Этот пресс может сделать это легко.

Чертежи комбинированного рычажного пресса

Я наткнулся на планы микрокомпонентного рычажного пресса, исследуя Интернет. Он предлагается «Инженерами без границ» и может быть бесплатно загружен с их веб-сайта.

Они спроектировали свой пресс, чтобы изготавливать его с использованием обычного бруса 2×4 с возможно более прочной древесиной для рычагов и соединителей, если таковые имеются.Я использовал пиломатериалы, которые остались у меня после изготовления дверей кухонных шкафов. Продавалась как тополь, она довольно прочная и тяжелая, чем ель и сосна 2х4. Он также толще номинала 2х4, и мне пришлось отрегулировать толщину разрезов, которые я сделал. Предлагают 2 модели. Один имеет диагональную скобу, а второй — прорези сбоку от стоек рамы. Не знаю, как называется «щелевой» стык, может, шпунт? В любом случае скоба или прорезь делают раму жесткой.

Мне еще нужно его отшлифовать и покрасить или хотя бы нанести на пресс льняное масло.

Демонстрация нескольких различных прессов, включая пресс для микрокомпонентов.

Демонстрация инженеров без границ прессования с использованием различных типов прессов для изготовления брикетов из биомассы.

Поскольку мои пиломатериалы намного прочнее, чем хвойные породы 2х4, мой пресс вообще не сгибается во время работы. Никакого прогиба нет.

Я протестировал его со смесью бумаги и опилок и сделал несколько брикетов из биомассы. Вот фото и описание того, что я сделал.

Я буду испытывать их в своих дровяных печах. как только погода немного потеплеет. Сегодня на 10 ниже и очень снежно.


, напишите мне, если найдете ошибки, я исправлю их, и мы все выиграем: Кристина

Рычажный пресс для брикетов биомассы: 3 ступени


В этом руководстве объясняется, как построить пресс для брикетов биомассы за менее чем 15 долларов США.
Будет добавлено поэтапно. Информации достаточно, чтобы копировать прессу прямо сейчас.

Дизайн взят из планов .PDF от Lee Hite.
Engineers Without Borders:

Lee Hite брикетировочный пресс, страница
Lee Hite. Видео о работе пресса.

Моя модель Google Sketchup находится в 3D Warehouse: ЗДЕСЬ Модель
с разнесенными частями и обновлениями ЗДЕСЬ

В модели Sketchup с самого начала есть исправления.PDF
Шаг 3 разбил изображения всех компонентов с размерами.

Необходимые пиломатериалы:
2x6x8 (x1)
2x4x8 (x2)

И болты и шайбы на сумму около 10 долларов

Немного предыстории:

Брикеты для приготовления пищи уже давно существуют:
http : //en.wikipedia.org/wiki/Briquette

Это видео довольно хорошо объясняет эволюцию и «почему» «современного» брикета:
http://www.youtube.com/watch?v=X3VcqINLV4o&feature= player_embedded

Я считаю, что этим брикетам найдется место где угодно в мире.Они могут гореть во многих типах дровяных печей, костров, каминов и т. Д. Тот факт, что они могут быть изготовлены из многих видов отходов, невероятен.

Я работаю над подготовкой перекати-поля для переработки, например, в брикеты из биомассы.
Они также могли быть сделаны из высушенного конского навоза.
Это всего лишь два примера местных материалов, которые можно превратить в горючие брикеты.

Молотковая мельница необходима для превращения некоторых отходов биомассы в частицы небольшого размера «опилки».
Эти «опилки» затем смешивают с предварительно замоченной газетной массой и водой для получения брикетов.
Нужны новые идеи для самодельных молотковых дробилок, подобные ЭТОЙ. Молотковая мельница может взять грубо измельченный материал и превратить его почти в опилки.

Позже в этой инструкции я дам информацию о том, как сделать сами брикеты. Ознакомьтесь с процессом и посмотрите несколько видеороликов в сети. Особенно в следующей статье:

Посмотрите, как в Уэльсе в гостиницах типа «постель и завтрак» используются брикеты для обогрева своей работы:
http: // www.coedcae.co.uk/garden-waste-fuel.html

Зачем таскать с собой тяжелые дрова для обогрева дома? Получите систему, которая будет делать вашу собственную древесину!

Итак, приготовьтесь узнать кое-что интересное.

DIY конструкции для биомассы (пресс для компаунда, пресс-формы для биомассы, измельчитель биомассы, измельчитель и компостер)

DIY Топливный брикетный пресс, Формы
Измельчитель, Мельница, Компостер а также Подробнее

Перечень деталей, примечания и чертежи
Большинство дизайнов указаны на английском языке и в метрических единицах

Проекты, поддерживающие наши усилия в
Engineers Without Borders
Greater Cincinnati Профессионалы

Веб-сайт Facebook


Кто мы и чем мы занимаемся.. .

Микро-композитный рычаг Пресс для брикетирования биомассы
Этот небольшой пресс рекомендуется для использования в одной семье, демонстрации в классе, или небольшая деревня, где небольшая площадь и простота сборки пресса вручную требуются инструменты. Есть две версии: Brace или Notch.

Североамериканский стандарт пиломатериалов 1? «Х 3?» (38 мм x 89 мм)

Рычажный пресс Micro Compound Руководство по строительству
Североамериканский стандарт пиломатериалов 1? » x 3? «(38 мм x 89 мм)
2 МБ, PDF, английский и метрический

3D-просмотр PDF (версия со скобами) 6 МБ 3D-просмотр PDF (версия Notch) 14 МБ

Видео с описанием трех брикетов из биомассы Прессы

Чертежи и сборка пресс-формы для брикетов из биомассы Компендиум , Easy BioMold ̶ ваш выбор 6 MB, PDF

Пресс для биомассы с рычагом Micro Compound Видео

См. «Разработка для ИЗМЕНЕНИЙ» — «Создание биомассы» Процессор »


Биомасса Сборочные чертежи и сборочные чертежи пресс-форм для брикетов
Компендиум чертежей и сборок пресс-форм для брикетов из биомассы на английском и Метрическая, PDF 3.5 MB

Этот документ посвящен «Выбор». Брикетирование для любой операции требует биомассы плесень того или иного типа, будь то небольшая деревня, одиночная семья или работа в классе. У вас есть выбор? и нет неправильного или правильного, лучшего или худшего, хорошего или плохого формы для изготовления брикетов из биомассы.

Разнообразные формы будут работают одинаково хорошо, и вам может подойти один тип в зависимости от наличия строительных материалов, инструментов, стоимости, уровня квалификации и требований к брикетированию.Этот документ предоставляет варианты, которые следует учитывать при выборе конструкция пресс-формы для биомассы.

Формы для формования биомассы в круглую, квадратную форму, палочки, кубики и куски. Просверленные, продольные и разрезные формы из ПВХ вдоль с прорезями из дерева в качестве альтернативы ПВХ. Два пистолетных пресса для уплотнения, поршневые раздельные поршни и многое другое.

Сборка высверленной формы для биомассы 3D-PDF

Сборка пресс-формы для быстрого выброса биомассы 3D-PDF

Формы для пистолета для уплотнения биомассы 3D-PDF

Пистолет-пресс для уплотнения биомассы 3D-PDF

Форма для кубиков и кусочков биомассы 3D-PDF

Вертикальная щелевая форма для биомассы 3D-PDF

ПРИМЕЧАНИЕ. Для просмотра файлов 3D-PDF вы должен разрешить воспроизведение 3D-контента в Предпочтения Adobe Reader.Перейти к Правка-> Настройки и в разделе «3D и мультимедиа» установите флажок «разрешить воспроизведение 3D-контента».

Измельчитель сухой биомассы Thrasher

Измеренный чертеж и инструкции 2,5 МБ PDF

Видео с описанием Easy BioGrind Измельчитель сухой биомассы Thrasher

3D вид PDF (сплошной вид) 2,2 МБ

3D Просмотр PDF (Прозрачный вид) 2.2 МБ

Ноттингемский университет использует прессу и шлифовальный станок для проекта Кении; Видеть https://www.nottingham.ac.uk/etc/news-SIFEKenya.php

Easy BioGrind? измельчитель биомассы был разработан для измельчения сухой биомассы и выполнить ряд целей. Целями были гибкость для измельчения широкого спектра сухих биомасс, недорогой, простой в сборке с использованием в основном ручных инструментов, простой в сборке работают, просты в обслуживании и не требуют сварки.

Процесс измельчения достигается путем вращения шлифовальной головки по бетону с ее агрегат, соприкасающийся с подходящей бетонной шлифовальной чашей с обнаженным агрегатом и внесение биомассы в между двумя поверхностями.Размольная чашка поддерживается с помощью две степени свободы для поглощения движения от овальная шлифовальная головка или случайное попадание мелких камней или воткнуть в шлифовальное пространство. В шлифовальная головка легко вращается с помощью рукоятки на медленном скорость (до 90 об / мин). Устройство может питаться от велосипед, педаль с ножным приводом, бензиновый двигатель или электродвигатель. Давление измельчения легко регулируется вес нескольких камней в ведре.Увидеть Инжиниринг для изменения, страница E4C


Portable Thrasher, Masher Chopper

Производитель Фонд наследия

Я рекомендую вы считаете это новым дизайн Ричарда Стэнли из Фонда Наследия. Подготовка биомассы для Производство брикетов остается важнейшим этапом процесса брикетирования. Ричард разработал (настроен и протестирован в сельских районах Гватемалы и Никарагуа за последние три года) очень успешная идея, описанная в его новое руководство по строительству.

Разработка недорогой кофемолки, отличающейся простотой Использование и простота сборки были проблемой для нас обоих. Мы часто работайте в тесном сотрудничестве, чтобы донести до вас лучшие идеи. Ты можно связаться с Ричардом ЗДЕСЬ

Измельчитель / измельчитель биомассы для влажного и сухого измельчения

Обмерные чертежи и инструкция 600K PDF

3D-просмотр PDF , 2 МБ, Загрузите и просмотрите 3D с помощью Adobe Reader


Видео с описанием измельчителя влажной и сухой биомассы Easy BioChop

Видео-тест стрижки степной травы для биогазового проекта в зоопарке Цинциннати

Easy BioChop? измельчитель / резак биомассы был разработан для резки как влажных, так и сухих биомассы и для достижения ряда целей.Цели были недорогими, легко собирались с использованием в основном ручных инструментов, легко в эксплуатации, прост в обслуживании и не требует сварки. В агрегат эффективно работает при низкой частоте вращения коленчатого вала и может быть легко эксплуатируются женщинами или детьми. Увидеть Инжиниринг для изменения, страница E4C

VirginiaTech изменила первоначальный дизайн, чтобы удовлетворить свои потребности: Подробнее читайте здесь

Композитор биомассы своими руками — Вращающийся и переносной 2.6 МБ, PDF

Использование пластмассы или стали барабан можно легко изготовить бочковой компостер для аэрации
биомассы который можно вращать и переносить.

Большой комбинированный рычаг Пресс для брикетирования биомассы

Измерено Рисунок в английских дюймах 340 КБ PDF

Это традиционный большой составной рычажный пресс, используемый во всем мире, и работает с формами диаметром от 3 дюймов до 6 дюймов. Плесень конструкции значительно улучшились по сравнению с первоначальным дизайном этот пресс и предлагаем скачать:

Справочник по формам для биомассы См. Компендиум для различных форм биомассы предложения.

Малый однорычажный биомасса Брикетный пресс (Квадратная форма)

Измеренный рисунок английский 570K PDF
Если ПВХ недоступен или дорого в вашем районе, тогда 3-дюймовая квадратная древесина плесень может быть альтернативой.

Форма конструкции значительно улучшились по сравнению с первоначальным дизайном этот пресс, и мы предлагаем скачать: Справочник по формам для биомассы для различных предложений по плесени из биомассы. Мы теперь есть лучший метод изготовления квадратного брикета с использованием деревянная форма.

Маленькая биомасса с одним рычагом Брикетировочный пресс
Предназначен для использования в качестве демонстрационный брикетировочный пресс в классе или где строительные ресурсы ограничены

Измеренный рисунок английский 880 КБ, PDF

Измеренный рисунок Французский 600К, PDF

Форма конструкции значительно улучшились по сравнению с первоначальным дизайном этот пресс, и мы предлагаем скачать: Сборник форм для биомассы См. Компендиум для различных форм биомассы предложения.

Большой однорычажный брикет для биомассы Пресс

Если большое соединение рычажный пресс не подходит для ваших нужд, тогда большой однорычажный пресс может работать в вашем регионе. Включает приспособление для снятия.

Измеренный рисунок на английском языке 400K PDF

Форма конструкции значительно улучшились по сравнению с первоначальным дизайном этот пресс, и мы предлагаем скачать: Сборник форм для биомассы См. Компендиум для различных форм биомассы предложения.

Брикет из пистолета для уплотнения Эксперимент от: Д-р Зан Смит
Хорошо для классной комнаты демонстрации, испытания рецептур или мелкое производство бежит.

См. обновленная версия для этого пресса в: Easy BioMold ̶ Ваш выбор

Посмотреть Подача стопкой, тепло Теплообменник, печь для производства брикетов из биомассы
Автор: Гарольд Вестерих, Редвуд-Сити, Калифорния

ТАКЖЕ , см. Еще одного человека, занимающегося отоплением дома, Нормана Дерозье, и что он
сделал обогреть его дом.скачать его PowerPoint, 4 МБ, pptx
Norm много экспериментировал и разработал значимые усовершенствования процесса.

Еще видео о биомассе

Микро Прессы комбинированные рычажные, адаптированные другими организациями

Впервые в брикетировании биомассы?

Если вы не ознакомились с инструкциями по брикетированию, доступными на Legacy Foundation, я настоятельно рекомендую внимательно прочитать их перед к началу брикетирования.У них также есть несколько биомассы. брикетировочные прессы из металла. Увидеть их ЗДЕСЬ

Фонд наследия предоставляет обучение, технологии и медиа-услуги для производства топливных брикетов из биомассы, экологические сохранение и получение доходов во всем мире. У них есть ряд отличных руководств по брикетирование. Посетите их ЗДЕСЬ

Калорийность сырого продукта Материалы

Калорийность Топливные материалы

Сырье ккал / кг Сырье ккал / кг
Багасса (сахарный тростник) 4 200 Стебель Архара 4 000
Бамбуковая пыль 3,700 белый Угольный брикет 4 000
Кора (древесина) 3 900 Уголь древесный 6 000
Роликовая скорлупа 4 000 Уголь марки Б 5 000
Кофейная шелуха 4 200 Уголь марки С 4 000
Кокосовый пек 4 000 Дизель 9 400
Хлопок 3 800 Дрова для дров 3 300
Скорлупа земляного ореха 4 000 Тяжелое печное топливо 9 900
Отходы джута 4500 Керосин 8 900
Стебли кукурузы 3 800 Lpg 9 400
Горчичная шелуха 4500 Пила 4 000
Иглы сосновые 4 000 Мусор из сахарного тростника 3,500
Рисовая шелуха 3,500 Отходы сахарного завода 3 300
Рисовая солома 3,500 Пшеничная солома 3,700
Трава Сар Кханда 3,700

Источник www.biomassbriquetting.com/briquetting-plant-india.php

Дополнительная информация по брикетированию топлива

В Брикетирование сельскохозяйственных отходов на топливо 515К, PDF

Биомасса Брикеты, превращающие отходы в энергию 235K, PDF

Биомасса Часто задаваемые вопросы о технологиях и методах брикетирования 225K, PDF

Стековая подача, теплообменник,
Печь для брикетов из биомассы
Автор: Гарольд Вестерих, Редвуд-Сити, CA

ТАКЖЕ, посмотрите еще одного человека, занимающегося отоплением дома, Нормана Дерозье и того, что он
сделал, чтобы обогреть свой дом.Скачать его PowerPoint, 4 МБ, PPTX
Норм провел много экспериментов и разработал значимые улучшения. к процессу.

Как сделать топливные брикеты без пресса
Автор: Джойс Локкард [email protected]


Команда по производству топливных брикетов, Ротари-клуб Бивертон, штат Орегон, США, 2 МБ, PDF

Группы брикетирования и печи
Группа брикетирования топлива Группа печей на биомассе

TChar Technology для кухонных плит
Пол Андерсон, Криста Рот и
Роберт Fairchild

Калькуляторы и конвертеры

ДРУГИЕ ВИДЕО

Брикетирование видео от The Legacy Foundation Пресс для брикетов с трещоткой от The Legacy Foundation

Мы предоставляем дизайн на этом веб-сайте как «открытый исходный код», но мы просим этот кредит и ссылка для возврата на этот сайт.Спасибо.

Предоставляются файлы в формате 3D-PDF. с помощью 3D PDF Maker для Sketchup

Обо мне: Я инженер-электронщик на пенсии и увлекаюсь изучение технических проблем, иногда окутанных тайной и часто объединяет несколько областей техники.

Как сделать рычаг

Простые машины облегчают работу, увеличивая, уменьшая или изменяя направление силы.

Существует шесть различных типов простых машин, включая пандусы, рычаги и шестерни.

Простые машины, научные проекты

Сделайте рычаг

Рычаг — это разновидность простой машины. Вы можете сделать его и поэкспериментировать с тем, как перемещение точки поворота или точки опоры меняет способ подъема рычагом.

Что вам понадобится:
  • Прочная деревянная линейка, кусок пенопласта или тонкий кусок дерева (мы использовали кусок липы диаметром 24 дюйма, который можно купить в магазине товаров для рукоделия)
  • Зажим для папок большой
  • Гири или различные предметы (или небольшие бумажные стаканчики и пенни для использования в качестве гирь)
Что вы делаете:
  1. Снимите металлические зажимы с основания зажима для папок, сжав стороны вместе и пропустив концы через паз.
  2. Установите рычаг (линейка, пенопласт или дерево) на зажим для папок. Расположите ее ближе к середине, чтобы доска была сбалансированной. Зажим для папок называется точкой опоры, которая дает рычагу точку поворота.
  3. Поместите груз на один конец и обратите внимание, что происходит с каждым концом рычага.
  4. Переместите точку опоры (скрепку) ближе к концу груза.
  5. Поместите на другой конец более легкий груз или какой-либо предмет. Если ничего не происходит, отрегулируйте положение зажима для бумаги (точки опоры), пока более тяжелый конец не будет поднят вверх.
  6. Вы только что сделали рычаг и использовали его для подъема тяжелого предмета с помощью более легкого!
  7. Вы можете больше экспериментировать, перемещая точку опоры и меняя расположение грузов.
Что случилось:

В этом эксперименте вы взяли простую линейку или кусок дерева и добавили точку опоры, чтобы создать простую машину, называемую рычагом!

Чтобы понять, как работает рычаг — изобразите детские качели. С более тяжелым предметом на одном конце более легкий (пустой) конец рычага поднимался вверх.

Переместив точку опоры ближе к тяжелому концу, вы смогли использовать рычаг, чтобы помочь вам поднять более тяжелый объект, когда вы поместили более легкий объект на противоположный конец.

Это ничего не изменило в отношении более легкого веса — он остался таким же. Перемещение точки поворота рычага ближе к объекту, который вы пытались поднять, изменяет силу (или работу), необходимую для подъема объекта. Перемещение точки опоры ближе к объекту значительно облегчило подъем тяжелого объекта.

Как вы думаете, что произойдет, если вы переместите точку опоры в противоположном направлении? Чтобы поднять объект, потребуется больше силы или, в данном примере, более тяжелый вес!

Когда речь идет о рычагах, все может немного запутаться, поэтому есть несколько терминов, которые мы можем использовать, чтобы не усложнять ситуацию.

В нашем эксперименте выше тяжелый объект, который мы пытались поднять, называется силой нагрузки.

Более легкий вес, который мы использовали для подъема нагрузки, называется силой усилия. Когда точка опоры находилась в середине рычага, сила усилия должна была быть больше, чем сила нагрузки, чтобы поднять силу нагрузки.

Но, просто изменив точку поворота рычага, мы смогли использовать меньшую силу усилия для подъема большей силы нагрузки.

В этом прелесть рычагов — облегчение работы за счет уменьшения силы, необходимой для подъема или перемещения чего-либо!

Для дальнейшего изучения попробуйте следующие:

Урок науки о простых машинах

Введение в простые машины

Простые машины облегчают работу, увеличивая, уменьшая или изменяя направление силы.

Научная формула для работы: w = f x d , или работа равна силе, умноженной на расстояние.

Простые машины не могут изменить объем выполняемой работы, но они могут уменьшить усилие, необходимое для выполнения работы!

Как видно из этой формулы, если сила усилия уменьшается, расстояние увеличивается.

Существует шесть типов простых машин: шкивы, колеса и оси, наклонные плоскости, рычаги, клинья и винты. Клинья и винты представляют собой наклонную плоскость; шкивы, колеса и оси представляют собой форму рычага.

Наклонная плоскость — это доска или другая плоская поверхность, установленная под углом к ​​горизонтали. Поскольку сила, необходимая для того, чтобы подтолкнуть объект вверх по наклонной плоскости, меньше силы, необходимой для подъема того же объекта, наклонные плоскости уменьшают силу, необходимую для выполнения работы. Пандус — это пример наклонной плоскости.

Клин имеет форму двух наклонных плоскостей, расположенных вплотную друг к другу. Его стороны наклонены вниз, так что его можно врезать в объект силой усилия.Топор — это пример клина.

Винты представляют собой наклонную плоскость, обернутую вокруг средней секции. Чем больше «витков» (витков) на винте, тем меньше усилий требуется для его вбивания во что-нибудь.

Возможно, вы захотите позволить своим детям поэкспериментировать, вбивая в доску разные типы шурупов. Обсудите с ними, какие винты легче всего поворачивать, и объясните, как на это влияет количество резьбы и диаметр винта.

Рычаги представляют собой штангу или доску, которые включают неподвижную опору, называемую точкой опоры .Рычаги поднимают и опускают объект, когда на рычаг действует сила. Примером рычага является открывалка для бутылок: ручка действует как плечо рычага, а шарнир, который подходит под край крышки, действует как точка опоры.

Шкив — это колесо с рифленым ободом, которое используется для уменьшения силы и изменения направления силы, необходимой для выполнения работы.

Шкивы — это доработанные рычаги; их точка опоры находится в их центре.

Фиксированный шкив используется для изменения направления усилия, необходимого для выполнения работы; Чтобы поднять груз с помощью шкива и троса, к тросу прилагается сила, направленная вниз.Поскольку легче тянуть вниз собственным весом, чем тянуть вверх, обычно используются фиксированные шкивы.

Подвижный шкив прикреплен к нагрузке и используется для уменьшения силы, необходимой для выполнения работы. Он скользит по веревке, а не по ней.

Блок и захват представляет собой комбинацию неподвижных и подвижных шкивов и используется для изменения направления и величины усилия, необходимого для выполнения работы.

Пример колеса и оси — это старомодный колодец, в котором колесо поворачивается, чтобы проворачивать соединенную ось, и веревка, к которой прикреплено ведро с водой, затем оборачивается вокруг оси.

Колесо вращается из-за силы усилия и сопротивления, давящего на него; сила может действовать либо на ось, либо на колесо.

Пример старого колодца — случай силы, вращающей колесо. Пример силы, прикладываемой к оси, — колесо обозрения: колесо вращается из-за силы, действующей на ось.

Термин механическое преимущество используется для описания того, сколько раз простая машина умножает прилагаемую силу усилия.Механическое преимущество — это отношение силы нагрузки к силе усилия, или MA = F нагрузка ¸ F усилие. Это соотношение дает представление об эффективности простой машины в сокращении работы.

Все более сложные машины используют по крайней мере одну форму простых машин. Хороший способ продемонстрировать это — посмотреть вместе с вашими детьми на некоторые обычные бытовые машины и посмотреть, могут ли они определить какие-либо простые части машины.

Винт, колесо и ось ручной дрели, а также винт и рычаг автомобильного домкрата являются примерами простых машин, которые используются в более сложных.

Как сделать рычаги

Рычаг — это доска или штанга, которая включает неподвижную опору, называемую точкой опоры. Кусачки для ногтей — это пример рычагов. Сила, действующая на ручку машинки для стрижки, сжимает лезвия машинки, так что они подрезают ноготь.

Вы можете вместе с детьми посмотреть на ножницы и посмотреть, смогут ли они определить точку опоры (в данном случае шарнирное соединение между двумя частями).

Есть три типа рычагов: первого, второго и третьего класса.

Кусачки для ногтей — это первоклассные рычаги. Вы можете сделать свой собственный первоклассный рычаг, используя линейку с карандашом в качестве точки опоры.

Отцентрируйте линейку над карандашом и поместите небольшой предмет или груз (это называется «груз») на один конец линейки. Когда вы нажимаете на противоположный конец линейки (сила, которую вы прикладываете, называется «усилием»), вес поднимается.

Возможно, вы захотите упомянуть своим детям другие типы первоклассных рычагов; качели — один из примеров.

Рычаг второго класса имеет нагрузку, расположенную в середине линейки, с точкой опоры с одной стороны и усилием с другой.

Используя пружинную шкалу, измеряемую в ньютонах, вы можете определить механическое преимущество.

Если вы еще этого не сделали, вам нужно будет найти вес вашего груза. Зацепите груз за пружинные весы и запишите вес в ньютонах.

Затем установите линейку («плечо рычага»), точку опоры и нагрузку в положение, чтобы получился рычаг второго класса.Плечо рычага должно одним концом опираться на опору, а нагрузка должна располагаться в центре плеча рычага.

Прикрепите пружинную шкалу к плечу рычага на конце, противоположном оси, затем потяните пружинную шкалу вверх, чтобы поднять груз. Запишите усилие, необходимое для подъема груза.

Чтобы определить механическое преимущество вашего рычага, разделите вес груза на силу усилия, которое потребовалось для его подъема.

Для дальнейшего изучения рычагов второго класса вам может потребоваться также измерить длину плеча рычага (линейки) от точки опоры до груза и от нагрузки до пружинной шкалы.

Используйте пружинную шкалу, чтобы снова действовать как сила усилия. После того, как вы повторили этот шаг несколько раз, меняя положение груза и каждый раз измеряя его, проанализируйте свои результаты.

Изменяется ли сила усилия, необходимая для подъема груза, когда груз перемещается ближе к точке опоры?

Вы должны заметить, что сила усилия уменьшается по мере того, как груз помещается ближе к точке опоры. Это связано с тем, что механическое преимущество увеличивается по мере уменьшения расстояния между грузом и точкой опоры.

Рычаги третьего класса имеют усилие, расположенное между точкой опоры и грузом.

Чтобы поэкспериментировать с уменьшением усилия, установите рычаг так, чтобы точка опоры была на одном конце, а груз — на другом.

Весенняя шкала будет использоваться посередине. Обсудите со своими детьми, думают ли они, что сила усилия уменьшится, когда он будет перемещен ближе к точке опоры или дальше.

Как и в случае с рычагом второго класса, потяните вверх пружинную шкалу и запишите необходимое усилие (вам нужно будет положить палец на конец с точкой опоры, чтобы действовать как точка поворота).

Также измерьте расстояние на плече рычага от точки опоры до груза и от точки опоры до шкалы пружины.

Повторите процесс несколько раз, перемещая усилие ближе к точке опоры и дальше от нее.

Когда вы закончите, проанализируйте свои результаты. Как изменилась сила усилия, когда она была перемещена ближе к точке опоры или дальше от нее?

Усилие, необходимое для подъема груза, уменьшается по мере того, как место усилия перемещается от точки опоры.

Колеса и мосты

Колеса и оси, например, на тележках, уменьшают силу сопротивления, распределяя ее по колесу или оси, и, следовательно, облегчают транспортировку грузов.

Вы можете продемонстрировать это детям младшего школьного возраста, используя тележку Холла или небольшую игрушечную машинку и груз или какой-либо другой предмет в качестве нагрузки.

Сначала попробуйте протолкнуть груз по гладкой поверхности. Объясните своим детям, что существует некоторое сопротивление, создаваемое силой трения между поверхностью и предметом.

Затем установите груз на тележку Холла или игрушечную машинку (вам может понадобиться резинка, чтобы удерживать ее) и толкните по той же поверхности.

Что происходит? Сопротивление намного меньше, поскольку единственная часть тележки, касающаяся поверхности, — это ее колеса.

Давление, оказываемое на тележку, распределяется по колесу и оси, а не только между поверхностью и грузом.

Возможно, вы захотите осмотреть свой дом в поисках примеров колес и осей.

Такие вещи, как колеса для роликовых коньков, велосипедные колеса и шестерни в часах, — все это примеры колес и осей. Другой пример — дверные ручки.

Шток (ось), открывающий дверь, было бы очень трудно повернуть, если бы ручка (в данном случае действующая как колесо) не была соединена с ней.

Не все дверные ручки круглые — некоторые больше похожи на обычные рычаги, — но они работают одинаково. Вы можете объяснить своим детям, как работает каждое колесо и ось; попросите их определить ось и то, что вызывает усилие на колесо и ось.

Формула для определения механического преимущества колеса и оси — это отношение радиуса колеса к радиусу оси.

Таким образом, если у вас есть колесо диаметром 10 дюймов и ось диаметром два дюйма, радиус каждого из них будет вдвое меньше. Механическое преимущество составит соотношение 5: 1 или просто пять.

Изобретения: винт Архимеда

Что такое винт Архимеда? Это насос с винтом внутри трубы, со стержнем по центру винта, расположенным под углом в воде.

При повороте винта вода всасывается по трубке.

Винт Архимеда использовался в Египте для орошения еще в 100 г. до н.э. Винт Архимеда приводился в движение вручную, лошадьми, двигателями и даже ветряными мельницами!

На протяжении всей истории и до наших дней он использовался в основном для орошения и дренажа.

Еще физика и инженерия:

Пресс для домашнего сыра

Меня недавно спросили о моем сырном прессе и не хочу ли я показать несколько фотографий и объяснить это.Я всегда рада аблайджу. Это пресс для сыра, который я сделал для сыроварения. Я сделал это из всех подручных материалов и, в частности, помню, я сделал это зимой в моей мастерской пчеловодов … когда я должен был строить улей.

Он элементарный, но выполняет свою работу. Это единственный, который я когда-либо использовал, и я использую его до сих пор. Конечно, есть некоторые причуды, которые я объясню, но немного подумав, может быть, я в конце концов найду нужные хитрые настройки. Любой желающий может поискать в сети идеи, а может быть, и планы.Я отказался от покупки из-за простоты устройства. Я также хотел что-то, что можно было бы спрятать, когда я этим не пользовался. Следовательно, дизайн мой собственный.

Во-первых, вот как он выглядит, когда он свернут и готов к хранению.

Простой и разборный.

Черная основа представляла собой кусок столешницы из металлолома, вырезанный для раковины. По своей природе это ДСП, но он компактный и, конечно же, имеет кусок пластика Formica, ламинированный сверху. Пока все хорошо, за много лет использования, признаков расслоения пока нет.Однако кислота из сливной сыворотки немного обесцвечивала и окрашивала ее. Я хотел, чтобы дно было прочным, гладким и гигиеничным, так как именно там сырная форма будет сидеть … на гофрированном картоне, конечно, чтобы сыворотка могла вытекать из-под него.

Запасной шарнир держится на 2х4.

Из рисунка выше вы можете видеть, что у меня есть петля, на которой держится 2 × 4, которую можно откинуть, когда придет время использовать. Блок под 2 × 4 просто для устойчивости. Еще одна важная деталь — проволочная вешалка для одежды, которая идет от вершины 2 × 4 обратно вниз к передней части основания.Это очень важно для того, чтобы вещи оставались устойчивыми, поскольку мы меняем различные веса во время использования. Вы можете увидеть это на следующем рисунке.

Проволочная вешалка для одежды, которая удерживает стойку.

Далее идут плечо рычага и плунжер. Оба были сделаны из лома грецкого ореха, который у меня лежал. Формы мои собственные. Я просто сделал несколько набросков и основал их на многих печатных машинах, которые видел в Интернете. Я знал, что должна делать пресса. Иногда, в зависимости от высоты формы для сыра, может потребоваться отрегулировать поршень вверх или вниз, потому что нам всегда нужно, чтобы рычаг располагался таким образом, чтобы мы могли повесить на него различные грузы в зависимости от количества веса, который нам нужен.Как видите, оба они просто скреплены болтами, которые у меня были.

Рычаг и поршень из орехового дерева.

Вот пресс в сборе. Когда я использую его, я вешаю передний край раковины на мой стол. Позвольте сыворотке капать в раковину, а я могу оставить пресс включенным столько, сколько потребуется.

Собран домашний сырный пресс.

Теперь о причудах… или, лучше сказать, причудах. Здесь только один. Нам нужно отрегулировать вес, с которым мы нажимаем.Как правило, вы начинаете с небольшого веса, скажем, 5 или 10 фунтов, в течение 30 минут — часа, затем увеличиваете, может быть, 20 фунтов в час, затем 50 фунтов в течение 2 часов, 75 фунтов в течение 5 часов, а затем, возможно, даже 100 фунтов. и т. д. У разных сыров разный вес и время. Идея состоит в том, что, когда вы нажимаете на низкое давление, вы позволяете необходимому количеству сыворотки выходить из-под творога. Если мы слишком быстро нажмем слишком большой вес, то на самом деле мы задержим сыворотку внутри. Сыворотка кислая и по-разному развивает сыр.Правильное количество сыворотки необходимо откачивать с надлежащей скоростью, чтобы правильно регулировать кислотность. Тем не менее, я использую весы для ванны под поршнем, а затем добавляю вес из того, что у меня есть, чтобы добраться туда. Раньше это варьировалось от голландской духовки, висящей на рычаге с вещами в ней, до моего более современного подхода к использованию реальных весов. Кроме того, вес можно отрегулировать, просто разместив грузы на плече рычага. Таким образом, 5-фунтовая гиря может на самом деле весить больше, когда она перемещается к самому дальнему концу плеча рычага.Обратите внимание на синюю резиновую ленту на плече рычага. Это просто удерживает все, что у меня на руке, от скольжения, даже если рука немного наклонена вниз. Если он слишком сильно опущен, я могу отрегулировать плунжер ниже, выбрав более высокое отверстие на рычаге плунжера.

Нажимаю сыр Эсром на 75 фунтов. Проверяю вес с помощью весов для ванной.

Вот и все. Я хотел бы услышать ваши мысли, идеи и, возможно, даже услышать о вашей прессе. Я уверен, что это можно улучшить. Кто знает, возможно, однажды я куплю настоящий пресс для сыра, но пока этот продолжает делать то, что делает, в этом нет необходимости.Я действительно люблю апсайклинг и любые оправдания, чтобы повторно использовать вещи, которые я стараюсь использовать по назначению.

Стоят ли эспрессо-машины Lever?

Если вас когда-либо привлекала романтика приготовления порций эспрессо с помощью старинной кофемашины, вы, вероятно, задавали этот вопрос: стоят ли этого рычажные кофемашины?

Кофемашины

с рычагом, часто называемые ручными кофемашинами эспрессо, отличаются памятным и классным видом, но просты ли они в использовании? Они изнашивают вас больше, чем машины с электрическим приводом? Требуются ли они разные виды обслуживания? Они более рентабельны?

Столько вопросов отпугнуло бы больше всего от мысли об инвестировании в одну из этих классических и эффективных машин, но наиболее решительные люди продолжают искать ответы.

Я хотел бы помочь вам узнать, подходит ли вам этот тип эспрессо-кофемашины. Вот что нужно учитывать.

Практическое удовлетворение реально

С рычажной машиной для выстрела никогда не нужно просто нажимать несколько кнопок. Это процесс, который приглашает к участию все ваше тело. Нажать на рычаг не так уж и сложно, но и не очень-то просто.

Прочтите: полное руководство по эспрессо

Такой практический подход отпугивает многих зрителей.Я понимаю — многие люди просто хотят получить хороший снимок простым способом. Но есть что-то в том, чтобы заставить свой разум и тело работать, чтобы создать что-нибудь вкусное.

Удовлетворение от отличного кадра на полуавтоматическом станке — это мощно. Удовлетворение от отличного выстрела на рычажном станке еще более поразительно.

Если вы любите занимать место водителя с любимыми вещами, вам подойдет рычажный механизм. Вы тянете за рычаг, держите рычаг и контролируете свой выстрел.Это воодушевляет, приносит удовлетворение и личное.

Тем не менее, это может быть непросто.

Будет крутой поворот в обучении

Рычажные машины требуют от вас изучения некоторых вещей, которых нет у электрических машин. Например, скорость, с которой вы опускаете и отпускаете рычаг, может повлиять на ваш выстрел.

Прочтите: пропустите кофейный проход, вот как найти лучший кофе в мире

В полуавтоматическом режиме есть только две или три настройки: Off, On и Preinfusion.

Есть еще кое-что, с чем можно поиграть с рычажной машиной. Чтобы освоить этот процесс, нужно время, а научиться постоянно повторять этот выигрышный процесс изо дня в день — еще одна проблема.

И вот в чем дело: отличный домашний эспрессо — это уже огромная проблема.

В конце концов, вы работаете с суперконцентрированной формой кофе, поэтому небольшие изменения техники могут означать большие изменения вкуса. Это расстраивает, а временами даже приводит в ярость.Добавление рычага в смесь немного усложняет ситуацию, но не настолько, чтобы новички не должны были оставаться в стороне.

Если у вас есть воля и терпение, чтобы научиться домашнему эспрессо, у вас есть воля и терпение, чтобы изучить рычажные кофемашины.

Прочтите: 5 способов сделать ваш кофе более экологичным

Поршневые машины против машин с прямым рычагом

Существует два основных типа рычажных кофемашин эспрессо: пружинно-поршневые и прямые рычаги.

Один практический.Другой… еще более практический.

  • Spring Piston Машины имеют откалиброванную пружину, которая выталкивает воду через почву за вас. Когда вы опускаете рычаг, вы сжимаете пружину. Когда вы отпускаете рычаг, пружина оказывает давление на головку группы и вытягивает выстрел.
  • Direct Lever В машинах этой пружины нет. На самом деле не существует механизма, который прикладывает давление автоматически. Вы оказываете давление, удерживая рычаг.Конечно, есть шестерни, которые увеличивают давление, но это вы создаете его, а не пружина.

Хотите получить практический опыт, но хотите знать, что для каждого выстрела создается постоянное давление? Пружинно-поршневой станок подходит именно вам.

Хотите получить полный практический опыт? Ты храбрая душа. Пойдите с прямым рычагом.

Прочтите: Как заваривание кофе вручную может изменить вашу жизнь

Они обычно дешевле

Ручные рычажные машины обычно имеют более низкие цены, чем их электрические собратья.Однако было бы неправильно говорить, что ручные машины не являются электрическими.

  • У них еще есть резервуары с горячей водой
  • У них все еще могут быть таймеры и индикаторы температуры, встроенные в

Но без необходимости подключать столько электрических устройств к самому насосу, стоимость машин снижается — иногда намного. В то время как эспрессо-кофемашина просьюмерского класса обойдется вам в 2000 долларов и более, эспрессо-кофемашина с рычагом просьюмерского класса можно купить всего за 800 долларов.

Рекомендации по эспрессо-машине с рычагом

Существует много рычажных кофемашин, и большинство из них выглядят одинаково

Позвольте мне помочь вам с подключением к одним из самых популярных рычажных механизмов, представленных в настоящее время на рынке.

  • La Pavoni Europiccola (800 долларов) — пивовар без излишеств с бойлером на 20 унций, который нагревается всего за 5 минут и остается около 200 градусов. Прямой рычажный механизм не имеет пружины, что означает, что это очень практичная машина.Постройка очень качественная и прослужит долгие годы.
  • La Pavoni Stradavari (1300 долларов) — нержавеющая сталь с деревянными вставками делает эту рычажную машину не только эффективной, но и великолепной. Обладая большим бойлером на 38 унций, он может сделать до 16 порций, прежде чем потребуется дозаправка. Тем не менее машина с прямым рычагом
  • Microcasa A Leva (1550 долларов) — более высокое качество сборки, чем La Pavonis, но и более высокая цена. Массивный бойлер на 61 унцию прослужит вам несколько дней или недель, а пружинный поршень оптимизирует вытягивание дроби для большей стабильности.
  • Flair Espresso Maker (150 долларов) — эта последняя недорогая машина с рычажным механизмом на самом деле является машиной с рычагом. Он создает полное давление с помощью прямого рычага, но у него нет других функций. Водогрейного котла нет, а значит, воду нужно нагреть в другом месте и перелить в резервуар. Также нет паровой трубки. Это отличный недорогой вариант, если вы просто хотите погрузиться в процесс приготовления эспрессо.

Есть много других рычажных механизмов, которые производят фурор, но они постоянно поднимаются в разговорах в положительном свете.Думаете, один из них может вам подойти?

Так что ты думаешь? Стоят ли для вас рычажные кофемашины? Если да, то я желаю вам терпения и хорошей учебы, а также немного завидую.

Читать: Хотите стать поклонником кофе? Вот 5 вещей, которые вам нужно знать

Просто помните, что выучить эспрессо намного сложнее, если вы не начинаете с высококачественных кофейных зерен. Низкосортные бобы горькие и непоследовательные, поэтому сложно сказать, ошибаетесь ли вы или правильно используете рычаг.

Вместо этого купите свежеобжаренные бобы особого сорта. Богатый, сбалансированный вкус даст вам знать, когда вы сделали хороший выстрел, наградив вас яркими ароматами, хрустящей кислотностью и сочной сладостью.

Мы отправим вам эти звездные зерна через наш Coffee Club , если хотите. Мы закупаем фасоль с лучших ферм мира. Затем мы тщательно обжариваем их и отправляем вам в тот же день. Таким образом, вы сможете наслаждаться ими, пока они будут на пике свежести и вкуса.

Звучит неплохо? Зацените Клуб !

рычагов, которые поднимают — Урок

.

Быстрый просмотр

Уровень оценки: 8 (7-9)

Требуемое время: 15 минут

Зависимость урока: Нет

Тематические области: Физические науки

Подпишитесь на нашу рассылку новостей

Резюме

Студенты знакомятся с тремя из шести простых механизмов, используемых многими инженерами: рычагом, шкивом и колесно-осевым механизмом.Как правило, инженеры используют рычаг для увеличения силы, приложенной к объекту, шкив для подъема тяжелых грузов по вертикальному пути и колесо с осью для увеличения крутящего момента, прилагаемого к объекту. Механическое преимущество этих машин помогает определить их способность облегчить или ускорить работу. Эта инженерная программа соответствует научным стандартам нового поколения (NGSS).

Инженерное соединение

Простые машины чрезвычайно ценны для инженеров, поскольку они используются для легкого выполнения огромных объемов работы.В частности, инженеры могут спроектировать простую машину, которая обеспечивает желаемое механическое преимущество, чтобы работа могла выполняться (более) эффективно и результативно. Даже самые сложные машины, разработанные сегодня инженерами, представляют собой комбинацию одной или нескольких из шести известных простых машин. Рычаг, шкив и колесо-ось можно найти во многих инженерных устройствах, таких как лом, кран и велосипед.

Цели обучения

После этого урока учащиеся должны уметь:

  • Объясните, как рычаг, шкив и колесо-ось облегчают работу.
  • Опишите, как рычаг, шкив и колесо-ось используются сегодня во многих известных инженерных системах.
  • Обсудите механическое преимущество рычага, шкива и оси с колесом.

Образовательные стандарты

Каждый урок или задание TeachEngineering соотносится с одним или несколькими научными дисциплинами K-12, образовательные стандарты в области технологий, инженерии или математики (STEM).

Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются сетью стандартов достижений (ASN) , проект D2L (www.achievementstandards.org).

В ASN стандарты иерархически структурированы: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика; внутри типа по подтипу, затем по классу, и т. д. .

NGSS: научные стандарты нового поколения — наука
Ожидаемые характеристики NGSS

МС-ПС2-2.Запланируйте расследование, чтобы получить доказательства того, что изменение движения объекта зависит от суммы сил, действующих на объект, и массы объекта. (6-8 классы)

Вы согласны с таким раскладом? Спасибо за ваш отзыв!

Нажмите, чтобы просмотреть другие учебные программы, соответствующие этим ожиданиям от результатов.
Этот урок посвящен следующим аспектам трехмерного обучения NGSS:
Наука и инженерная практика Основные дисциплинарные идеи пересекающиеся концепции
Научное знание основано на логических и концептуальных связях между свидетельствами и объяснениями.

Соглашение о выравнивании: Спасибо за отзыв!

Движение объекта определяется суммой действующих на него сил; если общая сила, действующая на объект, не равна нулю, его движение изменится. Чем больше масса объекта, тем больше сила, необходимая для достижения такого же изменения движения. Для любого данного объекта большая сила вызывает большее изменение в движении.

Соглашение о выравнивании: Спасибо за отзыв!

Все положения объектов и направления сил и движений должны быть описаны в произвольно выбранной системе отсчета и произвольно выбранных единицах размера.Чтобы делиться информацией с другими людьми, необходимо также поделиться этим выбором.

Соглашение о выравнивании: Спасибо за отзыв!

Объяснения стабильности и изменений в естественных или спроектированных системах могут быть построены путем изучения изменений во времени и сил в различных масштабах.

Соглашение о выравнивании: Спасибо за отзыв!

Международная ассоциация преподавателей технологий и инженерии — Технология
ГОСТ Предложите выравнивание, не указанное выше

Какое альтернативное выравнивание вы предлагаете для этого контента?

Больше подобной программы

Инженерное дело: простые машины

Студенты знакомятся с шестью типами простых машин — клином, колесом и осью, рычагом, наклонной плоскостью, винтом и шкивом — в контексте построения пирамиды, получая общее представление об инструментах, которые использовались с тех пор. древние времена и используются до сих пор.

Just Plane Simple

Этот урок знакомит студентов с тремя из шести простых машин, используемых многими инженерами. Эти машины включают наклонную плоскость, клин и винт.

Преимущество машин

На этом уроке учащиеся узнают о работе с точки зрения физики и видят, что работа облегчается благодаря использованию простых машин.Уже сталкиваясь с простыми машинами каждый день, учащиеся узнают об их широко распространенном использовании для улучшения повседневной жизни.

Двигайтесь вправо, используя наклонную плоскость

Учащиеся изучают построение пирамиды, узнавая о простой машине, называемой наклонной плоскостью.Они также узнают о другой простой машине, шурупе, и о том, как она используется в качестве подъемного или крепежного устройства.

Предварительные знания

Учащиеся должны быть знакомы с шестью простыми машинами, как обсуждалось в Уроке 1 этого раздела «Преимущества машин».

Введение / Мотивация

Сегодня мы готовы познакомиться с еще тремя простыми машинами.К ним относятся рычаг, шкив и колесо-ось. Сначала эти машины могут показаться незнакомыми, но, вероятно, вы узнаете их, когда мы раскроем множество повседневных приложений, оборудования и приборов, в которых они используются. Хотя одна из шести простых машин не превосходит другую, каждая машина предлагает свои преимущества для различных инженерных приложений. Эти преимущества, а также то, как их используют инженеры, будут обсуждаться на сегодняшнем уроке, когда мы будем изучать следующие три исключительные машины.После урока учащиеся могут применить свои знания наряду со своим творчеством в практическом задании «Машины и инструменты, часть II».

Сегодня многие инженеры, особенно инженеры-механики, интересуются простыми машинами и их способностью выполнять огромный объем работы с минимальными усилиями. Чтобы понять, как это достигается, необходимо вспомнить, что работа выполняется путем приложения силы к грузу и его транспортировки на некоторое расстояние. Чем больше прилагается сила и чем дальше перемещается груз, тем больше работы выполняется.Математически эта идея выражается как

.

Мы знаем, что для выполнения определенной задачи необходимо выполнить определенный объем работы. Однако природа не указывает, как именно эта работа может быть выполнена. Это позволяет инженерам выполнять такой же объем работы с меньшими усилиями, просто перемещая груз на большее расстояние. Эта тактика облегчения работы выполняется с помощью простых механизмов, таких как рычаг, шкив и колесо-ось.

Рычаг

Рисунок 2.Три класса рычагов. Авторское право

Авторское право © 2006 Джейк Льюис, Программа ITL, Колледж инженерии, Университет Колорадо в Боулдере

Рычаг является наиболее привычным из всех простых механизмов из-за его простой конструкции и широкого использования во многих инженерных устройствах. Он просто состоит из жесткой балки или стержня, который свободно вращается вокруг фиксированной точки, также называемой точкой опоры . Расположив точку опоры близко к тяжелому объекту и приложив усилие издалека, рычаги можно использовать для легкого подъема огромных грузов (см. Рисунок 1).Объект, перемещаемый рычагом, часто называется нагрузкой или выходной силой, а сила, приложенная к рычагу, называется усилием или входной силой. Лом — классический пример того, как рычаг используется для облегчения работы. С помощью лома плотники могут легко извлекать гвозди из дерева, что было бы практически невозможно и крайне неэффективно без такой удобной машины.

Рис. 3. Тачка, разновидность рычага второго класса и одна из шести простых машин.авторское право

Авторское право © Министерство транспорта США, Федеральное управление шоссейных дорог http://www.fhwa.dot.gov/environment/fspubs/05232810/page16.htm

Сразу же вы увидите, что где-то на рычаге всегда есть точка опоры, нагрузка и усилие, но может быть трудно заметить, как положение каждого из них относительно друг друга может полностью изменить характеристики рычага. По этой причине рычаги подразделяются на три различных типа; называемые рычагами первого, второго и третьего класса (см. рис. 2).

Классификация каждого зависит от положения точки опоры относительно усилия и нагрузки. В первоклассном рычаге точка опоры расположена между усилием и нагрузкой, напоминая качели. Примеры этого типа рычага включают весы, лом и ножницы.

Рычаг второго класса — это когда нагрузка помещается между точкой опоры и усилием. Этот тип рычага использовался в конструкции многих устройств, таких как тачка, щелкунчик, открывалка для бутылок и обычная дверь.

Наконец, рычаги третьего класса работают с усилием, прилагаемым между точкой опоры и грузом. Эти рычаги можно найти в пинцетах, удочках, молотках, лодочных веслах и граблях.

Шкив

Рис. 4. Шкив, одна из шести простых машин. авторское право

Авторское право © 2006 Джейк Льюис, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере

На протяжении всей истории инженеры находили, что шкив является предпочтительным механизмом для подъема тяжелых предметов по прямому вертикальному пути.Шкив в основном представляет собой рифленый круглый диск, который направляет трос или трос, натянутый по его периметру, как показано на рисунке 4. С помощью одного шкива инженеры могут изменить направление приложенной силы; например, потянув веревку вниз, чтобы поднять вес. Однако использование комбинации шкивов в системе шкивов может изменить как величину, так и направление прилагаемого усилия. Чтобы увеличить подъемную силу шкива, к системе шкивов добавляются колеса шкива, так что усилие, необходимое для подъема предметов по вертикали, значительно снижается.Эта машина включена в конструкцию различных инженерных систем, таких как кран, где огромные грузы управляются с помощью небольшой силы, создаваемой относительно небольшим двигателем. Некоторые краны могут иметь множество шкивов и сложный набор тросов, так что способность поднимать более тяжелые предметы еще больше. Многие другие устройства используют шкив, чтобы воспользоваться его удивительным потенциалом, включая лифт, парусную лодку и простой флагшток.

Колесо-ось

Последняя простая машина, о которой мы собираемся узнать, — это колесно-ось, которую инженеры в первую очередь используют для увеличения крутящего или вращательного усилия.Это устройство состоит из круглого колеса, непосредственно соединенного с круглым валом или осью и повернутого для вращения вокруг общей оси (см. Рисунок 5). Из этого расположения вы можете заметить, как колесо и ось работают аналогично рычагу; однако он отличается в том смысле, что имеет способность увеличивать вращающую силу вместо линейной силы. Инженеры обычно называют вращающую силу крутящим моментом . Чтобы соответствовать определению механического преимущества, мы определяем колесо и ось таким образом, чтобы усилие или входная сила всегда прикладывались к колесу, а нагрузка или выходная сила всегда действовали на ось.

Рис. 5. Колесо-ось, одна из шести простых машин. авторское право

Авторское право © 2006 Джейк Льюис, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере

В большинстве случаев ось меньше колеса, и прикладываемый крутящий момент увеличивается машиной; однако такая конфигурация бывает не всегда. В некоторых случаях ось больше, чем колесо, и входное расстояние увеличивается машиной вместо входного крутящего момента.

Примеры колеса и оси включают отвертку, рулевое колесо, реактивный двигатель, механические шестерни и даже дверные ручки.

Велосипед — отличный пример нескольких простых машин, таких как колесо-ось, рычаг и шкив, объединенных в одно устройство (см. Рисунок 6). Передние и задние шины являются колесно-осевыми, причем колеса вращаются вокруг оси в центре, где зафиксированы шестерни. Шестерни и цепь действуют как шкив и помогают вращать колесо на его оси. На велосипеде несколько рычагов, один из которых — педаль. Все три этих простых механизма необходимы для передвижения велосипеда! Когда вы едете на велосипеде, ваша нога передает энергию на педаль (рычаг), которая затем передается от педали к цепи и шестерням (система шкивов).Эта энергия, наконец, передается в колесно-осевую систему (шины), а затем на землю, заставляя велосипед двигаться вперед!

Рис. 6. Велосипед, пример простой колесно-осевой машины. Авторское право

Авторские права © 2007 Джанет Йоуэлл, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере

Предпосылки и концепции урока для учителей

Механическое преимущество машины характеризует ее способность выполнять работу эффективно и результативно.Следовательно, каждый раз, когда простая машина рассматривается в качестве соответствующей инженерной системы, необходимо определить связанные с ней механические преимущества. В Уроке 1 этого раздела механическое преимущество машины определяется как отношение нагрузки (сопротивления, которое машина преодолевает) к усилию (приложенной силе). Механическое преимущество — это способ определить, насколько хорошо работает машина. Эту идею также можно выразить общим математическим уравнением:

Для трех простых машин в этом уроке важно прояснить, что механическое преимущество машины говорит о ее возможностях.Если MA = 1 ( Mechanical Advantage = 1), это означает, что машина не влияет на облегчение работы, поскольку выходная сила точно такая же, как входная. Большинство простых машин обеспечивают механическое преимущество больше 1 ( MA > 1), что упрощает работу; то есть входная сила увеличивается, и, следовательно, механическое преимущество меньше выходной силы.

Бывают случаи, когда лучше иметь механическое преимущество меньше единицы.В этом случае машина усложняет работу, поскольку входное усилие больше, чем выходное. Может показаться, что это противоречит цели простых машин; однако сила должна быть уменьшена машиной, чтобы увеличить расстояние. Иногда это очень полезно в определенных инженерных приложениях и удивительно часто встречается среди трех машин, обсуждаемых в этом уроке.

Подводя итог этой концепции, если MA <1, расстояние умножается - работа выполняется тяжелее, но быстрее; если MA > 1, усилие умножается — работа становится легче, но медленнее.Обладая этой информацией, инженеры могут изменить механическое преимущество машины, чтобы произвести эффективное, действенное и очень полезное устройство.

Механическое преимущество

Рычаг

Преимущество рычагов, которое связывает усилие и нагрузку (или входное и выходное усилие), зависит от того, насколько далеко каждый из них находится от точки опоры. Механическое преимущество рычага увеличивается, когда либо усилие перемещается дальше от точки опоры, либо нагрузка перемещается ближе к точке опоры, либо и то, и другое.Эту идею кредитного плеча математически можно выразить следующим образом:

В этом уравнении расстояние между нагрузкой и точкой опоры называется рычагом нагрузки , а расстояние от точки опоры до усилия называется рычагом усилия , как показано на рисунке 9.

Рис. 9. Механическое преимущество рычагов. Авторское право

Авторские права © 2006 Джейк Льюис, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере

Обратите внимание, что единое определение механического преимущества рычага применяется ко всем трем классам рычагов.Однако, учитывая физическое расположение каждого типа рычага, отметим, что для рычагов второго класса MA > 1, а для рычагов третьего класса MA <1. Рычаги первого класса имеют уникальную возможность увеличения либо входное усилие, либо входное расстояние ( MA > 1 или MA <1). Возможности этих различных типов рычагов предоставляют инженерам широкий выбор в процессе проектирования и выбора конкретной инженерной системы.

Шкив

Системы шкива работает по принципу, что нагрузка может быть поднята проще, потянув на веревке или кабеле, который обернут между несущей конструкцией и жесткой арматурой, прикрепленной к самой нагрузке.Одна чрезвычайно распространенная идея — и часто практическое правило — для шкива — вычислить его механическое преимущество путем подсчета количества колес шкива, обнаруженных в системе. Хотя такая практика в целом приемлема, метод не всегда дает точные результаты. Более точный метод расчета механического преимущества шкива — это подсчет количества канатов или тросов, которые выдерживают нагрузку. Тогда математическая связь просто выражается как:

Этот результат может показаться не связанным с общим определением механического преимущества; однако эта машина остается в полном соответствии с определением после того, как определены входные и выходные расстояния.На рисунке 11 мы можем видеть, как входное расстояние, выходное расстояние и количество поддерживающих линий связаны в системе шкивов. В этом примере, если шкив имеет механическое преимущество 2 ( MA = 2), потянув за конец опорной линии с усилием над заданным входным расстоянием вызовет нагрузку быть поднято на расстояние, равную половину, что тянуто усилием. Это верно в отношении всех комбинаций шкивов: чем больше опорных линий прикреплено к грузу, тем большее входное расстояние требуется для подъема груза на желаемую высоту.В заключение мы находим, что физическая геометрия системы шкивов требует, чтобы ее механическое преимущество всегда было больше единицы и только в положительных целых значениях; т.е. MA = 1, 2, 3 и т. д.

Рис. 11. Механическое преимущество шкива. Авторское право

Авторское право © 2006 Джейк Льюис, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере

Колесо-ось

Прежде чем констатировать механическое преимущество колеса с осью, чрезвычайно важно помнить, что к колесу всегда прилагается усилие, в то время как нагрузка всегда действует так, чтобы противодействовать поворотному движению оси.В частности, когда к колесу прилагается усилие и вращается на угол θ, геометрия диктует, что входное расстояние должно быть произведением θ и радиуса колеса. Аналогичным образом, поскольку ось прикреплена к колесу и повернута на один и тот же угол θ, выходное расстояние является произведением θ и радиуса оси. Тогда из общего определения мы видим, что механическое преимущество колесной оси зависит только от радиуса каждой из них, где это можно записать как:

Этот результат информирует инженеров о том, как можно изменить механическое преимущество колеса с осью, чтобы обеспечить наиболее эффективные результаты в инженерной системе.Обычно инженеры конфигурируют колесо и ось так, чтобы его механическое преимущество было больше единицы, чтобы получить выгоду от увеличенного крутящего момента, как, например, в случае с рулевым колесом. Если инженеры предпочитают, чтобы колесо и ось умножали расстояние и, следовательно, работали быстрее, например, в случае с велосипедом, машина сконструирована с осью больше, чем колесо, или MA <1.

Рис. 12. Механическое преимущество колес и осей. Авторское право

Авторские права © 2006 Джейк Льюис, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере

Сопутствующие мероприятия

  • Машины и инструменты, часть II — учащиеся конструируют систему шкивов, чтобы узнать, как можно увеличить ее механическое преимущество и согласуются ли их результаты с расчетными значениями.

Закрытие урока

Все простые машины характеризуются своей способностью обеспечивать механическое преимущество, что позволяет инженерам разрабатывать устройства, упрощающие и повышающие эффективность работы. Хотя одна машина не превосходит другую, каждая машина обладает своими уникальными и привлекательными возможностями, которые используются инженерами для множества приложений. Рычаг способен быстро увеличивать силу или расстояние; шкив может поднимать огромные грузы по вертикальной траектории; а колесо-ось используется для простого увеличения входного крутящего момента.Эти три простых станка в сочетании с тремя другими (наклонная плоскость, клин и винт) дают инженерам набор чрезвычайно ценных инструментов для эффективного выполнения работ.

Словарь / Определения

сложная машина: машина, которая работает, комбинируя две или более из шести простых машин.

рычаг: простая машина, состоящая из жесткой балки или стержня, которая поворачивается вокруг фиксированной точки для перемещения тяжелых грузов с меньшими усилиями.

механическое преимущество: количество раз, когда сила, действующая на машину, умножается на нее.

шкив: простая машина, состоящая из рифленого круглого колеса, которое направляет веревку, трос или цепь. Эта машина в основном используется для подъема тяжелых грузов по прямому вертикальному пути.

простая машина: основные части любой машины. Простые машины могут существовать сами по себе, а также иногда спрятаны в механических устройствах вокруг вас; устройство, которое выполняет работу, увеличивая или изменяя направление силы, облегчая работу людям.

крутящий момент: результат приложения линейной силы снаружи круглой рамы для создания тенденции к повороту.

колесо и ось: простая машина, состоящая из двух круглых или цилиндрических объектов, которые скреплены вместе и вращаются вокруг общей оси. Эта машина в основном используется для увеличения крутящего момента, создаваемого пользователем.

работа: энергия, затрачиваемая на перемещение объекта на расстояние с использованием силы (W = Fd).

Оценка

Оценка перед уроком

Вопрос / ответ : Задайте учащимся следующие вопросы и обсудите их в классе:

  • Работа определяется как произведение силы и расстояния. Что из этого, сила или расстояние, затрудняет работу? (Ответ: Сила. Если машина может уменьшить усилие, необходимое для выполнения работы, обычно легче применять ее на большем расстоянии.)
  • Работа определяется как произведение силы и расстояния. Что из этого, сила или расстояние, заставляет работать быстрее или медленнее? (Ответ: Расстояние. Если машина может сократить расстояние, необходимое для выполнения работы, как правило, выполнять работу быстрее, даже если это труднее.)

Оценка после введения

Голосование : Задайте вопрос «правда / ложь» и попросите учащихся проголосовать, подняв палец вверх за истину и вниз за ложь. Подсчитайте голоса и напишите числа на доске.Дайте правильный ответ.

  • Верно или неверно: рычаг состоит из четырех различных компонентов. (Ответ: Неверно. У рычага есть три основных компонента: точка опоры, усилие и нагрузка. Эти компоненты могут быть расположены тремя различными способами, поэтому рычаг имеет три разные классификации.)
  • Верно или неверно: рычаг — более простая машина, чем шкив или колесо и ось. (Ответ: неверно. Хотя рычаг может быть лучшим выбором для инженеров в конкретной конструкции, одна машина не превосходит другую.Каждая простая машина имеет свои уникальные преимущества, которые можно использовать в различных инженерных приложениях.)

Итоги урока Оценка

Вопрос для обсуждения : запрашивайте, объединяйте и обобщайте ответы учащихся.

  • Спросите студентов, как механическое преимущество машины помогает инженерам. Студенты должны понимать, что если механическое преимущество машины меньше 1, машина увеличивает входное расстояние (работа тяжелее, но намного быстрее).Если механическое преимущество машины больше 1, машина увеличивает входную силу (работа легче, но медленнее). Если MA = 1, машина ничего не делает и работает так же. Другими словами:

Если MA <1, то работать тяжелее, но быстрее

Если MA > 1, то работа будет медленнее, но проще

Мероприятия по продлению урока

Командное соревнование : Разделите класс на небольшие группы по два или три ученика в каждой и предложите каждой группе подумать, где в современных инженерных системах можно найти рычаг, шкив и колесо-ось.Группа, которая думает о большем количестве машин, — это команда-победитель. Чтобы получить полную оценку, каждая команда должна указать инженерное устройство вместе с соответствующей простой машиной. Примеры: Рычаг: качели, весы баланса, лом, тачка, щелкунчик, открывалка для бутылок, пинцет, удочка, молоток, весло для лодки, грабли и т. Д. Шкив: кран, подъемник, флагшток и т. Д. Колесо и Ось: отвертка , рулевое колесо, велосипедные шестерни, дверная ручка и т. Д.

Комплексные машины:

[Примечание для учителя: это дополнительное упражнение следует выполнять после того, как учащиеся познакомятся со всеми шестью простыми машинами в ходе этого урока и урока Just Plane Simple]

Сложная машина — это машина, которая работает путем объединения двух или более простых машин.Рассмотрим ножницы. Два рычага, которые вы сжимаете, — это рычаги , а режущие кромки лезвий — острые клинья . Ножницы были решением реальной проблемы, которую можно было упростить, разбив ее на более мелкие части. Простые механизмы рычага и клина были объединены для создания инженерного решения.

В группах по двое подумайте о следующих сложных машинах. Для каждой сложной машины перечислите простые машины, которые были объединены и где они находятся (точно так же, как в описании ножниц):

  1. Тачка
  2. Ручной консервный нож
  3. Точилка для карандашей
  4. Штопор

Ответы:

  • Тачка: Сама тачка представляет собой рычаг 2-го класса, совмещенный с колесом и осью, чтобы она катилась.
  • Ручной консервный нож: ручка, которую вы вращаете, представляет собой колесо и ось. Две длинные руки, которые зажимают, образуют рычаг. Круговое колесо, прорезающее металлическую крышку, представляет собой острый клин.
  • Точилка для карандашей: лезвие, которое режет и точит карандаш, представляет собой клин. Винт скрепляет детали. То, что вы вращаете, — это колесо и ось.
  • Штопор: вращающаяся ручка вверху представляет собой колесо и ось. Спиральная металлическая деталь, фиксирующая пробку, представляет собой винт. Острый наконечник в нижней части спирального элемента — это клин, который нужно вонзить в пробку перед поворотом.Две опущенные боковые рычаги — это рычаги.

Рекомендации

Кахан, Питер. Движение, силы и энергия: Science Explorer Student Edition . Река Аппер Сэдл, Нью-Джерси: Prentice Hall, 2002.

Маколей, Дэвид. Как все устроено . Бостон, Массачусетс: Компания Houghton Mifflin, 1988.

Окружающая среда: Ручной инструмент для работы на тропе . Последнее обновление: 16 июня 2005 г.Федеральное управление шоссейных дорог Министерства транспорта США. По состоянию на 31 августа 2007 г. http://www.fhwa.dot.gov/environment/fspubs/05232810/page16.htm

Вудс, Майкл и Мэри Вудс. Древние машины: от клинья до водяных колес . Миннеаполис, Миннесота: Runestone Press, 2000.

Другая сопутствующая информация

Просмотрите концентратор учебной программы по физике, согласованный с NGSS, чтобы найти дополнительные учебные программы по физике и физическим наукам, посвященные инженерным наукам.

Авторские права

© 2007 Регенты Университета Колорадо.

Авторы

Джейк Льюис; Малинда Шефер Зарске; Джанет Йоуэлл

Программа поддержки

Комплексная программа преподавания и обучения, Инженерный колледж, Университет Колорадо в Боулдере

Благодарности

Содержание этой электронной библиотеки было разработано в рамках Комплексной программы преподавания и обучения в рамках гранта GK-12 Национального научного фонда.0338326. Однако это содержание не обязательно отражает политику Национального научного фонда, и вам не следует предполагать, что оно одобрено федеральным правительством.

Добавить комментарий
