Самодельные тормоза на прицеп мотоблока
Самодельные тормоза на прицеп мотоблока Мотор Сич фото видео.
Как сделать тормоза на прицеп мотоблока Мотор Сич фото видео.
Тормоза на прицеп мотоблока своими руками фото видео.
Если Вы считаете, что тормоза на прицеп мотоблока не нужны и что тормоза придумали трусы, то Вам не нужно читать эту статью, это уже просто бесполезно.
Прицеп для мотоблока является неотъемлемой частью дополнительного оборудования к мотоблоку.
Существует множество моделей заводских прицепов к мотоблокам, многие заводские прицепы к мотоблоку оборудованы тормозами, я не буду в статье останавливаться на конструкции и принципе работы тормозных механизмов различных конструкций, так как я хочу помочь определиться владельцам мотоблоков с самодельными прицепами к мотоблоку.
С другой стороны, эта статья наверное будет интересна и владельцам мотоблоков, у которых заводские прицепы к мотоблокам, потому что многие владельцы таких прицепов к мотоблоку жалуются, что тормза на прицепе к мотоблоку не достаточно эффективны, или эффективны только при движении передним ходом и т.
д.
Существует множество тормозных механизмов, какой именно установить на самодельный прицеп к мотоблоку. это уже зависит от наличия нужных запчастей.
Я лично например, на свой самодельный прицеп к мотоблоку Мотор Сич сделанный своими руками, что бы ничего не выдумывать, установил в сборе балку от переднеприводного автомобиля, в частности это балка от VW Golf III и сделал механизма ручного тормоза.
Но многие, при постройке самодельного прицепа к мотоблоку своими руками, выходят из своих возможностей и устанавливают оси/ цапфы и ступицы от автомобилей, которые или уже есть в наличии, или можно не дорого купить на разборках, ну, или бесплатно взять у друзей.
Естественно, что в тот момент многие о наличии тормозных механизмов даже не задумаются, а вот уже потом начинают задумываться и придумывать, как же при необходимости остановить мотоблок с гружённым прицепом.
На самодельные прицепы к мотоблокам устанавливают различные тормозные механизмы: восстанавливают гидравлические тормоза, присоединяются к ручнику, делают систему тяг и делают паровозный тормоз и т.
д.
В данной статье, я хочу показать самодельные тормоза своими руками на самодельный прицеп к мотоблоку, сделанный к мотоблоку моего товарища.
Итак, ось прицепа сделана из трубы, в трубу вставлены самые распространённые и недорогие б/у передние цапфы со ступицами от классики ВАЗ, на ступицы одеты б/у задние тормозные барабаны всё от той же классики ВАЗ. так как посадочные размеры идентичные.
Тормозные барабаны взяли сознательно именно от ВАЗ 2101-07, потому что они имеют самый большой диаметр из всего семейства ВАЗ, что положительно сказывается на уменьшении усилия и эффективности тормозов в целом.
Также были взяты б/у две тормозные колодки от ВАЗ 2101-07, в результате все детали и узлы практически обошлись даром, потому что если разобраться, все эти вещи есть у каждого в гараже или у знакомых и валяются без дела.
Далее с помощью системы тяг и рычагов, тормозные колодки были установлены на самодельный прицеп к мотоблоку.
Тормозные колодки вставили в тормозные барабаны и прижали их впереди по ходу прицепа поперечной тягой, после чего приварили поперечную тягу к тормозным колодкам, далее от поперечной тяги по центру приварили основную тягу присоединив её к педали тормоза установленного на дышле прицепа.
Дополнительно кинули две распорные тяги к центральной и поперечной тяги тормоза.
Над и под поперечной тягой тормоза, приварили направляющие, по которым в последствии будет передвигаться при торможении поперечная тяга, эти направляющие нужны для того, что бы тормозные колодки при торможении не прокручивались вместе с тормозным барабаном и оставались в своём рабочем положении.
Самодельный тормоз на самодельный прицеп к мотоблоку видео.
Такие самодельные тормоза можно делать с любыми ступицами, на которые можно одеть тормозные барабаны: жигули, москвичи, запорожцы, волги, уазы.
Если есть какие либо вопросы или дополнения, прошу не стесняться и писать в комментарии.
promotoblok.ru
Похожее
Рубрики: Самодельный прицеп к МБ Мотор Сич | Тэги: мотоблок Мотор Сич, навесное для мотоблока | Ссылка
Прицеп для мотоблока своими руками: чертежи и размеры
Широко используемые мотоблоки для собственных нужд позволяют выполнять разные функции, а в комплекте с тележкой повысили возможности использования агрегата в перевозке разных грузов и в облегчении физического труда.
Об классификации и видах прицепов для мотоблока
В условиях развития сельскохозяйственной техники и внедрения технологий улучшающих и облегчающих труд работников появились различные модели тележек и прицепов, применяемые совместно с мотоблоками и выполняющие тяжёлые и трудоёмкие работы касающиеся транспортировки.
В зависимости от используемых типов двигателей мотоблоков, их мощности и использования, можно классифицировать прицепы по следующим группам:
- Прицепы мотоблоков мощностью от 10 л. с., с грузоподъёмностью от 600кг до 1,2тонн, с размерами: ширина до 1,2 метра, длина от 2-х до 3-х метров;
- Транспортные прицепы к мотоблокам среднего класса мощностью от 4.8 л.с, с грузоподъёмностью до 600 кг, с размерами: ширина до 1 метра, длина от 1,4 до 1,5 метров;
- Лёгкие прицепы тележки к мотоблокам мощностью до 4.8 л.с., с грузоподъёмностью до 350 кг с размерами: ширина до 1 метра, длина от 0,85 до 1,15 метра;
с., с грузоподъёмностью от 600кг до 1,2тонн, с размерами: ширина до 1,2 метра, длина от 2-х до 3-х метров;Выбор необходимой конструкции прицепа определяется многими факторами: тонажностью, функциональностью, наличием дополнительных функций, но определяющим условием будет мощность мотоблока.
В конструкцию прицепа включены определённые элементы: кузов, колёса на валу со ступицами, каркас с дышлом, крылья над колёсами, сиденье для водителя, возможно применение дополнительных тормозов.
Основу такой тележки составляет кузов, который изготавливают из оцинкованной стали с рёбрами жёсткости, с откидными бортиками.
В соответствии характеристиками использования, различают следующие конструкции прицепов:
- Стационарный, единый в конструкции прицеп для мотоблока, без съёмных элементов;
- Прицеп к мотоблоку с бортовыми откидными стенками, с задним и боковыми;
- Тележка для мотоблока с откидным механическим кузовом и задним откидным бортом;
- Тележка для мотоблока с откидным гидравлическим кузовом и откидными бортами;
- Прицеп для мотоблока с установленным дополнительно тормозом ручным, ограничивающим движение самопроизвольное;
- Тележка для мотоблока в одноосном исполнении с двумя колёсами;
- Прицеп выполненный в двухосном исполнении, с четырьмя колёсами.
Так же, важным элементом считается материал из которого изготовлена тележка прицепная для мотоблоков. Выпускаются чаще модели из оцинкованной стали, но есть образцы из пластика. Из стали конструкции надёжные, но по стоимости дорогостоящие.
Для перевозки сыпучих грузов лучше использовать тележки с самосвальными устройствами и что бы имелся гидравлический привод, позволяющий выполнять свободно свалку груза. Высота бортов считается важным фактором в применении. Если грузы более крупные, то рекомендуется использование бортов до 60 см. В простом исполнении у прицепа стенки бортов в пределах 35см.
На рынке тележка для мотоблока представлена в вариантах с колёсами разных модификаций; с чугунными ступицами, со стальными ступицами. Лучшим вариантом считаются стальные ступицы. Для изготовления тележек своими руками применяют детали от колес Жигулей и от мотоколяски типа СЗД. Колёса применяются размерами от 10 до 17 дюймов.
Популярными изделиями считаются тележки марки Forza подходящие к мотоблокам Нева и типа ТМП (М), хорошо себя зарекомендовали тележки от МТЗ Беларусь, Зубр, Краз.
О конструкции и сборке прицепа своими руками
Представляется, что тележка для мотоблока несложная, простая. В ней есть очень непростые детали, соединённые болтовым или сварным способом, но конструкций сложных нет. Тележка прицепная для мотоблоков включает следующие элементы:
- Сцепного устройства соединяющего мотоблок. Данное устройство может быть трёх видов; навесного типа, полу навесного и прицепного с болтовым креплением;
- Поворотного шарнирного приспособления или консоли;
- Рамы тележки;
- Водило соединённого с рамой;
- Кузова тележки;
- Подножки для ног водителя;
- Двух колёс закреплённых на ступице оси прицепа;
- Сиденья для водителя в виде опоры;
- Подкосы выполненные спереди и сзади;
- Опорная балка;
- Устройства соединений шарнирное или применяются соединительные втулки.
О сцепном устройстве.
Для обеспечения надёжного соединения прицепной тележки с мотоблоком лучше применять универсальное соединение, которое исключает возникновение люфта стыковки мотоблока и обеспечивает надёжное соединение.
Сложная сцепная конструкция выгоднее, чем обыкновенный штыревой узел. В особых случаях следует применять переходник с зацепом для стыковки прицепа.
Водила для тележки.
В составе конструкции имеется: дышло, подножка для водителя, поворотный механизм соединяющийся со сцепом, направляющие для жёсткости. Главным звеном считается правильно смонтированный на оси поворотный механизм, выполняющий все функции поворотов тележки при движении.
Узел имеет: стальную ось, подшипники и фланцы. Надёжность механизма водила обеспечивается рёбрами жёсткости из стальных полос.
Об устройстве рамы.
Рама выполняется из сварных профильных труб, размеры и толщина профиля определяются по нагрузке тележки, так же применяют уголок или трубу.
Место сиденья водителя монтируется на раме, оно может выполняться стационарным или откидным.
Колёсная ось
Применяется колёсная ось совместно со ступицей. Главное, что бы колёса не задевали за каркас и корпус телеги и не сильно отступали от каркаса. Для оси можно применять трубу металлическую, в диаметре 30 мм. Правильно собранная ось находится в плоскости параллельной колесным дискам.
Балка состыковывается с рамой, а амортизация кузова выполняется с помощью стальных рессор.
Крепятся концы рессор в приваренные кронштейны на раме, а центральную часть рессор прижимают к балке с помощью серьги.
При необходимости монтажа тормозов, следует предусмотреть рычаг тормоза возле сиденья водителя, систему тросов и тормозные барабаны на колёсах.
Кузов прицепной тележки
Есть разные формы тележек, описанные ранее. Самый дешёвый и простой вариант кузова из деревянной доски, но он не практичный и требует постоянного обслуживания и защиты от осадков.
Пластиковый имеет слабую надёжность, подвержен механическим воздействиям. Металлический корпус долговечен, а с установкой рёбер жесткости на днище и бортах делают его высоко эффективным.
Многие владельцы пытаются выполнить модернизацию тележки или изготовить прицепы для мотоблоков самодельные, с трансформирующими формами тележки или с совмещёнными функциональными возможностями.
Поэтому встаёт вопрос; как сделать прицеп на мотоблок своими руками. Что бы выполнить самодельные прицепы для мотоблока требуется продумать заранее следующие вопросы и изготовить чертежи:
- Вариант применения прицепа, с ориентировочной весовой группой;
- Метод использования кузова и применяемые материалы;
- Форму рамы, водила и нужные размеры телеги для мотоблока;
- Применяемый вариант стыковки узлов, деталей и крепления;
- Изготовление или использование оси тележки от других транспортных средств;
- Соединение мотоблока с прицепом: шарнирный или втулки с подшипниками;
- Требуется рассмотреть вопрос о стояночном тормозе, подставках против опрокидывания тележки и прочие вопросы.
По изготовленным чертежам уже определяется объём выполняемых мероприятий и нужные инструменты, объём материалов для сборки самодельной тележки для мотоблока. Возможно придется что-то вносить или уточнять в деталировках и корректировать изменения в чертежах.
Проработав полностью чертежи и объём материалов с инструментом, можно приобретать нужное, предварительно проверив имеющиеся под рукой в наличии материалы и инструменты пригодные к использованию.
Особенности и рекомендации при сборке прицепа
При подготовке и в процессе работ по сборке тележки требуют внимания следующие особенности:
- Перед началом сборки телеги мотоблока, требуется учесть применяемый вес, особенно важно определить центр тяжести, он может находится ближе к водила и ни в коем случае выступать за ось колеса сзади. Главной целью прицепа будет транспортирование груза, следовательно, при создании телеги основным считается обеспечение небольшого веса и приемлемой грузоподъемности;
- Телега для мотоблока, собранная своими руками, в стоимости получается дешевле покупной. Смастерить своими руками прицеп для мотоблока выгоднее, чем купить готовый. Особенно важно, если при сборке используются имеющиеся материалы;
- Тележки заводского производства иногда имеют низкое качество элементов это выражается: в виде плохого качества материалов для кузова, слабой оси, маленьких колес и т.д., что влияет на срок эксплуатации такой детали. Особенно важно, что при малом диаметре колес тележки для мотоблока и при плохом качестве покрышек, их использование существенно затруднительно;
- Заводские тележки для мотоблока мало чем отличаются от прицепов к мини-тракторам или автомашинам, а ведь мотоблок менее мощный, да и задачи у него другие. Сильное различие в мощности транспортирующего блока с телегой влияет на эффективную работоспособность. Каждый умелец будет мастерить прицеп на мотоблок своими руками используя имеющиеся ресурсы, монтаж сиденья, механизм крепления и прочие несоответствия могут появляться при монтаже.
Смастерить своими руками прицеп для мотоблока выгоднее, чем купить готовый. Особенно важно, если при сборке используются имеющиеся материалы;Вот несколько рекомендаций как сделать телегу к мотоблоку своими руками:
- Монтаж кузова. При монтаже из металла лучше применять оцинкованный лист, толщиной не менее 3,5 мм. Необходимо к листу крепить ребра жесткости (обычно достаточно жесткости по периметру кузова). На бортах так же применять рёбра жёсткости;
- Об использовании колес. Предлагается брать колеса от тачек садовых, с большим диаметром, велосипедные от «горных» велосипедов или мотоциклетные колеса. Следует учесть, что диаметр колеса влияет на проходимость, чем оно больше, тем выше проходимость. На проходимость тележки влияет и ширина колеса, чем больше ширина колеи, тем лучше. Конструкция ходовой части не может быть тяжёлой, так как при этой снижается полезная нагрузка на тележку;
- Создание системы само сваливания груза, при условии если будет применяться такая функция. Узел крепления прицепа к мотоблоку необходимо купить заводского производства, поскольку изготовить их самостоятельно достаточно сложно, а готовые узлы стоят недорого и достаточно широко распространены в продаже;
- Рама. Для монтажа рамы можно применять профиль, трубы небольшого диаметра или уголок. Рама должна быть надёжной и устойчивой к нагрузкам. Для монтажа сиденья можно использовать детали из старых стульев, кресел как бытовых, так и автомобильных.
При монтаже из металла лучше применять оцинкованный лист, толщиной не менее 3,5 мм. Необходимо к листу крепить ребра жесткости (обычно достаточно жесткости по периметру кузова). На бортах так же применять рёбра жёсткости;
Рама должна быть надёжной и устойчивой к нагрузкам. Для монтажа сиденья можно использовать детали из старых стульев, кресел как бытовых, так и автомобильных.Советы при эксплуатации прицепа для мотоблока
Собрав прицеп своими руками, следует провести его испытание и при необходимости провести регулировочные работы. Особенно это касается ходовой части телеги, так как основной вес приходится на кузов.
Следует проверить ходовые качества без груза и с грузом: свободный ход колёс, направление вращения колёс, центр тяжести с грузом.
Сначала проверяются ходовые качества телеги без груза в движении, проверяется движение колёс, давление в шинах, тормозная система, крепления частей кузова, отсутствие скрипов, неприятных звуков. Только после такой проверки проводится аттестация тележки с грузом.
Используя тележку следует учесть, что заполнение телеги грузом может происходить только тогда, когда она зафиксирована в горизонтальном положении и стоит на тормозе.
Груз размещается по поверхности кузова равномерно, центр тяжести должен быть в районе оси тележки.
Если кузов опрокидывающийся, то загрузку необходимо выполнять сначала с противоположного борта, предварительно зафиксировав узел сваливания груза в закрытое положение и закрепить борта.
Для выполнения сваливания груза борт освобождается от фиксации, узел сваливания открывается и происходит сбрасывание груза с телеги. После очищается кузов от остатков мусора и загрязнений.
Необходимо не менее одного раза в год выполнять заполнение подшипников смазкой, производить регулировку тормозов и тяг. Следует периодически проверять состояние крепёжных частей. Оставляя телегу на длительное хранение нужно позаботиться о защите элементов от коррозии, разрушения от осадков и механических воздействий.
На такой тележке передвигаться по дороге общего пользования нельзя, потому, что она не имеет регистрации транспортного средства, передвигается с малой скоростью. Следует не допускать к пользованию данного механизма детей младше четырнадцати лет.
Прицеп для мотоблока своими руками: чертежи и размеры, инструкция
Для различных целей можно использовать прицеп для мотоблока, своими руками его достаточно просто изготовить, и это будет более практично, чем приобретение готового изделия. Достаточно часто перед мелкими фермерами и владельцами хозяйств стоят достаточно сложные вопросы по транспортировке убранного урожая к месту его сортировки или упаковки. Необходимо учесть перед тем, как исполнять задумку, что не каждый прицеп подойдет под конкретные условия и требования конкретного хозяина, а при его самостоятельном изготовлении имеется возможность воплотить в конструкции все свои пожелания.
Кроме того, самодельный прицеп для мотоблока обходится гораздо дешевле, то есть выгоднее изготовить самостоятельно, чем приобрести готовый, причем размеры прицепа могут быть любыми. Сделать тележку можно из подручных средств или элементов, которые свободно продаются в строительных магазинах, веломагазинах и по продаже автозапчастей. В настоящее время, в отличие от времен СССР, в продаже имеется практически все, и не требуется искать или гоняться за какой-либо особо редкой деталью — в магазинах можно оставить на нее заказ, и она придет в течение недели, или можно заказать детали самому в интернет-магазинах.
Единственный недостаток, который будет иметь самостоятельное изготовление тележки, — это существенные затраты времени, требуемые процессу. При этом значительную часть времени составит выбор и приобретение всех необходимых материалов. Ниже будет рассмотрено то, как сделать прицеп к мотоблоку своими руками.
Недостатки промышленных образцов
Мотоблоки относительно недавно появились в продаже, однако они быстро завоевали популярность.
Этот блок (по факту) является всего лишь одноосной тележкой с установленным на нее двигателем, а все функции по уходу за участком выполняют различные приспособления, которые к нему крепятся. Стоит отметить, что промышленность не сразу начала выпускать устройство для перевозки различных грузов (прицеп), поскольку изначально не предполагалось использовать мотоблок для этих целей, однако со временем в продаже появились и грузовые прицепы. При этом промышленность шла позади «новаторов»: самоделки стали появляться задолго до промышленных образцов.Отмечается и тот факт, что кузова тележек для перевозки часто брались (и сейчас часто берутся) с садовых тачек или небольших прицепов для автомобилей, менее распространенными были самодельные конструкции. Это понятно, поскольку адаптировать промышленное изделие под свои нужды гораздо проще, чем изготавливать что-либо самому.
Однако даже с появлением в продаже прицепов для мотоблоков промышленного производства хозяева предпочитают изготавливать их сами.
Это связано с рядом факторов:
- Тележка для мотоблока, своими руками сделанная, по стоимости выходит значительно дешевле покупной. Особенно если при изготовлении используются подручные материалы.
- Промышленные изделия имеют низкое качество. Обычно это проявляется в виде некачественных материалов для кузова, плохой оси, небольших колес и т.д. Это существенно сокращает срок эксплуатации такого изделия, кроме того, при малом диаметре колес прицепа для мотоблока и при некачественных покрышках его эксплуатация существенно затруднена.
- Несовпадение габаритов блока и его мощности с прицепом. Часто промышленные тележки для мотоблока мало чем отличаются от прицепов к мини-тракторам и легковым автомобилям, а ведь мотоблок менее мощный, да и задачи у него другие. Сюда следует отнести и неудобное сиденье, несовпадение механизмов крепления и т.д.
Чтобы не иметь вышеописанных проблем, необходимо предварительно решить, для чего он будет использоваться, какими параметрами и функциями он должен обладать и т.
д.
Это необходимо решить задолго до приобретения прицепа к мотоблоку или составления схемы для сборки вручную.
Поскольку основная задача — описание того, как самому сделать прицеп к блоку, то следует рассмотреть ряд важных этапов по его изготовлению. Первым будет составление схем и чертежей будущего блока.
Составление чертежей
После того как составлены требования, которые должна иметь телега для мотоблока, необходимо начертить своими руками чертежи будущего прицепа. При их составлении нужно учитывать следующие параметры:
- Размер и мощность блока. Слишком широкий или узкий прицеп будет неудобен или может принести вред грядкам. Поэтому оптимальная ширина, которую должен иметь прицеп на мотоблок, своими руками изготовленный, должна быть примерно равна ширине мотоблока. Допустимо, если колеса прицепа будут выступать за габарит на свою толщину. Далее необходимо примерно прикинуть объем кузова исходя из мощности блока. Так, для блока в 4,5 лошадиных силы оптимальная грузоподъемность 230-250 кг (с учетом массы водителя). Исходя из этого, можно рассчитать примерный объем кузова прицепа.
- Требуется ли самосброс груза или нет. Грузы (например, картофель, грунт, удобрения и т.д.) проще не разгружать самому, а ссыпать на участок.
- Далее следует обдумать, как будет осуществлено крепление цельных узлов: сваркой, болтовым соединением или заклепками. При выборе следует учитывать наличие тех или иных средств (например, сварочного аппарата или устройства для монтажа заклепок), а также оптимизацию времени работы (например, сварить детали быстрее, чем сделать болтовое соединение).
- Необходимо продумать, как будет реализована ходовая часть. Здесь есть несколько вариантов — установить колеса на подшипниках или на оси. Первый вариант более прост и более ремонтопригоден, однако стоимость подшипников высока. Ось стоит дешевле пары подшипников, однако ее необходимо найти, а в случае поломки ее сложнее заменить. При подборе габаритов подшипников и оси следует учитывать диаметр колес и предполагаемую нагрузку на тележку.
- Место для водителя. Обычно это примитивное сиденье, которое должно располагаться сразу за мотоблоком, перед кузовом. Однако его необходимо разместить так, чтобы сидя на нем, было удобно управлять блоком, при этом оно не должно мешать открытию кузова. При желании его можно сделать вращающимся.
- При выборе самоопрокидывающегося кузова следует заранее предусмотреть и подобрать узел самосброса с механическим приводом. Для этого подойдут узлы от небольших грузовых автомобилей, которые можно приобрести в интернет-магазинах и простых новые или поискать по автомастерским старые, снятые с автомобилей.
- Обязательно следует предусмотреть тормоза на тележке и опоры при стоянке. Первые нужны в случае, если с мотоблоком что-либо случится, а вторые — чтобы прицеп не заваливался, когда не прикреплен к мотоблоку.
- Чтобы сделать прицеп для мотоблока своими руками, следует предусмотреть узел крепления прицепа к блоку. Делать его следует исходя из узла крепления на мотоблоке. Он может быть шарнирным, подшипниковым или на втулках. Стоит помнить, что крепление подбирается только для конкретного блока.
- Учитываются различные собственные задумки, которые призваны оптимизировать и расширить функции прицепа.
Исходя из этого, можно рассчитать примерный объем кузова прицепа.
Он может быть шарнирным, подшипниковым или на втулках. Стоит помнить, что крепление подбирается только для конкретного блока.Когда схема будущего прицепа составлена, необходимо приступить к ее реализации. Следующим пунктом будет подбор материалов.
Заготовка материалов и узлов
Естественно, каждый человек будет изготавливать прицеп на мотоблок своими руками исходя из имеющихся ресурсов, однако стоит рассмотреть некоторые материалы подробнее:
- Кузов. Устройство телеги-прицепа для мотоблока предполагает наличие кузова. Его можно изготовить из металла (лист должен иметь толщину не менее 3,5 мм). При изготовлении металлического кузова следует помнить о том, что к листу должны крепиться ребра жесткости (обычно достаточно жесткости по периметру кузова). Можно изготовить кузов из деревянных досок — они менее долговечны и практичны, однако дешевы и имеются практически в любом хозяйстве.
- Ни одна телега на изготовленный мотоблок своими руками не обойдется без колес. Рекомендуется использовать колеса от садовых тачек большого диаметра, велосипедные от «горных» велосипедов или мотоциклетные колеса. Стоит помнить, что диаметр колеса влияет на проходимость (чем он больше, тем выше проходимость): это важно при работе на пересеченной местности. На проходимость влияет и толщина колеса (чем шире — тем лучше). При этом следует помнить об ограничении по весу: тяжелые части снижают полезную нагрузку на тележку. Поэтому рекомендуется отказаться от тяжелых автомобильных колес.
- Узел самоопрокидывания (если будет такая функция) и узел крепления прицепа к мотоблоку следует приобрести уже готовыми, поскольку изготовить их самостоятельно достаточно сложно, а готовые узлы стоят недорого и достаточно широко распространены в продаже.
- Нельзя сделать тележку без рамы. Для изготовления рамы можно использовать арматуру, трубы небольшого диаметра (достаточно труб с условным проходом 10) или уголки. Последние более оптимально подходят для реализации проекта.
- В качестве сиденья можно использовать детали из старых стульев, кресел как бытовых, так и автомобильных.
При изготовлении металлического кузова следует помнить о том, что к листу должны крепиться ребра жесткости (обычно достаточно жесткости по периметру кузова). Можно изготовить кузов из деревянных досок — они менее долговечны и практичны, однако дешевы и имеются практически в любом хозяйстве.
При подборе материалов и узлов, чтобы самому сделать прицеп к мотоблоку, следует помнить о том, что чем меньше их масса, тем лучше — повышается грузоподъемность прицепа. Когда все детали, материалы и элементы заготовлены, можно приступать к постройке телеги.
Изготовление
Начинать изготовление следует со сборки рамы. Для этого необходимо сварить каркас прямоугольной (или квадратной формы) и сделать на раме ребра жесткости, точки для крепления ходовой части и узла соединения телеги и прицепа.
Стоит помнить, что размеры рамы определяются размерами прицепа. Для упрощения процесса изготовления тележки крепить ходовую часть лучше на подшипники, для которых прямо на раме приваривается арматура и окантовывается. Таким образом выходит самодельная ступица.
Когда рама готова, следует установить ходовую часть. Как уже было отмечено выше, наиболее оптимальной является реализация ходовой части на подшипниках, однако следует рассмотреть работы по монтажу оси (если реализуется такой вариант). Первым делом следует приварить к раме спуски вниз. Для этого подойдет уголок. К нему прикрепляется ось. Следует помнить, что лучше сделать съемное крепление оси, чем неподвижное (сваркой). Это хоть и потребует больше времени при его изготовлении, однако позволит существенно упростить время ремонта (если требуется замена оси).
Далее необходимо выполнить монтаж сцепного устройства. Поскольку механизм крепления на разных мотоблоках различный, то рекомендуется приобрести готовый, который крепится на отрезок трубы, приваренный к раме.
Следующий этап — строим кузов. Рассмотрим наиболее распространенный вариант кузова — металлический. Для изготовления потребуется металл толщиной 3-3,5 мм. Лучше всего брать нержавеющую сталь, также подойдет и «оцинковка» или просто листовая сталь. Перед созданием кузова на раму следует наварить ребра жесткости под него — как на дне, так и сформировать будущие борта. Далее к ним с внутренней стороны привариваются листы металла, которые обрезаются по месту по требуемым размерам.
Перед монтажом кузова следует смонтировать узел самосброса (если таковой имеется). Следует помнить, что при реализации проекта с подобным узлом необходимо сварить две рамы: под кузов и основную.
Чтобы телега на мотоблок своими руками была закончена, необходимо сделать и установить кресло для водителя. Для этого на раме навариваются небольшие козлы, на которые монтируется «сидушка». Достаточно обычной деревянной доски в качестве примитивного сиденья. Для повышения комфорта можно установить и спинку.
Заключение
Как видно из вышеописанного, изготовить тележку для мотоблока для транспортировки грузов самостоятельно достаточно просто. По стоимости такой прицеп будет дешевле покупного.
Адаптеры и прицепы к мотоблокам МТЗ. Модели устройств. Самодельные варианты, видео обзоры и отзывы
Обзор адаптеров
Мотоблоки значительно упростили сельскохозяйственный труд на поле многим фермерам. Благодаря им обрабатывать, вспахивать и осуществлять посадку стало проще и быстрее. Но конструкция мотоблока такова, что оператору приходится ходить за ним, что через некоторое время вызывает усталость и становиться затруднительно. Особенно упадок сил чувствуется после обработки больших площадей, так как вес мотоблока, зачастую, переваливает за 100 кг.
Для значительного облегчения работы на мотоблоке, и Беларусе в частности, были изобретены адаптеры, которые крепились к агрегату и позволяли сидя выполнять все работы. Особенностью адаптеров является то, что все навесное оборудование крепится уже на него, а не на мотоблок. Таким образом, при использовании адаптера, получается минитрактор с удобным сидением и возможностью работать без устали продолжительное время.
Модели от производителя для МТЗ
Официальной модели завод-изготовитель не предоставил, но тем, кто желает модернизировать свой мотоблок стоит обратить внимание на других производителей.
Аналоги от сторонних производителей для МТЗ
Одним из популярных адаптеров является пахотный модуль Целина, который адаптирован под использование с мотоблоком Беларус. Адаптер сделан из качественных материалов и позволяет удобно устроиться на сидении и управлять мотоблоком. Благодаря дополнительным пневматическим колесам размером 4*10 конструкция будет устойчивой на любой почве.
Для придания универсальности модели и облегчения осуществления торможения на адаптере предусмотрен ленточный тормоз. Скорость, которую мотоблок МТЗ может развивать с подключенным адаптером может достигать до 10 км/ч. Но так как большая часть навесного оборудования не способно так разгоняться, то этого будет достаточно для выполнения сельскохозяйственных работ. Вес пахотного адаптера составляет 50 кг.
Адаптер Хорсам ИС-2
Отличной альтернативой, которая превратит мотоблок в минитрактор, является адаптер Хорсам ИС-2, выпускаемый ОАО «ГМЗ». Конструкция снабжена сидением и рулем, а движущая часть мотоблока крепится сзади. Использовать его целесообразно в садах, огородах и на приусадебных участках. Удобное сидение и руль, напоминающий мотоциклетный, обеспечивают комфорт и удобство во время полевых работ.
Все важные органы управления МТЗ вынесены на руль, позволяя оператору устроиться с комфортом. Оператор легко дотягивается до газа, тормоза и запуска двигателя, так как Хорсам адаптирован для подключения МТЗ 09Н.
Помимо этого, к нему можно подключать плуг, фрезы, окучники, картофелесажалку и копалку, любое снегоуборочное оборудование, косилку и многое другое.
Достоинствами Хорса являются:
- Небольшие габариты, позволяющие маневрировать между преградами;
- Удобство при управлении мотоблоком;
- Вес около 70 кг;
- Одинаковая ширина между колесами на передней и задней осях.
Самодельный вариант для МТЗ
Если есть желание сэкономить на покупке адаптера от производителя, то такую конструкцию вполне можно собрать самостоятельно. Ниже представлен чертеж и схема присоединения всех деталей, ориентируясь на которые можно изготовить сидение на мотоблок. Представленный чертеж демонстрирует, как собрать сидение с креплением позади мотоблока.
Для того, чтобы изготовить адаптер для МТЗ потребуется:
- Подготовить стальной профиль длиной 180 см.
- Приварить перпендикулярно еще один отрезок профиля длиной 50 см. Эта часть будет осью задней колеи и определять ее ширину. Поэтому длина в 50 см является условной. При желании ее можно сделать длиннее или короче.
- К концам прикрепить стойки для колес. Обычно длины берется от 25 до 40 см.
- Обязательно приварить к втулкам ребра жесткости. Их размеры зависят от вашей конструкции и ее исходных размеров.
- Изготовить раму для подсоединения навески. Используя боковые направляющие, прикрепить их к стойкам колес.
- На середину рамы прикрепить сиденье. Оно крепится выше рамы для того, чтобы оператор мог удобно расположить ноги. Выбирать сиденье можно любое, лишь бы оно вам нравилось и могло крепиться к раме.
- При креплении сидения обратите внимание на то, где находится руль и какое до него остается расстояние. Рулевое управление должно быть в зоне досягаемости.
Поэтому длина в 50 см является условной. При желании ее можно сделать длиннее или короче.Видео обзор
Ниже представлен видео обзор адаптера для мотоблока МТЗ
youtube.com/embed/PKnQpBOKxUA?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
Видео обзор посвящен сборке самодельного адаптера для МТЗ
Видео обзор, где демонстрируется использование переднего адаптера для МТЗ
Варианты использования переднего адаптера для МТЗ
Отзывы владельцев
Многие владельцы отмечают в своих отзывах, что использование мотоблока Беларус стало намного удобнее и эффективнее с использованием адаптера.
Николай:
Надоело ходить пешком за своим мотоблоком МТЗ 09Н и я решить прикупить адаптер.
Работать стало легче, но есть несколько нюансов. На ровной поверхности движение идеальное, без подскоков, при условии использования фрезы и плуга. А вот с прицепом несколько сложнее, потому что если много наложить в прицеп, то мотоблок вздыбливается при наезде на неровность.
Константин:
Я решил сварить самодельный адаптер, потому что не увидел в чертежах и схемах ничего сложного. Тем более, что необходимые материалы и колеса с сиденьем у меня были. Все подогнал под свои размеры и получилось дешевле, чем покупной. Рулевое управление подогнал под свой рост и стало легче.
Прицепы для МТЗ
Так характеристики мотоблока МТЗ позволяет переводить до 300-500 кг груза, то не использовать эту возможность просто нельзя. Очень удобно переводить не только собранный урожай, но и различные материалы, инструменты и другие грузы.
Родные от производителя
Для мотоблоков Беларус Сморгонский механический завод представляет свой фирменный прицеп ПМ-00.
000. Внешне телега представляет собой классический вариант исполнения, который использует в качестве крепления к мотоблоку сцепку. Достоинством модели является то, что есть сиденье, выполненное в виде бака, в который можно складывать инструмент. Сиденье очень удобное и с него легко дотягиваться до руля мотоблока.
Прицеп мотоблочный ПМ-00.000
Прицеп ПМ может осуществлять перевозку до 300 кг, при том, что его масса равна 200 кг. Устойчивость достигается за счет установки пневматических колес с дорожным просветом 27 м. При изготовлении кузова использовалась прочная сталь. Объем кузова составляет 0,705 куб.м. К недостаткам можно отнести особенности конструкции, не предусматривающей самосвальный вариант выгрузки, так как кузов приварен к раме.
Сторонние аналоги для МТЗ
Аналогом является усовершенствованная модель МП-480, которая обладает рядом достоинств: возможностью перевозки грузов весом до 500 кг и откидным типом кузова. Усиленная конструкция предусматривает предупреждение перекидывания прицепа во время транспортировки груза.
В комплекте с телегой поставляются дополнительные щиты, которыми можно увеличить высоту борта, использовав специальные крепления. Сиденье выполнено в виде удобного ящика, в котором можно хранить необходимые инструменты.
- Прицеп МП-480
- Прицеп ТМ-360
- Тележка ТМ-500
От разных производителей можно найти большой количество прицепов не только разных форм, но и грузоподъемности. Беларусмаш представляет модели ТМ-360 и 350, Акимовский металлургический завод – ТМ 500-700. Принцип построения конструкции одинаков, но различия в некоторых нюансах, например, наличия крыльев над колесами или возможность откидывать борт кузова.
Самодельный вариант для МТЗ
Также, как и многое другое оборудование, телегу можно изготовить своими руками. Причем самодельный вариант ни в чем не будет уступать фирменному. Важно только внимательно изучить схему, представленную ниже.
Техника изготовления прицепа:
- Изготовить раму из квадратной трубы.
- Самым лучшим вариантом является самосвальный кузов с откидными бортами, поэтому делать будем его. Кузов сварить из листов железа или алюминия, в зависимости от того, что есть под рукой.
- Прикрепить раму к кузову, предусмотрев возможность самостоятельного откидывания кузова.
- Установить сиденье спереди кузова. Оно необходимо для комфортного передвижения на мотоблоке. Необходимо рассчитать расстояние от руля до сиденья, чтобы было удобно осуществлять управление.
Видео обзор
В видео обзоре демонстрируется, как собрать самостоятельно прицеп для Беларуса

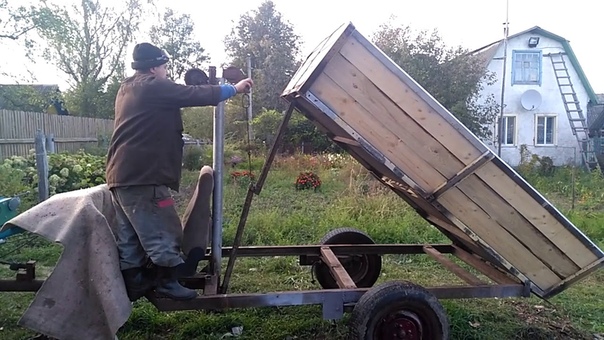

Обзор прицепа-самосвала для мотоблока МТЗ
Отзывы владельцев
Отзывы владельцев подтверждают, что использование мотоблока для перевозки грузов вполне реально и очень распространено.
Фактически мотоблок может заменить трактор.
Александр:
Самостоятельно я изготавливать прицеп не собирался по той простой причине, что руки не с того места. Поэтому купил ТС-350 и не пожалел. Работать приходится чуть ли не каждый день, а с прицепом стало легче не только передвигаться, но и перевозить урожай. Управляться с ним легко. Под горку и на горку мой Беларус тянет отлично.
Валентин:
Использовать прицеп конечно хорошо, но тут важно на какой дороге. Если почва размыта и везде грязь, то Беларус может забуксовать. А при хорошей дороге и скорость до 10 км/ч получается. Если буксует, то нужно уменьшать количество груза. Но и это лучше, чем ничего.
| (фотографии, чертежи и схемы, описания и отзывы в комментариях) Разнообразное дополнительное навесное оборудование для мотоблоков серийного (заводского производства) и доп. навеска изготовленная своими руками. Весь ассортимент навесного оборудования для мотоблоков: плуги, окучники, отвалы, прицепы, картофелесажалки и картофелекопалки, рабочие органы для рыхления почвы и уничтожения сорняков.
| |||||||||||||
Вездеходы, построенные умелыми руками самодельщиков
Фото подборка для тех, кто решил определиться с выбором дополнительного оборудования перед покупкой или самодельным изготовлением для мотоблока.
Выбираем», а также другие материалы в категории Сельхозтехника для сада, огорода нашего каталога статей:
Кроме того что у Адаптера есть сиденье
Сажалка к мотоблоку облегчает процесс посадки, а также обеспечивает равномерное рас
Вездеходы, построенные умелыми руками самодельщиковСамодельный прицеп для мотоблока — Чертежи и описание
Самодельный прицеп для мотоблока вмещает шесть мешков картофеля, плюс вес водителя — итого около четырехсот килограммов. Отсюда конструктивные особенности прицепа: прочное водило, мощная рама, вместительный кузов, надежные колеса. В такой последовательности и будут рассматриваться перечисленные узлы и агрегаты.
Водило, состоит всего из нескольких деталей, соединенных электросваркой. Наиболее нагруженное здесь место — стык корпуса поворотного узла и дышла. Поэтому оно усилено четырьмя ребрами жесткости. Рама изготовлена из набора стальных элементов: уголков, прутка, труб круглого и прямоугольного сечения. Они сварены в конструкцию, некоторая замысловатость которой обусловлена работой прицепа на местности, изобилующей неровностями рельефа, россыпью камней и валунов: эксплуатационные нагрузки здесь очень велики.
В качестве колесной оси применен стальной стержень диаметром 30 мм, соединенный уголковыми опорами и косынками с лонжеронами и корпусом продольного шарнира при помощи электросварки. Длина стержня выбрана такой, чтобы колеса не выступали за обводы кузова. Под стать мощной раме и крепкий кузов, сколоченный из досок 20-мм толщины и усиленный на углах металлическими накладками. К раме он крепится посредством болтов и трех мощных опорных балок из бруса 50×50 мм.
Нагружается кузов, как и любые одноосевые прицепы — центр тяжести груза должен располагаться ближе к переднему борту и не заходить за ось вращения колес. Поскольку прицеп предназначена в основном для перевозки мешков с картофелем, кузов сделан с неоткидывающимися бортами.
Для перемещения же сыпучих грузов прицеп используется редко. Колеса позаимствованы у давнего популярного объекта самодельщиков — мотоколяски СЗД: использованы передние, со ступицами в сборе. При этом концы стержня — колесной оси обточены под посадочные диаметры штатных подшипников ступиц.
Многолетняя практика эксплуатации прицепа показала, что эти колеса — самые подходящие. С мотоблоком прицеп соединяется с помощью консоли, верхняя часть которой повторяет обводы держака того же окучника, поскольку вставляется в штатный кронштейн навесных орудий, а нижняя представляет собой ось, вокруг которой в двух радиально-упорных подшипниках вращается поворотный узел водила. Пространство между подшипниками заполнено консистентной смазкой и прикрыто пыльниками.
С рамой прицепа водило соединено шарнирно — дышло вставлено в трубчатый корпус продольного шарнира, на конец его надето и зафиксировано болтом М8 упорное кольцо. Такое соединение позволяет колесам прицепа быть независимыми от положения колес мотоблока на неровностях дороги. Водитель управляет связкой мотоблок—тележка, располагаясь на деревянном сиденье впереди кузова.
Руками он держится за рычаги управления, а ногами опирается на деревянную подножку, прикрепленную к специальной рамке на дышле водила. В небольшой публикации, конечно, невозможно представить все подробности конструкции. На рисунках, например, не показаны такие мелкие детали, как бортовые петли с лямками для крепления перевозимого груза.
Не изображена мягкая подушка на сиденье, без которой любая поездка была бы для водителя испытанием. Думается, что этими и другими элементами самодеятельный конструктор оснастит свое изделие самостоятельно.
(автор: В. А. СВЕРБИЛЬ станица Зеленчукская, Карачаево-Черкесская Республика.)
Как сделать тележку к мотоблоку. Самодельный самосвал для Мотоблока Салют. Для изготовления потребуется стяжное устройство.
Сложно представить заядлого садовода без мотоблока в хозяйстве. Это незаменимая вещь, которая, в первую очередь, нужна при вспашке земли на садовом участке. Но функции минитрактора можно расширить, прицепив тачку / прицеп. Конечно, тележку для мотоблока несложно купить в профильном магазине, но настоящий мужчина запросто сможет сделать прицеп на мотоблок в одиночку.
Варианты тележек
Варианты тележек Этот вид техники напрямую зависит от возможности перевозки определенного груза.
- Тележка одноосная простая. Максимальный подъем тяжестей до 70 кг. Его конструкция будет простой и недорогой.
- Тругар для мотоблока грузоподъемностью до 110-120 кг. Самый универсальный вариант для использования в хозяйстве.
- Прицеп для перевозки грузов массой более 120 кг. Конструкция усложняется, увеличиваются затраты на материал каркаса и обшивки.Этот вариант дороже, но и возможности тележки значительно увеличиваются.
Самостоятельная установка мотоблока прицепа — проще не бывает
Как сделать прицеп к мотоблоку своими руками? Главное, нужно беречь силы и не допускать нежелательных ошибок — это правильные чертежи прицепа к мотоблоку и схема.
Имея точные чертежи своими руками и размер планируемого прицепа, нужно просчитать все нюансы при изготовлении.
- Продумайте, для перевозки которой изготовлена тележка: будет ли она несъемной, легкой или, скорее всего, тяжелой. Исходя из этого, выбирайте материал для набивки рамы и обшивки прицепа.
- Если прицеп — самосвал, двухосный, с большой грузоподъемностью, то есть необходимо оборудовать его гидроприводом. Это необходимо для легкого опрокидывания.
- Для модели с одной осью (одноосной) достаточно ручных устройств.
- Для безопасности тележки грузоподъемностью более 350 кг необходимо оборудовать самодельный механический тормоз. Когда мотоблок с тележкой будет достаточно загружен, то при спуске остановить его будет невозможно. Но так как на прицепе к прицепу сделать тормоза достаточно сложно, поэтому оптимальным вариантом будет помощь квалифицированного специалиста.
Первый этап — Подготовка необходимых деталей и инструментов
В целом это обычная комбинация кузова, рамы, колес и сцепления.Для крепления самодельного прицепа к мотоблоку необходимо приобрести (а возможно они уже в хозяйстве) такие детали:
- трубы диаметром 60х30 мм и 25х25 мм, обычно они должны быть чугунными для надежности будущего изделия;
- два колеса, возможно, у вас были старые ненужные от «Москвича», а также пружины;
- дюралюминиевые листы, их толщина должна быть около 2 мм;
- стальных листов, их толщина должна быть около 0.8 мм;
- Schweller № 5;
- элементы крепления.
Конечно, при монтаже тележки для мотоблока не обойтись без необходимого инструмента: болгарки для резки деталей, электролобзика, шуруповерта и сварки.
Рама для моторного блока
Чтобы сделать прицеп для мотоблока своими руками с надежным и прочным, необходима очень прочная рама. При изготовлении решетки для каркаса подойдет труба 60х30 мм, в сечении должен быть квадрат (прямоугольник) и уголок для компаунда 25х25 мм.Для изготовления каркаса-каркаса все элементы необходимо соединить с 5-м дополнительным крестиком.
В углах каркаса решетки к продольным трубам с помощью сварочного аппарата закрепляют 4 вертикальные стойки. Если автомобильная балка будет с откидной доской, то рамы нужно сделать отдельно и только потом устанавливать.
Варианты облицовки каркаса
Для покрытия конструкции мастера выбирайте недорогой материал или тот, который есть в наличии. Цена продукта становится намного меньше.
- Деревянные доски, которые часто остаются после строительства. Основные достоинства — дешевизна, минусы — влагостойкость, как следствие, малая продолжительность «жизни» авто для мотоблока. Кроме того, на их обработку нужны дополнительные средства.
- Пластик. Плюсы — влагостойкость, в отличие от дерева, минусы — не прочная, при повреждении сломается.
- Листы металлические. Плюсы — материал прочный, значит прочный, минусы — один из самых дорогих вариантов.
Но если тележка к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние деньги на ремонт. Крепить листы к каркасу можно сварочным аппаратом.
Делаем ходовую часть
Для перевозки груза прицепу необходимы колесные узлы, которые можно снять с ненужного транспортного средства. Для крепления колесных узлов необходимо приварить дополнительную трубу. Ступица для прицепа крепится методом лечения.На ось надевают спинку, которую перед этим вытаскивают. Перекос должен отсутствовать, поэтому за ним нужно постоянно следить. Навесные колеса необходимо закрепить гайками и надеть колпак.
Сцепление для прицепа мотоблока
Сцепка для прицепа мотоблока — довольно важный элемент всей конструкции. Лучший из вариантов — это узел, когда труба соединяется с другой трубой. В изогнутой трубе с одной стороны нужно бороться с другой небольшой частью трубы.Делать это нужно в положении вертикально. Та же операция проделывается с другим краем основной трубы. В заключение монтируется kkworn для подключения к прицепу. При поворотах или на неровной дороге такая конструкция обеспечит надежное сцепление.
Как избежать ошибок при изготовлении тележки к мотоблоку?
Если мотоблок прицеп изготавливается впервые, то ошибки даже лучшие Мастера. Основные из них:
- неправильно выбрано сиденье.Это должно быть удобно, потому что часто приходится работать над экономией. Лучшие места в виде лавы;
- в целях экономии тормоза не устанавливаются. Ни в коем случае не экономьте на собственной безопасности. Пусть это будут лучше самодельные ручные тормоза, чем ничего;
- некачественный и дешевый скин. И снова бюджетный вариант, но помните — скупец платит дважды.
Такая техника, как мотоблок — отличный помощник при работе в поле, саду, на даче или ферме.Чтобы расширить возможности техники, вы можете прикрепить прицеп и перевозить почву, мусор, урожай, инструменты и другие тяжелые или габаритные грузы. Сделать прицеп к мотоблоку можно своими руками, потратив на это всего несколько дней. В результате он станет незаменимым помощником, который облегчит дальнейшую работу.
Подготовительные работы
В первую очередь нужно подумать, каких размеров должен быть прицеп , чтобы он шел к определенному мотоблоку, и чтобы им было удобно пользоваться.После этого необходимо будет нарисовать чертеж или эскиз тележки, на котором можно будет отобразить конструкцию с разных ракурсов, нанести все размеры и нарисовать узлы.
Прицепные механизмы
Все продумать до мелочей Чтобы не было затруднений при сборке. Для этого нужно разобраться:
Разобравшись со всеми этими вопросами, можно обрабатывать Список необходимых материалов и подсчет примерной стоимости Будущий прицеп.
Простой прицеп к мотоблоку «Нева»
Для того, чтобы приступить к изготовлению тележки своими руками, необходимо подготовить следующие материалы и инструменты:
- лист дюралюминий толщиной 2 мм;
- листы из стали толщиной от 0,8 мм;
- пружины и диски;
- трубы стальные 25х25 и 60х30 мм;
- канал;
- крепежные изделия;
- отвертка;
- сварочный аппарат;
- электроловик;
- болгарский. Прицеп Rama
это будет цельная конструкция , установленная на решетке рамы. Для его изготовления две траверсы 25х25 мм нужно сделать поперечными и прикрепить к ним трубы 60х30 мм так, чтобы в результате получилась решетка.
К готовой решетке приварены две продольные трубы , поверх которых с помощью сварки крепится обвязка 25х25 мм. Материалом для бортиков послужат стальные листы, которые вырезают нужных размеров и сваривают.
Пришла очередь балки, для изготовления которой понадобятся два швеллера. Элементы вставляются друг в друга, после чего оси колес надеваются на один из концов получившейся детали.
Лонжерон соединяется пружинами, конец которых должен быть надет на ось балки и ось серьги. Затем к этой же балке стремянки нужно приварить центральную часть рессоры.
Последнее но своими руками нужно сделать выдох из труб 60х30 мм .Их следует состыковать и с помощью сварки одну деталь прикрепить к прицепу, а другую — к лонжеронам.
Простой прицеп для мотоблока готов. Хочу отметить, что для соединения его деталей рекомендуется использовать сварочный аппарат. Такое крепление позволит возводить строительство надолго.
Многофункциональный прицеп для мотоблока своими руками: этапы работы, видеоинструкция
Определившись с размерами и начерчивая чертеж, следует рассчитать, сколько Метров металлопроката и сколько каналов потребуется для изготовления самоделки. трейлер.Это необходимо для того, чтобы обезопасить себя от лишних затрат на покупку ненужных деталей и крепежа.
Необходимые материалы и инструмент:
- сварочный аппарат;
- уголки стальные 40х40 мм и 50х25 мм;
- пруток размером 50х50 мм;
- доски толщиной 20 мм;
- трубы обрезные круглого и прямоугольного сечения;
- колеса в сборе со ступицей.
Будущий прицеп будет состоять из четырех основных узлов , соединенных сваркой.
Этапы работ:
Прицеп-самосвал для мотоблока готов. Теперь можно закрепить на подножке и на водительском сиденье, с помощью которого техника будет управляться.
Самодельный прицеп для мотоблока от Autodetas
Составив заранее чертеж и подготовив необходимые материалы и инструменты, своими руками вы сможете собрать такой прицеп за 1-2 дня.
Для работы вам потребуются:
- передние полуоси от «Жигулей» или «Москвич»;
- schweller 65 мм по длине корпуса;
- уголки 60х60 мм;
- две трубы длиной 2 м;
- однотрубный 60х40 мм, длиной 3-5 м;
- Сварочный аппарат.
Несущей частью конструкции будет ось , которая сделана из скребка . Его длина зависит от длины будущего прицепа. С двух сторон швеллера сваркой стыкуются полуоси. Сверху устанавливаются профильные трубы:
Для обеспечения прочности и жесткости конструкции из передних углов тележки следует протянуть углы профиля или трубы . Приколы можно соединить болтами или сваркой.
Рама для прицепа готова.Теперь можно своими руками установить простейший деревянный корпус, сиденье и прикрепить к дыхательному аппарату.
Посмотрев видеоинструкцию и изучив статью, можно понять, что для того, чтобы сделать прицеп к мотоблоку своими руками, совсем не обязательно быть дизайнером или слесарем. Для реализации задуманного понадобится чертеж, требуются инструменты, материалы и немного желания и свободного времени.
Мотоблок — универсальный агрегат, который в составе с дополнительным оборудованием способен выполнять любые работы в сельском хозяйстве.Это поле полей, посевов и рыхлых, но и многие мечтают сделать из мотоблока еще и транспортером.
Но, учитывая достаточно высокую стоимость прицепа, средств на приобретение доп оборудования не хватает, поэтому многие фермеры прибегают к самостоятельному проектированию. В этой статье мы рассмотрим подробную инструкцию Изготовление прицепа для мотоблока своими руками. Но в первую очередь вы познакомитесь с видами ручных тракторов.
Виды мотоблоков
Прежде чем приступить к рассмотрению инструкции по изготовлению прицепа, первым делом необходимо определить его грузоподъемность.Заводские устройства способны перевозить грузы массой от 300 до 1000 кг, но, конечно, это зависит от характеристик самого трактора.
В зависимости от мощности и производительности все ручные тракторы можно разделить на:
В зависимости от типа трактора подбираются и размеры. Для легких оптимальным вариантом будет корпус не шире 1 м и не длиннее 1,15 м. Именно в таком объеме можно уместить до 300 кг веса.
У средних агрегатов длина тела может достигать 1.5 м, где можно погрузить до 500 кг. А габариты прицепа для тяжелых мотоблоков могут достигать 3 м в длину при такой же ширине 1 или 1,2 м.
Типы прицепов в зависимости от устройства
Прицепы для мотоблоков в зависимости от специфики работы могут быть:
- со складывающимся кузовом;
- со стационарным;
- со складывающейся задней или складывающейся боковыми сторонами; ,
- механизм складывания может быть механическим или гидравлическим;
- с ручным тормозом (обычно на прицепах для тяжелых тракторов используется устройство блокировки самопроизвольного движения).
При разработке конструкции прицепа для мотоблока необходимо учитывать его центр тяжести. Его следует сместить вперед относительно оси ближе к лицевой стороне. Это не только повысит устойчивость транспортера, но и обеспечит оптимальное обращение с ним в процессе движения.
Конструкция прицепа для мотоблоков
Определившись с грузоподъемностью и мощностью ручного трактора, можно приступать к конструированию прицепов.Сначала рассмотрим устройство простой тележки без откидного корпуса. При первом взгляде на прицеп в фирменном заводском исполнении может показаться, что конструкция у него сложная.
Но на самом деле это не так, потому что в него входят простейшие детали, которые чаще всего соединяются друг с другом (болтовые и сварные соединения). В устройстве нет сложных компонентов, которые необходимы на сложном оборудовании. Итак, из каких элементов получается прицеп для мотоблока?
1. Сцепное устройство с мотоблоком.
2. Устройство поворотное навесное (консольное).
3. Пригнал.
4. Шаг.
5. Сиденье водителя.
6. Рама.
7. Кузов.
8. Опорная балка.
9. Замок петли.
10. Крепление задней петли.
11. Ось с колесами.
Это мы рассматривали устройство прицепа без ручного тормоза.Если необходимо предусмотреть блокиратор самопроизвольного движения, колеса и суппорты можно снять с малолитражки с задней оси. У них уже есть механизм ручной блокировки барабанного типа.
На представленном ранее изображении видны все рекомендуемые размеры прицепа для ручного трактора средней мощности, около 5 л.с. Материалом кузова могут быть не только доски, но и фанера, листовой прокат, профилированные металлические листы.
По прибору также видно, что сверло закреплено на центральной трубе, вставив ее внутрь.Второй его конец закрепляется шарнирным способом, что позволяет колесам прицепа изменять свое положение относительно плоскости оси трактора, не создавая неудобств при преодолении ям и неровностей. Технология «труба в трубе» обеспечивает требуемую устойчивость при прямолинейном движении, не имея непрочного, тем самым, не создавая аварийных ситуаций.
Девайс проехал
А теперь рассмотрим конструкцию подробнее. Как видно из рисунка, деталей не так уж и много:
1. Поворотный механизм.
2. Дыши.
3. Шаг.
4. Ребра жесткости на шарнире.
Сцепное устройство с прицепом выполнено на шарнирном соединении, состоящем из стальной оси, подшипников и фланца. Через болтовое соединение к последнему крепится ручной трактор.
Немаловажным фактором качественного соединения мотоблока и прицепа является продуманная петля. Поэтому рекомендуется использовать не менее 4 ребер жесткости из стальной полосы толщиной не менее 4 мм.
Конструкция рамы прицепа
На схеме ниже показано, что структурная рама включает в себя различные виды круглых труб профиля I. Сваренные друг с другом. Толщина профиля подбирается исходя из желаемой грузоподъемности прицепа.
Что мы видим на чертеже?
1. Разделитель, укрепляющий конструкцию сидений.
2. Драйвер сиденья водителя.
3. Опора или сиденье.
4, 5, 9, 10. Пилы передние и задние.
6. Распределительная или внешняя рама платформы.
11. Крест арматурный.
12. Центральная ось.
13. Ось изготовлена из стержня диаметром 30 мм.
14. Паяльник из листового металла толщиной 4 мм.
Если вас интересует, как сделать спиральную древесину своими руками, то вы можете прочитать об этом подробнее в.
В раме одновременно предусмотрено сиденье для сиденья, которое можно складывать или неподвижно.В зависимости от этого выбирается тип конструкции раскладного устройства.
Крепеж ведущий и центральная труба
Для фиксации приводных используются болты и шпильки. В центральной трубке проделано отверстие для крепежного элемента. Закрепил накладки на лонжерон. Для изготовления тянутой используйте трубу сечением 60х30 мм.
Рама — это базовая конструкция носителя. Траверты изготавливаются из стального квадрата (25х25 мм). Для их усиления используются диаметры. Стеллажи варят из труб, которые стыкуются со 2-ю сторонами конструкции.
Данный способ навески позволяет частично повернуть трубу без изменения ее положения в продольном направлении при движении мотоблока.
Ось колеса
Ось колеса может быть изготовлена из стального стержня диаметром не менее 30 мм со сварной полуосью, которая в свою очередь притягивает колеса со ступицей. Для их надежного сцепления с осями следует использовать регуляторы и прыгуны, а посадка на ось — это предварительная затяжка подшипников в суппорте.
Если необходимо установить тормоз, необходимо предусмотреть, чтобы он был снабжен рычагом рядом с сиденьем водителя, тросовой системой и барабанами.
Как видите, имея чертежи и полный заводской алгоритм, при желании можно сделать прицеп для мотоблока или другого транспорта самостоятельно.
Ниже предлагаем вам посмотреть видео о том, как сделать прицеп для мотоблока своими руками:
Предисловие
Считаю, что надо определиться, какой прицеп под него подобрать. Тележку можно изготовить своими руками с учетом ваших требований к ней и возможности ручного минитрактора.
Определить основные характеристики прицепа — ориентируемся на заводские модели
Конструкция тележки для мотоблока не относится к сверхпустым. При наличии болгарки сделать прицеп электросваркой и дрелью самостоятельно сможет практически любой владелец ручного минитрактора. Главное, перед сборкой тележки создать ее чертеж или эскиз, а затем уже строго по нему выполнять все работы. Для этого необходимо предварительно определиться с основными характеристиками прицепа: с грузоподъемностью, габаритами и некоторыми другими.Для упрощения данной процедуры рекомендуется ориентироваться на заводе-изготовителе промышленных моделей мотоблоков.
Заводские прицепы производят грузоподъемностью от 300 кг до 1000 кг с кузовами разных размеров. Эти параметры зависят от того, предназначена ли тележка для использования с каким мотоблоком, а точнее, от ее технических характеристик. В соответствии с этим различают 3 основных типа прицепов: на тяжелый, средний и легкий ручной минитрактор.
С тяжелым, мощностью более 10 л.В мотоблоках, как правило, используются одно- или двухосные тележки с корпусом длиной 2-3 м и шириной 1,2 м. Такие прицепы предназначены для перевозки грузов массой 500-1000 кг.
На среднем ручном минитракторе — мощностью от 4,8 до 10 л.с. — Тележки ориентированные одноосные с размерами кузова 1,0 × 1,5 м, 1,1 × 1,4 и т.п. Их грузоподъемность 300-500 кг.
Прицепы одноосные с длиной кузова 0,85-1,15 м и шириной 1 м мощностью до 4,8 л.с. Грузоподъемность этих тележек не более 300 кг.
Высота бортов штатных заводских тележек для мотоблоков 30-35 см. На большегрузных прицепах бортовые ограждения устанавливаются каркасной конструкции, высота которой составляет 50-60 см.
Для облегчения погрузочно-разгрузочных работ задняя часть тележек выполнена складной и съемной. На некоторых моделях, помимо задней части, раскрываются оба боковины, что повышает удобство заполнения кузова грузом и освобождения от него.
Все стандартные прицепы изготавливаются самосвалы.На моделях для средних и легких мотоблоков отсутствует гидроцилиндр подъема и эта функция реализована за счет конструкции тележки. Кузов на прицепе устанавливается так, чтобы его центр тяжести и находящийся в нем груз находился на оси поворота, совмещенной с колесной парой тележки. Такая балансировка значительно облегчает опрокидывание вручную.
Тележки грузоподъемностью более 350 кг в соответствии с требованиями правил безопасности оснащены механическим тормозом.
Это связано с тем, что при спуске с крутого склона по инерции движения груженого прицепа гаснет только 1-й тормоз самодельного минитрактора. Поэтому тележки следует оборудовать их тормозной системой.
Как правильно спроектировать конструкцию прицепа
Итак, во избежание в процессе сборки тележки многократного пересечения деталей, переделок и, как следствие, повреждения материала и на бесконечно затянутом производителе, необходимо сделать подробный рисунок.Если быть точнее, их должно быть несколько: для всех прицепных узлов и тем более для каждого из них в нескольких проекциях — виды с разных сторон. Для сложных и ответственных деталей следует делать дополнительные отдельные чертежи. Следует тщательно прорисовать дизайн всех узлов и их элементов. Каждый товар должен быть подписан: указать его название и все размеры.
На готовых чертежах можно будет не только наглядно представить объем и масштаб необходимых работ, но и легко и быстро составить список всех инструментов и материалов, которые потребуются для сборки прицеп своими руками. При изготовлении тележки возможно обнаружение, что в подготовленных эскизах изначально упущены некоторые важные нюансы и / или отсутствуют детали, необходимые для конструкции, узлов. Поэтому перед началом работы необходимо внимательно изучить чертежи, продумав и учитывая следующие моменты:
- какие основные и вспомогательные узлы будут на прицепе и как их нужно будет соединять — сваркой, закручиванием болтов и гаек или клепкой. ;
- как перемещать и согласовывать с неподвижными поворотными элементами — через шарнир, втулку, подшипник или ось;
- есть желание сделать парковочные опоры;
- нужен ли самосвал для механической разгрузки кузова;
- и др.
После этого, возможно, чертежи придется дополнить какими-либо доработками, детализируя или отрисовывая в них недостающие, не предусмотренные изначально узлами и элементами. Но сделав это, можно будет провести полную инвентаризацию необходимых материалов и инструментов.
Перед приобретением необходимых материалов следует посмотреть, что есть в наличии на участке или в гараже. Вполне может быть, что есть что-то подходящее для использования при сборке прицепа.Например, из любых круглых или профильных труб можно сделать каркас, другие силовые и опорные элементы конструкции.
Разработка чертежей грузовика грузоподъемностью до 350 кг
Такой прицеп подходит для любого мотоблока. Изготавливать своими руками своими руками не стоит, так как по вышеперечисленным требованиям безопасности придется обратиться для оснащения собственной тормозной системой. Описывать или грамотно использовать готовый, например, из легковой машины, для большинства это будет просто не по силам.А с другой стороны, по большому счету, сделать тормоза своими руками для достижения необходимого уровня безопасности в мотоблоке с груженым прицепом технически сложно.
Выбор габаритов, размеров кузова и самого прицепа в первую очередь зависит от требуемой грузоподъемности. Если они определены, необходимо исходить из норм на заводские тележки, приведенных в 1-й главе. Для изготовления собственного прицепа грузоподъемностью 350 кг можно использовать чертежи, которые следуют далее.Размеры как основных, так и деталей могут быть изменены в зависимости от имеющихся материалов. Также эти чертежи можно использовать как наглядный пример Как правильно разработать конструкцию тележки, если планируется собрать другой вариант.
Первый рисунок обычный. На нем все основные узлы — кузов, рама, колеса, проезд — и размеры.
Затем детальный чертеж каркаса, который должен быть выполнен из прямоугольных или круглых стальных труб. Соедините их между собой сваркой.
Корпус в этом варианте тележки изготовлен из досок толщиной 20 мм.На борту все глухие — не опирайтесь.
Чертеж проехал. Основную нагрузку воспринимает стык корпуса поворотной платформы с дыханием. Поэтому их состав усилен 4 ребрами жесткости, которые нанесены на сечение B-b.
Для поворотной сборки, как сложного ответственного элемента прицепа, разработан отдельный чертеж с подробной детализацией его конструкции и элементов.
При использовании в конструкции данной тележки для мотоблока из других материалов допустимый вес перевозимого груза может измениться.
Из каких материалов и как можно собрать прицеп своими руками
Каркас проще всего сварить из уголка, швеллеров и профильной трубы. Также подходит для круглого сечения и трубопроводов.
Стальной стержень следует принять за ось колеса. Его диаметр должен быть не менее 30 мм, а длина не менее 1070 мм, но при этом колеса не подходят для размеров прицепа. Стержень приварен к продольному шарниру и угловым опорам рамы.
Колеса подходят от любой сельхозтехники или мотоциклетной коляски. Под посадочный диаметр подшипников в ступицах потребуется заточка оси.
Корпус проще сделать своими руками из досок, закрыв им по углам металлические уголки. К раме закрепите болтами. Оптимальная толщина досок — 20 мм. Чтобы облегчить погрузку и разгрузку, лучше делать доски. Низ кузова можно выполнить из обрезной доски, но прицеп будет надежнее и долговечнее, если лучше использовать листовой металл, толщиной лучше 2-3 мм.Автокресло отлично подходит в качестве сиденья.
Сцепление (поворотный узел) тележек сделайте своими руками из куска стали подходящего размера, просверлив в нем или проделав в нем отверстие, которое легко войдет в консоль. Поворотный узел желательно выполнить по схеме, предложенной на приведенном выше чертеже — с использованием подшипника подходящего диаметра. Их наружный зажим плотно сажается в корпус муфты или приваривается к нему, а внутри создается консоль — без люфта.
Мотоблок — очень удобное устройство для работы в небольших и средних фермерских хозяйствах. Особенно удобно, если много полезных устройств. Один из них — трейлер. Ведь за счет такого дополнения к мотоблоку увеличиваются его возможности и эффективность. В результате сразу сокращается количество работ, которые будут выполняться вручную.
В первую очередь мотоблок нужен для обработки земли. Однако прицеп и другие дополнительные устройства могут сделать его еще более практичным.Причем простейшая модель изготавливается легко и может быть собрана самостоятельно. Такой прибор подходит для любого хозяйства.
Чертежи
Прежде чем приступить к постройке прицепа, необходимо хорошенько подумать о его назначении. От этого во многом зависит размер устройства. При этом параметры прицепа должны совпадать с заданным мотоблоком, чтобы их было удобно использовать вместе. По мотоблокам различают следующие типы прицепов:
Мотоблоки объемом до 5 л.из. Хорошо сочетается с прицепами на одной оси. Корпус таких устройств имеет максимальный размер 1 на 1,15 метра и считается легким. Средние прицепы подходят для мотоблоков объемом от 5 до 10 литров. из. Размеры таких устройств могут составлять 1 1,5 метра или 1,1 на 1,4 метра. Они предназначены для перевозки грузов массой от 300 до 500 кг.
Для культиваторов мощностью 10 л. из. Лучше всего использовать корпус с двумя осями. Его размеры будут примерно 1.2 на 2 метра. В таком прицепе можно перевозить грузы массой до 1 тонны. Это как раз те, которые считаются сложными.
Если размеры прицепа известны, следует сделать чертежи или эскизы устройства. Оптимальный вариант, если дизайн изображен с разных ракурсов. А еще важно на эскизах поставить отметку с размерами и внимательно показать все существующие узлы.
Простой прицеп состоит из следующих основных узлов:
ведущий, состоящий из нескольких деталей;
прочная рама;
комфортный корпус с каркасом;
Колесаподходящего размера.
В состав приводной части входят такие детали, как корпус узла, отвечающего за разворот, вытяжку из трубы, каркас подножки, упор из трубы, ребро жесткости, накладные части в виде планок. Детали соединяются, как правило, с помощью сварочного аппарата. Наибольшая нагрузка приходится на место соединения дыхания поворотным узлом. Необходимо, чтобы необходимо было хорошо укрепить с помощью жесткости Ребера.
Каркас чаще всего делают из стали, а точнее из прутьев (труб), диаметр которых не менее 3 см. Соединения на раме изготавливаются с помощью сварки, рамы, лонжероны, опоры по углам, корпус продольного шарнира. Каждый кадр должен включать в себя ряд особенностей, обусловленных местностью, где он будет использоваться: например, ямы, холмы и многое другое.
Корпус может быть как из металла, так и из дерева. Может быть цельнолитой или стержневой.
Стоит задуматься, когда он будет построен, для каких целей понадобится прицеп и какие грузы чаще всего будут в нем перевозиться.
Для изготовления оси колеса используйте стальной стержень. Его диаметр должен быть около 3 см, а длина около 1,07 м. Эти параметры подходят лучше всего и не позволяют колесам выступать за пределы кузова прицепа. Что касается колес, то они подходят практически из любой техники. Главное, чтобы они подходили к дизайну по размеру.
При подготовке необходимо учесть, что схема включает в себя ряд тонкостей. Важный момент Это не только основные, но и вспомогательные узлы.Также важно заранее выбрать способ, к которому будут крепиться узлы.
И нужно учитывать, что некоторые соединения должны быть особенными, так как они отвечают за поворот. Не менее важно продумать, будет ли прицеп оборудован стояночными опорами и самосвалом для быстрой разгрузки.
Материалы и инструмент
Для создания прицепа на мотоблоке своими руками могут потребоваться следующие инструменты:
В зависимости от того, какие материалы будут использованы для будущего трейлера, набор инструментов может несколько измениться.Однако большинство из них незаменимы при создании дополнительного оборудования для мотоблока.
В первую очередь при выборе материалов следует продумать, из которых будет изготовлен кузов прицепа. Самый дешевый материал для него — дерево. Например, можно использовать доски толщиной около 0,2 см. При этом следует учитывать, что их нужно усилить на углах металлических накладок. Такой кузов удобно фиксировать, используя каркас для опор из бруса и болтов.
Деревянные прицепы лучше всего подходят для перевозки грузов в мешках. При этом плата такого устройства будет неподвластной. Желательно, прежде чем окончательно выбрать, из чего будет сделан кузов, рассчитать нагрузку, а также прикинуть, какие грузы будут в нем перевезены.
Также возможно изготовление корпуса из металлических листов толщиной от 1 мм. Этот материал самый универсальный. Сделать его неподвижным и прочным довольно легко с помощью грунтовки и покраски.
Professor также подходит для изготовления прицепа. Однако необходимо учитывать, что этот материал требует дополнительных ребер жесткости.
Для изготовления оси колеса можно использовать стальной стержень длиной около метра. Такая длина позволит наиболее правильно разместить колеса на самодельном прицепе. Также в качестве оси подойдет балка ВАЗ-2109. Хорошим вариантом станет использование всей задней оси, включая колеса.
В качестве колес можно использовать колеса любой техники. Единственное условие, чтобы их размер соответствовал технике. Например, хорошим вариантом для прицепа являются колеса от люльки или жигули. Также можно использовать колеса от садовой техники радиусом 40,6-45,7 см. Хорошим вариантом станут колеса от Муравьего Мотора.
Как сделать самосвал?
Дизельный прицеп для дизельного мотоблока станет незаменимым помощником в любом хозяйстве.Очень удобно перевозить грузы, которые легко выгружаются за секунды. Сделать своими руками такую конструкцию совсем несложно.
А самодельный прицеп тоже может быть лучше, так как он будет выполнен по всем необходимым требованиям.
Начать изготовление прицепа лучше всего с кузова, а точнее с его рамы. Боковые доски можно сварить из профильных труб. Из подобных труб делается весь каркас. Проверить соединения на прямоугольнике можно с помощью обычного конструктора.
Стоит отметить, что при сварке сначала нужно немного «схватиться». Когда будет видно, что все собрано правильно, можно готовить более плотно. Очень хорошо, если сварные швы отполированы «болгаркой».
Задний борт лучше всего делать съемным, чтобы было легче выгружать груз. Для крепления подходят обычные дверные петли, а для закрывания — шпагат
.Чтобы прицеп был безопасным в ночное время, на задний бор можно наклеить светоотражающие наклейки.
На лицевой стороне, а также сбоку необходимо приветствовать небольшие отрезки труб, которые станут стойками для деревянных или металлических бортиков. Завершающий этап — обшивка каркаса, выбранный материал (дерево или металл).
После этого можно рисовать из профильных труб. Их нужно крепко приветствовать на балке. В результате конструкция имеет форму треугольника. Укреплять конструкцию в углах следует при помощи паяльников из металла, толщина которого будет не менее 4 мм.Спереди под прицепным устройством должна быть прикручена металлическая пластина толщиной более 8 мм.
Чтобы прицеп оказался самосвальным, следует к балке, а также низам днища приварить петли дверей в виде капельки, которую можно приобрести в магазине.
Для фиксации кузова можно использовать обычные дверные катки. Он прикреплен сваркой к стойке, которая находится между трубами, составляющими дышло. Также можно приобрести моноблочный самоустанавливающийся агрегат.
Цилиндр надо вставить в обшивку патрубка и приветствовать. Обеспечивает прочное соединение. Открытие происходит с помощью рычага, который можно прикрепить к сиденью. Соединить его можно рывком с помощью обычного провода.
Осталось прикрепить колеса осью. Практика показала, что лучше сразу брать готовую осевую конструкцию. В зависимости от величины подъема и габаритов можно сделать прицеп двух- или четырехколесный.
Для каждого прицепа важна устойчивость перед передней балкой для установки подножки.Это позволит телу оставаться в устойчивом положении даже без мотоблока.
Как сделать двухосный прицеп?
Прицепы с одной осью встречаются чаще, но у них есть недостатки. В частности, это их центр тяжести. Ведь при неправильном основании корпуса нагрузка упадет. Это также может привести к увеличению напряжения в зоне сцепления, что в результате приведет к его выходу из строя. Избежать этого можно, если расположить центр тяжести строго над осью.
Устранить этот недостаток, а также увеличить грузоподъемность можно с помощью двухосных прицепов. Состоят из основных блоков и узлов, а также моделей с одной осью. Единственное их отличие — четыре колеса и две оси. Причем оси изготавливаются так же, как и в прицепах с одной осью.
Прицеп-багажник для мотоблока своими руками | Своими руками
Заводские прицепы или тележки ручной работы возле мотоблоков располагаются позади водителя.При перевозке тяжеловесных и негабаритных грузов это позволяет сохранять равновесие, не закрывает обзор. Хотя и не очень удобно — постоянно нужно поворачиваться.
Для небольших весов сделал компактный пыльник для мотоблока . Его отличительная особенность — расположение перед водителем.
Легкий каркас сваренный из трубы d 30 мм. Для стенок и днища использовалась олово толщиной 2 мм. Ширина и высота ствола определялась исходя из габаритов мотоблока, а длина — с учетом длины ручек управления.Другими словами, чтобы не было помех при ходьбе или работе. Внутренний край ствола приваривался к оси колеса, дальний конец — к трубе под днищем. Выполняет сразу три функции: служит опорой для ствола, увеличивает жесткость конструкции, стыкуется с Г-образным дышлом (фото 1).
Читайте также: Багажник для авто своими руками
Конфигурация последнего не случайна. Внутри нижней части дышла расположена ось d 30 мм, на которой можно поворачивать ствол относительно мотоблока.Это очень важно при движении по неровной дороге. Верхняя часть входит в «серьгу» мотоблока и фиксируется шкворнем. Такое соединение обеспечивает высокую маневренность и позволяет развертывать в ограниченном пространстве.
Колесный башмак
Чтобы уберечь себя от покупки дорогих резиновых покрышек, «перезагрузите» шасси оригинальным способом. К ободам старых колес мопеда нарезать полосы от ременной передачи от комбайна. Постукивая по кянику, поочередно опускать их в «ручейки» колесных дисков.Концы фиксировали болтами с гайками и шайбами (фото 2).
Самодельная эстакада для мотоблока — фото
Дышло
1-2 — нижняя и верхняя части (профиль 40 мм), 3 — муфта, 4 — ось d 30 мм, 5 — навеска мотоблока, 6 — штифт
Колесо
1 — обод от колеса мопеда, 2 — «шина», 3 — болт с гайкой М 8
Автор: В. Дикунов, Могилевская обл.
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
Самодельные прицепы для крутых машин. Металлический прицеп для легкового автомобиля
Для перевозки крупногабаритных и сыпучих грузов на большие расстояния мы привыкли использовать грузовой транспорт различной тонны, а тачка отлично подходит для перемещения тяжестей внутри коммунального хозяйства.Но что делать, если на среднее расстояние нужно перевезти не очень габаритный груз. В этом случае пользоваться тачкой неудобно и требовать значительных затрат энергии, а нанимать специально грузовую технику невыгодно. Для таких целей отлично подойдет прицеп, для которого может подойти автомобиль, минитрактор и даже мотоблок.
Все это тоже представлено в домашнем подсобном хозяйстве, но так сказать в миниатюре. Например, в хозяйстве для перевозки будет использоваться даже машина.
Чтобы доставить груз издалека, вы можете нанять грузовик. Но при транспортировке самотеком на средние расстояния автомобиль оказывается непроизводственным, а грузовик убыточным. Поэтому для своего противодействия я решил сделать прицеп своими руками, причем такой, чтобы в качестве тягача к нему можно было использовать прицеп для мотоблока, а при необходимости — и легковой автомобиль.
Как сделать усиленный прицеп для легковой машины своими руками
Такой легковой прицеп можно сделать своими руками.Для его изготовления можно использовать запчасти и запчасти, которые будут в гараже или на разборке.Из двух лонжеронов и двух траверс (передняя и задняя поперечина) будет сделана рама. А решетка платформы состоит из пяти поперечин, которые размещены между траверсами. Поперечины и траверсы относительно лонжеронов должны иметь небольшие проблемы с консолью. Продольные детали необходимо ускорить до эссе. Они будут выполнять роль обвязки бортов прицепа. На эти детали можно поприветствовать стойки, а уже к стойкам — верхнюю обвязку.
Прицеп для легкового автомобиля чертежи, типоразмеры
Лонжероны изготовлены из труб прямоугольного сечения 60х30 мм. Третьи перечисленные выше части рамы и каркаса (траверсы, ригели, стойки, обвязка) — из стальной трубы квадратного сечения сечением 25х25 мм.
Передняя и задняя часть корпуса одинаковы. Они сделаны складными (это допускает длительную нагрузку на прицеп), и поэтому их рамы хоть и сделаны из той же трубы квадратного сечения 25х25 мм, но выполнены отдельно от общей рамы кузова.Решетка платформы сверху закрыта дюралюминиевым листом толщиной 2 мм, образующим пол кузова, а сторона снаружи тонирована толстой жестью — стальным листом 0,8 мм. Пол будет притягиваться к решетке болтами М5 с потайными головками, а бока боковин аккуратно (точки) приварены к ремням и стойкам.
Балка моста также имеет трубчатое прямоугольное сечение: она сварена из двух одинаковых отрезков каналов № 5, вставленных один в другой. Предварительно на концах одного из них привариваются две колесные оси.Просветы между ними и перегородками балок в торцах закрывались стальными накладками.
Балка соединена с лонжеронами рамы двумя рессорами от старого автомобиля «Москвич-412»; От этой же машины взяты и 13-дюймовые колеса. Середина пружины притягивается к балке стремянок, а их концы прикрепляются к лонжеронам: один будет идти по оси кронштейна, а другой — по оси сережек. Амортизаторы в конструкции упрощенного грузового прицепа для легкового автомобиля сочли ненужными.
С такой подвеской расстояние от земли до платформы составляло около 600 мм, что, как показала эксплуатация, вполне приемлемо.
Дышло самодельный прицеп двухбалочный. Выполнен из такой же трубы прямоугольного сечения сечением 60х30 мм, что и лонжероны. Задние концы лучей были вытянуты и приварены к передним концам лонжеронов 200-миллиметровым спиртом. Передние концы лучей сходятся на корпусе тягово-сцепного устройства и также привариваются к нему. Он самодельный, но со своим прицепом я никогда не выезжаю на дороги общего пользования (да в этом и незачем).Технические требования просто запрещают использование самодельных тягово-сцепных устройств.
Нет прицепа, сделанного своими руками и тормозов — использую для остановки или замедления скорости движения тракторный тормоз. А вот сигнальные устройства — фонари заднего затемнения с поворотниками и стоп-сигналы установлены — так что мои действия всегда понимают соучастники движения на дороге.
Легковой прицеп своими руками видео
Иногда вместимости легкового автомобиля не хватает многим автомобилистам, особенно если требуется перевозка крупногабаритного груза.Для решения такой задачи лучше всего подойдет прицеп.
Самодельные прицепы к легковым автомобилям
Прицепы бывают двух видов, выпускаются специализированным заводом или самодельные:
- Заводские прицепы не требуют дополнительных разрешений на регистрацию и регистрацию. Но при этом заводские прицепы не всегда устраивают автомобилистов своими техническими характеристиками, а если и устраивают, то цена их не измеряется высокой. Да и качество самих прицепов не на высоком уровне, что требует дополнительных вложений после покупки для устранения заводских недостатков.
- Самодельный прицеп — это конструкция, которую автомобилист собирает на своем чертеже из материала, который мешает ему по качеству, при этом соблюдая нормы ГОСТ при ее сборке. Что касается аспектов регистрации такого продукта, то они намного дороже, чем при регистрации на заводе, поскольку для эксплуатации самодельного прицепа необходимы дополнительные разрешения.
Если рассматривать с экономической точки зрения, стоимость самодельного прицепа с учетом всех затрат на регистрацию значительно ниже, чем покупка нового.
Также стоит учесть, что самодельный прицеп будет намного лучше заводского хотя бы потому, что весь процесс изготовления будет контролировать сам автомобилист.
Набор инструментов и материалов
Первое, что необходимо для изготовления прицепа — это рисунок.
Также стоит отметить, что чертеж должен соответствовать требованиям ГОСТ 37.001.220-80 .
В этом стандарте указаны все требования, необходимые для получения разрешения на эксплуатацию прицепа и его дальнейшей регистрации в межрайонном регистрационном отделе экспертизы.
Кроме чертежа для изготовления самодельного прицепа потребуются следующие материалы.
- Профильная труба 40х40 миллиметров для устройства рамы прицепа. Можно использовать трубу большего размера, но стоит учесть, что это приведет к увеличению массы конструкции.
- Для боковых сторон рекомендуется использовать стальные листы толщиной не менее 0,6 миллиметра , но не более 1 мм, так как это также может привести к ненужному увеличению массовых продаж.
- Для днища прицепа можно использовать листы OSB или поликарбоната. Количество материала рассчитывается от площади днища прицепа.
- Балка металлическая 80х5 мм для оси прицепа.
- Ступица крепления колеса Идеально подходит с задней части ВАЗ 2108.
- Два колеса ВАЗов диаметром R 13 , опционально R14.
- Два амортизатора От мотоцикла Урал.
- Две автомобильные амортизационные пружины, можно использовать Сборка от ВАЗ 2101 или с ЗАЗ 969.
- Двухшина в проводе лампы Примерно 10 метров.
- Габаритные фары с футсами и повороты.
- Труба металлическая толстовская длиной не менее трех метров. Д. ля изготовления прицепного элемента.
- Замок Фарк.
- Мама папа разъем для подключения бортовой сети От авто.
Также для изготовления самодельного прицепа потребуются инструменты:
- Сварочный аппарат — желательно полуавтомат, Но можно и обычную дугу.
- Болгарка и диски Для резки металла.
- Сверло по металлу.
- Рулетка и молоток.
- Копка , втулка.
После того, как весь необходимый инструмент и материал будет закуплен, его можно будет обработать непосредственно в процессе без отклонения размеров от размеров, указанных на чертеже.
Сборка своими руками
Раскрой материалов для сборки прицепа производится в размере, указанном на чертеже.
Сборка самодельного прицепа состоит из следующих этапов:
Электропроводка прицепа прокладывается по тому же принципу, что и в автомобиле минус к его раме (массе) крепится провод, а к контакту осветительного прибора — плюс.
Как прописать самодельный прицеп к легковой машине?
Для регистрации в МРЭО необходим технический паспорт и номер товара.
Конечно, ни первого, ни второго от самодельного прицепа быть не может.
Следовательно, чтобы зарегистрировать самодельный прицеп, необходимо оформить документы, подтверждающие, что данный товар соответствует нормам ГОСТ и безопасен для использования на дорогах общего пользования.
Для получения документа о безопасности самодельного прицепа необходимо обратиться в аккредитованную испытательную лабораторию. Сотрудникам лаборатории после серии тестов будет выдан (если тесты пройдут успешно) Сертификат на возможность безопасного использования прицепа на дорогах общего пользования.Этот документ можно отправить в МРЭО и на законных основаниях поставить трейлер для учета.
Мы также не забываем, что вам необходимо пройти в офис, который занимается упаковкой автомобилей и только после того, как номер прицепа будет обнажен, вы можете начать процесс регистрации.
Ставим прицеп
Для постановки самодельного прицепа потребуются следующие документы:
- Заявление руководителю ИРЭО Для оформления прицепа.
- Идентификация.
- ТЕППАСТ автомобиль.
- Свидетельство лаборатории о допуске прицепа На дороги общего пользования (для самодельных прицепов).
- Документы, подтверждающие право собственности на зарегистрированный прицеп (доверенность, справка учетной записи).
- Квитанции об уплате госпошлины А за услуги МРЭО.
- Зарегистрированный прицеп или акт техосмотра.
- Страховой полис ОСАГО.
Процесс регистрации прицепа состоит из следующих шагов:
- Написание выписки . Придя в Мрео, необходимо написать заявление на имя начальника о порядке ведения бухгалтерского учета. Как правило, образец письма выдается вместе с анкетой.
- Оплата услуг и госпошлины. После написания заявления человек оформляет расчетный счет, на котором производится оплата госпошлины, услуг и материалов ТОиР (техподдержка, номера).
- Доставка документов. После уплаты госпошлины и получения услуги вместе с необходимыми документами будет оплачена пошлина и выписка откроется в окне регистрации. После вы можете отправиться на место и ожидать инспектора, который осмотрит прицеп (в случае отсутствия акта осмотра).
Следует помнить, что если прицеп был приобретен новым, то на регистрацию дается 10 дней со дня покупки. Если прицеп не будет отчитываться за указанный период, владельцу придется заплатить штраф.
Osago на прицепе
Как ни странно, но прицеп тоже нужно приобретать страховой полис. Но, согласно закону об ОСАГО 2 и 3 части, не каждый обязан оформлять страховой полис. Частные владельцы прицепов для легковых автомобилей, используемых в личных целях, имеют право не приобретать страховой полис.
Что касается списка прицепов, для которых приобретение страхового полиса является обязательным, то следующие транспортные средства включают:
- Прицепы к легковым автомобилям юридических лиц.
- Прицепы для грузовых автомобилей и тракторов.
- Прицепы Для автобусов.
- Прицепы для мотоциклов и скутеров.
Для оформления страхового полиса ОСАГО прицеп должен пройти техосмотр. В противном случае в выполнении политики будет отказано.
Если у вас легковой автомобиль, то вы наверняка часто сталкиваетесь с необходимостью перевозить всевозможные грузы. В этом случае не обошлось и без легкового прицепа.Ее, конечно, можно приобрести в магазине соответствующего товара, но такую конструкцию можно сделать самому.
Работа на Рама
Самодельный прицеп, как и модель заводского типа, должен иметь раму, являющуюся основой конструкции. Его жесткость и прочность определят долговечность прицепа. Для большей надежности рекомендуется использовать элементы, которые будут соединяться между собой сваркой. Начать работу необходимо с определения габаритов описываемого элемента, а точнее ширины и длины.Размер будет определяться внешними краями компонентов каркаса. Чтобы определить окончательную ширину рамы, к расстоянию между внутренними краями боковых стенок необходимо прибавить толщину той же стены, умноженную на 2. Если рама будет расположена между колесами, и не выше них, то следует учитывать зазор между болтом и шиной.
Если вы решили сделать самодельный прицеп, то после определения размеров следует выполнить каркас каркаса.Для этого металлический профиль необходимо разложить на поверхности, соблюдая перпендикулярность между компонентами. Элементы следует соединять между собой зажимами. Параллельно за ним следует следить, для этого рулеткой измеряется диагональ полученного прямоугольника. Значения должны быть равны между собой, отклонения могут составлять от 2 до 5%. Конструкция должна иметь жесткое ребро, потому что квадрат и прямоугольник — нестабильные конструкции.
Комплектация прицепа автомобилем
Самодельный прицеп должен иметь цепной шар.Для выполнения этого пункта необходимо помнить, что меньшая длина соединительной части говорит о быстрой реакции при движении автомобиля. Даже небольшой боковой поворот ведущих колес приведет к тому, что прицеп резко двинется с места. Это может привести к повреждению груза и его падению. Делая самодельный прицеп, нужно выбрать оптимальную длину — от 1,5 до 2,5 см. Выбирая материал, рекомендуется использовать стальные профили, которые составят основу каркаса и компаунда.Для последнего элемента будут трубы в количестве 3 штук. Соединять рамы каркаса можно методом сварки, а для большей прочности рекомендуется усилить уголком. Перед сваркой мастер должен примерить элементы, чтобы сцепка выполнялась по расчетной оси. При изготовлении самодельных прицепов для легкового автомобиля на этом же этапе следует установить страховочный трос, который можно заменить на цепь. При желании в районе сцепки можно установить складывающееся колесо для комфортной перевозки прицепа без транспортного средства.
Установка сцепки
Самодельные прицепы для легкового автомобиля должны иметь установку, установка которой может осуществляться сваркой или болтовым соединением. Перед окончательной фиксацией этого элемента необходимо проверить совпадение размеров труб каркаса с пазами паза. Последний не должен быть больше ширины трубы, размер размера может составлять максимум 5 миллиметров. Сварное соединение может обеспечить отличную прочность, но при его повреждении для демонтажа потребуется использование газовой горелки.Прочность соединения с болтом меньше. Следует использовать болты восьмого класса прочности. Менее прочный не выдержит усилий по резке. Для соединения нужно подготовить два болта, больше использовать не стоит, так как это поспособствует ослаблению элемента каркаса, а также сцеплению из-за наличия отверстий под крепеж.
Работа на оси
Перед тем, как зарегистрировать самодельный прицеп, его нужно полностью подготовить к эксплуатации.Существует правило, по которому ось прицепа располагается на расстоянии 40% от проектной длины с задней стороны. После того, как можно будет измерить расстояние, необходимо обозначить расположение оси. Его можно установить, поставив каркас на поверхность. Используйте два блока 4×4, при этом шпиндель должен свободно болтаться. В предполагаемом месте крепления оси с поверхности каркаса нужно удалить краску. Ступеньку между рукавами следует разделить на две, получившуюся отметку поставить на поверхность.
Самодельный прицеп для мотоблока может быть изготовлен по той же технологии, но габариты будут существенно меньше. Для того чтобы контролировать габариты, нужно еще раз измерить ширину рамки. После этого мастер может приступить к окончательной установке. Элементы совмещены сваркой. Рекомендуется использовать амортизационную подвеску по той причине, что она гарантирует более внушительную мягкость, хотя и отличается незначительной прочностью.
Работа на домкратах-стабилизаторах
При самодельном изготовлении важно обеспечить горизонтальное положение конструкции.Углы рамы как наиболее подходящий вариант. Возможна установка только с одной стороны конструкции. Если рассматривать устройство со стороны, рекомендуется применять винтовой механизм. Его можно использовать для замены колеса.
Подводя итог
Самоделка, как и для автомобиля, сможет расширить ваши возможности. Последний вариант можно использовать для перевозки грузов любой конфигурации. При этом абсолютно отсутствует риск повредить автомобиль.Несмотря на то, что прицеп может иметь свои особенности, приведенные выше рекомендации являются общими для всех вариантов. При желании самодельный прицеп для лодки или для легкового автомобиля можно оборудовать тормозной системой, а также освещением. Однако решение этих вопросов рекомендуется доверить профессионалам.
Оформление прицепа
Если вы задумываетесь о том, как сделать прицеп, то вас должна заинтересовать задача его оформления. Дизайн должен пройти экспертизу, чем занимается Всероссийское общество автомобилистов, сокращенно АВА.В каждом регионе есть свое общество. Чтобы пройти экспертизу, необходимо убедиться, что прибор соответствует действующему ГОСТу. Ознакомиться с государственными стандартами вы можете в документе ГОСТ 37.001. 220-80. Перед тем как зарегистрировать самодельный прицеп, следует знать, что вышеуказанный стандарт распространяется на все разновидности прицепов, которые предназначены для буксировки микроавтобусов, а также легковых автомобилей на дорогах общей сети. Стандарт не распространяется на те устройства, конструкция которых была разработана до утверждения технических характеристик указанного стандарта.
Заключение
Перед тем, как приступить к изготовлению прицепа, необходимо ознакомиться с государственными стандартами, чтобы не пришлось переделывать конструкцию. Масса устройства не должна превышать разрешенную производителем. Вес не должен превышать комплектацию автомобиля. Этот показатель составляет 1800 килограмм. Длина устройства не должна превышать 1,5 длины автомобиля или ограничиваться 8 метрами. Эти требования следует учитывать еще на этапе проектирования прицепа, иначе использование конструкции будет невозможно.
Легковой автомобиль есть почти в каждой семье. Так как люди увлекаются садоводством и строительством, регулярно возникает необходимость в доставке грузов. Вы мне говорите, что у машины есть багажник. Но дело в том, что он не подходит для перевозки тяжелых вещей. Выйти из позиции легко, нужно позвонить в компанию, которая занимается грузоперевозками, и сделать заказ. Но не все владельцы автомобилей хотят тратиться на их услуги. Выход есть! Получите трейлер. Его нельзя купить, потому что вы легко сделаете эту полезную вещь лично.
Выгодно ли делать прицеп?
Конечно, выгодно! Если вы «дружите» с инструментами и имеете навыки работы со сваркой и запчастями, то сделайте это сами. Сборка прицепа не занимает много времени, для работы не требуются дорогостоящие инструменты и материалы.
Вы экономите деньги, потому что вам не нужно тратиться на покупку заводского прицепа.
Как сделать прицеп для легкового автомобиля?
- Сначала купите все необходимое.Вам понадобится листовая сталь, из него вы сделаете корпус. Купите ходовую часть и колеса, вам понадобятся стальные капеллеры. Кроме того, для прицепа понадобятся алюминиевые трубы и качественный крепеж. Для сварки кузова понадобится сварочный аппарат. Если вы знаете, как с ним работать, добро пожаловать в листы.
- Определите желаемые размеры прицепа и сделайте чертеж, он вам поможет при сборке. Очень хорошо, если в гараже есть запасы старых деталей, они понадобятся.Например, у трактора возьмите обвязочные элементы бортов, а сами борта выйдут из накладки. Сделайте каркас из стальной трубы, достаточно купить изделие диаметром 40 мм. Труба чуть меньшего диаметра Отрегулируйте под тягу. Купите три штуки, две пустите на продольную, а одну на поперечную тягу. Не забудьте приобрести трубу под балку моста.
- Wheels Place the Dameless, амортизаторы от старого «Урала» пригодятся.В магазине нужно купить устройство, предназначенное для захвата головного убора и страховочной цепи.
На что обратить внимание
Начать нужно со сборки каркаса. Вы наверняка надеетесь, что самодельный прицеп прослужит вам долго. Помните, что срок службы напрямую зависит от прочности каркаса. Немаловажный фактор — жесткость. Для построения конструкции используйте сварку, это обеспечивает надежность соединения.
Код Вы указываете размер прицепа, пробуете собрать каркас.Разложите элементы по ровному полу, соберите конструкцию, зацепившись при этом временными зажимами. Обратите внимание на компоненты каркаса, разместите их перпендикулярно. Возьмите рулетку и измерьте диагональ. Значения должны быть одинаковыми, расхождение не должно превышать 3%. Если несоответствие больше, стоит заново собранный каркас.
Так как прямоугольник — не самая надежная конструкция, прицеп усилен дополнительной кромкой жесткости.
Как связать прицеп с автомобилем?
Вам необходимо приобрести сцепное устройство для легкового прицепа.Собирая муфтовую часть, обратите внимание на длину. Чем она короче, тем легче управлять прицепом. Проще всего сделать стяжную деталь длиной от 1,5 до 2,5 м.
Не делайте сцепную часть короткой, потому что прицеп будет реагировать даже на небольшой поворот колес, это вызовет падение груза.
Прицепное устройство из трубы квадратной формы. Берем сварочный аппарат, свариваем три трубы. Посередине позиции места подключения на ведомой оси.Добро пожаловать в узел металлический уголок, поэтому конструкция станет еще надежнее.
После приступить к установке страховочного троса. Если это не так, используйте вместо этого цепочку. Подбирайте таким образом, чтобы при этом цепь не касалась дороги.
Установить соединительную муфту, закрепить болтами или сваркой. Сварка считается надежным способом крепления.
Собираетесь крепить болтами? Устанавливать не более двух. Если сделать больше, просверливание отверстий в местах крепления ослабит каркас.
Установка оси и крепление
Рама перевернуть, установить на два блока. Измерьте длину прицепа, умножьте полученное значение на 40%. Нанесите получившееся расстояние с задней стороны прицепа, именно в этом месте разместить ось. Перед установкой рассмотрите краску с каркаса. Измерьте расстояние между втулками, разделите пополам и сделайте отметку на оси.
Соединение частей детали точечной сваркой. Установить на прицеп рессорно-амортизационную подвеску, она обеспечит плавность хода.
Внутри рамы установите стабилизирующие домкраты, они будут удерживать прицеп в горизонтальном положении. Боковые стенки прицепа сделать из обшивки или использовать металлические листы.
Сначала делают настил из доски. Используйте болты для крепления, затем установите коробку из футеровки. Углы ящика закрепите металлическими уголками, благодаря чему конструкция станет еще прочнее. Доска обрезная металлическая, на таком прицепе можно легко перевезти сыпучие грузы.
Результат
Соберите прицеп легко, это увеличит потенциал автомобиля.Вы перевезете грузы, багажник и салон автомобиля не пострадают. У автовладельцев установлена тормозная система на прицеп, смонтировано освещение. Введите их на доверие мастерам, для этого обратитесь в сервисный центр.
Как-то по случаю я посмотрел на одного своего друга, который работает на пункте приема металлолома, и увидел его в куче железок старого прицепа «Пчела» вроде.
Там же, в этой куче старого железа, размером с мой дом, я нашел и старый задний мост, похожий на Москвич.
Сразу родилась идея построить из этого прицепа прицеп для перевозки различных полезных деловых грузов.
После коротких и продуктивных переговоров с участием нескольких билетов Банка России эти останки оказались у меня, и я благополучно привез их себе, в село.
Вот что у меня получилось.
Колеса на мосту я сам прикрутил, благо что москвич колеса у меня есть.Вдобавок мне достались еще две перемолотые доски, передняя и задняя, с порванными шлейфами.
Итак, перечисляем, что я использовал при изготовлении этого прицепа.
1. Задний мост с версаторами от Москвича
2. Остатки старого кузова от прицепа пчелы
3. Две кованые фунты от старинных ворот
4. Втулки рессоры на Москвич, резина, 6 шт.
5. Отрезок трубы из нержавеющей стали (Old Gardin)
6. Болты M10 с гайками, 6 шт.
7. Петли, 4 шт.
8.Краска аэрозольная, 1 баллон, оранжевая
9. Сцепное устройство, 1 шт.
10. Колеса от Москвича, 2 шт.
11. Сварочный аппарат
12. Болгарка.
13. Уголок 45х45 от старой кровати, 2 шт.
Тягово-сцепное устройство было приобретено в автомагазине, в первую очередь из соображений унификации, чтобы мой прицеп подошел ко всем штатным штабам, а также из соображений безопасности и простота использования. Я видел самодельные сцепные устройства, и сам умел делать, но они не внушали доверия.
На следующее утро после первой «примерки» моста и корпуса выяснилось, что они … несовместимы. Мост был уже на 8 см, чем кузов. Пришлось резать. С помощью болгарки за пару часов все срезано, и в итоге получился идеальный к этому мосту кузов.
После обратной сварки продолжалось дальнейшее проектирование. Из-за того, что металл корпуса был не особо толстым и не очень прочным (это понял когда я резал корпус болгаркой) решил пружины к корпусу через углы закрепить, чтобы более равномерно распределять нагрузку на несущих элементах.Из двух длинных уголков от старой сеточки для шелушения было вырезано 8 шт. Укороченные уголки и на них просверливаются отверстия для будущего крепления. После «примерки» моста на крепления от ворот были сделаны четыре старых яблони.
Небольшое замечание по поводу железа. Как говорится, в сравнении все известно. Что углы от старой грядки, что старый залив от ворот — это старый металл в них отличного качества, в отличие от современных углов, которые можно гнуть рукой — эти старые метизы резать и просверливать с огромным трудом.Не думаю, что это была какая-то легированная или специальная сталь — просто раньше и сталь делали по-другому.
Остались еще нарезанные рукава в количестве 6 шт. Из старинной гардины из нержавеющей стали.
После того, как все было собрано, скручено и хорошо сварено, самое время поставить прицеп на ноги, то есть на колеса, и заняться его окончательной сборкой.
Расправлялись доски, приваривались новые петли, сбоку устанавливались задвижки, на их место приваривался бункер.В конце всего прицепа кто-то залез (одной точки краски на весь прицеп не хватило) и пустил в эксплуатацию.
Максимальную грузоподъемность прицепа не проверял, но прицеп легко везет песок 0,3 м3, мешки с цементом 10, 200 шт. Кирпич. Уже не гружен, но не потому, что сломается, а потому что трактор — тогда у меня старый Москвич-412, жалко его.
Перевожу все ничего. Песок, камни, кирпич, земля, навоз, мусор, лодка, шкаф, холодильник, стиральная машина, картошка, сено и прочее и прочее.
Прописывать в ГИБДД и регистрировать в ГИБДД не собираюсь, так как он используется только в светлое время суток и только в пределах нашего села, на трассу не ходит, а максимум скорость моей «поездки» с грузом не более 30 км / час. По этой же причине я не делал крылья над колесами и не ставил амортизаторы. На таких скоростях в этом нет необходимости. Только рефлекторы (каталоги) от
Классификация прицепов как самодельных
Классификация прицепов как самодельных
(полная масса транспортного средства менее 10 000 фунтов)
Легкие туристические прицепы и грузовые прицепы обычно состоят из очень небольшого числа компонентов, таких как кузов, рама, подвеска, оси и крылья.Часто старый подержанный прицеп покупается в первую очередь для одного или нескольких из вышеупомянутых компонентов и впоследствии перестраивается. Это делается для того, чтобы отличаться от ситуации, когда существует тенденция называть изготовленный прицеп самодельным, потому что идентификационный номер автомобиля (VIN) больше не отображается, чтобы соответствовать документам о собственности. Есть и самодельные прицепы, которые изготавливаются из всех отдельно закупаемых комплектующих.
Если при особых обстоятельствах данная политика применяется к прицепу весом 10 000 фунтов.или большей грузоподъемности брутто, то его следует использовать только в качестве ориентира, поскольку это обычно коммерческие прицепы, и рекомендуется соблюдать осторожность.
Определения:
Ось — это та часть прицепа, на которой находятся колеса, шины и тормоза, если они есть.
Кузов — это часть прицепа, предназначенная для перевозки предполагаемого груза прицепа. На платформах и полуприцепах с открытым кузовом это означает материал пола, а также борта прицепа с открытым кузовом.Для лодочных прицепов это будет означать, что все компоненты, предназначенные для контакта с лодкой для поддержки, вплоть до их соединения с рамой.
Полный компонент — это любая часть прицепа, определенная в данном документе.
Изготовленные средства, созданные путем комбинирования или сборки отдельных частей материала, чтобы сформировать законченный компонент.
Крыло представляет собой отдельный кусок материала, который устанавливается и формируется для покрытия шин. Если корпус прицепа закрывает шины (устраняя необходимость в отдельных крыльях), то крылья будут считаться присутствующими как часть кузова.
Рама — это та часть прицепа, которая поддерживает кузов на подвеске и / или осях, и всегда включает в себя язычок прицепа. В конструкциях, в которых часть рамы выполнена за одно целое с корпусом, так что подвеска и / или оси прикрепляются к корпусу, рама будет рассматриваться как существующая часть тела.
Подвеска — это часть прицепа, которая обеспечивает упругое движение между рамой и осью (осями) и поддерживает положение оси (осей).Некоторые легкие прицепы могут не иметь описанной здесь подвески.
Прицеп — автомобиль, отвечающий юридическому определению прицепа, содержащемуся в Разделе 14, 14-1 Общего статута Коннектикута.
Чтобы квалифицироваться как самодельный прицеп, он должен быть составлен или собран из двух или более бывших в употреблении прицепов или Три или более следующих полных компонента должны быть изготовлены и / или приобретены индивидуально для сборки прицепа или для ремонта, проведенного с целью восстановления бывшего в употреблении прицепа:
- Добавлены, заменены или отремонтированы оси.
- Изготовленный, замененный или отремонтированный кузов.
- Крылья изготовлены или заменены.
- Изготовлено или заменено 50 или более процентов рамы. Для целей этой политики язычковая часть рамы считается 50% независимо от длины прицепа.
- Добавлены или заменены пружины и пальцы подвески.
Проверка домашней классификации
Самодельный прицеп, составленный или собранный из частей двух или более бывших в употреблении прицепов, требует подтверждения права собственности или квитанций на покупку прицепов.Для подтверждения того, что любая из пяти (5) ранее перечисленных классификаций (квалификационных мер) была выполнена, следующие доказательства считаются приемлемыми:
- Квитанция на весь купленный комплектный компонент.
- Квитанция на приобретенные сборки, необходимые для восстановления полного компонента, или заказ на ремонт, указывающий на восстановление всего компонента.
- Квитанция на изготовление или материалы для полного компонента.
- Свидетельство о праве собственности или квитанция о покупке бывшего в употреблении прицепа, полученного для его замены или ремонта.
- Фотографии отремонтированного прицепа до ремонта, которые ясно показывают состояние полностью замененных компонентов.
- Для любых компонентов, изготовленных из имеющихся материалов, квитанция по которым обычно отсутствует, лицо должно подписать под страхом наказания за ложное заявление аффидевит, подтверждающий тип и источник отдельных частей материала.
Все самодельные прицепы должны пройти осмотр и присвоить VIN в отделении DMV Saftey Inspection.
Для получения информации о регистрации см. Требования к регистрации кемпингового трейлера.
Как выбрать прицеп для мотоблока 🚩 как самому сделать прицеп для мотоблока 🚩 Покупка и продажа
От EasyHow
Прицеп для мотоблока значительно облегчит жизнь цветоводу или домовладельцу.С помощью этого инструмента для перевозки грузов намного проще ухаживать за домашним скотом, доставлять компост, грунт, стройматериалы для строительства участка. Чтобы купить качественную технику, нужно знать, как ее правильно выбрать.
Инструкция
Многие автовладельцы после покупки мотоблока задумываются, можно ли использовать имеющийся прицеп? Следует понимать, что эти устройства существенно отличаются.Во-первых, прицеп к машине не оборудован тормозной системой, что чревато травмированием оператора и опрокидыванием транспортирующей способности. Маломощные мотоблоки не смогут без тормозов удерживать груженый прицеп при спуске с холма или при подъеме на него. Во-вторых, троллейбусы двухколесного трактора комплектуются сиденьем, которое необходимо при использовании румпеля в качестве тягового средства.
Механизм сцепления с мотоблоками одинаков для всех моделей прицепов.Поэтому при выборе транспортного средства нужно обращать внимание на его вместимость, наличие полезных функций, качество тормозной системы. Но в первую очередь следует учитывать мощность мотокультиваторов. Обычно производитель прицепа дает рекомендации, какое оборудование может работать.
При выборе тележки для мотоблока следует обращать внимание на материал, из которого она изготовлена. Это средство транспортировки товаров может быть пластиковым, стальным или оцинкованным.Самый надежный, но и самый дорогой — оцинкованный. Толщина металла — важный фактор. Тонкостенные тележки с бортами 2 мм, неустойчивы к механическим воздействиям. Цифры в названии трейлера не соответствуют его вместимости.
Транспорт предпочтительно покупать с бортиками. Эта функция значительно облегчит работу. Например, это упростит работу по заготовке, транспортировке и разгрузке сена.Еще удобнее прицепы с функцией опрокидывания. Его крепление к мотоблоку сконструировано таким образом, что позволяет разгрузить предельную массу. Если груз громоздкий и тяжелый, прежде чем можно будет использовать переворачивание, необходимо отключить культиватор.
Если вам нужен прицеп грузоподъемностью более 350 кг, убедитесь, что он оборудован механической тормозной системой. По возможности желательно опробовать в действии. Это особенно важно, если средство для перевозки грузов планируется использовать по грунтовым дорогам.
Прицеп может поставляться с колесами и без них. При выборе оборудования следует обращать внимание на то, с какими ступицами они идут. Сталь более прочная, чугун довольно быстро ломается при движении по плохому дорожному покрытию. На разных моделях ступицы не одинаковы, поэтому у продавца нужно поинтересоваться, из какого материала они сделаны.
См. Также
- Как выкупить коммунальное помещение
- Как отправить СМС на неопределившийся номер
- Как перейти в другую женскую поликлинику
- Как выучить геометрию
Как сделать прицеп для мотоблока своими руками: инструкция
Что можно сделать своими руками из материалов? Да почти все! Начиная от самой простой мебели, заканчивая передвижным транспортом.И сегодня мы рассмотрим один из способов, благодаря которому можно сделать прицеп для мотоблока своими руками.
Что вам нужно сделать в первую очередь?
На первом этапе необходимо разработать чертеж, представить будущий вид и хотя бы примерные размеры прицепа. После этого нужно посчитать, сколько метров металла нужно приобрести для этой конструкции, включая канал. Они послужат каркасом для вашей заминки. Так вы не только сэкономите на приобретении, возможно, лишних уголков и шурупов, но и будете уверены в правильности своих действий.Потому что наугад может случиться что угодно, только не трейлер.
Приступая к работе
Итак, у нас подготовлен инструмент, чертеж и сварочный аппарат необходим, потому что без него самодельный прицеп к мотоблоку просто не сделать, ведь на саморезах такая конструкция не пройдет много времени. Для начала нужно сделать каркас. Это тоже основа для прицепа, поэтому замерять и производить здесь необходимо с высокой точностью. Ошибки при распиловке и стыковке швеллеров исключены.Прицеп к мотоблоку своими руками может быть изготовлен из труб прямоугольного сечения размером от 60 до 30 миллиметров, которые послужат основой всей конструкции. Кроме того, необходимо подготовить 2 стальных квадрата размером 25 на 25 миллиметров, которые будут служить траверсой. Все это необходимо сварить и закрепить для надежности конструкции из 5-6 поперечин. В этом случае поперечины и поперечины должны образовывать небольшие выходы по отношению к лонжеронам.
К лицевой части этих кромок привариваем по бокам еще несколько продольных труб, на которые в дальнейшем будут крепиться стойки. Последние следует приварить к верхним лямкам. В качестве материала можно использовать ту же 25-миллиметровую трубу сечением.
Обратите особое внимание на стороны. Помимо задней, желательно сделать два боковых складывания, что значительно облегчит погрузку и разгрузку различных стройматериалов и сделает прицеп более универсальным, так как у вас появится возможность перевозить негабаритный груз.Металлические бусины должны иметь толщину не более 0,8-10 миллиметров.
Прицеп к мотоблоку своими руками: ходовая
Это особенно важный аспект в конструкции самодельного устройства. Здесь в качестве колес и рессор можно использовать детали от любого отечественного автомобиля, например, «Жигуля» или «Москвич». Эти агрегаты соединяются с балкой сварочным аппаратом, а концы — лонжеронами. На последнем, кстати, необходимо установить ось серьги и кронштейна.
И последнее, что нужно сделать, это дышло. На этом этапе вопрос, как сделать прицеп для мотоблока своими руками, будет сопровождаться приваркой трубы 60х30 миллиметров к передним концам лонжеронов. В этом случае концы балок необходимо стыковать и приваривать к корпусу буксирного механизма. Таким образом вы получаете готовое дышло с 2-мя балками.
Как сделать мотоблок арчупов из муравья. Многофункциональные самоделки из двигателя мотоблока.Как сделать самодельную ДВП с коробкой передач из муравья
Сейчас развитие сельхозтехники получило более широкое развитие. Современного фермера сложно представить без культиватора или мотоблока.
Для удобного и комфортного использования мотоблока, он сделан из старинного муравья-гусеницы. В такой технике будет комфортно перемещаться по обрабатываемой территории, перевозить подписанный сбор, перегной, сельскохозяйственные орудия, даже дрова, мусор и все остальное.
Corporate Motor Machine
Для начала нужно найти старый самокат и определить, какие участки будут обрабатываться. Это влияет на мотор-мотор. Самокат Morave с двигателем мотоблока переделан в настоящий мотоблок по стандартной классической схеме:
- Рама.
- Двигатель.
- Шасси на базе 2-х колес.
К ТС — Мотоблок присоединяются мелкие детали, Кому, конечно, очень нужно продолжать пользоваться устройством:
Следуя вышеперечисленному, необходимые элементы для производства мотоблока, рама, двигатель, колеса, рулевое управление колесо, сиденье и электрооборудование имеют маркировку.
в меню
На раме размещенные нашим клиентом остатки элементов мотоблока. Каркасная конструкция состоит из 2-х боковых метров, которые выполнены из металлической трубы дюйм с четвертью. Передние и задние концы боковых счетчиков загнуты подметанием, заднюю следует нагреть вместе, в дальнейшем соединить сваркой. На этапе изготовления руководства используется Байк «Иж» и запчасти к нему.
Самодельный мотор Windlock с мотором от муравья
Связанные записи
К задним концам лонжеронов приваркой примыкает конструкция управления с байком.Чтобы натянуть цепь первой ступени коробки, нужно соединить лонжероны по длине в несколько пересечений. Детская площадка под аккумулятор. Крестиком служат и другие детали. Картер коробки передач, который является частью рамы в сборе, помимо своих собственных функций, выполняет еще одну функцию шасси и силовой агрегат. Для перевозки груза прицеп можно подобрать двухосной тележкой за одну из задней части картера.
мотороллер с двигателем мотоблока
На этапе производства такого агрегата используют двухтактный двигатель внутреннего сгорания От Moravian Mootroller.Такой двигатель имеет принудительное воздушное охлаждение и такая среда является неоспоримым плюсом при скорости передвижения Махаханки, позволяющей избежать перегрева. Двигатель закрыт четырехступенчатой коробкой. Для удешевления агрегата и уменьшения габаритов мотоблока выполнить в домашних условиях глушитель Используя детали промышленного глушителя с самокатом. Градуировка ставится по направлению, а сам глушитель вставляется в градуировочный цилиндр.
Пуск мотора осуществляется кикстартером, переключение скоростей осуществляется рычагом, который находится на коробке с секторами.Необходимо удлинить вал шестерни на 170 мм, чтобы установить обгонную муфту. Ведомая звездочка прикреплена к концу левого вала. Благодаря вращению вала происходит сцепление муфты и ролик приводится в движение.
в меню
С помощью двухступенчатой цепной коробки передач можно снизить скорость вращения и увеличить крутящий момент, который передается с выходного вала агрегата на рыхлители или колеса.
Самодельный редуктор мотоблока
Популярно решение применения собранной шестерни от Murane Mootor.Довольно установить на мостик приближающегося мотоблока роликовый, чтобы не задействовать всю колесную платформу от самоката. Такой подбор цепной коробки передач позволяет получить безупречное соотношение скорости и мощности мотоблока.
в меню
Перемещаться на таком механизме при рыхлении либо в заснеженном, либо в заснеженном, ему будет тяжело, если он был установлен на бытовые колеса от самоката. Рыхлители установлены на будущий мотоблок, самодельные. Колеса подбираются 5-10 дюймов.Чтобы увеличить сцепление колес с почвой, на колеса необходимо надевать самодельные бинты. Такая повязка выполняется из металлической полосы.
DSCF2677 Реверс от муравейника на мотоблоке. Майндрактор самостоятельно. Баржагов.
Связанные записи
Его сечение возможно другое, но будет хорошо 90 на 5 мм. Грунты изготавливаются из уголка 25 мм и привариваются к металлической полосе. Чтобы коричневая повязка не соскользнула, к ней привариваются усы, которые загибаются внутрь диска.
В моторном баллоне на базе Morave Mooroller нет необходимости в изготовлении самодельного прицепа, потому что самокат сначала был внизу кузова. Это разорение тела послужит не только для перевозки инструментов и урожая, но и людей. Если мотоблок оборудован специальной лопатой для снега, то зимой ее используют для уборки снега.
Среди огромного ассортимента техники для культиваторов и мотосардов следует выделить Muravy-1 и ant-2 motor-2.№
к меню
Муравы-1 пестрый-1 (1-й) предназначен для обработки песчано-глинистых земель и подготовки их к посадке овощей.
Также с помощью муравьиной ручки просушите рыхлый грунт.
- модель двигателя — BS170F / P;
- Мощность двигателя — Л.С. 7;
- количество скоростей — 1 назад и 2,4 вперед;
- Объем топливного бака / картера — 3,6 л / 0,6 л;
- коробка — цепной ремень;
- глубина вспашки — 100-300 мм;
- ширина вспашки — 750 мм;
- комплектность от 4 до 6 фрез;
- пуск — ручной;
- Размер колес — два колеса 4.00-8 «;
- вес до 90 кг.
Movie-1 Motley-1 — один из самых любимых мотоблоков, оснащенный массивным четырехтактным двигателем внутреннего сгорания. Смена оборотов происходит плавно, без рывков, с помощью рычага регулировки оборотов, который находится под огромным пальцем правой руки.
Если вы решили сделать самодельную ДВП с двигателем мотоцикла, то основным условием является использование обменных единиц мотоциклов, которые минимальны за счет их переделки.Для этого вам понадобится некоторый опыт и накопленные знания, с большим запасом терпения и труда. Результатом работы станет надежная сельскохозяйственная машина, адаптированная практически к любым условиям. При появлении неисправности в ремонте заменит сломанную деталь, либо отказавший узел.
Например, если вы возьмете подъемную раму или силовой агрегат: они производятся в серийном производстве. Если рассматривать переходник коробки передач, то он взят от главной передачи мотоколес.
Изготовить самодельный мотоблок с мотоциклетным двигателем
Для успешной работы мотоблока была разработана схема многоступенчатой кинематической трансмиссии, увеличивающая тем самым кажущуюся взаимосвязь, а также тяговое усилие и крутящий момент.Вместе с коробкой передач адаптер в кинематической схеме обеспечивает главный редуктор. При совмещении коробки передач с колесной парой и главной передачей получается высокоэффективная силовая установка.
Специальный механизм натягивает приводные цепи. Он крепится шпильками к ползункам, которые выполнены из стального уголка. Последние также способны перемещать, тянуть или ослаблять приводную цепь. Для этого на салазках предусмотрены пазы и находятся два регулировочных винта и крепежные болты М10.
Самая трудоемкая конструкция — это главный редуктор. Он изготовлен из заранее подготовленных стальных пластин (10 мм). На место установки подшипников ставятся диски жесткости. Сварные швы прочные, что исключает подтекание масла. К задней стенке коробки передач приварен кронштейн-кронштейн, позволяющий прикрепить грузовую тележку или прицепной сельскохозяйственный орудие. Если вы используете грузовик, то мотоблок становится минитрактором.
Для изготовления крышки редуктора используется стальная пластина (5 мм).Он крепится к корпусу винтами М6. Цилиндрические стрелы и валы взяты от сельхозтехники. Необходимо помнить, что назначение промежуточного вала — это подбор мощности, поэтому лучше делать новые валы, чем использовать старые. Дифференциал главного редуктора на мотоблоке входил в состав записываемой электрокара.
Мотоцикл Замок колеса мотоцикла
Блокировка колеса — необходимое техническое решение для мотоблока с точки зрения дизайна.На правой полуоси находится прорезной конец, цилиндрическая шейка, которая должна быть немного глубже прорези. С противоположного конца полуоси проделывается резьбовое отверстие.
При вращении регулировочного винта M12 происходит смещение полуоси за счет действия цилиндрической пружины. Далее внутри дифференциала он выходит из зацепления с «родной» передачей и входит в зацепление с соседними колесами.
Колеса мотоблока изготовлены из колес снятого с производства электрокара.Каждый диск в ободе прорезает 16 канавок и сваривает стальные пластины, которые будут служить основой для почвы. После этого к ним привариваются перемычки, и получаются обода пахотных колес.
Плуг для мотоблока
Очень эффективно изготовлен узел, регулирующий основание плуга в почве. Он состоит из сварного П-образного корпуса с ограничивающими монтаж выступами. В них вставляется пята плуга градыл, который может вращаться в вертикальной плоскости с помощью осевого шарнира втулки.Нужный угол поворота устанавливается штифтом М16. Мягкий каблук приварен Schweller Mood. Благодаря небольшому повороту в сторону, где земля падает с плуга, становится возможна правильная установка последнего.
Режущий нож также прикреплен к середине. Чтобы установить его под желаемым углом к почве и желаемой величиной, используется типовой зажим с накладкой на пластину и два болта M12 с гайками. Впереди мотоблока на V-образном кронштейне расположено вспомогательное колесо.Его предназначение — обеспечить удобство при транспортировке или при перемещении мотоблока за рулем.
Мотоблокуправляется двумя тягами от мотокосилок с ручками. Также для этого используются ручки и ручки переключения скоростей.
Производительность мотоблока три — пять соток земли в час. Обычную землю можно вспахивать на второй передаче. На тяжелых почвах работают по первому.
Как сделать мотоблок своими руками из двигателя планеты
Создание данного мотоблока идеально подходит для двигателей Восход, Минск, Муравей.Лучше зарекомендовал себя двигатель от Иж Планета-3. Чтобы сделать мотоблок своими руками из двигателя планеты, нужно внести небольшие конструктивные изменения.
Охлаждение двигателя Принудительное, подключается через зажигание — к катушке. Мощность двигателя 18 л.с. Благодаря установленному редуктору есть передача заднего хода.
Транспортная скорость — до 70 км / ч. Минимальная скорость 5-6 км / ч. Тележка изготовлена из двух старых прогулочных колясок троичного типа и выдерживает вес до 500 кг.
Рама приварен к чеканщику. При моделировании мотоблока нужно учитывать опору двигателя, поэтому продольную ось коробки передач мы производим на 10 мм относительно оси двигателя. Двигатель можно крепить по-разному. Для увеличения мощности двигателя в капеллер врезается дополнительный вал.
После этого поставить топливный бак. По завершении сборки придаем мотоблоку красивый внешний вид, покраска.
Этот мотоблок за сутки способен проезжать 50-70 км.По асфальту можно держать скорость 50-60 км / ч. Можно использовать как средство передвижения, и как мотоблок.
Мотоблок мотоцикл своими руками видео подборка
В настоящее время разработка сельхозтехники достигла высокого уровня развития. Современного фермера сложно представить без культиватора или мотоблока.
В продаже много разновидностей мотоблоков, но большинство магазинов рассчитаны на небольшие участки — до 6 соток. Есть более мощные агрегаты промышленного типа, но цена на них уже будет намного выше.Учитывая, что устройство у мотоблоков уже не сложно, можно облегчить изготовление стоблета.
1 Мотоблок на базе двигателя Муравей
Для практичного и удобного использования мотоблок можно сделать из старого муравья ноготра. В этой технике будет удобно перемещаться по обрабатываемой территории, перевозить выращенный урожай, перегной, сельскохозяйственные орудия, даже дрова, мусор и многое другое.
Благодаря практичности и экономичности расхода топлива, мотоблоки на основе плиты Morave Moorol все чаще изготавливаются народными мастерами.Прочитав отзывы о самодельных мотоблоках, можно прийти к выводу, что сделать самому и дешевле будет несложно.
Corporate Motor Machine
1.1 Зачем нужно делать агрегат?
Для начала необходимо найти старый самокат и определиться, какого размера участки будут обрабатываться. Мощность двигателя зависит от двигателя мотоцикла. Мотороллер с моторным двигателем из мотоблока переделан под настоящий мотоблок по стандартной традиционной схеме:
- Рама.
- Двигатель.
- Шасси на двухколесной основе.
К автомобилю — Мотоблок присоединяются второстепенные детали, могут быть очень полезны при дальнейшем использовании устройства:
Следуя перечисленным выше важным элементам Для изготовления мотоблока, рамы, двигателя, колес, рулевого колеса , сиденье и электрооборудование.
в меню
1.2 Рамка для мотоблока
На рамке расположены все элементы мотоблока.Рамная конструкция состоит из двух прорезей, которые выполнены из стальной трубы дюйма с четвертью. Передний и задний концы боковых счетчиков загнуть вверх, задние нужно зацепить навстречу друг другу, затем соединить сваркой. При изготовлении рулевого управления вы можете использовать Мотоцикл «Иж» и запчасти к нему.
Самодельный мотор Мотор
К задним концам лонжеронов приваркой примыкает рулевая конструкция с мотоциклом. Для натяжения цепи первой ступени трансмиссии необходимо соединить лонжероны по длине в несколько перемычек.Площадка для аккумулятора и другие детали также служат крестовиной. Резец коробки передач, входящий в компоновку рамы, помимо своих функций, еще выполняет функцию стойки между шасси и силовым агрегатом. Для перевозки грузов прицепом можно подобрать двухосную тележку к нижней задней части картера.
в меню
1.3 Мотор Мотороблок
При изготовлении такого агрегата можно использовать двухтактный бензиновый двигатель от муравейника.Такой двигатель имеет принудительное воздушное охлаждение и это несомненное преимущество при малой скорости движения, позволяющее избежать перегрева. Двигатель закрыт четырехступенчатой коробкой передач. Для удешевления агрегата и уменьшения габаритов мотоблока можно своими руками изготовить глушитель , используя детали от заводского глушителя с самокатом. Выхлопной тракт расположен сбоку, а сам глушитель вставлен в градуировочный цилиндр.
Пуск двигателя осуществляется кикстартером, переключение скоростей осуществляется рычагом, который находится на коробке с секторами.Коробку передач необходимо удлинить на 170 мм, чтобы установить обгонную муфту. Ведомая звездочка прикреплена к концу левого вала. Благодаря вращению вала происходит сцепление муфты и ролик приводится в движение.
в меню
Цепной редуктор 1,4
Используя двухступенчатый цепной редуктор, можно снизить скорость вращения и увеличить крутящий момент, который передается с выходного вала силового агрегата на рыхлители или колеса.
Самодельный редуктор мотоблока
Популярным решением является использование собранной шестерни из муравья-антоллара.Достаточно установить на мосту будущего мотоблока катки, чтобы не использовать всю колесную платформу от самоката. Такой подбор цепной коробки передач позволяет получить идеальное соотношение скорости и мощности мотоблока.
в меню
1.5 самодельные колеса
Передвигаться на таком механизме при рыхлении или по заснеженной дороге будет сложно, если на него будут установлены обычные колеса от самоката. Рыхлители, которые устанавливаются на будущий мотоблок, самодельные.Колеса подбираются 5-10 дюймов. Чтобы увеличить сцепление колес с почвой, на колеса нужно надевать самодельные бандажи. Такую повязку можно сделать из стальной полосы.
Его сечение может быть разным, но оптимальным будет 90 на 5 мм. Приматы изготавливаются из уголка 25 мм и привариваются к стальной полосе. Чтобы коричневая повязка не соскользнула, к ней привариваются усы, которые загибаются внутрь диска.
В мотоблоке на основе муравья-муролога нет необходимости в изготовлении самодельного прицепа, т. К. Самокат изначально был с кузовом.Этот кузов будет служить не только для перевозки инвентаря и уборки урожая, но и людей. Если мотоблок укомплектован специальной лопатой для снега, зимой ее можно использовать для уборки снега.
Среди большого спектра выбора культиваторной и мототехнической техники выделю Муравы-1 и Мотор-2 Муравьи-2. №
в меню
2 муравьи-1 — характеристики и особенности
Мотоблок Моравия-1 (первый) предназначен для обработки песчано-глинистых почв и подготовки их к посадке овощей.
Также с помощью муравья можно обрабатывать сухую рыхлую землю. Модель двигателя
- — BS170F / P; Мощность двигателя
- — 7 л.с.
- количество скоростей — 1 назад и 2 вперед;
- Объем топливного бака / картера — 3,6 л / 0,6 л;
- трансмиссия — ременная цепь;
- глубина вспашки — 100-300 мм;
- ширина вспашки — 750 мм;
- комплектность от 4 до 6 фрез;
- пробег — ручной;
- Размер колес — два колеса 4.00-8 «;
- вес до 90 кг.
2.1 Мотоблок муравей (видео)
в меню
2.2 Характеристики
MOVA-1 Motley-1 — один из самых популярных мотоблоков, оснащенных четырехтактным мощным бензиновым двигателем. Смена оборотов происходит плавно без рывков с помощью рычага регулировки оборотов, который находится под большим пальцем правой руки.
При вспашке или культивации исключено исключение обработанной почвы за счет поворота рукоятки в горизонтальной плоскости.Rubber Wheels имеет широкий протектор, который обеспечивает лучшее сцепление с почвой. Безопасность работы оператора обеспечивают два защитных крыла.
Анти-2 имеет те же характеристики и возможности, что и мотоблок «Муравы-1». Если у вас достаточно средств, вы можете купить готовую древесноволокнистую плиту в специализированном магазине. Но при ограниченном бюджете собрать ДВП из старого металлолома и запчастей можно своими руками.
К сожалению, необходимо констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на ненамного большую производительность — на дачный участок площадью 6 соток.
Есть индустриальные реперферы, но цены на них кусаются. А что делать тем, у кого эти сто 20? Идея сделать возможным сделать такой мотоблок вдруг, и не мне, а соседу — художнику. Он придумал, а я уже разочаровался.
Как сделать мотоблок своими руками
Работа началась с «муравья», а точнее двигателя от марки Т-200 Motorol. Для начала мы выругались. Затем делаем каркас — свариваем железный лист толщиной 4 мм с трубами диаметром 4 см.Рама крепится к двигателю тремя жесткими опорами.
Следующим этапом сборки была установка карбюратора, магнето, воздушного фильтра, глушителя. Чтобы уберечь двигатель от перегрева, пришлось сверху придумать крышку принудительного охлаждения.
Цепная передача производилась приводом от двигателя на валы с фланцами (от обычного комбайна). Важным моментом является то, что частота вращения валов может быть разной при правильном подборе шестерни, но все же необходимо тщательно рассчитывать размер нижнего картера на раме.Если увлечься одной частотой, кадр просто пойдет сверху и не попадет на землю. Передаточное число Редуктор 4: 1, в редукторе 2,5: 1
Внутри все нужно смазать маслом — для этого сделаны сливной и отсекный люки.
В качестве руля — обычная металлическая труба (для регулировки высоты можно взять телескопическую трубку от старого пылесоса). Агрегат работает на первой передаче, хотя КПП предусмотрено аж на трех. Демпфер карбюратора управляется вручную.Впереди Мотоблок колесо, от его установки зависит, насколько глубоко нужно вспахать почву, и управлять им не очень сложно. Вес конструкции получился приличным — чуть меньше 90 кг.
К сожалению, необходимо констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на ненамного большую производительность — на дачный участок площадью 6 соток.
Есть индустриальные реперферы, но цены на них кусаются.А что делать тем, у кого эти сто 20? Идея сделать возможным сделать такой мотоблок вдруг, и не мне, а соседу — художнику. Он придумал, а я уже разочаровался.
Как сделать мотоблок своими руками
Работа началась с «муравья», а точнее двигателя от марки Т-200 Motorol. Для начала мы выругались. Затем делаем каркас — свариваем железный лист толщиной 4 мм с трубами диаметром 4 см. Рама крепится к двигателю тремя жесткими опорами.Следующим этапом сборки была установка карбюратора, магнето, воздушного фильтра, глушителя. Чтобы уберечь двигатель от перегрева, пришлось сверху придумать крышку принудительного охлаждения.
Цепная передача производилась приводом от двигателя на валы с фланцами (от обычного комбайна). Важным моментом является то, что частота вращения валов может быть разной при правильном подборе шестерни, но все же необходимо тщательно рассчитывать размер нижнего картера на раме.Если увлечься одной частотой, кадр просто пойдет сверху и не попадет на землю. Трансмиссионный мотор-редуктор 4: 1, в коробке передач 2,5: 1
Внутри все нужно смазать маслом — для этого сделаны сливной и отсекный люки.
В качестве руля — обычная металлическая труба (для регулировки высоты можно взять телескопическую трубку от старого пылесоса). Агрегат работает на первой передаче, хотя КПП предусмотрено аж на трех. Демпфер карбюратора управляется вручную.Впереди Мотоблок колесо, от его установки зависит, насколько глубоко нужно вспахать почву, и управлять им не очень сложно. Вес конструкции получился приличным — чуть меньше 90 кг.
Форсунки изготовлены из уголка и труб, на валу фиксируют шпонку в пазу, чтобы не было осевого перемещения при зажатии болта. Захват шириной -1м. 20см.
По результатам испытаний выяснилось — двигатель достойно выдерживает прохождение по целине, можно пахать поле на штыковой лопате, проходя по полю 2-3 раза, не требуется при ранее обработанных грунтовка.Из-за большого веса не особо крутится, но в саду, где нет кустов, работает нормально. Когда самодельный мотоблок необходимо переместить, вставьте колеса, которые крепятся на болтах.
Для этого же агрегата планировалось сделать специальную опору кузова для транспортировки в кузове, так же в планах уменьшить размер колес и сделать плуг, дип и картошку.
Изобретать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не позволяет приобретать брендовые навесы и консоли.В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат — это двигатель внутреннего сгорания, который можно использовать как источник энергии для комплекта. мобильные устройства. На базе мотоблока вы можете собирать и стационарные установки, такие как водопровод, электрогенератор и кульпер. Подключив к агрегату электродвигатель, можно сделать универсальный станок для обработки дерева. Самодельное панно на его дворе станет отличным подспорьем в хозяйстве.
Модернизация автомобилей
Если старый байк, скутер или мотоцикл сломался, на металлолом рассчитывать не приходится.Также не нужно торопиться с покупкой нового мотора. Его можно заменить силовой установкой из легкой гофры двигателя. Ограничение всего 1: на такой машине нельзя передвигаться по дорогам общего пользования. А вот мотороллер с мотором от мотоблока можно использовать на даче для поездок в поле или реку. Двигатель мощностью 5-6 л.с. Достаточно разогнать мопед до скорости 50-60 км / ч. Перед установкой двигателя на байк необходимо установить ведущие колеса на это средство, выдерживающее вес до 100 кг.
Для сбора мотороллера с двигателем мотоблока потребуются инструменты и материалы:
- сварочный аппарат;
- болгарка с металлическими дисками;
- электродрель; Ключ
- ; Отвертка
- ; Плоскогубцы
- ;
- уровень;
- молоток;
- краска.
Чтобы надеть блок питания на муравья, необходимо будет сделать для него каркас.
Это делается в такой последовательности:
- Составлены чертежи, произведены точные расчеты конфигурации каркаса и мест крепления.Рекомендуется проверять расчеты на мягких полосах алюминия.
- Монтажный кронштейн приварен. Осуществляется с помощью антикоррозионных инструментов, сверления отверстий под болты.
- Двигатель аккуратно поливают на кронштейне и фиксируют болтами. Проверяется точность установки, производится регулировка положения.
- Двигатель соединяется с шасси автомобиля с помощью ремня или цепи. Транспортные тросы закреплены, рычаги управления.
- Проверка работоспособности автомобиля.Созданная самоделка нуждается в обкатке, чтобы довести все детали друг до друга. При среднем обороте мотора необходимо потратить 6-8 часов.
См. «Как пользоваться кротом Меробл
»При наличии обращения с бытовыми приборами и знаний в области электротехники можно собрать электрический экскаватор своими руками. Для этого потребуются петли, петли, кабели и хороший электродвигатель. Ковш изготовлен из листовой стали, которую можно недорого купить на пунктах приема металлолома.
Трактор от Мотоблок.
Процесс многочасового хождения по полю для отряда мало кому нравится. Косить траву, пахать или окучивать землю намного проще, сидя на удобной табуретке, закрепленной на прицепной тележке. В торговых точках представлены разнообразные брендовые переходники, прицепы и тележки. Но они имеют немалую стоимость, что не по силам многим. Сделать минитрактор из Мотоблока Невы можно практически бесплатно, используя те инструменты и материалы, которые есть под рукой.
Таких приспособлений и материалов необходимо:
- дифференциал от легкового автомобиля;
- колеса из лотков;
- звездочки и цепи от мотоцикла; Профиль стальной шестигранный во всю длину
- ; Уголки стальные
- 50 мм;
- жесть для изготовления крыльев.
Первая сложность, которая возникает при изготовлении самодельного трактора своими руками, это высокий центр тяжести.Понизить его невозможно по чисто техническим причинам. Повысить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам. Когда колея увеличивается до 120 см, моторный блок приобретает нормальную устойчивость. Установка дифференциала позволит агрегату легко поворачивать повороты.
Сборка минитрактора выполняется в такой последовательности:
- Сварка рамы прицепной части.Крепление рисуем с помощью фланца, проделывая в нем отверстия под болты (соединение должно быть разборным, чтобы можно было транспортировать мотоблок в багажнике или прицепе).
- Изготовление шасси. На тележку установлены колеса. Сделать полный привод На оба моста на полуоси приваривают лонжероны, ставят натяжной механизм и цепи.
- Построить кузов и сиденье. При необходимости он устанавливается на драйвер. Установка и регулировка органов управления.
- Электрификация, созданная машиной.В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства езды желательно установить 2 фары — спереди и сзади (для движения задним ходом).
См. «Обзор мотоблоков Агро
»В ходе ходовых испытаний проверяется устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с почвой, то они или корпус мотоблока нагружаются грузами.
Снегоход от Мотоблока.
Зимой передвижение по бездорожью значительно усложняется, а покупка даже бывшего в употреблении снегохода связана со значительными финансовыми затратами.Решением проблемы является переделка мотоблока на снегоход. Все, что нужно для этого найти, можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуоси.
.
