Самодельный мангал из металла и других подручных средств

Самодельный мангал можно сделать своими руками из любых подручных материалов, которые просто лежат у вас на даче или участке: не нужного кирпича, кусков завалявшегося металла, старого газового баллона или 200-литровой бочки, ну и ещё много из чего другого… Потратив немного времени, и сделав такую простую конструкцию у себя, вы резко повышаете качество своего загородного проживания. Кроме стационарных очагов, пример которого можно посмотреть на нижнем фото, сооружаются также и переносные жаровни, на которых во время пикника приготовляется барбекю или жарится мясо на шампурах.
Фото мангала для приготовления шашлыков

При изготовлении мангала необходимо учесть способ приготовления, особенности конструкционных материалов и места эксплуатации.

Содержание статьи:

Устройство конструкции и стандартные размеры

В отличие от термина барбекю, которым можно обозначить тип загородного отдыха, приспособление для жарки мяса и, даже соусы некоторых блюд, мангалом называют жаровню прямоугольной формы. Поскольку стандартным набором для мангала являются шампуры с кусками мяса на углях, размеры жаровни жестко привязаны к длине шампура и расстояния от углей до мяса:

  • высота бортов – 15 – 20 см;
  • ширина жаровни – 30 – 35 см.

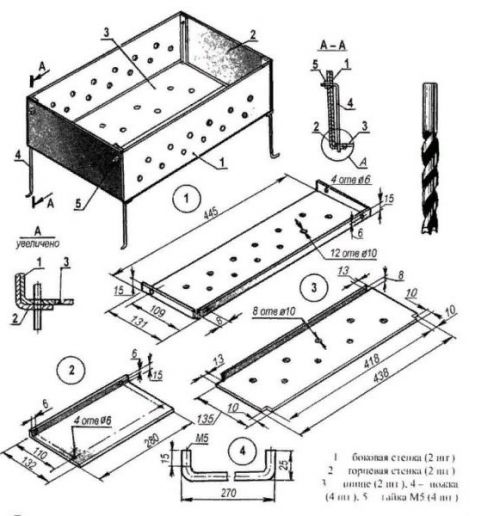

Чертеж с размерами самодельной металической жаровни

Длина прямоугольного короба не так критична для небольших компаний. Между шампурами нужно обеспечить расстояние 8 – 10 см. В крайнем случае можно приготовить шашлыки в несколько заходов. Поэтому часто практикуется мангал своими руками из подручных средств с более или менее подходящими для указанных параметров габаритами.

Из чего можно сделать мангал?

Барбекю, изготовленные промышленным способом, и мангалы самодельные эксплуатируются в критических температурных режимах. Поэтому соорудить их можно из весьма ограниченного ассортимента конструкционных материалов. Таблица сравнения жаровни из кирпича, металла и габиона приведена ниже:

Сравнительная таблица разных видов конструкций

Для увеличения нажмите на таблицу

Остальные нюансы рассмотрены для материалов и конструкций ниже для правильного выбора домашним мастером при самостоятельном изготовлении.

Металл

Основным минусом, который имеют самодельные мангалы из металла стационарного и передвижного типа, является наличие в арсенале домашнего мастера сварочного оборудования и электроинструмента для кроя листовой стали – угловой шлифовальной машины (УШМ) или электролобзик. Остальными недостатками конструкционного материала являются:

  • низкий ресурс в сравнении с кирпичом из-за прогаров, коррозии;
  • высокий нагрев наружных частей, что требует более дорогой и качественной защиты горючих конструкций при установке внутри беседок;
  • высокая теплопроводность стали приводит к быстрому остыванию;
  • дорогостоящие декоративные элементы, без которых не получится изготовить оригинальный дизайн.

Преимуществ значительно больше, что делает металлические жаровни для барбекю и шашлыков самыми востребованными в своей категории:

  • минимальный расход материала, отсутствие обрезков и отходов кроя;
  • предельно простые конструкции и способы взаимной фиксации деталей;
  • наличие у производителей высокоэффективной антикоррозионной и термостойкой защиты;
  • передвижные и переносные мангалы для загородного отдыха и туризма изготавливаются исключительно из металла.

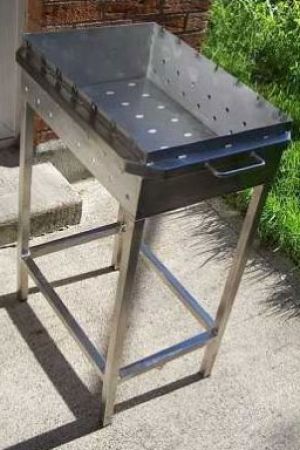

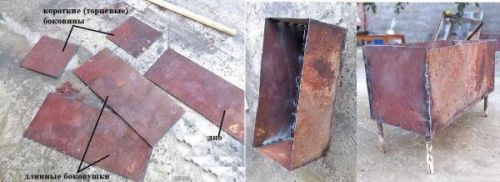

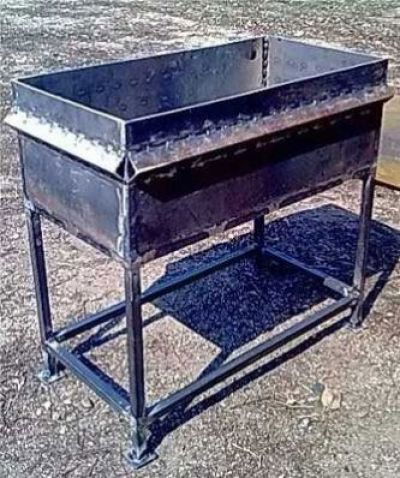

Металлический очаг сварен из кусков железа

Перед тем как сделать жаровню, достаточно выбрать понравившуюся конструкцию и уточнить размеры отдельных элементов. Основным достоинством стальных очагов является отсутствие фундамента, возведение которого обходится минимум в половину всего бюджета этой категории.

Технология сооружения металлического мангала предельно простая:

  1. к прямоугольному дну привариваются боковые стенки одинаковой высоты для получения жаровни;
  2. ножками могут служить арматурные прутки, уголок, профильная труба;
  3. для увеличения качества эксплуатации очаг оборудуется полками, дымоходом;
  4. качество дизайна улучшается витыми или коваными элементами.

Добавлены кованные элементы

Внимание: Заводские мангалы из листовой стали 2 – 3 мм быстро прогорают, ржавеют, приходят в негодность. Такие же детали, изготовленные своими руками из листа 4 – 5 мм, с антикоррозионным покрытием или покрашенные огнестойкой краской, прослужат минимум втрое дольше.

Подручные материалы

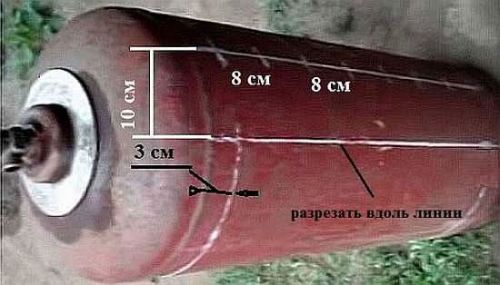

Если есть металлические б/у изделия на участке, то жаровня сооружается из них или отдельные элементы конструкции. Наиболее популярны мангалы из:

Мангал из диска можно подвесить на цепях, при затухании углей не нужно использовать опахало, достаточно просто немного раскачать жаровню.
Фото самодельного мангала из диска на цепях

Внимание: В большинстве случаев изделия, служащие подручным материалом для мангала, уже покрыты лакокрасочными составами. Однако они не выдержат экстремальных температур, лучше их ободрать изначально, использовать огнестойкие и антикоррозионные лакокрасочные материалы (ЛКМ).

Кирпич

В отличие от металлической жаровни, мангал из кирпича всегда изготавливается стационарным на независимом фундаменте. Конструкция по умолчанию обладает недостатками:

  1. долгий срок изготовления;
  2. необходимость навыков каменщика и специальных схем-порядовок;
  3. фундамент увеличивает бюджет строительства, материалоемкость и затраты времени;
  4. ремонтопригодность сооружения практически нулевая;
  5. сооружения громоздкие, идеально выдержать внутренние размеры жаровни не всегда удается.

Указанные минусы компенсируются достоинствами кирпичных печей-барбекю:

  1. эксплуатационный ресурс 50 – 70 лет;
  2. запас надежность 300% минимум;
  3. кирпич меньше нагревается снаружи, чем металл, узлы прохождения дымохода сквозь крышу/кровлю беседок из горючих материалов более безопасны;
  4. конструкционный материал позволяет соорудить целый комплекс летней кухни с разделочным столом, варочной панелью и мойкой, нишей для складирования дров и полками для посуды.

Простой кирпичный мангал

Перед тем как сделать кирпичный очаг для приготовления мяса на углях, необходимо оценить силы в качестве каменщика, подсчитать количество кирпича, расходных материалов для кладочного раствора и бетона фундамента.

Внимание: Стационарные мангалы из кирпича сложно демонтировать, поэтому место установки следует выбирать гораздо тщательнее, нежели для металлических конструкций.

Конструкция мангала

Конструкционный материал существенно влияет на технологию изготовления. Например, мангал из металла сооружается из отдельных деталей сваркой. Кирпичный очаг выкладывается на предварительно залитый по месту армированный монолитный плитный фундамент.

Жаровня из подручных материалов конструируется за счет подгонки существующих размеров под вышеуказанные габариты мангала. В некоторых случаях конструкции раскладных и разборных очагов оказываются сложнее стационарных мангалов, так как детали и их узлы сопряжения, посадочные поверхности требуют тщательной подгонки.

Стационарный

В настоящее время существует три технологии для изготовления стационарного мангала:

  • кирпичная кладка – на независимом фундаменте сооружаются опорные конструкции, перекрываются листовым железом или кирпичом, уложенном на уголки, жаровня оснащается дымоходом;
    Варианты печь барбекю
  • габион – сетки имеют форму печи барбекю, заполняются декоративным камнем без раствора;
    Интересный вариант мангала из габиона
  • сварка из металлических деталей – обычно изготавливаются опорные конструкции, на них крепится жаровня, при необходимости сооружается крышка, дымоход и навес.
    Фото стационарного металлического очага

На нижнем фото кирпичного очага конструкция имеет дополнительные функции, что выглядит, как полноценная летняя кухня.
Летняя кухня из кирпича

Конструкция печи барбекю из габионов идеально вписывается в существующий ландшафтный дизайн, обладает самодостаточным экстерьером.
Фото очага из габиона

Мангал из металла придется дополнительно украсить коваными или витыми элементами для обеспечения высокой эстетики восприятия.
Фото металлической жаровни в виде оленя

Переносной

Владелец, сделавший переносной мангал своими силами, получает мобильную жаровню как для загородного пикника, так и для эксплуатации в саду, на даче. Существует два типа переносной жаровни:

  • разборная – собирается на месте из отдельных деталей, раскладывается после использования для перевозки, имеет небольшие габариты;
  • раскладная – несколько деталей закреплены относительно друг друга шарнирно, подготовить мангал к эксплуатации и демонтировать его для транспортировки можно гораздо быстрее, чем разборный вариант.

Внимание: Трансформеры удобнее при частом использовании, так как снижается вероятность потери комплектующих.

Сборный

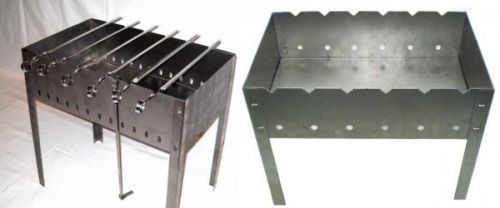

Всегда изготавливается складной мангал из металла, так как прочие конструкционные материалы для этого непригодны. Стандартным вариантом является конструкция:

  • днище прямоугольной формы, ширина 30 – 35 см в зависимости от длины шампуров, длина произвольная;
  • боковые стенки жаровни с отогнутыми снизу полками, на которые после сборки коробки укладывается днище, в длинных стенках обычно просверливаются отверстия для доступа воздуха к углям, высота бортиков 15 – 20 см, длина произвольная;
  • ножки – являются продолжением торцевых стенок или изготавливаются из арматуры, круглой/профильной трубы.

Походной мангальчик

Для удобства крепления ножек к днищу снизу привариваются втулки или гайки. Либо в боковых и торцевых стенках создается V-образная просечка, ножки из гнутого уголка имеют ответные скобы, входящие в эти отверстия при сборке конструкции.

Существует складной мангал трапециевидной формы, в котором боковые стенки расположены под углом 45 – 60 градусов к земле.

Складной

Трудозатраты на изготовление трансформирующегося мангала значительно выше. Основной проблемой в этом случае является взаимное увязывание размеров деталей, чтобы при шарнирном креплении они складывались в небольшой чемоданчик для транспортировки. Поэтому без точных чертежей и схем трансформации выполнить проект не реально.

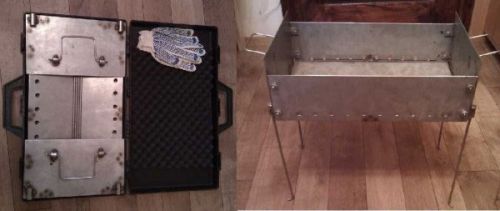

Самодельный раскладной чемодан

Наиболее популярен портативный мангал модификации Дипломат из 3 – 4 мм стали. Длина ножек ограничена размером боковых стенок, внутри которых они размещаются в транспортировочном положении. Для жесткой фиксации трансформера в сложенном виде применяется болт, проходящий сквозь стенки, с закрученной гайкой.

Передвижной

По ряду организационных причин владельца может не устраивать стационарное расположение очага. Для перемещения по участку подходят только металлические мангалы, к которым для этих целей приваривают колеса. На фото, сделанного собственными силами очага, конструкция снабжена колесами только с одной стороны. Второй край жаровни приподнимается при перемещении по участку, опускается для обеспечения неподвижности конструкции на новом месте эксплуатации.
Передвижной очаг сделанный своими руками

Такие варианты обычно защищают крышками, козырьками от непогоды и снега. Значительно повышает качество эксплуатации дымоход простейшей конструкции, так же собранный из листовой стали. Колеса обычно берутся от бытовых изделий – тачка, велосипед б/у, стиральная машина старого образца.

Нюансы изготовления

Чтобы сделать самодельный очаг для приготовления на углях шашлыков или барбекю максимально удобным, жаровня дополняется следующими элементами:

  • дымоход – при установке мангала внутри беседки продукты горения следует отвести из помещения в обязательном порядке;
  • мойка – обеспечивает высокую гигиеничность летней кухни;
  • разделочный стол – позволяет готовить блюда возле мангала;
  • навес или козырек – необходим для стационарного или передвижного очага во время внезапно начавшегося дождя.

Передвижной очаг сделанный своими руками

Козырьки делают из металла (оцинковка, профлист, металлочерепица) для обеспечения пожаробезопасности конструкции. Остальные опции чаще сооружаются из кирпича или природного камня. Существуют габионные конструкции высокой художественной ценности. В принципе, весь мангал может быть собран из сеточного габиона.

Таким образом, мангал или очаг барбекю можно соорудить собственными силами из листовой стали, б/у предметов обихода, кирпича или по технологии габиона.

mangalka.com

Хотите сделать мангал своими руками? 25 фото + чертежи

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль.

Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна,

но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Задача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

Устройство простого мангала.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом. Стенку лучше выдвинуть немного вперед для более удобного доступа к решетке гриль.
Решетка гриль: Выберите чугунную или из нержавеющей стали. Держится на угловых выступах.
Фундамент: площадка из бетона (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает стабильность конструкции гриля.
Кирпичные стены: Они образуют закрытый каркас гриля, уменьшая расход дров на 65% и защищают от горячих искр.
Зольник: лист металла для топлива. Размещается на расстоянии 20-35 см ниже решетки гриль.

Сделать мангал своими руками или купить?

Если у вас есть навыки кирпичной кладки, нет проблем со спиной и есть пара готовых помочь вам друзей, то вы за выходные сможете сделать мангал сами.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и установите мангал так, чтобы дым не летел в дом или на зону отдыха.

Из чего сделать мангал?

Бетонные фундаментные блоки – наиболее дешевый строительный материал для мангала. Внутри топки его можно обложить огнеупорным кирпичом для большего сохранения тепла. Снаружи мангал можно обложить природным камнем.

Природный камень – натуральный камень  хорошо сохраняет тепло. Запланируйте достаточно времени для подбора и подгонки камня. Кроме того, хорошо иметь некий излишек камня в резерве, т.к. трудно прогнозировать точный расход материала для строительства мангала из природного камня.

Красный керамический кирпич – почти оптимальный выбор для строительства мангала. Внешне привлекательный, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича вам понадобится чуть больше мастерства по кирпичной кладке, чем для мангала из бетонных блоков.

Чем топить мангал?

Используйте сухие поленья фруктовых пород, которые придают незабываемый аромат всем блюдам, приготовленным на мангале. Предусмотрите в конструкции мангала место, куда вы заранее можете складывать подходящие поленья, которые вы получили при обрезке фруктовых деревьев.

Инструменты для мангала.

Щипцы – чем длиннее, тем лучше для вашей безопасности.
Щетка из метала для чистки решетки гриль.
Перчатки для барбекю, которые могут выдержать высокие температуры.

Дополнительные возможности мангала.

Мангал с вертелом, который даст возможность равномерно обжарить большой кусок мяса.

Мангал с дымоходом – позволит собирать и отводить дым вверх в сторону от летней кухни или беседки рядом с которой установлен мангал.

Камин с мангалом – хотите построить на даче нечто грандиозное?  Строим камин для патио или дачной беседки, в стенки которого встраиваем уголки для поддержки решетки мангала.

6 советов для работы на мангале.

Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.

Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.

Не переворачивайте ежеминутно продукты на решетке, для того чтобы мясо поджарилось его достаточно перевернуть один раз поджаривая по 5-6 минут с одной стороны.

Добавьте аромат. Какими бы не были дрова в вашем мангале, вы всегда сможете облагородить аромат приготовляемой пищи, замочив на несколько минут в воде пару веточек фруктовых пород, и затем положив их на горячие угли.

Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.

Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Мангал и безопасность.

Пищевые отравления. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет чтобы избежать пищевых отравлений в самый разгар вашего пикника на даче.

Обугленное мясо. Любите хорошо прожаренное мясо? Не обугливайте шашлык до черноты! Обугленные частицы еды увеличивают риск развития рака в два раза.  Так, что можно поднять тост за здоровье и за мясо с легкой краснотой внутри.

Отравление угарным газом. Все хорошо в своем месте. Если вы готовите на мангале в плохую погоду и вам в голову пришла шальная мысль «почему бы мне это не сделать в гараже», гоните ее прочь поганой метлой. Концентрация угарного газа в помещении может стать драматичной для вас.

Пожар. Как минимум 3 м от построек, деревянных заборов, сараев и т.д. дадут вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня хватит удар». Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни для людей с сердечно- сосудистыми заболеваниями.

Свободная одежда. Не одевайте свободную одежду с болтающимися рукавами или полочками, когда работаете с мангалом. Искра попавшая на нее может произвести совсем не тот фейерверк, который вы запланировали.

Жарка во фритюре. Работу с фритюром лучше оставить профессиональным поварам. Разбрызгивающиеся частички жира, открытый огонь – лучше себя не переоценивать, мы достаточно умны, чтобы понять, «игра не стоит свеч».

Осторожно, оса. Укусы ос крайне болезненные, и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а на себе рубашку с длинным рукавом.

Угли и пожаробезопасность. Дождитесь 48 часов прежде, чем выбрасывать золу из мангала.

Как ухаживать за мангалом?

Очищайте стальной щеткой решетки мангала, чтобы там не скапливалось золы и остатков пищи. Остывшую решетку гриль сбрызните подсолнечным маслом для профилактики образования на ней ржавчины. Убирайте золу после каждого использования мангала, чтобы не накапливать посторонние запахи для следующего приготовления пищи.

Будете ли вы делать мангал сами или покупать готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите такую нужную передышку от напряженного повседневного ритма.

cpykami.ru

чертеж складного, как сделать раскладной, сборный самодельный переносной мангал на природу

Как сделать разборный мангал: технология изготовления

Приготовление шашлыка для многих является любимым кулинарным занятием, причем, как в летнее, так и в зимнее время. Ведь кто откажется от ароматного и сочного мясного блюда, приготовленного из свежайшей свинины или баранины на неразборном или стационарном мангале. Как правило, он устанавливается на расчищенной от снега площадке неподалеку от дома.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

Мангал пригодится каждому, но лучше всего, если он будет переносным. Вполне возможно самостоятельно осуществить изготовление подобного устройства, если заблаговременно ознакомиться со всеми нюансами данного процесса. Помимо деталей изготовления стоит также изучить особенности выбора материала и учитывать все правила эксплуатации подобного устройства.

Особенности

Если вы решили изготовить самодельный мангал, то сначала следует убедиться в том, какой размер будет оптимальным решением для вас, чтобы удовлетворить потребности вашей семьи. Также необходимо выбрать металл, который будет наиболее долговечным. На сегодняшний день на просторах интернета можно найти инструкции по изготовлению большого количества моделей мангалов, которые можно сделать из различного сырья. Однако логично, что наибольшей популярностью пользуются металлические модели.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

Это объясняется несколькими признаками.

  • Удобство использования. Металлический мангал просто очищать и мыть, а при необходимости его легко разобрать, если он имеет съемные ножки, или сложить, если он является складным.
  • Быстрота приготовления пищи. Именно металл лучше всего удерживает жар, что дает возможность мясу и овощам готовиться на нем не только максимально равномерно, но и быстро.
  • Высокая пожаробезопасность. Если дрова или уголь сильно разгорятся, то габариты мангала и тот факт, что он выполнен из металла, смогут предотвратить возникновение огнеопасной ситуации. Металл может и сильно раскалится, но серьезного возгорания не возникнет.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

  • Невысокая стоимость. Сейчас металл представляет собой один из наиболее доступных и недорогих материалов для изготовления любого вида мангала. Он гораздо дешевле натурального камня, огнеупорного кирпича или иных жаростойких материалов.
  • Скорость изготовления. При наличии сварки и необходимого количества металла изготовить подобный мангал можно буквально за два-три часа и сразу же начать его использовать. Для сравнения: мангал из кирпича придется делать около месяца, а пользоваться им нельзя будет еще несколько дней после достройки.
  • Мобильность. Даже если мангал не раскладывается, то он все равно мобильный – его можно легко перенести в любое помещение типа подсобки или гаража, где он будет стоять до того момента, пока не понадобится снова. В таком случае на него не будут отрицательно воздействовать различные природные явления.

Однако у такого мангала имеется и недостаток – не очень эстетичный внешний вид. Но если вы действительно понимаете, что собираетесь делать, то превратить мангал в произведение искусства будет не очень сложно. Металл еще и подвержен коррозии, но благодаря наличию специальных антикоррозийных средств и постоянному уходу за ним, он сможет прослужить вам немалое количество времени.

Чертежи и размеры

Если вы задались целью сделать мангал, то для того чтобы результат вас не разочаровал, следует четко сформулировать ваши требования и учесть все важные факторы, которые могут повлиять на удобство эксплуатации изделия. Например, если ваша семья состоит из трех-четырех человек, то вам будет достаточно мангала с размерами примерно 50 на 30 сантиметров. Последнее число обозначает ширину. Такое расстояние позволяет поместить над огнем шампур, на котором будет находиться где-то 7-9 кусков мяса в зависимости от их размера.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

Кроме того, длина мангала может варьироваться. Тут все зависит от того, сколько шампуров вы хотите за раз укладывать на мангал. Стандартное расстояние между шампурами составляет где-то 10 сантиметров. То есть для восьми шампуров понадобится лист длиной 80 сантиметров, а для 9 – 90 сантиметров.

Однако сразу следует отказаться от намерения сделать мангал слишком длинным. Это решение будет не только неудобным, но и сделает саму конструкцию крайне громоздкой.

Если вести речь о высоте мангала, то она должна составлять где-то 15-20 сантиметров. Такого объема будет более чем достаточно, чтобы не только разместить в мангале дрова или угли, но и мясо таким образом, чтобы оно при жарке вообще не соприкасалось с горящими углями и не подгорало.

Как сделать разборный мангал: технология изготовления

Если же брать всю конструкцию, то длина от дна до ножек должна быть такой, чтобы человек мог стоять ровно и держать в согнутой руке шампуры, и чтобы ему было удобно переворачивать шашлык во время приготовления. Кроме того, мангал должен быть таким, чтобы его можно было спокойно размещать в багажнике. Автомобильный вариант при этом не должен занимать много места. Чтобы изготовить ножки, можно воспользоваться уголками в виде полок в 25 или 30 миллиметров, а также четырьмя кусками обычной арматуры с диаметром 8-10 миллиметров.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

Если вам нужен походный мангал, то в качестве примера приведем характеристики одной из моделей.

Такая разборная модель будет состоять из следующих элементов:

  • основание мангала, выполненное из цельного листа стали;
  • ножки, которые имеют диаметр в 2 сантиметра;
  • рама, выполненная из углов и 4-х труб для фиксации с диаметром 17 миллиметров;

Как сделать разборный мангал: технология изготовления

  • два типа бортов – продольные с тремя выступами и боковые – с двумя;
  • различные закрепляющие элементы – шайбы и гайки;

Как сделать разборный мангал: технология изготовления

Такой мангал удобен тем, что его легко сложить. В сложенном состоянии его длина не будет превышать 60 сантиметров, а ширина – 30 сантиметров.

Инструменты и комплектация

Для того чтобы сделать раскладной мангал, необходимо купить определенные инструменты и элементы. Их можно приобрести в ближайшем строительном магазине, так как они весьма доступны. Также можно применять и подручные материалы. Сделать простую конструкцию можно, даже не используя такую вещь, как сварочный аппарат либо крепления. В таком случае просто необходимо будет создать систему пазов.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

Если конкретно говорить об инструментах, то для создания мангала будут нужны:

  • кусок наждачки;
  • дрель со сверлами по металлу;
  • болгарка и диски к ней;
  • ножницы по металлу.

Если говорить о материалах, то понадобится только лист стали с толщиной где-то 3-3,5 миллиметра. Перед началом резки металла необходимо сделать макет вашего будущего мангала из картона. Это даст возможность хотя бы примерно увидеть, как он будет выглядеть в реальности и при необходимости подкорректировать такие параметры, как ширина, длина и высота в зависимости от ваших предпочтений. Кроме того, картонные заготовки можно использовать, как шаблон.

Изготовление: тонкости процесса

Чтобы сделать сборный мангал своими руками, необходимо чертежи с бумаги сначала перенести на металл и вырезать детали. В качестве примера рассмотрим мангал для шашлыка объемом 60 на 30 на 15 сантиметров.

В этом случае чертеж будет выглядеть следующим образом:

  • два боковых элемента с размерами 60 на 15 сантиметров;
  • днище мангала размером 60 на 30 сантиметров;
  • две торцевые стороны с размерами 30 на 15 сантиметров.

Как сделать разборный мангал: технология изготовления

Ножки могут быть как отдельными элементами, так и продолжением торцевых элементов. Если отдавать предпочтение последнему варианту, то в чертеж торцевых сторон необходимо внести ряд корректив. Следует отметить, что для удобства пользования мангалом, его высота должна составлять около одного метра. Однако тут все зависит от роста человека, так что допускается отклонение от данного параметра примерно на 20 сантиметров.

Как сделать разборный мангал: технология изготовления

Перед вырезкой деталей конструкции следует решить, какие крепления будет иметь такой складной мангал.

Обычно они бывают двух видов:

  • в форме металлических уголков;
  • форточными навесами, которые обычно привариваются к основанию.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

Если же под рукой нет сварки, то это не значит, что нельзя воспользоваться вторым вариантом. В этом случае просто нужно применить систему пазов, что позволит сделать не менее надежные крепления. Однако для этого на чертежах боковых частей необходимо сделать два или три выступа, которые по своей форме будут напоминать букву «Г». Если говорить о размерах выступов-креплений, то он должны составлять где-то полтора на три сантиметра.

Кроме того, в детали торца на чертежах следует внести места, где необходимо сделать распилы вертикального типа, чтобы вставлять в них крепления. Их можно сделать и для того, чтобы прочно зафиксировать днище мангала. И лишь после того, как вопрос с креплениями будет решен, можно приступать к тому, чтобы вырезать детали из металлических листов. Лучше всего осуществлять создание деталей при помощи болгарки.

Как сделать разборный мангал: технология изготовления

Когда они будут сделаны, то необходимо качественно отшлифовать все срезы. Следует быть максимально осторожным, так как порезаться об острые края металла очень легко. Также в торцах вашего мангала требуется проделать отверстия, которые будут служить ручками для него. С их помощью, если будет необходимость, можно будет легко нести мангал на природу или же переставить его с места на место.

После завершения процесса шлифовки деталей снизу боковых стенок потребуется проделать при помощи дрели два ряда отверстий с диаметром около одного сантиметра. Благодаря наличию таких отверстий воздух сможет попадать к углям. Лучше всего их располагать в так называемом шахматном порядке примерно в 40-50 миллиметрах друг от друга.

Как сделать разборный мангал: технология изготовления

Если же по каким-то причинам вы решили сделать ножки мангала съемными, то на всех углах дна мангала следует приварить гайки или же уголки для крепления ножек. Их, кстати, можно сделать либо из уголков, либо же из металлической трубы.

Когда все будет выполнено, то станет необходимо собрать складной мангал, чтобы оценить его функциональные возможности. Это поможет найти недочеты, если таковые будут, и оперативно их устранить.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

Покраска готового мангала

Для того чтобы защитить переносной мангал от воздействия коррозии и природных факторов, его обычно красят. Ранее красящие вещества не использовали, да и вообще пытались не применять химию, так как в процессе горения дров или угля краска начинала облезать, издавала неприятный запах, мясо впитывало в себя опасные канцерогенные вещества.

На сегодняшний день производители могут предложить краски, использование которых будет безопасно. Единственной проблемой для них может стать высокая температура внутри мангала. Даже наиболее стойкое покрытие может попросту не выдержать высоких температур, сгореть и осыпаться.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

Если говорить о жаростойких красках, которые существуют на сегодняшний день, то они включают в себя различные варианты.

  • Термостойкие порошковые краски, которые отлично подойдут для покрытия самодельных мангалов. Но технология их применения непроста, так как требуется обжиг при очень высоких температурах.
  • Эмали на основе керамогранита. Такие краски выдерживают температуру до + 600 градусов по Цельсию.

Кроме того, есть возможность осуществить оксидирование металла, которое также известно, как воронение. Этот процесс довольно сложен, но при большом желании его можно провести даже кустарным способом в домашних условиях. Для этого коробка мангала должна быть обработана при помощи 5-процентной серной кислоты. После этого конструкцию необходимо прокипятить в густом растворе щелочного мыла в течение полутора часов.

Альтернатива – оставить мангал в растворе натрия на два часа. После таких процедур металл просто покроется черным антипригарным покрытием, которое будет отличной защитой от появления коррозии. Однако такой способ довольно небезопасен, так как обращаться с серной кислотой следует осторожно.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

Использование: советы

Разборный мангал после каждого использования необходимо обязательно остудить и тщательно прочистить от сажи и золы, которые обязательно осядут на его стенках и днище. Следует сказать, что ни в коем случае не нужно тушить мангал или охлаждать его при помощи воды. Металл должен остывать исключительно естественным путем.

Как сделать разборный мангал: технология изготовления

Как сделать разборный мангал: технология изготовления

Еще один важный совет состоит в том, что после окончания шашлычного сезона мангал необходимо разобрать и осмотреть на предмет деформаций. Если дефекты будут обнаружены, то их необходимо устранить, а сколы краски следует подкрасить. Кроме того, нужно смазать на зиму различные подвижные элементы или навесы, если вы ими пользовались.

Как можно убедиться, сделать мангал своими руками не так уж и сложно. Главное – точно рассчитать все параметры, а также обладать минимальными навыками работы с металлами. Благодаря этому вы сможете легко и довольно быстро сделать мангал своей мечты собственными руками и наслаждаться удивительными шашлыками в любое время года.

Как сделать разборный мангал: технология изготовления

Конструкция мангала быстрой сборки (без сварки и иных креплений) наглядно демонстрируется в видео.

stroy-podskazka.ru

Как сварить мангал своими руками: чертежи и размеры, видео

Сложно представить кулинарные процессы на открытом воздухе без мангалов. Эти аппараты позволяют создавать на своём дачном участке невероятно вкусные блюда. На рынке представлено множество моделей мангалов. Однако нередко хозяева самостоятельно сооружают такие аппараты. Как сварить мангал? Часто просто получаются разные конструкции. Их форматы определяются хозяйскими целями, финансовыми возможностями, параметрами площадки и рабочими навыками создателей.

Критерии выбора конструкции

Очень часто в вопросе выбора материала для мангала отдаётся предпочтение металлу. Ему свойственна долговечность, стойкость к серьёзным температурным режимам и прочим факторам. Некоторые составляющие конструкции скрепляются различными способами. Но метод сварки является самым надёжным и оптимальным в этом деле.

Сегодня правильно сварить мангал — дело начальное. Многие хозяева желают создавать не какие-то заурядные конструкции. И поэтому оснащают их дополнительными элементами. К таковым относятся:

  • Топка, в которой можно разогревать блюда.
  • Специальные отсеки для сушки дров.
  • Полки для разных кулинарных добавок и специй.

Если вы задались целью сварить мангал своими руками, то перед самим творческим процессом изучить фотографии и схемы разных модификаций. Их несложно найти в сети. Так вы подберёте себе определённую модель. Полезно просматривать и видео-инструктажи. В них мастера детально и практически излагают сварку конструкции. Это помогает предварительно быть в курсе потенциальных сложностей предстоящего дела.

На практике создание металлического мангала не такое уж и сложное.

Только заранее решите следующие вопросы:

  • Конструкция будет разбираться или будет монолитной?
  • Размеры. На сколько персон предназначается аппарат? Этот аспект влияет на его параметры и количество шампуров, которые могут в один момент в нём применяться.
  • Каким эксплуатационным периодом будет характеризоваться изделие? Эти критерии определяет выбор того или иного металла.
  • Какой внешний облик будет у конструкции? Для этого следует изучить множество фотографий и вариантов с разными дизайнами. Вы сможете подобрать себе подходящий по стилю и расцветке. Оптимально, если найдёте видеоматериал по сооружению именно этой модели.

Вычисление габаритов

Параметры задуманного мангала – критерии ключевые. От них определяется удобство применения агрегата по целевому назначению.

Если его задействовать будет семья со стандартным количеством человек (3-4), то сгодится модель 60 х 35 см.

Для коллектива с большим числом людей необходимо использовать более крупную конструкцию.

Фотоснимки стандартных и нестандартных версий легко находятся в сети. Могут попадаться такие снимки, на которых традиционная версия дополняется многими составляющими и устройствами. Они расширяют её функциональный спектр и украшают её облик. Сотворить любую металлическую модификацию нетрудно. И сварочный процесс можно проводить своими усилиями.

Например, можно действовать по такому чертежу:

Чертеж мангала

Подобных и прочих чертежей в интернете предостаточно. Вполне можете строить свою работу на их основе. Важно решить дилемму с числом шампуров, одновременно находящихся на сварном мангале.

Не менее важный аспект – это глубина аппарата. Её ориентировочное значение – 15 см. При таком раскладе между продуктом и углями останется нужный просвет для готовки. Высота мангала должна быть максимально удобной для кулинара.

Подборка материалов

Самостоятельное создание металлической конструкции возможно с использованием разных материалов. Здесь главное не ошибиться с металлом. Выбранный вариант должен гарантировать максимальный эксплуатационный период будущей конструкции. В основном, здесь работает одно правило: чем меньше толщина металла, тем меньше срок работы агрегата. По этой причине следует применять материал с хорошей плотностью. Ни в коем случае не задействуйте листы, максимальная плотность которых составляет 1 мм. Из них получится довольно слабая конструкция.

Ещё один пример чертежа:

Чертеж мангала

Чтобы получился материал высокого качества с долгим рабочим периодом, требуется подготовка таких материалов и инструментов:

  • Металлических листов. Их параметры и толщина оптимальны.
  • Металлических уголков. Из них образуются ножки для аппарата.
  • Сварочной техники для соединения компонентов из металла.
  • Электродрели.
  • Болгарки. У неё должны быть диски, режущие металлы.
  • Комплекта электродов.
  • Измерительных инструментов: рулетки, уровня, обычной линейки.

Дополнительно проводится подготовка чертежей. Их можно позаимствовать из интернета, можно сделать самостоятельно.

Технологический процесс создания мангала методом сварки

Здесь важно определиться, какую вы планируете конструкцию – стационарную или переносную. Первую можно установить в определённом месте и на долгое время. Вторую – можно без проблем перевозить.

Обычно применение сварочной техники необходимо при производстве стационарной версии. Перед самим рабочим процессом обязательно просмотрите видеоуроки и решите, как будете декорировать будущий аппарат.

Алгоритм работ здесь следующий:

Стадия 1. Первоначально создайте раскройки. На металлических листах требуется обозначить линии. Ориентиром в этом процессе служит заранее сделанный или скопированный чертёж.

Стадия 2. Из рабочего материала нужно вырезать все основные составляющие задуманной конструкции. Работа идёт в соответствии с имеющейся разметкой на листах. Должно образоваться дно. Это самая крупная составляющая. Её образуют четыре боковые части. Две из них – короткие, а другие две – длинные.

Стадия 3. В длинных боковых составляющих обязательно сделайте отверстия. Их можно просто высверлить в одну линию. Они гарантируют проникновение кислорода в топку к углям. И тогда в вашем аппарате будет сохраняться жар, требующийся для нормального рабочего процесса. Дистанцированы отверстия друг от друга должны быть примерно на 5.5 см. Смотрите, чтобы до кромки оставалось минимум 2,5 см.

Стадия 4. Все боковые компоненты (и длинные, и короткие) соединяются друг с другом сварочным способом. Должна образоваться прямоугольная конструкция без днища и крышки. На верхних крайних сторонах длинных стенок устраиваются надрезы. В этой работе следует применять болгарку. У этого инструмента должна быть специальная насадка для резки и обработки металлических изделий. В одно время рекомендуется делать надрезы на двух боковых частях. Они должны превосходно сочетаться. Последует совмещение надрезов. Если всё сделаете грамотно, в будущем без сложностей будете располагать здесь шампура.

Стадия 5. Все боковые составляющие, уже сваренные, нужно приварить к днищу планируемой конструкции. Здесь крайне важны хорошие навыки сварщика и умение работать со сварочной техникой. Задача такова: все сварочные соединения должны получиться максимально качественно. Так у вас получится короб. Если у вас материал толщиной 2-3 мм, лучше работать с инверторной сварочной техникой. Для создания короба достаточно четырёх швов с каждой стороны. Если плотность материала 1,5 – 2 мм, днище и стенки выгибаются определённым образом. Этого нужно не допустить. Поэтому эти компоненты усиливаются с помощью профильной трубы или уголка.

Стадия 6. К данному коробу привариваются ножки. Их приготовить к работе нетрудно. В этой задаче помогут металлические уголки. Ножки можно монтировать вдоль углов созданной конструкции, можно в торец днища.

Нижние окончания незначительно заостряются. Эта гарантирует мангалу надёжную устойчивость.

Готовый мангал
Исход проведённых рабочих стадий – создание качественного и долговечного агрегата

Если у вас накопилось много металла, но он представлен маленькими кусками, тогда вам необходимо нарезать правильные заготовки. После чего их сваривать. При таком раскладе сваривать нужно более аккуратно и качественно. И протяжённость швов получается больше.

Пример самодельного барбекю:

Самодельный мангал

Каркас из уголков

Такой вариант каркаса считается более прочным. Здесь исключено выгибание металла. Алгоритм работ следующий:

1. Берутся уголки. Их них варится каркас. Пример:

Мангал из металла

Можно сварку провести из профильных труб:

Мангал своими руками

2. К этому каркасу присоединяется дно.

3. Привариваются стенки.

Продвинутая версия

Металлический мангал, созданный самостоятельно, всегда можно совершенствовать и дополнять полезными компонентами. Одним из таковых является навес. Пример:

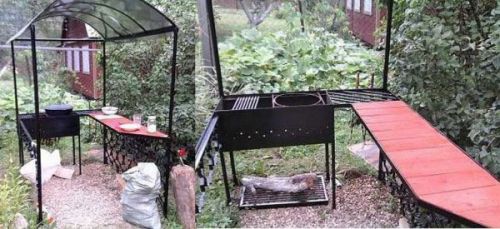

Многофункцональный мангал

Не помешает в данной конструкции и столешница, и рамка для помещения шампуров. Сверху жаровню можно укрепить профильной трубой. Сварить нужно так, чтобы было место для возможных дополнений.

Пример:

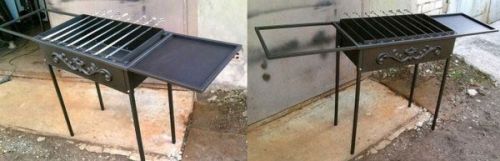

Пример самодельного мангала

Сварить можно необязательно мангал такого формата. Есть и другие конструктивные вариации.

Прочие вариации конструкции

На основе бочки

Для создания необходимой конструкции сгодится и металлическая бочка. При её применении работа выполняется довольно динамично и просто. Так как бочки обычно имеют внушительные параметры, то мангалы из них создаются крупными и массивными. Они предусматривают готовку блюд на многочисленный коллектив.

Если вы задействуете подобную бочку, то обязательно сделайте крышку для задуманного аппарата. Во время его работы он должен закрываться крышкой. Так гарантируется равномерная и отменная прожарка готовящейся пищи.

На основе баллона

Здесь работать можно двумя способами. По одному создаётся более сложная конструкция. По второму – более простая.

В любом случае нужно сначала обезопасить баллон. У него отвинчивается кран. Подводится шланг с водой. Под несильным напором следует вода. Баллон заполняется полностью. После чего позволяется резка метала.

Обычно применяют баллон на 50 л., внешний диаметр – 96 см. Это оптимальные данные для создания шести больших порций шашлыка.

По продольному шву делается разметка. По ней рассчитываются все дистанции.

От шва по обеим сторонам рассчитывается расстояние 24 см. Проводятся черты. Баллон в горизонтальной позиции. На одной черте создаётся разметка под шампуры. От круговых швов по правой и левой стороне отступ – 3 см. Затем отметки ставятся постоянно через 8 см. Итого – 6 обозначений. В них просверливаются отверстия. Примерный диаметр каждого – 1 см.

От черты разметки нужно вверх отложить 10 см. Здесь окончание крышки аппарата. Потом она сама размечается. Это дистанция между начальной чертой и последней. Между ними при отступе от круговых швов – 3 см – обозначаются линии.

Изготовление мангала из баллона

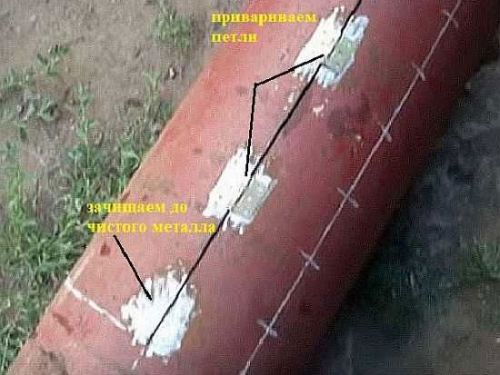

Затем сразу привариваются петли. Здесь нужен ассистент.

Приваривание петель к мангалу

Болгаркой отрезается дверка. Из баллона выливается вода.

Крышка не должна заваливаться назад. Поэтому между петлями по черте разреза привариваются два уголка шириной 3-4 см. Они должны быть с правой и с левой стороны крышки.

Степень разгиба уголков определяет дистанцию открытия крышки.

Нижний обод удаляется. К крышке монтируется деревянная ручка.

Чтобы исключить проваливание крышки внутрь, нужно приварить металлическую полосу к вырезу. Её плотность: 1-3 мм, ширина – 3 см.

По обозначениям делаются дырочки для шампуров. Используется дрель. На противоположной стороне на тех же позициях тоже устраиваются такие же дырочки.

Баллон поворачивается днищем вверх. От шва по обеим сторона отступ 10 см. От таких линий следует ещё отступ на 10-12 см, проводятся линии. От шва посередине образовались две полосы. Их ширина – 10 см. В них на дистанции 5 см делаются прорези для воздуха. Вместо прорезей можно просверлить много дырочек.

Кран устраняется. Отверстие заваривается.

Монтируются ножки.

Более простая версия создаётся так: баллон распиливается вдоль на две равные части. По краям сверлится множество дырочек для воздуха. Прикрепляются ножки.

Мангал из баллона на ножках

Создание переносных версий

Они отлично спасают на природе. Их можно купить или сделать своими усилиями.

Их виды: сборные и раскладные. Формат вторых – чемоданчик. Пример:

Примеры переносных мангалов

Здесь крепления – дверные петли. Ножки тонкие.

Ещё версия:

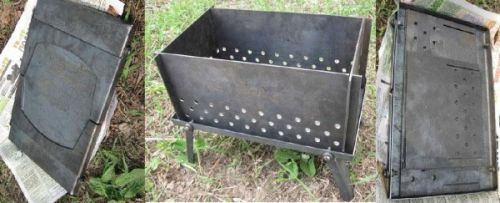

Пример сварного мангала

Здесь у днища складываются ножки. Прочие компоненты укладываются поочерёдно. Боковые части соединяются пропилами.

Разборные версии образуются компонентами, не имеющими скреплений. Сборка проходит на месте. Она может быть болтовой. Может — с пазами и пропилами. Делаются такие изделия без сварки. Работа идёт с болгаркой (у неё алмазный диск) либо пилой по металлу.

Создание:

  1. Заранее делается картонный макет. Он подгоняется идеально под размеры изделия.
  2. Выкройки переносятся на металл.

Ещё версии:

Металлические мангалы своими руками

Здесь ножки из уголков. В ножках – немного отогнутые пропилы. Под них в боковинах есть отверстия. При сборке боковые части нанизываются на пропилы.

У дна нет фиксации. Нижняя сторона боковин загибается внутрь на 4 мм. Боковины крепятся на ножки. По периметру образуется бортик. На него укладывается дно.

Вопросы с покраской и итог

Для металлического аппарата лучше использовать термо- и жароустойчивые краски.

Примеры:

  • CERTA (Церта). Осиливает нагрузку до +900°С,
  • Rust-oleum. Потенциал – до +1093°С, Варианты цветов: матовый, белый, серый, чёрный.
  • «КО-8101». Потенциал — +650°C, предусматривается 12 цветовых вариантов по умолчанию.
  • КО-8111 Термика обладает антикоррозийными характеристиками. Осиливает воздействие +600°C.

Сколько стоит такое изделие по расходному материалу и сварным работам? Конечно, дешевле, чем готовые мангалы в частном цехе или от производителя.

edaturistu.ru

Вертикальный мангал для шашлыка своими руками

Необычный вертикальный мангал придумал народный умелец А.Логинов. Зная о том, что капающие на угли мясной сок и жир при сгорании образуют канцерогены, он решил уменьшить риск для собственного здоровья, не отказываясь от любимого шашлыка. О мангале его конструкции рассказывала передача «Чудо техники» на НТВ, где особенно подчеркивали преимущество его изобретения, выражающееся в отсутствии дыма в зоне приготовления мяса. А мы поговорим как это можно сделать своими руками.
Фото вертикального мангала

Содержание статьи:

Как это удалось сделать?

Необычный очаг представляет собой короб, внутри которого установлена сетка с топливом. Продукты горения устремляются вверх, не попадая на шампуры с мясом, которые установлены вокруг жара в центре. Небольшое расстояние от раскаленных углей позволяет подрумянивать мясо с той стороны, которая обращена к жару, остальные прогреваются от металлической стенки внешнего кожуха и горячего воздуха внутри короба. Поворачивая каждый вертел, можно добиться прекрасной румяной корочки на всей поверхности шашлыка.

Из-за комплексного воздействия жара углей и горячего воздуха мясо готовится очень быстро и равномерно прожаривается со всех сторон. Сок и жир не капают на угли, а скапливаются в поддоне жаровни, не горят и не создают едкого дыма и копоти. Мясо приобретает характерный шашлычный вкус и аромат, а мангал после эксплуатации не приходится чистить от нагара. Больше информации об экомангале смотрите на видео.


В целом конструкция вертикального мангала напоминает устройство русского самовара, в котором вместо воды нагревают шампуры с мясом. Готовить в такой жаровне можно и рыбу, и овощи. Существуют промышленные аналоги похожих конструкций: электрический мангал или электрогриль, у которых ТЭН расположен возле полукруглой стенки, а вертела установлены в центральной, вращающейся части, как в агрегатах для приготовления шаурмы.
Вертикальный электромангал

Конструкция русского умельца выгодно отличается от таких изделий. Мясо нагревается сразу с нескольких сторон: от жара углей, от горячих стенок и циркулирующего воздуха. Это позволяет моментально создавать запекшуюся корочку и сохранять большую часть сока внутри кусочков.

Можно ли сделать вертикальный мангал своими руками?

Кожух изделия изготовлен из листовой стали 3–4 мм толщиной. Резервуаром для углей служит стальная сетка с ячейками небольшого размера. Снизу приварено днище и невысокие ножки. Конструкция мангала очень проста, ее вполне способен воспроизвести человек, владеющий навыками работы с металлом.

Для изготовления чудо-жаровни потребуются некоторые материалы и инструменты:

  • сталь листовая;
  • сетка стальная;
  • уголок или отрезки трубы, арматуры и т. п.;
  • болгарка;
  • сварочный аппарат и электроды.

Кроме указанного, мастер может использовать дополнительный декор и фурнитуру (например, ручки для переноски компактной конструкции). При желании можно продумать и установить опоры для казана или чайника, разместив его над горящими углями, более рационально используя жар, уходящий вверх. Больше информации можно узнать из чертежей, которые предоставлены ниже.
Чертеж
Чертеж жаровни для вертикального расположения шампуров

Стенки кожуха легко выполнить и из кирпича, тогда жаровню можно будет использовать, как немного видоизмененный тандыр. Стационарная модель вертикального мангала из кирпича способна украсить зону отдыха в саду.

Раскрой металла для корпуса

Перед тем как сделать вертикальный мангал для шашлыка, нужно начертить схему, на которой обозначить размеры изделия. Это произвольные параметры, зависящие от длины шампуров и желаемого их количества для одновременного приготовления. Так как особенность их расположения состоит в том, что используются сразу 4 стороны короба, конструкция получится довольно компактной. Длину стороны нужно сделать такой, чтобы на каждый из шампуров приходилось по 8–10 см.

Особенность вертикального гриля состоит еще и в том, что его стенки слегка наклонены, расходясь кверху. Это позволяет легко установить вертела и наблюдать за приготовлением мяса. Но на чертеже в качестве деталей стенок придется изобразить не квадрат, а трапецию с более короткой нижней стороной. Соотношение длин горизонтальных линий должно быть таким, чтобы боковые стороны оказались наклонены под углом примерно 75 градусов. По этому же принципу нужно сделать и выкройку для сетки, только значительно меньших размеров по длине. Желательно, чтоб между стенками топливника и кожуха оставалось расстояние около 20 см. Высота обеих выкроек должна быть одинакова.
Фото

Деталь днища чертят в виде квадрата со стороной, равной меньшей стороне трапеции (стенки кожуха). В центре ее нужно предусмотреть отверстия для поступления воздуха в топливник. Для безопасности можно изготовить и небольшой зольник в виде ящичка без 1 стороны.

Высота ножек выбирается произвольно. Она должна быть удобна для установки шампуров и закладывания топлива. Ножки можно приварить прямо к корпусу или сделать для них отдельную раму.

По периметру верха должны быть установлены еще 4 детали. Это узкие планки с прорезями по числу шампуров. Они будут удерживать жарящийся шашлык. Их также можно получить просто загнув верхнюю часть боковых стенок и сделав соответствующие зарезы. Для упора острия каждого вертела можно сделать отверстия в днище или наварить там бортики, но это необязательный элемент конструкции.

Сборка изделия

По выкройкам, вычерченным своими руками, нужно вырезать 4 одинаковых трапеции для стенок корпуса и 1 деталь днища из листовой стали толщиной 3–4 мм. Сетку раскроить на трапеции меньшей длины. Нарезать из уголка планки с прорезями и ножки.

Сварить боковые грани кожуха. Отдельно соединить детали сетки. Установить сетчатый топливник в центральной части днища, над перфорированной зоной и приварить. Провести сооружение из сетки внутрь короба через его нижнее отверстие, приварить днище. В результате получится конструкция с расходящимися кверху сторонами и такой же конусной сеткой внутри, как это хорошо видно на фото, где изображены вертикальные мангалы.
Шашлык на вертикальных шампурах

По верхнему периметру приварить планки с прорезями, прикрепить ножки. Выполнить декорирование изделия по желанию. Если нужен зольник, приварить его снизу кожуха, под перфорированной зоной в центре.

Как это работает?

В сетчатый топливник нужно поместить зажженную бумагу, подбросить щепки и более крупные дрова. Довести их до состояния углей, как в обычном мангале. Можно использовать готовый березовый уголь, раскалив его в течение 15–20 минут. Стенки внешнего кожуха должны хорошо прогреться и стать очень горячими на ощупь.

Когда вертикальный гриль разогрет, можно устанавливать в него шампуры с мясом или овощами. Шампур нужно опустить между сеткой и стенкой кожуха острием вниз до упора в днище. Верхнюю часть поместить в выемку на верхней планке. Замечено, что в углах конструкции температура немного ниже, чем в середине каждой стороны. Это позволяет произвести установку шампуров с мясом в центре, а по углам расположить овощи. Можно также перемещать вертела, меняя их местами, если нужно. Или можно сделать всю конструкцию круглой, как на некоторых фотографиях в следующем разделе статьи.

Другие варианты такого изделия с фото

Как упомянуто выше, корпус мангала можно сделать из кирпича или камня. Желательно сделать стенки немного под углом, как и в металлической конструкции. Для поддува в нижней части потребуется установить подобие колосниковой решетки в центре, где будет установлен топливник. Эту деталь выполнить так же, как и для металлического мангала, то есть из стальной сетки.

Вертикальный мангал своими руками в разборном варианте делают открытого типа, без внешнего кожуха. Фактически он представляет собой плоский топливник из сетки (2 широкие стороны), которая закреплена на боковинах из листовой стали толщиной 2 мм. Боковина выкроены так, что образует несколько рядов горизонтальных опор для укладки шампуров «лесенкой», друг над другом. Пример можно увидеть на нижнем видео.

Как видно на фото и видео таких конструкций, у них есть недостаток: мясо поджаривается с 1 стороны и его нужно чаще переворачивать, как на обычном мангале. Тем не менее в этой конструкции соблюден принцип минимального контакта мяса с дымом от угля и отсутствие возможности горения жира и сока, который капает на поддон или на землю. Больше вариантов конструкций вертикальный расположением шампуров смотрите на фотогалерее ниже, для увеличения картинки кликните на нее.

Взяв за основу приведенные модели вертикальных мангалов, каждый может попробовать внести свои усовершенствования в их конструкцию. Минимальный набор деталей и сварных швов делает изготовление стального мангала легким даже для неопытного сварщика. Или можно обойтись и вообще без сварки, просто соорудив качественные крепления для деталей между собой.

mangalka.com

Мангалы из металла своими руками: размеры, фото, чертежи

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Во время отдыха неизменным спросом пользуются мангалы. Хотя бы раз в год жарят шашлык даже заядлые жители мегаполисов. Бюджетным вариантом для дома и удобным способом для загородной поездки остаются мангалы из металла своими руками. Размеры, фото и инструкции ниже, помогут изготовить очаг любого типа с минимальными затратами бюджета. Обо всем этом подробнее в нашем сегодняшнем обзоре.

Мангалы из металла своими руками размеры фото

Самодельный металлический мангал

Содержание статьи

Видео: многофункциональный мангал своими руками



Разновидности мангалов, материалы, характеристики

Металлический очаг сооружается быстрее кирпичной печи-барбекю, не требует доставки стройматериалов, специальных навыков. Существуют различные мангалы из металла своими руками. Размеры, фото и конструкция могут существенно отличаться. Поскольку оборудование для приготовления горячих блюд на скорую руку сооружается для длительной эксплуатации, следует серьезно отнестись к выбору материалов, габаритов стационарного или мобильного очага.

Разновидности самодельных мангалов

Разновидности самодельных мангалов

Классификация

Стальные мангалы традиционно различают по нескольким критериям, основными из которых являются:

  • мобильность – стационарный, передвижной либо переносной очаг;

Переносной мангал для дачи

Переносной мангал для дачи

  • конфигурация – бочка, классическая прямоугольная коробка, сложной формы;

Мангал из металлической бочки

Мангал из металлической бочки

  • габариты – для крупной компании, семейных посиделок;

Мангал-барбекю для большой компании

Мангал-барбекю для большой компании

  • функционал – крышки для защиты углей, отделение для головешек сбоку, откидная крыша.

Многофункциональный мангал

Многофункциональный мангал

Декоративные элементы присутствуют обычно у передвижных или стационарных модификаций. От толщины корпуса зависит эксплуатационный ресурс очага. Переносные мангалы делятся на разборные и трансформируемые («чемоданчик»).

Разборный тип

Разборный тип

Статья по теме:

Из чего можно сделать?

Бюджетным вариантом являются конструкции из б/у изделий, выпущенных промышленным способом. Например, пропановый баллон или 20 л бочка являются практически готовыми корпусами, к которым нужно лишь приварить ножки.

Мангал из пропанового баллона

Мангал из пропанового баллона

Старые журнальные столики, швейные машины, наоборот, обеспечивают мастера литыми ножками оригинальной формы, потребуется лишь дополнить конструкцию боковыми стенками. Классические мангалы сооружаются из листовой стали, металлопроката (уголок или профильная труба).

Оригинальные стационарные устройства

Оригинальные стационарные устройства

Размеры мангала

Основными рекомендациями для домашнего мастера, решившего повысить комфортность отдыха семьи, гостей, являются:

  • длина стандартного шампура с 6 кусками мяса составляет 25 см, поэтому ширину мангала следует увеличить до 30 см;
  • простейший вариант без бокового отсека для углей имеет длину 0,7 – 1 м для семьи, приема гостей, соответственно, исходя из того, для нормального прожаривания шампура расстояние должно быть 10 см;
  • глубина 20 – 25 см позволяет приготовить мясо быстрее, однако существует риск подгорания, поэтому рекомендуется 30 см от шампура до углей;
  • в зависимости от роста шеф-повара удобнее 0,5 – 0,7 м ножки для мобильных очагов, 0,8 – 1,2 м для стационарных конструкций.

Размеры универсального мангала на все случаи жизни

Размеры универсального мангала на все случаи жизни

Полезная информация! Если мангал изготавливается из бочки, угли располагаются внутри нее неравномерно, конструкция дополняется подом – стальной лист на указанной глубине.

Неразборный мангал своими руками, инструкция по изготовлению, чертежи, фото

Проще всего выбрать толстостенную (2 мм минимум) бочку или большой пропановый баллон для мангала из металла своими руками. Размеры, фото поясняют процесс сооружения стационарного очага. Важно учесть высоту пода при изготовлении ножек/подставки, добавить в конструкцию трубу сбоку.

Схема мангала из бочки со стойками и вертелом

Схема мангала из бочки со стойками и вертелом

Крой материалов

Бочку (баллон) можно раскроить двумя способами:

  • вырезать люк для обеспечения доступа к внутреннему пространству топки;

Бочка с люком

Бочка с люком

  • полностью отрезать верхнюю часть (1/3 – 1/2 цилиндра).

Бочка и двух половинок

Бочка и двух половинок

Шарниры понадобятся в любом случае, чтобы закрывать верхнюю часть для быстрого приготовления блюд или во время непогоды. Опираться бочка может на приваренные накрест стойки, обычные ножки из профильной трубы, уголка или специальную раму, внутрь которой укладывается мангал.

Сооружение мангала из бочки

Сооружение мангала из бочки

«Под» выкраивается из листа с учетом расстояния от него до шампуров 30 см. Для надежного позиционирования жаровни внутри бочки по торцам цилиндра привариваются два уголка.

 Сборка

Чтобы собрать мангал, достаточно прикрутить петли, уложить внутрь нижнего отсека лист жаровни. Боковая труба дымохода необходима для нормального сгорания дров при закрытом люке в ненастье или ветреную погоду. Для исключения самопроизвольного закрытия крышки ветром монтируется защелка.

Крючок для фиксации открытой крышки

Крючок для фиксации открытой крышки

Шампуры укладываются в пропилы, изготовленные УШМ. По торцам бочки ниже жаровни просверливаются отверстия для обеспечения тяги. Эксплуатация с закрытым люком возможна и без трубы – для этого достаточно добавить отверстия в верхней части (шахматный порядок, диаметр от 1 см).

Перфорация в боковых стенках

Перфорация в боковых стенках

Полезная информация! Декорирование (окрашивание) наружных поверхностей осуществляется красками Certa, Elcon или аналогичными термостойкими ЛКМ.



Статья по теме:

Перфорация в боковых стенкахБеседка с мангалом: проекты, фото. Обзор красивых и функциональных беседок с организацией мангальной зоны в разных стилях из разных материалов в специальной публикации нашего онлайн-журнала.

Походный разборный мангал своими руками, чертежи, фото

Существуют мобильные мангалы из металла своими руками размеры очагов и конструкция могут существенно отличаться. Для примера будут рассмотрены две лидирующих в рейтинге модификации – «чемоданчик» трансформируемого типа и полностью разборный классический мангал.

Походный складной мангал

Походный складной мангал

Причем, домашний мастер может применить в своей конструкции дюжину вариантов узлов – шарнирное крепление деталей или их полная разборка, съемные, вкручиваемые, откидные ножки на свое усмотрение.

«Чемодан»

Трансформируемые в переносной чемоданчик мангалы из металла своими руками конструируются из заготовок следующей конфигурации, размера:

  • дно – 2 – 3 мм лист 0,3 х 0,9 м;
  • стенки – боковые (длинные) 0,15 х 0,9 м, торцевые (короткие) 0,15 х 0,3 м;
  • стойки – труба круглая или профильная 0,6 – 08 м;
  • уголок – 5 см полка, длиной 2,2 м.

Чертеж походного мангала

Чертеж походного мангала

Из уголка сваривается каркас 0,3 х 0,9 м, внутрь него укладывается дно, крепится на прихватки. Длинные боковые стенки фиксируются к каркасу шарнирно (2 петли с каждой стороны), имеют два ряда отверстий в нижней части для тяги, прорези вверху для шампуров. Они складываются в момент транспортировки, откидываются при готовке.

Конструкция мангала-трансформера

Конструкция мангала-трансформера

Торцевые стенки съемные, убираются внутрь чемодана при переноска, надеваются на уголок каркаса во время приготовления шашлыка. Для этого на каждую из них наварен пруток, жестко защемляющий их внутри конструкции.

Сборка трансформируемого мангала-чемодачика

Сборка трансформируемого мангала-чемодачика

Ножки либо вкручиваются в приваренные к уголку гайки по углам, либо вставляются внутрь квадратных трубок длиной 3 см. Для переноски сбоку закреплена шарнирная рукоятка из прутка, для обеспечения неподвижности длинных стенок сквозь чемоданчик может пропускаться в специальные отверстия болт, фиксируемый с обратной стороны гайкой.

Разборный мангал

Конструкция этого переносного очага несколько отличается от предыдущего варианта:

  • жесткая рама из уголка, необходимая для укладки жаровни, заменена отогнутыми на 90 градусов 2 см полками на длинных, коротких боковых стенках;
  • ножки сделаны из гнутого облегченного уголка.

Мангал разборного типа

Мангал разборного типа

Для фиксации элементов мангала относительно друг друга в ножках, боковых стенках создана V-образная перфорация, отогнутая наружу (изготавливается зубилом, отгибается пассатижами). Боковые листы поочередно вставляются перфорированными отогнутыми хомутами в ножки мангала. Конечная жесткость конструкции достигается только после укладки жаровни.

Статья по теме:

Заключение

Таким образом, домашний мастер может соорудить стационарный мангал из подручного материала. Для изготовления мобильных очагов потребуется листовая сталь, металлопрокат.

Видео: мангал-барбекю своими руками



Мангал разборного типа

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Простой способ +Фото и Видео пошаговая инструкция

Самодельный мангал из кирпичаСамодельный мангал из кирпича – схема, расчет, изготовление. Керамический и глиняный кирпич может выдержать высокие, даже экстремальные температуры, но при использовании в печах и очагах их ресурс ниже, чем у того же огнеупорного шамота. По этой причине самые простые и временные конструкции мангалов делают из простого кирпича, а в стационарных видах очага внутреннюю часть топки обкладывают щамотной футеровкой.

Даже если добавить ножки к тому же мангалу из кирпича, конструкция все равно будет мангалом. Но как только вы накроете жаровню крышкой, это уже будет печь-барбекю без дымохода, но все равно с отверстием для выхода продуктов сгорания. Давайте рассмотрим, что требуется для изготовления самодельного мангала из кирпича.

Разновидности простых кирпичных мангалов

Мангал «Походный»

Даже из случайно найденных или купленных для определенной цели кирпичей можно изготовить простейший очаг для прожарки мяса над углями.

Но при этом вам нужно будет учесть следующие нюансы:

  • Из купленных для определенной цели кирпичейУ стандартного кирпича размеры 250*125*60 мм, и если вы берете несколько кирпичей с собой на пикник, установите их в багажнике авто на ребро.
  • Для нормального поджаривания мяса, которое не будет пригорать в процессе, шампуры должны находиться на расстоянии от углей от 20 до 25 см, и поэтому вам потребуется хотя бы 2 ряда кирпичей.
  • Для стандартных по размеру шампуров ширина кирпичного устройства должна быть 38 см, т.е. 1 кирпич.
  • Если вы хотите приготовить мясо на небольшую компанию, то хватит длины мангала в 0,75 метра, т.е. 3 кирпича.

Итак, вам потребуется хотя бы 16 кирпичей для стандартного размера устройства. Каждый из них имеет вес в 3,5 кг, и в общей сложности вы получите минимум 56 кг.

Сделать мангал из кирпича своими руками вы сможете по следующей технологии:

  1. С участка размером 50*80 см уберите дерн, из которого будет сооружена обваловка.
  2. Выровняйте почву по горизонтали.
  3. Впритык друг к другу установите первый ряд камней на ребро.
  4. А вот во втором ряду между кирпичами оставьте зазоры для тяги в 2 см.
  5. Шампуры нужно будет укладывать с интервалом в 8 см.

Когда угли остынут, можно будет разобрать конструкцию и уложить дерн на прежнее место.

Классический

Если вы решили изготовить на дачном участке стационарный очаг, вам потребуется для начала создать основание из нерудного материала (щебень или песок), который следует уплотнить при помощи виброплиты или ручной трамбовки.

Если конструкция при подсчете окажется больше 450 кг, вам потребуется железобетонный или монолитный фундамент. Для мастера, который имеет минимальные навыки каменщика, больше подойдет описанная ниже пошаговая инструкция мангала из кирпича своими руками, в которой описано изготовление обычной прямоугольной коробки из кирпича.

Технология заключается в следующем:

  • Изготовление основания – плодородный слой земли или чернозема следует целиком снять (обычно это от 40 до 60 см), а заменить его на песок, если уровень грунтовых вод низкий, или на щебень, а нерудный материал утрамбовать или уложить послойно при использовании виброплиты (каждые 14 см).
  • Фундамент – требуется только для тяжелых очагов, которые весят от 450 кг, и его делают из марки бетона В12, при этом у вас обязательно должна быть хотя бы двуслойная армированная сетка, а толщина конструкции должна быть от 10 до 15 см.
  • Первый ряд кирпичей – это будет весь периметр основания или фундамента, и его следует заполнить кирпичом поплотнее друг к другу, а швы заделать песчано-цементным раствором.
  • Остальные ряды – производим перевязку в углах, и щели между кирпичами 2 см должны быть во втором и третьем ряду, а в целом высота конструкции должна быть пять рядов.

Также есть определенные нюансы, которыми не следует пренебрегать при модификации:

  • Не требуется порядовочная схема, так как в этом случае ошибиться невозможно.
  • Нижний ряд, который еще называют подом в печах, требуется для того, чтобы предотвратить разрушение бетона от высоких температур, и его советуют укладывать из огнеупорного кирпича.
  • Не забывайте о гидроизоляции, которая нужна хотя бы для предупреждения разрушения основания из бетона и кладки от влаги из почвы (не путайте с грунтовыми водами!). Ее делают из рулонных материалов, причем его куски следует укладывать на под фундамент до начали заливки или первый ряд на основание, выполненного из нерудного материала.

Остальные же конструкции кирпичного мангала несколько сложнее в исполнении, и поэтому потребуется порядовка, но зато это будет намного удобнее в использовании. Вы можете посмотреть на фото мангала из кирпича своими руками, которые наглядно это демонстрируют.

Барбекюшница

В отличие от классической модели мангала, барбекю несколько упрощает процесс приготовления мяса благодаря тому, что последнее находится на решетке, а не на шампуре.

Построить несложный и недорогой барбекю-мангал можно по следующей технологии:

  • недорогой барбекю-мангалОснование и фундамент такие же, как и в аналогичном варианте.
  • Первого ряда нет.
  • Ножки выкладываем из кирпичей под торцовой и задней стенкой мангала, которые обеспечивают место для хранения дров, и в высоте примерно 0,6-0,7 метров в зависимости от того, каков рост шеф-повара.
  • Днище делают следующим образом – на ножки укладываем металлический лист с толщиной в -,5 см или же уголок по приведенной ниже схеме для того, чтобы кирпич опирался именно на него.
  • Поддон рекомендуют делать именно из огнеупорных кирпичей и укладывать их на металлический лист или уголки.
  • Стенки представляют собой типичную кладку коробки с перевязыванием углов и рядов внутри.

Обратите внимание, что в обслуживании более удобным считается мангал, который имеет выдвижной ящик для сбора золы, а также решетку-колосник, чтобы разместить на ней угли.

Такая конструкция будет немного отличаться от описанной:

  • После создания ножек под боковыми и задней стенами мангала на ложковый ряд, следующий уровень кирпичей следует укладывать только тычком (лишь боковые стенки).
  • После этого нужно выложить еще раз такую комбинацию рядов (ложковый и тычковый).

На нижнем выступе, который получился благодаря выкладке по особой технике, разместите металлический ящик для золы так, чтобы он легко выдвигался. На верхний выступ требуется уложить колосниковую решетку для углей. Если вы сделаете еще один аналогичный выступ, у вас будет прекрасный бонус к конструкции в виде удобной сушилки для грибов и ягод.

Мангал без использования раствора

И еще один вариант того, как сделать мангал из кирпича своими руками, который будет временной конструкцией. И здесь есть некоторые тонкости изготовления:

  • мангал из кирпича своими рукамиТак как без использования раствора ножки в 0,5 кирпича будут неустойчивы, будет лучше заменить их на четыре тумбы (колонны) 1*1 кирпич с порядной перевязью.
  • Используйте вместо листа железа любой листовой металл (фанеру, ОСБ), но потребуется уложить над ним два сплошных ряда кирпича.
  • Коробка мангала в высоту должна быть приблизительно 2-3 ряда, а размеры устанавливает мастер, так как он точно знает, на сколько порций мяса ему нужен мангал.

Важно! Конструкция считается сделанной «на скорую руку», временной, кирпич плохо отмывается от золы и углей, поэтому рекомендуется использовать для такой конструкции простой, а не облицовочный камень.

Интересным вариантом является мангал для барбекю в виде круглой тумбы, который тоже можно сделать без использования раствора для скрепления.

Дополнения для мангалов

Если вы хотите добавить что-то еще в конструкцию, следует изготовить заранее чертежи или хотя бы сделать эскиз. Так как очаг получится в этом случае немного сложнее, есть риск ошибок при кладке. Главными элементами для не слишком сложной конструкции является разделочный стол, мойка и жаровня.

Стол для разделки мяса

Это недорогой и приятный бонус для тех, кто хочет больше комфорта при использовании простого самодельного мангала из кирпича со столом для разделки по такой технологии:

  • Удлините заднюю стенку, но в этом случае перевязка с центральной стойкой-стенкой станет немного сложнее.
  • В качестве дополнения конструкции сбоку соорудите еще одну стенку-стойку так, чтобы она была вплотную к кладке очага.
  • Нам боковую и стенку-стойку можно уложить столешницу из искусственного/натурального камня.

Вы можете соорудить разделочный стол с любой удобной для вас стороны относительно очага.

Жаровня/плита

Кроме мяса на шампурах или решетке-барбекюшнице часто есть необходимость приготовления и других блюд, для которых используют сковороды, кастрюли или просто нагревают воду в чайнике. По этой причине вместо стола для разделки отводят место для плиты/жаровни.

Для изготовления придется сделать следующее:

  • Схема жаровниУдлините конструкцию в нижнем ряду, и продолжайте укладку по новому контуру.
  • Сделайте переднюю стенку с небольшой дверцей для камеры топки.
  • Оборудуйте варочную поверхность концентрическими кольцами из чугуна для того, чтобы регулировать мощность плиты.

На фото вы видите простейший мангал с варочной поверхностью, сделать его собственноручно не составит труда.

Мойка

Для того, чтобы оборудовать возле мангала мойку, будет достаточно смонтировать плиту как для столешницы, но с прорезью для раковины, подвести трубы водопровода или сделать заднюю стенку выше и повесить на нее рукомойник. Разводка по участке водоснабжения будет намного ниже, чем забор воды в рукомойнике. Даже при использовании только в летний сезон всю жидкость нужно будет сливать на зиму, а систему придется консервировать.

Выводы

Так, материал для изготовления различных конструкций в виде кирпича пригоден для того, чтобы сделать мангал за 20 минут и стационарную конструкцию на даче. При укладке с использованием раствора вы увеличите функциональность при добавлении в конструкцию мойки, варочной поверхности, столешницы или сетки для сушки фруктов, а также всего остального, что вам потребуется для комфортной работы. Вы можете дать волю фантазии и не бояться, так как у вас обязательно все получится!

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
