Вибростол своими руками для тротуарной плитки, чертеж вибростола для тротуарной плитки

Вибростол используется для повышения плотности и равномерного распределения бетонной смеси в форме. Такое оборудование стоит недешево. Но для домашнего производства плитки или бетонных блоков нет смысла покупать сложные и дорогостоящие конструкции.

Схема вибростола для изготовления тротуарной плитки и блоков

1 — опора стола, 2 — столешница, 3 — разъём электропитания, 4 — вилка электропитания, 5 — включатель вибраторов, 6 — амортизаторы, 7 — вибратор электромеханический



Как сделать вибростол для тротуарной плитки своими руками?

Размер оборудования зависит от формы изделий и объема работ. Оптимальные габариты столешницы для самостоятельного изготовления небольших партий тротуарной плитки — 700х700 мм. При изготовлении своими руками вибростола для блоков увеличьте длину столешницы до 2000 мм.

Здесь Вы можете ознакомиться с каталогом вибростолов для тротуарной плитки, реализуемых ООО ГК «ТехМаш».

Необходимые материалы представлены в таблице

Внимание:

все размеры, указанные в статье, носят справочный характер и могут варьироваться в зависимости от мощности вибратора и габаритов стола.

Опора вибростола

Каркас

Ножки

Материалы

Размеры сечения

Материалы

Размеры сечения

Металлический уголок, швеллер или трубы любого профиля. Толщина 1,5 мм. Длина зависит от габаритов конструкции.

Полка уголка не менее 30 мм

Четыре отрезка трубы круглого или квадратного сечения.

Толщина 1,5 мм. Длина зависит от высоты вибростола.

Ø труб круглого сечения 1,5–2″

Ø труб круглого сечения от 1″

Квадратное сечение 44х44 мм

Квадратное сечение

от 25х25 мм

Болты для крепления амортизаторов (для лучшей фиксации на болты надевается резиновый шланг).

 М14х40

Подошвы толщиной 1,5 мм

лист 55х55 х1,5 мм

Уголок для перекладин

20 х20 х1,5 мм

Столешница

Материалы

Размеры

Листовое железо

Толщина 8–10 мм

Труба для рамки

Сечение 40х20 мм или 40 х40 мм

Швеллер для крепления двигателя

№ 8 (80х40 мм)

Гайки для фиксации амортизаторов

М12

Толстый прут для изготовления бортиков



Амортизаторы

Стальные пружины (6 штук)

В некоторых случаях применяют резиновые амортизаторы, обеспечивающие минимальную амплитуду колебаний.

Вибратор

Электродвигатель с дебалансом на 220 В



Порядок работы

Для работы потребуются:
• сварочный аппарат с мощностью, позволяющей сваривать металл толщиной 4 мм;
• электроды Ø 3 мм (для полуавтоматов — сварочная проволока Ø 0,8)
• болгарка;
• дрель;
• болты и гайки;
• рулетка.



Сборка основания

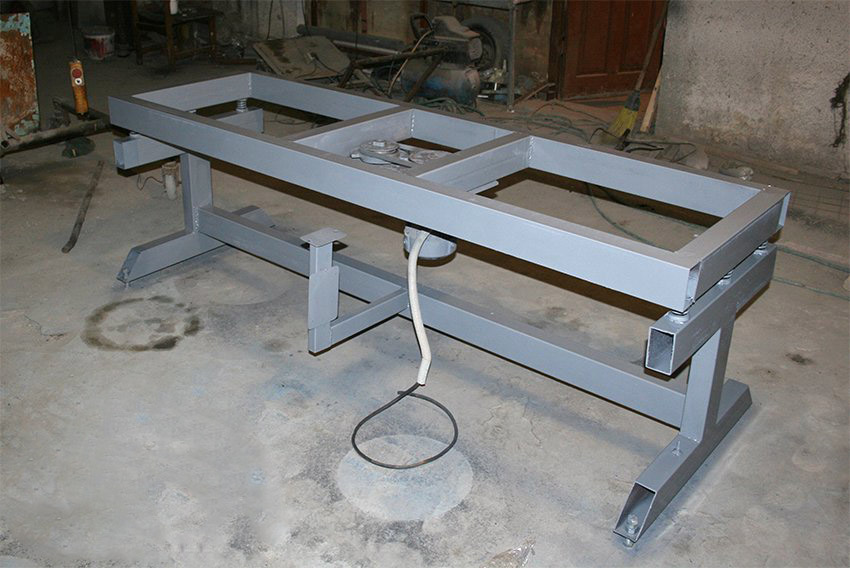

Работа начинается со сварки каркаса. Он изготавливается из металлического швеллера или уголка. Чтобы конструкция получилась достаточно жесткой и прочной, используйте уголки толщиной 1,5 мм и размером полки от 30 мм.

К каркасу привариваются четыре ножки, выполненные из трубы любого профиля (размеры квадратного сечения — 44х44х1,5 мм; диаметр круглого сечения — 2″, толщина — 1.5 мм).

Высота вибростола для изготовления тротуарной плитки подбирается индивидуально, в зависимости от предпочтений работающего. Для человека среднего роста (175 см) рекомендованная высота столешницы — 90 мм.

При необходимости высота стола может быть уменьшена до 60 мм. Это облегчает заливку бетона и снятие форм. Но следите, чтобы двигатель не касался пола.
Ножки должны быть одинакового размера, иначе крышка стола наклоняется и раствор при вибрации вытекает.

Для повышения прочности между ножек желательно приварить перекладины или распорки. Для них достаточно уголка с размерами 20х20х1,5 мм.

Важно: для устойчивости вибростола под ножки необходимо наварить «подошвы» — стальные пластины размером 55х55х1,5 мм, которые крепятся к полу болтами. Если вы не планируете передвигать вибростол, то забетонируйте ножки.

По углам каркаса привариваются штыри или болты М14х40, предназначенные для крепления амортизаторов. На них надевается резиновый шланг, фиксирующий и уплотняющий соединение.

Сбоку приваривается стальной лист для монтажа розетки и выключателя.



Сборка столешницы

Для рабочей поверхности желательно использовать стальной лист толщиной 8–10 мм. С обратной стороны столешницы приваривается рама, выполненная из трубы квадратного профиля с размерами сечения 40х40 мм. К рамке привариваются гайки для крепления амортизаторов.

Крышка стола должна иметь бортики, препятствующие сползанию форм во время работы вибростола.

К середине столешницы с обратной стороны приваривается швеллер, к которому прикрепляют вибратор.

Крышка стола должна быть гладкая. Впадины и выпуклости снижают качество поверхности плитки. Чтобы бетон равномерно распределялся по формам, при установке столешницы тщательно выставляйте уровень.



Амортизаторы

Амортизаторы передают на столешницу колебания, возникающие при работе двигателя. В качестве амортизаторов используются стальные пружины. Хорошо подходят пружины от мопеда, разрезанные на две части, от клапанов или амортизаторов автомобильного двигателя. Амортизаторы располагаются в каждом углу столешницы и по центру длинных сторон.

На раме станины привариваются болты или металлические штыри. Для надежности соединения на них надевается резиновый шланг — на высоте болтов амортизаторы стоят жестко, пружинит только верхняя часть соединения.

Высота крепежа составляет 1/3 от длины пружин. Амортизаторы привариваются к столешнице. Вместо болтов можно использовать металлические стаканы. В этом случае пружины вставляются внутрь.

Допускается и полностью неразъемное соединение: амортизаторы приварены одним концом к раме, а вторым — к рабочей поверхности.



Вибратор

Электродвигатель с дебалансом жестко закрепляется на столешнице. Для этого к обратной стороне рабочей поверхности приваривается швеллер, делаются четыре отверстия под болты. Крепится вибратор болтами через шайбы и граверы.

Мы рекомендуем использовать площадочные вибраторы ИВ-98 и ИВ-99.

Это популярные модели, которые всегда имеются в продаже. При необходимости электродвигатель легко можно будет заменить. Для домашнего использования подойдет модель на 220 В.

Важно: при использовании моделей ИВ-98 или ИВ-99 амплитуда колебаний достаточно сильная, поэтому толщина столешницы — не менее 10 мм. В противном случае, необходимо утяжеление конструкции бетонными балластами.

В качестве вибратора можно использовать и бытовые электродвигатели (например, от стиральной машины) с самодельным эксцентриком. Они обладают меньшей мощностью, но выдерживают всего 20–30 циклов запуска.



Регулировка вибратора

Возмущающая сила в кН рассчитывается по формуле:

F = 30(Mс + 0,3Мб) / 1000

где, Мс — масса столешницы;
       Мб — масса бетона.

Для уменьшения амплитуды колебаний измените вес или размер пластин дебаланса.



Прочее

Для защиты от коррозии окрасьте конструкцию грунт-эмалью по ржавчине «3 в 1». Покрытие наносится в три слоя. Краска быстро сохнет, не требует предварительной зачистки поверхности от ржавчины, устойчива к воздействию воды и масел.

Вибростол своими руками — выбор материалов, изготовление, отладка

Чтобы сделать вибростол своими руками достаточно будет стандартных инструментов, которые есть у большинства домашних мастеров. Самый сложный навык, что может понадобиться, это умение пользоваться сваркой. Самодельный вибростол даже будет выигрывать в сравнении с заводским, так как будет рассчитана под свое строительство: размер плиток и их количество которое будет изготавливаться за один раз. Применяться может для шлакоблоков и изготовления вибролитьевой плитки своими руками.

Что нужно подготовить – инструменты и материалы

Если в мастерской есть всё перечисленное, то можно делать вибростанок для изготовления блоков:

  • Сварочный аппарат. Можно собрать вибратор для утряски блоков своими руками и на болтовых соединениях, но сваркой гораздо быстрее.
  • Болгарка с отрезным и шлифовальным кругами.
  • Дрель и сверла необходимых размеров.
  • Болты гайки шайбы и ключи под них.
  • Рулетка и линейка, для измерений и разметки.
  • Металлический лист – из него будет сделана крышка для вибростола. В домашних условиях можно использовать и деревянный но только для устройства малой мощности в противном случае вибрация очень быстро расшатает крепления.
  • Металлические уголки или швеллера для станины или окантовки столешницы, сечением 5-10 мм. Их количество и длина зависят от расчетных размеров стола. Для вибростола своими руками подойдут и металлические трубы, но их сложнее обрабатывать.

На видео вибростол, собранный из подручных деталей:

  • Четыре одинаковые пружины можно с мопедных амортизаторов, плотные ремни или цепи, которые выдержат вес столешницы и погруженных на нее бетонных форм.
  • Вибрационный или обыкновенной электродвигатель.

Детали конструкции, чертежи, материалы и порядок изготовления

Каждый вибростанок для производства блоков имеет примерно одинаковую конструкцию, детали которой лишь немногим отличаются в персональных модификациях. Перед тем, как сделать вибростол своими руками, надо определиться с его размерами. Чертежи подходящей конструкции обычно найти проблематично – лучше взять общую схему или этот рисунок и подогнать ее под свои нужды.

Основные узлы и требуемые для них материалы следующие:

Станина

Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.

Столешница

Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.

Пружины

Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.

Стаканы для фиксации пружин

Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.

Вибростол без пружин

Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.

Вибро-блок

В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

  • Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.

Как изготовить свой станок и пример его работы на видео:

  • Когда двигатель подбирается обыкновенный, например, со стиральной машинки, то его надо модернизировать с помощью самостоятельно изготовленных эксцентриков, для чего к валу привариваются болты, а силу вибрации можно регулировать, гайками закручивая их ближе или дальше от центра. Если двигатель планируется использовать еще и в другом месте, то лучше закрепить эксцентрик на валу хомутовым соединением. Минус такого решения в том, что в этом случае двигатель постоянно подвергается воздействию вибрации и есть риск его преждевременного выхода из строя.
  • Использования отдельного эксцентрика. В этом случае также применяется стандартный электродвигатель, но крепится он на станине. К поверхности вибростола крепится вал со смещенным центром тяжести, соединенный с двигателем ременной передачей. Это решение защищает двигатель от вибрации, но требует тщательной калибровки эксцентриков, что зачастую делается методом подбора.

Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.

Расформовочный вибростол

Используется для извлечения высохшей плитки из формы. По сути, это обыкновенный вибростол, сделанный своими руками, только в его крышке есть отверстие. На него сверху ложится форма и под действием вибрации плитка из нее выпадает.

Чтобы работать с расформировочным вибростолом, на форме должны быть ручки или поля, которыми можно опереть ее о стол. Из кустарных форм, вместо которых применяются пластиковые емкости извлечь плитку таким способом не получится, разве что просто положить ее на стол, чтобы от вибрации зацепление между формой и плиткой стало меньшим.

На производстве применяются отдельные расформовочные вибростолы, в которых под столешницей находится подушка или сразу транспортерная лента для выпадающей плитки. Сама столешница делается съемной, под разные формы плиток.

Превратить сделанный самостоятельно вибростол в расформовочный можно двумя путями:

  • Сделать дополнительную столешницу. Если пружины плотно стоят в стаканах и не приварены, то заменить поверхности недолго.
  • Обойтись одной столешницей, но в одной из сторон сделать съемный люк, вместо которого можно вставлять нужные формы. Также под люком не помешает сделать подушку – даже если планируется подхватывать плитку, рано или поздно она пригодится.

Нестандартные конструкции

Зачем для обработки десятка другого плиток делать полноценный вибростанок? Если изготовление своего вибростола нужно не для постоянной работы, то можно обратить внимание на упрощенные конструкции, которые получится собрать в течение часа, а задачу свою выполнят на достаточно высоком уровне.

На видео пример работы одной из них:

Из автомобильных покрышек

Для простейшей конструкции понадобятся только 1-3 покрышки (в зависимости от требуемой высоты), деревянный щит (размер на 1-2 плитки) и резиновый молоток.

По периметру щита можно сделать бортики, чтобы формы с него не слетали, Заливается раствор, формы ставятся на щит и постукиванием молотка вызывается его вибрация, сила которой регулируется в полном смысле этого слова «вручную». Щит, при необходимости, получится прикрутить к покрышкам парой шурупов.

Конструкцию можно усложнить, если в хозяйстве есть электродвигатель. Он прикручивается к щиту, на вал крепится эксцентрик… И молоток можно отложить в строну.

Из перфоратора или ударной дрели

На ребре деревянного щита или листа железа (перпендикулярно поверхности) крепится стальная пластина. На другой конец крепится что-то упругое (тряпки, кусок резины) и все это упирается в стену. К стальной пластине подводится перфоратор и вибрация получается не хуже чем при способе с покрышками.

Вместо сверла можно использовать кусок трубы – толщина подбирается в зависимости от возможностей патрона перфоратора.

Таким нехитрым способом можно быстро сделать вибростол формовочный и для извлечения плитки из форм.

Как сделать вибростол своими руками

Содержание:

  1. 1. Часть первая теоретическая. Планы и идеи
  2. 2. Часть вторая. Воплощение в жизнь
  3. 3. Часть третья. Как заставить все это работать
  4. 4. Обратите внимание! Если Вы собираете вибростол, то…

Наше отечество всегда славилось мастерами с золотыми руками и способностью буквально из всего, что под эти самые руки попадется, сделать полезную, нужную вещь. В этой статье вы узнаете о том, как сделать вибростол своими руками.

Часть первая теоретическая. Планы и идеи

Многие из тех, кто занимается укладкой плитки, задумываются и о ее изготовлении, а также покупке вибростола для этого. Но так как эта техника не из дешевых и ее покупка может сильно сказаться на семейном бюджете, мастер из соображений экономии может решиться собрать вибростол самостоятельно. Для некоторых определяющую роль в принятии решения играет возможность создания оборудования определенных размеров, для других — сложность доставки вибростола, если его покупать в магазине, до рабочего  участка.

 Все они по-своему правы. Однако, стоит обратить внимание и на другие стороны подобного решения. Мастер полностью берет на себя всю ответственность за неполадки и прочие проблемы, связанные с техникой, ведь гарантий ее  качественной работы никто дать не сможет. С собранным в кустарных условиях вибростолом не обратишься в сервисный центр, и специалисты вряд ли помогут, если что-то случится с таким оборудованием.

 Но если идея сделать вибростол своими руками прочно засела в голове, то для начала нужно найти подробную инструкцию со списком всего необходимого — от материалов до инструментов — и оценить затраты времени на  изготовление. Существуют различные пособия, к примеру, в интернете можно найти издание «Станки своими руками. Как сделать вибростол», и подробные инструкции от умельцев, которые уже собирали самостоятельно подобное  оборудование. Один из подобных примеров и будет рассмотрен в нашей статье.



Часть вторая. Воплощение в жизнь

По сути, вибростол состоит из двух основных частей: подвижного стола и вибратора, в роли которого может выступать электродвигатель. Все элементы конструкции должны быть надежно скреплены между собой гайками, болтами или приварены. Начинают самостоятельную сборку вибростола с подбора вибратора, который и будет производить всю работу по уплотнению материала.

Какой нужен двигатель?

В качестве вибродвигателя можно использовать автомобильный стартер с возможностью регулировки напряжения, в зависимости от подключения 1 или 2 аккумуляторов (12 и 24 Вт). Двигатель нужно надежно закреплен под столешницей. Кроме того, на вал стартера можно накрутить две тяжелые шайбы со смещенным отверстием. Сводя и разводя их можно регулировать силу вибрации.

Но так усложнять конструкцию совершенно не обязательно, роль вибратора может выполнить и любой другой двигатель. Главное, чтобы он не был слишком мощный и тяжелый. Для качественной работы небольшого вибростола вполне подойдет электродвигатель, который генерирует 3000 вибр/мин. Его всегда можно выбрать и приобрести в нашей рубрике «Площадные вибраторы».

Ножки и размеры столешницы

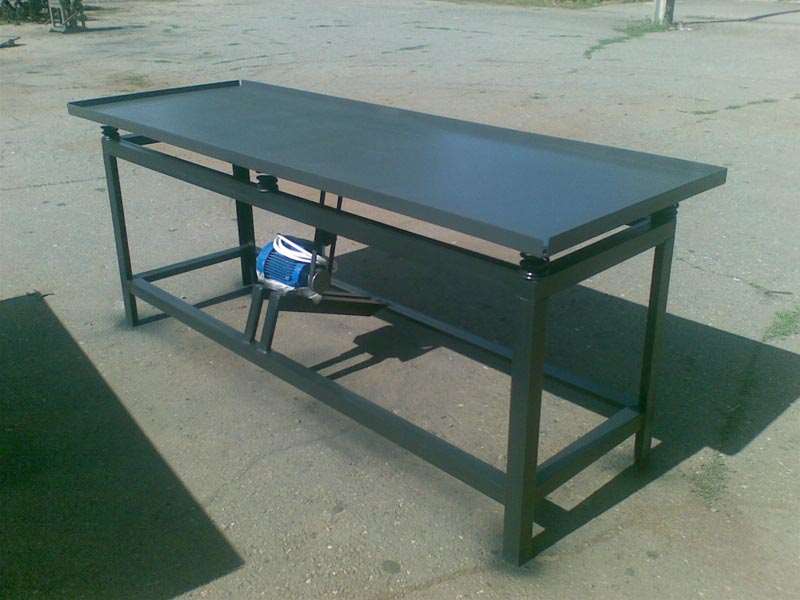

Рама стола и его основания собираются из уголков или швеллеров. Можно использовать уголки 50х50 размером 550х550 мм для основания и 650х650 мм для самого стола. Высота ножек будет рассчитываться в зависимости от размеров вибродвигателя, который ни в коем случае не должен касаться пола. В нашем примере высота ножек будет 350 мм. Из сваренных уголков получились две квадратные рамы для будущей столешницы (550х550 мм) и основания вибростола (650х650 мм).

Столешницы вибростолов, которые выпускаются серийно, изготавливаются из стали. Для оборудования собственной сборки тоже лучше использовать сталь или любой другой металл. Один народный мастер сначала в качестве столешницы использовал дверцу от мебели из ДСП, и ему приходилось внимательно следить, чтобы она не рассыхалась, после нескольких тестов ДСП была заменена алюминием. Какой бы материал ни был выбран для столешницы, он должен быть хорошо подогнан по размеру и плотно установлен в раму из уголков, в противном случае вибрация будет гаситься.

К углам рамы столешницы с внутренней стороны вертикально привариваются четыре ножки. К основанию они крепятся таким же образом, единственное отличие будет в том, что ножки к основанию крепятся с внешней стороны и обращены вверху. В углы всех восьми ножек привариваются болты без шляпок (в нашем примере они были 10 мм). Из троса привода стояночного тормоза (он же трос ручника) изготавливаются четыре петли, концы которых пропускаются через трубку из меди. Для надежности крепления трубка сплющивается и затягивается винтом. Эти петли закрепляются на болты ножек основания, сверху в них опускаются ножки столешницы.

Обратите внимание, что есть еще один вариант вибростолов, у которых основание чуть больше, чем столешница. В этом случае оборудование будет иметь компактный вид, что очень удобно для установки стола в небольших помещениях.

К сожалению, тросы недолговечны. Они быстро изнашиваются, хотя их замена и не требует много времени и усилий. Поэтому если вы хотите сделать вибростол своими руками лучше вместо них использовать четыре пружины, они служат дольше и обладают большей подвижностью, но их замена потребует много усилий, так как они не просто закрепляются на болты, а привариваются к ножкам. Если использовать пружины, то столешница и основание изготавливаются одного размера, ведь оставлять зазор для петель из троса не нужно.

Часть третья. Как заставить все это работать

Один из минусов самостоятельной сборки вибростола, как и любого другого оборудования в том, что постоянно случаются непредвиденные неполадки в его работе или ошибки в расчетах. Их исправить и устранить можно только после сборки и тестирования. Поэтому сразу после того, как новый вибростол готов, начинается его отладка.

После пробных запусков мастер, историю которого мы взяли в качестве примера, заменил материал столешницы с ДСП на алюминий. Кроме того он установил вентилятор, охлаждающий двигатель, который нагревается при продолжительном использовании вибростола. Сам же двигатель пришлось перебрать из-за разбитой втулки скольжения. Но на этом все работы по отладке были закончены.

Когда вибростол был до конца собран, а его работа отлажена, Александр запустил собственное производство тротуарной плитки, которой замостил двор и дорожки на даче.

Советы от мастера. Делайте конструкцию вибростола как можно жестче. Все лучше сваривать и избегать болтов с винтами – из-за них возникнут ненужные зазоры, которые уменьшают вибрацию. А форму для плитки можно сделать самому, если покупать дорого. На 1 м2 нужно 4 плитки размером 50х50 см. Ее собирают из уголка 40х40, при желании можно увеличить и до 50х50.

Обратите внимание! Если Вы собираете вибростол, то…

  • Несмотря на то, что его конструкция действительно очень простая, сборка вибростола требует много времени, сил, опыта и определенных навыков. Поэтому лучше доверить это профессионалам и приобрести уже готовую технику.
  • Даже если у мастера, самостоятельно собирающего вибростол, помимо энтузиазма и желания, есть специальная подготовка, он все равно не застрахован от того, что собранная им техника будет работать не так как нужно.
  • Всегда есть шанс, что работу придется переделывать или начинать с нуля, а это опять затраты времени, материалов и денежных средств.
  • Для работы в мастерских или крупного производства самодельный вибростол не подойдет. Он просто не справится с нагрузкой и качеством, которое требуется профессионалам.

Поэтому всегда проще и быстрее купить уже готовое оборудование заводского производства. Приобрести его можно в рубрике «Вибростолы».

В любом случае, покупаете ли вы вибростол или собираете его своими руками, мы желаем Вам удачи и успехов в работе!

Вибростол для тротуарной плитки своими руками: инструкция и видео

Изготовление тротуарной плитки осуществляется с применением метода вибролитья. Для этого используется специальное устройство — вибростол. В домашних условиях заменить его нечем, поэтому приходится изготавливать самостоятельно.

Как сделать самому вибростол для изготовления тротуарной плитки? Рассмотрим этот вопрос подробнее.

Что собой представляет устройство, требования к его работе

Процесс застывания бетона, сопровождаемый мелкими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением структуры бетона и повышением плотности и прочности материала. Для обеспечения такого режима применяют вибростол. Он представляет собой поверхность, которая совершает частые колебательные движения (порядка 3000/мин).

На эту поверхность устанавливаются формы, залитые бетоном и производится вибрационная обработка. Режим значительно уплотняет структуру бетона, что существенно сказывается на качестве тротуарной плитки, условия эксплуатации которой требуют большой прочности.

Существуют разные виды приспособлений, от больших промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков, до более мелких электрических, которые создают вибрацию при помощи эксцентрика, установленного на вал электродвигателя. Поскольку в домашних условиях доступен только второй вариант, рассматривать устройство гидравлического привода не будем.

Частота и амплитуда вибраций — характеристики, определяющие фактуру обрабатываемого материала. Они настраиваются опытным путем, просчитать заранее все нюансы слишком сложно, поскольку в процессе задействовано слишком много переменных.

Поэтому конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.

Материалы и инструменты, которые потребуются

Специфика работы приспособления допускает применение только металлических элементов. Все соединения сварные или на болтах. Соответственно, для изготовления понадобится листовой металл толщиной от 3 мм ( чем больше площадь, тем толще потребуется лист).

Для станины нужен уголок или швеллер. Подвижность стола обеспечивают пружины, размер которых должен соответствовать массе стола плюс нагрузка от установленных залитых форм.

Для сборки вибрационного стола для тротуарной плитки своими руками понадобится сварочный аппарат, электродрель с набором сверл по металлу. Резка металлических деталей производится болгаркой. Понадобится измерительный инструмент, набор гаечных ключей для резьбовых соединений.

Ножки стола требуют надежного крепления к полу, иначе во время работы он будет бегать по всему помещению. Лучше всего зацементировать ножки в углубления, для чего на торцы надо приварить площадки из листового металла и углубить на 10-15 см.

Если есть возможность, следует залить в пол анкеры и прикрепить стол к ним, такой вариант позволит при необходимости отсоединить устройство и переместить его в другое место.

Как сделать чертеж

Работы по изготовлению надо начинать с создания чертежа устройства. Изготовление наугад не рекомендуется, так как переделать узел, соединенный с помощью сварки, трудно.

Надо заранее вычислить все размеры, расстояния, места установки двигателя, чтобы его расположение находилось как можно ближе к центру массы стола. Если эксцентрик располагается не на валу двигателя, а на отдельном приводе, то его помещают в центр. Создание чертежа надо начинать со станины.

Учитывается высота, тип крепления к полу, периметр обвязки станины в плане повторяет очертания рабочей поверхности. Это необходимо, так как пружины располагаются по углам и в центральных точках сторон стола.

Как подобрать подходящий двигатель

Площадь стола выбирается исходя из мощности двигателя, которая не должна быть слишком велика. Обычно достаточно бывает мощности до 1 кВт. Под такой двигатель подходит стол размерами 1500 на 800 мм.

Размеры даны примерные, так как не учитывается масса стола и частота вращения вала двигателя. В целом, заботиться надо не столько о мощности, сколько о состоянии подшипников или втулок.

На них приходится вся нагрузка, и для обеспечения долговременной работы надо выбирать мотор с надежными подшипниками. В случае необходимости, если это допускает конструкция, можно доработать двигатель, убрав втулки и заменив их на усиленные подшипники.

Если планируется установка эксцентрика прямо на вал двигателя, такая процедура намного продлит работоспособность мотора.

Инструкция по изготовлению

  • Составляем подробный чертеж с указанием всех размеров.
  • По данным чертежа нарезаем по длине заготовки для сборки станины. Материал — труба диаметром 65 мм, проножки — уголок 45 мм.
  • Собираем станину. Все соединения — сварные, крепление к полу — анкерное. Контролируем положение ножек, плотность опоры на пол, наличие плоскости.
  • По размерам чертежа нарезаем заготовки для сборки стола.
  • Сварка прямоугольной обвязки стола. Материал — уголок 45 мм. Контролируем плоскость.
  • Привариваем листовое покрытие стола.
  • Нарезаем куски пружины одинаковой длины, 10 шт.
  • Привариваем пружины к станине в углы, по одной в серединах коротких сторон и по две на равномерном удалении от угла по длинным сторонам.
  • На столе с нижней стороны привариваем стаканы — отрезки трубы, диаметром на 2-3 мм больше, чем наружный диаметр пружин. Точки крепления стаканов точно соответствуют расположению пружин.
  • Для более надежной фиксации пружин в стаканах привариваем направляющие стержни, проходящие через пружины и крепящиеся на столе снизу внутри стаканов.
  • Устанавливаем стол на станину, совмещая пружины с направляющими стержнями.
  • Привариваем эксцентриковый механизм в центре рабочей плоскости снизу.
  • На нужном расстоянии, соответствующем длине приводного ремня, крепим электродвигатель с механизмом натяжения.
  • Устанавливаем кнопочный механизм , пускатель, подключаем питание.
На этом процесс сборки самодельного вибростола для тротуарной плитки можно считать законченным, остается запустить устройство и отрегулировать амплитуду колебаний с путем изменения положения эксцентрика.

Важные нюансы, предупреждение ошибок

  • По периметру рабочей поверхности стола нужен бортик, чтобы предупредить сползание формы с бетоном.
  • Если в качестве направляющих стержней для пружин использовать длинные болты, можно слегка напрячь пружины, навинтив гайки с шайбами, чтобы надежнее зафиксировать стол и ограничить амплитуду вибрации.
  • Вместо обычного электродвигателя можно применить вибратор типа ИВ99 или подобный, с помощью которого можно более точно регулировать колебания и получать качественный результат.

Узнайте на страницах нашего сайта все о вибропрессованной тротуарной плитке. Вы найдете описание основных характеристик и средние цены на материал.

О том, как правильно укладывать керамогранит на улице, и об особенностях такого вида работ читайте в этой статье.

Читайте в следующем материале о том, какую тротуарную плитку лучше выбрать для дачи и на что нужно обратить внимание при покупке материалов.

Меры безопасности

Все работы следует производить в помещении, предназначенном для таких действий. Сварочные работы, как пожароопасные, надо производить с наличием средств пожаротушения.

Резка, сверление и прочие работы с металлом выполняются с соблюдением техники безопасности. Внимание следует обратить на работу с болгаркой.

Первый запуск лучше совершать со снятым приводным ремнем, чтобы исключить последствия от неправильного подключения или крепления узлов.

Нельзя забывать о защитном заземлении, которое должно быть подключено перед пробным запуском.

В этом видео смотрите, как можно изготовить вибростол для производства тротуарной плитки своими руками:

Процесс сборки вибростола не занимает большого количества времени, обычно его монтаж завершается за один день.

Настройка режима может быть выполнена практически мгновенно, или затянуться на какое-то время, поскольку самый оптимальный вариант находится опытным путем.

Изготовленный таким образом агрегат может служить долго, и применяться как для производства тротуарной плитки, так и для других работ с бетоном, керамикой или иными составами, требующими вибрационной обработки.

Как сделать вибростол самостоятельно в домашних условиях?

Сегодня многие стараются изготавливать тротуарную плитку самостоятельно. Но если цемент и песок достать не составит труда, то приобрести вибростол сможет далеко не каждый из-за его высокой стоимости. Однако его можно сделать самостоятельно, используя подручные материалы. Процесс создания оборудования несложный, единственный сложный навык, необходимый для этого – сварка.

Что такое вибростол?

Вибростол – это специальное вибрационное оборудование, предназначенное для машинной формовки бетонных изделий. В результате вибраций, исходящих от данной конструкции, бетонная структура уплотняется, способствуя повышению эксплуатационных качеств будущей плитки.

Из чего делается вибростол?

Для того чтобы самостоятельно сделать вибрационное оборудование, необходимо приготовить такие материалы:

  • лист металла (толщина 3-5 мм) – из него делается крышка стола;
  • металлические уголки (25х25/32х32) – играют роль бортика;
  • швеллера для окантовки столешницы;
  • электродвигатель;
  • профильные уголки (трубки) для перемычек на ножки;
  • стальная трубка (диаметр 4,5-5,5 см) для опоры;
  • 4 одинаковые стальные пружины – можно взять от амортизатора скутера;
  • плотные ремни, цепи.

Дополнительно нужно приобрести несколько видов болтов, гаек, шайб и ключей. Также следует подготовить рулетку, линейку, электроды, кабель и краска, защищающая вибростол от коррозии. Обязательно необходимо иметь болгарку, дрель и сварочный аппарат.

Технология изготовления вибростола

Вибрационное оборудование для формовки тротуарной плитки делается в несколько этапов:

  1. По периметру металлического листа привариваются уголки, создающие ограждающую рамку, предупреждающую падение форм со стола во время работы.
  2. Со стороны, противоположной ножкам, привариваются стальные стаканы, к которым крепятся пружины, обеспечивающие передачу вибрации на столешницу и ее устойчивость.
  3. На раму стола устанавливается вибродвигатель, который можно купить или сделать самому. Для этого по центру с нижней стороны виброплиты приваривается швеллер с небольшими отверстиями.

После этого остается лишь подключить готовое оборудование и наслаждаться его работой.

Вибростол за несколько минут – самый простой и быстрый вариант

Если сварочные умения отсутствуют, то можно собрать такую простейшую конструкцию:

  • Прикрепите разбалансированный двигатель к листу фанеры или металла. Он должен быть разбалансированным, с небольшой мощностью.
  • Установите на ровную поверхность земли покрышку, снятую с грузовика.
  • Переверните лист так, чтобы двигатель смотрел вниз.
  • Положите лист на покрышку и включите электродвигатель.

Вот так можно создать вибростол всего за несколько минут. Однако в данном случае следует учитывать, что такое оборудование подойдет только для маленькой партии бетонных изделий и послужит недолго.

Как сделать вибростол для тротуарной плитки своими руками?

Вибростол для тротуарной плитки своими руками целесообразно создавать, если планируется изготавливать большое количество бетонных изделий. Благодаря этому появляется возможность сократить затраты на покупку отделочного материала для садовых дорожек, подъездной аллеи, гаража или для других задач. Если использовать подручные средства, себестоимость такой конструкции существенно уменьшается.

Самостоятельно изготовленный вибростол обойдется значительно дешевле.

Что такое вибростол для плитки

Это вибропресс, предназначенный для производства отделочного материала разных видов:

  • брусчатки;
  • плитки;
  • элементов конструкции ступеней;
  • стеновых блоков;
  • заборных секций из бетона;
  • пеноблоков;
  • подоконников и др.

Механизм действия такой конструкции основан на способности продуцировать вибрационные волны, благодаря чему опорная рама совершает до 3000 колебательных движений за 1 минуту. Это позволяет уплотнять цементный раствор в формах, установленных на виброплощадке. В результате качество бетонных изделий многократно увеличивается: исчезают пузырьки воздуха из слоя материала, структура становится более равномерной, устраняется слоистость. Благодаря этому срок службы плитки возрастает. Она приобретает устойчивость к воздействию высоких нагрузок.

Виды и типы вибростолов для производства плитки

Различают следующие группы конструкций:

Виды вибростолов.

  • электрические;
  • гидравлические самодельные вибростолы.

Принцип действия в обоих случаях одинаковый: источник вибрационных волн (двигатель) передает колебания площадке, установленной на опорах. Разница заключается в конструкции: при сборке электрического вибростола необходимо предусмотреть возможность установки рабочей площадки на прочные рессоры. Если будет использоваться гидравлический пресс, для его изготовления не нужны пружины.

Существуют стационарные и мобильные конструкции. Отличаются они по габаритам и мощности. Так, первый из вариантов не предназначен для перемещения, а значит, в данном случае отсутствуют ограничения по габаритам. Если используется столешница больших размеров, на ней может быть установлено множество форм с раствором. Это требует увеличения мощности двигателя.

Кроме того, различают формировочные и расформировочные вибропрессы. Последний из вариантов используется редко в домашних условиях, т. к. современные формы для изготовления плитки создаются из гибких материалов. Это позволяет извлекать готовые изделия самостоятельно, не применяя расформировочные установки.

Существуют и другие виды вибропрессов:

  • горизонтальные;
  • вертикальные.

Данные варианты конструкций отличаются по способу установки двигателя. Он считается наиболее простым. В бытовых условиях горизонтальный вибропресс изготовить легче, т. к. рама состоит из меньшего количества элементов. Кроме того, закрепить двигатель в этом случае несложно.

Конструкция вибропресса для тротуарной плитки

Основные элементы:

  • двигатель;
  • рабочая площадка, на которой будут устанавливаться формы с цементным раствором;
  • неподвижная рама — используется в качестве опоры для остальных элементов конструкции;
  • пружины — их размер зависит от габаритов рабочей площадки и мощности двигателя.

Конструкция вибропресса.

Если планируется изготавливать горизонтальный вибропресс, между опорной конструкцией и подвижной столешницей располагают рессоры. В случае с вертикальным вибростолом верхняя его часть, где устанавливаются формы с цементным раствором, имеет длинные ножки, которые соединяются с подвесами, зафиксированными на основании. Для упрочнения предусматриваются ребра жесткости. Такая мера является необходимой при использовании двигателя существенной мощности для обеспечения работы крупногабаритной конструкции.

Как сделать вибростол своими руками с горизонтальной вибрацией

Подготавливают материалы:
  • для изготовления рабочей площадки необходимо использовать металлический лист толщиной более 3 мм, тонкий материал брать не следует, это может негативно сказаться на прочности конструкции и поспособствует сокращению срока службы вибростола;
  • трубы, уголки или швеллер для создания жесткой опоры: они будут выполнять функцию ножек, причем изделия с круглым сечением более предпочтительны, т. к. на них легче зафиксировать пружины;
  • двигатель мощностью свыше 250 Вт, чем крупнее рабочая площадка, тем более производительным должен быть электромотор;
  • пружины: рекомендуется использовать изделия данного типа из каленой стали, они будут выдерживать интенсивные нагрузки без риска потери свойств, прочности;
  • для установки мотора крепление подбирается в индивидуальном порядке: выбор размера крепежа зависит от габаритов электромотора, способа его установки на площадке вибропресса.
Для изготовления в домашних условиях вибростола понадобятся следующие инструменты, оборудование:

Инструменты для изготовления самодельного вибростола.

  • электродрель для подготовки отверстий в конструкции;
  • сварочный аппарат: рекомендуется соединять металлические элементы данным способом, т. к. закладка стандартного крепежа может стать причиной выхода вибропресса из строя по причине ослабления креплений;
  • ножницы по металлу;
  • болгарка;
  • строительный уровень;
  • рулетка, линейка;
  • маркер.

На следующем этапе создаются чертежи. Эскизов при этом будет недостаточно, т. к. важно точно разметить отверстия, определить габариты конструкции. Тогда при нарезке металлических элементов погрешность будет минимальной и не придется дорабатывать стол.

Какой двигатель лучше подойдет самодельному вибростолу

В бытовых условиях достаточно использовать двигатель с минимальной мощностью. Так, подойдет электромотор от стиральной машины. Его минимальная мощность — 220 Вт. Такой производительности хватит для обеспечения нормальной работы вибропресса габаритами не более 70х70 см. В данном случае можно разобрать бытовой электроприбор, который не используется или сломан (только двигатель должен быть исправным).

Если планируется изготавливать крупногабаритный пресс (размеры до 180х80 см), рекомендуется специально приобрести двигатель. Например, подойдет модель ИВ-99E. Его характеризует высокая частота колебаний. Однако данный вариант двигателя целесообразно использовать только в случае, когда планируется изготавливать большое количество бетонной плитки.

Технология изготовления вибростола

Основные этапы создания пресса:

  1. На основании подготовленных чертежей выполняется нарезка материала в соответствии с заданными размерами.
  2. Применяется сварочный аппарат для соединения основных элементов конструкции. На менее ответственных участках допустимо устанавливать стандартный крепеж (болтовое соединение).
  3. В центральной точке столешницы приваривают швеллеры, на которых в дальнейшем будет закреплен двигатель.
  4. Пружины с одной стороны прочно фиксируются на опорах, а с другой — соединяются с рабочей площадкой.
  5. Когда конструкция будет готова, ее покрывают антикоррозионным составом, сверху — лакокрасочными материалами.

Чертеж для изготовления самодельного вибростола.

Недостатком самодельной конструкции является необходимость расположения двигателя на столешнице. Это способствует уменьшению площади рабочей поверхности. Учитывая данную особенность, необходимо при нарезке листового металла предусмотреть возможность установки двигателя без потери площади. В специальных вибропрессовых установках двигатель располагается сбоку или внизу конструкции.

Станина

Изготавливается неподвижная часть платформы. От ее прочности будет зависеть износоустойчивость конструкции. Если планируется изготавливать гидравлический вибропресс, в данном случае можно обойтись без пружин. Тогда используют уголки, которые крепятся непосредственно к рабочей площадке. При этом получают жесткую конструкцию. Вибрационные волны распространяются от гидравлического двигателя. В данном случае интенсивность биения элементов узла гидравлики достаточно высокая, что позволяет обеспечить требуемый результат.

Виброплатформа

При изготовлении рабочей площадки в качестве основного варианта следует рассматривать металлический лист толщиной не менее 3 мм. Если такой возможности нет, допустимо применять менее надежный материал. Когда толщина металла не достигает 3 мм, лист рекомендуется усилить с помощью металлических уголков. Их располагают по периметру.

Если зафиксировать такие изделия так, что одна полочка будет располагаться на столе, а другая — в вертикальной плоскости, в данном случае обеспечивается высокая надежность конструкции. Так, наличие бортиков по периметру вибропресса не позволяет формам, в которых содержится цементный раствор, упасть. Этому может способствовать работа электродвигателя и вибрационные волны.

И, наоборот, когда планируется изготавливать крупные изделия из бетона (подоконник, ступени для лестницы и пр.), не следует устанавливать уголки так, что при этом образуются бортики по периметру. В данном случае рабочая площадь столешницы несколько уменьшается.

Вибродвигатель

Вибродвигатель необходимо выбирать по мощности.

Без данного узла вибропресс изготовить не получится. Наличие электромотора отличает такое оборудование от ручного инструмента. При выборе двигателя необходимо обращать внимание на мощность агрегата, частоту колебаний. Это основные параметры. Дополнительно учитывают размеры мотора. Когда создается малогабаритный вибропресс, нужно учитывать, что сверху на нем будет располагаться двигатель. Если он большой, на столешнице не удастся расположить достаточное количество форм. В результате скорость изготовления бетонных изделий уменьшится.

Заводской вибратор

Когда планируется приобретать мотор специально для установки на вибропресс, следует рассмотреть наиболее распространенный вариант — площадочный вибромотор ИВ 99Е. Его основные характеристики:

  • напряжение питания 380 В, значит, устройство подключается к выделенной линии, сечение провода должно соответствовать обеспечиваемой нагрузке;
  • потребляемая мощность — 500 Вт;
  • скорость вращения — 3000 оборотов в минуту;
  • масса — 12 кг;
  • рабочий ресурс — 700 часов.

Существуют и другие модели данной линейки (ИВ 99). Среди них можно подобрать однофазные агрегаты. Отличаются устройства по мощности, номинальному напряжению, ресурсу работы. Некоторые модели могут функционировать на протяжении 3000 часов.

Однако в бытовых условиях использовать такие агрегаты целесообразно лишь в случае, когда планируется наладить производственную линию по изготовлению плитки.

Самодельный вибропривод

Применяют электродрель. Она будет выступать в качестве источника волн вибрации. Достаточной силы биение обеспечивается благодаря соединению дрели с куском арматуры, которая предварительно была зажата в тиски. Можно также использовать мотор любого электроприбора умеренной мощности. Чтобы он способствовал появлению вибрации, предварительно на валу устанавливают эксцентрики.

Вибростол из автопокрышек

В качестве опор используют старые шины. Их устанавливают друг на друга. Для упрочнения конструкции покрышки соединяют болтами внутри. Принцип фиксации мотора такой же, как и в выше рассмотренном случае. Только меняется его локализация — он располагается на швеллерах снизу рабочей площадки. Это позволяет дополнительно установить мотор в шину.

Вибростол для тротуарной плитки своими руками, чертежи, видео руководство

Осуществление идеи о собственном производстве искусственного камня или тротуарной плитки начинают с определения перечня необходимого оборудования. Самым дорогостоящим приобретением будет электрический вибростол. Изготовление своими руками позволит сократить финансовые вложения в собственный бизнес.

Оглавление:

  1. Преимущества вибростола
  2. Технология сборки
  3. Советы и рекомендации

Описание конструкции

Это изделие для мощения пешеходных дорожек, площадок в парках и вокруг домов. Материалом служат:

  • Бетон.
  • Резина.
  • Природный камень.
  • Клинкерная глина.
  • Дерево.

Самый доступный способ производства тротуарной плитки – изготовление из бетона методом вибролитья или вибропрессования. В том и другом случае формы с раствором устанавливаются на вибростол с электродвигателем – устройство, осуществляющее колебательные движения. Вибрация обеспечивает:

  • прочность;
  • удаление пузырьков воздуха из смеси, уплотнение;
  • однородность.

Главные элементы:

  • Основание – конструкция для крепежа столешницы.
  • Вибратор – электродвигатель с эксцентриком, закрепленным на вал.
  • Столешница – рама с листовым материалом (металл, ДСП, ДВП).
  • Амортизаторы – узел, предназначенный передачи вибрации.

Как самому собрать вибростол?

Воплощение идеи начинается с создания схем, чертежей с указанием размеров.

1. Изготовление основания.

В качестве опоры применяются:

  • Сварная конструкция из металлического профиля.
  • Автомобильные покрышки.
  • Стиральная машина.

Станина из металла – сваривается из уголка, квадратной (прямоугольной) трубы, швеллера. Оптимальный размер сечения: 50-80 мм, зависит от габаритов стола, общей массы форм, заполненных смесью.

Высоту станины подбирают, учитывая:

  • Рост оператора.
  • Установка стола на фундамент, постамент.
  • Вкапывание в грунт.

Ширина и длина основания равна или незначительно, в меньшую сторону, отличается от габаритов столешницы. Размеры делают в соответствии с параметрами, количеством в одной партии литьевых форм для тротуарной плитки.

2. Выбор вибрационного устройства.

Делать мотор с эксцентриком самостоятельно или приобрести готовое изделие – решать мастеру. Изготовление из двигателя, завалявшегося в кладовке, гараже, подойдет для разового выпуска незначительной партии тротуарной плитки. Производство в промышленных масштабах потребует применения более надежных электромеханических приборов с возможностью регулировки частоты колебаний.

Модификация вибратора подбирается по массе, дисперсности, количеству форм партии:

Вибратор Тип Частота колебаний, Гц (об/мин)
ЭВ-320 (Е) площадочный 50 (3000)
ИВ-98, -99
ИВ-101 поверхностный
ИВ-0,5(2,5)-25, ЭВ-320-4 площадочный 25 (1500)
ИВ-0.5-16 16.7 (1000)

Способы крепления вибрационного устройства:

  • К столешнице вибростола.
  • К дополнительной горизонтальной плоскости из листа металла или швеллера.

Крепить удобнее выполнять на приваренный швеллер или прямоугольную трубу. Приобретая вибратор, внимательно прочитайте инструкцию. Выполнение требований по соблюдению техники безопасности при эксплуатации сократит вероятность возникновения непредвиденных, опасных ситуаций для жизни оператора.

3. Как сделать столешницу?

Горизонтальная плоскость для размещения форм с бетонной смесью может быть выполнена из прочного листового материала:

  • Чаще всего применяют металл толщиной 6-10 мм.
  • Использование фанеры, ДСП, ОСБ сэкономит денежные средства, но сократит срок эксплуатации.

Бортик по краю предотвратит сползание, падение форм. Конструкция имеет различия в зависимости от вида амортизации. Столешница на чертеже №2 предусматривает дополнительную раму для крепления ремней, цепей.

4. Установка амортизаторов.

Гашение вибрации необходимо для снижения передачи колебаний от столешницы к основанию, увеличения амплитуды. Виды амортизаторов:

  • Стальные пружины автомобильные новые, бывшие в употреблении. Устанавливаются на кусок трубы, пруток, приваренный к станине. Количество ‒ от 4 штук, по углам. Стаканы, закрепленные к столешнице, надеваются на пружину, жесткая фиксация отсутствует (схема №1).
  • Резиновые ‒ втулки, проставки. Крепеж, как в предыдущем варианте.
  • Подвесы рамы со столешницей ‒ ремень, цепь, металлический трос, пружина на растяжение. Целесообразно применять для столов с горизонтальными (круговыми) колебаниями (чертеж №2).

Отсутствие жесткого крепления объясняется необходимостью периодически менять изношенные, деформированные амортизаторы. Вес столешницы не допускает нарушения соединения со станиной.

5. Технология сборки элементов конструкции.

Самодельный вибростол можно отнести к производственному оборудованию. Требования по его сборке и эксплуатации не зависят от места применения: в домашних условиях, на заводе. В целях обеспечения безопасности оператора выполните заземление.

Сборка по шагам:

  • Подготовка площадки под стол. Соблюдение горизонтальности поверхности обязательно.
  • Установка станины выполняется мобильно или стационарно. Выбор варианта зависит от необходимости перемещения в процессе эксплуатации. Жесткий крепеж важен для малогабаритных вариантов с малой массой.
  • Производят крепление двигателя и вибратора к столешнице.
  • Пружины (резиновые втулки) одевают на трубы (пруток), приваренные к станине.
  • Столешница укладывается на основание. Амортизаторы располагают внутри стаканов на раме.
  • Выполняется выравнивание поверхности по горизонтали с помощью уровня. Это обеспечит равномерное распределение бетона в форме, правильную геометрию плитке.
  • Проводят испытания, регулировку амплитуды колебаний.

Советы

Существуют нюансы, которые важно учесть:

1. Высота стола должна соответствовать не только росту человека, но и способу заполнения форм раствором бетона. Учитывайте большую массу емкости для ручного разлива смеси.

2. Большие габариты оборудования могут потребовать установки 2 вибраторов. В этом случае важно избегать возникновения резонанса.

3. Определение амплитуды колебаний:

  • Закрепить карандаш на поверхности, грифель должен выступать за кромку стола.
  • Включить двигатель.
  • Поднести лист бумаги, закрепленный к жесткому основанию. След от карандаша позволит определить амплитуду.

4. Металлические детали для исключения коррозии покрывают грунтом, краской или лаком.

5. До покупки выполните анализ стоимости изделия, рассмотрите варианты замены дорогостоящих элементов на более дешевые:

  • Лист металла заменить фанерой или деталью от старой мебели.
  • Пружины приобрести на автомобильных «развалах».
  • Вибратор заменить двигателем от стиральной машины, использовать перфоратор или ударную дрель.
  • Б/у покрышки могут сыграть роль станины.
  • Вместо стола использовать старую стиральную машину в режиме отжима, с покрывалом в баке.

6. Вибростол при незначительной модернизации может использоваться в качестве оборудования для просеивания сыпучих продуктов (песок, цемент).

7. Не стоит экономить при изготовлении плитки на продажу. Чем выше культура производства, тем лучше качество изделия, ниже себестоимость. Возможно, имеет смысл приобрести готовое оборудование с точной регулировкой технологии процесса.




Как сделать вибростол примерно за 50 долларов.

Сделайте дома недорогой вибростол для вибрации бетонного камня, брусчатки, кирпичных и плиточных форм.

Вы хотите сделать свой собственный бетонный камень, плитку, кирпичи, брусчатку или ступеньки для проекта по благоустройству дома.Вы получили формы, краситель для бетона, герметик и бесплатные инструкции, которые вы заказали на сайте Mold Store.com, так что вы готовы начать производство. Вы хотите, чтобы ваш бетонный камень был прочным, гладким, без дыр от насекомых и продуктом, которым вы можете гордиться. Вы также хотите сократить свой труд, потому что проект, который вы имеете в виду, составляет несколько сотен квадратных футов. И вы планируете сделать еще несколько проектов в будущем. Если это так … возможно, этот недорогой вибростол — то, что вам нужно, чтобы ускорить производство и проектирование бетонного камня.

Время от времени наши заказчики обращаются к нам с просьбой дать инструкции по изготовлению недорогого вибростола. Если у вас есть проект среднего или большего размера или даже несколько разных проектов, для которых вы хотите сделать камень, кирпич, брусчатку или плитку, этот недорогой вибростол подойдет вам. По сути, вам просто нужно вибрировать, чтобы укрепить цемент. Инструкции предоставил один из наших клиентов Брюс Маццони. Еще раз спасибо, Брюс. Он согласился передать их любому, кто захочет скопировать этот бетонный вибростол, который он сконструировал, для собственного использования.Хотя это, вероятно, подойдет для самодеятельного человека, домовладельца, разнорабочего или женщины, вам понадобится гораздо более тяжелый стол для коммерческого производства и бизнес-ситуаций с бетонным камнем. Мы в Olde World Stone & Tile и The Mold Store не пробовали этот стол, поэтому мы не можем рекомендовать его использовать. Если он вам нравится и вы успешно его применяете, сообщите нам, что вы думаете. Мы передадим эту информацию нашим клиентам и Брюсу. У нас было много клиентов, которые оставили хорошие отзывы, но некоторые не могут найти рекомендуемый ручной вибратор.

НЕОБХОДИМЫЕ ПРЕДМЕТЫ:
1. Ручной вибратор для бетона модели Chicago

: приобретается за 39,99 долларов США плюс доставка 7,99 долларов США (минус купон на 5 долларов США) на сайте www.Harborfreight.com за общую стоимость 43,98 долларов США.
2. Один лист лауановой фанеры 2’x4’x3 / 8 «от Lowes за 4,13 доллара.
3.Четыре (4) каждого из следующих: болт 1 / 4-20×1-1 / 4 дюйма, гайки, стопорные гайки и большие шайбы крыльев за 3,18 доллара США.
4. Две опоры для вентиляции стропила на чердаке шириной 24 дюйма и длиной 48 дюймов из пенополистирола. (3,36 доллара США)
5. Три лошади или верстак. (У меня были такие)
6. Доски размером 1 x 2 x 24 дюйма (я использовал четыре, но вам может понадобиться шесть.

ИНСТРУКЦИЯ:
1.Снимите четыре болта ручного вибратора для бетона, которым плоское металлическое основание крепится к двигателю. Сохраните шайбу и стопорную шайбу. Выбросьте гайку болта и контргайку.

2. Поместите основание на лауановую доску и отцентрируйте ее по центру. Карандашом найдите четыре отверстия в основании на доске. Снимите основание и просверлите четыре отверстия на доске с помощью сверла 1/4 дюйма.

3. Используйте недавно приобретенные болты 1 1/4 дюйма и большие шайбы крыла через нижнюю часть доски, через просверленные отверстия и через металлическое основание вибратора.Поместите доску и болты на пол так, чтобы все резьбы проходили через доску и основание вибратора. Снова установите двигатель вибратора через основание пола. Установите шайбу и стопорную шайбу, которые вы сохранили, обратно на болт и навинтите только что купленную гайку и стопорную гайку. Затяните болт соответствующим образом, стараясь не сломать доску.

4. Теперь прикрепите доски 1 «x 2» x 24 «(опорные направляющие) к краям лауановой доски. Я использовал жидкие гвозди и три 1-дюймовых винта, чтобы закрепить каждую доску.Это создает край, чтобы формы не упали во время вибрации. Мой стол стоит у стены, поэтому мне понадобилось всего четыре доски для боковых и передних сторон.

5. Теперь осторожно прислоните доску боком к стене, чтобы обнажить нижнюю часть доски. Установите на доску две стропильные опоры чердака шириной 24 дюйма и длиной 48 дюймов из пенопласта. Я сложил обе стропильные опоры друг на друга. С помощью степлера прикрепите стропильную опору к нижней части лауановой доски. Стропила из пенополистирола будет действовать как пружина, позволяя большей части энергии вибрации попадать в форму, а не на верстак или пилу лошадей.У вас должна быть трехточечная опора, потому что вибратор весит 18 фунтов. Я фактически приподнял центр вибростола, чтобы формы опирались на опорные направляющие во время вибрации. Если у вас есть место на вашем верстаке или другом столе, вы можете разместить на нем сборку, а не пилу лошадей.

6. Вы почти закончили.Ручной вибратор работает с помощью спускового крючка и предохранителя. Используйте изоленту и плотно оберните вокруг спускового крючка и предохранителя, чтобы он всегда был нажат и включен. Я фактически разобрал ручку и обошел спусковой крючок и предохранительный выключатель. Затем я установил тумблер у стола, чтобы можно было легко включать и выключать стол. Вы также можете использовать шнур удлинителя с установленным на нем выключателем. ВАЖНАЯ ИНФОРМАЦИЯ: Приклейте шнуры к основанию двигателя, чтобы провода не теряли вибрации и не ломались из-за напряжения.см. фото ниже.

РЕЗЮМЕ:
Брюс заполняет восемь форм одновременно. Залейте прямо на вибростол, когда двигатель выключен. Заполните каждую форму примерно наполовину до верха бетоном. Включите стол, выпуская пузырьки воздуха и уплотняя бетонную смесь (около 10 секунд).Затем выключите стол и заполните все формы до верха или до желаемой толщины, если заливаете более тонкую форму. После заполнения включите стол еще на 20 секунд или около того и дайте бетону выровняться. Выключите стол, снимите формы и повторите процесс. Брюс говорит, что он также поддерживал работу стола, делая по одной форме за раз. «Групповое» разливание, восемь или около того за раз, происходит быстрее, и вы можете держать его под своим контролем. Ниже приведен пример вибрации восьми форм.

ПРИМЕЧАНИЕ ОТ СТАРОГО МИРА КАМЕНЬ И ПЛИТКА: я думаю, что необходимо провести изрядное количество проб и ошибок, чтобы получить нужное количество форм, которые вы можете поставить на стол и делать за один раз, продолжительность времени, в течение которого вы вибрируете формы. и т. д. И обязательно должны быть другие переменные, которые влияют на процесс на индивидуальной основе.Но за 50 долларов? Для более крупных проектов, безусловно, будет намного проще и быстрее изготавливать камень, плитку и брусчатку с помощью этого недорогого вибростола, чем вибрировать вручную. Как всегда … это твое право. ПРИМЕЧАНИЕ: МЫ ПРЕДСТАВЛЯЕМ ДРУГОЙ НАБОР ПЛАНОВ НА СЛУЧАЙ, ЕСЛИ ВЫ НЕ МОЖЕТЕ НАЙТИ НЕОБХОДИМЫЕ МАТЕРИАЛЫ. ЭТИ ПЛАНЫ ТАКЖЕ ДОСТУПНЫ НА ЭТОМ ВЕБ-САЙТЕ.

Если вам нужны формы или формы, краситель, герметик для бетона, пятна или другие материалы для бетона, цемента или штукатурки для вашего мастера или проекта по благоустройству дома, посетите наш веб-сайт с каталогом по адресу: www.TheMoldStore.com или на нашем веб-сайте корзины покупок по адресу http://www.TheMoldStore.us получить идеи. Если вы заинтересованы в открытии бизнеса по производству бетонного камня и фанеры или бетонно-цементной брусчатки, кирпича или плитки, посетите наш веб-сайт Olde World Stone & Tile Business Opportunity по адресу: www.Oldeworld.com для получения полной информации, инструкций и различных пакетов для изготовления камня и других изделий из бетона. Мы также предлагаем пакеты D-I-Y в нашем каталоге и на наших веб-сайтах корзины покупок.

НАЖМИТЕ ЗЕЛЕНУЮ КНОПКУ «ССЫЛКА», ЧТОБЫ ПЕРЕЙТИ НА СТРАНИЦУ ИНФОРМАЦИИ КАТЕГОРИИ

НУЖНО ЗДАНИЕ, КОТОРОЕ НЕОБХОДИМО РАБОТАТЬ? ЗДЕСЬ ПЛАНЫ.

НУЖНЫ ЛАНДШАФТНЫЕ ИДЕИ ОТ ПРОФЕССИОНАЛА?

ВНИМАНИЕ! МЫ ПОЛУЧИЛИ СООБЩЕНИЯ, ЧТО ДАННЫЙ РУЧНОЙ ВИБРАТОР НЕТ В НАЛИЧИИ КОМПАНИИ HARBOR FREIGHT.КОЛИЧЕСТВО КЛИЕНТОВ СООБЩАЛО О ПРЕВОСХОДНЫХ РЕЗУЛЬТАТАХ ПРИ ИСПОЛЬЗОВАНИИ ВИБРАЦИОННОЙ ШЛИФОВКИ, ПРИКРЕПЛЕННОЙ БОЛТОМ К ПЛАТЕ

как сделать небольшой вибростол

    Вибратор механический — Википедия

    Вибратор — это механическое устройство, генерирующее вибрации. Вибрация часто возникает из-за вибрации, которая часто используется для позиционирования небольших компонентов, чтобы они могли быть. Вибрационные столы или столы для встряхивания иногда используются для тестирования продуктов. Существенные расчеты заключаются в том, чтобы убедиться, что все частоты возбуждаются для производителей малых вибростолов

    и поставщики — Сделано в

    4130 продуктов Китайские производители малых вибростолов — Выберите высококачественные продукты малых вибростолов 2020 по лучшей цене от сертифицированных китайских вибростолов

    Вибрационный стол для старого жесткого диска: 5 шагов с изображениями — Инструкции

    Вибрационный стол для старого жесткого диска: I недавно сделал инструктируемый способ изготовления пластика, используя вращающийся инструмент, я удалил материал по чуть-чуть и продолжал класть его.

    Вибрационный стол — Бетонный вибрационный стол — Гизмо Планы

    Постройте этот простой вибрационный стол и поверните все ваши небольшие бетонные изделия Вибрация удаляет воздух из бетона..дание красивой гладкой поверхности

    Вибрационный стол для уплотнения — прикладная вибрация

    Вибрационный стол используется для уплотнения материалов в контейнерах, ящиках и мешках для массовых грузов. Подвески, используемые на наших вибростолах, также делают их особенно подходящими для тестирования приложений и уплотнения небольших коробок или

    Вибрационный стол для изготовления форм и литья — Stan Winston

    Я видел вибростолы, сделанные путем прикручивания вибрационной шлифовальной машины к стол с достаточной мощностью по краям для изготовления пары небольших форм на

    Вибрационный стол — Все промышленные производители — DirectIndustry

    Легко найдите свой вибрационный стол среди 41 продукции ведущих брендов. продукты.Вибрационный стол был разработан для вибрации продуктов, изготовленных с использованием One Shot

    Вибрационные двигатели — Прецизионные микроприводы

    Вибрационный двигатель с эксцентриковой вращающейся массой ERM использует небольшой дисбаланс.

    Как сделать недорогой вибростол для бетона для

    14 марта 2014 г. — Сделайте свой бетонный камень прочным, избавьтесь от воздушных карманов и ускорьте выполнение проекта своими руками с помощью вибратора для бетона GlobMarble для вибростола.Вибратор «Крошечная кабина» — вот что писатель может скрыть от сети — Фотография 8 из 20 -.

    Вибростолы Cleveland Vibrator

    Видеосъемка внутренних испытаний доступна заказчику через частный канал. Линейная вибрация. Конечно, использование одного двигателя обойдется дешевле. Но 99% из
    производителей

    вибростолов Поставщики вибростолов

    160×320 мм сделаны как из пластика, так и из металла. Поставляется в комплекте с резинками для крепления формы к столу. Мощность

    Как сделать вибростол примерно за 50 долларов.00.

    Сделайте дома недорогой вибростол для вибрации бетонных каменных плит, кирпичных и плиточных форм. Вы хотите изготовить свой собственный бетонный кирпич из каменной плитки

    1 Введение — лаборатория ELE International

    использование вибростола — это эффективный способ вибрации материала в формах. В установку можно установить две кубические формы размером 150 мм или меньше.

    Малый вибростол / вибрационный тумблер — Amazon.com

    Купить Малый вибростол / вибрационный тумблер Шоколад Кондитерские изделия Изготовление шоколада, а также консолидация и удаление

    Планы вибростола — Институт бетонных столешниц

    Узнайте, как построить вибрационный стол стол прочный, прочный и эффективный.Если вы используете метод мокрого литья для изготовления столешниц из сборного железобетона, вам понадобится

    DIY Simple Vibrating Table — Mikes Inventions — YouTube

    26 марта 2018 Я покажу вам, как я сделал вибрационный стол из нескольких пружин, двух кусков фанеры и двигателя. что я скинул с баланса хомутом.

    Экономичный ручной шлифовальный стол с вибростолом — YouTube

    30 июня 2014 Искал более дешевую альтернативу готовому промышленному вибростолу. Использовал ручную шлифовальную машинку вместо дорогого вибрационного двигателя.

    Вибростолы — Производители и поставщики в Индии

    Найти здесь Вибрация Производители столов и OEM-производители Индия.Бетонный станок с вибростолом; Брусчатка для изготовления вибростолов; Асфальтоукладчик

    Малый вибростол / вибростол для шоколада

    Вибрационные столы используются для уплотнения и осаждения сухих сыпучих материалов при изготовлении кондитерского шоколада, а также для уплотнения и удаления образцов.

    Уплотнение образца — PCTE

    Чтобы этого не произошло с образцами следует обращаться с большой осторожностью. Небольшой вибростол может иметь две 100-миллиметровые цилиндрические формы, расположенные сверху.

    Машина для производства кирпича — Машина для производства тротуаров

    Производитель машины для производства кирпича — Машина для производства тротуарных блоков Вибрационный стол Предлагается машина для производства полых блоков и машина для производства пустотелых блоков

    Вибрационный стол — Вибрационные столы для проектирования брусчатки и плитки

    Производитель вибростола — Вибростолы для проектирования брусчатки и плитки Вибростол для машины для изготовления брусчатки Вибрационный стол, предлагаемый Ultra Core

    Как сделать недорогой бетонный вибростол

    Если у вас есть дом среднего или небольшого размера, сделайте сам проект, вы можете построить недорогой бетонный бетон Вибрационный стол для бетонной каменной ступеньки

    Как построить небольшой вибростол — YouTube

    1 ноя 2016 В этом видео я покажу вам, как легко построить небольшой вибростол для использования отливки 1/35 масштаб Кирпичи и блоки Это будет

    Вибрационный стол — машина для производства кирпича CLC CLC Brick

    Manufa cturer Поставщик Торговая компания вибростола в Раджкоте. Мини-кран Clc. Оборудование для производства блоков. Гидравлическая машина для производства бетонных блоков.

    . Самодельный вибростол — Кондитерские изделия и выпечка. — Форумы eGullet. форм или для встряхивания излишков шоколада


    Вибрационный стол общего назначения — ArtMolds.com

    Небольшой вибростол от Whip Mix, достаточно большой для удаления воздуха до литра Вибрационный стол общего назначения от Whip Mix разработан для облегчения розлива шоколада.

    Вибрационный стол для приготовления шоколада Chocolate Alchemy

    «Vibra Pro Kinetic» предлагает различные типы вибростолов. Вибрационные таблицы используются для уплотнения и оседания сухих сыпучих материалов

    вибрационных столов — Кнауэр Инжиниринг

    Направления создать линейное перемещение стола верхней и опорную раму вибрационного стола избегать, что нежелательные вибраций будут получать на мелкие элементы бетона.

    pdf простой вибростол для формования шоколада

    PDF Работа посвящена созданию прототипа простого вибростола для формования шоколада. Предназначен для мелкого и домашнего шоколада Читать

    Бетонный стол своими руками Часть 1 — Вибрационный стол. — YouTube

    20 августа 2015 г. В этом видео я делаю некоторую подготовку к отливке бетонного стола. Я создаю вибрационный стол, на который нужно отливать, чтобы удалить воздух.

    DCS Вибрационный стол с педальным приводом

    Parry / ITW Электрические и ручные виброрейки Небольшая спинка обеспечивает легкую опору, необходимую при работе с опорой.

    Как сделать недорогой бетонный вибростол для

    30 января 2013 г. Сделайте свой бетонный камень прочным из воздушных карманов и ускорите выполнение домашних работ проект с использованием вибратора для бетона GlobMarble для бетонного вибростола.Если у вас дом среднего или небольшого размера, вы можете сделать это самостоятельно. Вибрационный стол для инвестиций — Rio Grande Принадлежности для изготовления ювелирных изделий Rio Grande для лучших ювелирных изделий и драгоценных камней Используйте этот вибрационный стол вместо вакуума на небольших колбах для удаления воздуха

    Анализ конструкции и изготовление вибростола

    Вибрационный стол был произведены после успешного проектирования и анализа результатов и были достаточно малы, чтобы ими можно было пренебречь. Рис. 4.Под максимальной нагрузкой и Для измерений, которые должны быть выполнены на каждом коренном подшипнике и

    Как построить вибростол — History Stones LLC

    6 января 2017 г. Одним из основных инструментов заливки бетона является использование вибростола. Если вы хотите избавиться от пузырьков воздуха и ускорить процесс заливки, этот стол представляет собой

    Как построить вибростол с ограниченным бюджетом — YouTube

    22 ноября 2009 г. Как построить бетонный вибростол примерно за 200 долларов с помощью электрического вибрационного двигателя . Это лучший инструмент для изготовления сборного железобетона.

    Вибрационный стол для шоколада Perfect Choco

    Вибрационный стол Perfect Choco идеально подходит для малых и средних производителей шоколада, которые используют формы и скорлупы для создания пралине и других конфет.

    Вибростол своими руками — YouTube

    30 Дек 2019 Изготовление небольшого вибростола для литья вибролитой тротуарной плитки Этот стол предназначен для изготовления небольшого объема мощения

    Вибростолы — Уплотнение бетона — Материал Utest

    Маленький стол принимает 2 большой стол принимает 6 кубических или цилиндрических форм с помощью зажимного узла. Столы UTC-0900 и UTC-0910 также могут использоваться для балки.

    US7802355B2 — Вибрационный стол для формовочных машин

    Эти вибростолы обычно изготавливаются из вырезанных сварных стальных деталей, которые после сварки составляют основную часть изготовления вибростолов. такая вибрация

    Бетоноукладчик — Производитель вибростолов от Thane

    Производитель асфальтоукладчика — Вибрационный стол Смеситель с поддоном Bled — 350 кг также используется для меньших объемов и гарантирует, что бетон может быть изготовлен на

    Вибратор стола — левый вибратор — EXEN

    Вибрационный стол можно настроить так, чтобы он давал наилучшее ускорение и частоту, и его преимущество состоит в том, что достаточно иметь только небольшой вибростол.

    Вибрационный стол: 17 соображений покупателя, которые поразят ваш

    30 янв 2019 Инженер написал это руководство, чтобы помочь сделать ваш вибростол Оборудование для испытаний и анализа вибрации может быть дорогостоящим для небольших фирм.

    Вибрационный стол Производитель вибростола

    Вибрационный стол / стол для уплотнения от маленького до большого получили безупречные столы для уплотнения, где вибростолы, изготовленные по индивидуальному заказу, могут стоить

    цена за вибростол — Alibaba

    572 изделия Сильный вибростол Вибрационный стол для бетона Для Производство кирпича Мелкомасштабное россыпное оборудование для добычи россыпного золота комплект для промывки золота small mini

    Вибратор — асфальтоукладчик Производитель вибростолов

    Мы являемся ведущими производителями станков для производства блоков и кирпича во всем Тамилнадученнаи Салем Тирупур Поллачи Тричи Салем Эрод Мадурай

    Вибрационный стол для испытание бетона — Matest

    Переносные вибростолы испытательное оборудование Бетон.Сторона продукта мм или цилиндры макс. 160×320мм и пластик, и металл. Легкий и компактный, с ним может справиться один человек, и он легко хранится в багажнике автомобиля. Поставляется

    Каталог вибростолов — Jamieson Equipment Co.

    Сортировочный стол для мелких деталей с направляющими для деревянных салазок. 8000 фунтов. упаковочный стол. Вибрация VIBCO Низкопрофильные столы с двумя вибраторами могут быть превращены в.

Вибрационный стол для уплотнения

Вибрационный стол используется для уплотнения материалов в контейнерах, ящиках и мешках для массовых грузов.Вибрация помогает материалам и продуктам плотно ложиться и оседать, сводя объем продукта к минимуму. Это может уменьшить размер контейнера и, следовательно, снизить стоимость транспортировки.

  • Наполнение биг-бэгов и выравнивание остроконечного материала
  • Биг-бэг и стабилизация FIBC
  • Наполнение и уплотнение барабана
  • Заполнение и уплотнение формы

Стол низкоуровневого уплотнения

Уплотняющий материал в мешках

Стол для уплотнения низкого уровня в основном используется для уплотнения материала в мешках для упаковки и наполнения.Уплотнение материала в большом мешке значительно уменьшает объем мешка, позволяя при необходимости добавлять больше продукта. Уплотнение также стабилизирует мешок, сближая все частицы продукта.

Это дает большое преимущество при транспортировке или хранении насыпных мешков — позволяет безопасно штабелировать мешки (в соответствии со стандартами безопасности и гигиены труда), а также сокращает расходы за счет минимизации пространства, используемого при транспортировке.

Интегрированная система наполнения и взвешивания

Часто на заправочных станциях используются куполообразные столы для облегчения загрузки материала в углы пакетов.В процессе наполнения как мешков, так и бочек, вибростол можно использовать для удаления пика материала, оставшегося после наполнения, что позволяет завязать мешок, или поместить его на крышку без вмешательства вручную. Подвесные крепления, используемые на наших вибростолах, также делают их пригодными для установки на весы, которые образуют часть системы розлива.

Столешница обычно имеет форму плоской или куполообразной пластины, на которую загружается контейнер, при этом биг-бэги часто заполняются на плоском столе, так что поддон может быть помещен под ним перед заполнением.

Наш стандартный низкоуровневый вибростол (1350 мм x 1150 мм) может обрабатывать до 1 тонны продукта, но столы могут быть спроектированы и изготовлены в соответствии с размером области применения, в которой они работают.

Вибрационный стол с рабочей высотой

Вибростол с рабочей высотой использует нижний привод и опорную раму и может иметь различные размеры в зависимости от области применения. Стол с электромагнитным приводом обеспечивает линейную вибрацию, мгновенный останов / запуск и управление переменной амплитудой.Это делает стол особенно подходящим для тестирования приложений и уплотнения небольших коробок или контейнеров с материалом.

Использование вибростола для опалубки сборных железобетонных изделий

Настольные блоки

также часто используются для уменьшения количества пузырьков при изготовлении бетонных форм или отливок и для равномерного уплотнения бетона в форме. Пищевая промышленность также выигрывает от использования этого метода, так как такие продукты, как шоколад, часто требуют удаления пузырьков при заполнении формы.Эти приложения обычно выигрывают от использования вибрационного двигателя (обеспечивающего колебательную вибрацию, а не линейную), который также является опцией для вибростола с рабочей высотой. Двигатели вибратора не позволяют контролировать вибрацию.

Наш вибростол со стандартной рабочей высотой имеет столешницу 740 x 470 мм и высоту 620 мм. Однако как столешница, так и опорная рама могут быть спроектированы по размеру и высоте, которые подходят для применения, и при необходимости могут быть изготовлены зажимные механизмы, резиновое покрытие и другие дополнения для соответствия применению.Могут быть изготовлены из окрашенной мягкой стали или полностью из нержавеющей стали (пищевого качества) по мере необходимости.

Настольный вибрационный стол

Настольный вибростол (иногда известный как столешница с вибростолом) можно использовать на рабочей поверхности для небольших работ по уплотнению. Настольный стол, изготовленный либо из окрашенной углеродистой стали, либо из полностью нержавеющей стали, часто используется для уплотнения порошков и минералов (например, гипса) или любых материалов в небольших контейнерах.

Стол обеспечивает мгновенное включение / выключение с помощью переключателя и полный контроль над уровнем вибрации с помощью шкалы на передней панели устройства. В столе используется стандартный британский штепсель, и он поставляется по принципу «включи и работай».

Другие области применения вибростола:
  • Уменьшение товарного объема зерна для перевозки
  • Формы для уплотнения сборных железобетонных изделий
  • Заполнение и уплотнение химикатов и пилюль в фармацевтическом барабане или бочонке
  • Уплотнение частиц резины, пластика или стекла для уменьшения размера контейнера

Вибростолы также могут применяться для специальных применений, таких как уплотнение фильтров и наполнение канистр.

Демонстрационный стол:

Преимущества

Повышает скорость и эффективность наполнения контейнеров

Заполняет и стабилизирует FIBC для транспортировки

Уменьшает размер контейнера, снижая затраты на транспортировку

Обеспечивает заполнение контейнера до максимальной емкости

Уменьшает объем продукта до минимума

Характеристики

Может быть спроектирован для уплотнения основных материалов в контейнерах, ящиках, мешках для сыпучих материалов и т. Д.

Может подниматься и опускаться из-под роликовой направляющей

Доступны варианты сертификации ATEX

Плоская или куполообразная пластина

Подвесные крепления для монтажа весы

Часто используются как часть системы розлива

Вибростол — Вибростол для бетона

Вибрационный стол — Вибрационный стол для бетона

Создайте этот простой вибростол и каждый раз превращайте все ваши небольшие бетонные изделия в профессионально выглядящую отделку!
Создайте свой собственный вибростол
Вибрационный стол для бетона
МГНОВЕННАЯ ЗАГРУЗКА

Чертежи вибростола
ПРОФЕССИОНАЛЬНЫЕ ЧЕРТЕЖИ, КОТОРЫЕ
ПОКАЗЫВАЮТ ВСЕ, ЧТО ВАМ НУЖНО

?? ЧТО В ПЛАНАХ?

ПОЛНАЯ СФЕРА МАТЕРИАЛОВ, ПОКАЗЫВАЮЩАЯ ВСЕ, ЧТО ВАМ НЕОБХОДИМО

СПИСОК МАТЕРИАЛОВ ПОКАЗАТЬ ВСЕ ТРЕБУЕМЫЕ СТАЛЬНЫЕ ДЕТАЛИ

ПОЛНЫЙ СПИСОК ПРИОБРЕТЕННЫХ ДЕТАЛЕЙ И ПОСТАВЩИКОВ С ТЕЛЕФОННЫМИ НОМЕРАМИ

ЧЕРТЕЖИ ОТДЕЛЬНЫХ ДЕТАЛЕЙ

МАГАЗИН ЧЕРТЕЖЕЙ

МНОГОЦВЕТНЫЕ ФОТО СТРОИТЕЛЬСТВА

ЭТИ ПЛАНЫ ЯВЛЯЮТСЯ ФАКТИЧЕСКИМИ ПЛАНАМИ ПРОИЗВОДСТВА МАГАЗИНА!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ширина 24 дюйма — длина 30 дюймов — Высота 36 дюймов
110 В — 1 фаза, электрическая ножная педаль
Стальная конструкция для тяжелых условий эксплуатации
Рама из конструкционной стали с резиновыми виброопорами.
Этот блок подходит для всех продуктов размером до 600 фунтов.
Вибрация удаляет захваченный воздух из бетона … придавая конечный продукт красивой гладкой поверхности.
Простой в использовании… имеет регулируемую частоту вибрации, соответствующую весу продукта.
Обеспечит равномерную вибрацию по всей поверхности стола.
Регулируемая скорость и регулируемое усилие … делает стекло, как поверхность … всегда безупречным.

Идеально подходит для статуэток и декоративного бетона!
Используйте этот вибрационный стол, чтобы получить идеальную отделку всех ваших статуэток и декоративного бетона.Выполняйте свою работу правильно с этим простым в сборке и востребованным в использовании вибростолом!

Отлично подходит для всех тротуарных плит, брызговиков и других плоских поверхностей!

Используйте этот вибрационный стол, чтобы получить идеальную отделку всех ваших плоских работ и тротуарных плит, брызговиков и многого другого!
Быстро и легко использовать

Ускорьте производство Получите лучшую отделку
Простота работы с этим агрегатом для работы с более крупными предметами

ВОЗВРАТ ДЕНЕГ БЕЗ РИСКА
Если по какой-то причине вам не нравятся наши планы или они кажутся неполными, мы вернем вам деньги, не задавая никаких вопросов.Мы очень уверены, что вы найдете эти планы ОЧЕНЬ тщательными!

БОЛЕЕ 12 ЧЕРТЕЖЕЙ — НЕСКОЛЬКО ФОТОГРАФИЙ
СПИСКИ МАТЕРИАЛОВ — СПИСОК ПОСТАВЩИКОВ, НОМЕРА ТЕЛЕФОНОВ
И СЧЕТ МАТЕРИАЛОВ !!!
PLUS

Наши инженеры помогут вам на протяжении всего строительства.
Помощь — это просто телефонный звонок или электронная почта!

Создайте свой собственный и сэкономьте !!!
ТОЛЬКО ВАША СТОИМОСТЬ НА ВЕСЬ СКАЧИВАЕМЫЙ НАБОР ПЛАНОВ
— 14,95 $ !! Сталь
на местном уровне Сталь
обычно можно закупить на месте, большинство поставщиков даже разрезают все по размеру в соответствии с чертежами отдельных деталей, которые вы им предоставляете по этим чертежам!

Простота сборки
Эти планы вибростолов разработаны с учетом простоты конструкции.Это довольно простой проект, который мог бы сделать даже школьник в своем классе промышленного искусства !!
НУЖЕН БОЛЬШЕ БОЛЬШОЙ ВИБРАЦИОННЫЙ СТОЛ — ВИБРАЦИОННЫЙ СТОЛ ???
Нет проблем, эти планы можно легко расширить для работы с более крупными продуктами.
ВОПРОСОВ ???? Позвоните или напишите нам, и мы расскажем, как улучшить эти планы!

РАСШИРЯЙТЕ ВОЗМОЖНОСТИ СЕГОДНЯ !!
— Повысьте продуктивность и сэкономьте ВРЕМЯ —
НАЖМИТЕ ССЫЛКУ Вверху страницы, чтобы получить
МГНОВЕННАЯ ЗАГРУЗКА
ЗАВЕРШИТЬ ПЛАНЫ ТОЛЬКО 14 долларов США.95

как сделать вибрационный грохот

Как построить планы вибростола — издание Kindle от

Как построить планы вибростола — издание Kindle медсестры Джошуа. Загрузите его один раз и прочтите на своем ПК, телефоне или планшете устройства Kindle. Используйте такие функции, как создание закладок, создание заметок и выделение во время чтения «Как построить планы вибростола».

Как построить вибрационный стол Планы Скачать бесплатно Pdf

Как построить небольшой вибростол YouTube.01.11.2016 · В этом видео я покажу вам, как легко построить небольшой вибрационный стол для литья в масштабе 1/35. Кирпичи и блоки. Это сделает литье намного проще, чем вибростол. . Как построить вибростол с ограниченным бюджетом YouTube

Создайте свой собственный вибрационный грохот — caesarmachinery.com

Планы создания вибростола своими руками Создайте свой собственный вибростол. Как сделать экран окна 11 шагов с изображениями wikiHow.

Сделай сам простой вибростол — изобретения Майка — YouTube

Я покажу вам, как я сделал вибростол из нескольких пружин, двух кусков фанеры и двигателя, который я выкинул из равновесия с помощью зажима для шланга.Я собираюсь использовать i …

Как исправить мерцание монитора — CCM

Как исправить мерцание монитора. Эта проблема может исходить из разных источников. Может случиться так, что монитор сломан, источник питания может быть поврежден или адаптер неисправен. Это также может быть связано с помехами от расположенных поблизости электронных устройств или из-за помех на дисплее.

Как сделать вибрационный двигатель. : 4 шага — инструкции

Как сделать вибрационный мотор: Иногда вам нужен вибрационный мотор, но просто не имейте под рукой запасной массажер, который нужно разобрать.Обычно у вас остается три варианта: 1. Вы можете купить его в Интернете на своем любимом сайте электроники, но это будет стоить вам руки и ноги .2. Йо…

Как встряхнуть изображение — W3Schools

Создание веб-сайта Создание веб-сайта W3.CSS Создание веб-сайта BS3 Создание веб-сайта BS4 Создание веб-книги Центр контактов Раздел веб-сайта О странице Пример большого заголовка Веб-сайт Сетка 2 Макет столбца 3 Макет столбца Макет из 4 столбцов Расширяющаяся сетка Список Просмотр в виде сетки Смешанный макет столбцов Карты столбцов Зигзагообразный макет Макет блога Google Google Charts Google Fonts

РАСЧЕТ ЕМКОСТИ ЭКРАНА — система VIBFEM

.Цифры в справочниках основаны на многих предположениях и могут быть излишне оптимистичными. Самые большие предположения заключаются в том, что экран будет иметь правильные обороты и длину хода для данного приложения. Также есть некоторые очевидные ошибки в опубликованных таблицах. Большинство производителей используют модифицированную версию VSMA Vibrating Screen Manufactures

Таблица с границами только на внутренней стороне CSS-уловки

В случае сворачивания ячейки и границы таблицы скрытое значение имеет наивысший приоритет: это означает, что если какие-либо другие конфликтующие граница установлена, она не будет отображаться.Поместив border-style: hidden; на самом столе это означает, что «скрытый» выигрывает на этом внешнем крае, но только на внешнем крае, а не на других границах внутри

Как исправить самые раздражающие вещи в Windows 10 PCMag

Как исправить самые раздражающие Вещи в Windows 10. Windows 10 великолепна, но у нее есть проблемы из-за непредсказуемых перезагрузок Кортаны. Вот как исправить некоторые из наиболее раздражающих причуд с помощью

Vibrating Screen Design — массово-онлайн.com

4 Определите размер грохота в соответствии с желаемой эффективностью грохочения. 5 Определите скорость движения потока материала на палубе и соответствующую массу материала, который будет лежать на палубе. 6 Вибрационный грохот представляет собой вибрирующую систему. Таким образом, масса деки грохота плюс масса материала на деке составляет общую массу, опирающуюся на пружины.

10 лучших виброгрохотов для грохочения 2020 года

Эллиптический вибрационный грохот представляет собой вибрационный грохот с эллиптической траекторией движения, преимуществами которого являются высокая эффективность, высокая точность грохочения и широкая сфера применения.В отличие от обычной сетчатой ​​машины с аналогичной детализацией, она имеет больший предел обработки и более высокую производительность просеивания.

КАТАЛОГ ВИБРАЦИОННЫХ ТАБЛИЦ

8000 фунтов. упаковочный стол Упаковщик с вибрационным барабаном VIBCO — это популярное устройство для уплотнения широкого спектра материалов, от специй до гвоздей в барабанах или картонных коробках. V-образная направляющая удерживает барабан на месте и предотвращает его вибрацию от платформы. Стол SCR-DP имеет ширину 24 дюйма, длину 36 дюймов и выступает на высоте 3 дюймов от пола. Это может облегчить

Раздражающие шумы и способы их устранения Forever Family

n Смеситель для улицы с изношенной шайбой может издавать громкий вибрирующий шум при включении или выключении.Вы можете легко заменить шайбу, не снимая весь кран. Сначала отключите воду в кране. Затем с помощью гаечного ключа снимите стопорную гайку. Выдвиньте ручку и шток в сборе из крана порога.

Как построить вибростол с ограниченным бюджетом — YouTube

Как построить бетонный вибростол примерно за 200 долларов с помощью электрического вибрационного двигателя. Это лучший инструмент для производства сборного железобетона.

Вибростолы Settle Densify Компактные вибрационные испытания

Вибрационные столы, используемые для перемешивания и осаждения продуктов в бочках объемом 55 галлонов Вибростолы для тестирования уплотнения, оседания и встряхивания.Эти большие вибростолы размещают материалы в формах, коробках, упаковках, контейнерах, барабанах, биг-бегах и многом другом.

Грохот для верхнего слоя почвы. Вибрационный грохот для верхнего слоя почвы — DIY Do It

27 декабря 2013 г. — Грохот для верхнего слоя почвы. Виброгрохот для дерновой травы и компостного верхнего слоя почвы. Сделай сам своими руками — самоделки по чертежам. Рисунки продаются онлайн.

самодельный вибрационный грохот для просеивания почвы — BINQ Mining

Простой самодельный вибрационный грохот Эндрю Хадсона….16 июн 2010… Простой самодельный вибрационный грохот от Эндрю Хадсона Это изумительный… Powered Soil Sifterby DiggerDan09 51960 просмотров · 7:22…

Вибростолы VIBCO Уплотнительные деки

Из осадочного материала для транспортировки или уплотнения бетона VIBCO имеет Решение для вибростола, соответствующее вашим потребностям. У нас самые короткие сроки изготовления вибростолов на рынке. Вибростолы US-TT и US-RD от VIBCO будут отправлены в течение 7-10 рабочих дней по сравнению сучастник соревнований 4-6 недель.

Вибрационный грохот в Гуджарате — Производители и поставщики Индия

Мы предлагаем вибрационный грохот. Вибрационные грохоты Crushtech в основном состоят из тяжелой пружины с тяжелым основанием, вибратора с сетчатым экраном и т. д. Вибрационный грохот может приводиться в движение вибрационным двигателем или ремнем для вращения и создания центробежной инерционной силы, чтобы сделать его более …

Вибрационный стол для встряхивания Планы

Вибрационный стол Планы. Вибрация вибратора определяется контроллером вибрации.Затем вибрация от встряхивающего устройства передается на стол встряхивающего устройства, который закреплен на диафрагме, установленной на верхней части вибратора.

Самодельный просеиватель / просеиватель почвы: 11 шагов с изображениями

Я заплатил всего 100 долларов за стол, что, вероятно, меньше, чем стоимость его изготовления с нуля. Размеры стола не были идеальными, см. Видео ниже, но он работал нормально после того, как я выкопал землю, чтобы получить достаточный наклон экрана на 30 градусов к горизонтали. Я загружаю просеиватель с «неправильной» стороны, так как «правая» сторона слишком высока.

China Double Motors Вибрационный стол для сыпучих материалов

Вибрационный стол в основном используется для удаления пены из смолы и песка и т. Д. Машина вибрирует с помощью вибрационных двигателей, чтобы песок уплотнял и обогащал форму. Его можно комбинировать с роликовым конвейером для создания поточной производственной линии.

как выбрать подходящую модель виброгрохота для просеивания

В первую очередь при просеивании порошкообразных материалов выбирается круговое вращающееся вибросито.В этом оборудовании в качестве источника возбуждения используется двигатель с вертикальной вибрацией, заставляющий материал перемещаться по поверхности экрана круговыми движениями.

Можно ли использовать телефон в качестве вибратора? Health.com

Как поступить с врачом, который сомневается в ваших симптомах или отвергает их. Читать далее . 9 признаков, что это серьезнее, чем обычная простуда Врачи объясняют, как определить, есть ли у вас насморк или что-то еще.

China ISO Hot Electric Shaking Machine Вибрационный стол для

Вибрационный стол в основном используется для удаления пены из смолы и песка. и т.п.Машина приводится в движение вибрирующими двигателями, чтобы песок уплотнялся и обогащал форму. Его можно комбинировать с роликовым конвейером для создания поточной производственной линии.

Дрожащий или вибрирующий экран — Dell Community

Re: Дрожащий или дрожащий экран. Самое главное, что я видел, как это происходило на плоской устойчивой поверхности. Я видел, как он мерцает — представьте, дрожь — в основном, когда происходит какое-то мультимедийное действие, например, просмотр Youtube или игра в игру.

как построить грохот worldcrushers

как построить грохот… портативный грохот вибрационный грохот вибрационный грохот для верхнего слоя почвы грохот для компоста бесплатный онлайн-чат.встряхиватель просеивателя верхнего слоя почвы. Малый сортировочный завод — TractorByNet.com Компактные тракторы…

КАК ИСПРАВИТЬ ДЕРЖАНИЕ ЭКРАНА МОЕГО IPAD MINI ??? — Apple Community

Удерживайте нажатыми клавиши режима сна и главного экрана около 20 секунд. Когда вы видите серебряное яблоко, отпустите и дайте ему перезагрузиться. Если это исправит, отлично. В противном случае вы можете записаться на прием в ближайший магазин яблок. Экран не должен трястись, если это не часть приложения или игры, и это может быть признаком того, что внутри что-то идет не так.

Как не дать компьютеру заснуть, не касаясь мыши — CNET

Как не дать компьютеру заснуть без касаясь мыши.Или клавиатуру. Если вам надоело, что Windows затемняет экран или засыпает без разрешения, попробуйте это.

Производитель вибростола в Калькутте

Размер плитки: При покупке вибростола убедитесь, что размер плитки, изготовленной с помощью вибростола, составляет около 820 мм x 3000 мм. Это гарантирует, что ваш вибростол будет производить стандартную плитку, которая будет востребована на рынке. Мощность мотора: если вы хотите иметь лучшую мозаичную плитку, заставляющую вибрировать

Как построить высококлассный игровой стол всего за 150 долларов

Если вы выберете телевизор большего размера, убедитесь, что он не настолько широк, чтобы выиграть » t помещается на 48-дюймовом столе.Или, наоборот, было бы довольно легко приспособить планы к более широкому столу, чтобы приспособить его. Я создал две учетные записи на Roll20, одну для себя как Dungeon Master, где я могу раскрыть туман войны и все еще видеть всю карту сам и учетную запись

Как создать адаптивную таблицу — W3Schools

Адаптивные таблицы. В адаптивной таблице будет отображаться горизонтальная полоса прокрутки, если экран слишком мал для отображения всего содержимого. Измените размер окна браузера, чтобы увидеть эффект:

Как создать вибрационный просеиватель Наши занятия
Базовый вибрационный просеиватель

может быть изготовлен с использованием обычных материалов, например электродвигателя и нескольких электроинструментов.Разрежьте одну из деревянных досок пополам настольной пилой; другой разрезать на две двухметровые доски. Соедините доски вместе с помощью электродрели и шурупов так, чтобы они образовали прямоугольник, а двухфутовые доски удерживались между четырехфутовыми досками.

Как сделать вибростол в домашних условиях

Как сделать вибростол примерно за 50 долларов. Сделайте дома недорогой вибростол за 50 долларов для вибрации бетонной брусчатки и плиточных форм. Бесплатный онлайн-чат

Как сделать просеиватель почвы — DIY — MOTHER EARTH NEWS

Отрежьте экран на 1/4 дюйма меньше размера коробки.Прикрутите его к одной стороне винтами с головкой под шайбу, затем плотно натяните и прикрутите к противоположной стороне. Используйте как минимум 4 винта с каждой стороны.

Таблицы с JAWS — Freedom Scientific

Таблица ниже является примером таблицы, в которой используются атрибуты ID AXIS и HEADERS, чтобы JAWS озвучивал разную информацию при навигации по различным областям таблицы. Например, перемещаясь вверх и вниз по столбцу «Имя сотрудника», вы слышите название подразделения в качестве заголовка строки.

Как сделать недорогой вибростол для бетона для

14 марта 2014 г. — Освободите прочный бетонный камень от воздушных карманов и ускорите выполнение проекта своими руками с помощью вибратора для бетона GlobMarble для вибростола для бетона.

КОНДИТЕРСКИЙ ВИБРАЦИОННЫЙ СТОЛ-ICB ТЕХНОЛОГИИ 14.1.VT

2 Вибрационный стол удаляет пузырьки воздуха и воздушные карманы из растопленного шоколада, находящегося в формах для конфет. В результате получаются идеально гладкие и безупречно выглядящие готовые конфеты. Вмещает 3 формы для шоколада с центральной сливной решеткой.

Amazon.com: Малый вибростол / Вибрационный стакан для шоколада

Этот предмет: Малый вибростол / вибрационный столик для шоколада Кондитерская машина без пузырей Бетонные формы $ 318.00 $ 318.00 / 1 Количество Осталось 2 штуки — закажите в ближайшее время. Продается до 2015 г., а доставка осуществляется Amazon Fulfillment.

Как сделать вибростол примерно за 50 долларов.

Включите стол, чтобы выдавить пузырьки воздуха и уплотнить бетонную смесь примерно на 10 секунд. Затем выключите стол и заполните все формы до верха или до нужной толщины, если вы заливаете более тонкую форму. После заполнения включите стол еще на 20 секунд или около того и дайте бетону выровняться.

HTML-таблицы — W3Schools

Хорошо организованные и простые для понимания руководства по созданию веб-сайтов с множеством примеров использования HTML CSS JavaScript SQL PHP Python Bootstrap Java и XML.

Как построить складной экран: 8 шагов с изображениями — wikiHow

Складные ширмы использовались тысячи лет. Гробницы в Китае, датируемые династией Хань в 200 г. до н.э., имеют изображения складных ширм, украшающих их стены. Экраны представляют собой тяжелые деревянные конструкции, скрепленные панелями…

экран Surface Pro дрожит — Сообщество Microsoft

На экране может мигать логотип Surface, но кнопки продолжают удерживаться не менее 15 секунд. После того, как вы отпустите кнопки, подождите 10 секунд. Нажмите и отпустите кнопку питания, чтобы снова включить Surface.

PRE Post: железорудные рудники bokaro jhark
NEXT Post: в цехе измельчителей

Авторские права © 2021. Тритурадора. Все права защищены.

Вибростолы для изготовления шоколада | Форум шоколадной алхимии

впк
Неофит

Сообщений: 2


Сообщение vpk on

26 фев, 2019 6:21:01 GMT -5 «Vibra Pro Kinetic» предлагает различные типы вибростолов.
Вибростолы используются для уплотнения и осаждения сухих сыпучих материалов, кондитерских изделий, шоколада, а также для уплотнения и удаления захваченного воздуха для бетона и других жидких материалов.

Всю информацию о моделях вы можете найти здесь — www.vibrating-tables.com

Если вам интересно, вы можете купить здесь —
Amazon
eBay

Если у вас есть вопросы, свяжитесь с нами — instagram.com/shake_your_chocolate/

Встряхните шоколад

впк
Неофит

Сообщений: 2


Сообщение vpk on

26 фев, 2019 9:09:21 GMT -5 У вас есть какие-нибудь видеоролики о том, как они встряхивают шоколад в формочках? Привет,

Не было.Но у нас было много клиентов, которые использовали его для формования шоколада и остались довольны.

Есть ли кто-нибудь, кто пользовался нашими продуктами и может снимать видео?

Сообщение chocologist от

10.01.2020 7:04:37 GMT -5

Я сделал свой собственный менее чем за 50 фунтов стерлингов.Часть мебельного щита толщиной 18 мм, дверные пружинные упоры, двигатель вибратора и регулятор скорости от Ebay и несколько деталей для 3D-принтера.

Есть видео в движении, но оно слишком велико для загрузки.

видео

Сообщение по отметке

2 фев, 2020 20:18:01 GMT -5

Хороший чип.Я только что прикрепил большую пластиковую крышку от контейнера для хранения к стоматологическому вибратору, мне очень понравилось. Я тоже собирался использовать фанеру, но решил: а) пластик легче и б) легче чистить.

Сообщение по отметке

17 фев, 2020 22:56:28 GMT -5 Чип Я купил крышку, которая подходит для двух моих форм, поскольку она хорошо вписывается в мой текущий рабочий процесс.К тому времени, как я заполнил следующие две формы, на вибраторе полностью не осталось пузырьков воздуха. Вам нужно будет отрегулировать размер пресс-формы / предпочтения рабочего процесса. Вибратор на удивление мощный для своего размера.

Я работаю на кухне на мероприятии, поэтому, как вы понимаете, я очень стараюсь снизить уровень шума. Сам вибратор не нагружает, но когда ставишь формочки на голый пластик, он довольно громкий. Добавление кухонного полотенца, которое находится между формами и пластиковой крышкой, значительно снижает уровень шума.

как построить вибростол для литья камня

  • Как сделать недорогой бетонный вибростол

    Поместите форму на стол, когда вибромотор для бетона находится в выключенном положении. Заполните форму примерно на 30-50%. Включите двигатель вибратора и вибрируйте около 10 секунд. Выключите двигатель вибратора и заполните форму до верха или до желаемой толщины уровня, если вы заливаете более тонкий бетонный камень.Как построить небольшой вибрационный стол YouTube, 2 ноября 2016 г. · В этом видео я покажу вам, как легко построить небольшой вибрационный стол для литья кирпичей и блоков в масштабе 1/35. casti.Как сделать вибростол дома, Как построить бетонный стол для начинающих и вниз, чтобы вибрировать бетон. Вибрационный бетон будет перемещен в новый дом, где вы сможете отделить бетон, чтобы сделать бетонный стол для

  • Планы вибростола Бетонные столешницы Институт

    Узнайте, как создать прочный, долговечный и эффективный вибростол.Если вы используете метод мокрого литья для изготовления столешниц из сборного железобетона, вам понадобится вибростол. Установленные на столе вибраторы более эффективны, чем погружные вибраторы или просто удары по стенкам формы, что упрощает и надежнее создает бетонные столешницы более высокого качества. .DIY Simple Vibrating Table Mikes Inventions YouTube, 26 марта 2018 г. · Я покажу вам, как я сделал вибростол из нескольких пружин, двух кусков фанеры и двигателя, который я вырвал из равновесия с помощью зажима для шланга. Я собираюсь использовать i.Как сделать вибростол примерно за 50 долларов. Сделать недорогой вибрационный стол дома для вибрации бетонного камня, брусчатки, кирпича и форм для плитки. Вы хотите сделать свой собственный бетонный камень, плитку, кирпичи, брусчатку или ступеньки для проекта по благоустройству дома.

  • Инструкции для вибрационного тумблера ThoughtCo

    5 февраля 2018 г. · Вибрационные или вибрационные тумблеры, например, произведенные Raytech и Tagit, могут полировать камни за долю времени, необходимого для роторных тумблеров.Они также приводят к получению полированных камней, которые сохраняют форму необработанного материала, в отличие от округлых форм, получаемых при вращении. Вибраторы для формования сборных железобетонных изделий VIBCO, посмотрите это видео, чтобы увидеть полное и эффективное уплотнение бетона в форме на VIBCO Стол Gridtop. Этот стол был разработан специально для клиента. VIBCO предлагает полную линейку нестандартных и готовых стандартных вибростолов. Вибростолы VIBCO могут быть оснащены мощными электрическими, пневматическими или гидравлическими вибраторами.Учебное пособие по оптическим столам Thorlabs, 7 декабря 2020 г. · Жесткие опоры для оптических столов (см. Рис. 2) используются в первую очередь, когда окружающая среда и / или приложения не требуют изоляции оптического стола от вибраций. Вместо этого используется оптический стол, поскольку он обеспечивает жесткую плоскую поверхность для построения приложения. Характеристики: Превосходная горизонтальная и вертикальная устойчивость

  • Вибростолы оседают, уплотняют, компактны, испытание на вибрацию

    Вибростолы, используемые для вибрации, перемешивания и осаждения продуктов в бочках емкостью 55 галлонов Вибростолы для испытаний, уплотнения, осаждения и встряхивания.Эти большие вибростолы размещают материалы в формах, коробках, упаковочных контейнерах, барабанах, сумках, гейлордах, биг-бегах и многом другом. Они также используются в качестве вибростендов, а также для вибрации и утомления. Самодельная вибрационная полировальная машина. Цель: построить вибрационный полировальный станок менее чем за 50 долларов, который работает и может обрабатывать несколько фунтов стальных или алюминиевых деталей. Я хотел посмотреть, подходит ли моя куча хлама (сокровищ) для этой задачи. Чтобы это сработало, вам понадобятся 2 вещи. Чаша для установки деталей, на которые не влияют ваши полировальные средства, и способ сделать КАТАЛОГ ВИБРАЦИОННЫХ ТАБЛИЦ, Вибрационный стол, используемый для проверки плотности и веса материала для каждой загрузки.Таблица также проверена на трещины сварных соединений и усталость в течение обычного 24-часового цикла испытаний. Таблица US-RD для тестирования электронного протеза. Таблица комплектов приборов для проверки надежности. СТОЛЫ ДЛЯ ИСПЫТАНИЙ НА ВИБРАЦИЮ, СОЗДАННЫЕ ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ

  • Учебные пособия по изготовлению и литью бетонных форм от Smooth-On, Inc.

    Как сделать стол для шаффлборда из GFRC. Как отлить бетонную облицовку из камня с использованием резины для форм VytaFlex ™. Краткая пошаговая галерея с подробным описанием стандартной процедуры заливки уретанового каучука Vytaflex®, используемого для заливки бетона.Формовочные каучуки для литого каменного шпона Polytek Development Corp., серия NaturForm предлагает высокоэффективные, натуральные формовочные латексные каучуки, которые чаще всего используются для изготовления форм для литья гипса и бетона (например, для изготовления облицовочного камня и скульптур). Продукты NaturForm обладают превосходными характеристиками прочности на разрыв и удлинения и доступны с вариантами содержания твердых частиц 60-64% и вариантами с высоким содержанием твердых частиц (70-74%). 10 столов для дома, которые вы можете быстро построить — Семейный мастер, 7 февраля 2019 г. · По Постройте стол своими руками из деревянных и железных труб, просто скрутите раму и используйте фланцы, чтобы прикрепить ее к поверхности из дерева, ламината или дверной плиты.Если вы хотите, чтобы все было еще проще, используйте предварительно обрезанный пиломатериал для верха. И вам нужно будет сделать всего несколько разрезов и установить крепеж, прежде чем у вас будет полностью функциональный стол для рукоделия.

  • Как построить бетонный стол для начинающих

    5. Завершите форму. В собранном виде форма будет выглядеть как на фото ниже. Теперь у вас будет конструкция, в которую можно заливать бетон. Обратите внимание — фактическая поверхность вашего бетонного стола будет очень гладкой, потому что она затвердеет против гладких и плоских поверхностей из меламина.Та часть, которую вы позже выстилаете и затираете шпателем, на самом деле будет нижней стороной. Легко сделать бетонные чаши и кашпо: 11 шагов, ничто не отлито в камне. Еще. ОКРАСКА Совсем не обязательный предмет, хотя окрашивать бетон — это довольно весело и легко! Обратите внимание на жидкие цементные краски рядом с бетонным отделением местного строительного магазина. 10 унций. бутылка окрасит совсем немного бетона. Если вы хотите сохранить однородность цвета в своих проектах, подумайте о создании больших бетонных вибростолов для бетонного вибрационного двигателя, Globmarble предлагает доступные, эффективные, прочные и высокопроизводительные вибростолы и бетонные вибрационные электродвигатели для бетоно-каменного производства +1 (347) 717 -40-88 [email protected] Аккаунт Войти Зарегистрироваться Список желаний (0) История заказов.G lob M arble Товаров: 0 0,00 $.

  • Как сделать бетонные украшения для сада Brightstone Garden

    Вибростол. Вибрационный стол очень важен, его идея заключается в том, чтобы выдувать пузырьки воздуха в бетоне и от поверхности орнамента, чтобы получить наилучший конечный продукт. Вы можете купить подержанные столы на различных сайтах по продаже или даже попробовать сделать их самостоятельно. Как сделать вибростол примерно за 50 долларов.00. Сделайте дома недорогой вибростол для вибрации бетонного камня, брусчатки, кирпичных и плиточных форм. Вы хотите сделать свой собственный бетонный камень, плитку, кирпичи, брусчатку или ступеньки для проекта по благоустройству дома. Инструкции по использованию вибрационного каменного тумблера ThoughtCo, 5 февраля 2018 г. · Вибрационные или вибрационные каменные тумблеры, такие как произведенные Raytech и Tagit, могут полировать камни за долю времени, необходимого для вращающихся барабанов. В результате получаются полированные камни, которые сохраняют форму грубого материала, в отличие от округлых форм, получаемых при вращении в барабане.

  • Учебное пособие по оптическим столам Thorlabs

    07 декабря 2020 г. · Жесткие опоры для оптических столов (см. Рис. 2) используются в первую очередь, когда окружающая среда и / или приложения не требуют изоляции оптического стола от вибраций. Вместо этого используется оптический стол, поскольку он обеспечивает жесткую плоскую поверхность для построения приложения. Особенности: Отличная горизонтальная и вертикальная устойчивостьКак сделать бетонные украшения для сада Яркий сад, вибрационный стол.Вибрационный стол очень важен, его идея заключается в том, чтобы выдувать пузырьки воздуха в бетоне и от поверхности орнамента, чтобы получить наилучший конечный продукт. Вы можете приобрести бывшие в употреблении на различных веб-сайтах по продаже или даже попробовать изготовить их самостоятельно. КАТАЛОГ ВИБРАЦИОННЫХ ТАБЛИЦ, Вибрационный стол, используемый для проверки плотности и веса материала для каждой нагрузки. Таблица также проверена на наличие трещин сварных соединений и усталость. в течение обычного 24-часового цикла тестирования. Таблица US-RD для тестирования электронного протеза.Таблица комплектов приборов для проверки надежности. ВИБРАЦИОННЫЕ ИСПЫТАТЕЛЬНЫЕ СТОЛЫ, СОЗДАННЫЕ ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ

  • Amazon: Маленький вибростол / вибростол

    «Vibro Pro Kinetic» предлагает различные типы вибростолов. Вибростолы используются для уплотнения и осаждения сухих сыпучих материалов, кондитерских изделий, изготовления шоколада, а также для уплотнения и удаления захваченного воздуха для бетона и других жидких материалов. Вся продукция проходит через контроль качества электроники, инструкции по транспортировке и изготовлению бетонных форм от Smooth-On, Inc., Как сделать таблицу для шаффлборда из GFRC. Как отлить бетонную облицовку из камня с использованием резины для форм VytaFlex ™. Краткая, пошаговая галерея, подробно описывающая стандартную процедуру литья с использованием уретанового каучука Vytaflex®, используемого для заливки бетона. Легко сделать бетонные чаши и кашпо: 11 шагов, ничто не отлито в камне. Еще. ОКРАСКА Совсем не обязательный предмет, хотя окрашивать бетон — это довольно весело и легко! Обратите внимание на жидкие цементные краски рядом с бетонным отделением местного строительного магазина. 10 унций.бутылка окрасит совсем немного бетона. Если вы хотите сохранить единообразие цвета в своих проектах, подумайте о том, чтобы сделать большие

  • 10 столов своими руками, которые вы можете быстро собрать — семейный разнорабочий

    7 февраля 2019 г. · Чтобы сделать стол своими руками из деревянных и железных труб, просто скрутите раму и используйте фланцы, чтобы прикрепить ее к поверхности из дерева, ламината или дверной плиты. Если вы хотите, чтобы все было еще проще, используйте предварительно обрезанный пиломатериал для верха. И вам нужно будет сделать всего несколько разрезов и установить крепеж, прежде чем у вас будет полностью функциональный стол для рукоделия.Архитектурный камень Литой камень, Литой камень открывает возможности для беспрецедентной свободы дизайна наряду с простотой установки: гибкость для создания сложных форм, замысловатых элементов дизайна; Точность и точность панелей нестандартной формы позволяют архитекторам и подрядчикам создавать облицовки, фасады и конструкции облицовки, которые могут имитировать эстетическую привлекательность монолитного камня. Используемое оборудование для производства сборного железобетона Оборудование для производства сборного железобетона, 1 Относится к доставке в пределах Германии. Информацию о правилах доставки в другие страны можно найти здесь: Информация об оплате и доставке 2 В соответствии с исключением статьи 19 Закона Германии о налоге на добавленную стоимость Kleinunternehmerstatus, мы не взимаем и не отображаем НДС.

  • Животворящие руки: 20 шагов (с изображениями) Инструкции

    Моя первая попытка я добавила порошок в воду, и он не смешался с водой так быстро, как мне нужно было много порошка, оказался на столе. Используйте теплую или горячую воду, чтобы модель была удобнее. Подходит от 90F до 100F (от 32C до 37C). Теплая вода особенно важна для спящих младенцев. Литые бетонные формы из шпона для камня, плитки, кирпича, DIY, ручная работа, нестандартная окраска, бетон, камень, плитка, кирпич, брусчатка, булыжник, ступени и т. Д. каменный шпон и другие литые изделия, изготовленные в формах для каменного шпона, горячие! Создавайте Fieldstone, River Rock, Castle Stone, Ledgestone, Drystack Stackstone и известняк с помощью наших форм для камня.Как построить основание для цементной статуи Наши игры. Основание статуи — последняя часть статуи и одна из самых важных. Основание поддерживает статую и удерживает ее в вертикальном положении. Поскольку весь вес статуи должен поддерживаться основанием статуи, основание должно быть больше, чем сама статуя. База

  • .

    Добавить комментарий
