Солнечные батареи принцип работы, подключение для частного дома

Одним из преимуществ загородного коттеджа и дачного домика является возможность их последующей модификации, включая полную или частичную модернизацию централизованной сети электроснабжения. Для этого широко используются автономные системы, работающие на альтернативных источниках энергии. И больше всего привлекает людей солнечная энергия. Технология, которая изначально разрабатывалась для нужд космической промышленности, доступна сегодня и в гражданском строительстве.

Эксперты в области мировой энергетики сходятся во мнении, что применение в быту стационарных электростанций, функционирующих на солнечных батареях, — самый «безболезненный» для экологии способ добычи природных ресурсов. Единственной проблемой, с которой сталкиваются владельцы частных домов, является выбор оптимальной конструкции и модели гелиосистемы с учетом экономической выгоды и прироста показателей КПД.

В этой статье мы затронем принцип действия солнечных панелей, рассмотрим популярные способы монтажа гелиоустановок и расскажем о важных аспектах эксплуатации оборудования, которые помогут определиться с выбором конфигурации электростанции для бытового использования.

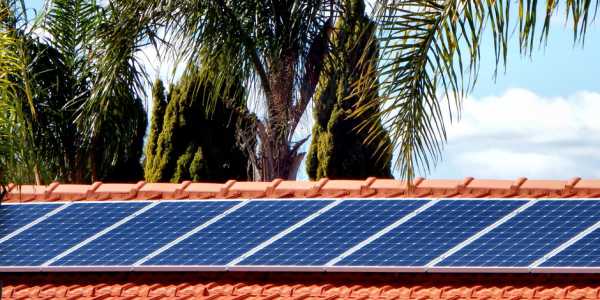

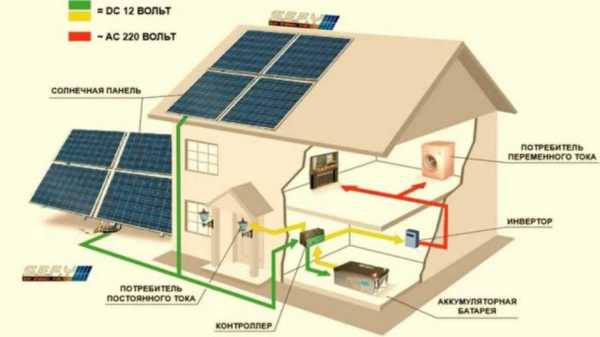

Принцип работы «домашней» гелиосистемы

Рабочими элементами солнечной батареи для частного дома выступают фотоэлектрические пластины. Они поглощают инфракрасное излучение от солнца и генерируют бесплатные природные экоресурсы в постоянный электрический ток.

Чтобы фотопанели работали исправно и обеспечивали необходимую мощность, их соединяют между собой, чередуя параллельный и последовательный методы подключения. Постоянный электрический ток, в зависимости от конструкции, поступает на инвертор, где преобразуется в переменный ток 220 V, или временно «оседает» в аккумулирующих емкостях.

Второй вариант более практичный, так как накопление электроэнергии «на запас» позволяет:

  • исключить резкие перепады напряжения в домашней сети;
  • рационально использовать полученные ресурсы;
  • автоматически или вручную регулировать интенсивность работы электростанции.

При правильном монтаже КПД современных гелиосистем держится на уровне 35–40%. Модульные солнечные батареи для дома демонстрируют максимальные показатели эффективности в южных регионах России, где хорошая погода стоит больше 200 дней в году.

При установке солнечных батарей для частного дома крайне важно учитывать не только район, но и географическую широту, поскольку ближе к полюсам излучение солнца менее интенсивно. Но даже в северных и восточных регионах использование альтернативной энергии позволит вам сэкономить на потреблении традиционно «домашних» ресурсов.

Варианты фотоэлектрических элементов

Как было сказано ранее, генерация электрического тока происходит в момент соприкосновения лучей солнца с поверхностью фотоэлементов. Воздействие инфракрасного излучения смещает электроны с их «родных» орбит, в результате чего создается направленное движение заряженных ионов. При грамотном монтаже одна солнечная панель площадью 10 кв. м способна вырабатывать порядка 1 кВт энергии. На мощность бытовых гелиосистем оказывают влияние характеристики фотоэлемента.

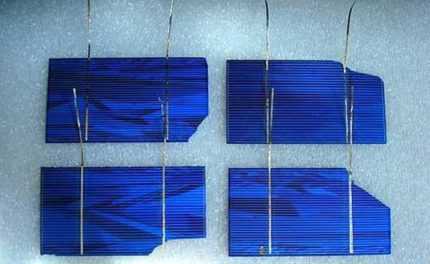

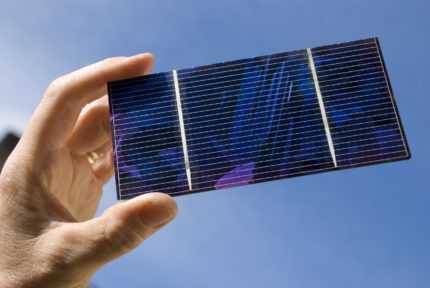

1) Монокристаллический кремний

Такие солнечные батареи для дома отличаются достаточно легким весом, компактными размерами, а также продолжительным сроком эксплуатации. Их очень удобно монтировать, вот только монокристаллические фотоэлементы требовательны к интенсивности солнечного излучения и направленности лучей. Даже небольшая облачность критична для солнечной батареи, поскольку практически всегда приводит к прекращению генерации электричества от солнца.

Толщина панелей колеблется в пределах 200–300 мкм, а КПД при хорошей погоде и правильном расположении конструкции держится на уровне 17–19%. Недостаток — высокая стоимость для частных домов.

2) Поликристаллический кремний

В среднем срок эксплуатации составляет 15-20 лет, КПД – 14%. По электрическим характеристикам поликристаллические фотоэлементы уступают монокристаллу.

Но благодаря тому, что кристаллы кремния направлены в разные стороны, пластины на солнечных батареях хорошо улавливают рассеянные световые пучки, а потому намного меньше «страдают» при отсутствии солнца.

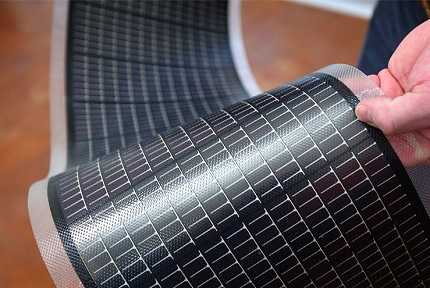

3) Тонкопленочные панели

В данном случае используется светопоглощающая пленка, которая «впитывает» энергию солнца даже при пасмурной погоде. Вот только КПД у них держится на уровне 8–10%, но этот недостаток с лихвой компенсируется низкой стоимостью.

Тонкопленочные фотоэлементы можно установить в любом удобном месте кровли или стены здания. Они не притягивают пыль и даже работают при неблагоприятных условиях окружающей среды, но при малой интенсивности солнечного излучения КПД снижается на 15%. Недостаток — требуется большая площадь для монтажа.

Различают также фотоэлементы из аморфного кремния, которые представляют собой эконом-вариант для дачных домиков (КПД 7–8%), и панели из теллуида кадмия, изготовленные по пленочной технологии, — КПД в районе 9–11%.

Схемы подключения солнечных батарей

Выделяют несколько основных категорий фотоэлектрических систем энергоснабжения частного дома (ФСЭ), которые различаются между собой по техническим параметрам и функциональным характеристикам.

К первой группе относят полностью автономные (закрытые) системы, которые не интегрированы в централизованную сеть электроснабжения. Солнечные генераторы функционируют в собственном контуре, а бытовые приборы подключены напрямую. Показатели КПД возрастают после установки аккумуляторных батарей и контроллера заряда.

Вторую группу представляет система солнечных батарей открытого типа. По умолчанию аккумулирующие емкости в ней не предусмотрены. ФСЭ подключены к централизованной сети электроснабжения через инвертор. При допустимом значении потребляемой мощности работают только фотопанели, которые генерируют ток напрямую. Если нагрузка возрастает, потребление электричества производится из традиционных источников. Такие гелиосистемы стоят недорого, но и не отличаются высокой эффективностью.

К третьей категории относят комбинированные ФСЭ, которые обладают характеристиками гелиосистем открытого и закрытого типа. Такие конструкции отличаются высокой стоимостью, поскольку их работа связана с использованием аккумуляторных батарей повышенной емкости и сетевых многофункциональных преобразователей.

Обогрев дома при помощи солнечных панелей

Для автономного отопления частного дома стандартные гелиосистемы применяют в основном на юге России, где тепловая энергия является первоосновным источником электричества. Владельцам дачных домов и небольших коттеджей целесообразнее приобретать для нагрева воды бытовой коллектор.

Выбор конкретной схемы подключения напрямую зависит от условий эксплуатации оборудования и личных потребностей. Как показывает практика, использование солнечных батарей в зимний период дает возможность сэкономить на традиционных энергоносителях до 25% всех затрат, в зависимости от температуры окружающей среды.

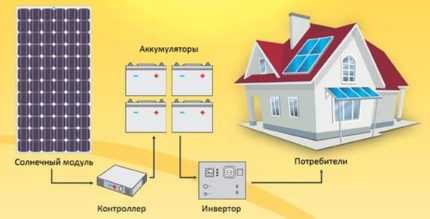

Стандартный комплект оборудования

Чтобы обеспечить частный дом электроэнергией по «зеленым» тарифам, одних только солнечных панелей недостаточно. Базовая комплектация, помимо фотоэлементов, в обязательном порядке подразумевает применение вспомогательного оборудования:

  • аккумулирующие емкости;
  • сетевой инвертор;
  • контроллер заряда АКБ.

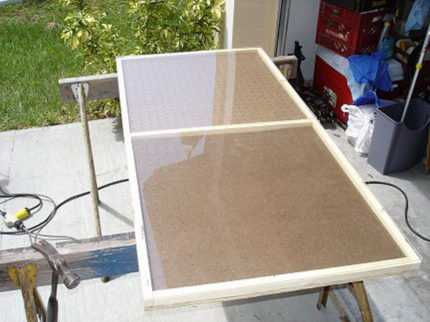

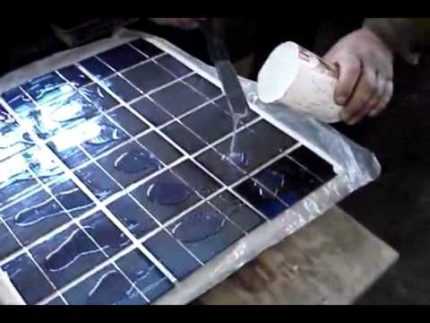

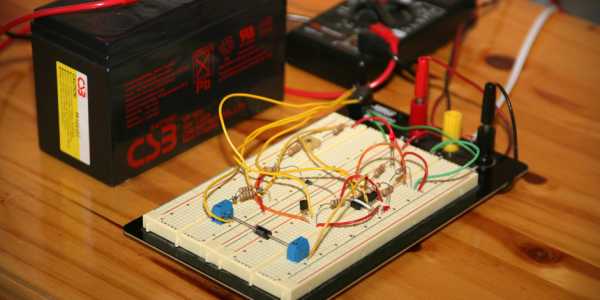

Если вы решили самостоятельно сделать электростанцию, работающую от солнечных батарей, не выбирайте для накопления электроэнергии автомобильные аккумуляторы — их срок службы при интенсивной нагрузке составляет всего 2-3 года, поэтому такие «батарейки» придется регулярно менять.

Гелиосистемы на основе вакуумного коллектора или солнечного модуля для нагрева воды дополнительно комплектуются насосом для постоянной циркуляции теплоносителя, водяным котлом емкостью до 1000 л и электрическими тэнами.

Таким образом, солнечные энергоресурсы можно использовать для электроснабжения, горячего водоснабжения или отопления, включая систему «теплый пол». Чтобы подобрать наиболее подходящий вариант для автономного дома, надо предварительно рассчитать суммарную мощность потребления бытовых приборов, а также обязательно учесть уровень инсоляции, месторасположение и угол наклона фотопанелей, среднее количество солнечных дней в году.

Способы монтажа бытовых гелиоустановок

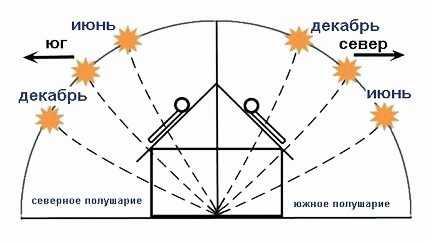

В установке солнечных батарей нет ничего сложного. Самое главное — грамотно разместить модули. При монтаже важно придерживаться определенного угла наклона, который должен соответствовать географической широте местности. В процессе установки нужно также соблюдать азимут. Для северо-восточных он составляет 180 градусов.

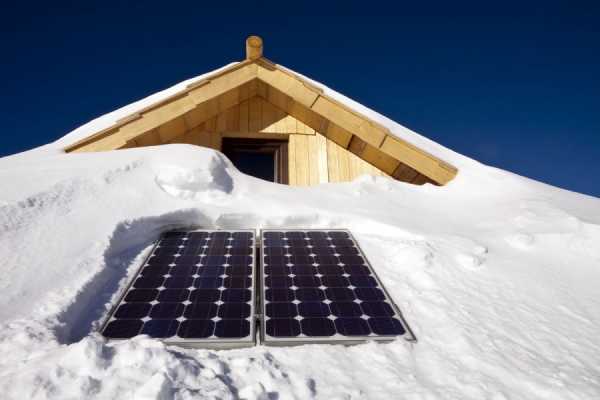

Зимой КПД электростанции с солнечными батареями может упасть до минимальных значений, поскольку обильные снегопады будут препятствовать попаданию лучей солнца на наружную поверхность фотоэлектрических элементов. Поэтому при монтаже важно учесть, что на крыше потребуется свободное место для очистки конструкции от налипшего снега и грязи. Впрочем, этих хлопот можно избежать, если зафиксировать солнечные панели на поверхности южной стены под углом 60–80 градусов. На практике для коттеджей применяют разные варианты расположения фотоэлектрических модулей:

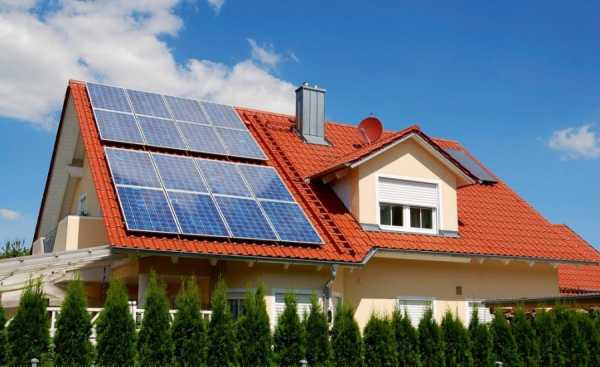

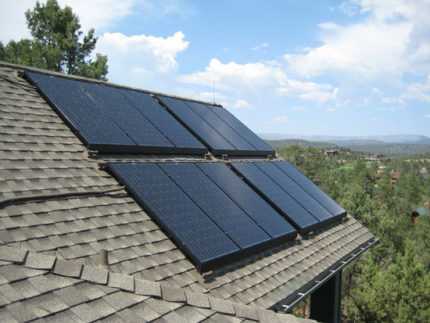

  1. кровля — дополнительно потребуется установка надежной опорной конструкции из металлопрофилей или направляющих рельс;
  2. стены — в данном случае на фасад здания монтируется рамная система для удержания фотопанелей «на весу»;

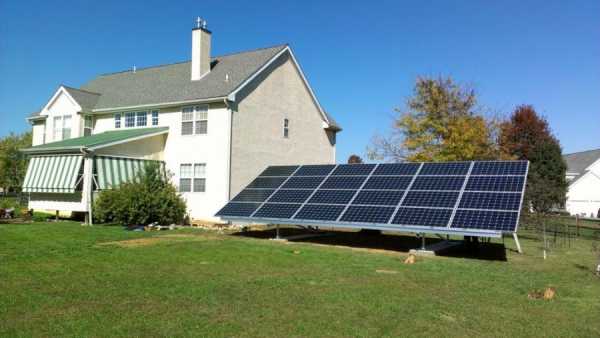

  3. приусадебная территория — альтернативный вариант расположения батарей, когда кровля дома сильно затенена или не рассчитана на дополнительную нагрузку.

Свободное размещение имеет множество преимуществ, но требует наличия достаточного пространства на приусадебном участке. Чтобы автоматизировать процесс наклона и движения фотоэлектрических панелей по ходу солнца, дополнительно рекомендуется использовать специальные шарнирные конструкции с электроприводом.

Окупаемость и срок эксплуатации

Применение солнечных батарей позволит сэкономить на освещении и отоплении, независимо от времени года. Самые большие показатели энгергоэффективности гелиосистемы демонстрируют в южных широтах, где количество солнечных дней преобладает. Это и неудивительно, так как обязательным условием высокопродуктивной работы электростанции является стабильное поступление инфракрасного излучения и видимого света на поверхность фотоэлектрических элементов.

По статистике, солнечные батареи для частного дома мощностью 4–5 кВт при постоянном использовании окупают себя за 8–10 лет, после чего работают впрок. При этом срок эксплуатации составляет в среднем 20-25 лет, а вот аккумуляторные батареи придется менять через каждые 5-6 лет. Многим такие сроки окупаемости покажутся большими, но в действительности оно того стоит, учитывая, что в скором времени ископаемых ресурсов на планете практически не останется, а стоимость одного киловатта электроэнергии возрастет в разы.

earthgenerator.ru

95 фото и практические советы по установке

В виду использования несовершенных источников энергии, таких как топливная, гидро – и атомная энергетика, большую популярность приобрели способы получения энергии солнца и ветра. При этом, так как солнечная энергия более постоянная, нежели энергия силы ветра, она занимает первое место по разработкам и внедрению в жилища.

Ведь топливная энергетика сильно влияет на экологию, производя энергию, выбрасывает в атмосферу углекислый газ, сажу и избытки тепловой энергии, истончая тем самым озоновый слой.

Гидроэнергетика неотрывно приводит к затоплению некоторых территории, ущербу экосистемам рыб.

Атомная энергетика чрезвычайно опасна, в случае аварии вокруг станции погибнет все живое, и жизнь сможет возродиться лишь спустя долгие годы. Поэтому солнечные батареи приобрели такую широкую известность и популярность.

Что представляет собой солнечная батарея?

Появилась идея в далеком 1953 году, при создании кремниевого фотоэлемента. Устройство солнечной батареи довольно простое.

Она состоит из кремниевых фотоэлементов, на поверхности которых при освещении появляется фото – ЭДС, с помощью специальных устройств, преобразуемая в электрическую энергию.

Эффективные солнечные батареи

Преобразователи фотоэлектрической энергии бывают разные, они различаются по материалам, из которых изготовлены и технологии производства. Комплект поставки солнечной батареи обычно один и тот же.

От подобных условий зависит производительность таких преобразователей. Для одних КПД в 7% это норма, другие имеют показатель со значением КПД 35 %, что, кстати, сравнимо с КПД бензинового двигателя, то есть это весьма неплохой результат.

Тонкопленочные батареи

Это тонкое напыление кремния на подложку из металла. Поверх кремния нанесен защитный поверхностный слой.

Преимущество таких батарей в том, что они эффективны даже в рассеянном потоке света, КПД у них не высокий, а кремниевый слой все равно довольно быстро изнашивается.

Поликристаллические преобразователи

Поликристаллические преобразователи изготовлены из расплавленного кремния специальным способом его охлаждения. Узнать их можно благодаря синему цвету. Кпд больше, составляет до 20%, в рассеянном свете такие батареи малоэффективны.

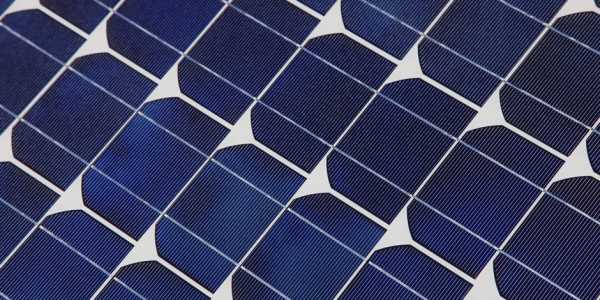

Монокристаллические солнечные батареи

Получают дробление кремниевого кристалла на отдельные элементы. Распознаются по форме со скошенными углами. Самый дорогой вариант, но и самый эффективный: КПД составляет 20-25%.

Замена привычного варианта отопления на солнечную энергию

Чтобы иметь представление о том, как выглядит тот или иной тип батареи можно, поискать фото солнечных батарей на просторах сети Интернет.

В настоящее время энергию солнца применяют для обогрева жилищ как самостоятельную систему или комплекс с центральным отоплением. Расчет необходимого количества батарей для индивидуального отопления дома основывается на местоположении самого дома, то есть напрямую зависит от инсоляции в местности.

Если решили полностью перейти на отопление энергией солнца, то расчет стоит производить по месяцу с минимумом солнечных дней. Теперь необходимо понять, какая суммарная энергия нужна для дома.

Для этого создаем список всех электроприборов в доме. Выписываем из их паспортов указанную мощность, потребление тока и нагрузку в Ваттах. Проводим вычисления и узнаем цифру необходимой энергии для питания электроприборов в доме за час.

Понятно, что цифра слегка завышена, так как не все электроприборы в доме работают одновременно. Используя это число, приступаем к выбору модели солнечных батарей.

Блоки, обеспечивающие работу солнечной батареи

При покупке также стоит обратить внимание на все составляющие производные солнечной батареи. Рассмотрим подробно схему солнечной батареи.

Итак, первое, и важное составляющее это преобразователи энергии солнца в ток, изготовленные из кремниевых полупроводников. Для запаса переработанного тока нужен аккумулятор, но для обеспечения безопасности и нормальной работы потребуется также контролер заряда.

И конечным пунктом подачи полученной энергии на устройства выступает инвертор. Устройство, преобразующее постоянный ток, в переменный.

Решение об установке солнечного преобразователя

Если приняли решение о установке  солнечных батарей в доме, при планировании учитывайте не только сколько понадобится их для замены. Ведь от этого напрямую зависит их рабочая мощность.

В идеале, необходимо устанавливать преобразователи на специальную раму, чтобы обеспечить максимально выгодный угол наклона для улавливания солнечных лучей.  Промышленность придумала специальные устройства, замеряющие уровень светопоглощения батареей, анализирующие эту информацию и самостоятельно меняющие угол наклона.

Но обычно это довольно дорогостоящие системы обывателям не по карману. Поэтому важно учесть расположение жилища, погодные условия и климат, величину солнечной активности, стороны, где будет вставать и садится солнце.

На работоспособность подобных систем влияет и температура. Кремниевые полупроводники рассчитаны на температуру от -40 С до +50 С.

При более активном солнце или низкой температуре нужно найти способ избежать перегрева (переохлаждения) батареи, при этом сохранив ее максимальную работоспособность.

Тщательно продумайте варианты установки солнечных батарей. От солнца, например, преобразователи можно закрыть светлой тканью или фольгой, можно повернуть батарею или вообще повесить ее в другое место.

Фото солнечных батарей


Также рекомендуем посетить:

strojka-gid.ru

Солнечная батарея - это... Что такое Солнечная батарея?

Солнечная батарея — бытовой термин, используемый в разговорной речи или ненаучной прессе. Обычно под термином «солнечная батарея» или «солнечная панель» подразумевается несколько объединённых фотоэлектрических преобразователей (фотоэлементов) — полупроводниковых устройств, прямо преобразующих солнечную энергию в постоянный электрический ток.

В отличие от солнечных коллекторов, производящих нагрев материала-теплоносителя, солнечная батарея производит непосредственно электричество. Однако для производства электричества из солнечной энергии используются и солнечные коллекторы: собранную тепловую энергию можно использовать и для вырабатывания электричества. Крупные солнечные установки, использующие высококонцентрированное солнечное излучение в качестве энергии для приведения в действие тепловых и др. машин (паровой, газотурбинной, термоэлектрической и др.), называются Гелиоэлектростанции (ГЕЭС).

Различные устройства, позволяющие преобразовывать солнечное излучение в тепловую и электрическую энергию, являются объектом исследования гелиоэнергетики (от гелиос греч. Ήλιος, Helios — солнце). Производство фотоэлектрических элементов и солнечных коллекторов развивается быстрыми темпами в самых разных направлениях. Солнечные батареи бывают различного размера: от встраиваемых в микрокалькуляторы до занимающих крыши автомобилей и зданий.

Использование

Микроэлектроника

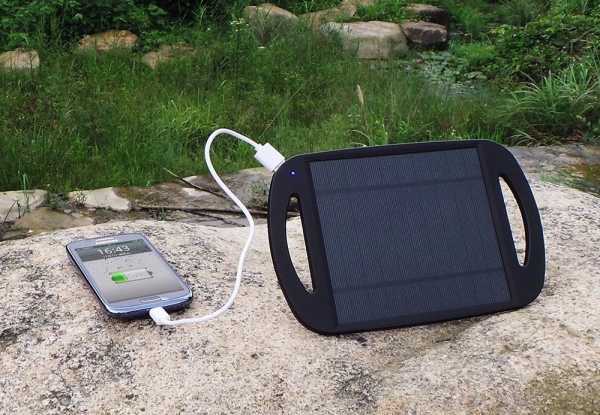

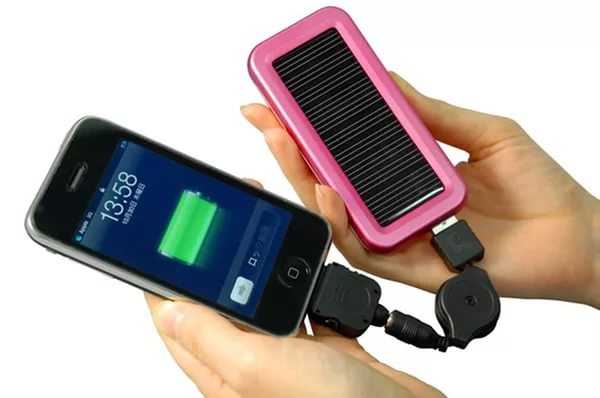

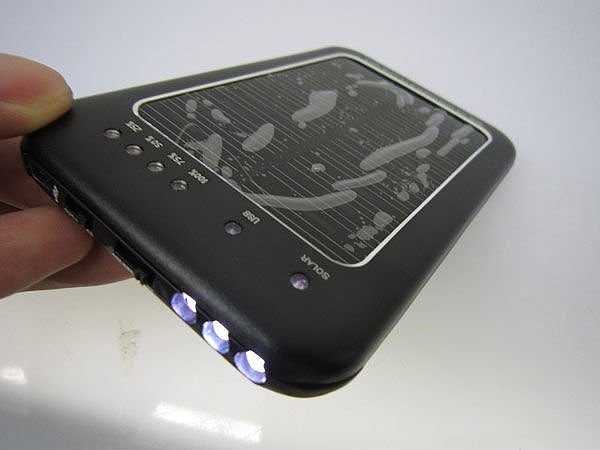

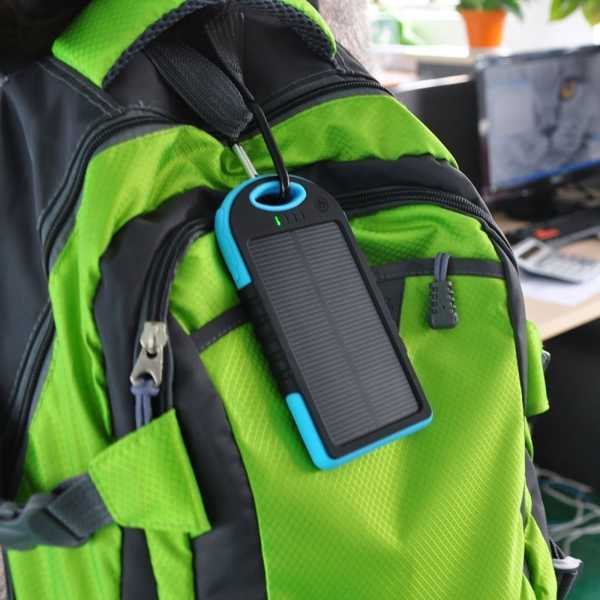

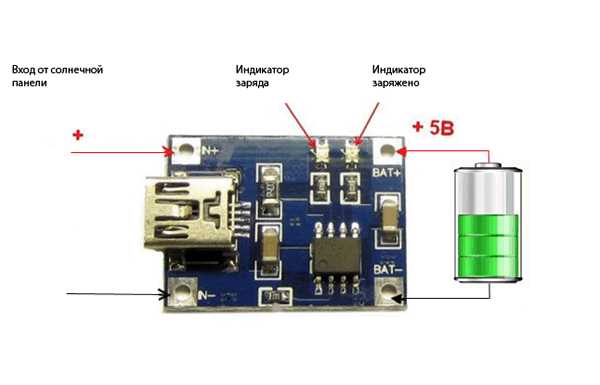

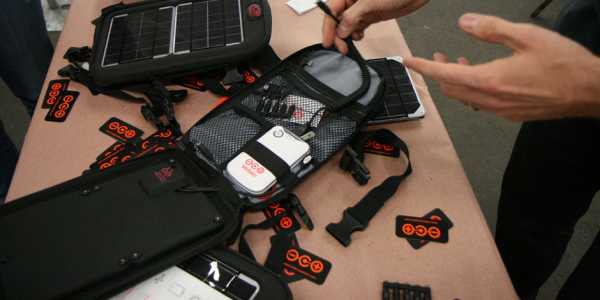

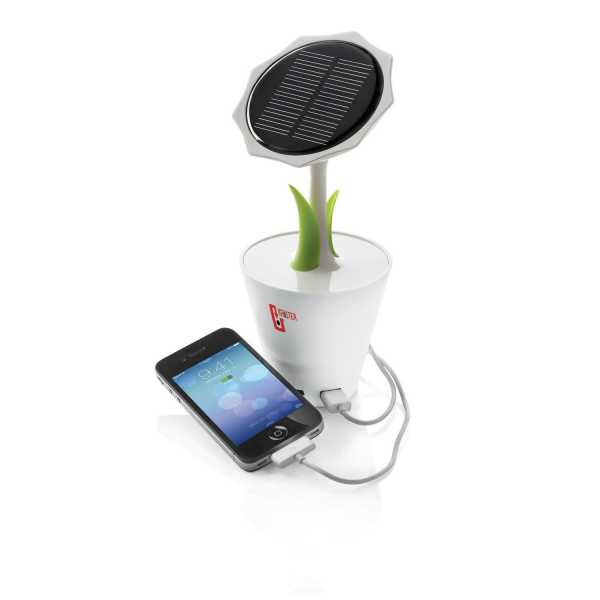

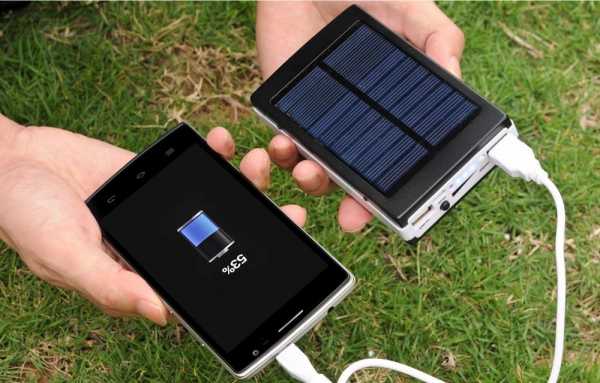

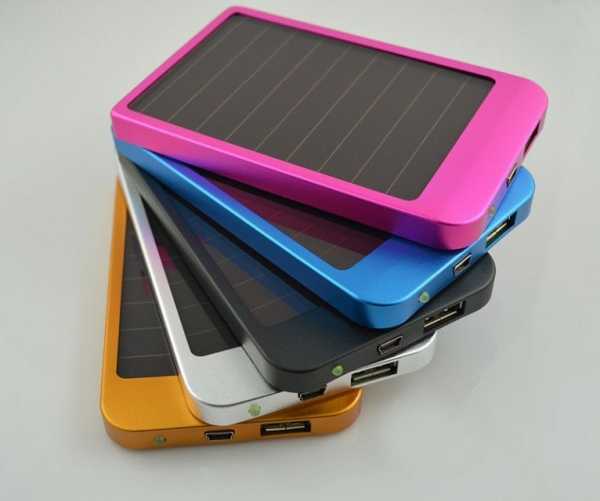

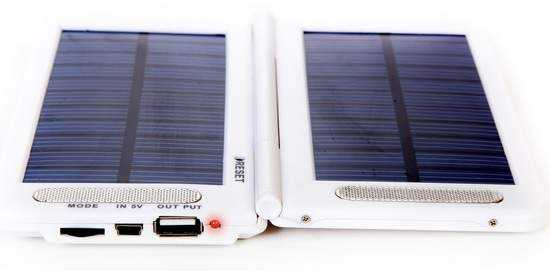

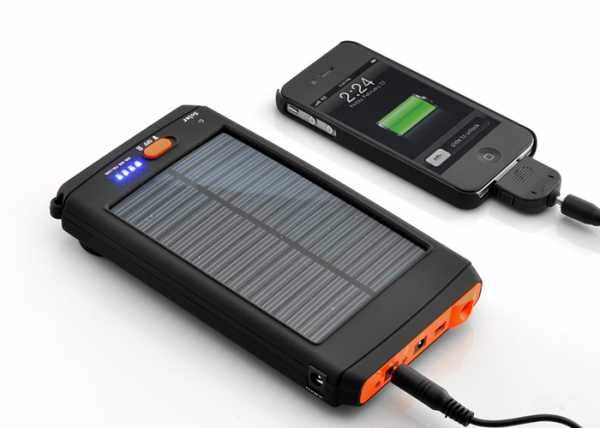

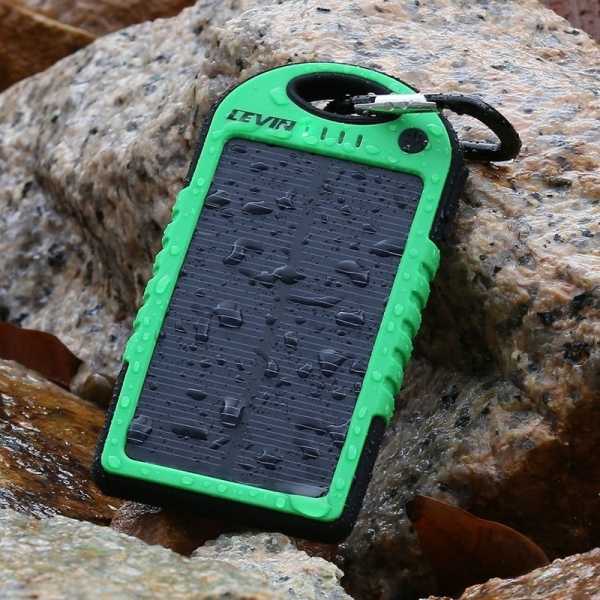

Зарядное устройство

Для обеспечения электричеством и/или подзарядки аккумуляторов различной бытовой электроники — калькуляторов, плееров, фонариков и т. п.

Электромобили

На крыше автомобиля Prius, 2008

Для подзарядки электромобилей.

Энергообеспечение зданий

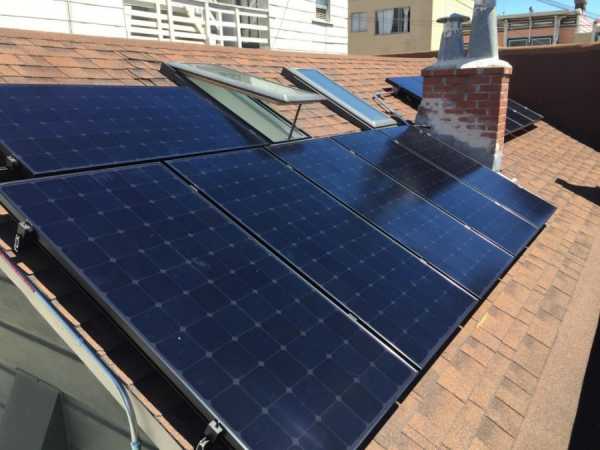

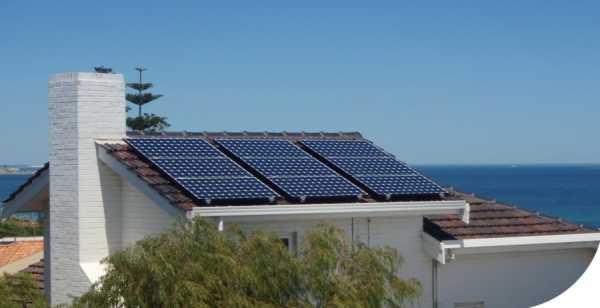

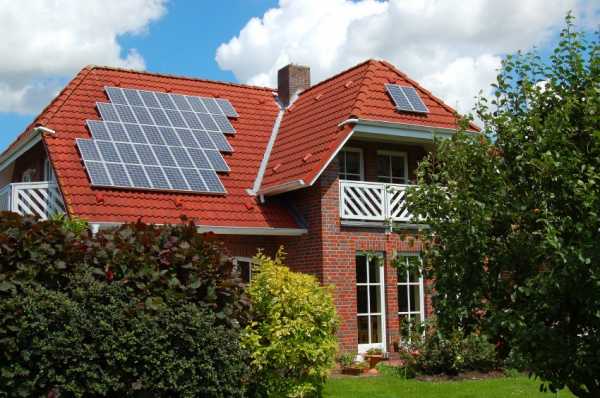

Солнечная батарея на крыше дома

Солнечные батареи крупного размера, как и солнечные коллекторы, очень широко используются в тропических и субтропических регионах с большим количеством солнечных дней. Особенно популярны в странах Средиземноморья, где их помещают на крышах домов.

Новые дома Испании с марта 2007 года должны быть оборудованы солнечными водонагревателями, чтобы самостоятельно обеспечивать от 30 % до 70 % потребностей в горячей воде, в зависимости от места расположения дома и ожидаемого потребления воды. Нежилые здания (торговые центры, госпитали и т. д.) должны иметь фотоэлектрическое оборудование [1].

В Нидерландах запущен проект по созданию оконного стекла «Smart Energy Glass» с функциональностью фотоэлемента (см. сайт проекта  (англ.) ).

Энергообеспечение населённых пунктов

Солнечно-ветровая энергоустановка

Использование в космосе

Солнечная батарея на МКС

Солнечные батареи — один из основных способов получения электрической энергии на космических аппаратах: они работают долгое время без расхода каких-либо материалов, и в то же время являются экологически безопасными, в отличие от ядерных и радиоизотопных источников энергии.

Однако при полётах на большом удалении от Солнца (за орбитой Марса) их использование становится проблематичным, так как поток солнечной энергии обратно пропорционален квадрату расстояния от Солнца. При полётах же к Венере и Меркурию, напротив, мощность солнечных батарей значительно возрастает (в районе Венеры в 2 раза, в районе Меркурия в 6 раз).

Эффективность фотоэлементов и модулей

Мощность потока солнечного излучения на входе в атмосферу Земли (AM0), составляет около 1366 ватт[2] на квадратный метр (см. также AM1, AM1.5, AM1.5G, AM1.5D [3], [4]). В то же время, удельная мощность солнечного излучения в Европе в очень облачную погоду даже днём может[5] быть менее 100 Вт/м². С помощью наиболее распространённых промышленно производимых солнечных батарей можно преобразовать эту энергию в электричество с эффективностью 9—24 %. При этом цена батареи составит около 1—3 долларов США за Ватт номинальной мощности. При промышленной генерации электричества с помощью фотоэлементов цена за кВт·ч составит 0,25 долл. По мнению Европейской Ассоциации Фотовольтаики (EPIA), к 2020 году стоимость электроэнергии, вырабатываемой «солнечными» системами, снизится до уровня менее 0,10 € за кВт·ч для промышленных установок и менее 0,15 € за кВт·ч для установок в жилых зданиях.[6]

Сообщается, что в отдельных лабораториях получены солнечные элементы с эффективностью 43 %[7]. В январе 2011 года ожидается поступление на рынок солнечных элементов с эффективностью 39%[8].

Максимальные значения эффективности фотоэлементов и модулей,
достигнутые в лабораторных условиях[9]
ТипКоэффициент фотоэлектрического преобразования, %
Кремниевые
Si (кристаллический)24,7
Si (поликристаллический)20,3
Si (тонкопленочная передача)16,6
Si (тонкопленочный субмодуль)10,4
III-V
GaAs (кристаллический)25,1
GaAs (тонкопленочный)24,5
GaAs (поликристаллический)18,2
InP (кристаллический)21,9
Тонкие пленки халькогенидов
CIGS (фотоэлемент)19,9
CIGS (субмодуль)16,6
CdTe (фотоэлемент)16,5
Аморфный/Нанокристаллический кремний
Si (аморфный)9,5
Si (нанокристаллический)10,1
Фотохимические
На базе органических красителей10,4
На базе органических красителей (субмодуль)7,9
Органические
Органический полимер5,15
Многослойные
GaInP/GaAs/Ge32,0
GaInP/GaAs30,3
GaAs/CIS (тонкопленочный)25,8
a-Si/mc-Si (тонкий субмодуль)11,7

Факторы, влияющие на эффективность фотоэлементов

Особенности строения фотоэлементов вызывают снижение производительности панелей с ростом температуры.

Частичное затемнение панели вызывает падение выходного напряжения за счёт потерь в неосвещённом элементе, который начинает выступать в роли паразитной нагрузки. От данного недостатка можно избавиться путём установки байпаса на каждый фотоэлемент панели.

Из рабочей характеристики фотоэлектрической панели видно, что для достижения наибольшей эффективности требуется правильный подбор сопротивления нагрузки. Для этого фотоэлектрические панели не подключают напрямую к нагрузке, а используют контроллер управления фотоэлектрическими системами, обеспечивающий оптимальный режим работы панелей.

Производство

Очень часто одиночные фотоэлементы не вырабатывают достаточной мощности. Поэтому определенное количество PV элементов соединяется в так называемые фотоэлектрические солнечные модули и между стеклянными пластинами монтируется укрепление. Эта сборка может быть полностью автоматизирована.[10]

Топ десять

Крупнейшие производители фотоэлектрических элементов (по суммарной мощности) в 2010 году.[11]

  1. Suntech Power (англ.)русск.
  2. First Solar (англ.)русск.
  3. Sharp Solar (англ.)русск.
  4. Yingli (англ.)русск.
  5. Trina Solar (англ.)русск.
  6. Canadian Solar (англ.)русск.
  7. Hanwha Solarone (англ.)русск.
  8. SunPower (англ.)русск.
  9. Renewable Energy Corporation (англ.)русск.
  10. SolarWorld

Производство в России

Заводы производящие солнечные батареи[источник не указан 646 дней]:

  1. ООО «Хевел» (Новочебоксарск)[12]
  2. «Телеком-СТВ» (Зеленоград)
  3. «Солнечный ветер» (Краснодар)[13]
  4. ОАО «НПП «Квант» (Москва)[14][15]
  5. ОАО «Рязанский завод металлокерамических приборов»
  6. ЗАО "Термотрон-завод" (Брянск)
  7. ОАО «Сатурн» Краснодар[16]

См. также

Ссылки

Примечания

  1. Spain requires new buildings use solar power
  2. «Solar Spectra: Air Mass Zero»
  3. «Solar Photovoltaic Technologies»
  4. «Reference Solar Spectral Irradiance: Air Mass 1.5»
  5. По материалам: www.ecomuseum.kz
  6. «Конкурентоспособность энергетики» // Photon Consulting
  7. Австралийцы установили новый рекорд КПД солнечных батарей  (рус.). Membrana. Membrana (28 августа 2009). Архивировано из первоисточника 25 июня 2012. Проверено 6 марта 2011.
  8. На рынок выходят солнечные батареи с рекордным КПД  (рус.). Membrana. Membrana (25 ноября 2010). Архивировано из первоисточника 25 июня 2012. Проверено 6 марта 2011.
  9. http://www.nitolsolar.com/rutechnologies/
  10. Производство фотоэлектрического солнечного модуля. Архивировано из первоисточника 25 июня 2012.
  11. PVinsights announces worldwide 2010 top 10 ranking of PV module makers
  12. ООО «Хевел». Архивировано из первоисточника 25 июня 2012.
  13. Солнечный ветер. Архивировано из первоисточника 25 июня 2012.
  14. Официальный сайт предприятия
  15. «Солнечные» крылья. Сюжет телестудии Роскосмоса февраль 2012 г.
  16. ОАО «Сатурн» Краснодар. Архивировано из первоисточника 25 июня 2012.

dic.academic.ru

Как устроены и работают солнечные батареи

Солнечная энергетика становится все более популярной во всем мире. Вместе с коллегами из специализированного портала Elektrik мы разбирались, как устроена солнечная батарея, из чего она состоит и куда отправляется получаемая энергия.

В наше время практически каждый может собрать и получить в свое распоряжение свой независимый источник электроэнергии на солнечных батареях (в научной литературе они называются фотоэлектрическими панелями).

Дорогостоящее оборудование со временем компенсируется возможностью получать бесплатную электроэнергию. Важно, что солнечные батареи – это экологически чистый источник энергии. За последние годы цены на фотоэлектрические панели упали в десятки раз и они продолжают снижаться, что говорит о больших перспективах при их использовании.

В классическом виде такой источник электроэнергии будет состоять из следующих частей: непосредственно, солнечной батареи (генератора постоянного тока), аккумулятора с устройством контроля заряда и инвертора, который преобразует постоянный ток в переменный.

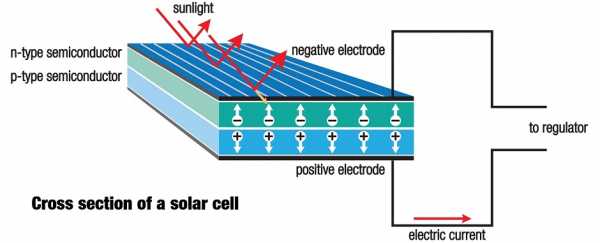

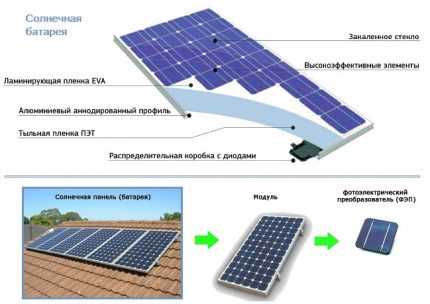

Солнечные батареи состоят из набора солнечных элементов (фотоэлектрических преобразователей), которые непосредственно преобразуют солнечную энергию в электрическую.

Большинство солнечных элементов производят из кремния, который имеет довольно высокую стоимость. Этот факт определят высокую стоимость электрической энергии, которая получается при использовании солнечных батарей.

Распространены два вида фотоэлектрических преобразователей: сделанные из монокристаллического и поликристаллического кремния. Они отличаются технологией производства. Первые имеют кпд до 17,5%, а вторые – 15%.

Наиболее важным техническим параметром солнечной батареи, которая оказывает основное влияние на экономичность всей установки, является ее полезная мощность. Она определяется напряжением и выходным током. Эти параметры зависят от интенсивности солнечного света, попадающего на батарею.

Электродвижущая сила отдельных солнечных элементов не зависит от их площади и снижается при нагревании батареи солнцем, примерно на 0,4% на 1 гр. С. Выходной ток зависит от интенсивности солнечного излучения и размера солнечных элементов. Чем ярче солнечный свет, тем больший ток генерируется солнечными элементами. Зарядный ток и отдаваемая мощность в пасмурную погоду резко снижается. Это происходит за счет уменьшения отдаваемой батареей тока.

Если освещенная солнцем батарея замкнута на какую либо нагрузку с сопротивлением Rн, то в цепи появляется электрический ток I, величина которого определяется качеством фотоэлектрического преобразователя, интенсивностью освещения и сопротивлением нагрузки. Мощность Pн, которая выделяется в нагрузке определяется произведением Pн = IнUн, где Uн напряжение на зажимах батареи.

Наибольшая мощность выделяется в нагрузке при некотором оптимальном ее сопротивлении Rопт, которое соответствует наибольшему коэффициенту полезного действия (кпд) преобразования световой энергии в электрическую. Для каждого преобразователя имеется свое значение Rопт, которая зависит от качества, размера рабочей поверхности и степени освещенности.

Солнечная батарея состоит из отдельных солнечных элементов, которые соединяются последовательно и параллельно для того, чтобы увеличить выходные параметры (ток, напряжение и мощность). При последовательном соединении элементов увеличивается выходное напряжение, при параллельном – выходной ток.

Для того, чтобы увеличить и ток и напряжение комбинируют два этих способа соединения. Кроме того, при таком способе соединения выход из строя одного из солнечных элементов не приводит в выходу из строя всей цепочки, т.е. повышает надежность работы всей батареи.

Таким образом, солнечная батарея состоит из параллельно-последовательно соединенных солнечных элементов. Величина максимально возможного тока отдаваемого батареей прямо пропорциональна числу параллельно включенных, а электродвижущая сила - последовательно включенных солнечных элементов. Так, комбинируя типы соединения, собирают батарею с требуемыми параметрами.

Солнечные элементы батареи шунтируются диодами. Обычно их 4 – по одному, на каждую ¼ часть батареи. Диоды предохраняют от выхода из строя части батареи, которые по какой-то причине оказались затемненными, т. е. если в какой-то момент времени свет на них не попадает.

Батарея при этом временно генерирует на 25% меньшую выходную мощность, чем при нормальном освещении солнцем всей поверхности батареи.

При отсутствии диодов эти солнечные элементы будут перегреваться и выходить из строя, так как они на время затемнения превращаются в потребителей тока (аккумуляторы разряжаются через солнечные элементы), а при использовании диодов они шунтируются и ток через них не идет.

Получаемая электрическая энергия накапливается в аккумуляторах, а затем отдается в нагрузку. Аккумуляторы – химические источники тока. Заряд аккумулятора происходит тогда, когда к нему приложен потенциал, который больше напряжения аккумулятора.

Число последовательно и параллельно соединенных солнечных элементов должно быть таким, чтобы рабочее напряжение подводимое к аккумуляторам с учетом падения напряжения в зарядной цепи немного превышало напряжение аккумуляторов, а нагрузочный ток батареи обеспечивал требуемую величину зарядного тока.

Например, для зарядки свинцовой аккумуляторной батареи 12 В необходимо иметь солнечную батарею состоящую из 36 элементов.

При слабом солнечном свете заряд аккумуляторной батареи уменьшается и батарея отдает электрическую энергию электроприемнику, т.е. аккумуляторные батареи постоянно работают в режиме разряда и подзаряда.

Это процесс контролируется специальным контроллером. При циклическом заряде требуется постоянное напряжение или постоянный ток заряда.

При хорошей освещенности аккумуляторная батарея быстро заряжается до 90% своей номинальной емкости, а затем с меньшей скоростью заряда до полной емкости. Переключение на меньшую скорость заряда производится контроллером зарядного устройства.

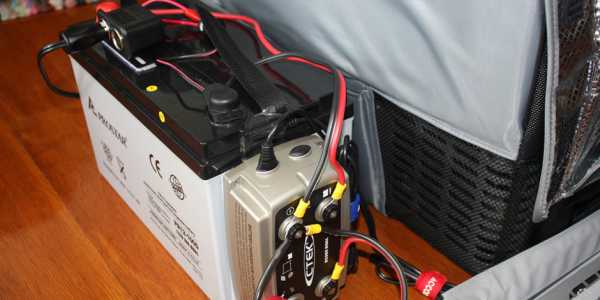

Наиболее эффективно использование специальных аккумуляторов – гелевых (в батарее в качестве электролита применяется серная кислота) и свинцовыех батарей, которые сделанны по AGM-технологии. Этим батареям не нужны специальные условия для установки и не требуется обслуживание. Паспортный срок службы таких батарей – 10 - 12 лет при глубине разряда не более 20%. Аккумуляторные батареи никогда не должны разряжаться ниже этого значения, иначе их срок службы резко сокращается!

Аккумулятор подсоединяется к солнечной батарее через контроллер, который контролирует ее заряд. При заряде батареи на полную мощность к солнечной батареи подключается резистор, который поглощает избыточную мощность.

Для того чтобы преобразовать постоянное напряжение от аккумуляторной батареи в переменное напряжение, которой можно использовать для питания большинства электроприемников совместно с солнечной батарей можно использовать специальные устройства – инверторы.

Без использования инвертора от солнечной батареи можно питать электроприемники, работающие на постоянном напряжении, в т.ч. различную портативную технику, энергосберегающие источники света, например, те же светодиодные лампы.

Автор текста: Андрей Повный. Текст впервые опубликован на сайте Electrik.info. Перепечатано с согласия редакции.

recyclemag.ru

Солнечные батареи нового поколения - полный обзор видов. Жми!

20 лет назад электричество, добытое из солнечной энергии, казалось нам просто фантастикой. Но уже сегодня солнечными батареями уже никого не удивишь.

Жители стран Европы давно поняли все преимущества солнечной энергии, и теперь освещают улицы, обогревают дома, заряжают различные приборы и т.д. В этом обзоре речь пойдет солнечных батареях нового поколения, созданных для облегчения нашей жизни и сохранения окружающей среды.

Типы СБ

Принцип работы солнечной батареи. (Для увеличения нажмите)Сегодня насчитывается более десяти видов солнечных устройств, которые используются в той или иной отрасли. Каждый вид имеет свои характеристики и эксплуатационные особенности.

Принцип работы кремниевых солнечных батарей: на кремниевую (кремниево-водородную) панель попадает солнечный свет. В свою очередь, материал пластины изменяет направление орбит электронов, после чего преобразователи дают электрический ток.

Эти устройства можно условно поделить на четыре вида. Ниже рассмотрим их подробнее.

Монокристаллические пластины

Монокристаллическая СБОтличие этих преобразователей в том, что светочувствительные ячейки направлены только в одну сторону.

Это дает возможность получать самый высокий КПД — до 26%. Но при этом панель должна все время быть направлена на источник света (Солнце), иначе мощность отдачи существенно снижается.

Другими словами, такая панель хороша только в солнечную погоду. Вечером и в пасмурный день такой вид панелей дает немного энергии. Такая батарея станет оптимальной для южных районов нашей страны.

Поликристаллические солнечные панели

Поликристаллическая СБПластины солнечных панелей содержат кристаллы кремния, которые направлены в разные стороны, что дает относительно низкий КПД (16-18%).

Однако главным преимуществом этого вида солнечных панелей — в отличной эффективности при плохом и рассеянном свете. Такая батарея все равно будет питать аккумуляторы в пасмурную погоду.

Аморфные панели

Аморфная СБАморфные пластины получают путем напыления кремния и примесей в вакууме. Слой кремния наносится на прочный слой специальной фольги. КПД подобных устройств достаточно низкий, не более 8-9%.

Низкая «отдача» объясняется тем, что под действием солнечных лучей тонкий слой кремния выгорает.

Практика показывает, что после двух-трех месяцев активной эксплуатации аморфной солнечной панели эффективность падает на 12-16%, в зависимости от производителя. Срок службы таких панелей не более трех лет.

Преимущество их в низкой стоимости и возможности преобразовывать энергию даже в дождливую погоду и туман.

Гибридные солнечные панели

Гибридные СБОсобенность таких блоков в том, что в них объединены аморфный кремний и монокристаллы. По параметрам панели похожи на поликристаллические аналоги.

Особенность таких преобразователей в лучшем преобразовании солнечной энергии в условиях рассеянного света.

Полимерные батареи

Полимерная СБМногие пользователи считают, что это перспективная альтернатива сегодняшним панелям из кремния. Это пленка, состоящая из полимерного напыления, алюминиевых проводников и защитного слоя.

Особенность ее в том, что она легкая, удобно гнется, скручивается и не ломается. КПД такой батареи составляет всего 4-6%, однако низкая стоимость и удобное использование делает такой вид солнечной батареи очень популярной.

Совет специалистов: чтобы сэкономить время, нервы и деньги, покупайте солнечное оборудование в специализированных магазинах и на проверенных сайтах.

Новые разработки

С каждым днем технологии стремительно развиваются, и производство солнечных моделей не стоит на месте. Предлагаем ознакомиться с последними новинками на рынке солнечных систем.

Солнечная черепица

Солнечная черепицаДабы не испортить эстетику кровли дома и при этом получать бесплатную энергию солнца, можно рассмотреть вариант с покупкой солнечной черепицы. Этот отделочный материал состоит из достаточно прочного корпуса и встроенных фотоэлементов.

Кровельное покрытие вырабатывает достаточно энергии, которую можно использовать в бытовых условиях. При использовании такого материала-оборудования можно питать отдельно выделенную электросеть или сбрасывать электроэнергию в общую сеть.

В любом случае общие затраты на электроэнергию снижаются.

Лидером по производству солнечной черепицы является компания из России — «Инноватикс». Вот уже более десяти лет она продает высококачественные отделочные материалы со встроенными фотоэлементами.

Интересно, что такую черепицу тяжело отличить от обычного кровельного материала даже при близком расстоянии.

Преимущества солнечной черепицы:

  1. Полупроводниковый материал, который используется при соединении фотоэлементов, сократили в 4 раза.
  2. Инновационная система фокусировки солнечного света позволяет получать в 5 раз больше энергии.
  3. Средний срок эксплуатации солнечной черепицы составляет 20 лет.
  4. Относительно небольшой вес черепицы не имеет негативного давления на кровлю.
  5. Прочность солнечной черепицы позволяет ее использовать при любых погодных условиях. Черепица спокойно выдерживает град и другие осадки.
  6. Простота креплений позволяет надежно устанавливать черепицу в самые короткие сроки.

Солнечное окно

Солнечное окноБуквально три года назад на рынке солнечных технологий появилась новая разработка американских конструкторов из «Pythagorus Solar Windows». Суть инновации в том, чтобы использовать оконное стекло в качестве панели, добывающей солнечную энергию.

Подобные панели по полной используют в высотках европейских городов. Это позволяет существенно экономить электроэнергию.

Технология солнечных окон представляет собой использование фотоэлементов в виде кремниевых полос, встроенных между стеклами. Помимо того, что окна будут вырабатывать дополнительную электроэнергию, в дополнение окно будет защищать комнату от перегрева, задерживая солнечный свет. Внешне солнечные окна похожи на привычные жалюзи.

Другой производитель солнечных окон «Solaris Plus» предлагает использовать специальные стекла, обработанные специальным кремниевым напылением. Полосы будут преобразовывать солнечные лучи в электроэнергию, которая будет питать АКБ через полупрозрачные проводники.

Гибридные фотоэлементы

В 2015 году американскими конструкторами были разработаны гибридные фотоэлементы, позволяющие преобразовывать электроэнергию не только из солнечного света, но и тепла. Суть конструкции заключается в применении фотоэлементов из кремния и полимерной пленки «PEDOT».

Фотоэлемент фиксируется с пироэлектрической пленкой и соединяется с термоэлектрическим оборудованием, способным преобразовывать тепло в электрический ток.

Тестирование новой гибридной технологии показало, что новая термическая пленка способна вырабатывать в 10 раз больше электроэнергии, чем стандартная солнечная панель.

Системы на основе биологической энергии

Исследования, проводимые специалистами из университета Кембриджа, пока не дали конкретных результатов в области разработки солнечных систем нового поколения, преобразовывающих биологическую энергию (фотосинтез). Последние результаты показали КПД менее 0.4 %.

Но разработки не останавливаются, а ученые обещают, что в ближайшем будущем получать энергию от биологических солнечных систем.

Варианты таких батарей впечатляют:

  1. Лампа дневного света, работающая от обычного лесного мха.
  2. Электростанции в виде больших листьев.
  3. Панели из растений для домашнего пользования.
  4. Мачты из растений, из которых будут добывать электроэнергию и многое другое.

Надеемся на то, что в скором будущем гелиосистемы нового поколения будут использоваться по максимуму. Это даст возможность обеспечить электроэнергией каждый дом на планете, без вреда для окружающей среды.

Смотрите видео, в котором рассказывается о солнечных батареях нового поколения:

teplo.guru

как сделать самодельную солнечную панель

Солнечные батареи — источник получения энергии, которую можно направить на выработку электричества или тепла для малоэтажного дома. Вот только солнечные батареи имеют высокую стоимость и недоступны большинству жителей нашей страны. Согласны?

Другое дело, когда сделана солнечная батарея своими руками — затраты значительно уменьшаются, а работает такая конструкция ничуть не хуже, чем панель промышленного производства. Поэтому, если вы всерьез задумываетесь о приобретении альтернативного источника электроэнергии, попытайтесь сделать его своими руками – это не очень сложно.

В статье речь пойдет об изготовлении солнечных батарей. Мы расскажем, какие материалы, и инструменты для этого потребуются. А немного ниже вы найдете пошаговую инструкцию с иллюстрациями, которые наглядно демонстрируют ход работы.

Содержание статьи:

Коротко об устройстве и работе

Энергию солнца можно преобразовать в тепловую, когда энергоносителем является жидкость-теплоноситель или в электрическую, собираемую в аккумуляторах. Батарея представляет собой генератор, работающий на принципе фотоэлектрического эффекта.

Преобразование энергии солнца в электроэнергию происходит после попадания солнечных лучей на пластины-фотоэлементы, которые являются основной частью батареи.

При этом световые кванты “отпускают” свои электроны с крайних орбит. Эти свободные электроны дают электрический ток, который проходит через контроллер и скапливается в аккумуляторе, а оттуда поступает энергопотребителям.

Галерея изображений

Фото из

Сборка солнечной батареи из кремниевых пластинок

Формирование плюсовой токоведущей дорожки

Создание минусовых токоведущих линий с задней стороны

Подключение проводника и блокирующего диода

В роли пластин-фотоэлементов выступают элементы из кремния. Кремниевая пластина с одной стороны покрыта тончайшим слоем фосфора или бора – пассивного химического элемента.

В этом месте под действием солнечных лучей высвобождается большое количество электронов, которые удерживаются фосфорной плёнкой и не разлетаются.

На поверхности пластины имеются металлические “дорожки”, на которых выстраиваются свободные электроны, образуя упорядоченное движение, т.е. электрический ток.

Чем больше таких кремниевых пластин-фотоэлементов, тем больше электрического тока можно получить. Подробнее о принципе работы солнечной батареи читайте .

Верхний слой пластин-фотоэлементов покрыт слоем, который не допускает отражение солнечного света от пластин, повышая их КПД

Материалы для создания солнечной пластины

Приступая к сооружению солнечной батареи необходимо запастись следующими материалами:

  • силикатные пластины-фотоэлементы;
  • листы ДСП, алюминиевые уголки и рейки;
  • жёсткий поролон толщиной 1,5-2,5 см;
  • прозрачный элемент, выполняющий роль основания для кремниевых пластин;
  • шурупы, саморезы;
  • силиконовой герметик для наружных работ;
  • электрические провода, диоды, клеммы.

Количество требуемых материалов зависит от размера вашей батареи, которая чаще всего ограничивается количеством доступных фотоэлементов. Из инструментов вам понадобиться: шуруповёрт или набор отвёрток, ножовка по металлу и дереву, паяльник. Для проведения испытаний готовой батареи понадобиться тестер-амперметр.

Теперь рассмотрим самые важные материалы более подробно.

Кремниевые пластины или фотоэлементы

Фотоэлементы для батарей бывают трёх видов:

  • поликристаллические;
  • монокристаллические;
  • аморфные.

Поликристаллические пластины характеризуются низким КПД. Размер полезного действия составляет около 10 – 12 %, но зато этот показатель не понижается с течением времени. Продолжительность работы поликристаллов – 10 лет.

Солнечную батарею собирают из модулей, которые в свою очередь составляют из фотоэлектрических преобразователей. Батареи с жесткими кремниевыми фотоэлементами представляют собой некий сэндвич с последовательно расположенными слоями, закрепленными в алюминиевом профиле

Монокристаллические фотоэлементы могут похвастаться более высоким КПД – 13-25% и долгими сроками работы – свыше 25 лет. Однако со временем КПД монокристаллов снижается.

Монокристаллические преобразователи получают путем пиления искусственно выращенных кристаллов, что и объясняет наиболее высокую фотопроводимость и производительность.

Пленочные фотопреобразователи получают путем нанесения тонкого слоя аморфного кремния на полимерную гибкую поверхность

Гибкие батареи с аморфным кремнием – самые современные. Фотоэлектрический преобразователь у них напылен или наплавлен на полимерную основу. КПД в районе 5 – 6 %, но пленочные системы крайне удобны в укладке.

Пленочные системы с аморфными фотопреобразователями появились сравнительно недавно. Это предельно простой и максимально дешевый вид, но быстрее соперников теряющий потребительские качества.

Нецелесообразно использовать фотоэлементы разного размера. В данном случае максимальный ток, вырабатываемый батарей, будет ограничен током наиболее маленького по размеру элемента. Значит, более крупные пластины не будут работать на полную мощность.

При покупке фотоэлементов поинтересуйтесь у продавца способом доставки, большинство продавцов используют метод воскования, чтобы предотвратить разрушение хрупких элементов

Чаще всего для самодельных батарей используются моно- и поликристаллические фотоэлементы размером 3х6 дюймов, которые можно заказать в интернет-магазинах типа Е-бай.

Стоимость фотоэлементов достаточно высока, но многие магазины продают так называемые элементы группы В. Изделия, отнесённые к этой группе имеют брак, но пригодны к использованию, а их стоимость ниже, чем у стандартных пластин на 40-60%.

Большинство интернет-магазинов продают фотоэлементы комплектами по 36 или 72 фотоэлектрической преобразовательной пластины. Для соединения отдельных модулей в батарею потребуются шины, для подключения к системе нужны будут клеммы.

Галерея изображений

Фото из

Поликристаллическая фотоэлектрическая пластина

Лицевая и тыльная стороны кремниевой пластины

Монокристаллическая фотоэлектрическая пластина

Обратная сторона монокристаллической пластины

Каркас и прозрачный элемент

Каркас для будущей панели можно сделать из деревянных реек или алюминиевых уголков.

Второй вариант более предпочтителен по целому ряду причин:

  • Алюминий – лёгкий металл, не дающий серьёзной нагрузки на опорную конструкцию, на которую планируется установка батареи.
  • При проведении антикоррозийной обработки алюминий не подвержен воздействию ржавчины.
  • Не впитывает влагу из окружающей среды, не гниёт.

При выборе прозрачного элемента необходимо обратить внимание на такие параметры, как показатель преломления солнечного света и способность поглощать ИК-излучение.

От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин.

Минимальный коэффициент светоотражения у плексиглас или более дешёвого его варианта – оргстекла. Чуть ниже показатель преломления света у поликарбоната.

От величины второго показателя зависит, будут ли нагреваться сами кремниевые фотоэлементы или нет. Чем меньше пластины подвергаются нагреванию, тем дольше они прослужат. ИК-излучения лучше всего поглощает специальное термопоглощающее оргстекло и стекло с ИК-поглощением. Немного хуже – обычное стекло.

Если есть возможность, то оптимальным вариантом будет использование в качестве прозрачного элемента антибликового прозрачного стекла.

По соотношению стоимости к показателям преломления света и поглощения ИК-излучения оргстекло – самый оптимальный вариант для изготовления гелиобатареи

Проект системы и выбор места

Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.

Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант – батареи, которые могут менять угол наклона.

Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.

Единственное условие – батарея должна быть размещена на солнечной, не затененной высокой кроной деревьев стороне участка или дома. При этом оптимальный угол наклона необходимо вычислить по формуле или с применением специализированного калькулятора.

Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.

Для европейской части стран СНГ рекомендуемый угол стационарного наклона 50 – 60 º. Если в конструкции предусмотрено устройство для изменения угла наклона, то в зимний период лучше располагать батареи под 70 º к горизонту, в летнее время под углом 30 º

Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300 кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.

Сразу установить такую гелиосистему будет проблематично. Но даже монтаж 5-ти метровой батареи поможет сэкономить электроэнергию и внести свой скромный вклад в экологию нашей планеты. Советуем также ознакомиться с принципом расчета необходимого количества .

Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.

Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка . Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.

Размещая батареи на наклонной крыше дома, не забывайте об угле наклона панели, идеальный вариант, когда у батареи есть устройство для сезонного изменения угла наклона

Монтаж солнечной батареи по шагам

Выбрав место для размещения солнечной панели и оборудования для обслуживания гелиосистемы, а также имея в наличии все требуемые материалы и инструменты, можно начинать монтаж батареи.

При монтаже необходимо соблюдать технику безопасности, особенно осуществляя на крышу дома. Рассмотрим пошаговый алгоритм, как сделать солнечную батарею.

Шаг #1 – пайка контактов кремниевых пластин

Монтаж самодельной солнечной батареи часто начинается с пайки проводников фотоэлементов. Безусловно, если у вас есть возможность, то лучше всего купить фотоэлементы сразу с проводниками, т.к. пайка – очень непростая и кропотливая работа, занимающая много времени.

Пайка осуществляется следующим образом:

  1. Берётся кремниевый фотоэлемент без проводников и металлическая полоса-проводник.
  2. Проводники нарезаются при помощи картонной заготовки, их длина в 2 раза больше, чем размер кремниевой пластины.
  3. Проводник аккуратно выкладывается на пластину. На один элемент – два проводника.
  4. На место, где будет производиться спайка, необходимо нанести кислоту для работы с паяльником.
  5. Произвести пайку при помощи паяльника, аккуратно присоединив проводник к пластине.

В процессе пайки нельзя давить на силикатный элемент, т.к. он очень хрупкий и может разрушиться! Если вам посчастливилось, и вы приобрели фотоэлементы с готовыми контактами, то вы избавите себя от долгой и сложной работы, переходя сразу к изготовлению каркаса для будущей батареи.

Пайка контактов для бракованных фотоэлементов группы В производится так же и в том же направлении, что и для целых пластин

Шаг #2 – изготовление каркаса для солнечной батареи

Каркас – это место, куда будут устанавливаться фотоэлементы. Для изготовления каркаса берутся алюминиевые уголки и рейки, из которых складываются рамки. Рекомендуемый размер уголка – 70-90 мм.

На внутреннюю часть металлических уголков наносится силиконовый герметик. Герметизацию уголков необходимо произвести тщательно, от этого зависит долговечность всей конструкции.

После того, как алюминиевая рамка готова, приступаем к изготовлению заднего корпуса. Задний корпус представляет собой деревянный ящик из ДСП с невысокими бортиками.

Высокие борта будут создавать тень на фотоэлементах, поэтому их высота не должна превышать 2 см. Бортики привинчиваются при помощи саморезов и шуруповёрта.

Галерея изображений

Фото из

Изготовление корпуса для солнечной батареи

Вентиляционные отверстия в бортиках корпуса

Подложка для крепления кремниевых пластин

Окрашивание деталей корпуса для гидроизоляции

На дне ящика-корпуса из ДСП делаются вентиляционные отверстия. Расстояние между отверстиями примерно 10 см. В алюминиевую раму устанавливается прозрачный элемент (оргстекло, антибликовое стекло, плексиглас).

Прозрачный элемент прижимается и фиксируется, его крепление осуществляется при помощи метизов: 4 по углам, а также по 2 с длинных и по 1 с короткой стороны рамы. Метизы крепятся шурупами.

Каркас для гелиобатареи готов и можно приступать к самой ответственной части – монтажу фотоэлементов. Перед монтажом необходимо очистить оргстекло от пыли и обезжирить спиртсодержащей жидкостью.

Шаг #3 – монтаж кремниевых пластин-фотоэлементов

Монтаж и пайка кремниевых пластин – самая трудоёмкая часть работы по созданию солнечной панели своими руками. Сначала раскладываем фотоэлементы на оргстекло синими пластинами вниз.

Если вы впервые собирайте батарею, то можно воспользоваться подложкой для нанесения разметки, чтобы расположить пластины ровно на небольшом (3-5 мм) расстоянии друг от друга.

  1. Производим пайку фотоэлементов по следующей электросхеме: “+” дорожки расположены на лицевой стороне пластины, “-” – на обратной. Перед пайкой аккуратно наносит флюс и припой, чтобы соединить контакты.
  2. Производим пайку всех фотоэлементов последовательно рядами сверху вниз. Ряды затем должны быть также соединены между собой.
  3. Приступаем к приклеиванию фотоэлементов. Для этого наносим небольшое количество герметика на центр каждой кремниевой пластины.
  4. Переворачиваем получившиеся цепочки с фотоэлементами лицевой стороной (там, где синие пластины) вверх и размещаем пластины по разметке, которую нанесли ранее. Осторожно прижимаем каждую пластину, чтобы зафиксировать её на своём месте.
  5. Контакты крайних фотоэлементов выводим на шину, соответственно “+” и “-“. Для шины рекомендуется использовать более широкий проводник из серебра.
  6. Гелиобатарею необходимо оснастить блокирующим диодом, который соединяется с контактами и предотвращает разрядку аккумуляторов через конструкцию в ночное время.
  7. В дне каркаса сверлим отверстия для вывода проводов наружу.

Провода необходимо прикрепить к каркасу, чтобы они не болтались, сделать это можно используя силиконовый герметик.

Галерея изображений

Фото из

Подготовка кремниевых пластин к пайке

Сушка избавленных от воска элементов батареи

Вычерчивание абриса пластинок на подложке

Процесс пайки фотоэлектрических элементов батареи

Соединение кремниевых пластин в солнечную батарею

Соединение кремниевых пластин с лицевой стороны

Устройство медных токоведущих шин прибора

Проверка работоспособности части батареи

Шаг #4 – тестирование батареи перед герметизацией

Тестирование солнечной панели необходимо проводить до её герметизации, чтобы иметь возможность устранить неисправности, которые часто возникают во время пайки. Лучше всего производить тестирование после спайки каждого ряда элементов – так значительно проще обнаружить, где контакты соединены плохо.

Для тестирования вам понадобиться обычный бытовой амперметр. Измерения необходимо проводить в солнечный день в 13-14 часов, солнце не должно быть скрыто облаками.

Выносим батарею на улицу и устанавливаем в соответствии с ранее рассчитанным углом наклона. Амперметр подключаем к контактам батареи и проводим измерение тока короткого замыкания.

Смысл тестирования заключается в том, что рабочая сила электрического тока должна быть на 0,5-1,0 А ниже, чем ток короткого замыкания. Показания прибора должны быть выше 4,5 А, что говорит о работоспособности гелиобатареи.

Если тестер выдаёт меньшие показания, то где-то наверняка нарушена последовательность соединения фотоэлементов.

Обычно самодельная , сконструированная из фотоэлементов группы В выдаёт показания 5-10 А, что на 10-20% ниже, чем у солнечных панелей промышленного производства.

Галерея изображений

Фото из

Шаг 9: После проверки работоспособности частей батареи, запаянных на подложке, их располагают в корпусе

Шаг 10: Подложки с пластинами внутри корпуса фиксируются на четыре шурупа. Провод, соединяющий части батареи, выводится через вентиляционные отверстия

Шаг 11: К каждой из половин сооружаемой батареи последовательно подключается диод Шоттки. Его минус подключается к плюсу системы

Шаг 12: Для вывода проводов из корпуса высверливается отверстие. Провода скреплены узлом, чтобы не болтались, и зафиксированы герметиком

Шаг 13: После нанесения герметика необходимо сделать технологический перерыв, отпущенный на полимеризацию состава

Шаг 14: К выведенному из солнечной батареи проводу подсоединяется двухконтактный разъем. Принадлежащая ему розетка крепится на аккумуляторе прибора, который будет заряжать батарея

Шаг 15: После сборки обеих частей прибора и вывода силовой линии наружу батарею закрывают заранее подготовленным экраном

Шаг 16: Перед герметизацией стыков гелиоприбора еще раз проводится проверка работоспособности, чтобы вовремя устранить отошедшие контакты, если они будут обнаружены

Установка обеих частей батареи в подготовленный корпус

Крепление основы солнечной батареи внутри корпуса

Установка блокирующего диода Шоттки

Вывод из корпуса наружу проводов прибора

Ожидание затвердевания герметика

Крепление двухконтактного разъема к проводу

Установка светопропускающего экрана на прибор

Контроль работоспособности перед герметизацией

Шаг #5 – герметизация уложенных в корпус фотоэлементов

Герметизацию можно производить, только убедившись, что батарея работает. Для герметизации лучше всего использовать эпоксидный компаунд, но учитывая, что расход материала будет большой, а стоимость его составляет примерно 40-45 долларов. Если дороговато, то вместо него можно применять всё тот же силиконовый герметик.

Используя силиконовой герметик, отдавайте предпочтения тому, на упаковке которого указано, что он подходит для использования при минусовых температурах

Существует два способа герметизации:

  • полная заливка, когда панели заливаются герметиком;
  • нанесение герметика на пространство между фотоэлементами и на крайние элементы.

В первом случае герметизация будет более надёжной. После заливки герметик должен схватиться. Затем сверху устанавливается оргстекло и плотно прижимается к пластинам, покрытым силиконом.

Для обеспечения амортизации и дополнительной защиты между задней поверхностью фотоэлементов и каркасом из ДСП многие мастера советуют устанавливать прокладку из жёсткого поролона шириной 1,5-2,5 см.

Делать это необязательно, но желательно, учитывая, что кремниевые пластины достаточно хрупкие и легко повреждаются.

После установки оргстекла на конструкцию ставят груз, под действием которого происходит выдавливание пузырьков воздуха. Солнечная батарея готова и после повторного тестирования её можно устанавливать в заранее выбранное место и подключать к гелиосистеме вашего дома.

Выводы и полезное видео по теме

Обзор фотоэлементов, заказанных в китайском интернет-магазине:

Видео-инструкция по изготовлению солнечной батареи:

Сделать солнечную батарею своими руками – не простая задача. КПД большинства таких батарей ниже, чем у панелей промышленного производства на 10-20%. Самое важное при конструировании солнечной батареи – правильно выбрать и установить фотоэлементы.

Не пытайтесь сразу создать огромную по площади панель. Попробуйте сначала соорудить маленький прибор, чтобы понять все нюансы этого процесса.

У вас есть практические навыки создания солнечных батарей? Поделитесь, пожалуйста, своим опытом с посетителями нашего сайта – пишите комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи.

sovet-ingenera.com

как выбрать или сделать самому

В настоящее время зарядное устройство для телефона на солнечных батареях не пользуется большим спросом. Но вполне возможно, что уже в ближайшем будущем метод преобразования солнечной энергии в электрический ток и его дальнейшее использование для подзарядки электронных устройств, станет неотъемлемой частью быта.

Из чего состоит

Зарядное устройство от солнечной батареи для мобильного состоит из нескольких небольших фотоэлементов, отвечающих за непосредственное преобразование получаемой солнечной энергии в электрический ток. Развитие прогресса и солнечных батарей дошло до той стадии, в которой существует возможность зарядки не только телефона, планшета или нетбука, но и ноутбука или аккумуляторного устройства с напряжением в 12 В.

Существует два типа солнечных зарядных устройств – с аккумулятором и без него. Конструкция зарядки с аккумулятором включает в себя такие элементы: солнечную панель, вмонтированный аккумулятор, устройство контроля за зарядом и разрядом, преобразователи, обладающие резиновым или металлическим корпусом.

Конструкция без аккумулятора включает в себя те же самые компоненты за исключением вмонтированного аккумулятора, а корпус преобразователя покрыт водонепроницаемым материалом.

Принцип действия солнечной батареи

Как работает солнечная батарея для телефона? Это простейший источник питания. Принцип работы заключается в следующем: у зарядного устройства имеется лицевая панель, на которую крепится непосредственно фотоэлемент, отвечающий за сбор солнечной энергии. Этот же фотоэлемент и преобразовывает получаемую энергию солнца в электрический ток.

При наличии вмонтированного аккумулятора у зарядного устройства заряжаться будет и он. Такие аккумуляторы хороши тем, что их можно использовать в качестве зарядного устройства в ночное время.

Технические характеристики

Список параметров, которыми обладает солнечное зарядное устройство:

  • Литиевый аккумулятор, емкость которого равна 2600 mA.
  • Напряжение на входе равно 5 V, а ток равен 1000 mA.
  • Напряжение на выходе равно 5,5 V.
  • Мощность зарядки равна 0,4 W.
  • Физический вес зарядки около 200 г.
  • Цвет зарядного устройства всегда черный, чтобы лучше притягивать солнечную энергию.
  • К комплекту зарядки обычно прилагается USB кабель и большое количество переходников, для зарядки разных моделей телефонов.

Положительные и отрицательные стороны зарядки

Наиболее выделяющимся преимуществом солнечного зарядного устройства, является отсутствие зависимости пользователя гаджета от розетки с электричеством. Эта положительная сторона перекрывает те несколько отрицательных моментов, которые имеются у этого устройства.

Недостатков у такового зарядного устройства два:

  • Первый минус – это довольно большие размеры зарядного устройства. Минимальные объемы зарядки – 13х8х1 см. Эти параметры превышают размер практически любого смартфона. Однако объясняется это тем, что таковы минимальные размеры фотоэлемента.
  • Второй минус – это пасмурная и дождливая погода, а также ночное время суток, когда зарядить гаджет от солнца не получится. Поэтому приходится иметь встроенный аккумулятор в любом случае.

Рекомендации по выбору

Первое, на что необходимо обращать внимание при покупке зарядного устройства – это его выходные характеристики. Они должны соответствовать характеристикам, заряжаемых гаджетов. В противном случае устройство будет бесполезно.

Второй очень важный момент – это наличие вмонтированного аккумулятора. Он будет являться дополнительным источником питания, а также будет поддерживать работу устройства в пасмурные дни, темное время суток вместо солнечной зарядки.

Дополнительными критериями по выбору будут индивидуальные особенности использования гаджета в будущем. Если планируется брать устройство в поход, то необходимо приобретать мощное зарядное, которое способно накапливать большое количество энергии. При таких условиях эксплуатации встроенный аккумулятор обязателен.

Обзор популярных моделей

Таковых солнечных зарядок существует достаточно много, но лишь несколько из них заслуживают внимания и пользуются спросом.

Solar-Charger P1100F-2600

Характеристики этого зарядного устройства позволяют ему заряжать не только телефоны, но и цифровые камеры и еще несколько видов приборов. В комплектации данной модели состоит литий-ионный аккумулятор с емкостью в 2600 mA. А также обладает устройством контроля за зарядом. Вся зарядка обладает сравнительно малыми габаритами и малым весом. Очень удобен для прогулок загородом.

PETC S09

Зарядное устройство, которое относится к более простым и дешевым маркам и выпускается китайским производителем. Максимальное напряжение на выходе 5,5 V, а емкость аккумулятора до 600 mA. Рассчитан на работу только с телефонными устройствами.

PETC S08-2,6

Не имеет никаких принципиальных различий с другими моделями своей марки за исключением того, что эта модель выпускается без аккумулятора. Следовательно, использоваться может только в светлое время суток, а также в температурных условиях не выше, чем +60 °C.

Делаем своими руками

Ниже мы рассмотрим, как сделать солнечную батарею для зарядки телефона.

Что будем собирать

Технические параметры и конструкционные составляющие для зарядного устройства следующие:

  • Выходная мощность – 20 Ватт.
  • Конструкционные составляющие: две панели с характеристиками 12 V-10W. Габариты 30х35 см, а в разложенном виде 35х60 см.
  • Стабильное выходное напряжение 14 V – 20 W.
  • Еще одним элементом зарядки будет встроенный аккумулятор с характеристиками – 14,8 V – 4,3 А-ч. Данных параметров хватит для работы ноутбука.
  • Выходы USD, каждый из которых обладает параметрами 5V – 4,3 А-ч.

Необходимые материалы

Солнечную панель для зарядки телефона своими руками необходимо взять в количестве двух штук.

Если материальные возможности поджимают – это могут быть панели китайских производителей, они намного дешевле;

  1. Если зарядка создается в виде книги, то нужна петля для соединения панелей.
  2. Необходимы USB-гнезда.
  3. Яркие диоды в количестве двух штук. Необходимы для световой индикации зарядки устройства.

Этапы сборки зарядки

Собирается устройство довольно просто:

  • Необходимо соединить фотоэлементы между собой, а после закрепить их на какой-либо жесткой подставке.
  • После этого необходимо припаять кабель с двумя жилами к выходу солнечных батарей, а другой конец к зарядному кабелю от устройства.
  • Для того чтобы уберечь зарядку от обратного процесса припаивается диод Шоттка на плюсовую клемму солнечной панели.
  • Далее идет припаивание аккумулятора. Осуществлять спайку необходимо с одноименными солнечными клеммами.

Как пользоваться

Перед первым использованием устройства необходимо зарядить встроенный аккумулятор (если он есть) от сети. После полной зарядки можно начинать эксплуатацию гаджета с его подпиткой электроэнергии от аккумулятора.

Когда заряд иссякнет, солнечная батарея помещается под солнечные лучи и накапливает весь потраченный заряд за определенный период. Время зарядки зависит от характеристик аккумулятора и площади фотоэлемента.

Видео

Подробный мастер-класс по изготовлению зарядного устройства вы найдете в нашем видео.

solar-energ.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
