Сортамент плит перекрытий – ГОСТ 26434-2015 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры

сортамент по ГОСТ – формы и типоразмеры

Преимуществом сборных плит перекрытия является быстрота их укладки, надежность и долговечность. Железобетонные изделия нашли широкое применение в гражданском и промышленном строительстве, но частные застройщики нередко отказываются от них из-за необходимости применения спецтехники. Тем не менее, плиты перекрытия, сортамент которых состоит из нескольких видов и типоразмеров, являлись и являются наиболее приемлемым и универсальным вариантом при возведении многоэтажных домов и крупных объектов различного назначения.

Виды изделий

Конструктивно плиты перекрытия подразделяются на несколько групп. Их выпускают:

  • сплошными;
  • многопустотными;
  • ребристыми.

Сплошные изделия обладают высокими прочностными характеристиками при работе на сжатие. Они отличаются хорошей шумо- и звукоизоляцией, но имеют большой вес. В связи с этим, появляются определенные ограничения на их применение.

Продольные отверстия многопустотных плит в поперечном разрезе имеют круглую или овальную форму. За счет пустот снижается их масса, а благодаря конструкции – повышается прочность на изгиб. Кроме того, отверстия нередко используются для прокладки коммуникаций.

Ребристые, или коробчатые плиты перекрытия имеют сглаженную форму ребер. Их толщина является наименьшей, по сравнению с предыдущими железобетонными изделиями. Благодаря своей форме, они позволяют поднять высоту потолка без необходимости наращивания несущих ограждений. Надежность ребристых плит обеспечивается усиленным армированием, а при устройстве звукоизоляции или выполнении отделочных работ проблем, как правило, не возникает. Такие изделия нашли свое применение в промышленном строительстве.

Стандартизированные размеры плит перекрытия позволяют использовать их как в типовых, так и индивидуальных проектах.

В зависимости от формы и расположения арматурных каркасов, они могут опираться:

  • на две, три или четыре стороны;
  • на несущие стены, а также полки или верх ригелей.

Сортамент по государственным стандартам

ГОСТ 12767-94

Относится к сплошным плитам перекрытия. Они предназначаются для крупнопанельных зданий, а изготавливаются из плотных легких и силикатных, а также тяжелых бетонов. Классификация изделий производится:

  • по толщине железобетонного изделия – от 100 до 200мм;
  • по варианту опирания – на две (2ПД…6ПД), три (3ПТ…6ПТ) или четыре 1П…6П) стороны.

Длина сплошных плит составляет 3 и 3,6м; 6 и 6,6м. Ширина изделий варьирует в зависимости от типа плиты – от 1,2 до 6,6м.

ГОСТ 9561-91

Регламентирует размеры и виды многопустотных железобетонных перекрытий. Они выпускаются из тех же бетонов, что и сплошные изделия, а используются для объектов различного назначения, в том числе и для жилых домов. Для их обозначения используются:

  • цифры, имеющие отношение к типоразмеру, а именно – к толщине плиты;
  • первая буква «П», читающаяся как «плита»;
  • вторая буква: «К» - круглые пустоты, «Г» - грушевидные (овальные) пустоты;
  • третья буква: «К» - контурное опирание, «Т» - трехстороннее опирание. При отсутствии третьей буквы подразумевается опирание плиты на две стороны.

Длина изделий варьирует от 2,4 до 12м при ширине – 1…6,6м. За длину здесь принимается неопираемая сторона, а при контурном опирании – меньший из размеров в плане. Конкретные формы и типоразмеры можно увидеть в сериях рабочих чертежей, которые указаны в ГОСТ.

ГОСТ 27215-2013

Распространяется на ребристые плиты перекрытия, имеющие высоту 400мм. Их производят из конструкционных легких и тяжелых бетонов предварительно напряженными, а используют – при возведении каркасных промышленных зданий, а также объектов общественного назначения – вокзалов, развлекательных и торговых центров и т.д.

Изделия, опирающиеся на ригельные полки, выпускаются в восьми типоразмерах – с разным количеством ячеек и, соответственно, ребер. Их длина составляет 5050 и 5550мм, а ширина – от 740 до 2985мм. Плиты с опорой непосредственно на ригель изготавливают рядовыми и с вырезами для колонн в одном типоразмере – 5950*1485мм.

Первая группа ребристых изделий обозначается 1П1…1П8. Вторая группа определяется как 2П, или 2П1.


ГОСТ 21506-2013

Те же ребристые плиты, но высотой 300мм. Они предназначаются для многоэтажных зданий каркасного типа, общественного и промышленного назначения. Железобетонные, предварительно напряженные изделия обозначаются П1…П3. Они имеют одинаковую длину – 5650мм и разную ширину – 935, 1485 и 2985мм. Их ребра располагаются таким образом, что по длине они образуют четыре ячейки, а по ширине – один или два ряда.

Плиты для жилых домов

В ГОСТ 26434 указываются типоразмеры плит перекрытия, которые допускается использовать в домах жилого назначения. Это – сплошные однослойные изделия толщиной 120 и 160мм, а также многопустотные – толщиной 220мм. Их длина может составлять 2,4-7,2м, а ширина – от 1 до 6,6м.

semidelov.ru

Размеры плит перекрытия. Вес и толщина в сортаменте пустотных плит.

Выполняя проекты коттеджа, я стараюсь использовать пустотные плиты перекрытия. По сравнению с другими вариантами, сборное перекрытие из пустотных плит обладает необходимыми эксплуатационными качествами и монтируется за один день. Размеры плит перекрытия в плане и их несущая способность зависят от марки плиты.

Сортамент плит перекрытия

Толщина плит перекрытия всех марок равна 220 мм. Остальные размеры зашифрованы в марке плиты. Например, ПК34-10 — это плита перекрытия длиной 3400 мм, шириной 990 мм. Почему ширина 990 а не 1000 мм? Чтобы уложиться в длину перекрытия при его сборке из плит, плиты изготавливают с зазором 10 мм.

Марка плитыОбъем, м3Вес, т
ПК21-120,5500,73
ПК22-100,4790,64
ПК24-120,6280,843
ПК24-100,5230,698
ПК26-150,8581,24
ПК27-100,5880,784
ПК27-120,7070,949
ПК27-150,8851,279
ПК28-100,6100,814
ПК28-120,7330,984
ПК28-150,9181,326
ПК30-100,6530,872
ПК30-120,7801,047
ПК32-100,9701,402
ПК32-120,6970,903
ПК32-150,8381,125
ПК33-101,0491,516
ПК33-120,7190,96
ПК33-150,8641,293
ПК34-100,7410,990
ПК34-120,8901,195
ПК34-151,1151,611
ПК35-100,7621,017
ПК35-120,9161,229
ПК35-151,1471,657
ПК36-100,7841,046
ПК36-120,9421,265
ПК36-151,1741,695
ПК37-151,2121,75
ПК52-101,1561,512
ПК52-121,3611,827
ПК52-151,7052,464
ПК60-101,3201,762
ПК60-121,5602,094
ПК60-151,9502,817
ПК72-101,5643,369
ПК72-121,884,05
ПК72-152,3225,044

В начале я сказал о преимуществах перекрытия из сборных плит. Какие есть альтернативные варианты? Монолитное перекрытие и перекрытие из деревянных балок. Первый вариант хуже из за трудоемкости. Для возведения монолитного перекрытия нужно установить опалубку, выполнить армирование, забетонировать и снять опалубку. В случае зимнего периода строительства, добавляются мероприятия и материалы для прогрева бетона. Еще один недостаток — нужно ждать пока бетон наберет прочность. Обычно, не менее двух недель. Это влияет на сроки строительства загородного дома. Преимущества монтажа перекрытия из пустотных плит очевидны.

Второй вариант — деревянное перекрытие. Дерево требует правильной обработки чтобы стать несгораемым и противостоять гниению и насекомым вредителям. Другой момент, деревянные балки обладают вибрацией. Этих недостатков нет у железобетонного перекрытия, в том числе выполненного из пустотных плит.

И последнее замечание. Размеры плит перекрытия и их форма предполагают строительство загородных домов простой формы. То-есть, применение плит перекрытия целесообразнее при простой планировке дома.

axelhouse.ru

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.



Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

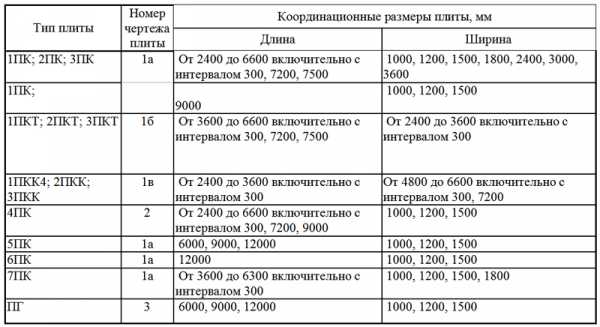

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

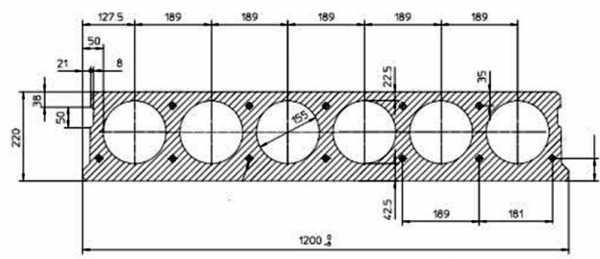

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

  • толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
  • толщ. 260 mm; при длине до 5680 мм;
  • толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

  • какую нагрузку выдерживает та или иная панель;
  • какую несущую способность имеет изделие;
  • подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

  1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
  2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
    Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
  3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

  • для кирпичного сооружения – 9 см;
  • для газобетона и пенобетона – 15 см;
  • для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.
