Состав и материалы для производства пенобетона
В зависимости от технологии производства применяются разные цементы, заполнители, пенообразователи и добавки. Далее мы подробно рассмотрим каждый компонент и приведем список всех пенообразователей и добавок.
Перечень добавок и пенообразователей:
- Пенообразователь ПБ-2000
- Протеиновый пенообразователь Laston
- Белковый пенообразователь GreenFroth
- Ускоритель твердения пенобетона бетона и пенобетона Асилин-12
- Смазка форм Компил
- Немецкое фиброволокно (фибра — полипропиленовое волокно)
- Микрокремнезем
- Суперпластификатор С-3
Для производства пенобетона используется цемент, заполнитель, вода, пенообразователь и добавки (если требуются). В зависимости от технологии производства применяются разные цементы, заполнители, пенообразователи и добавки. Далее мы подробно рассмотрим каждый компонент и приведем список всех пенообразователей и добавок.
1. Цемент
Для производства пенобетона используется обычный портландцемент. При использовании баротехнологии (ее иногда называют кавитационной или без пеногенераторной) обязательно использовать цемент марки М500Д0. Это цемент дорогой и дефицитный. Причем даже при его использовании получение пенобетона удовлетворяющего ГОСТ по баротехнологии сопряжено с большими затратами и технологическими трудностями. Если пенобетон производится по классической технологии, то возможно использовать цемент М500Д20, М400Д0, М400Д20.
2. Заполнитель
В качестве заполнителя в большинстве случаев используется песок. Он должен удовлетворять ГОСТ 8736-93 ПЕСОК ДЛЯ СТРОИТЕЛЬНЫХ РАБОТ. Также в качестве заполнителя могут использоваться различные отходы производств — зола уноса ТЭЦ, известняковая мука, доломитовая мука и т.п. Зачастую использование подобных отходов позволяет значительно снизить себестоимость и при этом увеличить качество продукции. При покупке оборудования завода Строй-Бетон, покупатели получают полную информацию о возможных заполнителям и помощь в их подборе.
3. Вода
Для производства пенобетона используется обычная питьевая или техническая вода. Вода должна удовлетворять требованиям ГОСТ 23732-79 ВОДА ДЛЯ БЕТОНОВ И РАСТВОРОВ. Температура воды подбирается исходя из технологии.
4. Пенообразователи
Пенообразователи бывают 2 видов — синтетические и белковые. Синтетические используются в баротехнологии (установки Санни), белковые в классической технологии (установки Фомм-Проф). Белковые пенообразователи считаются более совершенными и позволяют получать пенобетон удовлетворяющий ГОСТ 25485-89 БЕТОНЫ ЯЧЕИСТЫЕ без особых затрат. Подробнее можно прочитать в статье Причины использования белкового (протеинового) пенообразователя.
5. Добавки
В зависимости от технологии и используемых материалов периодически требуется использование специальных добавок. Добавки применяются для того, чтобы получить продукцию удовлетворяющую ГОСТ. Подбор добавок сложен и требует экспериментов.
Рецепт пенобетона при использовании белкового пенообразователя
Плотность пенобетона в сухом состоянии. |
400 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
Песок (до 2мм, содержание глина не более 2%). |
— |
210 |
400 |
560 |
750 |
950 |
1100 |
Цемент марки М500Д0. |
300 |
310 |
320 |
350 |
360 |
380 |
400 |
Вода для приготовления раствора. |
110 |
130 |
150 |
180 |
210 |
240 |
300 |
Вода для приготовления пены литров. |
64 |
57 |
50 |
45 |
37 |
30 |
23 |
Количество пены (литров). |
800 |
715 |
630 |
560 |
460 |
370 |
290 |
Количество пенообразователя кг (не литров!). |
1,2 |
1,1 |
1 |
0,95 |
0,9 |
0,7 |
0,6 |
Вес сырой пенобетонной массы кг. |
474 |
707 |
920 |
1135 |
1357 |
1600 |
1823 |
Рецепт пенобетона при использовании синтетического пенообразователя
Плотность кг/куб. м. |
Песок |
Цемент |
Пенообразователь Ареком-4 |
|
1200 |
900 |
250 |
0,80 |
|
1100 |
740 |
360 |
0,88 |
|
1000 |
667 |
333 |
0,96 |
|
900 |
375 |
450 |
1,03 |
|
800 |
330 |
400 |
1,12 |
|
700 |
290 |
350 |
1,14 |
|
650 |
270 |
325 |
1,15 |
|
600 |
250 |
300 |
1,16 |
|
550 |
458 |
1,17 |
||
500 |
417 |
1,18 |
Состав и пропорции для пенобетона
13 апреля 2021
15822
Оглавление: [скрыть]
- Оборудование для производства
- Пропорции компонентов

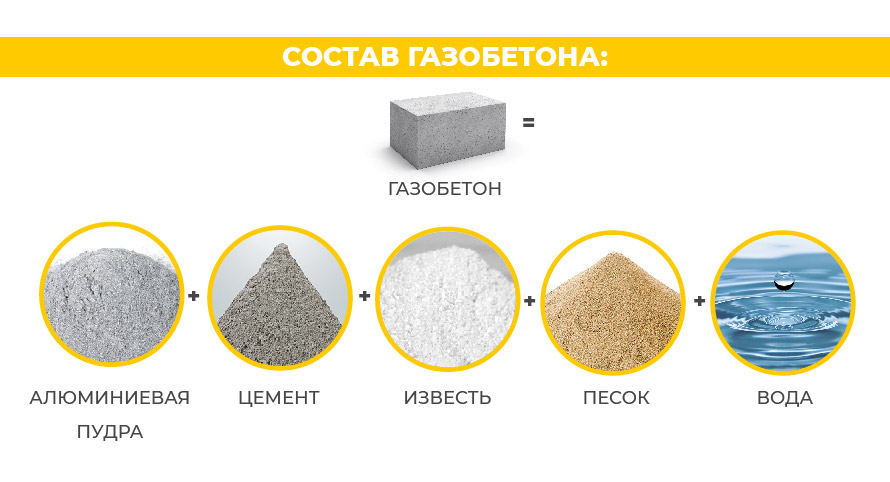

Пенобетон, как и газобетон, относится к ячеистым бетонам. Кроме того, их сходство заключается в том, что оба эти стройматериала имеют пористую структуру, которая служит хорошим теплоизолятором, но, тем не менее, технология их изготовления существенно отличается друг от друга и, соответственно, каждый из них, за счет этого, приобретает свои персональные свойства.
Пенобетон, в отличии от газобетона, можно сделать своими руками.
Оборудование для производства
В процессе производства газобетона, его твердение должно происходить в автоклавных условиях (в среде, насыщенной паром, и при давлении, которое должно быть выше атмосферного), что требует наличия специального дорогостоящего оборудования. Словом, его целесообразней производить в заводских условиях.
Пенобетон же, создается неавтоклавным (затвердевание происходит в естественных условиях) способом, и по этой причине его возможно изготовить своими руками, что существенно экономит расходы.
Формы для блоков можно приобрести в строительном магазине, а можно сделать и самостоятельно.
Его производство настолько несложное, что, если зная пропорции для пенобетона, данный материал можно сделать даже в домашних условиях. Для этого понадобится приобрести или самостоятельно смастерить такое оборудование, как:
- формы для отливки блоков;
- растворомешалку;
- компрессор, который должен быть рассчитан на переменное напряжение 220 Вт, иметь мощность 0,3 — 0,5 м3 и давление 6 Атм;
- пеногенератор.
Вернуться к оглавлению
Пропорции компонентов
Изготовление пенобетонных блоков включает в себя соблюдение точных пропорций, а также четкой последовательности добавления компонентов в процессе всего производства. Несоблюдение этих правил может отрицательно сказаться на качестве пеноблока. Кроме того, чтобы получить стабильный результат от каждой выпускаемой партии понадобиться приобрести навык, поскольку от температуры и влажности окружающей среды, видов применяемых пенообразователей, способов получения пены, метода добавления пены в смесь, формовки и сушки уже готовых изделий будет зависеть конечный результат. Прежде чем приступать к производству пенобетона, необходимо подготовить такие компоненты, из которых он состоит:
- цемент;
- песок;
- вода;
- пенообразователь.
Далее, когда материал и оборудование подготовлено, необходимо изучить пропорции компонентов для производства пенобетона, которые определяются в зависимости от требуемой марки ячеистого материала. Так, изменяя соотношение компонентов и его состав, можно производить различные виды пенобетона, которые, в зависимости от этого, используются либо для строительства внешних стен, либо при изготовлении внутренних перегородок, термоизоляции крыш, либо для термо- и звукоизоляции междуэтажных покрытий.
Например, для производства пеноблока марки D400 в количестве 1 куб. м, который имеет низкий класс прочности и из-за этого используется только в качестве теплоизоляционного материала, соотношение компонентов будут иметь такие показатели:
- Цемент — 300 кг.
- Песок — 120 кг.
- Пенообразователь — 0,85 кг.
- Вода — 160 л.
К более прочному и универсальному стройматериалу относятся пеноблоки маркой от D600 до D1000, которые считаются конструкционно-теплоизоляционными видами. Они отлично подходят для строительства небольших домов и коттеджей, а также для возведения зданий в регионах с невысокой сейсмической опасностью. Так, для производства 1 м куб. пенобетона марки D600 понадобится:
- Цемент — 330 кг.
- Песок — 210 кг.
- Пенообразователь — 1,1 кг.
- Вода — 180 л.
В состав 1 м куб. пеноблока марки D800 входят компоненты с такой пропорцией:
- Цемент — 400 кг.
- Песок — 340 кг.
- Пенообразователь — 1,1 кг.
- Вода — 230 л.
Из вышенаписанного можно сделать вывод: чем больше добавляется цемента и песка в нужной пропорции, тем пенобетон приобретает выше марку и, соответственно, его прочность и другие качества улучшаются. Но, опять же, при его производстве учитываются и другие факторы, которые включены в технологию изготовления данного стройматериала и влияют на конечный результат продукции.
Проекты смесей и экономика – Richway Industries
Расчет ячеистых бетонных смесей
Работа с ячеистыми бетонами
При работе с ячеистыми бетонами и при рассмотрении составов смесей основное правило состоит в том, что с уменьшением плотности уменьшается10 прочность 900 . В некоторых случаях, например, когда материал необходимо выкопать в более позднее время, потеря прочности является преимуществом. Дополнительным преимуществом является то, что по мере того, как материал становится легче, его тепло- и звукоизоляционные свойства также улучшаются. очень 9Базовая ячеистая бетонная смесь 0009 будет состоять просто из портландцемента , воды и внешней пены , которую также иногда называют предварительно сформированной пеной.
Водоцементное отношение обычно может варьироваться от 0,40 до 0,80, а содержание пены обычно достигает 80%, в зависимости от желаемой плотности. Обычно используется Portland типа 1, однако могут использоваться и другие типы Portland. При использовании других типов портландцементов преимущества, для которых они используются в других материалах, также распространяются на ячеистый бетон.
Альтернативные материалы
Помимо портландцемента существует множество других вяжущих материалов, которые можно использовать в ячеистых бетонах. Летучая зола очень распространена, но метакаолин , шлак и микрокремнезем — это несколько других, которые также использовались в производстве ячеистого бетона. В зависимости от применения эти альтернативные материалы могут использоваться, среди прочего, для увеличения прочности материала или для дальнейшего улучшения экономических показателей ячеистого бетона. Помимо вяжущих материалов можно использовать и другие материалы, например волокно.
Плотность
Обычно при плотности ниже 50 фунтов на кубический фут (PCF) (800,92 кг/м³) не используются мелкие или крупные заполнители, поскольку они имеют тенденцию к дальнейшему снижению прочности. Когда содержание песка превышает 50 PCF (800,92 кг/м³), можно вводить песок, в первую очередь в целях экономии. Портланд является самым дорогим компонентом ячеистого бетона, и когда требуется более высокая плотность, например, для вытеснения воды, но не требуется более высокая прочность, это создает хорошую возможность и причину для использования дешевого наполнителя, такого как песок.
Крупные заполнители обычно не вводятся до тех пор, пока плотность не превысит 100 PCF (1601,85 кг/м³). В приложениях, где ячеистый бетон используется в этом диапазоне плотности, это, скорее всего, будет структурным или сборным приложением. Как и в случае с любым другим бетонным продуктом, составы ячеистых бетонных смесей особенно важны, поскольку состав смеси имеет решающее значение для характеристик материала в зависимости от области применения. После принятия решения о дизайне смеси также важно внимательно следить за плотностью при производстве.
Если производимый материал слишком тяжелый, производительность и деньги теряются. Если материал слишком легкий, он может не обладать необходимой прочностью для применения.
Водоцементное отношение
Водоцементное отношение ячеистого бетона может варьироваться в широких пределах. Хотя большинство людей не обращают на это особого внимания, следует отметить, что водоцементное отношение ячеистого раствора действительно увеличивается по сравнению с соотношением В/Ц базового раствора из-за воды в добавляемой пене. Как и в случае любого цементного продукта, прочность ячеистого бетона будет увеличиваться при любой заданной плотности, когда используется более низкое соотношение В/Ц. Общий диапазон составляет от 0,40 до 0,80, при этом многие конструкции смесей чаще попадают между 0,50 и 0,65.
Обычно водоцементное отношение не должно быть ниже 0,35 . Когда отношение В/Ц падает ниже 0,35, суспензия может вытягивать воду из пены при ее добавлении, вызывая схлопывание пузырьков пены. Тем не менее, смесители с высокими сдвиговыми усилиями , такие как коллоидные смесители , и/или использование понизителей воды и суперпластификаторов можно эффективно использовать, чтобы помочь избежать этой проблемы и позволить использовать более низкие водоцементные отношения с хорошей успех.
При использовании водоразбавителей или любого типа добавок с ячеистым бетоном необходимо провести испытания, чтобы убедиться в отсутствии неблагоприятных реакций между пеной и добавкой. Типичным результатом реакции может быть примесь, вызывающая схлопывание пузырьков пены.
Ожидаемые прочности и изолятивные значения клеточного бетона
Вылеченная плотность PCF (кг/м³) | Прочность PSI) | 1 FOAMFOAM | . 76 мграни) из суспензии | изолятивного значения R Значение на дюйм (значение Metrix R) | Дизайн смеси |
---|---|---|---|---|---|
Низкая плотность | |||||
20 (320,37) | |||||
20 (320,37) 9085 (480. | ) (481. 30. (481. 30. (481. 30. (481. 30. (481. 30. (481. 30. (481. 30. (481. 30.)0021 40 (640,74) 50 (800,92) | 30–900 (от 2,07 до 62,05) | с 12 до 25 (.34 до .71) | .75 до 1,85 (. | |
Средняя плотность | |||||
80 (1281,48) 90 (1441,66) 100 (1601,85) | 400–1500 (27,58 до 103,42) | 6-1700 до 10.17. 0,30 (от 0,045 до 0,054) | Песчаная смесь | ||
Высокая плотность | |||||
105 (1681,94) 115 (1842.12) 125 (2002.31) | 1500 до 4000 (103,42 до 275,79) | с 3 до 6 (. Песчаная смесь |
Примечание. Приведенные выше данные по ячеистому бетону взяты из отраслевых публикаций.
Это общие значения, которые должны быть проверены путем испытаний с использованием местных материалов и оборудования для любого данного проекта. Местные материалы, оборудование и подготовка навозной жижи, наряду с обработкой и контролем качества, могут привести к большим расхождениям в результатах для любого заданного состава смеси. Прочность на сжатие для любой заданной плотности является одной из общих тем, которые интересуют людей. Выше показана таблица с ожидаемой прочностью и изоляционными значениями для различных плотностей ячеистого бетона.
Прочность будет варьироваться в зависимости от множества факторов, включая конечный состав смеси, пенообразователь, пеногенератор и приготовление базовой суспензии. Как и в случае с другими цементными материалами, ячеистый бетон обычно проходит испытание на сжатие через 28 дней.
Составы смесей Экономика
Доля ячеистой бетонной смеси
Одной из самых больших проблем при составлении ячеистых бетонных смесей является расчет пропорций как основного раствора, так и необходимого количества пены для достижения заданной плотности. Опытный практикующий врач может сделать большую часть расчетов в уме и точных расчетов с помощью бумаги для заметок и калькулятора. С годами Компания Richway разработала Калькулятор состава смеси, который делает расчеты состава смеси и пропорции довольно простым процессом . В дополнение к расчету необходимого веса и объема партии, еще одной чрезвычайно полезной функцией калькулятора является возможность анализа затрат.
Определение стоимости
Ниже приведен простой пример расчета стоимости ячеистого бетона. Грубо говоря, один ярд³ (0,76 м³) готовой пены может стоить от 10 до 15 долларов США, в зависимости от соотношения концентрата воды, плотности пены и стоимости галлона пенообразователя. Если материал 30 PCF (480,55 кг/м³) начинается с одного ярда чистого цемента и имеет водоцементное отношение 0,50, для этого потребуется 2060 фунтов (934,4 кг) портленда и 1030 (467,22 кг) фунтов воды. К этому мы добавим 80 кубических футов (22,65 м³) пены, чтобы получить ячеистый бетон с плотностью 30 PCF (480,55 кгм³) (плотность во влажном состоянии). Общий выход тогда составит 3,75 кубических ярда (2,87 м³) материала.
Если бы стоимость основного раствора составляла 175 долларов США за ярд (доставляемого местной готовой смесью), мы бы добавили 36 долларов США на пену [из расчета 50 долларов США за галлон (3,79 л) пены, 3 PCF (48,06 кг/м³) плотность пены и соотношение концентрата воды 40:1]. Общая стоимость материалов составит 211 долларов США. Эта стоимость, разделенная на 3,75 кубических ярда (2,87 м³) общего выхода, будет равна стоимости 56,26 долларов США за ярд ячеистого бетона.
Расчет количества партии
Как видно на снимке экрана, Калькулятор состава смеси рассчитает необходимое количество партии на основе желаемой плотности и желаемого объема материала .
Предназначен для производства одного ярда ячеистого материала плотностью 30 PCF (480,55 кг/м³) (плотность во влажном состоянии). Для этого требуется 0,277 ярдов³ (0,21 м³) базовой суспензии, требующей 315 фунтов (142,88 кг) портландцемента, 210 фунтов (95,25 кг) летучей золы (40%) и 286 фунтов (129 кг). 0,73 кг) воды при соотношении вода:цемент 0,55.
Приблизительно 21 фут³ (0,59 м³) пены затем добавляется для получения одного ярда³ (0,76 м³) ячеистого бетона. Калькулятор также покажет необходимое количество воды и необходимого пенообразователя и, как уже говорилось, поможет в проведении анализа затрат для вашего проекта.
Repository@Nottingham Home
Репозиторий в Ноттингеме предназначен для демонстрации опубликованных результатов исследований университета в открытом доступе. По возможности рецензируемые документы, принятые к публикации, или готовые художественные произведения, представленные публично, будут доступны здесь в полном цифровом формате, а также будут даны гиперссылки на стандартные опубликованные версии. См. наши Политики для получения дополнительной информации.
Пищевая добавка нитратов для предотвращения и снижения тяжести зимних инфекций, включая COVID-19, в домах престарелых (BEET-Winter) — рандомизированное плацебо-контролируемое технико-экономическое исследование (2022)
Журнальная статья
Бат, П. М., Скиннер, С. Дж. К., Бат, К. С., Вудхаус, Л. Дж., Арети, А., Коровеси, К., … Гордон, А. Л. (в печати). Пищевая добавка нитратов для предотвращения и снижения тяжести зимних инфекций, включая COVID-19., в домах престарелых (BEET-Winter) — рандомизированное плацебо-контролируемое технико-экономическое обоснование. Европейская гериатрическая медицина,
Определение инвазии при раке молочной железы: роль базальной мембраны (2022)
Журнальная статья
Ганнам, С. Ф., Ратленд, К. С., Аллегруччи, К., Монган, Н. П., и Ракха, Э. (2022). Определение инвазии при раке молочной железы: роль базальной мембраны. Журнал клинической патологии, https://doi.org/10.1136/jcp-2022-208584.Базальная мембрана (БМ) представляет собой аморфную пластинчатую структуру, отделяющую эпителий от стромы. БМ характеризуется сложной структурой, включающей коллагеновые и неколлагеновые протеогликаны и гликопротеины. В груди толщина… Подробнее о Определение инвазии при раке молочной железы: роль базальной мембраны.
Эндоваскулярная тромбэктомия в сравнении с лучшей медикаментозной терапией при позднем обращении Острый ишемический инсульт с окклюзией проксимального отдела крупного сосуда, выбранный на основании результатов бесконтрастной КТ: ретроспективный анализ двух проспективно определенных когорт (2022)
Журнальная статья
Сингх Диллон, П., Батт, В., Джовин, Т. Г., Подласек, А., Макконахи, Н., Лентхолл, Р. , … Ингланд, Т. Дж. (в печати). Эндоваскулярная тромбэктомия в сравнении с лучшей медикаментозной терапией острого ишемического инсульта с окклюзией проксимального отдела крупного сосуда на поздних стадиях заболевания, выбранной на основе неконтрастной КТ: ретроспективный анализ двух проспективно определенных когорт. Инсульт,Актуальность: Эффективность и безопасность эндоваскулярной тромбэктомии (ЭВТ) в течение более 6 часов после начала острого ишемического инсульта (ОИС) у пациентов, отобранных без проведения КТ-перфузии или МРТ, в рутинной клинической практике не определены. Методы: В этом… Подробнее об эндоваскулярной тромбэктомии в сравнении с лучшей медикаментозной терапией при поздних проявлениях Острый ишемический инсульт с окклюзией проксимального отдела крупного сосуда, выбранный на основе бесконтрастной КТ: ретроспективный анализ двух проспективно определенных когорт.
Изучите эти темы исследований
Расширенный поиск
Просто оставьте поля пустыми, если вы не хотите искать
Идентификатор репозитория Ноттингема
Заголовок
вселюбое из
Имя
Год
Ключевые слова
вселюбое из
Исследовательские центры/группы
0100 — Американские и канадские исследования0101 — Американские и канадские исследования0400 — Искусственная среда0500 — Химия0501 — Химия — Магазины0510 — Химия — Неорганическая0520 — Химия — Органическая0530 — Химия — Физическая0560 — Химия — CNL Carbon Neutral Lab0600 — Гражданская 070 Медицинская наука — Клиническая онкология0704 — Гематология0705 — Иммунология0707 — Микробиология0708 — Патология0711 — Молекулярная микробиология0712 — CETA0800 — Науки общественного здравоохранения0801 — Реабилитация и старение0802 — Отдел первичной медицинской помощи0804 — Науки общественного здравоохранения0805 — PRIMIS+0806 — Отдел поддержки исследований и разработок Trent0808 — 9CLAHRC0808 — 9CLAHRC0808- Психиатрия — Подразделение0810 — Психиатрия развития0811 — Нарушения обучаемости0812 — Психиатрия0813 — Психиатрия — Поведенческие науки0814 — Психиатрия — Коммунальное психическое здоровье0815 — Психофармакология0816 — Психиатрия пожилого возраста0817 — CHS — Q Research0818 — Отдел поддержки клинических испытаний (CTSU)0910 — Информатика традиционной китайской медицины — Информатика0920 — Институт информатики IT0930 — IMA0940 — Лаборатория компьютерного зрения0950 — ASAP0951 — MRL0960 — CIMI0961 — CIMI0970 — ADAC0990 — HORIZON Digital Economy Hub1100 — Экономика1200 — Education1202 — Образование — PDSO1210 — Образование — Программы бакалавриата1220 — Образование — Аспирантура — Преподается1230 — Образование — Аспирантура — Research2240 — Education — Research2250 — Education — SCITT1260 — Education — PGCE1270 — Education — PGCCE1290 — Educstion — EBITT1295 — Образование — Teach First1300 — Электротехника и электроника1400 — Английский язык2401 — Английский LiPP1450 — CELE1500 — География1501 — География — Программа управления окружающей средой1502 — Центр окружающей среды1503 — Центр исследований геохимии окружающей среды2601 — Департамент истории искусства1602 — History1700 — Клинические науки — Human Development1701 — Клинические науки — NURTURE1702 — Клинические науки — NURTURE — M Med Sci1703 — Клинические науки — Obs & Gynae — Derby1704 — Клинические науки — Obs & Gynae — City1705 — Клинические науки — Здоровье детей в Derby1706 — Клинические науки — Paeds Oncology1707 — Клинические науки — Paeds Oncology — Лаборатория Fndg1708 — Клинические науки — HD Центр регенеративной медицины 1800 — Гуманитарные науки 1801 — Археология 1802 — Классика 1803 — Музыка 1804 — Философия 1805 — Теология 1806 — Университетский музей 1807 — Foundation Arts 1808 — Классика и археология 1900 — Право1901 — Центр права в области прав человека2000 — Машиностроение, материалы и технология производства2100 — Бизнес-школа2102 — Бизнес-школа — MBA2103 — Институт WH&O2104 — Институт инноваций и предпринимательства2105 — Институт туризма и путешествий2106 — Школа современного китайского языка2107 — Центр корпоративного права Социальная ответственность2108 — Группа управления операциями2109 — Бизнес-школа — Executive Education2110 — Докторская степень в области клинической психологии2111 — Ноттингемский институт Конфуция2112 — Бизнес-школа — N.
