Изготовление стеллажа из профильной трубы своими руками

Благодаря компактному размещению вещей можно сэкономить свободное пространство и навести порядок. Поэтому такой популярностью пользуются металлические стеллажи. Их можно поставить в сарае, на балконе, на кухне, в мастерской, погребе и, конечно же, в гараже. При установке стеллажа в гараже на нем можно хранить запчасти, инструмент и другие полезные мелочи, которые обычно разбросаны по всему гаражу. Если появилась потребность в удобном и компактном хранении, можно изготовить стеллаж и своими руками, используя для этого различные материалы. Одним из наиболее доступных и простых вариантов является конструкция из профильной трубы.

Стеллаж для гаража или мастерской

Преимущества и особенности стеллажей из профильной трубы

Металлические стеллажи из профиля является необъемлемой частью гаража, мастерской и склада. Они обладают высоким показателем прочности и долговечности, и при этом обойдутся недорого. К тому же такие конструкции легко собрать самостоятельно, используя при этом доступные материалы и инструменты. Помимо этого, такие конструкции обладают рядом и других преимуществ:

  1. Прочность и надежность. Конструкции из металла выдерживают значительные нагрузки, поэтому могут использовать на складах, в гаражах, погребах. Металлическая система может использоваться для хранения домашних заготовок, книг и инструментов, а установка угловых стеллажей позволяет еще и экономить место.
  2. Визуальная привлекательность. Стеллажи из профильной трубы могут использоваться и для компактного размещения предметов в доме, оформленном в стиле лофт или хай-тек.
  3. Простота монтажа. Необязательно покупать готовую конструкцию. Ее можно изготовить и самостоятельно, даже не имея особых строительных навыков. Для этого потребуется профильная труба, стойки и материал для полочек.
  4. Невысокая стоимость. Для его изготовления потребуются недорогой профиль, стойки из уголка, металлические или деревянные полки и крепежные системы. При износе элементов их можно легко заменить новыми.
  5. Противопожарная или антикоррозийная стойкость. В отличие от деревянных конструкций, такие стеллажи не станут причиной распространения огня. А использование порошковой краски или оцинкованного покрытия позволяет защитить изделие и от негативного воздействия повышенной влажности.
  6. Устойчивость к деформации. Конструкция не деформируется при сильной нагрузке, высокой влажности и перепадах температур.
  7. Простота уборки. Отсутствие стекол и сложных элементов делает уборку поверхности простой и быстрой. Достаточно протереть влажной тряпкой с добавлением любого моющего средства.

Организация пространства в гараже или мастерской

Установка металлического стеллажа в гараже или других помещениях позволит упорядочить систему хранения и навести порядок. А простота изготовления позволит собрать конструкцию из профиля своими руками.

Материалы и инструменты

Для изготовления стеллажей могут использоваться различные материалы. К наиболее прочным, долговечным и доступным по стоимости относится металлический профиль. Для его изготовления потребуются такие материалы:

  1. Профильная труба. Для работы можно использовать изделия размером 20*40 или 30*40 мм. Однако можно использовать профиль любого размера, а для обеспечения дополнительной прочности конструкции можно использовать перемычки. Альтернативой профильной трубы может стать уголок, который удобно использовать для изготовления боковых стоек.
  2. Доски. Используются в качестве полок. Можно сделать полки с промежутками или цельные конструкции. Зависит от размера вещей, которые будут на них храниться. Для полок можно использовать металлические листы, листы фанеры или деревянные доски.
  3. Саморезы. Используются для крепления полок к основной конструкции.

Помимо материалов, необходимо подготовить и инструменты для выполнения работ:

  • сварочный аппарат;
  • болгарка и круг по металлу;
  • дрель и сверла необходимого диаметра для создания отверстия для фиксации полок;
  • строительный уровень, уголок и рулетка;
  • пила по дереву при использовании досок или фанеры для полок.

Для расчета необходимого количества материала следует предварительно сделать чертеж будущего стеллажа.

Об изготовлении стеллажа из профильной трубы можно узнать из видео:

Различные варианты стеллажей и их чертежи

Существует множество вариантом стеллажей из профильной трубы. При выборе оптимальной конструкции следует учитывать, для каких именно целей она будет использоваться. Для хранения инструмента в гараже лучше всего построить конструкцию размером 50*200 см с четырьмя полками. При этом расстояние между полками должно составлять 45 см. Для хранения консервации лучше сделать большее количество полочек. Размер стеллажа можно оставить таким же, а полочки делать на расстоянии 30 см. Размер конструкции для склада будет зависеть от специфики продукции.

Стандартная схема стеллажа

Наибольшей популярностью пользуются такие размеры стеллажа:

  • 50*180 см с четырьмя полками;
  • 60*200 см с тремя полками;
  • комбинированные конструкции 50*180 см с высокой полкой снизу и тремя полками по 35 см для мелких предметов сверху.

Если на стеллаже будут постоянно стоять разные предметы, можно изготовить универсальную конструкцию, где можно регулировать высоту полок. Для этого на главных стойках необходимо сделать несколько отверстий для крепления полок. Это позволит при необходимости убрать или добавить полки, изменить расстояние между ними.

В некоторых случаях целесообразно изготовить длинных стеллаж. Но в таком случае не следует делать его на всю стену. Рекомендуется оставить небольшие зазоры по бокам, чтобы проще было установить конструкцию. Глубина зависит от предметов, которые будут на нем храниться. Но не стоит делать полочки слишком глубокими, иначе доставать предметы может быть неудобно. Глубокие стеллажи удобны в том случае, если конструкция стоит посреди гаража или мастерской, и есть доступ с двух сторон.

Схема стеллажа на четыре полки

Высота конструкции зависит от высоты потолков, а также предназначения конструкции. Если предметы на ней в первую очередь хранятся, то можно сделать полки и повыше.

В таком случае достать предметы с верхней полки можно будет при помощи лестницы. Но если это стеллаж с инструментами для работы, то с ним должен быть постоянный и удобный доступ.

Технология сборки

Для самостоятельной сборки стеллажа необходимо подготовить все необходимые детали. После чего разложить их на полу, где собирать конструкцию удобнее всего. Соединять каркас лучше всего с помощью сварки, но можно использовать и болты. Особенное внимание следует уделять углам, чтобы конструкция не получилась кривой.

Основные этапы сборки стеллажа из профильной трубы:

  1. При помощи рулетки отмерить необходимые отрезки профиля, основываясь на предварительно составленном чертеже.
  2. Нарезать профильную трубу при помощи болгарки. Для этого следует использовать круг по металлу. Если отсутствует болгарка или опыт нарезки профиля, можно заказать данную услугу в том месте, где он продается. Однако в таком случае, стоимость стеллажа увеличится.
  3. Соединить между собой все полученные части профиля. Для повышения прочности конструкции рекомендуется использовать для соединения сварку. Однако если опыта работы с таким оборудованием нет, можно соединить детали каркаса болтами.
  4. Крайне важно в процессе сборки контролировать ровность конструкции. Если углы получатся кривыми, исправить каркас в дальнейшем будет практически невозможно. Для этого следует использовать строительный уровень и уголок.
  5. После сборки основного каркаса, следует собрать каркас для полок, на который в дальнейшем будут устанавливаться доски, листы металла или фанеры.
  6. На основном каркасе следует отметить места, где будут установлены полки.
  7. Для крепления полок к основному каркасу рекомендуется также воспользоваться сваркой. Однако если требуется универсальная конструкция, где высоту полочек можно регулировать, их нужно прикрутить болтами. Дополнительно следует сделать отверстия, которые позволят без труда изменить высоту полок.
  8. На готовый каркас следует нанести антикоррозийное покрытие, после чего слой грунтовки и краски. Это защитит его от коррозии, придаст стеллажу презентабельный внешний вид, а также упростит уход за поверхностью.

Стеллаж с металлическими полками

После изготовления каркаса можно приступить к производству полок. При выборе материала для полок следует учитывать предназначение стеллажа, предполагаемые нагрузки и место установки. К наиболее популярным вариантам относятся рифленые металлические листы, ДСП, деревянные доски.

Стеллаж из профильной трубы с деревянными полками

При использовании досок или ДСП следует понимать, что без качественной обработки поверхности материала во влажной среде материал быстро придет в негодность. Поэтому при установке в мастерской, гараже, погребе или на балконе, такие полочки следует предварительно покрасить и обработать противогрибковым средством.

Если требуется высокая прочность конструкции в целом, полочки можно дополнительно прикрутить саморезами к каркасу. А для большей устойчивости стеллаж можно прикрутить к полу, потолку или стене. Для этого можно использовать анкеры, распорки и кронштейны. Однако при креплении к стенам следует учитывать максимально допустимую нагрузку.

Особенности использования стеллажа из профильной трубы

Многие предпочитают изготавливать деревянные стеллажи для организации пространства в гараже, погребе или мастерской. Однако такие конструкции не отличаются прочностью и долговечностью. Дерево со временем начинает гнить и плесневеть, а без постоянной покраски теряет свой внешний вид. Поэтому лучше потратить больше времени и денег на материалы, но изготовить действительно прочный, долговечный и практичный стеллаж.

Отличным решением станет установка такого стеллажа в гараже или мастерской. Он позволит организовать пространство так, чтобы на конструкции хранились все запчасти и инструменты. Стеллажи из профиля могут использоваться и для выращивания рассады. Установить такие конструкции можно и в теплицу. Это позволит в небольшой теплице выращивать больше растений, и снизить расходы на ее обогрев.

К тому же металлические конструкции можно использовать в любых помещения и на улице. При их обработке антикоррозийным составом можно не беспокоиться о перепадах температур или высоком уровне влажности. А уход за поверхностью заключается только в периодическом протирании влажной тряпкой.

Поэтому при соблюдении всех правил и рекомендаций изготовить стеллаж из металлического профиля несложно. Главное использовать качественные материалы и соблюдать последовательность выполнения работ.

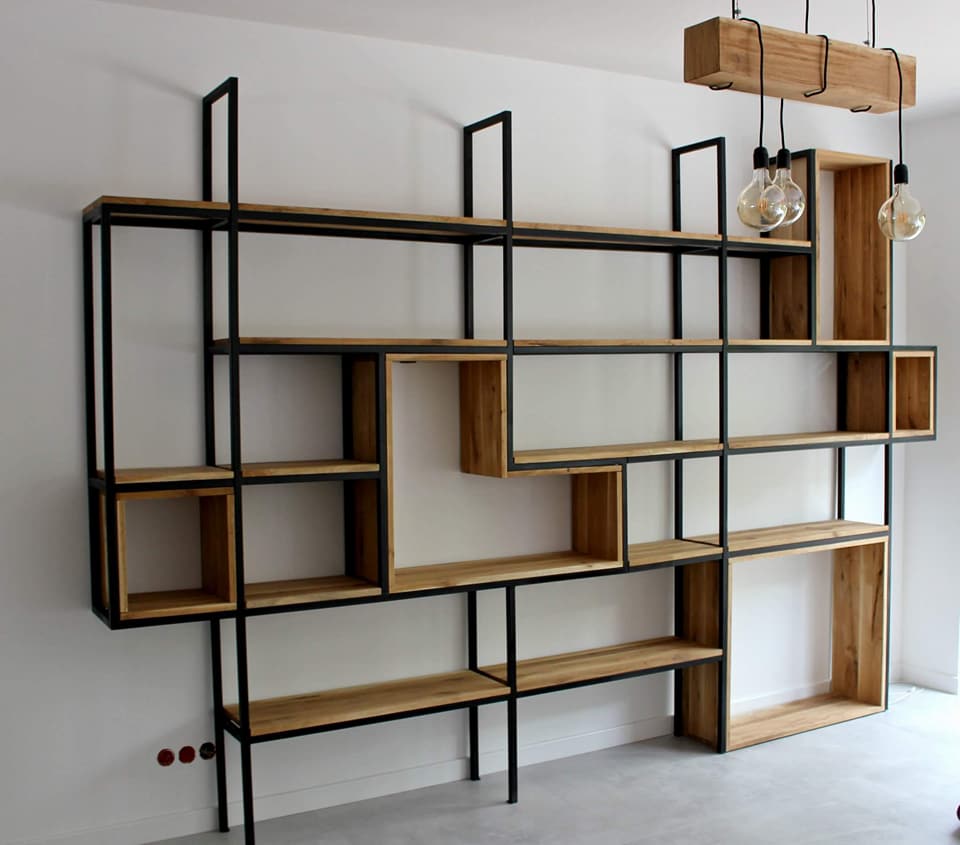

Необычные виды стеллажей из профильной трубы



чертежи, делаем из профиля и уголка для гипсокартона своими руками, другие модели из металла

Стеллаж является простым и удобным решением для дома, гаража или офиса. Конструкция поможет навести порядок, сложив вещи на полки. Для этого необязательно делать покупку, вполне доступным вариантом будет собрать стеллаж своими руками.

Инструменты и материалы

В основу изделия может лечь один из множества материалов, представленных на рынке. Каждый из них обладает набором положительных моментов и недостатков.

Чтобы сделать выбор, нужно понимать, каким воздействиям и условиям окружающей среды будет подвергаться изделие.

  • Алюминиевый профиль. Изготовление стеллажа из алюминиевого профиля имеет плюсы больше для домашнего использования. Обусловлено это легкостью данного материала, что позволяет в случае необходимости без труда подвинуть готовую секцию.

Не стоит забывать о мягкости такого профиля, что делает невозможным большую нагрузку полок.

  • Профильная труба. Такой материал выдерживает высокие нагрузки, он крепок и долговечен. К минусам трубы из металла можно отнести небольшую функциональность. При изготовлении стоит сразу определиться с расстоянием между полками, так как в будущем их регулировка не будет доступна.
  • Перфорированный уголок. Пожалуй, самый удобный, прочный и устойчивый вариант из металлопрофиля. В материале из перфорированного уголка присутствуют уже заготовленные производителем отверстия, что сводит к минимуму необходимость в дополнительном оборудовании, делает сборку лёгкой и быстрой.

При покупке лучшим выбором будет профиль из оцинкованного материала. Цинковое покрытие повышает прочность готового продукта, дает максимальную сопротивляемость к коррозии и повреждениям механического типа.

Полки без труда можно изготовить из дерева и сделать для них усиление из арматуры. Создание металлических полок дома является не очень практичной идеей. Листы металла – затратное решение, которое в идеале нужно снабдить дополнительным ребром жёсткости, так как они очень тонкие. В противном случае с большой долей вероятности такие полки быстро погнутся и придут в негодность.

Ещё одним вариантом будет покупка готовых частей в магазине. Такие полки обойдутся дороже самодельной конструкции, но, как правило, они имеют порошковое покрытие, которое в эксплуатации меньше подвержено царапинам и сколам.

Для проведения работы есть необходимость в дополнительном оборудовании. Из общего инвентаря вам понадобятся:

  • кисть;
  • краска;
  • уголок для точной разметки;
  • уровень;
  • рулетка;
  • карандаш или маркер.

При сборке и последующей установке в зависимости от материала может потребоваться разный инструмент:

  • при сборке из перфорированного уголка нужен только набор креплений, гайки, болты и гаечный ключ или плоскогубцы;
  • при работе с профильной трубой понадобятся сварка, электроды, болгарка;
  • используя алюминий в основании изделия, для работы берут шуруповёрт, саморезы, болгарку или ножовку по металлу;
  • для изготовления полок из дерева достаточно ножовки или электрического лобзика.

Чертежи и размеры

Для создания чертежа нужно решить, под какие нужды будет использоваться стеллаж. Для рассады отлично подойдёт лёгкий материал, такой как алюминий. Таким образом, можно обойтись без сварки. Если установка будет происходить под нужды гаража, то лучше сварить конструкцию из трубы. Сварочные швы выдерживают довольно большой вес, такие полки хорошо подойдут для хранения тяжёлых инструментов и прочей утвари.

Красивым и практичным решением для дома будет каркас из металла для гипсокартона. Готовый каркас поверх обшивают гипсокартонном. Данное решение получается довольно крепкое и неплохо впишется в домашний интерьер.

Определившись с выбором материала и подготовив нужные инструменты для его обработки и сборки, нужно произвести замеры, а на их основе создать эскиз. Тщательно продумайте габариты и количество полок будущей установки. Для этого на предполагаемом месте сделайте все замеры площади под конструкцию при помощи рулетки. Зная площадь под изделие, определите нужный размер для стоек, полок и расстояний между ними. На бумаге составьте схему всех замеров, при сборке опирайтесь на нее.

Пошаговая инструкция

Изготовление металлических стеллажей своими руками не является особенно сложным процессом, если делать всё правильно и точно следовать инструкциям.

Сборка каркаса

Каркас бывает 2 видов: разборный (на болтах) и изготовленный с помощью сварки. В качестве примеров рассмотрим сборку стеллажей из профильной трубы и перфорированного уголка. Основным требованием при использовании профильной трубы является наличие болгарки и сварочного аппарата. Если под рукой имеются такие инструменты, можно смело приступать к работе.

  • Опираясь на сделанный ранее чертёж, отмеряем и маркируем нужный размер для стоек, полок и соединений.
  • С помощью болгарки отрезаем по отметкам трубы для стоек и соединений в виде перемычек.
  • При соединении труб с помощью сварки используйте уголок. Он поможет вам не ошибиться и будет гарантом отсутствия перекосов.
  • К одной из стоек приварите поперечные перемычки; зафиксировав конструкцию. С другой стороны приварите ещё одну стойку.
  • Повторите работу с 2 оставшимися стойками.
  • Перед тем как собрать конструкцию, обработайте сварные швы зачистным кругом для болгарки или напильником.
  • Для изготовления креплений можно использовать небольшие пластины из металла, в которых нужно просверлить пару отверстий под саморезы. Приварите железные пластины к нижним частям стоек для придания лучшей устойчивости.
  • Соедините 2 большие полученные части между собой, приварив продольные перемычки.

Изделие из уголка легко собрать, оно хорошо подойдёт для установки на балкон в силу малого веса. Нужен минимум инструментов для сборки в виде гаечного ключа, набора креплений, шурупов, болтов и болгарки. Вместо болгарки можно использовать ножовку по металлу.

  • По заготовленному заранее чертежу делаем разметку материала.
  • Отрезаем нужную длину для стоек и соединений.
  • Скрепляем стойки и перемычки между собой с помощью специальных креплений и болтов. Закручиваем руками, оставляя конструкцию немного подвижной.
  • Выравниваем все соединения по уровню. Когда сомнений в неровности стеллажа нет, можно основательно закрутить болты ключом до конца.
  • Устанавливаем подпятники на концы стоек. Такие детали продаются в строительных магазинах. Они уберегут поверхность от царапин при передвижении и эксплуатации секций.

Отделка

Финальной стадией сборки являются отделка, покраска и установка полок. Чтобы покрасить корпус, используйте малярную кисть и краску по металлу.

По предварительно нанесённой маркировке распилите заготовленные деревянные листы. Сделать это можно электролобзиком или пилой. После того как конструкция полностью высохнет, готовые полки закрепите саморезами на подготовленные крепления.

Рекомендации

Выбрав качественные материалы, собрать стеллажи в домашних условиях не составит особого труда. Сборные изделия обойдутся значительно дешевле заводских моделей, но при этом не будут уступать по качеству и функциональности. Выполнение рекомендаций позволит модернизировать, усилить и продлить срок службы такой самодельной конструкции.

  • При выборе материала стоит обратить внимание на его размеры. Если стеллажи устанавливаются в небольшую комнату или гараж, хорошей практикой будет монтаж под самый потолок. Такой ход за счёт высоты компенсирует недостаток места, позволяет немного укоротить полки.
  • Если на материале при сборке были обнаружены следы ржавчины, не поленитесь и зачистите места наждачной бумагой. Это даст гарантию долгой службы стеллажа.
  • На стадии отделки покраска является важным моментом, особенно если изделие будет находиться в условиях повышенной влажности. При отсутствии защитного слоя краски конструкция может быстро проржаветь и прийти в негодность. Используйте мягкую малярную кисть, она поможет нанести краску аккуратным и равномерным слоем.
  • Создавая разметку расстояний между будущими полками, хорошо продумайте этот этап. Вы можете сделать полки разнообразными по высоте в зависимости от их предназначения. Иногда несколько маленьких полок будут эффективнее одной большой.
  • Чтобы усилить устойчивость стеллажей из уголка, нужно прикрепить задние стойки к стене. Это даст дополнительную устойчивость и при сильной нагрузке не позволит им перевернуться. Ещё один способ усиления — это установка конструкции из арматуры под полки.

Для этого арматуру нарезают болгаркой и сваркой крепят к боковым перемычкам. Такой способ позволяет в разы увеличить грузоподъёмность полок.

О том, как изготавить металлический стеллаж из профильной трубы своими руками, смотрите в следующем видео.

стеллаж из профильной трубы 20х40 своими руками

5 видов стеллажей, которые можно сделать своими руками

В статье я рассмотрю типы стеллажей, распишу особенности каркаса из алюминиевого или металлического профиля, и его назначение. Расскажу, как его создать самостоятельно, какие для этого потребуются инструменты и материалы. Распишу инструкцию схемы сборки, монтажа конструкции этажерки из профиля.

Основные особенности стеллажа из профиля

Этажерка на основе профиля – многофункциональный вариант для организации хранения вещей. При конструировании стеллажа возможно прикрепить к нему дополнительные ящики, уровни, крюки.

  • дополнительное место для хранения;
  • специально декорированный модели служат перегородкой и элементом зонирования комнаты;
  • места для расстановки цветов;
  • хранилища солений, варенья в кладовке;
  • размещения старой техники;
  • дополнительных полок для книг, вещей;
  • в прихожей предназначен для мелких вещей и обуви.

Особенностью варианта из профиля является универсальность и компактность. Конструкция не занимает много места, ее возможно расширить, использовать не только для хранения чего-либо. Такой вариант устойчив, прочен, неприхотлив к влажным местам расположения.

  • простота сборки;
  • не занимает много места;
  • многофункционален;
  • возможно сконструировать разборную модель;
  • низкая цена на материалы;
  • возможно сделать самостоятельно, и проявить дизайнерские способности.

Типы стеллажей

Различают их по объему конструкции, материалу изготовления. Приобретают прочные и долгосрочные варианты из дерева или металла. Иногда этажерки делают самостоятельно. Для начала подбирают тип модели.

Модульные варианты используют на складских объектах, в промышленности, заменяют ими торговые прилавки в супер и гипермаркетах. Часто встречаются в архивах, библиотеках.

Конструкция основана на перфорированном профиле, с цельными полками. Металлические детали покупают комплектом, они резаны на части, при сборке их скрепляют болтами. Для долгого срока служения покрывают оцинковкой. Полки в основном из металла, дерева, ДСП, пластика.

Из алюминия

Этажерка на основе алюминия характерна легким весом. Конструкцию можно передвигать за счет имеющихся роликов с механической заглушкой. Не подвержены коррозии, компактны для объемных и малых помещений.

Используются в качестве стеллажей для продуктов в супермаркетах. Минус использования – не выдерживает большой вес, конструкция деформируется.

Алюминиевый

Из профильной трубы

Достоинство варианта из профильной трубы – высокая прочность, недостаток – межп

стеллажи из профиля своими руками в гараж

Делаем полки в гараже своими руками: практичные советы, рекомендации

Главное предназначение гаража заключается в хранении авто. Однако это не мешает автовладельцам использовать его и для других целей: хранения консервации, инструментов, бытовой техники, ненужных вещей, автомобильных запчастей. Со временем в помещении скапливаются горы различных хозяйственных принадлежностей. Гараж медленно превращается в хаотичную свалку, места становится все меньше. Это знак – пора грамотно организовать пространство, путем установки полок в гараже. Они позволят рационально поместить вещи, сэкономить полезное пространство, улучшить интерьер помещения.

Гараж с удобной системой хранения, когда все на своих местах

Стеллажи в гараже своими руками сделать довольно просто. Нужно подготовить инструменты, купить некоторые материалы, освободить несколько часов от работы. В этой статье мы рассмотрим подробную инструкцию, некоторые советы, рекомендации по обустройству такой конструкции.

Стеллажи с полками для хранения

Сварной, болтовой стеллаж: что лучше?

Допустимые нагрузки на самодельные полки в гараж

Перед планировкой полок для гаражного помещения нужно определить более удобный способ их крепления. Сегодня наиболее популярны два способа: сварной, болтовой. Сварная технология используется обычно для металлических конструкций, болтовая – деревянных. Обе технологии служат исправно. Такие полки в гараже удобны в процессе эксплуатации, выдерживают большие нагрузки. Однако они имеют некоторые недостатки.

Один из вариантов стеллажей с каркасом из профильной трубы и полками из фанеры

Сварные полки являются неразборными. При изменении плана гаража, его назначения, просто разобрать изделие не выйдет. Транспортировать сварные полки тоже неудобно. Их вес может превышать сотню килограмм. Главный плюс такой конструкции заключается в ее надежности. Сварочные швы крепко фиксируют элементы между собой. Добиться их разрушения совсем непросто.

Деревянный стеллаж для гаража соединять лучше на гвозди, а не на саморезы, так они меньше разбалтываются

Болтовые стеллажи менее устойчивые. Они не могут обеспечить достаточную жесткость. Для устойчивости конструкцию приходится дополнительно крепить к стене. Однако есть существенный плюс у такого способа крепления – мобильность. Полки можно будет разбирать, собирать, делать навесные полки различного размера. Дать однозначный ответ на вопрос, какая из технологий лучше, невозможно. Каждому человеку будут важны свои собственные параметры.

Металлический стеллаж из профильной трубы, уголка и алюминиевого профиля: схемы, чертежи, фото, видео

Для наведения порядка и освобождения места, занимаемое накопившимися вещами, собирают металлический стеллаж. Готовую конструкцию можно купить или сделать своими руками. Если вес предметов невелик, в качестве материала используют алюминиевый уголок. Для хранения заготовок на зиму в городских квартирах на балконе устанавливают стеллажи из стальных уголков. Для размещения большого количества тяжелых предметов делают стеллаж из труб в гараже, сарае, погребе.

Преимущества и недостатки стеллажей из металла

К достоинствам металлических конструкций относятся:

  1. Надежность и прочность. Полки без повреждений могут выдержать солидный вес.
  2. Легкость ухода.
  3. Износоустойчивость. Даже при интенсивной эксплуатации металлические стеллажи из труб сохраняют характеристики и внешний вид без изменений.
  4. Полное соответствие требованиям пожарной безопасности.
  5. Хранение предметов из любого материала.
  6. Металлический каркас устойчив к воздействию влаги, перепадам температуры.

Из недостатков отмечают:

  • сделать стеллаж из металлопрофиля сложнее, чем из дерева;
  • цена металлических конструкций больше.

Типы стеллажей

При выборе варианта системы хранения из металла учитывают сложность изготовления и условия эксплуатации:

  1. Модульные конструкции собирают из перфорированного профиля разных типоразмеров. Они надежны, при необходимости легко меняется высота полок. Однако цена «кусается».
  2. Алюминиевые каркасы привлекательны по внешнему виду, небольшой вес позволяет быстро переносить разборный стеллаж на другое место. Минусами считают высокую цену и деформацию от ударов.
  3. Из профильных труб можно делать стеллажи любого размера и конфигурации. Полки выдерживают большой вес. Для изготовления потребуется сварочный аппарат и навыки работы с металлом.
  4. По цене и трудозатратам каркасы из металлических уголков аналогичны предыдущему варианту, но уступают по прочности и эстетичности.
  5. Профиль CD для крепления гипсокартона хорош тем, что для сборки каркаса не нужна сварка и дорогостоящие инструменты. Продается в магазинах стройматериалов по доступным ценам.

Соединение сваркой или болтами

Металлические конструкции, собранные на болтах, сделать проще, чем сварные стеллажи, однако их жесткость мала, поскольку в местах соединения есть люфты. Для повышения устойчивости каркас крепят к стене пластинами с отверстиями, прикрученными к стойкам. Их прибивают костылями или дюбелями. К стене из пено или шлакоблоков крепят анкерными болтами. Сборный вариант выбирают, если предполагается перестановка в недалеком будущем или нет возможности проведения сварочных работ. Каркасы из перфорированного уголка собирают без болтов. На горизонтальных перекладинах есть крючки, которые вставляют в пазы стоек. Однако такое соединение тоже страдает люфтами. Поэтому при установке высоких стеллажей конструкцию делают сварной.

Требования, предъявляемые к стеллажам

Чтобы металлический стеллаж был безопасным в эксплуатации, при установке руководствуются требованиями ГОСТ 16140-77:

  • расстояние между стойками 0,9 — 2,9 м;
  • ширина стеллажа 0,45 — 1,35 м;
  • искривление стоек и поперечин не должно быть больше 3 мм на 1 м или 0,1% от длины;
  • допустимое отклонение стоек от вертикали 1 мм на 1 м без нагрузки, а под действием веса 4 мм, но не больше 6 мм по длине;
  • острые углы и кромки должны быть сглажены;
  • если нагрузка не превышает 60 кг, полка не нуждается в дополнительной планке (ребро жесткости), под 90 кг устанавливается одна поперечина посередине, для 120 кг ― две;
  • на сварных швах недопустимы трещины, непровары, наплывы, шлаковые включения размером больше 1 мм, подрезы глубже 0,5 мм.

Как собрать стеллаж из алюминиевого профиля своими руками

Сборка стеллажа своими руками из профиля по силам даже человеку впервые взявшемуся за это дело. Работать с ним проще, чем с деревом.

Главное преимущество модульной конутрукции — простота сборки из уже готового комплекта

Материалы и инструменты

Для расчета, сколько потребуется материала, предварительно набрасывают эскиз с указанием габаритов и количеством полок. Размеры профиля выбирают в зависимости от предполагаемой нагрузки. Для соединения деталей потребуются саморезы с пресс-шайбами, так как крепление ими более надежно. Лучше взять остроконечные, поскольку сверловые проделывают большие отверстия, поэтому прочность уменьшается. Полки делают из досок толщиной 2 — 3 см, 10-миллиметровой и больше фанеры, листов ОСП не тоньше 12 мм.

Для работы нужно запастись инструментом:

  1. Рулеткой, карандашом или фломастером, угольником для проверки углов.
  2. Ножницами по металлу для резки профиля.
  3. Шуроповертом. Если каждый саморез вворачивать вручную отверткой, собирать каркас придется несколько дней.
  4. Ножовкой по дереву для нарезки полок. Процесс ускорится, если есть циркульная пила или электролобзик.

Процесс сборки

Когда материалы и инструменты подготовлены, приступают к сборке:

  1. На профиле намечают длину стоек, перекладин, поперечин по ширине полок. Чтобы стеллаж не получился кривым из-за ошибок с размерами заготовок, нужно повторно проверить правильность разметки.
  2. На боковых стенках профиля делают надрезы до основания и перегибают в этом месте. По линии сгиба отрезают заготовку.
  3. На поперечинах делают продольные надрезы на глубину равной ширине профиля вертикальных опор. Внутренние загибы, если они есть, срезают.
  4. Поперечины вставляют одна в другую, чтобы получилась заготовка прямоугольного сечения. Надрезанные концы отгибают на 90⁰. Таких деталей нужно по две для каждой полки. Их устанавливают с обеих сторон каркаса.
  5. Сборку боковин, чтобы не было перекосов, проводят на ровной поверхности, можно на полу. Между парой вертикальных опор вставляют поперечины. После проверки углов каждый отгиб прикручивают 1 — 2 саморезами.
  6. После готовности обеих боковин собирают стеллаж из профиля. Сначала устанавливают нижние перекладины, затем верхние. Если при проверке перекосы не обнаружены, крепят остальные. Вворачивать саморезы удобней, положив каркас набок. Закрепив детали с одной стороны, его переворачивают на другую.
  7. На стеллажи из профиля с широкими полками устанавливают дополнительные опоры снизу в середине нижней поперечины. После определения высоты на них делают отгибы и прикручивают саморезами.
  8. После замера нарезают полки. Для увеличения жесткости каркаса по углам делают вырезы, чтобы они заходили и на боковые поперечины. Для крепления дерева лучше взять саморезы с мелкой резьбой.

Как сделать металлический стеллаж из профильной трубы своими руками

В зависимости от возможностей каркас из профильной трубы собирают на болтах или сваривают. Альтернативный вариант из металлических уголков обойдется дешевле, так как их цена меньше. Для упрощения монтажа делают стеллаж своими руками комбинированным. Вместо трубы для боковых стоек берут металлический уголок.

Из профильных труб можно делать стеллажи любого размера и конфигурации

Подготовительные работы

Для определения размеров стеллажа из профильной трубы нужно измерить место его установки. При установке по всей длине стены его боковины не должны доходить до углов на 10 — 15 см. Металлическую конструкцию для гаража, где мало места, делают высотой до потолка. За счет этого можно уменьшить длину и ширину без ущерба для вместительности. Высота и глубина полок зависят от размера размещаемых предметов. Определившись с параметрами, составляют чертежи с указанием общих габаритов, размеров и сечения деталей. Даже простой эскиз поможет избежать ошибок при нарезке заготовок и монтаже, а также точно подсчитать количество материалов.

Сборку рамы выполняют из профильной трубы сечением не меньше 20×20 мм со стенкой от 2 мм. Если предполагается хранить тяжелые предметы, размеры увеличивают до 20×40 — 20×50 мм. Полки делают из фанеры, досок, ДСП, для тяжелых вещей ― из рифленого железа. Под предметы большого размера достаточно настила из деревянных брусков или арматурных прутьев с промежутками.

Чтобы не сверлить множество отверстий при болтовом способе, детали соединяют элементами (хомутами) краб-системы. Они сделаны в виде металлических пластин с пазами, в которые вставляют соединяемые трубы. Затем хомуты стягивают болтами.

Чертеж металлического стеллажа

Процесс изготовления

Для удобства сборку рамы проводят на верстаке или большом столе. Для фиксации деталей потребуются струбцины. Монтаж выполняют в следующем порядке:

  1. Из труб нарезают заготовки стоек, поперечин, продольных перекладин по размерам, указанным на чертеже.
  2. Для сборки боковины на стойке намечают места установки поперечин. Их приваривают или закрепляют хомутами.
  3. После установки всех поперечин к ним присоединяют вторую стойку.
  4. Проводят зачистку сварных швов вровень с основным металлом.
  5. Используя готовую боковину как шаблон, сверху укладывают детали второй, фиксируя их струбцинами. Затем элементы сваривают. Если сборку выполняют болтовым способом, струбцины не нужны, иначе не получится поставить хомуты.
  6. На уровне поперечин к боковине приваривают продольные перекладины, а к ним вторую.
  7. К нижним торцам стоек приваривают металлические пластины.
  8. Для крепления полок к перекладинам с шагом 30 см приваривают металлические полоски с отверстиями под саморезы. Если каркас сваривают из уголка, закладные пластины не нужны.
  9. Готовую металлическую раму очищают от грязи и ржавчины, обрабатывают антикоррозийным составом, грунтуют, красят.
  10. Вырезанные по размеру деревянные полки обрабатывают антисептиком, покрывают олифой или окрашивают эмалью, после высыхания прикручивают к закладным.

Полезные советы и идеи по компоновке

Функциональность металлического стеллажа улучшится, если реализовать рекомендации знающих людей:

  • чтобы увеличить количество полок для хранения банок с заготовками их делают высотой 30 см;
  • чтобы не отвлекаться от работы на поиски необходимого в гаражах и мастерских, верстаки встраивают в систему хранения;
  • металлический стеллаж на колесиках со стендом для инструментов, удобно выкатывать для ремонта на улице;
  • для увеличения полезной площади теплицы устанавливают стеллажи, на полки которых ставят ящики с почвой;
  • место для колес и громоздких предметов можно оставить под нижней полкой, подняв ее на 60 — 70 см от пола;
  • если на одной из полок сделать выдвижной ящик с ячейками для метизов, они всегда будут под рукой.

Пример компоновки стеллажа 1

Пример компоновки стеллажа 2

Самостоятельно сделанный металлический стеллаж не только дешевле заводского, но и удобней в эксплуатации. Его собирают с учетом особенностей помещения, количества и размера предметов. Сборку металлической конструкции с нужными параметрами можно выполнить даже без сварочного аппарата.

виды, что понадобится, процесс изготовления

Сделать стеллаж из профиля легко. Всё можно сделать своими руками. Для его изготовления используют металлические профили. Их можно сварить или собрать при помощи болтов и гаек.  Изготовление стеллажа не сопровождается какими-либо особыми трудностями и не занимает много времени. Во время рабочего процесса достаточно соблюдать определённые правила и выполнять работы в установленном порядке. В результате получите конструкцию, которая не будет загромождать пространство, и создаст условия для упорядоченного хранения любых вещей и предметов.

Разновидности шкафов из профиля для гипсокартона

В небольших помещениях, стеллажи, сделанные из гипсокартона, прекрасно используются для разделения пространства на зоны, чем создают более комфортные условия жизни.

Стеллаж из гипсокартона является быстровозводимой конструкцией, которую легко собрать своими руками. В помещении шкаф может заменить наиболее громоздкие предметы мебели.

Функциональное назначение шкафов из гипсокартона очень разнообразно. Существует несколько видов этих нужных и полезных конструкций.

Виды стеллажей из гипсокартона и профиля:

  1. Свободностоящие. Они не крепятся к стенам, а свободно размещаются в любой части помещения, выполняя роль межкомнатных перегородок или ширм, они зонируют помещение. Представляют собой они сквозную решётчатую конструкцию, в ячейках которой размещают декоративные элементы интерьера.
  2. Пристенные. Этот вид представляет собой полки или ниши, примыкающие задней частью к одной из стен комнаты. Они являются самыми устойчивыми и крепкими конструкциями, на них можно смело размещать домашнюю электронику: аудиосистемы, телевизоры, компьютеры, а также книги.
  3. Закрытые. Этот вид заменяет шкафы и тумбочки. В быту они больше используются на кухне, в качестве ёмкостей где можно хранить продукты или как барные стойки.

Основой такой конструкции является каркас из металлопрофиля, который обшивается ГКЛ и декорируется.

Что нужно чтобы изготовить стеллажи из профильной трубы

Любые вещи требуют организованного хранения. Хорошо справляются с этой задачей разного вида шкафы и полки. Помещением, особо нуждающимся в стеллажах, является гараж.

Для гаража, лучшим вариантом считаются стеллажи, стоящие на полу, потому что они более устойчивы и безопасны. Но такой вариант приемлем лишь при наличии свободного пространства.

Металлический гараж можно сделать своими руками, из профильной трубы и досок, а если вы умеете обращаться со сварочным аппаратом, то сделать это будет совсем просто. Если же нет сварки, необходимо запастись болтами и гайками. Кроме этого вам понадобятся некоторые материалы.

Перечень материалов для изготовления металлического шкафа:

  • Труба профильная 25х25 мм – длиной 2 метра в количестве 3 шт.;
  • Стальная полоса 25х4 мм – длиной 1,1 м;
  • Деревянная доска 25х200 мм – длиной 4 м 2 шт.;
  • Краска по металлу;
  • Лак и краска по дереву.

Кроме материалов вам понадобится набор инструментов для работы и сварочный аппарат.

Набор инструментов, необходимых для работы по изготовлению:

  • Электролобзик или торцовочная пила;
  • Электроды;
  • Ножовка по металлу;
  • Болгарка, для резки и зачистки металла;
  • Дрель или перфоратор;
  • Свёрла и керн;
  • Саморезы по металлу;
  • Кордщётка;
  • Угольник;
  • Анкеры;
  • Перчатки и защитные очки.

Приобретя материалы и все необходимые инструменты можно приступать к выполнению работ по изготовлению металлического стеллажа в гараже. Смело беритесь за дело и у вас всё получится.

Изготовление стеллажа из профиля своими руками

Стеллаж из профиля – удачное решение многих задач, которые связаны с устройством простых систем хранения, а также эргономичным распределением пространства в помещении.

Крепкие и лёгкие металлические шкафы приходят на смену деревянным конструкциям, которые подвержены разрушению.

Изготовление металлических стеллажей производится в определённой последовательности.

Пошаговое изготовление:

  1. Для начала создаём чертёж, его даже можно нанести на поверхность стены, для наглядности. Предложенная модель состоит из стоек, высотой 120 см, имеет ширину полок 20 см и длину – 200 см. Между вертикальными стойками расстояние составляет 75 см. На такой конструкции получится 4 полки, разные по высоте.
  2. Дальше ножовкой по металлу или болгаркой отрезаем заготовки. Из профильной трубы делаем 3 отрезка длиной 120 см и ещё 12 отрезков длиной по 20 см.
  3. После этого из стальной полосы нарезаем 15 отрезков, каждый длиной 7,5 см. Все срезы нужно хорошо зачистить.
  4. Следующим шагом будет приваривание кронштейнов и просверливание отверстий в креплениях.
  5. Пришло время заняться полками. Берём доски и нарезаем их длиной 200 см. Доски нужно обработать при помощи шлифовальной машинки или наждачки. Производим их покраску и покрытие лаком.
  6. Затем болгаркой и кордщёткой зачищаем поверхность металлической конструкции, грунтуем её и красим в два слоя краской по металлу.
  7. Осталось прикрепить вертикальные стойки к стене. Выставляем их по уровню и намечаем места крепежа. При помощи анкеров стойки крепим к стенам.

Стеллажи из профильной трубы выдерживают большие нагрузки, не горят и не подвержены гниению. Их можно разбирать и переносить в другое место. Эти характеристики делают металлические конструкции популярными и востребованными.

Стандартный металлический стеллаж представляет собой сборно-разборную конструкцию, состоящую из опорных стоек и полок. Стойки изготавливаются из износостойкого металла высокого качества.

Готовый стеллаж может быть укомплектован дополнительными крючками, подвесными корзинами, а также наклонными полками, на которых можно разместить некоторые виды товаров.

Металлические конструкции пользуются большим спросом и популярностью, благодаря своим хорошим характеристикам.

Достоинства металлических шкафов:

  • Практичность;
  • Долговечность;
  • Прекрасная устойчивость к механическим воздействиям;
  • Пожаробезопасность;
  • Универсальность;
  • Компактность;
  • Внешний вид.

Производство современных металлических стеллажей существенно снижает себестоимость этой продукции. Это и делает выгодным, приобретение готовых стеллажей потребителями.

Их можно изготовить самостоятельно, но если вы решили приобрести готовые металлические стеллажи, то обязательно обратите внимание на металл, из которого они сделаны. Этот металл должен обладать хорошими антикоррозийными свойствами. Устойчивость и привлекательный вид конструкции также будет немаловажным во время его эксплуатации.

Трубные эстакады или трубные мосты - это конструкции, спроектированные и построенные специально для поддержки нескольких труб там, где нет подходящей конструкции.

ТРУБНЫЕ СТОЙКИ ИЛИ ТРУБНЫЕ МОСТЫ - это конструкции, спроектированные и построенные специально для поддержки нескольких труб там, где нет подходящей конструкции. Схема расположения труб на трубопроводные эстакады должны соответствовать концепциям исследования трубопровода, установленным на предварительном этапе проектирования проекта.

Типовая стойка для труб

Назначение стеллажа для труб

Трубные эстакады необходимы для прокладки технологических и технологических трубопроводов по всему предприятию.Через эти эстакады проходит большое количество технологических трубопроводов, факельных и коллекторных линий. от одного оборудования к другому или от одного устройства к другому.
Также присоединен трубопровод, ведущий к группе инженерных сетей, такой как вода, пар, конденсат, рабочий воздух, воздух для КИП и азот.

Силовые электрические кабели, поддерживаемые кабельными каналами, также размещаются в стойке для труб, но отдельно от трубопроводов. Теплообменники с воздушным охлаждением часто устанавливаются над трубными стойками для экономии места. пространство.
Трубная эстакада обычно изготавливается из горячеоцинкованных стальных или бетонных рам, называемых изгибами, на которые опирается трубопровод.
Трубные эстакады обычно многоуровневые. Трубы в стойке для труб обычно находятся на высоте, по которой можно пройти по ним.
Они сконструированы таким образом, чтобы зазор под стойкой был достаточно большим, чтобы мобильное подъемное оборудование могло работать под стойкой в ​​целях технического обслуживания.

Некоторые спецификации трубных стоек

Безопасность

  • ВО ВСЕХ СИТУАЦИЯХ ДОЛЖНЫ БЫТЬ НАЛИЧИЕ МАРШРУТЫ ДЛЯ ПОЕЗДКИ

Минимальная высота головы

  • Между проходами и эстакадами всегда должно быть свободное пространство, чтобы можно было ходить по естественной дороге.

Должен быть вариант

  • для доступа кранов и тяжелого транспорта к оборудованию.
  • для обеспечения доступа людей к оборудованию, приборам, противопожарному оборудованию и т. Д.
  • , чтобы предоставить доступ операторам установок и обслуживающему персоналу.

Лестницы и площадки

  • Лестницы и площадки стандартизированы под проект. Каждый этап или шаг должны быть на одинаковом расстоянии. Платформы всегда должны иметь минимальную ширину.

Прокладка труб в стеллаже для труб

  • Все трубопроводы должны быть проложены таким образом, чтобы обеспечить простую, аккуратную и экономичную компоновку, обеспечивающую легкую опору и достаточную гибкость.
  • Трубопроводы следует укладывать на горизонтальных стойках на определенных отметках. При изменении направления (с продольного на поперечное или наоборот) трубопровод должен изменить высоту, но следует соблюдать осторожность. чтобы избежать карманов. Никакие трубопроводы не должны располагаться внутри помещений КИП, электрических или телекоммуникационных устройств управления / распределительного устройства, за исключением трубопровода пожаротушения, обслуживающего эти помещения.
  • Трубопровод стеллажа должен быть спроектирован с расширительными петлями, способными выдерживать относительное перемещение платформ в расчетных штормовых условиях.
  • Холодные и горячие трубопроводы следует сгруппировать отдельно с горячими неизолированными линиями на более высокой отметке, чем холодные линии. Неизолированные линии с возможностью образования льда не должны проходить над пешеходной дорожкой. способами.
  • Если требуются петли расширения, линии должны быть сгруппированы вместе и расположены снаружи стойки.
  • Небольшие трубы следует сгруппировать вместе, чтобы упростить конструкцию опор.
  • Следует избегать размещения небольших труб между большими трубами, особенно когда большие трубопроводы горячие.
  • Для экономии места и по экономическим причинам следует использовать опоры для труб с зажимом под углом 45 градусов. (см. изображение ниже)
  • Самые тяжелые линии должны располагаться дальше всего от центра стойки.
  • Наклонные трубы, такие как факельные коллекторы и дренажные линии, должны располагаться вместе, а трасса должна устанавливаться на ранней стадии проектирования, чтобы предотвратить трудности, которые могут возникнуть в случае других в первую очередь прокладываются технологические и инженерные линии.
  • Коллекторы для воды, пара, воздуха и т. Д. Должны располагаться наверху многоярусных эстакад.
  • Все клапаны, требующие работы в нормальных или аварийных условиях, должны быть доступны с палубы или платформы.
  • Запорные клапаны
  • предпочтительно должны быть доступны с палубы или платформы. Однако, если это невозможно, клапаны должны быть расположены так, чтобы был обеспечен доступ из временных помещений.
  • Запорные клапаны кольцевой пожарной воды всегда должны быть доступны с палубы или платформы.
  • Устройства сброса давления (предохранительные клапаны, разрывные мембраны) должны быть доступны и установлены для легкого снятия с палубы или постоянной платформы. Предохранительные клапаны должны устанавливаться со штоком в вертикальном положении. должность. Другие клапаны можно наклонять, если шток находится выше горизонтального положения.
  • Когда клапаны ESD устанавливаются в качестве запорных клапанов, они должны располагаться как можно ближе к противопожарной / взрывной перегородке.

Интересные статьи

Проектирование металлоконструкций.

Растрескивание стальных конструкций.

Окрашивание горячеоцинкованной стали.

Проектирование и строительство металлоконструкций.

Конструктивное проектирование опорных конструкций стальных труб.

Исследование трубопроводов эстакады

Исследование трубопроводов эстакады:

В этом посте я объясняю шаги, которые необходимо выполнить для проведения исследования трубопроводной обвязки эстакады.

Общее устройство эстакады дорабатывается при разработке генерального плана участка.Трубопровод может быть составной частью технологической установки, расположенной в середине установки, или может быть артериальной частью, соединяющей несколько служб других технологических установок.

Следующие данные и чертежи необходимо изучить перед началом детального проектирования исследования трубопроводов эстакады:

Обычно исследование трубопровода эстакады с его структурными требованиями и требованиями к платформе является первым приоритетом при детальном проектировании технологической установки.

Пункты, которые окончательно согласовываются в ходе исследования трубопроводов эстакады:

  • Точная ширина трубопровода
  • Уровни и отметки
  • Требования к платформам доступа и обслуживания

Есть несколько трубопроводов, которые проходят через эстакаду.Перед началом исследования трубопроводной обвязки эстакады необходимо классифицировать эти трубопроводы. Трубопроводы в эстакаде подразделяются на технологические линии, коллекторы разгрузочной линии и инженерные коллекторы.

Технологические линии:

(a) Которые соединяют сопла на технологическом оборудовании более 20 футов. отдельно (более близкое технологическое оборудование может напрямую соединяться с трубопроводами)

(b) Производственные линии, которые идут от резервуаров, теплообменников или, чаще, от насосов до пределов установки, до хранилища или коллектора за пределами завода.

(c) Сырая или другие загрузочные трубопроводы, которые входят в установку и обычно проходят во дворе перед подключением к теплообменникам, печам или другому технологическому оборудованию, например удерживающие бочки или бустерные насосы.

Заголовки линии сброса:

Отдельные предохранительные линии, продувочные линии и факельные линии должны быть самодренирующимися от всех выпускных отверстий предохранительных клапанов до выбивного барабана, факельной трубы или до точки на границе установки. Карманная система линии сброса дороже, потому что обычно требуется дополнительный резервуар для конденсата с приборами, клапанами и насосами.Для устранения карманов некоторые разгрузочные коллекторы необходимо размещать на большей высоте над основным двором, обычно на тройниковой опоре на удлиненной стойке для труб. Однако в некоторых системах с неконденсирующимся газом самодренаж не так важен. Линии рельефа могут быть индивидуальными, некоторые с большим диаметром и иногда с высокими температурами.

Коммунальные линии:

Инженерные коммуникации в эстакаде можно разделить на две группы:

(a) Коммунальные коллекторы, обслуживающие оборудование на всем предприятии.К таким линиям относятся: паропроводы низкого и высокого давления, пароконденсатные линии, технологический воздух и трубопроводы приборного воздуха. При необходимости на трубной эстакаде также может быть организована подача охлаждающей воды, возврат и техническая вода.

(b) Коммунальные сети, обслуживающие отдельно один или два объекта оборудования или группу аналогичного оборудования (печи, компрессоры) на заводе. К таким линиям относятся: питательная вода котла, сглаживающий пар, пусковой воздух компрессора, трубопроводы различных жидких топлив, смазочное масло, охлаждающее масло, топливный газ, инертный газ и линии химической обработки.

Коллектор пара должен стекать в пароотделитель для более эффективного сбора конденсата.

Ответвительные патрубки к паровым коллекторам обычно подключаются сверху, чтобы избежать стекания конденсата в оборудование.

Инструментальные линии и электрические кабели:

Инструментальные линии и электрические кабели часто поддерживаются во дворе, и для этих объектов необходимо предусмотреть дополнительное пространство. Лучшее расположение инструментальной линии устраняет почти все перепады высот между станцией и диспетчерской. Этого легко добиться, если инструментальные линии поддерживаются за пределами колонны трубной эстакады на подходящей высоте.

ШАГИ ДО ТРУБОПРОВОДА СТОЙКИ:

  • Первым шагом в разработке любой эстакады для труб является создание диаграммы линейной маршрутизации . Схема линейной прокладки - это схематическое изображение всех технологических трубопроводных систем, нарисованное на копии чертежа общего вида трубной эстакады / или на плане участка, где трубная эстакада проходит в середине технологической установки.

На основании информации, имеющейся в первом выпуске P&I Diagram / Технологической схемы, т.е. размер линии, номер линии, материал трубы, рабочая температура и т. Д., Необходимо заполнить схему прокладки линии.

  • После составления схемы маршрутов следует начать разработку ширины стеллажа, расстояния между колоннами конструкции, пролета пересечения дорог, количества уровней и их отметок.

Расстояние между колоннами трубных эстакад должно определяться с учетом экономических показателей пролета трубы, а также конструкции фермы, чтобы обеспечить двойной пролет для пересечения дороги или исключения подземных препятствий.

Расположение трубных эстакад следует разрабатывать в соответствии с требованиями конкретного предприятия.

  • Ширина трубной эстакады теперь может быть рассчитана с использованием типового поперечного сечения стойки с уровнями.

Обычно трубопроводные эстакады несут технологические линии на нижнем уровне или уровнях, а инженерные сети - на верхнем уровне. Подносы для инструментов и электрических приборов интегрируются на уровне инженерных сетей, если позволяет пространство, или на отдельном уровне над всеми уровнями трубопроводов.

Любая конструкция трубной эстакады должна обеспечивать возможность будущего увеличения ширины стойки в свету на 25–30%.

Если на двух смежных линиях требуются фланцы или фланцевые клапаны, фланцы должны быть расположены в шахматном порядке.

Тепловое расширение или сжатие необходимо компенсировать, сохраняя достаточный зазор в том месте, где будут происходить движения.

Расстояние между первой линией и колонной эстакады несущих труб должно быть установлено на основе размеров, предоставленных инженерами-строителями.

  • После анализа всех требований и условий округлить размеры до следующего целого числа.В зависимости от экономики, ширины и количества уровней, например два яруса шириной 30 футов или три яруса шириной 20 футов будут выбраны.

Зазор между ярусами определяется исходя из трубопровода наибольшего диаметра и его разветвления. Разница между нижней линией трубы в стойке и нижней частью ответвления на выходе из стойки должна быть решена тщательно, чтобы избежать каких-либо помех из-за опоры, изоляции, размера ответвления и т. Д. Все ответвления от основных линий на трубная эстакада должна эстетически располагаться на общей стальной поверхности (ТОС).

С учетом вышеизложенного необходимо завершить концептуальную компоновку эстакады для труб.

Рисунок: Типовое поперечное сечение композитной трубы трубопровода

Стеллажи для труб - Предварительно смонтированные модульные системы стеллажей для труб ErectaRack

Обеспечение сверхмощных стеллажей для труб

Стеллажи для труб из конструкционной стали для различных промышленных установок и применений, таких как жидкостные трубы, электрические кабели, лотки для инструментов или стеллажи для труб для погрузочных сооружений для механического оборудования, питающие трубы для погрузки транспортных средств и судов.

Консольные стеллажи для труб

Будучи ведущим экспертом в области проектирования, разработки и интеграции терминала , инженерные решения «под ключ» SafeRack помогают предприятиям повысить производительность, повысить рентабельность инвестиций и безопасность персонала

От погрузочных рычагов, шарнирных соединений и заземления от систем до счетчиков, клапанов и других погрузочных принадлежностей, таких как консольные стеллажи для труб, наша опытная команда специализируется на разработке и внедрении систем управления на вертикальных рынках.

В нашем длинном списке довольных клиентов представлены некоторые из самых известных национальных поставщиков в химической, промышленной и нефтегазовой отраслях промышленности.

Консольные стеллажи для труб легко адаптируют продукты, с которыми не справляются обычные стеллажи для поддонов. Использование кантилевера также устанавливает для трудно хранимых веществ упорядоченный метод хранения, при котором они более доступны и их легче контролировать. Управление товарными запасами и запасами становится легко доступным для погрузки и восстановления труб или вручную.Хранящиеся товары представлены в очень заметном виде, что ускоряет управление запасами. Консольные стеллажи отлично подходят для системы хранения «навалом» (обычно используются для труб или древесины). Это точка, в которой предмет складывается на землю, заставляя обработчика материала формировать всю кучу, чтобы получить то, что он желает. Вместе с кантилевером он мог сократить свою работу вдвое или дольше.


Основные технические характеристики и соответствие трубной стойке
  • Стандарты ASCE 7 и SEI
  • Ветровая нагрузка 90–120 миль / ч
  • Соответствие сейсмической нагрузке
  • Ускорение грунта: эффективное пиковое
  • Эффективное ускорение, связанное с пиковой скоростью Aa =.12.
Опорные стойки Т-образной рамы:
  • Одно-, двух- или трехъярусная конструкция
  • Стандартные поперечные рычаги имеют длину 4 фута и высоту от 10 до 20 футов
  • Расстояние между опорами 10, 15 или 20 футов на загрузку или индивидуально по мере необходимости.
  • модулей Быстровозводимых и базовая пластина крепления для легкой установки

трубы стойка Stock Vectors, Royalty Free Pipe стойки иллюстрация

трубы стойки Stock Vectors, безгонорарной трубы стойки иллюстрация | Depositphotos® Значок строительства трубопроводаМеталлические профили разных типов Значок вешалки с подогревом, черный монохромный стильМеталлические профили разных типовИконки в плоском стиле строительства и ремонта домаВекторный автосервис, техническое обслуживание и ремонт автомобилей Table9 Пользовательский интерфейс Solid Glyph Пакет современных знаков и символов дома, цели, строительства, маркетинга, креативных редактируемых векторных элементов дизайна Бизнес-шаблон - Волновая футуристическая структура - векторные иллюстрации Серый значок полотенцесушителя для ванной комнаты на белом фонеПлоский цветной пакет из 25 универсальных символов канализации, загрязнения, образования, трубы, решения Редактируемые векторные элементы дизайна Набор полотенцесушителей. Оборудование с нарисованными вручную полотенцами для ванной комнаты. Бизнес-шаблон - Волновая футуристическая структура - векторная иллюстрация. , Курительная трубка и Массивная стальная люстра значок.Vector.Editable Vector Line Pack из 16 простых контуров редактирования, четыре, окружающая среда, пальцы, петля Редактируемые элементы векторного дизайна Пакет из 25 креативных твердых символов исследователя, космонавта, творчества, сервера, стойки Редактируемые элементы векторного дизайна Современный набор из 9 контуров и символов, таких как как ранг, калибр, сетка, ремонт, построение Редактируемые векторные элементы дизайна 16 Креативные иконки Современные знаки и символы трубы, мобильные устройства, компьютер, галерея, приложение Редактируемые элементы векторного дизайна 25 Линейная концепция для веб-сайтов Мобильные устройства и сервер приложений, стойка, андроид, компьютер, инвестиции Редактируемые векторные элементы дизайна12-10 полотенцесушитель9 Тематические векторные плоские цвета и редактируемые символы воды, жидкости, черчения, капли воды, масштаба Редактируемые векторные элементы дизайна Набор деревянных бочек с ромом, символом ДНК, рождественским носком и значком резинового поршня. Вектор. Современный набор из 16 плоских заполненных цветом линий и символов, таких как бизнес, база данных, страхование, стойка, сервер. Редактируемые творческие векторные элементы дизайна. Набор пиктограмм из 25 простых заполненных линий. шаблон - Волновая футуристическая структура - векторные иллюстрации Stock Vector Icon Pack из 25 линейных знаков и символов для очистки бумаги, маркетинга, пользователя, идеи, головоломки Редактируемые векторные элементы дизайна Значок газовой станции. Черный силуэт.Передний план. Векторные графические иллюстрации. Изолированный объект на белом фоне. Isolate.Editable Vector Line Pack из 25 простых сплошных символов раковины, сантехника, школы, трубы, шкафа Редактируемые векторные элементы дизайна 25 универсальных линий для файлов веб- и мобильных приложений, ящик, труба, шкаф, компьютер Редактируемые элементы векторного дизайна Золотой значок вешалки для полотенец изолированные на черном фоне. Вектор. Желтый значок полотенцесушителя изолировал бесшовный узор на красном фоне. Набор векторных иконок из 9 линейных знаков и символов для международных, деловых, мировых, глобальных, рубашек Редактируемые векторные элементы дизайна Значок строительства трубопровода Значок строительства трубопровода Группа из 25 современных плоских цветов с заливкой Набор для файлов, ящик, сообщение, шкаф, ноутбук Редактируемый вектор Элементы дизайна: Комплект автомобильного аккумулятора, резиновый поршень, деревянная бочка с ромом и кинокамера.Деловой инфографический шаблон. Вектор. Значок линии с подогревом полотенец Современное оборудование для ванной. Черные металлические вешалки для полотенец. 9 универсальных сплошных глифовых знаков. Символы окна, доли, химии, серверной стойки, сервера. Редактируемые векторные элементы дизайна Значок строительства трубопровода Установить изометрическую линию Бокалы шампанского, резиновый поршень, спортивная бутылка с водой и значок деревянной бочки. Набор векторных иллюстраций для ванной комнаты, мультяшный 3-й современный интерьер ванной комнаты и коллекция оборудования для ванной для дома в гостиничных апартаментах Бизнес-шаблон - Волновая футуристическая синяя структура - векторные иллюстрации Цветные редактируемые векторные элементы дизайна: универсальный значок символов Группа из 16 современных плоских цветов дома, сердца, стойки, кофе, облака. Редактируемый пакет креативных векторных элементов дизайна. Современный набор из 9 твердых символов. Пиктограмма бизнеса, любви, пространства, повешения, привязанности. Редактируемый векторный дизайн. Значок строительства трубопровода Пиктограмма Набор из 4 простых плоских иконок сервера, щита, доли, радиоактивности, безопасности Редактируемые векторные элементы дизайна Современный набор из 16 контуров и символов, таких как отчет, изображение, рост, фото, камера Редактируемые элементы векторного дизайна 12-10 полотенцесушитель, полотенцесушитель вектор значок.Современные векторные иллюстрации концепции. Легко редактировать и настраивать. Сушилка для полотенец или полотенцесушитель с висящими на нем полотенцами и гигиенические аксессуары с мылом и зубной щеткой Vector Set9 Пакет набросков пользовательского интерфейса современных знаков и символов со стрелкой, пользователем, качеством, фото, камерой Редактируемые элементы векторного дизайна Линия Знаки Символы трубы, химии, бизнеса, биологии, покупок Редактируемые векторные элементы дизайна Бизнес шаблон - Волна футуристическая синяя структура - векторные иллюстрации Установите линию резиновый поршень, щит, деревянная бочка и стакан пива значок. Набор из 9 современных твердых символов для аватара, луны, раковины, медицины, ориентации - векторная иллюстрация Значок строительства трубопровода

Стойка для трубы и видеозаписи и видеоролики Стойка для трубы

и видеозаписи Стойка для трубы и видеозаписи | Depositphotos® Пучки стальных трубПучки стальных трубАлюминиевые профили различной формыПучки стальных трубРука белого человека толкает образец на стеллаже.Стеллажи с новым образцом. Обои новые фабрики. Производство обои Пучки стальных трубАлюминиевые профили разной формы Элементы оборудования на металлургическом заводе. Набор гантелей, расставленных в спортзале. Выхлопная труба автомобилей, осень фон винных бутылок. Работы по строительству развлекательного центра. Металлические цилиндрические заготовки в цехах металлообработки завода, детали стоят на стеллаже у длинных труб. Белые редкие облака быстро плывут по голубому небу.Вдалеке дым идет из длинной полосатой трубы. Солнечный весенний день. Большая старая труба завода против неба. Труба из красного кирпича. Пасмурный летний день. Завод бытовой химии с металлическими резервуарами и трубами в окружении леса. Профиль металлической трубы и солнце на заднем плане. Транспортировка профилей из листового металла, крупным планом. Швеллер из металлического или алюминиевого профиля для использования в конструкциях, на складе. Швеллер гнутый металлический профиль. Стойка FactoryFocus ПК персонального компьютера внутри с крупным планом схемы материнской платы Лист металла на линии лазерной резки на заводеБольшая старая труба завода против неба.Труба из красного кирпича. Пасмурный летний день. Китай-сентябрь 09,2017: 4k Crane Crane, поднимая сталь, рабочие работают на строительной площадке. Выхлопные газы из глушителя автомобиля, отравляя окружающую среду. Пучки стальных труб. Пластиковые разноцветные коктейльные трубки, крупный план, движение камеры, стойка focusBig старые трубы завода против неба. Труба из красного кирпича. Пасмурный летний день. Механик, ремонтирующий велосипед в мастерской. Много пластиковых разноцветных коктейльных трубок, крупный план, движение камеры, фокус стойки. Пучки стальных труб. 4k Кран Кран подъемной стали, рабочие, работающие на строительной площадке.Отражение ножек через стеллажиСтеллажи с оконными профилями на складе. Камера движется по стойкам. Профили в картонной упаковке, деталь не до конца распакована. Видно крыша склада. Рядом нет людей Рабочие контролируют подъем зеленой трубы с помощью крюка крана в современной мастерской Много пластиковых разноцветных трубок для коктейлей, крупный план, движение камеры, фокус стойки Большой пластиковый контейнер наполнен свежесваренным пивом на пивоварне Стойка фокусировки ПК ПК графическая карта графической карты крупным планом Работа над строительством развлекательного центра.Мужская рука берет медную трубу со стойки, вид крупным планом Два скрипача разговаривают на почти пустой музыкальной скамье в Театре Новой Оперы Коктейль из разноцветных пластиковых трубок, крупный план, движение камеры, фокус стойки Люди работают на большом складе с товарами на заводе Профиль металлической трубы и солнце в задний план. Транспортировка профилей из листового металла, крупным планом. Швеллер из металлического или алюминиевого профиля для использования в конструкциях, на складе. Швеллер гнутый металлический профиль. FactoryKAZAN, ТАТАРСТАН / РОССИЯ - 23 марта 2017: Камера отодвигается и показывает большие белые пластиковые промежуточные контейнеры для массовых грузов в металлических каркасах на легком складе 23 марта в L-образной полосе проката KazanShiny, угол.Люди работают на большом складе с товарами на заводе. Большой завод дымит дымоход на фоне быстро движущихся белых облаков. Солнечное осеннее утро. Замедленная съемкаСкульптура оркестра в Новом оперном театре с несколькими музыкантами, КАЗАНЬ, ТАТАРСТАН / РОССИЯ - 16 мая 2013 г .: Камера показывает белые законченные тонкие гнутые фреоновые трубы холодильника на специальной стойке в легком складе 16 мая в КАЗАНСКОМ закате на фоне промышленного города. Картина с крыши завода. Панорама города с трубным заводом на фоне восходящего солнца в облаках.Механик, ремонтирующий велосипед в мастерской. Комната с нитками и женщина ходит у шпульных стоек, контролируя процесс. Лист металла на линии лазерной резки на заводе. Рука белого человека, толкая образец на стеллаже. Обои нового образца. Обои новые фабрики. Производство обоев: Разноцветные коктейльные трубки, движение камеры, крупный план, фокус стойки КАЗАНЬ, ТАТАРСТАН / РОССИЯ - 16 мая 2013 г .: Гибочная машина подталкивает к концу рабочей поверхности с помощью фреоновых труб с механическим рычагом, и рабочий берет и ставит на стойку 16 мая в КАЗАНИИ велосипеды и снежные склоны крыши жилых домов зимой 4K стеллажей фокус выстрел Строительство нулевого цикла базы - рабочие и оборудование Крупный план - Буровая установка Буровые установки ЗемляБольшая старая труба завода на фоне неба.Труба из красного кирпича. Пасмурный летний день.Засушенный дренажный канал со сливной трубой.Ускоренная работа бурового станка, вид сзади.Механик ремонтирует велосипед в мастерской. Разноцветные пластиковые трубки для коктейлей, движение камеры, фокусировка стойки, крупный план. из большой трубы. Дым загрязняет голубое небо. ТЭЦ ухудшает окружающую среду. Замедленная съемка Работа бурового станка, вид сбоку Большой заводской дымоход дымит на фоне быстро движущихся серых облаков.Серый осенний день. Замедленная съемка Оркестр на скамейке под руководством Евгения Самойлова в Театре Новой Оперы Работа бурового станка в ускоренном режиме, вид сзади Работа бурового станка, ускоренный вид сбоку Поскольку строительные работы по проекту трубопровода SRC согласовывались с графиком строительства Этапа 10 OT, предусматривалась длина трубы мм o n эстакада s y st em для обоих проектов.

oiltanking.dk

oiltanking.dk

Da die Bauarbeiten fr das SRC-Pipelineprojekt bei OT auf die Bauplanung fr die Phase 10 abgestimmt wurden, konnte fr beide Projekte e in gemeinsames Tr assensystem anvisiert werden.

oiltanking.dk

oiltanking.dk

Завершено создание компании по эксплуатации трубы мм o n стеллаж для труб s y st em, и началось строительство первого участка a трубная эстакада f o r инженерные коммуникации к соседним предприятиям.

marquard-und-bahls.de

Nach Grndung einer Gesellschaft zum Betrieb d es allgemeinen Ro hrleitungssystems wurde bereits mit dem Bau der ersten Verbindungen zu benachbarten Industrieanlagen begonnen.

marquard-und-bahls.de

Это устройство имеет специальный номер

. [...] фланцевое соединение ti o n трубная стойка w h er e все компоненты [...]

завода соединены вместе, что позволяет

[...]

для минимального использования места, быстрой и простой установки и запуска, обеспечивая операционную логику для подачи сырой и промывной воды.

oiliken.ee

Золотая головка Als besondere Eigenart des Projektes

[...] Sttz e des Verbindungsrohres, wo a lle Komponenten [...]

des Betriebes miteinander durch

[...]

Minimale Abstnde verbunden sind, das seinerseits eine schnelle und einfache Montage sowie eine sehr gute Operationslogik fr all Materialen vom schweren Rohl und Waschwasser ermglicht.

oiliken.ee

Крепежное кольцо, компактная и быстрая сборка для тренировок, демонстраций, пресс-тренингов и т. Д., Идеально подходит для небольших тренажерных залов и тренировочных залов, а также

[...]

спортзала без возможности за

[...] сборка и т. д. Compact s te e l трубная стойка , w it h 4-звенный трос 23 мм, [...]

натяжители и гильзы.

energy-sports.de

Fix-up Boxring, kompakter Schnellmontageboxring fr Training, Demovorfhrungen, Pressetraining и т. Д., Perfect fr kleine Trainingshallen und -rume

[...]

sowie Hallen ohne

[...] Montagemglichkeiten et al. c. Kom pak tes Stahlrohrgestell, mi t 4 Rin GS eilen [...]

23 мм, Spannschlsser und Seilkauschen.

energy-sports.de

Трансмиссия

[. ..] в комплекте IRPC x o n стеллаж для труб

dorsch.de

bertragung

[...] innerhalb d er IRPC-ei gen en Rohrleitungen

dorsch.de

Очень длинный

[...] life with s te e l стойка для труб a n d выдвижная ручка

гитарный кабель.de

Extrem langlebig d urch Stahlrohrrahmen und an legbaren Griff

guitarcable.de

Автомат на e d стойка для труб f o r трубы до длины [...]

из 12000 мм

transfluid.de

Autom at isch es Rohrlager f r Rohre bis z u einer [...]

Высота 12.000 мм

transfluid. de

На первый взгляд

[...] подъем колонны массой 260 т на высоту более 10 м

riga-baumann.de

Auf den er st en Blick is t das berheben einer 260 t schweren Kolonne ber eine ber 10 m bre it e Rohrbrcke d er Einsatz [...]

fr einen Grokran aus unserer Flotte.

riga-baumann.de

нижняя j e t трубная стойка

salvislab.com

Untere r Dsenrohrwagen

salvislab.com

Труба c l am p Монтажная сетка c ab l e стойка

r-stahl.это

Rohrschelle Montageset Gitterbahn

r-stahl.it

Наша уникальная вертикальная интеграция, например, в производстве и машиностроении, позволяет нам производить

[. ..]

все внутри,

[...] от базового корпуса с AM и a l - стойка t o t he comp le t e труба w o rk и электрооборудование, [...]

и ответить на наш

[...]

пожеланий клиентов с большой скоростью и гибкостью для обеспечения максимального качества даже для сложных конструкций.

aquatecinform.de

Dank unserer einzigartigen Fertigunstiefe, wie zum Beispiel Anlagen- und Maschinenbau, knnen

[...]

wir vom Grundkrperbau

[...] ber da s Edelstahlgestell b is hin zur kom pl ette n Kunststoffverrohrung u nd E le ktrik [...]

в unserem Unternehmen

[...]

alles herstellen. Das ermglicht uns, schnell und flexibel auf Kundenwnsche zu reagieren und auch komplexe Konstruktionen in bestmglicher Qualitt zu produzieren.

aquatecinform.de

Как предотвратить появление воды

[...] неисправности в t h e стойка i n t he event of a труба ea k?

knuerr.com

Wie wird verhindert, dass im Falle eines

[...] Rohrbruchs Wasser i n dem Schrank zu St rungen fhrt?

knuerr.com

Проверьте соосность ge a r рейка ( g e a r
под углом 90 к диаметру ri v e труба [ 2 ]) .

lock.de

Ausrichtung de r Zahnstange k on trolli er en ( Zahnstange [6] i m 90 Winkel [. ..]

zum Antriebsrohr [2]).

lock.de

IMO не может компенсировать ущерб, причиненный таким браком или потерей. а) Для комплектующих изделий барабанной гальваники / Виборота ставка поставки до 500 деталей 10%, до 10 000 деталей 5%, до

[...] От

до 50 000 частей 2,5%

[...] и до 100000 деталей 1,5%. б) F o r стойка p l при Величина до 100 деталей [...]

- 10%, до 1000 частей

[...]

5%, до 10 000 частей 2,5% и более 10 000 частей 1,5%. c) В дополнение к нормативам, указанным в пунктах a) и b), будет происходить отбор образцов для измерения толщины покрытия, а также оставшиеся образцы.г) Для катушечных материалов норма доставки на расстояние более 150 м составляет 25%, более 300 м - 15%, более 500 м - 5% и более 1000 м - 2,5%.

imo-msp.de

Es gelten aufgrund der Erfahrungswerte von IMO nachfolgende Ausschuss- und Verlustquoten, im Rahmen derer IMO einen Schadenersatz fr Ausschuss oder Verlust nicht

[. ..]

bernimmt. а) Bei

[...] Einzelteilen f r Trommelware / Vi br obot betrgt die Quote f r Anlieferungen b is 500 Teilen [...]

10%, до 10.000

[...]

Teilen 5%, до 50.000 Teile 2,5% и до 100.000 Teile 1,5%. б) Bei Gestellware предоставляет квоту до 100 Teile 10%, до 1000 Teile 5%, до 10.000 Teile 2,5% и до 10.000 Teile 1,5%. c) Zustzlich zu den in a) und b) enthaltenen Quoten kommen Entnahmemuster fr Schichtdickenmessungen sowie Rckstellmuster hinzu. г) Bei Bandmaterialien betrgt die Quote от Anlieferungen ab 150 m 25%, ab 300 m 15%, ab 500 m 5% и ab 1000 m 2,5%.

imo-msp.de

Раздаточное устройство для листов (38; 110) с сообщениями, содержащее: контейнер (32), имеющий отверстие (34) на его верхнем конце, и стопку (36) листов (38; 110) внутри указанного контейнера, по меньшей мере, на некоторых из них напечатано сообщение, причем каждый из упомянутых листов имеет клей (116) вдоль одного поля, и упомянутые листы в упомянутой стопке расположены гармошкой, так что верхний из упомянутых листов может быть вытянут наружу через упомянутое отверстие (34 ) и удаляется из указанной стопки, в то время как клей на нем частично протягивает следующий лист в стопке через указанное отверстие; характеризуется тем, что

[. ..]

средство крепления (44; 102) для крепления

[...] указанный контейнер к wi r e стойке , s he lving, display card [...]

или другая опора соединяется с контейнером (32).

v3.espacenet.com

Ausgabevorrichtung fr Mitteilungsbltter (38; 110), die umfasst: einen Behlter (32) mit einer ffnung (34) an seinem oberen Ende; und einen Stapel (36) Bltter (38; 110) in dem Behlter, von denen wenigstens einige mit einer Mitteilung bedruckt sind, wobei jedes der Bltter Klebstoff (116) an einem Rand aufweist und die Bltter in dem Stapel akkgeordeonardeonar. das oberste der Bltter ber die ffnung (34) nach auen gezogen und aus dem Stapel entnommen werden kann, und dabei der Klebstoff darauf das nchste Blatt in dem Stapel teilweise durch die ffnung zieht; dadurch gekennzeichnet, dass: eine

[...]

Befestigungseinrichtung (44; 102) zum Befestigen des

[...] Behl te rs an ei nem Drahtgestell, Re gal , ein er Ausstellungstafel [. ..]

или einem anderen Trger

[...]

mit dem Behlter (32) verbunden ist.

v3.espacenet.com

Тем не менее, я также хотел бы сказать, что пакеты Erika I и Erika II уже имеют практическое значение в Международной морской организации, где нам удалось добиться прогресса в том, чтобы сделать суда с двойным корпусом или аналогичные суда обязательными для перевозки нефти. а также в отношении текущей дискуссии об увеличении цифр для покрытия обязательств, которые, вполне возможно, превысят 300 миллионов долларов США - в настоящее время они составляют 180 миллионов - а также в отношении стран

[...]

, таких как Кипр и Мальта - и

[...] Я обращаюсь к этому t o M r Rack - ar e делая огромный [...]

Усилия по улучшению характеристик

[...]

их флотов в рамках их включения в Европейский Союз, принимая требования пакетов Erika I и Erika II до их вступления в силу.

европарл.europa.eu

Ich mchte jedoch auch bemerken, dass die Pakete Erika I und II schon konkrete Auswirkungen in der Internationalen Schifffahrtsorganisation zeigen, wo es uns gelungen ist, dass sich etwas bewegt in Bezug auf die Vorschrift, Auf Die Vorschrift, Hinblick auf die derzeitige Diskussion ber die Erhhung der Haftungsbetrge, die sehr wahrscheinlich ber 300 Millionen Dollar liegen werden - heute sind es 180 Millionen -, und auch, было

[...]

Zypern und Malta anbelangt, die - und

[...] das sa ge ich an Her rn Rack ge ric hte t - g ew altige [...]

Anstrengungen zur Verbesserung der

[...]

Характеристика собственного имени Флоттена им Рахмен ihres Beitritts zur Europischen Union unternehmen, wobei sie die Forderungen der Pakete Erika I und Erika II akzeptieren, bevor diese в Kraft Treten.

europarl.europa.eu

В зависимости от подачи собранные потоки тепловой и охлаждающей энергии возникают из-за прямого солнечного света через вакуумные трубчатые коллекторы, за счет увеличения тепловой энергии через водо-водяной тепловой насос

[. ..]

и / или насос воздух-вода-тепловой, начиная с

[...] рекуперация тепла se rv e r стойка a i r- кондиционер, от [...]

разряд аккумуляторов скрытой теплоты

[...]

, а также от непрямого солнечного света через адсорбционный чиллер и теплообменник.

3u.net

Die gesammelten Wrme- und Klteenergiestrme stammen in Abhngigkeit des Angebots aus der direkten solaren Sonneneinstrahlung ber Vakuumrhrenkollektoren, aus der Wrmeenergieanhebung ber eine Wasser-Wasser-Wrmederpum

/ oderpum

[...]

LuftWasser-Wrmepumpe, aus der

[...] Wrmerckgewinnung d er Ser ver- Rackklimatisierung , au s de r Entladung [...]

der Langzeitwrmespeicher und aus

[...]

der Entladung der latenten Langzeitwrmespeicher sowie der indirekten Sonneneinstrahlung ber eine Adsorptionskltemaschine und einem Rckkhler.

3u.net

Эти меры были реализованы в рамках таких инициатив, как Глобальный план моды (Plan Global de la Moda), Испанский план среды обитания (Plan Hbitat de Espaa), официальные стенды, отраслевые планы, экспортные консорциумы, планы открытия бизнеса за рубежом, планирует продвигать

[...]

испанских брендов, вводные планы до

[...] продвижение внешней торговли io n ( PIPE ) , as содействие участию [...]

на ярмарках, встречах представителей,

[...]

торговых миссий, бизнес-форумы по инвестициям и сотрудничеству, создание и обновление баз данных операторов, коммуникационные и рекламные кампании.

eur-lex.europa.eu

Die Manahmen wurden im Rahmen Verschiedener Initiativen, wie den Globalplan FR die Modebranche (Plan Global de la Moda) und den Habitat Plan fr Spanien (Plan Hbitat de Espaa), durch offizielle Stnde, Bereichsprogramme, Exportpools, Program FR die Errichtung vonen Ausland, Untersttzungsprogramme fr

[...]

spanische Marken, Starthilfen fr

[...] die Werb un g im Aus lan d (PIPE), Unt ers ttzu ng der Teilnahme [...]

an Messen, Treffen von Reprsentanten,

[...]

Handelsmissionen, Investitions- und Firmenkooperationsforen, die Schaffung und Aktualisierung von Handelsvertreterdatenbanken sowie durch Kommunikations- und Werbekampagnen untersttzt.

eur-lex.europa.eu

Поскольку уровень сотрудничества был высоким (более 80% экспорта соответствующего продукта из Украины в Сообщество), и не было оснований полагать, что какой-либо производитель-экспортер сознательно воздерживался от сотрудничества, остаточная маржа применима ко всем остальным экспортеров в Украине было установлено на уровне

[...]

уровень как установленный для сотрудничающих экспортеров

[...] производитель ЗАО Никополь С тэ е л Труба П л и т Ютист, а именно 25,7%.

eur-lex.europa.eu

Da die Mitarbeit hoch war (ber 80% der Ausfuhren der betroffenen Ware aus der Ukraine in die Gemeinschaft) und kein Grund zu der Annahme bestand, dass irgendein ausfhrender Hersteller absichtlich nicht an der Unbetersuchitartlement Mur. Geltende Остаточный Dumpingspanne в Hhe der fr den

[...]

kooperierenden ausfhrenden

[...] Hersteller CJS C Niko pol St Eel Pipe Pla nt Yut ist fe stgestellten [...]

Дампингспанне, д. час 25,7%, festgesetzt.

eur-lex.europa.eu

Шесть локаций на ветровом фоне окружены песчаными, каменистыми и гористыми пустынями, которые составляют большую часть засушливых регионов Земли, и поросшими дюнами городами-призраками.Влей, иссохшая солонка с потрескавшимися осколками засохшей грязи и выветренной глиняной почвой; корявая растительность пустыни, ее высохшие ветви грохочут на ветру; заброшенный дом, в оконных рамах которого звенят осколки разбитого стекла и

[...]

незакрепленных петель колотятся на ветру;

[...] горная пещера a n d труба - l i ke камеры свистящие [...]

на ветру; алмазодобывающий город

[...]

похоронен под песчаными дюнами, в которых можно услышать лязг металлических хижин и проволоки, а звуки текущих песков переходят в феномен гудящих дюн; наконец, есть каменистая пустыня, в которой скальные образования раскалываются под ярким солнцем, а ветер швыряет маленькие камешки на размытые скалы.

andreasbick.de

Sandwsten, Stein- und Gebirgswsten, die den greren Teilaller Trockengebiete der Erde ausmachen, sowie von Dnen begrabene Geisterstdte liefern den Hintergrund der sechs Stationen, die in windscapes durchschritten der sechs Stationen, die in windscapes durchschritten der sechs Stationen; Knorrige Wstenflora, deren drre ste im Wind klappern; Ein verlassenen Haus, в районе Глассчербен, в районе Фенстеррахмен клиррен и

. [...]

потеря Scharniere im Wind schlagen; Eine

[...] Gebir GS hhle un d rhrenartige H ohl rume , die im [...]

Духовой пение; Eine von Sanddnen begrabene

[...]

Diamantenstadt, in der loss Metallverschlge und Drhte scheppern und sich die Gerusche des flieenden Sandes zu dem Phnomen der Brummdne aufschaukeln; Schlielich die Steinwste, in der Felsformationen durch die интенсивный Sonneneinstrahlung aufplatzen und der Wind kleine Steine ​​ber das hohle Gestein weht.

andreasbick.de

Максимальное охлаждение

[...] производительность p e r стойка i s l технически имитируемая способностью окружающей комнаты подавать достаточно охлаждающего воздуха на переднюю часть t h e стойки a n d для направления теплого воздуха сзади t h e стойки 9015 т комн. [...]

и в обращении

[...]

агрегатов воздушного охлаждения обычно размещаются на внешней границе ЦОД.

knuerr.com

Die technisch maximal mgliche K hl leist ung pr o Стойка для ind et ihre Gr enzen in der Fhigkereu2 zhend de umdenge der Racks zu schaffen un d die Warmluft von den Rckseiten [...]

wieder aus dem Raum heraus zu den

[...]

meist an der Peripherie der Rechenzentrumsflche aufgestellten Umluftkhlgerten zurckzufhren.

knuerr.com

В 2007 году уставный капитал III был частично использован Правлением до

[...]

увеличение с согласия Наблюдательного совета доли Общества

[...] капитал в вышеупомянутом на e d PIPE t r an saction.

epigenomics.com

Das Genehmigte Kapital III wurde in 2007 vom Vorstand zum Teil verwendet, um mit

[...]

Zustimmung des Aufsichtsrats das Grundkapital der Gesellschaft durch die

[...] oben b er eits erw hn te PIPE-Fi nan zie rung zu erhhen.

epigenomics.com

Устройство (1) для измерения деформации поверхности a труба ( 2 2) , содержащее детектор (3), способный непосредственно определять изменения радиуса из a труба ( 2 2) и множество направляющих (4) для направления детектора (3) вдоль t h
труба ( 2 2) в направлении, параллельном продольной оси t h e труба 2 ( ) , направляющие, содержащие вращающиеся элементы (19), разнесенные от детектора (3) и расположенные так, чтобы контактировать с поверхностью t h e pi pe ( 2 2) когда детектор (3) находится в контакте с t h e труба ( 2 2 при этом указанная направляющая предусмотрена с каждой стороны детектора (3), поворотные элементы направляющих (19) и детектор (3) расположены по существу вдоль дуги, а расстояние между каждым указанным поворотным элементом (19) направляющей и детектора (3) меньше, чем радиус дуги, в результате чего выход, связанный с деформацией t h e труба s u rf ace получается с выхода детектора (3).

v3.espacenet.com

Vorrichtung (1) zum Messen der Deformation einer

[...] Oberfl ch e ein es Rohrs (2 2), u mf assend einen Detektor (3), der nderungen des Radi us ein ein ein 2) d ir ekt erfassen kann, und eine Vielzahl von Fhrungen (4), um den Detektor (3) in einer zur Lngsach se des Rohrs arallelen Entla ng des Rohrs (22) z u fhren, wobei die Fhrungen drehbare Teile (19) umfassen, die vom Detektor (3) rumlich getrennt sind und soberde sind 15 l
che d es Rohrs (2 2) be r hren, wenn sich der Detektor (3) mit d em Rohr (2 2) in Kontakt , wobei diese Fhrung auf jeder Seite des Detektors (3) vo rgesehen ist, die drehbaren Teile der Fhrungen (19) und der Detektor (3) im wesentlichen entlang eines Bogens angeordnet sind und der Abstand zwischen jedem drehbaren Teil (19) der Fhrung und dem Detektor (3) kleiner des Bogens, als der womit aus dem Ausgangssignal des Detektors (3) ein die Deformation de r Rohroberflche b et reffendes [...]

Ausgangssignal gewonnen wird.

v3.espacenet.com

Проблема может быть иной, если непревзойденное увеличение капитала влечет за собой существенное разводнение капитала для существующих акционеров или если баланс сил меняется между акционерами (это может произойти уже тогда, когда инвестор приобретает долю от 20 до 30%) - потому что преимущественное право, например, отозвано в пользу существующего акционера или выпуска

[...]

включает значительное количество новых

[...] акции -, или когда t h e PIPE t r an saction приводит к [...]

существенное уменьшение количества акций в свободном обращении

[...]

и ликвидности акций.

homburger.ch

Wohl anders zu beurteilen sind Konstellationen, in denen durch die bezugsrechtslose Kapitalerhung eine erhebliche Kapitalverwsserung bei den alten Aktionren eintreten wrde bzw.eine Machtverschiebung innerhalb der Aktionre erfolgt (das kann schon bei einer Beteiligungsnahme durch einen Investor von 20 до 30% der Fall sein) - weil z.B. der Bezugsrechtsausschluss zu Gunsten eines bestehenden Aktionrs erfolgt oder die Anzahl

[...]

neuer Aktien entsprechend umfangreich

[...] ist -, od er we nn die PIPE- Tra nsa ktion z u einer [...]

bedeutenden Verringerung des free float

[...]

und der Liquiditt der Aktien fhrt.

homburger.ch

Содержание национального законодательства: Освобождение от требований 6.7 и 6.8 ДОПОГ для автомобильной перевозки номинально пустых неочищенных резервуаров для хранения (для хранения в постоянных помещениях) с целью очистки,

[...]

ремонт, тестирование или

[...] списание, при условии, что (а) столько т h e труба w o rk , которая была подсоединена к резервуару, насколько это было целесообразно удалить из резервуара был удален; b) на цистерне установлен подходящий предохранительный клапан, который должен оставаться в рабочем состоянии во время перевозки; и (c) с учетом (b), прежде всего, все отверстия в резервуаре и в a n y pipe w o rk прикрепленные к ним были закрыты [...]

для предотвращения побега

[...]

любых опасных грузов, насколько это практически осуществимо.

eur-lex.europa.eu

Inhalt der nationalen Rechtsvorschriften: Befreiung von den Anforderungen der 6.7 und 6.8 des ADR в Bezug auf die Befrderung normalerweise leerer, ungereinigter, nicht zur Befrderung (fr den ortsfesten Einsatz0003) bestimmter [...]

Tanks auf der Strae zu

[...] Zwecken de r Reinigung, Re paratur, Prfung oder Verschrottung unter folgenden Voraussetzungen: a) Die ursprnglich mit dem Tank verbundenen Rohrleitungen wurden weitestgehend entfernt; б) Montage eines geeigneten, whrend der gesamten Befrderungsdauer funktionsfhigen berdruckventils; smtliche Tankffnungen und daran ange sc hloss ene Rohrleitungen wur den w ei testgend [...]

verschlossen, damit

[...]

keine gefhrlichen Stoffe austreten knnen.

eur-lex.europa.eu

Цветовая температура Pro-8a -

[...]

откалиброван для дневного света

[...] и из-за t h e PiPE ( p at ent pending) [...]

, остается неизменным

[...]

и надежен от вспышки к вспышке и во всем диапазоне мощности, независимо от выбранной выходной мощности и количества используемых вспышек.

profoto.com

Die Farbtemperatur des Pro-8a ist so kalibriert,

[...]

dass sie dem Tageslicht entspricht, und

[...] bleibt au fg rund der PiPE * -Te chnol og ie von [...]

Blitz zu Blitz konstant und zuverlssig

[...]

unabhngig von der gewhlten Blitzleistung und der Anzahl der verwendeten Blitzkpfe.

profoto.com

Гидравлическая балансировка каждой

[...] [...] отдельная область (т.е. в данном случае каждая квартира) всегда должна рассматриваться в рамках общей концепции системы, через которую конфигурация t h e труба d i me размеры циркуляционных насосов и, при необходимости, установка линейных регулирующих клапанов и модулирующих клапанов - все [...]

определено.

Uponor.de

Insbesondere der Hydraulische Abgleich einzelner Bereiche (Wohnungen) ist immer im Gesamtkonzept zu sehen, wobei auch die Auslegung der Rohrleitungsdimensionen, Gre der Umwlzpumpen und je nach Erfordernis der Eirdselgeullegt won.

Uponor.de

Гидравлический амортизатор, имеющий шток поршня, который колебательно перемещается в амортизатор и из него rb e r труба ( 4 ), при этом шток поршня направляется и герметизируется по отношению к удару, кроме rb e r труба b y m имеет уплотняющий и направляющий блок из листового металла, при этом герметизации и блок направляющих состоит из опорной части (1), имеющий направляющий хомут, который может получить направляющую втулку (5), а также из листового металла, армированные уплотнения (6) и в котором опорной части (1) и / или усиливающий металлический лист (7) уплотнения (6) образована в одной или нескольких частей, причем по меньшей мере одна часть опорной части (1) соединен с по меньшей мере одной части армирующего металлического листа (7), отличающийся тем, что связь между опорной частью (1) и усиливающий металлический лист (7) образованы как сварное соединение, которое производится снаружи, и в котором основание сварного шва герметично закрыто по направлению к внутренней части удара [...] [...] Поглотитель

с помощью монтажной детали.

v3.espacenet.com

Hydraulischer Stodmpfer mit einer in ein Stodmpferrohr (4) oszillierend ein- und ausfahrenden Kolbenstange, bei dem die Kolbenstange mittels einer aus Blech hergestellten Dichtungs- und Fhrungseinheit gegenber dem Stodmpferrohr und dietüns (1) mit einem Fhrungskragen, der eine Fhrungsbuchse (5) aufnehmen kann und einer blechverstrkten Dichtung (6) besteht und wobei das Tragteil (1) und / oder das Verstrkungsblech (7) der Dichbiltehildeo istungen (6) Teil des Tragteils (1) mit wenigstens einem Teil des Verstrkungsbleches (7) verbunden ist, dadurch gekennzeichnet, dass die Verbindung des Tragteils (1) mit dem Verstrkungsblech (7) als Schweiung ausgebildet und ist, die von Schweinaht zum Innenraum des Stodmpfers hin mittels eines Einbauteils abgedichtet ist.

v3.espacenet.com

Рассматриваемый продукт представляет собой сварные трубы a n d трубы , o f железная или нелегированная сталь, круглого сечения и с внешним диаметром не более 168,3 мм, за исключением li n e труба o f a a для нефте- или газопроводов, обсадных и насосно-компрессорных труб, используемых при бурении нефтяных скважин или газовые, прецизионные трубы и трубки a n d трубы w i th присоединенные фитинги, подходящие для отвода газов или жидкостей [...]

для использования в гражданских самолетах, начиная с

[...]

Беларусь, Босния и Герцеговина, Китайская Народная Республика, Россия, Таиланд, Турция и Украина.

eur-lex.europa.eu

Bei der betroffenen Ware handelt es sich

[...] um ge sc hwei te Rohre au s Eis en oder nicht legiertem Stahl mit kreisfrmigem Querschnitt und einem ueren Durchmesser von 168
d Rohre v on de r fr l- und Gasfernleitungen verwendeten Ar t, Rohre vo n der das Bohren und Frdern von l oder Gas verwendestah 902 Art. Rohre
f r G as oder Flssigkeitsleitungen , mit F orm-, [...]

Verschluss- oder Verbundstcken,

[...]

fr zivile Luftfahrzeuge), mit Ursprung в Беларуси, Bosnien und Herzegowina, der Volksrepublik China, Russland, Thailand, der Trkei und der Ukraine.

eur-lex.

Добавить комментарий
