Устройство стропильной системы крыши

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Требования предъявляемые к стропильной системе

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см 2 .
Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева.
Их обрабатывают антисептиком.

Основные части конструкции стропильной системы

Продумывая устройство стропильной системы крыши, необходимо знать, из каких деталей эта самая система состоит.

#1. Мауэрлат – это как бы фундамент всей системы. Он помогает равномерно распределить нагрузку на стены.

#2. Стропильная нога определяет угол наклона ската, а также общий вид кровли, жестко фиксируя отдельные элементы.

#3. Прогон – скрепляет ноги стропил. Коньковый прогон находится вверху, боковые прогоны – сбоку.

#4. Затяжка – не дает стропильным ногам разъезжаться, соединяя их внизу.

#5. Стойки и подкосы – дают ногам стропил дополнительную устойчивость. Они упираются в лежень (который лежит внизу параллельно коньку).

#6. Обрешетка — набивается перпендикулярно стропильным ногам и представляет собой обрезные бруски или доски. Она призвана передавать всю нагрузку от кровельного материала на стропильные ноги.

#7. Конек крыши — это место соединения двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части крыши.

#8. Кобылки — применяют для создания свеса в случае если длинна стропильных ног не достаточна.

#9. Свес крыши — это элемент предназначенный для защиты от попадания на стены избыточного количества осадков.

Теперь рассмотрим такой сложный узел как стропильная ферма. Она имеет плоскую форму, а входят в нее, кроме стропил, растяжки, стойки и раскосы. Их располагают так, что нагрузки на стены внутри дома не происходит. Лишь внешние его стены являются опорами, причем нагрузка идет вертикально. Расстояние между фермами определяется расчетами. Если пролет большой, то ферма состоит из нескольких деталей. У чердака нижний пояс фермы служит в качестве потолка.

Выше приведены примеры деревянных стропильных ферм, кроме этого в некоторых случаях применяют фермы сделанные из бетона и металла.

Формы крыш и стропильных систем

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши.

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Устройство висячих и наслонных стропиль двускатной крыши.

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Особенности конструкции четырехскатной крыши.

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши.

Выше перечислены наиболее распространенные, но далеко не все формы крыш, подробнее смотрите материал: Виды крыш частных домов по конструкции и геометрическим формам

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.

Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

Каждый из элементов данной системы не должен иметь толщину менее 5 см.
Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
Стойки и подкосы располагают максимально симметрично.
Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию.
Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Соединительные элементы

Чтобы крыша получилась надежной, узлы стропильной системы должны правильно соединяться. Нужно при этом учесть направление и силу нагрузок (как статических, так и динамических). А еще важно предусмотреть возможное растрескивание дерева от усушки, сделав так, чтобы узлы системы стропил при этом не перестали исправно работать.

Ранее все детали стропильной системы скрепляли между собой врубками. Это надежно, но не слишком экономно. Ведь для этого нужно, чтобы деревянные конструкции имели большие сечения, которые позволяли бы делать врубки безопасно ослабляя деревянные элементы.

Поэтому в нынешнее время узлы стропил скрепляют не врубками, а нагелями и болтами.

Способы крепления стропильных ног.

Популярно применение перфорированных стальных накладок, имеющих покрытие от коррозии. Закрепляют накладки гвоздями или пластинами с зубцами, утопленными в дерево. Такой крепеж для стропильной системы удобен тем, что:

Накладки уменьшают расход дерева на одну пятую, так как требуются элементы меньшего сечения, чем при врубке;
они могут монтироваться мастером с не очень большим опытом;
они закрепляются весьма быстро.

Перфорированные пластины использующиеся для крепления стропил.

На последок можете посмотреть полезное видео в котором рассказывается о всех самых важных моментах конструирования стропильной системы крыши.

Материал подготовлен авторами проекта SRBU.RU

Видео: Стропильная система крыши, что нужно знать для правильного конструирования

Устройство стропильной системы двухскатной крыши своими руками

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

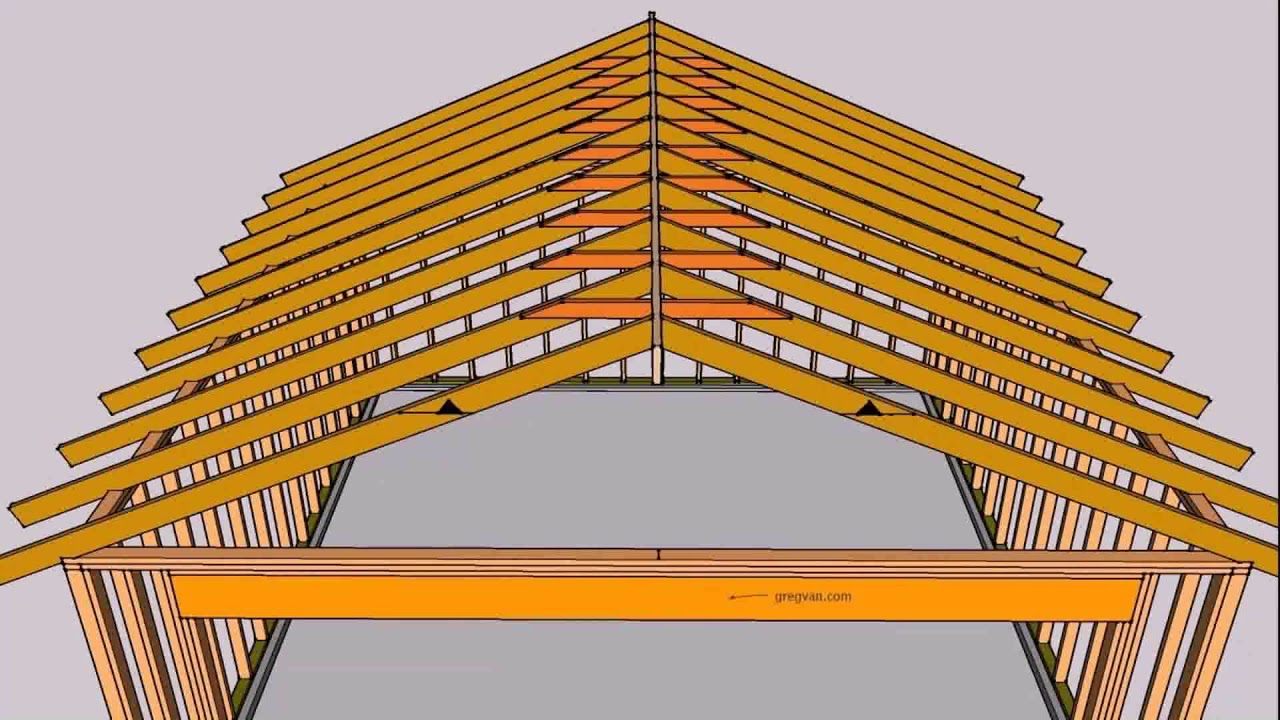

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Полезный совет!Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Полезный совет!Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

Как построить своими руками крышу двухскатную углом. Основные элементы двускатной крыши. Пошаговая инструкция монтажа двускатной крыши. Виды двускатных крыш.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции .

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Полезный совет!Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
Боковые прогоны — поддерживают стропильные ноги.
Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни. нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Источники: http://srbu.ru/krysha/152-stropilnaya-sistema-kryshi-ustrojstvo.html, http://remoo.ru/stroitelstvo/ustroystvo-stropilnoy-sistemyi-dvuhskatnoy-kryishi-svoimi-rukami/, http://stroychik.ru/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi

Стропильная система крыши — как установить основные элементы своими руками

Крыша — это не только защита здания от осадков, теплоизоляция потолков и, довольно часто, дополнительное помещение. Это, в первую очередь, дополнительная нагрузка на стены сооружения. Именно такой вгляд на инструкции как правильно сделать стропильную систему позволит избежать множества ошибок при самостоятельном ее монтаже.

Краткое содержимое статьи:

Элементы конструкции
Стропильная система, в зависимости от конструктивных особенностей, может в себя включать следующие элементы:
мауэрлаты;
стропильные ноги;
вертикальные стойки;
наклонные подкосы;
ригели;
затяжки;
распорки;
коньковой прогон.
Разобраться «что есть что» помогут схемы стропильных систем для крыш. Эти элементы могут быть как деревянными, так и металлическими или, крайне редко, железобетонными.
Поскольку в соотношении вес : прочность : стоимость для частных домов древесина является оптимальным вариантом, рассмотрим именно ее.
Выбор древесины
Хорошие фото стропильных систем наглядно демонстрируют какое дерево нужно выбирать. Это могут быть лиственные или хвойные породы дерева, обязательно без сучков (максимум — сучок на треть толщины бруса) и без трещин.

Древесина должна быть сухой (18% влажности) и ровной. Проще говоря, необходимо выбирать брусья 1-3 классов соответствующей толщины.
Соединительные элементы
Забудьте о гвоздях. Их можно использовать только в качестве крепежей, фиксирующих временные элементы конструкции. Для всего прочего используйте саморезы, металлические пластины и болты. Такие крепления надежны, не разбалтываются и, в случае необходимости, легко подтягиваются.
Немного математики
К сожалению, готовые чертежи стропильных систем для разных типов крыш крайне редко можно использовать именно для своего проекта. Исключение — чертеж под заказ или свой собственный.
Если у вас этого «исключения» нет, а сооружать собрались не односкатную или простую двухскатную крышу, то необходимо устранить этот недочет еще до начала монтажа, поскольку чертеж позволяет выявить слабые места стропильной системы и устранить их заблаговременно.
Угол ската
Независимо от типа крыши, еще на стадии проектирования нужно вспомнить о таких понятиях как ветровая нагрузка и годовая норма осадков. А еще необходимо определиться с кровельным материалом.
От этих трех переменных зависит многое, поскольку:
Высокая крыша с крутыми скатами имеет большую парусность, то есть испытывает сильную ветровую нагрузку. Если хотите именно такую крышу, но для вашего региона характерна ветреная погода, то необходимо дополнительно усиливать стропильную систему.

У пологой крыши другая проблема: на ней в зимнее время скапливается большое количество снега, что ведет к сезонному повышению нагрузки на стропильную систему. Проблема решается простым усилением конструкции.
Кровля, вернее материал для кровли, так же важно не упускать из виду. Мягкие и легкие кровельные материалы «любят» крутые скаты, для пологих же предпочтительнее прочные и стойкие к деформации материалы.
Оптимальный угол для односкатной крыши составляет 8-15°, для двух и более скатов оптимальная крутизна 35-45°. Если же в расчет стропильной системы крыши заложить вышеперечисленные переменные, то можно будет безопасно отклониться от оптимальных значений.
Толщина бруса
На мауэрлат идет квадратный брус толщиной от 10-15 см. Размер зависит от габаритов и веса крыши.
Минимальная толщина стропильных ног — 5 см, при этом их ширина должна быть не меньше 8 см. Если планируется использование длинных стропил (4,5 м и более) то необходимо выбирать более массивную древесину.

Затяжки, распорки, стойки и ригели, как правило, изготовляются из того же материала, что и стропила. Для остальных элементов конструкции рекомендуемые минимальные размеры доски 3×10.
Подводя итоги
Ознакомившись со схемами, разработав чертеж и разобравшись как сделать стропильную систему своими руками, можно приступать к процессу монтажа. Главное в ходе работ не забывать такие тонкости, как: обработка древесины антисептиками, гидроизоляция между стеной и мауэрлатом, а так же поверх стропил и соблюдение техники безопасности при высотных работах.
Так же желательно проводить строительные работы «одним днем». Если же крыша большая, а рабочих рук мало, то постарайтесь подгадать с погодой, чтобы с момента начала монтажа стропильной системы до момента полного покрытия ее кровлей избежать дождя.
Фото стропильной системы крыши
<noscript><img src='/800/600/https/api.trades.company/api/media/medium-7443e96a-540c-43a2-8ab9-cda7864fbf39.jpeg' /></noscript> youtube.com/embed/x8H9V3IvtMU?rel=0&controls=0&showinfo=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Также рекомендуем просмотреть:

Пожалуйста, сделайте репост
Стропильная система
Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.
Как сделать крепление стропил к стене – варианты и способы из практики
Крепление стропил крыши дома можно выполнить различными способами, все зависит от конструктивных особенностей стропильного каркаса. Самое главное, чтобы соединение было прочным и могло выдерживать различные нагрузки, связанные с климатическими условиями местности.
Как поставить стропила правильно – устройство узлов и конструкций
Стропильная система – это один из обязательных компонентов любой крыши. Чтобы данная система могла выполнять возложенные на нее функции, необходимо заранее продумать ее конструкцию и провести грамотный монтаж. О том, как своими руками поставить стропила, и пойдет речь в этой статье.
Поэтапное строительство ломаной крыши — инструкция
Ломаная крыша – это отличный вариант для тех хозяев частных домов, которые хотят расширить жилую площадь и максимально рационально использовать имеющееся под кровлей пространство. В нашем материале речь пойдет о строительстве ломаной крыши – рассмотрим разновидности конструкций, их достоинства, особенности этапов строительных работ.
Как сделать усиление стропил – варианты укрепления стропильной системы
Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.
Какую схему стропильной системы двухскатной крыши выбрать – особенности конструкции
Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.
Как крепить стропила правильно – виды соединений и креплений
Надежность стропильной конструкции, которая является каркасом кровли в доме, зависит, в том числе, и от правильности крепления ее элементов. Ошибки, допущенные в процессе монтажа, могут привести к деформации крыши. Поэтому так важно знать, как крепить стропила.
Элементы стропильной системы – из чего состоит конструкция, правила устройства
Для обеспечения надёжности крыши при её обустройстве наибольшее значение имеет прочность несущих систем, функцию которых главным образом выполняют стропильные конструкции. Устройство их может быть различным, в зависимости от типа и тяжести кровельного покрытия.
Варианты устройства четырехскатной крыши – способы монтажа
Четырехскатная крыша (другое название – вальмовая крыша) – это самый популярный вариант кровельной конструкции в европейских странах. Правда, есть и исключения – в Скандинавии и на отечественном пространстве такая крыша никогда не пользовалась особым спросом, уступая позиции простые двухскатным конструкциям из цельной древесины.
Как и чем обработать стропила и обрешетку – выбираем антисептик
Для изготовления стропильного каркаса в большинстве случаев используется древесина, которая подвержена воздействию влаги и очень горюча. С этими факторами необходимо бороться, поскольку восстановление разрушенной стропильной системы потребует гораздо больших усилий. О том, чем обработать стропила и обрешетку для защиты от огня и влаги, и пойдет речь в этой статье.
Какое крепление мауэрлата к стене выбрать – варианты и способы монтажа
Кровельный мауэрлат выполняет функцию основания для стропильных ног, располагаясь над стеной здания. Его крепления к стене должно быть исключительно статичным, в то время как при фиксации стропильной конструкции может делать запас на усадку.
Как сделать расчет стропильной системы двухскатной крыши – нюансы нагрузки
Важность точной проектировки стропильной конструкции объясняется тем, что в случае обнаружения каких-то погрешностей исправить их на высоте довольно непросто. Сам по себе расчет стропил двухскатной крыши не представляет особой сложности.
Как сделать монтаж стропил своими руками – теория и практика
Сооружая кровлю, обычно используют наслонную или висячую стропильную конструкцию. Для оснащения двухскатной кровли чаще всего выбирается наслонная система.
Как правильно положить мауэрлат для крыши – устройство на практике
Система стропил представляет собой тяжелую конструкцию и по этой причине ей требуется высокопрочная и надежная основа. Именно такая функция возложена на мауэрлат для крыши. Что же собой представляет этот элемент кровли?
Как сделать каркас крыши своими руками – технология и устройство
Главным элементом конструкции крыши является каркас, поскольку на него приходится большая механическая нагрузка. По этой причине к нему предъявляются повышенные требования относительно надежности, прочности и долговечности.

Стропильная система крыши — устройство и монтаж стропильной системы дома
Стропильная система – это инженерное сооружение, главной функцией которого является защита дома от тяжести кровельного материала, снежного покрова, сильного ветра и дождя. Без хорошего каркаса не будет надежной и теплой крыши.
Так как на сегодня самый популярный вид кровель – двускатная крыша, остановимся более подробно именно на ее стропильной системе.
Из чего состоит стропильная система двускатной кровли
Несмотря на то, что двускатная кровля является одной из самых простых, планировкой и монтажом ее стропильной системы должны заниматься только профессионалы. Ошибки на любом этапе работ могут повлечь за собой и значительные материальные траты и привести к порче дорогостоящего материала.
Устройство стропильной системы:
Стропильные ноги и мауэрлат
Система стоек, подкосов и ригелей. Необходимы для качественного распределения несущей нагрузки на стены дома. Также обеспечивают систему жесткостью
Сплошная обрешетка (или может быть установлена разреженная обрешетка). Крепится с верхней части на стропильные ноги
Существуют два главных типа стропильной системы : наслонная и висячая. В обоих случаях основной фигурой системы являются стропила для крыши (стропильные ноги), которые укладываются вдоль скатов.
Выбор типа стропильной конструкции зависит от размера кровли и дома, внутреннего размещения опор, длины пролетов и особенностей климата района застройки.
Наслонная стропильная система
Стропила данной системы закрывают кровлю с величиной пролета до 6 метров. Если планируется установка перекрытий с большим пролетом, то рекомендуется установить дополнительную систему из промежуточных опор. Максимально допустимая величина пролета с одной опорой строго до 12 м, если опоры две – до 16 м.
Наслонная стропильная система крыши предполагает наличие стойки с подкосами, которая устанавливается в верхней части между кровельным коньком и фермами. Стропила системы упираются концом или средней частью в верхний ряд стеновой кирпичной кладки или в верхний венец деревянной стены.
Висячий тип
Стропила данной системы устанавливают только с опорой на несущие стены дома без использования промежуточных балок. Висячая система подойдет для здания, собранного из легкого материала. Главное ее достоинство – возможность установки пролетов большой длины. Для обеспечения системы нужной жесткостью и предупреждения съезжания стропил дополнительно устанавливают подкосы, ригеля и стойки.
Для кровли с пролетом менее 8 м стропильная система крыши укрепляется затяжками и стропильными ригелями. Устанавливают последние в верхней части, рядом с коньком. Если пролет крыши больше 8 м, то дополнительно к затяжкам монтируются балки с подкосами.
Затяжки могут быть изготовлены из дерева или металла. Установка висячей стропильной системы с затяжками и опорами практикуется чаще всего на мансардных кровлях. Система позволяет обеспечить подкровельное помещение максимальной защитой.
Особенности стропильной системы мансардной кровли
Мансардное помещение – это жилое помещение. По этой причине монтаж стропильной системы имеет ряд особенностей, которые нужно учитывать:
Часто по архитектурному плану предусмотрено наличие мансардного окна (окна в скатной кровле). В этом случае планировка стропильной системы должна быть произведена обязательно с учетом размеров окон и особенностью их установки
Обычная скатная кровля с не отопляемой мансардой предусматривает наличие слоя теплоизоляции и пароизоляции со стороны чердака. В случае с мансардной кровлей данные слои размещают непосредственно над стропильной системой, поэтому их нагрузку необходимо обязательно также учитывать
Мансардные кровли даже при условии соблюдения всех теплоизоляционных правил нагреваются быстрее, чем чердачные крыши. Поэтому при небольшом углу наклона стропил обязательно потребуется установка снегодержателей
Монтаж стропильной системы двускатной кровли
Начинается работа с установки балочных перекрытий. Вариантов установки два: доски 50*150 мм или 150*150 мм. Первый размер досок подойдет для установки перекрытий нежилого чердака, если же чердак планируется использовать, то укладывают более толстые доски. В случае мансарды перекрытие монтируют непосредственно на несущие стены.
Устанавливаются балки перекрытия по ширине всего здания с отступами в 600 мм от несущей стены. Далее на балки кладется доска – это основание для дальнейшей установки стоек. Монтаж крыши продолжается установкой стропильных ног и фиксацией их ригелями. Первые ставят крайние от стены стропила, затем промежуточные.
Когда стропила дома собраны, устанавливается коньковая балка. Для этих целей потребуется доска размером 50*200 (или 250 мм). Конец балки необходимо обязательно обработать антисептиком и закрыть гидроизоляционной пленкой. Торцевая часть наоборот остается открытой для доступа воздуху. После того как стропильная система крыша собрана, приступают к укладке кровельного пирога.
https://www.youtube.com/watch?v=fOlIW8FXVP8#
Расценки
Итоговая цена стропильной системы может быть разной, все зависит от размера кровли, типа чердачного помещения, климатических условий и стоимости материала. Мы поможем вам купить кровельный материал по выгодной цене и отличного качества. По всем интересующим Вас вопросам вы всегда сможете обратиться к одному из наших менеджеров
Добавить комментарий
строительство, чертеж (схема), угол наклона
Возводя жилой дом или любую другую постройку, важно «по серьезному» относится к каждому из его элементов. Фундамент, стены, утепление, коммуникации – все это будет обеспечивать не только комфорт проживания, но и долговечность вашего жилища. То же самое относится и к крыше. Здесь нужно учитывать множество нюансов и факторов. А что составляется основу крыши, конечно, это стропильная система. Имена эта конструкция будет брать на себе все нагрузки. А из каких элементов состоит стропильная система? Какие этапы ее создания, и какие существуют нюансы возведения? Об этом и пойдет речь в статье.
Основные понятия и предъявляемые требования
Стропильная система крыши является важной частью всей конструкции. Именно она будет распределять все нагрузки, а также поддерживать кровельный материал, утеплитель и другие элементы «пирога».
Стропильная система, как правило, выполняется из древесины. Выбор этого материала обуславливается его положительными сторонами. Во-первых, древесина легко поддается обработки. А это значит, что строительство стропильной системы можно легко выполнить своими руками. Во-вторых, материал достаточно прочный и долговечный. Конечно, это будет соответствовать действительности, если деревянные элементы для стропильной системы крыши будут правильно обработаны специальными пропитками.
Кроме того, древесина отвечает всем требованиям, которые предъявляются к стропильным системам. К таковым, в частности, относится:
В первую очередь стропильная система должна быть жесткой. Устройство всех соединений должно обеспечивать неподвижность, как при усилиях сдвига, так и при усилиях распора. Именно поэтому в основу всей конструкции положен треугольник, создаваемый стропилами.
Небольшой вес. Крыша не должна оказывать слишком сильное давление на стены и фундамент. А именно этими качествами, малым весом, и обладают деревянные стропила. Можно использовать и металлические элементы. Но такой вариант применяется только в том случае, если кровельный материал весит слишком много или на крышу будут монтироваться дополнительные тяжелые конструкции.
При строительстве стропильной системы нужно применять только качественные материалы. Это требования предъявляется ко всем элементам дома. Но если речь идет о стропилах, то к качеству материала нужно отнестись более серьезно.
Кроме того, при возведении стропильной системы обязательно нужно предварительно составить план. Без правильного и верно сделанного чертежа возвести такое сложное устройство, будет невозможно. На плане должны быть указаны все размеры, узлы соединения и другие важные параметры. Лучше всего, чтобы вычисления и сам чертеж сделал профессиональный строитель. В этом случае возвести стропильную систему своими руками будет легче.
Какие виды используются
Устройство стропильной системы крыши – это довольно сложная конструкция. Порой сделать ее своими руками бывает затруднительно. Трудности ее строительства напрямую зависит от вида крыши самой стропильной системы. Если речь идет о первом, то тут специалисты могут предложить большой выбор вариантов. При строительстве дома можно использовать следующие типы крыш:
односкатный вариант – это наиболее простая разновидность. Стропильная система односкатной крыши является самой простой, и вы легко ее сможете сделать своими руками. Такой вариант крыши чаще всего используют при строительстве хозяйственных построек или гаражей, но и для небольшого жилого дома он вполне подходит;
двухскатный вариант – это наиболее часто встречающийся тип крыши. Устройство тут будет посложнее, но построить такую стропильную систему без помощи профессионалов все-таки возможно. Нередко, при желании создать мансардный этаж, используют разновидность двухскатной крыши, ее называют ломанной;
четырехскатная. Здесь специалисты могут предложить несколько вариантов крыши. Это может быть как шатровая, так и вальмовая конструкция. Строительство такой стропильной системы четырехскатной крыши своими руками будет затруднено, особенно если у вас нет достаточного опыта в подобных работах.
Есть еще и комбинированные варианты, но они могут быть еще сложнее. Как правило, при строительстве небольшого частного дома используется двухскатная крыша. Поэтому именно о ней и пойдет речь дальше. Другие варианты (кроме односкатного) имеют более сложное устройство стропильной системы. Поэтому ее возведение лучше доверить профессионалам.
А стропильные системы какого типа применяются при возведении крыши? Тут стоит рассматривать два основных варианта, а именно:
Висячая. Этот вариант системы используется в том случае, если длина стропил не будет превышать шести метров. Его часто используют при возведении крыши над небольшими частными домами. Здесь нижний конец стропил упирается в мауэрлат. Сверху опоры нет. Стропила просто соединяются между собой.
Наслонная. В этом случае стропила могут иметь длину до 16 метров. Такой вариант используется в том случае, если посередине дома проходит дополнительная несущая стена или установлены колонны. На них упирается стойка, на которой держится коньковый прогон. Здесь стропила снизу упираются на мауэрлат, а сверху на прогон.
Второй вариант считается более устойчивым, хотя и требует больших затрат материалов и времени на возведения. Также иногда применяется комбинированный тип стропильной системы. Но такой вариант рассматривают при возведении сложной по своей геометрии крыше.
Выбор стропильной системы зависит от размера дома, и типа крыши. Если речь идет о стандартном доме с шириной не более десяти метров, то тут лучше выбрать двухскатный висячий вариант. Для строений с большими размерами используют наслонную стропильную систему.
Основные элементы
Устройство стропильной системы крыши – это сложная конструкция. В ее состав входят множество элементов. К основным из них, в независимости от типа стропильной системы, входят следующие компоненты:
Мауэрлат. Этот элемент выполняется из деревянного бруса. Его помещают по всему периметру дома. Мауэрлат должен быть точно выверен по горизонтали. Он служит для того, чтобы равномерно распределить нагрузку от стропильной системы по всем стенам. От мауэрлата можно отказаться, если дом построен из деревянного бруса;
Стропила. Этот элемент составляет каркас всей крыши. Стропильная нога определяет уклон скатов и берет на себя основные нагрузки от кровельного «пирога», осадков и ветра;
Затяжка. Этот элемент, как правило, располагается снизу стропильной пары. Устройство некоторых систем подразумевает установку затяжки чуть выше середины треугольника. Этот элемент необходим для того, чтобы стропила не разъезжались;
Обрешетка. Этот элемент может быть как сплошным, так и разряженным. Все будет зависеть от используемого кровельного материала. Например, если применяется мягкий материал (ондулин и ему подобные), то обрешетку делают сплошной. Металлочерепицу и профлист можно укладывать на доски, расстояние между которыми будут от 10 до 50 сантиметров;
Конек. Это верхняя часть крыши. Здесь стропила сходятся, образуя верх треугольника.
Это основные элементы стропильной системы. Но кроме этого, в зависимости от типа и сложности, могут использоваться и другие составляющие. Например, часто в стропильных системах используют стойки и подкосы. Они необходимы для придания устойчивости и прочности всей конструкции. Особенно часто их применяют в тех случаях, когда стропила более шести метров. Также устройство может включать в себя кобылки, прогоны, лежень и так далее.
Кроме того, не стоит забывать и о соединительных элементах. Мест стыковки в стропильной системе довольно много, и каждый узел требует к себе внимания. Часть таких стыков выполняются методом врубки, например, место соединения стропил и мауэрлата. Для других стыковочных узлов используются специальные приспособления (скобы и так далее). Но в любом случае специалисты рекомендуют дополнительно усиливать такие участки, например, при помощи металлических уголков.
Делаем расчеты и составляем план
Стропильная система своими руками – это вполне осуществимая задача. Самое главное – это делать все правильно. Всего одна ошибка, и у вас возникнут проблемы уже в первый год эксплуатации.
Как уже отмечалось ранее, устройство стропильной системы, особенно если речь идет не об односкатной крыше, довольно сложное. Поэтому без предварительных расчетов и составления плана вам не обойтись. А что необходимо рассчитать до начала строительства и, самое главное, как это сделать? Здесь следует воспользоваться следующей информацией от профессионалов:
Выбор угла наклона ската зависит от нескольких факторов. Во-первых, следует учитывать ветровую и снежную нагрузку. Чем больше угол, тем меньше на нем будут скапливаться осадки. При этом крыша будет испытывать большие ветровые нагрузки. Во-вторых, используемый кровельный материал. Каждый производитель указывает свой оптимальный угол наклона. Если его соблюдать, то кровельный материал будет работать более эффективно.
Длина стропил напрямую зависит от размера вашего дома и высоты крыши. Высчитать этот параметр можно использую формулу Пифагора. Выбор высоты крыши определяется как дальнейшим использованием чердака, так и предпочтениями во внешнем виде дома. Пример очень простой, если конек расположен высоко, то под кровлей будет много свободного пространства. При этом дом может смотреться не очень привлекательно. Но тут все зависит от ваших личных предпочтений.
Очень важно, когда составляется схема учитывать сечение используемых элементов и шаг их установки. Эти два параметра связаны между собой. Чем больше шаг, тем толще должны быть стропила. Кроме того, величина сечения зависит и от нагрузок, которые будет испытывать крыша. Стропильная система должна выдержать и снег, и ветер и другие воздействия. Поэтому к подбору сечения и шага монтажа нужно подойти ответственно.
После того, как все параметры определены, составляется схема стропильной системы. В ней указывается расположение всех элементов, узлов соединений, и другие сведения. Только имея на руках такую схему, зная устройство всей конструкции, можно приступать к самому строительству, не боясь сделать ошибок.
Видео по теме:
Чтобы правильно составить план стропильной системы, лучше обратиться к профессионалам. Если вы все хотите сделать своими руками, то можно воспользоваться специальными калькуляторами. Их можно найти в интернете или установить на свой компьютер. Такие программы позволяют правильно сделать все расчеты стропильной системы, учитывая размеры дома и предполагаемые нагрузки.
Посмотрите еще статьи:
ВИДЫ КРОВЕЛЬНЫХ ФЕРМ
В современном обществе все больше и больше внимания уделяется безопасности, и именно поэтому вам необходимо установить в доме самые лучшие из возможных типов стропильных ферм.
Ферма крыши — это в основном конструкция, которая включает в себя один или несколько треугольных элементов, которые включают прямые тонкие элементы, концы которых соединены через узлы.
Важно отметить, что внешние силы, которые здесь появляются, и их реакции действуют только в области узла, но способ построения конструкции позволяет рассеивать эти силы, сколь бы всеобъемлющими они ни были.
Кроме того, соединения в ферме считаются вращающимися, что означает исключение скручивающих сил. Но поскольку существуют разные типы кровельных ферм, давайте выясним, какие из них наиболее популярны и какие особенности они имеют.
Ферма King Post
Эта ферма чаще всего изготавливается из дерева, но ее также можно построить из комбинации стали и дерева. Все сводится к архитектору и конструкции здания. Ферма King Post имеет длину до 8 м, что делает ее идеальной для нескольких типов домов, особенно для небольших.
Ферма Pratt
Это один из самых популярных типов стальных стропильных ферм и довольно экономичный. Этот конкретный тип фермы предлагает некоторые интересные особенности в основном благодаря тому факту, что вертикальные элементы обеспечивают растяжение, а диагональные — сжатие. Важно отметить, что эти фермы можно использовать для пролетов от 6 до 10 метров.
Ферма на стойке королевы
Ферма Queen Post разработана как очень надежная, простая и универсальная ферма крыши, которую можно использовать в любой момент.У него хороший пролет, около 10 м, и его простой дизайн, что делает его идеальным для широкого круга заведений.
Ферма Howe
Ферма этого типа представляет собой сочетание стали и дерева, что придает ей элегантность и привлекательный дизайн. Почти все сделано из дерева, однако элементы натяжения или вертикальные элементы изготавливаются из стали, чтобы обеспечить дополнительную поддержку и надежность!
Одна вещь, которая делает Howe Truss необычной, — это то, что у нее очень большой пролет, так как она может покрывать все, что угодно, от 6 до 30 метров.Это делает его универсальным и очень полезным для широкого спектра типов проектов.
Ферма вентилятора
Как вы можете видеть на фотографиях многих типов стропильных ферм, веерные фермы имеют очень простой дизайн и сделаны из стали. В этой конкретной ситуации фермы образуют ферму крыши fink.
Кроме того, основной характеристикой здесь является то, что верхние пояса разделены на части меньшей длины, так как это позволяет конструкции получить опору для прогонов. Кроме того, вы получаете средний пролет с этим типом, около 10-15 метров, что более чем достаточно для большинства проектов.
Ферма крыши North Light
Ферма крыши North Light подходит для больших пролетов, которые превышают 20 м и достигают 30 м. Это происходит потому, что дешевле добавить ферму с более широким набором решетчатых балок, включающих опорные фермы.
Этот метод является одним из старейших и наиболее экономичных, которые можно найти на рынке, поскольку он позволяет обеспечить надлежащую вентиляцию. Кроме того, из-за этого крыша имеет большее сопротивление.
Если вы ищете типы конструкций стропильных ферм, которые обеспечивают долговечность и универсальность, это очень хороший вариант.Вы можете использовать ее для промышленных зданий, но эта ферма также подходит для гостиных и в целом для очень больших пространств.
Фермы четырехугольной крыши
Они используются для больших пролетов, поэтому их можно встретить в больших помещениях, включая зрительные залы или даже железнодорожные сараи.
Кровельная ферма с параллельными поясами
Эти типы ферм созданы специально для тех из нас, кто хочет заниматься строительством крыши, не имея большого бюджета для начала.
Они сделаны из дерева, и самое лучшее в их использовании — то, что они не требуют балок или несущих стен. Вместо этого они выбирают цельные куски дерева и, таким образом, сокращают трудозатраты, необходимые для работы с ними.
Требуется больше места на чердаке, и пролет может быть не лучшим, но цена может оправдать выбор, если у вас ограниченный бюджет.
Ножничная ферма крыши
Ножничные фермы для крыш особенно часто встречаются в соборах.Он не требует балок или несущих стен, однако не оставляет много места для изоляции, что снижает его энергоэффективность.
С другой стороны, преимущество здесь в том, что сводчатый потолок и вы получаете больше места на чердаке.
Ферма крыши с приподнятым каблуком
Это один из наиболее эффективных типов деревянных стропильных ферм, главным образом потому, что он дает очень хорошее пространство для теплоизоляции, но в то же время предоставляет вам очень хорошую систему структурной опоры.
Для достижения наилучших результатов могут потребоваться некоторые дополнительные материалы, не говоря уже о том, что затраты могут быть немного выше по сравнению с другими типами фермы, но это действительно поможет вам снизить стоимость счета за электроэнергию, так что держите это в разум.
Большинство кровельных ферм легко настроить, но даже в этом случае их так много, что все сводится к вам и дизайну дома, потому что вам обязательно понравится тот, который соответствует вашим потребностям.
Очень хорошая идея — работать с подрядчиком по кровле, чтобы изучить ваш дом и выбрать наиболее подходящую стропильную конструкцию для вашего дома.
Таким образом, у вас будет возможность найти ферму высочайшего качества, соответствующую вашему бюджету, и вы получите гарантированный результат. Изучите типы, которые мы представили в этой статье, а затем выберите лучший, соответствующий вашим потребностям, и вы обязательно оцените результаты!
ФЕРМЫ ВЕДРО
Вальмовая крыша — это разновидность крыши, у которой скаты имеют пологий уклон и имеет тенденцию опускаться к стенам. Вальмовые крыши требуют чрезвычайно сложной системы стропил и стропил.У такой крыши нет ни вертикальных скатов, ни фронтонов. Хотя в наши дни этот вид крыши чаще всего встречается в коттеджах и бунгало, шатровая крыша широко используется в самых разных архитектурных сооружениях.
Чтобы полностью понять систему стропильных ферм вальмовой крыши, мы должны более внимательно изучить различные типы ферм, используемых в вальмовой крыше.
Усеченная стандартная ферма : имеет форму стандартной фермы, но ее верхняя часть обрезана, так что наклон подходит к верхней части бедра.
Ферма с усеченной балкой : Основная ферма, которая лежит на бедренном конце, известна как ферма с усеченной балкой. Он несет вес внешних ферм бедра вместе с весами ферм, домкрата и бедра. Следовательно, это самая прочная из усеченных ферм, поскольку она должна выдерживать все нагрузки.
Вальмовая ферма : Вальмовая ферма отвечает за формирование линии бедра на крыше. Хотя не сильно отличается от полукруглой фермы, набедренная ферма имеет удлиненный верхний пояс, который заканчивается верхом бедра.
Домкратная ферма : Домкратная ферма входит прямо в тазобедренную ферму. Как и поясная ферма, она имеет расширенный верхний пояс, который соединяется с бедренной балкой.
Creeper ферма : это ферма, которая соединяется с тазобедренной фермой без какого-либо удлинения верхнего пояса.
Ножничная ферма : Это модифицированная ферма, созданная для потолка с уклоном. У них одинаковый угол наклона потолка по обе стороны от вершины.
Колокольня ферма : Эта ферма чаще всего встречается в домах Федерации. Верхний пояс имеет 2 разных высоты звука, а нижний — внутренний дворик или балкон.
Ферма тетивы : Они в основном используются для коммерческих зданий, где верхние пояса спроектированы так, чтобы уступать место изогнутой крыше.
Консольная ферма : Это может быть любая другая ферма при условии, что точка опоры находится в пределах пролета, а не на пятке.
Отрезанная ферма : Это могут быть любые фермы, но без каблука.
Полуфермальная ферма : Это полная ферма, отрезанная от вершины.
Обрамление вальмовой крыши:
Теперь, когда мы знаем названия всех видов ферм вальмовых крыш, давайте перейдем к более важному аспекту нашей статьи, а именно. планы стропильных ферм вальмовой крыши.
Обрамление стропильных ферм вальмовой крыши — непростая задача, но если у вас есть подходящие инструменты и правильное руководство, создание вальмовой крыши может быть простой задачей.
Как и двускатная крыша, вальмовая крыша также состоит из обычных стропил вместе с домкратами и шатровыми стропилами. Обрамление вальмовой крыши может быть дороже, чем установка остроконечной крыши, поскольку вам нужно оплатить трудозатраты на создание вальмовой крыши.
Это не только придает более шикарный вид, но и делает здание более устойчивым к ветру.
ПЛАН ВАТОРНОЙ КРЫШИ
Первоначальный этап создания каркаса этой крыши мало чем отличается от остроконечной крыши.Этот этап предполагает поиск прогона обычного стропила. Это позволило бы строителю разместить балки потолка рядом с домкратом и общими стропилами.
Например, предположим, что нам нужно создать вальмовую крышу для здания размером 12х28 футов. На этом этапе мы займемся не скатом крыши, а ходом общих стропил.
Итак, мы должны начать с измерения точной ширины здания, чтобы найти пробег обычного стропила.
Поэтому в данном случае мы будем использовать стропила диаметром 12 дюймов. Воспользуйтесь калькулятором мастера строительства и введите 12 футов. Теперь вычтем толщину коньковой доски разделенную на 2.
.
Это будет около 5 футов 11 ¼ дюйма обычного стропила. Теперь, когда вы знаете длину обычных стропил, вам нужно измерить внешние углы дома, где должны быть размещены вальмы.
После того, как вы выложите общие стропила, вам нужно будет разместить балки потолка рядом с местом, где будут размещены стропила.Можно оставить концы балок потолка открытыми до тех пор, пока не будут установлены вальмовые стропила.
Устройство вальмовой кровли:
Первое, что вам нужно сделать, это установить коньковую доску. После того, как вы установили гребешок, вы узнаете расположение бедер.
Чтобы установить эту доску на крышу, вам потребуется минимум 3 плотника. Кроме того, вам необходимо правильно обрезать 6 обычных стропил и расположить их недалеко от места назначения.
В то время как двое плотников должны быть расположены в центре здания рядом с местом, где заканчивается доска, третий плотник должен передать имущество плотникам посередине.
Теперь вы можете начать с закрепления одного стропила наверху стены рядом с балкой потолка. Плотник посередине должен помочь вам удерживать верхнюю часть в нужном месте.
Теперь идите в противоположную сторону дома и сделайте то же самое. Плотнику, работающему посередине, необходимо, чтобы отвесы лежали вместе и выдерживали нагрузку.
Этот процесс также необходимо повторить с 3-м плотником на противоположной стороне коньковой доски.
Плотник, работающий за пределами стены, должен передать коньковую доску другим работающим посередине.Он также может помочь им соскользнуть между общинами и прибить их вместе.
Королевские общие стропила теперь можно разместить на концах коньковой доски, чтобы зафиксировать конек в окончательном положении. Теперь можно приступить к установке вальмовых стропил.
Эту работу обычно могут выполнять 2 плотника, но опять же, это зависит от размера здания. Всегда начинайте с забивания дна. В это время вы можете установить оставшиеся общие ресурсы, чтобы дать фору хип-домкратам.
Hip Jack Rafters:
Перед установкой стропил домкрата выпрямите бедренный домкрат с помощью струны и временной распорки.
Стропила-домкрат необходимо прибить к противоположной стороне тазобедренного стропила, чтобы оно оставалось вертикальным. Последний шаг заключается в установке фасции перед наложением футляра.
Сборные фермы вальмовой кровли
Однако, если вы хотите избежать всех этих сложностей, вам следует просто выбрать готовые фермы вальмовой крыши.
В большинстве новых домов в США для каркаса используются промышленные стропильные фермы. Они предназначены для замены потолочных балок и стропил, необходимых для традиционного каркаса.
Это не только увеличивает скорость и точность, но и помогает сэкономить на расходах. Любой современный строитель посоветует вам использовать сборные фермы вальмовой крыши, так как их намного проще возвести и в результате значительно меньше затраты.
Преимущества сборных ферм вальмовой кровли:
Во-первых, готовые фермы вальмовой крыши простираются на большее расстояние и могут обойтись без внутренних несущих стен.
Во-вторых, сборные фермы вальмовой крыши намного дешевле, чем каркас крыши, поскольку их длина составляет 2/4 запаса. Это отличается от огромных элементов обрамления, используемых для обычного обрамления потолков и стропил.
Сборные фермы можно легко спроектировать для всех типов потолков или крыш, используемых в большинстве современных домов.
Сборные фермы вальмовой крыши созданы и спроектированы инженерами таким образом, чтобы они могли выдерживать нагрузку на крышу в соответствии с требованиями строительных норм.
Готовые фермы вальмовой крыши можно легко смонтировать за один день. Это приводит к сокращению расходов и, конечно же, к меньшим хлопотам.
Наконец, даже новички могут быть привлечены к установке этих ферм, что еще больше снизит ваши затраты на рабочую силу.
Достоинства вальмовой крыши:
Единая облицовка со всех сторон гарантирует, что можно установить желоба по всему зданию.
Они подходят для жаркой тропической погоды, так как обеспечивают тень со всех сторон.
Поскольку все 4 стороны крыши расположены под углом, это способствует лучшему дренажу и исключает возможность застаивания воды на крыше.
Аэродинамический дизайн этой крыши делает ее идеальной для ветреных и штормовых мест.
Сценическая ферма | Осветительная ферма
Добро пожаловать в itsc
Infinity Truss & Stage Co., Limited
Краткое введение: Infinity Truss & Stage Co., Limited (www.itsctruss.com) — один из самых надежных поставщиков, зарегистрированных в Гуанчжоу, который производит самые безопасные осветительные фермы, переносные подиумы и сценические крыши для индустрии развлечений и аренды. История: Зарегистрировавшись в 2011 году, мы более 9 лет производим и предлагаем самое безопасное и качественное сценическое оборудование. Мы увлечены творческими проектами и поставляем лучшие световые фермы для наших клиентов на рынке развлечений.Как один из самых надежных поставщиков, наши решения для сценических ферм являются самыми безопасными для мероприятий. Маркетинг: Мы привыкли находиться в Гуанчжоу, но теперь мы переехали по новому адресу с часовой поездкой недалеко от Гуанчжоу. Наш коэффициент экспозиции составляет 91% — 100%, в основном маркетинг в США, Великобритании, Тринидаде и Тобаго, Малайзии, Индии, Аргентине, Багамских островах, Барбадосе, Ботсване, Сингапуре, Казахстане, Индонезии, Японии, Корее, Мальдивах, Нигерии, Сент-Китс и Невис, Таиланд, острова Теркс и Кайкос и т. Д.и мы получили хорошую репутацию от наших клиентов. Принципы: Наша команда настаивает на трех принципах: креативные идеи, безопасные продукты, надежное сотрудничество. Креативная идея — это основа любой сценической фермы для индустрии развлечений. Нет ничего невозможного. Одна из наших сильных сторон — воплотить творческие идеи в концепции фермы. Вы ее представляете, а мы ее создаем! Безопасность — один из наиболее важных элементов, которые мы должны учитывать при проектировании и производстве продукции.Высококачественный материал, более 5 лет квалифицированных рабочих и богатые опытные инженеры для обеспечения безопасности сценических ферм. Надежное сотрудничество между покупателями и нашей командой необходимо для того, чтобы все работало хорошо. Мы доверяем и честны со всеми клиентами; Кроме того, все платежи должны быть переведены на банковский счет компании только для защиты от международного хакера; С того момента, как вы нас спросите, мы сохраним вам услугу бесплатно навсегда. Сертификаты: TUV и SGS Заключение: Обладая более чем 9-летним опытом и всемирным маркетингом, мы являемся одним из самых надежных поставщиков сценического оборудования, и мы всегда предлагаем творческие идеи и безопасные продукты для ваших решений.Вся наша продукция сертифицирована TUV и SGS. Приглашаем вас присоединиться к нам и работать вместе для светлого будущего сотрудничества!
ПРОФИЛЬ КОМПАНИИ
Год основания: 2011-08-01
Годовой объем продаж: 1–2,5 миллиона долларов США
Сертификаты: TUV / SGS
Принцип: Креативные идеи, безопасные продукты, надежное сотрудничество.
