5 советов по изготовлению лестницы из уголка и швеллера – Моя дача

Если вам повезло иметь дом или квартиру с двумя этажами, то вопрос сооружения лестницы вас точно должен волновать. Винтовые, маршевые и на больцах, прямые и поворотные – лестницы бывают разные, но какая бы форма ни была выбрана, всем нам хочется, чтобы конструкция была прочной и надежной. Наилучшим образом с этой точки зрения показывают себя лестницы на металлическом каркасе. Использоваться может профильная труба и листовой металл, но более долговечной будет конструкция, созданная на основе швеллера и уголка. Стоит ли браться за изготовление лестницы из уголка и швеллера собственноручно или лучше доверить эту работу профессионалам? Что важно учесть при расчете? Из каких этапов состоит процесс создания металлического каркаса лестницы? Разбираемся со всеми этими вопросами.

№1. Чем хороши лестницы на швеллере и уголке?

Конструкция из швеллера и уголка используется для создания закрытого каркаса, который в итоге будет обшит облицовочными материалами. Правильно выполненный металлический каркас обладает следующими преимуществами:

• высокая прочность при условии качественного сварного шва. Швеллер выдерживает значительно более высокие нагрузки, чем профильная труба, но и стоит, конечно же, дороже;
• за счет комбинирования уголка и швеллера можно соорудить лестницу любой сложности;
• широкие возможности оформления. Металлический каркас может обшиваться деревом, древесностружечными плитами, гипсокартоном, металлом или полимерными материалами. Все металлическое основание полностью прячется под декоративной облицовкой;
• металл не боится перепадов температуры, солнечных лучей, при правильной обработке – устойчив к коррозии, поэтому из него создают как внутренние, так и наружные лестницы;
• лестница из уголка и швеллера при ходьбе не скрипит и не вибрирует.

Если конструкция выполняется своими руками без использования ковки и прочих дорогих элементов, то стоимость такой лестницы будет приемлемой.

Степень сложности зависит от размера и конфигурации лестницы, ну и, естественно, от уровня подготовки исполнителя. Для создания каркаса обычно берут швеллер от №8 до №12, а иногда и выше – все зависит от тех нагрузок, которые будут возлагаться на каркас, так что без расчёта тут никуда.

№2. Делать самому или нанять специалистов?

Оценивая свои силы, надо быть предельно объективным. Если у вас есть достаточный опыт работы со сварочным аппаратом, желание разобраться с принципами расчета лестницы, а также достаточное количество времени и верный помощник, то можно попробовать сделать лестницу из швеллера и уголка своими руками. Если вам предстоит выполнить первый в своей жизни каркас, то лучше отдать предпочтение максимально простой прямой лестнице, так как поворотные и винтовые конструкции – это уже уровень профессионалов.

Если есть хоть малейшие сомнения в своих умениях, лучше сразу обращаться к

специалисту. Но и тут, увы, не все так просто, так как есть большая вероятность нарваться на специалистов слишком широкого профиля, которые знают далеко не все детали, касающиеся сооружения лестниц на металлическом каркасе. Обычные сварщики часто также не в состоянии справится с заданием, так как не знают всех нюансов лестничного дела, и итоге созданный ими прочный каркас будет сложно или невозможно обшить деревом.

Лучше всего обратиться в компанию, которая специализируется именно на изготовлении металлических каркасов для лестниц. В Московской области пионером в данном направлении стал «Завод лестниц на металлическом каркасе», который занимается проектированием, изготовлением и монтажом лестниц из уголка, швеллера и профиля, а также обшивает их по желанию заказчика. Ответственное отношение к своей работе позволяет давать гарантию на каркас 10 лет. Все сварные работы происходят в цеху, что экономит время заказчика. Компания выполняет лестницы любой сложности, а чтобы вы были уверены в качестве, можно посетить производство и все увидеть своими глазами.

Вне зависимости от вашего решения делать каркас самостоятельного или заказывать его у специалистов, основные принципы расчета и этапы работ надо знать, ведь дело касается вашего жилища.

№3. Требования к лестницам

Начнем с того, что все лестницы, которые вы когда-либо видели, отличаются по типу конструкции:

маршевые лестницы – самые простые, популярные и комфортные. Маршем называют непрерывный ряд ступеней. Для максимального удобства в одном марше рекомендуется делать не более 17 ступеней, а если необходимо предусмотреть большее их количество, то лучше дополнительно обустроить межлестничную площадку. Маршевые лестницы могут быть

прямыми (для самостоятельного обустройства – самое то) и поворотными. Последние позволяют сэкономить место без потери комфорта. Среди маршевых выделяют лестницы на косоурах и на тетиве. Косоуры имеют ступенчатую, пилообразную форму, находятся под ступенями. Тетива – наклоненная балка, ступени вставляются в пазы;

лестницы на больцах крепятся к стене болтами или больцами. Внешне кажется, что ступени парят в воздухе, но на прочности конструкции это никак не сказывается, главное, что стена выдержала такую нагрузку;

винтовые лестницы предполагают наличие опорного столба, вокруг которого по спирали располагаются ступени. По удобству он уступает другим видам лестниц, зато позволяет сэкономить массу места.

Когда говорят о производстве каркаса из металла, обычно имеют в виду маршевые лестницы. Впрочем, металлический каркас необязательно обшивать – он может оставаться на виду, но тогда его лучше делать из профиля или и вовсе листов металла (для стиля лофт, например).

Подъем и спуск по лестнице должны быть комфортными, поэтому:

оптимальная ширина лестницы – 80-90 см (точно не менее 70 см). Если больше, то придется усиливать конструкцию, чтобы ступени не прогибались;

оптимальный угол уклона – 30-45 градусов, критическим называют угол в 50 градусов, а все, что еще больше, — это чердачные и приставные лестницы, для постоянного использования они не предназначены;

оптимальная

высота ступени – 15 см, но на практике этого добиться бывает сложно. Лестницы с высотой ступени до 19 см также выходят достаточно комфортными;

оптимальная ширина ступени – 30 см (не менее 27 см уж точно), но и этого в условиях ограниченной площади достичь сложно, поэтому часто идут на хитрость, увеличивая площадь каждой ступени за счет выступающей части над нижней ступенькой. Длина выступающей части не должна быть более 5 см, а свободного пространства (без нависания верхнего элемента) должно быть не менее 10 см;

уголок и швеллеры соединяются сваркой или резьбой. Первый вариант наиболее предпочтителен, позволяет получить более прочную конструкцию. Аварийные и пожарные лестницы могут дополнительно усиливаться.

Как подсказывает практика, идеальную в плане всех параметров лестницу можно соорудить только тогда, когда места на нее отводится очень много

, например, в подъезде многоквартирного дома. Во всех остальных случаях приходится искать компромиссные варианты и экспериментировать.

№4. Расчет лестницы

Главное – правильно произвести все замеры. В этом вопросе лучше быть даже излишне педантичным и занудным, иначе в итоге можно получить совершенно не тот каркас, который хочется. Опытные специалисты советуют перепроверять замеры, сделанные исполнителем, если вы его нанимаете.

На первом этапе необходимо будет измерить следующие параметры:

высота будущей лестницы от пола первого этажа до пола второго этажа. Обратите внимание – не до потолка первого этажа, а до пола второго этажа. Также стоит принять во внимание необходимость проведения работ по выравниванию чернового пола и учесть тип отделочного материала, чтобы понять итоговый уровень пола;

длина проема от торца перекрытия до крайней стены, длину лучше померить несколько раз, так как из-за кривизны поверхностей в разных частях этот показатель может отличаться. При расчетах берут минимальное значение;

ширина проема, от стены до стены, ширину также лучше перепроверить с разных сторон.

Лучше всего производить расчет в специальных программах. Ими, кстати, пользуются профессионалы при проектировании лестницы, но и самостоятельно можно выполнить расчет простой одномаршевой прямой лестницы:

когда определены все исходные параметры и угол наклона лестницы, рассчитываем длину самой лестницы. Сделать это несложно, используя теорему Пифагора. Получается, что пол первого этажа и перпендикулярная ему линия, проведенная к предполагаемому окончанию лестницы на втором этаже, — это катеты прямоугольного треугольника. Пусть длина марша будет 400 см, а высота – 250 см, тогда гипотенуза или длина самой лестницы составит 472 см. Это длина косоуров, которые изготавливаются из швеллера;

количество ступеней зависит от высоты подступенка. Последняя в идеале составляет 15 см, а на самом деле может быть 16, 17, 18 и даже 19 см. Для каждого параметра рассчитывается количество ступенек. Для этого высоту лестницы нужно поделить на высоту подступенка. При высоте лестницы в 250 см получаем: при подступенке 15 см количество ступеней 16,7, при 16 см – 15,6, при 17 см – 14,7, при 18 см – 13,8 и при 19 см – 13,15. Если округлить, то можно строить лестницу с количеством ступеней от 13 до 17;

допустим, выбран вариант с 14 ступенями и высотой подступенка 18 см, тогда глубина каждой ступени будет 400 см/14 = 28,6 см, что является приемлемым значением;

если лестница будет не прямой, то расчет немного усложняется. Благодаря использованию межэтажных площадок и забежных ступенек удается на небольшой площади реализовать максимально комфортную для подъемов и спусков конструкцию. Если заранее нет четких требований, как должна быть расположена лестница, то можно рассмотреть несколько вариантов. Самый простой вариант после прямой лестницы – лестница с одной межэтажной площадкой. Ширина ее будет равняться ширине проема (возьмем за пример 2 м), а стандартной длиной считается 1 м. Если длина шахты составляет 3 м, а на площадку отводится 1 м, то на лестничные марши остается 2 м. При шаговой части 25 см количество ступеней составит 200 см/25 см = 8 ступеней в каждом марше, а если считать площадку как ступень, то общее количество ступеней составит 17 штук. Теперь следует рассчитать высоту подступенника, для чего высоту между этажами нужно поделить на количество ступеней. При высоте 280 см этот параметр составит 280/17 = 16,47 см, округляем до 16,5 см. Отлично! Погрешность, связанная с округлением, компенсируется нижней ступеней, которая будет немного отличаться от остальных. Зазор между маршами должен быть не менее 10 см;

пол второго этажа можно использовать как последнюю ступеньку, тогда высота каждого подступенка снизится примерно на 1 см;

чтобы убедиться, что расчет выполнен верно, можно еще до начала монтажных работ карандашом на стене нарисовать профиль будущей лестницы. Если вдруг не было учтено расположение щитка или радиатора отопления, но данном этапе все это обнаружится. Возможно, придется сделать площадку не четко посередине лестницы, или же внести другие правки. На видео очень хорошо разъяснено, как выполнить расчет лестницы.

Все мы стараемся спроектировать идеальную лестницу, но, увы, это не всегда возможно. Перепроверить свои расчеты и оценить то, насколько комфортной будет конструкция, можно по следующим формулам, где a – шаговая часть, см, а b – высота подступенка, см:

• a – b = 12-15 см;
• a + b = 45-46 см;
• 2b + a = 60-64 см.

Попытайтесь сделать несколько проектов лестницы с разным количеством ступеней, разной высотой подступенка и глубиной шаговой части, просчитать лестницы разной конструкции, а уже потом выбирать из полученных вариантов лучший. Произвести все расчеты не так сложно, как кажется.

При возникновении трудностей, можно заказать проект лестницы у специалистов. Также в сети есть удачные примеры использования готовых проектов из интернета, которые можно немного отредактировать с учетом индивидуальных требований. По составленному проекту закупается металлопрофиль, желательно с небольшим запасом.

№5. Монтаж каркаса лестницы из швеллера и уголка

Изначально стоит позаботиться о наличии всего необходимого. Прежде всего, это сварочный аппарат с электродами, маска, рукавицы и защитные очки. Кроме того, понадобится болгарка, дрель или перфоратор, грунтовка, краска по металлу, а также мелочи вроде рулетки, уровня и карандаша. Новичкам в вопросах сварки рекомендуют пользоваться аппаратами инверторного типа. Если опыта совсем немного, то заранее не мешает потренироваться сваривать на других элементах.

берут швеллер 8-14

Уголок используется для создания ступенек

уголок размером 32*32, 35*35 или 40*40.

Порядок работ по изготовлению и установке каркаса следующий:

четко определить место, где будет установлена лестница. Если одна из тетив (или даже обе) располагается вблизи стены, то это позволит дополнительно укрепить конструкцию, так как появляется возможность выполнить крепление к стене;

длина швеллеров будет равняться расстоянию от пола нижнего этажа до пола верхнего этажа с учетом выбранного наклона. Две заготовки подрезаются болгаркой, затем срез шлифуется напильником или той же болгаркой. Если ширина лестницы более 120 см, то швеллерных опор лучше сделать три;

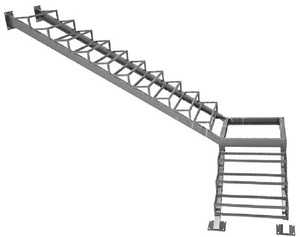

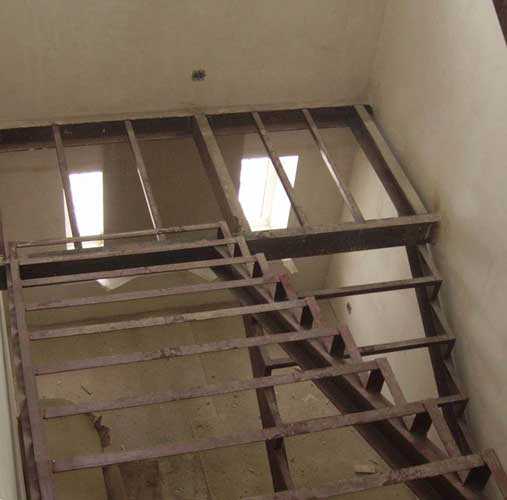

если предполагается наличие лестничных площадок, то монтаж начинают с них;

к полу тетивы крепятся по-разному. Можно забить штыри в пол, а потом к ним приварить швеллеры. При организации стяжки можно позаботиться о металлических закладных, к которым в итоге будут приварены швеллеры. Если стены монолитные, то специалисты рекомендуют делать крепление через арматуру и 50-ый уголок. Для деревянных перекрытий подойдут большие саморезы, а если стены выполнены из газобетона небольшой плотности, то лучше всю нагрузку с лестницы перенести на пол, обустроив опорные ноги;

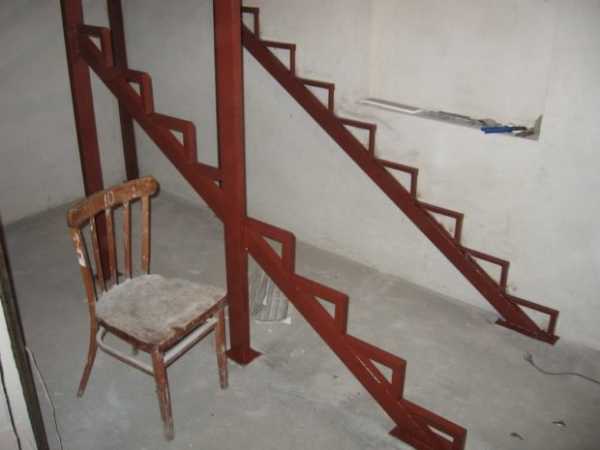

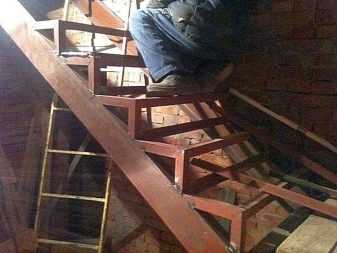

кобылки будут монтироваться на швеллеры и поддерживать ступени. Кобылки делают из уголка, ее размеры повторяют размеры ступени. По сути, кобылка – это Г-образная деталь, где горизонтальная часть равняется ширине ступени, а вертикальная – высоте подступени. Проще всего сделать кобылку из цельного уголка. Достаточно в нужном месте на одной из плоскости сделать вырез в виде прямоугольного треугольника, согнуть уголок до прямого угла и сварить шов. Можно сваривать кобылку из двух отдельных частей;

после того, как швеллеры установлены, приступают к монтажу кобылок. Лучше начинать сверху. Первая ступень будет вровень со вторым этажом или ниже на 16-18 см – все зависит от заранее составленного проекта. Сначала кобылка устанавливается и приваривается на один из швеллеров, потом выравнивается по уровню, чтобы все было строго горизонтально. После этого можно приваривать ее с другой стороны. Сразу же приступают к монтажу кобылки напротив, тщательно следя при этом за уровнем;

все последующие кобылки установить и закрепить легче, так как конец горизонтальной ее части всегда упирается в начало вертикальной части предыдущего элемента;

после того, как все кобылки смонтированы, переходят к самому приятному – установке ступеней, ограждения и прочего декора. Для усиления конструкции к выступающим углам надо дополнительно приварить балку из того же уголка. Если ступени будут из камня или другого тяжелого материала, то лучше на кобылки приварить прямоугольный каркас, изготовленный из того же уголка;

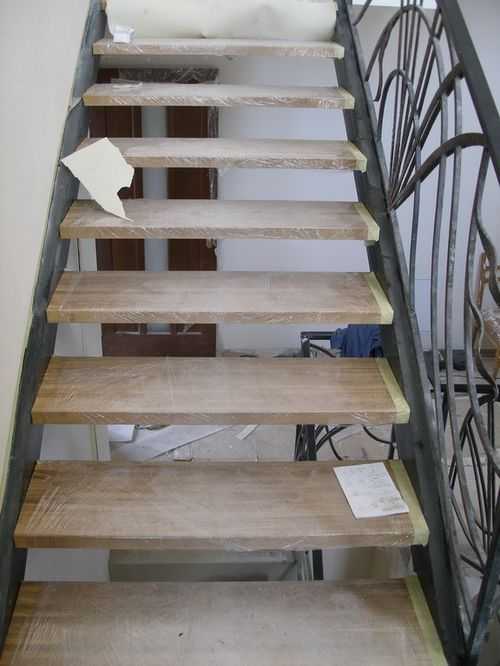

в качестве облицовки для ступеней можно использовать дерево, древесностружечные плиты и даже стекло, для наружных лестниц часто применяют металлический лист со специальными насечками. Если собираетесь монтировать деревянные ступеньки, то на кобылках надо сделать по два отверстия под крепеж с помощью дрели. Дерево крепят саморезами;

перила приваривают к наклонным балкам или кобылкам. Перила предусматривают для всех лестниц с количеством ступеней более трех;

когда каркас собран, все стыки тщательно обрабатывают, убирают заусенцы и наплывы. Затем всю конструкцию необходимо прогрунтовать и покрасить специальными составами для металла. После этого можно переходить к облицовочным работам.

mydacha.info

Лестница из металла своими руками пошаговая инструкция – как сварить ступеньки из уголка?

В наш беспокойный век технического прогресса уже никто не спрашивает «живого» совета, как сделать ту или иную вещь. Сразу заходят в интернет и ищут нужную информацию с подробными выкладками, просматривают видео уроки. Это удобно и практично, появляется возможность получить подробную, а главное бесплатную консультацию по данному запросу. Не преминем и мы воспользоваться возможностью пообщаться виртуально с нашими любопытствующими читателями, дабы просветить их в вопросе как изготавливается металлическая лестница своими руками.

Металлическая приставная лестница без применения сварки

Начать следует с того, что видов лестниц, изготовленных из металла огромное количество. Маршевая, винтовая, приставная – любая из таких конструкций требует навыков сварочных работ и слесарного дела, что, безусловно, не каждому по плечу. Да и сварочный аппарат есть не у каждого желающего чего-либо смастерить. Посему, для начала пошаговая инструкция для «чайников» в слесарном деле по изготовлению приставной металлической лестницы своими руками без сварочных работ. Начнем, как говорится, с элементарного.

Деревянная лестница на металлокаркасе

Для этого нам понадобится уголок с планкой 30 мм. Болгаркой режем два равных куска – опорные вертикали. Размер определяйте сами, в зависимости от желаемой высоты лестницы. После, необходимо нарезать поперечины из того же уголка. Количество поперечин рассчитывайте таким образом, чтобы расстояние между ними в итоге составило 300-350 мм по вертикали. Это оптимальное расстояние, позволяющее удобно взбираться по лестнице, учитывая крутой угол наклона приставной конструкции.

Далее следует в соответствии с ранее проставленными метками на вертикальных частях засверлить отверстия, используя сверло по металлу 8-10 мм. Таким же образом сверлим отверстия по обеим сторонам горизонталей. Крепежными элементами для нашей конструкции послужат болты и гайки  — 8-10 мм, в зависимости от использованного сверла. С внутренней стороны уголка (там где гайка) используйте гровер и шайбу. Лестница собирается быстро, как конструктор. Вам останется лишь подтянуть гайки, используя торцевой или рожковый ключ, предварительно уперев в ровную поверхность концы вертикальных стоек. Так лестница получится абсолютно ровной. После всех этих, не таких уж и сложных, манипуляций новоиспеченную приставную металлическую лестницу можно с чистой совестью красить. Кстати, зайдя на наш сайт и почерпнув там нужную для себя информацию, можно без особого труда смастерить и что-нибудь поинтересней.

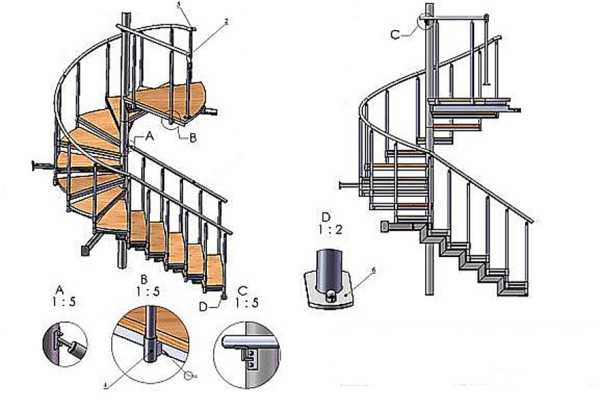

Винтовая металлическая лестница

Наверное, настало время перейти от «конструкций для чайников» к более сложным. Взять, к примеру, металлические винтовые лестницы. К слову сказать, любая лестница (исключая полностью деревянные) имеет несущий металлический каркас. Винтовая лестница в этом плане не является исключением. Тут уж без сварочных работ точно не обойтись. Как правило, такие работы необходимы, чтобы сварить опорную стойку (штангу) и консоли для поддержки ступеней.

Дополнительно сварка может применяться для крепления опорных штырей (или кованых узорчатых элементов) вместо балясин, поддерживающих перила. Обычно, на установленные консоли делают накладки из дерева, и винтовая лестница получается комбинированной. Однако, при желании можно сделать и цельнометаллическую конструкцию. Вместо дерева можно использовать профнастил, вырезанный в размер ступени болгаркой, и приваренный к ней. Такая винтовая лестница, установленная снаружи, запросто выдержит все погодные перипетии. Не забудьте только ее соответствующим образом обработать во избежание коррозии

Ну, все это довольно просто, скажете вы, и, конечно же, зададите вопрос об изящных конструкциях из кованого металла, виденных вами когда-то на картинках и приводящих всех смертных в восторг.

Что вам сказать на это, друзья? Чтобы овладеть подобной техникой обработки металла нужны годы и, конечно же, соответствующий инструмент. Так что, ежели вы не в состоянии заказать подобную конструкцию у профессионалов, то и экспериментировать не стоит. Начните с малого.

Вопросы и ответы

Итак, вас действительно интересуют вопросы изготовления винтовых (или других) лестниц из какого бы то ни было материала? Тогда вам прямая дорога на наш сайт, где в статьях подробно описан процесс и последовательность производства работ, представлены чертежи и проекты, оригинальные решения и различные идеи по изготовлению отдельных деталей и целых узлов лестничных конструкций. Достаточно сделать несколько кликов мышкой и весь тот объем информации, который мы для вас так тщательно подбирали, будет в вашем распоряжении.

Информация предоставлена сайтом: http://lestnitsygid.ru

Как сделать лестницу на второй этаж из металла своими руками

Что нужно знать в первую очередь, когда вы собираетесь создавать лестницу на второй этаж? Конечно же, ее конфигурацию и материалы, из которых будут состоять элементы.

Конфигурации лестничных конструкций

При наличии свободного пространства на первом этаже самым простым вариантом устройства конструкции своими руками будет обычная маршевая лестница. Именно ее сделать легче всего, так как она не требует кропотливых расчетов.

Маршевая лестница – это конструкция, состоящая из ряда прямых ступеней.

Отдельным видом ее является прямая лестница с поворотом на 90 градусов, иными словами, Г-образная конструкция. Такую лестницу на второй этаж можно делать при недостатке свободного пространства для обычной прямой конструкции.

Винтовая лестница для сооружения своими руками представляет довольно сложный вариант. Пошаговая инструкция ее создания включает расчет забежных клиновидных ступеней и радиуса, который и ляжет в основу спиралевидной формы лестницы.

Когда вы решили, где именно будет стоять ваша лестница на второй этаж, определитесь с материалом. Это второй этап в пошаговой инструкции, который определит стоимость конструкции и саму возможность создания лестницы своими руками.

Вы можете выбрать дерево, металл или камень.

Бетонные конструкции на второй этаж рассматривать смысла не имеет, потому как смотрятся они не лучшим образом и достаточно трудно изготавливаются своими руками.

Создание деревянной лестницы своими руками проще всего. Во-первых, материал просто найти и приобрести. Во-вторых, он легко поддается обработке. В-третьих, хорошо сочетается практически с любым интерьером.

Металл также может вполне гармонично сочетаться с внутренним убранством дома, особенно, когда лестница имеет кованые элементы. Но сам материал поддается обработке чуть хуже, чем дерево. Если в первом случае вы абсолютно самостоятельно можете создать любую деталь, то во втором случае, для того чтобы сделать подъемную конструкцию своими руками, вам придется владеть навыками сварки.

Популярными вариантами лестниц являются комбинированные виды, в которых используются оба материала – и металл, и дерево. В таком случае каркас может быть металлическим, а обшивка деревянной. Сверху дерево можно обложить плиткой из натурального или искусственного камня.

Если говорить о выборе дерева, то предпочтение лучше отдавать лиственнице, дубу или буку.

Как сделать металлическую лестницу

Сосна и ель хоть и дешевы, но менее удобны и при строительстве, и в процессе эксплуатации. Не советуют использовать деревья, которые через некоторое время начинают активно выделять смолы.

Следующий этап пошаговой инструкции – определить, каким будет каркас по типу. Лестница может быть либо на косоурах, либо на тетивах, либо на больцах.

Создание деревянной лестницы на косоурах потребует конструирования двух опорных балок с вырезами под ступени, на которые последние и будут устанавливаться. Возможна установка и на одном центральном косоуре. Обычно такие конструкции делают на металлическом каркасе, но придают особое значение креплению.

Тетивы – это опоры ступеней, в которых для последних вырезы сделаны внутри. Таким образом, ступень как бы вставляется в тетиву.

Больца – это штыри, которыми ступени скрепляются друг с другом. Данный вариант металлической или деревянной лестницы может быть выполнен без косоуров или тетив, или только с одной опорой. Обычно лестницу на больцах устанавливают у стены, к которой и крепятся ступени.

Конструкция хороша тем, что не занимает много свободного пространства и идеально впишется в интерьер в стиле минимализм или хай-тек.

Параметры лестницы и их расчеты

Следующий этап в пошаговой инструкции – это расчет элементов металлической и деревянной лестницы своими руками. Что нужно знать для самостоятельного изготовления конструкции?

Вы должны владеть информацией о том, какая у нее будет длина, высота, сколько ступеней в ней будет, какую нужно делать ширину проступи и высоту подступенка. Все это рассчитать достаточно легко.

Высота лестницы – это расстояние от пола до потолка, к которому нужно прибавить толщину перекрытия.

Если пол и потолок разделяют 250 см, то общая высота конструкции будет около 280-300 см. Ширина лестницы – это также важный параметр, который влияет на удобство ее эксплуатации. Но в частном доме ее можно сделать около 90-100 см, так как подниматься и спускаться одновременно будут минимум два человека. Если вы делаете конструкцию лестницы на мансарду своими руками, то ширина ее может быть всего 65-70 см. Если площадь дома вам позволяет, ширина лестничного марша может быть 125 см. Для конструкций с шириной в 90 см обязательным условием является наличие опор с обеих ее сторон. С одной стороны опоры можно делать только в том случае, если лестница будет примыкать к стене. Ширина в 70 см может быть выбрана не только для конструкций, ведущих на мансарду, но и в зданиях, не предполагающих проживания хозяев постоянно. Например, в небольшом двухэтажном садовом домике.

Наклон конструкций в идеале должен варьироваться от 37 до 40 градусов.

Если наклон будет небольшим, лестница займет много места, если наклон, напротив, будет слишком крутым, подниматься по ней будет крайне тяжело.

И все же, основное внимание в пошаговой инструкции уделяется параметрам ступеней, так как от них зависит и длина лестницы, и необходимость или отсутствие таковой в создании маршевой площадки. От ступеней всецело зависит удобство поднятия.

Рассчитать ширину проступи и высоту подступенка можно по специальным формулам. Существует их три вида.

В основе главной лежит параметр величины шага: S=2x+y, где S – это и есть величина шага, х – это величина проступи, у – это высота подступенка. Средняя величина шага, принятая за стандарт, равна 64-66 см.

Другие формулы называются формулами удобства и безопасности.

Если вы хотите своими руками создать безопасную лестницу, рассчитывать параметры элементов ступеней нужно по формуле x+y=45. Если хотите создать удобную лестницу, рассчитывать ступени нужно по формуле x-y=12.

Зная высоту подступенка, вы может вычислить количество ступеней, которое будет у вас в конструкции. Для этого нужно общую высоту лестницы разделить на высоту подступенка.

Конечно, можно воспользоваться и усредненными значениями параметров. Ширина проступи может варьироваться от 22 до 30 см, а высота подступенка от 12 до 20 см.

При количестве ступеней больше десяти, специалисты рекомендуют делать маршевую площадку.

При устройстве лестницы не следует забывать об опорных конструкциях типа перил. Без них можно обойтись только в том случае, если количество ступеней меньше трех. Высота опорных столбов должна быть около 80-100 см. Ширина между балясинами обычно составляет 15 см. Лестницу нужно делать с тем расчетом, чтобы она выдерживала нагрузку около 230 кг, а перила должны остаться устойчивыми при нагрузке в 100 кг.

Если в доме есть маленькие дети, конструкцию, которую вы собираетесь делать своими руками, нужно учитывать соразмерно и с их физическими возможностями забраться по лестнице. Так, высоту подступенка лучше всего делать 12 см и 10 см между балясинами.

Создание лестницы в доме: пошаговая инструкция

Рассмотрим самый простой вариант создания лестницы из дерева на косоурах. Когда все расчеты проведены, а все материалы закуплены, можно приступать к монтажу.

Шаг первый — косоуры

Сначала нужно нанести разметку на доски, отобранные для косоуров, и выпилить зубцы по размерам ступеней с помощью электролобзика. Лучше это делать, прикладывая к доске заранее заготовленное лекало. Работа с деревом хороша тем, что все элементы можно скрепить друг с другом саморезами и гвоздями. Когда косоуры готовы, их нужно установить в отведенной для конструкции место и начинать устанавливать ступени.

Шаг второй — ступени

Поступенки и проступи прибивают к вырезам косоуров. Сами же элементы ступеней выпиливаются из дерева довольно просто по заранее просчитанным параметрам. Если вы желаете сделать своими руками очень надежную конструкцию, ступени лучше всего устанавливать на кобылки, которые фиксируются к косоурам.

Шаг третий – опоры

Когда ступени установлены, лестница практически готова. Осталось лишь установить перила и балясины. Опоры фиксируются к ступеням или косоурам металлическими шпильками. Затем балясины срезаются под выбранным углом лестницы и на них устанавливаются перила.

Шаг четвертый – обработка

Она заключается в шлифовке древесины и ее покраске. Для того чтобы дерево служило долго, на ступени можно положить ковер или отделать их плиткой с рифленым покрытием.

Если вы не желаете создавать простую конструкцию, а хотите видеть в своем доме именно винтовой вариант, то проще заказать комплект элементов и самостоятельно его смонтировать.

При этом следует учитывать, что ступени такой конструкции с одной стороны будут крепиться к стойке, а с другой – к ним будут крепиться перила. Стойку нужно выбирать из металла. Обычно для этого используют трубу с толстыми стенками. Именно в винтовом варианте лестницы часто для ступеней применяют утиный шаг, используя подъемные элементы разных размеров.

Лестницы из металла являются довольно популярными конструкциями. Несмотря на то, что чаще всего их устанавливают в местах общественного пользования, в частном доме металлическая конструкция будет смотреться не хуже. Естественно, лестницу из металла своими руками сделать сложнее.

Металлические лестницы – примеры конструкций и технология работ по монтажу

Если при монтаже деревянной конструкции вам понадобится только материал, лобзик, саморезы и пила, то в данном случае необходимо будет обладать навыками сварки.

Преимущества лестниц из металла

Для начала следует разобраться, а действительно ли конструкция металлической лестницы впишется в ваш интерьер и будет оптимальным вариантом. Конечно, по сравнению с деревянной лестницей у нее есть некоторые преимущества, но существуют и отрицательные стороны.

Лестницы из металла:

• Обладают прекрасной прочностью;
• Не подвержены деформациям с течением времени под воздействием влажности;
• Способны выносить нагрузку в 250 кг;
• Обладают большим сроком службы.

Минусы лестницы металлической:

• Требуют облицовки, так как дизайн часто не вписывается в общий интерьер дома;
• Холодная конструкция, не всегда приятная в эксплуатации;
• Сложность при монтаже своими руками;
• Высокая стоимость комплектующих.

Что же касается коррозии, которая часто является минусом таких конструкций, то при соответствующей обработке металлических деталей или при покупке нержавеющих элементов ее можно избежать.

Кроме того, все недостатки можно исправить. Если интерьер вашего дома изобилует металлическими деталями и выполнен в стиле хай-тек, то облицовка может не понадобиться. Но, чтобы ходить по ней было приятно, ступени можно обшить деревом или постелить специальные накладки.

Сложность установки конструкции из металла своими руками можно облегчить, приобретая модульную лестницу, не требующую сварки. А стоимость деталей во многом зависит от того, какой каркас вы выберите для металлической лестницы.

Изготовление металлической лестницы своими руками

Чтобы выбрать материал для будущей конструкции, нужно определиться с каркасом. Опора для ступеней бывает двух видов: открытый каркас и закрытый.

Стоимость открытого каркаса будет немного выше, потому что в данном случае лестница не будет требовать облицовки, а значит, материал нужно выбирать качественный и эстетически привлекательный. Обычно косоуры таких лестниц из металла своими руками изготавливаются из профиля прямоугольного сечения. Популярной конструкцией косоуров является лесенка, выступы которой сделаны в соответствии с параметрами подъемных элементов.

В чем заключается основная сложность самостоятельного монтажа? В том, что детали нужно сварить так, чтобы швы были не заметны.

Закрытый каркас в обязательном порядке требует облицовки, поэтому для него можно применять обычные швеллеры.

Существует еще один вид металлической лестницы на одном центральном косоуре. Такую конструкцию используют при создании модульных лестниц. При сооружении конструкции каркас и ступени желательно дополнительно усилить, чтобы при нагрузке не происходило деформаций. Обычно однокосоурная лестница своими руками создается со ступенями, не имеющими подступенка.

При выборе металлического материала важно иметь в виду, что он должен хорошо поддаваться обработке и сварке.

Для устройства каркаса своими руками лучше выбирать трубы прямоугольного сечения, швеллеры, а от шпал нужно отказаться. Если вы не можете определиться, что применить – трубу или швеллер, выбирайте первый вариант. У трубы жесткость больше, а значит, вибрировать при ходьбе она будет меньше.

Крепление ступеней

При устройстве каркаса в виде лесенки, ступени из металлического листа крепятся прямо к ним с помощью шпилек и гаек. В других случаях они фиксируются с помощью кобылок. Сначала их нужно приварить на косоур, а затем закрепить на нее подъемный элемент.

Кобылка изготавливается из небольших кусочков металлического листа или трубы и уголков. При устройстве металлической лестницы на одиночном каркасе кобылку лучше всего делать из листа и швеллера.

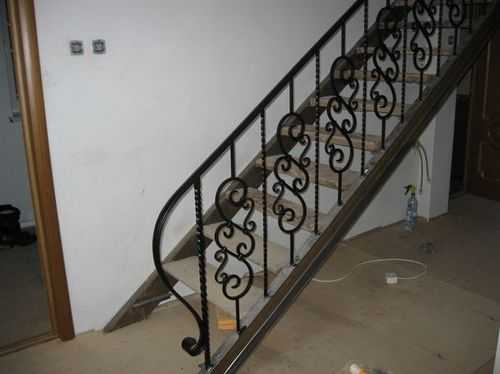

Перила для лестницы из металла

При устройстве металлической конструкции совсем не обязательно для монтажа ограждений использовать металл. Заменить его можно и деревом, которое отлично с ним комбинируется. Однако самым интересным вариантом станут кованые перила, которые обладают довольно привлекательным и необычным дизайном.

Ковка бывает двух видов: горячая и холодная. И если горячую ковку могут осуществить только профессионалы в специальной мастерской, то метод холодной ковки вполне можно освоить и своими руками.

Для холодной ковки своими руками вам потребуется зачистной круги сварочный аппарат, молоток и тиски.

Эскиз перил лучше всего создавать мелом на специально подготовленной для этого площадке, для которого нужно в полный размер нарисовать схематично лестницу. Далее следует нарисовать сами перила.

Эскиз должен быть простым, например, в виде волнообразных линий или веток растений. Впоследствии такие перила можно украсить коваными деталями, которые продаются в специализированных магазинах. Длину деталей перил определяют с помощью веревки, по размерам которой и нарезается с напуском профиль. После нарезки с помощью тисков и молотка профилю придается необходимая форма, а затем все части свариваются. Далее создается рама, к которой и привариваются все куски будущих перил. Все швы обрабатываются зачистным кругом и болгаркой, а после ограждение покрывается краской в зависимости от выбранного дизайна.

Лестница своими руками: конфигурация и расчет

По конфигурации лестница металлическая может быть маршевой и винтовой.

При создании конструкции своими руками лучше обратить внимание именно на маршевый вариант, так как расчет и само создание будет проще. Маршевая лестница может быть выполнена на косоурах или на больцах. В последнем случае у вас получится легкая конструкция, которая будто висит в воздухе.

Больца – это металлические штыри, которые соединяют между собой ступени. С другой стороны подъемные элементы крепятся к несущей стене.

Маршевая конструкция может иметь поворот или же быть прямой. Все зависит от ваших дизайнерских предпочтений и площади, которую вы можете позволить под сооружение конструкции своими руками.

Отдельно стоит сказать и о модульных конструкциях.

В данном случае вам не придется производить ступени, каркас и перила своими руками – все этим элементы будут идти в комплекте. При этом одни и те же детали можно собрать так, что у вас может получиться или поворотная конструкция, или прямая.

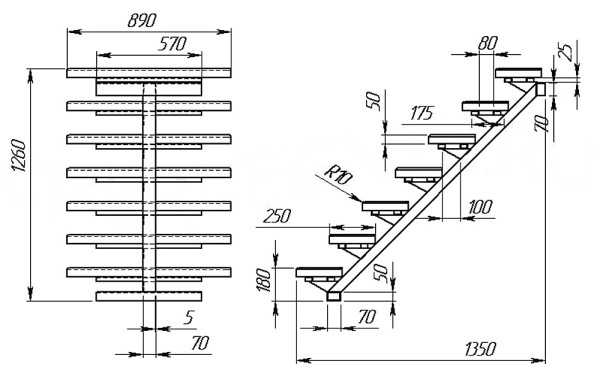

Расчет маршевой лестницы металлической своими руками производится довольно просто.

Сначала выбирается ширина марша. Для частного дома оптимальным ее размером будет 90 см. Далее выбирается наклон. Для удобства подъема лучше остановиться на наклоне в 37-40 градусов.

После определения данных параметров ищется размер ступеней, высота и длина конструкции.

У ступеней металлической конструкции может не быть подступенков.

В данном случае определять нужно ширину проступи и расстояние между подъемными элементами.

Средняя ширина проступи для лестниц в жилых помещениях может составлять от 22 до 35 см. Расстояние между ступенями лучше делать от 12 до 20 см.

Важно помнить, что металл – материал гладкий, но скользкий. Поэтому если в дальнейшем вы не будете облицовывать конструкцию, на ступени лучше наклеить специальные противоскользящие накладки. Также саму поверхность изначально можно сделать ребристой.

Высота лестницы равна сумме расстояния от пола до потолка и толщины перекрытия. После ее нахождения можно определить количество ступеней, разделив высоту лестницы на расстояние между ними. Длина конструкции ищется с помощью умножения ширины проступи на количество ступеней.

Последнее, что важно учесть при создании лестницы металлической, это распределение нагрузки на нее. Она высчитывается с помощью умножения веса всех ее ступеней на коэффициент 1.1. Если вы желаете узнать ее максимальную нагрузку, то умножать надо на коэффициент 1.4. Число, которое вы получите в итоге, укажет, какой вес лестница способна выдержать.

Лестница из швеллера

Лестница из швеллера – прочная и надежная конструкция, изготавливаемая с одним или несколькими маршами, прямой или винтовой конфигурации. Может устанавливаться снаружи или внутри зданий любого назначения – жилого, промышленного или административного. С помощью декоративных элементов из полимеров, древесины, металла и стекла конструкцию адаптируют к любому интерьеру или стилю фасада.

Преимущества лестниц из швеллера и уголка

Для конструкций из прочного стального профиля характерны:

• Устойчивость к повреждениям, высоким и низким температурам. Все элементы обрабатывают грунтовкой с последующим окрашиванием или грунт-эмалью – составом «два в одном». Это обеспечивает стойкость металлоконструкции к влаге.
• Способность ступеней выдерживать значительную нагрузку.
• Простое обслуживание в процессе эксплуатации.
• Широкий перечень возможных конструктивных вариантов – традиционных и оригинальных.

При изготовлении своими руками и отсутствии дорогих элементов – кованых или изготовленных из эксклюзивных материалов – лестница из швеллера имеет вполне доступную стоимость.

Основные условия при проектировании

При проектировании лестницы учитывают основные правила:

• Уклон конструкции для жилых строений – 30-40°.
• Количество ступеней для одномаршевых вариантов должно быть не более 18, двухмаршевых – не более 16 штук на марш.
• В двухмаршевой модели ширина площадки обычно равна ширине маршей.
• Лестницы из швеллера и других видов проката, ведущие в жилом доме на второй этаж, рекомендуется изготавливать не уже 0,8 м.
• Ширина ступени – примерно 30 см, высота – 14-20 см. В домах с детьми или людьми с ограниченными физическими способностями высоту ступеней делают не более 12 см.
• Для стыковки элементов используют сварку или резьбовые соединения. Первый вариант более надежный, поэтому для лестниц с высокой нагрузкой выбирают именно его. Конструкции, выполняющие функции аварийных или пожарных лестниц, дополнительно усиливают.
• Ступени наружных лестниц изготавливают из древесины или рифленого листа.

Варианты конструкций

Лестницы конструируют с различными механизмами фиксации ступеней:

• Тетива. Это опорный элемент, на который опираются ступени. Используется только в паре. Классический вариант, отличающийся наибольшей надежностью.
• Косоур – наклонная балка, на которой сверху на специальной гребенке располагаются проступи. Косоур может быть один или их может быть несколько.
• Мощная центральная опора. К ней крепятся ступени винтовой лестницы.

Маршевая лестница из швеллера с косоурами

Для изготовления мало- и средненагружаемых конструкций обычно используется прокат с П-образным сечением №12 или более. Однако в каждом случае желательно произвести профессиональный расчет нагрузки. Затем с его помощью – определить, какой номер швеллера подходит для сооружения конкретной лестницы.

Как своими руками из профильной трубы сделать стремянку?

Швеллер и уголок в основном используют для изготовления каркаса, полностью скрываемого ступенями и облицовочными материалами.

Краткое описание изготовления простейшего варианта каркаса:

• швеллер располагают с двух сторон от ступеней полками внутрь или наружу;

• из уголка изготавливают гребенки, привариваемые к швеллеру;
• гребенки и перемычки из уголка, соединяющие их, служат опорами для ступеней;
• каркас фиксируют к вертикальным и горизонтальным ограждающим конструкциям анкерами;
• после окончания монтажных работ и испытаний на прочность проводят антикоррозионную обработку всех металлических элементов.

Для облицовки металлической лестницы из швеллера, располагаемой внутри помещения, используют гипсокартонные листы, пластик, древесные материалы, стекло. Ступени изготавливают из дерева, камня, толстого стекла, металла. Главное требование – обеспечение антискользящей поверхности проступей. Для проступей лестниц, располагаемых снаружи, используют рифленый или просечно-вытяжной лист, обладающий хорошими антискользящими характеристиками.

Самостоятельно изготовить из швеллера винтовые и другие сложные лестничные конструкции сложно. И, как правило, для устройства винтовых лестниц или моделей на одном центральном косоуре используют другие виды металлопроката, чаще всего – профильные трубы.

Смотрите также:

interio-style.ru

Как сварить лестницу из металлического уголка – инструкция и видео

Планировка дома очень часто предполагает наличие лестницы, то ли в качестве подъемника на этаж, или на чердак. Имея навыки сварочных работ, не предоставит большого труда изготовить простую металлическую лестницу самостоятельно.

Лестница изготавливается из уголков и приваренной пластины из металла между ними.

О том, как сварить лестницу из металлического уголка с расчетом, будет описано ниже.

Лестница

С чего начать

I.     Основные требования:

• Ширина лестницы в пределах 800÷100мм.
• Ступени лестницы должны быть хорошо видны в любое время суток.
• Обязательная установка перил для лестниц с количеством ступенек больше 3шт.
• Опорные элементы должны выдерживать нагрузку 180÷200 кг, для перил –100 кг.
• Уклон лестницы зависит от места установки:

1. не больше 38° – жилых помещений.
2. не болеше 45° – для квартирных.
3. 63÷74° – для чердачных лестниц.

Расчет угла лестницы

• Между лестницей и стеной должен соблюдаться промежуток 5÷6 см.
• Если лестница устанавливается на постройку из 2-х и больше этажей обязательно необходимо изготавливать, также общий пролет между лестницей и домом.
• Лестница для подъема выше 1-го этажа должна быть пожаробезопасной.

II.     Определится с местом установки

III.     Расчет. Выполнение расчет несущей способности оптимальной поручить специалисту и воспользоваться уже готовыми чертежами. Расчету на жесткость и прочность подлежат балки однопролетные и одноконсольные. Прогиб нагружаемых элементов 1:400, нагрузка 1:300 кг/м²

Расчет ступеней

Оптимальное сочетание параметров лестницы:

2Н+А=0,64 м

где:

Н – высота ступени, оптимальная высота 160÷180мм или 180÷120мм.

А – ширина ступени 200÷320 мм.

Количество ступеней определяется исходя из угла наклона лестницы и размера ступенек. Замеряется общая высота и делится на количество ступеней.

Важно! Высота ступенек должна быть одинаковой.

Высота перил: не меньше 900мм.

Модель лестницы

Пример расчета:

• Высота пролета 2850 мм, высота ступеней берем 160÷170мм. h=2850/160=178, округляем = 190мм, для более комфортного шага и соблюдения пропорции
• Количество ступеней: 2850/190=15 шт.
• Проверяем соотношение: 2*190+260=640 мм.
• Определяем длину АВ: 260 мм*15шт=3900мм.; СВ = 2850мм.

АВ²=е²+в²=x²; АВ=3900²+2850²=4830 мм=4,83 м и 5мм для профиля.

Обратите внимание! Чем более пологой будет лестница, тем больше потребуется затрат на материалы.

В случае если при расчете ступень, оказывается недостаточной глубины, для установки стопы, ее можно удлинить, за счет нависания верхней ступеньки над нижней, допускается максимальное увеличение до 50мм.

Удлинение ступеньки

IV.     Чертеж. Основными элементами металлической лестницы являются: уголок, швеллер и двутавр. Ступеньки могут быть из листов металла или решетки, отделанные специальным защитным или декоративным материалом. Отделка зависит от места установки конструкции, к универсальной можно отнести дерево и камень. При использовании лестницы вне помещения могут быть использованы специальные профилактические накладки.

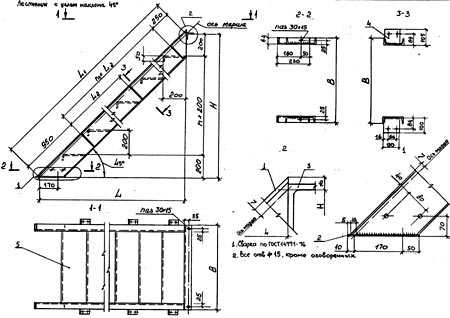

Чертеж лестницы в двух вариантах.

Материалы и инструмент

I.     Материалом для ступеней берется листовая, или решетчатая черновая сталь толщиной 2÷3мм

II.     Заготовки:

• Уголки 45 х 45 мм.
• Швеллера габаритами 150 х 200 мм, толщиной материала 8мм или двутавровая балка. Вместо швеллера может быть использована более жесткая профильная труба, что позволит уменьшить вибрацию при ходьбе. Чем легче профиль тем он менее надежен, это необходимо учитывать при создании лестницы.

Обратите внимание! Детали из обычной нержавеющей стали и алюминия необходимо обязательно окрашивать.

III.    Инструменты и средства защиты:

• Сварочный аппарат, электроды.
• Защитная одежда в виде маски, рукавиц и очков, необходимых при механообработке.
• Грунтовка и краска.
• Болты и гайки, сварочный шов.
• Диски отрезные.
• Диски шлифовальные.
• Рулетка и разметочный карандаш.
• Стеллаж.
• Тиски.

Выполнение работ

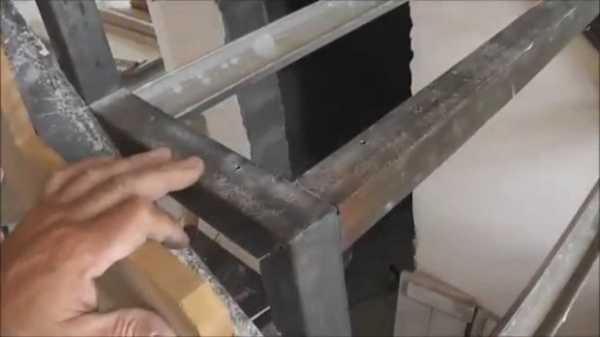

I.          Из имеющихся заготовок уголков изготовить уголки необходимых размеров и с помощью сварки соединить в Г форму в правом и левом варианте. В процессе работы все острые углы должны быть отшлифованы. Следить за качеством выполнения шва.

II.          Под кронштейны можно доварить еще и кобылки, вырезанные из арматуры.

III.          Выполнить на косоурах как правом, так и левом, разметку под установку швеллеров ступенек.

IV.          Затем произвести установку балки, верхнюю часть установить анкерными болтами к стене, а нижнюю привариить к металлической площадке.

V.          Согласно нанесенной разметке осуществить приварку ступеней: кобылок и опорных узлов, изготовленных из уголков.

VI.          Приварку осуществлять с контролем горизонтальности по уровню и вертикальности.

Контроль уровня

VII.          Выполнить соединение между собой косоуров с помощью уголков, размер которых равен ширине ступеньки.

VIII.          Выполнить приварку ходовой части ступеней и подступени.

IX.          Выполнить установку поручней. Приварку уголков выполнять по наружной части косоуров.

X.          Покрыть лестницу грунтовкой и дать высохнуть. Осуществить покраску всех элементов конструкции.

Более подробно о том, как сварить лестницу из металлического уголка на видео:

Лестница – это ответственный и сложный узел для изготовления. Но при правильном расчете и соблюдении техники безопасности, работа и результат порадует глаз и кошелек.

Вконтакте

Facebook

Twitter

Google+

lestnitsahouse.ru

Чертежи металлической лестницы: расчеты и схемы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц Вернуться к оглавлению

Содержание материала

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера.
3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
5. Лестницы могут быть как простой схемы, так и замысловатой.
6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

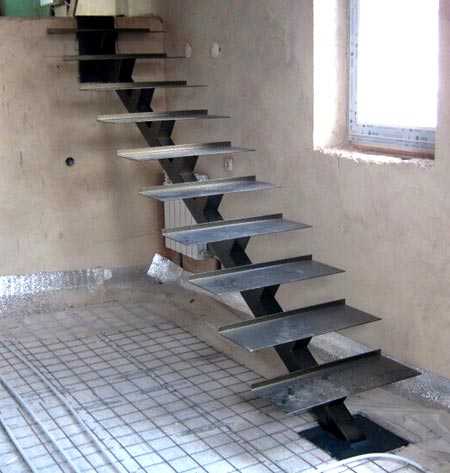

   Смонтированный каркас металлической лестницы

Недостатки

1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Вернуться к оглавлению

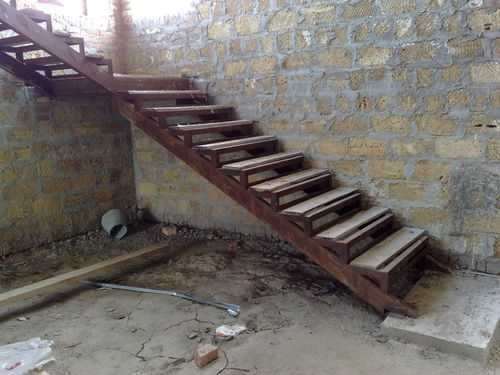

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

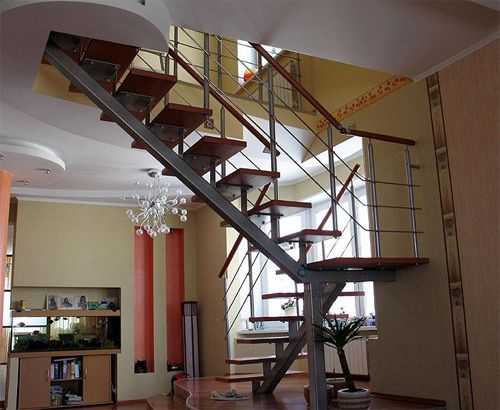

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Вернуться к оглавлению

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

• Рулетку с максимальной длиной;
• Измеритель уровня поверхностей;
• Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

• Остро заточенный карандаш или черный маркер с тонким стержнем;
• Лист бумаги или ватман;
• Линейка;
• Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

   Схема с размерами металлической лестницы

3. Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
4. Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
5. Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

Вернуться к оглавлению

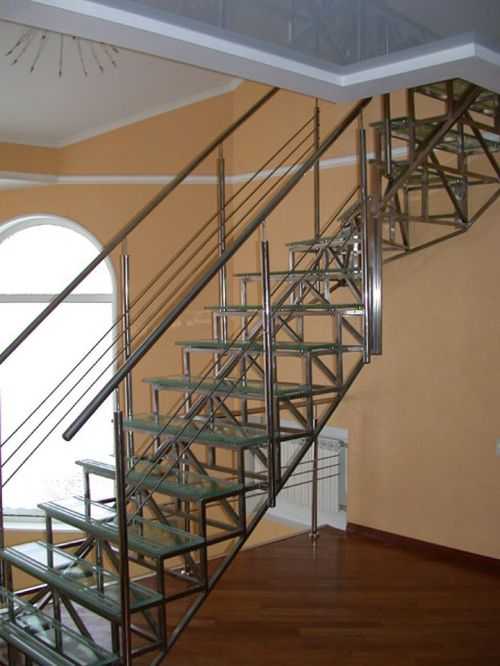

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Винтовыми	Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа. Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения. Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.
Маршевыми	Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием. Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления. Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.
Навесными	Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена. Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу. Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

Вернуться к оглавлению

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

Это поможет:

• Сделать процесс установки быстро;
• Самостоятельные чертежи сэкономят средства;
• Включить в процесс разработки плана будущей конструкции фантазию;
• Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
• Ощутить себя настоящим хозяином дома;
• Исключить банальные шаблоны из стен собственного дома;
• Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Вернуться к оглавлению

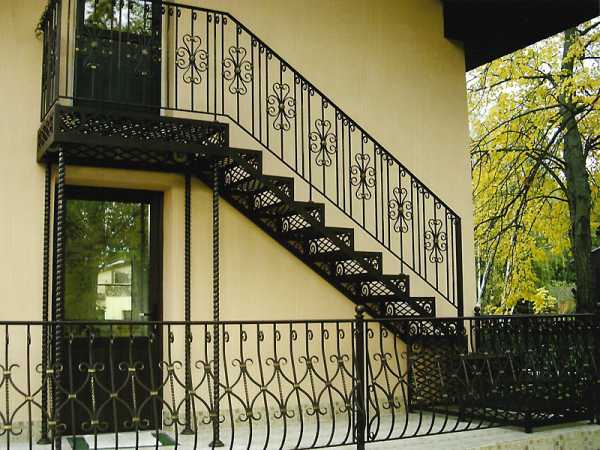

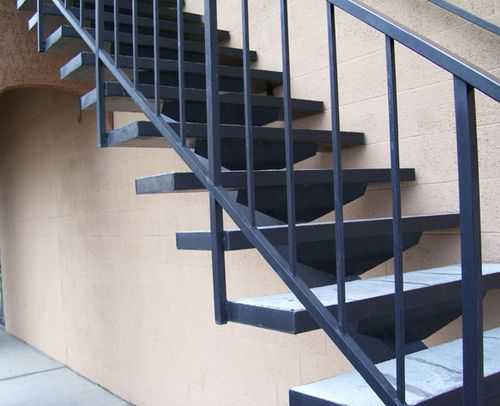

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

1. Материал не портиться от влияния климатических факторов.

   Крепление сваркой металлических косоуров

2. При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.
3. Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.
4. Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.
5. Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором. Схема модульной лестницы из металла

   Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома.

2. Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.
3. Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

proekt-sam.ru

5 советов по изготовлению лестницы из уголка и швеллера

Содержание статьи

Если вам повезло иметь дом или квартиру с двумя этажами, то вопрос сооружения лестницы вас точно должен волновать. Винтовые, маршевые и на больцах, прямые и поворотные – лестницы бывают разные, но какая бы форма ни была выбрана, всем нам хочется, чтобы конструкция была прочной и надежной. Наилучшим образом с этой точки зрения показывают себя лестницы на металлическом каркасе. Использоваться может профильная труба и листовой металл, но более долговечной будет конструкция, созданная на основе швеллера и уголка. Стоит ли браться за изготовление лестницы из уголка и швеллера собственноручно или лучше доверить эту работу профессионалам? Что важно учесть при расчете? Из каких этапов состоит процесс создания металлического каркаса лестницы? Разбираемся со всеми этими вопросами.

№1. Чем хороши лестницы на швеллере и уголке?

Конструкция из швеллера и уголка используется для создания закрытого каркаса, который в итоге будет обшит облицовочными материалами. Правильно выполненный металлический каркас обладает следующими преимуществами:

• высокая прочность при условии качественного сварного шва. Швеллер выдерживает значительно более высокие нагрузки, чем профильная труба, но и стоит, конечно же, дороже;
• за счет комбинирования уголка и швеллера можно соорудить лестницу любой сложности;
• широкие возможности оформления. Металлический каркас может обшиваться деревом, древесностружечными плитами, гипсокартоном, металлом или полимерными материалами. Все металлическое основание полностью прячется под декоративной облицовкой;
• металл не боится перепадов температуры, солнечных лучей, при правильной обработке – устойчив к коррозии, поэтому из него создают как внутренние, так и наружные лестницы;
• лестница из уголка и швеллера при ходьбе не скрипит и не вибрирует.

Если конструкция выполняется своими руками без использования ковки и прочих дорогих элементов, то стоимость такой лестницы будет приемлемой.

Степень сложности зависит от размера и конфигурации лестницы, ну и, естественно, от уровня подготовки исполнителя. Для создания каркаса обычно берут швеллер от №8 до №12, а иногда и выше – все зависит от тех нагрузок, которые будут возлагаться на каркас, так что без расчёта тут никуда.

№2. Делать самому или нанять специалистов?

Оценивая свои силы, надо быть предельно объективным. Если у вас есть достаточный опыт работы со сварочным аппаратом, желание разобраться с принципами расчета лестницы, а также достаточное количество времени и верный помощник, то можно попробовать сделать лестницу из швеллера и уголка своими руками. Если вам предстоит выполнить первый в своей жизни каркас, то лучше отдать предпочтение максимально простой прямой лестнице, так как поворотные и винтовые конструкции – это уже уровень профессионалов.

Если есть хоть малейшие сомнения в своих умениях, лучше сразу обращаться к специалисту. Но и тут, увы, не все так просто, так как есть большая вероятность нарваться на специалистов слишком широкого профиля, которые знают далеко не все детали, касающиеся сооружения лестниц на металлическом каркасе. Обычные сварщики часто также не в состоянии справится с заданием, так как не знают всех нюансов лестничного дела, и итоге созданный ими прочный каркас будет сложно или невозможно обшить деревом.

Лучше всего обратиться в компанию, которая специализируется именно на изготовлении металлических каркасов для лестниц. В Московской области пионером в данном направлении стал «Завод лестниц на металлическом каркасе», который занимается проектированием, изготовлением и монтажом лестниц из уголка, швеллера и профиля, а также обшивает их по желанию заказчика. Ответственное отношение к своей работе позволяет давать гарантию на каркас 10 лет. Все сварные работы происходят в цеху, что экономит время заказчика. Компания выполняет лестницы любой сложности, а чтобы вы были уверены в качестве, можно посетить производство и все увидеть своими глазами.

Вне зависимости от вашего решения делать каркас самостоятельного или заказывать его у специалистов, основные принципы расчета и этапы работ надо знать, ведь дело касается вашего жилища.

№3. Требования к лестницам

Начнем с того, что все лестницы, которые вы когда-либо видели, отличаются по типу конструкции:

• маршевые лестницы – самые простые, популярные и комфортные. Маршем называют непрерывный ряд ступеней. Для максимального удобства в одном марше рекомендуется делать не более 17 ступеней, а если необходимо предусмотреть большее их количество, то лучше дополнительно обустроить межлестничную площадку. Маршевые лестницы могут быть прямыми (для самостоятельного обустройства – самое то) и поворотными. Последние позволяют сэкономить место без потери комфорта. Среди маршевых выделяют лестницы на косоурах и на тетиве. Косоуры имеют ступенчатую, пилообразную форму, находятся под ступенями. Тетива – наклоненная балка, ступени вставляются в пазы;
• лестницы на больцах крепятся к стене болтами или больцами. Внешне кажется, что ступени парят в воздухе, но на прочности конструкции это никак не сказывается, главное, что стена выдержала такую нагрузку;
• винтовые лестницы предполагают наличие опорного столба, вокруг которого по спирали располагаются ступени. По удобству он уступает другим видам лестниц, зато позволяет сэкономить массу места.

Когда говорят о производстве каркаса из металла, обычно имеют в виду маршевые лестницы. Впрочем, металлический каркас необязательно обшивать – он может оставаться на виду, но тогда его лучше делать из профиля или и вовсе листов металла (для стиля лофт, например).

Подъем и спуск по лестнице должны быть комфортными, поэтому:

• оптимальная ширина лестницы – 80-90 см (точно не менее 70 см). Если больше, то придется усиливать конструкцию, чтобы ступени не прогибались;
• оптимальный угол уклона – 30-45 градусов, критическим называют угол в 50 градусов, а все, что еще больше, — это чердачные и приставные лестницы, для постоянного использования они не предназначены;
• оптимальная высота ступени – 15 см, но на практике этого добиться бывает сложно. Лестницы с высотой ступени до 19 см также выходят достаточно комфортными;
• оптимальная ширина ступени – 30 см (не менее 27 см уж точно), но и этого в условиях ограниченной площади достичь сложно, поэтому часто идут на хитрость, увеличивая площадь каждой ступени за счет выступающей части над нижней ступенькой. Длина выступающей части не должна быть более 5 см, а свободного пространства (без нависания верхнего элемента) должно быть не менее 10 см;
• уголок и швеллеры соединяются сваркой или резьбой. Первый вариант наиболее предпочтителен, позволяет получить более прочную конструкцию. Аварийные и пожарные лестницы могут дополнительно усиливаться.

Как подсказывает практика, идеальную в плане всех параметров лестницу можно соорудить только тогда, когда места на нее отводится очень много, например, в подъезде многоквартирного дома. Во всех остальных случаях приходится искать компромиссные варианты и экспериментировать.

№4. Расчет лестницы

Главное – правильно произвести все замеры. В этом вопросе лучше быть даже излишне педантичным и занудным, иначе в итоге можно получить совершенно не тот каркас, который хочется. Опытные специалисты советуют перепроверять замеры, сделанные исполнителем, если вы его нанимаете.

На первом этапе необходимо будет измерить следующие параметры:

• высота будущей лестницы от пола первого этажа до пола второго этажа. Обратите внимание – не до потолка первого этажа, а до пола второго этажа. Также стоит принять во внимание необходимость проведения работ по выравниванию чернового пола и учесть тип отделочного материала, чтобы понять итоговый уровень пола;
• длина проема от торца перекрытия до крайней стены, длину лучше померить несколько раз, так как из-за кривизны поверхностей в разных частях этот показатель может отличаться. При расчетах берут минимальное значение;
• ширина проема, от стены до стены, ширину также лучше перепроверить с разных сторон.

Лучше всего производить расчет в специальных программах. Ими, кстати, пользуются профессионалы при проектировании лестницы, но и самостоятельно можно выполнить расчет простой одномаршевой прямой лестницы:

• когда определены все исходные параметры и угол наклона лестницы, рассчитываем длину самой лестницы. Сделать это несложно, используя теорему Пифагора. Получается, что пол первого этажа и перпендикулярная ему линия, проведенная к предполагаемому окончанию лестницы на втором этаже, — это катеты прямоугольного треугольника. Пусть длина марша будет 400 см, а высота – 250 см, тогда гипотенуза или длина самой лестницы составит 472 см. Это длина косоуров, которые изготавливаются из швеллера;
• количество ступеней зависит от высоты подступенка. Последняя в идеале составляет 15 см, а на самом деле может быть 16, 17, 18 и даже 19 см. Для каждого параметра рассчитывается количество ступенек. Для этого высоту лестницы нужно поделить на высоту подступенка. При высоте лестницы в 250 см получаем: при подступенке 15 см количество ступеней 16,7, при 16 см – 15,6, при 17 см – 14,7, при 18 см – 13,8 и при 19 см – 13,15. Если округлить, то можно строить лестницу с количеством ступеней от 13 до 17;
• допустим, выбран вариант с 14 ступенями и высотой подступенка 18 см, тогда глубина каждой ступени будет 400 см/14 = 28,6 см, что является приемлемым значением;
• если лестница будет не прямой, то расчет немного усложняется. Благодаря использованию межэтажных площадок и забежных ступенек удается на небольшой площади реализовать максимально комфортную для подъемов и спусков конструкцию. Если заранее нет четких требований, как должна быть расположена лестница, то можно рассмотреть несколько вариантов. Самый простой вариант после прямой лестницы – лестница с одной межэтажной площадкой. Ширина ее будет равняться ширине проема (возьмем за пример 2 м), а стандартной длиной считается 1 м. Если длина шахты составляет 3 м, а на площадку отводится 1 м, то на лестничные марши остается 2 м. При шаговой части 25 см количество ступеней составит 200 см/25 см = 8 ступеней в каждом марше, а если считать площадку как ступень, то общее количество ступеней составит 17 штук. Теперь следует рассчитать высоту подступенника, для чего высоту между этажами нужно поделить на количество ступеней. При высоте 280 см этот параметр составит 280/17 = 16,47 см, округляем до 16,5 см. Отлично! Погрешность, связанная с округлением, компенсируется нижней ступеней, которая будет немного отличаться от остальных. Зазор между маршами должен быть не менее 10 см;
• пол второго этажа можно использовать как последнюю ступеньку, тогда высота каждого подступенка снизится примерно на 1 см;
• чтобы убедиться, что расчет выполнен верно, можно еще до начала монтажных работ карандашом на стене нарисовать профиль будущей лестницы. Если вдруг не было учтено расположение щитка или радиатора отопления, но данном этапе все это обнаружится. Возможно, придется сделать площадку не четко посередине лестницы, или же внести другие правки. На видео очень хорошо разъяснено, как выполнить расчет лестницы.

Все мы стараемся спроектировать идеальную лестницу, но, увы, это не всегда возможно. Перепроверить свои расчеты и оценить то, насколько комфортной будет конструкция, можно по следующим формулам, где a – шаговая часть, см, а b – высота подступенка, см:

• a – b = 12-15 см;
• a + b = 45-46 см;
• 2b + a = 60-64 см.

Попытайтесь сделать несколько проектов лестницы с разным количеством ступеней, разной высотой подступенка и глубиной шаговой части, просчитать лестницы разной конструкции, а уже потом выбирать из полученных вариантов лучший. Произвести все расчеты не так сложно, как кажется.

При возникновении трудностей, можно заказать проект лестницы у специалистов. Также в сети есть удачные примеры использования готовых проектов из интернета, которые можно немного отредактировать с учетом индивидуальных требований. По составленному проекту закупается металлопрофиль, желательно с небольшим запасом.

№5. Монтаж каркаса лестницы из швеллера и уголка

Изначально стоит позаботиться о наличии всего необходимого. Прежде всего, это сварочный аппарат с электродами, маска, рукавицы и защитные очки. Кроме того, понадобится болгарка, дрель или перфоратор, грунтовка, краска по металлу, а также мелочи вроде рулетки, уровня и карандаша. Новичкам в вопросах сварки рекомендуют пользоваться аппаратами инверторного типа. Если опыта совсем немного, то заранее не мешает потренироваться сваривать на других элементах.

В качестве балок для лестницы обычно берут швеллер 8-14, реже используют двутавр. Труба также может использоваться, но она менее прочная, обычно ее применяют для лестниц, которые не будут обшиваться. Уголок используется для создания ступенек – для балок он не подходит ввиду невысокой прочности, но бывают случаи, когда свариваются два уголка. Для создания опор ступеней берут уголок размером 32*32, 35*35 или 40*40.

Порядок работ по изготовлению и установке каркаса следующий:

• четко определить место, где будет установлена лестница. Если одна из тетив (или даже обе) располагается вблизи стены, то это позволит дополнительно укрепить конструкцию, так как появляется возможность выполнить крепление к стене;
• длина швеллеров будет равняться расстоянию от пола нижнего этажа до пола верхнего этажа с учетом выбранного наклона. Две заготовки подрезаются болгаркой, затем срез шлифуется напильником или той же болгаркой. Если ширина лестницы более 120 см, то швеллерных опор лучше сделать три;
• если предполагается наличие лестничных площадок, то монтаж начинают с них;
• к полу тетивы крепятся по-разному. Можно забить штыри в пол, а потом к ним приварить швеллеры. При организации стяжки можно позаботиться о металлических закладных, к которым в итоге будут приварены швеллеры. Если стены монолитные, то специалисты рекомендуют делать крепление через арматуру и 50-ый уголок. Для деревянных перекрытий подойдут большие саморезы, а если стены выполнены из газобетона небольшой плотности, то лучше всю нагрузку с лестницы перенести на пол, обустроив опорные ноги;
• кобылки будут монтироваться на швеллеры и поддерживать ступени. Кобылки делают из уголка, ее размеры повторяют размеры ступени. По сути, кобылка – это Г-образная деталь, где горизонтальная часть равняется ширине ступени, а вертикальная – высоте подступени. Проще всего сделать кобылку из цельного уголка. Достаточно в нужном месте на одной из плоскости сделать вырез в виде прямоугольного треугольника, согнуть уголок до прямого угла и сварить шов. Можно сваривать кобылку из двух отдельных частей;
• после того, как швеллеры установлены, приступают к монтажу кобылок. Лучше начинать сверху. Первая ступень будет вровень со вторым этажом или ниже на 16-18 см – все зависит от заранее составленного проекта. Сначала кобылка устанавливается и приваривается на один из швеллеров, потом выравнивается по уровню, чтобы все было строго горизонтально. После этого можно приваривать ее с другой стороны. Сразу же приступают к монтажу кобылки напротив, тщательно следя при этом за уровнем;
• все последующие кобылки установить и закрепить легче, так как конец горизонтальной ее части всегда упирается в начало вертикальной части предыдущего элемента;
• после того, как все кобылки смонтированы, переходят к самому приятному – установке ступеней, ограждения и прочего декора. Для усиления конструкции к выступающим углам надо дополнительно приварить балку из того же уголка. Если ступени будут из камня или другого тяжелого материала, то лучше на кобылки приварить прямоугольный каркас, изготовленный из того же уголка;
• в качестве облицовки для ступеней можно использовать дерево, древесностружечные плиты и даже стекло, для наружных лестниц часто применяют металлический лист со специальными насечками. Если собираетесь монтировать деревянные ступеньки, то на кобылках надо сделать по два отверстия под крепеж с помощью дрели. Дерево крепят саморезами;
• перила приваривают к наклонным балкам или кобылкам. Перила предусматривают для всех лестниц с количеством ступеней более трех;
• когда каркас собран, все стыки тщательно обрабатывают, убирают заусенцы и наплывы. Затем всю конструкцию необходимо прогрунтовать и покрасить специальными составами для металла. После этого можно переходить к облицовочным работам.

Если определенные навыки работа с металлом и сварочным аппаратом есть, то соорудить простую одномаршевую лестницу будет вам вполне под силу. Собрать каркас для винтовой или поворотной лестницы намного сложнее – эту работу лучше доверить профессионалам, а, зная все основные этапы проектирования и создания каркаса, вы сможете контролировать работу специалистов и задавать уточняющие вопросы.

remstroiblog.ru

Лестница из швеллера и уголка своими руками

Лестница из швеллера и уголка – особенности и нюансы

Довольно часто в строительстве для изготовления лестниц используют профильный металл. При их установке внутри помещения каркас могут дополнительно облицовывать деревом или гипсокартонном для улучшения внешнего вида, а иногда его просто окрашивают. Все зависит от стиля и предназначения помещения, материальных возможностей и приоритетов владельца, а также дизайнерских задумок. Существует множество конструкторских решений, наиболее распространенным из которых является металлическая лестница из швеллера и уголка. Ее устанавливают как внутри, так и снаружи дома. Нередко такие конструкции встречаются в подвалах.

Конструктивные особенности

Любая лестница должна быть удобной и надежной. Косоуры или тетивы из швеллера обеспечивают ей значительный уровень прочности, поэтому устанавливать такие конструкции можно даже в помещениях, где предполагаются максимальные нагрузки. Главное, чтобы стыковые соединения (сварные, болтовые или заклепочные) их выдержали.

Наклонные элементы из швеллера выдерживают большие нагрузки на прогиб, а ребра жесткости увеличивают их прочность. К полу, а в некоторых случаях и к стене, каркас крепится при помощи анкерных болтов. Металлические уголки служат опорой для ступеней, а место их установки определяется в зависимости от конструктивных особенностей лестницы.

В случае необходимости монтажа поворотной лестницы, на швеллерах делают загибы. Для этого в местах поворота вырезают клинья, балку нагревают, перегибают и сваривают. Для усиления сварных швов дополнительно на месте стыка приваривают пластину из стали. Но этот процесс является слишком ответственным и трудоемким, поэтому рекомендуется металлические лестницы делать прямомаршевыми, а если без поворота обойтись нельзя, то наилучшим вариантом будет монтаж промежуточной площадки.

Зачастую металлические каркасы облицовывают деревом, стеклом, плиткой или камнем, декорируют коваными элементами. Под любой стиль находятся интересные решения. В этом случае получается неплохое сочетание более дешевой несущей основы из швеллеров, соединенных между собой в нескольких местах, и опор для ступеней, выполненных их уголков, с более дорогостоящей отделкой.

Уличные лестницы облицовывают достаточно редко, проступи на них укладывают из рифленых или просечно-вытяжных листов, а подступенки и вовсе не делают.

Для безопасности передвижения лестница из швеллера и уголка ограждается перилами. Они могут изготавливаться из различных материалов и иметь простую или замысловатую форму, в зависимости от месторасположения и замысла дизайнера. Многое в оформлении зависит и от материального благосостояния заказчика.

Преимущества и некоторые нюансы

Достоинств у лестницы из швеллера и уголка достаточно много, среди которых можно отметить следующие:

• неприхотливость в уходе;
• стойкость к механическим воздействиям и атмосферным влияниям;
• отсутствие скрипов и вибрации;
• визуальная легкость необлицованной конструкции;
• широкие возможности оформления.

Следует отметить, что швеллер можно устанавливать по-разному. Если его полки обратить наружу, то внешне конструкция приобретет определенную изюминку. А если полки повернуть внутрь, то лестничный каркас станет прочнее.

Изготовление маршевой лестницы

Металлическая лестница служить будет достаточно долго и надежно, но для ее установки потребуются определенные навыки и умение работать со сварочным аппаратом, который есть не в каждом доме. Поэтому целесообразнее пригласить специалиста, иначе готовый марш может оказаться несколько перекошенным. Но если опыт работы с металлом имеется, можно смело приступать к работе.

Традиционно лестницу изготавливают из двух швеллеров и нарезанных по размеру уголков. Вначале сваривают опорную раму, затем каркас для ступеней. Он может устанавливаться двумя способами:

• сверху швеллера;
• с внутренней стороны рамы.

В первом случае уголки приваривают к верхним полкам швеллера. А второй вариант предусматривает предварительный крепеж уголков к наклонным балкам изнутри. К ним, в дальнейшем, приваривают остальные элементы каркаса ступеней. Сварные швы зачищают и шлифуют, металл грунтуют антикоррозийными смесями и покрывают красящими составами.

Готовая конструкция будет иметь достаточно большой вес, поэтому для ее установки желательно воспользоваться подъемным механизмом. Если такой возможности нет, то необходимо привлечь достаточное количество помощников. И только после монтажа и закрепления лестничного марша можно приступать к оформлению ступеней, облицовке лестницы и установке перил.

06.07.2014 в 20:07

Делаем лестницу из швеллера своими руками

Преимущества лестницы из швеллера

Для того чтобы смонтировать металлический каркас, можно воспользоваться уголком, швеллером, профильной трубой или металлическим профилем. Наибольшую популярность при изготовлении своими руками получили лестницы из уголков и швеллеров. Используя гипсокартон или деревянные панели, можно произвести отделку.

Благодаря применению швеллера, мы получаем целый ряд преимуществ :

• Широкие возможности оформления.
• Прочность, благодаря которой будущая конструкция способна выдерживать большие нагрузки.

Главное условие для обеспечения прочности — качественные стыковые соединения.

• Способность выдерживать максимальные нагрузки на прогиб.
• Отсутствие посторонних шумов при ходьбе – каркас, выполненный из швеллера, не скрипит и не вибрирует.
• Простота ухода – металл при правильной обработке не подвержен коррозии.
• Стойкость к влиянию атмосферных осадков и ультрафиолетового излучения.
• Стойкость к механическим воздействиям.
• Лёгкость монтажа.
• Широкий простор для дизайна – комбинируя уголки и швеллеры, можно соорудить конструкцию любой формы.
• Возможность сконструировать лестницу любого типа.

Наиболее популярен для самостоятельного изготовления закрытый каркас. Он предполагает, что конструкция, собранная из уголка и швеллера, будет скрыта с помощью ступеней, облицовочных материалов и декоративных перил. При этом аккуратность швов не имеет значения, ведь они будут зашиты другими материалами. Условие только одно — способность выдерживать высокие нагрузки.

В качестве материала для этих целей подойдут практически универсальные швеллеры с номером от восьмого до двенадцатого. Можно использовать и выше, но это приведёт к удорожанию конструкции. Чтобы не сомневаться в выборе, стоит сначала рассчитать нагрузки на каркас и его длину.

Расчёт лестницы

Особых правил для расчёта лестницы из швеллера нет :

• Для начала стоит сделать замеры помещения — высота от пола первого до пола второго этажа, проекция лестничной конструкции на пол помещения, размеры проёма.
• Далее определяемся с длиной лестницы. Она будет напрямую зависеть от угла наклона. Так, наиболее комфортными считаются цифры в пределах от 30 до 45 градусов.
• Ширина лестницы. Этот параметр должен быть не менее 90 сантиметров. При большей ширине рекомендуется усиливать конструкцию, чтобы не произошёл прогиб ступеней.
• Параметры ступени. Наиболее комфортными величинами являются 30-40 сантиметров для проступи и 20-25 сантиметров для подступенка. При этом для более точного расчёта стоит воспользоваться следующими формулами:

1. формула удобства: e — j = 12 см;
2. формула безопасности: e + j = 46 см.
3. формула шага: 2 j + e = 62 (60-64) см;

Где e — размер проступи, а j — размер подступенка.

• Если лестничный марш предполагает наличие забежных ступеней, то стоит учитывать, что узкая часть проступи должна быть не менее 10 сантиметров, а средняя — не менее 20 сантиметров и при этом одинаковой у всех ступеней.

Чтобы уменьшить площадь, занимаемую лестничной конструкцией, без ущерба для комфортности эксплуатации, можно сделать проступь немного выступающей на несущую конструкцию. При этом такой выступ не должен превышать четырёх сантиметров.

Изготовление каркаса

Изготовление каркаса лестницы из швеллера

Как правило, изготовление лестничной конструкции предусматривает использование двух швеллеров. Их нарезают в соответствии с размером уголков. Первым этапом идёт сваривание опорной рамы, а затем переходят к каркасу для ступеней, который устанавливают либо сверху швеллера, либо располагая по внутренней стороне рамы. Если рассматривать первый способ, то тут необходимо приварить уголки к верхней полке швеллера. При втором крепление уголков происходит на наклонные балки изнутри конструкции.

Если говорить о закрытом каркасе, то конструкция будет представлять из себя несущую основу. Для того, чтобы её смонтировать, уголки приваривают к швеллерам, после чего используют попарное соединение их между собой. Уголки будут служить опорой, на которой монтируют ступени.

Для надёжности крепления элементов ступени важно правильно выбрать толщину уголка. Она зависит от материала обшивки и предполагаемой нагрузки.

Существует два способа укладки ступеней на уголки :

1. Непосредственно крепление сверху конструкции, тем самым закрывая уголок.
2. Второй способ предусматривает установку дополнительной рамы, которая приваривается к уголку. В неё и помещается проступь ступени, оказываясь окружённой металлом.

Для обеспечения максимальной устойчивости каркаса необходимо произвести крепление лестничной конструкции к полу и стене. Для этого используют анкерные болты. Но есть ещё более надежный способ — бетонирование нижней части конструкции каркаса.

После того как все работы со сваркой закончены, необходимо зачистить и отшлифовать сварные швы. После чего металлические элементы рекомендуется прогрунтовать антикоррозийными смесями, затем произвести покрытие красящими составами.

Для облицовки лестницы из швеллера подойдут самые различные материалы — гипсокартон, дерево, стекло или даже камень. Выбор будет зависеть от того, какое стилистическое решение вы захотите придать лестничной конструкции. Если речь идёт об организации лестницы вне дома, то можно использовать металлический рифлёный лист. Такую уличную конструкцию можно украсить кованными перилами.

Облицовка ступеней лестницы рифлёными листами

Маршевая лестница отличается простой конструкцией. А вот при создании лестницы винтового или поворотного типа потребуются особые умения. Много времени уйдёт на то, чтобы просто произвести замеры мест поворота, вырезание клиньев, нагревание профиля для сгиба его в необходимую форму и, наконец, приваривание металлических пластин, чтобы повысить прочность изгиба. Для работы потребуются профессиональные навыки сварщика, поэтому, если вы не обладаете таковыми, лучше отказаться от изготовления своими руками в пользу привлечения специалистов.

По окончании работ с созданием каркаса необходимо перейти к обработке лестницы грунтовкой, покраске и отделке. К этому этапу стоит приступать только после того, как убедитесь в надёжности всех креплений. Установку ступеней и перил производят также после обработки.

Лестница из швеллера своими руками

Сегодня благодаря активному развитию передовых технологий сварки и металлообработки становится возможным производство металлических изделий более высокого качества и оригинального дизайна. Повышение мастерства в сфере ковки и сварки позволяет многим мастерам создавать еще более сложные ювелирно созданные изделия из металла. Прогресс достиг и сферу производства лестничных конструкций. Сегодня лестница из швеллера своими руками выполняется все чаще. Подробнее расскажем о том, каким образом она может выглядеть, и какие ее виды популярны среди населения в последнее время.

Преимущества

Среди достоинств подобных конструкций можно назвать следующее:

1. При условии защиты металла от коррозийных процессов, такая лестница отличается устойчивостью к любым атмосферным явлениям, а так же к перепадам температурного режима;
2. Конструкция отличается воздушностью;
3. Благодаря свойствам швеллера, из которого такая лестница произведена, она характеризуется прочностью и стойкость к механическим повреждениям;
4. Подобная лестница неприхотлива в процессе эксплуатации;
5. Ступени такого сооружения не будут сгибаться даже под довольно ощутимым весом. Они так же не вибрируют и не станут издавать скрипы;
6. Благодаря структуре материала и широким возможностям его обработки дизайнеры могут создавать самые непредсказуемые и оригинальные работы, как видно на фото;
7. Если при создании изделия не применяется такая техника обработки металла как ковка, то стоимость строительных работ не будет отличаться своей дороговизной.

Металлическая лестница с деревянными степенями

В виду того, что в холодный период времени подобные конструкции из швеллеров могут замерзнуть и покрыться слоем льда, их ступени нужно выполнять только из рифленой стали или из дерева.

Наружное применение

Если же Вы задумали создать изделие из металла на второй этаж и поместить ее не внутрь дома, а снаружи, то Вам будет полезно прочить статью до конца.

И действительно, не всегда у хозяев есть возможность соорудить своими руками лестничную конструкцию внутри дома. Иногда внутреннее пространство дома настолько ограничено, что никакая, будь-то даже самая простая, конструкция в него не поместиться.

В таком случае можно сконструировать маленькую воздушную лесенку из металлического швеллера вокруг дома, как показано на фото. Она не только будет отличаться своей функциональностью, но и своеобразно украсит фасад здания и придаст ему современный облик.

Весьма разнообразные материалы используют при создании современных лестниц. Такими материалами выступают:

• металлические профили;
• профильные трубы;
• стальные листы;
• арматурная сталь.

При этом косоуры нередко выполняют из уголка или швеллеров.

Самостоятельное конструирование

Собственноручное сооружение металлической конструкции происходит поэтапно:

1. Швеллеры, которые опираются на основание, держат опорную конструкцию. Этот этап сопровождается подбором основных параметров конструкции. Необходимо также учитывать толщину материала для облицовки;
2. Если покрасить швеллер, обращённый своими полками наружу, то он будет смотреться довольно привлекательно; Если же его полки обращены внутрь, то каркас такого изделия отличается повышенной прочностью, но при этом уменьшается лестничная ширина;
3. Для того чтобы снизить расход строительного материала, ступень можно изготовить из уголка и вмонтировать внутрь швеллера;
4. Чтобы придать конструкции большую прочность, нужно наварить косынки на ее внутреннюю полку таким образом, чтобы на них опирался край ступени, как показано на видео.

Открытый центральный и двойной косоур

Производство металлических лестниц с открытым косоуром нужно начинать с конструирования этой детали. Он будет выполнять несущую функцию. Материалом для создания этого элемента выступает профильная прямоугольная труба, которая стыкуется из горизонтальных, вертикальных заготовок. Однако перед этим в обязательном порядке нужно определиться с параметрами будущих ступеней, а так же с тем, какое их количество потребуется. Все швы потребуется обработать угловой шлифмашинкой.

Никелированная площадка или уже готовые ступени монтируются на косоуры. Для того, чтобы ступени были защищены от прогибания, по бокам одиночного косоура устанавливаются консоли.

Специальные программы визуализации помогут понять, насколько правильно Вы выполнили расчеты параметров будущей лестницы, а так же оценить, как она впишется в общую атмосферу дома.

Подведем итоги

Если у Вас присутствует хотя бы малейший опыт сварочных работ, тогда выполнить сварную лестницу из металлических швеллеров своими руками будет не сложно. Тем более, что многие ее элементы можно приобрести уже в готовом виде. Останется изготовить только несколько модулей и собрать все в единую конструкцию.

Источники: http://semidelov.ru/mar/lestnitsa-iz-shvellera-i-ugolka-osobennosti-i-nuansy/, http://7lestnic.com/svoimi-rukami/delaem-lestnicu-iz-shvellera-svoimi-rukami.html, http://2ladders.ru/lestnica-iz-shvellera

lestnica-mpl.ru

Металлические лестницы своими руками чертежи и расчеты

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

• На одном косоуре (опора располагается посередине ступени).
• На косоурах (ступень крепится на опору).
• На тетивах (опора сбоку ступени).
• На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
• Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

• Минимальная ширина — не менее 900 мм.
• Постоянный уклон лестничного марша.
• Мощное ограждение, которое справится с нагрузкой в 100 кг.
• Глубина ступеней от 270 мм.
• Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

• высота и ширина ступени;
• уклон;
• размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

• прочность;
• разнообразие форм и их сочетаний;
• возможность комбинирования с другими материалами;
• долговечность;
• небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

• Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
• Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
• Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
• Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

• Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
• Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
• Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
• Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
• Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
5. Лестницы могут быть как простой схемы, так и замысловатой.
6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

• Рулетку с максимальной длиной;
• Измеритель уровня поверхностей;
• Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

• Остро заточенный карандаш или черный маркер с тонким стержнем;
• Лист бумаги или ватман;
• Линейка;
• Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.

Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.

Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

• Мерить высоту обязательно под требуемым наклоном;
• Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

Высота и схема металлической лестницы

При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

• Сделать процесс установки быстро;
• Самостоятельные чертежи сэкономят средства;
• Включить в процесс разработки плана будущей конструкции фантазию;
• Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
• Ощутить себя настоящим хозяином дома;
• Исключить банальные шаблоны из стен собственного дома;
• Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

1. Материал не портиться от влияния климатических факторов.

Крепление сваркой металлических косоуров

При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.

Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.

Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.

Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

Схема модульной лестницы из металла

Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.

Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Источники: http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html

lestnica-mpl.ru
