Теплообменники вентиляции

Ремонт теплообменников

Ремонт теплообменников приточных установок можно отнести к разряду постоянных сервисных задач, ведь выход из строя калорифера является явлением постоянным, особенно в периоды резкого похолодания.



Основной причиной приводящей к необходимости ремонта теплообменника, является его разморозка.

Наша компания предлагает комплексное обслуживание теплообменников:

• Ремонт теплообменников
• Очистка и промывка теплообменников
• Поставка запасных частей
• Замена уплотнений
• Увеличение мощности
• Консультации

Сложность ремонта теплообменника зависит от его состояния: количества поврежденных участков, силы повреждений, условий работы. Но даже в запущенных случаях нередко выгоднее обратиться за услугами ремонтной бригады, чем приобрести и установить новый дорогостоящий агрегат.

Нередко проблемы в эксплуатации систем вентиляции и кондиционирования воздуха в зимнее время связаны с нарушением требований к обслуживанию инженерной системы летом. Промывка теплообменника, удаление загрязнений с поверхностей пластин – является обязательным мероприятием.

Если очистка агрегата не была произведена вовремя, то в зимнее время теплообменник может не обеспечить нагрев теплоносителя в системе до необходимого уровня.

В результате, теплоноситель, циркулирующий по контуру системы, может замерзнуть, что приведет к разморозке теплообменников, повреждению контура, а это парализует работу системы вентиляции и кондиционирования. В связи с этим специалисты настойчиво рекомендуют соблюдать эксплуатационные требования и своевременно производить очистку теплообменника.

Звоните нам: 8 (495) 921-40-56  или оставьте заявку на обратный звонок!

Внимание, акция! Есть смета на инженерию? Присылайте смету конкурентов нам для оценки и получите персональную скидку! Подробнее…

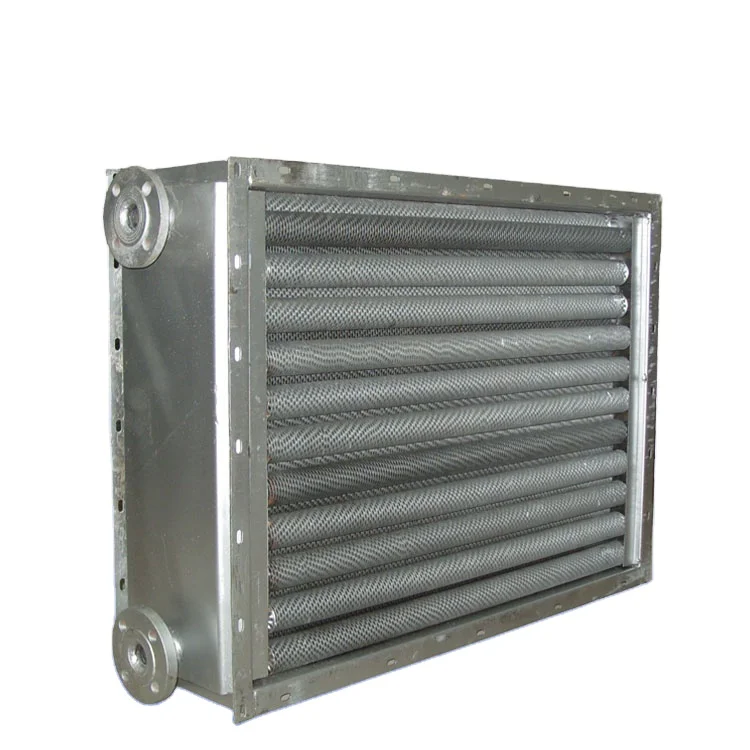

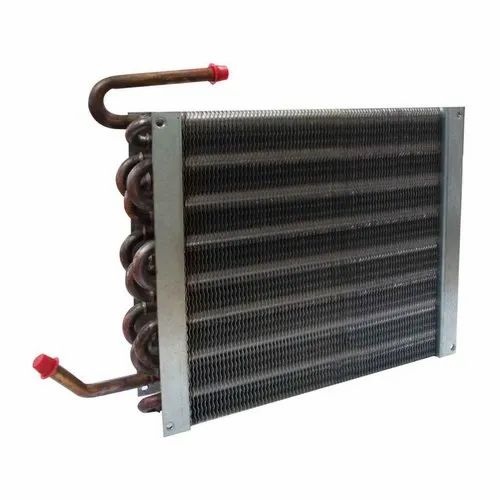

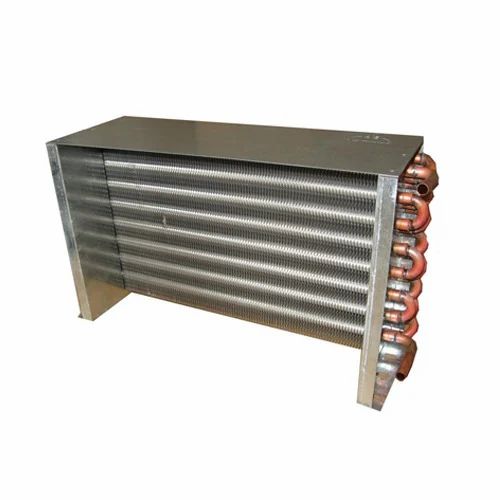

Вот так выглядит теплообменник:

до ремонта	после ремонта

Запрос коммерческого предложения

Имя

Имя

Email(Обязательно)

Телефон

Время звонка

Запрос коммерческого предложения

Файл

Приложите файлы по необходимости

Перетащите сюда файлы или

Допустимые типы файлов: pdf, txt, jpg, jpeg, png, gif, doc, docx, ppt, pptx, odt, zip, dwg, xls, xlsx, zip, Макс. размер файла: 64 MB.

Phone

Это поле используется для проверочных целей, его следует оставить без изменений.

ВНИМАНИЕ!


Предоставляем скидку 50% на проектные работы
по системам ОВиК и ВК для любых объектов*.


*При заключении договора на поставку и монтаж оборудования


проектирование — бесплатно!

Потёк теплообменник. Причины. Следствия. Варианты решений.

Самой частой причиной протекания теплоносителя из теплообменника является «разморозка». Так на профессиональном языке называют процесс замерзания теплоносителя внутри теплообменника и последующий разрыв стенок медных трубок теплообменника. Когда жидкость замерзает, она расширяется в объёме. Если свободного объёма нет, то она начинает создавать избыточное давление на стенки медных трубок, которые не выдерживают и, в конце концов, разрываются. Детектировать такую ситуацию очень просто: если края разрыва рваные и вывернуты наружу, то можете смело говорить о разморозке теплообменника.

Причины замерзания теплоносителя могут быть следующие:

1) Теплообменник не слили после окончания зимнего сезона.

По нормам эксплуатации, из жидкостных теплообменников необходимо полностью сливать теплоноситель и продувать их воздухом после завершения сезона их работы (зимнего периода для нагревателей и летнего периода для охладителей), если не предусмотрено их круглогодичной работы.

Если не слить теплоноситель из теплообменника и оставить его заполненным, например, на лето, то кроме повышения риска корродирования металла и засорения теплообменника за лето ничего не произойдёт. Однако при наступлении переходного периода года, когда нагревание воздуха ещё не требуется, но в ночные период температура наружного воздуха может опускаться до 0С, данный теплообменник будет обдуваться холодным воздухом. При этом находящийся в теплообменнике теплоноситель обязательно замёрзнет и разорвёт стенки трубок.

2) Некорректно работает автоматика.

Но современным нормам каждый теплообменник должен быть подключён к узлу регулирования. Данный узел выполняет задачу управления температурой и расходом теплоносителя через теплообменник. Если система автоматического регулирования дала сбой, то клапан подачи теплоносителя может закрыться полностью или частично. Это приведёт к снижению скорости теплоносителя в теплообменнике или же полной остановке его протока. В это время теплообменник будет продолжать обдуваться холодным уличным воздухом с температурой до -35 С.

3) Неправильное расположение капиллярного термостата.

Данная причина известна далеко не всем и знают о ней только опытные сервисные инженеры.
Практика эксплуатации приточных установок показывает, что воздушные клапаны, в большинстве случаев, не являются полностью герметичными и через них возможен минимальный проток воздуха, даже, когда они полностью закрыты.

В этом случае, клапан закрыт, но существует незначительный перепад давлений воздуха в помещении и на улице, то через такой клапан будет происходить минимальный подсос холодного воздуха. Холодный воздух будет распространяться по дну центрального кондиционера. Если капиллярный термостат установлен так, что он не покрывает полностью площадь оребрения теплообменника, а захватывает только центральную часть, то сигнала о недопустимой температуре воздуха не поступит. Нижние трубки теплообменника будут находиться в зоне холодного воздуха и теплоноситель в них замёрзнет.

Разница между HRV и ERV

Все дома нуждаются в вентиляции, естественной или механической с системой ERV или HRV. Здания и дома больше не строятся с утечкой тепла и влажным воздухом, как раньше; теперь мы строим их как можно герметичнее, особенно пассивные дома или дома, сертифицированные LEED. Это делает механическую вентиляцию незаменимой в этих высокоэффективных домах за счет установки вентиляционных теплообменников HRV или ERV. Ключевые вопросы:

• Сколько свежего воздуха достаточно?

• Сколько свежего воздуха поступает через ограждающие конструкции?

• В чем разница между ERV и HRV?

• Как выбрать между HRV и ERV?

Необходимость свежего воздуха в домах и лучший способ обеспечить его являются важными вопросами. Рекуперация энергии из отработанного воздуха становится обычным явлением в холодных регионах, и это могут делать два типа оборудования — HRV (вентиляция с рекуперацией тепла) и

ERV (вентиляция с рекуперацией энергии). Чтобы прояснить это, мы сначала рассмотрим, почему вентиляция так важна, а затем объясним варианты и их наилучшее применение.

Вплоть до последних нескольких десятилетий дома были настолько проницаемы для проникновения воздуха, что в них просачивалось достаточное количество холодного сухого воздуха, чтобы удовлетворить потребности жильцов и гарантировать, что дома не будут повреждены влагой. Говорят, что эти дома «дышат», но это все равно, что дышать через кожу, а не через нос.

В зоне с холодным климатом это означало, что холодный и сухой зимний воздух нужно будет согревать, а также увлажнять, попав в дом – иначе называемые сквозняками, а летом горячий и влажный воздух будет попадать в дом, если вы хотел или нет.

В настоящее время, во имя энергоэффективности, дома строятся в соответствии с гораздо более высокими стандартами воздухонепроницаемости и строительные нормы и правила по всей Северной Америке обновляются, чтобы отразить это, поэтому системы механической вентиляции необходимы для поддержания здорового качества воздуха в помещении для следующих целей: причины:

Сколько свежего воздуха достаточно?

Людям очень трудно обнаружить низкие уровни загрязняющих веществ в воздухе , даже если они представляют опасность для здоровья. Идеальная домашняя система вентиляции должна включать в себя датчики, которые могут обнаруживать наличие чрезмерной влажности и всех вредных веществ, чтобы обеспечить свежий воздух соответствующим образом, и мы уверены, что технология SMART home будет разработана, но такой коммерчески доступной системы еще не существует.

Таким образом, наш лучший вариант в настоящее время — это ошибиться в сторону безопасности и обеспечить минимальную подачу свежего наружного воздуха в любое время. Большинство строительных норм и правил основываются на стандарте *ASHRAE 62.2 (или его разновидности) для установления норм вентиляции для домов. Здесь мы подробно объясняем все о блоках ERV и HRV, поэтому вы всегда можете пропустить это и перейти к выводам и помощи в выборе между системами вентиляции ERV и HRV… работает», вот!

*ASHRAE ( Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха ) является наиболее уважаемым и авторитетным источником стандартов качества воздуха в помещении. ASHRAE 62.1 и 2 являются общепризнанными стандартами вентиляции и качества воздуха в помещениях (IAQ) .

В соответствии с действующей версией стандарта ASHRAE (2013 г.) расчет для индивидуальных домов выглядит следующим образом:

Q = 7,5 куб.0007

= 12,75 м³/ч на человека + 5,5 м³/ч на 10 м² жилой площади количество жильцов равно количеству спален плюс одна, разумное предположение для средней семьи, где у каждого ребенка есть своя комната. Расчетное значение относится к минимальной установленной ставке ( Q ). Некоторые нормы (такие как Национальный строительный кодекс Канады) настаивают на обеспечении возможности обеспечивать половину этой стоимости на постоянной основе.

Обратите внимание, что 3 кубических фута/100 футов² используемой жилой площади в три раза больше, чем в предыдущей версии (2003 г.), поскольку до сих пор считалось, что дополнительные 2 кубических фута в минуту обеспечиваются утечками воздуха в оболочке. Стоит отметить, что ведущие профессионалы отрасли до сих пор обсуждают ценность этого обновления. Это еще одно напоминание о том, что отрасль постоянно развивается, как и мнения, и то, что считается последним «передовым опытом».

В Канаде мощность вентиляции определяется в зависимости от типа и количества комнат с учетом активности жильцов, а не размера жилого помещения.

Национальные строительные нормы и правила ссылаются на стандарт CAN/CSA-F32 для определения скорости вентиляции жилых помещений. Но, в любом случае, цель состоит в том, чтобы обеспечить около 0,3 ACH, что является международной нормой для оценки систем вентиляции.

Сколько свежего воздуха поступает через стены?

Достаточно герметичный дом будет иметь измеренную герметичность около 3 воздухообменов в час при давлении 50 паскалей (ACH при 50 Па).

Для среднего дома (2100 квадратных футов) это будет означать около 75 м³/ч или 21 л/с (44 кубических футов в минуту) наружного воздуха при нормальных условиях. В реальном выражении это означает, что в доме среднего размера со средней протечкой окон, дверей и стен/крыши весь объем воздуха будет просачиваться и заменяться, возможно, 3 или 4 раза в день.

Для дома с тремя спальнями для качества воздуха в помещении (IAQ) потребуется:

Q = 7,5 куб. в два раза больше, чем поступает от естественной вентиляции (44 кубических фута в минуту), что, следовательно, следует считать недостаточным для максимальной потребности. В случае только утечки воздуха качество воздуха, поступающего через оболочку, также должно находиться под пристальным вниманием, поскольку сама оболочка служит воздушным фильтром, а это означает, что любые летучие органические соединения или споры плесени, попавшие внутрь стенового узла, могут легко найти свое место. путь в гостиную.

Обратите внимание, однако, что предыдущий стандарт ASHRAE давал бы 51 фут3/мин, что чуть больше, чем количество, поступающее из-за утечки в оболочке здания.

Выбор между HRV и ERV

Вентиляция с рекуперацией тепла (HRV) — это система, которая использует тепло несвежего отработанного воздуха для предварительного нагрева поступающего свежего воздуха. Это снижает энергию, необходимую для доведения наружного воздуха до температуры окружающей среды в помещении, что позволяет экономить деньги на счетах за отопление.

Как и в дыхательной системе человека, упомянутой выше, этот обмен воздуха осуществляется в одной области дома, в легких вашего дома, в сердцевине вашего вентилятора HRV.

Учтите, что выходящий спертый воздух и входящий свежий воздух никогда не смешиваются в процессе рекуперации тепла; они просто проходят по отдельным каналам в сердцевине вентилятора, теплообменнике, обеспечивая теплообмен за счет теплопроводности.

«КПД» блока HRV определяет, сколько энергии будет сэкономлено при использовании этого конкретного устройства. Хотя это требует постоянной работы вентилятора, энергия, полученная из внутреннего воздуха, во много раз превышает энергию, необходимую для вентилятора. Стоит отметить, что, по нашему опыту, стоит потратить немного больше на качественную марку HRV, потому что вентилятор — это то, что обычно ломается первым, и это то, что вы слышите (или нет), и признанные бренды много работали над НИОКР, чтобы используйте энергосберегающие бесшумные вентиляторы, которые служат дольше. Когда вентилятор все-таки ломается, эти признанные бренды HRV, как правило, имеют хорошее послепродажное обслуживание и запасные части для замены в течение большого количества лет.

Типичный КПД составляет от 55% до 75%, но некоторые чрезвычайно эффективные модели достигают КПД 93%. В настоящее время эти последние устройства значительно дороже и обычно доступны только в Европе, хотя, поскольку устройства HRV становятся нормой, более эффективные устройства можно найти в США и Канаде. Даже в этом случае, если учесть значение экономии энергии в течение всего жизненного цикла устройства, транспортировка этих относительно дорогостоящих устройств через океан все равно может сделать это финансово и экологически обоснованным вложением.

Вентиляция с рекуперацией энергии (или энтальпии) (ERV) идет немного дальше, чем блоки HRV, поскольку этот тип системы также улавливает часть влаги в воздухе, чтобы удерживать его на той же стороне тепловой оболочки, что и пришли из.

Таким образом, в холодном зимнем климате система ERV переносит влажность из вытяжного воздуха во входящий свежий (и сухой) воздух, чтобы поддерживать уровень внутренней влажности окружающей среды на разумном уровне (от 40 до 60%) в любое время. .

Летом перенос влаги в ERV меняется на противоположный, и влага из наружного воздуха удаляется до того, как она попадет в дом. Это экономит энергию за счет снижения нагрузки на системы кондиционирования воздуха и/или осушителя. Высокая эффективность переноса влаги составляет около 70%, но это значение зависит от фактической влажности по обе стороны оболочки.

Одно важное замечание: что бы вы ни выбрали для своих нужд между ERV и HRV, всегда будет выключатель питания. Если ваша система слишком шумная, вы, скорее всего, будете выключать ее на долгое время, даже если она вам действительно нужна. Выберите бесшумную систему ERV или HRV и убедитесь, что она установлена ​​правильно, чтобы избежать искушения отключить часть оборудования, которое представляет собой как финансовые инвестиции, так и инвестиции в здоровье.

ERV или HRV — что выбрать?

Лучший выбор между HRV и ERV зависит от вашего климата и конкретных потребностей . Если зимой в вашем доме слишком влажно (выше 60% относительной влажности), то HRV будет лучшим выбором, так как он, несомненно, избавит вас от избыточной влажности, в то время как ERV сохранит ее на высоком уровне.

Если верно обратное, и зимой в вашем доме слишком сухо, то лучшим выбором будет ERV, поскольку он помогает удерживать влажность, избавляя вас от необходимости (и затрат) на ее создание другими способами.

В летнее время использование HRV обычно повышает уровень влажности в вашем доме, поэтому ERV лучше использовать в жарких и влажных зонах. Но специальный осушитель, вероятно, справится с задачей намного лучше. По крайней мере, ERV снизит нагрузку на систему кондиционирования, даже если она не справляется с высоким уровнем влажности на улице.

Итак, в конце концов, нет единственно правильного выбора между системами ERV и HRV. Это зависит от вашего климата, вашего образа жизни и вашего дома. В идеальном мире у нас было бы по одному из каждого или интегрированная система, которая автоматически контролирует и регулирует качество внутреннего воздуха, за исключением того, что нам остается сделать выбор.

Одно можно сказать наверняка, что бы вы ни выбрали, герметичный дом с ERV или HRV — это эволюционный скачок по сравнению с дырявыми домами 20-го века, поэтому, если вы строите или ремонтируете достаточно герметичный дом, особенно если вы собираетесь Пассивный дом или сертификация LEED, Не теряйте надежду, какой из них выбрать, ERV или HRV – просто выберите один.

Дополнительные статьи

о системах вентиляции HRV и ERV см. здесь из руководств по экологическому строительству EcoHome Что выбрать: систему HRV или ERV на основе карты местоположения — благодаря Air Venting Solutions

Как работает вентиляция с рекуперацией тепла HRV/ERV?

org/Person»> Криса Вудфорда. Последнее обновление: 10 ноября 2021 г.

Закрой дверь и сохрани тепло — это знакомый крик в зима; летом вы, скорее всего, увидите, как люди закрывают двери и окна для сохранения тепла из и сэкономить на кондиционировании. Как вы можете иметь герметичный, энергоэффективный дом, который также является здоровым и хорошо проветривается? Вентиляция с рекуперацией тепла (HRV) и вентиляция с рекуперацией энергии (ERV) (иногда также называемая механической вентиляцией с рекуперацией тепла или MVHR) предложить решение, привнося свежий воздух в ваш дом, не пропуская тепло побег. Давайте подробнее рассмотрим, как они работают!

Фото: Типичная система вентиляции с рекуперацией тепла (HRV) внутри. Вы можете видеть воздухозаборник и выпускные каналы слева и справа, ромбовидный теплообменник посередине и воздуходувка справа. Хотя эти вещи выглядят довольно тяжелыми, большинство из них сделано из легкого алюминия. и весят всего 10–20 кг (20–40 фунтов). Системы HRV производятся многими различными компаниями, включая Broan, Fantech, Honeywell, Vaillant recovAIR, RenewAire и Venmar. Фото Денниса Шредера любезно предоставлено NREL (Министерство энергетики США/Национальное Энергетическая лаборатория).

Содержание

1. Зачем нужна рекуперация тепла?
2. Что такое вентиляция с рекуперацией тепла?
3. В чем разница между HRV и ERV?
4. Каковы преимущества и недостатки ВСР?
5. Какие еще особенности есть у этих вещей?
6. Узнать больше

Зачем нужна рекуперация тепла?

Современные дома обычно строятся по гораздо более высоким техническим стандартам. чем здания, построенные несколько десятилетий назад, и потребляют гораздо больше энергии. эффективен, во многом благодаря лучшей теплоизоляции. Одна ключевая область усовершенствование заключалось в том, чтобы сделать здания более герметичными, чтобы они удерживали на тепло, которое мы помещаем в них дольше.

Но есть и недостаток: наши дома нуждаются в регулярных сменах воздуха, чтобы оставаться здоровыми. Ванны и душевые, мыть посуду, стиральные машины для одежды, сушка белья в помещении, и даже простое дыхание производит удивительное количество воды внутри нашего организма. домов: по данным ведущего производителя вентиляции Vaillant, типичная семья производит 10–15 литров (3–4 галлона) влаги. каждый день! Пусть эта проблема останется без внимания, и вы получите такие проблемы, как плесень и грибок, пылевые клещи и повышенный риск астмы.

Открытие дверей и окон — очевидный способ избавиться от влаги и вывести на свежем воздухе, но если вы сделаете это зимой, то с тем же успехом спусти деньги в унитаз: все тепло тебе дорого внесенный в ваш дом, унесет ветром. Старый сквозняк дом решает эту проблему, будучи автоматически хорошо проветривается, но, вероятно, еще и мороз, потому что бесполезно держать на тепло; современный энергоэффективный дом решает проблему сквозняка но может быть душно и недостаточно вентилируемым. Так что делать?

Ответ природы

Давайте посмотрим на природу, которая когда-то решила эту проблему. Наш тела немного похожи на наши дома, поскольку они нуждаются в регулярном приток свежего воздуха и постоянные облака сырости, «души» воздух, чтобы избавиться. Как они это делают? С гениальным изобретением назвал

нос !

Анимация: Ваш нос работает как система вентиляции с рекуперацией тепла. Когда вы выдыхаете (1), ваши носовые ходы согреваются теплом выходящего воздуха (2). Когда вы вдыхаете, холодный входящий воздух забирает часть этого тепла (3), которое в противном случае было бы потрачено впустую.

В детстве вы могли узнать, что лучше дышать через нос, а не через рот, потому что нос нагревает и фильтрует поступающий воздух. Что на самом деле делает ваш нос? называется теплообмен (или, более технически, регенерация): выходящий воздух согревает ваши носовые проходы как уходит; холодный поступающий воздух забирает некоторые из этих же тепловая энергия на своем пути в ваши легкие. В результате воздух, которым вы дышите, становится теплее. чем это было бы в противном случае, в то время как воздух, который вы выдыхаете, более прохладный, и (среди прочего) это помогает вашему телу сохранять тепловую энергию.

Что такое вентиляция с рекуперацией тепла?

HRV, по сути, представляют собой носы домов: они состоят из двух вентиляционных воздуховоды, идущие рядом друг с другом, проходящие между внутренней и вне дома. Один несет прохладный свежий воздух; другой несет влажный, затхлый воздух наружу. Умный бит заключается в том, что воздушные потоки бегут через устройство, называемое теплообменником, которое позволяет выходящему воздуху передать большую часть своего тепла поступающему воздуху без двух воздушные потоки на самом деле смешиваются (читайте, как это работает в нашем статью о теплообменниках). Обычно в каждом есть вентилятор (нагнетатель). воздуховод, который можно поднимать или опускать вручную или автоматически в зависимости от температуры и уровня влажности.

Входящий воздух подачи также может быть установлен байпас, чтобы в летние дни, когда прохладнее снаружи, чем внутри, холодный наружный воздух может быть направлен прямо в дом, не встречаясь с выходящим воздухом (так же, как открыть створки окна).

Рисунок: Как работает HRV (упрощенно): Горячий влажный отработанный воздух из дома (проходящий по желтому воздуховоду) отдает практически все свое тепло, проходя через теплообменник на выходе из здания. . Холодный и сухой входящий воздух (проходящий через коричневый воздуховод) забирает это тепло по мере поступления. В идеале тепло не теряется. Поскольку входящий и выходящий потоки воздуха проходят в противоположных направлениях, этот подход известен как противоток.

В небольших домах HRV может состоять из одного блока на одном стена, которая эффективно вентилирует все здание с течением времени, как двери открываются и закрываются между комнатами. В больших домах и офисах может быть вентиляционные решетки в каждой комнате, входящие в воздуховоды, которые проходят между полов или потолков здания к одному вентилятору на внешней стене.

Иллюстрация: Как работает HRV (более подробно): Это схема фактического блока HRV, показывающая два пути воздушного потока и шесть изолированных отсеков более подробно. Свежий воздух поступает в здание снаружи в точке 1 и нагнетается в помещение в точке 2 внутри здания, проходя через три отсека, окрашенных в серый цвет, и следуя пути, отмеченному синей стрелкой. По пути он забирает тепло от ромбовидного теплообменника (красный), притягиваемого розовым вентилятором. Застоявшийся отработанный воздух выходит из помещения в точке 3 и покидает здание в точке 4, проходя через три синих отсека по пути, отмеченному красной стрелкой. Он также проходит через теплообменник, отдавая тепло, и ему помогает на этом пути второй вентилятор, окрашенный в голубой цвет. Из патента США 5 632 334: Вентилятор с рекуперацией тепла с функцией оттаивания воздуха в помещении Питера К. Гринбергса и Гранта В. Майлза. Nutech Energy Systems Inc., 27 мая 19 г.97, любезно предоставлено Управлением по патентам и товарным знакам США, для ясности добавлены цвета.

В чем разница между HRV и ERV?

Не все HRV работают одинаково. Альтернативная система называется вентиляция с рекуперацией энергии (ERV) работает аналогичным образом, но переносит часть влаги из исходящий воздушный поток во входящий воздух, поэтому он сохраняет влажность в ваш дом на постоянном уровне. Это важно, если вы не хотите ваш дом слишком сухой. Как правило, ERV является лучшим вариантом, если вы иметь кондиционер и жить во влажном климате, потому что это поможет удерживать влагу снаружи, снижая нагрузку на кондиционер и экономя на счетах за кондиционер. ВСР часто лучше, если вы

у нет кондиционера или они живут в менее влажном климате, так как это поможет снизить влажность за счет переноса избыточной внутренней влаги наружу.

Фото: Типовая система вентиляции с рекуперацией тепла (HRV), вид с торца. Вы можете видеть воздухозаборник и выпускные каналы гораздо четче с этого ракурса. Фото Денниса Шредера любезно предоставлено NREL (Министерство энергетики США/Национальное Энергетическая лаборатория).

Каковы преимущества и недостатки ВСР?

Pros

HRV и ERV имеют очевидную привлекательность: они обеспечивают тепло и хорошую вентиляцию. домой и остановить вас «опустошать свой кошелек» в атмосферу каждый время, когда вы открываете окна. Зимой они помогут сэкономить на вашем счета за отопление; летом они уменьшают потребность в кондиционировании воздуха. Удерживая лишнюю влагу в вашем доме, они лучше для вашего здание, ваша мебель и ваше здоровье (В домах с хорошей вентиляцией, в которых не слишком жарко и не слишком сыро, меньше шансов заселить пылевых клещей, что является очень распространенным триггером астмы.) и они помогают поддерживать «климат» внутри вашего дома на более постоянном уровне. Обычно они сохраняют от двух третей до трех четвертей тепла, которое обычно теряется из ваш дом через вентиляцию (некоторые производители заявляют 85–95 процентов), так что они действительно экономят энергию. Сколько энергии? По данным британского экологического аудитора По расчетам Николы Терри, HRV может безопасно сократить количество воздухообменов в час в «дырявом доме» примерно на 50 процентов, сократив потери энергии на вентиляцию примерно на 65 процентов. Небольшое количество этой энергии используется для питания электрических вентиляторов в системе HRV (обычно около 50–100 Вт, а в некоторых случаях до 300 Вт), но при этом сохраняется значительная экономия энергии.

Фото: В больших системах HRV используются такие воздуховоды, которые проходят между полами и потолками. Фото Уоррена Гретца предоставлено NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Минусы

С другой стороны, HRV дорого устанавливать на начальном этапе (несколько тысяч долларов является типичным), и они не гарантируют, что окупят себя (типичный годовая экономия может составить несколько сотен долларов). С другой стороны, деньги не единственная соответствующая мера; какая цена хорошее качество воздуха в помещении?

Вы увидите наибольшую пользу от HRV в экстремальных климатических условиях: в чем разница? между наружной и внутренней температурами максимальна летом, зима или и то, и другое. В более мягком климате преимущества значительно уменьшаются. а в некоторых случаях может отсутствовать.

Не забывайте, что типичный HRV имеет пару небольших электрических вентиляторов и требует денег на эксплуатацию: в целом вы сэкономите деньги только в том случае, если сможете окупить расходы на установку и получить достаточную экономию для покрытия текущих затраты также. Если вы заботитесь об окружающей среде и денег меньше проблема, экономя больше энергии при рекуперации тепла, чем вы используете в сама система, очевидно, является тем, на чем вам нужно сосредоточиться. Если вы используете HRV в особенно в холодном климате вам понадобится немного более сложный оборудование, предотвращающее замерзание системы. ВРС также нуждаются в регулярном техническое обслуживание с фильтрами, которые обычно нуждаются в очистке или замене каждые 6–12 мес. Наконец, если ваш дом действительно борется с сыростью (или вы создаете много влаги на кухнях и в ванных комнатах), вам может понадобиться более одного блока HRV или более сложная установка.

Какие еще функции есть у этих вещей?

Блоки HRV/ERV могут использоваться по-разному и обычно имеют цифровые панели управления, позволяющие Вы можете увеличивать или уменьшать поток воздуха или переключаться между различными сезонными режимами работы в разное время года. Например, вам понадобится больше кондиционера летом и больше обогрева зимой, или вы можете Зимой требуется больше влаги. Некоторые устройства переключаются между «режимом воздухообмена» (в основном для освежения и фильтрации воздуха), «режим теплового насоса» (для обогрева или охлаждения здания, а также для освежения воздуха) или «режим рециркуляции» (который не нагревает и не охлаждает воздух, а просто продолжает его рециркулировать и фильтровать). Некоторые будут автоматически менять режим с помощью встроенных датчиков температуры и влажности. В конце концов, все здания и их обитатели разные, поэтому вам нужно будет поэкспериментировать и выяснить, что лучше всего подходит для вас.

Большинство блоков HRV/ERV оснащены фильтрами для уменьшения загрязнения воздуха внутри помещений. и автоматическая защита от замерзания, которая обычно включает в себя один из вентиляторов, всасывающих дополнительное тепло из здание, в то время как вентилятор, который обычно втягивает воздух снаружи, временно выключен.

Узнайте больше

На этом сайте

• Кондиционеры
• Экологические темы
• Тепло
• Теплообменники
• Теплоизоляция
• Тепловые насосы

На других сайтах

• Экономия энергии: Вентиляция: хорошее базовое введение в экологичную естественную и механическую вентиляцию от Министерства энергетики США.
• Passipedia: Вентиляция: Дополнительные технические сведения об энергоэффективной вентиляции.
• HVI-Certified Product Directory: Удобная актуальная сравнительная таблица около 400 систем HRV/ERV, составленная Институтом домашней вентиляции.

Артикул

• Пассивный дом в Нью-Йорке Элисон Грегор. Нью-Йорк Таймс. 27 марта 2015 г. Архитекторы и домовладельцы в восторге от своих энергоэффективных, герметичных пассивных домов.
• Строительство с нулевым потреблением энергии пересекает океан Элисон Грегор. Нью-Йорк Таймс. 1 декабря 2011 г. Европейские «пассивные» дома с нулевым потреблением энергии, включающие HRV, становятся все более популярными в Соединенных Штатах.
• Сбор энергии: тепло тела для обогрева здания Ксанте Хинчи. Новости Би-би-си, 9 января., 2011. Как тепло, вырабатываемое пассажирами на центральном вокзале Стокгольма, собирается и передается по трубопроводу в другое здание через дорогу.
• Вентиляция своими руками от Джорджа Маршалла. The Guardian, 1 марта 2008 г. Активист зеленой кампании Джордж Маршалл берет в свои руки вентиляцию с рекуперацией тепла.

Книги

• Справочник домовладельца по энергоэффективности, авторы Джон Криггер и Крис Дорси. Saturn Resource Management, 2008. Подробное руководство по всем видам энергоэффективности дома, включая целую главу по управлению влажностью и вентиляции.
• Изоляция и защита от атмосферных воздействий Брюса Харли. Taunton Press, 2002. Практическое практическое руководство по снижению потерь тепла и проникновению погодных условий. Включает в себя множество четких иллюстраций, фотографий и полезных диаграмм. ВСР подробно рассматривается начиная со стр. 60 и далее.
• Популярная механика: Полное практическое руководство для дома: Вентиляция с рекуперацией тепла Альберт Джексон и Дэвид Дэй. Херст, 2004/2009. p260 — это одностраничное руководство по установке системы HRV.
• Справочник по вентиляции жилых помещений Пола Реймера. McGraw-Hill, 2010. Более подробное введение, в котором системы HRV/ERV рассматриваются в более широком контексте.

Патенты

Для получения более подробной технической информации воспользуйтесь этими ссылками:

• Патент США 4 049 404: Вентиляционная система с рекуперацией тепловой энергии Артура К. В. Джонсона, Combustion Research Corporation, выдан 20 сентября 1977 г.
