Содержание

Теплообменники для вентиляции: типы, функции

Системы вентиляции в помещениях осуществляют необходимый процесс воздухообмена и в зависимости от назначения и типа зданий реализуются как естественным, так и принудительным способами. В принудительных системах вентиляции (особенно в нашей климатической зоне) это проходит при большой разности температур внутри здания и снаружи. Поступление холодного наружного воздуха через вентиляционные воздуховоды в помещения недопустимо. Поэтому в системах вентиляции применяются теплообменники, проходя через которые, воздух приобретает оптимальную температуру.

Типы теплообменников для вентиляции

Теплообменники для систем вентиляции – это устройства, в которых происходит обмен между двумя воздушными средами, имеющими разные температурные показатели, для получения оптимальных.

Конструктивное исполнение этих аппаратов зависит от рассматриваемого типа. Основная их функция – придание поступающим воздушным потокам температуры, которая является комфортной и нормальной для жизнедеятельности человека и технологических процессов.

В зависимости от способа поддержания температуры существуют следующие типы теплообменников для приточной вентиляции.

  1. Электрические. В них для изменения температуры воздуха используется электрическая энергия.
  2. Водяные - в качестве теплоносителя, водяной теплообменник для приточной вентиляции, использует жидкость (вода или антифриз).
  3. Грунтовые аппараты в своей работе используют температуру верхнего земного слоя.

Электрические нагреватели

В них электрическая энергия, проходящая через элементы с высоким сопротивлением, превращается в тепловую. Для процесса нагрева, кроме этих элементов, могут использоваться возможности электродуги или индукционных установок.

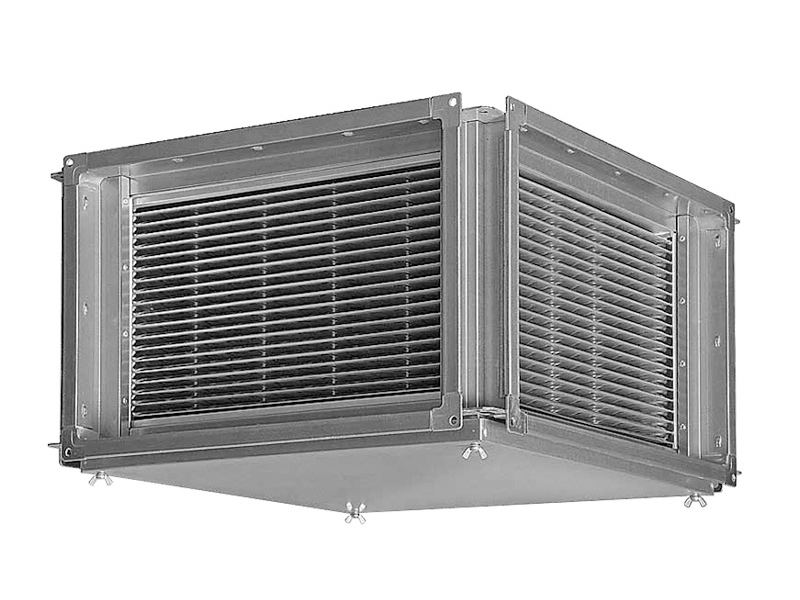

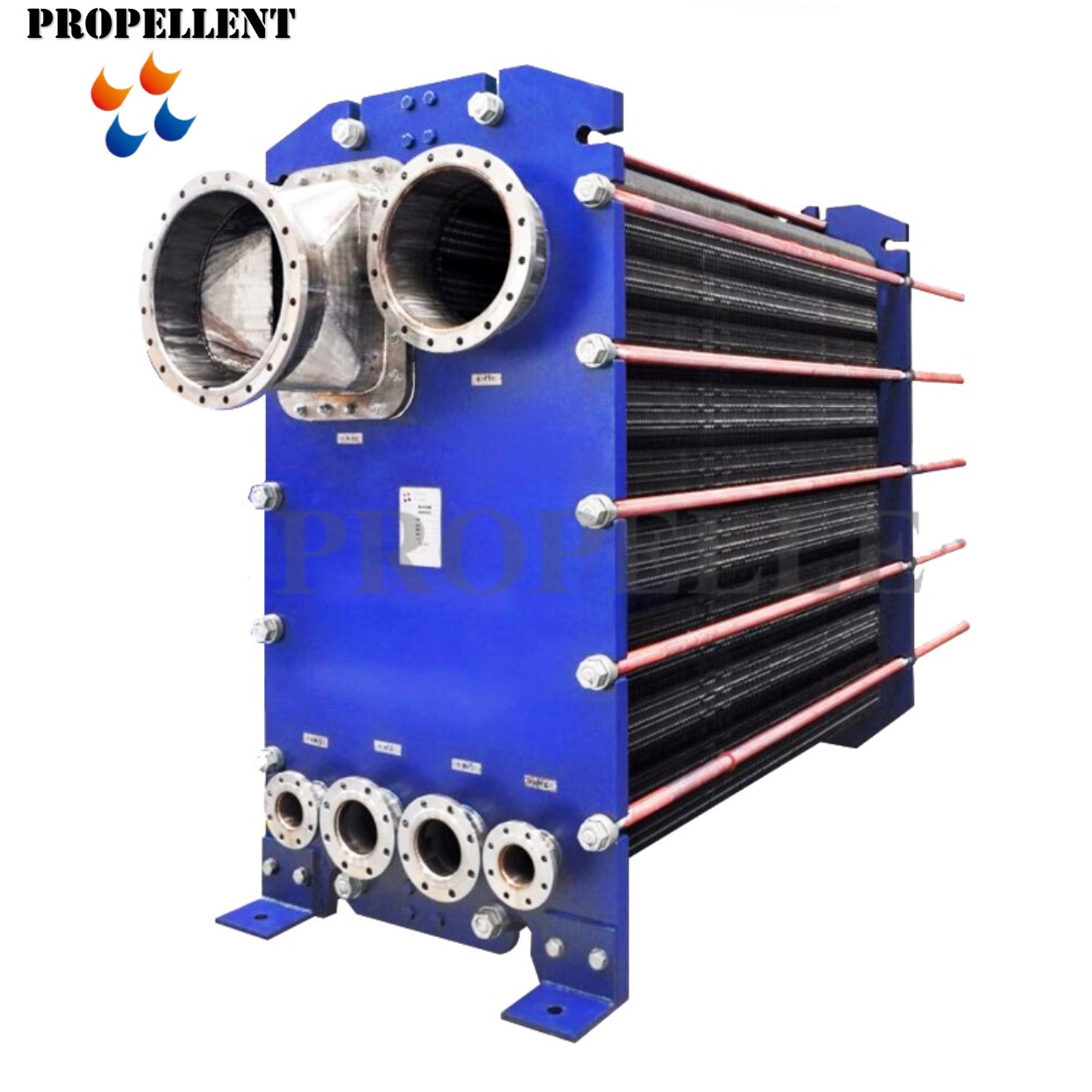

Одним из примеров таких устройств, может служить пластинчатый теплообменник, применяемый для вентиляции. В нем между пластинами, которые выполнены из токопроводящего металла, установлены прокладки. Они обеспечивают смешение двух сред с разными температурами.

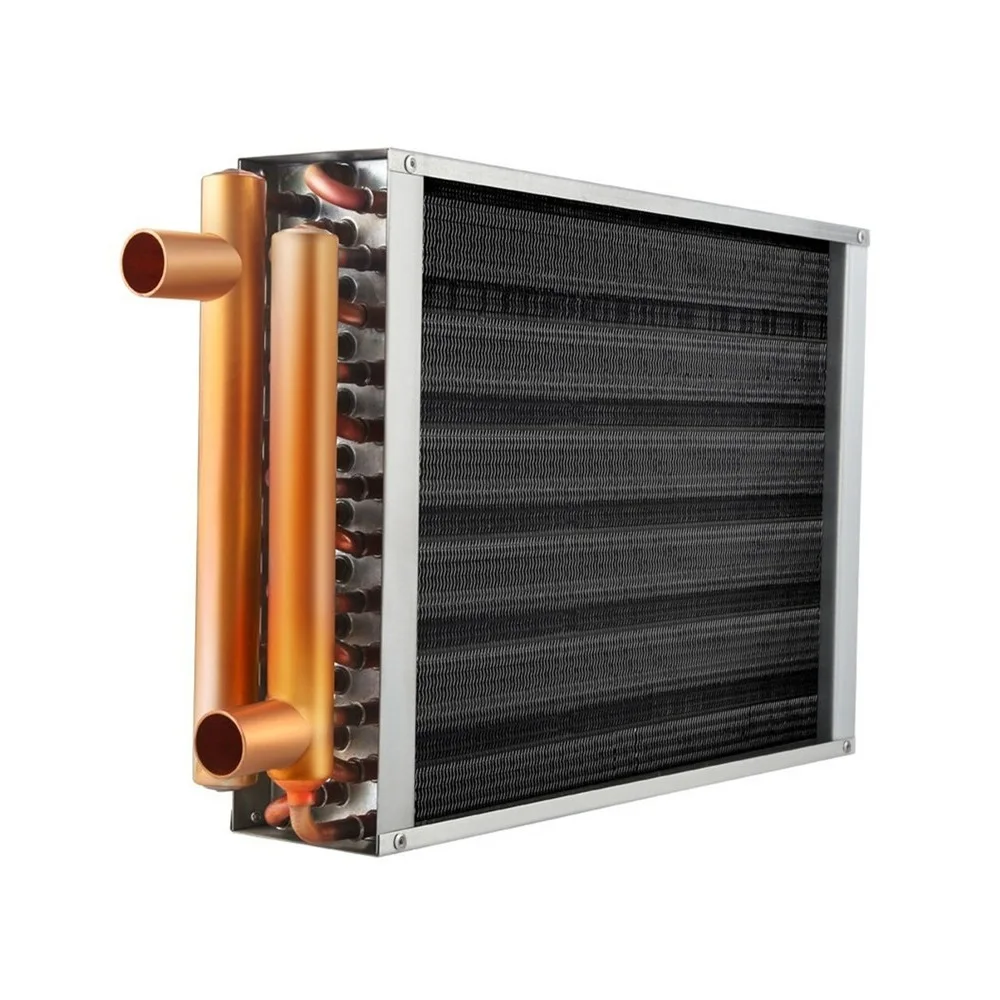

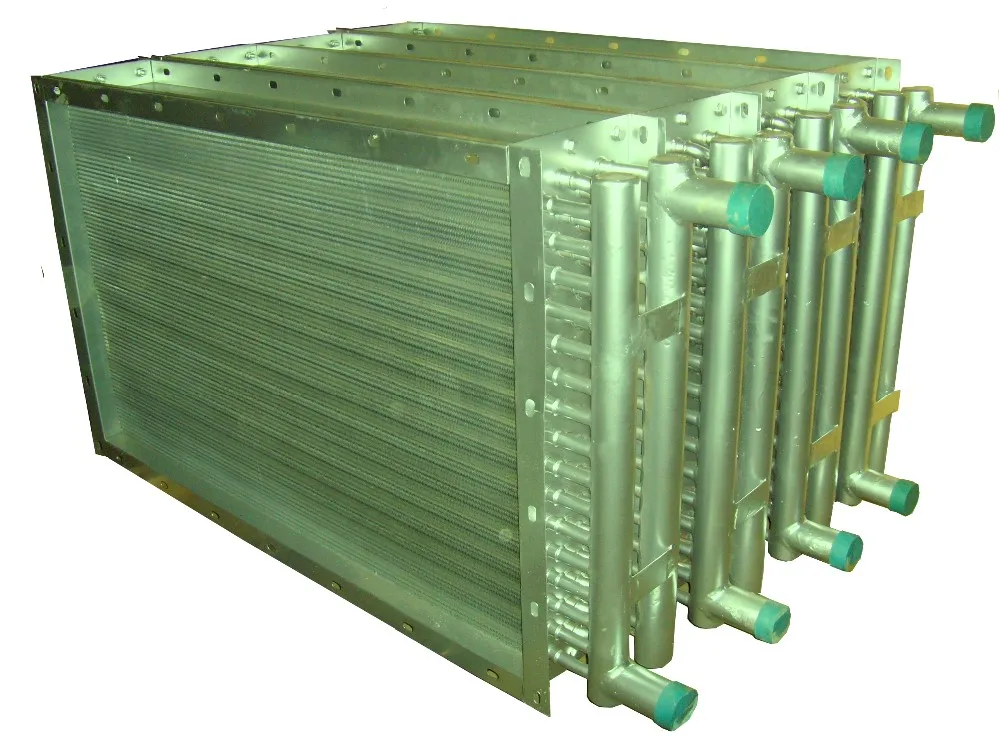

Водяные теплообменники

Это змеевики с оребрением, для регулировки производительности используется трехходовой кран. Он регулирует расход теплоносителя, благодаря чему изменяется температура поступаемого в помещение воздуха. Это может происходить в ручном режиме, либо автоматически.

Ярким примером того, как используются водяные теплообменники, может служить отопительная система в доме или квартире. По трубам протекает вода, которая через металл батарей контактирует с воздушной средой помещения. В результате этого, горячая вода отдает тепло и нагревает воздух в каждой комнате.

Грунтовые теплообменники

Эти устройства одни из самых выгодных. Делая расчет теплообменника вентиляции такого типа, нужно учитывать, что основные затраты пойдут на приобретение материалов и их монтаж. Энергию дают недра земли бесплатно, поэтому эксплутационные расходы для таких типов нагревателей - минимальны.

При монтаже здесь используются трубы ПВХ. Также имеется возможность устройства бесканальной схемы теплообмена.

Если вас заинтересовал теплообменник вентиляции, купить комплектующие для него и сделать монтаж лучше у специалистов https://ap-serv.ru. Там помогут выбрать подходящую схему, осуществить закупку оборудования и его установку. Вы получите гарантию на все виды работ. В случае поломки, профессионалы проведут квалифицированный ремонт теплообменника вентиляции, который после этого еще долго прослужит.

Воздушные > ТЕПЛООБМЕННИКИ

030.10120

теплообменник воздушный

D.54240-MG AIR 2005K-12V
0542400012001

ДА

246,36 €

107.10031

теплообменник воздушный

D.54240-MG AIR 2005K-230V-50Hz
0542400230501

ДА

183,71 €

030. 10230

теплообменник воздушный

MG AIR 2010K Drain, 230V, 50/60 Hz, 50-38°C
2Z1001201

ДА

386,59 €

107.10002

теплообменник воздушный

MG AIR 2010K-230/400V,48-37ASP
251003201

ДА

468,30 €

107.10003

теплообменник воздушный

MG AIR 2010K-230V,60-49ASP
251001301

ДА

296,10 €

030.10039

теплообменник воздушный

MG AIR 2010K, 24V DC
251024201

ДА

383,22 €

107.

10007

теплообменник воздушный

MG AIR 2010K,12V,48-37°C
251012201

ДА

414,66 €

030.10231

теплообменник воздушный

MG AIR 2015K Drain, 230/400V, 50/60 Hz, 50-38°C
2Z1503201

ДА

489,77 €

107.10019

теплообменник воздушный

MG AIR 2015K-230/400V
251503301

ДА

391,74 €

107.10034

теплообменник воздушный

MG AIR 2015K, DC 12V
251512201

ДА

308,86 €

030.

10045

теплообменник воздушный

MG AIR 2015K, DC 24V
251524201

ДА

422,46 €

107.10008

теплообменник воздушный

MG AIR 2015K,230V,60-49°C
251501301

ДА

402,95 €

030.10232

теплообменник воздушный

MG AIR 2020K Drain, 230/400V, 50/60 Hz, 50-38°C
2Z2003201

ДА

524,28 €

107.10001

теплообменник воздушный

MG AIR 2020K-1x230V,60-49ASP
252001301

ДА

416,55 €

107.

10004

теплообменник воздушный

MG AIR 2020K-230/400V,48-37ASP
252003201

ДА

408,03 €

Воздушно-отопительный агрегат — виды, технические характеристики и средние цены

Воздушное отопление частных жилых домов в наших краях не имеет особо широкого распространения – к нему чаще прибегают для обустройства обогрева заводских и фабричных цехов, других промышленных и складских помещений, гаражей, мастерских и иных объектов. А между тем, такой принцип отопления отличается хорошей рентабельностью и удобством в эксплуатации. И главным устройством в такой системе является воздушно-отопительный агрегат.

Воздушно-отопительные агрегаты, по сути, являются теми же тепловентиляторами, но отличаются от знакомых каждому их бытовых разновидностей повышенной тепловой мощностью, благодаря которой способны обеспечивать обогрев на больших площадях. Отличие также заключается в стационарности установки таких теплогенераторов. В продаже можно найти модели, различающиеся по своим техническим и эксплуатационными характеристикам. И при этом производители, как правило, не придают большого значения внешнему виду этих приборов, так как в основном они располагаются скрыто и используются в производственных условиях.

Воздушно-отопительный агрегат — виды, технические характеристики и средние цены

И тем не менее, в наше время наметилась устойчивая тенденция роста заинтересованности владельцев загородного жилья к воздушному принципу отопления. Многие из них, по крайней мере, знакомятся с информацией по этому вопросу, присматривают для своих владений соответствующие приборы. Чтобы помочь им разобраться в нюансах таких систем, а также в характеристиках необходимого оборудования, посвятим публикацию именно этой теме: воздушно-отопительный агрегат — виды, технические характеристики и средние цены.

Что необходимо знать о воздушном отоплении?

Не многие знают, что наряду с водяным и паровым отоплением с традиционными приборами теплообмена в виде радиаторов или конвекторов, существует и воздушный вариант, который по конструкции во многом схож с вентиляционной системой.

В отличие от привычных отопительных систем, воздушная не требует установки радиаторов, так как теплый воздух поступает непосредственно в помещения по специальным трубопроводам или исходит от электрических воздушно-тепловых агрегатов, в зависимости от выбранного источника отопления.

Сам принцип этого типа отопления заключается в принудительном обдуве с помощью вентиляторов нагретого теплообменника того или иного типа, с последующей подачей разогретого воздуха в помещения. Достоинством данной системы является возможность легко контролировать уровень нагрева теплоносителя (воздуха), а при необходимости корректировать, поддерживая требуемые параметры температуры и интенсивности воздушного потока.

Разновидности систем воздушного отопления

Системы воздушного отопления можно подразделить по нескольким критериям, от которых будет зависеть выбор агрегата и «наполнение» всей схемы. Так, системы разделяют по типу нагрева, по способу циркуляции нагретого воздуха, по структуре, а также по масштабам применения.

Масштаб применения системы воздушного отопления

Воздушное отопление по этому критерию оценки подразделяют на два типа – местное и централизованное. Для каждого из них применяется свое оборудование, которое называют соответственно, локальным или канальным.

  • Местным называют тот вариант, когда производится обогрев одного помещения (а иногда – даже определённой выделенной зоны в этом помещении). Для этой цели используется локальное оборудование, к которому относят тепловентиляторы различных конструкций и степеней сложности – это могут быть тепловые завесы, настенные, напольные или даже настольные приборы, чаще всего – с электрической генерацией тепла.

Причем этот тип отопления может служить в качестве дополнительного обогрева к центральной или автономной системе, то есть включаться в межсезонье, или на пике зимних холодов, когда основная система не справляется со своими задачами. Применяют такие приборы и в качестве основного отопления, но в этом случае приборы должны иметь соответствующую теплотехническим расчетам мощность.

Кроме того, желательно, что местный воздушный обогрев помещения поддерживала, например, электрическая система «теплый пол».

Тепловые вентиляторы – приборы для создания локальной системы воздушного отопления в любом помещении любого дома

В связи с тем, что организация подобного локального отопления – не представляет особой сложности (главное в этом вопросе – правильно подобрать один или несколько тепловентиляторов необходимой мощности), в дальнейшем основное внимание будет уделено централизованному типу воздушного обогрева. Тем более что тепловентиляторам на нашем сайте уже уделено достаточно внимания.

Как правильно выбрать бытовой тепловой вентилятор?

Это прибор способен стать незаменимым помощником в любое время года – случается, что и летними и ночами хочется тепла, не говоря уже об осеннем и весеннем «межсезонье». Как устроен такой прибор, какая мощность нагрева потребуется, и по каким критериям осуществляется выбор теплового вентилятора – читайте в специальной публикации нашего портала.

  • Централизованное воздушное отопление применяется для обогрева всего строения, и для такой системы необходимо установить канальное оборудование, то есть разводку воздуховодов или трубопроводов, которые подключаются к одному или нескольким отопительным агрегатам. Количество генераторов тепла будет зависеть от отапливаемой площади и мощности приборов.
Система централизованного воздушного отопления дома – это совокупность нагревательных агрегатов и сети скрытых коммуникаций для перемещения воздуха и теплоносителя

Котел или другой вид теплогенератора нагревает воздух или воду, являющуюся промежуточным теплоносителем. Далее, нагретый воздух по каналам, а вода по трубам-магистралям распределяются по комнатам. В каждом из отапливаемых помещений устанавливается температурный датчик, благодаря которому можно осуществлять контроль за текущими параметрами и, в случае необходимости, подать нужную команду основному оборудованию и устройствам, распределяющим воздушные, водяные или паровые потоки.

Необходимо заметить, что воздушные отопительные системы могут работать в комплексе с системами вентиляции и (или) кондиционирования, а также без них, в зависимости от выбранной схемы.

Особенности нагрева и циркуляции воздушных масс будут рассмотрены далее.

Способы нагрева воздуха

По способу нагрева отопительные воздушные системы разделяются на электрические, а также водяные и паровые, которые, в свою очередь, могут получать тепловую энергию практически от любого вида теплогенераторов, в том числе и от обычной печи со встроенным контуром.

Кроме этого, при нагреве непосредственно воздуха, отправляемого по каналам, может быть использован любой агрегат, работающий на относительно чистом топливе, например, газовом или электрическом оборудовании.

Мощные тепловентиляторы (их еще нередко именуют «тепловыми пушками») способны быстро прогреть помещения с большим внутренним объемом
  • Электрические агрегаты, оснащенные керамическим нагревательным элементом, ТЭНом или металлической спиралью, чаще всего применяют для местного отопления, то есть одной из комнат. Объясняется это просто – централизованная система, работающая исключительно за счет электричества, будет обходиться слишком дорого.
Подобные локальные воздушные нагреватели с питанием от электросети не потребуют никаких дополнительных коммуникационных подключений, кроме устройств централизованного контроля

Обустраивая местный воздушный обогрев с помощью электроприборов, не придется выполнять сложных работ. Достаточно будет установить их на полу или закрепить на стене или потолке, а затем включить в розетку. Однако, в этом случае, придется хорошо продумать установку вентиляции. Существуют варианты, в которых комбинируются в одну и отопительная, и вентиляционная система. Такие схемы будут рассмотрены ниже.

Воздушные нагревательные агрегаты с водяным теплообменником
  • Водяное или паровое воздушное отопление — это самый популярный вариант, который чаще всего выбирается для жилых строений. Оно уже доказало свою экономичность, эффективность и надежность в обогреве частных домов. Монтаж этой системы схож с обычным водяным отоплением, в котором горячая вода поступает в радиаторы. Отличие же заключается в том, что вода или пар, играющие роль промежуточного теплоносителя, поступают в теплообменники специальных агрегатов, оснащенных вентиляторами, с помощью которых нагретый воздух распространяется по помещению.
Нагрев воздуха может проходить и централизовано, например, с участием специального газового котла
  • Воздушный обогрев помещений осуществляется с помощью нагретых от газового или электрического котла потоков воздуха, которые подаются в комнаты по системе воздухопроводных каналов, оснащенных вентиляторами и воздушными фильтрами.
Нагретый воздух из котельной по проложенным воздуховодным магистралям доставляется по помещениям

Цены на воздушно-отопительные агрегаты

воздушно-отопительный агрегат

В помещения нагретый воздух поступает через специально предусмотренные окна или отдушины на стенах или потолке, а также каналы могут прокладываться в подпольном пространстве, вдоль внешних панорамных стеклянных стен или имеющих большое количество окон. Расположение каналов будет зависеть от выбранной схемы распределения тепла.

Нужно отметить, что нагрев воздуха с помощью газового оборудования является наиболее экономным вариантом, так как теплоноситель нагревается от поверхности теплообменника, нагретого при сжигании газа. Этот фактор исключает потерю тепла, которая происходит при посредническом нагреве воды в водяных системах. Кроме этого, исключаются проблемы, которые часто возникают при эксплуатации водяного отопления – это протечки, наружная и внутренняя коррозия труб или даже их разморозка.

Применяемые схемы циркуляции нагретого воздуха

Воздушное канальное отопление помещений, осуществляемое от газового или твердотопливного котла, разделяют по способу циркуляции воздушных масс. Существует несколько таких схем.

  • Отопление с полной рециркуляцией.

Принцип работы этой системы заключается в прохождении воздушных масс из помещения через воздушно-отопительный агрегат без добавления в него воздуха с улицы. По такому же принципу работает обычный тепловентилятор, то есть забирает воздушные массы из комнаты с помощью встроенного вентилятора, прокачивает через теплообменник, нагревает и снова отправляет их в помещение.

Схема локального воздушного отопления с полной рециркуляцией.

1 — Синие стрелки – остывший воздух, из-за своей более высокой плотности опускающийся вниз.

2 – Электрический обогреватель со встроенным вентилятором.

3 – Красные стрелки – потоки разогретого воздуха.

Если обустраивается система отопления с полной рециркуляцией, то вентиляционные каналы проводят отдельно, независимо от нее. В этом случае чаще всего используется приточно-вытяжная система вентиляции с естественной циркуляцией.

Как обустроить естественную систему вентиляцию в частном доме?

Несмотря на то что эта система считается простейшей, она также подчиняется целому ряду обязательных правил, требует грамотного подбора оборудования. Со всеми подробностями об этом – в специальной статье нашего портала, посвященной созданию естественной вентиляции в частном доме.

  • Система с частичной рециркуляцией.

В этом случае отопление и вентиляцию можно соединить в одну систему. Она будет работать примерно следующим образом – прибор системы вентиляции производит забор воздуха с улицы, который затем проходит через воздушные фильтры, воздушно-отопительные агрегаты, которые его нагревают. После этого он попадает на вентиляторы, смешивающие его с рециркулиющими воздушными массами в комнате. Отработанный воздух постепенно поднимается вверх, к вытяжному каналу с установленным в нем вентилятором, который частично выбрасывает его на улицу.

Схема воздушного отопления помещения с организованной частичной рециркуляцией воздуха

1 — Воздушные массы, забираемые с улицы.

2 – Остывший воздух, создающий частичную рециркуляцию потока.

3 – Воздушный фильтр.

4 – Нагреватель (генератор тепла или теплообменник).

5 – Приточный вентилятор, работающий на нагнетание воздуха в помещение.

6 – Поток разогретого воздуха.

7 – Вытяжной вентилятор.

В этом случае о притоке воздуха извне можно не беспокоиться, но необходимо учесть, что пропускная способность нагревательного прибора должна превышать аналогичные параметры вытяжки, иначе комната просто не будет успевать прогреваться.

  • Прямоточное воздушное отопление

Этот вариант обогрева работает по следующей схеме:

Воздух, поступающий извне, прогревается в теплообменнике вентиляционной системы и проходит через вентилятор внутрь помещений;

— Затем, пройдя через все пространство до противоположной стены и отдав свой «тепловой заряд», воздух втягивается в вытяжной канал и выводится наружу.

Одна из самых простых схем совмещения воздушного отопления и вентиляции. – прямоточное движение воздуха с равными объемами поступления и вытяжки.

1 – Воздух, втягиваемый с улицы.

2 – Воздушный очистительный фильтр.

3 – Нагреватель или теплообменник.

4 – Приточный вентилятор.

5 – Поток разогретого воздуха.

6 – Вытяжной вентилятор с выходящим на улицу каналом.

Температура нагрева воздуха должна быть рассчитана так, чтобы он мог компенсировать теплопотери, которые происходят через строительные конструкции. К примеру, если необходимо поддерживать в комнате температуру в 20 градусов, то воздушные потоки должны прогреваться и иметь на выходе 25÷30 градусов. Разница между нагревом и желаемой температурой комнаты и будет предназначена для компенсации теплопотерь.

В прямоточные местные системы в качестве нагревателей обычно устанавливаются специальные агрегаты воздушного отопления.

Изо всех схем именно такая отличается минимальной экономичностью. Чтобы убрать этот недостаток, систему «обогащают» контуром рекуперации.

  • Прямоточная система с рекуперацией тепла.

Главная отличительная особенность такой схемы – это наличие специального прибора – рекуператора. Он устроен таким образом, что в нем происходит пересечение потоков холодного воздуха, забираемого с улицы, и теплого, отводимого из помещения вытяжным вентилятором.

Установка рекуператора резко повышает экономичность системы воздушного отопления, связанной с системой вентиляции

Пересечение чисто «геометрическое», а не буквальное – потоки разделяет специальный теплообменник. В результате такого «контакта» через теплообменные пластины, поток отводимого воздуха успевает «поделиться» своим теплом с потоком приточного. Таким образом, воздушные массы проходят через фильтр к отопительному агрегату уже в подогретом виде. Поэтому для окончательного нагрева требуется меньше тепловой энергии, а значит затрат на энергоноситель. Экономия в этом случае может доходить до 30÷50% по сравнению с обычной прямоточной системой.

На данной схеме показано воздушное отопление дома с частичной рециркуляцией, рекуперацией и вентиляцией.

1 — Забор холодного воздуха с улицы.

2 — Воздух с улицы, получивший частичный нагрев в рекуператоре (7).

3 – Воздушный фильтр.

4 – Нагреватель или теплообменник системы воздушного отопления.

5 – Приточный вентилятор, обеспечивающий поступление воздуха в помещение. Кроме этого второй, вытяжной вентилятор расположен в рекуператоре или непосредственно за ним. Он отводит нагретый и прошедший через помещение воздух на улицу, обеспечивая при этом теплообмен в самом рекуператоре.

6 – Нагретый воздух.

7 – Рекуператор и расположенная за ним вытяжная отдушина.

Как можно видеть из представленной схемы и описания механизма работы системы, в ней вентиляция и отопление действуют комплексно.

Эти схемы являются как бы основой для разработки воздушной отопительной системы для конкретного дома. А значит, в них вполне могут быть внесены небольшие изменения, но в целом они помогают разобраться в механизме работы такой комплексной системы.

Последовательность мероприятий по обустройству системы воздушного отопления

Если после изучения представленной выше информации стал примерно понятен принцип работы воздушной системы отопления, то прежде чем перейти к рассмотрению необходимых приборов, нужно определиться с последовательностью действий.

Безусловно, лучшим вариантом будет выбрать вид системы отопления заранее, при планировании постройки дома, чтобы сразу включить ее в разработку проекта. Но вполне реально провести проектирование и для уже построенного объекта.

Пошагово проведение планирования выглядит следующим образом:

  • Первое, что необходимо сделать – это определить размер площади, которая будет отапливаться.
  • Затем, потребуется произвести расчет тепловой мощности, которая необходима для конкретного жилого помещения, а потом суммарно – и для всего здания. При этом учитывается масса критериев – количество дверей и окон, материал и толщина стен, степень термоизоляции, климатические условия региона, особенности расположения здания и т.п. На основании проведенных расчетов и будет выбираться отопительный агрегат. С алгоритмом расчета мы вас познакомим несколько ниже.
  • Далее, следует определиться с выбором конкретного типа отопительной воздушной системы.
  • После этого, с опорой на план дома, производится разработка схемы обустройства, с точными местами расположения отопительных агрегатов, размерами и размещением каналов или труб, приточных и вытяжных отдушин, словом, с составлением подробных монтажных чертежей и спецификаций необходимых деталей.

Когда все этапы будут пройдены, станет ясно, какие приборы, кроме теплогенераторов, и какие материалы потребуются для проведения работ по монтажу воздушного отопления. Этот процесс можно произвести своими силами, но при отсутствии опыта вполне вероятно допустить массу ошибок. Лучше составление проекта и выполнение монтажных работ доверить профессионалам.

Если работы планируется осуществить самостоятельно, то свои разработки все равно рекомендуется показать специалистам, чтобы они произвели оценку проекта, проверили расчеты и прояснили нюансы. Ошибки могут обойтись слишком дорого, если придется переделывать отдельные участки или даже все воздушные каналы или трубы с теплоносителем.

Пример организации автономной системы воздушного отопления и кондиционирования в частном доме

Чтобы было более понятно, в качестве примера можно рассмотреть показанную на иллюстрации систему воздушного отопления:

1 – Воздушно-отопительный агрегат в этой схеме располагается в подвальном или цокольном этаже строения. Так как любой нагретый воздух поднимается вверх, в этой системе, потребуется меньшая мощность нагнетателя воздуха, потому что процесс будет идти по законам гравитации, а вентилятор только усилит скорость поступления нагретых масс в помещение.

2 – Термостат управления температурным режимом в этой системе регулируемый, с пультом управления. Устанавливается обычно в центральной части дома, в большой комнате, например, в гостиной.

3 – Отопление соединено с системой вентиляции и кондиционирования. В этой системе для нагнетания воздуха используется кондиционер.

4 – Регулировочный клапан, с помощью которого регулируется производительность системы – объем перемещения по трубопроводам нагретого воздуха в единицу времени и его отвод на улицу. Этот элемент системы на магистральном воздуховоде и в современных системах связан с автоматикой, которая следит за поддержанием оптимального микроклимата в помещениях.

5 – Приточная решетка, через которую поток тёплого воздуха по проложенным воздуховодам поступает в помещения, расположенные на первом этаже дома. Комнаты второго этажа обогреваются через приточные отдушины, обустроенные в потолочной поверхности.

Расчет мощности агрегата для воздушного отопления

Расчет строится на учете возможных теплопотерь в помещениях жилого дома. Важно – вычисления проводятся индивидуально для каждого из помещений, в котором будет организована работа системы отопления. Наверное, будет намного удобнее, если заранее составить табличку, в которую внести все подлежащие расчетам помещения с их основными параметрами, и проставлять затем, например, в крайней правой графе необходимую мощность для конкретной комнаты. После проведения расчётов останется только просуммировать эти показатели – это и станет искомой мощностью нагревательного агрегата.

Цены на водяной тепловентилятор Ballu

Водяной тепловентилятор Ballu

Чтобы максимально упростить нашим читателям задачу, разработан онлайн-калькулятор, который позволит провести подобные расчеты буквально в считаные минуты (при наличии у хозяев достоверных исходных данных).

Само приложение расположено ниже, а ответы на вопросы, которые могут возникнуть при работе с ним, приведены в подразделе «Пояснения по проведению вычислений».

Калькулятор расчета тепловой мощности для воздушного отопления помещений
Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.

Нажмите «РАССЧИТАТЬ ПОТРЕБНУЮ ТЕПЛОВУЮ МОЩНОСТЬ»

Площадь помещения, м²

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Положение внешней стены относительно зимней «розы ветров»

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

- 35 °С и нижеот - 30 °С до - 34 °Сот - 25 °С до - 29 °Сот - 20 °С до - 24 °Сот - 15 °С до - 19 °Сот - 10 °С до - 14 °Сне холоднее - 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Количество окон в помещении

Высота окна, м

Ширина окна, м

Точная высота потолка, м

Нижний предел тепературы уличного воздуха, при котором будет выключаться приточная вентиляция, градусов

Пояснения по проведению вычислений

Часто встречается совет принимать необходимую тепловую мощность, равную 100 Вт на каждый квадратный метр площади комнаты. Скажем честно – такая методика очень далека от совершенства, так как не учитывает целый ряд важных факторов, прямо или косвенно влияющих на количество теплопотерь в помещении. Сейчас у вас будет подходящий случай в этом убедиться.

Итак, пользователю будет предложено ввести запрашиваемые параметры в поля ввода данных:

  • Площадь помещения, в квадратных метрах. Сразу же необходимо оценить и высоту потолка – программа сделает поправку и на это обстоятельство.
  • Необходимо указать количество внешних стен в комнате, то есть выходящих на улицу. Чем их больше, тем значительнее теплопотери.
  • Играет свою роль и то, куда смотрят внешние стены. Если с южной или юго-западной стороны здание даже зимой получает весомый тепловой потенциал от солнечных лучей, то с северной стороны с этим – совсем плохо.
  • Если есть такая информация, то можно учесть и преобладающее направление зимнего ветра. Понятно, что расположенные с наветренной стороны стены всегда будут охлаждаться сильнее.
  • Следующий пункт просит указать, какие морозы характерны в вашем регионе для самой холодной декады зимы. Таким образом, будет внесена поправка (весьма внушительная) на климатические условия. Важно – должна указываться минимальная, но нормальная температура, то есть характерная практически для каждого года. Не стоит копаться в памяти, что лет десять назад «прижало до минус 30» — эти события потому и запоминаются, что являются аномальными, и вести от них расчет – некорректно.
  • Далее идет пункт, где следует оценить уровень термоизоляции стен. Под полноценно утеплёнными стоит понимать стены, работа по термоизоляции которых выполнена в полном объёме на основании проведенных теплотехнических расчетов. Средний уровень утепления – это, конечно, расплывчатый критерий, но имеется в виду, что или стены сделаны из «теплого материала» (древесина, пустотный кирпич в два кирпича, газосиликатные блоки 400 мм и т.п.), или какое-никакое утепление проводилось, и зимние морозы особых хлопот не приносят. А вот неутепленных стен в жилом доме, по сути, вообще не должно быть. Браться за создание любой системы отопления в таких условиях – это попросту выбрасывать деньги на ветер.
  • Немалое количество теплопотерь приходится на перекрытия (полы, потолки). Поэтому следующее два пункта ввода данных, с выпадающими списками – оценка «соседства» помещения сверху и снизу.
  • Отдельный разговор – об окнах, так как здесь имеют важность и их тип, и количество, и размеры. После указания всех данных, программа выработает адекватный поправочный коэффициент на наличие и площадь окон.
  • Наконец, в помещении может быть дверь (а иногда — даже не одна), которая выходит на улицу (или в неотапливаемое помещение), и которой регулярно пользуются. Естественно, такой постоянный приток холодного воздуха требует определённой компенсации со стороны системы отопления.

И вот теперь есть еще один нюанс. Выше уже говорилось, что система воздушного отопления нередко совмещается с принудительной приточной вентиляцией. Значит, нагревательный агрегат должен справиться не только с восполнением теплопотерь (они уже просчитаны), но и с нагревом до комфортной температуры поступающего объема уличного воздуха.

Существует специальная формула, по которой можно рассчитать эту «прибавку». Но мы не станем ее приводить – в калькуляторе предусмотрена и эта тонкость. Пользователю предлагается выбрать путь расчета.

  • Если система воздушного отопления никак не связана с принудительной вентиляцией, то при выборе этого пути расчёта (он, кстати, будет по умолчанию) можно сразу переходить к кнопке «РАССЧИТАТЬ»
  • Если же выбран пункт, что отопление согласовывается с приточной вентиляцией, автоматически появится еще одна группа полей ввода данных. Их немнного:

— Необходимо точно указать высоту потолка в помещении

— При сильных морозах приточную вентиляцию обычно сильно ограничивают или даже временно перекрывают. В соответствующем поле ввода необходимо указать тот температурный предел, при котором приток воздуха извне будет ограничиваться.

— Наконец, необходимо указать кратность воздухообмена. Как правило, рассчитывают из однократного обмена всего объема воздуха в час, но могут быть и иные обстоятельства.

После этого – к кнопке «РАССЧИТАТЬ». Результат будет показан в ваттах и киловаттах, и в нем уже заложен необходимый эксплуатационный запас.

Повторимся, так как это важно – такой расчет проводится для каждого помещения индивидуально. Кстати, это может помочь и в том случае, если в какой-либо из комнат планируется установить систему локального обогрева – у вас есть готовое значение мощности. Ну а если рассчитывается централизованный агрегат, то его мощность определяется суммированием, как уже говорилось выше.

Как выбирают воздушно-отопительный агрегат

Базовая конструкция воздушно-отопительного агрегата

Электрические, водяные и паровые теплогенераторы – это приборы, меняющие температуру в помещении путем нагрева и обеспечения циркуляции воздушных потоков. Они имеет несложную, понятную конструкцию, которая, независимо от модели и размера, включает всего несколько основных деталей и узлов:

Примерно так (с упрощением) устроено большинство воздушно-отопительных агрегатов

1 — Нагревательный элемент или теплообменник. В качестве него могут быть использованы ТЭ

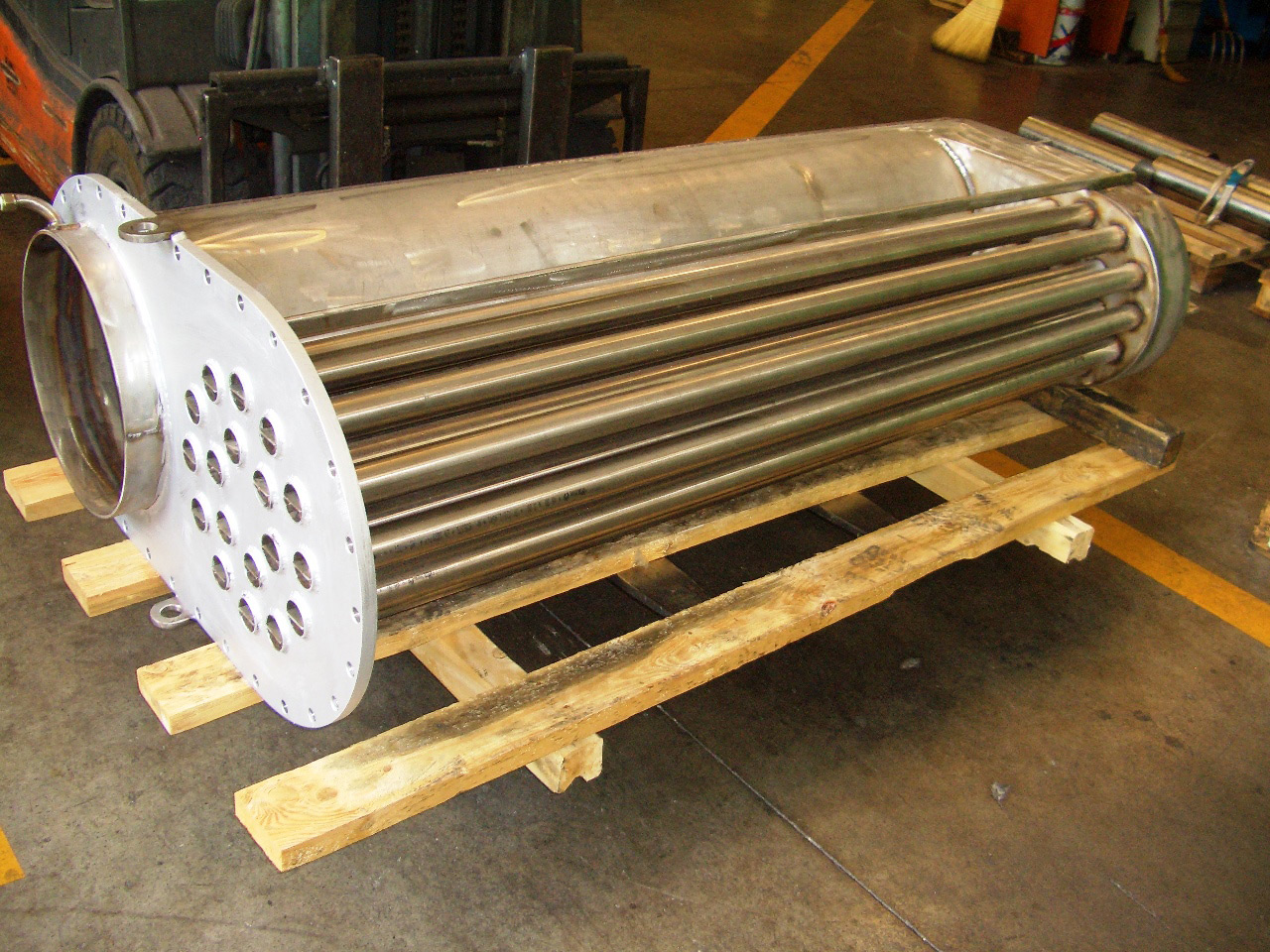

Теплообменник с воздушным охлаждением

1.0 Введение в теплообменник с воздушным охлаждением

Этот тип теплообменника используется в нефтехимической и нефтеперерабатывающей промышленности для использования атмосферного воздуха для охлаждения углеводородов, технологических и технических жидкостей посредством косвенной передачи тепла от жидкости (внутри трубы), охлаждаемой воздухом, циркулирующим под действием сил. / вытяжной вентилятор. Чтобы увеличить площадь теплопередачи, ребра также прикреплены к периферии трубок.Эти теплообменники обычно проектируются, проверяются и испытываются в соответствии со стандартом API661.

Эти теплообменники похожи на радиатор автомобиля. Теплообменники с воздушным охлаждением в основном используются там, где тепловая нагрузка очень высока, а обычный теплообменник становится чрезвычайно большим при большом потреблении воды. Использование теплообменника с воздушным охлаждением резко снижает потребность в воде и уменьшает размер градирни. Воздухоохладители имеют очень большие размеры, так как коэффициент теплопередачи с воздухом очень низкий.Из-за большого размера они монтируются на стойке для труб для экономии места.

2.0 Типы теплообменников с воздушным охлаждением

Есть три типа теплообменников с воздушным охлаждением:

а) Призыв войск

б) Индуцированная тяга

c) Естественная тяга (используется для таких применений, как охлаждение трансформаторного масла)

Контурный эскиз и компоненты показаны на рис. 1A и B.

3.0 Определения, используемые для теплообменника с воздушным охлаждением

Общие термины, используемые для теплообменников с воздушным охлаждением, определены ниже:

а) Банк

Банк - это один или несколько отсеков, содержащих один или несколько элементов, расположенных на непрерывной структуре.

b) Поверхность неизолированной трубки

Общая площадь наружной поверхности трубок в кв.м.

c) Залив

Ячейка - это один или несколько пучков труб, обслуживаемых двумя или более вентиляторами и включающих конструкцию, камеру статического давления и другое сопутствующее оборудование.

d) Ребристая поверхность

Ребристая поверхность трубы - это общая площадь внешней поверхности ребер, подверженная воздействию воздуха.

e) Теплообменник с принудительной тягой

Это тот, который разработан с пучками трубок, расположенными на нагнетательной стороне вентилятора.

f) Теплообменник с принудительной тягой

Это тот, в котором пучки трубок расположены на стороне всасывания вентилятора.

г) Пучок трубок

Это сборка коллекторов, трубок и рам.

См. Рис. 1A, 1B, 2, 3, 4, 5 и 6, чтобы понять приведенное выше определение.

4.0 Содержание справочной документации (особые требования)

В справочных документах должны быть указаны все особые требования, касающиеся расположения воздушного потока, любых препятствий для воздушного потока и других источников тепла.

5.0 Ответственность продавцов

Предложение продавца должно включать:

a) Чертеж проекта с указанием основных размеров в плане, высоты, размера и ориентации патрубка

b) В предложении должно быть указано, должны ли вертикально установленные электродвигатели располагаться валом вверх или валом вниз.

c) Он должен показывать опорную конструкцию пучка труб / статической камеры, вентилятора и узла привода вентилятора.

d) Он должен показывать отношение части трубного пучка отсека по отношению к камере статического давления, чтобы показать движение сопла, установленного на впускном и выпускном коллекторах.

e) На нем должны быть показаны платформа и лестница для доступа, работоспособности и обслуживания вентилятора, узла привода и трубопроводов, подключенных к форсункам, расположенным на впускном и выпускном коллекторах.

f) На нем должен быть указан вес компонентов, части вентилятора и привода в сборе для получения подъемных балок, монорельса и подъемного устройства, которые будут постоянно установлены для обслуживания таких компонентов.

г) опорная колонна должна быть расположена таким образом, что он совпадает с несущей конструкцией для размещения с воздушным охлаждением, например, теплообменником стеллаж для труб или строительная конструкция.

h) Допустимый стандарт нагрузки на сопло или данные должны быть предоставлены для соответствия во время детального проектирования.

i) Фиксированная точка трубного пучка должна быть определена таким образом, чтобы входные сопла (сторона горячей жидкости) испытывали минимальные перемещения по сравнению с выпускным соплом (сторона холодной жидкости), чтобы поддерживать нагрузку на сопло в допустимых пределах.

j) Чтобы добиться плавного движения коллекторов трубного пучка и сопел по камере статического давления, трение между трубным пучком и камерой статического давления должно быть средством обеспечения гладкой поверхности, такой как тефлоновые прокладки, пластина из нержавеющей стали, графитовые прокладки или аналогичный материал, который может выдерживать температуру системы и сжимающую нагрузку компонента на опоре.

6.0 Обязанности утверждающих

Утверждающее лицо утверждает следующую информацию, полученную от поставщика:

  1. Максимальная и минимальная расчетная температура.
  2. Габаритные размеры.
  3. Размер и расположение опор.
  4. Размер сопла, номинал, облицовка, расположение, выступ, допустимые перемещения и нагрузки на сопло (силы и моменты).
  5. Вес компонентов для монтажа и обслуживания.
  6. Детали крепления привода.
  7. Экранная площадка и лестницы.

7.0 Конструкция

a) Конструкция пучка трубок

i) Пучок труб должен быть жестким, автономным и рассчитан на обращение с ним в сборе.

ii) Поставщик должен предусмотреть меры для компенсации теплового расширения трубок.

iii) Все трубки поддерживаются поставщиком для предотвращения провисания или деформации ребер.

iv) Прижимной элемент (держатель трубы) предусмотрен на каждой опоре трубы, прижимные элементы прикреплены к боковой раме болтами.

v) Трубы однопроходного охладителя наклонены к выходному коллектору.

vi) Трубки многопроходных охладителей не должны иметь наклон.

vii) Теплообменник может быть спроектирован для работы с внутренним выводом пара при температуре / давлении, указанных лицензиаром процесса.

b) Нагревательные змеевики

i) Для защиты пучка технологических труб от замерзания предусмотрены нагревательные змеевики, которые поставляются в связке отдельно от технологического пучка.

ii) Нагревательные змеевики, покрывающие всю ширину пучка технологических труб.

iii) Нагревательные змеевики обычно однопроходного типа.

c) Заголовки

i) В конструкции коллектора предусмотрены меры для предотвращения чрезмерного коробления трубных решеток и протечек в соединениях труб. Любые альтернативные рабочие условия, включая низкий технологический поток при низкой температуре окружающего воздуха, замерзание жидкости в трубах, пропадание пара, остановку вентилятора из-за сбоя питания, любые циклические условия должны быть включены поставщиком в анализ, если это указано проектировщиком.

ii) Когда разница температур жидкости между входом одного прохода трубы и выходом соседнего прохода трубы выше 110 ° C, тогда должна использоваться конструкция разделенного коллектора с U-образными трубками или другой метод разгрузки.

iii) Если разница температур жидкости на входе и выходе многопроходного пучка превышает 110 ° C, необходимо настаивать на снятии ограничения.

iv) Конструктор крышки коллектора должен разрешить снятие крышки без нарушения соединений трубопроводов коллектора.Это помогает обеспечить доступ к трубкам во время технического обслуживания и ремонта.

v) Конструкция коллектора крышки должна позволять снимать крышку с минимальным демонтажем трубопроводов коллектора. Это помогает получить доступ к трубкам во время технического обслуживания и ремонта.

vi) Заглушка имеет резьбовые отверстия для заглушки, расположенные напротив концов каждой трубки для доступа. Это помогает обеспечить доступ к трубам во время технического обслуживания и ремонта без нарушения коллектора, а также трубопроводов.

d) Сопло и другие соединения

i) Все соединения размером 1 ½ дюйма и более должны быть фланцевыми.

ii) При работе с водородом все соединения должны быть фланцевыми, и фланцы с накладками не должны использоваться.

iii) Если расчетные условия требуют класса фланца 900 или выше, все соединения должны быть фланцевыми.

e) Максимально допустимые моменты и усилия для сопла и коллекторов

i) В состоянии коррозии каждое сопло должно выдерживать одновременное приложение сил сил и моментов, как определено в Приложении А.

Приложение-A

ii) Сумма сопел на одном коллекторе будет состоять из компонентов, которые не превышают Mx 4500 фут-фунтов, My 6000 фут-фунтов, Mz 3000 фут-фунт и Fx 2250 фунтов, Fy 4500 фунтов и Fz 3750 фунтов. Приложение сил и моментов в соответствии с Приложением А вызовет движение, которое приведет к уменьшению нагрузок до значений, указанных выше.

iii) Сумма всех нагрузок на форсунки в одном отсеке с несколькими пучками не должна превышать трехкратную допустимую для одного коллектора.

f) Конструкция со стороны воздуха

Факторы окружающей среды, такие как погода, местность, соседнее здание и оборудование, будут влиять на воздушный поток и, следовательно, на производительность теплообменника с воздушным охлаждением для угла рассеивания вентилятора, см. Рисунок 3.

г) Привод

Типичное расположение привода теплообменника с воздушным охлаждением показано на рисунках 3 и 7.

ч) Расчетные нагрузки

i) Тепловые силы должны включать все силы, возникающие из-за частичного или полного закрепления трубопроводов или оборудования, трения от скольжения или качения оборудования, а также сил от расширения или сжатия конструкции.

ii) Нагрузка на сопло должна включать все силы и моменты, приложенные к поверхности сопла, включая собственный вес трубы, тепловые силы и вес жидкости в трубопроводе.

i) Механический доступ

i) Количество и расположение платформы доступа к заголовку, соединяющей проходы и лестницу, должны быть указаны в спецификации запроса во время детального проектирования.

ii) Платформа для обслуживания должна быть предусмотрена под каждым узлом привода для легкого доступа к приводу, а также для снятия и замены во время обслуживания всех компонентов привода.Платформа должна быть предусмотрена вокруг привода в сборе.

iii) Лестница, перила, опорные пластины и предохранительные цепи с предохранительными болтами и т. Д. Должны быть предусмотрены для платформы в соответствии с надлежащей инженерной практикой.

iv) Коллектор должен быть снабжен перилами для пальцев ног или колена на стороне рядом с теплообменником.

8.0 Конструктивные особенности теплообменника с воздушным охлаждением

Воздухоохладитель состоит из трубок, коллекторных коробок, вентилятора, двигателя и иногда жалюзи. Все трубы размещены в несколько горизонтальных слоев, и оба конца трубок свариваются в прямоугольной коробке коллектора.Это похоже на трубную решетку обычного теплообменника. Трубопровод подключается к патрубкам этого коллектора. Типичный чертеж вышеупомянутой компоновки прилагается (см. Рис. 2, 5, 6), эти распределительные коробки поддерживаются на стальной раме. Вентилятор установлен под пучками труб в принудительной тяге. Вентилятор установлен над трубами в конструкции с принудительной тягой.

Обычно доступны следующие типы конструкций:

а) Однопроходный охладитель.

б) Многопроходный охладитель.

c) U-образные охладители

В однопроходном и многопроходном охладителе с нечетным числом проходов жидкость входит с одного конца коробки коллектора и выходит на другом конце коробки коллектора.

В многопроходном режиме с четным числом проходов и U-образной трубкой жидкость входит и выходит из одного конца коробки коллектора.

Следующая общая конструкция должна быть принята во внимание с точки зрения компоновки оборудования / трубопроводов.

8.1 Пучок труб может перемещаться в поперечном направлении + 6 мм или 13 мм в одном направлении. Это перемещение необходимо для компенсации перемещения коллектора трубопровода. В случае, если требуется дополнительное перемещение из-за трубопровода, это необходимо указать на этапе запроса. Это показано на рисунке 1.

8.2 Трубка расширяется в продольном направлении, и обычно предусмотрено, что сторона впускного коллектора является неподвижной стороной, а трубка расширяется в другом направлении.

9.0 Рассмотрение с точки зрения компоновки оборудования

9.1 Для данного оборудования требуется плавный поток воздуха для охлаждения, поэтому расположение оборудования должно быть таким, чтобы оно не было близко окружено оборудованием или конструкцией, которые блокируют путь воздушного потока.

9.2 Чтобы обеспечить лучший воздушный поток, он устанавливается наверху стойки для труб или конструкции, чтобы не было препятствий для уменьшения воздушного потока. В то же время, установив сверху стеллажа, можно сэкономить пространство на земле и растение станет более компактным.

9.3 Обычно длина пучка труб фиксируется в зависимости от ширины трубопровода или конструкции, так что опорные стойки пучка воздухоохладителя опираются на основные балки, что может упростить конструкцию трубной эстакады. Также предпочтительно регулировать расстояние между колоннами трубопровода / конструкции в зависимости от ширины пучка воздухоохладителя так, чтобы ножки пучка сразу находились на вершине колонны. Это может быть невозможно отрегулировать несколько раз, так как каждый пучок труб может иметь разную ширину в зависимости от условий эксплуатации, а регулировка колонн трубопровода на разную ширину может оказаться невозможной с точки зрения конструктивного проектирования и детализации.

9.4 Необходимо предусмотреть переходы между двумя комплектами воздухоохладителей. Это означает, что, скажем, один кулер может состоять из 10 комплектов, а другой - из 5 комплектов, тогда должны быть предусмотрены проходы между, после десятого комплекта и перед запуском следующих пяти комплектов. Ширина прохода должна составлять не менее 1,5–2,0 м, поскольку это единственное место на этой высоте для хранения инструментов и деталей во время технического обслуживания.

9.5 Воздухоохладители на трубопроводе должны быть расположены таким образом, чтобы, по крайней мере, с одной стороны пучки были доступны краном.

9.6 Воздухоохладитель должен иметь платформу доступа, установленную на конструкции воздухоохладителя, по крайней мере, с рабочей стороны. Платформа со всех сторон лучше для обслуживания.

9.7 Воздухоохладители имеют двигатели, подвешенные в нижней части охладителя. Необходимо обеспечить платформу доступа под охладителем для двигателя и для обслуживания. Эта платформа также может быть локализована.

9.8 Для доступа к платформам воздухоохладителей или платформам для обслуживания двигателей требуется обычная лестница.

9.9 Входной трубопровод воздухоохладителя имеет симметричное распределение и петли, как описано далее в этой статье. Это необходимо для поддержки, следовательно, либо структурные колонны воздухоохладителя должны быть расширены вверх для поддержки трубопроводов, либо колонн трубопровода / конструкции. Эти данные необходимо предоставить в самом начале проекта, так как они должны учитываться при проектировании трубопровода.

10.0 Рассмотрение с точки зрения трубопровода

Воздухоохладители в основном используются там, где требуется очень большое количество пара для конденсации или требуется охлаждение очень большого количества газа / жидкости.Применение является очень распространенным в случае конденсации пара в верхней части колонны. При прокладке трубопровода воздухоохладителя необходимо соблюдать следующие правила.

10.1 Распределение трубопровода к воздухоохладителю должно быть симметричным относительно центральной линии всего воздухоохладителя в сборе.

Типичная конфигурация впускного трубопровода показана на Рисунках 8, 9, 10, 11.

10.2 Если в линии подачи очень низкое давление, необходимо следить за тем, чтобы изгибов до минимума без ущерба для функциональности и нагрузки.Подбор размера линии во время распределения должен быть достаточным, при необходимости уточните в производственном отделе.

10.3 Длина каждого патрубка для всех пучков от его коллектора должна быть более или менее одинаковой для сохранения одинакового падения давления и равномерного распределения жидкости по всем пучкам.

10.4 Коллектор на входной стороне следует рассматривать как фиксированную точку (в направлении трубы) для соединения труб. Но жгут может перемещаться в поперечном направлении труб + 6 мм или, если он закреплен на одном крае, может перемещаться на 13 мм в другом направлении.Это движение требуется для компенсации расширения коллектора трубопровода. Если воздухоохладитель должен быть установлен в эксцентричном положении, т.е. чтобы обеспечить перемещение на 13 мм в одном направлении, поставщик должен быть проинформирован заранее.

10.5 Поперечное движение пучка может происходить только тогда, когда трубопровод, соединенный с соплами, создает достаточную силу для преодоления трения в точке опоры пучка. Вот почему обычно в точке опоры поставщик предоставляет пластину из нержавеющей стали, пластину из ПТФЭ или шарикоподшипники для облегчения перемещения.

10.6 Усилие из-за теплового расширения трубопровода, создаваемое на патрубке связки, должно быть меньше пределов, установленных API 661.

10.7 При проведении анализа напряжений следует учитывать следующие соображения.

10.7.1 Идеально для моделирования всего воздухоохладителя с трубками, распределительными коробками и опорными точками в компьютерной программе. Но в большинстве случаев это сложно, тогда связку воздухоохладителя смоделировать как жесткий элемент с общим весом пучка с опорами и коэффициентом трения в зависимости от типа опор.

10.7.2 После моделирования трубопровода вместе с каждым пучком, как описано выше, необходимо выполнить анализ напряжений трубопровода. Во время этого анализа все форсунки в продольном и поперечном направлениях следует рассматривать как жесткие, т.е. анкерные. После анализа проверьте нагрузку на каждую форсунку. Если эта нагрузка находится в пределах API 661, проблем нет. При моделировании воздухоохладителя либо в виде жесткого элемента, либо в виде обычного оборудования с весом и трением опоры, нагрузки на сопло, отображаемые компьютером в рабочем состоянии, будут учитывать движение связки.В случае, если нагрузки на некоторые насадки превышают пределы API 661, конфигурация такой трубы должна быть изменена для уменьшения нагрузки на насадки.

10.7.3 В случае, если по какой-либо причине сложно смоделировать воздухоохладитель, следует использовать следующий метод.

Считайте все сопла точками крепления и смоделируйте всю систему трубопроводов как обычно. Теперь проведите анализ и выясните, какие все нагрузки на форсунки превышают, форсунка, где нагрузка превышает значения API 661, подайте на это форсунку перемещение 1 мм и проведите анализ.Это движение на 1 мм должно подаваться в направлении, в котором жатка будет пытаться переместить пачку. Если он по-прежнему не соответствует, добавьте движение на 1 мм и проверяйте, пока результаты не будут удовлетворительными. В первом случае, когда сопло рассматривается как точка привязки, выясните разницу между фактическими нагрузками и нагрузками API, которая покажет, позволит ли дифференциальная нагрузка перемещаться пучку или нет с коэффициентом трения в точке опоры. Конечно, это очень грубый метод анализа, и его следует по возможности избегать, если только это не очень маленький воздухоохладитель и нагрузка на сопло не влияет на конструкцию.

10.7.4 Выходной трубопровод При анализе движение пучка из-за входного трубопровода должно быть смоделировано, если анализ входа и выхода не выполняется вместе. И снова критерии нагрузки на патрубок для выпускного трубопровода должны соответствовать API 661.

Fig1A - Типовая компоновка воздухоохладителя

Рис. 1B: Секция воздушного охлаждения

Рис. 2: Типовая компоновка отсеков

Рис. 3: Угол рассеивания вентилятора

Рис. 4: Типовое расположение пленума

Рис. 5: Типовая конструкция пучков трубок со съемной крышкой и съемными коллектором крышки

Рис. 6: Типовая конструкция пучка труб с заглушками

Рис. 7: Типовое расположение приводов

Рис. 8: Впускной трубопровод воздухоохладителя - различные варианты

Рис.9: Выпускной трубопровод воздухоохладителя - различные варианты

Рис. 10: Конфигурации отвода воздухоохладителя - различные варианты

Рис. 11: Конфигурации отвода воздухоохладителя - различные варианты

Принципы теплообменника

| Heatex

Роторные теплообменники

Вращающийся теплообменник - это тип теплообменника с рекуперацией энергии, расположенный в потоках приточного и вытяжного воздуха системы кондиционирования воздуха.

Ротационные теплообменники

Heatex состоят из алюминиевого колеса, поддерживаемого кожухом из оцинкованной стали. Колесо вращается с помощью небольшого электродвигателя и системы ременной передачи. За одну половину оборота отработанный воздух из внутреннего пространства проходит через матрицу. Его тепло сохраняется в матрице, а в другой половине вращения оно передается свежему приточному воздуху, поступающему извне.

Колесо состоит из матрицы, состоящей из двух пленок, плоской и гофрированной, вместе они создают каналы для прохождения воздуха.Размер канала называется высотой колодца.

Различная высота лунки и диаметр колеса дают разную эффективность, перепады давления и скорость воздушного потока.

В агрессивных средах матрица обычно защищается слоем эпоксидной смолы. Для передачи влажности матрица частично или полностью покрыта силикагелем или молекулярным ситом.

Утечка между отработанным и приточным воздухом уменьшается за счет уплотнения, а в некоторых случаях также за счет добавления продувочного сектора.Однако некоторую утечку полностью предотвратить невозможно.

Роторные теплообменники имеют низкий риск замерзания колес по определению сами размораживаются при вращении. Замораживание возникает только при очень низких температурах.

Посмотрите все наши роторные теплообменники.

Пластинчатые теплообменники

Пластинчатый теплообменник - это теплообменник с рекуперацией энергии, расположенный в потоках приточного и вытяжного воздуха системы кондиционирования воздуха.

Пластинчатый теплообменник работает довольно просто. Две соседние алюминиевые пластины создают каналы для прохождения воздуха. Приточный воздух проходит с одной стороны пластины, а отработанный - с другой. Тепло в отработанном воздухе передается через пластину от более теплого воздуха к более холодному.

Очень важным параметром для работы пластинчатого теплообменника является расстояние между пластинами. Узкий канал приводит к высокому перепаду давления, но также и к высокой эффективности.Последнее означает, что больше тепла передается холодной стороне. Если требуется меньший перепад давления, лучше использовать большее расстояние между каналами. Компромисс - более низкая эффективность.

Обычно вытяжной воздух загрязнен влагой и загрязняющими веществами, но с пластинчатым теплообменником воздушные потоки никогда не смешиваются, оставляя приточный воздух свежим и чистым. Чтобы избежать утечки и загрязнения, пластинчатые теплообменники Heatex сконструированы по принципу двойного уплотнения. Это означает как склеивание, так и механическое сгибание.

Для защиты алюминия от вредных веществ или агрессивных сред рекомендуется покрыть пластины эпоксидной смолой и покрасить как торцевые пластины, так и профили.

Два наиболее распространенных типа пластинчатых теплообменников воздух-воздух - это теплообменники с перекрестным и противотоком. В теплообменнике с перекрестным потоком холодный и теплый воздух проходят перпендикулярно друг другу. В противоточных теплообменниках два воздушных потока движутся в противоположных направлениях.

Теплообменник с тепловыми трубками: Воздухо-воздушный теплообменник

  • Дом
  • О
    • Новости
    • События
    • О нас
    • Объект
    • Качество
    • Наша команда
    • Отзывы клиентов
    • Туристическая информация
    • ACT Социальная ответственность
  • Карьера
  • Связаться
    • Связаться с ACT
    • Найди свою репутацию
  • Звоните: 717.295.6061

  • Звоните: 717.295.6061
Связаться с инженером Advanced
Cooling
Technologies
  • Дом
  • О
    • Назад
    • Новости
    • События
    • Около
    • Объект
    • Качество
    • Наша команда
    • Отзывы клиентов
    • Корпоративная социальная ответственность
    • Карьера: мы нанимаем!
  • Связаться
    • Назад
    • Найти представителя
  • Рынки
    • Назад
    • Авиация
    • Охлаждение электроники
    • Охлаждение корпуса
      • Назад
      • Заказать на сайте
      • Инструмент выделения
    • Рекуперация энергии HVAC
    • Обработка материалов
    • Медицинский
    • Военный
      • Назад
      • Оружие направленной энергии
      • Решения для встроенных вычислений
    • Фотоника
    • Силовая электроника
    • Солнечный
    • Тепловой контроль космического корабля
    • Калибровка и контроль температуры
    • Транспорт
  • Продукты
    • Назад
    • Тепловые трубки для управления температурным режимом
      • Назад
      • Узлы тепловых труб
      • Пластины HiK ™
      • Узлы паровой камеры
    • Растворы для двухфазного охлаждения с насосом
    • Радиаторы PCM
    • Продукты для контроля температуры космических аппаратов
      • Назад
      • Тепловые трубки постоянной проводимости
      • Тепловые трубки с регулируемой проводимостью
      • Контурные тепловые трубки
      • Медные / водяные тепловые трубки
      • Аккумулятор для перекачиваемых жидкостных систем
    • Герметичные охладители корпуса
      • Задняя часть
      • Охладители радиатора ACT-HSC
      • Охладители с тепловыми трубками ACT-HPC
      • Термоэлектрические кондиционеры ACT-TEC
      • Заказать онлайн
      • Инструмент выделения
    • Теплообменники HVAC
      • Задняя часть
      • Теплообменник с тепловыми трубками для улучшенного осушения
      • Термосифонный теплообменник с пассивным разделением контура WAHX
      • Теплообменник с воздушно-воздушной трубкой
      • AAHX Термосифонная система теплообменника с пассивным разделением контура
      • AAHX Термосифонный теплообменник с разделенным контуром и насосом
      • Пассивный вентилятор с рекуперацией тепла с тепловыми трубками (HRV)

Программное обеспечение для проектирования теплообменников с воздушным охлаждением

Определение размеров теплообменника с воздушным охлаждением

требует кропотливой работы и требует много времени из-за множества расчетов методом проб и ошибок для баланса свойств теплопередачи воздуха и жидкости и требований к температуре.Программное обеспечение для проектирования теплообменников с воздушным охлаждением (ACHex) было создано для выполнения всех необходимых расчетов теплового проектирования для этого типа теплообменников.

Функции программного обеспечения теплообменника с воздушным охлаждением (ACHex)

Это программное обеспечение поддерживает только работу с жидкостью и газом, программа не поддерживает конденсацию.

1. Поддержка единиц измерения S.I и английских (США) единиц измерения
2. Выбор между блоками принудительной и принудительной тяги.
3. Можно рассчитать необходимое количество отсеков / вентиляторов / трубок / рядов трубок / пучков трубок.
4. Температура воздуха на выходе может быть рассчитана с использованием методов итераций или приращений.
5. Запустите неограниченное количество испытаний, все будут отображаться в результатах.
6. Тепловой режим или укажите тепловой режим для расчета массового расхода горячей стороны.
7. Логарифмическая средняя разница температур (скорректированная и нескорректированная), площадь поверхности для неизолированных трубок и ребристых труб, массовый расход воздуха, площадь лицевой поверхности пучка, общая ширина грани пучка, ширина пучка.
8. Возможность сохранять длину трубки постоянной для всех испытаний или рассчитывать ее для каждого испытания.
9.Минимальный КПД, общий коэффициент теплопередачи (чистый / проектный / обязательный), максимальная скорость воздуха на стороне воздуха, число Рейнольдса на стороне воздуха, коэффициент теплопередачи воздуха, падение давления на стороне воздуха, диаметр вентилятора и общая расчетная площадь вентиляторов на отсек, вентилятор Также можно рассчитать требования к мощности драйвера.
10. Программное обеспечение также оценит процент превышения расчетного и надповерхностного.
11. Площадь бокового потока в трубке, боковая скорость в трубке, число Рейнольдса на стороне трубки, режим бокового потока и число Нуссельта на стороне трубки, коэффициент теплопередачи на стороне трубки также могут рассчитываться.
12. Коэффициент теплопередачи на стороне воздуха, вы можете выбирать между соотношениями. Briggs and Young, Kern, Ganguli или ESDU в качестве альтернативы программное обеспечение также может принимать ввод числа Нуссельта, если вы рассчитали его из других корреляций.
Программное обеспечение также принимает ввод числа Нуссельта на стороне трубки, а также ввод коэффициента теплопередачи с обеих сторон. Эти функции предназначены только для обеспечения гибкости.
13. Расчет падения давления на стороне трубы, программа использует два разных уравнения и позволяет вам выбирать между ними или выбирать наибольшее вычисленное падение давления.
14. Преобразуйте давление в высоту и наоборот.
Характеристики производительности
15. Импортируйте данные физических свойств на горячую и холодную стороны из Microsoft Excel и из базы данных физических свойств WeBBusterZ (в комплект входит отдельное программное обеспечение!)
16. Создайте собственную базу данных жидкостей / компонентов, трубок и ребер. Вы можете добавить свои физические свойства жидкости, размеры трубы и ребра и загрузить данные в свой проект или сохранить их для использования в другом проекте.
17. Сохранить / загрузить результаты
18.Программное обеспечение создает трехстраничный сводный отчет обо всех результатах и ​​добавляет базовое графическое представление проекта. Сводку можно редактировать / сохранять или копировать в свой собственный отчет.
19. Программа генерирует табличные клинические испытания в двух различных форматах, которые также можно экспортировать в формат «.csv» и открыть в Microsoft excel или Open Office.
Ниже приведен список включенных баз данных:
20. Свойства сухого воздуха при атмосферном давлении. Просто введите температуру, при которой вы хотите оценить свойства, и программное обеспечение рассчитает плотность, вязкость, удельную теплоемкость, теплопроводность, удельную энтальпию, отношение удельных теплоемкостей и число Прандтля.
21. Плотность воздуха при различных заданных температуре и давлении. Просто введите температуру и давление и оцените плотность воздуха.
22. Оценить физические свойства чистых компонентов для более чем 1450 компонентов; в базе данных есть возможность оценить теплопроводность, плотность, теплоемкость и вязкость. База данных также включает критические свойства, точки кипения и плавления и поставляется в виде отдельного программного обеспечения, но легко интегрируется с программным обеспечением.
23. Факторы обрастания.
24. Общие коэффициенты теплопередачи для жидкостей и газов.
25. Теплопроводность материалов.
26. Конвертер единиц с 23 единицами измерения и 200 преобразованиями.

Скачать

Скачать демо-версию продукта

Обратите внимание, что демонстрационная версия этого программного обеспечения будет работать только с установленными примерами, которые ограничены в нашей демонстрационной версии. Полная версия этого продукта не имеет ограничений.

Мы не предлагаем полностью рабочую демонстрационную версию.

Чтобы проверить историю последних обновлений этого программного обеспечения, нажмите здесь

Скриншоты Ссылки

Щелкните здесь, чтобы увидеть снимки экрана на Facebook
Щелкните здесь, чтобы увидеть снимки экрана на Flicker

Последнее демонстрационное видео

1- Интерфейс

2- Импорт физических свойств

3- Пример 1 Теплообменник с воздушным охлаждением тяжелого газойля

4- Пример 2 Теплообменник с воздушным охлаждением углеводородов

Воздушные теплообменники по лучшей цене - Выгодные предложения на воздушные теплообменники от глобальных продавцов воздушных теплообменников

Отличные новости !!! Вы попали в нужное место для воздушных теплообменников.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти воздушные теплообменники высшего качества вскоре станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели воздушный теплообменник на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в воздушных теплообменниках и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести воздушный теплообменник по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Теплообменники

Меню

Компания Инвесторам Работа в GEA Связаться с нами EN
  • Арабский
  • Китайский
  • Голландский
  • Английский
  • Французский
  • немецкий
  • Итальянский
  • Японский
  • Польский
  • Португальский
  • Русский
  • Испанский
  • Турецкий
Назад Главная
  • Напиток Напиток
    • Рынки Рынки
      • Пиво и пивные коктейли Пиво и пивные коктейли
        • Пиво безалкогольное
        • Пиво
        • Фирменное пиво
      • Газированные напитки Газированные напитки
        • Лимонады и газированные напитки
      • Сидр
      • Зельтеры крепкие
      • Соки и концентраты Соки и концентраты
        • Цитрусовые соки
        • Концентраты и сиропы
        • Экзотические соки
        • Фруктовые соки и нектары
        • Соки овощные
      • Напитки на растительной основе
      • Готовые к употреблению кофе и чай Готовые к употреблению кофе и чай
        • Чай готовый к употреблению
      • Спиртные напитки и вино Спиртные напитки и вино
        • Крепкий спирт
        • Нейтральный спирт
        • Игристое вино и шампанское
        • Вино
      • Еще пьет Еще пьет
        • Функциональные и спортивные напитки
      • Вода
    • Продукты Продукты
      • Системы автоматизации и управления Системы автоматизации и управления
        • Автоматизация машин
        • Решения MES
        • Автоматизация процессов
      • Пивоваренные системы Пивоваренные системы
        • Пивоварня Пивоварня
          • Фильтрация
          • Фрезерование и затирание
          • Обработка сусла
        • Обработка холодных блоков Обработка холодных блоков
          • Решения для трубопроводов холодного блока
          • Установки холодного блока
        • Крафт-пивоварение
      • Центрифуги и сепарационное оборудование Центрифуги и сепарационное оборудование
        • Центробежный сепаратор Центробежный сепаратор
          • Осветлитель
          • Сепаратор
        • Декантерная центрифуга Декантерная центрифуга
          • Декантер для осветления
        • Вакуумный спиральный фильтр
      • Чиллеры и тепловые насосы Чиллеры и тепловые насосы
        • Чиллеры
        • Тепловые насосы
      • Очистители и стерилизаторы Очистители и стерилизаторы
        • Решения CIP / SIP
        • Стерилизаторы
        • Оборудование для очистки резервуаров Оборудование для очистки резервуаров
          • Управляемые вращающиеся очистители
          • Очистители свободного вращения
          • Очистители указателей
          • Орбитальные очистители
          • Втягивающие
          • Статические очистители
          • Система проверки
      • Компрессоры Компрессоры
        • Поршневые компрессоры - коммерческие Поршневые компрессоры - коммерческие
          • Компрессоры открытого типа
          • Компрессоры открытого типа
          • Полугерметичные компрессоры
          • Полугерметичные установки
          • Автомобильные компрессоры
        • Винтовые компрессоры промышленные
      • Системы дистилляции и ферментации Системы дистилляции и ферментации
        • Дистилляционное оборудование
        • Растворы для ферментации
      • Сушилки и установки для обработки частиц Сушилки и установки для обработки частиц
        • Распылительные сушилки Распылительные сушилки
          • Химическая продукция
          • Продукты питания и молочные продукты
          • Фармацевтическая продукция
      • Испарители и кристаллизаторы Испарители и кристаллизаторы
        • Кристаллизаторы
        • Конфигурация испарителя
        • Испаритель Тип
        • Концентраторы замораживания
      • Системы розлива и упаковки Системы розлива и упаковки
        • Оборудование для обработки контейнеров
        • Наполнители
        • Линии розлива - асептические
        • Линии розлива - гигиенические
        • Линии розлива - ESL
        • Линии розлива - модули розлива
        • Паллетайзеры Депаллетайзеры
      • Гомогенизаторы Гомогенизаторы
        • Блок сжатия гомогенизатора
        • Гомогенизирующие периферийные устройства
        • Клапаны гомогенизации
        • Промышленные гомогенизаторы
        • Гомогенизаторы лабораторные
      • Системы обработки жидкостей Системы обработки жидкостей
        • Продукты для газирования
        • Деаэраторные системы
        • Расходомеры
        • Мобильная система дозирования
        • Растворители сахара
        • Термическая обработка
      • Системы мембранной фильтрации Системы мембранной фильтрации
        • Мембранные установки и решения
        • Сменные мембраны
      • Миксеры и блендеры Миксеры и блендеры
        • Блендеры непрерывного действия
        • Смесители с большими сдвиговыми усилиями
        • Смесители жидкости
        • Системы смешивания / газирования
      • Системы обработки продуктов Системы обработки продуктов
        • Дозирование и кормление
      • Вакуумные системы Вакуумные системы
        • Эжекторные системы
        • Вакуумная система
      • Клапаны и насосы Клапаны и насосы
        • Асептические клапаны Асептические клапаны
          • Клапаны обратного давления
          • Контрольные панели
          • Регулирующие клапаны
          • Отводные клапаны
          • Магнитные сепараторы
          • Противосмесительные отсечные клапаны (асептические)
          • Противосмесительные запорные клапаны (UltraClean)
          • Пробоотборные клапаны
          • Запорные клапаны
          • Нижние клапаны резервуара
        • Поршневые насосы высокого давления
        • Гигиенические насосы Гигиенические насосы
          • GEA Smartpump
          • GEA Varipump
        • Гигиенические клапаны и компоненты Гигиенические клапаны и компоненты
          • Дроссельные заслонки
          • Компенсаторы
          • Столешницы управления
          • Отводные клапаны
          • Противосмесительные отводные клапаны
          • Противосмесительные запорные клапаны
          • Противосмесительные запорные клапаны с подъемом седла
          • Присоединения к процессу
          • Системы утилизации продуктов
          • Клапаны для отбора проб
          • Запорная арматура
          • Клапаны специальные
          • Донные клапаны резервуара
          • Системы безопасности резервуаров
          • Корпуса клапанов, фланцы и фитинги
        • Струйные насосы
    • обслуживание обслуживание
      • Срок службы
      • Горячая линия обслуживания
      • Финансовые услуги
      • Удаленная поддержка
    • Insights
  • Химическая Химическая
    • Рынки Рынки
      • Агрохимикаты Агрохимикаты
        • Удобрения
        • Пестициды
      • Биохимические вещества Биохимические вещества
        • Химикаты на биологической основе
        • Биодизель
        • Топливо этанол
      • Контроль выбросов Контроль выбросов
        • Цемент
        • Химическая промышленность
        • Стекло
        • Чугун и сталь
        • Цветные металлы
        • Энергетика и сжигание
        • НПЗ
      • Промышленные стоки Промышленные стоки
        • Промышленные сточные воды
        • Нулевой слив жидкости
      • Минералы и неорганические химические вещества Минералы и неорганические химические вещества
        • Неорганические химические вещества
        • Минералы
      • Горное дело и металлургия
      • Нефтехимия и органическая химия Нефтехимия и органическая химия
        • Спирты
        • Органические кислоты
        • НПЗ
      • Полимеры
      • Специальная химия и тонкая химия
    • Продукты Продукты
      • Центрифуги и сепарационное оборудование Центрифуги и сепарационное оборудование
        • Центробежный сепаратор Центробежный сепаратор
          • Осветлитель
          • Разделитель сопел
          • Сепаратор
          • Сепаратор для сплошных стенок
        • Декантерная центрифуга Декантерная центрифуга
          • 2-фазный декантер с разделением
          • Декантер с трехфазным разделением
          • Декантер осветляющий
          • Декантер классифицирующий
          • Декантер для обезвоживания
      • Компрессоры Компрессоры
        • Компрессоры газовые
        • Винтовые компрессоры промышленные
      • Системы дистилляции и ферментации Системы дистилляции и ферментации
        • Дистилляционное оборудование
      • Сушилки и установки для обработки частиц Сушилки и установки для обработки частиц
        • Сушилки мгновенного действия и охладители
        • Флюидные слои
        • Кольцевые сушилки
        • Ротационные сушилки и охладители
        • Распылительные охладители
        • Распылительные сушилки Распылительные сушилки
          • Химическая продукция
          • Продукты питания и молочные продукты
          • Фармацевтическая продукция
      • Системы контроля выбросов Системы контроля выбросов
        • Системы очистки газов
        • Скрубберы
      • Испарители и кристаллизаторы Испарители и кристаллизаторы
        • Кристаллизаторы
        • Конфигурация испарителя
        • Испаритель Тип
      • Гомогенизаторы Гомогенизаторы
        • Блок сжатия гомогенизатора
        • Промышленные гомогенизаторы
        • Гомогенизаторы лабораторные
      • Системы мембранной фильтрации Системы мембранной фильтрации
        • Мембранные установки и решения
      • Системы обработки продуктов Системы обработки продуктов
        • Дозирование и кормление
        • Пневматическая транспортировка
        • Вибрационные просеиватели
      • Вакуумные системы Вакуумные системы
        • Эжекторные системы
        • Вакуумная система
      • Клапаны и насосы Клапаны и насосы
        • Гигиенические насосы Гигиенические насосы
          • GEA Smartpump
          • GEA Varipump
        • Гигиенические клапаны и компоненты Гигиенические клапаны и компоненты
          • Дроссельные заслонки
          • Компенсаторы
          • Столешницы управления
          • Отводные клапаны
          • Противосмесительные отводные клапаны
          • Противосмесительные запорные клапаны
          • Противосмесительные запорные клапаны с подъемом седла
          • Присоединения к процессу
          • Клапаны для отбора проб
          • Запорная арматура
          • Донные клапаны резервуара
          • Корпуса клапанов, фланцы и фитинги
        • Струйные насосы
    • обслуживание обслуживание
      • Срок службы
      • Горячая линия обслуживания
      • Финансовые услуги
      • Удаленная поддержка
    • Insights
.

Добавить комментарий
