Теплый деревянный водяной пол (под деревянную доску)

Содержание

Хотите создать в своем доме обстановку тепла и уюта не используя ветрозащитные мембраны Изоспан? Тогда вам точно подойдут теплые полы. В отличие от стандартных радиаторных батарей, теплый пол имеет множество полезных преимуществ.

Он лучше прогревает помещение, ходить по нему очень удобно и легко. Да и после работы выглядит комната с теплыми полами намного современнее.

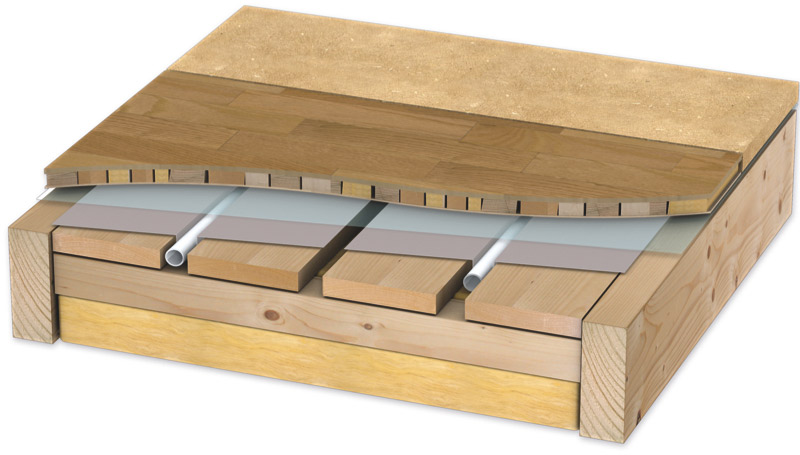

Теплый деревянный водяной пол в разрезе

Однако если вы собрались монтировать такие системы обогрева в сочетании с деревянными полами, то у вас могут возникнуть небольшие трудности, так как по стандартной технологии здесь действовать уже не получится.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

к меню ↑

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

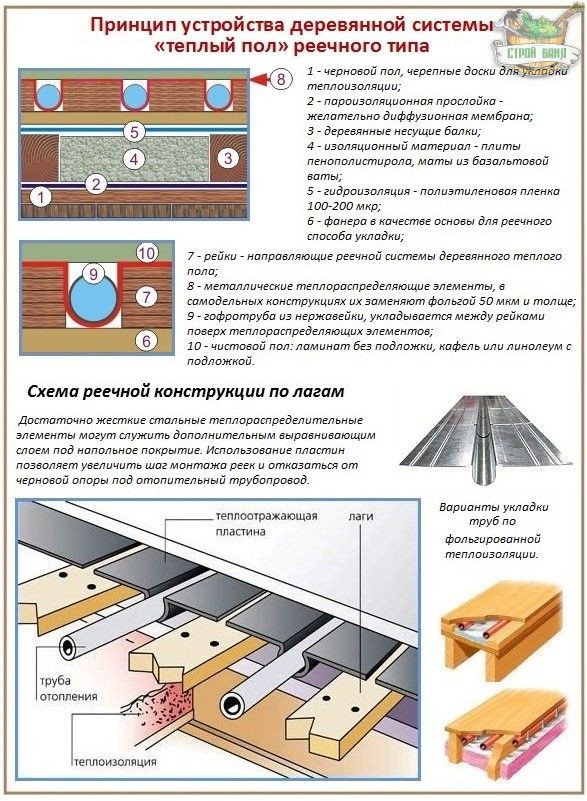

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

к меню ↑

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

  • Водяной;
  • Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор. Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить.

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.

к меню ↑

2 Технология монтажа

Существует несколько технологий, что довольно удачно зарекомендовали себя в работе с древесиной. Вот они:

Каждый вариант имеет свои преимущества и недостатки, и разную трудоемкость. Технологии размещены в порядке ее нарастания. То есть по лагам монтировать теплый пол проще всего. А вот с досками придется повозиться.

Еще одно решение – покупка специально заготовленных деревянных планок. С ними работать очень просто. Все конструкции уже собраны, надо только набить их на лаги и проложить трубы.

Но стоимость такого решения вас вряд ли порадует. Деревянные конструкции, да еще и обработанные на заводе в фигурном виде – их цена может сравняться с ценой качественной плитки или даже превысить ее.

к меню ↑

2.1 Установка по лагам

Это, откровенно говоря, простейший вариант. Простейший в плане исполнения, а не трудоемкости.

Для работы потребуется закупить широкие лаги и проложить их по полу. Укладку ведут по стандартной технологии. Шаг желательно делать небольшим, проем между лагами не должен быть шире 30 см, чтобы трубы уложились правильно и прогревали каждый участок равномерно.

В лагах прорезают каналы под трубы. Использовать можно фрезеровку. На рынке встречаются и уже подготовленные решения, с прорезанными каналами. Тогда лаги нужно просто закрепить.

Между элементами каркаса укладывают утеплитель. Это обязательный процесс, причем обязательный для всех трех технологий. Утеплитель будет отсекать тепловую энергию, и направлять ее исключительно вверх.

Согласитесь, греть нижнее перекрытие вам вряд ли будет интересно. Ведь это нерентабельное расходование ресурсов.

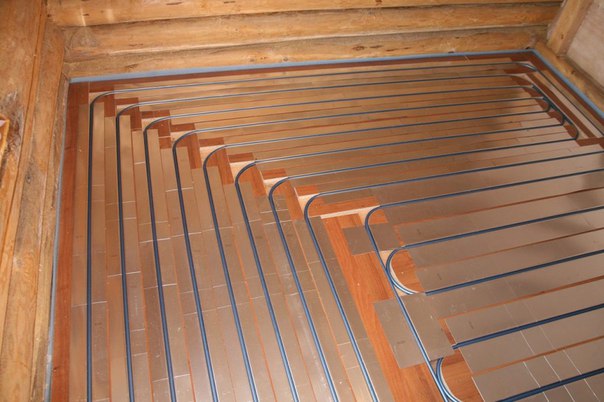

Создание деревянного теплого пола из готовых конструкций

Поверх утеплителя можно настелить фольгированную пленку. Она отразит тепловые волны, что идут от контура пола. Укладывать фольгу – признак хорошего строительного тона. Конечно, придется немного потратиться, но и результат вас точно порадует.

Фольгу фиксируют с помощью степлера. Желательно все стыки проклеить специальным алюминиевым или фольгированным скотчем, чтобы не оставалось прорех в отражающем материале.

Собственно сам процесс монтажа контура сводится к укладке труб в пазы на лагах, а затем монтажу поверх них фанеры.

Фанеру выбирают легкую, влагостойкую, с максимальной теплопроводностью. Фанера будет служить основанием для лицевого пола. Поверх нее кладут подложку и лицевое покрытие.

Неудобство такого решения в том, что в пазах есть довольно много места, проложить контуры идеально вам вряд ли удастся. Плюс фанерный черновой пол, который должен быть достаточно толстым. Этот момент тоже снижает эффективность прогрева.

к меню ↑

2.2 Монтаж по фанере

Это уже более трудоемкий вариант с применением калькулятора для расчета теплоизоляции трубопроводов, но и отдача у него более существенная. Начальные процессы полностью повторяют те же, что и у предыдущего варианта. Вот только лаги уже должны быть самыми обыкновенными, с ними не предпринимают никаких экстраординарных действий.

Поверх лаг монтируют основание из ДВП, ДСП или любой другой древесины. Использовать фанеру предпочтительнее, так как она дешевле и легче поддается обработке.

На основании размечают путь движения контура, затем из плит ДВП (они самые мягкие) вырезают пластины, которые будут формировать основание под лицевое покрытие, но между ними все же останется место под трубы. Пластины укладывают с интервалом междурядным в 2-3 см. Именно туда будут ставить отопительный контур.

Особенность такой технологии в том, что поверх нее можно стелить исключительно ламинат, так как пол будет скорее плавающим, а для паркета нужны монолитные решения.

Пазы в фанере, которые используются в качестве каналов для прокладки отопительных контуров

Еще один важный момент, пазы между фанерой предварительно обрабатывают фольгой. В таком случае от фольги по утеплителю можно отказаться, или заменить ее более дешевым отражающим материалом. В крайнем случае, подойдет простейшая мембрана.

к меню ↑

2. 3 Укладка по доскам

Теплый деревянный пол с помощью досок укладывать, наверное, труднее всего. Здесь вам не обойтись без специальных инструментов.

Дело в том, что пазы под контур придется сверлить в досках. И досках прочных, качественных. А фрезеровать надежную цельную древесину не так легко.

В доске проделывается один или два паза под трубы. Затем в паз укладывают фольгу, а поверх нее крепят контур. Каждую доску фиксируют на лаги, и фиксируют так, чтобы создать полноценное деревянное покрытие. В итоге получается надежнейший пол, но и стоит он довольно дорого.

Прелесть использования досок в их прочности, возможности нарезать столько каналов, сколько необходимо. На такое основание уже можно класть любое покрытие, в том числе и паркет.

Отдача тепла тоже будет более высокой. Это объясняется тем, что доски, да еще и обработанные фольгой, будут слабо воспринимать тепло, и оно почти полностью передастся на лицевой пол.

Еще один интересный момент – по досках можно класть даже плитку. Только перед началом работ необходимо будет продумать систему гидроизоляции контура.

к меню ↑

2.4 Пример монтажа теплого деревянного пола из фанеры (видео)

электрический, инфракрасный, инструкция по монтажу своими руками, фото

Большинство людей считают, что правильно построенный деревянный дом практически не нуждается в дополнительном отоплении. Однако подобное мнение весьма ошибочно, поскольку даже небольшой мороз, но при определенной влажности, может вызвать серьезный дискомфорт без соответствующих систем обогрева. Именно поэтому многих владельцев подобных домов интересует вопрос о том, как установить водяные или электрические теплые полы на деревянный пол.

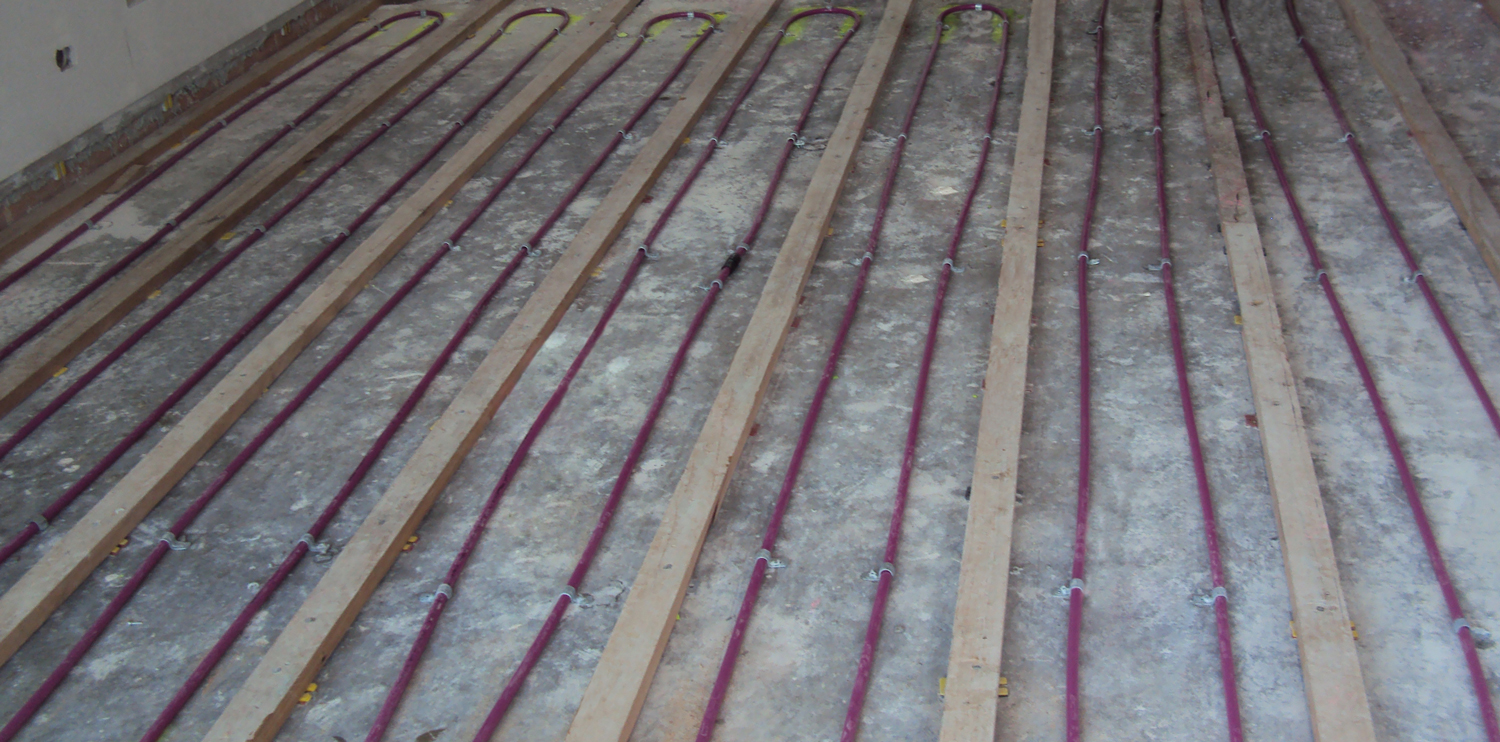

Любительское фото, показывающее принцип монтажа труб нагревателя на поверхность из дерева с использованием деревянных вставок

Процесс монтажа

Прежде всего, необходимо определиться с выбором конкретного типа нагревательных элементов или систем. При этом необходимо отметить, что теплый деревянный пол можно изготовить из любых доступных нагревательных устройств, предназначенных для этих целей. Однако каждая отдельно взятая система требует определенного подхода на некоторых этапах монтажа.

Подготовленная черновая поверхность с нанесенной гидроизоляцией

Подготовка

  • Для начала нужно изготовить черновое покрытие
    . Именно оно послужит основой и будет держать весь теплый пол по дереву на определенном уровне.
  • Для этого необработанные доски подбивают к несущим балкам. При этом лучше в качестве крепежа использовать саморезы.
  • На следующем этапе делают пароизоляцию. Ее изготавливают своими руками из нескольких слоев пленки, которую укладывают на черновую подложку.

Совет! Если система монтируется на старую конструкцию, то пол демонтируют и очищают, а гидроизоляцию меняют.

Установка утеплителя  между лаг

Утепление

  • Стоит отметить, что водяной или электрический теплый пол на деревянный пол устанавливается только после того, как поверхность защитят утеплителем и дополнительным слоем гидроизоляции. Это необходимо для того, чтобы не тратить энергию на обогрев подвала или потолка нижнего этажа.
  • В качестве утеплителя лучше всего использовать готовые маты для выбранного типа системы. Они позволят создать идеальный теплый пол под дерево, поскольку имеют слой гидроизоляции, отражающей поверхности и пенополистирола. Однако данные изделия лучше всего применять под водопроводные трубы или нагревательные кабеля.

Керамзит в качестве элемента передающего тепло поверхности

  • Для других систем можно использовать любой доступный утеплитель. При этом желательно, чтобы на нем был слой из отражающего вещества. Обычно цена такого материала не высока, но он практически полностью не пропускает инфракрасное излучение, направляя его в нужную сторону.
  • Если маты не использовать, то поверх утеплителя нужно уложить гидроизоляцию, а сверху металлическую сетку. На ней будет фиксироваться нагревательный элемент.

Совет!  Стоит отметить, что все данные работы должны производиться ниже уровня расположения лаг. Поэтому необходимо заранее контролировать слой материалов.

Принцип монтажа нагревательных элементов на деревянную плоскость предполагает создания расстояния между лагами по ширине матов

Укладка

  • На данном этапе монтируют сам теплый пол под деревянный пол. Для этого располагают трубы или нагревательные кабеля в выбранном порядке, фиксируя их либо на матах, либо на металлической сетке.
  • После этого нужно установить лаги. Их крепят на стены дома, выставляя по водяному уровню. При этом теплый пол по деревянному полу организовывают таким образом, чтобы расстояние от лаг до нагревателя было не более 7-10 см.

Принцип изготовления теплого пола под покрытие из паркета

  • Затем все пространство засыпают керамзитом. Этот материал отлично держит температуру, и он будет служить проводником тепла.
  • Далее такой теплый пол по деревянному перекрытию зашивают половой доской. После этого поверхность зачищают и обрабатывают защитным покрытием.

Совет! Вся древесина, используемая при монтаже обязательно должна быть сухой. В противном случае пол может повести или перекосить при первом нагреве.

Тонкие электрические маты отлично подойдут для любого покрытия и могут монтироваться на любую ровную плоскость

Электрические маты

Если теплый пол на деревянный пол своими руками изготавливает из специальных электрических матов или сетки, то используется немного другая технология.

  • Для начала делают черновое покрытие, которое затем утепляют и гидроизолируют.
  • Далее монтируют лаги, под которые подшивают фанеру, если устанавливать инфракрасный теплый пол на деревянный пол. При использовании тонких матов зашивку производят поверх лаг.

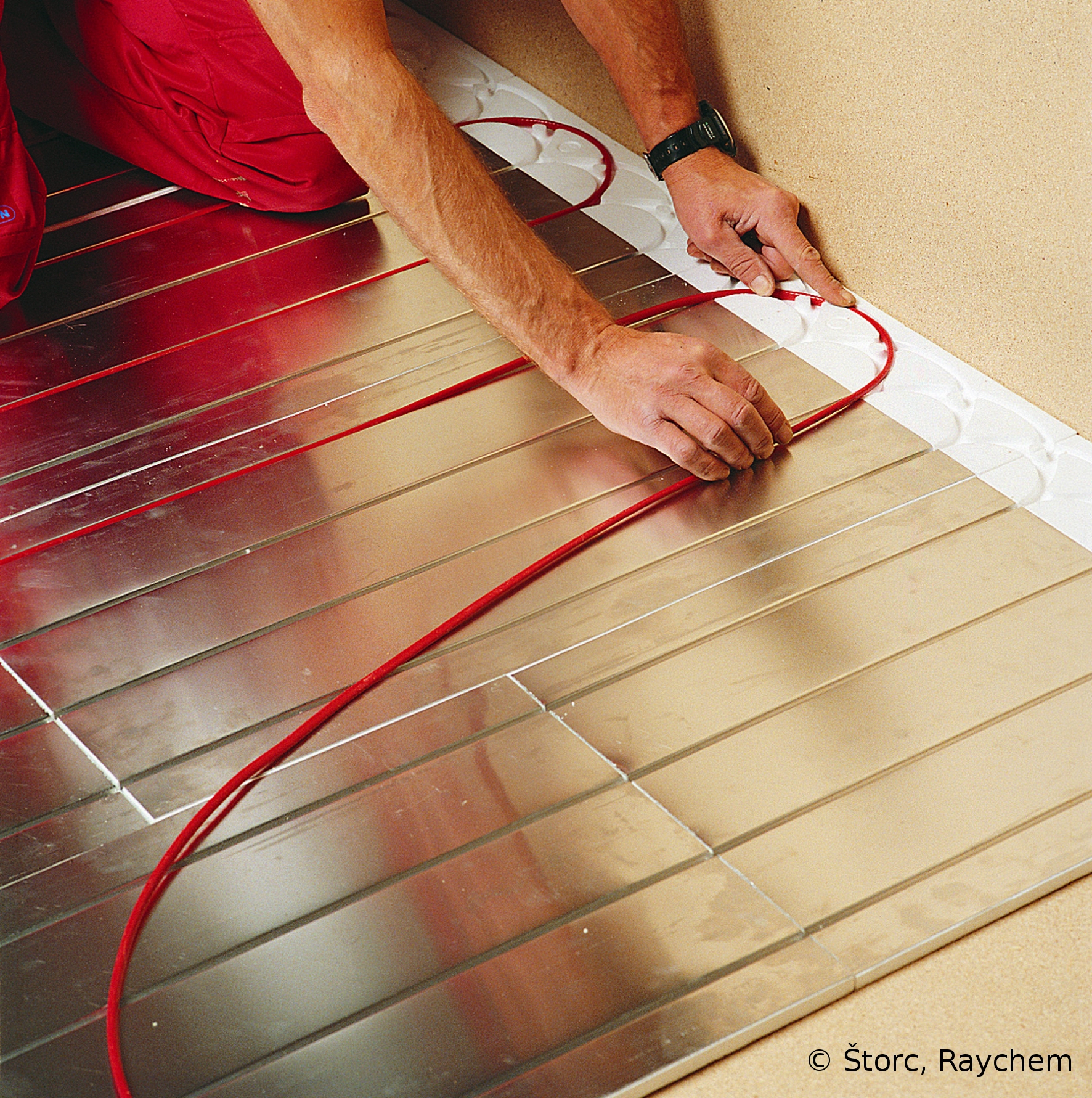

Использование специальных подложек может значительно упростить весь процесс установки

  • На следующем этапе монтируют нагревательные элементы в соответствии с их инструкцией по эксплуатации.
  • После этого накрывают всю поверхность специальной термопленкой. Она защитит смонтированные теплые полы по деревянным перекрытиям от небольшого механического воздействия, которое может возникнуть в результате влияния больших нагрузок на покрытие.
  • На заключительном этапе необходимо произвести установку финишного покрытия. Для инфракрасного подогрева пола его прибивают к лагам, а при использовании тонких матов его можно фиксировать на клей или с помощью специальных зажимов.
  • После монтажа поверхность покрывают защитным составом или лаком. При этом необходимо учитывать, что теплый пол для деревянного пола имеет практически такой же уровень нагрева, как и для других поверхностей. Поэтому защитный состав не должен содержать вредных компонентов, которые могут выделяться при повышении температуры.

Совет! Данный метод укладки самый простой и не требует серьезных подготовительных работ. Его можно производить прямо перед установкой финишного покрытия.

Монтаж покрытия необходимо производить очень аккуратно, чтобы не повредить нагревательные элементы

Рекомендации мастеров

  • Прежде всего, стоит использовать самые простые технические решения, чтобы не усложнять весь процесс монтажа.
  • Подбирать отопительную систему следует из расчета наиболее удобного расхода энергии, а не под тип пола.
  • Все электрические системы и узлы необходимо оснастить дополнительной защитой от попадания влаги.
  • Проще всего монтировать нагревательные элементы под финишное покрытие, а не заниматься их интеграцией в конструкцию.
  • Необходимо внимательно изучать инструкцию, которая идет в комплекте с устройством обогрева, поскольку каждая отдельная модель может иметь свои особенности установки.

Хороший теплопроводящий наполнитель не только позволит увеличить эффективность нагрева, но создаст дополнительную гидроизоляцию



Выбор теплого пола под паркет, основы монтажа

Теплый пол – система обогрева напольного покрытия, придуманная для комфортного пребывания в помещении в любое время года.

Паркетная доска, в связи с натуральным происхождением и неустойчивостью древесины перед колебаниями температуры, не является лучшим покрытием для теплого пола.

Однако, решение есть, и паркет успешно сочетается с теплым полом в современных квартирах. Как правильно выбрать теплый пол под паркет, расскажу в статье ниже.

Требования к теплому полу

Большинство специалистов по ремонту сходятся во мнении, что паркет и паркетную доску можно укладывать на теплый пол, но необходимо тщательно соблюдать правила монтажа и требовательно выбирать систему теплого пола. К основным требованиям к теплому полу, укладываемому под паркет, относятся:

  • Регулируемая температура не выше 26 градусов. Обязательна установка регулирующего реле с выводом показателей температуры на дисплей.
  • Прогрев площади покрытия должен быть равномерным, чтобы тепловое расширение происходило по всей поверхности паркета.
  • Выбор паркета под теплый пол обуславливается породой дерева, из которого сделан паркет. Отдавайте предпочтение породам, устойчивым к высоким температурам.
  • Между теплым полом и покрытием обязателен дополнительный слой фанеры с фиксацией и бетонной стяжкой. На фанеру положите теплоизоляционный слой, который защитит покрытие от преждевременного износа.

Изучив подробно каждый вид теплого пола, специалисты пришли к выводу, что оптимальным решением для монтажа под паркет становится электрический и инфракрасный теплые полы. Водяной теплый пол не может гарантировать равномерный прогрев, кроме того, в случае аварии, протекшая жидкость безвозвратно испортит паркетное покрытие.

Электрический теплый пол под паркет

Электрический теплый пол – система, основанная на прогреве поверхности при помощи электрического кабеля. Для монтажа электрического теплого пола под паркет воспользуйтесь пошаговой инструкцией:

  • Поскольку сочетание электричества и натуральной древесины обладает повышенной пожароопасностью, необходимо тщательно соблюдать инструкции для монтажа теплого пола под паркет.
  • Первым этапом подготовьте основание пола. При помощи шпаклевочных смесей выровняйте основание, дайте составу высохнуть, нанесите гидроизолирующий слой и дождитесь высыхания.
  • Создайте каркас из деревянных лаг с шагом в 60 см. Между лагами уложите теплоизолирующий слой, например, пенофол или минеральную вату. Поверх каркаса настелите рулонные гидроизоляционные материалы, скрепляя их между собой клеем. Следующий слой – оцинкованная сетка по всей площади комнаты.
  • Электрический кабель кладите непосредственно возле брусьев, из которых выполнялись лаги. Закрепите кабель монтажным скотчем.
  • Готовую кладку из электрического кабеля накройте гидроизоляционным слоем, положите и зафиксируйте фанеру, поверх которой можно начинать укладывать паркет.

Инфракрасный теплый пол под паркет

Монтаж инфракрасного теплого пола прост, не занимает много времени, с установкой справится даже неопытный человек в монтажных работах. Начинается процесс укладки инфракрасного теплого пола под паркет с этапа, аналогичного предыдущему способу.

  • Очистите пол от пыли и грязи, при необходимости пропылесосьте. Выровняйте поверхность при помощи шпаклевки или выравнивающей смеси. Дождитесь полного высыхания основания.
  • Если теплый пол укладывается на деревянное основание, необходимо провести циклевку древесины, параллельно сметая мусор с рабочей поверхности. Но специалисты советуют снимать предыдущий пол до бетонного основания, чтобы новый пол служил дольше и без поломок. Бетонный пол необходимо отшлифовать.
  • Следующий слой – полиэтиленовая пленка для гидроизоляции. Поверх пленки положите теплоизоляцию.



  • Когда основание готово, начинайте монтаж теплого пола. Инфракрасную пленку укладывайте по длине комнаты, токовой полосой вниз. Для фиксации листов к теплоизоляции воспользуйтесь малярным скотчем.
  • Поверх теплого пола положите фанеру, прикрепите ее при помощи саморезов, после чего можно начинать монтаж паркета.

После изучения статьи, становится понятно, что установка теплого пола под паркетную доску не так страшна, как кажется с первого взгляда. Однако, чтобы избежать проблем, важно четко следовать инструкциям, и во время монтажных работ, и в процессе дальнейшей эксплуатации пола.

19.04.2018

Подписаться на рассылку

Электрический теплый пол на деревянный пол

Теплый пол в деревянном доме, насколько безопасна такая конструкция и возможно ли ею быстро и качественно обогреть все здание? Особенно часто этот вопрос возникает при использовании такой системы обогрева в конструкции пола из дерева, или при применении деревянного декоративного покрытия (паркетная доска, паркет). Рассмотрим насколько безопасно использовать электрический теплый пол на деревянный пол и как устроить такую систему грамотно.

Конструкция пола на лагах.

Содержание статьи

Особенности применения и пожарная безопасность

При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:

  • Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании.
  • Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия.
  • Низкая теплопроводность. Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры. При этом само дерево может перегреваться.

Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?

Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.

Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:

  • Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
  • Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
  • Не допускается в контакт нагревательного кабеля напрямую с деревом.

Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах.

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр).

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

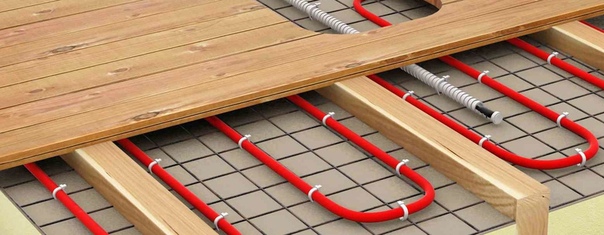

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

  • Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
  • Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
  • Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

  • На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
  • Далее устраивается слой теплоизоляции из минеральной.

    Сетка между лагами.

  • Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
  • На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

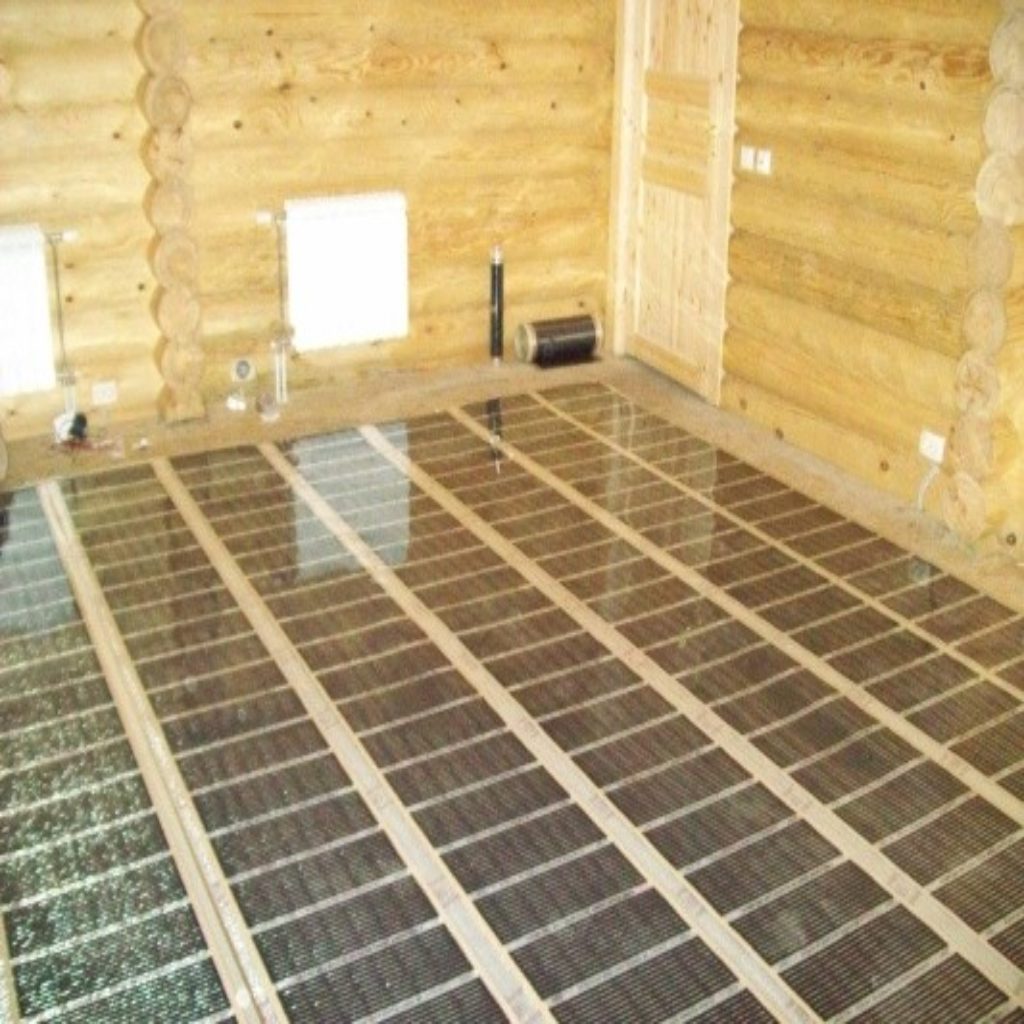

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами. Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Применение электрического ТП под покрытием из дерева

Основная проблема, которая возникает при применении системы электрического теплого пола под покрытием из натурального дерева – возможность его усыхания и появления зазоров между досками или паркетом. Для того чтобы этого избежать необходимо придерживаться правил, которые уже были приведены.

Важно! Температура пола не должна подниматься выше 27 °C, а перепады в течение суток 5 °C.

Для контроля используют температурный датчик в массиве стяжки или в воздушной прослойке между лагами.

Для комфорта также применяется датчик комнатной температуры. Такие системы с двумя температурными сенсорами рекомендуются как оптимальные для деревянных покрытий.

Конструкция теплого пола под паркетом.

Для грамотного устройства тёплых полов под дерево необходимо придерживаться таких правил и требований:

  • В первую очередь необходимо ознакомиться с инструкцией по монтажу конкретных изделий. Убедиться в допустимости их применения в системе с теплым полом.
  • При подборе общая мощность системы не должна быть выше 80 Вт/м². Также мощность должна быть равномерно распределена по всей площади пола.
  • Смонтированная система подогрева должна работать около двух недель до укладки декоративного покрытия.
  • За один-два дня до работы подогрев уменьшают до 18 °C.
  • После проведения работ по монтажу паркета или паркетной доски в течение одной-двух недель температуру постепенно поднимают до рабочей.

Кроме температуры при эксплуатации покрытия из натурального дерева важно придерживаться относительной влажности в пределах 40-60%. При этом материал не подвергается интенсивному высыханию и его характеристики оптимальны. При понижении влажности до 30% высыхание усиливается, что приводит к появлению зазоров и трещин. Если к этому добавляется высокая температура теплого пола, дерево портится большими темпами.

Также при устройстве теплого пола на бетонном основании можно применять систему с лагами, которые устанавливаются на стяжку. Между ними устраивается теплый пол, воздушный зазор позволяет оптимально контролировать температуру.

Так как существует ограничение на удельную мощность системы, иногда ее недостаточно для обогрева помещения, и необходимо применять дополнительные отопительные приборы.



Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Укладка электрического теплого пола в деревянном доме


Хотя большинство профессиональных строителей рекомендует применять водяные системы отопления для частного деревянного дома, современные технологии позволяют безопасно использовать для этой цели греющий кабель и маты.

При укладке учитывается пожаробезопасность здания, проектируется и разрабатывается схема раскладки провода с максимальной производительностью, а также принимаются другие нюансы, связанные с проведением работ и безопасной эксплуатацией системы. Только в таком случае электрический теплый пол в деревянном доме создаст максимально комфортный микроклимат в помещении.

Можно ли уложить кабельные полы на дерево

Грамотно уложенный электрический тёплый пол в деревянном доме абсолютно безопасен. Кабель, как правило, снабжен двойной защитой, что сводит вероятность возникновения пожара к минимуму.

Существуют специально разработанные правила и основы безопасной эксплуатации, учитывающие особенности строительного материала с высокой вероятностью возникновения пожара.

Не стоит осуществлять монтаж в деревянном доме самостоятельно. Только профессиональная бригада сможет учесть все нюансы укладки и обеспечить соблюдение норм безопасности.

Правильный выбор расходных материалов, соблюдение определенных ограничений в процессе эксплуатации, делают возможным применение электрических полов в доме из натурального дерева, бруса или оцилиндрованного бревна.

Теплый электрический пол под деревянный пол

Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:

  • Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.
  • Оптимальным является использование греющего кабеля на первом этаже помещения. При необходимости допускается укладка на втором этаже частного деревянного дома, но это потребует использовать дополнительную изоляцию.
  • Предел удельной мощности для раскладываемых матов или кабеля по деревянным лагам не должна превышать 130Вт/м². Превышение показателей приводит к повышенному риску возгорания и является грубым нарушением правил безопасной эксплуатации.
  • Сверху напольного покрытия в месте прохождения провода запрещается устанавливать мебель, класть ковер и т.д. Низкая теплопроводность деревянного покрытия приводит к быстрому перегреву кабеля, что приводит к сокращению сроков эксплуатации провода.
  • Пирог теплого кабельного пола для деревянных перекрытий должен состоять из: гидроизоляции и паробарьера, фольгированного утеплителя. Верхний слой подложки расчерчен для более удобного монтажа провода.


При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:

  1. Укладка провода в бетонную стяжку.
  2. Монтаж кабеля или нагревательных матов между лагами.

Максимальный температурный режим, позволяющий избежать возгорания, не больше 40°С. При этом, для обеспечения безопасности, следует позаботиться о противопожарной защитной обработке древесины от возгорания.

Электрический теплый пол на деревянное основание

Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

Существует несколько способов выполнения данной операции.

  1. Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.
  2. Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум.

Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.

Основы безопасной эксплуатации на пожароопасных поверхностях

Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.

  1. Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.
    Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.
  2. Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.
    Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ.
  3. Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.


Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

Можно ли делать подогрев деревянного пола?

Системы напольного отопления считаются неподходящими для использования с дубовыми полами, и это мнение вполне может быть связано с недостатком информации, которая иногда происходит из-за негативного опыта  в прошлом,

Все мы знаем, что плохие слова из уст в уста идут намного быстрее, чем хорошие, что может быть связано с неточной или неправильной оценкой причин, по которым пол получил дефекты после  установки.

Деревянный дубовый паркет подходит для обогреваемых полов

Представьте себе ситуацию, когда дубовый пол доставляется на площадку, где все вовлеченные лица знакомы друг с другом или являются коллегами по работе. Если после установки что-то пойдет не так, кого можно обвинить? Это будет группа друзей или коллег, которые установили пол и использовали его после этого, или это будет поставщик самого настила?

Подумайте, кто будет восприниматься как находящийся в самом слабом положении, когда покупатель, установщик, архитектор хорошо знают друг друга? Да, вы уже догадались. Естественно будет обвинен продукт или поставщик этого продукта. Это может привести к неправильной оценке или, по крайней мере, к неправильным причинам, указанным всеми участниками.

Почему дубовый паркет может не справиться с подогревом

Факт в том, что дубовые полы являются подходящими для установки в большинстве ситуаций. В 99,9% поломок пола является то что: был выбран неправильный продукт; применена неправильная или недостаточная акклиматизация; неподходящие методы подгонки; плохое качество изготовления; или текущее содержание пола было недостаточным или отсутствовало.

Причина того, чтобы подчеркнуть потенциальные недостатки, перечисленные выше, заключается в том, что причиной часто считают сам дубовый паркет, даже если причиной проблемы является что-то другое. Это может помешать другим использовать его для своего дома, если кто-то хочет иметь дубовый пол с подогревом

Слухи об этом легко распространяются даже тогда, когда они ложно диагностированы. Люди слышат слухи и думают: «Ну, я не использую дубовые полы для обогреваемых полов».

Наиболее распространенной причиной деформаций дубового пола по сравнению с теплым полом является несоблюдение простых правил. Это может быть связано со многими причинами, но наиболее распространенным является то, что, кажется, все хотят натуральный дубовый пол, но немногие хотят, чтобы он вел себя или реагировал так же, как натуральный дубовый пол, когда он устанавливается внутри наших домов. Позвольте объяснить дальше …

Размеры каждого куска дубового паркета, будь то сплошная дубовая доска или спроектированная дубовая доска, напрямую связаны с содержанием влаги. Другими словами, когда дубовая доска увеличивается с 8% до 12% влажности, она расширяется и становится больше, а когда происходит обратное, она сжимается и становится меньше.

Хотя эта информация не совсем является новостью, для некоторых людей, которые испытывают трудности с дубовым полом после установки, кажется, что ее очень трудно принять, особенно когда присутствует теплый пол.

Избегайте проблем при установке дубового пола на пол с подогревом

Чтобы избежать проблем, когда дубовые полы устанавливаются поверх теплого пола, необходимо принять во внимание некоторые очень важные соображения, а также некоторые жизненно важные процессы, необходимые еще до начала монтажа.

Некоторые компании предоставят подробные рекомендации по акклиматизации для этой ситуации, а также подробные рекомендации по подгонке и рекомендации по текущему обслуживанию в целях обеспечения хорошей производительности.

Игнорировать эту информацию — все равно что покупать автомобиль и ездить на нем, не добавляя и неменяя масла, а затем возвращаться к продавцу, когда двигатель заклинило, утверждая, что с машиной что-то не так, что было бы нелепым заявлением.

Помимо соблюдения необходимых рекомендаций, также важно, чтобы система теплый пол работала как можно более эффективно в сочетании с уложенным над ним дубовым полом, поэтому рекомендуется использовать дубовый пол с низким тепловым сопротивлением.

Улучшение эффективности напольного отопления

Максимизация эффективности вашей системы теплого пола будет экономить ваши деньги месяц за месяцем.

В настоящее время существуют материалы специально для теплых полов внешний вид которых подобен любому другому натуральному дубовому полу с натуральной отделкой, большая разница в том, что его нижняя сторона имеет уникальный рисунок отверстий, просверленных внутри, что снижает тепловое сопротивление пола и позволяет теплу от системы теплого пола проходить через него проще и быстрее.

В ходе испытаний обе толщины плит оказались примерно на 12-20% более эффективными, чем другие спроектированные напольные покрытия аналогичной толщины, при этом 15-миллиметровый лист оказался более эффективным, чем 14-миллиметровый продукт с толщиной слоя износа дуба на 1 мм меньше.

Поэтому, если вам нужен дубовый паркет поверх теплого пола, не верьте слухам о неудачах прошлых работах, проведите собственное исследование и должную осмотрительность, чтобы вы могли принять собственное решение относительно того, подходит он вам или нет.

Современные системы теплых полов, как выбрать теплый пол под плитку

Возможность значительной экономии при строительстве или ремонте дома - тема, не вызывающая проблем и недоразумений. Постоянное хождение по супермаркету стройматериалов, просмотр специализированных изданий во многом делают свое дело, но чистая прибыль, как показывает практика, видна не раз. Хотя это утверждение практически не применимо к такой системе, как теплый пол под плитку, что экономит с первых дней работы.

система теплого пола - технология или новая философия

Разработка различных систем отопления частного дома, коттеджа или отдельного помещения в многоквартирном доме сегодня во многом основывается на вопросах ее эффективности. Таким образом, одним из факторов, влияющих на выбор системы, остается вопрос установки, обслуживания и гарантированного срока службы. И если в традиционных системах отопления часто возникает вопрос об установке современных котлов, то для электрического теплого пола под плиткой во многом эта проблема решается комплексно.

Чтобы разобраться в вопросе эффективности отопительного устройства в виде теплого пола в кафеле, рассмотрим на конкретном примере ,, Как работает эта технология. Для обычных помещений радиатор отопления возникает из-за конвекции воздуха, когда холодный воздух поднимается снизу, он нагревается радиатором, а затем поднимается вверх. Эта внутренняя зона распределения тепла простирается снизу вверх, также как и температура воздуха - пол около 17-18 градусов, на высоте 1 метр около 22-23 градусов, а потолок около 26-27. Технология устройства теплого пола позволяет не только существенно изменить процесс обогрева, но и улучшить показатели прогрева помещения. Так, теплый пол под плиткой распределяет тепло снизу, от уровня пола, если использовать радиаторную плитку всегда будет холодно, то полы с подогревом, электрическое отопление под плиткой делает комнату из напольного покрытия, кафельное отопление до комфорта 22-23 градуса . Так что дальше, имея размер нагревательного элемента на весь пол, тепло равномерно распределяется по объему, прогревая до комфортных 23 градусов всю комнату.

Основные виды оборудования для теплого пола

В отличие от громоздкого оборудования для систем отопления традиционного типа с котлами, расширительными баками, трубопроводами и насосными станциями, оборудование для теплого пола может уместиться в одном пакете, включая провод, электронные датчики и контроль. система. Прогресс действительно отошел очень далеко и передал свою технику даже в таких помещениях, как кухня, ванная, гардеробная, после установки имеющегося сегодня теплотехнического оборудования под плитку в любом помещении, на открытых террасах и в зимних садах, в гаражах и т. д. ванные комнаты.

Основа оборудования нагревательного элемента, фактически это основа технологии - пленочный нагревательный элемент или кабель укладывается на пол и затем подключается к системе управления и контроля.

Сегодня для устройства теплого пола под плитку используются две основные технологии - кабельная, с использованием нагревательного кабеля и пленочная, при этом нагревательный элемент в виде тонких пластин хранится внутри пленочного покрытия. Каждая из этих двух технологий имеет свои особенности, но обе позволяют укладывать теплый пол под плитку.

Финский теплый пол под плитку, и нужно отдать должное финнам, действительно понимающим толк в этом типе отопительной системы, состоящей из двухжильных нагревательных матов ENSTO Finland, на сегодняшний день считающихся одними из фаворитов по использованию технологии нагревательные кабельные системы. Тем более что ENSTO предлагает больше, чем просто нагревательные элементы, и решает задачу комплекса - теплый пол под плитку, монтаж, заключающийся не только в укладке матов, но и в установке системы управления в комплекте. Также финский производитель хорошо зарекомендовавших себя кабельных нагревательных элементов Nexans (Норвегия), Devi (Дания), ProfiTherm (Польша-Германия).

Пленочные теплые полы под плитку

сегодня набирают все большую популярность благодаря еще большей эффективности и простоте укладки. Пленочные обогреватели, работающие по принципу инфракрасного излучения, зарекомендовали себя не только благодаря гибкости - их можно устанавливать под плитку, а также под другие виды покрытий, в том числе ламинат, паркет, линолеум. Однако пленочный пол под плитку сегодня еще не получил такого большого распространения из-за своей дороговизны.Но учитывая, что корейские и китайские компании постепенно вытесняются с рынка инфракрасных систем отопления российскими и украинскими производителями, теплый пленочный пол под плиткой в ​​скором времени станет еще доступнее.

Для обоих типов нагревательных элементов разработана специальная система управления, составляющая интеллектуальную составляющую системы теплых полов под плитку. в него, в первую очередь, входят датчики температуры, определяющие температуру пола, кабельные системы, термостаты, программаторы и аппаратную защиту.Комплекс этого оборудования позволяет автономно работать с системой в соответствии с требованиями каждого конкретного элемента.

Особенности устройства и монтажа системы отопления

Теплые полы под плитку, установка которых планируется в доме, как и любое другое напольное покрытие, требует надежного устройства изначально бетонной стяжки. Основание необходимо для равномерного и правильного размещения нагревательных элементов. А для нагревательного кабеля маты для пленочного теплого пола под плитку позже после подключения и проверки работоспособности необходимо будет провести слой стяжки, так как под плитку требуется, прежде всего, и даже толщина основания не менее 20 мм.По периметру помещения рекомендуется устраивать специальный зазор швов, так как при такой толщине стяжка обязательно при тепловом расширении и, как следствие, деформации покрытия.

Еще одно отличие порядка размещения и монтажа состоит в том, что пленочный теплый пол под плитку укладывается по всей площади помещения, а кабельные нагревательные маты не помещаются в местах, где будет размещаться мебель. , стационарный стеллаж, стенки и другое оборудование.

Пленка под плитку укладывается по всей площади помещения, при этом ее можно разрезать до нужных размеров, после соединения всех элементов в единое целое удерживается монтажным зажимом в шинах. Но нагревательные маты требуют умения при прокладке кабеля, здесь нельзя разрезать, поэтому для изменения направления необходимо разрезать сетку основы, а кабель должен оставаться целым.

В обоих случаях все токопроводящие кабели, датчики и соединительные линии должны быть проложены перед стяжкой.Электрический теплый пол под плитку можно устанавливать не только в жилом помещении, его можно монтировать и в других помещениях, потому что все кабели и ленточные элементы имеют хорошую изоляцию, а соединения изолируют места дальше специальной штукатуркой.

При самонагревающейся установке типа «теплый пол», плитка уложена с обязательным тепловым зазором не менее 2 мм, стяжка дополнительно армирована синтетической сеткой. Категорически запрещается укладывать нагревательные маты и полоски литой пленки друг на друга, а вот пленку влагостойкую полиэтиленовую следует упаковывать с нахлестом в 20-25 см.

И еще раз вопрос экономии

Рассматривая все варианты укладки теплого пола под плитку, цена во многом определит способ и место монтажа. Сегодня средний ценовой диапазон кабельной продукции для отечественных производителей системы составляет от 2,3 до 3,5 долларов за метр. Для теплого пола под плитку электрические кабели европейского производителя будут стоить в пределах 4-6 долларов. Пленочные материалы будут стоить от 6 до 10 долларов за 1 погонный метр.Аппаратура управления при этом, та отечественная, что у иностранного производителя начинается по цене от 20 дол., Полный комплект стоит 250-400 дол.

, но, как показывают расчеты, по сравнению с обычным газовым отоплением экономия составит от 20% до 45%, в зависимости от наличия теплоизоляции помещения.

Видео:

Видео:

Видео:

Видео:

Плитка для подогрева пола | Подогрев полов

Запишитесь на бесплатное виртуальное проектирование - узнайте больше перейти к содержанию Перейти в меню навигации Wickes
  • Строка заказа 0330123 4123
  • Список проектов
  • Обслуживание клиентов
  • Войдите или зарегистрируйтесь
Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад
  • Магазин
    • Новое в
      • Ванные комнаты
      • Отопление
      • Кухни
      • Наружное освещение
      Просмотреть все Новое в
    • Кухни
      • Выставочный зал Кухни
        • Посмотреть все диапазоны
        • Продажа кухни
        • Кухня Галерея
        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Брошюра о кухне
        • Офисная мебель
      • Готовые кухни
        • Посмотреть все диапазоны
        • Кухонные гарнитуры
        • Мэдисон Кухня
        • Орландо Кухня
        • Дакота Кухня
        • Кухня Огайо
      • Кухонный гарнитур
      • Метчики
        • Все смесители для кухни
        • Кухонные моноблочные смесители
        • Смесители для кухни
      • Аксессуары
        • Ручки и ручки для шкафа
        • Хранение на кухне
        • Отопление и электричество
        • Ящики для кухни
        • Освещение Кухни
        • Краска для кухни
        • Плитка для кухни
      • Раковины
        • Раковины из нержавеющей стали
        • Керамические мойки
        • Раковины из гранита и композитных материалов
        • Установки для утилизации отходов
      • Бытовая техника
        • Духовки
        • Варочные поверхности
        • Плиты
        • Вытяжки
        • Холодильники и морозильники
        • Посудомоечные машины
      • Обувь для скинали
      • Шкафы
        • Кухонные гарнитуры
        • Декоративные панели
        • Двери для бытовой техники
        • Цоколи и карнизы
        • Винные шкафы
      • Столешницы и Тумбы
        • Столешницы из ламината
        • Столешницы из массива дерева

Сколько стоит установка теплых полов в 2019 году?

Думаете об установке теплого пола?

Если да, продолжайте читать, поскольку эта страница предназначена для вас, у нас есть руководство по расходам на теплый пол, которое мы обновили в 2019 году.

На этой странице вы откроете для себя:

  • разницу между влажной и сухой системой и то, что лучше всего подходит для вас
  • насколько на самом деле энергоэффективный теплый пол
  • то, что другие говорят о теплом полу
  • полностью реалистично цена установки - за квадратный метр
  • посмотрите сколько стоит продукт без учета платы за установку
  • плюсы и минусы этого типа отопления
  • влияет ли тип ковра / напольного покрытия на производительность системы отопления?

Как вы думаете, сколько стоит теплый пол?

В рамках нашего исследования мы спрашиваем посетителей этого сайта, сколько, по их мнению, стоит пол.

Этот вопрос не является обязательным. Вы можете пропустить его, если хотите:

Эти опросы популярны среди наших посетителей. Почему бы не поделиться в Facebook или Twitter и не посмотреть, что думают ваши друзья?

(Здесь вы найдете список всех наших опросов, вы можете проголосовать в любом количестве)

Получить предложение онлайн (занимает всего 2 минуты)

Что такое «сухая» система?

Сухая система работает от электричества и состоит из ковриков с подогревом, которые кладутся под пол. Это самая дешевая система для покупки и самая простая в установке.Некоторые домовладельцы даже подходят к этим изделиям своими руками.

Есть одна серьезная проблема - эксплуатационные расходы.

Практически все типы электрического отопления дороги в долгосрочной перспективе, и маты для подогрева пола не исключение.

Этот тип отопления на в три раза дороже в эксплуатации , чем на влажную систему.

Что такое мокрая система?

Мокрая система состоит из труб под полом, подключенных к котлу.

Установка этой системы дорогостоящая и сложная, вам нужно будет снять двери и плинтусы.Одним из достоинств этого является низкие эксплуатационные расходы - намного меньше, чем у настенных радиаторов и значительно меньше, чем у систем электрического отопления.

Какая система лучше всего подходит для вас?

Это зависит от вашего бюджета и обстоятельств, но в качестве общего руководства:

Сухие системы лучше всего подходят для небольших помещений, таких как установки только в ванных комнатах.

Влажные системы более предпочтительны для больших помещений, например, во всех комнатах на первом или даже на верхних этажах.

Мокрая система UFH. Изображение предоставлено Nu Heat

Energy Efficiency

Настенные радиаторы громоздки, некрасивы и, что еще важнее, неэффективны.

Обычно они устанавливаются под холодными окнами, и большая часть тепла теряется. Сохраняемое тепло распределяется неравномерно, и в одной части комнаты может быть холодно, а в другой - тепло.

Системы водяного теплого пола распределяют тепло более равномерно по всему помещению и, как правило, стоят на 15% и 25% меньше в эксплуатации, чем традиционные настенные радиаторные системы.

Сухие системы дороги и являются наименее энергоэффективными. Будьте готовы заплатить в три раза больше стоимости эксплуатации настенной радиаторной системы.

Если вы думаете об использовании солнечных батарей для обогрева системы электрического пола, то помните, что эти панели генерируют электроэнергию в дневное время, а не темными зимними вечерами, когда вы, скорее всего, включите отопление.

Что другие говорят о теплых полах?

Как и в случае любого другого проекта по благоустройству дома, всегда полезно поискать в Интернете и найти форумы и веб-сайты, где другие обсуждают плюсы и минусы продуктов.

В ноябре 2016 года ShortLass с форума Mumsnet написал:

Все, с кем я разговаривал, кто пользовался электрическими полами с подогревом, не пользуются им, потому что это слишком дорого в эксплуатации.

Потребительская организация Что? писал:

Полы с подогревом нагреваются дольше, чем радиаторы, которые быстро работают до высоких температур. В некоторых случаях, например, с системами меньшего размера, они не могут полностью дополнить радиаторы.

В блоге компании Underfloor Heating Trade Supplies утверждается, что:

… это действительно выгодно только в том случае, если изоляция вашей собственности является наилучшей из возможных.Во многих отношениях, чем лучше изолирован ваш дом, тем меньше денег вы потратите на его отопление, независимо от того, какой метод вы используете.

Нужно ли рыть пол?

Традиционные системы подогрева полов лучше всего подходят для новых домов, где соответствующая планировка может предусматривать дополнительные 50-70 мм глубины.

Новые современные системы, представленные сегодня на рынке, намного тоньше и разработаны специально для модернизации существующих домов без значительного уменьшения доступной высоты.

Некоторые тонкие изделия могут добавлять только 15 мм глубины (без учета изоляции), поэтому существующие бетонные полы не всегда нужно выкапывать.

Есть несколько продуктов, таких как Nu-heat 10 и Nu-heat Max, которые укладываются непосредственно на бетон.

Nu-heat 10 увеличит высоту пола на 15 мм, но это не самая мощная система, и ее следует использовать только в современных домах или домах, изоляция которых была недавно модернизирована. Если эта система используется в более старом доме с плохой изоляцией, этого может быть недостаточно для поддержания тепла в доме.

Nu-heat Max также укладывается поверх существующего пола, но имеет большую пропускную способность, поэтому высота увеличивается на 22 мм. Эта система подходит для всех типов собственности, как для домов с хорошей, так и с плохой изоляцией. Кроме того, он нагревается быстрее, чем версия 15 мм.

Обе системы можно использовать и на верхнем этаже.

Мы никак не связаны с этой компанией, и на рынке есть и другие производители, но мы считаем, что это видео стоит посмотреть:

Плюсы и минусы этого типа отопления

Мокрый пол с подогревом - отличный выбор и сразу установленный имеет много преимуществ:

  • снижение счетов за отопление, напольные системы потребляют на 15-25% меньше энергии, чем настенные радиаторы
  • освобождают пространство там, где раньше стояли настенные радиаторы
  • теплые ноги - больше нет холодных полов
  • постоянное тепло , без холодных зон
  • современные системы имеют толщину менее 25 мм, поэтому они не уменьшат значительно ваш запас по высоте
  • желательно, чтобы облегчить продажу вашего дома

Есть некоторые недостатки, которые следует учитывать:

  • часто сушите одежду на радиаторах зимой, тогда у вас не получится с подогревом пола
  • требуется время для разогрева, поэтому планирование с помощью программируемого i Важно, что это не идеальный вариант для тех, кто хочет быстро отапливать.
  • Трубопроводы трудно найти, если возникают проблемы с установкой.
  • нелегко установить, а работа может быть затруднительной (пол вверх, двери и плинтусы отключены. и т. д.)
  • дорого
  • для небольших установок, таких как установка только в ванной комнате, может по-прежнему требоваться настенный радиатор / полотенцесушитель

Сколько стоит установка теплого пола?

Как мы уверены, вы понимаете, что очень трудно предоставить реалистичную цену на теплый пол, не осмотрев сначала недвижимость.Необходимо учитывать множество факторов.

Однако, чтобы поставить и установить индивидуальную систему хорошего качества в типичную недвижимость на юге Соединенного Королевства, рассчитывайте заплатить:

110 фунтов стерлингов за квадратный метр за первые 30 метров, а затем около фунтов стерлингов 65 за дополнительный квадратный метр .

Эта цена включает изоляцию, все детали и приспособления, стяжку пола и все работы.

На рынке есть более дешевые системы «начального уровня», но обычно лучше потратить немного больше на материалы, стоимость рабочей силы одинакова, независимо от качества деталей.

Также не забывайте, что модернизация системы намного дороже, чем установка продукта во время строительства. Нет пола, который можно было бы поднять, и большая часть затрат на рабочую силу уже заложена в бюджет.

Сколько стоят детали? (цены только на поставку)

65-75 фунтов стерлингов за квадратный метр - это типичная цена за поставку индивидуального пакета системы влажного теплого пола, включая все детали, необходимые для модернизации, включая самовыравнивающуюся стяжку, предварительно проложенные панели, трубы и т. д.

9 фунтов стерлингов за квадратный метр для изоляции, которая часто требуется между деревянными балками пола или размещается непосредственно над бетоном. Они отводят тепло вверх и от земли. Без соответствующей изоляции на уровне земли система не будет работать так эффективно, как могла бы.

Электрические коврики для обогрева пола обычно стоят около 35 фунтов стерлингов за квадратный метр , однако, как указывалось ранее, они более дороги в эксплуатации и не всегда подходят для больших площадей.

Ваш выбор деревянных полов или ковров также должен быть оценен.

Влияет ли тип ковра или напольного покрытия на характеристики теплого пола?

Одним словом: Да.

Этого можно избежать, установив систему с большей производительностью, но ее эксплуатация будет стоить дороже. Вы также можете установить дополнительную изоляцию под систему, чтобы отводить больше тепла вверх. Это увеличивает стоимость строительства и поднимает пол.

В двух словах:

Плитка пропускает большую часть тепла в дом.

Деревянный пол блокирует некоторое количество тепла, но пропускает приемлемое количество тепла.

Ковры, особенно толстые ковры и толстая подложка, пропускают наименьшее количество тепла, что приводит к медленному прогреву и более прохладному помещению.

Наихудший сценарий, которого следует избегать, - это отсутствие или отсутствие изоляции под трубами, толстая подложка и ковры сверху, а также система, не обладающая большой способностью создавать тепло. Имейте в виду, что многие тонкие системы предназначены для установки без необходимости выкапывать грунт на первом этаже, но при таких установках иногда снижается изоляция и / или емкость.

Это только усиливает важность выбора установщика, который сначала проведет полное обследование дома и примет во внимание такие вещи, как:

  • значение изоляции комнат
  • тип ковра / плитки / пола и т. Д. вам нужен
  • тип существующего основания пола, который у вас есть на первом этаже
  • , где вы живете в Великобритании, так как в некоторых частях зимой постоянно холоднее, чем в других

Ориентир по ценам - Посмотрите, сколько стоит стяжка пола Вот.

Где лучше всего купить теплый пол?

Наш партнер может помочь вам найти конкурентоспособные цены от проверенных и оцененных предприятий в вашем регионе.

Чтобы начать, просто нажмите кнопку ниже.

(это бесплатная услуга)

Получить предложение онлайн

Это руководство по стоимости полов с подогревом было написано Дэнни Вудли и последний раз обновлялось в августе 2019 года.

Не забывайте; у нас есть справочники по ценам для сотен проектов по благоустройству дома.

Ознакомьтесь с нашим полным списком подробных справочников по ценам здесь.

Гидравлические системы теплого пола | 0508 446 892

Добро пожаловать в компанию «Теплые полы»

Добро пожаловать на сайт Underfloorheating.co.nz - источник №1 в Новой Зеландии для систем водяного теплого пола. Мы поставляем и устанавливаем качественные, эффективные и сертифицированные системы теплого пола в Новой Зеландии. Используя наши знания и опыт, мы можем найти для вас подходящее решение.

Спросите нас об установке водяного теплого пола по цене от 999 долларов.00!

У вас уже есть система теплого пола?
Система полов и центрального отопления должна обслуживаться один раз в год.

Чтобы вы могли наслаждаться теплой зимой на долгие годы.
Свяжитесь с нашей командой по телефону 0508 446 892 и закажите сервисный осмотр.

Для получения дополнительной информации свяжитесь с нами, и мы с радостью поможем вам. Для получения дополнительной информации о центральном отоплении посетите отдел центрального отопления Окленда на сайте www.central-heating.co.nz

Спросите о наших специальных предложениях по центральному отоплению

Устали рубить дрова? Хотели бы вы теплый дом всю зиму? Эта сделка включает в себя все необходимое для модернизации вашего существующего дома с 3-5 спальнями. 1 высокоэффективный газовый котел (природный газ и сжиженный газ) 9 радиаторов и все трудозатраты включены! Все продукты соответствуют европейским и новозеландским стандартам, мы предлагаем 5-летнюю полную гарантию и надежное обслуживание. Это предложение доступно только в Окленде, и некоторые условия могут применяться в зависимости от состояния сайта.Позвоните нам по телефону 0508 446 892, чтобы зарезервировать бесплатное посещение сайта. Или нажмите здесь, чтобы получить онлайн-предложение. Обратите внимание, что для правильного выполнения работы мы нанимаем собственных сертифицированных сантехников и газовых монтажников.

СТОП !!!! НЕ ЗАЛИВАЙТЕ БЕТОННУЮ ПЛИТУ!

200 КВАДРАТНЫХ МЕТРОВ $ 3200 + GST ​​!!

Равномерное отопление, добавленная стоимость для вашего дома, здоровая и эффективная! Так много за так мало!

По сравнению с водяными системами подогрева полов, электрические системы могут быть более эффективными и обычно используются для полного обогрева здания.

  • Электрический подогрев пола подходит для установки под всеми типами полов, такими как плитка, камень, дерево или ковер, где не используются тепловые насосы.
  • Electric Система «теплый пол» привносит тепло и роскошь в небольшие помещения, такие как ванные комнаты и кухни.
  • Electric Система «теплый пол» также имеет то преимущество, что не требует технического обслуживания и может легко управляться для работы при необходимости.

Фотоэлектрические технологии - привлекательный вариант для домовладельцев, ищущих возобновляемые источники энергии.

  • Фотоэлектрические панели преобразуют солнечный свет в электричество, когда солнечный свет проходит через стеклянные панели на полупроводниковый материал, обычно кремниевые пластины. Когда солнечный свет попадает на полупроводник, он вызывает высвобождение электронов. Свободные электроны создают электрический ток, который генерирует электричество.

Перед покупкой

КВАЛИФИЦИРОВАН ЛИ ВАШ МОНТАЖНИК НАПОЛЬНОГО ОТОПЛЕНИЯ ???

ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ ГИДРОННУЮ СИСТЕМУ НАПОЛЬНОГО ОТОПЛЕНИЯ, УБЕДИТЕСЬ, ЧТО ВАШ МОНТАЖНИК ЯВЛЯЕТСЯ КВАЛИФИЦИРОВАННЫМ САНТЕХНИКОМ ИЗ НОВОЙ ЗЕЛАНДИИ.

ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ ЭЛЕКТРИЧЕСКУЮ СИСТЕМУ НАПОЛЬНОГО ОТОПЛЕНИЯ, УБЕДИТЕСЬ, ЧТО ВАШИ МОНТАЖНИКИ ЯВЛЯЮТСЯ КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРОНИКОМ.

Перед тем, как нанять установщика для выполнения любых сантехнических или электромонтажных работ, вы должны попросить у него текущую лицензионную карточку слесаря ​​или электрика. Без действующей лицензии программа установки не может быть задействована. Работа лиц, не имеющих лицензии, может привести к тому, что они не будут иметь покрытия для государственной ответственности, а также может сделать недействительным ваше страхование жилья.

Средняя стоимость теплых полов в 2020 году

Хотите узнать, сколько стоит теплый пол? В этой статье мы разбиваем цены на установку теплых полов в любой комнате дома и по квадратным метрам. Это позволяет любому домовладельцу быстро и легко понять, прежде чем нанять торговца.

Средняя стоимость теплого пола:

На выполнение этого типа работы обычно уходит 1-2 дня

£ 800

Сколько стоит теплый пол?

Полы с подогревом становятся популярной альтернативой обычным радиаторам, особенно при ремонте роскошных ванных комнат, но также популярны во многих новостройках в качестве основного источника центрального отопления.

Система «теплый пол» может быть установлена ​​практически под любым полом, включая камень, дерево, плитку и даже ковры. Существует два типа полов с подогревом: электрический (сухая система) и водяной (влажная система).

Электрические теплые полы

Электрические системы дешевле, так как их проще установить и их даже можно выполнить как самостоятельный проект, в то время как установка влажной системы требует гораздо больше усилий, поэтому обычно используется для новостроек или как часть более крупного проекта реконструкции.Но электрические системы, безусловно, лучший выбор для модернизации существующих объектов.

Водяной (влажный) теплый пол

Если вы планируете установить «мокрый» пол, который будет подключен к вашей системе центрального отопления, вам потребуется найти надежного и компетентного местного сантехника.

MyJobQuote.co.uk может помочь с бесплатной услугой, которая сопоставляет вакансии, размещенные домовладельцами, с местными торговцами. Все, что вам нужно сделать, это указать свою работу, используя простую и короткую онлайн-форму, затем вы можете расслабиться, и до трех местных торговцев свяжутся с вами, чтобы дать совет и организовать домашние посещения, чтобы затем они могли предоставить письменные расценки.

Типичные цены на теплый пол

Описание работы Продолжительность Затраты на материалы Стоимость рабочей силы
Ванная комната Напольные электрические коврики с подогревом под ковер с термостатом и таймером 1,5 суток £ 450 £ 350
Бетонный пол на кухне с деревянным ламинатом подходит для электрического теплого пола 2 дня £ 500 £ 300
Установите влажную систему на кухню с изоляцией и подключите все трубы к существующей системе центрального отопления 3 дня £ 300 £ 900
Типичный трехквартирный двухквартирный дом с подачей влажных полов и установка во время модернизации 2 недели £ 2100 £ 5600

Теплый пол, на что стоит обратить внимание

Влажные системы подходят только для новостройки или капитального ремонта, так как они требуют обширных трубопроводов по всему дому, которые должны быть подключены к вашей системе центрального отопления.

Необходимо убрать все этажи, а большой объем работ будет очень дорогим. Но при установке в новостройке затраты на установку намного меньше. Эксплуатационные расходы на электрические полы с подогревом выше, чем на системы водяных полов, но их гораздо дешевле модернизировать, и они по-прежнему нагревают пол, создавая ощущение роскоши, но они не так хороши для обогрева всей комнаты, особенно если большая комната, но обычно подходят для небольших комнат, таких как ванная.

Если у вас старый дом с большими комнатами, который уже имеет тенденцию к холоду в зимние месяцы, то электрические полы с подогревом могут не производить достаточно тепла, чтобы сделать комнаты комфортными. Системы водяного теплого пола обладают гораздо большей мощностью, поскольку они подключаются к существующим котлам, поэтому они могут полностью заменить радиаторы и при этом обогреть комнаты до комфортного уровня.

Готовы получить цену за свою работу?

Сделай сам

Системы влажных полов с подогревом не подходят для самостоятельного использования. Для их установки, как минимум, потребуется помощь сантехника или теплотехника. С системой, которая подключена к вашему основному котлу, просто не стоит менять ее и делать это самостоятельно, поэтому всегда консультируйтесь с местным инженером-теплотехником или компанией по теплоснабжению, чтобы дать вам совет, прежде чем браться за эту работу.

Обследование, проведенное профессионалом, поможет вам выбрать лучшую систему теплого пола и убедиться, что ваш котел может поддерживать дополнительную систему отопления.А вот электрические теплые полы своими руками с использованием тепловых матов намного проще и дешевле в установке.

Вам по-прежнему понадобится электрик, чтобы подключить питание к вашей системе отопления, но для типичной ванной комнаты общая стоимость электрического теплого пола может составлять менее 500 фунтов стерлингов. Для тех, кто очень уверен в своих силах, есть также комплекты для подогрева полов для влажных полов.

Эти полные комплекты включают насос, клапаны, термостаты и трубопроводы для обогрева около 20 квадратных метров. Если вы выполнили большую часть работы своими руками и просто наняли сантехника или инженера-теплотехника для выполнения важных задач, у вас могла бы быть система влажных полов с подогревом в вашей ванной комнате менее чем за 1000 фунтов стерлингов.

Контрольный список для теплых полов

  • Полы с подогревом могут быть одним из самых экономичных способов обогрева вашего дома
  • Электрические коврики для теплого пола легко установить своими руками
  • Теплый пол - компактная альтернатива радиаторам
  • Теплый пол нагревается дольше, чем обычные радиаторы

Часто задаваемые вопросы

Как работает электрический теплый пол?

В системах электрического теплого пола используется сеть проводов, проложенных в коврике, который устанавливается под поверхностью пола.Они согревают пол, но не так хорошо нагревают комнату, поэтому их лучше всего устанавливать в небольших помещениях и они популярны в ванных комнатах.

Как работает влажный теплый пол?

Системы водяного теплого пола гораздо сложнее установить, поэтому они лучше всего подходят для больших домов, поскольку они очень хорошо обогревают помещения. Они используют сеть труб для подачи горячей воды из котла, которая затем излучает тепло через пол в пространство комнаты. Эти системы влажных полов намного более эффективны, чем электрические системы полов, и даже могут быть более эффективными, чем обычные радиаторы.

Каковы недостатки теплого пола?

Полы с подогревом нагреваются дольше, чем радиаторы, и в некоторых случаях они не смогут обогреть комнату с комфортом, а это значит, что вам все равно понадобятся радиаторы. Кроме того, установка полов с подогревом может быть дорогостоящей при модернизации.

Можно ли использовать теплые полы для отопления всего дома?

Да, фактически, это дало бы ряд преимуществ, включая снижение энергопотребления и увеличение жилой площади без радиаторов. Во многих случаях системы влажных полов можно использовать в качестве основного источника тепла, если сами комнаты хорошо изолированы. Чтобы определить необходимое количество тепла, необходимо произвести расчет теплопотерь, и это обычно выполняет архитектор или инженер-теплотехник.

Подпольное отопление дешевле в эксплуатации, чем радиаторы?

Да, возможно, теплый пол в некоторых установках оказался на 25% дешевле в эксплуатации, чем радиаторы, использующие конденсационный котел.Но каждая установка индивидуальна, поэтому при выборе системы теплого пола лучше всегда проводить профессиональное обследование.

Могу ли я самостоятельно установить электрические теплые полы?

Нет, в то время как большая часть установки теплого пола может быть выполнена компетентным энтузиастом DIY, термостаты и другая проводка требуют электромонтажных работ, которые должны выполняться электриком.

Последнее обновление MyJobQuote 9 июня 2020 г.

Комплекты для подогрева пола | Полы с подогревом в помещении

Полы с подогревом

Система подогрева полов Speedfit была разработана для быстрой и простой установки с компонентами, разработанными и изготовленными в соответствии с ISO9001 и DIN4726.

В системе Speedfit горячая вода перекачивается из бойлера в насосный агрегат, где она смешивается примерно до 50 ° C, а затем распределяется через коллектор в контуры отопления, выполненные с использованием барьерной трубы Speedfit.

В бетонных полах труба укладывается на изоляцию, а затем покрывается стяжкой, на которую можно уложить почти любое напольное покрытие.

Для деревянных полов распорные плиты укладываются между балками и настилом пола или на нижней стороне пола. Труба Speedfit вставляется в канавки на пластинах.

Площадь пола обычно нагревается до температуры от 25 ° C до 28 ° C, обеспечивая равномерное распределение тепла при температуре лишь немного выше комнатной.

Широкий спектр электрических компонентов означает, что система UFH может иметь столько или меньше контроля, сколько требуется.

Как работает теплый пол?

«Теплый пол» не новость, его принципы восходят к римским временам. В Европе это предпочтительная система, и в некоторых странах на нее приходится 70% новых отопительных систем.

Радиаторная система передает энергию в комнату в основном за счет конвекции. Эта конвекция приводит к тому, что пол остается самой прохладной частью комнаты и оставляет массу теплого воздуха на уровне потолка.

Он также собирает мелкую пыль с пола и разносит ее по воздуху и по мебели.

Это может означать, что большая часть энергии, которая была вложена в комнату, тратится впустую, а не в том месте, которое вы хотите.

Система UFH нагревается в основном за счет излучения. Это наиболее естественный и комфортный вид обогрева, как и солнце.

Лучистая энергия, излучаемая полом, частично отражается каждой поверхностью и частично поглощается. Когда он поглощается, эта поверхность становится вторичным излучателем.

Через некоторое время все поверхности становятся вторичными излучателями. Сами предметы интерьера излучают энергию, и комната становится равномерно и равномерно нагретой. Энергия проникает в каждый уголок комнаты - ни холодных пятен, ни горячих потолков, ни холодных ног.

По сравнению с другими формами отопления, общая эффективность системы нагрева UFH показана ниже.

Тепло концентрируется там, где оно больше всего необходимо для комфорта человека и энергоэффективности.

Особенности и преимущества теплого пола

Система теплого пола Speedfit предлагает потребителю множество преимуществ. К ним относятся:

Установка

Он прост в установке, требует минимальных усилий и обслуживания.

Комфорт

Система использует лучистое тепло, наиболее удобный вид обогрева, обеспечивающий равномерное распределение тепла по всей комнате.

Космос

Система ненавязчива и экономит пространство, что означает, что каждый квадратный метр площади пола и стены может быть использован полностью, что дает свободу при оформлении интерьера.

Шум

По сравнению с радиаторными системами, система UFH работает практически бесшумно.

Здоровье

Уменьшает количество пыли и уменьшает количество клещей домашней пыли.Уменьшение количества горячих поверхностей и острых краев снижает риск ожогов или травм.

Экономика

Системы напольного отопления предназначены для работы при более низких температурах, чем радиаторные системы, что делает их особенно подходящими для конденсационных котлов, что приводит к снижению потребления энергии и меньших потерь тепла из конструкции здания.

Контроль

Системой легко управлять, а небольшая разница температур между полом и воздухом означает, что система фактически саморегулируется.

Окружающая среда

«Полы с подогревом» подходят для использования с наиболее энергоэффективными и экологически безопасными системами отопления, включая конденсационные котлы, солнечные батареи и тепловые насосы.

Проектирование теплых полов

Принципы укладки сплошного пола

Система теплого пола Speedfit предназначена для установки в твердый пол с стяжкой.

Поскольку стяжка находится в непосредственном контакте с трубами отопления, обеспечивается отличная теплопередача, равномерное распределение тепла и меньшие колебания температуры.

Типовая установка состоит из:

  • Напольное покрытие (ковролин, керамическая плитка и др.)
  • Стяжка
  • Труба Speedfit, прикрепленная скобами к изоляции
  • Изоляция кромок
  • Высококачественная изоляция пола 50 мм
  • Бетонный пол

Изоляция пола является неотъемлемой частью любой установки UFH в сплошном полу.

Speedfit рекомендует получить рекомендации экспертов, чтобы убедиться, что используемые продукты подходят для полов с подогревом и соответствуют действующим нормам.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Рекомендации по проектированию

Проектирование и расчеты системы UFH в твердом полу должны проводиться в соответствии с BS EN 1264, а детали, представленные на этом сайте, основаны на этом стандарте.

Существует ряд важных вопросов, связанных с системой теплого пола Speedfit, которые следует рассмотреть перед началом проекта:

  • Источники тепла
  • Расположение коллектора
  • Тепловая мощность и температура пола
  • Стяжки
  • Отделка полов и покрытия
  • Периметр
  • Органы управления

Они описаны ниже.

Источники тепла

Из-за более низких температур потока, используемых в UFH, обычно 47–62 ° C, можно рассмотреть множество источников тепла, отличных от стандартного настенного котла. К ним относятся солнечная энергия, тепловые насосы или геотермальные системы, и компания Speedfit рекомендует обращаться за конкретными советами к соответствующим производителям. Дополнительные насосы могут повлиять на некоторые котлы - перед установкой проверьте совместимость у производителя котла.

Расположение коллектора

Установка и балансировка системы теплых полов проще, если коллектор расположен ближе к центру здания.Это будет означать, что шлейфы максимально равны.

Тепловая мощность и температура пола

Из-за множества различных методов строительства пола трудно обеспечить точную тепловую мощность.

Согласно действующим стандартам максимальная мощность для любой системы UFH, уложенной в твердый пол, составляет приблизительно 11 Вт / м² / K, где K - разница между температурой поверхности пола и желаемой температурой в помещении. При этом учитываются медицинские ограничения человека и чувствительность жителей здания к теплу.

Практически, с системой подогрева пола Speedfit мощность около 100 Вт / м² может быть достигнута при температуре поверхности пола 29 ° C и температуре воздуха 20 ° C. В некоторых случаях можно допустить более высокую температуру поверхности пола, например, в ванных комнатах (33 ° C), редко используемых помещениях или периметральных зонах (35 ° C).

Стяжки

Стяжка является важной и неотъемлемой частью системы UFH и используется для передачи энергии от труб к отапливаемой зоне.Эта тепловая масса, как ее еще называют, будет реагировать на потребность в тепле в зависимости от ее глубины и состава.

Обычно толщина большинства традиционных песчано-цементных стяжек, наносимых вручную, составляет 65–75 мм. Однако при консультировании по конкретному проекту потребуется информация о типе и глубине стяжки, если она известна.

Доступны более современные насосные стяжки, которые имеют преимущества с точки зрения скорости нанесения и времени отверждения. Также возможно, что глубина стяжки может быть уменьшена, и это улучшит работу системы теплого пола.

Speedfit рекомендует получить рекомендации от поставщика стяжки, чтобы убедиться, что правильные продукты указаны и используются для вашей системы центрального отопления пола.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Отделка полов и покрытия

Система подогрева полов Speedfit подходит практически для любой отделки пола, включая керамическую плитку, ковролин, винил и ламинат.

Поскольку напольное покрытие по существу является частью системы отопления, тепловое сопротивление или изоляционные свойства отделки пола будут влиять на мощность пола. Чем выше сопротивление, тем меньше эффект нагрева и тем больше время нагрева.

Наиболее подходящие покрытия - это покрытия с низким термическим сопротивлением, обычно обозначаемым как R-значение или TOG.

Рекомендуемое максимальное значение R составляет 0,15 м²K / Вт (1,5 TOG), а в таблице ниже приведены некоторые типичные значения.

Покрытие типа

Ковровое покрытие

Винил

Паркет

Керамическая плитка

Камень

R Стоимость м² К / Вт

0,15

0,022

0,05

0,017

0,011

TOG Стоимость

1.5

0,2 ​​

0,5

0,17

0,11

Керамическая плитка для пола
Керамическая плитка

хорошо работает с UFH, поскольку она обеспечивает минимальное сопротивление теплопередаче. Чтобы избежать растрескивания плитки, следует использовать гибкий клей и краевые швы, чтобы принять расширение. Убедитесь, что клей подходит для использования с UFH.

Ковры

Ковровое покрытие и подкладка имеют более высокий уровень сопротивления теплопередаче.

Избегайте использования войлока, пробок и толстой резиновой прокладки, поскольку их изоляционные свойства снижают тепловую мощность системы.

Если предполагается использование коврового клея, убедитесь, что он подходит для температур до 40 ° C.

Пластиковая / Виниловая плитка

Полы на пластиковой основе также хорошо работают с UFH, так как обычно имеют минимальное сопротивление теплопередаче. Важно, чтобы используемое покрытие и клей были пригодны для использования при температуре до 40 ° C. Это снижает риск размягчения и потери адгезии.

Деревянные полы / деревянные полы

Деревянные напольные покрытия хорошо сочетаются с UFH. Однако, поскольку это натуральный материал, важно следовать рекомендациям производителя пола относительно установки и первоначального запуска.

Деревянные полы обычно должны иметь влажность более 10%, и при укладке стяжного пола стяжка должна быть полностью затвердела перед укладкой покрытия. После отверждения систему следует проработать примерно 2 недели с материалами в зоне перед установкой.Это снижает влажность в помещении и позволяет материалу акклиматизироваться.

Мы советуем получить конкретную информацию от предлагаемого поставщика или производителя покрытия, чтобы оценить пригодность покрытия для теплого пола.

Периметр

При определенных обстоятельствах можно достичь более высокой температуры пола и, следовательно, более высокой мощности, чем обычно допустимая.

Это может быть неиспользуемое жилое пространство или место, постоянно обставленное мебелью.Это достигается за счет уменьшения расстояния между трубами примерно до 100 мм по периметру комнаты (примерно до ширины 1 метр).

Например, расстояние между трубами по периметру можно использовать там, где на внешней стене комнаты много окон, что может привести к более высоким локальным потерям тепла.

Элементы управления

Как и для всех систем отопления, для достижения комфортных условий, поддержания экономичной работы и соответствия строительным нормам и британским стандартам требуются соответствующие средства управления.

Системы теплого пола могут использоваться как единственная система отопления или быть связаны с другими приборами, такими как радиаторы.

Существует множество способов управления системой теплого пола, и можно использовать практически любой котел, включая комбинированный и конденсационный. Для конкретных котлов следует обращаться за советом к изготовителю по установке.

Хотя UFH имеет много преимуществ по сравнению с традиционными системами, они не так отзывчивы. Поскольку они наиболее эффективны при постоянной работе, рекомендуется использовать элементы управления, которые могут «понизить» температуру в помещении на 4–5 ° C в периоды низкой нагрузки, например в ночное время, вместо того, чтобы полностью отключать систему. .

Обычно комнатные термостаты используются для управления исполнительными клапанами на коллекторе Speedfit, которые, в свою очередь, регулируют поток воды в каждом контуре.

Элементы управления можно разделить на 3 основные категории:

1. Регуляторы температуры потока

Если не используется конденсационный котел с низкотемпературным регулированием, для большинства систем теплого пола температура воды из котла, обычно 82 ° C, снижается до требуемой температуры с помощью смесительного клапана.

Более совершенные контроллеры, называемые погодными компенсаторами, используют внешний датчик и программатор для регулировки расхода и температуры для компенсации внешних условий.

Важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Насосный агрегат Speedfit оснащен встроенным ограничительным термостатом.

2. Комфортное управление

Комнатные термостаты используются для управления температурой воздуха в помещении или зоне и подключаются обратно к центру управления, чтобы можно было открывать или закрывать отдельные контуры труб и включать или выключать насос / котел по мере необходимости.Комнатами можно управлять индивидуально или зонами из 2-х и более комнат.

Существует большое количество комнатных термостатов, подходящих для систем теплого пола. К ним относятся электромеханические, цифровые и программируемые. Модели могут иметь проводное соединение или управляться по радиочастоте.

Все типы элементов управления подходят для подключения к Центру управления Speedfit.

Программируемые комнатные термостаты

обеспечивают полный контроль над системой UFH. Каждую зону или комнату можно настроить в соответствии с собственными требованиями, и можно учитывать индивидуальные модели занятости.Эти типы статистики также предлагают возможность использовать режим «возврата» для максимальной эффективности.

Поскольку большинство систем управления работают с питанием 240 В, для управления во влажных помещениях, таких как душ или ванная, мы рекомендуем использовать дистанционный датчик или подчиненное устройство из другой комнаты.

3. Блок управления котлом и насосом

Строительные нормы Великобритании требуют наличия связи между системами управления и котлом, чтобы котел не работал, когда от системы не потребовалось тепло.Контроллер Speedfit имеет возможность для этого подключения.

Чтобы обсудить варианты для отдельных проектов, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Руководство по проектированию

Проектирование системы теплого пола Speedfit - это простой процесс, состоящий из 6 основных этапов:

  • Расчет потерь тепла и потребности в тепле
  • Проверить потребность в дополнительном тепле
  • Определить температуру потока воды и расстояние между трубками
  • Определить расположение коллектора
  • Рассчитать необходимое количество контуров
  • План расположения труб
Расчет теплопотерь

Для определения количества тепла, необходимого для каждой комнаты или зоны, необходимо выполнить расчет теплопотерь.

Если заказчик не знаком с расчетом, у Института инженеров по обслуживанию зданий (CIBSE) и Ассоциации подрядчиков по отоплению и вентиляции (HVCA) есть документы по этому вопросу.

В некоторых проектах может быть возможно, что инженер Speedfit поможет в этом процессе. Пожалуйста, свяжитесь со Службой технических консультаций по телефону 01895 425333 для получения дополнительной информации.

В системе теплого пола потери тепла через первый этаж обычно не учитываются, так как пол будет теплее, чем температура в помещении.

Практически через пол будет наблюдаться некоторая потеря тепла, поэтому при расчете нагрузки котла к общей сумме добавляется 10% запас.

Фактическая тепловая мощность, необходимая для помещения, рассчитывается путем деления потребности в тепле, полученной из расчетов теплопотерь, на общую площадь пола.

В таких местах, как кухня или стационарная арматура, трубопроводы обычно не требуются и должны быть исключены из расчета.

Это генерирует показатель потребности в тепле в ваттах на м², который затем можно использовать в таблицах производительности системы Speedfit при выборе расстояния между трубами и температуры подачи.

Пример:

Согласно чертежам, тепловая потеря для комнаты составила 1200 Вт, а площадь пола - 20 м². Следовательно, требуемая производительность системы УВГ составляет:

Потери тепла (Вт) / площадь пола (м²) = требуемая мощность (Вт / м²)

1200 Вт / 20 м² = 60 Вт / м²

Следует отметить, что если расчетная тепловая потеря превышает 100 Вт / м², может потребоваться дополнительное отопление для достижения уровня комфорта.

Это может быть, например, в помещении с высоким уровнем остекления, таком как зимний сад.

Температура потока воды и расстояние между трубками

Насосный агрегат JG, подключенный к коллектору, имеет встроенный пропорциональный смесительный клапан для регулирования температуры воды из первичного источника.

Обычно устанавливается в диапазоне 47–62 ° C в зависимости от требований системы, и температура подачи остается одинаковой для каждого контура.

Рассчитав выше необходимые тепловые потери, выберите соответствующую таблицу мощности Speedfit в зависимости от используемого напольного покрытия.

Выберите температуру подачи и расстояние между трубами, исходя из желаемой температуры в помещении и максимальной температуры пола 26 ° - 29 ° C.

Пример: - Сверху минимальное требование к производительности 60 Вт / м² требуется от системы UFH.

Используя Таблицу 1 - Текстильные напольные покрытия, можно определить следующее.

При расходе 55 ° C, комнатной температуре 20 ° C и расстоянии между трубопроводами 200 мм мощность системы составляет 80 Вт / м² при температуре пола 27 ° C, что находится в допустимых пределах производительности.(Нормально, чтобы расстояние между центрами труб в жилых комнатах не превышало 200 мм, и температура пола не должна превышать 29 ° C.)

Если указаны покрытия, не упомянутые в таблицах, возможно, потребуется выполнить специальные расчеты. Подробную информацию о сопротивлении конкретных напольных покрытий следует получить у производителя до установки системы UFH.

В некоторых проектах может быть возможно, что инженер Speedfit поможет в этом процессе.Пожалуйста, свяжитесь со Службой технических консультаций по телефону 01895 425333 для получения дополнительной информации.

Положение коллектора и длина контура

Уникальный коллектор Speedfit доступен в конфигурации с 4, 8 или 12 портами, а труба Speedfit UFH поставляется в бухтах длиной 120 и 150 метров для обеспечения соединений потока и возврата к коллектору.

Выбор конфигурации коллектора будет зависеть от количества требуемых контуров и температурных зон.Например, вы можете захотеть установить другую температуру на кухне и в гостиной.

Количество контуров в каждой зоне будет зависеть от размера зоны и центров труб, выбранных из таблиц выходных данных Speedfit.

Во избежание чрезмерных падений давления в трубопроводе максимальная длина петли ограничена 100 метрами, а необходимое количество труб можно рассчитать по таблице ниже:

Требования к трубам UFH Speedfit

Расстояние (мм)

Макс.площадь м / м²

Макс.контур м

100

8.5

100

200

5

100

Пример: Если помещение площадью 18 кв.м необходимо отапливать на расстоянии 200 мм от центра трубы, длина, если требуется, будет примерно 90 м. Однако, если расстояние до коллектора составляет 11 м, что требует дополнительных 22 м, тогда потребуется 2 петли (например, 90 м + 22 м = 112 м).

Определив количество петель и, следовательно, конфигурацию коллектора, можно спланировать расположение труб.Длина контура цепи должна включать хвосты для подключения к коллектору.

Схема расположения труб
Компоновка трубопроводов UFH

основана на двух основных соображениях, которые необходимо эффективно сбалансировать.

Труба должна быть проложена таким образом, чтобы обеспечить равномерное распределение тепла и относительно равномерную температуру поверхности по всей площади.

Трубы следует прокладывать непрерывно, соединения не должны выполняться в зоне разравнивания.

Компоновка должна учитывать повышенную теплоотдачу от более холодных внешних поверхностей.

Петли труб могут быть выложены по разным схемам в зависимости от характера конкретного проекта, с учетом внешних стен и окон, где будут наибольшие теплопотери.

Оптимальная схема расположения труб обычно достигается за счет смешивания подающей и обратной труб так, чтобы труба с самой высокой температурой подачи находилась рядом с трубой с самой низкой температурой обратной линии. Это обычно называют компоновкой с обратным возвратом или встречной спиралью.

Какая бы схема ни использовалась, трубы не должны пересекаться в полу и должны идти к соответствующему отверстию на коллекторе.Поэтому перед установкой рекомендуется подготовить схему расположения труб.

Некоторые шаблоны компоновки упоминаются по имени:

  • Одиночный змеевик
  • Двойной серпантин
  • Тройной серпантин
  • Противоточная спираль

На практике схемы расположения труб можно комбинировать или смешивать, чтобы удовлетворить потребности в тепле.

Примеры этих шаблонов можно увидеть ниже:

Змеиные узоры

Серпантинные узоры позволяют самой горячей воде ограничивать внешний периметр (области с наибольшими потерями тепла).Температура воды выше всего у самых холодных стен и будет уменьшаться по мере того, как она течет по трубе к центру комнаты.

Противоток

Противоточные схемы отличаются от змеевиков тем, что подающая и обратная трубы расположены рядом друг с другом, создавая между ними среднюю температуру.

Зоны подключения

В областях, близких к коллектору, таких как холл, несколько труб могут находиться в непосредственной близости друг от друга, поскольку потоки и обратные потоки контура встречаются.

Это будет способствовать увеличению потребности помещения в тепле. Обычно эти трубы либо изолируют, либо используют трубы для обогрева соответствующей области.

Поэтому продумайте и спроектируйте эти области после того, как станут известны все другие помещения, контуры и коллекторы.

Потеря давления и работа насоса

При соблюдении ограничений по длине и площади контура, общая потеря давления в системе находится в пределах возможностей насоса, поставляемого с манифольдом Speedfit.

Speedfit Технические характеристики
  • Барьерная труба Speedfit B-PEX, изготовленная в соответствии с BS7291, с диффузионным слоем кислорода, отвечающим требованиям DIN 4725 по проницаемости для кислорода.
  • Размеры трубы 15 мм x 120 м Барьерная труба Speedfit B-PEX.
  • Труба рассчитана на давление 3 бар при 92 ° C.
  • Регулируемый диапазон смесительного клапана 47 ° - 62 ° C.
Выходные таблицы

Следующие 4 таблицы предназначены для помощи в спецификации системы UFH и показывают различные наборы данных в зависимости от отделки пола в соответствии с определением BSEN 1264.

Данные приведены только для ознакомления и основаны на конкретных данных.

Если вам нужна дополнительная информация или необходимо обсудить конкретный проект, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Стол 1 Текстильное напольное покрытие

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт / м²)

Комната
Температура
(° C)

Труба
Центры
(мм)

Расход
Температура
47 ° C

Пол
Температура
(° C)

Расход
Температура
50 ° C

Пол
Температура
(° C)

Расход
Температура
55 ° C

Пол
Температура
(° C)

18

100

77

25

.

Добавить комментарий
