ГОСТ 26434-2015 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры
ГОСТ 26434-2015
МКС 91.080.40
Дата введения 2017-01-01
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)
За принятие проголосовали:
Краткое наименование страны по | Код страны по | Сокращенное наименование национального органа по стандартизации |
Казахстан | KZ | Госстандарт Республики Казахстан |
Киргизия | KG | Кыргызстандарт |
Россия | RU | Росстандарт |
Таджикистан | TJ | Таджикстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2077-ст межгосударственный стандарт ГОСТ 26434-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН 26434-85*
________________
* Вероятно, ошибка оригинала. Следует читать: ГОСТ 26434-85. — Примечание изготовителя базы данных.
6 ПЕРЕИЗДАНИЕ. Июль 2017 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает типы, основные размеры и параметры плит перекрытий, общие технические требования к ним.
Настоящий стандарт распространяется на сборные железобетонные плиты перекрытий, изготовляемые из конструкционного тяжелого и легкого бетонов (далее — плиты) и предназначенные для несущей части перекрытий жилых зданий.
Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на плиты конкретных типов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски
ГОСТ 23009-78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 плита: Крупноразмерный плоский элемент строительной конструкции, выполняющий несущие, ограждающие или совмещенные — несущие и ограждающие, теплотехнические, звукоизоляционные функции.
3.2 перекрытие: Горизонтальная внутренняя несущая конструкция в здании, разделяющая этажи.
3.3 координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.
3.4 конструктивный размер плиты: Проектный размер плиты, отличающийся от конструктивного (номинального) размера на нормированный зазор, учитывающий допуски на монтаж и изготовление.
4 Типы, основные параметры и размеры
4.1 Плиты подразделяют на следующие типы:
— сплошные однослойные:
— 1П — плиты толщиной 120 мм,
— 2П — плиты толщиной 160 мм;
— многопустотные:
— 1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм,
— 2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм,
— ПБ — плиты толщиной 220 мм безопалубочного формования.
Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.
Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.
4.2 Плиты типов 1П, 2П и, при условии стендового формования, 1ПК, 2ПК могут быть предусмотрены для опирания по двум или трем сторонам или по контуру. Плиты типа ПБ предусмотрены для опирания по двум сторонам.
4.3 В жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размеров, установленных для перекрытий общественных зданий.
4.4 Координационные длина и ширина плит должны соответствовать указанным в таблице 1.
Таблица 1
Типоразмер плиты | Координационные размеры плиты, мм | Масса плиты (справочная), т | |
Длина | Ширина | ||
Плиты типа 1П | |||
1П 30.48 | 3000 | 4800 | 4,3 |
1П 30.54 | 5400 | 4,9 | |
1П 30.60 | 6000 | 5,4 | |
1П 30.66 | 6600 | 5,9 | |
1П 36.48 | 3600 | 4800 | 5,2 |
1П 36.54 | 5400 | 5,8 | |
1П 36.60 | 6000 | 6,5 | |
1П 36.66 | 6600 | 7,1 | |
Плиты типа 2П | |||
2П 24.60 | 2400 | 6000 | 5,8 |
2П 30.48 | 3000 | 4800 | 5,8 |
2П 30.54 | 5400 | 6,5 | |
2П 30.60 | 6000 | 7,2 | |
2П 36.24 | 3600 | 2400 | 3,5 |
2П 36.30 | 3000 | 4,3 | |
2П 36.36 | 3600 | 5,2 | |
2П 36.48 | 4800 | 6,9 | |
2П 36.54 | 5400 | 7,8 | |
2П 36.60 | 6000 | 8,6 | |
2П 60.12 | 6000 | 1200 | 2,9 |
2П 60.24 | 2400 | 5,8 | |
2П 60.30 | 3000 | 7,2 | |
2П 60.36 | 3600 | 8,7 | |
Плиты типов 1ПК, 2ПК | |||
1ПК 24.10 | 2400 | 1000 | 0,8 |
1ПК 24.12 | 1200 | 0,9 | |
1ПК 24.15 | 1500 | 1,1 | |
1ПК 24.18 | 1800 | 1,3 | |
1ПК 24.24 | 2400 | 1,8 | |
1ПК 24.30 | 3000 | 2,2 | |
1ПК 24.36 | 3600 | 2,7 | |
1ПК 27.10 | 2700 | 1000 | 0,9 |
1ПК 27.12 | 1200 | 1,0 | |
1ПК 27.15 | 1500 | 1,2 | |
1ПК 27.18 | 1800 | 1,4 | |
1ПК 27.24 | 2400 | 2,0 | |
1ПК 27.30 | 3000 | 2,4 | |
1ПК 27.36 | 3600 | 3,0 | |
1ПК 30.10 | 3000 | 1000 | 0,9 |
1ПК 30.12 | 1200 | 1,1 | |
1ПК 30.15 | 1500 | 1,4 | |
1ПК 30.18 | 1800 | 1,7 | |
1ПК 30.24 | 2400 | 2,2 | |
1ПК 30.30 | 3000 | 2,8 | |
1ПК 33.10 | 3300 | 1000 | 1,0 |
1ПК 33.12 | 1200 | 1,2 | |
1ПК 33.15 | 1500 | 1,5 | |
1ПК 33.18 | 1800 | 1,8 | |
1ПК 33.24 | 2400 | 2,4 | |
1ПК 33.30 | 3000 | 3,0 | |
1ПК 33.36 | 3600 | 3,6 | |
1ПК 36.10 | 3600 | 1000 | 1,1 |
1ПК 36.12 | 1200 | 1,3 | |
1ПК 36.15 | 1500 | 1,7 | |
1ПК 36.18 | 1800 | 2,0 | |
1ПК 36.24 | 2400 | 2,7 | |
1ПК 36.30 | 3000 | 3,3 | |
1ПК 36.36 | 3600 | 4,0 | |
1ПК 39.10 | 3900 | 1000 | 1,2 |
1ПК 39.12 | 1200 | 1,4 | |
1ПК 39.15 | 1500 | 1,8 | |
1ПК 39.18 | 1800 | 2,1 | |
1ПК 39.24 | 2400 | 2,9 | |
1ПК 39.30 | 3000 | 3,5 | |
1ПК 39.36 | 3600 | 4,3 | |
1ПК 42.10 | 4200 | 1000 | 1,3 |
1ПК 42.12 | 1200 | 1,6 | |
1ПК 42.15 | 1500 | 2,0 | |
1ПК 42.18 | 1800 | 2,3 | |
1ПК 42.24 | 2400 | 3,1 | |
1ПК 42.30 | 3000 | 3,9 | |
1ПК 42.36 | 3600 | 4,7 | |
1ПК 45.10 | 4500 | 1000 | 1,4 |
1ПК 45.12 | 1200 | 1,7 | |
1ПК 45.15 | 1500 | 2,1 | |
1ПК 45.18 | 1800 | 2,4 | |
1ПК 45.24 | 2400 | 3,3 | |
1ПК 45.30 | 3000 | 4,1 | |
1ПК 45.36 | 3600 | 5,0 | |
1ПК 48.10 | 4800 | 1000 | 1,5 |
1ПК 48.12 | 1200 | 1,8 | |
1ПК 48.15 | 1500 | 2,2 | |
1ПК 48.18 | 1800 | 2,7 | |
1ПК 48.24 | 2400 | 3,6 | |
1ПК 48.30 | 3000 | 4,5 | |
1ПК 48.36 | 3600 | 5,4 | |
1ПК 51.10 | 5100 | 1000 | 1,6 |
1ПК 51.12 | 1200 | 1,9 | |
1ПК 51.15 | 1500 | 2,4 | |
1ПК 51.18 | 1800 | 2,9 | |
1ПК 51.24 | 2400 | 3,8 | |
1ПК 51.30 | 3000 | 4,8 | |
1ПК 51.36 | 3600 | 5,7 | |
1ПК 54.10 | 5400 | 1000 | 1,7 |
1ПК 54.12 | 1200 | 2,0 | |
1ПК 54.15 | 1500 | 2,5 | |
1ПК 54.18 | 1800 | 3,0 | |
1ПК 54.24 | 2400 | 4,0 | |
1ПК 54.30 | 3000 | 5,0 | |
1ПК 54.36 | 3600 | 6,0 | |
1ПК 57.10 | 5700 | 1000 | 1,8 |
1ПК 57.12 | 1200 | 2,1 | |
1ПК 57.15 | 1500 | 2,6 | |
1ПК 57.18 | 1800 | 3,1 | |
1ПК 57.24 | 2400 | 4,2 | |
1ПК 57.30 | 3000 | 5,2 | |
1ПК 57.36 | 3600 | 6,3 | |
1ПК 60.10 | 6000 | 1000 | 1,9 |
1ПК 60.12 | 1200 | 2,2 | |
1ПК 60.15 | 1500 | 2,8 | |
1ПК 60.18 | 1800 | 3,3 | |
1ПК 60.24 | 2400 | 4,5 | |
1ПК 60.30 | 3000 | 5,6 | |
1ПК 60.36 | 3600 | 6,7 | |
1ПК 63.10 | 6300 | 1000 | 2,0 |
1ПК 63.12 | 1200 | 2,4 | |
1ПК 63.15 | 1500 | 3,0 | |
1ПК 63.18 | 1800 | 3,5 | |
1ПК 63.24 | 2400 | 4,7 | |
1ПК 63.30 | 3000 | 5,9 | |
1ПК 63.36 | 3600 | 7,1 | |
1ПК 66.10 | 6600 | 1000 | 2,1 |
1ПК 66.12 | 1200 | 2,5 | |
1ПК 66.15 | 1500 | 3,1 | |
1ПК 66.18 | 1800 | 3,7 | |
1ПК 66.24 | 2400 | 5,0 | |
1ПК 66.30 | 3000 | 6,2 | |
1ПК 66.36 | 3600 | 7,4 | |
1ПК 72.10 | 7200 | 1000 | 2,3 |
1ПК 72.12 | 1200 | 2,7 | |
1ПК 72.15 | 1500 | 3,3 | |
1ПК 72.18 | 1800 | 4,0 | |
1ПК 72.24 | 2400 | 5,4 | |
1ПК 72.30 | 3000 | 6,7 | |
1ПК 72.36 | 3600 | 8,1 | |
1ПК 75.10 | 7500 | 1000 | 2,4 |
1ПК 75.12 | 1200 | 2,8 | |
1ПК 75.15 | 1500 | 3,4 | |
1ПК 75.18 | 1800 | 4,1 | |
1ПК 75.24 | 2400 | 5,6 | |
1ПК 75.30 | 3000 | 6,9 | |
1ПК 75.36 | 3600 | 8,4 | |
1ПК 90.10 | 9000 | 1000 | 2,8 |
1ПК 90.12 | 1200 | 3,3 | |
1ПК 90.15 | 1500 | 4,1 | |
Примечания |
4.5 Плиты в перекрытии здания следует располагать таким образом, чтобы их координационная длина равнялась соответствующему поперечному или продольному шагу несущих конструкций здания, указанному на рисунке 1.
В случаях, когда во внутренних несущих стенах толщиной 300 мм и более применяют парные координационные оси (заменяемые в проектной документации одной разбивочной осью), координационная длина плиты должна равняться расстоянию между разбивочными осями здания за вычетом координационного размера вставки или половины координационного размера вставки, указанному на рисунке 2.
Рисунок 1 — Координационная длина, равная соответствующему поперечному или продольному шагу несущих конструкций здания
— координационная длина плиты
docs.cntd.ru
все виды и стандартные размеры
Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.
Назначение конструкции
Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.
Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.
Многопустотные железобетонные панели ПК
Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.
Многопустотные плиты перекрытия характеризуются наличием пустотРовная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:
- круглыми;
- овальными;
- полукруглыми.
Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:
- Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
- Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
- Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).
Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.
Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.
Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.
Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.
Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.
Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.
Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.
Сборные ребристые (П-образные) панели
Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.
Конструкция ребристых плит отличается высокой прочностьюПервая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:
- 6 м.
- 12 м.
- 18 м (редко).
Сплошные доборные конструкции
Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.
Сплошные перемычки позволяют смонтировать высокопрочное перекрытиеУ таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.
Монолитные конструкции
Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.
В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.
domzastroika.ru
Размеры плит перекрытия для частного дома
! | Просьба, в комментариях пишите замечания, дополнения. | ! |
Плиты перекрытия
Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС, т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.
Описание
На плиты перекрытий в России есть два ГОСТа:
- ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
- ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»
Эти ГОСТы похожи по содержанию, причём оба ГОСТа являются действующими. Согласно ГОСТ 9561-91 плиты перекрытий подразделяются на:
- 1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
- 1ПКТ — то же, для опирания по трем сторонам;
- 1ПКК — то же, для опирания по четырем сторонам;
- 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
- 2ПКТ — то же, для опирания по трем сторонам;
- 2ПКК — то же, для опирания по четырем сторонам;
- 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
- 3ПКТ — то же, для опирания по трем сторонам;
- 3ПКК — то же, для опирания по четырем сторонам;
- 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
- 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
- 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;
- 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
- ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
- ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.
В этом списке нет плит перекрытий типа ПНО, которые встречаются у производителей ЖБИ. Вообще, насколько я понял, изготовители плит не обязаны соблюдать ГОСТ (Постановление Правительства от 1 декабря 2009 г. №982), хотя многие выпускают и маркируют плиты по ГОСТ.
Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.
Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.
Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.
Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.
Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты — длина и ширина в дециметрах — расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.
Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м2 (8 килопаскалей = 815,77 килограмм-сил/м2).
У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.
Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.
Опирание плит
Плиты перекрытий имеют зону опирания. Согласно пункту 6.16 «Пособия по проектированию жилых зданий Вып. 3 (к СНиП 2.08.01-85)»:
Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70.
У плит также имеются серии рабочих чертежей, например, «серия 1.241-1, выпуск 22». В этих сериях тоже указывается минимальная глубина опирания (она может варьироваться). В общем, минимальную глубину опирания плиты нужно обязательно уточнить у производителя.
А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет. Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты. Поэтому величину максимального опирания лучше тоже у производителя узнать.
Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:
Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона, то потребуется построить армопояс, чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков. Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича, который не имеет подобных проблем с опиранием. С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.
Укладка плит
Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:
Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.
Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.
Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.
Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки).
Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.
Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.
В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.
Утепление
Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода. В качестве утеплителя можно использовать экструдированный пенополистирол. Нарисовал пример:
В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.
Смотрите также:
Буду рад вашим комментариям по теме статьи, каким-то дополнениям. Помните, автор — обычный человек, у меня не всегда есть время ответить, если задаёте вопрос по своей стройке. |
саша Здравствуйте. Толщина фундамента 400мм, толщина стены 560мм (400 гс+40 возд.зазор+120 кирпич), фундамент перекрыт плитами перекрытия 8й нагрузки. Свес кирпича снаружи будет 20мм, получается напуск несущей стены на плиту перекрытия 140мм (560-400-20). Выдержат ли плиты перекрытия? (дом 2этажа) [email protected] |
Кирилл С вами ещё можно связаться? |
Игорь Здравствуйте на плиту пустотную вдоль поставили несущую стену 380 мм.после подвала, сверху нагрузили перекрытие деревянными балками, второй этаж, поставили перегородку второго этажа, и еще опирание кровли. Также нельзя делать? |
Дмитрий Игорь, здравствуйте. Если стена опирается только на эту плиту, то, конечно, нельзя. Плиты перекрытия не для этого предназначены. |
Руслан Здравствуйте. Толщина стен 400мм положили панели пустотные 63-12 ;63-15 опирание получилось около 90-100мм. Сборное железобетонное перекрытие из пустотных плит: нюансы выбора и монтажа |
Руслан одна панель опирается на 100мм с одной стороны а с другой 80мм предусмотрен 2 эт |
Илья Здравствуйте! Подскажите пожалуйста, у меня стоит фундамент из ФБС 40, утепленный с наружи 10см пеноплексом и обложен кирпичем стоя(6см). Я хотел со всех сторон дома выпустить ПП чтобы она встала заподлицо с кирпичем. Понял, что так делать нельзя. Подскажите как быть. |
аааааа подскажите 6 см. хватит для операния плиты перекрытия |
Игорь Добрый день, строим двухэтажный дом, делаем перегородки из плит ПГП https://www.profkom64.ru/product/bloki_kirpich/plity_pgp/ Плиты клали вплотную друг к другу нижними плоскостями так, чтобы между ними не оставалось зазора. При этом минимальная длина опирания плиты на стену из кирпича 13см, а на стену из бетона 7 см. Как думаете правильно ли все сделали? |
Какие бывают плиты перекрытия
Перекрытие — это несущий горизонтальный элемент строения, который выступает в роли ребер жесткости, обеспечивает устойчивость и предназначен для разделения этажей в жилых домах и на промышленных объектах. Нагрузка на перекрытие состоит из тяжести самого элемента, а также части строения, которая на нее ложится, и нагрузки при дальнейшей эксплуатации.
Железобетонные многопустотные плиты — это самый популярный, хоть и не единственный, элемент при создании перекрытий. При строительстве крупных объектов — многоэтажных зданий жилого и промышленного назначения — на долю этих конструкций приходится 30% всех используемых железобетонных изделий (ЖБИ). Для лучшей прочности и долговечности плиты армируются, для чего используется обычная и напряженная арматура. Стандартная армированная конструкция может выдержать нагрузку до 6 кПа. Основным материалом служит легкий или обычный бетон различных марок. Продольные пустоты повышают звукоизоляцию и снижают вес ЖБИ.
Перекрытия также делают из железобетонных балок, которые плотно подгоняют друг к другу, между балками устанавливаются вкладыши, а оставшиеся пустоты заполняют бетоном.
Монолитные перекрытия
Монолитные перекрытия, они же монолитные плиты перекрытия, вы не найдете в продаже. Их делают на месте, для чего сперва делается опалубка, потом устанавливается арматурная сетка, которую заливают бетоном. Огромный плюс монолитной конструкции — в высокой несущей способности, так что подобные конструкции требуются в условиях повышенной нагрузки. Второе неоспоримое достоинство — возможность создания конструкции любой конфигурации, что важно в случае строительства зданий нестандартных форм. В малоэтажном строительстве все чаще встречается создание монолитного перекрытия по профнастилу. Однако есть у данного метода и минусы. Во-первых, создание любого монолитного объекта требует высокой квалификации рабочих из-за сложности работ, и не каждая бригада обладает достаточной квалификацией. Во-вторых, много времени требует создание опалубки. в холодное время года бетон будет сохнуть почти месяц.
Плиты перекрытия
Плиты перекрытия — это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:
— многопустотные,
— ребристые.
Многопустотные плиты
Многопустотные плиты — самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.
Основными плюсами пустотелой плиты являются:
- экономия бетона,
- высокая шумоизоляция,
- наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т.д.)
- демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.
Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит — ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом — и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.
Плиты ПК
Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности.
Стандартные размеры жб плит. Особенности укладки плит перекрытия. Основные функции и характеристики
Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота — 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.
Металлический каркас внутри плиты выглядит следующим образом:
Плиты ПБ
Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота — 22см.
Плиты ПНО
Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота — 16см.
Ребристые П-образные плиты
П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют — форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот — аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.
Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ — 1,5-3т, ширина — 1,5-3м, длина — 6, 12 либо 18м.
Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.
Маркировка плит перекрытия
Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.
Опора может осуществляться:
- по двум торцевым сторонам,
- по трем сторонам (две торцевых и одна боковая),
- по четырем сторонам.
Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.
Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.
Наличие дополнительной буквы — это повышение количества плоскостей опоры:
- 2ПКТ — по трем сторонам,
- 2ПКК — по четырем сторонам.
Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.
Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм.
Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм.
Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.
Буквы в конце маркировки обозначают следующее:
- АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
- а — в торцах использованы уплотняющие вкладыши,
- т — изделие из тяжелого бетона.
Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.
Основные данные:
- Марка ЖБИ
- Название и товарный знак предприятия
- Штамп техконтроля
Информационные данные:
- Масса плиты
- Дата изготовления
Монтажные данные:
- Верх конструкции
- Место опоры
- Установочные риски
- Место строповки
Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.
Виды плит перекрытия, маркировка, размеры
Пустотные плиты перекрытия
Пустотные плиты перекрытия относятся к железобетонным литым элементам, основным предназначением которых является формирование несущих конструкций того или иного строения. Для изготовления этих элементов используется качественный бетон марки не ниже В15, что, в свою очередь, является гарантией надежности и долговечности, несмотря на относительно большую массу. Современные технологии позволили наладить запуск облегченных пустотных плит перекрытия, которые могут использоваться при строительстве зданий и сооружений из газобетонных или газосиликатных блоков.
Многопустотные элементы имеют надежный металлический каркас, выполненный из высококачественной арматуры. Пустоты круглой формы, проходящие по всей длине конструкции, предназначены для увеличения сопротивляемости изделия к деформации на излом. Такая структура этих бетонных конструкций в значительной мере позволяет уменьшить общий вес плиты. Также за счет наличия пустот обеспечивается высокий уровень шумоизоляции, поэтому плиты в большинстве случаев используются при строительстве многоквартирных домов.
Общие технические характеристики пустотных плит перекрытия и сферы их применения
Пустотные плиты перекрытия изготовляются в соответствии с ГОСТ 9561-91 и имеют нижеперечисленные характеристики:
Применяемая марка бетона | В15 |
Расчетная нагрузка | 450-1250 кгс/м.кв |
Толщина | 220 мм |
Норматив залегания на опору | не менее 15 см |
Масса | до 4 тонн |
Предел огнестойкости | 1 час |
К основным преимуществам следует отнести те факты, что плиты не подвержены гниению, обладают влагоустойчивость, отсутствуют свойства горючести.
Наиболее востребованы пустотные элементы при возведении межэтажных и чердачных перекрытий, надподвальных плоскостей.
Размеры пустотных плит перекрытия
В настоящее время, на рынке подобной продукции пустотные плиты представлены многими типоразмерами. Эти железобетонные изделия можно классифицировать на нижеперечисленные группы:
- длиной от 1,5 м до 2 м;
- длиной от 2 м до 3 м;
- длиной от 3 м до 4 м;
- длиной от 4 м до 5 м;
- длиной от 5 м до 6 м;
- длиной от 6 м до 7 м.
Каждая из групп имеет свой ассортиментный набор различных вариантов изготовления, что позволяет обеспечить широкий выбор конструкций и возведение строений различных конфигураций.
Следует также обратить внимание на маркировку пустотелых элементов. Первая цифра начальной части в кодификации обозначает длину изделия, представленную в дециметрах. Второе число в первой части кодировки – ширина плиты. Вторая часть кодировки обозначает объем элемента в м/куб, а третья часть отражает расчетную массу в тоннах. К примеру, пустотный элемент перекрытия с маркировкой ПК 27-12 0,700 0,95 будет означать, что плита имеет следующие показатели: длина – 2,7 м, ширина – 1,2 м, объем 0,7 м/куб и вес – 0,95 т.
Наиболее распространены и востребованы пустотелые конструкции перекрытия с показателями длины 6260мм, 5980мм, 5780 мм, 5580 мм, 5180мм, 4780мм, 4080мм, 3580мм, 2980мм и 2380мм. При этом существует широкий выбор ширины, показатель которой применяется ко всем группам плит отличающихся длиной. Производят пустотные элементы с шириной 1590мм, 1390мм, 1190мм, 990мм, и 790мм.
Высота большинства плит у всех стандартная – 220мм., однако некоторые подклассы могут иметь увеличенную толщину – 260мм и 300мм.
В строительной практике также имеет место использования изделий с маркировкой ПГ, толщина которых составляет 260мм. Их особенность заключается в наличии так называемых грушевидных пустот, которые предназначены для опоры с обеих сторон.
Стоимость в значительной мере зависит от особенностей конструкции и размеров, качественных показателей и дополнительных особенностей. Ввиду широкого ассортимента выпускаемых подгрупп средние цены на плиты также имеют большой разрыв.
Габаритные размеры железобетонных плит перекрытия
К примеру, такие группы, как ПК26 в среднем стоят от 1900 р. до 5100 р., группа ПК32 – от 2600 р. до 5600р.
При строительстве зданий и сооружений применение типовых конструкций позволяет значительно уменьшить сроки монтажа, возведения объекта, уменьшить трудоемкость и в некоторых случаях еще и сэкономить. Так, плиты перекрытия уже давно зарекомендовали себя как незаменимый элемент при строительстве. В этой статье мы хотели привести сведения о целесообразности к применению плит для сооружения межэтажных перекрытий в жилых помещениях. Кроме того, в статье вы найдете информацию о размерах плит и их массе.
Применение плит перекрытия в жилых и не жилых помещения
Прежде всего, если вы будете использовать плиту для жилых помещений, стоит обратить внимание на пустотные плиты перекрытий. Такие плиты имеют одинаковую ровную поверхность с двух сторон, обеспечивают хорошую тепло и шумо- изоляцию, также относительно своего объема небольшой вес. Кроме того, их достоинствами является возможность перерубить их, то есть подогнать под размер. При чем такие плиты могут быть перерублены как по вдоль, так и поперек. Для нежилых помещений возможно применение шатровых плит, с усилением в виде отлива по периметру и ребристых, с отливами по сторонам. При их использовании будут видны опорные отливы. Такие плиты обладают худшей тепло и шумоизоляцией, но их основное достоинство в том, что они имеют длину до 15 метров, что может быть важно для нежилых сооружений. Также, такие плиты дешевле пустотных. Применение монолитных плит в качестве перекрытия не целесообразно, из-за высокой стоимости и низкому сопротивлению на изгиб, по сравнению со всеми выше перечисленными видами плит. Также монолитные плиты слишком тяжелые, по сравнению с другими видами плит.
Пустотные плиты перекрытия (классификация размеры, масса, несущая нагрузка)
Пустотные плиты перекрытия классифицируется по форме пустот в их сечении. Пустоты в плитах бывают разной формы овальные и неправильной формы:
Толщина плит перекрытия всех марок равна 220 мм. Остальные размеры можно узнать из обозначения плиты.
Плиты перекрытия: виды и маркировка по ГОСТ, характеристики, размеры и цены
Например, ПК34-10 — это плита перекрытия длиной 3400 мм, шириной 990 мм, то есть 10 это 1000 мм, но с учетом допуска для укладки соседней плиты надо вычесть 10 мм. Это правило действуют для каждой из приведенных плит в таблице.
Марка плиты | Объем, м3 | Вес, т |
ПК21-12 | 0,550 | 0,73 |
ПК22-10 | 0,479 | 0,64 |
ПК24-12 | 0,628 | 0,843 |
ПК24-10 | 0,523 | 0,698 |
ПК26-15 | 0,858 | 1,24 |
ПК27-10 | 0,588 | 0,784 |
ПК27-12 | 0,707 | 0,949 |
ПК27-15 | 0,885 | 1,279 |
ПК28-10 | 0,610 | 0,814 |
ПК28-12 | 0,733 | 0,984 |
ПК28-15 | 0,918 | 1,326 |
ПК30-10 | 0,653 | 0,872 |
ПК30-12 | 0,780 | 1,047 |
ПК32-10 | 0,970 | 1,402 |
ПК32-12 | 0,697 | 0,903 |
ПК32-15 | 0,838 | 1,125 |
ПК33-10 | 1,049 | 1,516 |
ПК33-12 | 0,719 | 0,96 |
ПК33-15 | 0,864 | 1,293 |
ПК34-10 | 0,741 | 0,990 |
ПК34-12 | 0,890 | 1,195 |
ПК34-15 | 1,115 | 1,611 |
ПК35-10 | 0,762 | 1,017 |
ПК35-12 | 0,916 | 1,229 |
ПК35-15 | 1,147 | 1,657 |
ПК36-10 | 0,784 | 1,046 |
ПК36-12 | 0,942 | 1,265 |
ПК36-15 | 1,174 | 1,695 |
ПК37-15 | 1,212 | 1,75 |
ПК52-10 | 1,156 | 1,512 |
ПК52-12 | 1,361 | 1,827 |
ПК52-15 | 1,705 | 2,464 |
ПК60-10 | 1,320 | 1,762 |
ПК60-12 | 1,560 | 2,094 |
ПК60-15 | 1,950 | 2,817 |
ПК72-10 | 1,564 | 3,369 |
ПК72-12 | 1,88 | 4,05 |
ПК72-15 | 2,322 | 5,044 |
Нагрузка которую способны выдержать пустотные плиты перекрытия составляет до 800 кг на метр квадратный.
Шатровые, ребристые, монолитные плиты
Об остальных видах плит мы не будем рассказывать так подробно, как о пустотных. Скажем лишь, что они имеют возможные длины 5970 мм 11960 мм 17940 мм и ширину 2980 мм и 1480 мм. Они не столь интересны большинству, поскольку применяются в основном для не жилых помещений, о чем мы уже говорили ранее.
astgift.ru
расшифровка, размеры, цены полнотелых и пустотных
Плиты перекрытия относятся к конструкциям с несущими способностями, разделяющим этажи или разнотемпературные зоны. Изделия изготавливают из бетона и ж/б, вторая разновидность считается универсальной и подходит как для горизонтального, так и вертикального размещения. К главным критериям их выбора относят тип плиты, габариты и вес, выдерживаемые несущие способности, диаметр пустот, дополнительные условия применения. Эта информация обязательно указывается производителем в маркировке, порядок расположения знаковых обозначений регулируется ГОСТ 23009-2016.
Оглавление:
- Описание разных видов плит
- Расшифровка маркировки
- Стоимость
Виды плит перекрытия
В зависимости от конструктивного исполнения выделяют сплошные (полнотелые) и пустотные разновидности. По способу обустройства они могут быть монолитными, сборно-монолитными или сборными. Максимальную востребованность имеют многопустотные железобетонные плиты перекрытий, сочетающие в себе легкий вес и надежность. Их технические условия и маркировку регламентирует ГОСТ 9561-91, исходя из толщины, числа сторон, формы и диаметра пустот выделяют 15 основных типов.
Полнотелые изделия в зависимости от формы и функционального назначения разделяются на:
1. Сплошные безбалочные панели с гладкой поверхностью, оптимальные для закладки потолочных перекрытий. Востребованы в частном строительстве, ценятся на простоту отделки, их использование подразумевает отказ от подвесных систем. Значительная часть изготавливается из бетонов ячеистого типа.
2. Ребристые – с вертикальными ребрами жесткости, выполняющими роль опор. Надежность таких плит перекрытия объясняется удалением бетона с участков, подверженных нагрузкам на растяжение и увеличением его объема на точках сжатия. Характеристики и обозначения этой разновидности регламентируется ГОСТ 28042-89. Основная сфера применения – гражданское и жилое строительство, в частных домах ребристые перекрытия экономически нецелесообразны.
3. Кесонные (часторебристые или частобалочные) группы. Представляют собой монолитную плиту, уложенную поверх квадратных ячеек из балок перекрытий. Таким образом, с одной стороны они имеют ровную поверхность, с другой – напоминают вафли.
Эти конструкции предназначены для эксплуатации при больших нагрузках, в частном строительстве они практически не используются (согласно СП 52-103-2007 их рекомендуют при превышении длины пролета одного помещения свыше 12-15 м).
Стандартная маркировка плит перекрытия вне зависимости от их вида последовательно включает:
- Обозначение типа конструкции и изделия.
- Размеры цифрами: длина и ширина, высота относится к стандартным величинам и не указывается.
- Несущую способность плит перекрытия (1 единица в численном значении соответствует выдерживаемым 100 кг/м2).
- Класс испытуемой арматуры.
- Дополнительные характеристики и свойства, такие как: стойкость к агрессивным средам, сейсмическим воздействиям, низким температурам, обозначение закладных элементов или отверстий (при их наличии).
Расшифровка обозначений
Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:
Маркировка | Тип и особенности плиты |
П, ПП, ПТС | Полнотелые монолитные перекрытия |
ПГ, ПР | Сплошная ребристая плита |
ПВ | То же, с проемами для вентиляции |
ПС, ПФ | То же, с отверстиями для фонарей |
ПЛ | То же, для легкосбрасываемой кровли |
ПОВ, ПОС, ПОФ, ПОЛ | Арочные и сводчатые ребристые плиты с аналогичными свойствами |
Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:
Обозначение плит | Толщина, мм | Тип пустот, особенности | Номинальное расстояние между центрами пустот в плитах, не менее мм | Диаметр, мм |
1ПК (1 может не указываться) | 220 | Круглые | 185 | 159 |
2ПК | 140 | |||
3ПК | 127 | |||
4ПК | 260 | То же, с вырезами в верхней зоне по контуру | 159 | |
5ПК | Круглые | 235 | 180 | |
6ПК | 233 | 203 | ||
7ПК | 160 | 139 | 114 | |
ПГ | 260 | Грушевидные | Назначают в соответствии с параметрами формовочного оборудования предприятия изготовителя пустотных плит | |
ПБ | 220 | Изготовленные методом непрерывного формирования |
Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.
Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.
Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.
Стоимость плит
Маркировка | Размеры: Д×Ш×В, см | Вес, кг | Несущая способность, кг/м2 | Розничная цена за шт, рубли |
Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны | ||||
ПК-16.10-8 | 158×99×22 | 520 | 800 | 2940 |
ПК-30.10-8 | 298×99×22 | 880 | 6000 | |
ПК-60.18-8 | 598×178×22 | 3250 | 13340 | |
ПК-90.15-8 | 898×149×22 | 4190 | 40760 | |
Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны | ||||
ПБ 24.12-8 | 238×120×22 | 380 | 800 | 3240 |
ПБ 30.12-12 | 298×120×22 | 470 | 1200 | 3950 |
ПБ 100.15-8 | 998×145×22 | 2290 | 800 | 29100 |
Ребристые перекрытия без проема в полке | ||||
2ПГ 6-3 АIV т | 597×149×25 | 1230 | 500 | 12800 |
4ПГ 6-4 АтVт | 597×149×30 | 1500 | 820 | 14150 |
stroitel-lab.ru
Плиты перекрытия – размеры, маркировка и классификация железобетонных плит
KakPostroit.by 03.11.2016
Без плит перекрытия не обходится ни один крупный строительный объект. Плиты представляют собой удобный и надежный материал, с которым строительство занимает минимум времени. Богатый ассортимент дают возможность легко выбрать плиты перекрытия, размеры и маркировка которых идеально подходят для конкретного случая. На стадии проектирования необходимо знать, какими бывают железобетонные плиты перекрытия, чтобы подобрать те, которые позволят быстро и качественно завершить строительство.
Мой мир
Вконтакте
Одноклассники
Google+
Главные преимущества плит перекрытия
Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.
При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 «Многопустотные железобетонные плиты перекрытий для зданий». Это обеспечивает строительному материалу ряд важных достоинств:
- Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
- Скорость монтажа. Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
- Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
- Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
- Богатый выбор изделий, различающихся по размерам, крепости и прочим характеристикам.
Поэтому сегодня ни один крупный строительный объект не обходится без использования плит перекрытия.
Габариты плит
Сегодня изготавливаются плиты, существенно различающиеся по габаритам. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.
Например, длина плит варьируется в пределах 2400-12000 миллиметров. Ширина может составлять 1000—7200 миллиметров. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:
Тип плиты | Размер плиты, мм | |
Длина | Ширина | |
1ПК 2ПК 3ПК | От 2400 до 7500 с шагом 300, исключая 6900 | 1000, 1200, 1500, 1800, 2400, 3000, 3600 |
1ПК | 9000 | 1000, 1200, 1500 |
1ПК 2ПК 3ПК | От 3600 до 7500 с шагом 300, исключая 6900 | От 2400 до 3600 с шагом 300 |
1ПК 2ПК 3ПК | От 2400 до 3600 с шагом 300 | От 4800 до 7200 с шагом 300, исключая 6900 |
4ПК | От 2400 до 6600 с шагом 300, а также 7200 и 9000 | 1000, 1200, 1500 |
5ПК | 6000, 9000, 12000 | 1000, 1200, 1500 |
6ПК | 12000 | 1000, 1200, 1500 |
7ПК | От 3600 до 6300 с шагом 3000 | 1000, 1200, 1500, 1800 |
ПГ | 6000, 9000, 12000 | 1000, 1200, 1500 |
Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.
Классификация плит
Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции:

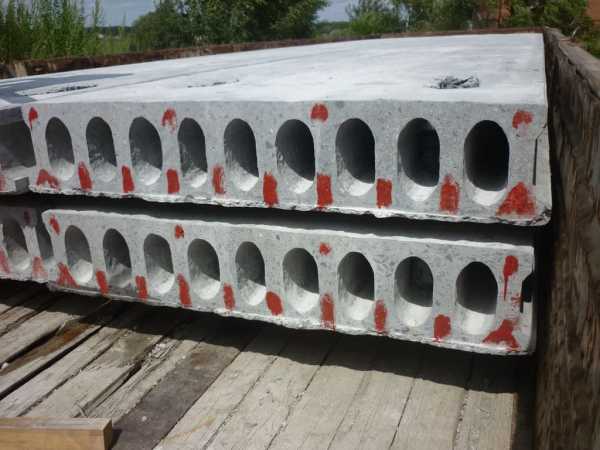

- Пустотные. Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.
Пустотные плиты перекрытия
- Ребристые. Основная сфера применения – строительство кровли в промышленных зданиях – складах и ангарах.
Ребристые плиты перекрытия
- Монолитные. Не имеют внутренних пустот. Представляют армированные конструкции из бетона высоких марок. Главное достоинство — высокая прочность. Сравниться с ними не могут плиты других типов. Применяются при возведении высотных зданий, когда несущая способность является более важным фактором, чем малый вес и высокий коэффициент шумоизоляции.
Монолитные плиты перекрытия

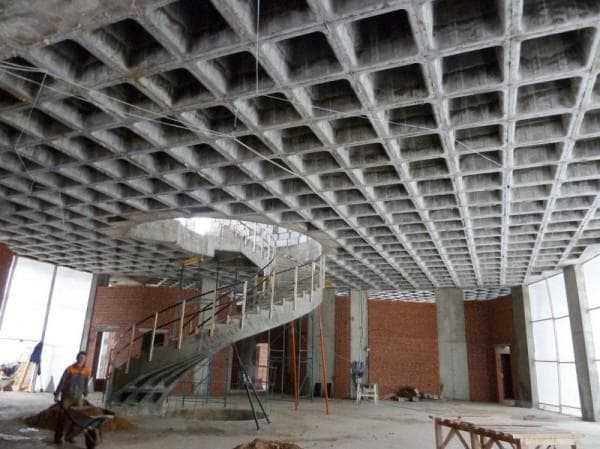

Сфера применения существенно увеличивается, так как конструкция плит существенно различается. Это дает инженерам возможность легко выбирать материал, подходящий для определенного здания.
Расшифруем маркировку
Маркировка плит перекрытий дает возможность проектировщику легко узнать важные данные о конкретном строительном материале. Это крайне важно – ему достаточно прочесть всего несколько символов, чтобы определить, какая плита обеспечит нужный уровень безопасности и надежности.
Рассмотрим маркировку плиты ПК63.12-3. АтVта
- Буквы ПК обозначают тип изделия – плита перекрытия.
- Первое число показывает длину плиты. В маркировке используются дециметры, а не другие единицы измерения. На практике длина на 20 миллиметров меньше указанной в маркировке. Поэтому, данная плита будет иметь длину 62,8 дециметра или 628 сантиметров.
- Второе число – ширина плиты. Она также указывается в дециметрах, однако, фактическая ширина плиты на 10 миллиметров меньше. Так что, можно с уверенностью утверждать, что ширина плиты будет составлять 11,9 дециметра или 119 сантиметров.
- Последнее число, после дефиса, обозначает несущую способность. Измеряется она в центнерах на квадратный метр. Эта плита способна выдерживать нагрузку до 300 килограмм на квадратный метр.
- Буквы в конце обозначают дополнительные характеристики изделия. Так, АтVта сообщает, что плита армирована арматурой предварительного напряжения.
Кроме этого, могут встречаться следующие обозначения:
- т – при создании изделия использовался тяжелый бетон. Благодаря этому она отличается повышенной прочностью, что позволяет применять её в местах с повышенной механической нагрузкой.
- а – отверстия плиты имеют уплотняющие вкладыши.
Запомнив эти нехитрые обозначения, даже непрофессионал легко сможет понять, какая конкретно плита скрывается за сложной маркировкой. Значит, сумеет определить, в каких местах её использование будет лучшим решением.

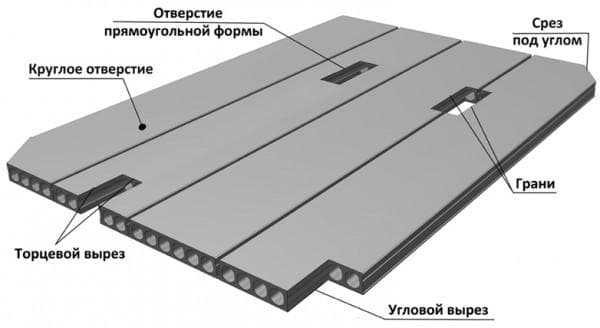

Дополнительная маркировка
При необходимости маркировка дополняется ещё одной буквой. В качестве примера рассмотрим маркировку 2ПКТ 56.10-8 та. Буква Т обозначает необходимое количество опор. Она показывает, что при установке плиты, последняя должна иметь минимум три опоры. Стоящая на её месте буква «К» означает необходимость четырех опор. Но большинство плит перекрытия нуждается всего в двух опорах, что и подразумевается в случаях, когда дополнительной буквы в маркировке нет.
В маркировке встречается обозначение ПГ или же ПБ. Первое обозначает, что плита имеет грушевидные пустоты. Маркировка ПБ обозначает плиты, при изготовлении готовых использовалось непрерывное формование. Для этого производитель использует длинные стенды.
Как вы убедились, маркировка легко поддается расшифровке. Изучив обозначения и взглянув на маркировку, вы узнаете характерные для конкретной плиты перекрытия размеры, назначение и ряд других параметров.
Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:
Мой мир
Вконтакте
Одноклассники
Google+
Также рекомендуем почитать:
kakpostroit.by
толщина пустотных перекрытий, ширина ЖБК, сборные железобетонные пустотелые, ГОСТ объем многопустотных, длина бетонной
Строительство зданий любого назначения можно существенно облегчить, если использовать стандартные унифицированные элементы. Одними из основных строительных единиц считаются плиты перекрытия. В нашей статье мы расскажем о железобетонных конструкциях плит перекрытия.
Это самый распространенный и экономичный вариант, обладающий существенными преимуществами перед другими материалами. Сортамент бетонных плит также достаточно широк, что позволит варьировать размерами и подобрать решение для любой архитектурной задачи.
Почему стоит выбрать из железобетона
Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями. Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных.
Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.
Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.
На видео – сортамент и размеры плит перекрытия:
Классификация согласно ГОСТ
Изготовление этого строительного элемента ведется строго ГОСТ 23009-78, разработанному еще в 1979 году. Этим нормативом предусмотрены основные показатели готового изделия и применяемость для строительства различных по функциональности зданий и сооружений. Плиты перекрытия промышленного производства в обязательном порядке имеют особое обозначение, в котором и «зашифрована» вся необходимая информация. Каковы размеры железобетонных плит перекрытия можно узнать здесь.
Классификация изделий ведется по всем показателям:
- Тип конструкции.
- Габаритные размеры.
- Класс используемой арматуры.
- Вид бетона.
- Дополнительная стойкость к внешним воздействиям.
- Конструктивные особенности.
В статье можно узнать о размерах плит перекрытия пустотных по госту.
Для того, что иметь представление обо всех возможных вариантах и расшифровках ПК, рассмотрим каждый из вышеперечисленных параметров отдельно немного подробней.
Тип конструкции согласно классификации ГОСТ
Типоразмер изделия должен обозначаться заглавными прописными буквами, максимальное количество которых не должно превышать три единицы.
Узнать о пустотных плитах перекрытия и о их технических характеристиках можно здесь из статьи. О возможных вариантах заполнения проёмов между плитами перекрытия, что выбрать пеноблок или газоблок и какой материал лучше, можно тут.
Основные обозначения типа конструкции железобетонных изделий:
№ п/п: | Условное обозначение: | Наименование изделия: |
1. | С | Сваи. |
2. | Ф | Фундаменты (столбчатые, плиточные). |
3. | ФЛ | Фундаменты ленточные. |
4. | ФО | Фундаменты под оборудование. |
5. | ФБ | Фундаментные блоки. |
6. | БФ | Балки фундаментные. |
7. | К | Колонны. |
8. | КЭ | Колонные эстакады (для трубопроводов). |
9. | Р | Ригели. |
10. | Б | Балки (общее обозначение). |
11. | БК | Балки под краны. |
12. | БО | Балки обвязочные. |
13. | БП | Балки подстропильные. |
14. | БС | Балки стропильные. |
15. | БЭ | Балки под эстакады. |
16. | БТ | Балки тоннелей. |
17. | ФП | Фермы подстропильные. |
18. | ФС | Фермы стропильные. |
19. | П | Плиты перекрытий монолитные. |
20. | ПД | Плиты днищ тоннелей и каналов под коммуникации. |
21. | ПТ | Плиты перекрытий тоннелей и каналов под коммуникации. |
22. | ЛК | Лотки каналов. |
23. | ПК | Питы перекрытия с круглыми пустотами. |
24. | ПП | Плиты под парапет. |
25. | ПО | Плиты под окна. |
26. | ОП | Опорные подушки. |
27. | ЛМ | Лестничные марши. |
28. | ЛП | Лестничные площадки. |
29. | ЛС | Лестничные ступени. |
30. | ЛБ | Лестничные балки, косоуры. |
31. | СБ | Стеновые блоки. |
32. | СБЦ | Стеновые блоки цокольные. |
33. | ПС | Панели стеновые. |
34. | ПГ | Панели перегородок. |
35. | ПР | Перемычки. |
36. | СТ | Стенки под опоры. |
37. | Ш | Шпалы железобетонные для железной дороги. |
38. | Т | Трубы железобетонные безнапорные раструбные. |
39. | ТФ | Трубы железобетонные безнапорные фальцевые. |
40. | ТН | Трубы железобетонные напорные виброгидропрессованные. |
41. | БТ | Бетонные трубы. |
Выбрать подходящие изделия можно согласно основному назначению. Если конструкция может иметь несколько типоразмеров, буквенное обозначение может быть дополнено цифрой. Следовательно, для железобетонных плит перекрытий с круглыми пустотами маркировка изделия будет начинаться с «ПК», монолитные конструкции «П», остальные обозначения расшифруем далее.
Узнать больше о том, какие необходимы плиты перекрытия для частного дома, можно прочитав статью.
Дополнительные сведения
Для изделий, предназначенных для использования в более сложных условиях эксплуатации, существует также особая классификация по типу напрягаемой арматуры, которая применяется в изготовлении конструкции. Также иногда маркируется и бетонный раствор.
Любой дом из блоков имеет стеновые перегородки, узнать о таковых из стеновых блоков можно здесь из статьи.
Основные виды бетона:
- Легкий бетон — «Л».
- Жаростойкий — «Ж».
- Силикатный — «С».
- Ячеистый — «Я».
- Мелкозернистый — «М».
Также классифицируют бетон по стойкости к воздействию агрессивной среды. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Используется в специальном строительстве, а для возведения индивидуальных домов достаточно применения бетона с нормальной проницаемостью.
По ссылке описаны плиты перекрытия пк гост, и где их применять
Классификация бетонной поверхности:
- Бетон нормальной проницаемости — «Н».
- Бетон пониженной проницаемости — «П».
- Бетон особой проницаемости — «О».
Если бетонные конструкции разработаны с учетом сейсмоопасной местности и способны выдерживать до 7 балов колебаний, в маркировке присутствует отметка «С».
Таким образом, можно получить основную информацию о железобетонных изделиях просто по их маркировке. Использование стандартов при производстве существенно облегчает выбор подходящей конструкции и расчет максимально возможной нагрузки. Преимуществами железобетонных балок перекрытий станут относительно доступная стоимость и простота монтажа. В зависимости от типа зданий выбирают монолитные или пустотелые плиты, каждая их которых имеет свои преимущества и недостатки. Для индивидуального строительства сортимент стандартных плит перекрытия предоставляет широкий выбор по самым разнообразным размерам и показателям.
В статье раскрывается информация про многопустотные плиты перекрытия и область их применения.
Габаритные размеры изделий
Для обеспечения большей унификации конструкций в названии указываются также и типоразмеры. Это могут быть конструкционные или координационные размеры. В случае с плитами перекрытия принято использовать следующую систему: если марка плиты ПК 20-10.8, это означает габаритные размеры 1980×990×220. В данном случае несоответствие указывает на необходимы при монтаже допуска. Толщина стандартных плит обычно 220 мм, для облегчения возведения зданий под любые размеры.
Информация для тех, кто будет делать ремонт в квартире, где потолки изготовлены из плит перекрытия. Для того, что бы приклеить какой-либо отделочный материал к потолку нужно подобрать правильный клей, например клей для плитки из пенопласта. Более подробно можно прочитать здесь.
Основные габаритные размеры пустотных плит перекрытия:
№ п/п: | Марка плиты: | Длина изделия, мм: | Ширина изделия, мм: | Вес, т: | Объем, м³: |
1. | ПК 17-10.8 | 1680 | 990 | 0,49 | 0,36 |
2. | ПК 17-12.8 | 1680 | 1190 | 0,61 | 0,44 |
3. | ПК 17-15.8 | 1680 | 1490 | 0,65 | 0,55 |
4. | ПК 18-10.8 | 1780 | 990 | 0,38 | 0,38 |
5. | ПК 18-12.8 | 1780 | 1190 | 0,65 | 0,46 |
6. | ПК 18-15.8 | 1780 | 1490 | 0,86 | 0,58 |
7. | ПК 19-10.8 | 1880 | 990 | 0,55 | 0,4 |
8. | ПК 19-12.8 | 1880 | 1190 | 0,69 | 0,49 |
9. | ПК 19-15.8 | 1880 | 1490 | 0,9 | 0,62 |
10. | ПК 20-10.8 | 1980 | 990 | 0,61 | 0,44 |
11. | ПК 20-12.8 | 1980 | 1190 | 0,76 | 0,54 |
12. | ПК 20-15.8 | 1980 | 1490 | 1,0 | 0,68 |
13. | ПК 21-10.8 | 2080 | 990 | 0,65 | 0,475 |
14. | ПК 21-12.8 | 2080 | 1190 | 0,8 | 0,571 |
15. | ПК 21-15.8 | 2080 | 1490 | 0,97 | 0,71 |
16. | ПК 22-10.8 | 2180 | 990 | 0,725 | 0,497 |
17. | ПК 22-12.8 | 2180 | 1190 | 0,85 | 0,6 |
18. | ПК 22-15.8 | 2180 | 1490 | 1,15 | 0,751 |
19. | ПК 23-10.8 | 2280 | 990 | 0,785 | 0,52 |
20. | ПК 23-12.8 | 2280 | 1190 | 0,95 | 0,62 |
21. | ПК 23-15.8 | 2280 | 1490 | 1,179 | 0,78 |
22. | ПК 24-10.8 | 2380 | 990 | 0,745 | 0,56 |
23. | ПК 24-12.8 | 2380 | 1190 | 0,905 | 0,68 |
24. | ПК 24-15.8 | 2380 | 1490 | 1,25 | 0,78 |
25. | ПК 26-10.8 | 2580 | 990 | 0,825 | 0,56 |
26. | ПК 26-12.8 | 2580 | 1190 | 0,975 | 0,68 |
27. | ПК 26-15.8 | 2580 | 1490 | 1,325 | 0,84 |
28. | ПК 27-10.8 | 2680 | 990 | 0,83 | 0,58 |
29. | ПК 27-12.8 | 2680 | 1190 | 1,01 | 0,7 |
30. | ПК 27-15.8 | 2680 | 1490 | 1,395 | 0,87 |
31. | ПК 28-10.8 | 2780 | 990 | 0,875 | 0,61 |
32. | ПК 28-12.8 | 2780 | 1190 | 1,05 | 0,73 |
33. | ПК 28-15.8 | 2780 | 1490 | 1,425 | 0,91 |
34. | ПК 30-10.8 | 2980 | 990 | 0,915 | 0,65 |
35. | ПК 30-12.8 | 2980 | 1190 | 1,11 | 0,78 |
36. | ПК 30-15.8 | 2980 | 1490 | 1,425 | 0,98 |
37. | ПК 32-10.8 | 3180 | 990 | 0,975 | 0,69 |
38. | ПК 32-12.8 | 3180 | 1190 | 1,2 | 0,83 |
39. | ПК 32-15.8 | 3180 | 1490 | 1,6 | 1,04 |
40. | ПК 33-10.8 | 3280 | 990 | 1,0 | 0,71 |
41. | ПК 33-12.8 | 3280 | 1190 | 1,3 | 0,86 |
42. | ПК 33-15.8 | 3280 | 1490 | 1,625 | 1,08 |
43. | ПК 34-10.8 | 3380 | 990 | 1,05 | 0,74 |
44. | ПК 34-12.8 | 3380 | 1190 | 1,24 | 0,88 |
45. | ПК 34-15.8 | 3380 | 1490 | 1,675 | 1,11 |
46. | ПК 36-10.8 | 3580 | 990 | 1,075 | 0,78 |
47. | ПК 36-12.8 | 3580 | 1190 | 1,32 | 0,94 |
48. | ПК 36-15.8 | 3580 | 1490 | 1,75 | 1,17 |
49. | ПК 38-10.8 | 3780 | 990 | 1,15 | 0,82 |
50. | ПК 38-12.8 | 3780 | 1190 | 1,39 | 0,99 |
51. | ПК 38-15.8 | 3780 | 1490 | 1,75 | 1,24 |
52. | ПК 39-10.8 | 3880 | 990 | 1,2 | 0,85 |
53. | ПК 39-12.8 | 3880 | 1190 | 1,43 | 1,02 |
54. | ПК 39-15.8 | 3880 | 1490 | 1,8 | 1,27 |
55. | ПК 40-10.8 | 3980 | 990 | 1,2 | 0,87 |
56. | ПК 40-12.8 | 3980 | 1190 | 1,475 | 1,04 |
57. | ПК 40-15.8 | 3980 | 1490 | 1,92 | 1,3 |
58. | ПК 42-10.8 | 4180 | 990 | 1,26 | 0,91 |
59. | ПК 42-12.8 | 4180 | 1190 | 1,525 | 1,09 |
60. | ПК 42-15.8 | 4180 | 1490 | 1,97 | 1,37 |
61. | ПК 43-10.8 | 4280 | 990 | 1,26 | 0,93 |
62. | ПК 43-12.8 | 4280 | 1190 | 1,57 | 1,12 |
63. | ПК 43-15.8 | 4280 | 1490 | 2,0 | 1,4 |
64. | ПК 44-10.8 | 4380 | 990 | 1,29 | 0,95 |
65. | ПК 44-12.8 | 4380 | 1190 | 1,61 | 1,15 |
66. | ПК 44-15.8 | 4380 | 1490 | 2,06 | 1,44 |
67. | ПК 45-10.8 | 4480 | 990 | 1,33 | 0,98 |
68. | ПК 45-12.8 | 4480 | 1190 | 1,62 | 1,17 |
69. | ПК 45-15.8 | 4480 | 1490 | 2,11 | 1,47 |
70. | ПК 48-10.8 | 4780 | 990 | 1,425 | 1,04 |
71. | ПК 48-12.8 | 4780 | 1190 | 1,725 | 1,25 |
72. | ПК 48-18.8 | 4780 | 1490 | 2,25 | 1,57 |
73. | ПК 51-10.8 | 5080 | 990 | 1,475 | 1,11 |
74. | ПК 51-12.8 | 5080 | 1190 | 1,825 | 1,33 |
75. | ПК 51-15.8 | 5080 | 1490 | 2,475 | 1,67 |
76. | ПК 52-10.8 | 5180 | 990 | 1,53 | 1,13 |
77. | ПК 52-12.8 | 5180 | 1190 | 1,9 | 1,36 |
78. | ПК 52-15.8 | 5180 | 1490 | 2,42 | 1,7 |
79. | ПК 53-10.8 | 5280 | 990 | 1,6 | 1,13 |
80. | ПК 53-12.8 | 5280 | 1190 | 1,91 | 1,38 |
81. | ПК 53-15.8 | 5280 | 1490 | 2,46 | 1,73 |
82. | ПК 54-10.8 | 5380 | 990 | 1,6 | 1,17 |
83. | ПК 54-12.8 | 5380 | 1190 | 1,95 | 1,41 |
84. | ПК 54-15.8 | 5380 | 1490 | 2,525 | 1,76 |
85. | ПК 56-10.8 | 5580 | 990 | 1,65 | 1,22 |
86. | ПК 56-12.8 | 5580 | 1190 | 2,01 | 1,46 |
87. | ПК 56-15.8 | 5580 | 1490 | 2,6 | 1,85 |
88. | ПК 57-10.8 | 5680 | 990 | 1,675 | 1,24 |
89. | ПК 57-12.8 | 5680 | 1190 | 2,05 | 1,49 |
90. | ПК 57-15.8 | 5680 | 1490 | 2,75 | 1,86 |
91. | ПК 58-10.8 | 5780 | 990 | 1,71 | 1,24 |
92. | ПК 58-12.8 | 5780 | 1190 | 2,07 | 1,51 |
93. | ПК 58-15.8 | 5780 | 1490 | 2,73 | 1,89 |
94. | ПК 59-10.8 | 5880 | 990 | 1,775 | 1,26 |
95. | ПК 59-12.8 | 5880 | 1190 | 2,11 | 1,54 |
96. | ПК 59-15.8 | 5880 | 1490 | 2,825 | 1,93 |
97. | ПК 60-10.8 | 5980 | 990 | 1,775 | 1,3 |
98. | ПК 60-12.8 | 5980 | 1190 | 2,15 | 1,57 |
99. | ПК 60-15.8 | 5980 | 1490 | 2,8 | 1,96 |
100. | ПК 62-10.8 | 6180 | 990 | 1,83 | 1,35 |
101. | ПК 62-12.8 | 6180 | 1190 | 2,21 | 1,62 |
102. | ПК 62-15.8 | 6180 | 1490 | 2,91 | 2,03 |
103. | ПК 63-10.8 | 6280 | 990 | 1,86 | 1,37 |
104. | ПК 63-12.8 | 6280 | 1190 | 2,25 | 1,65 |
105. | ПК 63-15.8 | 6280 | 1490 | 3,0 | 2,09 |
106. | ПК 64-10.8 | 6380 | 990 | 1,88 | 1,39 |
107. | ПК 64-12.8 | 6380 | 1190 | 2,26 | 1,67 |
108. | ПК 64-15.8 | 6380 | 1490 | 3,0 | 2,09 |
109. | ПК 65-10.8 | 6480 | 990 | 1,9 | 1,41 |
110. | ПК 65-12.8 | 6480 | 1190 | 2,29 | 1,7 |
111. | ПК 65-15.8 | 6480 | 1490 | 3,02 | 2,12 |
112. | ПК 66-10.8 | 6580 | 990 | 1,94 | 1,43 |
113. | ПК 66-12.8 | 6580 | 1190 | 2,32 | 1,72 |
114. | ПК 66-15.8 | 6580 | 1490 | 3,1 | 2,16 |
115. | ПК 67-10.8 | 6680 | 990 | 1,96 | 1,45 |
116. | ПК 67-12.8 | 6680 | 1190 | 2,44 | 1,75 |
117. | ПК 67-15.8 | 6680 | 1490 | 3,23 | 2,19 |
118. | ПК 68-10.8 | 6780 | 990 | 2,01 | 1,48 |
119. | ПК 68-12.8 | 6780 | 1190 | 2,5 | 1,79 |
120. | ПК 68-15.8 | 6780 | 1490 | 3,3 | 2,25 |
121. | ПК 69-12.8 | 6880 | 1190 | 2,54 | 1,78 |
122. | ПК 69-15.8 | 6880 | 1490 | 3,16 | 2,22 |
123. | ПК 70-10.8 | 6980 | 990 | 2,06 | 1,52 |
124. | ПК 70-12.8 | 6980 | 1190 | 2,46 | 1,83 |
125. | ПК 70-15.8 | 6980 | 1490 | 3,27 | 2,29 |
126. | ПК 72-10.8 | 7180 | 990 | 2,12 | 1,56 |
127. | ПК 72-12.8 | 7180 | 1190 | 2,53 | 1,88 |
128. | ПК 72-15.8 | 7180 | 1490 | 3,36 | 2,35 |
129. | ПК 73-12.8 | 7280 | 1190 | 2,64 | 1,91 |
130. | ПК 73-15.8 | 7280 | 1490 | 3,41 | 2,39 |
131. | ПК 74-12.8 | 7380 | 1190 | 2,67 | 1,93 |
132. | ПК 74-15.8 | 7380 | 1490 | 3,45 | 2,42 |
133. | ПК 75-12.8 | 7480 | 1190 | 2,8 | 1,96 |
134. | ПК 75-15.8 | 7480 | 1490 | 3,49 | 2,45 |
135. | ПК 76-12.8 | 7580 | 1190 | 2,74 | 1,98 |
136. | ПК 76-15.8 | 7580 | 1490 | 3,53 | 2,48 |
137. | ПК 77-12.8 | 7680 | 1190 | 2,78 | 2,01 |
138. | ПК 77-15.8 | 7680 | 1490 | 3,59 | 2,52 |
139. | ПК 78-12.8 | 7780 | 1190 | 2,82 | 2,04 |
140. | ПК 78-15.8 | 7780 | 1490 | 3,83 | 2,55 |
141. | ПК 79-12.8 | 7880 | 1190 | 2,85 | 2,06 |
142. | ПК 79-15.8 | 7880 | 1490 | 3,68 | 2,58 |
143. | ПК 80-12.8 | 7980 | 1190 | 3,063 | 2,09 |
144. | ПК 80-15.8 | 7980 | 1490 | 3,73 | 2,62 |
145. | ПК 81-12.8 | 8080 | 1190 | 3,1 | 2,12 |
146. | ПК 81-15.8 | 8080 | 1490 | 3,78 | 2,65 |
147. | ПК 82-12.8 | 8180 | 1190 | 2,95 | 2,14 |
148. | ПК 82-15.8 | 8180 | 1490 | 3,82 | 2,68 |
149. | ПК 83-12.8 | 8280 | 1190 | 2,99 | 2,17 |
150. | ПК 83-15.8 | 8280 | 1490 | 3,86 | 2,71 |
151. | ПК 84-12.8 | 8380 | 1190 | 3,02 | 2,19 |
152. | ПК 84-15.8 | 8380 | 1490 | 3,92 | 2,75 |
153. | ПК 85-12.8 | 8480 | 1190 | 3,06 | 2,22 |
154. | ПК 85-15.8 | 8480 | 1490 | 3,96 | 2,78 |
155. | ПК 86-12.8 | 8580 | 1190 | 3,3 | 2,25 |
156. | ПК 86-15.8 | 8580 | 1490 | 4,0 | 2,81 |
157. | ПК 87-12.8 | 8680 | 1190 | 3,13 | 2,27 |
158. | ПК 87-15.8 | 8680 | 1490 | 4,06 | 2,85 |
159. | ПК 88-12.8 | 8780 | 1190 | 3,16 | 2,3 |
160. | ПК 88-15.8 | 8780 | 1490 | 4,1 | 2,88 |
161. | ПК 89-12.8 | 8880 | 1190 | 3,17 | 2,32 |
162. | ПК 89-15.8 | 8880 | 1490 | 4,15 | 2,91 |
163. | ПК 90-12.8 | 8980 | 1190 | 3,2 | 2,35 |
164. | ПК 90-15.8 | 8980 | 1490 | 4,2 | 2,94 |
Последнее обозначение цифра «8» в конце маркировки обозначает расчетную нагрузку, которая составляет стандартные для жилых зданий 800 кгс/м².
resforbuild.ru
Пустотные плиты перекрытия: маркировка, размеры, характеристики
Пустотные плиты перекрытия изготавливаются на основе новейших технологий и отличаются высокими эксплуатационными характеристиками, что обуславливает их востребованность при строительстве сооружений различного типа и назначения. Железобетонные конструкции этой категории располагают относительно небольшим весом по сравнению с монолитными аналогами продукции, при этом способны выдерживать значительные нагрузки статичного и динамичного характера.
Сферы применения
Пустотелые плиты применяются при формировании перекрытий на стыках этажей в строительстве объектов из кирпича, бетона и стеновых блоков. Конструкция востребована при возведении многоэтажных зданий и частных домов, в постройках сборного типа и сборно-монолитных сооружениях. Пустотные железобетонные изделия нередко используются в качестве несущих каркасов. При строительстве промышленных комплексов актуальны многопустотные армированные модификации конструкций из тяжелых бетонов.
Особенности конструкции пустотных плит
Конструктивно пустотелые элементы перекрытия представляют собой железобетонные изделия прямоугольной формы с продольными полостями.
Наличие полых каналов способствует увеличению эксплуатационных характеристик конструкций, в том числе:
- усиливает прочность панели и повышает несущие способности изделия;
- улучшает тепло- и звукоизоляционные характеристики межэтажного основания;
- облегчает работы по монтажу инженерных коммуникаций.
Строительный материал этой категории производится с применением различных технологий:
- Безопалубочный способ. Применяется вибрационное уплотнение состава на специальном оборудовании: пустотные панели формуются путем резки непрерывно перемещающегося бетонного массива. Параметры длины изделия задаются индивидуально, при этом максимальный размер пустотки не превышает 12 м. Продукция маркируется индексом ПБ.
- Изготовление ЖБ конструкции путем заливки смесью металлической опалубки, длина которой варьируется до 9 м. Внутри этого стационарного каркаса закреплена предварительно напряженная арматура в виде стальной сетки и прутьев. Конструкция подвергается виброуплотнению и проходит тепловую обработку в пропарочных камерах. Индекс изделия – ПК.
При производстве пустотелых элементов перекрытия используется бетонный раствор тяжелых марок – М400 и М300, для увеличения прочности основания применяется армирование стальными конструкциями.
Классификация видов
Железобетонные пустотные плиты перекрытия выпускаются в широкой номенклатуре. По форме отверстий различают следующие виды продукции:
- плиты с полостями круглого сечения;
- элементы перекрытия с грушевидными пустотами;
- конструкции с отверстиями овальной формы.
По назначению выделяют:
- кладка по одной стороне;
- по двум торцам;
- по трем сторонам;
- по двум боковым и двум торцевым сторонам.
Отдельный вид пустотелых конструкций – плита с индексом ПБ, которая производится безопалубочным способом. Назначением этой продукции является обеспечение опоры по двум сторонам.
Характеристики пустотных плит перекрытия
Элементы перекрытия изготавливаются на основе действующих стандартов. Геометрическим параметрами железобетонной панели с продольными полостями являются длина, толщина и ширина изделия.
Размеры пустотных плит перекрытия по ГОСТу:
- длина – 1,68- 12 м;
- ширина – 0,98-1,48 м;
- толщина – 22 см.
Массивные модификации панелей с полыми каналами, к примеру, плита 6ПК, располагают параметрами толщины в 30 см. Облегченные варианты продукции из легкого бетона выпускаются толщиной 160 мм. Модели конструкций этой категории применяются при сооружении межэтажных перегородок для блочных стен из ячеистого бетона.
На фото пустотная плита перекрытия 6ПКВес плиты перекрытия пустотной варьируется в пределах 0,75-5 т. Эксплуатационные характеристики перекрывающих конструкций зависят, в том числе, и от размеров полых каналов. Диаметр отверстий колеблется в диапазоне 140-203 мм.
Виды нагрузок
Стандартная величина несущей способности конструкции равна 800 кг/м². При этом выпускаются модификации межэтажных перегородок, рассчитанные на нагрузку в пределах 1200-1600 кг/м².
Элементы перекрытия воспринимают следующие виды усилий:
- статические нагрузки. Сверху они создаются напольным покрытием, утеплительным слоем и массой стяжки, весом межкомнатных перегородок и мебели, а также тяжестью других функционально-декоративных предметов интерьера. Снизу на перекрывающую систему оказывают постоянную нагрузку потолочные осветительные приборы, подвесные потолки, потолочные карнизы для штор и другие навесные виды оборудования;
- динамические нагрузки. Они в основном создаются в результате перемещения людей и домашних животных по поверхности межэтажной панели. Также в образовании переменной нагрузки участвуют подвижные элементы мебели на роликах, потолочные системы освещения на рельсовой основе, роликовые раздвижные перегородки с креплением на потолке.
Оказываемое на железобетонное основание давление по площади приложения делится на 2 категории:
- точечные нагрузки – создаются подвесным оборудованием в виде люстры или потолочного прибора сплит-системы;
- распределенные нагрузки – создаются, к примеру, конструкцией подвесного потолка.
Отдельная категория – комплексные нагрузки. Это сложные в расчете усилия, например, давление, оказываемое ванной. При этом наполненная водой ванна воздействует на поверхность распределенной нагрузкой, а каждая из ее опор создает локальное давление.
Расчет максимальной нагрузки на пустотную плиту перекрытия
При расчете давления, которое способна выдержать железобетонная конструкция с отверстиями, выполняются следующие действия:
- разрабатывают детальную схему строения с учетом количества опор, которые оказывают давление на несущую панель, и особенностей их размещения;
- рассчитывают суммарную массу воздействующих на пустотную плиту перекрытия конструкций и элементов;
- делят общую нагрузку на количество межэтажных ЖБ панелей.
В итоге определяется значение действующих нагрузок, по полученным результатам выбирается плита с соответствующими характеристиками.
При расчете учитывают массу внутренних перегородок, суммарный вес напольных покрытий, утеплителя и цементной стяжки, тяжесть мебели и оборудования. Алгоритм расчета опорной конструкции ПК 23.15-8 с габаритами 1490х2280 мм весом 1180 кг и несущей способностью 800 кг выглядит так:
- определение площади основы – 1,49х22,8=3,4 м²;
- нагрузка на квадратный метр основания – 1180:3,4=347 кг;
- отнимаем от значения усилия собственную массу – 800-347=453 кг;
- суммируем воздействующую на м² основания общую массу конструкции пола, включая стяжку, утеплитель и покрытие, вес мебели, оборудования и людей – примерно 250 кг – вычисляем разницу с ранее полученным значением – 453-250=203 кг.
Разница в 203 кг определяет запас прочности на квадратуру площади основания.
Основная часть ЖБ панелей с пустотами располагает несущей способностью в 800 кг/м², это оптимальное значение для большинства жилых помещений.
Маркировка плит перекрытия
Железобетонные элементы с отверстиями маркируются согласно требованиям стандарта. Буквами обозначаются:
- тип изделия;
- конфигурация отверстия;
- количество сторон опирания.
Цифрами обозначаются размеры пустотных плит перекрытия и несущая способность. При этом реальные габариты длины изделия меньше ГОСТа на 20 мм, а реальная ширина панели меньше ГОСТа на 10 мм.
К примеру, расшифровка маркировки ПК 23.15-8 выглядит следующим образом:
- ПК – плита перекрытия с круглыми пустотами, изготовлена методом заливки в опалубку;
- 23 – округленное значение длины в 22,8 дециметров;
- 15 – округленное значение ширины в 14,9 дециметров;
- 8 – несущая способность панели с пустотами, соответствует 800 кг/м².
Аналогичным образом расшифруется маркировка ПБ 72.15-12,5:
- ПБ – панель с цилиндрическими полостями, выполненная безопалубочным способом;
- 72 – округленный параметр длины в 71,8 дециметров;
- 15 – округленный параметр ширины в 14,9 дециметров;
- 12,5 – коэффициент несущей способности плиты, соответствует 1250 кг/м².
Также в маркировке указывают последними буквами следующие значения:
- АтV – армировано перенапряженной арматурой категории АтV;
- т – изготовлено из тяжелого бетона;
- а – торцы усилены уплотняющими вкладышами в отверстиях.
Маркировка ЖБИ по стандарту позволяет заказчикам и проектировщикам определить необходимые параметры панели.
Усиление пустотных плит перекрытия
Применяемые в производстве межэтажных панелей с полыми каналами марки цемента обуславливают высокие показатели прочности и пластичности изделия:
- цемент М400 придает стойкость перекрывающей панели к нагрузке в 400 кг/см³/сек;
- цемент М300 наделяет изделие способностью не проламываться при прогибах.
Для усиления параметров прочности и несущей способности конструкции оснащают арматурой из нержавеющей стали класса А3 и А4. Стальные пруты этой категории отличаются высокими показателями стойкости к коррозии и устойчивости к перепадам температур в диапазоне от -40°C и до +50 °C.
Практикуется усиление натяжной арматурой, процесс включает следующие стадии:
- натяжение прутьев из нержавеющей стали в каркасной форме;
- укладка стальной сетки;
- заливка бетоном формы с армирующей конструкцией;
- обрезка выступающих из затвердевшей бетонной массы элементов арматуры.
Усиление натяжной арматурой придает конструкции перекрытия способность выдерживать значительные усилия статики и динамики без провисания и прогибов. Для повышения стойкости железобетонной панели к нагрузкам от собственной массы и тяжести верхних стен в опирающиеся о стены торцы дополнительно монтируют двойную арматуру. Усиленные таким методом элементы способны выдерживать максимальные нагрузки без деформации, что обуславливает применение в сооружении перекрытий при строительстве высотных промышленных зданий.
Преимущества продукции
Плиты перекрытия пустотные располагают массой конкурентных преимуществ:
- повышенная прочность конструкций с отверстиями при относительно легкой массе в сравнении с полнотелыми железобетонными панелями;
- отменные теплоизоляционные характеристики и свойства звукопоглощения;
- высокие показатели устойчивости к воздействию вибрации, возможность эксплуатации в сейсмоопасных регионах;
- пустотный железобетонный материал не подвержен коррозии;
- продукция отличается высокой устойчивостью к повреждениям грызунами и насекомыми;
- безусадочность строительного материала, соответствие размеров;
- ускоренные темпы выполнения монтажных работ;
- повышенная плоскостность, что обуславливает легкость последующих работ по отделке;
- возможность эксплуатации в различных климатических регионах.
Большой плюс в копилку – расширенная номенклатура продукции, которая изготавливается промышленным способом.
К недостаткам относят необходимость применения специального грузоподъемного оборудования для перемещения в связи с повышенной массой пустотных плит.
Высокие эксплуатационные характеристики железобетонных элементов перекрытия с пустотными каналами обуславливают их востребованность в строительстве зданий различного назначения и промышленных сооружений.
prostroymaterialy.com
