Деревянные перекрытия между этажами - Методика возведения перекрытий!

Деревянные перекрытия между этажами обычно используют в малоэтажном частном строительстве домов из дерева, кирпича или пеноблоков. Деревянные перекрытия обладают целым рядом достоинств: они не утяжеляют конструкцию, позволяют обойтись без привлечения тяжелой техники, обладают достаточной прочностью и приемлемой ценой.

Деревянные перекрытия между этажами

Выбор материала для деревянных перекрытий

Деревянные перекрытия устраивают при ширине пролета не более 8 метров. В качестве основных несущих конструкций используют балки из бруса с сечением  от 50х150 до 140х240 мм или окоренного бревна соответствующего диаметра. Шаг балок определяется расчетом и обычно бывает от 0,6 до 1 метра. Для изготовления балок берут только хвойные сорта древесины – их прочность при работе на изгиб значительно выше, чем у лиственных пород. Бревна или брус для балок должны быть тщательно просушены на воздухе под навесом. При постукивании обухом топора балки должны издавать звонкий чистый звук. Длина балок перекрытия должна быть такой, чтобы прочно опираться в гнезда кирпичной кладки или сруба.

Кроме балок для выполнения межэтажных перекрытий используют:

  • Черепные бруски с размером 50х50 мм – их крепят к нижней части балок с обеих сторон и подшивают к ним потолок нижнего этажа;
  • Доску чернового пола верхнего этажа. Для этих целей можно брать любую доску, в том числе нестроганую;
  • Доски пола верхнего этажа – строганую шпунтованную доску;
  • Утеплитель. В качестве утеплителя в деревянных перекрытиях лучше использовать минеральные плиты или рулонный материал, так как волокнистая теплоизоляция, в отличие от пенопласта, не поддерживает горения и обладает хорошими шумоизолирующими свойствами;
  • Гидропароизоляционную пленку, предназначенную для защиты утеплителя от увлажнения парами влаги;
  • Антисептик для дерева и битумную мастику, обрезки рубероида;
  • Декоративное покрытие пола и потолка.

Структура — из чего состоит деревянное перекрытие

Технология выполнения деревянных перекрытий между этажами

Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.

  1. Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.

    Заводим деевянные балки между этажами во время кладки стены

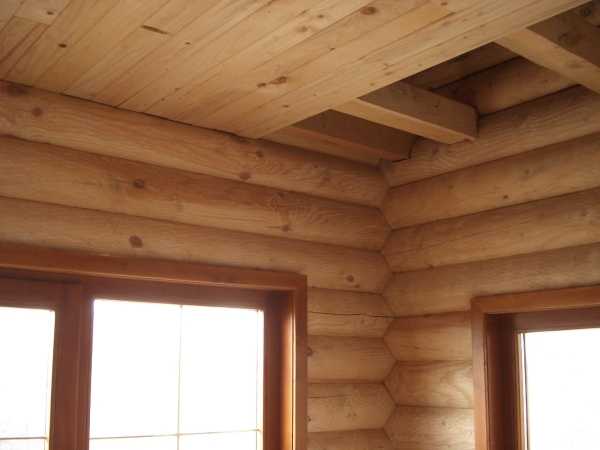

  2. В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.

    Технология возведения балок в деревянном доме путем врубки их в верхний венец дома

  3. После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.

    Процесс установки чернового пола

  4. Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, Изоспан. Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату. При этом необходимо обращать внимание на огнестойкость материала утеплителя.

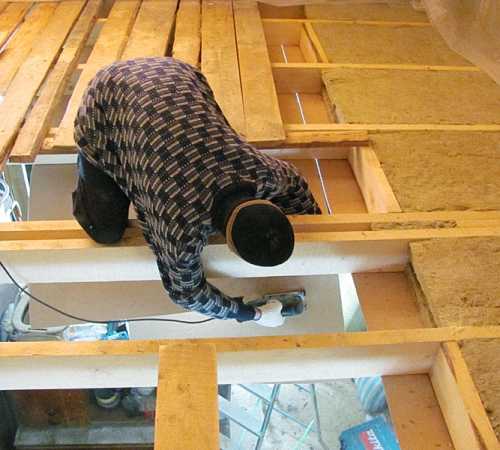

    Процесс утепления пола

  5. Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра. Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя.  Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.

    Установка лагов для верхнего этажа

  6. Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием теплые водяные полы, при этом в качестве пароизоляции лучше использовать фольгированную пленку.

Деревянные перекрытия между этажами, в отличие от бетонных плит, не создают лишней нагрузки на фундамент, следовательно, можно значительно уменьшить затраты на возведение мощного фундамента. Правильно выполненное перекрытие достаточно прочное и долговечное, обладает хорошими тепло- и звукоизоляционными свойствами, кроме того, натуральные материалы позволяют перекрытиям «дышать».

stroyvopros.net

Междуэтажное перекрытие по деревянным балкам

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

  1. достичь необходимых показателей прочности и жесткости перекрытия;
  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
  3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

  • Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.
  • Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.
  • Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балок Укладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балок Укладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонами Укладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:
  • малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
  • возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
  • доступность и сравнительно низкая стоимость;
  • возможность уложить изоляцию;
  • высокая скорость проведения работ.
Минусы деревянных балок перекрытия:
  • ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;
  • потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;
  • зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:

  • для подвального и междуэтажного перекрытия – не более 210 кг;
  • для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки
  • для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е. балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;
  • для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации. Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.

2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

  • крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

  • крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

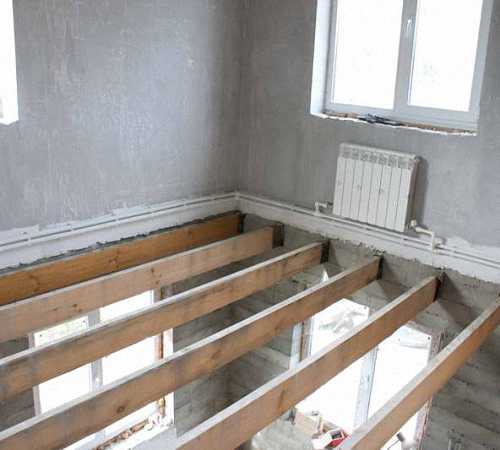

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

Похожие новости

Междуэтажное перекрытие является одной из самых сложных и важных частей любого этажного здания. Оно разделяет строительную конструкцию на этажи и должно выдерживать большие нагрузки. Кроме того любое перекрытие служит связующим звеном для стен, а значит, обеспечивает дополнительную устойчивость здания в целом. В связи с этим все работы, связанные с обустройством междуэтажного перекрытия, должны проводится в строгом соответствии со всеми существующими строительными нормами и правилами.

Межэтажное перекрытие по деревянным балкам

Для оборудования междуэтажного перекрытия могут использоваться следующие материалы:

  • Монолитный железобетон;
  • Готовые железобетонные изделия, к примеру, многопустотные железобетонные плиты;
  • Железобетонные балки с накатом, выполненным из бетонных плит;
  • Металлические балки с накатом, выполненным из бетонных плит;
  • Деревянные балки.

При строительстве малоэтажных частных домов для обустройства междуэтажных перекрытий, чаще всего, используются деревянные балки, которые отличаются доступной ценой в сочетании хорошими прочностными характеристиками. Как и любые другие материалы, они имеют определенные достоинства и недостатки, которые необходимо знать, чтобы сделать правильный выбор применительно к конкретным условиям строительства.

Преимущества деревянных балок:

  • Легкость проведения всех монтажных работ. В связи с небольшим весом изделий, не требуется применение какого-либо механизированного подъемного оборудования, ведь для того, чтобы поднять балки на перекрытие и выполнить те или иные монтажные операции достаточно мускульной силы пары человек;
  • Доступность материала. Деревянные балки для перекрытий, как правило, изготавливаются из древесины деревьев хвойных пород, которые повсеместно произрастают в средней полосе;
  • Малый вес деревянного междуэтажного перекрытия. Это уменьшает в целом общий вес дома;
  • Возможность использования звукоизоляции. Проложив между балками в перекрытии звукоизоляционный материал, можно существенно снизить передачу шумов между этажами;
  • Высокая огнестойкость. Как правило, балки обрабатываются специальными огнеупорными веществами, поэтому процесс горения существенно замедляется, и он должен продолжаться более часа, чтобы деревянная балка окончательно разрушилась;
  • Высокая скорость монтажа. Как правило, перекрытие с использованием деревянных балок, формируется в течении одного рабочего дня;
  • Низкая стоимость. Деревянные балки являются самым дешевым материалом для перекрытий.

Как и у всех других материалов, которые используются при оборудовании междуэтажных перекрытий, у деревянных балок имеются своими недостатки, это:

  • Ограниченная длина деревянной балки. Максимальная длина изделий без учета дополнительных опор составляет 4,5 м, это не позволяет формировать большие по площади перекрытия.
  • Возможность разрушения балки от негативного воздействия грибков и гнили. Для того чтобы избежать этого следует перед началом монтажа обработать деревянные балки специальными средствами.

Рекомендации по обустройству междуэтажных перекрытий по деревянным балкам

Как правило, междуэтажное перекрытие по деревянным балкам обустраивается при строительстве малоэтажных домов и коттеджей.

Балки могут укладываться только на несущие стены следующими способами:

  • С опиранием на наружные стены;
  • С опиранием балок одним концом на внутреннюю стену, а другой — на наружную.

Чтобы начать работы следует определится с длиной балок и их количеством. Длина балок должна равняться расстоянию между стенами помещения плюс 300 мм для укладывания на стены. Количество балок для обустройства перекрытия определяется расчетным путем в соответствии с длиной помещения и размерами сечения балок. Расстояние между осями соседних балок должно составлять 600-1000 мм.

При выборе деревянных балок перекрытия очень важно уделять внимание их качеству, то есть балки должны быть ровными, а древесина — сухой и без каких-либо следов плесени и жуков-короедов.

Одновременно с балками под перекрытие следует приобрести доски для чернового пола верхнего этажа. Их толщина должна быть не менее дюйма, а ширина от 100 до 150 мм. Рекомендуется приобретать полуобрезную или необрезную доску с обзолом.

Дополнительно при обустройстве перекрытия по деревянным балкам понадобятся:

  • Состав для биозащиты древесины;
  • Рубероид;
  • Скобы для степлера;
  • Гвозди длиной 70 мм;

Также для проведения монтажных работ необходимо предусмотреть наличие следующих инструментов:

  • Рулетки;
  • Монтажного ножа;
  • Ножовки по дереву;
  • Молотка;
  • Строительного степлера;
  • Широкой кисти.

Последовательность операций при обустройстве междуэтажного перекрытия по деревянным балкам

Вначале балки, которые представляют собой брус, подгоняются по размеру и пропитываются биозащитным составом согласно прилагаемой к нему инструкции. После высыхания концы балок оборачиваются рубероидом, во избежании взаимодействия дерева с цементным раствором.

После этого деревянные балки поднимаются наверх и начинается монтаж перекрытия. Брус равномерно укладывается между стенами, причем важно, чтобы каждый конец опирался на стену не менее чем на 120 мм своей длины. Чтобы минимизировать прогиб, балки устанавливаются по короткому сечению пролета.

По ширине верхней грани деревянной балки укладываются и крепятся с помощью степлера, предварительно нарезанные полоски рубероида, которые в определенной степени выполняют роль звукоизолятора.

На последнем этапе обустройства междуэтажного перекрытия набиваются доски на уложенный брус. При этом доски укладываются на расстоянии 20 — 200 мм друг от друга и около 10-15 мм от стен. Если доски будут набиты на минимальном расстоянии, то такое покрытие может использоваться в качестве чернового пола.

Следует помнить, что при укладке пола доски должны прибиваться одним гвоздем перпендикулярно к балкам. Их нужно укладывать вразбежку, таким образом, чтобы стыки не находились на одной линии.

Правильно обустроенное перекрытие по деревянным балкам отличается хорошими эксплуатационными характеристиками и долговечностью.

Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

Содержание

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

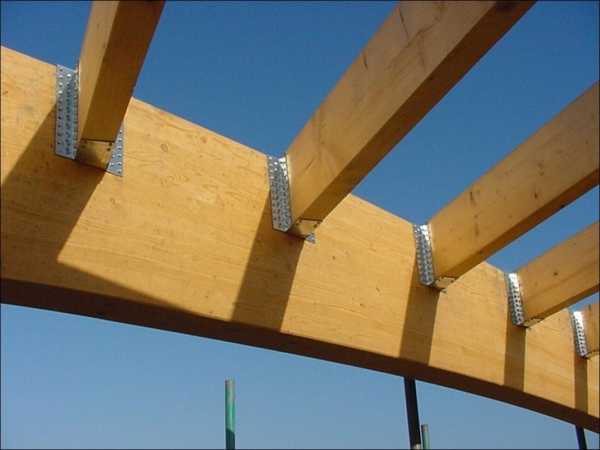

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

  • Т-образный узел отличается надежностью;
  • монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
  • в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
  • становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

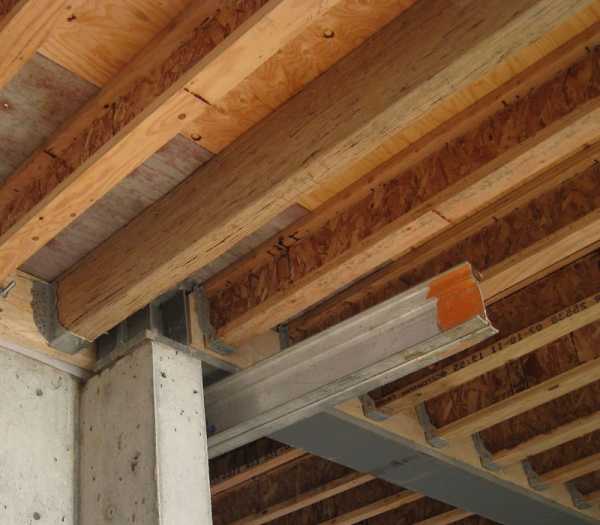

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

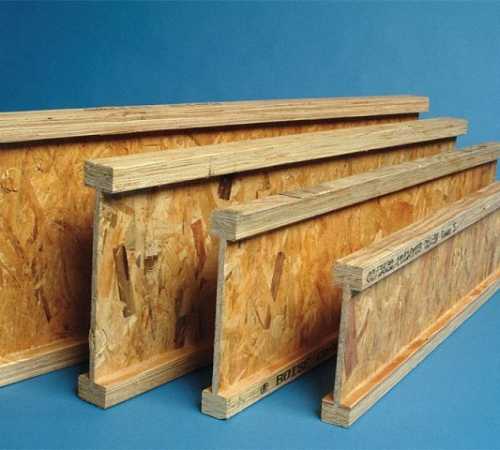

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Устройство деревянного перекрытия

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

  1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
  2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

Выполнение среза конца балки

  1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
  2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
  3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

  1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
  2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
  3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
  4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
  5. Поверх утеплителя крепят лаги с шагом 50-70 см.
  6. К лагам прибивают струганные доски.
  7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
  8. Выполняют окончательную отделку напольного покрытия и потолка.

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

  1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
  2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
  3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
  4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
  5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
  6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
  7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
  8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
  9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

  1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
  2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
  3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
  4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
  5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
  6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
  7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Рекомендуем похожие статьи

Утеплитель для труб: обзор теплоизоляционных материалов, сравниваем, выбираем

Источники: http://moydomik.net/steny-i-perekrytiya/294-ustroystvo-perekrytiy-derevyannym-balkam.html, http://postroy-dom.com/balki-plity-perekrytiya/125-mezhetazhnoe-perekrytie-po-derevyannym-balkam.html, http://strmnt.com/dom/build/other/mezhetazhnye-derevyannye-perekrytiya.html

blogforbuilder.ru

устройство и правила сооружение своими руками

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

Косослой

Свилеватость

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Гвоздевая пластина

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

  • Т-образный узел отличается надежностью;
  • монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
  • в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
  • становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Устройство деревянного перекрытия

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

  1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
  2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

    Выполнение среза конца балки

  1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
  2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
  3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

    Анкерный болт

  1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
  2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
  3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
  4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
  5. Поверх утеплителя крепят лаги с шагом 50-70 см.
  6. К лагам прибивают струганные доски.
  7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
  8. Выполняют окончательную отделку напольного покрытия и потолка.

Схема перекрытия

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

  1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
  2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
  3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
  4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
  5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
  6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
  7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
  8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
  9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Пошаговая инструкция монтажа свода в газобетоне ↑

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

  1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
  2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
  3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
  4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
  5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
  6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
  7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

Финишные работы и рекомендации ↑

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

strmnt.com

Деревянное перекрытие между этажами

Если рассматривать деревянное перекрытие между этажами, то в общем виде оно состоит из балок, межбалочного заполнения, наката, формирующего черновой пол, и отделочного слоя потолка. Основной элемент конструкции — это балки. Чаще всего их выполняют из хвойных пород дерева. Именно такую древесину и стоит применять, поскольку материал из лиственных пород хуже работает на изгиб. Помимо цельного бруса можно использовать балки, сбитые из поставленных на ребро широких досок. Причем итоговое поперечное сечение элементов в подобном случае можно уменьшить на 20-30%, так как прочность такой балки немного выше, чем у цельного бруса.

Также в качестве материала для перекрытий подойдут и клееные брусья, изготовленные из досок-ламелей длинной до 12 метров. Такие балки значительно более прочные, чем элементы из цельной древесины. Возможно их изготовление по индивидуальным заказам в соответствии с согласованными размерами. В этом случае монтаж облегчается из-за отсутствия пополнительных манипуляций по подгонке. При использовании клееного бруса следует помнить, что чаще всего данные элементы проходят дополнительную обработку и покрываются тонким слоем воска. Воск делает поверхность брусьев скользкой. Поэтому сразу после монтажа на стены или фундамент поверх них нужно уложить временные настилы, чтобы предотвратить возможное травмирование.

Подбор сечения балок деревянного перекрытия

Для перекрытий между этажами при пролете в 3-4,5 метра следует использовать брусья с сечением от 140X100 мм. до 200X120 мм. Для пролетов в 4,5-6 метров понадобятся балки от 200X120 мм. до 240X160 мм. Для чердачных перекрытий можно использовать элементы с сечением на 20-30% меньше. Все это конечно общие рекомендации. Для более точного и правильного определения нужного сечения и шага между балками нужен расчет. Для вычисления сечения учитываются длина пролета, расстояние между балками и величина нагрузки, оказываемой на них. В качестве альтернативы самостоятельному подсчету параметров можно воспользоваться программой расчета однопролетных  деревянных балок.

Общие параметры подбора балок для межэтажных и чердачных перекрытий:

СЕЧЕНИЕ ДЕРЕВЯННОЙ БАЛКИ, ММРАССТОЯНИЕ МЕЖДУ БАЛКАМИ ПРИ ЗАДАННОЙ ШИРИНЕ ПРОЛЕТА В ДЕРЕВЯННОМ ПЕРЕКРЫТИИ МЕЖДУ ЭТАЖАМИ, МРАССТОЯНИЕ МЕЖДУ БАЛКАМИ ПРИ ЗАДАННОЙ ШИРИНЕ ПРОЛЕТА В ЧЕРДАЧНОМ ПЕРЕКРЫТИИ, М
 3,0 3,5 4,0 4,5 5,0 3,0 3,5 4,0 4,5 5,0
 50X160 0,80,6 0,45 1,2 0,9 0,65 0,5 0,4
60X200 1,25 0,8 0,7 0,55 0,45 1,85 1,35 1,05 0,8 0,65
100X100 0,6 0,45 0,35 0,9 0,7 0,5 0,4

Монтаж деревянных перекрытий между этажами

Балки из древесины укладывают на расстоянии 0,6; 0,8; 1,0 или 1,2 метра друг от друга (таблица подбора балок для межэтажных и чердачных перекрытий). Чем больше ширина пролета и сечение балки, тем меньшим должен быть этот промежуток. Исключением может быть чердачное перекрытие, где расстояние между элементами можно увеличить до 1,5 метров. Брусья (бревна) монтируют вдоль короткой стороны помещения перпендикулярно его длине, максимально соблюдая параллельность друг к другу. В первую очередь закрепляются крайние балки, правильность положения которых проверяется строительным уровнем. Затем укладываются элементы от краев к центру с соблюдением расстояния между ними. Также нужно проверять горизонтальность балок и при необходимости подкладывать под их концы обрезки досок, защищенные гидроизоляцией.

В конструкциях наружных стен необходимо оставлять специальные ниши глубиной  150-200 мм., в которые в последующем закладываются брусья. Длина опорной части должна быть не менее 120 мм., но не более 180 мм. с таким расчетом, чтобы между стеной и балкой в нише оставалось 20-30 мм. зазора. При укладке в стены из кирпича или других блочных материалов каждую третью балку необходимо закрепить с кладкой. Концы брусьев со стороны как внутренних, так и наружных стен перед укладкой обертывают двумя-тремя слоями рубероида или покрывают битумной мастикой. Это снижает вероятность гниения древесины. Оставшиеся пустоты в нише заполняются утеплителем (минеральной ватой или пенопластом) и герметизируются.

Установка деревянного перекрытия в паз стены:

Межбалочное заполнение выполняется из двух слоев: наката (настила) и теплоизоляции. Для первого слоя используются деревянные щиты и доски. Накат крепиться на бруски сечением от 50X50 мм., которые прибивают к боковым сторонам балок. Снизу межэтажное перекрытие подшивается досками, древесностружечными плитами (ДСП, ОСП) или плитами гипсокартона. Все эти материалы играют роль чернового или чистового потолка. При желании оставить балки натуральными и видимыми, чистовою подшивку следует выполнять к каркасу (бруску), прикрепленному к внутренней части бруса выше нижней плоскости перекрытия.

Деревянное перекрытие между этажами в разрезе:

Поверх наката укладывается пароизоляция и плиты из минеральной ваты, экструдированного пенополистирола, пенопласта, перлита. Укладывать плиты утеплителя нужно максимально плотно друг к другу. Толщина слоя любого материала для межэтажного перекрытия должна составлять как минимум 100 мм., а для чердачного и надподвального — 200-250 мм. Более точный расчет требуемого утеплителя и его необходимой толщины можно выполнить в программе теплотехнического расчета ТеРеМОК.

Если есть необходимости усилить деревянное перекрытие между этажами с большим пролетом, тогда рекомендуется балки укладывать по перекрестной схеме, перпендикулярно друг другу. Однако такой способ увеличит трудоемкость работы, ведь придется не только устанавливать больше балок, но и выполнять вырезы в них (в узлах пересечений), затем стягивать их хомутами или проволокой. Правда, сами балки в таком случае как в продольном, так и в поперечном направлениях можно укладывать реже. И все же значительно проще снизить шаг балок и уложить большее их количество, уменьшая межбалочное пространство. Другой способ решения вопроса — выбрать элементы с большим сечением или укрепить балки по бокам дополнительными накладками из досок.

poweredhouse.ru

Деревянные перекрытия

Перекрытия – это горизонтальные конструкции, разделяющие помещения по высоте: делят дом на этажи, либо отделяют жилые помещения от чердачных, цокольных или подвальных помещений. По типу конструкции перекрытия, применяемые в индивидуальном строительстве можно разделить на две группы:

  1. балочные – состоят из несущего элемента (балки) и заполнителя, обеспечивающего тепло- и звукоизоляцию.
  2. безбалочные – выполняемые из готовых плит или панелей.

Каждая конструкция имеет свои достоинства и недостатки, для того чтобы сделать правильный выбор следует знать достоинства и недостатки обеих.

Перекрытия, выполненные из дерева, – самая используемая конструкция в частном домостроении. При строительстве деревянного или каркасно-щитового дома другие виды перекрытий просто не рассматриваются, а обустройство деревянных балочных перекрытий в домах с кирпичными или блочными стенами может быть одним из возможных вариантов.

Относительно низкая стоимость пиломатериалов и простота монтажа деревянных перекрытий делает их абсолютным лидером в строительстве своего дома. Но дерево, как вы знаете, обладает и массой недостатков, которые выставляют некоторые ограничения при его использовании.

Деревянные балки нельзя использовать, если длина перекрываемого межэтажного пролёта превышает 5 метров. Для чердачных перекрытий (при неэксплуатируемом чердачном помещении) ширина пролёта не должна превышать 6 метров. Однако, эти ограничения касаются только балок из цельного дерева, т.к. в данное время использование технологий склеивания или изготовления сборных деревянных конструкций полностью снимает такое ограничение.

В связи с тем, что деревянные конструкции в условиях повышенной влажности могут подвергаться гниению, их не рекомендуется использовать между жилым этажом и подвальными или цокольными помещениями. Кроме того, горючесть деревянных балок ограничивает их использование при перекрытии пожароопасных сооружений, таких как гараж или мастерская.

Для деревянных перекрытий главным условием долговечности является отсутствие повышенной влажности. Иногда при разборке зданий возрастом более 80 лет с удивлением обнаруживается, что деревянных балок практически не коснулось время и они готовы служить дальше.

Для того чтобы правильно рассчитать и смонтировать перекрытия с деревянными балками необходимо соблюдать некоторые правила. Основное – это соблюдать шаг и размеры балок применительно к расчётной нагрузке. Нагрузки эти рассчитаны задолго до нашего появления и напечатаны в виде таблиц во всякого рода строительных книгах. По следующей таблице можно выбрать сечение и шаг балок применительно к длине перекрываемого пролёта.

Сечение
балки
мм x мм
Длина пролёта, м
3,0 3,5 4,0 4,5 5,0 5,5 6,0
Для чердачных перекрытий
доски
50x160 1200 900 650 500 420
50x200 1850 1350 1050 800 650 550 450
80x180 2400 1750 1350 1050 850 700 600
брусья
140x180       1800 1400 1200 1050
150x200       2400 2000 1650 1400
160x220         2500 2000 1750
Для межэтажных и цокольных перекрытий
доски
50x160 800 600 450
50x200 1250 900 700 550 450
80x180 1550 1200 900 700 550 450
брусья
140x180     1550 1200 1000 800 700
150x200       1650 1300 1000 900
160x220       2000 1700 1400 1100

Пользоваться такой таблицей очень просто: если расстояние между несущими стенами по вашим замерам равно 5 метрам, а размеры балки, купленной вами, равны 80x180 мм, то расстояние между осевыми линиями уложенных балок должно быть не более 85 см для чердака или 55 см для межэтажного перекрытия.

При выборе расстояния между балками, необходимо учитывать размеры утеплителя, который будет уложен в межбалочное пространство, а также толщину досок для напольного покрытия. Например, если вы настелите пол доской толщиной 25 мм на балки, уложенные с шагом более 50-ти см, то доска возможно будет прогибаться под вашим весом, не говоря уже о мебели и стайке танцующих гостей. После того, как вы определились с межбалочным шагом, можно приступать к монтажу деревянных перекрытий.

Монтаж деревянных перекрытий

Перед укладкой балки надо высушить, а также обработать антисептическими и огнеупорными растворами. Использовать влажные балки нельзя, т.к. это может привести к их прогибу. Поэтому пиломатериал желательно купить заранее и уложить его в штабеля для просушки, перекладывая каждый ряд рейками для лучшей вентиляции и при этом следить за прямолинейностью. Использовать древесину можно, когда её влажность не будет превышать 15-20%.

Дальнейшая работа по установке деревянных перекрытий будет зависеть от материала стен дома и функции, возложенной на само перекрытие (чердачное, межэтажное, цокольное или мансардное).

Деревянные перекрытия с включением в конструкцию стропильной фермы

Самая простая и, соответственно, экономная технология – это когда при установке чердачных или мансардных перекрытий балка перекрытия включается в общую конструкцию стропильной фермы.

В этом случае сечение балки выбирают так, чтобы расстояние между балками было одинаковым с расстоянием между стропилами будущей кровли. При этом стропилины крепятся к краям балок, выступающих за внешние границы стены на длину свеса будущей крыши.

При креплении таких ферм на деревянные или каркасные стены используются специальные металлические изделия в виде оцинкованных уголков и хомутов. Балки укладываются прямо на стену и не требуют никакой защиты в виде гидроизоляции, по причине одинаковости материала самих стен и балок.

При установке на кирпичные, бетонные или стены из ячеистых блоков в местах соприкосновения стены и деревянного перекрытия балку обязательно следует защитить, обмотав двумя слоями рубероида.

Укладывать балки прямо на блоки из ячеистого бетона не советуют сами производители блоков, так как плотности этого материала может не хватить и балка со временем может продавить блок, да и способы крепления к блоку не очень надёжные. В таком случае для надёжного крепления балки к стене последний ряд можно выполнить кладкой из кирпича или соорудить монолитный пояс.

Часто используется способ, где балки с помощью метиз-уголков крепятся к доске, которая в свою очередь укладывается на стену, изолированную гидроизолом, и прикручивается к стене при помощи анкеров или заранее заложенных в кладку металлических шпилек с нарезанной резьбой.

Крепление такой конструкции к стенам надо продумать основательно, так как бывали случаи, когда беспечность строителей в этом вопросе приводила к тому, что крыша съезжала с места под воздействием даже не самого сильного ветра.

Деревянные перекрытия без включения в конструкцию стропильной фермы

Такой способ используется, когда перекрытия монтируются отдельно от стропильной системы. При монтаже балок на деревянные или каркасные стены применяются специальные металлические изделия, или балка устанавливается в специально подготовленное в стене гнездо.

В стенах из кирпича, бетона или блоков необходимо сделать гнезда, в которые лягут деревянные балки, которые перед укладкой необходимо подготовить:

  •  торцы балок запилить под углом 60°;
  • обработать антисептическими и огнеупорными растворами;
  •  как можно плотнее обернуть двумя слоями рулонного гидроизоляционного материала (рубероид, гидроизол).

Между торцем балки и задней стенкой гнезда необходимо оставить воздушный зазор, величиной 3-5 см, который будет обеспечивать вентиляцию древесины. После укладки боковые и верхнюю стороны балки заделывают раствором.

По противопожарным нормам элементы деревянных прекрытий необходимо располагать не ближе 40 см от внутренней поверхности ближайшего дымохода. Однако, это не всегда возможно. В таком случае балку, обходя дымоход врубают со смещением в ригель. Такие балки желательно выбирать большего сечения, чем остальные или сокращать расстояние между ними.

Также не рекомендуется укладывать крайнюю балку в кирпичных, каменных и подобных им зданиях вплотную к стене. В таком случае зазор между стеной и балкой нужно сделать не менее 5 см и заложить утеплителем.

Закладка утеплителя в деревянные перекрытия

Утепление деревянных перекрытий может происходить с применением различных теплоизолирующих материалов. К великой радости застройщика на рынке предоставлен широкий асортимент. Выбор материала утеплителя и его компоновки зависит от функции перекрытия (межэтажное, чердачное, подвальное) и финансовых возможностей хозяина.

Структура слоёв снизу вверх межэтажного перекрытия:

  1. отделка потолка;
  2. щиты наката, или материал удерживающий утеплитель;
  3. пароизоляция;
  4. утеплитель;
  5. пол.

Для отделки потолка могут использоваться: гипсокартон, сайдинг, натяжные потолки, штукатурка по деревянной обрешётке, фанера, вагонка.

Щиты наката выполняются из досок. Для этого сбоку балки прибивается черепной брусок, на который укладываются и прибиваются обрезки досок. Есть ещё вариант – к балкам шурупами снизу прикручиваются доска или OSB-плита.

Сооружение удерживающего барьера для утеплителя требуется при использовании утепляющего материала с относительно большим весом (керамзит, опилки, солома или шлак). При использовании лёгких рулонных утеплителей или прошитых матов (минеральная вата, стекловата и т.п.) достаточно натянуть пароизоляцию на тканевой основе или ограничить проседание утеплителя натянутым капроновым шпагатом.

Укладка слоя пароизоляции – обязательная процедура, она предотвращает проникновение влаги в утеплитель, в результате чего материал утеплителя не теряет своих качеств, а деревянные перекрытия не подвергаются гниению.

Покрытие пола зависит от наличия или отсутствия жилых помещений на верхнем уровне, а также их функций. Если сверху планируется просто чердак оборудование пола вообще не обязательно.

А если на верхнем уровне должно быть помещение с повышенной влажностью (ванная, душ), то нужно будет уложить черновой пол из обрезной доски или OSB-плиты. Далее сделать гидроизоляцию и цементно-песчаную стяжку. И только потом уложить на пол керамическую плитку.


samdomstroy.by

Перекрытие пола по деревянным балкам

Существует два варианта обустройства деревянных перекрытий пола: по балкам и по лагам. Выбор того или иного способа выполнения работ зависит от индивидуальных особенностей помещения и предпочтений его хозяев. Среди преимуществ полов, выполненных по балкам следует отметить высокий уровень их прочности и дешевизна выполнения работ. О том как соорудить полы по деревянным балкам, рассмотрим далее.

Оглавление:

  1. Конструкция пола по деревянным балкам: выполнение расчетов
  2. Перекрытие пола по деревянным балкам: особенности монтажа балок
  3. Перекрытие пола по деревянным балкам: особенности устройства пола
  4. Устройство пола по деревянным балкам: технология выполнения работ

Конструкция пола по деревянным балкам: выполнение расчетов

Использование деревянных балок, по сравнению с железобетонными отличается прежде всего более доступной стоимостью и легкостью проведения работ. Кроме того, пол имеет практически такие же прочностные характеристики. Использование деревянных конструкций помогает снизить общий вес дома и его нагрузку на основание фундамента.

Среди преимуществ балок пола в деревянном доме, отметим:

  • высокая стойкость и жесткость перед нагрузками;
  • небольшой вес, по сравнению с балками из бетона;
  • доступная стоимость;
  • возможность самостоятельного монтажа, без специализированного технического оборудования.

Для обустройства пола по деревянным балкам не потребуется специализированная техника, так как для укладки балов достаточно нескольких человек. Основным несущим элементом конструкции выступает деревянная балка. Она имеет форму деревянного бруса, высота которого составляет от десяти до тридцати сантиметров, а толщина от семи до двадцати сантиметров. Оптимальный шаг укладки балок колеблется в пределах 65-100 см. Для определения сечения бруса следует учитывать индивидуальные особенности помещения, нагрузку и вес здания, длину пролета и другие немаловажные факторы. Заменить брус помогут соединенные между собой деревянные доски, установленные на ребре. Применение обтесанного бревна станет самым экономичным вариантом обустройства перекрытия пола.

Для того, чтобы выполнить определение сечения балки, устанавливаемой в том или ином доме, следует прежде всего определить уровень нагрузки, которая на него воздействует. Для определения общей нагрузки учитывается вес перекрытия, нагрузка от людей и элементов фурнитуры, которые будут на нем установлены. Общее значение суммарной нагрузки составляет четыреста килограмм на один метр квадратный. В соотношении с данным значением, сечение и размер балки определяется по таблице:

Если длина пролета составляет около 4 м, то с шагом установки в 65 см, потребуется наличие бруса, размером 10х20 см. Учтите, что длина бруса должна быть на 15 см больше с каждой из сторон, чтобы обеспечить его установку в стену. То есть, для определения длины бруса следует к 400 см прибавить 30 см, получится 4,3 м.

Правильное выполнение расчета деревянных балок позволяет подобрать оптимальный размер материалов, с помощью которых удастся правильно распределить нагрузку в здании.

Укладка деревянных балок выполняется в параллельном друг к другу направлении. При этом, интервал между балками должен сохраняться практически на всех участках, исключением станут дымоходные трубы и другие конструктивные элементы перекрытия. Интервал для укладки балок в доме, выполненном из дерева составляет около одного метра. Если же дом выполнен по каркасной технологии, то данное расстояние сокращается до 50-ти см. Если данное значение увеличивается, в соотношении с конструктивными особенностями здания, то между балками устанавливается дополнительный элемент, улучшающий их несущие способности.

В случае, если на участке, приближенном к лестничному проему отсутствует место для крепления балки, следует обустроить здесь дополнительную конструкцию в виде деревянного ригеля. Он станет местом для установки балок. При этом, балки могут устанавливаться непосредственно на ригель или в него. Для того, чтобы балки с легкостью выдерживали возложенные на них нагрузки, следует соблюдать такие требования:

  • оптимальным значением высоты балок составит минимум одна двадцать четвертая часть ее длины;
  • по ширине балка должна составлять минимум половину ее высоты;
  • если балка устанавливается на чердаке, то достаточно ширины в одну треть ее высоты.

С помощью данного соотношения удается подобрать оптимальный вариант балок для обустройства перекрытий. Если установка балок осуществляется в участок из крепежных пазов, то размер балок должен немного увеличиваться. Для того, чтобы снизить толщину балки, в том случае, если перекрытие является довольно длинным, между ними устанавливаются опорные столбы.

Если установка балок осуществляется в хозяйственных постройках, гаражах, бытовках или других нежилых помещениях, уровень средней нагрузки уменьшается и составляет от 100 до 300 кг на один квадратный метр. При этом, сечение балок также следует уменьшить.

Если указанного размера балок вам найти не удалось, то возможен вариант их самостоятельного сооружения с применением обычных досок. При этом, они укладываются шахматным порядком, соединяясь между собой с помощью гвоздей.

При дальнейшем строительстве печки и дымохода в доме, следует учитывать тот факт, что расстояние между ним и балкой не должно составлять менее тридцати сантиметров.



Перекрытие пола по деревянным балкам: особенности монтажа балок

Фиксация деревянных балок осуществляется непосредственно на стене. Если перекрытие обустраивается в мансарде, то балки устанавливают на последний венец стены, выполненной из бруса или из бревна.

В стене следует обустроить отверстие, по размеру сопоставимое с балкой. Перед установкой балку следует обложить паклей. При наличии слишком тонких балок, они устанавливаются в стену на 10-15 см. В таком случае, используется способ специальной врубки. Возможен вариант крепления балки с помощью соединения, называемого ласточкиным хвостом.

Данный вариант подходит для домов, который также выполнен из бруса. Для фиксации балки в доме, выполненном из дерева, используется трапециевидное соединения, а для дополнительной прочности устанавливается хомут. В таком случае, ригель и балка будут находиться на одном уровне. Самым простым способом установки балок перекрытия является монтаж черепных брусков и фиксация на них балок. В данном случае, размер брусков составит около 5х5 см.

Если дом выполнен из щита, то для укладки балки следует обустроить в стене отверстие в виде гнезда. Каждый из концов балки устанавливаются во внутрь отверстий. При этом, каждое гнездо для балки должно находиться на одном и том же уровне. Оптимальная глубина гнезда при этом составляет около 15-20 см, а ширина между балкой и стеной около 1 см. Каждый из концов, который устанавливается в гнездо обкладывается с помощью пакли. Далее следует процесс обработки балки с помощью антисептического раствора. Таким образом, удастся продлить срок ее эксплуатации и защитить покрытие от плесени и грибка.

Возможен вариант фиксации пакли с помощью стальных анкеров. Один конец анкера устанавливается в гнездо, а второй фиксируется на балке с помощью шурупов, при этом, длина балки рассчитывается таким образом, чтобы она не входила в стену и составляет значение разное длине перекрытия.

Если дом выполнен из кирпича, то для установки деревянных балок также потребуется сооружение гнезд. Они являются опорными элементами для удерживания балок. Старайтесь соорудить гнезда максимально ровно по уровню. Для того, чтобы установить балки на одном уровне, потребуется выровнять дно гнезд с помощью бетонного раствора. После того, как бетонный раствор полностью высохнет, на его поверхность устанавливается рубероид или толь, обеспечивающий защиту дерева от влаги.

При этом размер гнезда составляет на 6-10 см больше толщины балки. Зазор между стеной и балкой из дерева должен составлять около трех сантиметров. Глубина гнезда при этом составляет около 20-25 см, балка же устанавливается во внутрь всего на 15 см. Участки деревянных балок, которые помещаются в гнездо следует промазать с помощью горячего битума.

Далее их обматывают рубероидом или пергамином в два слоя. После этого остальная часть балки покрывается раствором с антисептичными свойствами. После укладки балок в гнезда, следует заливка их с помощью бетонного раствора, в качестве заполнителя для которого используется щебенка. Выравнивание балок осуществляется на одном уровне со стеной.

Перекрытие пола по деревянным балкам: особенности устройства пола

Накатная часть перекрытия является потолком на накатном этаже. Для выкладывания настила существует несколько способов. Чаще всего на балку устанавливают черепные бруски, сечение которых составляет 4х4 или 5х5 см. Установка черепных брусков осуществляется таким образом, чтобы они находились на одном уровне с балкой. Далее на поверхность брусков укладывается деревянный накат в виде деревянных досок, толщина которых составляет от 10 до 20 см. При этом, между досками не должно оставаться зазоров. Заменить доски поможет готовый щит из дерева или обычная фанера. Для того, чтобы обустроить ровный потолок на нижнем этаже, поверх наката устанавливают гипсокартонные листы или фанеру.

С помощью еще одного способа монтажа наката удается значительно увеличить площадь потолка, в том случае, если она является недостаточно большой. На деревянную балку устанавливают бруски, сечением 4х4 см. На них укладывается накат, при этом его монтаж осуществляется перпендикулярно балкам. Далее следует монтаж подшивки в виде досок, толщина которых такая же как и у ранее установленных брусков.

Кроме того, для изготовления наката используют также брус, толщина которого составляет от 6 см. На балку устанавливают черепные бруски, сечение которых составляет 4х4 или 5х5 см. Далее следует процесс укладки бруса, При этом, они соединяются четвертным методом с помощью вырезанного паза в брусе. Толщина бруса зависит от высоты балок, они должны располагаться на одном уровне. В данном случае, брус выполняет функция и наката и подшивки. Кроме того, заменить черепные бруски поможет изготовление крепежного паза внутри балки. В некоторых случаях, нижняя часть балок остается открытой и необработанной. Данный способ актуален при использовании в помещении стиля кантри.

Устройство пола по деревянным балкам: технология выполнения работ

Далее следует процесс обустройства пола по деревянным балкам. Для начала на каждой из балок устанавливают бруски, в соотношении с которыми формируется поверхность настила. Данный этап предполагает выполнение подгонки пола и сооружение чернового покрытия. Поэтому, в работе разрешается использовать не оструганную доску, однако, она должна быть покрыта защитными материалами и пропитками.

Далее следует работа по гидроизоляции настила. Самый оптимальный вариант - использование глинисто-песчаного раствора, который имеет консистенцию замазки. Еще одним вариантом для выполнения гидроизоляционных работ, является использование рубероида. С его помощью удается обеспечить качественную гидроизоляцию, которая не занимает много места. После этого, следует процесс обеспечения теплоизоляции. Самыми популярными материалами для проведения данных работ является использование:

  • шлака, засыпаемого между брусьями;
  • минеральной ваты;
  • пенопласта;
  • непополистирола;
  • опилок или керамзита.

Самым популярным утеплителем для пола по деревянным балкам, является минеральная вата. Она обладает высокими теплоизоляционными способностями, имеет длительный срок эксплуатации, устойчива перед грызунами и довольно антисептична.

Минеральная вата устанавливается таким образом, чтобы плотно прилегать к поверхности пола. После этого, устанавливается пароизоляция, так как данный материал неустойчив к воздействию влаги, которая может попасть на него через деревянный пол.

Дальнейшие действия связаны с обустройством финишного настила. Возможен вариант его непосредственной установки на балки, но лучше всего, предварительно установить систему из лаг. Таким образом, во-первых, под настилом будет обустроено дополнительное пространство и вентиляция, во вторых, уровень шума, издаваемого деревянным полом, значительно снизится.

Кроме того, возможен вариант сооружения деревянного пола плавающего типа. Теплый пол по деревянным балкам отличается наличием жесткой фиксации к поверхности стен. Кроме того, у него присутствуют отличные звукоизоляционные характеристики и низкий уровень скрипа. В качестве финишного отделочного материала для обустройства бетонного пола по деревянным балкам, используется строганная половая доска, ДСП, ламинат, паркетная доска или линолеум.

strport.ru

Устройство и монтаж перекрытий по деревянным балкам

Устройство и монтаж перекрытий по деревянным балкам. Деревянные балочные перекрытия

Перекрытия относятся к важнейшим конструктивным элементам любого частного или загородного дома. В этой статье попробуем максимально подробно рассмотреть особенности устройства и монтажа перекрытий по деревянным балкам.





Перекрытием называют горизонтальную конструкцию, разделяющую пространство здания по высоте. Перекрытия воспринимают нагрузки от мебели, оборудования и находящихся в помещении людей, а также связывая между собой несущие стены, служат элементами, обеспечивающими устойчивость строения.

В зависимости от места расположения различают перекрытия подвальные, цокольные, междуэтажные и чердачные. По своей конструкции перекрытия бывают безбалочными или балочными.



Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью, чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким, то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

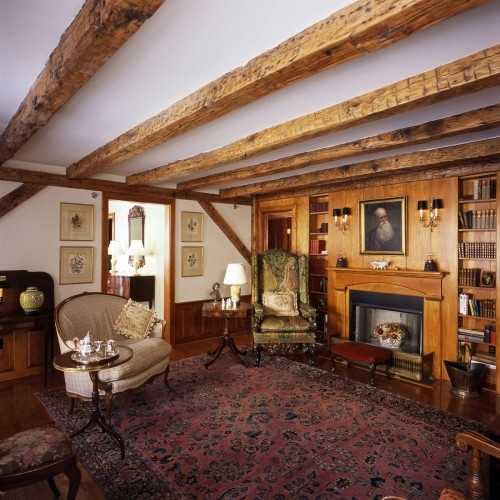

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.





Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм.

В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет



Деревянные балки перекрытий

Перекрытия по деревянным балкам обычно устраивают в деревянных и каркасных домах, но нередко их используют и в коттеджах с каменными стенами (из керамического кирпича, пено- и газобетонных блоков и пр.). Такие перекрытия — легкие, быстро- возводимые и недорогие в сравнении с перекрытиями других типов. Вместе с тем они не лишены недостатков. Прежде всего, деревянные балки меняют размеры при колебаниях температуры и влажности, что может приводить к их деформации.

Самая распространенная проблема, возникающая при эксплуатации деревянных перекрытий, — их зыбкость, колебание под воздействием нагрузок, что оборачивается сокращением срока службы дома в целом. Причины, вызывающие подобную зыбкость, могут быть разными. Во-первых, недостаточная жесткость балки, особенно в случае длинного пролета. Во-вторых, неправильное расположение балок, когда вместо ряда опор, уложенных вдоль короткой стены, имеется небольшое число балок вдоль длинной стены. Даже при достаточном сечении этих балок амплитуда их колебаний из-за собственного веса (в сочетании с нагрузкой на них) бывает ощутимой. В-третьих, зыбкость может быть вызвана неправильным закреплением балок на стенах, например, когда балка опирается на бревенчатую стену точечно, вместо того чтобы быть уложенной в вырезанный в бревне паз.

Кроме того, есть опасность поражения древесины грибком и жуками-древоточцами. Чтобы свести к минимуму деформацию и вероятность гниения балок, имеет смысл использовать только древесину, высушенную до 8-12%. Для дополнительной защиты от гниения проводят обработку антисептиками (биозащитными составами). Впрочем, срок их действия, как правило, не превышает 3-5 лет, так что применять невысушенную древесину, полагаясь только на антисептик, специалисты не рекомендуют. Для продления срока службы деревянных конструкций следует поддерживать в доме стабильный температурно-влажностный режим.

В целях пожарной безопасности дымоходы должны быть отделены от деревянных перекрытий специальными коробами, заполненными негорючим теплоизоляционным материалом (обычно минеральной ватой).

К недостаткам деревянных перекрытий относят также повышенную пожароопасность, в связи с чем обычно балки обрабатывают антипиренами (огнезащитными составами), например Neomid 530-540, Сенеж огнебио проф или Pirex Firebio Prof.

Экономичный вариант перекрытий — по балкам толщиной 50-80 мм и высотой 200-300 мм, изготовленным из неклееной древесины (обычно хвойных пород). Нередко во избежание боковых деформаций широкие балки укрепляют деревянными распорками. У опор такого типа целый ряд недостатков. Во-первых, приобрести изделия приемлемого качества довольно проблематично. Как правило, балки имеют высокий уровень влажности (поскольку они не проходят через камерную сушку), что оборачивается заметным изменением их геометрии в процессе эксплуатации здания.

Кроме того, в них могут быть скрытые пороки, снижающие их несущую способность. Во-вторых, размер пролета, который может перекрыть неклееная балка максимального сечения, не превышает 6 м, что зачастую мало. К тому же шаг подобных опор будет сравнительно небольшим (например, в случае пролета длиной 4,5 м при использовании самой ходовой доски размером 50 х 200 мм шаг составляет обычно 500 мм между осями досок), что также можно отнести к их минусам.

Всех этих недостатков лишены более дорогие балки — в виде досок-ламелей (без пороков), склеенных между собой (балки из клееного бруса). Размеры сечения стандартных клееных опор колеблются от 140 х 50 до 200 х 200 мм, но при необходимости их сечение может быть увеличено. Балками данного типа, размер которых не создает трудности для транспортировки, можно перекрыть пролет до 12 м. Добавим, что клееные опоры значительно прочнее неклееных того же сечения. Некоторые фирмы изготавливают гнутоклееные балки: чаще всего они нужны для создания перекрытий над помещением оригинальной формы, где опоры частично видны в интерьере.

Длина пролета, который удастся перекрыть с помощью балок из клееной древесины, может достигать 12 м

Клееные балки прочнее неклееных того же сечения. Балка перекрытия, состоящая из склеенных между собой досок-ламелей.

Сечение и шаг размещения балок перекрытия — взаимозависимые параметры, их выбирают исходя из длины пролета, предполагаемой нагрузки на перекрытие, удобства заполнения пространства между опорами звуко- или теплоизоляционным материалом требуемых размеров. Выбор сечения бывает обусловлен также необходимостью сделать балки элементом дизайна интерьера. Обычно балки укладывают параллельно короткой стене помещения. Но если архитектурный проект предусматривает опоры, расположенные вдоль длинной стены (как правило, это балки, которые заметны из помещения), то следует принять меры против их прогиба или колебаний: например, использовать особые клееные балки, упрочненные металлической арматурой, устанавливать под балки опорные столбы или усиливать перекрытие поперечными балками и пр.

Бывают ситуации, когда деревянная балка перекрытия одним концом опирается на деревянную стену, подверженную осадке, а другим — на конструкцию, не дающую осадки (например, на кирпичную или бетонную стену). В этом случае, чтобы избежать перекоса перекрытия в процессе эксплуатации здания, мы применяем следующее решение: вдоль жесткой стены устанавливаем столбы (деревянные, бетонные и пр.), на них закрепляем специальные винтовые домкраты, на которые укладываем опорный брус, а на него — концы балок перекрытия. По мере осадки деревянной стены мы регулируем домкраты, уменьшая высоту столба и сохраняя ровность перекрытия.

Сечение и шаг столбов определяются согласно предварительно проведенному расчету важен и эстетический фактор: если опорные столбы будут оставлены в интерьере, то имеет смысл сделать шаг их расположения больше, если же они будут скрыты отделкой комнаты, то этот шаг можно уменьшить. Когда опоры находятся за отделкой помещения, нужно предусмотреть возможность доступа к домкратам: например, закрыть их съемными декоративными наличниками.

В последнее время у деревянных балок перекрытий появились серьезные конкуренты — балки из LVL-бруса (аббревиатура от английского Laminated Veneer Lumber — брус из клееного шпона), балки на основе плит OSB, металлодеревянные балки и др.





Для закрепления балок на стенах из бруса или бревна используют различные решения

Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие





Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.

Торцевые части балок заглублены в пазы, вырезанные в стенах

Закрепление на стене стальной опоры для балки с помощью шурупов-глухарей

При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.

Опоры с открытым креплением

Опоры с открытым креплением

Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.

Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо

Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.

Вид сбоку

Вид сверху

Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция



«Пирог» перекрытия

Конструкция балочного перекрытия бывает разной. Чаще всего пространство между балками заполняют утеплителем в виде плит из базальтового волокна, которые выполняют тепло- и звукоизоляционную функцию. Толщину слоя изоляции рассчитывают исходя из возложенных на него задач. Так, для междуэтажного перекрытия, где важна только защита от шума, слой утепления составляет от 50 до 150 мм. Более толстый слой позволит эффективнее изолировать комнату от шума из смежного помещения. Слой толщиной, например, 100 мм формируют, как правило, из 50-миллиметровых плит, уложенных в два слоя с перекрытием швов.

Утепление перекрытия по деревянным балкам

Утепление перекрытия по деревянным балкам

Обычно в промежуток между балками укладывают тепло- и звукоизоляционный материал, снизу защищая его от влаги пароизоляционной пленкой, а сверху — гидроизоляционной пленкой.

Чтобы обеспечить долговечность утеплителя, его нужно защитить от влаги. Для этого снизу его закрывают пароизоляцией (обычно пленочного типа), отсекая от водяного пара, стремящегося из нижних помещений здания вверх. Кроме того, пароизоляция не дает проникнуть в комнату посторонним запахам. Пароизоляцию укладывают либо по нижней поверхности балок, либо так, чтобы она огибала балки. Ее настилают без разрывов, с перехлестом швов рулонов и проклейкой стыков специальными лентами (в то же время ряд специалистов рекомендует подрезать ее в месте огибания, чтобы пар свободно выходил из балки).

Утепление перекрытия по деревянным балкам

Сверху утеплитель, как правило, закрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхнего помещения, соблюдая при монтаже те же правила, что и при устройстве пароизоляции. К нижней поверхности балок крепят либо непосредственно подшивку потолка нижнего этажа (допустим, вагонку), либо ту или иную конструкцию для потолочного покрытия. К верхней поверхности балок монтируют обрешетку (или лаги), по которой устраивают черновой, а затем чистовой пол или сразу же чистовой пол (например, массивную доску).









Что бы еще почитать?

remstd.ru

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/mdv63.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
